Ricoh FT 4220 4222 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. OPERATION PANEL (A110/A111)
• 3. PLATEN COVER (A110/A111)
• 4. BY-PASS FEED TABLE AND CASSETTE (A110/A111)
• 5. PAPER TRAY (A110/A111)
• 6. OPTICS 1 (A110/A111)

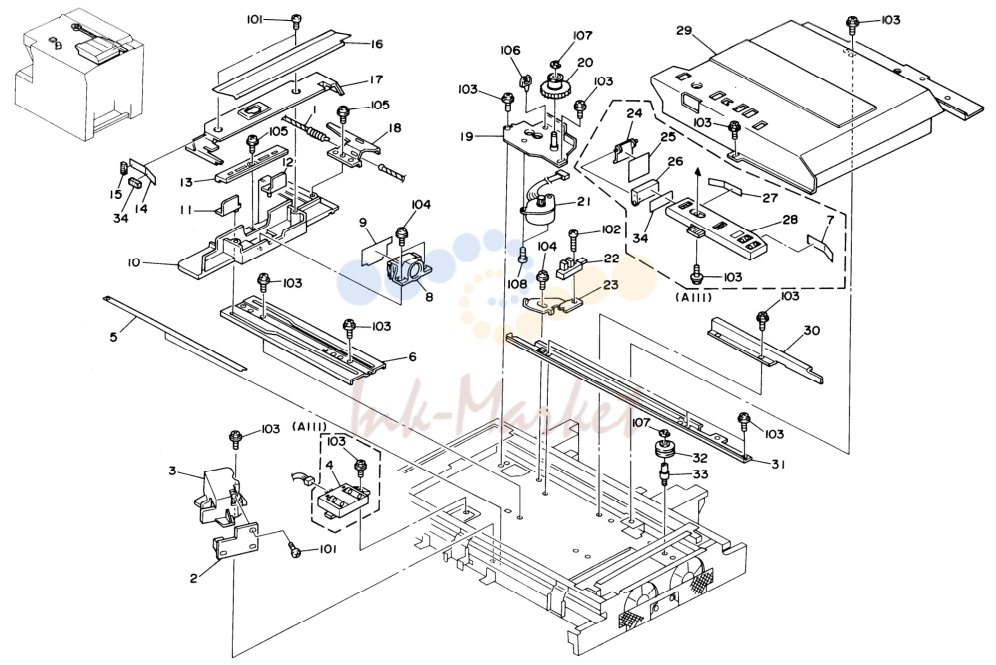

• 7. OPTICS 2 (A110/A111)

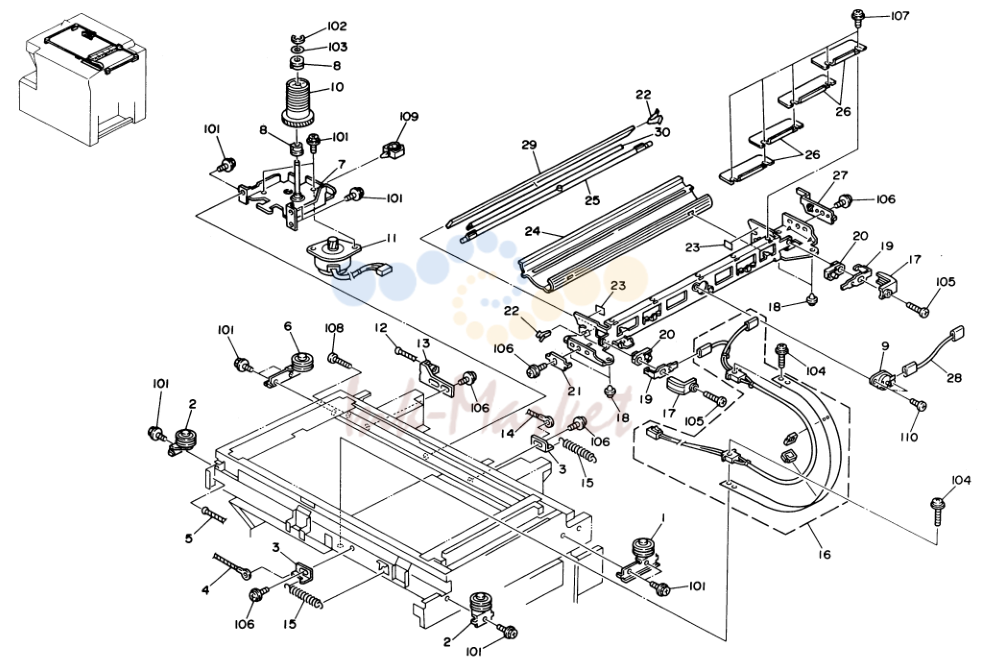

• 8. OPTICS 3 (A110/A111)

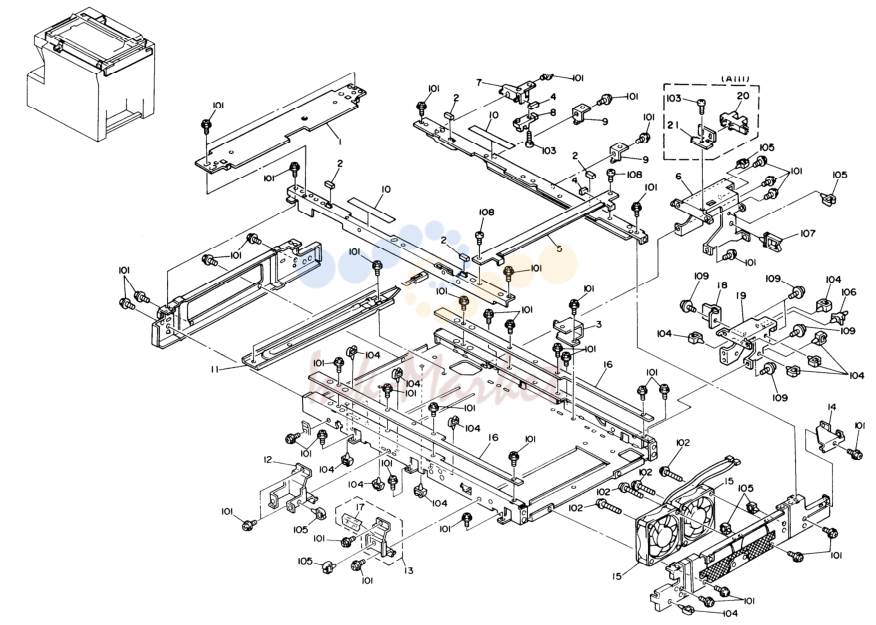

• 9. OPTICS 4 (A110/A111)

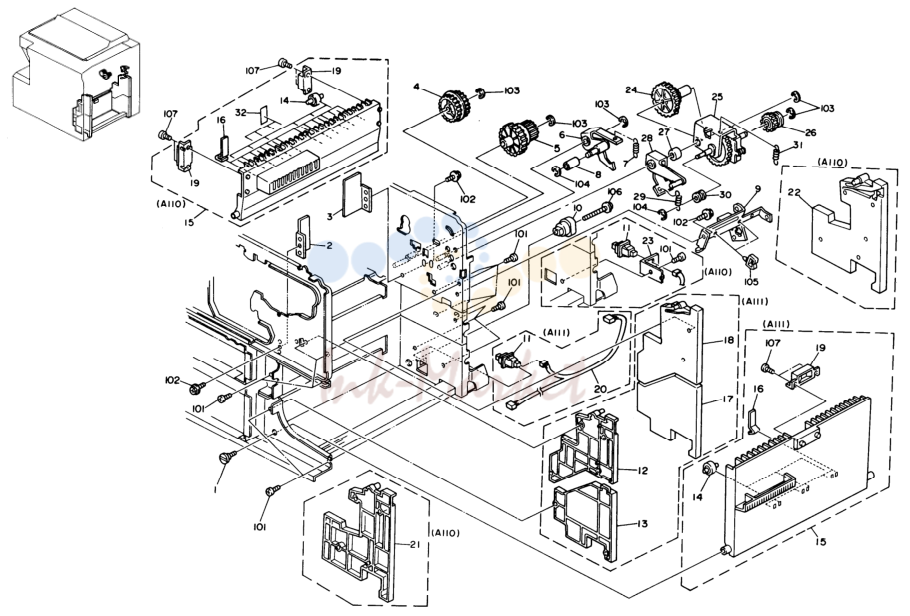

• 10. 1ST PAPER FEED (A110/A111)

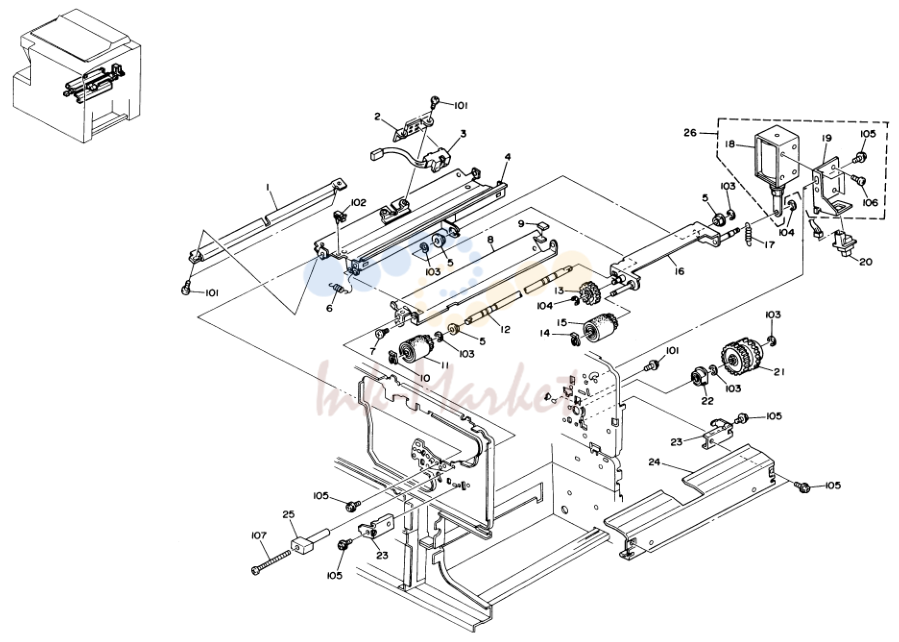

• 11. 1ST PAPER FEED AND REGISTRATION (A110/A111)

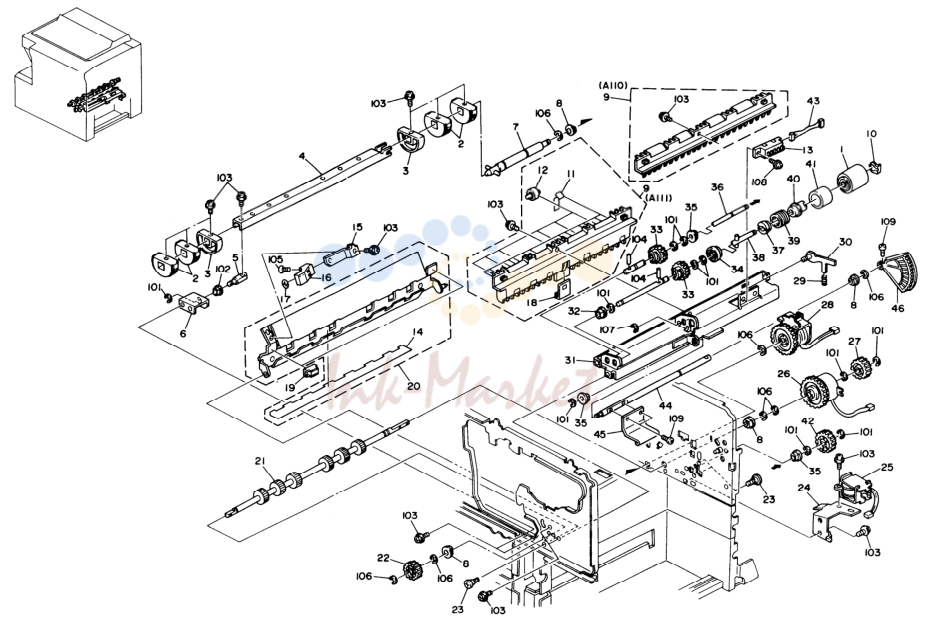

• 12. 1ST PAPER FEED AND 2ND PAPER FEED (A110/A111)

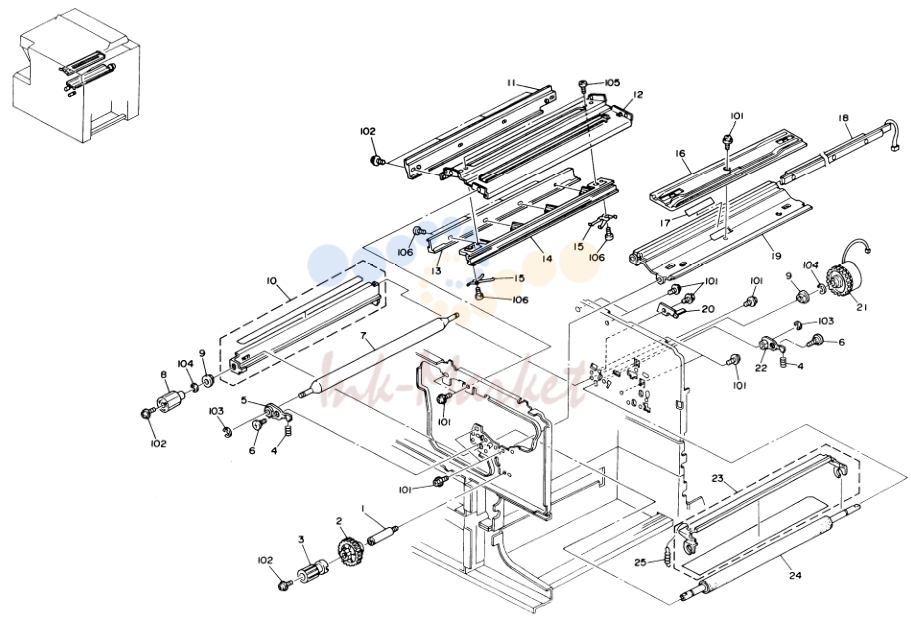

• 13. REGISTRATION (A110/A111)

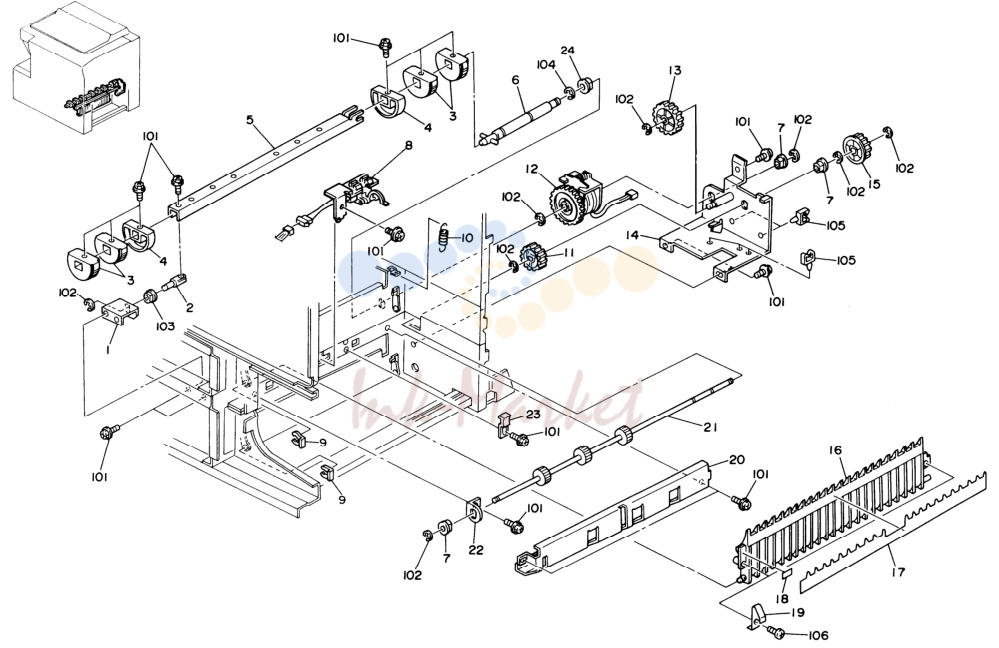

• 14. 3RD PAPER FEED (A111)

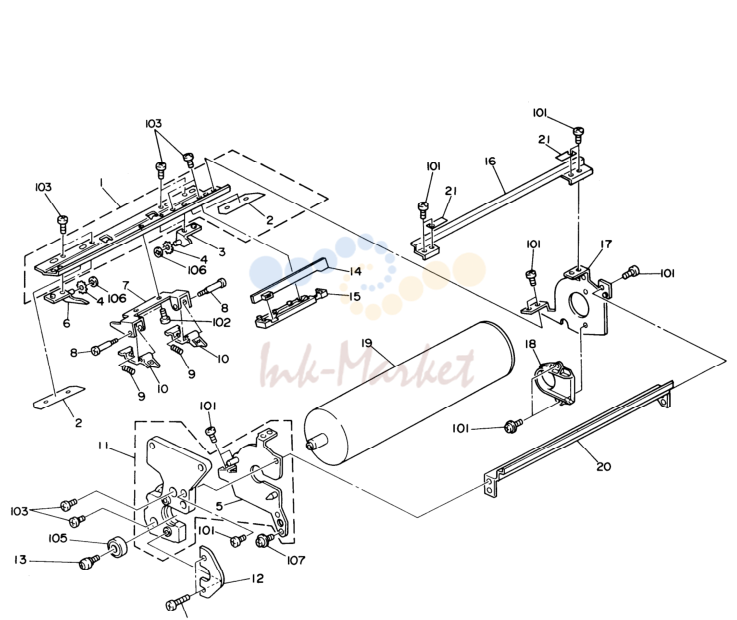

• 15. DRUM (A110/A111)
• 16. CHARGE CORONA UNIT (A110/A111)
• 17. BLACK DEVELOPMENT UNIT (A110/A111)
• 18. COLOR DEVELOPMENT UNIT (A110/A111)
• 19. BLACK TONER HOPPER UNIT (A110/A111)
• 20. COLOR TONER HOPPER UNIT (A110/A111)
• 21. CLEANING UNIT (A110/A111)
• 22. TRANSPORT (A110/A111)
• 23. FUSING (A110/A111)
• 24. PAPER EXIT (A110/A111)
• 25. DRIVE 1 (A110/A111)
• 26. DRIVE 2 (A110/A111)
• 27. ELECTRICAL 1 (A110/A111)
• 28. ELECTRICAL 2 (A110)
• 29. ELECTRICAL 3 (A111)
• 30. FRAME 1 (A110/A111)
• 31. FRAME 2 (A110/A111)
• 32. MAIN CONTROL BOARD (A110/A111)
• 33. DC POWER SUPPLY BOARD (A110)
• 34. DC POWER SUPPLY BOARD (A111)
• 35. AC DRIVE BOARD (A110/A111 )
• 36. AC HARNESS (A110/A111 )
• 37. REAR UPPER HARNESS (A110/A111)
• 38. FRONT RIGHT HARNESS (A110/A111)
• 39. DECAL AND DOCUMENT (A110/A111)
• 40. SPECIAL TOOLS (A110/A111)

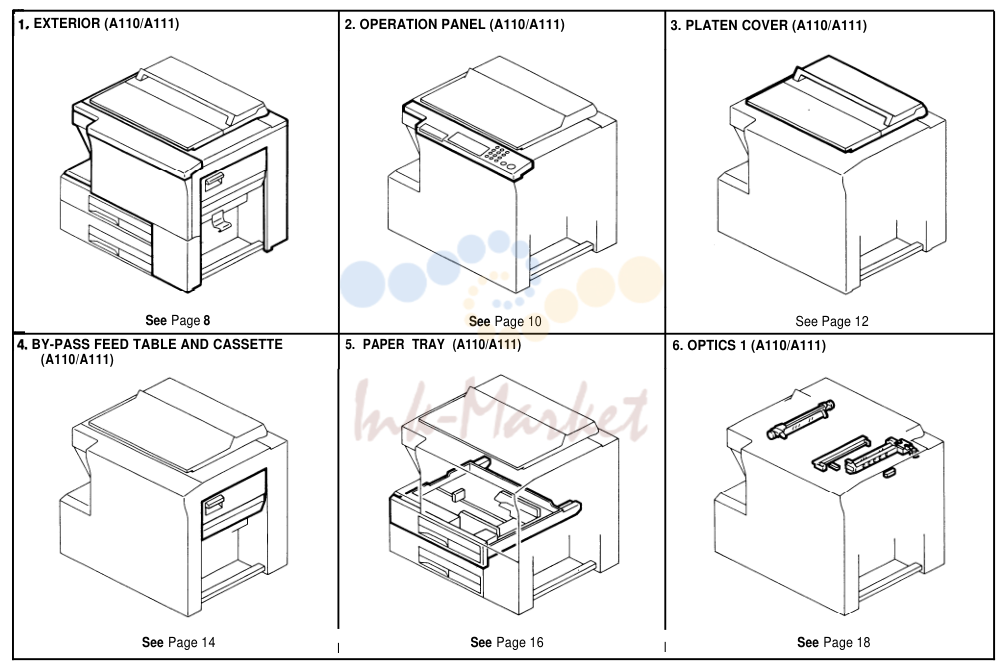

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
1	A1101322 запросить цену →		Front Lower Cover (A110)
28	A1101380 запросить цену →		Right Filter Cover
1	A1111322 запросить цену →		Front Lower Cover (A111)
29	A1101313 запросить цену →		Rear Cover (A110)
29	A1111313 запросить цену →		Rear Cover (A111)
2	A0481285 запросить цену →		Front Cover Chain
3	A0061352 запросить цену →		Key Counter Cover
30	A1101366 запросить цену →		Decal - Operating Instruction - LT
4	A1101386 запросить цену →		Decal - Operating Instruction - A4
31	AA000401 запросить цену →		Decal - High Temperature
5	A1101334 запросить цену →		Right Inner Cover
32	A0481367 запросить цену →		Decal - Switch
6	A0481369 запросить цену →		Decal - Toner Cartridge Lock
33	A0541255 запросить цену →		Mylar Seal - 19x45
7	AG070004 запросить цену →		Magnetic Catch
8	A1101338 запросить цену →		Left Inner Cover
34	A0541885 запросить цену →		Platen Cover Plate
9	A0481396 запросить цену →		Cap - Lower Left Cover (A110)
10	A0171288 запросить цену →		Hook
11	A1101311 запросить цену →		Front Door Catch
12	A1101286 запросить цену →		Front Cover (A110)
12	A1111286 запросить цену →		Front Cover (A111)
13	A1101385 запросить цену →		Operating Instruction Sheet
14	A1101230 запросить цену →		Left Lower Cover (A110)
14	A1111273 запросить цену →		Left Lower Cover (A111)
15	A1101257 запросить цену →		Left Cover
16	A0481384 запросить цену →		Left Cover Guide
17	A0481383 запросить цену →		Left Cover Pad
18	A0484460 запросить цену →		Copy Tray - Slide
19	A0484470 запросить цену →		Copy Tray - Guide
20	A0484450 запросить цену →		Copy Tray - Base
21	A1105550 запросить цену →		operation Panel Ass’y - LT (A110)
21	A1105650 запросить цену →		Operation Panel Ass’y - A4 (A110)
21	A1115551 запросить цену →		Operation Panel Ass’y - LT (A111)
21	A1115651 запросить цену →		operation Panel Ass’y - A4 (A111)
22	AC041041 запросить цену →		Left Original Scale - LT
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
22	AC041042 запросить цену →		Left Original Scale - A4
102	04140082W запросить цену →		Tapping Screw With Flat Washer-M4x8
103	03530060F запросить цену →		Philips Truss Head Screw - M3x6
23	AA143070 запросить цену →		Shoulder Screw - M2x2
24	A1101347 запросить цену →		Upper Cover
104	08025085 запросить цену →		Tapping Screw - M4x8
25	A1101277 запросить цену →		Right Cover (A110)
105	04130082W запросить цену →		Tapping Screw - M3x8
106	03440060D запросить цену →		Philips Truss Head Screw - M4x6
25	A1111277 запросить цену →		Right Cover (A111)
26	A1101381 запросить цену →		Filter Cover
107	03230060W запросить цену →		Philips Sunken Head Screw - M3x6
108	09513006Z запросить цену →		Philips Screw With Flat Washer - M3
27	52151980 запросить цену →		Exposure Glass - A3T-3.2

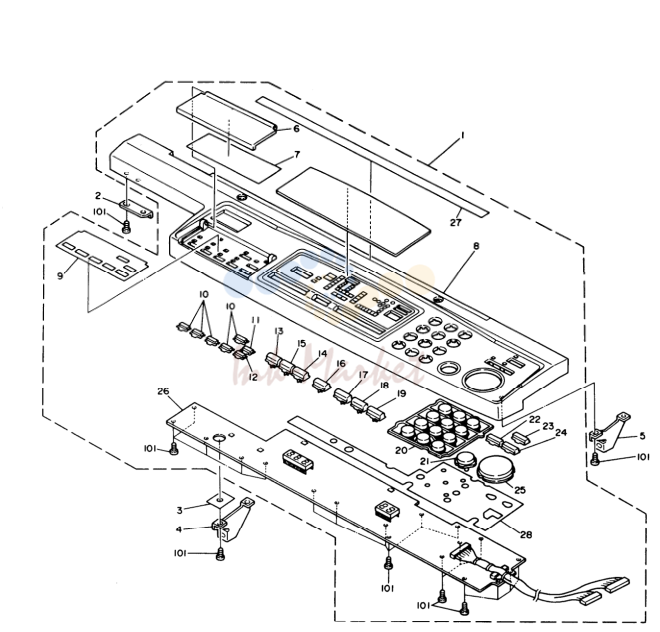

2. OPERATION PANEL (A110/A111)

№	Артикул	Альт. артикул	Описание
1	A1111510 запросить цену →		operation Panel Board - 115V (A111)
1	A1105550 запросить цену →		operation Panel Ass’y - LT (A110)
1	A1105650 запросить цену →		Operation Panel Ass’y - A4 (A110)
26	A1111513 запросить цену →		Operation Panel Board - 220V (A111 )
27	A1101493 запросить цену →		Decal - Sizescale - LT
1	A1115551 запросить цену →		operation Panel Ass’y - LT (A111)
1	A1115651 запросить цену →		operation Panel Ass’y - A4 (A111)
28	A1101501 запросить цену →		Shielding Sheet
2	A0485810 запросить цену →		Left Operation Panel Bracket
3	54423206 запросить цену →		Mylar Seal - Agitator
4	A1105813 запросить цену →		Left Operation Panel Bracket
5	A1105812 запросить цену →		Right Operation Panel Bracket
6	A1101454 запросить цену →		Key Top Cover
7	A1101492 запросить цену →		Operation Decal
8	A1101552 запросить цену →		operation Decal Cover - LT (A110)
8	A1101553 запросить цену →		operation Decal Cover - A4 (A110)
8	A1111552 запросить цену →		Operation Panel Cover - LT (A111 )
8	A1111553 запросить цену →		operation Panel Cover - A4 (A111 )
9	A1101490 запросить цену →		Operation Panel Sheet - LT
9	A1101495 запросить цену →		Operation Panel Sheet - A4
10	A1101481 запросить цену →		Key Top
11	A1101479 запросить цену →		Key Top - Zoom +
12	A1101480 запросить цену →		Key Top - Zoom
13	A1101478 запросить цену →		Key Top - Reduction
14	A1101476 запросить цену →		Key Top - Full Size
15	A1101477 запросить цену →		Key Top - Enlargement
16	A1101475 запросить цену →		Key Top - Paper Select
17	A1101474 запросить цену →		Key Top - Lighter
18	A1101473 запросить цену →		Key Top - Darker
19	A1101472 запросить цену →		Key Top - ADS
20	A1101460 запросить цену →		Key Top
21	A0961492 запросить цену →		Key Top - C/S
22	A1101482 запросить цену →		Key Top - Program
23	A1101459 запросить цену →		Key Top - Clear Mode (LT)
23	A1101457 запросить цену →		Key Top - Clear Mode (A4) (TWN)
24	A1101458 запросить цену →		Key Top - Interrupt
25	A0961491 запросить цену →		Key Top - Start
26	A1101510 запросить цену →		Operation Panel Board - 115V (A110)
26	04130082W запросить цену →		Tapping Screw - M3x8

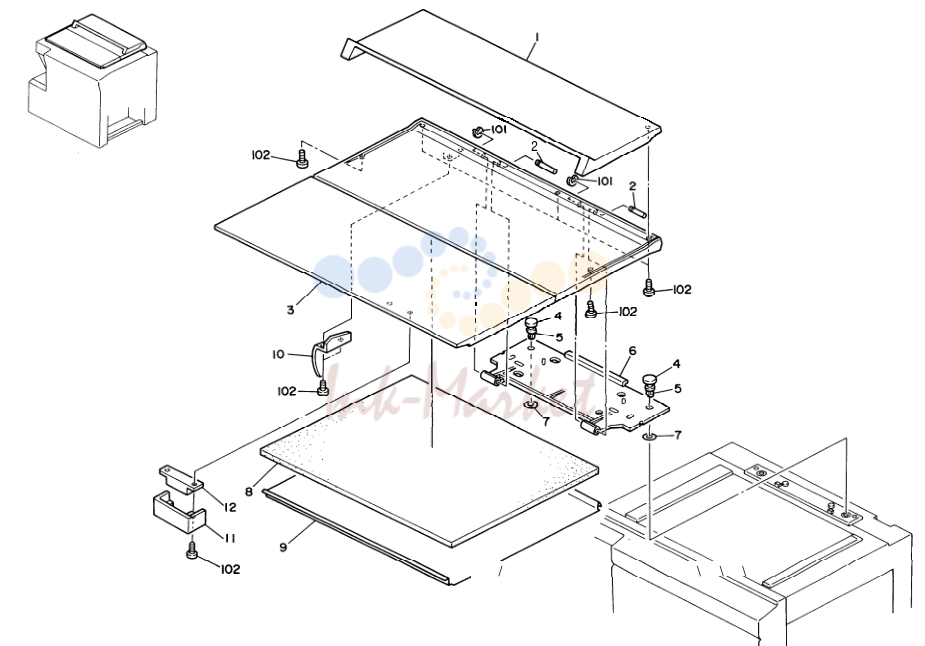

3. PLATEN COVER (A110/A111)

№	Артикул	Альт. артикул	Описание
1	A0271365 запросить цену →		Original Holder
2	52161374 запросить цену →		Hinge Shaft-Platen Cover
3	A0541881 запросить цену →		Platen Cover
4	52161373 запросить цену →		Ratch-Plunger
5	52161372 запросить цену →		Ratch - Grommet
6	A0171924 запросить цену →		Flex Hinge-Platen Cover
7	52031359 запросить цену →		Platen Cover Washer
8	A0271368 запросить цену →		Platen Cover Pad
9	A0279500 запросить цену →		Platen Cover Sheet -10Sheets/set
10	A0541888 запросить цену →		Platen Cover Sensor Actuator (A111)
11	A0541887 запросить цену →		Magnet Sensor Holder (A111)
12	54462080 запросить цену →		Magnet Sensor (A111)

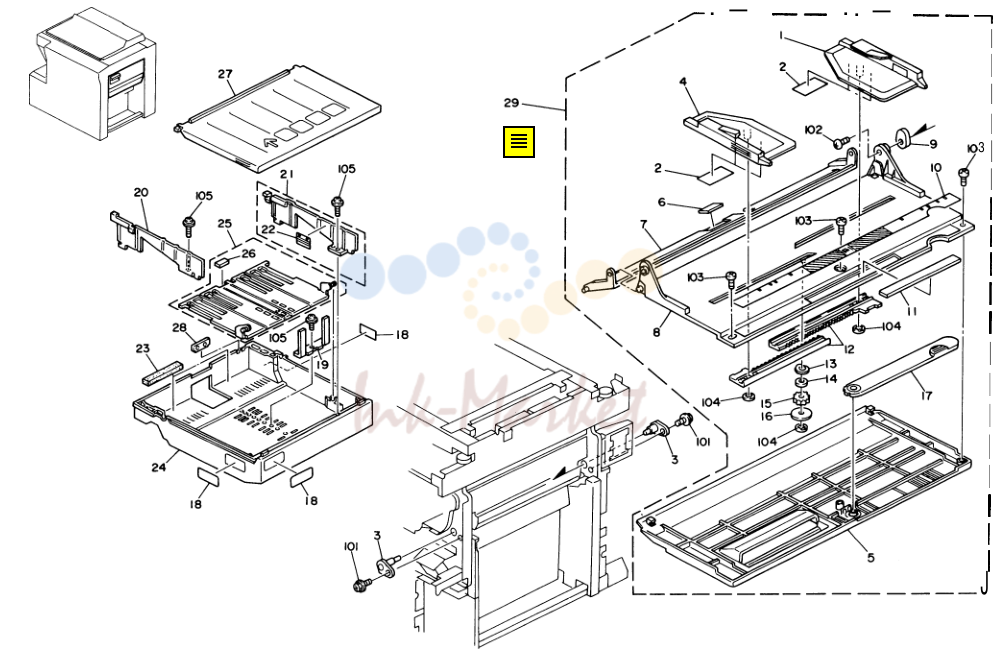

4. BY-PASS FEED TABLE AND CASSETTE (A110/A111)

№	Артикул	Альт. артикул	Описание
1	A1102956 запросить цену →		Rear Side Fence - Manual Feed
28	52052962 запросить цену →		Actuator - A4R
28	52052964 запросить цену →		Actuator - A4
2	AA150063 запросить цену →		Side Fence Sheet
3	A0482951 запросить цену →		Front Guide Holder
28	52052966 запросить цену →		Actuator - A5R
28	52052967 запросить цену →		Actuator - A5
4	A1102951 запросить цену →		Front Side Fence - Manual Feed
29	A1102925 запросить цену →		By-Pass Table Ass’y - LT
5	A1102946 запросить цену →		Manual Feed Cover
6	A1102926 запросить цену →		By-Pass Table Ass’y - A4
7	A0482940 запросить цену →		Manual Feed Guide
8	A0482946 запросить цену →		Manual Feed Table
9	A0482928 запросить цену →		Cam - Manual Feed Table
10	A1102948 запросить цену →		Decal - Paper Size - LT
10	A1102949 запросить цену →		Decal - Paper Size - A4
11	A0482937 запросить цену →		Fixed Plate - Manual Feed Table
12	A0062698 запросить цену →		Side Fence Gear
13	54432713 запросить цену →		Wave Washer
14	52152691 запросить цену →		Brake
15	52152687 запросить цену →		Gear - 16T
16	A0062699 запросить цену →		Spacer - 5.1x20mm
17	A0482938 запросить цену →		Paper Guide - Manual Feed Table
18	AA002005 запросить цену →		Decal - 8-1/2x11 R
18	AA002006 запросить цену →		Decal - 8-1/2x11
18	AA002008 запросить цену →		Decal - A4R
18	AA002009 запросить цену →		Decal - A4
19	AF017004 запросить цену →		Rear Fence
20	A0482904 запросить цену →		Front Side Fence
21	A0482908 запросить цену →		Rear Side Fence
22	AA002010 запросить цену →		Decal - Paper Level
23	AA162051 запросить цену →		Cushion
24	AF010017 запросить цену →		Cassette Body
25	A0482913 запросить цену →		Bottom Plate
26	52152713 запросить цену →		Bottom Plate Pad
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
27	A0602955 запросить цену →		Small Cassette Cover
102	03440060F запросить цену →		Philips Truss Head Screw - M4x6
28	52052979 запросить цену →		Actuator - 11x8 1/2
28	52052992 запросить цену →		Actuator -51/2x8 1/2R
103	04140082F запросить цену →		Philips Truss Head Screw - M4x8
104	08050073 запросить цену →		Retaining Ring - M5
28	52052993 запросить цену →		Actuator -8 1/2x5 1/2
105	09654010W запросить цену →		Tapping Screw With Flatwasher-M4x10
28	52052996 запросить цену →		Actuator -81/2x11R

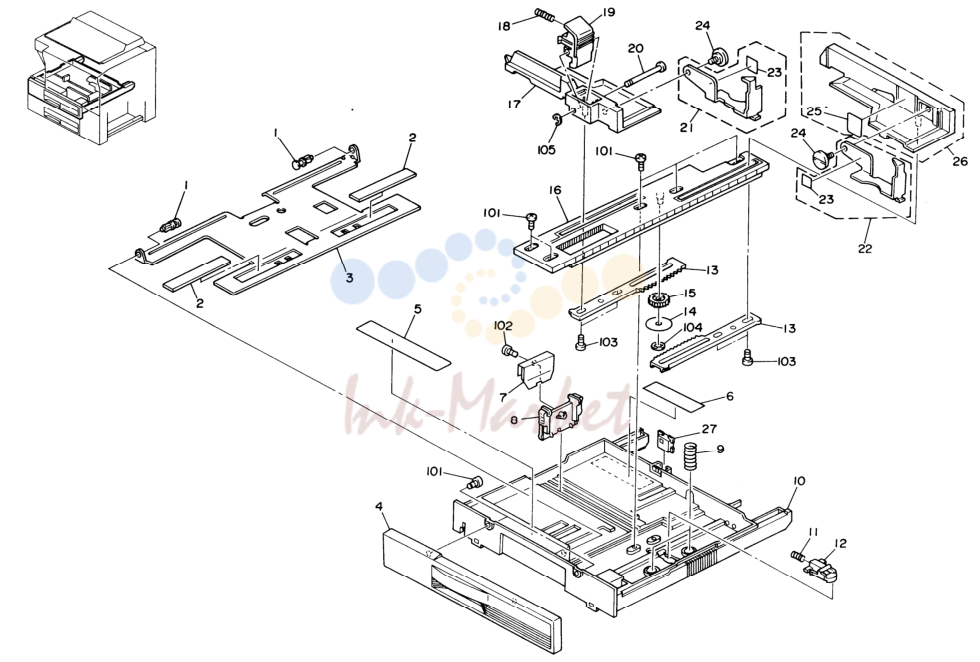

5. PAPER TRAY (A110/A111)

№	Артикул	Альт. артикул	Описание
101	04140102F запросить цену →		Tapping Screw - M4x10
1	A0482838 запросить цену →		Nylon Rivet
2	AF013001 запросить цену →		Bottom Plate Pad
102	04130082F запросить цену →		Bind Tapping Screw - M3x8
3	AF011030 запросить цену →		Bottom Plate-Papper Tray
103	09653008W запросить цену →		Tapping Screw With Flat Washer-M3x8
104	08050073 запросить цену →		Retaining Ring - M5
4	A1102812 запросить цену →		1stPaperTrayCover
105	07200030E запросить цену →		Retaining Ring - M3
4	A1112822 запросить цену →		2ndPaperTrayCover(A111)
5	A1102835 запросить цену →		Decal-Operation
6	A1112838 запросить цену →		Decal - Paper Size Detection (LT)
7	A1102833 запросить цену →		Leaf Spring - End Fence
8	A1102832 запросить цену →		End Fence - Paper Tray
9	AA063497 запросить цену →		Pressure Spring
10	AF010065 запросить цену →		Paper Feed Tray
11	AA063205 запросить цену →		Spring - Bottom Plate Stopper
12	A0772822 запросить цену →		Plate Release Slider
13	A0482835 запросить цену →		Side Fence Gear
14	A0062699 запросить цену →		Spacer - 5.1x20mm
15	AB013492 запросить цену →		Gear - 16Z
16	A1102843 запросить цену →		Registration Adjustment Plate
17	AF016068 запросить цену →		Front Side Fence - Paper Tray
18	AA063081 запросить цену →		Spring - Side Fence Stopper
19	A0482817 запросить цену →		Side Fence Stopper
20	AA148302 запросить цену →		Shaft
21	A1102870 запросить цену →		Front Corner Separator
22	A1102871 запросить цену →		Rear Corner Separator
23	A1102877 запросить цену →		Corner Separator Seal
24	AA143288 запросить цену →		Stepped Screw
25	AA001172 запросить цену →		Decal - Paper Volume
26	A1102789 запросить цену →		Rear Side Fence - Paper Tray
27	AF015025 запросить цену →		Paper Size Block

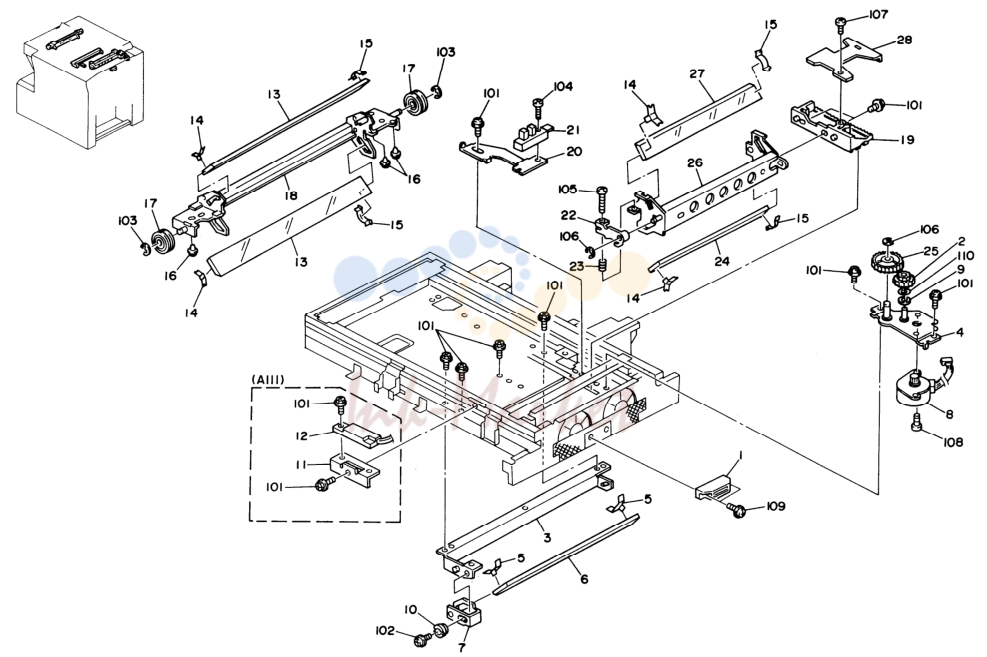

6. OPTICS 1 (A110/A111)

№	Артикул	Альт. артикул	Описание
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
1	AG070004 запросить цену →		Magnetic Catch
2	AB010075 запросить цену →		Gear - 48T
102	09514008W запросить цену →		Philips Screw With Flat Washer-M4x8
103	07200050E запросить цену →		Retaining Ring - M5
3	A0751793 запросить цену →		6th Mirror Bracket
4	A0481767 запросить цену →		Mirror Motor Bracket
104	03140100W запросить цену →		Philips Pan Head Screw - M4x10
105	03130140W запросить цену →		Philips Pan Head Screw - M3x14
5	A0061722 запросить цену →		Spring Plate
106	07200040E запросить цену →		Retaining Ring - M4
6	AC030025 запросить цену →		Mirror - L298
107	04130082W запросить цену →		Tapping Screw - M3x8
7	A0481797 запросить цену →		6th Mirror Adjusting Bracket
108	03130060W запросить цену →		Philips Pan Head Screw - M3x6
8	A0485237 запросить цену →		Mirror Motor - DC24V
109	09513004W запросить цену →		Philips Screw With Flat Washer - M3
9	58952165 запросить цену →		Washer - 6x12
10	A0751766 запросить цену →		Adjusting Cam
110	08074127 запросить цену →		Wave Washer
11	A0541845 запросить цену →		DF Detecting Switch Bracket (A111)
12	AW200002 запросить цену →		DF Detecting Switch (A111)
13	AC030019 запросить цену →		2nd & 3rd Mirror
14	A0061721 запросить цену →		Front Spring Plate
15	A1101724 запросить цену →		Rear Spring Plate
16	A0691854 запросить цену →		Shoe - Scanner
17	AB032024 запросить цену →		Pulley - Scanner Wire
18	A0481714 запросить цену →		2nd Scanner
19	A0481764 запросить цену →		Rack Gear - Mirror Drive
20	A0481786 запросить цену →		Sensor Drive Bracket
21	AW020022 запросить цену →		Photointerruptor
22	A0271705 запросить цену →		Mirror Guide
23	AA063012 запросить цену →		Second Mirror Spring
24	AC030021 запросить цену →		5th Mirror
25	AB017129 запросить цену →		Gear - 20Z and 72Z
26	A0481761 запросить цену →		Mirror Bracket
27	AC030026 запросить цену →		Mirror -1224
28	A0481782 запросить цену →		Mirror Shutter

7. OPTICS 2 (A110/A111)

№	Артикул	Альт. артикул	Описание
1	52151806 запросить цену →		Pulley
1	AA050046 запросить цену →		Lens Drive Wire
1	AA143264 запросить цену →		Pulley Shaft
2	A0485110 запросить цену →		Optics Control Board
1	A1111755 запросить цену →		Lens Side Shielding Plate (A111)
3	A1101777 запросить цену →		ADS Cover
4	AW400010 запросить цену →		Original Width Sensor (A111)
1	A1111753 запросить цену →		Seal - 0.1x18x49 (A111)
5	AA150074 запросить цену →		Seal - 12x272
6	A0751788 запросить цену →		Cam Plate - Lens Shield
7	A1111761 запросить цену →		Shielding Plate Seal - Small (A111)
8	AC020077 запросить цену →		Lens - F8/180
9	AA012062 запросить цену →		Lens Filter - G N245
10	A0481751 запросить цену →		Lens Bracket
11	A0481773 запросить цену →		Front Shielding Plate
12	A0481771 запросить цену →		Rear Shielding Plate
13	A0481775 запросить цену →		Shielding Guide Plate
14	A0541760 запросить цену →		Lens Cover Seal - Small (A111)
15	A1111752 запросить цену →		Seal - 3x5x15 (A111)
16	A0481753 запросить цену →		Lens Shielding Seal - Large (A110)
16	A1111754 запросить цену →		Lens Shielding Seal - Large (A111)
17	A0481754 запросить цену →		Lens Shielding Cover (A110)
17	A0541754 запросить цену →		Lens Shielding Cover (A111)
18	A0481755 запросить цену →		Lens Shutter
19	A0481757 запросить цену →		Lens Motor Bracket
20	52151812 запросить цену →		Lens Drive Pulley
21	A0485239 запросить цену →		Lens Motor - DC24V
22	AW020022 запросить цену →		Photointerruptor
23	A0481784 запросить цену →		Lens Sensor Bracket
24	A0541811 запросить цену →		Shielding Plate - Lower Sensor (A111)
25	A0541812 запросить цену →		Shielding Plate Seal - Lower (A111)
1	04130082W запросить цену →		Tapping Screw - M3x8
26	A0541810 запросить цену →		Shielding Plate - Upper Sensor (A111)
1	03140100W запросить цену →		Philips Pan Head Screw - M4x10
27	A0541752 запросить цену →		Shielding Plate Seal - Upper (A111)
28	AW400012 запросить цену →		Original Length Sensor - LT (A111)
1	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
28	AW400011 запросить цену →		Original Length Sensor - A4 (A111)
1	09513008W запросить цену →		Philips Screw With Flat Washer-M3x8
29	A0481789 запросить цену →		Lens Cover (A110)
1	09513006W запросить цену →		Philips Screw With Flat Washer-M3x6
1	11050230 запросить цену →		Clamp
29	A0541789 запросить цену →		Lens Cover (A111)
1	07200040E запросить цену →		Retaining Ring - M4
30	A0751808 запросить цену →		Rear Base Shielding Plate
1	03130060W запросить цену →		Philips Pan Head Screw - M3x6
31	A1101772 запросить цену →		Guide Plate - Lens

8. OPTICS 3 (A110/A111)

№	Артикул	Альт. артикул	Описание
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
1	A0751731 запросить цену →		Rear Wire Pulley
2	A0481737 запросить цену →		Front Wire Pulley
102	07200050E запросить цену →		Retaining Ring - M5
3	A0061744 запросить цену →		Wire Support Plate
103	08074127 запросить цену →		Wave Washer
104	09513012W запросить цену →		Philips Screw With Flat Washer-M3x12
4	AA050042 запросить цену →		Scanner Drive Wire - 1807mm
5	AA050044 запросить цену →		Scanner Drive Wire -1458mm
105	03130120W запросить цену →		Philips Pan Head Screw - M3x12
106	09514008W запросить цену →		Philips Screw With Flat Washer-M4x8
6	A0751733 запросить цену →		Left Rear Wire Pulley
7	A0751743 запросить цену →		Scanner Motor Bracket
107	09513006W запросить цену →		Philips Screw With Flat Washer-M3x6
108	03150250W запросить цену →		Philips Pan Head Screw - M5x25
8	AA082029 запросить цену →		Bushing-6x13x5
109	11050230 запросить цену →		Clamp
9	AW110011 запросить цену →		Thermostat 140°CAC120V15A
110	03130060W запросить цену →		Philips Pan Head Screw - M3x6
10	A0751870 запросить цену →		Scanner Motor Pulley
11	A1105214 запросить цену →		Scanner Drive Motor -DC24V
12	AA050043 запросить цену →		ScannerDriveWire -1462mm
13	A0061745 запросить цену →		Wire Adjusting Plate
14	AA050045 запросить цену →		ScannerDriveWire -1011mm
15	AA060250 запросить цену →		Spring -Scanner Drive Wire
16	A1105281 запросить цену →		Exposure Lamp Harness
17	A1101669 запросить цену →		Lamp Holder Spring
18	A0691854 запросить цену →		Shoe-Scanner
19	A0851672 запросить цену →		Front Lamp Terminal
20	A0851668 запросить цену →		Terminal Supporter
21	A0061708 запросить цену →		Front Wire Clamp
22	A0481721 запросить цену →		Spring Plate A
23	A0851673 запросить цену →		Small Reflector
24	A1101861 запросить цену →		Reflector
25	AX530017 запросить цену →		Exposure Lamp - 97V/280W(115V)
25	AX530016 запросить цену →		Exposure Lamp - 180V/310W (230V)
26	A0851670 запросить цену →		Exposure Adjusting Plate
27	A0061707 запросить цену →		Rear Wire Clamp
28	A0855360 запросить цену →		Extension Lamp Harness
29	AC030087 запросить цену →		1st Mirror
30	A1101705 запросить цену →		1st Mirror Support Plate

9. OPTICS 4 (A110/A111)

№	Артикул	Альт. артикул	Описание
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
1	A0481844 запросить цену →		Scale Bracket
2	52151924 запросить цену →		Cushion
102	09513030W запросить цену →		Philips Screw With Washer - M3x30
3	A0481792 запросить цену →		Lens Cover Bracket
103	03140100W запросить цену →		Philips Pan Head Screw - M4x10
104	11050230 запросить цену →		Clamp
4	52051768 запросить цену →		Rubber Seal - Mirror
105	11050199 запросить цену →		Clamp
5	A0751841 запросить цену →		Right Contact Stay
6	A1101846 запросить цену →		Left Bracket - Platen Cover
106	11050159 запросить цену →		PCB Stud
107	11050197 запросить цену →		Wire Saddle
7	A0481739 запросить цену →		Photointerruptor Bracket
108	03130060W запросить цену →		Philips Pan Head Screw - M3x6
8	AW020022 запросить цену →		Photointerruptor
109	04340060W запросить цену →		Tapping Screw - M4x6
9	A0481836 запросить цену →		Platen Cover Bracket
10	AA150029 запросить цену →		Seal - 0.2x15x140
11	AX400021 запросить цену →		Anti-Condensation Heater-115V 18W
11	AX400022 запросить цену →		Anti-Condensation Heater-240V 18W
12	A0481839 запросить цену →		Left Guide Bracket
13	A0481837 запросить цену →		Right Guide Bracket
14	A1115803 запросить цену →		Upper Bracket - Main Board
15	AX640036 запросить цену →		Fan Motor - DC24V 5.5W
16	A1101817 запросить цену →		Scanner Slide Rail
17	A0481843 запросить цену →		Seal - Right Guide Bracket
18	A0481833 запросить цену →		Upper Bracket
19	A1111834 запросить цену →		Right Bracket - Platen Cover
20	AW020021 запросить цену →		Photointerruptor -175487-3 (A111)
21	A0541844 запросить цену →		Positioning Sensor Bracket (A111)

10. 1ST PAPER FEED (A110/A111)

№	Артикул	Альт. артикул	Описание
101	04130082W запросить цену →		Tapping Screw - M3x8
1	54422117 запросить цену →		Shoulder Screw-Hinge
102	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
2	A0482663 запросить цену →		Front Guide Plate Holder
3	A0482666 запросить цену →		Rear Guide Plate Holder
103	07200060E запросить цену →		Retaining Ring - M6
4	AB017157 запросить цену →		Gear-32Z and 35Z
104	07200030E запросить цену →		Retaining Ring - M3
5	AB017156 запросить цену →		Pulley-44Z
105	11050230 запросить цену →		Clamp
106	09513020W запросить цену →		Philips Screw With Flatwasher-M3x20
6	A0482734 запросить цену →		Cassete Release Arm
7	AA060268 запросить цену →		Release Arm Spring
107	08025085 запросить цену →		Tapping Screw - M4x8
8	AA132115 запросить цену →		Collar- Cam Follower
9	A1105857 запросить цену →		Lower Bracket - Main Board
10	A0482675 запросить цену →		Cam - Lower Right Cover
11	AW500012 запросить цену →		Push Switch
12	A0542730 запросить цену →		Front Upper Cassette Holder(A111)
13	A0542732 запросить цену →		Front Lower Cassette Holder(A111)
14	AF022042 запросить цену →		Middle Pressure Roller
15	A1102670 запросить цену →		Lower Right Cover (A110)
15	A1112670 запросить цену →		Lower Right Cover (A111)
16	A0482679 запросить цену →		Spring Plate
17	A0542742 запросить цену →		Rear Lower Cassette Holder (A111)
18	A0542741 запросить цену →		Rear Upper Cassette Holder (A111)
19	AG070004 запросить цену →		Magnetic Catch
20	A1115310 запросить цену →		DC Harness - Lower Right Cover (A111)
21	A0482695 запросить цену →		Front Cassette Holder (A110)
22	A0482696 запросить цену →		Rear Cassette Holder (A110)
23	A0541182 запросить цену →		Bracket - Sensor Cover (A110)
24	AB017158 запросить цену →		Gear - 14Z
25	A0485260 запросить цену →		Paper Lift Clutch
26	AB017159 запросить цену →		Gear - 16Z
27	AA132116 запросить цену →		Collar -8
28	A0482731 запросить цену →		Release Arm
29	AA060342 запросить цену →		Lever Spring
30	AA132117 запросить цену →		Collar - Clutch
31	AA060263 запросить цену →		Clutch Spring
32	A0482674 запросить цену →		Guide Mylar (A110)

11. 1ST PAPER FEED AND REGISTRATION (A110/A111)

№	Артикул	Альт. артикул	Описание
1	A0752571 запросить цену →		Lower Registration Guide 1 101 031 30040W Philips Pan Head Screw - M3x4
2	A0482569 запросить цену →		Photo Interrupter Bracket
102	11050283 запросить цену →		Clamp
3	AW020024 запросить цену →		Photointerruptor
103	07200060E запросить цену →		Retaining Ring - M6
104	07200040E запросить цену →		Retaining Ring - M4
4	A0752562 запросить цену →		Upper Registration Guide
5	50530223 ✓ в наличии		Bushing - 8mm
105	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
106	03130060W запросить цену →		Philips Pan Head Screw - M3x6
6	AA060261 запросить цену →		Spring
107	03130300W запросить цену →		Philips Pan Head Screw - M3x30
7	54472768 запросить цену →		Stepped Screw - M3
8	A0752576 запросить цену →		Middle Registration Guide
9	AA020001 запросить цену →		Drawer Tray Magnet
10	52152621 запросить цену →		Snap Ring - M6
11	AF031006 запросить цену →		Feed Roller
12	AA140286 запросить цену →		1st Feed Shaft
13	AB013079 запросить цену →		Gear - 21Z
14	54472681 запросить цену →		Snap Ring
15	AF030002 ✓ в наличии		Pick Up Roller
16	A0482589 запросить цену →		Pick-up Bracket
17	AA060262 запросить цену →		Spring
18	A0482719 запросить цену →		Pick-up Solenoid Lever
19	A0482718 запросить цену →		Pick-up Solenoid Bracket
20	AW500012 запросить цену →		Push Switch
21	AB040005 запросить цену →		Paper Feed Clutch
22	52052865 запросить цену →		Bushing - Paper Feed Roller
23	A0482628 запросить цену →		Separation Support Plate
24	A0482625 запросить цену →		Separation Guide Plate
25	AG051071 запросить цену →		Knob - Registration Guide Plate
26	A0482715 запросить цену →		Pick-up Solenoid Ass’y

12. 1ST PAPER FEED AND 2ND PAPER FEED (A110/A111)

№	Артикул	Альт. артикул	Описание
1	52062605 ✓ в наличии		Separation Roller
35	50530447 запросить цену →		Bushing - 6mm
36	AA140528 запросить цену →		Separation Drive Shaft
2	A1109500 запросить цену →		Semicircular Feed Roller - 4pcs/set
37	AB041011 запросить цену →		Bushing - 6x18x10
3	A1102885 запросить цену →		Paper Retainer
38	A1102605 запросить цену →		Separation Roller Shaft
4	A0482882 запросить цену →		Paper Feed Shaft
39	AB044008 запросить цену →		Release Spring
5	A0482884 запросить цену →		Paper Feed Rivet
6	A0482883 запросить цену →		Paper Feed Bracket
40	AB042004 запросить цену →		Clutch Sleeve - Torque Limiter
41	54472678 запросить цену →		Slip Clutch Cover
7	A1102710 запросить цену →		Drive Shaft - Paper Feed
8	AB013422 запросить цену →		Gear - 27Z
9	A0482601 запросить цену →		Middle Guide Plate (A110)
43	A0485314 запросить цену →		Harness - Paper Size Sensor
44	AA140288 запросить цену →		Lift Arm Shaft
9	A0542601 запросить цену →		Middle Guide Plate (A111)
10	A0482643 запросить цену →		Cassette Bottom Lever
11	A0542983 запросить цену →		Spring Plate (A111)
46	AB013173 запросить цену →		Gear - 38Z
12	AF022042 запросить цену →		Middle Pressure Roller (A111)
13	AW500010 запросить цену →		Push Switch
14	A0482658 запросить цену →		Mylar - Transport Guide Bracket
15	A0482652 запросить цену →		Knob Bracket
16	AG051070 запросить цену →		Middle Guide Plate Knob
17	A0481356 запросить цену →		Decal - A1
18	A0542984 запросить цену →		Magnet Catch (A111)
19	AA020013 запросить цену →		Magnet Catch - Transport Guide
20	A0482649 запросить цену →		Transport Guide Bracket
21	AF020309 запросить цену →		2nd Relay Roller
22	AB013421 запросить цену →		Gear - 18Z
23	52032679 запросить цену →		Pinion Tightening Screw - M4x5
24	A1102657 запросить цену →		Solenoid Bracket
25	AX000007 запросить цену →		Paper Feed Solenoid
101	07200040E запросить цену →		Retaining Ring - M4
26	AX200095 запросить цену →		Magnetic Clutch
102	08053385 запросить цену →		Bushing - 6mm
27	AB013106 запросить цену →		Gear - 18Z
28	A0485262 запросить цену →		Paper Feed Clutch
103	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
29	AA063148 запросить цену →		Pressure Spring
104	06320100G запросить цену →		Pin - 2x10mm
30	A0482612 запросить цену →		Separation Pressure Lever
105	03230050W запросить цену →		Philips Sunken Head Screw - M3x5
106	07200060E запросить цену →		Retaining Ring - M6
31	A1102596 запросить цену →		Paper Feed Stay
107	07200030E запросить цену →		Retaining Ring - M3
32	50530709 запросить цену →		Bushing - 6x10x6mm
108	09513006W запросить цену →		Philips Screw With Flat Washer-M3x6
33	AB013420 запросить цену →		Gear - 18Z
34	AA080063 запросить цену →		Bearing - Separator
109	03140080W запросить цену →		Philips Pan Head Screw - M4x8

13. REGISTRATION (A110/A111)

№	Артикул	Альт. артикул	Описание
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
1	AA143268 запросить цену →		Middle Drive Roller Shaft
2	AB013445 запросить цену →		Gear - 30Z
102	09514006W запросить цену →		Philips Screw With Flat Washer-M4x6
3	AG050071 запросить цену →		Drive Roller Knob (A110)
103	07200040E запросить цену →		Retaining Ring - M4
104	07200060E запросить цену →		Retaining Ring - M6
3	AG050073 запросить цену →		Drive Roller Knob (A111 )
105	04140082W запросить цену →		Tapping Screw With Flat Washer-M4x8
4	54422754 запросить цену →		Spring - Registration Roller
5	AA080094 запросить цену →		Front Registration Roller Bushing
106	04130082W запросить цену →		Tapping Screw - M3x8
6	54472768 запросить цену →		Stepped Screw - M3
7	AF021039 запросить цену →		Upper Registration Roller
8	AG050072 запросить цену →		Registration Roller Knob
9	50530223 ✓ в наличии		Bushing - 8mm
10	A0483898 запросить цену →		Lower Transfer guide
11	A0482056 запросить цену →		Cleaning Rail
12	A1102052 запросить цену →		Charge Corona Guide
13	A0482053 запросить цену →		Left Charge Corona Rail
14	A1102054 запросить цену →		Right Charge Corona Rail
15	A0062130 запросить цену →		Spring Plate - Charge Corona
16	A0487684 запросить цену →		Rail - Development
17	AA150203 запросить цену →		Mylar Seal - 80x20
18	A0485226 запросить цену →		Pre - Transfer Lamp
19	A1103360 запросить цену →		Development Rail Stay
20	A0482065 запросить цену →		PTL Support Plate
21	AX200095 запросить цену →		Magnetic Clutch
22	AA080095 запросить цену →		Rear Registration Roller Bushing
23	A0483913 запросить цену →		Upper Transfer Guide
24	AF020263 запросить цену →		Lower Registration Roller
25	AA060254 запросить цену →		Spring - Upper Transfer Guide

14. 3RD PAPER FEED (A111)

№	Артикул	Альт. артикул	Описание
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
1	A0482883 запросить цену →		Paper Feed Bracket
102	07200040E запросить цену →		Retaining Ring - M4
2	A0482884 запросить цену →		Paper Feed Rivet
3	A1109500 запросить цену →		Semicircular Feed Roller - 4pcs/set
103	08053385 запросить цену →		Bushing - 6mm
104	07200060B запросить цену →		Retaining Ring - M6
4	A1102885 запросить цену →		Paper Retainer
5	A0482882 запросить цену →		Paper Feed Shaft
105	11050199 запросить цену →		Clamp
106	04130062W запросить цену →		Tapping Screw - M3x6
6	A0482710 запросить цену →		Drive Shaft - Paper Feed
7	50530447 запросить цену →		Bushing - 6mm
8	A0542964 запросить цену →		3rd Feed Sensor
9	52062686 запросить цену →		Snap Ring
10	AA060324 запросить цену →		Vertical Transport Guide Spring
11	AB013106 запросить цену →		Gear -182
12	A0545262 запросить цену →		Paper Feed Clutch - 3rd Feed
13	AB013423 запросить цену →		Gear - 26T
14	A0542980 запросить цену →		Gear Bracket - 3rd Feed
15	AB030262 запросить цену →		Pulley
16	A0542973 запросить цену →		Vertical Transport Guide
17	A0542982 запросить цену →		Mylar Seal - Vertical Transport
18	A0542977 запросить цену →		Decal - Vertical Transport Guide
19	A0542974 запросить цену →		Spring Plate - Vertical Transport
20	A0542975 запросить цену →		Middle Drive Roller Guide
21	AF020179 запросить цену →		Middle Drive Roller - 3rd Feed
22	A0542988 запросить цену →		Middle Drive Roller Bracket
23	A0542989 запросить цену →		Middle Drive Roller Stopper
24	50530273 запросить цену →		Bushing - 8mm

Каталог очень большой (1413 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.
