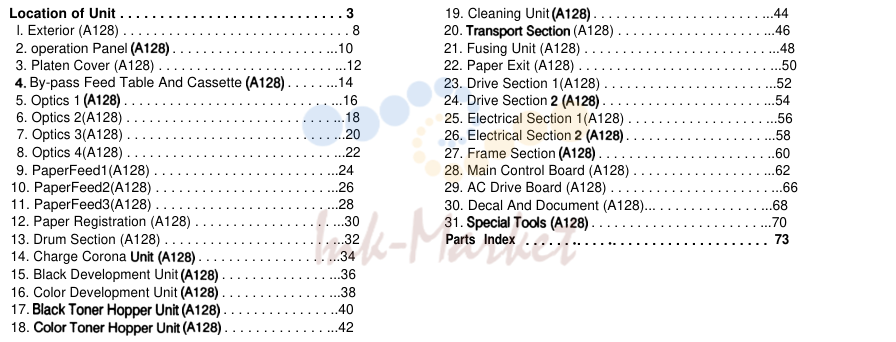

Содержание

• 1. PARTS CATALOG
• 2. OPERATION PANEL (A128)
• 3. PLATEN COVER (A128)
• 4. BY-PASS FEED TABLE AND CASSETTE (A128)
• 5. OPTICS 1 (A128)
• 6. OPTICS 2 (A128)
• 7. OPTICS 3 (A128)
• 8. OPTICS 4 (A128)
• 9. PAPER FEED 1 (A128)
• 10. PAPER FEED 2 (A128)
• 11. PAPER FEED 3 (A128)
• 12. PAPER REGISTRATION (A128)
• 13. DRUM SECTION (A128)
• 14. CHARGE CORONA UNIT (A128)
• 15. BLACK DEVELOPMENT UNIT (A128)
• 16. COLOR DEVELOPMENT UNIT (A128)

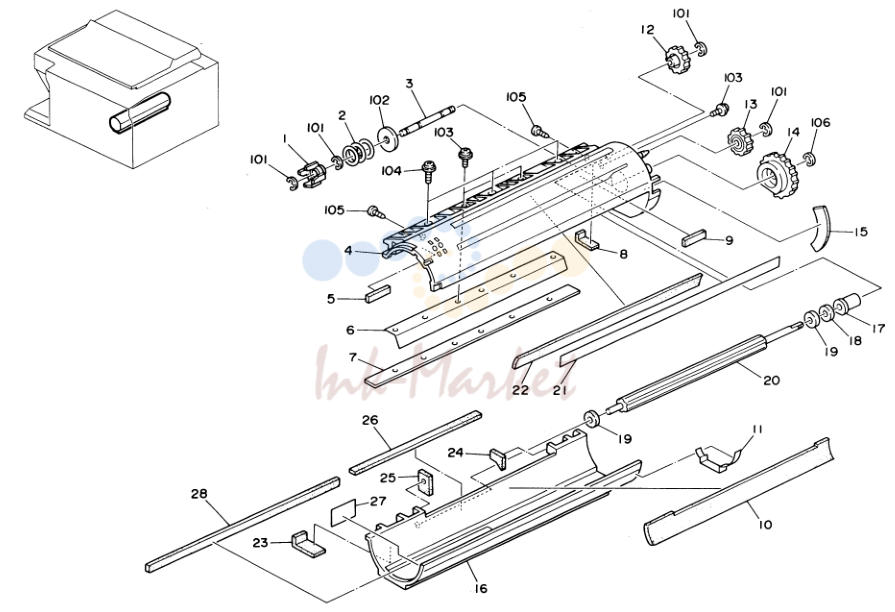

• 17. BLACK TONER HOPPER UNIT (A128)
• 18. COLOR TONER HOPPER UNIT (A128)

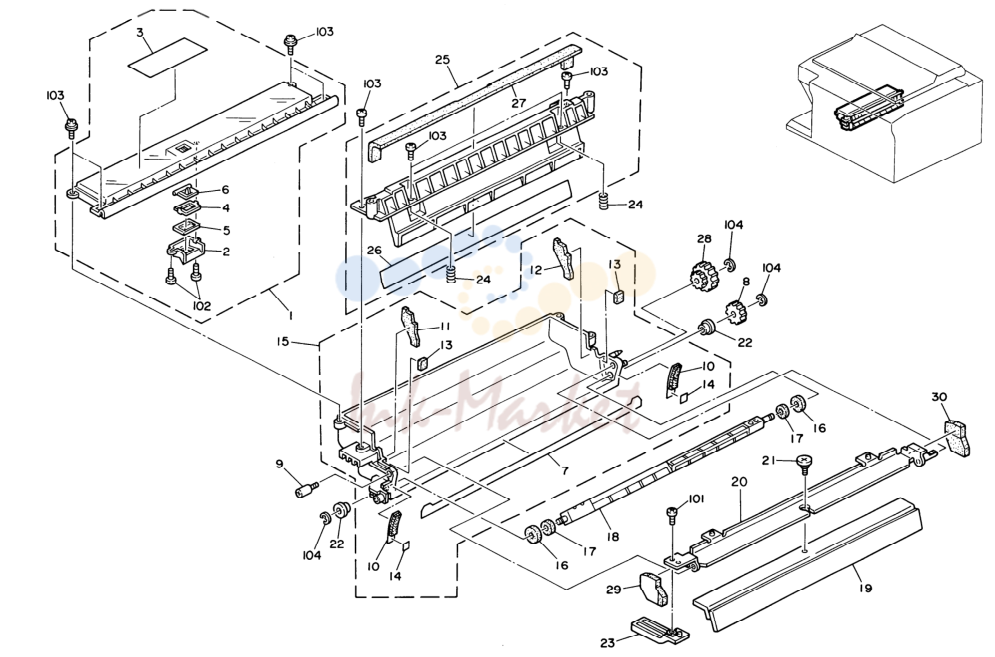

• 19. CLEANING UNIT (.A128).
• 20. TRANSPORT SECTION (A128)
• 21. FUSING UNIT (A128)
• 22. PAPER EXIT (A128)
• 23. DRIVE SECTION 1 (A128)
• 24. DRIVE SECTION 2 (A128)
• 25. ELECTRICAL SECTION 1 (A128)
• 26. ELECTRICAL SECTION 2 (A128)
• 27. FRAME SECTION (A128)
• 28. MAIN CONTROL BOARD (A128)
• 29. AC DRIVE BOARD (A128)
• 30. DECAL AND DOCUMENT (A128)
• 31. SPECIAL TOOLS (A128)

1. PARTS CATALOG

№	Артикул	Альт. артикул	Описание
101	03230060W запросить цену →		Philips Sunken Head Screw - M3x6
1	A0541255 запросить цену →		Mylar Seal 19 X
102	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
2	A1281285 запросить цену →		Front Cover Chain
103	03530060F запросить цену →		Philips Truss Head Screw - M3x6
3	A1281351 запросить цену →		Key Counter Cover
104	08025085 запросить цену →		Tapping Screw - M4x8
4	54201515 запросить цену →		Plate - Key Counter
105	04130082W запросить цену →		Tapping Screw - M3x8
5	A1281334 запросить цену →		Right Inner Cover
6	A1281313 запросить цену →		Rear Cover
7	AG070004 запросить цену →		Magnetic Catch
8	A1281338 запросить цену →		Left Inner Cover
9	52062686 запросить цену →		Snap Ring
10	A1281388 запросить цену →		Stopper
11	A0481311 запросить цену →		Front Door Catch Cover
12	A1281286 запросить цену →		Front Cover
13	A1281363 запросить цену →		Operation Instructions Sheet
14	A1281273 запросить цену →		Left Lower Cover
15	A1281257 запросить цену →		Left Cover
16	A1101380 запросить цену →		Right Filter Cover
17	A0481383 запросить цену →		Left Cover Pad
18	A0484460 запросить цену →		Copy Tray - Slide
19	A0484470 запросить цену →		Copy Tray - Guide
20	A0484450 запросить цену →		Copy Tray - Base
21	A1285651 запросить цену →		Operation Panel Ass’y - LT
21	A1285650 запросить цену →		Operation Panel Ass’y - A4
22	A1281810 запросить цену →		Original Scale - LT
22	A1281812 запросить цену →		Original Scale - A4
23	A1281854 запросить цену →		Stepped Screw - M5
24	A1281347 запросить цену →		Upper Cover
25	A1281277 запросить цену →		Right Cover
26	A1101381 запросить цену →		Filter Cover
27	A1281980 запросить цену →		Exposure Glass
28	A1281396 запросить цену →		Front Lower Cover
29	A1281885 запросить цену →		Platen Cover Plate
30	AA000401 запросить цену →		Decal - High Temperature
31	A0751359 запросить цену →		Decal - Inner Cover

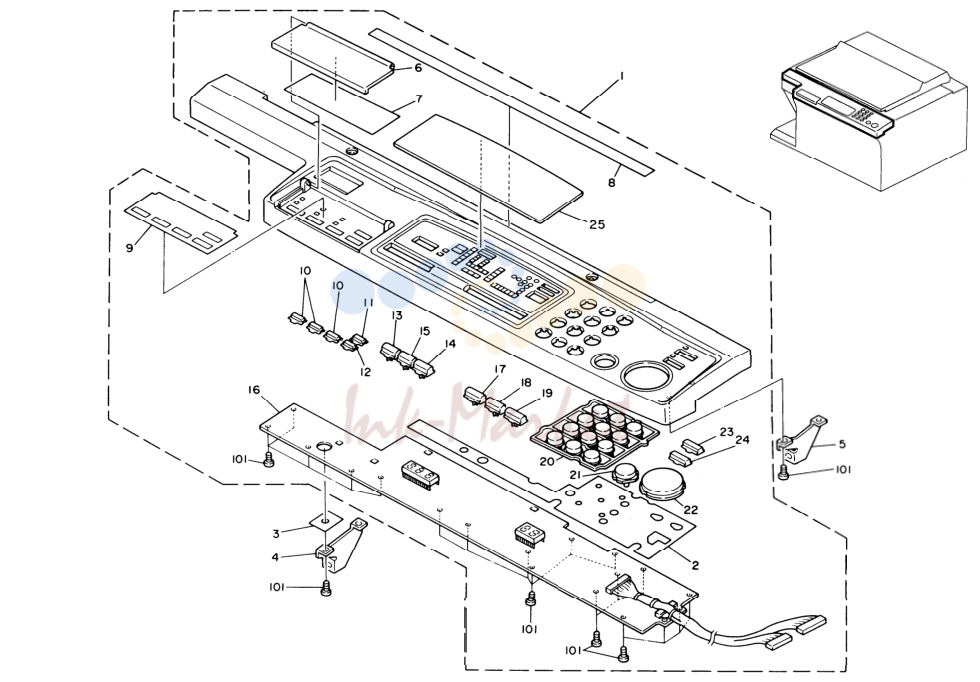

2. OPERATION PANEL (A128)

№	Артикул	Альт. артикул	Описание
1	A1285651 запросить цену →		Operation PanelA ss’y - LT 1 101 0413 0082W Tapping Screw - M3x8
1	A1285650 запросить цену →		Operation Panel Ass’y - A4
2	A1281550 запросить цену →		Shielding Sheet
3	54423206 запросить цену →		Mylar Seal - Agitator
4	A1285812 запросить цену →		Operation Panel Left Bracket
5	A1285813 запросить цену →		Operation Panel Right Bracket
6	A1281421 запросить цену →		Key Top Cover
7	A1281510 запросить цену →		Operation Decal
8	A1281520 запросить цену →		Decal - Original Size - LT
9	A1281530 запросить цену →		Operation Sheet (LT)
9	A1281531 запросить цену →		Operation Sheet (A4)
10	A1281488 запросить цену →		Key Top
11	A1281486 запросить цену →		Key Top - Zoom +
12	A1281487 запросить цену →		Key Top - Zoom
13	A1281466 запросить цену →		Key Top - Reduction
14	A1281464 запросить цену →		Key Top - Full Size
15	A1281465 запросить цену →		Key Top - Engagement
16	A1285550 запросить цену →		Operation Panel Board - 115V
16	A1285560 запросить цену →		Operation Panel Board - 230/240V
17	A1281463 запросить цену →		Key Top - Lighter
18	A1281462 запросить цену →		Key Top - Darker
19	A1281461 запросить цену →		Key Top - ADS
20	A1281431 запросить цену →		Key Top - 10key
21	A1281441 запросить цену →		Key Top - C/S
22	A1281436 запросить цену →		Key Top - Start
23	A1281452 запросить цену →		Key Top - Clear Mode
24	A1281451 запросить цену →		Key Top - Interrupt
25	A1281540 запросить цену →		Display Panel (LT)
25	A1281541 запросить цену →		Display Panel (A4)

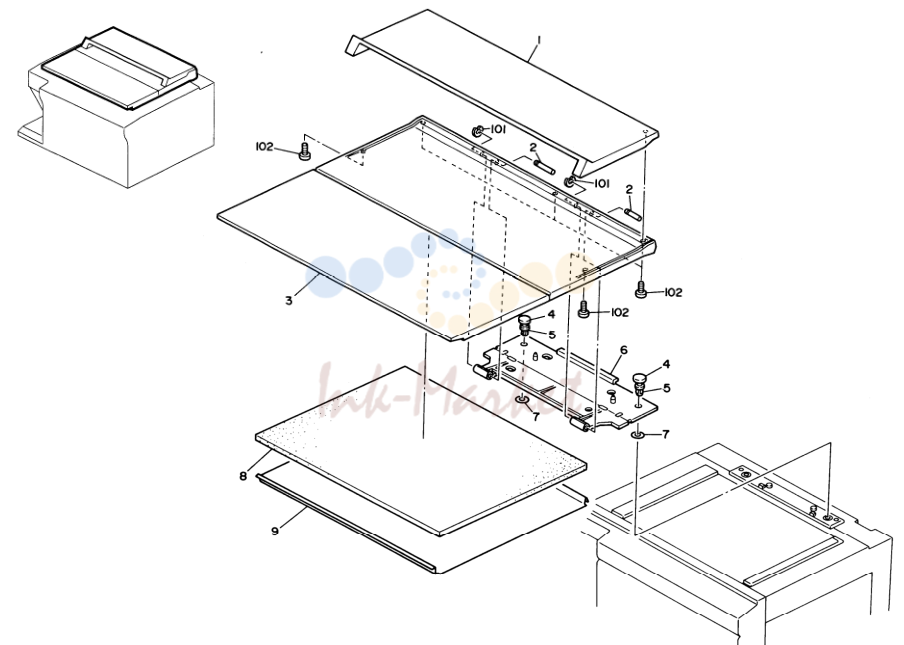

3. PLATEN COVER (A128)

№	Артикул	Альт. артикул	Описание
1	A0271365 запросить цену →		Original Holder
102	04130082W запросить цену →		Tapping Screw - M3x8
2	52161374 запросить цену →		Hinge Shaft - Platen Cover
3	A0541881 запросить цену →		Platen Cover
4	52161373 запросить цену →		Ratch - Plunger
5	52161372 запросить цену →		Ratch - Grommet
6	A0171924 запросить цену →		Flex Hinge - Platen Cover
7	52031359 запросить цену →		Platen Cover Washer
8	A0271368 запросить цену →		Platen Cover Pad
9	A0279500 запросить цену →		Platen Cover Sheet -10 Sheets/set

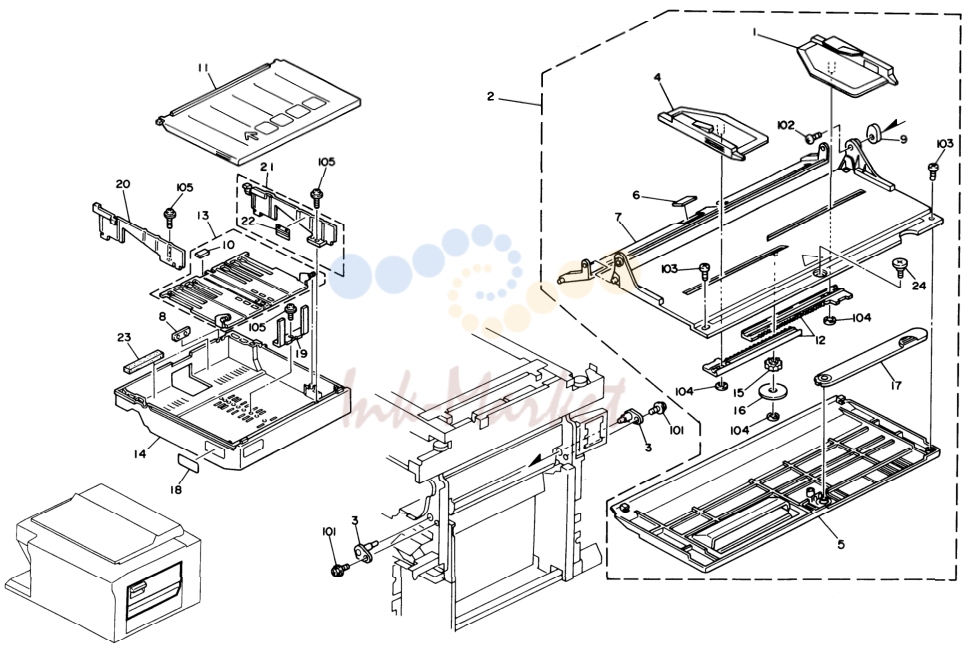

4. BY-PASS FEED TABLE AND CASSETTE (A128)

№	Артикул	Альт. артикул	Описание
1	A1282691 запросить цену →		Rear Side Fence
25	A1282960 запросить цену →		Actuator - A3
2	A1282926 запросить цену →		By-pass Feed Table
3	A0482951 запросить цену →		Front Guide Holder
4	A1282681 запросить цену →		Front Side Fence
5	A1282945 запросить цену →		By-pass Feed Cover
6	A1282635 запросить цену →		Friction Pad
7	A1282940 запросить цену →		By-pass Feed Guide
9	A0482928 запросить цену →		Cam - Manual Feed Table
10	A1282713 запросить цену →		Bottom Plate Pad
11	A1282956 запросить цену →		Small Cassette Cover
11	A1282950 запросить цену →		Large Cassette Cover
12	A1282698 запросить цену →		Side Fence Gear
13	A1282910 запросить цену →		Bottom Plate
14	A1282530 запросить цену →		Large Cassette Body
15	A1282775 запросить цену →		Gear
16	A0062699 запросить цену →		Spacer - 5.1x20mm
17	A0482938 запросить цену →		Paper Guide - Manual Feed Table
18	AA002003 запросить цену →		Decal - 8-1/2x14
18	AA002004 запросить цену →		Decal - 11x17
18	AA002005 запросить цену →		Decal -8-1/2x11R
18	AA002006 запросить цену →		Decal - 17/2x11
18	AA002008 запросить цену →		Decal - A4R
18	AA002009 запросить цену →		Decal - A4
19	A1282743 запросить цену →		Rear Fence
20	A1282716 запросить цену →		Front Side Fence
21	A1282727 запросить цену →		Rear Side Fence
22	10050607 запросить цену →		Decal - Paper Level
23	A1282854 запросить цену →		Cushion
24	AA143288 запросить цену →		Stepped Screw
25	A1282971 запросить цену →		Actuator - 11x17
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
25	A1282972 запросить цену →		Actuator - 17/2x14
25	A1282996 запросить цену →		Actuator - 17/2x11 R
102	03440060F запросить цену →		Philips Truss Head Screw - M4x6
103	04140082F запросить цену →		Philips Truss Head Screw - M4x8
25	A1282979 запросить цену →		Actuator -11 x17/2
25	A1282962 запросить цену →		Actuator - A4R
104	08050073 запросить цену →		Retaining Ring - M5
25	A1282964 запросить цену →		Actuator - A4
105	09654010W запросить цену →		Tapping Screw With Flatwasher - M4x10

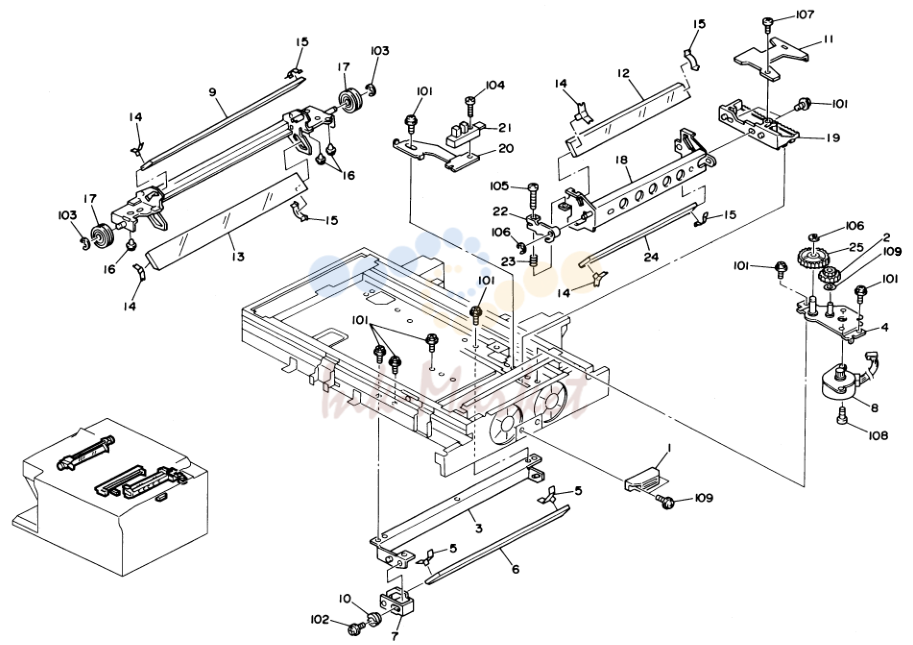

5. OPTICS 1 (A128)

№	Артикул	Альт. артикул	Описание
1	AG070004 запросить цену →		Magnetic Catch
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
2	AB010075 запросить цену →		Gear - 48T
102	09514008W запросить цену →		Philips Screw With Flat Washer - M4x8
103	07200050E запросить цену →		Retaining Ring - M5
3	A1281793 запросить цену →		6th Mirror Bracket
4	A1281767 запросить цену →		Mirror Motor Barcket
104	03140100W запросить цену →		Philips Pan Head Screw - M4x10
105	03130140W запросить цену →		Philips Pan Head Screw - M3x14
5	A0061722 запросить цену →		Spring Plate
106	07200040E запросить цену →		Retaining Ring - M4
6	A1281816 запросить цену →		6th Mirror
7	A1281797 запросить цену →		Front 6th Mirror Bracket
107	04130082W запросить цену →		Tapping Screw - M3x8
8	A0485237 запросить цену →		Mirror Motor - DC24V
108	03130060W запросить цену →		Philips Pan Head Screw - M3x6
109	08074127 запросить цену →		Wave Washer
9	A1281729 запросить цену →		2nd Mirror
10	A0751766 запросить цену →		Adjusting Cam
11	A0481782 запросить цену →		Mirror Shutter
12	AC030026 запросить цену →		Mirror - L224
13	AC030019 запросить цену →		2nd & 3rd Mirror
14	A0061721 запросить цену →		Front Spring Plate
15	A1101724 запросить цену →		Rear Spring Plate
16	A0691883 запросить цену →		Shoe - Scanner
17	AB032024 запросить цену →		Pulley - Scanner Wire
18	A1281761 запросить цену →		Mirror Bracket
19	A0481764 запросить цену →		Rack Gear - Mirror Drive
20	A0481786 запросить цену →		Sensor Drive Bracket
21	AW020022 запросить цену →		Photointerruptor
22	A0271705 запросить цену →		Mirror Guide
23	A1281817 запросить цену →		Mirror Spring
24	A1281815 запросить цену →		5th Mirror
25	AB017129 запросить цену →		Gear - 20Z And 72Z

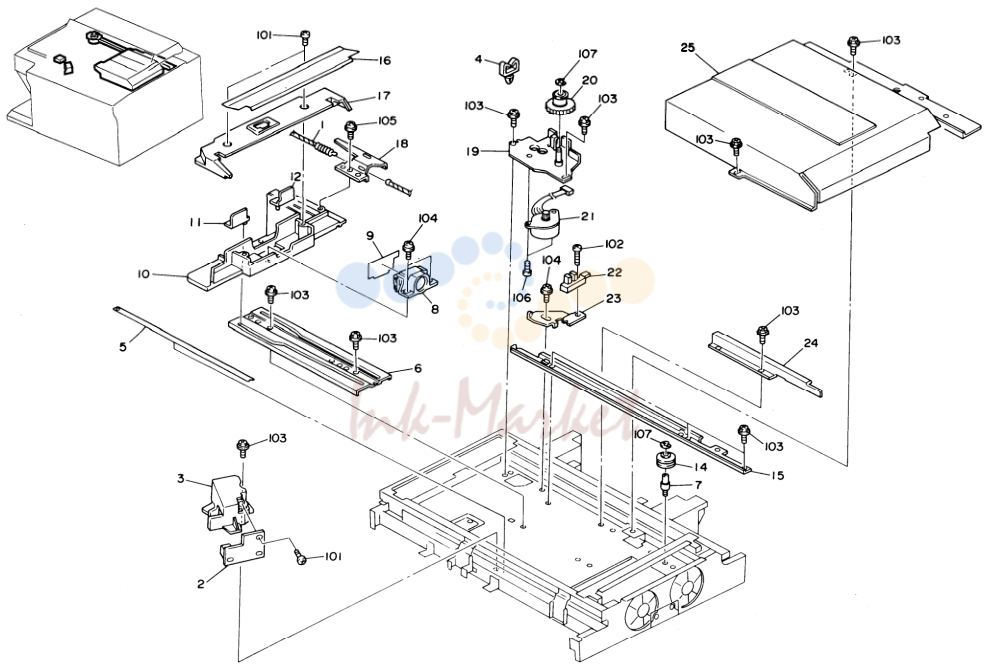

6. OPTICS 2 (A128)

№	Артикул	Альт. артикул	Описание
1	AA050046 запросить цену →		Lens Drive Wire
101	04130082W запросить цену →		Tapping Screw - M3x8
102	03140100W запросить цену →		Philips Pan Head Screw - M4x10
2	A1285110 запросить цену →		Optics Control Board
103	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
3	A1281777 запросить цену →		ADS Cover
104	09513008W запросить цену →		Philips Screw With Flat Washer - M3x8
4	A1285875 запросить цену →		Clamp
5	AA150074 запросить цену →		Seal - 12x272
105	09513006W запросить цену →		Philips Screw With Flat Washer - M3x6
6	A0751788 запросить цену →		Cam Plate - Lens Shield
106	03133006W запросить цену →		Philips Pan Head Screw - M3x6
7	AA143264 запросить цену →		Pulley Shaft
107	07200040E запросить цену →		Retaining Ring - M4
8	AC020077 запросить цену →		Lens - F8/180
9	AA012062 запросить цену →		Lens Filter - G N245
10	A0481751 запросить цену →		Lens Bracket
11	A1281773 запросить цену →		Front Shielding Plate
12	A1281771 запросить цену →		Rear Shielding Plate
13	A0481775 запросить цену →		Shielding Guide Plate
14	52151806 запросить цену →		Pulley
15	A0691772 запросить цену →		Guide Plate - Lens
16	A0481753 запросить цену →		Lens Shielding Seal
17	A1281754 запросить цену →		Shielding Plate
18	A0481755 запросить цену →		Lens Shutter
19	A1281757 запросить цену →		Lens Motor Bracket
20	52151812 запросить цену →		Lens Drive Pulley
21	A1285239 запросить цену →		Lens Motor - DC24V
22	AW020022 запросить цену →		Photointerruptor
23	A0481784 запросить цену →		Lens Sensor Bracket
24	A1281808 запросить цену →		Rear Shielding Plate
25	A0481789 запросить цену →		Lens Cover

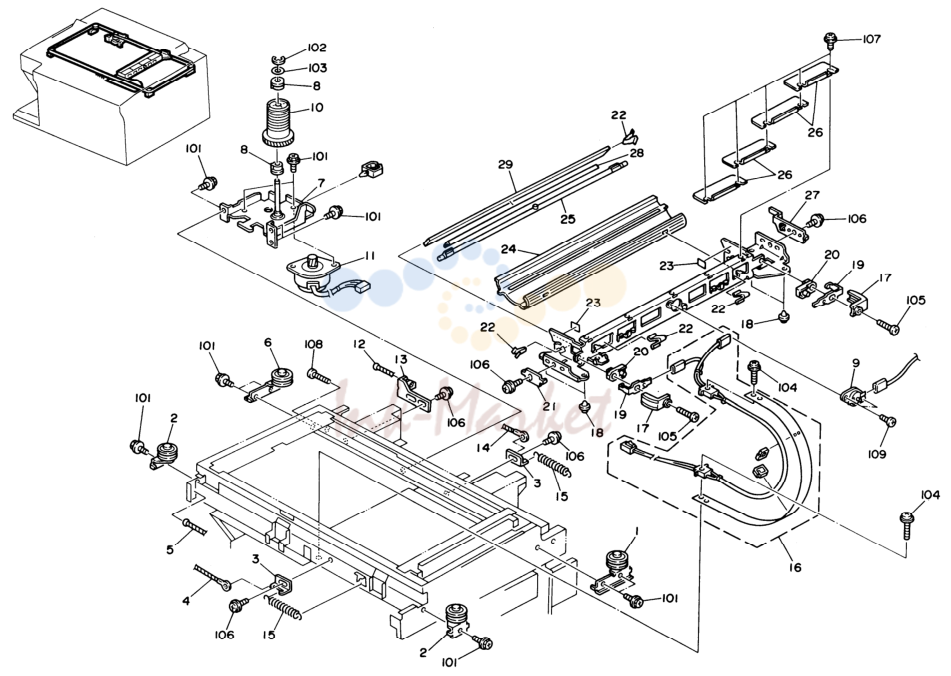

7. OPTICS 3 (A128)

№	Артикул	Альт. артикул	Описание
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
1	A0751731 запросить цену →		Rear Wire Pulley
102	07200050E запросить цену →		Retaining Ring - M5
2	A0481737 запросить цену →		Front Wire Pulley
3	A0061744 запросить цену →		Wire Support Plate
103	08074127 запросить цену →		Wave Washer
104	09513012W запросить цену →		Philips Screw With flat Washer - M3x1
4	AA050042 запросить цену →		Scanner Drive Wire - 1807mm
5	AA050044 запросить цену →		Scanner Drive Wire - 1458mm
105	03130120W запросить цену →		Philips Pan Head Screw - M3x12
106	09514008W запросить цену →		Philips Screw With Flat Washer - M4x8
6	A0751733 запросить цену →		Left Rear Wiare Pulley
107	09513006W запросить цену →		Philips Screw With Flat Washer - M3x6
7	A1281743 запросить цену →		Scanner Motor Bracket
8	AA082029 запросить цену →		Bushing - 6x13x5
108	03150250W запросить цену →		Philips Pan Head Screw - M5x25
109	03130060W запросить цену →		Philips Pan Head Screw - M3x6
9	AW110011 запросить цену →		Thermostat 140°C AC120V 15A
10	A0751870 запросить цену →		Scanner Motor Pulley
11	A1105214 запросить цену →		Scanner Drive Motor - DC58W
12	AA050043 запросить цену →		Scanner Drive Wire - 1462mm
13	A0061745 запросить цену →		Wire Adjusting Plate
14	AA050045 запросить цену →		Scanner Drive Wire -1011 mm
15	A1281818 запросить цену →		Tension Spring
16	A1285283 запросить цену →		Exposure Lamp Harness
17	A1101669 запросить цену →		Lamp Holder Spring
18	A0691883 запросить цену →		Shoe - Scanner
19	A0851672 запросить цену →		Front Lamp Terminal
20	A0851668 запросить цену →		Terminal Supporter
21	A0061708 запросить цену →		Front Wire Clamp
22	A0481721 запросить цену →		Spring Plate A
23	A0851673 запросить цену →		Small Reflector
24	A1101861 запросить цену →		Reflector
25	A1281736 запросить цену →		Exposure Lamp - 97V 280W
25	A1281735 запросить цену →		Exposure Lamp - 180V 310W
26	A0851670 запросить цену →		Exposure Adjusting Plate
27	A0061707 запросить цену →		Rear Wire Clamp
28	A1101705 запросить цену →		1st Mirror Support Plate
29	A1281728 запросить цену →		1st Mirror

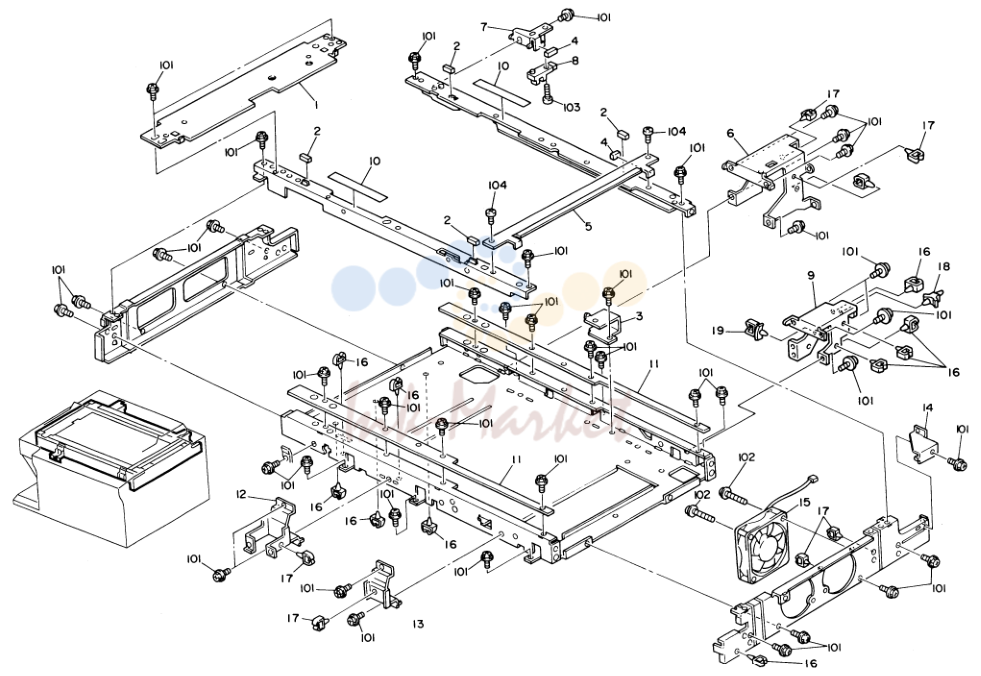

8. OPTICS 4 (A128)

№	Артикул	Альт. артикул	Описание
1	A0481844 запросить цену →		Scale Bracket
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
2	52151924 запросить цену →		Cushion
102	09603030W запросить цену →		Philips Flange Screw M3 x
3	A1281792 запросить цену →		Lens Cover Bracket 1 103 0314 0100w Philips Pan Head Screw - M4x10
4	52051768 запросить цену →		Rubber Seal - Mirror 2 104 0313 0060w Philips Pan Head Screw - M3x6
5	A1281842 запросить цену →		Right Stay - Exposure Glass
6	A1281835 запросить цену →		Platen Cover Left Bracket
7	A0481739 запросить цену →		Photointerruptor Bracket
8	AW020022 запросить цену →		Photointerruptor
9	A1281834 запросить цену →		Platen Cover Right Bracket
10	A1281713 запросить цену →		Upper Seal
11	A1101817 запросить цену →		Scanner Slide Rail
12	A0481839 запросить цену →		Left Guide Bracket
13	A1281837 запросить цену →		Support Plate
14	A1285803 запросить цену →		ADF Cord Bracket
15	A1281820 запросить цену →		Fan Motor - DC24V
16	A1285873 запросить цену →		Clamp
17	A1285876 запросить цену →		Clamp
18	A1285878 запросить цену →		Spacer - 6.4mm
19	A1285875 запросить цену →		Clamp

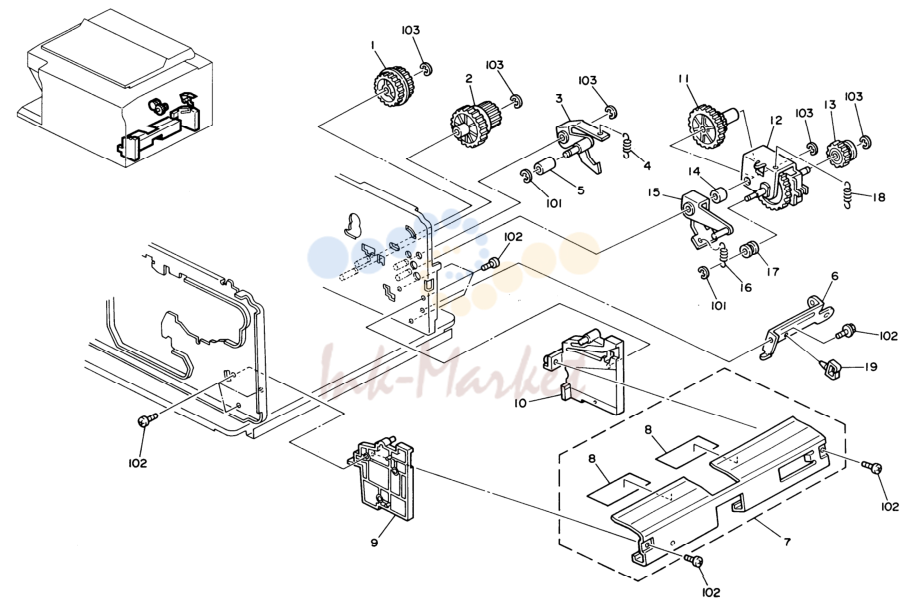

9. PAPER FEED 1 (A128)

№	Артикул	Альт. артикул	Описание
1	AB017157 запросить цену →		Gear - 32Z And 35Z
101	07200030E запросить цену →		Retaining Ring - M3
2	AB017156 запросить цену →		Pulley - 44Z
102	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
103	07200060E запросить цену →		Retaining Ring - M6
3	A0482734 запросить цену →		Cassete Release Arm
4	AA060268 запросить цену →		Release Arm Spring
5	AA132115 запросить цену →		Collar - Cam Follower
6	A1285857 запросить цену →		Right Lower Bracket
7	A1282625 запросить цену →		Lower Guide Plate
8	A0482627 запросить цену →		Guide Mylar
9	A1282695 запросить цену →		Front Cassette Holder
10	A1282696 запросить цену →		Rear Cassette Holder
11	AB017158 запросить цену →		Gear - 14Z
12	A0485260 запросить цену →		Paper Lift Clutch
13	AB017159 запросить цену →		Gear - 16Z
14	AA132116 запросить цену →		Collar -8
15	A0482731 запросить цену →		Release Arm
16	AA060342 запросить цену →		Lever Spring
17	AA132117 запросить цену →		Collar - Shaft - Spring Clutch
18	A1282661 запросить цену →		Lever Spring
19	A1285875 запросить цену →		Clamp

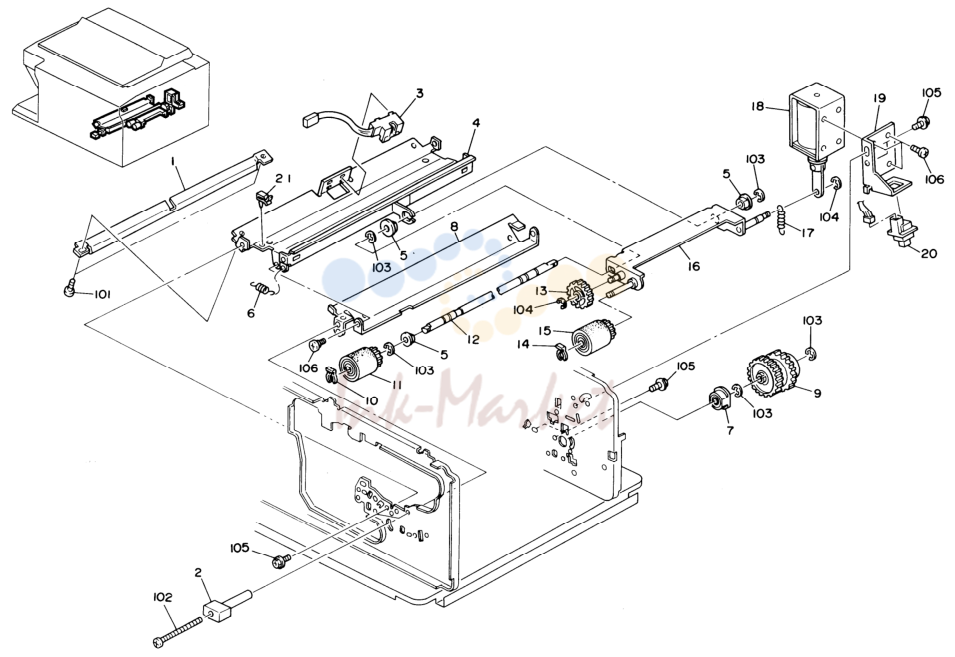

10. PAPER FEED 2 (A128)

№	Артикул	Альт. артикул	Описание
101	03130040W запросить цену →		Philips Pan Head Screw - M3x4
1	A0752571 запросить цену →		Lower Registration Guide
102	03130300W запросить цену →		Philips Pan Head Screw - M3x30
2	AG051071 запросить цену →		Knob - Registration Guide Plate
3	AW020024 запросить цену →		Photointerruptor
103	07200060E запросить цену →		Retaining Ring - M6
4	A1282562 запросить цену →		Upper Registration Guide
104	07200040E запросить цену →		Retaining Ring - M4
105	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
5	50530223 ✓ в наличии		Bushing - 8mm
6	A1282658 запросить цену →		Pressure Spring
106	03130060W запросить цену →		Philips Pan Head Screw - M3x6
7	52052865 запросить цену →		Bushing - Paper Feed Roller
8	A1282576 запросить цену →		Middle Guide Plate
9	AB040005 запросить цену →		Paper Feed Clutch
10	52152621 запросить цену →		Snap Ring - M6
11	AF031006 запросить цену →		Feed Roller
12	AA140286 запросить цену →		1st Feed Shaft
13	AB013079 запросить цену →		Gear - 21Z
14	54472681 запросить цену →		Snap Ring
15	AF030002 ✓ в наличии		Pick Up Roller
16	A1282589 запросить цену →		Pick-up Roller Arm
17	A1282660 запросить цену →		Pressure Spring
18	A0482719 запросить цену →		Pick-up Solenoid Lever
19	A1282718 запросить цену →		Pick-up Solenoid Bracket
20	AW500012 запросить цену →		Push Switch
21	A1285875 запросить цену →		Clamp

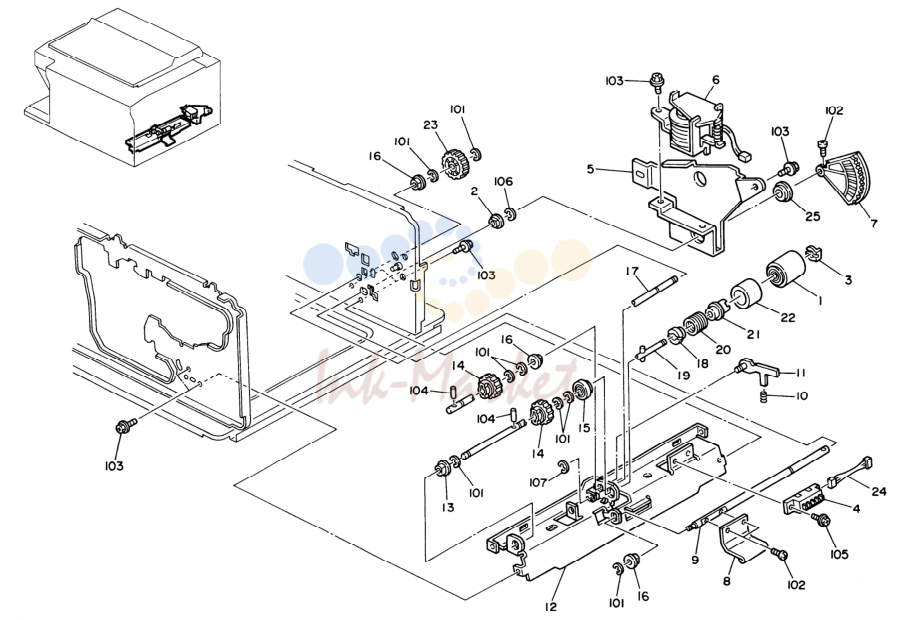

11. PAPER FEED 3 (A128)

№	Артикул	Альт. артикул	Описание
101	07200040E запросить цену →		Retaining Ring - M4
1	52062605 ✓ в наличии		Separation Roller
102	03140080W запросить цену →		Philips Pan Head Screw - M4x8
2	50530223 ✓ в наличии		Bushing-8mm
3	54472681 запросить цену →		Snap Ring
103	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
4	AW500010 запросить цену →		Push Switch
104	06320100G запросить цену →		Pin - 2x10mm
105	09513006W запросить цену →		Philips Screw With Flat Washer - M3x6
5	A1282728 запросить цену →		Support Plate
106	07200060E запросить цену →		Retaining Ring - M6
6	A1282774 запросить цену →		DC Solenoid
7	A1282657 запросить цену →		Gear
107	07200030E запросить цену →		Retaining Ring - M3
8	A0482643 запросить цену →		Cassette Bottom Lever
9	A1282664 запросить цену →		Lift Arm Shaft
10	A1282659 запросить цену →		Pressure Spring
11	A1282613 запросить цену →		Pressure Lever
12	A1282597 запросить цену →		Paper Feed Stay
13	50530709 запросить цену →		Bushing - 6x10x6mm
14	AB013420 запросить цену →		Gear-18Z
15	AA080063 запросить цену →		Bearing-Separator
16	50530447 запросить цену →		Bushing-6mm
17	AA140528 запросить цену →		Separation DriveShaft
18	AB041011 запросить цену →		Bushing-6x18x10
19	A1102605 запросить цену →		Separation Roller Shaft
20	AB044008 запросить цену →		Release Spring
21	AB042004 запросить цену →		Clutch Sleeve-Torque Limiter
22	54472678 запросить цену →		Slip Clutch Cover
23	AB013422 запросить цену →		Gear-27Z

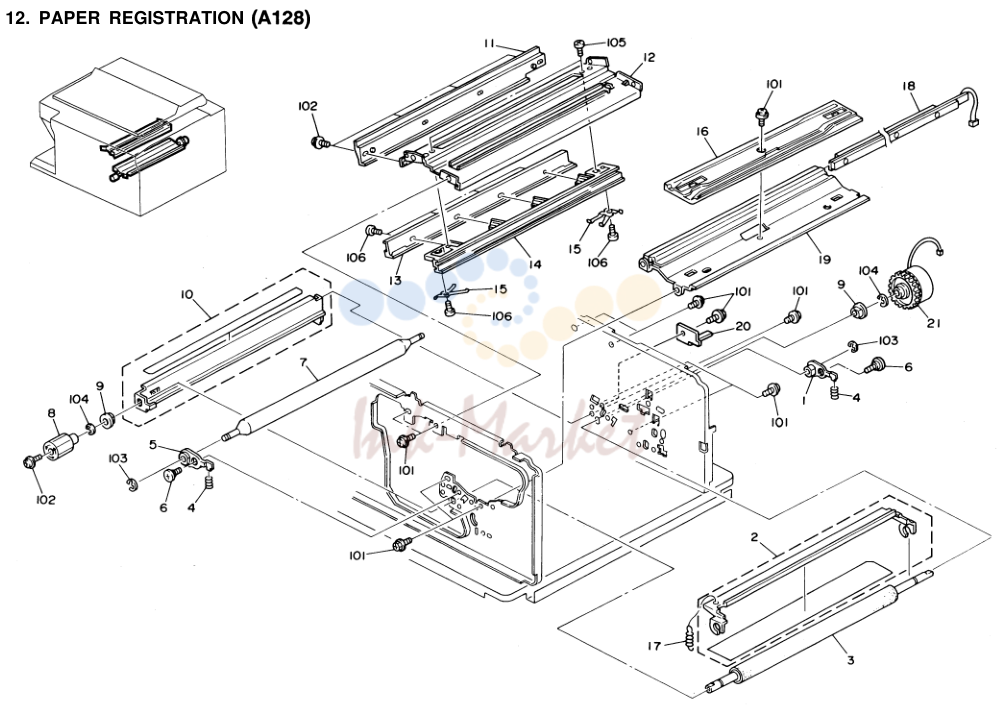

12. PAPER REGISTRATION (A128)

№	Артикул	Альт. артикул	Описание
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
1	AA080095 запросить цену →		Rear Registration Roller Bushing
2	A0483913 запросить цену →		Upper Transfer Guide
102	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
3	A1282655 запросить цену →		Lower Registration Roller
103	07200040E запросить цену →		Retaining Ring - M4
4	A1282663 запросить цену →		Front Spring - Registration Roller
104	07200060E запросить цену →		Retaining Ring - M6
5	AA080094 запросить цену →		Front Registration Roller Bushing
105	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
106	04130082W запросить цену →		Tapping Screw - M3x8
6	A1282768 запросить цену →		Stepped Screw - M3x5
7	AF021039 запросить цену →		Upper Registration Roller
8	A1282751 запросить цену →		Registration Roller Knob
9	50530223 ✓ в наличии		Bushing - 8mm
10	A0483898 запросить цену →		Lower Transfer Guide
11	A0482056 запросить цену →		Cleaning Rail
12	A1102052 запросить цену →		Charge Corona Guide
13	A0482053 запросить цену →		Left Charge Corona Rail
14	A1102054 запросить цену →		Right Charge Corona Rail
15	A0062130 запросить цену →		Spring Plate - Charge Corona
16	A0487684 запросить цену →		Rail - Development
17	AA060254 запросить цену →		Spring - Upper Transfer Guide
18	A0485226 запросить цену →		Pre - Transfer Lamp
19	A1103360 запросить цену →		Stay - Developer Rail
20	A0482065 запросить цену →		PTL Support Plate
21	AX200095 запросить цену →		Magnetic Clutch

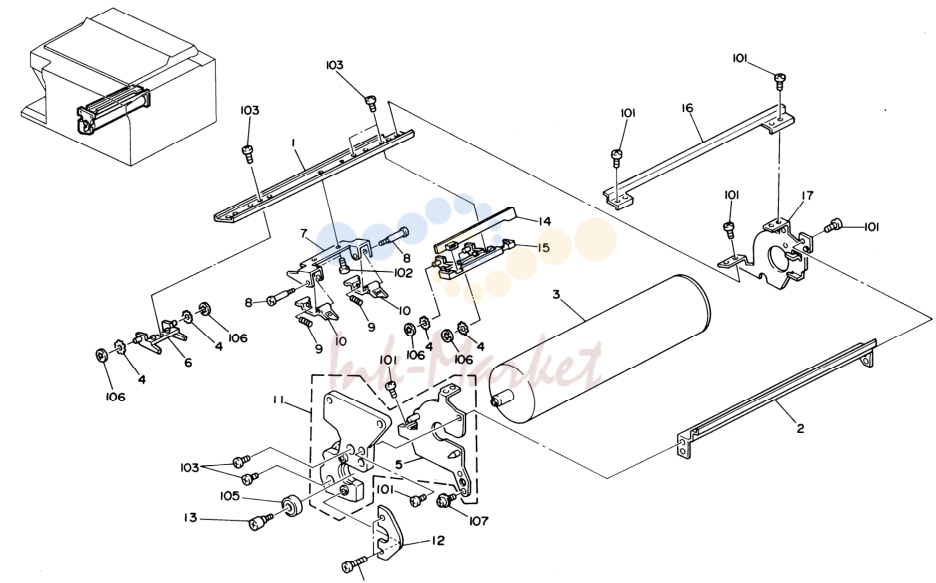

13. DRUM SECTION (A128)

№	Артикул	Альт. артикул	Описание
1	A1282271 запросить цену →		Left Drum Stay
101	04130060W запросить цену →		Tapping Screw - M3x6
102	03130040W запросить цену →		Philips Pan Head Screw - M3x4
2	A0752269 запросить цену →		Right Drum Stay
103	03140100W запросить цену →		Philips Pan Head Screw - M4x10
3	A0699510 ✓ в наличии		Drum
4	A0482276 запросить цену →		Ring - Transport Bracket
104	03140200B запросить цену →		Philips Pan Head Screw - M4x20
5	A1282263 запросить цену →		Front Side Plate
105	08053471 запросить цену →		Bushing - M8x22x7
6	A1282275 запросить цену →		Front Transport Guide
106	08050077 запросить цену →		Retaining Ring - M3
107	09513004W запросить цену →		Philips Screw With Flat Washer - M3
7	A0482273 запросить цену →		Pick-off Pawl Bracket
8	A0752258 запросить цену →		Pick-up Pawl Shaft
9	AA063106 запросить цену →		Spring - Pick-up Pawl
10	A0062270 запросить цену →		Pick-off Pawl
11	A1282260 запросить цену →		Drum Support Plate
12	A1282258 запросить цену →		Drum Holder
13	AA143313 запросить цену →		Stepped Screw - M5x7
14	A1285222 запросить цену →		ID Sensor Board
15	A1282278 запросить цену →		Sensor Holder
16	A0752268 запросить цену →		Upper Left Drum Stay
17	A1282281 запросить цену →		Rear Drum Side Plate

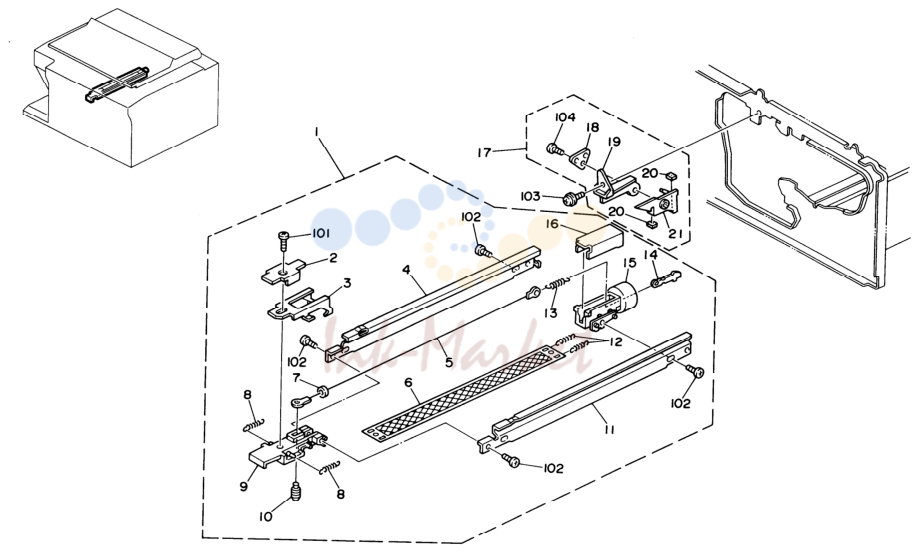

14. CHARGE CORONA UNIT (A128)

№	Артикул	Альт. артикул	Описание
1	A0482008 запросить цену →		Charge Corona Unit
101	04130082W запросить цену →		Tapping Screw - M3x8
102	04130062W запросить цену →		Tapping Screw - M3x6
2	A0062117 запросить цену →		Front Cover-Charge Corona
3	A0062114 запросить цену →		Grid Anchor
103	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
4	AD023059 запросить цену →		Left Main Corona Unit Casing
104	09713006A запросить цену →		Philips Polycarbonate Screw - M3x6
5	A0489001 запросить цену →		Charge Corona Wire - 10pcs/set
6	A0062111 запросить цену →		Charge Corona Grid
7	A0306231 запросить цену →		Corona Wire Ring
8	AA060141 запросить цену →		Spring - Charge Corona Grid
9	AD022187 запросить цену →		Front End Block - Charge Corona
10	54422069 запросить цену →		Plastic Screw-Main Corona
11	AD023060 запросить цену →		Right Main Corona Unit Casing
12	AA060255 запросить цену →		Spring - Rear Charge Corona Grid
13	54422108 запросить цену →		Corona Wire Spring
14	54422110 запросить цену →		Plug - Corona Unit
15	AD022178 запросить цену →		Rear End Block - Main Corona
16	A0062118 запросить цену →		Rear Cover - Charge Corona
17	A0062055 запросить цену →		Charge Corona Cleaner
18	A0062123 запросить цену →		Cleaner Stay
19	A0062122 запросить цену →		Cleaner Stopper
20	A0082087 запросить цену →		Corona Cleaner Pad
21	A0062121 запросить цену →		CIeaner Holder

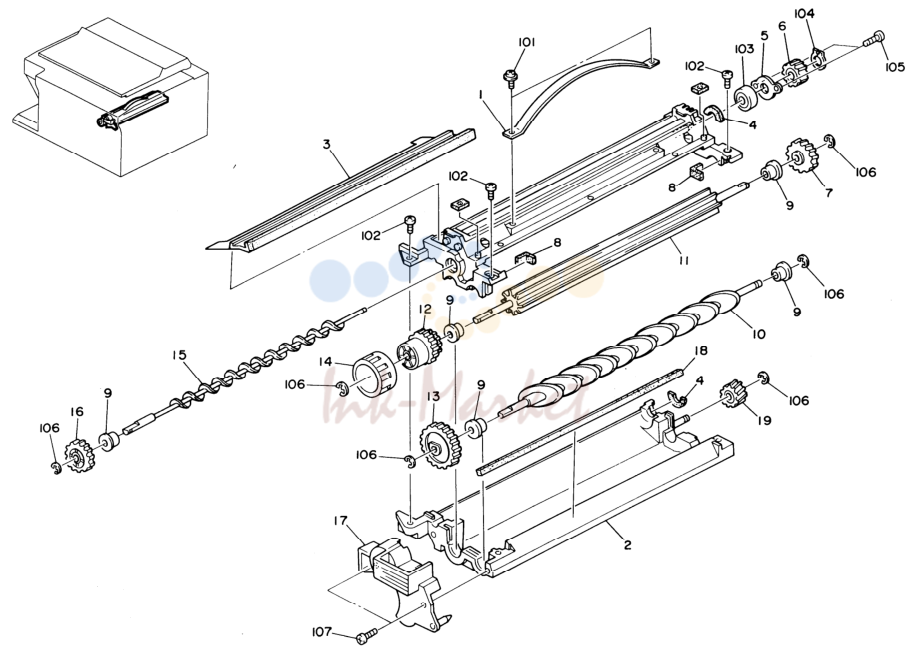

15. BLACK DEVELOPMENT UNIT (A128)

№	Артикул	Альт. артикул	Описание
102	03130060W запросить цену →		Philips Pan Head Screw - M3x6
1	AG051097 запросить цену →		Development Band
103	08053415 запросить цену →		Ball Bearing - 9x20x6
2	A1283310 запросить цену →		Lower Casing
104	07270090E запросить цену →		Retaining Ring C - M9
3	A0487628 запросить цену →		Entrance Seal PIate
4	AA152136 запросить цену →		Shield - Development Roller
105	03130050W запросить цену →		Philips Pan Head Screw - M3x5
5	A0487631 запросить цену →		Retainer - Ball Bearing
106	07200040E запросить цену →		Retaining Ring - M4
6	AB013437 запросить цену →		Gear - Sleeve
107	03130080W запросить цену →		Philips Pan Head Screw - M3x8
7	AB013439 запросить цену →		Gear - 23Z
8	AA151186 запросить цену →		Front Side Plate Seal
9	52053103 запросить цену →		Bushing - 6mm
10	AD038054 запросить цену →		Development Agitator
11	AD038022 запросить цену →		Raddle Roller
12	A0487612 запросить цену →		Development Roller Knob
13	AB013440 запросить цену →		Gear - Roller - Agitate, Mix
14	52153089 запросить цену →		Developer Knob
15	AD037023 запросить цену →		Mixing Auger
16	AB013441 запросить цену →		Gear - 20Z
17	A0487632 запросить цену →		Cover - Gear
18	AA151605 запросить цену →		Seal - 323x4x3
19	AB013858 запросить цену →		Gear - 15Z

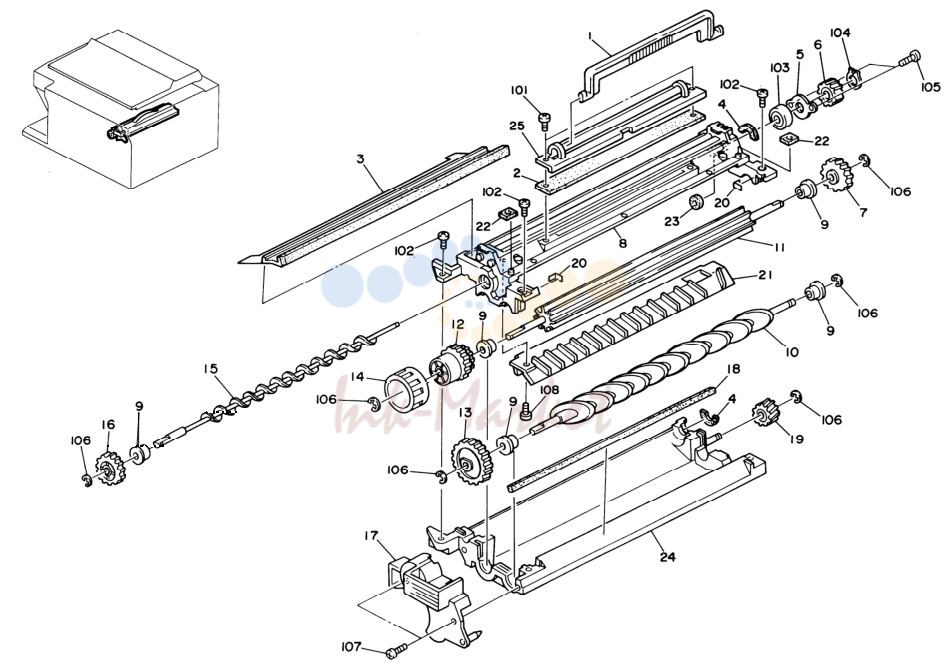

16. COLOR DEVELOPMENT UNIT (A128)

№	Артикул	Альт. артикул	Описание
102	04130102W запросить цену →		Tapping Screw - M3x10
1	A0487623 запросить цену →		Grip - Development Unit
2	AA151490 запросить цену →		Filter
103	08053415 запросить цену →		Ball Bearing - 9x20x6
104	07270090E запросить цену →		Retaining Ring C - M9
3	A0487628 запросить цену →		Entrance Seal Plate
105	03130050W запросить цену →		Philips Pan Head Screw - M3x5
4	AA152136 запросить цену →		Shield - Development Roller
106	07200040E запросить цену →		Retaining Ring - M4
5	A0487631 запросить цену →		Retainer - Ball Bearing
107	03130080W запросить цену →		Philips Pan Head Screw - M3x8
6	AB013437 запросить цену →		Gear - Sleeve
7	AB013439 запросить цену →		Gear - 23Z
108	04130082W запросить цену →		Tapping Screw - M3x8
8	A0487600 запросить цену →		Upper Casing
9	52053103 запросить цену →		Bushing - 6mm
10	AD038054 запросить цену →		Development Agitator
11	AD038022 запросить цену →		Paddle Roller
12	A0487612 запросить цену →		Development Roller Knob
13	AB013440 запросить цену →		Gear - Roller - Agitate, Mix
14	52153089 запросить цену →		Developer Knob
15	AD037023 запросить цену →		Mixing Auger
16	AB013441 запросить цену →		Gear - 20Z
17	A0487632 запросить цену →		Cover - Gear
18	AA151605 запросить цену →		Seal - 323x4x3
19	AB013858 запросить цену →		Gear - 15Z
20	AA151186 запросить цену →		Front Side Plate Seal
21	AD036021 запросить цену →		Mixing Vanes
22	AA151604 запросить цену →		Seal - 16x9x3
23	AA152019 запросить цену →		Seal - Mixing Auger
24	A1103311 запросить цену →		Lower Casing
25	A0487624 запросить цену →		Filter Bracket

17. BLACK TONER HOPPER UNIT (A128)

№	Артикул	Альт. артикул	Описание
103	09513006W запросить цену →		Philips Screw With Flat Washer - M3x6
1	52153328 запросить цену →		Joint - Hopper
2	52153347 запросить цену →		Spring - Gear
104	09513008W запросить цену →		Philips Screw With Flat Washer - M3x8
3	52153327 запросить цену →		Shaft - Agitator
105	04130082W запросить цену →		Tapping Screw - M3x8
106	07200030E запросить цену →		Retaining Ring - M3
4	A1103321 запросить цену →		Upper Casing - Toner Supply - 115V
4	A1103322 запросить цену →		Upper Casing - Tonner Supply - 220V
5	AA151480 запросить цену →		Shield - Toner Hopper - Front Upper
6	A0487670 запросить цену →		Slitter
7	A1103340 запросить цену →		Plate Nut
8	AA151606 запросить цену →		Seal -44x1 4x3
9	AA151481 запросить цену →		Shield - Toner Hopper - Rear Upper
10	AA151483 запросить цену →		Shield - Toner Hopper - Lower
11	AA150331 запросить цену →		Seal - Toner Supply Unit
12	AB013442 запросить цену →		Gear - Toner Supply
13	AB013443 запросить цену →		Gear - Idler - Toner Supply
14	AB013444 запросить цену →		Gear - Agitator
15	52153295 запросить цену →		Hopper Filter
16	A0487654 запросить цену →		Lower Casing - Toner Supply Unit
17	A0487669 запросить цену →		Plate - Toner Supply Roller
18	AA151488 запросить цену →		Shield - Plate - Toner Hopper
19	52153303 запросить цену →		Seal - Toner Supply Roller
20	A1283014 запросить цену →		Tonner Supply Roller
21	AA150197 запросить цену →		Shield - Toner Hopper - Right
22	AA151482 запросить цену →		Shield - Toner Hopper - Upper
23	AA151479 запросить цену →		Shield - Case - Toner Hopper - Rear
24	AA151487 запросить цену →		Shield - Rear Lower - Toner Hopper
25	AA151486 запросить цену →		Shield - Front Lower - Toner Hopper
26	AA151476 запросить цену →		Sponge - Toner Supply
27	AA150196 запросить цену →		Shield - Toner Hopper - Left
28	AA151489 запросить цену →		Seal - 2x5x37.5

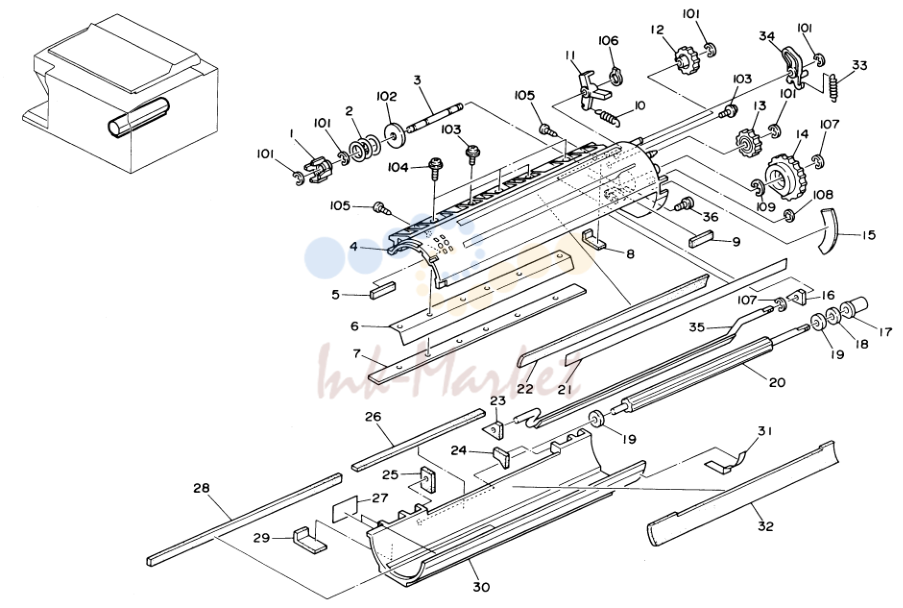

18. COLOR TONER HOPPER UNIT (A128)

№	Артикул	Альт. артикул	Описание
1	52153328 запросить цену →		Joint - Hopper
36	A3133055 запросить цену →		Tapping Screw and Washer
2	52153347 запросить цену →		Spring - Gear
3	52153327 запросить цену →		Shaft - Agitator
4	A3133053 запросить цену →		Casing - Toner Supply Unit
5	AA151480 запросить цену →		Shield - Toner Hopper - Front Upper
6	A0487670 запросить цену →		Slitter
7	A1103340 запросить цену →		Plate Nut
8	AA151606 запросить цену →		Seal -44x14x3
9	AA151481 запросить цену →		Shield - Toner Hopper - Rear Upper
10	AA060267 запросить цену →		Spring - Toner End Actuator Lever
11	A0487679 запросить цену →		Arm - Toner End Sensor
12	AB013442 запросить цену →		Gear - Toner Supply
13	AB013443 запросить цену →		Gear - Idler - Toner Supply
14	AB013444 запросить цену →		Gear - Agitator
15	52153295 запросить цену →		Hopper Filter
16	AA151485 запросить цену →		Shield - Rear Upper - Toner Hopper
17	A0487669 запросить цену →		Plate - Toner Supply Roller
18	AA151488 запросить цену →		Shield - Plate - Toner Hopper
19	52153303 запросить цену →		Seal - Toner Supply Roller
20	AD033014 запросить цену →		Toner Supply Roller
21	AA150197 запросить цену →		Shield - Toner Hopper - Right
22	AA151482 запросить цену →		Shield - Toner Hopper - Upper
23	AA151484 запросить цену →		Shield - Front Upper - Toner Hopper
24	AA151487 запросить цену →		Shield - Rear Lower - Toner Hopper
25	AA151486 запросить цену →		Shield - Front Lower - Toner Hopper
26	AA151476 запросить цену →		Sponge - Toner Supply
101	07200040E запросить цену →		Retaining Ring - M4
27	AA150196 запросить цену →		Shield - Toner Hopper - Left
102	08074103 запросить цену →		Spacer - 0.5mm
28	AA151489 запросить цену →		Seal - 2x5x37.5
103	09513006W запросить цену →		Philips Screw With Flat Washer - M3x6
104	09513008W запросить цену →		Philips Screw With Flat Washer - M3x8
29	AA151479 запросить цену →		Shield - Case - Toner Hopper - Rear
30	A0487654 запросить цену →		Lower Casing - Toner Supply Unit
105	04130082W запросить цену →		Tapping Screw - M3x8
106	07280040E запросить цену →		Grip Ring - 4mm
31	AA150198 запросить цену →		Shield - Toner Hopper - Lower
107	07200030E запросить цену →		Retaining Ring - M3
32	AA151483 запросить цену →		Shield - Toner Hopper - Lower
108	08050077 запросить цену →		Retaining Ring - M3
33	AA060265 запросить цену →		Spring - Toner End Sensor
34	A0487677 запросить цену →		Toner End Actuator Lever
109	07200050E запросить цену →		Retaining Ring - M5

Каталог очень большой (923 позиций). Показаны первые 18 узлов со схемами; полный список доступен по запросу.
