Ricoh FT 4027 4127 4527 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. PLATEN COVER ASS’Y (A157/A159/A160)
• 3. BY-PASS FEED SECTION (A157/A159/A160)
• 4. PAPER TRAY SECTION (A157/A159/A160)
• 5. LCT UNIT 1 (A159/A160)
• 6. LCT UNIT 2 (A159/A160)
• 7. PAPER FEED SECTION 1 (A157/A159/A160)

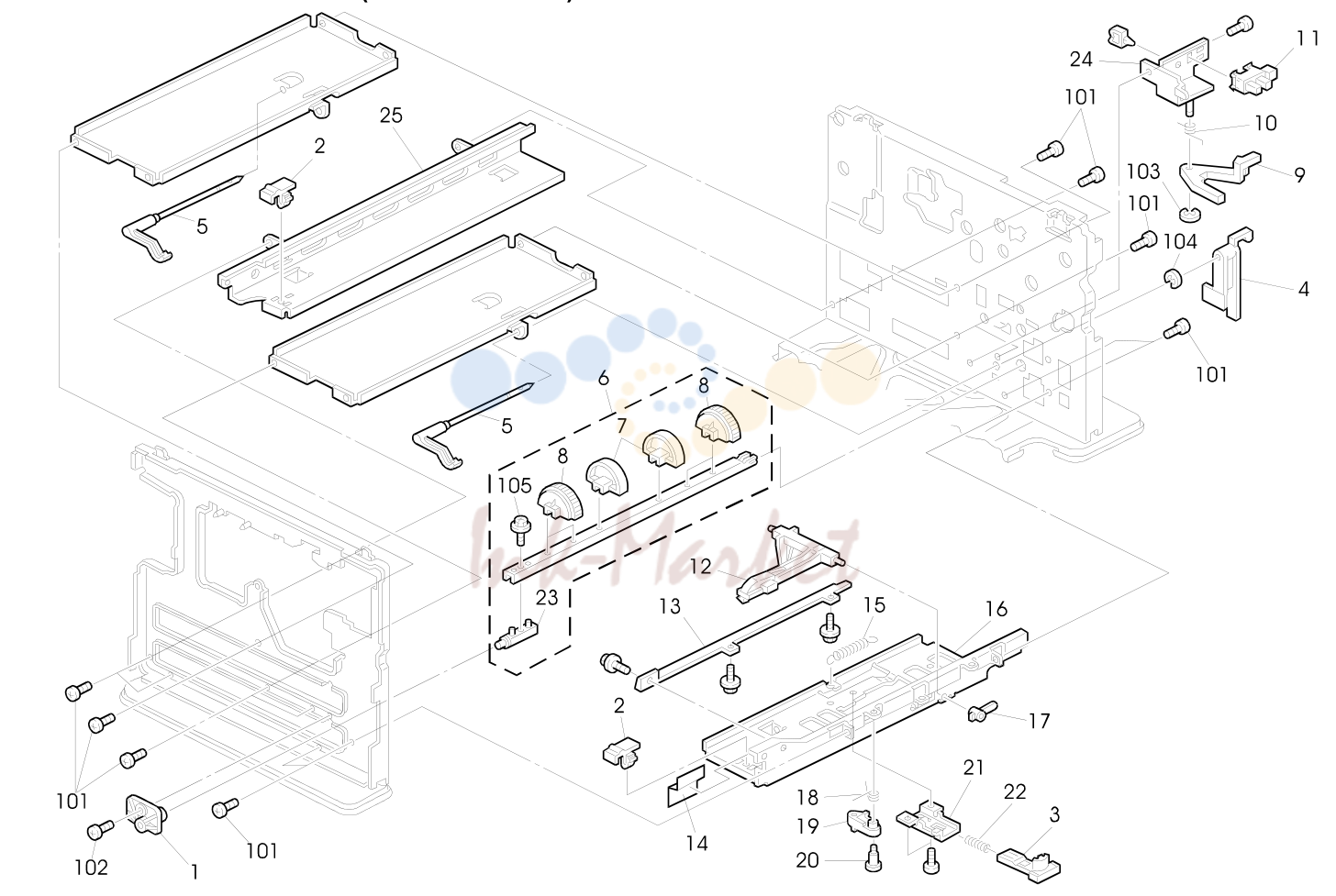

• 8. PAPER FEED SECTION 2 (A157/A159/A160)
• 9. PAPER REGISTRATION (A157/A159/A160)

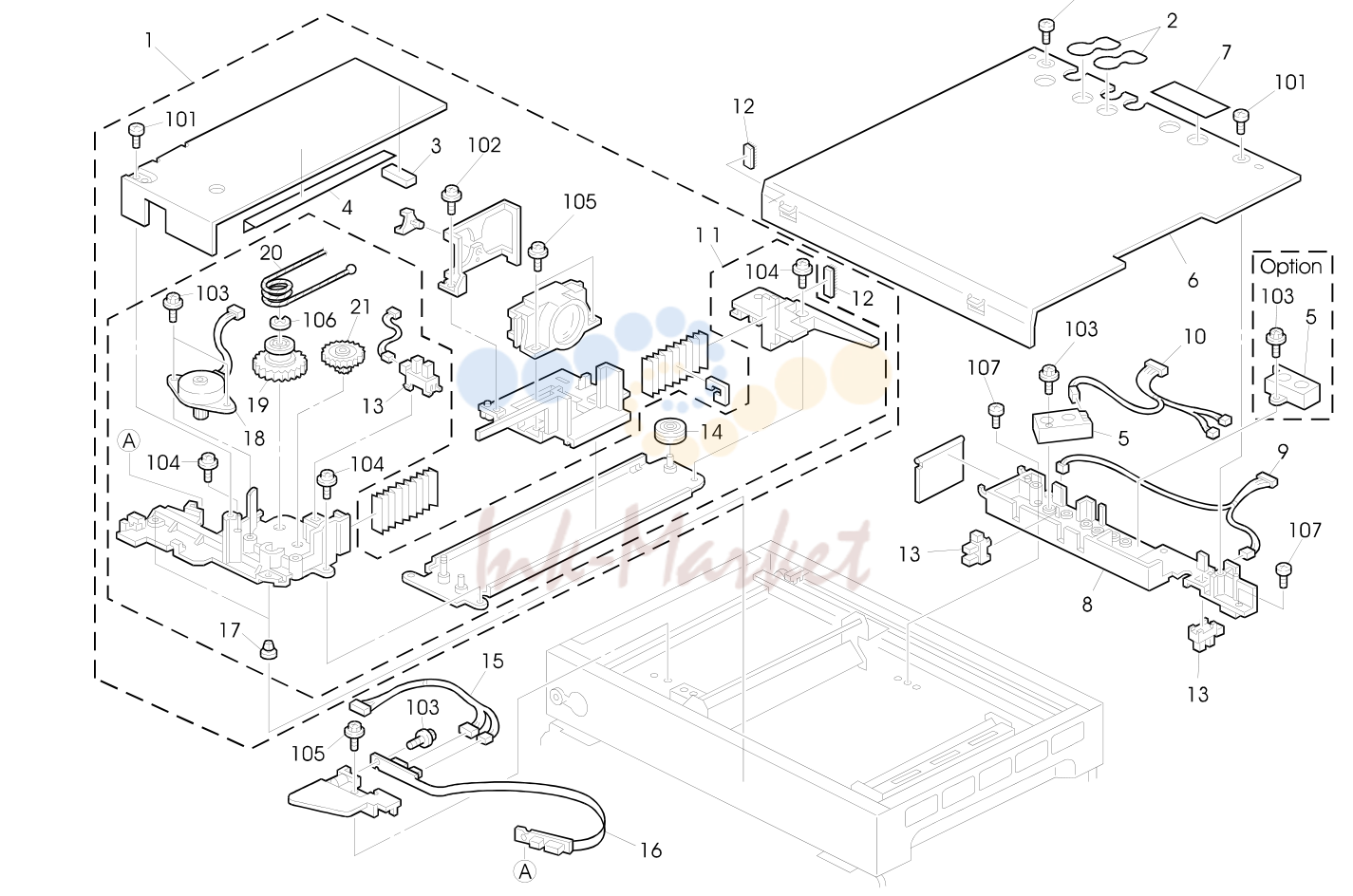

• 10. OPTICAL SECTION 1 (A157/A159/A160)

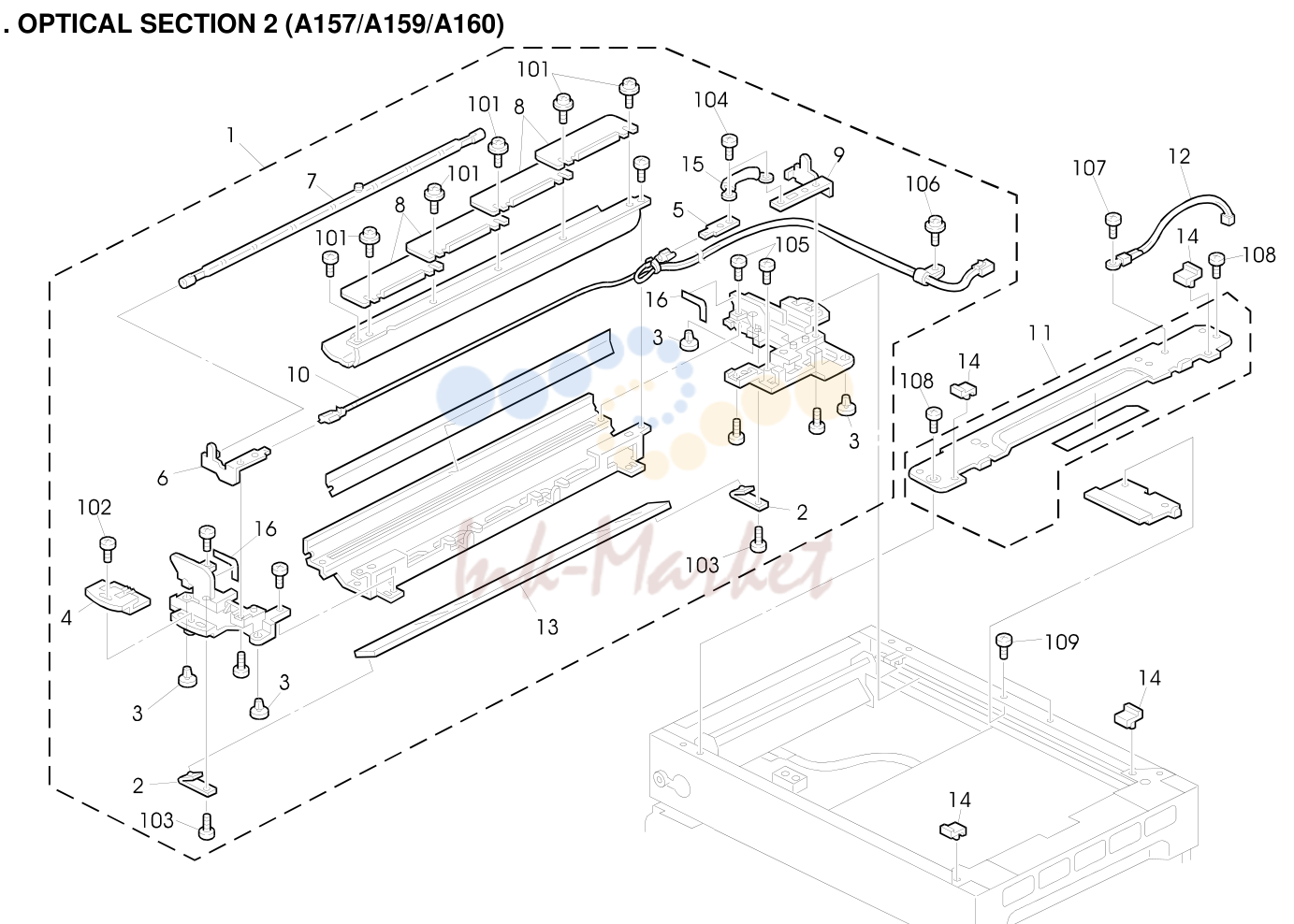

• 11. OPTICAL SECTION 2 (A157/A159/A160)

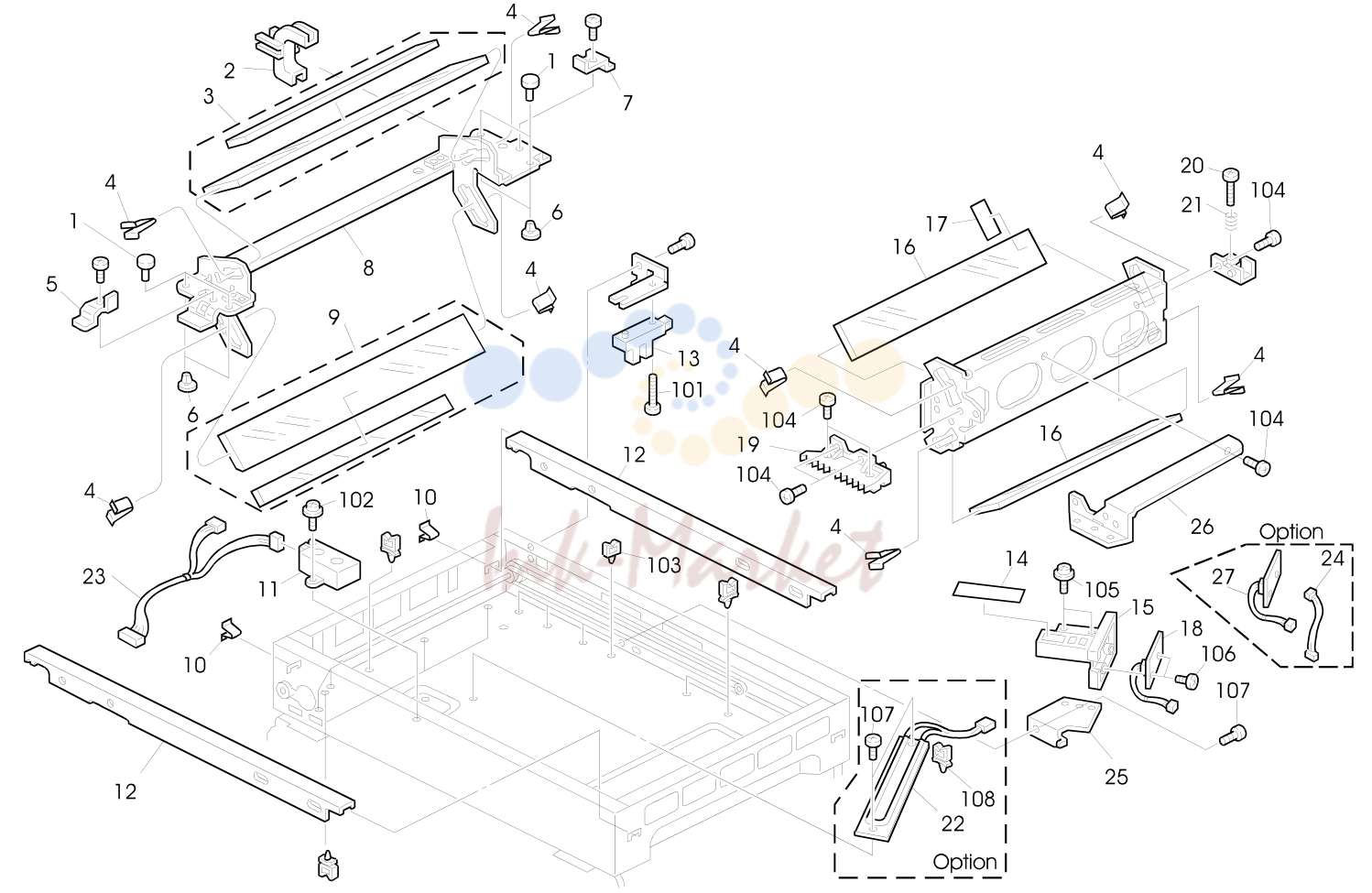

• 12. OPTICAL SECTION 3 (A157/A159/A160)

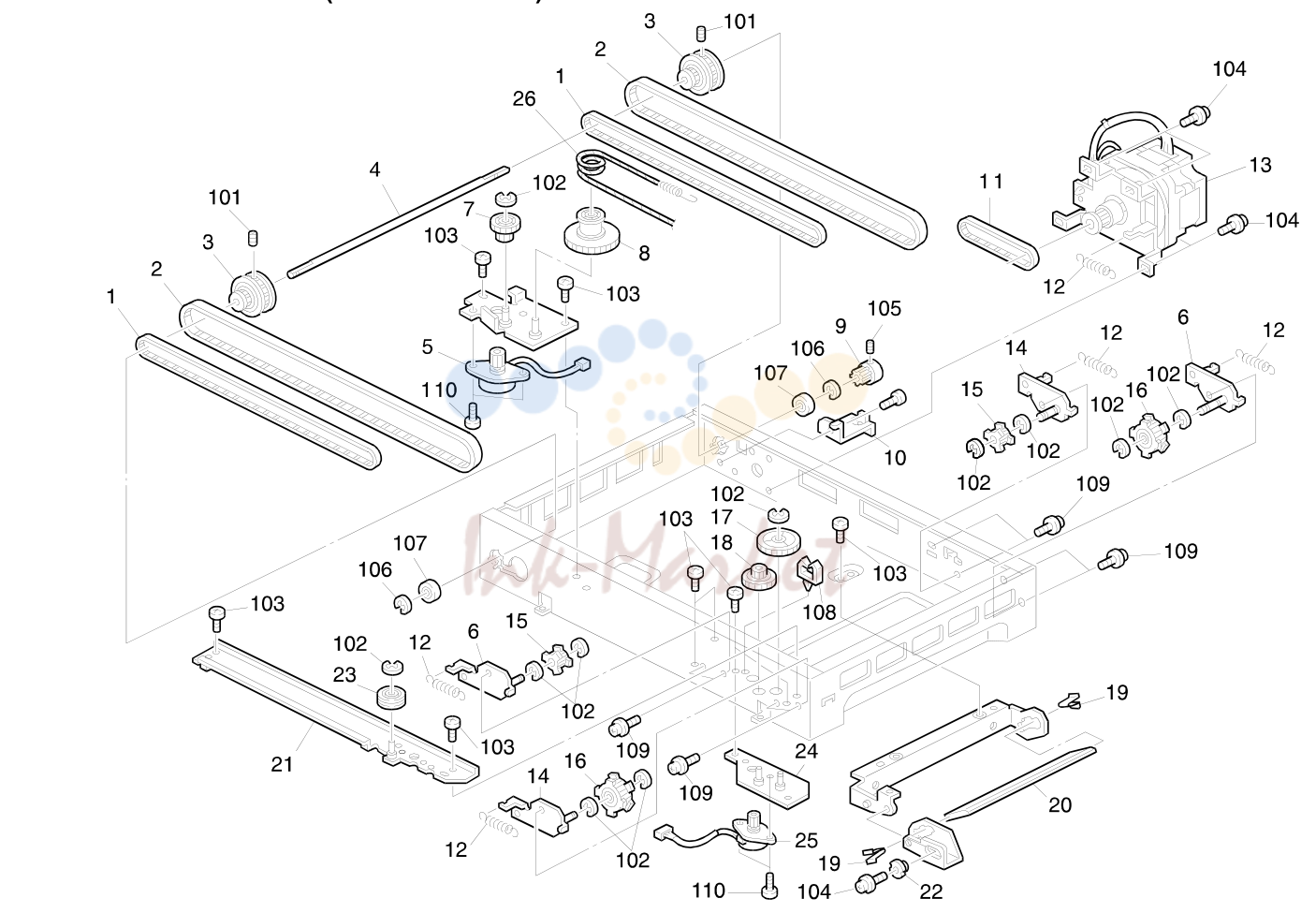

• 13. OPTICAL SECTION 4 (A157/A159/A160)
• 14. TONER SUPPLY UNIT (A157/A159/A160)

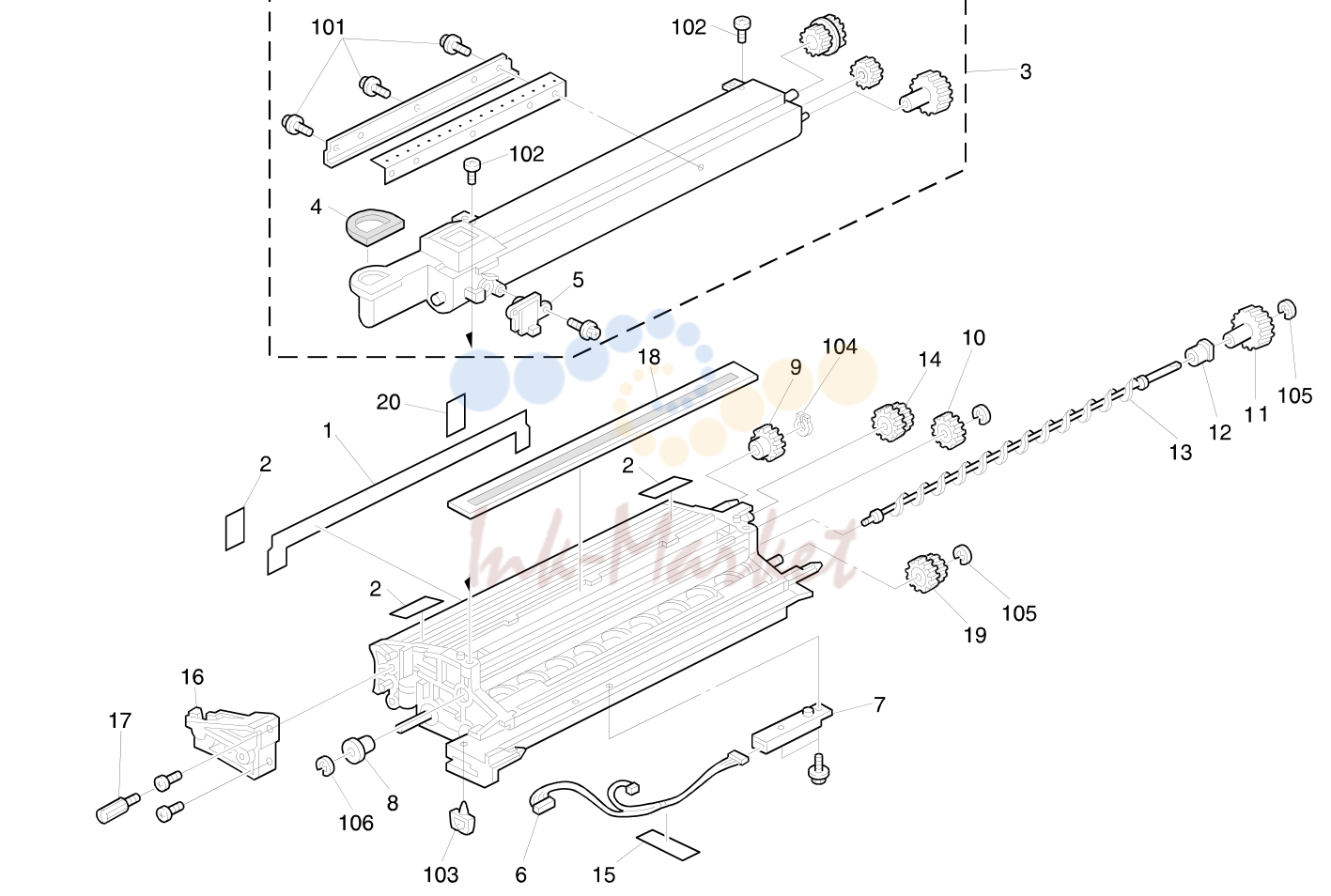

• 15. DEVELOPMENT UNIT (A157/A159/A160)

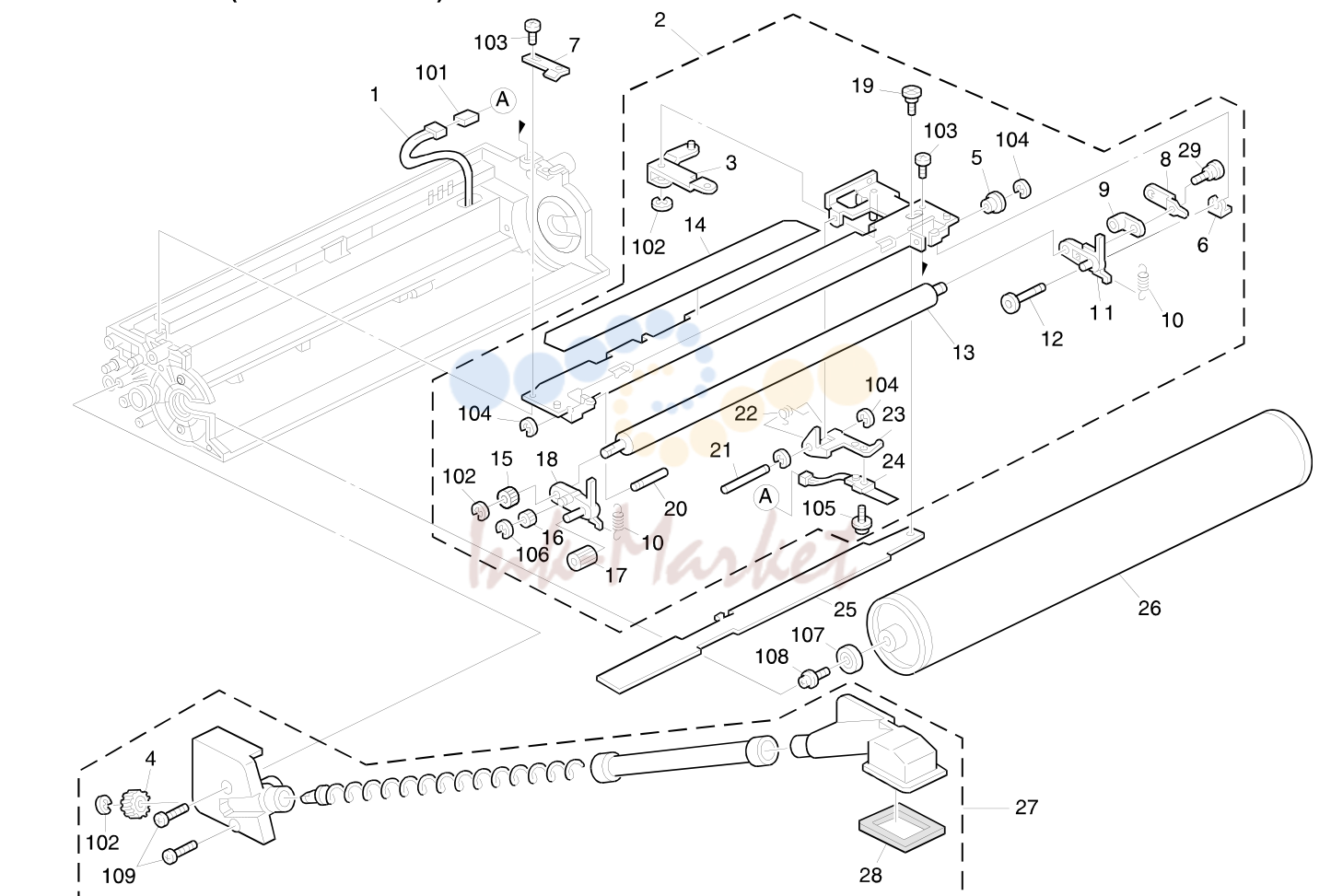

• 16. DRUM UNIT 1 (A157/A159/A160)
• 17. DRUM UNIT 2 (A157/A159/A160)
• 18. TRANSFER UNIT (A157/A159/A160)
• 19. FUSING UNIT 1 (A157/A159/A160)
• 20. FUSING UNIT 2 (A157/A159/A160)
• 21. DUPLEX TRAY 1 (A160)
• 22. DUPLEX TRAY 2 (A160)
• 23. DUPLEX TRAY 3 (A160)
• 24. DUPLEX TRAY 4 (A160)
• 25. PAPER EXIT AND INVERTER (A160)
• 26. PAPER EXIT SECTION (A157/A159)
• 27. DRIVE SECTION 1 (A157/A159/A160)
• 28. DRIVE SECTION 2 (A157/A159/A160)
• 29. DRIVE SECTION 3 (A157/A159/A160)
• 30. ELECTRICAL SECTION 1 (A157/A159/A160)
• 31. ELECTRICAL SECTION 2 (A157/A159/A160)
• 32. ELECTRICAL SECTION 3 (A157/A159/A160)
• 33. FRAME SECTION 1 (A157/A159/A160)
• 34. FRAME SECTION 2 (A157/A159/A160)
• 35. DECAL AND DOCUMENT (A157/A159/A160)
• 36. SPECIAL TOOLS (A157/A159/A160)

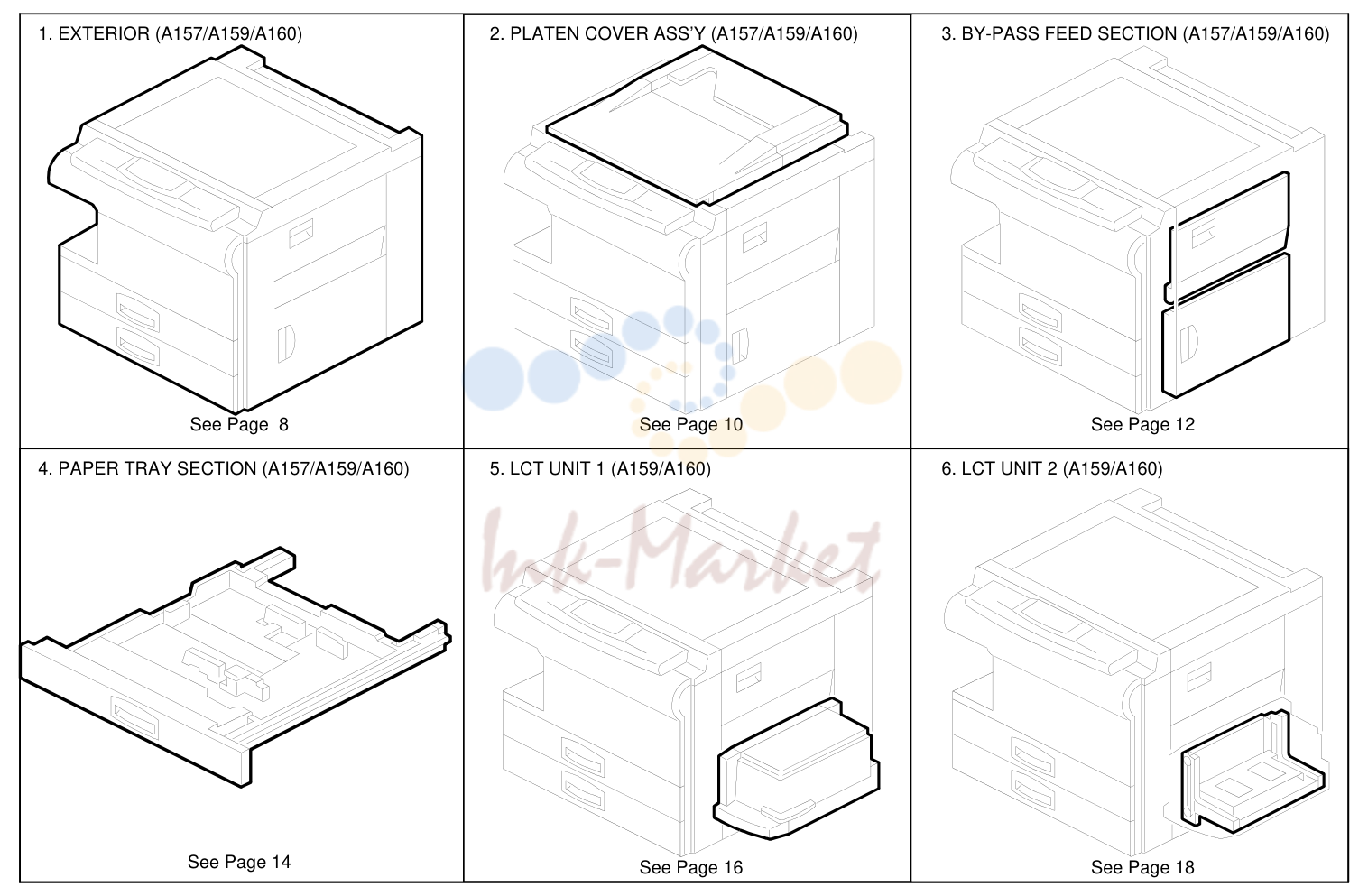

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
28	A1531261 запросить цену →		Front Right Cover
1	A1531285 запросить цену →		Emblem
2	A1571277 запросить цену →		Front Cover (A157)
29	AW100027 запросить цену →		Thermister
30	A1341328 запросить цену →		Small Cap
2	A1591277 запросить цену →		Front Cover (A159)
2	A1601277 запросить цену →		Front Cover (A160)
3	A1531354 запросить цену →		Hinge Pin
4	AG070004 запросить цену →		Magnetic Catch
5	A1571360 запросить цену →		Operation Sheet
5	A1581360 запросить цену →		Operation Sheet
6	AG050078 запросить цену →		Registration Knob
7	A1571352 запросить цену →		Rihgt Lower Cover
8	A1571359 запросить цену →		Lower Inner Cover
9	A1571351 запросить цену →		Upper Inner Cover
10	AA001373 запросить цену →		Decal - Main Switch
11	A1531469 запросить цену →		Panel Cover
12	AG011314 запросить цену →		Operation Panel Ass’y - LT (A157/A159)
12	AG011315 запросить цену →		Operation Panel Ass’y - LT (A160)
12	AG011316 запросить цену →		Operation Panel Ass’y - A4 (A157/A159)
12	AG011317 запросить цену →		Operation Panel Ass’y - A4 (A160)
13	AF043083 запросить цену →		Copy Tray
14	AF043076 запросить цену →		Copy Tray Slide
15	AF043077 запросить цену →		Copy Tray Guide
16	A1571301 запросить цену →		Left Cover
17	A1571311 запросить цену →		Left Innner Cover
18	A1571321 запросить цену →		Left Inner Cover - Small
19	AA143416 запросить цену →		Stepped Screw - M4x3
20	AC042112 запросить цену →		Left Original Scale - A4
20	AC042116 запросить цену →		Left Original Scale - LT
21	AC042120 запросить цену →		Rear Original Scale (A4)
21	AC042124 запросить цену →		Rear Original Scale - LT
22	AA143417 запросить цену →		Shoulder Screw - M4x4
101	04340082B запросить цену →		Tapping Screw - M4x8
23	52151980 запросить цену →		Exposure Glass - A3t-3.2
24	A1531251 запросить цену →		Upper Cover
102	09644008B запросить цену →		Tapping Screw With Flat Washer - M4x8
25	A1531291 запросить цену →		Rear Cover
103	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
104	03130040B запросить цену →		Philips Pan Head Screw - M3x4
26	AA012080 запросить цену →		Dust Filter
105	09534008M запросить цену →		Screw - M4X8
27	A1531271 запросить цену →		Rear Right Cover (A157)

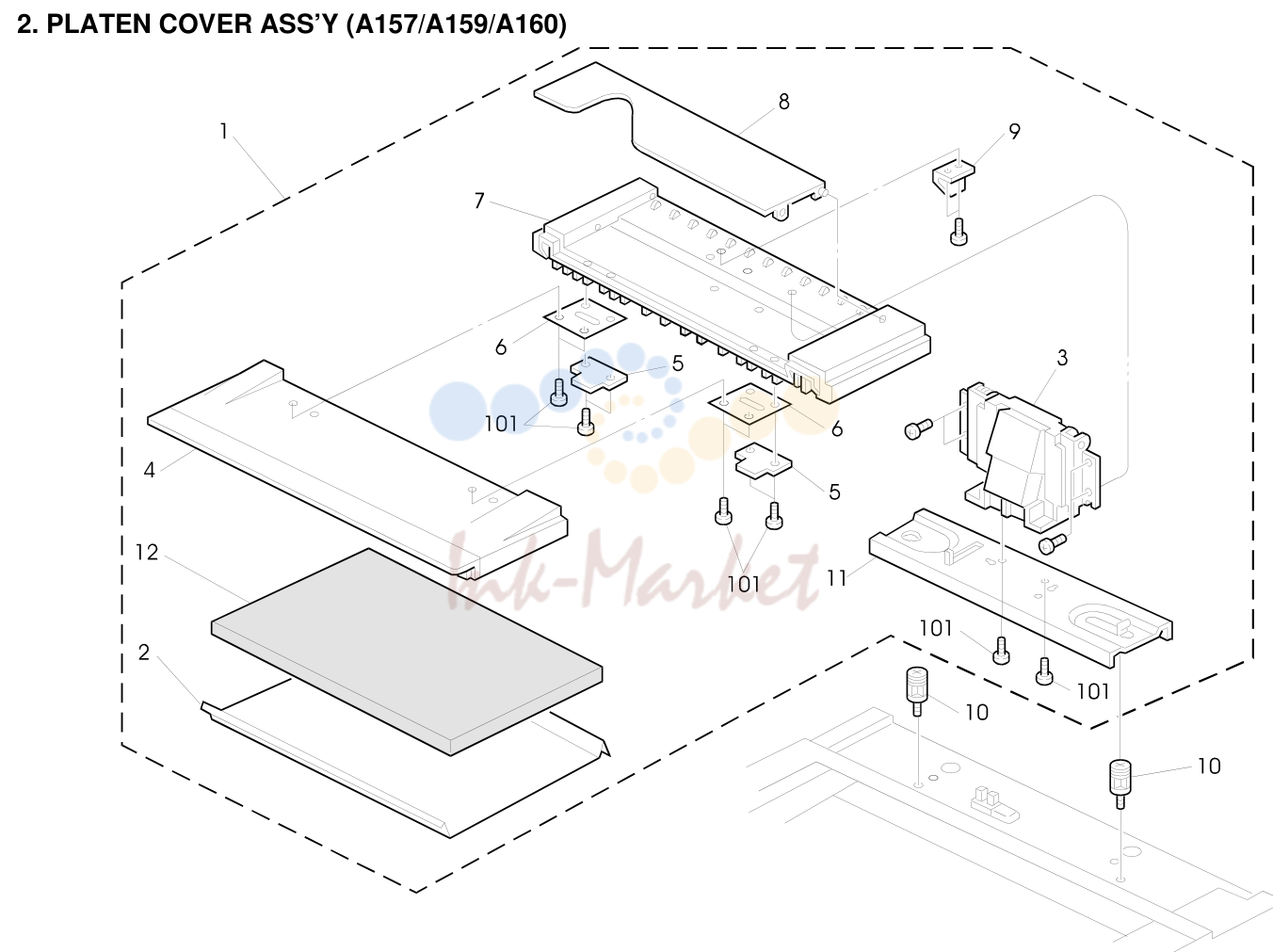

2. PLATEN COVER ASS’Y (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
101	04140142B запросить цену →		Binding Self Tapping Screw - M4x14
1	A1531637 запросить цену →		Platen Cover Ass’y
2	54482804 запросить цену →		Platen Cover Sheet
3	A1531370 запросить цену →		Platen Cover Hinge
4	A1341394 запросить цену →		Front Platen Cover
5	A1531378 запросить цену →		Hinge Stopper
6	A1531377 запросить цену →		Spring Plate
7	A1341395 запросить цену →		Rear Platen Cover
8	A1341396 запросить цену →		Original Holder
9	A1531383 запросить цену →		Platen Cover Feeler
10	52151667 запросить цену →		Platen Cover Stud
11	A1531380 запросить цену →		Platen Cover Bracket
12	AA162067 запросить цену →		Platen Cover Pad

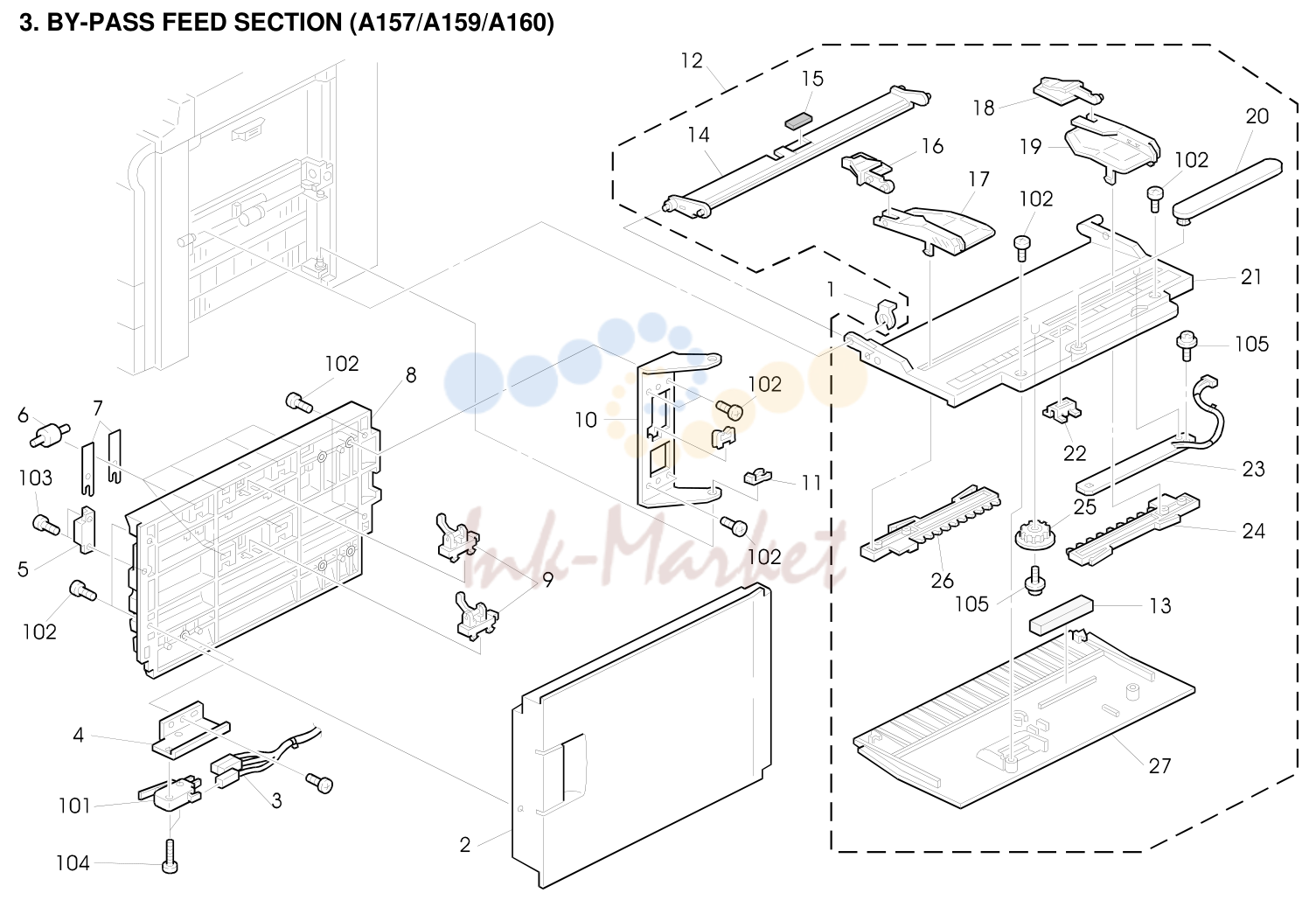

3. BY-PASS FEED SECTION (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
101	12042356 запросить цену →		Micro Switch - AM51612A531
1	52152621 запросить цену →		Snap Ring - M6
2	A1342591 запросить цену →		Vertical Transfer
102	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
103	08025085 запросить цену →		Tapping Screw - M4x8
3	A1575336 запросить цену →		Vertical Transport Harness
4	A1572559 запросить цену →		Switch Bracket
104	03130140B запросить цену →		Philips Pan Head Screw - M3x14
5	AG070004 запросить цену →		Magnetic Catch
105	09653006B запросить цену →		Tapping Screw With Flat Washer M3x6
6	AF022079 запросить цену →		Vertical Driven Roller
7	A1572557 запросить цену →		Spring Plate
8	A1572571 запросить цену →		Vertical Transport Guide
9	AW020069 запросить цену →		Photointerruptor
10	A1342586 запросить цену →		Hinge Bracket
11	54472681 запросить цену →		Snap Ring
12	A1342690 запросить цену →		By-pass Feed Table Ass’y
13	AA151998 запросить цену →		Cushion - 10X30X5
14	A1342731 запросить цену →		By-pass Feed Entrance Guide
15	54472927 запросить цену →		Friction Pad - B
16	A1342721 запросить цену →		Front Paper Guide
17	A1342711 запросить цену →		Front Side Fence
18	A1342726 запросить цену →		Rear Paper Guide
19	A1342716 запросить цену →		Rear Side Fence
20	A1342701 запросить цену →		By-pass Feed Guide
21	A1342696 запросить цену →		By-pass Feed Table
22	A1342705 запросить цену →		Magnet Catch Plate
23	A1345280 запросить цену →		Paper Size Sensor Board
24	A1342706 запросить цену →		Rear Fence Rack
25	G0113305 запросить цену →		Gear - 16T
26	A1342707 запросить цену →		Front Fence Rack
27	A1342746 запросить цену →		By-pass Feed Cover

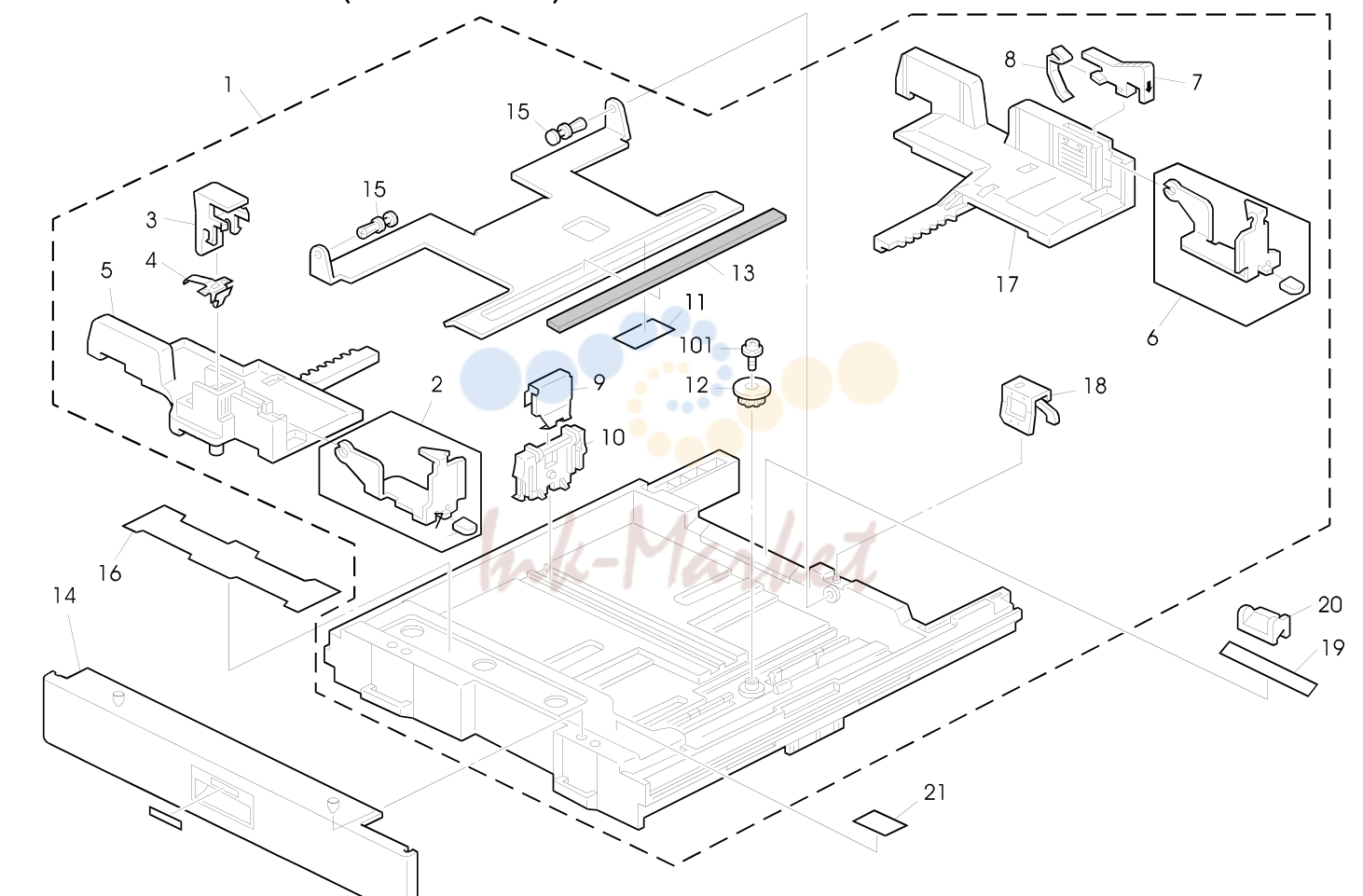

4. PAPER TRAY SECTION (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
1	A1572751 запросить цену →		Paper Tray
2	A1572754 запросить цену →		Front Paper Stripper
3	A1572766 запросить цену →		Front Stopper Lever
4	A1572767 запросить цену →		Front Stopper Spring
5	AF016072 запросить цену →		Front Side Fence
6	A1572755 запросить цену →		Rear Paper Stripper
7	A1572768 запросить цену →		Raer Stopper Lever
8	A1572769 запросить цену →		Rear Stopper Spring
9	A1572762 запросить цену →		End Fence Spring
10	AF017015 запросить цену →		Paper End Fence
11	A1572764 запросить цену →		Bottom Tray Sheet
12	AB013868 запросить цену →		Gear - 16Z
13	AF013004 запросить цену →		Bottom Plate Pad
14	A1342956 запросить цену →		Paper Feed Front Cover
15	A0482838 запросить цену →		Nylon Rivet
16	A1572758 запросить цену →		Decal - Paper Setting
17	AF016073 запросить цену →		Rear Side Fence
18	A1572765 запросить цену →		Bottom Plate Spring
19	A1532995 запросить цену →		Decal Paper Size - LT/DLT
19	A1532996 запросить цену →		Decal Paper Size - A4/A3
20	AF015027 запросить цену →		Paper Size Slider
21	A1572805 запросить цену →		Decal - Paper Set

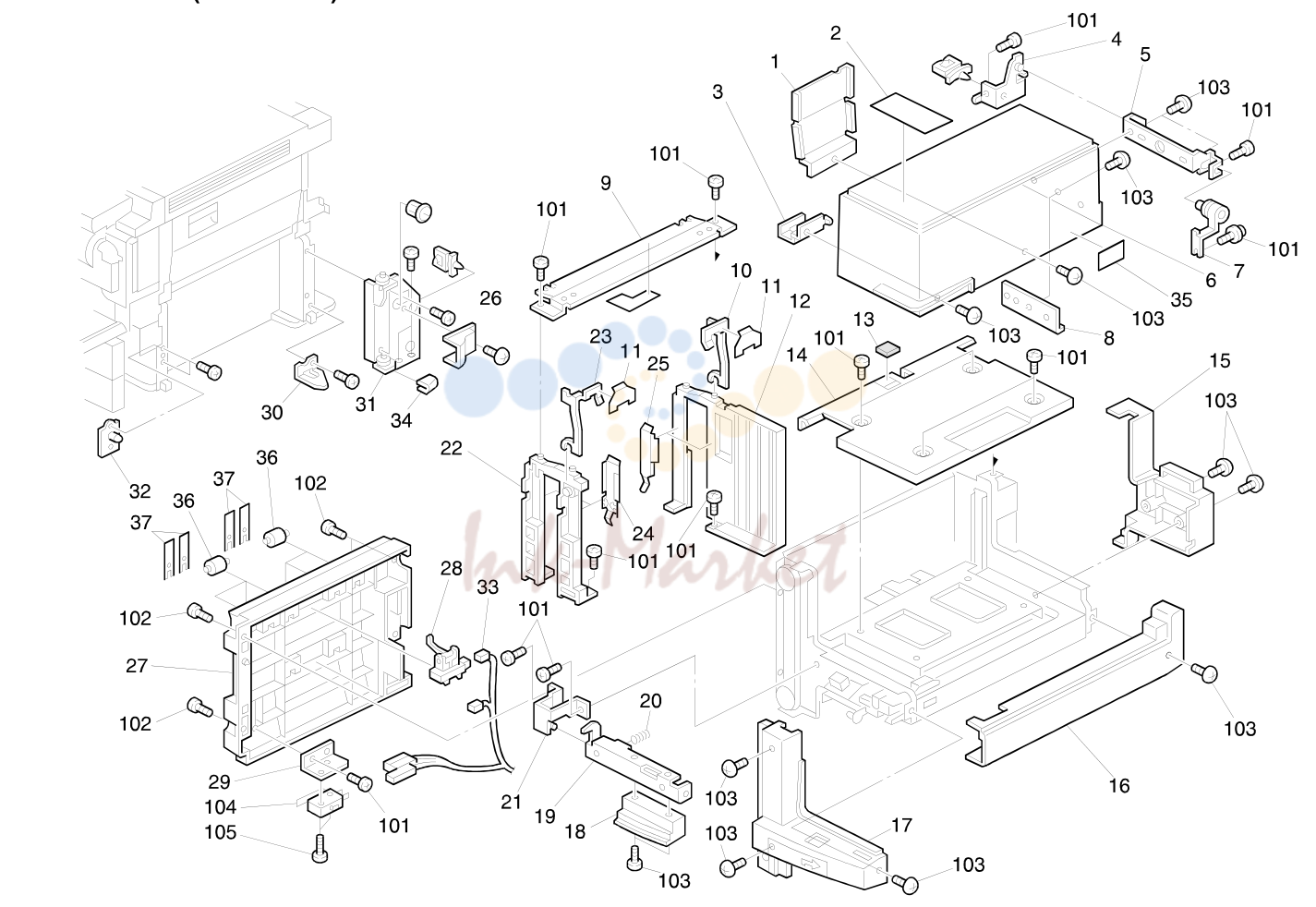

5. LCT UNIT 1 (A159/A160)

№	Артикул	Альт. артикул	Описание
36	AF020330 запросить цену →		Vertical Driven Roller
1	A1556324 запросить цену →		End Fence
2	A1556113 запросить цену →		Decal - Paper Set
37	AA080034 запросить цену →		Bushing - 4x5x7
3	A1556207 запросить цену →		Cover Bracket
4	A1556303 запросить цену →		Fix Hinge
5	A1556302 запросить цену →		Hinge Angle
6	A1556101 запросить цену →		LCT Upper Cover
7	A3353251 запросить цену →		Top Cover Hinge
8	A1556201 запросить цену →		LCT Hinge Bracket
9	A1556251 запросить цену →		Upper Stay
10	A1556312 запросить цену →		Rear Paper Holder
11	A1556313 запросить цену →		Support Guide
12	A1556307 запросить цену →		Rear Side Fence
13	A4212543 запросить цену →		Friction Pad
14	A1556142 запросить цену →		LCT Paper Tray
15	A1556221 запросить цену →		LCT Rear Cover
16	A1556231 запросить цену →		LCT Right Cover
17	A1556191 запросить цену →		LCT Front Cover
18	A1556181 запросить цену →		Knob
19	A1556171 запросить цену →		Grip Bracket
20	AA063239 запросить цену →		Spring - Handle
21	A1556170 запросить цену →		Hinge Bracket
22	A1556306 запросить цену →		Front Side Fence
23	A1556311 запросить цену →		Front Paper Holder
24	A1556321 запросить цену →		Front Spring Plate
25	A1556322 запросить цену →		Rear Sprig Plate
26	A1556241 запросить цену →		LCT Harness Cover
27	A1596181 запросить цену →		Vertical Guide Plate - LCT
28	AW020069 запросить цену →		Photointerruptor
29	A1596182 запросить цену →		Switch Bracket
30	A1556169 запросить цену →		Hinge Holder
31	A1556160 запросить цену →		Lower Hinge
32	A1556175 запросить цену →		LCT Positioning Plate
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
102	04140080B запросить цену →		Tapping Screw - M4x8
33	A1555349 запросить цену →		LCT Vertical Harness
103	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
34	A1556162 запросить цену →		Cushion
35	A1556114 запросить цену →		Caution Decal - LCT
104	12042356 запросить цену →		Micro Switch - AM51612A531

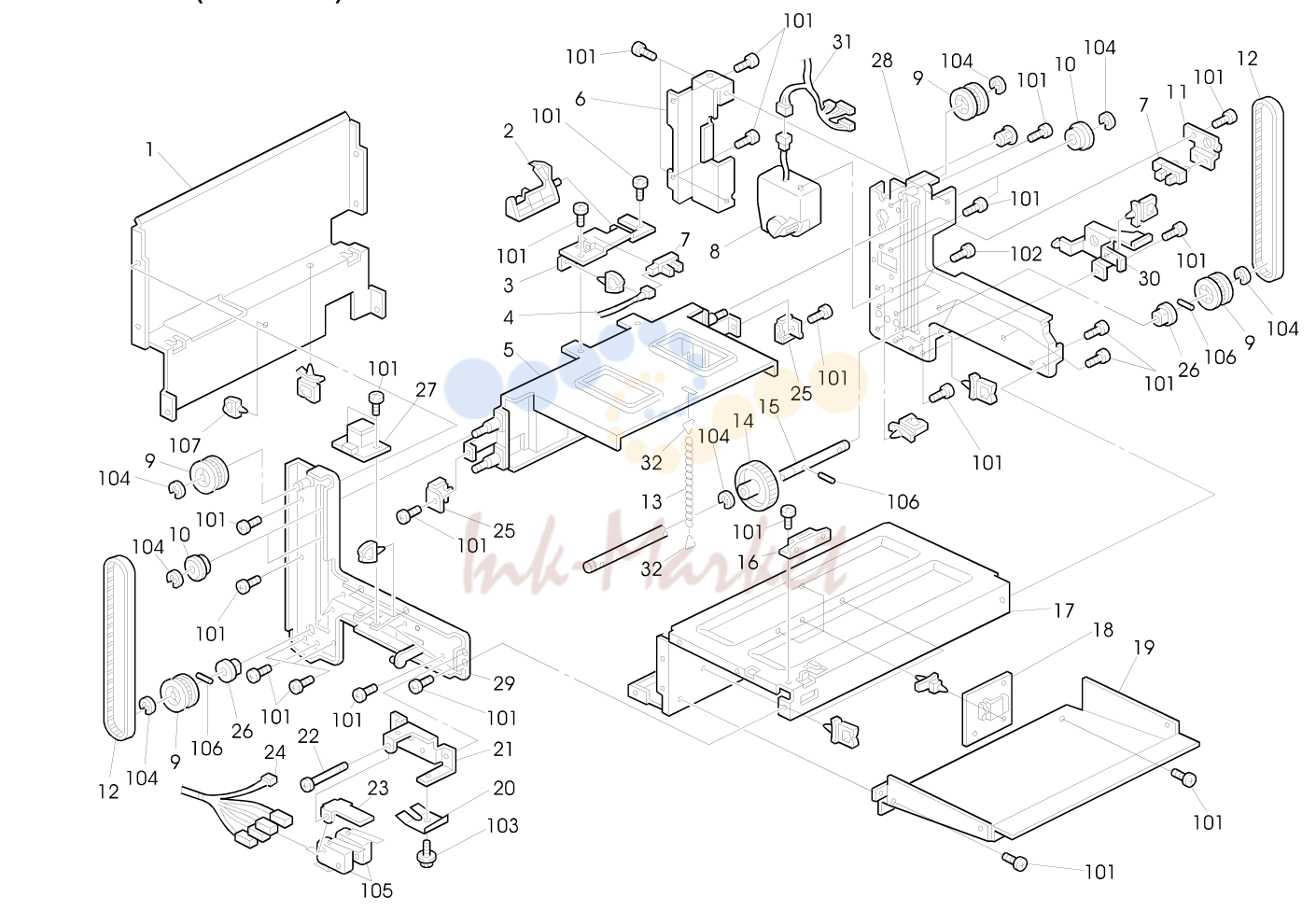

6. LCT UNIT 2 (A159/A160)

№	Артикул	Альт. артикул	Описание
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
1	A1556143 запросить цену →		Left Bracket
102	08025236 запросить цену →		Tapping Screw - M4x8
2	A1556148 запросить цену →		Paper Ding Sensor Feeler
103	04430060B запросить цену →		Hexagon Tapping Screw - M3x6
3	A1556147 запросить цену →		Paper End Sensor Bracket
104	07200060E запросить цену →		Retaining Ring - M6
4	A1555348 запросить цену →		Paper End Sensor Harness
5	A1556203 запросить цену →		Paper Tray Stay
105	12042355 запросить цену →		Micro Switch - AM51632A531
106	06230160E запросить цену →		Spring Pin - 3x16mm
6	A1556153 запросить цену →		Upper Hinge
107	11050199 запросить цену →		Clamp
7	AW020075 запросить цену →		Photointerrupter
8	AX050090 запросить цену →		Motor - DC 24V 36W
9	AB030281 запросить цену →		Timing Pulley - 28Z
10	A3354351 запросить цену →		Guide Roller
11	A1556136 запросить цену →		Lift Sensor Bracket
12	AA043456 запросить цену →		Timing Belt - S3M167
13	59252258 запросить цену →		Stopper Chain
14	AB011133 запросить цену →		Gear - 49Z
15	AA140576 запросить цену →		LCT Drive Shaft
16	AG070004 запросить цену →		Magnetic Catch
17	A1556141 запросить цену →		Tray Bottom Plate
18	A1555165 запросить цену →		LCT Main Board
19	A1556145 запросить цену →		Tray Cover
20	A1556118 запросить цену →		Spring Plate
21	A1556116 запросить цену →		Safety Switch Bracket
22	A3003155 запросить цену →		Stepped Screw - M25x32
23	A1556117 запросить цену →		Safety Switch Lever
24	A1555314 запросить цену →		LCT Relay Harness
25	A3354352 запросить цену →		Timing Belt Clamp
26	50530223 ✓ в наличии		Bushing - 8mm
27	A1555170 запросить цену →		Push Switch
28	A1556125 запросить цену →		Rear Side Bracket
29	A1556111 запросить цену →		Front Side Plate
30	A1556215 запросить цену →		Harness Guide
31	A1555342 запросить цену →		LCT Harness
32	A3351341 запросить цену →		Chain Hook

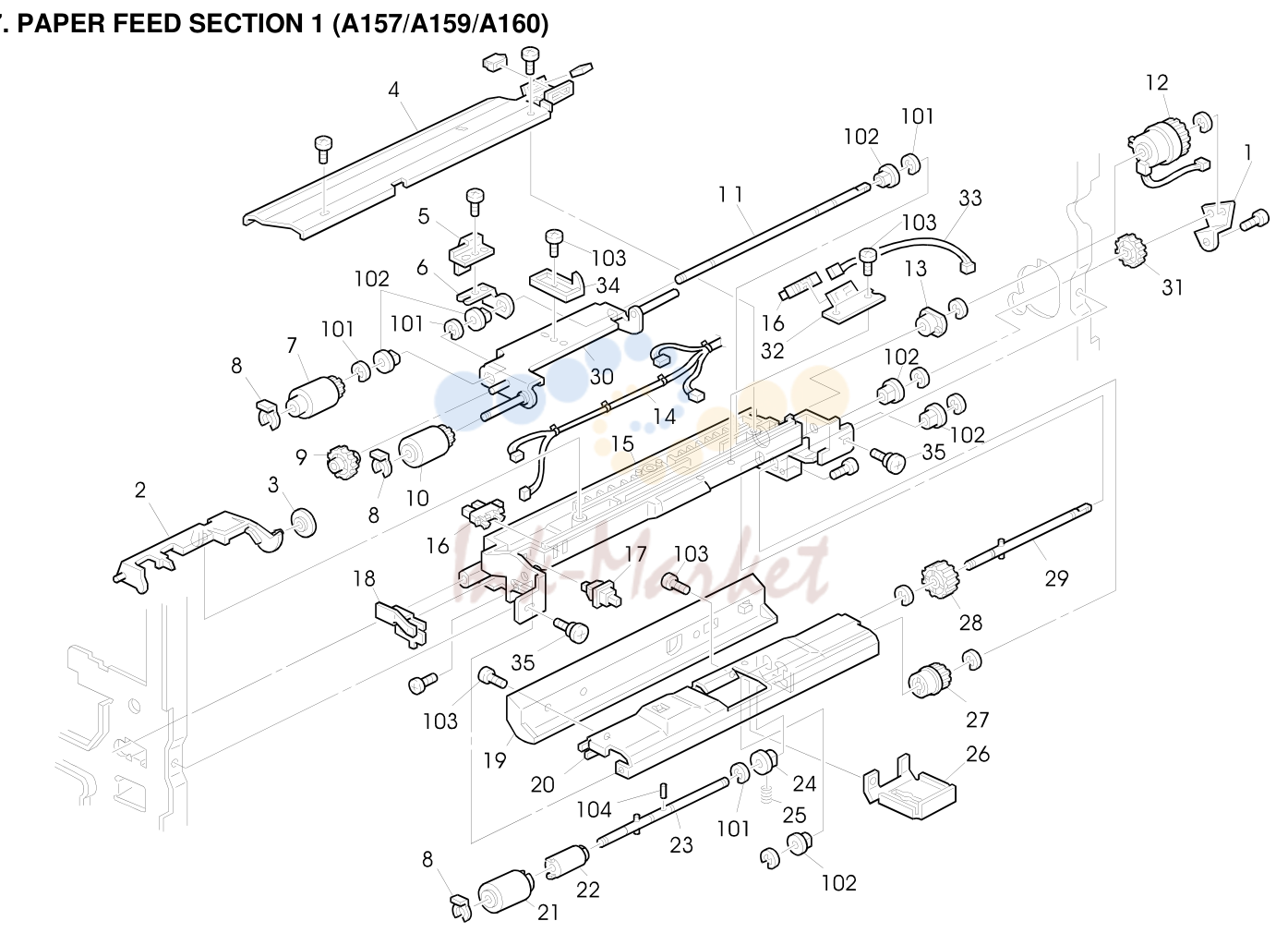

7. PAPER FEED SECTION 1 (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
35	AA143219 запросить цену →		Stepped Screw
1	A1342688 запросить цену →		Positioning Plate
2	A1342660 запросить цену →		Paper Feed Feeler
3	A1342661 запросить цену →		Feeler Roller
4	A1342670 запросить цену →		By-pass Feed Cover
5	A1342658 запросить цену →		Grounding Plate
6	A1342656 запросить цену →		Stopper Plate
7	AF031024 запросить цену →		Feed Roller
7	AF031030 запросить цену →		Feed Roller
8	54472681 запросить цену →		Snap Ring
9	AB011343 запросить цену →		Idle Gear - 23Z
10	AF030024 запросить цену →		Pick-up Roller
11	AA140575 запросить цену →		Paper Feed Shaft
12	AX200101 запросить цену →		Magnetic Clutch - 2.5kgf 35Z
13	AA083012 запросить цену →		Clutch Roller - 6x14x10
14	A1345311 запросить цену →		By-pass Feed Harness
15	A1342659 запросить цену →		By-pass Feed Housing
16	AW020075 запросить цену →		Photointerrupter
17	AW500012 запросить цену →		Push Switch
18	A1342662 запросить цену →		Grounding Plate
19	A1532560 запросить цену →		Rear Guide Plate
20	A1342663 запросить цену →		Separation Guide
21	AF032025 запросить цену →		Separation Roller
22	A1342674 запросить цену →		Torque Limitter - 400fg
23	A1342668 запросить цену →		Separation Driven Shaft
24	AA080037 запросить цену →		Bushing - 6 mm
25	AA063499 запросить цену →		Pressure Spring
26	A1342689 запросить цену →		Gear Cover
27	AB011344 запросить цену →		Gear - 16Z
28	AB011345 запросить цену →		Gear - 20Z
29	A1342667 запросить цену →		Separation Drive Shaft
30	A1342654 запросить цену →		Pick-up Arm
101	07200040E запросить цену →		Retaining Ring - M4
31	AB011346 запросить цену →		Gear - 27Z
102	08053480 запросить цену →		Bushing - 6mm
32	A1552682 запросить цену →		Lift Sensor Bracket
33	A1555345 запросить цену →		Ct Harness
103	04140080B запросить цену →		Tapping Screw - M4x8
34	A1552667 запросить цену →		Lift Sensor Feeler
104	06220100E запросить цену →		Spring Pin - 2x10mm

8. PAPER FEED SECTION 2 (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
1	AA080189 запросить цену →		Feed Roller Bushing - Front
102	04140080B запросить цену →		Tapping Screw - M4x8
2	A1572782 запросить цену →		Paper Tray Holder
3	A1572794 запросить цену →		Lock Arm Stopper
103	07200020E запросить цену →		Retaining Ring - M2
104	07200030E запросить цену →		Retaining Ring - M3
4	A1572804 запросить цену →		Shield Plate - Paper End Sensor
105	04130082B запросить цену →		Tapping Screw - M3X8
5	A1572802 запросить цену →		Paper End Sensor F
6	A1572775 запросить цену →		Feed Roller Shaft
7	A1572774 запросить цену →		Feed Roller
8	AF031027 запросить цену →		Paper Feed Roller
9	A0482863 запросить цену →		Release Arm - Paper End
10	AA066104 запросить цену →		Spring
11	AW020075 запросить цену →		Photointerrupter
12	A1572788 запросить цену →		Lift Arm
13	A1572781 запросить цену →		Tray Positioning Rail
14	AA150383 запросить цену →		Right Rail Sheet
15	AA060640 запросить цену →		Spring
16	A1572785 запросить цену →		Right Rail
17	AA080190 запросить цену →		Lift Arm Bushing
18	AA066249 запросить цену →		Spring
19	A1572786 запросить цену →		Lift Arm Stopper
20	AA143445 запросить цену →		Stud - M4
21	A1572795 запросить цену →		Stopper Bracket
22	AA063205 запросить цену →		Spring
23	A1572773 запросить цену →		Feed Roller Holder
24	A1572800 запросить цену →		Paper End Sensor Bracket
25	A1572783 запросить цену →		Left Rail

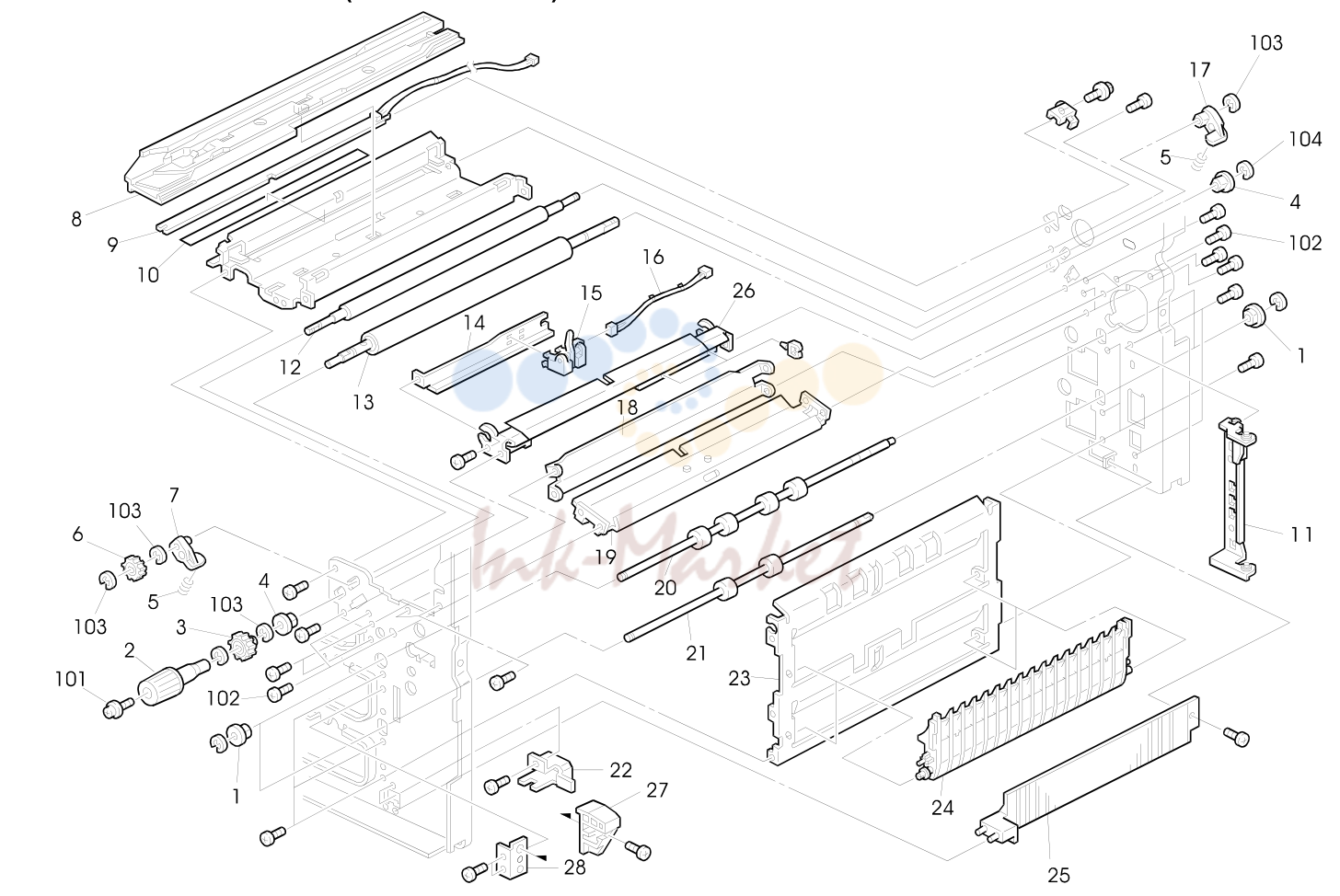

9. PAPER REGISTRATION (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
101	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
1	AA082047 запросить цену →		Bushing - 8x16x7
102	04340060B запросить цену →		Philips Tapping Screw - M4x6
2	AG050078 запросить цену →		Registration Knob
3	AB013485 запросить цену →		Gear - 20Z
103	07200040E запросить цену →		Retaining Ring - M4
4	54742152 запросить цену →		Bushing - 8x12x12mm
104	07200060E запросить цену →		Retaining Ring - M6
5	AA063539 запросить цену →		Spring - Registration Roller
6	AB013486 запросить цену →		Gear - 14Z
7	AA080171 запросить цену →		Bushing
8	A1533095 запросить цену →		Development Rail
9	A1532101 запросить цену →		Ptl Lamp
10	A1533114 запросить цену →		Transfer Entrance Guide
11	A1342580 запросить цену →		Vertical Transfer Hunge
12	AF021052 запросить цену →		Upper Registration Roller
13	AF020316 запросить цену →		Lower Registration Roller
14	A1342557 запросить цену →		Regist Sensor Bracket
15	AW020068 запросить цену →		Photointerruptor
16	A1535333 запросить цену →		Ct Harness
17	AA080172 запросить цену →		Bushing
18	A1532563 запросить цену →		Middle Guide Plate
19	A1532558 запросить цену →		Upper Registration Guide
20	AF020337 запросить цену →		Upper Relay Roller
21	AF020338 запросить цену →		Lower Relay Roller
22	A1572553 запросить цену →		Switch Actuator
23	A1572550 запросить цену →		Vertical Guide Plate
24	A1572551 запросить цену →		Lower Guide Plate
25	A1572552 запросить цену →		Vertical Relay Guide Plate
26	A1342554 запросить цену →		Lower Registration Guide
27	A1596183 запросить цену →		Positioning Guide
28	A1596184 запросить цену →		Guide Plate Bracket

10. OPTICAL SECTION 1 (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
1	A1531840 запросить цену →		Lens Magnification Unit
101	08025237 запросить цену →		Tapping Screw - M4x10
2	AA150369 запросить цену →		Original Sensor Seal
102	04130062B запросить цену →		Tapping Screw - M3x6
103	08025232 запросить цену →		Tapping Screw - M3x8
3	AA151941 запросить цену →		Shield - Case - Development - Right
104	09514006B запросить цену →		Philips Screw With Washer - M4x6
4	AA150368 запросить цену →		Shielding Plate - Cover - Lens
105	09653008W запросить цену →		Tapping Screw With Flat Washer - M3x8
5	AW010042 запросить цену →		Original Length Sensor
106	07200040E запросить цену →		Retaining Ring - M4
6	A1531961 запросить цену →		Lens Cover
7	A1111753 запросить цену →		Seal - 0.1x18x49
107	04140080B запросить цену →		Tapping Screw - M4x8
8	A1531971 запросить цену →		Original Sensor Bracket
9	A1535391 запросить цену →		Optical Harness
10	A1535392 запросить цену →		Optical Harness
11	A1531841 запросить цену →		Lens Drive Unit
12	AA152330 запросить цену →		Magnification Seal
13	AW020075 запросить цену →		Photointerrupter
14	AB032059 запросить цену →		Driven Pulley
15	A1535395 запросить цену →		Optical Harness
16	A1535141 запросить цену →		Lens Drive Harness
17	A0691883 запросить цену →		Shoe - Scanner
18	A1535212 запросить цену →		Lens Drive Motor - Horizontal
19	AB017360 запросить цену →		Gear Pulley
20	AA050086 запросить цену →		Lens Drive Wire - Horizontal
21	AB017361 запросить цену →		Gear - 24Z/56Z

11. OPTICAL SECTION 2 (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
1	A1571700 запросить цену →		1st Scanner Ass’y
101	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
2	AC035022 запросить цену →		Rear Mirror Clamp - 1st Mirror
102	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
3	A0691883 запросить цену →		Shoe - Scanner
103	04130062W запросить цену →		Tapping Screw - M3x6
104	09503005B запросить цену →		Philips Screw With Spring Washer - M3x5
4	A1531776 запросить цену →		Front Mirror Clamp - 1st Mirror
105	04130060W запросить цену →		Tapping Screw - M3x6
5	A0771673 запросить цену →		Thermofuse Terminal
106	09644008B запросить цену →		Tapping Screw With Flat Washer - M4x8
6	A1531777 запросить цену →		Front Terminal
107	03130040B запросить цену →		Philips Pan Head Screw - M3x4
7	AX520026 запросить цену →		Exposure Lamp - 85V 200W
108	03130060B запросить цену →		Philips Pan Head Screw - M3x6
7	AX520028 запросить цену →		Exposure Lamp - 97V 200W
8	A0851670 запросить цену →		Exposure Adjusting Plate
109	03140060B запросить цену →		Philips Pan Head Screw - M4x6
9	A1531778 запросить цену →		Rear Terminal
10	A1531780 запросить цену →		Exposure Lamp Harness
11	A1531750 запросить цену →		Scale Bracket
12	AW100027 запросить цену →		Thermister
13	AC030103 запросить цену →		1st Mirror
14	A1531754 запросить цену →		Exposure Stay
15	A1531779 запросить цену →		Thermostat - 121łC 250V 10A
16	A1531781 запросить цену →		Reflector

12. OPTICAL SECTION 3 (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
1	A0961873 запросить цену →		Scanner Shoe Pin
101	03140100B запросить цену →		Philips Pan Head Screw - M4x10
2	A1531807 запросить цену →		Harness Guide
102	04430080W запросить цену →		Hexagon Head Tapping Screw - M3x8
3	A1531808 запросить цену →		2nd Mirror
103	11050230 запросить цену →		Clamp
4	A0771690 запросить цену →		Spring Plate - Mirror
104	04140080B запросить цену →		Tapping Screw - M4x8
105	09513005B запросить цену →		Philips Screw With Flat Washer M3x5
5	A1531805 запросить цену →		Front Mirror Holder
106	08025231 запросить цену →		Tapping Screw - M3x6
6	A0691883 запросить цену →		Shoe - Scanner
7	A1531806 запросить цену →		Rear Mirror Holder
107	04340060B запросить цену →		Philips Tapping Screw - M4x6
8	A1531801 запросить цену →		2nd Scanner Ass’y
108	11050231 запросить цену →		Clamp
9	A1531809 запросить цену →		3rd Mirror
10	A1531721 запросить цену →		Spring Plate
11	AW010040 запросить цену →		Original Sensor
12	A1531720 запросить цену →		Scanner Rail
13	AW020022 запросить цену →		Photointerruptor
14	A0961693 запросить цену →		ADS Cover
15	A0961692 запросить цену →		ADS Case
16	AC030106 запросить цену →		4/5 Mirror
17	A1531908 запросить цену →		Shielding Plate
18	A1575160 запросить цену →		ADS Sensor Board
19	A1531914 запросить цену →		3rd Scanner Rack
20	A1531906 запросить цену →		Adjust Shoe
21	AA063523 запросить цену →		Adjust Spring
22	AX400047 запросить цену →		Anticondensation Heater - 115V 15W
22	AX400048 запросить цену →		Anticondensation Heater - 240V 15W
23	A1535393 запросить цену →		Optical Harness
24	A1539513 запросить цену →		Harness - ADS
25	A1531976 запросить цену →		ADS Sensor Bracket
26	A1531912 запросить цену →		3rd Scanner Stay
27	A0965230 запросить цену →		ADS Board

13. OPTICAL SECTION 4 (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
1	AA043387 запросить цену →		Timing Belt - 40S2M984
101	05730040E запросить цену →		Hexagon Headless Set Screw - M3x4
2	AA043386 запросить цену →		Timing Belt - 40S2M1224
102	07200040E запросить цену →		Retaining Ring - M4
3	AB033063 запросить цену →		Timing Pulley - 22Z/24Z
103	04340060B запросить цену →		Philips Tapping Screw - M4x6
104	09514008B запросить цену →		Philips Screw With Washer - M4x8
4	AA140557 запросить цену →		Scanner Drive Shaft
5	A1535213 запросить цену →		Lens Drive Motor - DC24V 8.6W
105	05740050E запросить цену →		Hexagon Headless Set Screw - M4x5
6	A1531708 запросить цену →		Tension Bracket - Short
106	07200060E запросить цену →		Retaining Ring - M6
7	AB017362 запросить цену →		Gear - 25Z/32Z
107	07403008 запросить цену →		Ball Bearing - 8x22x7
108	11050230 запросить цену →		Clamp
8	AB017360 запросить цену →		Gear Pulley
109	09514006B запросить цену →		Philips Screw With Washer - M4x6
9	AB030486 запросить цену →		Timing Pulley - 24Z
10	A1535803 запросить цену →		Upper Bracket - DC Drive Board
110	04330060W запросить цену →		Tapping Screw - M3x6
11	AA043388 запросить цену →		Timing Belt - 60S2M180
12	AA060595 запросить цену →		Tension Spring
13	A1531700 запросить цену →		Scanner Drive Motor - DC2.3V 13.5W
14	A1531707 запросить цену →		Tension Bracket - Long
15	AB030489 запросить цену →		Timing Pulley - 22Z
16	AB030487 запросить цену →		Timing Pulley - 44Z
17	AB017129 запросить цену →		Gear - 20Z And 72Z
18	AB017361 запросить цену →		Gear - 24Z/56Z
19	A0771690 запросить цену →		Spring Plate - Mirror
20	AC030107 запросить цену →		6th Mirror
21	A1531952 запросить цену →		Magnification Rail
22	A0751766 запросить цену →		Adjusting Cam
23	AB032059 запросить цену →		Driven Pulley
24	A1531947 запросить цену →		Magnification Drive Unit Barcket
25	A1535211 запросить цену →		Mirror Drive Motor - DC24V 8.6V
26	AA050087 запросить цену →		Lens Drive Wire - Vertical

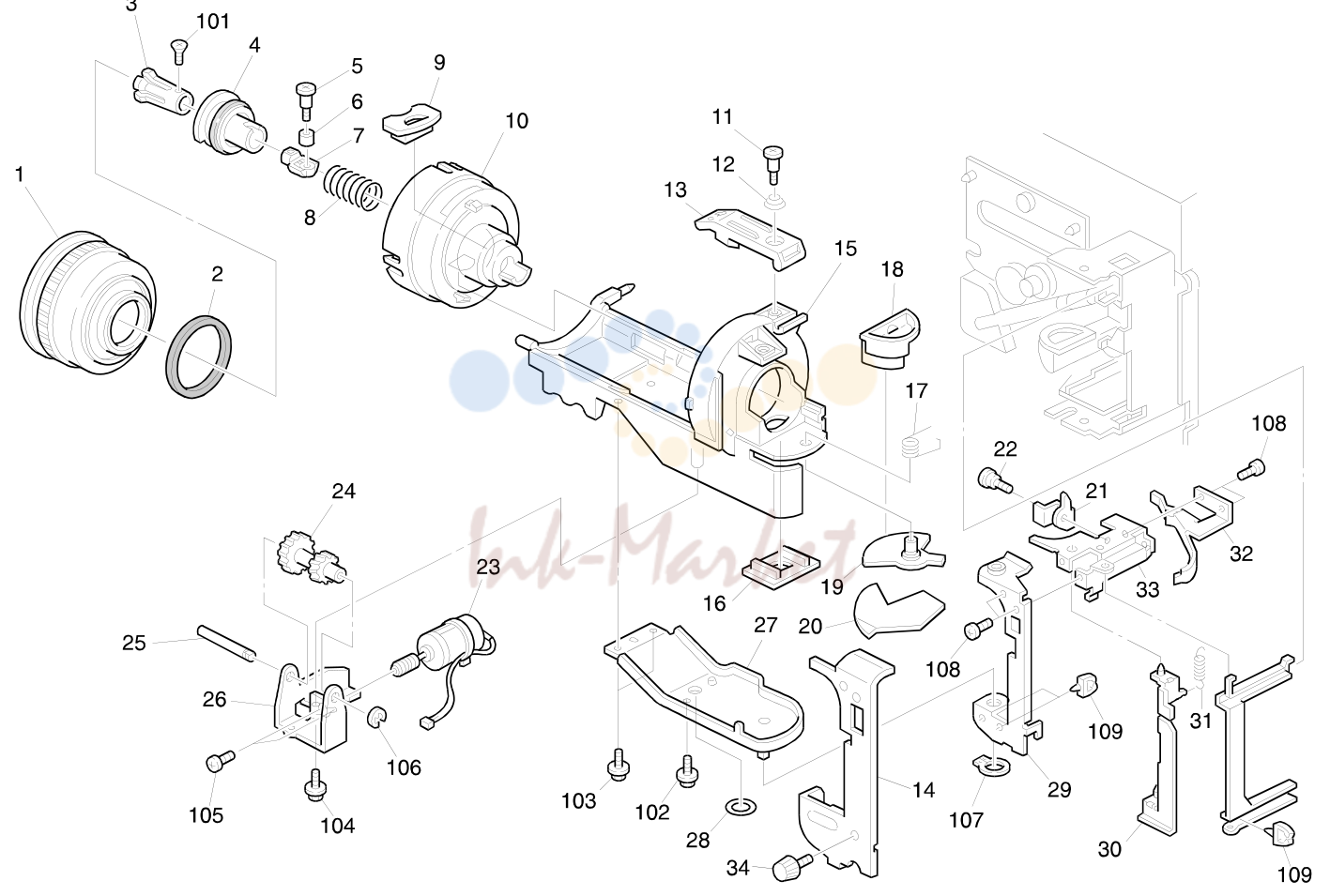

14. TONER SUPPLY UNIT (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
1	A1533185 запросить цену →		Toner Supply Gear (230V)
34	AA143459 запросить цену →		Knob Serew
1	A1533187 запросить цену →		Toner Supply Gear (115V)
1	A1533189 запросить цену →		Toner Supply Gear (ASIA/TIWAN)
2	AA151894 запросить цену →		Seal - 67x53x2
3	A1343180 запросить цену →		Bottle Chuck
4	A1343177 запросить цену →		Toner Slider
5	AA143712 ✓ в наличии		Chuck Shaft
6	A1343181 ✓ в наличии		Chuck Roller
7	A1343179 запросить цену →		Chuck Shaft
8	AA063366 запросить цену →		Chuck Spring
9	A1343215 запросить цену →		Ruber Cap
10	A1343190 запросить цену →		Toner Bottle Stopper
11	AA143410 запросить цену →		Stepped Screw - M4
12	AA063367 запросить цену →		Pressure Spring
13	A1343197 запросить цену →		Bottle Holder
14	A1533281 запросить цену →		Bottle Bracket Cover
15	A1343172 запросить цену →		Toner Bottle Holder
16	A1533173 запросить цену →		Shutter Guide
17	AA066260 запросить цену →		Shutter Spring
18	A1533174 запросить цену →		Shutter Holder
19	A1533172 запросить цену →		Shutter
20	AA150377 запросить цену →		Shutter Seal
21	A1533265 запросить цену →		Bottle Unit Lock Plate
22	AA143025 запросить цену →		Stepped Screw - M3
23	A1343162 запросить цену →		Bottle Drive Motor
24	AB017347 запросить цену →		Idle Gear
101	03230060B запросить цену →		Philips Sunk Screw - M3x6
25	AA148413 запросить цену →		Idle Gear Shaft
102	04330050B запросить цену →		Tapping Screw - M3x5
26	A1343161 запросить цену →		Bottle Drive Bracket
103	08025231 запросить цену →		Tapping Screw - M3x6
27	A1343157 запросить цену →		Bottle Holder Bracket
104	08025233 запросить цену →		Tapping Screw - M3x10
105	08000072 запросить цену →		Philips Pan Head Screw - M2.6x4
28	AA150234 запросить цену →		Mylar Seal - Base
29	A1533262 запросить цену →		Bottle Unit Hinge
106	07200040E запросить цену →		Retaining Ring - M4
30	A1533266 запросить цену →		Bottle Unit Link Plate
107	07250100E запросить цену →		Retaining Ring C - M10
31	AA060453 запросить цену →		Relay Adjusting Spring
108	04340060B запросить цену →		Philips Tapping Screw - M4x6
109	11050199 запросить цену →		Clamp
32	A1343201 запросить цену →		Cam - Toner Bottle

15. DEVELOPMENT UNIT (A157/A159/A160)

№	Артикул	Альт. артикул	Описание
1	AA152333 запросить цену →		Entrance Seal
102	03140060B запросить цену →		Philips Pan Head Screw - M4x6
2	AA150382 запросить цену →		Entrance Seal
103	11050199 запросить цену →		Clamp
104	07200090E запросить цену →		Retaining Ring - M9
3	A1533200 запросить цену →		Toner Hopper Ass’y
105	07200040E запросить цену →		Retaining Ring - M4
4	AA151935 запросить цену →		Seal - 38x32x2.5
5	AW230009 запросить цену →		Toner End Sensor
106	07200030E запросить цену →		Retaining Ring - M3
6	A1535330 запросить цену →		Ct Harness - 7p
7	AW230008 запросить цену →		ID Sensor
8	AA080188 запросить цену →		Bushing - 5mm
9	AB013343 запросить цену →		Development Roller
10	AB013909 запросить цену →		Idle Gear
11	AB013911 запросить цену →		Gear
12	AA080186 запросить цену →		Bushing - 6mm
13	AD037045 запросить цену →		Toner Collection Coil
14	AB017366 запросить цену →		Paddle Gear
15	G0123897 запросить цену →		Relay Harness - Toner End Sensor
16	A1533090 запросить цену →		Development Position Plate
17	A1533149 запросить цену →		Knob Screw - M4x12
18	A1533080 запросить цену →		Development Filter
19	AB017367 запросить цену →		Right Paddle Roller
20	AA150231 запросить цену →		Seal - 15X30

Каталог очень большой (1101 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
