Ricoh FT 4018 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. PLATEN COVER (A245)
• 3. OPERATION PANEL (A245)
• 4. PAPER TRAY (A245)
• 5. BY-PASS FEED TABLE (A245)
• 6. PAPER FEED SECTION 1 (A245)
• 7. PAPER FEED SECTION 2 (A245)
• 8. PAPER REGISTRATION (A245)
• 9. OPTICS SECTION 1 (A245)

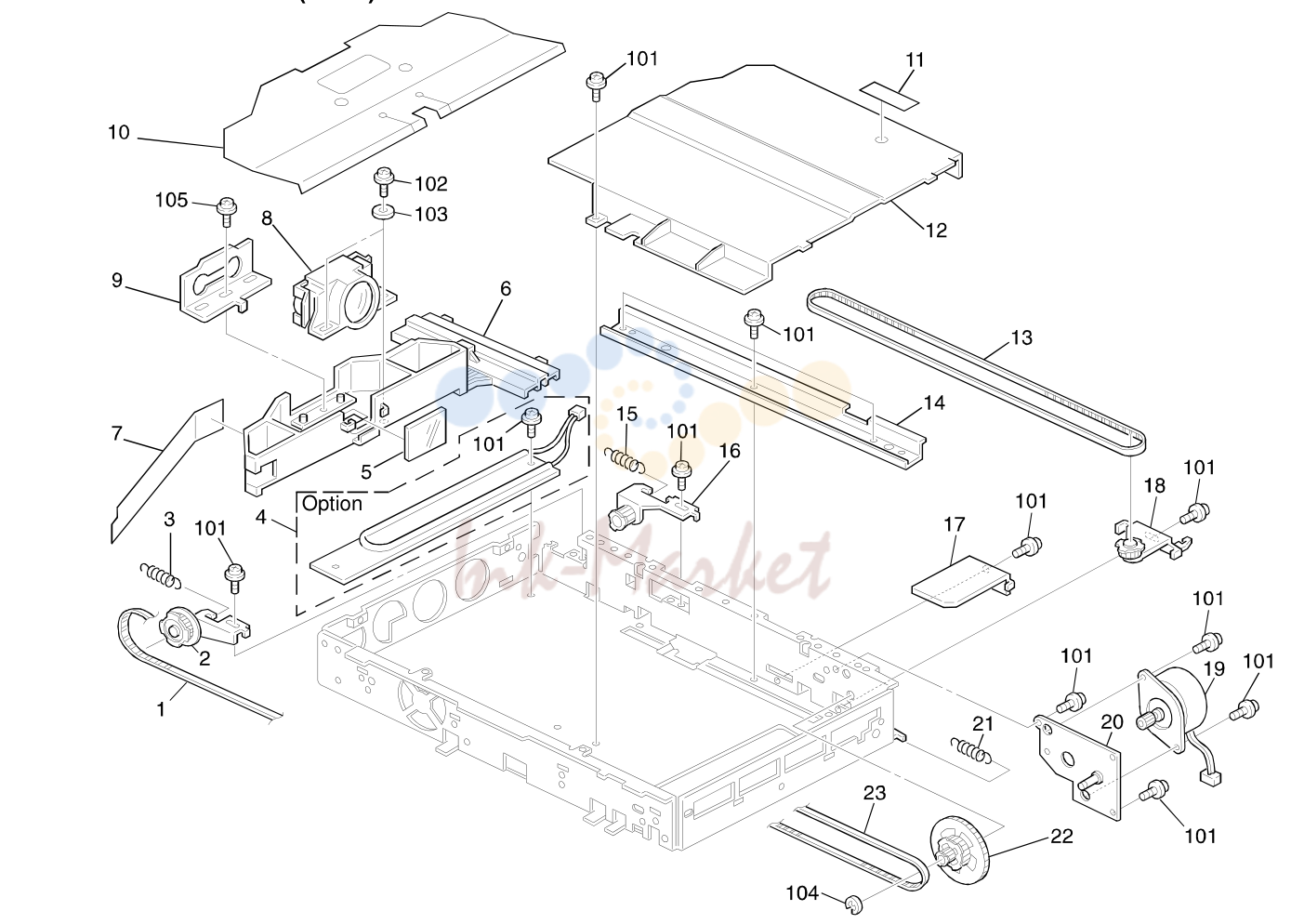

• 10. OPTICS SECTION 2 (A245)

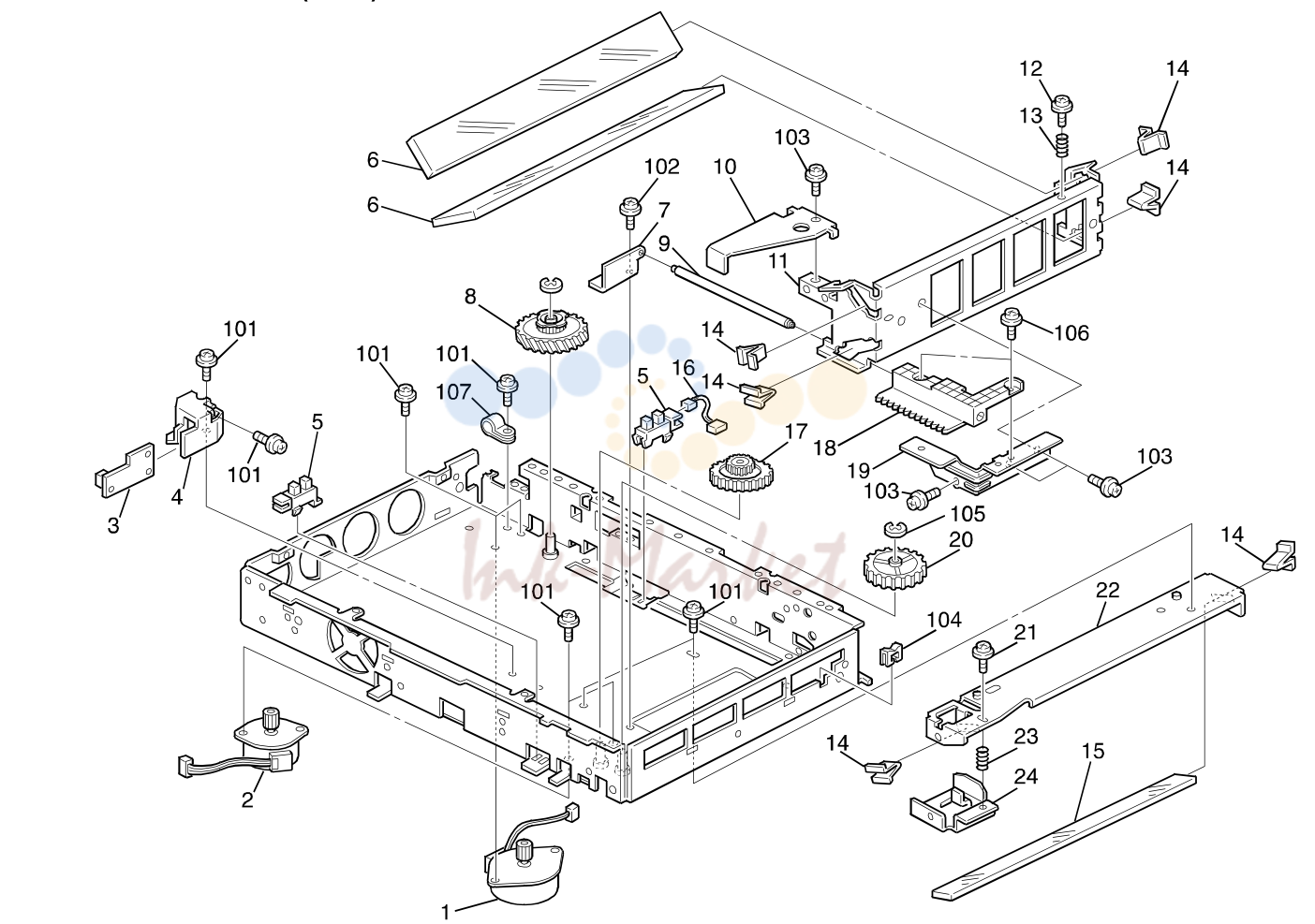

• 11. OPTICS SECTION 3 (A245)

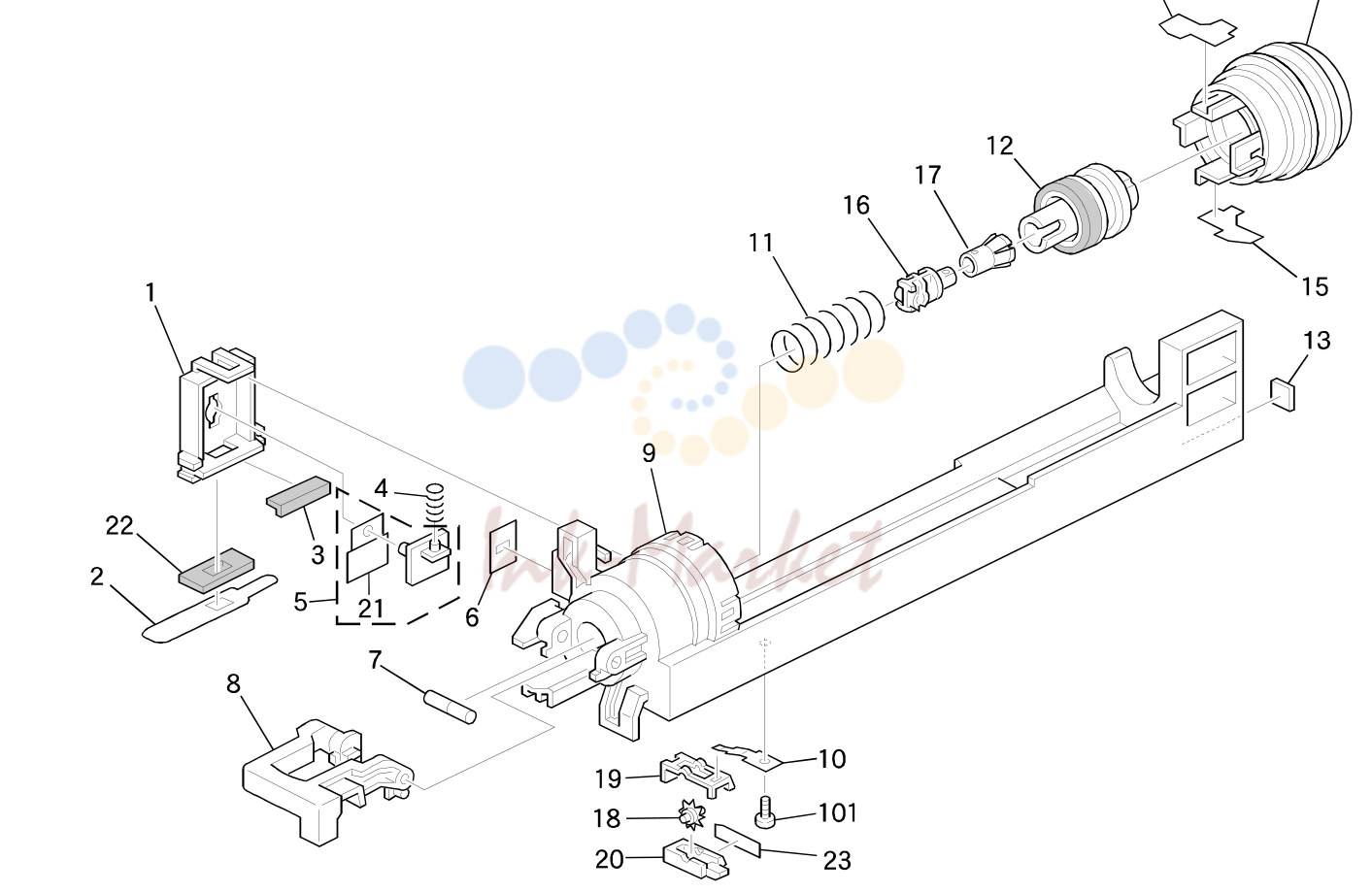

• 12. TONER BOTTLE HOLDER UNIT (A245)

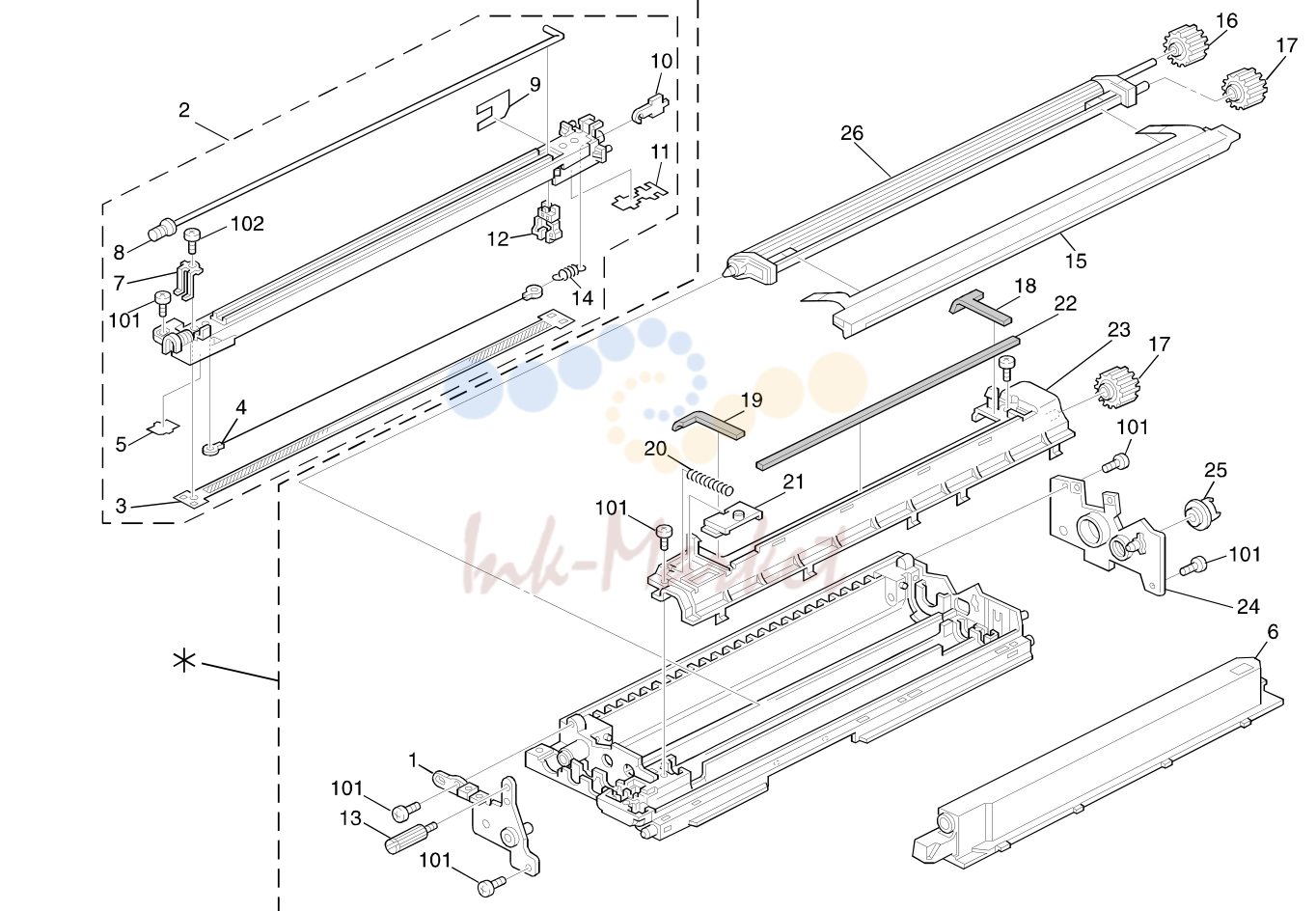

• 13. IMAGING UNIT - 1 (A245)

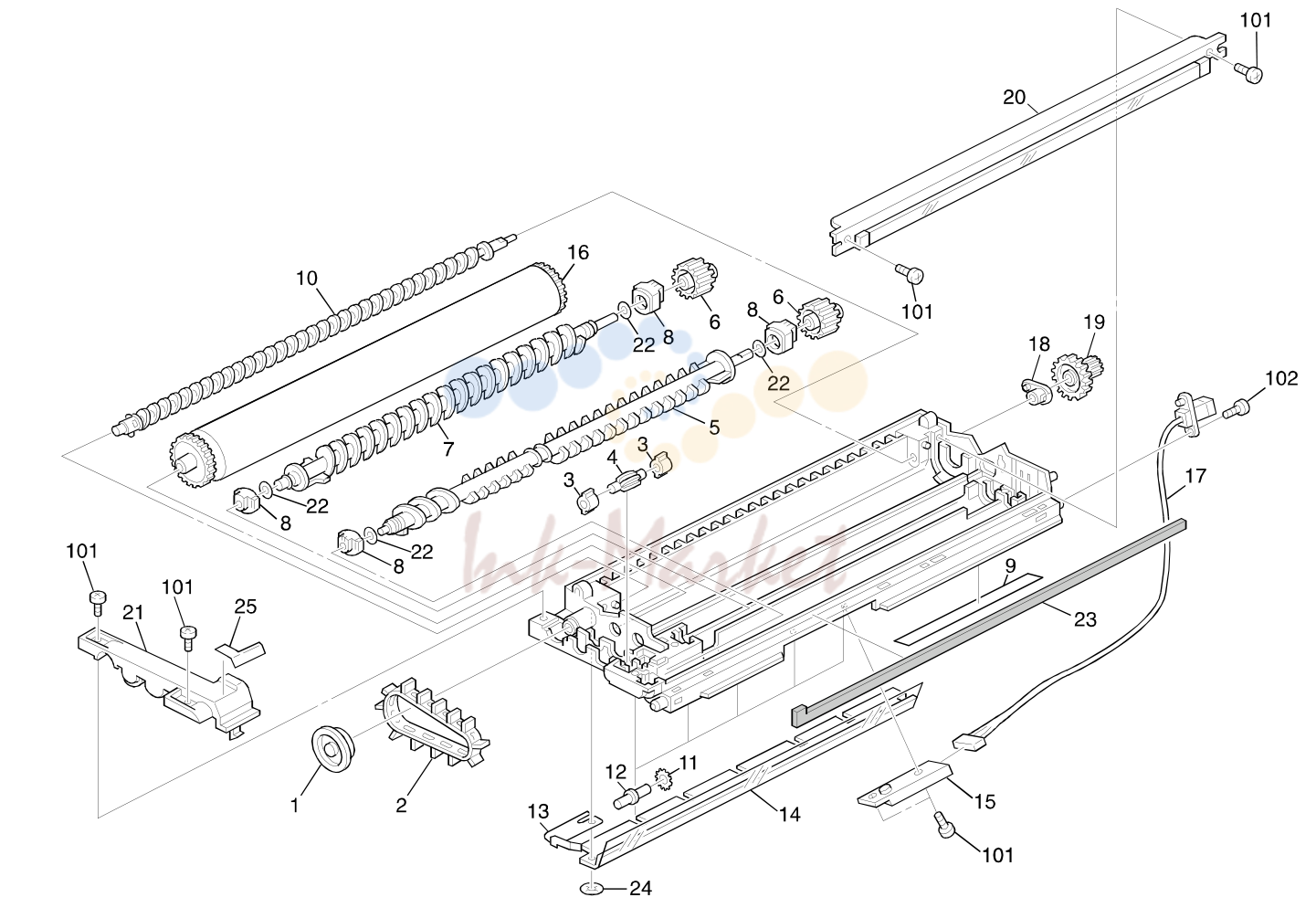

• 14. IMAGING UNIT - 2 (A245)

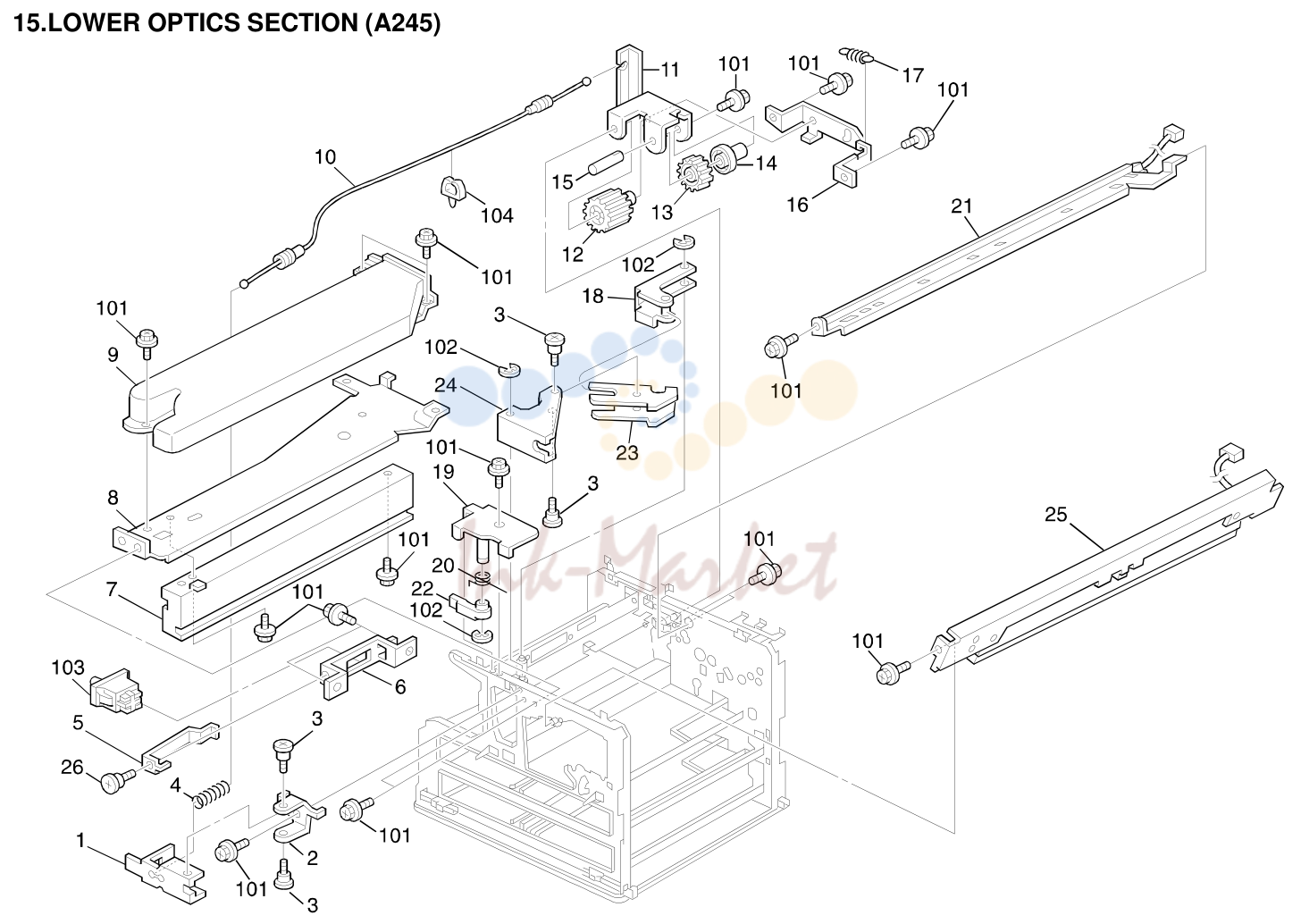

• 15. LOWER OPTICS SECTION (A245)

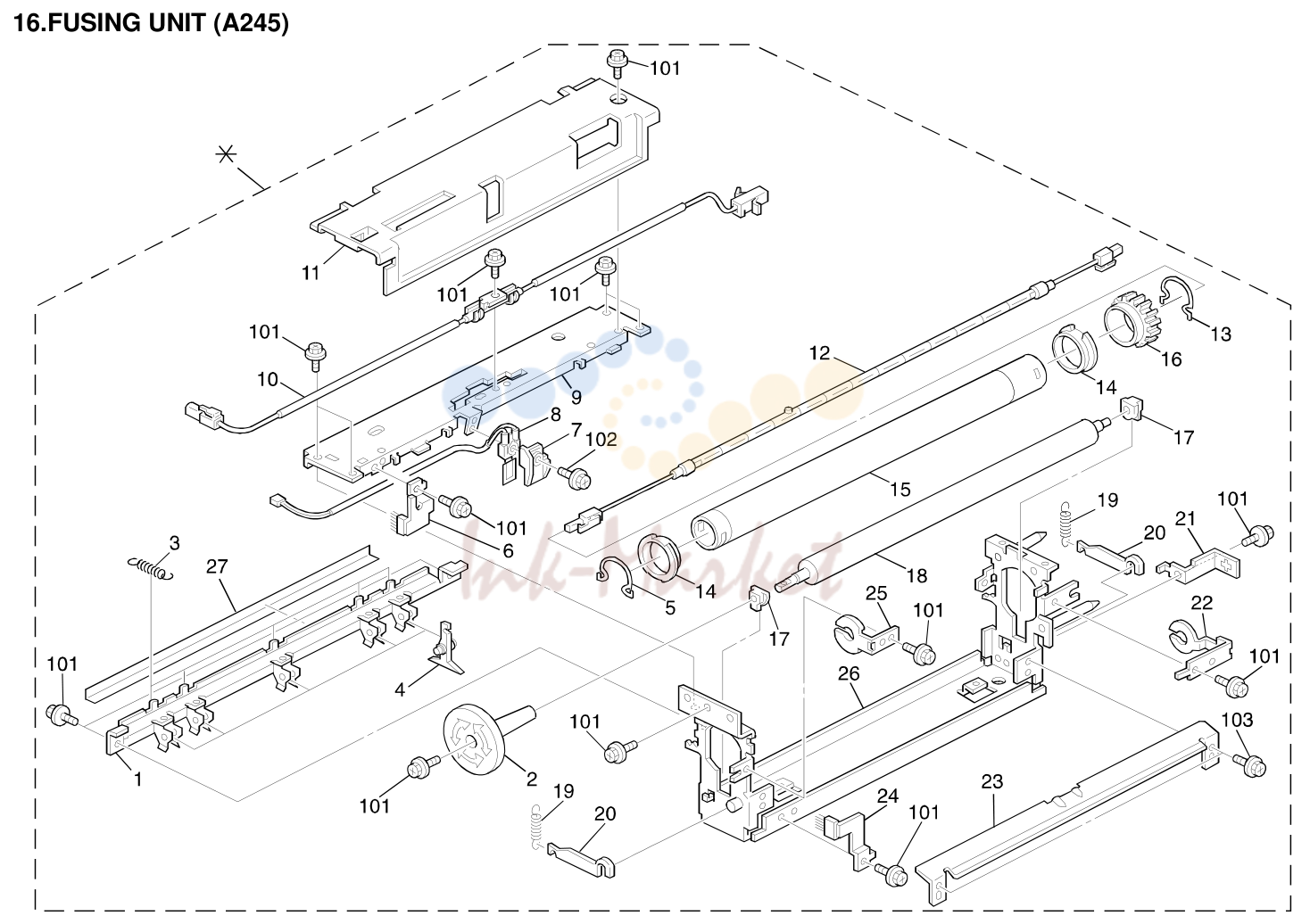

• 16. FUSING UNIT (A245)

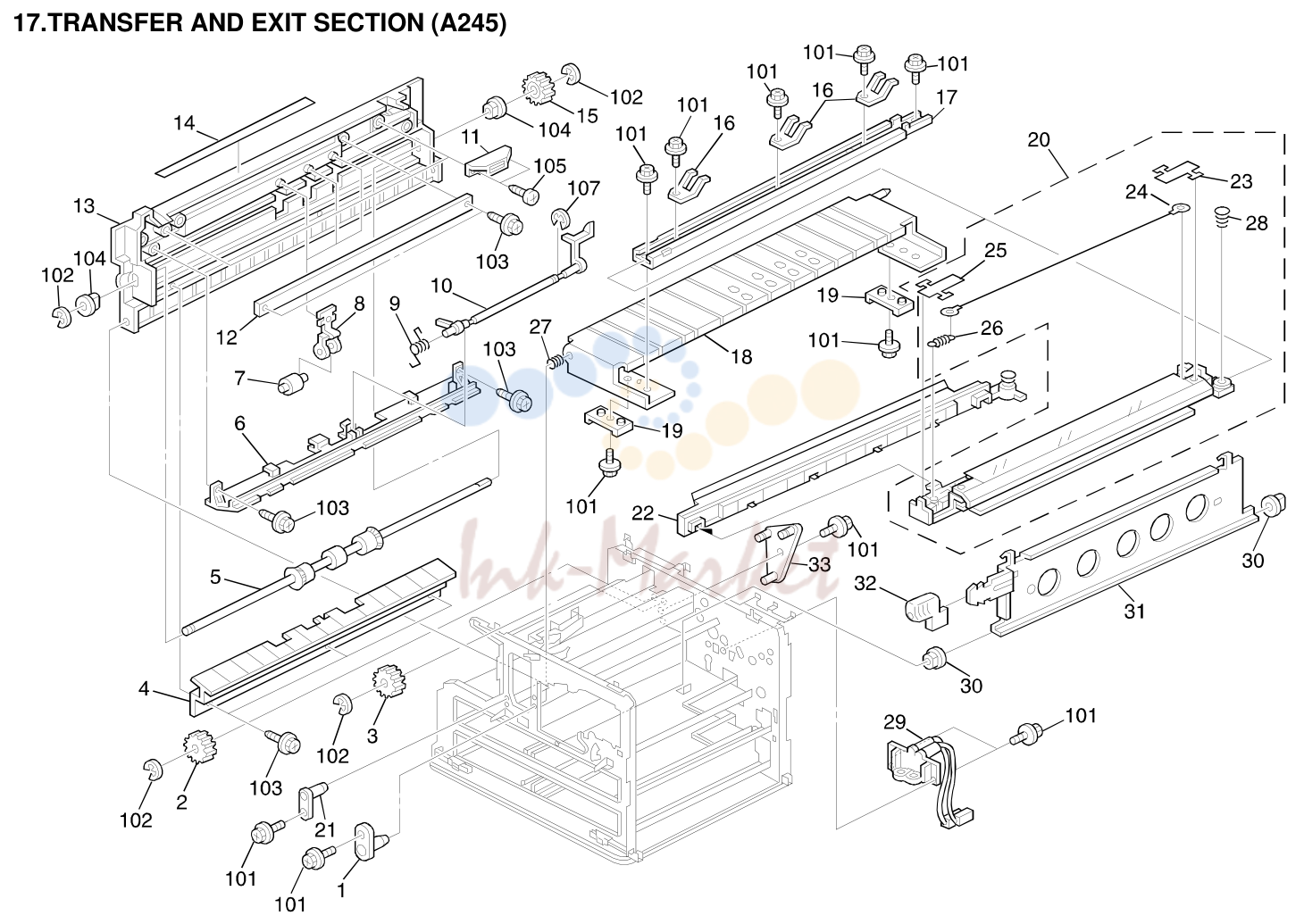

• 17. TRANSFER AND EXIT SECTION (A245)

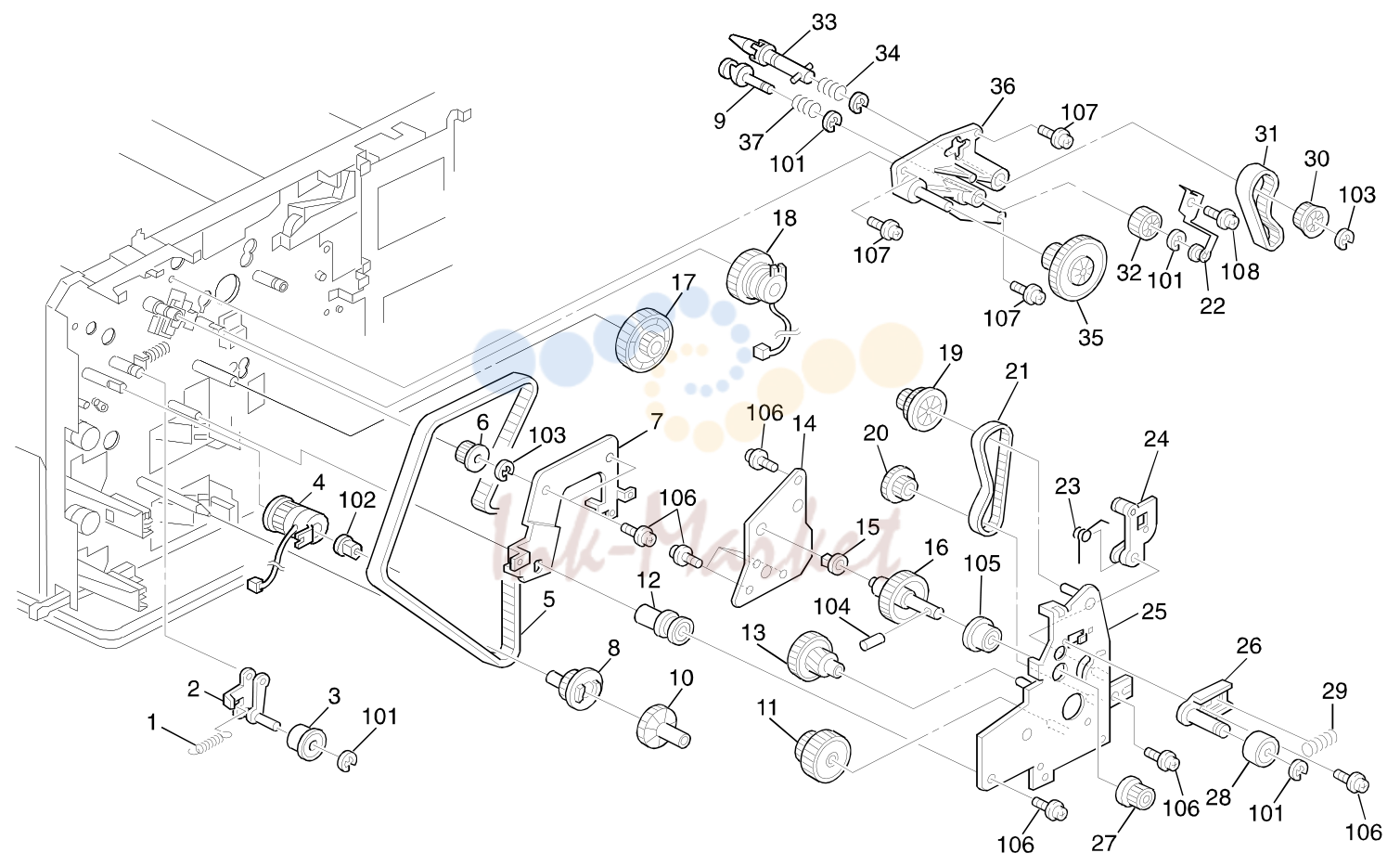

• 18. DRIVE SECTION 1 (A245)

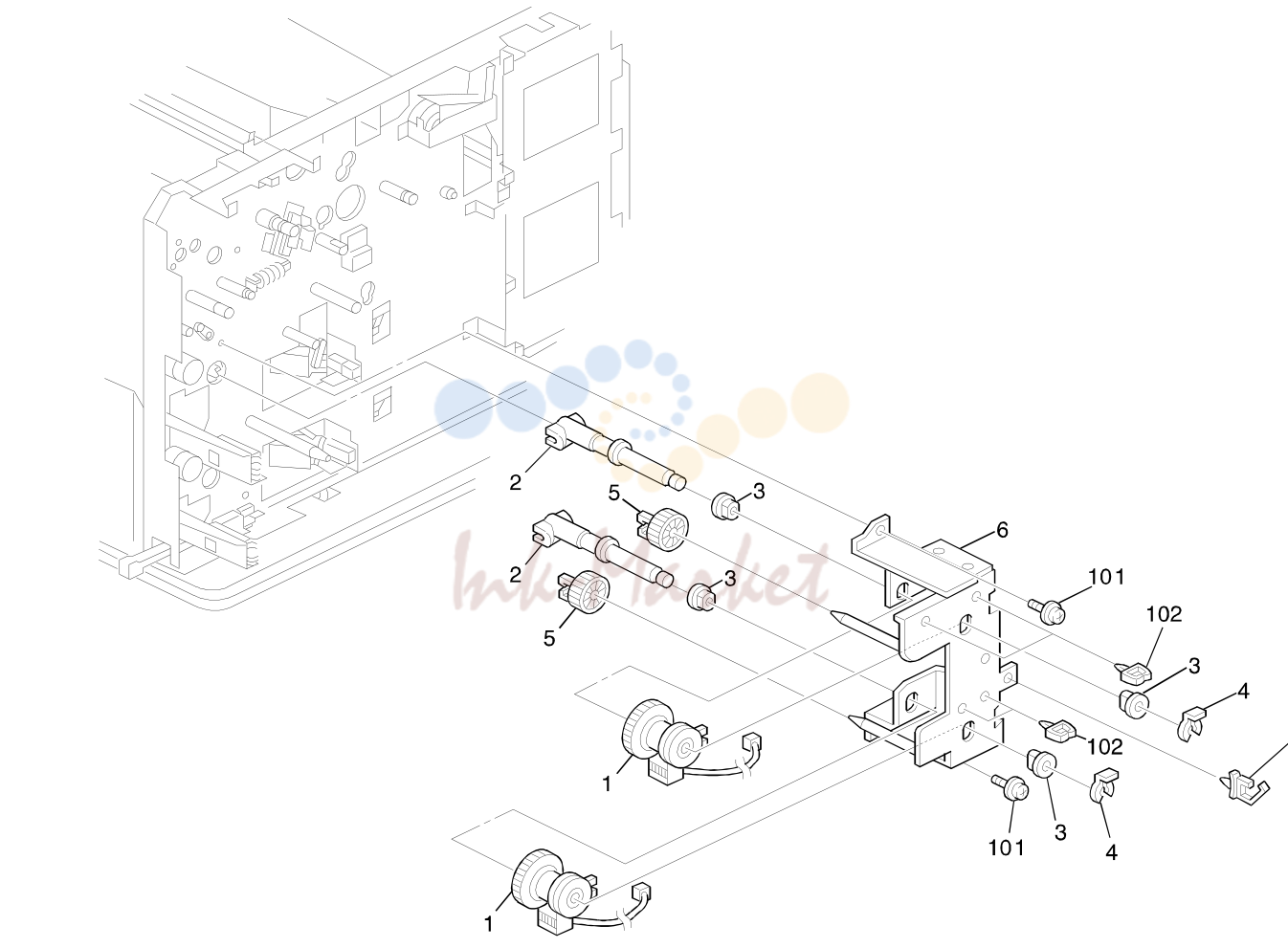

• 19. DRIVE SECTION 2 (A245)

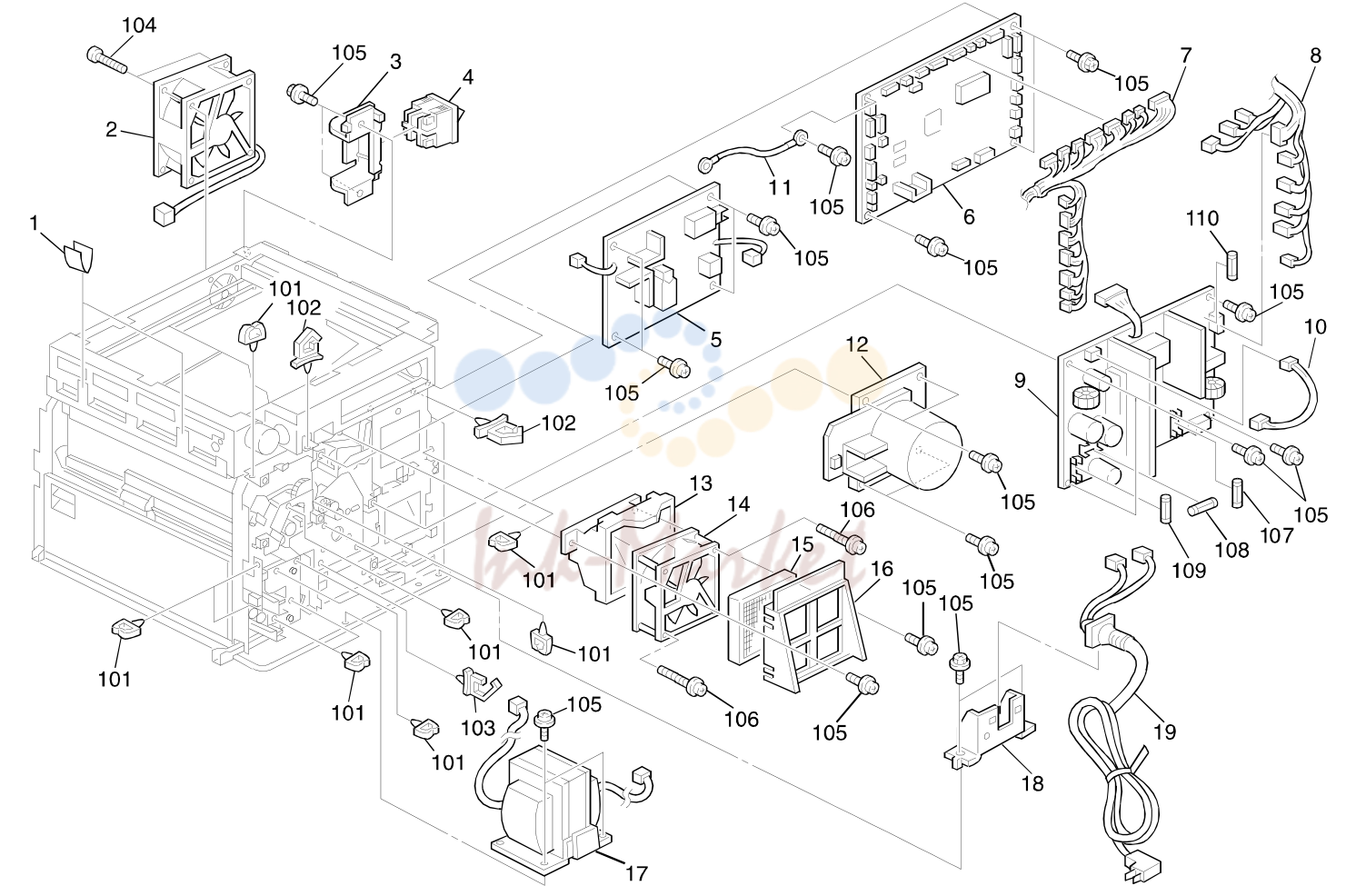

• 20. ELECTRICAL SECTION 1 (A245)
• 21. ELECTRICAL SECTION 2 (A245)
• 22. FRAME SECTION (A245)
• 23. MAIN CONTROL BOARD (A245)
• 24. DECAL AND DOCUMENT (A245)
• 25. SPECIAL TOOLS (A245)

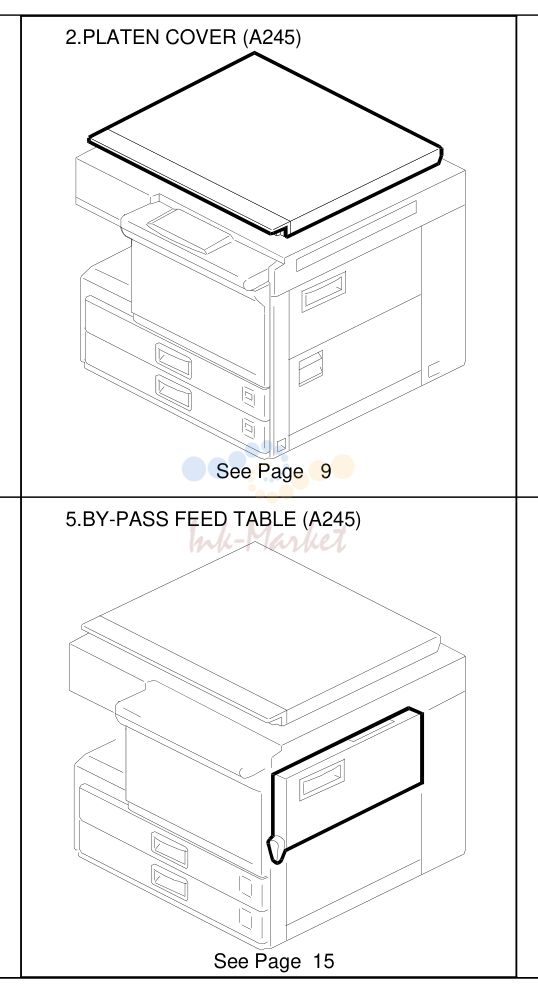

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
1	A2451270 запросить цену →		Front Cover Ass‘y (RIC)
24	A1901297 запросить цену →		Right Lower Cover
1	A2196070 запросить цену →		Front Cover Ass‘y (NRG)
25	A1901295 запросить цену →		Front Right Cover
26	A1901283 запросить цену →		Magnet Catch
1	A2456470 запросить цену →		Front Cover Ass’y (SVN)
1	A2456270 запросить цену →		Front Cover Ass’y (INF)
2	A1531285 запросить цену →		Emblem (RIC/NRG)
2	A1566413 запросить цену →		Emblem (SVN)
2	A1536423 запросить цену →		Support Cover (INF)
3	C2252867 запросить цену →		Decal - Cover - Panel (NSA)
3	C2252866 запросить цену →		Decal - key Top Cover (REX)
3	A1536409 запросить цену →		Decal - key Top Cover (GES)
4	A1531354 запросить цену →		Hinge Pin
5	A2191284 запросить цену →		Operation Guide Sheet
6	A1901282 запросить цену →		Magnet Catch
7	A1901287 запросить цену →		Front Lower Cover
8	A1901337 запросить цену →		Inner Cover
9	AG070004 запросить цену →		Magnetic Catch
10	G0202677 запросить цену →		Support - Paper Tray - Left
11	A2451450 запросить цену →		Operation Panel Ass‘y - LT (RIC/NRG)
11	A2451451 запросить цену →		Operation Panel Ass’y - A4
11	A2451452 запросить цену →		Operation Panel Ass’y -LT (SVN)
12	A1901260 запросить цену →		Upper Cover
13	AC012042 запросить цену →		Exposure Glass
14	A1901655 запросить цену →		Scale - A4
15	AA143070 запросить цену →		Shoulder Screw - M2x2
16	A2451305 запросить цену →		Left Lower Cover
17	A1901300 запросить цену →		Left Upper Cover
18	A1264460 запросить цену →		Slide Copy Tray
19	A1264470 запросить цену →		Copy Tray Guide
20	A1264400 запросить цену →		Copy Tray
21	A2456182 запросить цену →		Model Name Plate - GES
101	04523008Z запросить цену →		Bind Tapping Screw - M3x8
102	03530060B запросить цену →		Philips Pan Head Screw - M3x6
21	A2456184 запросить цену →		Model Name Plate - NSA
21	A2456186 запросить цену →		Model Name Plate - REX
103	04340102W запросить цену →		Tapping Screw - M4x10
21	A2196186 запросить цену →		Model Name Plate - GENERIC
104	04513014B запросить цену →		Tapping Screw - M3-14
105	04523010Z запросить цену →		Bind Tapping Screw - 3x10
22	A2451330 запросить цену →		Rear Cover
106	04513006B запросить цену →		Tapping Screw - M3x6
23	A1901290 запросить цену →		Rear Right Cover

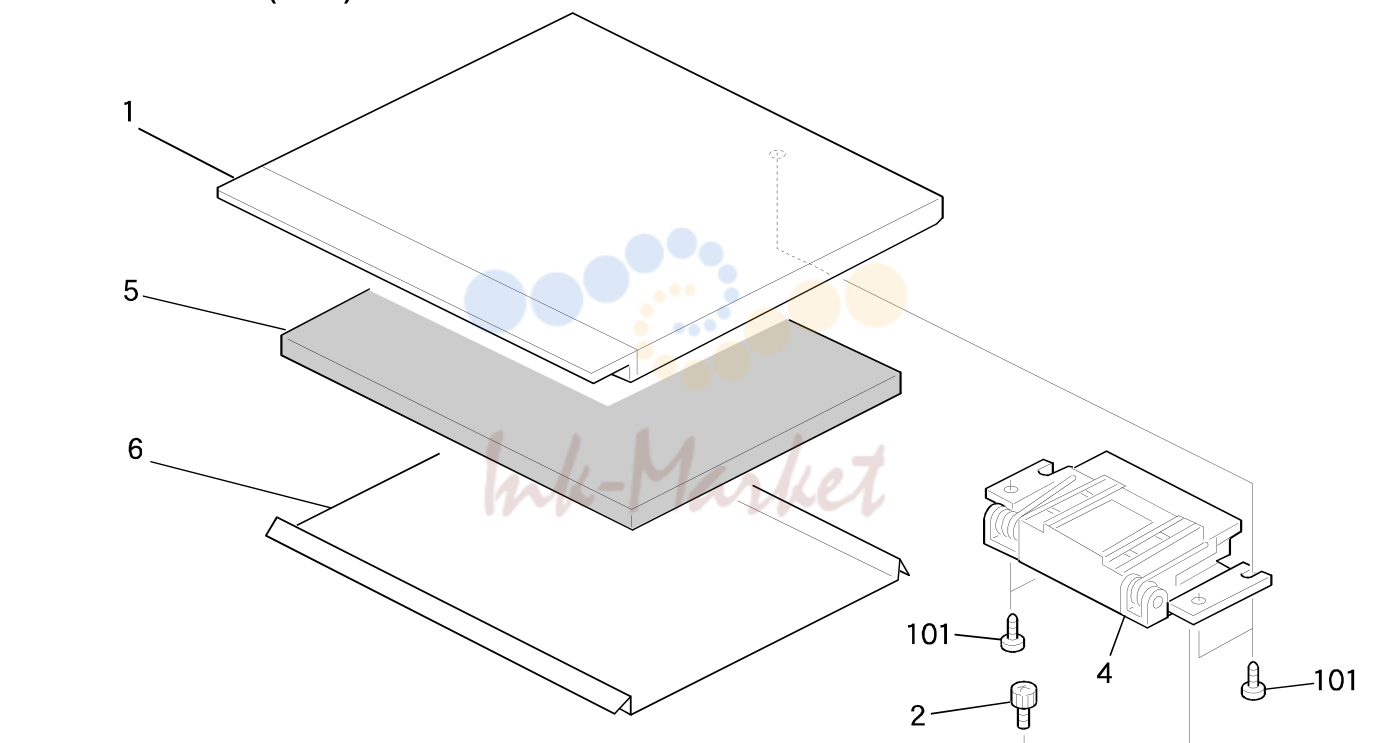

2. PLATEN COVER (A245)

№	Артикул	Альт. артикул	Описание
1	A2191391 запросить цену →		Platen Cover
101	04140142B запросить цену →		Binding Self Tapping Screw - M4x14
2	AA143424 запросить цену →		Knob Screw - M4x8
3	A1901856 запросить цену →		Platen Cover Bracket
4	A1931246 запросить цену →		Platen Cover Hinge Ass‘y
5	AA162067 запросить цену →		Platen Cover Pad
6	54482804 запросить цену →		Platen Cover Sheet

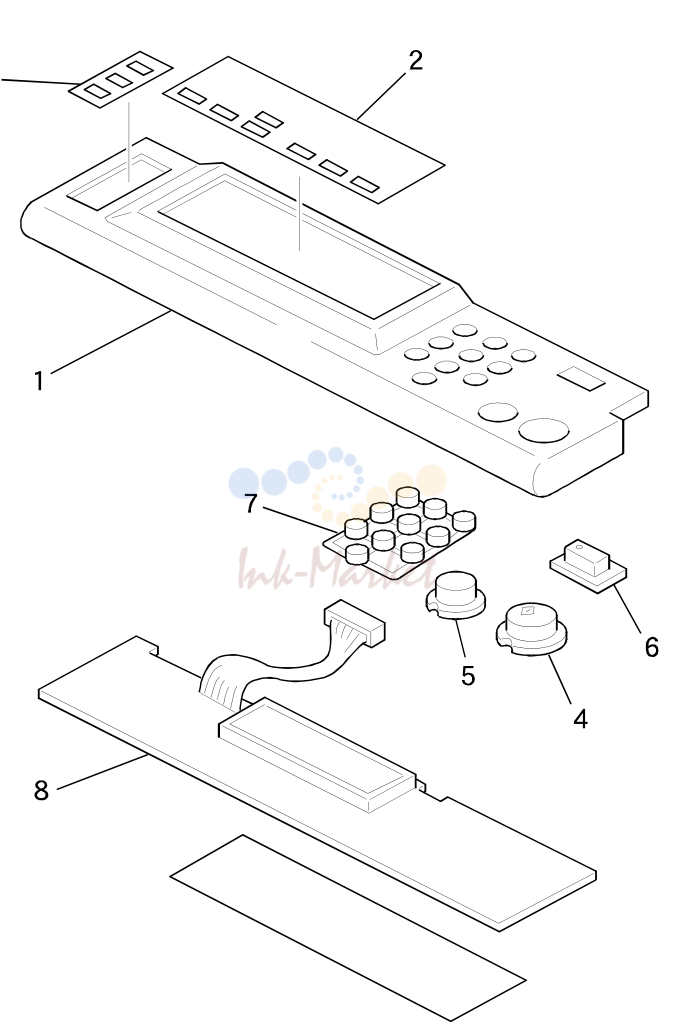

3. OPERATION PANEL (A245)

№	Артикул	Альт. артикул	Описание
1	A2191461 запросить цену →		Operation Panel Cover
2	A2451461 запросить цену →		Indication Sheet - LT (RIC/NRG)
2	A2451462 запросить цену →		Indication Sheet - A4
2	A2451463 запросить цену →		Indication Sheet - LT (SVN)
3	A2191463 запросить цену →		Operation Panel Sheet
3	A2191476 запросить цену →		Operation Panel Sheet - LT (SVN)
4	A1901452 запросить цену →		Keytop - Start (RIC/NRG)
4	A2191471 запросить цену →		Keytop - Start (SVN)
5	A1901453 запросить цену →		Keytop - Clear/Stop (RIC/NRG)
5	A2191472 запросить цену →		Keytop - Clear/Stop (SVN)
6	A1901454 запросить цену →		Keytop - Clear Mode (RIC/NRG)
6	A2191473 запросить цену →		Keytop - Clear Mode (SVN)
7	A1901455 запросить цену →		Keytop - 10keys (RIC/NRG)
7	A2191474 запросить цену →		Keytop - 10keys (SVN)
8	A2191464 запросить цену →		Operation Panel Board

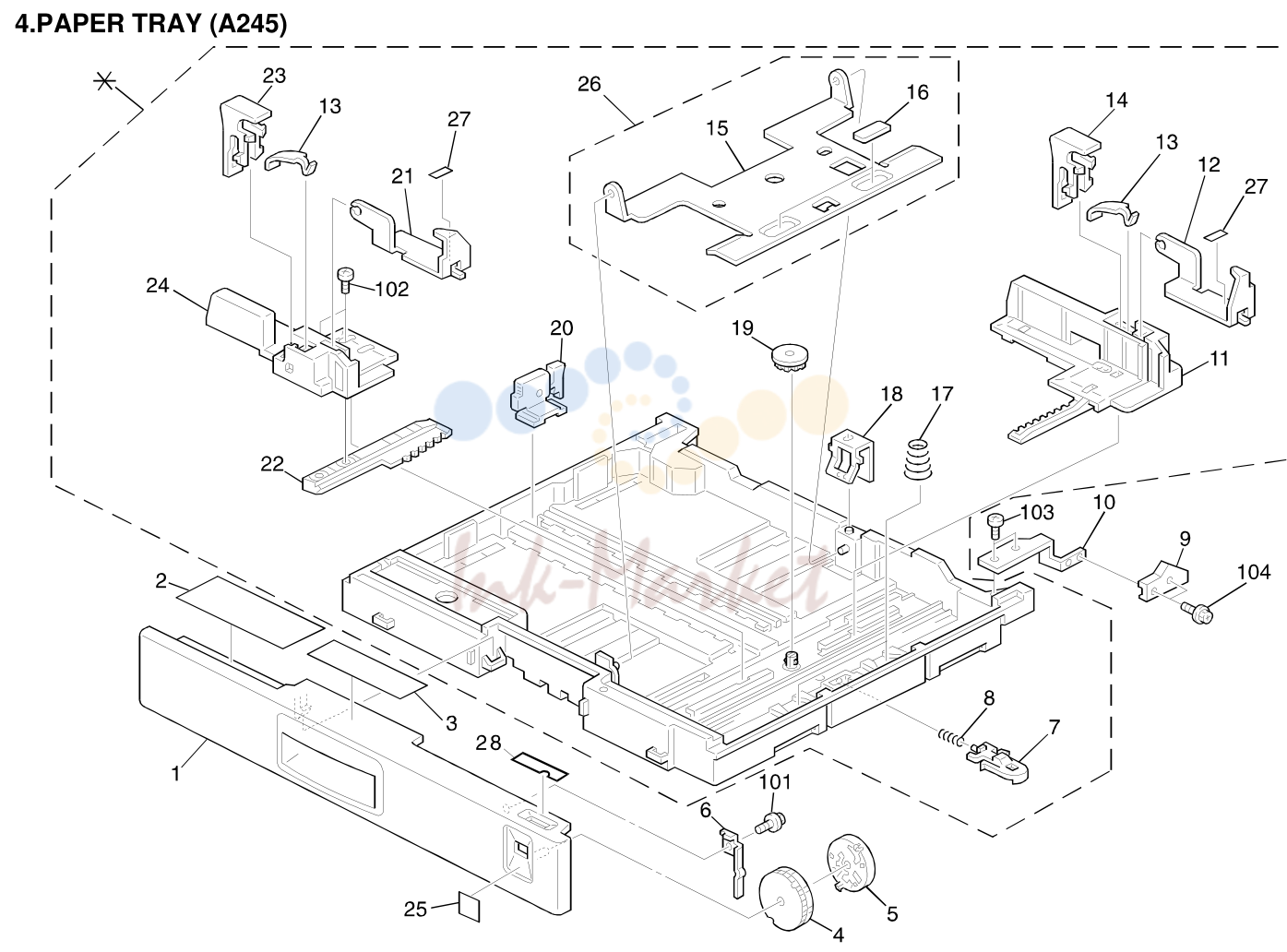

4. PAPER TRAY (A245)

№	Артикул	Альт. артикул	Описание
1	G0202647 запросить цену →		Paper Tray Cover
103	04130082W запросить цену →		Tapping Screw - M3x8
2	G0202668 запросить цену →		Sheet - Paper Set
104	04513006B запросить цену →		Tapping Screw - M3x6
3	A1902692 запросить цену →		Decal - Paper Tray Operation
4	G0202593 запросить цену →		Paper Size Sensor - LT
4	G0202595 запросить цену →		Paper Size Sensor - A4
5	G0202663 запросить цену →		Paper Size Actuator
6	G0202648 запросить цену →		Holder - Paper Size Detector
7	G0202592 запросить цену →		Release Lever - Bottom Plate
8	G0202599 запросить цену →		Spring - Release Lever
9	A1902812 запросить цену →		Stopper Cover
10	A1902810 запросить цену →		Cassette Stopper
11	G0202567 запросить цену →		Rear Side Fence
12	G0202558 запросить цену →		Rear Corner Separator
13	A1572769 запросить цену →		Rear Stopper Spring
14	A1902642 запросить цену →		Rear Lever Stopper
15	G0202557 запросить цену →		Tray Bottom Plate
16	G0202645 запросить цену →		Friction Pad
17	G0202656 запросить цену →		Pressure Spring - Bottom Plate
18	G0202658 запросить цену →		Grounding Plate - Bottom Plate
19	AB013868 запросить цену →		Gear - 16Z
20	G0202644 запросить цену →		End Fence
21	G0202573 запросить цену →		Front Paper Separator
22	A1902561 запросить цену →		Side Fence Rack
23	G0202664 запросить цену →		Front Stopper Lever
24	A1902560 запросить цену →		Front Side Fence
25	A1902690 запросить цену →		Decal - 1st Paper Tray
25	A1902691 запросить цену →		Decal - 2nd Paper Tray
26	G0202661 запросить цену →		Bottom Plate Ass’y
27	A1932660 запросить цену →		Paper Separator Cushion
28	A2192696 запросить цену →		Decal - Size Selection

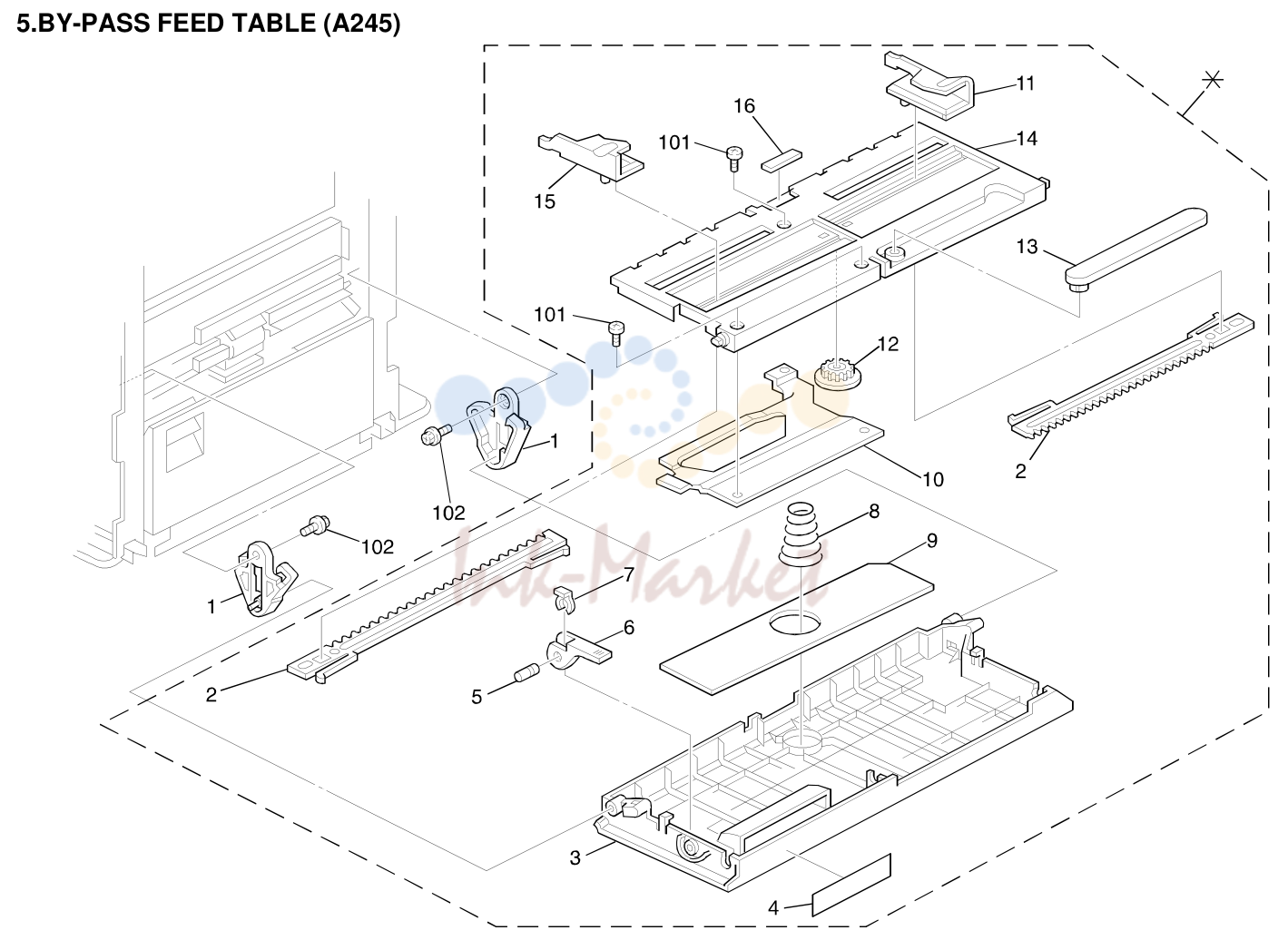

5. BY-PASS FEED TABLE (A245)

№	Артикул	Альт. артикул	Описание
1	G0202735 запросить цену →		Guide - By-pass Feed Table
102	04513006B запросить цену →		Tapping Screw - M3x6
2	A1902707 запросить цену →		Side Fence Rack
3	A1902701 запросить цену →		By-pass Feed Cover
4	A1902708 запросить цену →		Decal - By-pass Feed
5	G0202786 запросить цену →		Shaft - By-pass Release Lever
6	G0202784 запросить цену →		Lever - By-pass Feed Table
7	54472681 запросить цену →		Snap Ring
8	G0202702 запросить цену →		Pressure Spring - By-pass Feed
9	A1902698 запросить цену →		Support Cover - By-pass Feed
10	A1902782 запросить цену →		Bottom Plate Stay
11	A1902705 запросить цену →		Right Side Fence
12	G0113305 запросить цену →		Gear - 16T
13	A1902702 запросить цену →		Paper Guide
14	A1902704 запросить цену →		Bottom Plate - By-pass Feed
15	A1902706 запросить цену →		Left Side Fence
16	52152713 запросить цену →		Bottom Plate Pad

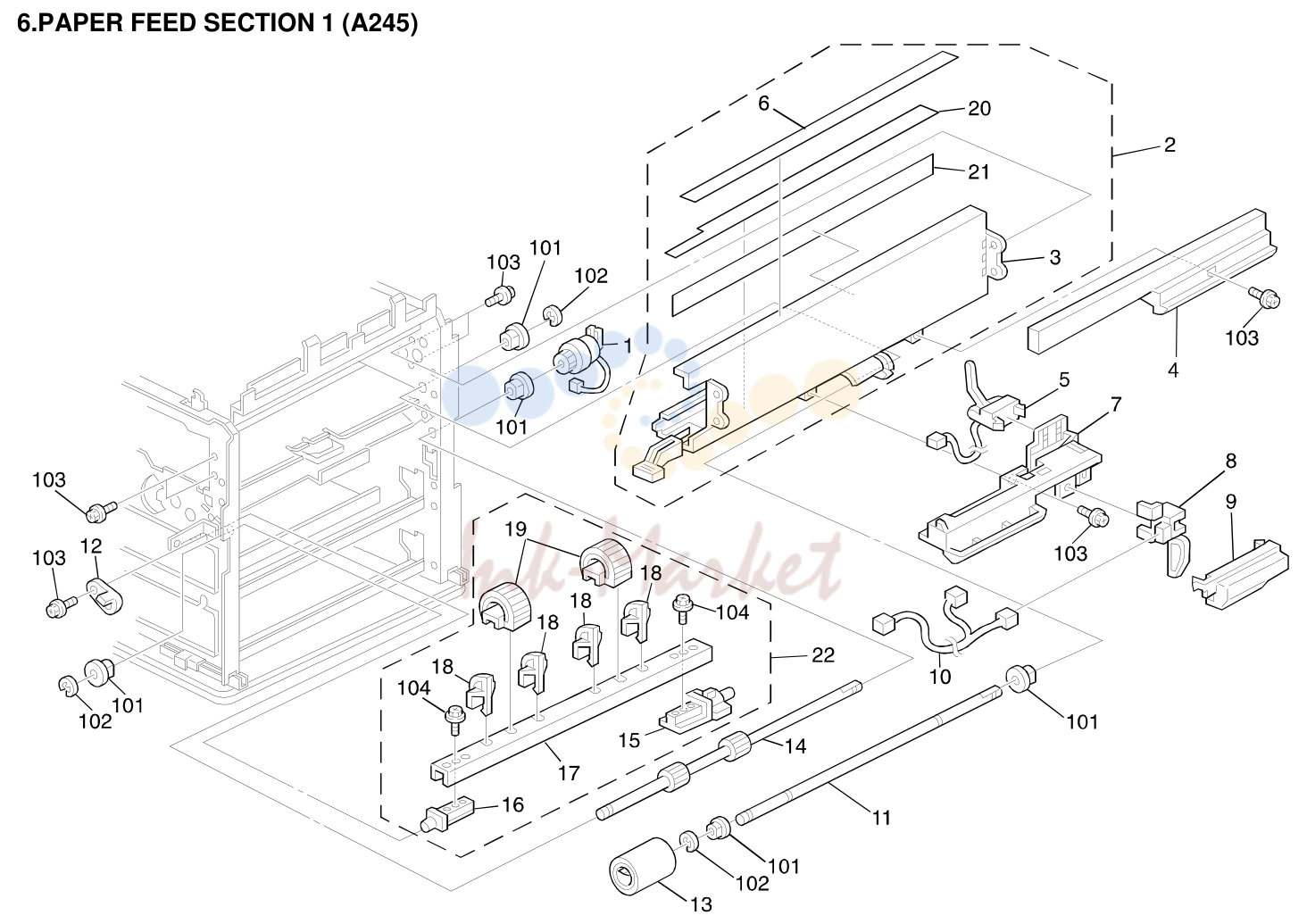

6. PAPER FEED SECTION 1 (A245)

№	Артикул	Альт. артикул	Описание
1	A1901139 запросить цену →		Magnetic Clutch - Vertical
101	08053480 запросить цену →		Bushing - 6mm
102	07200040E запросить цену →		Retaining Ring - M4
2	A2193360 запросить цену →		Toner Bottle Holder Guide - Ass’y
3	A1903361 запросить цену →		Toner Bottle Holder Guide
103	04513006B запросить цену →		Tapping Screw - M3x6
104	04503008B запросить цену →		Tapping Screw - M3x8
4	G0202785 запросить цену →		Cover - Feed Roller Shaft
5	A1902771 запросить цену →		Resist Sensor
6	A1903363 запросить цену →		Guide Seal - Toner Supply Unit
7	G0202753 запросить цену →		Bracket - Registration Sensor
8	A1902772 запросить цену →		Paper End Sensor
9	G0202787 запросить цену →		Cover - By-pass Paper End Sensor
10	A1905344 запросить цену →		Relay Harness - By-pass Feed
11	G0202723 запросить цену →		By-pass Feed Shaft
12	G0202587 запросить цену →		Bushing - Paper Feed
13	G0202721 запросить цену →		By-pass Feed Roller
14	A1902564 запросить цену →		Relay Roller
15	G0202586 запросить цену →		Rear Pin - Paper Feed Roller
16	G0202585 запросить цену →		Front Pin - Paper Feed Roller
17	G0202570 запросить цену →		Shaft - Paper Feed Roller
18	G0202565 запросить цену →		Paper Guide
19	G0202555 запросить цену →		Paper Feed Roller
20	A2193364 запросить цену →		Mylar Seal - 8x429
21	A2193365 запросить цену →		Mylar Seal - 8x400
22	G0202554 запросить цену →		Paper Feed Roller Ass’y

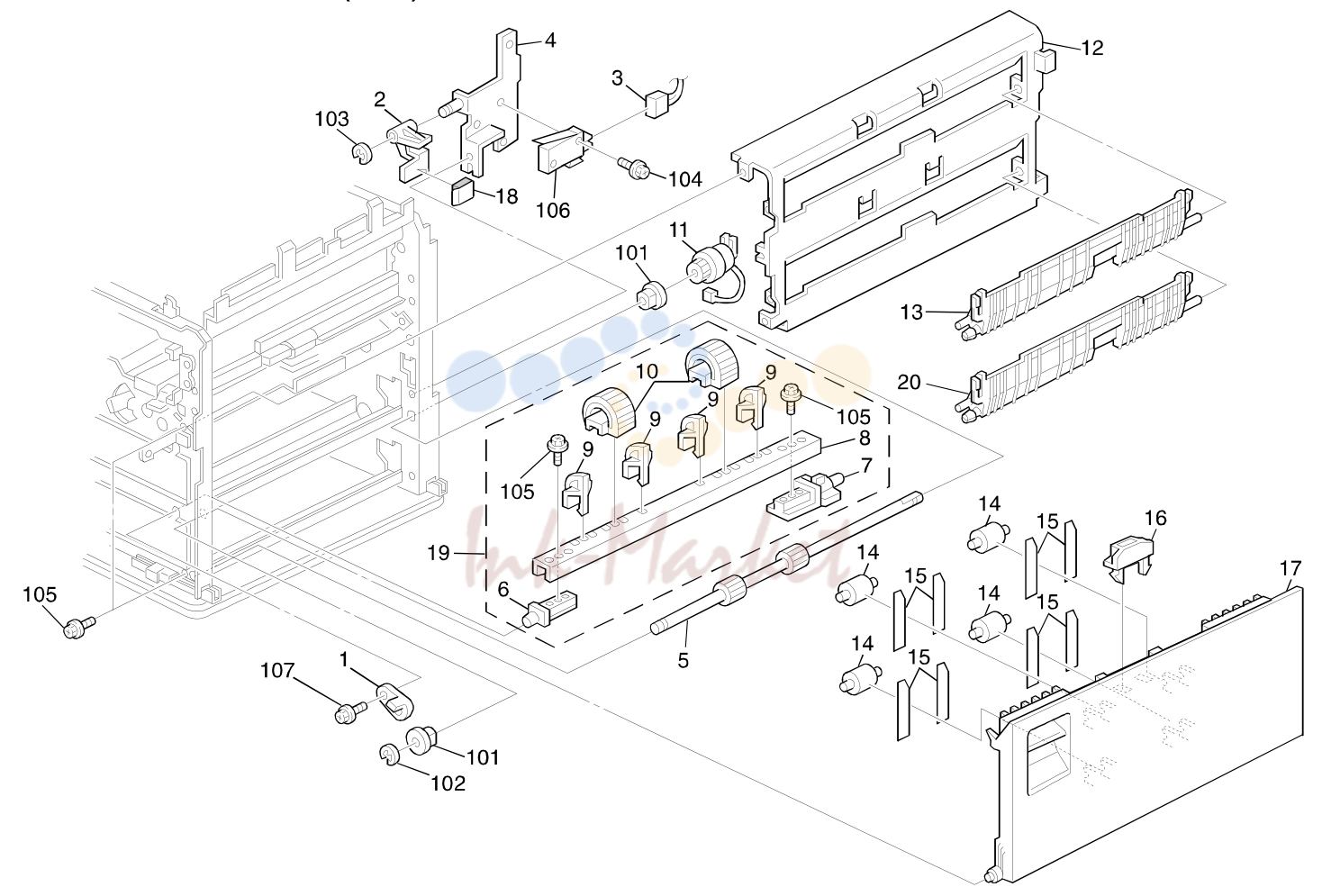

7. PAPER FEED SECTION 2 (A245)

№	Артикул	Альт. артикул	Описание
101	08053480 запросить цену →		Bushing - 6mm
1	G0202587 запросить цену →		Bushing - Paper Feed
102	07200040E запросить цену →		Retaining Ring - M4
2	A1902902 запросить цену →		Switch Lever
103	07200030E запросить цену →		Retaining Ring - M3
3	A2455310 запросить цену →		DC Harness
104	04513014B запросить цену →		Tapping Screw - M3-14
4	A1902900 запросить цену →		Switch Bracket
105	04513006B запросить цену →		Tapping Screw - M3x6
5	A1902564 запросить цену →		Relay Roller
6	G0202585 запросить цену →		Front Pin - Paper Feed Roller
106	12042356 запросить цену →		Micro Switch - AM51612A531
107	04533008B запросить цену →		Bind Tapping Screw - M3X8
7	G0202586 запросить цену →		Rear Pin - Paper Feed Roller
8	G0202570 запросить цену →		Shaft - Paper Feed Roller
9	G0202565 запросить цену →		Paper Guide
10	G0202555 запросить цену →		Paper Feed Roller
11	A1901139 запросить цену →		Magnetic Clutch - Vertical
12	A1902611 запросить цену →		Paper Guide Plate
13	G0202613 запросить цену →		Virtical Relay Guide
14	AF020283 запросить цену →		Pressure Roller
15	G0202577 запросить цену →		Spring Plate - Driven Roller
16	G0202630 запросить цену →		Magnetic Catch
17	G0202576 запросить цену →		Guide - Vertical Transport
18	A1902905 запросить цену →		Cushion
19	G0202554 запросить цену →		Paper Feed Roller Ass’y
20	A2452610 запросить цену →		Lower Paper Guide

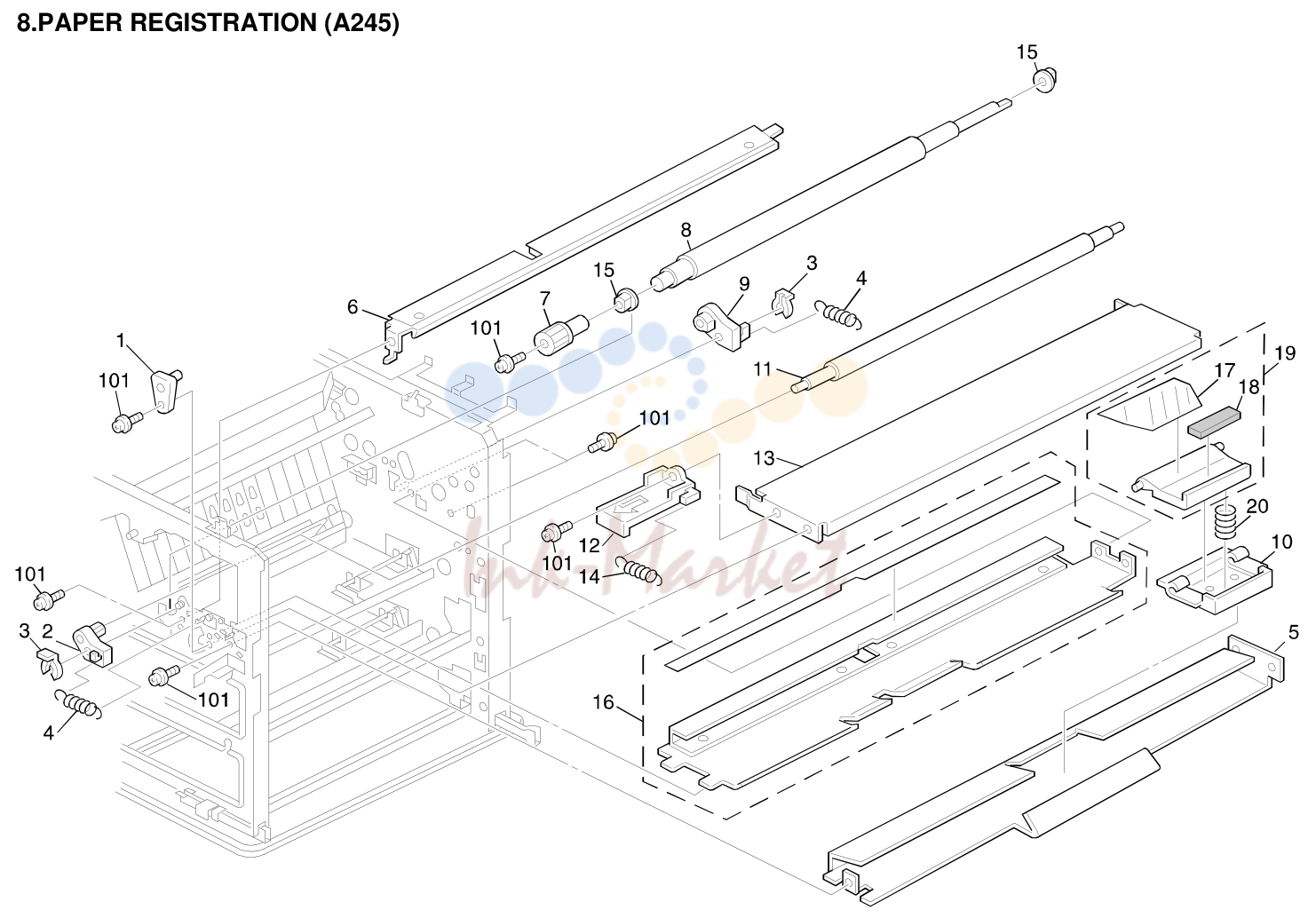

8. PAPER REGISTRATION (A245)

№	Артикул	Альт. артикул	Описание
1	G0203888 запросить цену →		Pin - Transfer Guide
101	04513006B запросить цену →		Tapping Screw - M3x6
2	A1902780 запросить цену →		Front Bushing
3	54472681 запросить цену →		Snap Ring
4	G0202743 запросить цену →		Tension Spring
5	A1902711 запросить цену →		Friction Pad Stay
6	G0202745 запросить цену →		Lower Guide Plate - Regist
7	A1902783 запросить цену →		Resist Roller Knob
8	A1902740 запросить цену →		Lower Registration Roller
9	A1902781 запросить цену →		Rear Bushing
10	G0202712 запросить цену →		Holder - By-pass Feed Friction Pad
11	G0202741 запросить цену →		Upper Registration Roller
12	G0202765 запросить цену →		Knob - Lower Transport Guide
13	G0202745 запросить цену →		Lower Guide Plate - Regist
14	AA060331 запросить цену →		Release Spring
15	50530223 ✓ в наличии		Bushing - 8mm
16	G0202754 запросить цену →		Upper Paper Guide
17	A1902717 запросить цену →		Friction Pad Guide
18	G0202716 запросить цену →		Friction Pad
19	A1902714 запросить цену →		Friction Pad Holder Ass‘y
20	G0202713 запросить цену →		Pressure Spring

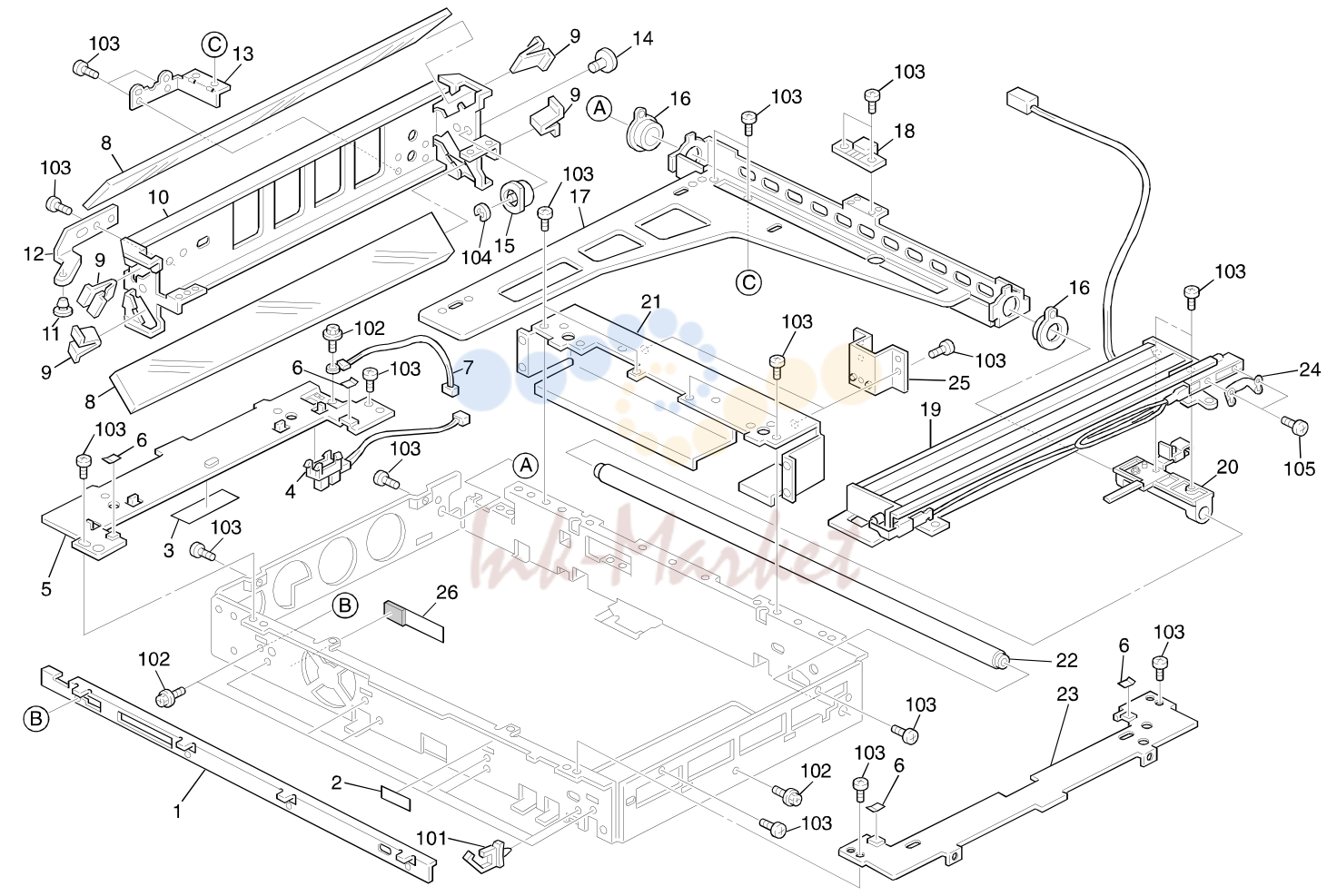

9. OPTICS SECTION 1 (A245)

№	Артикул	Альт. артикул	Описание
101	11050310 запросить цену →		Wire Clamp
1	A1901660 запросить цену →		Scanner Guide Rail
102	04513006B запросить цену →		Tapping Screw - M3x6
2	A1111753 запросить цену →		Seal - 0.1x18x49
103	03530060B запросить цену →		Philips Pan Head Screw - M3x6
3	AC063001 запросить цену →		White Reference Plate
4	AW020075 запросить цену →		Photointerrupter
104	07200040E запросить цену →		Retaining Ring - M4
105	04533006Z запросить цену →		Tapping Screw - M3x6
5	A1901651 запросить цену →		Left Scale Support Plate
6	A1901652 запросить цену →		Exposure Glass Seal
7	AW100033 запросить цену →		Thermistor
8	A1901815 запросить цену →		2nd/3rd Mirror
9	A0771690 запросить цену →		Spring Plate - Mirror
10	A1901691 запросить цену →		2nd Scanner Frame
11	A0691883 запросить цену →		Shoe - Scanner
12	A1901694 запросить цену →		Shoe Bracket
13	A1901824 запросить цену →		2nd Scanner Support Plate
14	A1901751 запросить цену →		Harness Guide Pulley Ass‘y
15	A1901821 запросить цену →		Harness Guide Pulley
16	A1901688 запросить цену →		Bushing
17	A1901692 запросить цену →		2nd Scanner Support Plate
18	A1901689 запросить цену →		Clamp
19	A2451700 запросить цену →		1st Scanner Unit - 120V
19	A2451701 запросить цену →		1st Scanner Unit - 230V
20	A1901725 запросить цену →		Bushing
21	A2191194 запросить цену →		ADF Bracket
22	A1901814 запросить цену →		Scanner Guide Rod
23	A1901654 запросить цену →		Right Bracket - Exposure Glass
24	A1841672 запросить цену →		Thermofuse
25	A2191197 запросить цену →		Rear Bracket - ADF
26	A2451740 запросить цену →		1st Scanner Cushion

10. OPTICS SECTION 2 (A245)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A1901816 запросить цену →		Timing Belt - L1110P2M
2	A1901666 запросить цену →		Pulley Bracket
102	04503010B запросить цену →		Tapping Screw - M3x10
103	07010030B запросить цену →		Flat Washer - M3
3	A1901819 запросить цену →		1st Scanner Spring
4	AX400052 запросить цену →		Anti-Condensation Heater - 115V 18W
104	07200060E запросить цену →		Retaining Ring - M6
4	AX400053 запросить цену →		Anti-Condensation Heater - 240V 18W
5	A1901812 запросить цену →		Blue Filter
6	A1901682 запросить цену →		Lens Caridge
7	A1901698 запросить цену →		Shielding Plate
8	AC020077 запросить цену →		Lens - F8/180
9	A1901683 запросить цену →		Shading Plate
10	A1901684 запросить цену →		Shielding Plate
11	A1111753 запросить цену →		Seal - 0.1x18x49
12	A1901693 запросить цену →		Lens Cover
13	A1901813 запросить цену →		Timing Belt - L824P2M
14	A1901663 запросить цену →		Lens Guide Rail
15	A1901818 запросить цену →		2nd Scanner Spring
16	A1901664 запросить цену →		Pulley Bracket
17	A1901685 запросить цену →		Lens Cover Bracket
18	A1901669 запросить цену →		Lens Support Bracket
19	A1845205 запросить цену →		Scanner Motor - DC24V 96W
20	A1901696 запросить цену →		Motor Bracket
21	A1901820 запросить цену →		Lens Holder Spring
22	A1901803 запросить цену →		Timing Puley - 22Z/44Z
23	A1901817 запросить цену →		Timing Belt - L754P2M

11. OPTICS SECTION 3 (A245)

№	Артикул	Альт. артикул	Описание
101	04503006B запросить цену →		Tapping Screw - M3x6
1	A1901672 запросить цену →		Lens Drive Motor Ass‘y DC24V 81.6W
102	03530060B запросить цену →		Philips Pan Head Screw - M3x6
2	A1901671 запросить цену →		Mirror Drive Motor Ass‘y DC24V 81.6W
103	04513006B запросить цену →		Tapping Screw - M3x6
3	A1525120 запросить цену →		Optics Control Board
4	A0771745 запросить цену →		Cover - ADS Sensor
104	11050328 запросить цену →		Harness Clamp - ES-0505
105	07200040E запросить цену →		Retaining Ring - M4
5	AW020075 запросить цену →		Photointerrupter
6	A1901811 запросить цену →		4th/5th Mirror
106	09513006B запросить цену →		Philips Screw With Flat Washer-M3x6
7	A1901676 запросить цену →		Rod Bracket
107	11050008 запросить цену →		Nylon Clamp - 2n
8	A1901802 запросить цену →		Timing Pulley - 30Z
9	A1901810 запросить цену →		Mirror Guide Rod
10	A1901679 запросить цену →		Mirror Sensor Shuter
11	A1901678 запросить цену →		3rd Scanner Brakcet
12	A1531906 запросить цену →		Adjust Shoe
13	AA063523 запросить цену →		Adjust Spring
14	A0771690 запросить цену →		Spring Plate - Mirror
15	A1901809 запросить цену →		6th Mirror
16	A1905343 запросить цену →		Scanner H.P Harness
17	AB017361 запросить цену →		Gear - 24Z/56Z
18	A1901827 запросить цену →		Rack Gear
19	A1901825 запросить цену →		3rd Scanner Support Plate
20	AB017129 запросить цену →		Gear - 20Z AND 72Z
21	A0771746 запросить цену →		Mirror Adjusting Screw
22	A1901675 запросить цену →		6th Mirror Bracket - Rear
23	AA063180 запросить цену →		Adjust Spring
24	A1901674 запросить цену →		6th Mirror Bracket - Front
25	A1901831 запросить цену →		Shield heater Rear
26	AA150234 запросить цену →		Mylar Seal - Base

12. TONER BOTTLE HOLDER UNIT (A245)

№	Артикул	Альт. артикул	Описание
1	A2193311 запросить цену →		Toner Collection Cover
2	A2193342 запросить цену →		Lower Seal - Tonner Collection Cover
3	G0203345 запросить цену →		Right Seal
4	G0203313 запросить цену →		Spring
5	A2193317 запросить цену →		Toner Adding Shutter
6	A2193312 запросить цену →		Toner Adding Gate
7	A1843422 запросить цену →		Toner Slider
8	A2193339 запросить цену →		Toner Bottle Holder Lever
9	A2193314 запросить цену →		Toner Supply Unit Case (RIC-NA)
9	A2193411 запросить цену →		Toner Supply Unit Case (RIC-EU)
9	A2193416 запросить цену →		Toner Supply Unit Case (Others)
10	A2193384 запросить цену →		Spring Plate
11	A1843411 запросить цену →		Chuck Spring
12	G0203334 ✓ в наличии		Slider Ass‘y
13	G0203326 запросить цену →		Cushion
14	A2193322 запросить цену →		Toner Bottle Cover
15	A2193325 запросить цену →		Mylar Blade
16	A1843421 ✓ в наличии		Chuck Shaft
17	A1843420 запросить цену →		Bottle Chuck
18	A2193381 запросить цену →		Roller
19	A2193382 запросить цену →		Upper Cover
20	A2193383 запросить цену →		Lower Cover
21	A2193319 запросить цену →		Sheet - Toner Supply Shutter
22	A2193341 запросить цену →		Cushion - Toner Collection Cover
23	A2193385 запросить цену →		Sheet - Roller Cover

13. IMAGING UNIT - 1 (A245)

№	Артикул	Альт. артикул	Описание
102	04523006B запросить цену →		Tapping Screw - M3x6
1	A1902280 запросить цену →		Front Side Plate
2	A1902011 запросить цену →		Charge Corona Unit
3	A1902060 запросить цену →		Charge Corona Grid
4	A1902065 запросить цену →		Charge Corona Wire
5	A1902085 запросить цену →		Front Endblock Cover
6	A2193132 запросить цену →		Development Cover
7	A1902062 запросить цену →		Spring Plate - Charge Corona Grid
8	A1902075 запросить цену →		Cleaning Shaft
9	A1902116 запросить цену →		Rear Shielding Plate
10	A1902105 запросить цену →		Corona Wire Terminal
11	A1902086 запросить цену →		Rear Endblock Cover
12	A1902070 запросить цену →		Corona Wire Cleaner Ass‘y
13	A1902320 запросить цену →		Knob Screw
14	A1843863 запросить цену →		Corona Wire Spring
15	A1903094 запросить цену →		Development Entrance Seal
16	A1903152 запросить цену →		Gear - 18Z
17	A1903155 запросить цену →		Idle Gear - 17Z
18	A1903166 запросить цену →		Rear Seal
19	A1903167 запросить цену →		Front Seal
20	G0202327 запросить цену →		Pressure Spring
21	A1903171 запросить цену →		Imaging Unit Shutter
22	A1903165 запросить цену →		Long Seal
23	A1903162 запросить цену →		Imaging Unit Upper Case
24	A1902290 запросить цену →		Rear Side Plate
25	A1903156 запросить цену →		Cam Gear
26	A1903050 запросить цену →		Development Roller Ass‘y

14. IMAGING UNIT - 2 (A245)

№	Артикул	Альт. артикул	Описание
1	A1903564 запросить цену →		Toner Cap
101	03530060B запросить цену →		Philips Pan Head Screw - M3x6
2	A1843611 запросить цену →		Toner Recycle Belt
102	04523006B запросить цену →		Tapping Screw - M3x6
3	A1903563 запросить цену →		Toner Recycle Roller
4	A1903569 запросить цену →		Recycle Roller Bushing
5	A1903112 запросить цену →		1st Agitator
6	A1903153 запросить цену →		Transfer Auger Gear
7	A1903116 запросить цену →		2nd Agitator
8	A1903125 запросить цену →		Busing
9	A1903183 запросить цену →		Harness Holder
10	A1903560 запросить цену →		Toner Collection Coil
11	A0482276 запросить цену →		Ring - Transport Bracket
12	G0202355 запросить цену →		Transport Guide Shaft
13	G0203565 запросить цену →		Grounding Plate
14	A1903570 запросить цену →		Cleaning Entrance Seal
15	A1842455 запросить цену →		Toner Density Sensor
16	A2199510 запросить цену →		OPC Drum
17	A1905346 запросить цену →		Development Unit Harness
18	A1903568 запросить цену →		Rear Bushing
19	G0203571 запросить цену →		Toner Correction Gear - 14/24Z
20	A1903550 запросить цену →		Cleaning Blade
21	A1902330 запросить цену →		Toner Recycle Cover
22	A1903128 запросить цену →		Seal 6mm
23	A1903192 запросить цену →		Lower Seal - 3 x 6 x
24	G0201923 запросить цену →		CS Ring - M2.4
25	A1903193 запросить цену →		Seal - 5x55

15. LOWER OPTICS SECTION (A245)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A1901042 запросить цену →		Front Lever Bracket
102	07200030E запросить цену →		Retaining Ring - M3
2	A1901041 запросить цену →		Front Door Switch Lever
103	12042334 запросить цену →		Interlock Switch - Fa1l
3	52062684 запросить цену →		Shoulder Screw - M3
104	11050199 запросить цену →		Clamp
4	AA063489 запросить цену →		Spring - 45mm
5	A1901164 запросить цену →		Safety Switch Lever
6	A1901160 запросить цену →		Safety Switch Bracket
7	A1901152 запросить цену →		Guide Rail
8	A1901151 запросить цену →		Duct Cover
9	A1901153 запросить цену →		Duct
10	A1901163 запросить цену →		Drive Release Wire
11	A1901131 запросить цену →		Drive Gear Joint Bracket
12	G0201157 запросить цену →		Gear - 28Z
13	A1901132 запросить цену →		Gear - 32Z
14	A1901138 запросить цену →		Spacer
15	A1901136 запросить цену →		Gear Shaft
16	A1901134 запросить цену →		Support Bracket
17	A4221082 запросить цену →		Pick-up Spring
18	A1901043 запросить цену →		Fusing Switch Lever
19	A1901342 запросить цену →		Front Lever Support Plate
20	A1901345 запросить цену →		Release Spring - Front Lever
21	A1902020 запросить цену →		Quenching Lamp Unit
22	A1901341 запросить цену →		Front Door Lever
23	A1901162 запросить цену →		Safety Switch Arm
24	A1901040 запросить цену →		Front Safety Switch Arm
25	A1902030 запросить цену →		Erase Lamp Unit
26	AA143716 запросить цену →		Stepped Screw

16. FUSING UNIT (A245)

№	Артикул	Альт. артикул	Описание
103	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
1	A1904089 запросить цену →		Stripper Pawl Bracket
2	A1904053 запросить цену →		Fusing Unit Knob
3	A1904092 запросить цену →		Stripper Pawl Spring
4	A1844072 ✓ в наличии		Stripper Pawl
5	A1844105 запросить цену →		Left Retaining Ring
6	A1904385 запросить цену →		Antistatic Brush
7	A1534087 запросить цену →		Thermistor Holder
8	A1904119 запросить цену →		Thermistor
9	A1904073 запросить цену →		Fusing Stay
10	A2194123 запросить цену →		Thermofuse - 169°C
11	A1904070 запросить цену →		Fusing Unit Cover
12	A2194117 запросить цену →		Fusing Lamp - 115V 850W
12	A2454120 запросить цену →		Fusing Lamp - 230V 760W
13	A1844081 запросить цену →		Right Retaining Ring
14	A1904086 запросить цену →		Hot Roller Bushing
15	A2454100 запросить цену →		Hot Roller
16	G0204177 запросить цену →		Gear - 40Z
17	G0204175 запросить цену →		Bushing - Pressure Roller
18	A2454103 запросить цену →		Pressure Roller
19	A2454109 запросить цену →		Pressure Spring
20	A2454108 запросить цену →		Pressure Roller Lever
21	A1904129 запросить цену →		Connector Bracket
22	A1904121 запросить цену →		Rear Heater Bracket
23	A1904071 запросить цену →		Fusing Entrance Guide
24	A1904386 запросить цену →		Antistatic Brush
25	A1904120 запросить цену →		Front Heater Bracket
26	A1904076 запросить цену →		Fusing Frame
27	A1904088 запросить цену →		Seal

17. TRANSFER AND EXIT SECTION (A245)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A0483860 запросить цену →		Transport Bracket Holder
2	A1904097 запросить цену →		Idle Gear - 16Z
102	07200040E запросить цену →		Retaining Ring - M4
3	A1904096 запросить цену →		Idle Gear - 18Z
103	04130082W запросить цену →		Tapping Screw - M3x8
4	A2454472 запросить цену →		Lower Guide Plate
104	08053480 запросить цену →		Bushing - 6mm
105	04523008B запросить цену →		Tapping Screw - M3x8
5	A1904465 запросить цену →		Exit Roller
6	A1904471 запросить цену →		Upper Guide Plate
107	07200025E запросить цену →		Retaining Ring - M2.5
7	AF040031 запросить цену →		Upper Exit Roller
8	A1904474 запросить цену →		Exit Roller Holder
9	A1904456 запросить цену →		Exit Sensor Feeler Spring
10	A1904455 запросить цену →		Exit Sensor Feeler
11	AG070009 запросить цену →		Magnetic Catch
12	A1904479 запросить цену →		Shielding Plate
13	A1904478 запросить цену →		Exit Cover
14	A1904476 запросить цену →		Decal - High Temperature
15	A1904463 запросить цену →		Exit Roller Gear - 23Z
16	A1903906 запросить цену →		Spring Plate
17	A1903905 запросить цену →		Transfer Corona Rail
18	A1903900 запросить цену →		Transfer Guide
19	A1903903 запросить цену →		Transfer Release Guide
20	A1903851 запросить цену →		T/S Unit
21	A1901073 запросить цену →		Paper Exit Pin Bracket
22	A1903880 запросить цену →		Discharge Plate Unit
23	A1903864 запросить цену →		Rear End Block Cover
24	A1903866 запросить цену →		Transfer Corona Wire
25	A1903863 запросить цену →		Front Block Cover
26	A1843863 запросить цену →		Corona Wire Spring
27	AA063040 запросить цену →		Spring
28	AA063036 запросить цену →		Terminal Spring
29	A1903890 запросить цену →		T/S Corona Receptacle
30	A1903914 запросить цену →		Bushing
31	A1903911 запросить цену →		T/S Position Plate
32	G0203912 запросить цену →		Transport Lever
33	A1901085 запросить цену →		Exit Rear Bracket

18. DRIVE SECTION 1 (A245)

№	Артикул	Альт. артикул	Описание
1	A1901145 запросить цену →		Release Spring
36	A1901171 запросить цену →		Imaging Unit Holder
37	A1901174 запросить цену →		Pressure Spring
2	A1901146 запросить цену →		Tightner Ass‘y
3	A1901149 запросить цену →		Tightner Pulley
4	G0201114 запросить цену →		By-pass Feed Clutch
5	A1901141 запросить цену →		Timing Belt - SM699
6	AB030273 запросить цену →		Timing Pulley - T20
7	A1901122 запросить цену →		Development Drive Bracket
8	A2451148 запросить цену →		Timing pulley - 37Z
9	A1901185 запросить цену →		Development Drive Shaft
10	A2191169 запросить цену →		Gear - 40Z
11	G0201130 запросить цену →		Gear - 65Z/24Z
12	A1901144 запросить цену →		Tightner Pulley
13	G0201131 запросить цену →		Gear - 58Z/35Z
14	A1901117 запросить цену →		Support Plate - Drive Unit
15	50530223 ✓ в наличии		Bushing - 8mm
16	G0201132 запросить цену →		Gear - 68Z
17	G0201168 запросить цену →		Gear - 52Z/26T
18	G0201115 запросить цену →		Registration Clutch
19	A1901182 запросить цену →		Gear - 21Z/40Z
20	A1901180 запросить цену →		Pulley - 20Z/63Z
21	A1901181 запросить цену →		Timing Belt - S3M288
22	A1901198 запросить цену →		Development Bias Terminal
23	A1901124 запросить цену →		Tightner Spring
24	A1901165 запросить цену →		Tightner Bracket
25	A1901112 запросить цену →		Drive Bracket
26	A1901125 запросить цену →		Tightner Bracket
27	G0201138 запросить цену →		Pulley - 24T
101	07200040E запросить цену →		Retaining Ring - M4
28	A1901128 запросить цену →		Tightner Pulley
29	54461205 запросить цену →		Release Spring
102	08053480 запросить цену →		Bushing - 6mm
30	G0201178 запросить цену →		Pulley - 51T
103	07200060E запросить цену →		Retaining Ring - M6
31	G0201187 запросить цену →		Timing Belt - S2M 158MM
104	06330120E запросить цену →		Spring Pin - M3x12
105	07413808 запросить цену →		Ball Bearing - 8x16x5mm
32	G0201177 запросить цену →		Gear - 26Z
106	04513006B запросить цену →		Tapping Screw - M3x6
33	A1901118 запросить цену →		Imaging Unit Drive Shaft
107	04513012B запросить цену →		Tapping Screw With Washer - M3x12
34	A1901183 запросить цену →		Pressure Spring
108	04503006B запросить цену →		Tapping Screw - M3X6
35	A1901123 запросить цену →		Development Drive Gear

19. DRIVE SECTION 2 (A245)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	G0201112 запросить цену →		Paper Feed Clutch
2	G0201145 запросить цену →		Shaft - Paper Feed Roller
102	11050199 запросить цену →		Clamp
3	AA080111 запросить цену →		Bushing - 8x12x7
103	11050310 запросить цену →		Wire Clamp
4	54472681 запросить цену →		Snap Ring
5	G0201144 запросить цену →		Gear - 27Z
6	A1901176 запросить цену →		Paper Feed Drive Unit

Каталог очень большой (733 позиций). Показаны первые 19 узлов со схемами; полный список доступен по запросу.
