Ricoh FT 3513 3713 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. PLATEN COVER (A202/A203)
• 3. OPTICS 1 (A202/A203)
• 4. OPTICS 2 (A202)
• 5. OPTICS 3 (A203)
• 6. BY-PASS FEED (A202/A203)

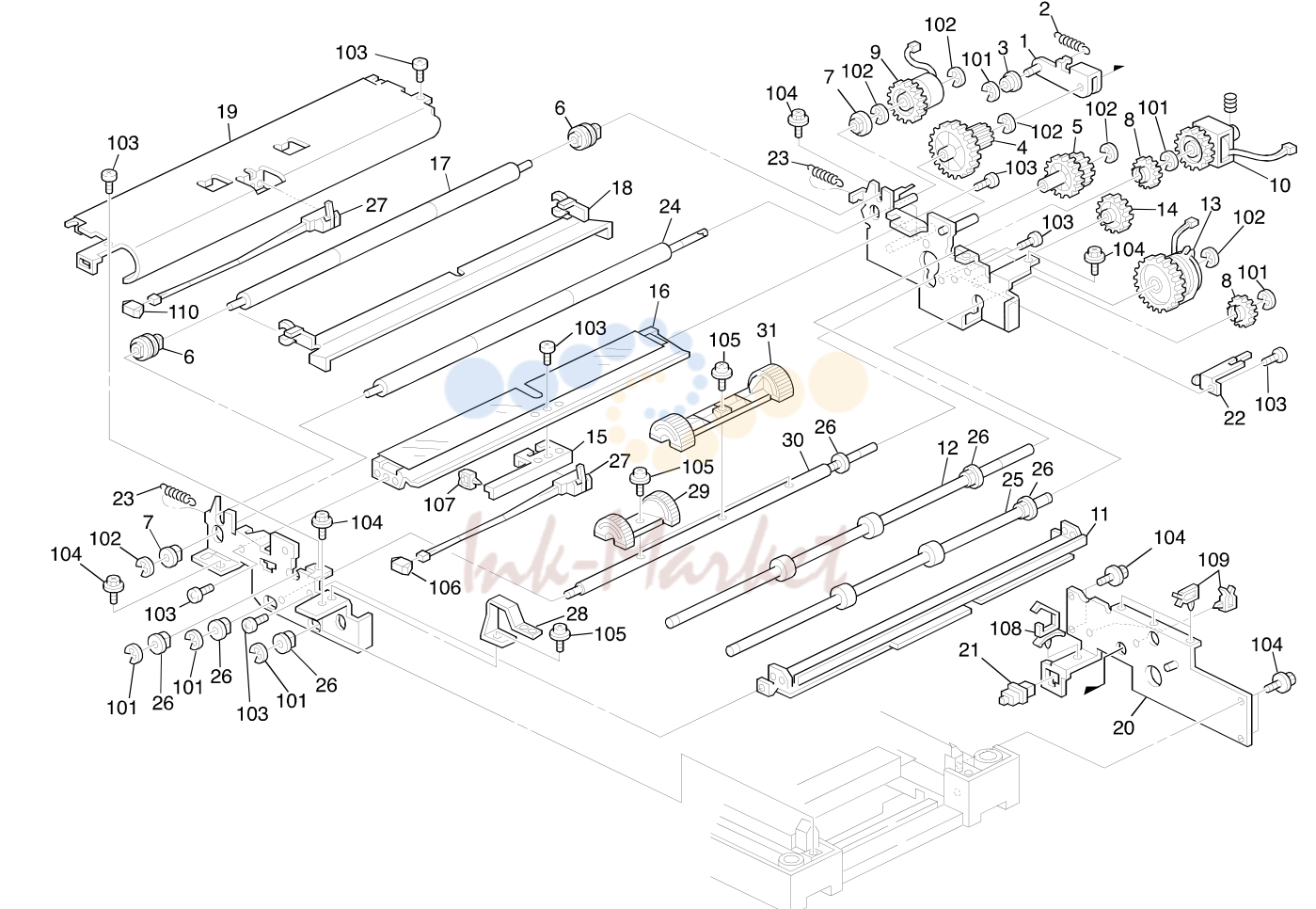

• 7. PAPER FEED (A202/A203)

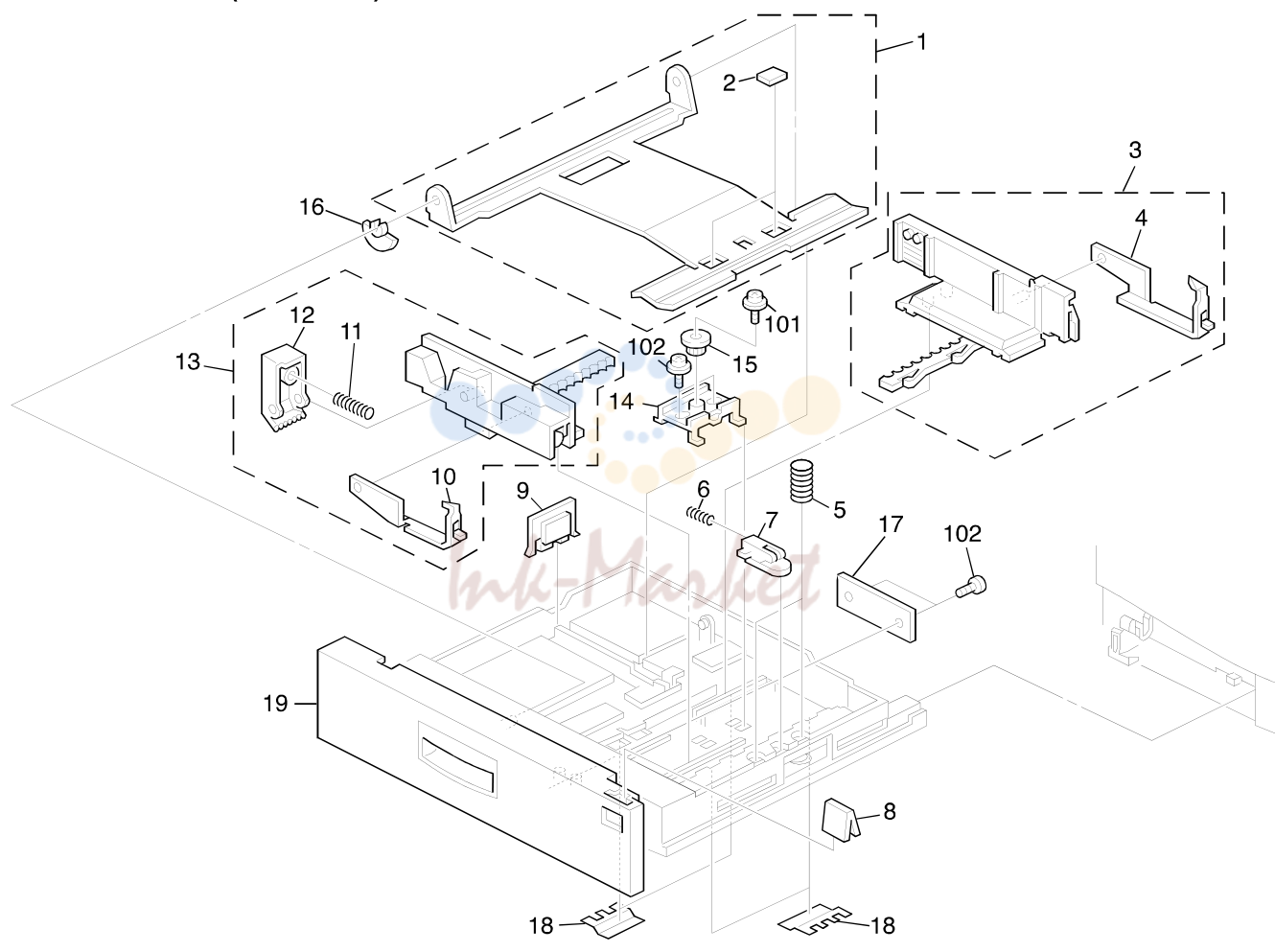

• 8. PAPER TRAY (A202/A203)

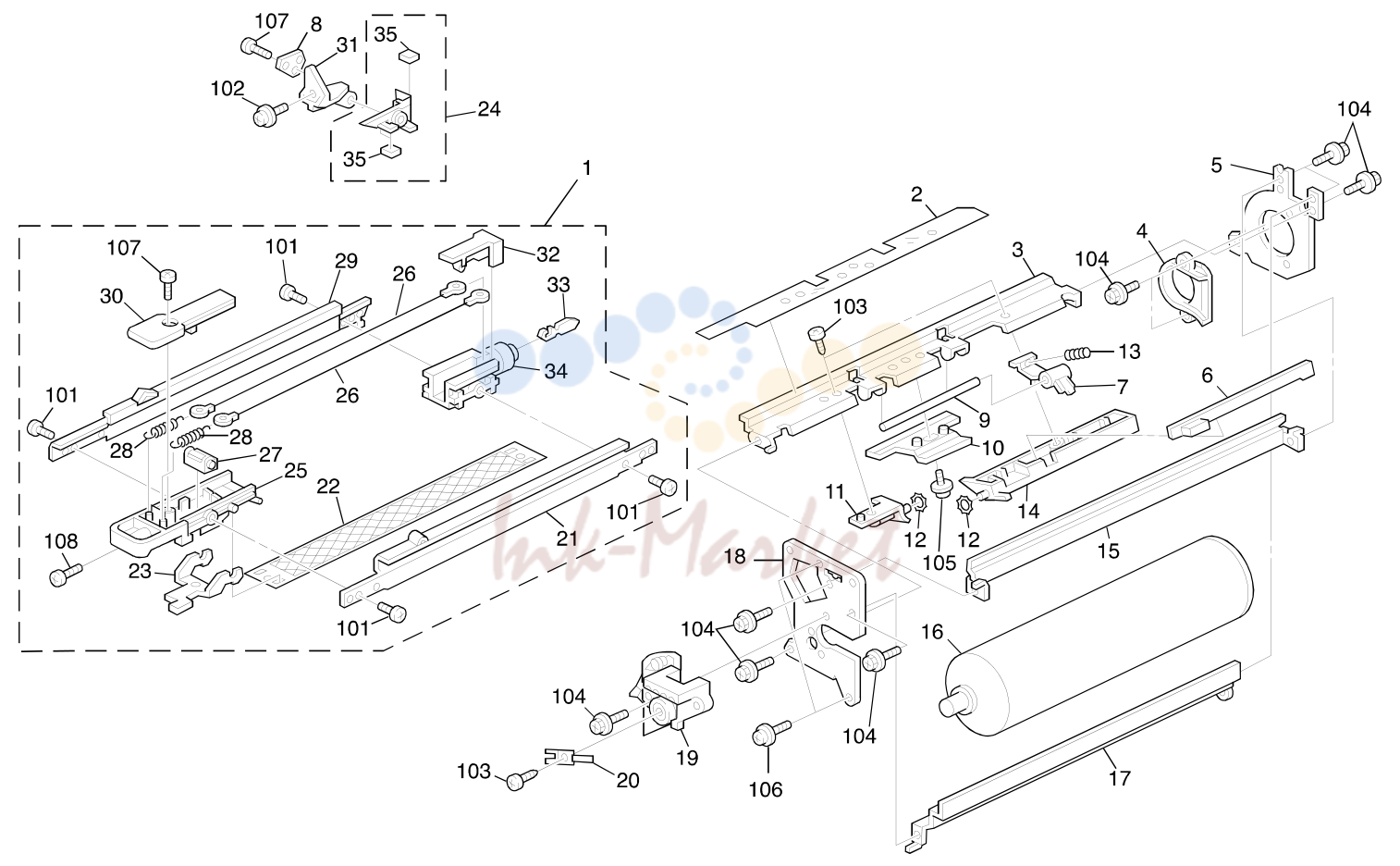

• 9. DRUM SECTION (A202/A203)

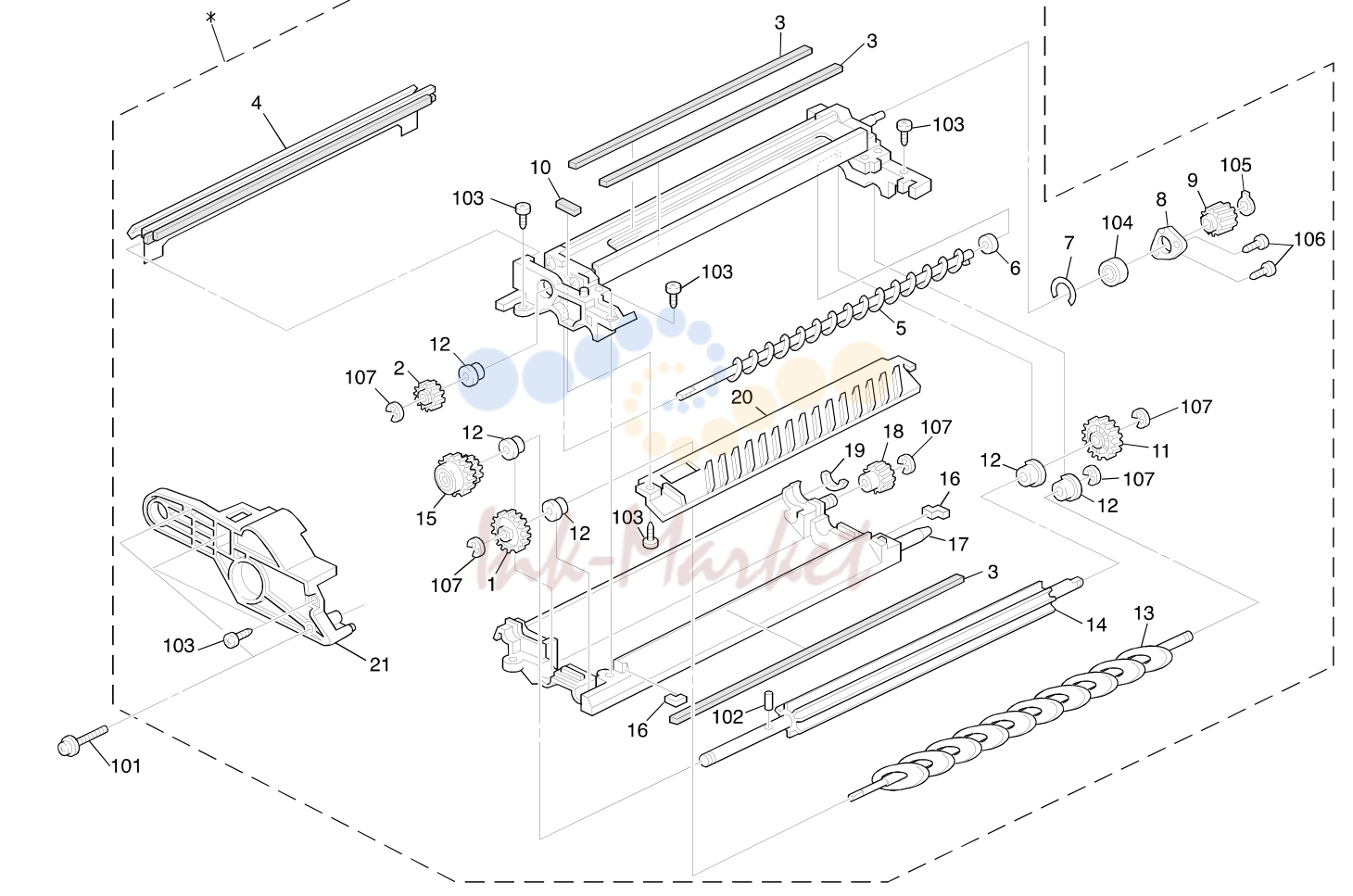

• 10. DEVELOPMENT UNIT (A202/A203)

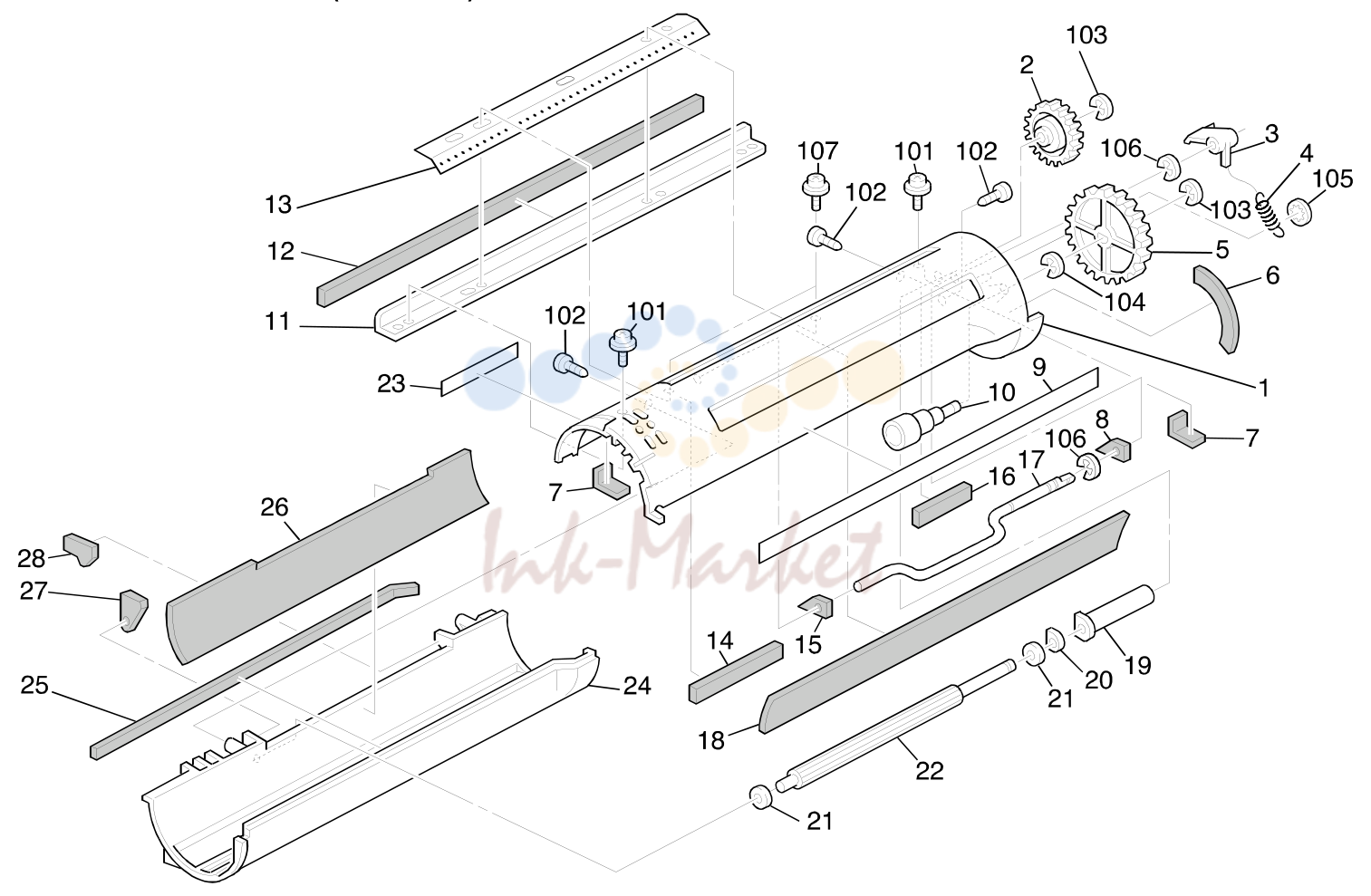

• 11. TONER SUPPLY UNIT (A202/A203)

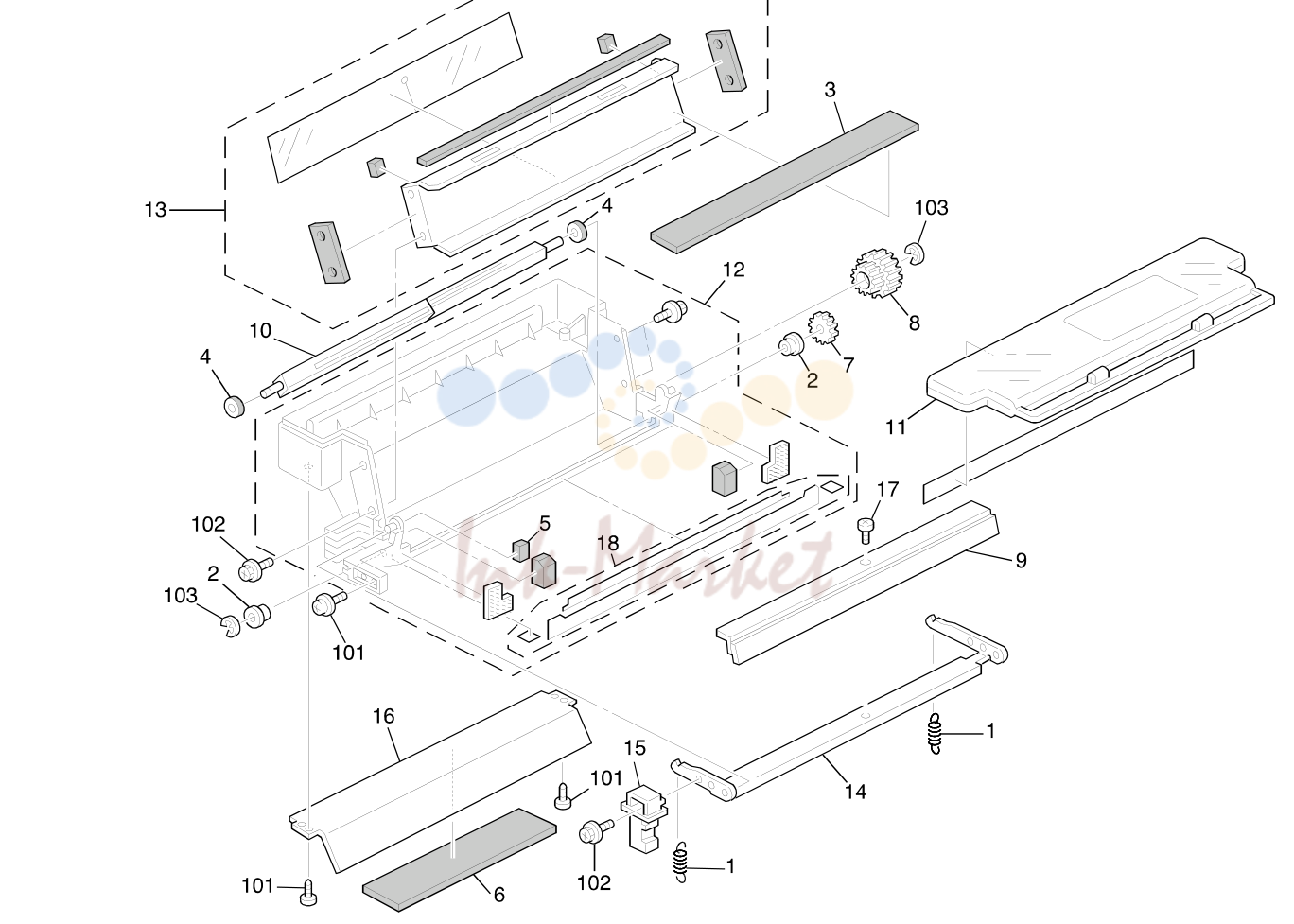

• 12. CLEANING UNIT (A202/A203)

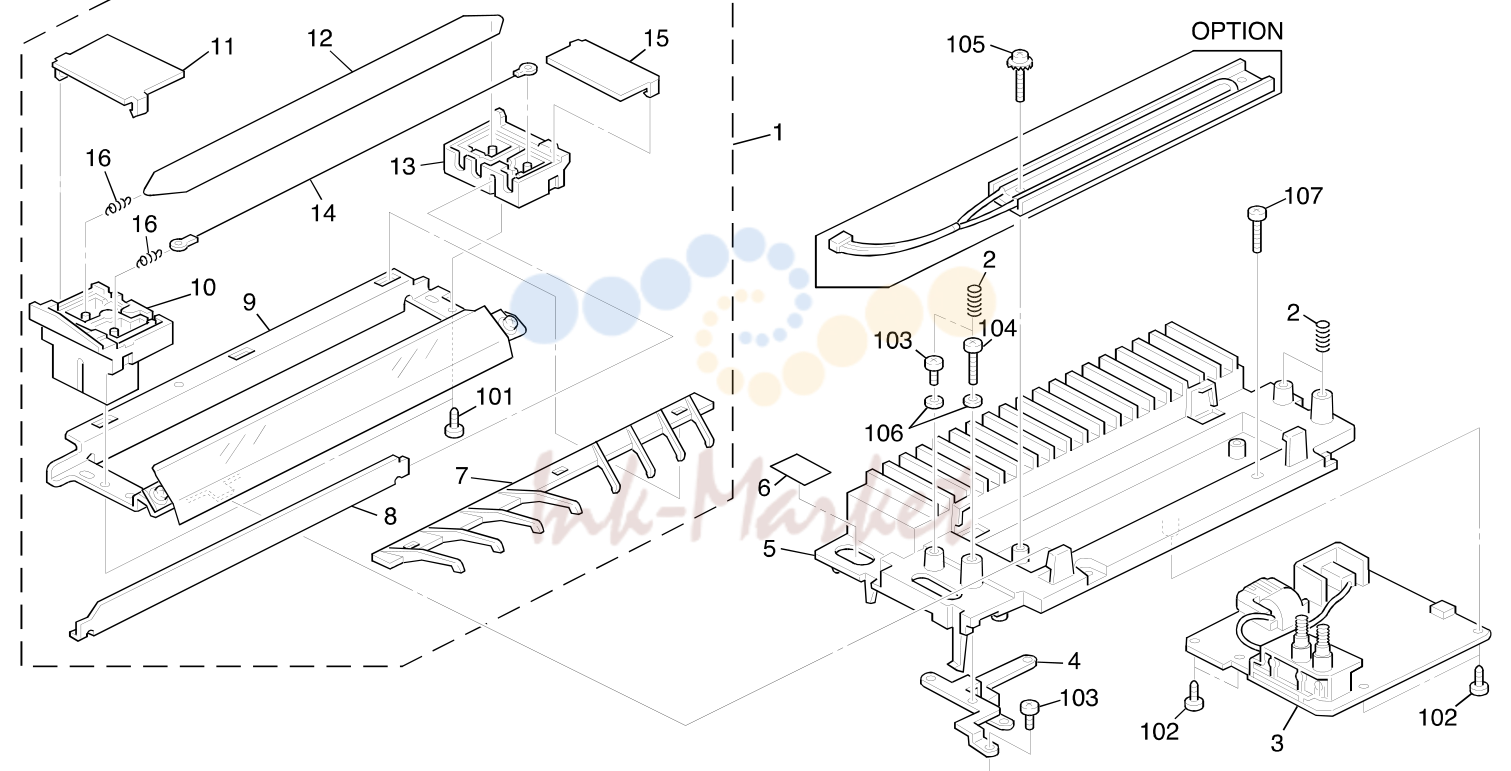

• 13. TRANSFER/SEPARATION SECTION (A202/A203)

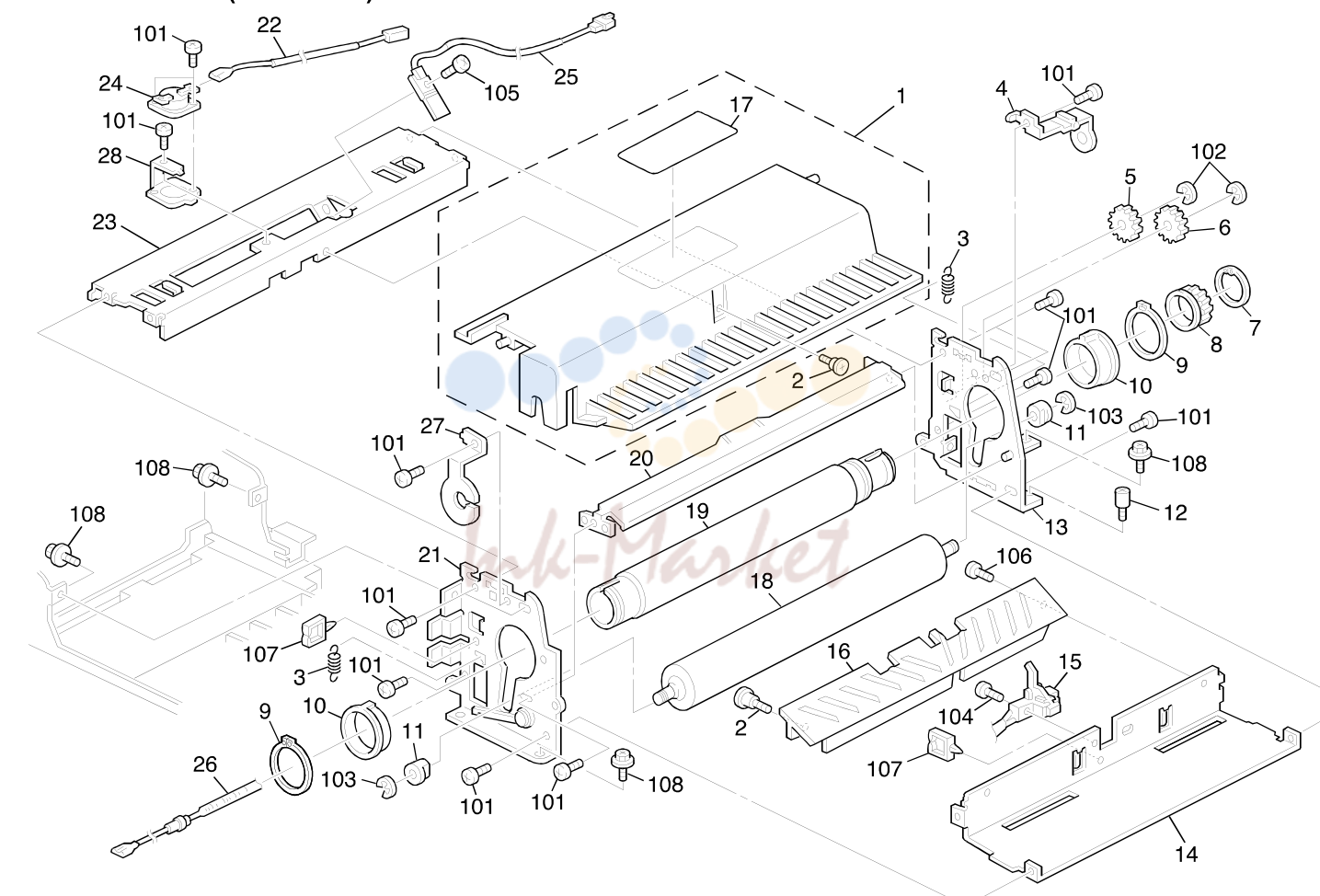

• 14. FUSING UNIT (A202/A203)

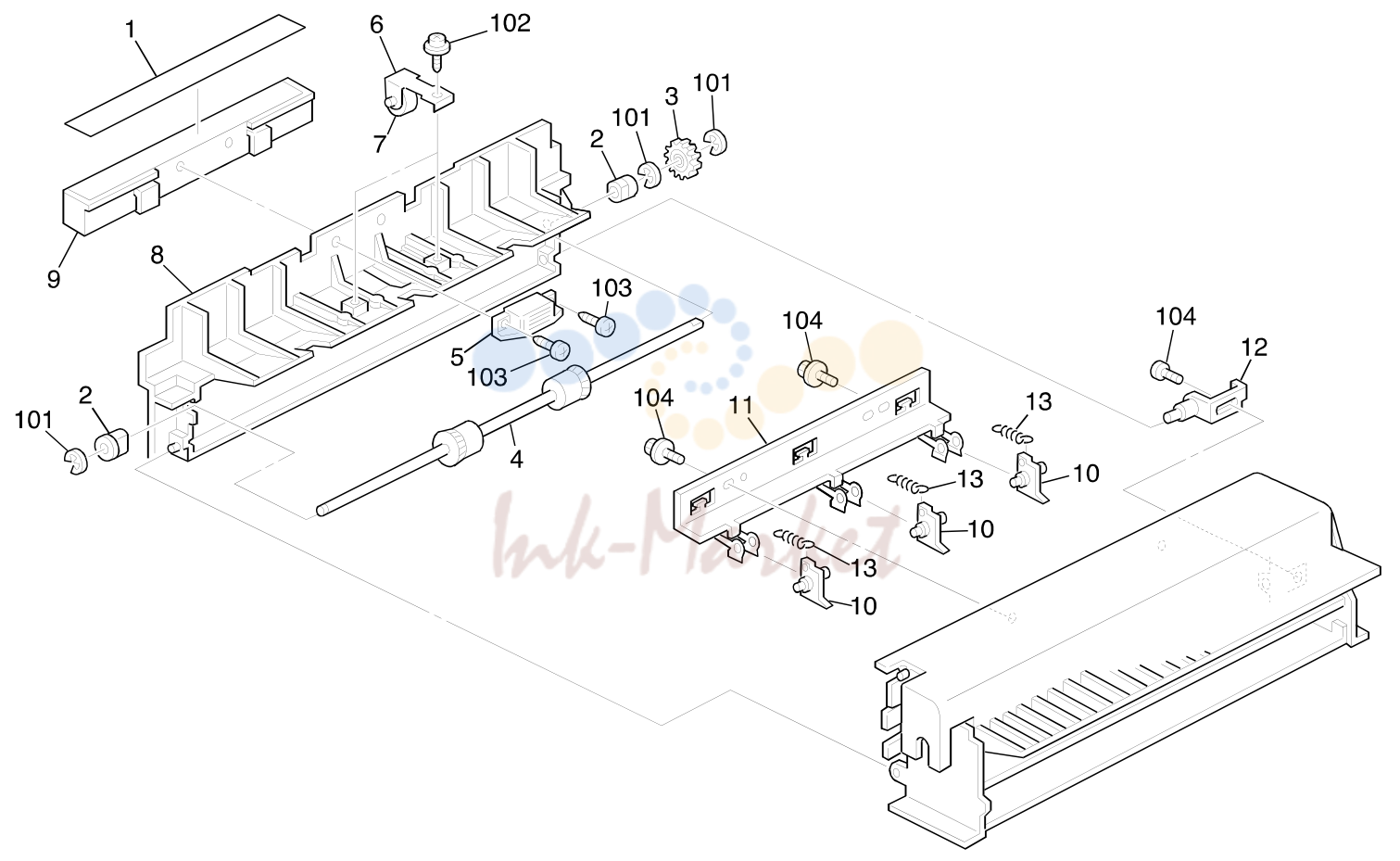

• 15. PAPER EXIT SECTION (A202/A203)

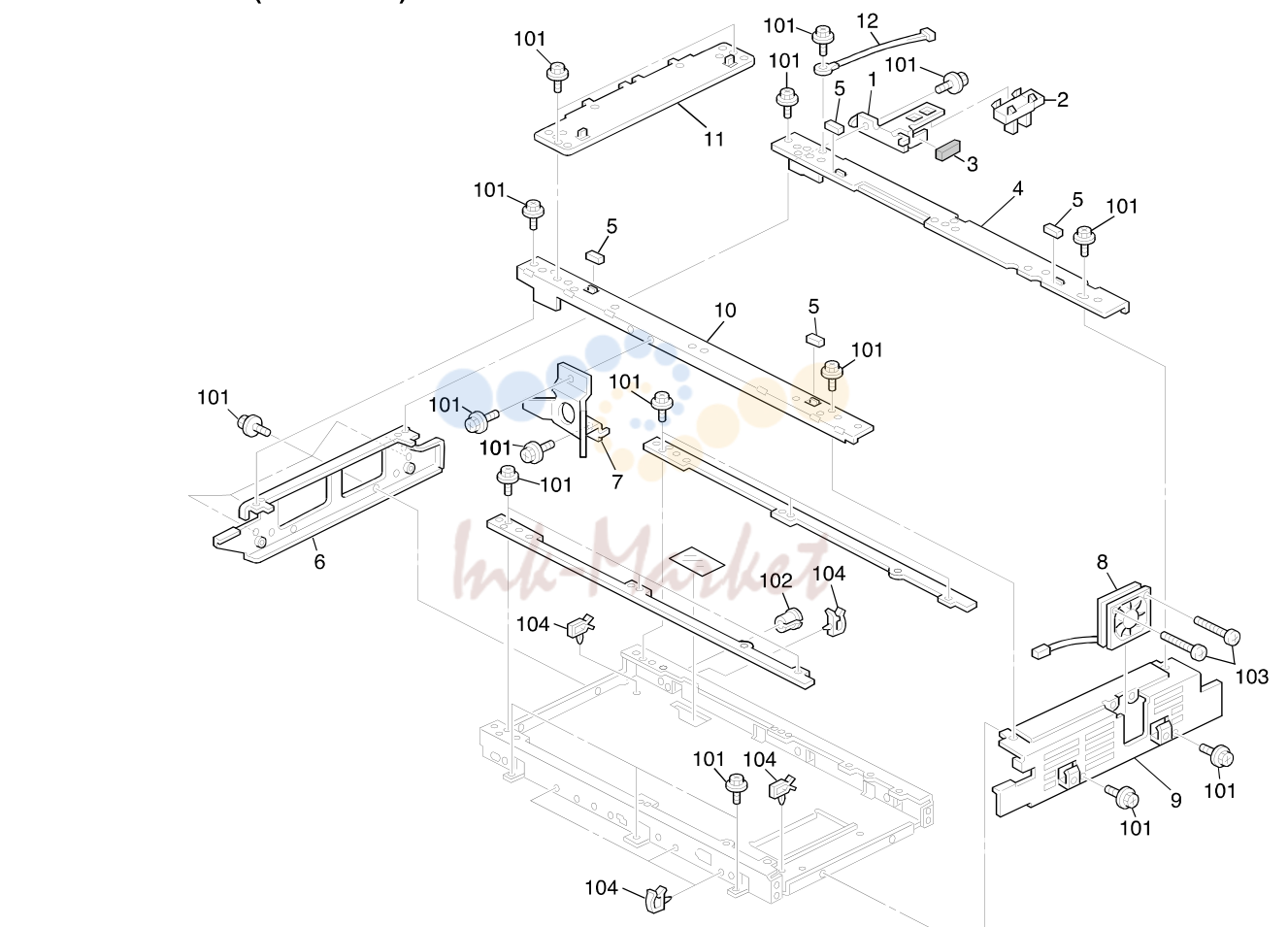

• 16. UPPER UNIT 1 (A202/A203)

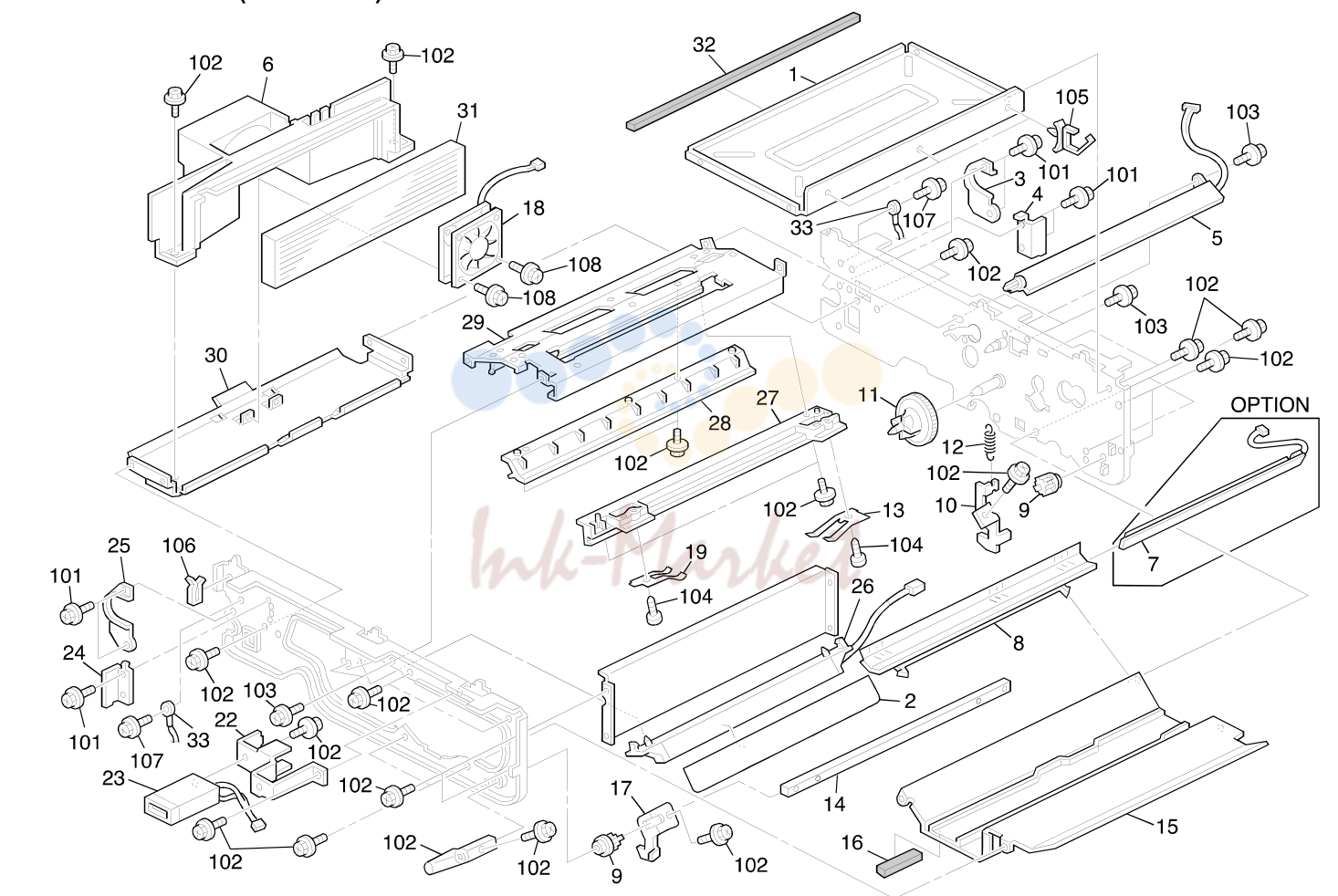

• 17. UPPER UNIT 2 (A202/A203)

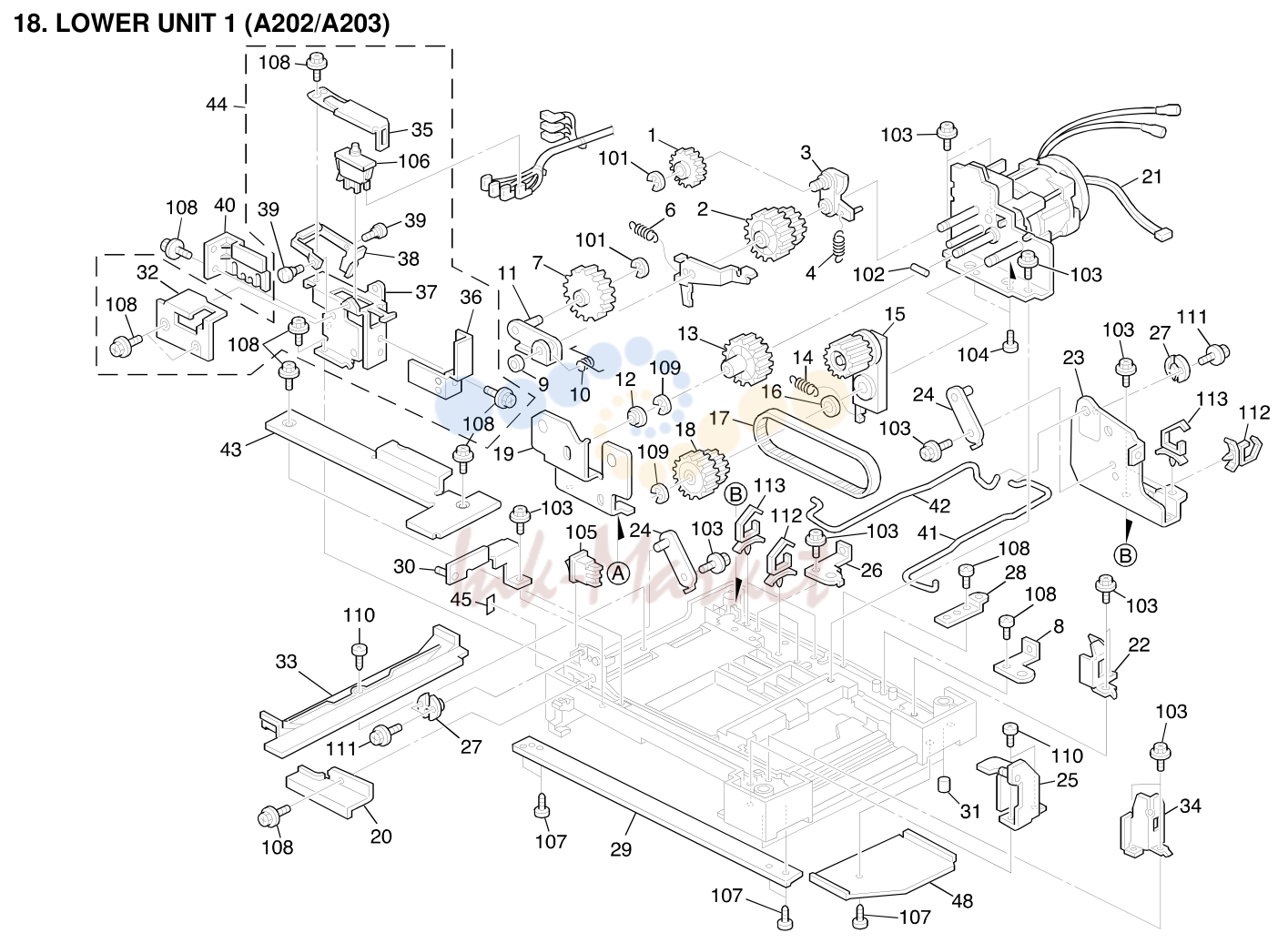

• 18. LOWER UNIT 1 (A202/A203)
• 19. DRIVE SECTION (A202/A203)
• 20. ELECTRICAL SECTION (A202/A203)
• 21. MAIN BOARD (A202)
• 22. MAIN BOARD (A203)
• 23. AC DRIVE BOARD - 115V
• 24. AC DRIVE BOARD - 230V
• 25. DC MAIN HARNESS (A202/A203)
• 26. DECAL AND DOCUMENT (A202/A203)
• 27. SPECIAL TOOLS (A202/A203)

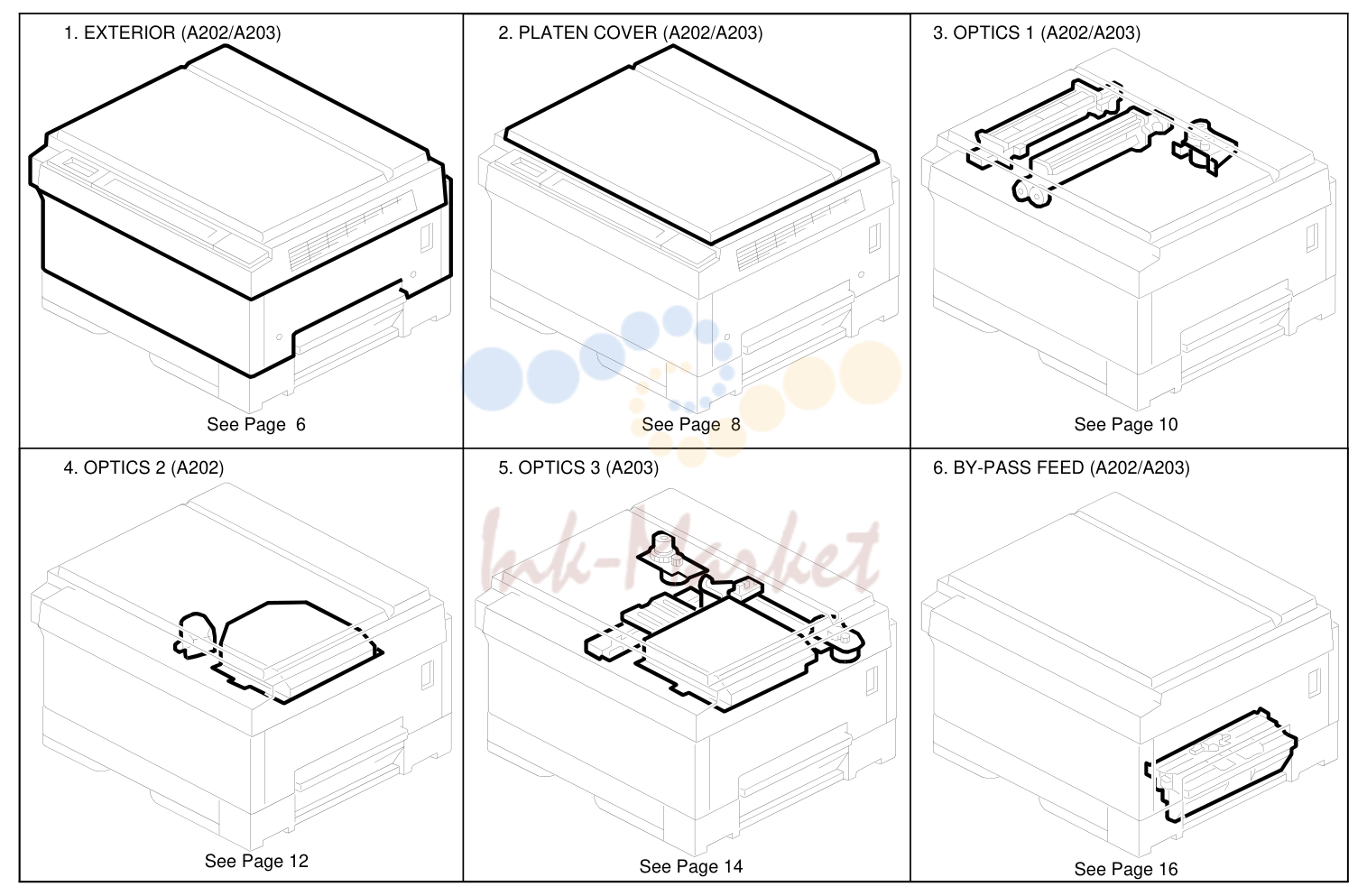

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
20	A2026283 запросить цену →		Decal - Model Name Plate - GES
1	AA143070 запросить цену →		Shoulder Screw - M2x2
2	A2031673 запросить цену →		Original Scale - A3
20	A2026285 запросить цену →		Decal - Model Name Plate - NSA
3	AC012042 запросить цену →		Exposure Glass
20	A2026287 запросить цену →		Decal - Model Name Plate - REX
4	A1521333 запросить цену →		Rear Lower Cover
20	A2036283 запросить цену →		Decal - Model Name Plate - GES
20	A2036285 запросить цену →		Decal - Model Name Plate - NSA
5	AF043094 запросить цену →		Copy Tray
20	A2036287 запросить цену →		Decal - Model Name Plate - REX
6	A2021423 запросить цену →		Operation Panel Ass’y - LT (A202)
6	A2021426 запросить цену →		Operation Panel Ass’y - A4 (A202)
21	A1536409 запросить цену →		Decal - Keytop Cover
21	C2252866 запросить цену →		Decal - Keytop Cover
6	A2021427 запросить цену →		Operation Panel Ass’y (A202) (SAU/TWN)
21	C2252867 запросить цену →		Decal - Cover - Panel - NASHUA
6	A2021433 запросить цену →		Operation Panel Ass’y - LT (A202) (SVN)
22	A2021411 запросить цену →		Operation Panel Board - 115V
6	A2031423 запросить цену →		Operation Panel Ass’y - LT (A203)
6	A2031426 запросить цену →		Operation Panel Ass’y - A4 (A203) 1 (NA/SAU) (A202)
6	A2031427 запросить цену →		Operation Panel Ass’y (A203) (SAU/TWN)
22	A2021410 запросить цену →		Operation Panel Board - 230V
6	A2031433 запросить цену →		Operation Panel Ass’y - LT (A203) (SVN) 1 (EU/ASIA) (A202)
22	A2031411 запросить цену →		Operation Panel Board - 120V
7	A1521331 запросить цену →		Rear Cover
8	54201515 запросить цену →		Plate - Key Counter (Option) 1 (NA/SAU) (A203)
9	A1521334 запросить цену →		Left Lower Cover (LT)
22	A2031410 запросить цену →		Operation Panel Board - 230V
9	A1521326 запросить цену →		Left Lower Cover (A4) 1 (EU/ASIA) (A203)
10	A1521318 запросить цену →		Right Cover
23	A1531452 запросить цену →		Keytop - Start (RIC/INF/NRG)
11	A1521283 запросить цену →		Operation Guide Sheet
23	A2031467 запросить цену →		Keytop - Start (SVN)
12	A2031460 запросить цену →		Operation Panel Cover
25	A2021465 запросить цену →		Sheet - Operation LT (A202)
13	A1521277 запросить цену →		Front Cover (RIC/NRG)
13	A2021277 запросить цену →		Front Cover (A202) (TWN)
25	A2021463 запросить цену →		Sheet - Operation A4 (A202)
25	A2021468 запросить цену →		Sheet - Operation LT (A202) (SVN)
13	A2031277 запросить цену →		Front Cover (A203) (TWN)
13	A2026075 запросить цену →		Front Cover (A202) (INF)
25	A2031465 запросить цену →		Sheet - Operation LT (A203)
13	A2036075 запросить цену →		Front Cover (A203) (INF)
25	A2031463 запросить цену →		Sheet - Operation A4 (A203)
25	A2031468 запросить цену →		Sheet - Operation LT (A203) (SVN)
14	AG070004 запросить цену →		Magnetic Catch
15	52151924 запросить цену →		Cushion
16	A2021255 запросить цену →		Upper Cover (A202) (RIC)
16	A2031255 запросить цену →		Upper Cover (A203) (RIC)
16	A2026205 запросить цену →		Upper Cover (A202) (NRG/INF)
16	A2026655 запросить цену →		Upper Cover (A202) (SVN)
101	03530060F запросить цену →		Philips Truss Head Screw - M3x6
102	03230060W запросить цену →		Philips Sunken Head Screw - M3x6
16	A2036655 запросить цену →		Upper Cover (A203) (SVN)
17	A1521323 запросить цену →		Left Upper Cover
103	04130082W запросить цену →		Tapping Screw - M3x8
104	04340102W запросить цену →		Tapping Screw - M4x10
18	A1521335 запросить цену →		Inner Cover - Large
105	03540080F запросить цену →		Screw - M4X8
19	A1531285 запросить цену →		Emblem (ASIA)

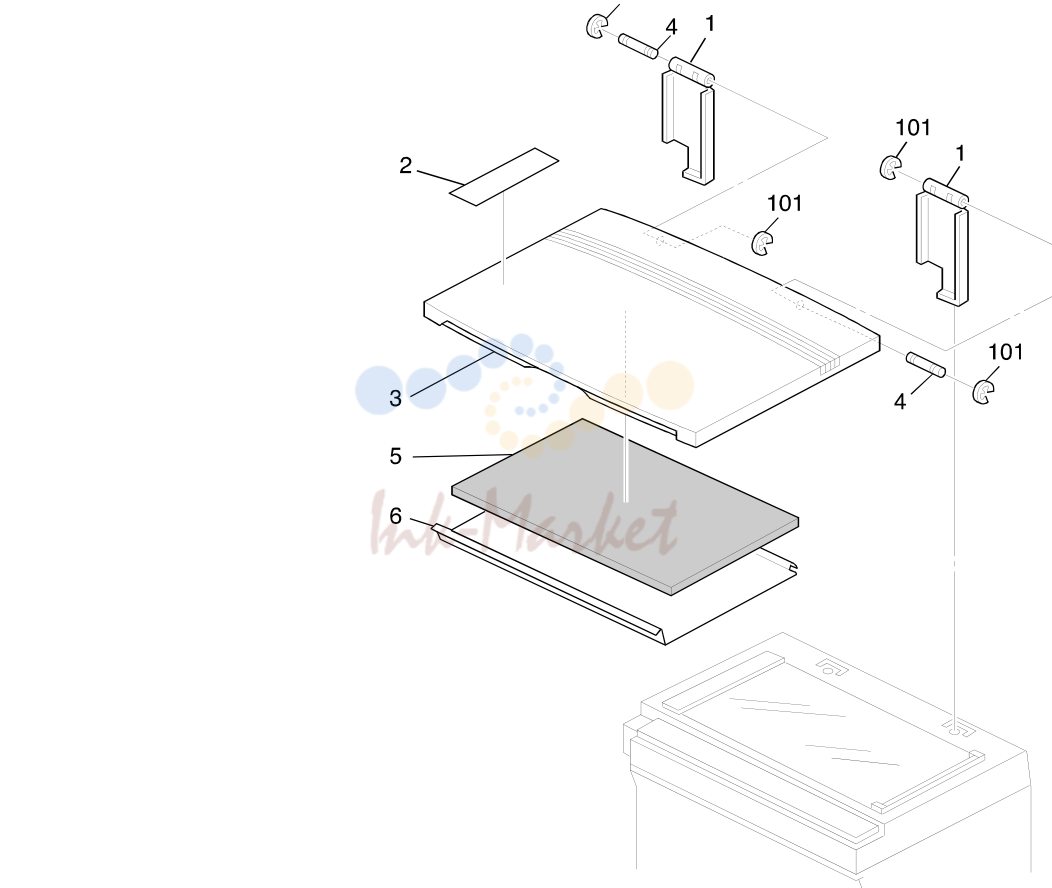

2. PLATEN COVER (A202/A203)

№	Артикул	Альт. артикул	Описание
1	A2031346 запросить цену →		Platen Cover Hinge
2	A2031365 запросить цену →		Decal - Symbol Explanation
3	A1521355 запросить цену →		Platen Cover
4	A2031356 запросить цену →		Hinge Shaft - Platen Cover
5	A0771357 запросить цену →		Platen Cover Pad
6	A0779523 запросить цену →		Platen Cover Sheet - 10sheets/set

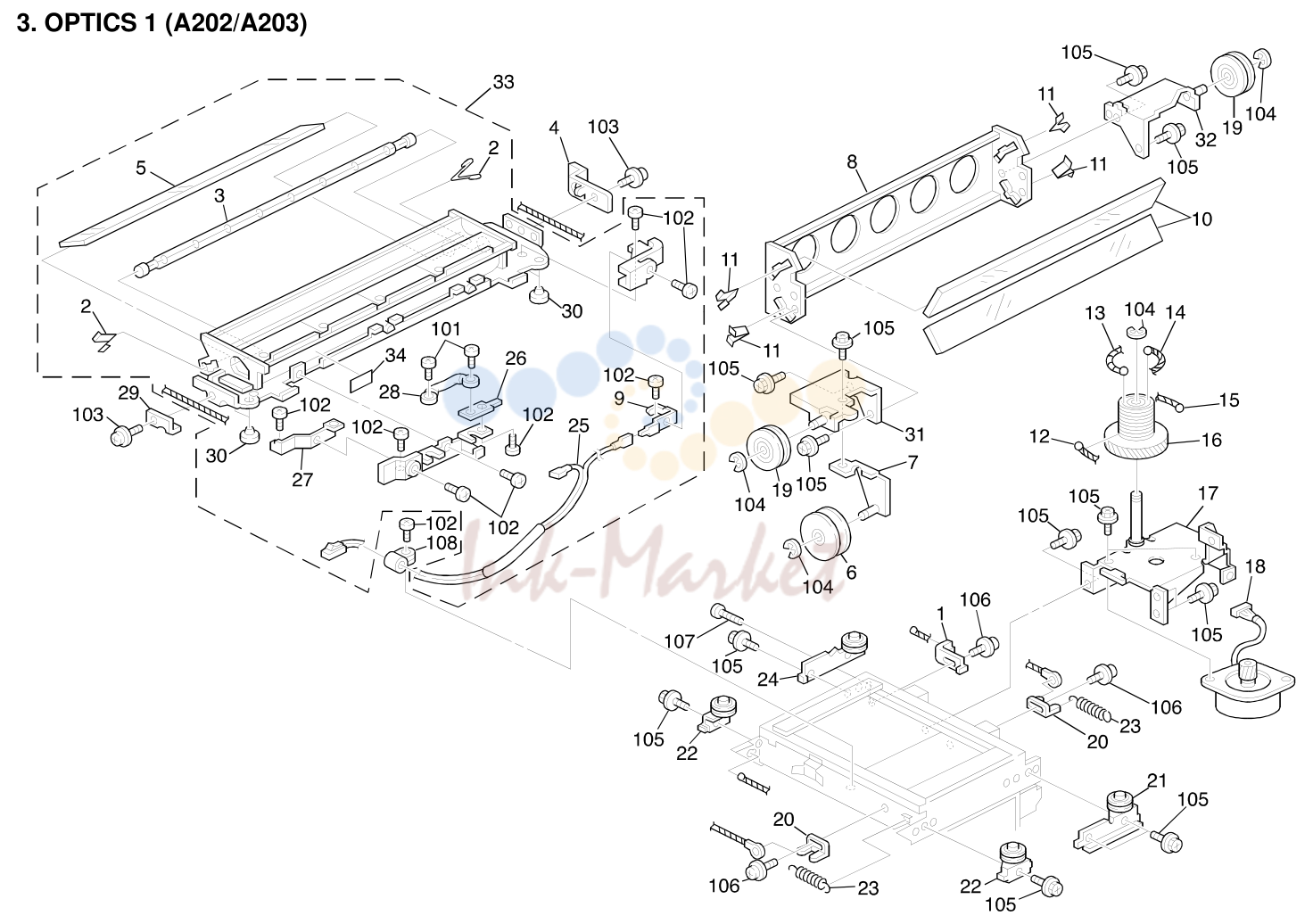

3. OPTICS 1 (A202/A203)

№	Артикул	Альт. артикул	Описание
1	A0771730 запросить цену →		Wire Adjusting Plate
34	A1521678 запросить цену →		Decal Scanner - NA
2	A0481721 запросить цену →		Spring Plate A
34	A1521679 запросить цену →		Decal Scanner - EU
3	AX520023 запросить цену →		Exposure Lamp - 97V 220W (115V)
3	AX520024 запросить цену →		Exposure Lamp 180V 280W (230V)
4	A0771727 запросить цену →		Rear Wire Clamp
5	AC030067 запросить цену →		1st Mirror
6	A0771695 запросить цену →		2nd Scanner Pulley
7	A0771693 запросить цену →		Pulley Guide Bracket
8	A0771682 запросить цену →		2nd Mirror Bracket
9	A0771672 запросить цену →		Rear Lamp Terminal
10	AC030068 запросить цену →		2nd/3rd Mirror
11	A0771690 запросить цену →		Spring Plate - Mirror
12	AA050060 запросить цену →		Scanner Drive Wire - 1375mm
13	AA050062 запросить цену →		Scanner Drive Wire - 921mm
14	AA050061 запросить цену →		Scanner Drive Wire - 1407mm
15	AA050059 запросить цену →		Scanner Drive Wire - 1710mm
16	A0771741 запросить цену →		Scanner Motor Pulley
17	A0771738 запросить цену →		Scanner Motor Bracket
18	A0775231 запросить цену →		Scanne Drive Motor - DC30V 60W
19	AB032024 запросить цену →		Pulley - Scanner Wire
20	A0771729 запросить цену →		Wire Support Plate
21	A0771733 запросить цену →		Rear Right Pulley
22	A0771735 запросить цену →		Front Pulley
23	AA063181 запросить цену →		Spring - Scanner Drive Wire
24	A0771731 запросить цену →		Rear Left Pully
25	A0771675 запросить цену →		Exposure Lamp Harness
26	A0771673 запросить цену →		Thermofuse Terminal
101	03530060F запросить цену →		Philips Truss Head Screw - M3x6
27	A0771671 запросить цену →		Front Lamp Terminal
28	A1521674 запросить цену →		Thermofuse - 128 c
102	04130060B запросить цену →		Tapping Screw - M3x6
29	A0771728 запросить цену →		Front Wire Clamp
103	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
104	07200040E запросить цену →		Retaining Ring - M4
30	A0771668 запросить цену →		Scanner Shoe
31	A0771683 запросить цену →		Front Pulley Bracket
105	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
32	A1521685 запросить цену →		Rear Pulley Bracket
106	09513008W запросить цену →		Philips Screw With Flat Washer - M3x8
107	03140200B запросить цену →		Philips Pan Head Screw - M4x20
33	A1521652 запросить цену →		1st Scanner Ass‘y - 115V
33	A1521653 запросить цену →		1st Scanner A‘ssy - 220V
108	09514008W запросить цену →		Philips Screw With Flat Washer - M4x8

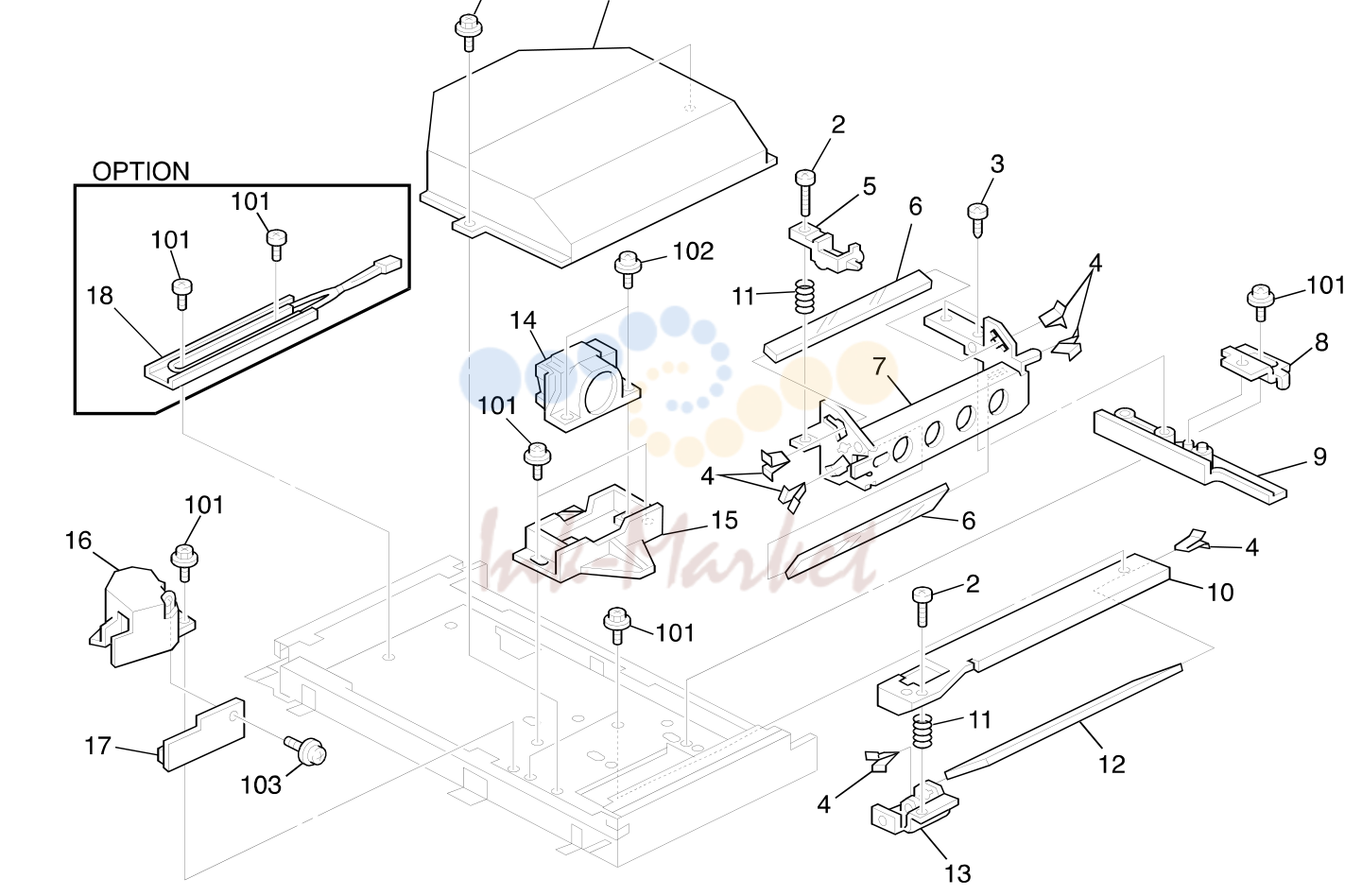

4. OPTICS 2 (A202)

№	Артикул	Альт. артикул	Описание
1	A0761775 запросить цену →		Lens Cover
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
102	09513008W запросить цену →		Philips Screw With Flat Washer - M3x8
2	A0771746 запросить цену →		Mirror Adjusting Screw
103	04130102W запросить цену →		Tapping Screw - M3x10
3	A0771747 запросить цену →		Philips Tapping Screw - M3x8
4	A0771690 запросить цену →		Spring Plate - Mirror
5	A0771717 запросить цену →		4th/5th Mirror Guide
6	AC030065 запросить цену →		4th/5th Mirror
7	A0771714 запросить цену →		4th/5th Mirror Bracket
8	A0761720 запросить цену →		Mirror Adjusting Bracket
9	A0761715 запросить цену →		4th/5th Mirror Holder Bracket
10	A0771724 запросить цену →		6th Mirror Bracket
11	AA063180 запросить цену →		Adjust Spring
12	AC030066 запросить цену →		6th Mirror
13	A0771726 запросить цену →		6th Mirror Bracket - Small
14	A1841721 запросить цену →		Scanner Lens - 8/180
15	A2021701 запросить цену →		Lens Bracket
16	A0771745 запросить цену →		Cover - ADS Sensor
17	A1525120 запросить цену →		Optics Control Board
18	A0779501 запросить цену →		Drum Anti-condensation Heater - 115V
18	A0779502 запросить цену →		Drum Anti-condensation Heater - 220V

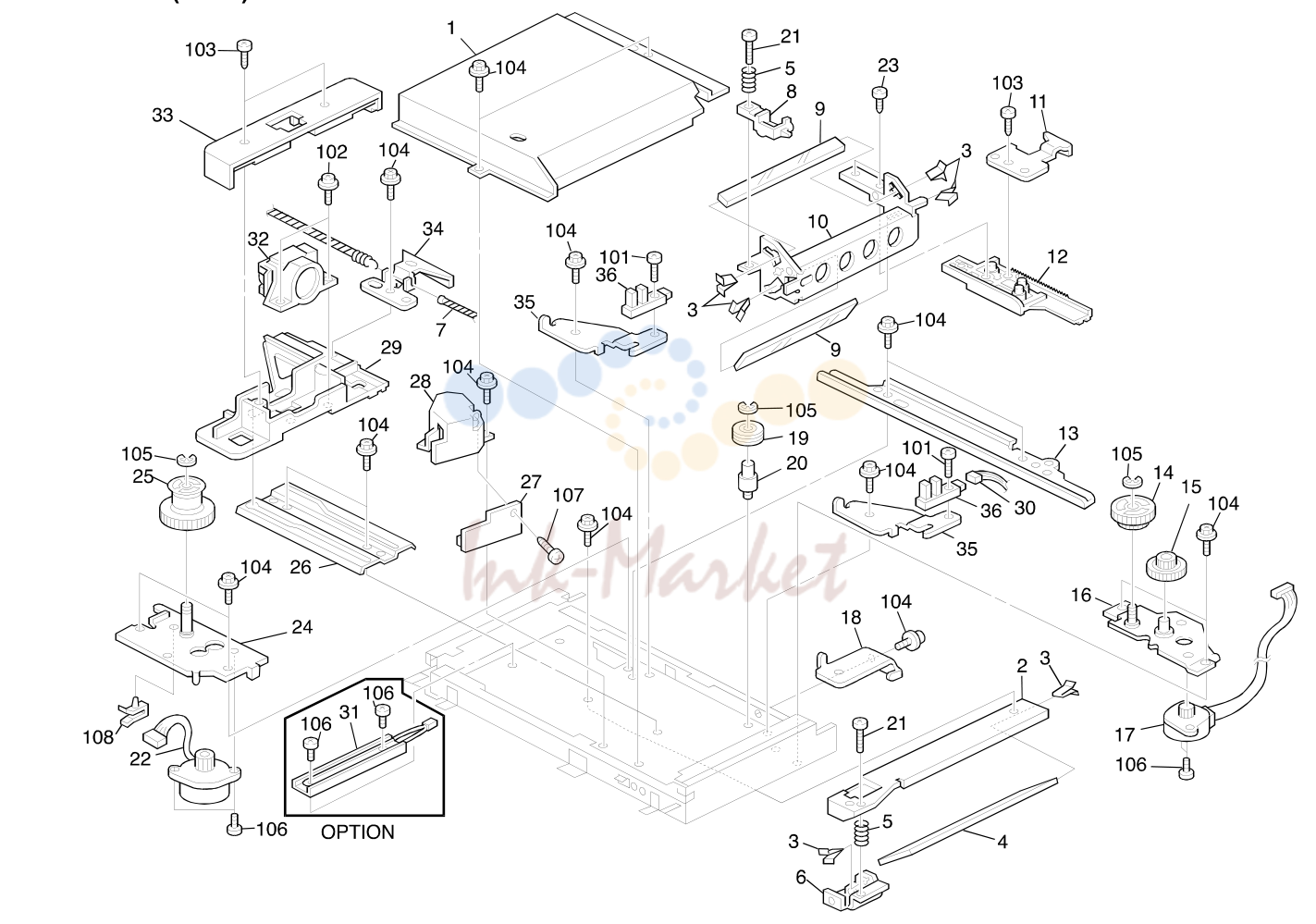

5. OPTICS 3 (A203)

№	Артикул	Альт. артикул	Описание
33	A2031702 запросить цену →		Shelding Sheet
1	A0771775 запросить цену →		Lens Cover
2	A0771724 запросить цену →		6th Mirror Bracket
34	A0771710 запросить цену →		Lens Shutter
3	A0771690 запросить цену →		Spring Plate - Mirror
35	A1521721 запросить цену →		Lens Hp Sensor Bracket
36	AW020075 запросить цену →		Photointerrupter
4	AC030066 запросить цену →		6th Mirror
5	AA063180 запросить цену →		Adjust Spring
6	A0771726 запросить цену →		6th Mirror Bracket - Small
7	AA050063 запросить цену →		Lens Drive Wire - 774mm
8	A0771717 запросить цену →		4th/5th Mirror Guide
9	AC030065 запросить цену →		4th/5th Mirror
10	A0771714 запросить цену →		4th/5th Mirror Bracket
11	A0771716 запросить цену →		Sensor Shutter - 4th/5th Mirror
12	A0771715 запросить цену →		Rack Gear - Mirror Drive
13	A0771753 запросить цену →		Guide Plate - Lens Drive
14	AB017129 запросить цену →		Gear - 20Z And 72Z
15	AB017204 запросить цену →		Gear - 24Z/48Z
16	A0771791 запросить цену →		Bracket - 3rd Scanner Motor
17	A1535211 запросить цену →		Mirror Drive Motor - DC24V 8.6V
18	A0771773 запросить цену →		Lens Cover Bracket
19	52151806 запросить цену →		Pulley
20	AA143264 запросить цену →		Pulley Shaft
21	A0771746 запросить цену →		Mirror Adjusting Screw
22	A1535213 запросить цену →		Lens Drive Motor - DC24V 8.6W
23	A0771747 запросить цену →		Philips Tapping Screw - M3x8
24	A1521781 запросить цену →		Lens Motor Bracket
25	52151812 запросить цену →		Lens Drive Pulley
26	A0771753 запросить цену →		Guide Plate - Lens Drive
27	A1525120 запросить цену →		Optics Control Board
28	A0771745 запросить цену →		Cover - ADS Sensor
101	03140100W запросить цену →		Philips Pan Head Screw - M4x10
29	A2031701 запросить цену →		Lens Bracket
102	09513008W запросить цену →		Philips Screw With Flat Washer - M3x8
30	A1525331 запросить цену →		Mirror Drive Harness
103	04130082W запросить цену →		Tapping Screw - M3x8
104	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
31	A0779501 запросить цену →		Drum Anti-condensation Heater - 115V
106	04330060W запросить цену →		Tapping Screw - M3x6
31	A0779502 запросить цену →		Drum Anti-condensation Heater - 220V
108	11050267 запросить цену →		Wire Clamp
32	A1841721 запросить цену →		Scanner Lens - 8/180

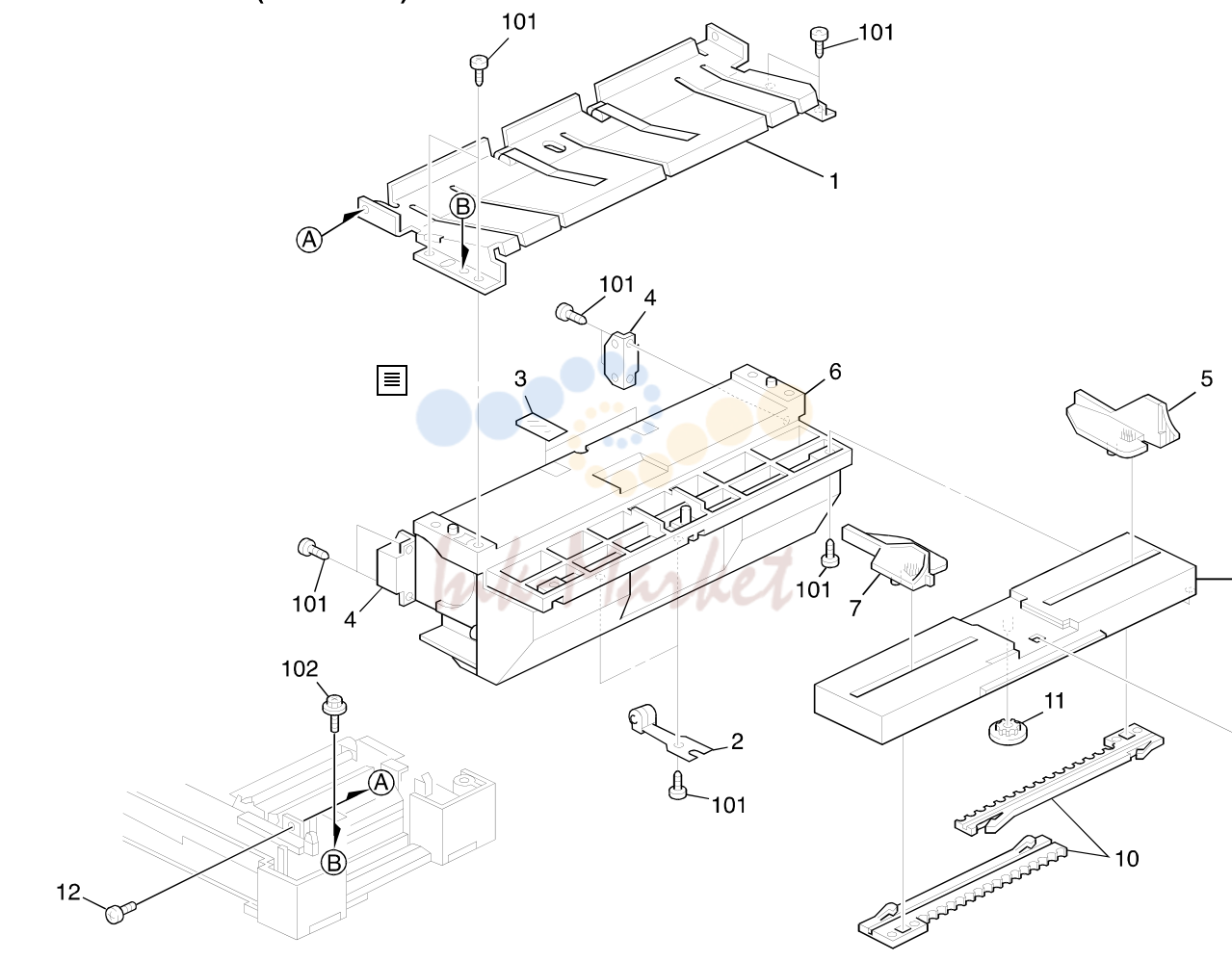

6. BY-PASS FEED (A202/A203)

№	Артикул	Альт. артикул	Описание
102	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
1	A1522626 запросить цену →		By-pass Feed Guide Ass’y
2	AF022078 запросить цену →		Roller
3	A1522856 запросить цену →		Spring Plate
4	AG070004 запросить цену →		Magnetic Catch
5	A1522881 запросить цену →		Rear Side Fence
6	A1522624 запросить цену →		By-pass Feed Table
7	A1522879 запросить цену →		Front Side Fence
8	A1522878 запросить цену →		By-pass Feed Cover
9	A1522875 запросить цену →		By-pass Feed Guide
10	A0772877 запросить цену →		Rack Gear - Manual Feed
11	AB013609 запросить цену →		Gear - 14Z
12	AA143340 запросить цену →		Shoulder Screw - M3

7. PAPER FEED (A202/A203)

№	Артикул	Альт. артикул	Описание
101	07200040E запросить цену →		Retaining Ring - M4
1	A0771180 запросить цену →		Arm - Tension Pulley
2	G6171819 запросить цену →		Spring - Arm Tension Pully
102	07200060E запросить цену →		Retaining Ring - M6
3	A0771183 запросить цену →		Idle Pulley
103	03130060W запросить цену →		Philips Pan Head Screw - M3x6
4	AB017222 запросить цену →		Gear - 17/33/42Z
104	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
5	AB017223 запросить цену →		Gear - 22/28Z
105	09513006W запросить цену →		Philips Screw With Flat Washer - M3x6
106	11024559 запросить цену →		Connector - 3p
6	AA080185 запросить цену →		Bushing - 6mm
107	11050199 запросить цену →		Clamp
7	50530223 ✓ в наличии		Bushing - 8mm
8	AB013607 запросить цену →		Gear - 17Z
108	11050310 запросить цену →		Wire Clamp
9	AX210032 запросить цену →		Registration Clutch
109	11050267 запросить цену →		Wire Clamp
10	AX200083 запросить цену →		Feed Relay Clutch
110	11025145 запросить цену →		Connector - 3p - Blue
11	A1522641 запросить цену →		Paper Feed Stay
12	AF020331 запросить цену →		Transport Roller
13	AX210029 запросить цену →		Paper Feed Clutch
14	AB013903 запросить цену →		Gear - 24Z
15	A0772586 запросить цену →		Registration Sensor Bracket
16	A0772582 запросить цену →		Lower Registration Guide
17	AF021045 запросить цену →		Upper Registration Roller
18	A0772632 запросить цену →		Registration Guide Plate
19	A1522634 запросить цену →		Transfer Guide Plate
20	A0771086 запросить цену →		Support Plate - Paper Feed
21	AW500012 запросить цену →		Push Switch
22	A0772579 запросить цену →		Clutch Stopper - Pick-up Roller
23	AA060610 запросить цену →		Spring - Registration Roller
24	AF020236 запросить цену →		Lower Registration Roller
25	AF020333 запросить цену →		Transport Drive Roller
26	50530447 запросить цену →		Bushing - 6mm
27	AW020047 запросить цену →		Photointerruptor
28	A0772873 запросить цену →		Band - Manual Feed Table
29	A2032635 запросить цену →		Support Roller
30	A0772610 запросить цену →		Shaft - Pick-up Roller
31	A2032632 запросить цену →		Pick-up Roller Ass’y

8. PAPER TRAY (A202/A203)

№	Артикул	Альт. артикул	Описание
1	AF011034 запросить цену →		Cassette Bottom Plate
102	04503006B запросить цену →		Tapping Screw - M3x6
2	AF013013 запросить цену →		Bottom Plate Pad
3	A1522807 запросить цену →		Rear Side Fence
4	AF014011 запросить цену →		Rear Corner Separator
5	AA063383 запросить цену →		Pressure Spring
6	AA063205 запросить цену →		Spring
7	A0772822 запросить цену →		Plate Release Slider
8	A0772808 запросить цену →		Paper Size Plate
9	A2032831 запросить цену →		End Fence
10	AF014012 запросить цену →		Front Corner Separator
11	AA063206 запросить цену →		Spring - Front Side Fence
12	A0772836 запросить цену →		Side Fence Stopper
13	A1522809 запросить цену →		Front Side Fence
14	A0772810 запросить цену →		Registration Adjustment Plate
15	AB013621 запросить цену →		Gear - 16Z
16	A0772815 запросить цену →		Spacer - Bottom Plate
17	A2032813 запросить цену →		Shielding Plate
18	A0772825 запросить цену →		Paper Tray Seal
19	A2032806 запросить цену →		Paper Tray Cover

9. DRUM SECTION (A202/A203)

№	Артикул	Альт. артикул	Описание
101	04130062W запросить цену →		Tapping Screw - M3x6
1	A0772070 запросить цену →		Main Charge Corona Unit
102	09513006Z запросить цену →		Philips Screw With Flat Washer - M3
2	AA150288 запросить цену →		Seal - ID Sensor
102	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
3	A0772272 запросить цену →		Lower Drum Stay
4	A0062280 запросить цену →		Drum Guide
103	04130082W запросить цену →		Tapping Screw - M3x8
104	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
5	A0772294 запросить цену →		Rear Side Plate - Drum
6	A1525241 запросить цену →		ID Sensor Board
105	09644008W запросить цену →		Tapping Screw With Flat Washer - M4x8
106	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
7	A0062270 запросить цену →		Pick-off Pawl
107	09713006A запросить цену →		Philips Polycarbonate Screw - M3x6
8	A0062122 запросить цену →		Cleaner Stopper
108	09713016A запросить цену →		Philips Polycarbonate Screw - M3x16
9	AA145158 запросить цену →		Pick-off Pawl Shaft
10	A0772278 запросить цену →		Pick-off Pawl Stopper
11	A0772282 запросить цену →		Pick-off Pawl Guide
12	A0482276 запросить цену →		Ring - Transport Bracket
13	AA063106 запросить цену →		Spring - Pick-up Pawl
14	A0772264 запросить цену →		ID Sensor Holder
15	A0772290 запросить цену →		Upper Left Stay - Drum
16	A0779510 запросить цену →		Drum
17	A0772292 запросить цену →		Upper Right Stay - Drum
18	A0772259 запросить цену →		Front Side Plate - Drum
19	AA080103 запросить цену →		Front Drum Holder
20	A0772254 запросить цену →		Grounding Plate - Drum
21	AD023100 запросить цену →		Right Casing - Main Charge
22	A0772072 запросить цену →		Charge Corona Grid
23	A0692130 запросить цену →		Anchor - Grid - Charge Corona
24	A0692151 запросить цену →		Corona Wire Cleaner
25	AD022260 запросить цену →		Front End Block - Main Charge
26	A0779520 запросить цену →		Charge Corona Wire - 10pcs/set
27	A0692127 запросить цену →		Adjuster - Main Charge
28	AA060565 запросить цену →		Spring - Corona Wire
29	AD023101 запросить цену →		Left Casing - Main Charge
30	AD022261 запросить цену →		Front End Block Cover - Main Charge
31	A0692152 запросить цену →		Holder - Cleaner - Corona Wire
32	AD022198 запросить цену →		Rear End Block Cover - Main Charge
33	54422110 запросить цену →		Plug - Corona Unit
34	AD022197 запросить цену →		Rear End Block - Main Charge
35	A0082087 запросить цену →		Corona Cleaner Pad

10. DEVELOPMENT UNIT (A202/A203)

№	Артикул	Альт. артикул	Описание
102	06220140E запросить цену →		Spring Hole Pin - 2x14mm
1	AB013440 запросить цену →		Gear - Roller - Agitate,Mix
2	AB013441 запросить цену →		Gear - 20Z
103	04130102W запросить цену →		Tapping Screw - M3x10
104	08053415 запросить цену →		Ball Bearing - 9x20x6
3	AA151610 запросить цену →		Seal - 3x4x285mm
105	07270090E запросить цену →		Retaining Ring C - M9
4	A0777630 запросить цену →		Entrance Seal Plate
106	04130082W запросить цену →		Tapping Screw - M3x8
5	AD037027 запросить цену →		Mixing Auger
107	07200040E запросить цену →		Retaining Ring - M4
6	AA152019 запросить цену →		Seal - Mixing Auger
7	AA152202 запросить цену →		Seal - Development Roller
8	A0777626 запросить цену →		Development Retainer
9	AB013437 запросить цену →		Gear - 19T
10	AA151478 запросить цену →		Shield - Entrance - Front Rear
11	AB013439 запросить цену →		Gear - 23Z
12	52053103 запросить цену →		Bushing - 6mm
13	AD038032 запросить цену →		Developer Agitator
14	AD038060 запросить цену →		Paddle Roller
15	AB017206 запросить цену →		Gear - 28/34Z
16	AA151186 запросить цену →		Front Side Plate Seal
17	A0777622 запросить цену →		Lower Casing - Development Unit
18	AB013746 запросить цену →		Gear - 15Z
19	AA152203 запросить цену →		Seal - Lower Development Roller
20	AD036033 запросить цену →		Backspill Plate
21	A0777640 запросить цену →		Gear Cover

11. TONER SUPPLY UNIT (A202/A203)

№	Артикул	Альт. артикул	Описание
105	08050077 запросить цену →		Retaining Ring - M3
1	A0777650 запросить цену →		Upper Casing - Toner Supply (RIC) (LT)
106	07200025E запросить цену →		Retaining Ring - M2.5
1	A0777651 запросить цену →		Upper Casing - Toner Supply (RIC) (A4)
1	A0776743 запросить цену →		Upper Casing - Toner Supply (NRG/SVN)
107	09513008W запросить цену →		Philips Screw With Flat Washer - M3x8
1	A0776143 запросить цену →		Upper Casing - Toner Supply (INF)
2	AB013548 запросить цену →		Gear - 36Z
3	A0777661 запросить цену →		Toner Agitator Lever
4	AA060566 запросить цену →		Spring - Toner Agitator
5	AB013549 запросить цену →		Gear - 60Z
6	AA151275 запросить цену →		Seal - Hopper
7	AA151099 запросить цену →		Seal - 2x14x37mm
8	AA151694 запросить цену →		Seal - Rear Lever
9	AA150269 запросить цену →		Seal - 12x342mm
10	A1527662 запросить цену →		Joint
11	A0777676 запросить цену →		Plate Nut
12	AA151612 запросить цену →		Seal - 3x10x310mm
13	A0777675 запросить цену →		Slitter
14	AA151614 запросить цену →		Seal - 2x11x62.5mm
15	AA151620 запросить цену →		Seal - Front Lever
16	AA151615 запросить цену →		Seal - 2x11x44.5mm
17	A0777660 запросить цену →		Toner Agitator Shaft
18	AA151613 запросить цену →		Seal - 4x21x299mm
19	A0777670 запросить цену →		Spacer - Toner Supply Roller
20	AA151488 запросить цену →		Shield - Plate - Toner Hopper
21	52153303 запросить цену →		Seal - Toner Supply Roller
22	AD033015 запросить цену →		Toner Supply Roller
23	AA150270 запросить цену →		Seal - 15x54mm
24	A0777665 запросить цену →		Lower Casing - Toner Supply
25	AA151695 запросить цену →		Seal - 2x5x337mm
26	AA151616 запросить цену →		Seal - 2x34.5x290mm
27	AA151618 запросить цену →		Seal - Front Hopper
28	AA151619 запросить цену →		Seal - Rear Hopper

12. CLEANING UNIT (A202/A203)

№	Артикул	Альт. артикул	Описание
1	AA060596 запросить цену →		Tenshion Spring
102	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
2	AA080030 запросить цену →		Bushing - 5x13x7
103	07200040E запросить цену →		Retaining Ring - M4
3	AA150314 запросить цену →		Seal - 15x316mm
4	AA151109 запросить цену →		Seal - 5x16x5
5	AA151934 запросить цену →		Seal - 5x7x14
6	AA151950 запросить цену →		Seal - 3x38x150
7	AB011356 запросить цену →		Gear - 16Z
8	AB017356 запросить цену →		Gear - 35Z/28Z
9	AD002044 запросить цену →		Cleaning Blade
10	A0773662 запросить цену →		Toner Collection Shaft
11	A1523551 запросить цену →		Toner Collection Cover
12	A1523560 запросить цену →		Cleaning Case
13	A1523570 запросить цену →		Frame - Cleaning Case
14	A1523585 запросить цену →		Cleaning Blade Bracket
15	A1523586 запросить цену →		Release Lever - Cleaning Blade
16	A1523587 запросить цену →		Shielding Sheet
17	54463648 запросить цену →		Stepped Screw - M4
18	A0779530 запросить цену →		Cleaning Entranace Seal

13. TRANSFER/SEPARATION SECTION (A202/A203)

№	Артикул	Альт. артикул	Описание
1	A0773861 запросить цену →		T/S Corona Unit
101	04130082W запросить цену →		Tapping Screw - M3x8
2	A0773918 запросить цену →		Spring - T/S Unit
102	04130102W запросить цену →		Tapping Screw - M3x10
103	03130060M запросить цену →		Philips Pan Head Screw - M3x6
3	A2035650 запросить цену →		Power Pack - TD
4	A0773916 запросить цену →		Grounding Plate - Transfer
104	03130100M запросить цену →		Philips Pan Head Screw - M3x10
105	09533014M запросить цену →		Screw With Toothed Washer - M3x14
5	A0773915 запросить цену →		Transport Guide
6	A0773917 запросить цену →		Decal - T.D.
106	08072071 запросить цену →		Washer - 3.1x7x0.2mm
7	A0773881 запросить цену →		Paper Guide - Transfer
107	04140202W запросить цену →		Tapping Screw - M4x20
8	A0773867 запросить цену →		Separator Plate - Transfer
9	AD023102 запросить цену →		Transfer Corona Casing
10	AD022233 запросить цену →		Front End Block - Transfer
11	A0773891 запросить цену →		Front End Block Cover - Transfer
12	A0779521 запросить цену →		Separation Corona Wire - 10pcs/set
13	AD022234 запросить цену →		Rear End Block - Transfer
14	A0779522 запросить цену →		Transfer Corona Wire - 10pcs/set
15	A0773892 запросить цену →		Rear End Block Cover - Transfer
16	AA060569 запросить цену →		Spring - Transfer Corona
17	A0779502 запросить цену →		Drum Anti-condensation Heater - 220V
17	A0779501 запросить цену →		Drum Anti-condensation Heater - 115V

14. FUSING UNIT (A202/A203)

№	Артикул	Альт. артикул	Описание
1	A1524010 запросить цену →		Fusing Unit Cover
103	07200060E запросить цену →		Retaining Ring - M6
2	A0774162 запросить цену →		Shoulder Screw - M3
104	03530120W запросить цену →		Philips Pan Head Screw - M3x12
105	03530100W запросить цену →		Philips Pan Head Screw - M3x10
3	AA060400 запросить цену →		Pressure Spring
4	A0774080 запросить цену →		Rear Heater Holder
106	03530080W запросить цену →		Philips Pan Head Screw - M3x8
5	AB013685 запросить цену →		Gear - 20Z
107	11050234 запросить цену →		Clamp
6	AB013686 запросить цену →		Gear - 20Z
108	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
7	A0774197 запросить цену →		Retaining Ring C - M20
8	AB013642 запросить цену →		Gear - 27Z
9	AA100005 запросить цену →		Retaining Ring C - M29
10	AE031017 запросить цену →		Bushing - 8x28.8x35mm
11	AE031002 запросить цену →		Bushing - 8x14x7
12	AA143285 запросить цену →		Shoulder Screw - M4
13	A0774063 запросить цену →		Rear Side Plate - Fusing
14	A0774076 запросить цену →		Lower Fusing Stay
15	AW020048 запросить цену →		Photointerruptor
16	A0774120 запросить цену →		Fusing Exit Guide
17	AA000401 запросить цену →		Decal - High Temperature
18	AE020024 запросить цену →		Pressure Roller
19	AE011033 запросить цену →		Hot Roller
20	A0774071 запросить цену →		Fusing Entrance Guide
21	A0774059 запросить цену →		Front Side Plate - Fusing
22	A1525365 запросить цену →		Thermoswitch Harness
23	A1524113 запросить цену →		Fusing Upper Stay
24	A2034131 запросить цену →		Thermostat - 170°C 120V 15A
25	AW100028 запросить цену →		Thermistor
26	AX440084 запросить цену →		Fusing Lamp - 115V/900W
26	AX440094 запросить цену →		Fusing Lamp - 220V/900W
27	A0774078 запросить цену →		Front Heater Holder
28	A2034130 запросить цену →		Thermostat Bracket

15. PAPER EXIT SECTION (A202/A203)

№	Артикул	Альт. артикул	Описание
101	07200040E запросить цену →		Retaining Ring - M4
1	AA000335 запросить цену →		Caution Decal
2	AA080120 запросить цену →		Bushing - 6x7x10mm
102	09653006W запросить цену →		Tapping Screw With Flat Washer-M3x6
3	AB013644 запросить цену →		Gear - 15Z
103	09513010W запросить цену →		Philipsscrew With Flat Washer - M3x10
4	AF040040 запросить цену →		Exit Drive Roller
104	03130060W запросить цену →		Philips Pan Head Screw - M3x6
5	AG070004 запросить цену →		Magnetic Catch
6	A0774106 запросить цену →		Exit Roller Holder
7	A0774167 запросить цену →		Exit Roller
8	A1524450 запросить цену →		Exit Cover
9	A1524451 запросить цену →		Exit Cover Lever
10	AE044015 запросить цену →		Stripper Pawls
11	A1524110 запросить цену →		Bracket - Hot roller Stripper
12	A0774085 запросить цену →		Exit Cover Holder
13	68033413 запросить цену →		Lever Spring

16. UPPER UNIT 1 (A202/A203)

№	Артикул	Альт. артикул	Описание
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
1	A1521719 запросить цену →		Sensor Bracket - 1st Scanner
102	11060411 запросить цену →		Bushing - 11.5mm
2	AW020075 запросить цену →		Photointerrupter
3	A0771758 запросить цену →		Stopper Cushion
103	03530300W запросить цену →		Philips Pan Head Screw - M3x30
104	11050267 запросить цену →		Wire Clamp
4	A0771764 запросить цену →		Rear Optics Frame
5	52151924 запросить цену →		Cushion
6	A0771762 запросить цену →		Left Stay - Optics
7	A1521768 запросить цену →		Front Support Plate
8	A2031735 запросить цену →		Fan Motor - 24V 3.6W
9	A2031757 запросить цену →		Optics Right Stay
10	A0771765 запросить цену →		Front Optics Frame
11	A1521770 запросить цену →		Left Scale Bracket
12	AW100033 запросить цену →		Thermistor

17. UPPER UNIT 2 (A202/A203)

№	Артикул	Альт. артикул	Описание
1	A0771128 запросить цену →		Shielding Plate
101	09644008W запросить цену →		Tapping Screw With Flat Washer-m4x8
2	A2035612 запросить цену →		Shield - Ql
102	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
103	03130060W запросить цену →		Philips Pan Head Screw - M3x6
3	A0771108 запросить цену →		Rear Bracket - Torsion Bar
4	A1521198 запросить цену →		Torsion Bar Angle - Rear
104	04130082W запросить цену →		Tapping Screw - M3x8
5	A1515276 запросить цену →		Erase Lamp Unit (A202)
105	11050310 запросить цену →		Wire Clamp
5	A0775276 запросить цену →		Erase Lamp Unit (A203)
106	11050267 запросить цену →		Wire Clamp
107	09503006B запросить цену →		Sem,s Screw - M3x6
6	A1521111 запросить цену →		Exhaust Fan Duct
7	A0775226 запросить цену →		Pre-transfer Lamp (Option)
108	04430080W запросить цену →		Hexagon Head Tapping Screw - M3x8
8	A0772060 запросить цену →		Ptl Guide
9	AA080104 запросить цену →		Bushing - 6x11.5x15mm
10	A0771102 запросить цену →		Rear Lock Hook
11	AB010092 запросить цену →		Gear - 120Z
12	AA066152 запросить цену →		Lock Pawl Spring
13	A0772056 запросить цену →		Rear Spring - Main Charge
14	A0771103 запросить цену →		Lock Pawl Shaft
15	A0777690 запросить цену →		Development Guide Plate
16	AA162059 запросить цену →		Cushion - 8x12x50
17	A0771101 запросить цену →		Front Lock Hook
18	A2031169 запросить цену →		Fan Motor - 24V 3.6W
19	A0772057 запросить цену →		Front Spring - Main Charge
20	A0771099 запросить цену →		Right Development Stay
21	A0771105 запросить цену →		Release Lever - Upper Unit
22	A0771127 запросить цену →		Total Counter Bracket
23	AX310016 запросить цену →		Digits Total Counter
24	A1521197 запросить цену →		Tosion Bar Angle - Front
25	A0771107 запросить цену →		Front Bracket - Torsion Bar
26	A2035611 запросить цену →		Discharge Lamp - 24V
27	A0772055 запросить цену →		Left Rail - Main Charge
28	A0772058 запросить цену →		Right Rail - Main Charge
29	A0772052 запросить цену →		Rail- Toner Shield Glass
30	A1521110 запросить цену →		Exhaust Fan Stay
31	AA010082 запросить цену →		Ozone Filter
32	AA151609 запросить цену →		Seal - 3x6x342mm
33	A0775326 запросить цену →		Ground Wire

Каталог очень большой (938 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
