Ricoh FT 3320 — каталог запчастей со схемами

Содержание

1. RICOH FT3320(AO17)
2. PLATEN COVER AND CASSETTE
3. PAPER FEED I Nov. 1, ’87
4. PAPER FEED II Nov. 1, ’87
5. DRUM
6. TRANSPORT NOV. 1, ’87

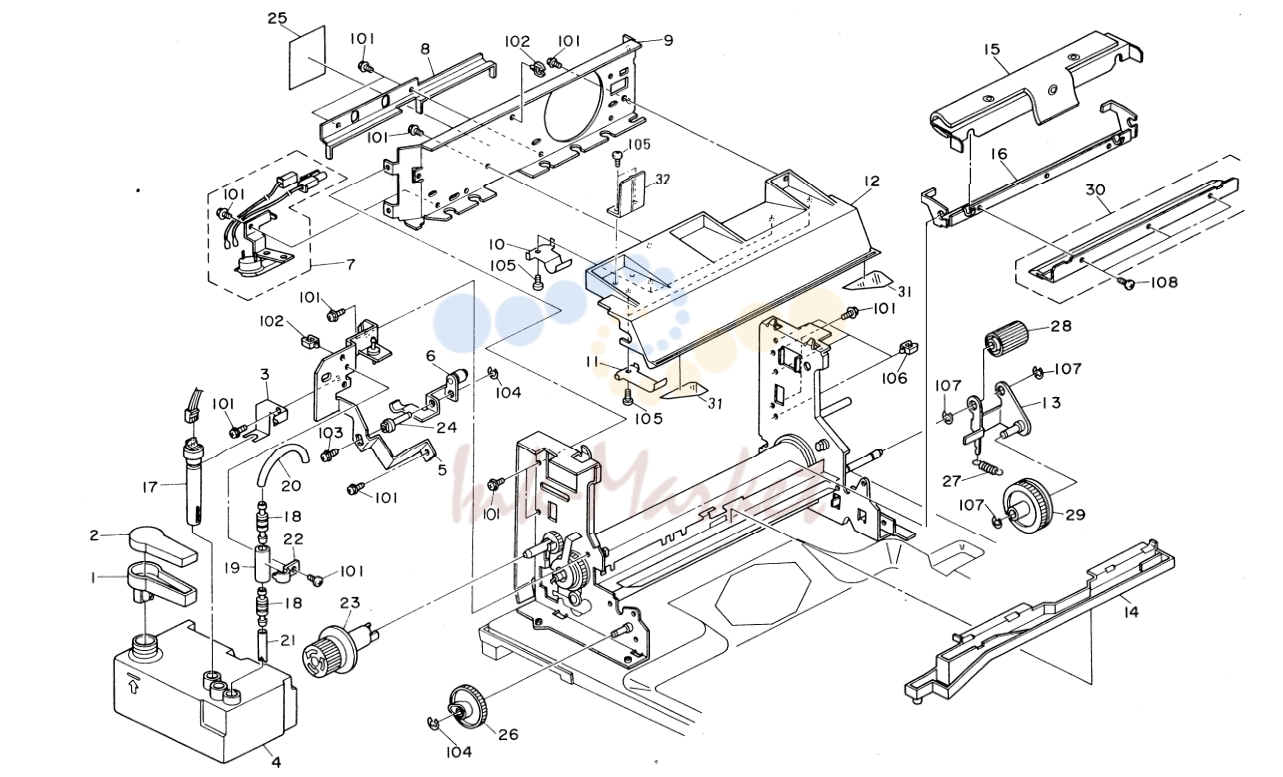

7. FUSING 1

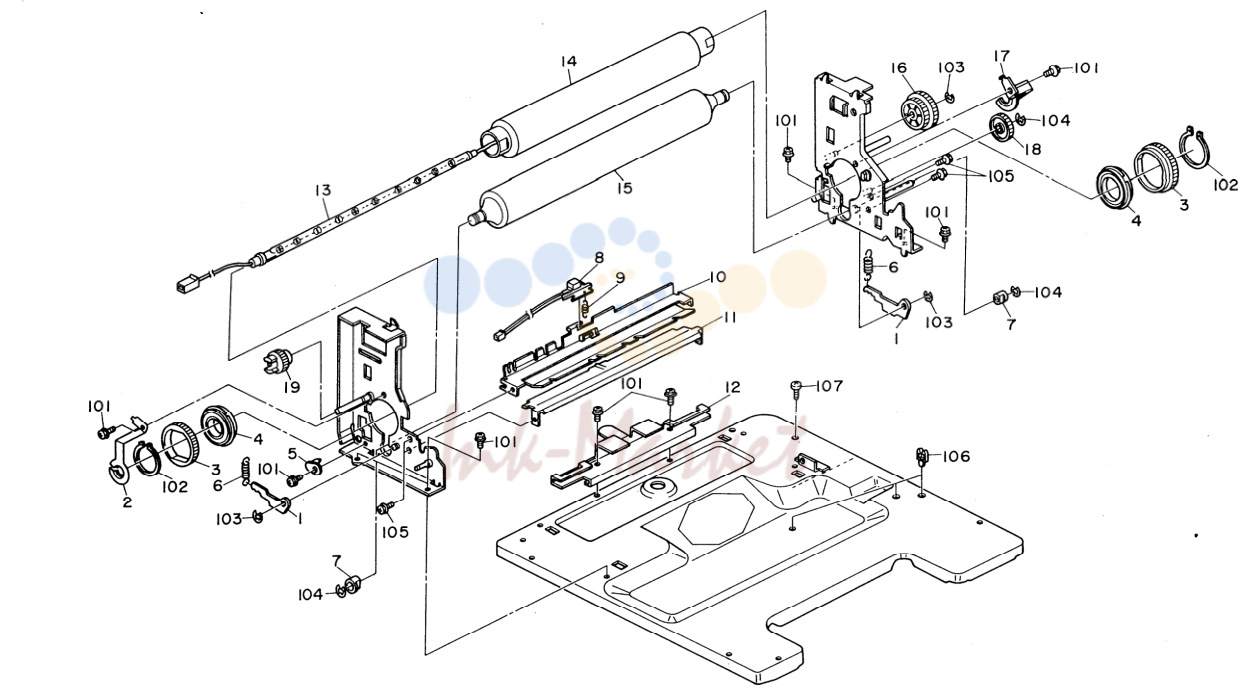

8. FUSING II Nov. 1, 87

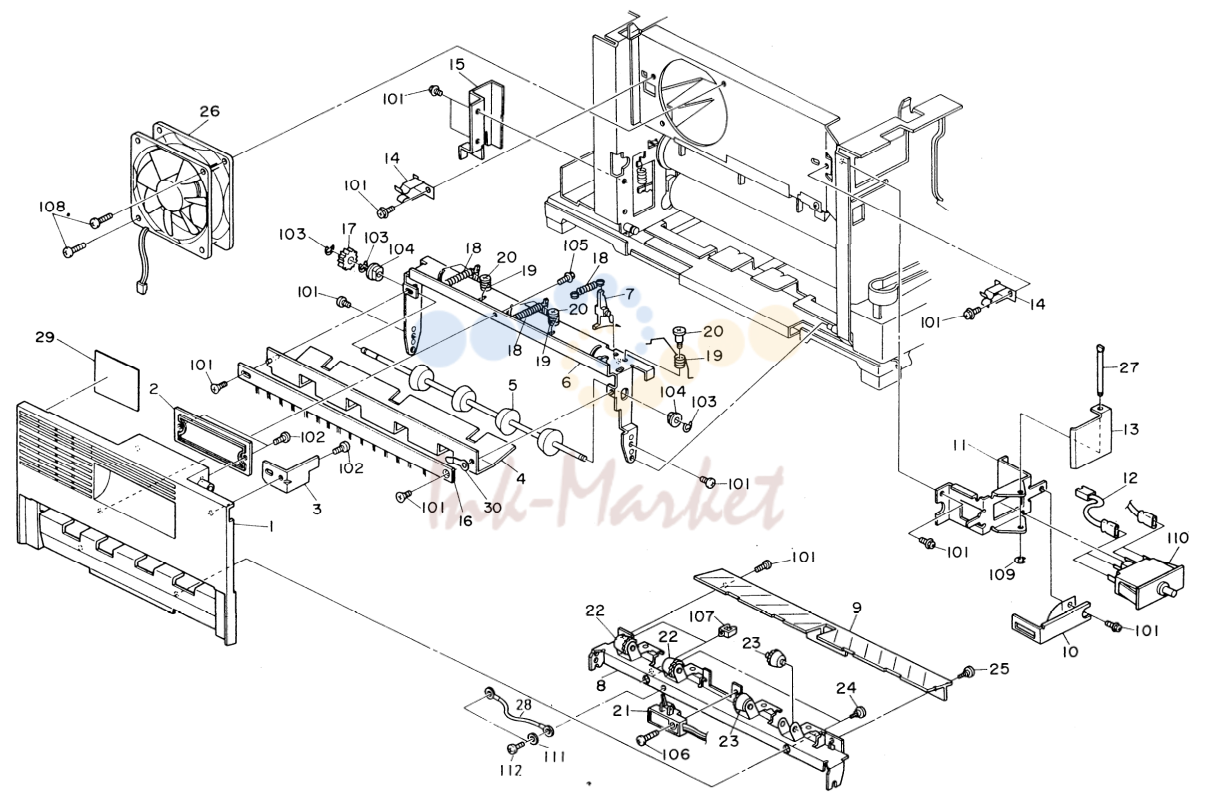

9. EXIT

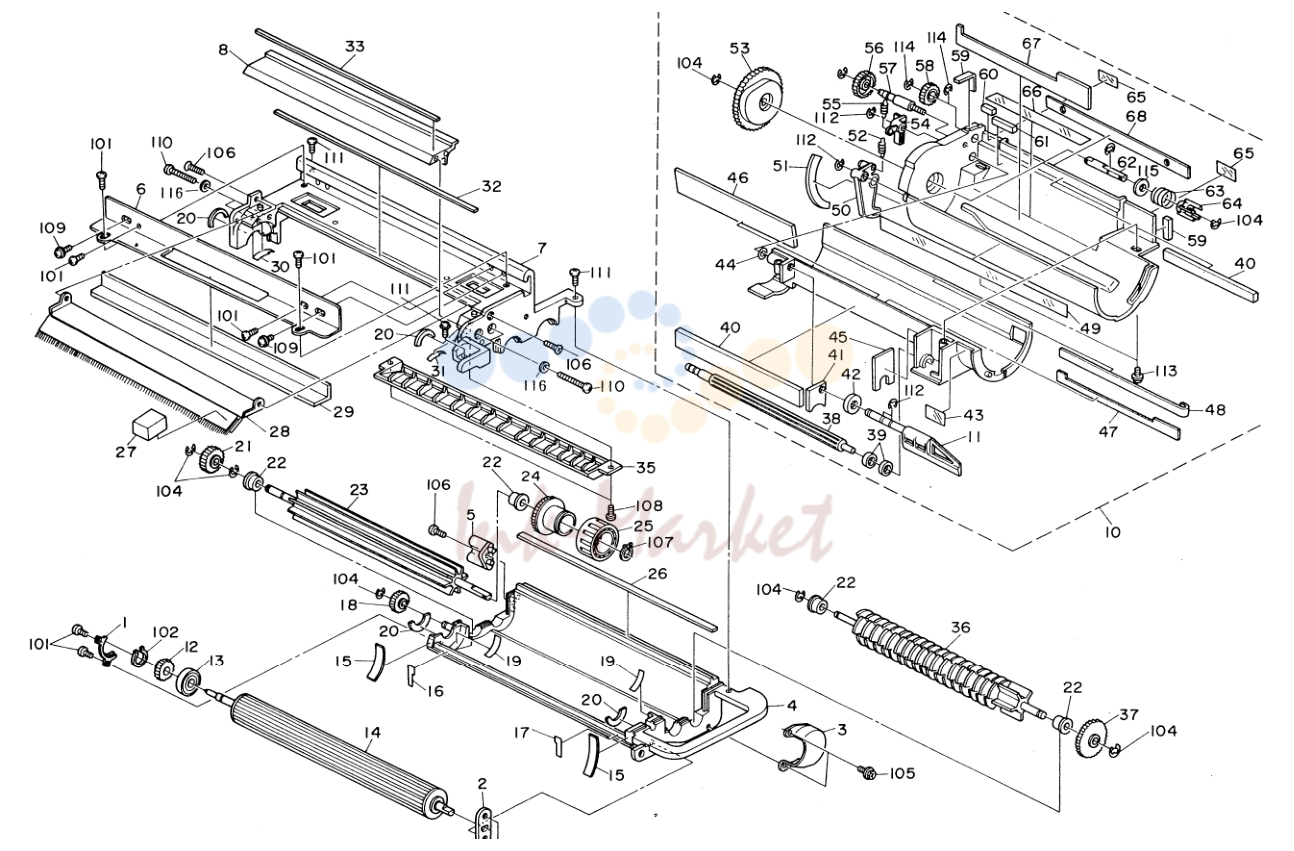

10. DEVELOPMENT

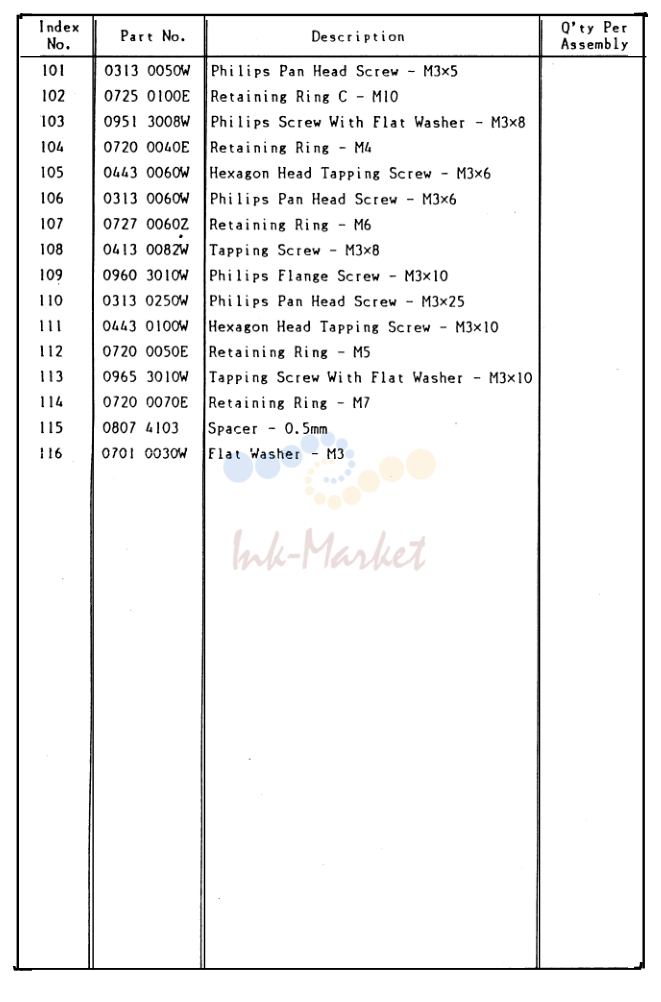

11. Index T Q’ty Per

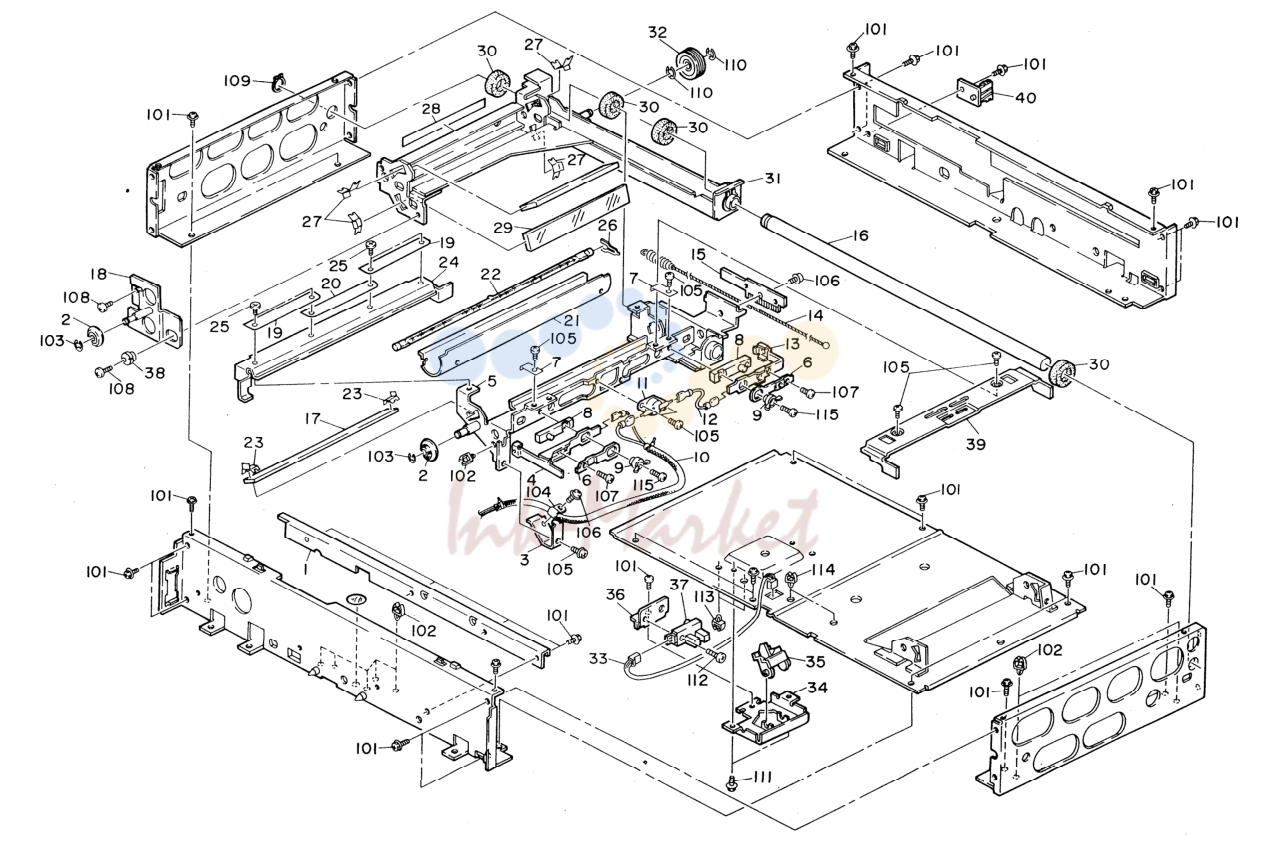

12. OPTICS 1 Nov. 1, ’87

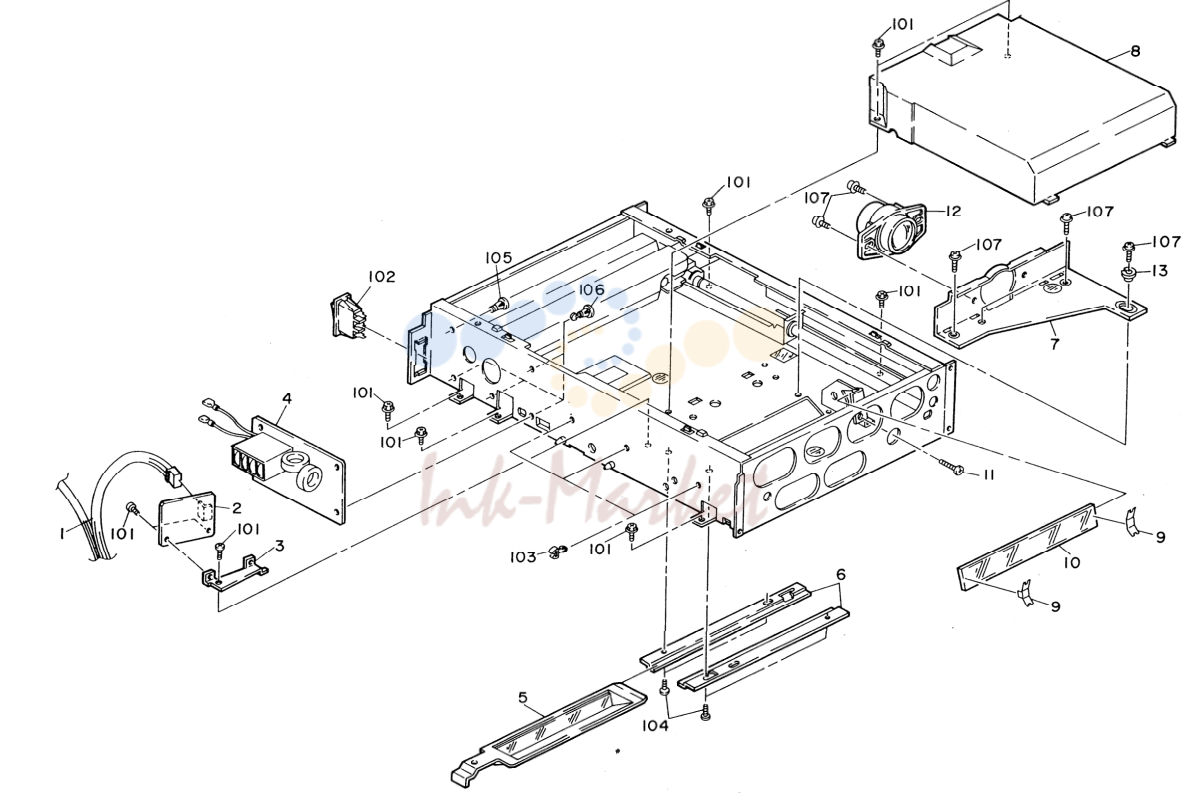

13. OPTICS II
14. DRIVE Nov. 1, ’87
15. ELECTRICAL COMPONENT Nov. 1, ’87
16. MAIN BOARD
17. RA CONNECTOR
18. HARNESS LAYOUT
19. AC HARNESS Nov. 1, ’87
20. DC HARNESS Nov. 1, ’87
21. TONER END SENSOR HARNESS Nov. 1, ’87
22. PULSE GENERATOR HARNESS
23. ORIGINAL ID SENSOR HARNESS Nov. 1, ’87
24. RELAY HARNESS-TONER OVERFLOW
25. THERMO SWITCH-HARNESS
26. SHORT THERMO SWITCH HARNESS
27. DECAL AND DOCUMENT Nov. 1, %7

1. RICOH FT3320(AO17)

№	Артикул	Описание
35	50540536 запросить цену →	Magnet Catch Ass’y
2	A0174982 запросить цену →	Decal - Indicator
3	A0174981 запросить цену →	Decal - Adding Toner
36	AH010003 запросить цену →	Rubber Foot h
44	A0171260 запросить цену →	Front Cover
37	AG051019 запросить цену →	Grasp Holder
38	AA150050 запросить цену →	Sea 1 - 0.2x25x115
5	A0174990 запросить цену →	Decal - Clear Misfeed
39	AG051018 запросить цену →	Grasp Holder
6	A0171285 запросить цену →	Magnet Plate
40	52151924 запросить цену →	Cushion
7	A0171282 запросить цену →	Front Cover Hinge - Right
41	AC043007 запросить цену →	Left Scale - A3/A4
8	A0171284 запросить цену →	* Front Cover Angle
41	AC043008 запросить цену →	Left Scale - LT/LDG
9	A0171288 запросить цену →	Hook
42	ACO12008 запросить цену →	Exposure Glass
10	A0171330 запросить цену →	Right Inner Cover
43	AA001074 запросить цену →	Decal - Side Fence - Manual Feed
11	A0171286 запросить цену →	Front Cover Chain
44	A0172805 запросить цену →	Plate
12	A0174976 запросить цену →	Decal - Toner Cartridge
13	A0171320 запросить цену →	Left Inner Cover
45	52152691 запросить цену →	Brake
14	A0175812 запросить цену →	Operation Panel Bracket
46	A0082688 запросить цену →	Side Fence Gear
47	52152687 запросить цену →	Gear - 16T
15	A0171086 запросить цену →	Edge Cover - 256mm I
16	A0175660 запросить цену →	0peration Panel Ass’y - A3/A4
48	54421372 запросить цену →	Decal - Power Source - 220V
16	A0175560 запросить цену →	0peration Panel Ass’y - LT/LDG
17	A0171087 запросить цену →	Edge Cover - 201mm
18	A0173193 запросить цену →	Denvelopment Unit Bracket
19	A0171089 запросить цену →	Edge Cover - 180mm
20	A0171311 запросить цену →	Scanner Clamp Cover
21	A0171291 запросить цену →	Left Cover
22	A0171800 запросить цену →	Mounting Plate
23	A0171251 запросить цену →	Upper Cover
24	A0172758 запросить цену →	Manual Feed Link Holder
25	A0171301 запросить цену →	Right Cover
101	06240400E запросить цену →	Spring Pin 4x40
26	A0172754 запросить цену →	Left Manual Feed Bracket
102	04130062W запросить цену →	Tapping Screw - M3x6
27	A0172816 запросить цену →	Manual Feed Cover
103	08025085 запросить цену →	Tapping Screw - M4x8
104	03530060F запросить цену →	Philips Truss Head Screw - M3x6
28	A0172821 запросить цену →	Frent Manual Feed Guide
105	03130050W запросить цену →	Philips Pan Head Screw - M3x5
29	A0172831 запросить цену →	Rear Manual Feed Guide
106	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
30	A0172753 запросить цену →	Right Manual Feed Bracket
31	A0174971 запросить цену →	Decal - Manual Feed - A3/A4
107	04130082W запросить цену →	Tapping Screw - M3x8
31	A0174972 запросить цену →	Decal - Manual Feed - LT/LDG
108	03140060F запросить цену →	Philips Pan Head Screw - M4x6
109	03130060W запросить цену →	Philips Pan Head Screw - M3x6
32	A0172801 запросить цену →	Manual Feed Table
33	A0171266 запросить цену →	Rear Cover
110	07200040E запросить цену →	Retaining Ring - M4

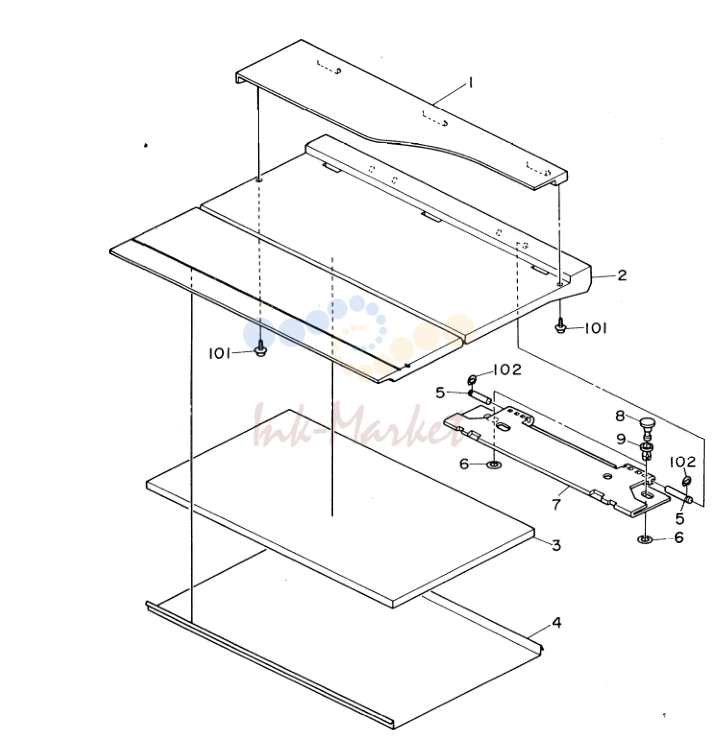

2. PLATEN COVER AND CASSETTE

№	Артикул	Описание
1		ndex Q’ty Per Index Q’ty Per
102	07250025E запросить цену →	Retaining Ring C- M2
1	A0171926 запросить цену →	Original Holder
103	07200030E запросить цену →	Retaining Ring - M3
2	A0171919 запросить цену →	Platen Cover
3	A0171927 запросить цену →	Platen Cover Pad
4	A0179500 запросить цену →	Platen Cover Sheet (10 Sheets/set)
5	52161374 запросить цену →	Hinge Shaft - Platen Cover
6	52031359 запросить цену →	Platen Cover Washer
7	A0171924 запросить цену →	Flex Hinge - Platen Cover
8	52161373 запросить цену →	Ratch - Plunger
9	52161372 запросить цену →	Ratch - Grommet
10	AF012023 запросить цену →	Cove r - Cassette - A4
10	AF012026 запросить цену →	Cover - Cassette - Legal
11	54472927 запросить цену →	Friction Pad - B
12	AF011003 запросить цену →	Bottom Plate
13	A0172954 запросить цену →	Front Side Fence - A4
13	A0172958 запросить цену →	Front Side Fence - Legal
14	AA148063 запросить цену →	Pin - 6x14 - A4
14	AA148064 запросить цену →	Pin - Legal
15	A0172951 запросить цену →	Rear Side Fence - A4
15	A0172957 запросить цену →	Rear Side Fence - Legal
16	AA002010 запросить цену →	Decal - Paper Level
17	AF010004 запросить цену →	Cassette - A4
17	AF010005 запросить цену →	Cassette - Legal
18	AA002016 запросить цену →	Decal Sheet - Small - A4/A3

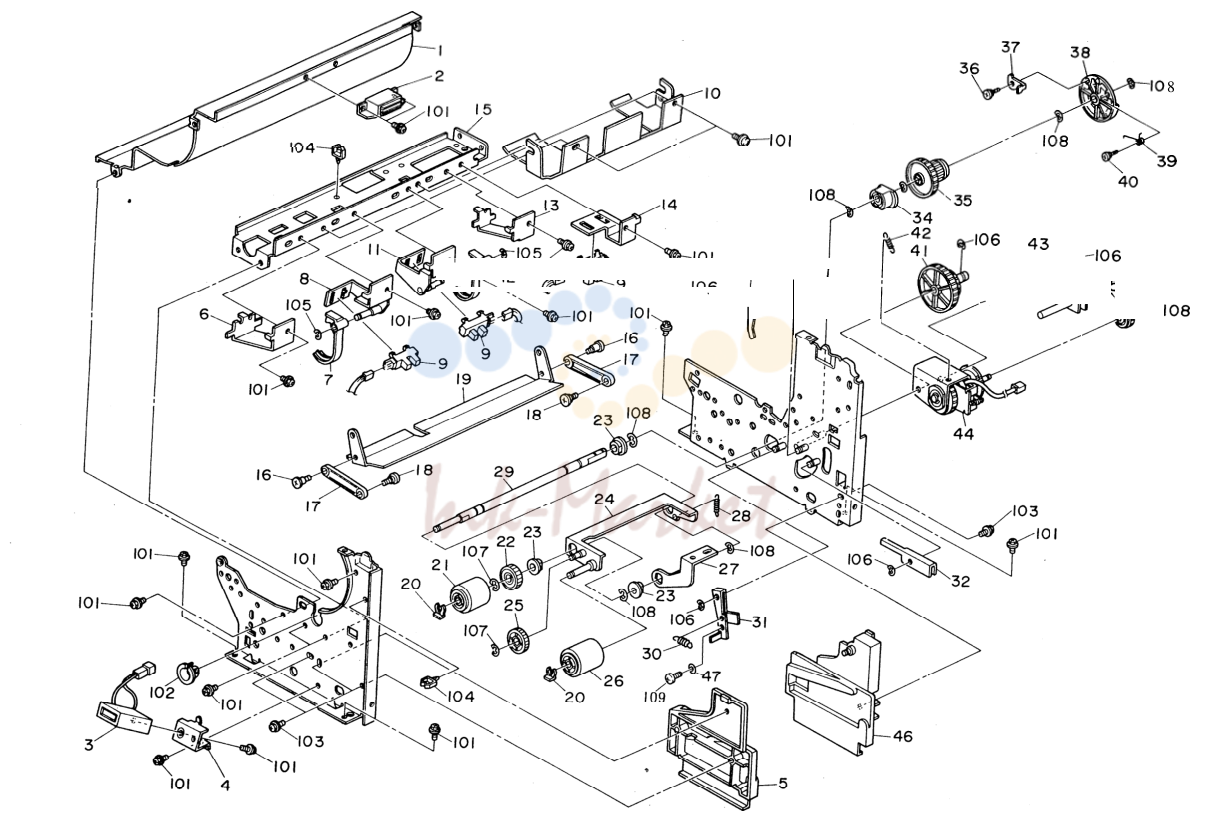

3. PAPER FEED I Nov. 1, ’87

№	Артикул	Описание
1	A0172672 запросить цену →	Upper Paper Feed Stay 1 36 5b47 2768 Stepped Screw
37	A0172722 запросить цену →	Release Pawl
2	50540536 запросить цену →	Magnet Catch Ass’y
38	A0172721 запросить цену →	Release Cam
3	AX310002 запросить цену →	Total Counter
40	54472769 запросить цену →	Stepped Screw L
5	AO172781 запросить цену →	Front Cassette Holder .
41	ABO17089 запросить цену →	Coupled Gear - 20/LOT
6	A0172618 запросить цену →	Manual Feed Bracket
7	A0172624 запросить цену →	Paper End Feeler 1 hz
1	AA060110 запросить цену →	Paper Pick-up Spring
8	A0172622 запросить цену →	Paper End Sensor Bracket
43	A0172711 запросить цену →	Pick-up Lever
9	AW020015 запросить цену →	Photo Sensor
44	A0175264 запросить цену →	Spring Clutch Ass’y
45	ABO13193 запросить цену →	Gear - 18T
10	A0172605 запросить цену →	Paper Feed Guide
11	A0172642 запросить цену →	Level Sensor Bracket
46	A0172791 запросить цену →	Rear Cassette Holder
12	A0172644 запросить цену →	Level Sensor Feeler
47	A0172717 запросить цену →	Collar - 3.5x7.5x5.2mm
13	A0172619 запросить цену →	Rear Manual Feed Bracket
14	A0172625 запросить цену →	Manual Feed Sensor Bracket
15	A0172591 запросить цену →	Paper Feed Stay
16	AA143058 запросить цену →	Pin - 10x12
17	A0172755 запросить цену →	Manual Feed Link
18	AA143059 запросить цену →	Pin - 6x16
19	A0172751 запросить цену →	Manual Feed Guide
20	54472681 запросить цену →	snap Ring
21	54472726 запросить цену →	Paper Feed Roller
22		5L47 2736 Gear - 18T
23	50530223 ✓ в наличии	Bushing - 8mm
24	A0172615 запросить цену →	Feed Roller Arm
25	52052612 запросить цену →	Gear - 19T
26	54472723 запросить цену →	Pick-up Roller
27	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
102	11060430 запросить цену →	Bushing - 13mm
28	AA060108 запросить цену →	Pick-up Spring
29	AA140118 запросить цену →	Feed Roller Shaft 1 103 0413 O1O2E Tapping Screw - M3x1O
30	AA060109 запросить цену →	Lever Spring
104	11050230 запросить цену →	clamp
31	A0172716 запросить цену →	Lift Lever
105	07200030E запросить цену →	Retaining Ring - M3
32	A0172713 запросить цену →	Pick-up Arm
106	07200040E запросить цену →	Retaining Ring - M4
33	A0172740 запросить цену →	cassette Release Arm
107	07200050E запросить цену →	Retaining Ring - MS
34	54472728 запросить цену →	Bushing - Paper Feed Roller
108	07200060E запросить цену →	Retaining Ring - M6
35	AB040001 запросить цену →	spring Clutch Ass’y 1 109 0413 O1OOW Tapping Screw - M3x1O

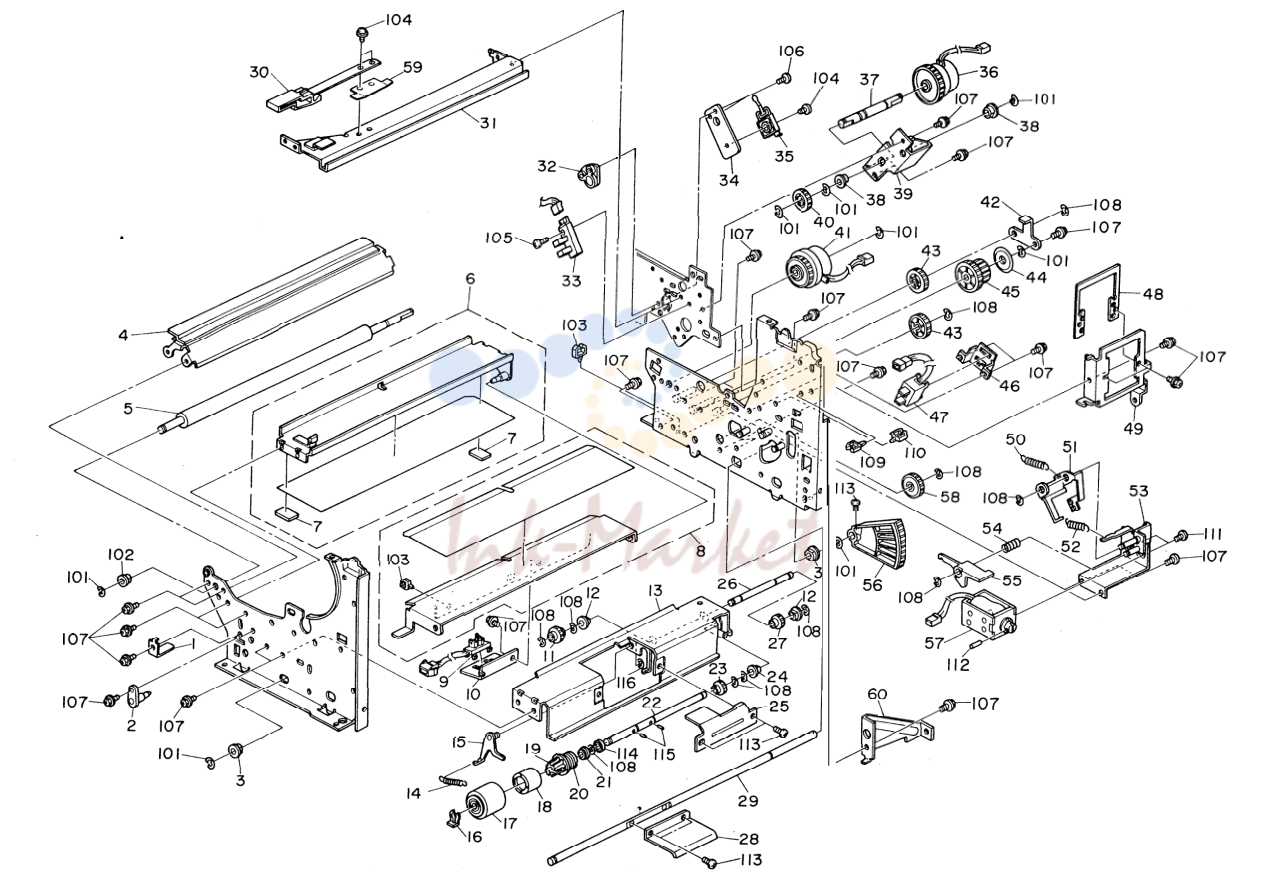

4. PAPER FEED II Nov. 1, ’87

№	Артикул	Альт. артикул	Описание
36	AX200028 запросить цену →		” Magnetic Clutch
1	A0172668 запросить цену →		Spring Plate - Registration
37	AA148070 запросить цену →		Toner Supply Shaft
2	A0172667 запросить цену →		Guide Plate Pin t
3	50530223 ✓ в наличии		Bushing - 8mm
38	54466209 запросить цену →		Bushing - 8x12x5.5mm
40	52053306 запросить цену →		Gear - 18T
5	AF020057 запросить цену →		Upper Registration Roller
6	A0172677 запросить цену →		Registration Upper Guide
41	AX200029 запросить цену →		Magnetic Clutch
7	AO072628 запросить цену →		. Cushion - Registration Upper Guide
42	A0172691 запросить цену →		Magnetic Clutch Bracket
8	A0172666 запросить цену →		Registration Lower Guide
43	ABO13191 запросить цену →		Gear - 24T
9	AW020017 запросить цену →		Photo Sensor
44	A0172988 запросить цену →		Ring
45	ABOI7090 запросить цену →		Pulley - 30T
10	A0172665 запросить цену →		Registration Sensor Bracket
11	54472683 запросить цену →		Gear - 18T
46	A0173201 запросить цену →		Color Sensor Bracket
12	AW500002 запросить цену →		Push Switch
48	54201515 запросить цену →		Plate - Key Counter
13	A0172630 запросить цену →		Separation Roller Guide
49	A0171088 запросить цену →		Key Counter Bracket
14	54472709 запросить цену →		Pressure Spring
15	54472707 запросить цену →		Separation Roller Arm
50	54472743 запросить цену →		Lever Spring
16	54472681 запросить цену →		Snap Ring
51	A0172735 запросить цену →		Paper Feed Lever
52	AA060130 запросить цену →		Spring - Paper Pick-up
17	54472693 запросить цену →		Separation Roller
18	54472678 запросить цену →		Slip Clutch Cover
53	A0172731 запросить цену →		Solenoid Bracket
19	54472688 запросить цену →		Output Hub
54	AA063046 запросить цену →		Lever Spring
20	54472697 запросить цену →		Cylindrical Spring 1 55 AOi7 2737 Stopper
21	54472695 запросить цену →		Input Hub
56	A0172759 запросить цену →		Gear - 94T
22	AA140120 запросить цену →		Separation Roller Shaft 1 57 AX1l 0010 Paper Feed Solenoid
23	54472684 запросить цену →		Gear - 18T
58	ABO13192 запросить цену →		Gear - 25T
24	50530709 запросить цену →		Bushing - 6x10x6mm
59	A0173198 запросить цену →		Development Rail Guide
25	54672596 запросить цену →		Separation Roller Cover
60	A0172696 запросить цену →		Angle
26	AA140119 запросить цену →		Shaft - Separation Roller Drive
27	54472698 запросить цену →		Gear - 1ST
28	54Ii7 запросить цену →		2793 Cassette Arm
29	AA140121 запросить цену →		Cassette Arm Shaft
30	A0173195 запросить цену →		Development Unit Stopper
31	A0173127 запросить цену →		Development Rail
32	A0173120 запросить цену →		Terminal Holder
33	AW020014 запросить цену →		Photo Sensor
34	A0173123 запросить цену →		Terminal Cover
35	A0173124 запросить цену →		Bias Terminal
101			0720 O060E Retaining Ring - M6
102	08053386 запросить цену →		Bushing - 8mm
103	11050199 запросить цену →		Clamp
104	09603006W запросить цену →		Philips Flange Screw - M3x6
105	03140120W запросить цену →		Philips Pan Head Screw - M4x12
106			0313 O080W Philips Pan Head Screw - M3x8
107			0443 O060W Hexagon Head Tapping Screw - M3x6
108	07200040 запросить цену →		~ Retaining Ring - M4
109	11050231 запросить цену →		Clamp
110	11050230 запросить цену →		Clamp
111			0313 O050W Philips Pan Head Screw - M3x5
113			0314 O080W Philips Pan Head Screw - M4x8
115			0622 O1OOE Spring Pin - 2X10mm
116	t0720 запросить цену →	O030E	Retaining Ring - m3

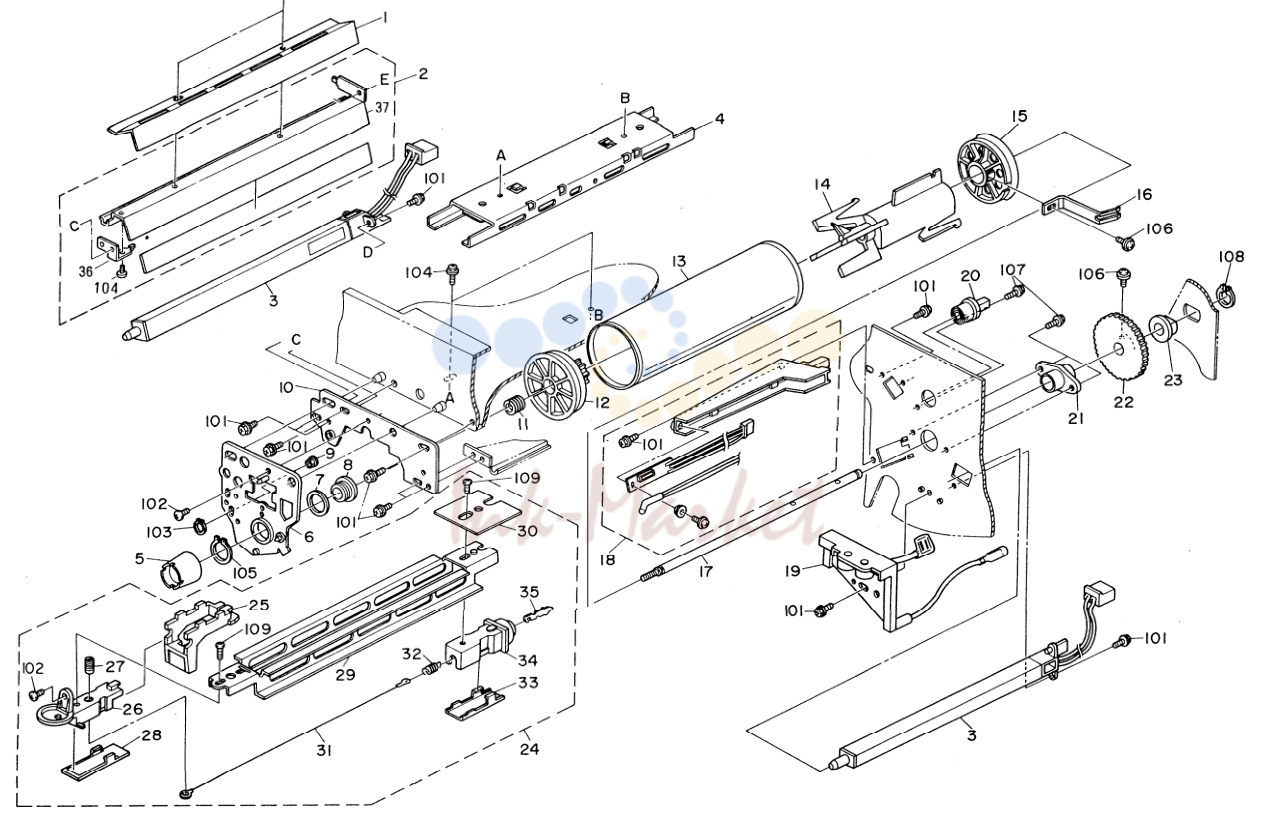

5. DRUM

№	Артикул	Описание
35	54422110 запросить цену →	Plug - Corona Unit
1	A0172054 запросить цену →	Shield Plate - Quenching
2	A0172055 запросить цену →	Cleaning Unit Rail Ass’y 1 36 I
36	A0172057 запросить цену →	ICleaning Unit Rail Bracket
3	A0172056 запросить цену →	Icleaning Unit Rail I
3	A0175510 запросить цену →	Quenching Lamp - 115V
5	52112267 запросить цену →	Drum Shaft Knob
6	A0172261 запросить цену →	Drum Stay
7		5211 225~ Spacer - M20x0.1
8	52112365 запросить цену →	Bushing - 12x19xllmm
9	54423585 запросить цену →	Bushing
10	A0172264 запросить цену →	Front Drum Plate
11	54472266 запросить цену →	Drum Flange Spring
12	54472257 запросить цену →	Front Drum Flange
13	A0179590 запросить цену →	Drum
14	54472286 запросить цену →	Drum Guide
15	ADO14003 запросить цену →	Rear Flange
16	A0172274 запросить цену →	Spring Plate
17	ADO15005 запросить цену →	Drum Shaft
18	A0175269 запросить цену →	ID Sensor Board
19	AD021018 запросить цену →	I’ & S Corona Receptacle
20	54422165 запросить цену →	Receptacle Housing Main Corona
21	AA082010 запросить цену →	Bushing - 12x18x16mm
22	ABO13190 запросить цену →	;ear - 60T
23	AA080038 запросить цену →	Bushing - 12x18x8mm
24	ADOO4017 запросить цену →	;harge Corona Unit
25	AD022082 запросить цену →	;harge Corona Cleaner
26	AD022080 запросить цену →	Front End Block - Charge Corona 1 101 0443 O060W Hexagon Head Tapping Screw - M3x6
27	54422069 запросить цену →	?lastic Screw - Main Corona 1 102 0314 O060W Philips Pan Head Screw - M4x6
28	fUX12 запросить цену →	2078 front Cover - Charge Corona 1 103 0725 O1OOE Retaining Ring C - MIO
29		4D02 3024 ;harge Corona Casing 1 104 0313 O060W Philips Pan Head Screw - M3x(j
30	07250180E запросить цену →	Retaining Ring C- M18
106	09514012W запросить цену →	Phili”ps Screw With Flat Washer - Mhx12
31	10179501 запросить цену →	‘lain Corona Wire (lOpcs/set)
32	54422108 запросить цену →	;pring - Corona Wire 1 107 0443 O080W Hexagon Head Tapping Screw - M3x8
33	07250120E запросить цену →	Retaining Ring C - M12
34		W02 2081 Rear End Block - Charge Corona 1 109 0314 O050W Philips Pan Head Screw - M4x5

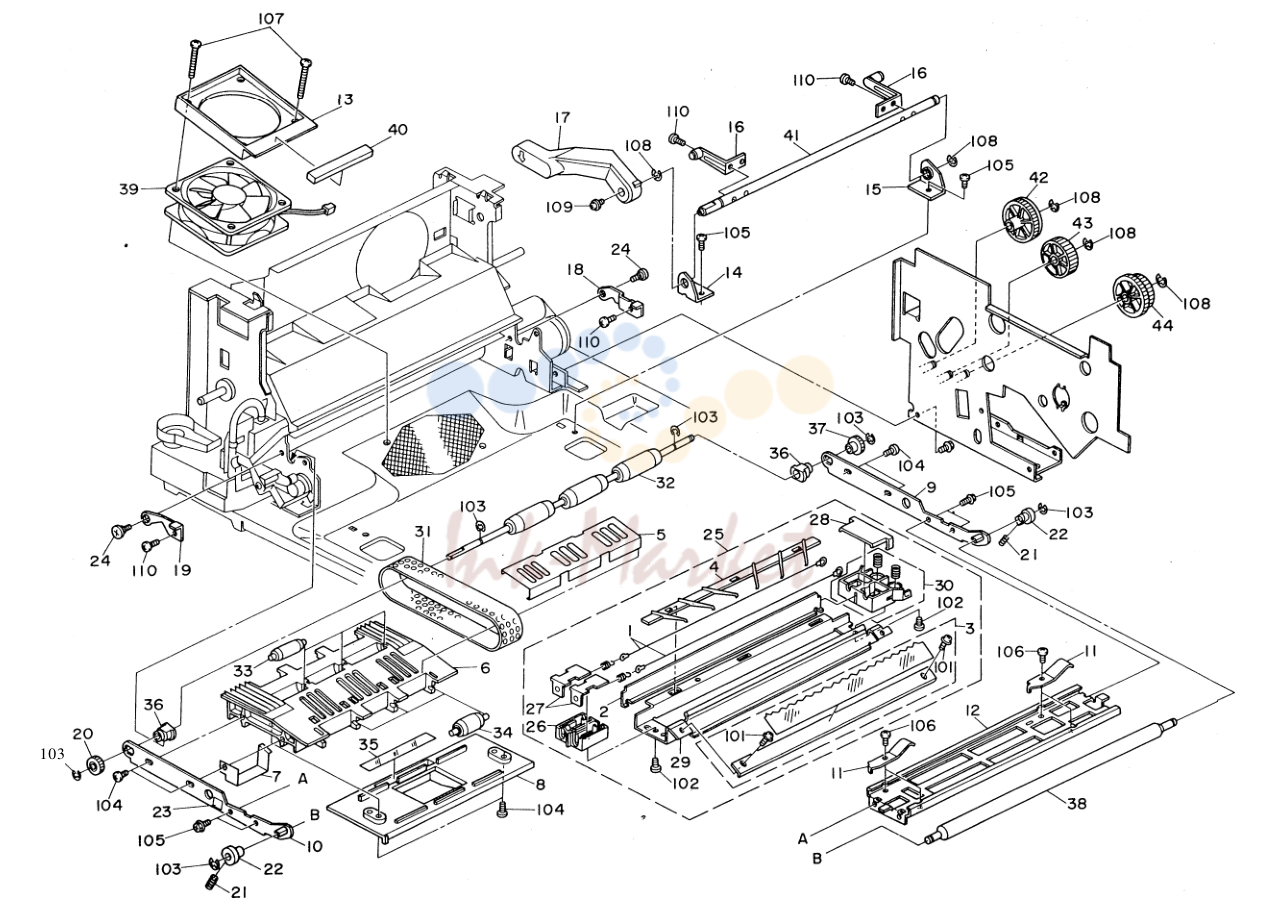

6. TRANSPORT NOV. 1, ’87

№	Артикул	Описание
36	AA082011 запросить цену →	Bushing - 6x13mm
1	A0179502 запросить цену →	T& S Corona Wire (lOpcs/set)
37	ABO13198 запросить цену →	Gear - 20T
2	A0172103 запросить цену →	Corona Separater Plate
3	A0172105 запросить цену →	T & S Corona Guide Plate
38	AF021025 запросить цену →	Lower Registration Roller
5	A0173879 запросить цену →	Grounding Plate
40	AA151170 запросить цену →	Seal - 6x14x85
6	A0173861 запросить цену →	Transport Guide Plate
41	AA140124 запросить цену →	Lock Shaft - Transport Unit
42	AB013196 запросить цену →	Gear - 36T
7	A0173878 запросить цену →	Small Grounding Plate
8	A0173862 запросить цену →	” Upper Duct
43	AB013194 запросить цену →	Gear - 34T
9	A0173855 запросить цену →	Rear Side Plate - Transport
44	AB017093 запросить цену →	Gear - 28T
10	A0173853 запросить цену →	Front Side Plate - Transport
11	A0173876 запросить цену →	Plate Spring - T&S Corona Rail
12		AOi7 3877 T& S Corona Rail
13	A0173863 запросить цену →	Lower Duct
14	A0173892 запросить цену →	Front Release Lever Bracket
15	A0173893 запросить цену →	Rear Release Lever Bracket
16	A0173887 запросить цену →	Lock Arm - Transport
17	A0173890 запросить цену →	Release Lever - Transport
18	A0173896 запросить цену →	Rear Support Plate - Transport
19	A0173895 запросить цену →	Front Support Plate - Transport
20	54473922 запросить цену →	Gear - 16T
21	54422754 запросить цену →	spring - Registration Roller
22	54422751 запросить цену →	Bushing - Upper Registration Roller
23		5203 13A9 Rear Positioning Decal - Development
24	54472768 запросить цену →	stepped Screw - M3
25	ADOO4018 запросить цену →	T & S Corona Unit
26	AD022073 запросить цену →	Frent End Block - T & S Corona
101	09513005W запросить цену →	Philips Screw With Flat Washer - M3x5
27	AD022076 запросить цену →	Frent End Block Cover - T & S Corona 2 102 0413 O062W Tapping Screw - M3x6
28	AD022077 запросить цену →	Rear End Block Cover - T & S Corona 1 103 0720 O040E Retaining Ring - M4
29	AD023025 запросить цену →	T & S Corona Casing
104	04130082W запросить цену →	Tapping Screw - M3x8
30	AD022074 запросить цену →	Rear End Block - T& S Corona 1 105 0443 O060W Hexagon Head Tapping Screw - M3x6
31	AA040010 запросить цену →	Transport Belt
106	03130608Z запросить цену →	Philips Pan Head Screw - M6x8
32	AF022008 запросить цену →	Transport Drive Roller
107	03140300W запросить цену →	Philips Pan Head Screw - M4x30
33	AF022012 запросить цену →	Middle Transport Roller 3 108 0720 O060E Retaining Ring - M6
34	AF022010 запросить цену →	Transport Guide Roller ‘3
109	09513006W запросить цену →	Philips Screw With Flat Washer - M3x6
35	AA150053 запросить цену →	Mylar Seal - 20x118 1 110 0313 O060W Philips Pan Head Screw - M3x6

7. FUSING 1

№	Артикул	Описание
101	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
1	AO174323 запросить цену →	Oil Supply Guide
102		1lo5 0199 Clamp
2	A0174324 запросить цену →	Oil Bottle Cap 1 e
103	09644006W запросить цену →	Tapping Screw With Flat Washer - M4x6
3	A0174322 запросить цену →	Spring Plate - Oil End Sensor
104		0720 O040E Retaining Ring - M4
4	A0174321 запросить цену →	Oil Tank
105	04430082W запросить цену →	Hexagpm Head Tapping Screw - M3x8
5	A0174306 запросить цену →	Oil Pump Bracket
106	11050230 запросить цену →	Clamp
6	A0174302 запросить цену →	Oil Pump Lever
107		0720 O060E Retaining Ring - M6
7	A0175531 запросить цену →	Temperature Thermostat
108		0313 O050W Philips Pan Head Screw - M3x5
8	AO174187 запросить цену →	Bracket - Hot Roller Stripper
9	A0174186 запросить цену →	Fan Motor Bracket
10	A0174152 запросить цену →	Spring Plate - Oil Suppley Pad
11	A0174153 запросить цену →	Spring Plate - Oil Blade
12	A0174151 запросить цену →	Fusing Cover
13	A0171092 запросить цену →	Fusing Arm
14	A0174197 запросить цену →	Oil Sump
15	A0174131 запросить цену →	Oil Supply Pad
16	A0174191 запросить цену →	Oil Blade Holder
17	AWO10002 запросить цену →	Oil End Sensor
18	54154310 запросить цену →	Valve - Oil Pump
19	AA180007 запросить цену →	Sleeve - Oil Pump
20	AA180003 запросить цену →	Oil Tube - 63mm
21	AA180004 запросить цену →	Oil Tube - 35mm
23	AG050016 запросить цену →	Fusing Knob
24	AA146382 запросить цену →	Shaft - Oil Pump Bracket
25	AAOO0015 запросить цену →	Decal - High Temperature
26	ABO17060 запросить цену →	Cam Gear - 30T
27	52161840 запросить цену →	Slider Lock Spring
28	ABO13195 запросить цену →	Gear - 20T
29	ABO13196 запросить цену →	Gear - 36T
30	AE043001 запросить цену →	Oil Blade
31	A0174155 запросить цену →	Mylay Seal - Fusing Entrance
32	A0174154 запросить цену →	Safety Switch Bracket

8. FUSING II Nov. 1, 87

№	Артикул	Описание
1	A0174085 запросить цену →	Pressure Lever 2 101 0443 O060W Hexagon Head Tapping Screw - M3x6
2	07250300E запросить цену →	Retaining Ring C - M30
3	ABO13201 запросить цену →	Gear - 40T 2 103 0720 O040E Retaining Ring - M4
5	A0174075 запросить цену →	Stud - Exit Unit 1 105 0443 O080W Hexagon Head Tapping Screw - M3x8
106	11050199 запросить цену →	Clamp
6	AA060116 запросить цену →	Pressure Spring
7	AE031002 запросить цену →	Bushing - 8x14x7 2 107 0413 O082W Tapping Screw - M3x8
8	A0175250 запросить цену →	” Thermistor
9	52034146 запросить цену →	Thermistor Spring
10	A0174161 запросить цену →	Upper Entrnace Guide
11	A0174175 запросить цену →	Lower Entrance Guide
12	A0174362 запросить цену →	Receiving Tray Bracket
13		A)(44 0014 Fusing Lamp - 220/240V
13	AX440013 запросить цену →	Fusing Lamp - 115V
14	AEOI1012 запросить цену →	Hot Roller
15	AE020006 запросить цену →	Pressure Roller
16	ABO17059 запросить цену →	Coupled Gear - 29T/40T
17		AA1l 3010 Rear Fusing Lamp Holder
18	ABO13197 запросить цену →	Gear - 30T
19	54474213 запросить цену →	Gear - 20T

9. EXIT

№	Артикул	Описание
1	AO174281 запросить цену →	Exit Cover
101	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
102	04130062W запросить цену →	Tapping Screw - M3x6
2	A0174285 запросить цену →	Exit Cover Guide
103	07200040E запросить цену →	Retaining Ring - M4
3	A0176284 запросить цену →	Safety Switch Actuator
104	08053385 запросить цену →	Bushing - 6mm
4	A0174286 запросить цену →	Upper Exit Guide
105	09513008W запросить цену →	Philips Screw With Flat Washer - M3x8
5	A0174261 запросить цену →	Upper Exit Roller
106	03130120W запросить цену →	Philips Pan Head Screw - M3x12
6	A0174233 запросить цену →	Exit Frame
107	11050199 запросить цену →	Clamp
7	A0179503 запросить цену →	Hot Roller Stripper (3pcs/set)
108	03130300W запросить цену →	Philips Pan Head Screw - M3x30
8	A0174234 запросить цену →	Exit Stay
109	07200023E запросить цену →	Retaining Ring - M2.5
9	A0174291 запросить цену →	Lower Exit Guide
110	12041373 запросить цену →	Push Switch
10	A0175818 запросить цену →	Safety Switch Lever
111	07040030C запросить цену →	Toothed Washer - 3mm
11	A0175816 запросить цену →	Safety Switch Bracket
112	09503008M запросить цену →	lPhilips Truss Head Screw - M3x8
12	A0175355 запросить цену →	Safety Switch Harness
13	A0175828 запросить цену →	Exit Lever - Safety Switch
14	A0174283 запросить цену →	Spring Plate - Fan Motor Bracket
15	A0174093 запросить цену →	Rear Left Cover - Fusing
16	AA120006 запросить цену →	Antistatic Brush
17	ABO13208 запросить цену →	Gear - 13T
18	52034168 запросить цену →	! Stripper Spring
19	AA066030 запросить цену →	Spring - Hot Roller Stripper
20	AA143039 запросить цену →	Spring Holder
21	AW020016 запросить цену →	Exit Sensor
22	AF040009 запросить цену →	Rear Lower Exit Roller
23	AF040008 запросить цену →	Front Lower Exit Roller
24	54472768 запросить цену →	Stepped Screw - M3
25	52062684 запросить цену →	Shoulder Screw - M3
26	AX640003 запросить цену →	Fan Motor
27	AA148069 запросить цену →	Safety Switch Shaft
28	AZ400007 запросить цену →	Grounding Wire
29	AAI12008 запросить цену →	Exit Filter
30	58956155 запросить цену →	Grounding Plate Angle

10. DEVELOPMENT

№	Артикул	Описание
1	A0173121 запросить цену →	Bearing Retainer 1 38 AD03 300& Toner Supply Roller
2	A0173096 запросить цену →	Adjusting Plate - Magnet Angle
39	52153303 запросить цену →	Seal - Toner Supply Roller
3	A0173126 запросить цену →	Development Gear Cover
40	AA151164 запросить цену →	Seal - 4x12x180
4	A0173075 запросить цену →	Lower Casing
41	AA151181 запросить цену →	Sea 1 - Rear
42	AA151182 запросить цену →	Sea 1 - Toner End
5	A0173202 запросить цену →	Set Sensor Actuater - Development Unit
6	A0173131 запросить цену →	* Development Filter
43	AA150048 запросить цену →	Seal - 25x3O
44	AA150062 запросить цену →	Seal - Toner End Actuator
7	A0173143 запросить цену →	Upper Casing
45	52153270 запросить цену →	5ea 1 - Front
8	A0173161 запросить цену →	Doctor Plate
46	AA151163 запросить цену →	Seal - 4x20x254
10	A0173007 запросить цену →	Toner Supply Unit
47	AA151165 запросить цену →	Seal - 2x16x254
11	A0173178 запросить цену →	Toner End Lever
12	ABO13203 запросить цену →	Gear - 20T 1 48”
48	AA151161 запросить цену →	Seal - 2x5x267
49	AA150047 запросить цену →	Seal - 12x264
13	54293561 запросить цену →	Ball Bearing IOX26X8 1 ‘
14	AD031041 запросить цену →	Development Sleeve
50	59313330 запросить цену →	roner End Lever
51	52153295 запросить цену →	{opper Filter
15	AA151157 запросить цену →	Seal - 3x5x52
16	AA151171 запросить цену →	Front Side Seal
52	54423233 запросить цену →	Spring - I)rive Wheel
17	AA151172 запросить цену →	Rear Side Seal
53	52153321 запросить цену →	;ear - 56T
18	ABO13204 запросить цену →	Gear - 16T I
54	59313332 запросить цену →	roner End Actuator
19	AA150043 запросить цену →	seal - llx35 2 55 4A06 0119 \rm Spring
20	AA152013 запросить цену →	sea 1 h 56 ih47 3236 ;ear - 23T
21	ABO13205 запросить цену →	Gear - 20T
57	52153281 запросить цену →	)in
22	52053103 запросить цену →	Bushing - 6mm
58	52053306 запросить цену →	;ear - 18T
59	52153285 запросить цену →	iea
23	AD038007 запросить цену →	Paddle Roller
24	ABOI3202 запросить цену →	Gear - 32T 1 60 \A15 1160 ;eal - 7x1OX23
25	52153089 запросить цену →	Developer Knob
61	59313302 запросить цену →	;ea 1 - Toner End Case
26	AA151167 запросить цену →	sea 1 - 3.5x7x2L6 1 62 j215 3327 lha f t - Agitator
27	AA151180 запросить цену →	seal - Development Unit 1 63 j215 3347 lpring - Gear
28	AA152024 запросить цену →	Entrance Seal 1 64 j215 3328 ‘oint - Hopper
29	AA151168 запросить цену →	sea 1 - Filter 1 65 \A15 0046 teal - 20x28
30		AA15 oo4h Mylar Seal - Upper Rear 1 66 \A15 0049 leal - 30x178
31	AA150045 запросить цену →	Mylar Seal - Upper Front 1 67 \A15 1166 Ieal - 4x34x234
32	AA151158 запросить цену →	seal - 2x5x222 1 68 \A15 1162 eal - 1x25x244
33	AA151159 запросить цену →	seal - 2x3x222
35	AD036010 запросить цену →	separator - Development
36	AD038008 запросить цену →	Denvelopment Auger

11. Index T Q’ty Per

№	Артикул	Описание
1	A0173656 запросить цену →	Upper Toner Collection Casing
36	54182859 запросить цену →	Spring - Regist Roller (Front)
37	ABO17094 запросить цену →	Gear - 14T
2	A0173657 запросить цену →	Feeler Holder
3	A0173660 запросить цену →	Lower Toner Collection Casing
38	52053603 запросить цену →	Sea 1 - Rear Outer
5	A0173624 запросить цену →	Lower Casing - Cleaning Unit
40	54463648 запросить цену →	Stepped Screw - M4
41	52053602 запросить цену →	Seal - Front Outer
6	A0173645 запросить цену →	Toner Holder
42	AD041006 запросить цену →	Cleaning Blade
7	A0173595 запросить цену →	“ Toner Collection Roller
8	A0173557 запросить цену →	Rear Side Plate - Cleaning
43	AO053585 запросить цену →	Sensor Feeler - Toner Over Flow
44	AO053586 запросить цену →	Rubber Seal - Toner Collection
9	A0173602 запросить цену →	Pick-up Pawl Rod
10	A0173552 запросить цену →	Front Side Plate - Cleaning
45	AO053587 запросить цену →	Feeler Supporter
11	A0173578 запросить цену →	Cleaning Brush Holder
12	A0173573 запросить цену →	Pressure Arm
13	A0173569 запросить цену →	Cleaning Blade Holder
14	AA150041 запросить цену →	Mylar Seal - 33x235
15	AA151153 запросить цену →	Seal - 1x1OX245
16	AA152032 запросить цену →	sea 1 - Toner Holder
17	AD025008 запросить цену →	Pick-off Pawl
18	54472681 запросить цену →	snap Ring
19	AA150052 запросить цену →	Entrance Seal - Cleaning Unit
20	AA150040 запросить цену →	seal - 11x237
21	AA140129 запросить цену →	shaft - Cleaning Brush
22	AA151154 запросить цену →	seal - M6x16x85
23	AA151156 запросить цену →	seal - Rear Side Cleaning
24	ABO11030 запросить цену →	Gear - 31T
25	ABOI3200 запросить цену →	Gear - 15Z
26	ABO13127 запросить цену →	&?ar - 14T
27	54463707 запросить цену →	Bushing - 6x10x6mm 2 101 0413 O082W Tapping Screw - M3x8
28	09513008W запросить цену →	Philips Screw With Flat Washer - M3x8
103	04130062W запросить цену →	Tapping Screw - M3x6
29	52053599 запросить цену →	side Seal - Cleaning Rear
30	52153555 запросить цену →	Rubber Seal - Cleaning Small 2 104 0720 O025E Retaining Ring - M2.5
105	07200040E запросить цену →	Retaining Ring - M4
31	AD042005 запросить цену →	cleaning Brush
106	03130060W запросить цену →	Philips Pan Head Screw - M3x6
32	AA151155 запросить цену →	seal - Front Side Cleaning
107	03140060W запросить цену →	Philips Pan Head Screw - M4x6
33	AA151173 запросить цену →	Seal - Blade Front

12. OPTICS 1 Nov. 1, ’87

№	Артикул	Описание
35	A0173666 запросить цену →	Shutter - Toner Over Flow Sensor
1	A0171823 запросить цену →	Scanner Guide
36	A0175837 запросить цену →	Photo Sensor Bracket
2	AO081704 запросить цену →	Guide Roller - 1st Scanner
37	AW020014 запросить цену →	Photo Sensor
3	A0175808 запросить цену →	Scanner Wire Bracket
5	A0171681 запросить цену →	Ist Scanner Ass’y
39	AO171694 запросить цену →	Main Reflector Cover
6	54201682 запросить цену →	Supporter - Lamp Terminal
40	A0171790 запросить цену →	Wire Pulley Tightener
7	54091705 запросить цену →	Switch Actuator - 1st Mirror
8		AO07 186; Insulator - Lamp Terminal
9	AO071868 запросить цену →	Spacer - Lamp Terminal
10		AOi7 5348 Thermostat Harness
11		AW1l 0003 Thermostat
12	A0175346 запросить цену →	Short Thermostat Harness
13	52151700 запросить цену →	Exposure Lamp Termianl - Fix
14	AA050028 запросить цену →	Scanner Drive Wire
16	AC050004 запросить цену →	Guide Rod
17	AC030029 запросить цену →	1st Mirror
18	A0171732 запросить цену →	Stud Bracket
19	A0171699 запросить цену →	Side Wing
20	A0171698 запросить цену →	Center Wing
21	A0171696 запросить цену →	Main Reflector 1 101 0443 O060W Hexagon Head Tapping Screw - M3x6
22	AX530004 запросить цену →	Exposure Lamp - 220/240V
102	11050230 запросить цену →	Clamp
22	AX530003 запросить цену →	Exposure Lamp - l15V
103	07200040E запросить цену →	Retaining Ring - M4
23	54421711 запросить цену →	Spring Plate - 1st Mirror
104	11050005 запросить цену →	Nylon Clip - 3N
105	03130040W запросить цену →	Philips Pan Head Screw - M3x4
24	A0171697 запросить цену →	Reflector - AID
25	54421702 запросить цену →	Small Screw - M3
106	09514008W запросить цену →	Philips Screw With Flat Washer - MLx8
26	52151702 запросить цену →	Clip - Exposure Lamp
107	03130120W запросить цену →	Philips Pan Head Screw - M3x12
27	AC035015 запросить цену →	Spring Plate - 2nd Mirror
108	03140080W запросить цену →	Philips Pan Head Screw - M4x8
28	A0171735 запросить цену →	Cushion - 2nd Scanner Ass’y
109	07250140E запросить цену →	Retaining Ring C - M14
110	07200070E запросить цену →	Retaining Ring - M7
29	AC030030 запросить цену →	2nd Mirror
111	03130060W запросить цену →	Philips Pan Head Screw - M3x6
30	54421748 запросить цену →	Cleaner - Guide Rod
112	03140120W запросить цену →	Philips Pan Head Screw - M4x12
31	A0171721 запросить цену →	2nd Scanner Ass’y
32	52091735 запросить цену →	Puny
113	11050199 запросить цену →	Clamp
33	A0175309 запросить цену →	Relay Harness - Toner Over Flow
114	11050119 запросить цену →	Clamp
115	13130080W запросить цену →	Philips Pan Head Screw - M3x8
34	A0173665 запросить цену →	Sensor Bracket

13. OPTICS II

№	Артикул	Описание
1	A0175303 запросить цену →	ADS Board Harness 1 101 0443 O060W Hexagon Head Tapping Screw - M3x6
102	12041576 запросить цену →	Swi tch
2	A0175120 запросить цену →	ADS Board 1 *
3	A0175803 запросить цену →	ADS Board Bracket
103	11050230 запросить цену →	Clamp
105	11050240 запросить цену →	Spacer
4	A0175520 запросить цену →	Lamp Regulator - 97V-350W (115V)
5	A0171771 запросить цену →	Toner Shield Cover
106	11050154 запросить цену →	Clamp
107	09514008W запросить цену →	Philips Screw With Flat Washer - M4x8
6	A0171770 запросить цену →	Toner Shield Cover Rail
7	A0171766 запросить цену →	Lens Bracket
8	A0171767 запросить цену →	4th Mirror Cover
9	52201733 запросить цену →	Spring Plate
10	AC030031 запросить цену →	4th Mirror
11	AA143019 запросить цену →	Mirror Adjusting Screw
12	AC020023 запросить цену →	Lens
13	52051694 запросить цену →	Adjusting Cam - Start Lever

Каталог очень большой (805 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
