Ricoh FT 3013 3213 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. PLATEN COVER (A151/A152)
• 3. OPTICS 1 (A151/A152)
• 4. OPTICS 2 (A151)
• 5. OPTICS 3 (A152)
• 6. BY-PASS FEED (A151/A152)
• 7. PAPER FEED (A151/A152)

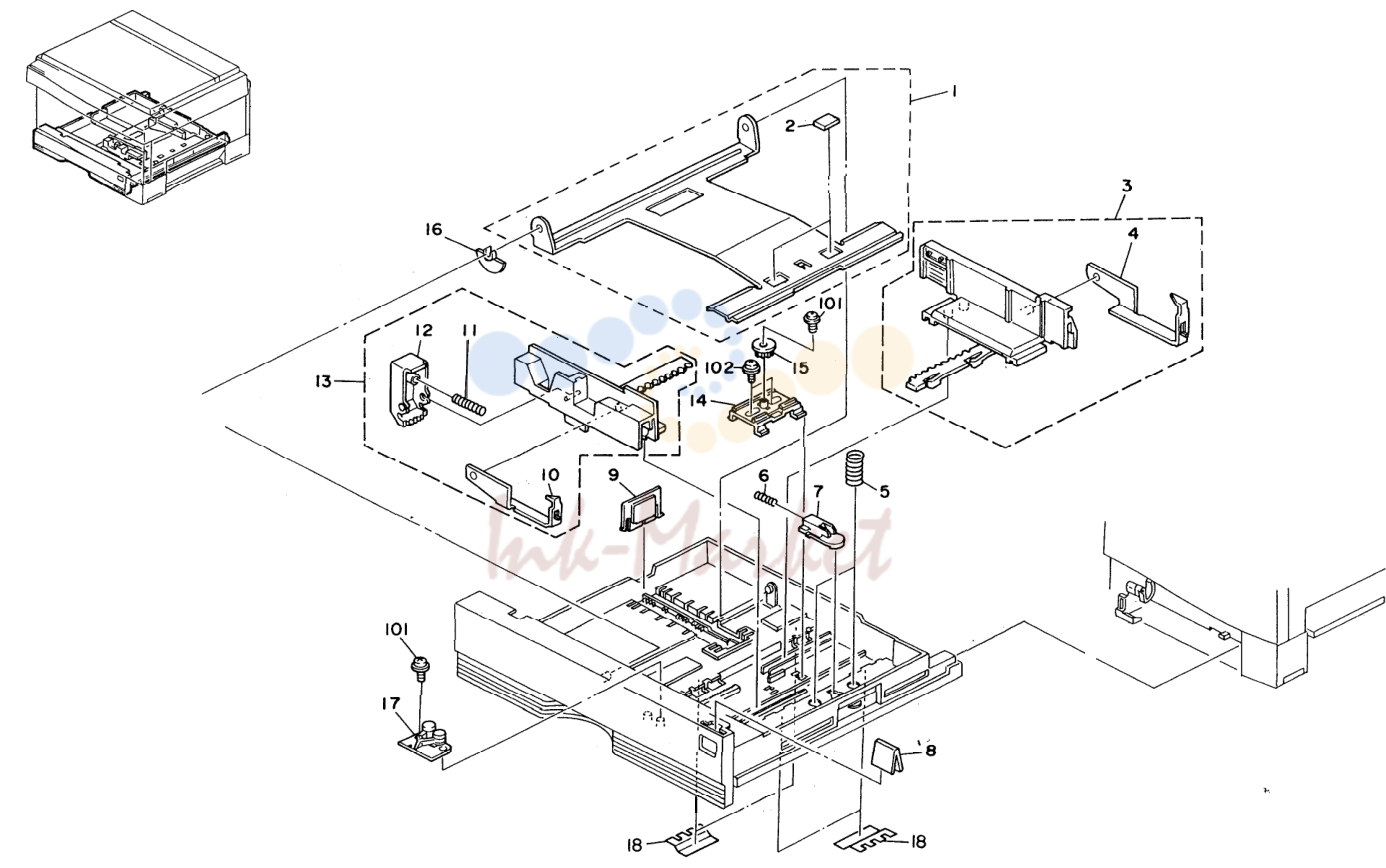

• 8. PAPER TRAY (A151/A152)

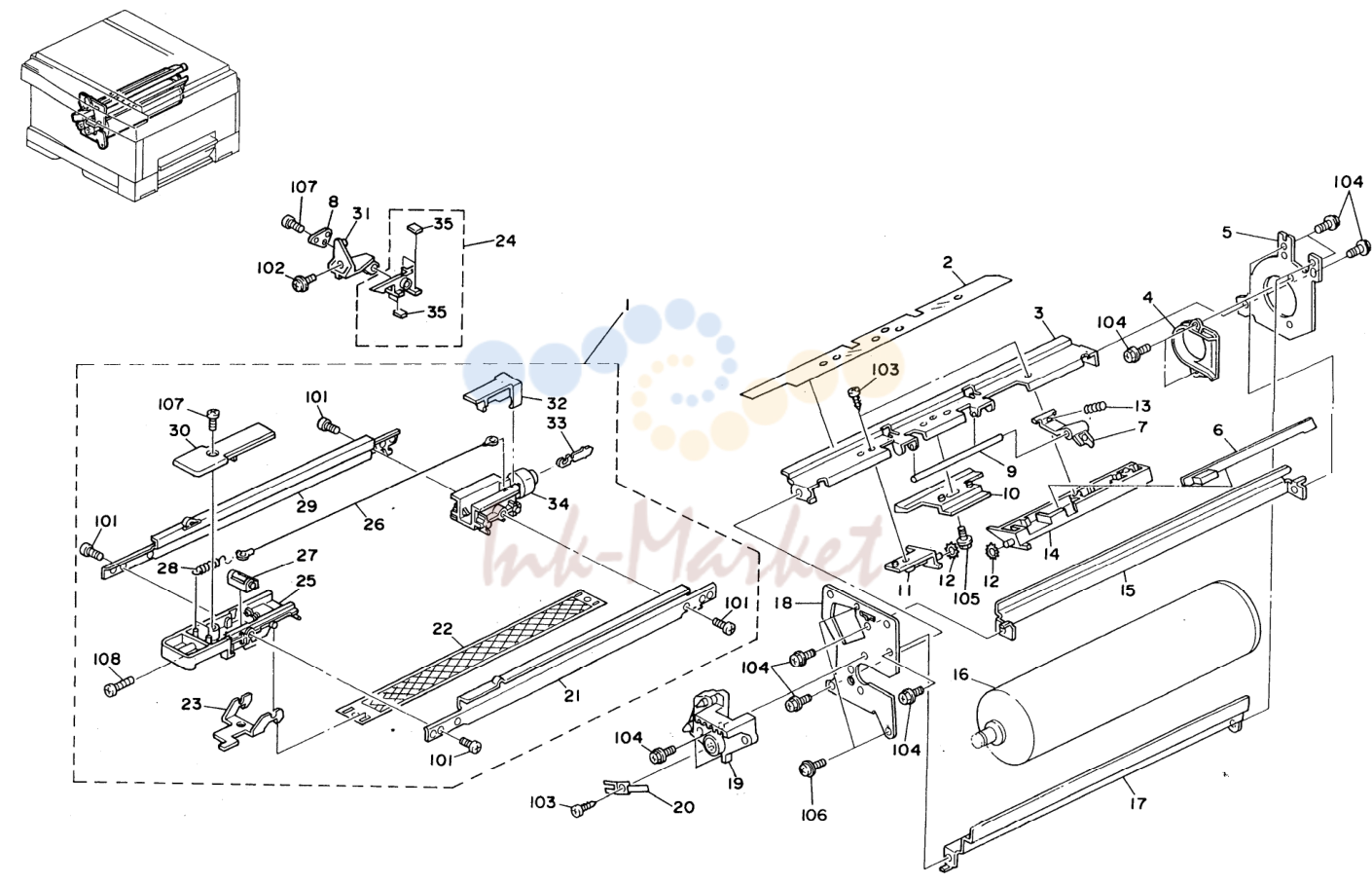

• 9. DRUM SECTION (A151/A152)

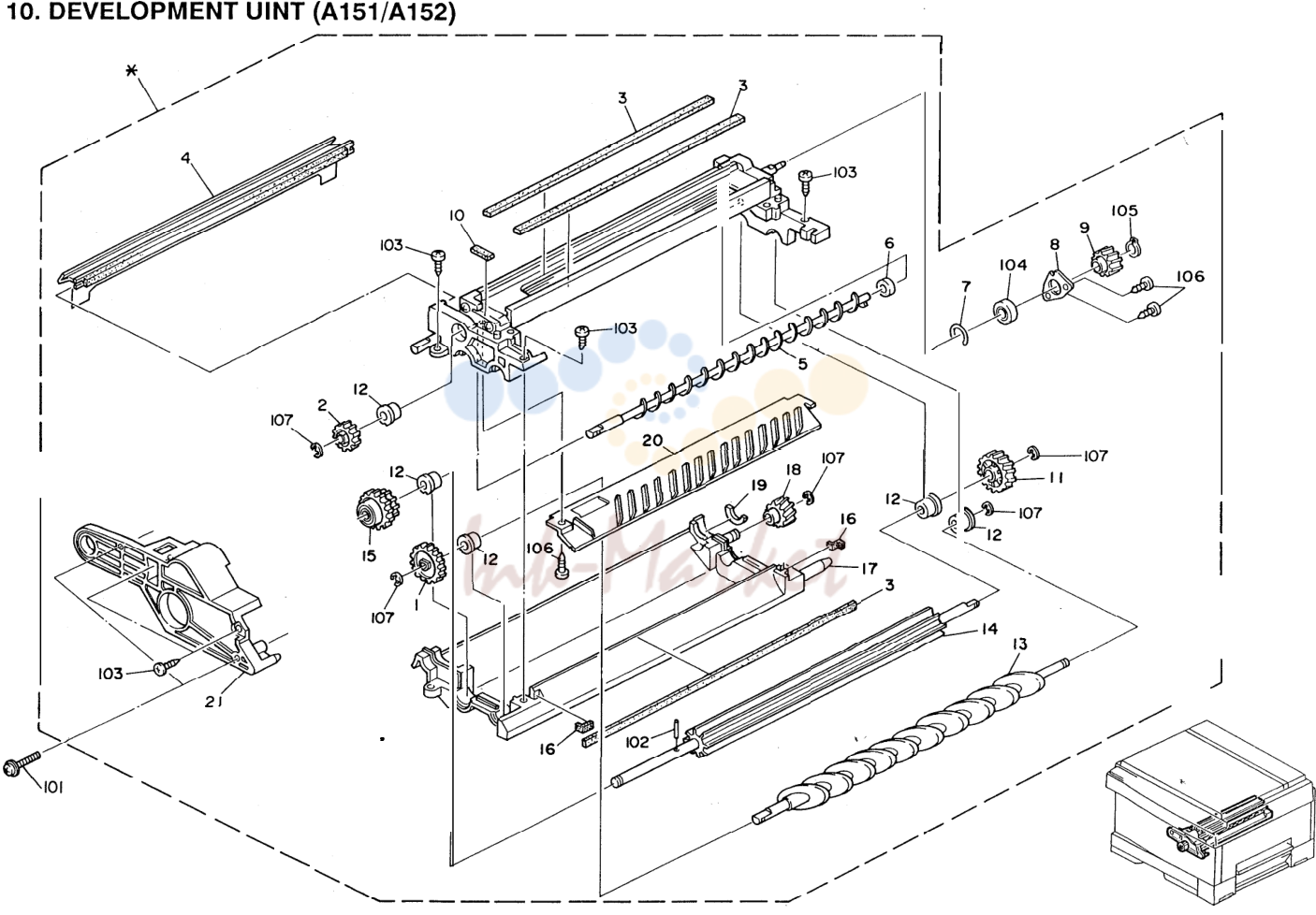

• 10. DEVELOPMENT UNIT (A151/A152)

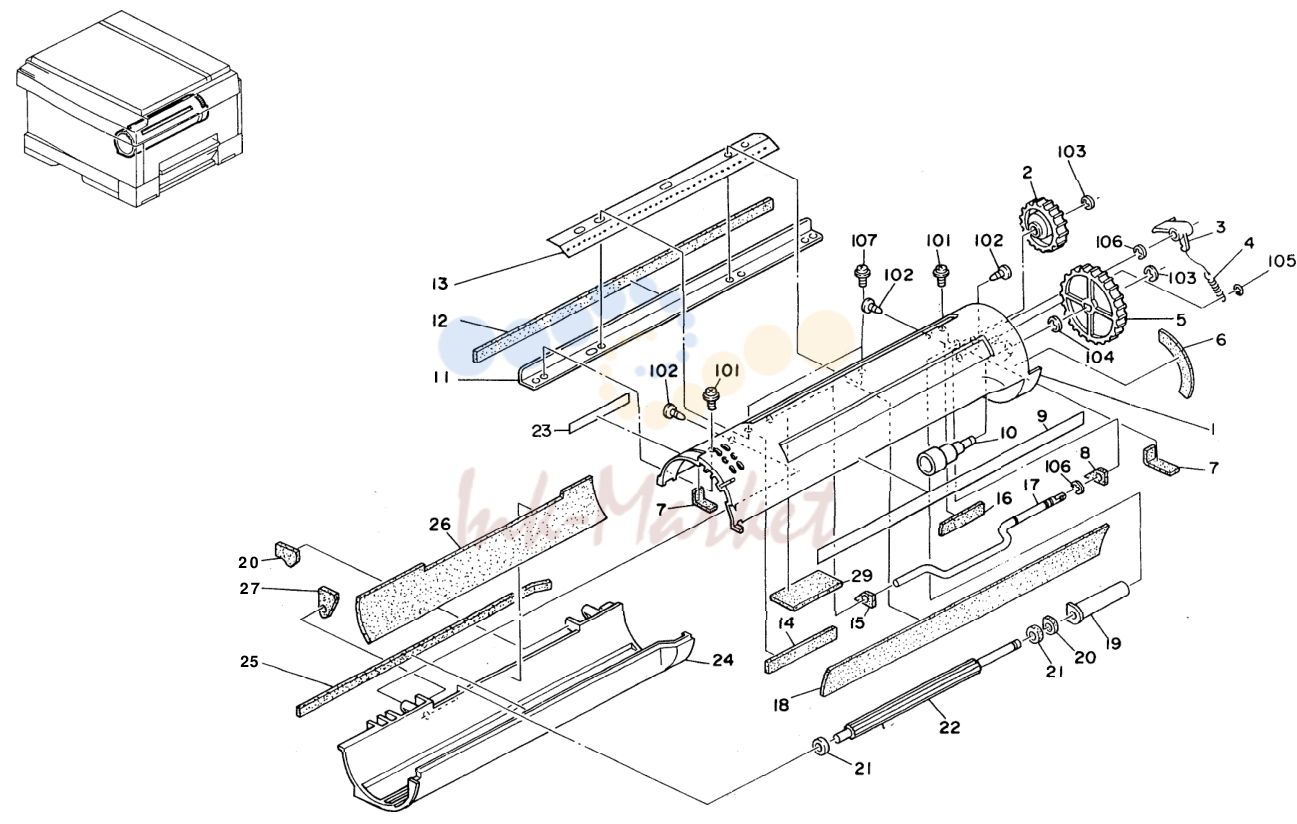

• 11. TONER SUPPLY UNIT (A151/A152)

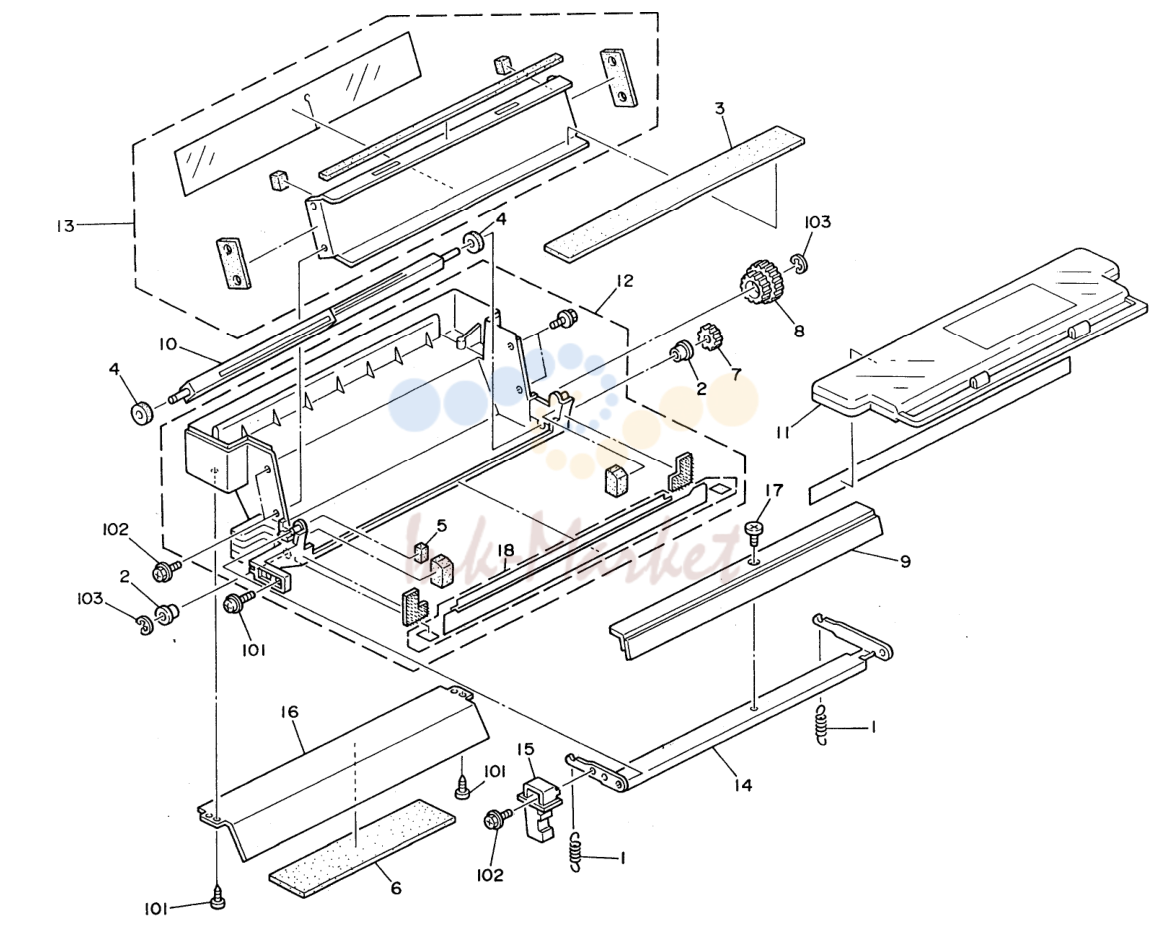

• 12. CLEANING UNIT (A151/A152)

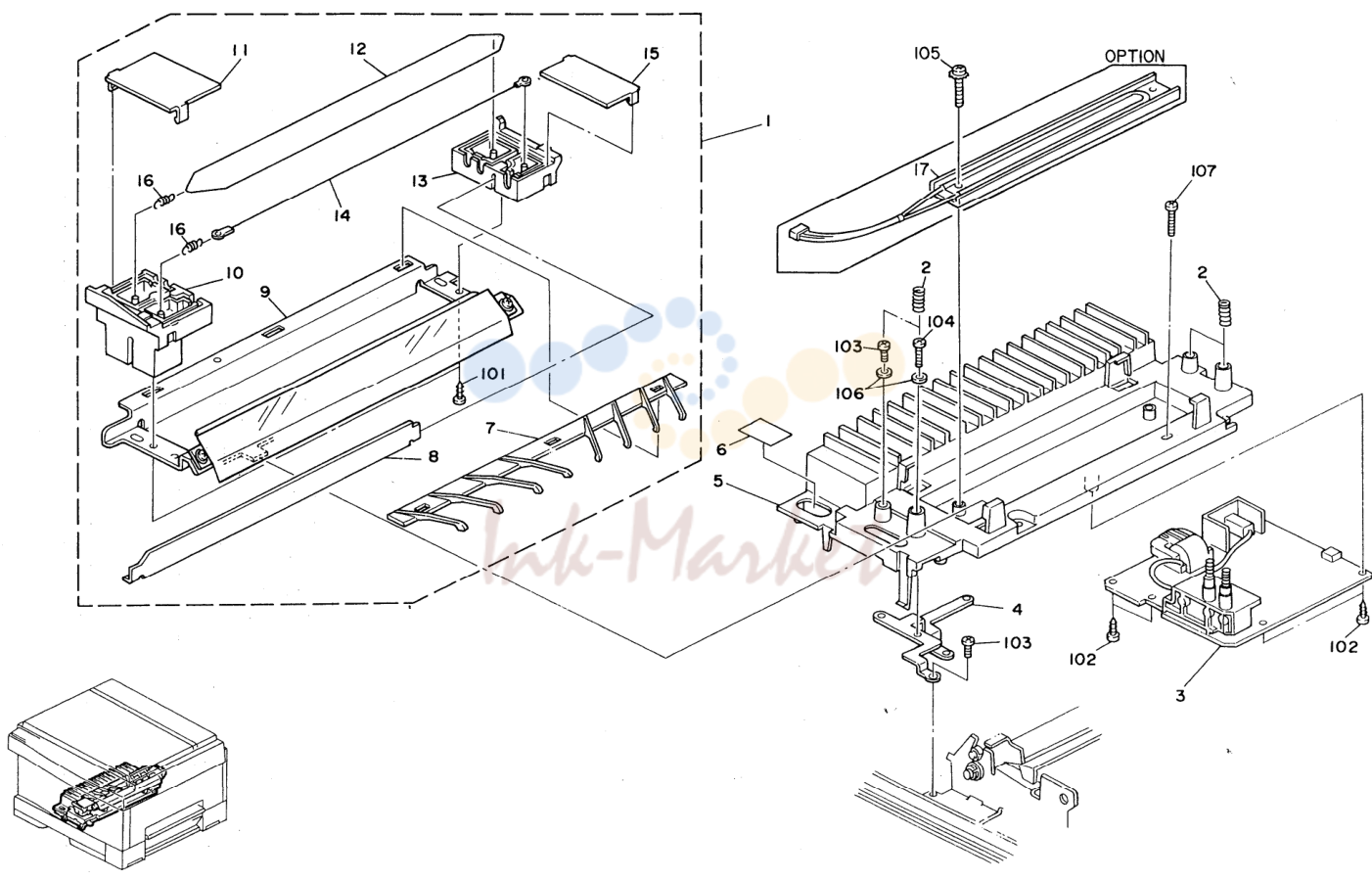

• 13. TRANSPORT SECTION (A151/A152)

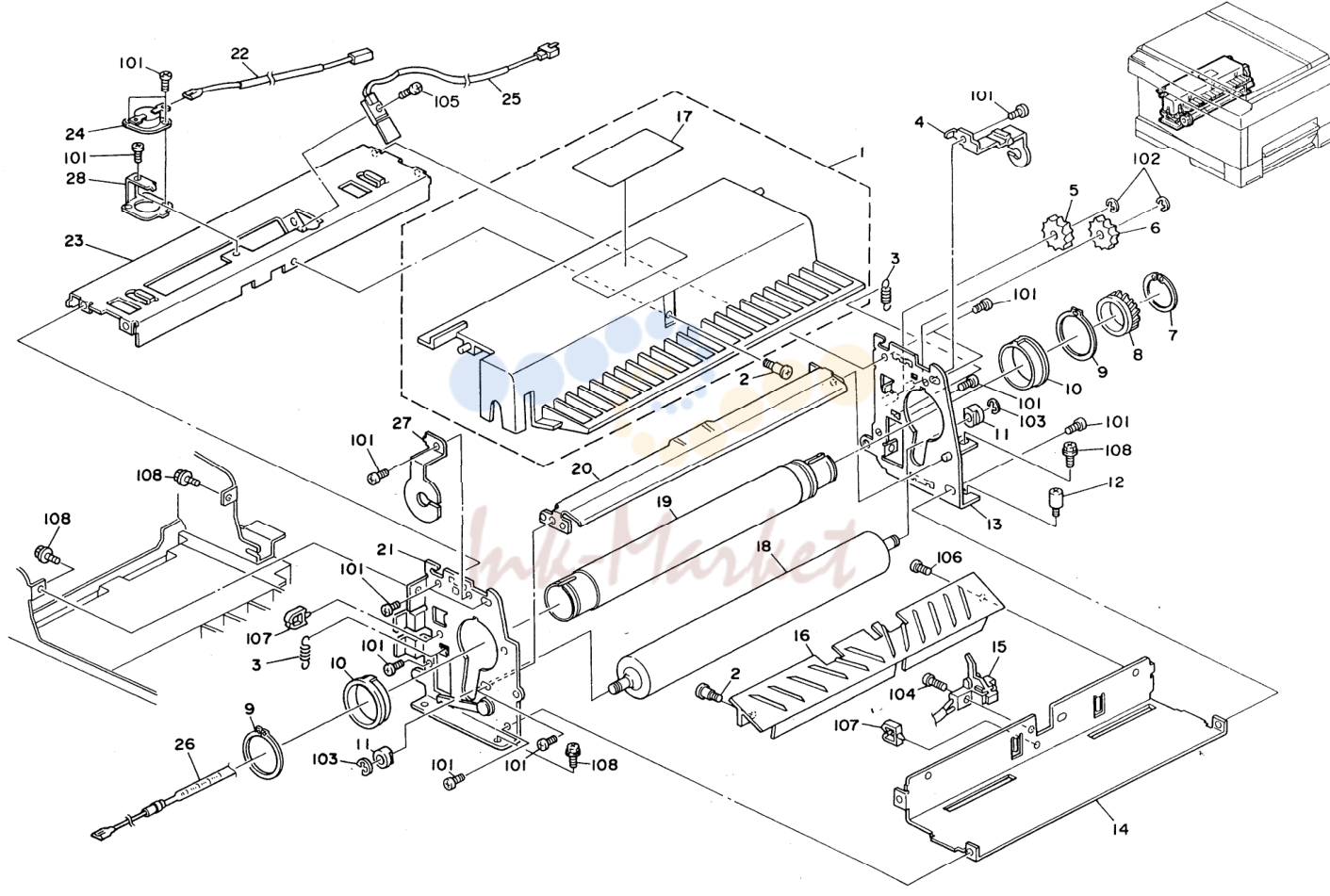

• 14. FUSING UNIT (A151/A152)

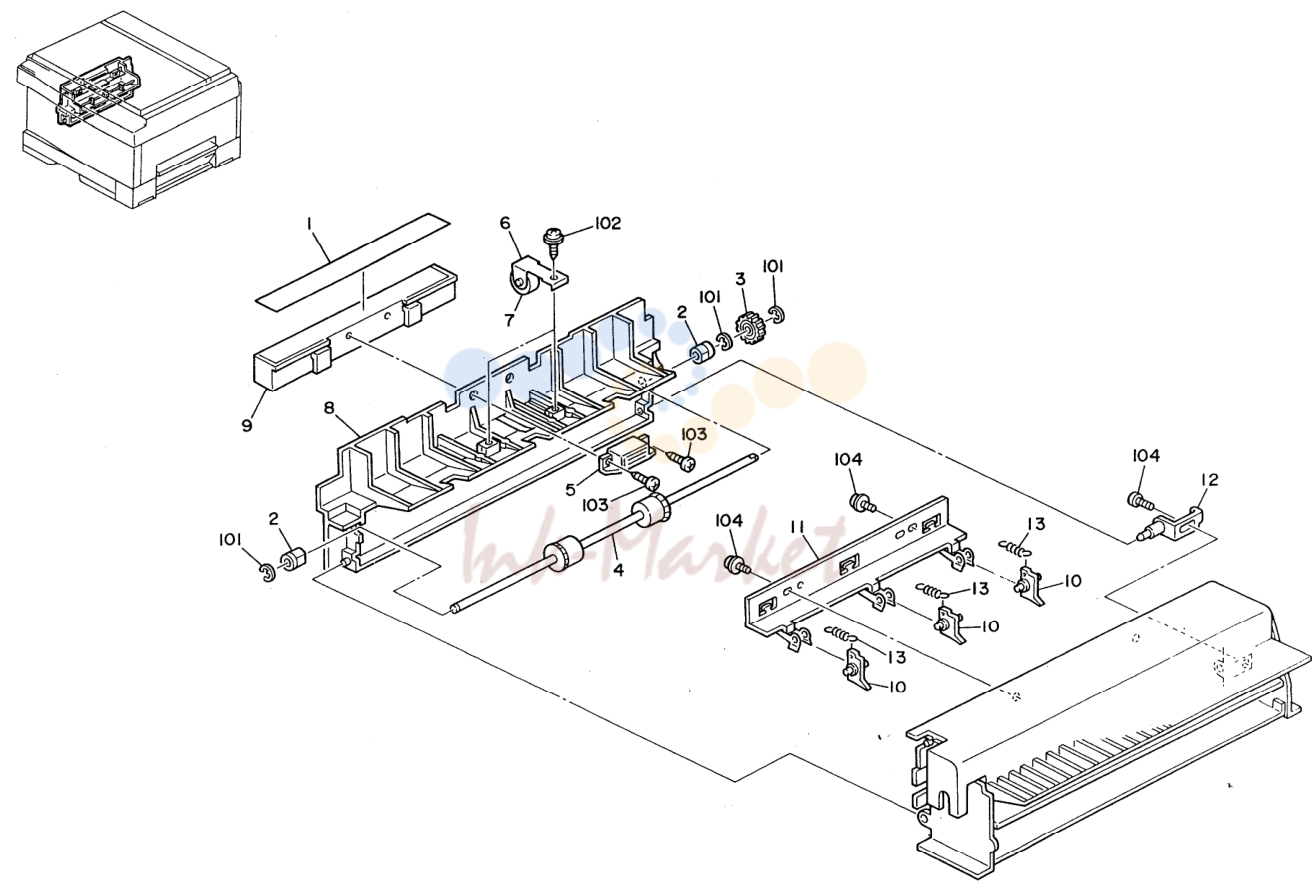

• 15. PAPER EXIT SECTION (A151/A152)

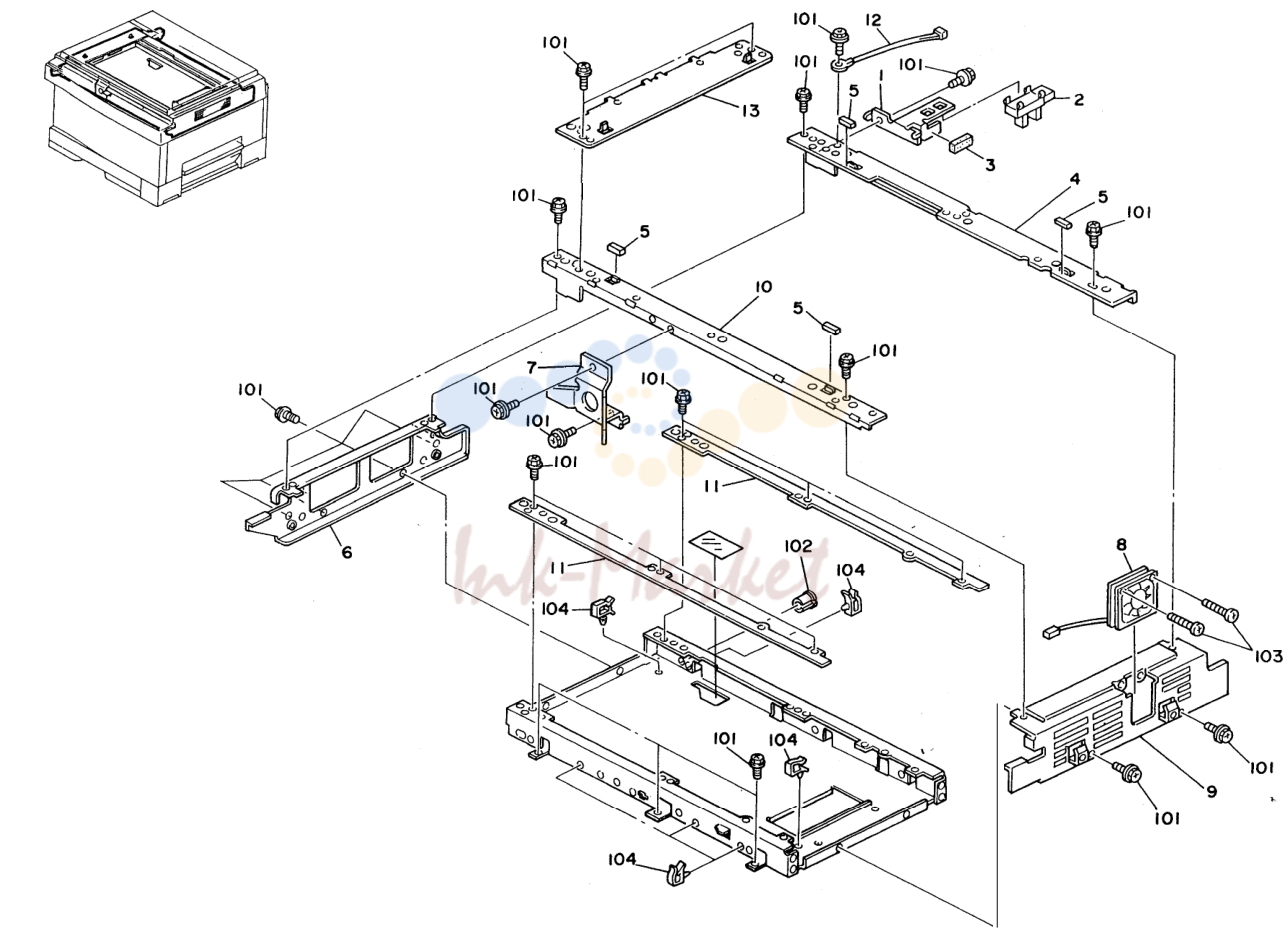

• 16. UPPER UNIT 1 (A151/A152)

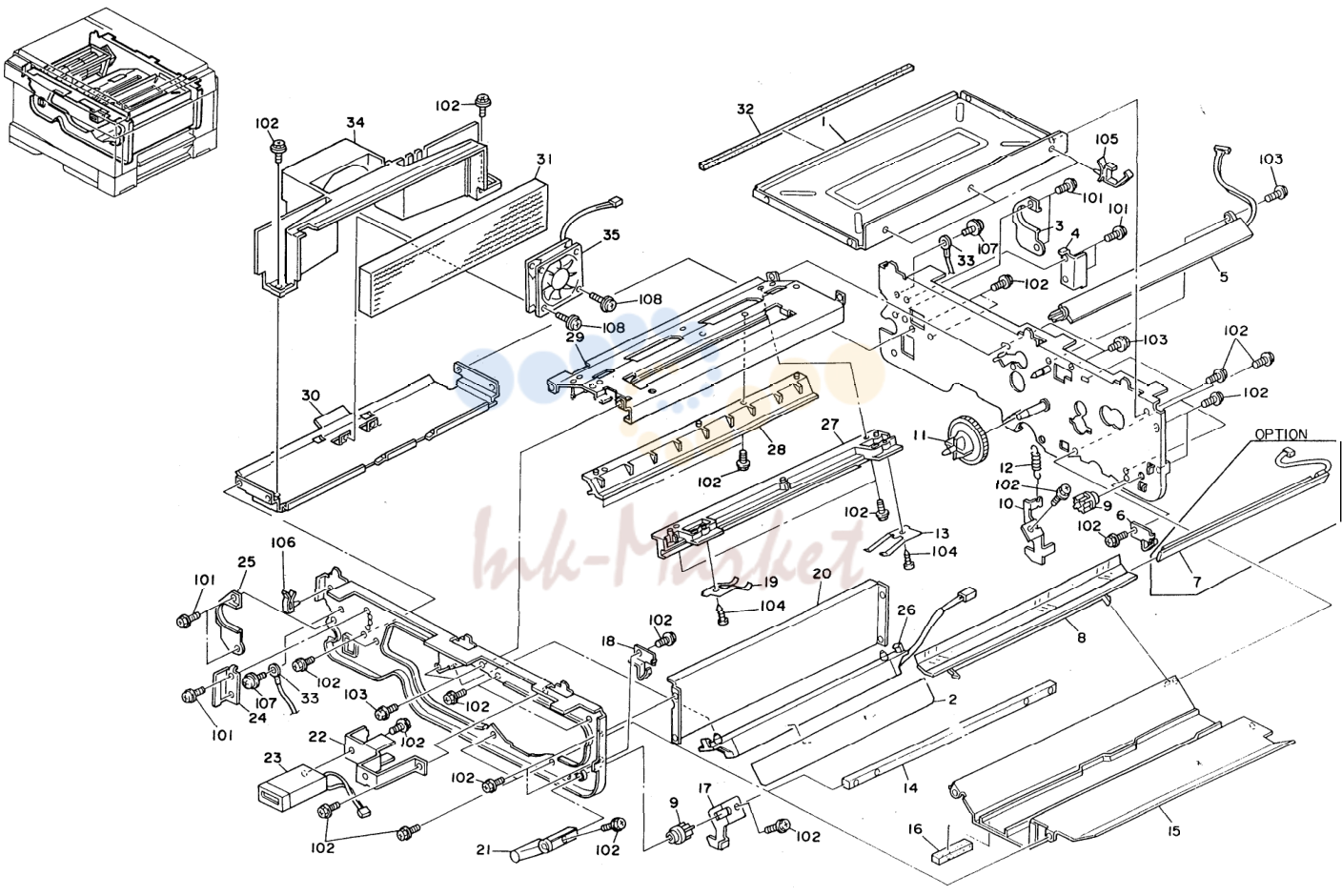

• 17. UPPER UNIT 2 (A151/A152)

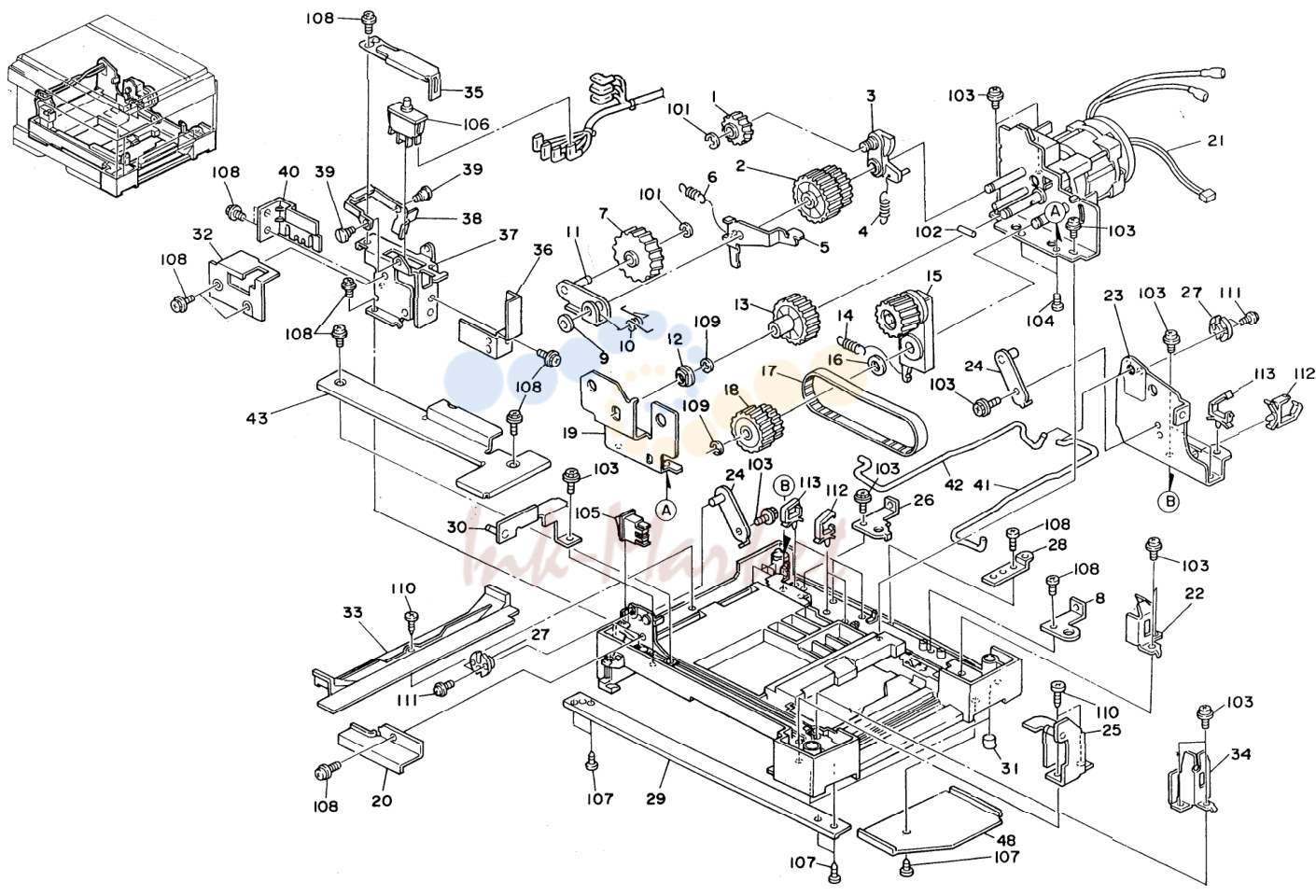

• 18. LOWER UNIT 1 (A151/A152)

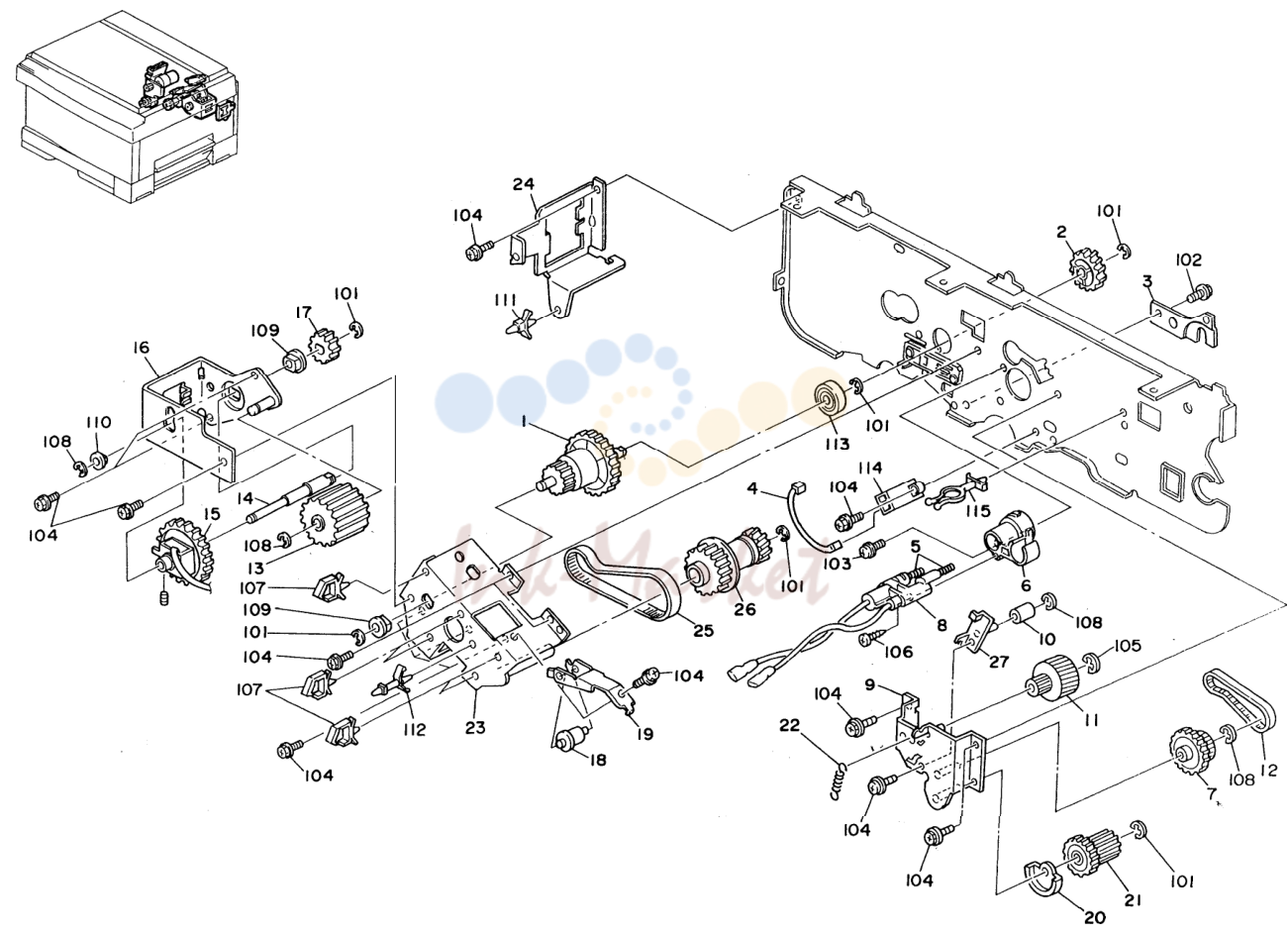

• 19. DRIVE SECTION (A151/A152)
• 20. ELECTRICAL SECTION (A151/A152)
• 21. MAIN BOARD (A151/A152)
• 22. AC DRIVE BOARD - 115V (A151/A152)
• 23. AC DRIVE BOARD - 220V (A151/A152)
• 24. AC HARNESS (A151/A152)
• 25. DC MAIN HARNESS (A151/A152)
• 26. DECAL AND DOCUMENT (A151/A152)
• 27. SPECIAL TOOLS (A151/A152)

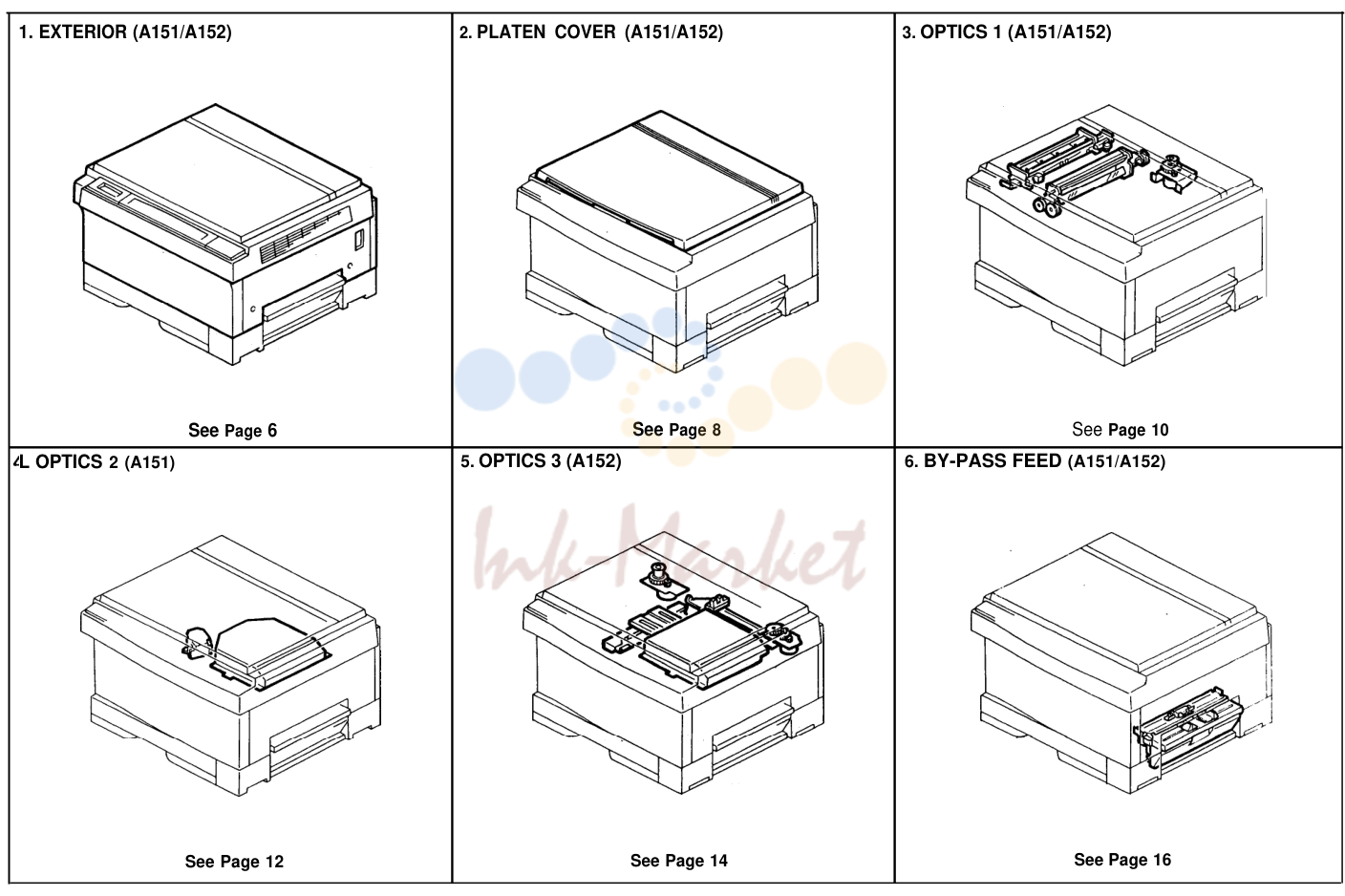

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
1	AA143070 запросить цену →		Shoulder Screw - M2x2
101	03530060F запросить цену →		Philips Truss Head Screw - M3x6
102	03230060W запросить цену →		Philips Sunken Head Screw - M3x6
2	AC042128 запросить цену →		Original Scale - B4 (A151)
103	04130082W запросить цену →		Tapping Screw - M3x8
2	AC042110 запросить цену →		original Scale - A3 (Al 52)
3	ACO12042 запросить цену →		Exposure Glass
104	04340102W запросить цену →		Tapping Screw - M4x10
4	A1521332 запросить цену →		Rear Lower Cover
105	03540080F запросить цену →		Screw - M4x8
106	03130060F запросить цену →		Philips Pan Head Screw - M3x6
5	AF043079 запросить цену →		Copy Tray
6	AGO10049 запросить цену →		Operation Panel Ass’y - LT (Al 51 )
6	AGO10050 запросить цену →		Operation Panel Ass’y - A4 (Al 51 )
6	AGO10051 запросить цену →		Operation Panel Ass’y - LT (Al 52)
6	AGO10052 запросить цену →		operation Panel Ass’y - A4 (Al 52)
7	A1521330 запросить цену →		Rear Cover
8	54201515 запросить цену →		Plate - Key Counter (Option)
9	AA150029 запросить цену →		Seal - 0.2x15x140
10	A1521315 запросить цену →		Right Cover
11	A1521283 запросить цену →		Operation Guide Sheet
12	52062686 запросить цену →		Snap Ring
13	A1521270 запросить цену →		Front Cover
14	AG070004 запросить цену →		Magnetic Catch
15	52151924 запросить цену →		Cushion
16	A1511255 запросить цену →		Upper Cover (Al 51)
16	A1521255 запросить цену →		Upper Cover (Al 52)
17	A1521320 запросить цену →		Left Upper Cover
18	A1521335 запросить цену →		Inner Cover - Large
19	A1521325 запросить цену →		Left Lower Cover

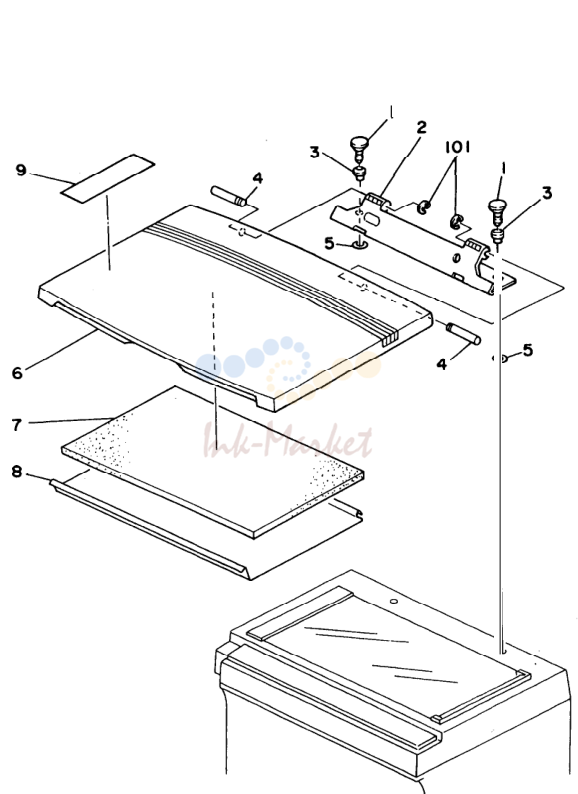

2. PLATEN COVER (A151/A152)

№	Артикул	Альт. артикул	Описание
1	52161373 запросить цену →		Latch - Plunger
2	A0171924 запросить цену →		Flex Hinge - Platen Cover
3	52161372 запросить цену →		Ratch - Grommet
4	52161374 запросить цену →		Hinge Shaft - Platen Cover
5	52031359 запросить цену →		Platen Cover Washer
6	A0771355 запросить цену →		Platen Cover
7	A0771357 запросить цену →		Platen Cover Pad
8	A0779523 запросить цену →		Platen Cover Sheet -10 sheets/set
9			Al 52 1366 Decal - Symbol Explanation
9	A1521367 запросить цену →		Decal - Symbol Explanation - German
9	A1521368 запросить цену →		Decal - Symbol Explanation - French
9	A1521369 запросить цену →		Decal - Symbol Explanation - Italian
9	A1521370 запросить цену →		Decal - Symbol Explanation - Spanish

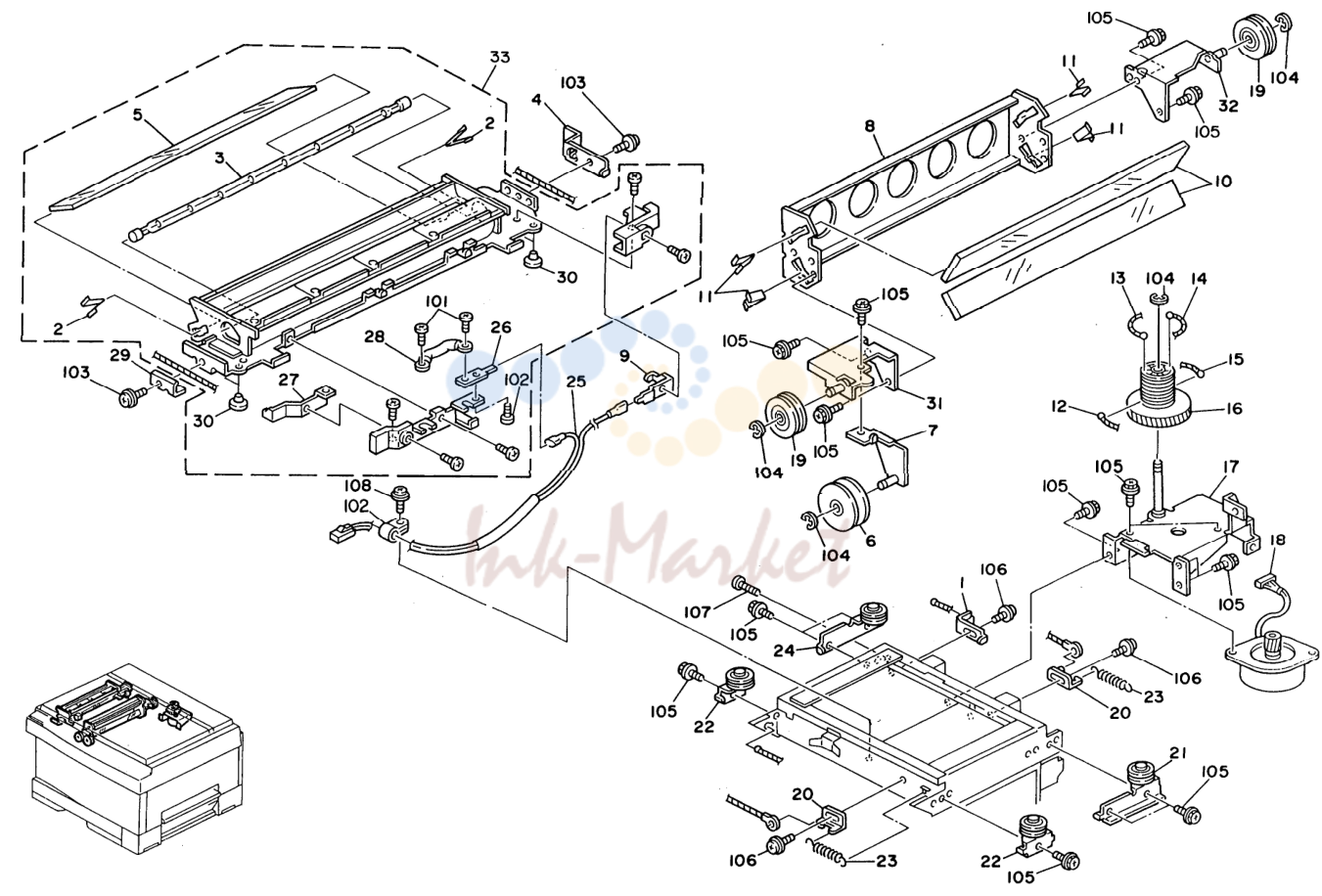

3. OPTICS 1 (A151/A152)

№	Артикул	Альт. артикул	Описание
1	A0771730 запросить цену →		Wire Adjusting Plate
101	03530060M запросить цену →		Philips Pan Head Screw - M3x6
2	A0481721 запросить цену →		Spring Plate A 2 102 11050008 Nylon Clip - 2N
3	AX520023 запросить цену →		Exposure Lamp - 97V 220W
103	09514006W запросить цену →		Philips Screw With Flat Washe - M4x6
104	07200040E запросить цену →		Retaining Ring - M4
3	AX520024 запросить цену →		Exposure Lamp - 180V 280W
105	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
4	A0771727 запросить цену →		Rear Wire Clamp
106	09513008W запросить цену →		Philips Screw With Flat Washer - M3x8
5	AC030067 запросить цену →		1st Mirror
107	03140200B запросить цену →		Philips Pan Head Screw - M4x20
6	A0771695 запросить цену →		2nd Scanner Pulley
108	09514008W запросить цену →		Philips Screw With Flat Washer - M4x8
7	A0771693 запросить цену →		Pulley Guide Bracket
8	A0771682 запросить цену →		2nd Mirror Bracket
9	A0771672 запросить цену →		Rear Lamp Terminal
10	AC030068 запросить цену →		2nd/3rd Mirror
11	A0771690 запросить цену →		Spring Plate - Mirror
12	AA050060 запросить цену →		Scanner Drive Wire - 1375mm
13	AA050062 запросить цену →		Scanner Drive Wire -921 mm
14	AA050061 запросить цену →		Scanner Drive Wire - 1407mm
15	AA050059 запросить цену →		Scanner Drive Wire - 1710mm
16	A0771741 запросить цену →		Scanner Motor Pulley
17	A0771738 запросить цену →		Scanner Motor Bracket
18	A0775231 запросить цену →		Scanner Drive Motor - DC 30V 60W
19	AB032024 запросить цену →		Pulley - Scanner Wire
20	A0771729 запросить цену →		Wire Support Plate
21	A0771733 запросить цену →		Rear Right Pulley
22	A0771735 запросить цену →		Front Pulley
23	AA063181 запросить цену →		Spring - Scanner Drive Wire
24	A0771731 запросить цену →		Rear Left Puny
25	A0771675 запросить цену →		Exposure Lamp Harness
26	A0771673 запросить цену →		Thermofuse Terminal
27	A0771671 запросить цену →		Front Lamp Terminal
28	A1521674 запросить цену →		Thermofuse - 128°C
29	A0771728 запросить цену →		Front Wire Clamp
30	A0771668 запросить цену →		Scanner Shoe
31	A0771683 запросить цену →		Front Pulley Bracket
32	A1521685 запросить цену →		Rear Pulley Bracket
33	A1521652 запросить цену →		1st Scanner Ass’y - 115V
33	A1521653 запросить цену →		1st Scanner Ass’y - 220V

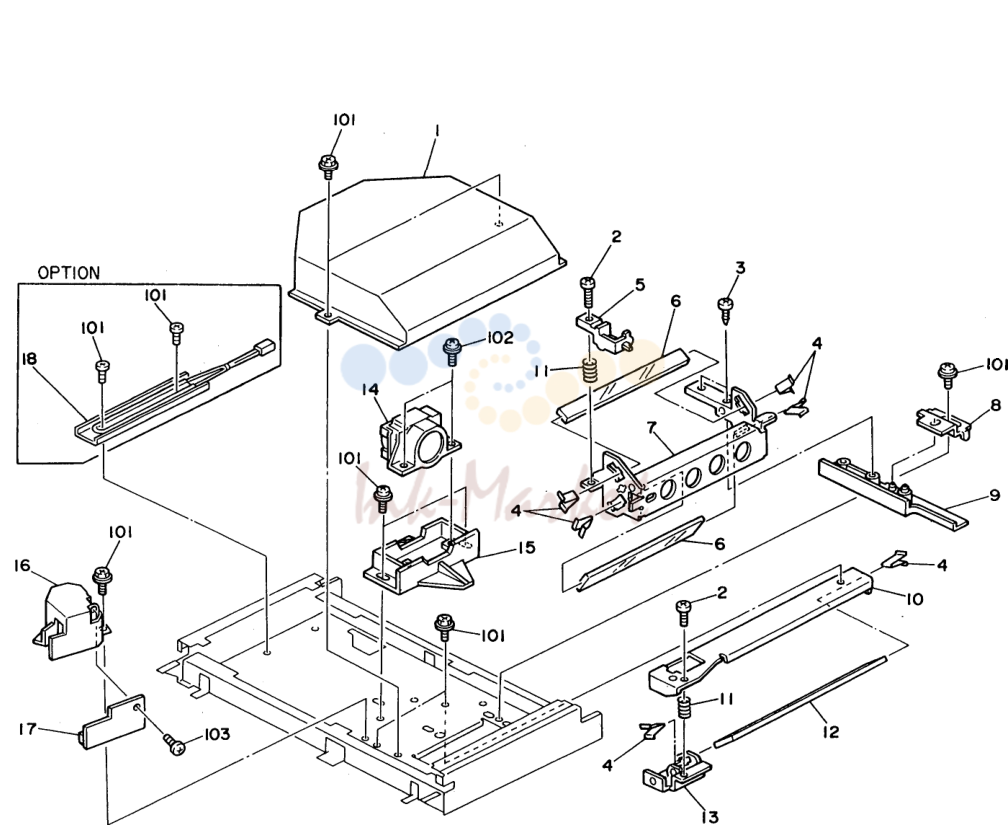

4. OPTICS 2 (A151)

№	Артикул	Альт. артикул	Описание
1	A0761775 запросить цену →		Lens Cover
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
2	A0771746 запросить цену →		Mirror Adjusting Screw
102	09513008W запросить цену →		Philips Screw With Flat Washer-M3x8
103	04130102W запросить цену →		Tapping Screw - M3x10
3	A0771747 запросить цену →		Philips Tapping Screw - M3x8
4	A0771690 запросить цену →		Spring Plate - Mirror
5	A0771717 запросить цену →		4th/5th Mirror Guide
6	AC030065 запросить цену →		4th/5th Mirror
7	A0771714 запросить цену →		4th/5th Mirror Bracket
8	A0761720 запросить цену →		Mirror Adjusting Bracket
9	A0761715 запросить цену →		4th/5th Mirror Holder Bracket
10	A0771724 запросить цену →		6th Mirror Bracket
11	AA063180 запросить цену →		Mirror Spring
12	AC030066 запросить цену →		6th Mirror
13	A0771726 запросить цену →		6th Mirror Bracket - Small
14	AC020082 запросить цену →		Lens - F8/180
15	A1511701 запросить цену →		Lens Bracket
16	A0771745 запросить цену →		Cover - ADS Sensor
17	A1525120 запросить цену →		Optics Control Board

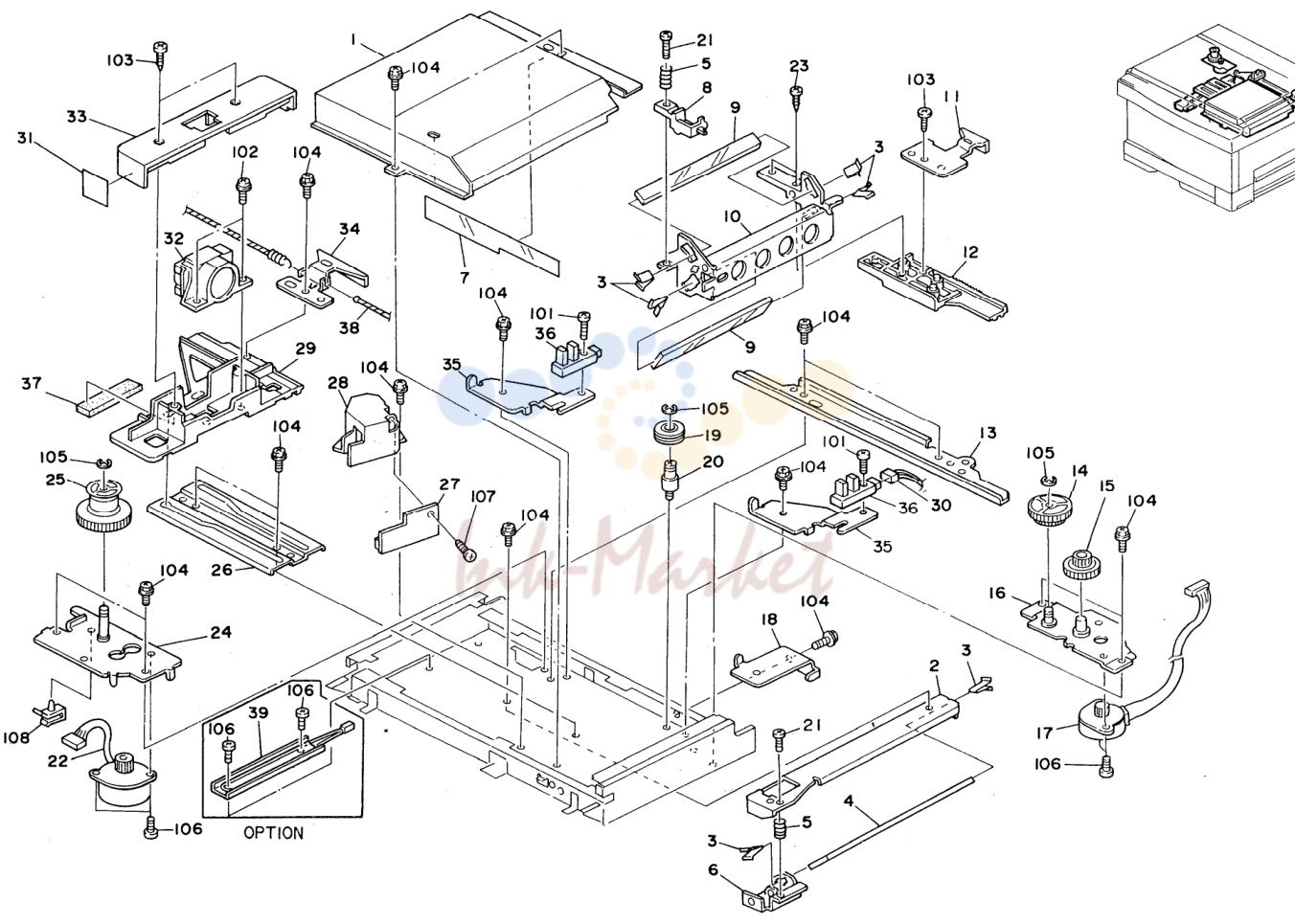

5. OPTICS 3 (A152)

№	Артикул	Альт. артикул	Описание
1	A0771775 запросить цену →		Lens Cover 1 36 AW020075 Photointerrupter
37	AA150261 запросить цену →		Seal - Lens Cover
2	A0771724 запросить цену →		6th Mirror Bracket
38	AA050063 запросить цену →		Lens Drive Wire - 774mm
3	A0771690 запросить цену →		Spring Plate - Mirror
4	AC030066 запросить цену →		6th Mirror
5	AA063180 запросить цену →		Mirror Spring 2 39 eel
6	A0771726 запросить цену →		6th Mirror Bracket - Small 1 40 Shielding Seal
7	AA150261 запросить цену →		Seal - Lens Cover
8	A0771717 запросить цену →		4th/5th Mirror Guide
9	AC030065 запросить цену →		4th/5th Mirror
10	A0771714 запросить цену →		4th/5th Mirror Bracket
11	A0771716 запросить цену →		Sensor Shutter - 4th/5th Mirror
12	A0771715 запросить цену →		Rack Gear- Mirror Drive
13	A0771753 запросить цену →		Guide Plate - Lens Drive
14	AB017129 запросить цену →		Gear - 20Z and 72Z
15	AB017204 запросить цену →		Gear - 24Z/48Z
16	A0771791 запросить цену →		Bracket - 3rd Scanner Motor
17	A1535211 запросить цену →		Mirror Drive Motor - DC24V, 8.6W
18	A0771773 запросить цену →		Lens Cover Bracket
19	52151806 запросить цену →		Pulley
20	AA143264 запросить цену →		Pulley Shaft
21	A0771746 запросить цену →		Mirror Adjusting Screw
22	A1535213 запросить цену →		Lens Drive Motor - DC24V, 8.6W
23	A0771747 запросить цену →		Philips Tapping Screw - M3x8
24	A1521781 запросить цену →		Lens Drive Motor Bracket
25	52151812 запросить цену →		Lens Drive Pulley
26	A0771753 запросить цену →		Guide Plate-Lens Drive
27	A1525120 запросить цену →		Optics Control Board
101	03140100W запросить цену →		Philips Pan Head Screw - M4x10
28	A0771745 запросить цену →		Cover-ADS Sensor
29	A0771701 запросить цену →		Lens Bracket
102	09513008W запросить цену →		Philips Screw With Flat Washer-M3x8
30	A1525331 запросить цену →		Mirror Drive Harness
103	04130082W запросить цену →		Tapping Screw - M3x8
31	AA150322 запросить цену →		Seal - 33x40
104	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
105	07200040E запросить цену →		Retaining Ring - M4
32	AC020082 запросить цену →		Lens - F8/180
106	04330060W запросить цену →		Tapping Screw - M3x6
33	A0771702 запросить цену →		Lens Shielding Cover
34	04130102W запросить цену →		Tapping Screw - M3x10
35	A1521721 запросить цену →		Lens HP Sensor Bracket 2 108 11050267 Wire Clamp

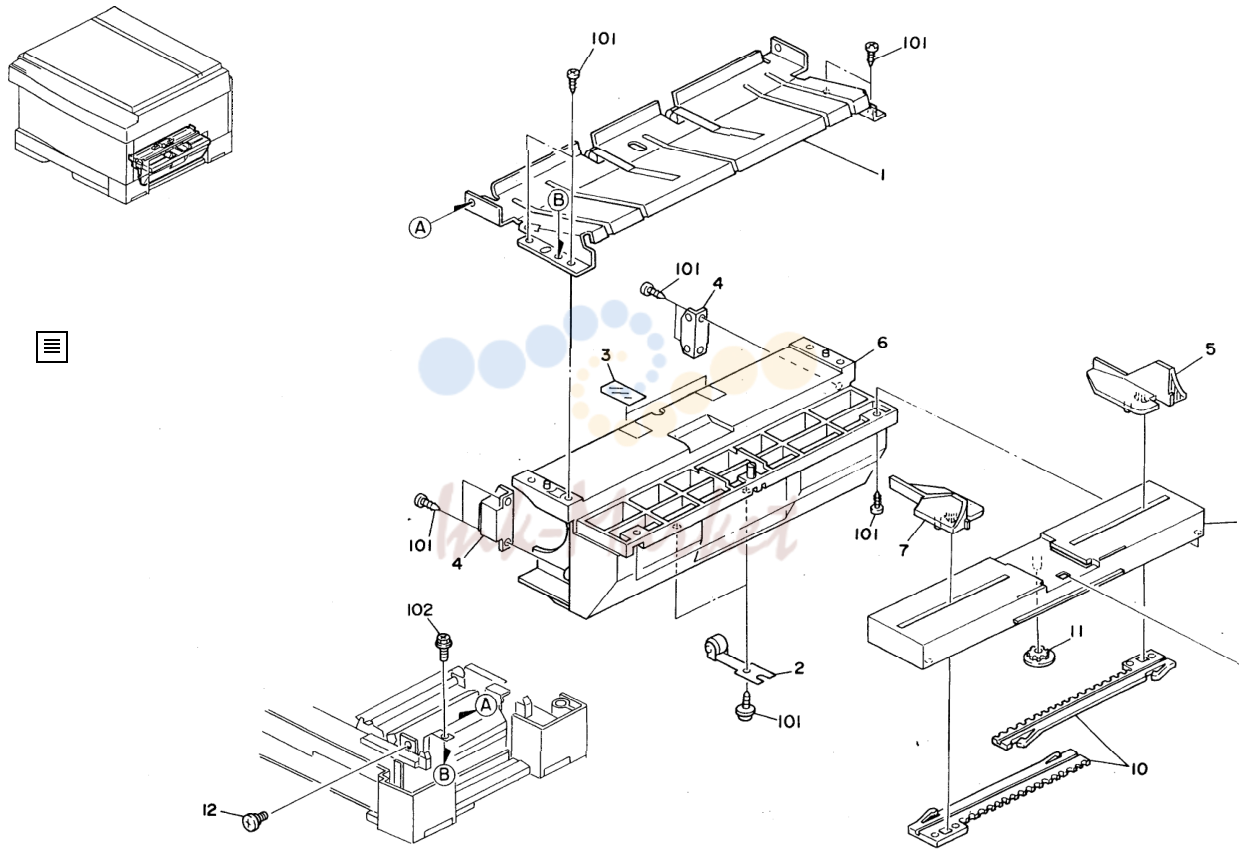

6. BY-PASS FEED (A151/A152)

№	Артикул	Альт. артикул	Описание
1	A1522845 запросить цену →		By-pass Feed Guide
101	04130082W запросить цену →		Tapping Screw - M3x8
2	AF022078 запросить цену →		Roller -12
102	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
3	A1522856 запросить цену →		Spring Plate
4	AG070004 запросить цену →		Magnetic Catch
5	A0772881 запросить цену →		Rear Side Fence - Manual Feed
6	A1522885 запросить цену →		Manual Feed Table
7	A0772879 запросить цену →		Front Side Fence - Manual Feed
8	A0772884 запросить цену →		Manual Feed Cover
9	A0772875 запросить цену →		Paper Guide - Manual Feed
10	A0772877 запросить цену →		Rack Gear - Manual Feed
11	ABO13609 запросить цену →		Gear - 14Z
12	AA143340 запросить цену →		Shoulder Screw - M3

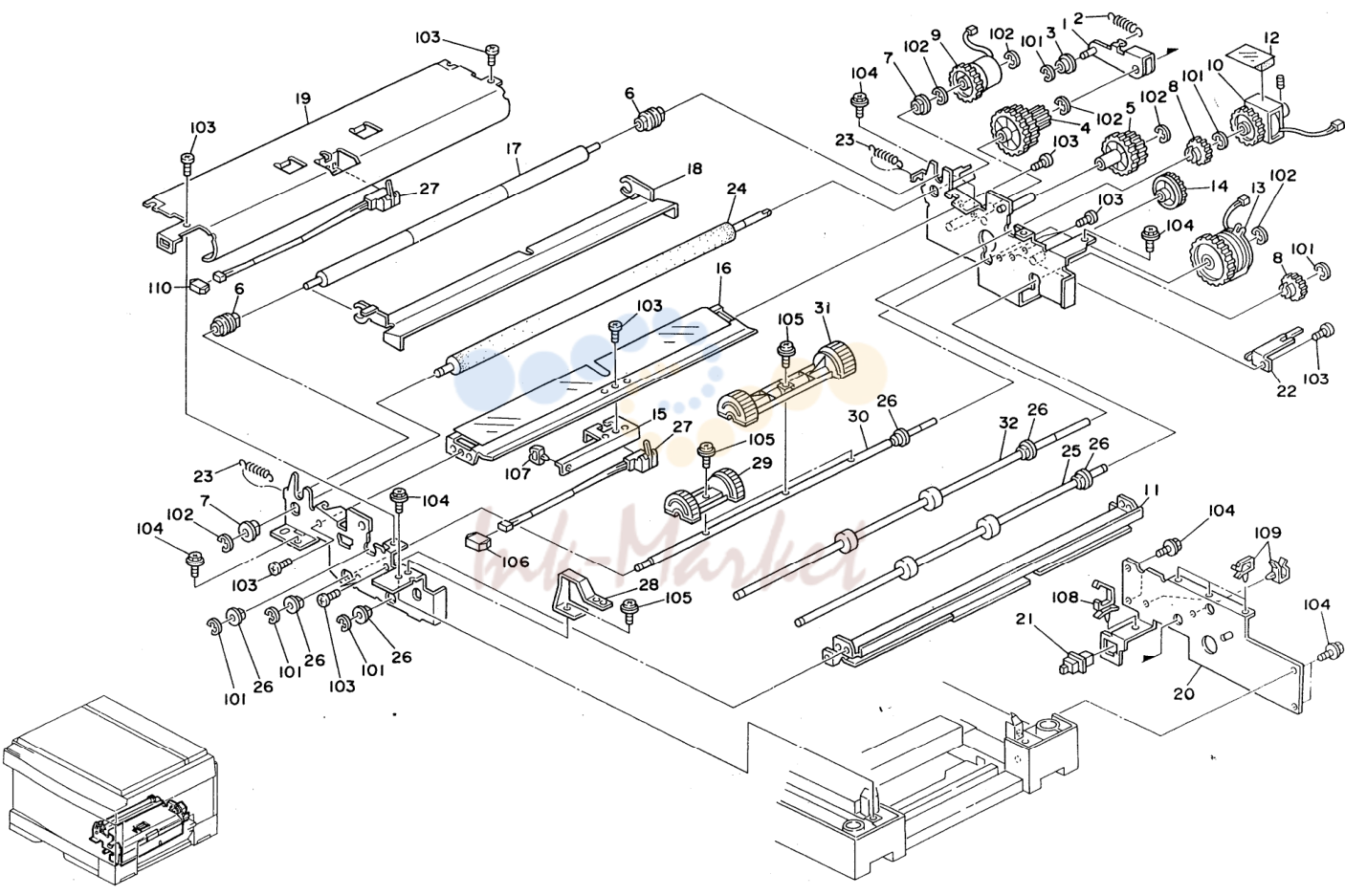

7. PAPER FEED (A151/A152)

№	Артикул	Альт. артикул	Описание
101	07200040E запросить цену →		Retaining Ring - M4
1	A0771180 запросить цену →		Arm - Tension Pulley
2	G6171819 запросить цену →		Spring - Arm Tension Puny
102	07200060E запросить цену →		Retaining Ring - M6
3	A0771183 запросить цену →		Idle Pulley
103	03130060W запросить цену →		Philips Pan Head Screw - M3x6
104	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
4	ABO17222 запросить цену →		Gear - 17133142Z
5	ABO17223 запросить цену →		Gear - 22/28Z
105	09513006W запросить цену →		Philips Screw With Flat Washer - M3x6
6	AA080185 запросить цену →		Bushing - 6mm
106	11024559 запросить цену →		Connector - 3P
7	50530223 ✓ в наличии		Bushing - 8mm
107	11050199 запросить цену →		Clamp
108	11050310 запросить цену →		Wire Clamp
8	AB013607 запросить цену →		Gear -172
109	11050267 запросить цену →		Wire Clamp
9	AX210032 запросить цену →		Registration Clutch
10	AX2O0083 запросить цену →		Feed Relay Clutch
110	11025145 запросить цену →		Connector - 3P - Blue
11	A1522641 запросить цену →		Paper Feed Stay
12	A0772668 запросить цену →		Seal - 2x20x26
13	AX210029 запросить цену →		Paper Feed Clutch
14	AB013903 запросить цену →		Gear - 24Z
15	A0772586 запросить цену →		Registration Sensor Bracket
16	A0772582 запросить цену →		Lower Registration Guide
17	AF021045 запросить цену →		Upper Registration Roller
18	A0772632 запросить цену →		Registration Guide Plate
19	A1522634 запросить цену →		Transfer Guide Plate
20	A0771086 запросить цену →		Support Plate - Paper Feed
21	AW500012 запросить цену →		Push Switch
22	A0772579 запросить цену →		Clutch Stopper - Pick-up Roller
23	AA060610 запросить цену →		Spring - Registration Roller
24	AF020236 запросить цену →		Lower Registration Roller
25	AF020333 запросить цену →		Transport Drive Roller “
26	50530447 запросить цену →		Bushing - 6mm
27	AW020047 запросить цену →		Photointerruptor
28	A0772873 запросить цену →		Band - Manual Feed Table
29	AF030012 запросить цену →		Support Pick-up Roller
30	A0772610 запросить цену →		Shaft - Pick-up Roller
31	AF030008 запросить цену →		Pick-up Roller
32	AF020331 запросить цену →		Transport Roller

8. PAPER TRAY (A151/A152)

№	Артикул	Альт. артикул	Описание
102	09513006Z запросить цену →		Philips Screw With Flat Washer - M3
1	AF011034 запросить цену →		Cassette Bottom Plate
2	AFO13013 запросить цену →		Bottom Plate Pad
3	A1522807 запросить цену →		Rear Side Fence
4	AFO14011 запросить цену →		Rear Paper Holder
5	AA063383 запросить цену →		Pressure Spring
6	AA063205 запросить цену →		Spring - Bottom Plate Stopper
7	A0772822 запросить цену →		Plate Release Slider
8	A0772808 запросить цену →		Paper Size Plate
9	A0772817 запросить цену →		End Fence
10	AFO14012 запросить цену →		Front Paper Holder
11	AA063206 запросить цену →		Spring - Front Side Fence
12	A0772836 запросить цену →		Side Fence Stopper
13			Al 522809 Front Side Fence
14	A0772810 запросить цену →		Registration Adjustment Plate
15	AB013621 запросить цену →		Gear - 16Z
16	A0772815 запросить цену →		Spacer - Bottom Plate
17	54091238 запросить цену →		Rotary Catch
18	A0772825 запросить цену →		Paper Tray Seal

9. DRUM SECTION (A151/A152)

№	Артикул	Альт. артикул	Описание
101	04130062W запросить цену →		Tapping Screw - M3x6
1	A0772070 запросить цену →		Main Charge Corona Unit
2	AA150288 запросить цену →		Seal - ID Sensor
102	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
3	A0772272 запросить цену →		Lower Drum Stay
103	04130082W запросить цену →		Tapping Screw - M3x8
4	A0062280 запросить цену →		Drum Guide
104	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
5	A0772294 запросить цену →		Rear Side Plate - Drum
105	09644008W запросить цену →		Tapping Screw With Flat Washer - M4x8
6	A1525241 запросить цену →		ID Sensor Board
106	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
7	A0062270 запросить цену →		Pick-off Pawl
107	09713006A запросить цену →		Philips Polycarbonate Screw - M3x6
108	09713016A запросить цену →		Philips Polycarbonate Screw - M3x16
8	A0062122 запросить цену →		Cleaner Stopper
9	AA145158 запросить цену →		Pick-off Pawl Shaft
10	A0772278 запросить цену →		Pick-off Pawl Stopper
11	A0772282 запросить цену →		Pick-off Pawl Guide
12	A0482276 запросить цену →		Ring - Transport Bracket
13	AA063106 запросить цену →		Spring - Pick-up Pawl
14	A0772264 запросить цену →		ID Sensor Holder
15	A0772290 запросить цену →		Upper Left Stay - Drum .
16	A0779510 запросить цену →		Drum
17	A0772292 запросить цену →		Upper Right Stay - Drum
18	A0772259 запросить цену →		Front Side Plate - Drum
19	AA080103 запросить цену →		Front Drum Holder
20	A0772254 запросить цену →		Grounding Plate - Drum
21	AD023100 запросить цену →		Right Casing - Main Charge
22	A0772072 запросить цену →		Charge Corona Grid
23	A0692130 запросить цену →		Anchor - Grid - Charge Corona
24	A0692151 запросить цену →		Corona Wire Cleaner
25	AD022260 запросить цену →		Front End Block - Main Charge
26	A0779520 запросить цену →		Charge Corona Wire - 10pts/set
27	A0692127 запросить цену →		Adjuster - Main Charge
28	AA060565 запросить цену →		Spring - Corona Wire
29	AD023101 запросить цену →		Left Casing - Main Charge
30	AD022261 запросить цену →		Front End Block Cover - Main Charge
31	A0692152 запросить цену →		Holder - Cleaner - Corona Wire
32	AD022198 запросить цену →		Rear End Block Cover - Main Charge
33	54422110 запросить цену →		Plug - Corona Unit
34	AD022197 запросить цену →		Rear End Block - Main Charge
35	A0082087 запросить цену →		Corona Cleaner Pad

10. DEVELOPMENT UNIT (A151/A152)

№	Артикул	Альт. артикул	Описание
102	06220140E запросить цену →		Spring Hole Pin - 2x14mm
1	AB013440 запросить цену →		Gear - Roller - Agitate, Mix
2	AB013441 запросить цену →		Gear - 20Z
103	04130102W запросить цену →		Tapping Screw - M3x10
104	08053415 запросить цену →		Ball Bearing - 9x20x6
3	AA151610 запросить цену →		Seal - 3x4x285mm
4	A0777630 запросить цену →		Entrance Seal Plate
105	07270090E запросить цену →		Retaining Ring C - M9
106	04130082W запросить цену →		Tapping Screw - M3x8
5	AD037027 запросить цену →		Mixing Auger
6	AA152019 запросить цену →		Seal - Mixing Auger
107	07200040E запросить цену →		Retaining Ring - M4
7	AA152202 запросить цену →		Seal - Development Roller
8	A0777626 запросить цену →		Development Retainer
9	ABO13437 запросить цену →		Gear - Sleeve
10	AA151478 запросить цену →		Shield - Entrance - Front Rear
11	ABO13439 запросить цену →		Gear - 23Z
12	52053103 запросить цену →		Bushing - 6mm
13	AD038032 запросить цену →		Developer Agitator
14	AD038060 запросить цену →		Paddle Roller
15	AB017206 запросить цену →		Gear - 28134Z
16	AA151186 запросить цену →		Front Side Plate Seal
17	A0777622 запросить цену →		Lower Casing - Development Unit
18	AB013746 запросить цену →		Gear - 15Z
19	AA152203 запросить цену →		Seal - Lower Development Roller
20	AD036033 запросить цену →		Backspin Plate
21	A0777640 запросить цену →		Gear Cover

11. TONER SUPPLY UNIT (A151/A152)

№	Артикул	Альт. артикул	Описание
1	A0777650 запросить цену →		Upper Casing - Toner Supply (115V)
103	07200040E запросить цену →		Retaining Ring - M4
104	07200050E запросить цену →		Retaining Ring - M5
1	A0777651 запросить цену →		Upper Casing - Toner Supply (220V)
2	AB013548 запросить цену →		Gear - 36Z 1 105 08050077 Retaining Ring - M3
106	07200025E запросить цену →		Retaining Ring - M2.5
3	A0777661 запросить цену →		Toner Agitator Lever
107	09513008W запросить цену →		Philips Screw With Flat Washer-M3x8
4	AA060566 запросить цену →		Spring - Toner Agitator
5	AB013549 запросить цену →		Gear - 60Z
6	AA151275 запросить цену →		Seal - Hopper
7	AA151099 запросить цену →		Seal - 2x14x37mm
8	AA151694 запросить цену →		Seal - Rear Lever
9	AA150269 запросить цену →		Seal - 12x342mm
10			Al 527662 Joint
11	A0777676 запросить цену →		Plate Nut
12	AA151612 запросить цену →		Seal - 3x10x310mm
13	A0777675 запросить цену →		Slitter
14	AA151614 запросить цену →		Seal - 2x11x62.5mm
15	AA151620 запросить цену →		Seal - Front Lever
16	AA151615 запросить цену →		Seal - 2x11x44.5mm
17	A0777660 запросить цену →		Toner Agitator Shaft
18	AA151613 запросить цену →		Seal - 4x21x299mm
19	A0777670 запросить цену →		Spacer - Toner Supply Roller
20	AA151488 запросить цену →		Shield - Plate - Toner Hopper
21	52153303 запросить цену →		Seal - Toner Supply Roller
22	AD033015 запросить цену →		Toner Supply Roller
23	AA150270 запросить цену →		Seal - 15x54mm
24	A0777665 запросить цену →		Lower Casing - Toner Supply
25	AA151695 запросить цену →		Seal - 2x5x337mm
26	AA151616 запросить цену →		Seal - 2x34.5x290mm
27	AA151618 запросить цену →		Seal - Front Hopper
28	AA151619 запросить цену →		Seal - Rear Hopper
29	AA151617 запросить цену →		Seal - 4x23x50mm

12. CLEANING UNIT (A151/A152)

№	Артикул	Альт. артикул	Описание
1	AA060596 запросить цену →		Tenshion Spring 2 102 04430060W Hexagon Head Tapping Screw-M3x6
2	AA080030 запросить цену →		Bushing - 5x13x7 2 103 07200040E Retaining Ring - M4
3	AA150314 запросить цену →		Seal - 15x316mm
4	AA151109 запросить цену →		Seal - 5x16x5
5	AA151934 запросить цену →		Seal-5x7x14
6	AA151950 запросить цену →		Seal-3x38x150
7	AB011356 запросить цену →		Gear-16Z
8	AB017356 запросить цену →		Gear-35Z/28Z
9	AD002044 запросить цену →		Cleaning Blade
10	A0773662 запросить цену →		Toner Collection Shaft
11	A1523551 запросить цену →		Toner Collection Cover
12	A1523560 запросить цену →		Cleaning Case
13	A1523570 запросить цену →		Frame-Cleaning Case
14	A1523585 запросить цену →		Cleaning Blade Bracket
15	A1523586 запросить цену →		Release Lever-Cleaning Blade
16	A1523587 запросить цену →		Shielding Sheet
17	54463648 запросить цену →		Stepped Screw-M4
18	A0779530 запросить цену →		Cleaning Entrance Seal

13. TRANSPORT SECTION (A151/A152)

№	Артикул	Альт. артикул	Описание
1	A0773861 запросить цену →		T/S Corona Unit
101	04130082W запросить цену →		Tapping Screw - M3x8
102	04130102W запросить цену →		Tapping Screw - M3x10
2	A0773918 запросить цену →		Spring - T/S Unit
3	AZ320076 запросить цену →		Power Pack - TD
103	03130060M запросить цену →		Philips Pan Head Screw - M3x6
104	03130100M запросить цену →		Philips Pan Head Screw - M3x10
4	A0773916 запросить цену →		Grounding Plate - Transfer
5	A0773915 запросить цену →		Transport Guide 1 105 09533014M Screw With Toothed Washer - M3X14
6	A0773917 запросить цену →		Decal - T.D. 1 106 08072071 Washer - 3.1x7x0.2mm
7	A0773881 запросить цену →		Paper Guide - Transfer 1 107 04140202W Tapping Screw - M4x20
8	A0773867 запросить цену →		Separator Plate - Transfer
9	AD023102 запросить цену →		Transfer Corona Casing
10	AD022233 запросить цену →		Front End Block - Transfer
11	A0773891 запросить цену →		Front End Block Cover - Transfer
12	A0779521 запросить цену →		Separation Corona Wire -1 Opts/set
13	AD022234 запросить цену →		Rear End Block - Transfer
14	A0779522 запросить цену →		Transfer Corona Wire - 10pts/set
15	A0773892 запросить цену →		Rear End Block Cover - Transfer
16	AA060569 запросить цену →		Spring - Transfer Corona
17	A0779501 запросить цену →		Drum Anti-condensation Heater - 115V(Option)
17	A0779502 запросить цену →		Drum Anti-condensation Heater - 220V(Option)

14. FUSING UNIT (A151/A152)

№	Артикул	Альт. артикул	Описание
1	A0774010 запросить цену →		Fusing Cover
103	07200060E запросить цену →		Retaining Ring - M6
104	03530120W запросить цену →		Philips Pan Head Screw - M3x12
2	A0774162 запросить цену →		Shoulder Screw - M3
105	03530060B запросить цену →		Philips Pan Head Screw - M3x6
3	AA060400 запросить цену →		Pressure Spring
106	03530060W запросить цену →		Philips Pan Head Screw - M3x6
4	A0774080 запросить цену →		Rear Heater Holder
5	AB013685 запросить цену →		Gear - 20Z 1 107 11050234 Clamp
6	AB013686 запросить цену →		Gear - 20Z
108	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
7	A0774197 запросить цену →		Retaining Ring C - M20
8	AB013642 запросить цену →		Gear - 27Z
9	AA100005 запросить цену →		Retaining Ring C - M29
10	AE031017 запросить цену →		Bushing - 8x28.8x35mm
11	AE031002 запросить цену →		Bushing - 8x14x7
12	AA143285 запросить цену →		Shoulder Screw - M4
13	A0774063 запросить цену →		Rear Side Plate - Fusing
14	A0774076 запросить цену →		Lower Fusing Stay
15	AW020048 запросить цену →		Photointerruptor
16	A0774120 запросить цену →		Fusing Exit Guide
17	AA000401 запросить цену →		Decal - High Temperature
18	AE020024 запросить цену →		Pressure Roller
19	AE011033 запросить цену →		Hot Roller
20	A0774071 запросить цену →		Fusing Entrance Guide
21	A0774059 запросить цену →		Front Side Plate - Fusing
22	A1525365 запросить цену →		Thermoswitch Harness
23	A1524113 запросить цену →		Fusing Upper Stay
24	AW110013 запросить цену →		Thermostat - 170°C/120V/15A
25	AW100028 запросить цену →		Thermistor
26	AX440084 запросить цену →		Fusing Lamp - 115V 1900W
26	AX440085 запросить цену →		Fusing Lamp - 220V 1900W
27	A0774078 запросить цену →		Front Heater Holder
28	A0774130 запросить цену →		Thermostat Bracket

15. PAPER EXIT SECTION (A151/A152)

№	Артикул	Альт. артикул	Описание
1	AA000335 запросить цену →		Caution Decal
101	07200040E запросить цену →		Retaining Ring - M4
102	09653008W запросить цену →		Tapping Screw With Flat Washer-M3x8
2	AA080120 запросить цену →		Bushing - 6x7x10mm
3	AB013644 запросить цену →		Gear - 15Z 1 103 0951 3010w Philips screw With Flat Washer-M3x10
4	AF040040 запросить цену →		Exit Drive Roller
104	03130060W запросить цену →		Philips Pan Head Screw - M3x6
5	AG070004 запросить цену →		Magnetic Catch
6	A0774106 запросить цену →		Exit Roller Holder
7	A0774167 запросить цену →		Exit Roller
8			Al 524450 Exit Cover
9	A1524451 запросить цену →		Exit Cover Lever
10	AE044015 запросить цену →		Stripper Pawls
11	A1524110 запросить цену →		Bracket - Hot Roller Stripper
12	A0774085 запросить цену →		Exit Cover Holder
13	68033413 запросить цену →		Spring

16. UPPER UNIT 1 (A151/A152)

№	Артикул	Альт. артикул	Описание
1	A1521719 запросить цену →		Sensor Bracket - 1st Scanner 1 101 04430060W Hexagon-head Tapping Screw - M3x6
2	AW020075 запросить цену →		Photointerruptor 1 102 11060411 Bushing -11.5mm
3	A0771758 запросить цену →		Stopper Cushion 1 103 03130200W Philips Pan Head Screw - M3x20 (A152)
4	A0771764 запросить цену →		Rear Optics Frame 1 104 11050267 Wire Clamp
5	52151924 запросить цену →		Cushion
6	A0771762 запросить цену →		Left Stay - Optics
7	A1521768 запросить цену →		Front Support Plate
8	AX640056 запросить цену →		Cooling Fan Motor - 240V 3.12W (A152)
9	A1521757 запросить цену →		Optics Right Stay
10	A0771765 запросить цену →		Front Optics Frame
11	A0771767 запросить цену →		Scanner Rail
12	AW100033 запросить цену →		Thermistor
13	A0771770 запросить цену →		Left Scale Bracket

17. UPPER UNIT 2 (A151/A152)

№	Артикул	Альт. артикул	Описание
1	A0771128 запросить цену →		Shielding Plate 1 34 A1521111 Exhaust Fan Duct
2	AA150321 запросить цену →		Seal - 10x306
35	AX640057 запросить цену →		Fan Motor - 24V 2.88W
3	A0771108 запросить цену →		Rear Bracket - Torsion Bar
4	A0771098 запросить цену →		Torsion Bar Angle - Rear
5			Al 515276 Erase Lamp Unit (A151)
5	A0775276 запросить цену →		Erase Lamp Unit (Al 52)
6	A0771073 запросить цену →		Grounding Plate - Right Rear
7	A0775226 запросить цену →		Pre-transfer Lamp (Option)
8	A0772060 запросить цену →		PTL Guide
9	AA080104 запросить цену →		Bushing - 6x11.5x15mm
10	A0771102 запросить цену →		Rear Lock Hook
11	AB010092 запросить цену →		Gear - 120Z
12	AA066152 запросить цену →		Lock Pawl Spring
13	A0772056 запросить цену →		Rear Spring - Main Charge
14	A0771103 запросить цену →		Lock Pawl Shaft
15	A0777690 запросить цену →		Development Guide Plate
16	AA162059 запросить цену →		Cushion - 8x12x50
17	A0771101 запросить цену →		Front Lock Hook
18	A0771072 запросить цену →		Grounding Plate - Right Front
19	A0772057 запросить цену →		Front Spring - Main Charge
20	A0771099 запросить цену →		Right Development Stay
21	A0771105 запросить цену →		Release Lever - Upper Unit
22	A0771127 запросить цену →		Total Counter Bracket
23	AX310016 запросить цену →		Digits Total Counter
24	A0771197 запросить цену →		Torsion Bar Angle - Front
26	A1525611 запросить цену →		Quenching Lamp - 115V
101	09644008W запросить цену →		Tapping Screw With Flat Washer-M4x8
26	A1525610 запросить цену →		Quenching Lamp - 220V
102	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
27	A0772055 запросить цену →		Left Rail - Main Charge
28	A0772058 запросить цену →		Right Rail - Main Charge
103	03130060W запросить цену →		Philips Pan Head Screw - M3x6
104	04130082W запросить цену →		Tapping Screw - M3x8
29	A0772052 запросить цену →		Rail- Toner Shield Glass
30	A1521110 запросить цену →		Exhaust Fan Stay 1 105 11050310 Wire Clamp
31	AA010082 запросить цену →		Ozone Filter 1 106 11050267 Wire Clamp
32	AA151609 запросить цену →		Seal - 3x6x342mm 1 107 0950 3006B Sem’s Screw - M3x6
108	04430080W запросить цену →		Hexagon Head Tapping Screw - M3x8
33	A0775326 запросить цену →		Ground Wire

18. LOWER UNIT 1 (A151/A152)

№	Артикул	Альт. артикул	Описание
1	AB013581 запросить цену →		Gear - 27Z
35	A0774235 запросить цену →		Switch Arm - Front Cover
36	A0774242 запросить цену →		Push Switch Cover - Lower
2	AB013906 запросить цену →		Gear - 27Z/33Z
37	A0774233 запросить цену →		Switch Bracket - Front Cover
3	A0771178 запросить цену →		Arm - Idle Gear
4	A0287516 запросить цену →		Spring - Arm Gear
38	A0774234 запросить цену →		Switch Lever - Front Cover
5	A0771173 запросить цену →		Fusing Arm
39	A0774239 запросить цену →		Shoulder Screw - M3
40	A0774238 запросить цену →		Switch Cover - Front Cover
6	AA060568 запросить цену →		Spring
41	A0771065 запросить цену →		Front Torsion Bar
7	AB017229 запросить цену →		Gear - 35Z
42	A0771066 запросить цену →		Rear Torsion Bar
8	A0771084 запросить цену →		Rear Support Bracket
43	A0771078 запросить цену →		Front Harness Cover
9	AA132013 запросить цену →		Spacer -8.2
10	AA066241 запросить цену →		Pressure Spring
11	A1521149 запросить цену →		Fusing Tension Arm
12	50530420 запросить цену →		Bushing -10 mm
13	AB013905 запросить цену →		Gear - 33Z
14	52052613 запросить цену →		Spring - Separation
15	A1521119 запросить цену →		Development Joint Bracket
16	A0771123 запросить цену →		Spacer - M16.1
17	A0771168 запросить цену →		Timing Belt - 255XL
18	AB017358 запросить цену →		Gear - 24Z/33Z
19	A0771085 запросить цену →		Support Plate - Main Motor
20	A0771122 запросить цену →		Harness Cover - Front Left
21	AX020078 запросить цену →		Main Motor - AC 115V 120W
101	07200060E запросить цену →		Retaining Ring - M6
22	A0771053 запросить цену →		Rear Hook Guide
23	A0771060 запросить цену →		Rear Side Plate - Torsion Bar
102	06330180G запросить цену →		Parallel Pin - 3x18mm
24	A1521075 запросить цену →		Stopper Pin Bracket
103	09644008W запросить цену →		‘Tapping Screw With Flat Washer-M4x8
104	03140060W запросить цену →		Philips Pan Head Screw - M4x6
25	A1521288 запросить цену →		Front Right Hinge
26	A0771083 запросить цену →		Support Bracket - AC Drive Board 1 105 12041576 Main Switch
27	A0771094 запросить цену →		Collar - Torsion Bar 2 106 12041373 Push Switch
28	A0771068 запросить цену →		DC Drive Board Bracket
107	04140102W запросить цену →		Tapping Screw - M4x10
108	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
29	A0771064 запросить цену →		Paper Feed Stay
109	07200080E запросить цену →		Retaining Ring - M8
30	A1521300 запросить цену →		Front Left Hinge
110	04140102F запросить цену →		Tapping Screw - M4x10
31	G0031198 запросить цену →		Rubber Foot
32	A0774241 запросить цену →		Push Switch Cover - Upper
111	09513006W запросить цену →		Philips Screw With Flat Washer-M3x6
33	A1521327 запросить цену →		Harness Cover 1 112 11050292 Wire Saddle
34	A0771052 запросить цену →		Front Hook Guide 1 113 11050310 Wire Clamp

Каталог очень большой (738 позиций). Показаны первые 18 узлов со схемами; полный список доступен по запросу.
