Ricoh FAX 1700L 1700LF — каталог запчастей со схемами

Содержание

• 1. PARTS CATALOG
• 2. SCANNER (UPPER UNIT)
• 3. SCANNER (LOWER UNIT)
• 4. UPPER SECTION
• 5. FUSING UNIT
• 6. ELECTRICAL SECTION
• 7. MIDDLE SECTION
• 8. LOWR SECTION/LASER UNIT

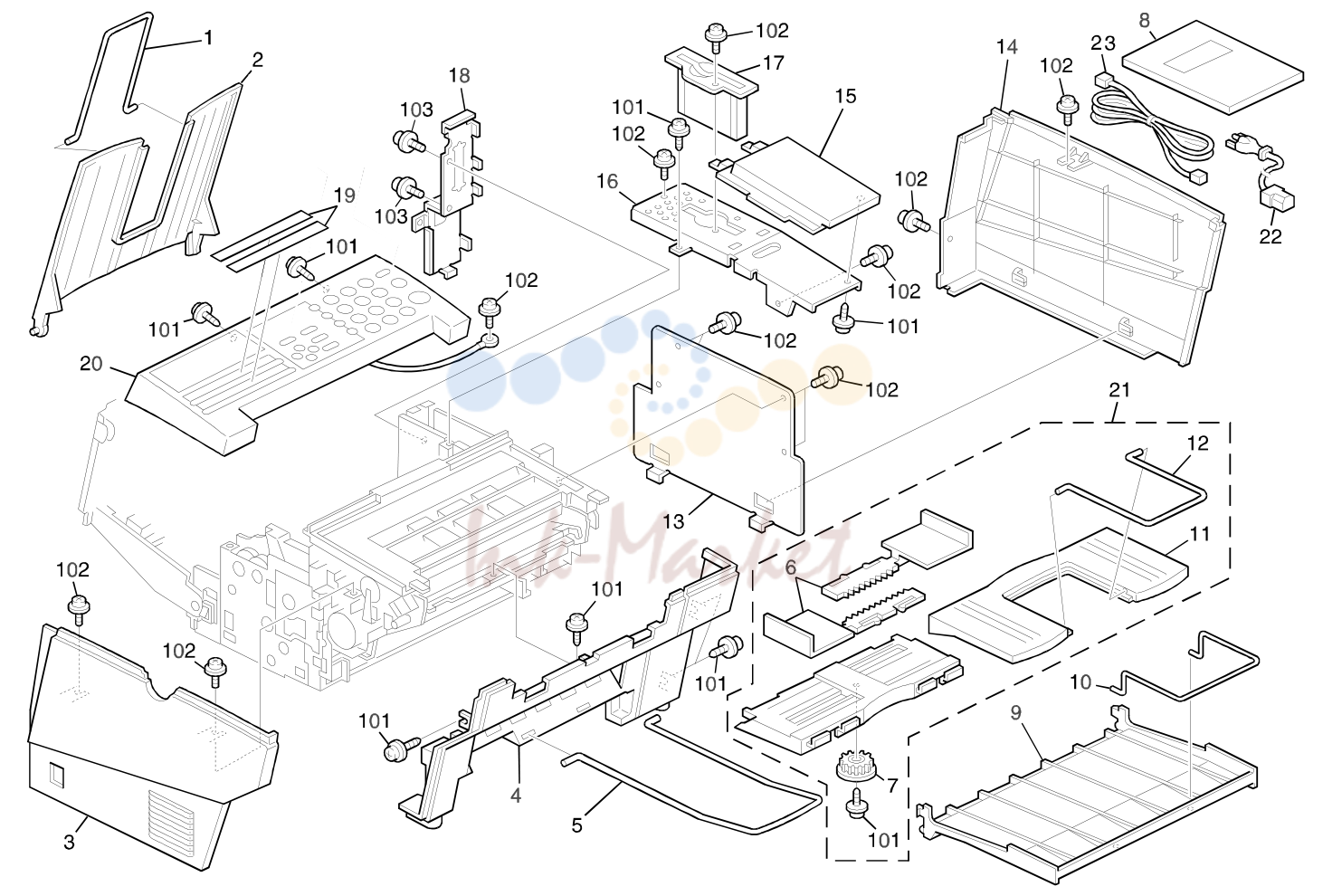

1. PARTS CATALOG

№	Артикул	Альт. артикул	Описание
1	H5293161 запросить цену →		Paper Tray Extention
101	09653008B запросить цену →		Tapping Screw With Washer - M3x8
102	09643008B запросить цену →		Tapping Screw - M3x8
2	H5293159 запросить цену →		Paper Tray
3	H5293152 запросить цену →		Left Cover
103	09643006B запросить цену →		Tapping Screw - M3x6
4	H5293158 запросить цену →		Front Cover
5	H5293154 запросить цену →		Document Tray
6	H5293157 запросить цену →		Document Guide
7	H5293165 запросить цену →		Pinion Gear
8	H5288600 запросить цену →		Operation Manual - US
8	H5288609 запросить цену →		Operation Manual - Asia
8	H5288607 запросить цену →		Operation Manual - TWN
9	H5293153 запросить цену →		Paper Tray
10	H5293164 запросить цену →		Paper Tray Extention
11	H5293156 запросить цену →		Document Table
12	H5293166 запросить цену →		Document Table Extention
13	H5293167 запросить цену →		Shield Cover - Right
14	H5283100 запросить цену →		Right Cover - FX7
15	H5293101 запросить цену →		Upper Right Cover
16	H5294102 запросить цену →		Shield Cover - Upper Right
17	H5293102 запросить цену →		Guide - IC Memory Card
18	H5294101 запросить цену →		Right Rear Cover
19	H5294209 запросить цену →		Quick Dial Sheet
20	H5284015 запросить цену →		Operation Panel Ass’y - US
20	H5284016 запросить цену →		Operation Panel Ass’y - EUR
20	H5284017 запросить цену →		Operation Panel Ass’y - France
20	H5284018 запросить цену →		Operation Panel Ass’y - Asia
20	H5284019 запросить цену →		Operation Panel Ass’y - TWN
21	H5291001 запросить цену →		Document Tray Ass’y
22	H5055029 запросить цену →		Power Cord - US/TWN
22	H5055003 запросить цену →		Power Cord - Asia
23	H5055047 запросить цену →		Telephone Cable - 6P / 6P - US/TWN
23	H0904025 запросить цену →		Telephone Cable - France
8	H5298600 запросить цену →		Operation Manual - US
8	H5298607 запросить цену →		Operation Manual - TWN
8	H5298609 запросить цену →		Operation Manual - Asia
8	H5298700 запросить цену →		Operation Manual - Drivef
8	H5298710 запросить цену →		Operation Manual - Bitware
14	H5293100 запросить цену →		Right Cover
20	H5294015 запросить цену →		Operation Panel Ass’y - US
20	H5294016 запросить цену →		Operation Panel Ass’y - EUR
20	H5294017 запросить цену →		Operation Panel Ass’y - France
20	H5294018 запросить цену →		Operation Panel Ass’y - Asia
20	H5294019 запросить цену →		Operation Panel Ass’y - TWN

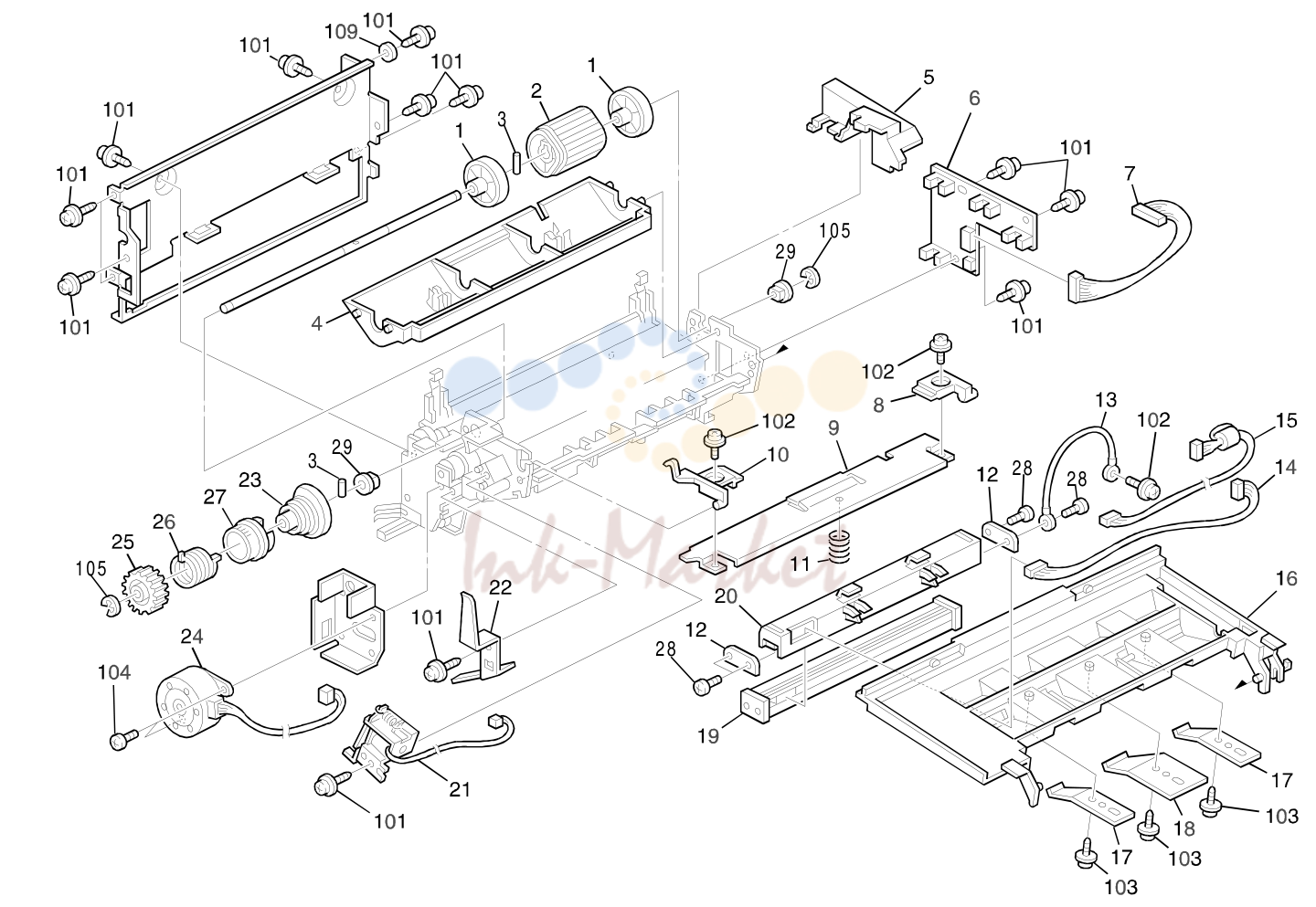

2. SCANNER (UPPER UNIT)

№	Артикул	Альт. артикул	Описание
101	09653008B запросить цену →		Tapping Screw With Washer - M3x8
1	H5291121 запросить цену →		Guide Roller
2	H5291154 запросить цену →		Document Pick-up Roller
102	09643006B запросить цену →		Tapping Screw - M3x6
103	09653006B запросить цену →		Tapping Screw With Flate Washer - M3x6
3	H5291123 запросить цену →		Pin - Pick-up Roller
4	H5291122 запросить цену →		Guide Plate - Document Pick-up Roller
104	04330060B запросить цену →		Philips Tapping Screw - M3x6
105	07200040G запросить цену →		Retaining Ring - M4
5	H5291125 запросить цену →		Cover - Scanner Base
6	H5295053 запросить цену →		Scanner Sensor Board
7	H5295080 запросить цену →		Harness - Scaner Sensor Board - FCU
8	H5291146 запросить цену →		Holder - Scaner Plate
9	H5291147 запросить цену →		Document Friction Plate
10	H5291148 запросить цену →		Friction Lever
11	H5291145 запросить цену →		Spring - Scanner Plate
12	H5291127 запросить цену →		Ground Plate - CIS
13	H5295081 запросить цену →		Ground Wire - CIS
14	H5295005 запросить цену →		Harness - OPU - FCU
15	H5295082 запросить цену →		Harness - CIS - FCU
16	H5291129 запросить цену →		Scanner Guide Plate
17	H5291132 запросить цену →		Scanner Spring Plate - Side
18	H5291133 запросить цену →		Scanner Spring Plate - Middle
19	H5295055 запросить цену →		Contact Image Sensor
20	H5291151 запросить цену →		CIS Holder
21	H5295066 запросить цену →		Document Pick-up Solenoid
22	H5291108 запросить цену →		Ground Plate
23	H5291118 запросить цену →		Cam - Document Pick-up Roller
24	H5295061 запросить цену →		TX Motor
25	H5291115 запросить цену →		Gear - Document Pick-up Roller
26	H5291116 запросить цену →		Clutch Spring
27	H5291117 запросить цену →		Holder - Clutch Spring
28	H5291126 запросить цену →		Pan Head Screw - CIS
29	H5291119 запросить цену →		Bushing - Scanner Roller

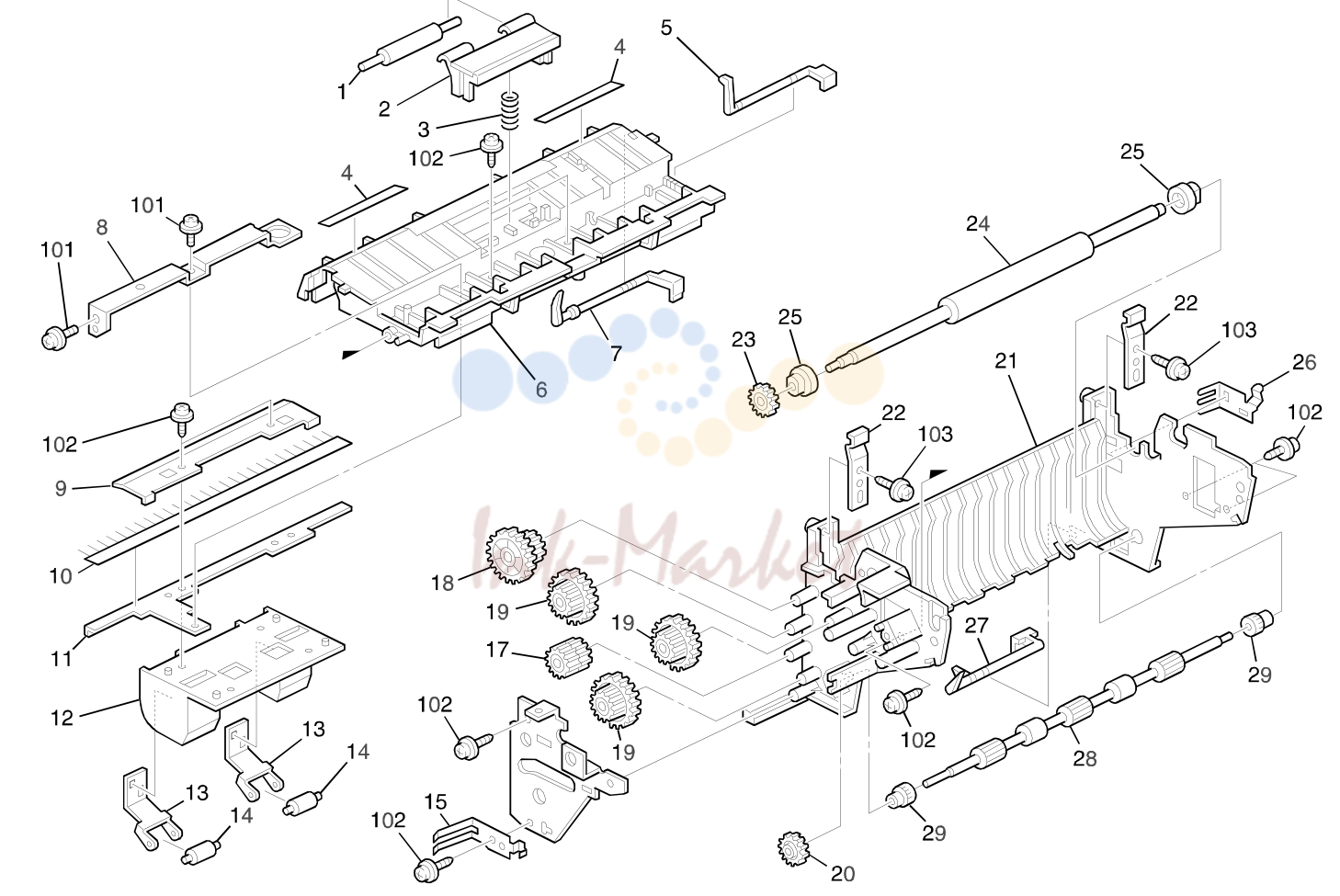

3. SCANNER (LOWER UNIT)

№	Артикул	Альт. артикул	Описание
101	09643006B запросить цену →		Tapping Screw - M3x6
1	H5291143 запросить цену →		Document Feed Roller
2	H5291101 запросить цену →		Document Separation Pad
102	09653008B запросить цену →		Tapping Screw With Washer - M3x8
3	H5291134 запросить цену →		Spring - Document Separation Pad
103	09653006B запросить цену →		Tapping Screw With Flate Washer - M3x6
4	H5291135 запросить цену →		Sheet - Document Guide
5	H5291103 запросить цену →		Actuator - Document Sensor
6	H5291136 запросить цену →		Document Guide
7	H5291104 запросить цену →		Actuator - Scanner Sensor
8	H5291144 запросить цену →		Ground Plate
9	H5291140 запросить цену →		Ground Plate
10	H5291142 запросить цену →		Grounding Brush
11	H5291152 запросить цену →		Plate - Grounding Brush
12	H5291139 запросить цену →		Document Exit Guide
13	H5291137 запросить цену →		Holder - Exit Feed Roller
14	H5291138 запросить цену →		Exit Feed Roller
15	H5291107 запросить цену →		Ground Plate - Exit Guide
16	H5291120 запросить цену →		Bushing - Exit Roller
17	H5291109 запросить цену →		Gear - 19/27T
18	H5291112 запросить цену →		Gear - 18/37T
19	H5291111 запросить цену →		Gear - 18/32T
20	H5291110 запросить цену →		Gear - 22T
21	H5291131 запросить цену →		Document Feed Frame
22	H5291130 запросить цену →		Spring Plate - Feed Frame
23	H5291114 запросить цену →		Gear - 19T
24	H5291100 запросить цену →		Scanner Roller
25	H5291106 запросить цену →		Bushing - Scanner Roller
26	H5291149 запросить цену →		Ground Plate - Scanner Roller
27	H5291105 запросить цену →		Actuator - Exit Sensor
28	H5291124 запросить цену →		Document Exit Roller

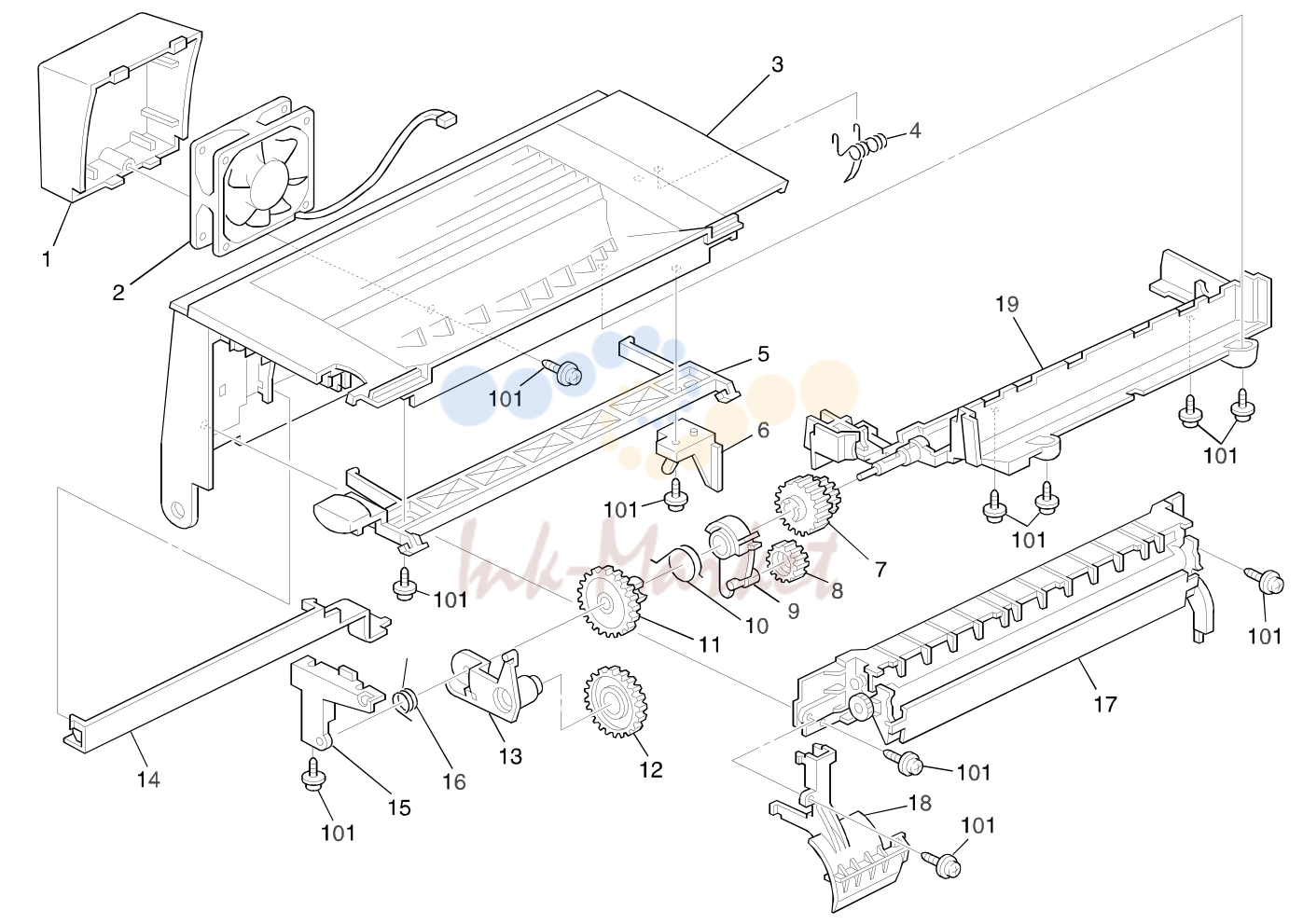

4. UPPER SECTION

№	Артикул	Альт. артикул	Описание
1	H5293151 запросить цену →		Fan Motor Cover
101	09653008B запросить цену →		Tapping Screw With Washer - M3x8
2	H5295062 запросить цену →		Fan Motor
3	H5293150 запросить цену →		Top Cover
4	H5292179 запросить цену →		Torsion Spring
5	H5293160 запросить цену →		Lock Lever
6	H5292107 запросить цену →		Top Cover Actuator
7	H5292190 запросить цену →		Gear - 21/38T
8	H5292189 запросить цену →		Gear - 22T
9	H5292188 запросить цену →		Lever - Feed Out Roller
10	H5292187 запросить цену →		Torsion Spring
11	H5292186 запросить цену →		Gear - 25/50T
12	H5292185 запросить цену →		Gear - 25/50T
13	H5292184 запросить цену →		Arm - Feed Out Roller
14	H5293162 запросить цену →		Bracket - Top Cover
15	H5292182 запросить цену →		Holder - Feed Out Roller
16	H5292183 запросить цену →		Torsion Spring
17	H5292053 запросить цену →		Transfer Unit
18	H5293163 запросить цену →		Cover - Harness - PSU
19	H5292181 запросить цену →		Cover - Fusing Unit

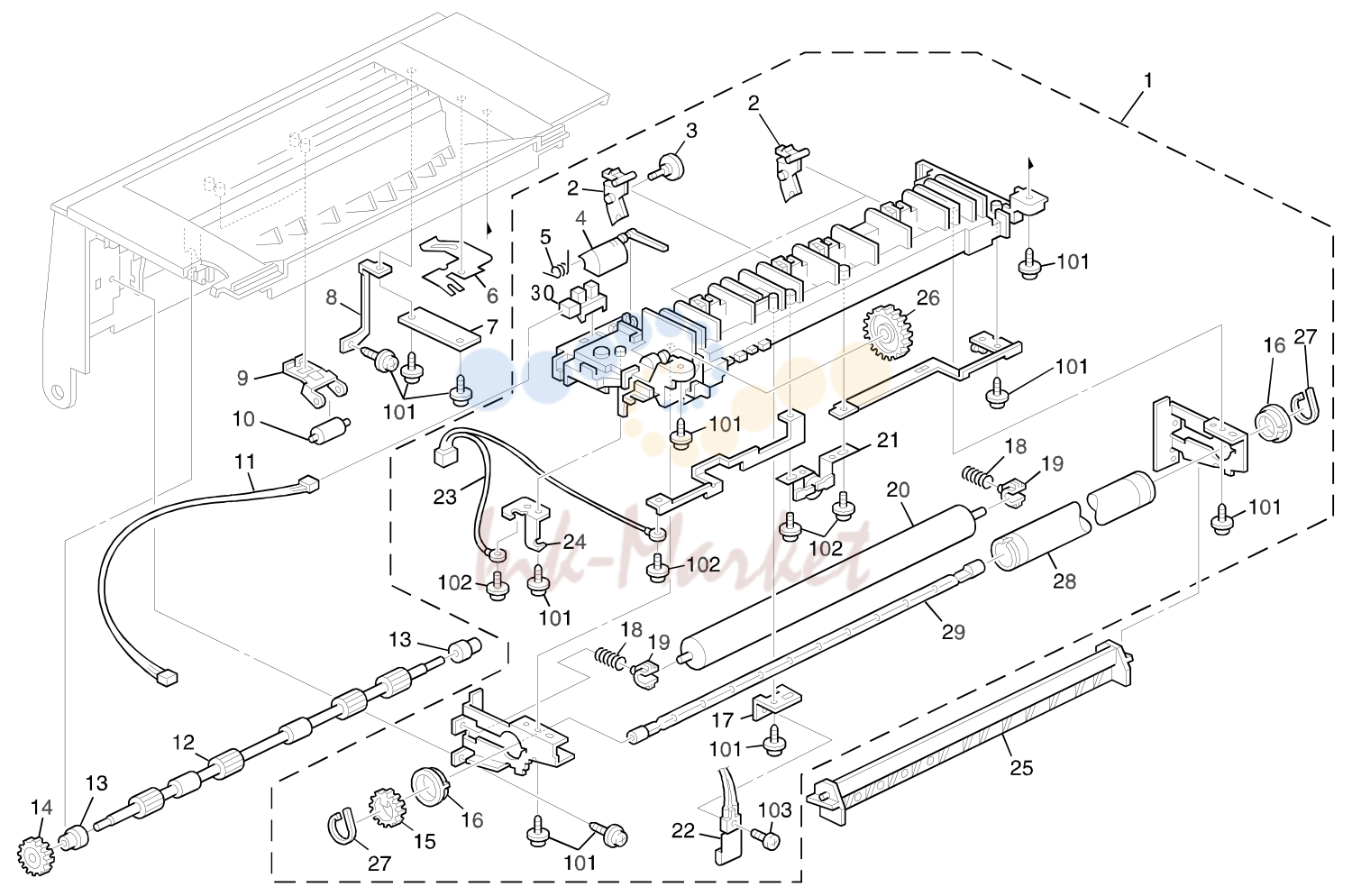

5. FUSING UNIT

№	Артикул	Альт. артикул	Описание
101	09653008B запросить цену →		Tapping Screw With Washer - M3x8
1	H5292050 запросить цену →		Fusing Unit - 120V
1	H5292052 запросить цену →		Fusing Unit - 230V
102	09543006B запросить цену →		Screw - M3x6
103	04330100B запросить цену →		Philips Tapping Screw - M3x10
2	H5292199 запросить цену →		Separation Hook
3	H5292200 запросить цену →		Separator Roll - Fusing
4	H5292202 запросить цену →		Actuator - Exit Sensor
5	H5292203 запросить цену →		Torsion Spring
6	H5292174 запросить цену →		Ground Plate - Top Cover
7	H5295052 запросить цену →		PCB - R
8	H5292175 запросить цену →		Ground Plate - PCB - R
9	H5292176 запросить цену →		Holder - Exit Feed Roller
10	H5291138 запросить цену →		Exit Feed Roller
11	H5295091 запросить цену →		Harness - Exit Sensor
12	H5292178 запросить цену →		Documrnt Exit Roller
13	H5291120 запросить цену →		Bushing - Exit Roller
14	H5292177 запросить цену →		Gear - 15T
15	H5292193 запросить цену →		Gear - 30T
16	H5292194 запросить цену →		Bushing - Hot Roller
17	H5292197 запросить цену →		Bracket Thermistor
18	H5292195 запросить цену →		Pressure Spring
19	H5292198 запросить цену →		Bushing - Pressure Spring
20	H5292104 запросить цену →		Fusing Pressure Roller
21	H5295072 запросить цену →		Thermostat
22	H5295073 запросить цену →		Thermistor
23	H5295090 запросить цену →		Harness - PSU - Fusing Unit
24	H5292196 запросить цену →		Terminal
25	H5292191 запросить цену →		Guide - Fusing Unit
26	H5292201 запросить цену →		Gear - 40T
27	H5292192 запросить цену →		C-Ring
28	H5292103 запросить цену →		Hot Roller
29	H5295067 запросить цену →		Fusing Lamp - 120V
29	H5295068 запросить цену →		Fusing Lamp - 230V
30	H5295070 запросить цену →		Photo Interruptor

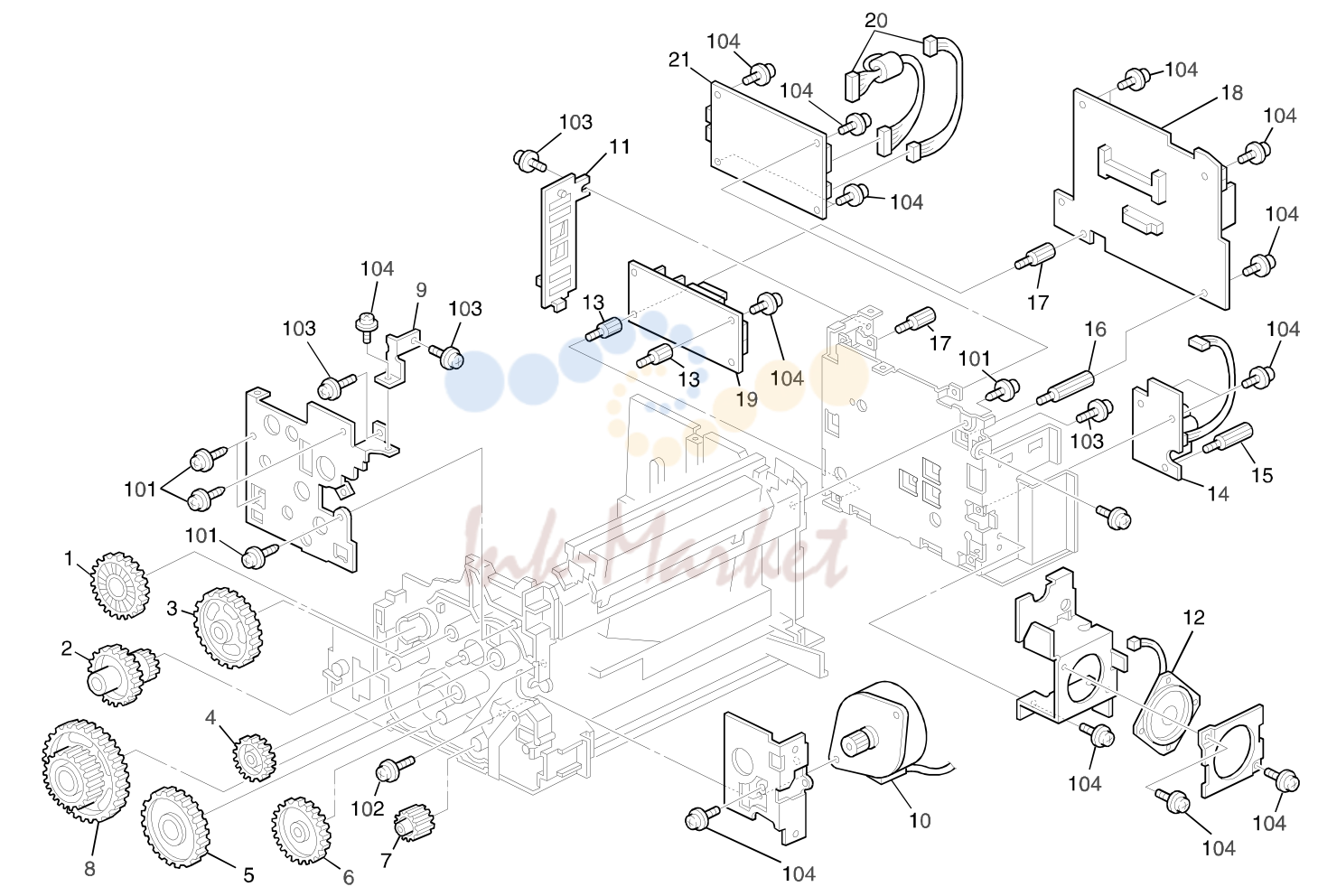

6. ELECTRICAL SECTION

№	Артикул	Альт. артикул	Описание
1	H5292116 запросить цену →		Gear - 50T
101	09653008B запросить цену →		Tapping Screw With Washer - M3x8
2	H5292117 запросить цену →		Gear - 22/45T
102	09543010B запросить цену →		Philips Screw - M3x10
3	H5292119 запросить цену →		Gear - 25/72T
103	09643008B запросить цену →		Tapping Screw - M3x8
104	09643006B запросить цену →		Tapping Screw - M3x6
4	H5292123 запросить цену →		Gear - 20/41T
5	H5292120 запросить цену →		Gear - 29/65T
6	H5292122 запросить цену →		Gear - 22/57T
7	H5292124 запросить цену →		Gear - 29T
8	H5292121 запросить цену →		Gear - 44/109T
9	H5292114 запросить цену →		Ground Plate - Main Motor
10	H5295060 запросить цену →		Main Motor
11	H5293103 запросить цену →		Cover - Modular Connector
12	H5295071 запросить цену →		Speaker
14	H5295000 запросить цену →		PCB - PSU - 5V
15	H5294105 запросить цену →		Shaft - 5V Board
16	H5294103 запросить цену →		Shaft - MCB-2
17	H5294104 запросить цену →		Shaft - MCB-1
18	H5286040 запросить цену →		PCB - FCU
19	H5295050 запросить цену →		PCB - MCB
20	H5295006 запросить цену →		Harness - NCU - FCU - 15P
20	H5295007 запросить цену →		Harness - NCU - FCU - EUR/Asia
21	H5296001 запросить цену →		PCB - NCU - US
21	54886045 запросить цену →		PCB - NCU - EUR/Asia
21	54886065 запросить цену →		PCB - NCU - France

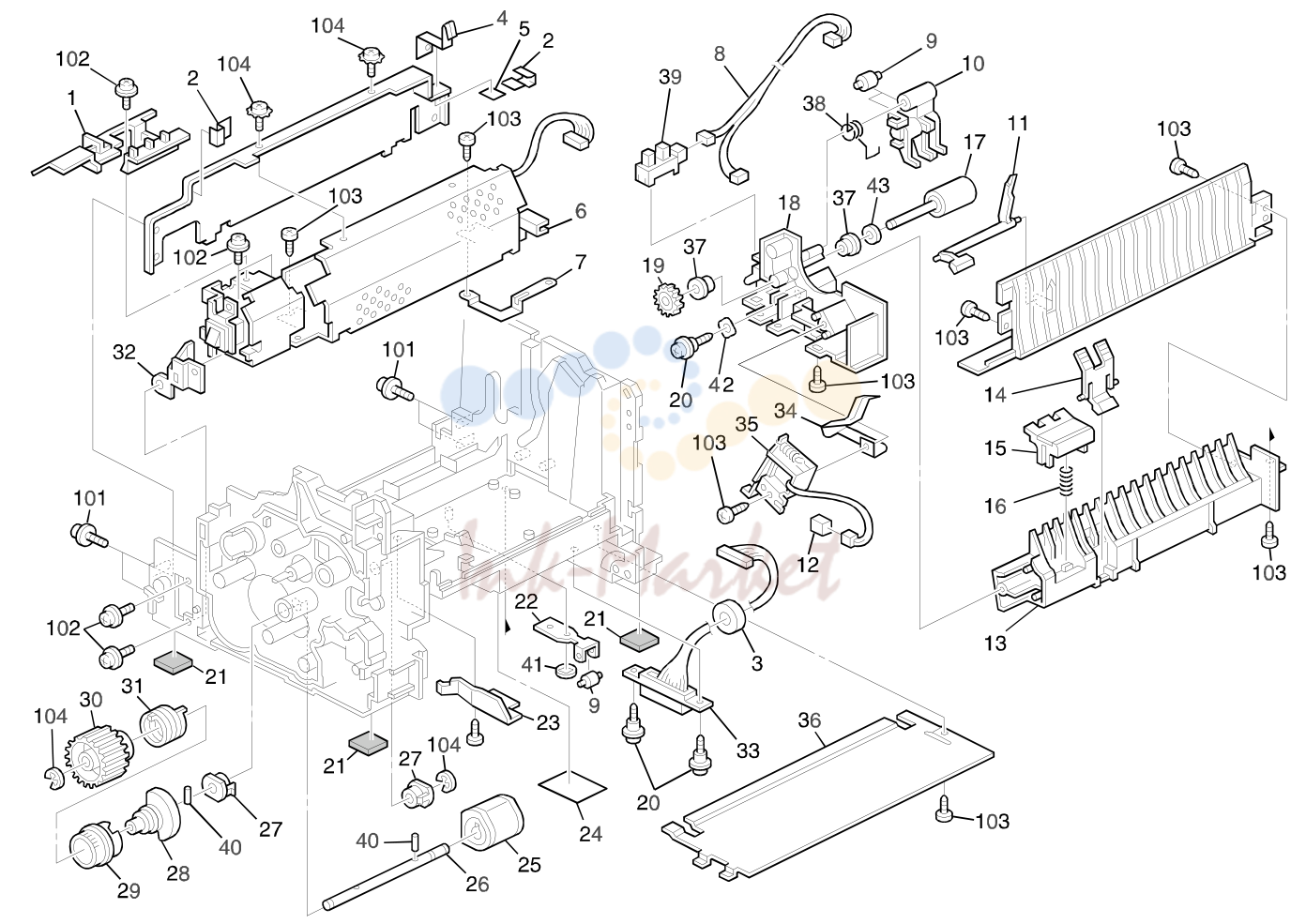

7. MIDDLE SECTION

№	Артикул	Альт. артикул	Описание
1	H5292113 запросить цену →		Bracket - PSU
32	H5292151 запросить цену →		Plate Spring - Base Frame -2
2	H5292105 запросить цену →		Egde Cover - PSU
33	H5295088 запросить цену →		Harness - PFU - MCB
3	H5292173 запросить цену →		Ferrite Core
34	H5292127 запросить цену →		Ground Plate - Paper Pick-up Solenoid
35	H5295065 запросить цену →		Paper Pick-up Solenoid
4	H5292106 запросить цену →		Ground Plate - PSU
5	H5292139 запросить цену →		Polyester Film
36	H5292153 запросить цену →		Guide Plate - Paper Feed
6	H5295111 запросить цену →		PCB - PSU - 115V
37	H5292129 запросить цену →		Bushing - Paper Feed Roller
38	H5292132 запросить цену →		Torsion Spring
6	H5295112 запросить цену →		PCB - PSU - 230V
39	H5295070 запросить цену →		Photo Interruptor
7	H5292110 запросить цену →		Ground Plate - Base Frame
40	H5291123 запросить цену →		Pin - Pick-up Roller
8	H5295083 запросить цену →		Harness - FCU - Solenoid
9	H5292131 запросить цену →		Roll
41	H5292156 запросить цену →		C-Ring
42	H5292128 запросить цену →		Washer - Solenoid Screw
10	H5292133 запросить цену →		Holder - Roll
11	H5292108 запросить цену →		Paper End Actuator
43	H5292136 запросить цену →		Washer
12	H5295057 запросить цену →		Connector - Paper Pick-up Solenoid
13	H5292134 запросить цену →		Paper Feed Guide
14	H5292135 запросить цену →		Stopper - Separation Pad
15	H5292101 запросить цену →		Paper Separation Pad
16	H5291134 запросить цену →		Spring - Document Separation Pad
17	H5292100 запросить цену →		Paper Feed Roller
18	H5292130 запросить цену →		Holder - Paper Feed Guide
19	H5292125 запросить цену →		Gear - 16T
20	H5292126 запросить цену →		Shoulder Screw
21	H5292143 запросить цену →		Rubber Foot
22	H5292155 запросить цену →		Holder - Roll
23	H5292154 запросить цену →		Plate Spring - Base Frame
24	H5292138 запросить цену →		Seal
25	H5292102 запросить цену →		Paper Pick-up Roller
26	H5292112 запросить цену →		Shaft - Document Pick-up Roller
27	H5292111 запросить цену →		Bushing - Paper Pick-up Roller
101	09643008B запросить цену →		Tapping Screw - M3x8
28	H5292115 запросить цену →		Cam - Paper Pick-up Roller
102	09643006B запросить цену →		Tapping Screw - M3x6
29	H5291117 запросить цену →		Holder - Clutch Spring
30	H5292118 запросить цену →		Gear - 40T
103	04130084B запросить цену →		Binding Self Tapping Screw - M3x8
31	H5291116 запросить цену →		Clutch Spring
104	07200040G запросить цену →		Retaining Ring - M4

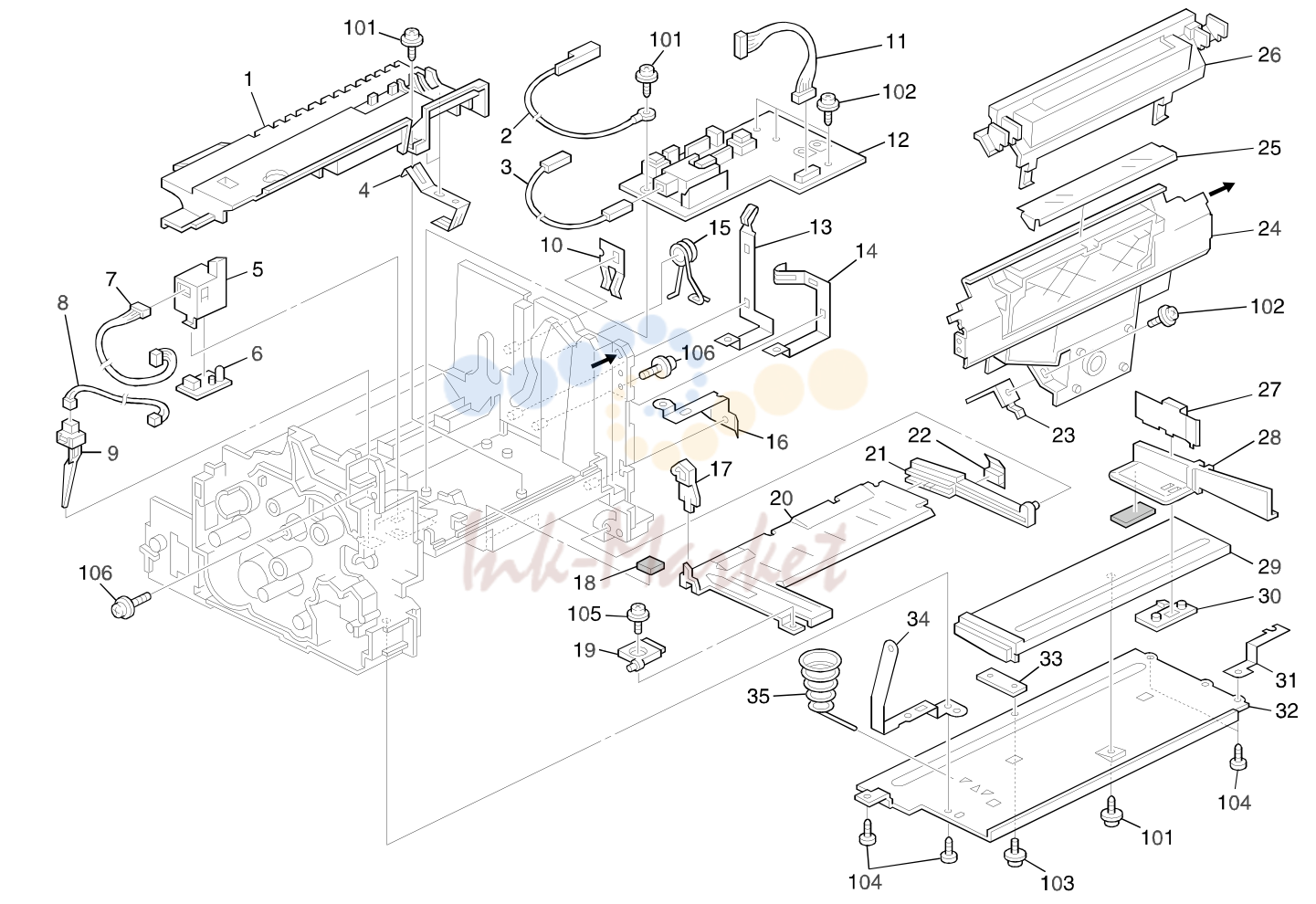

8. LOWR SECTION/LASER UNIT

№	Артикул	Альт. артикул	Описание
33	H5292162 запросить цену →		Plate - Paper Fence
1	H5292140 запросить цену →		Cover - High Voltage Supply
2	H5295086 запросить цену →		Harness - High Voltage Supply
34	H5292152 запросить цену →		Plate Spring - Base Frame
3	H5295087 запросить цену →		Harness - High Voltage Supply
35	H5292160 запросить цену →		Pressure Spring - Lifting Plate
4	H5292141 запросить цену →		Terminal
5	H5292157 запросить цену →		Holder - Toner End Sensor
6	H5295051 запросить цену →		Toner End Sensor
7	H5295089 запросить цену →		Harness - Toner End Sensor
8	H5295085 запросить цену →		Harness - Paper End Sensor
9	H5295069 запросить цену →		Photo Interrupter
10	H5292145 запросить цену →		Terminal - Base Frame
11	H5295084 запросить цену →		Harness - High Voltage Supply - MCB
12	H5295056 запросить цену →		High-Voltage Power Supply
13	H5292146 запросить цену →		Terminal - Base Frame
14	H5292147 запросить цену →		Terminal - Base Frame
15	H5292149 запросить цену →		Torsion Spring
16	H5292148 запросить цену →		Ground Plate - Base Frame
17	H5292158 запросить цену →		Cam - Lifting Plate
18	H5292137 запросить цену →		Rubber Foot
19	H5292159 запросить цену →		Support
20	H5292166 запросить цену →		Lifting Plate
21	H5292167 запросить цену →		Lever - Lifting Plate
22	H5292168 запросить цену →		Sponge
23	H5292150 запросить цену →		Bracket - Laser Unit
24	H5292051 запросить цену →		Laser Unit
25	H5292171 запросить цену →		Polyester Film
26	H5292170 запросить цену →		Cover - Laser Unit
27	H5292169 запросить цену →		Regulating Plate
28	H5292109 запросить цену →		Paper Side Fence
101	04330140B запросить цену →		Pan Head Self Tapping Screw - M3x14
29	H5292172 запросить цену →		Guide - Side Fence
102	09643012B запросить цену →		Tapping Screw With Flat Wahser - M3x12
30	H5292164 запросить цену →		Spacer - Paper Fence
103	09643005B запросить цену →		Tapping Screw With Flat Wahser - M3x5
104	04130084B запросить цену →		Binding Self Tapping Screw - M3x8
31	H5292163 запросить цену →		Ground Plate - Paper Fence
32	H5292161 запросить цену →		Holder - Paper Fence
105	09643006B запросить цену →		Tapping Screw - M3x6
