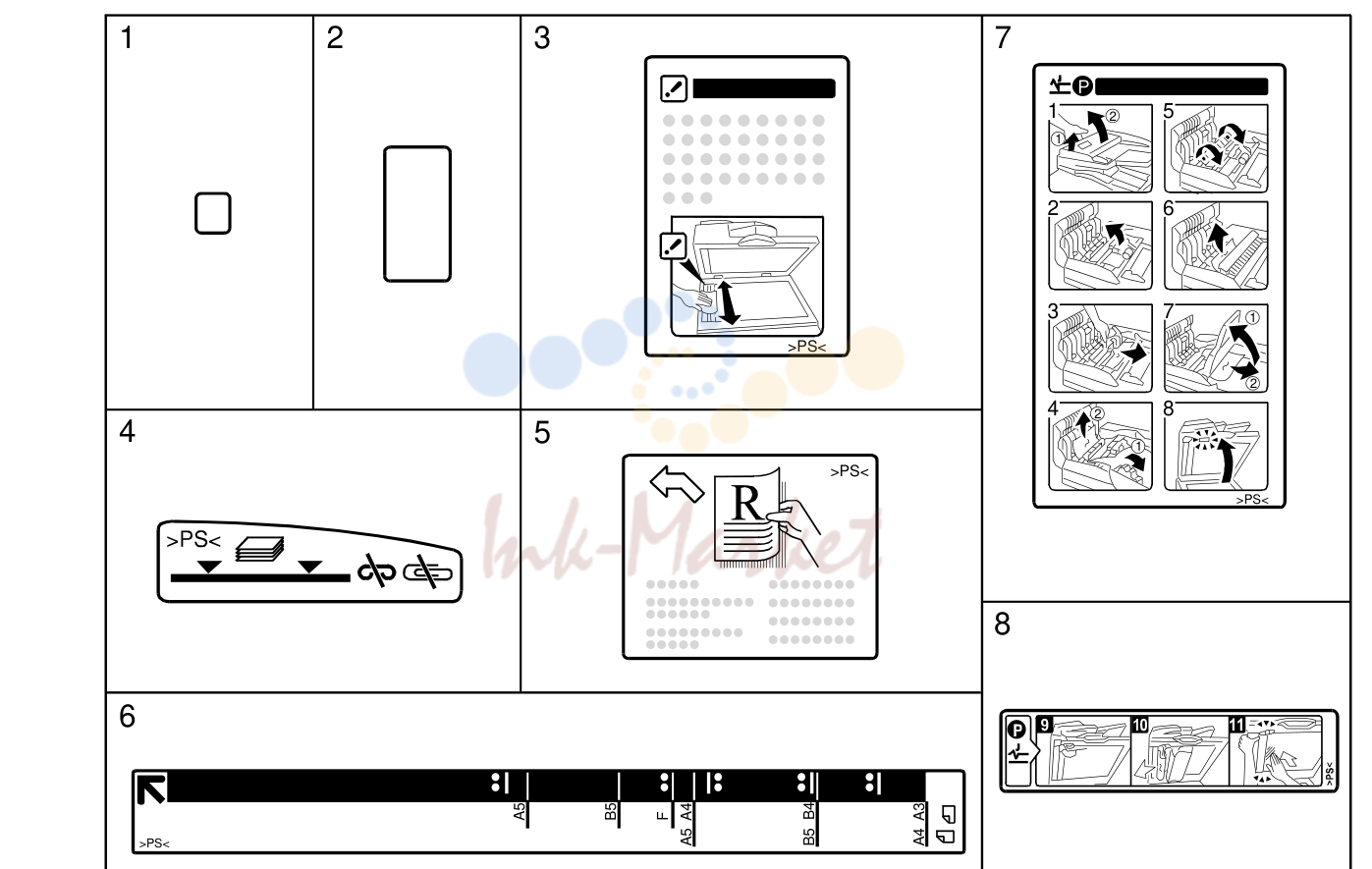

• 10. DECAL AND DOCUMENTS (B714)

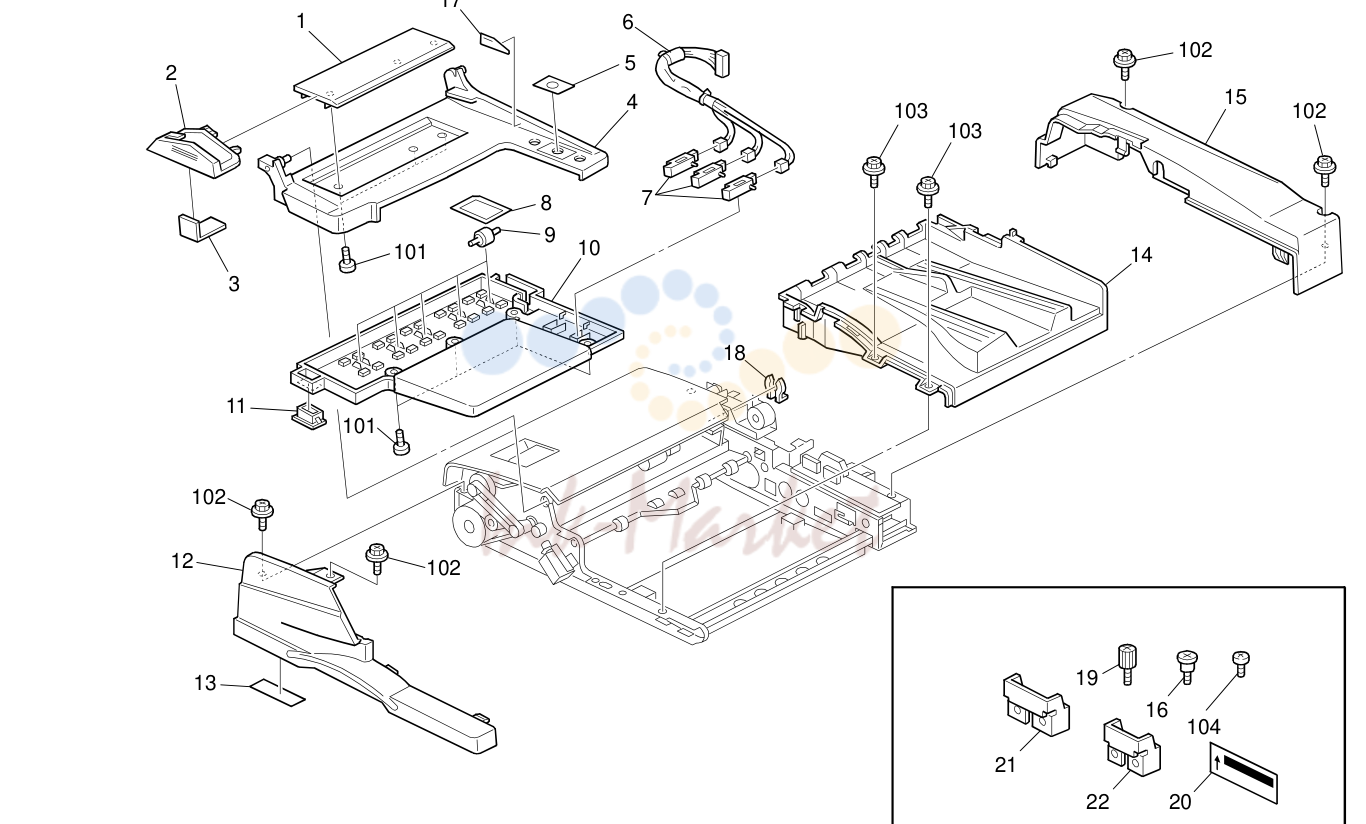

1. EXTERIOR (B714)

№	Артикул	Альт. артикул	Описание
1	G5644151 запросить цену →		Rail - Side Fence
101	04523008N запросить цену →		Tapping Screw - M3x8
2	G5644125 запросить цену →		Side Fence
102	04513008N запросить цену →		Tapping Screw - M3x8
103	03530050N запросить цену →		Screw-m3x5
3	A3764599 запросить цену →		Side Fence Pad
104	09514010B запросить цену →		Philips Screw With Washer - M4x10
4	B5414123 запросить цену →		Original Table
5	B5416011 запросить цену →		Decal:Display:Original Table
6	B7145330 запросить цену →		Harness:Connecting:Original Sensor
7	AW010112 запросить цену →		Photo Refiection Sensor:Original Table
8	A8584676 запросить цену →		Spring Plate - Pressure Roller
9	A8584671 запросить цену →		Roller Driven
10	B5414133 запросить цену →		Original Table:Behind
11	AG070513 запросить цену →		Magnet Catch:Original Table:25.5n
12	G5644212 запросить цену →		Front Cover
13	G5646041 запросить цену →		Decal - Exit Misfeed Removal
14	G5644232 запросить цену →		Exit Tray
15	G5644222 запросить цену →		Rear Cover
16	A3764911 запросить цену →		Stepped Screw - Left Hinge
17	B3866043 запросить цену →		Decal - Side Fence
18	52152621 запросить цену →		Snap Ring - M6
19	A6283115 запросить цену →		Knob Screw - M4
20	G5646087 запросить цену →		Decal:Exposure Glass:5-Lang
21	B7141251 запросить цену →		Stopper:Hinge:Left
22	B7141252 запросить цену →		Stopper:Hinge:Right

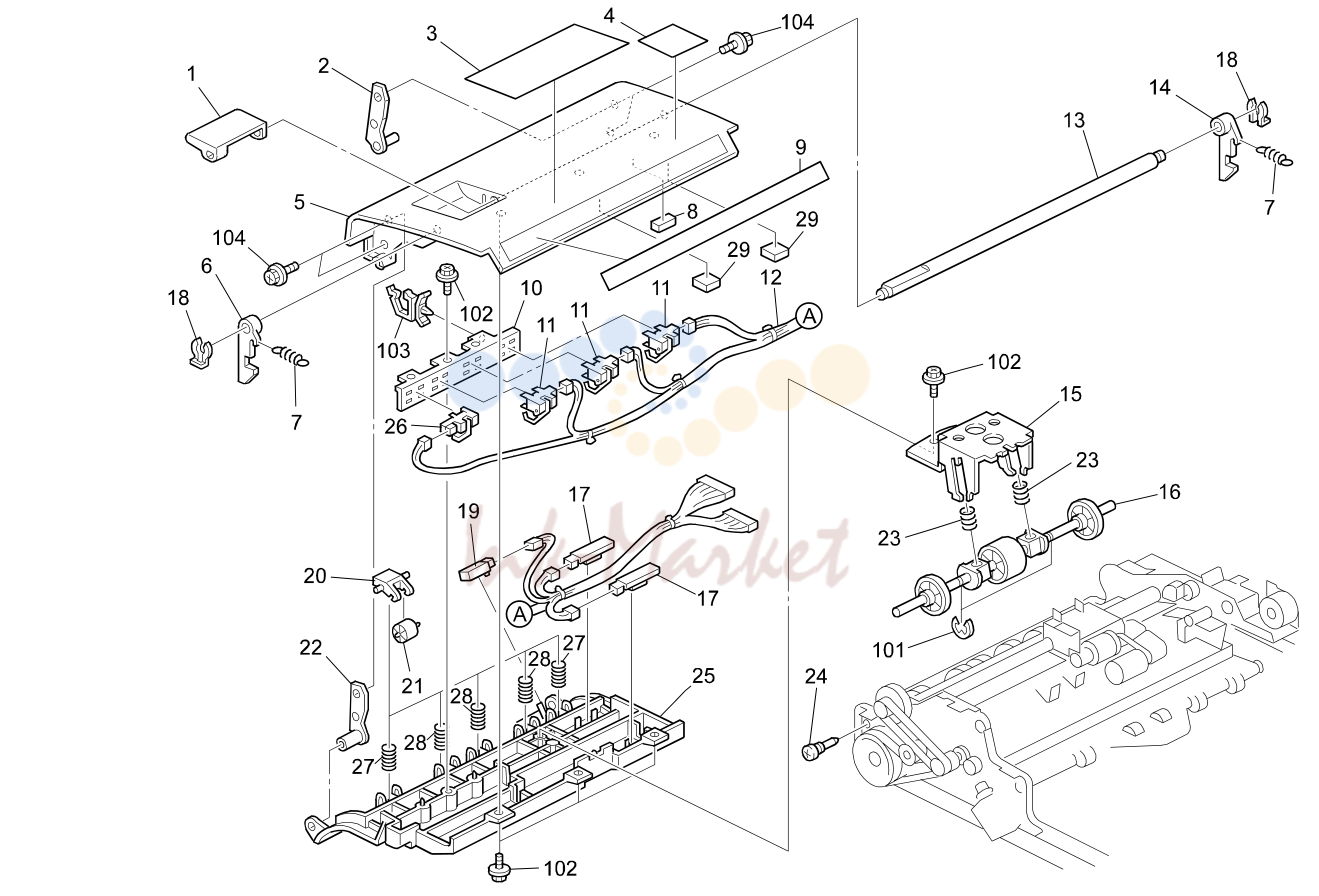

2. ORIGINAL FEED 1 (B714)

№	Артикул	Альт. артикул	Описание
1	G5644515 запросить цену →		Grip - Cover
101	07200040E запросить цену →		Retaining Ring - M4
2	B7141371 запросить цену →		Supporting Plate:Cover:Rear:Ass'y
102	04523008N запросить цену →		Tapping Screw - M3x8
3	G5646032 запросить цену →		Decal - Misfeed Removal
103	11050516 запросить цену →		Clamp
4	G5646077 запросить цену →		Decal:Exposure Glass:5-Lang
104	04513010N запросить цену →		Tapping Screw:3x10
5	G5644511 запросить цену →		Paper Feed Cover
6	B3514522 запросить цену →		Front Lever - Top Cover
7	AA060844 запросить цену →		Tension Spring
8	B3514536 запросить цену →		Cushion - Paper Feed
9	G5646021 запросить цену →		Decal - Original Size
10	B5413165 запросить цену →		Bracket:Paper Size Sensor
11	AW020155 запросить цену →		Photointerruptor:Paper Size Sensor
12	B5415310 запросить цену →		Harness:Connecting:Registration
13	B3514512 запросить цену →		Shaft - Lever
14	B3514526 запросить цену →		Rear Lever - Top Cover
15	B5413171 запросить цену →		Bracket:Pressure Plate:Pull Out
16	B3513141 запросить цену →		Pull-out Roller
17	AW010091 запросить цену →		Photo Reflection Sensor
18	54472681 запросить цену →		Snap Ring
19	AW010109 запросить цену →		Photo Refiection Sensor:PS117ED1
20	B3513183 запросить цену →		Holder - Driven Roller
21	B3513182 запросить цену →		Driven Roller
22	B7141375 запросить цену →		Supporting Plate:Cover:Front:Ass'y
23	AA063856 запросить цену →		Pressure Spring
24	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
25	B5413115 запросить цену →		Guide:Cover:Paper Feed
26	AW020154 запросить цену →		Photointerruptor:Entrance
27	AA063858 запросить цену →		Pressure Spring
28	AA063857 запросить цену →		Pressure Spring
29	B3514538 запросить цену →		Cushion - Pickup Roller Arm

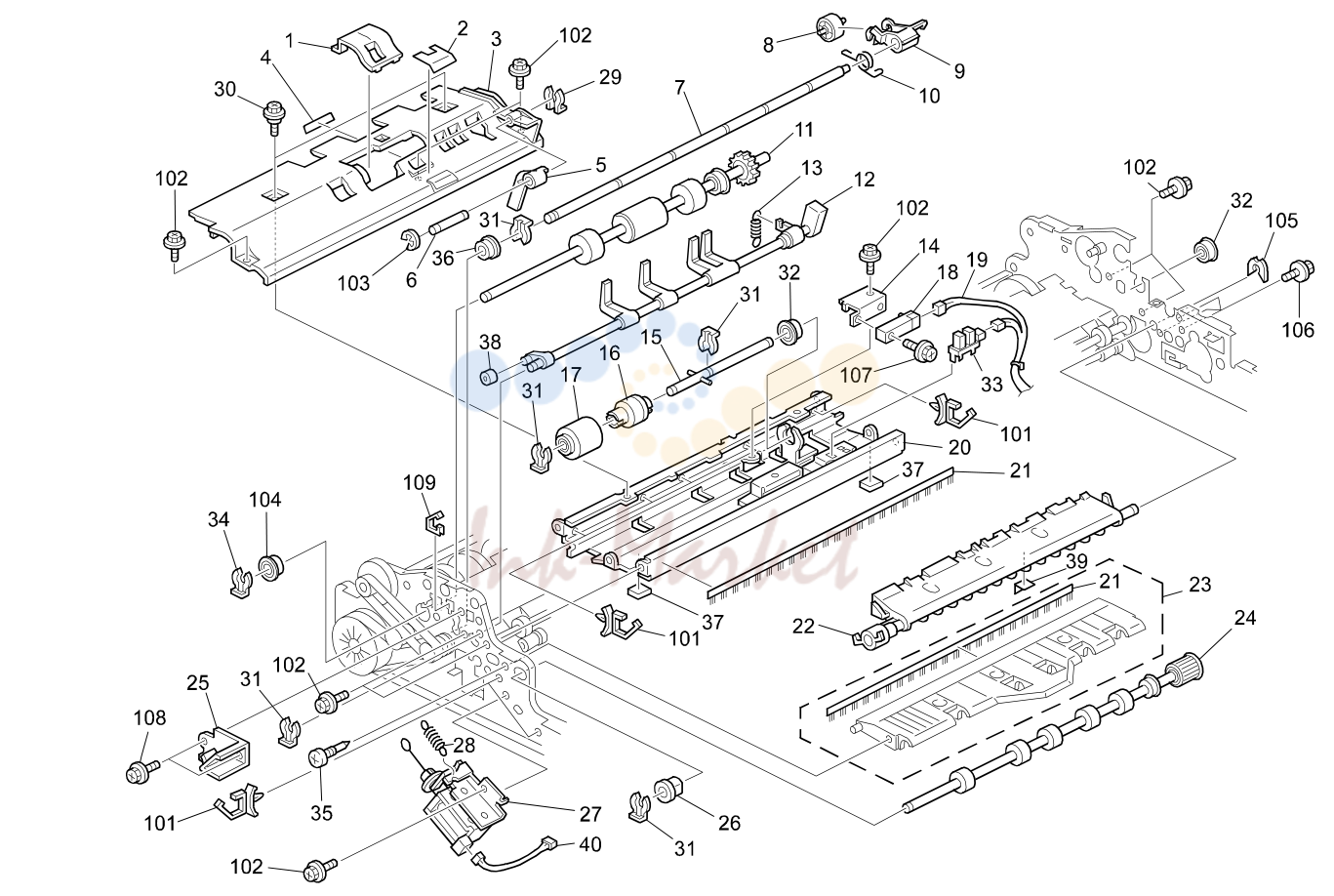

3. ORIGINAL FEED 2 (B714)

№	Артикул	Альт. артикул	Описание
1	B3512522 запросить цену →		Cap:Guide:Separation:Upper
36	A3761465 запросить цену →		Feed Roller Bushing
37	B3513825 запросить цену →		Cushion - Inverter Gate
2	B3512571 запросить цену →		Sheet - Pick-up Roller
38	A4582251 запросить цену →		Cushion - Bin Solenoid Lever
3	B3512511 запросить цену →		Upper Guide - Paper Separation
4	B3512561 запросить цену →		Entrance Sheet - Separation
39	B3513827 запросить цену →		Exit Guide
5	B3512541 запросить цену →		Feeler - Original Sensor
40	B5415290 запросить цену →		Harness:Motor:Pick Up
6	B3512531 запросить цену →		Stud - Original Sensor Feeler
7	B3513933 запросить цену →		Shaft - Reverse Roller
8	A6803161 запросить цену →		Driven Roller
9	B3513932 запросить цену →		Arm - Reverse Roller
10	AA060849 запросить цену →		Tension Spring
11	B3512321 запросить цену →		Pull Out Roller
12	B3512311 запросить цену →		Original Stopper
13	AA060843 запросить цену →		Tension Spring
14	B5413952 запросить цену →		Bracket:Sensor:Reverse
15	B3512410 запросить цену →		Shaft - Reverse Roller
16	A2946700 ✓ в наличии		Torque Limiter - 53MNXM
17	A8592241 ✓ в наличии		Reverse Roller
18	AW010109 запросить цену →		Photo Refiection Sensor:PS117ED1
19	B5415220 запросить цену →		Harness:Sensor:Original Sensor
20	B5411161 запросить цену →		Stay:Paper Feed:Ass'y
21	B3513835 запросить цену →		Discharge Brush - Exit
22	B3513822 запросить цену →		Inverter Gate
23	G5643831 запросить цену →		Guide Plate:Reverse:Outer:Ass'y
24	B3513882 запросить цену →		Inverter Roller
25	B3514142 запросить цену →		Stopper - Original Table
26	50530447 запросить цену →		Bushing - 6mm
101	11050516 запросить цену →		Clamp
27	B7143861 запросить цену →		DC Solenoid:Reverse:Outer:Ass'y
28	AA060848 запросить цену →		Tension Spring
102	04513006N запросить цену →		Tapping Screw - 3x6
29	52062686 запросить цену →		Snap Ring
103	07200030E запросить цену →		Retaining Ring - M3
104	07423808 запросить цену →		Ball Bearing - 8x16x5
30	AA143795 запросить цену →		Screw:Lamp:Bracket
31	54472681 запросить цену →		Snap Ring
105	08050088 запросить цену →		Retaining Ring - M6
106	04523008N запросить цену →		Tapping Screw - M3x8
32	A8592230 запросить цену →		Ball Bearing - 6x13x5
33	AW020156 запросить цену →		Photointerruptor:EE-SX4235A-P2
107	04513012N запросить цену →		Tapping Screw:3x12
34	52152621 запросить цену →		Snap Ring - M6
108	08025276 запросить цену →		Tapping Screw With Washer - M3x6
35	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
109	11050514 запросить цену →		Edge Saddle - EDS-0607L

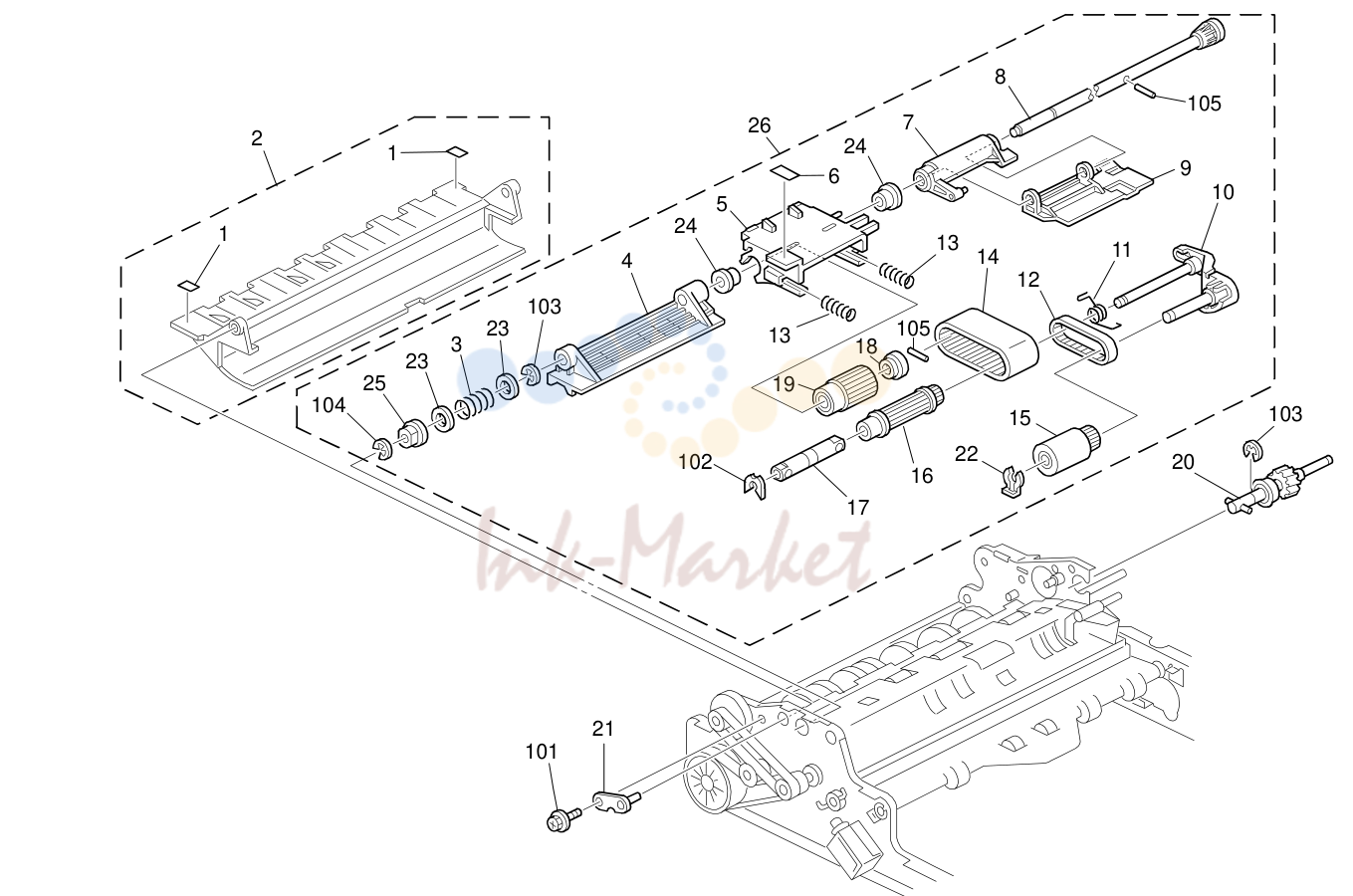

4. ORIGINAL FEED 3 (B714)

№	Артикул	Альт. артикул	Описание
101	08025276 запросить цену →		Tapping Screw With Washer - M3x6
1	A0542977 запросить цену →		Decal - Vertical Transport Guide
2	B3513191 запросить цену →		Guide Plate:Transport:Lower
102	08050089 запросить цену →		Retaining Ring - M4
103	07200060E запросить цену →		Retaining Ring - M6
3	AA063861 запросить цену →		Pressure Spring
4	B3512151 запросить цену →		Front Guide - Paper Feed
104	07200040E запросить цену →		Retaining Ring - M4
5	B3512252 запросить цену →		Bracket:Paper Feed Belt
105	06320120G запросить цену →		Parallel Pin - 2x12
6	A8586022 запросить цену →		Decal Blue
7	B3512131 запросить цену →		Pick-up Lever
8	B3512111 запросить цену →		Shaft - Paper Feed
9	B3512141 запросить цену →		Rear Guide - Paper Feed
10	B3512161 запросить цену →		Arm - Pick-up Roller
11	AA066629 запросить цену →		Tension Spring
12	AA043929 запросить цену →		Timing Belt - B40S2M114
13	AA063863 запросить цену →		Pressure Spring
14	B3512222 запросить цену →		Paper Feed Belt
15	B3512126 запросить цену →		Pickup Roller
16	B3512242 запросить цену →		Timing Pulley - 26/30Z
17	A6801865 запросить цену →		Shaft - Belt Guide Roller
18	B3512181 запросить цену →		Bushing - 8mm
19	B3512231 запросить цену →		Timing Pulley - 36Z
20	B3511741 запросить цену →		Drive Gear - Paper Feed
21	B5411321 запросить цену →		Stud:Contact Point:Guide:Ass'y
22	54472681 запросить цену →		Snap Ring
23	AA132013 запросить цену →		Spacer
24	A6281225 ✓ в наличии		Bushing - 8mm
25	53041639 запросить цену →		Bushing - 8mm
26	B7142010 запросить цену →		Paper Feed Belt:Ass'y

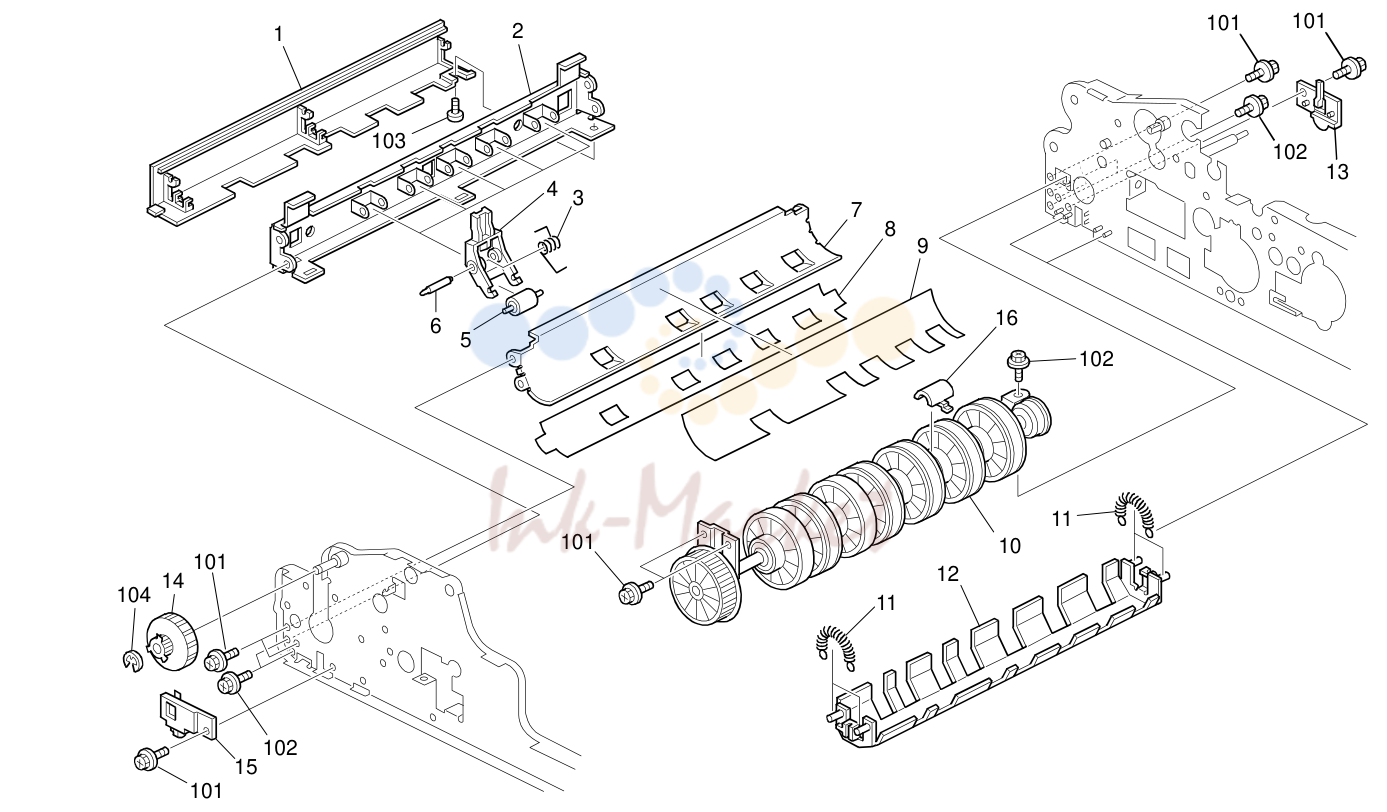

5. ORIGINAL TRANSFER (B714)

№	Артикул	Альт. артикул	Описание
101	08025276 запросить цену →		Tapping Screw With Washer - M3x6
1	G5644252 запросить цену →		Lower Paper Feed Cover
2	B5411131 запросить цену →		Stay:Left:Ass'y
102	04513006N запросить цену →		Tapping Screw - 3x6
103	04513008N запросить цену →		Tapping Screw - M3x8
3	AA066630 запросить цену →		Tension Spring
4	B3511135 запросить цену →		Arm - Driven Roller
104	08050089 запросить цену →		Retaining Ring - M4
5	B5971136 запросить цену →		Roller:Scanning:Front
6	B3511137 запросить цену →		Shaft - Driven Roller
7	B5413332 запросить цену →		Guide Plate:Scanning:Outer
8	B3513338 запросить цену →		Shield - Transport Guide
9	B3513335 запросить цену →		Mylar - Transport Guide
10	B5413351 запросить цену →		Roller:Scanning
11	AA060845 запросить цену →		Tension Spring
12	B5413311 запросить цену →		Guide Plate:Scanning:Ass'y
13	B3513323 запросить цену →		Rear Stopper - Scanning
14	B3511965 запросить цену →		Lever - Transport Roller
15	B3513322 запросить цену →		Front Stopper - Scanning
16	B3513775 запросить цену →		Roller Guide

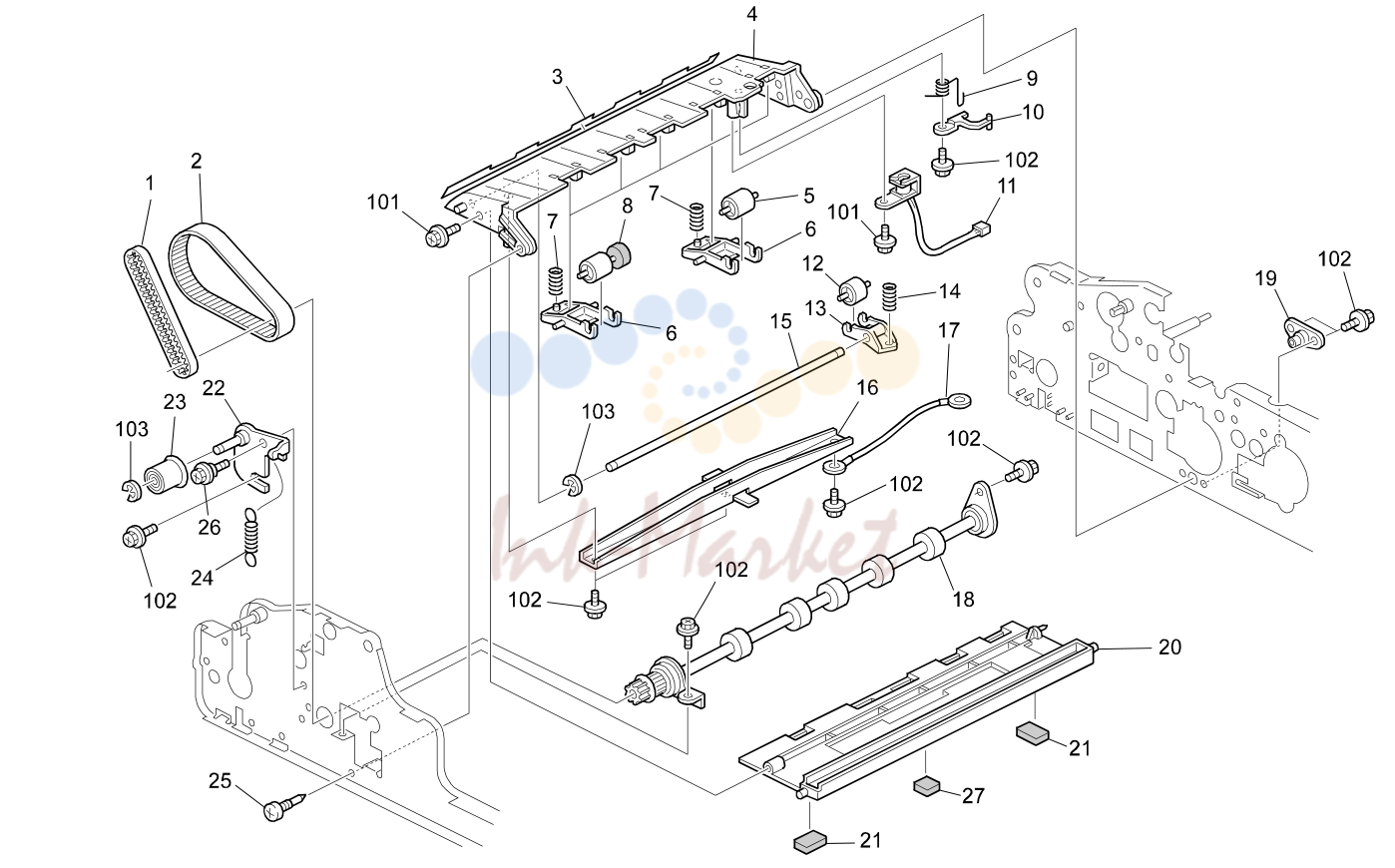

6. ORIGINAL EXIT (B714)

№	Артикул	Альт. артикул	Описание
101	04503008N запросить цену →		Tapping Screw - M3x8
1	AA043920 запросить цену →		Timing Belt - S3M264
102	04513006N запросить цену →		Tapping Screw - 3x6
2	AA043919 запросить цену →		Timing Belt - B245ST1.5-10
3	B3513639 запросить цену →		Guide Plate - Pressure Roller
103	07200030E запросить цену →		Retaining Ring - M3
4	B3513612 запросить цену →		Lower Exit Guide
5	B3513743 запросить цену →		Driven Roller
6	B3513632 запросить цену →		Arm - Driven Roller - Exit
7	AA083860 запросить цену →		Pressure Spring
8	B3513640 запросить цену →		Driven Roller - Sponge
9	AA066631 запросить цену →		Tension Spring
10	B3513791 запросить цену →		Stopper - Stamp
11	B7145006 запросить цену →		DC Solenoid:Transmited Rubber Stamp
12	B5973752 запросить цену →		Roller:Scanning:Rear
13	B3513642 запросить цену →		Arm - Pressure Roller
14	AA083859 запросить цену →		Pressure Spring
15	B3513634 запросить цену →		Shaft - Pressure Arm
16	B5413635 запросить цену →		Supporting Plate:Paper Exit Unit:Lower:Ass'y
17	B7145270 запросить цену →		Harness:Earth:Paper Exit Unit
18	B5413701 запросить цену →		Roller:Exit:Drive
19	B3513613 запросить цену →		Holder - Guide Plate
20	B3513617 запросить цену →		Lower Guide - Exit Roller
21	B7143634 запросить цену →		Cushion:Pressure Plate:Both Ends
22	B5411951 запросить цену →		Bracket:Tightener:Scanning:Ass'y
23	B3511942 запросить цену →		Pulley - 20T
24	AA060846 запросить цену →		Tension Spring
25	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
26	AA143790 запросить цену →		Screw:Contact Point
27	B7143633 запросить цену →		Cushion:Pressure Plate:Middle

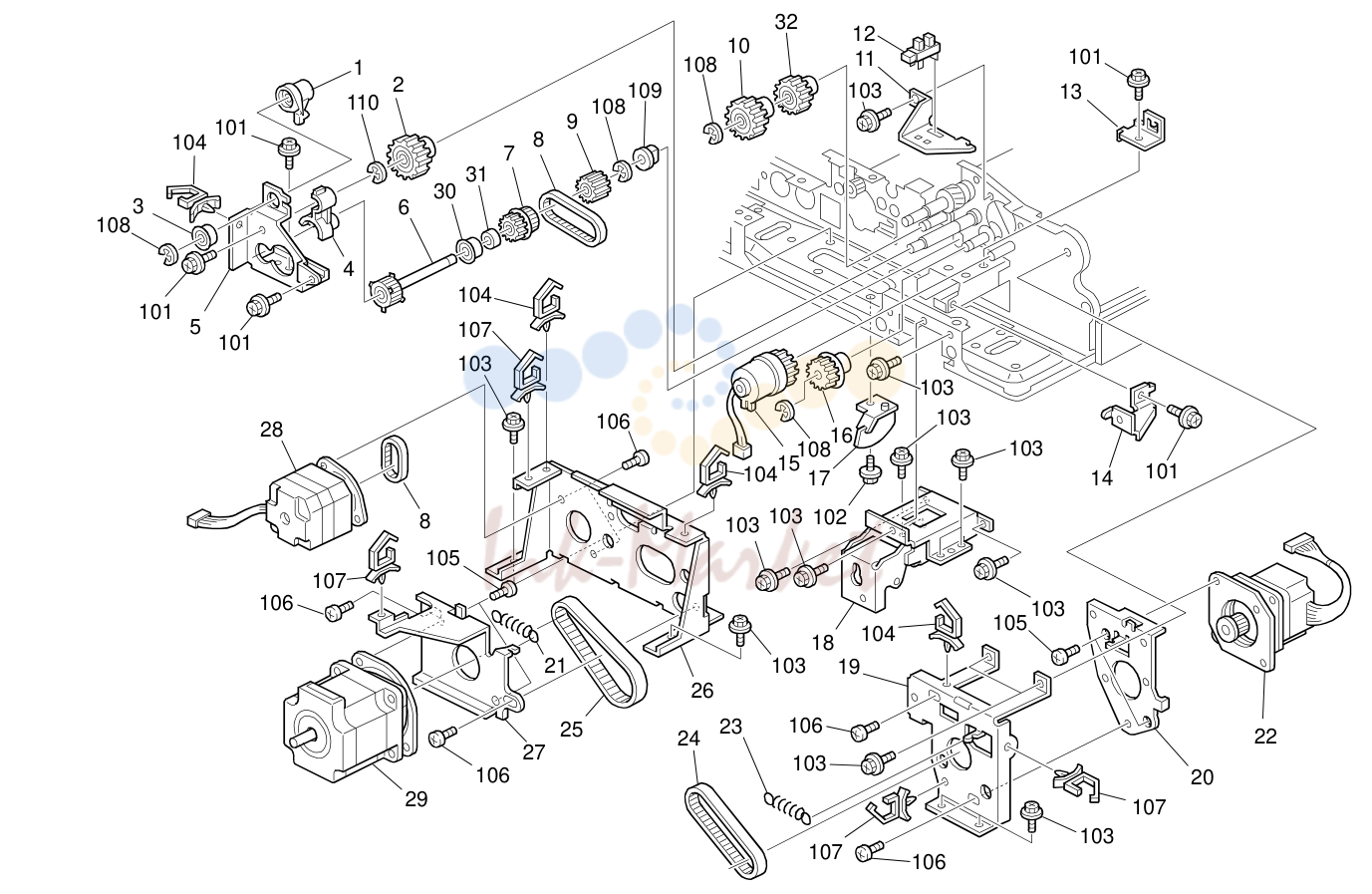

7. ELECTRIBAL AND DRIVE 1 (B714)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B3511651 запросить цену →		Stopper - Separation Shaft
102	04513008N запросить цену →		Tapping Screw - M3x8
2	B3511731 запросить цену →		Gear - 28Z
3	A8592230 запросить цену →		Ball Bearing - 6x13x5
103	08025276 запросить цену →		Tapping Screw With Washer - M3x6
104	11050516 запросить цену →		Clamp
4	B3511626 запросить цену →		Stopper - Gear
105	03540050N запросить цену →		Screw - M4X5
5	B5411611 запросить цену →		Side Plate:Drive:Auxiliary
106	03530050N запросить цену →		Screw-m3x5
6	B3511711 запросить цену →		Timing Pulley - 30Z
107	11050487 запросить цену →		Harness Clamp
7	B3511721 запросить цену →		Gear Pulley - 19T/31Z
108	07200040E запросить цену →		Retaining Ring - M4
8	AA043915 запросить цену →		Timing Belt - B40S2M116
109	50530447 запросить цену →		Bushing - 6mm
9	B3511722 запросить цену →		Gear - 18Z
110	07200060E запросить цену →		Retaining Ring - M6
10	B3512431 запросить цену →		Gear - 35Z
11	B5411335 запросить цену →		Bracket:Sensor:Paper Feed
12	AW020156 запросить цену →		Photointerruptor:EE-SX4235A-P2
13	B5411691 запросить цену →		Stopper:Spring Clutch:Pull Out
14	B5411146 запросить цену →		Supporting Plate:Side Plate:Rear
15	AX200271 запросить цену →		Magnetic Clutch:30Z
16	B3512331 запросить цену →		Timing Pulley - 32Z
17	B3511196 запросить цену →		Sensor Feeler
18	B7141211 запросить цену →		Hinge:Left:Ass'y
19	B5411621 запросить цену →		Bracket:Motor:Paper Feed
20	B5411641 запросить цену →		Stay:Motor:Paper Feed
21	AA060846 запросить цену →		Tension Spring
22	B7141811 запросить цену →		Stepper Motor:Paper Feed:Ass'y
23	AA060842 запросить цену →		Tension Spring
24	AA043914 запросить цену →		Timing Belt - B60S2M252
25	AA043917 запросить цену →		Timing Belt - B138ST1.5-10
26	B5411912 запросить цену →		Bracket:Motor:Scanning:Reverse
27	B5411932 запросить цену →		Bracket:Scanning:Link
28	B7141971 запросить цену →		Stepper Motor:Reverse:Ass'y
29	B7141921 запросить цену →		Stepper Motor:Scanning:Ass'y
30	A8592230 запросить цену →		Ball Bearing - 6x13x5
31	B3511717 запросить цену →		Spacer - Paper Feed
32	B3512421 запросить цену →		Gear - 28Z

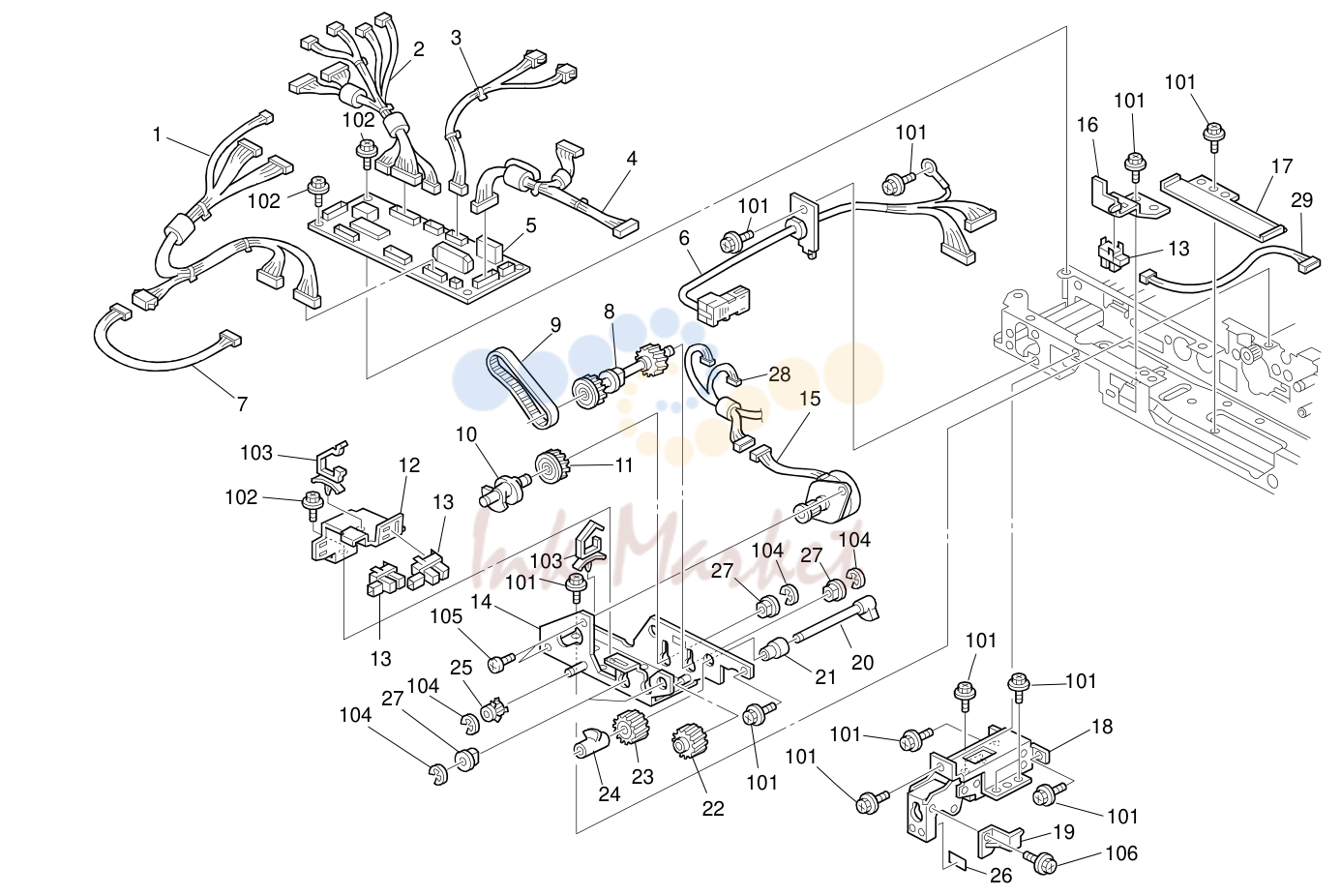

8. ELECTRIBAL AND DRIVE 2 (B714)

№	Артикул	Альт. артикул	Описание
1	B5415340 запросить цену →		Harness:Sensor:Registration
101	08025276 запросить цену →		Tapping Screw With Washer - M3x6
102	04513006N запросить цену →		Tapping Screw - 3x6
2	B5415220 запросить цену →		Harness:Sensor:Original Sensor
3	B5415260 запросить цену →		Harness:Solenoid:Stamp
103	11050516 запросить цену →		Clamp
104	07200040E запросить цену →		Retaining Ring - M4
4	B7145280 запросить цену →		Harness:Motor:Paper Feed
5	B7145120 запросить цену →		PCB:Main Control
105	03530050N запросить цену →		Screw-M3x5
106	04543006Q запросить цену →		Tapping Screw:3x6
6	B7145201 запросить цену →		Harness:Interface:Ass'y
7	B5415320 запросить цену →		Harness:Connecting:Exit
8	A6802251 запросить цену →		Gear - 17Z
9	AA043916 запросить цену →		Timing Belt - B40S2M212
10	B3511761 запросить цену →		Cam - Paper Feed
11	B3511791 запросить цену →		Gear - 25Z
12	B5411671 запросить цену →		Bracket:Photointerruptor:Stopper:Paper Feed
13	AW020156 запросить цену →		Photointerruptor:EE-SX4235A-P2
14	B5411661 запросить цену →		Bracket:Pickup:Drive:Ass'y
15	AX040139 запросить цену →		Stepper Motor:MM42:0.95A:9.5V
16	B5411192 запросить цену →		Bracket:Sensor:Open And Close
17	B5411181 запросить цену →		Bracket:Guide:Harness
18	B7141221 запросить цену →		Hinge:Right:Ass'y
19	A8591841 запросить цену →		Filter - DF Open Sensor
20	B3511751 запросить цену →		Cam - Pick-up Roller
21	A5482343 запросить цену →		Clutch Stopper
22	B3511781 запросить цену →		Gear - 18Z
23	A6802261 запросить цену →		Gear - 24Z
24	B3511756 запросить цену →		Actuator - Pick-up Roller
25	A6802241 запросить цену →		Pulley - 18T
26	A3344678 запросить цену →		Rack Shield Mylar
27	50530447 запросить цену →		Bushing - 6mm
28	B5415290 запросить цену →		Harness:Motor:Pick Up
29	B5415230 запросить цену →		Harness:Sensor:Lift-Up

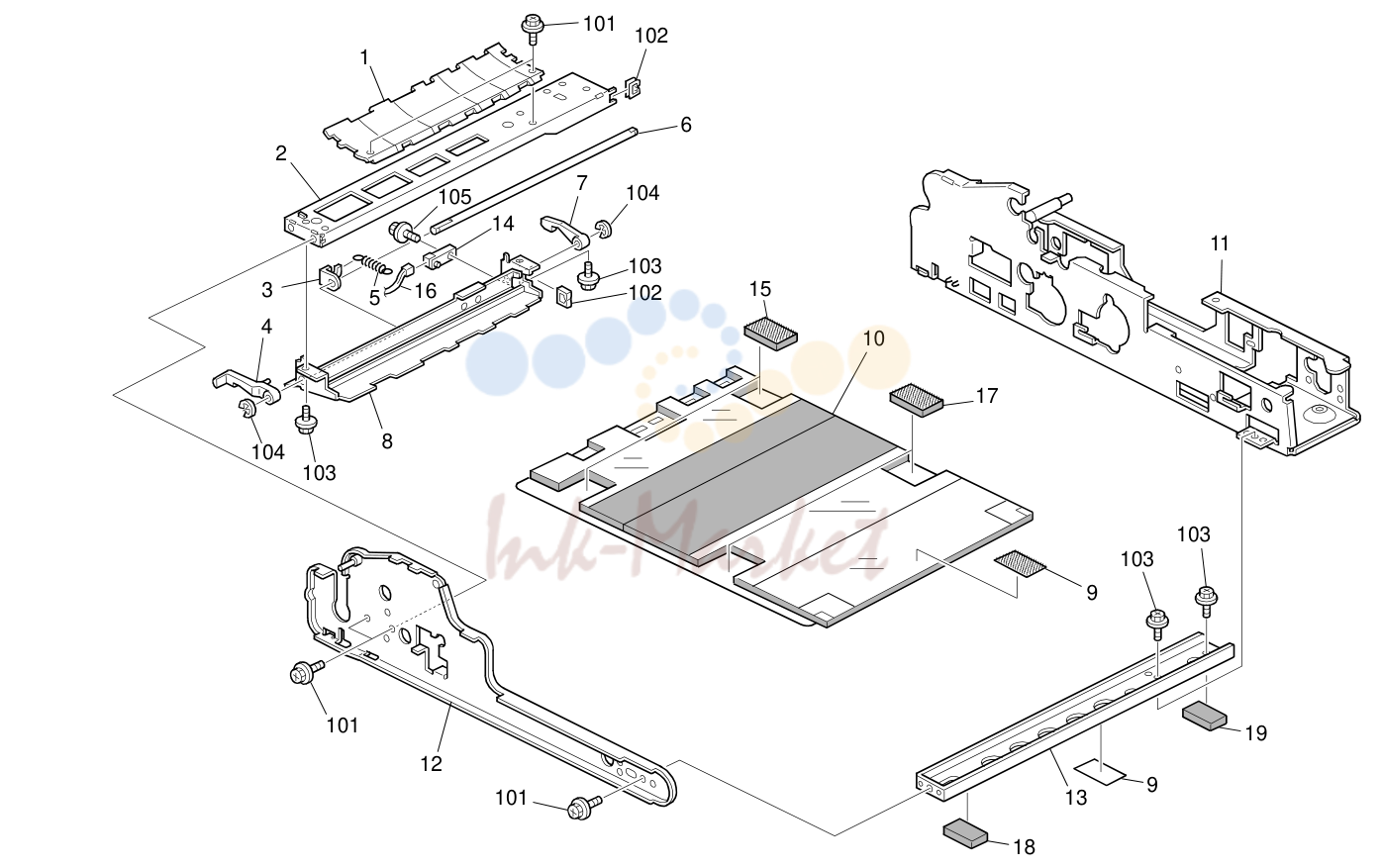

9. FRAME SECTION (B714)

№	Артикул	Альт. артикул	Описание
1	B5413912 запросить цену →		Guide Plate:Reverse:Lower
101	04513006N запросить цену →		Tapping Screw - 3x6
2	B5411142 запросить цену →		Stay:Middle
102	11050514 запросить цену →		Edge Saddle - EDS-0607L
3	B5413649 запросить цену →		Anchor:Spring:Hook
103	08025276 запросить цену →		Tapping Screw With Washer - M3x6
4	B3513666 запросить цену →		Front Hook - Paper Exit
104	07200030E запросить цену →		Retaining Ring - M3
105	04513012N запросить цену →		Tapping Screw:3x12
5	AA060850 запросить цену →		Tension Spring
6	B3513663 запросить цену →		Shaft - Lock Lever
7	B3513669 запросить цену →		Rear Hook - Paper Exit
8	B5413721 запросить цену →		Guide Plate:Exit:Upper:Welding
9	B3514322 запросить цену →		Tape - Platen Sheet
10	B7144311 запросить цену →		Pressure Plate:Ass'y
11	B5411121 запросить цену →		Side Plate:Rear:Ass'y
12	B5411111 запросить цену →		Side Plate:Front:Ass'y
13	B5411153 запросить цену →		Right Stay
14	AW010109 запросить цену →		Photo Refiection Sensor:PS117ED1
15	B5974326 запросить цену →		Cushion:Tape:Left
16	B5415320 запросить цену →		Harness:Connecting:Exit
17	B5974333 запросить цену →		Cushion:Tape:Middle
18	B7143632 запросить цену →		Cushion:Right:T8
19	B7143631 запросить цену →		Cushion:Right Inner Rear:T5

10. DECAL AND DOCUMENTS (B714)

№	Артикул	Альт. артикул	Описание
1	A0542977 запросить цену →		Decal - Vertical Transport Guide
2	A8586022 запросить цену →		Decal Blue
3	G5646077 запросить цену →		Decal:Exposure Glass:5-Lang
4	B3866043 запросить цену →		Decal - Side Fence
5	B5416011 запросить цену →		Decal:Display:Original Table
6	G5646021 запросить цену →		Decal - Original Size
7	G5646032 запросить цену →		Decal - Misfeed Removal
8	G5646041 запросить цену →		Decal - Exit Misfeed Removal
9	G5646087 запросить цену →		Decal:Exposure Glass:5-Lang
