Ricoh df3090 — каталог запчастей со схемами

Содержание

1. EXTERIOR
2. COVER:PAPER FEED:ASS'Y
3. ORIGINAL FEED
4. PAPER FEED UNIT:ASS'Y
5. PAPER FEED UNIT:ASS'Y
6. ORIGINAL TRANSFER
7. TRANSPORT ROLLER:ENTRANCE
8. TRANSPORT ROLLER:EXIT
9. GUIDE PLATE:SCANNING:ASS'Y
10. MAIN DRIVE

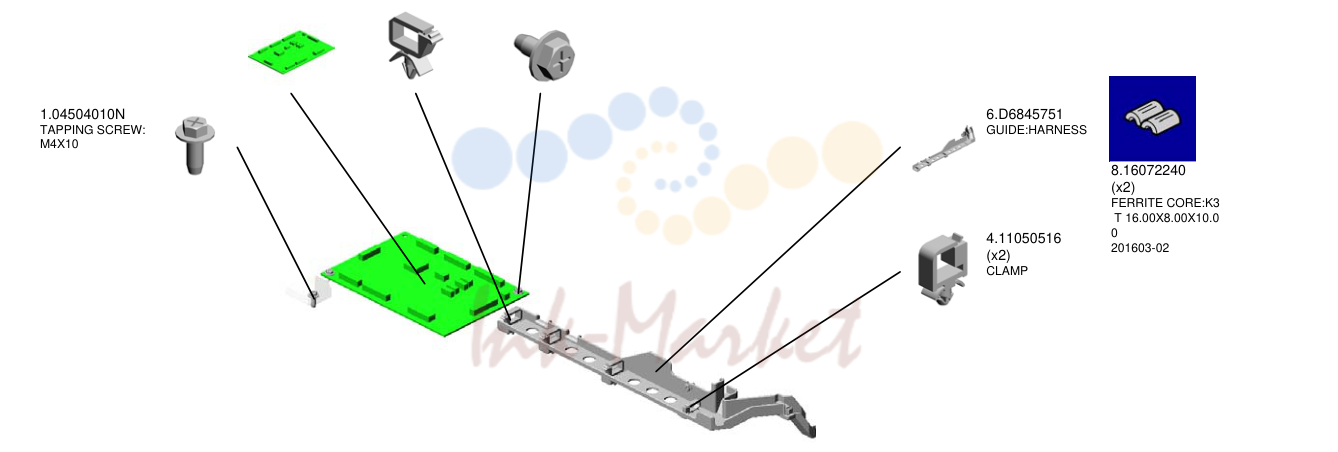

11. ELECTRICAL
12. ARDF

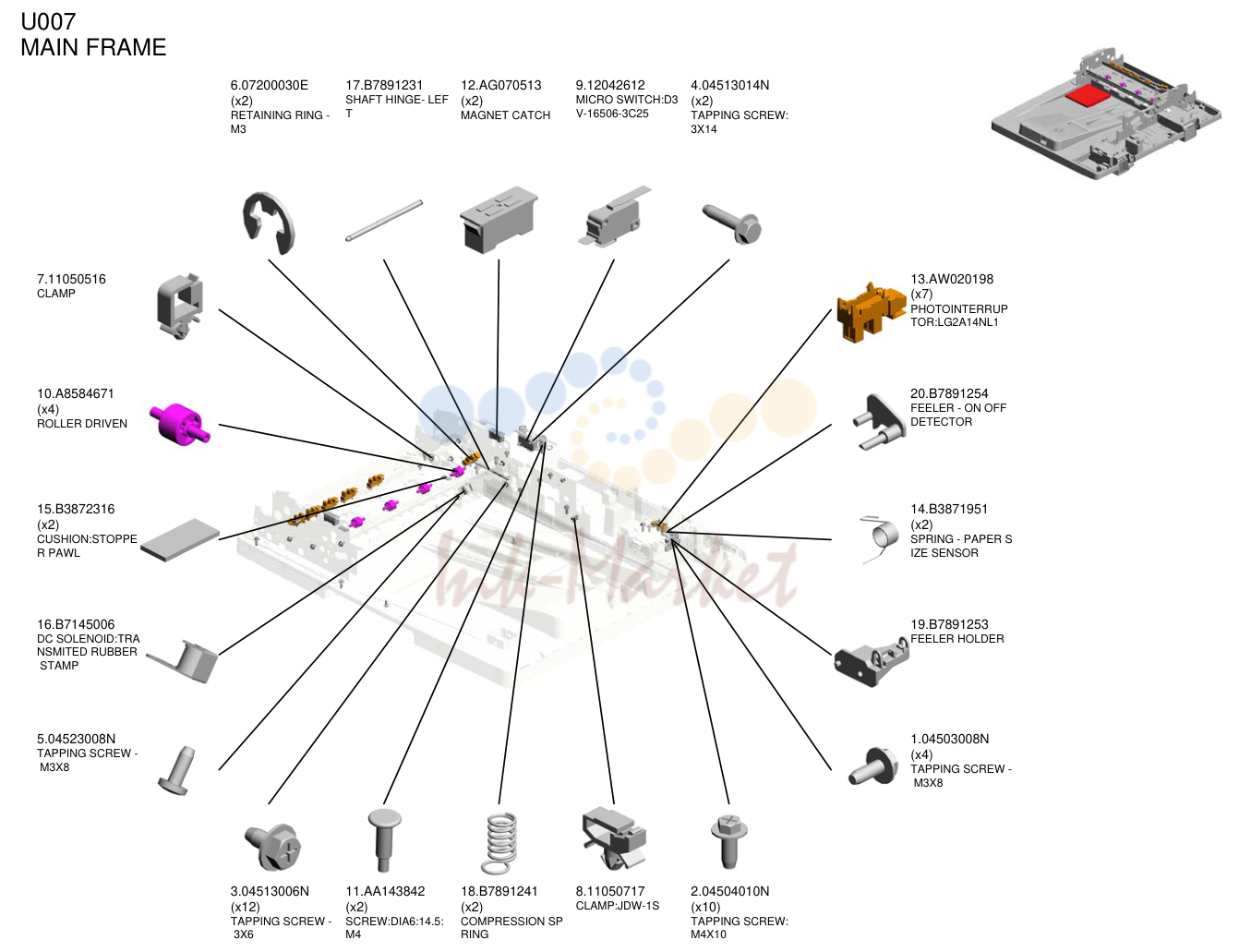

13. MAIN FRAME
14. ES

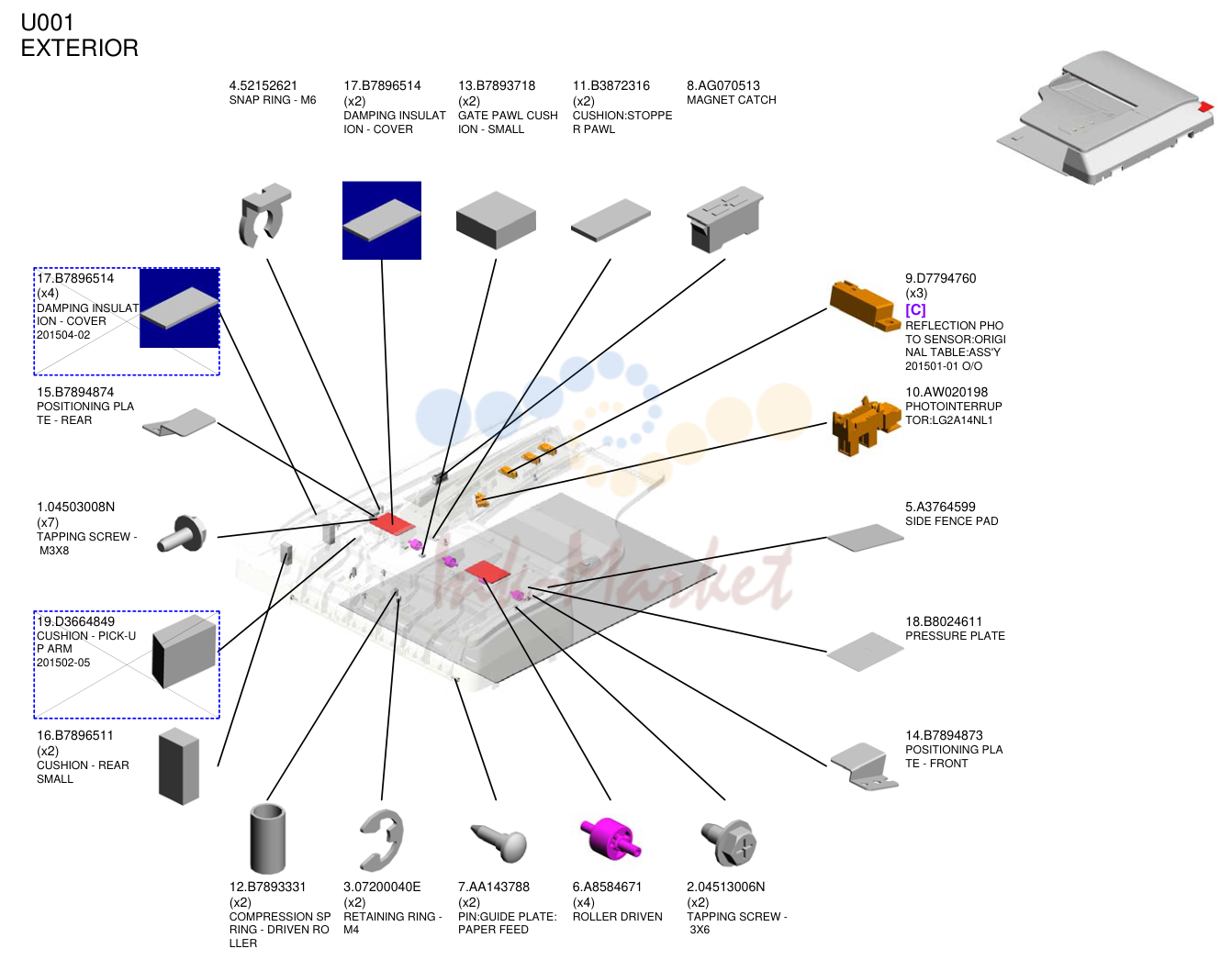

1. EXTERIOR

№	Артикул	Описание
4	52152621 запросить цену →	SNAP RING - M6
17	B7896514 запросить цену →	DAMPING INSULATION - COVER
13	B7893718 запросить цену →	GATE PAWL CUSHION - SMALL
11	B3872316 запросить цену →	CUSHION:STOPPER PAWL
8	AG070513 запросить цену →	MAGNET CATCH
17	B7896514 запросить цену →	DAMPING INSULATION - COVER
15	B7894874 запросить цену →	POSITIONING PLATE - REAR
1	04503008N запросить цену →	TAPPING SCREW - M3X8
19	D3664849 запросить цену →	CUSHION - PICK-UP ARM
16	B7896511 запросить цену →	CUSHION - REAR SMALL
9	D7794760 запросить цену →	REFLECTION PHOTO SENSOR:ORIGINAL TABLE:ASS'Y
10	AW020198 ✓ в наличии	PHOTOINTERRUPTOR:LG2A14NL1
5	A3764599 запросить цену →	SIDE FENCE PAD
18	B8024611 запросить цену →	PRESSURE PLATE
14	B7894873 запросить цену →	POSITIONING PLATE - FRONT
12	B7893331 запросить цену →	COMPRESSION SPRING - DRIVEN ROLLER
3	07200040E запросить цену →	RETAINING RING - M4
7	AA143788 запросить цену →	PIN:GUIDE PLATE:PAPER FEED
6	A8584671 запросить цену →	ROLLER DRIVEN
2	04513006N запросить цену →	TAPPING SCREW - 3X6EXTERIORU001 U002 U003 U004 U005 U006 U007
23	D7794526 запросить цену →	COVER:REAR:ASS'Y
25	D6844621 запросить цену →	COVER:PAPER FEED:UPPER
35	D6846041 запросить цену →	DECAL:SIDE FENCE
20	D5784631 запросить цену →	FEELER:ORIGINAL SENSOR:TRAILING EDGE
31	D6844732 запросить цену →	COVER:ORIGINAL TABLE
21	D6842142 запросить цену →	FEELER:ORIGINAL SENSOR
27	D6844641 запросить цену →	BRACKET:DRIVEN ROLLER:PULL OUT
28	D6844643 запросить цену →	DRIVEN ROLLER:PULL OUT:PRESS FIT
26	D6844631 запросить цену →	COVER:LEFT
33	D6844751 запросить цену →	ORIGINAL TABLE:TRANSPARENT
30	D6844722 запросить цену →	ORIGINAL TABLE
34	D6846021 запросить цену →	DECAL:SIZE:ORIGINAL
43	D6844678 запросить цену →	TORSION BAR SPRING:REVERSE
32	D6844741 запросить цену →	SIDE FENCE
36	M3644823 запросить цену →	TAPE:PRESSURE PLATE
39	D6844626 запросить цену →	SOUND PROOFING MATERIAL:COVER:PAPER FEED:UPPER
38	D6844736 запросить цену →	DAMPING INSULATION:COVER:SMALL
22	D7794516 запросить цену →	COVER:FRONT:ASS'YAW010150PHOTO REFIECTION SENSOR:ORIGINAL TRAYD6844511COVER:FRONTD6844521COVER:REARD6844677TORSION BAR SPRING:REVERSED6844721ORIGINAL TABLEEXTERIORU001 U002 U003 U004 U005 U006 U007

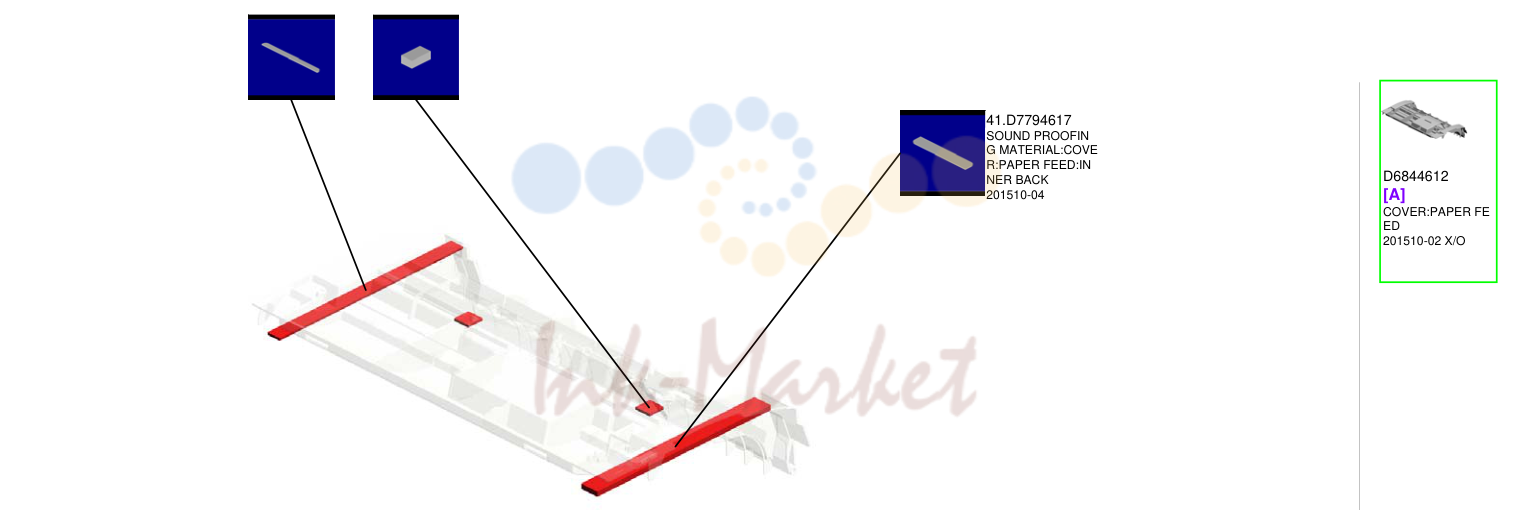

2. COVER:PAPER FEED:ASS'Y

№	Артикул	Описание
37	D7794610 запросить цену →	COVER:PAPER FEED:ASS'Y
40	D7794616 запросить цену →	SOUND PROOFING MATERIAL:COVER:PAPER FEED:FRONT
42	D7794618 запросить цену →	CUSHION:PAPER FEED UNIT
41	D7794617 запросить цену →	SOUND PROOFING MATERIAL:COVER:PAPER FEED:INNER BACKD6844612COVER:PAPER FEEDU001_S001COVER:PAPER FEED:ASS'YU001 U002 U003 U004 U005 U006 U007

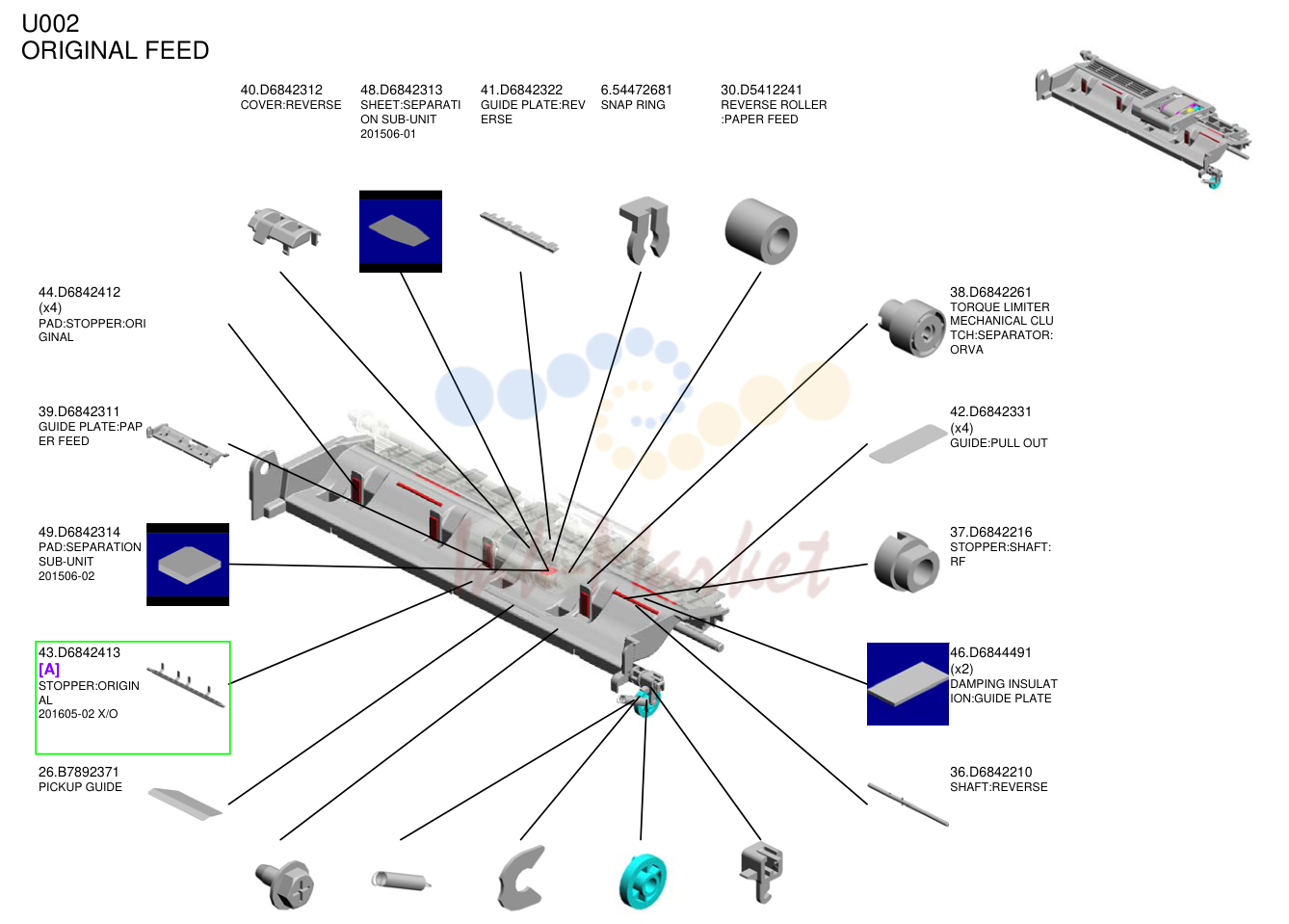

3. ORIGINAL FEED

№	Артикул	Описание
40	D6842312 запросить цену →	COVER:REVERSE
48	D6842313 запросить цену →	SHEET:SEPARATION SUB-UNIT
41	D6842322 запросить цену →	GUIDE PLATE:REVERSE
6	54472681 запросить цену →	SNAP RING
30	D5412241 ✓ в наличии	REVERSE ROLLER:PAPER FEED
44	D6842412 запросить цену →	PAD:STOPPER:ORIGINAL
39	D6842311 запросить цену →	GUIDE PLATE:PAPER FEED
49	D6842314 запросить цену →	PAD:SEPARATION SUB-UNIT
43	D6842413 запросить цену →	STOPPER:ORIGINAL
26	B7892371 запросить цену →	PICKUP GUIDE
38	D6842261 ✓ в наличии	TORQUE LIMITER MECHANICAL CLUTCH:SEPARATOR:ORVA
42	D6842331 запросить цену →	GUIDE:PULL OUT
37	D6842216 запросить цену →	STOPPER:SHAFT:RF
46	D6844491 запросить цену →	DAMPING INSULATION:GUIDE PLATE
36	D6842210 запросить цену →	SHAFT:REVERSE
1	04513006N запросить цену →	TAPPING SCREW - 3X6
28	B7892436 запросить цену →	TENSION SPRING - STOPPER
5	08050089 запросить цену →	RETAINING RING - M4
45	D6843137 запросить цену →	GEAR:CAM:STOPPER:ORIGINAL
27	B7892431 запросить цену →	ORIGINAL STOPPER HOOKD6842411STOPPER:ORIGINALORIGINAL FEEDU001 U002 U003 U004 U005 U006 U007

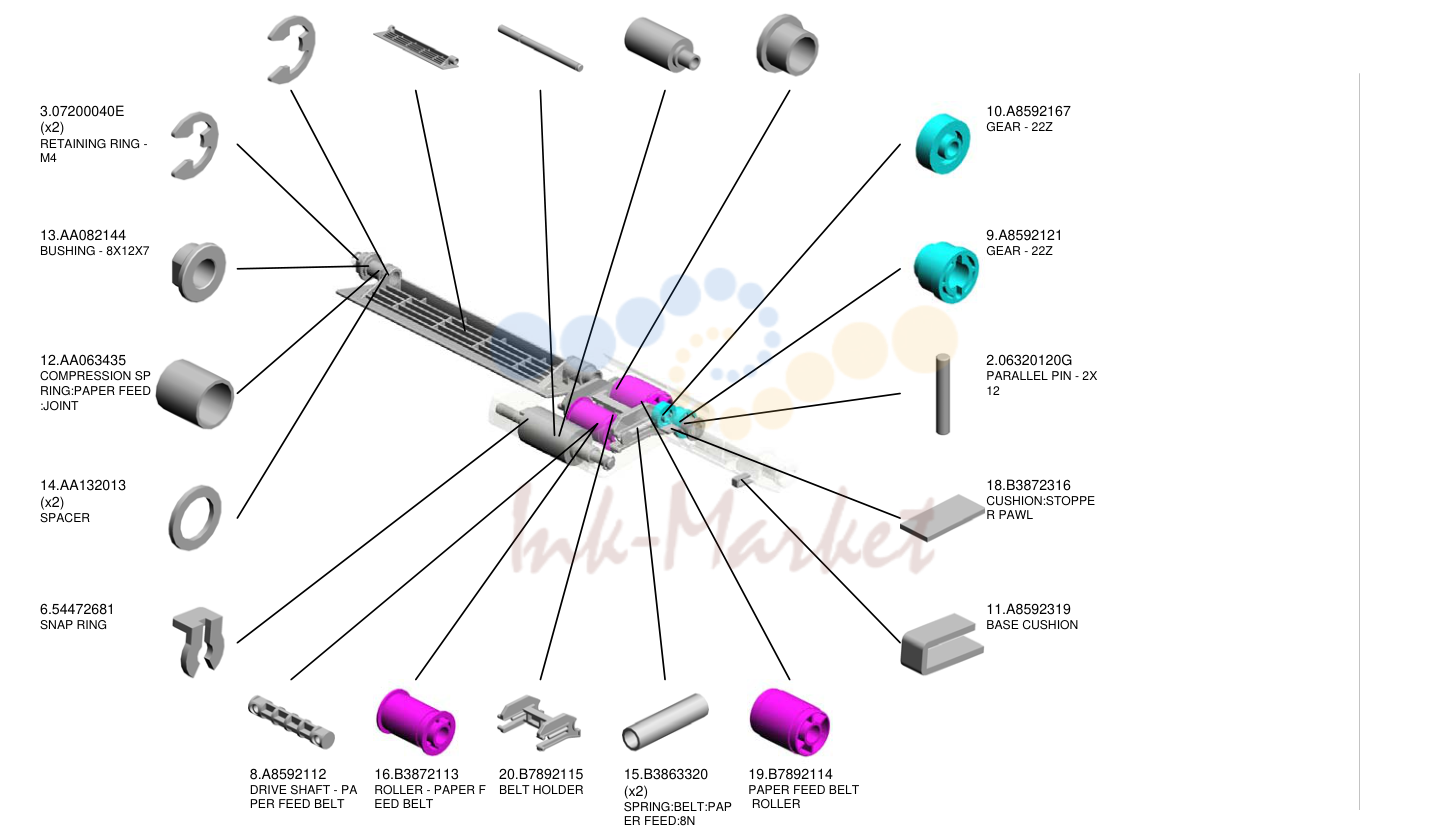

4. PAPER FEED UNIT:ASS'Y

№	Артикул	Описание
31	D6842100 ✓ в наличии	PAPER FEED UNIT:ASS'Y
4	07200060E запросить цену →	RETAINING RING - M6
21	B7892132 запросить цену →	PAPER FEED GUIDE - FRONT
22	B7892161 запросить цену →	PICKUP ROLLER SHAFT
17	B3872161 запросить цену →	PICKUP ROLLER
7	A6281225 ✓ в наличии	BUSHING - 8MM
3	07200040E запросить цену →	RETAINING RING - M4
13	AA082144 запросить цену →	BUSHING - 8X12X7
12	AA063435 запросить цену →	COMPRESSION SPRING:PAPER FEED:JOINT
14	AA132013 запросить цену →	SPACER
6	54472681 запросить цену →	SNAP RING
10	A8592167 запросить цену →	GEAR - 22Z
9	A8592121 запросить цену →	GEAR - 22Z
2	06320120G запросить цену →	PARALLEL PIN - 2X12
18	B3872316 запросить цену →	CUSHION:STOPPER PAWL
11	A8592319 запросить цену →	BASE CUSHION
8	A8592112 запросить цену →	DRIVE SHAFT - PAPER FEED BELT
16	B3872113 ✓ в наличии	ROLLER - PAPER FEED BELT
20	B7892115 запросить цену →	BELT HOLDER
15	B3863320 запросить цену →	SPRING:BELT:PAPER FEED:8N
19	B7892114 ✓ в наличии	PAPER FEED BELT ROLLERU002_S001PAPER FEED UNIT:ASS'YU001 U002 U003 U004 U005 U006 U007

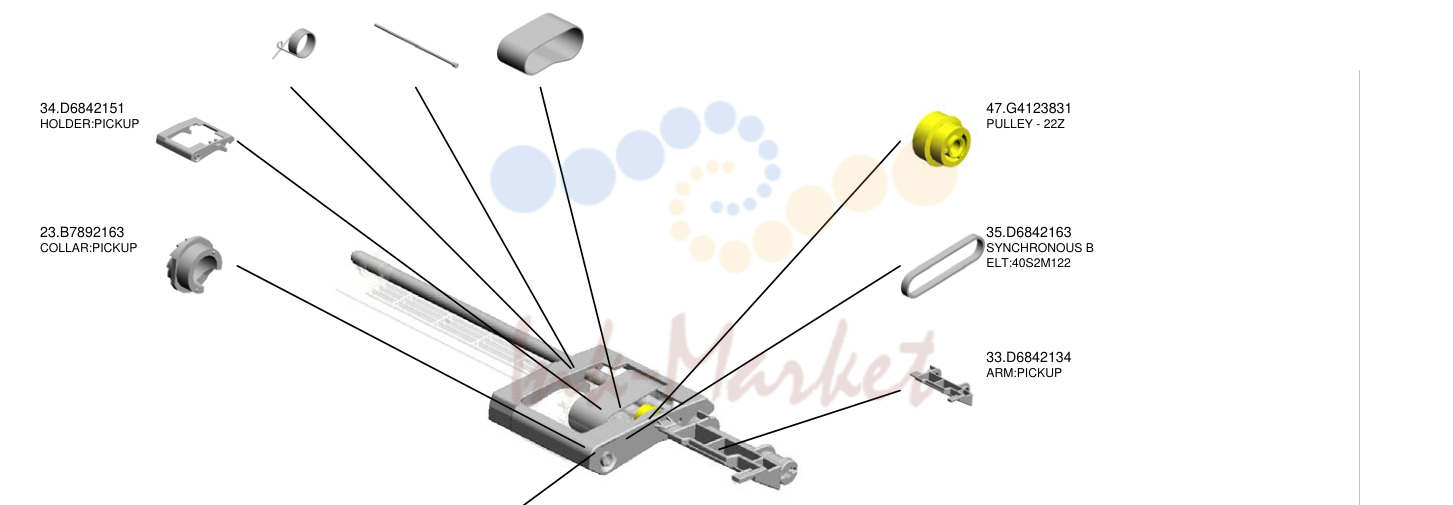

5. PAPER FEED UNIT:ASS'Y

№	Артикул	Описание
31	D6842100 ✓ в наличии	PAPER FEED UNIT:ASS'Y
25	B7892181 запросить цену →	TORSION SPRING - PICKUP
32	D6842111 запросить цену →	SHAFT:PAPER FEED:DRIVE
29	D6842171 ✓ в наличии	PAPER FEED BELT
34	D6842151 запросить цену →	HOLDER:PICKUP
23	B7892163 запросить цену →	COLLAR:PICKUP
47	G4123831 запросить цену →	PULLEY - 22Z
35	D6842163 запросить цену →	SYNCHRONOUS BELT:40S2M122
33	D6842134 запросить цену →	ARM:PICKUP
24	B7892164 запросить цену →	TIMING PULLEY:PICKUP:S2MU002_S001PAPER FEED UNIT:ASS'YU001 U002 U003 U004 U005 U006 U007

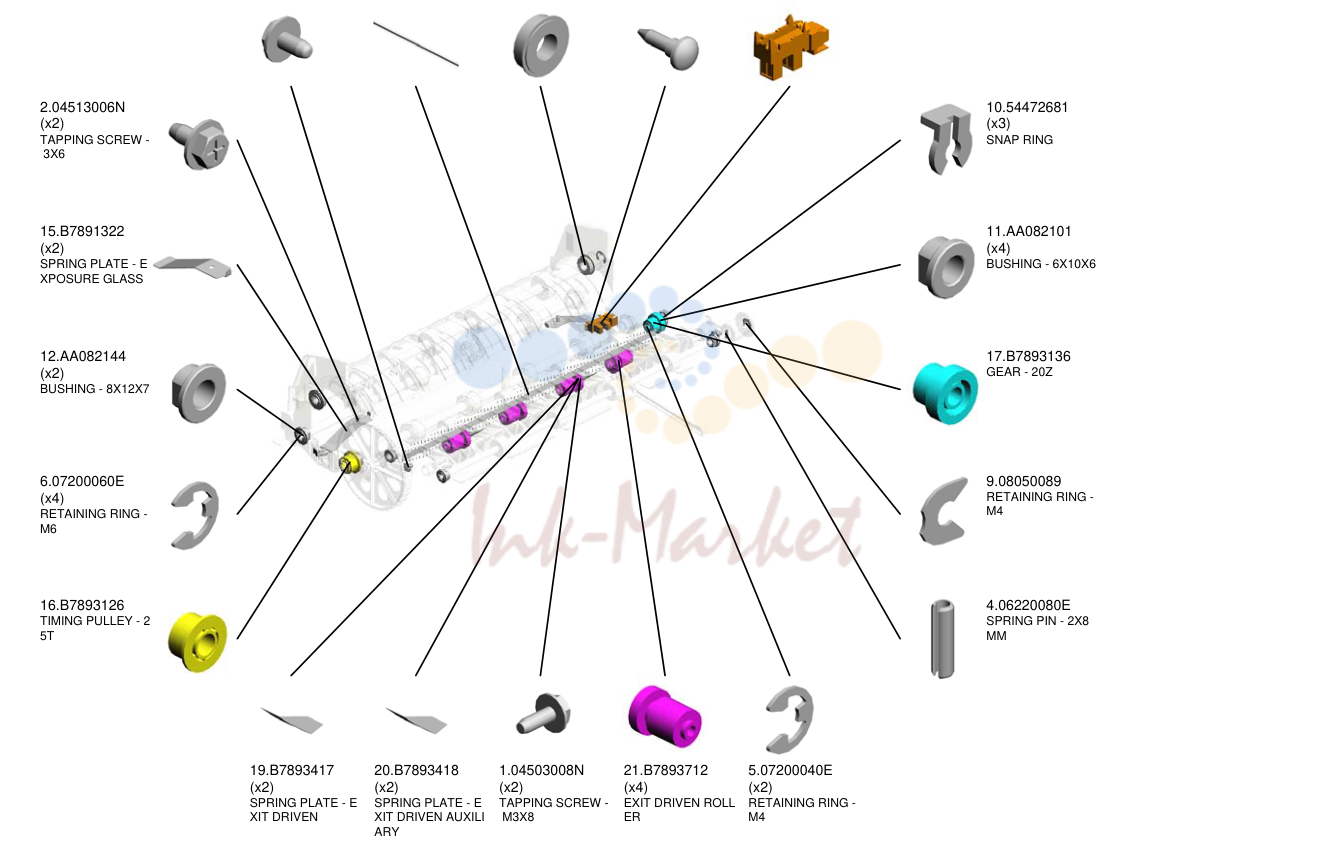

6. ORIGINAL TRANSFER

№	Артикул	Описание
3	04543006Q запросить цену →	TAPPING SCREW - M3X6
18	B7893223 запросить цену →	DISCHARGE BRUSH - EXIT
8	07433808 запросить цену →	RADIAL BALL BEARING:DIA8XDIA16X5
13	AA143788 запросить цену →	PIN:GUIDE PLATE:PAPER FEED
14	AW020198 ✓ в наличии	PHOTOINTERRUPTOR:LG2A14NL1
2	04513006N запросить цену →	TAPPING SCREW - 3X6
15	B7891322 запросить цену →	SPRING PLATE - EXPOSURE GLASS
12	AA082144 запросить цену →	BUSHING - 8X12X7
6	07200060E запросить цену →	RETAINING RING - M6
16	B7893126 запросить цену →	TIMING PULLEY - 25T
10	54472681 запросить цену →	SNAP RING
11	AA082101 запросить цену →	BUSHING - 6X10X6
17	B7893136 запросить цену →	GEAR - 20Z
9	08050089 запросить цену →	RETAINING RING - M4
4	06220080E запросить цену →	SPRING PIN - 2X8MM
19	B7893417 запросить цену →	SPRING PLATE - EXIT DRIVEN
20	B7893418 запросить цену →	SPRING PLATE - EXIT DRIVEN AUXILIARY
1	04503008N запросить цену →	TAPPING SCREW - M3X8
21	B7893712 запросить цену →	EXIT DRIVEN ROLLER
5	07200040E запросить цену →	RETAINING RING - M4ORIGINAL TRANSFERU001 U002 U003 U004 U005 U006 U007
36	D6843219 запросить цену →	GUIDE PLATE:ENTRANCE:UPPER
35	D6843212 запросить цену →	GUIDE PLATE:PULL OUT
33	D6843151 ✓ в наличии	ROLLER:PULL OUT
44	D6843326 запросить цену →	LEVER:ENTRANCE:DRIVEN
25	D3664849 запросить цену →	CUSHION - PICK-UP ARM
26	D5783213 запросить цену →	FEELER:PAPER SIZE SENSOR
42	D6843311 запросить цену →	GUIDE PLATE:ENTRANCE:LOWER
43	D6843316 запросить цену →	SHEET:SCANNING:ENTRANCE
34	D6843161 запросить цену →	DISCHARGE BRUSH:L11
30	D6843133 запросить цену →	KNOB:MISFEED REMOVAL
41	D6843256 запросить цену →	TIMING PULLEY:PULL OUT:DRIVE:ROLLER CLUTCH
24	B7894257 запросить цену →	PULLEY FLANGE
23	B7893721 запросить цену →	LEVER:GATE PAWL:REVERSE
32	D6843148 запросить цену →	TORQUE LIMITER MECHANICAL CLUTCH:REVERSE:T24
40	D6843228 запросить цену →	FEELER:REVERSE
37	D6843221 запросить цену →	GUIDE PLATE:EXIT:UPPER
29	D6843131 запросить цену →	TRANSPORT ROLLER:EXIT
38	D6843222 запросить цену →	TORSION SPRING:EXIT:FEELER
31	D6843141 запросить цену →	REVERSE ROLLER:DRIVE
39	D6843224 запросить цену →	TORSION SPRING:TRANSMITED RUBBER STAMPORIGINAL TRANSFERU001 U002 U003 U004 U005 U006 U007
49	D6843493 запросить цену →	SHAFT:DRIVEN:EXIT
48	D6843472 запросить цену →	ROLLER:SCANNING:DRIVEN
56	GW010007 ✓ в наличии	PHOTO REFLECTION SENSOR:EXIT
63	D6843232 запросить цену →	HOLDER:PAPER FEED SENSOR
45	D6843331 запросить цену →	TORSION SPRING:ENTRANCE:DRIVEN
55	D6844491 запросить цену →	DAMPING INSULATION:GUIDE PLATE
57	M3643221 запросить цену →	SPRING PLATE:EARTH:EXIT
52	D6843716 запросить цену →	TENSION SPRING:GATE PAWL
65	D7793740 запросить цену →	CUSHION:GATE PAWL:ASS'Y
54	D6844116 запросить цену →	LEVER:TRANSMITED RUBBER STAMP
53	D6843731 запросить цену →	LEVER:EXIT
46	D6843411 запросить цену →	GUIDE PLATE:EXIT:LOWER
64	D6843717 запросить цену →	GATE PAWL:REVERSE
47	D6843426 запросить цену →	SHAFT:DRIVEN:EXITORIGINAL TRANSFERU001 U002 U003 U004 U005 U006 U007

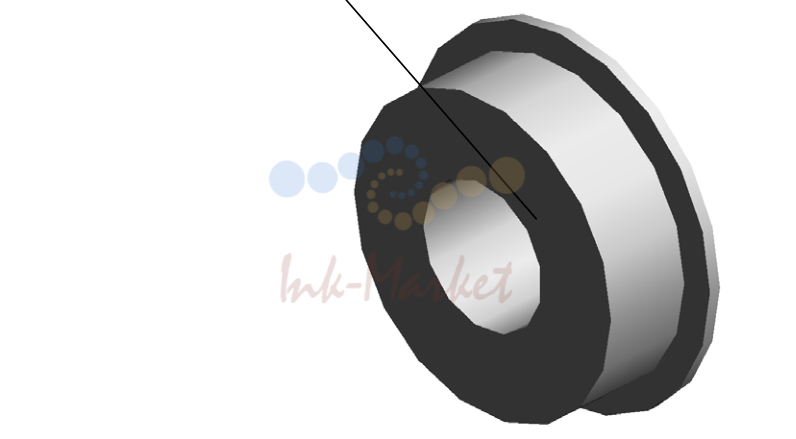

7. TRANSPORT ROLLER:ENTRANCE

№	Артикул	Альт. артикул	Описание
27	D6843111 запросить цену →		TRANSPORT ROLLER:ENTRANCE
7	07433806 запросить цену →		RADIAL BALL BEARING:DIA6XDIA13X5U003_S001TRANSPORT ROLLER:ENTRANCEU001 U002 U003 U004 U005 U006 U007

8. TRANSPORT ROLLER:EXIT

№	Артикул	Альт. артикул	Описание
28	D6843121 запросить цену →		TRANSPORT ROLLER:EXIT
7	07433806 запросить цену →		RADIAL BALL BEARING:DIA6XDIA13X5U003_S002TRANSPORT ROLLER:EXITU001 U002 U003 U004 U005 U006 U007

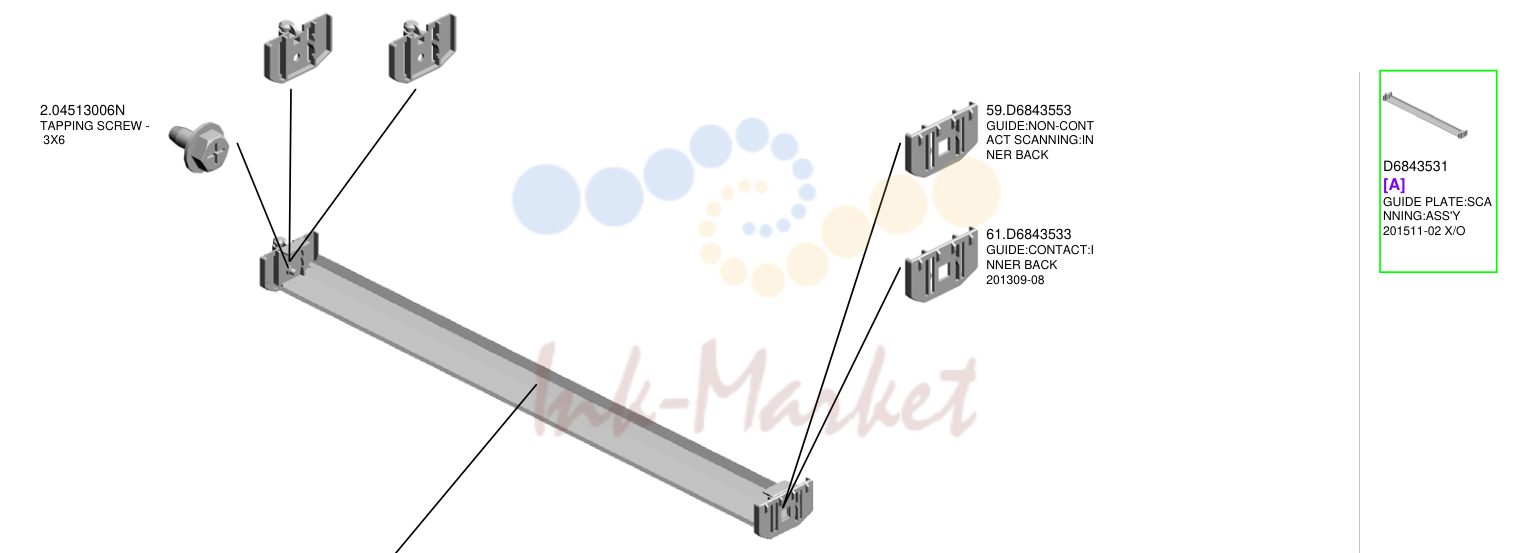

9. GUIDE PLATE:SCANNING:ASS'Y

№	Артикул	Описание
50	D7793531 запросить цену →	GUIDE PLATE:SCANNING:ASS'Y
60	D6843554 запросить цену →	GUIDE:NON-CONTACT SCANNING:FRONT
62	D6843534 запросить цену →	GUIDE:CONTACT:FRONT
2	04513006N запросить цену →	TAPPING SCREW - 3X6
59	D6843553 запросить цену →	GUIDE:NON-CONTACT SCANNING:INNER BACK
61	D6843533 запросить цену →	GUIDE:CONTACT:INNER BACK
58	D6843532 запросить цену →	GUIDE PLATE:SCANNINGD6843531GUIDE PLATE:SCANNING:ASS'YU003_S003GUIDE PLATE:SCANNING:ASS'YU001 U002 U003 U004 U005 U006 U007

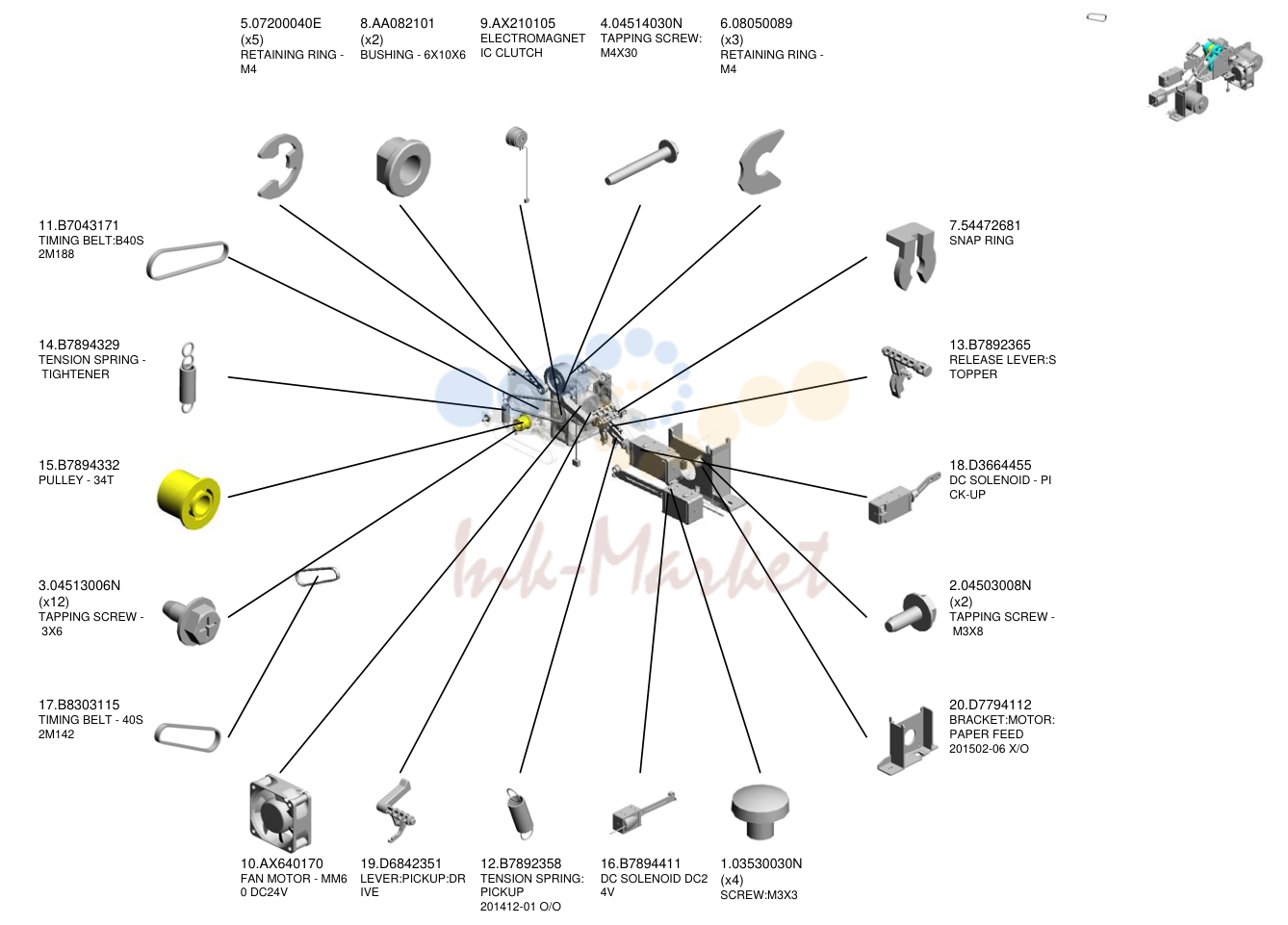

10. MAIN DRIVE

№	Артикул	Описание
5	07200040E запросить цену →	RETAINING RING - M4
8	AA082101 запросить цену →	BUSHING - 6X10X6
9	AX210105 запросить цену →	ELECTROMAGNETIC CLUTCH
4	04514030N запросить цену →	TAPPING SCREW:M4X30
6	08050089 запросить цену →	RETAINING RING - M4
11	B7043171 запросить цену →	TIMING BELT:B40S2M188
14	B7894329 запросить цену →	TENSION SPRING - TIGHTENER
15	B7894332 запросить цену →	PULLEY - 34T
3	04513006N запросить цену →	TAPPING SCREW - 3X6
17	B8303115 запросить цену →	TIMING BELT - 40S2M142
7	54472681 запросить цену →	SNAP RING
13	B7892365 запросить цену →	RELEASE LEVER:STOPPER
18	D3664455 запросить цену →	DC SOLENOID - PICK-UP
2	04503008N запросить цену →	TAPPING SCREW - M3X8
20	D7794112 запросить цену →	BRACKET:MOTOR:PAPER FEED
10	AX640170 запросить цену →	FAN MOTOR - MM60 DC24V
19	D6842351 запросить цену →	LEVER:PICKUP:DRIVE
12	B7892358 запросить цену →	TENSION SPRING:PICKUP
16	B7894411 запросить цену →	DC SOLENOID DC24V
1	03530030N запросить цену →	SCREW:M3X3MAIN DRIVEU001 U002 U003 U004 U005 U006 U007
22	D6844122 запросить цену →	BRACKET:MOTOR
29	D6844227 запросить цену →	FLANGE:PULLEY
25	D6844155 запросить цену →	BRACKET:SLOW DOWN:TRANSPORT:ASS'Y
27	D6844215 запросить цену →	SHAFT:MAGNETIC CLUTCH:ASS'Y
31	D6844235 запросить цену →	GEAR:PAPER FEED:MIDDLE
35	D6844325 запросить цену →	TIGHTENER:TRANSPORT:ASS'Y
24	D6844143 запросить цену →	TIMING BELT:110ST1.5-4.0
39	M3644341 запросить цену →	TENSION SPRING:MOTOR
26	D6844162 запросить цену →	TIMING PULLEY:TRANSPORT:SLOW DOWN
36	D6844341 запросить цену →	TIMING BELT:134ST1.5-8.0
33	D6844237 запросить цену →	GEAR:PAPER FEED:REVERSE:DRIVE
21	D6844113 запросить цену →	TIMING BELT:187ST1.5-4.0
38	D6845625 запросить цену →	DC MOTOR:ASS'Y:20W:BRUSHLESS
37	D6844491 запросить цену →	DAMPING INSULATION:GUIDE PLATE
39	D6844114 запросить цену →	TENSION SPRING:MOTOR:PAPER FEED:10N
28	D6844225 запросить цену →	GEAR:TIMING PULLEY:SEPARATION
30	D6844232 запросить цену →	SHAFT:PAPER FEED:IDLER
32	D6844236 запросить цену →	TIMING PULLEY:T34:S2M
23	D6844127 запросить цену →	GEAR:TIMING PULLEY:PAPER FEED:SLOW DOWN
34	D6844238 запросить цену →	TIMING BELT:40S2M244MAIN DRIVEU001 U002 U003 U004 U005 U006 U007

11. ELECTRICAL

№	Артикул	Описание
7	D7795100 запросить цену →	PCB:MAIN CONTROL:ASS'Y
3	11050508 запросить цену →	HARNESS CLAMP - LWS-0711
2	04513006N запросить цену →	TAPPING SCREW - 3X6
1	04504010N запросить цену →	TAPPING SCREW:M4X10
6	D6845751 запросить цену →	GUIDE:HARNESS
4	11050516 запросить цену →	CLAMP
5	D6845010 запросить цену →	CABLE:INTERFACE CABLE:ASS'Y
8	16072240 запросить цену →	FERRITE CORE:K3 T 16.00X8.00X10.00ELECTRICALU001 U002 U003 U004 U005 U006 U007

12. ARDF

№	Артикул	Альт. артикул	Описание
2	D7790003 запросить цену →		ARDF:COOK-B:NON-OPTIONARDFU001 U002 U003 U004 U005 U006 U007

13. MAIN FRAME

№	Артикул	Описание
6	07200030E запросить цену →	RETAINING RING - M3
17	B7891231 запросить цену →	SHAFT HINGE- LEFT
12	AG070513 запросить цену →	MAGNET CATCH
9	12042612 запросить цену →	MICRO SWITCH:D3V-16506-3C25
4	04513014N запросить цену →	TAPPING SCREW:3X14
7	11050516 запросить цену →	CLAMP
10	A8584671 запросить цену →	ROLLER DRIVEN
15	B3872316 запросить цену →	CUSHION:STOPPER PAWL
16	B7145006 запросить цену →	DC SOLENOID:TRANSMITED RUBBER STAMP
5	04523008N запросить цену →	TAPPING SCREW - M3X8
13	AW020198 ✓ в наличии	PHOTOINTERRUPTOR:LG2A14NL1
20	B7891254 запросить цену →	FEELER - ON OFF DETECTOR
14	B3871951 запросить цену →	SPRING - PAPER SIZE SENSOR
19	B7891253 запросить цену →	FEELER HOLDER
1	04503008N запросить цену →	TAPPING SCREW - M3X8
3	04513006N запросить цену →	TAPPING SCREW - 3X6
11	AA143842 запросить цену →	SCREW:DIA6:14.5:M4
18	B7891241 ✓ в наличии	COMPRESSION SPRING
8	11050717 запросить цену →	CLAMP:JDW-1S
2	04504010N запросить цену →	TAPPING SCREW:M4X10MAIN FRAMEU001 U002 U003 U004 U005 U006 U007
37	GW010007 ✓ в наличии	PHOTO REFLECTION SENSOR:EXIT
34	D6844871 запросить цену →	HOLDER:PRESSURE PLATE:LEFT
31	D6842317 запросить цену →	TORSION BAR SPRING:EXHAUST:UPPER:DRIVEN
25	D6841336 запросить цену →	GUIDE:HARNESS:ORIGINAL SENSOR
22	B7896514 запросить цену →	DAMPING INSULATION - COVER
27	D6841418 запросить цену →	GUIDE PLATE:REVERSE:LOWER
28	D6841417 запросить цену →	GUIDE PLATE:REVERSE:UPPER
39	M3641386 запросить цену →	CUSHION:PRESSURE PLATE
26	D6841346 запросить цену →	GUIDE:HARNESS:PAPER SIZE SENSOR
36	D6846071 запросить цену →	DECAL:KNOB
35	D6845828 запросить цену →	SPRING PLATE:ON OFF DETECTOR:PAPER FEED
21	B7891942 запросить цену →	PAPER SIZE SENSOR FEELER
23	D6841232 запросить цену →	HINGE:RIGHT
38	M3641381 запросить цену →	HOLDER:PRESSURE PLATE:RIGHT
29	D6841532 запросить цену →	TRAY:EXIT:AUXILIARY
41	D6841550 запросить цену →	TRAY:EXIT:AUXILIARY:ASS'Y
39	M3641386 запросить цену →	CUSHION:PRESSURE PLATE
32	D6843483 запросить цену →	SLIDER:TRANSMITED RUBBER STAMP
33	D6843488 запросить цену →	COVER:TRANSMITED RUBBER STAMP
30	D6841541 запросить цену →	SLIDER:TRAYMAIN FRAMEU001 U002 U003 U004 U005 U006 U007
43	D6841161 запросить цену →	STAY:SEPARATION
42	D7791238 запросить цену →	HINGE:LEFTD6843486COVER:TRANSMITED RUBBER STAMPMAIN FRAMEU001 U002 U003 U004 U005 U006 U007

14. ES

№	Артикул	Описание
1	04513006N запросить цену →	TAPPING SCREW - 3X6
2	A5486111 запросить цену →	SCREW:POSITIONING:HINGE
3	A8597211 запросить цену →	STEPPED SCREW
4	D5406121 запросить цену →	FULL DUG POINT SCREW:FIX:HINGE
5	D6846031 запросить цену →	DECAL:ORIGINAL TABLE
6	D6846061 запросить цену →	DECAL::ORIGINAL:MANY LANGUAGES

Источник: Инк-Маркет.ру.

← Все статьи
