Ricoh B245 B276 B277 base machine — каталог запчастей со схемами

Содержание

• 1. PARTS
• 2. EXTERIOR 2
• 3. OPERATION PANEL
• 4. OPTICS SECTION 1
• 5. OPTICS SECTION 2 Rev.
• 6. OPTICS SECTION 3

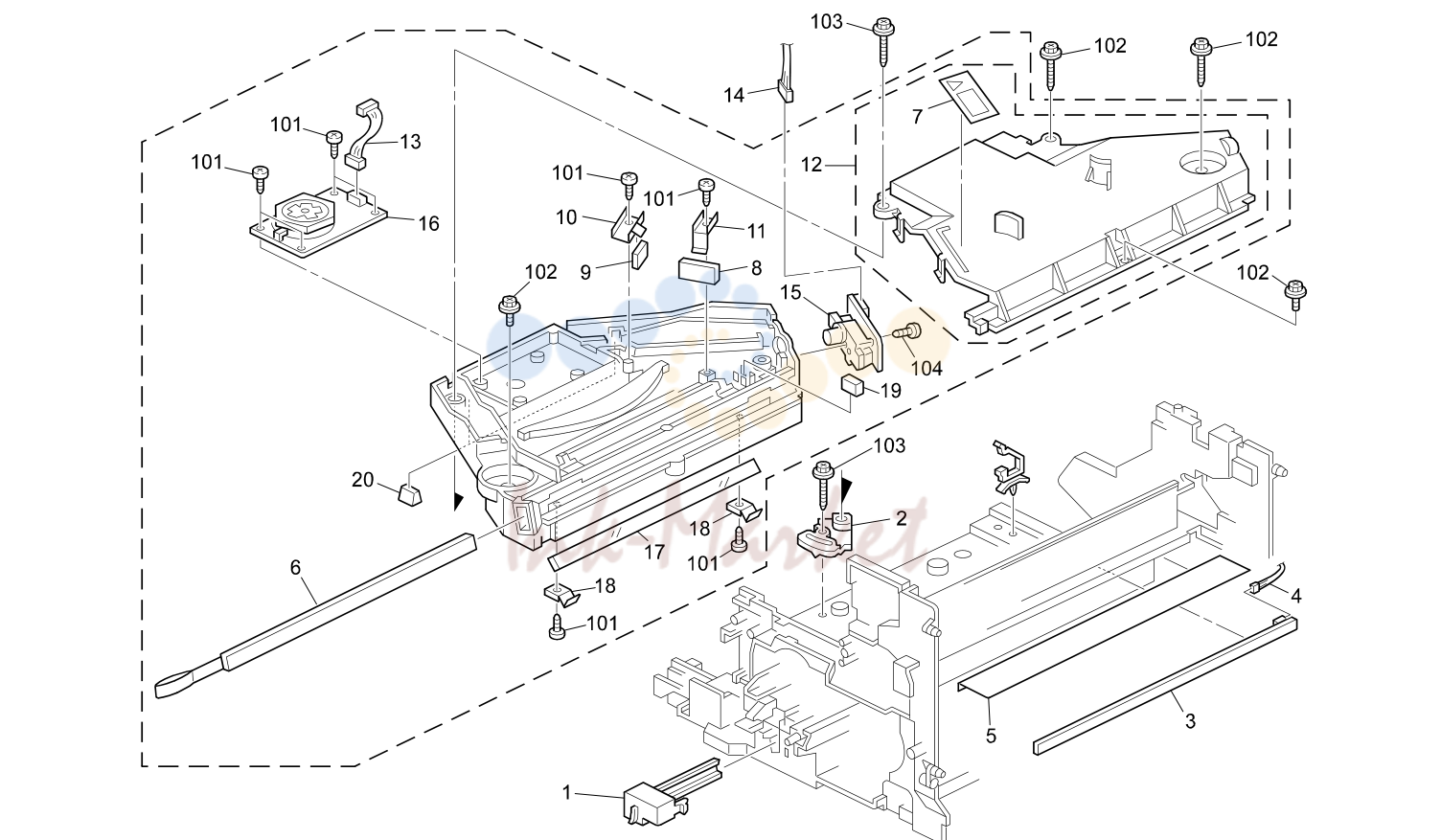

• 7. LASER UNIT

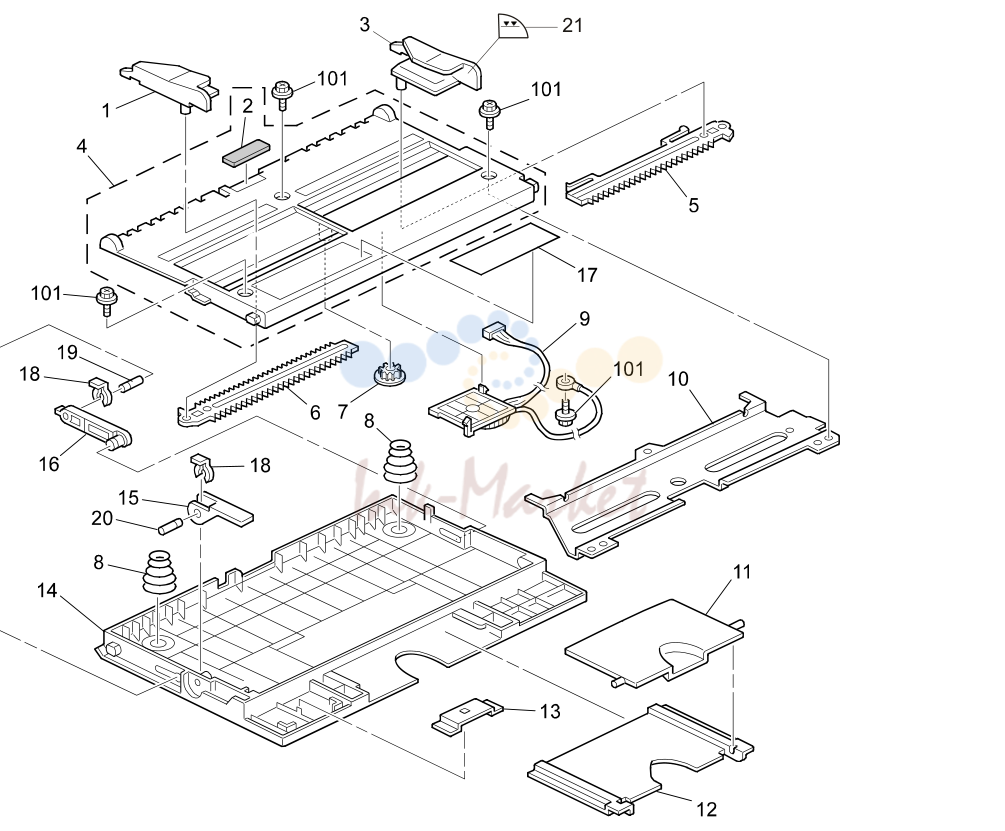

• 8. BY-PASS FEED SECTION Rev.

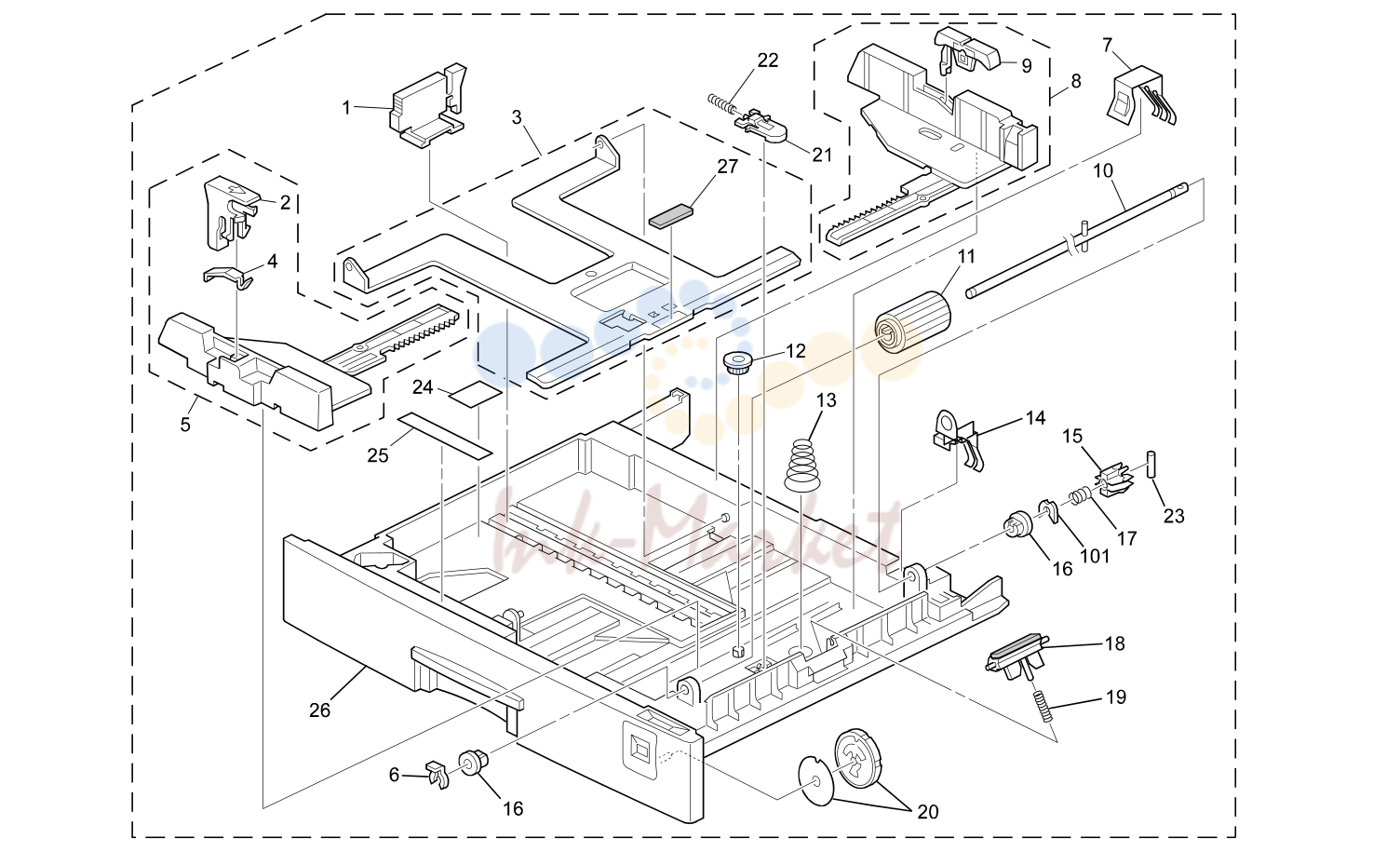

• 9. PAPER CASSETTE

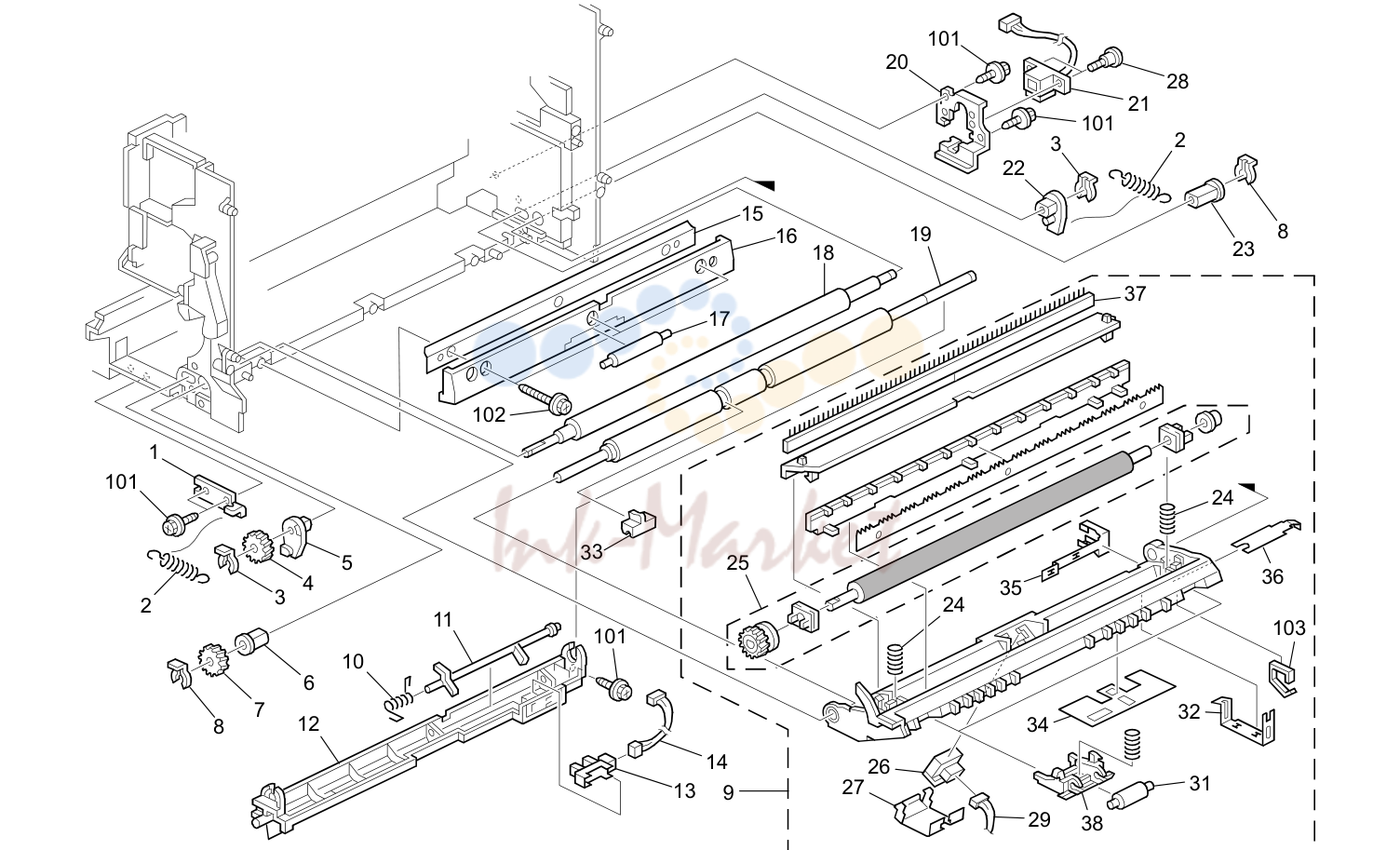

• 10. PAPER REGISTRATION Rev.

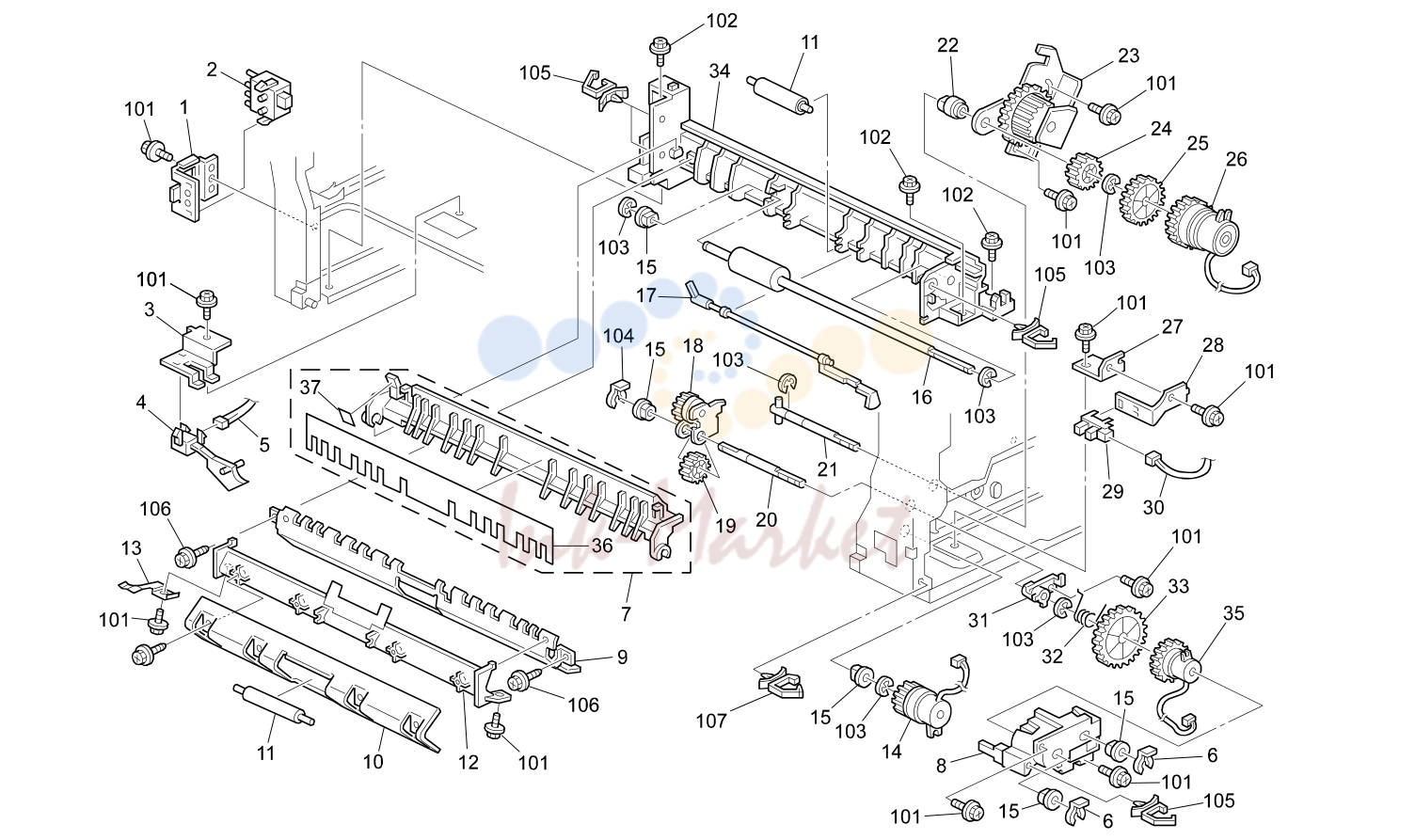

• 11. 1ST PAPER FEED SECTION

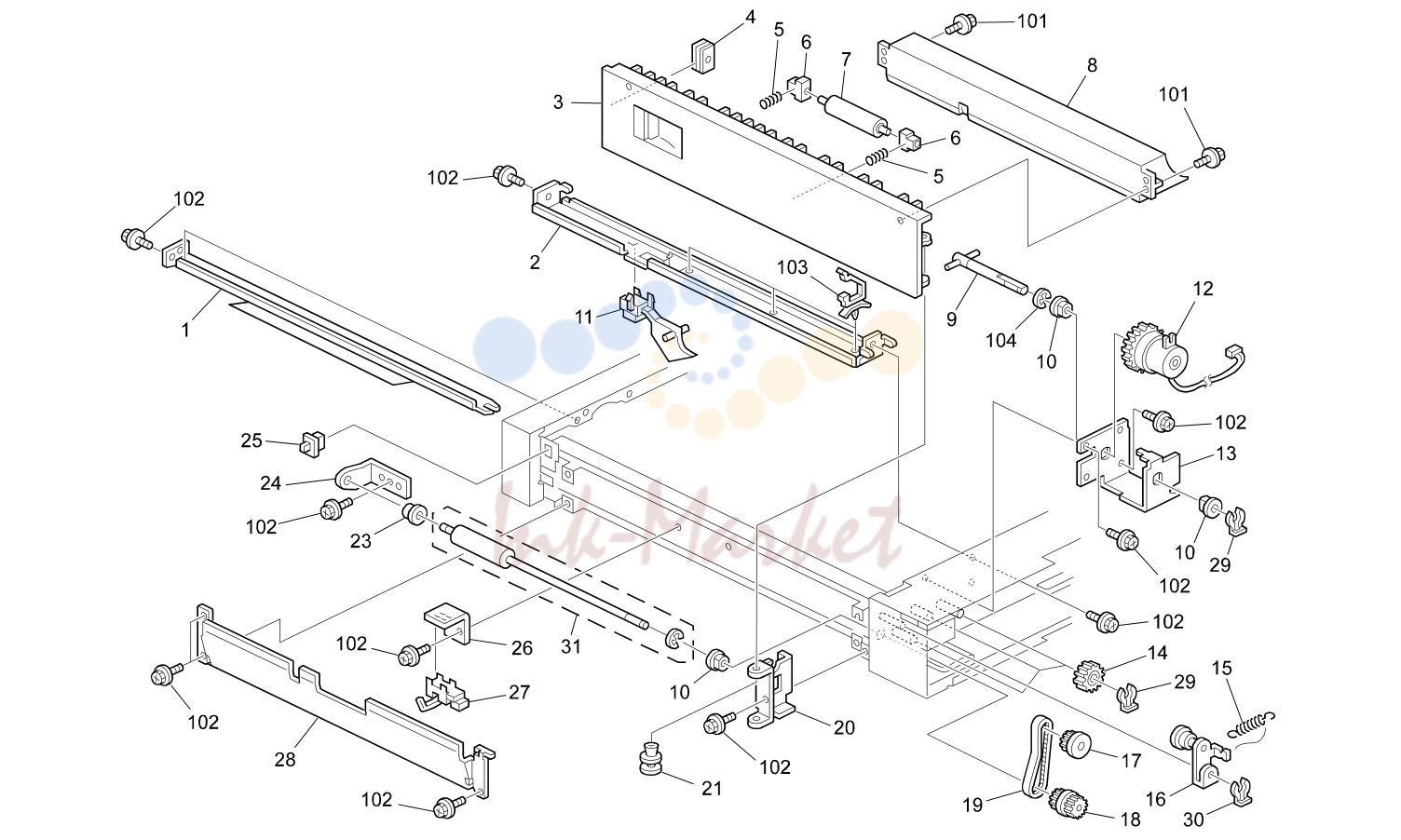

• 12. 2ND PAPER FEED SECTION (B277)

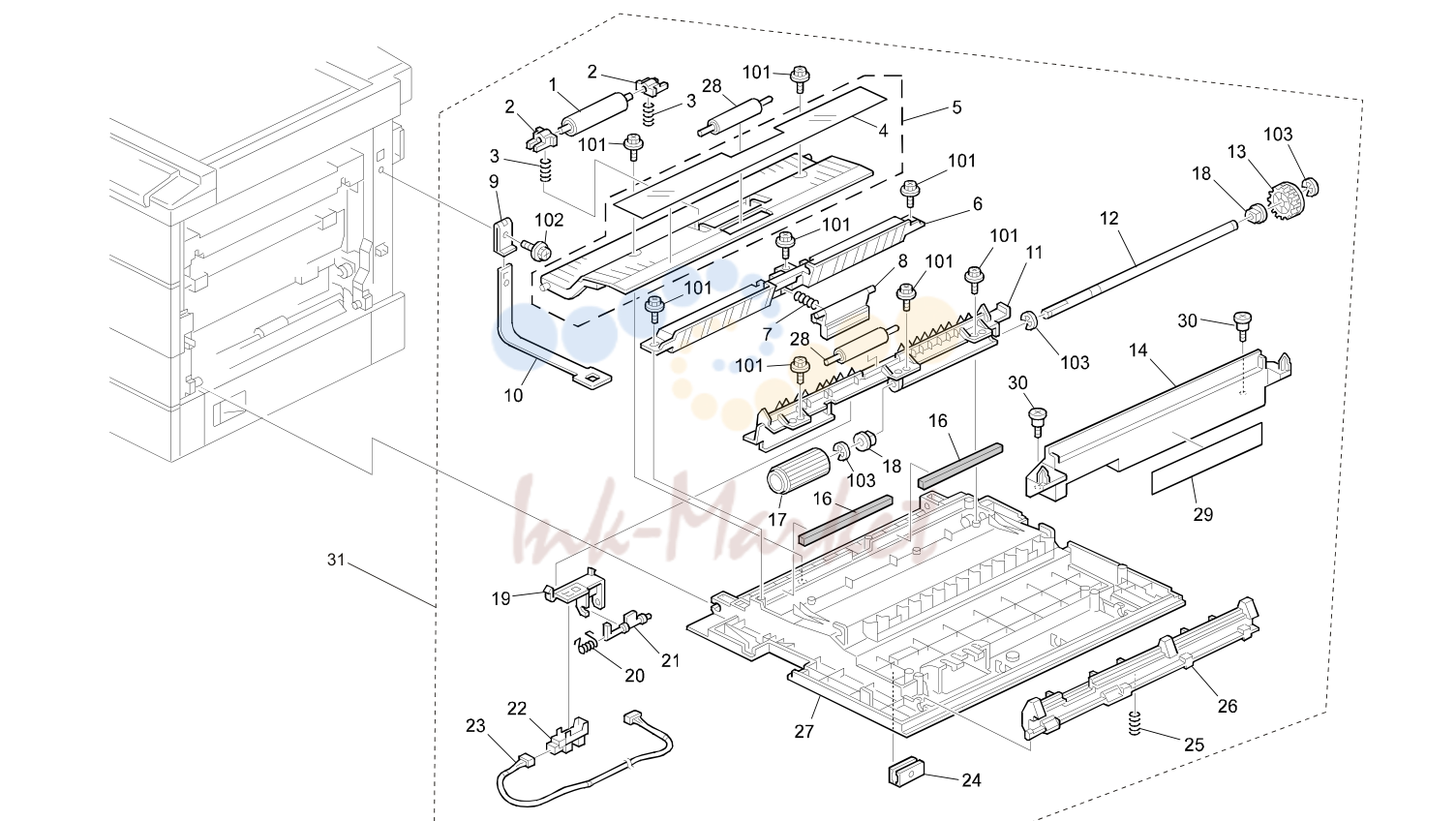

• 13. VERTICAL TRANSPORT (B276) Rev.

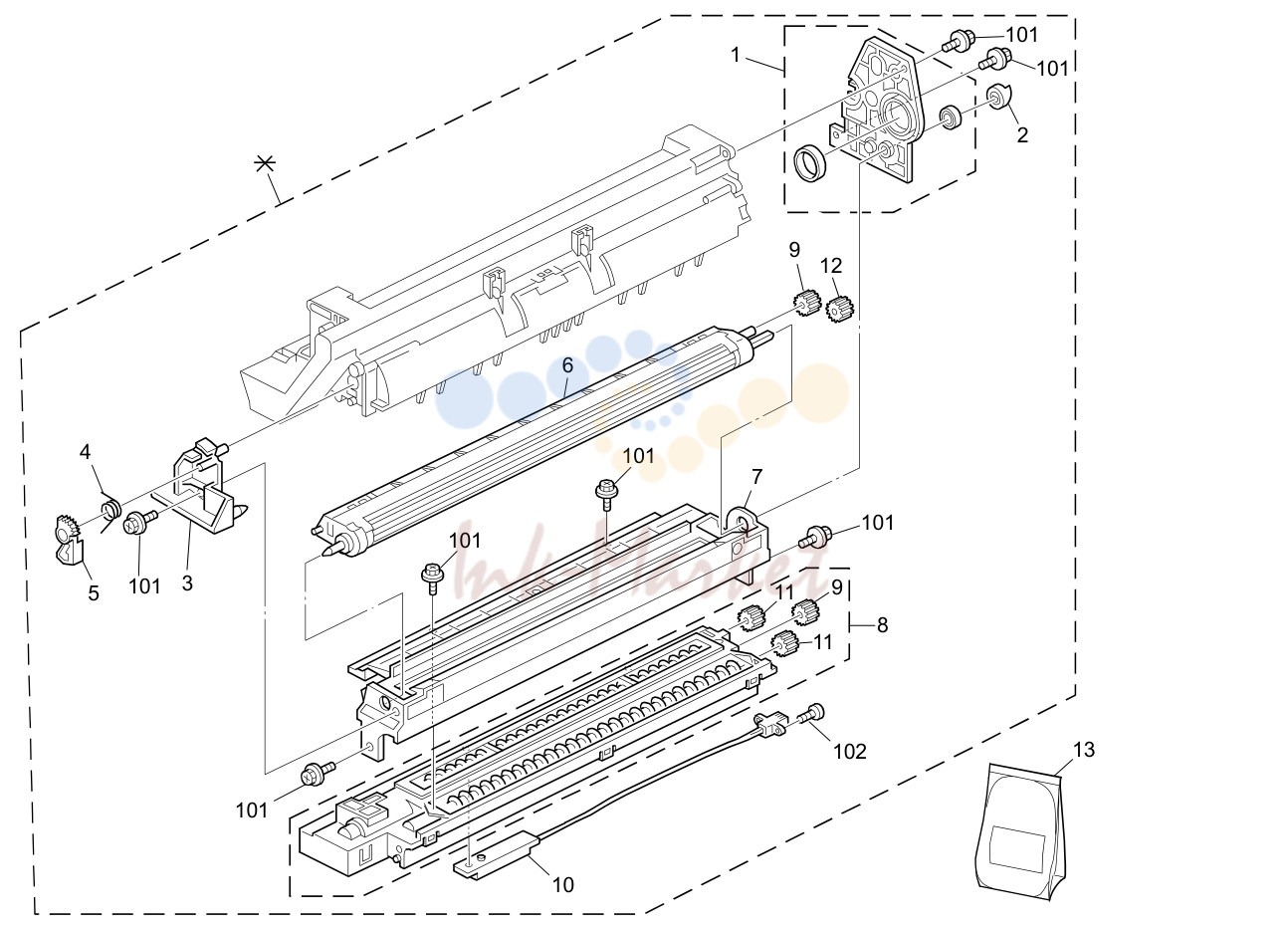

• 14. B245/B276/B277 34 Parts Location and List

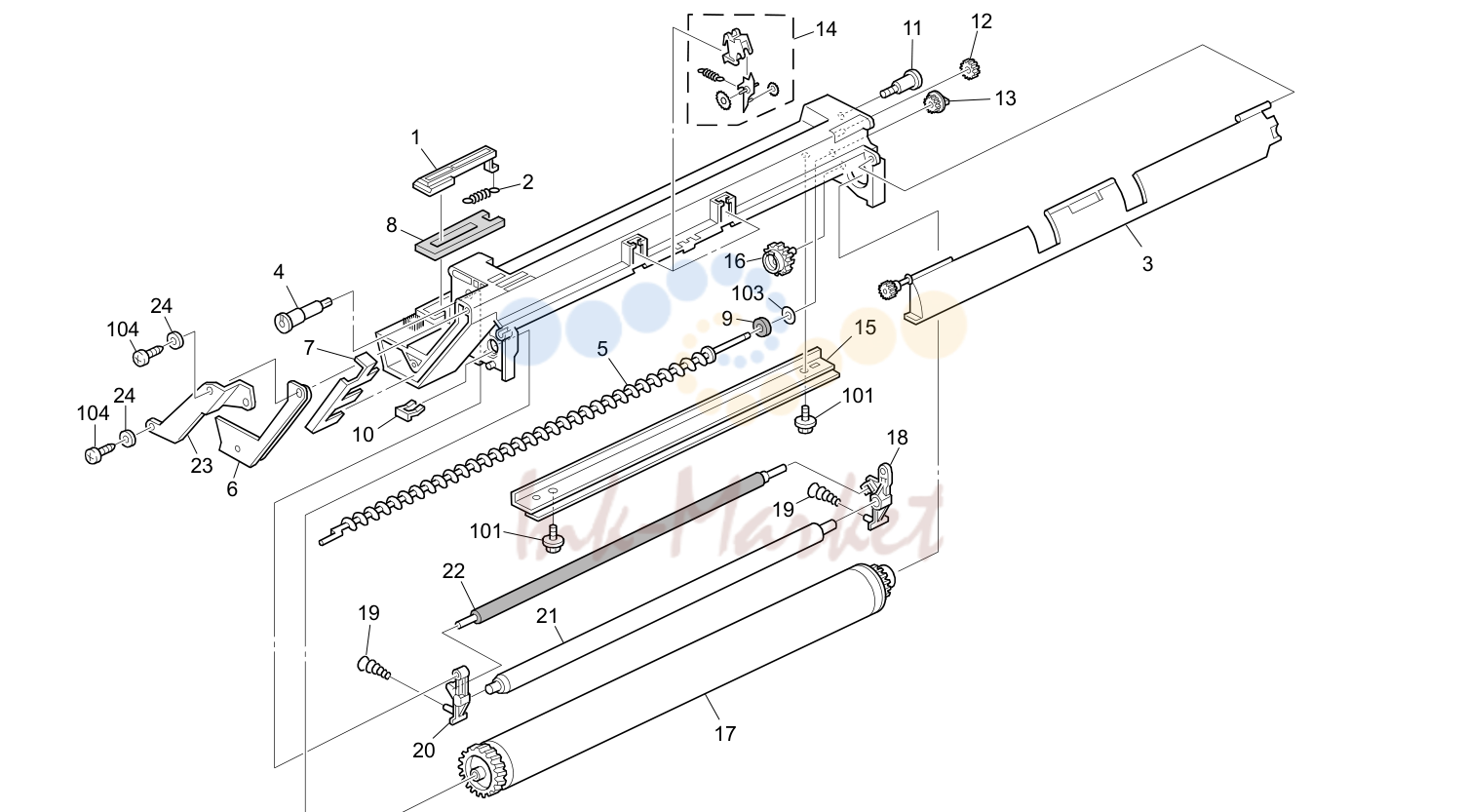

• 15. B245/B276/B277 36 Parts Location and List

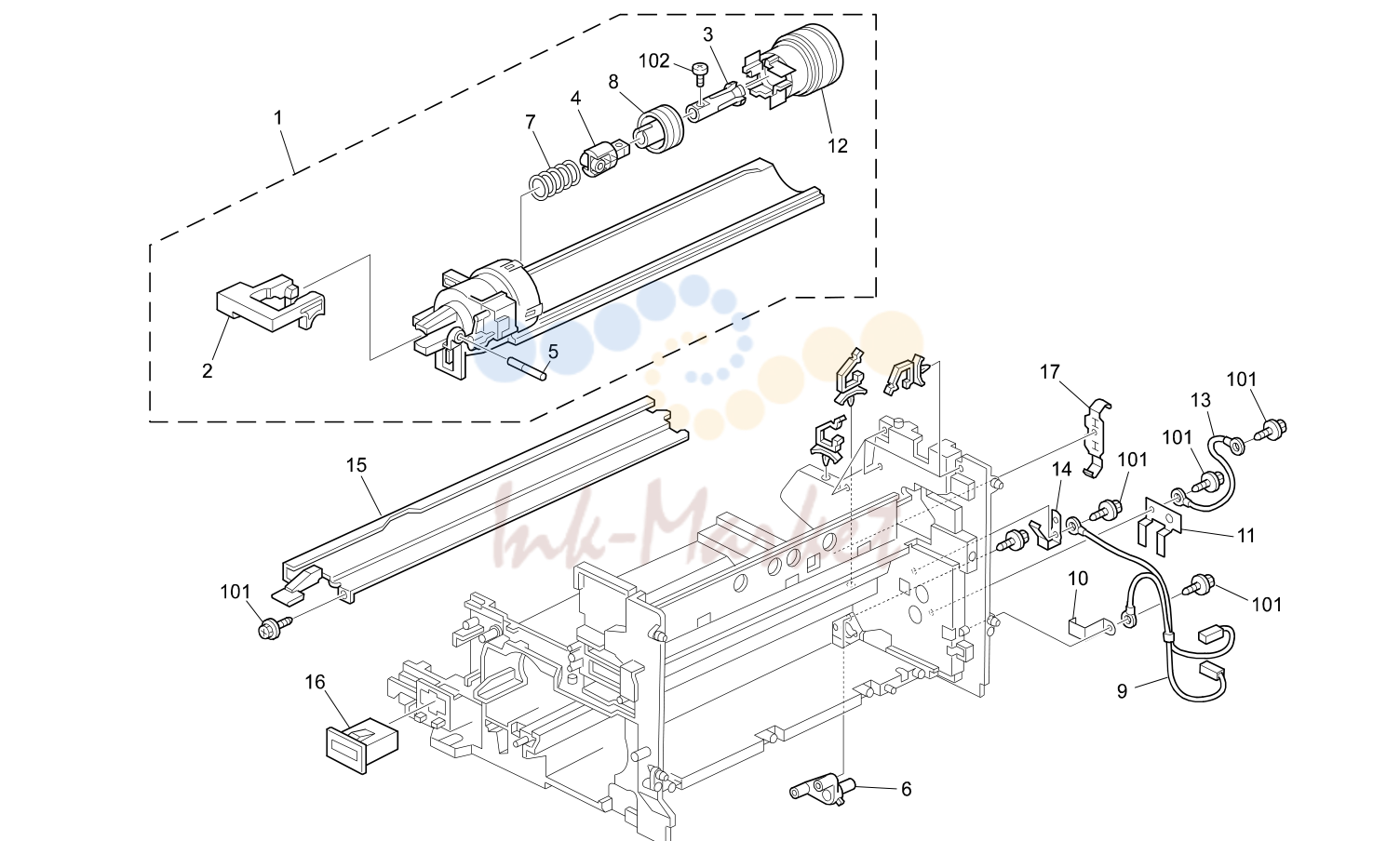

• 16. TONER SUPPLY UNIT

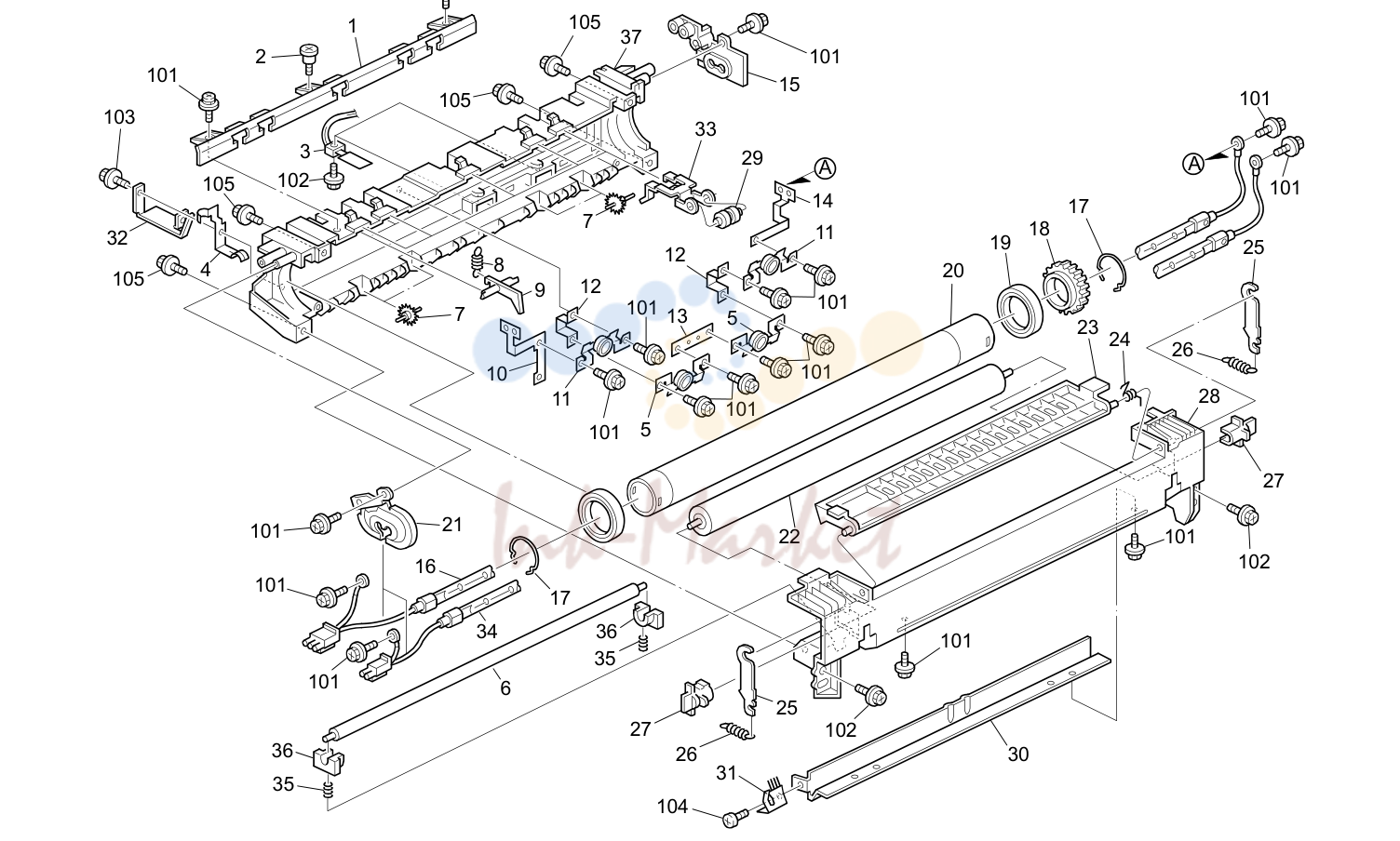

• 17. FUSING UNIT
• 18. PAPER EXIT SECTION
• 19. DUPLEX UNIT 1 (B277)
• 20. DUPLEX UNIT 2 (B277)
• 21. DUPLEX UNIT 3 (B277)
• 22. DRIVE SECTION
• 23. ELECTRICAL SECTION 1 Rev.
• 24. ELECTRICAL SECTION 2
• 25. FRAME SECTION 1
• 26. FRAME SECTION 2 (B277)
• 27. DDST UNIT Rev.
• 28. DECAL AND DOCUMENT
• 29. SPECIAL TOOLS

1. PARTS

№	Артикул	Альт. артикул	Описание
1	B1211316 запросить цену →		Left Cove NA
16	B2687424 запросить цену →		Model Name Plate - LAN
16	B2687427 запросить цену →		Model Name Plate - RIC
1	B1211315 запросить цену →		Left Cover EU
2	B2761332 запросить цену →		Left Scanner Cover: NA [TSB#016]
16	B2687429 запросить цену →		Model Name Plate - INF
2	B0391302 запросить цену →		Left Scanner Cover EU
16	B2767411 запросить цену →		Model Name Plate - SVN
3	B2761354 запросить цену →		Exit Cover NA [TSB#016]
16	B2767412 запросить цену →		Model Name Plate - GES (NA)
16	B2767420 запросить цену →		Model Name Plate - GES (EU)
3	B1211353 запросить цену →		Exit Cover EU
16	B2767421 запросить цену →		Model Name Plate - NSA
4	B2761333 запросить цену →		Rear Scanner Cover: NA [TSB#016]
16	B2767422 запросить цену →		Model Name Plate - REX
4	B0391303 запросить цену →		Rear Scanner Cover EU
5	B1211314 запросить цену →		Application Cap
16	B2767424 запросить цену →		Model Name Plate - LAN
16	B2767426 запросить цену →		Model Name Plate - INF
6	B2761337 запросить цену →		Rear Cover: NA [TSB#016]
16	B2767427 запросить цену →		Model Name Plate - RIC
6	B1211336 запросить цену →		Rear Cover B EU
7	B1211313 запросить цену →		IC Card Cap
18	B0391365 запросить цену →		Sheet - Operation Instructions
8	B1211348 запросить цену →		Paper Bank Cap
19	B0391367 запросить цену →		Rivet - M6
20	B0391364 запросить цену →		Rivet - M7
9	B2761335 запросить цену →		Right Scanner Cover: NA [TSB#016]
9	B0391304 запросить цену →		Right Scanner Cover EU
21	B1211322 запросить цену →		Left Upper Cover B
22	B2761368 запросить цену →		Rear Cover:Exit NA [TSB#016]
10	B2761347 запросить цену →		Right Rear Cover: NA [TSB#016]
22	B1211367 запросить цену →		Rear Exit Cover B EU
10	B0391317 запросить цену →		Rear Cover EU
23	GA003035 запросить цену →		Energy Decal
11	B2761339 запросить цену →		Cover - Front Right Upper: NA [TSB#016]
24	B0391362 запросить цену →		Main Switch Cover
11	B0391309 запросить цену →		Front Right Upper Cover EU
12	B2761351 запросить цену →		Cover - Front NA [TSB#016]
25	B1321531 запросить цену →		Panel:Logo
12	B2431350 запросить цену →		Cover - Front EU
13	B0391366 запросить цену →		Cover Magnet
14	B0391361 запросить цену →		Magnet Catch
15	B2431253 запросить цену →		Door - Front EU
15	B2431254 запросить цену →		Door - Front NA
15	B2681253 запросить цену →		Door - Front EU
16	B2457410 запросить цену →		Model Name Plate - GES (ASIA)
16	B2457412 запросить цену →		Model Name Plate - GES (NA)
16	B2457420 запросить цену →		Model Name Plate - GES (EU)
16	B2457421 запросить цену →		Model Name Plate - NSA
16	B2457422 запросить цену →		Model Name Plate - REX
16	B2457424 запросить цену →		Model Name Plate - LAN
16	B2457426 запросить цену →		Model Name Plate - INF RIC
16	B2457427 запросить цену →		Model Name Plate - RIC
101	04513008N запросить цену →		Tapping Screw - M3x8
16	B2687410 запросить цену →		Model Name Plate - GES
102	04504008N запросить цену →		Tapping Screw - M4x8

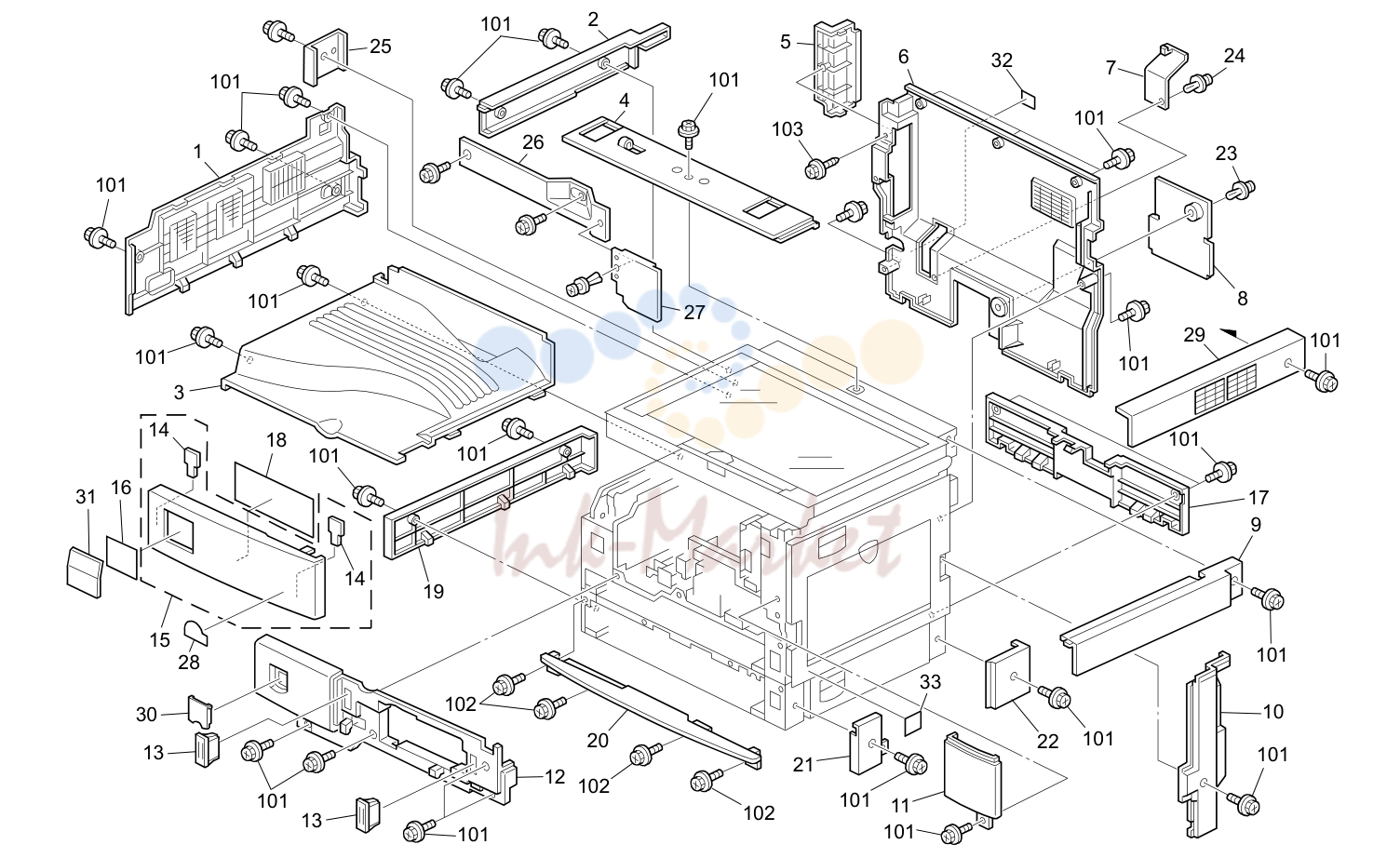

2. EXTERIOR 2

№	Артикул	Альт. артикул	Описание
1	B1211315 запросить цену →		Left Cover EU
17	B2766139 запросить цену →		Rear Lower Cover NA [TSB#016]
17	B0406138 запросить цену →		Rear Lower Cover EU
2	B2761316 запросить цену →		Left Cover NA [TSB#016]
18	B0391365 запросить цену →		Sheet - Operation Instructions
3	B1211354 запросить цену →		Exit Cover NA
19	B2766136 запросить цену →		Left Lower Cover NA [TSB#016]
3	B1211353 запросить цену →		Exit Cover EU
19	B0406135 запросить цену →		Left Lower Cover EU
4	B0391333 запросить цену →		Rear Scanner Cover
5	B1211314 запросить цену →		Application Cap
20	B0406126 запросить цену →		Front Lower Cover
21	B0406131 запросить цену →		Cover - Right Lower Front
6	B2771339 запросить цену →		Rear Cover NA [TSB#016]
6	B1221338 запросить цену →		Rear Cover EU
22	B0406140 запросить цену →		Cover - Right Lower Rear
23	B0391364 запросить цену →		Rivet - M7
7	B1211313 запросить цену →		IC Card Cap
24	B0391367 запросить цену →		Rivet - M6
8	B1221349 запросить цену →		Paper Bank Cap
9	B0391335 запросить цену →		Right Scanner Cover
25	B1221323 запросить цену →		Left Upper Cover
26	B2771370 запросить цену →		Rear Exit Cover NA [TSB#016]
9	B0391304 запросить цену →		Right Scanner Cover
26	B1221369 запросить цену →		Rear Exit Cover EU
10	B2771347 запросить цену →		Right Rear Cover NA [TSB#016]
27	B2771372 запросить цену →		Sorter Cover NA [TSB#016]
10	B1221346 запросить цену →		Right Rear Cover EU
11	B2771310 запросить цену →		Right Upper Front Cover NA [TSB#016]
27	B1221371 запросить цену →		Sorter Cap EU
28	GA003035 запросить цену →		Energy Decal
11	B1221309 запросить цену →		Right Upper Front Cover EU
29	B0391304 запросить цену →		Right Scanner Cover (EU)
12	B2761351 запросить цену →		Front Cover (NA)
12	B2431350 запросить цену →		Cover - Front EU
29	B0391335 запросить цену →		Right Scanner Cover (NA)
13	B0391366 запросить цену →		Cover Magnet
30	B0391362 запросить цену →		Main Switch Cover
31	B1321531 запросить цену →		Panel:Logo
14	B0391361 запросить цену →		Magnet Catch
32	B1217450 запросить цену →		Decal - Weee
15	B2431253 запросить цену →		Door - Front EU
33	B1211380 запросить цену →		Seal - Lifing Grip
15	B2431254 запросить цену →		Door - Front NA
15	B2681253 запросить цену →		Door - Front EU
16	B2697410 запросить цену →		Model Name Plate - GES
16	B2697424 запросить цену →		Model Name Plate - LAN
16	B2697427 запросить цену →		Model Name Plate - RIC
16	B2697429 запросить цену →		Model Name Plate - INF
16	B2777411 запросить цену →		Model Name Plate - SVN
16	B2777412 запросить цену →		Model Name Plate - GES (NA)
16	B2777420 запросить цену →		Model Name Plate - GES (EU)
16	B2777421 запросить цену →		Model Name Plate - NSA
16	B2777422 запросить цену →		Model Name Plate - REX
16	B2777424 запросить цену →		Model Name Plate - LAN
101	04513008N запросить цену →		Tapping Screw - M3x8
102	04513006N запросить цену →		Tapping Screw - 3x6
16	B2777426 запросить цену →		Model Name Plate - INF
16	B2777427 запросить цену →		Model Name Plate - RIC
103	04504008N запросить цену →		Tapping Screw - M4x8

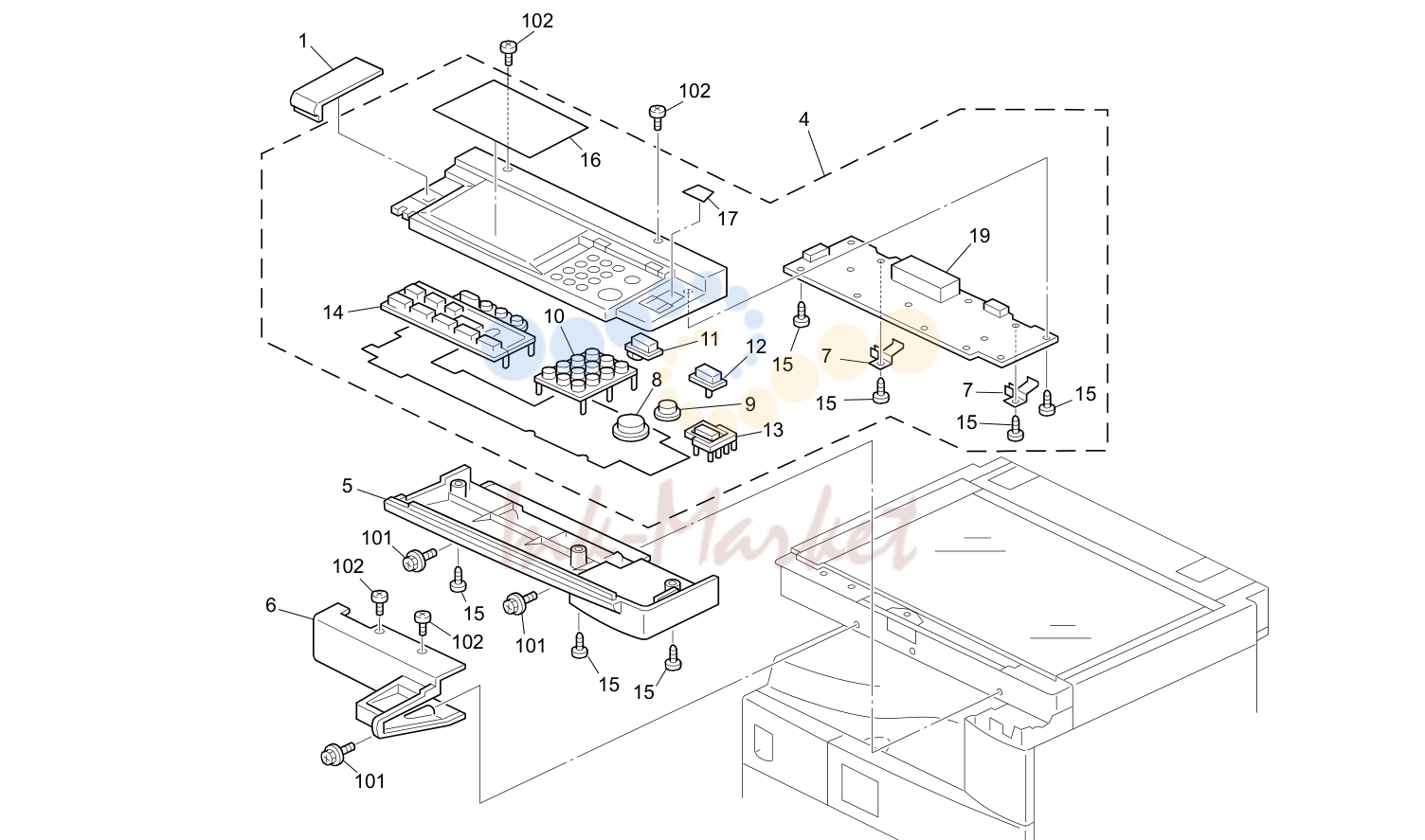

3. OPERATION PANEL

№	Артикул	Альт. артикул	Описание
1	B2431461 запросить цену →		Cover:Printer:Basic
101	04513008N запросить цену →		Tapping Screw - M3x8
1	B2431466 запросить цену →		Cover - CPS NA
1	B2431462 запросить цену →		Cover - CPS
102	03530050N запросить цену →		Screw-m3x5
4	B2451421 запросить цену →		Operation Panel Unit NA
4	B2451422 запросить цену →		Operation Panel Unit EU
4	B2451423 запросить цену →		Operation Panel Unit ASIA
4	B2681423 запросить цену →		Operation Panel Unit ASIA
4	B2691413 запросить цену →		Operation Panel Unit ASIA
4	B2761421 запросить цену →		Operation Panel Unit NA
4	B2761422 запросить цену →		Operation Panel Unit EU
4	B2771411 запросить цену →		Operation Panel Unit NA
4	B2771412 запросить цену →		Operation Panel EU
5	B0391452 запросить цену →		Lower Cover - Operation Panel
6	B2431425 запросить цену →		Cover - Operation Panel
7	B0391469 запросить цену →		Ground Plate
8	B2291453 запросить цену →		Keytop - Start
9	B2291454 запросить цену →		Keytop - Clear/stop
10	B2291475 запросить цену →		Keytop - 10key
10	B2291526 запросить цену →		Keytop - 10key NA
10	B2291557 запросить цену →		Keytop - 10key ASIA
11	B2291525 запросить цену →		Keytop-initial
12	B2291537 запросить цену →		Keytop - Clear Modes
13	B2431458 запросить цену →		Keytop - Power Source
14	B2431459 запросить цену →		Keytop - Cursor
15	B2591499 запросить цену →		Tapping Screw - M3x8
16	B2431472 запросить цену →		Sheet-operation Panel
16	B2451473 запросить цену →		Sheet:operation PanelL:A:EU
17	B2291521 запросить цену →		Sheet-power Source-NA
17	B2291522 запросить цену →		Sheet-power Source-EU
19	B2431487 запросить цену →		PCB Operation Panel:
19	B2451487 запросить цену →		PCB Operation Panel:

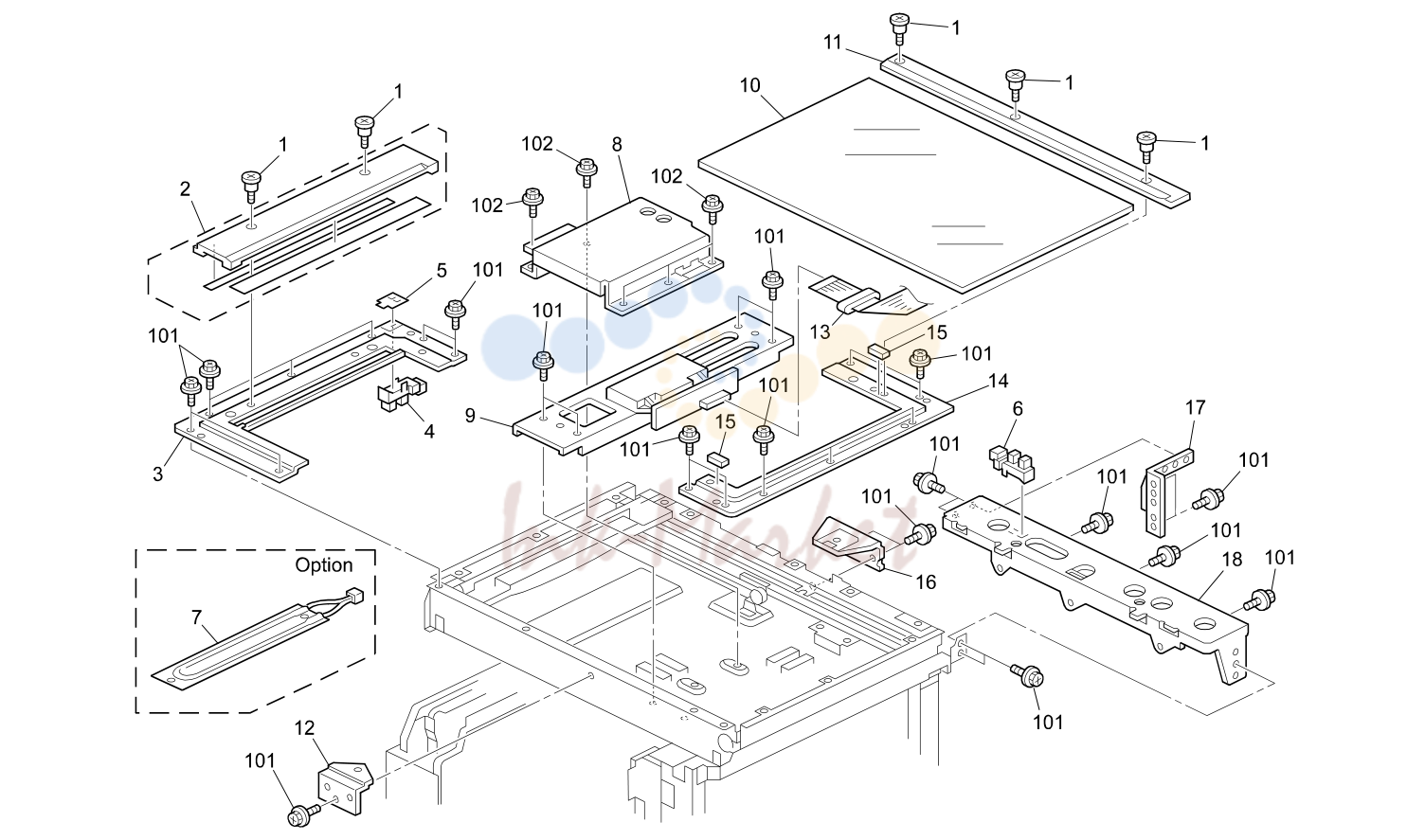

4. OPTICS SECTION 1

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - M3x6
1	B3901759 запросить цену →		Shaft: Scale
2	B2681749 запросить цену →		Scale - Left
102	04543006Q запросить цену →		Tapping Screw With Washer - M3x6
3	B0391710 запросить цену →		Left Scanner Bracket
4	AW020156 запросить цену →		Photointerruptor:EE-SX4235A-P2
5	A1931793 запросить цену →		Scanner Home Sensor Stopper
6	GW020020 запросить цену →		Photointerruptor:LG248Nl1
7	A2501821 запросить цену →		Heater - 9W
7	A2501822 запросить цену →		Heater - 9W
8	B1211808 запросить цену →		Inner Cover
9	B2591812 запросить цену →		Lens Unit
10	A2501752 ✓ в наличии		Exposure Glass
11	B2681751 запросить цену →		Scale - Inner Back
12	B0391666 запросить цену →		Bracket - Operation Panel
13	B2431804 запросить цену →		Harness - FFC
14	B0391712 запросить цену →		Right Scanner Bracket
15	54421924 запросить цену →		Exposure Glass Cushion
16	B0391658 запросить цену →		Rear Scale Bracket
17	B1211069 запросить цену →		Support Bracket
18	B0391068 запросить цену →		ADF Bracket

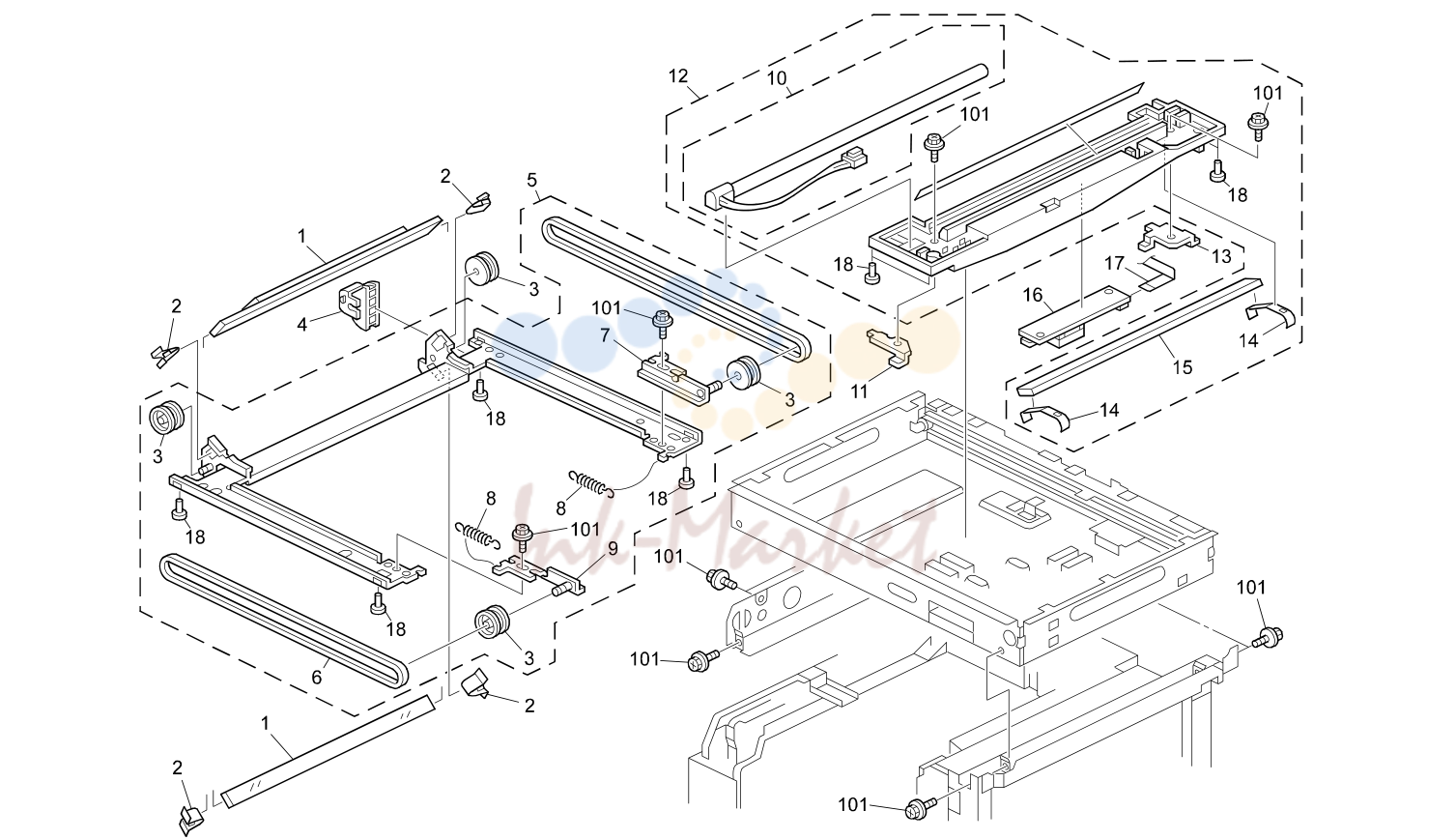

5. OPTICS SECTION 2 Rev.

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B0391787 запросить цену →		2nd Mirror
2	B0391781 запросить цену →		2nd Mirror Holder
3	B0391785 запросить цену →		Scanner Drive Pulley
4	B1211782 запросить цену →		Flexible Board Guide
5	B2591768 запросить цену →		Carriage No.2 Ass'y
6	B0391784 запросить цену →		Scanner Drive Belt
7	B2591778 запросить цену →		Idler Belt Pulley Bracket - Rear
8	B0391790 запросить цену →		Tension Spring
9	B2591776 запросить цену →		Idler Belt Pulley Bracket - Front
10	B1211757 запросить цену →		Xenon Lamp MM8 26000/70
11	B0391758 запросить цену →		Timing Belt Holder - Front
12	B1211751 запросить цену →		No.1 Carriage Ass'y
13	B0391759 запросить цену →		Timing Belt Holder - Rear
14	B1211766 запросить цену →		No.1 Mirror Clamp
15	B1211762 запросить цену →		No.1 Mirror
16	B2591763 запросить цену →		Xenon Lamp Stabilizer
17	B2595223 запросить цену →		Harness - Stabilizer
18	G5702730 запросить цену →		Slider - Scanner

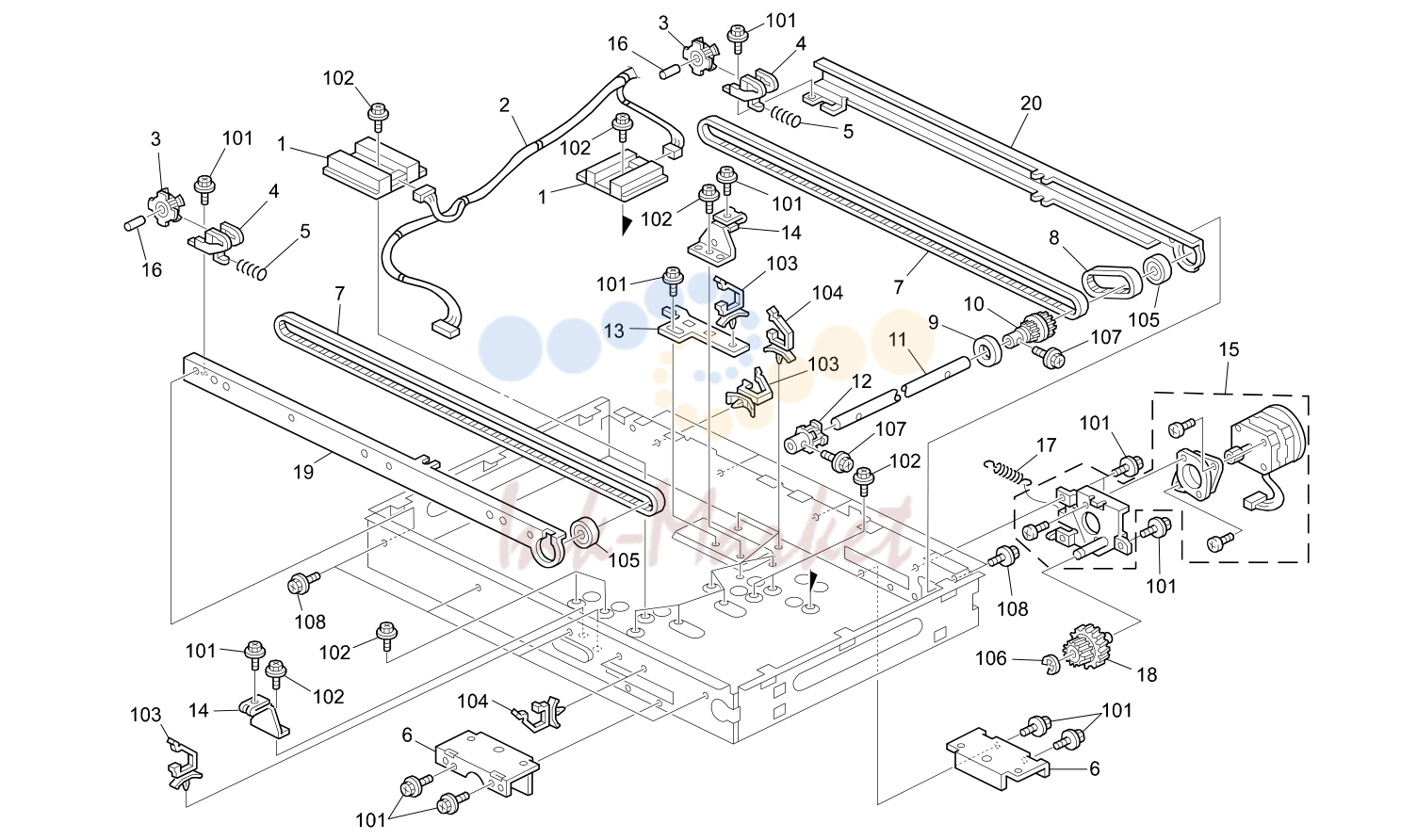

6. OPTICS SECTION 3

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	AW010126 запросить цену →		Original Sensor:H=2-66
102	04543006Q запросить цену →		Tapping Screw With Washer - M3x6
2	B2435222 запросить цену →		Harness - Scanner (B268/B269/B276/B277)
2	B2455222 запросить цену →		Harness - Scanner (B245)
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	B0391703 запросить цену →		Pulley - 37Z
104	11050487 запросить цену →		Harness Clamp
4	B0391701 запросить цену →		Bracket - Idler
105	08053530 запросить цену →		Bearing 8x22x7
106	07200060E запросить цену →		Retaining Ring - M6
5	B0391704 запросить цену →		Spring - Timing Pulley
107	03603006N запросить цену →		Screw - M3X6
6	B1211667 запросить цену →		Lens Stay Bracket
108	04533006N запросить цену →		Tapping Screw - M3x6
7	B0391697 запросить цену →		Timing Belt - 1058.25XL
8	B1211696 запросить цену →		Timing Belt L147
9	B0391695 запросить цену →		Flange - Pulley
10	B0391694 запросить цену →		Pulley - 37/41Z
11	B2591691 запросить цену →		Scanner Drive Shaft
12	B0391692 запросить цену →		Pulley - 37Z
13	B0391668 запросить цену →		Bracket - Stabilizer Harness
14	B1211664 запросить цену →		Bracket - Timing Belt
15	B0391670 запросить цену →		Scanner Drive Motor - DC3.6V 2.88W
16	B2591702 запросить цену →		Pulley Shaft
17	B0391683 запросить цену →		Tension Spring - Stepper Motor
18	B1211680 запросить цену →		Gear - 53Z/60Z
19	B0391662 запросить цену →		Front Scanner Frame
20	B0391663 запросить цену →		Rear Scanner Frame

7. LASER UNIT

№	Артикул	Альт. артикул	Описание
102	04503012N запросить цену →		Tapping Screw -3x12
1	B2761251 запросить цену →		Shield Glass Cover: NA [TSB#016]
103	04503020N запросить цену →		Tapping Screw:M3x20
2	B0391905 запросить цену →		Adjusting Plate
3	B2592381 запросить цену →		Discharge Lamp - Ql
104	04523014N запросить цену →		Tapping Screw - M3x14
4	B1215204 запросить цену →		Harness - Discharge Lamp
5	B0391088 запросить цену →		Sheet - Duct
6	B0391961 запросить цену →		Shield Glass
7	G0291980 запросить цену →		Decal - LD
8	AC030139 запросить цену →		Sync Detector Mirror
9	AC024009 запросить цену →		Cylindrical Lens
10	B0391942 запросить цену →		Cylindrical Lens Holder
11	B0391954 запросить цену →		Holder - Sync Detector Mirror
12	B0391971 запросить цену →		Optical Housing Cover
13	B1215439 запросить цену →		Harness - Polygon Mirror Motor
14	B1215250 запросить цену →		Harness - LDD
15	B2761917 запросить цену →		Laser Diode Unit
16	AX060323 запросить цену →		Polygon Motor - 23622rpm
17	AC030138 запросить цену →		2nd Mirror
18	B0391953 запросить цену →		2nd Mirror Holder
19	AC020095 запросить цену →		Sync Detector Lenz
20	B1211975 запросить цену →		Rubber Bushing

8. BY-PASS FEED SECTION Rev.

№	Артикул	Альт. артикул	Описание
1	B0392631 ✓ в наличии		Front Side Fence
2	B0392628 ✓ в наличии		Bottom Plate Pad
3	B0392632 запросить цену →		Rear Side Fence
4	B0392630 запросить цену →		Tray Bottom Plate
5	B0392638 запросить цену →		Rack - Rear Side Fence
6	B0392637 запросить цену →		Rack - Front Side Fence
7	G0123050 запросить цену →		Side Fence Gear
8	AA063643 запросить цену →		Spring - By-pass Feed Table
9	AW500034 запросить цену →		Paper Size Sensor
10	B0392629 запросить цену →		Stay - Tray Bottom Plate
11	B0392620 запросить цену →		Paper Guide - Extension
12	B0392621 запросить цену →		Paper Guide
13	B1212617 запросить цену →		Magnet Catch - By-pass Feed
14	B0392619 запросить цену →		By-pass Feed Table
15	G0202784 запросить цену →		Lever - By-pass Feed Table
16	B0392643 запросить цену →		Link - By-pass Feed Table
17	B0392633 запросить цену →		Decal - By-pass Feed
18	54472681 запросить цену →		Snap Ring
19	B2592642 запросить цену →		Pin - Mm6
20	B2592786 запросить цену →		Lever Shaft
21	B2382753 запросить цену →		Decal: Side Fence: Manual Feed [TSB#021]

9. PAPER CASSETTE

№	Артикул	Альт. артикул	Описание
1	G0202644 запросить цену →		End Fence
2	B0392704 запросить цену →		Front Stopper Lever
3	B0392701 запросить цену →		Tray Bottom Plate
4	B0392707 запросить цену →		Spring Plate - Side Fence
5	B0392734 запросить цену →		Side Fence - Front
6	52152621 запросить цену →		Snap Ring - M6
7	B0392712 запросить цену →		Ground Plate - Tray Bottom Plate
8	B0392731 запросить цену →		Side Fence - Rear
9	B0392821 запросить цену →		Rear Stopper Lever
10	B2592737 запросить цену →		Paper Feed Roller Shaft Ass'y
11	B0392740 ✓ в наличии		Paper Feed Roller
12	A2672869 запросить цену →		Gear - 16Z
13	B0392719 запросить цену →		Spring - Tray Bottom Plate
14	B0392742 запросить цену →		Ground Plate - Paper Feed Roller
15	B0392823 ✓ в наличии		Joint - Paper Feed Roller
16	B0392727 запросить цену →		Bushing - 8x12x10
17	B0392732 ✓ в наличии		Spring - Paper Feed Roller
18	B0392711 ✓ в наличии		Friction Pad
19	B0392713 запросить цену →		Spring - Friction Pad
20	B0392724 запросить цену →		Paper Size Detector - A4
20	B0392829 запросить цену →		Paper Size Detector - LT
21	A2502808 запросить цену →		Stopper Base
22	G0202599 запросить цену →		Spring - Release Lever
23	B0392739 запросить цену →		Shaft - Joint
24	B0392720 запросить цену →		Decal - Cassette Operation DLT
25	B0392721 запросить цену →		Decal - Cassette Operation
26	B2432702 ✓ в наличии		Cover - Paper Tray
27	52152713 запросить цену →		Bottom Plate Pad

10. PAPER REGISTRATION Rev.

№	Артикул	Альт. артикул	Описание
37	B1203862 запросить цену →		Front Discharge Brush
1	B0392575 запросить цену →		Bracket - Registration Roller
38	B0393866 запросить цену →		Pressure Cover
2	AA062254 запросить цену →		Registration Roller Spring
3	54472681 запросить цену →		Snap Ring
4	AB012312 запросить цену →		Gear - 16Z
5	AA080342 ✓ в наличии		Fornt Bushing-registration Roller
6	AA080267 запросить цену →		Bushing - 8x12x18
7	AB012311 запросить цену →		Gear - 18Z
8	AA100015 запросить цену →		Snap Ring - M6
9	B1213804 запросить цену →		Transfer Unit
10	AA066342 запросить цену →		Registration Sensor Spring
11	B0392570 запросить цену →		Registration Feeler
12	B0392567 запросить цену →		Guide - Right Registration Roller
13	GW020020 запросить цену →		Photointerruptor:LG248NL1
14	B1215202 запросить цену →		Harness - Registration Sensor
15	B0392560 запросить цену →		Registration Cleaning Mylar
16	B0392572 запросить цену →		Guide - Left Registration Roller
17	B0392558 ✓ в наличии		Driven Roller
18	B2592571 запросить цену →		Registration Roller Driven - Dia16
19	B2592562 запросить цену →		Registration Roller Drive
20	B0391130 запросить цену →		Development Sensor Bracket
21	B1215248 запросить цену →		Harness - Development Sensor
22	AA080343 запросить цену →		Rear Bushing-registration Roller
23	AA082110 запросить цену →		Bushing - 8x12x22
24	AA063607 запросить цену →		Pressure Spring
25	B0393820 ✓ в наличии		Transfer Roller
26	B2593890 ✓ в наличии		Density Sensor
27	B0393891 запросить цену →		ID Sensor Cover
28	B2591131 запросить цену →		Screw:PCU
29	B1215206 запросить цену →		Harness - Density Sensor
31	B0393867 ✓ в наличии		Roller - Transfer Unit
32	B0393863 запросить цену →		Quenching Terminal Plate
33	B0432554 запросить цену →		Registration Guide Spacer
34	B1213860 запросить цену →		Harness Cover
101	04503008N запросить цену →		Tapping Screw - M3x8
102	04503012N запросить цену →		Tapping Screw:3x12
35	B0393864 запросить цену →		Quenching Terminal Plate-front
36	B0393865 запросить цену →		Transfer Terminal Plate
103	11050522 запросить цену →		Edge Saddle - Les0510

11. 1ST PAPER FEED SECTION

№	Артикул	Альт. артикул	Описание
1	B0392754 запросить цену →		Bracket - Paper Size Sensor
36	B0392587 запросить цену →		Mylar - Exit Guide Plate
2	G8003035 запросить цену →		Push Sw - Paper Size
37	B0392834 запросить цену →		Decal - Exit Paper Feed
3	B0392736 запросить цену →		Bracket - Paper End Sensor
4	B0392730 ✓ в наличии		Paper End Sensor
5	B1215215 запросить цену →		Harness - Paper End Sensor No.1
6	54472681 запросить цену →		Snap Ring
7	B0392585 запросить цену →		Exit Guide Plate
8	B0391142 запросить цену →		Housing - Paper Feed
9	B0392766 запросить цену →		Guide Plate - Transport Roller
10	B0392797 запросить цену →		Guide Plate - Transport Roller
11	B0392558 ✓ в наличии		Driven Roller
12	B0392795 запросить цену →		Guide Plate - Transport
13	B0392825 запросить цену →		Ground Plate - Vertical Transport
14	AX200265 запросить цену →		Magnetic Clutch 0.35n M Z31
15	AA082101 запросить цену →		Bushing - 6x10x6
16	B2592577 запросить цену →		Transport Roller
17	B0392583 запросить цену →		Vertical Transport Feeler
18	B2591194 запросить цену →		Manual Feed Drivebracket
19	B0391191 запросить цену →		Gear - 19Z
20	B2591190 запросить цену →		Shaft - Drive Manual Feed
21	B2591183 запросить цену →		Shaft - Drive Paper Feed
22	B1211188 запросить цену →		Bushing
23	B2591178 запросить цену →		Paper Feed Drive Bracket
24	B0391187 запросить цену →		Gear - 30Z
25	B0391186 запросить цену →		Gear - 46Z
26	B2761150 ✓ в наличии		Magnetic Clutch:Paper Feed:Drive:Ass'y
27	B0392813 запросить цену →		Lower Bracket - Relay Sensor
28	B0392812 запросить цену →		Upper Bracket - Relay Sensor
29	GW020020 запросить цену →		Photointerruptor:LG248NL1
101	04513006N запросить цену →		Tapping Screw - 3x6
30	B1215201 запросить цену →		Harness - Registration Sensor
102	04543006Q запросить цену →		Tapping Screw With Washer - M3x6
31	B0391193 запросить цену →		Bushing - By-pass Feed
103	07200040E запросить цену →		Retaining Ring - M4
104	08050097 запросить цену →		Ring Separator
32	B0391199 запросить цену →		Spring - By-pass Feed
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
33	B0391192 запросить цену →		Gear - 57Z
106	04503008N запросить цену →		Tapping Screw - M3x8
34	B0392830 запросить цену →		Right Rail
35	B1212607 запросить цену →		Manual Feed Magnetic Clutch Ass'y
107	11050487 запросить цену →		Harness Clamp

12. 2ND PAPER FEED SECTION (B277)

№	Артикул	Альт. артикул	Описание
101	04503008N запросить цену →		Tapping Screw - M3x8
1	B0406150 запросить цену →		Guide Plate - Upper Paper Feed
2	B0406058 запросить цену →		Stay - Paper End Sensor
102	04513006N запросить цену →		Tapping Screw - 3x6
3	B0406066 запросить цену →		Vertical Transport Cover
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
104	07200040E запросить цену →		Retaining Ring - M4
4	AG070514 запросить цену →		Magnet Catch
5	AA063334 запросить цену →		Spring - Vertical Transport
6	AA080249 запросить цену →		Bushing - Vertical Transport
7	B0406069 запросить цену →		Transport Driven Roller
8	B2776067 запросить цену →		Guide Plate: Paper Feed: Right
9	B2606093 запросить цену →		Paper Feed Roller Drive Shaft
10	AA082101 запросить цену →		Bushing - 6x10x6
11	B0392730 ✓ в наличии		Paper End Sensor
12	AX200296 запросить цену →		Magnetic Clutch - 46z
13	B0406091 запросить цену →		Bracket - Vertical Transport Roller
14	AB012314 запросить цену →		Gear - 25Z
15	AA060228 запросить цену →		Spring - Transfer Drum Cleaning Sol
16	B0406096 запросить цену →		Tightener Bracket
17	AB030702 запросить цену →		Timing Pulley - 30Z
18	AB030701 запросить цену →		Gear/pulley - 24/30Z
19	AA043527 запросить цену →		Timing Belt - 230XL
20	B0406049 запросить цену →		Bracket - Vertical Transport
21	A2502779 запросить цену →		Pin - M6
23	AA080252 запросить цену →		Bushing - M4
24	B0406074 запросить цену →		Transport Roller Bracket
25	G0205626 запросить цену →		Push Switch
26	B0406078 запросить цену →		Bracket - Vertical Paper Sensor
27	AW020181 запросить цену →		Paper Feed Sensor
28	B0406071 запросить цену →		Guide Plate - Vertical Transport
29	54472681 запросить цену →		Snap Ring
30	52062686 запросить цену →		Snap Ring
31	B2606038 запросить цену →		Transport Roller:Connecting:No.2:Ass'y

13. VERTICAL TRANSPORT (B276) Rev.

№	Артикул	Альт. артикул	Описание
101	04503008N запросить цену →		Tapping Screw - M3x8
1	AF022138 запросить цену →		Vertical Transport Roller
2	AA080268 запросить цену →		Bushing - Vertical Transport
102	04513006N запросить цену →		Tapping Screw - 3x6
103	07200040E запросить цену →		Retaining Ring - M4
3	AA063399 запросить цену →		Spring - Vertical Transport
4	B2822655 запросить цену →		Guide: Vertical Transport
5	B0392653 запросить цену →		Vertical Transport Guide
6	B0392592 запросить цену →		Lower Guide Plate - By-pass Feed
7	AA063398 запросить цену →		Spring - Friction Pad
8	B0392596 ✓ в наличии		Friction Pad
9	A2323962 запросить цену →		Spring Plate - Band Stopper
10	B0392660 запросить цену →		Band - Right Door
11	B0392594 запросить цену →		Upper Guide Plate - By-pass Feed
12	B2592594 запросить цену →		Shaft - Feed
13	AB012313 запросить цену →		Gear - 25Z
14	B1214470 запросить цену →		Right Lower Exit Guide Plate
16	B0392658 запросить цену →		Sponge - By-pass Feed
17	AF031060 ✓ в наличии		By-pass Feed Roller
18	AA082101 запросить цену →		Bushing - 6x10x6
19	B0392610 запросить цену →		Bracket - Paper End Sensor
20	AA066343 запросить цену →		Spring - Paper End Sensor
21	B0392611 ✓ в наличии		Feeler - Paper End Sensor
22	GW020020 запросить цену →		Photointerruptor:LG248NL1
23	B1215259 запросить цену →		Harness - Paper End Sensor
24	AG070514 запросить цену →		Magnet Catch
25	B0392651 запросить цену →		Right Door Lever
26	A2501388 ✓ в наличии		Spring
27	B0392670 запросить цену →		Right Door
28	B0392558 ✓ в наличии		Driven Roller
29	B0394488 запросить цену →		Jam Removal Decal
30	B0394480 запросить цену →		Stepped Screw - M5
31	B2592648 запросить цену →		Door: Right: C2B: Ass’y [TSB#023]

14. B245/B276/B277 34 Parts Location and List

№	Артикул	Альт. артикул	Описание
101	03603006N запросить цену →		Screw - M3X6
1	B2592371 запросить цену →		Rear Drum Stay
102	04523008N запросить цену →		Tapping Screw - M3x8
2	A2673440 запросить цену →		Development Joint
3	B0392361 запросить цену →		Front Side Plate - Drum
4	B0392367 запросить цену →		Drum Shutter Spring
5	B0392362 запросить цену →		Drum Shutter Gear
6	B2593052 запросить цену →		Development Roller Ass'y
7	B0393159 запросить цену →		Case: Development Roller: Ass’y
8	B2593170 ✓ в наличии		Development Case Ass'y
9	B0393062 ✓ в наличии		Idler Gear - 16z
10	B2593390 запросить цену →		Density Sensor:K-C2.5:Ass'y
11	B0393245 ✓ в наличии		Gear - 15Z
12	B0393060 ✓ в наличии		Development Roller Gear
13	B1219640 запросить цену →		Developer Type 28 Black (Asia) [TSB#012]
13	B1219645 ✓ в наличии		Developer Type 28 Black (NA,EU) [TSB#012]

15. B245/B276/B277 36 Parts Location and List

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B1212311 запросить цену →		PCU Toner Supply Shutter
2	B0392312 запросить цену →		Shutter Spring
102	04523008N запросить цену →		Tapping Screw - M3x8
3	B0392343 запросить цену →		Drum Shutter
103	07360610 запросить цену →		Bushing 6x10
4	B0392293 запросить цену →		Pin - Front Pressure Arm
104	04523012N запросить цену →		Binding Self-tapping Screw:M3x12
5	B0392272 запросить цену →		Recycled Toner Coil
6	B0392321 запросить цену →		Front PCU Cover
7	B0392274 запросить цену →		Recycled Toner Plate
8	B1212313 запросить цену →		Toner Supply Seal
9	B0392276 запросить цену →		Rear Bushing - Toner Coil
10	B0392350 запросить цену →		Drum Holder
11	AA143444 запросить цену →		Stepped Screw
12	AB011403 ✓ в наличии		Gear - 13Z
13	AB011402 ✓ в наличии		Gear - 14Z
14	B0392335 ✓ в наличии		Pickoff Pawl
15	AD042059 ✓ в наличии		Cleaning Blade Ass'y
16	B0392288 запросить цену →		Cam - Cleaning Blade
17	B0399510 ✓ в наличии		OPC Drum
18	B0392295 запросить цену →		Rear Pressure Arm - Charge Roller
19	B0392287 ✓ в наличии		Charge Roller Spring
20	B0392292 запросить цену →		Front Pressure Arm - Charge Roller
21	AD027018 ✓ в наличии		Roller:Charge:A3
22	AD042058 ✓ в наличии		Charge Cleaner Brush Roller
23	B2592325 запросить цену →		OPC Drum Shutter Plate
24	B0392329 запросить цену →		Spacer - M3

16. TONER SUPPLY UNIT

№	Артикул	Альт. артикул	Описание
1	B2593031 ✓ в наличии		Toner Supply Unit
101	04503008N запросить цену →		Tapping Screw - M3x8
2	B0393360 запросить цену →		Cam - Handle
102	04523008N запросить цену →		Tapping Screw - M3x8
3	A1843420 запросить цену →		Bottle Chuck
4	A1843421 ✓ в наличии		Chuck Shaft
5	B2593422 запросить цену →		Shaft:Slide
6	B0391141 запросить цену →		Shaft - Paper Feed Frame
7	A2673556 запросить цену →		Chuck Spring - Tonner Bottle
8	G0203334 ✓ в наличии		Slider Ass`y
9	B2435233 запросить цену →		Harness - High Voltage Line C/T
10	B0393870 запросить цену →		Terminal - Transfer
11	B0392578 запросить цену →		Grounding Plate
12	B0393380 запросить цену →		Cover - Toner Supply Unit
13	B1215219 запросить цену →		Harness - Ground Wire
14	B0392382 запросить цену →		Quenching Lamp Terminal
15	B0393392 запросить цену →		Guide Plate - Toner Supply Unit
16	AX310046 запросить цену →		Total Counter:7fig:24v
17	B0393395 запросить цену →		Ground Plate - Toner Supply Unit

Каталог очень большой (1190 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
