Содержание
- 1. PARTS
- 2. EXTERIOR 2 (B205/B209)
- 3. OPERATION PANEL (B205/B209)
- 4. PLATEN COVER (OPTION B406)
- 5. OPTICS SECTION 1 (B205/B209)
- 6. OPTICS SECTION 2 (B205/B209)
- 7. OPTICS SECTION 3 (B205/B209)

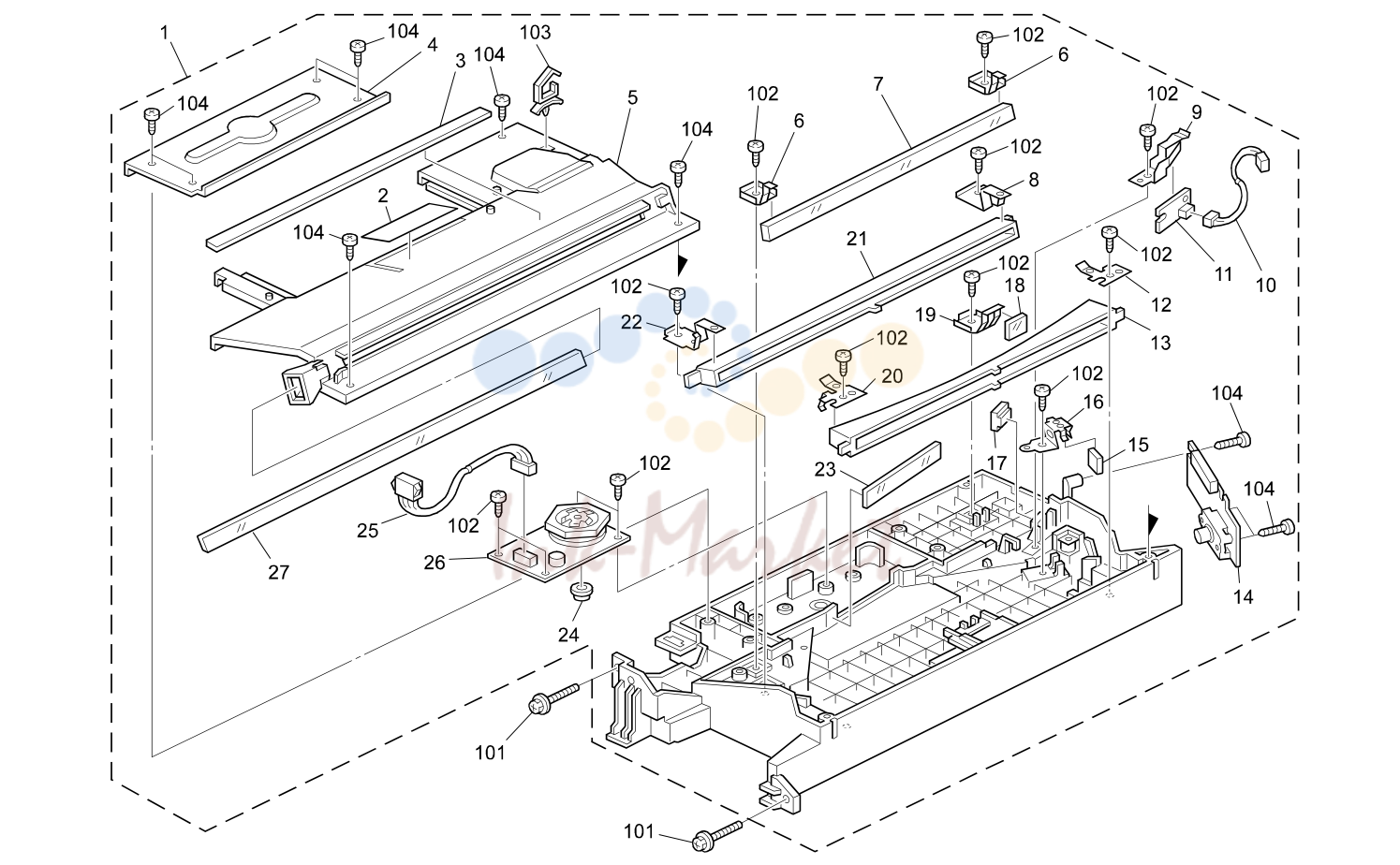

- 8. LASER UNIT (B205/B209)
- 9. TRANSFER UNIT (B205/B209)
- 10. PAPER FEED SECTION 1 (B205/B209)

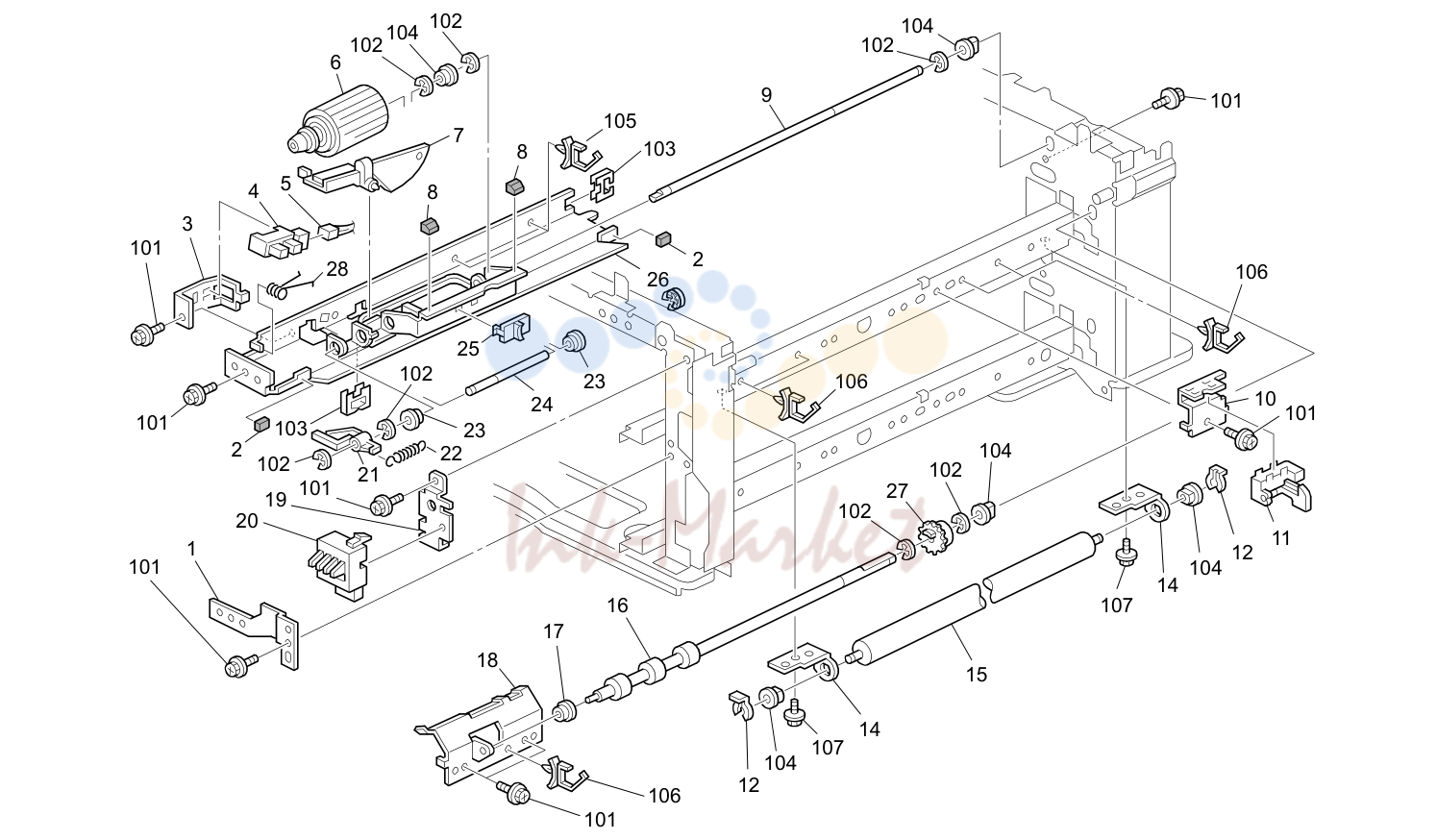

- 11. PAPER FEED SECTION 2 (B205/B209)
- 12. PAPER FEED SECTION 3 (B205/B209)

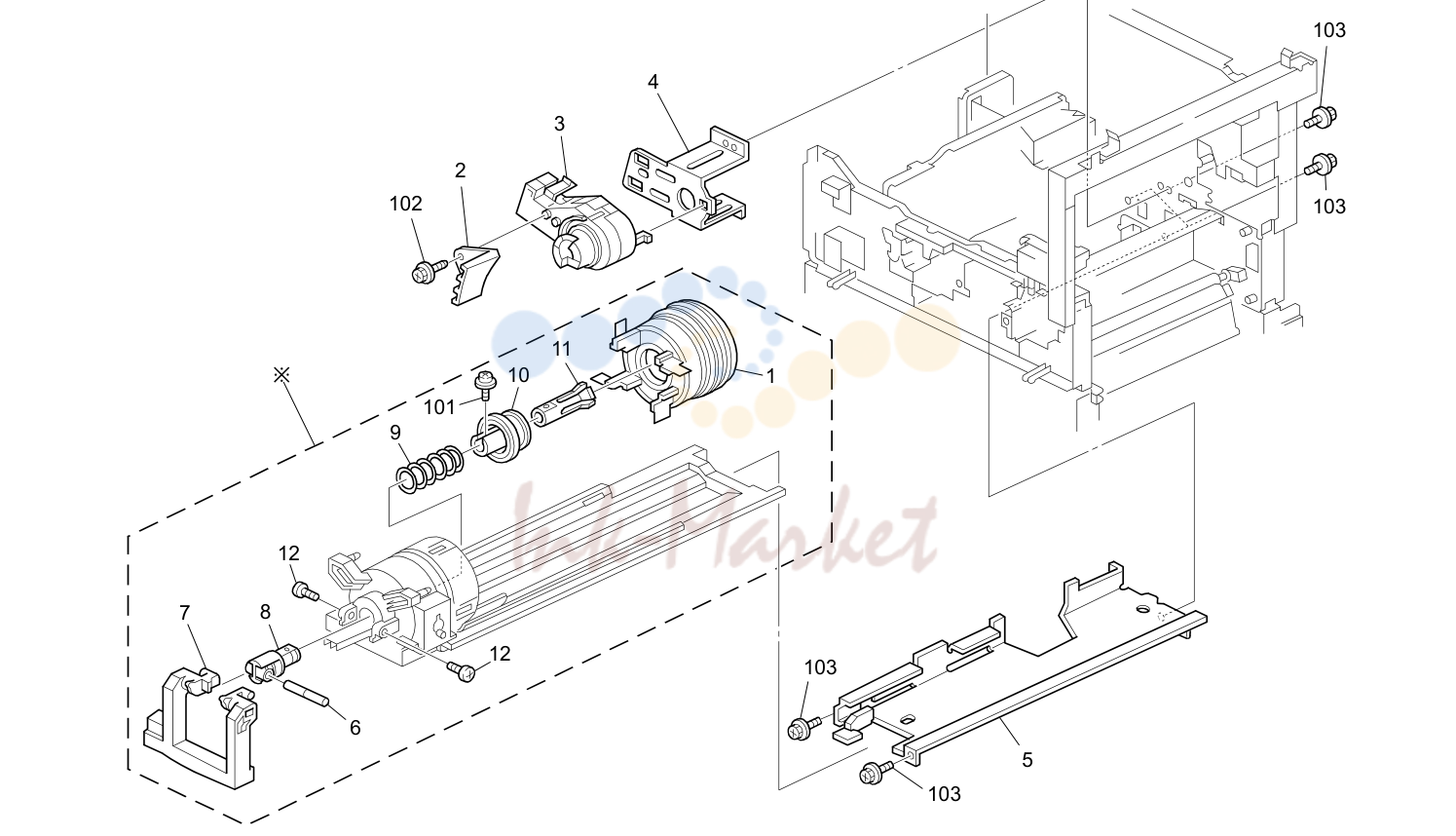

- 13. TONER HOPPER UNIT (B205/B209)

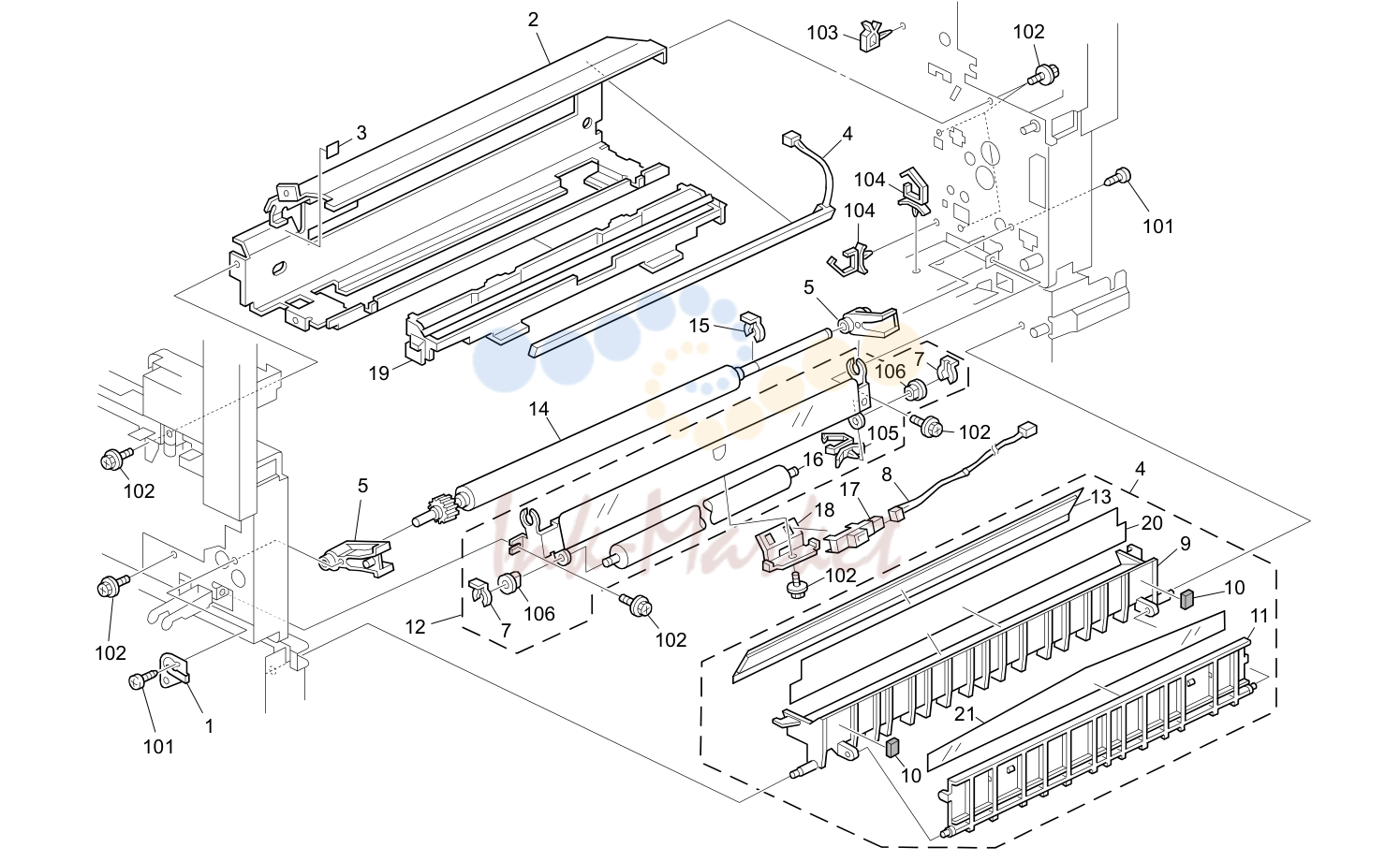

- 14. PAPER REGISTRATION (B205/B209)

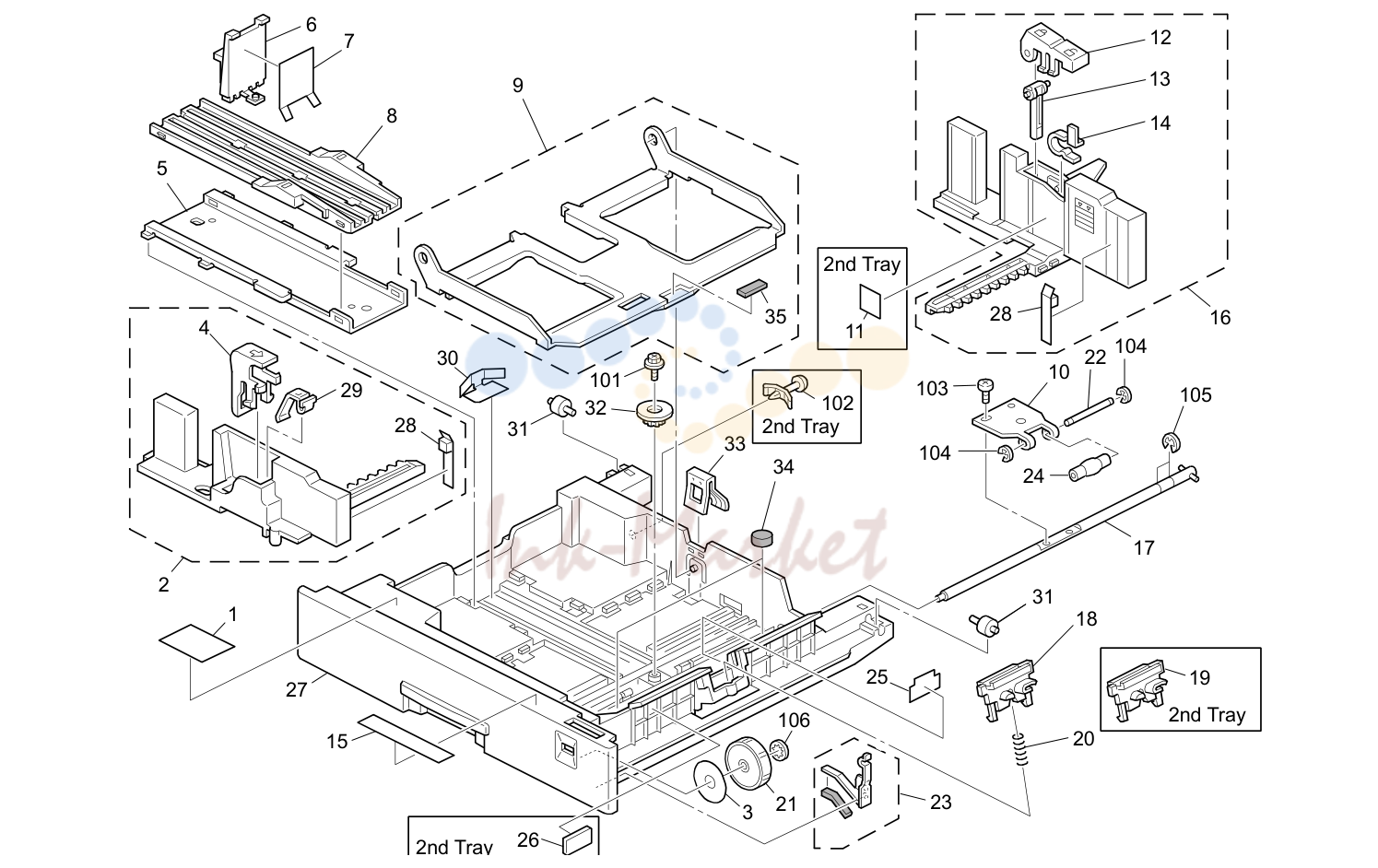

- 15. PAPER TRAY (B205/B209)

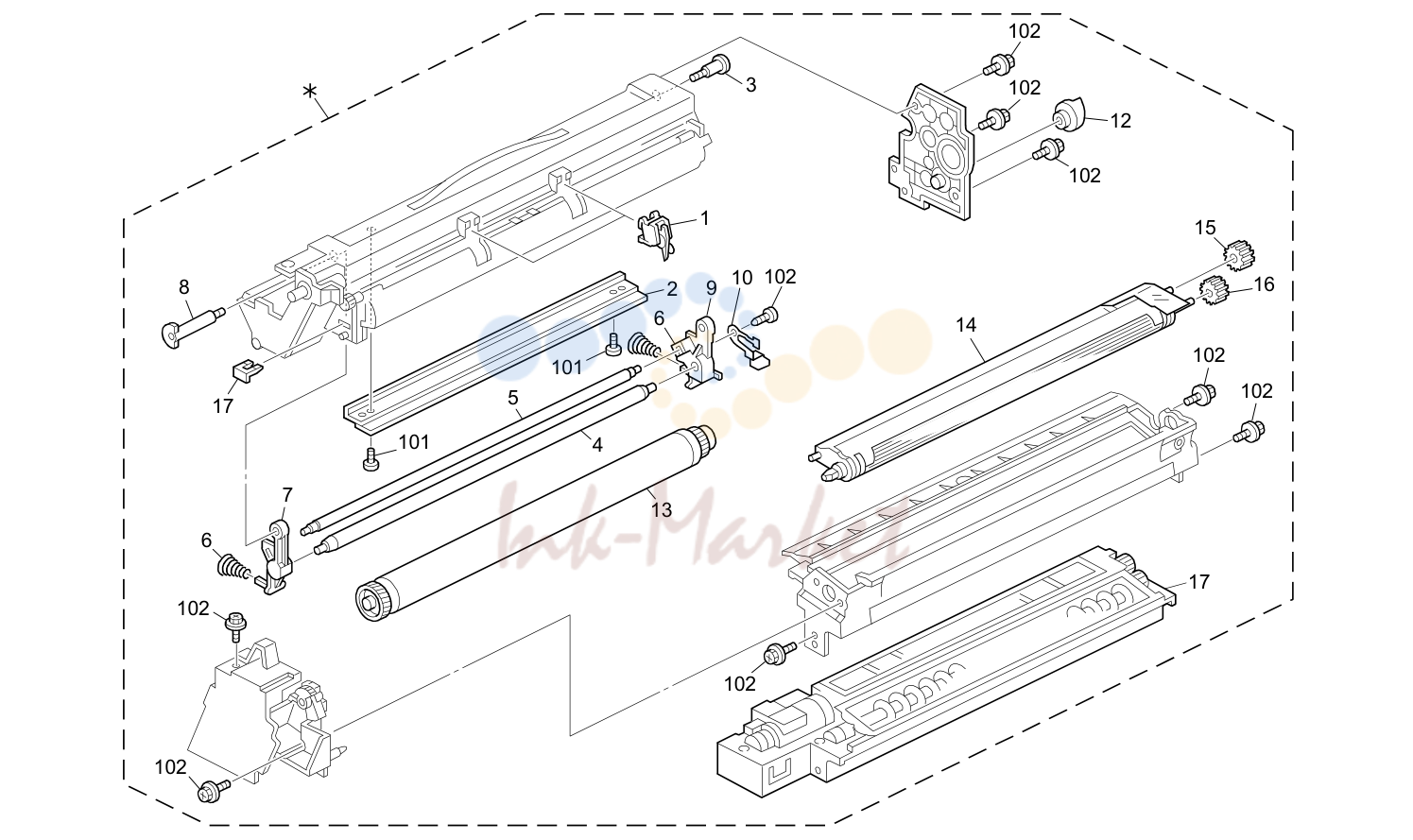

- 16. PCU SECTION (B205/B209)

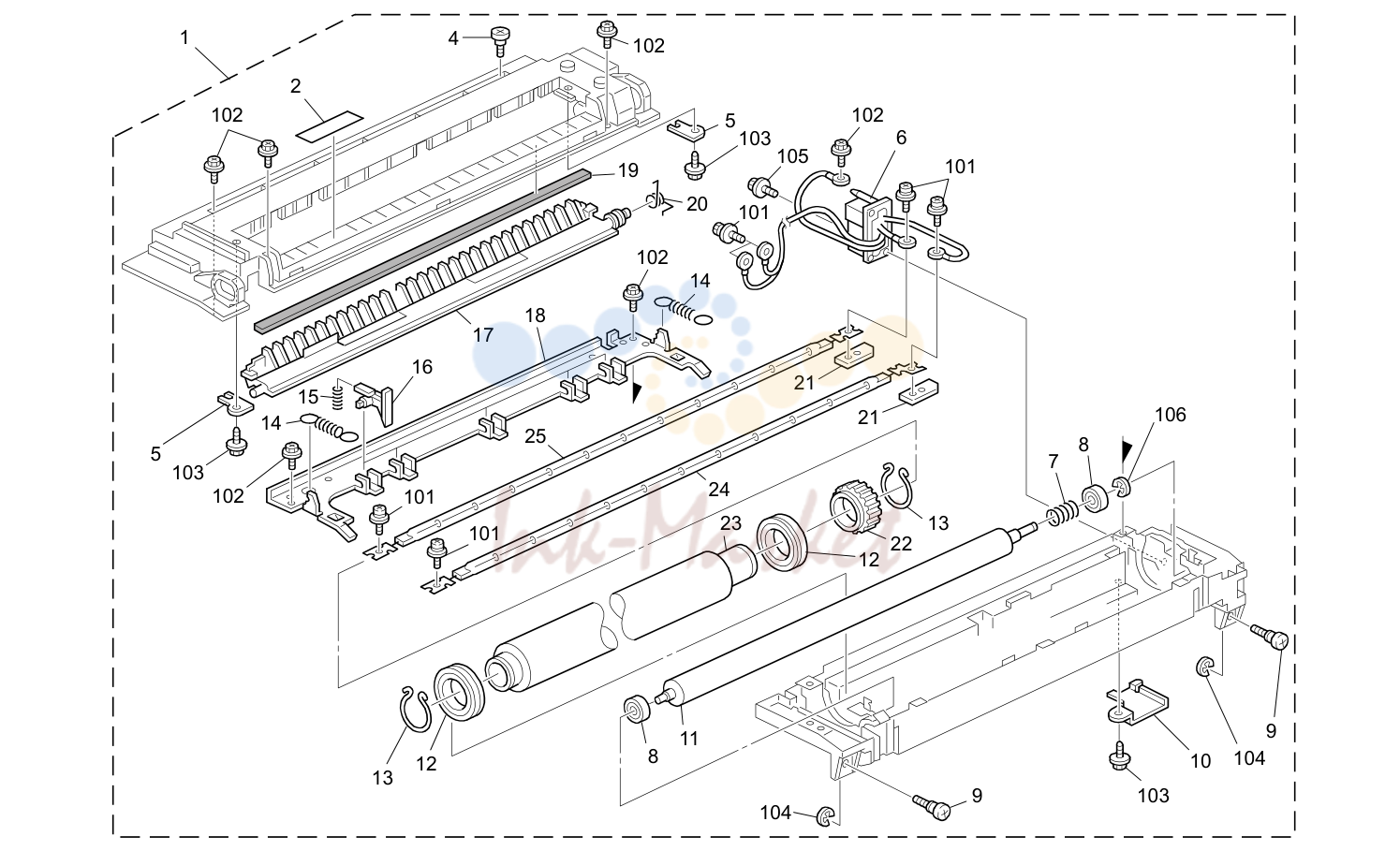

- 17. FUSING UNIT 1 (B205/B209)

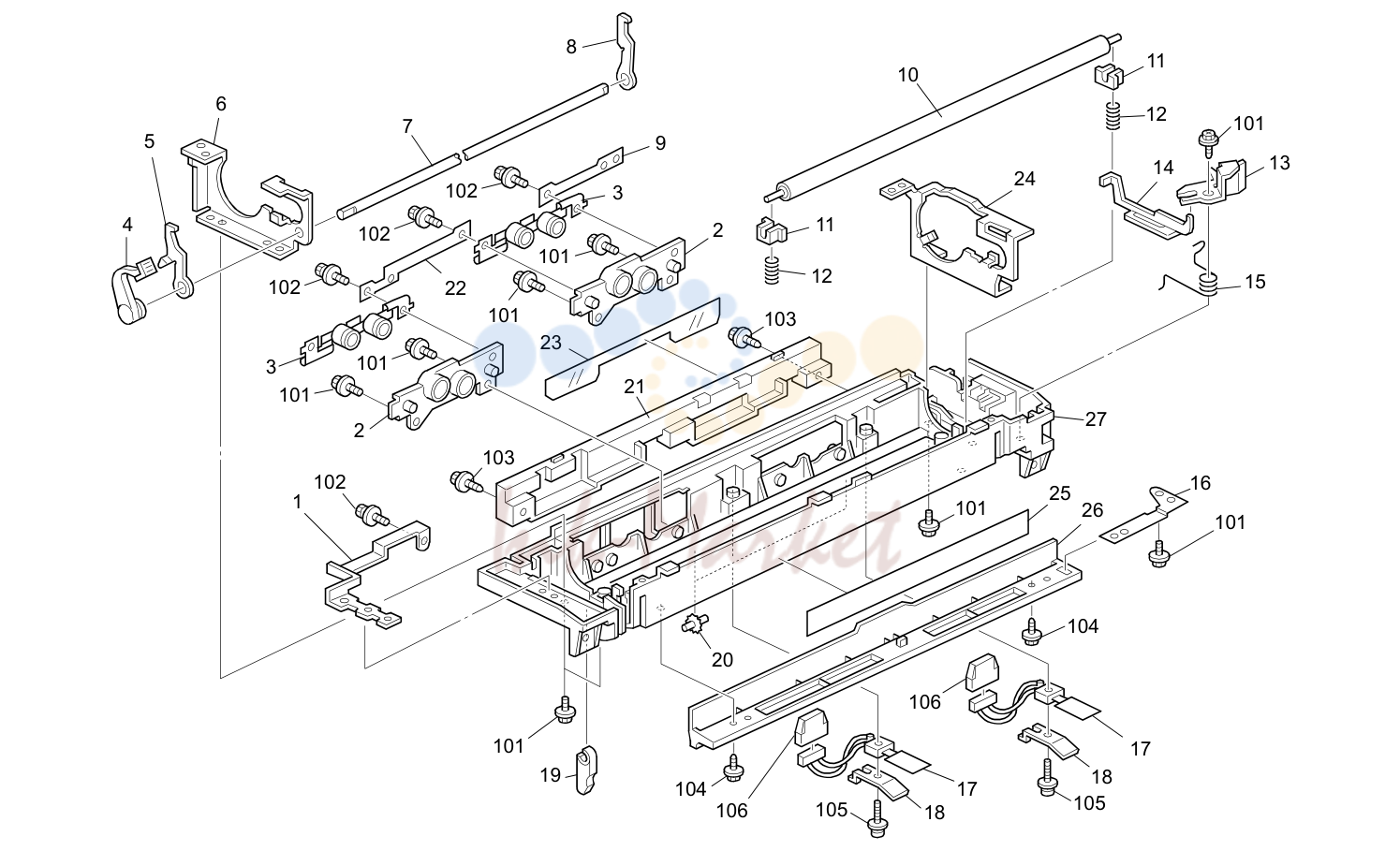

- 18. FUSING UNIT 2 (B205/B209)
- 19. PAPER EXIT (B205/B209)
- 20. DRIVE SECTION 1 (B205/B209)
- 21. DRIVE SECTION 2 (B205/B209)
- 22. DRIVE SECTION 3 (B205/B209)
- 23. DRIVE SECTION 4 (B205/B209)
- 24. ELECTRICAL SECTION 1 (B205/B209)
- 25. ELECTRICAL SECTION 2 (B205/B209)
- 26. FRAME SECTION (B205/B209)
- 27. DECAL AND DOCUMENT (B205/B209)
- 28. SPECIAL TOOLS (B205/B209)
1. PARTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12 | B0917023 запросить цену → | Cover:Front:Right Upper:EU | |
| 1 | GA003035 запросить цену → | Energy Decal | |
| 2 | G0201332 запросить цену → | Hinge - Front Cover | |
| 13 | B2091324 запросить цену → | Cover:Front | |
| 3 | B0901264 запросить цену → | Magnet Catch:Door:Front | |
| 13 | B2097024 запросить цену → | Cover:Front:EU | |
| 4 | B0897060 запросить цену → | Panel:Emblem:EXP:2022 | |
| 14 | AG070504 ✓ в наличии | Magnet Catch:44.1n | |
| 15 | B0271268 запросить цену → | Operation Instructions Sheet | |
| 4 | B0897062 запросить цену → | Panel:Emblem:SVN:4022 | |
| 16 | A2671342 запросить цену → | Shield Duct | |
| 4 | B0897063 запросить цену → | Panel:Emblem:GES:622:NA | |
| 17 | B0917022 запросить цену → | Cover:Paper Exit:Upper Left:EU | |
| 4 | B0897064 запросить цену → | Panel:Emblem:LAN:LD122 | |
| 4 | B0897065 запросить цену → | Panel:Emblem:GES:622 | |
| 17 | B2061306 запросить цену → | Cover:Paper Exit Sub-unit:Upper Left | |
| 4 | B0897066 запросить цену → | Panel:Emblem:NSA:622 | |
| 18 | A2671325 запросить цену → | Cap - LED | |
| 19 | B0901099 запросить цену → | Guide Plate:Scanner:Packing | |
| 4 | B0897067 запросить цену → | Panel:Emblem:REX:622 | |
| 4 | B0937060 запросить цену → | Panel:Emblem:EXP:2027 | |
| 20 | B2093001 запросить цену → | PCU Unit | |
| 4 | B0937062 запросить цену → | Panel:Emblem:SVN:4027 | |
| 22 | B0901265 запросить цену → | Cover:Shield Glass:C | |
| 23 | B0826403 запросить цену → | Decal:Power Source:Off:EXP | |
| 4 | B0937063 запросить цену → | Panel:Emblem:GES:627:NA | |
| 4 | B0937064 запросить цену → | Panel:Emblem:LAN:LD127 | |
| 4 | B0937065 запросить цену → | Panel:Emblem:GES:627 | |
| 4 | B0937066 запросить цену → | Panel:Emblem:NSA:627 | |
| 4 | B0937067 запросить цену → | Panel:Emblem:REX:627 | |
| 4 | B2057060 запросить цену → | Sheet Emblem - EXP | |
| 4 | B2057063 запросить цену → | Sheet Emblem - GES | |
| 4 | B2057064 запросить цену → | Sheet Emblem - LAN | |
| 4 | B2097060 запросить цену → | Sheet Emblem - EXP | |
| 4 | B2097063 запросить цену → | Sheet Emblem - GES | |
| 4 | B2097064 запросить цену → | Sheet Emblem - LAN | |
| 4 | B2057068 запросить цену → | Sheet Emblem - INF | |
| 5 | B0901302 запросить цену → | Cover:Main Switch | |
| 6 | B2097051 запросить цену → | Door:Front:NA:Ass'y | |
| 6 | B2097071 запросить цену → | Door:Front:EU:Ass'y | |
| 7 | B2091341 запросить цену → | Cover:Paper Exit Sub-unit:Left | |
| 7 | B2097026 запросить цену → | Cover:Paper Exit Sub-unit:Left:EU | |
| 8 | B0901343 запросить цену → | End Fence | |
| 9 | B0241348 запросить цену → | Paper Exit Tray | |
| 10 | B2097025 запросить цену → | Paper Exit Cover EU Ass'y | |
| 10 | B2091340 запросить цену → | Paper Exit Cover NA Ass'y | |
| 101 | 04503008N запросить цену → | Tapping Screw - M3x8 | |
| 102 | 04513006N запросить цену → | Tapping Screw - 3x6 | |
| 11 | B1321531 запросить цену → | Panel:Logo | |
| 103 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 12 | B0911320 запросить цену → | Cover:Front:Right Upper |

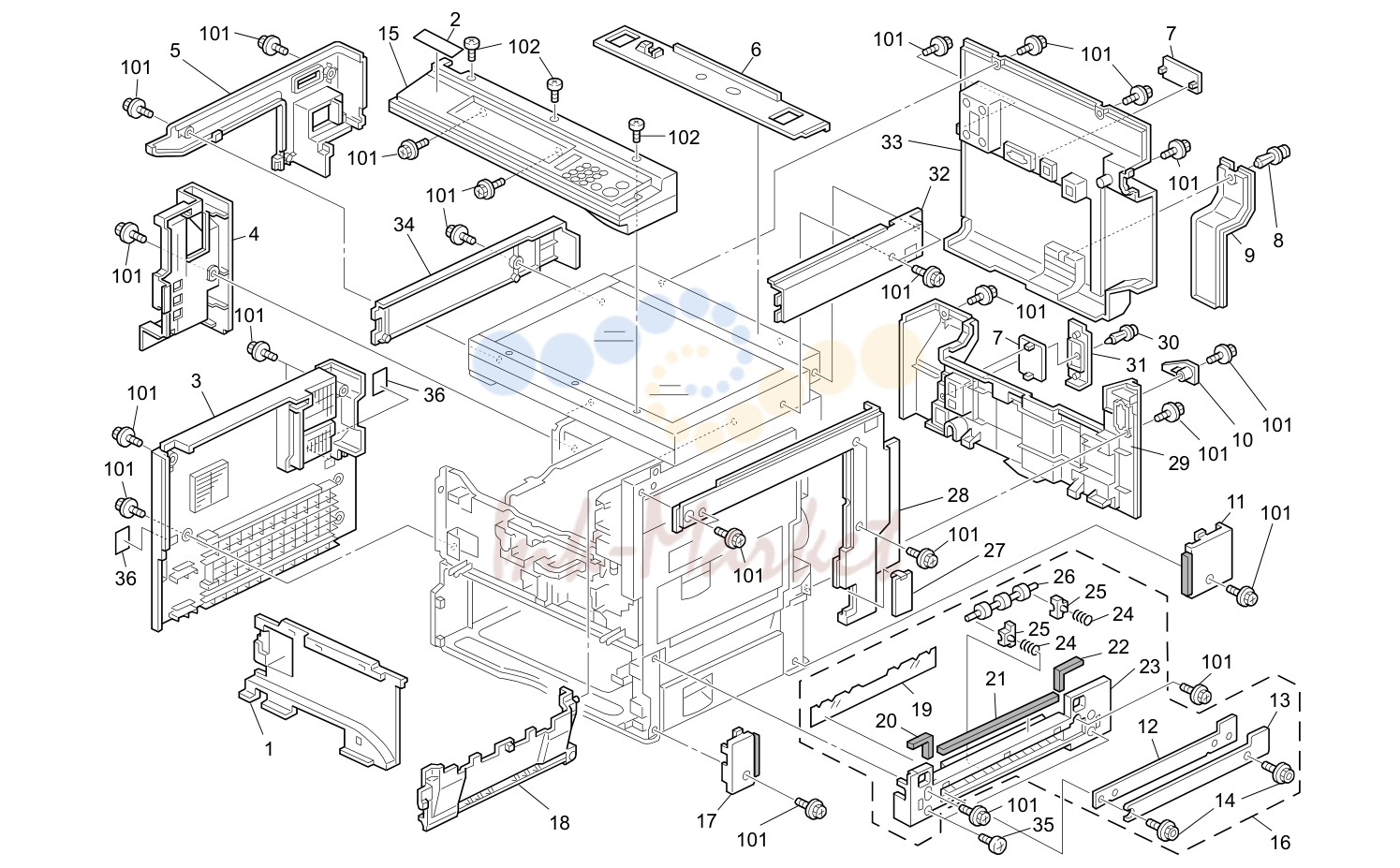

2. EXTERIOR 2 (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B2061304 запросить цену → | Cover:Paper Exit Sub-unit:Rear Left | |
| 23 | B0902705 запросить цену → | Cover:Paper Feed Unit:Right:Middle | |
| 1 | B0937021 запросить цену → | Rear Left Cover - Paper Feed | |
| 23 | B0907041 запросить цену → | Cover:Paper Feed Unit:Right:Middle | |
| 24 | B0912739 запросить цену → | Compression Spring - 10n | |
| 2 | A1536409 запросить цену → | Decal - Keytop Cover (GES) | |
| 2 | C2252866 запросить цену → | Decal - Keytop Cover (REX) | |
| 25 | AA080249 запросить цену → | Bushing - Vertical Transport | |
| 2 | C2252867 запросить цену → | Decal - Keytop Cover (NSA) | |
| 26 | B0902715 запросить цену → | Roller:Driven | |
| 3 | B0911281 запросить цену → | Cover:Left | |
| 27 | B0901370 запросить цену → | Cap:Duplex | |
| 3 | B0917017 запросить цену → | Cover:Left:EU | |
| 28 | B2061270 запросить цену → | Cover:Right | |
| 4 | B2091282 запросить цену → | Cover:Left Rear | |
| 28 | B0917015 запросить цену → | Cover:Right:EU | |
| 4 | B2097018 запросить цену → | Cover:Left Rear:EU | |
| 29 | B0911291 запросить цену → | Cover:Paper Feed Sub-unit:Rear | |
| 29 | B0917020 запросить цену → | Cover:Paper Feed Sub-unit:Rear:EU | |
| 5 | B0911280 запросить цену → | Cover:Left Upper | |
| 5 | B0917016 запросить цену → | Cover:Left Upper:EU | |
| 30 | B0391363 запросить цену → | Rivet | |
| 6 | B0911251 запросить цену → | Cover:Scanner:Rear Upper | |
| 31 | B0901375 запросить цену → | Cap:Heater:Dehumidifier | |
| 32 | B2061252 запросить цену → | Cover:Scanner:Right | |
| 6 | B0917011 запросить цену → | Cover:Scanner:Rear Upper:EU | |
| 7 | B0241365 запросить цену → | Cap - 38x77 | |
| 32 | B0917012 запросить цену → | Cover:Scanner:Right:EU | |
| 8 | B0391364 запросить цену → | Rivet - M7 | |
| 33 | B2091290 запросить цену → | Cover:Rear | |
| 9 | B0901374 запросить цену → | Cap:Paper Feed Table | |
| 33 | B2097019 запросить цену → | Cover:Rear:EU | |
| 34 | B2061250 запросить цену → | Cover:Scanner:Left | |
| 9 | B0907028 запросить цену → | Cap:Paper Feed Table:EU | |
| 10 | B0901371 запросить цену → | Cap:Duplex:Connector | |
| 34 | B0917010 запросить цену → | Cover:Scanner:Left:EU | |
| 11 | B2092717 запросить цену → | Cover - Right Rear | |
| 35 | B2062945 запросить цену → | Screw - M4x5 | |
| 11 | B2097036 запросить цену → | Cover:Paper Feed Sub-unit:Right Rear:Ass'y | |
| 36 | B1541325 запросить цену → | Protection Sheet - Handle | |
| 12 | B0902710 запросить цену → | Stay:Cap | |
| 13 | B0902708 запросить цену → | Cap:Manual Feed Unit (NA) | |
| 13 | B0907043 запросить цену → | Cap:Manual Feed Unit (EU) | |
| 14 | A2672713 запросить цену → | Hexagonal Set Screw - M3x8 | |
| 15 | B2097152 запросить цену → | Operation Panel:NA | |
| 15 | B2097172 запросить цену → | Operation Panel:EU | |
| 16 | B0912727 запросить цену → | Paper Feed Cover:Right:Middle | |
| 16 | B1447007 запросить цену → | Paper Feed Cover:Right:Middle | |
| 17 | B2092716 запросить цену → | Cover - Right Front | |
| 18 | B0911345 запросить цену → | Cover:Paper Exit Sub-unit:Lower | |
| 18 | B0917027 запросить цену → | Cover:Paper Exit:Lower:EU | |
| 19 | A2672709 запросить цену → | Guide Mylar | |
| 20 | B2092642 запросить цену → | Shield - 3x5x85 | |
| 21 | B2092647 запросить цену → | Shield - 3x10x363 | |
| 101 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 102 | 03530050N запросить цену → | Screw - m3x5 | |
| 22 | B2092643 запросить цену → | Shield - 3x5x70 |

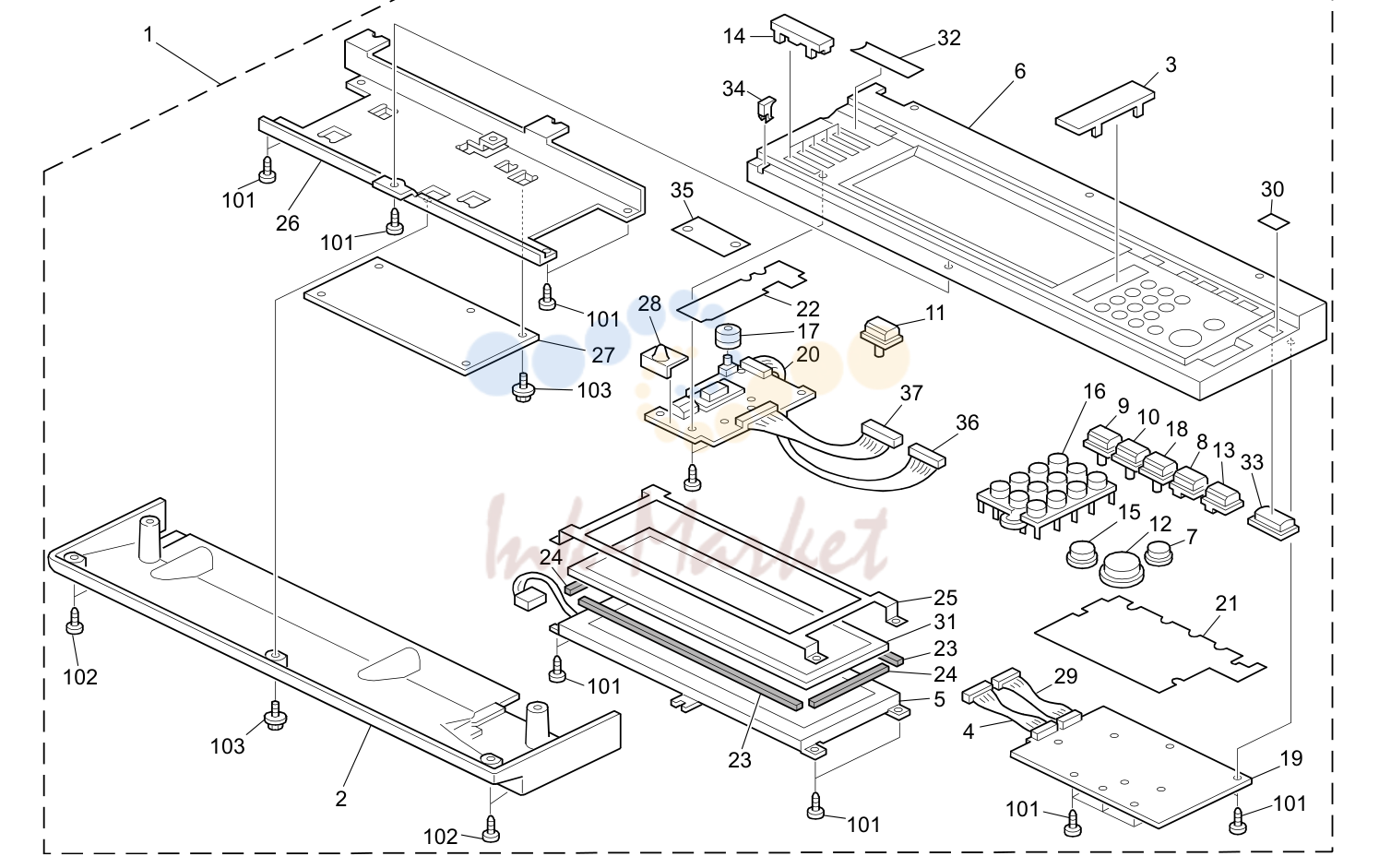

3. OPERATION PANEL (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B2097152 запросить цену → | Operation Panel:NA | |
| 28 | B0271493 запросить цену → | Cap - LED Data/In | |
| 29 | B2091454 запросить цену → | Harness:OP-R10 | |
| 1 | B2097172 запросить цену → | Operation Panel:EU | |
| 30 | B0277164 запросить цену → | Sheet - Power Source Display | |
| 1 | B2097212 запросить цену → | Operation Panel ASIA | |
| 30 | B0937184 запросить цену → | Sheet:Power Source:Display:EU | |
| 2 | B2061432 запросить цену → | Cover:Lower | |
| 2 | B0907032 запросить цену → | Cover:Lower:EU | |
| 31 | B2135222 запросить цену → | Touch Panel:HVGA (NA) | |
| 31 | B1805258 запросить цену → | Touch Panel:HVGA (EU/Asia) | |
| 3 | B0901448 запросить цену → | Cover:Blank:Fax:Coupling | |
| 32 | B0277163 запросить цену → | LED Display Sheet | |
| 4 | B2091453 запросить цену → | Harness:OP-R13 | |
| 5 | B1805259 запросить цену → | LCD HVGA SH BL | |
| 33 | B0901436 запросить цену → | Keytop:Main Switch | |
| 34 | B0271445 запросить цену → | Front Left Lens | |
| 6 | B2067160 запросить цену → | Cover:Upper:NA | |
| 35 | B0271495 запросить цену → | Upper Left Sheet | |
| 6 | B0907031 запросить цену → | Cover:Upper:EU | |
| 36 | B2091463 запросить цену → | Harness:OP-L14 | |
| 7 | B0901435 запросить цену → | Keytop:Try Print | |
| 8 | B0271439 запросить цену → | Keytop - Preheat | |
| 37 | B2091464 запросить цену → | Harness:OP-L15 | |
| 9 | B0271440 запросить цену → | Keytop - Confirm | |
| 10 | B0901441 запросить цену → | Keytop:Block Diagram | |
| 11 | B0901442 запросить цену → | Keytop:Counter | |
| 12 | B0271433 запросить цену → | Keytop - Start | |
| 13 | B0271438 запросить цену → | Keytop - Interrupt | |
| 14 | B0901449 запросить цену → | Keytop:Blank:Left | |
| 15 | B0901434 запросить цену → | Keytop:Clear/Stop | |
| 16 | B0907161 запросить цену → | Keytop:10key:NA | |
| 16 | B0901437 запросить цену → | Keytop:10key (EU) | |
| 16 | B0277214 запросить цену → | Keytop - 10key (TWN) | |
| 17 | B0901444 запросить цену → | Dial | |
| 18 | B0907162 запросить цену → | Keytop:Reset Switch:EXP | |
| 19 | B2091450 запросить цену → | PCB:OP-R | |
| 20 | B2091460 запросить цену → | PCB:OP-L | |
| 21 | B0271482 запросить цену → | Right Sheet - Operation Panel | |
| 22 | B0271483 запросить цену → | Left Sheet - Operation Panel | |
| 23 | B0271484 запросить цену → | Long Spacer - Touch Panel | |
| 24 | B0271485 запросить цену → | Short Spacer - Touch Panel | |
| 25 | B0271487 запросить цену → | Shading Plate | |
| 26 | B0901496 запросить цену → | Bracket:LCDC:EXP:Ass'y | |
| 27 | B2095041 запросить цену → | PCB:LCDC:NA | |
| 101 | 04523010N запросить цену → | Binding Self-tapping Screw - 3x10 | |
| 27 | B2095042 запросить цену → | PCB:LCDC:EU | |
| 102 | 04523014N запросить цену → | Binding Self-tapping Screw - M3x14 | |
| 103 | 03603006N запросить цену → | Screw - M3X6 | |
| 27 | B2095043 запросить цену → | PCB LCDC TWN |

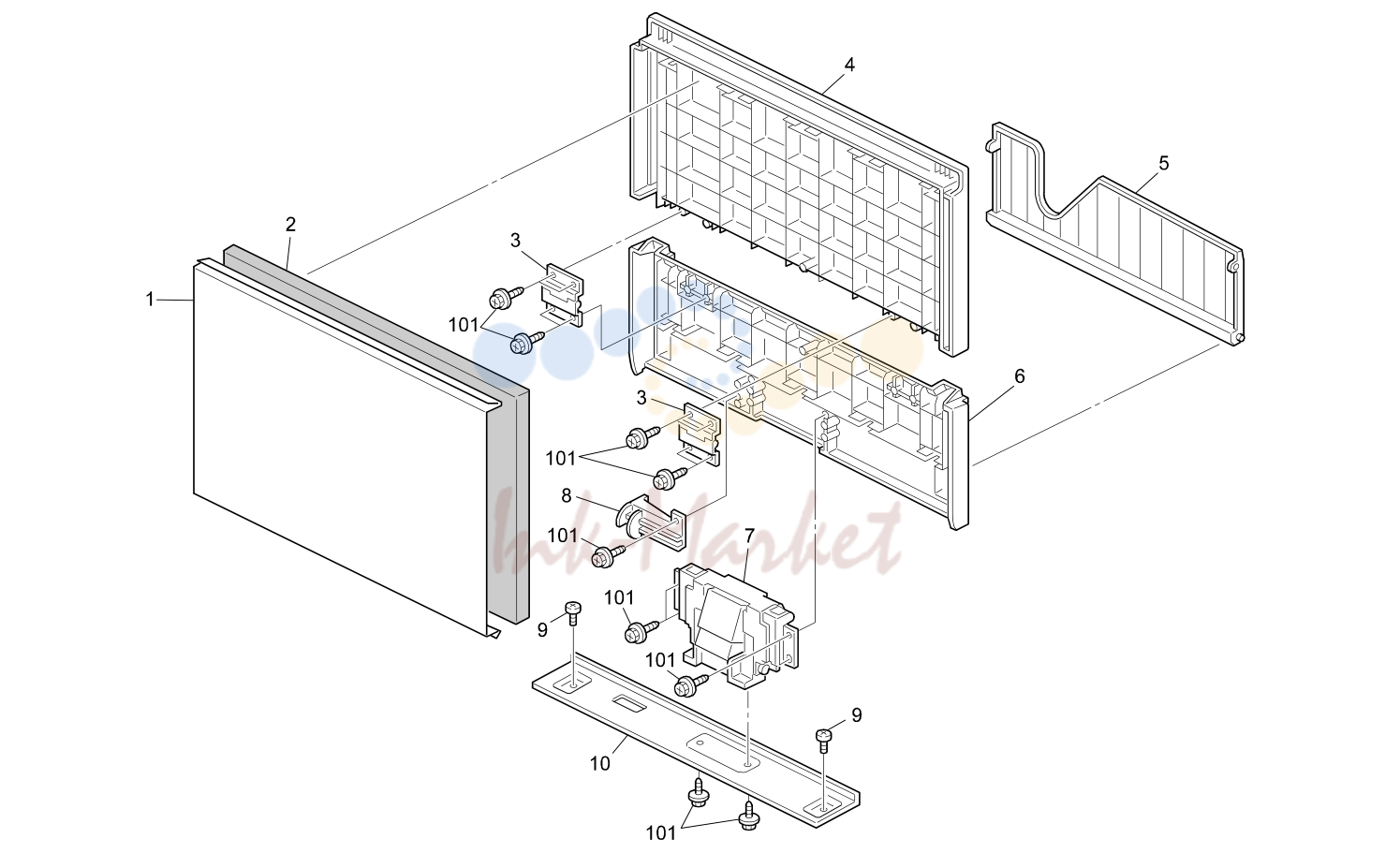

4. PLATEN COVER (OPTION B406)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04504012N запросить цену → | Tapping Screw - 4x12 | |
| 1 | 54482804 запросить цену → | Platen Cover Sheet | |
| 2 | B4061393 запросить цену → | Platen Cover Pad | |
| 3 | G3291350 запросить цену → | Flex Hinge - Platen Cover | |
| 4 | B4061387 запросить цену → | Front Platen Cover | |
| 5 | B4061397 запросить цену → | Original Holder | |
| 6 | B4061392 запросить цену → | Rear Platen Cover | |
| 7 | G3291355 запросить цену → | Hinge:Pressure Plate:Ass'y | |
| 8 | B4061384 запросить цену → | Feeler - Platen Cover | |
| 9 | A5486121 запросить цену → | Screw - M4 | |
| 10 | B4841383 запросить цену → | Bracket - Platen Cover |

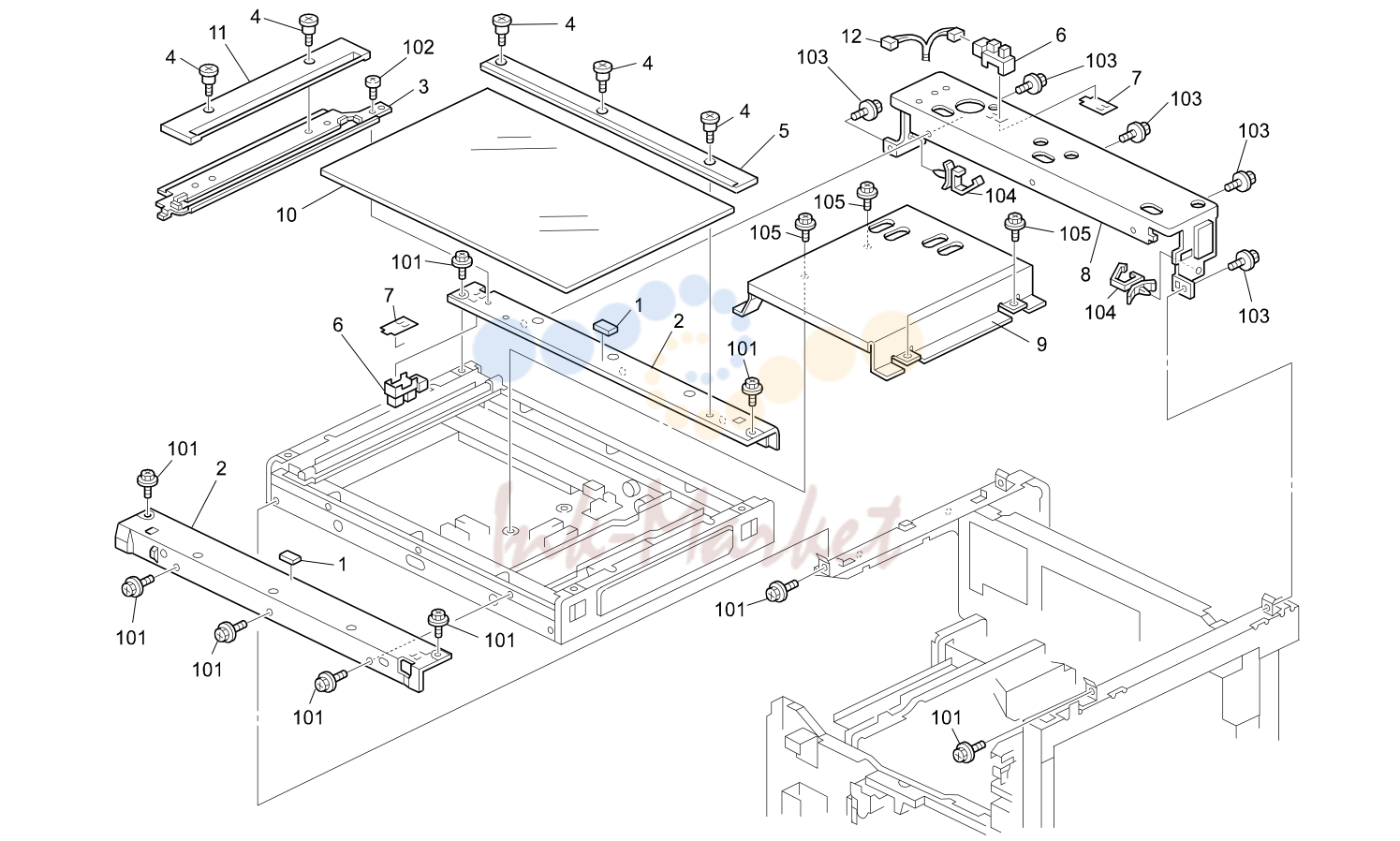

5. OPTICS SECTION 1 (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04513006N запросить цену → | Tapping Screw - 3x6 | |
| 1 | B0931862 запросить цену → | Cushion Glass | |
| 2 | B0931813 запросить цену → | Frame:Front Rear:Rif:Tog | |
| 102 | 03530050N запросить цену → | Screw-M3x5 | |
| 3 | B0901742 запросить цену → | Bracket:Scale:Ass'y | |
| 103 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 4 | A1931759 запросить цену → | Stepped Screw | |
| 104 | 11050516 запросить цену → | Clamp | |
| 105 | 08025276 запросить цену → | Tapping Screw With Washer - M3x6 | |
| 5 | B0901701 запросить цену → | Scale:Inner Back | |
| 6 | AW020141 ✓ в наличии | Photointerruptor | |
| 7 | A2671820 ✓ в наличии | Sheet - Photointerrupter | |
| 8 | B0931814 запросить цену → | Hinge Bracket - Platen Cover | |
| 9 | B0911815 запросить цену → | Inner Cover | |
| 10 | A2501752 ✓ в наличии | Exposure Glass | |
| 11 | B0901680 запросить цену → | Scale:Left:Ass'y | |
| 12 | B0275208 запросить цену → | Harness - Home Position Sensor |

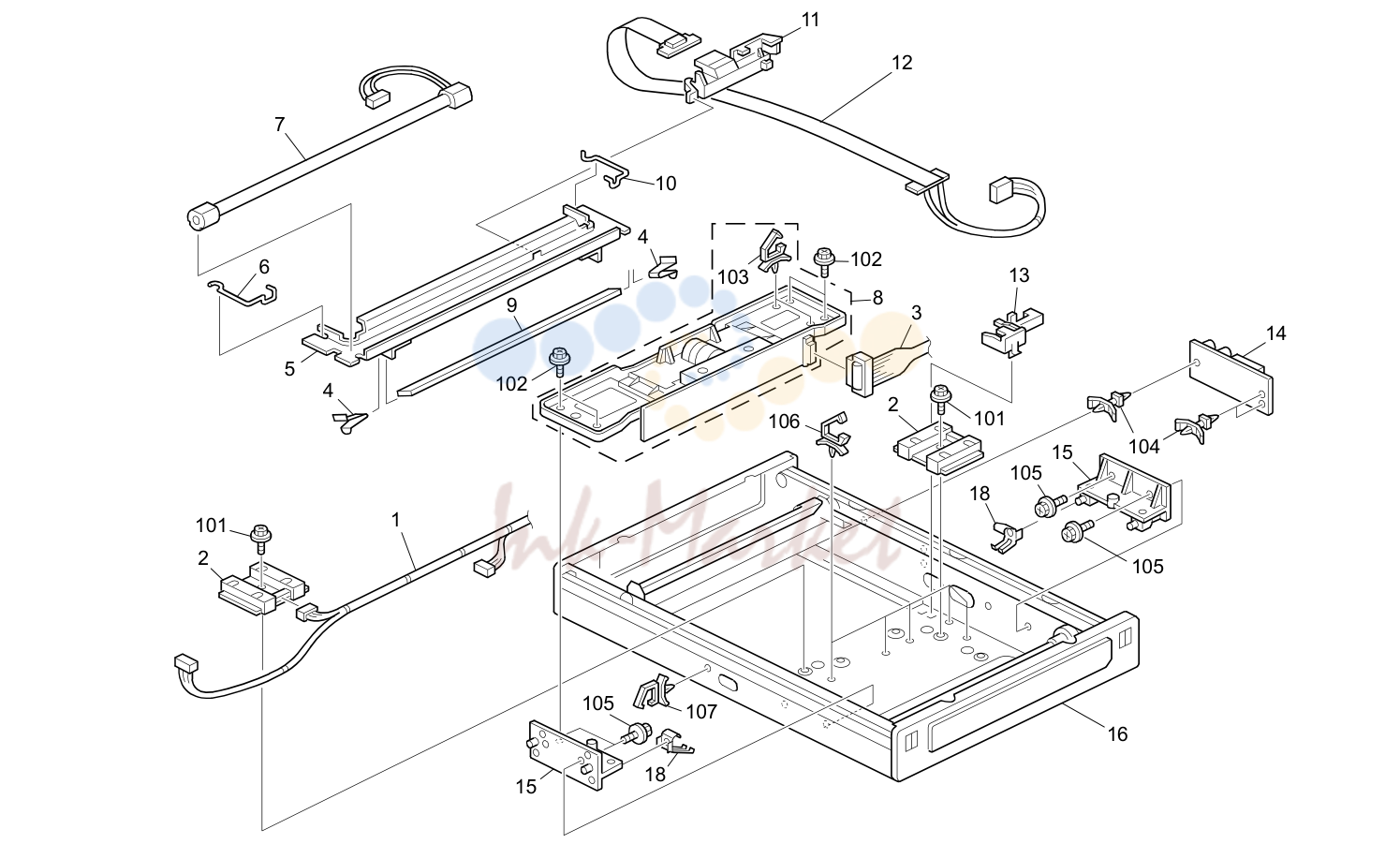

6. OPTICS SECTION 2 (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B2095230 запросить цену → | Harness:Scanner | |
| 101 | 08025276 запросить цену → | Tapping Screw With Washer - M3x6 | |
| 2 | AW010126 запросить цену → | Original Sensor:H=2-66 | |
| 102 | 04503010N запросить цену → | Tapping Screw - M3x10 | |
| 103 | 11050487 запросить цену → | Harness Clamp | |
| 3 | B2095245 запросить цену → | Harness:SBU | |
| 4 | A1931767 запросить цену → | 1st Mirror Holder | |
| 104 | 11050195 запросить цену → | PCB Stud | |
| 5 | B0901670 запросить цену → | Carriage:No.1:Ass'y | |
| 105 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 6 | A1931766 запросить цену → | Wire Clamp | |
| 106 | 11050460 запросить цену → | Clamp | |
| 7 | AX500077 запросить цену → | Xenon Lamp - 8.5mm | |
| 107 | 11050511 ✓ в наличии | Harness Clamp - LWS-0306ZC | |
| 8 | B2091673 запросить цену → | Lens Unit | |
| 9 | A2501784 запросить цену → | 1st Mirror | |
| 10 | A1931769 запросить цену → | Clamp - REAR WIRE | |
| 11 | A2671758 запросить цену → | Harness Guide - Exposure Lamp | |
| 12 | B2095227 запросить цену → | Flexible Board | |
| 13 | B0271808 запросить цену → | Flexible Board Bracket | |
| 14 | AZ500068 запросить цену → | Stabilizer:Xenon Lamp | |
| 15 | B0271811 запросить цену → | Lens Block Holder | |
| 16 | B2091801 запросить цену → | Base:Scanner:Ass'y | |
| 17 | AW010125 запросить цену → | Original Sensor:H=1-66 | |
| 18 | B0271809 запросить цену → | Ground Plate:Block:Lens |

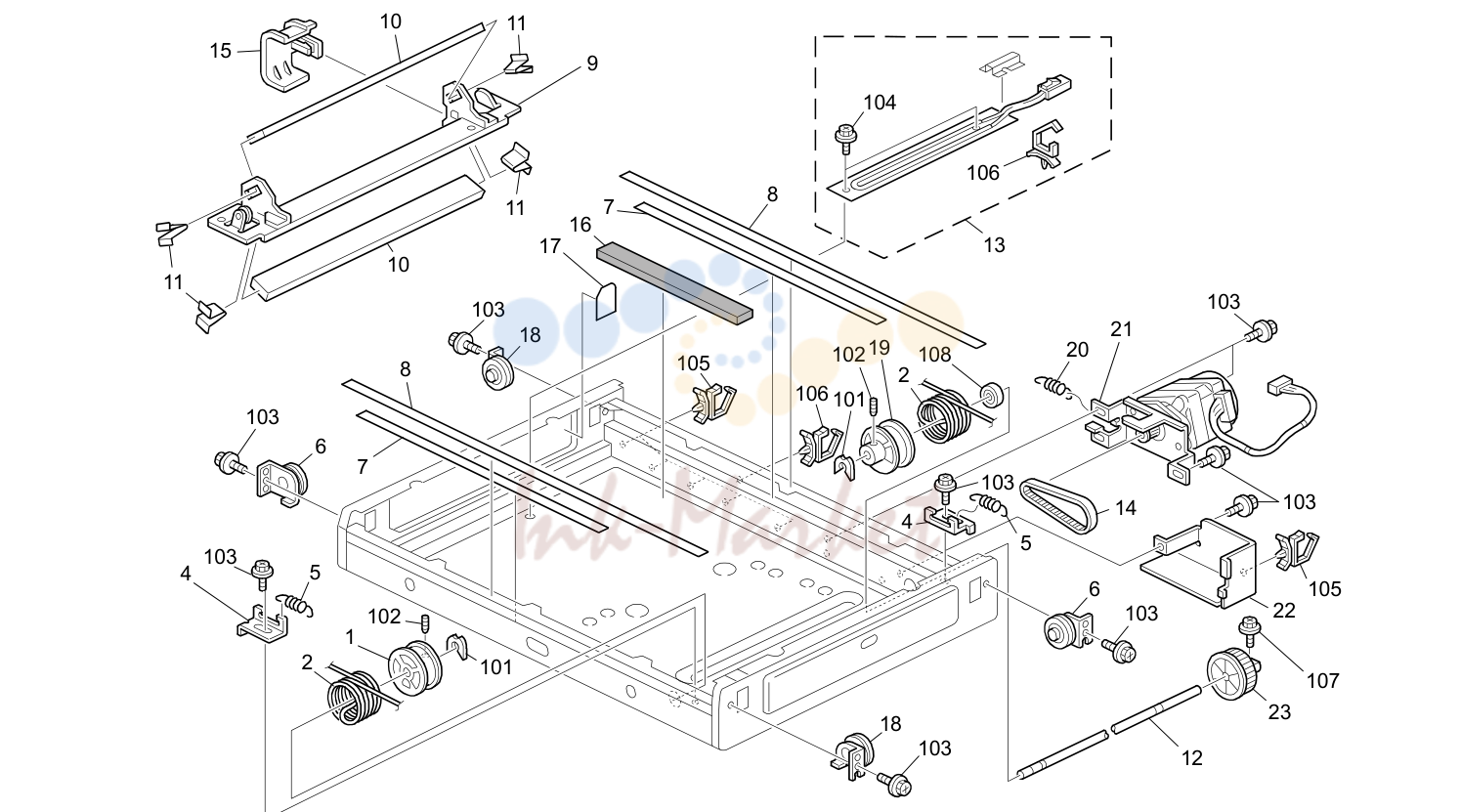

7. OPTICS SECTION 3 (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 08050088 запросить цену → | Retaining Ring - M6 | |
| 1 | AB032066 запросить цену → | Front Pulley - Wire Drive | |
| 2 | AA050115 запросить цену → | Wire:Scanner:Drive | |
| 102 | 05750050E запросить цену → | Hexagon Headless Set Screw - M5x5 | |
| 103 | 04513006B запросить цену → | Tapping Screw - M3x6 | |
| 4 | B0901837 запросить цену → | Bracket:Tension:Fix | |
| 104 | 08025276 запросить цену → | Tapping Screw With Washer - M3x6 | |
| 5 | B0911783 запросить цену → | Tension Spring:Tension | |
| 6 | B0241841 запросить цену → | Front Left Bracket - Idler | |
| 105 | 11050488 запросить цену → | Harness Clamp | |
| 106 | 11050460 запросить цену → | Clamp | |
| 7 | A2671817 запросить цену → | Slide Rail | |
| 8 | A1931816 запросить цену → | 1st Slide Rail | |
| 107 | 03603008B запросить цену → | Screw - M3x8 | |
| 108 | 07403808 запросить цену → | Ball Bearing - 8x16x5mm | |
| 9 | B0901767 запросить цену → | Scanner:No.2:Ass'y | |
| 10 | B2061794 запросить цену → | Mirror:No.3 | |
| 11 | A2671777 запросить цену → | Mirror Holder | |
| 12 | B0271825 запросить цену → | Scanner Drive Shaft | |
| 13 | A2678465 запросить цену → | Anticondensation Heater - 120V | |
| 13 | A2678466 запросить цену → | Anticondensation Heater - 230V | |
| 14 | AA043572 запросить цену → | Timing Belt - ST1.5 249MM | |
| 15 | A2671776 запросить цену → | Guide - FPC | |
| 16 | A2671816 запросить цену → | Guide - Flexible Board | |
| 17 | A2671819 запросить цену → | Insulating Sheet - Side Plate | |
| 18 | B0241845 запросить цену → | Rear Left Bracket - Idler | |
| 19 | AB032067 запросить цену → | Rear Pulley - Wire Drive | |
| 20 | B0911784 запросить цену → | Tension Spring:7.5n | |
| 21 | B2091690 запросить цену → | Stepper Motor:Ass'y | |
| 22 | B0901812 запросить цену → | Guard:Drive Sub-unit | |
| 23 | AB030709 запросить цену → | Timing Pulley |
8. LASER UNIT (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B2091900 запросить цену → | Imaging Unit | |
| 101 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 2 | G0291980 запросить цену → | Decal - LD | |
| 102 | 04523008N запросить цену → | Tapping Screw - M3x8 | |
| 3 | B2061971 запросить цену → | Supporting Plate:Cover:Imaging Unit | |
| 103 | 11050508 запросить цену → | Harness Clamp - LWS-0711 | |
| 104 | 04523010N запросить цену → | Binding Self-tapping Screw - 3x10 | |
| 4 | B0901917 запросить цену → | Cover:Polygon Scanner:Ass'y | |
| 5 | B0901938 запросить цену → | Cover:Optical Housing | |
| 6 | A2671942 запросить цену → | Mirror Holder | |
| 7 | AC010005 запросить цену → | Mirror | |
| 8 | A2671941 запросить цену → | Rear Holder - BTL | |
| 9 | A2671944 запросить цену → | Plate - Sync.detector Board | |
| 10 | B2095222 запросить цену → | Harness:Sync Detector | |
| 11 | B2135320 запросить цену → | PCB:Sync Detector:Sharp | |
| 12 | A2321922 запросить цену → | Rear Holder - F Theta Mirror | |
| 13 | G0201968 запросить цену → | F Theta Mirror | |
| 14 | B2091915 запросить цену → | Laser Diode Unit | |
| 15 | G0201966 запросить цену → | Cylindrical Lens | |
| 16 | A2321927 запросить цену → | Cylindrical Lens Holder | |
| 17 | G0291975 запросить цену → | Cylindrical Lens | |
| 18 | G0201911 запросить цену → | Sync Detector Mirror | |
| 19 | A2671933 запросить цену → | Mirror Holder - Sync.Detector | |
| 20 | A2321921 запросить цену → | Front Holder - F Theta Mirror | |
| 21 | G0201969 запросить цену → | BTL Lens | |
| 22 | A2671940 запросить цену → | Front Holder - BTL | |
| 23 | G0201937 запросить цену → | Shield Glass - Polygon Mirror Motor | |
| 24 | A2321916 запросить цену → | Collar-polygon Motor | |
| 25 | B2095224 запросить цену → | Harness:Polygon Mirror Motor | |
| 26 | B2091898 запросить цену → | Polygon Mirror Motor | |
| 27 | B2061977 запросить цену → | Shield Glass |

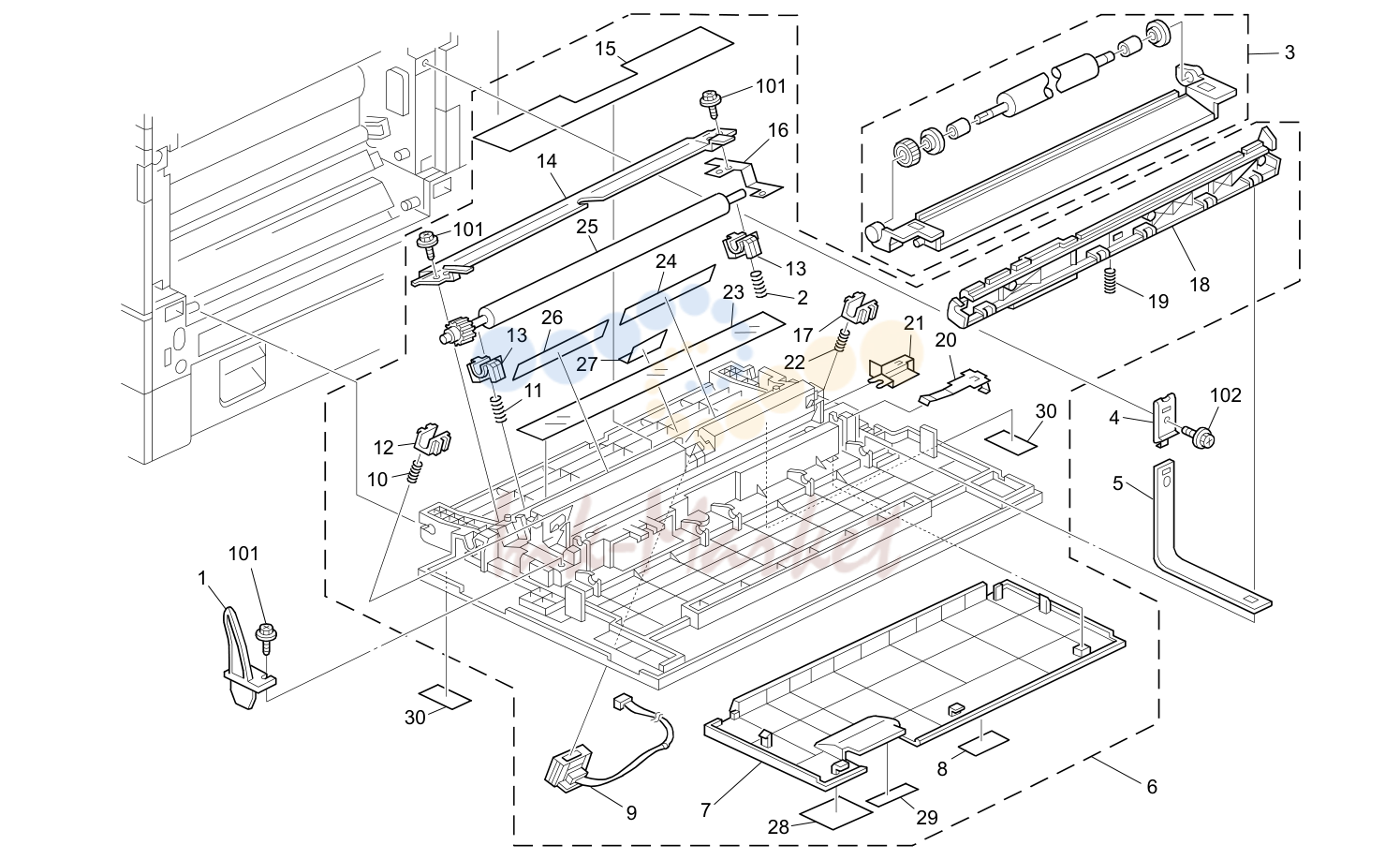

9. TRANSFER UNIT (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B0243931 запросить цену → | Shutter Lever | |
| 101 | 04503008N запросить цену → | Tapping Screw - M3x8 | |
| 102 | 04513006N запросить цену → | Tapping Screw - 3x6 | |
| 2 | B0912673 запросить цену → | Compression Spring - 24n:Rear | |
| 3 | B2093831 запросить цену → | Separation Unit:Ass'y | |
| 4 | A2323962 запросить цену → | Spring Plate - Band Stopper | |
| 5 | A2673941 запросить цену → | Band - Vertical Transport Cover | |
| 6 | B2093821 запросить цену → | Cover:Transfer/separation Unit (NA) | |
| 6 | B2093822 запросить цену → | Cover:Transfer/separation Unit (EU) | |
| 7 | B0903857 запросить цену → | Cover:Right (NA/TWN) | |
| 7 | B0907055 запросить цену → | Cover:Right:EU | |
| 8 | B0243858 запросить цену → | Decal - Right Cover | |
| 9 | A2679007 запросить цену → | ID Sensor | |
| 10 | B0913911 запросить цену → | Compression Spring:Pressure:Front | |
| 11 | B0912672 запросить цену → | Compression Spring - 24n:Front | |
| 12 | AA080256 запросить цену → | Front Bushing - Transfer Roller | |
| 13 | A2672685 запросить цену → | Bushing - Driven Roller | |
| 14 | B0922711 запросить цену → | Guide Plate:Registration:Right:C2 | |
| 15 | A2672712 запросить цену → | Cleaner - Regist Driven Roller | |
| 16 | A2673921 запросить цену → | Grounding Terminal | |
| 17 | AA080250 запросить цену → | Rear Bushing - Transfer Roller | |
| 18 | B0243871 запросить цену → | Transfer/Separation Lever | |
| 19 | B0913872 запросить цену → | Compression Spring:Lever | |
| 20 | A2673862 запросить цену → | Terminal - Separation | |
| 21 | A2673861 запросить цену → | Terminal - Transfer Roller | |
| 22 | B0913912 запросить цену → | Compression Spring:Pressure:Rear | |
| 23 | A2672744 запросить цену → | Guide Mylar | |
| 24 | AA150709 запросить цену → | Rear Discharge Sheet | |
| 25 | AF021066 запросить цену → | Registration Driven Roller -rp2 | |
| 26 | AA150708 запросить цену → | Front Discharge Sheet | |
| 27 | A2673905 запросить цену → | Cover - ID Sensor | |
| 28 | B0904460 запросить цену → | Decal-Jam Removal-Right Cover | |
| 29 | B0904461 запросить цену → | Decal - B | |
| 30 | B1541325 запросить цену → | Protection Sheet - Handle |

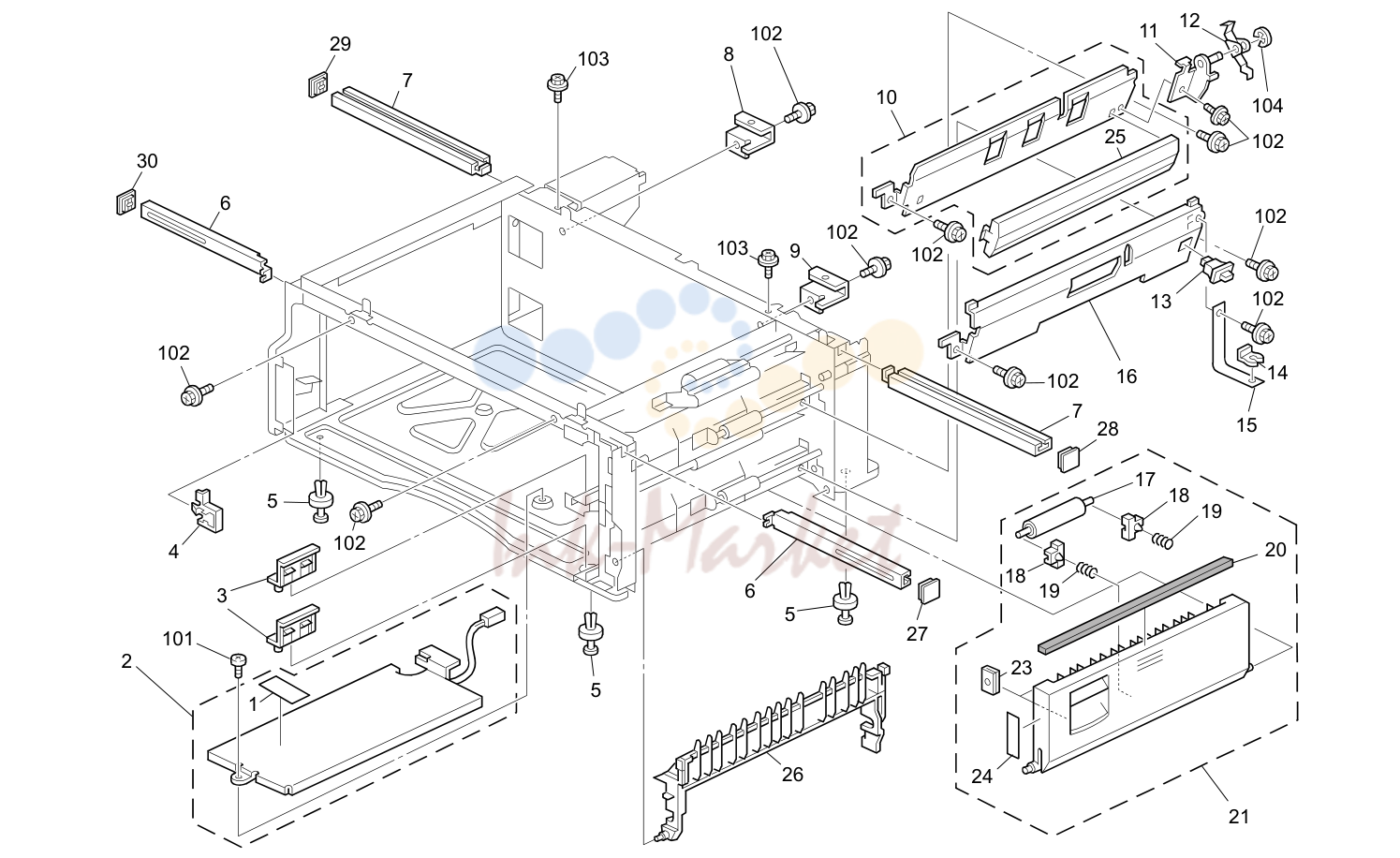

10. PAPER FEED SECTION 1 (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA000401 запросить цену → | Decal - High Temperature | |
| 101 | 09503006N запросить цену → | Screw:Spring Washer - M3x6 | |
| 102 | 04513006N запросить цену → | Tapping Screw - 3x6 | |
| 2 | A2677350 запросить цену → | Tray Heater Ass'y(120V) | |
| 2 | A2677363 запросить цену → | Tray Heater Ass'y(230V) | |
| 103 | 04514008N запросить цену → | Tapping Screw - 4x8 | |
| 3 | B0902588 запросить цену → | Shoe:Supporter:Right | |
| 104 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 4 | B0902589 запросить цену → | Shoe:Supporter:Left | |
| 5 | AH010009 запросить цену → | Rubber Pad - H5 | |
| 6 | B2092564 запросить цену → | Grip:Front | |
| 7 | B2092567 запросить цену → | Grip:Inner Back | |
| 8 | B0902576 запросить цену → | Bracket:Grip:Rear Left | |
| 9 | B0902573 запросить цену → | Bracket:Grip:Rear Right | |
| 10 | B0902653 запросить цену → | Guide Plate:Vertical Transport:Upper | |
| 11 | B0902677 запросить цену → | Bracket:Roller Clutch | |
| 12 | A2672680 запросить цену → | Spring Plate-roller Clutch | |
| 13 | G0205626 запросить цену → | Push Switch | |
| 14 | B0902686 запросить цену → | Snap Ring | |
| 15 | A2672740 запросить цену → | Stopper Band | |
| 16 | B0902732 запросить цену → | Guide Plate:Lower | |
| 17 | B0902742 запросить цену → | Roller:Pull Out:Option Tray | |
| 18 | AA080249 запросить цену → | Bushing - Vertical Transport | |
| 19 | B0912739 запросить цену → | Compression Spring - 10n | |
| 20 | B2092644 запросить цену → | Shield - 2.5x7x363 | |
| 21 | B2092728 запросить цену → | Cover:Vertical Transport:Ass'y | |
| 23 | AG070514 запросить цену → | Magnet Catch | |
| 24 | B0242737 запросить цену → | Decal - Vertical Transport Cover | |
| 25 | B0902736 запросить цену → | Guide:Spacer:Vertical Transport | |
| 26 | B2092724 запросить цену → | Guide Plate Lower Ass'y | |
| 27 | B2092560 запросить цену → | Cover:Grip:Right:Front | |
| 28 | B2092562 запросить цену → | Cover:Grip:Right:Rear | |
| 29 | B2092563 запросить цену → | Cover:Grip:Left:Rear | |
| 30 | B2092561 запросить цену → | Cover:Grip:Left:Front |
11. PAPER FEED SECTION 2 (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04513006N запросить цену → | Tapping Screw - 3x6 | |
| 1 | B0902587 запросить цену → | Bracket:Guide Plate:No.2 | |
| 102 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 2 | AA161143 запросить цену → | Cushion - Link | |
| 3 | B0902805 запросить цену → | Bracket:Paper End Sensor | |
| 103 | 11050522 запросить цену → | Edge Saddle - LES0510 | |
| 104 | 08053480 запросить цену → | Bushing - 6mm | |
| 4 | AW020141 ✓ в наличии | Photointerruptor | |
| 5 | B2095215 запросить цену → | Harness:Paper End Sensor:Connecting | |
| 105 | 11050511 ✓ в наличии | Harness Clamp - LWS-0306ZC | |
| 6 | A2672751 ✓ в наличии | Paper Feed Roller | |
| 106 | 11050501 запросить цену → | Harness Clamp - RLMC-05TV0 | |
| 107 | 09513004N запросить цену → | Screw:Polished Round - M3x4 | |
| 7 | A2672803 запросить цену → | Feeler - Paper End Sensor | |
| 8 | B0912788 запросить цену → | Torsion Spring:Grip:Shaft:Lock | |
| 9 | A2672754 запросить цену → | Shaft - Paper Feed Roller | |
| 10 | B0902663 запросить цену → | Bracket:Photointerruptor | |
| 11 | AW020173 запросить цену → | Photointerruptor:Vertical Transport | |
| 12 | B0902686 запросить цену → | Snap Ring | |
| 14 | B2062577 запросить цену → | Bracket:Roller:Guide:No.2 | |
| 15 | B2092665 запросить цену → | Roller:Sponge | |
| 16 | B0972682 запросить цену → | Roller:Drive:Upper:Rp2 | |
| 17 | AA080252 запросить цену → | Bushing - M4 | |
| 18 | B2062828 запросить цену → | Guide Plate:Friction Pad:Upper | |
| 19 | B0902873 запросить цену → | Bracket:Paper Size Sensor | |
| 20 | G0202620 запросить цену → | Push Switch - Paper Size | |
| 21 | B0902792 запросить цену → | Lever:Lock:Paper Feed Roller | |
| 22 | B0912787 запросить цену → | Tension Spring:Shaft:Lock | |
| 23 | A2672847 запросить цену → | Bushing - Motor Shaft | |
| 24 | A2672785 запросить цену → | Lock Lever Shaft - Feed Roller | |
| 25 | B0272681 запросить цену → | Roller Clutch-vertical Trans Port | |
| 26 | B0902800 запросить цену → | Guide Plate:Paper Feed Roller:1 |

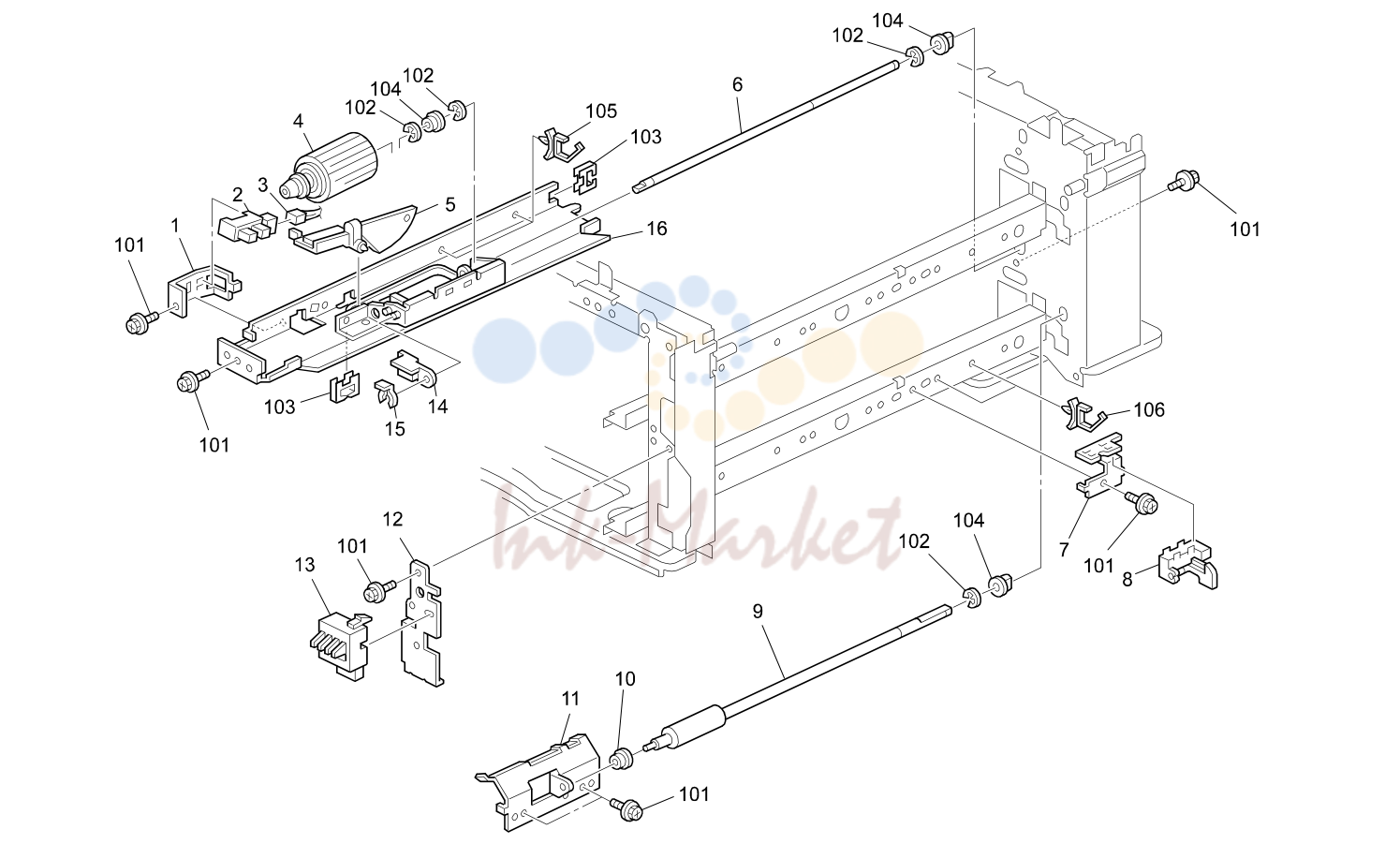

12. PAPER FEED SECTION 3 (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B0902805 запросить цену → | Bracket:Paper End Sensor | |
| 101 | 04513006N запросить цену → | Tapping Screw - 3x6 | |
| 2 | AW020141 ✓ в наличии | Photointerruptor | |
| 102 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 3 | B2095215 запросить цену → | Harness:Paper End Sensor:Connecting | |
| 103 | 11050522 запросить цену → | Edge Saddle - LES0510 | |
| 104 | 08053480 запросить цену → | Bushing - 6mm | |
| 4 | A2672751 ✓ в наличии | Paper Feed Roller | |
| 105 | 11050511 ✓ в наличии | Harness Clamp - LWS-0306ZC | |
| 5 | A2672803 запросить цену → | Feeler - Paper End Sensor | |
| 106 | 11050501 запросить цену → | Harness Clamp - RLMC-05TV0 | |
| 6 | A2672754 запросить цену → | Shaft - Paper Feed Roller | |
| 7 | B2062660 запросить цену → | Bracket:Photointerruptor | |
| 8 | AW020173 запросить цену → | Photointerruptor:Vertical Transport | |
| 9 | B0972668 запросить цену → | Roller:Drive | |
| 10 | AA080252 запросить цену → | Bushing - M4 | |
| 11 | B2062842 запросить цену → | Guide Plate:Friction Pad | |
| 12 | B0902882 запросить цену → | Bracket:Paper Size Sensor:No.2 | |
| 13 | G0202620 запросить цену → | Push Switch - Paper Size | |
| 14 | B0932935 запросить цену → | Stopper Paper Feed Roller | |
| 15 | B0902686 запросить цену → | Snap Ring | |
| 16 | B0932808 запросить цену → | Guide Plate Paper Feed Roller 2 Ass'y |
13. TONER HOPPER UNIT (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 102 | 04503008N запросить цену → | Tapping Screw - M3x8 | |
| 1 | B0903560 запросить цену → | Cover:Toner Bottle:Ass'y | |
| 103 | 04513006N запросить цену → | Tapping Screw - 3x6 | |
| 2 | B0273620 запросить цену → | Motor Spacer - Toner Bottle | |
| 3 | B2093616 запросить цену → | Toner Bottle Motor | |
| 4 | B0907440 запросить цену → | Bracket DC Motor Toner Bottle Z EXP | |
| 5 | B0901054 запросить цену → | Guide Plate:Toner Supply Unit | |
| 6 | B2593422 запросить цену → | Shaft:Slide | |
| 7 | B0903605 запросить цену → | Cam:Handle | |
| 8 | B0903572 ✓ в наличии | Shaft:Chuck | |
| 9 | A2673556 запросить цену → | Chuck Spring - Tonner Bottle | |
| 10 | B0903573 запросить цену → | Slider:Ass'y | |
| 11 | B0903571 запросить цену → | Chuck:Bottle | |
| 12 | B0443191 запросить цену → | Tapping Screw - M3x8 |
14. PAPER REGISTRATION (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04523010N запросить цену → | Binding Self-tapping Screw - 3x10 | |
| 1 | A2672695 запросить цену → | Grounding Plate - Regist Roller | |
| 2 | B2091051 запросить цену → | Guide Plate:PCU | |
| 102 | 04513006N запросить цену → | Tapping Screw - 3x6 | |
| 103 | 11050283 запросить цену → | Clamp | |
| 3 | A2671059 запросить цену → | PCU Seal | |
| 104 | 11050460 запросить цену → | Clamp | |
| 4 | B2093452 запросить цену → | Discharge Lamp | |
| 5 | A2672674 запросить цену → | Bushing - Registration Roller | |
| 105 | 11050511 ✓ в наличии | Harness Clamp - LWS-0306ZC | |
| 7 | B0902686 запросить цену → | Snap Ring | |
| 106 | 08053480 запросить цену → | Bushing - 6mm | |
| 8 | B2095237 запросить цену → | Harness:Registration Sensor | |
| 9 | B0902745 запросить цену → | Guide Plate:Entrance:Upper | |
| 10 | AA161143 запросить цену → | Cushion - Link | |
| 11 | B0902747 запросить цену → | Guide Plate:Entrance:Upper Right | |
| 12 | B2092690 запросить цену → | Guide Plate:Registration:Left:Ass'y | |
| 13 | B2092748 запросить цену → | Cushion:Upper | |
| 14 | B2062720 запросить цену → | Registration Roller:Drive | |
| 15 | B0902621 запросить цену → | Snap Ring - M6 | |
| 16 | B2092665 запросить цену → | Roller:Sponge | |
| 17 | AW010057 запросить цену → | Registration Sensor | |
| 18 | B0902698 запросить цену → | Bracket:Registration Sensor | |
| 19 | B2092711 запросить цену → | Cleaner:Registration:No.2:Ass'y | |
| 20 | A2672743 запросить цену → | Guide Plate:Entrance:Upper | |
| 21 | A2672723 запросить цену → | Guide Plate:Registration:Lower |
15. PAPER TRAY (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B0272892 запросить цену → | Paper Set Decal | |
| 2 | B0902884 запросить цену → | Side Fence:Front:Ass'y | |
| 3 | B0247347 запросить цену → | Decal:Paper Size Sensor Board:EXP | |
| 4 | B0902858 запросить цену → | Lever:Stopper:Front | |
| 5 | B0902874 запросить цену → | Slider:Base | |
| 6 | B0902853 запросить цену → | End Fence | |
| 7 | A2672900 запросить цену → | Seal - End Fence | |
| 8 | B0902866 запросить цену → | Slider:Upper | |
| 9 | B0902861 запросить цену → | Tray Bottom Plate:Ass'y | |
| 10 | B0902856 запросить цену → | Bracket:Rise | |
| 11 | B0277352 запросить цену → | Decal - Side Fence | |
| 12 | B0902860 запросить цену → | Lever:Stopper:Positioning | |
| 13 | B0902859 запросить цену → | Stopper:Positioning | |
| 14 | A2672857 запросить цену → | Spring Plate - Side Fence | |
| 15 | B0902961 запросить цену → | Decal - Paper Size Select | |
| 16 | B0902885 запросить цену → | Side Fence:Inner Back:Ass'y | |
| 17 | A2672854 запросить цену → | Shaft - Tray Raising | |
| 18 | B2092831 запросить цену → | Friction Pad | |
| 19 | A2672831 ✓ в наличии | Friction Pad | |
| 20 | A2672834 запросить цену → | Pressure Spring - Friction Pad | |
| 21 | B0907345 запросить цену → | Paper Size Sensor:1:EXP | |
| 22 | A2672865 запросить цену → | Shaft - Roller | |
| 23 | B2092870 запросить цену → | Spring Plate:Paper Size Sensor:Ass'y | |
| 24 | B0902864 запросить цену → | Roller:Bracket:Rise | |
| 25 | B0912898 запросить цену → | Sheet:Holder:Paper Tray | |
| 26 | B2092913 запросить цену → | Damping Insulation Paper Tray | |
| 27 | B0902850 запросить цену → | Paper Tray | |
| 28 | A2672897 запросить цену → | Shield - Side Fence | |
| 101 | 04504008N запросить цену → | Tapping Screw - M4x8 | |
| 29 | G6972677 запросить цену → | Spring Plate - Side Fence | |
| 102 | 11050415 запросить цену → | Spacer - 12.7mm | |
| 103 | 03540060N запросить цену → | Screw - m4x6 | |
| 30 | A2672875 запросить цену → | Spring Plate - Slider | |
| 31 | B0902987 запросить цену → | Roller:Paper Tray | |
| 104 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 32 | B0902869 запросить цену → | Gear - 16Z | |
| 105 | 07200060E запросить цену → | Retaining Ring - M6 | |
| 33 | A2672878 запросить цену → | Spring Plate - Grounding | |
| 106 | 08050083 запросить цену → | Retaining Ring - M4 |
16. PCU SECTION (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 102 | 04523006N запросить цену → | Binding Self-tapping Screw - 3x6 | |
| 1 | B0392335 ✓ в наличии | Pickoff Pawl | |
| 2 | AD041114 ✓ в наличии | Blade:Cleaning | |
| 3 | AA143444 запросить цену → | Stepped Screw | |
| 4 | AD027018 ✓ в наличии | Roller:Charge:A3 | |
| 5 | AD042058 ✓ в наличии | Charge Cleaner Brush Roller | |
| 6 | B0392287 ✓ в наличии | Charge Roller Spring | |
| 7 | B0392292 запросить цену → | Front Pressure Arm - Charge Roller | |
| 8 | B0392293 запросить цену → | Pin - Front Pressure Arm | |
| 9 | B2093174 запросить цену → | Arm:Pressure:Charge:Rear | |
| 10 | B2093175 запросить цену → | Electrode Plate:Roller:Charge:Ass'y | |
| 11 | B2093300 запросить цену → | Development Unit | |
| 12 | A2673440 запросить цену → | Development Joint | |
| 12 | B2093440 запросить цену → | Joint:Development | |
| 13 | B0399510 ✓ в наличии | OPC Drum | |
| 14 | B2093320 запросить цену → | Development Roller Assembly | |
| 15 | B0393062 ✓ в наличии | Idler Gear | |
| 16 | B0393060 ✓ в наличии | Development Roller Gear | |
| 17 | B2093370 запросить цену → | Development Case |
17. FUSING UNIT 1 (B205/B209)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 08046123 запросить цену → | Hexagonal Bolt:W/Washer - M3x8 | |
| 1 | B2097280 запросить цену → | Fusing Unit (120V) | |
| 1 | B2097530 запросить цену → | Fusing Unit (230V) | |
| 102 | 04513006N запросить цену → | Tapping Screw - 3x6 | |
| 103 | 04503008N запросить цену → | Tapping Screw - M3x8 | |
| 2 | AA000301 запросить цену → | Decal Warning (high Temperature) | |
| 104 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 4 | AA143219 запросить цену → | Stepped Screw | |
| 5 | A2674157 запросить цену → | Fusing Upper Stopper | |
| 105 | 04503010N запросить цену → | Tapping Screw - M3x10 | |
| 6 | B2097274 запросить цену → | Drawer:Fusing:120V | |
| 106 | 07200060E запросить цену → | Retaining Ring - M6 | |
| 6 | B2097524 запросить цену → | Drawer:Fusing:230V | |
| 7 | B0914066 запросить цену → | Spring:Flange:Pressure Roller | |
| 8 | AE030030 ✓ в наличии | Ball Bearing - 8x19x6 | |
| 9 | A2674161 запросить цену → | Knob Screw | |
| 10 | B2064077 запросить цену → | Guide:Harness:Plate | |
| 11 | AE020138 запросить цену → | Pressure Roller:27 | |
| 12 | G0524618 ✓ в наличии | Bearing 30x42x7 | |
| 13 | B0314056 запросить цену → | C Ring - Hot Roller | |
| 14 | B0314114 запросить цену → | Tension Spring - 34.2n | |
| 15 | A2674103 запросить цену → | Spring - Fusing Stripper | |
| 16 | AE044025 ✓ в наличии | Hot Roller Stripper | |
| 17 | B2064155 запросить цену → | Guide Plate:Fusing:Upper:Printing | |
| 18 | B0904101 запросить цену → | Bracket:Stripper Pawls | |
| 19 | A2674159 запросить цену → | Open/Close Shield | |
| 20 | B0914158 запросить цену → | Spring:Open And Close:Guide | |
| 21 | B0904092 запросить цену → | Terminal:Heater | |
| 22 | AB011400 запросить цену → | Gear - 48Z | |
| 23 | AE011100 запросить цену → | Hot Roller | |
| 24 | AX440141 запросить цену → | Fusing Lamp - 120V | |
| 24 | AX440143 запросить цену → | Fusing Lamp - 230V | |
| 25 | AX440140 запросить цену → | Fusing Lamp - 120V | |
| 25 | AX440142 запросить цену → | Fusing Lamp - 230V |
Каталог очень большой (1262 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
