Ricoh b132 pc3260-5560 — каталог запчастей со схемами

Содержание

1. PARTS
2. Exterior 2 (B132/B200)
3. Opetation Panel (B132/B200) Rev.
4. ARDF Exterior (B132/B200)

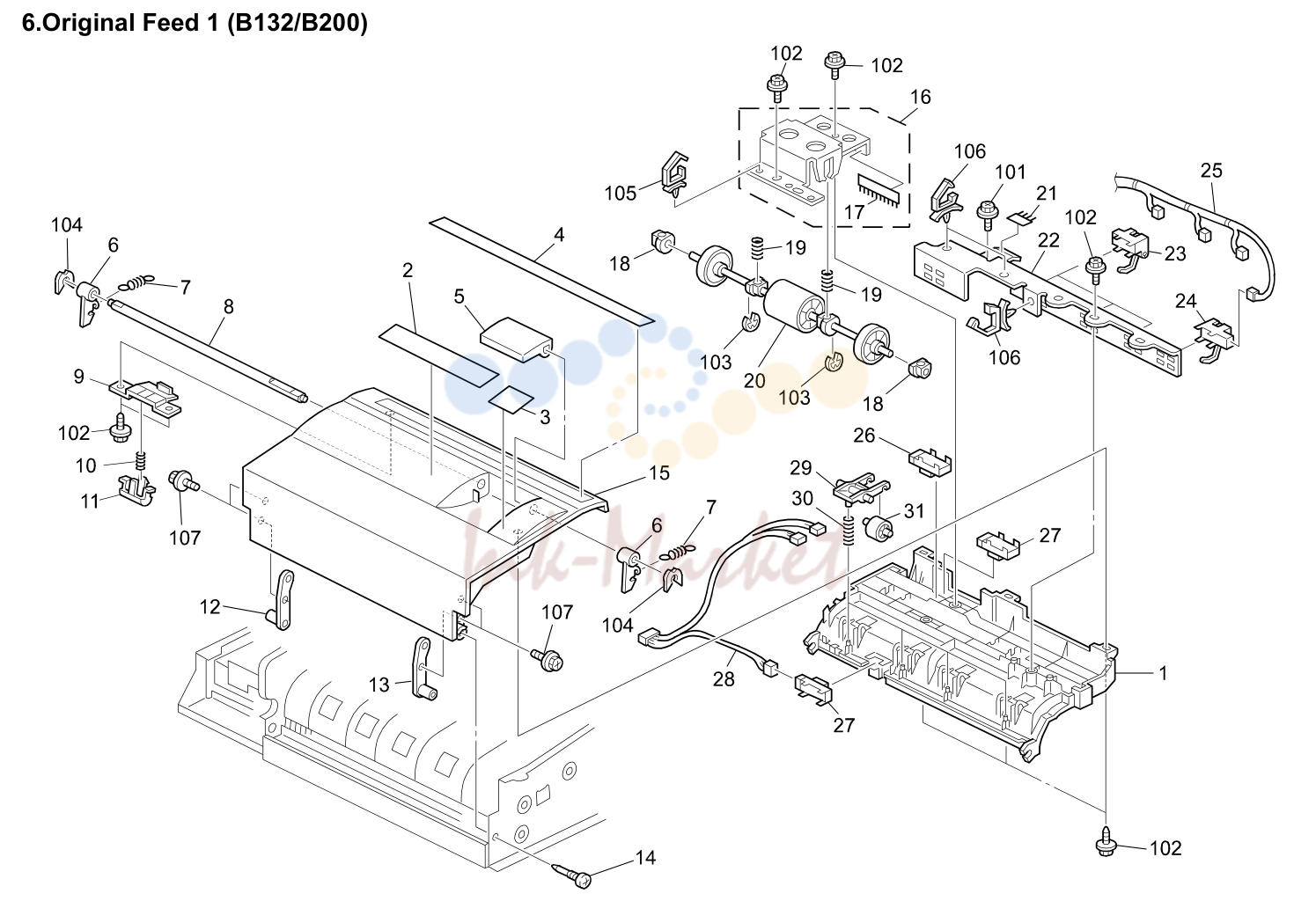

5. ARDF Original Tray (B132/B200)

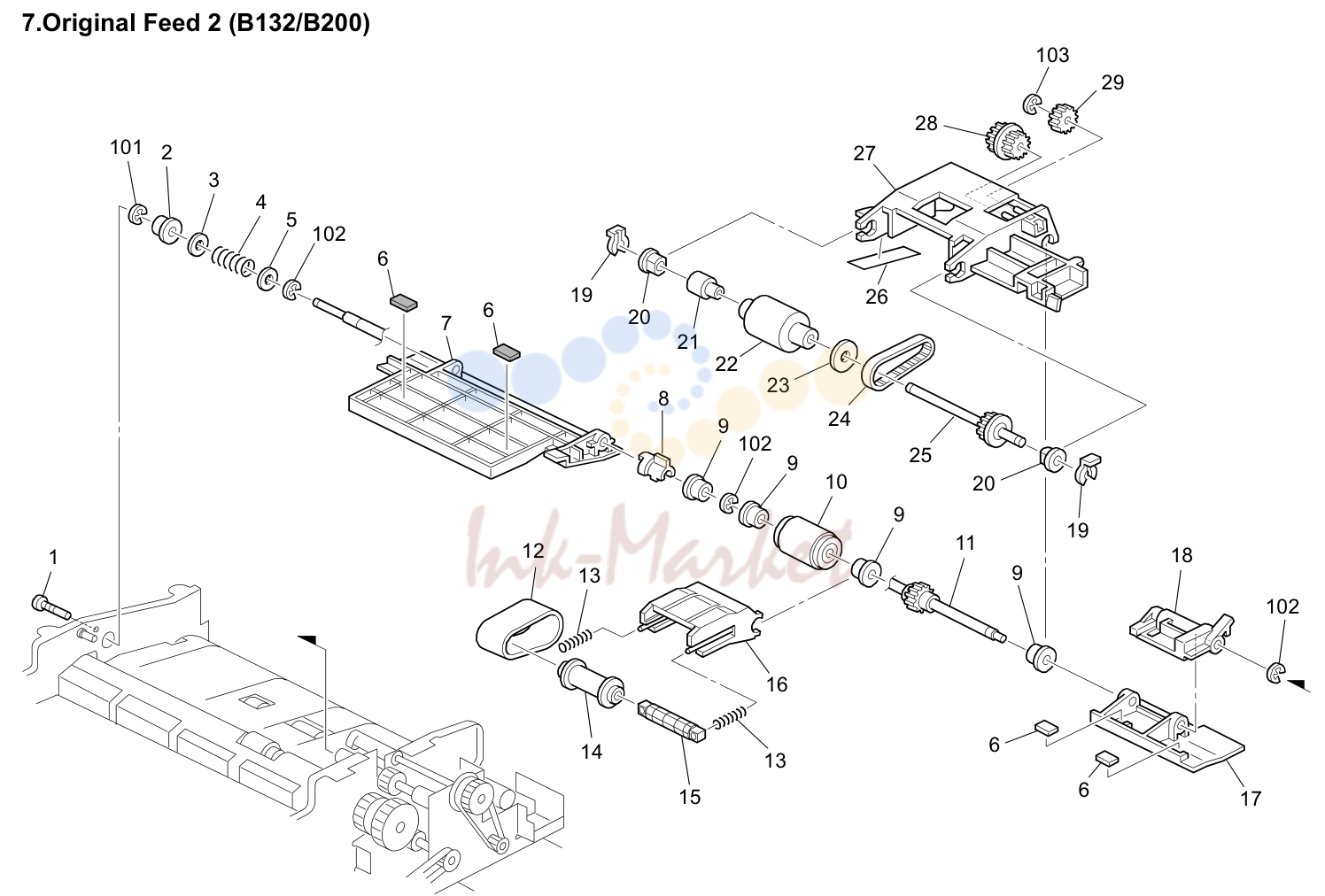

6. Original Feed 1 (B132/B200)
7. Original Feed 2 (B132/B200)

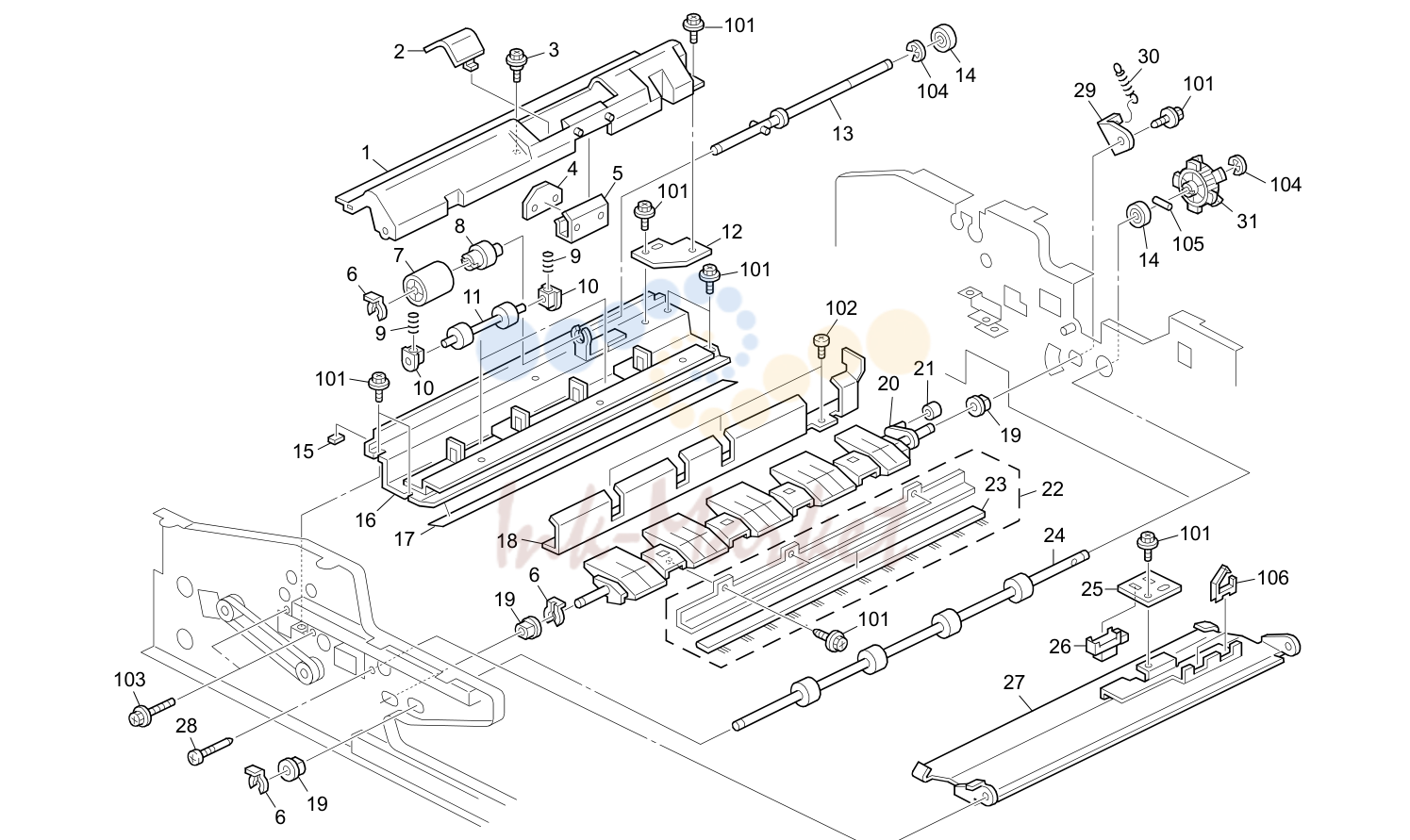

8. Original Trans 1 (B132/B200)

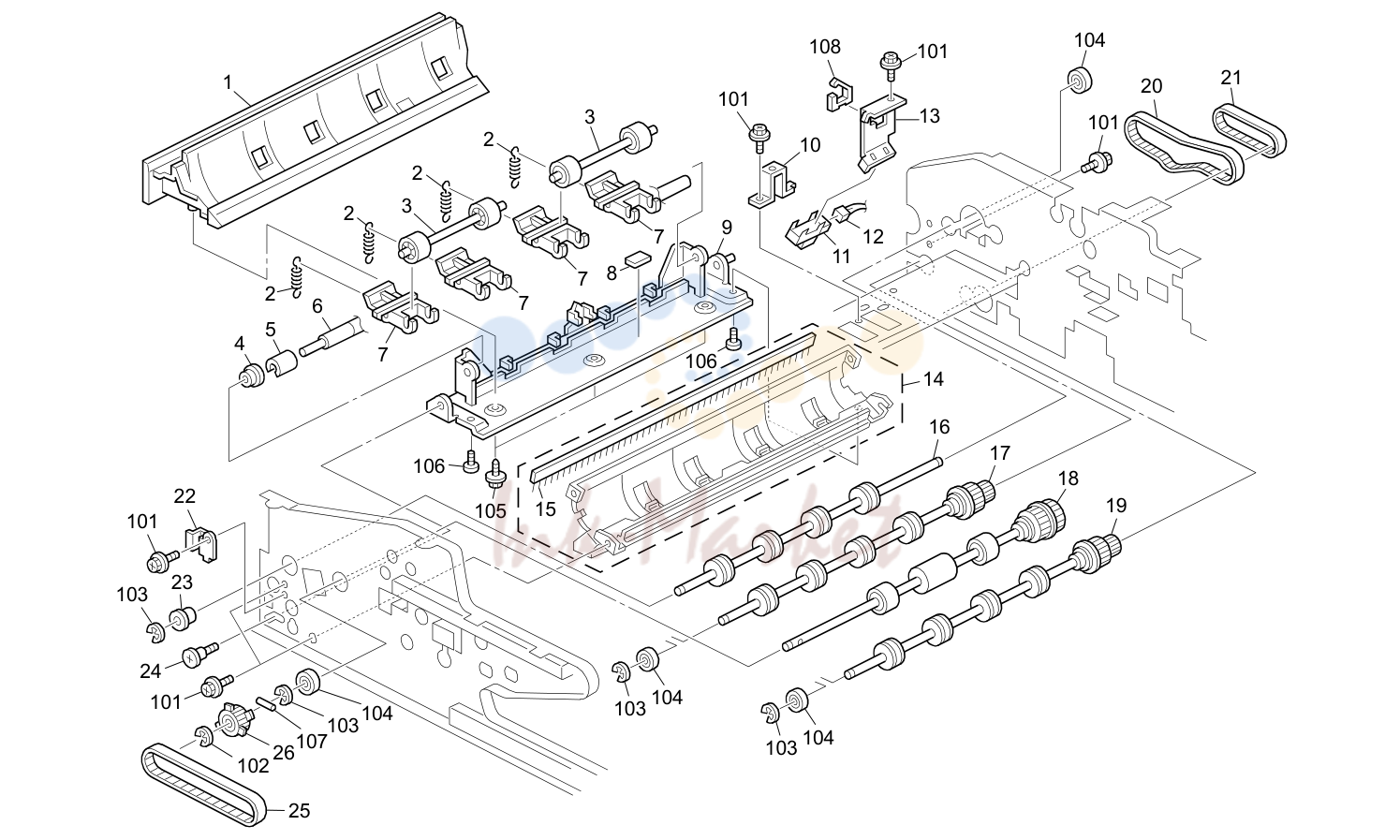

9. Original Trans 2 (B132/B200)

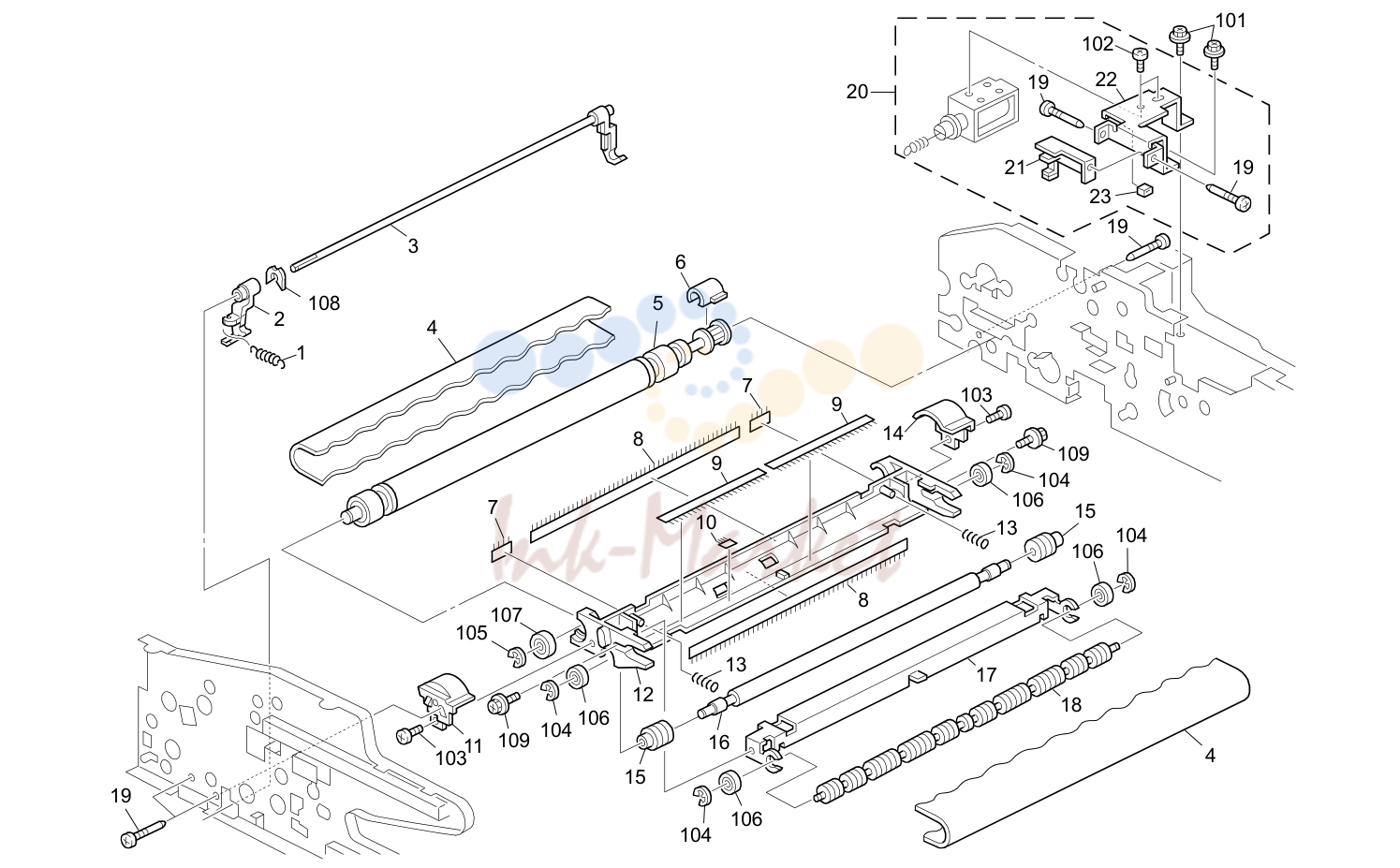

10. Original Trans 3 (B132/B200)

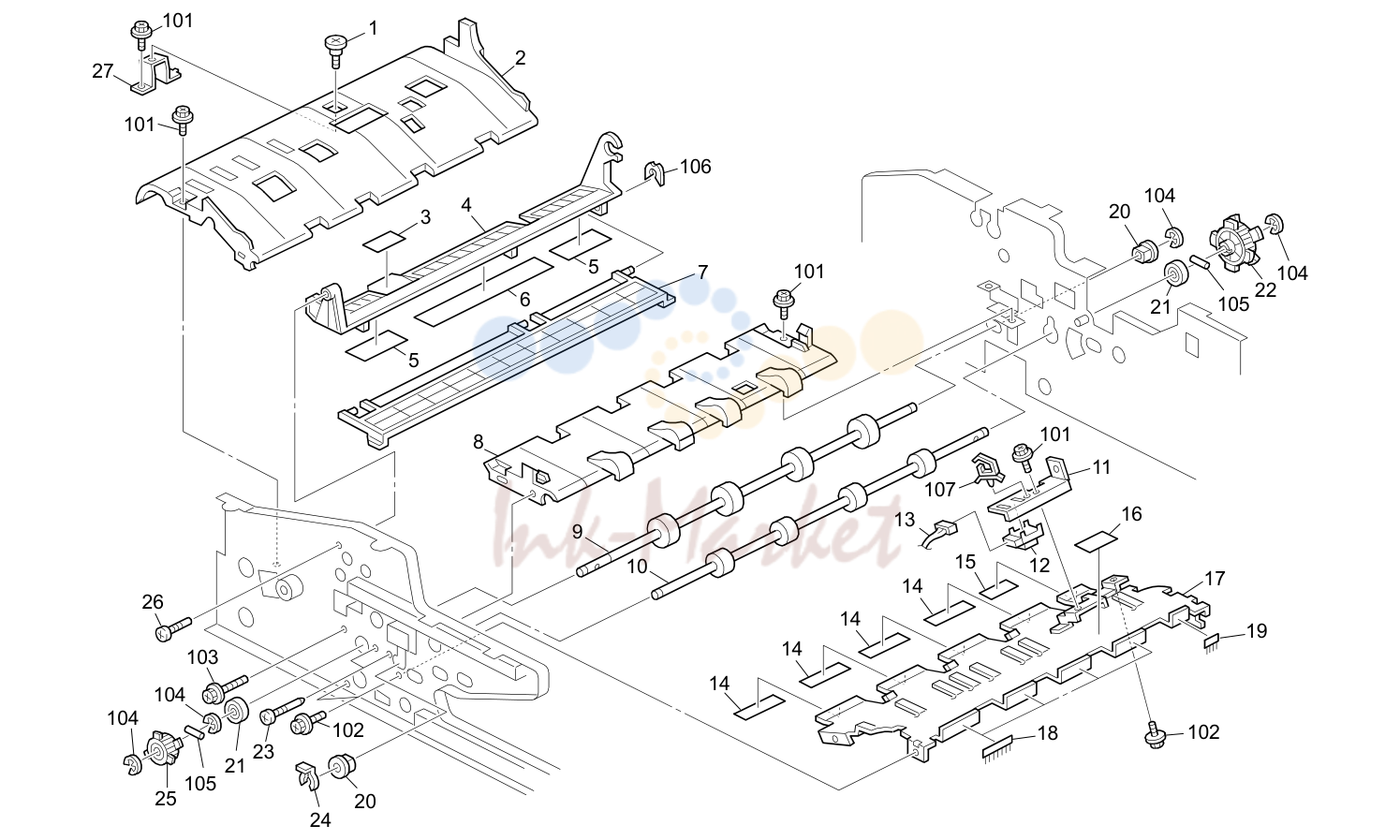

11. Original Exit 1 (B132/B200)
12. Original Exit 2 (B132/B200)

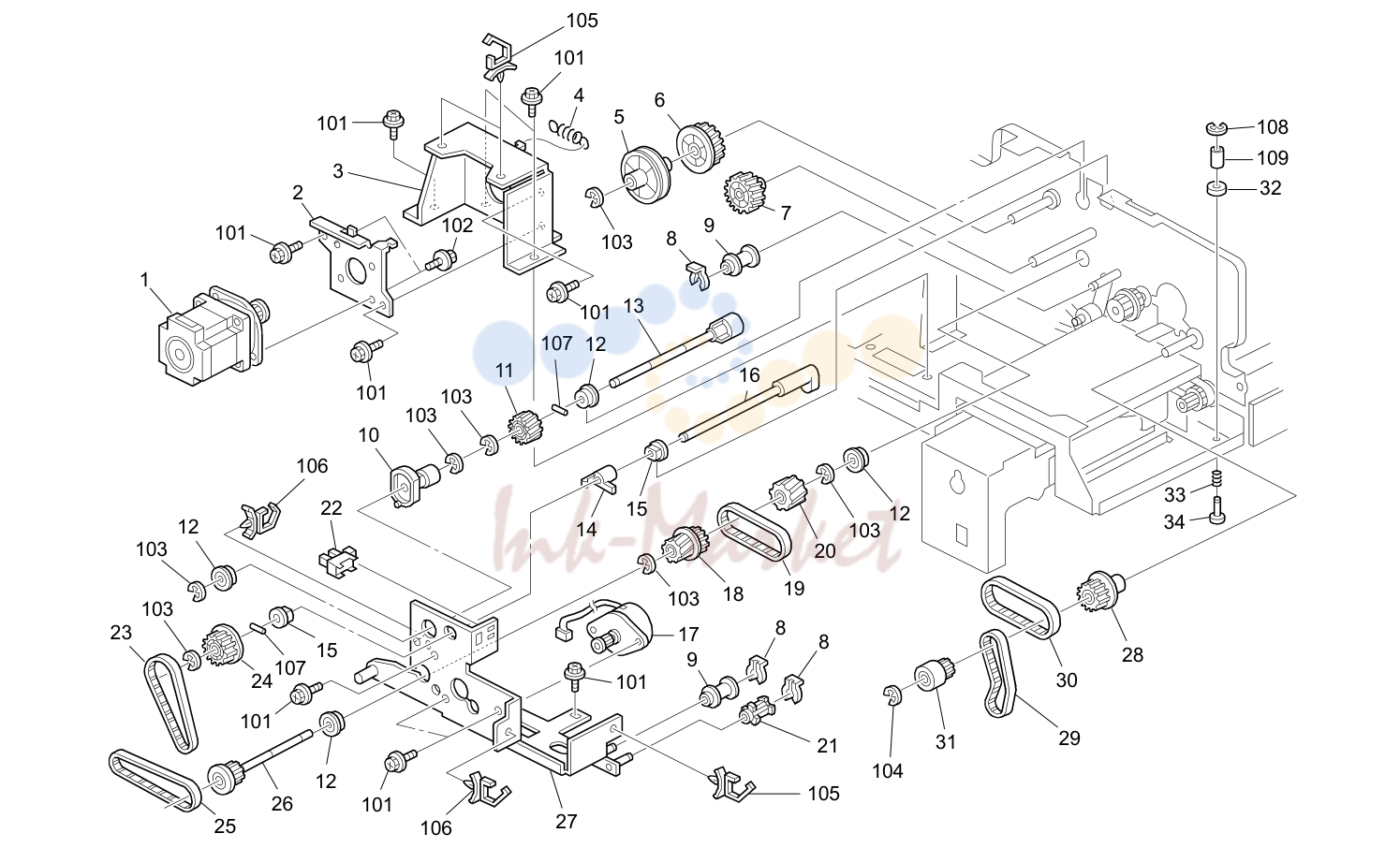

13. ARDF Drive & Electrical 1 (B132/B200)

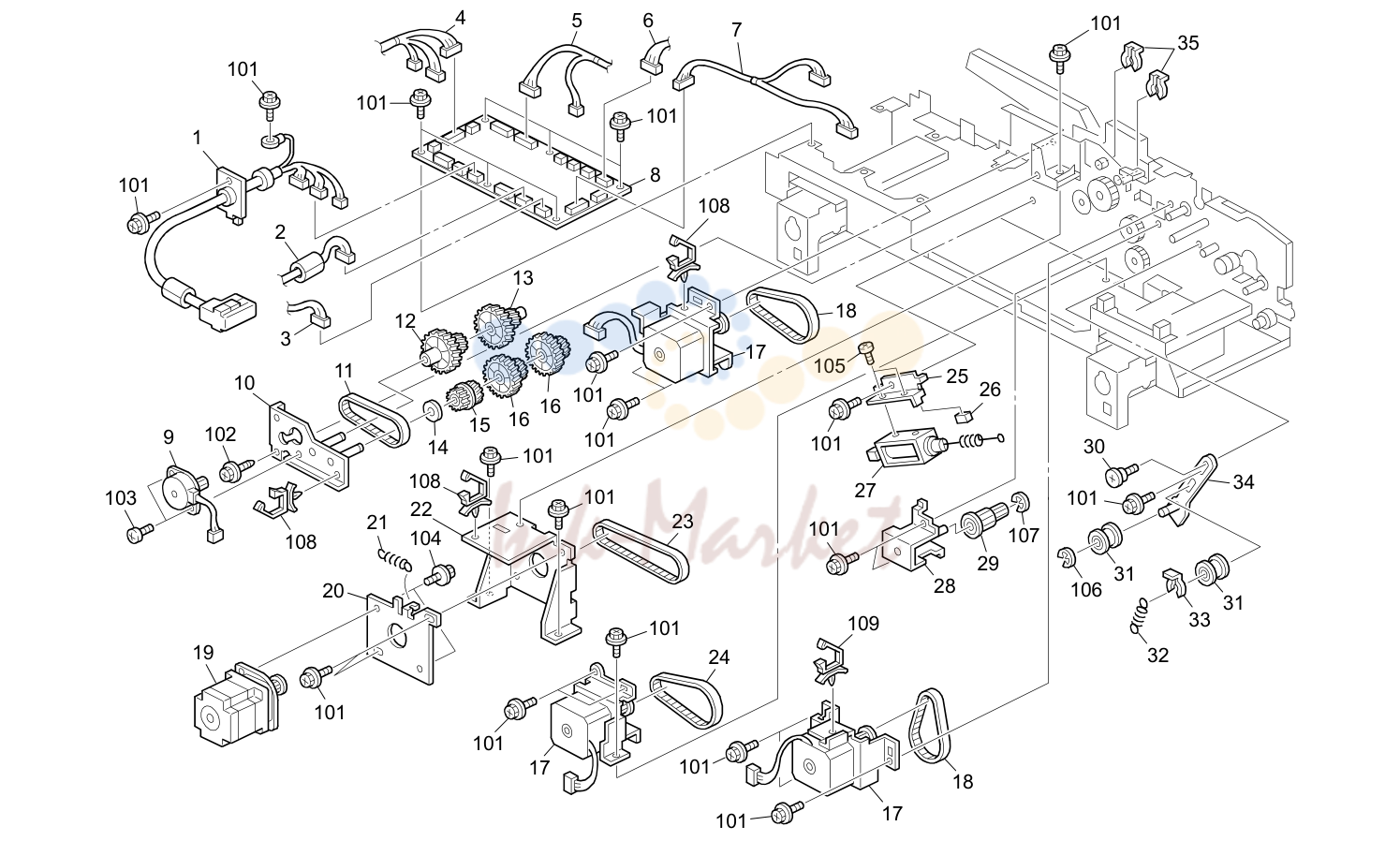

14. ARDF Drive & Electrical 2 (B132/B200)

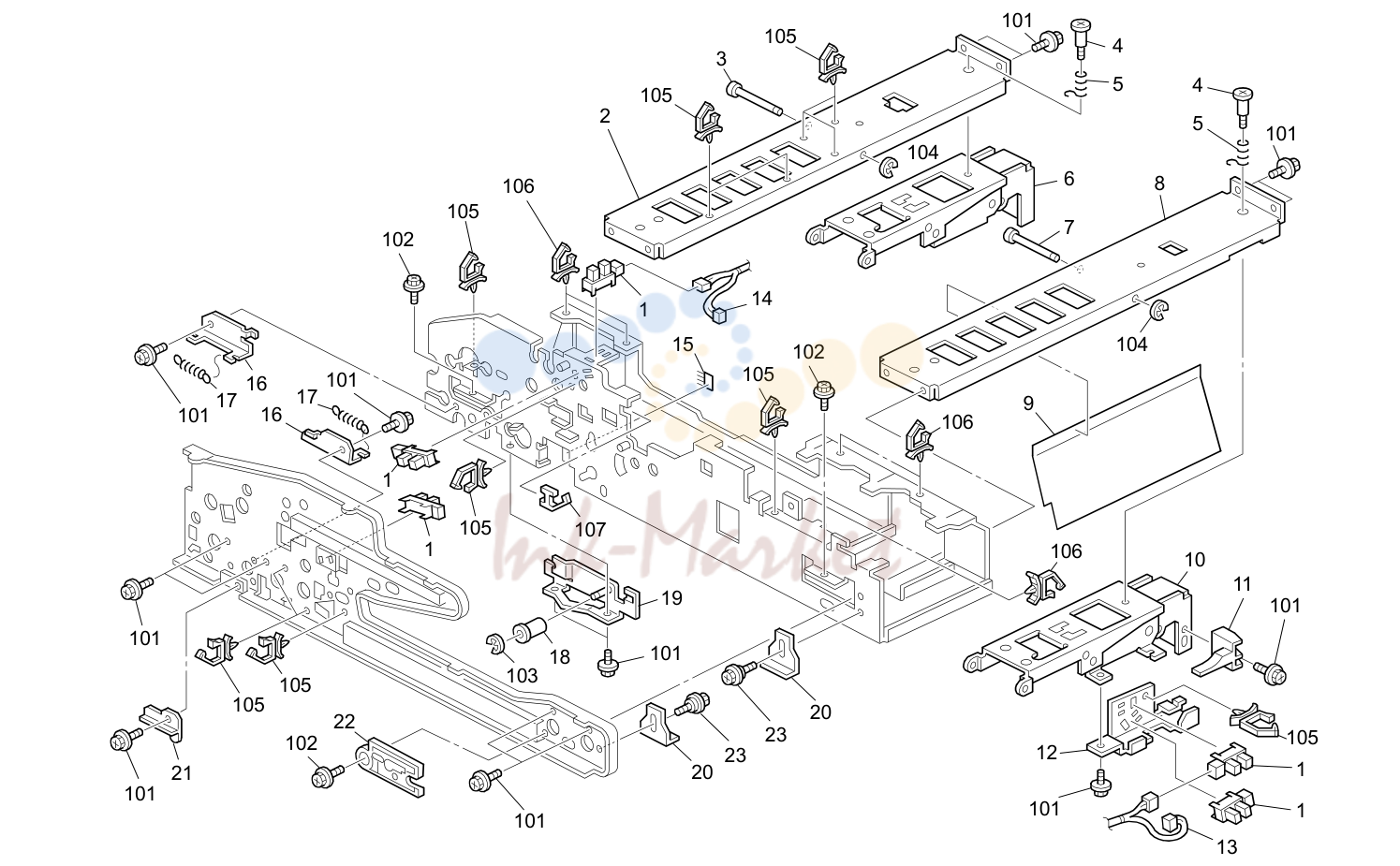

15. ARDF Frame (B132/B200)
16. Optics Section 1 (B132/B200)
17. Optics Section 2 (B132/B200)
18. Optics Section 3 (B132/B200)
19. Optics Section 4 (B132/B200)
20. Laser Unit (B132/B200)
21. By-pass Feed 1 (B132/B200)
22. By-pass Feed 2 (B132/B200)
23. Tandem Tray 1 (B132/B200)
24. Tandem Tray 2 (B132/B200)
25. Tandem Tray 3 (B132/B200)
26. Universal Tray 1 (B132/B200)
27. Universal Tray 2 (B132/B200)
28. Paper Registration 1 (B132/B200)
29. Paper Registration 2 (B132/B200)
30. Vertical Transport (B132/B200)
31. Tonner Supply 1 (B132/B200)
32. Tonner Supply 2 (B132/B200)
33. Tonner Supply 3 (B132/B200)
34. B132/B200 82 Parts Location and List
35. B132/B200 84 Parts Location and List
36. Development Unit (B132/B200)
37. Transfer Belt Unit 1 (B132/B200)
38. Transfer Belt Unit 2 (B132/B200)
39. Transfer Belt Unit 3 (B132/B200)
40. Transfer Belt Cleaning (B132/B200)
41. Transfer Cover (B132/B200)
42. Transfer Entrance 1 (B132/B200)
43. Transfer Entrance 2 (B132/B200)
44. Transfer Entrance 3 (B132/B200)
45. Paper Transfer 1 (B132/B200)
46. Paper Transfer 2 (B132/B200)
47. Fusing Unit 1 (B132/B200) Rev.
48. Fusing Unit 2 (B132/B200)
49. Fusing Unit 3 (B132/B200)
50. Fusing Unit 4 (B132/B200)
51. Paper Exit 1 (B132/B200)
52. Paper Exit 2 (B132/B200)
53. Paper Exit 3 (B132/B200)
54. Paper Exit 4 (B132/B200)
55. Duplex Unit 1 (B132/B200)
56. Duplex Unit 2 (B132/B200)
57. Duplex Unit 3 (B132/B200)
58. Duplex Unit 4 (B132/B200)
59. Duplex Unit 5 (B132/B200)
60. Used Toner Section 1 (B132/B200)
61. Used Toner Section 2 (B132/B200)
62. Drive Section 1 (B132/B200)
63. Drive Section 2 (B132/B200)
64. Drive Section 3 (B132/B200)
65. Drive Section 4 (B132/B200)
66. Drive Section 5 (B132/B200)
67. Electrical Section 1 (B132/B200)
68. Electrical Section 2 (B132/B200)
69. Electrical Section 3 (B132/B200)
70. Electrical Section 4 (B132/B200)
71. Electrical Section 5 (B132/B200)
72. Electrical Section 6 (B132/B200)
73. Electrical Section 7 (B132/B200)
74. Electrical Section 8 (B132/B200)
75. Frame Section 1 (B132/B200)
76. Frame Section 2 (B132/B200)
77. Frame Section 3 (B132/B200)
78. Frame Section 4 (B132/B200)
79. Decals and Documents (B132/B200)
80. Special Tools (B132/B200)

1. PARTS

№	Артикул	Описание
22	B1321456 запросить цену →	Door:Front:Ass'y
1	B1328307 запросить цену →	Operating Instructions - Security (NA)
1	B1328607 запросить цену →	Operating Instructions - Main (NA)
23	B1321512 запросить цену →	Cover:Main Switch
24	B1321513 запросить цену →	Case:Main Switch
1	B1328707 запросить цену →	Operating Instructions - Copy (NA)
25	B1321514 запросить цену →	Grip:Door:Front
2	B0278521 запросить цену →	O/I Holder - Assembly
26	B1321515 запросить цену →	Lever:Micro Switch
3	B0651371 запросить цену →	Cloth Holder
27	B1321526 запросить цену →	Door Catch
4	B0651374 запросить цену →	Cloth - DF Exposure Glass
5	B1321529 запросить цену →	Sponge:SD-Card:Plate
28	B1323179 запросить цену →	Cap:Toner Supply:Upper
6	B1321511 запросить цену →	Lever:Guide Plate
29	B1323084 запросить цену →	Holder:Cap:Receiving Sub-unit
7	B1321226 запросить цену →	Holder:Stand
30	B0273170 запросить цену →	Stopper:Charge
8	B0658490 запросить цену →	Decal - Paper Size (B181)
9	B1321558 запросить цену →	Inner Cover:Paper Feed
10	B1326761 запросить цену →	Inner Cover:Paper Feed
11	B0701307 запросить цену →	Decal:Paper Set Direction
12	B1321453 запросить цену →	Hinge:Door:Lower:Ass'y
13	B1322393 запросить цену →	Tray:Holder:PCU
14	AG071012 ✓ в наличии	Magnet Catch:Ass'y
15	B1322391 запросить цену →	Holder:PCU
16	B1322392 запросить цену →	Plate:Drum Shaft
17	B1323120 запросить цену →	Gear:Development Roller
18	B1323079 запросить цену →	Adjusting Pin:Development
19	B1321531 запросить цену →	Panel:Logo
20	B1321533 запросить цену →	Sheet:Logo:NA (B181)
20	B1321537 запросить цену →	Sheet:Logo:Lan:LDC160C (B181)
20	B1321538 запросить цену →	Sheet:Logo:Nsa:DSC460 (B181)
20	B1321539 запросить цену →	Sheet:Logo:Rex:DSC460 (B181)
20	B1321540 запросить цену →	Sheet:Logo:Ges:DSC460:EU (B181)
20	B1321541 запросить цену →	Sheet:Logo:Inf:ISC4560 (B181)
20	B2001533 запросить цену →	Sheet:Logo:Aficio5560 (B200)
20	B2001535 запросить цену →	Sheet:Logo:Svn:SDC555 (B200)
20	B2001536 запросить цену →	Sheet:Logo:Ges:CS555 (B200)
20	B2001537 запросить цену →	Sheet:Logo:Lan:LC155 (B200)
20	B2001538 запросить цену →	Sheet:Logo:Nsa:CS555 (B200)
20	B2001539 запросить цену →	Sheet:Logo:Rex:CS555 (B200)
101	04504012N запросить цену →	Tapping Screw - 4x12
20	B2001540 запросить цену →	Sheet:Logo:Ges:CS555:EU (B200)
102	04504010N запросить цену →	Tapping Screw - M4x10
21	B1321452 запросить цену →	Hinge:Door:Upper
103	04514008N запросить цену →	Tapping Screw - 4x8

2. Exterior 2 (B132/B200)

№	Артикул	Описание
101	04514010N запросить цену →	Tapping Scre - 4x10
1	B0654480 запросить цену →	Decal - Cover
2	B1321506 запросить цену →	Cover:Left Middle
3	B1321509 запросить цену →	Cover:Left Lower
4	B1326596 запросить цену →	Waste Toner Bottle
5	B0391367 запросить цену →	Rivet - M6
6	B1321516 запросить цену →	Cover:Ozone Filter
7	B1321507 запросить цену →	Cover:Rear Middle
8	AA143801 запросить цену →	Screw:M4:Exterior
9	B1321504 запросить цену →	Cover:Rear Upper
10	B1321508 запросить цену →	Cover:Right Lower
11	B0651341 запросить цену →	Connector Cap
12	B1321471 запросить цену →	Cover:Rear Lower:Ass'y
13	B1321505 запросить цену →	Cover:Right Middle
14	B0651344 запросить цену →	G4 Cap
15	B0651303 запросить цену →	LCT Cover

3. Opetation Panel (B132/B200) Rev.

№	Артикул	Описание
28	B0271484 запросить цену →	Long Spacer - Touch Panel
1	B1327212 запросить цену →	Operation Panel (NA)
1	B1327213 запросить цену →	Operation Panel (EU)
29	B0271485 запросить цену →	Short Spacer - Touch Panel
2	B1327331 запросить цену →	Keytop:Application:Job (NA)
30	B1407510 запросить цену →	LCD:H-VGA:EDMGU95WDF:BK
31	B1327282 запросить цену →	Bracket:LCDC:Ass'y
2	B1327341 запросить цену →	Keytop+O8176:Job (EU)
3	B1327332 запросить цену →	Keytop:Application:Copy (NA)
32	B1327290 запросить цену →	Bracket:OP-R
3	B1327342 запросить цену →	Keytop:Application:Copy (EU)
33	B1327296 запросить цену →	Clamp:LWS-05S
4	B1327333 запросить цену →	Keytop:Application:Doc (NA)
34	B1325194 запросить цену →	PCB:OPU (NA)
34	B1325195 запросить цену →	PCB:OPU (EU)
4	B1327343 запросить цену →	Keytop:Application:Doc (EU)
35	B1327314 запросить цену →	Harness - OP-L:15
5	B1327273 запросить цену →	Keytop:Application:Base
6	B1327274 запросить цену →	Keytop:Application:Cover
36	B1327313 запросить цену →	Harness - OP-L:14
6	B7377219 запросить цену →	Keytop:Scanner:NA (B181)
37	B1045083 запросить цену →	Harness - SDG OP-R
38	B1045084 запросить цену →	Harness - SDG OP-R
6	B7377229 запросить цену →	Keytop:Scanner:EU (B181)
6	B7377218 запросить цену →	Keytop:Printer:NA (B181)
39	B1327287 запросить цену →	Bracket:Coupling:Machine or Cop
40	52062684 запросить цену →	Shoulder Screw - M3
6	B7377228 запросить цену →	Keytop:Printer:EU (B181)
7	B1321562 запросить цену →	Decal - Inkjet:Paper
41	B1327266 запросить цену →	Keytop:Round:Coupling
42	B1327337 запросить цену →	Panel Plate Left: NA
8	B1327276 запросить цену →	Lens:Data:In
9	B0271444 запросить цену →	Dial
43	B1327291 запросить цену →	Center Panel Plate
44	B1327336 запросить цену →	Panel Plate Right: NA
10	B1327263 запросить цену →	Keytop:Counter
45	B1327338 запросить цену →	Lable: Power Switch: NA
11	B1327275 запросить цену →	Lens:Keytop:1
12	B1327262 запросить цену →	Keytop:Collar Adjust
46	B1327294 запросить цену →	Pin: Operation Panel
13	B1327261 запросить цену →	Keytop:Confirm
14	B1327260 запросить цену →	Keytop:Block Diagram
15	B1327349 запросить цену →	Keytop:Clear:Modes
16	B1327258 запросить цену →	Keytop:Preheat
17	B1327257 запросить цену →	Keytop:Interrupt
18	B1327252 запросить цену →	Keytop:10key
19	B1327254 запросить цену →	Keytop:Clear/Stop
20	B1327265 запросить цену →	Keytop:Start
21	B1327253 запросить цену →	Keytop:Sample Copy
22	B1327256 запросить цену →	Keytop:Power Source
101	04523010N запросить цену →	Binding Self-Tapping Screw:3x10
23	B1327310 запросить цену →	PCB:OP-L
24	B1327300 запросить цену →	PCB:OP-R
102	03530060N запросить цену →	Philips Pan Head Bind Screw - M3x6
25	B1327286 запросить цену →	Shadeing Plate:Touch Panel
103	04523010P запросить цену →	Binding Self-Tapping Screw:3x10
104	11050032 запросить цену →	Clamp
26	B1327297 запросить цену →	Insulating Sheet:LCD:Touch Panel
27	B1805258 запросить цену →	Touch Panel:HVGA

4. ARDF Exterior (B132/B200)

№	Артикул	Описание
101	04513006N запросить цену →	Tapping Screw - 3x6
1	B1327451 запросить цену →	ADF:Ass'y
102	09515010N запросить цену →	Screw - M5x10
2	B6521902 запросить цену →	Cover:Front
3	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
4	B6521952 запросить цену →	Cover:Rear
5	54472681 запросить цену →	Snap Ring
6	B6524903 запросить цену →	Stopper:Guide Plate:Pressure Plate
7	B4772715 запросить цену →	Pressure Plate Tape
8	B6524741 запросить цену →	Pressure Plate:Ass'y
9	B6524902 запросить цену →	Guide Plate:Pressure Plate
10	G0121531 запросить цену →	Magnet
11	B6524905 запросить цену →	Decal - Misfeed Removal
12	A8597211 запросить цену →	Stepped Screw
13	B6521906 запросить цену →	Decal - Misfeed Removal
14	B6521905 запросить цену →	Decal - Misfeed Removal:Exit

5. ARDF Original Tray (B132/B200)

№	Артикул	Описание
1	G5644151 запросить цену →	Rail - Side Fence
101	04513006N запросить цену →	Tapping Screw - 3x6
2	B4772272 запросить цену →	Table Side Fence
102	04503008N запросить цену →	Tapping Screw - M3x8
3	A3764599 запросить цену →	Side Fence Pad
103	07200060E запросить цену →	Retaining Ring - M6
4	B4772286 запросить цену →	Original Sensor Feeler Stud
104	06320140G запросить цену →	Parallel Pin
5	A8061351 запросить цену →	Original Sensor Feeler
6	52062686 запросить цену →	Snap Ring
7	B6522351 запросить цену →	Base:Original Table:Ass'y
8	B6522354 запросить цену →	Decal:Base:Original
9	B6525451 запросить цену →	Harness:Original Sensor
10	AW020141 ✓ в наличии	Photointerruptor
11	B4772281 запросить цену →	Original Sensor Bracket
12	AW010112 запросить цену →	Photo Refiection Sensor:Original Table
13	B6522333 запросить цену →	Shaft:Rise:Base
14	A6281225 ✓ в наличии	Bushing - 8mm
15	B6522334 запросить цену →	Lever:Rise:Base
16	B6522335 запросить цену →	Bracket:Lever:Rise:Base
17	B6522363 запросить цену →	Shaft:Base:Rear:Ass'y
18	B6522403 запросить цену →	Arm:Roller:Reverse:Upper
19	B3513752 запросить цену →	Pressure Roller - Reverse
20	B6522404 запросить цену →	Compression Spring:3.1n
21	50530223 ✓ в наличии	Bushing - 8mm
22	B6522323 запросить цену →	Ground Plate:Shaft:Base
23	B6522375 запросить цену →	Bushing:Original Table
24	54472681 запросить цену →	Snap Ring
25	A8593225 запросить цену →	Discharge Brush
26	B6522392 запросить цену →	Stopper:Original Table
27	B6522393 запросить цену →	Compression Spring
28	B6522322 запросить цену →	Guide Plate:Reverse:Upper
29	C1012360 запросить цену →	Snap Ring
30	A8062281 запросить цену →	Gear - Z47
31	AA143789 запросить цену →	Shaft:Cleaner
32	B6522372 запросить цену →	Original Table:Face Front:Printing
33	B6522383 запросить цену →	Original Table:Behind
34	B6525436 запросить цену →	Harness:Sensor:Original Table

6. Original Feed 1 (B132/B200)

№	Артикул	Описание
101	04513006N запросить цену →	Tapping Screw - 3x6
1	B4772342 запросить цену →	Guide:Paper Feed:Upper
102	04503008N запросить цену →	Tapping Screw - M3x8
2	B6521811 запросить цену →	Decal:Misfeed Removal:Paper Feed
3	B6521812 запросить цену →	Decal:Display Guidance
103	07200040E запросить цену →	Retaining Ring - M4
104	08050089 запросить цену →	Retaining Ring - M4
4	B6521807 запросить цену →	Decal:Size:Original
5	B4771821 запросить цену →	Paper Feed Cover Grip
105	11050487 запросить цену →	Harness Clamp
6	B4771825 запросить цену →	Paper Feed Release Lever
106	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
7	B4774117 запросить цену →	Spring
107	04513008N запросить цену →	Tapping Screw - M3x8
8	B4771831 запросить цену →	Grip Shaft
9	B6521822 запросить цену →	Bracket:Pressure:Pickup
10	B6521824 запросить цену →	Compression Spring
11	B6521823 запросить цену →	Pressure Plate:Pickup
12	B4771851 запросить цену →	Rear Cover Bracket
13	B4771841 запросить цену →	Front Cover Bracket
14	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
15	B4771791 запросить цену →	Paper Feed Cover
16	B4772361 запросить цену →	Pull Out Roller Bracket
17	B4772491 запросить цену →	Anti-static Brush
18	AA080037 запросить цену →	Bushing - 6mm
19	B4774111 запросить цену →	Spring
20	B4772351 запросить цену →	Driven Pull Out Roller
21	A6972131 запросить цену →	Antistatic Brush
22	B6522523 запросить цену →	Bracket:Paper Size Sensor
23	AW020155 запросить цену →	Photointerruptor:Paper Size Sensor:
24	AW020154 запросить цену →	Photointerruptor:Entrance
25	B6525411 запросить цену →	Harness:Paper Size Sensor
26	AW010107 ✓ в наличии	Paper Feed Sensor
27	AW010117 запросить цену →	Paper Feed Sensor
28	B6525416 запросить цену →	Harness:Sensor:Stopper Guide
29	B4772373 запросить цену →	Relay Roller Arm
30	B6522505 запросить цену →	Compression Spring
31	B4772372 запросить цену →	Driven Paper Feed Roller

7. Original Feed 2 (B132/B200)

№	Артикул	Описание
1	AA143789 запросить цену →	Shaft:Cleaner
101	07200040E запросить цену →	Retaining Ring - M4
2	B3011286 запросить цену →	Bushing - 6x10x6
102	07200060E запросить цену →	Retaining Ring - M6
103	07200030E запросить цену →	Retaining Ring - M3
3	A4181158 ✓ в наличии	Spacer - M6.5x1
4	AA063435 запросить цену →	Compression Spring:Paper Feed:Joint
5	AA132013 запросить цену →	Spacer
6	A8061163 запросить цену →	Guide Plate Cushion
7	B4772172 запросить цену →	Front Entrance Guide
8	A6801621 запросить цену →	Feed-in Unit Stopper
9	A6281225 ✓ в наличии	Bushing - 8mm
10	A8061293 запросить цену →	Feed Belt Drive Roller
11	B4772191 запросить цену →	Separation Shaft
12	A8061295 ✓ в наличии	Feed Belt
13	A8064261 запросить цену →	Spring Belt Guide Roller
14	A8061294 запросить цену →	Feed Belt Driven Roller
15	A8061298 запросить цену →	Transport Belt Roller Shaft
16	A8061292 ✓ в наличии	Feed Belt Bracket
17	B4772182 запросить цену →	Rear Entrance Guide
18	B4772231 запросить цену →	Pick-up Roller Lever
19	54472681 запросить цену →	Snap Ring
20	50530447 запросить цену →	Bushing - 6mm
21	B4772226 запросить цену →	Pickup Roller:Coupling
22	B4772225 ✓ в наличии	Pick-up Roller
23	AA132171 запросить цену →	Spacer - 6x20x1
24	B6522213 запросить цену →	Timing Belt:B40S2M142
25	B6522212 запросить цену →	Timing Pulley:21T
26	B6522215 запросить цену →	Guide:Paper Feed Belt:Front
27	B4772222 ✓ в наличии	Pick-up Roller Bracket
28	A8062151 запросить цену →	Timing Pulley - T19/Z23 S2M/M0.6
29	A8062271 запросить цену →	Gear - Z18

8. Original Trans 1 (B132/B200)

№	Артикул	Описание
1	B6522142 запросить цену →	Guide Plate:Paper Feed:Lower
101	04513006N запросить цену →	Tapping Screw - 3x6
102	04533006N запросить цену →	Tapping Screw - M3x6
2	B4772151 запросить цену →	Separation Cap
3	AA143790 запросить цену →	Screw:Contact Point
103	04513010N запросить цену →	Tapping Screw - 3x10
104	07200040E запросить цену →	Retaining Ring - M4
4	B3011155 запросить цену →	Separation Support Pad
105	06320120G запросить цену →	Parallel Pin - 2x12
5	B3011156 запросить цену →	Separation Pad Holder
6	54472681 запросить цену →	Snap Ring
106	11050522 запросить цену →	Edge Saddle - LES0510
7	A8592241 ✓ в наличии	Reverse Roller
8	A2936399 запросить цену →	Torque Limiter - Separator
9	B6524156 запросить цену →	Compression Spring:0.5n
10	A6801661 запросить цену →	Bushing - 4mm
11	B6524155 запросить цену →	Roller:Driven:Reverse:Middle
12	B6522127 запросить цену →	Bracket:Guide Plate:Lower
13	B4773131 запросить цену →	Reverse Roller Shaft
14	A8592230 запросить цену →	Ball Bearing - 6x13x5
15	B6522128 запросить цену →	Cushion:Guide Plate:Reverse:Exit
16	B6522122 запросить цену →	Stay:Reverse Roller:Ass'y
17	B6522126 запросить цену →	Guide:Stay:Reverse Roller
18	B6522432 запросить цену →	Guide Plate:Original Table
19	50530447 запросить цену →	Bushing - 6mm
20	B6524203 запросить цену →	Gate Pawl:Reverse:Upper
21	A4582251 запросить цену →	Cushion - Bin Solenoid Lever
22	B6524205 запросить цену →	Bracket:Discharge Brush:Ass'y
23	A6812416 запросить цену →	Antistatic Brush
24	B6524726 запросить цену →	Exit Roller
25	B6524133 запросить цену →	Bracket:Sensor:Reverse:Middle
26	AW010117 запросить цену →	Paper Feed Sensor
27	B6524122 запросить цену →	Guide Plate:Reverse:Middle:Upper
28	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
29	B6524212 запросить цену →	Hook:Solenoid:Reverse:Upper
30	B6524213 запросить цену →	Tension Spring:Hook:Gate Pawl
31	B6524727 запросить цену →	Timing Pulley - 44t

9. Original Trans 2 (B132/B200)

№	Артикул	Описание
101	04513006N запросить цену →	Tapping Screw - 3x6
1	B4772581 запросить цену →	Entrance Scanning Guide
2	B4774115 запросить цену →	Spring
102	07200040E запросить цену →	Retaining Ring - M4
3	B4772577 запросить цену →	Driven Entrance Scanning Roller
103	07200060E запросить цену →	Retaining Ring - M6
104	07423808 запросить цену →	Ball Bearing - 8x16x5
4	53241658 запросить цену →	Bushing- 4x8x4.5mm
5	A3742181 запросить цену →	Spacer
105	04503008N запросить цену →	Tapping Screw - M3x8
106	04533006N запросить цену →	Tapping Screw - M3x6
6	B4772575 запросить цену →	Entrance Scanning Roller Shaft
107	06320120G запросить цену →	Parallel Pin - 2x12
7	B4772574 запросить цену →	Arm:Roller:Scanning:Entrance
8	A4221063 запросить цену →	Seal - 0.7x13x20
108	11050522 запросить цену →	Edge Saddle - LES0510
9	B4772561 запросить цену →	Entrance Scanning Base
10	B4772145 запросить цену →	Guide Bracket
11	AW010117 запросить цену →	Paper Feed Sensor
12	B6525431 запросить цену →	Harness:Registration Sensor
13	B4772665 запросить цену →	Registration Sensor Bracket
14	B6523251 запросить цену →	Guide Plate:Entrance:Upper:Ass'y
15	A8593225 запросить цену →	Discharge Brush
16	B4772121 запросить цену →	Drive Relay Roller
17	B6522411 запросить цену →	Roller:Scanning:Entrance:Drive
18	B6522112 запросить цену →	Roller:Pull Out:Drive
19	B6522421 запросить цену →	Roller:Scanning:Exit:Drive
20	B6521783 запросить цену →	Timing Belt:B80S3M417
21	B6523135 запросить цену →	Timing Belt:B60S2M172
22	B4771775 запросить цену →	Paper Feed Cover Bracket
23	AA082141 запросить цену →	Bushing - 16x18x5
24	AA143791 запросить цену →	Screw:Safety
25	B6524153 запросить цену →	Timing Belt:B40S2M230
26	A8062111 запросить цену →	Timing Pulley - T28 S2M

10. Original Trans 3 (B132/B200)

№	Артикул	Описание
101	04513006N запросить цену →	Tapping Screw - 3x6
1	B6523145 запросить цену →	Tension Spring:Lock:Lever
2	B6523144 запросить цену →	Hook:Lock:Image Reading Unit:Front
102	03530040N запросить цену →	Screw - M3X4
103	04533006N запросить цену →	Tapping Screw - M3x6
3	B6523141 запросить цену →	Shaft:Lever:Misfeed Removal:Ass'y
4	B6523121 ✓ в наличии	Transport Belt
104	07200040E запросить цену →	Retaining Ring - M4
5	B6523112 запросить цену →	Roller:Transport Belt:Drive
105	07200060E запросить цену →	Retaining Ring - M6
106	07403706 запросить цену →	Ball Bearing - M6x10x3
6	B6523119 запросить цену →	Stopper:Roller:Drive
107	07403508 запросить цену →	Ball Bearing - 8x14x4
7	B6523158 запросить цену →	Discharge Brush:Short
8	B6523157 запросить цену →	Discharge Brush:Long
108	08050089 запросить цену →	Retaining Ring - M4
109	04513008N запросить цену →	Tapping Screw - M3x8
9	B6523159 запросить цену →	Discharge Brush:Middle
10	B4772621 запросить цену →	Anti-static Brush
11	B6523116 запросить цену →	Guide:Transport Belt:Front
12	B6523110 запросить цену →	Housing:Transport Belt Unit
13	B6523125 запросить цену →	Compression Spring
14	B6523117 запросить цену →	Guide:Transport Belt:Rear
15	B6523156 запросить цену →	Spacer:Transport Belt
16	B6523113 запросить цену →	Roller:Pressure
17	B6523123 запросить цену →	Bracket:Roller:Driven
18	B6523124 запросить цену →	Driven Roller:Scanning
19	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
20	B6524766 запросить цену →	DC Solenoid:Reverse:Lower:Ass'y
21	B6524532 запросить цену →	Lever:Reverse:Lower:DC Solenoid
22	B6524533 запросить цену →	Bracket:Reverse:Lower:DC Solenoid
23	A6972102 запросить цену →	Damper - Junction Gate Solenoid

11. Original Exit 1 (B132/B200)

№	Артикул	Описание
1	52062684 запросить цену →	Shoulder Screw - M3
101	04513006N запросить цену →	Tapping Screw - 3x6
102	08025291 запросить цену →	Tapping Screw:Round Point - M3x6
2	B6522152 запросить цену →	Guide Plate:Lower:Pull Out
103	04513010N запросить цену →	Tapping Screw - 3x10
3	B6524119 запросить цену →	Decal:Guide Plate:Reverse:Exit
104	07200040E запросить цену →	Retaining Ring - M4
4	B6524114 запросить цену →	Guide Plate:Reverse:Exit:Upper
105	06320120G запросить цену →	Parallel Pin - 2x12
5	B6524116 запросить цену →	Guide:Reverse:Exit
106	08050092 запросить цену →	Retaining Ring - 3m
6	B6524117 запросить цену →	Guide:Reverse:Exit:Middle
7	B6524115 запросить цену →	Guide Plate:Reverse:Middle:Upper
107	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
8	B6524103 запросить цену →	Guide Plate:Reverse:Entrance
9	B6524152 запросить цену →	Reverse Roller:Exit:Drive
10	B6524726 запросить цену →	Exit Roller
11	B4772495 запросить цену →	Paper Feed Sensor Bracket
12	AW010117 запросить цену →	Paper Feed Sensor
13	B6525461 запросить цену →	Harness:Sensor:Exit
14	B6524506 запросить цену →	Guide:Scanning:Exit:Long
15	B6524507 запросить цену →	Guide:Scanning:Exit:Short
16	A4221063 запросить цену →	Seal - 0.7x13x20
17	B6524501 запросить цену →	Guide:Scanning:Exit:Exit
18	B6524503 запросить цену →	Discharge Brush:Exit:L37
19	B6524504 запросить цену →	Discharge Brush:Exit:L16
20	50530447 запросить цену →	Bushing - 6mm
21	A8592230 запросить цену →	Ball Bearing - 6x13x5
22	B6524727 запросить цену →	Timing Pulley:44T
23	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
24	54472681 запросить цену →	Snap Ring
25	A8062111 запросить цену →	Timing Pulley - T28 S2M
26	C1051866 запросить цену →	Pin
27	B4772145 запросить цену →	Guide Bracket

12. Original Exit 2 (B132/B200)

№	Артикул	Описание
101	04504008N запросить цену →	Tapping Screw - M4x8
1	B6524527 запросить цену →	Gate Pawl:Reverse:Lower:Left
102	04503008N запросить цену →	Tapping Screw - M3x8
2	B6524528 запросить цену →	Gate Pawl:Reverse:Lower:Right
3	A4582251 запросить цену →	Cushion - Bin Solenoid Lever
103	07200040E запросить цену →	Retaining Ring - M4
4	B6524520 запросить цену →	Bushing:Reverse:Lower:Gate Pawl
104	07200030E запросить цену →	Retaining Ring - M3
105	06320120G запросить цену →	Parallel Pin - 2x12
5	B6524519 запросить цену →	Roller:Scanning:Exit:Driven
6	B4772637 запросить цену →	Driven Exit Arm
7	B4774127 запросить цену →	Exit Arm Spring
8	B6524516 запросить цену →	Guide Plate:Reverse:Lower
9	A2322356 запросить цену →	Stepped Screw - M6
10	B4772645 запросить цену →	Short Arm Shaft
11	B4772641 запросить цену →	Long Arm Shaft
12	B6524529 запросить цену →	Lever:Reverse:Lower
13	B4772636 запросить цену →	Driven Exit Scanning Roller
14	B6524517 запросить цену →	Arm:Pressure:Reverse:Lower
15	B6524518 запросить цену →	Compression Spring
16	B6524530 запросить цену →	Tension Spring
17	A4221063 запросить цену →	Seal - 0.7x13x20
18	B4772621 запросить цену →	Anti-static Brush
19	B6524522 запросить цену →	Bracket:Reverse:Lower
20	54472681 запросить цену →	Snap Ring
21	50530447 запросить цену →	Bushing - 6mm
22	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
23	B6524726 запросить цену →	Exit Roller
24	B6524602 запросить цену →	Guide Plate:Reverse:Lower:Fix
25	B6521853 запросить цену →	Compression Spring
26	A8594836 запросить цену →	Bushing- Exit Driven Roller
27	B4772861 запросить цену →	Driven Exit Roller
28	B6521852 запросить цену →	Cover:Exit
29	AW010117 запросить цену →	Paper Feed Sensor
30	B6525456 запросить цену →	Harness:Sensor:Reverse:Lower
31	B6521854 запросить цену →	Cover:Sensor:Reverse:Lower
32	A8592230 запросить цену →	Ball Bearing - 6x13x5
33	B6524727 запросить цену →	Timing Pulley - 44t

13. ARDF Drive & Electrical 1 (B132/B200)

№	Артикул	Описание
1	B4773711 запросить цену →	Paper Feed Motor - DC 7.4W
101	04513006N запросить цену →	Tapping Screw - 3x6
2	B4773115 запросить цену →	Paper Feed Motor Stay
102	04514006N запросить цену →	Tapping Screw - 4x6
3	B4773111 запросить цену →	Paper Feed Motor Bracket
103	07200040E запросить цену →	Retaining Ring - M4
104	07200060E запросить цену →	Retaining Ring - M6
4	AA060842 запросить цену →	Tension Spring
105	11050487 запросить цену →	Harness Clamp
5	B6521633 запросить цену →	Spacer:Reverse Roller:Rear
106	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
6	B4773161 запросить цену →	Gear - 37Z
107	06320120G запросить цену →	Parallel Pin - 2x12
7	B4773151 запросить цену →	Gear - 31Z
108	07200030E запросить цену →	Retaining Ring - M3
8	54472681 запросить цену →	Snap Ring
9	A5482139 запросить цену →	Pulley
109	07074060N запросить цену →	Bushin - :DIA4x6
10	A8062244 запросить цену →	Separation Shaft Stopper
11	B4773123 запросить цену →	Gear - 24Z
12	A8592230 запросить цену →	Ball Bearing - 6x13x5
13	B4773121 запросить цену →	Separation Roller Shaft
14	A6802262 запросить цену →	Feeler - Pick-up Roller Cam
15	50530447 запросить цену →	Bushing - 6mm
16	B4773251 запросить цену →	Pick-up Roller Cam
17	AX040139 запросить цену →	Stepper Motor:MM42:0.95A:9.5V
18	B4773143 запросить цену →	Gear - 20Z
19	B6521643 запросить цену →	Timing Belt:B40S3M186
20	B4773141 запросить цену →	Gear - 23Z
21	B4773177 запросить цену →	Pulley
22	AW020141 ✓ в наличии	Photointerruptor
23	B6521773 запросить цену →	Timing Belt:B40S2M178
24	B3012141 запросить цену →	Pulley - 39Z
25	B6521613 запросить цену →	Timing Belt:B60S2M212
26	B4773145 запросить цену →	Pulley
27	B4773181 запросить цену →	Paper Feed Drive Bracket
28	B4773171 запросить цену →	Pulley
29	B6521674 запросить цену →	Timing Belt:B40S2M170
30	B6521673 запросить цену →	Timing Belt:B40S3M180
31	B4773173 запросить цену →	Pulley
32	A6972102 запросить цену →	Damper - Junction Gate Solenoid
33	B6521134 запросить цену →	Compression Spring
34	B6521133 запросить цену →	Shaft:Slider

14. ARDF Drive & Electrical 2 (B132/B200)

№	Артикул	Описание
1	B4775751 запросить цену →	Interface Harness
101	04513006N запросить цену →	Tapping Screw - 3x6
102	04503008N запросить цену →	Tapping Screw - M3x8
2	B6525421 запросить цену →	Harness:Motor:Exit
3	B6525426 запросить цену →	Harness:Solenoid:Reverse
103	03530050N запросить цену →	Screw - m3x5
104	04514006N запросить цену →	Tapping Screw - 4x6
4	B6525406 запросить цену →	Harness:Paper Size Sensor
105	03530040N запросить цену →	Screw - M3X4
5	B6525401 запросить цену →	Harness:Original Sensor
6	B6525441 запросить цену →	Harness:Motor:Pick Up
106	07200060E запросить цену →	Retaining Ring - M6
7	B4775691 запросить цену →	Paper Feed Motor Harness
107	07200040E запросить цену →	Retaining Ring - M4
8	B6525502 запросить цену →	PCB:Main Control
108	11050487 запросить цену →	Harness Clamp
109	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
9	B6522911 запросить цену →	Stepper Motor:Base:Rise:Ass'y
10	B6522343 запросить цену →	Bracket:Motor:Base:Ass'y
11	B6522347 запросить цену →	Timing Belt:B40S2M158
12	A8062287 запросить цену →	Gear - Z20/Z47
13	A8062285 запросить цену →	Gear - Z20/Z47
14	AA132152 запросить цену →	Spacer - 8x20x1
15	A8062161 запросить цену →	Timing Pulley - T30/Z20 S2M/M0.8
16	A8062283 запросить цену →	Gear - Z20/Z47
17	B6524722 запросить цену →	Stepper Motor:Exit:Ass'y
18	B6524728 запросить цену →	Timing Belt:B40S2M138
19	B4773721 запросить цену →	Scanning Motor- DC 7.4W
20	B6523211 запросить цену →	Bracket:Stepper Motor
21	AA060991 запросить цену →	Tension Spring:Tension:Transport
22	B6523215 запросить цену →	Guide Plate:Stepper Motor
23	B6521721 запросить цену →	Timing Belt:B60S2M280
24	B6524153 запросить цену →	Timing Belt:B40S2M230
25	B6524223 запросить цену →	Bracket:Solenoid:Reverse:Upper
26	A6972102 запросить цену →	Damper - Junction Gate Solenoid
27	B6524222 запросить цену →	DC Solenoid:Ass'y
28	B6521781 запросить цену →	Bracket:Shaft:Scanning:Ass'y
29	B4773217 запросить цену →	Pulley
30	AA143791 запросить цену →	Screw:Safety
31	B4773175 запросить цену →	Pulley
32	B6523174 запросить цену →	Tension Spring
33	52152621 запросить цену →	Snap Ring - M6
34	B6523231 запросить цену →	Belt Tensioner:Ass'y
35	54472681 запросить цену →	Snap Ring

Каталог очень большой (3168 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
