Ricoh ARDF DF3060 ADF7000 — каталог запчастей со схемами

Содержание

1. Exterior (D578)
2. Original Feed Section 1 (D578)
3. Original Feed Section 2 (D578)
4. Original Transfer Section (D578)
5. Original Exit (D578)
6. Drive Section (D578)
7. Frame Section (D578)

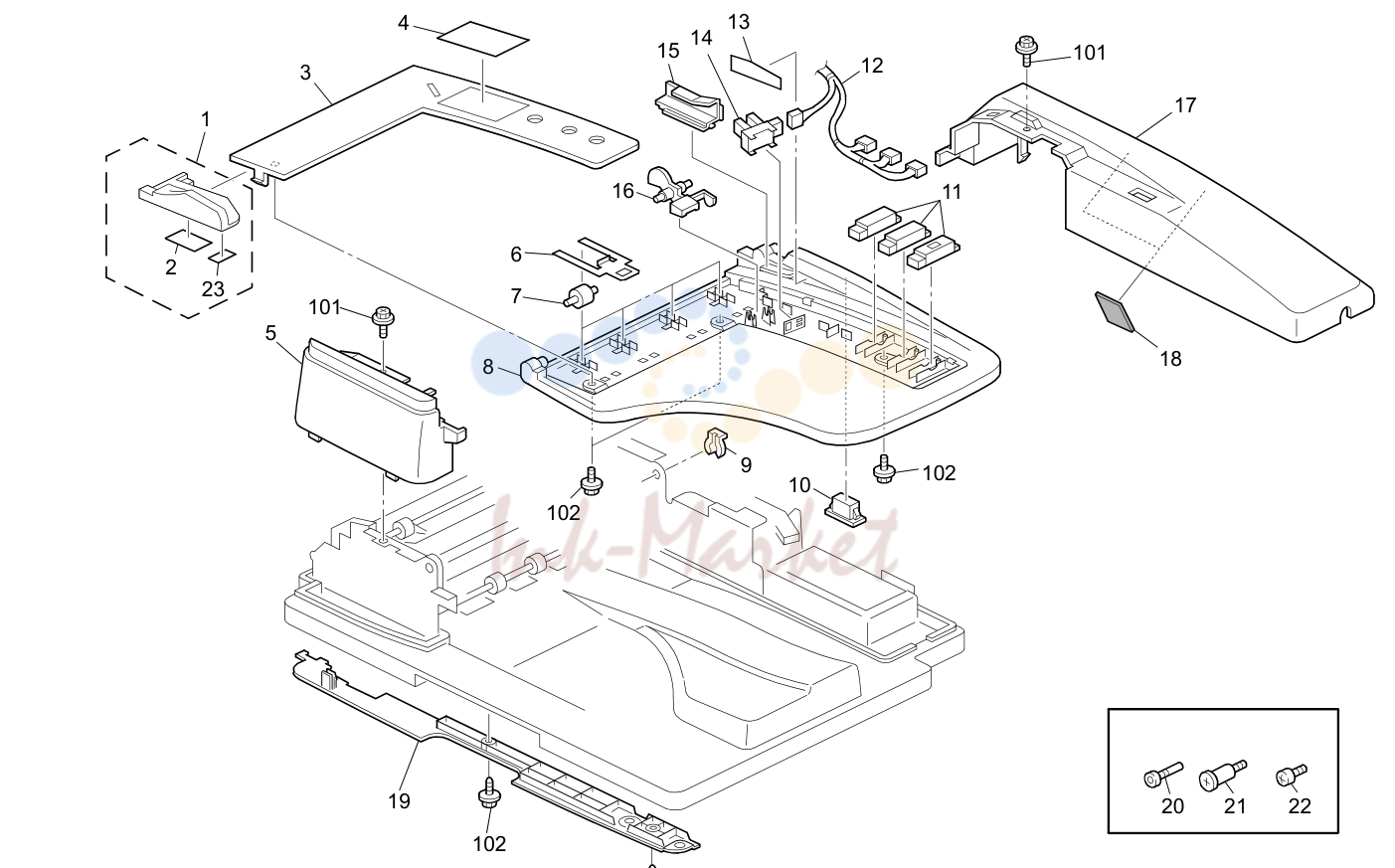

1. Exterior (D578)

№	Артикул	Описание
101	04513006N запросить цену →	Tapping Screw - 3x6
1	D5784680 запросить цену →	Side Fence:Ass'y
102	04503008N запросить цену →	Tapping Screw - M3x8
2	A3764599 запросить цену →	Side Fence Pad
3	D5784661 запросить цену →	Cover:Original Table
4	D5786031 запросить цену →	Decal:Original Table (D578-17)
4	D5786991 запросить цену →	Decal:Original Table:Peridot (D578-51)
5	D5784711 запросить цену →	Cover:Front
6	B7893146 запросить цену →	Spring Plate - Driven Roller
7	A8584671 запросить цену →	Roller Driven
8	D5784611 ✓ в наличии	Original Table
9	52152621 запросить цену →	Snap Ring - M6
10	AG070513 запросить цену →	Magnet Catch
11	AW010129 запросить цену →	Paper Feed Sensor
12	D5415410 запросить цену →	Harness:Sensor:Original Tray
13	D5786041 запросить цену →	Decal:Side Fence
14	AW020141 ✓ в наличии	Photointerruptor
15	D5784621 запросить цену →	Guide:Original Insert
16	D5784631 запросить цену →	Feeler:Original Sensor:Trailing Edge
17	D5784811 запросить цену →	Cover:Rear
18	B7896514 запросить цену →	Damping Insulation:Cover:Rear
19	D5781921 запросить цену →	Base:Behind
20	H5115007 запросить цену →	Stamp
21	A5486111 запросить цену →	Screw:Positioning:Hinge
22	D5406121 запросить цену →	Full Dug Point Screw:Fix:Hinge
23	B3872316 запросить цену →	Cushion:Stopper Pawl
24	C6002050 запросить цену →	Adjusting Screw:M4x10 (C578-51)
25	C6006023 запросить цену →	Bracket:Protect:Machine Or Copier:Ass'y
26	C2182046 запросить цену →	Cushion:Bracket:Protect (D578-51)

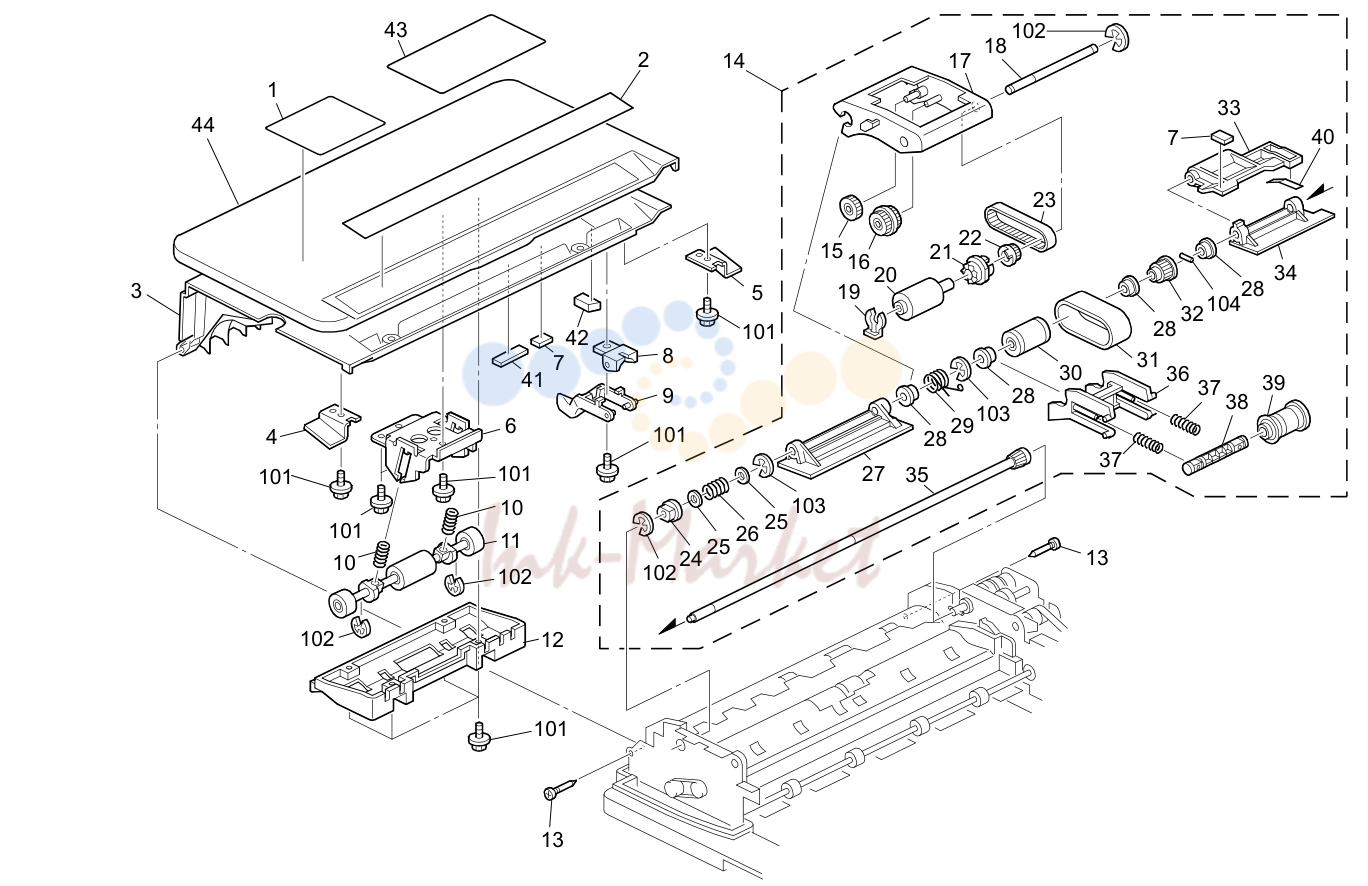

2. Original Feed Section 1 (D578)

№	Артикул	Описание
35	D5412111 запросить цену →	Shaft:Paper Feed:Drive
1	D5786012 запросить цену →	Decal:Misfeed Removal
36	B7892115 запросить цену →	Belt Holder
2	D5786021 запросить цену →	Decal:Size:Original
2	D5786062 запросить цену →	Decal:Original:Many Languages
37	B3863320 запросить цену →	Spring:Belt:Paper Feed:8N
38	A8592112 запросить цену →	Drive Shaft - Paper Feed Belt
3	D5784911 запросить цену →	Cover:Paper Feed
39	B3872113 ✓ в наличии	Roller - Paper Feed Belt
4	B7894873 запросить цену →	Positioning Plate - Front
5	B7894874 запросить цену →	Positioning Plate - Rear
40	A8592319 запросить цену →	Base Cushion
41	D3664861 запросить цену →	Cushion - Paper Feed Cover
6	B7893315 запросить цену →	Driven Roller Bracket
7	B3872316 запросить цену →	Cushion:Stopper Pawl
42	D3664849 запросить цену →	Cushion - Pick-Up Arm
43	D5786061 запросить цену →	Decal:Caution:Original:Multi Languages
8	B7894872 запросить цену →	Original Sensor Feeler Holder
9	D3662142 запросить цену →	Feeler:Original Sensor
44	D5784921 запросить цену →	Cover:Paper Feed:Upper
10	B7893331 запросить цену →	Compression Spring - Driven Roller
11	B7893326 запросить цену →	Driven Roller
12	D5784931 запросить цену →	Guide Plate:Driven Roller:Pull Out
13	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
14	D5412100 запросить цену →	Paper Feed Unit
15	A8592167 запросить цену →	Gear - 22Z
16	G4123831 запросить цену →	Pulley - 22Z
17	B7892151 запросить цену →	Pickup Holder
18	B7892161 запросить цену →	Pickup Roller Shaft
19	54472681 запросить цену →	Snap Ring
20	B3872161 запросить цену →	Pickup Roller
21	B7892163 запросить цену →	Collar:Pickup
22	B7892164 запросить цену →	Timing Pulley:Pickup:S2M
23	AA043620 запросить цену →	Timing Belt - 40S2M102
24	AA082144 запросить цену →	Bushing - 8x12x7
25	AA132013 запросить цену →	Spacer
26	AA063435 запросить цену →	Compression Spring:Paper Feed:Joint
27	B7892132 запросить цену →	Paper Feed Guide - Front
28	A6281225 ✓ в наличии	Bushing - 8MM
29	B7892181 запросить цену →	Torsion Spring - Pickup
30	B7892114 ✓ в наличии	Paper Feed Belt Roller
101	04503008N запросить цену →	Tapping Screw - M3x8
31	D5412121 запросить цену →	Paper Feed Belt
32	A8592121 запросить цену →	Gear - 22Z
102	07200040E запросить цену →	Retaining Ring - M4
33	B7892134 запросить цену →	Pick-Up Arm
103	07200060E запросить цену →	Retaining Ring - M6
34	B7892131 запросить цену →	Paper Feed Guide - Rear
104	06320120G запросить цену →	Parallel Pin - 2x12

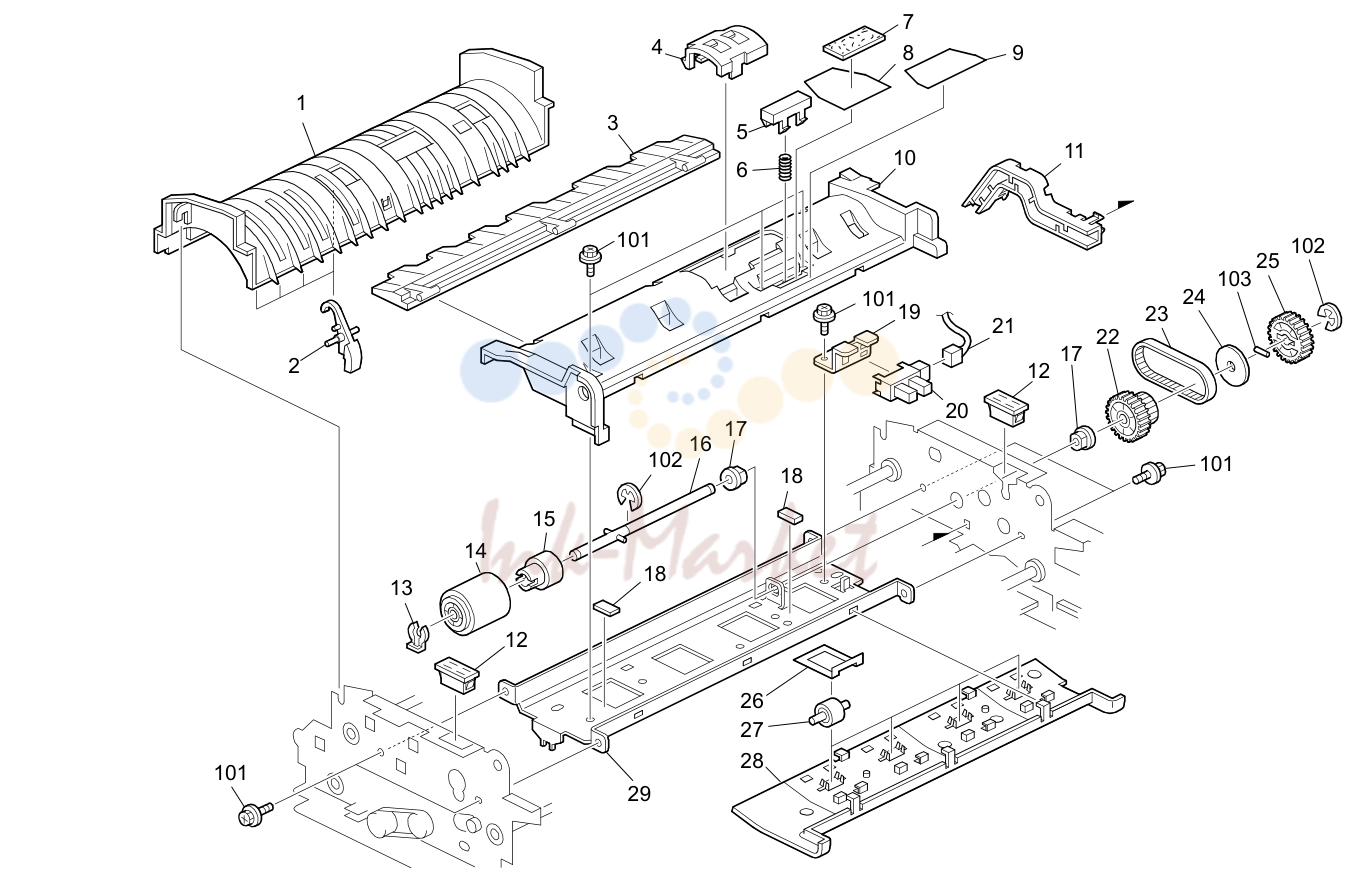

3. Original Feed Section 2 (D578)

№	Артикул	Описание
1	B7893211 запросить цену →	Guide Plate:Pull Out
101	04513006N запросить цену →	Tapping Screw - 3x6
2	B7893213 запросить цену →	Feeler - Paper Size Sensor
102	07200040E запросить цену →	Retaining Ring - M4
3	B7892322 запросить цену →	Reverse Guide Plate
103	06320120G запросить цену →	Parallel Pin - 2x12
4	B7892312 запросить цену →	Cover - Reverse
5	B7892381 запросить цену →	Pickup Receive Plate
6	B7892386 запросить цену →	Compression Spring - Pickup
7	A8592352 запросить цену →	Pressure Plate Pad
8	B7892372 запросить цену →	Guide Pickup
9	B7892371 запросить цену →	Pickup Guide
10	B7892311 запросить цену →	Guide Plate - Paper Feed
11	B7891336 запросить цену →	Sensor Harness Guide
12	AG070513 запросить цену →	Magnet Catch
13	54472681 запросить цену →	Snap Ring
14	D5412241 ✓ в наличии	Reverse Roller:Paper Feed
15	B8022255 запросить цену →	Torque Limiter Mechanical Clutch:Separator
16	D5412210 запросить цену →	Shaft:Reverse:Press Fit
17	AA082101 запросить цену →	Bushing - 6x10x6
18	B3872316 запросить цену →	Cushion:Stopper Pawl
19	B7891331 запросить цену →	Original Sensor Bracket
20	AW020141 ✓ в наличии	Photointerruptor
21	D5415425 запросить цену →	Harness:Sensor:Set Sensor:Connecting
22	D3664269 запросить цену →	Gear & Pulley - 32Z/30T
23	AA043623 запросить цену →	Timing Belt - B40S2M180
24	B7894257 запросить цену →	Pulley Flange
25	D3664266 запросить цену →	Gear - 30Z
26	B7892317 запросить цену →	Spring Plate - Exit Upper
27	A8584671 запросить цену →	Roller Driven
28	B7893226 запросить цену →	Guide Plate - Upper Reverse
29	B7891161 запросить цену →	Stay:Separation

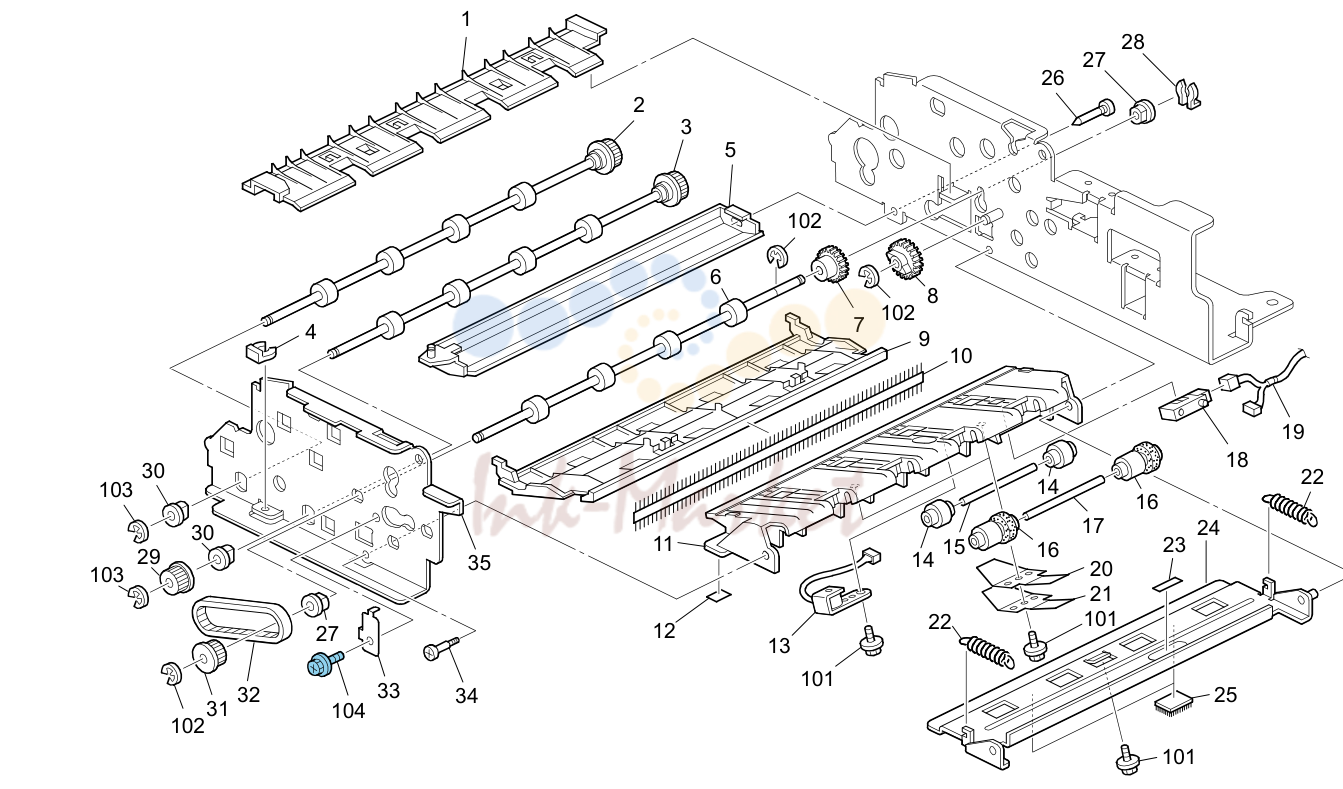

4. Original Transfer Section (D578)

№	Артикул	Описание
1	B7893221 запросить цену →	Guide Plate - Lower Reverse
101	04503008N запросить цену →	Tapping Screw - M3x8
2	B7893110 запросить цену →	Entrance Transport Roller
102	07200040E запросить цену →	Retaining Ring - M4
103	07200060E запросить цену →	Retaining Ring - M6
3	B7893120 запросить цену →	Exit Transport Roller
4	52062686 запросить цену →	Snap Ring
104	04543006Q запросить цену →	Tapping Screw - M3x6
5	B7893510 запросить цену →	Exposure Glass Guide
6	D3663131 запросить цену →	Transport Roller - Exit
7	B7893136 запросить цену →	Gear - 20Z
8	B7893137 запросить цену →	Gear - 24Z
9	B7893220 запросить цену →	Exit Guide Plate - Upper
10	B7893223 запросить цену →	Discharge Brush - Exit
11	B7893432 запросить цену →	Exit Guide Plate
12	D5786091 запросить цену →	Decal:Blue
13	B7895006 запросить цену →	DC Solenoid DC24V
14	B7893472 запросить цену →	Scanning Driven Roller
15	B7893493 запросить цену →	Driven Exit Shaft
16	B7893712 запросить цену →	Exit Driven Roller
17	B7893491 запросить цену →	Scanning Driven Shaft
18	AW010109 запросить цену →	Photo Reflection Sensor:PS117ED1
19	D5415420 запросить цену →	Harness:Sensor:Exit:Connecting
20	B7893417 запросить цену →	Spring Plate - Exit Driven
21	B7893418 запросить цену →	Spring Plate - Exit Driven Auxiliary
22	B7893426 запросить цену →	Tension Spring - Open And Close
23	B3873414 запросить цену →	Shield - Transmited Rubber Stamp
24	B7893431 запросить цену →	Cover - Exit Guide Plate
25	B3514322 запросить цену →	Tape - Platen Sheet
26	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
27	AA082101 запросить цену →	Bushing - 6x10x6
28	54472681 запросить цену →	Snap Ring
29	B7893126 запросить цену →	Timing Pulley - 25T
30	AA082144 запросить цену →	Bushing - 8x12x7
31	B7893131 запросить цену →	Timing Pulley - 20T
32	B8303115 запросить цену →	Timing Belt:B40S2M142
33	B3871221 запросить цену →	Exit Grounding Plate
34	AA143379 запросить цену →	Stepped Screw
35	B7891121 запросить цену →	Side Plate:Front

5. Original Exit (D578)

№	Артикул	Описание
101	04543006Q запросить цену →	Tapping Screw - M3x6
1	B7893219 запросить цену →	Entrance Guide Plate - Upper
102	03530040N запросить цену →	Screw - M3x4
2	AW010109 запросить цену →	Photo Reflection Sensor:PS117ED1
3	D5415425 запросить цену →	Harness:Sensor:Set Sensor:Connecting
103	07423808 запросить цену →	Ball Bearing - 8x16x5
104	04513006N запросить цену →	Tapping Screw - 3x6
4	AW020141 ✓ в наличии	Photointerruptor
5	D5415415 запросить цену →	Harness:Sensor:Paper Size Sensor:
105	07200060E запросить цену →	Retaining Ring - M6
107	08050089 запросить цену →	Retaining Ring - M4
6	GW010007 ✓ в наличии	Photo Reflection Sensor:Exit
7	B7891342 запросить цену →	Bracket:Sensor:Stopper Guide
108	11050619 запросить цену →	Clamp:LBWS-0605S-V0
8	B7891322 запросить цену →	Spring Plate - Exposure Glass
9	B7893152 ✓ в наличии	Pull Out Roller
10	B7892411 запросить цену →	Original Stopper
11	B7893713 запросить цену →	Reverse Gate Pawl
12	B7893718 запросить цену →	Gate Pawl Cushion - Small
13	D3663141 запросить цену →	Reverse Roller - Drive
14	B7893716 запросить цену →	Tension Spring - Gate Pawl
15	B7893721 запросить цену →	Lever:Gate Pawl:Reverse
16	B7894411 запросить цену →	DC Solenoid DC24V
17	AA082101 запросить цену →	Bushing - 6x10x6
18	B7894261 ✓ в наличии	Timing Pulley - 28T
19	B7892431 запросить цену →	Original Stopper Hook
20	B7892365 запросить цену →	Release Lever:Stopper
21	54472681 запросить цену →	Snap Ring
22	D3664455 запросить цену →	DC Solenoid - Pick-Up
23	B7892436 запросить цену →	Tension Spring - Stopper
24	D3664242 запросить цену →	Torque Limiter - 24T
25	B7894257 запросить цену →	Pulley Flange
26	B7891343 запросить цену →	Spring Plate:Sensor:Stopper Guide
27	D3662416 запросить цену →	Pad:Stopper:Original
28	B7891151 запросить цену →	Stay:Left

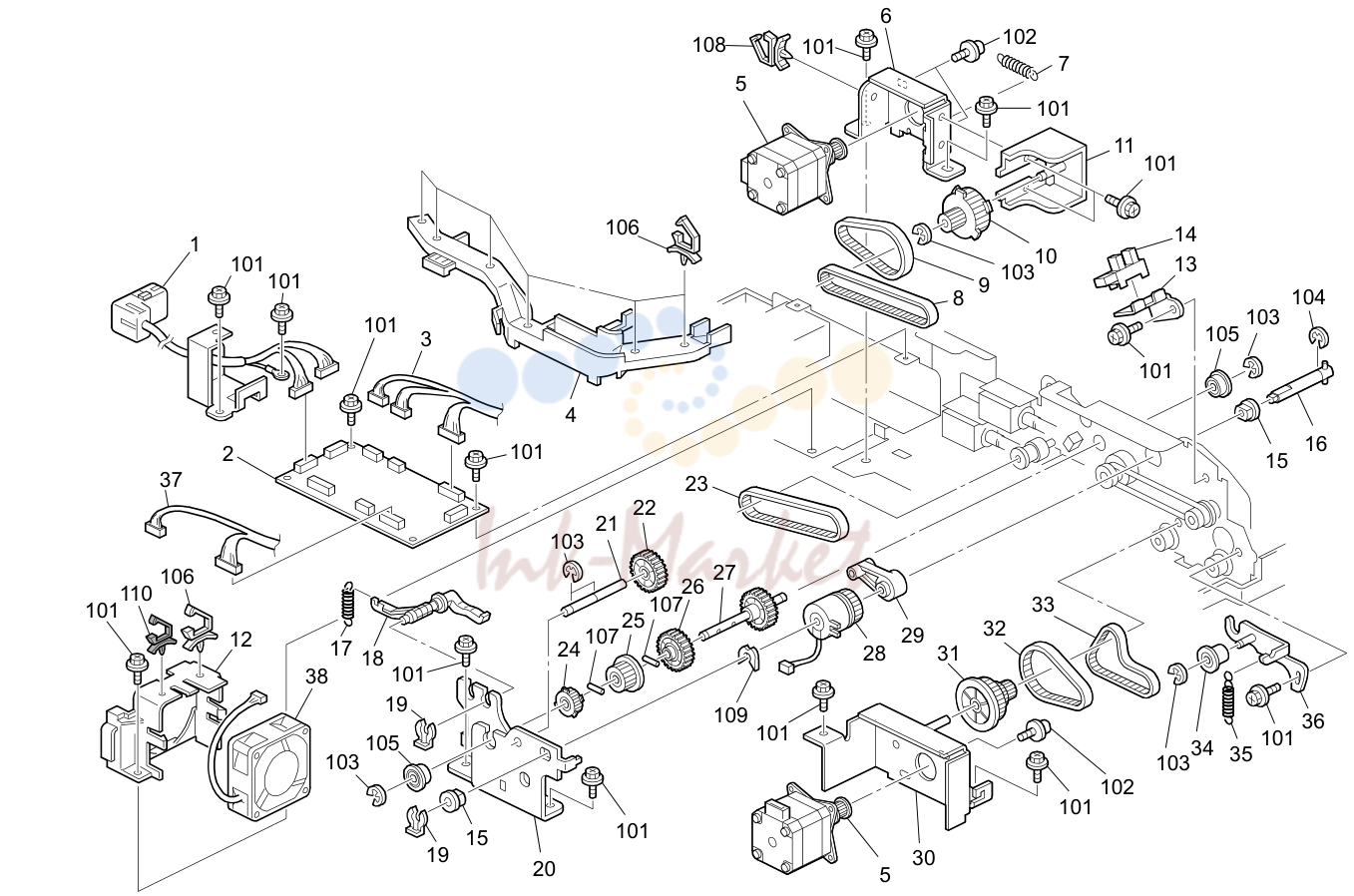

6. Drive Section (D578)

№	Артикул	Описание
1	D5785550 запросить цену →	Harness:Interface:Ass'y
35	B7894329 запросить цену →	Tension Spring - Tightener
2	D5785100 запросить цену →	PCB:Main Control:Ass'y (D578-17)
36	B7894325 запросить цену →	Tightener
2	D5785190 запросить цену →	PCB:Main Control:Lhotse-d:Ass'y (D578-51)
37	D5415405 запросить цену →	Harness:DC Stepper Motor:Transport
38	AX640213 запросить цену →	Fan Motor:DC:2.6W
3	D5415400 запросить цену →	Harness:Sensor:Registration
4	D5415751 запросить цену →	Guide:Harness
5	D5415600 запросить цену →	Stepper Motor:MM42:S2M:T20
6	B7894112 запросить цену →	Bracket - Paper Feed Motor
7	B7894119 запросить цену →	Tension Spring - Motor Bracket
8	AA043622 запросить цену →	Timing Belt - B60S2M230
9	AA043631 запросить цену →	Timing Belt - B60S2M168
10	B7894221 запросить цену →	Timing Pulley - 20T/48T
11	B7894115 запросить цену →	Bracket - Paper Feed Motor
12	D5411511 запросить цену →	Bracket:DC Fan Motor
13	B7891321 запросить цену →	Bracket - On Off Detector
14	AW020203 запросить цену →	Photointerruptor:GP1A173LCS2F
15	53041639 запросить цену →	Bushing - 8mm
16	D3664215 запросить цену →	Shaft:Magnetic Clutch:Ass'y
17	B7892357 запросить цену →	Tension Spring - Stopper
18	B7892351 запросить цену →	Pickup Lever
19	54472681 запросить цену →	Snap Ring
20	B7894212 запросить цену →	Magnetic Clutch Bracket
21	B7894276 запросить цену →	Idler Gear Shaft
22	D3664264 запросить цену →	Gear - 27Z
23	AA043623 запросить цену →	Timing Belt - B40S2M180
24	B7894236 запросить цену →	Timing Pulley - 26T
25	B7894237 запросить цену →	Timing Pulley - 28T
101	04513006N запросить цену →	Tapping Screw - 3x6
26	D3664265 запросить цену →	Gear - 30Z
102	09513006N запросить цену →	Screw - M3x6
103	07200040E запросить цену →	Retaining Ring - M4
27	D3664268 запросить цену →	Gear Shaft
28	AX210102 запросить цену →	Magnetic Clutch - 30Z
104	07200060E запросить цену →	Retaining Ring - M6
105	07413506 ✓ в наличии	Ball Bearing - 6x12x4 MM
29	B7894219 запросить цену →	Reversal Stopper - Paper Feed
106	11050508 запросить цену →	Harness Clamp - LWS-0711
30	B7894141 запросить цену →	Transport Motor Bracket
31	B7894321 запросить цену →	Timing Pulley - 30T/48T
107	06320120G запросить цену →	Parallel Pin - 2x12
32	AA043652 запросить цену →	Timing Belt - B60S2M130
108	11050519 запросить цену →	Clamp - LWS-05
109	08050088 запросить цену →	Retaining Ring - M6
33	AA043625 запросить цену →	Timing Belt - 122ST1.5-8.0
110	11050717 запросить цену →	CLAMP:JDW-1S
34	B7894332 запросить цену →	Pulley - 34T

7. Frame Section (D578)

№	Артикул	Описание
101	04503008N запросить цену →	Tapping Screw - M3x8
1	B7891912 запросить цену →	Cover - Entrance Guide Plate
2	B7891925 запросить цену →	Compression Spring - Exit Driven
102	04513006N запросить цену →	Tapping Screw - 3x6
103	04543006Q запросить цену →	Tapping Screw - M3x6
3	B7891913 запросить цену →	Sheet - Scanning Entrance
4	B7893472 запросить цену →	Scanning Driven Roller
104	07200030E запросить цену →	Retaining Ring - M3
5	B7893492 запросить цену →	Shaft - Driven Entrance
105	04504008N запросить цену →	Tapping Screw - M4x8
6	B7891920 запросить цену →	Torsion Spring - Entrance Driven
106	11050519 запросить цену →	Clamp - LWS-05
7	B7891919 запросить цену →	Lever - Entrance Driven
8	B7893620 запросить цену →	Pressure Plate Ass'y
9	D5781931 запросить цену →	Spacer:Pressuer Plate
10	B3514322 запросить цену →	Tape - Platen Sheet
11	B7891231 запросить цену →	Shaft Hinge- Left
12	B7896511 запросить цену →	Cushion - Rear Small
13	B7891241 ✓ в наличии	Compression Spring
14	AA143842 запросить цену →	Screw:Dia6:14.5:M4
15	B7893717 запросить цену →	Gate Pawl Cushion
16	D5411271 запросить цену →	Hinge:Left
17	B3871951 запросить цену →	Spring - Paper Size Sensor
18	B7891942 запросить цену →	Paper Size Sensor Feeler
19	B7891232 запросить цену →	Shaft Hinge - Right
20	B7891311 запросить цену →	Bracket - On Off Detector
21	AW020203 запросить цену →	Photointerruptor:GP1A173LCS2F
22	AA143129 запросить цену →	Shoulder Screw - Front Cover
23	B7891222 запросить цену →	Hinge:Right
24	B7891943 запросить цену →	Cap:Registration Sensor:Base
25	B7891131 запросить цену →	Bracket:Hinge:Left
26	B7891141 запросить цену →	Bracket:Hinge:Right
27	D5411952 запросить цену →	Ground Plate:Cover
28	B7891250 запросить цену →	On Off Detector:Document Feeder:Ass'y
29	D5783711 запросить цену →	Holder:Data Sheet
2		Face haut
2		5 R Bild oben
2		>ABS<
1	D5786091 запросить цену →	Decal:Blue
2	D5786021 запросить цену →	Decal:Size:Original
3	D5786061 запросить цену →	Decal:Caution:Original:Multi Languages
4	D5786011 запросить цену →	Decal:Misfeed Removal
5	D5786031 запросить цену →	Decal:Original Table
6	D5786041 запросить цену →	Decal:Side Fence

Источник: Инк-Маркет.ру.

← Все статьи
