Ricoh Aficio SP C220 — каталог запчастей со схемами

Содержание

• 1. Exterior 1 (G165/G166/G167)
• 2. Exterior 2 (G165/G166/G167/G181/G183/G184)
• 3. Paper Tray (G165/G166/G167/G181/G183/G184)
• 4. Imaging Unit (G165/G166/G167/G181/G183/G184)
• 5. Transfer Belt Unit (G165/G166/G167/G181/G183/G184)
• 6. Paper Transfer (G165/G166/G167/G181/G183/G184)
• 7. Fusing Unit (G165/G166/G167/G181/G183/G184)
• 8. Paper Exit (G165/G166/G167/G181/G183/G184)
• 9. Drive Section 1 (G165/G166/G167/G181/G183/G184)

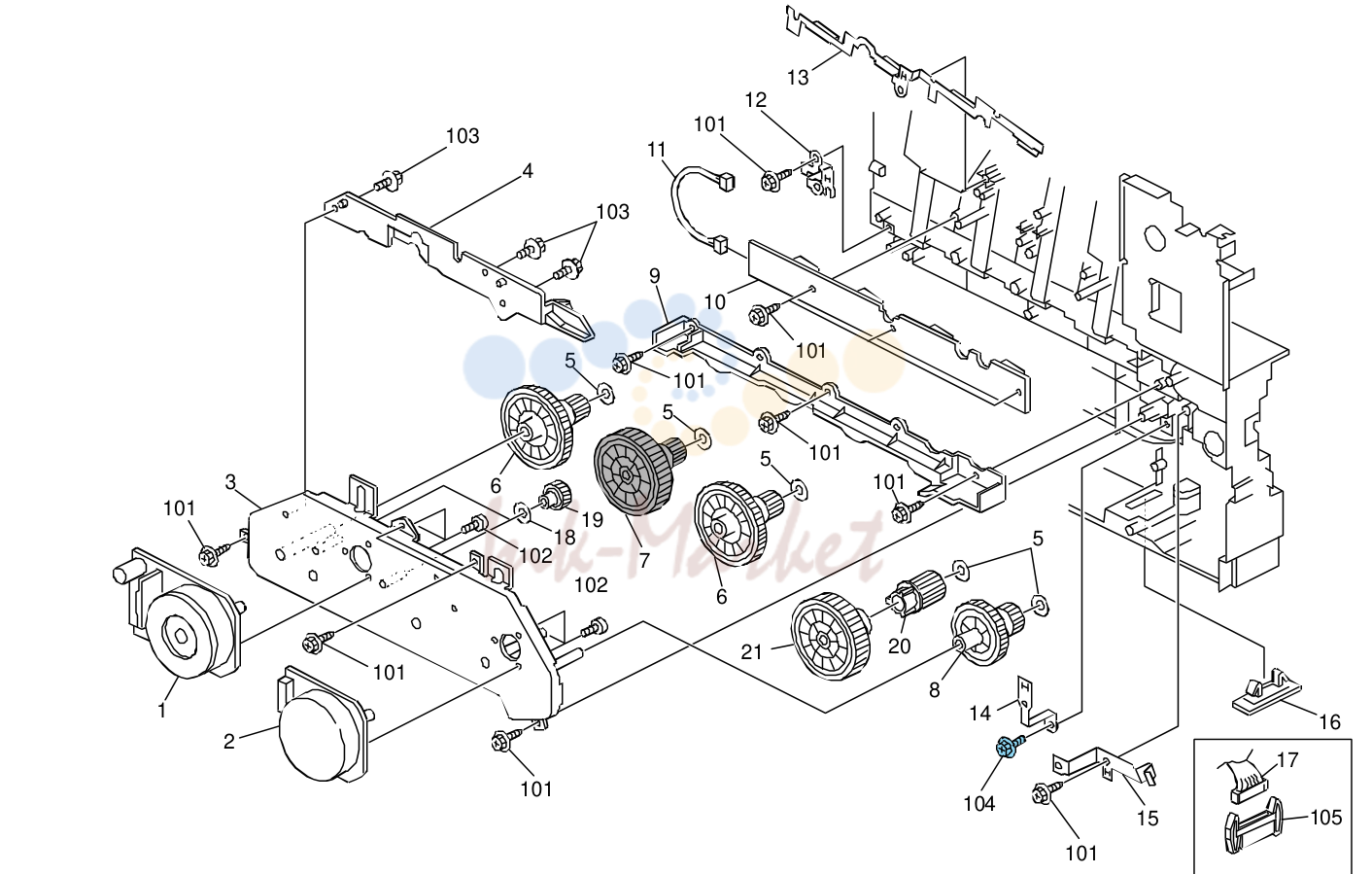

• 10. Drive Section 2 (G165/G166/G167/G181/G183/G184)

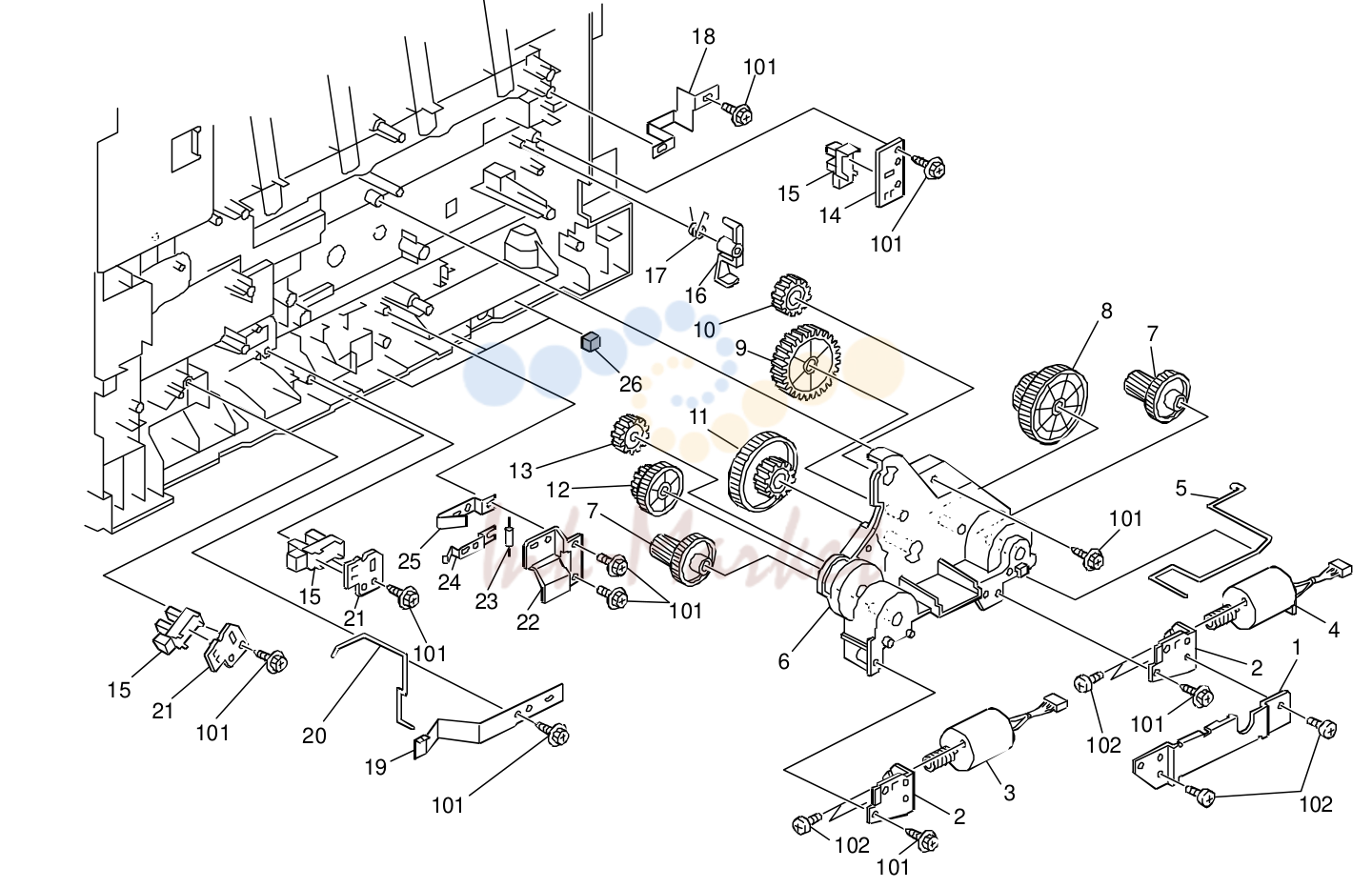

• 11. Drive Section 3 (G165/G166/G167/G181/G183/G184)

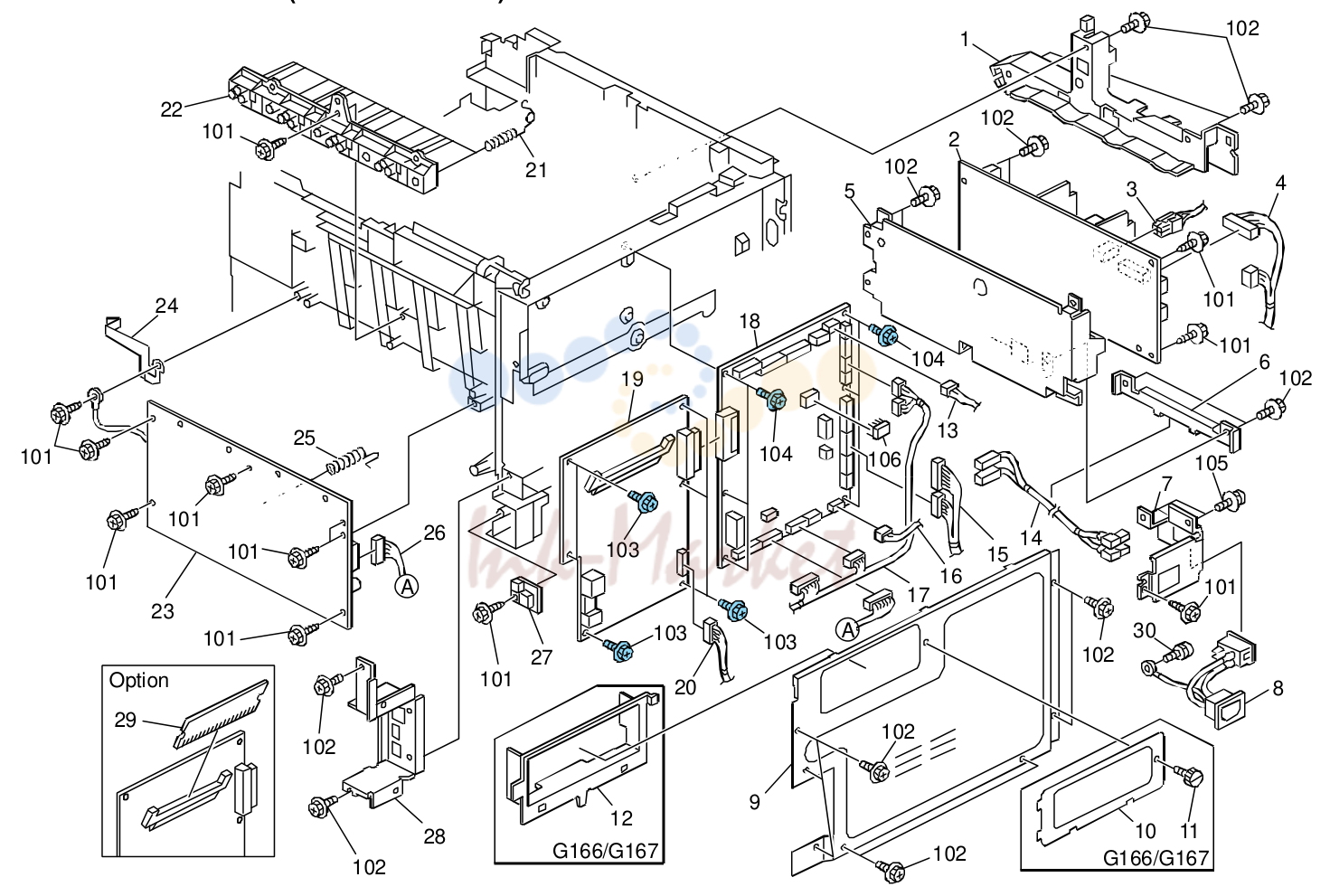

• 12. Electrical Section 1 (G165/G166/G167)

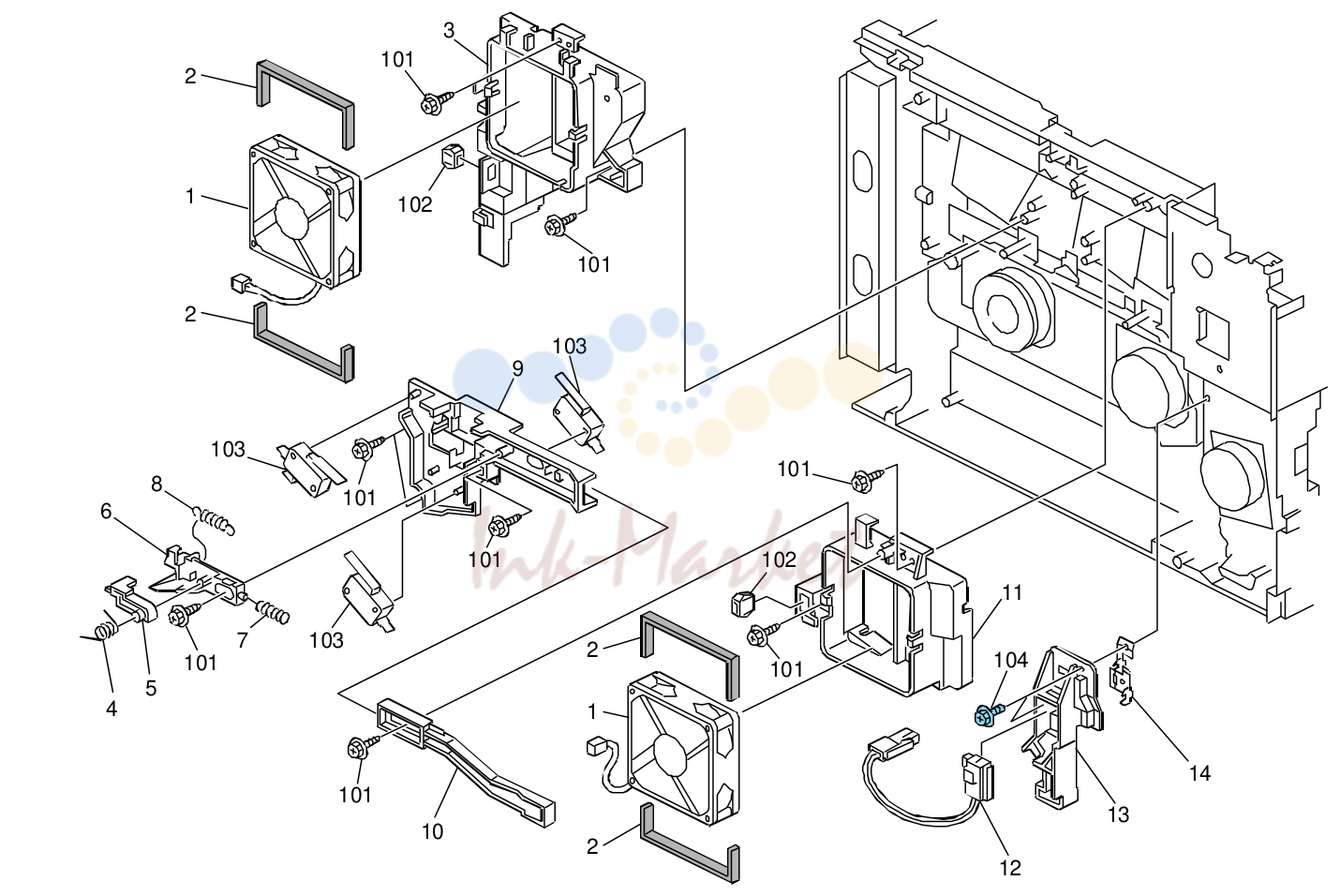

• 13. Electrical Section 2 (G165/G166/G167/G181/G183/G184)

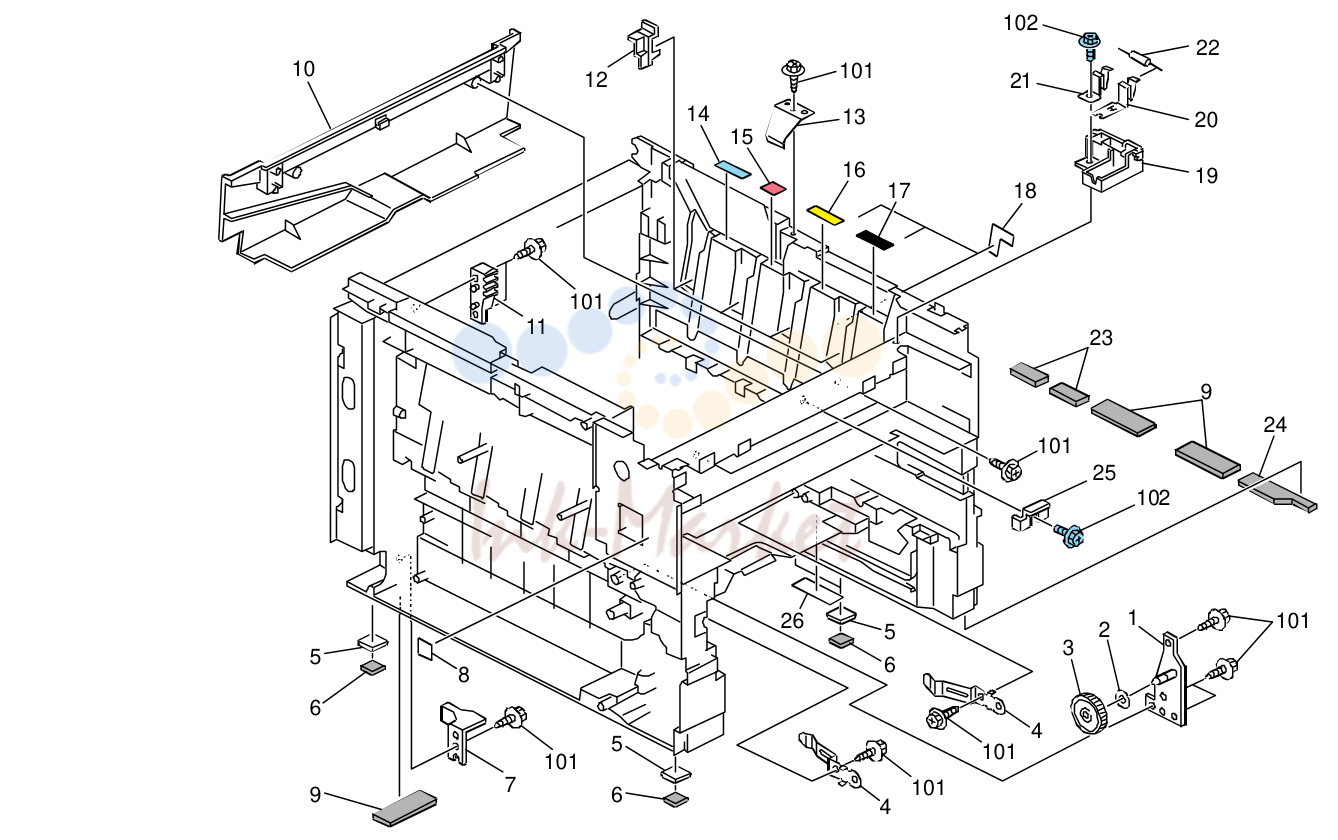

• 14. Frame Section (G165/G166/G167/G181/G183/G184)
• 15. Exterior 1 (G181/G183/G184)

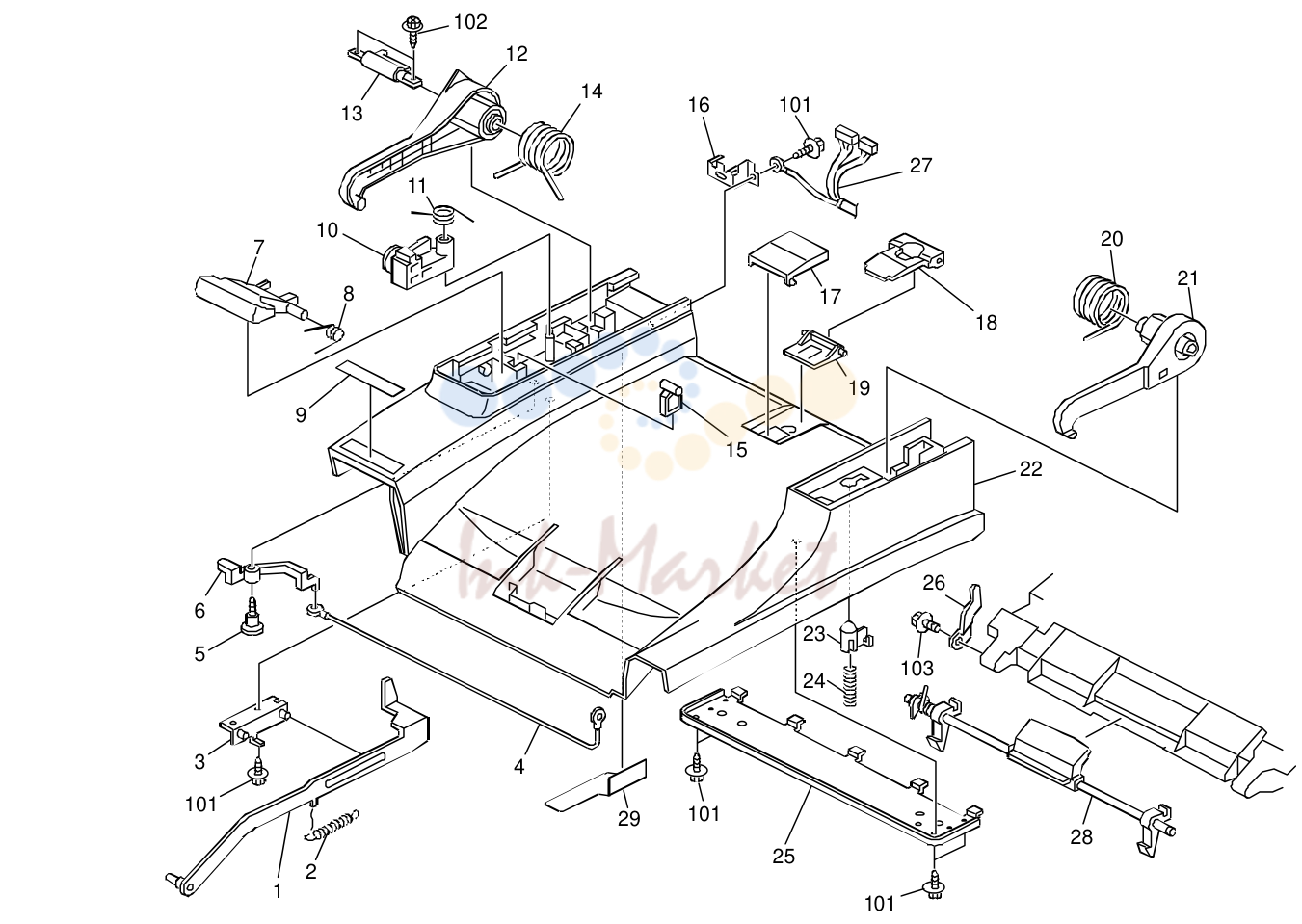

• 16. Exterior 2 (G181/G183/G184)

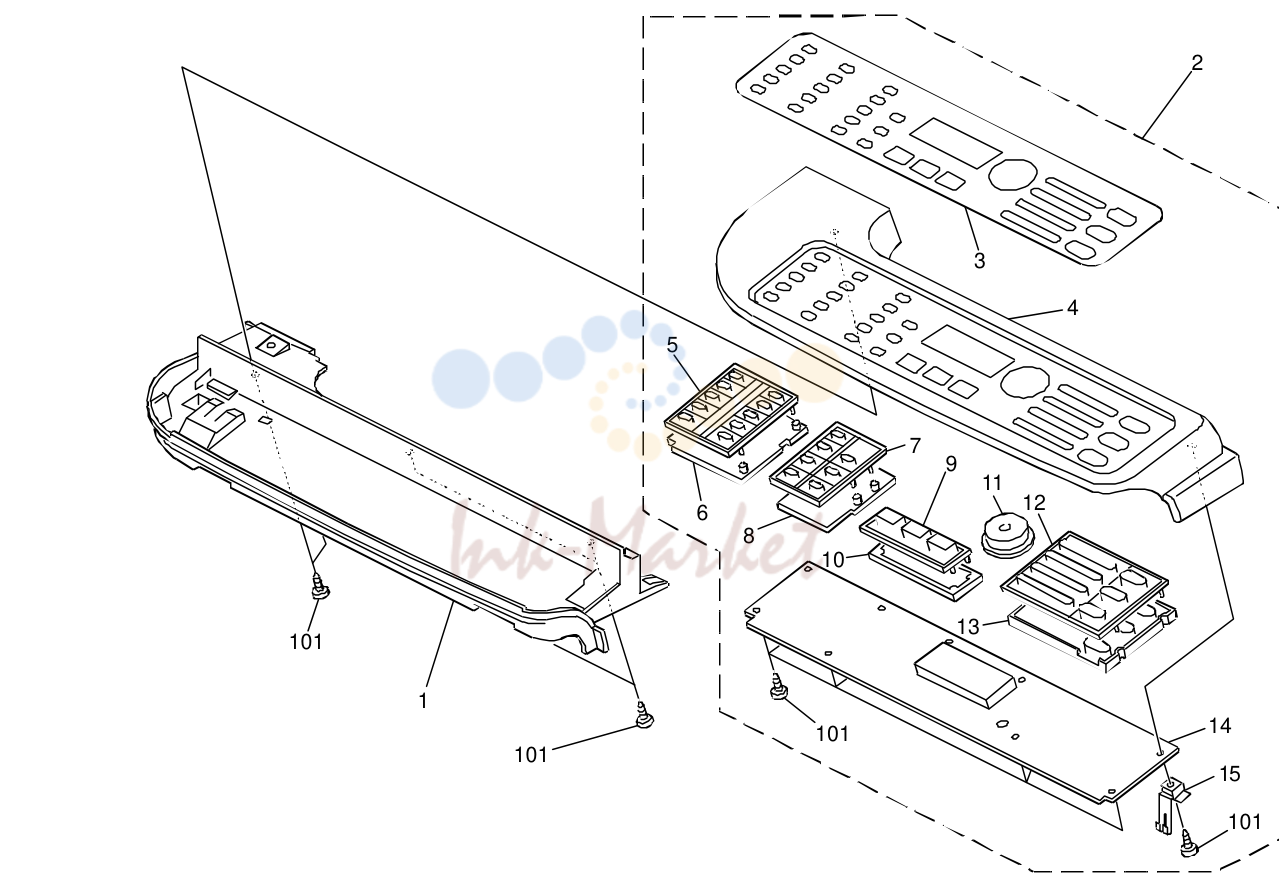

• 17. Operation Panel (G181/G183/G184)
• 18. Platen Cover (G181)
• 19. Index Q’ty Per Index Q’ty Per
• 20. Index Q’ty Per Index Q’ty Per
• 21. Index Q’ty Per Index Q’ty Per
• 22. Index Q’ty Per Index Q’ty Per
• 23. Scanner Section (G181/G183/G184)
• 24. Electrical Section 1 (G181/G183/G184)
• 25. Electrical Section 2 (G181/G183/G184)
• 26. Decals and Documents (G165/G166/G167/G181/G183/G184)

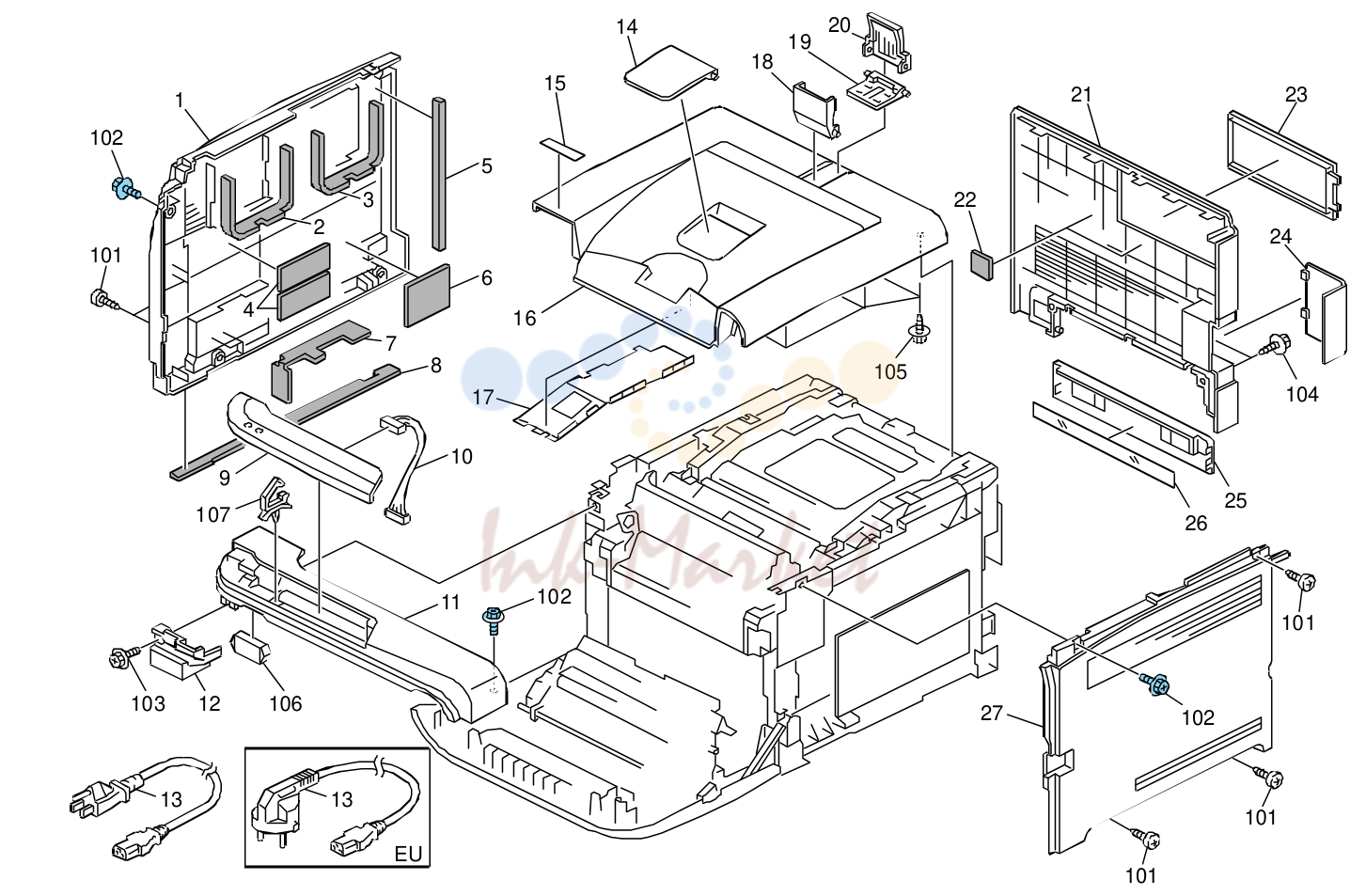

1. Exterior 1 (G165/G166/G167)

№	Артикул	Альт. артикул	Описание
1	G1661306 запросить цену →		Left Cover - Non EU
15	G1661378 запросить цену →		Decal - Name Plate REX (G167)
15	G1661366 запросить цену →		Decal - Name Plate GES (G165)
1	G1661336 запросить цену →		Cover:Left:EU (China)
15	G1661379 запросить цену →		Decal - Name Plate GES (G167)
2	G1661309 запросить цену →		Seal - 7x27x273mm
15	G1811302 запросить цену →		Decal - Name Plate US OEM (G181)
3	G1661310 запросить цену →		Seal - 5x21x273mm
4	G1661319 запросить цену →		Seal:Cover:Left:7
15	G1831302 запросить цену →		Decal - Name Plate US OEM (G183)
5	G1661311 запросить цену →		Seal - 5x15x222mm
15	G1841302 запросить цену →		Decal - Name Plate US OEM (G184)
6	G1661320 запросить цену →		Seal:Cover:Left:6
16	G1661300 запросить цену →		Cover:Upper
7	G1661312 запросить цену →		Seal - 7x25x176mm
17	G1665705 запросить цену →		Shielding Plate
8	G1661313 запросить цену →		Seal - 3x8x411mm
18	G1661283 запросить цену →		Front End Fence - Exit
19	G1661281 запросить цену →		Base - Exit End Fence
9	G1661401 запросить цену →		Operation Panel
9	G1651403 запросить цену →		Operation Panel Ass'y - Chinese
20	G1661282 запросить цену →		Rear End Fence - Exit
9	G1651404 запросить цену →		Operation Panel Ass'y - Taiwanese
21	G1661304 запросить цену →		Rear Cover - EU (220V)
23	G1661259 запросить цену →		Memory Cover
10	G1665437 запросить цену →		Interface Harness - Opration Panel
24	G1661308 запросить цену →		Interface Cover
11	G1661277 запросить цену →		Exit Cover
12	G1661261 запросить цену →		Inner Cover - Exit
25	G1661262 запросить цену →		Cassette Cover
26	G1661318 запросить цену →		Sheet - Cassette Cover
13	G1665429 запросить цену →		Power Supply Cord - 125V 15A
27	G1661303 запросить цену →		Right Cover - Non EU
13	G1665430 запросить цену →		Power Supply Cord - 250V 10A EU
27	G1661333 запросить цену →		Cover:Right:EU (China)
13	G1665450 запросить цену →		Power Supply Cord - CHN
13	G1661273 запросить цену →		O/O MB3
14	G1661260 запросить цену →		Extend Tray
15	G1661370 запросить цену →		Decal - Name Plate R (G165)
15	G1661371 запросить цену →		Decal - Name Plate R (G166)
15	G1661372 запросить цену →		Decal - Name Plate R (G167)
15	G1661362 запросить цену →		Decal - Name Plate US OEM (G165)
101	04524010N запросить цену →		Binding Self-Tapping Screw:4x10
15	G1661367 запросить цену →		Decal - Name Plate US OEM (G166)
102	04543008Q ✓ в наличии		Tapping Screw:3x8
15	G1661375 запросить цену →		Decal - Name Plate US OEM (G167)
1	03603008N запросить цену →		O/O MB12
103	03603010N запросить цену →		Screw:M3x10
15	G1661364 запросить цену →		Decal - Name Plate NAS (G165)
15	G1661369 запросить цену →		Decal - Name Plate NAS (G166)
104	04504010N запросить цену →		Tapping Screw:M4x10
105	04503010N запросить цену →		Tapping Screw - M3x10
15	G1661377 запросить цену →		Decal - Name Plate NAS (G167)
15	G1661365 запросить цену →		Decal - Name Plate REX (G165)
106	11029156 запросить цену →		Connector
15	G1661373 запросить цену →		Decal - Name Plate REX (G166)
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC

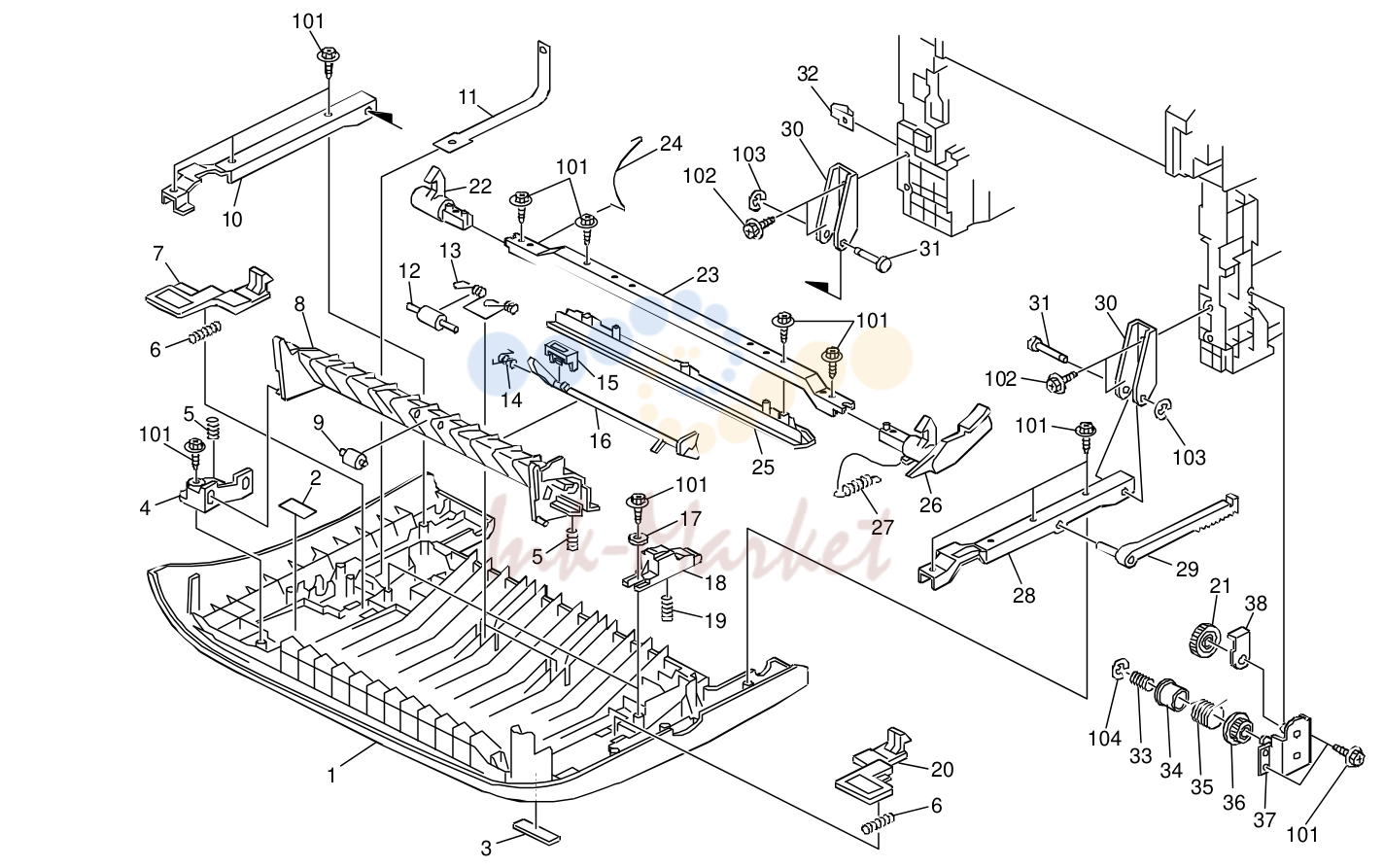

2. Exterior 2 (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
1	G1663902 запросить цену →		Front Cover (G165/G166/G167)
31	G1661061 запросить цену →		Pin:Hinge
1	G1833902 запросить цену →		Front Cover (G181/G183/G184)
32	G1661096 запросить цену →		Ground Plate - Front
2	G1664464 запросить цену →		Decal:High Temperature
33	G1661065 запросить цену →		Clutch Spring
34	G1661066 запросить цену →		Clutch/Brake Case
3	G1661268 запросить цену →		Logo Plate - RIC (G165/G166/G167)
35	G1661064 запросить цену →		Clutch/Brake Spring
3	J0121515 запросить цену →		Logo Plate - NSA (G165/G166/G167)
36	G1661067 запросить цену →		Gear - 14Z
3	J0121516 запросить цену →		Logo Plate - REX (G165/G166/G167)
3	J0121517 запросить цену →		Logo Plate - GES (G165/G166/G167)
37	G1661008 запросить цену →		Clutch/Brake Bracket
38	G1661069 запросить цену →		Rack Supporter
4	G1663912 запросить цену →		Guide Plate Holder
5	G1663921 запросить цену →		Guide Plate Spring - Middle
6	G1663972 запросить цену →		Compression Spring - Grip
7	G1663970 запросить цену →		Left Hook
8	G1663923 запросить цену →		Exit Guide Plate - Middle
9	G1663926 запросить цену →		Exit Guide Roller - Middle
10	G1663904 запросить цену →		Left Frame - Front Cover
11	G1663927 запросить цену →		Stopper Band
12	G1664606 запросить цену →		Duplex Roller
13	G1664607 запросить цену →		Pressure Spring - Duplex Roller
14	G1663925 запросить цену →		Torsion Spring - Feeler
15	G1663933 запросить цену →		Stopper:Feeler:Paper Feed Sensor
16	G1663924 запросить цену →		Feeler - Paper Feed Sensor
17	G1663957 запросить цену →		Washer - 0.8x10.8mm
18	G1663962 запросить цену →		Compression Spring Holder
19	M0353974 запросить цену →		Compression Spring:Housing:Transport
20	G1663971 запросить цену →		Right Hook
21	G1661093 запросить цену →		Gear - 20Z
22	G1663906 ✓ в наличии		Left Lock Lever
23	G1663908 запросить цену →		Lock Lever Arm
24	G1663910 запросить цену →		Ground Wire
25	G1663907 запросить цену →		Lock Guide
26	G1663905 запросить цену →		Right Lock Lever
27	G1663909 запросить цену →		Tension Spring
101	04503010N запросить цену →		Tapping Screw - M3x10
28	G1663903 запросить цену →		Right Frame - Front Cover
102	04504010N запросить цену →		Tapping Screw:M4x10
103	07200030E запросить цену →		Retaining Ring - M3
29	G1663928 запросить цену →		Brake Rack - Front Cover
30	G1661060 запросить цену →		Base:Hinge:Cover:Front
104	07200040E запросить цену →		Retaining Ring - M4

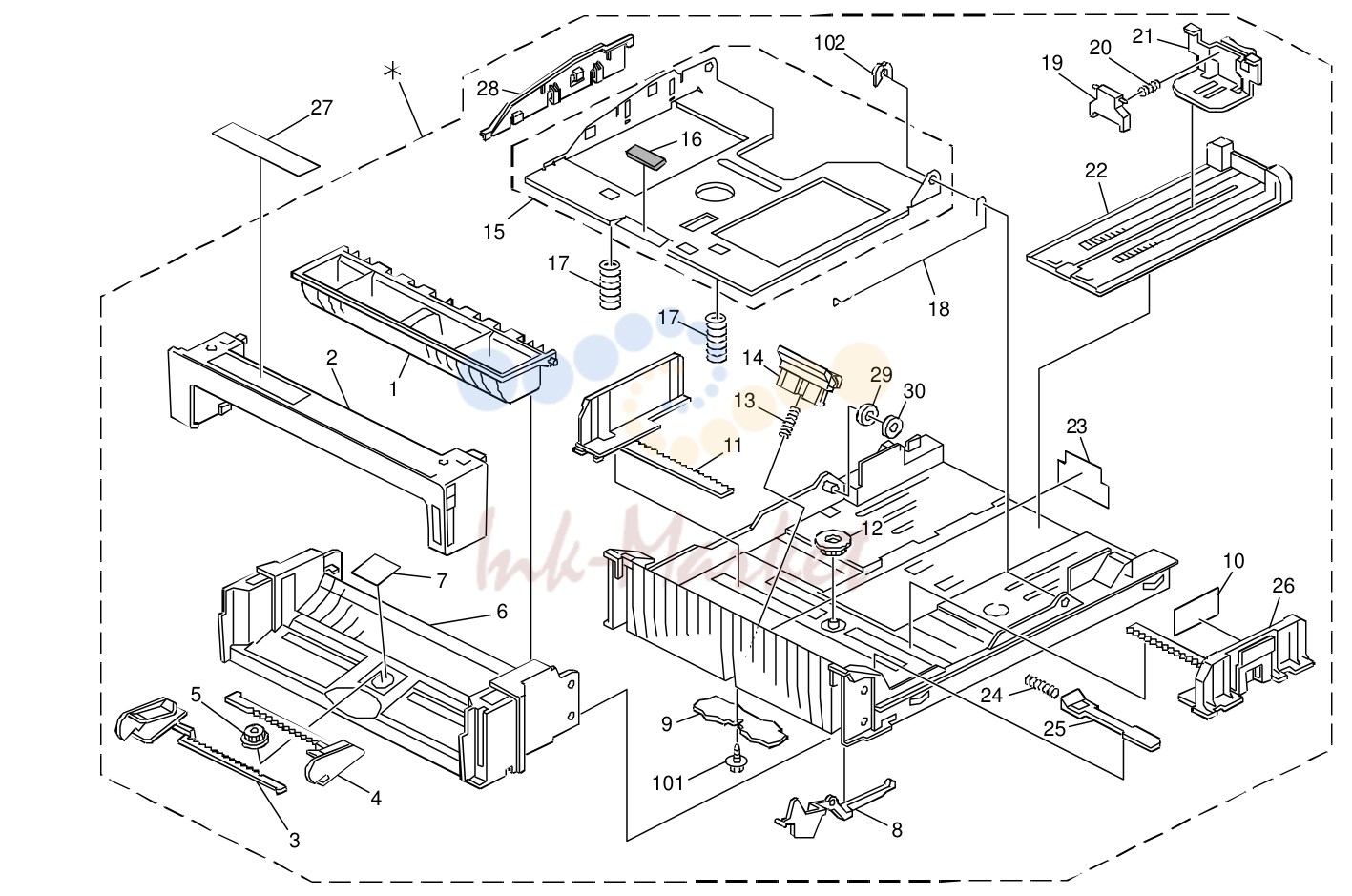

3. Paper Tray (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
1	G1662554 запросить цену →		Duplex Guide 1 ADD (200904 PCIL)
2	G1662553 запросить цену →		Cassette Cover
3	G1662560 запросить цену →		Left Side Fence - Manual Feed
4	G1662561 запросить цену →		Right Side Fence - Manual Feed
5	A2672869 запросить цену →		Gear - 16Z
6	G1662552 запросить цену →		Paper Tray - Front
7	G1662571 запросить цену →		Sheet - Cassette
8	G1662569 запросить цену →		Lever Paper Volume Sensor
9	G1662589 запросить цену →		Damping Insulation
10	G1662592 запросить цену →		Side Fence Decal
11	G1662555 запросить цену →		Left Side Fence
12	G8003133 запросить цену →		Side Fence Gear
13	G1662606 запросить цену →		Compression Spring
14	M0352620 запросить цену →		Friction Pad
15	M0182562 запросить цену →		Base:Adhesion
16	52152713 запросить цену →		Bottom Plate Pad
17	G1662570 запросить цену →		Compression Spring
18	G1662572 запросить цену →		Earth Spring
19	G1662577 запросить цену →		End Fence - Pressure
20	G1662578 запросить цену →		Compression Spring
21	G1662559 запросить цену →		End Fence
22	G1662558 запросить цену →		Extension Tray
23	G1662573 запросить цену →		Holder Sheet
24	G1662568 запросить цену →		Compression Spring
25	G1662567 запросить цену →		Bottom Plate Stopper
26	G1662556 запросить цену →		Right Side Fence
27	G1662593 запросить цену →		Caution Decal - Inkjet Paper
28	M0182608 запросить цену →		Cover:Base
102	08050088 запросить цену →		Retaining Ring - M6

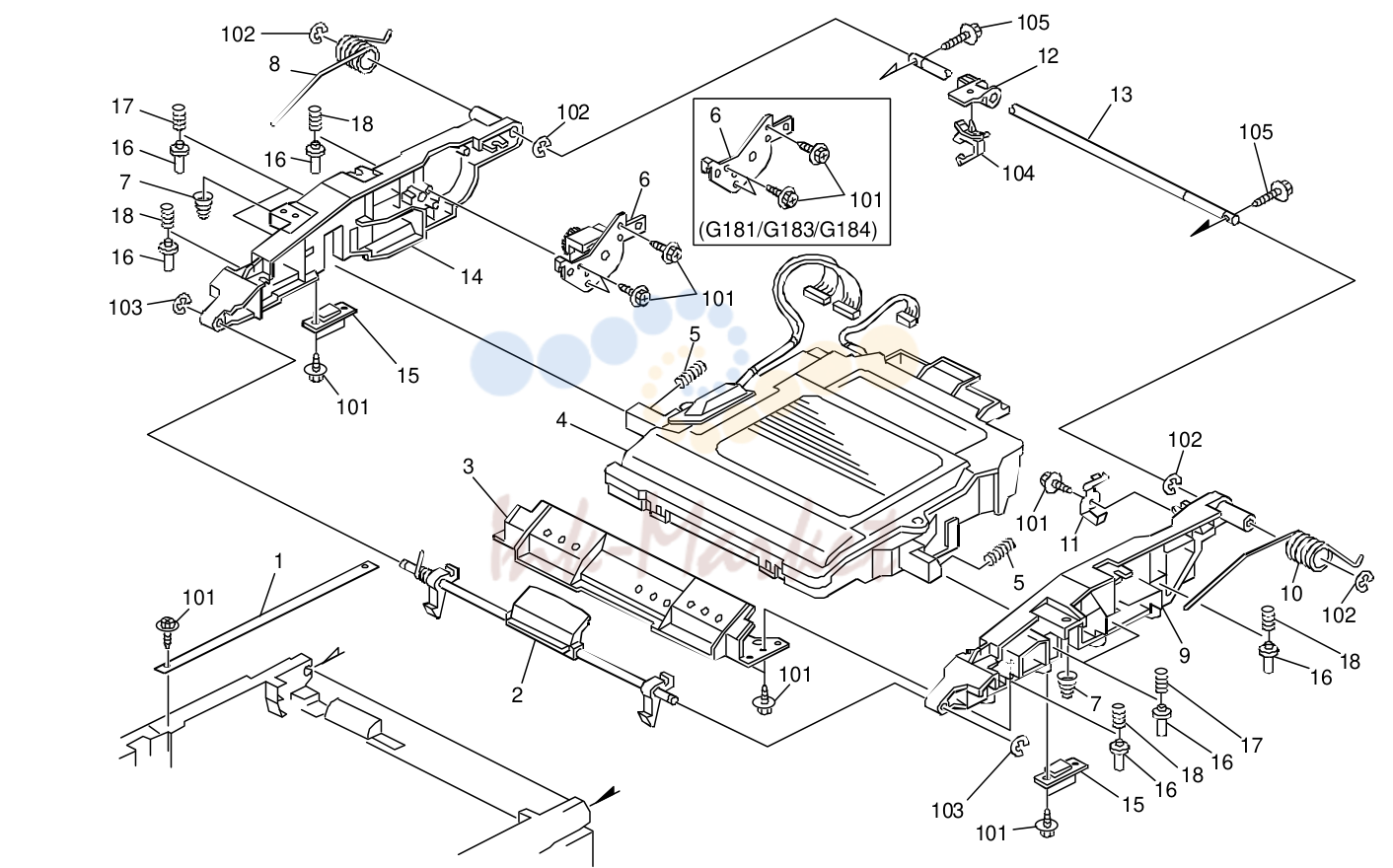

4. Imaging Unit (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
1	G1661269 запросить цену →		Stopper Band
101	04503010N запросить цену →		Tapping Screw - M3x10
102	07200060E запросить цену →		Retaining Ring - M6
2	G1661012 запросить цену →		Lock Shaft
3	G1661088 запросить цену →		Upper Front Duct
103	07200040E запросить цену →		Retaining Ring - M4
4	G1661851 запросить цену →		Imaging Unit:Ass'y
104	11050516 запросить цену →		Clamp
5	G1661078 запросить цену →		Compression Spring
105	04503016N запросить цену →		Tapping Screw:3x16
6	G1661382 запросить цену →		Bracket:Brake:Cover:Upper
6	G1661240 запросить цену →		Brake:Cover:Upper (G165/G166/G167)
7	G1661087 запросить цену →		Spring:Cushion:Frame:Upper
8	G1661081 запросить цену →		Twist Spring - Left
9	G1661071 запросить цену →		Frame:Upper Right
10	G1661080 запросить цену →		Twist Spring - Right
11	G1665706 запросить цену →		Ground Plate:Shaft:Imaging Unit
12	G1665724 запросить цену →		Harness Clamp Holder
13	G1661073 запросить цену →		Shaft
14	G1661070 запросить цену →		Frame:Upper Left
15	G1661086 запросить цену →		Bracket:Optical Unit:Frame:Upper
16	G1661089 запросить цену →		Pin:Plate:Development Unit
17	G1661072 запросить цену →		Spring:Plate:AIO
18	G1661084 запросить цену →		Spring:Plate:AIO:Black

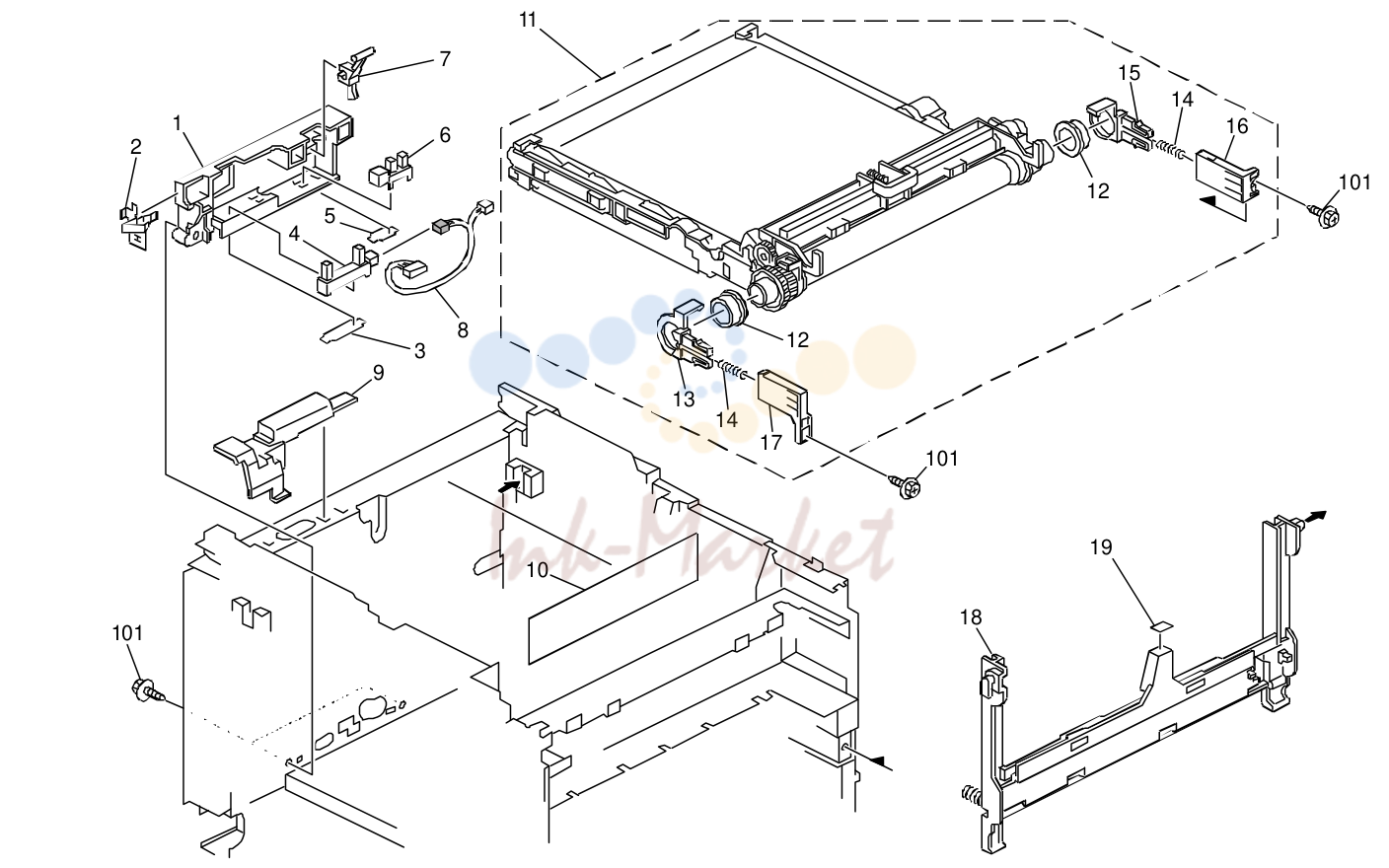

5. Transfer Belt Unit (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
101	04503010N запросить цену →		Tapping Screw - M3x10
1	G1666587 запросить цену →		Sensor Bracket
2	G1666107 запросить цену →		Grounding Plate
3	G1666580 запросить цену →		Stopper Sheet - Photointerruptor
4	G1666584 запросить цену →		Used Toner Sensor
5	G1022789 запросить цену →		Stopper:Photointerruptor
6	GW020020 запросить цену →		Photointerruptor:LG248NL1
7	G1666586 запросить цену →		Feeler - Set Sensor
8	G1665415 запросить цену →		Sensor Harness
9	G1665725 запросить цену →		Harness Cover
10	G1661390 запросить цену →		Caution Decal - Transfer Belt
11	G1650600 запросить цену →		Intermediate Transfer Section
12	G1666026 запросить цену →		Bushing - 19mm
13	G1666193 запросить цену →		Left Holder - Transfer Belt Unit
14	G1666099 запросить цену →		Compression Spring
15	G1666194 запросить цену →		Right Holder - Transfer Belt Unit
16	G1666196 запросить цену →		Right Slider - Transfer Belt Unit
17	G1666197 запросить цену →		Left Slider - Transfer Belt Unit
18	G1666003 запросить цену →		Density Sensor:Ass'y
19	G1666191 запросить цену →		Cleaner Decal - Density Sensor

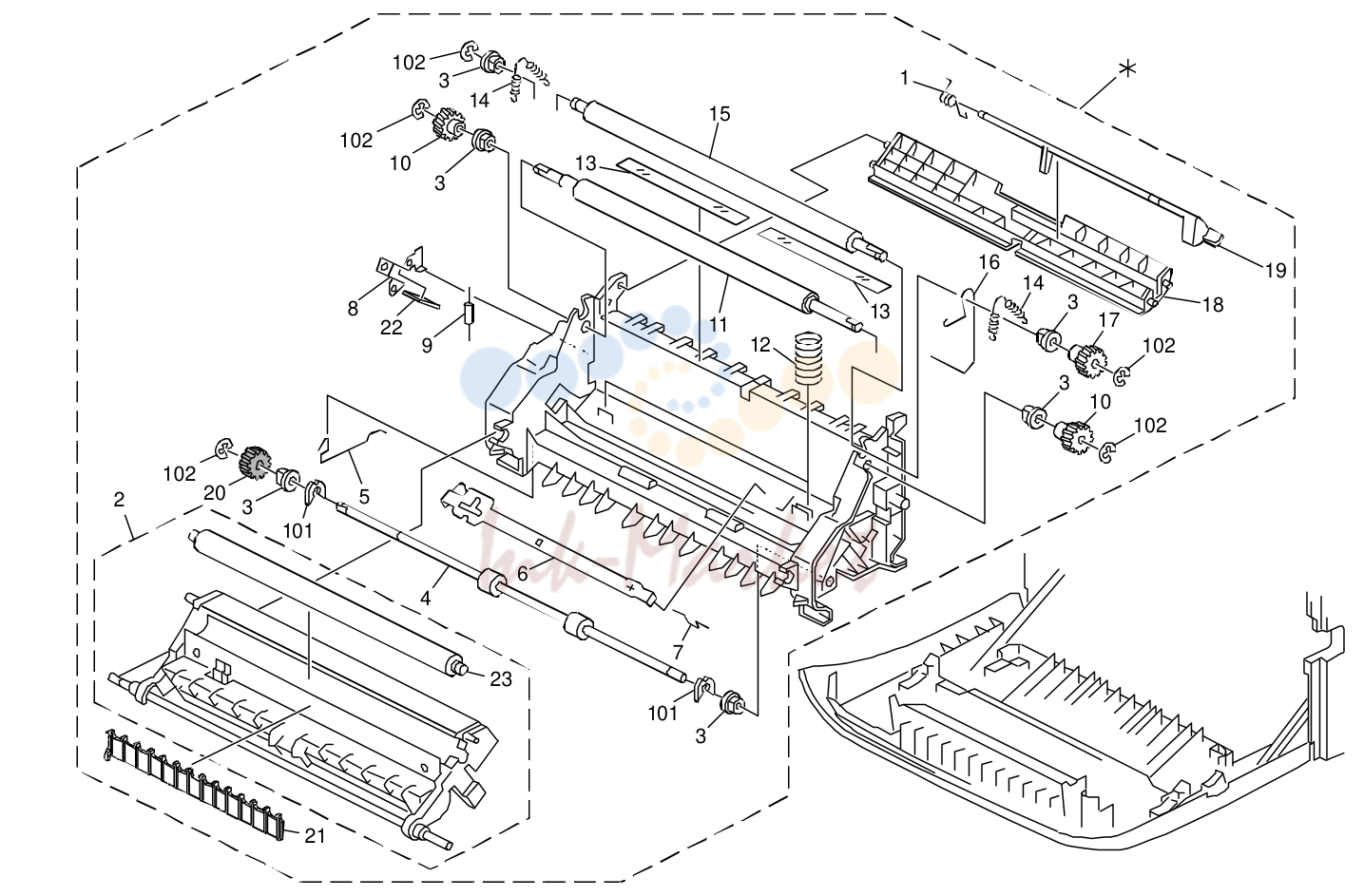

6. Paper Transfer (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
1	G1663860 запросить цену →		Torsion Spring
2	G1663952 запросить цену →		Transfer Roller:Sub-ass'y
3	G1663853 запросить цену →		Bushing - 6mm
4	GF020054 запросить цену →		Transport Roller:Duplex
5	G1663998 запросить цену →		Ground Wire- Duplex
6	G1663967 запросить цену →		Electrode Plate - Link
7	G1663997 запросить цену →		Ground Wire:Transfer/Separation
8	G1663968 запросить цену →		Electrode Plate - Contact Point
9	G1663989 запросить цену →		Resistor - 100M W ±10% 0.5W
10	G1663865 запросить цену →		Gear - 14Z
11	GF020000 запросить цену →		Registration Roller - Drive
12	G1663961 запросить цену →		Compression Spring
13	G1663862 запросить цену →		Guide Sheet - Registration
14	G1663855 запросить цену →		Tension Spring
15	G1663852 запросить цену →		Registration Roller - Driven
16	G1663965 запросить цену →		Ground Wire
17	G1663867 запросить цену →		Drive Gear - 14Z
18	G1663863 запросить цену →		Registration Guide
19	G1663859 запросить цену →		Registration Sensor Feeler
20	GB011133 запросить цену →		Gear - 15Z
21	G1663958 запросить цену →		Guide:Exit:Transfer/Separation
22	G1663983 запросить цену →		Spacer:Ground Plate:Transport
23	G1633978 запросить цену →		Transfer Roller

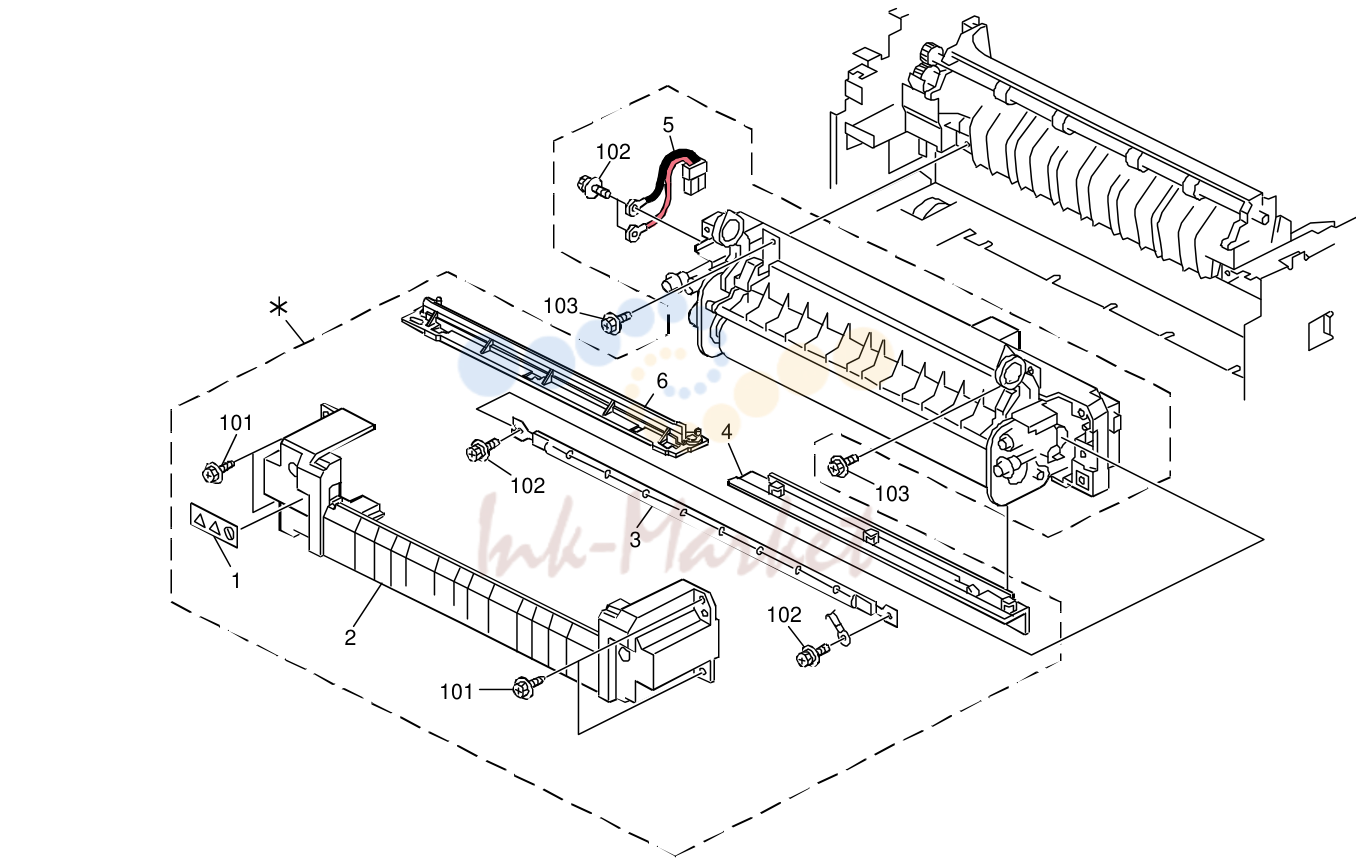

7. Fusing Unit (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
1	G1664310 запросить цену →		Deca:Warning (High Temperature):1:CUD
2	G1664066 запросить цену →		Front Cover - Fusing Unit
3	GX450002 запросить цену →		Fusing Lamp - 120V 1000W
3	GX450003 запросить цену →		Fusing Lamp - 230V 1000W
3	GX450004 запросить цену →		Fusing Lamp - 110V 1000W
4	G1664072 запросить цену →		Fusing Entrance Guide - Lower
5	G1665448 запросить цену →		Interface Harness - 115V
5	G1665449 запросить цену →		Interface Harness - 230V
6	G1664071 запросить цену →		Fusing Entrance Guide - Upper

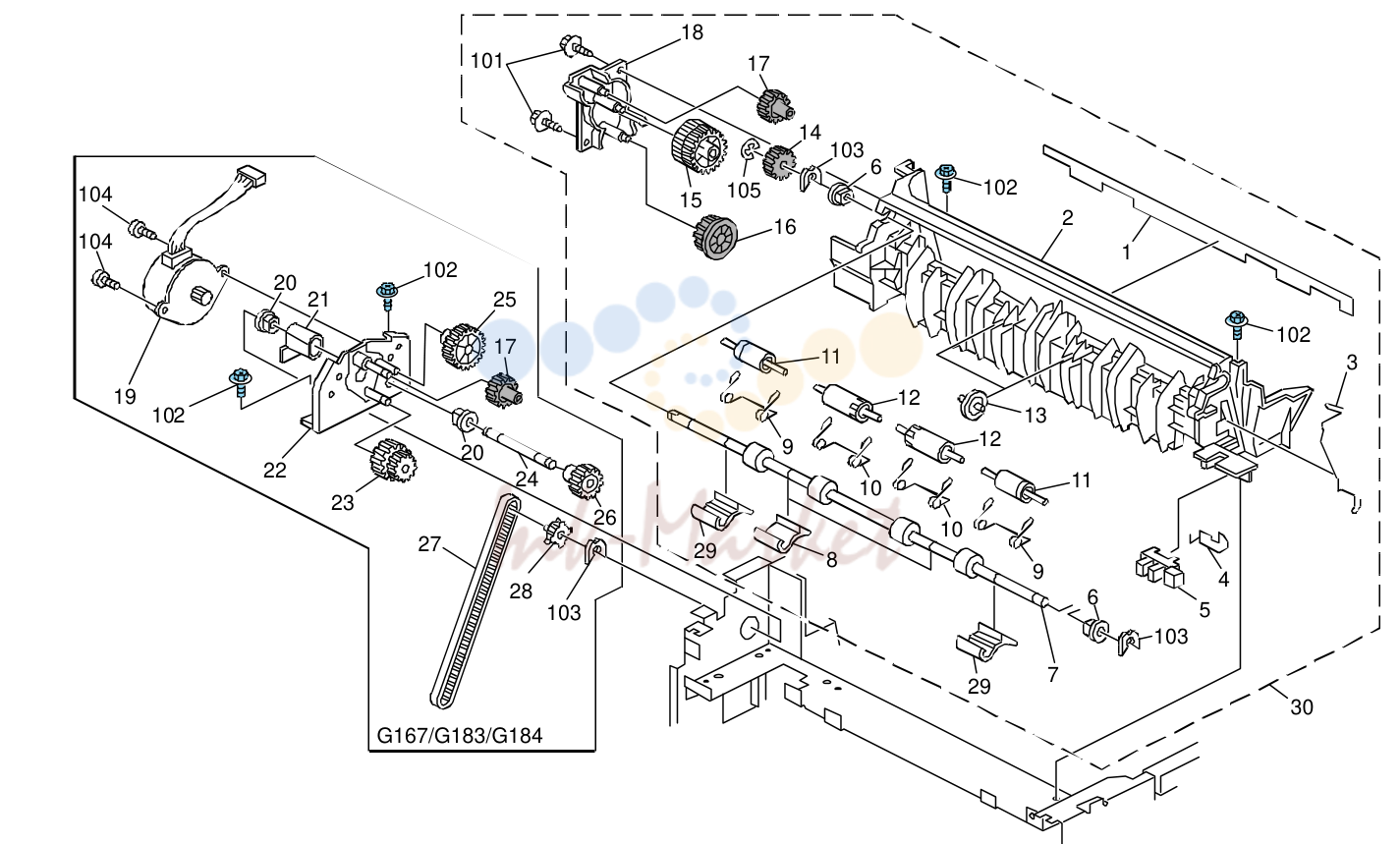

8. Paper Exit (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
29	M0184464 запросить цену →		Guide:Plate:Exit:Outer
1	GA120011 запросить цену →		Discharge Brush Exit
2	G1664455 запросить цену →		Lower Exit Guide
1	G1664463 запросить цену →		X/X (200904 PCIL)
30	M0184450 запросить цену →		Exit Guide Ass'y
3	G1664461 запросить цену →		Ground Wire
4	G1664462 запросить цену →		Stopper - Photointerruptor 1 ADD (200904 PCIL)
5	GW020020 запросить цену →		Photointerruptor:LG248NL1
6	GA082014 запросить цену →		Plain Shaft Bearing:DIA6:DIA10:9
7	GF020055 запросить цену →		Exit Roller
8	G1664463 запросить цену →		Exit Guide Plate
9	M0184460 запросить цену →		Spring:Pressure:Exit:Outer
10	M0184458 запросить цену →		Spring:Pressure:Exit:Inner
11	M0184459 запросить цену →		Roller:Driven:Exit:Outer
12	G1664457 запросить цену →		Driven Roller - Exit
13	G1664456 запросить цену →		Guide Roller - Exit
14	GB011133 запросить цену →		Gear - 15Z
15	GB017105 запросить цену →		Gear - 23/30Z
16	GB013064 запросить цену →		Gear - 22Z
17	GB011111 запросить цену →		Gear - 19Z
18	G1661169 запросить цену →		Bracket - Exit Drive Unit
19	GX041120 запросить цену →		Stepper Motor - DC 14.8W
20	AA082101 запросить цену →		Bushing - 6x10x6
21	G1665745 запросить цену →		Harness Cover
22	G1661194 запросить цену →		Frame - Duplex Drive Unit
23	GB017109 запросить цену →		Gear - 16/42Z
101	04503010N запросить цену →		Tapping Screw - M3x10
102	04543006Q запросить цену →		Tapping Screw - M3x6
24	GA145014 запросить цену →		Shaft - 6 x 55.3mm
25	GB011112 запросить цену →		Gear - 29Z
103	08050089 запросить цену →		Retaining Ring - M4
104	03530060N запросить цену →		Bind Screw - M3x6
26	GB011108 запросить цену →		Gear - 21Z
105	07200040E запросить цену →		Retaining Ring - M4
27	GA043030 запросить цену →		Timing Belt - 60S2M280
28	GB030036 запросить цену →		Pulley - 18T 1 Added MB1

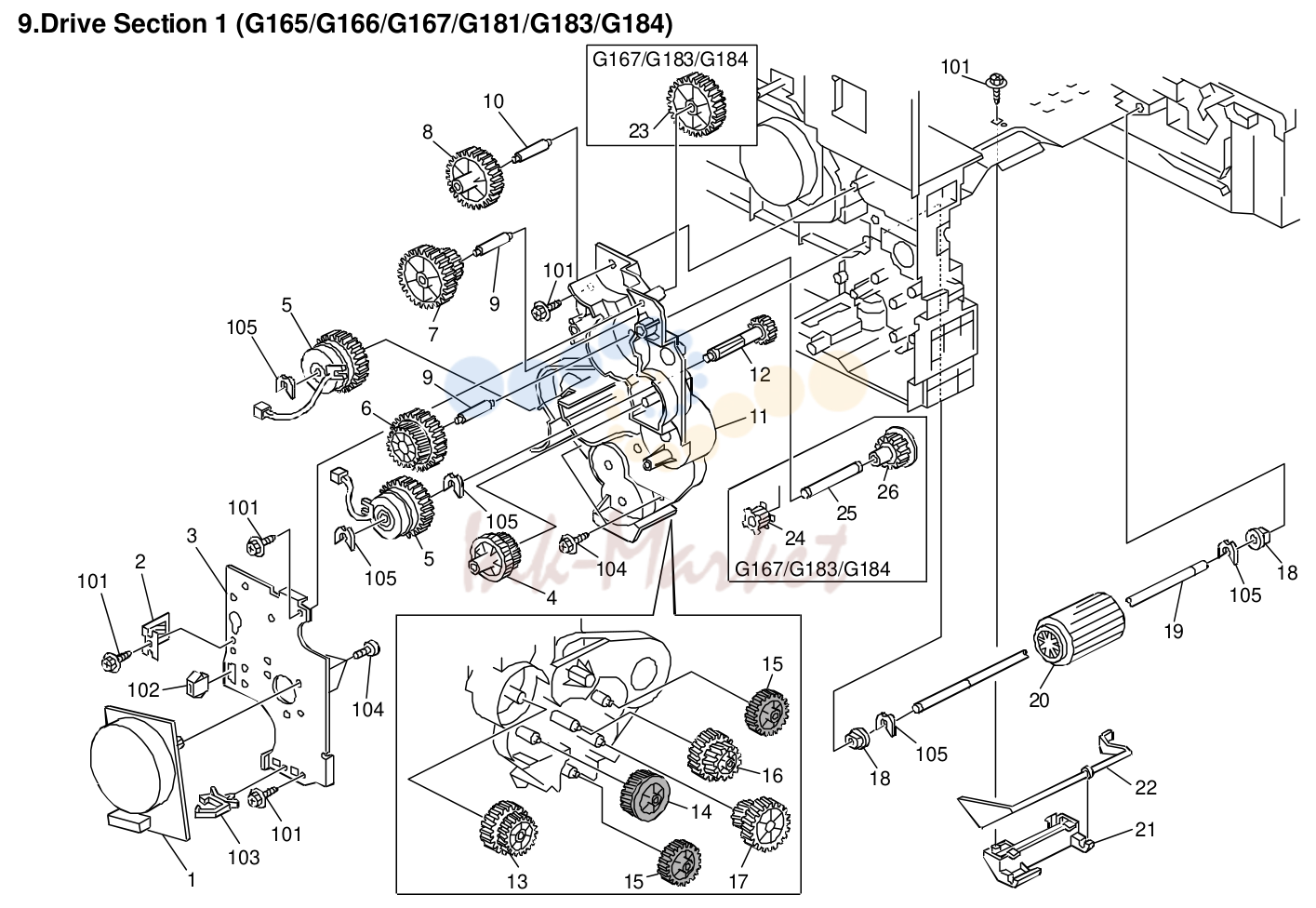

9. Drive Section 1 (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
101	04503010N запросить цену →		Tapping Screw - M3x10
1	GX061124 запросить цену →		Brushless Motor - DC24V 10W
2	G1661152 запросить цену →		Grounding Plate
102	11024473 запросить цену →		CT Connector - 2P
3	G1661151 запросить цену →		Motor Bracket
103	11050516 запросить цену →		Clamp
4	GB017103 запросить цену →		Gear - 21/45Z
104	03530040N запросить цену →		Screw - M3x4
5	GX201121 запросить цену →		Magnetic Clutch
105	08050089 запросить цену →		Retaining Ring - M4
6	GB017104 запросить цену →		Gear - 24/57Z
7	GB011101 запросить цену →		Gear - 37Z
8	GB011102 запросить цену →		Gear - 19/38Z
9	GA148018 запросить цену →		Shaft - 6 X 21.9mm
10	GA148016 запросить цену →		Shaft - 6 X 26.7mm
11	G1661139 запросить цену →		Frame - Transport Drive Unit
12	GB011118 запросить цену →		Regist Drive Gear
13	GB011103 запросить цену →		Gear - 28/36Z
14	GB011105 запросить цену →		Gear - 29Z
15	GB011109 запросить цену →		Gear - 28Z
16	GB011106 запросить цену →		Gear - 22/31Z
17	GB011104 запросить цену →		Gear - 20/35Z
18	AA082101 запросить цену →		Bushing - 6x10x6
19	G1662580 запросить цену →		Shaft - Paper Feed Roller
20	AF031061 ✓ в наличии		Paper Feed Roller
21	G1662586 запросить цену →		Feeler Holder
22	G1662585 запросить цену →		Feeler - Paper End Sensor
23	GB011110 запросить цену →		Gear - 31Z
24	GB030036 запросить цену →		Pulley - 18T
25	GA145013 запросить цену →		Shaft - 6 x 39.5mm
26	GB011108 запросить цену →		Gear - 21Z

10. Drive Section 2 (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
1	GX061138 запросить цену →		Brushless Motor - DC24V 32W
101	04503010N запросить цену →		Tapping Screw - M3x10
102	03530040N запросить цену →		Screw - M3x4
2	GX061136 запросить цену →		Brushless Motor - DC24V 21W
3	M0181102 запросить цену →		Bracket:Motor:Ass'y
103	03603006N запросить цену →		Screw - M3x6
105	11033902 запросить цену →		Connector - 10P
4	G1661104 запросить цену →		Shielding Plate
5	GA132101 запросить цену →		Spacer - 0.13 x 12mm 5 RG165033 ADD (201007 PCIL)
6	GB017101 запросить цену →		Gear - 22/99Z
7	GB017110 запросить цену →		Gear - 22/99Z Cyan
8	GB017102 запросить цену →		Gear - 27/76Z
9	G1661112 запросить цену →		Gear Cover
10	G1665280 запросить цену →		Terminal Board
11	G1665427 запросить цену →		Harness - EGB-ID
12	G1661097 запросить цену →		Ground Plate - Left
13	G1661090 запросить цену →		Ground Plate - Dchip
14	G1661091 запросить цену →		Ground Plate - Power Supply Unit
15	G1663866 запросить цену →		Ground Plate:Registration Roller
16	G1665749 запросить цену →		Connector Cover
17	G1665431 запросить цену →		Harness - Motor/Clutch
17	G1665440 запросить цену →		Harness - EGB-Motor (G165/G181)
18	GA132102 запросить цену →		Spacer - 0.13 x 10mm
19	GB012101 запросить цену →		Gear - 33Z
20	GB017120 запросить цену →		Gear:AIO:Joint:2
21	GB010121 запросить цену →		Gear:AIO:Drive:1

11. Drive Section 3 (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
1	G1661125 запросить цену →		Shielding Plate
101	04503010N запросить цену →		Tapping Screw - M3x10
102	03530030N запросить цену →		Screw:M3x3
2	G1661119 запросить цену →		Motor Bracket
3	G1661135 запросить цену →		Motor - DC24V 1.6W
4	G1661131 запросить цену →		DC Motor - DC24V 5.3W
5	G1661118 запросить цену →		Grounding Wire
6	G1661123 запросить цену →		Frame - On-Off Drive Unit
7	GB017111 запросить цену →		Gear - 16/51Z
8	GB017113 запросить цену →		Gear - 40/65Z
9	GB013114 запросить цену →		Gear - 35Z
10	GB013115 запросить цену →		Gear - 21Z
11	GB017112 запросить цену →		Gear - 21/73Z
12	GB017116 запросить цену →		Gear - 17/42Z
13	GB013117 запросить цену →		Gear - 19Z
14	G1666103 запросить цену →		Sensor Holder
15	GW020020 запросить цену →		Photointerruptor:LG248NL1
16	G1666046 запросить цену →		Sensor Feeler
17	G1666045 запросить цену →		Spring - Feeler
18	G1661083 запросить цену →		Grounding Plate - High Voltage
19	G1662583 запросить цену →		Spring Plate:Paper Tray:Positioning
20	G1662582 запросить цену →		Grounding Spring
21	G1631068 запросить цену →		Bracket - Photointerruptor
22	G1662596 запросить цену →		Holder:Resistor:Base
23	G1663993 запросить цену →		Resistor - 100M W ±10% 0.5W
24	G1662597 запросить цену →		Spring Plate:Resistor:Base:Lower
25	G1662598 запросить цену →		Spring Plate:Resistor:Base:Upper
26	G1665726 запросить цену →		Cushion - Harness

12. Electrical Section 1 (G165/G166/G167)

№	Артикул	Альт. артикул	Описание
26	G1665414 запросить цену →		Harness - EGB-HVP
1	G1661110 запросить цену →		Harness Guide
2	GZ230035 запросить цену →		Power Supply Unit - 115V
27	AW140015 ✓ в наличии		Temperature & Humidity Sensor
2	GZ230034 запросить цену →		Power Supply Unit - 230V
28	G1665743 запросить цену →		Bracket - Control Board
2	GZ230037 запросить цену →		Power Supply Unit:CHN
28	G1665729 запросить цену →		Control Board Bracket
3	G1665426 запросить цену →		Harness - PSU-Safety
29	G8915690 запросить цену →		DDR-DIMM - 256MB
4	G1665444 запросить цену →		Harness - EGB-PSU
30	AA143592 запросить цену →		Screw- M4x6
5	G1665700 запросить цену →		Bracket - Power Supply Unit
6	G1665701 запросить цену →		Harness Cover - Power Supply Unit
7	G1665715 запросить цену →		Bracket - Main Switch
8	G1665425 запросить цену →		Harness - Power Supply Unit
9	G1665730 запросить цену →		Controller Cover
9	G1665740 запросить цену →		Controller Cover
10	G1665712 запросить цену →		Memory Cover
11	M0185754 запросить цену →		Screw
12	G1665746 запросить цену →		Memory Stopper
13	G1665454 запросить цену →		Harness - EGB-Fan
14	G1665452 запросить цену →		AC Harness
15	G1665431 запросить цену →		Harness - Motor/Clutch
15	G1665440 запросить цену →		Harness - EGB - Motor (G165/G181)
16	G1665412 запросить цену →		Harness - EGB-PSU
17	G1665433 запросить цену →		Harness - Sensor/Motor/TH
18	G1665121 запросить цену →		Engine Board (G165/G166)
18	G1665126 запросить цену →		Engine Board (G167)
19	G1635680 запросить цену →		Controller Board (G165)
19	G1675680 запросить цену →		Controller Board (G166/G167)
20	G1665439 запросить цену →		Harness - Operation Panel
21	G1665716 запросить цену →		Terminal:AIO
22	G1665731 запросить цену →		Terminal Holder
102	03603006N запросить цену →		Screw - M3x6
23	GZ300003 запросить цену →		Power Pack
103	04543006Q запросить цену →		Tapping Screw - M3x6
24	G1665708 запросить цену →		2nd Terminal - Transfer
105	09543008N запросить цену →		Screw - M3x8
25	G1665738 запросить цену →		1st Terminal - Transfer
106	14076657 запросить цену →		EEPROM:BR93L76-W

13. Electrical Section 2 (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
1	GX645734 запросить цену →		Fan Motor:MM80 DC24V 3.12W
101	04503010N запросить цену →		Tapping Screw - M3x10
102	11024559 запросить цену →		Connector - 3P
2	G1665728 запросить цену →		Seal - Fan Motor
3	G1661059 запросить цену →		Duct
103	12042612 запросить цену →		Micro Switch:D3V-16506-3C25
104	04543008Q ✓ в наличии		Tapping Screw:3x8
4	G1665734 запросить цену →		Torsion Spring - Safety Switch
5	G1665754 запросить цену →		Arm:Link:Safety Switch
6	G1665733 запросить цену →		Link - Safety Switch
7	G1665737 запросить цену →		Compression Spring - Safety Switch
8	G1665736 запросить цену →		Tension Spring - Safety Switch
9	G1665732 запросить цену →		Bracket Safety Switch
10	G1665748 запросить цену →		Lever - Safety Switch
11	G1661058 запросить цену →		Exit Duct
12	G1665445 запросить цену →		PSU Interface Harness - 115V
12	G1665446 запросить цену →		PSU Interface Harness - 230V
13	G1665751 запросить цену →		Connector Holder - Fusing
14	G1665759 запросить цену →		Ground Plate - Fusing

14. Frame Section (G165/G166/G167/G181/G183/G184)

№	Артикул	Альт. артикул	Описание
1	G1661111 запросить цену →		Frame - Transfer Drive Unit
101	04503010N запросить цену →		Tapping Screw - M3x10
102	04543006Q запросить цену →		Tapping Screw - M3x6
2	GA132101 запросить цену →		Spacer - 0.13 x 12mm
3	GB012102 запросить цену →		Gear - 54Z
4	G1666592 запросить цену →		Spring Plate - Collection Bottle
5	G1661047 запросить цену →		Spacer - Rubber Foot
6	G1661048 запросить цену →		Rubber Foot
7	G1662588 запросить цену →		Holder:Paper Tray:Positioning
8	G1661389 запросить цену →		Decal - High Voltage
9	G1661315 запросить цену →		Lower Seal
10	G1661068 запросить цену →		Fusing Duct
11	G1661342 запросить цену →		Rack:Damper (G181/G183/G184)
11	G1661342 запросить цену →		Rack:Damper (G165/G166/G167)
12	G1661099 запросить цену →		Key - AIO
13	G1661085 запросить цену →		Spring Plate:LSU:Positioning
14	G1663333 запросить цену →		Decal - Cyan
15	G1661046 запросить цену →		Color Decal - Magenta
16	G1663334 запросить цену →		Decal - Yellow
17	G1663331 запросить цену →		Decal - Black
18	G1661323 запросить цену →		Sheet:Frame:Right
19	G1665756 запросить цену →		Resistorholder - Exit
20	G1665757 запросить цену →		Ground Plate - Input
21	G1665758 запросить цену →		Ground Plate - Output
22	G1663994 запросить цену →		Resistor - 50M W ±10% 0.5W
23	G1661316 запросить цену →		Lower Seal
24	G1661314 запросить цену →		Lower Seal
25	G1661343 запросить цену →		Key:Fusing
26	G1661095 запросить цену →		Sheet:Base:Frame

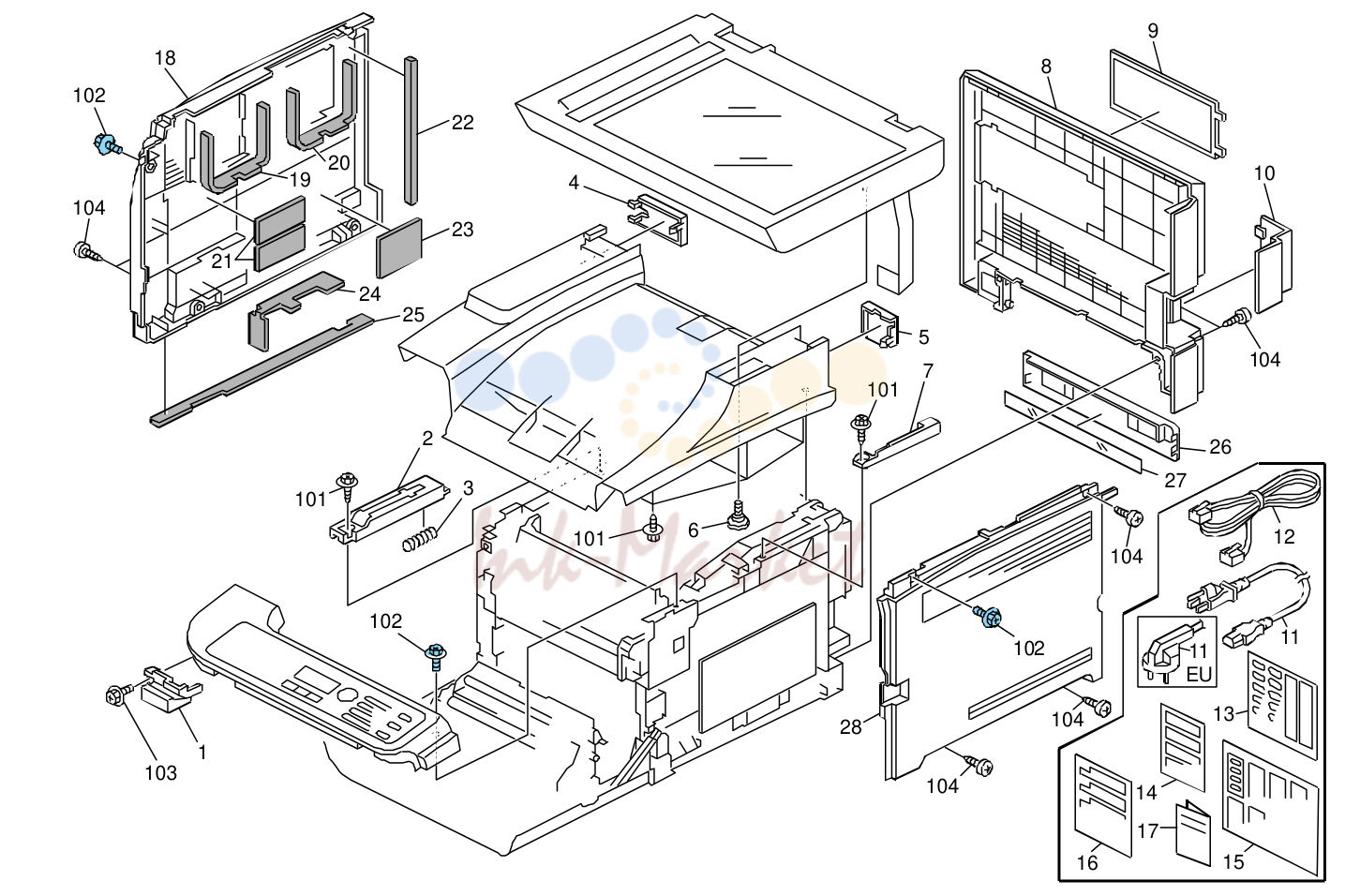

15. Exterior 1 (G181/G183/G184)

№	Артикул	Альт. артикул	Описание
1	G1661261 запросить цену →		Inner Cover - Exit
22	G1661311 запросить цену →		Seal - 5x15x222mm
2	G1831054 запросить цену →		Slide Rail:Left
23	G1661320 запросить цену →		Seal:Cover:Left:6
3	G1831057 запросить цену →		Spring:Slide Rail
24	G1661312 запросить цену →		Seal - 7x25x176mm
4	G1831252 запросить цену →		Left Harness Cover - Scanner
25	G1661313 запросить цену →		Seal - 3x8x411mm
26	G1661262 запросить цену →		Cassette Cover
5	G1831251 запросить цену →		Right Harness Cover - Scanner
6	B0394480 запросить цену →		Stepped Screw - M5
27	G1661318 запросить цену →		Sheet - Cassette Cover
28	G1661303 запросить цену →		Right Cover - Non EU
7	G1831055 запросить цену →		Slide Rail:Right
28	G1661333 запросить цену →		Cover:Right:EU (China)
8	G1831274 запросить цену →		Rear Cover - EU (China)
3	G1661273 запросить цену →		O/O MB3
8	G1831264 запросить цену →		MB3 Correct
9	G1661259 запросить цену →		Memory Cover
10	G1831258 запросить цену →		Cover - Interface
11	G1665429 запросить цену →		Power Supply Cord - 125V 15A
11	G1665430 запросить цену →		Power Supply Cord - 250V 10A EU
12	H5235350 запросить цену →		Telephone Cable
12	H4524105 запросить цену →		Modular Cord:6PIN-6PIN (China)
13	G1831475 запросить цену →		Sheet:Panel:Address
14	G1831886 запросить цену →		Decal:Caution:Set:Original:
14	G1831888 запросить цену →		Decal:Caution:Set:Original:
15	G1811473 запросить цену →		Sheet:Panel:EU_Languages (G181)
15	G1831473 запросить цену →		Sheet:Panel:EU_Languages (G183/G184)
16	G1811881 запросить цену →		Decal:Caution:Copy:English (G181)
16	G1811883 запросить цену →		Decal:Caution:Copy:Multi - Language (G181)
16	G1831881 запросить цену →		Decal:Caution:Copy:English (G183/G184)
16	G1831883 запросить цену →		Decal:Caution:Copy:
17	G1836830 запросить цену →		Sheet:Positioning Display:Decal:EU
18	G1661306 запросить цену →		Left Cover - Non EU
18	G1661336 запросить цену →		Cover:Left:EU (China)
101	04503010N запросить цену →		Tapping Screw - M3x10
19	G1661309 запросить цену →		Seal - 7x27x273mm
1	03603008N запросить цену →		O/O MB12
103	03603010N запросить цену →		Screw:M3x10
20	G1661310 запросить цену →		Seal - 5x21x273mm
104	04524010N запросить цену →		Binding Self-tapping Screw:4x10
21	G1661319 запросить цену →		Seal:Cover:Left:7

16. Exterior 2 (G181/G183/G184)

№	Артикул	Альт. артикул	Описание
25	G1831070 запросить цену →		Upper Supporting Plate - Cover
1	G1831082 запросить цену →		Arm - Lock Lever
26	G1831075 запросить цену →		Plate:Shaft
2	G1831088 запросить цену →		Tension Spring - Lock Arm
27	G1832555 запросить цену →		Cable:ADF
3	G1831085 запросить цену →		Bracket - Arm
28	G1831012 запросить цену →		Shaft:Lock:Ass'y
4	G1831072 запросить цену →		Wire - Scanner Lock
5	B0394480 запросить цену →		Stepped Screw - M5 1 ADD (201004 PCIL)
6	G1831071 запросить цену →		Right Actuator - Stopper
29	M0185757 запросить цену →		Harness Cover Sheet:ADF
7	G1831060 запросить цену →		Separation Plate - Slide 1 ADD (201008 PCIL)
8	G1831061 запросить цену →		Torsion Spring - Separation Plate
9	G1811301 запросить цену →		Decal - Name Plate R (G181)
9	G1811304 запросить цену →		Decal:Name Plate:MF1A:NSA (G181)
9	G1811305 запросить цену →		Decal:Name Plate:MF1A:REX (G181)
9	G1811306 запросить цену →		Decal:Name Plate:MF1A:GES (G181)
9	G1831301 запросить цену →		Decal - Name Plate R (G183)
9	G1831304 запросить цену →		Decal:Name Plate:MF1B:NSA (G183)
9	G1831305 запросить цену →		Decal:Name Plate:MF1B:REX (G183)
9	G1831306 запросить цену →		Decal:Name Plate:MF1B:GES (G183)
9	G1841301 запросить цену →		Decal - Name Plate R (G184)
9	G1841304 запросить цену →		Decal:Name Plate:MF1C:NSA (G184)
9	G1841305 запросить цену →		Decal:Name Plate:MF1C:REX (G184)
9	G1841306 запросить цену →		Decal:Name Plate:MF1C:GES (G184)
10	G1831065 запросить цену →		Left Slide Stopper - Scanner
11	G1831066 запросить цену →		Torsion Spring- Slide Stopper
12	G1831050 запросить цену →		Left Slide Arm
13	G1831056 запросить цену →		Hinge - Torque Limiter
14	G1831052 запросить цену →		Left Torsion Spring - Arm
15	G1831067 запросить цену →		Stopper Plate - Scanner
16	G1831834 запросить цену →		Left Ground Plate - Scanner
17	G1661283 запросить цену →		Front End Fence - Exit
18	G1661282 запросить цену →		Rear End Fence - Exit
19	G1661281 запросить цену →		Base - Exit End Fence
20	G1831053 запросить цену →		Right Torsion Spring - Arm
21	G1831051 запросить цену →		Right Slide Arm
22	G1831250 запросить цену →		Upper Cover
101	04503010N запросить цену →		Tapping Screw - M3x10
23	G1831068 запросить цену →		Right Slide Stopper - Scanner
102	04503016N запросить цену →		Tapping Screw:3x16
103	03603006N запросить цену →		Screw - M3x6
24	G1831069 запросить цену →		Compression Spring - Stopper

Каталог очень большой (733 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
