Ricoh Aficio SP 8200DN — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. Exterior 2 (G179)
• 3. LD Unit (G179)
• 4. Paper Tray (G179)
• 5. Paper Feed Section (G179)
• 6. By-pass Feed Section 1 (G179)
• 7. By-pass Feed Section 2 (G179)

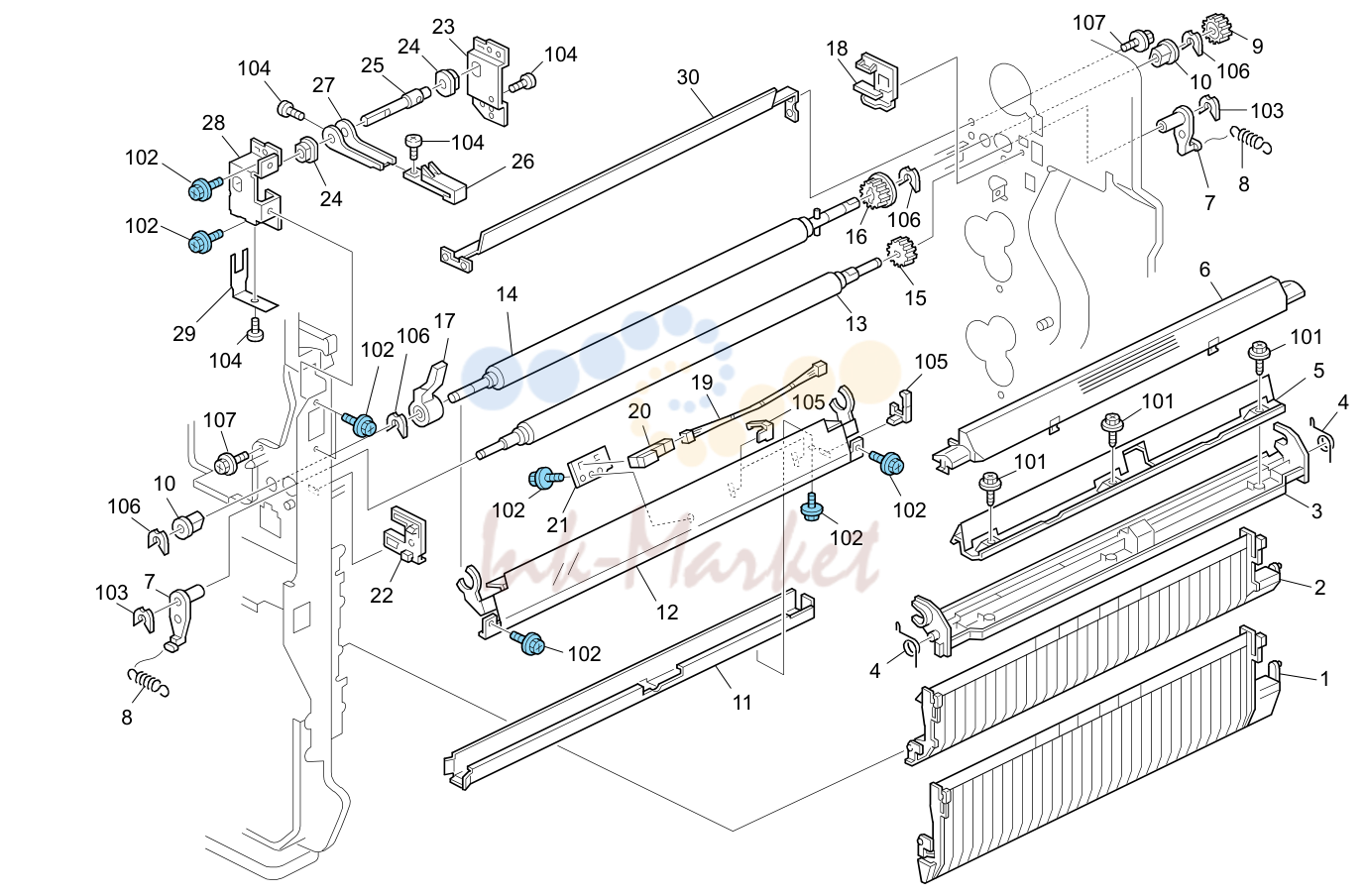

• 8. Paper Registration (G179)

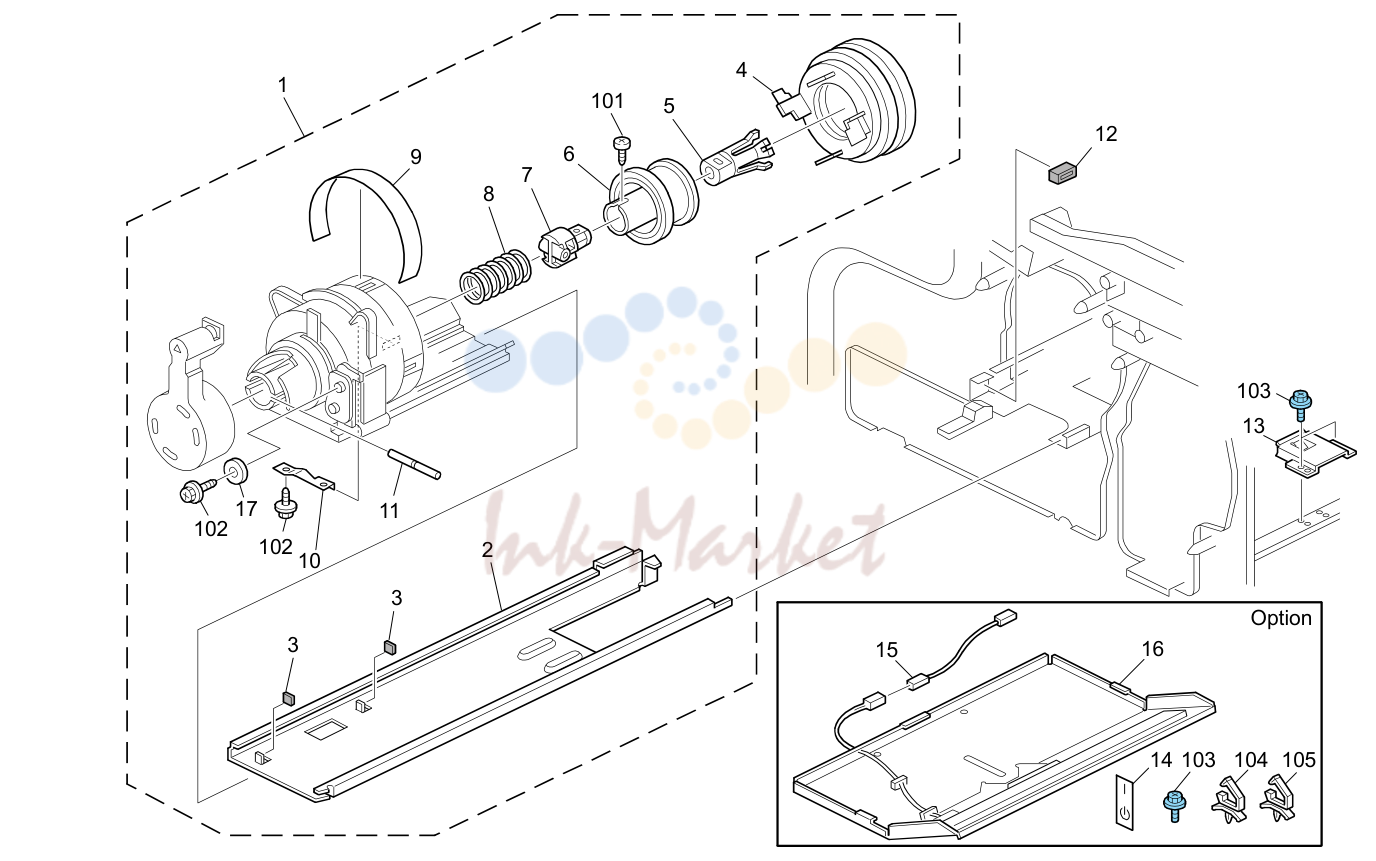

• 9. Toner Supply Unit (G179)

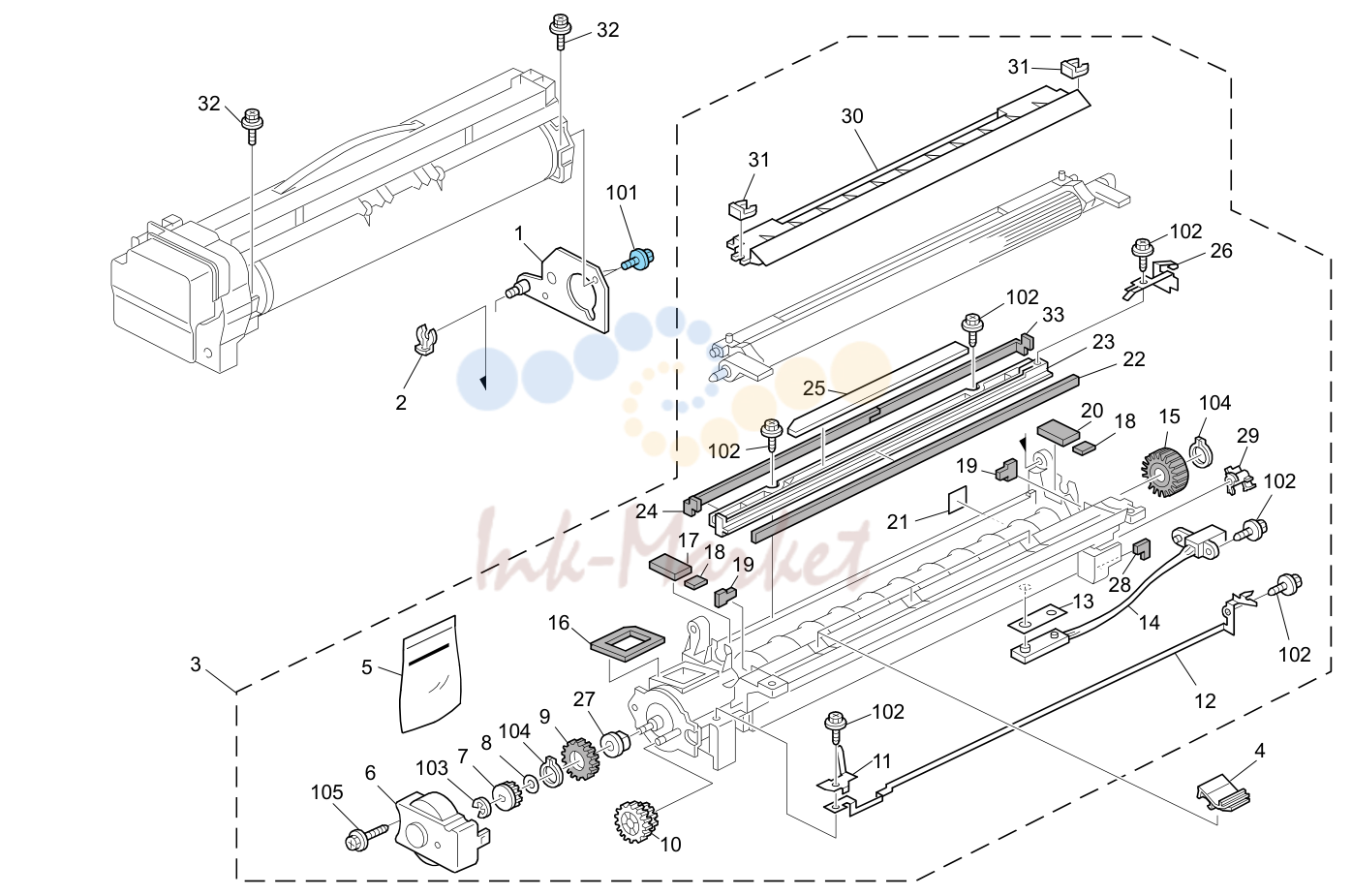

• 10. PCDU 1 (G179)

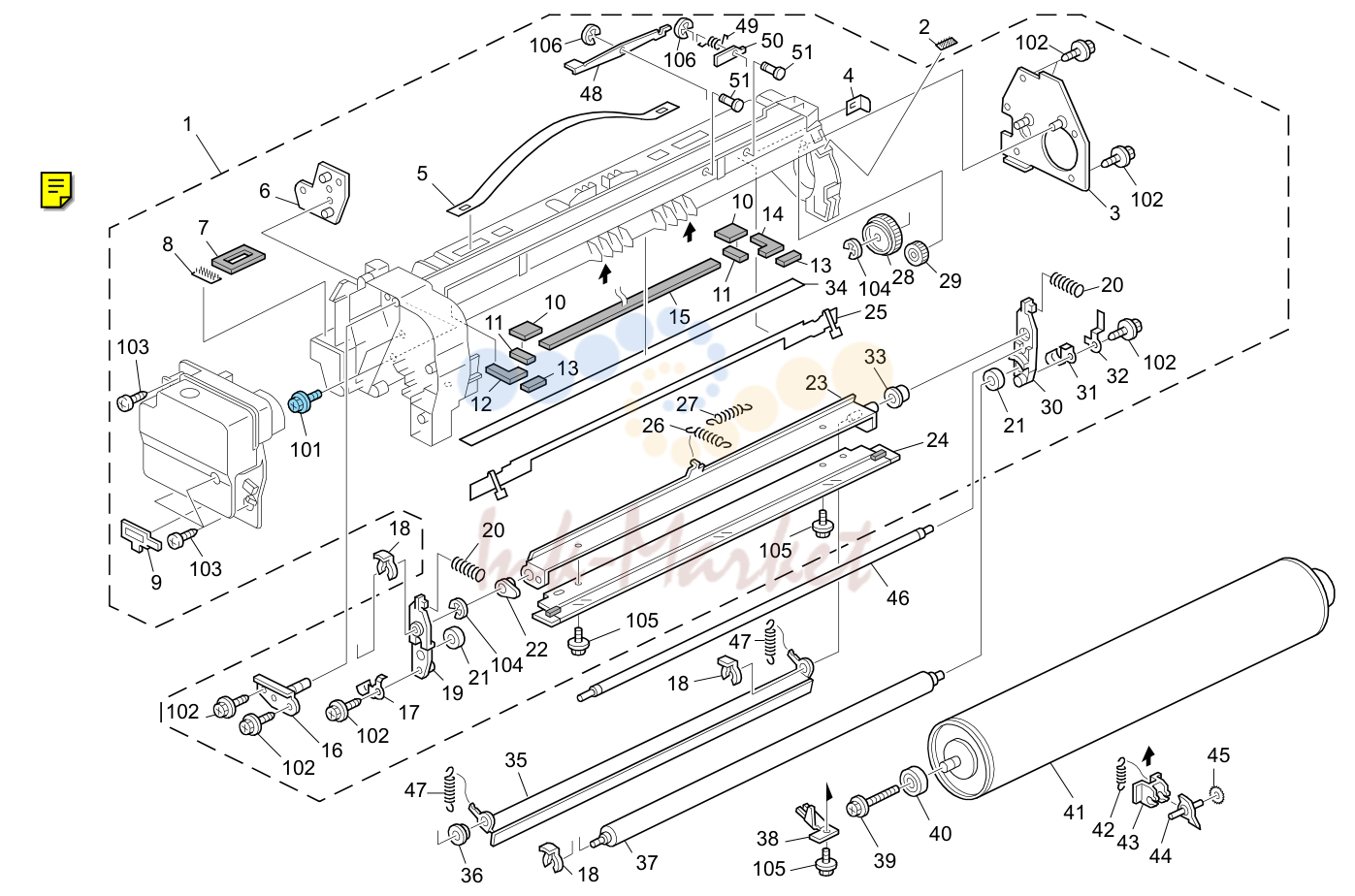

• 11. PCDU 2 (G179)

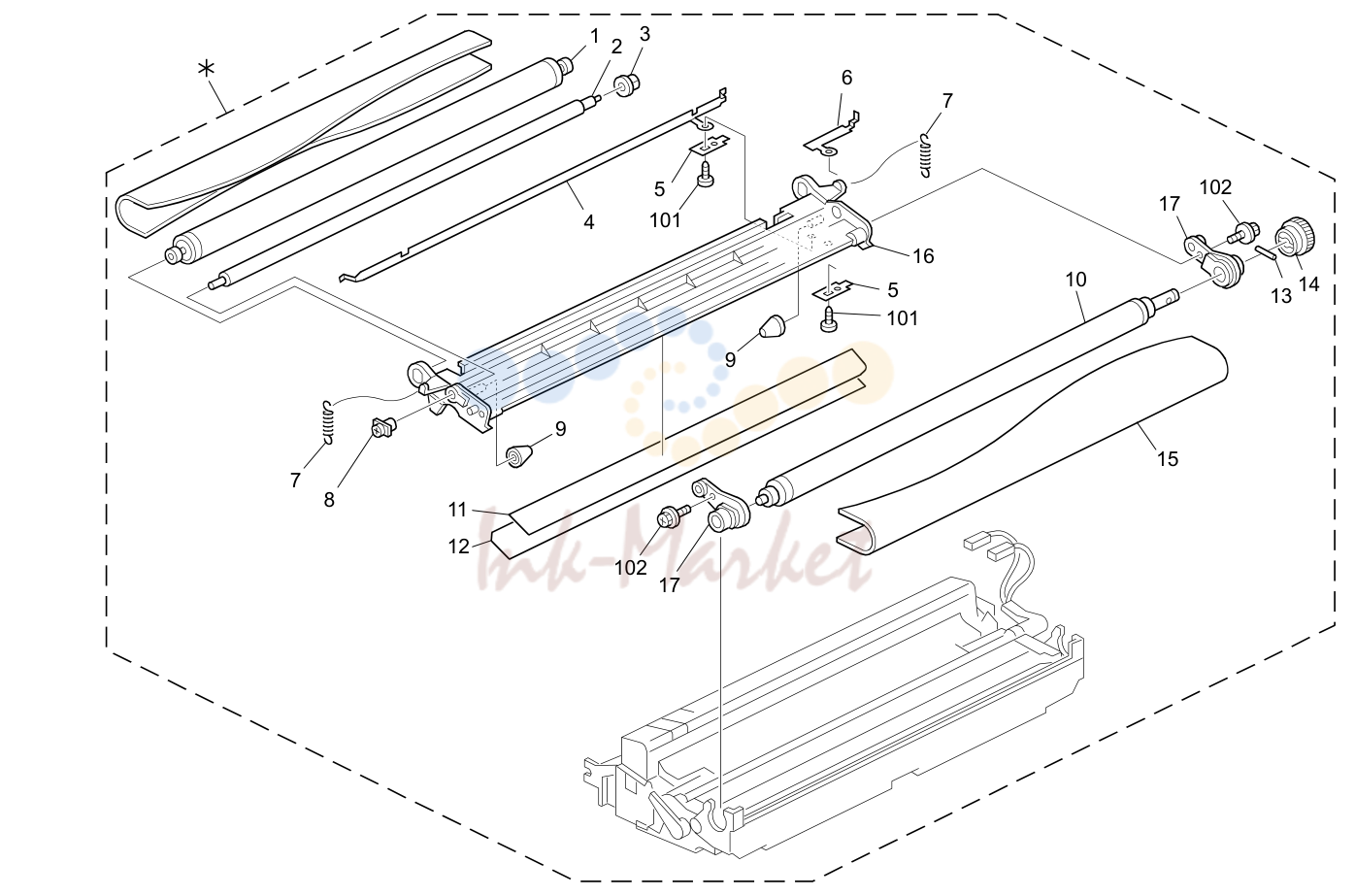

• 12. Transfer Belt Unit 1 (G179)

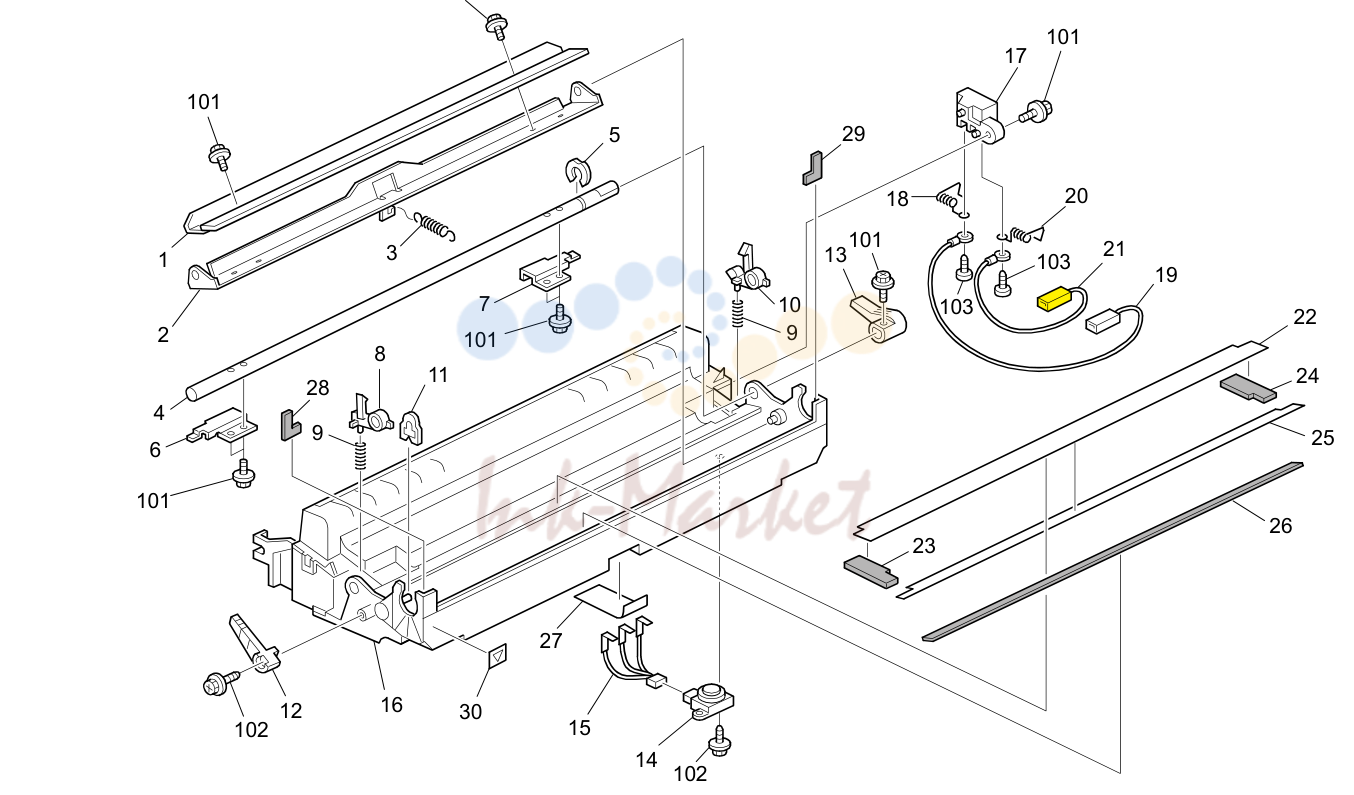

• 13. Transfer Belt Unit 2 (G179)

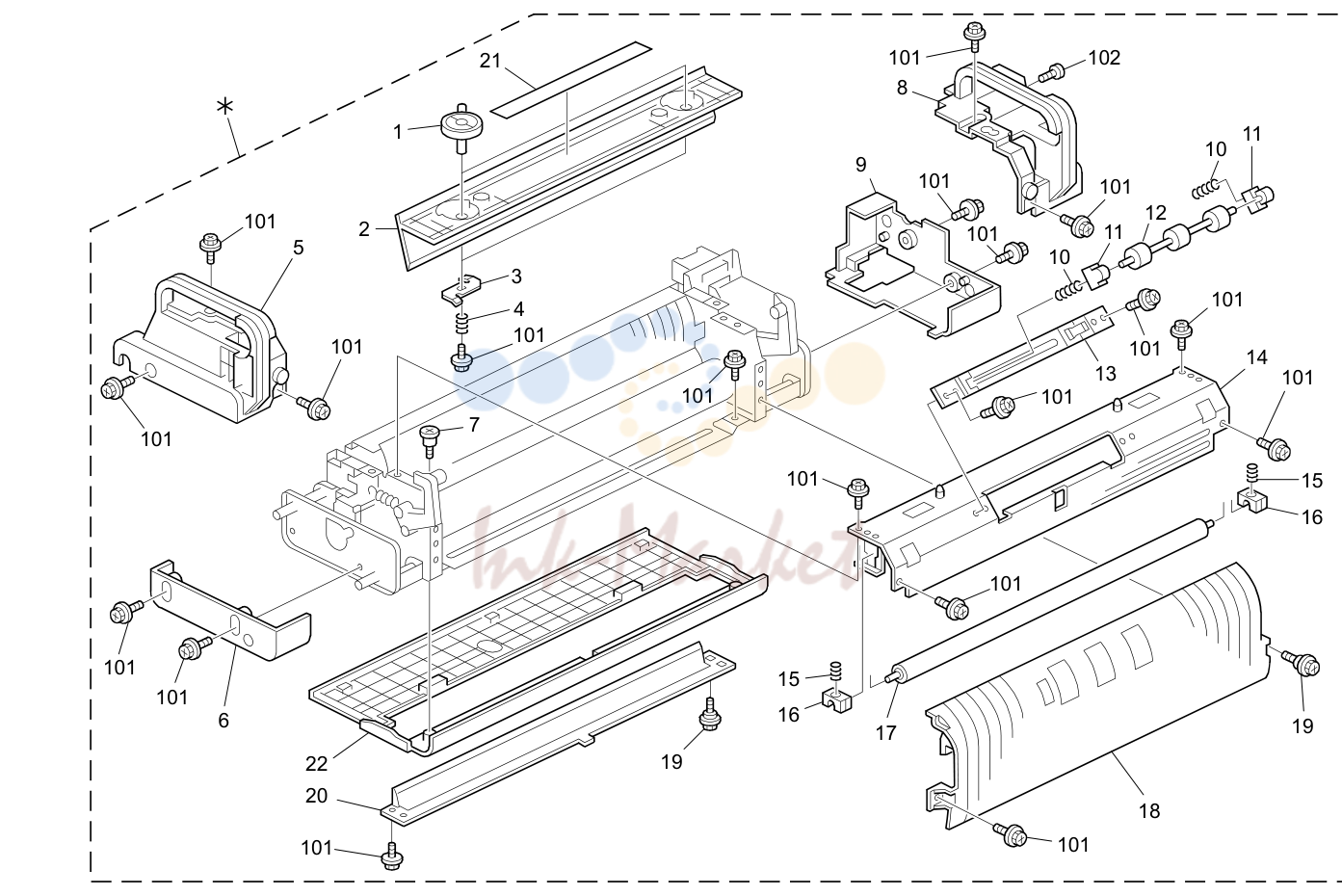

• 14. Fusing Unit 1 (G179)

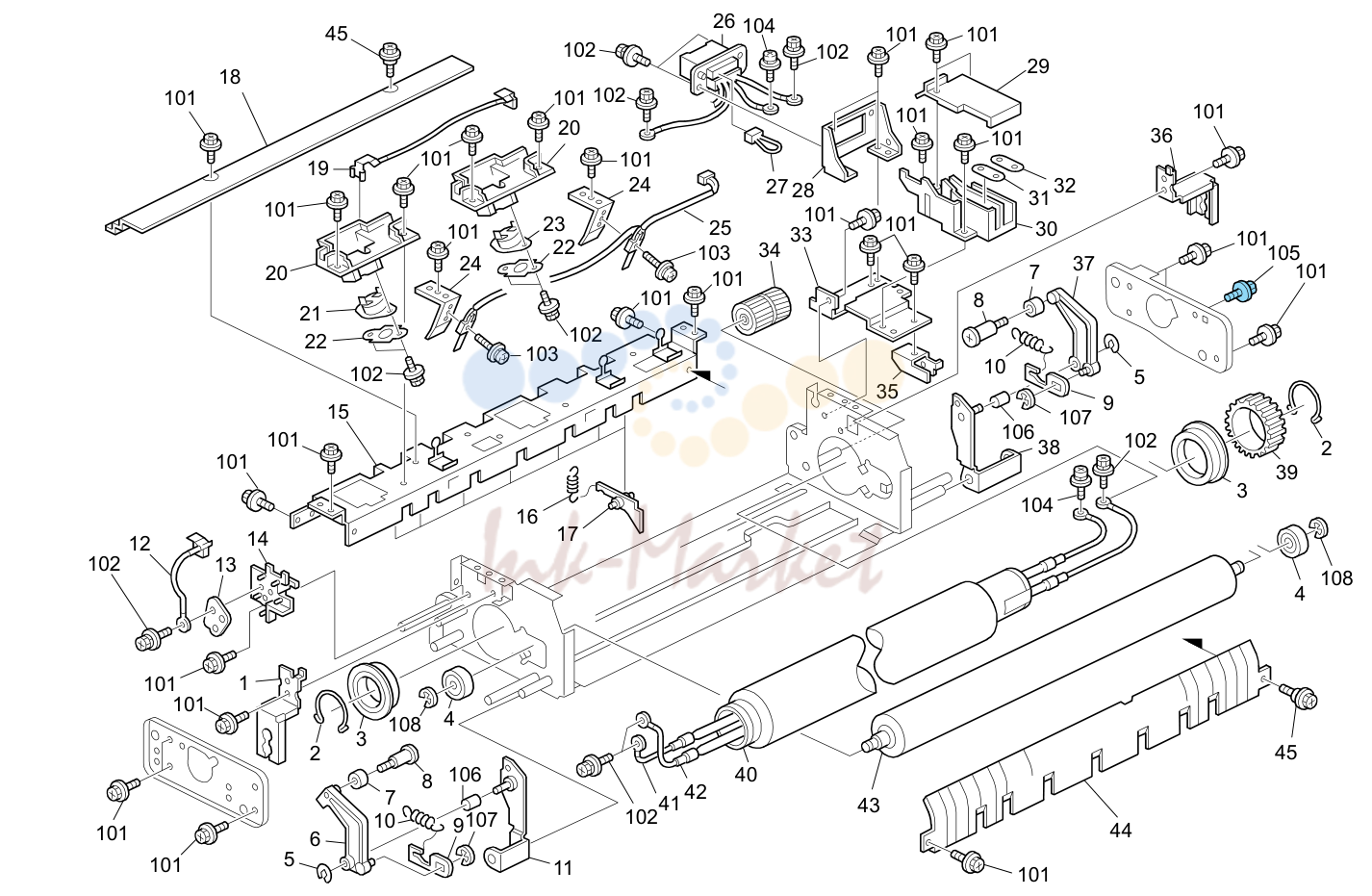

• 15. Fusing Unit 2 (G179)

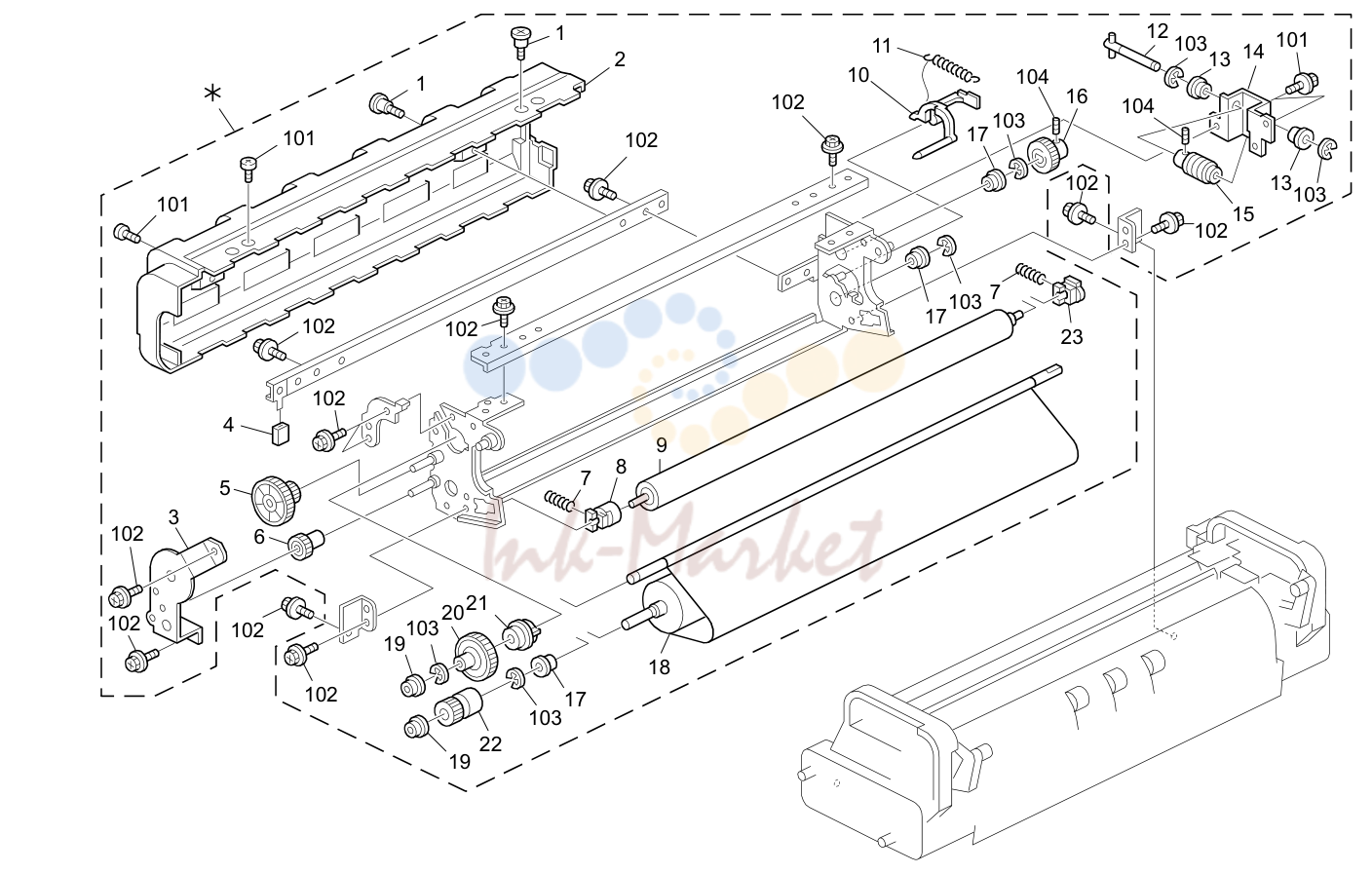

• 16. Fusing Unit 3 (G179)
• 17. Duplex Unit 1 (G179)
• 18. Duplex Unit 2 (G179)
• 19. Duplex Unit 3 (G179)
• 20. Duplex Unit 4 (G179)
• 21. Duplex Unit 5 (G179)
• 22. Paper Exit Section 1 (G179)
• 23. Paper Exit Section 2 (G179)
• 24. Drive Section 1 (G179)
• 25. Drive Section 2 (G179)
• 26. Drive Section 3 (G179)
• 27. Drive Section 4 (G179)
• 28. Electrical Section 1 (G179)
• 29. Electrical Section 2 (G179)
• 30. Electrical Section 3 (G179)
• 31. Electrical Section 4 (G179)
• 32. Electrical Section 5 (G179)
• 33. Frame Section (G179)
• 34. Decals and Documents (G179)
• 35. Special Tools (G179)

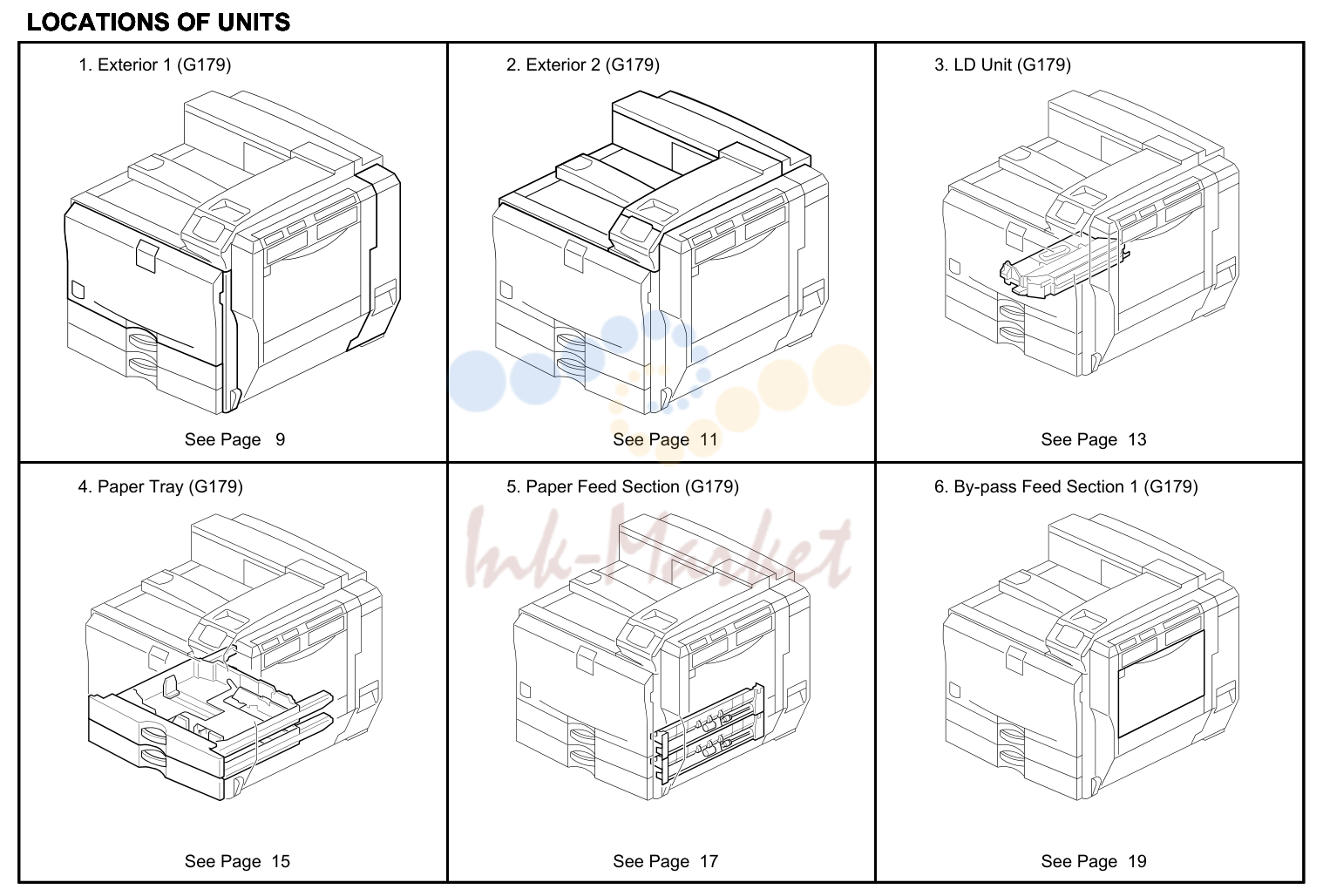

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
101	04513008N запросить цену →		Tapping Screw - M3x8
1	B2231253 запросить цену →		Emblem Cover
2	G1796192 запросить цену →		Sheet:Emblem:RIC
102	04563010N запросить цену →		Tapping Screw - M3x10
103	04543008Q ✓ в наличии		Tapping Screw:3x8
3	D0121251 запросить цену →		Front Cover
104	04563012N запросить цену →		Tapping Screw:WP:3x12
4	G0201332 запросить цену →		Hinge - Front Cover
105	11500373 запросить цену →		Power Supply Code:125V 15A NA
5	D0111250 запросить цену →		Decal:Main Switch:On-Off
6	B0241264 запросить цену →		Magnet Catch
105	11500377 запросить цену →		Power Supply Code:250V:10A:EU
106	16071714 запросить цену →		Ferrite Core:RFC-6
7	G1791256 запросить цену →		Sheet:Misfeed Removal:P1
8	D0092616 запросить цену →		Paper Dust Case
9	D0131271 запросить цену →		Cover:Right:Front:NA
9	D0121271 запросить цену →		Right Cover - Front
10	D0092627 запросить цену →		Decal - Misfeed Removal B1
11	D0091272 запросить цену →		Right Cover - Rear
12	D0121293 запросить цену →		Cap - Rear Cover EU
13	D0121291 запросить цену →		Rear Cover
14	D0131281 запросить цену →		Cover:Left:NA
14	D0121281 запросить цену →		Left Cover
15	G1331285 запросить цену →		Decal:Cover:Left:Guide Plate
16	D0091242 запросить цену →		Inner Cover - Left
17	B2382524 запросить цену →		Decal - Paper Size
18	B1217450 запросить цену →		Decal - WEEE
19	AA001477 запросить цену →		Decal:Energy-Star
20	GA003144 запросить цену →		Decal:PDFDIRECT
21	GA003175 запросить цену →		Decal:PS3:Clear

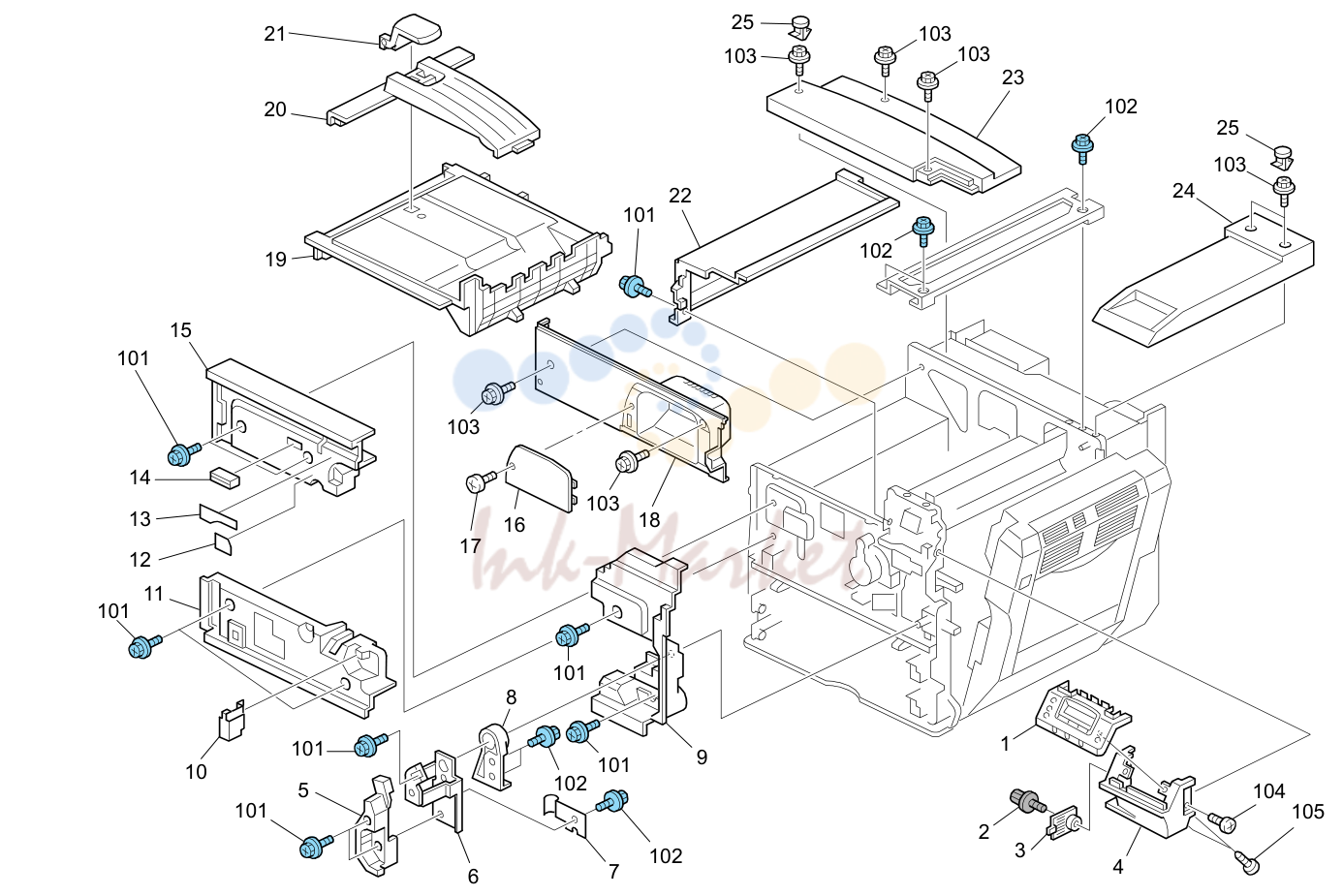

2. Exterior 2 (G179)

№	Артикул	Альт. артикул	Описание
1	G1791405 запросить цену →		Operation Sub-Unit:EXP:Ass'y
101	04543008Q ✓ в наличии		Tapping Screw:3x8
102	04543006Q запросить цену →		Tapping Screw - M3x6
2	G0342993 запросить цену →		Flanged Hexagonal Head Bolt - M3x6
103	04513008N запросить цену →		Tapping Screw - M3x8
3	G1791265 запросить цену →		Cap:Front Right:P
4	G1791264 запросить цену →		Cover:Front Right:P
104	04533008N запросить цену →		Binding Self Tapping Screw:3x8
5	G1792247 запросить цену →		Cover:Lever:Lock:PCD:Alex-P1
105	04523010N запросить цену →		Binding Self-Tapping Screw:3x10
6	D0092254 запросить цену →		Base - Lock Lever
7	D0092249 запросить цену →		Spring Plate - Lock Lever
8	D0092248 запросить цену →		Guide Plate - Lock Lever
9	D0091243 запросить цену →		Inner Cover - Right Upper
10	B0041325 запросить цену →		Cover - Shield Glass
11	D0091244 запросить цену →		Inner Cover - Middle
12	D0093269 запросить цену →		Decal - Release Toner Bottle
13	D0093268 запросить цену →		Decal - Lock Toner Bottle
14	AG071012 ✓ в наличии		Magnet Catch:Ass'y
15	D0091241 запросить цену →		Inner Cover:Upper:Left:DOM
15	D0121241 запросить цену →		Inner Cover - Upper Left
16	G1331263 запросить цену →		Cover:Inner Back:Middle:P
17	B4081390 запросить цену →		Flat Screw:Groove Type
18	G1331261 запросить цену →		Cover:Inner Back:P
19	D0091260 запросить цену →		Upper Cover
20	B2234486 запросить цену →		Exit Tray
21	B2234487 запросить цену →		Exit End Fence
22	G1331266 запросить цену →		Cover:Paper Exit Unit:Upper
23	G1791267 запросить цену →		Cover:Upper:Rear:P
24	G1331268 запросить цену →		Cover:Upper:Right
25	G1331269 запросить цену →		Cap:DIA17

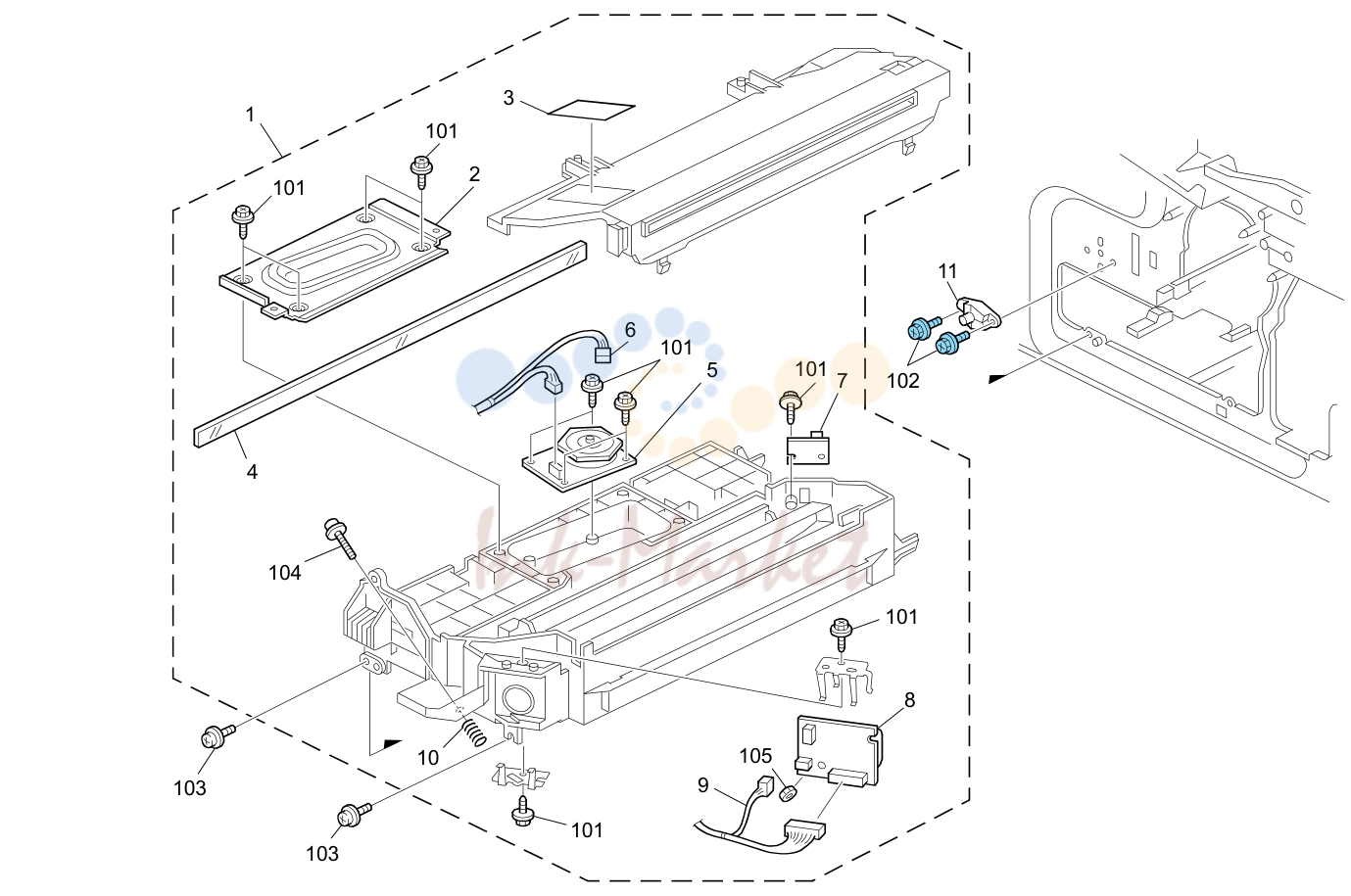

3. LD Unit (G179)

№	Артикул	Альт. артикул	Описание
101	04563008N запросить цену →		Tapping Screw - M3x8
1	D0091860 запросить цену →		Imaging Unit
102	04543006Q запросить цену →		Tapping Screw - M3x6
2	D0091861 запросить цену →		Cover - Polygon Motor
3	G0291980 запросить цену →		Decal - LD
103	09513008N запросить цену →		Screw:Polished Roud:M3x8
4	AC015025 запросить цену →		Shield Glass
104	09513020N запросить цену →		Screw:Polished Roud:M3x20
5	AX060353 запросить цену →		Polygon Mirror Motor - DC 16.8W
105	07120030N запросить цену →		Hexagonal Nut:M3
6	D0095570 запросить цену →		Harness - Imaging Unit
7	D0095320 запросить цену →		Sync Detector Board
8	D0091870 запросить цену →		Laser Diode Unit
9	D0095571 запросить цену →		Harness:Laser Diode Control
10	AA063445 запросить цену →		Spring- Laser Diode Unit
11	A2321937 запросить цену →		Positioning Pin - Laser Unit Ass'y

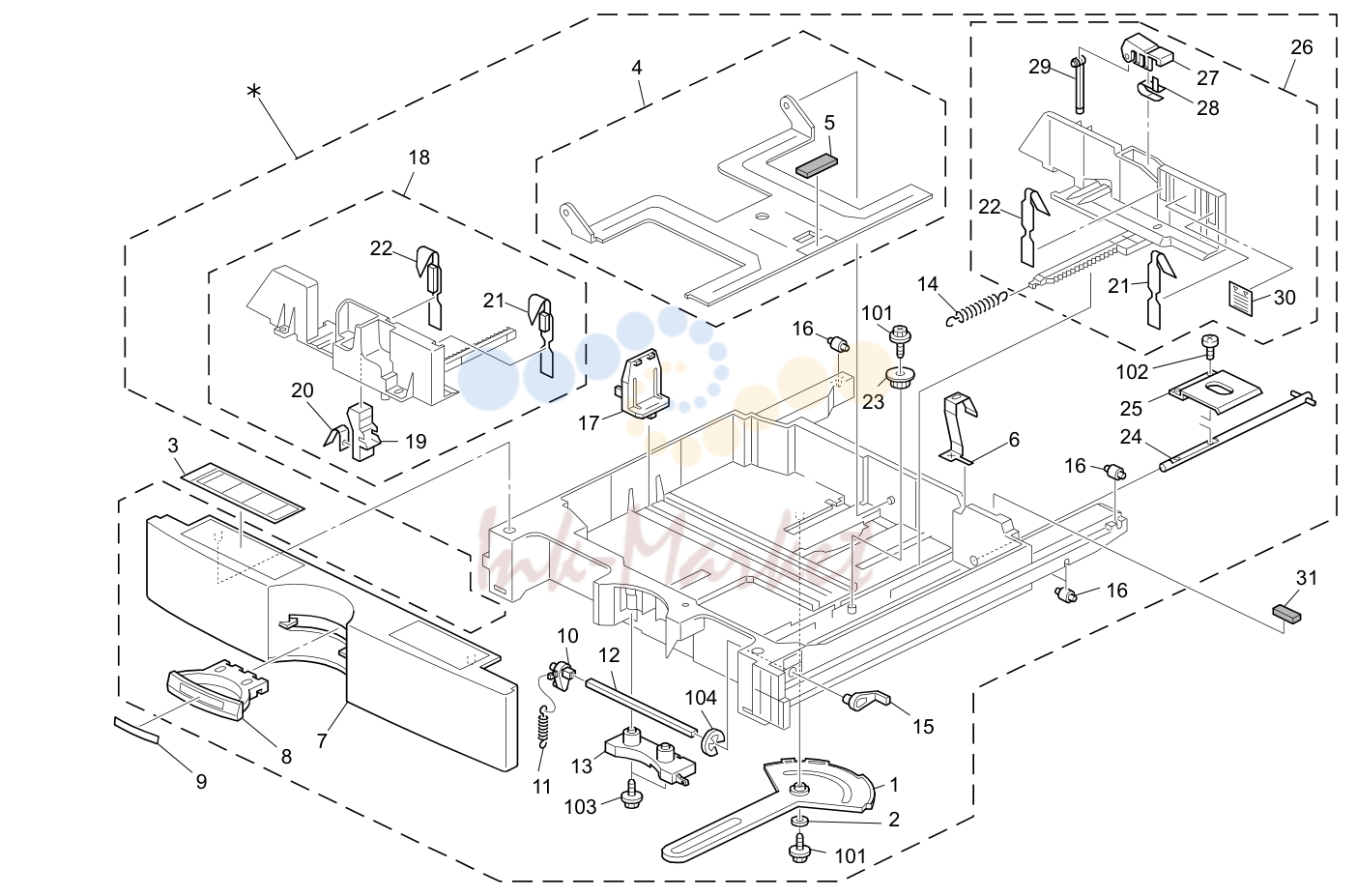

4. Paper Tray (G179)

№	Артикул	Альт. артикул	Описание
1	B2232910 запросить цену →		Link - Paper Size Sensor
102	04533008N запросить цену →		Binding Self Tapping Screw:3x8
2	B2232911 запросить цену →		Spacer
103	04503012N запросить цену →		Tapping Screw:3x12
104	07200080E запросить цену →		Retaining Ring - M8
3	B2382523 запросить цену →		Decal - Paper Set Direction No.2
4	B2232940 запросить цену →		Tray Bottom Plate
5	AF013006 запросить цену →		Bottom Plate Pad
6	B2232919 запросить цену →		Ground Plate - Paper Tray No.2
7	B2232946 запросить цену →		Cover - Paper Tray No.2
8	B2232860 запросить цену →		Paper Tray Grip
9	B2382526 запросить цену →		Decal - Grip
9	B2382527 запросить цену →		Decal - Grip
10	B2232862 запросить цену →		Lever - Release Inner
11	AA061014 запросить цену →		Tension Spring:Grip
12	B2232863 запросить цену →		Release Shaft
13	B2232861 запросить цену →		Grip Holder
14	AA061003 запросить цену →		Tension Spring:Side Fence:Rear
15	B2232868 запросить цену →		Lever:Release:Paper Tray:Outer
16	A2322987 запросить цену →		Roller - Paper Tray
17	B2232912 запросить цену →		End Fence
18	B2232920 запросить цену →		Front Side Fence
19	B2232923 запросить цену →		Stopper Lever - Front
20	B0042923 запросить цену →		Spring Plate - Release Lever
21	B2232935 запросить цену →		Plate - Side Fence Right
22	B2232934 запросить цену →		Plate - Side Fence
23	B2232936 запросить цену →		Gear - 16Z
24	B2232865 запросить цену →		Rise No.1 Shaft
25	B2232918 запросить цену →		Rise Lever
26	B2232930 запросить цену →		Rear Side Fence
27	A2672860 запросить цену →		Rear Lever Stopper
28	A2672857 запросить цену →		Spring Plate - Side Fence
29	A2672859 запросить цену →		Side Fence Stopper
30	B2232873 запросить цену →		Decal - Side Fence Rear
31	B1802782 запросить цену →		Seal:Tray

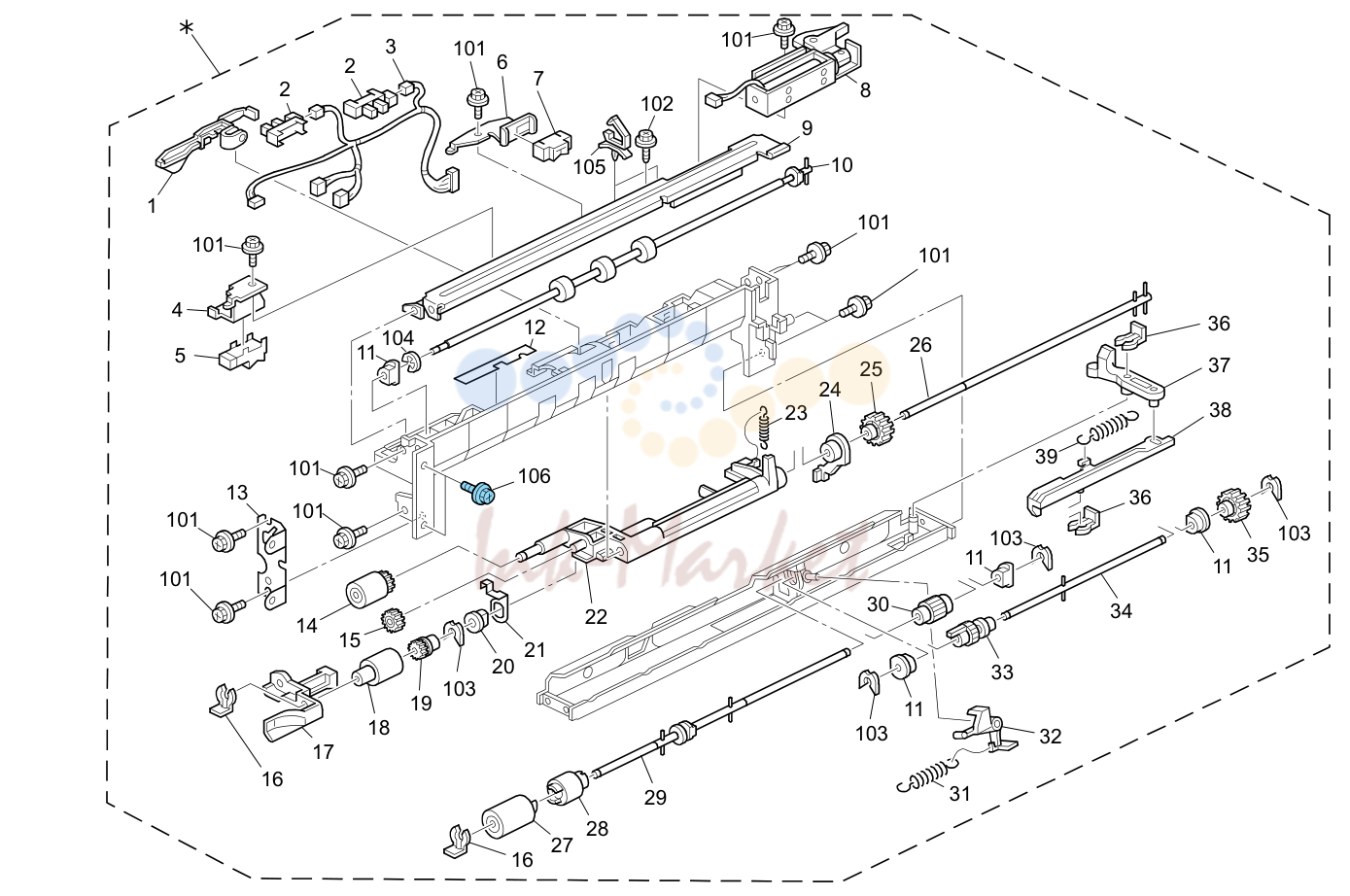

5. Paper Feed Section (G179)

№	Артикул	Альт. артикул	Описание
1	B2232767 запросить цену →		Paper End Feeler
36	52062686 запросить цену →		Snap Ring
2	AW020145 запросить цену →		Photointerruptor:Flat
37	G0652776 запросить цену →		Release Lever
3	B2232773 запросить цену →		Harness - Paper Feed Unit
38	G0652775 запросить цену →		Link Lever
4	B2232778 запросить цену →		Sensor Bracket
39	AA062259 запросить цену →		Spring - Release
5	AW010128 запросить цену →		Paper Feed Sensor
6	B0822781 запросить цену →		Bracket:Sensor
7	AW010122 запросить цену →		Paper Feed Sensor
8	B2232780 запросить цену →		DC Solenoid 24V
9	B2232776 запросить цену →		Stay
10	D0092757 запросить цену →		Transport Roller:Drive:Ass'y
11	AA082143 запросить цену →		Bushing - 6x10x6
12	B2232772 запросить цену →		Harness Sheet
13	B2232786 запросить цену →		Ground Plate - Front
14	AF030090 ✓ в наличии		Paper Feed Roller:Pickup
15	AB011252 запросить цену →		Gear - 20Z
16	AA100014 запросить цену →		Retaining Ring C - Separate
17	B2232829 запросить цену →		Feed Guide
18	AF031090 ✓ в наличии		Paper Feed Roller:Feed
19	AB011218 ✓ в наличии		Gear - Roller Clutch
20	AA082101 запросить цену →		Bushing - 6x10x6
21	B2232765 запросить цену →		Ground Plate - Feed
22	B2232761 запросить цену →		Pickup Arm
23	AA060691 запросить цену →		Tension Spring
24	G0652767 запросить цену →		Lever - Feed
25	B2232764 запросить цену →		Gear-24Z
26	B2232762 запросить цену →		Feed Shaft
27	AF032090 ✓ в наличии		Paper Feed Roller:Separate
28	B0042783 ✓ в наличии		Torque Limiter
29	B2232810 запросить цену →		Separate Driven Shaft
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04563008N запросить цену →		Tapping Screw - M3x8
30	AB010157 запросить цену →		Gear:Separate:Driven
31	AA060693 запросить цену →		Tension Spring
103	08050089 запросить цену →		Retaining Ring - M4
104	07200040E запросить цену →		Retaining Ring - M4
32	G0652774 запросить цену →		Pressure Lever
33	AB010156 запросить цену →		Gear:Separate:Drive
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
34	B2232815 запросить цену →		Separate Drive Shaft
106	04543008Q ✓ в наличии		Tapping Screw:3x8

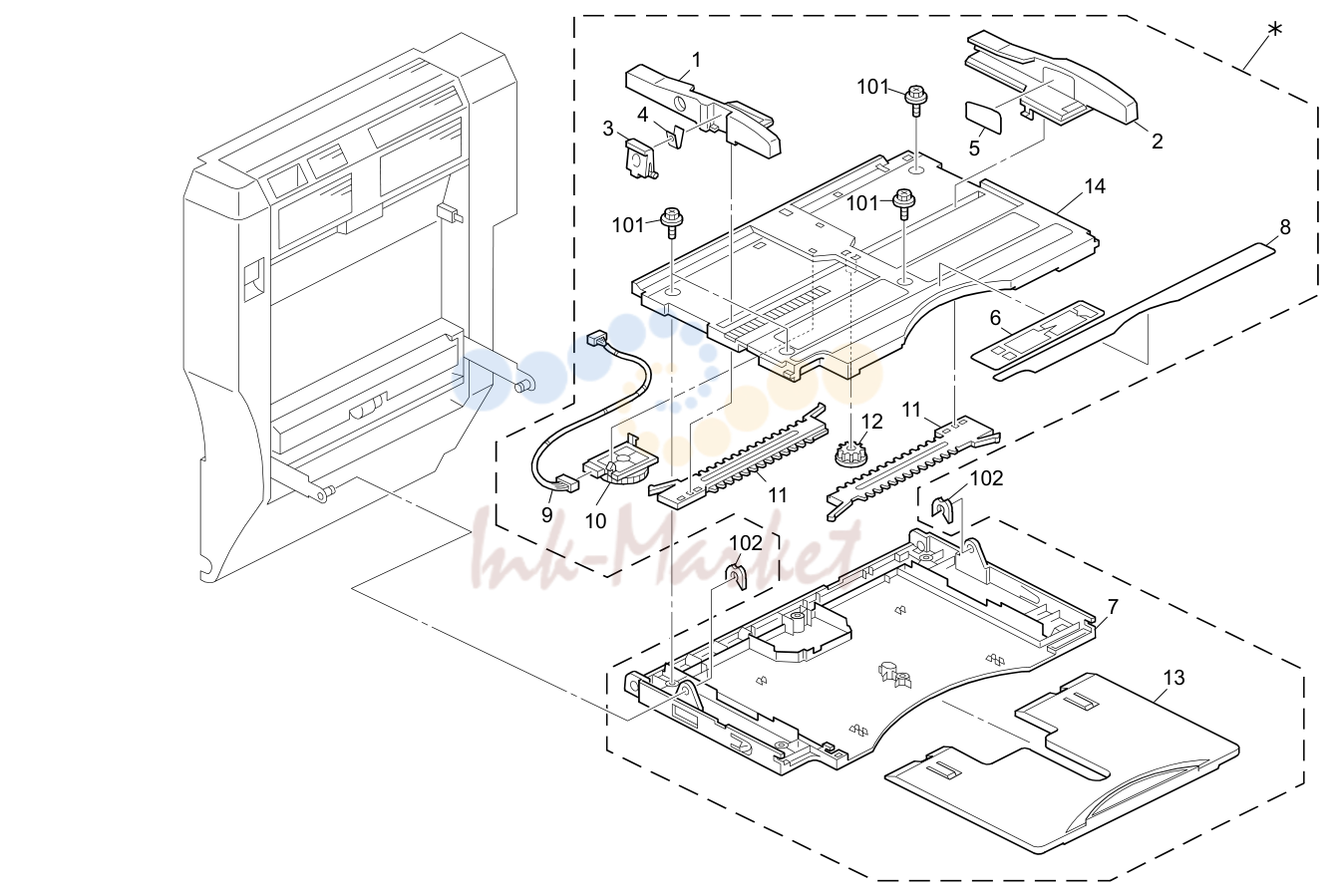

6. By-pass Feed Section 1 (G179)

№	Артикул	Альт. артикул	Описание
1	B2232674 запросить цену →		Side Fence:Front
102	08050089 запросить цену →		Retaining Ring - M4
2	B2232673 запросить цену →		Side Fence:Rear
3	B2232726 ✓ в наличии		Grip:Side Fence:Manual Feed
4	B2232668 запросить цену →		Spring Plate:Stopper
5	B2232645 запросить цену →		Decal:Side Fence
6	B2232729 запросить цену →		Decal:Paper Set Direction:Manual Feed:EXP
7	B2232661 запросить цену →		Cover:Manual Feed
8	B2232644 запросить цену →		Decal:Scale
9	B2232669 запросить цену →		Harness:Paper Size Sensor
10	AW500031 запросить цену →		Paper Size Sensor
11	B2232713 запросить цену →		Rack:Manual Feed
12	B2232666 запросить цену →		Gear:16Z
13	B2232663 запросить цену →		Extension Tray
14	D0292662 запросить цену →		Manual Feed Table

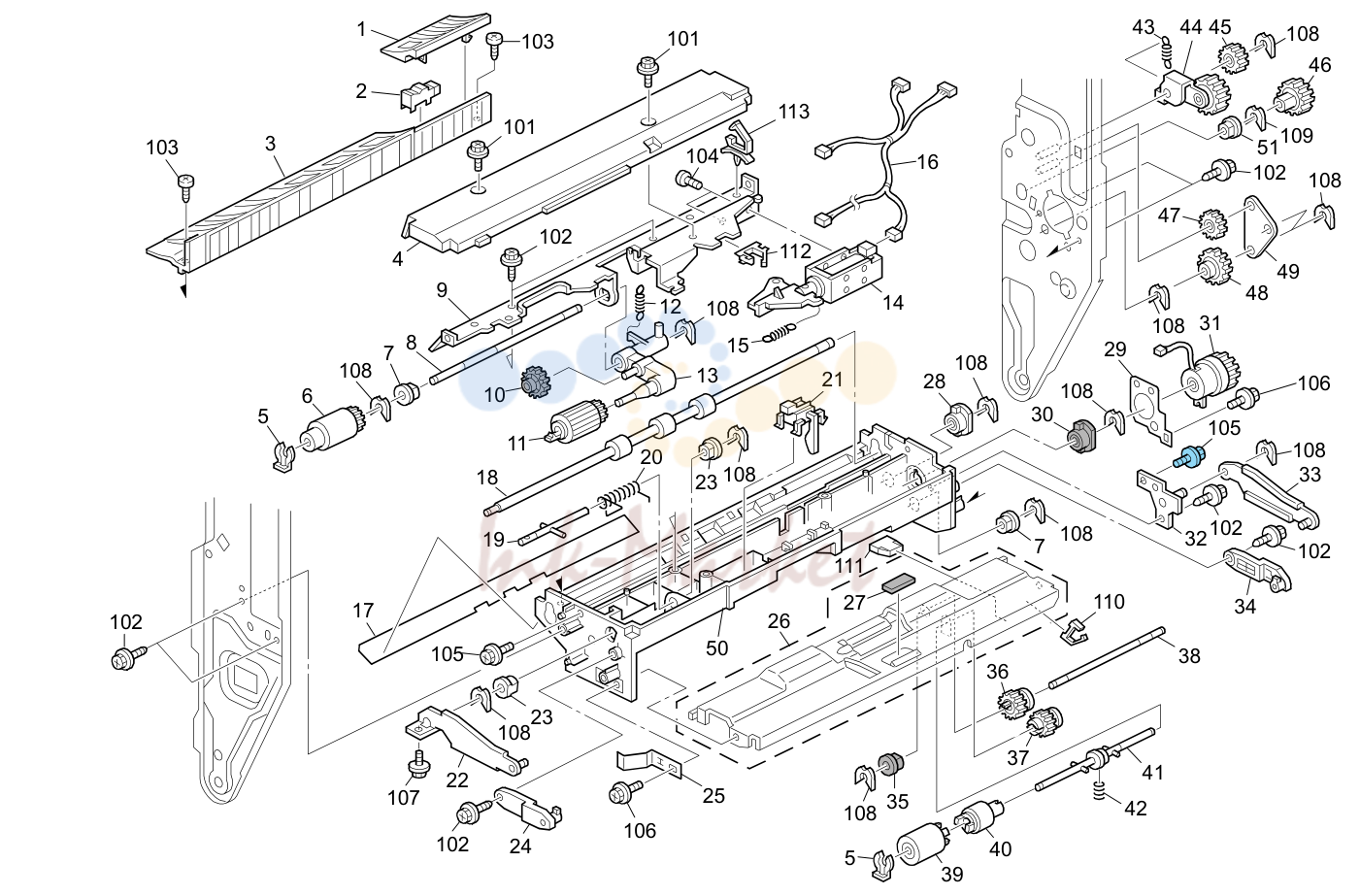

7. By-pass Feed Section 2 (G179)

№	Артикул	Альт. артикул	Описание
36	AB011416 запросить цену →		Gear - 20Z
1	B2232623 запросить цену →		Cover:Guide Plate:Exit
37	B2232608 запросить цену →		Gear:Z16
2	AW010107 ✓ в наличии		Paper Feed Sensor
38	AA140778 запросить цену →		Shaft:Separator:Drive
3	B2232622 запросить цену →		Guide Plate:Exit
4	B2232621 запросить цену →		Cover:Manual Feed Unit
39	AF032046 ✓ в наличии		Separation Roller - Manual Feed
5	AA100014 запросить цену →		Retaining Ring C - Separate
40	G0802900 запросить цену →		Torque Limiter
6	AF031046 ✓ в наличии		Feed Roller - Manual Feed
41	B1802871 запросить цену →		Shaft:Separator:Driven:Ass'y
42	AA063499 запросить цену →		Pressure Spring
7	AA082101 запросить цену →		Bushing - 6x10x6
43	AA060872 запросить цену →		Spring
8	AA140777 запросить цену →		Shaft:Feed
9	B2232629 запросить цену →		Stay:Feed
44	B2232681 запросить цену →		Arm:Tightener
10	AB011387 запросить цену →		Gear - 23Z
45	AB011223 запросить цену →		Idler Gear - 25Z
11	AF030049 ✓ в наличии		Pick-up Roller
46	B2232686 запросить цену →		Gear:Z31
12	AA063568 запросить цену →		Pressure Spring
47	B2232683 запросить цену →		Gear:25Z
48	B2232689 запросить цену →		Gear:Z28
13	G0602932 запросить цену →		Pick-up Arm - Manual Feed
14	B2232632 запросить цену →		DC Solenoid:Pickup
49	B2232696 запросить цену →		Drum Stay:Drive
15	B2232633 запросить цену →		Spring:Release:Pickup
50	B2232620 запросить цену →		Housing:Manual Feed
16	B2232659 запросить цену →		Harness:Manual Feed
51	AA082104 запросить цену →		Bushing - 8x12x7
17	D0092552 запросить цену →		Guide Sheet - Manual Feed
18	D0092555 запросить цену →		Transport Roller - Duplex Exit
19	B2232634 запросить цену →		Support Stay:Arm
20	B2232636 запросить цену →		Torsion Spring:27N
21	AW500035 запросить цену →		Paper End Sensor
22	B2232651 запросить цену →		Arm:Manual Feed:Front
23	AA082102 запросить цену →		Bushing - 6x10x6
101	04513006N запросить цену →		Tapping Screw - 3x6
24	B2232657 запросить цену →		Arm:Manual Feed:Short:Front
102	04563008N запросить цену →		Tapping Screw - M3x8
103	04573008N запросить цену →		Tapping Screw - M3x8
25	B2232607 запросить цену →		Ground Plate:Reverse
104	03530040N запросить цену →		Screw - M3x4
26	B2232609 запросить цену →		Guide Plate:Separator
105	04543008Q ✓ в наличии		Tapping Screw:3x8
27	AF013016 запросить цену →		Bottom Plate Pad
106	04513008N запросить цену →		Tapping Screw - M3x8
28	G0802682 запросить цену →		Bushing:Feed
29	B2232606 запросить цену →		Ground Plate:Rear
107	03603006N запросить цену →		Screw - M3x6
108	08050089 запросить цену →		Retaining Ring - M4
30	AA083014 запросить цену →		One-way Clutch
31	AX202007 запросить цену →		Magnetic Clutch
109	08050088 запросить цену →		Retaining Ring - M6
32	B2232637 запросить цену →		Bracket:Arm:Manual Feed:Rear
110	11050522 запросить цену →		Edge Saddle - LES0510
33	B2232652 запросить цену →		Arm:Manual Feed:Rear
111	11026248 запросить цену →		Connector - 5P
34	B2232658 запросить цену →		Arm:Manual Feed:Short:Rear
112	11050551 запросить цену →		Clamp:LES-0505
113	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
35	A2596754 запросить цену →		Bushing - 6 6mm

8. Paper Registration (G179)

№	Артикул	Альт. артикул	Описание
101	04503006N запросить цену →		Tapping Screw - M3x6
1	D0092841 ✓ в наличии		Guide Plate - No.2
2	D0092836 ✓ в наличии		Guide Plate
102	04543006Q запросить цену →		Tapping Screw - M3x6
103	08050089 запросить цену →		Retaining Ring - M4
3	D0092617 запросить цену →		Upper Guide Plate - Registration
4	D0092650 запросить цену →		Torsion Spring - Registration
104	04533006N запросить цену →		Tapping Screw - M3x6
105	11050568 запросить цену →		Clamp:LWSS-0504
5	D0092625 запросить цену →		Stay - Paper Dust Removal
6	D0092618 запросить цену →		Cover - Paper Dust Removal
106	08050088 запросить цену →		Retaining Ring - M6
107	04513006N запросить цену →		Tapping Screw - 3x6
7	D0092607 запросить цену →		Bushing - Driven Registration
8	D0092636 запросить цену →		Tension Spring
9	D0092603 запросить цену →		Gear - 28Z
10	AA082074 запросить цену →		Bushing - M8
11	D0092612 запросить цену →		Case Supporter - Remove Paper Dust
12	D0092624 запросить цену →		Lower Guide Plate - Registration
13	D0092606 запросить цену →		Registration Roller - Driven
14	D0092600 запросить цену →		Registration Roller - Drive
15	B2382655 ✓ в наличии		Gear - 16Z
16	D0092602 запросить цену →		Gear - 18Z
17	D0092604 запросить цену →		Knob - Registration Roller
18	D0092623 запросить цену →		Raer Positioning Guide
19	D0092626 запросить цену →		Harness - Registration Sensor
20	AW010107 ✓ в наличии		Paper Feed Sensor
21	D0092614 запросить цену →		Bracket - Registration Sensor
22	D0092622 запросить цену →		Front Positioning Guide
23	D0092240 запросить цену →		Rear Flange - Lock
24	AA082078 запросить цену →		Bushing - 8mm
25	D0092243 запросить цену →		Shaft - Lock
26	D0092245 запросить цену →		Stopper Cover - Stopper
27	D0092244 запросить цену →		Stopper - Lock
28	D0092241 запросить цену →		Front Flange - Lock
29	D0092242 запросить цену →		Spring Plate - Lock
30	D0093858 запросить цену →		Entrance Guide Plate - Transfer

9. Toner Supply Unit (G179)

№	Артикул	Альт. артикул	Описание
101	04523010N запросить цену →		Binding Self-Tapping Screw:3x10
1	D0093209 запросить цену →		Toner Supply Unit
102	04563008N запросить цену →		Tapping Screw - M3x8
2	B0773262 запросить цену →		Slide Rail:Toner Supply Unit
3	A2323266 запросить цену →		Seal - Slide Rail
103	04543006Q запросить цену →		Tapping Screw - M3x6
4	A2323240 запросить цену →		Cover- Toner Bottle Ass'y
104	11050487 запросить цену →		Harness Clamp
105	11050516 запросить цену →		Clamp
5	A1343180 запросить цену →		Bottle Chuck
6	A2323252 запросить цену →		Slider Ass'y
7	A2323251 запросить цену →		Chuck Shaft
8	AA063566 запросить цену →		Pressure Spring
9	AA153083 запросить цену →		Seal - Toner Supply Unit Cover
10	A2323263 запросить цену →		Spring Plate - Toner Bottle
11	D0093265 запросить цену →		Shaft - Slide
12	A2323264 запросить цену →		Stopper - Slide Rail
13	D0095892 запросить цену →		Heater Stopper
14	D0111252 запросить цену →		Decal:Main Switch:On-Standby
14	D0111253 запросить цену →		Decal:Main Switch:On-Standby:EU
15	D0095611 запросить цену →		Harness:AC:Heater
16	D0115841 запросить цену →		Heater:PCD:NA:Sub-Ass'y
16	D0115842 запросить цену →		Heater:PCD:EU:Sub-Ass'y
17	D0093240 запросить цену →		Spacer:Arm:Shutter:Toner Supply Unit

10. PCDU 1 (G179)

№	Артикул	Альт. артикул	Описание
1	D0092389 запросить цену →		Raer Side Plate - Coupling
102	04563008N запросить цену →		Tapping Screw - M3x8
103	07200030E запросить цену →		Retaining Ring - M3
2	G0652681 запросить цену →		Snap Ring - M6
104	07250110E запросить цену →		C Ring - M11
3	G1793010 запросить цену →		Development Unit
4	D0093102 запросить цену →		Upper Cap - Development Case
105	04503014N запросить цену →		Tapping Screw:M3x14
5	B2969640 ✓ в наличии		Developer - Black
6	A2323155 запросить цену →		Front Cover - Development Unit
7	AB014061 запросить цену →		Gear - 13Z
8	A2323077 запросить цену →		Spacer - M5
9	AB014060 запросить цену →		Gear - 21Z
10	AB014062 запросить цену →		Gear - 17Z/25Z
11	D0093068 запросить цену →		Front Bias Terminal
12	D0093069 запросить цену →		Raer Bias Terminal
13	A2323067 запросить цену →		Tape - TD Sensor
14	B2133065 запросить цену →		Density Sensor:Development:C4
15	D0093078 запросить цену →		Joint - Paddle
16	D0093066 запросить цену →		Entrance Seal - Toner Supply
17	D0093205 запросить цену →		Seal:Side Plate:Front
18	AA153095 запросить цену →		Shield - Development - Center
19	B0823123 запросить цену →		Shield:Case:Development:Front Rear:C3
20	D0093206 запросить цену →		Seal:Side Plate:Rear
21	D0093072 запросить цену →		Seal - Density Sensor Harness
22	D0093053 запросить цену →		Upper Case Seal
23	D0093065 запросить цену →		Upper Cover - Development Unit
24	D0093204 запросить цену →		Front Seal - Upper Cover
25	D0093083 запросить цену →		Development Filter
26	D0093162 запросить цену →		Ground Plate:Doctor Blade
27	AA080281 запросить цену →		Bushing - 12x18x5.5
28	G1793071 запросить цену →		Stopper:Feeler:New Article Sensor
29	G0653070 запросить цену →		Feeler:New Article Sensor
30	D0093150 запросить цену →		Entrance Seal Ass'y
31	52062686 запросить цену →		Snap Ring
32	D0092480 запросить цену →		Screw - M3x10
33	D0093203 запросить цену →		Rear Seal - Upper Cover

11. PCDU 2 (G179)

№	Артикул	Альт. артикул	Описание
36	52031852 запросить цену →		Bushing - 6x8x4mm
1	G1792211 запросить цену →		Frame:PCU:Upper:Ass'y
37	AD027012 ✓ в наличии		Roller:Charge:Apply
2	G1793260 запросить цену →		Cleaner:Sensor
38	D0092303 запросить цену →		Drum Hold Plate
3	D0092390 запросить цену →		Idler Bracket
4	D0092317 запросить цену →		Electrode Plate - Charge
39	AA143549 запросить цену →		Screw:DIA10:M3x18
40	A2323553 запросить цену →		Ball Bearing - 8x16x5
5	D0092445 запросить цену →		Handle - PCU
6	D0092380 запросить цену →		Front Side Plate - Coupling
41	D0099510 ✓ в наличии		OPC Drum
42	AA062310 запросить цену →		Pressure Spring
7	D0092279 запросить цену →		Seal:Toner Supply:Entrance:Upper
43	A2322340 запросить цену →		Holder - Pick-off Pawl
8	D0093267 запросить цену →		Seal:Toner Supply:Entrance:Front
44	AD025021 ✓ в наличии		Pick-off Pawl
9	D0092633 запросить цену →		Cap - Toner Supply
45	A2322339 запросить цену →		Spur
10	A2322399 запросить цену →		Seal - Blade 13x9.5x3
11	D0092205 запросить цену →		Seal:Blade:Upper Rear:Small
46	G7902329 ✓ в наличии		Brush Roller:Cleaner:Charge:
12	D0092201 запросить цену →		Seal:Drum:Front 1 Amabuki:Ass'y
13	D0092203 запросить цену →		Seal:Drum:Entrance
47	AA062258 запросить цену →		Spring:Pressure:Cleaning Blade:No.2
14	D0092202 запросить цену →		Seal:Drum:Rear
48	G1792316 запросить цену →		Arm:Stopper:PCD:Sub-Ass'y
49	G1792314 запросить цену →		Spring:Stopper:PCD
15	D0092204 запросить цену →		Seal:Blade:Upper:Case
50	G1792311 запросить цену →		Stopper:PCD
16	B2132316 запросить цену →		Stud:Contact Point:Cleaning
17	G0652354 запросить цену →		Electrode Plate:Charge:Front
51	G1792313 запросить цену →		Pin:Stopper:PCD
18	G0652681 запросить цену →		Snap Ring - M6
19	D0092331 запросить цену →		Front Arm - Pressure/Charge
20	AA063648 запросить цену →		Pressure Spring
21	A2322421 запросить цену →		Bushing - 6x10x3
22	A2322315 запросить цену →		Front Bushing - Cleaning Bracket
23	B2132312 запросить цену →		Bracket:Cleaning Blade
24	D0092351 ✓ в наличии		Cleaning Blade
25	D0092318 запросить цену →		Spring Plate - Electrode
26	AA062299 запросить цену →		Pressure Spring
27	AA062300 запросить цену →		Tension Spring
28	AB011380 запросить цену →		Cam - Cleaning Blade
29	AB011379 запросить цену →		Gear - 19Z
101	04543006Q запросить цену →		Tapping Screw - M3x6
30	D0092336 запросить цену →		Rear Arm - Pressure/Charge
102	04563008N запросить цену →		Tapping Screw - M3x8
31	G0652308 запросить цену →		Electrode Plate:Charge:Rear
32	B0822333 запросить цену →		Terminale:Brush Roller
103	04573008N запросить цену →		Tapping Screw - M3x8
33	A2322318 запросить цену →		Collar - Cleaning
104	07200040E запросить цену →		Retaining Ring - M4
34	D0092426 запросить цену →		Seal - 24.5x68.5
105	03603006N запросить цену →		Screw - M3x6
106	07200025E запросить цену →		Retaining Ring - M2.5
35	AD041105 ✓ в наличии		Cleaning Blade:No.2:Ass'y

12. Transfer Belt Unit 1 (G179)

№	Артикул	Альт. артикул	Описание
102	04513006N запросить цену →		Tapping Screw - 3x6
1	A2323885 запросить цену →		Driven Roller - Transfer Unit
2	B2133889 запросить цену →		Roller:Bias
3	AA082054 запросить цену →		Bushing - M4
4	D0093935 запросить цену →		Earth Terminal - Transfer Belt
5	D0093937 запросить цену →		Terminal - Transfer Belt
6	D0093936 запросить цену →		Bial Terminal - Transfer Belt
7	AA061020 ✓ в наличии		Spring:Release:Transfer Belt
8	D0093890 запросить цену →		Front Bushing - Bias Roller
9	A2323926 запросить цену →		Transfer Belt Roller
10	D0093894 запросить цену →		Drive Roller - Transfer Belt
11	D0093954 запросить цену →		Sheet:Preventfence:Transfer Belt
12	D0093948 запросить цену →		Scraper - Drive Roller
13	G0241314 запросить цену →		Pulley Pin
14	AB011282 ✓ в наличии		Gear - 31Z
15	A2323880 ✓ в наличии		Transfer Belt
16	D0093882 запросить цену →		Frame - Transfer Belt
17	D0093893 запросить цену →		Arm - Transfer Belt

13. Transfer Belt Unit 2 (G179)

№	Артикул	Альт. артикул	Описание
1	AD041135 ✓ в наличии		Cleaning Blade - Transfer Belt
101	04513006N запросить цену →		Tapping Screw - 3x6
2	D0093943 запросить цену →		Bracket:Cleaning Blade:Transfer
102	04563008N запросить цену →		Tapping Screw - M3x8
103	04523008N запросить цену →		Tapping Screw - M3x8
3	AA061100 запросить цену →		Spring:Pressure:Cleaning Blade
4	D0093919 запросить цену →		Release Lever Shaft
5	B2236172 запросить цену →		Retaining Rings-E
6	D0093920 запросить цену →		Fron Release Plate
7	D0093921 запросить цену →		Rear Release Plate
8	D0093916 запросить цену →		Fron Lever - Transfer Belt
9	AA063447 запросить цену →		Spring - Transfer Belt
10	D0093917 запросить цену →		Rear Lever - Transfer Belt
11	G1023837 запросить цену →		Stopper:Blade
12	D0093898 запросить цену →		Lever:Set:Transfer Unit:P
13	D0093918 запросить цену →		Pelease Lever
14	GW230001 запросить цену →		Toner End Sensor
15	D0093872 запросить цену →		Harness - Used Toner Sensor
16	D0093803 запросить цену →		Case - Transfer Unit
17	D0093992 запросить цену →		Receptacle Housing - Transfer Unit
18	AA066380 запросить цену →		Spring
19	D0093876 запросить цену →		Earth Harness - Transfer Unit
20	AA066381 запросить цену →		Spring
21	D0093875 запросить цену →		Harness - Transfer Unit Bias
22	D0093907 запросить цену →		Seal - Transfer Belt Exit
23	D0093953 запросить цену →		Front Seal - Cleaning Blade
24	D0093952 запросить цену →		Raer Seal - Cleaning Blade
25	D0093906 запросить цену →		Seal - Rear Transfer Exit
26	B0823867 запросить цену →		Shield:Remove Paper Dust
27	AA150423 запросить цену →		Seal - Cleaning Pressure
28	A2323909 запросить цену →		Seal - Front Case
29	A2323908 запросить цену →		Seal - Rear Case
30	B2343177 запросить цену →		Decal:Positioning Display:Development

14. Fusing Unit 1 (G179)

№	Артикул	Альт. артикул	Описание
1	D0094244 запросить цену →		Knob
2	D0094243 запросить цену →		Exit Guide - Pressure Roller Unit
3	D0094248 запросить цену →		Knob Bracket
4	AA061023 запросить цену →		Compression Spring - Knob
5	D0094059 запросить цену →		Fusing Cover - Upper Front
6	D0094055 запросить цену →		Fusing Cover - Lower Front
7	B2231317 запросить цену →		Screw
8	D0094062 запросить цену →		Fusing Cover - Upper Rear
9	D0094057 запросить цену →		Fusing Cover - Lower Rear
10	AA061022 ✓ в наличии		Spring - Driven Roller
11	AA080352 ✓ в наличии		Bushing - Driven Roller
12	D0094664 запросить цену →		Driven Roller
13	D0094238 запросить цену →		Bracket - Driven Roller
14	D0094225 запросить цену →		Stay - Pressure Roller Unit
15	AA061099 запросить цену →		Compression Spring:Cleaning Roller
16	AA080351 ✓ в наличии		Bushing - Cleaning Roller
17	AE042098 ✓ в наличии		Cleaning Roller:Ass'y
18	D0094066 запросить цену →		Fusing Cover - Duplex Guide
19	AA143520 запросить цену →		Shoulder Screw - M3
20	D0094069 запросить цену →		Entrance Guide Plate - Fusing
21	D0094242 запросить цену →		Decal:High Temperrature
22	D0094053 запросить цену →		Fusing Cover - Lower Middle

15. Fusing Unit 2 (G179)

№	Артикул	Альт. артикул	Описание
35	D0094123 запросить цену →		Bracket:Side Plate:Auxiliary
1	D0094126 запросить цену →		Front Heater Bracket
36	D0094127 запросить цену →		Rear Heater Bracket
2	D0094156 запросить цену →		Retaining Rings-C - Hot Roller
3	AE030099 ✓ в наличии		Ball Bearing - 30x42x7
37	D0094291 запросить цену →		Rear Lever - Pressure Release
38	D0094295 запросить цену →		Front Pressure Lever
4	AE030098 ✓ в наличии		Ball Bearing - 8x22x7
39	AB010171 запросить цену →		Gear - 40Z
5	B2384166 запросить цену →		End Ring:Spring:DIA4
40	AE010099 запросить цену →		Hot Roller
6	D0094271 запросить цену →		Front Lever - Pressure Release
41	AX430112 запросить цену →		Heater - 120V 550W
7	B2384194 ✓ в наличии		Roller:Lever:Pressure
8	AA143792 запросить цену →		Screw:Drawer
41	AX430113 запросить цену →		Heater - 230V 550W
42	AX440252 запросить цену →		Heater - 120V 750W
9	D0094274 запросить цену →		Pressure Lock Lever
10	AA061024 запросить цену →		Tension Spring - Pressure
42	AX440253 запросить цену →		Heater - 230V 750W
43	AE020199 ✓ в наличии		Pressure Roller
11	D0094275 запросить цену →		Front Pressure Lever
44	D0094163 запросить цену →		Exit Guide - Hot Roller Unit
12	D0094196 запросить цену →		Harness 1 - Thermostat
13	D0094143 запросить цену →		Electrode Plate
45	AA143520 запросить цену →		Shoulder Screw - M3
14	D0094135 запросить цену →		Terminal - AC
15	D0094166 запросить цену →		Stay - Hot Roller Exit
16	AA060948 запросить цену →		Tension Spring:Stripper Pawls:50mN
17	AE044099 ✓ в наличии		Stripper Pawls
18	D0094165 запросить цену →		Fusing Unit Cover
19	D0094197 запросить цену →		Harness 2 - Thermostat
20	D0094193 запросить цену →		Housing - Thermostat
21	AW110098 запросить цену →		Thermostat - 220C
22	D0094195 запросить цену →		Spacer - Thermostat
23	AW110099 запросить цену →		Thermostat - 219C
24	D0094178 запросить цену →		Thermistor Bracket
25	D0094177 ✓ в наличии		Thermistor
26	D0094099 запросить цену →		Harness - Fusing Unit
27	D0094097 запросить цену →		Harness - Set Sensor NA
27	D0094098 запросить цену →		Set Sensor Harness - 230V
101	03603006N запросить цену →		Screw - M3x6
102	08046123 запросить цену →		Hexagonal Bolt:W/Washer:M3x8
28	D0094125 запросить цену →		Connector Bracket
103	09543010N запросить цену →		Screw:Polished Round/Spring:M3x10
29	D0094132 запросить цену →		Terminal Cover
30	D0094131 запросить цену →		Terminal - AC/DC
104	09574008N запросить цену →		Screw:Small Round/Spring:M4x8
31	D0094142 запросить цену →		Electrode Plate
105	04543006Q запросить цену →		Tapping Screw - M3x6
32	D0094141 запросить цену →		Electrode Plate
106	07330408 запросить цену →		Bushing:4x8
33	D0094124 запросить цену →		Connector Bracket
107	07200030E запросить цену →		Retaining Ring - M3
108	07200060E запросить цену →		Retaining Ring - M6
34	AB010172 запросить цену →		Gear - 24Z/25Z

Каталог очень большой (1576 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
