Ricoh aficio sp 3400 — каталог запчастей со схемами

Содержание

1. ADF:ASS'Y
2. ADF:ASS'Y
3. ADF:ASS'Y
4. ADF:ASS'Y
5. SCANNER
6. SCANNER:ASS'Y
7. OPERATION PANEL
8. EXTERIOR
9. LASER UNIT
10. IMAGING UNIT
11. PCU
12. TRANSFER/SEPARATION
13. MANUAL FEED
14. MANUAL FEED TABLE:SUB-ASS'Y
15. MAIN FRAME/PAPER FEED
16. MAIN SWITCH:SERVICE:ASS'Y
17. JOINT UNIT:ASS'Y
18. PAPER TRAY

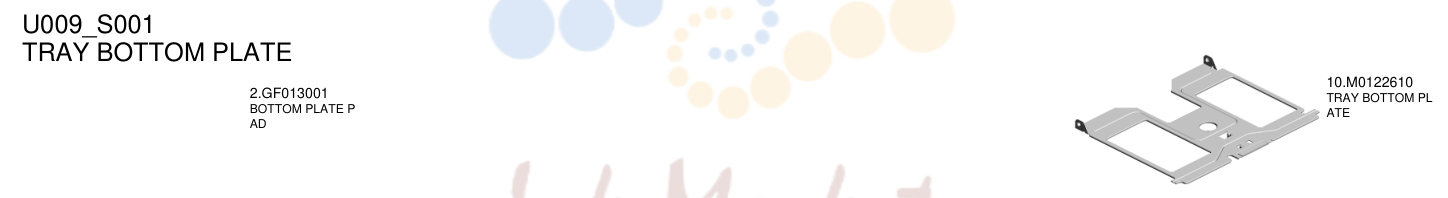

19. TRAY BOTTOM PLATE
20. FUSING

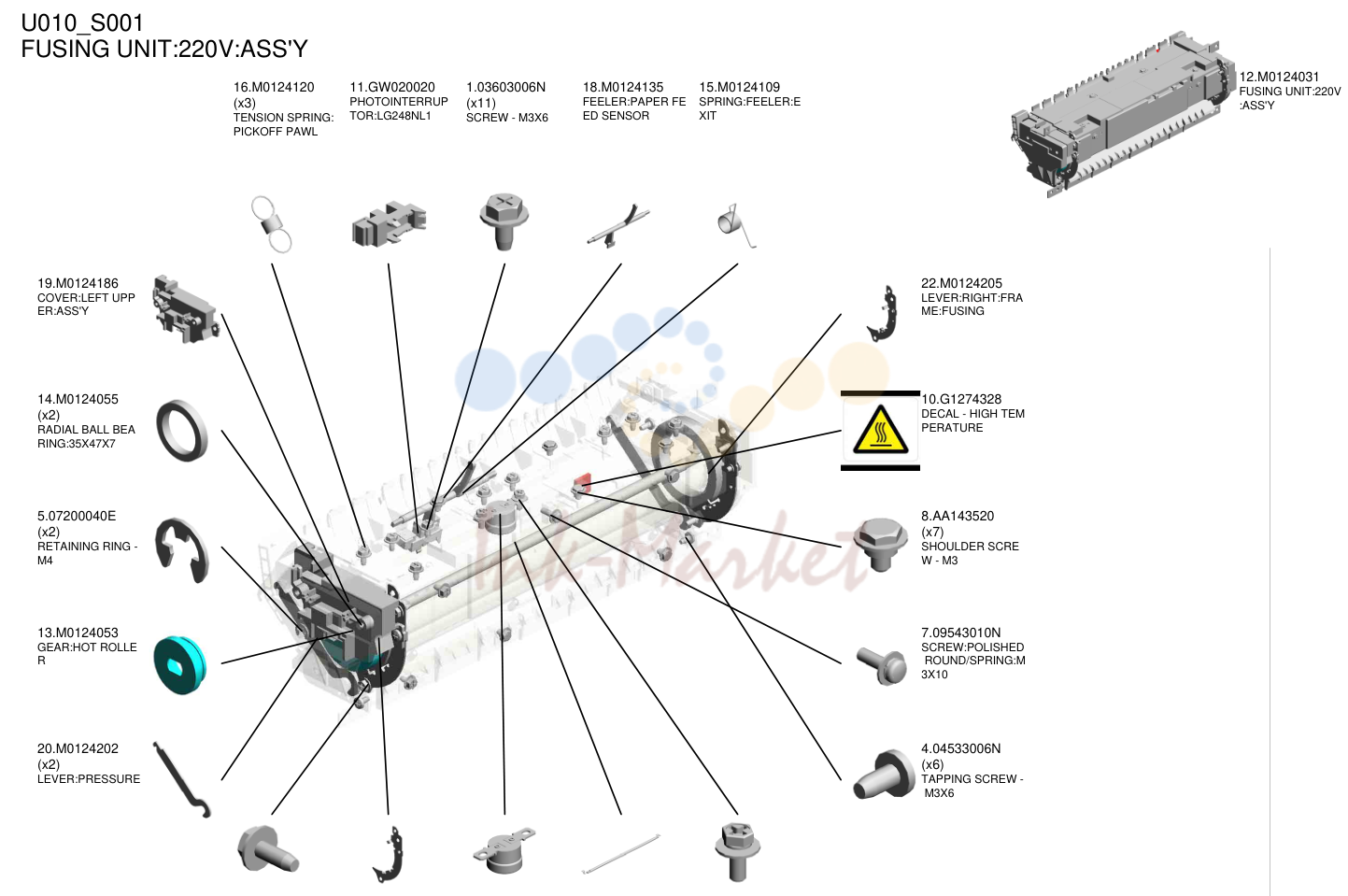

21. FUSING UNIT:220V:ASS'Y

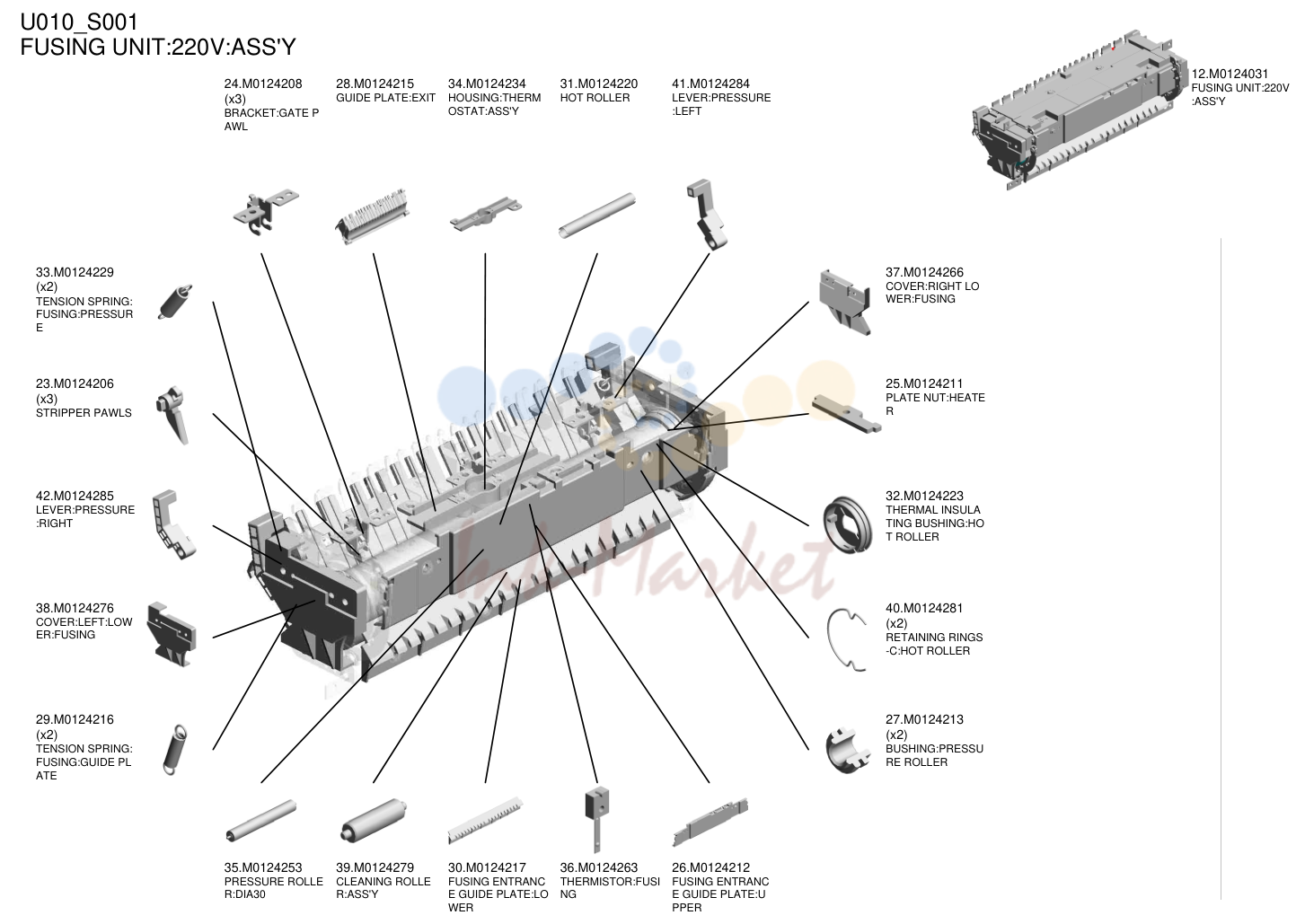

22. FUSING UNIT:220V:ASS'Y

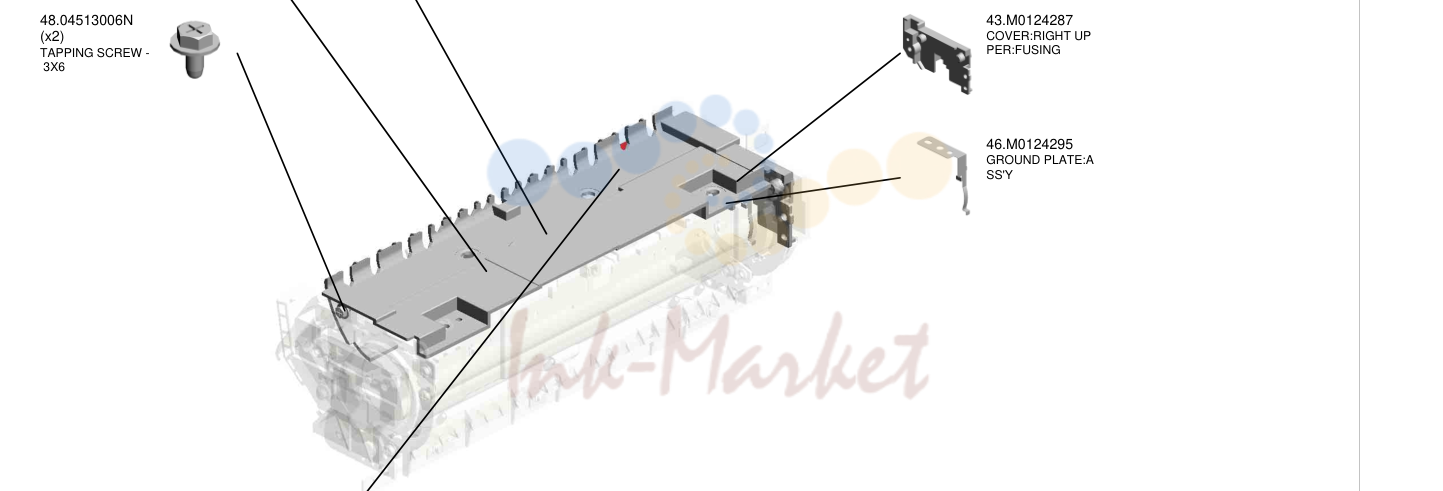

23. FUSING UNIT:220V:ASS'Y

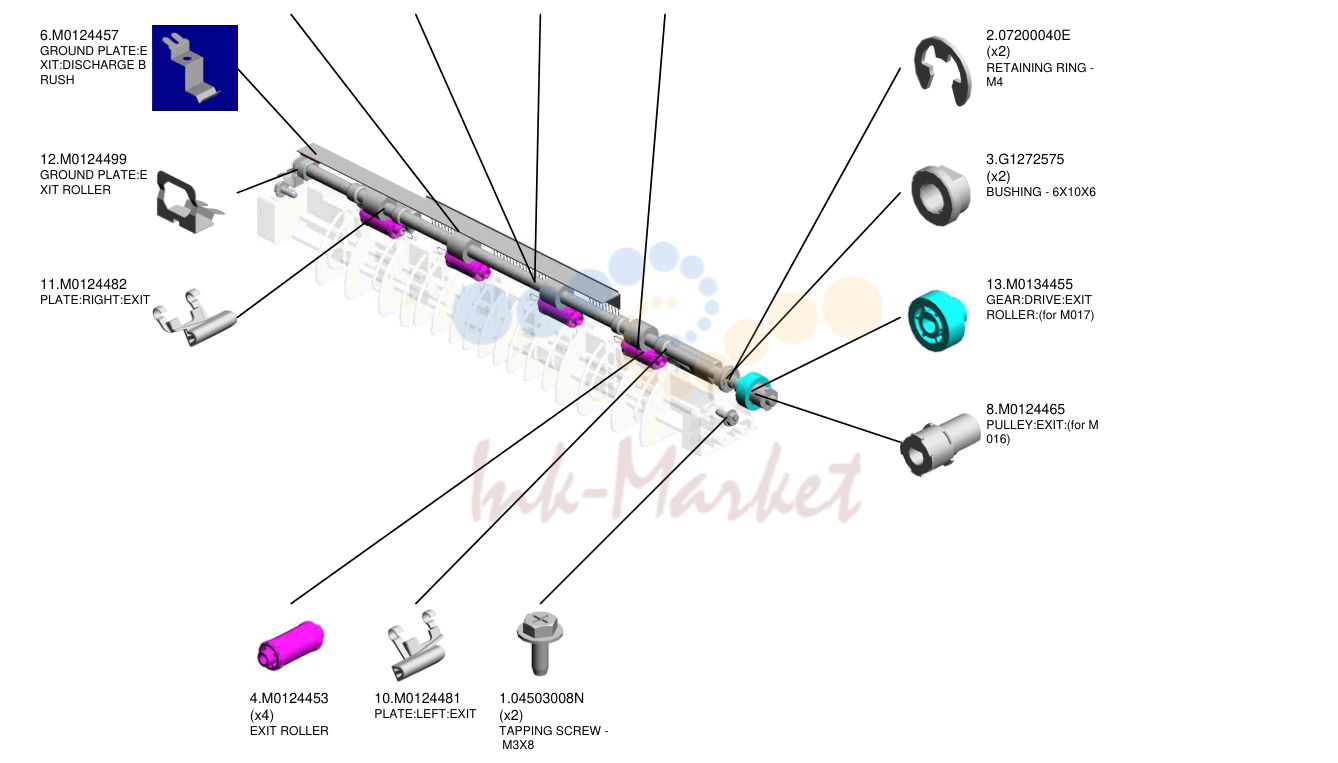

24. PAPER EXIT

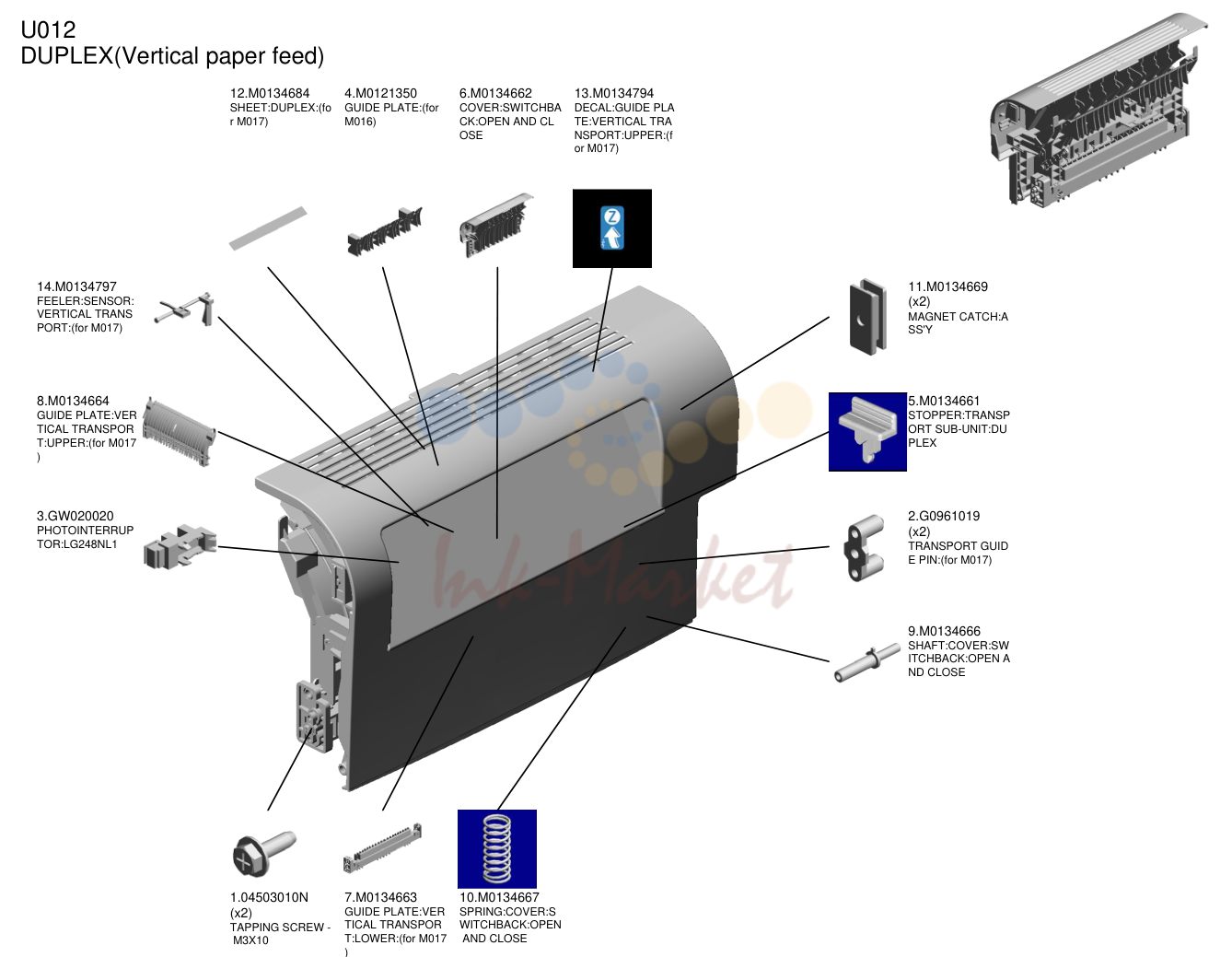

25. DUPLEX(Vertical paper feed)

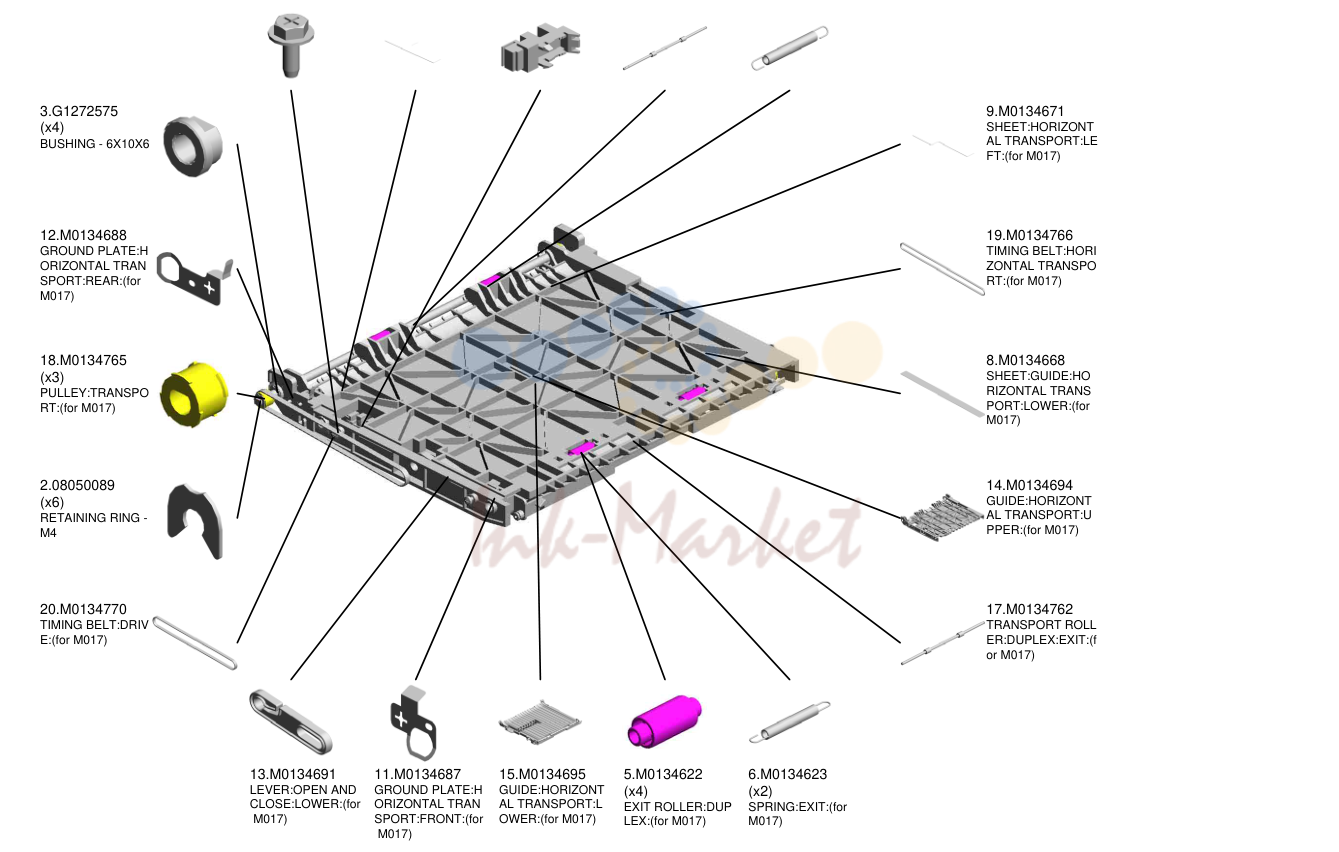

26. DUPLEX(Horizontal paper feed)

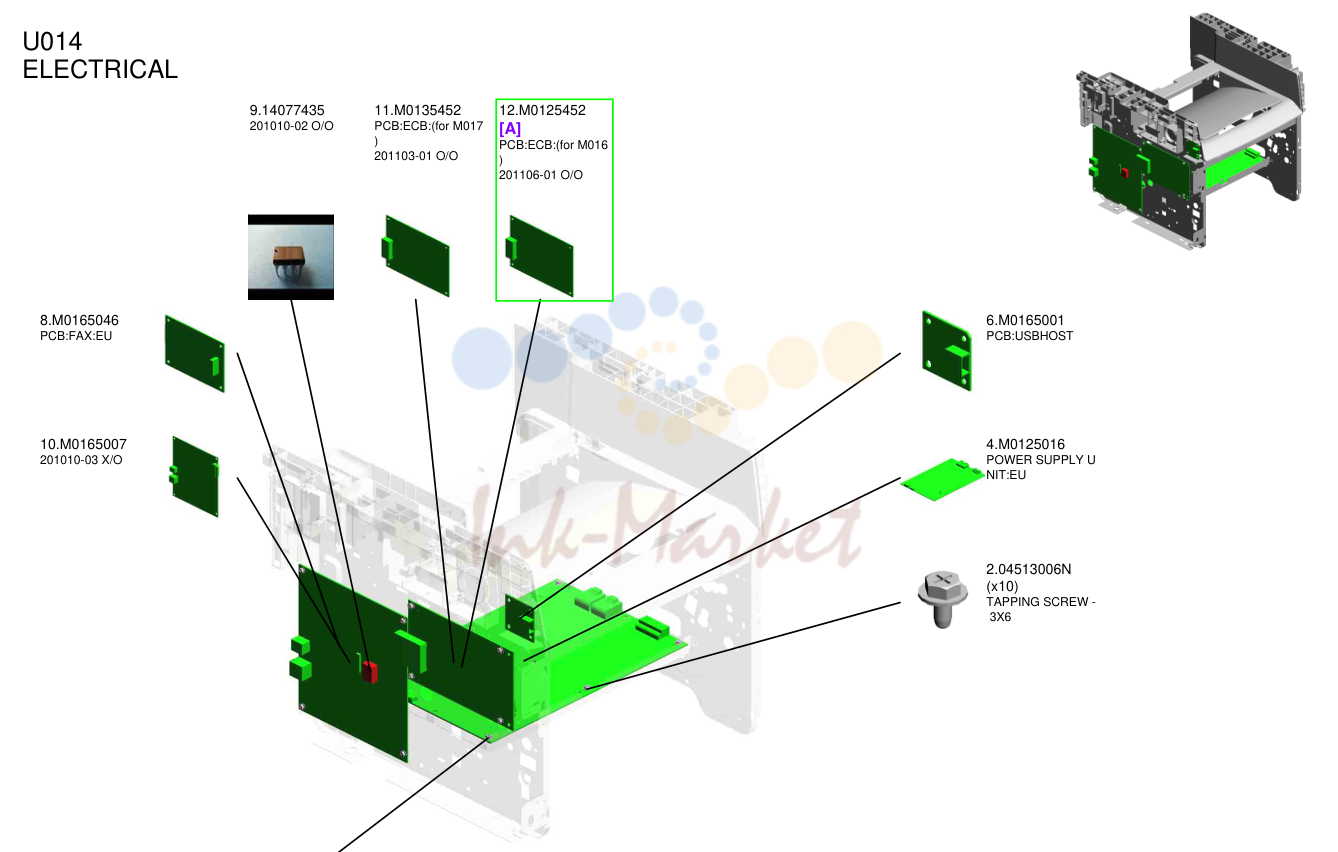

27. ELECTRICAL

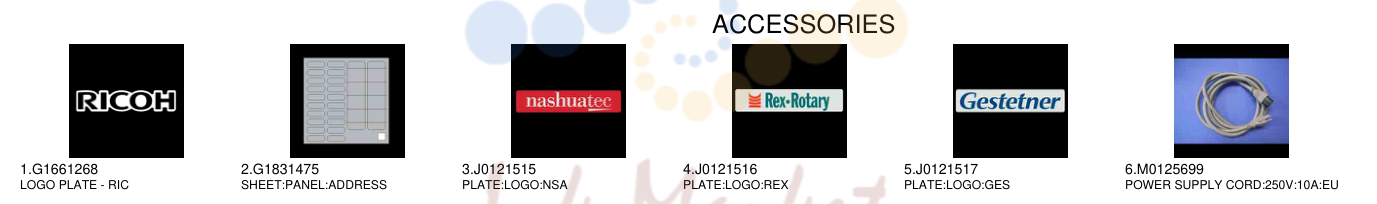

28. DECAL:ID_CARDCOPY:EXP

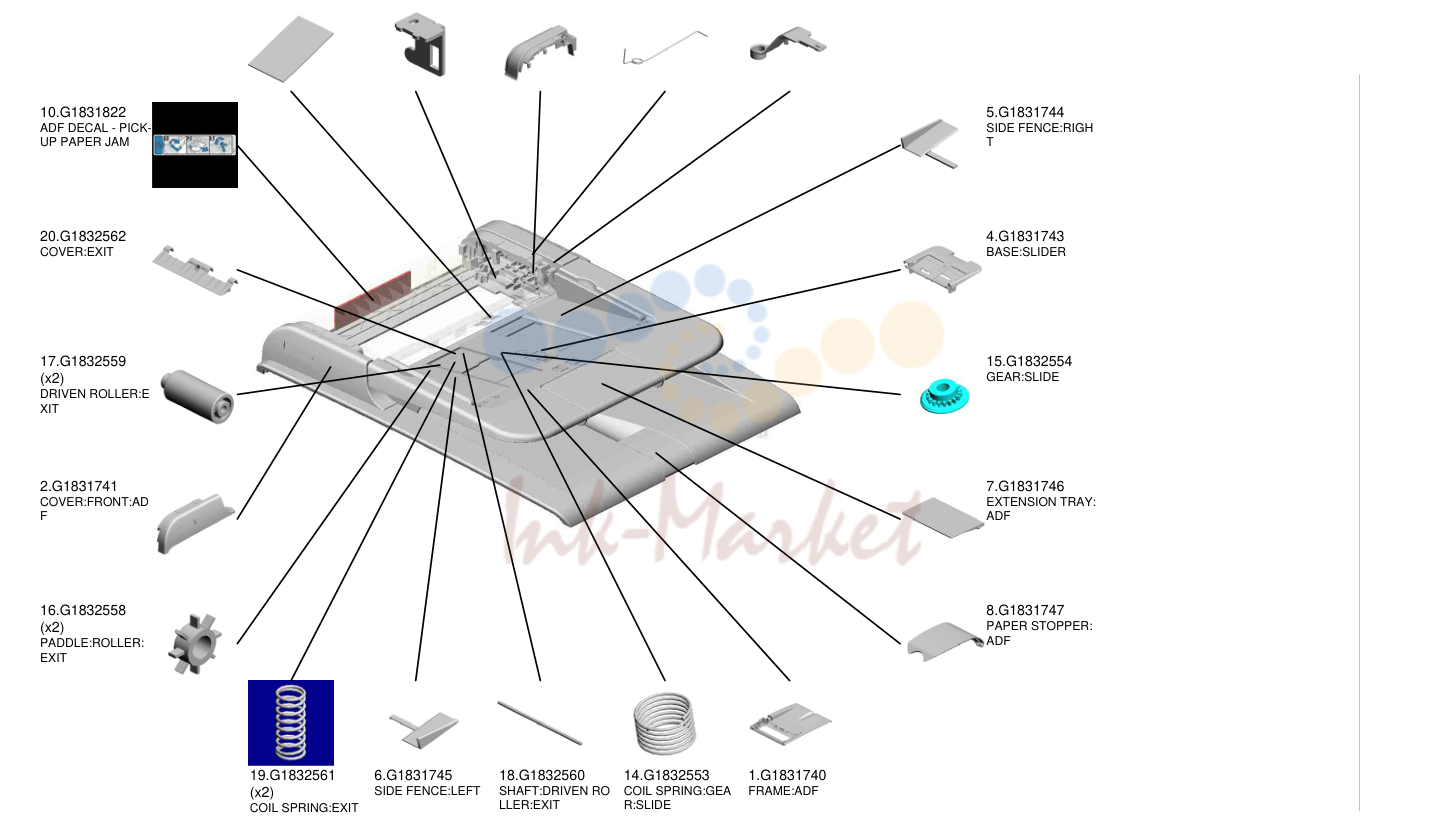

1. ADF:ASS'Y

№	Артикул	Описание
69	M0161630 запросить цену →	ADF:ASS'Y
13	G1832552 запросить цену →	SHEET:ADF:KILO
9	G1831775 запросить цену →	HOOK:ADF
3	G1831742 запросить цену →	COVER:REAR:ADF
12	G1832551 запросить цену →	COIL SPRING:ARM:SENSOR
11	G1832550 запросить цену →	ARM:SENSOR
10	G1831822 запросить цену →	ADF DECAL - PICK-UP PAPER JAM
20	G1832562 запросить цену →	COVER:EXIT
17	G1832559 запросить цену →	DRIVEN ROLLER:EXIT
2	G1831741 запросить цену →	COVER:FRONT:ADF
16	G1832558 запросить цену →	PADDLE:ROLLER:EXIT
5	G1831744 запросить цену →	SIDE FENCE:RIGHT
4	G1831743 запросить цену →	BASE:SLIDER
15	G1832554 запросить цену →	GEAR:SLIDE
7	G1831746 запросить цену →	EXTENSION TRAY:ADF
8	G1831747 запросить цену →	PAPER STOPPER:ADF
19	G1832561 запросить цену →	COIL SPRING:EXIT
6	G1831745 запросить цену →	SIDE FENCE:LEFT
18	G1832560 запросить цену →	SHAFT:DRIVEN ROLLER:EXIT
14	G1832553 запросить цену →	COIL SPRING:GEAR:SLIDE
1	G1831740 запросить цену →	FRAME:ADFU001_S001ADF:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

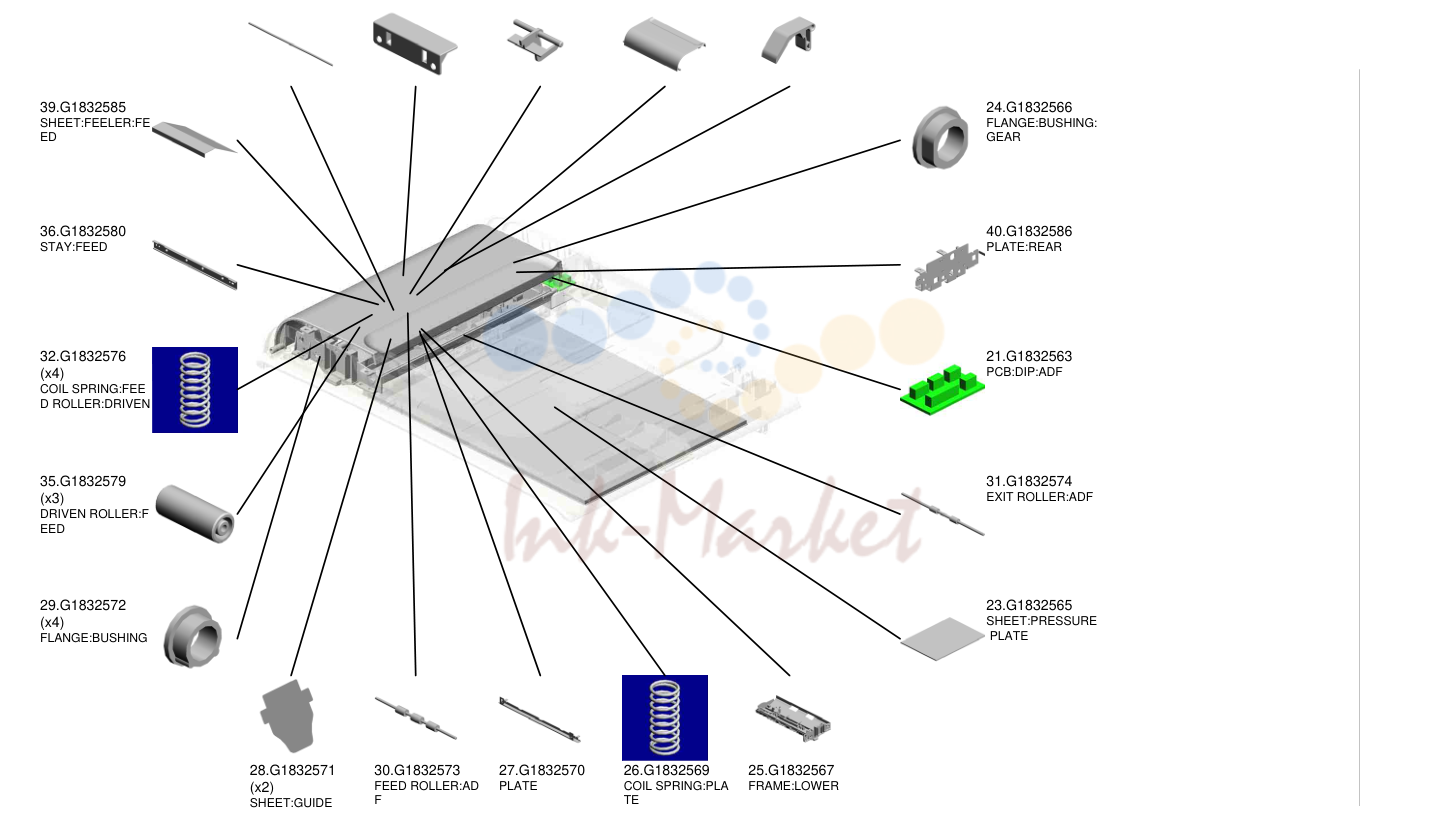

2. ADF:ASS'Y

№	Артикул	Описание
69	M0161630 запросить цену →	ADF:ASS'Y
37	G1832582 запросить цену →	SHAFT:DRIVEN ROLLER:FEED
38	G1832583 запросить цену →	FIX STAND:SENSOR:FEED
33	G1832577 запросить цену →	FEELER:SENSOR:FEED
22	G1832564 запросить цену →	COVER:ADF
34	G1832578 запросить цену →	ARM:PRESSURE RELEASE
39	G1832585 запросить цену →	SHEET:FEELER:FEED
36	G1832580 запросить цену →	STAY:FEED
32	G1832576 запросить цену →	COIL SPRING:FEED ROLLER:DRIVEN
35	G1832579 запросить цену →	DRIVEN ROLLER:FEED
29	G1832572 запросить цену →	FLANGE:BUSHING
24	G1832566 запросить цену →	FLANGE:BUSHING:GEAR
40	G1832586 запросить цену →	PLATE:REAR
21	G1832563 запросить цену →	PCB:DIP:ADF
31	G1832574 запросить цену →	EXIT ROLLER:ADF
23	G1832565 запросить цену →	SHEET:PRESSURE PLATE
28	G1832571 запросить цену →	SHEET:GUIDE
30	G1832573 запросить цену →	FEED ROLLER:ADF
27	G1832570 запросить цену →	PLATE
26	G1832569 запросить цену →	COIL SPRING:PLATE
25	G1832567 запросить цену →	FRAME:LOWERU001_S001ADF:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

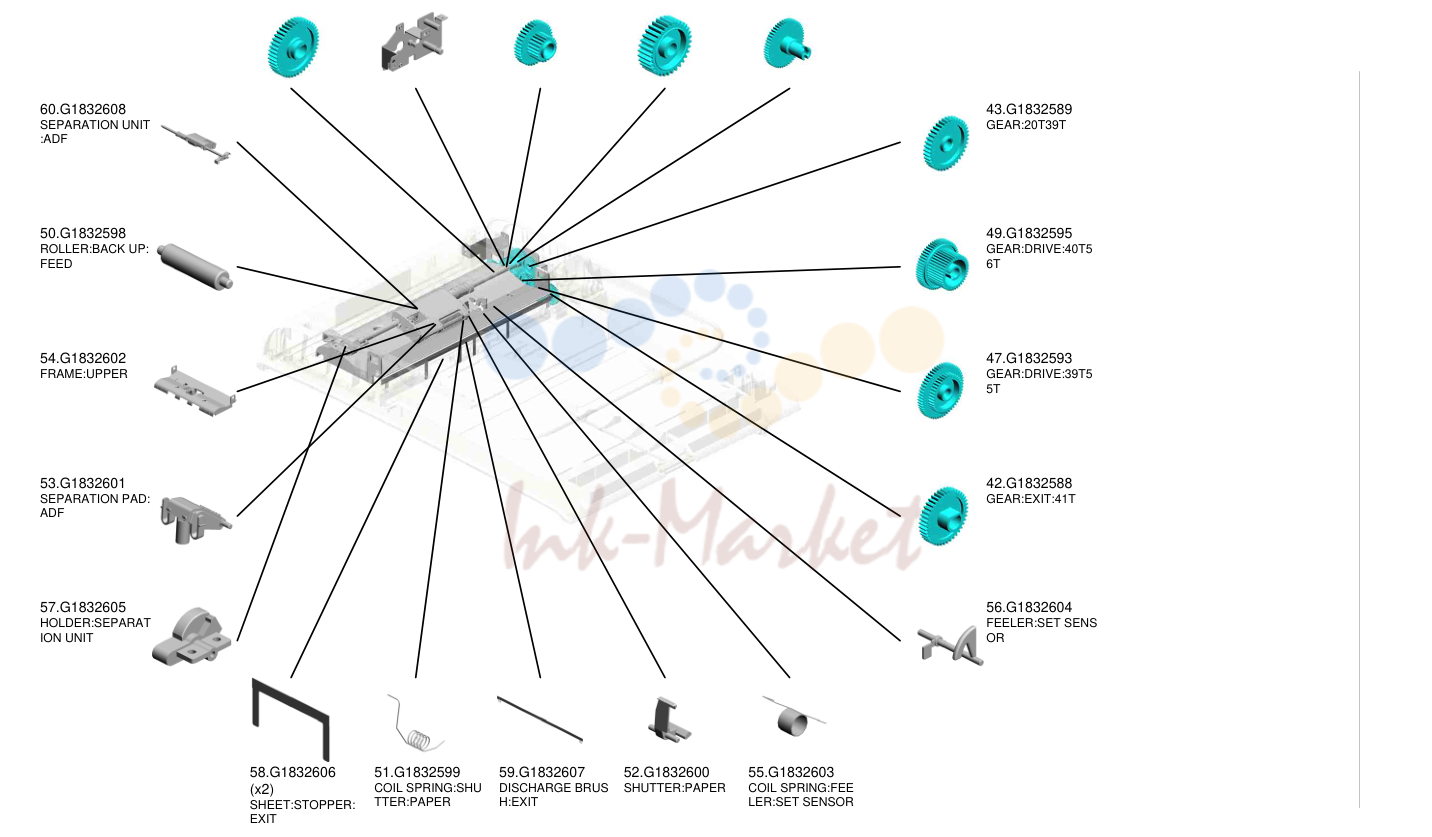

3. ADF:ASS'Y

№	Артикул	Описание
69	M0161630 запросить цену →	ADF:ASS'Y
41	G1832587 запросить цену →	GEAR:FEED:44T
48	G1832594 запросить цену →	PLATE:MOTOR
45	G1832591 запросить цену →	GEAR:21T37T
44	G1832590 запросить цену →	GEAR:MIDDLE:32T
46	G1832592 запросить цену →	GEAR:51T
60	G1832608 запросить цену →	SEPARATION UNIT:ADF
50	G1832598 запросить цену →	ROLLER:BACK UP:FEED
54	G1832602 запросить цену →	FRAME:UPPER
53	G1832601 запросить цену →	SEPARATION PAD:ADF
57	G1832605 запросить цену →	HOLDER:SEPARATION UNIT
43	G1832589 запросить цену →	GEAR:20T39T
49	G1832595 запросить цену →	GEAR:DRIVE:40T56T
47	G1832593 запросить цену →	GEAR:DRIVE:39T55T
42	G1832588 запросить цену →	GEAR:EXIT:41T
56	G1832604 запросить цену →	FEELER:SET SENSOR
58	G1832606 запросить цену →	SHEET:STOPPER:EXIT
51	G1832599 запросить цену →	COIL SPRING:SHUTTER:PAPER
59	G1832607 запросить цену →	DISCHARGE BRUSH:EXIT
52	G1832600 запросить цену →	SHUTTER:PAPER
55	G1832603 запросить цену →	COIL SPRING:FEELER:SET SENSORU001_S001ADF:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

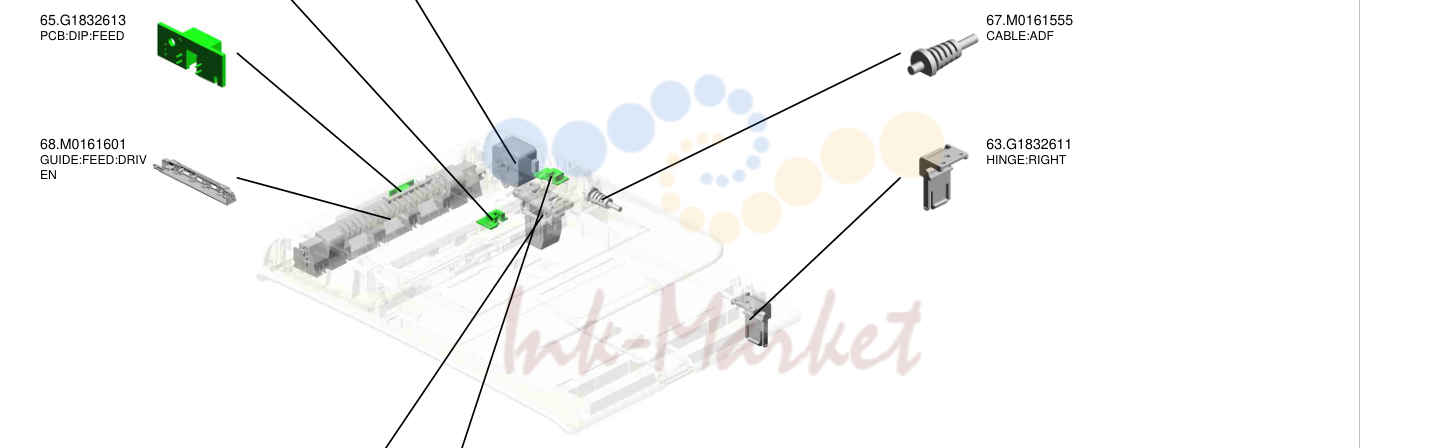

4. ADF:ASS'Y

№	Артикул	Описание
69	M0161630 запросить цену →	ADF:ASS'Y
64	G1832612 запросить цену →	PCB:DIP:SET SENSOR
61	G1832609 запросить цену →	DC STEPPER MOTOR
65	G1832613 запросить цену →	PCB:DIP:FEED
68	M0161601 запросить цену →	GUIDE:FEED:DRIVEN
67	M0161555 запросить цену →	CABLE:ADF
63	G1832611 запросить цену →	HINGE:RIGHT
62	G1832610 запросить цену →	HINGE:LEFT
66	G1832614 запросить цену →	PCB:DIP:ON OFF DETECTORU001_S001ADF:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

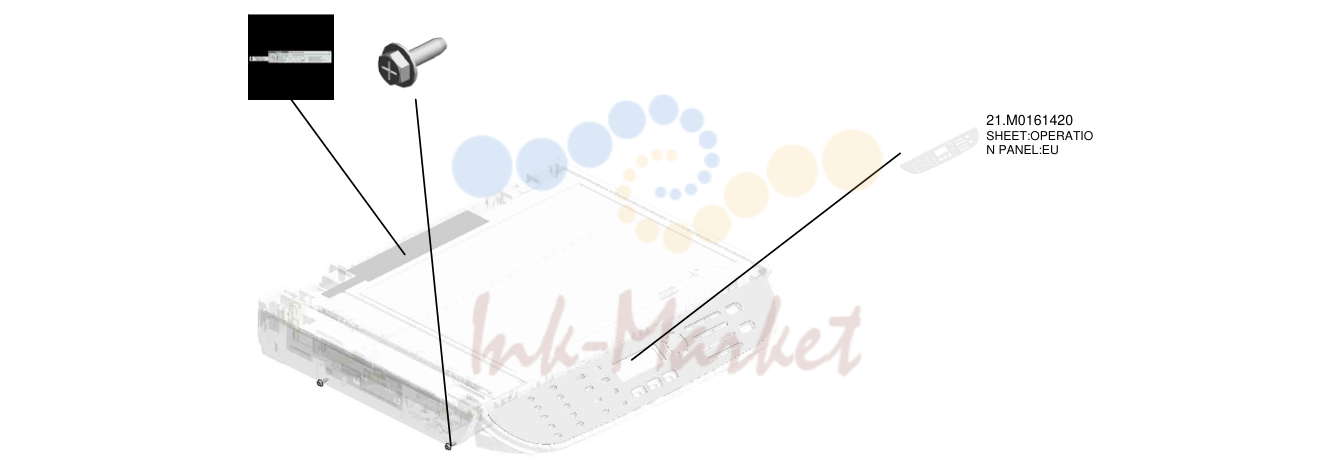

5. SCANNER

№	Артикул	Описание
20	M0160454 запросить цену →	DECAL:CAUTION:COPY:NA
1	04503010N запросить цену →	TAPPING SCREW - M3X10
21	M0161420 запросить цену →	SHEET:OPERATION PANEL:EUSCANNERU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

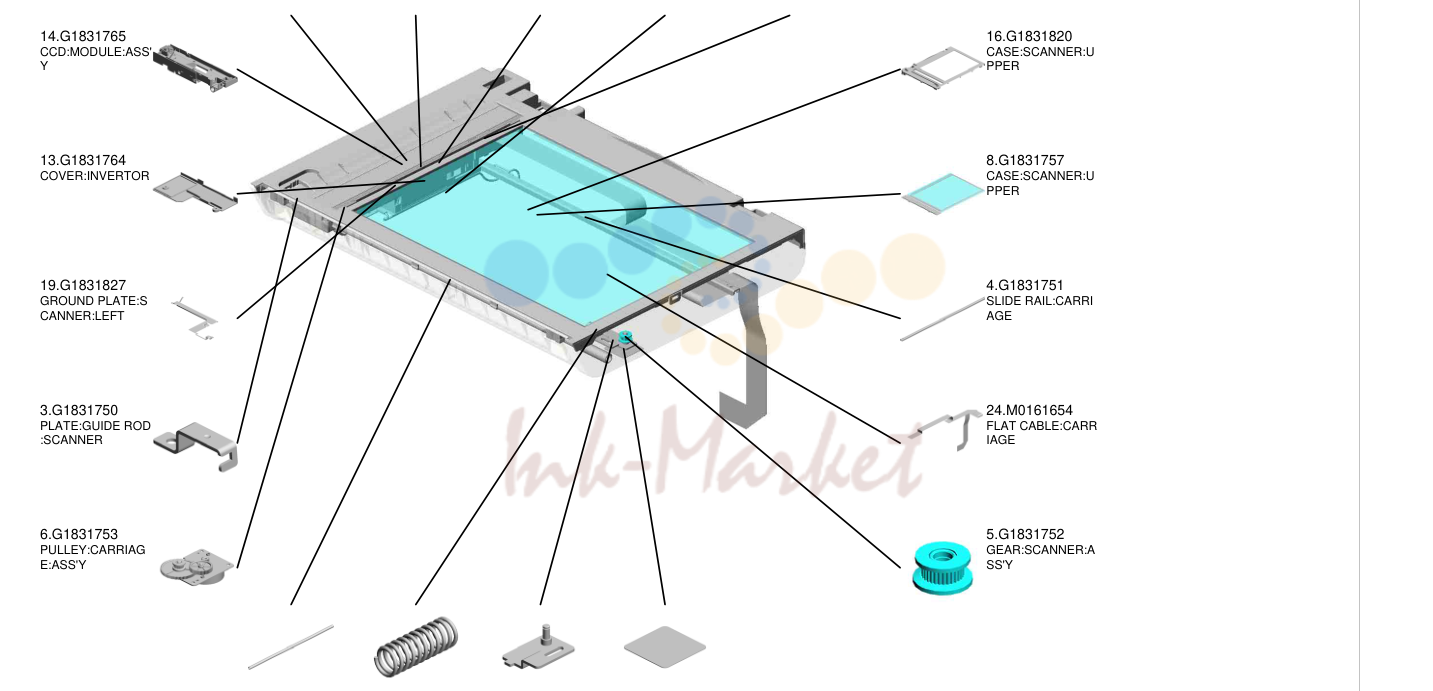

6. SCANNER:ASS'Y

№	Артикул	Описание
23	M0161600 запросить цену →	SCANNER:ASS'Y
11	G1831761 запросить цену →	COVER:CARRIAGE:UPPER
12	G1831762 запросить цену →	FLUORESCENT TUBE:CARRIAGE
10	G1831759 запросить цену →	INVERTOR:CARRIAGE
25	M0161655 запросить цену →	WIRE:GROUND WIRE:PLATE:MOTOR
9	G1831758 запросить цену →	CORE:EMI:CARRIAGE
14	G1831765 запросить цену →	CCD:MODULE:ASS'Y
13	G1831764 запросить цену →	COVER:INVERTOR
19	G1831827 запросить цену →	GROUND PLATE:SCANNER:LEFT
3	G1831750 запросить цену →	PLATE:GUIDE ROD:SCANNER
6	G1831753 запросить цену →	PULLEY:CARRIAGE:ASS'Y
16	G1831820 запросить цену →	CASE:SCANNER:UPPER
8	G1831757 запросить цену →	CASE:SCANNER:UPPER
4	G1831751 запросить цену →	SLIDE RAIL:CARRIAGE
24	M0161654 ✓ в наличии	FLAT CABLE:CARRIAGE
5	G1831752 запросить цену →	GEAR:SCANNER:ASS'Y
17	G1831824 запросить цену →	GUIDE ROD:SCANNER
7	G1831756 запросить цену →	COIL SPRING:PULLEY:CARRIAGE
18	G1831825 запросить цену →	PLATE:STUD:IDLER
15	G1831784 запросить цену →	SHEET:SCANNERU002_S001SCANNER:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

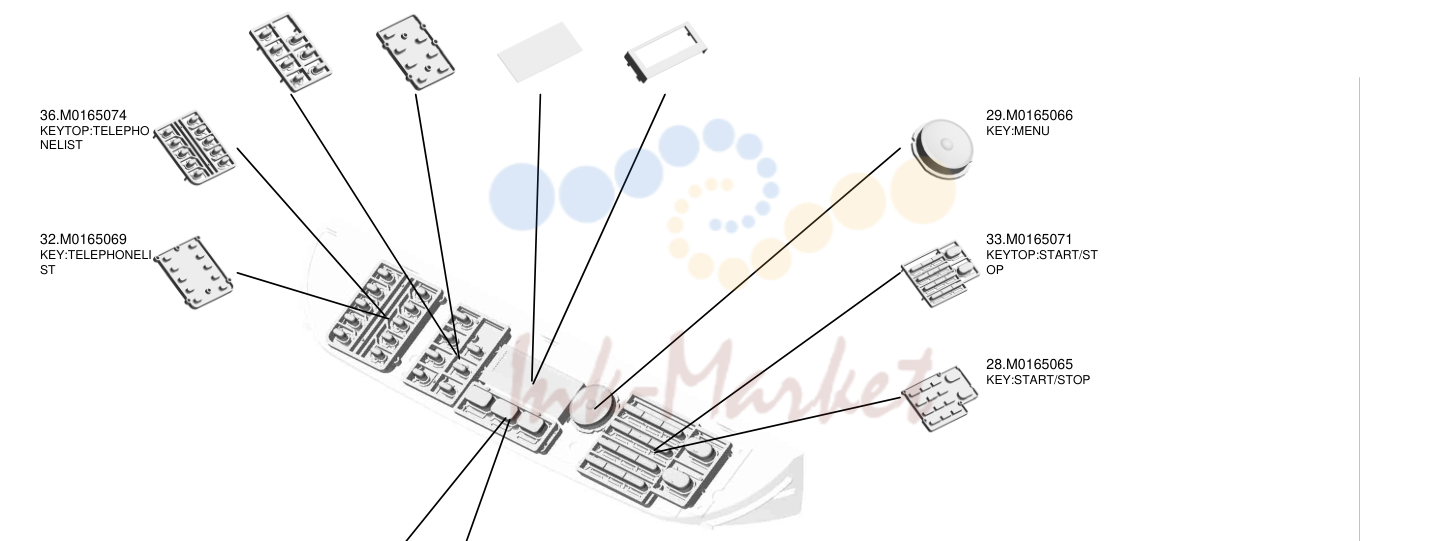

7. OPERATION PANEL

№	Артикул	Описание
22	M0161500 запросить цену →	OPERATION PANEL
35	M0165073 запросить цену →	KEYTOP:SETTING
31	M0165068 запросить цену →	KEY:SETTING
27	M0165063 запросить цену →	SHEET:LCD:OPERATION PANEL
26	M0165062 запросить цену →	BRACKET:LCD:OPERATION PANEL
36	M0165074 запросить цену →	KEYTOP:TELEPHONELIST
32	M0165069 запросить цену →	KEY:TELEPHONELIST
29	M0165066 запросить цену →	KEY:MENU
33	M0165071 запросить цену →	KEYTOP:START/STOP
28	M0165065 запросить цену →	KEY:START/STOP
34	M0165072 запросить цену →	KEYTOP:FUNCTION
30	M0165067 запросить цену →	KEY:FUNCTIONU002_S002OPERATION PANELU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

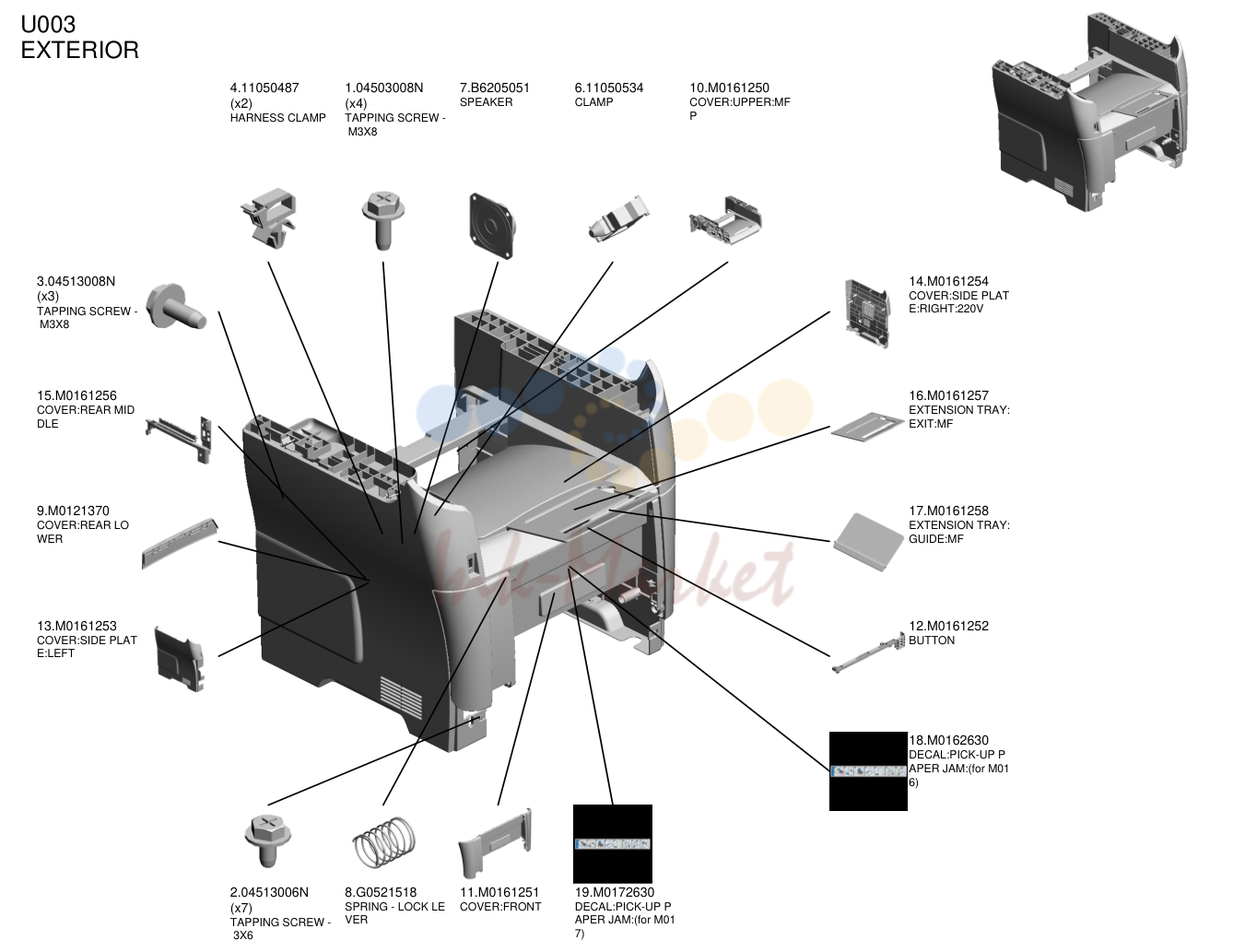

8. EXTERIOR

№	Артикул	Описание
4	11050487 запросить цену →	HARNESS CLAMP
1	04503008N запросить цену →	TAPPING SCREW - M3X8
7	B6205051 запросить цену →	SPEAKER
6	11050534 запросить цену →	CLAMP
10	M0161250 запросить цену →	COVER:UPPER:MFP
3	04513008N запросить цену →	TAPPING SCREW - M3X8
15	M0161256 запросить цену →	COVER:REAR MIDDLE
9	M0121370 запросить цену →	COVER:REAR LOWER
13	M0161253 запросить цену →	COVER:SIDE PLATE:LEFT
14	M0161254 запросить цену →	COVER:SIDE PLATE:RIGHT:220V
16	M0161257 запросить цену →	EXTENSION TRAY:EXIT:MF
17	M0161258 запросить цену →	EXTENSION TRAY:GUIDE:MF
12	M0161252 запросить цену →	BUTTON
18	M0162630 запросить цену →	DECAL:PICK-UP PAPER JAM:(for M016)
2	04513006N запросить цену →	TAPPING SCREW - 3X6
8	G0521518 запросить цену →	SPRING - LOCK LEVER
11	M0161251 запросить цену →	COVER:FRONT
19	M0172630 запросить цену →	DECAL:PICK-UP PAPER JAM:(for M017)EXTERIORU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

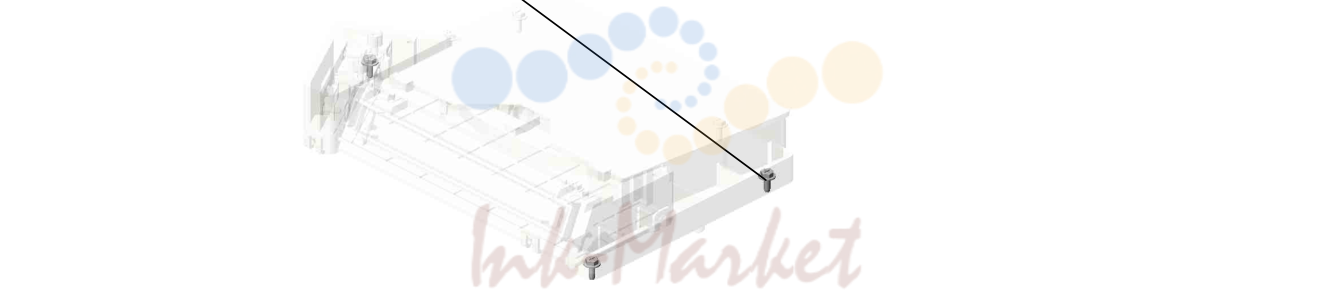

9. LASER UNIT

№	Артикул	Альт. артикул	Описание
4	04543008Q ✓ в наличии		TAPPING SCREW:3X8LASER UNITU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

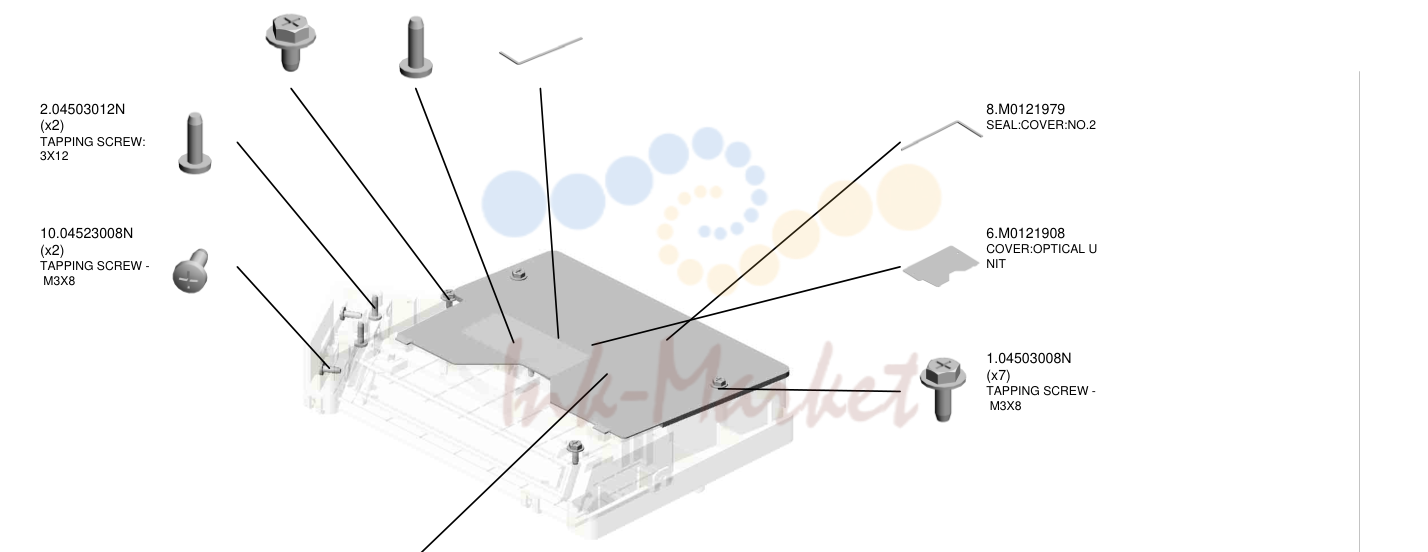

10. IMAGING UNIT

№	Артикул	Описание
5	M0121851 запросить цену →	IMAGING UNIT
3	04513006N запросить цену →	TAPPING SCREW - 3X6
11	04523010N запросить цену →	BINDING SELF-TAPPING SCREW:3X10
9	M0121980 запросить цену →	SEAL:COVER:NO.1
2	04503012N запросить цену →	TAPPING SCREW:3X12
10	04523008N запросить цену →	TAPPING SCREW - M3X8
8	M0121979 запросить цену →	SEAL:COVER:NO.2
6	M0121908 запросить цену →	COVER:OPTICAL UNIT
1	04503008N запросить цену →	TAPPING SCREW - M3X8
7	M0121957 запросить цену →	POLYGON MOTOR:DC 18WU004_S001IMAGING UNITU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

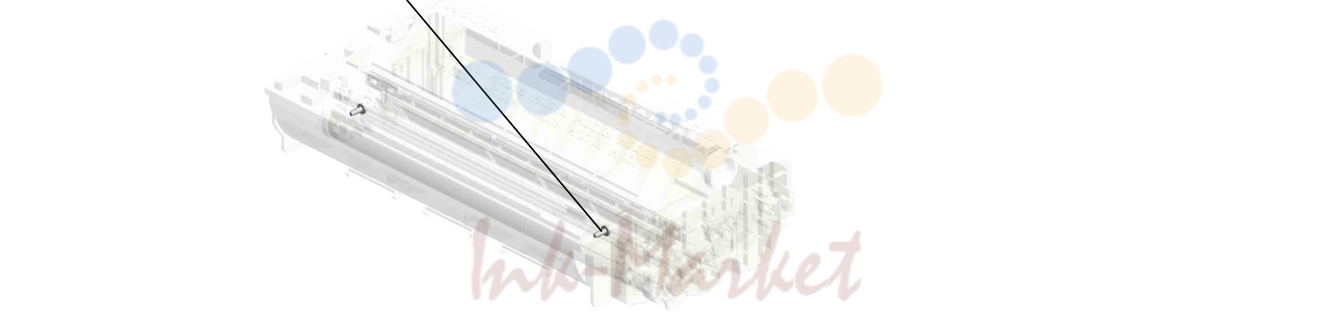

11. PCU

№	Артикул	Альт. артикул	Описание
2	04523010N запросить цену →		BINDING SELF-TAPPING SCREW:3X10PCUU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

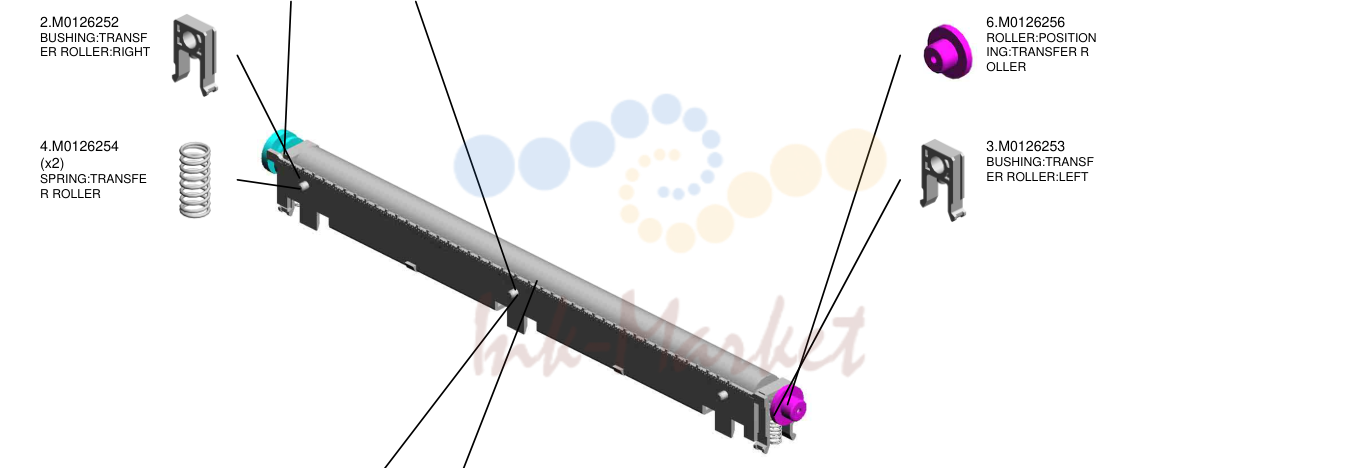

12. TRANSFER/SEPARATION

№	Артикул	Описание
5	M0126255 ✓ в наличии	GEAR:TRANSFER ROLLER
7	M0126259 запросить цену →	SEPARATION ELECTRODE PLATE
2	M0126252 ✓ в наличии	BUSHING:TRANSFER ROLLER:RIGHT
4	M0126254 запросить цену →	SPRING:TRANSFER ROLLER
6	M0126256 ✓ в наличии	ROLLER:POSITIONING:TRANSFER ROLLER
3	M0126253 запросить цену →	BUSHING:TRANSFER ROLLER:LEFT
8	M0126260 запросить цену →	COVER:ELECTRODE PLATE
1	M0126250 запросить цену →	TRANSFER ROLLER:ASS'YTRANSFER/SEPARATIONU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

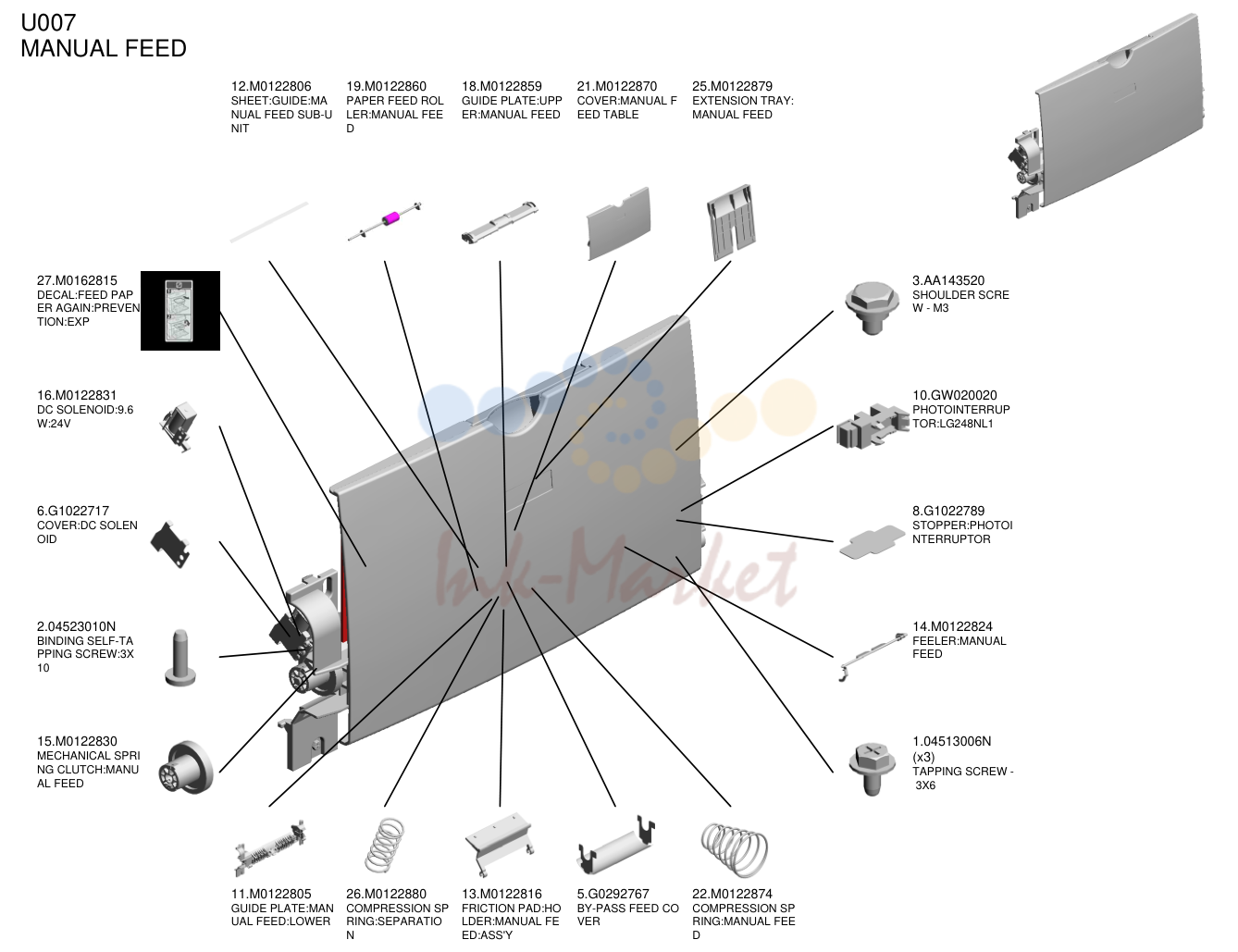

13. MANUAL FEED

№	Артикул	Описание
12	M0122806 запросить цену →	SHEET:GUIDE:MANUAL FEED SUB-UNIT
19	M0122860 ✓ в наличии	PAPER FEED ROLLER:MANUAL FEED
18	M0122859 запросить цену →	GUIDE PLATE:UPPER:MANUAL FEED
21	M0122870 запросить цену →	COVER:MANUAL FEED TABLE
25	M0122879 запросить цену →	EXTENSION TRAY:MANUAL FEED
27	M0162815 запросить цену →	DECAL:FEED PAPER AGAIN:PREVENTION:EXP
16	M0122831 запросить цену →	DC SOLENOID:9.6W:24V
6	G1022717 запросить цену →	COVER:DC SOLENOID
2	04523010N запросить цену →	BINDING SELF-TAPPING SCREW:3X10
15	M0122830 ✓ в наличии	MECHANICAL SPRING CLUTCH:MANUAL FEED
3	AA143520 запросить цену →	SHOULDER SCREW - M3
10	GW020020 запросить цену →	PHOTOINTERRUPTOR:LG248NL1
8	G1022789 запросить цену →	STOPPER:PHOTOINTERRUPTOR
14	M0122824 запросить цену →	FEELER:MANUAL FEED
1	04513006N запросить цену →	TAPPING SCREW - 3X6
11	M0122805 запросить цену →	GUIDE PLATE:MANUAL FEED:LOWER
26	M0122880 запросить цену →	COMPRESSION SPRING:SEPARATION
13	M0122816 ✓ в наличии	FRICTION PAD:HOLDER:MANUAL FEED:ASS'Y
5	G0292767 запросить цену →	BY-PASS FEED COVER
22	M0122874 запросить цену →	COMPRESSION SPRING:MANUAL FEEDMANUAL FEEDU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

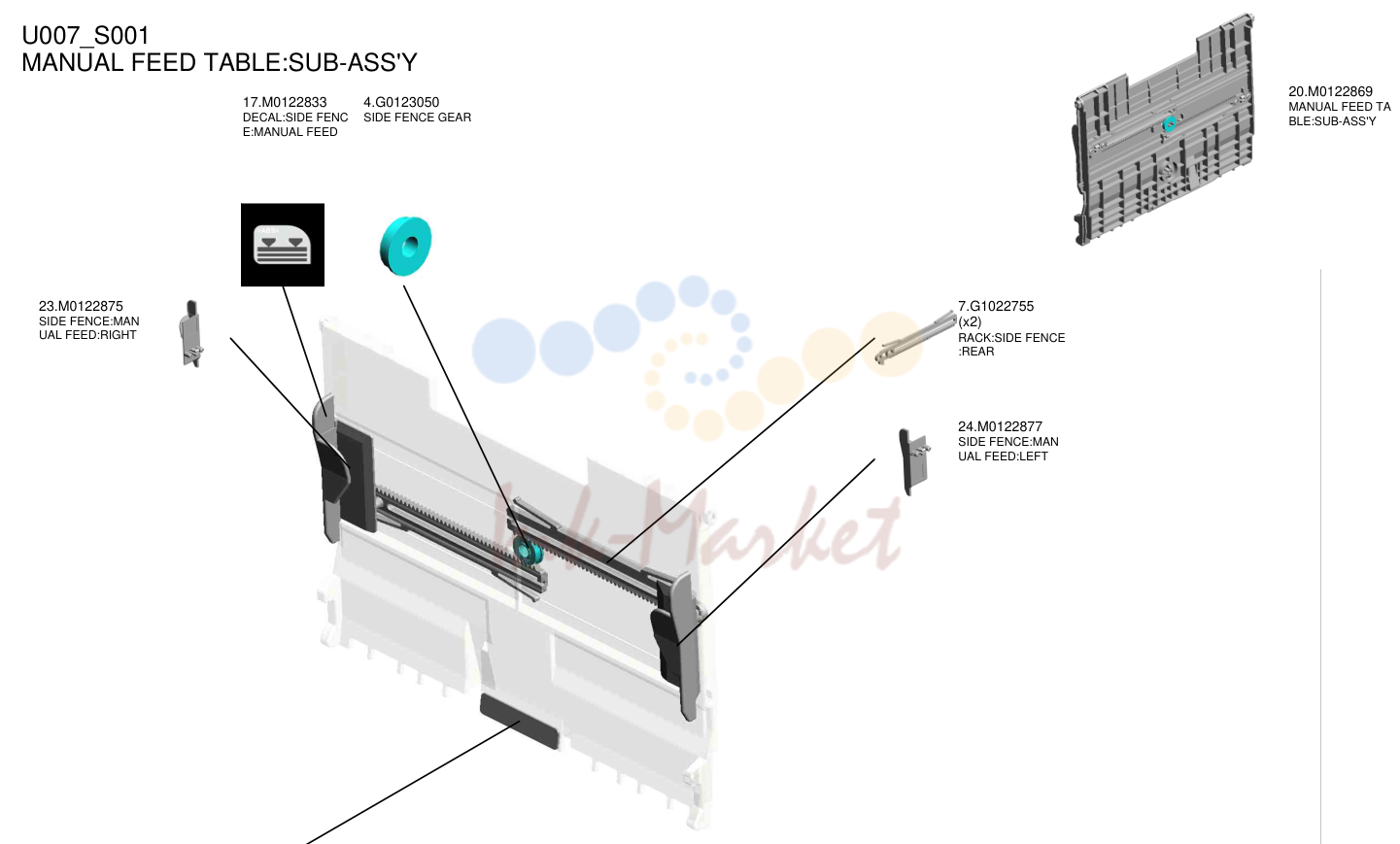

14. MANUAL FEED TABLE:SUB-ASS'Y

№	Артикул	Описание
20	M0122869 запросить цену →	MANUAL FEED TABLE:SUB-ASS'Y
17	M0122833 запросить цену →	DECAL:SIDE FENCE:MANUAL FEED
4	G0123050 запросить цену →	SIDE FENCE GEAR
23	M0122875 запросить цену →	SIDE FENCE:MANUAL FEED:RIGHT
7	G1022755 запросить цену →	RACK:SIDE FENCE:REAR
24	M0122877 запросить цену →	SIDE FENCE:MANUAL FEED:LEFT
9	GF013001 ✓ в наличии	BOTTOM PLATE PADU007_S001MANUAL FEED TABLE:SUB-ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

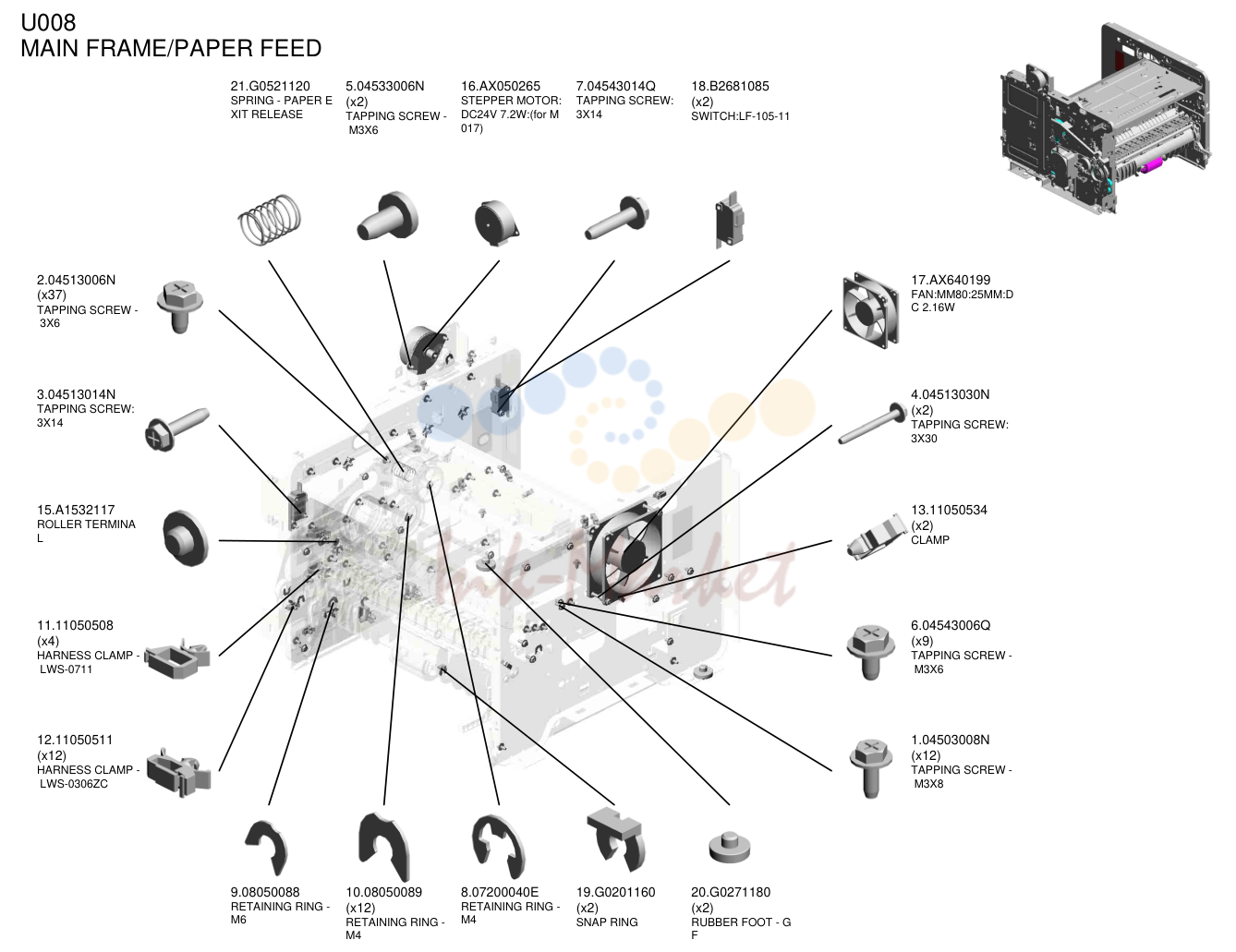

15. MAIN FRAME/PAPER FEED

№	Артикул	Описание
21	G0521120 запросить цену →	SPRING - PAPER EXIT RELEASE
5	04533006N запросить цену →	TAPPING SCREW - M3X6
16	AX050265 запросить цену →	STEPPER MOTOR:DC24V 7.2W:(for M017)
7	04543014Q запросить цену →	TAPPING SCREW:3X14
18	B2681085 запросить цену →	SWITCH:LF-105-11
2	04513006N запросить цену →	TAPPING SCREW - 3X6
3	04513014N запросить цену →	TAPPING SCREW:3X14
15	A1532117 запросить цену →	ROLLER TERMINAL
11	11050508 запросить цену →	HARNESS CLAMP - LWS-0711
12	11050511 ✓ в наличии	HARNESS CLAMP - LWS-0306ZC
17	AX640199 ✓ в наличии	FAN:MM80:25MM:DC 2.16W
4	04513030N запросить цену →	TAPPING SCREW:3X30
13	11050534 запросить цену →	CLAMP
6	04543006Q запросить цену →	TAPPING SCREW - M3X6
1	04503008N запросить цену →	TAPPING SCREW - M3X8
9	08050088 запросить цену →	RETAINING RING - M6
10	08050089 запросить цену →	RETAINING RING - M4
8	07200040E запросить цену →	RETAINING RING - M4
19	G0201160 запросить цену →	SNAP RING
20	G0271180 запросить цену →	RUBBER FOOT - GFMAIN FRAME/PAPER FEEDU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014
38	M0121117 ✓ в наличии	GEAR:DRIVE:DRUM
39	M0121118 запросить цену →	GEAR:DRIVE:FUSING:NO.1
40	M0121119 запросить цену →	GEAR:DRIVE:FUSING:NO.2
41	M0121120 запросить цену →	GEAR:DRIVE:FUSING:NO.3
27	M0121037 запросить цену →	TONER BOTTLE:CASE
24	GW010007 ✓ в наличии	PHOTO REFIECTION SENSOR:EXIT
29	M0121046 запросить цену →	DUCT:HARNESS
26	M0121013 запросить цену →	MECHANICAL DRIVE SECTION:ASS'Y:(for M016)
22	G1272575 запросить цену →	BUSHING - 6X10X6
25	GW020020 запросить цену →	PHOTOINTERRUPTOR:LG248NL1
37	M0121099 запросить цену →	HEAT INSULATING PLATE:FUSING:FRONT
36	M0121097 запросить цену →	SUPPORTER:PAPER:TRANSPORT
35	M0121089 запросить цену →	GUIDE:PAPER:LEADING EDGE
31	M0121063 запросить цену →	TERMINAL:CHARGE
33	M0121066 запросить цену →	SPRING:TERMINAL:CHARGE
23	G1272627 ✓ в наличии	PAPER FEED ROLLER - MM32
28	M0121040 запросить цену →	CASE:DISCHARGE LAMP
30	M0121050 запросить цену →	FRAME:MAIN:SUB-ASS'Y
34	M0121088 запросить цену →	COIL SPRING:RAIL:RIGHT
32	M0121065 запросить цену →	CASE:TERMINALMAIN FRAME/PAPER FEEDU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014
59	M0122711 запросить цену →	BUSHING:REGISTRATION:DRIVEN:LEFT
47	M0121150 запросить цену →	BRUSHLESS MOTOR:DC 36.7W
42	M0121121 запросить цену →	GEAR:DRIVE:PAPER FEED:NO.1
46	M0121128 запросить цену →	GEAR:DRIVE:FUSING:NO.4
50	M0122056 запросить цену →	DISCHARGE LAMP
44	M0121123 запросить цену →	GEAR:DRIVE:PAPER FEED:NO.3
43	M0121122 запросить цену →	GEAR:DRIVE:PAPER FEED:NO.2
49	M0121172 запросить цену →	GEAR:DRIVE:MANUAL FEED SECTION:NO.2
48	M0121171 запросить цену →	GEAR:DRIVE:MANUAL FEED SECTION:NO.1
45	M0121124 запросить цену →	GEAR:DRIVE:PAPER FEED:NO.4
62	M0122719 запросить цену →	REGISTRATION ROLLER:DRIVEN
61	M0122718 запросить цену →	REGISTRATION ROLLER:DRIVE
63	M0122722 запросить цену →	SPRING:ROLLER:REGISTRATION
66	M0122730 запросить цену →	BUSHING:REGISTRATION:DRIVEN:RIGHT
55	M0122673 запросить цену →	RAIL:PAPER TRAY:RIGHT
52	M0122668 запросить цену →	SHAFT:PAPER FEED:ASS'Y
53	M0122671 запросить цену →	FEELER:PAPER END SENSOR
64	M0122723 запросить цену →	FEELER:REGISTRATION:SENSOR
54	M0122672 запросить цену →	RAIL:PAPER TRAY:LEFT
60	M0122715 запросить цену →	GUIDE PLATE:TRANSPORT:UPPERMAIN FRAME/PAPER FEEDU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014
68	M0122742 запросить цену →	GROUND PLATE:DRIVEN:REGISTRATION ROLLER
79	M0131136 запросить цену →	GEAR:DRIVE:DUPLEX SECTION:(for M017)
80	M0131178 запросить цену →	BRACKET:DRIVE:DUPLEX:(for M017)
81	M0134610 запросить цену →	GEAR:DRIVE:DUPLEX:(for M017)
76	M0124601 запросить цену →	DECAL:LEVER:ENVELOPE:LEFT
67	M0122741 запросить цену →	GROUND PLATE:DRIVE:REGISTRATION ROLLER
72	M0122751 запросить цену →	MAGNETIC CLUTCH:TRANSPORT
84	M0134674 запросить цену →	LEVER:OPEN AND CLOSE:NO.2:(for M017)
83	M0134673 запросить цену →	LEVER:OPEN AND CLOSE:NO.1:(for M017)
82	M0134635 запросить цену →	SPRING:OPEN AND CLOSE:RIGHT:(for M017)
74	M0124120 запросить цену →	TENSION SPRING:PICKOFF PAWL
75	M0124270 запросить цену →	THERMAL INSULATING BUSHING:FUSING UNIT
78	M0124699 запросить цену →	DECAL:WARNING (HIGH TEMPERATURE):FRONT
77	M0124602 запросить цену →	DECAL:LEVER:ENVELOPE:RIGHT
87	M0134697 запросить цену →	LEVER:OPEN AND CLOSE:RIGHT:(for M017)
86	M0134696 запросить цену →	LEVER:OPEN AND CLOSE:LEFT:(for M017)
70	M0122744 запросить цену →	GUIDE:REGISTRATION
88	M0134698 запросить цену →	BRACKET:OPEN AND CLOSE:LOWER:(for M017)
69	M0122743 запросить цену →	DECAL:GUIDE PLATE:TRANSPORT:UPPER
85	M0134685 запросить цену →	BUTTON:OPEN AND CLOSE:LOWER:(for M017)MAIN FRAME/PAPER FEEDU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014
90	M0174611 запросить цену →	BRACKET:DRIVE:ASS'Y:(for M017)
89	M0134785 запросить цену →	SPRING:COVER:SWITCHBACK:OPEN AND CLOSE:(for M017)MAIN FRAME/PAPER FEEDU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

16. MAIN SWITCH:SERVICE:ASS'Y

№	Артикул	Альт. артикул	Описание
93	M0125039 запросить цену →		MAIN SWITCH:SERVICE:ASS'Y
92	12042879 запросить цену →		SWITCH:A8L-21-15N2U008_S001MAIN SWITCH:SERVICE:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

17. JOINT UNIT:ASS'Y

№	Артикул	Описание
51	M0122516 запросить цену →	JOINT UNIT:ASS'Y
71	M0122745 запросить цену →	GROUND PLATE:DRIVEN
58	M0122705 запросить цену →	SPRING:ROLLER
57	M0122702 запросить цену →	ROLLER:INTERFACE:DRIVEN
1	04503008N запросить цену →	TAPPING SCREW - M3X8
73	M0122753 запросить цену →	BUSHING:ROLLER:DRIVEN
10	08050089 запросить цену →	RETAINING RING - M4
56	M0122701 запросить цену →	ROLLER:INTERFACE:DRIVE
22	G1272575 запросить цену →	BUSHING - 6X10X6U008_S002JOINT UNIT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

18. PAPER TRAY

№	Артикул	Описание
3	M0122504 запросить цену →	PAPER TRAY
6	M0122603 запросить цену →	STOPPER:BASE PLATE
14	M0122615 запросить цену →	SIDE FENCE:RIGHT
11	M0122612 запросить цену →	COMPRESSION SPRING:TRAY BOTTOM PLATE
8	M0122605 ✓ в наличии	FRICTION PAD:ADHESION
1	G8003133 запросить цену →	SIDE FENCE GEAR
4	M0122589 запросить цену →	PAPER TRAY:REAR
9	M0122608 запросить цену →	END FENCE
16	M0122618 запросить цену →	DECAL:PAPER TRAY:FRONT
12	M0122613 запросить цену →	COMPRESSION SPRING:SEPARATION
17	M0122629 запросить цену →	COVER:PAPER TRAY
15	M0122616 запросить цену →	LEVER:PAPER VOLUME SENSOR
13	M0122614 запросить цену →	SIDE FENCE:LEFT
5	M0122590 запросить цену →	COIL SPRING:EARTH
7	M0122604 запросить цену →	SPRING:RELEASE:TRAY BOTTOM PLATEPAPER TRAYU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

19. TRAY BOTTOM PLATE

№	Артикул	Альт. артикул	Описание
10	M0122610 запросить цену →		TRAY BOTTOM PLATE
2	GF013001 ✓ в наличии		BOTTOM PLATE PADU009_S001TRAY BOTTOM PLATEU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

20. FUSING

№	Артикул	Альт. артикул	Описание
2	04503010N запросить цену →		TAPPING SCREW - M3X10
3	04513008N запросить цену →		TAPPING SCREW - M3X8FUSINGU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

21. FUSING UNIT:220V:ASS'Y

№	Артикул	Описание
12	M0124031 запросить цену →	FUSING UNIT:220V:ASS'Y
16	M0124120 запросить цену →	TENSION SPRING:PICKOFF PAWL
11	GW020020 запросить цену →	PHOTOINTERRUPTOR:LG248NL1
1	03603006N запросить цену →	SCREW - M3X6
18	M0124135 ✓ в наличии	FEELER:PAPER FEED SENSOR
15	M0124109 запросить цену →	SPRING:FEELER:EXIT
19	M0124186 запросить цену →	COVER:LEFT UPPER:ASS'Y
14	M0124055 запросить цену →	RADIAL BALL BEARING:35X47X7
5	07200040E запросить цену →	RETAINING RING - M4
13	M0124053 ✓ в наличии	GEAR:HOT ROLLER
20	M0124202 запросить цену →	LEVER:PRESSURE
22	M0124205 запросить цену →	LEVER:RIGHT:FRAME:FUSING
10	G1274328 запросить цену →	DECAL - HIGH TEMPERATURE
8	AA143520 запросить цену →	SHOULDER SCREW - M3
7	09543010N запросить цену →	SCREW:POLISHED ROUND/SPRING:M3X10
4	04533006N запросить цену →	TAPPING SCREW - M3X6
3	04513008N запросить цену →	TAPPING SCREW - M3X8
21	M0124204 запросить цену →	LEVER:LEFT:FRAME:FUSING
9	AW110058 запросить цену →	THERMOSTAT:177
17	M0124121 запросить цену →	HEATER:700W:220V
6	08046127 запросить цену →	HEXAGONAL BOLT:DOUBLE SCREW:M3X8U010_S001FUSING UNIT:220V:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

22. FUSING UNIT:220V:ASS'Y

№	Артикул	Описание
12	M0124031 запросить цену →	FUSING UNIT:220V:ASS'Y
24	M0124208 запросить цену →	BRACKET:GATE PAWL
28	M0124215 ✓ в наличии	GUIDE PLATE:EXIT
34	M0124234 запросить цену →	HOUSING:THERMOSTAT:ASS'Y
31	M0124220 ✓ в наличии	HOT ROLLER
41	M0124284 запросить цену →	LEVER:PRESSURE:LEFT
33	M0124229 запросить цену →	TENSION SPRING:FUSING:PRESSURE
23	M0124206 ✓ в наличии	STRIPPER PAWLS
42	M0124285 запросить цену →	LEVER:PRESSURE:RIGHT
38	M0124276 запросить цену →	COVER:LEFT:LOWER:FUSING
29	M0124216 запросить цену →	TENSION SPRING:FUSING:GUIDE PLATE
37	M0124266 запросить цену →	COVER:RIGHT LOWER:FUSING
25	M0124211 запросить цену →	PLATE NUT:HEATER
32	M0124223 ✓ в наличии	THERMAL INSULATING BUSHING:HOT ROLLER
40	M0124281 запросить цену →	RETAINING RINGS-C:HOT ROLLER
27	M0124213 запросить цену →	BUSHING:PRESSURE ROLLER
35	M0124253 запросить цену →	PRESSURE ROLLER:DIA30
39	M0124279 запросить цену →	CLEANING ROLLER:ASS'Y
30	M0124217 запросить цену →	FUSING ENTRANCE GUIDE PLATE:LOWER
36	M0124263 ✓ в наличии	THERMISTOR:FUSING
26	M0124212 запросить цену →	FUSING ENTRANCE GUIDE PLATE:UPPERU010_S001FUSING UNIT:220V:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

23. FUSING UNIT:220V:ASS'Y

№	Артикул	Описание
12	M0124031 запросить цену →	FUSING UNIT:220V:ASS'Y
45	M0124293 запросить цену →	EXIT ROLLER:EXIT:FUSING
44	M0124292 запросить цену →	FUSING COVER:UPPER
48	04513006N запросить цену →	TAPPING SCREW - 3X6
43	M0124287 запросить цену →	COVER:RIGHT UPPER:FUSING
46	M0124295 запросить цену →	GROUND PLATE:ASS'Y
47	M0124603 запросить цену →	DECAL:GUIDE PLATE:BU010_S001FUSING UNIT:220V:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

24. PAPER EXIT

№	Артикул	Описание
7	M0124458 запросить цену →	DISCHARGE BRUSH:EXIT:ASS'Y DRAWING
9	M0124470 запросить цену →	EXIT ROLLER:(for M016)
9	M0134470 запросить цену →	EXIT ROLLER:DUPLEX:(for M017)
5	M0124454 запросить цену →	SPRING:EXIT ROLLER:EXIT
6	M0124457 запросить цену →	GROUND PLATE:EXIT:DISCHARGE BRUSH
12	M0124499 запросить цену →	GROUND PLATE:EXIT ROLLER
11	M0124482 запросить цену →	PLATE:RIGHT:EXIT
2	07200040E запросить цену →	RETAINING RING - M4
3	G1272575 запросить цену →	BUSHING - 6X10X6
13	M0134455 запросить цену →	GEAR:DRIVE:EXIT ROLLER:(for M017)
8	M0124465 запросить цену →	PULLEY:EXIT:(for M016)
4	M0124453 запросить цену →	EXIT ROLLER
10	M0124481 запросить цену →	PLATE:LEFT:EXIT
1	04503008N запросить цену →	TAPPING SCREW - M3X8PAPER EXITU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

25. DUPLEX(Vertical paper feed)

№	Артикул	Описание
12	M0134684 запросить цену →	SHEET:DUPLEX:(for M017)
4	M0121350 запросить цену →	GUIDE PLATE:(for M016)
6	M0134662 запросить цену →	COVER:SWITCHBACK:OPEN AND CLOSE
13	M0134794 запросить цену →	DECAL:GUIDE PLATE:VERTICAL TRANSPORT:UPPER:(for M017)
14	M0134797 запросить цену →	FEELER:SENSOR:VERTICAL TRANSPORT:(for M017)
8	M0134664 запросить цену →	GUIDE PLATE:VERTICAL TRANSPORT:UPPER:(for M017)
3	GW020020 запросить цену →	PHOTOINTERRUPTOR:LG248NL1
11	M0134669 запросить цену →	MAGNET CATCH:ASS'Y
5	M0134661 запросить цену →	STOPPER:TRANSPORT SUB-UNIT:DUPLEX
2	G0961019 запросить цену →	TRANSPORT GUIDE PIN:(for M017)
9	M0134666 запросить цену →	SHAFT:COVER:SWITCHBACK:OPEN AND CLOSE
1	04503010N запросить цену →	TAPPING SCREW - M3X10
7	M0134663 запросить цену →	GUIDE PLATE:VERTICAL TRANSPORT:LOWER:(for M017)
10	M0134667 запросить цену →	SPRING:COVER:SWITCHBACK:OPEN AND CLOSEDUPLEX(Vertical paper feed)U001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

26. DUPLEX(Horizontal paper feed)

№	Артикул	Описание
1	04503008N запросить цену →	TAPPING SCREW - M3X8
10	M0134672 запросить цену →	SHEET:HORIZONTAL TRANSPORT:RIGHT:(for M017)
4	GW020020 запросить цену →	PHOTOINTERRUPTOR:LG248NL1
16	M0134761 запросить цену →	TRANSPORT ROLLER:DUPLEX:MIDDLE:(for M017)
7	M0134624 запросить цену →	SPRING:EXIT:NO.2:(for M017)
3	G1272575 запросить цену →	BUSHING - 6X10X6
12	M0134688 запросить цену →	GROUND PLATE:HORIZONTAL TRANSPORT:REAR:(for M017)
18	M0134765 запросить цену →	PULLEY:TRANSPORT:(for M017)
2	08050089 запросить цену →	RETAINING RING - M4
20	M0134770 запросить цену →	TIMING BELT:DRIVE:(for M017)
9	M0134671 запросить цену →	SHEET:HORIZONTAL TRANSPORT:LEFT:(for M017)
19	M0134766 запросить цену →	TIMING BELT:HORIZONTAL TRANSPORT:(for M017)
8	M0134668 запросить цену →	SHEET:GUIDE:HORIZONTAL TRANSPORT:LOWER:(for M017)
14	M0134694 запросить цену →	GUIDE:HORIZONTAL TRANSPORT:UPPER:(for M017)
17	M0134762 запросить цену →	TRANSPORT ROLLER:DUPLEX:EXIT:(for M017)
13	M0134691 запросить цену →	LEVER:OPEN AND CLOSE:LOWER:(for M017)
11	M0134687 запросить цену →	GROUND PLATE:HORIZONTAL TRANSPORT:FRONT:(for M017)
15	M0134695 запросить цену →	GUIDE:HORIZONTAL TRANSPORT:LOWER:(for M017)
5	M0134622 запросить цену →	EXIT ROLLER:DUPLEX:(for M017)
6	M0134623 запросить цену →	SPRING:EXIT:(for M017)DUPLEX(Horizontal paper feed)U001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014
21	M0134778 запросить цену →	FEELER:SENSOR:HORIZONTAL TRANSPORT:(for M017)
22	M0134795 запросить цену →	PIN:GUIDE:UPPER:(for M017)DUPLEX(Horizontal paper feed)U001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

27. ELECTRICAL

№	Артикул	Описание
11	M0135452 запросить цену →	PCB:ECB:(for M017)
12	M0125452 запросить цену →	PCB:ECB:(for M016)
8	M0165046 запросить цену →	PCB:FAX:EU
6	M0165001 запросить цену →	PCB:USBHOST
4	M0125016 запросить цену →	POWER SUPPLY UNIT:EU
2	04513006N запросить цену →	TAPPING SCREW - 3X6
1	04503006N запросить цену →	TAPPING SCREW - M3X6M0125451PCB:ECB:(for M016)ELECTRICALU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014

28. DECAL:ID_CARDCOPY:EXP

№	Артикул	Описание
1	G1661268 запросить цену →	LOGO PLATE - RIC
2	G1831475 запросить цену →	SHEET:PANEL:ADDRESS
3	J0121515 запросить цену →	PLATE:LOGO:NSA
4	J0121516 запросить цену →	PLATE:LOGO:REX
5	J0121517 запросить цену →	PLATE:LOGO:GES
6	M0125699 запросить цену →	POWER SUPPLY CORD:250V:10A:EU
7	M0160402 запросить цену →	MODEL NAME PLATE:NA(EU):(for M016)
8	M0160405 запросить цену →	MODEL NAME PLATE:EU:NSA:(for M016)
9	M0160406 запросить цену →	MODEL NAME PLATE:EU:REX:(for M016)
10	M0160407 запросить цену →	MODEL NAME PLATE:EU:GES:(for M016)
11	M0161442 запросить цену →	SHEET:OPERATION SUB-UNIT:EU_LANGUAGE
12	M0170402 запросить цену →	MODEL NAME PLATE:(for M017)
13	M0170404 запросить цену →	MODEL NAME PLATE:EU:NSA:(for M017)
14	M0170405 запросить цену →	MODEL NAME PLATE:EU:REX:(for M017)
15	M0170406 запросить цену →	MODEL NAME PLATE:EU:GES:(for M017)
16	M0160415 запросить цену →	DECAL:ID_CARDCOPY:EXP

Источник: Инк-Маркет.ру.

← Все статьи
