Ricoh Aficio SP 3200 — каталог запчастей со схемами

Содержание

• 1. Main Exploded Views (G960)
• 2. Cover Ass'y (G960)
• 3. Middle Cover Ass'y (G960)
• 4. Front Cover Ass'y (G960)
• 5. Rear Cover Ass'y (G960)
• 6. Fuser Drive Ass'y (G960)
• 7. Scan Ass'y (G960)
• 8. Platen Ass'y (G960)
• 9. Cover Platen Ass'y (G960)
• 10. Index Q’ty Per Index Q’ty Per
• 11. OPE Unit (G960)
• 12. Fuser Ass'y (G960)

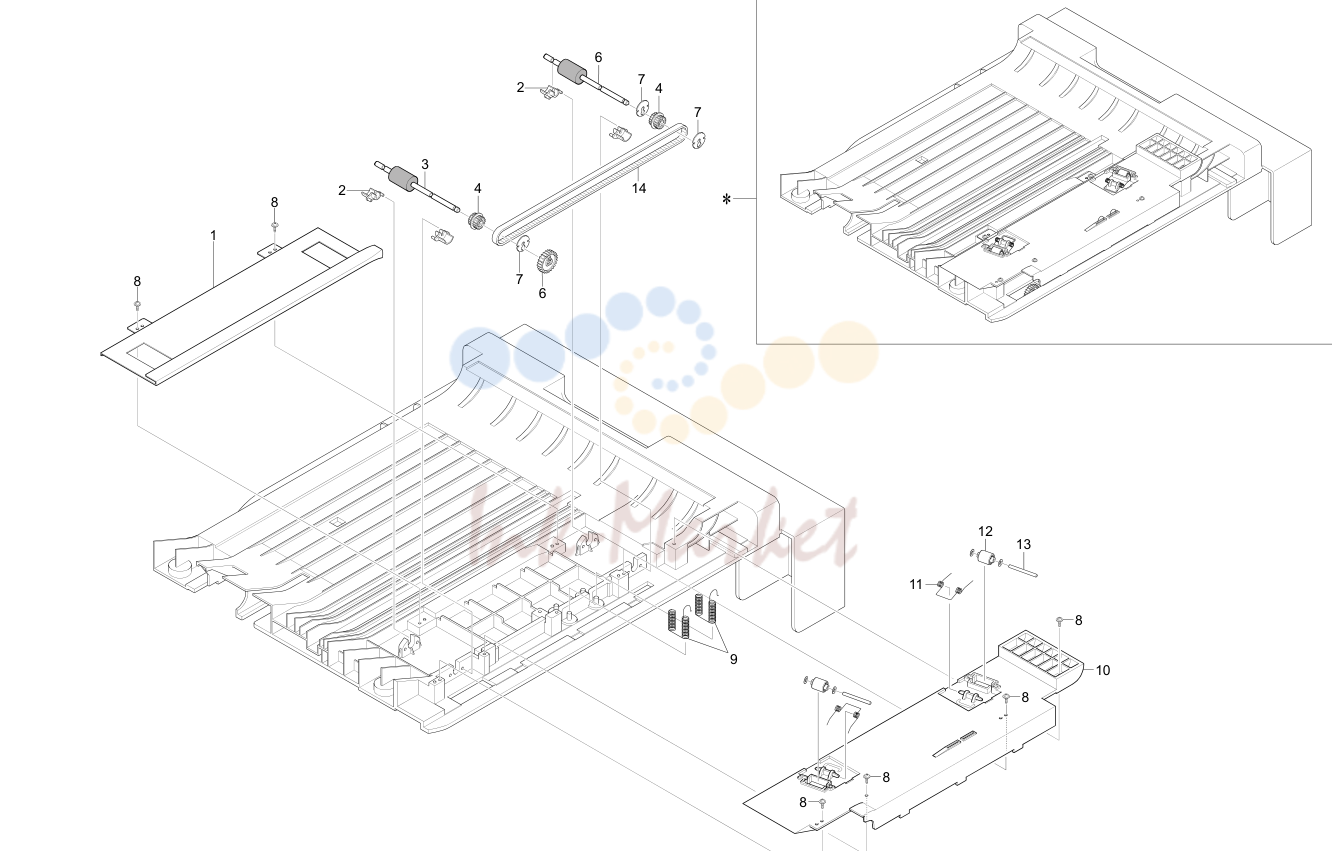

• 13. Duplex Unit (Optional) (G960)

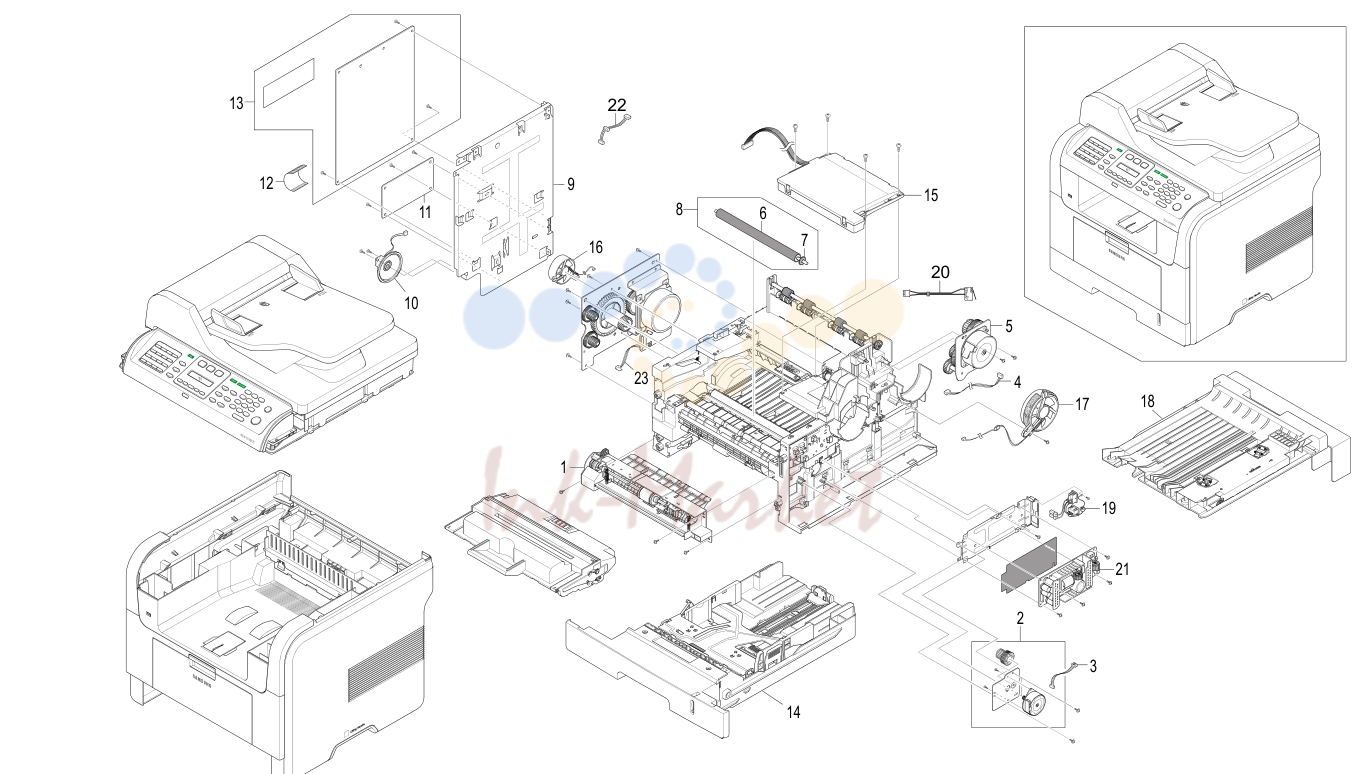

1. Main Exploded Views (G960)

№	Артикул	Альт. артикул	Описание
1	G9601173 запросить цену →		Paper Feed Unit
2	G9601164 запросить цену →		Duplex Drive Unit
3	G9601046 запросить цену →		Harness - Duplex Motor
4	G9601427 запросить цену →		Harness
5	G9601424 запросить цену →		Fuser Drive Unit
6	G9601120 запросить цену →		Transfer Roller
7	G9601100 запросить цену →		Gear - Transfer Roller
8	G9601191 запросить цену →		Transfer Roller
9	G9601085 запросить цену →		Controller Bracket
10	G9601004 запросить цену →		Speaker
11	G9601158 запросить цену →		Modem
12	G9601038 запросить цену →		Harness - Engine
13	G9601375 запросить цену →		ELA HOU-Main RAM DIMM
14	G9601185 запросить цену →		Casette Ass'y
15	G9601391 запросить цену →		Writing Unit
16	G9601026 запросить цену →		Cooling Fan
17	G9601027 запросить цену →		Fan Motor - DC
18	G9601181 запросить цену →		Duplex Unit
19	G9601042 запросить цену →		Harness - AC Inlet
20	G9601043 запросить цену →		Harness - LSU S/W
21	G9601052 запросить цену →		Power Supply Unit-115V
21	G9601502 запросить цену →		SMPS-PSP_Type3_V2C
22	G9601045 запросить цену →		Harness - Paper End
23	G9601457 запросить цену →		CBF Harness - Main MTR

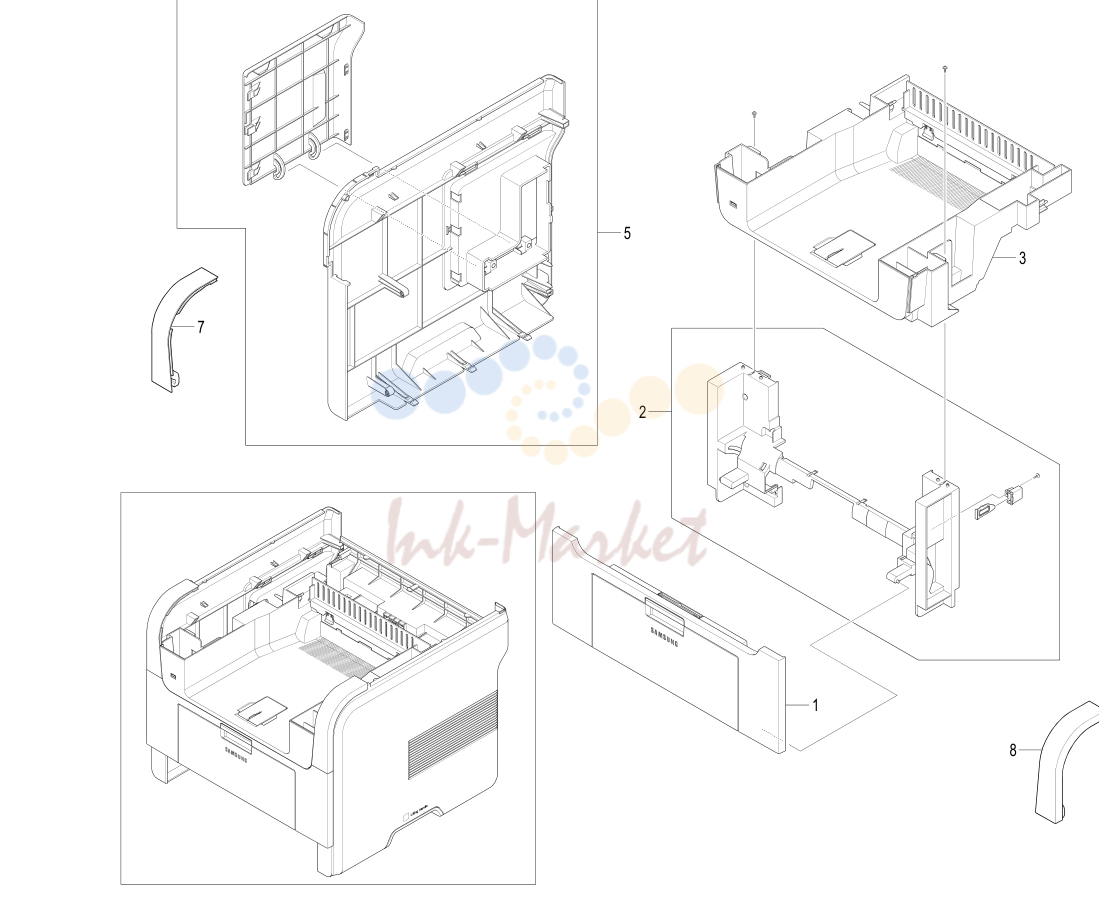

2. Cover Ass'y (G960)

№	Артикул	Альт. артикул	Описание
1	G9601376 запросить цену →		MEA-Cover Front
2	G9601188 запросить цену →		By-pass Feed Cover
3	G9601168 запросить цену →		Middle Cover Ass'y
4	G9601087 запросить цену →		Right Cover
5	G9601187 запросить цену →		Left Cover
6	G9601456 запросить цену →		Raer Cover Ass'y
7	G9601093 запросить цену →		Left Upper Cover
8	G9601094 запросить цену →		Right Upper Cover

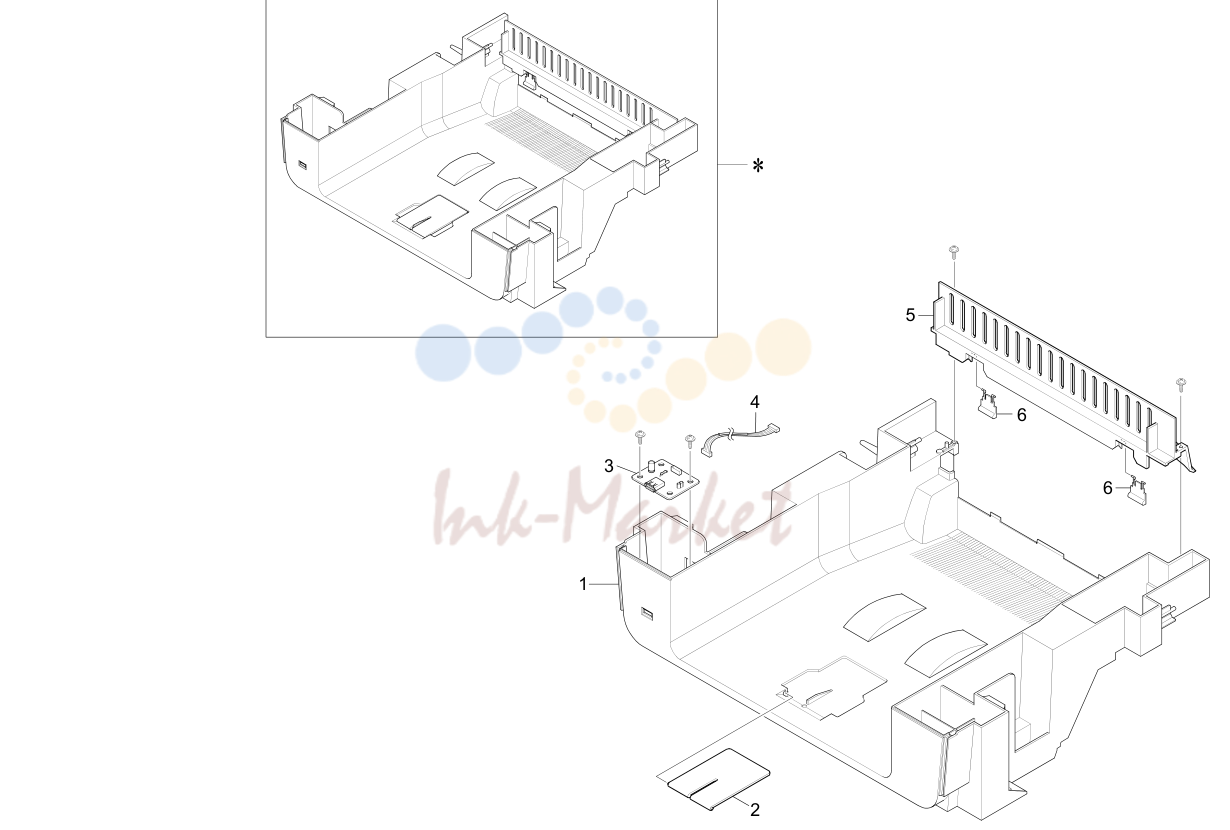

3. Middle Cover Ass'y (G960)

№	Артикул	Альт. артикул	Описание
1	G9601086 запросить цену →		Middle Cover
2	G9601089 запросить цену →		Stacker Cover
3	G9601157 запросить цену →		PCB - USB Host
4	G9601035 запросить цену →		Harness - USB Board
5	G9601088 запросить цену →		Rear Upper Cover
6	G9601144 запросить цену →		Sub Stacker

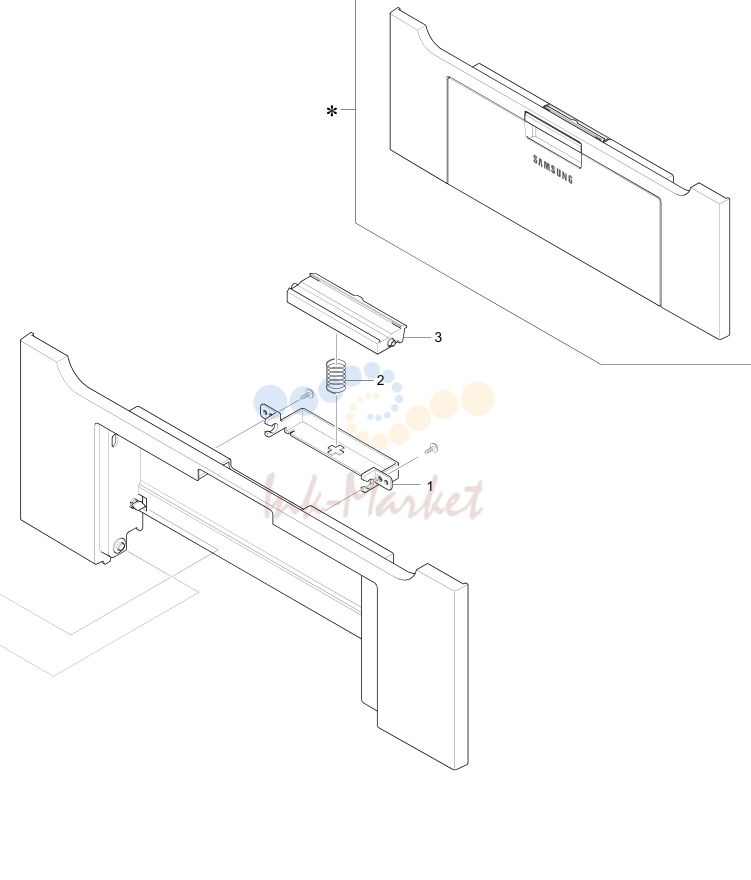

4. Front Cover Ass'y (G960)

№	Артикул	Альт. артикул	Описание
1	G9601075 запросить цену →		Lock Knob Holder
2	G9601195 запросить цену →		Pressure Spring
3	G9601095 запросить цену →		Knob - Front Cover
4	G9601084 запросить цену →		Tray Holder
5	G9601082 запросить цену →		Tray Link
6	G1861007 запросить цену →		Pinion Gear
7	G9601417 запросить цену →		Adjust-M_MP L
8	G9601083 запросить цену →		Sub Tray
9	G9601418 запросить цену →		Adjust-M_MP R

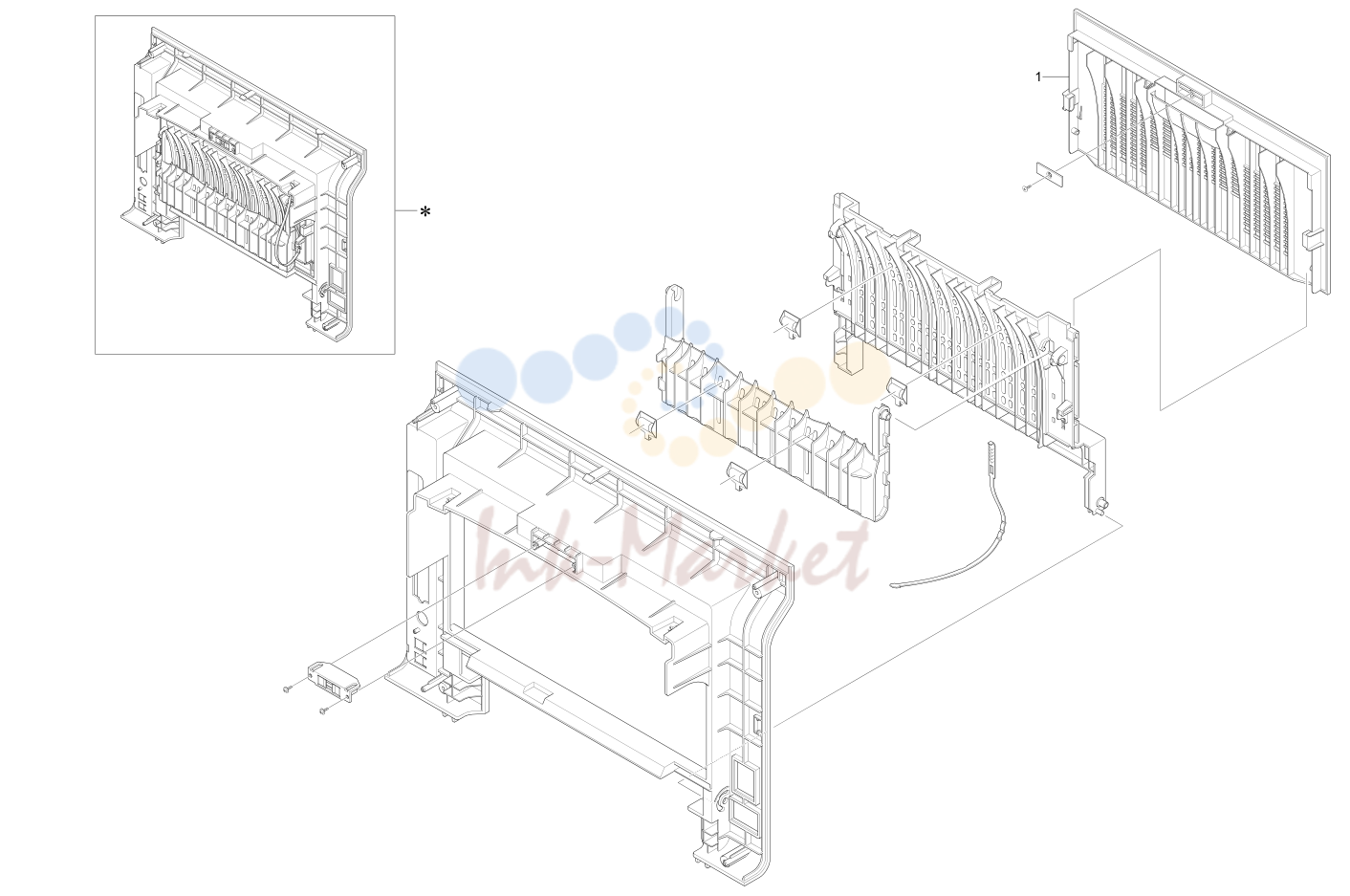

5. Rear Cover Ass'y (G960)

№	Артикул	Альт. артикул	Описание
1	G9601172 запросить цену →		Duplex Guide Unit
36	G9601066 запросить цену →		Roller Holder
2	G9601121 запросить цену →		Paper End Actuator
37	G9601415 запросить цену →		Roller-Exit F/Down
38	G9601126 запросить цену →		Gear - Exit Roller
3	G9601002 запросить цену →		Photointerrupter
39	G9601161 запросить цену →		Terminal Board
4	G9601098 запросить цену →		Cam - Catch
40	G9601174 запросить цену →		Exit Roller
5	G1861183 запросить цену →		Bushing - Feed Roller
6	G9601332 запросить цену →		Cam-Shaft Pick Up
41	G9601155 запросить цену →		Terminal
7	G9601190 запросить цену →		Pick-up Roller
42	G9601130 запросить цену →		Terminal Connector
8	G9601152 запросить цену →		Bushing
43	G9601160 запросить цену →		Interface Board
44	G9601139 запросить цену →		Actuator - Cover Open
9	G9601394 запросить цену →		E-ring
10	G9601119 запросить цену →		Transport Roller
45	G9601400 запросить цену →		Guide-TR RIB
11	G1861183 запросить цену →		Bushing - Feed Roller
46	G9601061 запросить цену →		Plate
47	G9601062 запросить цену →		Guide Plate
12	G9601368 запросить цену →		Actuator Holder
13	G9601015 запросить цену →		Spring
48	G9601080 запросить цену →		Pressure Spring
14	G9601339 запросить цену →		Lever
49	G9601236 запросить цену →		Holder Plate
50	G9601069 запросить цену →		Holder - Quenching
15	G9601371 запросить цену →		Actuator
51	G9601129 запросить цену →		Grounding Plate
16	G9601372 запросить цену →		Holder-M_ACT Feed
52	G9601055 запросить цену →		Pressure Spring
17	G9601370 запросить цену →		Actuator
53	G9601060 запросить цену →		Left Bushing
18	G9601015 запросить цену →		Spring
54	G9601132 запросить цену →		Bushing - Transfer R
19	G9601176 запросить цену →		Spring Clutch
55	G9601169 запросить цену →		Fusing Unit - 115V
20	G9601316 запросить цену →		Idle Gear - 27Z
21	M3071023 запросить цену →		Retaining Ring - M5
55	G9601503 запросить цену →		Fusing Unit - 220V
56	G9601067 запросить цену →		Rubber Foot - Back
22	M3061007 запросить цену →		E-ring
23	G9601366 запросить цену →		Pick-up Gear Ass'y
57	G9601043 запросить цену →		Harness - LSU S/W
58	G9601026 запросить цену →		Cooling Fan
24	G9601412 запросить цену →		Shaft-M_Feed2
59	G9601053 запросить цену →		HV Power Supply
25	G9601413 запросить цену →		Gear-Feed2 Z27
60	G9601038 запросить цену →		Harness - Engine
26	G9601107 запросить цену →		Feed Roller
61	G9601039 запросить цену →		Harness - SMPS
27	G9601141 запросить цену →		Lock Plate
28	M3061016 запросить цену →		Spring
62	G9601045 запросить цену →		Harness - Paper End
63	G9601058 запросить цену →		Bushing - Idle Roller
29	G9601099 запросить цену →		Cam - Pick-up
30	G9601031 запросить цену →		Solenoid
64	G9601425 запросить цену →		MEA Unit-Bracket Feed
65	G9601191 запросить цену →		Transfer Roller
31	G9601032 запросить цену →		Solenoid
32	G1861203 запросить цену →		Spring - Guide
33	G9601142 запросить цену →		Left Guide Plate
34	G9601143 запросить цену →		Right Guide Plate
35	G9601096 запросить цену →		Terminal

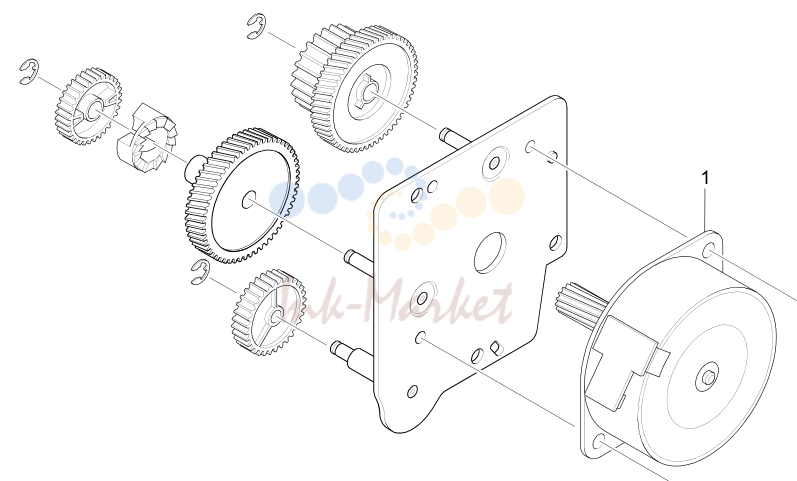

6. Fuser Drive Ass'y (G960)

№	Артикул	Альт. артикул	Описание
1	G9601426 запросить цену →		MEA-Idle Feed
2	G9601092 запросить цену →		Guide Sheet
3	G9601101 запросить цену →		Idle Gear
4	G9601033 запросить цену →		Solenoid
5	G9601072 запросить цену →		Friction Pad Holder
6	G9601153 запросить цену →		Friction Pad
7	G1861108 запросить цену →		Spring - Friction Pad
8	G9601136 запросить цену →		Cam Roller
9	G1861312 запросить цену →		Bottom Plate Pad
10	G9601388 запросить цену →		Tension Spring
11	G9601073 запросить цену →		Sensor Holder
12	G9601148 запросить цену →		Sensor Actuator
13	G9601034 запросить цену →		Sensor Harness
14	G9601180 запросить цену →		Pick-up Roller
15	G9601180 запросить цену →		Pick-up Roller
16	G9601112 запросить цену →		Gear - Pick-up Roller
17	G9601387 запросить цену →		Pressure Spring
18	G9601111 запросить цену →		Gear - Holder
19	G9601123 запросить цену →		Cam - Pick-up
20	G9601102 запросить цену →		Shaft - Pick-up Roller
21	G9601070 запросить цену →		Stopper - Pick-up RO
22	G9601140 запросить цену →		Idler - Pick-up
23	G9601113 запросить цену →		Shaft - Core
24	G9601059 запросить цену →		Bushing - Pickup Roller

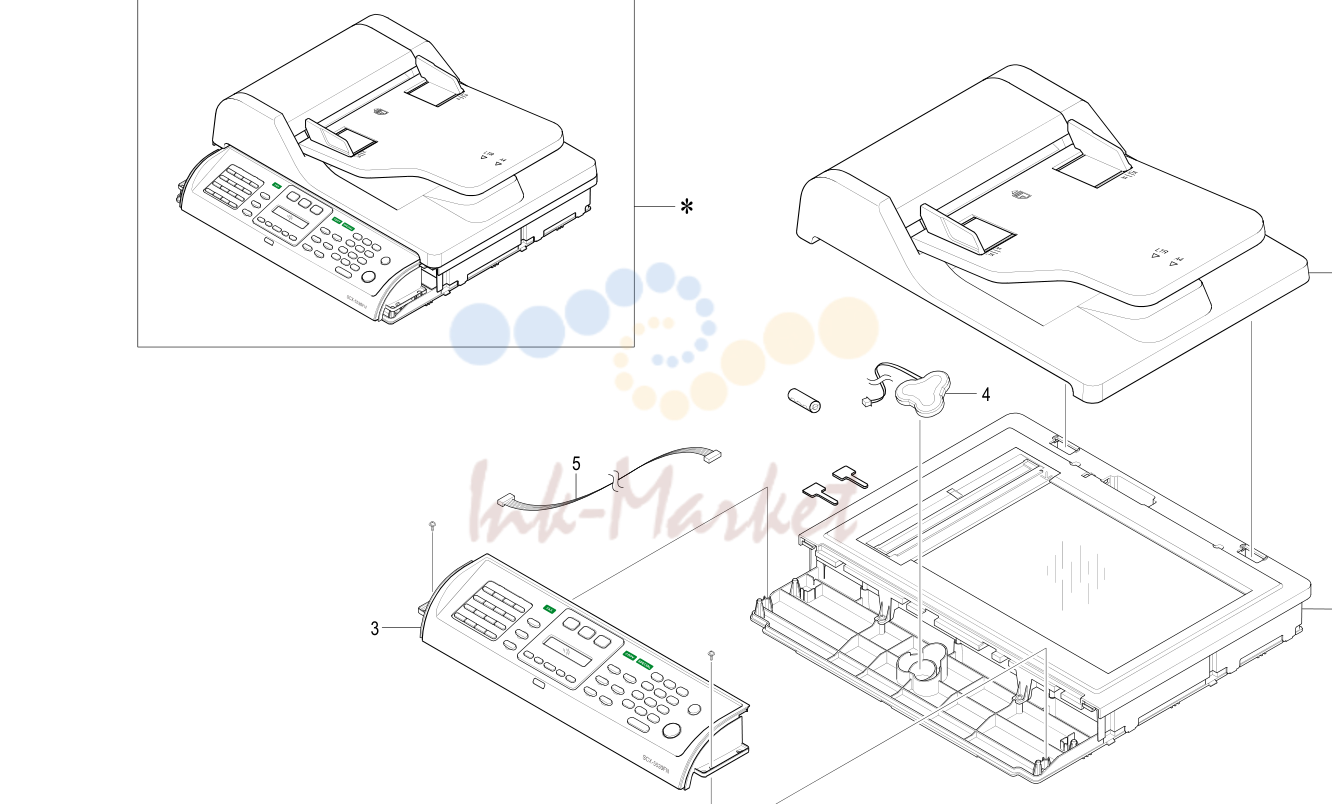

7. Scan Ass'y (G960)

№	Артикул	Альт. артикул	Описание
1	G9601378 запросить цену →		Scanner Unit
2	G9601165 запросить цену →		ADF
3	G9601455 запросить цену →		Operation Panel
4	G9601447 запросить цену →		Battery
5	G9601051 запросить цену →		Harness - OPE Panel

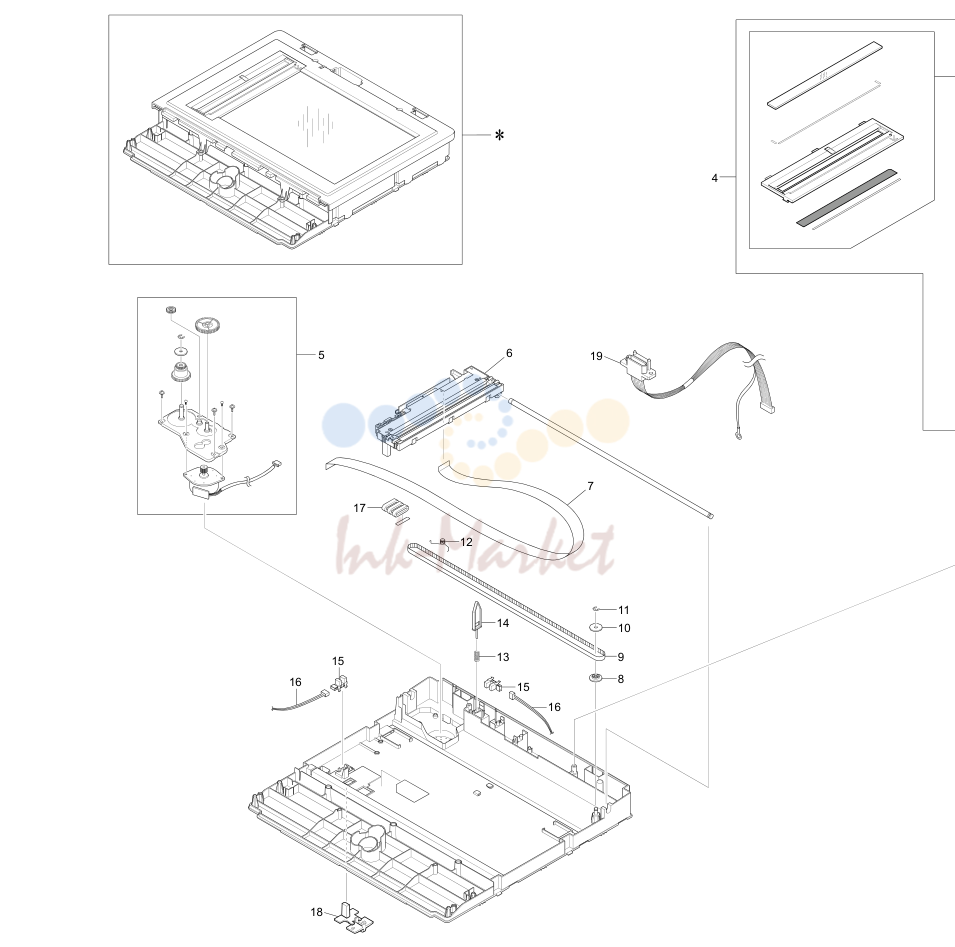

8. Platen Ass'y (G960)

№	Артикул	Альт. артикул	Описание
1	G9601184 запросить цену →		Scanner Cover Ass'y
2	G9601189 запросить цену →		DF Scan Glass Ass'y
3	G9601025 запросить цену →		Platen Glass
4	G9601021 запросить цену →		Holder - Platen Glass
5	G9601162 запросить цену →		Scanner Motor - DC 18W
6	G9601171 запросить цену →		Scanner Ass'y
7	G9601037 запросить цену →		Harness - CCD
8	G9601022 запросить цену →		Pulley
9	G9601018 запросить цену →		Timing Belt
10	G9601215 запросить цену →		Belt Holder
11	M3061007 запросить цену →		E-ring
12	G9601019 запросить цену →		Spring - Timing Belt
13	G9601012 запросить цену →		Pressure Spring
14	G9601135 запросить цену →		Sensor Lever
15	G9601001 запросить цену →		Photointerrupter
16	G1861332 запросить цену →		Sensor Harness
17	G9601005 запросить цену →		Ferrite Core
18	G9601068 запросить цену →		Holder - CCD
19	G9601050 запросить цену →		Harness - ADF Lower

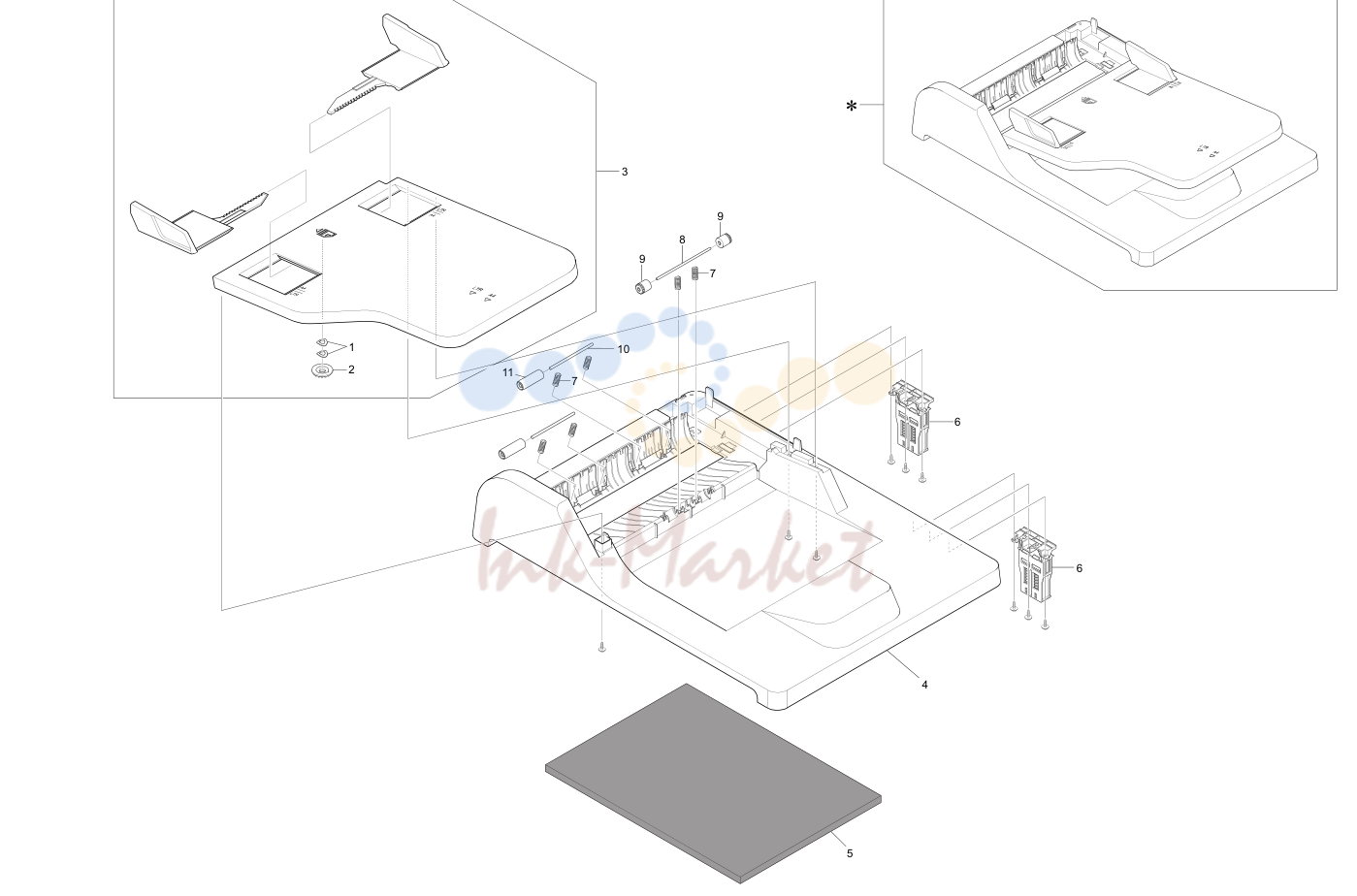

9. Cover Platen Ass'y (G960)

№	Артикул	Альт. артикул	Описание
1	G9601192 запросить цену →		Spring Washer
2	G1861007 запросить цену →		Pinion Gear
3	G9601182 запросить цену →		Original Tray Ass'y
4	G9601404 запросить цену →		Cover-M_Platen
5	G9601401 запросить цену →		Sheet-White Sponge
6	G9601446 запросить цену →		Hinge Ass'y
7	G9601054 запросить цену →		Pressure Spring
8	G9601193 запросить цену →		Shaft - Idle Roller
9	G9601114 запросить цену →		Idel Roller - ADF
10	G9601117 запросить цену →		Shaft - Idle Roller
11	G9601197 запросить цену →		Pinch Roller

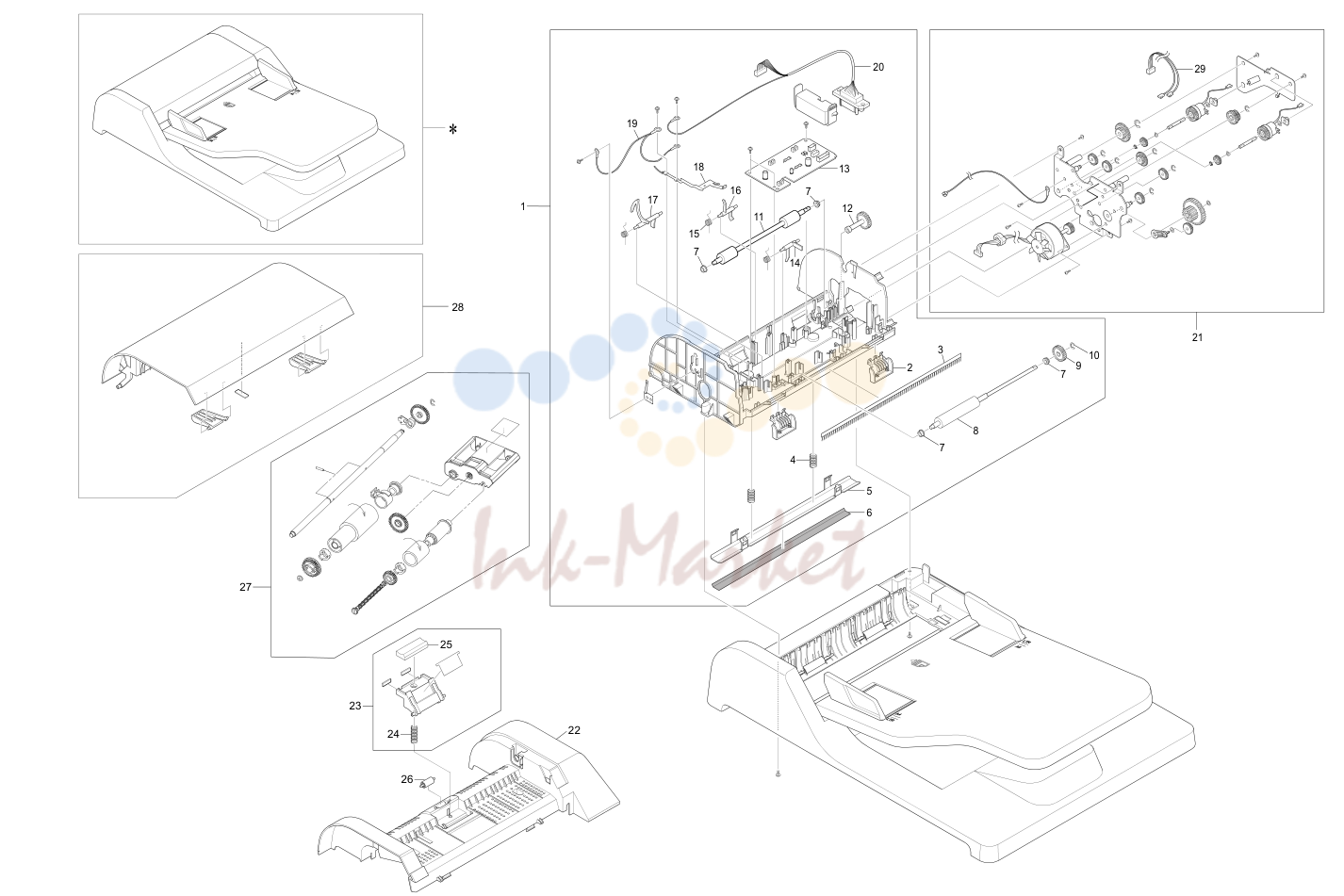

10. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
1	G9601167 запросить цену →		ADF Transport Unit
2	G9601064 запросить цену →		Guide
3	G1861061 запросить цену →		Antistatic Brush
4	G9601057 запросить цену →		Pressure Spring
5	G9601076 запросить цену →		White Bar Bracket
6	G9601134 запросить цену →		White Sheet
7	G9601023 запросить цену →		Bushing
8	G9601109 запросить цену →		ADF Exit Roller
9	G9601409 запросить цену →		Gear-Agitator-2
10	G9601011 запросить цену →		C-ring
11	G9601110 запросить цену →		ADF Drive Roller
12	G9601106 запросить цену →		Shaft - Feed Gear
13	G9601159 запросить цену →		ADF Board
14	G9601146 запросить цену →		Sensor Actuator
15	G9601020 запросить цену →		Spring - Feeler
16	G9601145 запросить цену →		Sensor Actuator
17	G9601147 запросить цену →		Sensor Actuator
18	G9601081 запросить цену →		Grounding Plate - ADF
19	G9601047 запросить цену →		Harness - ADF Ground
20	G9601049 запросить цену →		Harness - ADF Upper
21	G9601166 запросить цену →		ADF Drive Unit
22	G9601090 запросить цену →		Upper Cover - ADF
23	G9601178 запросить цену →		Friction Pad - ADF
24	G1861099 запросить цену →		Spring - Friction Pad
25	G9601222 запросить цену →		Rubber Pad - ADF
26	G9601458 запросить цену →		Idle Roller
27	G9601179 запросить цену →		Pick-up Roller Ass'y
28	G9601183 запросить цену →		Left DF Cover
29	G9601051 запросить цену →		Harness - ADF Clutch

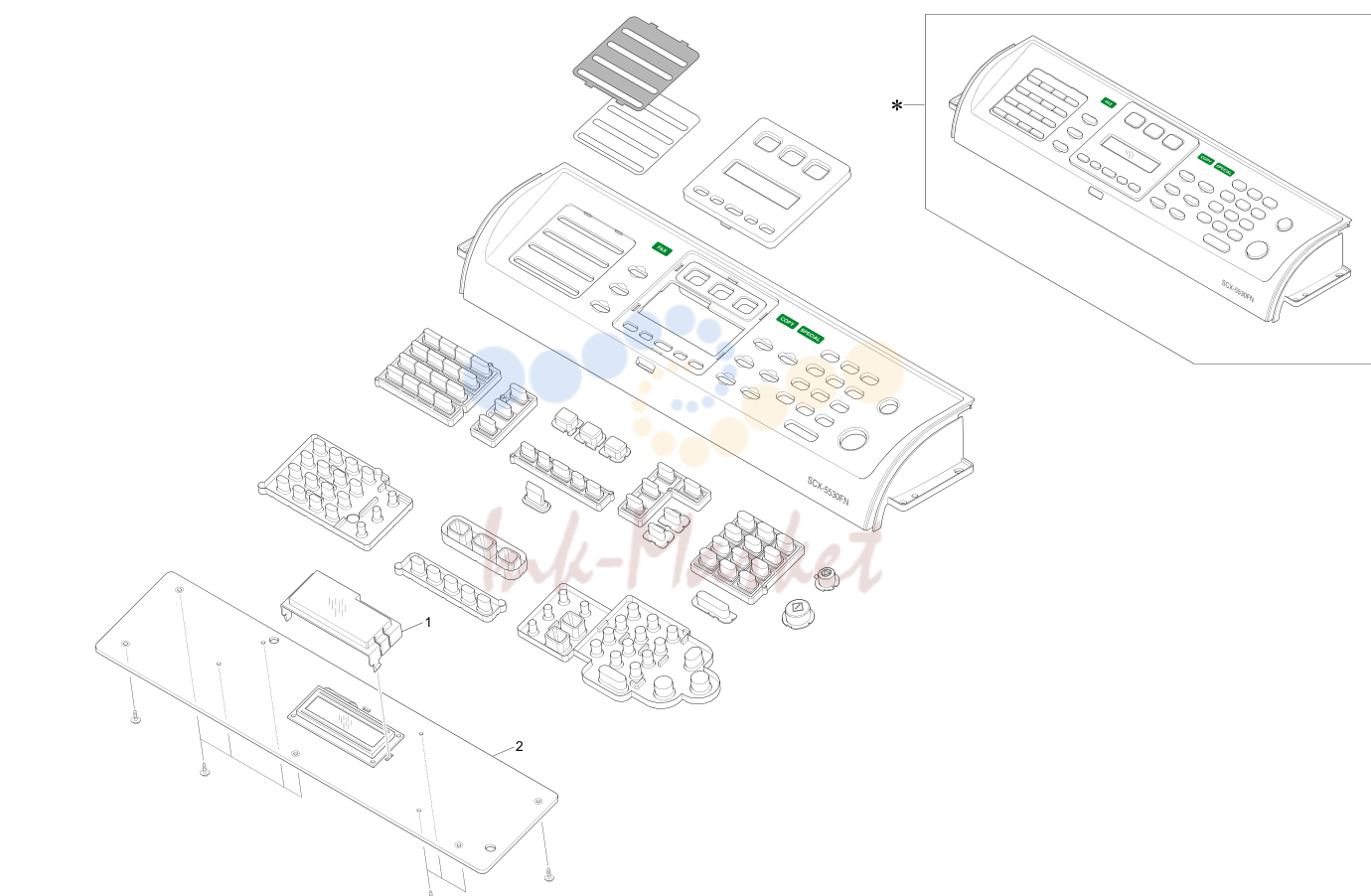

11. OPE Unit (G960)

№	Артикул	Альт. артикул	Описание
1	G9601127 запросить цену →		Left Side Fence
2	G9601128 запросить цену →		Right Side Fence
3	G1861007 запросить цену →		Pinion Gear
4	G9601177 запросить цену →		Friction Pad Ass'y
5	G1861108 запросить цену →		Spring - Friction Pad
6	G9601016 запросить цену →		Spring - Cassette
7	G1861312 запросить цену →		Bottom Plate Pad
8	G9601411 запросить цену →		Cam-M-Knock Up
9	G9601071 запросить цену →		End Fence Guide
10	G9601137 запросить цену →		End Fence
11	G9601138 запросить цену →		Lock Plate
12	G9601194 запросить цену →		Pressure Spring
13	G9601403 запросить цену →		Cover-M_SUB CST
14	G9601407 запросить цену →		Indicator-M_Cassette

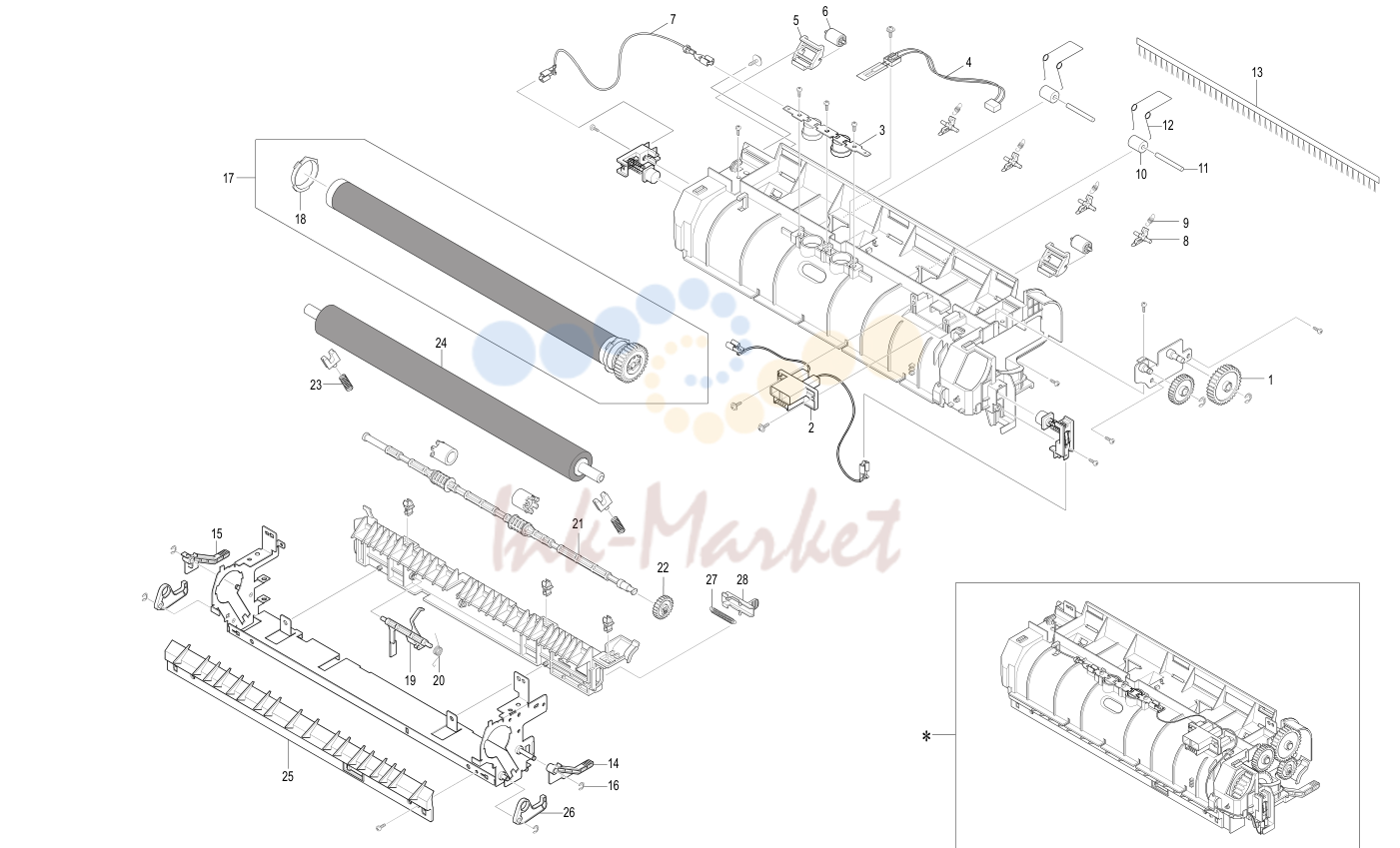

12. Fuser Ass'y (G960)

№	Артикул	Альт. артикул	Описание
1	G9601104 запросить цену →		Idel Gear
2	G9601040 запросить цену →		Harness - Fusing Unit
3	G9601007 запросить цену →		Thermostat
4	G9601003 запросить цену →		Thermistor
5	G1861222 запросить цену →		Idle Roller Holder
6	G1861223 запросить цену →		Idle Roller
7	G9601041 запросить цену →		Harness - Thermostat
7	G9601507 запросить цену →		CBF Harness-Fuser R_2,220V
8	G9601151 ✓ в наличии		Pick-off Pawl
9	G9601389 запросить цену →		Spring-ES
10	G1861077 запросить цену →		Idle Roller
11	G1861076 запросить цену →		Idel Roller Shaft
12	G1861220 запросить цену →		Spring - Idle Roller
13	G1861061 запросить цену →		Antistatic Brush
14	G9601393 запросить цену →		Holder-M_Jam R
15	G9601392 запросить цену →		Holder-M_Jam L
16	M3061007 запросить цену →		E-ring
17	G9601170 запросить цену →		Hot Roller Ass'y - 110V
17	G9601504 запросить цену →		ELA Unit-Heat 220V
18	G9601344 запросить цену →		Cap
19	G9601441 запросить цену →		Actuator-Exit
20	G1861238 запросить цену →		Actuator Spring
21	G9601103 запросить цену →		Shaft - Exit Roller
22	G9601126 запросить цену →		Gear - Exit Roller
23	G9601428 запросить цену →		Pressure Spring
24	G9601122 запросить цену →		Pressure Roller
25	G9601431 запросить цену →		Guide-M_Input
26	G9601118 запросить цену →		Link Lever
27	G9601388 запросить цену →		Tension Spring
28	G9601399 запросить цену →		Holder-M_Rear_Lever

13. Duplex Unit (Optional) (G960)

№	Артикул	Альт. артикул	Описание
1	G9601396 запросить цену →		Bracket-P-Align DUP
2	M3071031 запросить цену →		Bushing - Feed Roller
3	G9601423 запросить цену →		ELA Unit-Roller_DUP
4	G9601453 запросить цену →		Pulley-18-DUP
5	G9601097 запросить цену →		Gear - Exit Roller
6	G9601422 запросить цену →		ELA Unit-Roller_DUP
7	M3071029 запросить цену →		Belt Stopper
8	G1861224 запросить цену →		Screw - M3
9	G9601408 запросить цену →		Terminal-P-GND DUP
10	G9601395 запросить цену →		Guide-M_Upper DUP
11	G9601013 запросить цену →		Spring
12	M3071026 запросить цену →		Idle Roller - Duplex
13	M3071025 запросить цену →		Idle Roller Shaft
14	G9601125 запросить цену →		Timing Belt - BS32S2M280
