Ricoh Aficio MP W2400 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. Exterior 2 (B286/B289)
• 3. Operation Panel (B286/B289)
• 4. Scanner Section 1 (B286/B289/G180)
• 5. Scanner Section 2 (B286/B289)

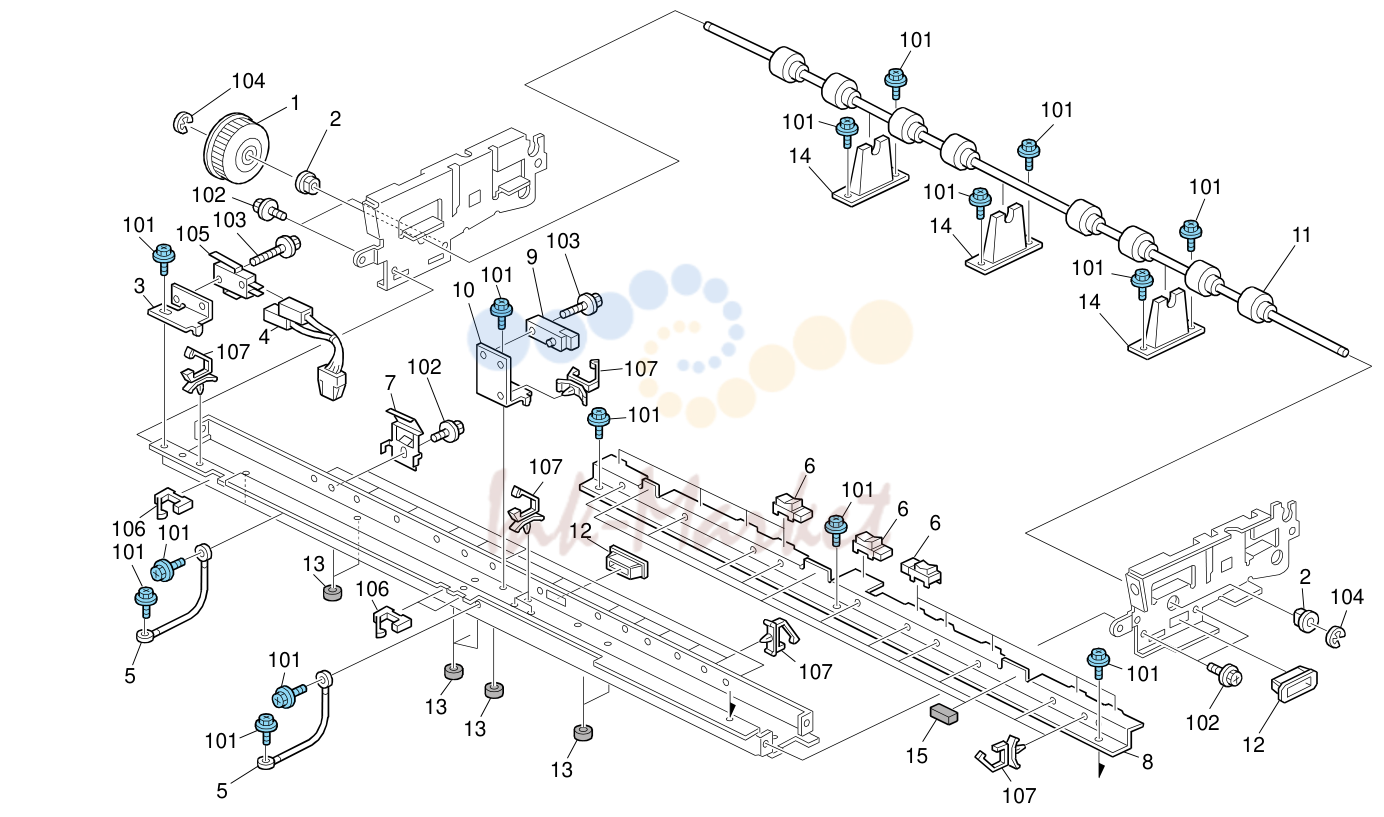

• 6. Scanner Section 3 (B286/B289)

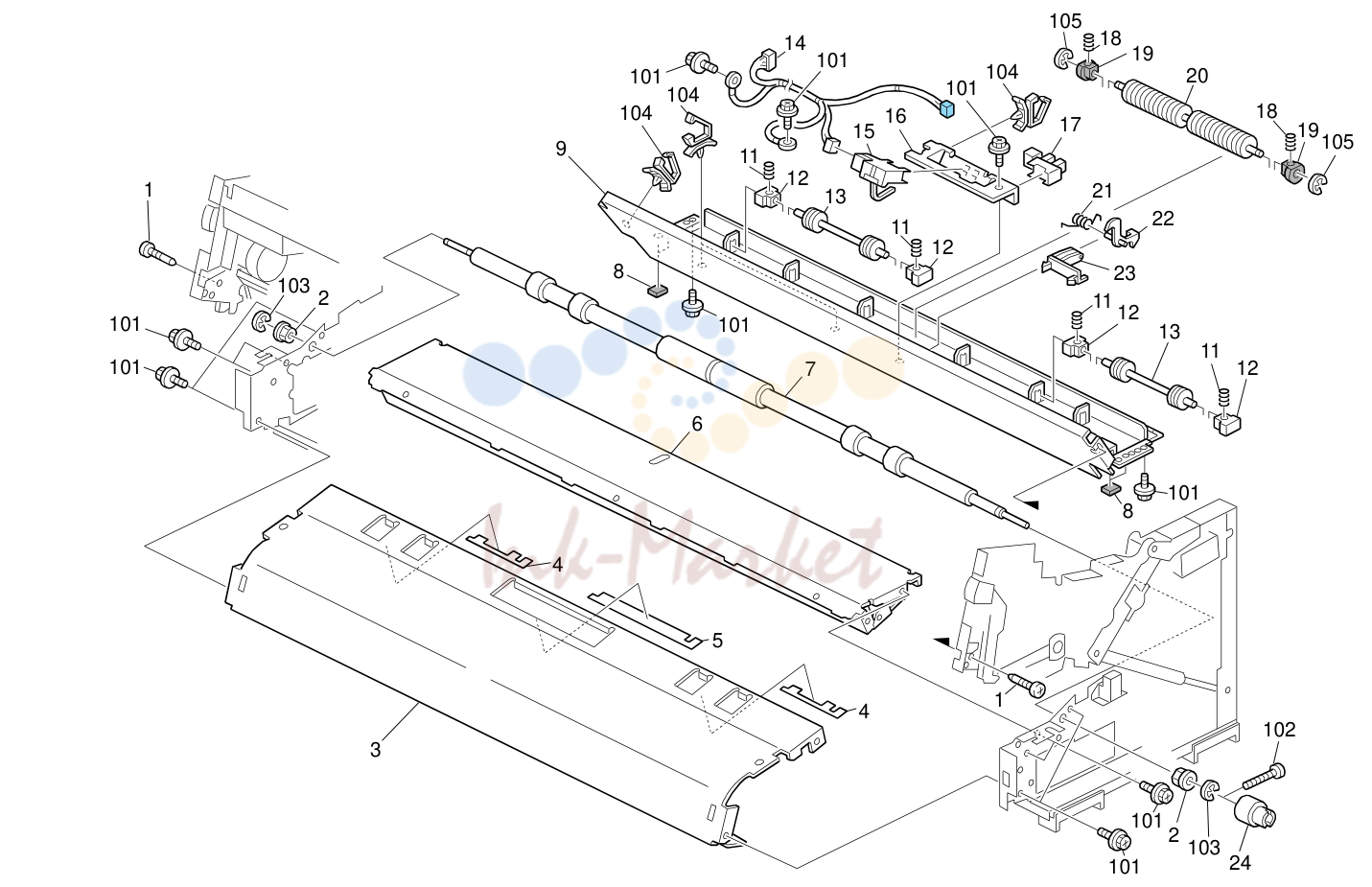

• 7. Paper Registration (B286/B289/G180)

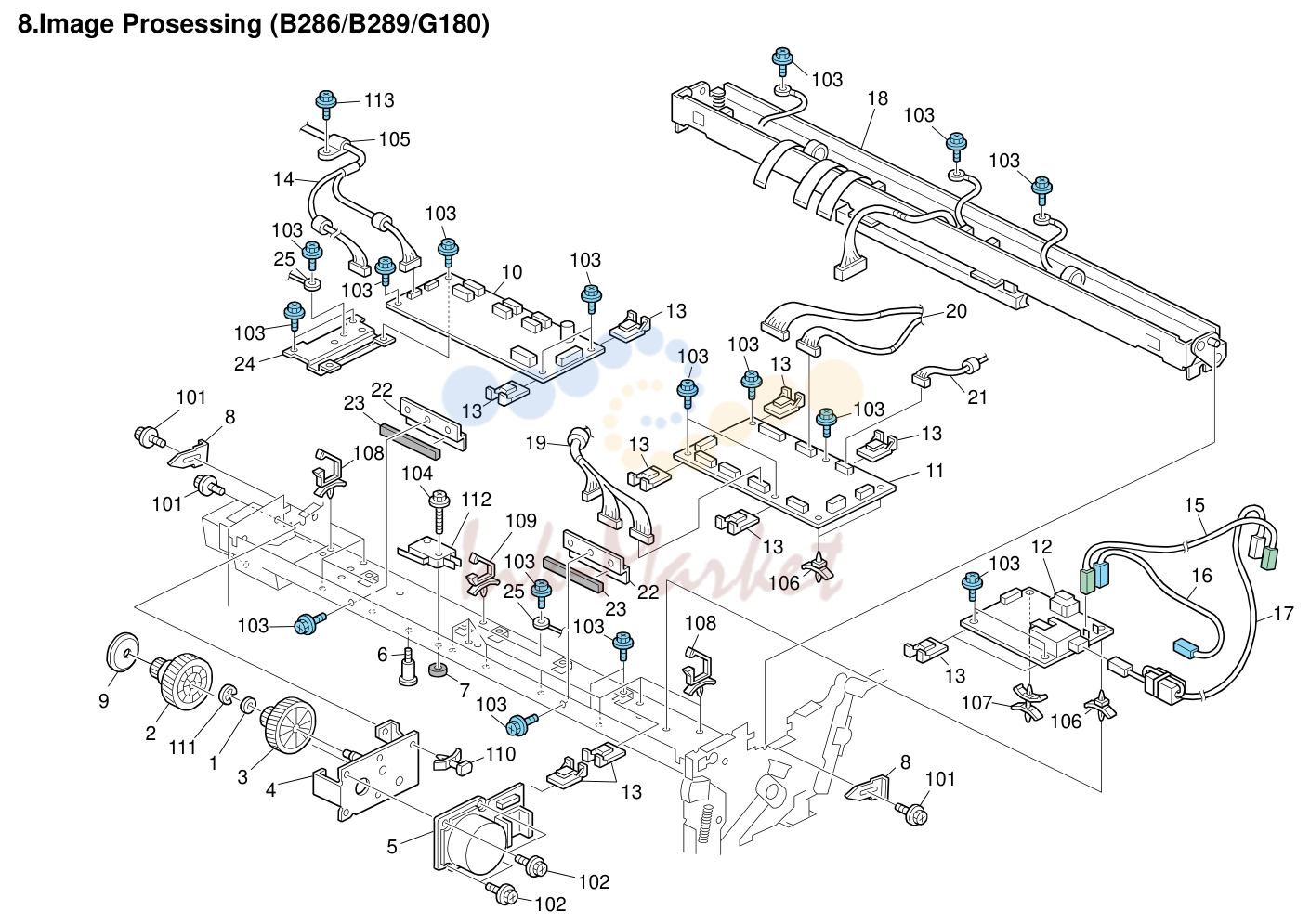

• 8. Image Prosessing (B286/B289/G180)

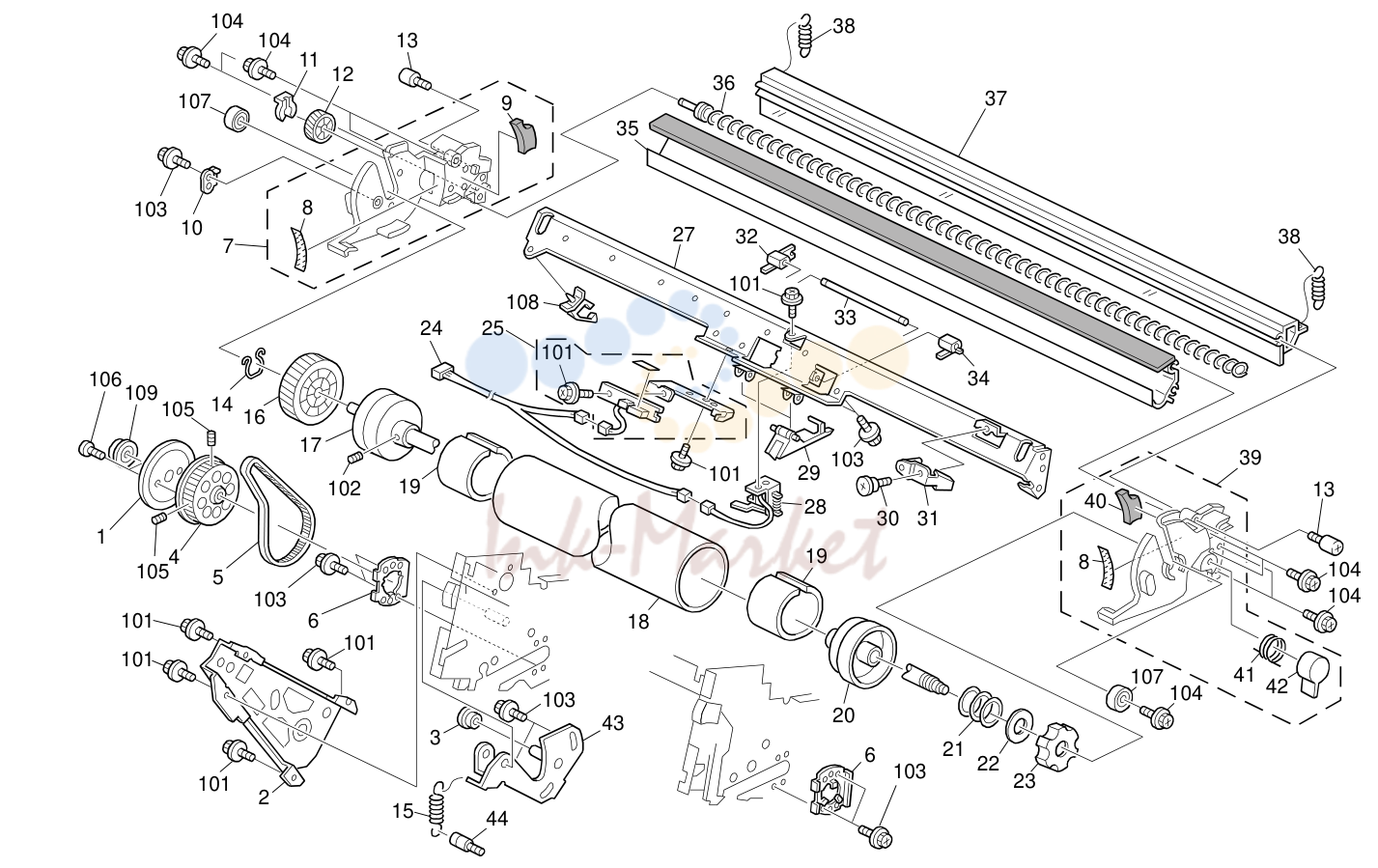

• 9. Drum Section (B286/B289/G180)

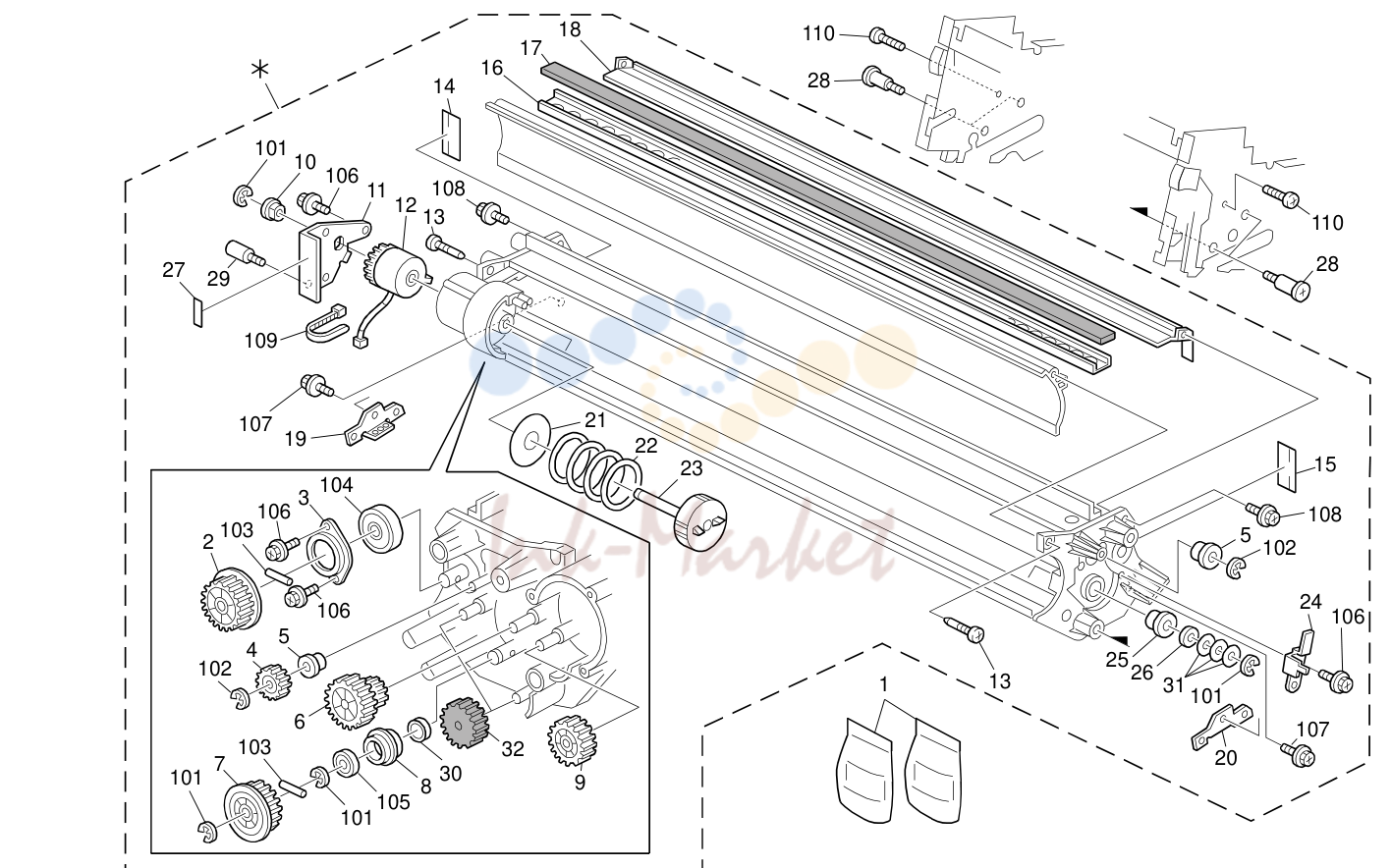

• 10. Development Unit (B286/B289/G180)

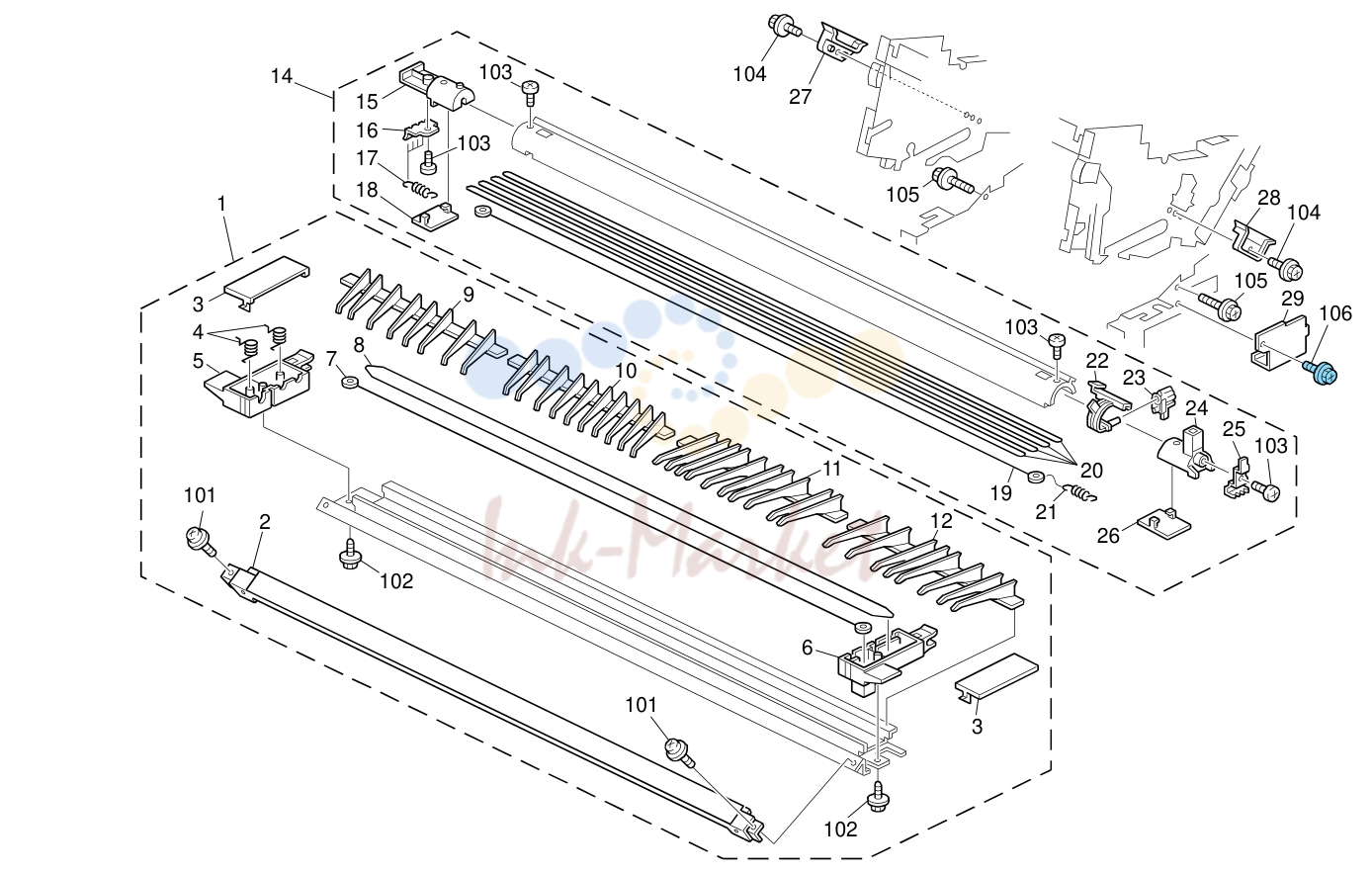

• 11. Charge & Transfer Unit (B286/B289/G180)

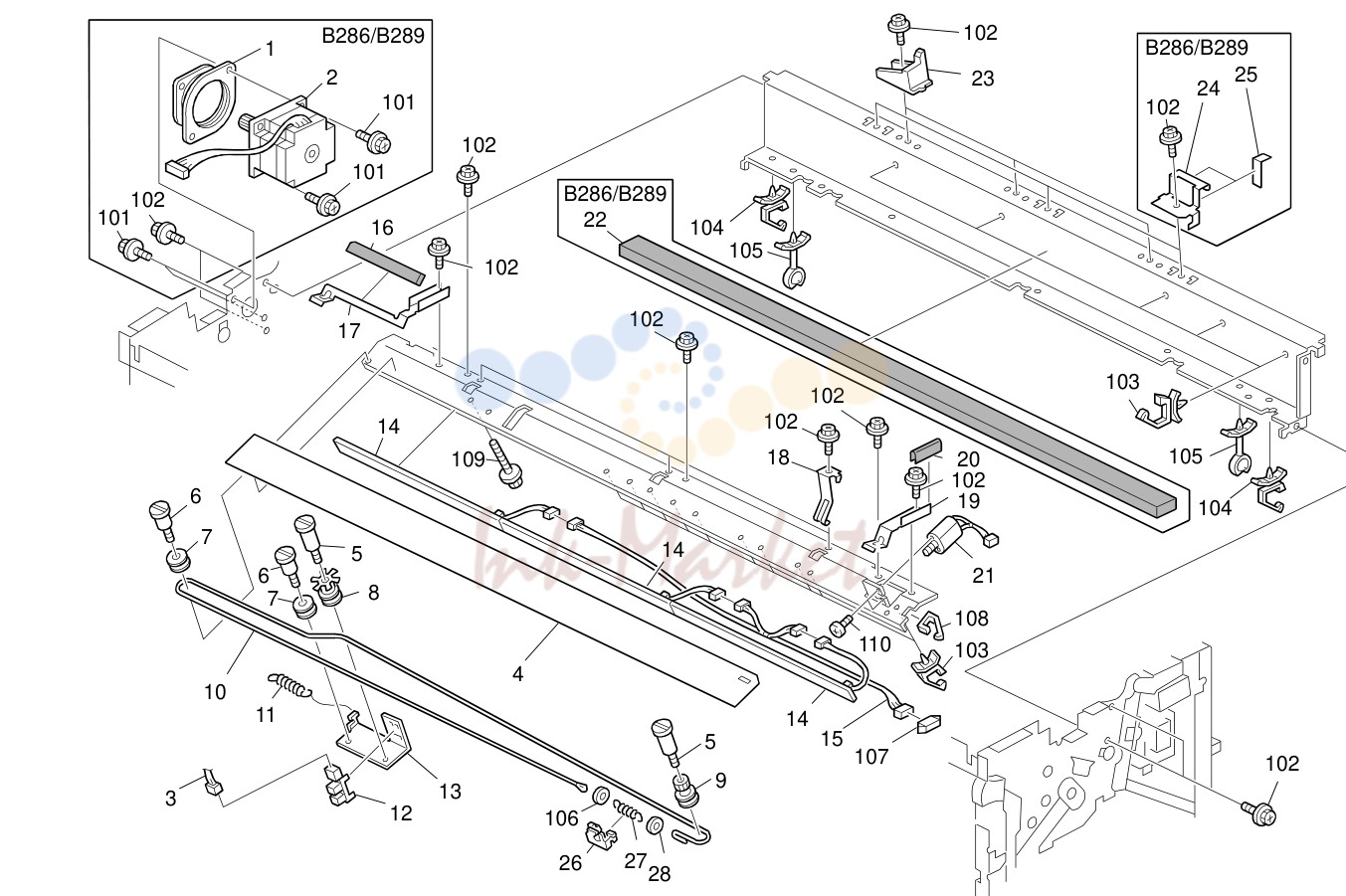

• 12. Charge Cleaning Section (B286/B289/G180)

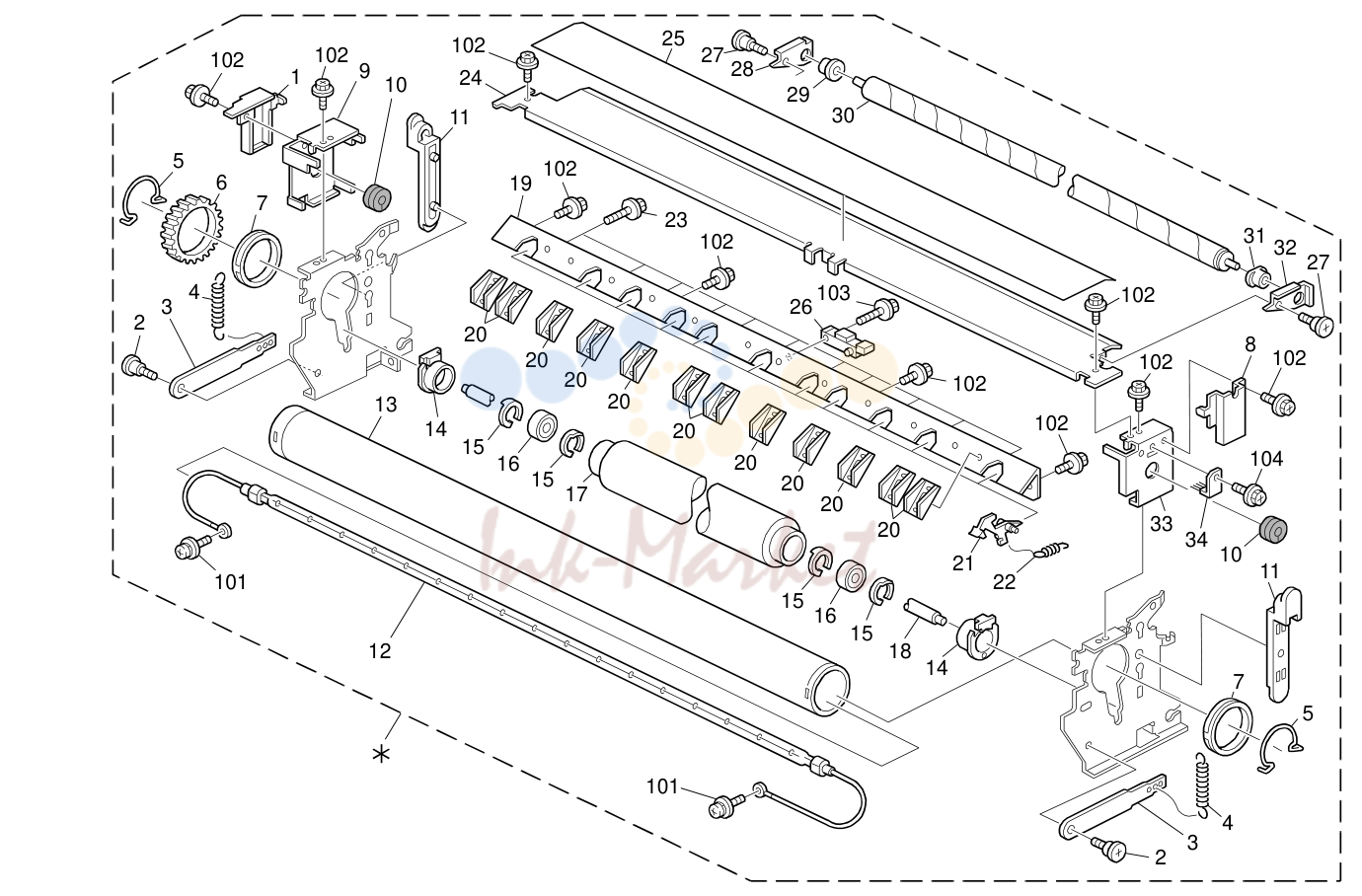

• 13. Fusing Unit 1 (B286/B289/G180)

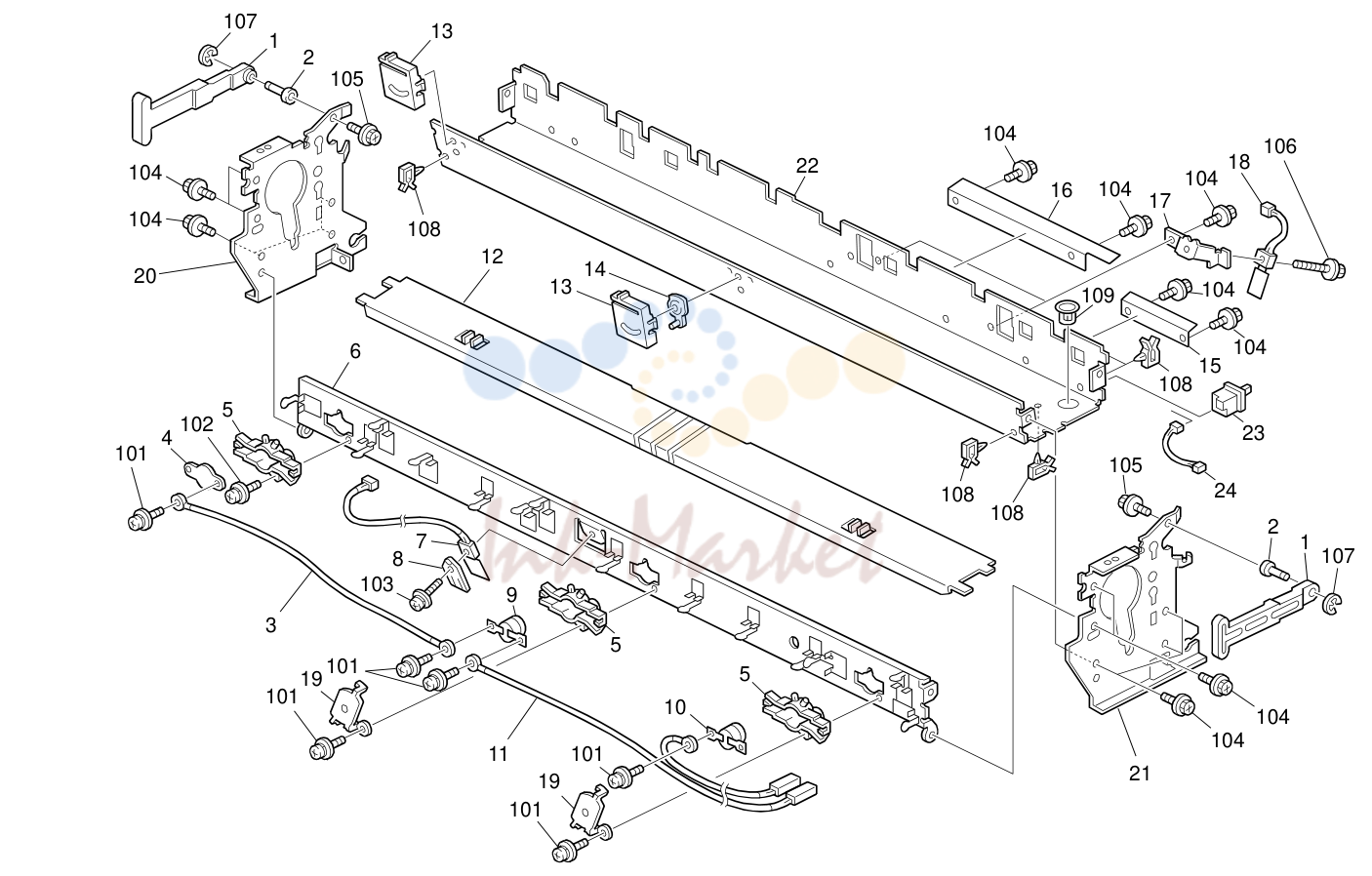

• 14. Fusing Unit 2 (B286/B289/G180)
• 15. Paper Exit 1 (B286/B289/G180)
• 16. Paper Exit 2 (B286/B289/G180)
• 17. Drive Section (B286/B289/G180)
• 18. Electrical Section 1 (B286/B289/G180)
• 19. Electrical Section 2 (B286/B289/G180)
• 20. Electrical Section 3 (B286/B289/G180)
• 21. Frame 1 (B286/B289/G180)
• 22. Frame 2 (B286/B289/G180)
• 23. Extension Unit (B286/B289)
• 24. Exterior 1 (G180)
• 25. Exterior 2 (G180)
• 26. Decal And Documents (B286/B289/G180)

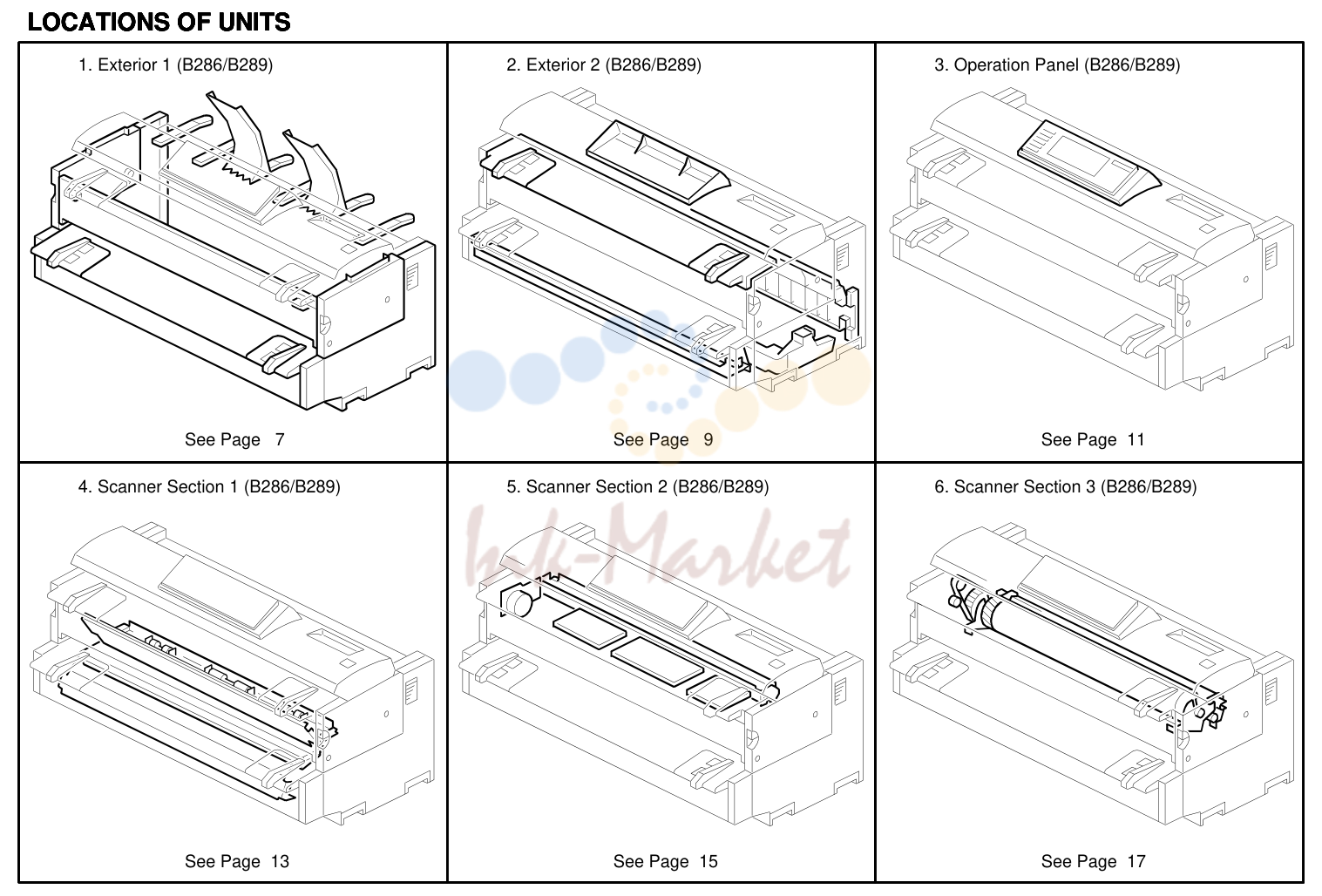

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
1	B1254720 запросить цену →		Side Fence:Left
26	B2867886 запросить цену →		Manual:Security_RIF:CHN
2	B1254723 запросить цену →		Side Fence:Right 1 Added MB5
27	B1321531 запросить цену →		Panel:Logo
3	B2862594 запросить цену →		Manual Feed Table
4	AG070514 запросить цену →		Magnet Catch
28	B2861382 запросить цену →		Holder:Original Tray
29	AA066681 ✓ в наличии		Spring:Original Tray
5	B2864806 запросить цену →		Cover - Toner Cartridge
6	B2864811 запросить цену →		Decal:Emblem:RIC
34	AA143859 запросить цену →		Positioning Pin
6	B2894811 запросить цену →		Decal:Emblem:RIC
35	B2868621 запросить цену →		CD-ROM:Manual:GER:NA
35	B2868624 запросить цену →		CD-ROM:Manual:CHN
7	B1254841 запросить цену →		Cover Sheet - Toner Cartridge
9	B2864885 запросить цену →		Decal:Original:Operate:EXP
36	D0934717 запросить цену →		Sheet:Shading:CIS:Left
10	B2861286 запросить цену →		Cover:Left Upper
1	B2864712 запросить цену →		O/O (201105 PCIL)
37	D0934718 запросить цену →		Sheet:Shading:CIS:Right
11	B2861287 запросить цену →		Cover:Left Lower
12	B1251265 запросить цену →		Decal:High Temperature:Multi 2 Added MB9
13	B1251283 запросить цену →		Cover:Right Upper
38	B0651371 запросить цену →		Cloth Holder
14	B1251288 запросить цену →		Cover:Right Lower 1 RB286033 ADD (201005 PCIL)
15	B1251363 запросить цену →		Guide:Original
16	B1251364 запросить цену →		Guide Plate:Guide:Original
17	B2861352 запросить цену →		Copy Tray:Upper
18	B2751352 запросить цену →		Guide Rod
19	B1251358 запросить цену →		Guide:Original:Middle
20	B0101359 запросить цену →		Operating Instructions Holder
21	B1251355 запросить цену →		Guide Plate:Brush
22	B1251474 запросить цену →		Rivet:MM5
23	B0651374 запросить цену →		Cloth - DF Exposure Glass
25	B0826403 запросить цену →		Decal:Power Source:Off:EXP
26	B2867707 запросить цену →		Manual:Trobleshoot:NA
26	B2867907 запросить цену →		Manual:Security_REF:NA
26	B2867526 запросить цену →		Manual:About_Machine:CHN
101	04513008N запросить цену →		Tapping Screw - M3x8
26	B2867556 запросить цену →		Manual:Troubleshoot:CHN
103	04533008N запросить цену →		Binding Self Tapping Screw:3x8

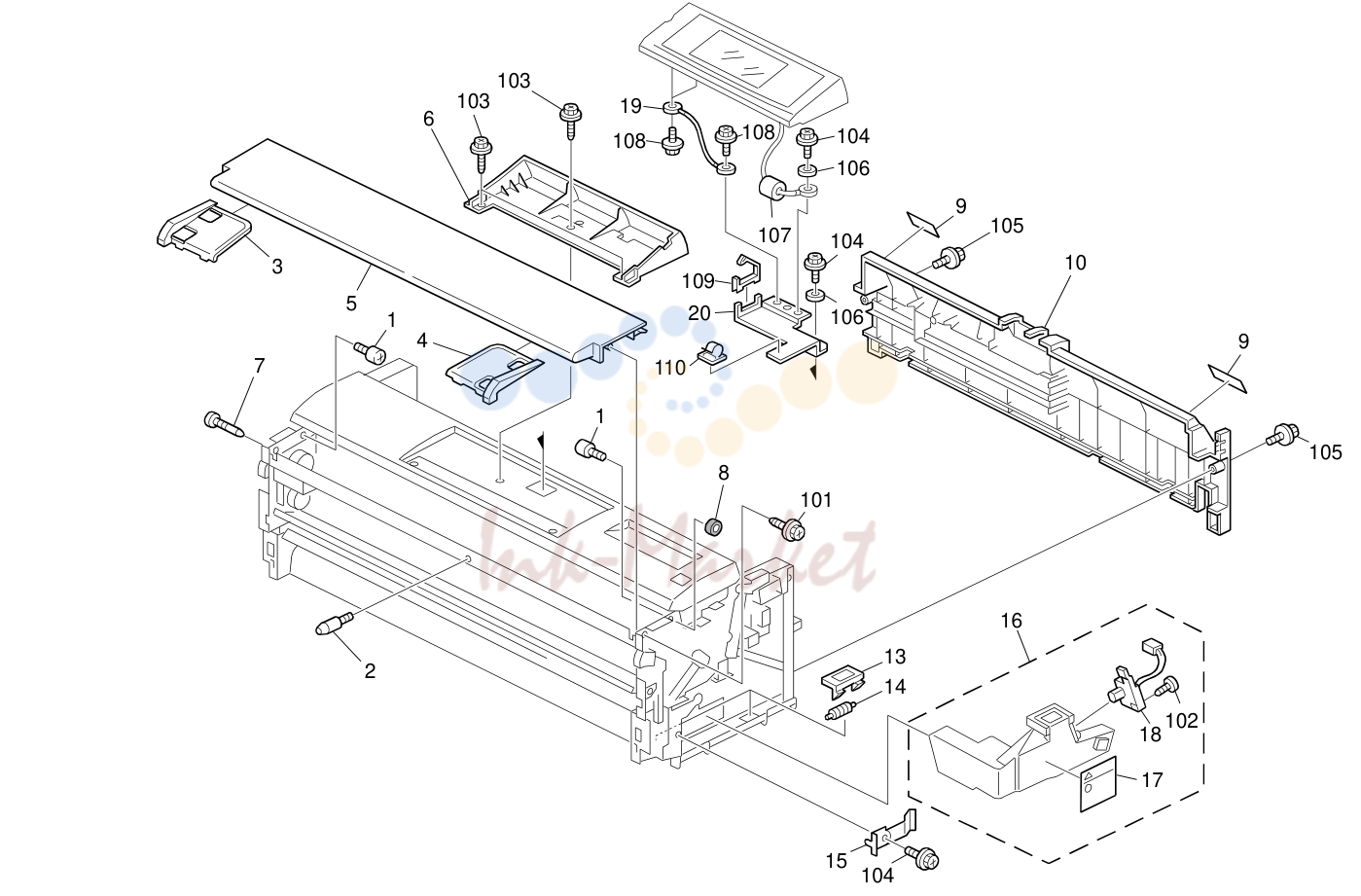

2. Exterior 2 (B286/B289)

№	Артикул	Альт. артикул	Описание
101	04514010N запросить цену →		Tapping Screw:4x10
1	AA143859 запросить цену →		Positioning Pin
102	04523006N запросить цену →		Binding Self-tapping Screw:3x6
2	54133903 запросить цену →		Pin - Transfer Guide Plate
103	04503010N запросить цену →		Tapping Screw - M3x10
3	B1254720 запросить цену →		Side Fence:Left
104	04513006N запросить цену →		Tapping Screw - 3x6
4	B1254723 запросить цену →		Side Fence:Right
5	B2864702 запросить цену →		Original Table:NA
105	04513008N запросить цену →		Tapping Screw - M3x8
5	B2864700 запросить цену →		Original Table:Printing
106	07030030N запросить цену →		Spring Washer:DIA3
6	B2861500 запросить цену →		Cover:Operation Panel
107	16070891 запросить цену →		Ferrite Core:SFC-3
108	04513005N запросить цену →		Tapping Screw:M3x5
7	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
8	B2751670 запросить цену →		Guard Burring
109	11050521 запросить цену →		Clamp - LES-1017
110	11050068 запросить цену →		Clamp - DKN : M0.7
9	B1251268 запросить цену →		Decal:High Temperature:Side
10	B1251284 запросить цену →		Cover:Rear Lower
13	A0603827 запросить цену →		Roller Holder
14	A0603826 запросить цену →		Toner Collection Bottle Roller
15	B1253688 запросить цену →		Leaf Spring:Collection Bottle
16	B2863661 запросить цену →		Collection Bottle
17	B2863662 запросить цену →		Decal:Toner Recycling
18	AW400014 запросить цену →		Used Toner Sensor
19	B2865743 запросить цену →		Ground Wire:Operation Sub-unit
20	B2861505 запросить цену →		Bracket:Operation Sub-unit:Lower

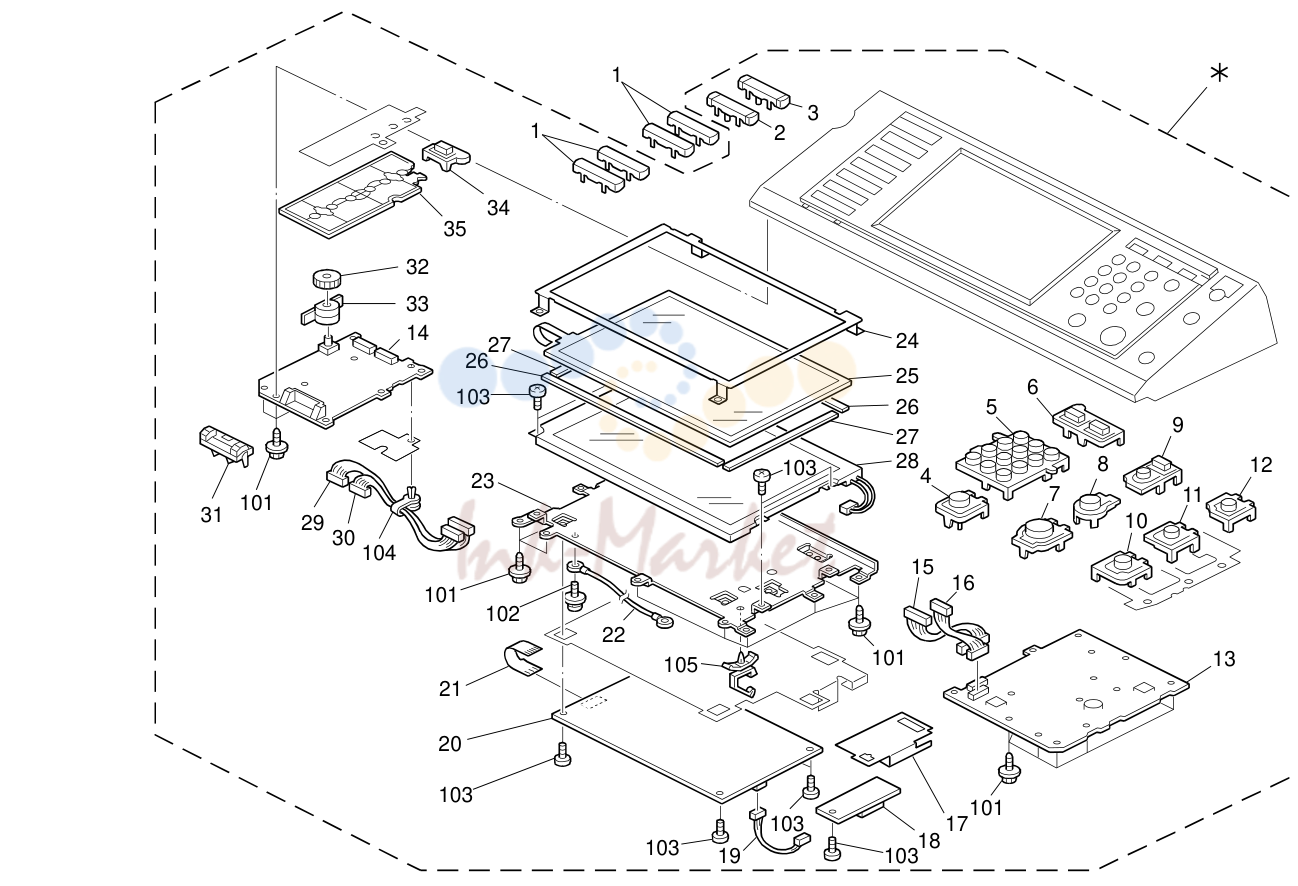

3. Operation Panel (B286/B289)

№	Артикул	Альт. артикул	Описание
28	B2381485 запросить цену →		LCD STN W-VGA
1	B2381518 запросить цену →		Keytop - Blank
29	D0091483 запросить цену →		Harness:OP-L:13
2	B2231529 запросить цену →		Keytop - DOC NA
2	B2231535 запросить цену →		Keytop:DOC:EU
30	D0091482 запросить цену →		Harness:OP-L:12
31	B2861474 запросить цену →		Lens:Front
3	B2231528 запросить цену →		Keytop - Copy NA
32	B2381521 запросить цену →		Dial
3	B2231534 запросить цену →		Keytop:Copy:EU
4	B2231520 запросить цену →		Keytop - Clear/Stop
33	B2381522 запросить цену →		Cover:Volume:Lower
5	R7241540 запросить цену →		Keytop:10Key:NA
34	B2381511 запросить цену →		Keytop - Counter
5	R7241521 запросить цену →		Keytop:10Key:Service
6	B2381583 запросить цену →		Keytop - Clear Modes
7	B2381504 запросить цену →		Keytop - Start
8	B2381506 запросить цену →		Keytop - Try Print
9	B2381509 запросить цену →		Keytop - Interrupt
10	B2381552 запросить цену →		Keytop - Kantan
11	B2381550 запросить цену →		Keytop - Login
12	B2381549 запросить цену →		Keytop - Power Source
13	B2381470 запросить цену →		PCB OP-R
14	B2861467 запросить цену →		PCB:OP-L
15	B2381481 запросить цену →		Harness - OP-R 13P
16	B2381480 запросить цену →		Harness - OP-R 10P
17	B2381533 запросить цену →		Insulator
18	B2381486 запросить цену →		Invertor STN
19	B2381484 запросить цену →		Harness - Invertor
101	04503010N запросить цену →		Tapping Screw - M3x10
20	B2861461 запросить цену →		PCB:LCDC:NA
20	B2861462 запросить цену →		PCB:LCDC
102	09543006N запросить цену →		Screw - M3x6
103	03530060N запросить цену →		Bind Screw - M3x6
20	B2861456 запросить цену →		PCB:LCDC:N-C2:CHN
21	B2381487 запросить цену →		Cable FFC LCD
104	11050032 запросить цену →		Clamp
105	11050516 запросить цену →		Clamp
22	B2861468 запросить цену →		Ground Wire

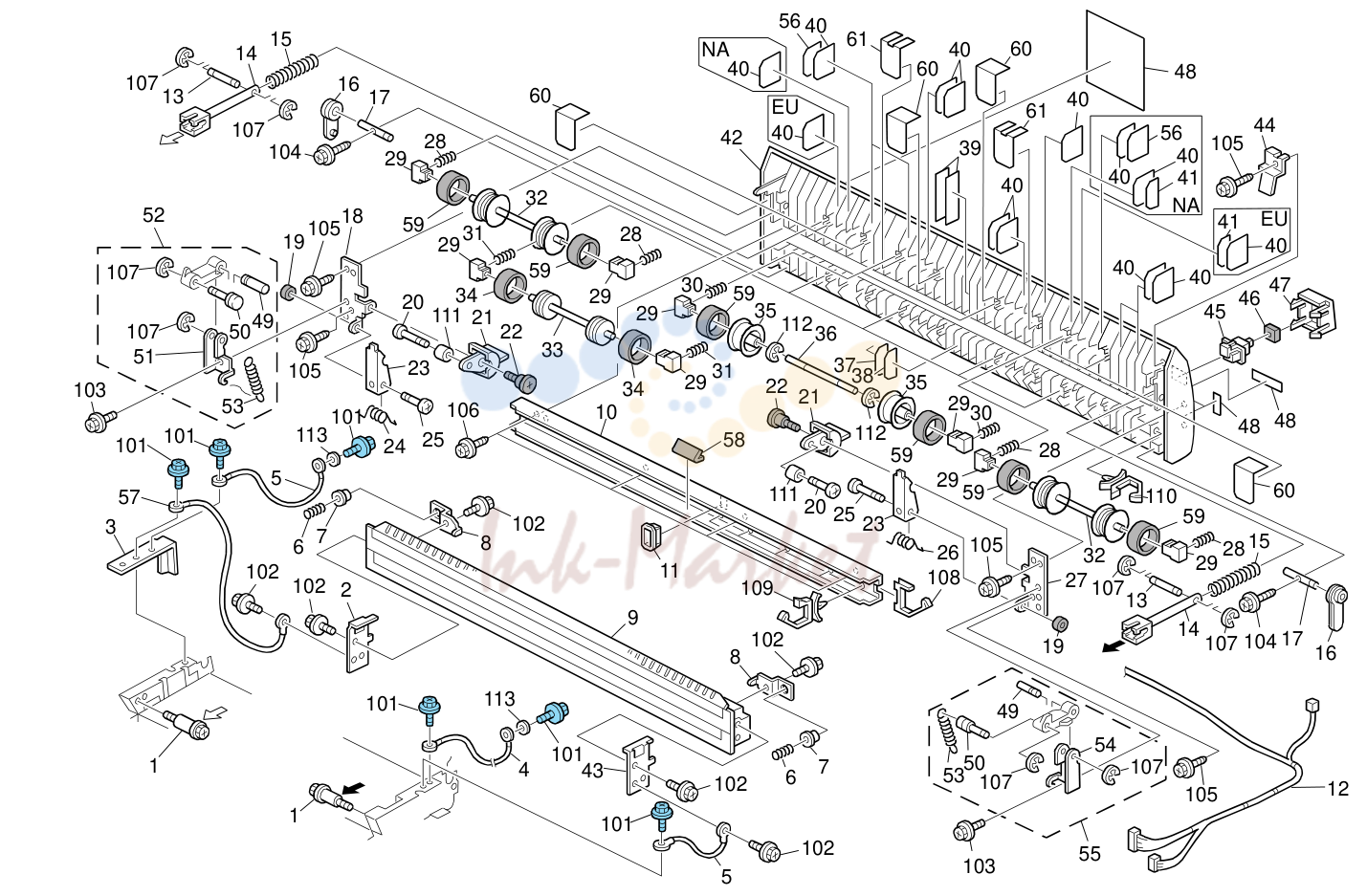

4. Scanner Section 1 (B286/B289/G180)

№	Артикул	Альт. артикул	Описание
1	AA143823 запросить цену →		Tapping Screw
33	AF022157 запросить цену →		Rear Driven Transport Roller
34	B1254738 ✓ в наличии		Roller:Driven:Original
2	B2864966 запросить цену →		Bracket:Pressure Plate:Left
35	D0464826 запросить цену →		Roller:Driven
3	B1254809 запросить цену →		Cover:Original:Drive
4	B1255688 запросить цену →		Grounding Wire:Scanner Unit:1
1	B1254752 запросить цену →		X/X (201003 PCIL)
5	B1255683 запросить цену →		Ground Wire:Pressure Plate
36	B1254751 запросить цену →		Shaft:Driven
6	AA063419 запросить цену →		Spring - 10N
37	B1254827 запросить цену →		Sheet:Block Light:3
38	B1254828 запросить цену →		Sheet:Block Light:4
7	B1254852 запросить цену →		Case:Spring
8	B1254853 запросить цену →		Plate:Spring
39	B1254829 запросить цену →		Sheet:Block Light:5
9	B2864940 запросить цену →		Pressure Plate
40	B1254879 запросить цену →		Sheet:Shield:Paper Size Sensor
41	B1254825 запросить цену →		Sheet:Block Light:1
10	B1254742 запросить цену →		Supporting Plate:Cover:Original
11	H0043755 запросить цену →		Square Bushing
42	B1254725 запросить цену →		Cover:Original:Upper
12	B2865763 запросить цену →		Harness:DC:Operation
43	B2864967 запросить цену →		Bracket:Pressure Plate:Right
44	B1254884 запросить цену →		Cover:Original:Switch
13	A4221356 запросить цену →		Pin - 3x26mm
14	B1254732 запросить цену →		Stopper:Original:Upper
45	AW500022 запросить цену →		Push Switch
46	B2864854 запросить цену →		Cushion:Keytop:Original:Stop
15	AA063444 запросить цену →		Spring:Stopper:Original
16	A1636052 запросить цену →		Original Table Bushing
47	B2864767 запросить цену →		Keytop:Original:Stop
48	B2864885 запросить цену →		Decal:Original:Operate:EXP
17	B1254761 запросить цену →		Shaft:Contact Point:Original:Upper
49	B1254912 запросить цену →		Shaft:Contact Point:Stopper
18	B1254870 запросить цену →		Stand:Pressure Release:Left
50	B1254913 запросить цену →		Shaft:Spring:Stopper
19	H0722207 запросить цену →		Guard
51	B1254902 запросить цену →		Bracket:Open And Close:Stopper:Left
20	AA143394 запросить цену →		Stepped Screw - M3x10
21	B1254864 запросить цену →		Knob:Pressure Release
52	B1254901 запросить цену →		Stopper:Open And Close:Left:Unit
22	AA143543 запросить цену →		Screw:M4:Dia6x1.7:Black
2	B1254900 запросить цену →		X/O (201011 PCIL)
23	B1254866 запросить цену →		Bracket:Pressure Release
53	B1254910 запросить цену →		Tension Spring:Stopper
54	B1254907 запросить цену →		Bracket:Open And Close:Stopper:Right
24	AA066370 запросить цену →		Left Pressure Release Spring - 5N
25	AA143569 запросить цену →		Screw
55	B1254906 запросить цену →		Stopper:Open And Close:Right:Unit
26	AA066371 запросить цену →		Right Pressure Release Spring - 5N
1	B1254905 запросить цену →		X/O (201011 PCIL)
56	B1254826 запросить цену →		Sheet:Block Light:2
27	B1254871 запросить цену →		Stand:Pressure Release:Right
57	B2865701 запросить цену →		Ground Wire
28	AA063955 запросить цену →		Spring:Driven:1.7N
59	B2864752 запросить цену →		Driven Roller:Original Insert
29	AA082135 запросить цену →		Bushing - DIA4
30	AA063416 запросить цену →		Spring - 3.4N 4 ADD (201003 PCIL)
31	AA063955 запросить цену →		Spring:Driven:1.7N 8 ADD as set (201007 PCIL)
32	D0464822 ✓ в наличии		Transport Roller:Driven:Rear
60	B2864753 запросить цену →		Sheet:Original Insert:Middle
101	04543006Q запросить цену →		Tapping Screw - M3x6
61	B2864757 запросить цену →		Sheet:Original Insert:A
104	04514016N запросить цену →		Tapping Screw:4x16
105	04503008N запросить цену →		Tapping Screw - M3x8
61	B2864754 запросить цену →		X/O as set (201007 PCIL)
107	07200020E запросить цену →		Retaining Ring - M2
108	11050518 запросить цену →		Edge Saddle - LES-1010
109	11050516 запросить цену →		Clamp
110	11050487 запросить цену →		Harness Clamp
111	07360406 запросить цену →		Bushing:DIA4x6
112	07200030E запросить цену →		Retaining Ring - M3
113	07030040N запросить цену →		Spring Washer:DIA4

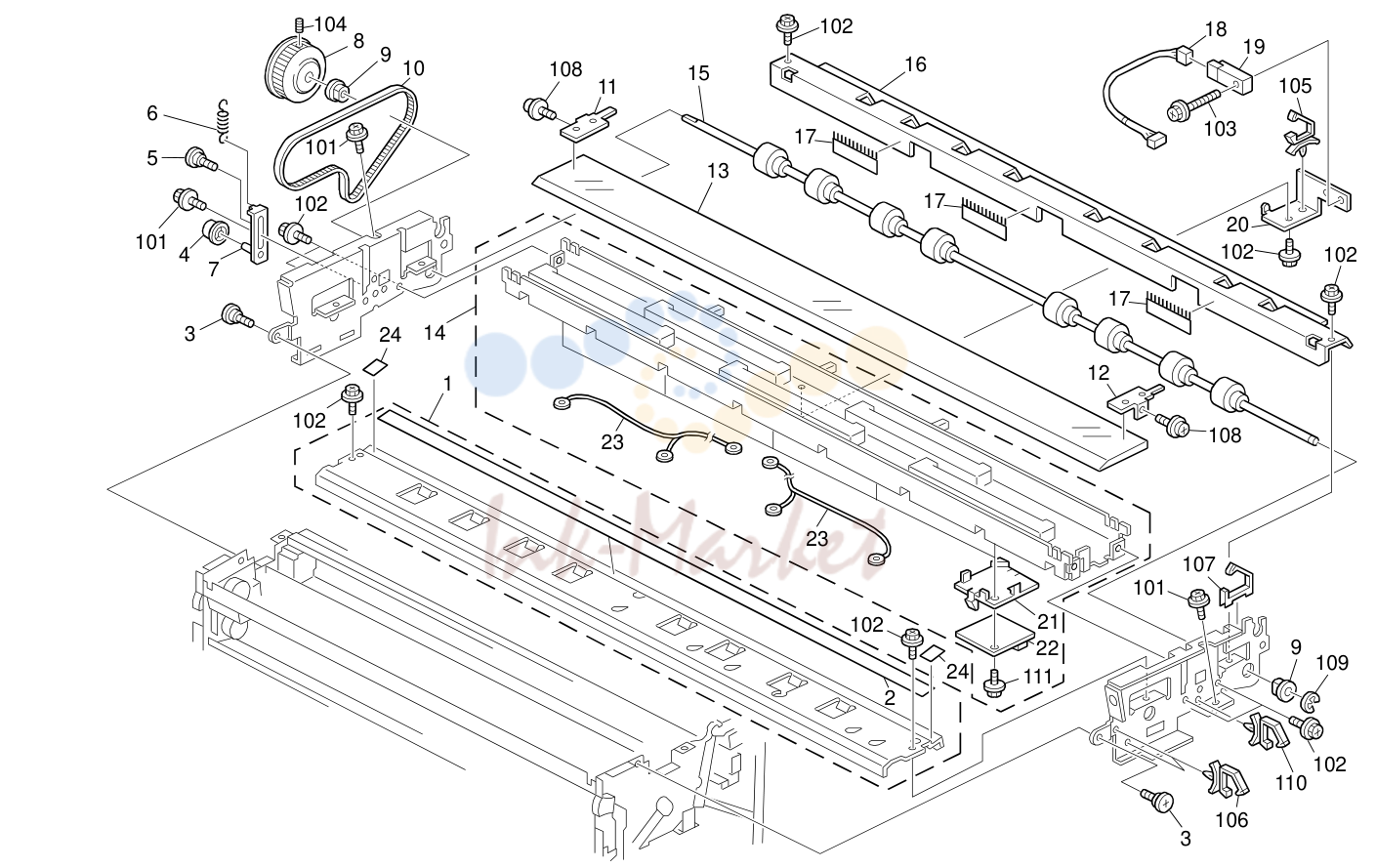

5. Scanner Section 2 (B286/B289)

№	Артикул	Альт. артикул	Описание
1	B2864692 запросить цену →		Guide Plate:Front Lower:NA
101	04514006N запросить цену →		Tapping Screw - 4x6
1	B2864682 запросить цену →		Guide Plate:Front Lower:EU
102	04513006N запросить цену →		Tapping Screw - 3x6
103	04513014N запросить цену →		Tapping Screw:3x14
2	B1254689 запросить цену →		Front CIS Guide
104	05740050E запросить цену →		Hexagon Headless Set Screw - M4x5
3	B1883575 запросить цену →		Screw:Lever:Release:Blade
4	G5682839 запросить цену →		Tightener - M16
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
5	54472769 запросить цену →		Stepped Screw
106	11050487 запросить цену →		Harness Clamp
107	11050518 запросить цену →		Edge Saddle - LES-1010
6	AA060943 запросить цену →		Belt Tensioner Spring
7	B1254815 запросить цену →		Tensioner:Belt
108	09513006N запросить цену →		Screw - M3x6
8	AB030745 запросить цену →		Pulley - 76T
109	07200060E запросить цену →		Retaining Ring - M6
110	11050516 запросить цену →		Clamp
9	50530223 ✓ в наличии		Bushing - 8mm
10	AA043588 запросить цену →		Timing Belt - B60S2M480
111	04513008N запросить цену →		Tapping Screw - M3x8
11	B1251728 запросить цену →		Spring Plate:Exposure Glass:Left
12	B1251727 запросить цену →		Spring Plate:Exposure Glass:Right
13	AC010006 запросить цену →		Exposure Glass
14	B2861601 запросить цену →		Contact Image Sensor Unit
15	B2864675 запросить цену →		Transport Roller:Original Exhaust
16	B2864696 запросить цену →		Guide Plate:Original:Rear Lower
17	AA120125 запросить цену →		Front Discharge Brush
18	B2755686 запросить цену →		Harness - DC Scanner Unit
19	AW010109 запросить цену →		Photo Reflection Sensor:PS117ED1
20	B2864616 запросить цену →		Bracket:Original:Exit Sensor
21	B2861803 запросить цену →		Holder:CISIF
22	B2865114 запросить цену →		PCB:CISIF
23	B2865758 запросить цену →		Ground Wire:CISIF
24	B2864691 запросить цену →		Guide:CIS:Front:Small

6. Scanner Section 3 (B286/B289)

№	Артикул	Альт. артикул	Описание
1	AB030746 запросить цену →		Pulley - 76T
101	04543006Q запросить цену →		Tapping Screw - M3x6
2	50530223 ✓ в наличии		Bushing - 8mm
102	04513006N запросить цену →		Tapping Screw - 3x6
3	B1254652 запросить цену →		Bracket:Set Sensor
103	04513014N запросить цену →		Tapping Screw:3x14
104	07200060E запросить цену →		Retaining Ring - M6
4	B1255691 запросить цену →		Harness:DC:Scanner Unit:Set Sensor
105	12042529 запросить цену →		Switch - V-5F912DN
5	B2865741 запросить цену →		Ground Wire:Scanner Unit:2
6	AW010107 ✓ в наличии		Paper Feed Sensor
106	11050723 ✓ в наличии		Clalmps:WES-0507
3	11050522 запросить цену →		X/O (201007 PCIL)
7	B1254753 запросить цену →		Grounding Plate:Original:Frontlower
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
8	B2864631 запросить цену →		Bracket:Original Sensor:NA
8	B2864630 запросить цену →		Bracket:Original Sensor
9	AW010109 запросить цену →		Photo Reflection Sensor:PS117ED1
10	B1254613 запросить цену →		Bracket:Registration Sensor
11	B2864665 запросить цену →		Transport Roller:Original Insert
12	H0043755 запросить цену →		Square Bushing
13	H0722207 запросить цену →		Guard
14	B1254656 запросить цену →		Bushing:Arm:Front
15	B2865768 запросить цену →		Gasket:Scanner:Guide Plate:Front

7. Paper Registration (B286/B289/G180)

№	Артикул	Альт. артикул	Описание
1	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
101	04513006N запросить цену →		Tapping Screw - 3x6
2	AA082104 запросить цену →		Bushing - 8x12x7
102	08010228 запросить цену →		Pan Head Screw:M2.3x12
3	B1252571 запросить цену →		Guide Plate:Lower
103	07200060E запросить цену →		Retaining Ring - M6
104	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
4	B1252585 запросить цену →		Sheet:Manual Feed:Left And Right
5	B1252584 запросить цену →		Sheet:Manual Feed:Middle
105	07200040E запросить цену →		Retaining Ring - M4
6	B1252572 запросить цену →		Guide Plate:Manual Feed
7	AF020599 запросить цену →		Registration Roller
8	B2865769 запросить цену →		Gasket:Registration:Guide Plate
9	B1252575 запросить цену →		Guide Plate:Registration:Upper
11	AA063900 запросить цену →		Registration Compression Spring
12	AA082135 запросить цену →		Bushing - DIA4
13	AF022128 запросить цену →		Transport Driven Roller
14	B2755693 запросить цену →		Harness - DC Registration Sensor
15	AW020180 запросить цену →		Paper Feed Sensor
16	B1252581 запросить цену →		Bracket:Sensor
17	GW020020 запросить цену →		Photointerruptor:LG248NL1
18	AA063427 запросить цену →		Spring:9.8N
19	54422751 запросить цену →		Bushing - Upper Registration Roller
20	AF020603 запросить цену →		Middle Driven Roller
21	AA066255 запросить цену →		Feeler Spring
22	B1252579 запросить цену →		Feeler:Registration Sensor
23	B1252580 запросить цену →		Holder:Feeler
24	A2222680 запросить цену →		Torque Limiter

8. Image Prosessing (B286/B289/G180)

№	Артикул	Альт. артикул	Описание
1	AA132013 запросить цену →		Spacer
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04514008N запросить цену →		Tapping Screw:4x8
2	AB017741 запросить цену →		Gear:Timing Pulley:Z100/T31
3	AB017676 запросить цену →		Gear - 32/100Z
103	04543006Q запросить цену →		Tapping Screw - M3x6
4	B2861135 запросить цену →		Bracket:DC Motor:Ass'y
104	04513014N запросить цену →		Tapping Screw:3x14
5	AX060296 запросить цену →		Brushless Motor:DC24V24W:Z9
106	11050193 запросить цену →		Nylon Stud
107	11050531 запросить цену →		Locking Support-EMSS-4S
6	AA143139 запросить цену →		Shoulder Screw - Pressure Arm
7	H0722207 запросить цену →		Guard
108	11050488 запросить цену →		Harness Clamp
109	11050516 запросить цену →		Clamp
8	B1251971 запросить цену →		Plate:Shaft
9	B2861139 запросить цену →		Flange:Pulley
110	11050409 запросить цену →		Card Spacer- 6.4mm
111	07200060E запросить цену →		Retaining Ring - M6
10	B2865400 запросить цену →		PCB:VDB:DPIT
11	B2865110 ✓ в наличии		PCB:SIB
112	12042529 запросить цену →		Switch - V-5F912DN
12	AZ320151 запросить цену →		Power Pack:CGB
13	B2861160 запросить цену →		Cover:Printed Circuit Board
14	B2865722 запросить цену →		Harness:DC:LVDS:Main (B286/B289)
14	G1805722 запросить цену →		DC Main Harness - LVDS (G180)
15	B2865715 запросить цену →		Harness:High Voltage:Grid
16	B2865714 запросить цену →		Harness:High Voltage
17	B2865716 запросить цену →		Harness:High Voltage:Charge Corona
18	B2861860 запросить цену →		LED Head:Unit (B286/B289)
18	G1801860 запросить цену →		LED Head:P1:Unit (G180)
19	B2865732 запросить цену →		Harness:DC:Scanner Unit:NA
19	B2865723 запросить цену →		Harness:DC:Scanner Unit
20	B2865766 запросить цену →		Harness:DC:SIB-CISIF
21	B2865757 запросить цену →		Harness:DC:SIB-CISIF:CLK
22	B2865613 запросить цену →		Stay:LVDS
23	B2865619 запросить цену →		Gasket:Stay:LVDS
24	B2865618 запросить цену →		Bracket:VDB
25	B2865758 запросить цену →		Ground Wire:CISIF

9. Drum Section (B286/B289/G180)

№	Артикул	Альт. артикул	Описание
35	B1253563 ✓ в наличии		Casing:Cleaning
1	B2861151 запросить цену →		Flange:Timing Pulley
2	B2861131 запросить цену →		Drum Stay
36	AD043085 запросить цену →		Toner Collection Coil:Cleaning
37	B2863581 ✓ в наличии		Cleaning Blade
3	B2861146 запросить цену →		Pulley:Tightener
1	A1653581 запросить цену →		O/O MB6
4	AB030812 запросить цену →		Timing Pulley:T102
5	AA043655 ✓ в наличии		Timing Belt:135S2M426
38	AA062325 запросить цену →		Cleaning Blade Spring
39	B1253551 запросить цену →		Side Plate:Right
6	D0932253 запросить цену →		Holder:Ball Bearing
41	AA066664 запросить цену →		Toner Outlet Shutter Spring
7	B2863555 запросить цену →		Side Plate:Left
42	B1253554 запросить цену →		Shutter:Discharge Used Toner
8	AA153135 запросить цену →		Drum Right Shield
9	AA153134 запросить цену →		Blade Left Shield
43	B2861141 запросить цену →		Tightener
10	B1882256 запросить цену →		Stopper:Ball Bearing
44	AA143546 запросить цену →		Anchor:Cassette Sensor
11	52062686 запросить цену →		Snap Ring
12	AB010364 запросить цену →		Gear - 46Z
13	AA143335 запросить цену →		Rear Shutter Pin
14	B1252469 запросить цену →		C-Ring:Drum Shaft
15	B2861144 запросить цену →		Spring:Tightener:Drum
16	AB010363 запросить цену →		Gear - 146Z
17	AD015044 запросить цену →		Shaft:Drum
18	B0109510 ✓ в наличии		Drum
19	B1252472 запросить цену →		Balancer:OPC Drum
20	AD014030 запросить цену →		Drum Flange
21	AA063276 запросить цену →		Pressure Spring
22	B1882255 запросить цену →		Spacer:Compression Spring:Drum
23	A1632251 запросить цену →		Drum Knob
24	B2755692 запросить цену →		Harness - DC Cleaning Unit
25	B1253580 запросить цену →		Density Sensor:Unit
27	D0933566 запросить цену →		Casing:Pickoff Pawl
101	04513006N запросить цену →		Tapping Screw - 3x6
103	04514008N запросить цену →		Tapping Screw:4x8
28	AX100032 запросить цену →		DC Solenoid:Pickoff Pawl
104	04514010N запросить цену →		Tapping Screw:4x10
29	A1633611 ✓ в наличии		Pick-off Pawl
105	05740060E запросить цену →		Hexagon Headless Set Screw - M4x6
30	B1883575 запросить цену →		Screw:Lever:Release:Blade
31	B1883582 запросить цену →		Lever:Release:Blade
106	04533008N запросить цену →		Binding Self Tapping Screw:3x8
32	A1633608 запросить цену →		Left Pressure Lever
107	08053471 запросить цену →		Bushing - M8x22x7
108	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
33	A1633609 запросить цену →		Lever Shaft
34	A1633607 запросить цену →		Right Pressure Lever
109	07413706 запросить цену →		Ball Bearing - 6x10x3

10. Development Unit (B286/B289/G180)

№	Артикул	Альт. артикул	Описание
1	B1259640 ✓ в наличии		Developer Type 30W Black
102	07200050E запросить цену →		Retaining Ring - M5
103	06330200G запросить цену →		Pin - M3x20
2	A1741163 запросить цену →		Development Sleeve Gear
104	08053516 запросить цену →		Ball Bearing - 10x26x8
3	AA084057 запросить цену →		Bearing Case:DIA26
4	AB013921 запросить цену →		Gear - 20Z
105	08053517 запросить цену →		Ball Bearing - 8x16x5
5	AA080336 запросить цену →		Bushing:DIA6
106	04514006N запросить цену →		Tapping Screw - 4x6
107	04514010N запросить цену →		Tapping Screw:4x10
6	A1741164 ✓ в наличии		Auger Gear
7	A1741167 запросить цену →		Paddle Gear
108	04513010N запросить цену →		Tapping Screw:3x10
8	B1253233 ✓ в наличии		Bearing Case
109	11050042 запросить цену →		Wire Band
9	A1741162 ✓ в наличии		Idle Gear - 28Z
110	03150100N запросить цену →		Pan Head Screw:M5x10
10	54466214 запросить цену →		Shaft Holder - Pick-up Roller
11	B1253205 запросить цену →		Stay:Toner Hopper
12	AX200272 запросить цену →		Spring Clutch:Toner Hopper
13	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
14	AA153451 запросить цену →		Left Shield - Side Plate
15	AA153450 запросить цену →		Right Shield - Side Plate
16	B1883101 ✓ в наличии		Filter Bracket
17	AA012081 ✓ в наличии		Development Filter
18	B0103150 запросить цену →		Entrance Seal
19	D0462582 запросить цену →		Bracket:Positioning:Left
20	D0462583 запросить цену →		Bracket:Positioning:Right
21	B0103211 запросить цену →		Drum Stay:Spring
22	B0103212 запросить цену →		Spring:Joint
23	B0103206 запросить цену →		Joint:Toner Hopper:Unit
24	B1253213 запросить цену →		Electrode Plate:Development
25	AA080340 ✓ в наличии		Bushing DIA8
26	AA132097 запросить цену →		Spacer
27	B1254817 запросить цену →		Sheet:Magnet Catch
28	AA143719 запросить цену →		Development Unit Shaft
29	BA146013 запросить цену →		Pin - Stopper Click
30	52193326 ✓ в наличии		Rubber Seal - Paddle Roller
31	B1253230 запросить цену →		Spacer - 0.3
32	B0103121 запросить цену →		Gear - 28Z

11. Charge & Transfer Unit (B286/B289/G180)

№	Артикул	Альт. артикул	Описание
101	09513006N запросить цену →		Screw - M3x6
1	B2863830 запросить цену →		T/S Corona Unit
2	B2863855 запросить цену →		Sheet:Entrance:Transfer:Ass'y
102	04503008N запросить цену →		Tapping Screw - M3x8
3	AD022320 запросить цену →		End Block Cover - T & S
103	03130050N запросить цену →		Philips Pan Head Screw - M3x5
104	04514006N запросить цену →		Tapping Screw - 4x6
4	AA066254 запросить цену →		Corona Wire Spring
5	AD022373 ✓ в наличии		End Block:T/S Corona:Left
105	04513008N запросить цену →		Tapping Screw - M3x8
6	AD022372 запросить цену →		End Block:T/S Corona:Right
106	04543006Q запросить цену →		Tapping Screw - M3x6
7	AD020059 ✓ в наличии		Corona Wire - Main
8	AD020072 ✓ в наличии		Corona Wire - Separation
9	A1743938 запросить цену →		Left Paper Guide - T/S Outer
10	A1743932 запросить цену →		Guide:Paper:T/S Corona:Middle:Left
11	A1743931 запросить цену →		Guide:Paper:T/S Corona:Middle:Right
12	A1743937 запросить цену →		Right Paper Guide - T/S Outer
14	AD004104 запросить цену →		Charge Corona Unit
15	AD022377 запросить цену →		Left End Block
16	A1632052 запросить цену →		Left Grid Terminal
17	AA060749 запросить цену →		Spring
18	AD022317 запросить цену →		Left End Block Cover - Charge
19	AD020089 ✓ в наличии		Charge Corona Wire - G
20	AD020090 ✓ в наличии		Grid Wire
21	AA060965 запросить цену →		Spring:Corona Wire:Charge
22	B1252060 запросить цену →		Cleaner:Slider
23	B1252061 запросить цену →		Cleaner:Charge Corona
24	AD022380 запросить цену →		End Block:Charge Corona:Right:Ass'y
25	B1252018 запросить цену →		Terminal:Grid:Right
26	AD022369 запросить цену →		End Block Cover - Charge Corona
27	B0102062 запросить цену →		Left Holder - Charge Corona
28	B0102061 запросить цену →		Right Holder - Charge Corona
29	B1253868 запросить цену →		Shielding Plate:Harness

12. Charge Cleaning Section (B286/B289/G180)

№	Артикул	Альт. артикул	Описание
101	04514010N запросить цену →		Tapping Screw:4x10
1	A6752629 запросить цену →		Stepper Motor Cushion
2	B2754770 запросить цену →		Stepper Motor DC3.05V 4.4W
102	04513006N запросить цену →		Tapping Screw - 3x6
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	B2755657 запросить цену →		Harness - DC Charge
4	B1252130 запросить цену →		Shielding Plate:Charge Corona
104	11050489 запросить цену →		Harness Clamp - LWS
105	11050348 запросить цену →		Clamp
5	AA143786 запросить цену →		Stepped Screw:M3x10.3
106	07080040N запросить цену →		Washer - DIA4
6	AA143787 запросить цену →		Stepped Screw:M3x14.2
7	AB032723 ✓ в наличии		Pulley:Left
107	11026245 запросить цену →		Relay Connector - 2P
108	11050723 ✓ в наличии		Clalmps:WES-0507
8	AB032724 запросить цену →		Pulley:Encoder
9	AB017664 запросить цену →		Gear:Pulley:Right
1	11050522 запросить цену →		X/O (201007 PCIL)
109	04513014N запросить цену →		Tapping Screw:3x14
10	AA050113 запросить цену →		Wire:Cleaner
11	B1252085 запросить цену →		Tension Spring:4291MN
110	02520020N запросить цену →		Pan Head Screw:M2x2
12	GW020020 запросить цену →		Photointerruptor:LG248NL1
13	B1252070 запросить цену →		Bracket
14	AX500099 запросить цену →		Discharge Lamp:P2
15	B2755690 запросить цену →		Harness - DC QL
16	B1252125 запросить цену →		Guard:Spring Plate:Left
17	B1252124 запросить цену →		Spring Plate:Charge Corona:Left
18	B1252106 запросить цену →		Spring Plate:Earth
19	B1252127 запросить цену →		Spring Plate:Charge Corona:Right
20	B1252128 запросить цену →		Guard:Spring Plate:Right
21	AX040147 запросить цену →		DC Motor:Cleaner:0.5W
22	B2864755 запросить цену →		Shield:Block Light
23	B1254697 запросить цену →		Bushing:Arm:Rear
24	B1254754 запросить цену →		Grounding Plate:Original:Rear Lower
25	B1254756 запросить цену →		Guard:Grounding Plate:Rear
26	B1252113 запросить цену →		Holder:Wire
27	AA060965 запросить цену →		Spring:Corona Wire:Charge
28	B2752036 запросить цену →		Washer - DIA3

13. Fusing Unit 1 (B286/B289/G180)

№	Артикул	Альт. артикул	Описание
1	B2864137 запросить цену →		Cover:Heater:Left
29	50530447 запросить цену →		Bushing - 6mm
30	AE042047 ✓ в наличии		Fusing Cleaning Roller
2	AA143810 запросить цену →		Development Cover Screw
31	AA083016 ✓ в наличии		Roller Clutch - 6x14x10
3	B1254172 запросить цену →		Lever:Pressure
4	AA062340 запросить цену →		Spring - Pressure
32	B2864213 запросить цену →		Arm:Cleaning Roller:Right
33	B2864132 запросить цену →		Bracket:Heater:Right
5	B1254130 запросить цену →		C-Ring:MM50
1	B2864134 запросить цену →		O/O (201007 PCIL)
6	AB014268 запросить цену →		Gear:Drive:Fusing
2	B2864135 запросить цену →		O/O (201007 PCIL)
7	AE031056 ✓ в наличии		Bushing - Fusing
8	B2864138 запросить цену →		Cover:Heater
34	AA120127 запросить цену →		Discharge Brush:Fusing
9	B2864133 запросить цену →		Bracket:Heater:Left
10	A0234096 запросить цену →		Fusing Lamp Supporter
11	B1254173 запросить цену →		Lever:Pressure Release:Lower
12	AX450042 запросить цену →		Heater:120V:1150W
12	AX450043 запросить цену →		Heater:230V:1150W
13	AE011122 запросить цену →		Hot Roller
14	B2864148 запросить цену →		Holder:Pressure Roller
15	A1634109 запросить цену →		C - Ring - 19m
16	AE030050 ✓ в наличии		Ball Bearing - 20x32x7
17	AE020148 запросить цену →		Pressure Roller:MM55
18	B1254145 запросить цену →		Shaft:Pressure Roller
19	B1254194 запросить цену →		Guide Plate:Fusing Exit:Lower
20	B1254195 запросить цену →		Guide:Auxiliary:Fusing Exit
21	AE044055 запросить цену →		Pressure Roller Pickoff Pawl
22	AA060942 запросить цену →		Pressure Roller Pickoff Pawl Spring
23	04514010N запросить цену →		Tapping Screw:4x10
24	B2864211 запросить цену →		Fusing Cover:Upper
101	09543006N запросить цену →		Screw - M3x6
1	04513006N запросить цену →		O/O (201007 PCIL)
25	D0934373 запросить цену →		Heat Insulation:Cover:Fusing
104	04514006N запросить цену →		Tapping Screw - 4x6
26	AW010127 запросить цену →		Paper Feed Sensor

Каталог очень большой (1383 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.
