Ricoh Aficio MP C2500 C3000 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. Exterior 2 (B230/B237)
• 3. Exterior 3 (B230/B237)
• 4. Operation Panel (B230/B237)
• 5. Scanner Section 1 (B230/B237)
• 6. Scanner Section 2 (B230/B237)

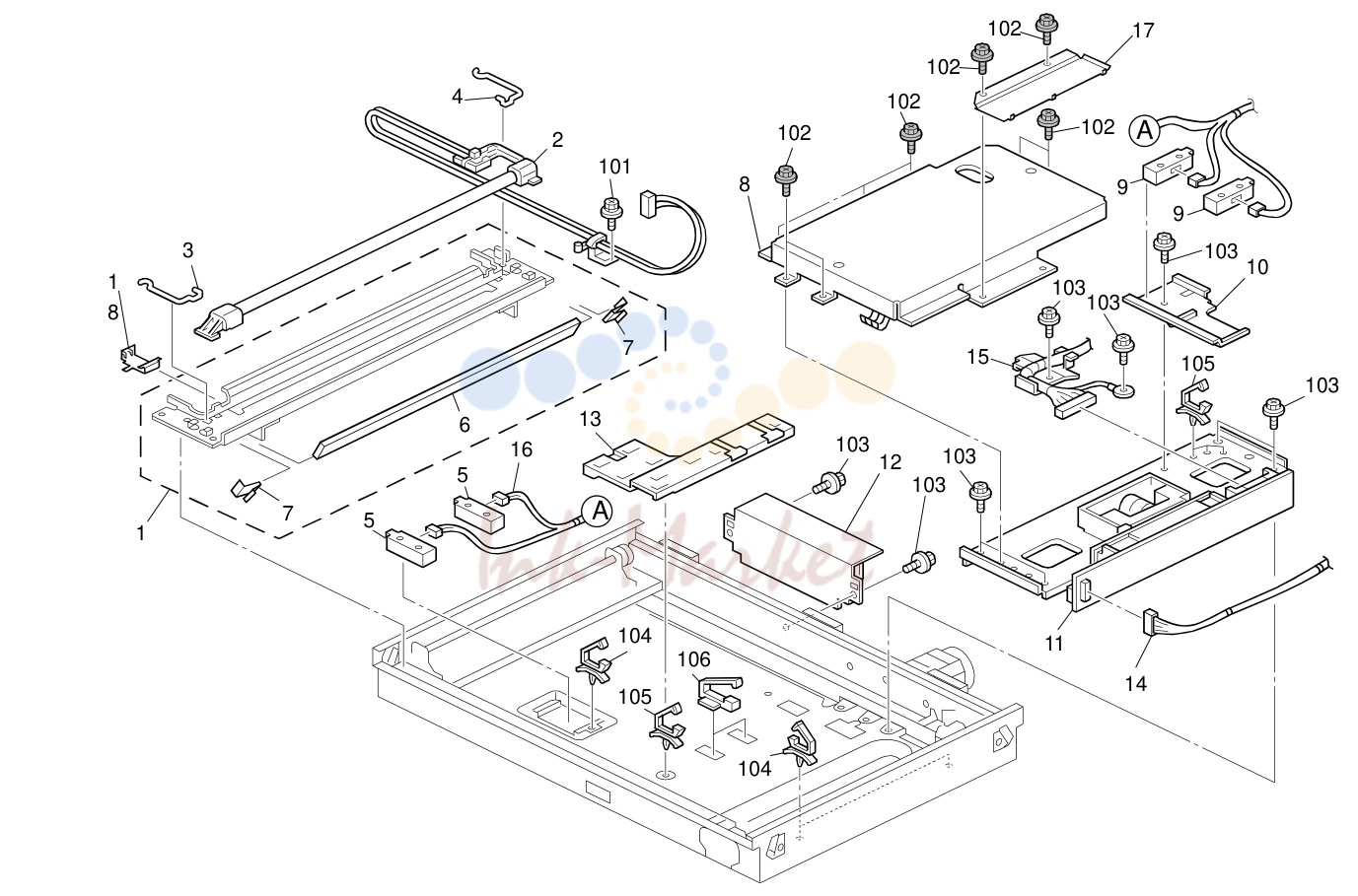

• 7. Scanner Section 3 (B230/B237)

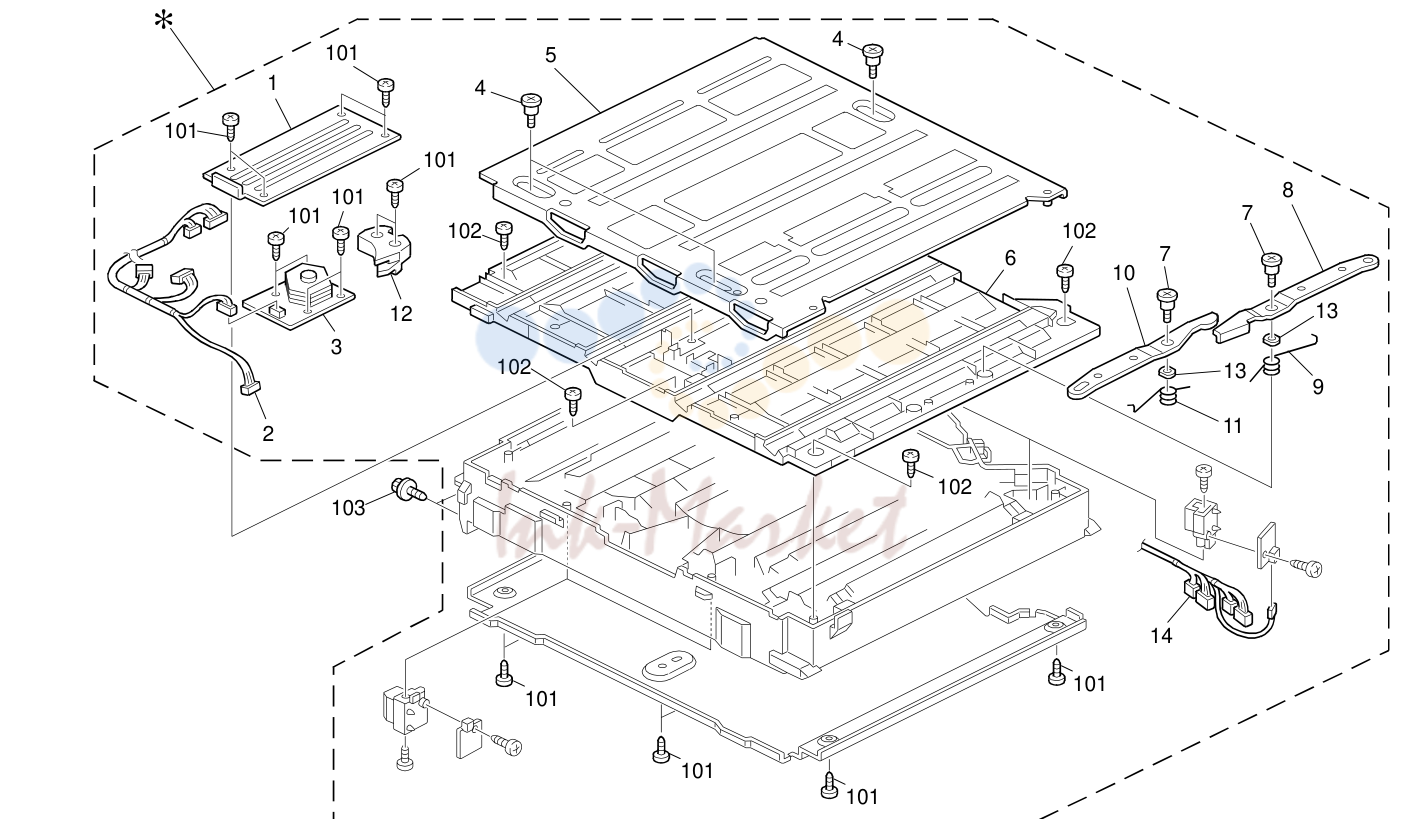

• 8. Laser Unit (B230/B237)

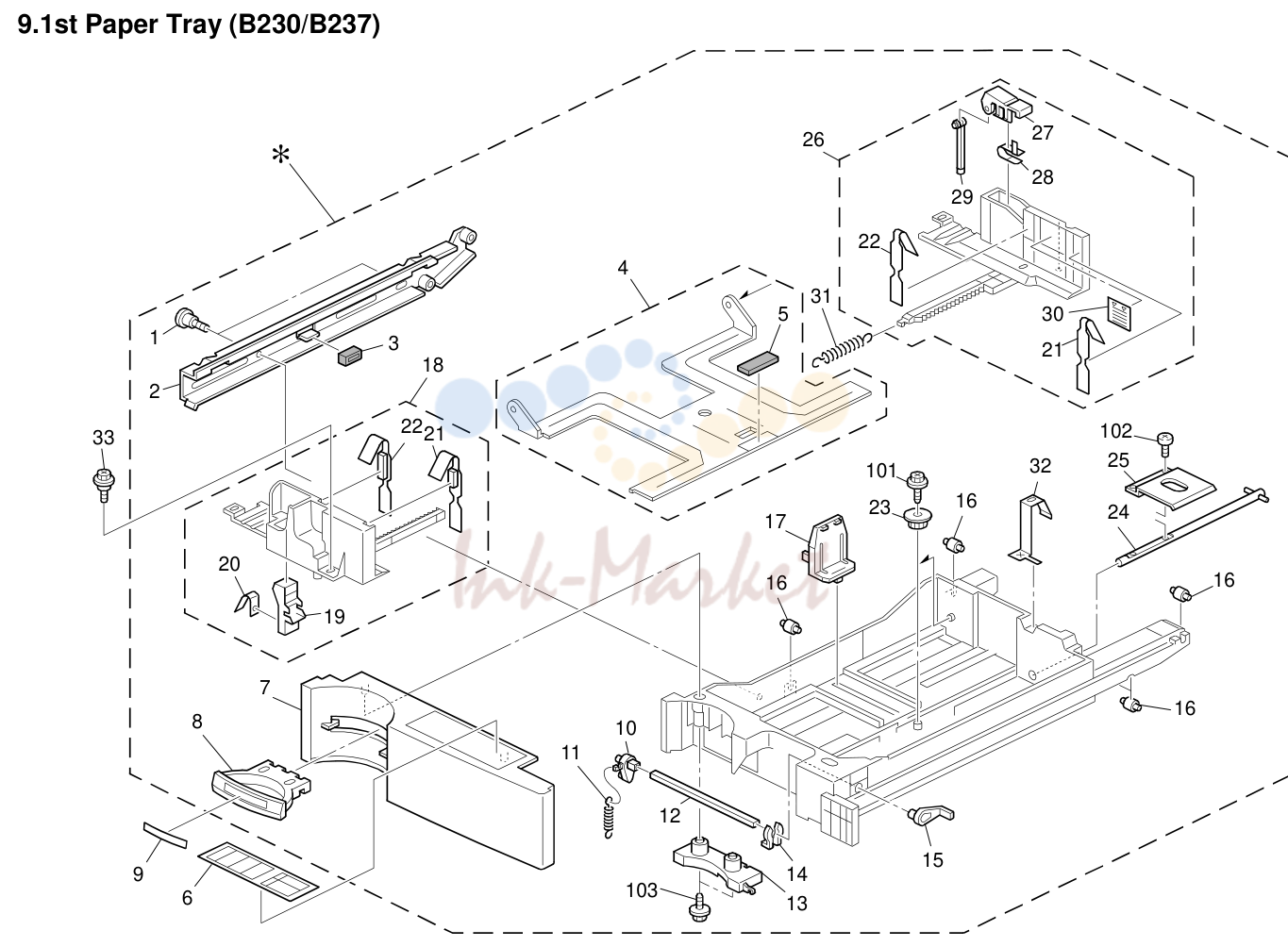

• 9. 1st Paper Tray (B230/B237)

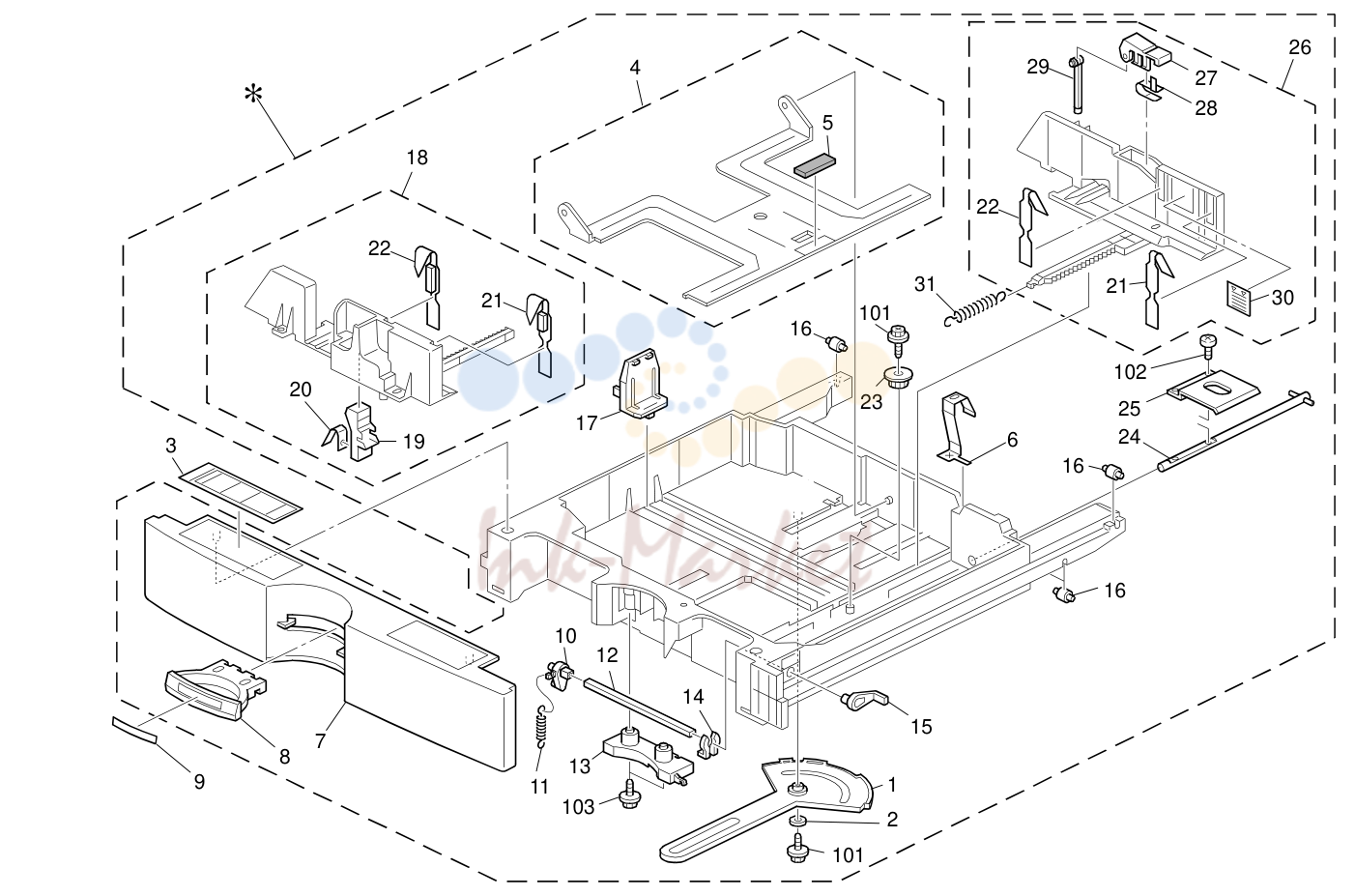

• 10. 2nd Paper Tray (B230/B237)

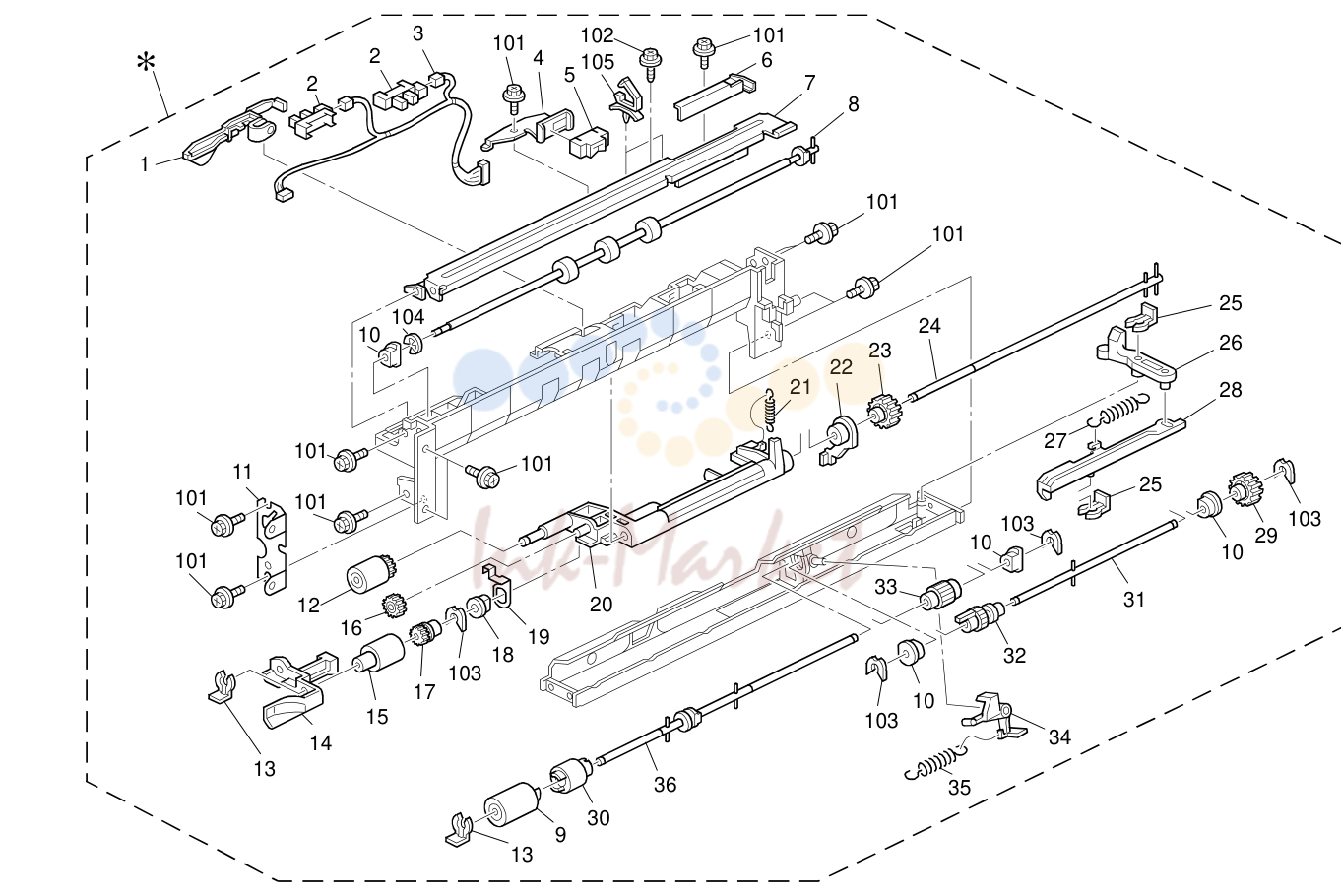

• 11. Paper Feed Section (B230/B237)

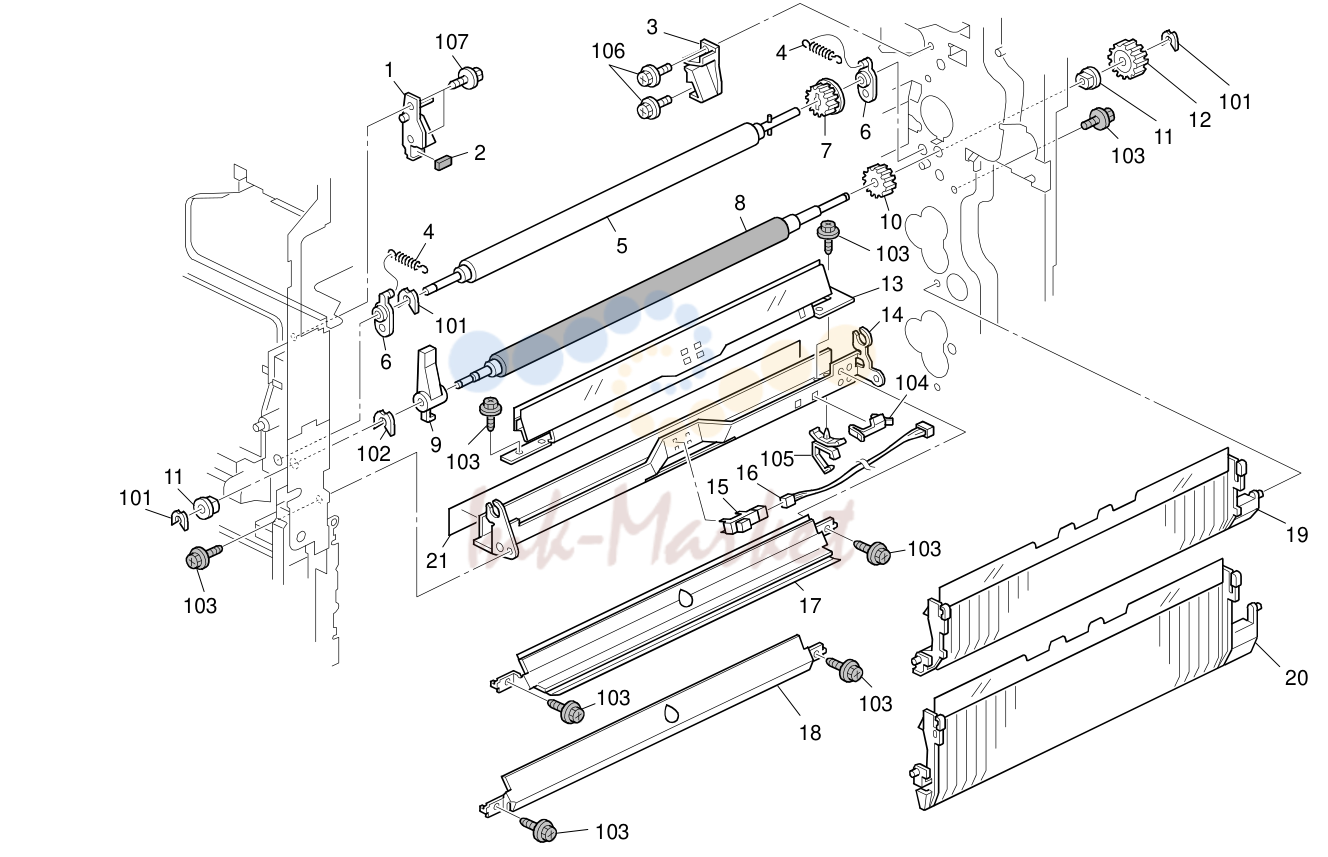

• 12. Paper Registration 1 (B230/B237)

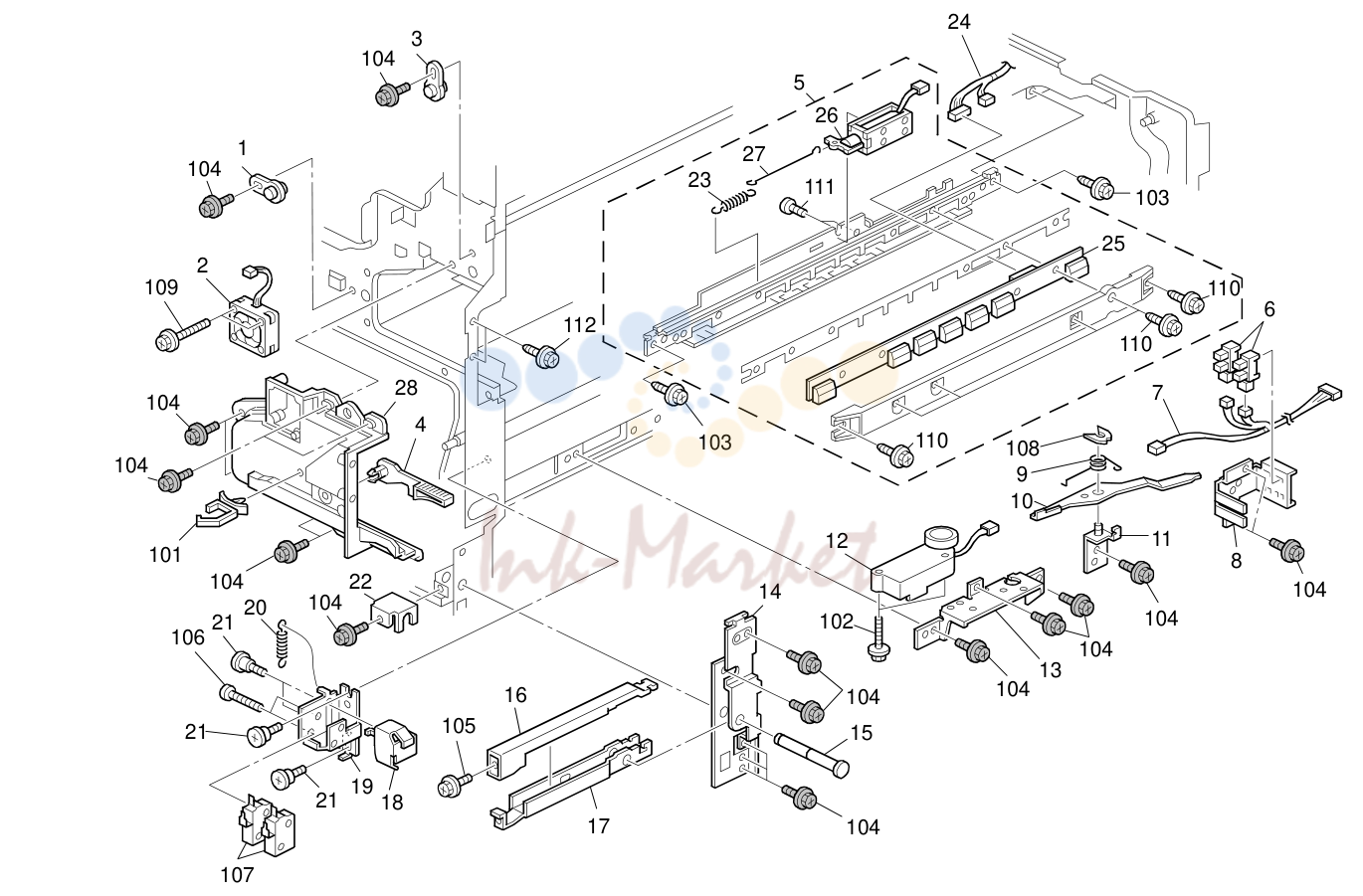

• 13. Paper Registration 2 (B230/B237)

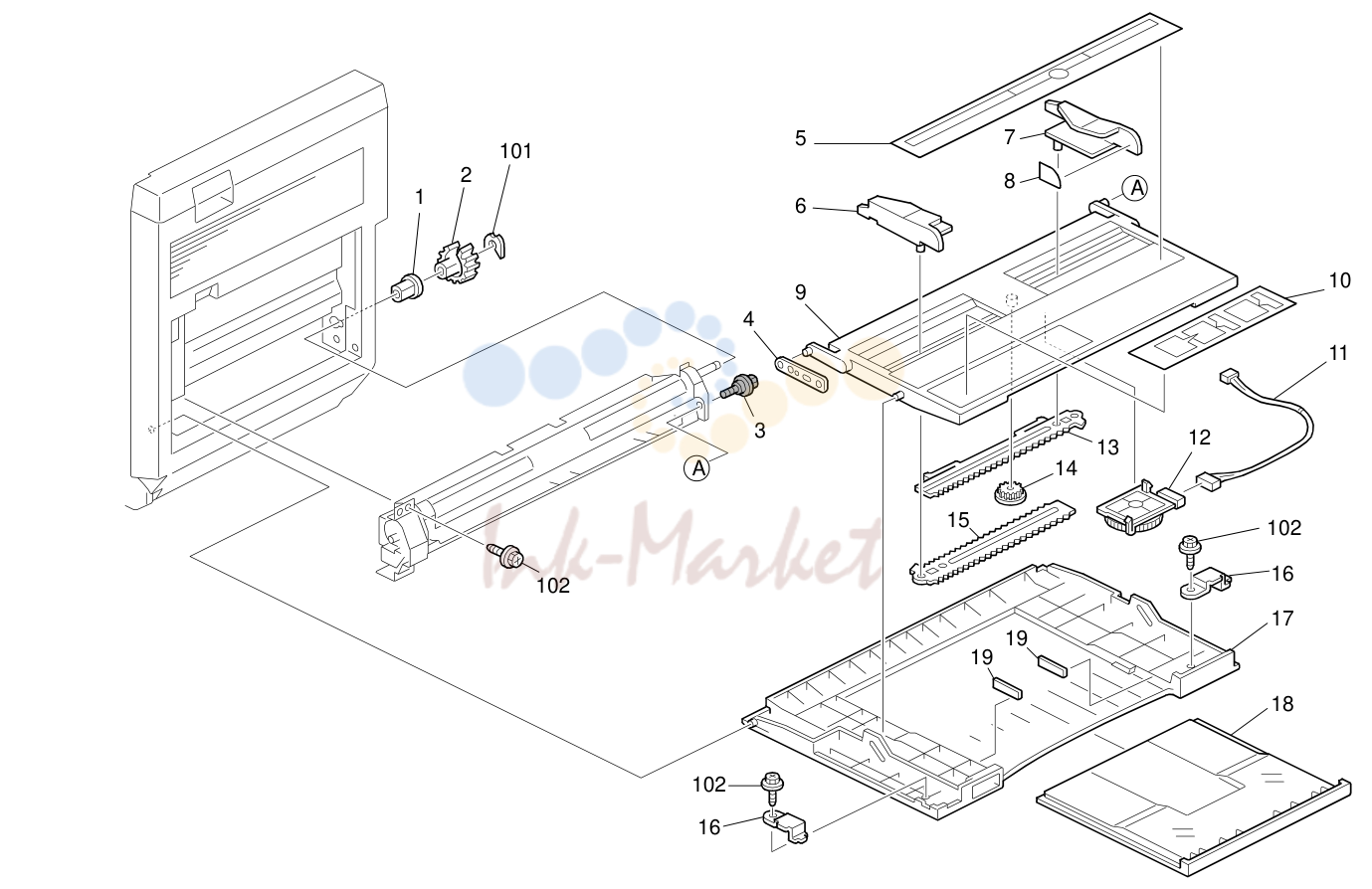

• 14. By-pass Feed Section 1 (B230/B237)

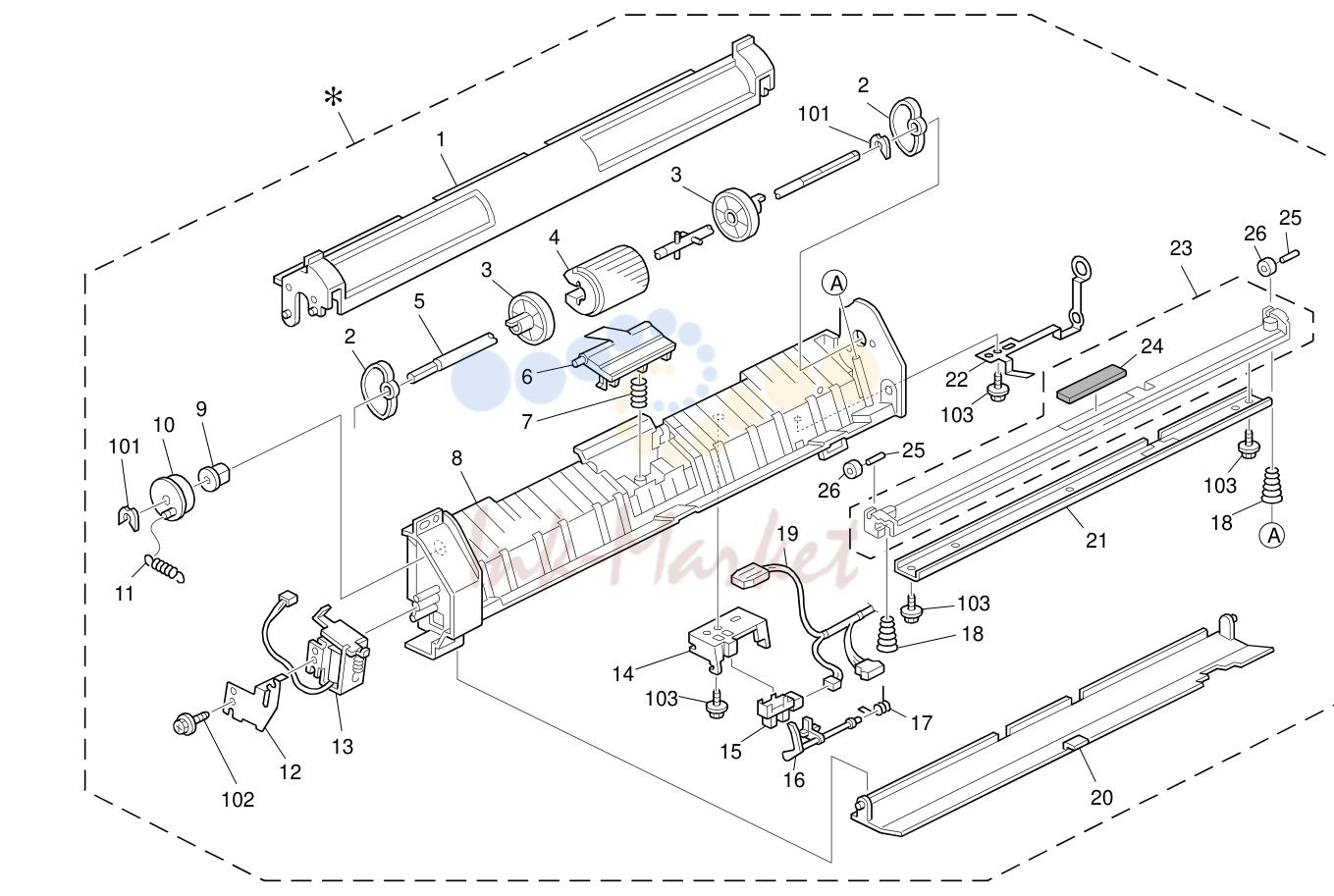

• 15. By-pass Feed Section 2 (B230/B237)

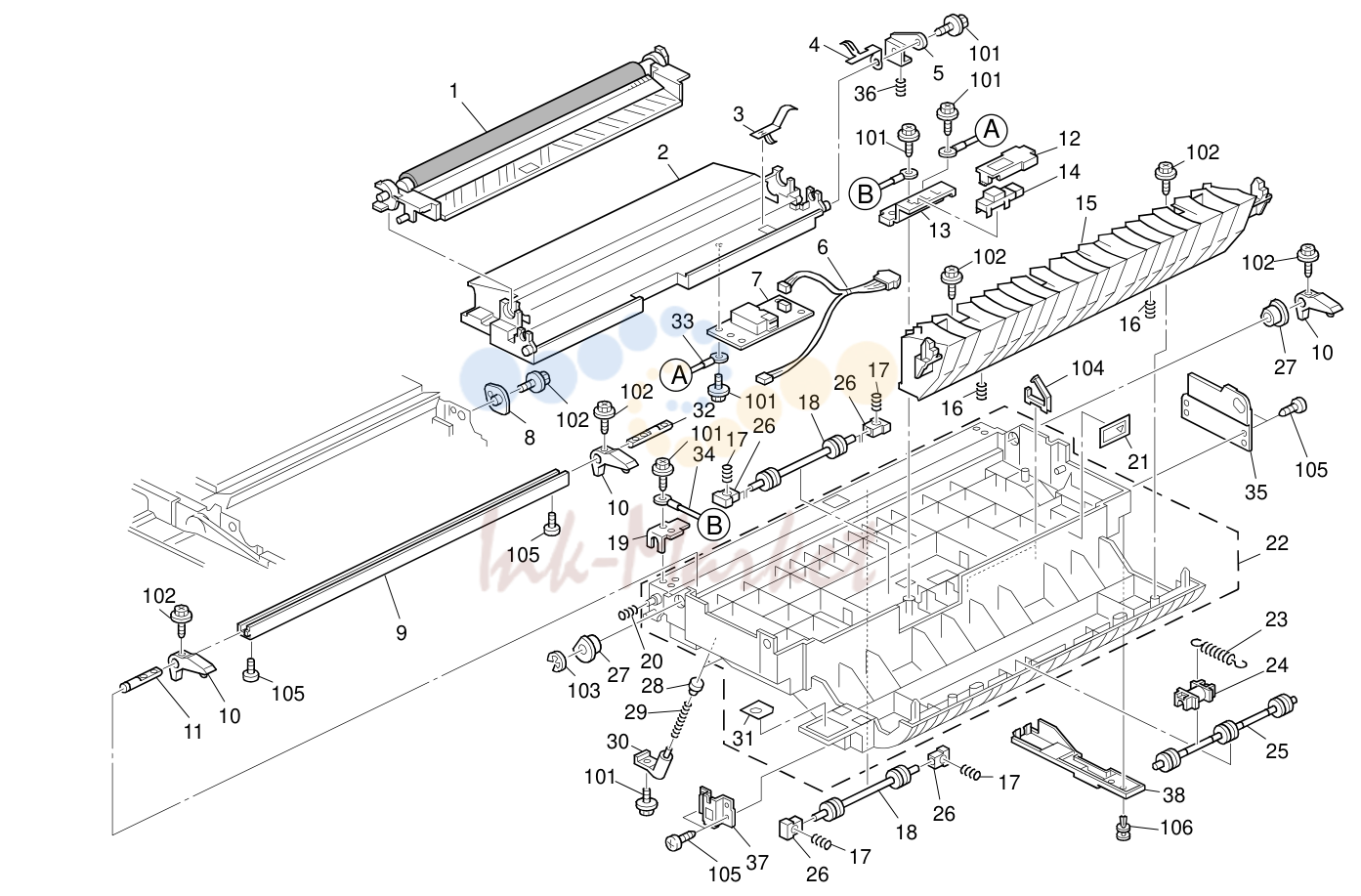

• 16. Paper Transfer Section (B230/B237)
• 17. Toner Hopper 1 (B230/B237)
• 18. Toner Hopper 2 (B230/B237)
• 19. PCU/Transfer Unit (B230B237)
• 20. Fusing Unit 1 (B230/B237)
• 21. Fusing Unit 2 (B230/B237)
• 22. Fusing Unit 3 (B230/B237)
• 23. Paper Exit (B230/B237)
• 24. Duplex Unit 1 (B230/B237)
• 25. Duplex Unit 2 (B230/B237)
• 26. Electrical Section 1 (B230/B237)
• 27. Electrical Section 2 (B230/B237)
• 28. Electrical Section 3 (B230/B237)
• 29. Drive Section 1 (B230/B237)
• 30. Drive Section 2 (B230/B237)
• 31. Drive Section 3 (B230/B237)
• 32. Drive Section 4 (B230/B237)
• 33. Frame Section 1 (B230/B237)
• 34. Frame Section 2 (B230/B237)
• 35. Frame Section 3 (B230/B237)
• 36. Frame Section 4 (B230/B237)
• 37. Controller (B230/B237)
• 38. Decals And Documents (B230/B237)
• 39. Special Tools And Acssesoris (B230/B237)

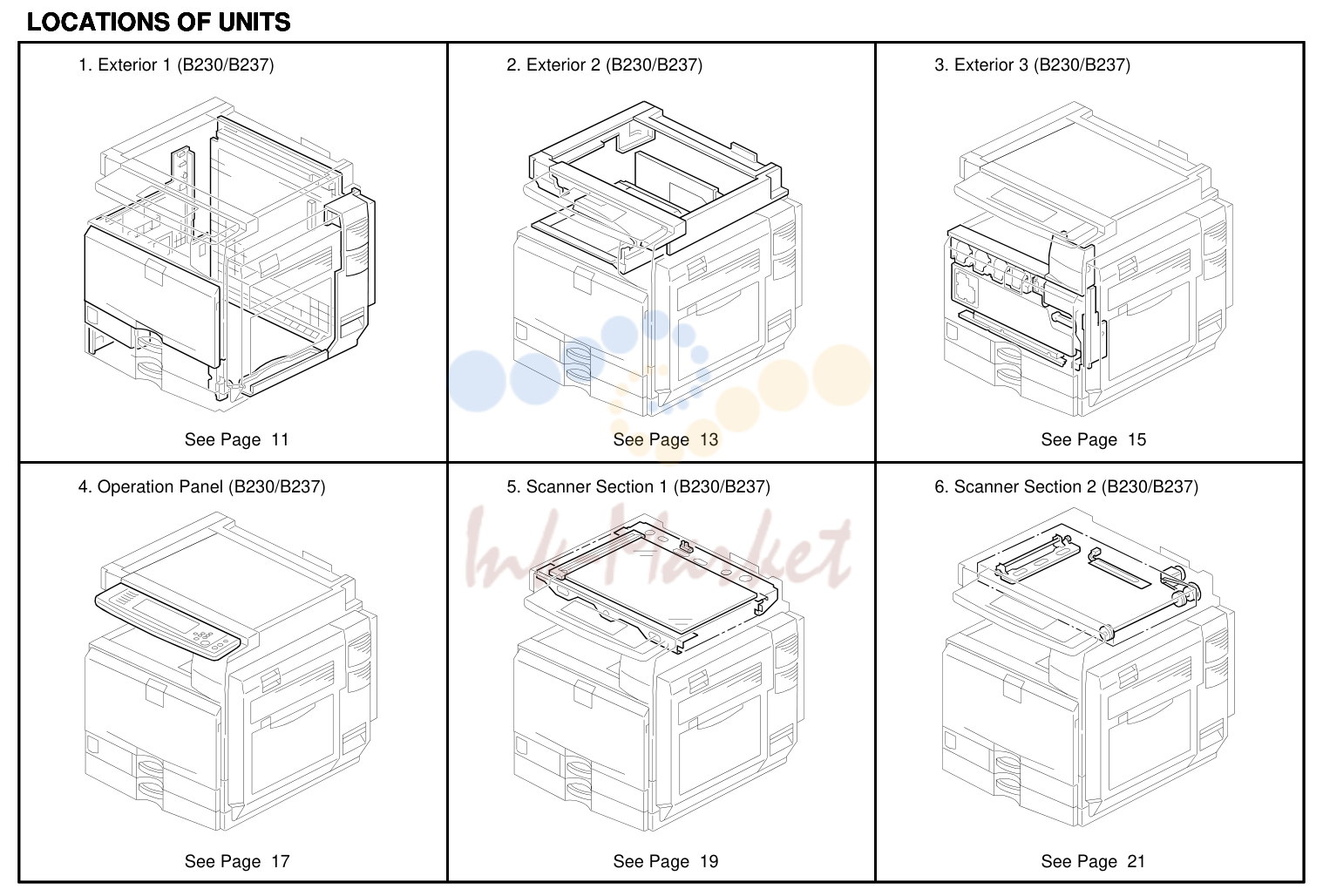

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
22	B2376932 запросить цену →		Sheet:Emblem:AT-C1B:SVN
1	B2381382 запросить цену →		Cap - Left
2	B2231348 ✓ в наличии		Filter:Image Forming MD
22	B2376933 запросить цену →		Sheet:Emblem:AT-C1B:GES
3	B2381384 запросить цену →		Cover - Left DOM
22	B2376934 запросить цену →		Sheet:Emblem:AT-C1B:LAN
22	B2376936 запросить цену →		Sheet:Emblem:AT-C1B:LAN
3	B2371384 запросить цену →		Cover - Left EU
22	B2376938 запросить цену →		Sheet:Emblem:AT-C1B:NSA
4	B2231255 запросить цену →		Cover - Main Switch
22	B2376939 запросить цену →		Sheet:Emblem:At-C1B:REX
5	B2231254 запросить цену →		Collection Bottlecover - Front
22	B2376940 запросить цену →		Sheet:Emblem:AT-C1B:GES
6	AA021030 запросить цену →		Magnet Catch
7	B2231242 запросить цену →		Inner Cover - Left
23	B2231253 запросить цену →		Emblem Cover
8	B2231251 запросить цену →		Cover - Front
24	AA000239 запросить цену →		Decal:Color:MFP
9	B2381390 запросить цену →		Guide Plate
10	B2381365 запросить цену →		Sheet - Misfeed Removalt
11	B0241264 запросить цену →		Magnet Catch
12	G0201332 запросить цену →		Hinge - Front Cover
13	B2381375 запросить цену →		Cover - Right Front Lower DOM
13	B2371375 запросить цену →		Cover - Right Front Lower EU
14	B2381371 запросить цену →		Cover - Right Rear
14	B2371371 запросить цену →		Cover - Right Rear EU
15	B2381373 запросить цену →		Cap - Louver Mm80
16	B2381396 запросить цену →		Cap - Rear
17	B2381393 запросить цену →		Cover - Rear DOM
17	B2371393 запросить цену →		Cover - Rear EU
18	AA143578 запросить цену →		Screw:M3
19	B2381380 запросить цену →		Cover - Right
19	B2371380 запросить цену →		Cover - Right Base EU
20	B2371355 запросить цену →		Decal - Main Switch EU OP
21	B2231279 запросить цену →		Cleaner:Shield Glass:Ass'y
22	B2306932 запросить цену →		Sheet:Emblem:AT-C1A:RIC
22	B2306933 запросить цену →		Sheet:Emblem:AT-C1A:SVN
22	B2306934 запросить цену →		Sheet:Emblem:AT-C1A:GES
22	B2306935 запросить цену →		Sheet:Emblem:AT-C1A:LAN
22	B2306937 запросить цену →		Sheet:Emblem:AT-C1A:LAN
22	B2306939 запросить цену →		Sheet:Emblem:AT-C1A:NSA
22	B2306940 запросить цену →		Sheet:Emblem:AT-C1A:REX
101	04513008N запросить цену →		Tapping Screw - M3x8
22	B2306941 запросить цену →		Sheet:Emblem:AT-C1A:GES
102	04503012N запросить цену →		Tapping Screw:3x12
22	B2376931 запросить цену →		Sheet:Emblem:AT-C1B:RIC
103	04503010N запросить цену →		Tapping Screw - M3x10

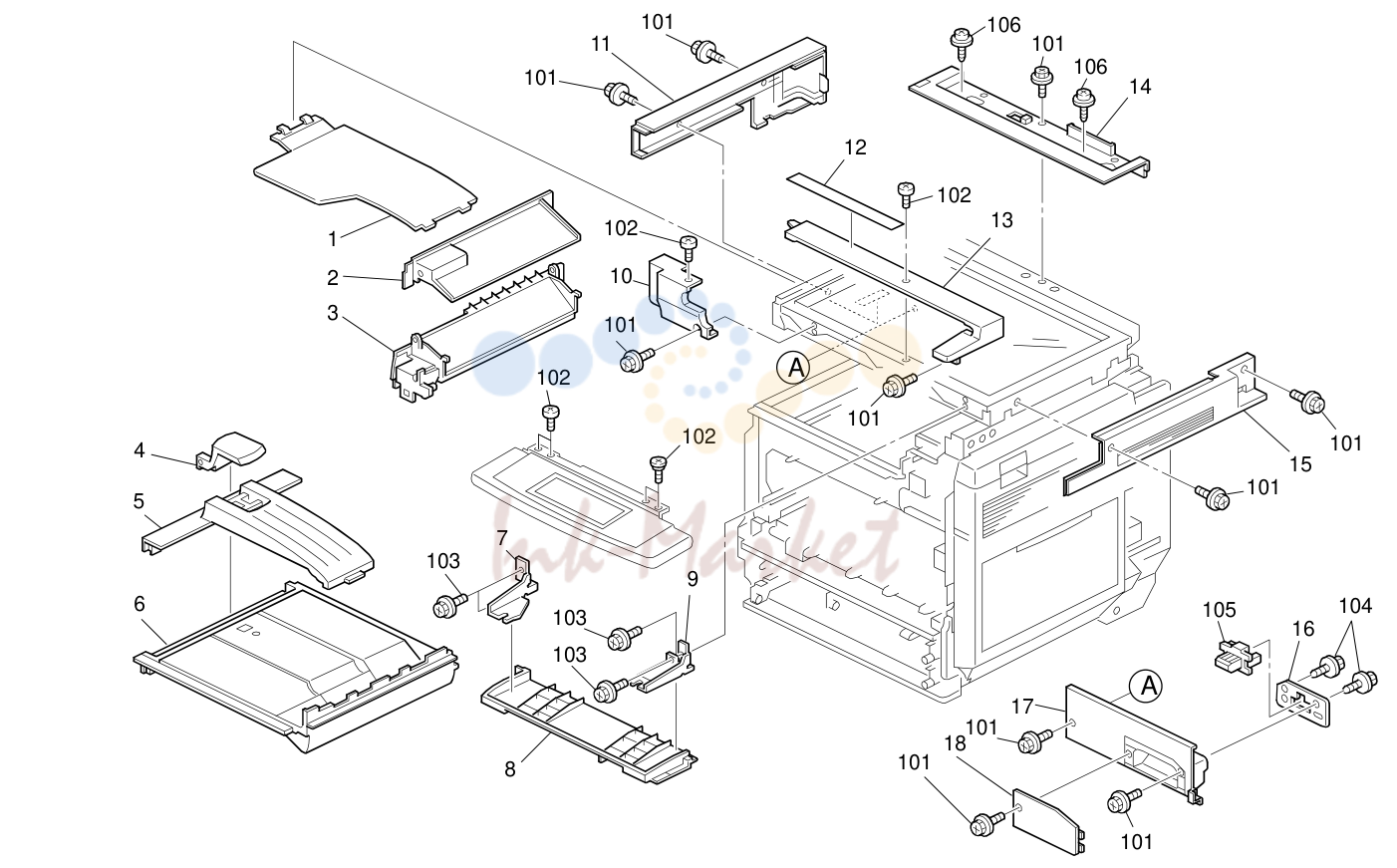

2. Exterior 2 (B230/B237)

№	Артикул	Альт. артикул	Описание
101	04513008N запросить цену →		Tapping Screw - M3x8
1	B2384930 запросить цену →		Reverse Tray
102	03530050N запросить цену →		Screw-m3x5
2	B2381269 запросить цену →		Cover - Reverse Unit Upper
103	04513006N запросить цену →		Tapping Screw - 3x6
3	B2381268 запросить цену →		Cover - Paper Exit Unit Upper
104	04503008N запросить цену →		Tapping Screw - M3x8
4	B2234487 запросить цену →		Exit End Fence
5	B2234486 запросить цену →		Exit Tray
105	11029782 ✓ в наличии		Connector:51405-1819
6	B2381360 запросить цену →		Cover - Upper
106	09514010N запросить цену →		Screw:Polished Round:M4x10
6	B2371360 запросить цену →		Cover - Upper EU
7	B2381585 запросить цену →		Panel Bracket - Lower Left
8	B2381594 запросить цену →		Scanner Cover - Front Lower
8	B2371594 запросить цену →		Scanner Cover - Front Lower EU
9	B2381586 запросить цену →		Panel Bracket - Lower Right
10	B2381589 запросить цену →		Scanner Cover - Front Left
11	B2381352 запросить цену →		Scanner Cover - Left DOM
11	B2371352 запросить цену →		Scanner Cover - Left EU
12	B2371595 запросить цену →		Decal - Caution Original
13	B2381597 запросить цену →		Scanner Cover - Front Upper
14	B2381367 запросить цену →		Scanner Cover - Rear DOM
14	B2371367 запросить цену →		Scanner Cover - Rear EU
15	B2381354 запросить цену →		Scanner Cover - Right DOM
15	B2371354 запросить цену →		Scanner Cover - Right EU
16	B2385891 запросить цену →		Drawer Bracket
17	B2381363 запросить цену →		Cover - Inner Back DOM
17	B2371363 запросить цену →		Cover - Inner Back EU
18	B2231263 запросить цену →		Cover - Inner Back Middle

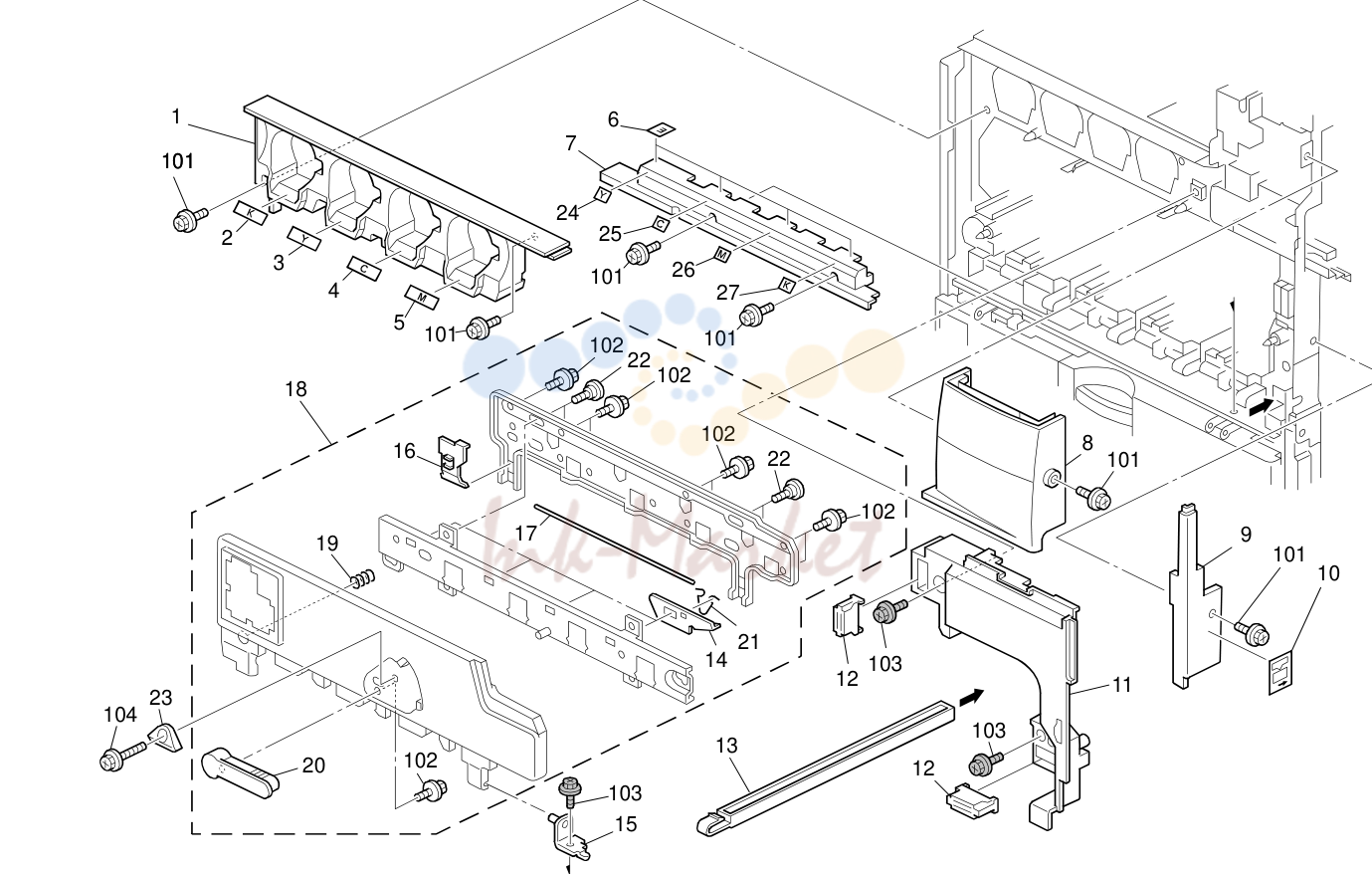

3. Exterior 3 (B230/B237)

№	Артикул	Альт. артикул	Описание
1	B2381398 запросить цену →		Inner Cover - Upper Left DOM
101	04513008N запросить цену →		Tapping Screw - M3x8
1	B2371398 запросить цену →		Inner Cover - Upper Left EU
102	04503010N запросить цену →		Tapping Screw - M3x10
103	04543006Q запросить цену →		Tapping Screw - M3x6
2	B2383364 запросить цену →		Decal:Colored Display:BK:Inner Cover
104	04513012N запросить цену →		Tapping Screw:3x12
3	B2383365 запросить цену →		Decal:Colored Display:Y:Inner Cover
4	B2383366 запросить цену →		Decal:Colored Display:C:Inner Cover
5	B2383367 запросить цену →		Decal:Colored Display:M:Inner Cover
6	B2381368 запросить цену →		Decal - Cleaning
7	B2231244 запросить цену →		Inner Cover - Middle
8	B2381397 запросить цену →		Cover - Front Right DOM
8	B2371397 запросить цену →		Cover - Front Right EU
9	B2381378 запросить цену →		Cover - Right Front Upper DOM
9	B2371378 запросить цену →		Cover - Right Front Upper EU
10	B2381362 запросить цену →		Decal - Misfeed Removal B1
11	B2381356 запросить цену →		Inner Cover - Upper Right
12	AG071012 ✓ в наличии		Magnet Catch:Ass'y
13	B2382615 запросить цену →		Case - Remove Paper Dust
14	B2231315 запросить цену →		Ball Bearing Plate
15	B2231123 запросить цену →		Hinge - Cover Drum Stay
16	B2231306 запросить цену →		Drum Stay
17	B2231319 запросить цену →		Wire
18	B2231300 запросить цену →		Drum Stay PCU Ass'y
19	B2231318 запросить цену →		Spring
20	B2231303 запросить цену →		Drum Stay Lever
21	B2231316 запросить цену →		Ball Bearing Clip
22	B2231317 запросить цену →		Screw
23	B2231304 запросить цену →		Stopper:Lever:Drum Stay
24	GA003030 запросить цену →		Decal - Shielding Plate Y
25	GA003032 запросить цену →		Decal - Shielding Plate C
26	GA003031 запросить цену →		Decal - Shielding Plate M
27	GA003033 запросить цену →		Decal - Shielding Plate K

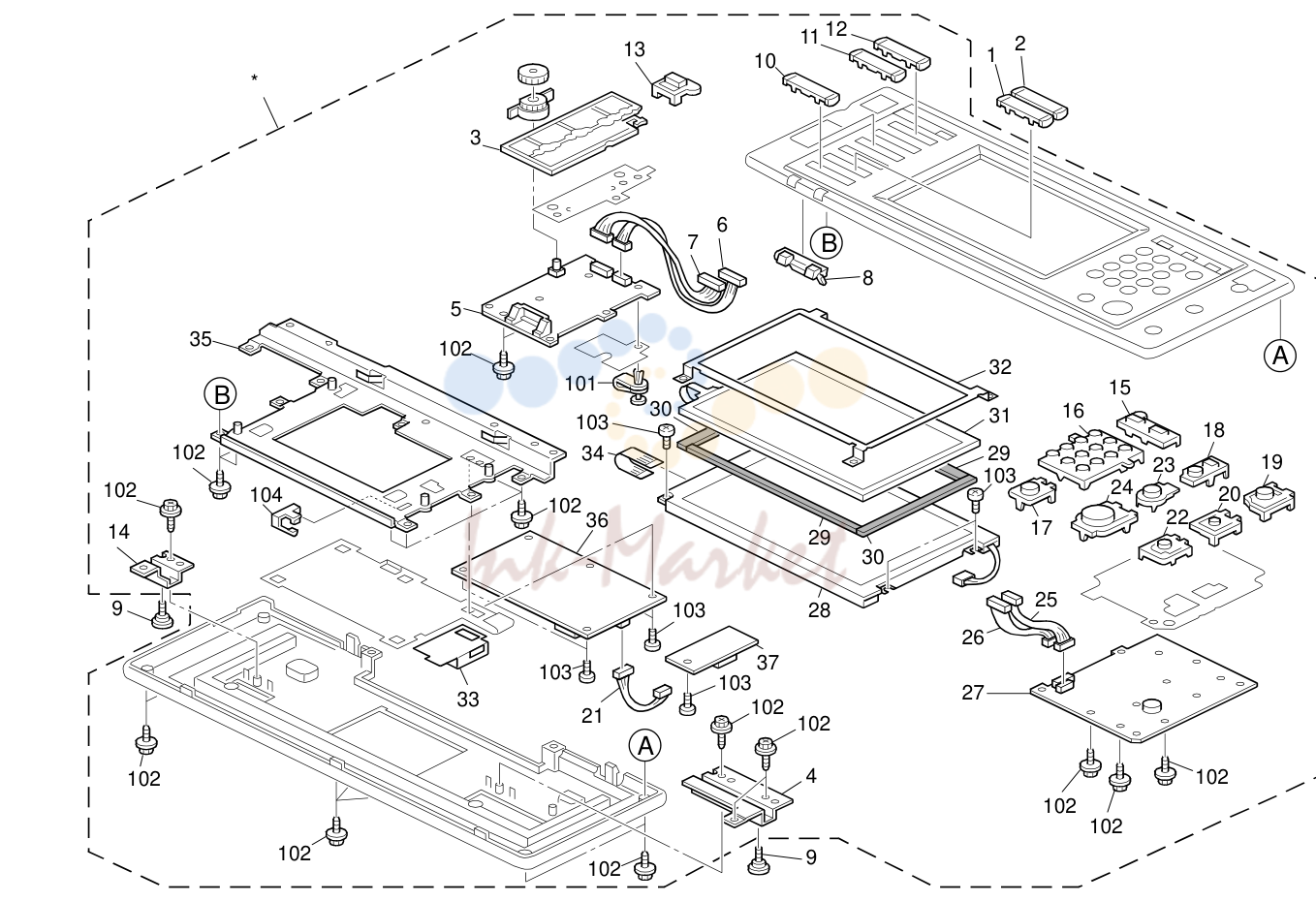

4. Operation Panel (B230/B237)

№	Артикул	Альт. артикул	Описание
1	B2381516 запросить цену →		Keytop - Scanner
30	B2381534 ✓ в наличии		LCD Spacer A
31	B2231494 запросить цену →		Touch Panel - W-vga F
1	B2381581 запросить цену →		Keytop - Scanner EU
2	B2381515 запросить цену →		Keytop - Printer
32	B2231507 запросить цену →		Shadeing Plate:Touch Panel:Ass'y
2	B2381580 запросить цену →		Keytop - Printer EU
32	B2381557 запросить цену →		Shadeing Plate - Touch Panel
33	B2381533 запросить цену →		Insulator
3	B2381547 запросить цену →		Spacer - Keytop
4	B2381548 запросить цену →		Operation Panel Bracket - Right
34	B2231487 запросить цену →		Cable - FFC TFT LCD
35	B2381556 запросить цену →		Lcdc Bracket
5	B2231475 запросить цену →		PCB OP-L
36	B2381461 запросить цену →		PCB LCDC NA
6	B2381482 запросить цену →		Harness - OP-L 12p
7	B2381483 запросить цену →		Harness - OP-L 13p
36	B2381462 запросить цену →		PCB LCDC EU
8	B2381519 запросить цену →		Lens - Front
37	B2231486 запросить цену →		Invertor - TFT
9	AA143861 запросить цену →		Screw - DIA5
10	B2231518 запросить цену →		Keytop - Blank FB
11	B2381572 запросить цену →		Keytop - Doc NA
11	B2381578 запросить цену →		Keytop - Doc EU
12	B2381571 запросить цену →		Keytop - Copy NA
12	B2381577 запросить цену →		Keytop - Copy EU
13	B2381511 запросить цену →		Keytop - Counter
14	B2381527 запросить цену →		Operation Panel Bracket
15	B2381583 запросить цену →		Keytop - Clear Modes
16	B2381584 запросить цену →		Keytop - 10key NA
16	B2381508 запросить цену →		Keytop - 10key
17	B2381505 запросить цену →		Keytop - Clear/Stop
18	B2381509 запросить цену →		Keytop - Interrupt
19	B2381549 запросить цену →		Keytop - Power Source
20	B2381550 запросить цену →		Keytop - Login
21	B2381484 запросить цену →		Harness - Invertor
22	B2381552 запросить цену →		Keytop - Kantan
23	B2381506 запросить цену →		Keytop - Try Print
24	B2381504 запросить цену →		Keytop - Start
25	B2381480 запросить цену →		Harness - OP-R 10p
101	11050032 запросить цену →		Clamp
26	B2381481 запросить цену →		Harness - OP-R 13p
102	04503010N запросить цену →		Tapping Screw - M3x10
103	03530060N запросить цену →		Bind Screw - M3x6
27	B2381470 запросить цену →		PCB OP-R
28	B2231485 запросить цену →		LCD - TFT W-VGA TM
104	11050598 запросить цену →		Clamp:Lwss-1n

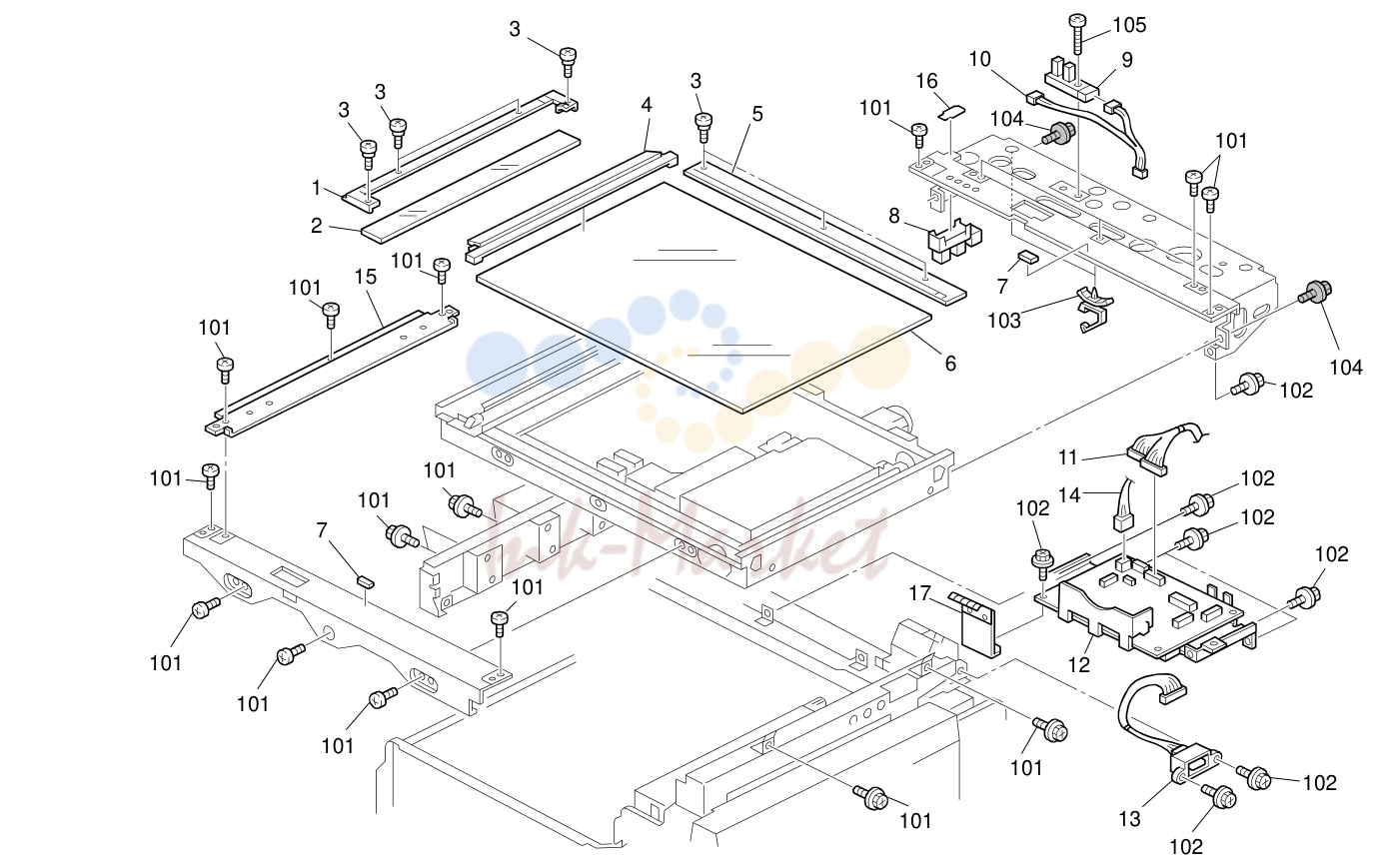

5. Scanner Section 1 (B230/B237)

№	Артикул	Альт. артикул	Описание
1	B2381801 запросить цену →		Scale - Left (A)
101	04533006N запросить цену →		Tapping Screw - M3x6
2	B2381795 запросить цену →		Exposure Glass
102	04513006N запросить цену →		Tapping Screw - 3x6
3	B3901759 запросить цену →		Shaft:Scale
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
104	04543006Q запросить цену →		Tapping Screw - M3x6
4	B2381713 запросить цену →		Scale - Left (B)
105	03140120N запросить цену →		Screw - M4X12
5	B2291751 запросить цену →		Scale - Inner Back
6	A2501752 ✓ в наличии		Exposure Glass
7	54421924 запросить цену →		Exposure Glass Cushion
8	AW020145 запросить цену →		Photointerruptor:Flat
9	AW020146 запросить цену →		Photointerruptor:Flat:Pich2mm:M4
10	B2385370 запросить цену →		Harness - HPS/AKS
11	B2385327 запросить цену →		Harness - BICU SIO
12	B2385135 запросить цену →		PCB SIO
13	B2385374 запросить цену →		Harness - SIO ARDF
14	B2385369 запросить цену →		Harness - Lamp
15	B2381803 запросить цену →		Document Feeder Bracket
16	G5701225 запросить цену →		Sensor Shielding Plate
17	B2385348 запросить цену →		Scanner Ground Plate - Rear

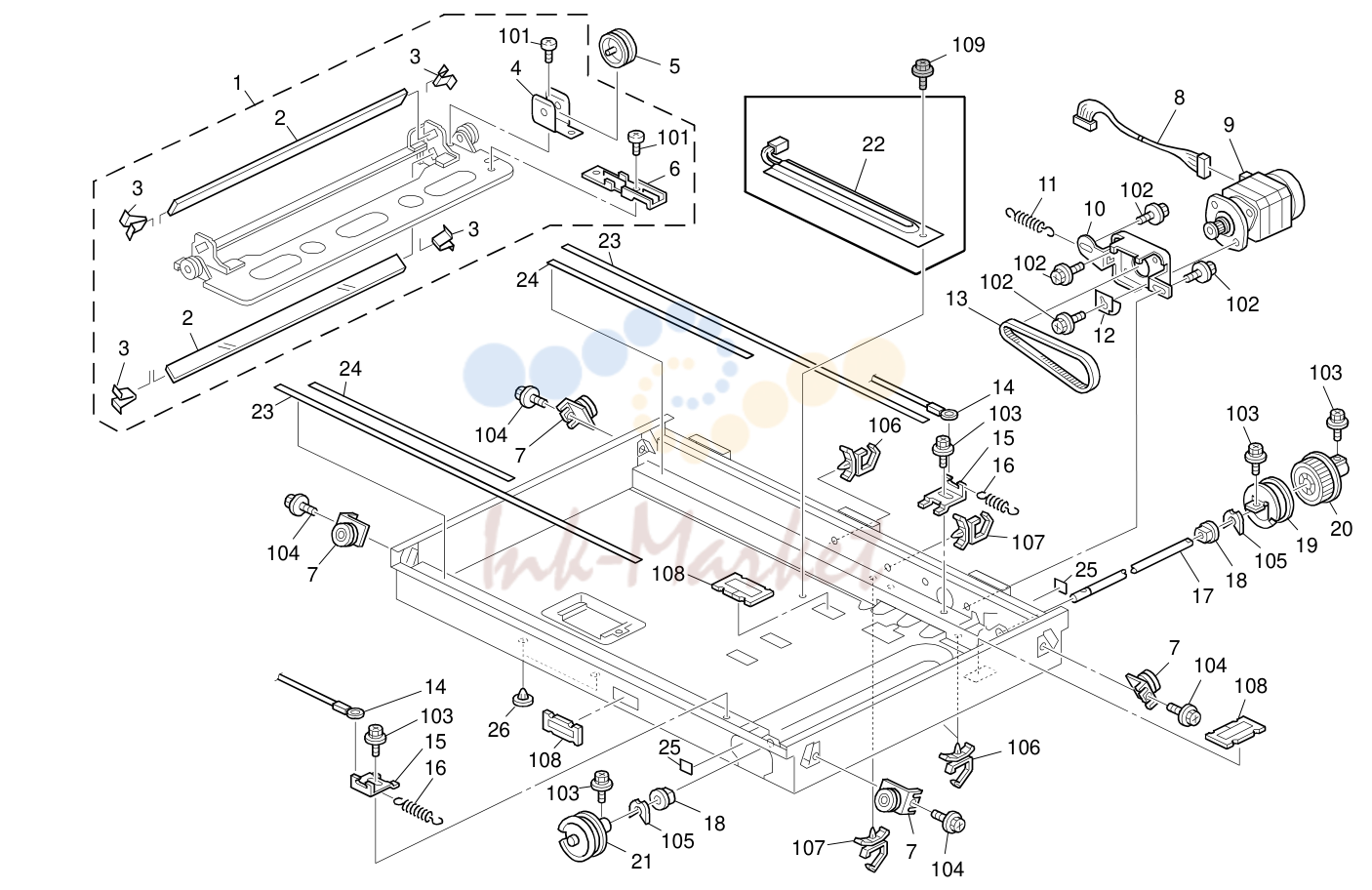

6. Scanner Section 2 (B230/B237)

№	Артикул	Альт. артикул	Описание
101	03530050N запросить цену →		Screw-m3x5
1	B2381688 запросить цену →		Carriage Unit No.2
102	04513006N запросить цену →		Tapping Screw - 3x6
2	AC030162 запросить цену →		Mirror No.2
3	G4042810 запросить цену →		Spring Plate - 2nd Mirror
103	08025299 запросить цену →		Tapping Screw - M3x8
4	G5702833 запросить цену →		Pulley Holder
104	04513008N запросить цену →		Tapping Screw - M3x8
105	08050088 запросить цену →		Retaining Ring - M6
5	G5702834 запросить цену →		Pulley - High Voltage Supply Cord
106	11050516 запросить цену →		Clamp
6	G5702832 запросить цену →		Guide - High Voltage Supply Cord
7	B2381806 запросить цену →		Idler Pulley
107	11050487 запросить цену →		Harness Clamp
8	B2385371 запросить цену →		Harness - STM
108	11050621 запросить цену →		Clamp - SB-2712
9	B2381715 запросить цену →		Stepper Motor DC3.9V
109	04543006Q запросить цену →		Tapping Screw - M3x6
10	B2381788 запросить цену →		Stepper Motor Bracket
11	AA060979 запросить цену →		Tension Spring:Tension:14720mn
12	B2381762 запросить цену →		Ground Plate - Stepper Motor
13	B2381792 запросить цену →		Timing Belt - 157ST1.5-4.0
14	B2381787 запросить цену →		Drive Were
15	B1801704 запросить цену →		Bracket:Tension
16	AA060980 запросить цену →		Tension Spring:Tension:11300mn
17	B2381786 запросить цену →		Scanner Drive Shaft
18	AA082144 запросить цену →		Bushing - 8x12x7
19	B1801812 запросить цену →		Pulley:Drive Were:Rear:Sub-ass'y
20	G5701133 запросить цену →		Timing Pulley
21	B1801810 запросить цену →		Pulley:Drive Were:Front:Sub-ass'y
22	B2291688 запросить цену →		Heater:Option:230V:9W
23	A1931816 запросить цену →		1st Slide Rail
24	B1801734 запросить цену →		Slide Rail:No.2
25	B2381793 запросить цену →		Bushing Spacer
26	B2381796 запросить цену →		Hall Plug

7. Scanner Section 3 (B230/B237)

№	Артикул	Альт. артикул	Описание
1	B1801816 запросить цену →		Carriage Unit No.1
101	08025299 запросить цену →		Tapping Screw - M3x8
102	04543006Q запросить цену →		Tapping Screw - M3x6
2	B2381820 запросить цену →		Xenon Lamp - Dia10
103	04513006N запросить цену →		Tapping Screw - 3x6
3	A1931766 запросить цену →		Wire Clamp
4	A1931769 запросить цену →		Clamp - Rear Wire
104	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
105	11050516 запросить цену →		Clamp
5	AW010133 запросить цену →		Original Sensor - 66mm
6	AC030142 запросить цену →		1st Mirror
106	11050622 запросить цену →		Clamp - JCC-1R
7	A1931767 запросить цену →		1st Mirror Holder
8	B2381823 запросить цену →		Inner Cover - Scanner
9	AW010134 запросить цену →		Original Sensor - 48mm
10	B2381827 запросить цену →		Original Sensor Bracket
11	B2381703 запросить цену →		Lens:Holder:Ass'y
12	B2381821 запросить цену →		Stabilizer
13	B2381753 запросить цену →		Inner Cover - Sensor
14	B2385368 запросить цену →		Harness - SBU
15	B2385345 запросить цену →		Scanner Interface Cable
16	B2385367 запросить цену →		Harness - APS
17	B2385344 запросить цену →		Sbu Ground Plate
18	B2381812 запросить цену →		Ground Plate - Carriage

8. Laser Unit (B230/B237)

№	Артикул	Альт. артикул	Описание
1	B2231882 запросить цену →		Cover - Polygon Motor
102	04523010N запросить цену →		Binding Self-tapping Screw:3x10
2	B2385361 запросить цену →		Harness - Polygon Mirror Motor
103	04513008N запросить цену →		Tapping Screw - M3x8
3	AX060318 запросить цену →		Polygon Mirror Motor DC24V
4	B2231907 запросить цену →		Screw
5	B2231885 запросить цену →		Shutter Ass'y
6	B2231881 запросить цену →		Cover - Upper
7	B2231988 запросить цену →		Screw:Link:Shutter
8	B2231908 запросить цену →		Link:Shutter:1
9	B2231913 запросить цену →		Torsion Spring:Link:1
10	B2231909 запросить цену →		Link:Shutter:2
11	B2231914 запросить цену →		Torsion Spring:Link:2
12	B2231903 запросить цену →		Louver
13	B2231989 запросить цену →		Plate Nut:Link
14	B2385363 запросить цену →		Harness - Ldb

9. 1st Paper Tray (B230/B237)

№	Артикул	Альт. артикул	Описание
1	AA143843 запросить цену →		Screw:DIA6
102	04533008N запросить цену →		Binding Self Tapping Screw:3x8
103	04503012N запросить цену →		Tapping Screw:3x12
2	B2232890 запросить цену →		Slide Rail - Left
3	B2232894 запросить цену →		Slide Rail Stopper - Left
4	B2232940 запросить цену →		Tray Bottom Plate
5	AF013006 запросить цену →		Bottom Plate Pad
6	B2372521 запросить цену →		Decal - Paper Set Direction No.1
7	B2232857 запросить цену →		Cover - Paper Tray No.1
8	B2232860 запросить цену →		Paper Tray Grip
9	B2382526 запросить цену →		Decal - Grip
10	B2232862 запросить цену →		Lever - Release Inner
11	AA060900 запросить цену →		Spring
12	B2232863 запросить цену →		Release Shaft
13	B2232861 запросить цену →		Grip Holder
14	A2222724 запросить цену →		External Circlip - Mm8
15	B2232864 запросить цену →		Lever - Release Outer
16	A2322987 запросить цену →		Roller - Paper Tray
17	B2232912 запросить цену →		End Fence
18	B2232870 запросить цену →		Side Fence - Front
19	B2232923 запросить цену →		Stopper Lever - Front
20	B0042923 запросить цену →		Spring Plate - Release Lever
21	B2232935 запросить цену →		Plate - Side Fence Right
22	B2232934 запросить цену →		Plate - Side Fence
23	B2232936 запросить цену →		Gear - 16Z
24	B2232865 запросить цену →		Rise No.1 Shaft
25	B2232918 запросить цену →		Rise Lever
26	B2232880 запросить цену →		Side Fence - Rear
27	A2672860 запросить цену →		Rear Lever Stopper
28	A2672857 запросить цену →		Spring Plate - Side Fence
29	A2672859 запросить цену →		Side Fence Stopper
30	B2232873 запросить цену →		Decal - Side Fence Rear
31	AA061003 запросить цену →		Tension Spring:Side Fence:Rear
32	B2232869 запросить цену →		Ground Plate
33	AA143577 запросить цену →		Screw:TP:M4

10. 2nd Paper Tray (B230/B237)

№	Артикул	Альт. артикул	Описание
102	04533008N запросить цену →		Binding Self Tapping Screw:3x8
1	B2232910 запросить цену →		Link - Paper Size Sensor
103	04503012N запросить цену →		Tapping Screw:3x12
2	B2232911 запросить цену →		Spacer
3	B2382523 запросить цену →		Decal - Paper Set Direction No.2
4	B2232940 запросить цену →		Tray Bottom Plate
5	AF013006 запросить цену →		Bottom Plate Pad
6	B2232919 запросить цену →		Ground Plate - Paper Tray No.2
7	B2232946 запросить цену →		Cover - Paper Tray No.2
8	B2232860 запросить цену →		Paper Tray Grip
9	B2382527 запросить цену →		Decal - Grip
10	B2232862 запросить цену →		Lever - Release Inner
11	AA060900 запросить цену →		Spring
12	B2232863 запросить цену →		Release Shaft
13	B2232861 запросить цену →		Grip Holder
14	A2222724 запросить цену →		External Circlip - Mm8
15	B2232864 запросить цену →		Lever - Release Outer
16	A2322987 запросить цену →		Roller - Paper Tray
17	B2232912 запросить цену →		End Fence
18	B2232920 запросить цену →		Front Side Fence
19	B2232923 запросить цену →		Stopper Lever - Front
20	B0042923 запросить цену →		Spring Plate - Release Lever
21	B2232935 запросить цену →		Plate - Side Fence Right
22	B2232934 запросить цену →		Plate - Side Fence
23	B2232936 запросить цену →		Gear - 16Z
24	B2232865 запросить цену →		Rise No.1 Shaft
25	B2232918 запросить цену →		Rise Lever
26	B2232930 запросить цену →		Rear Side Fence
27	A2672860 запросить цену →		Rear Lever Stopper
28	A2672857 запросить цену →		Spring Plate - Side Fence
29	A2672859 запросить цену →		Side Fence Stopper
30	B2232873 запросить цену →		Decal - Side Fence Rear
31	AA061003 запросить цену →		Tension Spring:Side Fence:Rear

11. Paper Feed Section (B230/B237)

№	Артикул	Альт. артикул	Описание
36	B2232810 запросить цену →		Separate Driven Shaft
1	B2232767 запросить цену →		Paper End Feeler
2	AW020145 запросить цену →		Photointerruptor:Flat
3	B2385375 запросить цену →		Harness - Paper Feed Unit
4	B0822781 запросить цену →		Bracket:Sensor
5	AW010122 запросить цену →		Paper Feed Sensor
6	B2382576 запросить цену →		Supporting Plate
7	B2232776 запросить цену →		Stay
8	B2382569 запросить цену →		Transport Roller
9	AF032090 ✓ в наличии		Paper Feed Roller:Separate
10	AA082143 запросить цену →		Bushing - 6x10x6
11	B2232786 запросить цену →		Ground Plate - Front
12	AF030090 ✓ в наличии		Paper Feed Roller:Pickup
13	AA100014 запросить цену →		Retaining Ring C - Separate
14	B2232829 запросить цену →		Feed Guide
15	AF031090 ✓ в наличии		Paper Feed Roller:Feed
16	AB011252 запросить цену →		Gear - 20Z
17	AB011218 ✓ в наличии		Gear - Roller Clutch
18	AA082101 запросить цену →		Bushing - 6x10x6
19	B2232765 запросить цену →		Ground Plate - Feed
20	B2232761 запросить цену →		Pickup Arm
21	AA060691 запросить цену →		Tension Spring
22	G0652767 запросить цену →		Lever - Feed
23	B2232764 запросить цену →		Gear-24z
24	B2232762 запросить цену →		Feed Shaft
25	52062686 запросить цену →		Snap Ring
26	G0652776 запросить цену →		Release Lever
27	AA062259 запросить цену →		Spring - Release
28	G0652775 запросить цену →		Link Lever
29	B2232819 запросить цену →		Gear - 22Z
30	B0042783 ✓ в наличии		Torque Limiter
101	04513006N запросить цену →		Tapping Screw - 3x6
31	B2232815 запросить цену →		Separate Drive Shaft
102	04503008N запросить цену →		Tapping Screw - M3x8
32	AB010156 запросить цену →		Gear:Separate:Drive
103	08050089 запросить цену →		Retaining Ring - M4
104	07200040E запросить цену →		Retaining Ring - M4
33	AB010157 запросить цену →		Gear:Separate:Driven
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
34	G0652774 запросить цену →		Pressure Lever

12. Paper Registration 1 (B230/B237)

№	Артикул	Альт. артикул	Описание
101	08050089 запросить цену →		Retaining Ring - M4
1	B2236311 запросить цену →		Positioning Guide - Front
102	08050088 запросить цену →		Retaining Ring - M6
2	B2236315 запросить цену →		Cushion
3	B2236312 запросить цену →		Positioning Guide - Rear
103	04543006Q запросить цену →		Tapping Screw - M3x6
104	11050643 запросить цену →		Clamp - RFC-14V0
4	B2382676 запросить цену →		Tension Spring
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
5	B2382661 запросить цену →		Registration Roller - Driven
6	B2382675 запросить цену →		Registration Roller Bushing
106	04513006N запросить цену →		Tapping Screw - 3x6
7	B2382657 запросить цену →		Gear - 18Z
107	04543008Q ✓ в наличии		Tapping Screw:3x8
8	B2382652 запросить цену →		Registration Roller - Drive
9	B2232558 запросить цену →		Registration Roller Knob
10	B2382655 ✓ в наличии		Gear - 16Z
11	AA082101 запросить цену →		Bushing - 6x10x6
12	B2382656 запросить цену →		Gear - 30Z
13	B2382670 запросить цену →		Cleaner Bracket
14	B2382621 запросить цену →		Stay
15	AW010107 ✓ в наличии		Paper Feed Sensor
16	B2385391 запросить цену →		Harness - Registration Sensor
17	B2382640 запросить цену →		Registration Guide Plate - Right
18	B2382612 запросить цену →		Registration Guide Plate - Left
19	B2232835 запросить цену →		Guide Plate
20	B2232840 запросить цену →		Guide Plate No.2
21	B2382622 запросить цену →		Cover - Remove Paper Dust

13. Paper Registration 2 (B230/B237)

№	Артикул	Альт. артикул	Описание
1	B2381118 запросить цену →		Lever - Front Left
101	11050516 запросить цену →		Clamp
2	GX640029 запросить цену →		Fan:Mm40x15:Nidec:L
102	04513025N запросить цену →		Tapping Screw:M3x25
103	04513006N запросить цену →		Tapping Screw - 3x6
3	B2381119 запросить цену →		Lever - Front Upper
104	04543006Q запросить цену →		Tapping Screw - M3x6
4	G0524696 запросить цену →		Right Fusing Lock Lever
5	B2235876 запросить цену →		Density Sensor:Ass'y
105	04514006N запросить цену →		Tapping Screw - 4x6
6	GW020020 запросить цену →		Photointerruptor:Lg248nl1
106	03530250N запросить цену →		Screw:M3x25
107	12042709 запросить цену →		Switch - V-5F930DN
7	B2385310 запросить цену →		Harness - IOB Image Unit Shutter
8	B2231227 запросить цену →		Sensor Shutter Bracket
108	08050088 запросить цену →		Retaining Ring - M6
109	04503025N запросить цену →		Tapping Screw:3x25
9	B2231224 запросить цену →		Torsion Spring
10	B2231225 запросить цену →		Shutter Link
110	04513008N запросить цену →		Tapping Screw - M3x8
11	B2231221 запросить цену →		Sensor Link Bracket
111	03125040N запросить цену →		Screw - M2.5X4
112	04503010N запросить цену →		Tapping Screw - M3x10
12	B2231213 запросить цену →		DC Motor:Shutter:Ass'y
13	B2231212 запросить цену →		DC Motor Bracket
14	B2381100 запросить цену →		Grip Bracket - Right Front
15	B2381106 запросить цену →		Grip Shaft - Right Front
16	B2381105 запросить цену →		Grip Cover - Right Front
17	B2381104 запросить цену →		Grip - Right Front
18	B2235814 запросить цену →		Bracket - Safety Switch Lever
19	B2235813 запросить цену →		Safety Switch Bracket
20	AA063568 запросить цену →		Pressure Spring
21	B2231317 запросить цену →		Screw
22	B2381107 запросить цену →		Grip Plate - Right Front
23	AA060151 запросить цену →		Tension Spring
24	B2385306 запросить цену →		Harness - TM/P Sensor
25	B2236395 запросить цену →		Density Sensor
26	B2385875 запросить цену →		DC Solenoid DC24V
27	B2385867 запросить цену →		Hook:Solenoid:Sensor:TM
28	B2381054 запросить цену →		Guide Plate:Machine Or Copier:Fusin

14. By-pass Feed Section 1 (B230/B237)

№	Артикул	Альт. артикул	Описание
102	04503008N запросить цену →		Tapping Screw - M3x8
1	AA082075 запросить цену →		Bushing - M6
2	B2382711 запросить цену →		Gear - 30Z
3	AA143537 запросить цену →		Screw:M3:Black
4	B2382744 запросить цену →		Arm:Manual Feed Table
5	B2382751 запросить цену →		Decal - Scale
6	B0392631 ✓ в наличии		Front Side Fence
7	B0392632 запросить цену →		Rear Side Fence
8	B2382753 запросить цену →		Decal - Side Fence
9	B2382741 запросить цену →		Manual Feed Table
10	B2372752 запросить цену →		Decal - Paper Set Direction
11	B2385379 запросить цену →		Harness - Manual Feed Table
12	AW500031 запросить цену →		Paper Size Sensor
13	B0392638 запросить цену →		Rack - Rear Side Fence
14	G0123050 запросить цену →		Side Fence Gear
15	B0392637 запросить цену →		Rack - Front Side Fence
16	B2382749 запросить цену →		Magnet Catch Plate
17	B2382746 запросить цену →		Cover - Manual Feed Table
18	B2382747 запросить цену →		Extension Tray
19	B2382748 запросить цену →		Sheet:Damper

15. By-pass Feed Section 2 (B230/B237)

№	Артикул	Альт. артикул	Описание
1	B2382731 запросить цену →		Guide Plate - Upper
101	08050089 запросить цену →		Retaining Ring - M4
102	04503010N запросить цену →		Tapping Screw - M3x10
2	B2382712 запросить цену →		Cam - Manual Feed
103	04503008N запросить цену →		Tapping Screw - M3x8
3	B2382726 запросить цену →		Roller - Manual Feed
4	AF031068 запросить цену →		Paper Feed Roller - Mm30
5	AA140868 запросить цену →		Shaft - Manual Feed
6	B2382727 запросить цену →		Friction Pad
7	GA063063 запросить цену →		Compression Spring:2n
8	B2382715 запросить цену →		Manual Feed Guide Plate - Lower
9	AA082058 запросить цену →		Bushing - 6x10x9mm
10	B2382713 запросить цену →		Disc - Manual Feed
11	AA060993 запросить цену →		Tension Spring - Disc Manual Feed
12	B2382718 запросить цену →		DC Solenoid Cover
13	AX110123 запросить цену →		DC Solenoi 24V 9.6W
14	B2382743 запросить цену →		Holder - Paper End Sensor
15	AW020145 запросить цену →		Photointerruptor:Flat
16	B2382742 запросить цену →		Feeler - Paper End Sensor
17	AA066367 запросить цену →		Feeler Spring - Paper End Sensor
18	AA063436 запросить цену →		Compression Spring - Manual Feed
19	B2385378 запросить цену →		Harness - Manual Feed Unit
20	B2382724 запросить цену →		Manual Feed Cover - Lower
21	B2382722 запросить цену →		Supporting Plate
22	B2382723 запросить цену →		Ground Plate
23	B2382720 запросить цену →		Manual Feed Guide Ass'y
24	52152713 запросить цену →		Bottom Plate Pad
25	B2382719 запросить цену →		Pin
26	B2382725 запросить цену →		Roller - Tray Bottom Plate

Каталог очень большой (1589 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
