Ricoh Aficio MP C2003 C2503 C2011 — каталог запчастей со схемами

Содержание

• 1. EXTERIOR

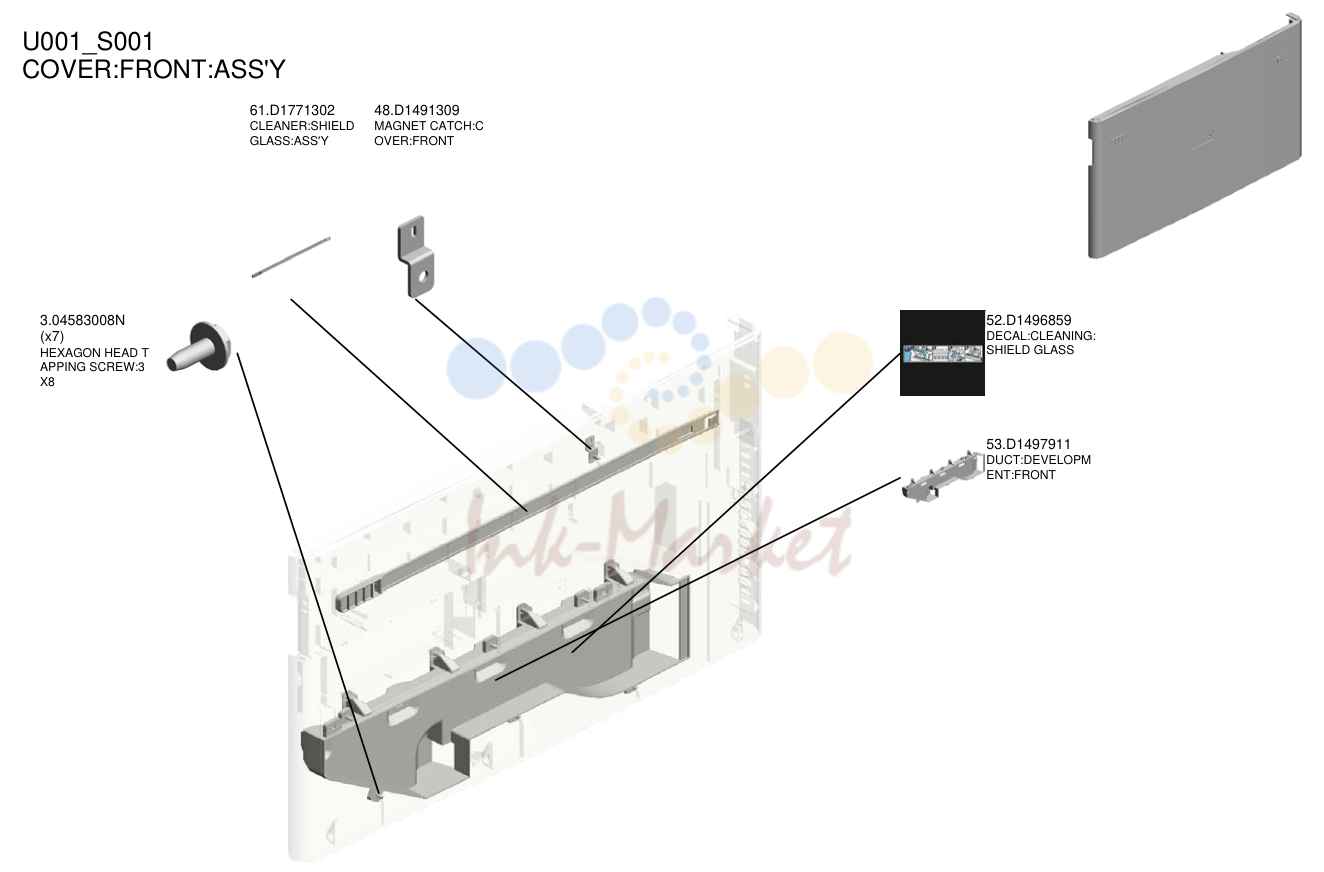

• 2. COVER:FRONT:ASS'Y

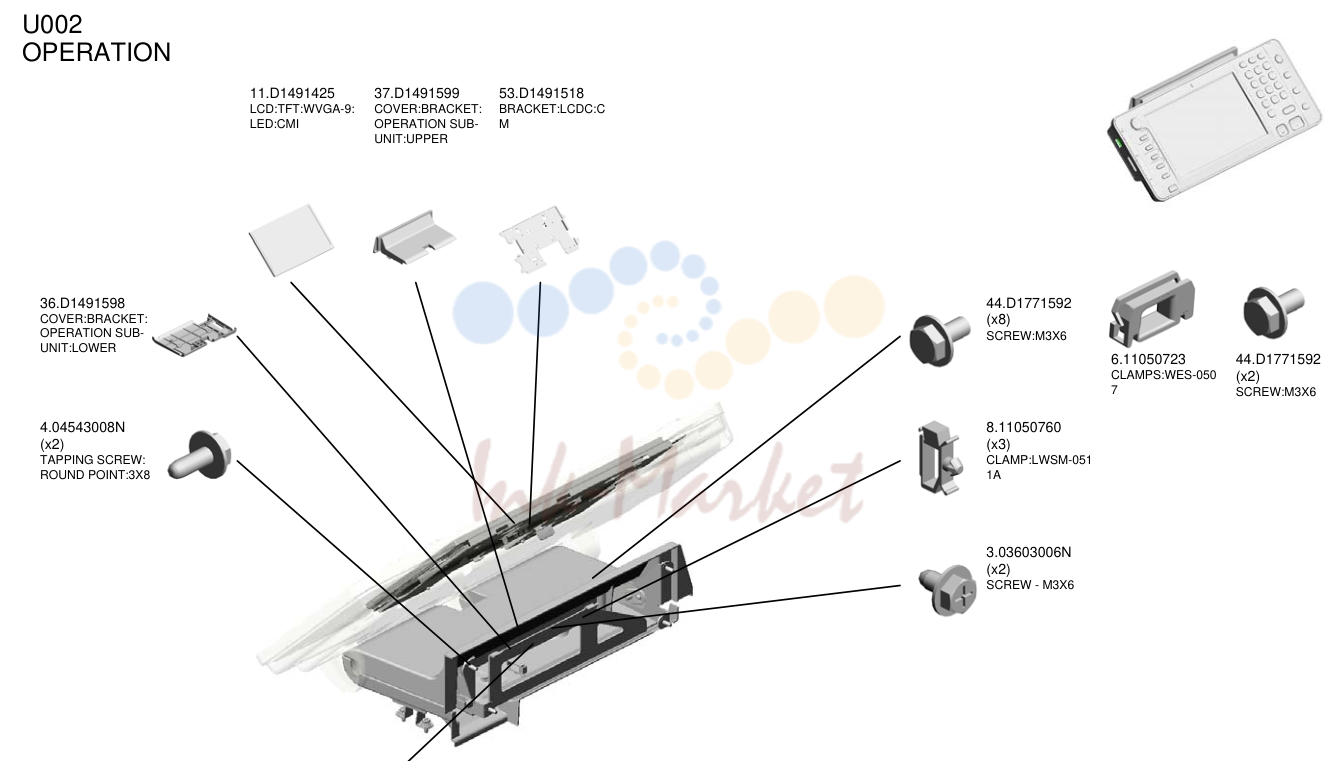

• 3. OPERATION

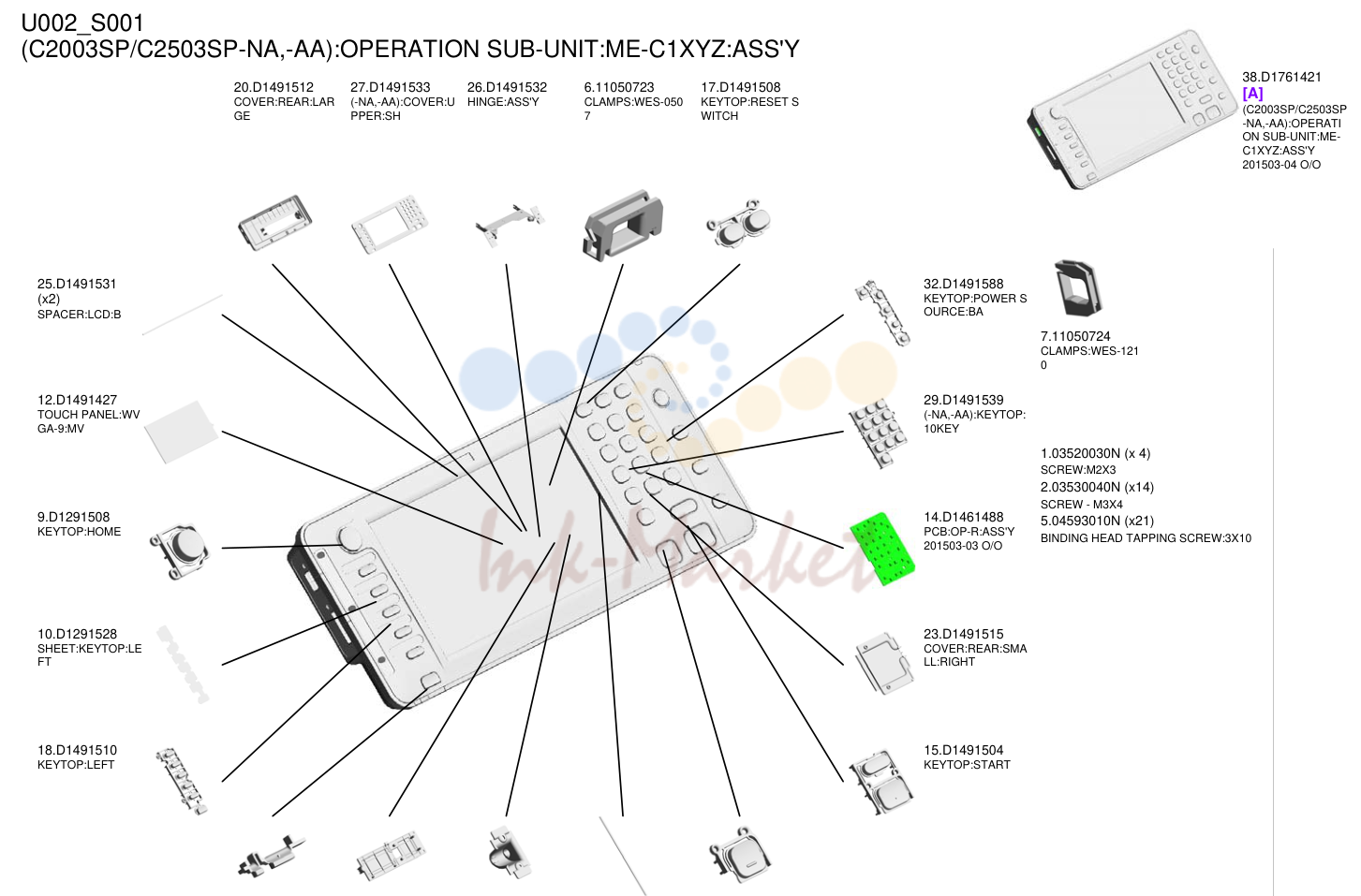

• 4. (C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y
• 5. (C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

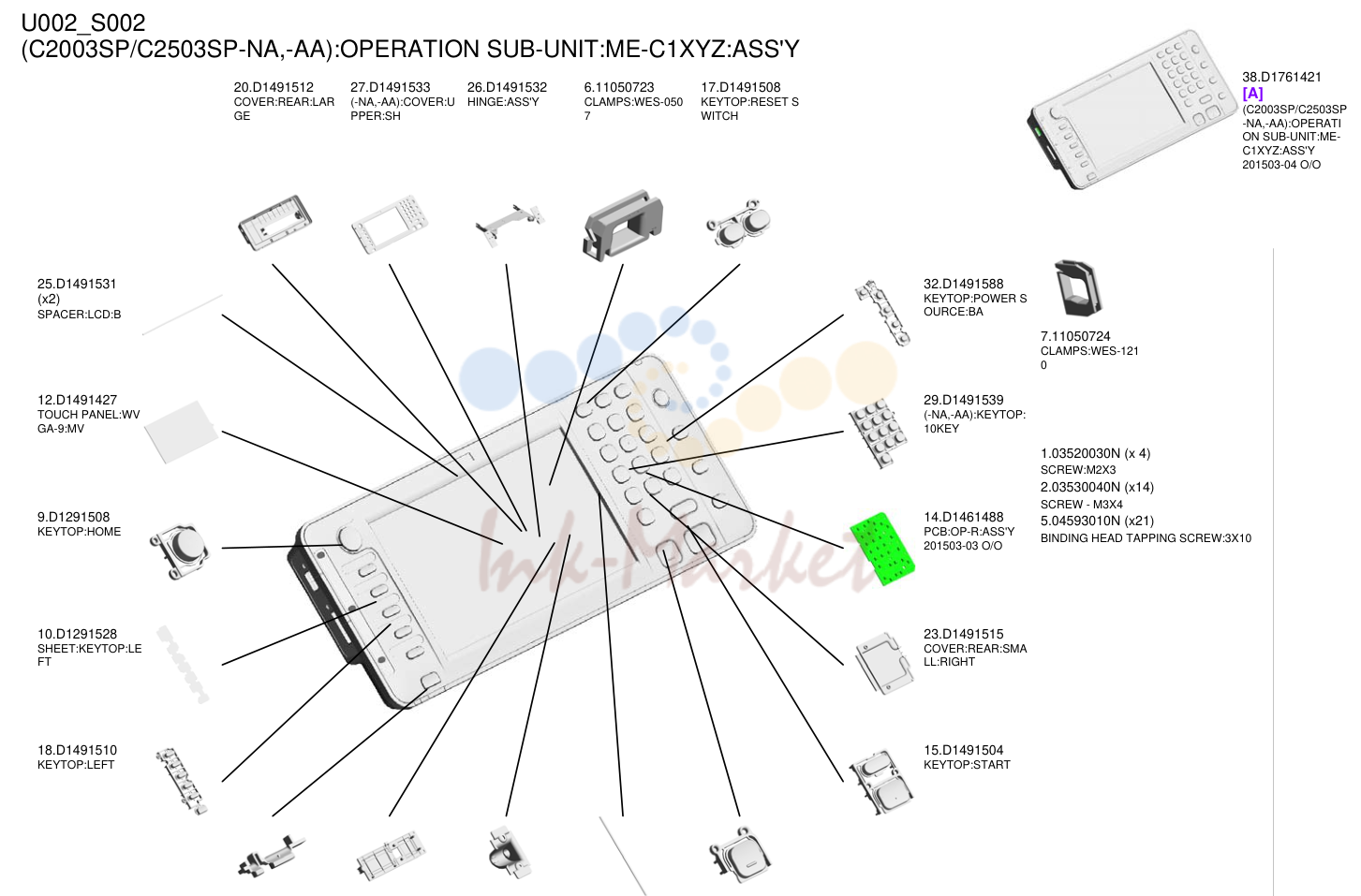

• 6. (C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

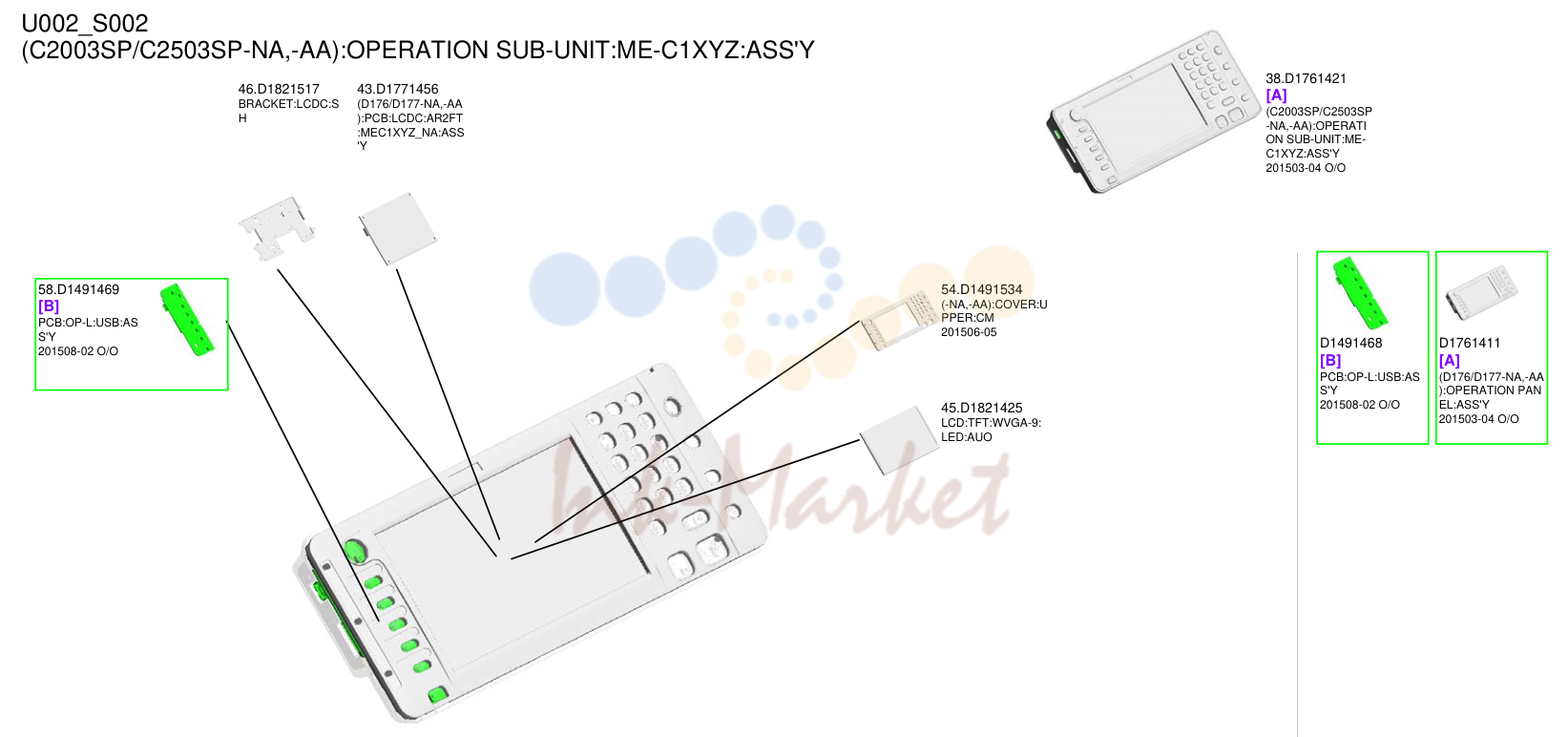

• 7. (C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

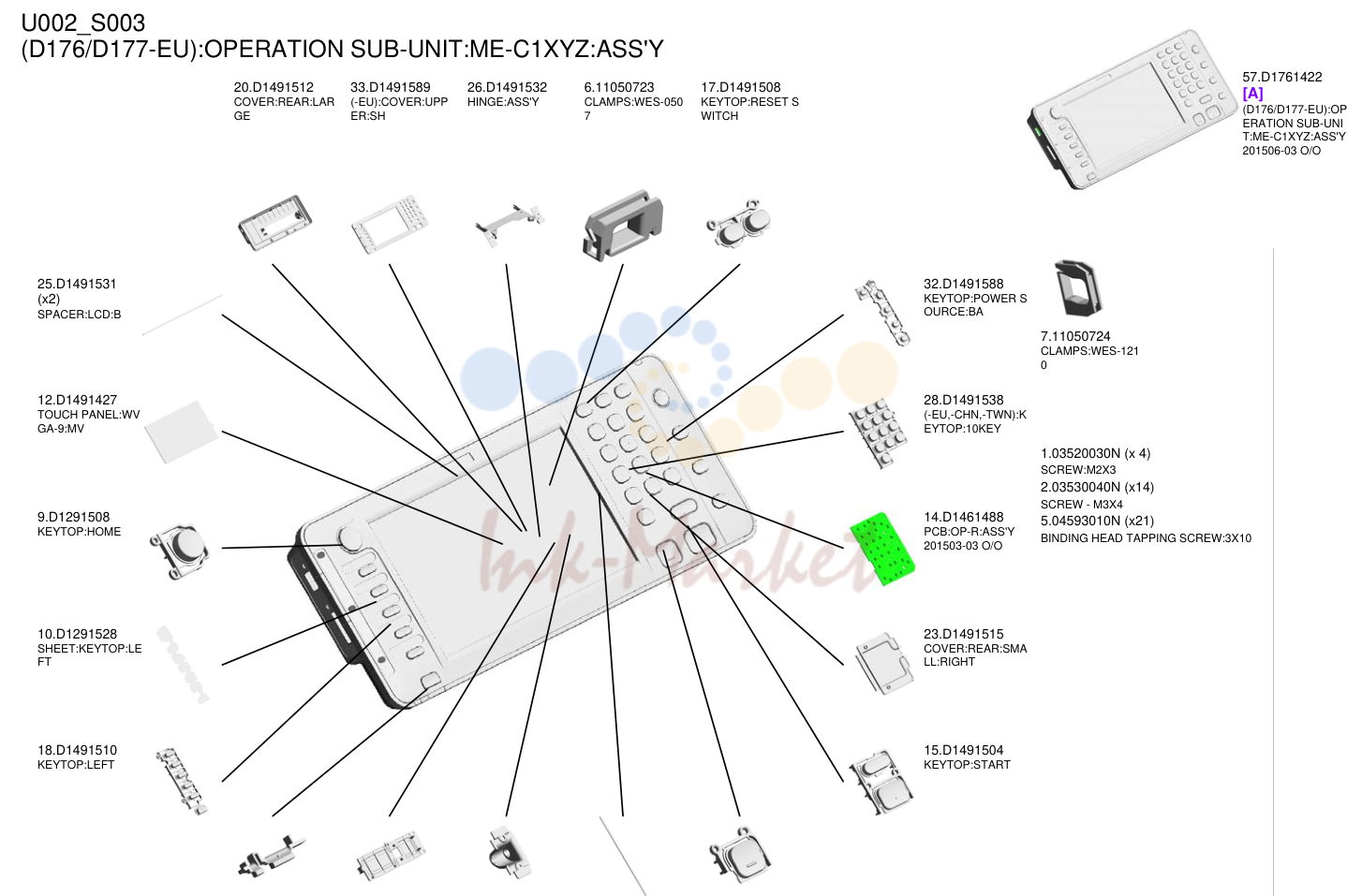

• 8. (D176/D177-EU):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

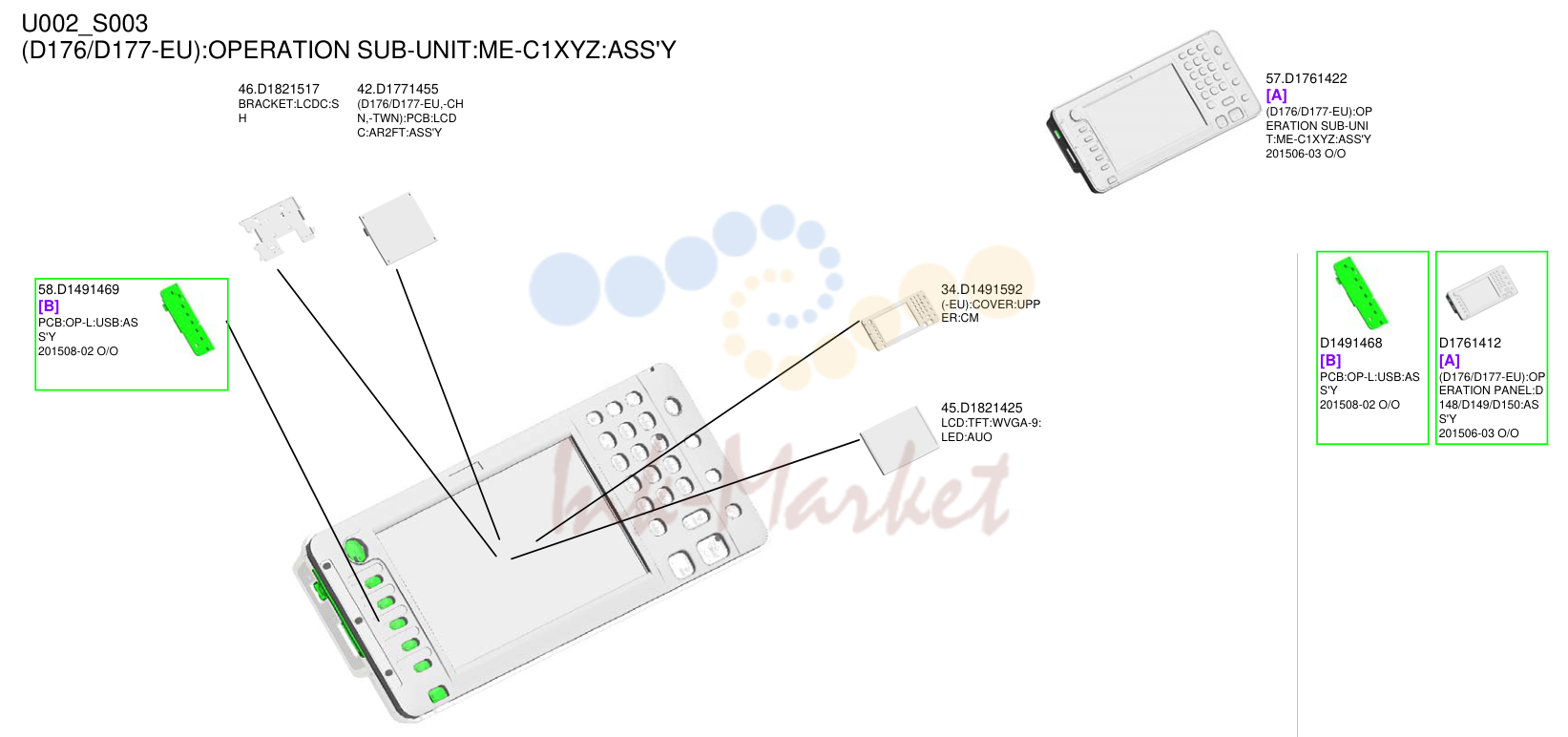

• 9. (D176/D177-EU):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

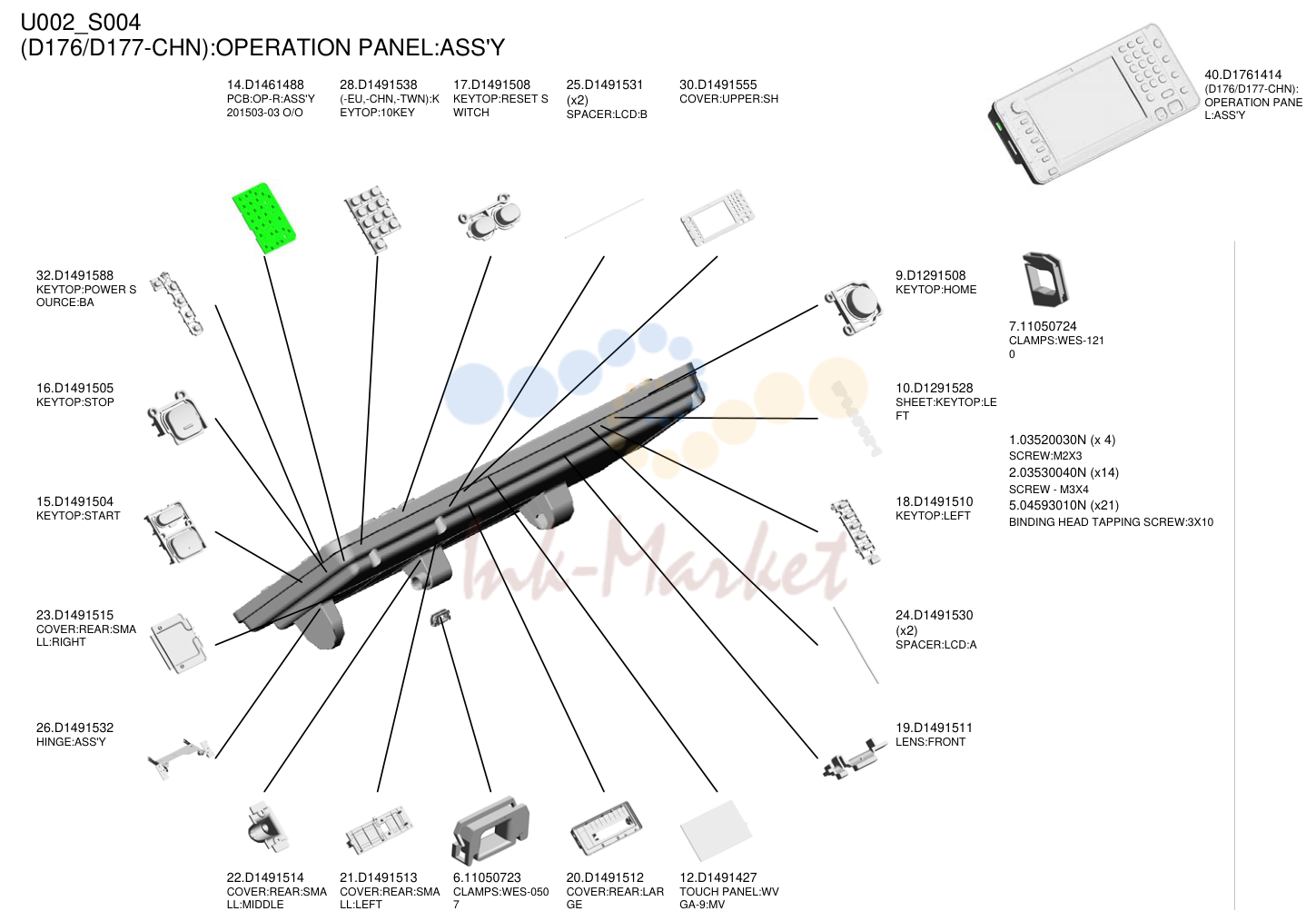

• 10. (D176/D177-CHN):OPERATION PANEL:ASS'Y
• 11. (D176/D177-CHN):OPERATION PANEL:ASS'Y
• 12. (D176/D177-TWN):OPERATION PANEL:ASS'Y

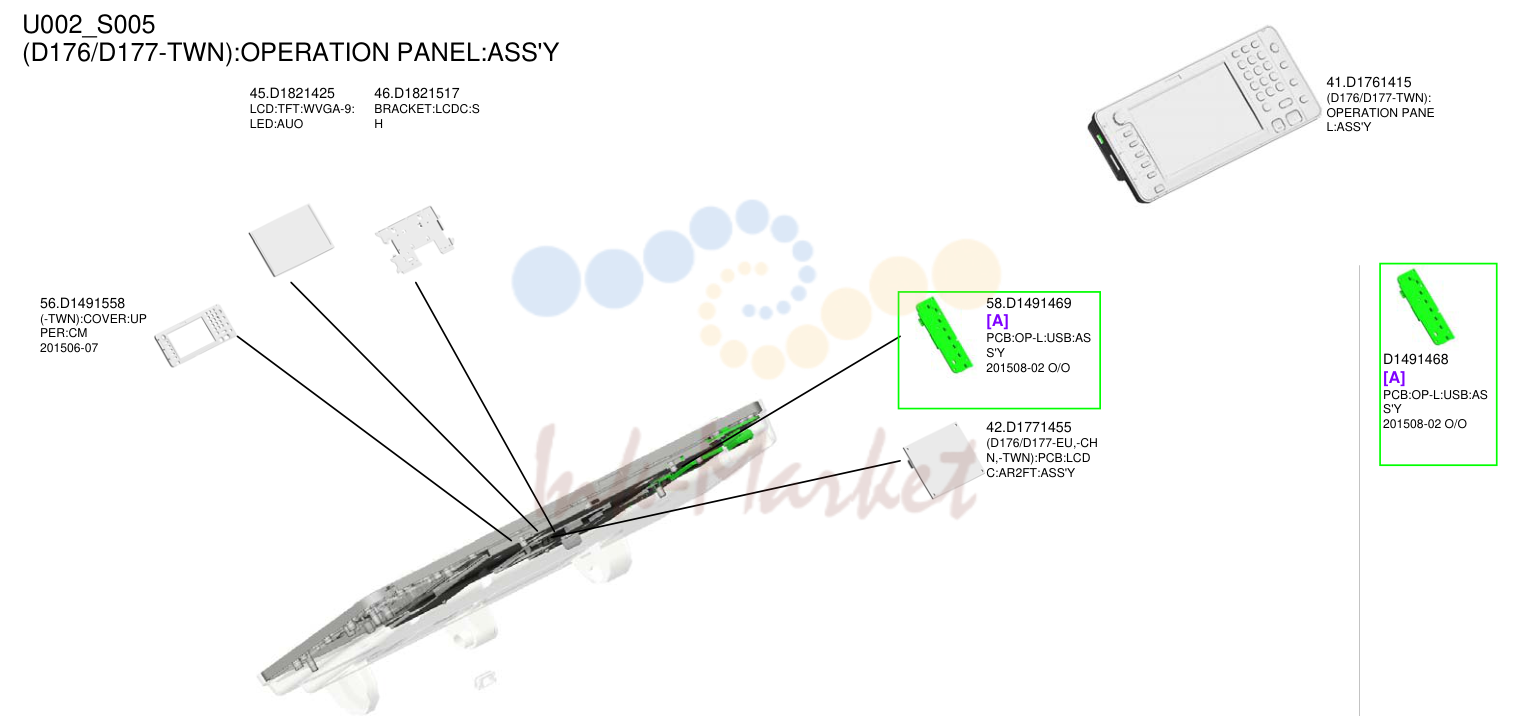

• 13. (D176/D177-TWN):OPERATION PANEL:ASS'Y

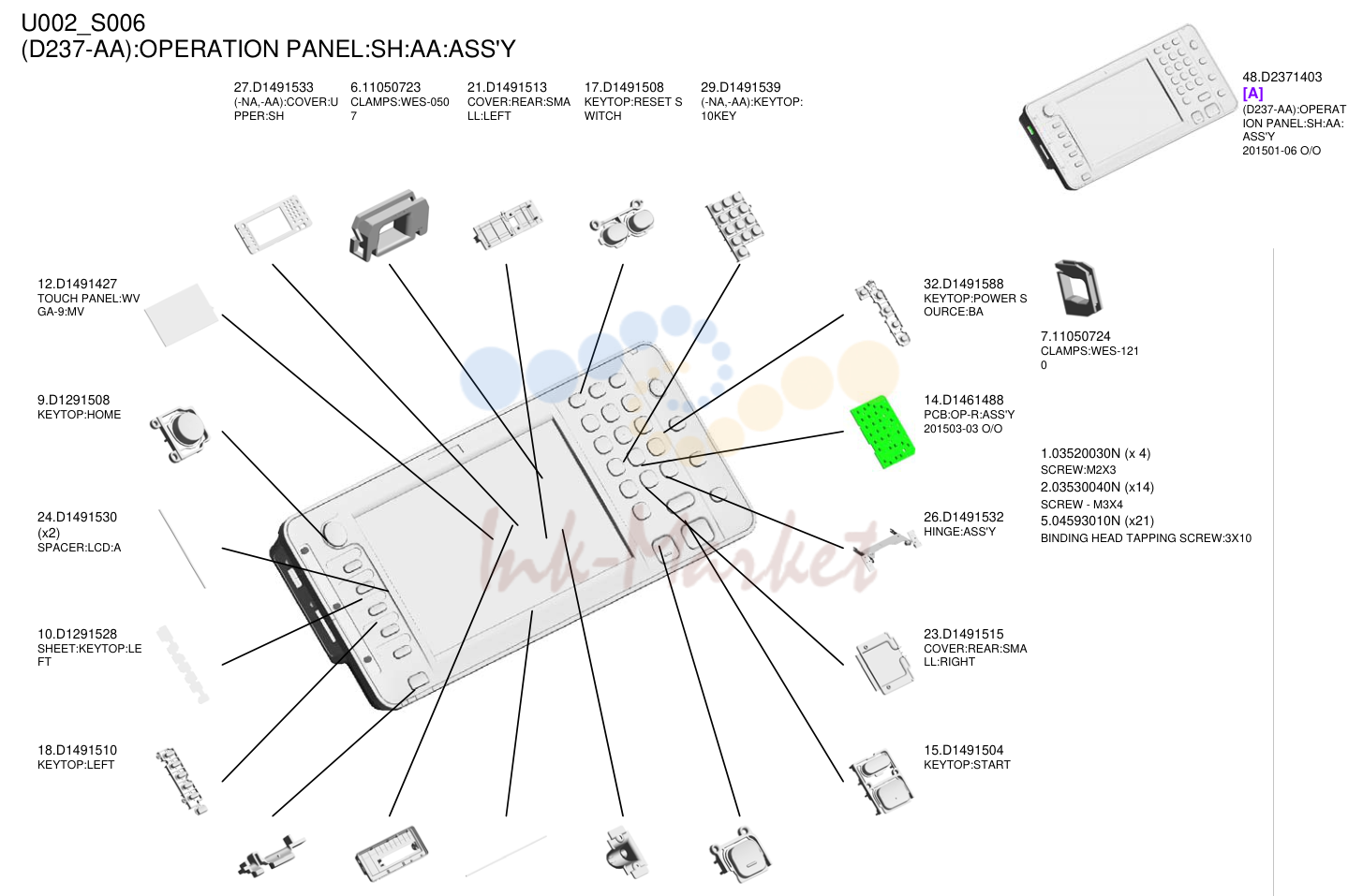

• 14. (D237-AA):OPERATION PANEL:SH:AA:ASS'Y

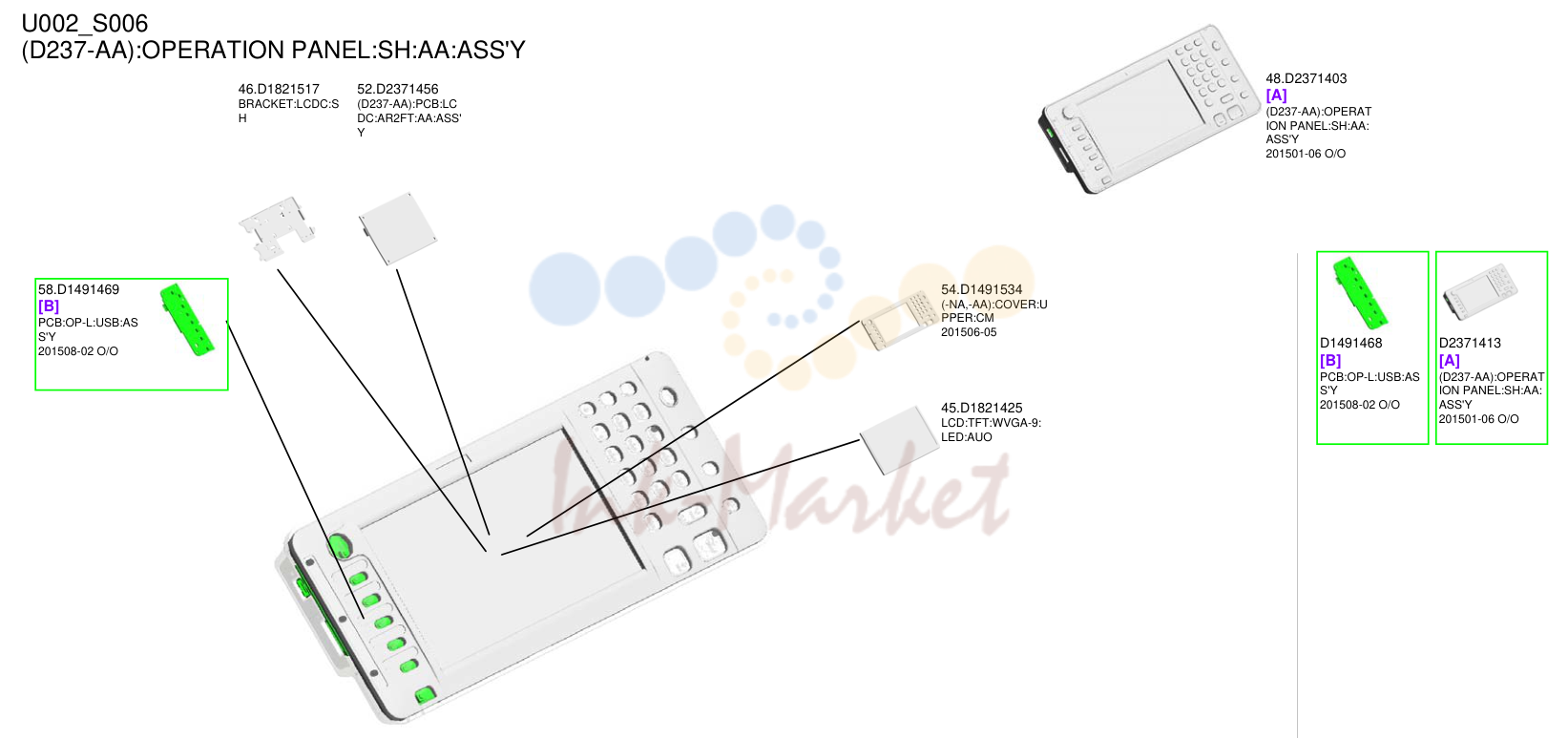

• 15. (D237-AA):OPERATION PANEL:SH:AA:ASS'Y
• 16. (D237-CHN):OPERATION PANEL:SH:CHN:ASS'Y
• 17. (D237-CHN):OPERATION PANEL:SH:CHN:ASS'Y

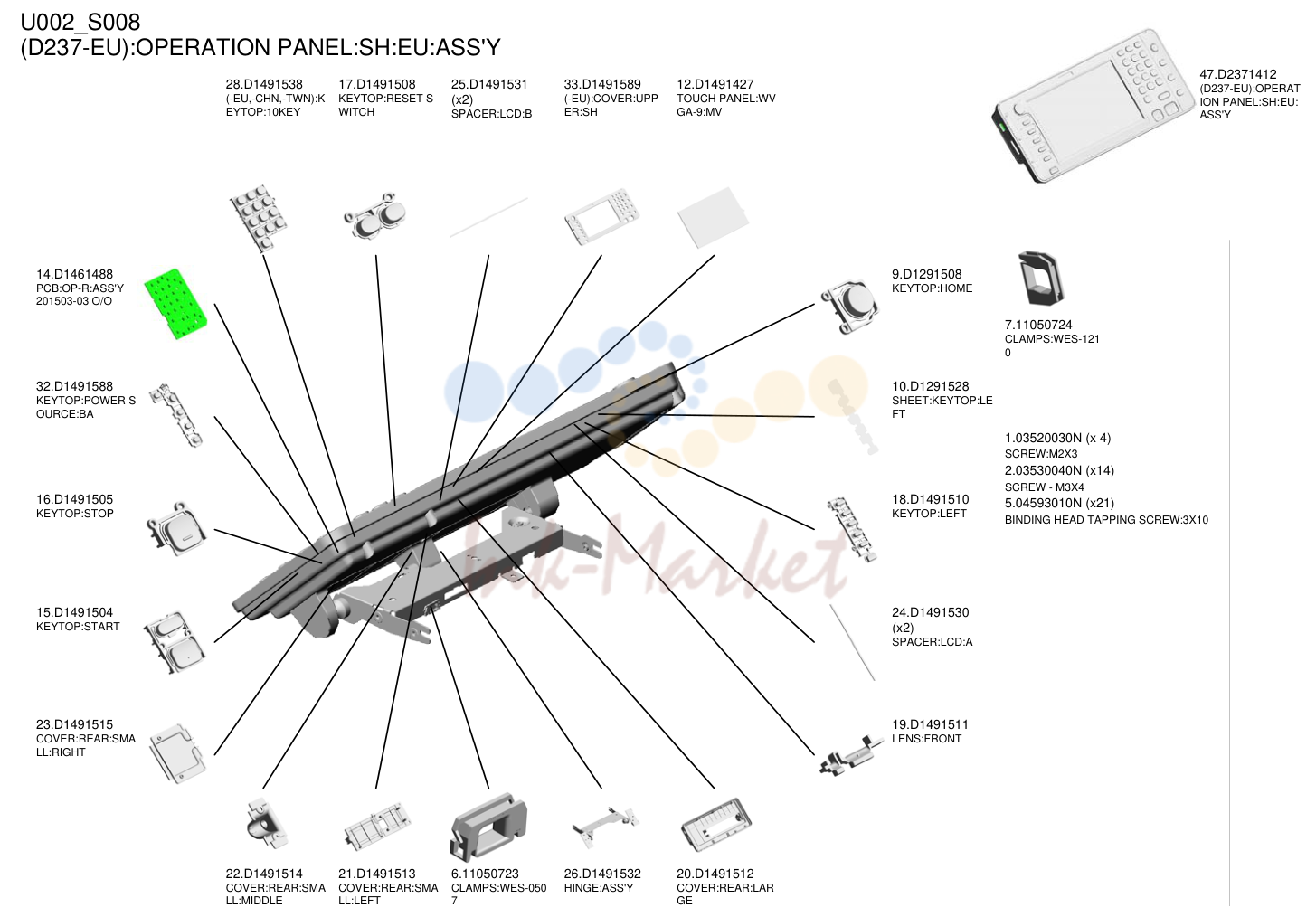

• 18. (D237-EU):OPERATION PANEL:SH:EU:ASS'Y

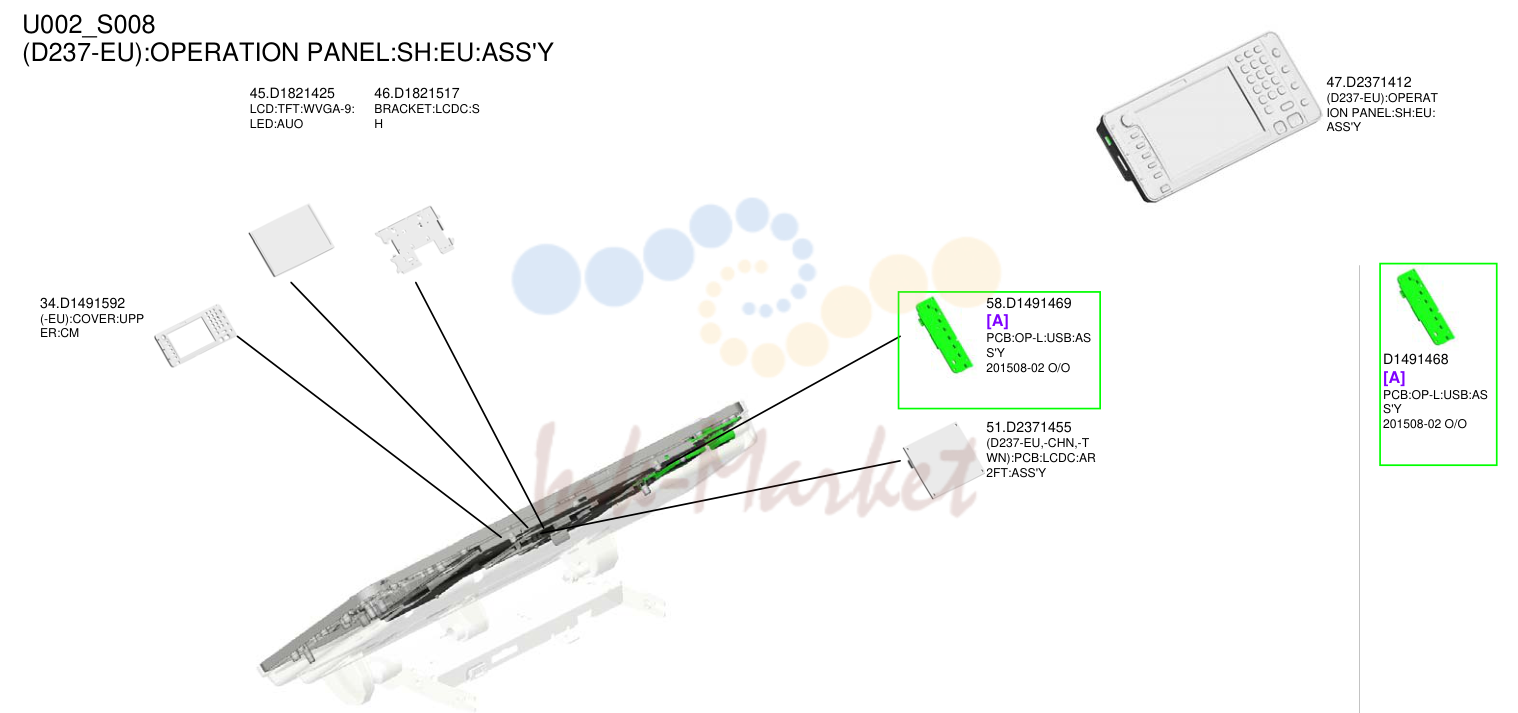

• 19. (D237-EU):OPERATION PANEL:SH:EU:ASS'Y

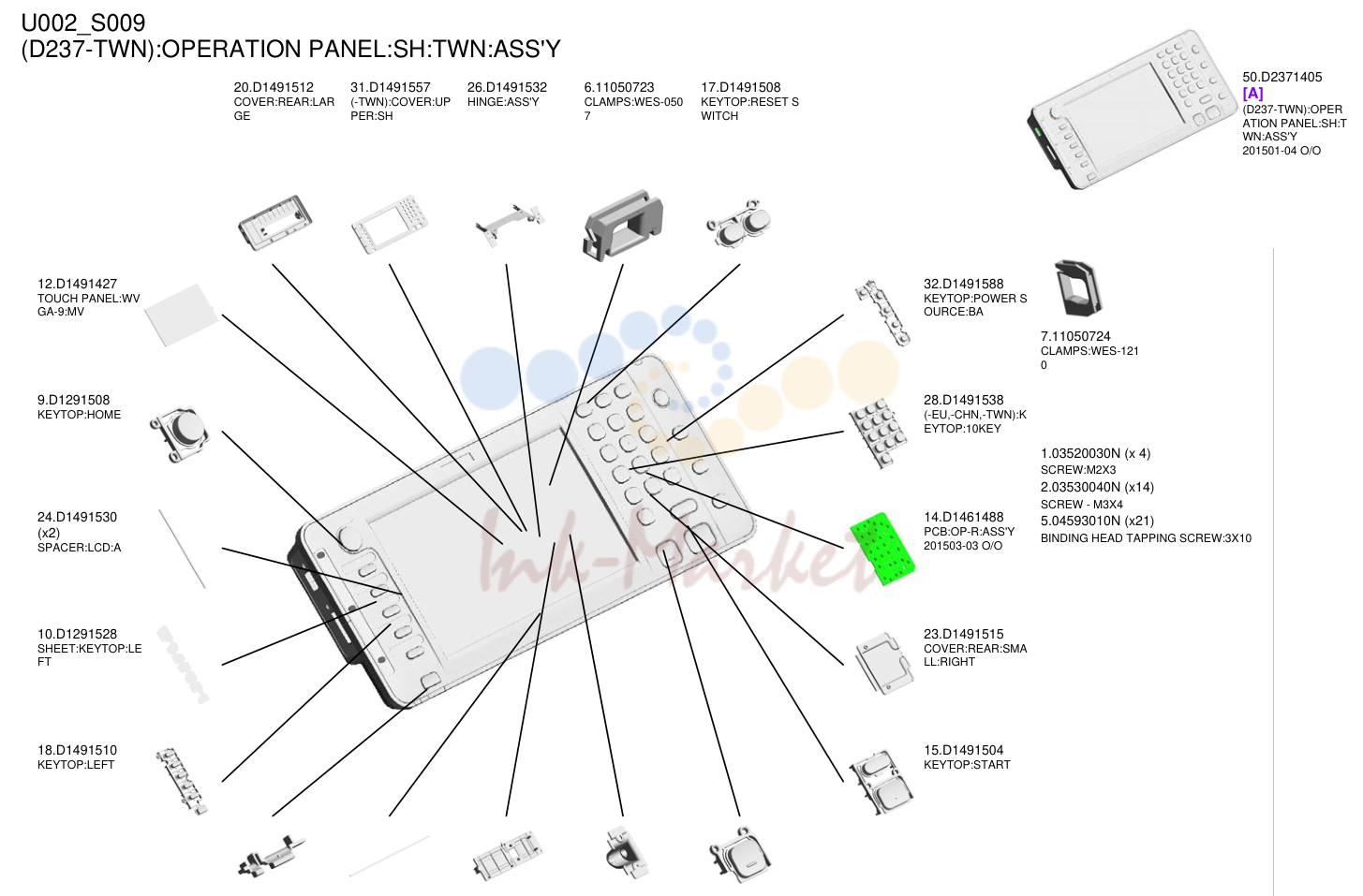

• 20. (D237-TWN):OPERATION PANEL:SH:TWN:ASS'Y
• 21. (D237-TWN):OPERATION PANEL:SH:TWN:ASS'Y

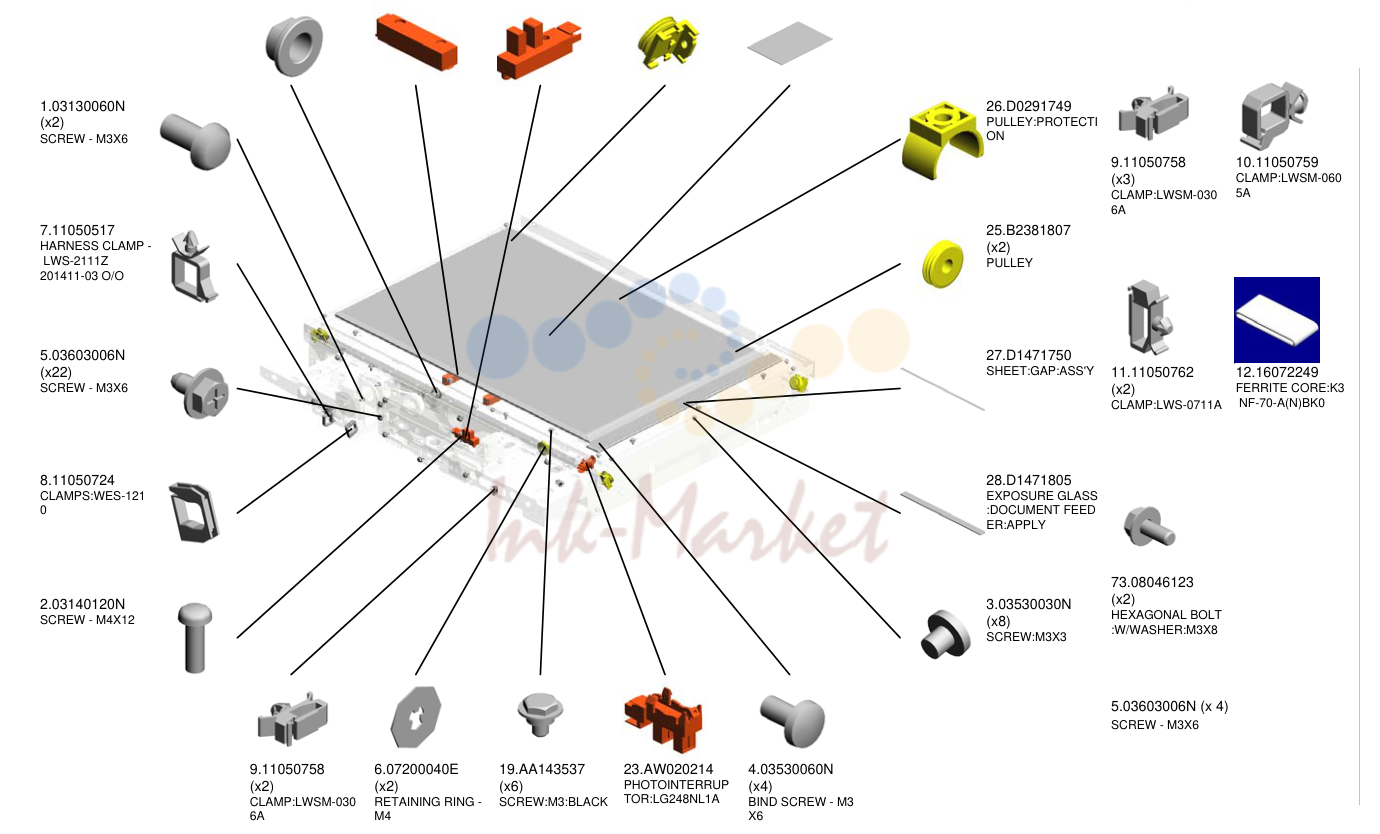

• 22. SCANNER
• 23. DC STEPPER MOTOR
• 24. CARRIAGE:NO.1:ASS'Y

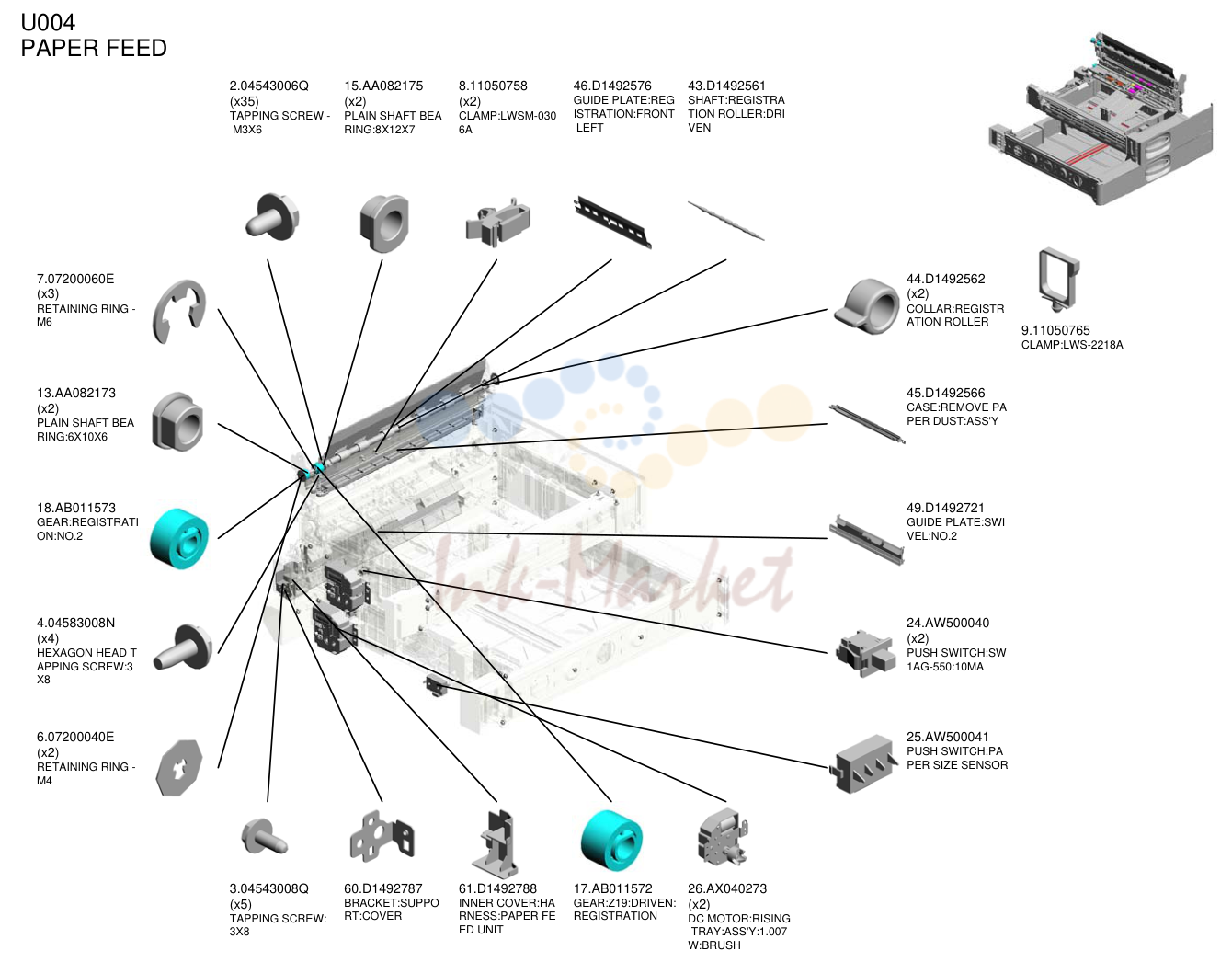

• 25. PAPER FEED
• 26. SUPPORTER:RIGHT:NO.1:ASS'Y

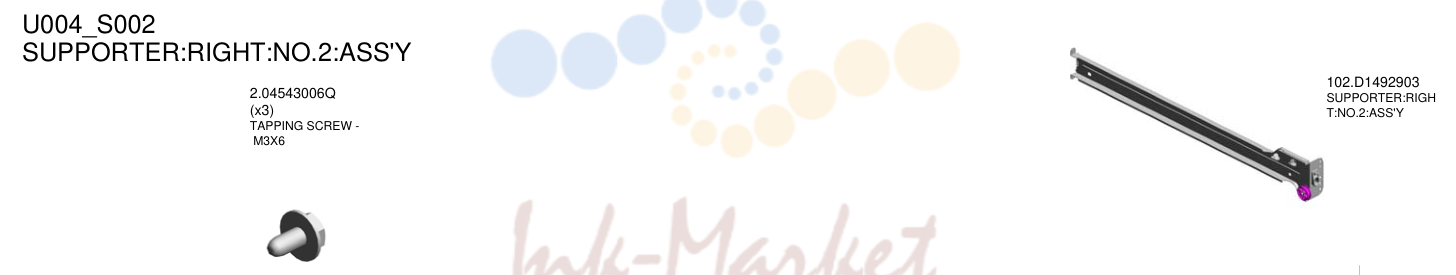

• 27. SUPPORTER:RIGHT:NO.2:ASS'Y
• 28. GUIDE PLATE:SWIVEL:NO.1
• 29. PAPER FEED UNIT:EXP:NO.1:ASS'Y
• 30. PAPER FEED UNIT:EXP:NO.1:ASS'Y
• 31. PAPER FEED UNIT:EXP:NO.2:ASS'Y
• 32. PAPER FEED UNIT:EXP:NO.2:ASS'Y
• 33. PAPER TRAY:NO.1:ASS'Y
• 34. SIDE FENCE:FRONT:NO.1:ASS'Y
• 35. SIDE FENCE:REAR:NO.1:ASS'Y
• 36. END FENCE:PAPER TRAY:ASS'Y
• 37. TRAY BOTTOM PLATE:ASS'Y
• 38. (-NA):PAPER TRAY:NO.2:ASS'Y
• 39. (-NA):PAPER TRAY:NO.2:ASS'Y
• 40. SIDE FENCE:FRONT:ASS'Y
• 41. SIDE FENCE:REAR:ASS'Y
• 42. END FENCE:PAPER TRAY:ASS'Y
• 43. TRAY BOTTOM PLATE:NO.2:ASS'Y
• 44. (-EU,-AA,-CHN,-TWN):PAPER TRAY:NO.2:ASS'Y
• 45. (-EU,-AA,-CHN,-TWN):PAPER TRAY:NO.2:ASS'Y
• 46. SIDE FENCE:FRONT:ASS'Y
• 47. SIDE FENCE:REAR:ASS'Y
• 48. END FENCE:PAPER TRAY:ASS'Y
• 49. TRAY BOTTOM PLATE:NO.2:ASS'Y
• 50. (-EU,-AA,-CHN,-TWN):PAPER TRAY:NO.2:ASS'Y
• 51. (-EU,-AA,-CHN,-TWN):PAPER TRAY:NO.2:ASS'Y
• 52. SIDE FENCE:FRONT:ASS'Y
• 53. SIDE FENCE:REAR:ASS'Y
• 54. END FENCE:PAPER TRAY:ASS'Y
• 55. TRAY BOTTOM PLATE:NO.2:ASS'Y
• 56. (-EU,-AA,-CHN,-TWN):PAPER TRAY:NO.2:ASS'Y
• 57. (-EU,-AA,-CHN,-TWN):PAPER TRAY:NO.2:ASS'Y
• 58. SIDE FENCE:FRONT:ASS'Y
• 59. SIDE FENCE:REAR:ASS'Y
• 60. END FENCE:PAPER TRAY:ASS'Y
• 61. TRAY BOTTOM PLATE:NO.2:ASS'Y
• 62. (-EU,-AA,-CHN,-TWN):PAPER TRAY:NO.2:ASS'Y
• 63. (-EU,-AA,-CHN,-TWN):PAPER TRAY:NO.2:ASS'Y
• 64. SIDE FENCE:FRONT:ASS'Y
• 65. SIDE FENCE:REAR:ASS'Y
• 66. END FENCE:PAPER TRAY:ASS'Y
• 67. TRAY BOTTOM PLATE:NO.2:ASS'Y
• 68. (C2011SP-TWN/-CHN/-EU/-AA):PAPER TRAY:NO.2:ASS'Y
• 69. (C2011SP-TWN/-CHN/-EU/-AA):PAPER TRAY:NO.2:ASS'Y
• 70. SIDE FENCE:FRONT:ASS'Y
• 71. SIDE FENCE:REAR:ASS'Y
• 72. END FENCE:PAPER TRAY:ASS'Y
• 73. TRAY BOTTOM PLATE:NO.2:ASS'Y
• 74. (C2011SP-TWN/-CHN/-EU/-AA):PAPER TRAY:NO.2:ASS'Y
• 75. (C2011SP-TWN/-CHN/-EU/-AA):PAPER TRAY:NO.2:ASS'Y
• 76. SIDE FENCE:FRONT:ASS'Y
• 77. SIDE FENCE:REAR:ASS'Y
• 78. END FENCE:PAPER TRAY:ASS'Y
• 79. TRAY BOTTOM PLATE:NO.2:ASS'Y
• 80. (C2011SP-TWN/-CHN/-EU/-AA):PAPER TRAY:NO.2:ASS'Y
• 81. (C2011SP-TWN/-CHN/-EU/-AA):PAPER TRAY:NO.2:ASS'Y
• 82. SIDE FENCE:FRONT:ASS'Y
• 83. SIDE FENCE:REAR:ASS'Y
• 84. END FENCE:PAPER TRAY:ASS'Y
• 85. TRAY BOTTOM PLATE:NO.2:ASS'Y
• 86. (C2011SP-TWN/-CHN/-EU/-AA):PAPER TRAY:NO.2:ASS'Y
• 87. (C2011SP-TWN/-CHN/-EU/-AA):PAPER TRAY:NO.2:ASS'Y
• 88. SIDE FENCE:FRONT:ASS'Y
• 89. SIDE FENCE:REAR:ASS'Y
• 90. END FENCE:PAPER TRAY:ASS'Y
• 91. TRAY BOTTOM PLATE:NO.2:ASS'Y
• 92. OPTICAL WRITING SECTION:1LD:ASS'Y
• 93. PROCESSES AROUND PHOTOCONDUCTOR
• 94. AIT:BLACK:SERVICE PARTS:EXP
• 95. AIT:CYAN:SERVICE PARTS:EXP
• 96. AIT:MAGENTA:SERVICE PARTS:EXP
• 97. AIT:YELLOW:SERVICE PARTS:EXP
• 98. TONER SUPPRY
• 99. DRIVE UNIT:TONER BOTTLE:ASS'Y
• 100. DRIVE UNIT:TONER BOTTLE:ASS'Y
• 101. DRIVE UNIT:TONER BOTTLE:ASS'Y
• 102. DRIVE UNIT:TONER BOTTLE:ASS'Y
• 103. TONER HOPPER:TONER SUPPLY:BK:ASS'Y
• 104. TONER HOPPER:TONER SUPPLY:C:ASS'Y
• 105. TONER HOPPER:TONER SUPPLY:M:ASS'Y
• 106. TONER HOPPER:TONER SUPPLY:Y:ASS'Y
• 107. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:BK:ASS'Y
• 108. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 109. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 110. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 111. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:BK:ASS'Y
• 112. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:BK:ASS'Y
• 113. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:BK:ASS'Y
• 114. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 115. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 116. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 117. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 118. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 119. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 120. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 121. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 122. (D176/D177-NA,-EU,-AA,-TWN):TRANSPORT SCREW:NOZZLE:XYZ:CMY:ASS'Y
• 123. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:BK:ASS'Y
• 124. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 125. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 126. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 127. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:BK:ASS'Y
• 128. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 129. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 130. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 131. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:BK:ASS'Y
• 132. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 133. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 134. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 135. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:BK:ASS'Y
• 136. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 137. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 138. (D237):(D176/D177-CHN):TRANSPORT SCREW:NOZZLE:CMY:ASS'Y
• 139. INTERMEDIATE TRANSFER
• 140. DENSITY SENSOR:ASS'Y
• 141. CLEANING UNIT:INTERMEDIATE TRANSFER
• 142. TONER OUTLET UNIT:BELT CLEANING:ASS'Y
• 143. TRANSFER UNIT:INTERMEDIATE TRANSFER:ASS'Y
• 144. TONER RECYCLING
• 145. SEPARATION/TRANSPORT
• 146. TRANSFER/SEPARATION UNIT:ASS'Y
• 147. GUIDE PLATE:TRANSFER:SECOND:ASS'Y
• 148. GUIDE PLATE:TRANSFER:SECOND:ASS'Y
• 149. FUSING
• 150. (-EU,-AA,-CHN):FUSING UNIT:EU:XYZ:SERVICE
• 151. (-EU,-AA,-CHN):FUSING UNIT:EU:XYZ:SERVICE
• 152. (-EU,-AA,-CHN):FUSING UNIT:EU:XYZ:SERVICE
• 153. FUSING COVER:UPPER:ASS'Y
• 154. (-EU,-AA,-CHN):FUSING UNIT:EU:XYZ:SERVICE
• 155. (-EU,-AA,-CHN):FUSING UNIT:EU:XYZ:SERVICE
• 156. (-EU,-AA,-CHN):FUSING UNIT:EU:XYZ:SERVICE
• 157. FUSING COVER:UPPER:ASS'Y
• 158. (-NA):FUSING UNIT:SERVICE
• 159. (-NA):FUSING UNIT:SERVICE
• 160. (-NA):FUSING UNIT:SERVICE
• 161. FUSING COVER:UPPER:ASS'Y
• 162. (-EU,-AA,-CHN):FUSING UNIT:EU:XYZ:SERVICE
• 163. (-EU,-AA,-CHN):FUSING UNIT:EU:XYZ:SERVICE
• 164. (-EU,-AA,-CHN):FUSING UNIT:EU:XYZ:SERVICE
• 165. FUSING COVER:UPPER:ASS'Y
• 166. (-TWN):FUSING UNIT:XYZ:SERVICE
• 167. (-TWN):FUSING UNIT:XYZ:SERVICE
• 168. (-TWN):FUSING UNIT:XYZ:SERVICE
• 169. FUSING COVER:UPPER:ASS'Y
• 170. PAPER EXIT
• 171. TRAY:EXIT:ASS'Y
• 172. PAPER EXIT UNIT:XYZ:ASS'Y
• 173. PAPER EXIT UNIT:XYZ:ASS'Y
• 174. DC STEPPER MOTOR:REVERSE:ASS'Y
• 175. DUPLEX
• 176. DUPLEX UNIT:METIS-C1XYZ:EXP:ASS'Y
• 177. DUPLEX UNIT:METIS-C1XYZ:EXP:ASS'Y
• 178. DUPLEX UNIT:METIS-C1XYZ:EXP:ASS'Y
• 179. DUPLEX UNIT:METIS-C1XYZ:EXP:ASS'Y
• 180. GUIDE PLATE:VERTICAL TRANSPORT:NO.1:DRIVEN:ASS'Y
• 181. GUIDE PLATE:VERTICAL TRANSPORT:NO.2:DRIVEN:ASS'Y
• 182. MANUAL FEED UNIT:ASS'Y
• 183. MANUAL FEED UNIT:ASS'Y
• 184. MANUAL FEED UNIT:ASS'Y
• 185. MANUAL FEED TABLE:EXP:ASS'Y
• 186. MANUAL FEED TABLE:EXP:ASS'Y
• 187. SIDE FENCE:FRONT:ASS'Y
• 188. SIDE FENCE:REAR:ASS'Y
• 189. MAIN DRIVE
• 190. DRIVE UNIT:PAPER FEED:ASS'Y
• 191. DRIVE UNIT:REGISTRATION:ASS'Y
• 192. DRIVE UNIT:ENGINE:ASS'Y
• 193. DRIVE UNIT:FUSING/PAPER EXIT UNIT:ASS'Y
• 194. ELECTRICAL
• 195. MAIN FRAME
• 196. CASE:FILTER:ASS'Y
• 197. (-NA,-AA):DECAL:CAUTION:INKJET
• 198. DECAL:PDF:I-GRAY:ABS
• 199. 201409-09

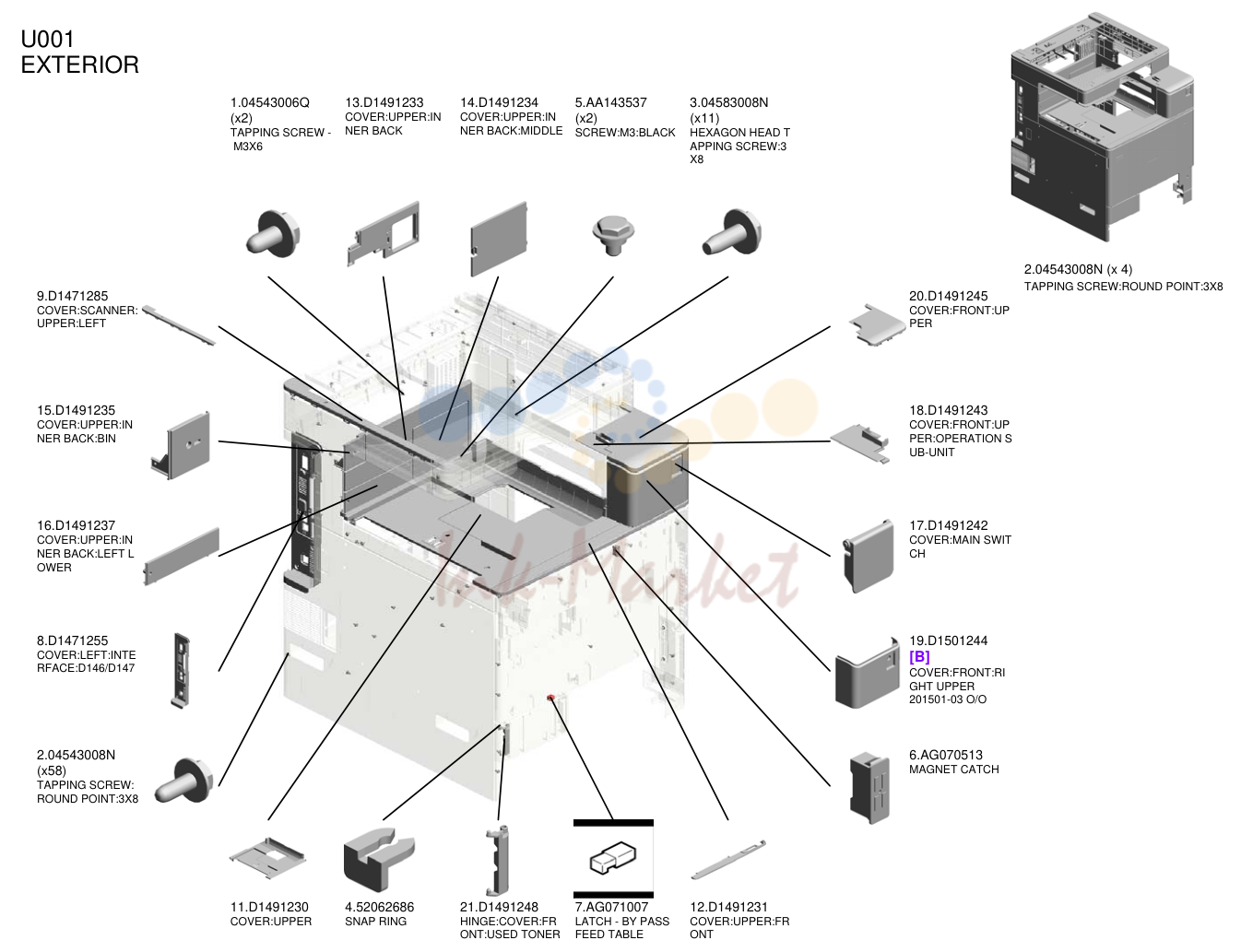

1. EXTERIOR

№	Артикул	Альт. артикул	Описание
1	04543006Q запросить цену →		TAPPING SCREW - M3X6
13	D1491233 ✓ в наличии		COVER:UPPER:INNER BACK
14	D1491234 ✓ в наличии		COVER:UPPER:INNER BACK:MIDDLE
5	AA143537 запросить цену →		SCREW:M3:BLACK
3	04583008N запросить цену →		HEXAGON HEAD TAPPING SCREW:3X8
9	D1471285 запросить цену →		COVER:SCANNER:UPPER:LEFT
15	D1491235 запросить цену →		COVER:UPPER:INNER BACK:BIN
16	D1491237 ✓ в наличии		COVER:UPPER:INNER BACK:LEFT LOWER
8	D1471255 запросить цену →		COVER:LEFT:INTERFACE:D146/D147
2	04543008N запросить цену →		TAPPING SCREW:ROUND POINT:3X8
20	D1491245 запросить цену →		COVER:FRONT:UPPER
18	D1491243 запросить цену →		COVER:FRONT:UPPER:OPERATION SUB-UNIT
17	D1491242 запросить цену →		COVER:MAIN SWITCH
19	D1501244 запросить цену →		COVER:FRONT:RIGHT UPPER
6	AG070513 запросить цену →		MAGNET CATCH
11	D1491230 запросить цену →		COVER:UPPER
4	52062686 запросить цену →		SNAP RING
21	D1491248 запросить цену →		HINGE:COVER:FRONT:USED TONER
7	AG071007 запросить цену →		LATCH - BY PASS FEED TABLE
12	D1491231 запросить цену →		COVER:UPPER:FRONT2.04543008N (x 4)TAPPING SCREW:ROUND POINT:3X8EXTERIORU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016
28	D1491263 запросить цену →		CAP:LOUVER:DEODORIZE FILTER
37	D1491281 запросить цену →		COVER:SCANNER:FRONT
38	D1491282 запросить цену →		COVER:SCANNER:UPPER:FRONT
40	D1491287 запросить цену →		COVER:SCANNER:RIGHT
41	D1491288 запросить цену →		COVER:SCANNER:UPPER:RIGHT
27	D1491261 запросить цену →		COVER:REAR:UPPER
32	D1491269 запросить цену →		COVER:REAR:RIGHT UPPER
39	D1491284 запросить цену →		COVER:SCANNER:LEFT
24	D1491252 запросить цену →		COVER:LEFT:UPPER:REAR
25	D1491257 запросить цену →		CAP:34X55
31	D1491267 запросить цену →		COVER:RIGHT:UPPER
29	D1491265 запросить цену →		COVER:RIGHT:REAR
33	D1491273 запросить цену →		INNER COVER:FRONT:LOWER
35	D1491275 запросить цену →		INNER COVER:FRONT:RIGHT LOWER
30	D1491266 запросить цену →		COVER:RIGHT:FRONT LOWER
26	D1491260 запросить цену →		COVER:REAR:LOWER
22	D1501250 запросить цену →		COVER:LEFT
23	D1491251 запросить цену →		COVER:LEFT:UPPER
34	D1491274 ✓ в наличии		INNER COVER:FRONT:USED TONER
36	D1491278 запросить цену →		TORSION SPRING:COVER:USED TONEREXTERIORU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016
60	D1771289 запросить цену →		COVER:SCANNER:REAR
56	D1501290 запросить цену →		COVER:SCANNER:UPPER:REAR
42	D1491291 запросить цену →		CAP:HARNESS
57	D1771232 запросить цену →		COVER:UPPER:EXIT
43	D1491294 запросить цену →		(-AA,-CHN,-TWN):CAP:HARNESS:CORNER
49	D1494492 ✓ в наличии		TRAY:REVERSE
54	D1497984 запросить цену →		DUCT:REAR:POWER SUPPLY UNIT
50	D1495883 запросить цену →		KEYTOP:MAIN SWITCH
51	D1495884 запросить цену →		COMPRESSION SPRING:KEYTOP
46	D1491307 запросить цену →		SPRING PLATE:BAND
47	D1491308 запросить цену →		BAND:STOPPER:DOOR
45	D1491305 запросить цену →		CAP:TOTAL COUNTER
55	D1501247 запросить цену →		COVER:FRONT:USED TONER
59	D1771276 запросить цену →		INNER COVER:TONER BOTTLED1491244COVER:FRONT:RIGHT UPPERD1491250COVER:LEFTD1771271INNER COVER:TONER BOTTLEEXTERIORU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

2. COVER:FRONT:ASS'Y

№	Артикул	Альт. артикул	Описание
10	D1481240 запросить цену →		COVER:FRONT:ASS'Y
61	D1771302 запросить цену →		CLEANER:SHIELD GLASS:ASS'Y
48	D1491309 запросить цену →		MAGNET CATCH:COVER:FRONT
3	04583008N запросить цену →		HEXAGON HEAD TAPPING SCREW:3X8
52	D1496859 запросить цену →		DECAL:CLEANING:SHIELD GLASS
53	D1497911 запросить цену →		DUCT:DEVELOPMENT:FRONTD1771240COVER:FRONT:ASS'YU001_S001COVER:FRONT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

3. OPERATION

№	Артикул	Альт. артикул	Описание
11	D1491425 запросить цену →		LCD:TFT:WVGA-9:LED:CMI
37	D1491599 запросить цену →		COVER:BRACKET:OPERATION SUB-UNIT:UPPER
53	D1491518 запросить цену →		BRACKET:LCDC:CM
36	D1491598 запросить цену →		COVER:BRACKET:OPERATION SUB-UNIT:LOWER
4	04543008N запросить цену →		TAPPING SCREW:ROUND POINT:3X8
44	D1771592 запросить цену →		SCREW:M3X6
8	11050760 запросить цену →		CLAMP:LWSM-0511A
3	03603006N запросить цену →		SCREW - M3X6
35	D1491595 запросить цену →		BRACKET:OPERATION SUB-UNIT
6	11050723 ✓ в наличии		CLAMPS:WES-0507
44	D1771592 запросить цену →		SCREW:M3X6OPERATIONU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

4. (C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

№	Артикул	Альт. артикул	Описание
38	D1761421 запросить цену →		(C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y
20	D1491512 запросить цену →		COVER:REAR:LARGE
27	D1491533 запросить цену →		(-NA,-AA):COVER:UPPER:SH
26	D1491532 запросить цену →		HINGE:ASS'Y
6	11050723 ✓ в наличии		CLAMPS:WES-0507
17	D1491508 запросить цену →		KEYTOP:RESET SWITCH
25	D1491531 запросить цену →		SPACER:LCD:B
12	D1491427 запросить цену →		TOUCH PANEL:WVGA-9:MV
9	D1291508 запросить цену →		KEYTOP:HOME
10	D1291528 запросить цену →		SHEET:KEYTOP:LEFT
18	D1491510 запросить цену →		KEYTOP:LEFT
32	D1491588 запросить цену →		KEYTOP:POWER SOURCE:BA
29	D1491539 запросить цену →		(-NA,-AA):KEYTOP:10KEY
14	D1461488 ✓ в наличии		PCB:OP-R:ASS'Y
23	D1491515 запросить цену →		COVER:REAR:SMALL:RIGHT
15	D1491504 запросить цену →		KEYTOP:START
19	D1491511 запросить цену →		LENS:FRONT
21	D1491513 запросить цену →		COVER:REAR:SMALL:LEFT
22	D1491514 запросить цену →		COVER:REAR:SMALL:MIDDLE
24	D1491530 запросить цену →		SPACER:LCD:A
16	D1491505 запросить цену →		KEYTOP:STOP
7	11050724 запросить цену →		CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x14)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S001(C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

5. (C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

№	Артикул	Альт. артикул	Описание
38	D1761421 запросить цену →		(C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y
46	D1821517 запросить цену →		BRACKET:LCDC:SH
43	D1771456 запросить цену →		(D176/D177-NA,-AA):PCB:LCDC:AR2FT:MEC1XYZ_NA:ASS'Y
58	D1491469 запросить цену →		PCB:OP-L:USB:ASS'Y
54	D1491534 запросить цену →		(-NA,-AA):COVER:UPPER:CM
45	D1821425 запросить цену →		LCD:TFT:WVGA-9:LED:AUOD1491468PCB:OP-L:USB:ASS'YD1761411(D176/D177-NA,-AA):OPERATION PANEL:ASS'YU002_S001(C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

6. (C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

№	Артикул	Альт. артикул	Описание
38	D1761421 запросить цену →		(C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y
20	D1491512 запросить цену →		COVER:REAR:LARGE
27	D1491533 запросить цену →		(-NA,-AA):COVER:UPPER:SH
26	D1491532 запросить цену →		HINGE:ASS'Y
6	11050723 ✓ в наличии		CLAMPS:WES-0507
17	D1491508 запросить цену →		KEYTOP:RESET SWITCH
25	D1491531 запросить цену →		SPACER:LCD:B
12	D1491427 запросить цену →		TOUCH PANEL:WVGA-9:MV
9	D1291508 запросить цену →		KEYTOP:HOME
10	D1291528 запросить цену →		SHEET:KEYTOP:LEFT
18	D1491510 запросить цену →		KEYTOP:LEFT
32	D1491588 запросить цену →		KEYTOP:POWER SOURCE:BA
29	D1491539 запросить цену →		(-NA,-AA):KEYTOP:10KEY
14	D1461488 ✓ в наличии		PCB:OP-R:ASS'Y
23	D1491515 запросить цену →		COVER:REAR:SMALL:RIGHT
15	D1491504 запросить цену →		KEYTOP:START
19	D1491511 запросить цену →		LENS:FRONT
21	D1491513 запросить цену →		COVER:REAR:SMALL:LEFT
22	D1491514 запросить цену →		COVER:REAR:SMALL:MIDDLE
24	D1491530 запросить цену →		SPACER:LCD:A
16	D1491505 запросить цену →		KEYTOP:STOP
7	11050724 запросить цену →		CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x14)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S002(C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

7. (C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

№	Артикул	Альт. артикул	Описание
38	D1761421 запросить цену →		(C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y
46	D1821517 запросить цену →		BRACKET:LCDC:SH
43	D1771456 запросить цену →		(D176/D177-NA,-AA):PCB:LCDC:AR2FT:MEC1XYZ_NA:ASS'Y
58	D1491469 запросить цену →		PCB:OP-L:USB:ASS'Y
54	D1491534 запросить цену →		(-NA,-AA):COVER:UPPER:CM
45	D1821425 запросить цену →		LCD:TFT:WVGA-9:LED:AUOD1491468PCB:OP-L:USB:ASS'YD1761411(D176/D177-NA,-AA):OPERATION PANEL:ASS'YU002_S002(C2003SP/C2503SP-NA,-AA):OPERATION SUB-UNIT:ME-C1XYZ:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

8. (D176/D177-EU):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

№	Артикул	Альт. артикул	Описание
57	D1761422 запросить цену →		(D176/D177-EU):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y
20	D1491512 запросить цену →		COVER:REAR:LARGE
33	D1491589 запросить цену →		(-EU):COVER:UPPER:SH
26	D1491532 запросить цену →		HINGE:ASS'Y
6	11050723 ✓ в наличии		CLAMPS:WES-0507
17	D1491508 запросить цену →		KEYTOP:RESET SWITCH
25	D1491531 запросить цену →		SPACER:LCD:B
12	D1491427 запросить цену →		TOUCH PANEL:WVGA-9:MV
9	D1291508 запросить цену →		KEYTOP:HOME
10	D1291528 запросить цену →		SHEET:KEYTOP:LEFT
18	D1491510 запросить цену →		KEYTOP:LEFT
32	D1491588 запросить цену →		KEYTOP:POWER SOURCE:BA
28	D1491538 запросить цену →		(-EU,-CHN,-TWN):KEYTOP:10KEY
14	D1461488 ✓ в наличии		PCB:OP-R:ASS'Y
23	D1491515 запросить цену →		COVER:REAR:SMALL:RIGHT
15	D1491504 запросить цену →		KEYTOP:START
19	D1491511 запросить цену →		LENS:FRONT
21	D1491513 запросить цену →		COVER:REAR:SMALL:LEFT
22	D1491514 запросить цену →		COVER:REAR:SMALL:MIDDLE
24	D1491530 запросить цену →		SPACER:LCD:A
16	D1491505 запросить цену →		KEYTOP:STOP
7	11050724 запросить цену →		CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x14)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S003(D176/D177-EU):OPERATION SUB-UNIT:ME-C1XYZ:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

9. (D176/D177-EU):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y

№	Артикул	Альт. артикул	Описание
57	D1761422 запросить цену →		(D176/D177-EU):OPERATION SUB-UNIT:ME-C1XYZ:ASS'Y
46	D1821517 запросить цену →		BRACKET:LCDC:SH
42	D1771455 запросить цену →		(D176/D177-EU,-CHN,-TWN):PCB:LCDC:AR2FT:ASS'Y
58	D1491469 запросить цену →		PCB:OP-L:USB:ASS'Y
34	D1491592 запросить цену →		(-EU):COVER:UPPER:CM
45	D1821425 запросить цену →		LCD:TFT:WVGA-9:LED:AUOD1491468PCB:OP-L:USB:ASS'YD1761412(D176/D177-EU):OPERATION PANEL:D148/D149/D150:ASS'YU002_S003(D176/D177-EU):OPERATION SUB-UNIT:ME-C1XYZ:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

10. (D176/D177-CHN):OPERATION PANEL:ASS'Y

№	Артикул	Альт. артикул	Описание
40	D1761414 запросить цену →		(D176/D177-CHN):OPERATION PANEL:ASS'Y
14	D1461488 ✓ в наличии		PCB:OP-R:ASS'Y
28	D1491538 запросить цену →		(-EU,-CHN,-TWN):KEYTOP:10KEY
17	D1491508 запросить цену →		KEYTOP:RESET SWITCH
25	D1491531 запросить цену →		SPACER:LCD:B
30	D1491555 запросить цену →		COVER:UPPER:SH
32	D1491588 запросить цену →		KEYTOP:POWER SOURCE:BA
16	D1491505 запросить цену →		KEYTOP:STOP
15	D1491504 запросить цену →		KEYTOP:START
23	D1491515 запросить цену →		COVER:REAR:SMALL:RIGHT
26	D1491532 запросить цену →		HINGE:ASS'Y
9	D1291508 запросить цену →		KEYTOP:HOME
10	D1291528 запросить цену →		SHEET:KEYTOP:LEFT
18	D1491510 запросить цену →		KEYTOP:LEFT
24	D1491530 запросить цену →		SPACER:LCD:A
19	D1491511 запросить цену →		LENS:FRONT
22	D1491514 запросить цену →		COVER:REAR:SMALL:MIDDLE
21	D1491513 запросить цену →		COVER:REAR:SMALL:LEFT
6	11050723 ✓ в наличии		CLAMPS:WES-0507
20	D1491512 запросить цену →		COVER:REAR:LARGE
12	D1491427 запросить цену →		TOUCH PANEL:WVGA-9:MV
7	11050724 запросить цену →		CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x14)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S004(D176/D177-CHN):OPERATION PANEL:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

11. (D176/D177-CHN):OPERATION PANEL:ASS'Y

№	Артикул	Альт. артикул	Описание
40	D1761414 запросить цену →		(D176/D177-CHN):OPERATION PANEL:ASS'Y
45	D1821425 запросить цену →		LCD:TFT:WVGA-9:LED:AUO
46	D1821517 запросить цену →		BRACKET:LCDC:SH
55	D1491556 запросить цену →		(-CHN):COVER:UPPER:CM
58	D1491469 запросить цену →		PCB:OP-L:USB:ASS'Y
42	D1771455 запросить цену →		(D176/D177-EU,-CHN,-TWN):PCB:LCDC:AR2FT:ASS'YD1491468PCB:OP-L:USB:ASS'YU002_S004(D176/D177-CHN):OPERATION PANEL:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

12. (D176/D177-TWN):OPERATION PANEL:ASS'Y

№	Артикул	Альт. артикул	Описание
41	D1761415 запросить цену →		(D176/D177-TWN):OPERATION PANEL:ASS'Y
14	D1461488 ✓ в наличии		PCB:OP-R:ASS'Y
28	D1491538 запросить цену →		(-EU,-CHN,-TWN):KEYTOP:10KEY
17	D1491508 запросить цену →		KEYTOP:RESET SWITCH
25	D1491531 запросить цену →		SPACER:LCD:B
31	D1491557 запросить цену →		(-TWN):COVER:UPPER:SH
32	D1491588 запросить цену →		KEYTOP:POWER SOURCE:BA
16	D1491505 запросить цену →		KEYTOP:STOP
15	D1491504 запросить цену →		KEYTOP:START
23	D1491515 запросить цену →		COVER:REAR:SMALL:RIGHT
26	D1491532 запросить цену →		HINGE:ASS'Y
9	D1291508 запросить цену →		KEYTOP:HOME
10	D1291528 запросить цену →		SHEET:KEYTOP:LEFT
18	D1491510 запросить цену →		KEYTOP:LEFT
24	D1491530 запросить цену →		SPACER:LCD:A
19	D1491511 запросить цену →		LENS:FRONT
22	D1491514 запросить цену →		COVER:REAR:SMALL:MIDDLE
21	D1491513 запросить цену →		COVER:REAR:SMALL:LEFT
6	11050723 ✓ в наличии		CLAMPS:WES-0507
20	D1491512 запросить цену →		COVER:REAR:LARGE
12	D1491427 запросить цену →		TOUCH PANEL:WVGA-9:MV
7	11050724 запросить цену →		CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x14)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S005(D176/D177-TWN):OPERATION PANEL:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

13. (D176/D177-TWN):OPERATION PANEL:ASS'Y

№	Артикул	Альт. артикул	Описание
41	D1761415 запросить цену →		(D176/D177-TWN):OPERATION PANEL:ASS'Y
45	D1821425 запросить цену →		LCD:TFT:WVGA-9:LED:AUO
46	D1821517 запросить цену →		BRACKET:LCDC:SH
56	D1491558 запросить цену →		(-TWN):COVER:UPPER:CM
58	D1491469 запросить цену →		PCB:OP-L:USB:ASS'Y
42	D1771455 запросить цену →		(D176/D177-EU,-CHN,-TWN):PCB:LCDC:AR2FT:ASS'YD1491468PCB:OP-L:USB:ASS'YU002_S005(D176/D177-TWN):OPERATION PANEL:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

14. (D237-AA):OPERATION PANEL:SH:AA:ASS'Y

№	Артикул	Альт. артикул	Описание
48	D2371403 запросить цену →		(D237-AA):OPERATION PANEL:SH:AA:ASS'Y
27	D1491533 запросить цену →		(-NA,-AA):COVER:UPPER:SH
6	11050723 ✓ в наличии		CLAMPS:WES-0507
21	D1491513 запросить цену →		COVER:REAR:SMALL:LEFT
17	D1491508 запросить цену →		KEYTOP:RESET SWITCH
29	D1491539 запросить цену →		(-NA,-AA):KEYTOP:10KEY
12	D1491427 запросить цену →		TOUCH PANEL:WVGA-9:MV
9	D1291508 запросить цену →		KEYTOP:HOME
24	D1491530 запросить цену →		SPACER:LCD:A
10	D1291528 запросить цену →		SHEET:KEYTOP:LEFT
18	D1491510 запросить цену →		KEYTOP:LEFT
32	D1491588 запросить цену →		KEYTOP:POWER SOURCE:BA
14	D1461488 ✓ в наличии		PCB:OP-R:ASS'Y
26	D1491532 запросить цену →		HINGE:ASS'Y
23	D1491515 запросить цену →		COVER:REAR:SMALL:RIGHT
15	D1491504 запросить цену →		KEYTOP:START
19	D1491511 запросить цену →		LENS:FRONT
20	D1491512 запросить цену →		COVER:REAR:LARGE
25	D1491531 запросить цену →		SPACER:LCD:B
22	D1491514 запросить цену →		COVER:REAR:SMALL:MIDDLE
16	D1491505 запросить цену →		KEYTOP:STOP
7	11050724 запросить цену →		CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x14)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S006(D237-AA):OPERATION PANEL:SH:AA:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

15. (D237-AA):OPERATION PANEL:SH:AA:ASS'Y

№	Артикул	Альт. артикул	Описание
48	D2371403 запросить цену →		(D237-AA):OPERATION PANEL:SH:AA:ASS'Y
46	D1821517 запросить цену →		BRACKET:LCDC:SH
52	D2371456 запросить цену →		(D237-AA):PCB:LCDC:AR2FT:AA:ASS'Y
58	D1491469 запросить цену →		PCB:OP-L:USB:ASS'Y
54	D1491534 запросить цену →		(-NA,-AA):COVER:UPPER:CM
45	D1821425 запросить цену →		LCD:TFT:WVGA-9:LED:AUOD1491468PCB:OP-L:USB:ASS'YD2371413(D237-AA):OPERATION PANEL:SH:AA:ASS'YU002_S006(D237-AA):OPERATION PANEL:SH:AA:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

16. (D237-CHN):OPERATION PANEL:SH:CHN:ASS'Y

№	Артикул	Альт. артикул	Описание
49	D2371404 запросить цену →		(D237-CHN):OPERATION PANEL:SH:CHN:ASS'Y
20	D1491512 запросить цену →		COVER:REAR:LARGE
30	D1491555 запросить цену →		COVER:UPPER:SH
26	D1491532 запросить цену →		HINGE:ASS'Y
6	11050723 ✓ в наличии		CLAMPS:WES-0507
17	D1491508 запросить цену →		KEYTOP:RESET SWITCH
12	D1491427 запросить цену →		TOUCH PANEL:WVGA-9:MV
9	D1291508 запросить цену →		KEYTOP:HOME
24	D1491530 запросить цену →		SPACER:LCD:A
10	D1291528 запросить цену →		SHEET:KEYTOP:LEFT
18	D1491510 запросить цену →		KEYTOP:LEFT
32	D1491588 запросить цену →		KEYTOP:POWER SOURCE:BA
28	D1491538 запросить цену →		(-EU,-CHN,-TWN):KEYTOP:10KEY
14	D1461488 ✓ в наличии		PCB:OP-R:ASS'Y
23	D1491515 запросить цену →		COVER:REAR:SMALL:RIGHT
15	D1491504 запросить цену →		KEYTOP:START
19	D1491511 запросить цену →		LENS:FRONT
25	D1491531 запросить цену →		SPACER:LCD:B
21	D1491513 запросить цену →		COVER:REAR:SMALL:LEFT
22	D1491514 запросить цену →		COVER:REAR:SMALL:MIDDLE
16	D1491505 запросить цену →		KEYTOP:STOP
7	11050724 запросить цену →		CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x14)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S007(D237-CHN):OPERATION PANEL:SH:CHN:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

17. (D237-CHN):OPERATION PANEL:SH:CHN:ASS'Y

№	Артикул	Альт. артикул	Описание
49	D2371404 запросить цену →		(D237-CHN):OPERATION PANEL:SH:CHN:ASS'Y
46	D1821517 запросить цену →		BRACKET:LCDC:SH
51	D2371455 запросить цену →		(D237-EU,-CHN,-TWN):PCB:LCDC:AR2FT:ASS'Y
58	D1491469 запросить цену →		PCB:OP-L:USB:ASS'Y
55	D1491556 запросить цену →		(-CHN):COVER:UPPER:CM
45	D1821425 запросить цену →		LCD:TFT:WVGA-9:LED:AUOD1491468PCB:OP-L:USB:ASS'YD2371414(D237-CHN):OPERATION PANEL:SH:CHN:ASS'YU002_S007(D237-CHN):OPERATION PANEL:SH:CHN:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

18. (D237-EU):OPERATION PANEL:SH:EU:ASS'Y

№	Артикул	Альт. артикул	Описание
47	D2371412 запросить цену →		(D237-EU):OPERATION PANEL:SH:EU:ASS'Y
28	D1491538 запросить цену →		(-EU,-CHN,-TWN):KEYTOP:10KEY
17	D1491508 запросить цену →		KEYTOP:RESET SWITCH
25	D1491531 запросить цену →		SPACER:LCD:B
33	D1491589 запросить цену →		(-EU):COVER:UPPER:SH
12	D1491427 запросить цену →		TOUCH PANEL:WVGA-9:MV
14	D1461488 ✓ в наличии		PCB:OP-R:ASS'Y
32	D1491588 запросить цену →		KEYTOP:POWER SOURCE:BA
16	D1491505 запросить цену →		KEYTOP:STOP
15	D1491504 запросить цену →		KEYTOP:START
23	D1491515 запросить цену →		COVER:REAR:SMALL:RIGHT
9	D1291508 запросить цену →		KEYTOP:HOME
10	D1291528 запросить цену →		SHEET:KEYTOP:LEFT
18	D1491510 запросить цену →		KEYTOP:LEFT
24	D1491530 запросить цену →		SPACER:LCD:A
19	D1491511 запросить цену →		LENS:FRONT
22	D1491514 запросить цену →		COVER:REAR:SMALL:MIDDLE
21	D1491513 запросить цену →		COVER:REAR:SMALL:LEFT
6	11050723 ✓ в наличии		CLAMPS:WES-0507
26	D1491532 запросить цену →		HINGE:ASS'Y
20	D1491512 запросить цену →		COVER:REAR:LARGE
7	11050724 запросить цену →		CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x14)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S008(D237-EU):OPERATION PANEL:SH:EU:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

19. (D237-EU):OPERATION PANEL:SH:EU:ASS'Y

№	Артикул	Альт. артикул	Описание
47	D2371412 запросить цену →		(D237-EU):OPERATION PANEL:SH:EU:ASS'Y
45	D1821425 запросить цену →		LCD:TFT:WVGA-9:LED:AUO
46	D1821517 запросить цену →		BRACKET:LCDC:SH
34	D1491592 запросить цену →		(-EU):COVER:UPPER:CM
58	D1491469 запросить цену →		PCB:OP-L:USB:ASS'Y
51	D2371455 запросить цену →		(D237-EU,-CHN,-TWN):PCB:LCDC:AR2FT:ASS'YD1491468PCB:OP-L:USB:ASS'YU002_S008(D237-EU):OPERATION PANEL:SH:EU:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

20. (D237-TWN):OPERATION PANEL:SH:TWN:ASS'Y

№	Артикул	Альт. артикул	Описание
50	D2371405 запросить цену →		(D237-TWN):OPERATION PANEL:SH:TWN:ASS'Y
20	D1491512 запросить цену →		COVER:REAR:LARGE
31	D1491557 запросить цену →		(-TWN):COVER:UPPER:SH
26	D1491532 запросить цену →		HINGE:ASS'Y
6	11050723 ✓ в наличии		CLAMPS:WES-0507
17	D1491508 запросить цену →		KEYTOP:RESET SWITCH
12	D1491427 запросить цену →		TOUCH PANEL:WVGA-9:MV
9	D1291508 запросить цену →		KEYTOP:HOME
24	D1491530 запросить цену →		SPACER:LCD:A
10	D1291528 запросить цену →		SHEET:KEYTOP:LEFT
18	D1491510 запросить цену →		KEYTOP:LEFT
32	D1491588 запросить цену →		KEYTOP:POWER SOURCE:BA
28	D1491538 запросить цену →		(-EU,-CHN,-TWN):KEYTOP:10KEY
14	D1461488 ✓ в наличии		PCB:OP-R:ASS'Y
23	D1491515 запросить цену →		COVER:REAR:SMALL:RIGHT
15	D1491504 запросить цену →		KEYTOP:START
19	D1491511 запросить цену →		LENS:FRONT
25	D1491531 запросить цену →		SPACER:LCD:B
21	D1491513 запросить цену →		COVER:REAR:SMALL:LEFT
22	D1491514 запросить цену →		COVER:REAR:SMALL:MIDDLE
16	D1491505 запросить цену →		KEYTOP:STOP
7	11050724 запросить цену →		CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x14)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S009(D237-TWN):OPERATION PANEL:SH:TWN:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

21. (D237-TWN):OPERATION PANEL:SH:TWN:ASS'Y

№	Артикул	Альт. артикул	Описание
50	D2371405 запросить цену →		(D237-TWN):OPERATION PANEL:SH:TWN:ASS'Y
46	D1821517 запросить цену →		BRACKET:LCDC:SH
51	D2371455 запросить цену →		(D237-EU,-CHN,-TWN):PCB:LCDC:AR2FT:ASS'Y
58	D1491469 запросить цену →		PCB:OP-L:USB:ASS'Y
56	D1491558 запросить цену →		(-TWN):COVER:UPPER:CM
45	D1821425 запросить цену →		LCD:TFT:WVGA-9:LED:AUOD1491468PCB:OP-L:USB:ASS'YD2371415(D237-TWN):OPERATION PANEL:SH:TWN:ASS'YU002_S009(D237-TWN):OPERATION PANEL:SH:TWN:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

22. SCANNER

№	Артикул	Альт. артикул	Описание
18	AA082144 запросить цену →		BUSHING - 8X12X7
21	AW010155 ✓ в наличии		ORIGINAL SENSOR:66MM:3.3V
22	AW020207 запросить цену →		PHOTOINTERRUPTOR:FLAT:PICH2MM:M4
24	B2381806 запросить цену →		IDLER PULLEY
17	A2501752 ✓ в наличии		EXPOSURE GLASS
1	03130060N запросить цену →		SCREW - M3X6
7	11050517 запросить цену →		HARNESS CLAMP - LWS-2111Z
5	03603006N запросить цену →		SCREW - M3X6
8	11050724 запросить цену →		CLAMPS:WES-1210
2	03140120N запросить цену →		SCREW - M4X12
26	D0291749 запросить цену →		PULLEY:PROTECTION
25	B2381807 запросить цену →		PULLEY
27	D1471750 запросить цену →		SHEET:GAP:ASS'Y
28	D1471805 ✓ в наличии		EXPOSURE GLASS:DOCUMENT FEEDER:APPLY
3	03530030N запросить цену →		SCREW:M3X3
9	11050758 запросить цену →		CLAMP:LWSM-0306A
6	07200040E запросить цену →		RETAINING RING - M4
19	AA143537 запросить цену →		SCREW:M3:BLACK
23	AW020214 ✓ в наличии		PHOTOINTERRUPTOR:LG248NL1A
4	03530060N запросить цену →		BIND SCREW - M3X6
9	11050758 запросить цену →		CLAMP:LWSM-0306A
10	11050759 запросить цену →		CLAMP:LWSM-0605A
11	11050762 запросить цену →		CLAMP:LWS-0711A
12	16072249 запросить цену →		FERRITE CORE:K3 NF-70-A(N)BK0
73	08046123 запросить цену →		HEXAGONAL BOLT:W/WASHER:M3X85.03603006N (x 4)SCREW - M3X6SCANNERU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016
30	D1491694 запросить цену →		PLATE SEAL:APS:HARNESS
39	D1491717 запросить цену →		PULLEY:DRIVE WERE:REAR
37	D1491714 запросить цену →		DRIVE WERE:DIA1
51	D1491771 запросить цену →		LENS:HOLDER:ASS'Y
36	D1491711 запросить цену →		SHAFT:SCANNER:DRIVE
34	D1491709 запросить цену →		TENSION SPRING:TENSION:11.3N:30MM
32	D1491705 запросить цену →		BRACKET:DC STEPPER MOTOR
40	D1491718 запросить цену →		BRACKET:TENSION:REAR
33	D1491706 ✓ в наличии		SYNCHRONOUS BELT:138ST1.5-4.0
35	D1491710 запросить цену →		TIMING PULLEY:62
41	D1491719 запросить цену →		BRACKET:TENSION:FRONT
38	D1491715 запросить цену →		PULLEY:DRIVE WERE:FRONT
42	D1491726 запросить цену →		CLAMP:DRIVE WERE
49	D1491756 запросить цену →		MIRROR:NO.2:CONCAVE:ASS'Y
46	D1491742 запросить цену →		CARRIAGE:NO.2:SUB-ASS'Y
29	D1491693 запросить цену →		GUIDE:FFC
43	D1491728 запросить цену →		GUIDE:HARNESS:LED-B
48	D1491755 запросить цену →		COVER:FFC:CARRIAGE:NO.2
47	D1491754 запросить цену →		GUIDE:FFC:CARRIAGE:NO.2
50	D1491757 запросить цену →		MIRROR:NO.3:CONVEX:ASS'YSCANNERU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016
73	08046123 запросить цену →		HEXAGONAL BOLT:W/WASHER:M3X8
52	D1491780 запросить цену →		INNER COVER
61	D1491812 запросить цену →		BRACKET:SIO
56	D1491799 запросить цену →		SCALE:REAR:PRINTING
66	D1581721 запросить цену →		(D237):(D176/D177-CHN):ILLUMINATION UNIT:LEDB:ASS'Y
63	D1491814 запросить цену →		BRACKET:DOCUMENT FEEDER:RIGHT
64	D1491815 запросить цену →		COVER:MOTOR
67	D1595138 запросить цену →		(D237):(D176/D177-CHN):PCB:SIO
70	D1775138 запросить цену →		(D176/D177-NA,-EU,-AA,-TWN):PCB:SIO
65	D1491816 запросить цену →		DOCUMENT FEEDER:CABLE:BRACKET
59	D1491804 запросить цену →		HOLDER:EXPOSURE GLASS:SCANNER
55	D1491798 запросить цену →		SEAL:SHEET THROUGH:DOCUMENT FEEDER
53	D1491792 запросить цену →		(-EU,-AA,-CHN,-TWN):SCALE:LEFT:ASS'Y
57	D1491800 запросить цену →		COVER:SHEET THROUGH:DOCUMENT FEEDER
58	D1491801 запросить цену →		BRACKET:SCALE:LEFT
62	D1491813 запросить цену →		BRACKET:DOCUMENT FEEDER:LEFT
71	G4042810 запросить цену →		SPRING PLATE - 2ND MIRROR
68	D1771721 запросить цену →		(D176/D177-NA,-EU,-AA,-TWN):ILLUMINATION UNIT:LEDB:ASS'Y
60	D1491805 запросить цену →		HOLDER:EXPOSURE GLASS
54	D1491793 запросить цену →		(-NA):SCALE:LEFT:ASS'YSCANNERU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016
74	08025312 запросить цену →		TAPPING SCREW:WASHER:3X10
75	08050106 запросить цену →		RETAINING RINGS-E:SILENCER:DIA6SCANNERU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

23. DC STEPPER MOTOR

№	Артикул	Альт. артикул	Описание
31	D1491703 запросить цену →		DC STEPPER MOTOR
4	03530060N запросить цену →		BIND SCREW - M3X6
16	A2324666 запросить цену →		CUSHION - STEPPER MOTORU003_S001DC STEPPER MOTORU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

24. CARRIAGE:NO.1:ASS'Y

№	Артикул	Альт. артикул	Описание
44	D1491730 запросить цену →		CARRIAGE:NO.1:ASS'Y
72	M0261815 запросить цену →		CLAMP:MIRROR:NO.1
45	D1491731 запросить цену →		REFLECTOR:SCANNER
20	AC030169 запросить цену →		MIRROR:NO.1U003_S002CARRIAGE:NO.1:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

25. PAPER FEED

№	Артикул	Альт. артикул	Описание
2	04543006Q запросить цену →		TAPPING SCREW - M3X6
15	AA082175 запросить цену →		PLAIN SHAFT BEARING:8X12X7
8	11050758 запросить цену →		CLAMP:LWSM-0306A
46	D1492576 запросить цену →		GUIDE PLATE:REGISTRATION:FRONT LEFT
43	D1492561 запросить цену →		SHAFT:REGISTRATION ROLLER:DRIVEN
7	07200060E запросить цену →		RETAINING RING - M6
13	AA082173 запросить цену →		PLAIN SHAFT BEARING:6X10X6
18	AB011573 запросить цену →		GEAR:REGISTRATION:NO.2
4	04583008N запросить цену →		HEXAGON HEAD TAPPING SCREW:3X8
6	07200040E запросить цену →		RETAINING RING - M4
44	D1492562 запросить цену →		COLLAR:REGISTRATION ROLLER
45	D1492566 запросить цену →		CASE:REMOVE PAPER DUST:ASS'Y
49	D1492721 запросить цену →		GUIDE PLATE:SWIVEL:NO.2
24	AW500040 запросить цену →		PUSH SWITCH:SW1AG-550:10MA
25	AW500041 запросить цену →		PUSH SWITCH:PAPER SIZE SENSOR
3	04543008Q ✓ в наличии		TAPPING SCREW:3X8
60	D1492787 запросить цену →		BRACKET:SUPPORT:COVER
61	D1492788 запросить цену →		INNER COVER:HARNESS:PAPER FEED UNIT
17	AB011572 запросить цену →		GEAR:Z19:DRIVEN:REGISTRATION
26	AX040273 ✓ в наличии		DC MOTOR:RISING TRAY:ASS'Y:1.007W:BRUSH
9	11050765 запросить цену →		CLAMP:LWS-2218APAPER FEEDU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016
127	GW010007 ✓ в наличии		PHOTO REFLECTION SENSOR:EXIT
126	GA143003 запросить цену →		SCREW:MM5:2.5MM
104	D1492918 запросить цену →		SUPPORTER:LEFT UPPER:NO.1
122	D1752886 запросить цену →		COVER:TRAY:REAR RIGHT:NO.1
100	D1492887 запросить цену →		COVER:TRAY:REAR LEFT:NO.1
123	D1752888 запросить цену →		COVER:TRAY:REAR RIGHT:NO.2
128	08050103 запросить цену →		RETAINING RINGS-E:SILENCER:DIA3
112	D1492958 запросить цену →		ROLLER:SUPPORTER:PAPER TRAY:LEFT
108	D1492928 запросить цену →		ROLLER:SUPPORTER:PAPER TRAY:LEFT
101	D1492889 запросить цену →		COVER:TRAY:REAR LEFT:NO.2
109	D1492930 запросить цену →		SUPPORTER:LEFT LOWER:NO.1
107	D1492925 запросить цену →		SUPPORTER:LEFT:NO.2PAPER FEEDU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

26. SUPPORTER:RIGHT:NO.1:ASS'Y

№	Артикул	Альт. артикул	Описание
103	D1492905 ✓ в наличии		SUPPORTER:RIGHT:NO.1:ASS'Y
106	D1492924 ✓ в наличии		STOPPER:PAPER TRAY
2	04543006Q запросить цену →		TAPPING SCREW - M3X6
128	08050103 запросить цену →		RETAINING RINGS-E:SILENCER:DIA3
111	D1492956 запросить цену →		ROLLER:SUPPORTER:PAPER TRAYU004_S001SUPPORTER:RIGHT:NO.1:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 U016

Каталог очень большой (2090 позиций). Показаны первые 26 узлов со схемами; полный список доступен по запросу.
