Содержание
- 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
- 2. EXTERIOR 2 (B234/B235/B236)
- 3. EXTERIOR 3 (B234/B235/B236)
- 4. OPERATION PANEL (B234/B235/B236)

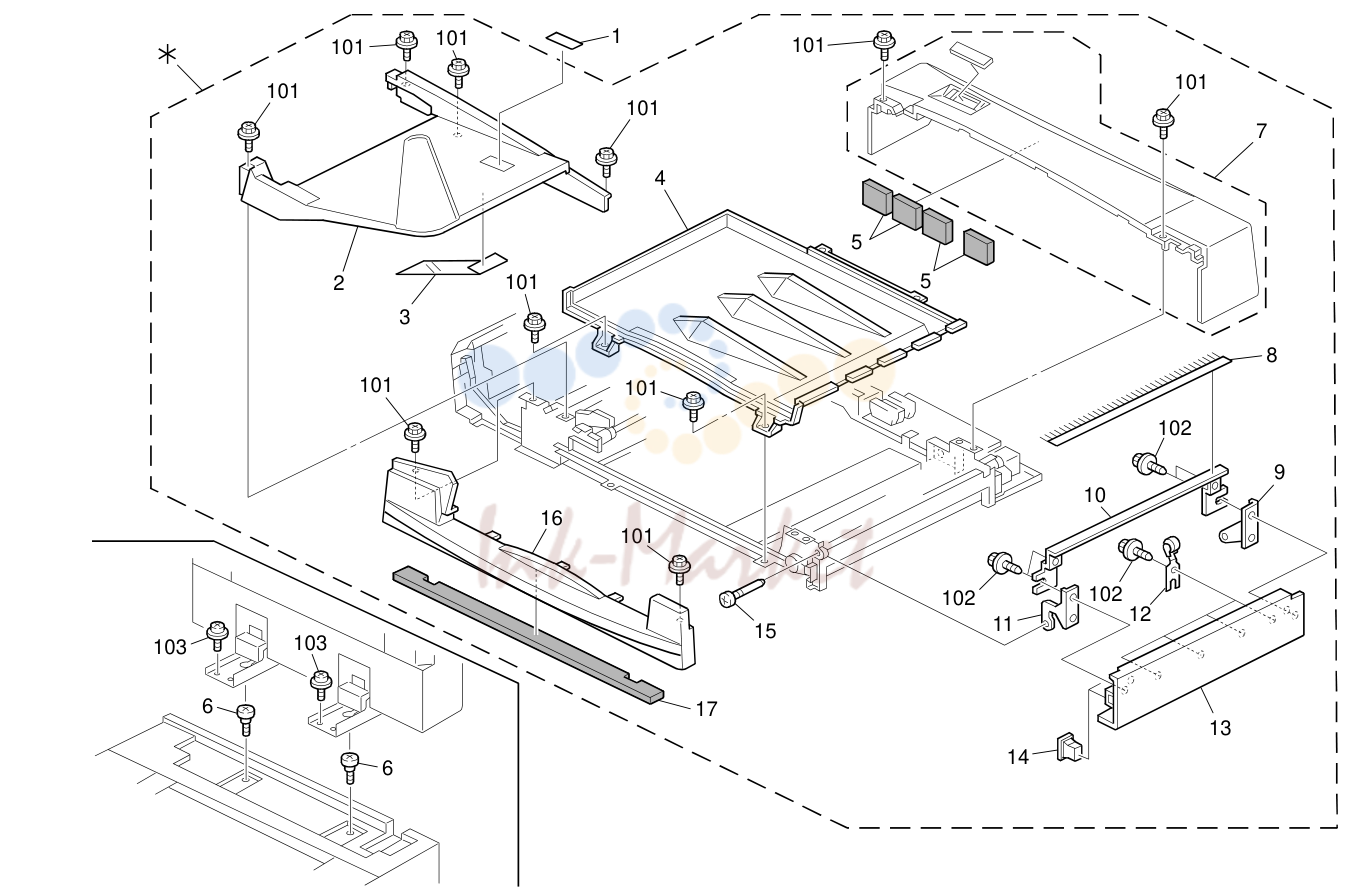

- 5. DF EXTERIOR (B234/B235/B236)

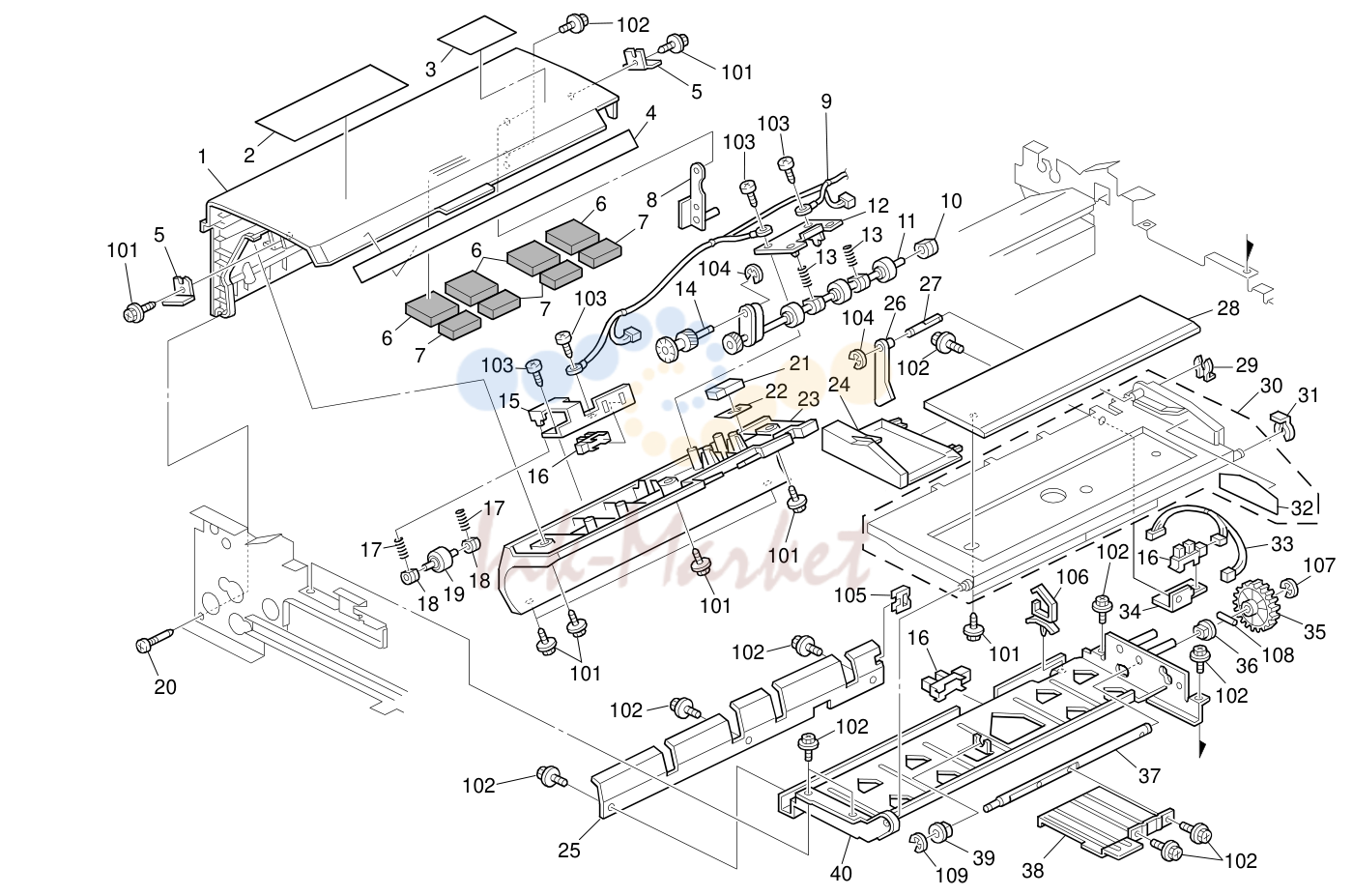

- 6. ORIGINAL FEED 1 (B234/B235/B236)

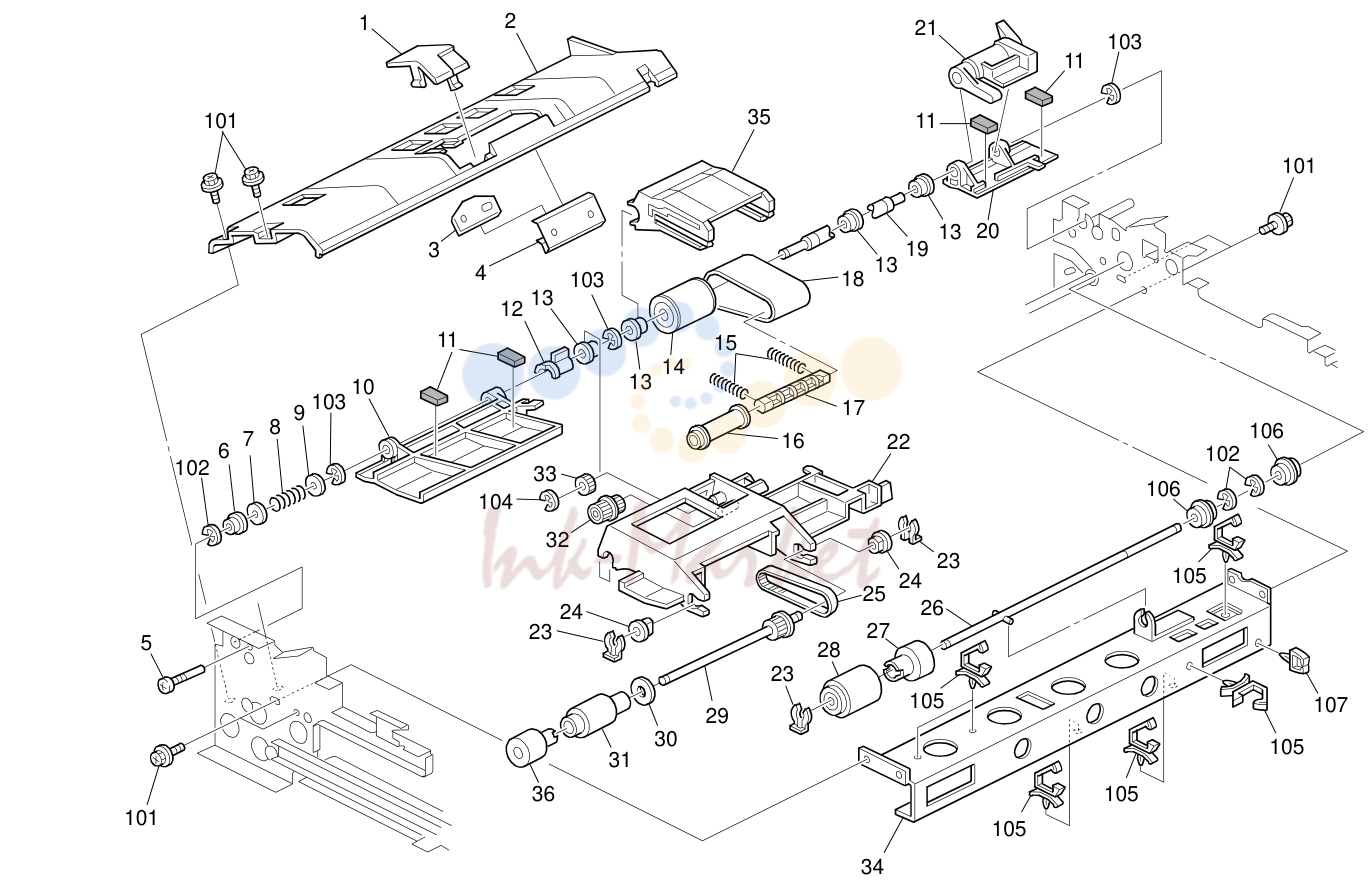

- 7. ORIGINAL FEED 2 (B234/B235/B236)

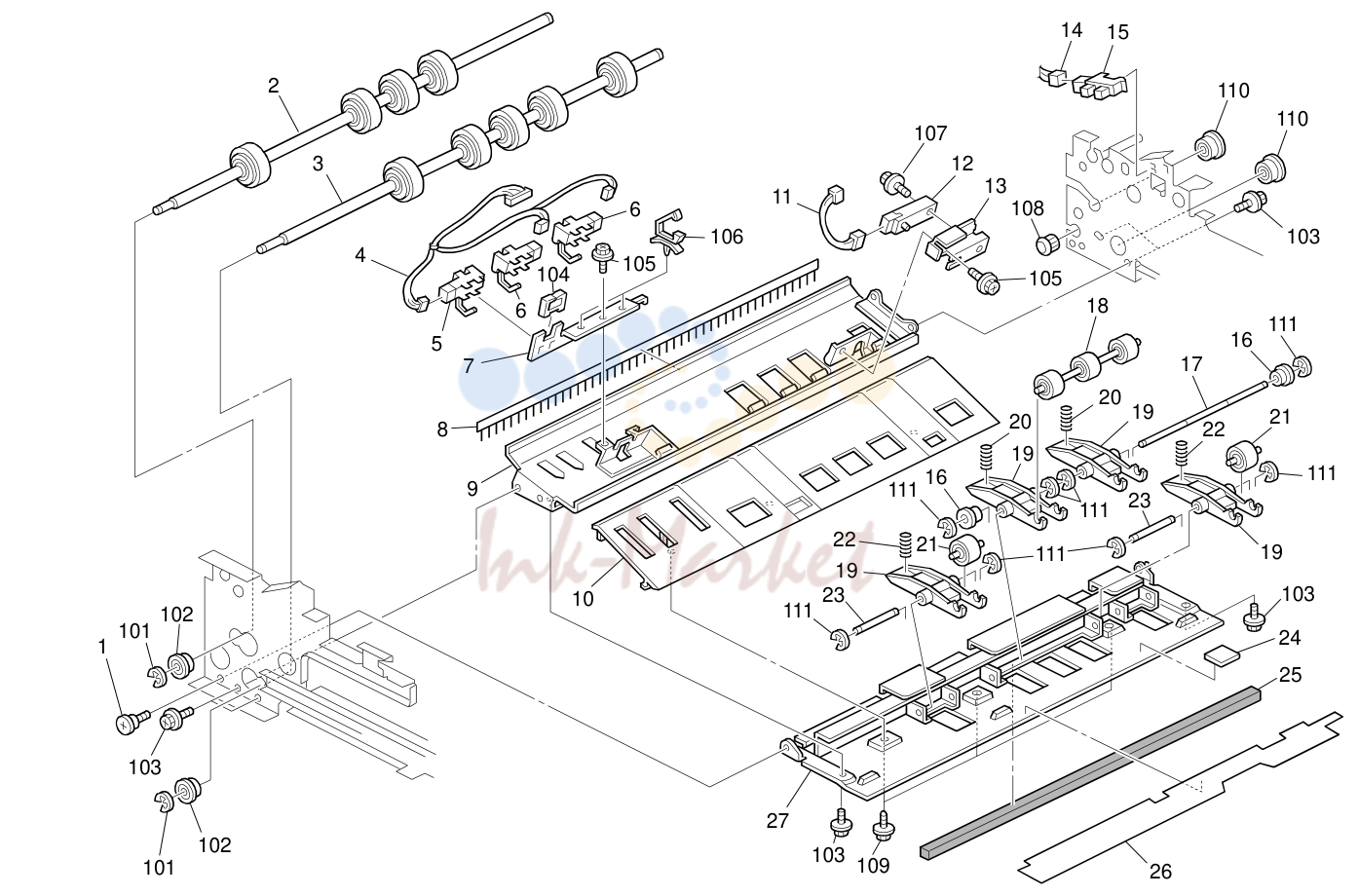

- 8. ORIGINAL FEED 3 (B234/B235/B236)

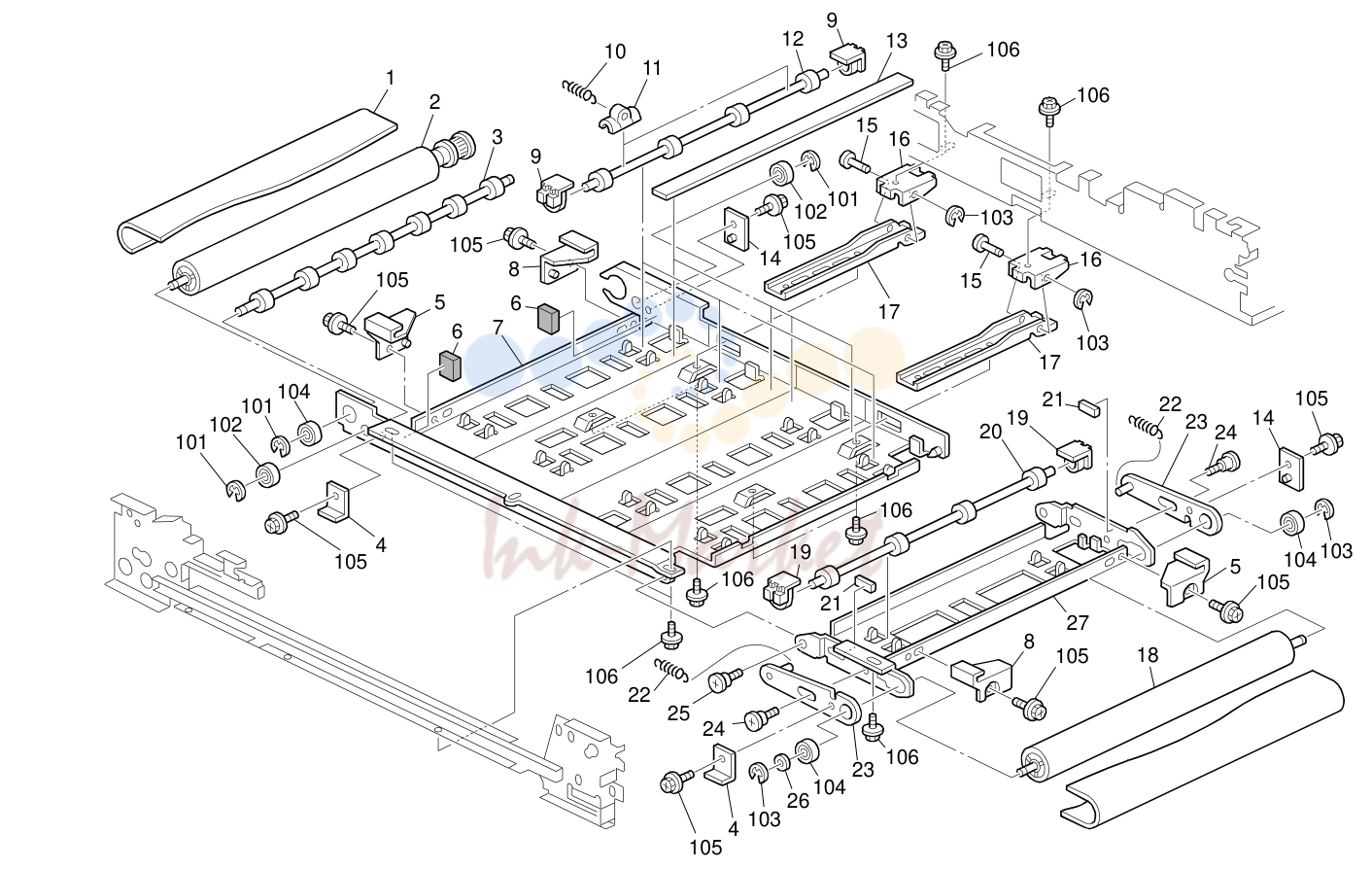

- 9. ORIGINAL TRANSPORT (B234/B235/B236)

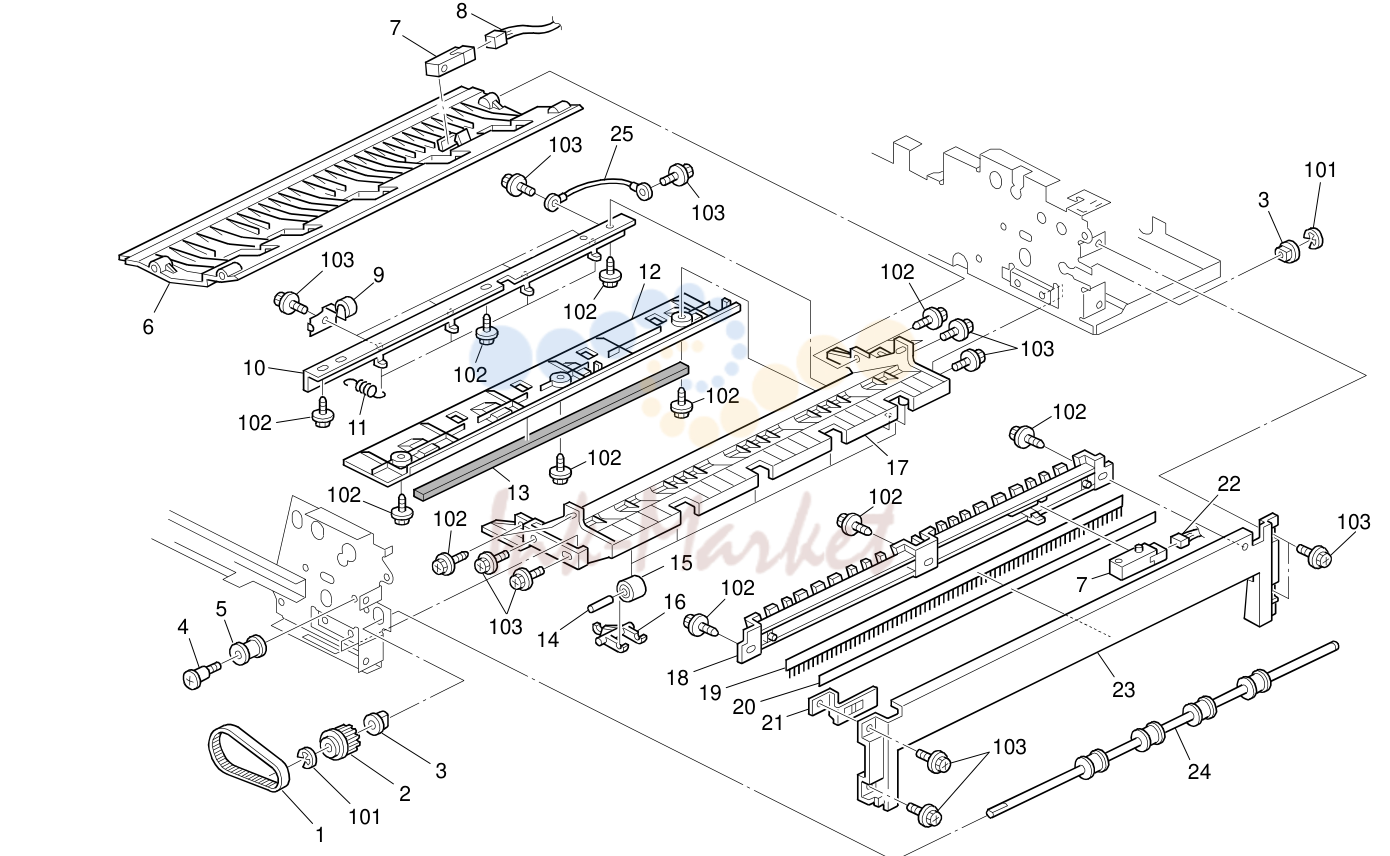

- 10. ORIGINAL EXIT 1 (B234/B235/B236)

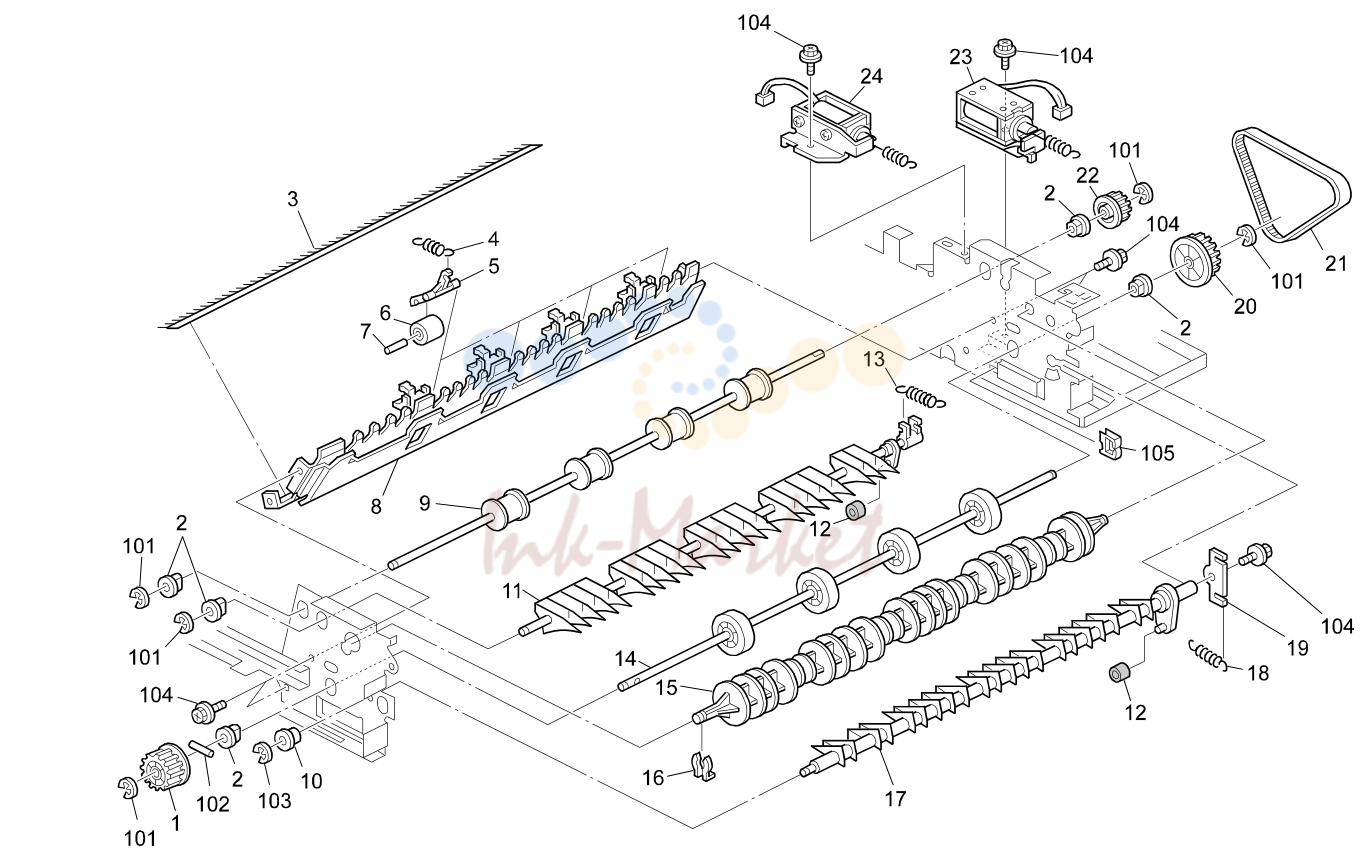

- 11. ORIGINAL EXIT 2 (B234/B235/B236)

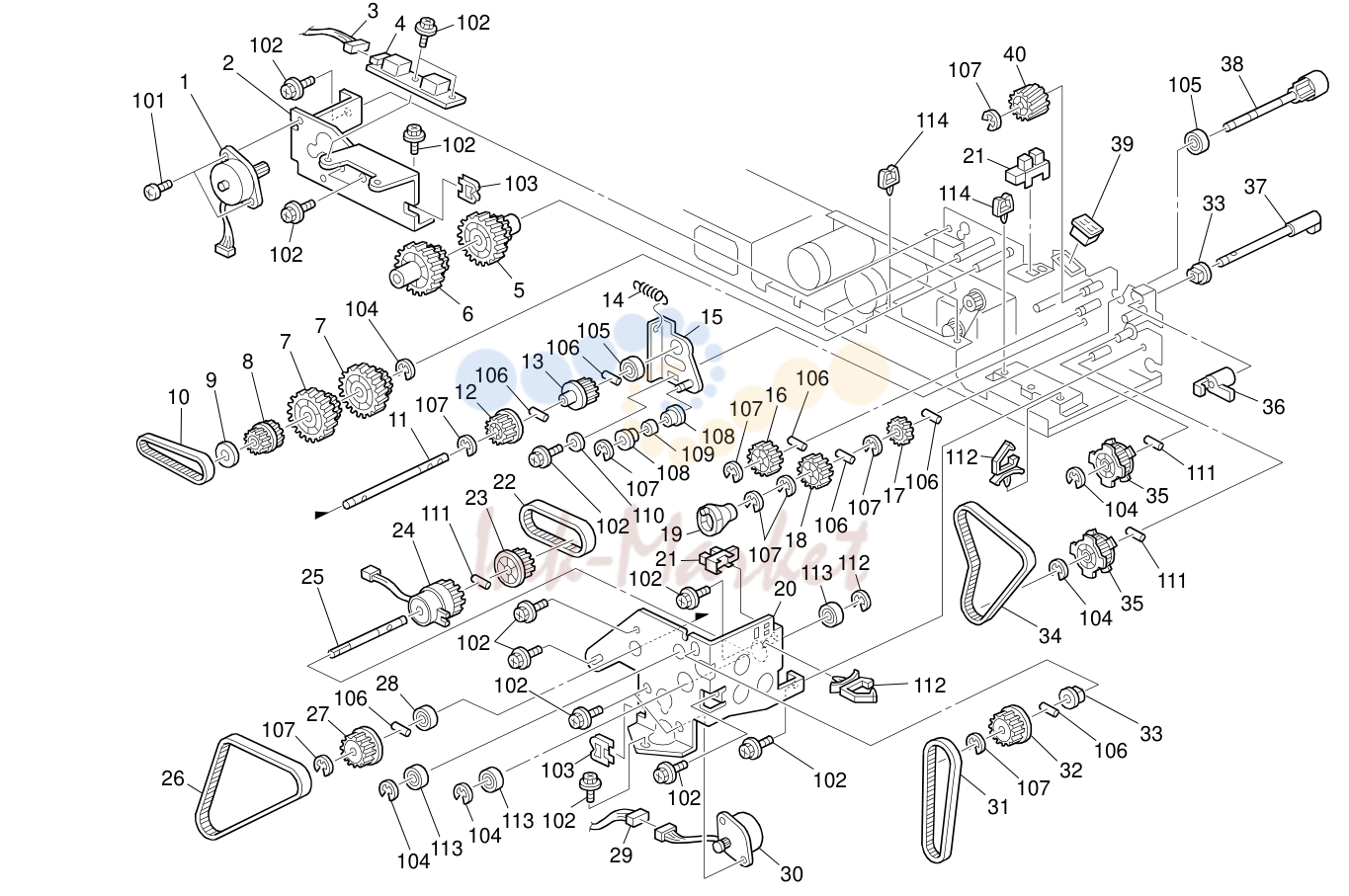

- 12. DF DRIVE SECTION 1 (B234/B235/B236)

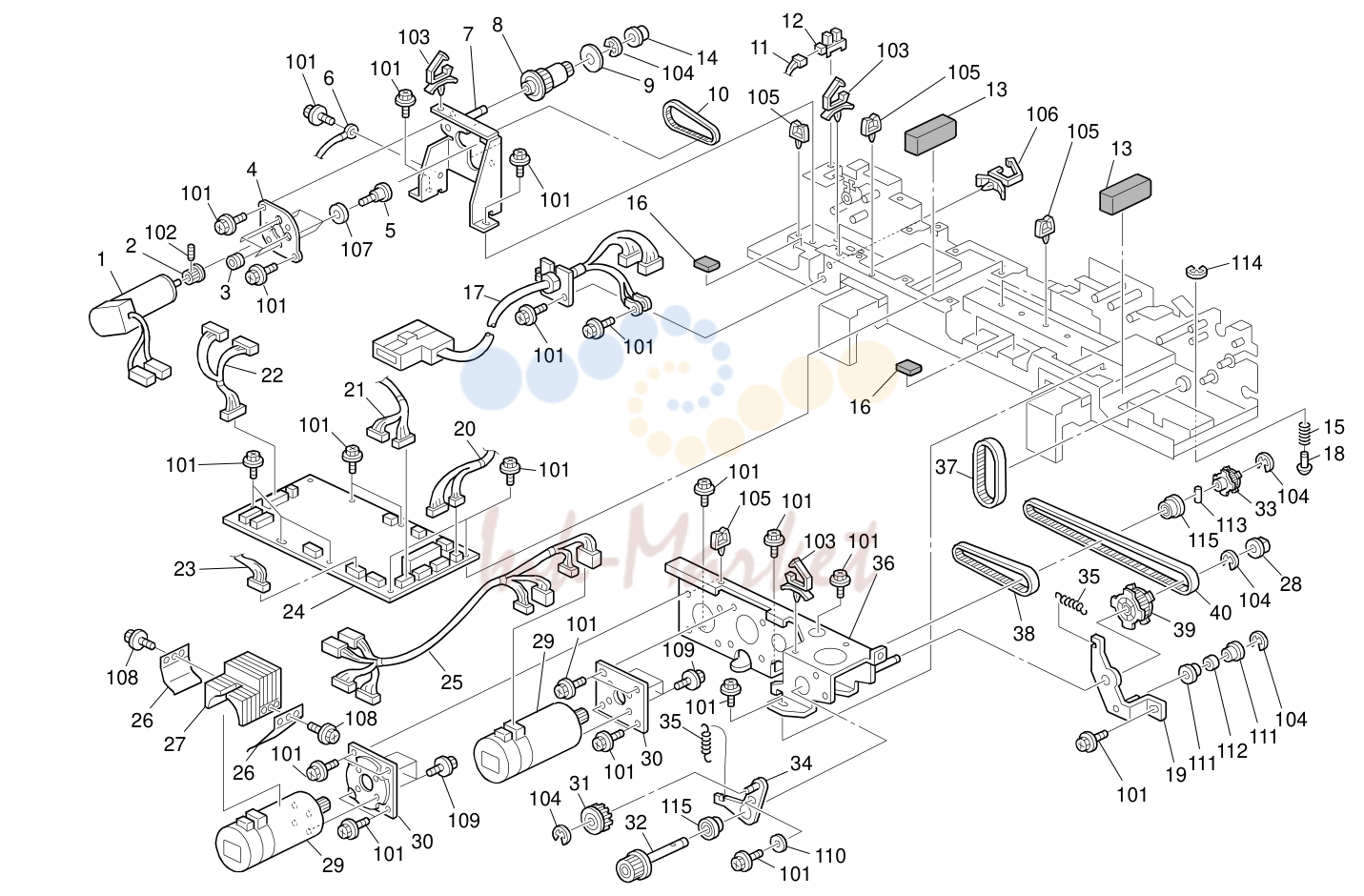

- 13. DF DRIVE SECTION 2 (B234/B235/B236)

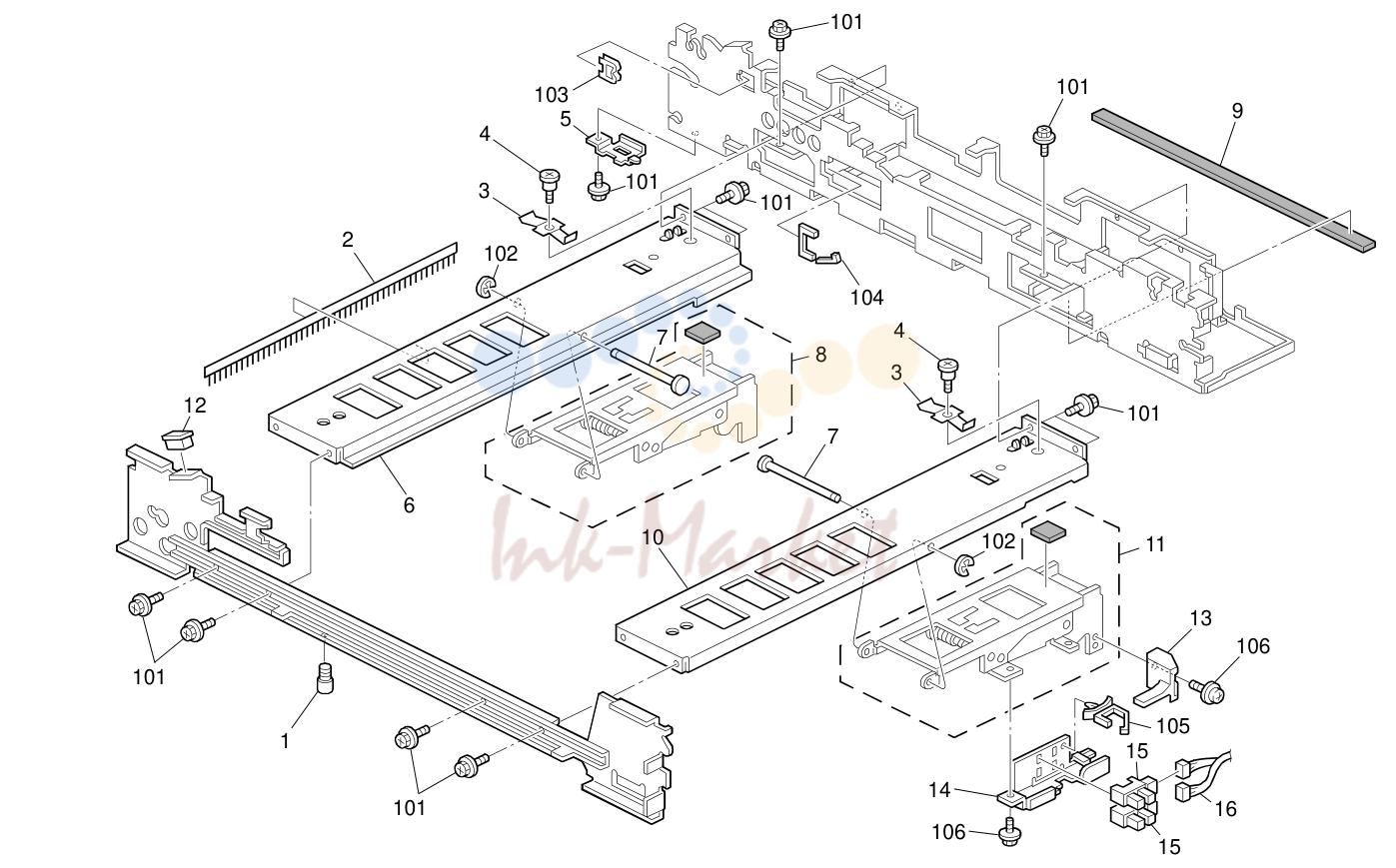

- 14. DF FRAME SECTION (B234/B235/B236)
- 15. OPTICS SECTION 1 (B234/B235/B236)
- 16. OPTICS SECTION 2 (B234/B235/B236)
- 17. OPTICS SECTION 3 (B234/B235/B236)
- 18. OPTICS SECTION 4 (B234/B235/B236)
- 19. LASER UNIT (B234/B235/B236)
- 20. TANDEM TRAY 1 (B234/B235/B236)
- 21. TANDEM TRAY 2 (B234/B235/B236)
- 22. TANDEM TRAY 3 (B234/B235/B236)
- 23. UNIVERSAL TRAY (B234/B235/B236)
- 24. PAPER FEED UNIT 1 (B234/B235/B236)
- 25. PAPER FEED UNIT 2 (B234/B235/B236)
- 26. PAPER FEED UNIT 3 (B234/B235/B236)
- 27. VERTICAL TRANSPORT (B234/B235/B236)
- 28. PAPER REGISTRATION 1 (B234/B235/B236)
- 29. PAPER REGISTRATION 2 (B234/B235/B236)
- 30. PAPER REGISTRATION 3 (B234/B235/B236)
- 31. TONER BANK UNIT 1 (B234/B235/B236)
- 32. TONER BANK UNIT 2 (B234/B235/B236)
- 33. TONER SUPPLY UNIT 1 (B234/B235/B236)
- 34. TONER SUPPLY UNIT 2 (B234/B235/B236)
- 35. TONER HOPPER SECTION (B234/B235/B236)
- 36. CHARGE CORONA UNIT 1 (B234/B235/B236)
- 37. CHARGE CORONA UNIT 2 (B234/B235/B236)
- 38. DEVELOPMENT UNIT 1 (B234/B235/B236)
- 39. TONER COLLECTION BOTTLE (B234/B235/B236)
- 40. Index Q’ty Per Index Q’ty Per
- 41. Index Q’ty Per Index Q’ty Per
- 42. CLEANING UNIT 1 (B234/B235/B236)
- 43. CLEANING UNIT 2 (B234/B235/B236)
- 44. TRANSFER BELT UNIT 1 (B234/B235/B236)
- 45. TRANSFER BELT UNIT 2 (B234/B235/B236)
- 46. FUSING UNIT 1 (B234/B235/B236)
- 47. FUSING UNIT 2 (B234/B235/B236)
- 48. FUSING UNIT 3 (B234/B235/B236)
- 49. FUSING UNIT 4 (B234/B235/B236)
- 50. PAPER EXIT SECTION 1 (B234/B235/B236)
- 51. PAPER EXIT SECTION 2 (B234/B235/B236)
- 52. PAPER EXIT SECTION 3 (B234/B235/B236)
- 53. DUPLEX UNIT 1 (B234/B235/B236)
- 54. DUPLEX UNIT 2 (B234/B235/B236)
- 55. DUPLEX UNIT 3 (B234/B235/B236)
- 56. DUPLEX UNIT 4 (B234/B235/B236)
- 57. DUPLEX UNIT 5 (B234/B235/B236)
- 58. DUPLEX UNIT 6 (B234/B235/B236)
- 59. DRIVE SECTION 1 (B234/B235/B236)
- 60. DRIVE SECTION 2 (B234/B235/B236)
- 61. DRIVE SECTION 3 (B234/B235/B236)
- 62. DRIVE SECTION 4 (B234/B235/B236)
- 63. DRIVE SECTION 5 (B234/B235/B236)
- 64. DRIVE SECTION 6 (B234/B235/B236)
- 65. DRIVE SECTION 5 (B234/B235/B236)
- 66. ELECTRICAL SECTION 2 (B234/B235/B236)
- 67. ELECTRICAL SECTION 3 (B234/B235/B236)
- 68. ELECTRICAL SECTION 4 (B234/B235/B236)
- 69. ELECTRICAL SECTION 5 (B234/B235/B236)
- 70. ELECTRICAL SECTION 6 (B234/B235/B236)
- 71. ELECTRICAL SECTION 6 (B234/B235/B236)
- 72. ELECTRICAL SECTION 7 (B234/B235/B236)
- 73. CONTROLLER UNIT (B234/B235/B236)
- 74. FRAME SECTION 1 (B234/B235/B236)
- 75. FRAME SECTION 2 (B234/B235/B236)
- 76. FRAME SECTION 3 (B234/B235/B236)
- 77. FRAME SECTION 4 (B234/B235/B236)
- 78. FRAME SECTION 5 (B234/B235/B236)
- 79. FRAME SECTION 6 (B234/B235/B236)
- 80. DECAL AND DOCUMENT (B234/B235/B236)
- 81. SPECIAL TOOLS (B234/B235/B236)

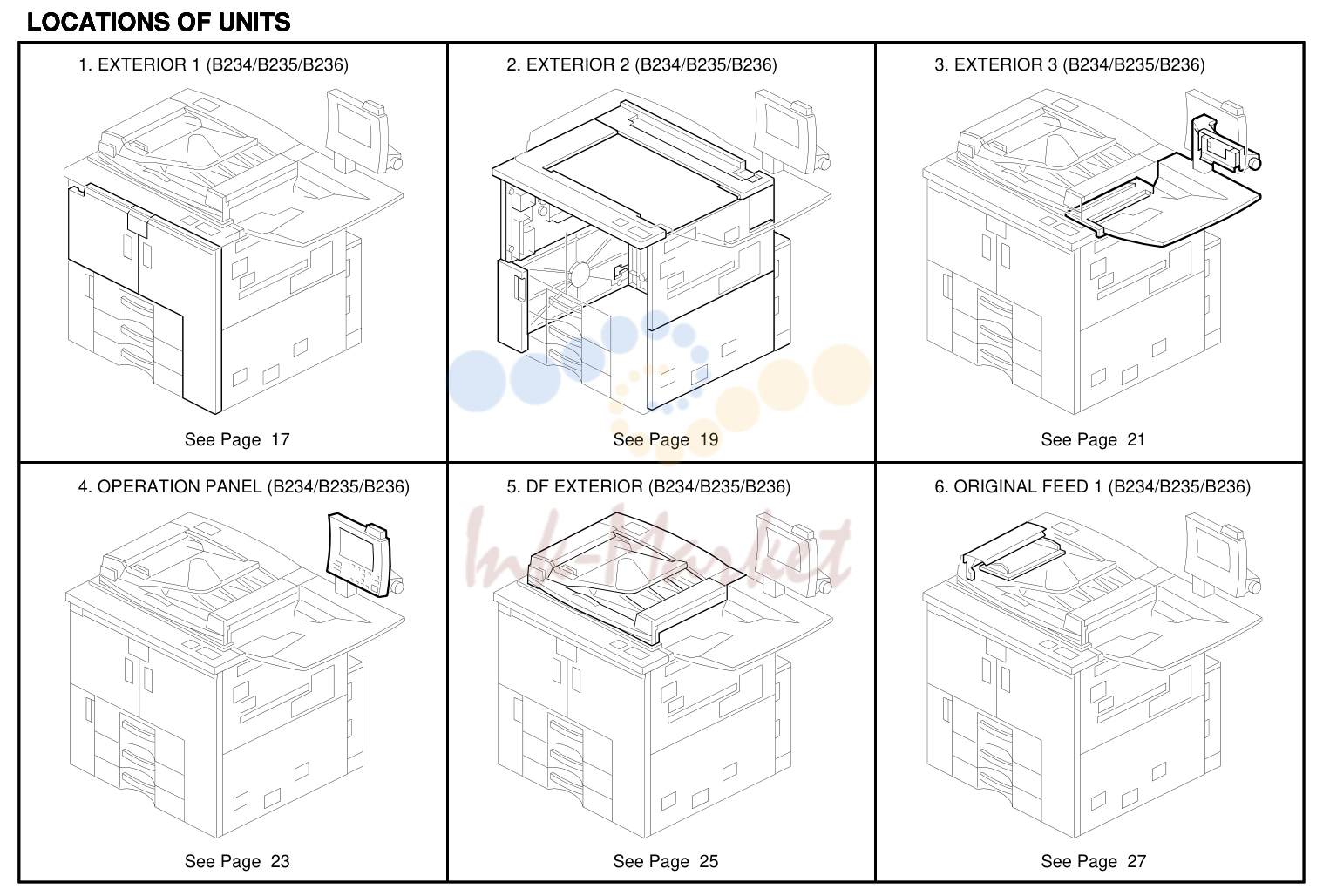

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B2341277 запросить цену → | Door - Front Left | |
| 28 | B1321226 запросить цену → | Holder:Stand | |
| 2 | A2941282 запросить цену → | Front Door Spcer Bracket | |
| 3 | B2341293 запросить цену → | Lever - Safety Switch | |
| 4 | B2341296 запросить цену → | Plate:Magnet Catch | |
| 5 | B2341281 запросить цену → | Cover Grip | |
| 6 | B2341300 запросить цену → | Decal - Misfeed Removal | |
| 7 | A0791406 запросить цену → | Upper Door Spacer | |
| 8 | B1321529 запросить цену → | Sponge:SD-Card:Plate | |
| 9 | B2341378 запросить цену → | Decal - Total Counter | |
| 10 | B2341372 запросить цену → | Inner Cover - Upper Left | |
| 11 | B2341375 запросить цену → | Inner Cover - Upper Right | |
| 12 | B0391321 запросить цену → | Operatin Instructions Holder | |
| 13 | B0701307 запросить цену → | Decal:Paper Set Direction | |
| 14 | A2941356 запросить цену → | Lower Right Hinge | |
| 15 | B2341253 запросить цену → | Door - Front Right | |
| 16 | B2341294 запросить цену → | Stopper - Vertical Transport | |
| 17 | B2342344 запросить цену → | Duct | |
| 18 | B2341380 запросить цену → | Inner Cover - Left | |
| 19 | B2342342 запросить цену → | Inner Cover | |
| 20 | B2342390 запросить цену → | Flanged Hexagonal Head Bolt:M4x8 | |
| 21 | B2344136 запросить цену → | Decal - Warning (high Temperature) | |
| 22 | B2348510 запросить цену → | Decal:Size Indication:Multi-language:C3 | |
| 23 | B1321531 запросить цену → | Panel:Logo | |
| 24 | B2341369 запросить цену → | Sheet:Logo:RIC:9000 | |
| 24 | B2351369 запросить цену → | Sheet:Logo:RIC:1100 | |
| 24 | B2361369 запросить цену → | Sheet:Logo:RIC:1350 | |
| 24 | B2346938 запросить цену → | Sheet:Logo:INF:IS3090 | |
| 24 | B2356938 запросить цену → | Sheet:Logo:INF:IS3110 | |
| 24 | B2366938 запросить цену → | Sheet:Logo:INF:IS3135 | |
| 25 | B2341367 запросить цену → | Cover - Logo | |
| 26 | B2357460 запросить цену → | IC:Manual:Ric:NA:Ass'y | |
| 26 | B2357461 запросить цену → | IC:Manual:Ges:NA:Ass'y | |
| 26 | B2357462 запросить цену → | IC:Manual:Svn:Ass'y | |
| 101 | 04504008N запросить цену → | Tapping Screw - M4x8 | |
| 102 | 04514008N запросить цену → | Tapping Screw:4x8 | |
| 26 | B2357463 запросить цену → | IC:Manual:Lan:NA:Ass'y | |
| 27 | B2341306 запросить цену → | Decal:Multie:Misfeed Removal:D1/Z2 | |
| 103 | 04503008N запросить цену → | Tapping Screw - M3x8 |

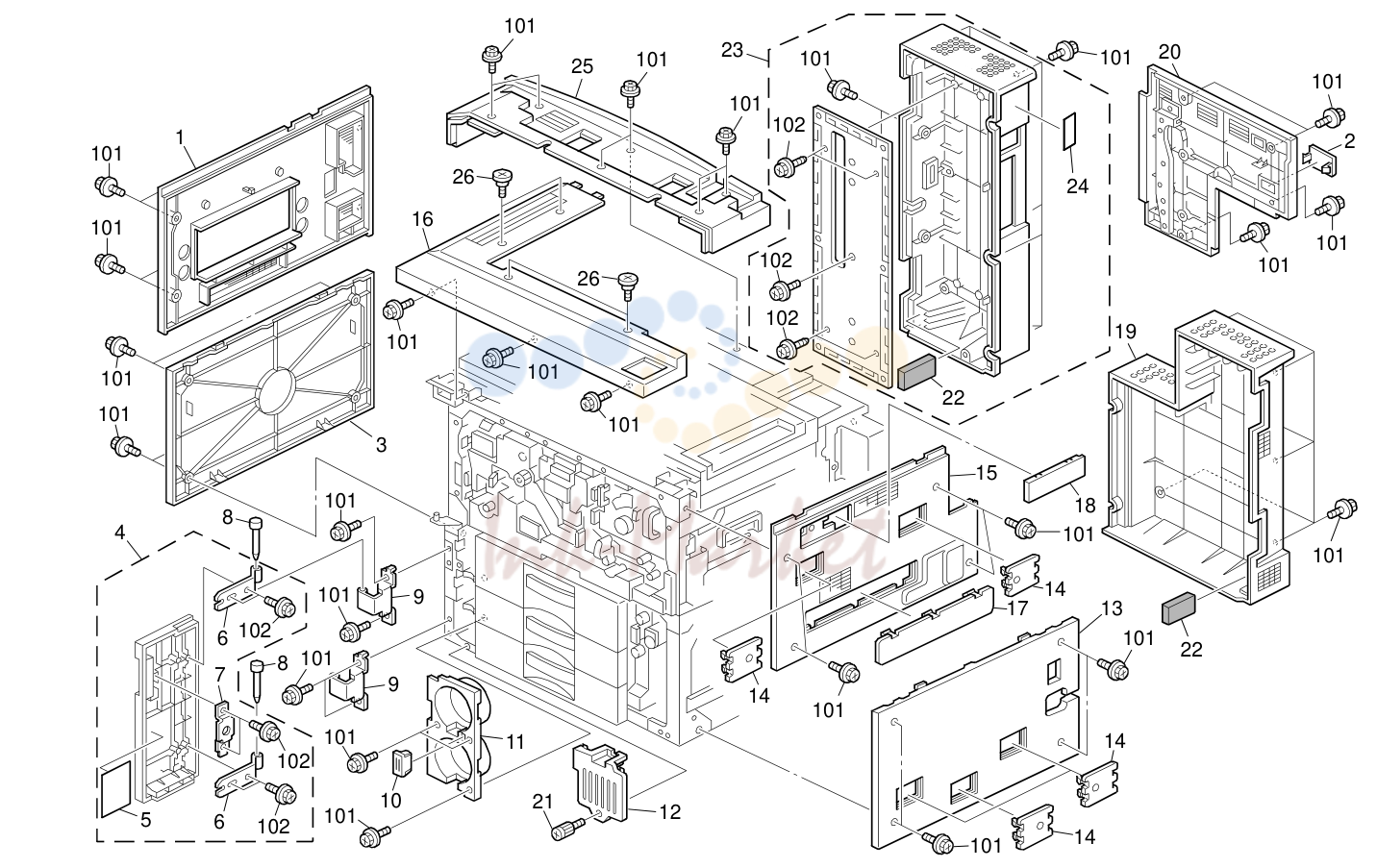

2. EXTERIOR 2 (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04514008N запросить цену → | Tapping Screw:4x8 | |
| 1 | B2341320 запросить цену → | Cover - Left Upper | |
| 2 | B2341341 запросить цену → | Cap:Connector | |
| 102 | 04504008N запросить цену → | Tapping Screw - M4x8 | |
| 3 | B2341326 запросить цену → | Cover - Left Lower | |
| 4 | B2341267 запросить цену → | Door - Front Lower | |
| 5 | B2341272 запросить цену → | Decal - Toner Bank | |
| 6 | A2941270 запросить цену → | Lower Front Hinge | |
| 7 | A2941268 запросить цену → | Door Catch - Front Lower | |
| 8 | C2442187 запросить цену → | Shaft:Flange:Master:Right | |
| 9 | A2941271 запросить цену → | Hinge - Lower Front Door | |
| 10 | AA021035 запросить цену → | Magnetic:Cover | |
| 11 | B2343491 запросить цену → | Inner Cover - Upper | |
| 12 | B2343492 запросить цену → | Inner Cover - Lower | |
| 13 | B2341316 запросить цену → | Cover - Right Lower | |
| 14 | B0701312 запросить цену → | Cap:Joint:Large Capacity Tray | |
| 15 | B2341311 запросить цену → | Cover - Right Upper | |
| 16 | B2341258 запросить цену → | Cover - Upper | |
| 17 | B2341313 запросить цену → | Cover - Large Capacity Tray | |
| 18 | B0701331 запросить цену → | Cap:Key Counter:C2 | |
| 19 | B2347576 запросить цену → | Cover - Power Supply Unit | |
| 20 | B2341329 запросить цену → | Cover - Rear | |
| 21 | AA143865 запросить цену → | Screw - M4X10 | |
| 22 | B0706840 запросить цену → | Filter:C/T Box | |
| 23 | B2346838 запросить цену → | Cover:C/T Box | |
| 24 | B2346851 запросить цену → | Decal - Caption Interface | |
| 25 | B2341261 запросить цену → | Cover - Upper Rear | |
| 26 | AA143560 запросить цену → | Stepped Screw - M4 |

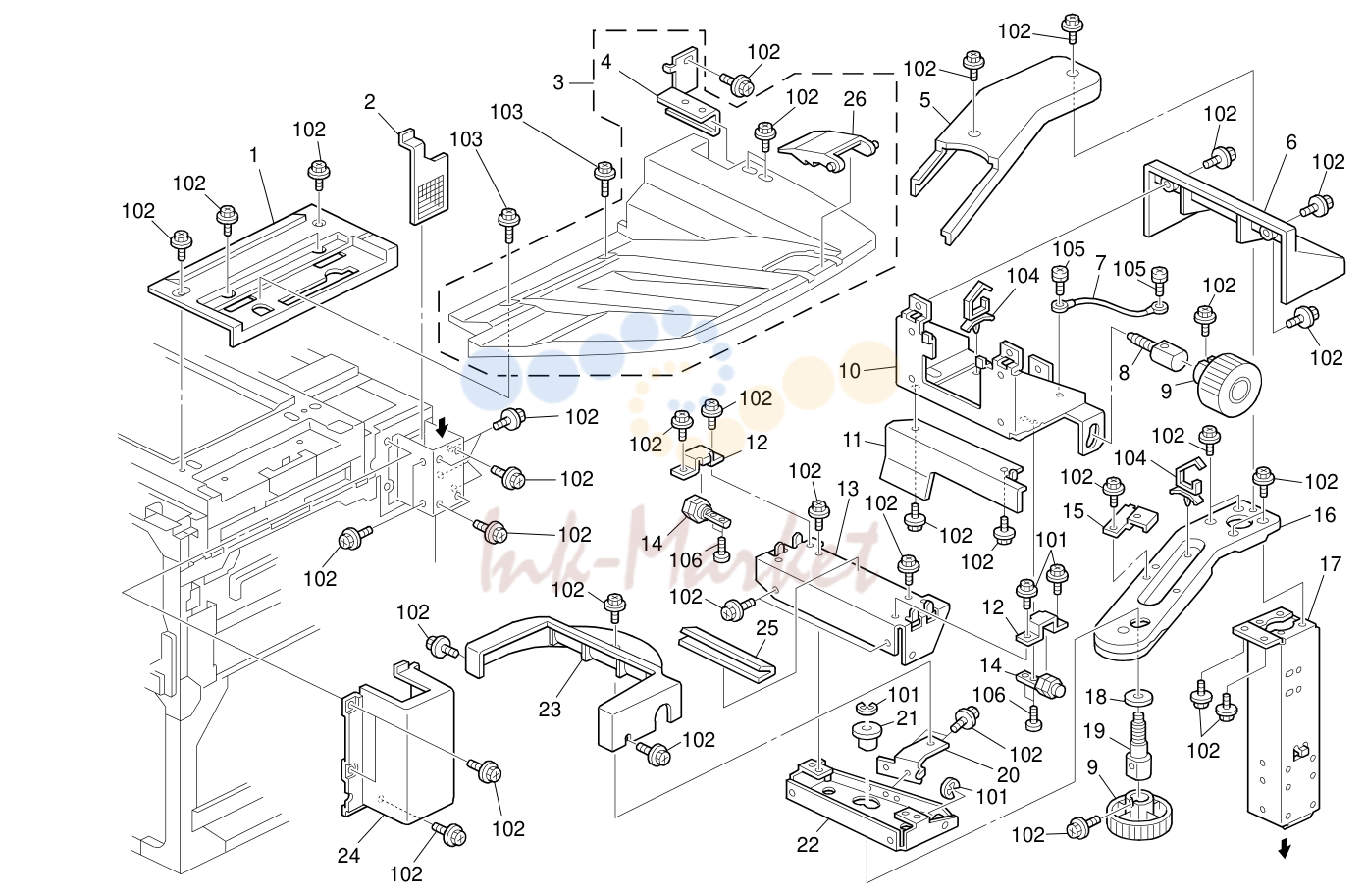

3. EXTERIOR 3 (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B2341262 запросить цену → | Cover - Upper Right | |
| 101 | 07200060E запросить цену → | Retaining Ring - M6 | |
| 102 | 04514008N запросить цену → | Tapping Screw:4x8 | |
| 2 | B0702123 запросить цену → | Filter:Entrance:Around The Photoconductor | |
| 103 | 04514012N запросить цену → | Tapping Screw:4x12 | |
| 3 | B2341260 запросить цену → | ADF Exit Tray | |
| 4 | A2941266 запросить цену → | Exit Bracket | |
| 104 | 11050508 запросить цену → | Harness Clamp - LWS-0711 | |
| 105 | 09504008N запросить цену → | Screw:Spring Washer:M4x8 | |
| 5 | B2341424 запросить цену → | Cover - Arm | |
| 106 | 03130080N запросить цену → | Pan Head Screw:M3x8 | |
| 6 | B2341422 запросить цену → | Support Cover - Upper | |
| 7 | B0705147 запросить цену → | Harness:Ground Wire:Operation | |
| 8 | B2341447 запросить цену → | Knob Shaft - Operation Panel Upper | |
| 9 | B0701440 запросить цену → | Knob:Operation Sub-unit | |
| 10 | A2941439 запросить цену → | Operation Unit Fixing Plate | |
| 11 | B0701430 запросить цену → | Cover:Operation Panel:Rear | |
| 12 | A2941438 запросить цену → | Hinge Fixing Plate | |
| 13 | A2941437 запросить цену → | Supporting Plate - Operation Panel | |
| 14 | A2941429 запросить цену → | Hinge - Operation Unit | |
| 15 | A2941446 запросить цену → | Bracket - Arm Cover | |
| 16 | A2941425 запросить цену → | Operation Unit Arm | |
| 17 | B2341433 запросить цену → | Frame:Arm:Operation Sub-unit | |
| 18 | A2941441 запросить цену → | Spacer - Operation Panel | |
| 19 | B2341448 запросить цену → | Knob Shaft - Operation Panel Lower | |
| 20 | A2941445 запросить цену → | Bracket - Cover | |
| 21 | A2941449 запросить цену → | Bushing - Operation Panel | |
| 22 | A2941434 запросить цену → | Lower Support | |
| 23 | B2341423 запросить цену → | Support Cover - Lower | |
| 24 | B2341421 запросить цену → | Cover - Holder | |
| 25 | B0701436 запросить цену → | Gasket:Operation Sub-unit | |
| 26 | B2341263 запросить цену → | Stopper - ADF Exit Tray |

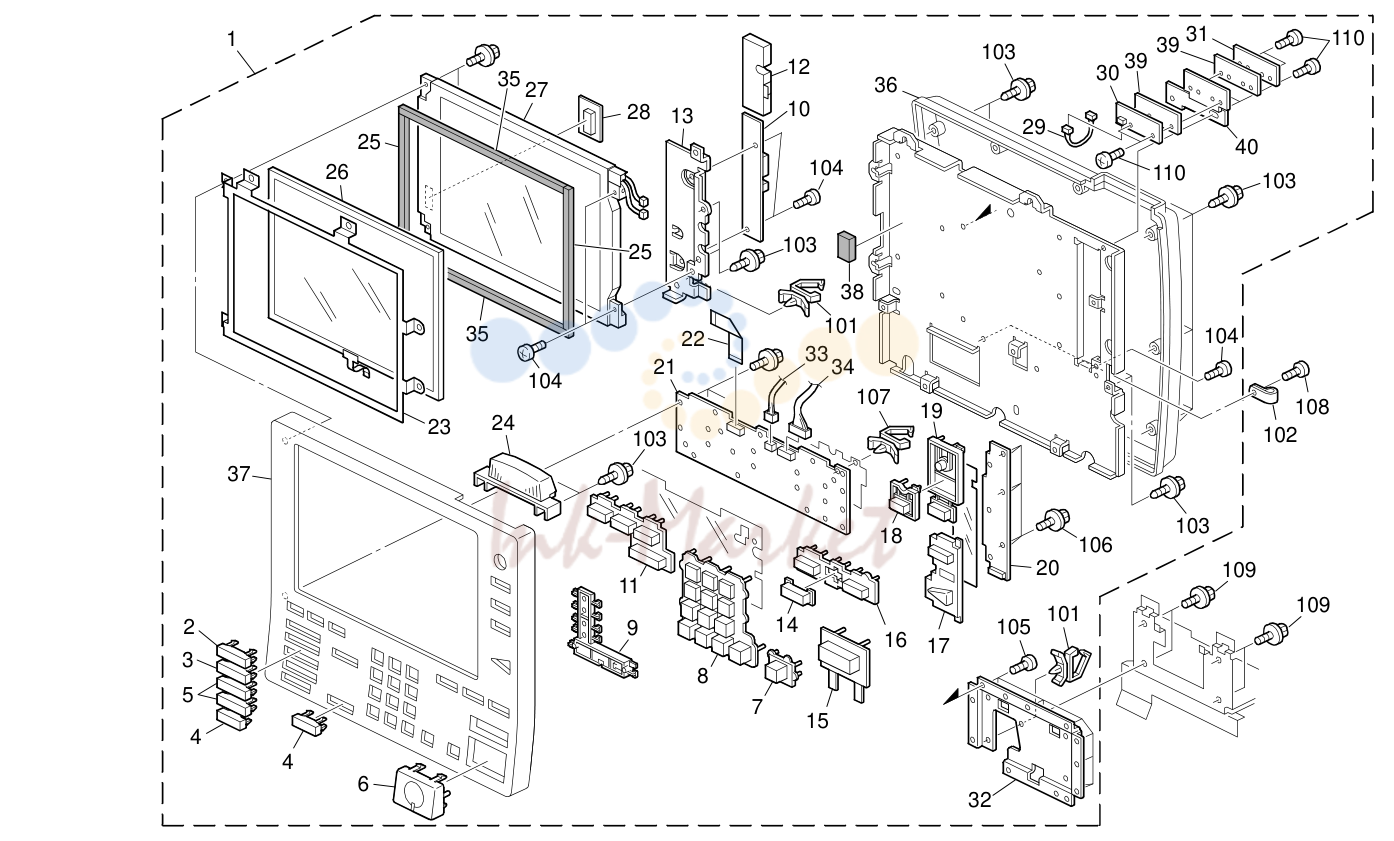

4. OPERATION PANEL (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B2341451 запросить цену → | Operation Panel Unit (NA) | |
| 32 | B2341533 запросить цену → | Arm Stay Bracket | |
| 1 | B2341452 запросить цену → | Operation Panel Unit EU | |
| 33 | B2341476 запросить цену → | Harness - INV | |
| 34 | B2341475 запросить цену → | Harness - SUB | |
| 2 | B2341569 запросить цену → | Keytop - Copy NA | |
| 2 | B2341575 запросить цену → | Keytop - Copy EU | |
| 35 | B2341542 запросить цену → | Spacer - Touch Panel L | |
| 36 | B2341502 запросить цену → | Cover:Rear | |
| 3 | B2341570 запросить цену → | Keytop - Docbox NA | |
| 3 | B2341576 запросить цену → | Keytop - Docbox EU | |
| 37 | B2341501 запросить цену → | Cover:Front | |
| 4 | B2341523 запросить цену → | Keytop - Application Blank S | |
| 38 | B2341544 запросить цену → | Cushion - Plate Lcdpcb | |
| 5 | B2341526 запросить цену → | Keytop - Application Blank L | |
| 39 | B2341538 запросить цену → | Sheet:Heat | |
| 6 | B2341505 запросить цену → | Keytop - Start | |
| 40 | B2341535 запросить цену → | LED Heat Sinker | |
| 7 | B2341508 запросить цену → | Keytop - Try Print | |
| 8 | B2341507 запросить цену → | Keytop - 10key | |
| 9 | B2341515 запросить цену → | Keytop - Spacer Application | |
| 10 | B2341480 запросить цену → | Invertor S-vga | |
| 11 | B2341558 запросить цену → | Keytop - Counter NA | |
| 11 | B2341568 запросить цену → | Keytop - Counter EU | |
| 12 | B2341539 запросить цену → | Insulator - Invertor | |
| 13 | B2341534 запросить цену → | LCD Bracket | |
| 14 | B2341559 запросить цену → | Keytop - Reset Switch | |
| 15 | B2341506 запросить цену → | Keytop - Stop | |
| 16 | B2341517 запросить цену → | Keytop - Program | |
| 17 | B2341520 запросить цену → | Keytop - Interrupt | |
| 18 | B2341521 запросить цену → | Keytop - Login_logout | |
| 19 | B2341519 запросить цену → | Keytop - Power Source | |
| 20 | B2341463 запросить цену → | PCB Key Sub | |
| 21 | B2341460 запросить цену → | PCB - Key Main | |
| 22 | B2341478 запросить цену → | Cable - FFC/LCD | |
| 101 | 11050508 запросить цену → | Harness Clamp - LWS-0711 | |
| 102 | 11050530 запросить цену → | Nylon Clamp-emt-4n | |
| 23 | B2341531 запросить цену → | Shadeing Plate | |
| 103 | 04503010N запросить цену → | Tapping Screw - M3x10 | |
| 24 | B2341504 запросить цену → | Cover - Pilot Lamp | |
| 104 | 03530060N запросить цену → | Bind Screw - M3x6 | |
| 25 | B2341543 запросить цену → | Spacer - Touch Panel S | |
| 26 | B2341479 запросить цену → | Touch Panel S-vga | |
| 105 | 03540060N запросить цену → | Screw-m4x6 | |
| 27 | RC010070 запросить цену → | LCD - LQ104S1DG21A | |
| 106 | 03603008N запросить цену → | Screw:M3x8 | |
| 107 | 11050511 ✓ в наличии | Harness Clamp - LWS-0306ZC | |
| 28 | B2341472 запросить цену → | PCB LCD | |
| 29 | B2341477 запросить цену → | Harness - LED | |
| 108 | 03140060N запросить цену → | Screw - M4X6 | |
| 109 | 04514008N запросить цену → | Tapping Screw:4x8 | |
| 30 | B2341466 запросить цену → | PCB LED F | |
| 31 | B2341469 запросить цену → | PCB LED R | |
| 110 | 03530040P запросить цену → | Screw - M3X4 |
5. DF EXTERIOR (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B4774431 запросить цену → | Decal - Original Table | |
| 102 | 04504012N запросить цену → | Tapping Screw:4x12 | |
| 103 | 09515010N запросить цену → | Screw:M5x10 | |
| 2 | B3011826 запросить цену → | Original Table:Ric:Printing | |
| 3 | B3011835 запросить цену → | Original Holder | |
| 4 | B3011796 запросить цену → | Cover:Original Table:Lower:RIC | |
| 5 | B3014428 запросить цену → | Sound Proofing Material - Rear | |
| 6 | A8597211 запросить цену → | Stepped Screw | |
| 7 | B3011726 запросить цену → | Cover:Rear:Ric:Ass'y | |
| 8 | B3011919 запросить цену → | Discharge Brush - Exit | |
| 9 | A8063261 запросить цену → | Inner Back Cover Bracket | |
| 10 | A8063266 запросить цену → | Discharge Brush Bracket | |
| 11 | A8063251 запросить цену → | Exit Cover Bracket | |
| 12 | A6631241 запросить цену → | Exit Roller:Driven :AS | |
| 13 | B3011786 запросить цену → | Cover:Exit:Ric | |
| 14 | G0121531 запросить цену → | Magnet | |
| 15 | AA143788 запросить цену → | Pin:Guide Plate:Paper Feed | |
| 16 | B3011716 запросить цену → | Cover:Front | |
| 17 | B3014415 запросить цену → | Sound Proofing Material - Front Lower |
6. ORIGINAL FEED 1 (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B3011766 запросить цену → | Paper Feed Cover | |
| 36 | 50530223 ✓ в наличии | Bushing - 8mm | |
| 2 | B3014316 запросить цену → | Decal:Misfeed Removal | |
| 37 | A8061346 запросить цену → | Base Shaft | |
| 3 | B3014356 запросить цену → | Decal:Paper Feed | |
| 38 | A8061342 запросить цену → | Base Lever | |
| 39 | 50530447 запросить цену → | Bushing - 6mm | |
| 4 | B3014336 запросить цену → | Decal:Size:Original:RIC | |
| 5 | A8061371 запросить цену → | Magnet Catch - Paper Feed Cover | |
| 40 | A8061331 запросить цену → | Original Table Stay | |
| 6 | B3014426 запросить цену → | Sound Proofing Material - Right | |
| 7 | B3014427 запросить цену → | Sound Proofing Material - Left | |
| 8 | A8061361 запросить цену → | Cover Bracket | |
| 9 | B3015405 запросить цену → | DC Relay Harness | |
| 10 | A6801661 запросить цену → | Bushing - 4mm | |
| 11 | B3011191 запросить цену → | Pull-out Driven Roller | |
| 12 | A8061181 запросить цену → | Pressure Roller Bracket - Pull Out | |
| 13 | B3014211 запросить цену → | Spring | |
| 14 | B3011195 запросить цену → | Gear - 19Z | |
| 15 | B3011188 запросить цену → | Sensor Bracket | |
| 16 | AW020141 ✓ в наличии | Photointerruptor | |
| 17 | B3014222 запросить цену → | Spring | |
| 18 | B3011192 запросить цену → | Bushing - 4x6x6 | |
| 19 | B3011198 запросить цену → | Pull-out Driven Roller-front | |
| 20 | AA143788 запросить цену → | Pin:Guide Plate:Paper Feed | |
| 21 | AW010109 запросить цену → | Photo Refiection Sensor:PS117ED1 | |
| 22 | A8064251 запросить цену → | Grounding Plate | |
| 23 | B3011171 запросить цену → | Pulley Cover | |
| 24 | B3011876 запросить цену → | Side Fence:Table:Ass'y | |
| 25 | A8061335 запросить цену → | Original Table Guide Plate | |
| 26 | B3011351 запросить цену → | Original Feeler | |
| 101 | 04504008N запросить цену → | Tapping Screw - M4x8 | |
| 27 | A8061353 запросить цену → | Feeler Stud | |
| 102 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 28 | G5644151 запросить цену → | Rail - Side Fence | |
| 103 | 04524008N запросить цену → | Tapping Screw:M4x8 | |
| 29 | 52062686 запросить цену → | Snap Ring | |
| 30 | B3011856 запросить цену → | Base:Original Table:Ass'y | |
| 104 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 105 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 31 | 52152621 запросить цену → | Snap Ring - M6 | |
| 106 | 11050511 ✓ в наличии | Harness Clamp - LWS-0306ZC | |
| 32 | B4774311 запросить цену → | Decal - Original Base | |
| 33 | B3015241 запросить цену → | Harness - Original Sensor | |
| 107 | 07200060E запросить цену → | Retaining Ring - M6 | |
| 108 | 06320140G запросить цену → | Parallel Pin | |
| 34 | A8061356 запросить цену → | Original Sensor Bracket | |
| 109 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 35 | A8062281 запросить цену → | Gear - Z47 |
7. ORIGINAL FEED 2 (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A8061152 запросить цену → | Upper Guide Plate | |
| 36 | B4772226 запросить цену → | Pickup Roller:Coupling | |
| 2 | A8061153 запросить цену → | Upper Guide Plate | |
| 3 | B3011155 запросить цену → | Separation Support Pad | |
| 4 | B3011156 запросить цену → | Separation Pad Holder | |
| 5 | AA143789 запросить цену → | Shaft:Cleaner | |
| 6 | B3011286 запросить цену → | Bushing - 6x10x6 | |
| 7 | A4181158 ✓ в наличии | Spacer - M6.5x1 | |
| 8 | AA063435 запросить цену → | Compression Spring:Paper Feed:Joint | |
| 9 | AA132013 запросить цену → | Spacer | |
| 10 | A8061161 запросить цену → | Entrance Guide Plate - Front | |
| 11 | A8061163 запросить цену → | Guide Plate Cushion | |
| 12 | A6801621 запросить цену → | Feed-in Unit Stopper | |
| 13 | A6281225 ✓ в наличии | Bushing - 8mm | |
| 14 | A8061293 запросить цену → | Feed Belt Drive Roller | |
| 15 | A8064261 запросить цену → | Spring Belt Guide Roller | |
| 16 | A8061294 запросить цену → | Feed Belt Driven Roller | |
| 17 | A8061298 запросить цену → | Transport Belt Roller Shaft | |
| 18 | A8061295 ✓ в наличии | Feed Belt | |
| 19 | A8061282 запросить цену → | Separation Drive Shaft | |
| 20 | A8061162 запросить цену → | Entrance Guide Plate - Inner | |
| 21 | A8061328 запросить цену → | Release Lever | |
| 22 | B3011314 запросить цену → | Pick-up Roller Bracket | |
| 23 | 54472681 запросить цену → | Snap Ring | |
| 24 | 50530447 запросить цену → | Bushing - 6mm | |
| 25 | A8064118 запросить цену → | Timing Belt - B40S2M148 | |
| 26 | B3012511 запросить цену → | Reverse Roller Shaft | |
| 27 | A2946700 ✓ в наличии | Torque Limiter - 53mnxm | |
| 28 | A8592241 ✓ в наличии | Reverse Roller | |
| 101 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 29 | A8062153 запросить цену → | Timing Pulley - T27 S2M | |
| 30 | AA132171 запросить цену → | Spacer - 6x20x1 | |
| 102 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 103 | 07200060E запросить цену → | Retaining Ring - M6 | |
| 31 | B4772225 ✓ в наличии | Pick-up Roller | |
| 32 | A8062151 запросить цену → | Timing Pulley - T19/Z23 S2M/M0.6 | |
| 104 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 33 | A8062271 запросить цену → | Gear - Z18 | |
| 105 | 11050516 запросить цену → | Clamp | |
| 106 | 07413506 ✓ в наличии | Ball Bearing - 6x12x4 Mm | |
| 34 | A8061141 запросить цену → | Reverse Roller Stay | |
| 107 | 11050231 запросить цену → | Clamp | |
| 35 | A8061292 ✓ в наличии | Feed Belt Bracket |
8. ORIGINAL FEED 3 (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 1 | AA143857 запросить цену → | Screw - M4X5 | |
| 102 | 07413506 ✓ в наличии | Ball Bearing - 6x12x4 Mm | |
| 2 | A8061271 запросить цену → | Pull Out Drive Roller | |
| 3 | A8061276 запросить цену → | Transport Drive Roller | |
| 103 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 4 | B3015244 запросить цену → | Harness - Paper Size Sensor | |
| 104 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 5 | AW020155 запросить цену → | Photointerruptor:Paper Size Sensor | |
| 105 | 04513006N запросить цену → | Tapping Screw - 3x6 | |
| 106 | 11050511 ✓ в наличии | Harness Clamp - LWS-0306ZC | |
| 6 | AW020154 запросить цену → | Photointerruptor:Entrance | |
| 107 | 04513012N запросить цену → | Tapping Screw:3x12 | |
| 7 | A8061226 запросить цену → | Paper Size Sensor Bracket | |
| 8 | B3011216 запросить цену → | Discharge Brush | |
| 108 | 09513006N запросить цену → | Screw - M3X6 | |
| 108 | 11060193 запросить цену → | Bushing - 7.9mm | |
| 9 | A8061211 запросить цену → | Middle Guide Plate | |
| 10 | A8061241 запросить цену → | Lower Guide Plate | |
| 109 | 04503008N запросить цену → | Tapping Screw - M3x8 | |
| 110 | 07423808 запросить цену → | Ball Bearing - 8x16x5 | |
| 11 | B3015243 запросить цену → | Harness - Registration Sensor | |
| 111 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 12 | AW010109 запросить цену → | Photo Refiection Sensor:PS117ED1 | |
| 13 | A8061221 запросить цену → | Registration Sensor Bracket | |
| 14 | B3015231 запросить цену → | Harness - Paper Feed Sensor | |
| 15 | AW020141 ✓ в наличии | Photointerruptor | |
| 16 | 53241658 запросить цену → | Bushing- 4x8x4.5mm | |
| 17 | A8061256 запросить цену → | Middle Shaft - Roller Arm | |
| 18 | A8061261 запросить цену → | Middle Driven Roller | |
| 19 | A8061251 запросить цену → | Transport Roller Arm | |
| 20 | A8064221 запросить цену → | Compression Spring | |
| 21 | A8061266 запросить цену → | Driven Roller | |
| 22 | B3014226 запросить цену → | Spring | |
| 23 | A8061257 запросить цену → | Roller Arm Shaft | |
| 24 | A4221063 запросить цену → | Seal - 0.7x13x20 | |
| 25 | B3014417 запросить цену → | Sound Proofing Material - Left Right | |
| 26 | B3011247 запросить цену → | Entrance Guide | |
| 27 | A8061231 запросить цену → | Paper Feed Base |
9. ORIGINAL TRANSPORT (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B3011442 ✓ в наличии | Transport Belt | |
| 101 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 2 | B3011432 запросить цену → | Belt Drive Roller | |
| 102 | 07413706 запросить цену → | Ball Bearing - 6x10x3 | |
| 103 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 3 | B3011451 запросить цену → | Belt Pressure Roller | |
| 104 | 07413506 ✓ в наличии | Ball Bearing - 6x12x4 Mm | |
| 4 | B3011449 запросить цену → | Front Spacer | |
| 105 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 5 | B3011443 запросить цену → | Transport Belt Stopper - Front | |
| 6 | B3011141 запросить цену → | Rubber Cushion | |
| 106 | 04514006N запросить цену → | Tapping Screw - 4x6 | |
| 7 | B3011412 запросить цену → | Transport Belt Plate | |
| 8 | B3011444 запросить цену → | Transport Belt Stopper - Rear | |
| 9 | A6102136 запросить цену → | Bushing | |
| 10 | AA062587 запросить цену → | Tension Spring:Pressure | |
| 11 | A6102132 запросить цену → | Pressure Bushing | |
| 12 | B3011481 запросить цену → | Belt Pressure Roller | |
| 13 | B3014431 запросить цену → | Vibration Absorbing Pad | |
| 14 | B3011445 запросить цену → | Rear Spacer | |
| 15 | A6801443 запросить цену → | Arm Shaft | |
| 16 | A6801446 запросить цену → | Transport Unit Arm | |
| 17 | A5481442 запросить цену → | Transport Arm | |
| 18 | B3011436 запросить цену → | Transport Belt Roller | |
| 19 | A6102137 запросить цену → | Pressure Roller Bushing | |
| 20 | B3012161 запросить цену → | Roller:Pressure:Belt:Mm24 | |
| 21 | AA161138 запросить цену → | Cushion - 1.1 | |
| 22 | AA062345 запросить цену → | Tension Spring | |
| 23 | B3011491 запросить цену → | Tension Bracket | |
| 24 | AA143831 запросить цену → | Screw | |
| 25 | B1883575 запросить цену → | Screw:Lever:Release:Blade | |
| 26 | A0287878 запросить цену → | Arm Spacer | |
| 27 | B3011422 запросить цену → | Transport Stay |
10. ORIGINAL EXIT 1 (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA043548 запросить цену → | Timing Belt - B40S3M150 | |
| 101 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 2 | A8063281 запросить цену → | Timing Pulley - T14 S3M | |
| 102 | 04503008N запросить цену → | Tapping Screw - M3x8 | |
| 103 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 3 | 50530447 запросить цену → | Bushing - 6mm | |
| 4 | AA143842 запросить цену → | Screw:Dia6:14.5:M4 | |
| 5 | A3513459 запросить цену → | Idler | |
| 6 | B3013161 запросить цену → | Left Exit Guide | |
| 7 | AW010109 запросить цену → | Photo Refiection Sensor:PS117ED1 | |
| 8 | B3015251 запросить цену → | Harness - Exit Sensor | |
| 9 | A8063151 запросить цену → | Driven Exit Roller | |
| 10 | A8063142 запросить цену → | Guide Plate Bracket | |
| 11 | B3013135 запросить цену → | Spring | |
| 12 | A8063171 запросить цену → | Lower Exit Cover | |
| 13 | B3014417 запросить цену → | Sound Proofing Material - Left Right | |
| 14 | B3013185 запросить цену → | Driven Roller Shaft | |
| 15 | B3013184 запросить цену → | Reverse Driven Roller | |
| 16 | A5481234 запросить цену → | Driven Roller Arm | |
| 17 | B3013132 запросить цену → | Lower Guide Plate | |
| 18 | A8063211 запросить цену → | Right Exit Guide Plate | |
| 19 | B3011919 запросить цену → | Discharge Brush - Exit | |
| 20 | A8063222 запросить цену → | Seal | |
| 21 | A8063221 запросить цену → | Exit Ground Plate | |
| 22 | B3015252 запросить цену → | Harness - Sensor | |
| 23 | B3011926 запросить цену → | Cover:Right | |
| 24 | A8063111 запросить цену → | Drive Exit Roller | |
| 25 | B3015475 запросить цену → | Grounding Wire |
11. ORIGINAL EXIT 2 (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A6802321 запросить цену → | Pulley - 30T | |
| 101 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 2 | 50530447 запросить цену → | Bushing - 6mm | |
| 102 | 06320120G запросить цену → | Parallel Pin - 2x12 | |
| 103 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 3 | B3013188 запросить цену → | Discharge Brush | |
| 104 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 4 | B3013186 запросить цену → | Spring | |
| 105 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 5 | A5481234 запросить цену → | Driven Roller Arm | |
| 6 | B3013184 запросить цену → | Reverse Driven Roller | |
| 7 | B3013185 запросить цену → | Driven Roller Shaft | |
| 8 | B3013181 запросить цену → | Invertor Guide Plate | |
| 9 | A5481261 запросить цену → | Exit Roller | |
| 10 | 53241658 запросить цену → | Bushing- 4x8x4.5mm | |
| 11 | A5481321 запросить цену → | Exchange Pawl | |
| 12 | A5481317 запросить цену → | Lever Cushion | |
| 13 | AA062589 запросить цену → | Tension Spring:Reverse | |
| 14 | B3013271 запросить цену → | Reverse Drive Roller | |
| 15 | A5481231 запросить цену → | Guide Roller | |
| 16 | 52152621 запросить цену → | Snap Ring - M6 | |
| 17 | B3013191 запросить цену → | Exit Junction Gate | |
| 18 | AA062588 запросить цену → | Tension Spring:Exit | |
| 19 | B3013192 запросить цену → | Lever - Exit Junction Gate | |
| 20 | B3013286 запросить цену → | Pulley - 30Z | |
| 21 | AA043547 запросить цену → | Timing Belt - B40S3M213 | |
| 22 | A5482137 запросить цену → | Timing Pulley - 18Z | |
| 23 | B3013311 запросить цену → | Reverse DC Solenoid | |
| 24 | B3013301 запросить цену → | Paper Exit Solenoid |
12. DF DRIVE SECTION 1 (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 36 | A6802262 запросить цену → | Feeler - Pick-up Roller Cam | |
| 1 | B6522911 запросить цену → | Stepper Motor:Base:Rise:Ass'y | |
| 2 | B3012367 запросить цену → | Motor Bracket | |
| 37 | B3012422 запросить цену → | Cam - Pick-up Roller | |
| 38 | B3012242 запросить цену → | Shaft | |
| 3 | B3015270 запросить цену → | Harness - Display | |
| 39 | AG070515 запросить цену → | Magnet Catch:13n | |
| 4 | B3015190 запросить цену → | PCB Display | |
| 5 | A8062285 запросить цену → | Gear - Z20/Z47 | |
| 40 | B3012222 запросить цену → | Gear - 20Z | |
| 6 | A8062287 запросить цену → | Gear - Z20/Z47 | |
| 7 | A8062283 запросить цену → | Gear - Z20/Z47 | |
| 8 | A8062161 запросить цену → | Timing Pulley - T30/Z20 S2M/M0.8 | |
| 9 | AA132152 запросить цену → | Spacer - 8x20x1 | |
| 10 | A8064117 запросить цену → | Timing Belt - B40S2M158 | |
| 11 | B3012122 запросить цену → | Shaft | |
| 12 | B3012213 запросить цену → | Pulley - 20Z | |
| 13 | B3012211 запросить цену → | Pulley - 20/19Z | |
| 14 | AA060590 запросить цену → | Pressure Spring | |
| 15 | B3012281 запросить цену → | Tension Bracket | |
| 16 | B3012221 запросить цену → | Gear - 31Z | |
| 17 | B3012244 запросить цену → | Gear - 23Z | |
| 18 | B3012243 запросить цену → | Gear - 29Z | |
| 19 | A8062244 запросить цену → | Separation Shaft Stopper | |
| 20 | B3012336 запросить цену → | Side Plate | |
| 21 | AW020141 ✓ в наличии | Photointerruptor | |
| 101 | 03530050N запросить цену → | Screw-m3x5 | |
| 22 | AA043535 запросить цену → | Timing Belt - B60S3M195 | |
| 23 | B3012273 запросить цену → | Pulley - 32Z | |
| 102 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 103 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 24 | AX200294 запросить цену → | Magnetic Clutch - 38z | |
| 104 | 07200060E запросить цену → | Retaining Ring - M6 | |
| 25 | B3012271 запросить цену → | Shaft | |
| 105 | 07413506 ✓ в наличии | Ball Bearing - 6x12x4 MM | |
| 26 | AA043534 запросить цену → | Timing Belt - B60S3M216 | |
| 106 | 06320120G запросить цену → | Parallel Pin - 2x12 | |
| 27 | B3012123 запросить цену → | Pulley - 24Z | |
| 107 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 28 | A8592230 запросить цену → | Ball Bearing - 6x13x5 | |
| 108 | 07413706 запросить цену → | Ball Bearing - 6x10x3 | |
| 29 | B3015220 запросить цену → | Harness - Pick Up Motor | |
| 109 | 08053507 запросить цену → | Bushing - 6mm | |
| 30 | AX040139 запросить цену → | Stepper Motor:MM42:0.95A:9.5V | |
| 31 | AA043537 запросить цену → | Timing Belt - B40S2M206 | |
| 110 | 07010030N запросить цену → | Washer Dia3 | |
| 111 | 06320160G запросить цену → | Parallel Pin-M2x16 | |
| 32 | B3012141 запросить цену → | Pulley - 39Z | |
| 112 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 33 | 50530447 запросить цену → | Bushing - 6mm | |
| 113 | 07423808 запросить цену → | Ball Bearing - 8x16x5 | |
| 34 | AA043536 запросить цену → | Timing Belt - B60S3M279 | |
| 35 | B3012261 запросить цену → | Pulley - 36Z | |
| 114 | 11050231 запросить цену → | Clamp |
13. DF DRIVE SECTION 2 (B234/B235/B236)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 36 | B3012371 запросить цену → | Motor Bracket | |
| 1 | AX060321 запросить цену → | DC Motor 24V 27W | |
| 2 | A6103532 запросить цену → | Timing Pulley - 18Z | |
| 37 | AA043538 запросить цену → | Timing Belt - B60S3M174 | |
| 38 | AA043533 запросить цену → | Timing Belt - B0S2M256 | |
| 3 | B3013246 запросить цену → | Motor Bushing - 4x9x5.2 | |
| 4 | B3013345 запросить цену → | Exit Motor Guide Plate | |
| 39 | B3012231 запросить цену → | Pulley - 58/20Z | |
| 5 | AA143379 запросить цену → | Stepped Screw | |
| 40 | AA043546 запросить цену → | Timing Belt - B60S2M474 | |
| 6 | B3015475 запросить цену → | Grounding Wire | |
| 7 | B3013341 запросить цену → | Exit Motor Bracket | |
| 8 | A6802311 запросить цену → | Pulley - 18T/32T | |
| 9 | A3003812 запросить цену → | Spacer - 6x22x1.5 | |
| 10 | AA043539 запросить цену → | Timing Belt - B40S2M104 | |
| 11 | B3015252 запросить цену → | Harness - Sensor | |
| 12 | AW020141 ✓ в наличии | Photointerruptor | |
| 13 | B3014418 запросить цену → | Sound Proofing Material - Hinge Side | |
| 14 | 50530447 запросить цену → | Bushing - 6mm | |
| 15 | B6521134 запросить цену → | Compression Spring | |
| 16 | B3011141 запросить цену → | Rubber Cushion | |
| 17 | B3015200 запросить цену → | Harness - Interface | |
| 18 | B6521133 запросить цену → | Shaft:Slider | |
| 19 | B3012376 запросить цену → | Tension Bracket | |
| 20 | B3015230 запросить цену → | Harness - Paper Feed Rear | |
| 21 | B3015240 запросить цену → | Harness - Middle | |
| 101 | 04513008N запросить цену → | Tapping Screw - M3x8 | |
| 22 | B3015250 запросить цену → | Harness - Paper Exit | |
| 102 | 05740050E запросить цену → | Hexagon Headless Set Screw - M4x5 | |
| 23 | B3015260 запросить цену → | Harness - Sensor On Off Detector | |
| 103 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 24 | B3015100 запросить цену → | PCB ADF Main Control | |
| 104 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 25 | B3015210 запросить цену → | Harness - DC Motor | |
| 105 | 11050231 запросить цену → | Clamp | |
| 106 | 11050516 запросить цену → | Clamp | |
| 26 | B3012320 запросить цену → | Heat Sink Holder | |
| 27 | B3012319 запросить цену → | Heat Sink - DC Motor | |
| 107 | 08073035 запросить цену → | Washer - 4.1x10x0.5 | |
| 108 | 04513005N запросить цену → | Tapping Screw:M3x5 | |
| 28 | 59362321 запросить цену → | Rubber Bushing - Vibration Damper | |
| 29 | AX060320 запросить цену → | DC Motor:54w | |
| 109 | 04514006N запросить цену → | Tapping Screw - 4x6 | |
| 30 | B3012172 запросить цену → | Cushion | |
| 110 | 07010030N запросить цену → | Washer Dia3 | |
| 111 | 07413706 запросить цену → | Ball Bearing - 6x10x3 | |
| 31 | AB030354 запросить цену → | Pulley - 20T | |
| 112 | 08053507 запросить цену → | Bushing - 6mm | |
| 32 | B3012113 запросить цену → | Pulley - 19Z | |
| 113 | 06320120G запросить цену → | Parallel Pin - 2x12 | |
| 33 | B3012111 запросить цену → | Pulley - 30Z | |
| 114 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 34 | B3012327 запросить цену → | Holder Bracket | |
| 35 | AA060590 запросить цену → | Pressure Spring | |
| 115 | 07423906 запросить цену → | Ball Bearing - 6x14x5mm |
Каталог очень большой (3217 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.
