Ricoh Aficio MP 6002 7502 9002 — каталог запчастей со схемами

Содержание

• 1. LLLLOOOOCCCCAAAATTTTIIIIOOOONNNNSSSS OOOOFFFF UUUUNNNNIIIITTTTSSSS
• 2. Exterior 2 (D131/D132/D133)
• 3. Exterior 3 (D131/D132/D133)
• 4. Exterior 4 (D131/D132/D133)
• 5. Exterior 5 (D131/D132/D133)

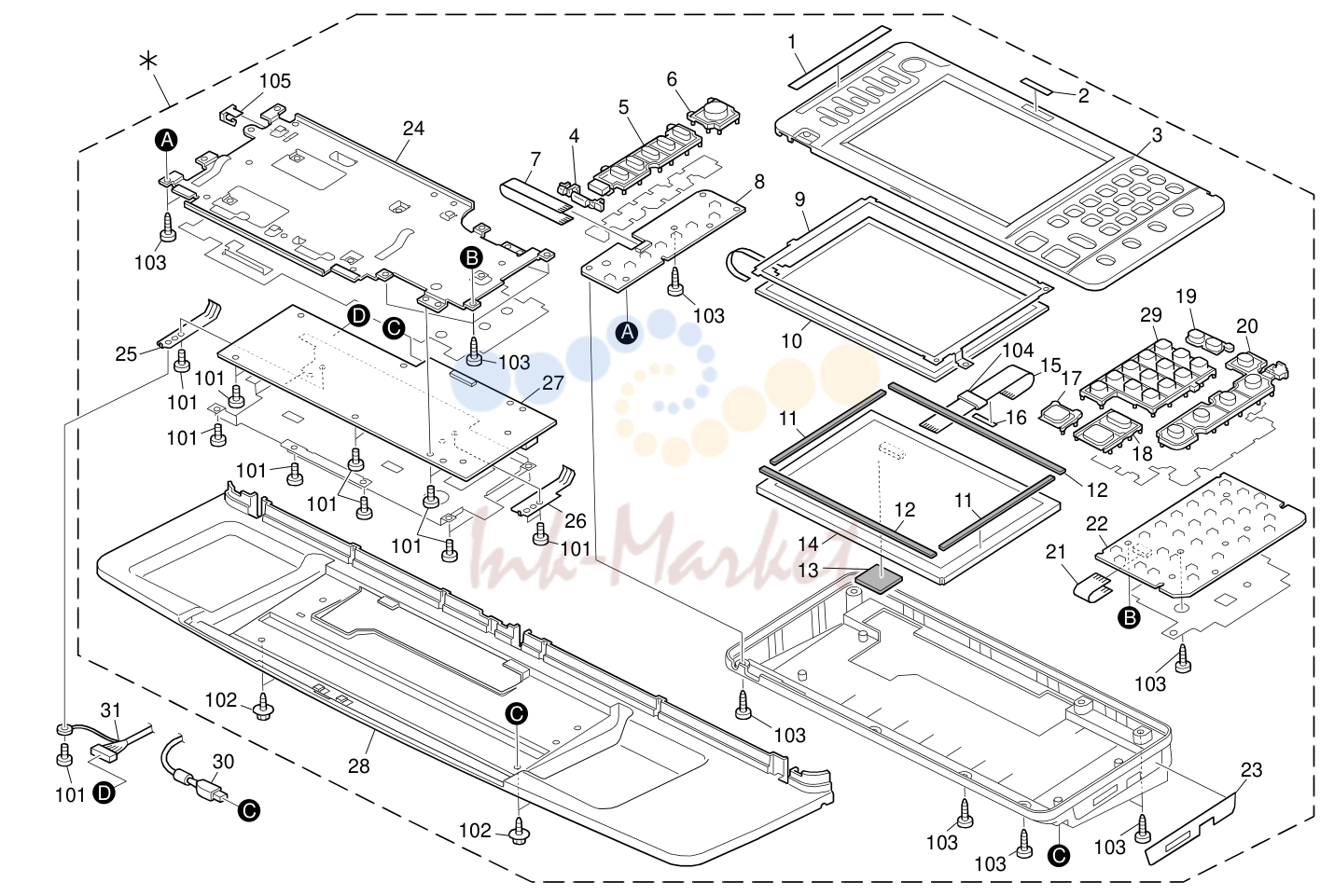

• 6. Operation Panel (D131/D132/D133)

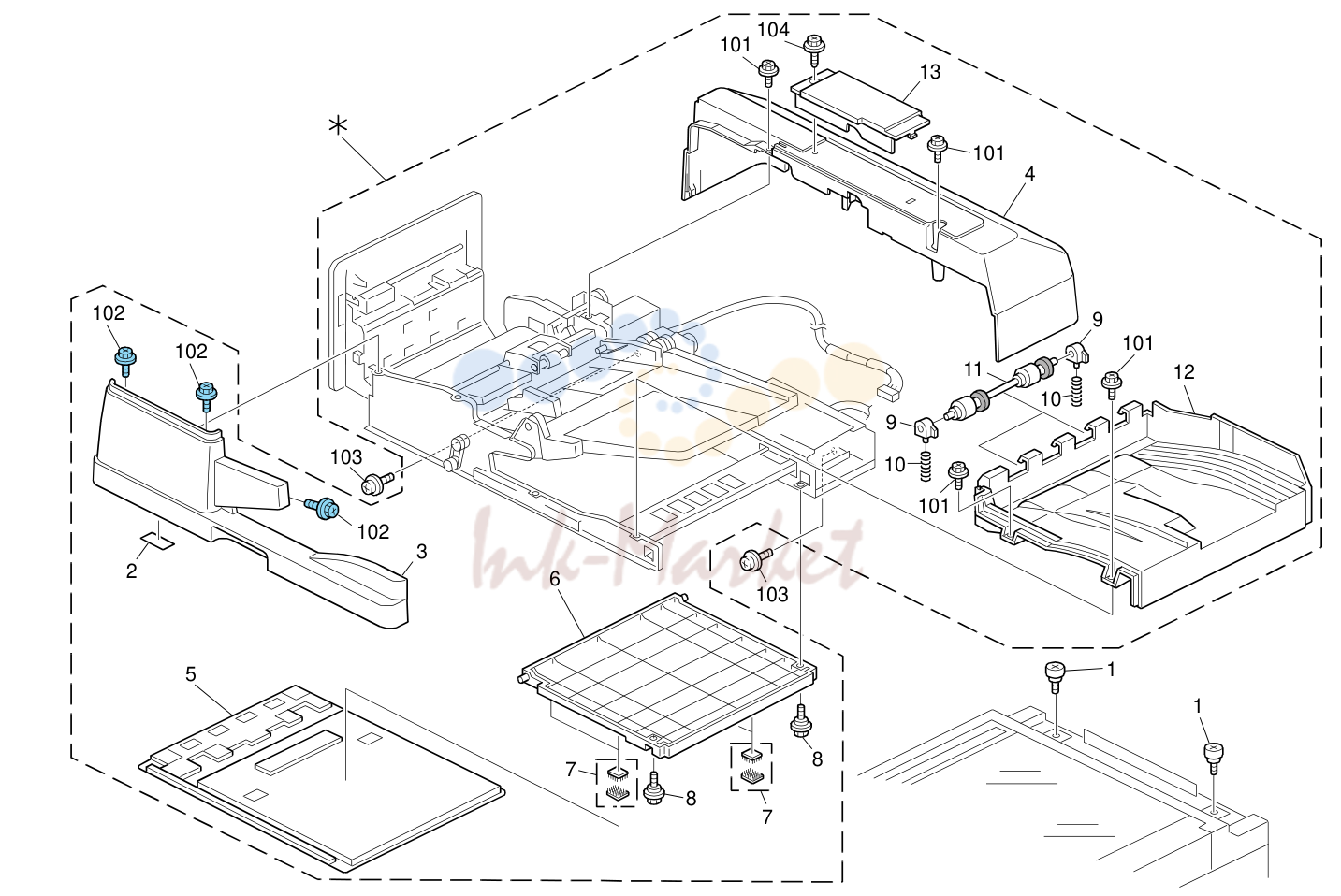

• 7. SADF 1 (D131/D132/D133)

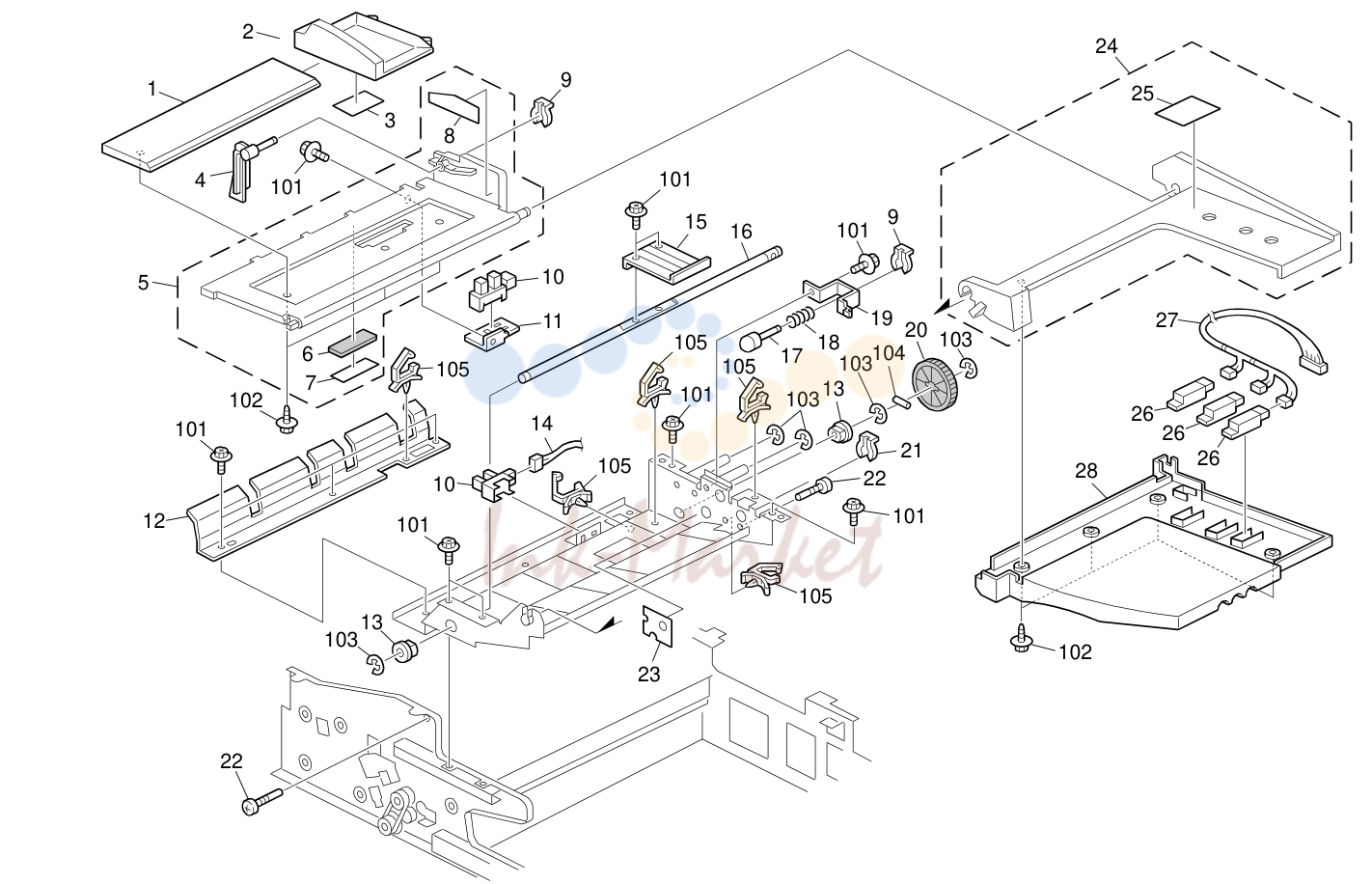

• 8. SADF 2 (D131/D132/D133)

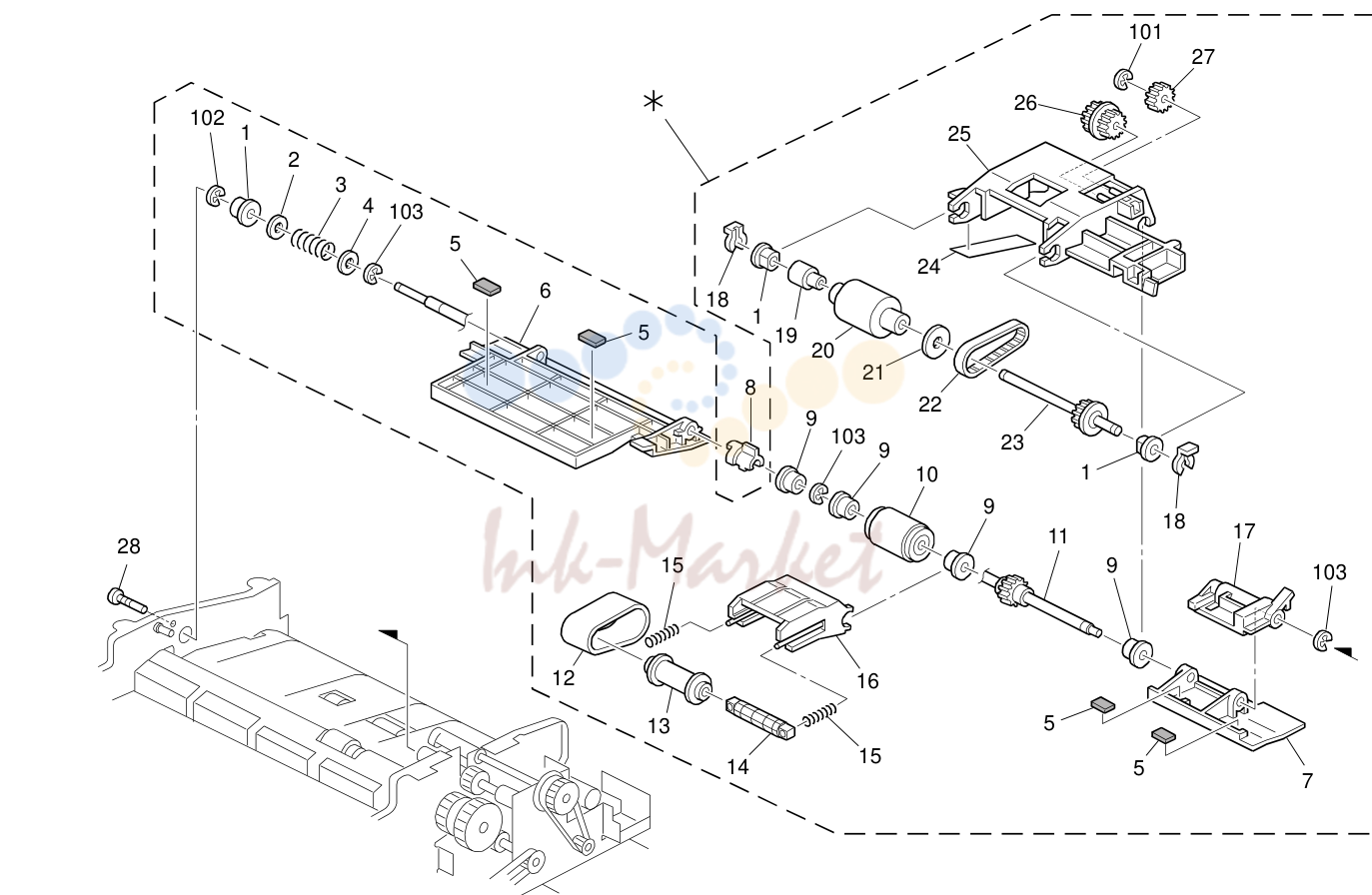

• 9. SADF 3 (D131/D132/D133)

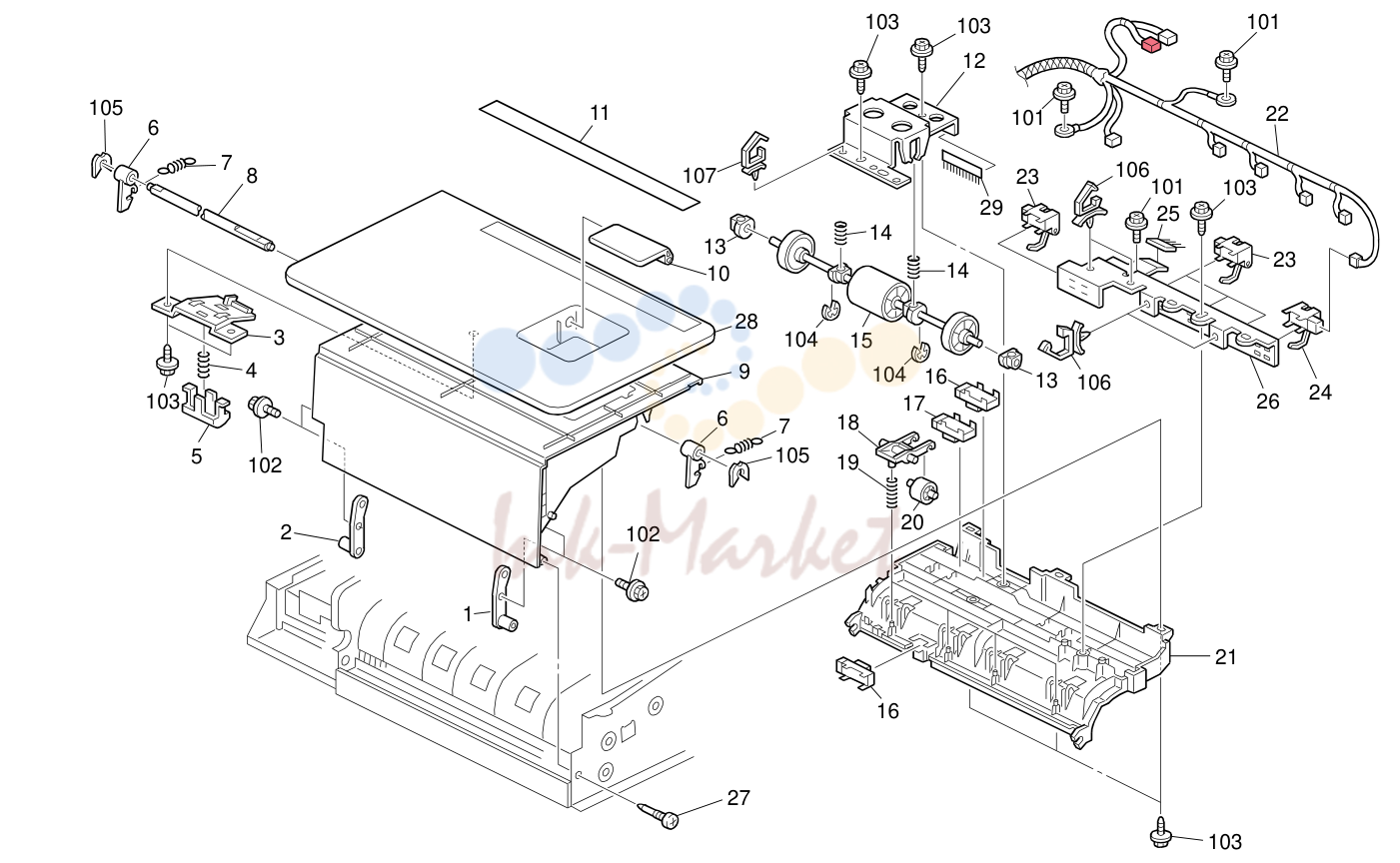

• 10. SADF 4 (D131/D132/D133)

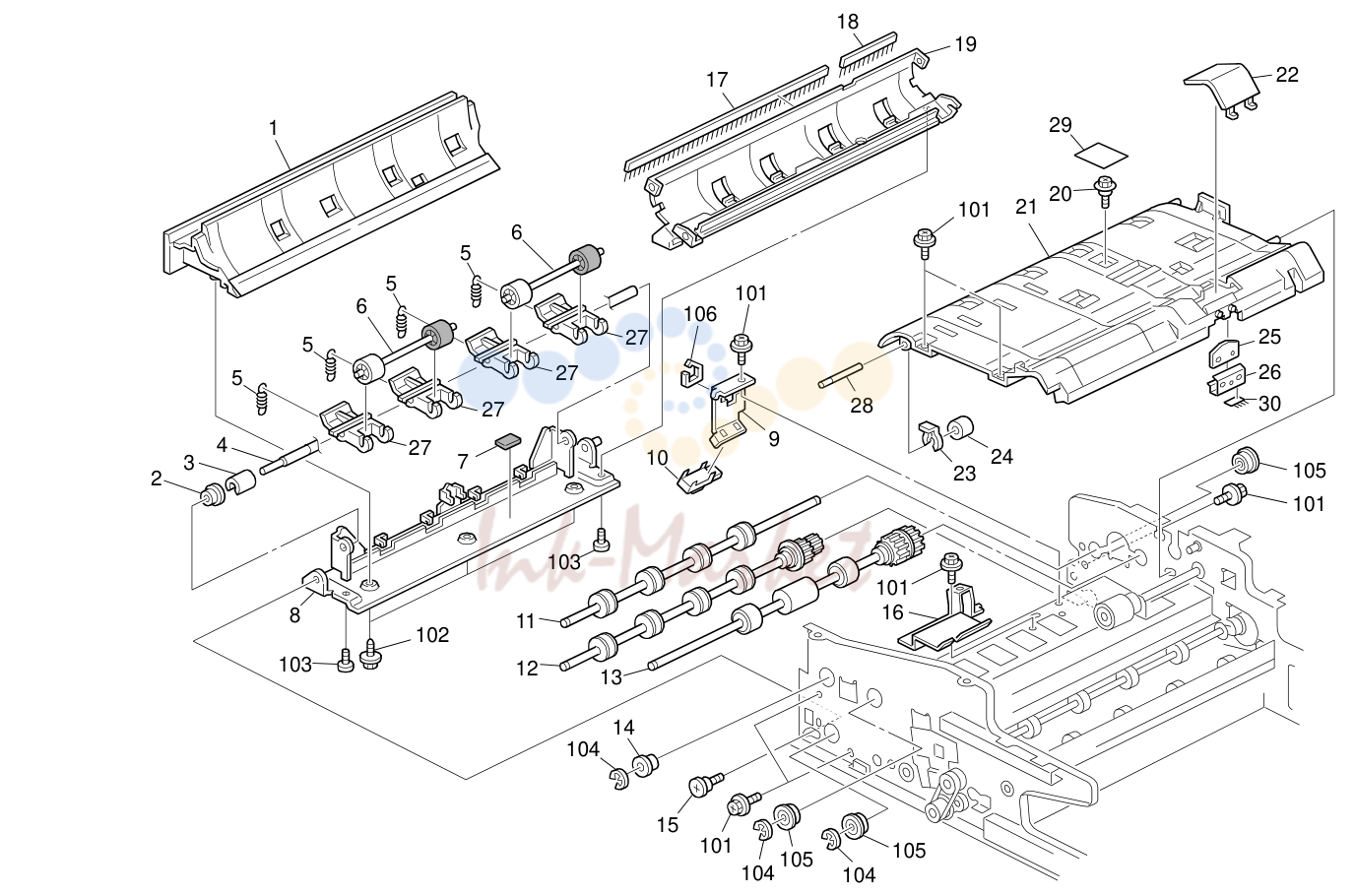

• 11. SADF 5 (D131/D132/D133)

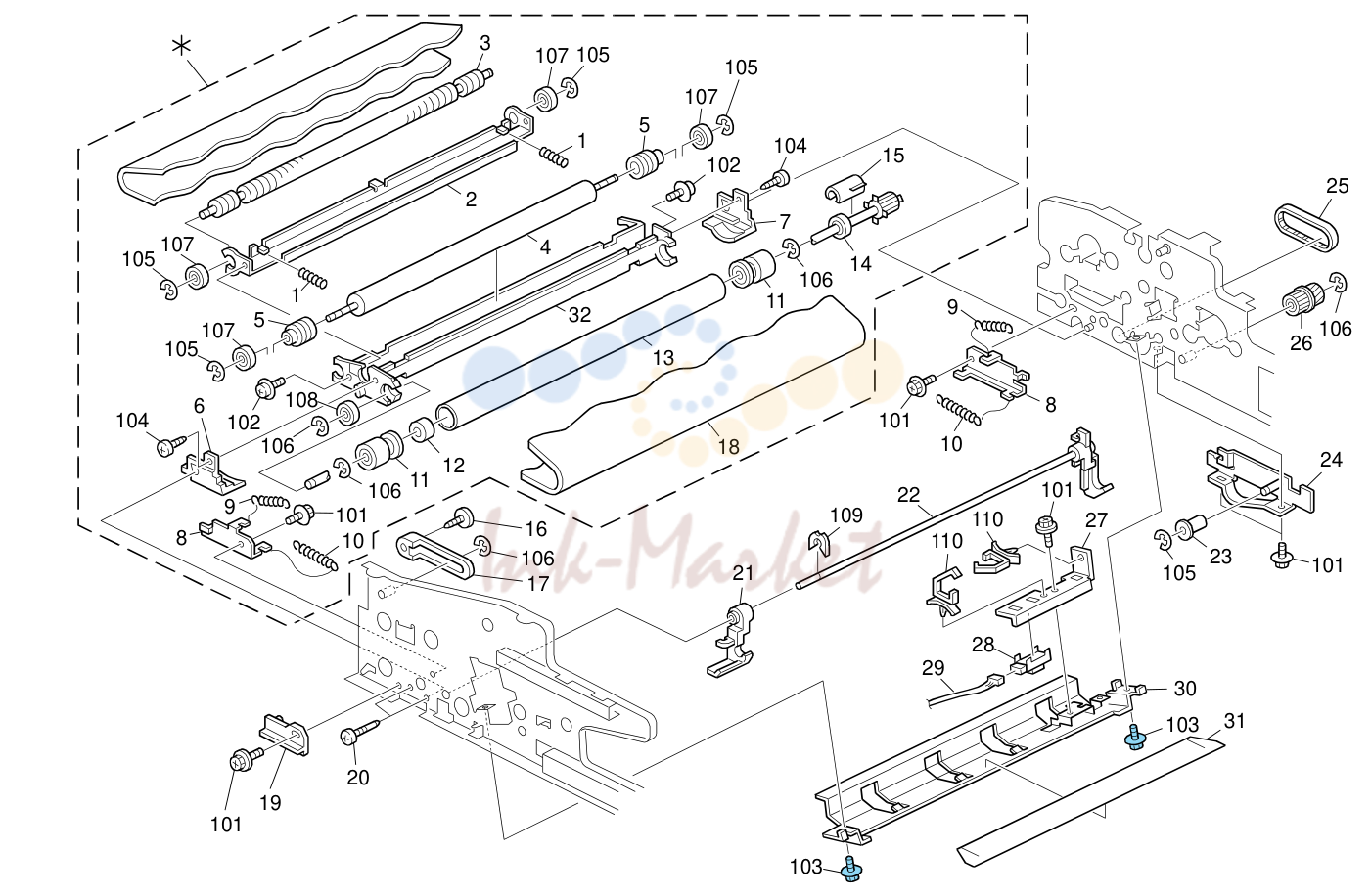

• 12. SADF 6 (D131/D132/D133)

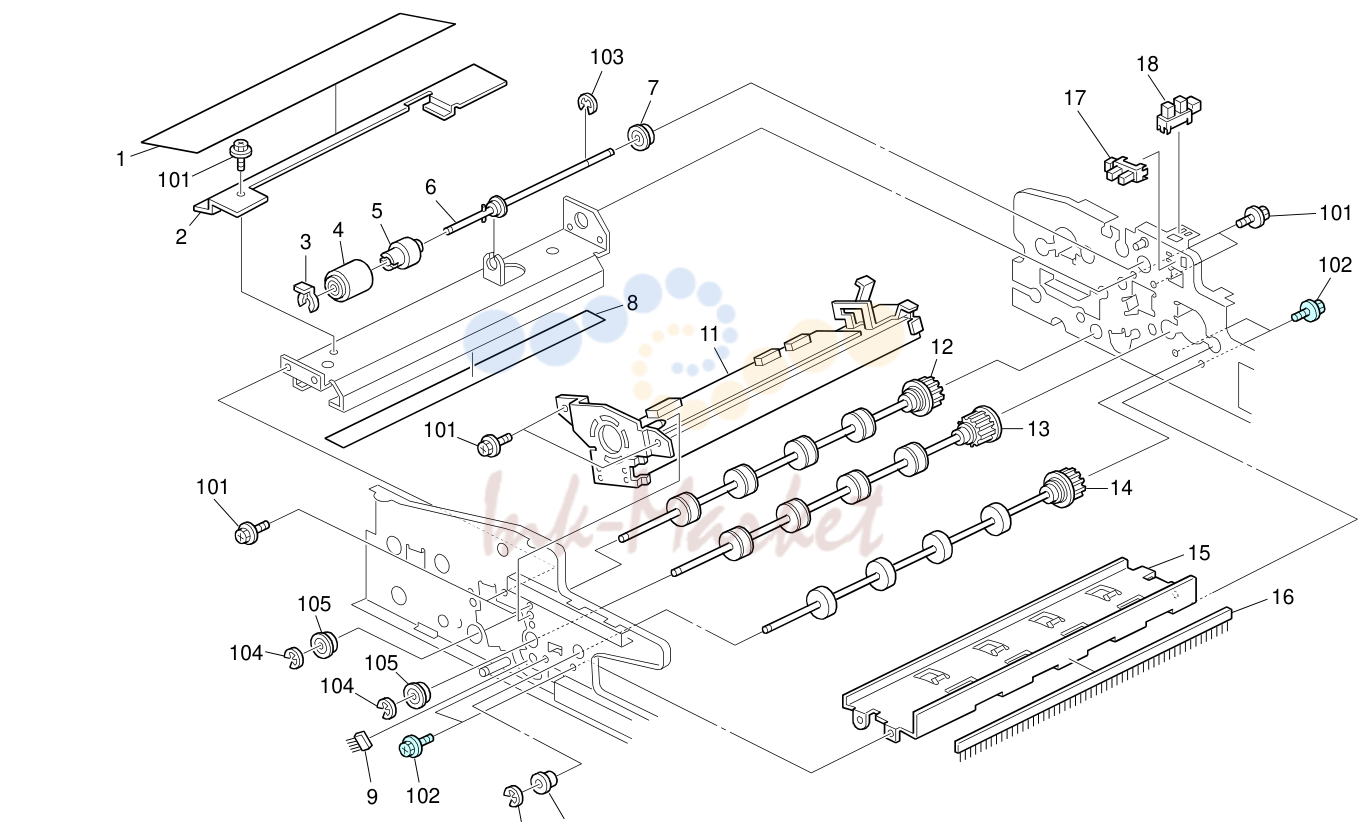

• 13. SADF 7 (D131/D132/D133)

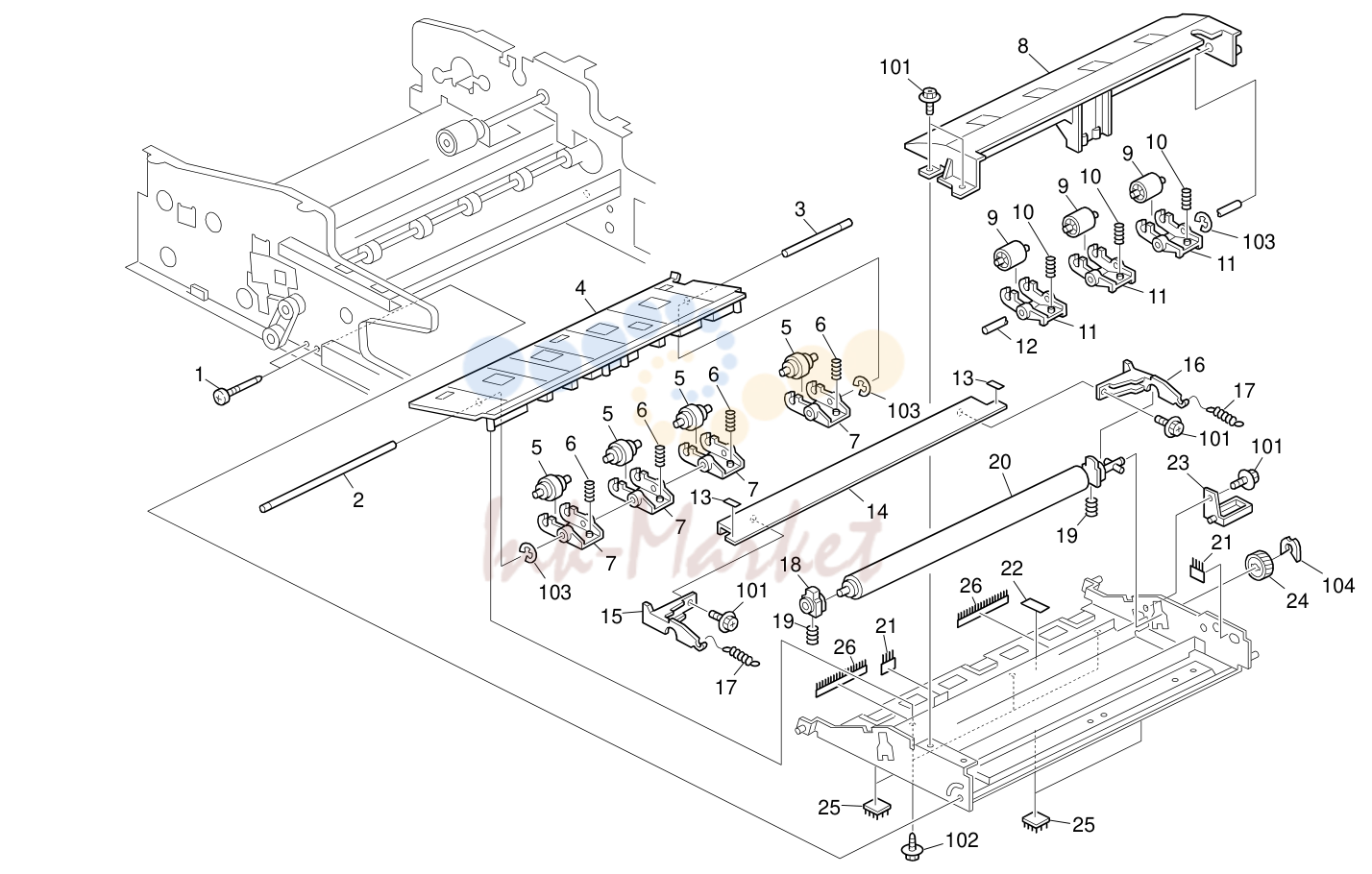

• 14. SADF 8 (D131/D132/D133)

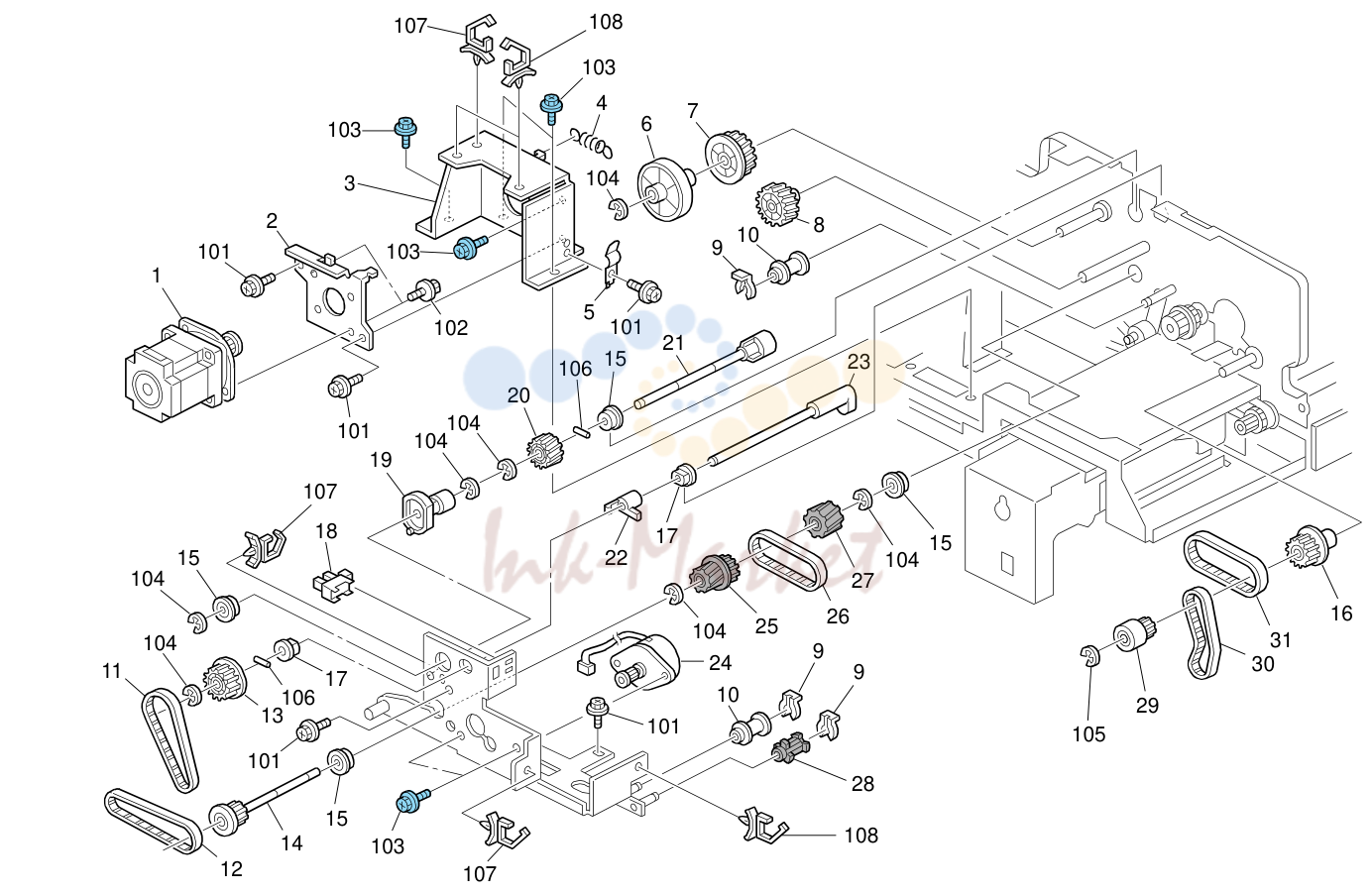

• 15. SADF 9 (D131/D132/D133)
• 16. SADF 10 (D131/D132/D133)
• 17. SADF 110 (D131/D132/D133)
• 18. Optics Section 1 (D131/D132/D133)
• 19. Optics Section 2 (D131/D132/D133)
• 20. Optics Section 3 (D131/D132/D133)
• 21. Optics Section 4 (D131/D132/D133)
• 22. Laser Unit (D131/D132/D133)
• 23. Tandem Tray 1 (D131/D132/D133)
• 24. Tandem Tray 2 (D131/D132/D133)
• 25. Tandem Tray 3 (D131/D132/D133)
• 26. Universal Tray (D131/D132/D133)
• 27. By-pass Feed Tray (D131/D132/D133)
• 28. Paper Feed Unit 1 (D131/D132/D133)
• 29. Paper Feed Unit 2 (D131/D132/D133)
• 30. Vertical Transport (D131/D132/D133)
• 31. Paper Registration 1 (D131/D132/D133)
• 32. Paper Registration 2 (D131/D132/D133)
• 33. Paper Registration 3 (D131/D132/D133)
• 34. Toner Hopper Section (D131/D132/D133)
• 35. Toner Supply Unit (D131/D132/D133)
• 36. Development Unit 1 (D131/D132/D133)
• 37. Development Unit 2 (D131/D132/D133)
• 38. Charge Unit (D131/D132/D133)
• 39. Index Q’ty Per Index Q’ty Per
• 40. Index Q’ty Per Index Q’ty Per
• 41. Index Q’ty Per Index Q’ty Per
• 42. Transfer Belt Unit 1 (D131/D132/D133)
• 43. Transfer Belt Unit 2 (D131/D132/D133)
• 44. Fusing Unit 1 (D131/D132/D133)
• 45. Fusing Unit 2 (D131/D132/D133)
• 46. Fusing Unit 3 (D131/D132/D133)
• 47. Fusing Unit 4 (D131/D132/D133)
• 48. Fusing Unit 5 (D131/D132/D133)
• 49. Fusing Unit 6 (D131/D132/D133)
• 50. Paper Exit Section 1 (D131/D132/D133)
• 51. Paper Exit Section 2 (D131/D132/D133)
• 52. Paper Exit Section 3 (D131/D132/D133)
• 53. Duplex Unit 1 (D131/D132/D133)
• 54. Duplex Unit 2 (D131/D132/D133)
• 55. Duplex Unit 3 (D131/D132/D133)
• 56. Duplex Unit 4 (D131/D132/D133)
• 57. Duplex Unit 5 (D131/D132/D133)
• 58. Waste Toner Drive (D131/D132/D133)
• 59. Drive Section 1 (D131/D132/D133)
• 60. Drive Section 2 (D131/D132/D133)
• 61. Drive Section 3 (D132/D133)
• 62. Electrical Section 1 (D131/D132/D133)
• 63. Electrical Section 2 (D131/D132/D133)
• 64. Electrical Section 3 (D131/D132/D133)
• 65. Electrical Section 4 (D131/D132/D133)
• 66. Electrical Section 5 (D131/D132/D133)
• 67. Electrical Section 6 (D131/D132/D133)
• 68. Electrical Section 7 (D131/D132/D133)
• 69. Electrical Section 8 (D131/D132/D133)
• 70. Electrical Section 9 (D131/D132/D133)
• 71. Frame Section 1 (D131/D132/D133)
• 72. Frame Section 2 (D131/D132/D133)
• 73. Frame Section 3 (D131/D132/D133)
• 74. Frame Section 4 (D131/D132/D133)
• 75. Frame Section 5 (D131/D132/D133)
• 76. Decal and Documents (D131/D132/D133)
• 77. Special Tools (D131/D132/D133)

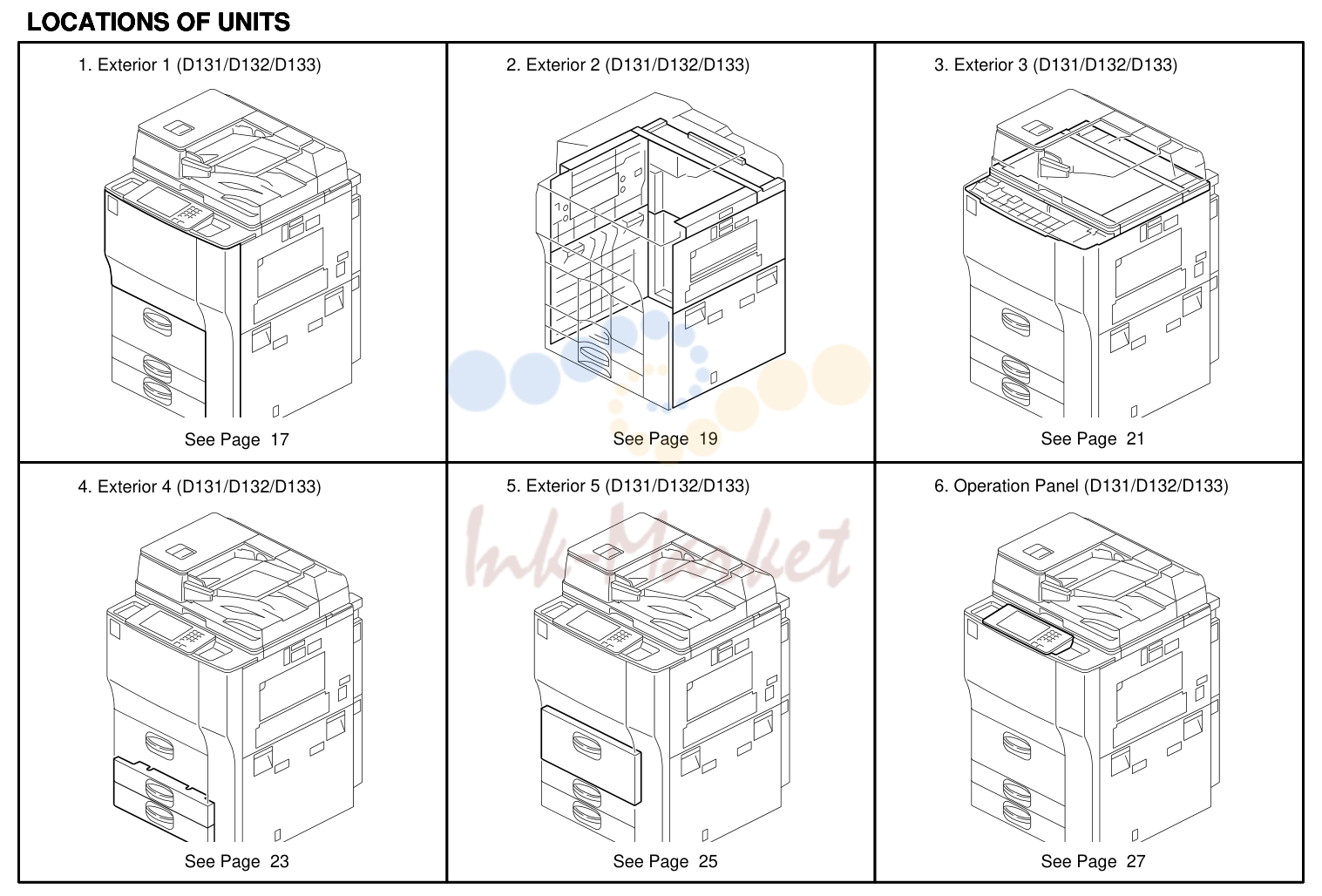

1. LLLLOOOOCCCCAAAATTTTIIIIOOOONNNNSSSS OOOOFFFF UUUUNNNNIIIITTTTSSSS

№	Артикул	Альт. артикул	Описание
1	D1311301 запросить цену →		Door:Front
22	AX640203 запросить цену →		Fan:Mm60
2	B0981342 запросить цену →		Hinge:Upper
23	B0651318 запросить цену →		PCU Duct Inner Cover
24	D1312552 запросить цену →		Knob:Duplex
3	B2471223 запросить цену →		Hinge:Lower:Ass'y
4	D1311361 запросить цену →		Decal:Misfeed Removal:Main
25	D1311362 запросить цену →		Decal:Total Counter
5	D1311364 запросить цену →		Decal:Toner:Supply
27	D1311312 запросить цену →		Inner Cover:Right Lower
28	D1311363 запросить цену →		Decal:Inner Cover:Right Lower
6	A2941292 запросить цену →		Door Switch Bracket
30	D1318510 запросить цену →		Decal:Size Indication:Multi-language:C5
7	B1321526 запросить цену →		Door Catch
8	D1311325 запросить цену →		Cover:Main Switch
31	D1313290 запросить цену →		Inner Cover:Development Sub-unit:
9	D1291568 запросить цену →		Sheet:Application:Multi-Language:Blank 1 Right:Ass'y
32	AA100006 запросить цену →		Nut - M3.6
10	D1311323 запросить цену →		Lever:Guide Plate:Vertical Transport
11	B0651326 запросить цену →		Micro Switchlever
33	B2476184 запросить цену →		Inner Cover
12	B0651374 запросить цену →		Cloth - Df Exposure Glass
34	B2478701 запросить цену →		Stand:Auxiliary:Ass'y
35	G1268705 запросить цену →		Bracket:Stand:Auxiliary
13	D1317041 запросить цену →		Decal:Model Name Plate:D131:EXP
36	B2478710 запросить цену →		Flange:Nut:M12
13	D1317042 запросить цену →		Decal:Model Name Plate:D131:EXP:SP
37	D1311320 запросить цену →		Seal:Door:Right Upper
13	D1317044 запросить цену →		Decal:Model Name Plate:D131:LAN
13	D1317047 запросить цену →		Decal:Model Name Plate:D131:GES
38	B2478706 запросить цену →		Adjusting Pin:Auxiliary
39	B1321226 запросить цену →		Holder:Stand
13	D1327041 запросить цену →		Decal:Model Name Plate:D132
13	D1327042 запросить цену →		Decal:Model Name Plate:D132:EXP:SP
40	D1291566 запросить цену →		Sheet:Application:Multi-Language:NA
40	D1291567 запросить цену →		Sheet:Application:Multi-Language:EU
13	D1327044 запросить цену →		Decal:Model Name Plate:D132:LAN
41	D1441396 запросить цену →		Holder:Exposure Glass:Ig:Ass'y
13	D1327047 запросить цену →		Decal:Model Name Plate:D132:GES
13	D1337041 запросить цену →		Decal:Model Name Plate:D133:EXP
42	AA003048 запросить цену →		Decal:Caution Chart:Paper Set Direction
13	D1337042 запросить цену →		Decal:Model Name Plate:D133:EXP:SP
13	D1337044 запросить цену →		Decal:Model Name Plate:D133:LAN
13	D1337047 запросить цену →		Decal:Model Name Plate:D133:GES
101	04514008N запросить цену →		Tapping Screw:4x8
102	04544008Q запросить цену →		Tapping Screw - M4x8
14	D1315511 запросить цену →		Harness:BCU:MKB
15	AA001564 запросить цену →		Plate:Logotype:RIC
103	04583008N запросить цену →		Hexagon Head Tapping Screw:3x8
104	09514008N запросить цену →		Screw:Polished Round:M4x8
15	AA001565 запросить цену →		Plate:Logotype:LAN
105	09514012N запросить цену →		Screw:Polished Round:M4x12
15	AA001567 запросить цену →		Plate:Logotype:GES
106	08025324 запросить цену →		Hexagon Head Tapping Screw:pF:4x10
15	D1318459 запросить цену →		Accessory:Logo:AA:Ass'y
107	04543008Q ✓ в наличии		Tapping Screw:3x8
16	D1311379 запросить цену →		Decal:Caution:Original:EXP
17	D1311369 запросить цену →		Decal:Main Switch:Dom/Na
108	03540080N запросить цену →		Screw:M4x8
18	D1311315 запросить цену →		Inner Cover:Main Switch
109	16071461 запросить цену →		Ferrite Core
110	07120120N запросить цену →		Hexagonal Nut:M12
19	D1311316 запросить цену →		Inner Cover:Fusing Unit:Upper
20	D1311365 запросить цену →		Decal:Lever:Release:Transfer
111	04503008N запросить цену →		Tapping Screw - M3x8
21	D1311313 запросить цену →		Inner Cover:Around The Photoconductor
112	07120120N запросить цену →		Hexagonal Nut:M12

2. Exterior 2 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
101	04514010N запросить цену →		Tapping Screw:4x10
1	D1311366 запросить цену →		Decal:Cover
2	D1311304 запросить цену →		Cover:Left Upper
102	04513012N запросить цену →		Tapping Screw:3x12
2	D1321246 запросить цену →		Cover:Left Upper:NA:Ass'y
103	04504008N запросить цену →		Tapping Screw - M4x8
3	D1311334 запросить цену →		Cover:Left Lower
104	04583008N запросить цену →		Hexagon Head Tapping Screw:3x8
3	D1321334 запросить цену →		Cover:Left Lower:NA
4	B0653690 запросить цену →		Tank:Discharge Used Toner
5	AA152315 запросить цену →		Tank Seal
6	A0073751 запросить цену →		Large Cap - Toner Collection Tank
7	AA000059 запросить цену →		Caution Decal - English
8	A0963712 запросить цену →		Ratch
9	B0653689 запросить цену →		Toner Collection Bottle Bracket
10	D1311305 запросить цену →		Cover:Rear Upper
10	D1321305 запросить цену →		Cover:Rear Upper:NA
11	D0621354 запросить цену →		Sheet:Duct:Cover
12	D1311376 запросить цену →		Decal:Caption:Interface
13	D1311233 запросить цену →		Ozone Filter:Main:Exhaust
14	D1311336 запросить цену →		Duct:Cover:Exhaust
15	B2471250 запросить цену →		Seal:Fan:Exhaust:Adhesion
16	A2931332 запросить цену →		Duct Holder
17	AA012128 ✓ в наличии		Machine Or Copier Filter
18	D1311332 запросить цену →		Louver:Filter
19	D1311356 запросить цену →		Bracket:Cover:Rear Lower
20	D1311302 запросить цену →		Cover:Right Upper
20	D1321302 запросить цену →		Cover:Right Upper:NA
21	D1311341 запросить цену →		Cap:Connector
22	D1311344 запросить цену →		Cap:G4
23	D1311303 запросить цену →		Cover:LCT (EU/AA)
23	D1321303 запросить цену →		Cover:LCT:NA
24	D1311333 запросить цену →		Cover:Right Lower
24	D1321333 запросить цену →		Cover:Right Lower:NA
25	D1311342 запросить цену →		Cap:Coupling
26	D1311306 запросить цену →		Cover:Rear Lower
26	D1311318 запросить цену →		Cover:Rear Lower:NA

3. Exterior 3 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
1	D1311368 запросить цену →		Decal:Exposure Glass:Cleaning
101	04514008N запросить цену →		Tapping Screw:4x8
2	D1311311 запросить цену →		Cover:Upper Left
102	04514010N запросить цену →		Tapping Screw:4x10
103	04593006N запросить цену →		Binding Head Tapping Screw:3x6
3	D1311329 запросить цену →		Design Plate:Left
104	04583008N запросить цену →		Hexagon Head Tapping Screw:3x8
4	AA143879 запросить цену →		Screw:M4:DIA5
5	AA143878 запросить цену →		Screw:M3:DIA5
105	04523008N запросить цену →		Tapping Screw - M3x8
106	03130100N запросить цену →		Pan Head Screw:M3x10
6	D1311345 запросить цену →		Cover:Upper Front
7	D1311347 запросить цену →		Design Plate:Front Left
107	11050487 запросить цену →		Harness Clamp
8	D1311346 запросить цену →		Design Plate:Front Right
9	D1311309 запросить цену →		Cover:Upper Rear
10	D1311327 запросить цену →		Design Plate:Left Rear
11	D1311326 запросить цену →		Design Plate:Right Rear
12	D1311379 запросить цену →		Decal:Caution:Original:EXP
13	D1311310 запросить цену →		Cover:Upper Right
14	D1311328 запросить цену →		Design Plate:Right
15	D1311354 запросить цену →		Ground Plate:Operation Panel:Side
16	B0651345 запросить цену →		Fan Bracket
17	AX640175 запросить цену →		Fan Motor DC24V/1.44W
18	D1311314 запросить цену →		Inner Cover:Operation Sub-unit

4. Exterior 4 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
1	AA003221 запросить цену →		Decal:Paper Tray:Design Sketch:
101	04504010N запросить цену →		Tapping Screw:M4x10
2	AA003224 запросить цену →		Decal:Paper Tray:Design Sketch:
103	04534008N запросить цену →		Binding Self Tapping Screw:4x8
3	D0626435 запросить цену →		Arm:Stopper:Paper Tray:Peen
4	D1316627 запросить цену →		Grip:Paper Tray
5	D1316633 запросить цену →		Cover:Paper Tray:Short
6	D1316632 запросить цену →		Cover:Paper Tray:Long
7	D0626449 запросить цену →		Torsion Spring:Grip:Paper Tray
8	D0626447 запросить цену →		Arm:Grip:Paper Tray:Right
9	D0626442 запросить цену →		Arm:Grip:Paper Tray:Left:Peen
10	D0626441 запросить цену →		Shaft:Grip:Paper Tray
11	D0626438 запросить цену →		Roller:Stopper:Paper Tray
12	D0626434 запросить цену →		Link:Stopper:Paper Tray
13	D0626439 запросить цену →		Torsion Spring:Stopper:Paper Tray
14	D0626433 запросить цену →		Shaft:Stopper:Paper Tray

5. Exterior 5 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
101	04534008N запросить цену →		Binding Self Tapping Screw:4x8
1	D1316630 запросить цену →		Cover:Tandem LCT
102	03530060N запросить цену →		Bind Screw - M3x6
2	AA003221 запросить цену →		Decal:Paper Tray:Design Sketch:
104	04504010N запросить цену →		Tapping Screw:M4x10
3	D1316627 запросить цену →		Grip:Paper Tray
4	D0626701 запросить цену →		Torsion Spring:Stopper:Tandem LCT
105	07200040E запросить цену →		Retaining Ring - M4
5	D0626702 ✓ в наличии		Stopper:Tandem LCT
6	D0626703 запросить цену →		Link:Stopper:Tandem LCT:Peen
7	D0596699 запросить цену →		Bracket:Base:Stopper:Tandem LCT
8	D0626713 запросить цену →		Arm:Grip:Tandem LCT:Right
9	D0626705 запросить цену →		Arm:Grip:Tandem LCT:Left
10	D0626706 запросить цену →		Shaft:Grip:Tandem LCT
11	D0626715 запросить цену →		Torsion Spring:Grip:Tandem LCT
12	D0626716 запросить цену →		Bracket:Grip:Tandem LCT:Left
13	D0626717 запросить цену →		Bracket:Grip:Tandem LCT:Right
14	D0626707 запросить цену →		Base:Stopper:Tandem LCT:Peen

6. Operation Panel (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
1	D1291519 запросить цену →		Sheet:Journal:AA-C3:NA
30	D1315306 запросить цену →		Cable:USB:2640
2	D1201551 запросить цену →		Sheet:Logo
31	D1315307 запросить цену →		Harness:LVDS:Cable
2	D1201556 запросить цену →		Sheet:Logo:LAN
2	D1201557 запросить цену →		Sheet:Logo:GES
3	D1291531 запросить цену →		Cover:Upper:NA/AA
3	D1291532 запросить цену →		Cover:Upper:EU/CHN/TWN
4	D1291510 запросить цену →		Lens:Front
5	D1291509 запросить цену →		Keytop:Left
6	D1291508 запросить цену →		Keytop:Home
7	D1291431 запросить цену →		Cable:FFC:OPL
8	D1291459 запросить цену →		PCB:OP-L:Ass'y
9	D1291513 запросить цену →		Shadeing Plate:Touch Panel
10	D1291421 запросить цену →		Touch Panel:WVGA:MV
11	B2381534 ✓ в наличии		LCD Spacer A
12	B2381535 ✓ в наличии		LCD Spacer B
13	M0521553 запросить цену →		Cushion:Core
14	D1291420 запросить цену →		LCD:TFT:WVGA:LED:MV
15	D1291432 запросить цену →		Cable:FFC:LCD
16	D0091511 запросить цену →		Stopper:Core
17	D1291503 запросить цену →		Keytop:Stop
18	D1291502 запросить цену →		Keytop:Start
19	D1291506 запросить цену →		Keytop:Reset Switch
20	D1291507 запросить цену →		Keytop:Power Source
21	D1291430 запросить цену →		Cable:FFC:Opr
22	D1311480 запросить цену →		PCB:OP-R
101	03530040N запросить цену →		Screw - M3x4
23	D1291525 запросить цену →		Sheet:Side:NA
102	04583008N запросить цену →		Hexagon Head Tapping Screw:3x8
24	D1291514 запросить цену →		Bracket:LCDC:Ass'y
25	D1311518 запросить цену →		Ground Plate:Operation Panel:Left
103	04593010N запросить цену →		Binding Head Tapping Screw:3x10
26	D1311519 запросить цену →		Ground Plate:Operation Panel:Right
104	16072468 запросить цену →		Ferrite Core:K3 FF 25.00x12.00x5.00x0.80
27	D1311461 запросить цену →		PCB:LCDC:NA:FT
105	11050598 запросить цену →		Clamp:LWSS-1N

7. SADF 1 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
103	09515010N запросить цену →		Screw:M5x10
1	A8597211 запросить цену →		Stepped Screw
104	04503008N запросить цену →		Tapping Screw - M3x8
2	D6094408 запросить цену →		Decal:Misfeed Removal:Lever
3	D6094612 запросить цену →		Cover:Front
4	D6094511 запросить цену →		Cover:Rear
5	D4124911 запросить цену →		Pressure Plate:Ass'y
6	D6091922 запросить цену →		Cover:Lower
7	B4772715 запросить цену →		Pressure Plate Tape
8	AA143555 запросить цену →		Screw - M3x5
9	A8594836 запросить цену →		Bushing- Exit Driven Roller
10	B4774131 запросить цену →		Spring
11	B4772861 запросить цену →		Driven Exit Roller
12	D6094811 запросить цену →		Tray:Exit
13	D6094713 запросить цену →		Cover:Upper

8. SADF 2 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
1	D6092367 запросить цену →		Rail:Side Fence
101	04513006N запросить цену →		Tapping Screw - 3x6
2	D6092362 запросить цену →		Side Fence:Original Table
102	04503008N запросить цену →		Tapping Screw - M3x8
103	07200060E запросить цену →		Retaining Ring - M6
3	A3764599 запросить цену →		Side Fence Pad
4	D4122357 запросить цену →		Feeler:Sensor:Original Sensor
104	06320140G запросить цену →		Parallel Pin
5	D6092351 запросить цену →		Base:Original Table:Ass'y
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	B4772263 запросить цену →		Cushion
7	B4772264 запросить цену →		Base Cushion Sheet
8	D6094407 запросить цену →		Decal:Base:Original
9	52062686 запросить цену →		Snap Ring
10	AW020203 запросить цену →		Photointerruptor:GP1A173LCS2F
11	B4772281 запросить цену →		Original Sensor Bracket
12	D4122282 запросить цену →		Guide Plate:Original Table
13	AA082104 запросить цену →		Bushing - 8x12x7
14	D4125920 запросить цену →		Harness:Sensor:Base
15	B4772323 запросить цену →		Base Lift Lever
16	D4122292 запросить цену →		Shaft:Rise:Base
17	B6522392 запросить цену →		Stopper:Original Table
18	B6522393 запросить цену →		Compression Spring
19	D4122393 запросить цену →		Bracket:Stopper:Original Table
20	D4122345 запросить цену →		Gear:Z47:M0.8
21	52152621 запросить цену →		Snap Ring - M6
22	AA143789 запросить цену →		Shaft:Cleaner
23	D6092286 запросить цену →		Seal:Stay:Original Table
24	D6092371 запросить цену →		Original Table:Face Front:Ass'y
25	D6094402 запросить цену →		Decal:Set:Original Table
26	AW010129 запросить цену →		Photo Reflection Sensor
27	D6095430 запросить цену →		Harness:Sensor:Original Table
28	D6092382 запросить цену →		Original Table:Behind

9. SADF 3 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
102	07200040E запросить цену →		Retaining Ring - M4
1	AA082101 запросить цену →		Bushing - 6x10x6
2	A4181158 ✓ в наличии		Spacer - M6.5x1
103	07200060E запросить цену →		Retaining Ring - M6
3	AA063435 запросить цену →		Compression Spring:Paper Feed:Joint
4	AA132013 запросить цену →		Spacer
5	A8061163 запросить цену →		Guide Plate Cushion
6	B4772172 запросить цену →		Front Entrance Guide
7	B4772182 запросить цену →		Rear Entrance Guide
8	A6801621 запросить цену →		Feed-in Unit Stopper
9	A6281225 ✓ в наличии		Bushing - 8mm
10	A8061293 запросить цену →		Feed Belt Drive Roller
11	B4772191 запросить цену →		Separation Shaft
12	A8061295 ✓ в наличии		Feed Belt
13	A8061294 запросить цену →		Feed Belt Driven Roller
14	A8061298 запросить цену →		Transport Belt Roller Shaft
15	D4122232 запросить цену →		Compression Spring:Paper Feed Belt
16	A8061292 ✓ в наличии		Feed Belt Bracket
17	B4772231 запросить цену →		Pick-up Roller Lever
18	54472681 запросить цену →		Snap Ring
19	B4772227 запросить цену →		Pickup Roller:Coupling
20	B4772225 ✓ в наличии		Pick-up Roller
21	AA132171 запросить цену →		Spacer - 6x20x1
22	B6522213 запросить цену →		Timing Belt:B40S2M142
23	D4122212 запросить цену →		Timing Pulley:T21:S2M
24	B6522215 запросить цену →		Guide:Paper Feed Belt:Front
25	B4772222 ✓ в наличии		Pick-up Roller Bracket
26	A8062151 запросить цену →		Timing Pulley - T19/Z23 S2M/M0.6
27	A8062271 запросить цену →		Gear - Z18
28	AA143789 запросить цену →		Shaft:Cleaner

10. SADF 4 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B4771841 запросить цену →		Front Cover Bracket
2	B4771851 запросить цену →		Rear Cover Bracket
102	04513008N запросить цену →		Tapping Screw - M3x8
103	04503008N запросить цену →		Tapping Screw - M3x8
3	B6521822 запросить цену →		Bracket:Pressure:Pickup
104	07200040E запросить цену →		Retaining Ring - M4
4	B6521824 запросить цену →		Compression Spring
105	08050089 запросить цену →		Retaining Ring - M4
5	B6521823 запросить цену →		Pressure Plate:Pickup
106	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	D6091825 запросить цену →		Lever:Release:Paper Feed
7	B4774117 запросить цену →		Spring
107	11050487 запросить цену →		Harness Clamp
8	B4771831 запросить цену →		Grip Shaft
9	D6091790 запросить цену →		Cover:Paper Feed
10	D6094371 запросить цену →		Grip:Cover:Paper Feed
11	D6094406 запросить цену →		Decal:Size:Original
12	D4122364 запросить цену →		Bracket:Pressure Plate:Pull Out
13	AA080037 запросить цену →		Bushing - 6mm
14	B4774111 запросить цену →		Spring
15	D4122115 запросить цену →		Driven Roller:Pull Out:Press Fit
16	AW010117 запросить цену →		Paper Feed Sensor
17	AW010107 ✓ в наличии		Paper Feed Sensor
18	D4122553 запросить цену →		Arm:Roller:Middle:Driven
19	D4122555 запросить цену →		Compression Spring:Middle
20	B4772372 запросить цену →		Driven Paper Feed Roller
21	D6092347 запросить цену →		Guide:Paper Feed:Upper
22	D4125900 запросить цену →		Harness:Sensor:Paper Size Sensor
23	AW020196 запросить цену →		Photointerruptor:Paper Size Sensor:
24	AW020195 запросить цену →		Photointerruptor:Paper Size Sensor:
25	A6972131 запросить цену →		Antistatic Brush
26	D4122523 запросить цену →		Bracket:Paper Size Sensor
27	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
28	D6094711 запросить цену →		Cover:Paper Feed:Upper
29	B6522516 запросить цену →		Discharge Brush:Exit:L45

11. SADF 5 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	D6092581 запросить цену →		Guide:Scanning:Entrance:Ass'y
2	53241658 запросить цену →		Bushing- 4x8x4.5mm
102	04503008N запросить цену →		Tapping Screw - M3x8
3	A3742181 запросить цену →		Spacer
103	04533006N запросить цену →		Tapping Screw - M3x6
4	B4772575 запросить цену →		Entrance Scanning Roller Shaft
104	07200060E запросить цену →		Retaining Ring - M6
5	D4122578 запросить цену →		Tension Spring:Scanning:Entrance
105	07423808 запросить цену →		Ball Bearing - 8x16x5
6	D4122577 запросить цену →		Driven Roller:Scanning:Entrance
106	11050514 запросить цену →		Edge Saddle - EDS-0607L
7	A4221063 запросить цену →		Seal - 0.7x13x20
8	B4772561 запросить цену →		Entrance Scanning Base
9	B4772665 запросить цену →		Registration Sensor Bracket
10	AW010117 запросить цену →		Paper Feed Sensor
11	D4122121 запросить цену →		Roller:Middle:Drive
12	B6522411 запросить цену →		Roller:Scanning:Entrance:Drive
13	D4122111 запросить цену →		Roller:Pull Out:Drive
14	AA082141 запросить цену →		Bushing - 16x18x5
15	AA143791 запросить цену →		Screw:Safety
16	D6092145 запросить цену →		Bracket:Guide:Paper Feed:Lower
17	D4122475 запросить цену →		Discharge Brush:L228
18	D4122474 запросить цену →		Discharge Brush:L82
19	D6092471 запросить цену →		Guide Plate:Scanning:Entrance:Ass'y
20	AA143790 запросить цену →		Screw:Contact Point
21	D4122252 запросить цену →		Guide:Paper Feed:Lower
22	B4772151 запросить цену →		Separation Cap
23	52062686 запросить цену →		Snap Ring
24	D4122255 запросить цену →		Roller:Guide:Middle
25	B3011155 запросить цену →		Separation Support Pad
26	B6522146 запросить цену →		Holder:Separation Pad
27	B4772574 запросить цену →		Arm:Roller:Scanning:Entrance
28	D4122256 запросить цену →		Shaft:Roller:Guide:Middle
29	D6092259 запросить цену →		Guide:Paper Feed:Upper
30	B4772622 запросить цену →		Discharge Brush:L11

12. SADF 6 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
102	04513008N запросить цену →		Tapping Screw - M3x8
1	B6523125 запросить цену →		Compression Spring
103	04543006Q запросить цену →		Tapping Screw - M3x6
2	B6523129 запросить цену →		Bracket:Roller:Driven:Transport Belt
104	04523006N запросить цену →		Binding Self-tapping Screw:3x6
3	D4123125 запросить цену →		Driven Roller:Scanning
4	D4123113 запросить цену →		Roller:Scanning:Pressure
105	07200040E запросить цену →		Retaining Ring - M4
5	B6523156 запросить цену →		Spacer:Transport Belt
106	07200060E запросить цену →		Retaining Ring - M6
6	B6523116 запросить цену →		Guide:Transport Belt:Front
107	07403706 запросить цену →		Ball Bearing - M6x10x3
108	07403508 запросить цену →		Ball Bearing -8x14x4
7	B6523117 запросить цену →		Guide:Transport Belt:Rear
8	D4121131 запросить цену →		Bracket:Pressure:Transport Belt:Rear
109	08050089 запросить цену →		Retaining Ring - M4
110	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
9	D4123145 запросить цену →		Tension Spring:Lever:Misfeed Removal
10	B6521132 запросить цену →		Tension Spring
11	D4123156 запросить цену →		Roller:Drive Roller:Transport Belt Unit
12	D4123154 запросить цену →		Bushing:Drive Roller:Transport Belt Unit
13	D4123153 запросить цену →		Roller:Scanning:Transport Belt
14	D4123152 запросить цену →		Shaft:Scanning:Transport Belt:Drive
15	B6523119 запросить цену →		Stopper:Roller:Drive
16	AA143846 запросить цену →		Tapping Screw:M3x6
17	B6521816 запросить цену →		Link:Stopper:Cover:Paper Feed
18	B6523121 ✓ в наличии		Transport Belt
19	B4771191 запросить цену →		Front Left Stopper
20	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
21	D6093148 запросить цену →		Hook:Lock:Image Reading Unit:Front
22	D4123146 запросить цену →		Shaft:Lever:Misfeed Removal:Ass'y
23	A2576112 запросить цену →		Pulley:Belt Tensioner
24	B6523136 запросить цену →		Cover:Roller:Scanning:Peen
25	B6523135 запросить цену →		Timing Belt:B60S2M172
26	D4121771 запросить цену →		Timing Pulley:GEAR:T21-Z21
27	B4772495 запросить цену →		Bracket:Paper Feed Sebsor
28	AW010117 запросить цену →		Paper Feed Sensor
29	D6095420 запросить цену →		Harness:Sensor:Registration
30	D6092481 запросить цену →		Guide Plate:Scanning:Exit
31	D4122485 запросить цену →		Sheet:Scanning:Exit:Upper:Ass'y
32	D4123111 ✓ в наличии		Housing:Transport Belt:Scanning

13. SADF 7 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	D4122248 запросить цену →		Sheet:CIS
102	04543006Q запросить цену →		Tapping Screw - M3x6
2	D4122246 запросить цену →		Bracket:Sheet:CIS
103	07200040E запросить цену →		Retaining Ring - M4
3	54472681 запросить цену →		Snap Ring
104	07200060E запросить цену →		Retaining Ring - M6
4	D5412241 ✓ в наличии		Reverse Roller:Paper Feed
105	07423808 запросить цену →		Ball Bearing - 8x16x5
5	B8022255 запросить цену →		Torque Limiter Mechanical Clutch:
6	D4121632 запросить цену →		Shaft:Reverse Roller:Sub-ass'y
7	A8592230 запросить цену →		Ball Bearing - 6x13x5
8	D4122244 запросить цену →		Sheet:Stay:Reverse Roller
9	B4772622 запросить цену →		Discharge Brush:L11
10	A4221078 запросить цену →		Bushing - 6x12x4mm
11	D6095861 запросить цену →		Contact Image Sensor:Collar:600DPI:Ass'y
12	B6522421 запросить цену →		Roller:Scanning:Exit:Drive
13	D4122441 запросить цену →		Roller:Contact Image Sensor:Exit:Drive
14	B4772811 запросить цену →		Drive Exit Roller
15	D6092825 запросить цену →		Guide Plate:Exit:Upper
16	B4772826 запросить цену →		Discharge Brush:Exit
17	AW020141 ✓ в наличии		Photointerruptor
18	AW020203 запросить цену →		Photointerruptor:GP1A173LCS2F

14. SADF 8 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
1	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04503008N запросить цену →		Tapping Screw - M3x8
2	D4122641 запросить цену →		Shaft:Contact Point:Scanning:Exit:Long
103	07200030E запросить цену →		Retaining Ring - M3
3	D4122645 запросить цену →		Shaft:Contact Point:Scanning:Exit:Short
4	D4122632 запросить цену →		Guide Plate:Exit:Lower
104	08050089 запросить цену →		Retaining Ring - M4
5	B6524519 запросить цену →		Roller:Scanning:Exit:Driven
6	D4122646 запросить цену →		Compression Spring:Scanning:Exit
7	B4772637 запросить цену →		Driven Exit Arm
8	D4122672 запросить цену →		Guide Plate:Exit:Lower
9	B4772636 запросить цену →		Driven Exit Scanning Roller
10	D4122677 запросить цену →		Compression Spring:
11	B4772872 запросить цену →		Exit Arm
12	D4122676 запросить цену →		Shaft:Contact Point:Exit
13	D4122662 запросить цену →		Spacer:Guide Plate:
14	D6092655 запросить цену →		Guide Plate:Contact Image Sensor:
15	D5433664 запросить цену →		Lever:Guide Plate:
16	D5433665 запросить цену →		Lever:Guide Plate:
17	D4122669 запросить цену →		Tension Spring:Guide Plate:Pressure:2N
18	D4122653 запросить цену →		Bushing:DIA6
19	B4774129 запросить цену →		Spring - 12N
20	D4122651 запросить цену →		Roller:Scanning:Behind:Ass'y
21	B4772622 запросить цену →		Discharge Brush:L11
22	A4221063 запросить цену →		Seal - 0.7x13x20
23	D5012618 запросить цену →		Cover:Roller:Scanning:Behind
24	B4773241 запросить цену →		Gear - 21Z
25	B4772715 запросить цену →		Pressure Plate Tape
26	D6423666 запросить цену →		Discharge Brush:Exit

15. SADF 9 (D131/D132/D133)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B4773711 запросить цену →		Paper Feed Motor - DC 7.4W
2	B4773115 запросить цену →		Paper Feed Motor Stay
102	04514006N запросить цену →		Tapping Screw - 4x6
103	04543006Q запросить цену →		Tapping Screw - M3x6
3	B4773111 запросить цену →		Paper Feed Motor Bracket
104	07200040E запросить цену →		Retaining Ring - M4
4	AA060842 запросить цену →		Tension Spring
5	B4774921 запросить цену →		Clamp
105	07200060E запросить цену →		Retaining Ring - M6
106	06320120G запросить цену →		Parallel Pin - 2x12
6	B6521633 запросить цену →		Spacer:Reverse Roller:Rear
7	D4121651 запросить цену →		Gear:Z37:Reverse Roller:Front
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
108	11050487 запросить цену →		Harness Clamp
8	B4773151 запросить цену →		Gear - 31Z
9	54472681 запросить цену →		Snap Ring
10	A5482139 запросить цену →		Pulley
11	B6521773 запросить цену →		Timing Belt:B40S2M178
12	B6521613 запросить цену →		Timing Belt:B60S2M212
13	B3012141 запросить цену →		Pulley - 39Z
14	B4773145 запросить цену →		Pulley
15	A8592230 запросить цену →		Ball Bearing - 6x13x5
16	D4121661 запросить цену →		Timing Pulley:T23:S3M
17	AA082101 запросить цену →		Bushing - 6x10x6
18	AW020203 запросить цену →		Photointerruptor:GP1A173LCS2F
19	B4772244 запросить цену →		Stopper:Shaft:Separation
20	B4773123 запросить цену →		Gear - 24Z
21	D4121622 запросить цену →		Shaft:Separation:Drive:Input
22	A6802262 запросить цену →		Feeler - Pick-up Roller Cam
23	B4773251 запросить цену →		Pick-up Roller Cam
24	B7005805 запросить цену →		Stepper Motor:Pm:S2m:T15:Ass'y
25	B4773144 запросить цену →		Gear:Z20/T21:Input:Rear
26	B6521643 запросить цену →		Timing Belt:B40S3M186
27	B4773147 запросить цену →		Gear:Z23:Input:Front
28	B4773177 запросить цену →		Pulley
29	D4121662 запросить цену →		Timing Pulley:T26:S2M
30	B6521674 запросить цену →		Timing Belt:B40S2M170
31	B6521673 запросить цену →		Timing Belt:B40S3M180

Каталог очень большой (2544 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
