Ricoh Aficio MP 5500 6500 7500 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. EXTERIOR 2 (B246/B248/B249/B250/B252/B253)
• 3. OPERATION PANEL (B246/B248/B249/B250/B252/B253)

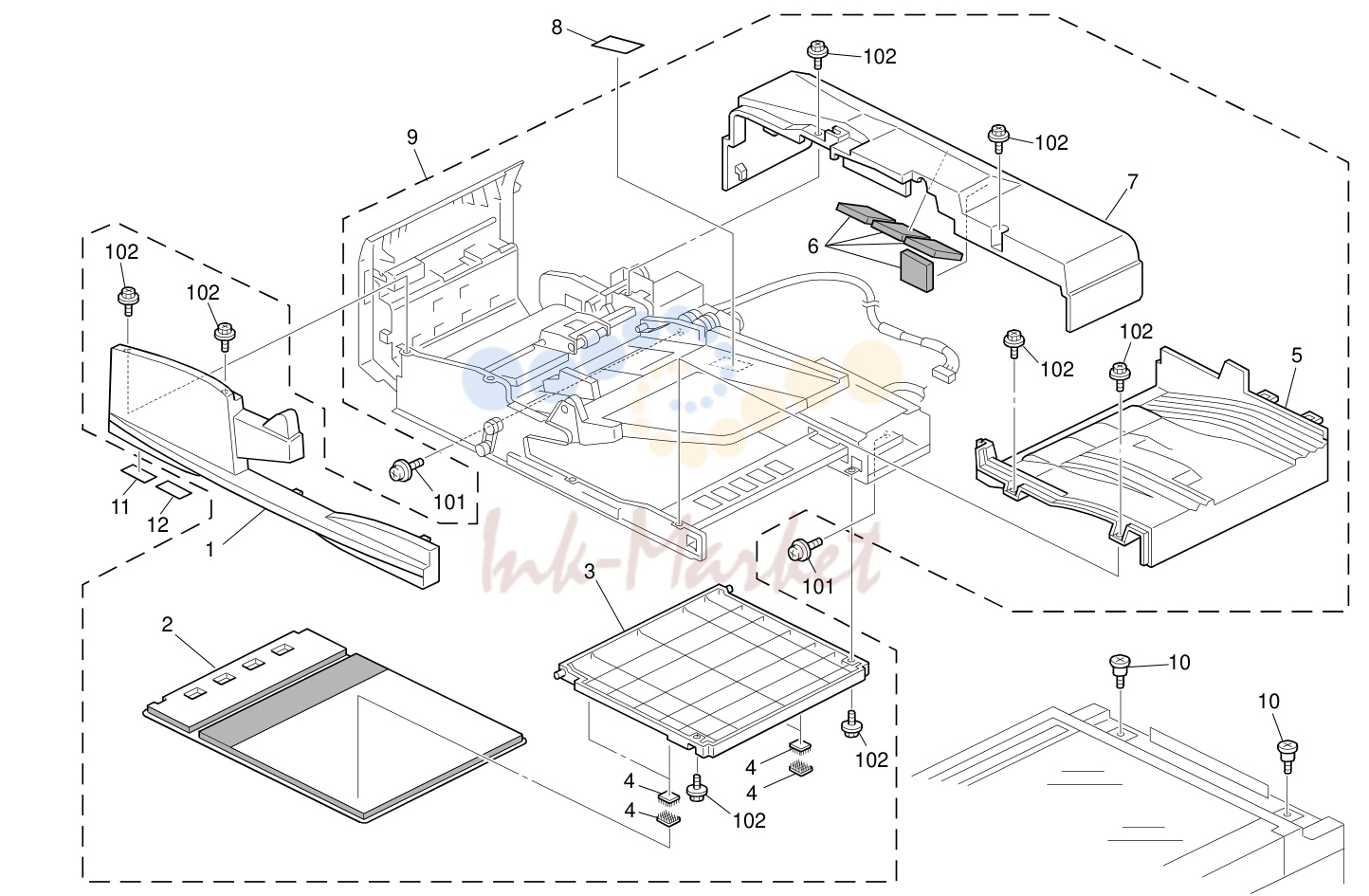

• 4. DF EXTERIOR (B246/B248/B249/B250/B252/B253)

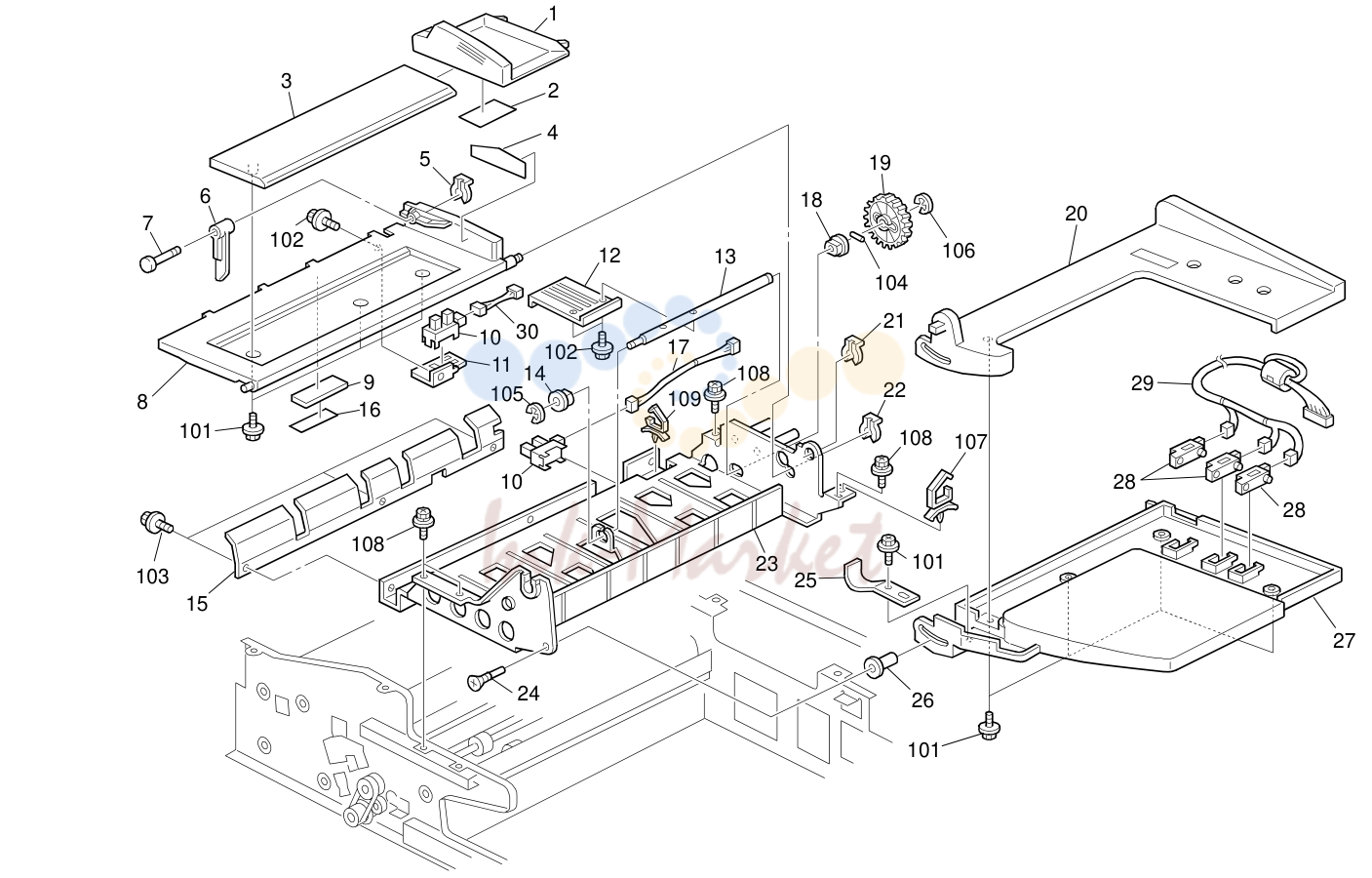

• 5. DF ORIGINAL FEED 1 (B246/B248/B249/B250/B252/B253)

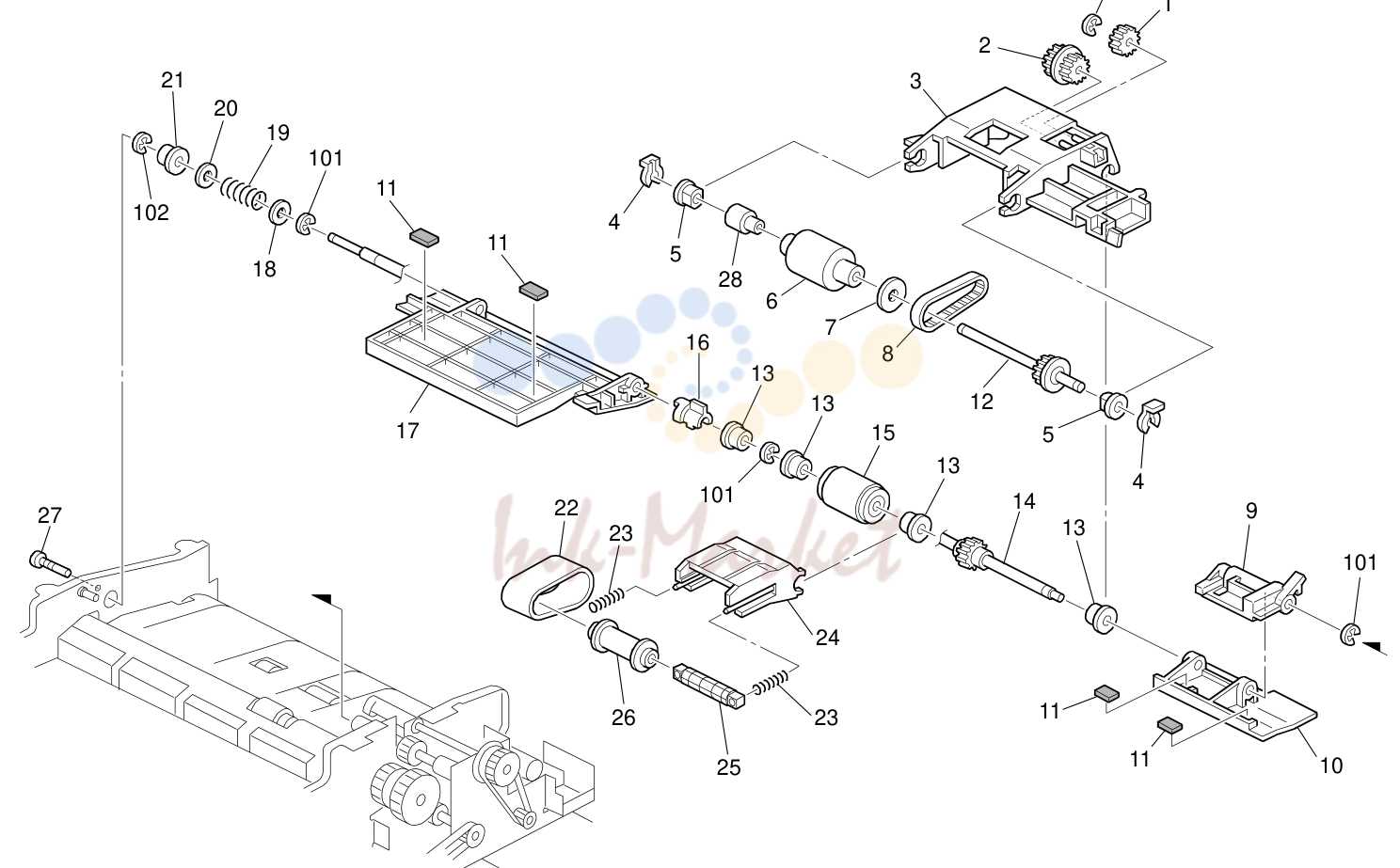

• 6. DF ORIGINAL FEED 2 (B246/B248/B249/B250/B252/B253)

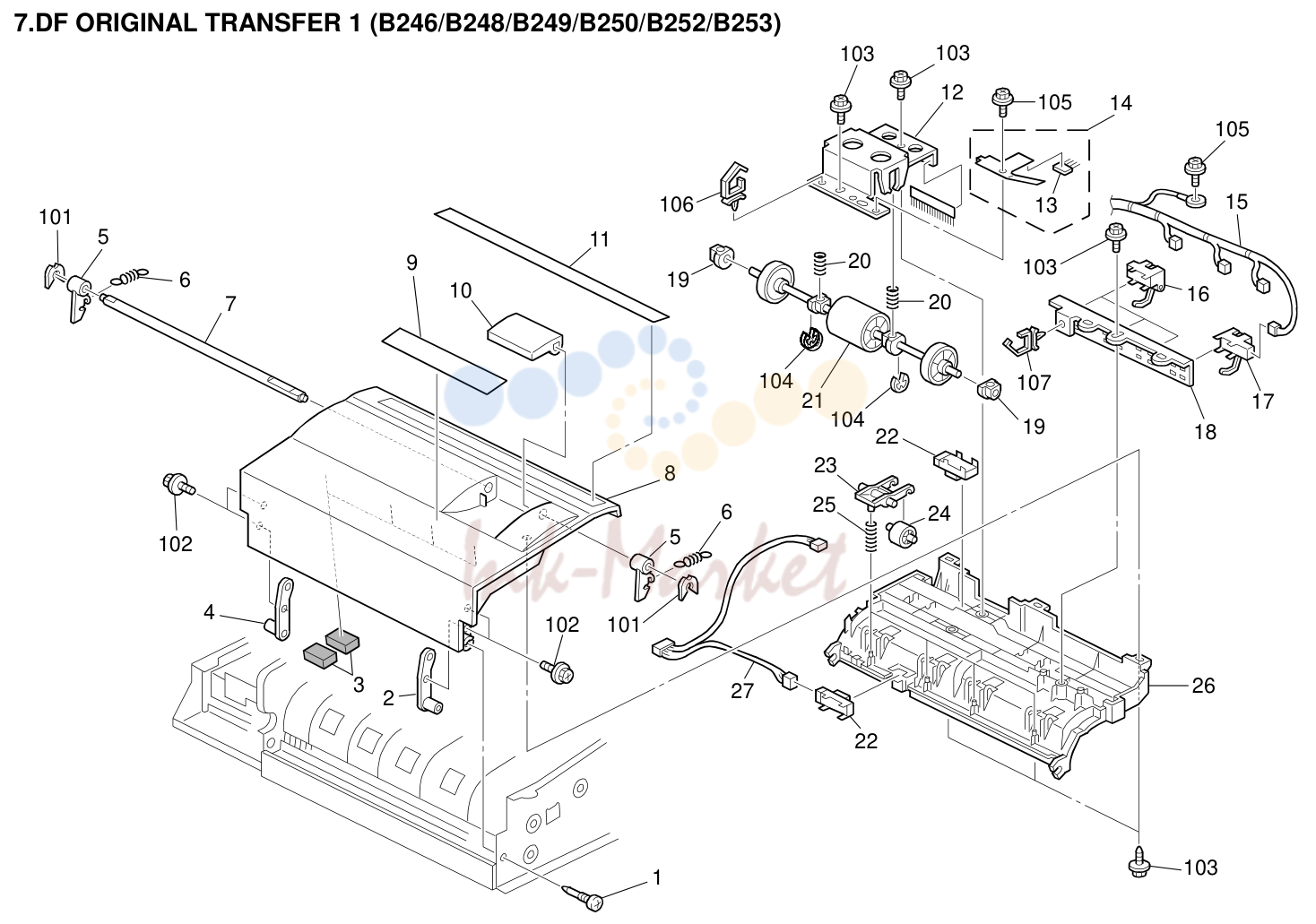

• 7. DF ORIGINAL TRANSFER 1 (B246/B248/B249/B250/B252/B253)

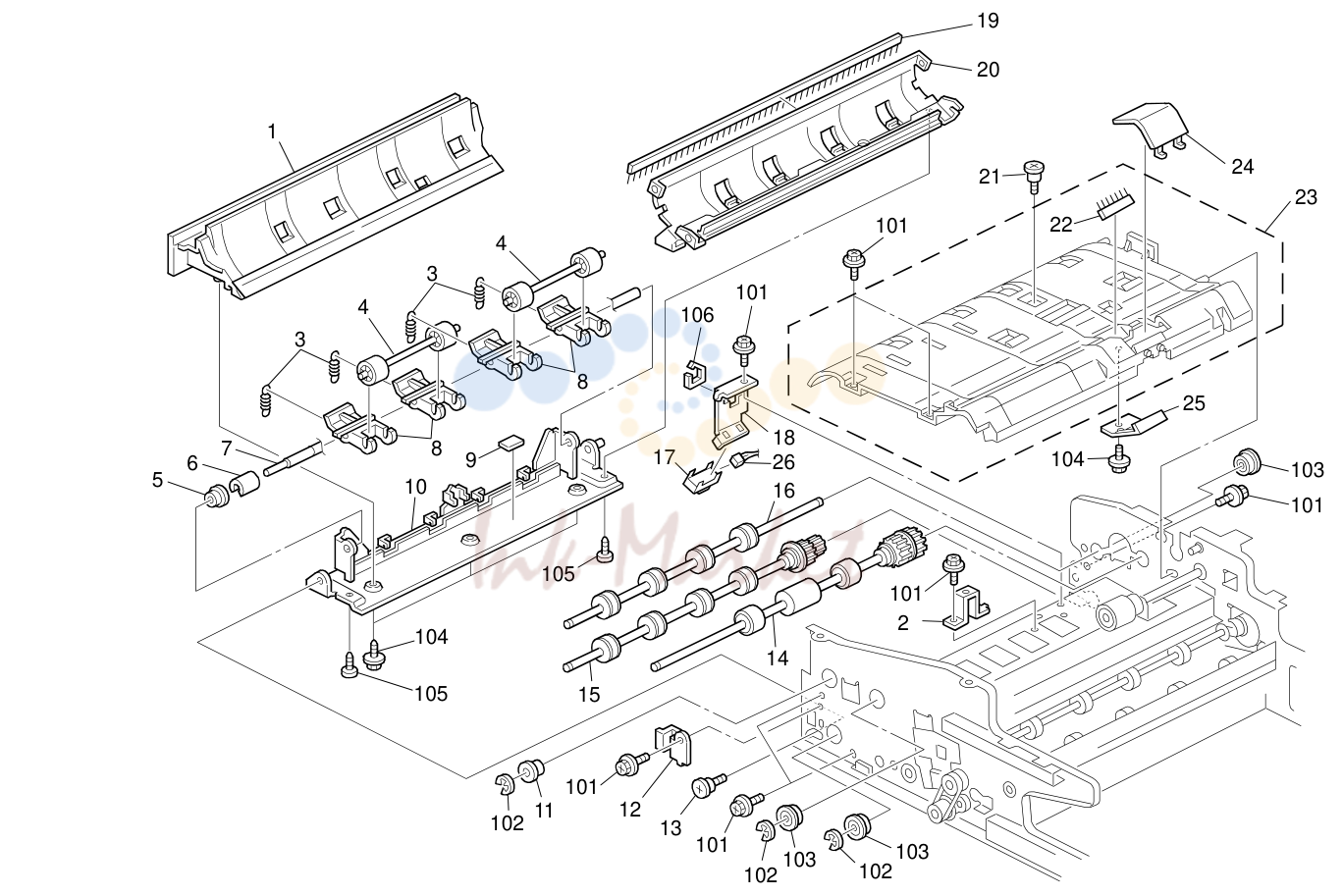

• 8. DF ORIGINAL TRANSFER 2 (B246/B248/B249/B250/B252/B253)

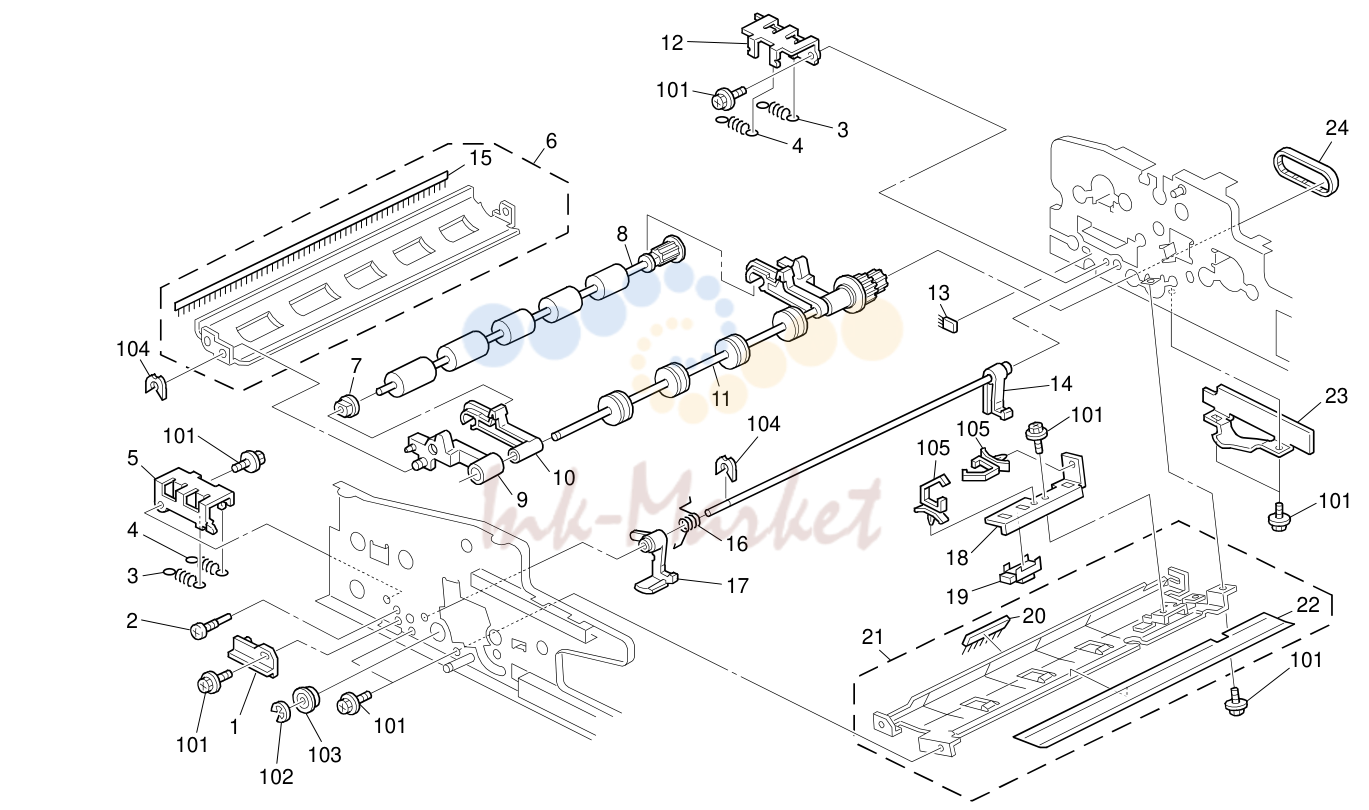

• 9. DF ORIGINAL TRANSFER 3 (B246/B248/B249/B250/B252/B253)

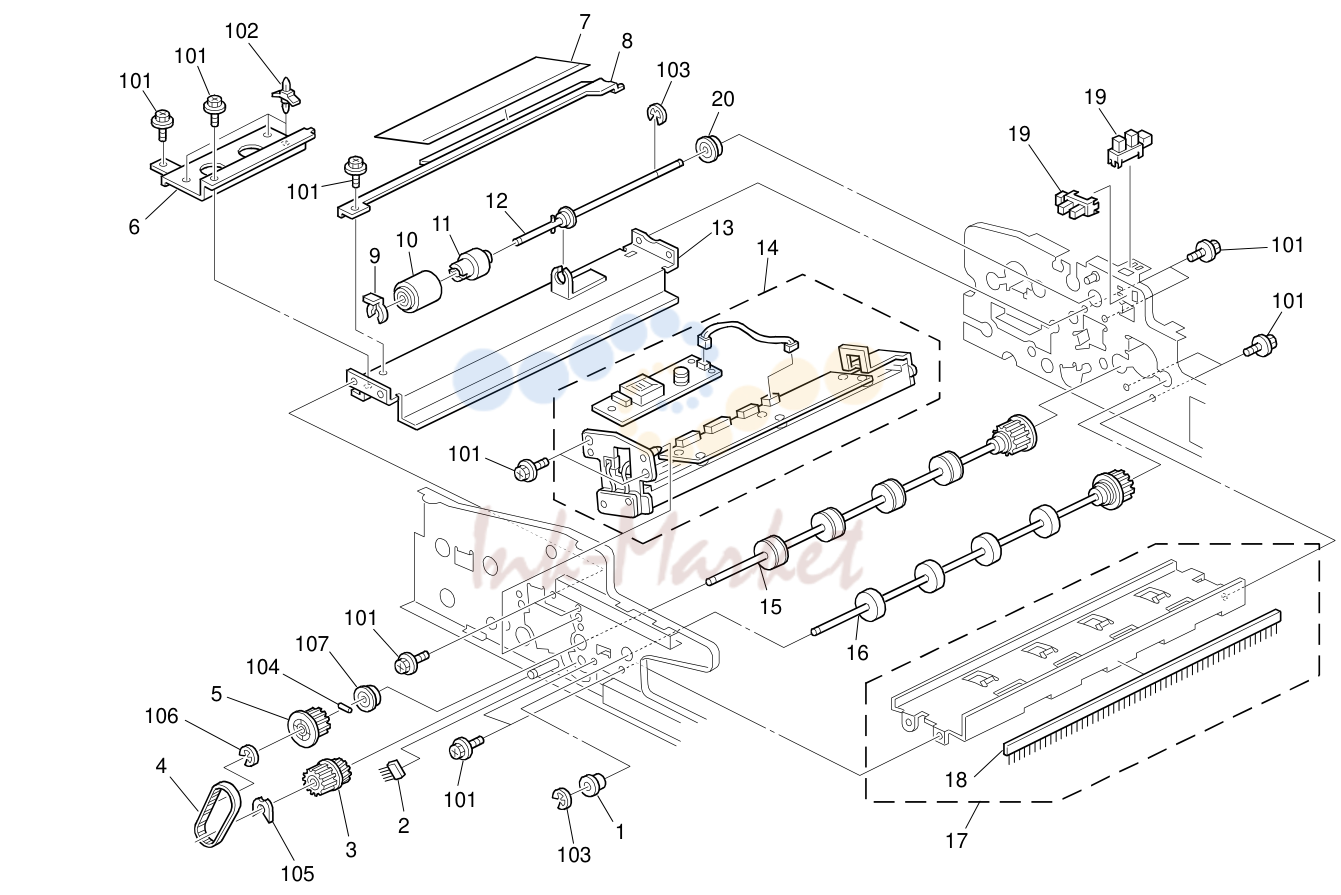

• 10. DF ORIGINAL TRANSFER 4 (B246/B248/B249/B250/B252/B253)

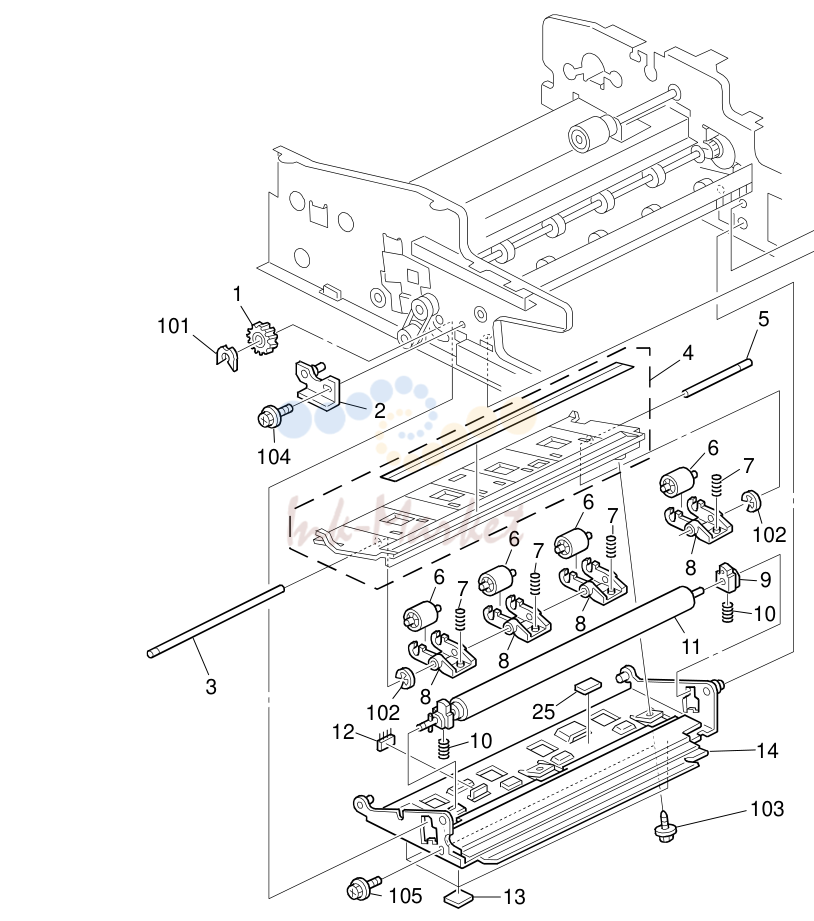

• 11. DF ORIGINAL EXIT (B246/B248/B249/B250/B252/B253)

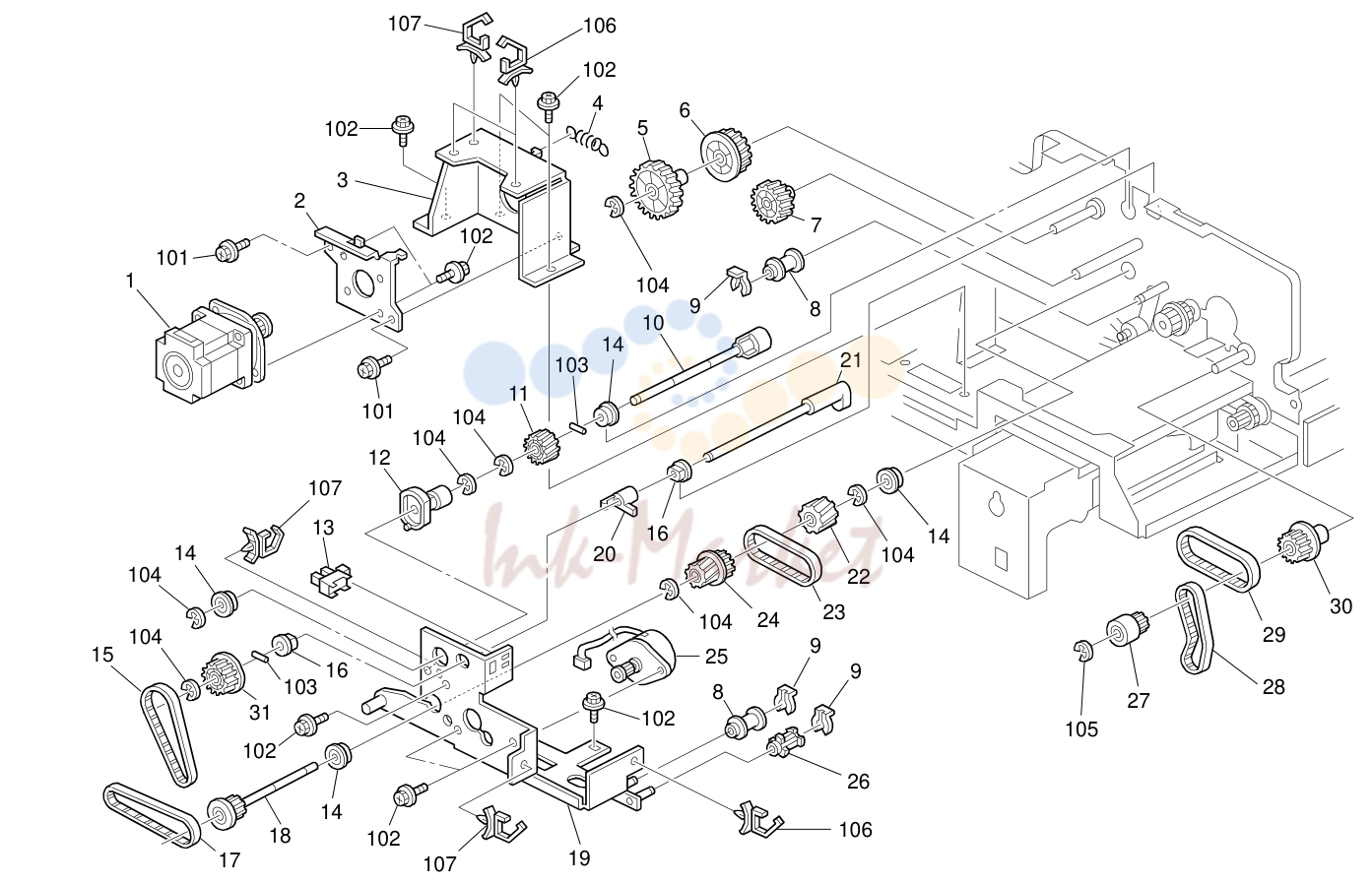

• 12. DF DRIVE/ELECTRICAL 1 (B246/B248/B249/B250/B252/B253)

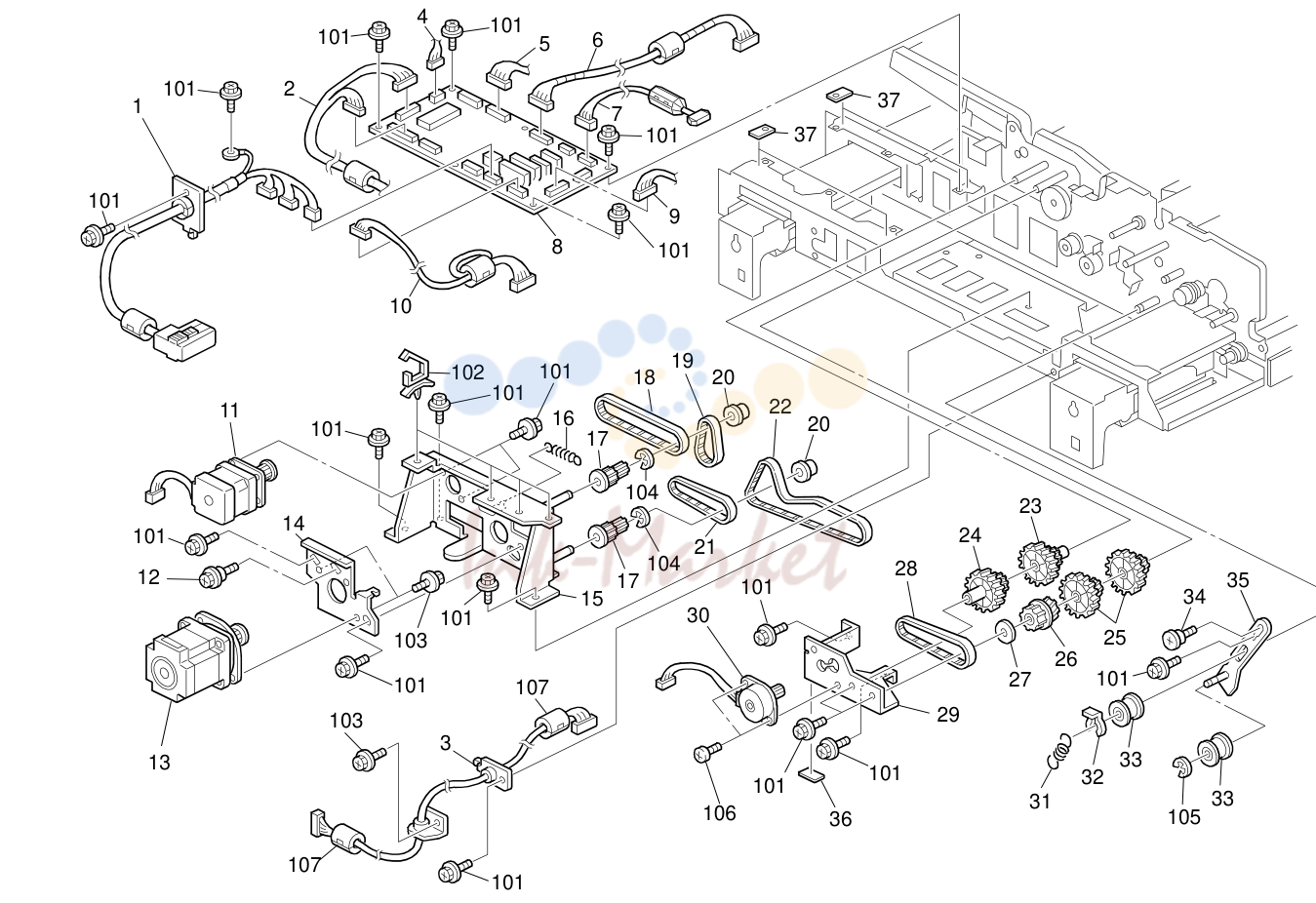

• 13. DF DRIVE/ELECTRICAL 2 (B246/B248/B249/B250/B252/B253)

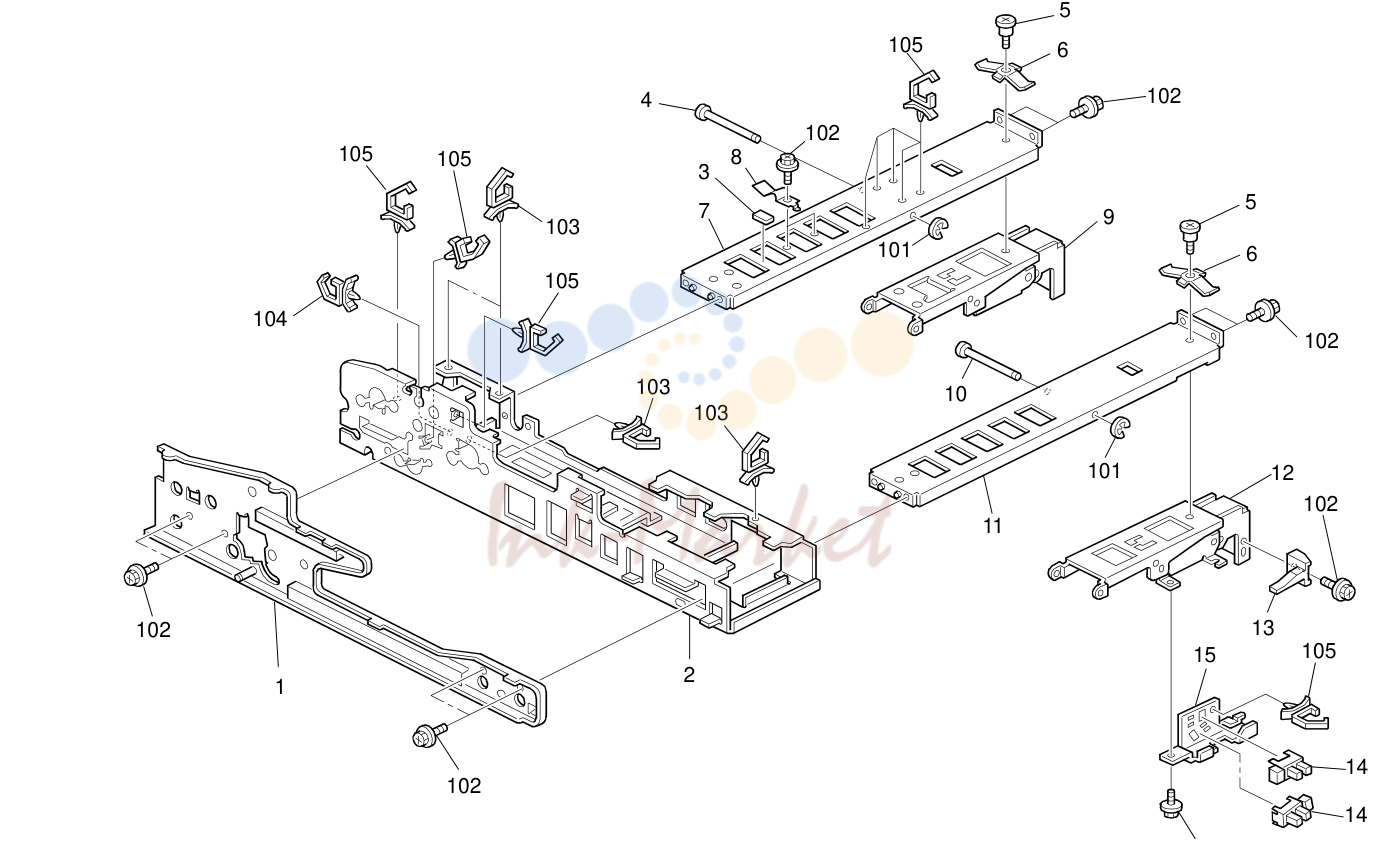

• 14. DF FRAME SECTION (B246/B248/B249/B250/B252/B253)

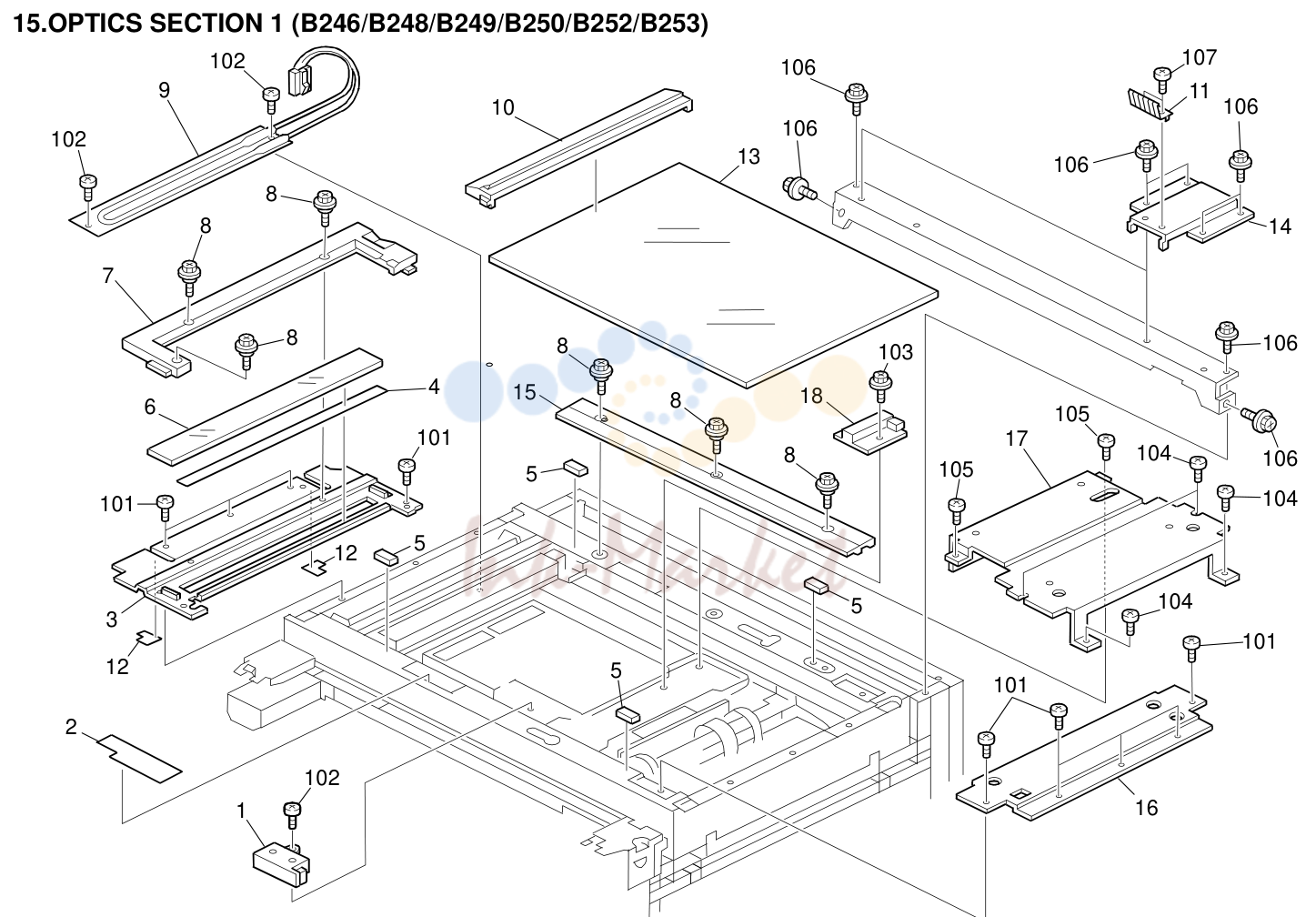

• 15. OPTICS SECTION 1 (B246/B248/B249/B250/B252/B253)
• 16. OPTICS SECTION 2 (B246/B248/B249/B250/B252/B253)
• 17. OPTICS SECTION 3 (B246/B248/B249/B250/B252/B253)
• 18. OPTICS SECTION 4 (B246/B248/B249/B250/B252/B253)
• 19. LASER UNIT (B246/B248/B249/B250/B252/B253)
• 20. TANDEM TRAY 1 (B246/B248/B249/B250/B252/B253)
• 21. TANDEM TRAY 2 (B246/B248/B249/B250/B252/B253)
• 22. TANDEM TRAY 3 (B246/B248/B249/B250/B252/B253)
• 23. UNIVERSAL TRAY (B246/B248/B249/B250/B252/B253)
• 24. BY-PASS FEED TRAY (B246/B248/B249/B250/B252/B253)
• 25. PAPER FEED UNIT 1 (B246/B248/B249/B250/B252/B253)
• 26. PAPER FEED UNIT 2 (B246/B248/B249/B250/B252/B253)
• 27. VERTICAL TRANSPORT (B246/B248/B249/B250/B252/B253)
• 28. PAPER REGISTRATION 1 (B246/B248/B249/B250/B252/B253)
• 29. PAPER REGISTRATION 2 (B246/B248/B249/B250/B252/B253)
• 30. PAPER REGISTRATION 3 (B246/B248/B249/B250/B252/B253)
• 31. TONER HOPPER SECTION (B246/B248/B249/B250/B252/B253)
• 32. TONER SUPPLY UNIT (B246/B248/B249/B250/B252/B253)
• 33. DEVELOPMENT UNIT 1 (B246/B248/B249/B250/B252/B253)
• 34. DEVELOPMENT UNIT 2 (B246/B248/B249/B250/B252/B253)
• 35. Index Q’ty Per Index Q’ty Per
• 36. Index Q’ty Per Index Q’ty Per
• 37. Index Q’ty Per Index Q’ty Per
• 38. Index Q’ty Per Index Q’ty Per
• 39. TRANSFER BELT UNIT 1 (B246/B248/B249/B250/B252/B253)
• 40. TRANSFER BELT UNIT 2 (B246/B248/B249/B250/B252/B253)
• 41. FUSING UNIT 1 (B246/B248/B249/B250/B252/B253)
• 42. FUSING UNIT 2 (B246/B248/B249/B250/B252/B253)
• 43. FUSING UNIT 3 (B246/B248/B249/B250/B252/B253)
• 44. FUSING UNIT 4 (B246/B248/B249/B250/B252/B253)
• 45. PAPER EXIT SECTION 1 (B246/B248/B249/B250/B252/B253)
• 46. PAPER EXIT SECTION 2 (B246/B248/B249/B250/B252/B253)
• 47. PAPER EXIT SECTION 3 (B246/B248/B249/B250/B252/B253)
• 48. DUPLEX UNIT 1 (B246/B248/B249/B250/B252/B253)
• 49. DUPLEX UNIT 2 (B246/B248/B249/B250/B252/B253)
• 50. DUPLEX UNIT 3 (B246/B248/B249/B250/B252/B253)
• 51. DUPLEX UNIT 4 (B246/B248/B249/B250/B252/B253)
• 52. DUPLEX UNIT 5 (B246/B248/B249/B250/B252/B253)
• 53. DRIVE SECTION 1 (B246/B248/B249/B250/B252/B253)
• 54. DRIVE SECTION 2 (B246/B248/B249/B250/B252/B253)
• 55. TONER COLLECTION (B246/B248/B249/B250/B252/B253)
• 56. ELECTRICAL SECTION 1 (B246/B248/B249/B250/B252/B253)
• 57. ELECTRICAL SECTION 2 (B246/B248/B249/B250/B252/B253)
• 58. ELECTRICAL SECTION 3 (B246/B248/B249/B250/B252/B253)
• 59. ELECTRICAL SECTION 4 (B246/B248/B249/B250/B252/B253)
• 60. ELECTRICAL SECTION 5 (B246/B248/B249/B250/B252/B253)
• 61. ELECTRICAL SECTION 6 (B246/B248/B249/B250/B252/B253)
• 62. ELECTRICAL SECTION 7 (B246/B248/B249/B250/B252/B253)
• 63. ELECTRICAL SECTION 8 (B246/B248/B249/B250/B252/B253)
• 64. ELECTRICAL SECTION 9 (B246/B248/B249/B250/B252/B253)
• 65. FRAME SECTION 1 (B246/B248/B249/B250/B252/B253)
• 66. FRAME SECTION 2 (B246/B248/B249/B250/B252/B253)
• 67. FRAME SECTION 3 (B246/B248/B249/B250/B252/B253)
• 68. FRAME SECTION 4 (B246/B248/B249/B250/B252/B253)
• 69. DECAL AND DOCUMENTS (B246/B248/B249/B250/B252/B253)
• 70. SPECIAL TOOLS (B246/B248/B249/B250/B252/B253)

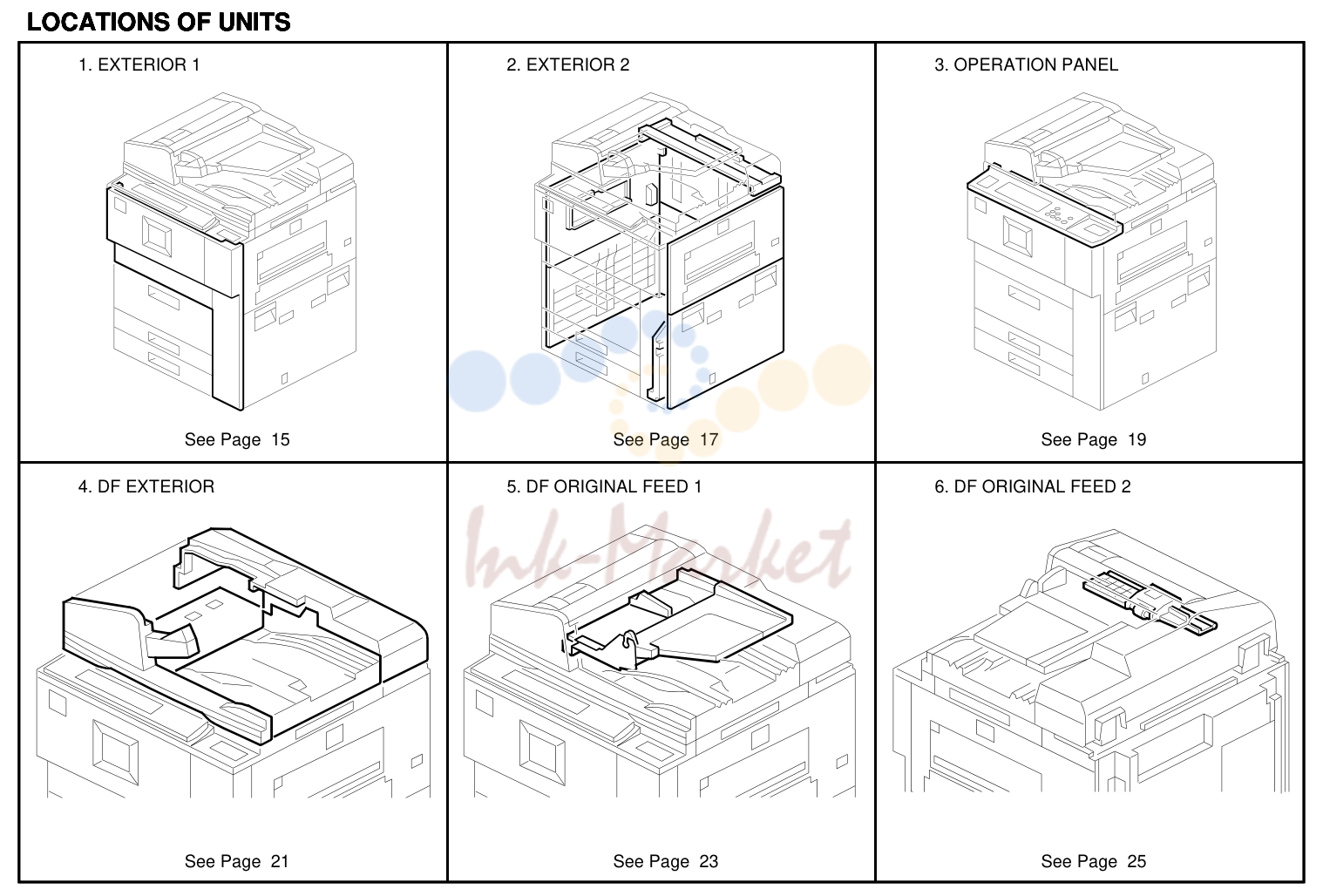

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
25	B2487017 запросить цену →		Sheet:Model Name Plate:B248:REX
1	A2941292 запросить цену →		Door Switch Bracket
2	B2471361 запросить цену →		Decal:Misfeed Removal:Main
25	B2487019 запросить цену →		Sheet:Model Name Plate:B248:INF
25	B2487028 запросить цену →		Sheet:Model Name Plate:B248-67:LAN
3	B2478701 запросить цену →		Stand:Auxiliary:Ass'y
25	B2497012 запросить цену →		Sheet:Model Name Plate:B249:EXP
4	B0981342 запросить цену →		Hinge:Upper
5	B0651366 запросить цену →		Decal - Toner Supply
25	B2497015 запросить цену →		Sheet:Model Name Plate:B249:GES
6	B2471224 запросить цену →		Front Door Ass'y
25	B2497016 запросить цену →		Sheet:Model Name Plate:B249:NSA
25	B2497017 запросить цену →		Sheet:Model Name Plate:B249:REX
7	B1321526 запросить цену →		Door Catch
25	B2497019 запросить цену →		Sheet:Model Name Plate:B249:INF
8	B2471325 запросить цену →		Cover - Main Switch
25	B2497028 запросить цену →		Sheet:Model Name Plate:B249-67:LAN
9	B2471223 запросить цену →		Hinge:Lower:Ass'y
10	B0651323 запросить цену →		Guide Plate Lever
26	AA100006 запросить цену →		Nut - M3.6
11	B0651326 запросить цену →		Micro Switchlever
27	B2476184 запросить цену →		Inner Cover
28	B0278521 запросить цену →		O/I Holder - Assembly
12	B1321531 запросить цену →		Panel:Logo
29	B1321226 запросить цену →		Holder:Stand
13	B0651363 запросить цену →		Decal - Main Switch (NA)
30	B0651371 запросить цену →		Cloth Holder
13	B0651364 запросить цену →		Decal - Main Switch (EU)
31	B2463342 запросить цену →		Decal:Toner:Supply:
14	B2471315 запросить цену →		Inner Cover - Main Switch
15	B2471316 запросить цену →		Inner Cover - Fusing Unit Upper 1 Operation Sub-unit:EXP (-29)
31	B2463345 запросить цену →		Decal:Toner:Supply:
16	B2343892 запросить цену →		Decal - Lever Release Transfer
17	B2471313 запросить цену →		Inner Cover 1 Operation Sub-unit:DEU (-29)
18	AX640176 запросить цену →		Fan Motor DC24V/1.68W
31	B2463346 запросить цену →		Decal:Toner:Supply:
19	B0651318 запросить цену →		PCU Duct Inner Cover 1 Operation Sub-unit:FRA (-29)
31	B2463347 запросить цену →		Decal:Toner:Supply:
20	A0602512 запросить цену →		Registration Roller Knob
21	B2341378 запросить цену →		Decal - Total Counter 1 Operation Sub-unit:ITA (-29)
31	B2463348 запросить цену →		Decal:Toner:Supply:
22	B2467205 запросить цену →		CD-ROM:Manual:NA
22	B2467319 запросить цену →		CD-ROM:Manual:AA 1 Operation Sub-unit:ESP (-29)
32	B2467707 запросить цену →		Troubleshooting:MT-C3:NA
23	B2471314 запросить цену →		Inner Cover - Right Lower
24	B2473290 запросить цену →		Inner Cover Ass'y
32	B2467708 запросить цену →		Troubleshooting:MT-C3:AA
32	B2467737 запросить цену →		Information:MT-C3:NA
25	B2467012 запросить цену →		Sheet:Model Name Plate:B246:EXP
25	B2467015 запросить цену →		Sheet:Model Name Plate:B246:GES
32	B2467738 запросить цену →		Information:MT-C3:AA
25	B2467016 запросить цену →		Sheet:Model Name Plate:B246:NSA
33	B2467607 запросить цену →		O/I Copy:MT-C3:NA
25	B2467017 запросить цену →		Sheet:Model Name Plate:B246:REX
33	B2467907 запросить цену →		O/I Security:MT-C3:NA
25	B2467019 запросить цену →		Sheet:Model Name Plate:B246:INF
33	B2467608 запросить цену →		O/I Copy:MT-C3:AAA
25	B2467028 запросить цену →		Sheet:Model Name Plate:B246-67:LAN
33	B2467907 запросить цену →		O/I Security:MT-C3:AA
25	B2487012 запросить цену →		Sheet:Model Name Plate:B248:EXP
34	B2348510 запросить цену →		Decal:Size Indication:Multi-Language:C3
25	B2487015 запросить цену →		Sheet:Model Name Plate:B248:GES
35	B0826403 запросить цену →		Decal:Power Source:Off:EXP
25	B2487016 запросить цену →		Sheet:Model Name Plate:B248:NSA
36	B0701307 запросить цену →		Decal:Paper Set Direction
37	B0651374 запросить цену →		Cloth - DF Exposure Glass
101	04503008N запросить цену →		Tapping Screw - M3x8
102	04504010N запросить цену →		Tapping Screw:M4x10
103	03540080N запросить цену →		Screw:M4x8
104	04514008N запросить цену →		Tapping Screw:4x8
105	09514008N запросить цену →		Screw:Polished Round:M4x8
106	09514012N запросить цену →		Screw:Polished Round:M4x12
107	16071092 запросить цену →		Ferrite Core:Rfc-10

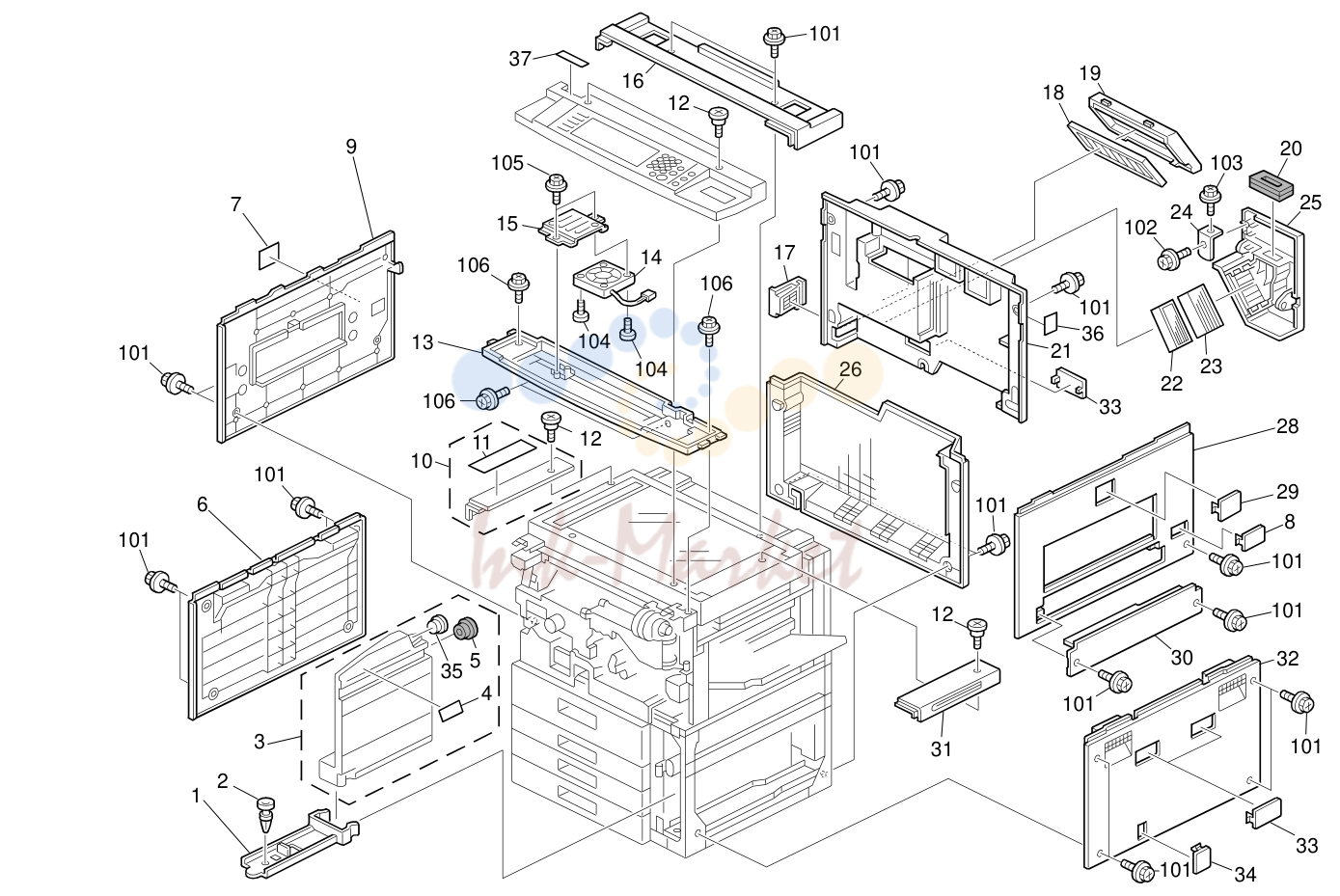

2. EXTERIOR 2 (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
1	B0653689 запросить цену →		Toner Collection Bottle Bracket
36	B2461376 запросить цену →		Decal:Caption:Interface
2	A0963712 запросить цену →		Ratch
3	B0653690 запросить цену →		Tank:Discharge Used Toner
4	AA000059 запросить цену →		Caution Decal - English
5	A0073751 запросить цену →		Large Cap - Toner Collection Tank
6	B0651334 запросить цену →		Lower Left Cover
7	B0654480 запросить цену →		Decal - Cover
8	B0651344 запросить цену →		G4 Cap
9	B1401304 запросить цену →		Left Upper Cover
10	B0651244 запросить цену →		Upper Left Cover
11	B4774391 запросить цену →		Decal - Exposure Glass Cleaning
12	AA143559 запросить цену →		Screw:M4:Dia5
13	B2471312 запросить цену →		Inner Cover - Operation Panel
14	AX640175 запросить цену →		Fan Motor DC24V/1.44W
15	B0651345 запросить цену →		Fan Bracket
16	B0651309 запросить цену →		Upper Rear Cover
17	B2471306 запросить цену →		Capaciter Louver
18	AA012128 ✓ в наличии		Machine Or Copier Filter
19	B2471332 запросить цену →		Louver Filter
20	B2471354 запросить цену →		Seal - Duct Cover
21	B2471305 запросить цену →		Cover - Rear Upper
22	B2471234 запросить цену →		Ozone Filter - Rear
23	AA010114 запросить цену →		Front Ozone Filter
24	A2931332 запросить цену →		Duct Holder
25	B2471237 запросить цену →		Exhaust Duct Cover
26	B2471308 запросить цену →		Cover - Rear Lower
27	B4774371 запросить цену →		Decal - Cleaning (-29)
28	B0651302 запросить цену →		Upper Right Cover
29	B0651343 запросить цену →		NCU Cap
30	B0651303 запросить цену →		LCT Cover
101	04514010N запросить цену →		Tapping Screw:4x10
102	04503008N запросить цену →		Tapping Screw - M3x8
31	B0651310 запросить цену →		Upper Right Cover
32	B0651333 запросить цену →		Lower Right Cover
103	04513012N запросить цену →		Tapping Screw:3x12
33	B0651341 запросить цену →		Connector Cap
104	03130100N запросить цену →		Pan Head Screw:M3x10
105	04504008N запросить цену →		Tapping Screw - M4x8
34	B0651342 запросить цену →		Coupling Cap
106	04514008N запросить цену →		Tapping Screw:4x8
35	AA152315 запросить цену →		Tank Seal

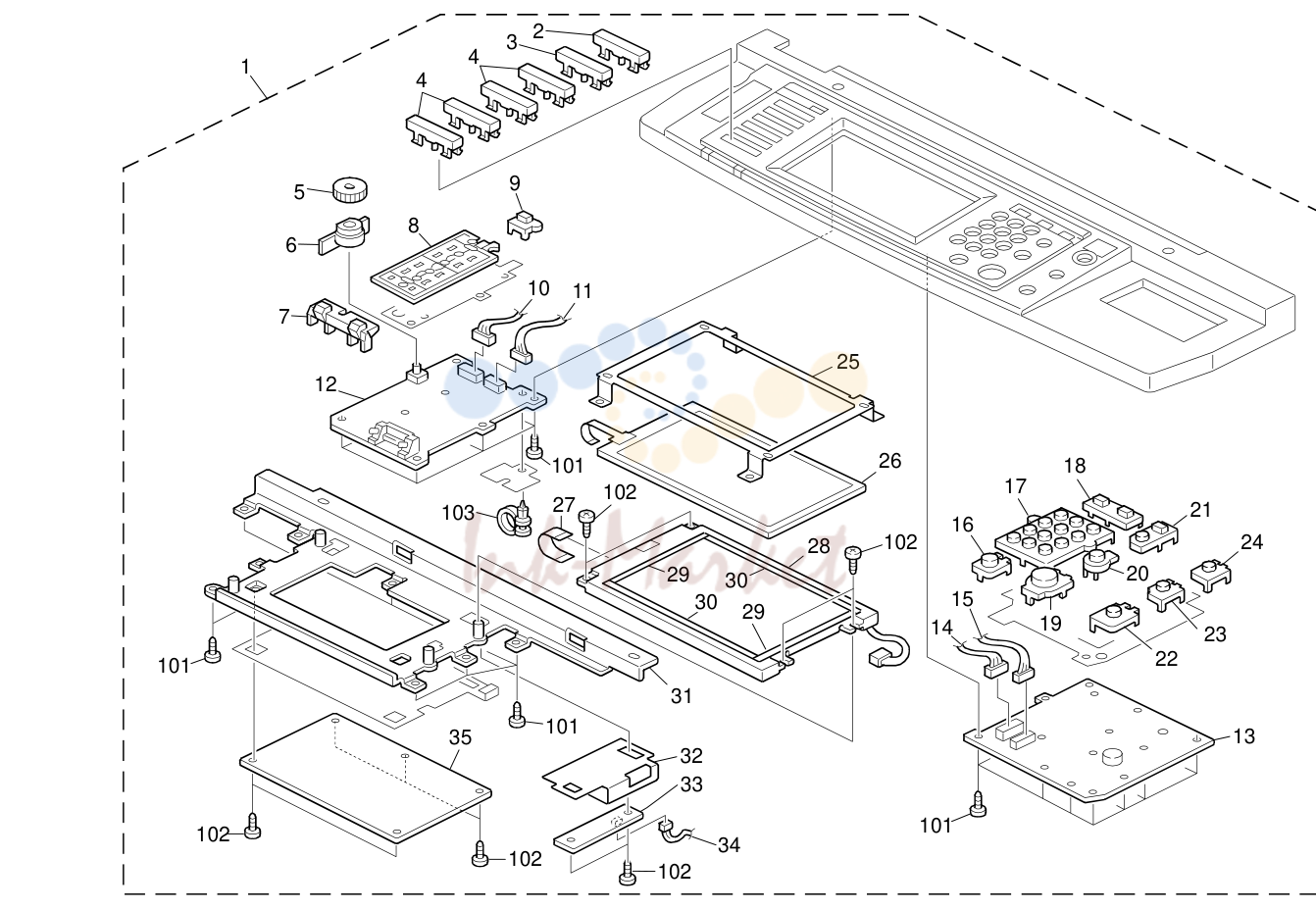

3. OPERATION PANEL (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
28	B2381485 запросить цену →		LCD STN W-VGA
1	B2461404 запросить цену →		Operation Sub-unit:M-C3:Basic:NA:Ass'y
1	B2461406 запросить цену →		Operation Sub-unit:Basic:EU
29	B2381534 ✓ в наличии		LCD Spacer A
30	B2381535 ✓ в наличии		LCD Spacer B
2	B2381571 запросить цену →		Keytop - Copy NA
2	B2381577 запросить цену →		Keytop:Copy:EU
31	B2471432 запросить цену →		LCDC Bracket
32	B2381533 запросить цену →		Insulator
3	B2381572 запросить цену →		Keytop - Doc NA
33	B2381486 запросить цену →		Invertor STN
3	B2381578 запросить цену →		Keytop:Doc:EU
4	B2231518 запросить цену →		Keytop - Blank FB
34	B2381484 запросить цену →		Harness - Invertor
35	B2471461 запросить цену →		PCB:LCDC:NA
4	B2381514 запросить цену →		Keytop:Trans (B250/B252/B253)
4	B2381515 запросить цену →		Keytop - Printer (B250/B252/B253)
35	B2471462 запросить цену →		PCB:LCDC:EU
4	B2381516 запросить цену →		Keytop - Scanner (B250/B252/B253)
4	B2381576 запросить цену →		Keytop:Function:NA (B250/B252/B253)
5	B2381521 запросить цену →		Dial
6	B2381522 запросить цену →		Cover:Volume:Lower
7	B2471431 запросить цену →		Lens - Front
8	B2381547 запросить цену →		Spacer - Keytop
9	B2381511 запросить цену →		Keytop - Counter
10	B2381482 запросить цену →		Harness - OP-L 12p
11	B2381483 запросить цену →		Harness - OP-L 13p
12	B2381475 запросить цену →		PCB OP-L
13	B2381470 запросить цену →		PCB OP-R
14	B2381481 запросить цену →		Harness - OP-R 13p
15	B2381480 запросить цену →		Harness - OP-R 10p
16	B2381505 запросить цену →		Keytop - Clear/Stop
17	B2381584 запросить цену →		Keytop - 10key NA
17	B2381508 запросить цену →		Keytop - 10key
18	B2381583 запросить цену →		Keytop - Clear Modes
19	B2381504 запросить цену →		Keytop - Start
20	B2381506 запросить цену →		Keytop - Try Print
21	B2381509 запросить цену →		Keytop - Interrupt
22	B2381552 запросить цену →		Keytop - Kantan
23	B2381550 запросить цену →		Keytop - Login
24	B2381549 запросить цену →		Keytop - Power Source
25	B2381557 запросить цену →		Shadeing Plate - Touch Panel
101	04503010N запросить цену →		Tapping Screw - M3x10
102	03530060N запросить цену →		Bind Screw - M3x6
26	B2231488 запросить цену →		Touch Panel - W-VGA M
103	11050032 запросить цену →		Clamp
27	B2381487 запросить цену →		Cable FFC LCD

4. DF EXTERIOR (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
1	B4771891 запросить цену →		Front Cover
101	09515010N запросить цену →		Screw:M5x10
2	B4772721 запросить цену →		Pressure Plate:Ass'y
102	04513006N запросить цену →		Tapping Screw - 3x6
3	B4771922 запросить цену →		Lower Cover
4	B4772715 запросить цену →		Pressure Plate Tape
5	B4771861 запросить цену →		Exit Cover
6	B4774916 запросить цену →		Sound Proofing Material:Cover:Rear
7	B4771912 запросить цену →		Rear Cover
8	B4774431 запросить цену →		Decal - Original Table
9	B2477000 запросить цену →		SADF:DOM:Rohs:Ass'y
10	A8597211 запросить цену →		Stepped Screw
11	B4774362 запросить цену →		Decal - Misfeed Removal - Exit
12	B4774381 запросить цену →		Caution Decal -CIS

5. DF ORIGINAL FEED 1 (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
101	04503008N запросить цену →		Tapping Screw - M3x8
1	B4772272 запросить цену →		Table Side Fence
2	A3764599 запросить цену →		Side Fence Pad
102	04513006N запросить цену →		Tapping Screw - 3x6
103	04543006Q запросить цену →		Tapping Screw - M3x6
3	G5644151 запросить цену →		Rail - Side Fence
4	B6522354 запросить цену →		Decal:Base:Original
104	06320140G запросить цену →		Parallel Pin
105	07200040E запросить цену →		Retaining Ring - M4
5	52062686 запросить цену →		Snap Ring
6	A8061351 запросить цену →		Original Sensor Feeler
106	07200060E запросить цену →		Retaining Ring - M6
107	11050310 запросить цену →		Harness Clamp - LWS-1S
7	B4772286 запросить цену →		Original Sensor Feeler Stud
8	B4772256 запросить цену →		Base:Original Table
108	08025299 запросить цену →		Tapping Screw - M3x8
109	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
9	B4772263 запросить цену →		Cushion
10	AW020156 запросить цену →		Photointerruptor:Ee-sx4235a-p2
11	B4772281 запросить цену →		Original Sensor Bracket
12	B4772323 запросить цену →		Base Lift Lever
13	B4772322 запросить цену →		Base Lift Shaft
14	50530447 запросить цену →		Bushing - 6mm
15	A8061335 запросить цену →		Original Table Guide Plate
16	B4772264 запросить цену →		Base Cushion Sheet
17	B4775743 запросить цену →		Harness:Connecting:Sensor:Original
18	50530223 ✓ в наличии		Bushing - 8mm
19	A8062281 запросить цену →		Gear - Z47
20	B4771738 запросить цену →		Original Table:Face Front:Printing
21	52152621 запросить цену →		Snap Ring - M6
22	54472681 запросить цену →		Snap Ring
23	B4772290 запросить цену →		Stay:Original Table:Ass'y
24	AA143789 запросить цену →		Shaft:Cleaner
25	B4771765 запросить цену →		Spring Plate - Original Table Stopp
26	B4771761 запросить цену →		Original Table Stopper
27	B4771759 запросить цену →		Original Table:Behind
28	AW010112 запросить цену →		Photo Refiection Sensor:Original Table
29	B4775631 запросить цену →		Original Table Harness
30	B4775744 запросить цену →		Harness:Connecting:Sensor:Base

6. DF ORIGINAL FEED 2 (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
101	07200060E запросить цену →		Retaining Ring - M6
1	A8062271 запросить цену →		Gear - Z18
102	07200040E запросить цену →		Retaining Ring - M4
2	A8062151 запросить цену →		Timing Pulley - T19/Z23 S2M/M0.6
3	B4772222 ✓ в наличии		Pick-up Roller Bracket
103	07200030E запросить цену →		Retaining Ring - M3
4	54472681 запросить цену →		Snap Ring
5	50530447 запросить цену →		Bushing - 6mm
6	B4772225 ✓ в наличии		Pick-up Roller
7	AA132171 запросить цену →		Spacer - 6x20x1
8	AA043335 запросить цену →		Timing Belt:40S2M148
9	B4772231 запросить цену →		Pick-up Roller Lever
10	B4772182 запросить цену →		Rear Entrance Guide
11	A8061163 запросить цену →		Guide Plate Cushion
12	A8062153 запросить цену →		Timing Pulley - T27 S2M
13	A6281225 ✓ в наличии		Bushing - 8mm
14	B4772191 запросить цену →		Separation Shaft
15	A8061293 запросить цену →		Feed Belt Drive Roller
16	A6801621 запросить цену →		Feed-in Unit Stopper
17	B4772172 запросить цену →		Front Entrance Guide
18	AA132013 запросить цену →		Spacer
19	AA063435 запросить цену →		Compression Spring:Paper Feed:Joint
20	A4181158 ✓ в наличии		Spacer - M6.5x1
21	B3011286 запросить цену →		Bushing - 6x10x6
22	A8061295 ✓ в наличии		Feed Belt
23	A8064261 запросить цену →		Spring Belt Guide Roller
24	A8061292 ✓ в наличии		Feed Belt Bracket
25	A8061298 запросить цену →		Transport Belt Roller Shaft
26	A8061294 запросить цену →		Feed Belt Driven Roller
27	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
28	B4772226 запросить цену →		Pickup Roller:Coupling

7. DF ORIGINAL TRANSFER 1 (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
1	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
101	08050089 запросить цену →		Retaining Ring - M4
2	B4771841 запросить цену →		Front Cover Bracket
102	04513008N запросить цену →		Tapping Screw - M3x8
3	B4774915 запросить цену →		Sound Proofing Material:Cover:Paper Feed
103	04503008N запросить цену →		Tapping Screw - M3x8
104	07200040E запросить цену →		Retaining Ring - M4
4	B4771851 запросить цену →		Rear Cover Bracket
5	B4771825 запросить цену →		Paper Feed Release Lever
105	04513006N запросить цену →		Tapping Screw - 3x6
6	B4774117 запросить цену →		Spring
106	11050310 запросить цену →		Harness Clamp - LWS-1S
7	B4771831 запросить цену →		Grip Shaft
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
8	B4771791 запросить цену →		Paper Feed Cover
9	B4774352 запросить цену →		Decal - Misfeed Removal
10	B4771821 запросить цену →		Paper Feed Cover Grip
11	B6521807 запросить цену →		Decal:Size:Original
12	B4772361 запросить цену →		Pull Out Roller Bracket
13	A6972131 запросить цену →		Antistatic Brush
14	B4772391 запросить цену →		Paper Feed Grounding Plate
15	B4775651 запросить цену →		Paper Size Relay Harness
16	AW020155 запросить цену →		Photointerruptor:Paper Size Sensor
17	AW020154 запросить цену →		Photointerruptor:Entrance
18	B4772382 запросить цену →		Paper Size Sensor Bracket
19	AA080037 запросить цену →		Bushing - 6mm
20	B4774111 запросить цену →		Spring
21	B4772351 запросить цену →		Driven Pull Out Roller
22	AW010117 запросить цену →		Paper Feed Sensor
23	B4772373 запросить цену →		Relay Roller Arm
24	B4772372 запросить цену →		Driven Paper Feed Roller
25	B4774113 запросить цену →		Spring
26	B4772342 запросить цену →		Guide:Paper Feed:Upper
27	B4775671 запросить цену →		Registration Relay Harness

8. DF ORIGINAL TRANSFER 2 (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B4772581 запросить цену →		Entrance Scanning Guide
102	07200060E запросить цену →		Retaining Ring - M6
2	B4772145 запросить цену →		Guide Bracket
3	B4774115 запросить цену →		Spring
103	07423808 запросить цену →		Ball Bearing - 8x16x5
4	B4772577 запросить цену →		Driven Entrance Scanning Roller
104	04503008N запросить цену →		Tapping Screw - M3x8
105	04533006N запросить цену →		Tapping Screw - M3x6
5	53241658 запросить цену →		Bushing- 4x8x4.5mm
106	11050514 запросить цену →		Edge Saddle - Eds-0607l
6	A3742181 запросить цену →		Spacer
7	B4772575 запросить цену →		Entrance Scanning Roller Shaft
8	B4772574 запросить цену →		Arm:Roller:Scanning:Entrance
9	A4221063 запросить цену →		Seal - 0.7x13x20
10	B4772561 запросить цену →		Entrance Scanning Base
11	AA082141 запросить цену →		Bushing - 16x18x5
12	B4771775 запросить цену →		Paper Feed Cover Bracket
13	AA143791 запросить цену →		Screw:Safety
14	B4772111 запросить цену →		Pull Out Roller
15	B6522411 запросить цену →		Roller:Scanning:Entrance:Drive
16	B4772121 запросить цену →		Drive Relay Roller
17	AW010117 запросить цену →		Paper Feed Sensor
18	B4772665 запросить цену →		Registration Sensor Bracket
19	A8593225 запросить цену →		Discharge Brush
20	B6522471 запросить цену →		Guide Plate:Scanning:Entrance
21	52062684 запросить цену →		Shoulder Screw - M3
22	B4772143 запросить цену →		Lower Anti-static Brush
23	B4772141 запросить цену →		Lower Paper Feed Guide
24	B4772151 запросить цену →		Separation Cap
25	B4772161 запросить цену →		Lower Grounding Plate
26	B4775681 запросить цену →		Registration Sensor Relay Harness

9. DF ORIGINAL TRANSFER 3 (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
1	B4771191 запросить цену →		Front Left Stopper
101	04513006N запросить цену →		Tapping Screw - 3x6
2	AA143789 запросить цену →		Shaft:Cleaner
102	07200060E запросить цену →		Retaining Ring - M6
103	07423808 запросить цену →		Ball Bearing - 8x16x5
3	B4774121 запросить цену →		Spring
104	08050089 запросить цену →		Retaining Ring - M4
4	B4774123 запросить цену →		Spring
5	B4771131 запросить цену →		Front Scanning Bracket
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	B4772517 запросить цену →		Scanning Guide Plate
7	50530447 запросить цену →		Bushing - 6mm
8	B4772511 запросить цену →		Scanning Roller
9	B4772431 запросить цену →		Front Scanning Arm
10	B4772425 запросить цену →		Front Scanning Roller Arm
11	B4772421 запросить цену →		Drive Scanning Roller
12	B4771141 запросить цену →		Rear Scanning Bracket
13	A6972131 запросить цену →		Antistatic Brush
14	B4772451 запросить цену →		Rear Lever Shaft - Misffed Removal
15	B4772516 запросить цену →		Discharge Brush
16	B4774125 запросить цену →		Spring
17	B4772455 запросить цену →		Front Lock Hook - CIS
18	B4772495 запросить цену →		Paper Feed Sensor Bracket
19	AW010117 запросить цену →		Paper Feed Sensor
20	B4772491 запросить цену →		Anti-static Brush
21	B4772480 запросить цену →		Upper Exit Scanning Guide Plate
22	B4772487 запросить цену →		Upper Exit Scanning Sheet
23	B4772521 запросить цену →		Scanning Roller Cover
24	AA043333 запросить цену →		Timing Belt:60S2M168

10. DF ORIGINAL TRANSFER 4 (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
1	A4221078 запросить цену →		Bushing - 6x12x4mm
101	04513006N запросить цену →		Tapping Screw - 3x6
2	B4772621 запросить цену →		Anti-static Brush
102	11050192 запросить цену →		Locking Support
103	07200040E запросить цену →		Retaining Ring - M4
3	B4773245 запросить цену →		Pulley
104	06320120G запросить цену →		Parallel Pin - 2x12
4	AA043334 запросить цену →		Timing Belt:40s2m174
105	08050089 запросить цену →		Retaining Ring - M4
5	B4773243 запросить цену →		Pulley
106	07200060E запросить цену →		Retaining Ring - M6
6	B4773933 запросить цену →		CIS Invertor Bracket
107	07423808 запросить цену →		Ball Bearing - 8x16x5
7	B4772683 запросить цену →		CIS Sheet
8	B4772682 запросить цену →		CIS Sheet Bracket
9	54472681 запросить цену →		Snap Ring
10	A8592241 ✓ в наличии		Reverse Roller
11	A2946700 ✓ в наличии		Torque Limiter - 53mnxm
12	B4773131 запросить цену →		Reverse Roller Shaft
13	B4772131 запросить цену →		Inverter Roller Stay
14	B4775860 запросить цену →		Contact Image Sensor:600DPI:Ass'y
15	B4772441 запросить цену →		Exit Cis Roller
16	B4772811 запросить цену →		Drive Exit Roller
17	B4772820 запросить цену →		Upper Exit Guide Plate
18	B3513835 запросить цену →		Discharge Brush - Exit
19	AW020141 ✓ в наличии		Photointerruptor
20	A8592230 запросить цену →		Ball Bearing - 6x13x5

11. DF ORIGINAL EXIT (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
101	08050089 запросить цену →		Retaining Ring - M4
1	B4773241 запросить цену →		Gear - 21Z
2	B4772661 запросить цену →		Back Scanning Positioning Pin
102	07200030E запросить цену →		Retaining Ring - M3
103	04503008N запросить цену →		Tapping Screw - M3x8
3	B4772641 запросить цену →		Long Arm Shaft
104	04513006N запросить цену →		Tapping Screw - 3x6
4	B4772631 запросить цену →		Lower Exit Guide Plate
105	04543006Q запросить цену →		Tapping Screw - M3x6
5	B4772645 запросить цену →		Short Arm Shaft
6	B4772636 запросить цену →		Driven Exit Scanning Roller
7	B4774127 запросить цену →		Exit Arm Spring
8	B4772637 запросить цену →		Driven Exit Arm
9	B4772653 запросить цену →		Bushing - 6mm
10	B4774129 запросить цену →		Spring - 12n
11	B4772651 запросить цену →		Back Scanning Roller
12	B4772621 запросить цену →		Anti-static Brush
13	B4772715 запросить цену →		Pressure Plate Tape
14	B4772611 запросить цену →		Lower Exit
15	B4772881 запросить цену →		Guide Plate Bracket
16	A6972131 запросить цену →		Antistatic Brush
17	A8594836 запросить цену →		Bushing- Exit Driven Roller
18	B4774131 запросить цену →		Spring
19	B4772861 запросить цену →		Driven Exit Roller
20	B4772872 запросить цену →		Exit Arm
21	B4774132 запросить цену →		Spring
22	B4772851 запросить цену →		Lower Exit Guide Plate Sheet
23	B4772841 запросить цену →		Lower Exit Guide
24	B4772875 запросить цену →		Exit Shaft
25	A4221063 запросить цену →		Seal - 0.7x13x20

12. DF DRIVE/ELECTRICAL 1 (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
101	04514006N запросить цену →		Tapping Screw - 4x6
1	B4773711 запросить цену →		Paper Feed Motor - DC 7.4W
102	04513006N запросить цену →		Tapping Screw - 3x6
2	B4773115 запросить цену →		Paper Feed Motor Stay
3	B4773111 запросить цену →		Paper Feed Motor Bracket
103	06320120G запросить цену →		Parallel Pin - 2x12
4	AA060842 запросить цену →		Tension Spring
104	07200040E запросить цену →		Retaining Ring - M4
5	B4773163 запросить цену →		Gear - 50Z
105	07200060E запросить цену →		Retaining Ring - M6
6	B4773161 запросить цену →		Gear - 37Z
106	11050310 запросить цену →		Harness Clamp - LWS-1S
7	B4773151 запросить цену →		Gear - 31Z
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
8	A5482139 запросить цену →		Pulley
9	54472681 запросить цену →		Snap Ring
10	B4773121 запросить цену →		Separation Roller Shaft
11	B4773123 запросить цену →		Gear - 24Z
12	A8062244 запросить цену →		Separation Shaft Stopper
13	AW020141 ✓ в наличии		Photointerruptor
14	A8592230 запросить цену →		Ball Bearing - 6x13x5
15	B6521773 запросить цену →		Timing Belt:B40S2M178
16	50530447 запросить цену →		Bushing - 6mm
17	B6521613 запросить цену →		Timing Belt:B60S2M212
18	B4773145 запросить цену →		Pulley
19	B4773181 запросить цену →		Paper Feed Drive Bracket
20	A6802262 запросить цену →		Feeler - Pick-up Roller Cam
21	B4773251 запросить цену →		Pick-up Roller Cam
22	B4773141 запросить цену →		Gear - 23Z
23	B6521643 запросить цену →		Timing Belt:B40S3M186
24	B4773143 запросить цену →		Gear - 20Z
25	AX040139 запросить цену →		Stepper Motor:Mm42:0.95A:9.5V
26	B4773177 запросить цену →		Pulley
27	B4773173 запросить цену →		Pulley
28	B6521674 запросить цену →		Timing Belt:B40S2M170
29	B6521673 запросить цену →		Timing Belt:B40S3M180
30	B4773171 запросить цену →		Pulley
31	B3012141 запросить цену →		Pulley - 39Z

13. DF DRIVE/ELECTRICAL 2 (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
36	B4772333 запросить цену →		Motor Bracket Cushion
1	B4775751 запросить цену →		Interface Harness
2	B4775601 запросить цену →		Registration Sensor Harness
37	B4775521 запросить цену →		Spacer:PCB
3	B4775765 запросить цену →		Harness:Cis:LVDS
4	B4775611 запросить цену →		Detection Sensor Harness
5	B4775625 запросить цену →		Harness:Sensor:Original Sensor
6	B4775735 запросить цену →		Harness:ADF-CIS:Control
7	B4775711 запросить цену →		Pick-up Motor Harness
8	B4775585 запросить цену →		PCB:ADF:Ass'y
9	B4775691 запросить цену →		Paper Feed Motor Harness
10	B4775721 запросить цену →		CIS Harness
11	B4773731 запросить цену →		Exit Motor - DC 3.9W
12	AA143790 запросить цену →		Screw:Contact Point
13	B4773721 запросить цену →		Scanning Motor- DC 7.4W
14	B4773215 запросить цену →		Scanning Motor Stay
15	B4773211 запросить цену →		Scanning Motor Bracket
16	AA060991 запросить цену →		Tension Spring:Tension:Transport
17	B4773217 запросить цену →		Pulley
18	AA043330 запросить цену →		Timing Belt:60S2M296
19	AA043331 запросить цену →		Timing Belt:60S3M114
20	59362321 запросить цену →		Rubber Bushing - Vibration Damper
21	AA043329 запросить цену →		Timing Belt:80S2M166
22	AA043332 запросить цену →		Timing Belt:80S3M516
23	A8062285 запросить цену →		Gear - Z20/Z47
24	A8062287 запросить цену →		Gear - Z20/Z47
25	A8062283 запросить цену →		Gear - Z20/Z47
26	A8062161 запросить цену →		Timing Pulley - T30/Z20 S2M/M0.8
27	AA132152 запросить цену →		Spacer - 8x20x1
28	B6522347 запросить цену →		Timing Belt:B40S2M158
29	B4772334 запросить цену →		Bracket:Motor:Base
101	04513006N запросить цену →		Tapping Screw - 3x6
30	B6522911 запросить цену →		Stepper Motor:Base:Rise:Ass'y
102	11050488 запросить цену →		Harness Clamp
103	04514006N запросить цену →		Tapping Screw - 4x6
31	B4774141 запросить цену →		Spring - 12.6n
32	52152621 запросить цену →		Snap Ring - M6
104	07200040E запросить цену →		Retaining Ring - M4
105	07200060E запросить цену →		Retaining Ring - M6
33	B4773175 запросить цену →		Pulley
106	03530050N запросить цену →		Screw-m3x5
34	AA143789 запросить цену →		Shaft:Cleaner
35	B4773236 запросить цену →		Tension:Peen
107	16070623 запросить цену →		Ferrite Core - TFC-16-8-13

14. DF FRAME SECTION (B246/B248/B249/B250/B252/B253)

№	Артикул	Альт. артикул	Описание
101	07200030E запросить цену →		Retaining Ring - M3
1	B4771111 запросить цену →		Front Side Plate
102	04513006N запросить цену →		Tapping Screw - 3x6
2	B4771121 запросить цену →		Rear Side Plate
3	B4772333 запросить цену →		Motor Bracket Cushion
103	11050310 запросить цену →		Harness Clamp - LWS-1S
4	B4771171 запросить цену →		Arm Shaft
104	11050290 запросить цену →		Harness Clamp - HORIZONTAL
5	AA143832 запросить цену →		Release Spring Holder
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	B3011136 запросить цену →		Spring Plate - 0.4mm
7	B4771152 запросить цену →		Stay:Frame:Left
8	B4774921 запросить цену →		Clamp
9	B4771561 запросить цену →		Hinge:Left:Ass'y
10	A8061135 запросить цену →		Contact Point Shaft
11	B4771161 запросить цену →		Right Frame Stay
12	B4771571 запросить цену →		Hinge:Right:Ass'y
13	B4771185 запросить цену →		Sensor Feeler
14	AW020141 ✓ в наличии		Photointerruptor
15	B4771181 запросить цену →		Sensor Bracket

Каталог очень большой (2753 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.
