Ricoh Aficio MP 4000 5000 — каталог запчастей со схемами

Содержание

• 1. LOCATIONS OF UNITS
• 2. Exterior 2 (D009/D011/D012/D013/D091/D092)
• 3. Operation Panel (D009/D011/D012/D013)
• 4. ARDF Exterior (D009/D011/D012/D013/D091/D092)

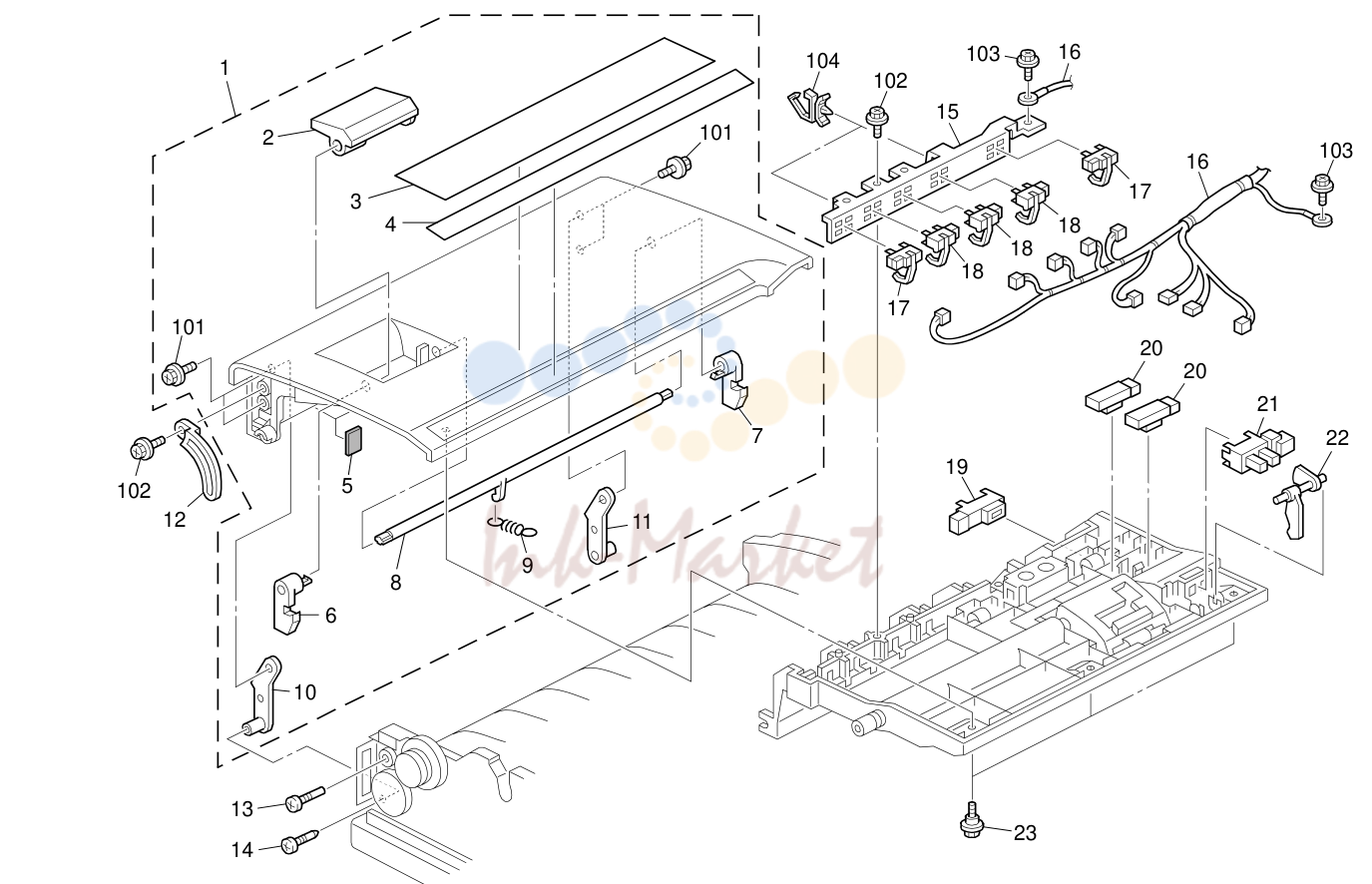

• 5. Original Feed 1 (D009/D011/D012/D013)

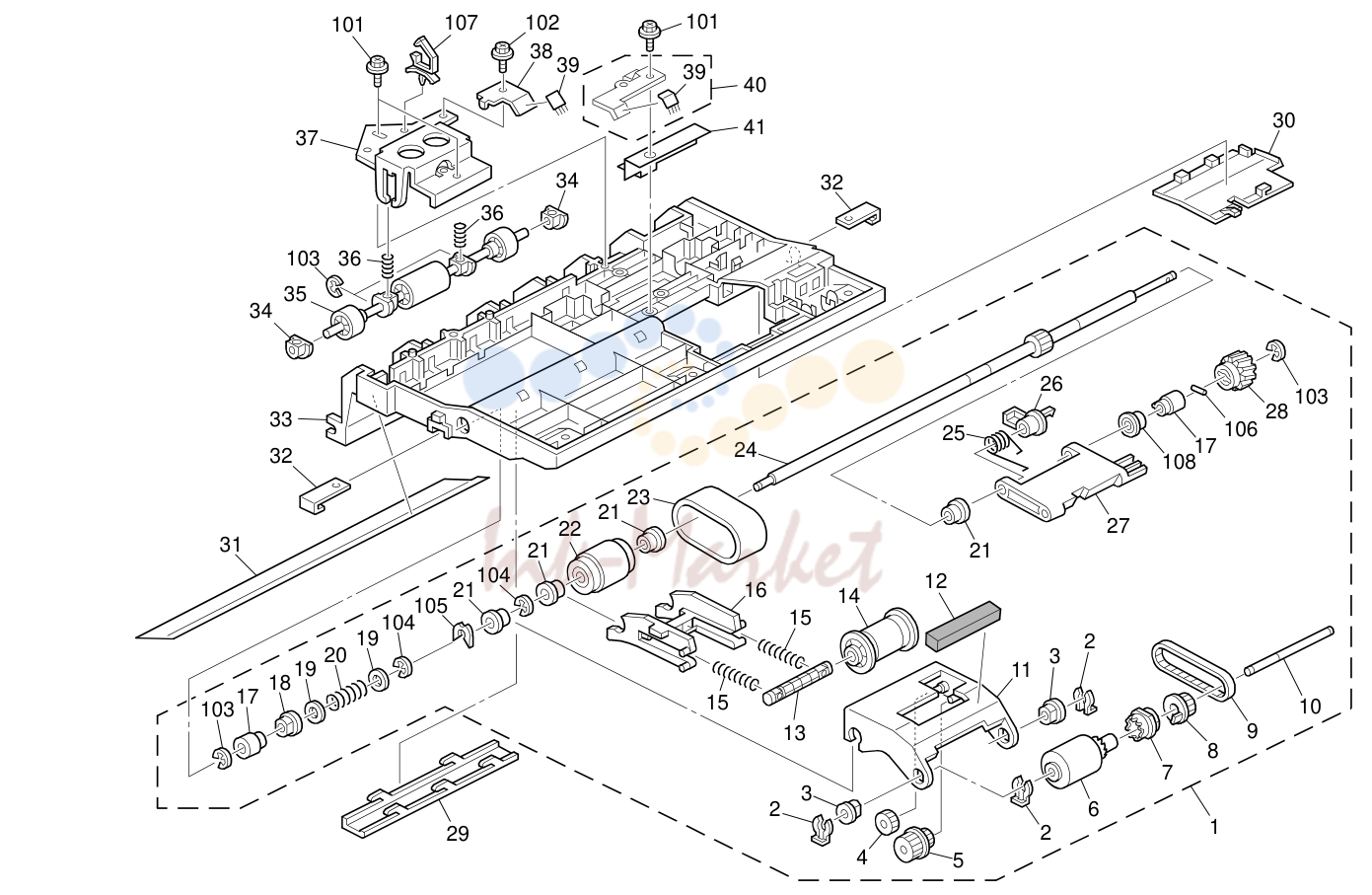

• 6. Original Feed 2 (D009/D011/D012/D013)

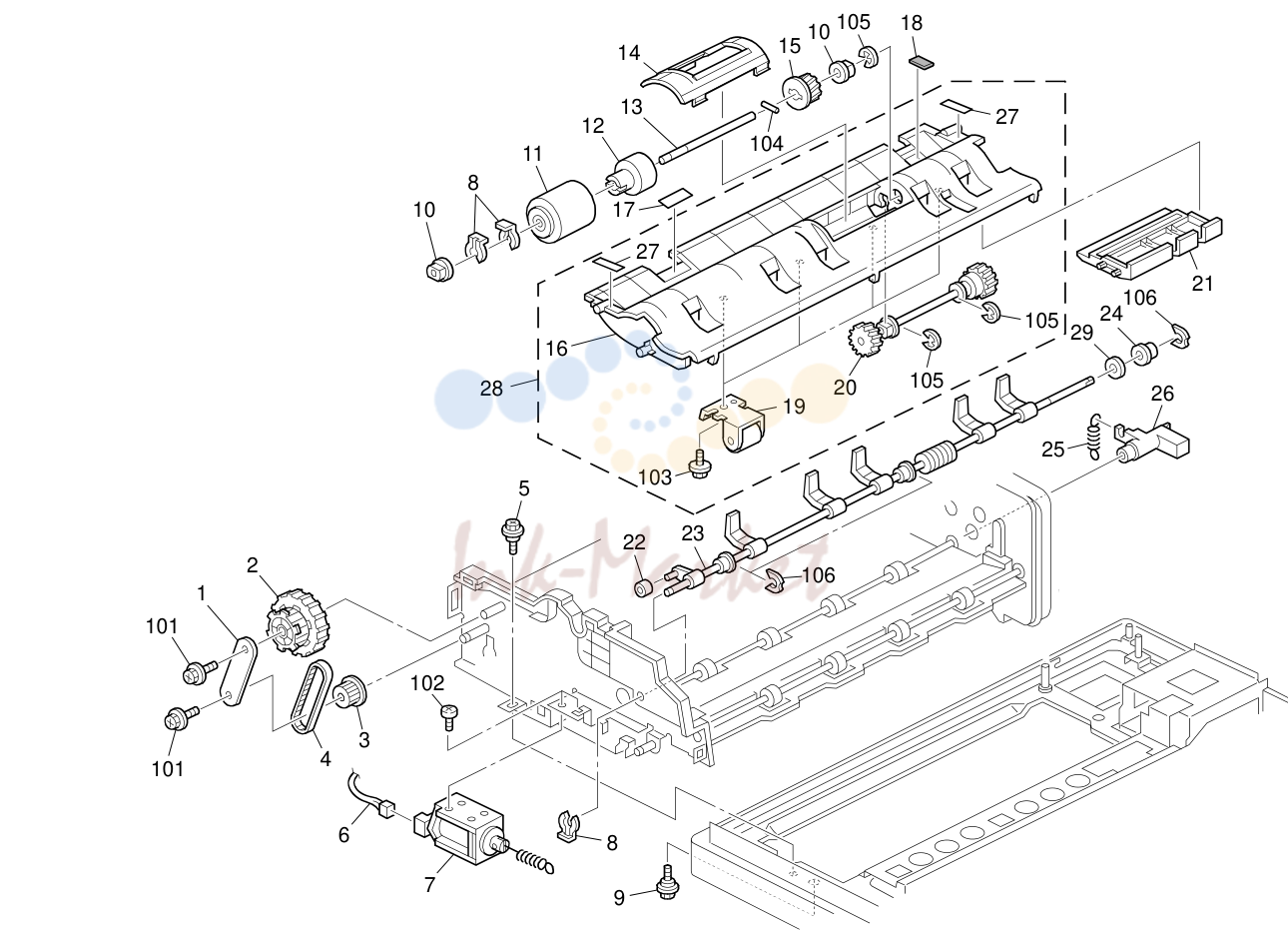

• 7. Original Feed 3 (D009/D011/D012/D013)

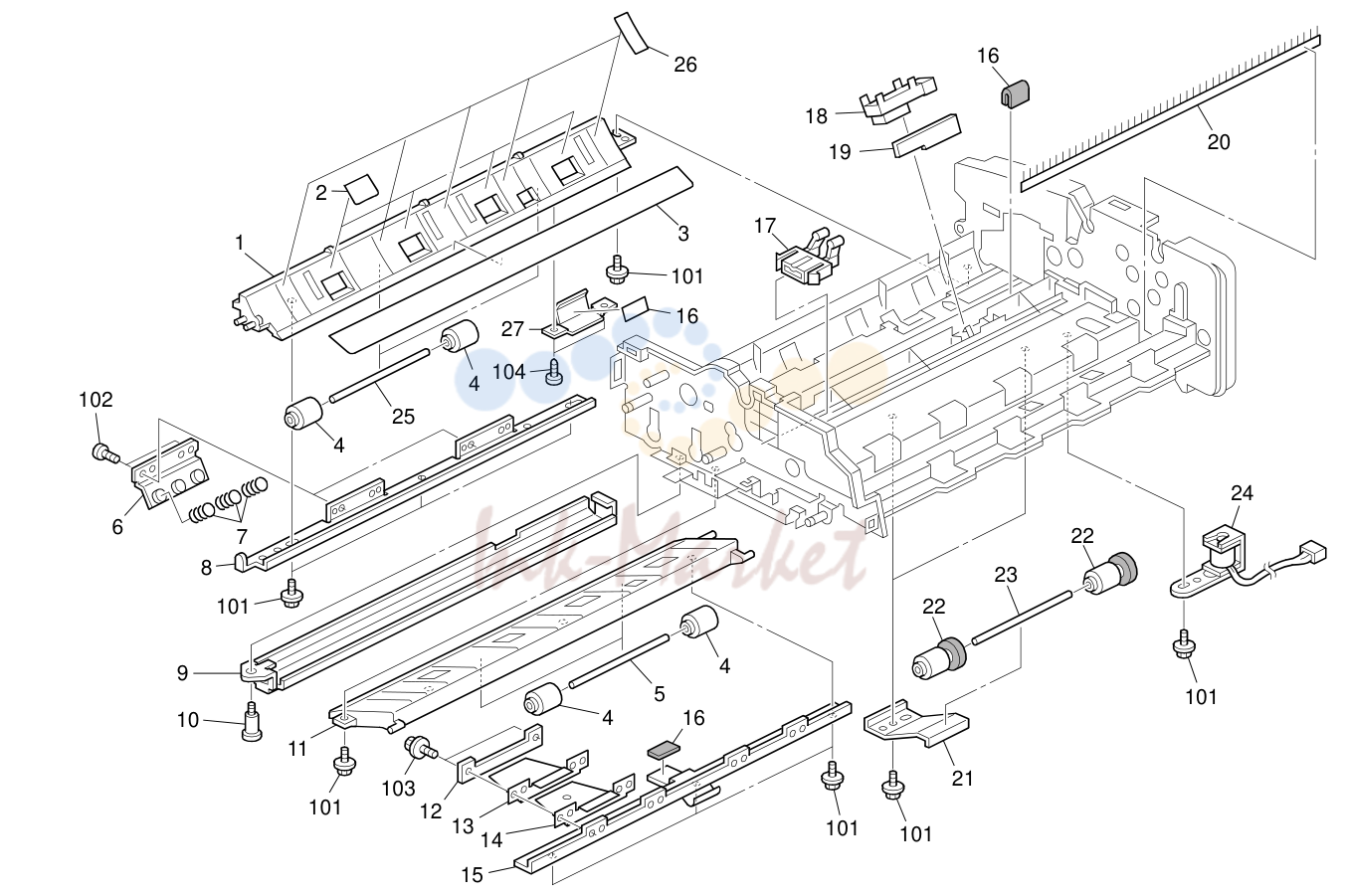

• 8. Original Transfer 1 (D009/D011/D012/D013)

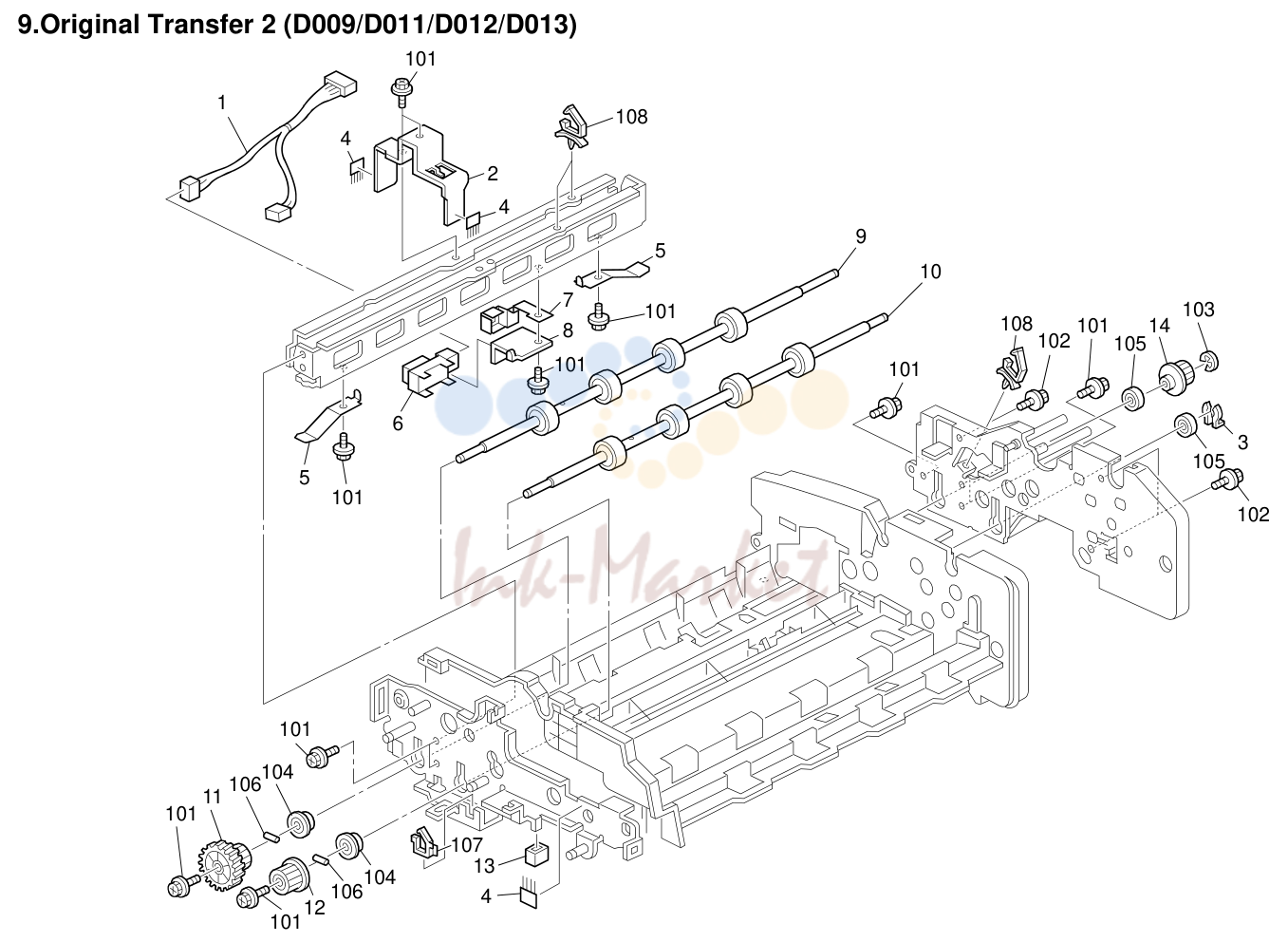

• 9. Original Transfer 2 (D009/D011/D012/D013)

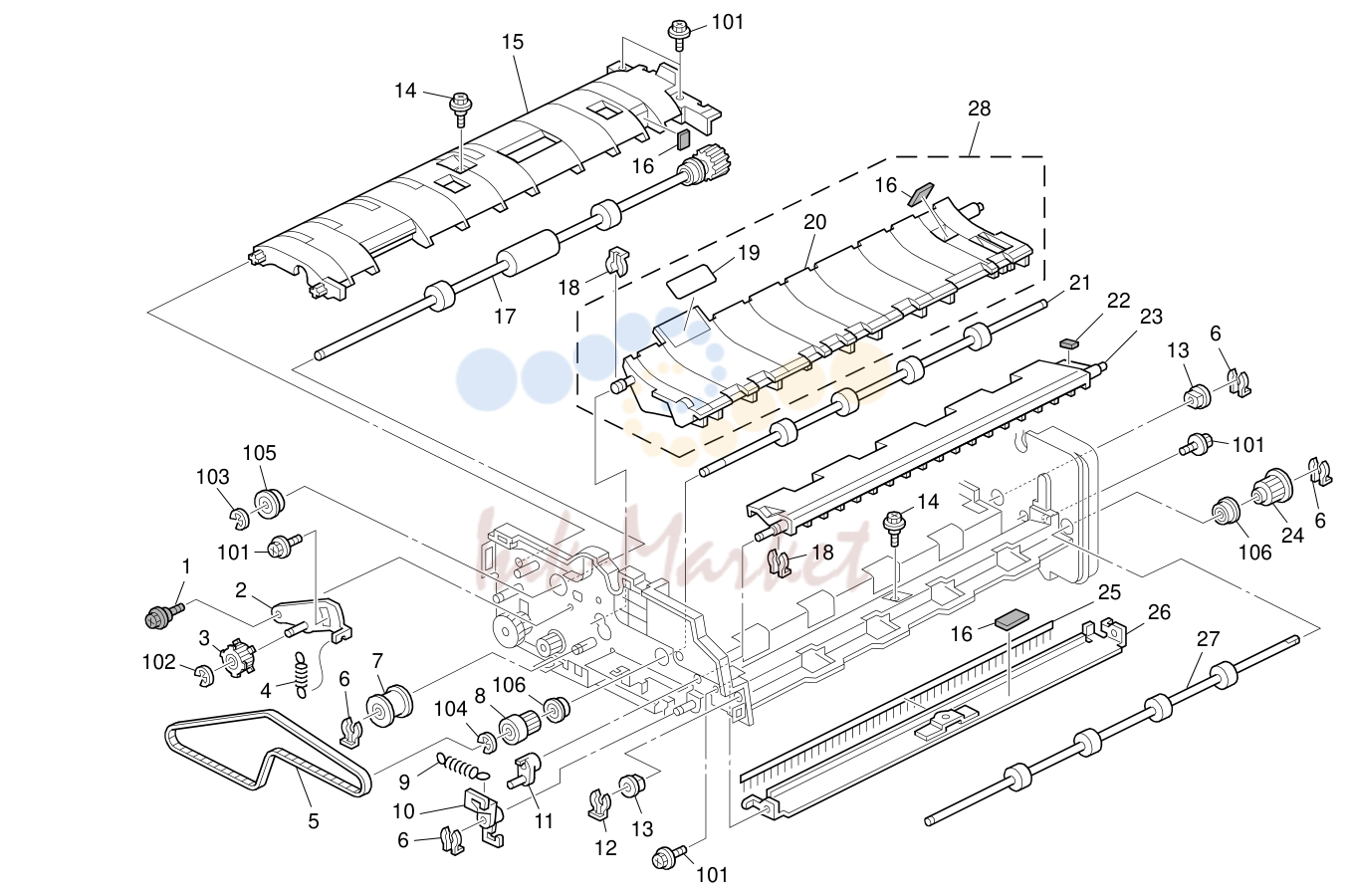

• 10. Original Transfer 3 (D009/D011/D012/D013)

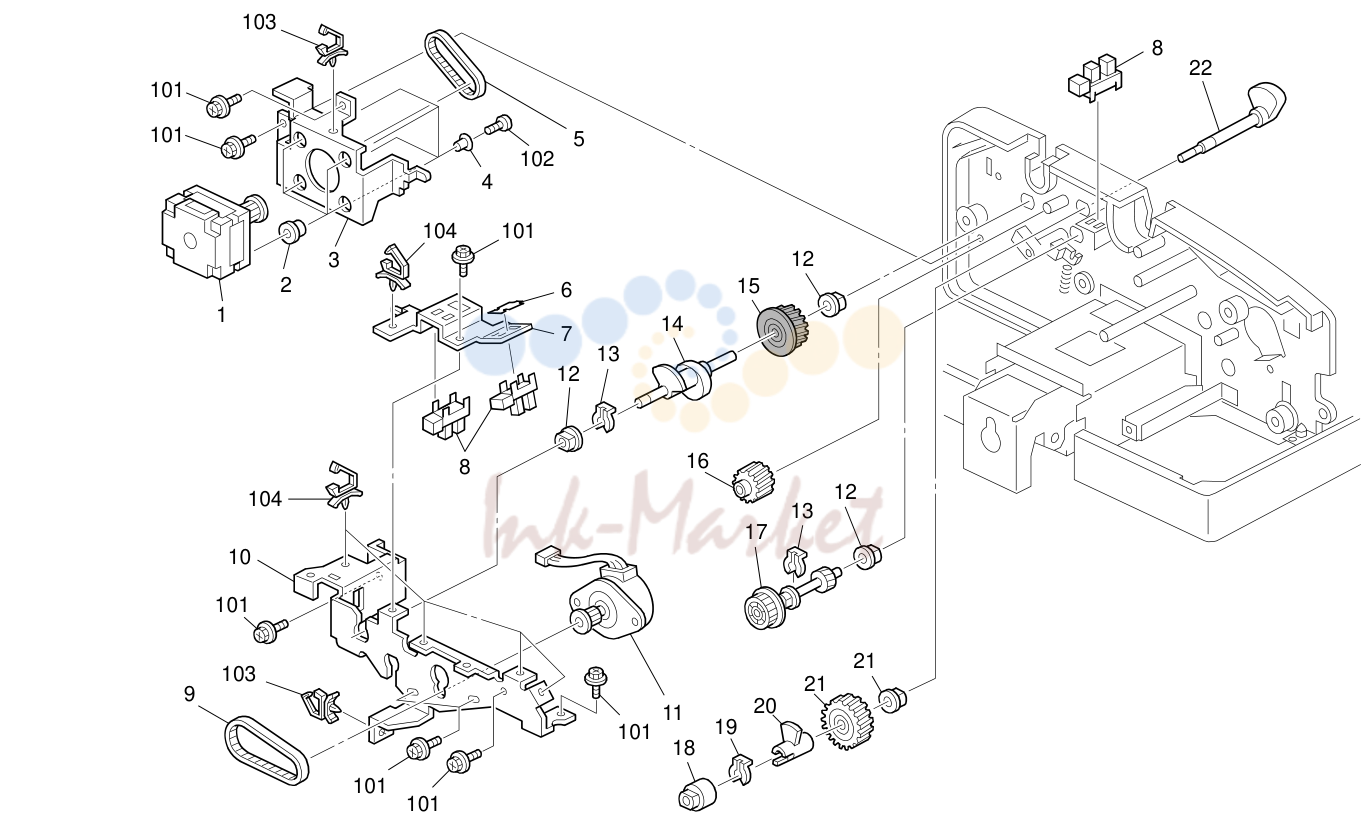

• 11. ARDF Drive Section 1 (D009/D011/D012/D013)

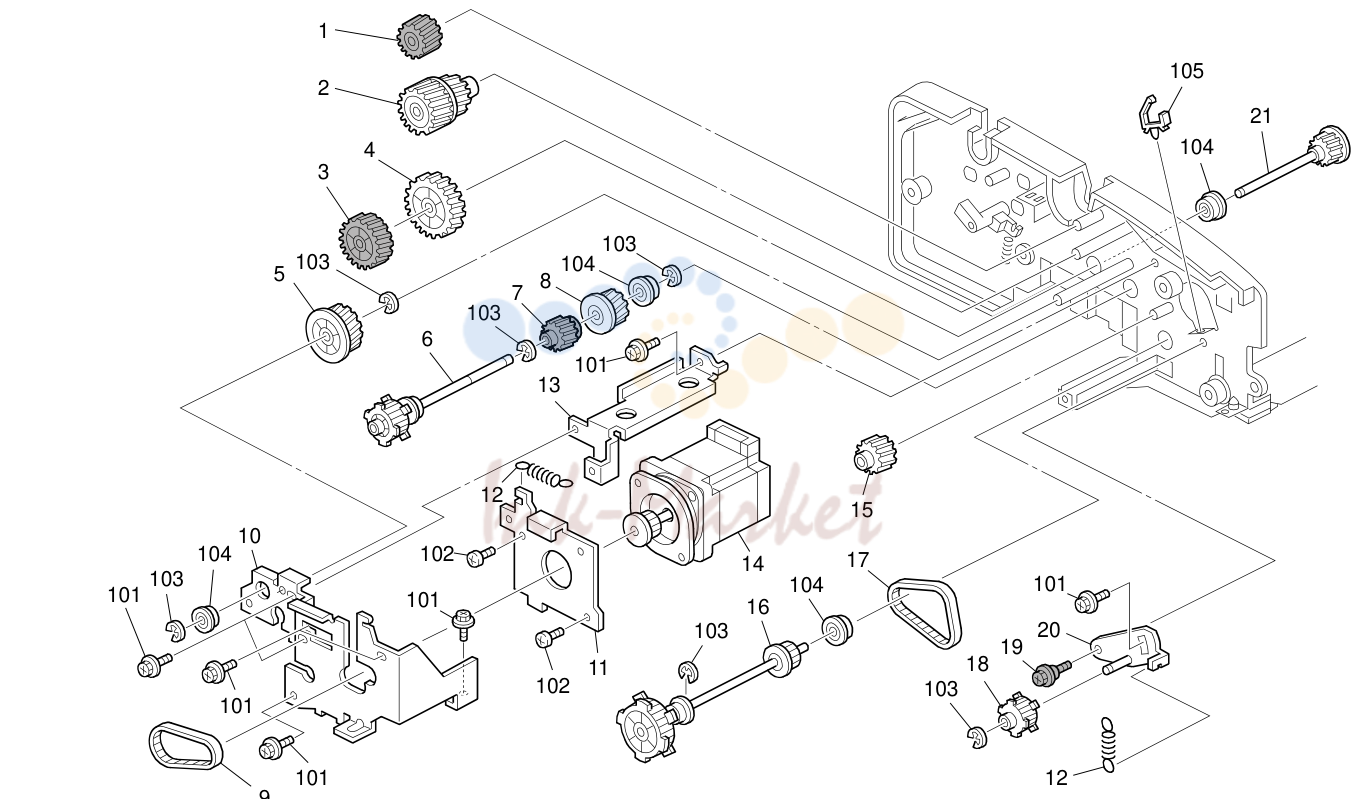

• 12. ARDF Drive Section 2 (D009/D011/D012/D013)

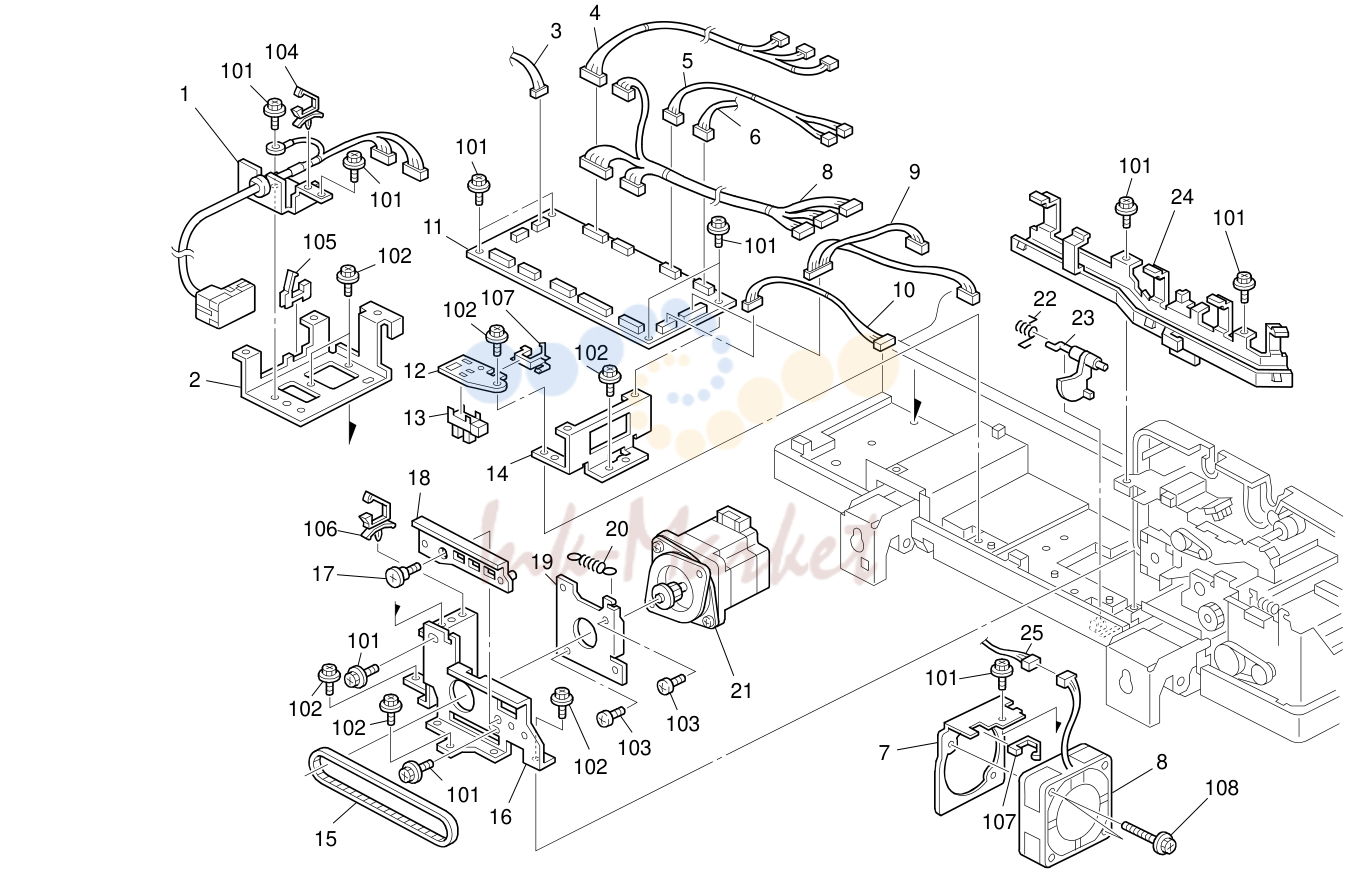

• 13. ARDF Electrical Section (D009/D011/D012/D013)

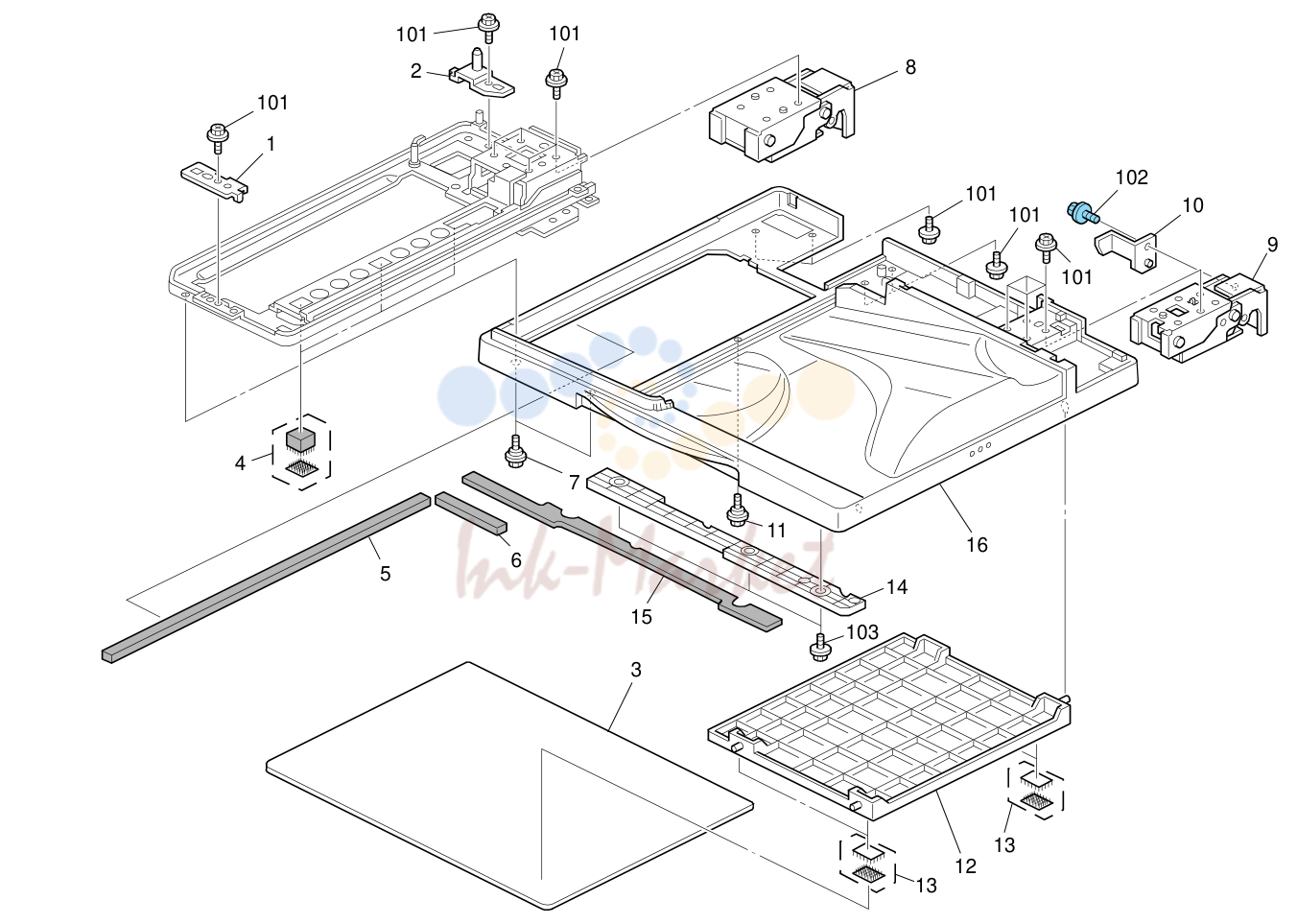

• 14. ARDF Frame Section (D009/D011/D012/D013)

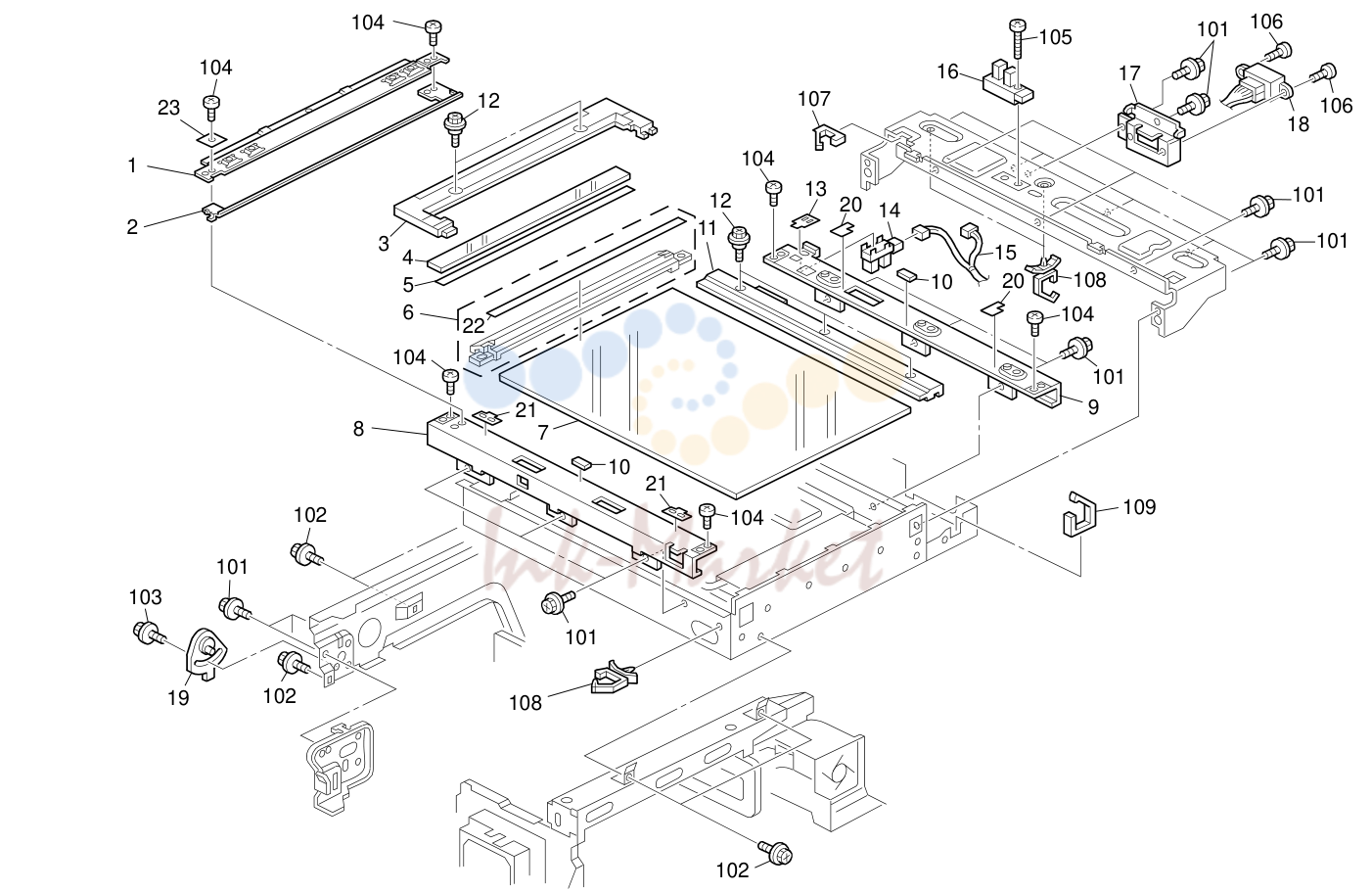

• 15. Scanner Section 1 (D009/D011/D012/D013)
• 16. Scanner Section 2 (D009/D011/D012/D013)
• 17. Scanner Section 3 (D009/D011/D012/D013)
• 18. Scanner Section 4 (D009/D011/D012/D013)
• 19. LD Unit (D009/D011/D012/D013/D091/D092)
• 20. Paper Tray (D009/D011/D012/D013/D091/D092)
• 21. Paper Feed Section (D009/D011/D012/D013)
• 22. By-pass Feed Section 1 (D009/D011/D012/D013)
• 23. By-pass Feed Section 2 (D009/D011/D012/D013)
• 24. Paper Registration (D009/D011/D012/D013)
• 25. Toner Supply Unit (D009/D011/D012/D013)
• 26. PCDU 1 (D009/D011/D012/D013/D091/D092)
• 27. PCDU 2 (D009/D011/D012/D013/D091/D092)
• 28. Transfer Belt Unit 1 (D009/D011/D012/D013)
• 29. Transfer Belt Unit 2 (D009/D011/D012/D013)
• 30. Fusing Unit 1 (D009/D011/D012/D013/D091/D092)
• 31. Fusing Unit 2 (D009/D011/D012/D013/D091/D092)
• 32. Fusing Unit 3 (D009/D011/D012/D013/D091/D092)
• 33. Duplex Unit 1 (D009/D011/D012/D013/D091/D092)
• 34. Duplex Unit 2 (D009/D011/D012/D013/D091/D092)
• 35. Duplex Unit 3 (D009/D011/D012/D013/D091/D092)
• 36. Duplex Unit 4 (D009/D011/D012/D013/D091/D092)
• 37. Duplex Unit 5 (D009/D011/D012/D013/D091/D092)
• 38. Paper Exit Section 1 (D009/D011/D012/D013)
• 39. Paper Exit Section 2 (D009/D011/D012/D013)
• 40. Drive Section 1 (D009/D011/D012/D013)
• 41. Drive Section 2 (D009/D011/D012/D013)
• 42. Drive Section 3 (D009/D011/D012/D013)
• 43. Drive Section 4 (D009/D011/D012/D013)
• 44. Electrical Section 1 (D009/D011/D012/D013)
• 45. Electrical Section 2 (D009/D011/D012/D013)
• 46. Electrical Section 3 (D009/D011/D012/D013)
• 47. Electrical Section 4 (D009/D011/D012/D013)
• 48. Electrical Section 5 (D009/D011/D012/D013)
• 49. Frame Section (D009/D011/D012/D013/D091/D092)
• 50. Decals and Documents (D009/D011/D012/D013)
• 51. Special Tools (D009/D011/D012/D013/D091/D092)

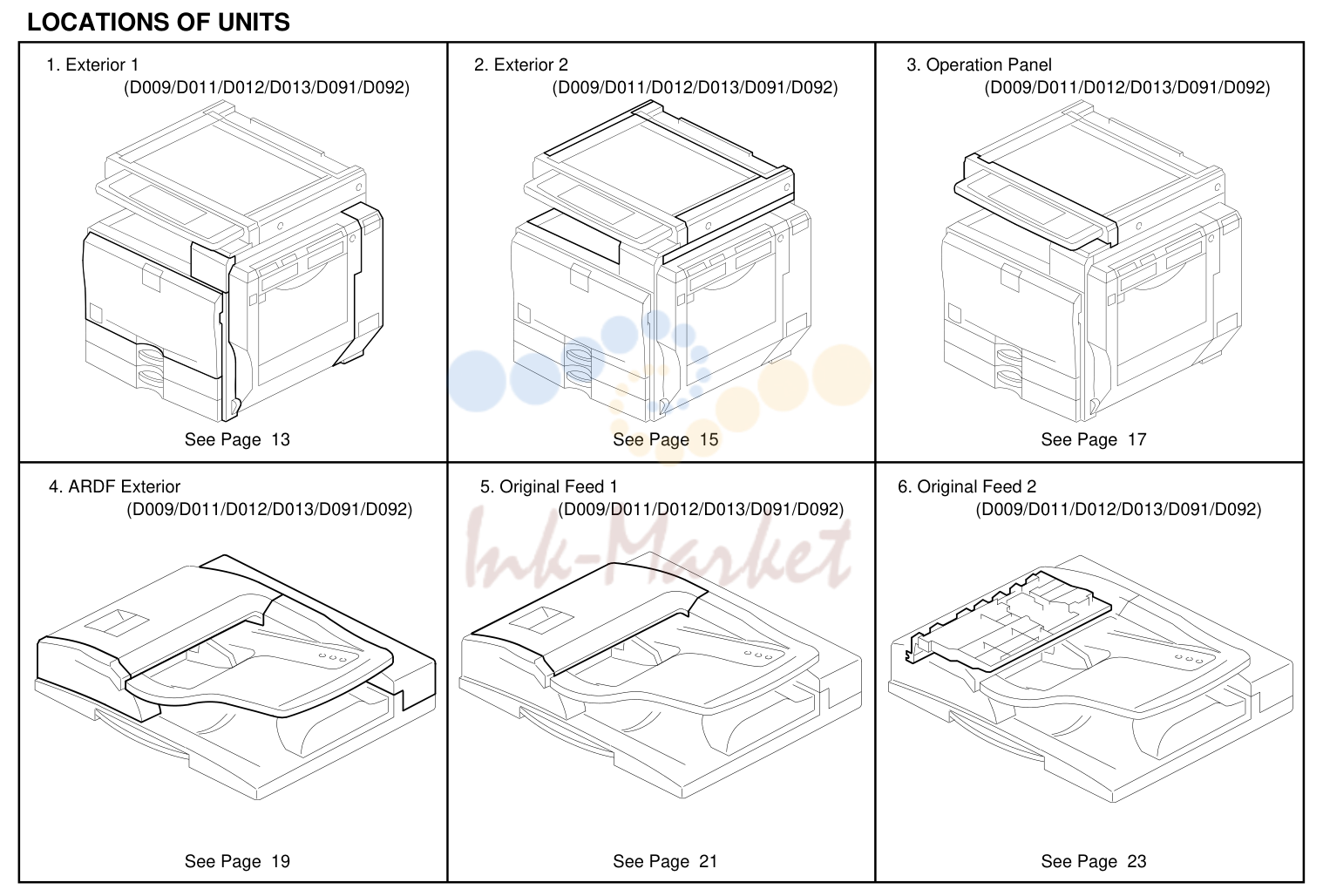

1. LOCATIONS OF UNITS

№	Артикул	Альт. артикул	Описание
1	D0091241 запросить цену →		Inner Cover:Upper:Left:DOM 1 Added MB10
1	D0121241 запросить цену →		Inner Cover - Upper Left
12	D0126193 запросить цену →		Sheet:EMBLEM:SVN
2	D0091244 запросить цену →		Inner Cover - Middle
12	D0126194 запросить цену →		Sheet:EMBLEM:GES:NA
3	D0121281 запросить цену →		Left Cover
12	D0126195 запросить цену →		Sheet:EMBLEM:LAN:NA
12	D0126292 запросить цену →		Sheet:EMBLEM:RIC:50SP
3	D0131281 запросить цену →		Cover:Left:NA
4	AG071012 ✓ в наличии		Magnet Catch:Ass'y 1 Added MB10
12	D0126492 запросить цену →		Sheet:EMBLEM:NSA
5	D0093268 запросить цену →		Decal - Lock Toner Bottle
12	D0126493 запросить цену →		Sheet:EMBLEM:REX
6	D0093269 запросить цену →		Decal - Release Toner Bottle
12	D0126494 запросить цену →		Sheet:EMBLEM:GES:EU
7	B0041325 запросить цену →		Cover - Shield Glass
8	B2231255 запросить цену →		Cover - Main Switch
12	D0126495 запросить цену →		Sheet:EMBLEM:LAN:EU
12	D0126692 запросить цену →		Sheet:EMBLEM:INF
9	B2381372 запросить цену →		Decal - Main Switch(On-Off)
9	D0111250 запросить цену →		Decal:Main Switch:On-Off
12	D0136192 запросить цену →		Sheet:EMBLEM:RIC
9	D0111251 запросить цену →		Decal:Main Switch:O-I
12	D0136193 запросить цену →		Sheet:EMBLEM:SVN
10	D0091242 запросить цену →		Inner Cover - Left
12	D0136194 запросить цену →		Sheet:EMBLEM:GES:NA
12	D0136195 запросить цену →		Sheet:EMBLEM:LAN:NA
11	B2231253 запросить цену →		EMBLEM Cover
12	D0136492 запросить цену →		Sheet:EMBLEM:NSA
12	D0096192 запросить цену →		Sheet:EMBLEM:RIC
12	D0096193 запросить цену →		Sheet:EMBLEM:SVN
12	D0136493 запросить цену →		Sheet:EMBLEM:REX
12	D0096194 запросить цену →		Sheet:EMBLEM:GES:NA
12	D0136494 запросить цену →		Sheet:EMBLEM:GES:EU
12	D0096195 запросить цену →		Sheet:EMBLEM:LAN:NA
12	D0136495 запросить цену →		Sheet:EMBLEM:LAN:EU
12	D0096492 запросить цену →		Sheet:EMBLEM:NSA
12	D0136692 запросить цену →		Sheet:EMBLEM:AL-C1CCS:INF
12	D0096493 запросить цену →		Sheet:EMBLEM:REX
12	D0916192 запросить цену →		Sheet:EMBLEM:40:RIC (D091)
12	D0916193 запросить цену →		Sheet:EMBLEM:40:SVN (D091)
12	D0096494 запросить цену →		Sheet:EMBLEM:GES:EU
12	D0096495 запросить цену →		Sheet:EMBLEM:LAN:EU
12	D0916194 запросить цену →		Sheet:EMBLEM:40:GES:NA (D091)
12	D0916195 запросить цену →		Sheet:EMBLEM:40:LAN:NA (D091)
12	D0096692 запросить цену →		Sheet:EMBLEM:INF
12	D0916492 запросить цену →		Sheet:EMBLEM:40:NSA (D091)
12	D0116192 запросить цену →		Sheet:EMBLEM:RIC
12	D0916493 запросить цену →		Sheet:EMBLEM:40:REX (D091)
12	D0116193 запросить цену →		Sheet:EMBLEM:SVN
12	D0916494 запросить цену →		Sheet:EMBLEM:40:GES:EU (D091)
12	D0116194 запросить цену →		Sheet:EMBLEM:GES:NA
12	D0116195 запросить цену →		Sheet:EMBLEM:LAN:NA
12	D0916495 запросить цену →		Sheet:EMBLEM:40:LAN:EU (D091)
12	D0916692 запросить цену →		Sheet:EMBLEM:40:INF (D091)
12	D0116492 запросить цену →		Sheet:EMBLEM:NSA
12	D0116493 запросить цену →		Sheet:EMBLEM:REX
12	D0926192 запросить цену →		Sheet:EMBLEM:50:RIC (D092)
12	D0116494 запросить цену →		Sheet:EMBLEM:GES:EU
12	D0926193 запросить цену →		Sheet:EMBLEM:50:SVN (D092)
12	D0926194 запросить цену →		Sheet:EMBLEM:50:GES:NA (D092)
12	D0116495 запросить цену →		Sheet:EMBLEM:LAN:EU
12	D0116692 запросить цену →		Sheet:EMBLEM:INF
12	D0926195 запросить цену →		Sheet:EMBLEM:50:LAN:NA (D092)
12	D0126192 запросить цену →		Sheet:EMBLEM:RIC
12	D0926492 запросить цену →		Sheet:EMBLEM:50:NSA (D092)
12	D0096292 запросить цену →		Sheet:EMBLEM:RIC:40SP
12	D0926493 запросить цену →		Sheet:EMBLEM:50:REX (D092)
12	D0926494 запросить цену →		Sheet:EMBLEM:50:GES:EU (D092)
101	04513008N запросить цену →		Tapping Screw - M3x8
102	04543008Q ✓ в наличии		Tapping Screw:3x8
12	D0926495 запросить цену →		Sheet:EMBLEM:50:LAN:EU (D092)
12	D0926692 запросить цену →		Sheet:EMBLEM:50:INF (D092)
103	04503012N запросить цену →		Tapping Screw:3x12
13	G0201332 запросить цену →		Hinge - Front Cover
104	04503010N запросить цену →		Tapping Screw - M3x10
14	B1321573 запросить цену →		Decal - Power Source:Off
105	11500438 запросить цену →		Power Supply Code:125V:15A:NA
15	D0121251 запросить цену →		Front Cover
1	11500373 запросить цену →		O/O (201102 PCIL)
16	B2231246 запросить цену →		Guide Plate:Scanner
105	11500377 запросить цену →		Power Supply Code:250V:10A:EU
17	B0241264 запросить цену →		Magnet Catch
18	D0091256 запросить цену →		Sheet - Misfeed Removal
19	D0121264 запросить цену →		Front Right Cover
20	B2371380 запросить цену →		Cover - Right Base EU
21	D0091272 запросить цену →		Right Cover - Rear
22	D0121271 запросить цену →		Right Cover - Front
22	D0131271 запросить цену →		Cover:Right:Front:NA
23	D0092627 запросить цену →		Decal - Misfeed Removal B1
24	D0121293 запросить цену →		Cap - Rear Cover EU
25	D0121292 запросить цену →		Rear Cover - Upper
26	D0121291 запросить цену →		Rear Cover
27	B2231248 запросить цену →		Operating Instructions Holder
28	B6522379 запросить цену →		Decal:Caution:Original:5-Lang
29	B0651371 запросить цену →		Cloth Holder
30	B0651374 запросить цену →		Cloth - DF Exposure Glass
31	G0381299 запросить цену →		Rivet
32	B2382524 запросить цену →		Decal - Paper Size
33	H5115007 запросить цену →		Stamp
34	GZ000005 запросить цену →		Power Cord - 230V (201107 PCIL)

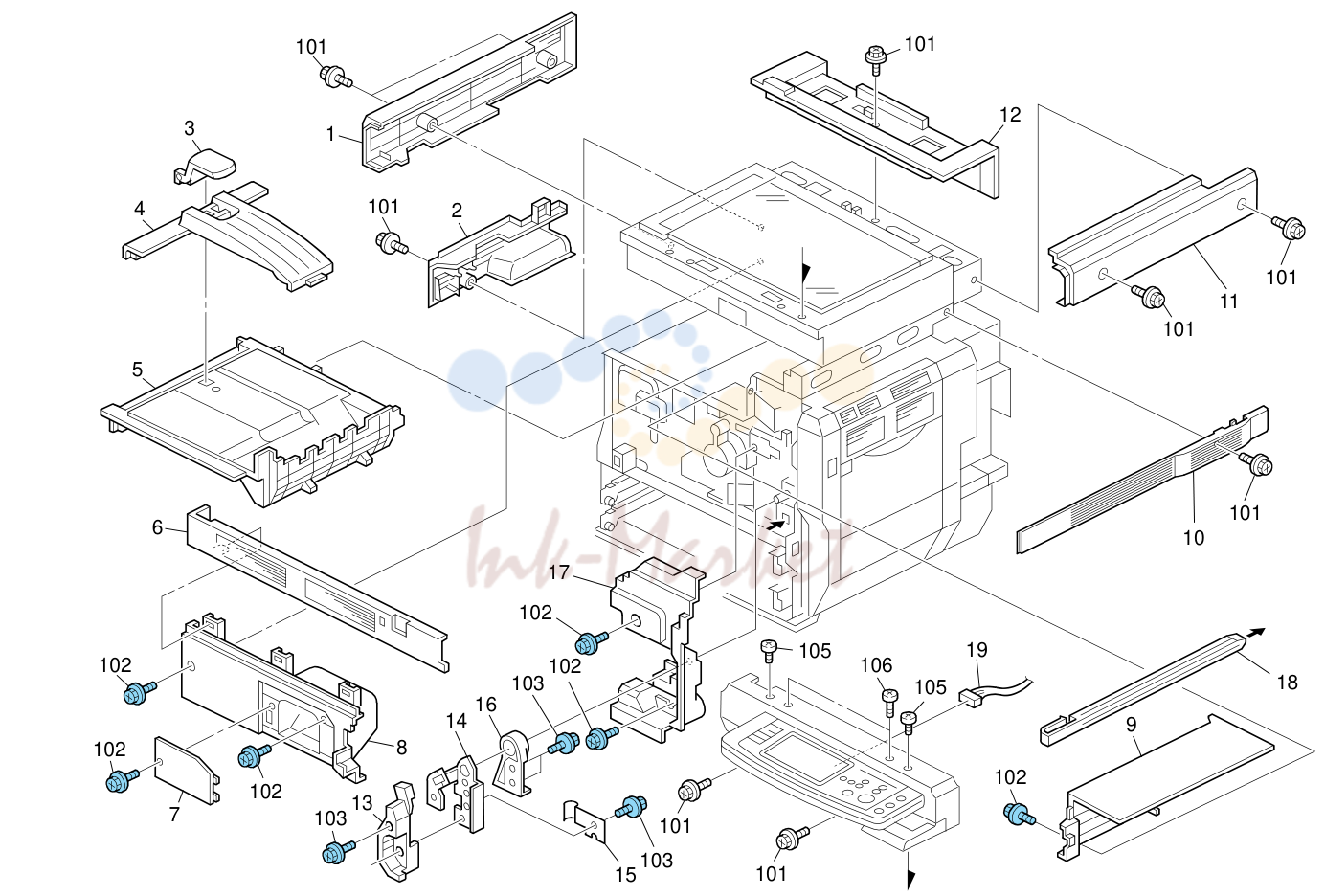

2. Exterior 2 (D009/D011/D012/D013/D091/D092)

№	Артикул	Альт. артикул	Описание
101	04513008N запросить цену →		Tapping Screw - M3x8
1	B2231818 запросить цену →		Cover:Scanner:Left
1	B2221818 запросить цену →		Cover:Scanner:Left:EU
102	04543008Q ✓ в наличии		Tapping Screw:3x8
2	D0091282 запросить цену →		Cover:Left:Upper:DOM
103	04543006Q запросить цену →		Tapping Screw - M3x6
2	D0121282 запросить цену →		Left Cover - Upper
105	03530030N запросить цену →		Screw:M3x3
106	03530050N запросить цену →		Screw-M3x5
3	B2234487 запросить цену →		Exit End Fence
4	B2234486 запросить цену →		Exit Tray
5	D0091260 запросить цену →		Upper Cover
6	B2221262 запросить цену →		Cover:Inner Back:Upper:EU
7	B2241263 запросить цену →		Cover:Inner Back:Middle:EU
8	B2231261 запросить цену →		Cover:Inner Back
9	B2231266 запросить цену →		Cover:Paper Exit Unit:Upper
10	B2231273 запросить цену →		Cover:Right:Upper Middle
11	B2231819 запросить цену →		Cover:Scanner:Right
11	B2221819 запросить цену →		Cover:Scanner:Right:EU
12	B2231820 запросить цену →		Cover:Scanner:Rear
12	B2221820 запросить цену →		Cover:Scanner:Rear:EU
13	D0092247 запросить цену →		Cover - Lock Lever
14	D0092254 запросить цену →		Base - Lock Lever
15	D0092249 запросить цену →		Spring Plate - Lock Lever
16	D0092248 запросить цену →		Guide Plate - Lock Lever
17	D0091243 запросить цену →		Inner Cover - Right Upper
18	D0092616 запросить цену →		Paper Dust Case
19	D0095515 запросить цену →		Harness - Operation Panel

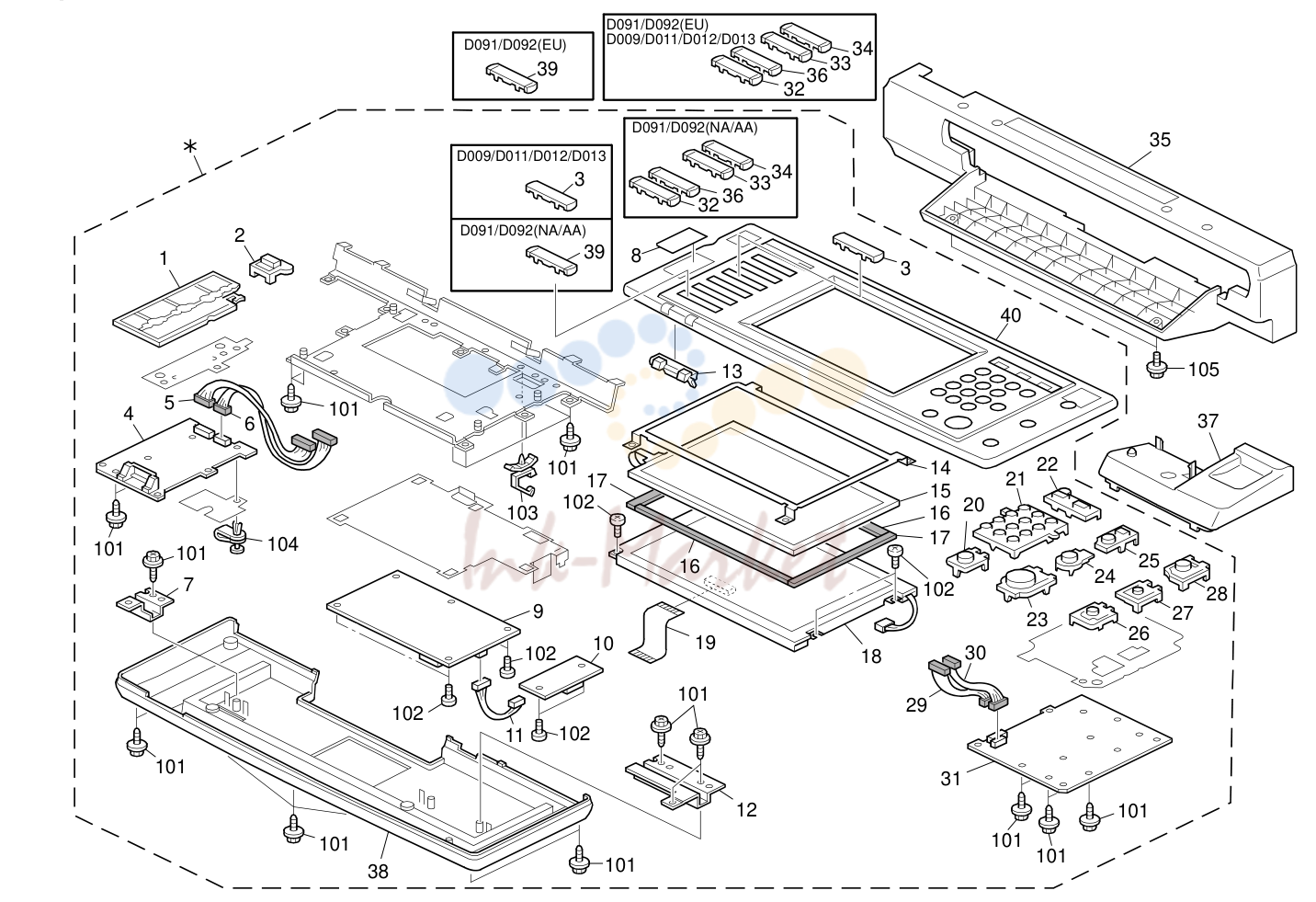

3. Operation Panel (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
27	B2381550 запросить цену →		Keytop - Login
1	B2381547 запросить цену →		Spacer - Keytop
28	B2381549 запросить цену →		Keytop - Power Source
2	B2381511 запросить цену →		Keytop - Counter
29	D0091483 запросить цену →		Harness:OP-L:13
3	B2231518 запросить цену →		Keytop - Blank FB
30	D0091482 запросить цену →		Harness:OP-L:12
4	B2231497 запросить цену →		PCB:APC1:OP-L:Sub-ass'y
5	D0091480 запросить цену →		Harness:OP-R:10
31	D0091470 запросить цену →		PCB:OP-R
1	D0091466 запросить цену →		O/O (201010 PCIL)
6	D0091481 запросить цену →		Harness:OP-R:13
32	B2231532 запросить цену →		Keytop:Scanner:NA
7	B2381527 запросить цену →		Operation Panel Bracket
32	B2231538 запросить цену →		Keytop:Scanner:EU
8	B2381540 запросить цену →		Sheet:Data:Display:NA
9	D0091461 запросить цену →		PCB - LCDC NA
33	B2231529 запросить цену →		Keytop - DOC NA
9	D0921482 запросить цену →		PCB:ALC1:LCDC:EU:Ass'y
33	B2231535 запросить цену →		Keytop:DOC:EU
34	B2231534 запросить цену →		Keytop:Copy:EU
9	D0921483 запросить цену →		PCB:ALC1:LCDC:TWN/AA:Ass'y
9	D0921488 запросить цену →		PCB:ALC1:LCDC:KOR:Ass'y
35	B2221595 запросить цену →		Cover:Scanner:Front:EU
36	B2231537 запросить цену →		Keytop:Printer:EU
10	D0091486 запросить цену →		Invertor:TFT
11	D0091484 запросить цену →		Harness:Invertor
37	B2231596 запросить цену →		Cover:Front Right:Upper
38	D0091502 запросить цену →		Cover:Lower
12	B2381548 запросить цену →		Operation Panel Bracket - Right
13	B2381519 запросить цену →		Lens - Front 1 ADD (200907 PCIL)
39	B2231533 запросить цену →		Keytop:Function:NA (D091/D092)
101	04503010N запросить цену →		Tapping Screw - M3x10
102	03530060N запросить цену →		Bind Screw - M3x6
39	B2231539 запросить цену →		Keytop:Function:EU (D091/D092)
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
40	D0091501 запросить цену →		Cover:Upper
105	04513008N запросить цену →		Tapping Screw - M3x8

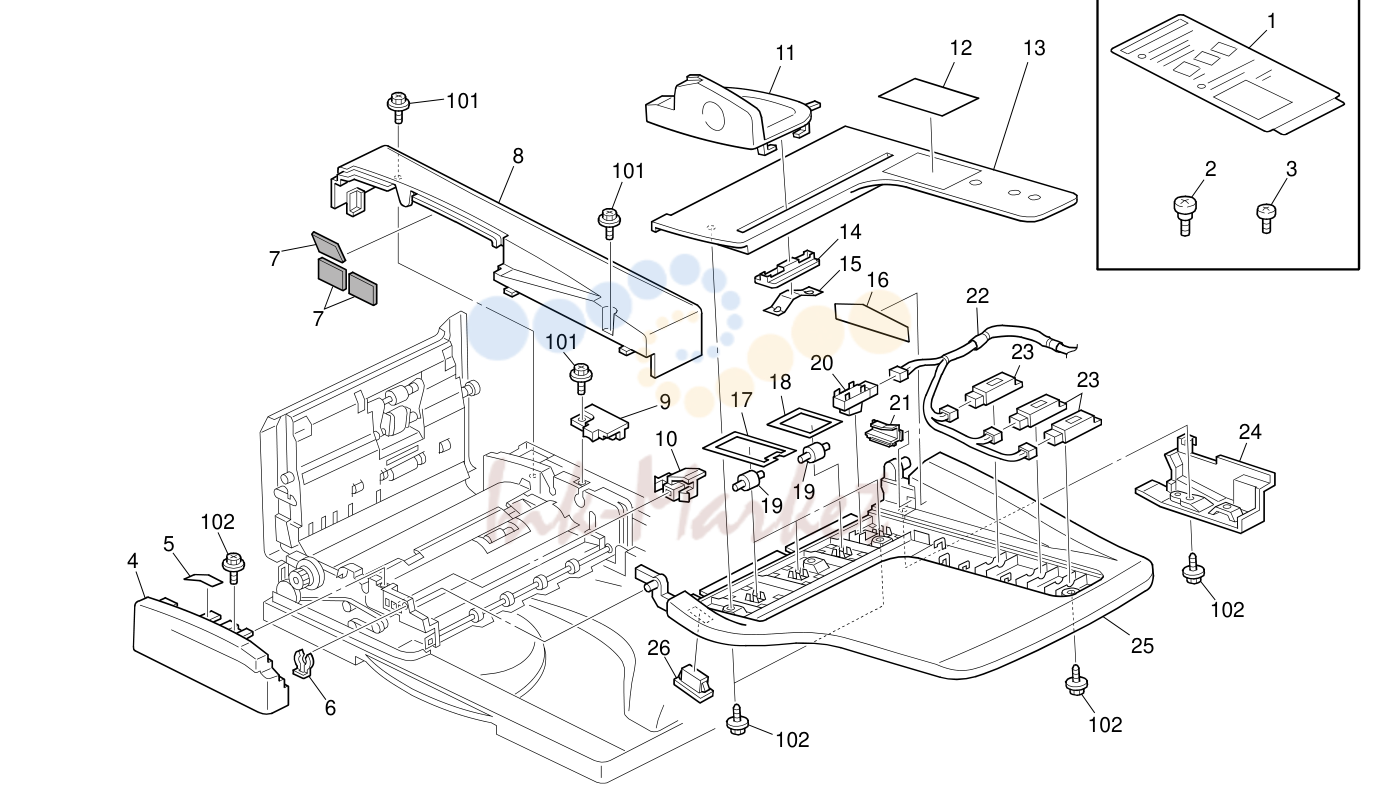

4. ARDF Exterior (D009/D011/D012/D013/D091/D092)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B6522379 запросить цену →		Decal:Caution:Original:5-Lang
102	04503008N запросить цену →		Tapping Screw - M3x8
2	A8597211 запросить цену →		Stepped Screw
3	D5406121 запросить цену →		Full Dug Point Screw:Fix:Hinge
4	B8024411 запросить цену →		Cover:Front
5	B8026013 запросить цену →		Decal:Display:Misfeed Removal:P1
6	52152621 запросить цену →		Snap Ring - M6
7	B8024712 запросить цену →		Sound Proofing Material:Cover:Rear
8	B8024511 запросить цену →		Cover:Rear
9	B8022551 запросить цену →		Stay:Original Table:Contact Point
10	B8022581 запросить цену →		Stopper:Original Table
11	B8022526 запросить цену →		Side Fence
12	B7896031 запросить цену →		Decal - Original Table
13	B8022522 запросить цену →		Original Table:Face Front
14	B8022536 запросить цену →		Slider:Side Fence
15	B8022532 запросить цену →		Spring Plate:Side Fence
16	B8026011 запросить цену →		Decal:Side Fence
17	B8022571 запросить цену →		Spring Plate:0.2T
18	A8584676 запросить цену →		Spring Plate - Pressure Roller
19	A8584671 запросить цену →		Roller Driven
20	GW010007 ✓ в наличии		Photo Reflection Sensor:Exit
21	B8022541 запросить цену →		Guide:Original Insert
22	B8025880 запросить цену →		Harness:Sensor:Original Table
23	AW010129 запросить цену →		Photo Reflection Sensor
24	B8022562 запросить цену →		Plate:Contact Point
25	B8022512 запросить цену →		Original Table
26	AG070513 запросить цену →		Magnet Catch

5. Original Feed 1 (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
101	04513010N запросить цену →		Tapping Screw:3x10
1	B8024121 запросить цену →		Cover:Paper Feed
2	B8024152 запросить цену →		Grip:Cover
102	04503008N запросить цену →		Tapping Screw - M3x8
3	B8026012 запросить цену →		Decal:Misfeed Removal:Original
103	04513006N запросить цену →		Tapping Screw - 3x6
4	D5014406 запросить цену →		Decal:Size:Original
104	11050516 запросить цену →		Clamp
5	B8024711 запросить цену →		Sound Proofing Material
6	B8024154 ✓ в наличии		Hook:Grip:Cover:Front
7	B8024155 запросить цену →		Hook:Grip:Cover:Inner Back
8	B8024158 запросить цену →		Shaft:Grip:Cover
9	AA062262 запросить цену →		Tension Spring
10	B8024241 запросить цену →		Bracket:Cover:Front
11	B8024231 запросить цену →		Bracket:Cover:Inner Back
12	B8024162 запросить цену →		Stopper:Cover
13	AA143789 запросить цену →		Shaft:Cleaner
14	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
15	B8024252 запросить цену →		Bracket:Paper Size Sensor
16	B8025870 запросить цену →		Harness:Sensor:Paper Feed
17	AW020154 запросить цену →		Photointerruptor:Entrance
18	AW020155 запросить цену →		Photointerruptor:Paper Size Sensor
19	GW010007 ✓ в наличии		Photo Reflection Sensor:Exit
20	AW010091 запросить цену →		Photo Reflection Sensor
21	GW020020 запросить цену →		Photointerruptor:LG248NL1
22	B8024263 запросить цену →		Feeler:Original Sensor
23	GA143003 запросить цену →		Screw:MM5:2.5mm

6. Original Feed 2 (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
1	B8024311 запросить цену →		Paper Feed:Unit
36	AA063441 запросить цену →		Compression Spring
2	B8024282 запросить цену →		Bracket:Driven Roller:Pull Out
38	B8024292 запросить цену →		Ground Plate:Driven Roller:Pull Out
3	AA082101 запросить цену →		Bushing - 6x10x6
4	B8024357 запросить цену →		Gear:Z19
39	G0524892 запросить цену →		Discharge Brush:Exit:Small
5	B8024358 запросить цену →		Timing Pulley:Gear:T19/Z22
40	B8024265 запросить цену →		Ground Plate
41	B8024225 запросить цену →		Sheet:Driven Roller:Pull Out
6	B8024361 ✓ в наличии		Roller:Pickup
7	B3872163 запросить цену →		Pickup Collar
8	B8024372 запросить цену →		Timing Pulley:T21
9	AA043328 запросить цену →		Timing Belt:40S2M130
10	B8024352 запросить цену →		Shaft:Pickup
11	B8024355 запросить цену →		Bracket:Pickup
12	B8024359 запросить цену →		Cushion:Pickup
13	A8592112 запросить цену →		Drive Shaft - Paper Feed Belt
14	B3872113 ✓ в наличии		Roller - Paper Feed Belt
15	B3863320 запросить цену →		Spring:Belt:Paper Feed:8N
16	B8024333 запросить цену →		Bracket:Paper Feed Belt
17	B8024326 запросить цену →		Collar:Shaft
18	AA082104 запросить цену →		Bushing - 8x12x7
19	AA132013 запросить цену →		Spacer
20	AA063435 запросить цену →		Compression Spring:Paper Feed:Joint
21	A6281225 ✓ в наличии		Bushing - 8mm
22	B7892114 ✓ в наличии		Paper Feed Belt Roller
23	A8061295 ✓ в наличии		Feed Belt
24	B8024322 запросить цену →		Shaft:Drive
25	AA066376 запросить цену →		Torsion Spring:Pickup:Pressure
26	B8024323 запросить цену →		Holder
27	B8024325 запросить цену →		Lever:Pickup:Release
101	04503008N запросить цену →		Tapping Screw - M3x8
28	B8024328 запросить цену →		Gear:Z20
102	04513006N запросить цену →		Tapping Screw - 3x6
29	B8024228 ✓ в наличии		Drum Stay:Upper:Front
30	B8024227 запросить цену →		Drum Stay:Upper:Inner Back
103	07200040E запросить цену →		Retaining Ring - M4
31	B8024229 запросить цену →		Sheet:Guide:Upper
104	07200060E запросить цену →		Retaining Ring - M6
32	B8024224 запросить цену →		Spring Plate:Upper
105	08050088 запросить цену →		Retaining Ring - M6
33	B8024222 запросить цену →		Guide:Upper
106	06320100G запросить цену →		Pin - 2x10mm
34	AA080288 запросить цену →		Bushing:DIA6
107	11050516 запросить цену →		Clamp
108	07413506 ✓ в наличии		Ball Bearing - 6x12x4 mm
35	B8024295 запросить цену →		Driven Roller:Pull Out

7. Original Feed 3 (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B8021773 запросить цену →		Bracket:Shaft:Side Plate:Front
2	B8021777 запросить цену →		Knob:Misfeed Removal:T27
102	03530040N запросить цену →		Screw - M3x4
3	B3121615 запросить цену →		Tension Roller
103	04503008N запросить цену →		Tapping Screw - M3x8
104	06320120G запросить цену →		Parallel Pin - 2x12
4	B8021774 запросить цену →		Timing Belt:40S3M186
105	07200040E запросить цену →		Retaining Ring - M4
5	AA143823 запросить цену →		Tapping Screw
106	08050089 запросить цену →		Retaining Ring - M4
6	B8025790 запросить цену →		Harness:Solenoid
7	B8023811 запросить цену →		DC Solenoid:24V
8	54472681 запросить цену →		Snap Ring
9	AA063919 запросить цену →		Spring:Pressure
10	AA082101 запросить цену →		Bushing - 6x10x6
11	A8592241 ✓ в наличии		Reverse Roller
12	B8022255 запросить цену →		Torque Limiter Mechanical Clutch:Separator
13	B8022252 запросить цену →		Shaft:Roller:Reverse
14	B8022225 запросить цену →		Drum Stay:Guide:Reverse
15	B8022253 запросить цену →		Gear:Z20
16	B8022228 запросить цену →		Guide:Reverse:Open And Close
17	B8026014 запросить цену →		Decal:Display:Misfeed Removal:P2
18	A4221063 запросить цену →		Seal - 0.7x13x20
19	B8022285 запросить цену →		Roller:Reverse Exit:Driven
20	B8022231 запросить цену →		Shaft:Reverse:Drive:Press Fit
21	B8022227 запросить цену →		Guide:Reverse:Open And Close:Behind
22	A4582251 запросить цену →		Cushion - Bin Solenoid Lever
23	B8022111 запросить цену →		Stopper Pawl:Paper Feed
24	AA080265 запросить цену →		Bushing:6x8x5
25	AA060843 запросить цену →		Tension Spring
26	B8022115 запросить цену →		Lever:Stopper Pawl
27	B8022223 ✓ в наличии		Sheet:Guard
28	B8022229 запросить цену →		Guide:Reverse:Open And Close:Sub-ass'y
29	AA132024 запросить цену →		Spacer - M6 DELETED (201102 PCIL)

8. Original Transfer 1 (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
1	B8023415 запросить цену →		Guide:Scanning:Entrance:Lower
101	04503008N запросить цену →		Tapping Screw - M3x8
2	B8023413 запросить цену →		Sheet:Roller:Scanning:Entrance
102	04533006N запросить цену →		Tapping Screw - M3x6
103	04513006N запросить цену →		Tapping Screw - 3x6
3	B8023414 запросить цену →		Sheet:Scanning:Entrance
4	B8023471 запросить цену →		Roller:Scanning:Driven
104	04523006N запросить цену →		Binding Self-tapping Screw:3x6
5	B8023592 запросить цену →		Shaft:Driven:Exit
6	B8023431 запросить цену →		Bracket:Entrance:Pressure:Ass'y
7	B8023435 запросить цену →		Compression Spring:3.3N
8	B8023422 запросить цену →		Stay:Scanning:Entrance:Lower
9	B8023511 запросить цену →		Guide Plate:Scanning
10	AA143569 запросить цену →		Screw
11	B8023553 запросить цену →		Guide:Scanning:Exit:Lower
12	B8023566 запросить цену →		Plate:Exit:Pressure:Auxiliary
13	B8023567 запросить цену →		Spring Plate:Scanning:Exit:Driven:Upper
14	B8023569 запросить цену →		Spring Plate:Scanning:Exit:Driven:Lower
15	B8023561 запросить цену →		Stay:Scanning:Exit:Lower
16	A4221063 запросить цену →		Seal - 0.7x13x20
17	B8022291 запросить цену →		Stopper:Guide:Reverse
18	GW010007 ✓ в наличии		Photo Reflection Sensor:Exit
19	B8023851 запросить цену →		Bracket:Sensor:Scanning:Exit
20	B8023755 запросить цену →		Discharge Brush:Reverse
21	B8023711 запросить цену →		Spring Plate
22	B7893712 запросить цену →		Exit Driven Roller
23	B7893491 запросить цену →		Scanning Driven Shaft
24	B7145006 запросить цену →		DC Solenoid:Transmited Rubber Stamp
25	B8023492 запросить цену →		Shaft:Driven:Entrance
26	B8023417 запросить цену →		Sheet:Auxiliary:Scanning:Entrance
27	B8023442 запросить цену →		Sensor Bracket

9. Original Transfer 2 (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
1	B8025810 запросить цену →		Harness:Registration Sensor
101	04513006N запросить цену →		Tapping Screw - 3x6
2	B8023382 запросить цену →		Bracket:Guide:Paper Feed:Lower
102	04503008N запросить цену →		Tapping Screw - M3x8
3	54472681 запросить цену →		Snap Ring
103	07200040E запросить цену →		Retaining Ring - M4
104	07413506 ✓ в наличии		Ball Bearing - 6x12x4 mm
4	G0524892 запросить цену →		Discharge Brush:Exit:Small
105	07403506 запросить цену →		Ball Bearing - 6x12x4 mm
5	B8023145 запросить цену →		Spring Plate
106	06320100G запросить цену →		Pin - 2x10mm
6	GW010007 ✓ в наличии		Photo Reflection Sensor:Exit
7	B8023833 запросить цену →		Shielding Plate:Sensor
107	11050514 запросить цену →		Edge Saddle - EDS-0607l
8	B8023834 запросить цену →		Bracket:Registration Sensor
108	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
9	B8023231 запросить цену →		Roller:Scanning:Entrance
10	B8023251 ✓ в наличии		Roller:Scanning:Exit
11	B8023235 запросить цену →		Timing Pulley:T33-T24
12	B8023252 запросить цену →		Timing Pulley:T33
13	A6972102 запросить цену →		Damper - Junction Gate Solenoid
14	B8023233 запросить цену →		Timing Pulley:T33

10. Original Transfer 3 (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
1	B2384483 запросить цену →		Screw
101	04513006N запросить цену →		Tapping Screw - 3x6
2	B8021755 запросить цену →		Bracket:Tension
102	07200040E запросить цену →		Retaining Ring - M4
3	B8021752 запросить цену →		Timing Pulley:T31:Idler:Ass'y
103	07200060E запросить цену →		Retaining Ring - M6
4	AA060842 запросить цену →		Tension Spring
104	07200030E запросить цену →		Retaining Ring - M3
5	AA043321 запросить цену →		Timing Belt:40S1.5M378
105	07423808 запросить цену →		Ball Bearing - 8x16x5
106	07413506 ✓ в наличии		Ball Bearing - 6x12x4 mm
6	54472681 запросить цену →		Snap Ring
7	B8021768 запросить цену →		Pulley:Idler:DIA16:Ass'y
8	B8023312 запросить цену →		Timing Pulley:T26
9	AA062260 запросить цену →		Tension Spring
10	B8023631 запросить цену →		Link:Solenoid
11	B8023615 запросить цену →		Lever:Exchange Powl:Reverse
12	G0201160 запросить цену →		Snap Ring
13	AA082101 запросить цену →		Bushing - 6x10x6
14	AA143790 запросить цену →		Screw:Contact Point
15	B8023351 запросить цену →		Guide:Paper Feed:Lower
16	A4221063 запросить цену →		Seal - 0.7x13x20
17	B8023211 запросить цену →		Roller:Pull Out
18	52152621 запросить цену →		Snap Ring - M6
19	B8026016 запросить цену →		Decal:Display:Misfeed Removal:P3
20	B8023653 запросить цену →		Guide:Exit:Upper
21	B8023311 запросить цену →		Roller:Exit
22	B8023612 запросить цену →		Cushion:Exchange Powl
23	B8023611 запросить цену →		Exchange Powl:Reverse
24	B8023332 запросить цену →		Timing Pulley:T23
25	B8023756 запросить цену →		Discharge Brush:Exit
26	B8023751 запросить цену →		Stay:Reverse
27	B8023331 запросить цену →		Roller:Reverse
28	B8023655 запросить цену →		Guide:Exit:Upper:Sub-ass'y

11. ARDF Drive Section 1 (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B8021812 запросить цену →		Stepper Motor:DC4.08V 2.4W
2	AA101021 запросить цену →		Rubber Bushing - 6 45HS
102	03530060N запросить цену →		Bind Screw - M3x6
3	B8021815 запросить цену →		Bracket:Reverse:Drive
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
104	11050516 запросить цену →		Clamp
4	B0441825 запросить цену →		Collar
5	J5033116 запросить цену →		Timing Belt:40S2M128
6	G5701225 запросить цену →		Sensor Shielding Plate
7	B8021985 запросить цену →		Bracket:Sensor:Pickup
8	GW020020 запросить цену →		Photointerruptor:LG248NL1
9	AA043323 запросить цену →		Timing Belt:40S2M120
10	B8021925 запросить цену →		Bracket:Pickup:Drive
11	B7005805 запросить цену →		Stepper Motor:PM:S2M:T15:Ass'y
12	AA082101 запросить цену →		Bushing - 6x10x6
13	54472681 запросить цену →		Snap Ring
14	B8021951 запросить цену →		Cam:Stopper Pawl
15	B8021956 запросить цену →		Gear:Stopper:Original Insert:Z25
16	B3511781 запросить цену →		Gear - 18Z
17	B8021931 запросить цену →		Timing Pulley:T33-Z17
18	B8021942 запросить цену →		Stopper:Cam:Pickup
19	52062686 запросить цену →		Snap Ring
20	B8021943 запросить цену →		Feeler:Cam:Pickup
21	B8021946 запросить цену →		Gear:Drive:Arm:Pickup
22	B8021941 запросить цену →		Cam:Pickup

12. ARDF Drive Section 2 (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B8021671 запросить цену →		Gear:Z17
2	B8021661 запросить цену →		Gear:Z21/Z23
102	04534006N запросить цену →		Binding Self Tapping Screw:4x6
103	07200040E запросить цену →		Retaining Ring - M4
3	B8021642 запросить цену →		Gear:Z37
4	B8021643 запросить цену →		Gear:Z26
104	07413506 ✓ в наличии		Ball Bearing - 6x12x4 mm
5	B8021651 запросить цену →		Gear:Z25
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	B8021631 запросить цену →		Timing Pulley:T31
7	B8021632 запросить цену →		Gear:Z18
8	B8021633 запросить цену →		Gear:Z19
9	AA043320 запросить цену →		Timing Belt:40S1.5M150
10	B8021715 запросить цену →		Bracket:Stepper Motor
11	B8021731 запросить цену →		Stay:Motor:Scanning
12	AA060842 запросить цену →		Tension Spring
13	B8021736 запросить цену →		Bracket:Protect:Drive
14	B8021721 запросить цену →		Stepper Motor:DC1.76V 3.7W
15	B8021681 запросить цену →		Gear:Z18
16	B8021741 запросить цену →		Timing Pulley:T31/T61
17	AA043322 запросить цену →		Timing Belt:40S1.5M157.5
18	B8021762 запросить цену →		Timing Pulley:T31
19	B2384483 запросить цену →		Screw
20	B8021755 запросить цену →		Bracket:Tension
21	B8021641 запросить цену →		Gear:Z18

13. ARDF Electrical Section (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
1	B8025710 запросить цену →		Harness:Interface
101	04513006N запросить цену →		Tapping Screw - 3x6
2	B8021231 запросить цену →		Bracket:PCB:Right
102	04503008N запросить цену →		Tapping Screw - M3x8
3	B8025780 запросить цену →		Harness:Lift_Up
103	04534006N запросить цену →		Binding Self Tapping Screw:4x6
104	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
4	B8025730 запросить цену →		Harness:Paper Feed
5	B8025800 запросить цену →		Harness:Solenoid
105	11050522 запросить цену →		Edge Saddle - LES0510
6	B8025770 запросить цену →		Harness:Motor:Reverse
106	11050487 запросить цену →		Harness Clamp
107	11050514 запросить цену →		Edge Saddle - EDS-0607l
7	B8021629 запросить цену →		Cooling Fan Bracket
108	04513020N запросить цену →		Tapping Screw:3x20
8	GX640028 запросить цену →		Fan Motor DC24V 1.92W
9	B8025760 запросить цену →		Harness:Motor:Paper Feed
10	B8025820 запросить цену →		Harness:Motor:Pick Up
11	B8025501 запросить цену →		ADFMain Board
12	B8021246 запросить цену →		Bracket:On Off Detector
13	GW020020 запросить цену →		Photointerruptor:LG248NL1
14	B8021236 запросить цену →		Bracket:PCB:Left
15	B7031165 запросить цену →		Timing Belt:B40S2M390
16	B8021612 запросить цену →		Bracket:Motor
17	AA143802 запросить цену →		Screw:6x1.7
18	B8021624 запросить цену →		Bracket:Coupling
19	B8021616 запросить цену →		Stay:Motor
20	AA060842 запросить цену →		Tension Spring
21	B8021621 запросить цену →		Stepper Motor:DC24V 4.8W
22	B3871951 запросить цену →		Spring - Paper Size Sensor
23	B8021252 запросить цену →		Feeler:Paper Size Sensor
24	B8021412 запросить цену →		Plate:Harness:Guide
25	B8025850 запросить цену →		Interfaceharness - Fan

14. ARDF Frame Section (D009/D011/D012/D013)

№	Артикул	Альт. артикул	Описание
1	B8021121 запросить цену →		Positioning Plate:Front
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04543006Q запросить цену →		Tapping Screw - M3x6
2	B8021131 запросить цену →		Positioning Plate:Rear
3	B8024611 запросить цену →		Pressure Plate
4	B8024631 запросить цену →		Cushion:Left
5	B8024713 запросить цену →		Cushion:Left
6	B8024714 запросить цену →		Cushion:Inner Back
7	AA143790 запросить цену →		Screw:Contact Point
8	B8021321 ✓ в наличии		Hinge:Left:Ass'y
9	B8021361 запросить цену →		Damper:Hinge:Right:Ass'y
10	A8591841 запросить цену →		Filter - DF Open Sensor
11	AA143520 запросить цену →		Shoulder Screw - M3
12	B8024621 запросить цену →		Drum Stay:Pressure Plate
13	B4772715 запросить цену →		Pressure Plate Tape
14	B8021261 запросить цену →		Grip:Lower
15	B8021266 запросить цену →		Sponge:Base:2mm
16	B8021212 запросить цену →		Frame:Base

Каталог очень большой (2341 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.
