Содержание
- 1. EXTERIOR
- 2. OPERATION
- 3. (EU):OPERATION SUB-UNIT:INX:ASS'Y
- 4. (EU):OPERATION SUB-UNIT:INX:ASS'Y
- 5. PCB:LCDC:AR2FT:ASS'Y

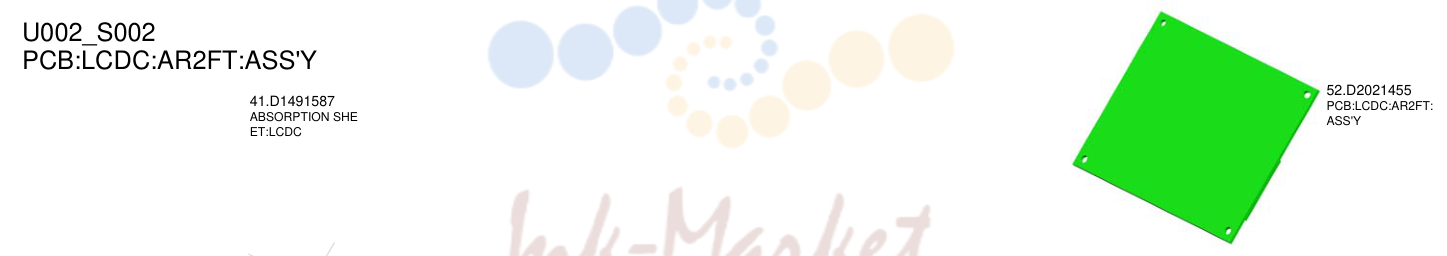

- 6. PCB:LCDC:AR2FT:ASS'Y
- 7. PCB:LCDC:AR2FT:ASS'Y

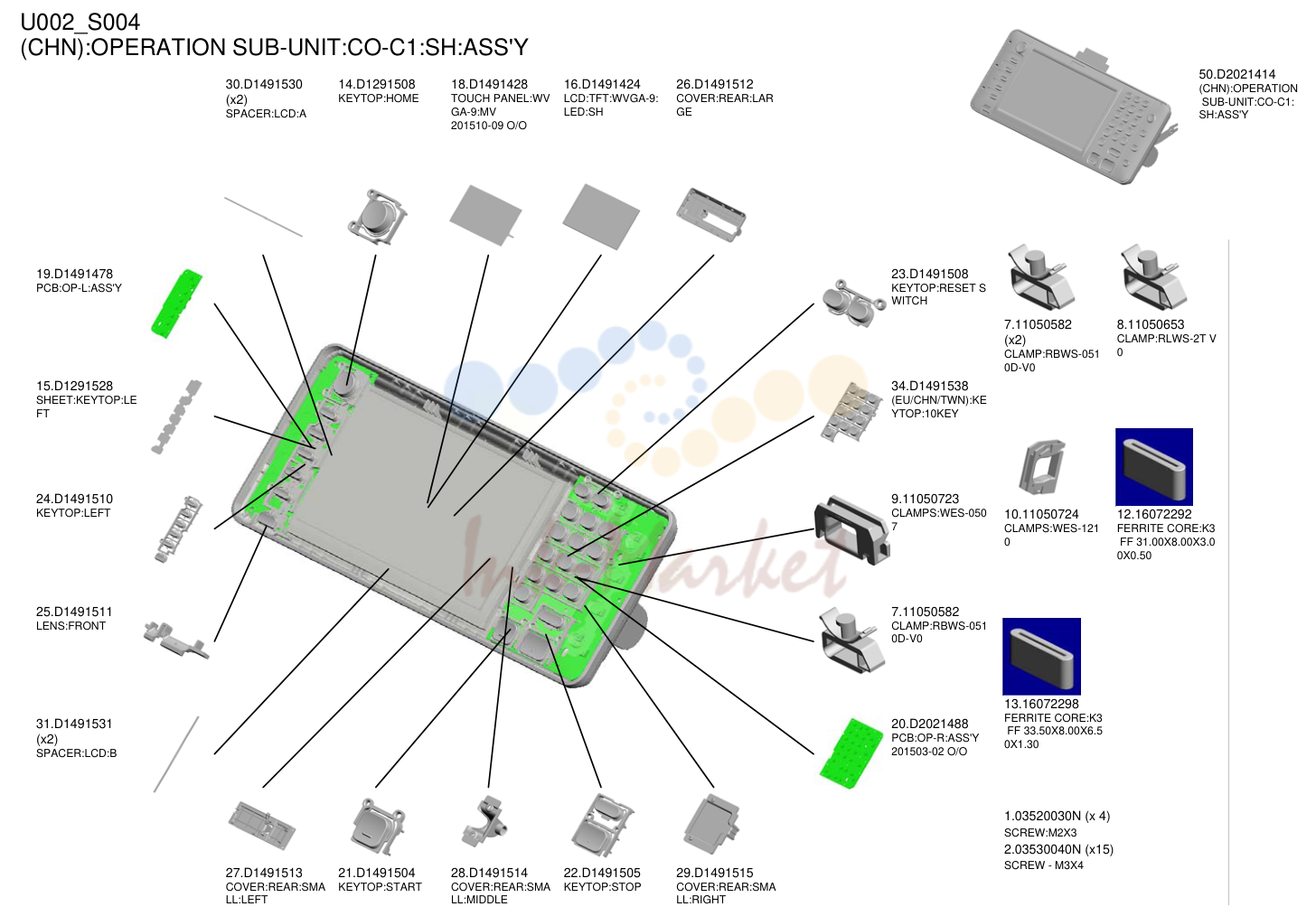

- 8. (CHN):OPERATION SUB-UNIT:CO-C1:SH:ASS'Y

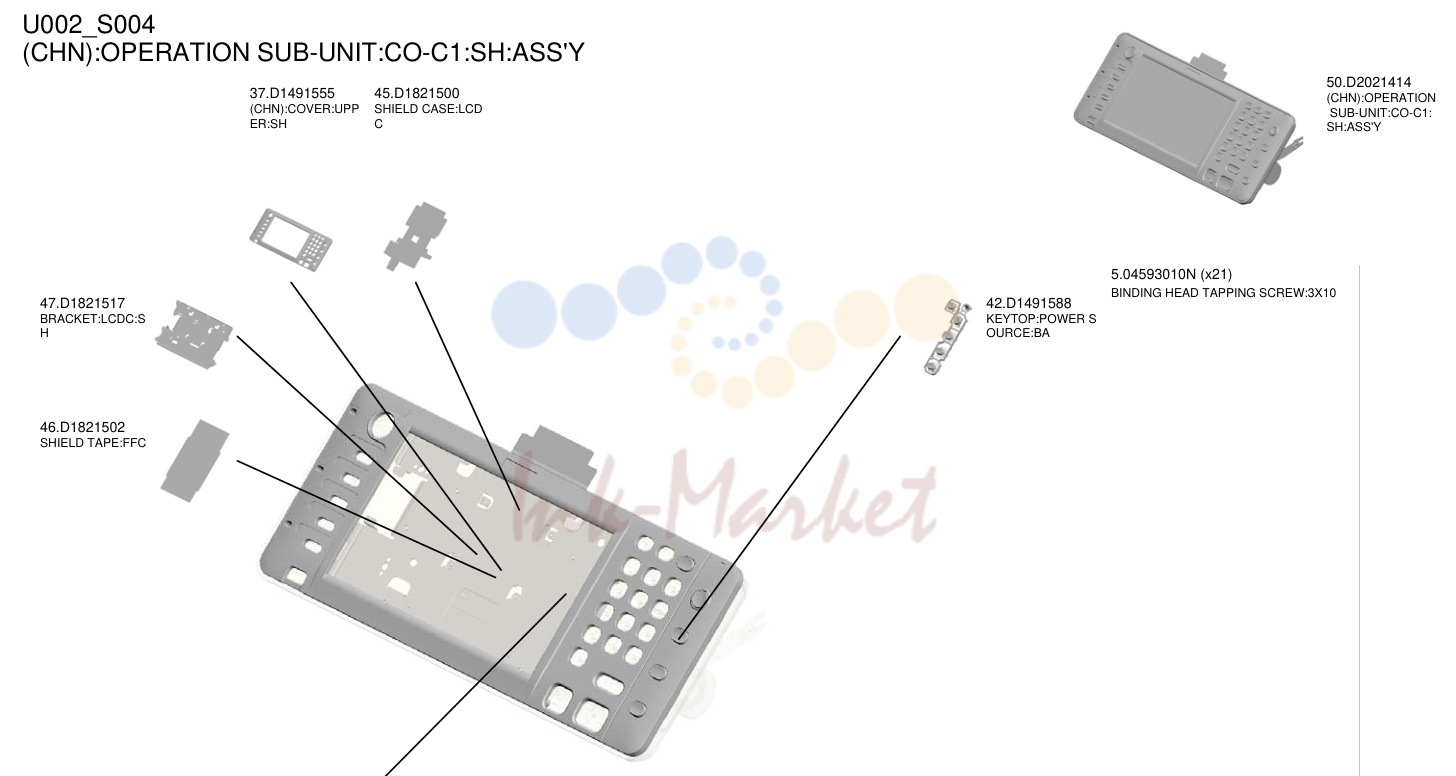

- 9. (CHN):OPERATION SUB-UNIT:CO-C1:SH:ASS'Y
- 10. PCB:LCDC:AR2FT:ASS'Y
- 11. PCB:LCDC:AR2FT:ASS'Y

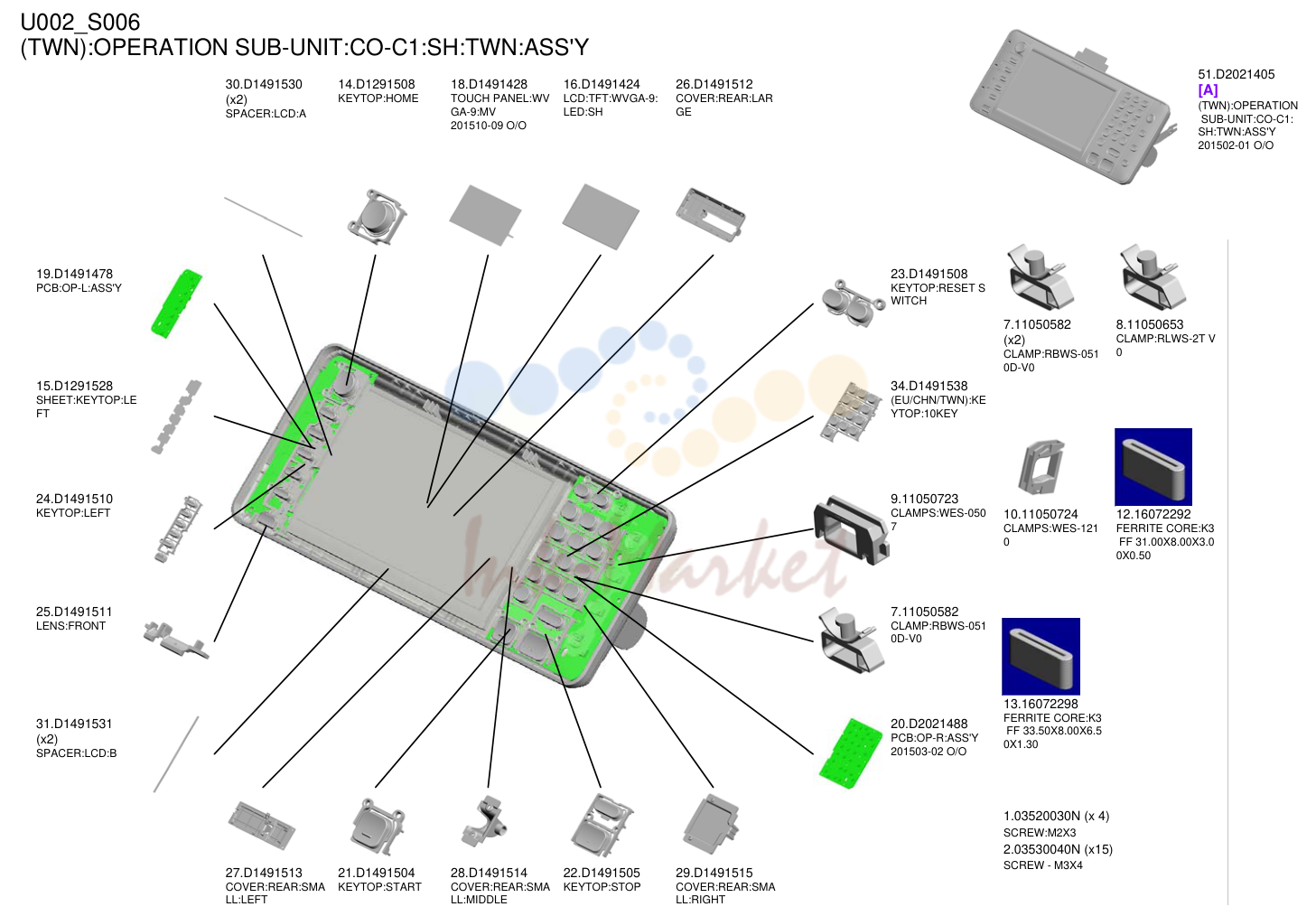

- 12. (TWN):OPERATION SUB-UNIT:CO-C1:SH:TWN:ASS'Y

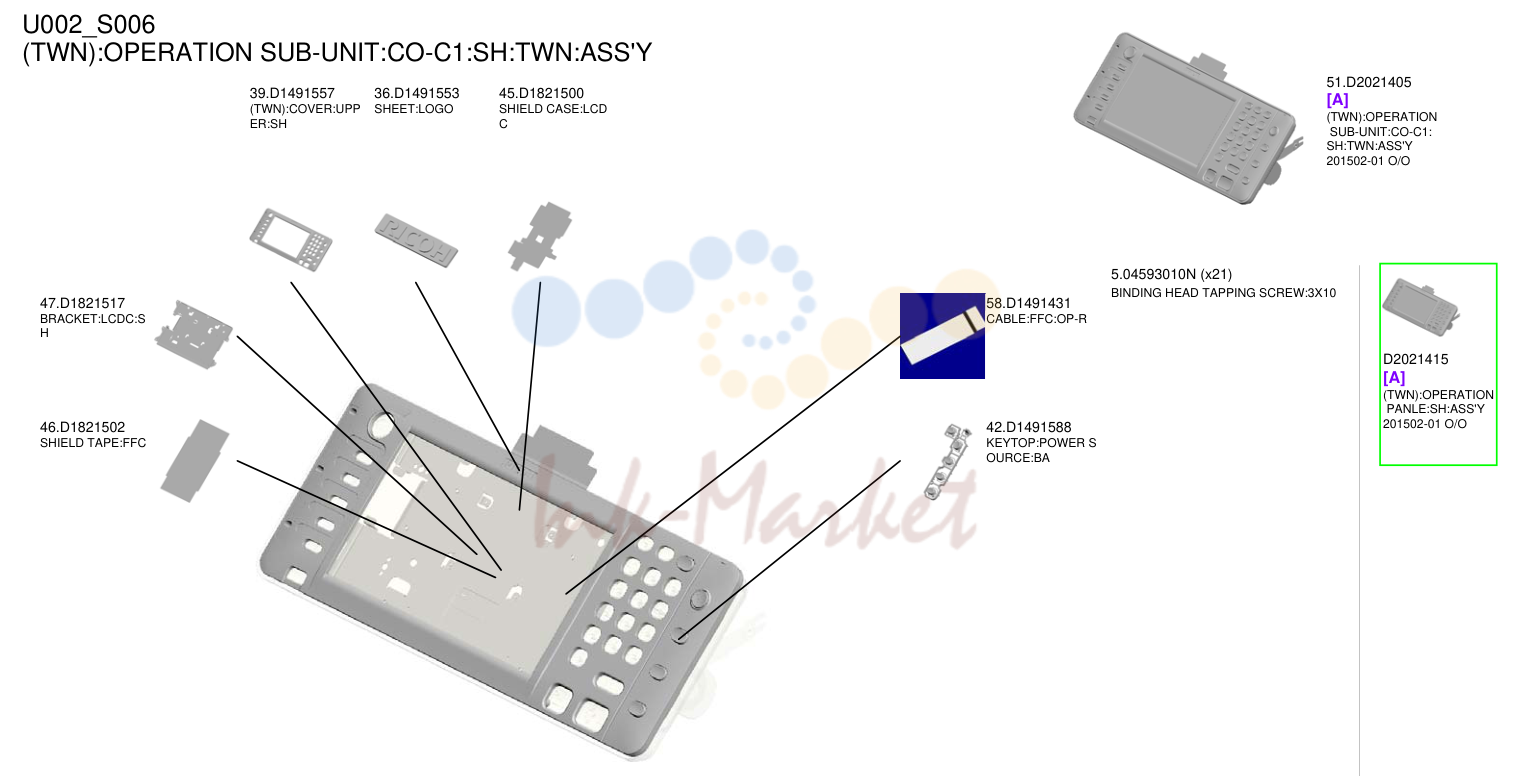

- 13. (TWN):OPERATION SUB-UNIT:CO-C1:SH:TWN:ASS'Y

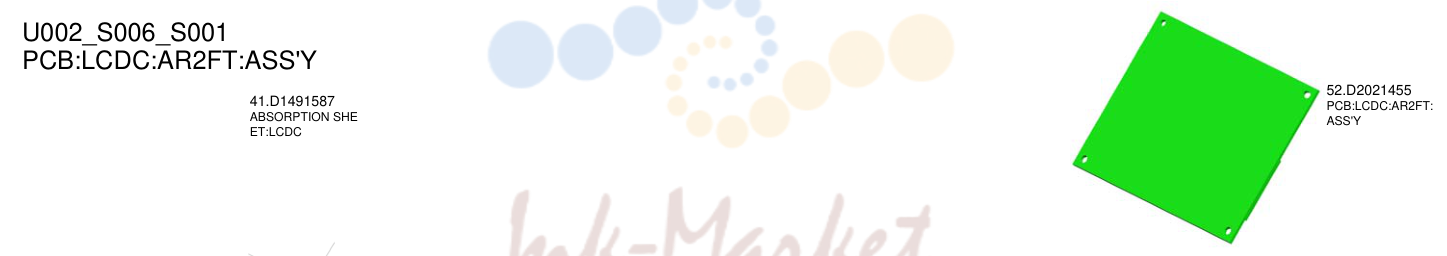

- 14. PCB:LCDC:AR2FT:ASS'Y
- 15. (NA/AA):OPERATION SUB-UNIT:ASS'Y

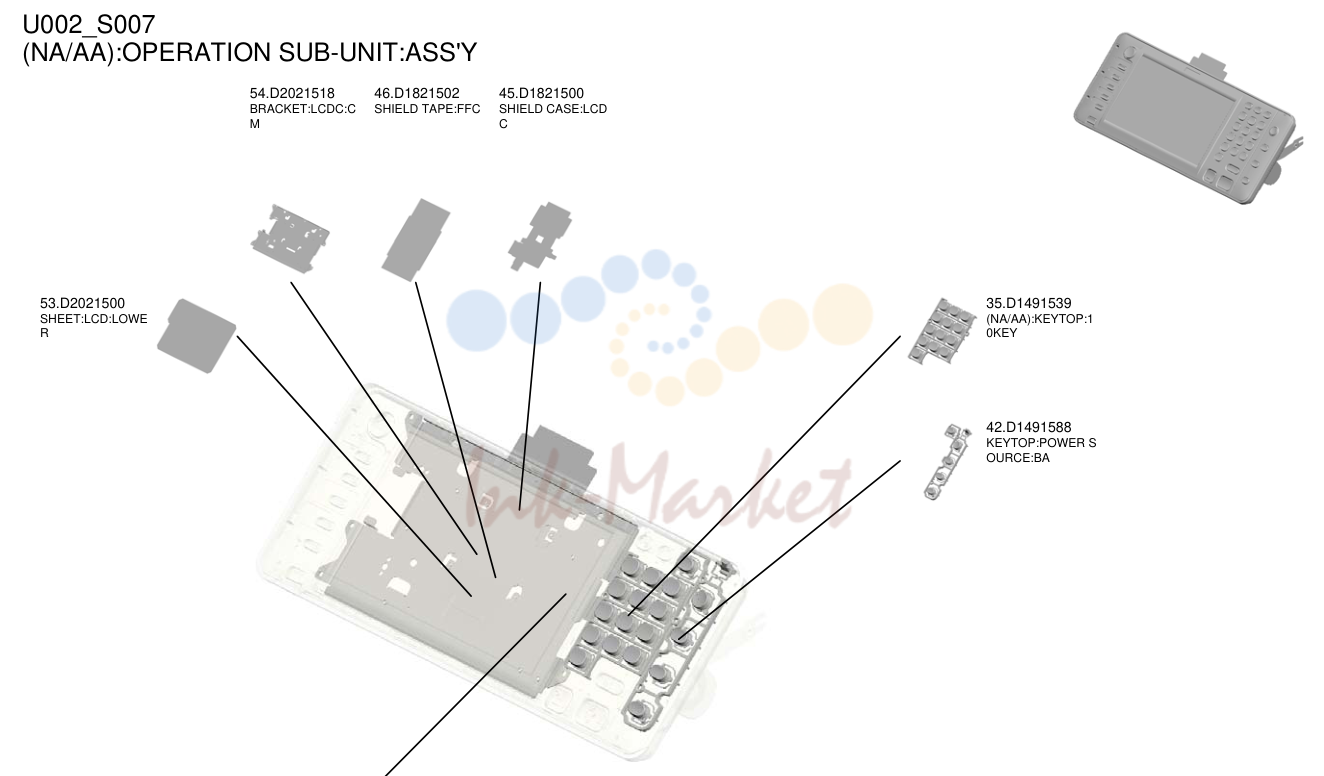

- 16. (NA/AA):OPERATION SUB-UNIT:ASS'Y
- 17. PCB:LCDC:AR2FT:ASS'Y
- 18. PCB:LCDC:AR2FT:ASS'Y
- 19. (NA/AA):OPERATION SUB-UNIT:ASS'Y

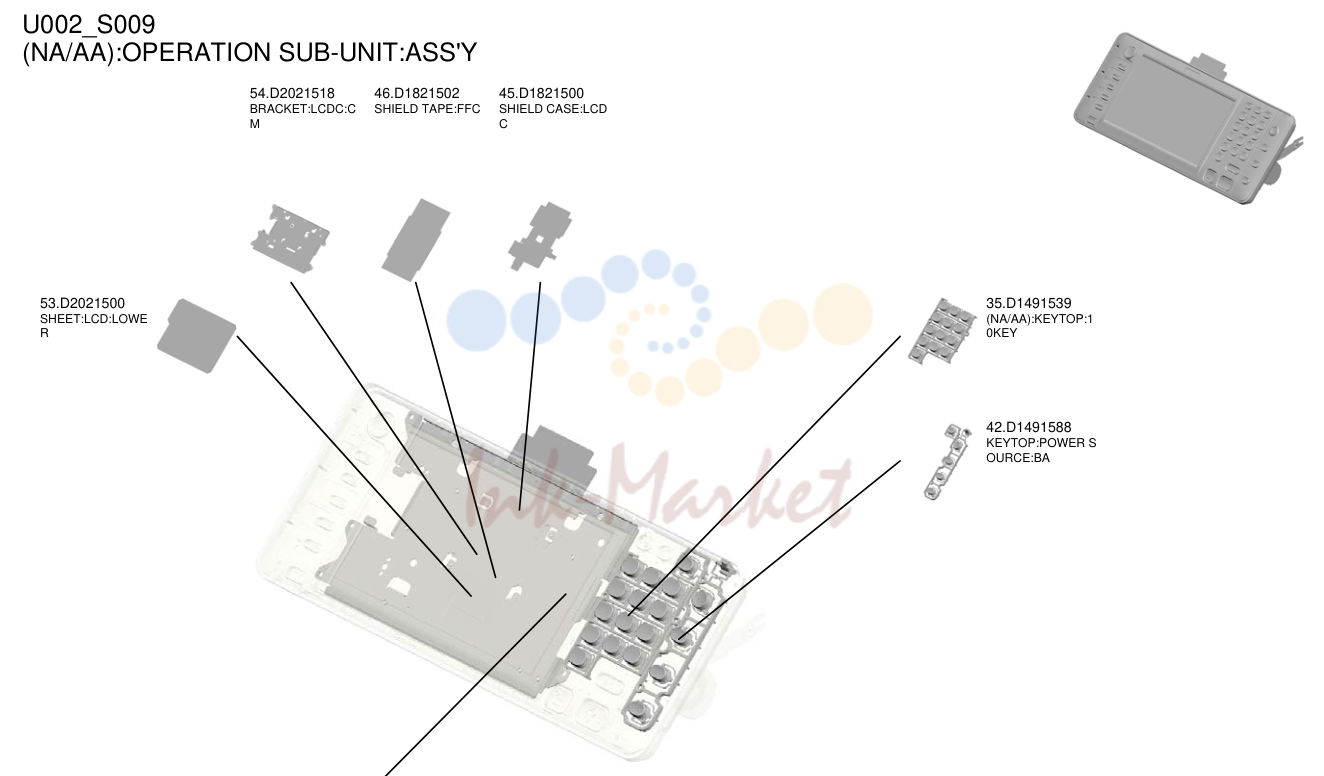

- 20. (NA/AA):OPERATION SUB-UNIT:ASS'Y
- 21. PCB:LCDC:AR2FT:ASS'Y
- 22. PCB:LCDC:AR2FT:ASS'Y

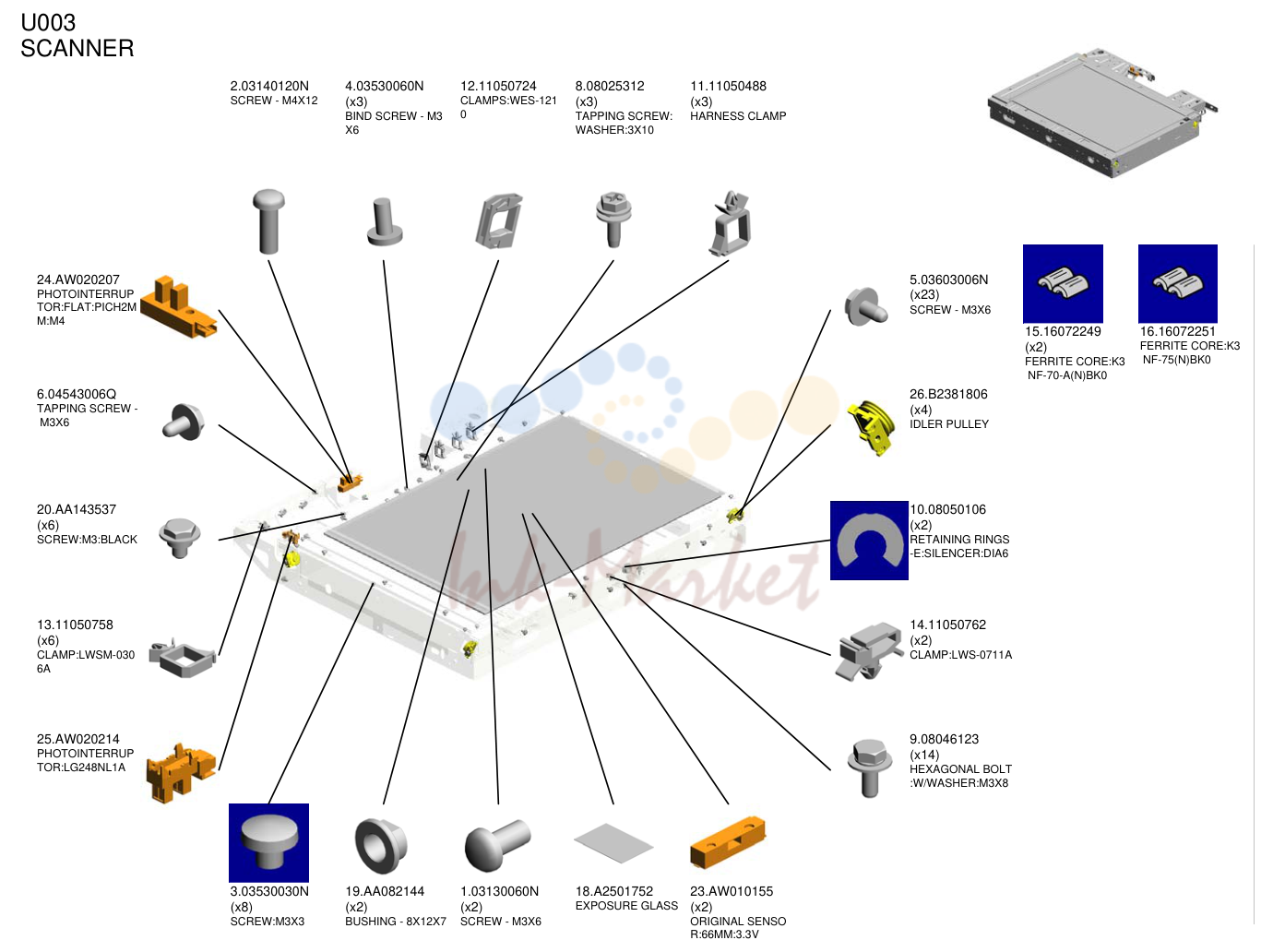

- 23. SCANNER

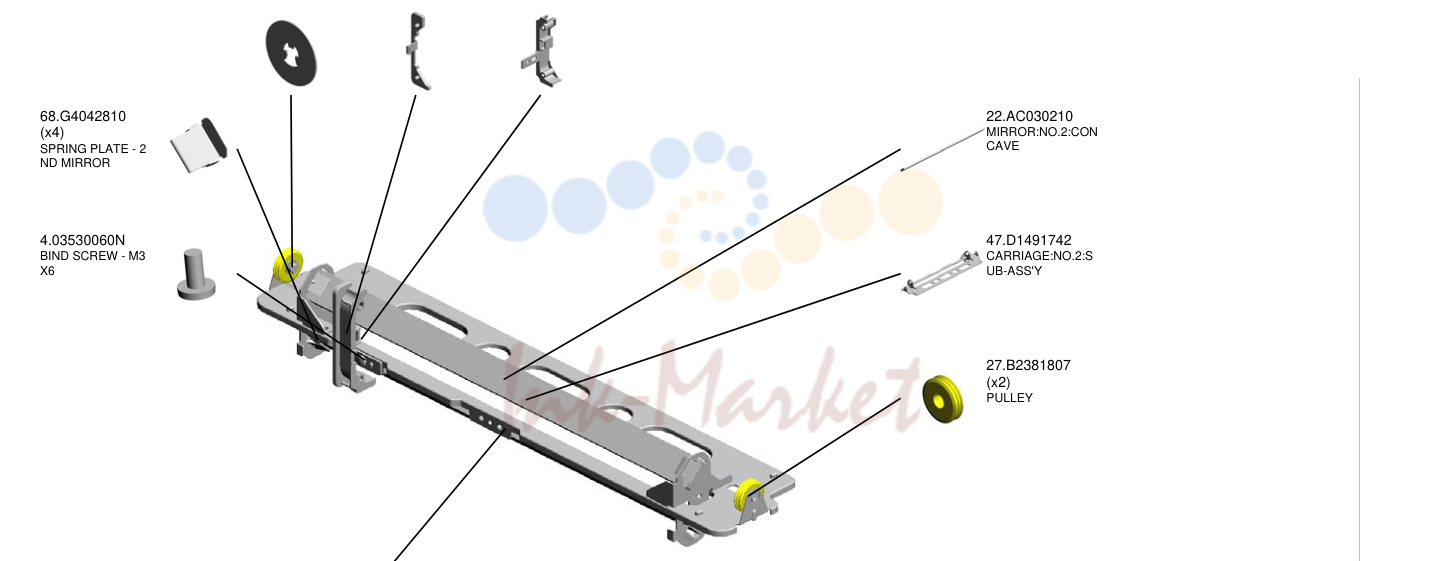

- 24. CARRIAGE:NO.2:ASS'Y

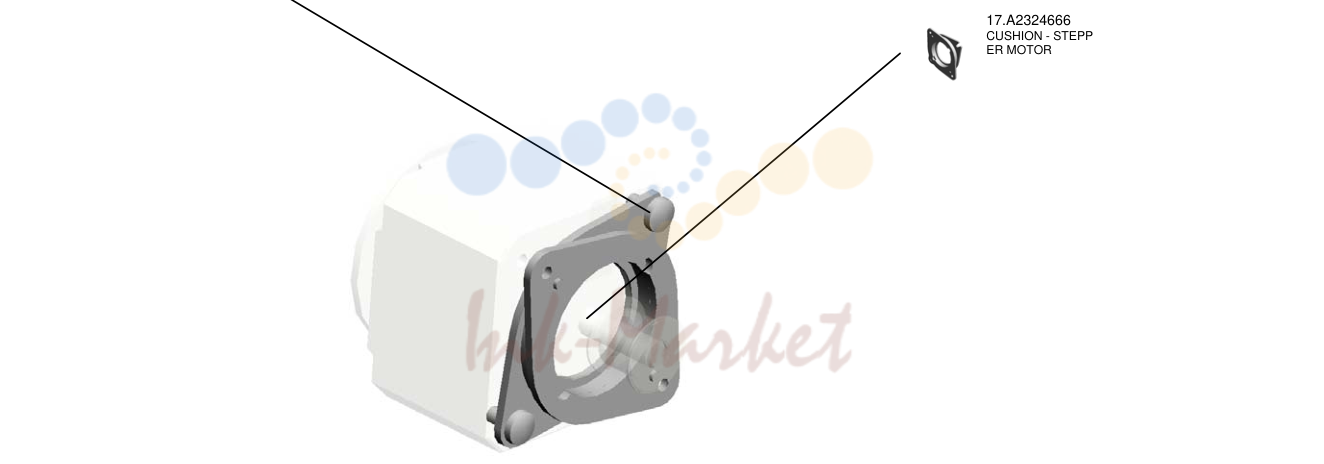

- 25. DC STEPPER MOTOR

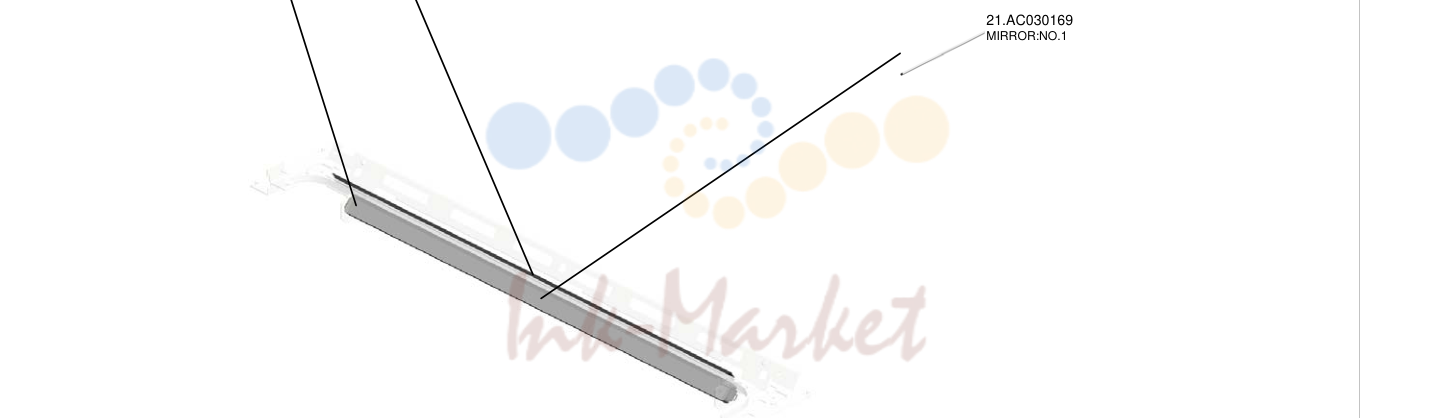

- 26. CARRIAGE:NO.1:ASS'Y

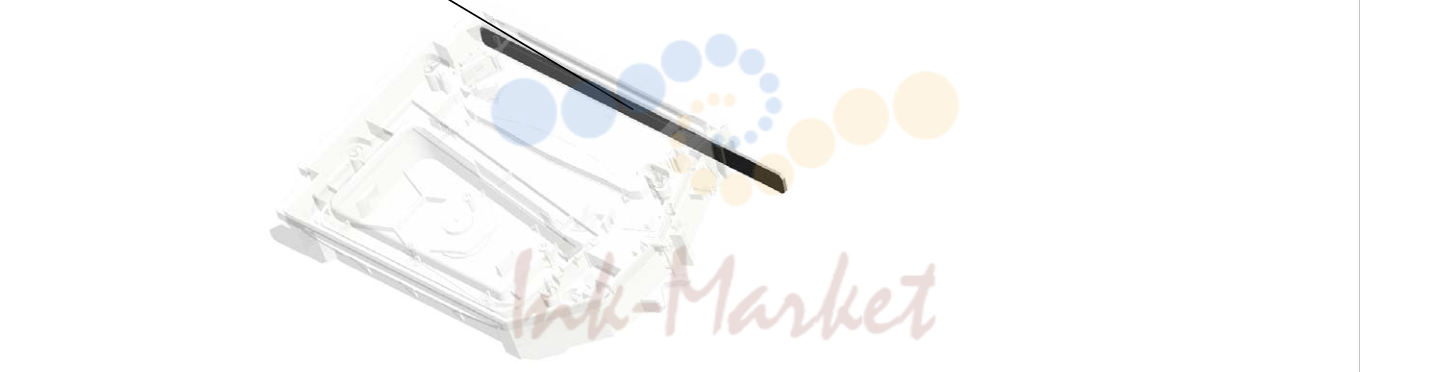

- 27. OPTICAL WRITING UNIT:D197/D198/D199

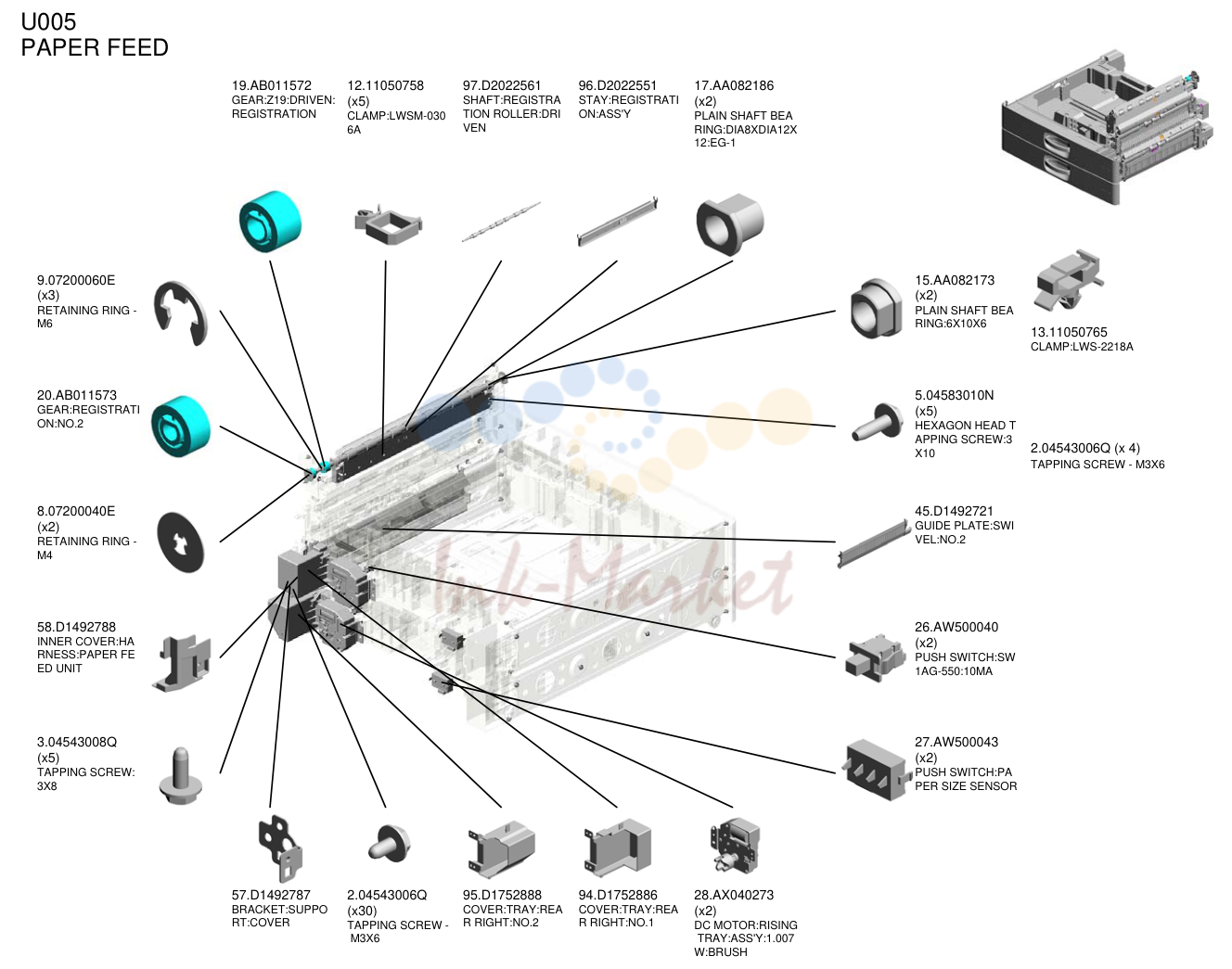

- 28. PAPER FEED

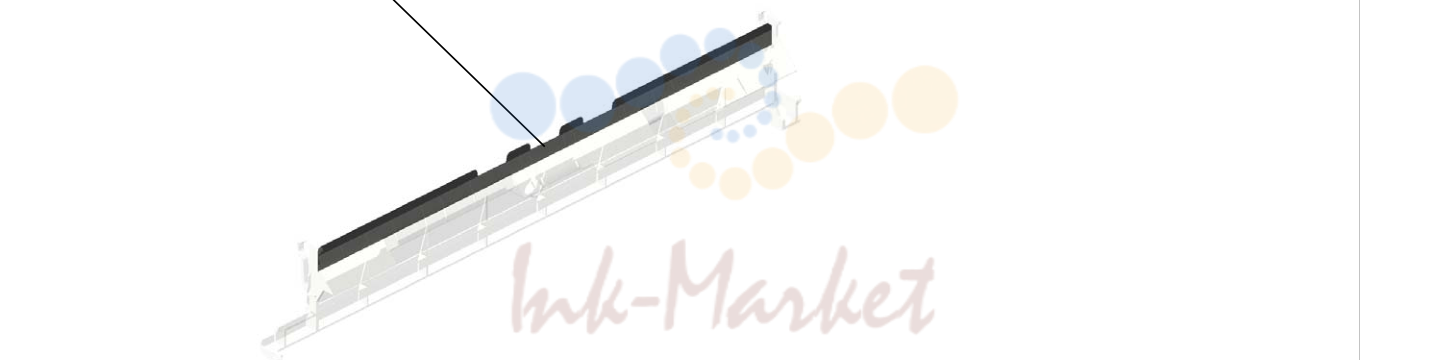

- 29. GUIDE PLATE:SWIVEL:NO.1
- 30. PAPER FEED UNIT:NO.1:ASS'Y

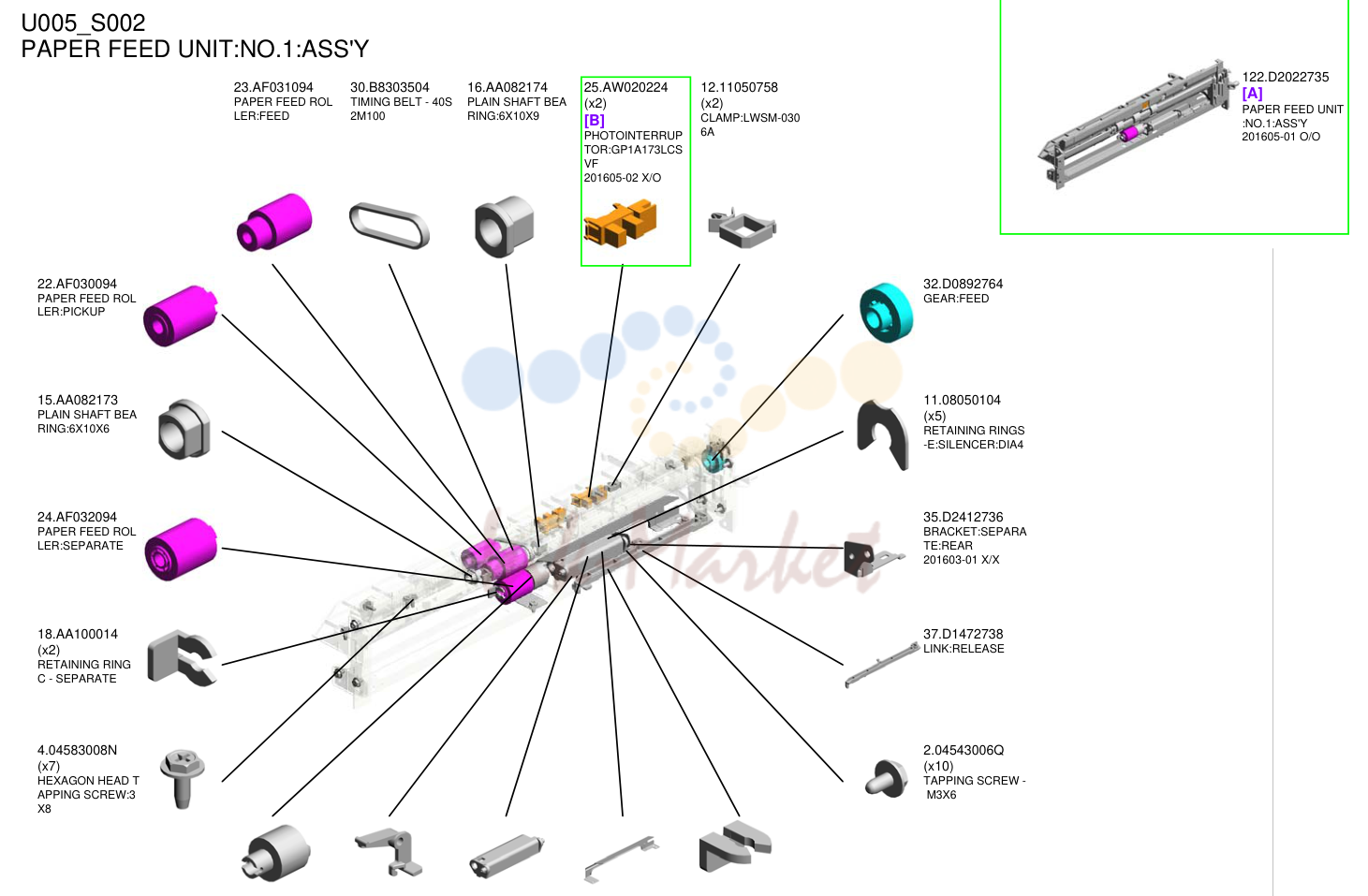

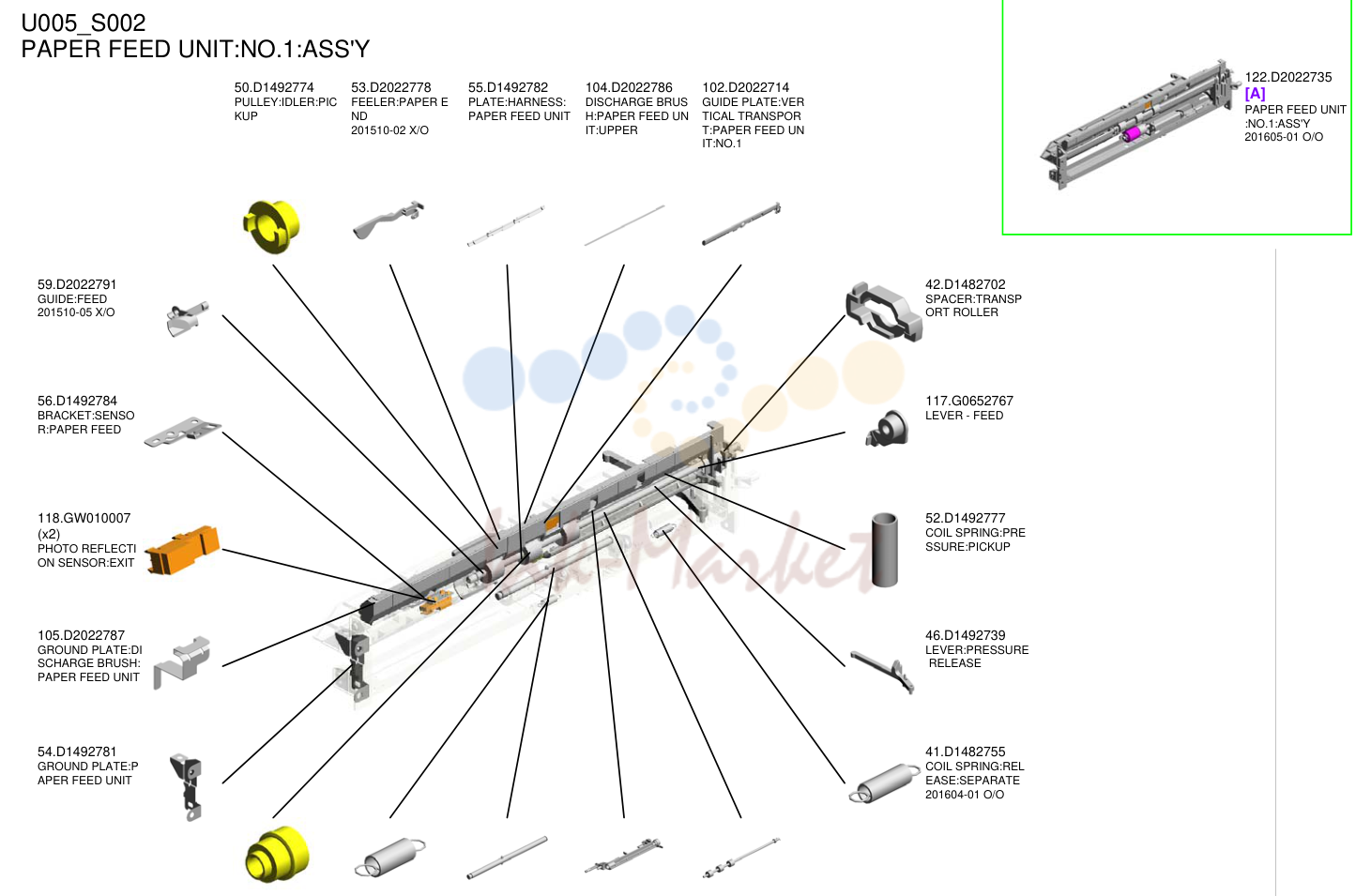

- 31. PAPER FEED UNIT:NO.1:ASS'Y
- 32. PAPER FEED UNIT:NO.1:ASS'Y

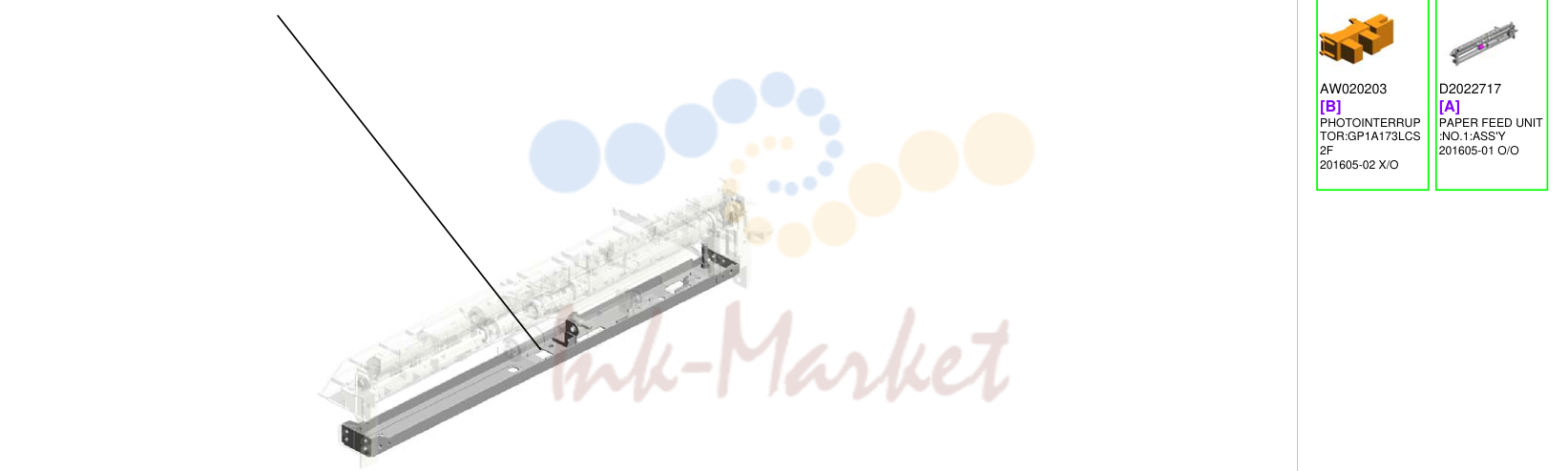

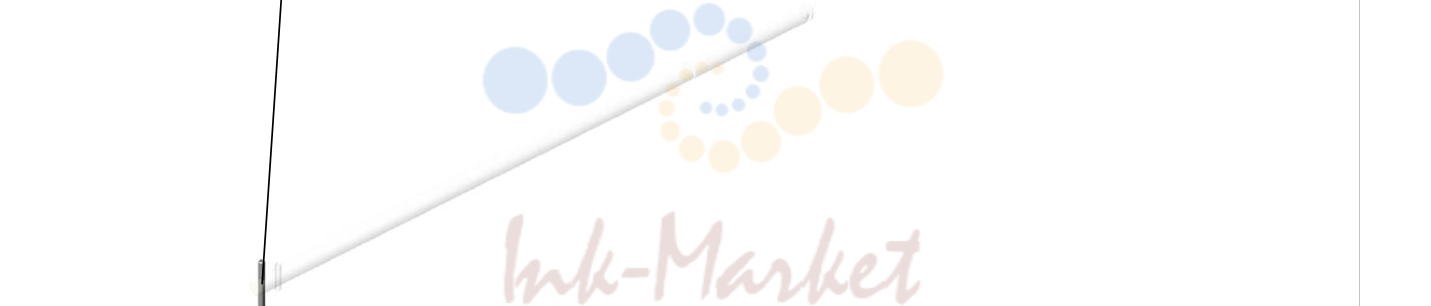

- 33. SHAFT:FEED:ASS'Y
- 34. PAPER FEED UNIT:NO.2:ASS'Y
- 35. PAPER FEED UNIT:NO.2:ASS'Y
- 36. TRANSPORT ROLLER:VERTICAL TRANSPORT:ASS'Y
- 37. SUPPORTER:RIGHT:NO.1:ASS'Y
- 38. SUPPORTER:RIGHT:NO.2:ASS'Y
- 39. SUPPORTER:LEFT:NO.1:ASS'Y
- 40. SUPPORTER:LEFT:NO.2:ASS'Y
- 41. PAPER TRAY:NO.1:ASS'Y
- 42. PAPER TRAY:NO.1:ASS'Y
- 43. END FENCE:PAPER TRAY:ASS'Y
- 44. TRAY BOTTOM PLATE:NO.2:ASS'Y
- 45. SIDE FENCE:FRONT:ASS'Y
- 46. SIDE FENCE:REAR:ASS'Y
- 47. PAPER TRAY:NO.2:ASS'Y
- 48. PAPER TRAY:NO.2:ASS'Y
- 49. END FENCE:PAPER TRAY:ASS'Y
- 50. TRAY BOTTOM PLATE:NO.2:ASS'Y
- 51. SIDE FENCE:FRONT:ASS'Y
- 52. SIDE FENCE:REAR:ASS'Y
- 53. PCDU
- 54. PCDU:SERVICE PARTS:EXP
- 55. DEVELOPMENT UNIT:SERVICE PARTS:EXP
- 56. PLAIN SHAFT BEARING:TRANSPORT SCREW:RIGHT FRONT:ASS'Y
- 57. PLAIN SHAFT BEARING:TRANSPORT SCREW:LEFT FRONT:ASS'Y
- 58. PLAIN SHAFT BEARING:TRANSPORT SCREW:RIGHT REAR:ASS'Y
- 59. PLAIN SHAFT BEARING:TRANSPORT SCREW:LEFT REAR:ASS'Y
- 60. SEAL:DEVELOPMENT:ASS'Y
- 61. PCU:SERVICE PARTS:EXP
- 62. FRAME:PCU:UPPER:ASS'Y
- 63. TONER SUPPLY
- 64. TONER SUPPLY SUB-UNIT:CDE:ASS'Y
- 65. HOUSING:TONER SUPPLY:ASS'Y
- 66. DRIVE UNIT:TONER SUPPLY:ASS'Y
- 67. TRANSFER/SEPARATION
- 68. DRIVE UNIT:ON-OFF:TRANSFER
- 69. TRANSFER/SEPARATION UNIT:ASS'Y
- 70. TRANSFER/SEPARATION UNIT:ASS'Y
- 71. TRANSFER/SEPARATION UNIT:ASS'Y
- 72. TONER RECYCLING
- 73. BRACKET:TONER RECYCLING SECTION:MAIN ASS'Y:ASS'Y
- 74. FUSING
- 75. (EU/AA/CHN):FUSING UNIT:EU:CDE:SERVICE
- 76. (EU/AA/CHN):FUSING UNIT:EU:CDE:SERVICE
- 77. (EU/AA/CHN):FUSING UNIT:EU:CDE:SERVICE
- 78. (NA):FUSING UNIT:NA:SERVICE
- 79. (NA):FUSING UNIT:NA:SERVICE
- 80. (NA):FUSING UNIT:NA:SERVICE
- 81. (TWN):FUSING UNIT:TWN:SERVICE
- 82. (TWN):FUSING UNIT:TWN:SERVICE
- 83. (TWN):SLEEVE:SERVICE
- 84. (EU/AA/CHN):FUSING UNIT:EU:CDE:SERVICE
- 85. (EU/AA/CHN):FUSING UNIT:EU:CDE:SERVICE
- 86. (EU/AA/CHN):FUSING UNIT:EU:CDE:SERVICE
- 87. (EU/AA/CHN):FUSING UNIT:EU:CDE:SERVICE
- 88. (EU/AA/CHN):FUSING UNIT:EU:CDE:SERVICE
- 89. (EU/AA/CHN):FUSING UNIT:EU:CDE:SERVICE
- 90. PAPER EXIT
- 91. ROLLER:DRIVEN:EXIT:FRONT MIDDLE:ASS'Y
- 92. ROLLER:DRIVEN:EXIT:REAR MIDDLE:ASS'Y
- 93. DUPLEX
- 94. DUPLEX UNIT:EXP:ASS'Y
- 95. DUPLEX UNIT:EXP:ASS'Y
- 96. DUPLEX UNIT:EXP:ASS'Y
- 97. DUPLEX UNIT:EXP:ASS'Y
- 98. DUPLEX UNIT:EXP:ASS'Y
- 99. DUPLEX UNIT:EXP:ASS'Y
- 100. DUPLEX UNIT:EXP:ASS'Y
- 101. MANUAL FEED UNIT:ASS'Y
- 102. MANUAL FEED UNIT:ASS'Y
- 103. MANUAL FEED UNIT:ASS'Y
- 104. SHAFT:SEPARATOR:DRIVEN:ASS'Y
- 105. MAIN DRIVE
- 106. DRIVE UNIT:PAPER FEED:CDE:ASS'Y
- 107. BRACKET:DRIVE UNIT:PAPER FEED:ASS'Y
- 108. ELECTRICAL
- 109. MAIN FRAME
- 110. 201509-01
- 111. (AA):SHEET:LOGO:LAN
- 112. DECAL:PDF:I-GRAY:ABS
- 113. 201503-03

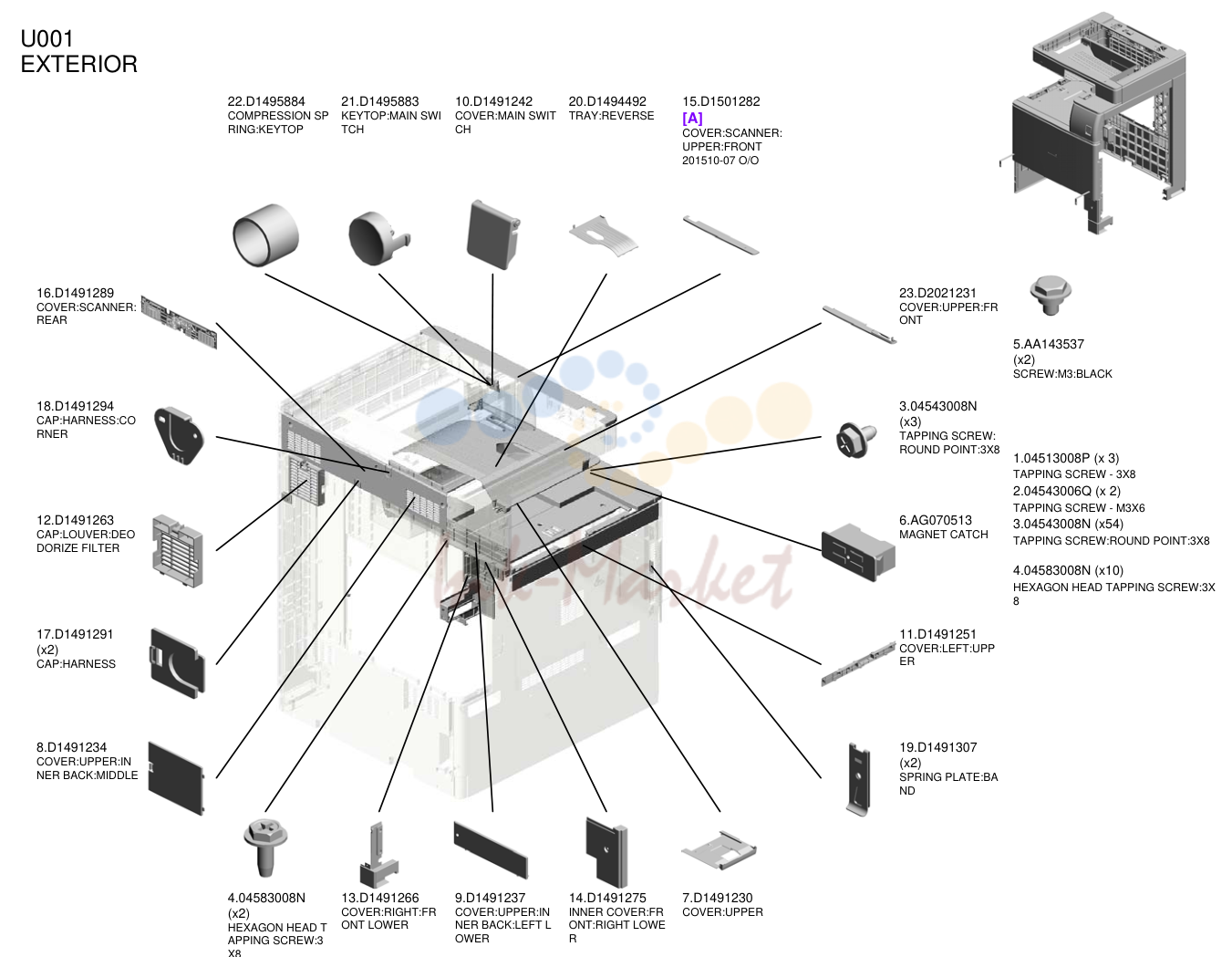

1. EXTERIOR
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22 | D1495884 запросить цену → | COMPRESSION SPRING:KEYTOP | |
| 21 | D1495883 запросить цену → | KEYTOP:MAIN SWITCH | |
| 10 | D1491242 запросить цену → | COVER:MAIN SWITCH | |
| 20 | D1494492 | TRAY:REVERSE | |
| 15 | D1501282 | COVER:SCANNER:UPPER:FRONT | |
| 16 | D1491289 запросить цену → | COVER:SCANNER:REAR | |
| 18 | D1491294 запросить цену → | CAP:HARNESS:CORNER | |
| 12 | D1491263 запросить цену → | CAP:LOUVER:DEODORIZE FILTER | |
| 17 | D1491291 запросить цену → | CAP:HARNESS | |
| 8 | D1491234 | COVER:UPPER:INNER BACK:MIDDLE | |
| 23 | D2021231 запросить цену → | COVER:UPPER:FRONT | |
| 3 | 04543008N запросить цену → | TAPPING SCREW:ROUND POINT:3X8 | |
| 6 | AG070513 запросить цену → | MAGNET CATCH | |
| 11 | D1491251 запросить цену → | COVER:LEFT:UPPER | |
| 19 | D1491307 запросить цену → | SPRING PLATE:BAND | |
| 4 | 04583008N запросить цену → | HEXAGON HEAD TAPPING SCREW:3X8 | |
| 13 | D1491266 запросить цену → | COVER:RIGHT:FRONT LOWER | |
| 9 | D1491237 | COVER:UPPER:INNER BACK:LEFT LOWER | |
| 14 | D1491275 запросить цену → | INNER COVER:FRONT:RIGHT LOWER | |
| 7 | D1491230 запросить цену → | COVER:UPPER | |
| 5 | AA143537 запросить цену → | SCREW:M3:BLACK1.04513008P (x 3)TAPPING SCREW - 3X82.04543006Q (x 2)TAPPING SCREW - M3X63.04543008N (x54)TAPPING SCREW:ROUND POINT:3X84.04583008N (x10)HEXAGON HEAD TAPPING SCREW:3X8EXTERIORU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 | |
| 24 | D2021232 запросить цену → | COVER:UPPER:EXIT | |
| 32 | D2021246 запросить цену → | GUIDE PLATE:COVER:FRONT:RIGHT UPPER | |
| 31 | D2021245 запросить цену → | COVER:FRONT:UPPER | |
| 29 | D2021243 запросить цену → | COVER:FRONT:UPPER:OPERATION SUB-UNIT | |
| 30 | D2021244 запросить цену → | COVER:FRONT:RIGHT UPPER | |
| 41 | D2021267 запросить цену → | COVER:RIGHT:UPPER | |
| 25 | D2021233 запросить цену → | COVER:UPPER:INNER BACK | |
| 38 | D2021261 запросить цену → | COVER:REAR:UPPER | |
| 39 | D2021262 запросить цену → | COVER:REAR:RIGHT UPPER | |
| 40 | D2021265 запросить цену → | COVER:RIGHT:REAR | |
| 42 | D2021276 запросить цену → | DECAL:INSERT SUB-UNIT:TONER BOTTLE | |
| 34 | D2021249 запросить цену → | MAGNET CATCH:COVER:FRONT | |
| 27 | D2021241 запросить цену → | CASE:DOOR:FRONT | |
| 33 | D2021247 запросить цену → | BAND:STOPPER:DOOR | |
| 28 | D2021242 запросить цену → | DOOR:FRONT | |
| 37 | D2011260 запросить цену → | COVER:REAR:LOWER | |
| 35 | D2021252 запросить цену → | COVER:LEFT:UPPER:REAR | |
| 43 | D2021277 запросить цену → | COVER | |
| 26 | D2021235 запросить цену → | COVER:UPPER:INNER BACK:BIN | |
| 36 | D2021255 запросить цену → | COVER:LEFTEXTERIORU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 | |
| 49 | D2021288 запросить цену → | COVER:SCANNER:UPPER:RIGHT | |
| 48 | D2021287 запросить цену → | COVER:SCANNER:RIGHT | |
| 45 | D2021281 запросить цену → | COVER:SCANNER:FRONT | |
| 50 | D2021290 запросить цену → | COVER:SCANNER:UPPER:REAR | |
| 47 | D2021285 запросить цену → | COVER:SCANNER:UPPER:LEFT | |
| 46 | D2021284 запросить цену → | COVER:SCANNER:LEFT | |
| 44 | D2021279 запросить цену → | INNER COVER:FRONTD1491282COVER:SCANNER:UPPER:FRONTD2021260COVER:REAR:LOWEREXTERIORU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |

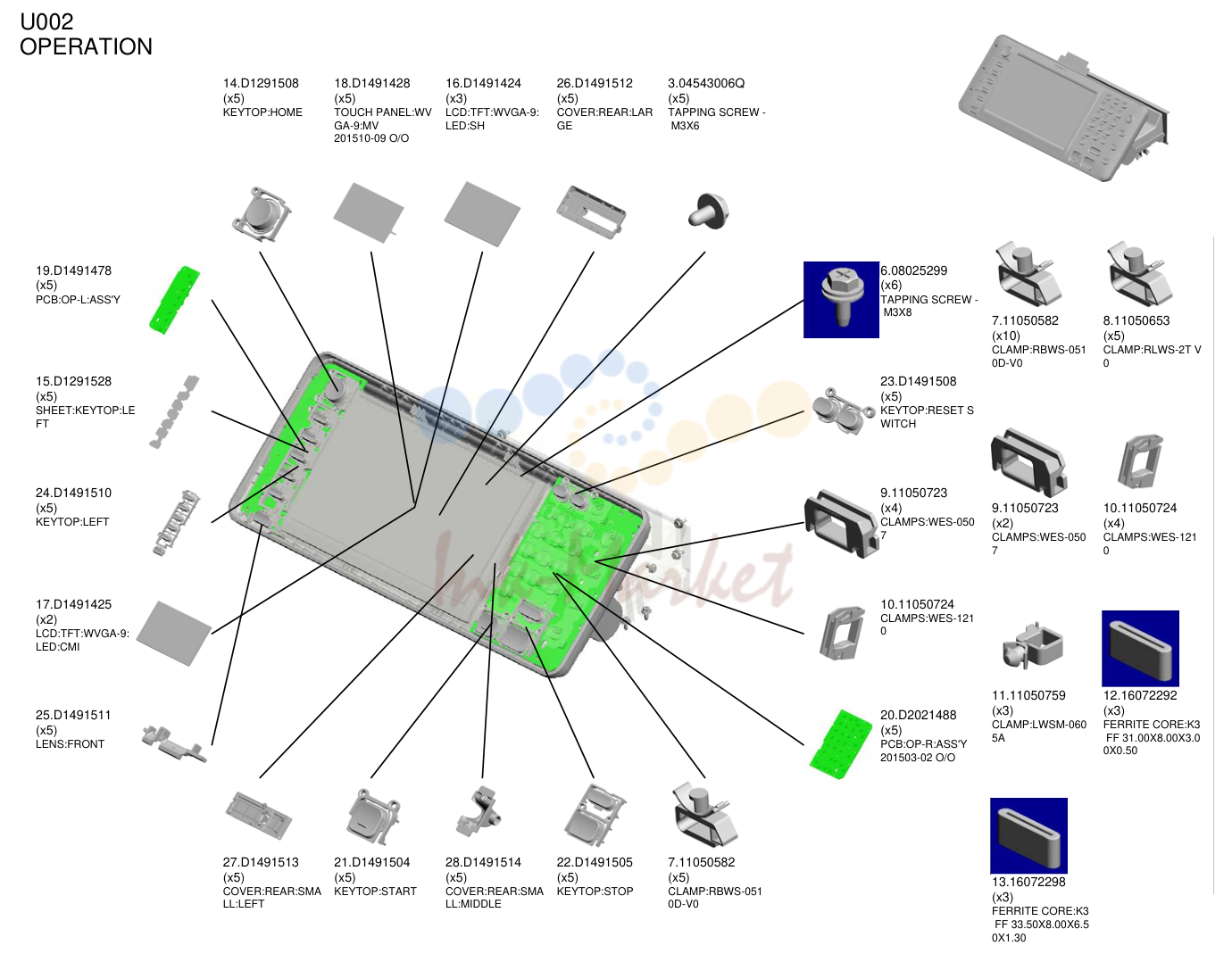

2. OPERATION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14 | D1291508 запросить цену → | KEYTOP:HOME | |
| 18 | D1491428 запросить цену → | TOUCH PANEL:WVGA-9:MV | |
| 16 | D1491424 запросить цену → | LCD:TFT:WVGA-9:LED:SH | |
| 26 | D1491512 запросить цену → | COVER:REAR:LARGE | |
| 3 | 04543006Q запросить цену → | TAPPING SCREW - M3X6 | |
| 19 | D1491478 запросить цену → | PCB:OP-L:ASS'Y | |
| 15 | D1291528 запросить цену → | SHEET:KEYTOP:LEFT | |
| 24 | D1491510 запросить цену → | KEYTOP:LEFT | |
| 17 | D1491425 запросить цену → | LCD:TFT:WVGA-9:LED:CMI | |
| 25 | D1491511 запросить цену → | LENS:FRONT | |
| 6 | 08025299 запросить цену → | TAPPING SCREW - M3X8 | |
| 23 | D1491508 запросить цену → | KEYTOP:RESET SWITCH | |
| 9 | 11050723 | CLAMPS:WES-0507 | |
| 10 | 11050724 запросить цену → | CLAMPS:WES-1210 | |
| 20 | D2021488 запросить цену → | PCB:OP-R:ASS'Y | |
| 27 | D1491513 запросить цену → | COVER:REAR:SMALL:LEFT | |
| 21 | D1491504 запросить цену → | KEYTOP:START | |
| 28 | D1491514 запросить цену → | COVER:REAR:SMALL:MIDDLE | |
| 22 | D1491505 запросить цену → | KEYTOP:STOP | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 8 | 11050653 запросить цену → | CLAMP:RLWS-2T V0 | |
| 9 | 11050723 | CLAMPS:WES-0507 | |
| 10 | 11050724 запросить цену → | CLAMPS:WES-1210 | |
| 11 | 11050759 запросить цену → | CLAMP:LWSM-0605A | |
| 12 | 16072292 запросить цену → | FERRITE CORE:K3 FF 31.00X8.00X3.00X0.50 | |
| 13 | 16072298 запросить цену → | FERRITE CORE:K3 FF 33.50X8.00X6.50X1.30OPERATIONU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 | |
| 32 | D1491533 запросить цену → | (NA/AA):COVER:UPPER:SH | |
| 38 | D1491556 запросить цену → | (CHN):COVER:UPPER:CM | |
| 40 | D1491558 запросить цену → | (TWN):COVER:UPPER:CM | |
| 30 | D1491530 запросить цену → | SPACER:LCD:A | |
| 36 | D1491553 запросить цену → | SHEET:LOGO | |
| 31 | D1491531 запросить цену → | SPACER:LCD:B | |
| 47 | D1821517 запросить цену → | BRACKET:LCDC:SH | |
| 54 | D2021518 запросить цену → | BRACKET:LCDC:CM | |
| 46 | D1821502 запросить цену → | SHIELD TAPE:FFC | |
| 53 | D2021500 запросить цену → | SHEET:LCD:LOWER | |
| 43 | D1491589 запросить цену → | (EU):COVER:UPPER:SH:BA | |
| 57 | D2021599 запросить цену → | COVER:BRACKET:OPERATION SUB-UNIT:UPPER | |
| 55 | D2021595 запросить цену → | BRACKET:OPERATION SUB-UNIT | |
| 56 | D2021598 запросить цену → | COVER:BRACKET:OPERATION SUB-UNIT:LOWER | |
| 42 | D1491588 запросить цену → | KEYTOP:POWER SOURCE:BA | |
| 45 | D1821500 запросить цену → | SHIELD CASE:LCDC | |
| 58 | D1491431 запросить цену → | CABLE:FFC:OP-R | |
| 34 | D1491538 запросить цену → | (EU/CHN/TWN):KEYTOP:10KEY | |
| 35 | D1491539 запросить цену → | (NA/AA):KEYTOP:10KEY | |
| 29 | D1491515 запросить цену → | COVER:REAR:SMALL:RIGHT1.03520030N (x20)SCREW:M2X32.03530040N (x75)SCREW - M3X43.04543006Q (x 1)TAPPING SCREW - M3X64.04543008N (x 2)TAPPING SCREW:ROUND POINT:3X85.04593010N (x105)BINDING HEAD TAPPING SCREW:3X10OPERATIONU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |

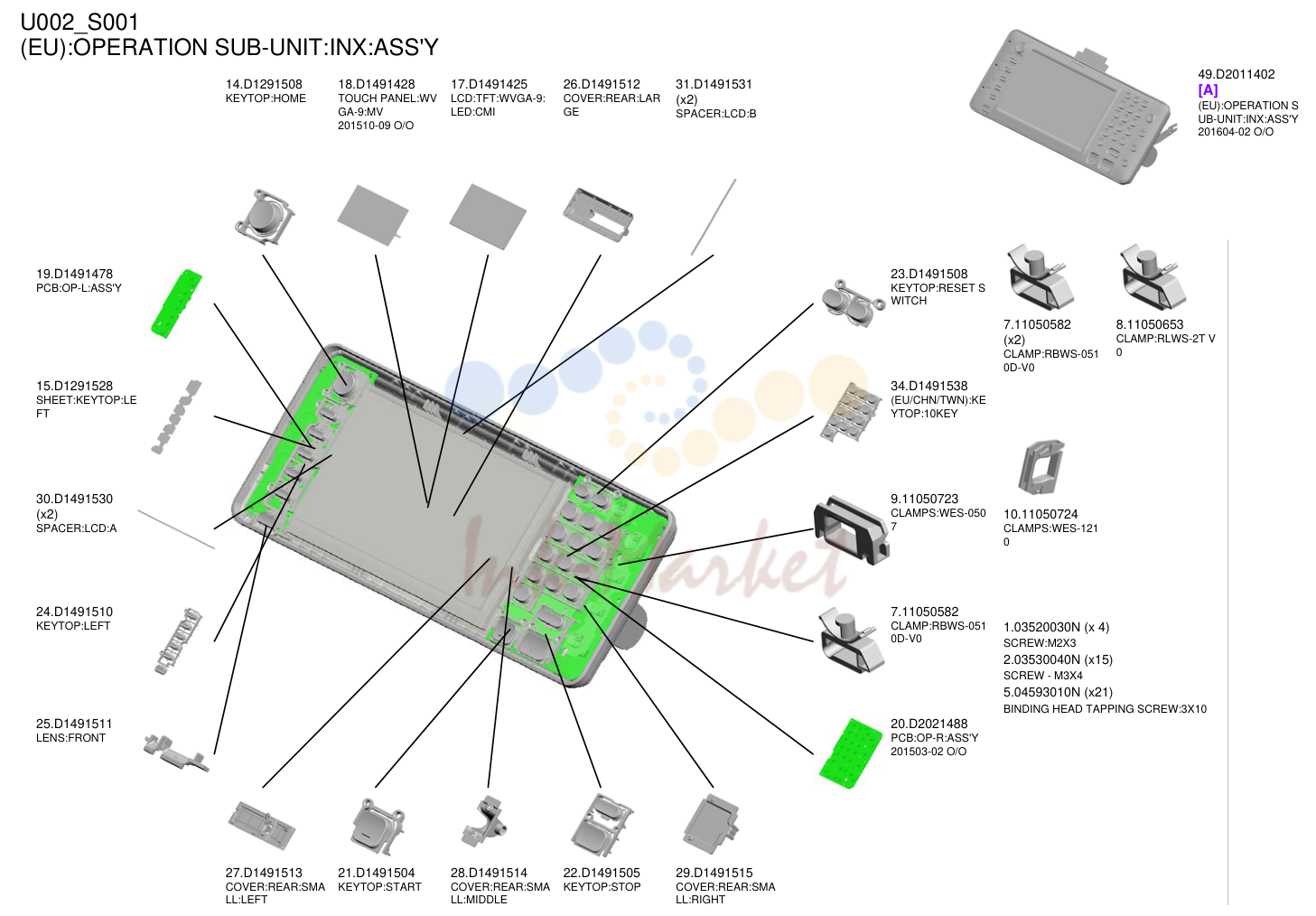

3. (EU):OPERATION SUB-UNIT:INX:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 49 | D2011402 запросить цену → | (EU):OPERATION SUB-UNIT:INX:ASS'Y | |
| 14 | D1291508 запросить цену → | KEYTOP:HOME | |
| 18 | D1491428 запросить цену → | TOUCH PANEL:WVGA-9:MV | |
| 17 | D1491425 запросить цену → | LCD:TFT:WVGA-9:LED:CMI | |
| 26 | D1491512 запросить цену → | COVER:REAR:LARGE | |
| 31 | D1491531 запросить цену → | SPACER:LCD:B | |
| 19 | D1491478 запросить цену → | PCB:OP-L:ASS'Y | |
| 15 | D1291528 запросить цену → | SHEET:KEYTOP:LEFT | |
| 30 | D1491530 запросить цену → | SPACER:LCD:A | |
| 24 | D1491510 запросить цену → | KEYTOP:LEFT | |
| 25 | D1491511 запросить цену → | LENS:FRONT | |
| 23 | D1491508 запросить цену → | KEYTOP:RESET SWITCH | |
| 34 | D1491538 запросить цену → | (EU/CHN/TWN):KEYTOP:10KEY | |
| 9 | 11050723 | CLAMPS:WES-0507 | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 20 | D2021488 запросить цену → | PCB:OP-R:ASS'Y | |
| 27 | D1491513 запросить цену → | COVER:REAR:SMALL:LEFT | |
| 21 | D1491504 запросить цену → | KEYTOP:START | |
| 28 | D1491514 запросить цену → | COVER:REAR:SMALL:MIDDLE | |
| 22 | D1491505 запросить цену → | KEYTOP:STOP | |
| 29 | D1491515 запросить цену → | COVER:REAR:SMALL:RIGHT | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 8 | 11050653 запросить цену → | CLAMP:RLWS-2T V0 | |
| 10 | 11050724 запросить цену → | CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x15)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S001(EU):OPERATION SUB-UNIT:INX:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |

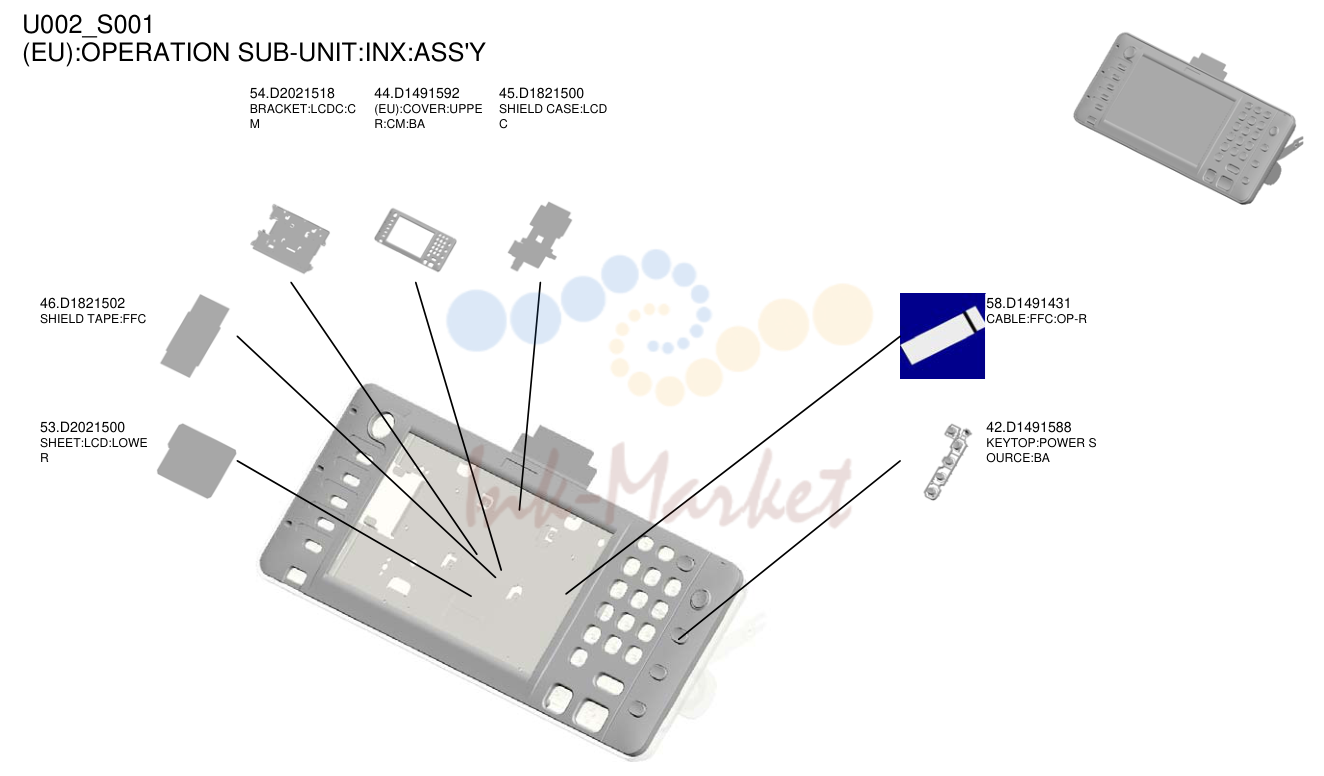

4. (EU):OPERATION SUB-UNIT:INX:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 49 | D2011402 запросить цену → | (EU):OPERATION SUB-UNIT:INX:ASS'Y | |
| 54 | D2021518 запросить цену → | BRACKET:LCDC:CM | |
| 44 | D1491592 запросить цену → | (EU):COVER:UPPER:CM:BA | |
| 45 | D1821500 запросить цену → | SHIELD CASE:LCDC | |
| 46 | D1821502 запросить цену → | SHIELD TAPE:FFC | |
| 53 | D2021500 запросить цену → | SHEET:LCD:LOWER | |
| 58 | D1491431 запросить цену → | CABLE:FFC:OP-R | |
| 42 | D1491588 запросить цену → | KEYTOP:POWER SOURCE:BAD2011412(EU):OPERATION SUB-UNIT:CO-C1:INX:ASS'YU002_S001(EU):OPERATION SUB-UNIT:INX:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
5. PCB:LCDC:AR2FT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 52 | D2021455 запросить цену → | PCB:LCDC:AR2FT:ASS'Y | |
| 41 | D1491587 запросить цену → | ABSORPTION SHEET:LCDCU002_S001_S001PCB:LCDC:AR2FT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
6. PCB:LCDC:AR2FT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 52 | D2021455 запросить цену → | PCB:LCDC:AR2FT:ASS'Y | |
| 41 | D1491587 запросить цену → | ABSORPTION SHEET:LCDCU002_S002PCB:LCDC:AR2FT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
7. PCB:LCDC:AR2FT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 52 | D2021455 запросить цену → | PCB:LCDC:AR2FT:ASS'Y | |
| 41 | D1491587 запросить цену → | ABSORPTION SHEET:LCDCU002_S003PCB:LCDC:AR2FT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
8. (CHN):OPERATION SUB-UNIT:CO-C1:SH:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 50 | D2021414 запросить цену → | (CHN):OPERATION SUB-UNIT:CO-C1:SH:ASS'Y | |
| 30 | D1491530 запросить цену → | SPACER:LCD:A | |
| 14 | D1291508 запросить цену → | KEYTOP:HOME | |
| 18 | D1491428 запросить цену → | TOUCH PANEL:WVGA-9:MV | |
| 16 | D1491424 запросить цену → | LCD:TFT:WVGA-9:LED:SH | |
| 26 | D1491512 запросить цену → | COVER:REAR:LARGE | |
| 19 | D1491478 запросить цену → | PCB:OP-L:ASS'Y | |
| 15 | D1291528 запросить цену → | SHEET:KEYTOP:LEFT | |
| 24 | D1491510 запросить цену → | KEYTOP:LEFT | |
| 25 | D1491511 запросить цену → | LENS:FRONT | |
| 31 | D1491531 запросить цену → | SPACER:LCD:B | |
| 23 | D1491508 запросить цену → | KEYTOP:RESET SWITCH | |
| 34 | D1491538 запросить цену → | (EU/CHN/TWN):KEYTOP:10KEY | |
| 9 | 11050723 | CLAMPS:WES-0507 | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 20 | D2021488 запросить цену → | PCB:OP-R:ASS'Y | |
| 27 | D1491513 запросить цену → | COVER:REAR:SMALL:LEFT | |
| 21 | D1491504 запросить цену → | KEYTOP:START | |
| 28 | D1491514 запросить цену → | COVER:REAR:SMALL:MIDDLE | |
| 22 | D1491505 запросить цену → | KEYTOP:STOP | |
| 29 | D1491515 запросить цену → | COVER:REAR:SMALL:RIGHT | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 8 | 11050653 запросить цену → | CLAMP:RLWS-2T V0 | |
| 10 | 11050724 запросить цену → | CLAMPS:WES-1210 | |
| 12 | 16072292 запросить цену → | FERRITE CORE:K3 FF 31.00X8.00X3.00X0.50 | |
| 13 | 16072298 запросить цену → | FERRITE CORE:K3 FF 33.50X8.00X6.50X1.301.03520030N (x 4)SCREW:M2X32.03530040N (x15)SCREW - M3X4U002_S004(CHN):OPERATION SUB-UNIT:CO-C1:SH:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
9. (CHN):OPERATION SUB-UNIT:CO-C1:SH:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 50 | D2021414 запросить цену → | (CHN):OPERATION SUB-UNIT:CO-C1:SH:ASS'Y | |
| 37 | D1491555 запросить цену → | (CHN):COVER:UPPER:SH | |
| 45 | D1821500 запросить цену → | SHIELD CASE:LCDC | |
| 47 | D1821517 запросить цену → | BRACKET:LCDC:SH | |
| 46 | D1821502 запросить цену → | SHIELD TAPE:FFC | |
| 42 | D1491588 запросить цену → | KEYTOP:POWER SOURCE:BA | |
| 58 | D1491431 запросить цену → | CABLE:FFC:OP-R5.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S004(CHN):OPERATION SUB-UNIT:CO-C1:SH:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
10. PCB:LCDC:AR2FT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 52 | D2021455 запросить цену → | PCB:LCDC:AR2FT:ASS'Y | |
| 41 | D1491587 запросить цену → | ABSORPTION SHEET:LCDCU002_S004_S001PCB:LCDC:AR2FT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
11. PCB:LCDC:AR2FT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 52 | D2021455 запросить цену → | PCB:LCDC:AR2FT:ASS'Y | |
| 41 | D1491587 запросить цену → | ABSORPTION SHEET:LCDCU002_S005PCB:LCDC:AR2FT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
12. (TWN):OPERATION SUB-UNIT:CO-C1:SH:TWN:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 51 | D2021405 запросить цену → | (TWN):OPERATION SUB-UNIT:CO-C1:SH:TWN:ASS'Y | |
| 30 | D1491530 запросить цену → | SPACER:LCD:A | |
| 14 | D1291508 запросить цену → | KEYTOP:HOME | |
| 18 | D1491428 запросить цену → | TOUCH PANEL:WVGA-9:MV | |
| 16 | D1491424 запросить цену → | LCD:TFT:WVGA-9:LED:SH | |
| 26 | D1491512 запросить цену → | COVER:REAR:LARGE | |
| 19 | D1491478 запросить цену → | PCB:OP-L:ASS'Y | |
| 15 | D1291528 запросить цену → | SHEET:KEYTOP:LEFT | |
| 24 | D1491510 запросить цену → | KEYTOP:LEFT | |
| 25 | D1491511 запросить цену → | LENS:FRONT | |
| 31 | D1491531 запросить цену → | SPACER:LCD:B | |
| 23 | D1491508 запросить цену → | KEYTOP:RESET SWITCH | |
| 34 | D1491538 запросить цену → | (EU/CHN/TWN):KEYTOP:10KEY | |
| 9 | 11050723 | CLAMPS:WES-0507 | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 20 | D2021488 запросить цену → | PCB:OP-R:ASS'Y | |
| 27 | D1491513 запросить цену → | COVER:REAR:SMALL:LEFT | |
| 21 | D1491504 запросить цену → | KEYTOP:START | |
| 28 | D1491514 запросить цену → | COVER:REAR:SMALL:MIDDLE | |
| 22 | D1491505 запросить цену → | KEYTOP:STOP | |
| 29 | D1491515 запросить цену → | COVER:REAR:SMALL:RIGHT | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 8 | 11050653 запросить цену → | CLAMP:RLWS-2T V0 | |
| 10 | 11050724 запросить цену → | CLAMPS:WES-1210 | |
| 12 | 16072292 запросить цену → | FERRITE CORE:K3 FF 31.00X8.00X3.00X0.50 | |
| 13 | 16072298 запросить цену → | FERRITE CORE:K3 FF 33.50X8.00X6.50X1.301.03520030N (x 4)SCREW:M2X32.03530040N (x15)SCREW - M3X4U002_S006(TWN):OPERATION SUB-UNIT:CO-C1:SH:TWN:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
13. (TWN):OPERATION SUB-UNIT:CO-C1:SH:TWN:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 51 | D2021405 запросить цену → | (TWN):OPERATION SUB-UNIT:CO-C1:SH:TWN:ASS'Y | |
| 39 | D1491557 запросить цену → | (TWN):COVER:UPPER:SH | |
| 36 | D1491553 запросить цену → | SHEET:LOGO | |
| 45 | D1821500 запросить цену → | SHIELD CASE:LCDC | |
| 47 | D1821517 запросить цену → | BRACKET:LCDC:SH | |
| 46 | D1821502 запросить цену → | SHIELD TAPE:FFC | |
| 58 | D1491431 запросить цену → | CABLE:FFC:OP-R | |
| 42 | D1491588 запросить цену → | KEYTOP:POWER SOURCE:BA5.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10D2021415(TWN):OPERATION PANLE:SH:ASS'YU002_S006(TWN):OPERATION SUB-UNIT:CO-C1:SH:TWN:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
14. PCB:LCDC:AR2FT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 52 | D2021455 запросить цену → | PCB:LCDC:AR2FT:ASS'Y | |
| 41 | D1491587 запросить цену → | ABSORPTION SHEET:LCDCU002_S006_S001PCB:LCDC:AR2FT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
15. (NA/AA):OPERATION SUB-UNIT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 48 | D2011401 запросить цену → | (NA/AA):OPERATION SUB-UNIT:ASS'Y | |
| 30 | D1491530 запросить цену → | SPACER:LCD:A | |
| 14 | D1291508 запросить цену → | KEYTOP:HOME | |
| 18 | D1491428 запросить цену → | TOUCH PANEL:WVGA-9:MV | |
| 17 | D1491425 запросить цену → | LCD:TFT:WVGA-9:LED:CMI | |
| 33 | D1491534 запросить цену → | (NA/AA):COVER:UPPER:CM | |
| 19 | D1491478 запросить цену → | PCB:OP-L:ASS'Y | |
| 15 | D1291528 запросить цену → | SHEET:KEYTOP:LEFT | |
| 24 | D1491510 запросить цену → | KEYTOP:LEFT | |
| 25 | D1491511 запросить цену → | LENS:FRONT | |
| 31 | D1491531 запросить цену → | SPACER:LCD:B | |
| 23 | D1491508 запросить цену → | KEYTOP:RESET SWITCH | |
| 9 | 11050723 | CLAMPS:WES-0507 | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 20 | D2021488 запросить цену → | PCB:OP-R:ASS'Y | |
| 29 | D1491515 запросить цену → | COVER:REAR:SMALL:RIGHT | |
| 26 | D1491512 запросить цену → | COVER:REAR:LARGE | |
| 27 | D1491513 запросить цену → | COVER:REAR:SMALL:LEFT | |
| 21 | D1491504 запросить цену → | KEYTOP:START | |
| 28 | D1491514 запросить цену → | COVER:REAR:SMALL:MIDDLE | |
| 22 | D1491505 запросить цену → | KEYTOP:STOP | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 8 | 11050653 запросить цену → | CLAMP:RLWS-2T V0 | |
| 10 | 11050724 запросить цену → | CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x15)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S007(NA/AA):OPERATION SUB-UNIT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
16. (NA/AA):OPERATION SUB-UNIT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 48 | D2011401 запросить цену → | (NA/AA):OPERATION SUB-UNIT:ASS'Y | |
| 54 | D2021518 запросить цену → | BRACKET:LCDC:CM | |
| 46 | D1821502 запросить цену → | SHIELD TAPE:FFC | |
| 45 | D1821500 запросить цену → | SHIELD CASE:LCDC | |
| 53 | D2021500 запросить цену → | SHEET:LCD:LOWER | |
| 35 | D1491539 запросить цену → | (NA/AA):KEYTOP:10KEY | |
| 42 | D1491588 запросить цену → | KEYTOP:POWER SOURCE:BA | |
| 58 | D1491431 запросить цену → | CABLE:FFC:OP-RD2011411(NA/AA):OPERATION PANEL:ASS'YU002_S007(NA/AA):OPERATION SUB-UNIT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
17. PCB:LCDC:AR2FT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 52 | D2021455 запросить цену → | PCB:LCDC:AR2FT:ASS'Y | |
| 41 | D1491587 запросить цену → | ABSORPTION SHEET:LCDCU002_S007_S001PCB:LCDC:AR2FT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
18. PCB:LCDC:AR2FT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 52 | D2021455 запросить цену → | PCB:LCDC:AR2FT:ASS'Y | |
| 41 | D1491587 запросить цену → | ABSORPTION SHEET:LCDCU002_S008PCB:LCDC:AR2FT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
19. (NA/AA):OPERATION SUB-UNIT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 48 | D2011401 запросить цену → | (NA/AA):OPERATION SUB-UNIT:ASS'Y | |
| 30 | D1491530 запросить цену → | SPACER:LCD:A | |
| 14 | D1291508 запросить цену → | KEYTOP:HOME | |
| 18 | D1491428 запросить цену → | TOUCH PANEL:WVGA-9:MV | |
| 17 | D1491425 запросить цену → | LCD:TFT:WVGA-9:LED:CMI | |
| 33 | D1491534 запросить цену → | (NA/AA):COVER:UPPER:CM | |
| 19 | D1491478 запросить цену → | PCB:OP-L:ASS'Y | |
| 15 | D1291528 запросить цену → | SHEET:KEYTOP:LEFT | |
| 24 | D1491510 запросить цену → | KEYTOP:LEFT | |
| 25 | D1491511 запросить цену → | LENS:FRONT | |
| 31 | D1491531 запросить цену → | SPACER:LCD:B | |
| 23 | D1491508 запросить цену → | KEYTOP:RESET SWITCH | |
| 9 | 11050723 | CLAMPS:WES-0507 | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 20 | D2021488 запросить цену → | PCB:OP-R:ASS'Y | |
| 29 | D1491515 запросить цену → | COVER:REAR:SMALL:RIGHT | |
| 26 | D1491512 запросить цену → | COVER:REAR:LARGE | |
| 27 | D1491513 запросить цену → | COVER:REAR:SMALL:LEFT | |
| 21 | D1491504 запросить цену → | KEYTOP:START | |
| 28 | D1491514 запросить цену → | COVER:REAR:SMALL:MIDDLE | |
| 22 | D1491505 запросить цену → | KEYTOP:STOP | |
| 7 | 11050582 запросить цену → | CLAMP:RBWS-0510D-V0 | |
| 8 | 11050653 запросить цену → | CLAMP:RLWS-2T V0 | |
| 10 | 11050724 запросить цену → | CLAMPS:WES-12101.03520030N (x 4)SCREW:M2X32.03530040N (x15)SCREW - M3X45.04593010N (x21)BINDING HEAD TAPPING SCREW:3X10U002_S009(NA/AA):OPERATION SUB-UNIT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
20. (NA/AA):OPERATION SUB-UNIT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 48 | D2011401 запросить цену → | (NA/AA):OPERATION SUB-UNIT:ASS'Y | |
| 54 | D2021518 запросить цену → | BRACKET:LCDC:CM | |
| 46 | D1821502 запросить цену → | SHIELD TAPE:FFC | |
| 45 | D1821500 запросить цену → | SHIELD CASE:LCDC | |
| 53 | D2021500 запросить цену → | SHEET:LCD:LOWER | |
| 35 | D1491539 запросить цену → | (NA/AA):KEYTOP:10KEY | |
| 42 | D1491588 запросить цену → | KEYTOP:POWER SOURCE:BA | |
| 58 | D1491431 запросить цену → | CABLE:FFC:OP-RD2011411(NA/AA):OPERATION PANEL:ASS'YU002_S009(NA/AA):OPERATION SUB-UNIT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
21. PCB:LCDC:AR2FT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 52 | D2021455 запросить цену → | PCB:LCDC:AR2FT:ASS'Y | |
| 41 | D1491587 запросить цену → | ABSORPTION SHEET:LCDCU002_S009_S001PCB:LCDC:AR2FT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
22. PCB:LCDC:AR2FT:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 52 | D2021455 запросить цену → | PCB:LCDC:AR2FT:ASS'Y | |
| 41 | D1491587 запросить цену → | ABSORPTION SHEET:LCDCU002_S010PCB:LCDC:AR2FT:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
23. SCANNER
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 03140120N запросить цену → | SCREW - M4X12 | |
| 4 | 03530060N запросить цену → | BIND SCREW - M3X6 | |
| 12 | 11050724 запросить цену → | CLAMPS:WES-1210 | |
| 8 | 08025312 запросить цену → | TAPPING SCREW:WASHER:3X10 | |
| 11 | 11050488 запросить цену → | HARNESS CLAMP | |
| 24 | AW020207 запросить цену → | PHOTOINTERRUPTOR:FLAT:PICH2MM:M4 | |
| 6 | 04543006Q запросить цену → | TAPPING SCREW - M3X6 | |
| 20 | AA143537 запросить цену → | SCREW:M3:BLACK | |
| 13 | 11050758 запросить цену → | CLAMP:LWSM-0306A | |
| 25 | AW020214 | PHOTOINTERRUPTOR:LG248NL1A | |
| 5 | 03603006N запросить цену → | SCREW - M3X6 | |
| 26 | B2381806 запросить цену → | IDLER PULLEY | |
| 10 | 08050106 запросить цену → | RETAINING RINGS-E:SILENCER:DIA6 | |
| 14 | 11050762 запросить цену → | CLAMP:LWS-0711A | |
| 9 | 08046123 запросить цену → | HEXAGONAL BOLT:W/WASHER:M3X8 | |
| 3 | 03530030N запросить цену → | SCREW:M3X3 | |
| 19 | AA082144 запросить цену → | BUSHING - 8X12X7 | |
| 1 | 03130060N запросить цену → | SCREW - M3X6 | |
| 18 | A2501752 | EXPOSURE GLASS | |
| 23 | AW010155 | ORIGINAL SENSOR:66MM:3.3V | |
| 15 | 16072249 запросить цену → | FERRITE CORE:K3 NF-70-A(N)BK0 | |
| 16 | 16072251 запросить цену → | FERRITE CORE:K3 NF-75(N)BK0SCANNERU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 | |
| 36 | D1491710 запросить цену → | TIMING PULLEY:62 | |
| 41 | D1491718 запросить цену → | BRACKET:TENSION:REAR | |
| 40 | D1491717 запросить цену → | PULLEY:DRIVE WERE:REAR | |
| 34 | D1491706 | SYNCHRONOUS BELT:138ST1.5-4.0 | |
| 33 | D1491705 запросить цену → | BRACKET:DC STEPPER MOTOR | |
| 44 | D1491728 запросить цену → | GUIDE:HARNESS:LED-B | |
| 31 | D1491693 запросить цену → | GUIDE:FFC | |
| 52 | D1491792 запросить цену → | (EU/AA/CHN/TWN):SCALE:LEFT:ASS'Y | |
| 29 | D2411727 запросить цену → | SHEET:GAP:ASS'Y | |
| 30 | D1471805 | EXPOSURE GLASS:DOCUMENT FEEDER:APPLY | |
| 51 | D1491780 запросить цену → | INNER COVER | |
| 35 | D1491709 запросить цену → | TENSION SPRING:TENSION:11.3N:30MM | |
| 39 | D1491715 запросить цену → | PULLEY:DRIVE WERE:FRONT | |
| 28 | D0291749 запросить цену → | PULLEY:PROTECTION | |
| 42 | D1491719 запросить цену → | BRACKET:TENSION:FRONT | |
| 53 | D1491793 запросить цену → | (NA):SCALE:LEFT:ASS'Y | |
| 32 | D1491694 запросить цену → | PLATE SEAL:APS:HARNESS | |
| 37 | D1491711 запросить цену → | SHAFT:SCANNER:DRIVE | |
| 38 | D1491714 запросить цену → | DRIVE WERE:DIA1 | |
| 43 | D1491726 запросить цену → | CLAMP:DRIVE WERESCANNERU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 | |
| 60 | D1491816 запросить цену → | DOCUMENT FEEDER:CABLE:BRACKET | |
| 67 | D2025138 запросить цену → | PCB:SIO | |
| 55 | D1491799 запросить цену → | SCALE:REAR:PRINTING | |
| 65 | D2021813 запросить цену → | BRACKET:DOCUMENT FEEDER:RIGHT | |
| 59 | D1491805 запросить цену → | HOLDER:EXPOSURE GLASS | |
| 66 | D2021814 запросить цену → | BRACKET:DOCUMENT FEEDER:LEFT | |
| 69 | G5701225 запросить цену → | SENSOR SHIELDING PLATE | |
| 64 | D2021771 запросить цену → | LENS:HOLDER:ASS'Y | |
| 63 | D2021721 | ILLUMINATION UNIT:LED-B:ASS'Y | |
| 58 | D1491804 запросить цену → | HOLDER:EXPOSURE GLASS:SCANNER | |
| 54 | D1491798 запросить цену → | SEAL:SHEET THROUGH:DOCUMENT FEEDER | |
| 57 | D1491801 запросить цену → | BRACKET:SCALE:LEFT | |
| 56 | D1491800 запросить цену → | COVER:SHEET THROUGH:DOCUMENT FEEDERSCANNERU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
24. CARRIAGE:NO.2:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 61 | D1591740 запросить цену → | CARRIAGE:NO.2:ASS'Y | |
| 7 | 07200040E | RETAINING RING - M4 | |
| 50 | D1491755 запросить цену → | COVER:FFC:CARRIAGE:NO.2 | |
| 49 | D1491754 запросить цену → | GUIDE:FFC:CARRIAGE:NO.2 | |
| 68 | G4042810 запросить цену → | SPRING PLATE - 2ND MIRROR | |
| 4 | 03530060N запросить цену → | BIND SCREW - M3X6 | |
| 22 | AC030210 запросить цену → | MIRROR:NO.2:CONCAVE | |
| 47 | D1491742 запросить цену → | CARRIAGE:NO.2:SUB-ASS'Y | |
| 27 | B2381807 запросить цену → | PULLEY | |
| 48 | D1491749 запросить цену → | MIRROR:NO.3:CONVAX:C3U003_S001CARRIAGE:NO.2:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
25. DC STEPPER MOTOR
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 62 | D2021703 запросить цену → | DC STEPPER MOTOR | |
| 4 | 03530060N запросить цену → | BIND SCREW - M3X6 | |
| 17 | A2324666 запросить цену → | CUSHION - STEPPER MOTORU003_S002DC STEPPER MOTORU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
26. CARRIAGE:NO.1:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 45 | D1491730 запросить цену → | CARRIAGE:NO.1:ASS'Y | |
| 70 | M0261815 запросить цену → | CLAMP:MIRROR:NO.1 | |
| 46 | D1491731 запросить цену → | REFLECTOR:SCANNER | |
| 21 | AC030169 запросить цену → | MIRROR:NO.1U003_S003CARRIAGE:NO.1:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
27. OPTICAL WRITING UNIT:D197/D198/D199
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | D1991860 запросить цену → | OPTICAL WRITING UNIT:D197/D198/D199 | |
| 2 | AC015063 запросить цену → | SHIELD GLASSU004_S001OPTICAL WRITING UNIT:D197/D198/D199U001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
28. PAPER FEED
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19 | AB011572 запросить цену → | GEAR:Z19:DRIVEN:REGISTRATION | |
| 12 | 11050758 запросить цену → | CLAMP:LWSM-0306A | |
| 97 | D2022561 запросить цену → | SHAFT:REGISTRATION ROLLER:DRIVEN | |
| 96 | D2022551 запросить цену → | STAY:REGISTRATION:ASS'Y | |
| 17 | AA082186 запросить цену → | PLAIN SHAFT BEARING:DIA8XDIA12X12:EG-1 | |
| 9 | 07200060E запросить цену → | RETAINING RING - M6 | |
| 20 | AB011573 запросить цену → | GEAR:REGISTRATION:NO.2 | |
| 8 | 07200040E | RETAINING RING - M4 | |
| 58 | D1492788 запросить цену → | INNER COVER:HARNESS:PAPER FEED UNIT | |
| 3 | 04543008Q | TAPPING SCREW:3X8 | |
| 15 | AA082173 | PLAIN SHAFT BEARING:6X10X6 | |
| 5 | 04583010N запросить цену → | HEXAGON HEAD TAPPING SCREW:3X10 | |
| 45 | D1492721 запросить цену → | GUIDE PLATE:SWIVEL:NO.2 | |
| 26 | AW500040 запросить цену → | PUSH SWITCH:SW1AG-550:10MA | |
| 27 | AW500043 запросить цену → | PUSH SWITCH:PAPER SIZE SENSOR | |
| 57 | D1492787 запросить цену → | BRACKET:SUPPORT:COVER | |
| 2 | 04543006Q запросить цену → | TAPPING SCREW - M3X6 | |
| 95 | D1752888 запросить цену → | COVER:TRAY:REAR RIGHT:NO.2 | |
| 94 | D1752886 запросить цену → | COVER:TRAY:REAR RIGHT:NO.1 | |
| 28 | AX040273 ✓ в наличии | DC MOTOR:RISING TRAY:ASS'Y:1.007W:BRUSH | |
| 13 | 11050765 запросить цену → | CLAMP:LWS-2218A2.04543006Q (x 4)TAPPING SCREW - M3X6PAPER FEEDU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 | |
| 99 | D2022576 запросить цену → | GUIDE PLATE:REGISTRATION:DRIVEN | |
| 118 | GW010007 | PHOTO REFLECTION SENSOR:EXIT | |
| 98 | D2022566 запросить цену → | CASE:REMOVE PAPER DUST:ASS'Y | |
| 114 | D2022887 запросить цену → | COVER:PAPER TRAY:LEFT REARPAPER FEEDU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
29. GUIDE PLATE:SWIVEL:NO.1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 44 | D1492713 | GUIDE PLATE:SWIVEL:NO.1 | |
| 43 | D1492712 запросить цену → | SHEET:GUIDE PLATE:SWIVELU005_S001GUIDE PLATE:SWIVEL:NO.1U001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
30. PAPER FEED UNIT:NO.1:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 122 | D2022735 | PAPER FEED UNIT:NO.1:ASS'Y | |
| 23 | AF031094 ✓ в наличии | PAPER FEED ROLLER:FEED | |
| 30 | B8303504 запросить цену → | TIMING BELT - 40S2M100 | |
| 16 | AA082174 запросить цену → | PLAIN SHAFT BEARING:6X10X9 | |
| 25 | AW020224 | PHOTOINTERRUPTOR:GP1A173LCSVF | |
| 12 | 11050758 запросить цену → | CLAMP:LWSM-0306A | |
| 22 | AF030094 ✓ в наличии | PAPER FEED ROLLER:PICKUP | |
| 15 | AA082173 | PLAIN SHAFT BEARING:6X10X6 | |
| 24 | AF032094 ✓ в наличии | PAPER FEED ROLLER:SEPARATE | |
| 18 | AA100014 запросить цену → | RETAINING RING C - SEPARATE | |
| 4 | 04583008N запросить цену → | HEXAGON HEAD TAPPING SCREW:3X8 | |
| 32 | D0892764 запросить цену → | GEAR:FEED | |
| 11 | 08050104 запросить цену → | RETAINING RINGS-E:SILENCER:DIA4 | |
| 35 | D2412736 запросить цену → | BRACKET:SEPARATE:REAR | |
| 37 | D1472738 запросить цену → | LINK:RELEASE | |
| 2 | 04543006Q запросить цену → | TAPPING SCREW - M3X6 | |
| 33 | D1292783 запросить цену → | TORQUE LIMITER MECHANICAL CLUTCH:40MNM:DIA18 | |
| 36 | D1472737 запросить цену → | LEVER:PRESSURE:SEPARATE | |
| 38 | D1482751 запросить цену → | ARM:PRESSURE:SEPARATE | |
| 34 | D1472734 запросить цену → | GUIDE PLATE:SEPARATE | |
| 14 | 52062686 запросить цену → | SNAP RINGU005_S002PAPER FEED UNIT:NO.1:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
31. PAPER FEED UNIT:NO.1:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 122 | D2022735 | PAPER FEED UNIT:NO.1:ASS'Y | |
| 50 | D1492774 запросить цену → | PULLEY:IDLER:PICKUP | |
| 53 | D2022778 запросить цену → | FEELER:PAPER END | |
| 55 | D1492782 запросить цену → | PLATE:HARNESS:PAPER FEED UNIT | |
| 104 | D2022786 запросить цену → | DISCHARGE BRUSH:PAPER FEED UNIT:UPPER | |
| 102 | D2022714 запросить цену → | GUIDE PLATE:VERTICAL TRANSPORT:PAPER FEED UNIT:NO.1 | |
| 59 | D2022791 | GUIDE:FEED | |
| 56 | D1492784 запросить цену → | BRACKET:SENSOR:PAPER FEED | |
| 118 | GW010007 | PHOTO REFLECTION SENSOR:EXIT | |
| 105 | D2022787 запросить цену → | GROUND PLATE:DISCHARGE BRUSH:PAPER FEED UNIT | |
| 54 | D1492781 запросить цену → | GROUND PLATE:PAPER FEED UNIT | |
| 42 | D1482702 запросить цену → | SPACER:TRANSPORT ROLLER | |
| 117 | G0652767 запросить цену → | LEVER - FEED | |
| 52 | D1492777 запросить цену → | COIL SPRING:PRESSURE:PICKUP | |
| 46 | D1492739 запросить цену → | LEVER:PRESSURE RELEASE | |
| 41 | D1482755 запросить цену → | COIL SPRING:RELEASE:SEPARATE | |
| 49 | D1492773 | PULLEY:PICKUP:MECHANICAL ROLLER CLUTCH | |
| 40 | D1472754 запросить цену → | COIL SPRING:PRESSURE:SEPARATE | |
| 39 | D1472752 | SHAFT:SEPARATE:ASS'Y | |
| 48 | D1492772 запросить цену → | ARM:PICKUP | |
| 103 | D2022759 запросить цену → | TRANSPORT ROLLER:VERTICAL TRANSPORT:ASS'YU005_S002PAPER FEED UNIT:NO.1:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
32. PAPER FEED UNIT:NO.1:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 122 | D2022735 | PAPER FEED UNIT:NO.1:ASS'Y | |
| 121 | D2412730 запросить цену → | STAY:SEPARATE:PEENAW020203PHOTOINTERRUPTOR:GP1A173LCS2FD2022717PAPER FEED UNIT:NO.1:ASS'YU005_S002PAPER FEED UNIT:NO.1:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
33. SHAFT:FEED:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 51 | D1492775 запросить цену → | SHAFT:FEED:ASS'Y | |
| 7 | 06220180E запросить цену → | SPRING PIN - 2X18MMU005_S002_S001SHAFT:FEED:ASS'YU001 U002 U003 U004 U005 U006 U007 U008 U009 U010 U011 U012 U013 U014 U015 |
34. PAPER FEED UNIT:NO.2:ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 120 | D2022718 запросить цену → | PAPER FEED UNIT:NO.2:ASS'Y | |
| 23 | AF031094 ✓ в наличии | PAPER FEED ROLLER:FEED | |
| 30 | B8303504 запросить цену → | TIMING BELT - 40S2M100 | |
| 16 | AA082174 запросить цену → | PLAIN SHAFT BEARING:6X10X9 | |
| 25 | AW020224 | PHOTOINTERRUPTOR:GP1A173LCSVF | |
| 12 | 11050758 запросить цену → | CLAMP:LWSM-0306A | |
| 22 | AF030094 ✓ в наличии | PAPER FEED ROLLER:PICKUP | |
| 15 | AA082173 | PLAIN SHAFT BEARING:6X10X6 | |
| 24 | AF032094 ✓ в наличии | PAPER FEED ROLLER:SEPARATE | |
| 18 |
