Ricoh Aficio MP 2550 3550 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. Exterior 2 (D017/D018/D019/D020)
• 3. Operation Panel (D017/D018/D019/D020)
• 4. Scanner Section 1 (D017/D018/D019/D020)
• 5. Scanner Section 2 (D017/D018/D019/D020)

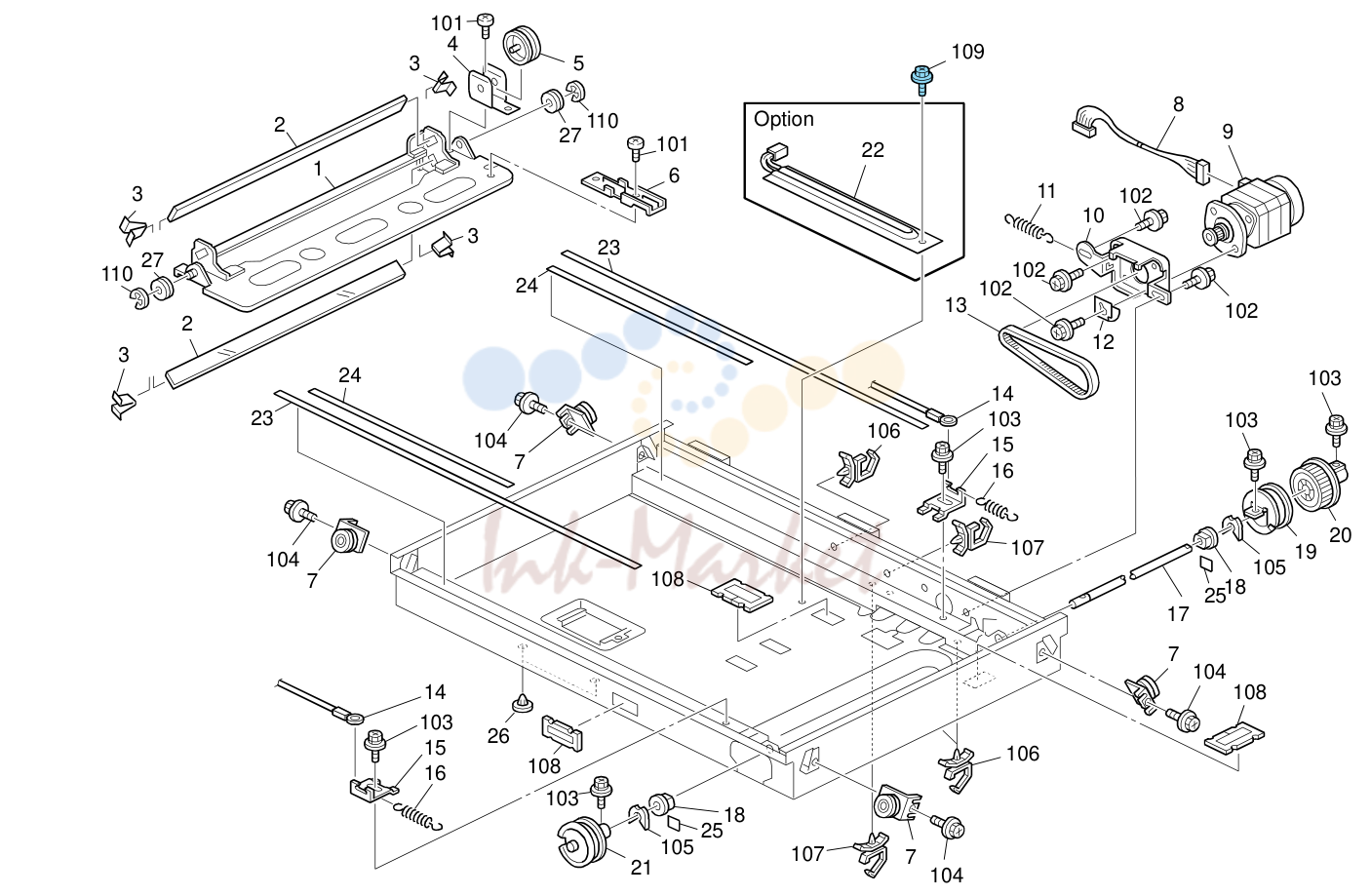

• 6. Scanner Section 3 (D017/D018/D019/D020)

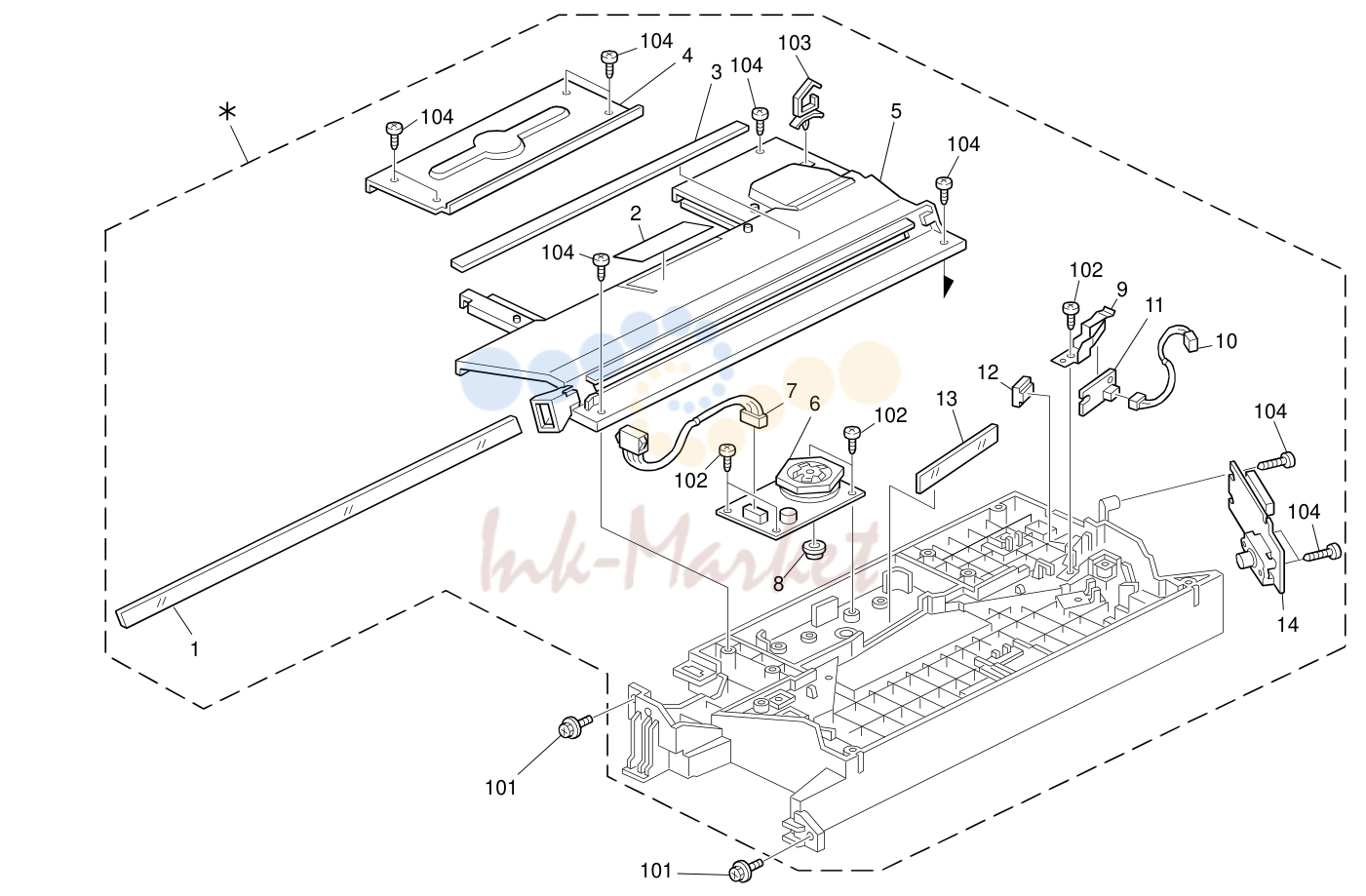

• 7. Laser Unit (D017/D018/D019/D020)

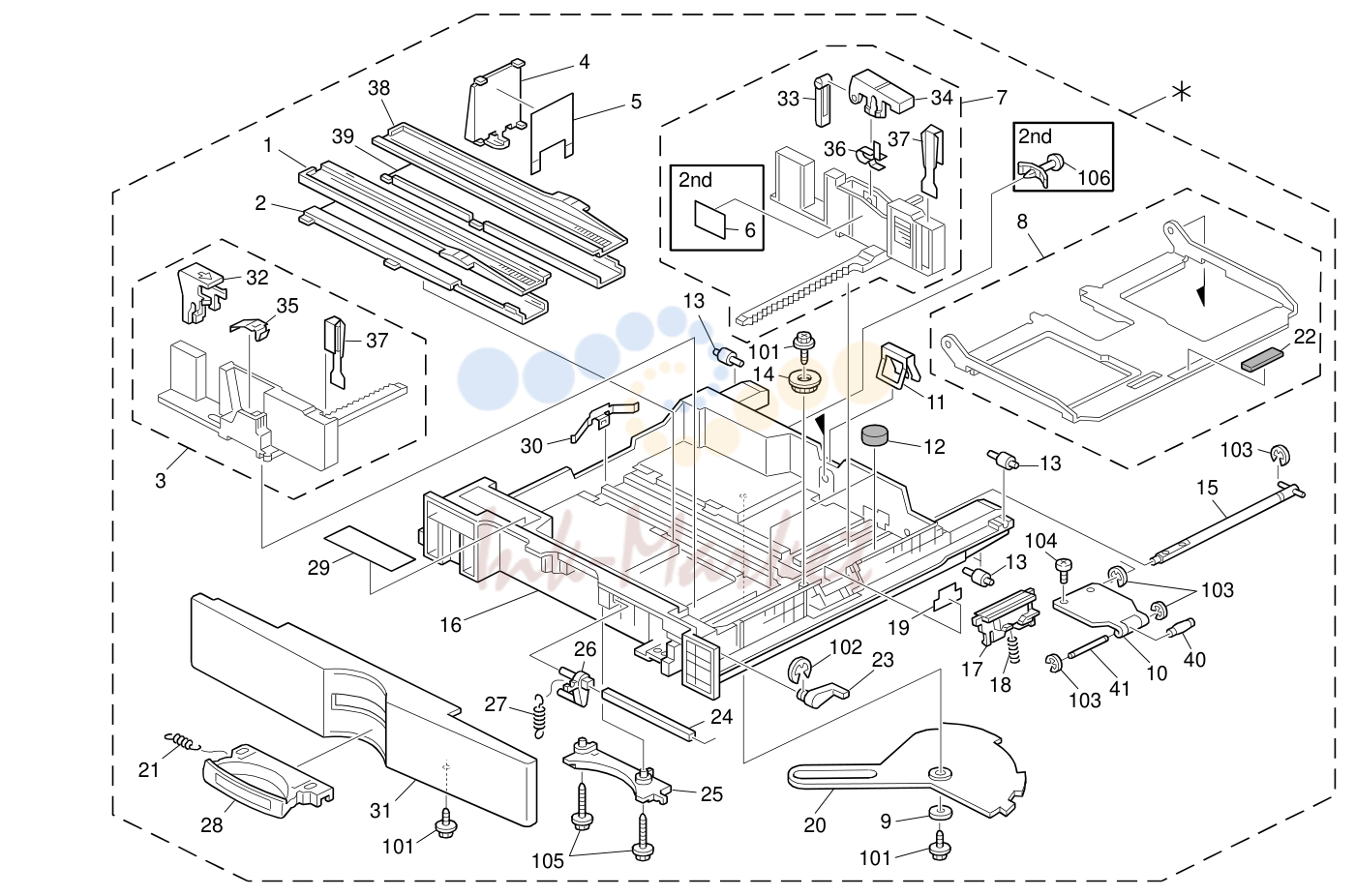

• 8. Paper Tray (D017/D018/D019/D020)

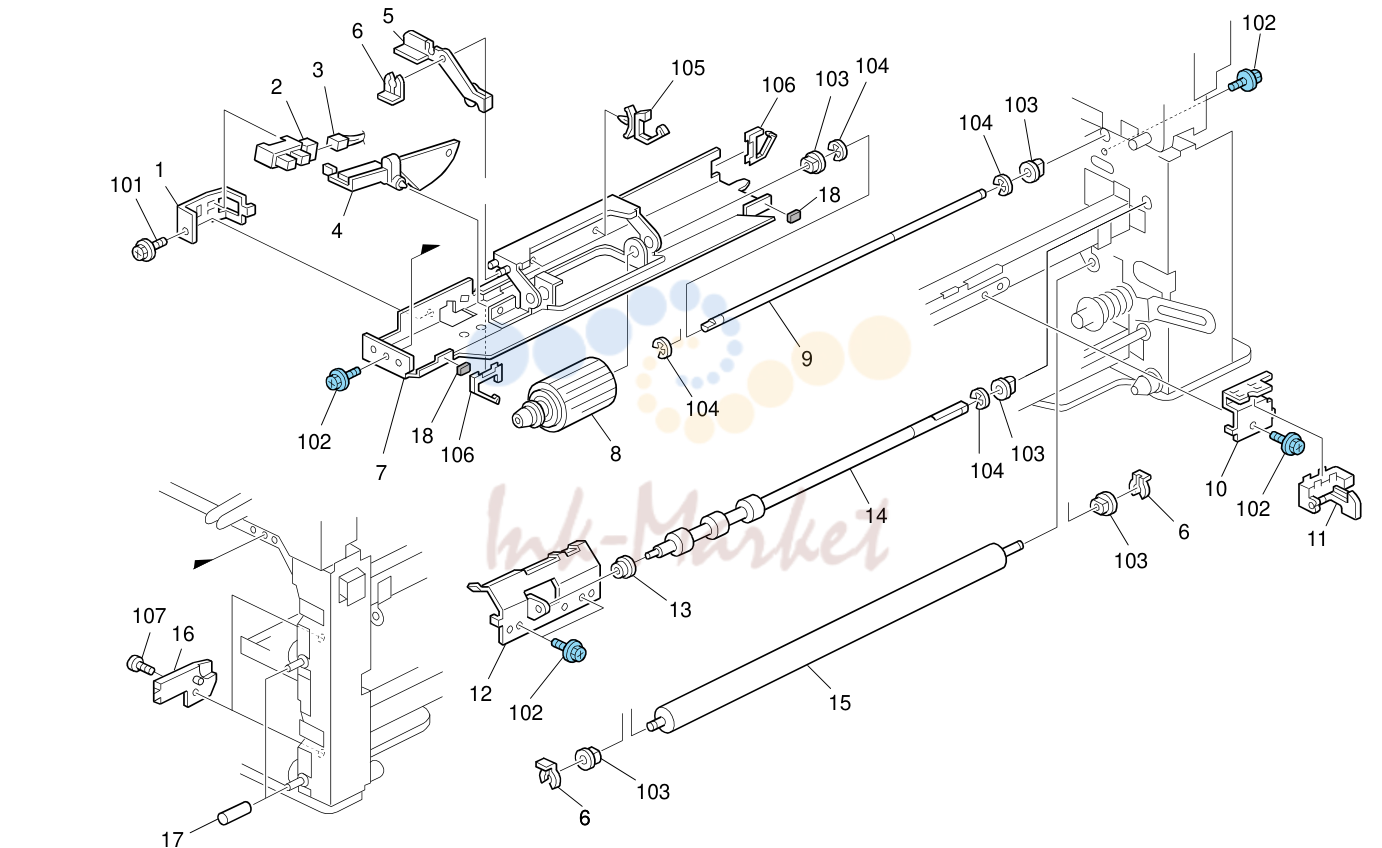

• 9. 1st Paper Feed Section (D017/D018/D019/D020)

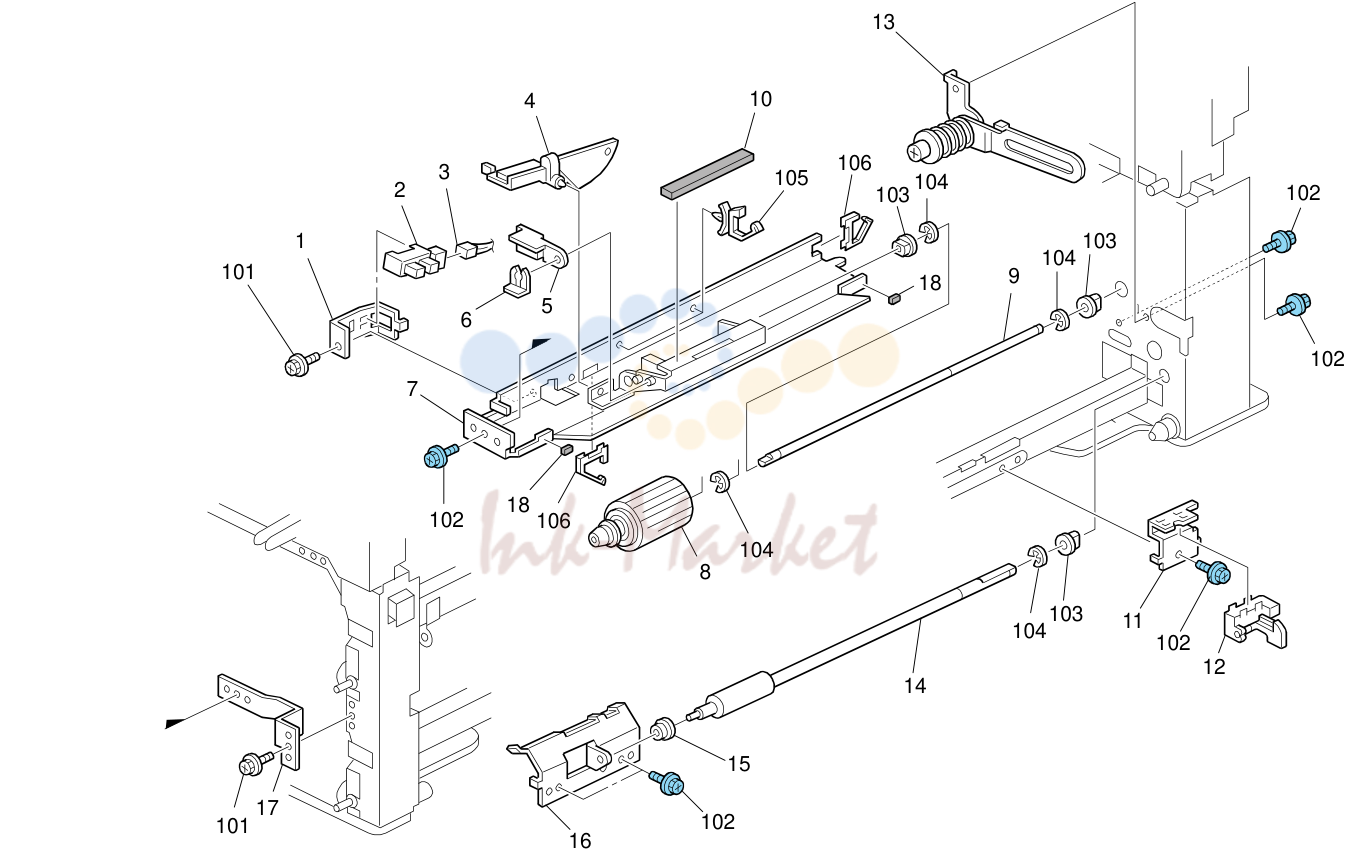

• 10. 2nd Paper Feed Section (D017/D018/D019/D020)

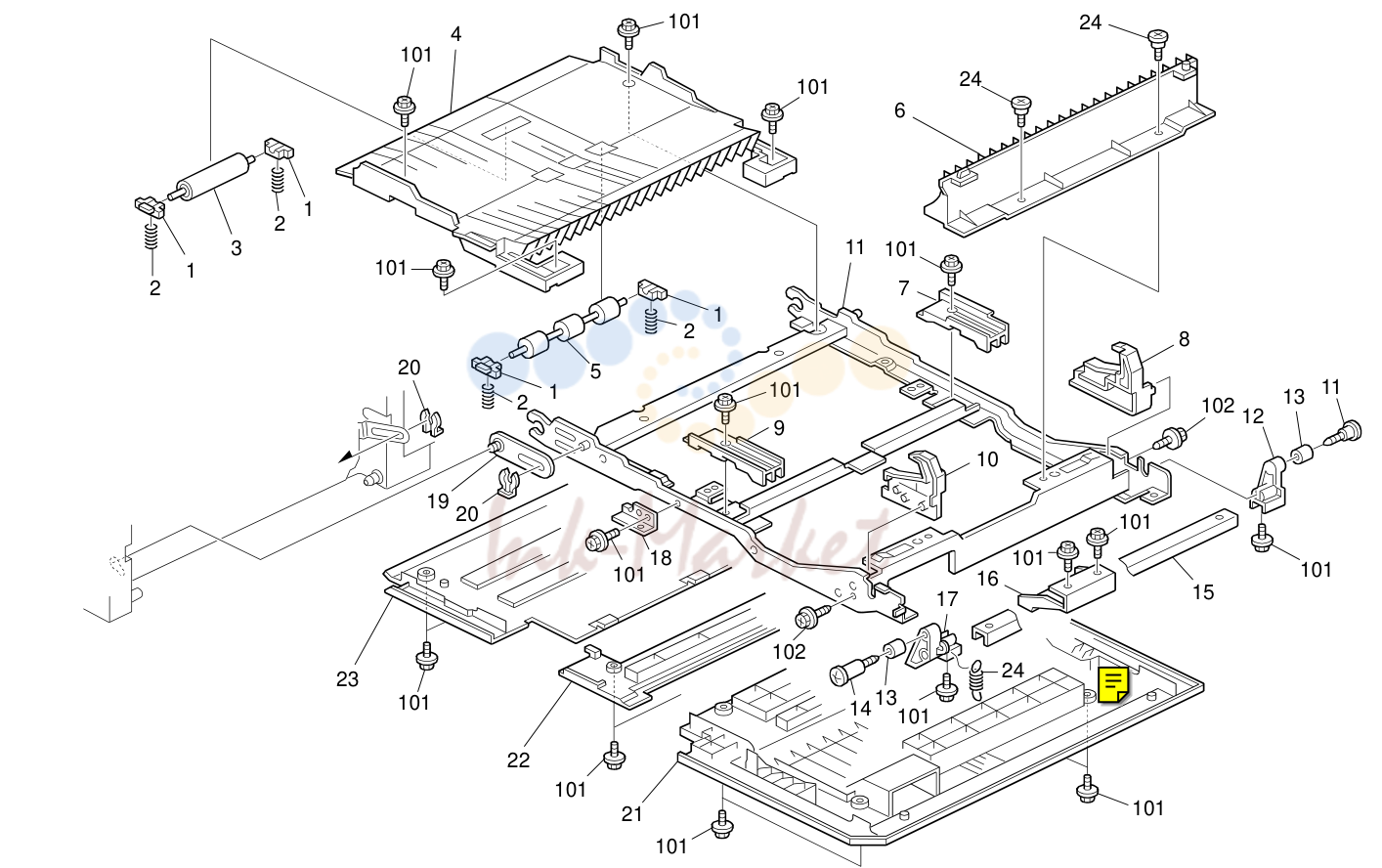

• 11. Vertical Transport (D017/D018/D019/D020)

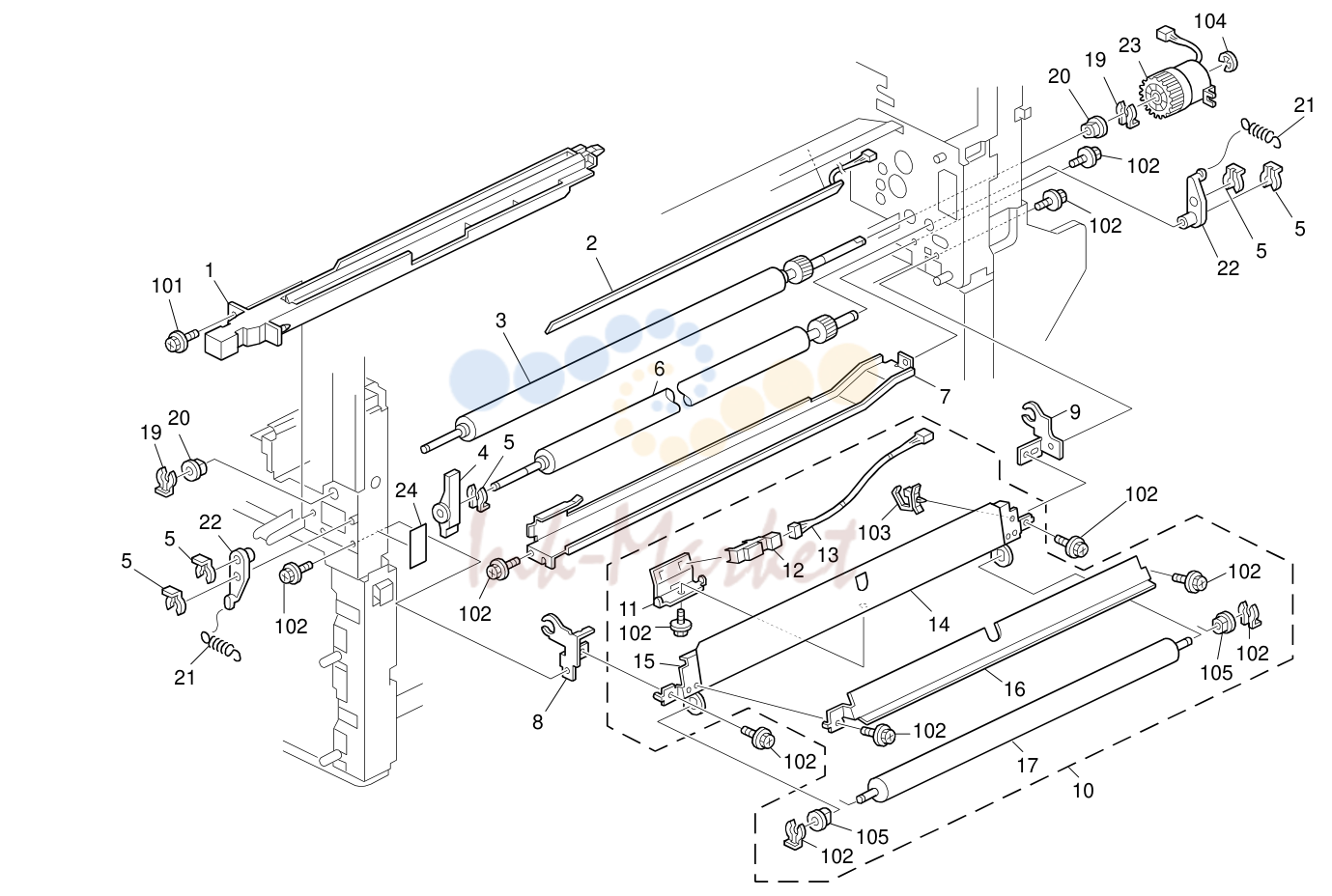

• 12. Paper Registration (D017/D018/D019/D020)

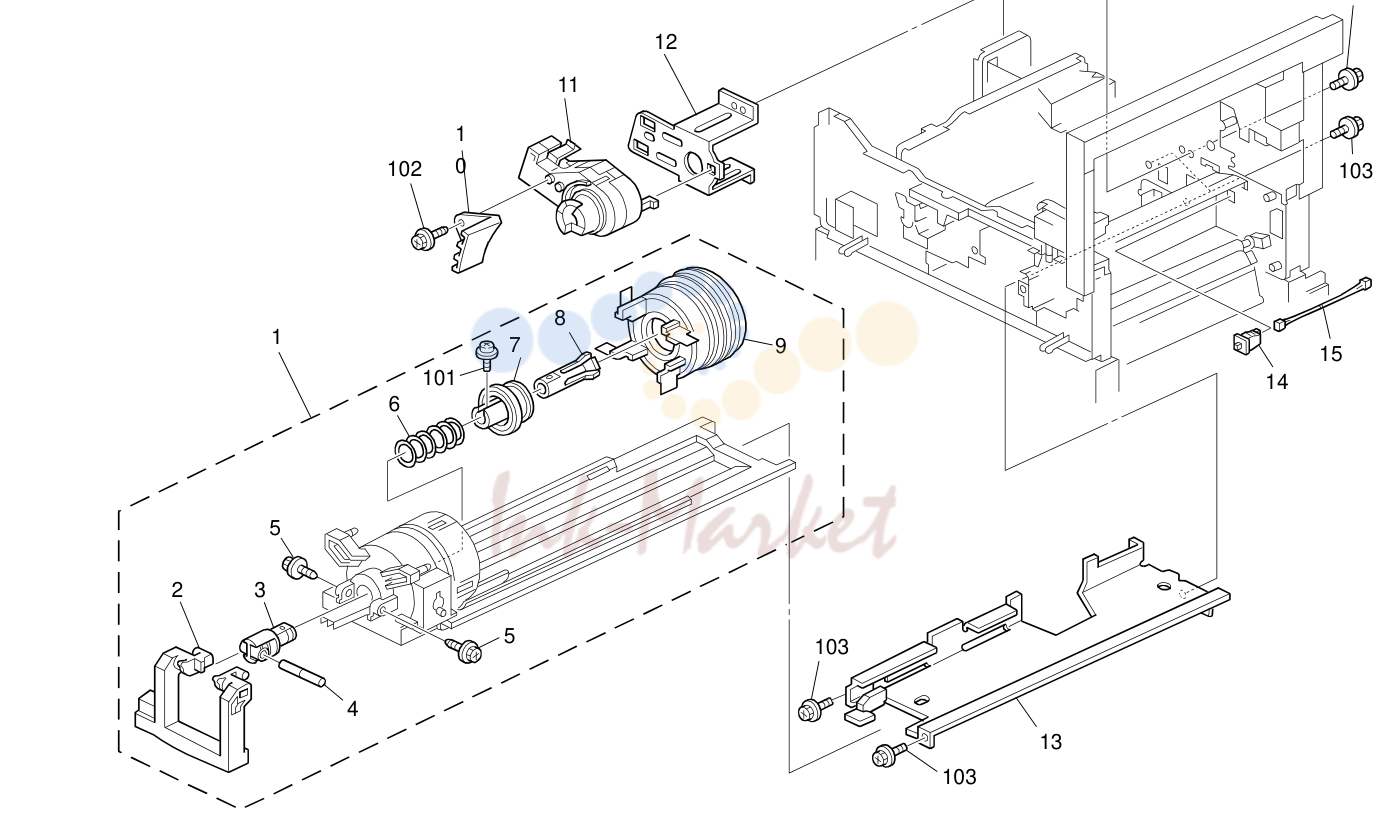

• 13. Toner Hopper Unit (D017/D018/D019/D020)

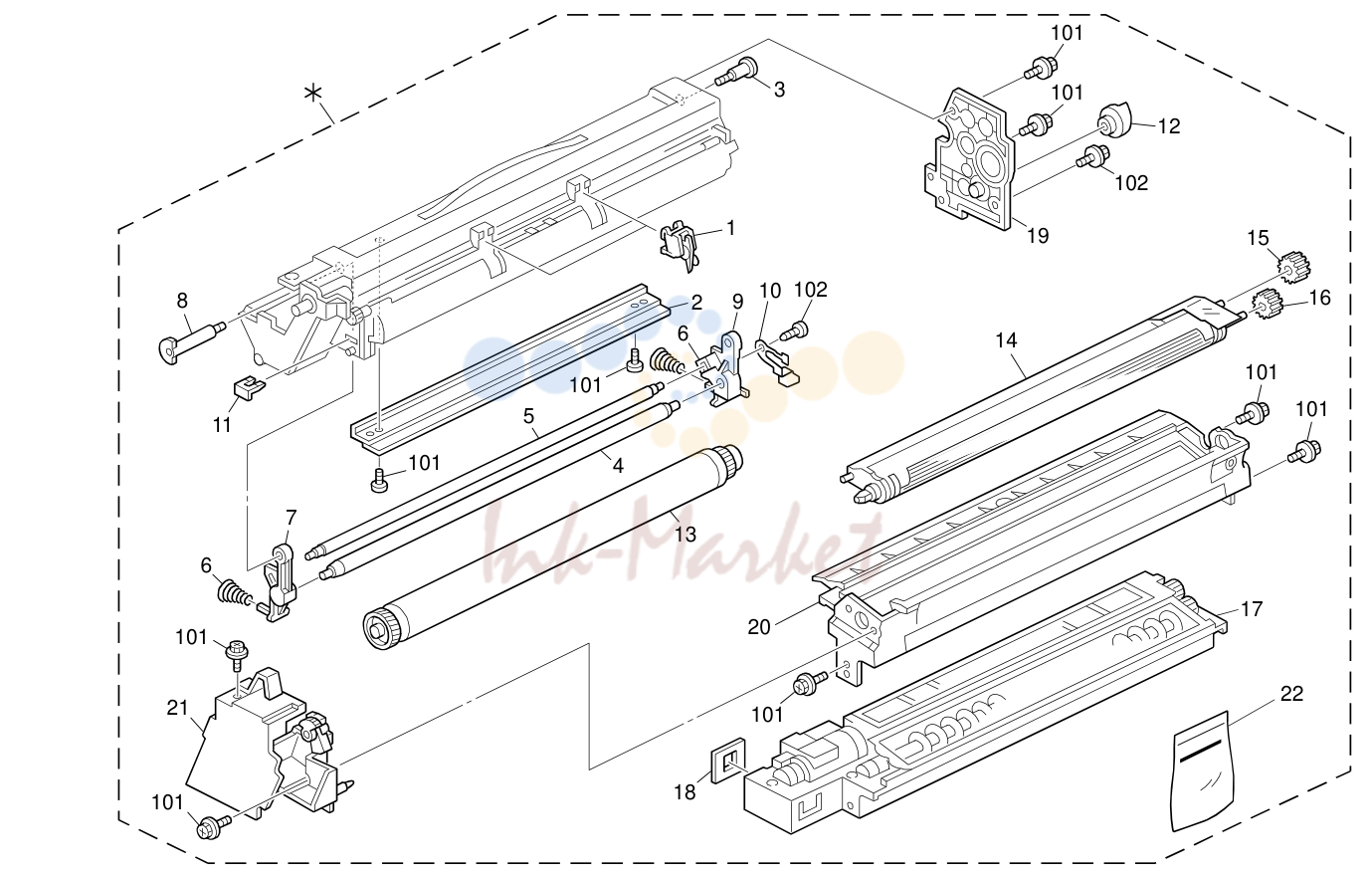

• 14. PCU Section (D017/D018/D019/D020)

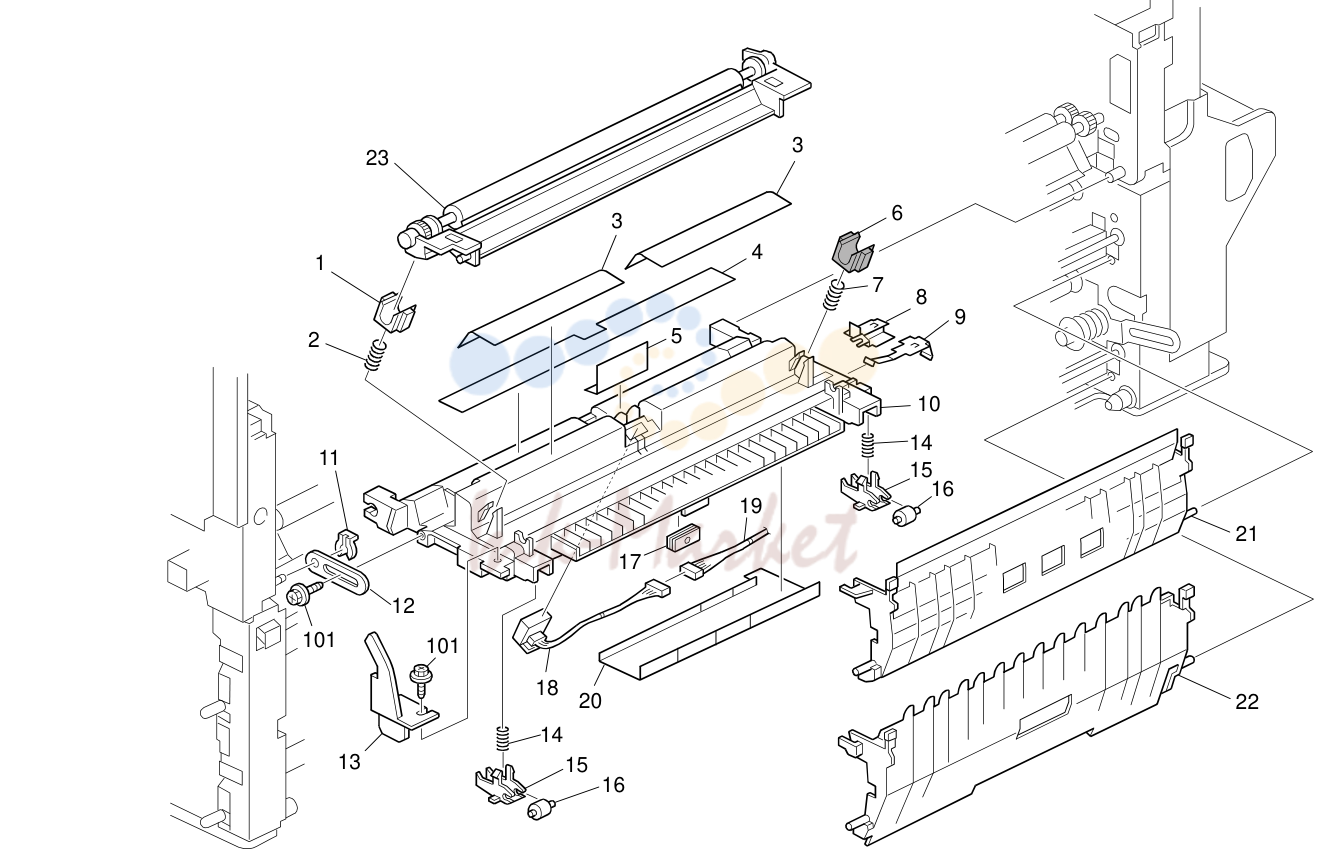

• 15. Transfer Unit (D017/D018/D019/D020)

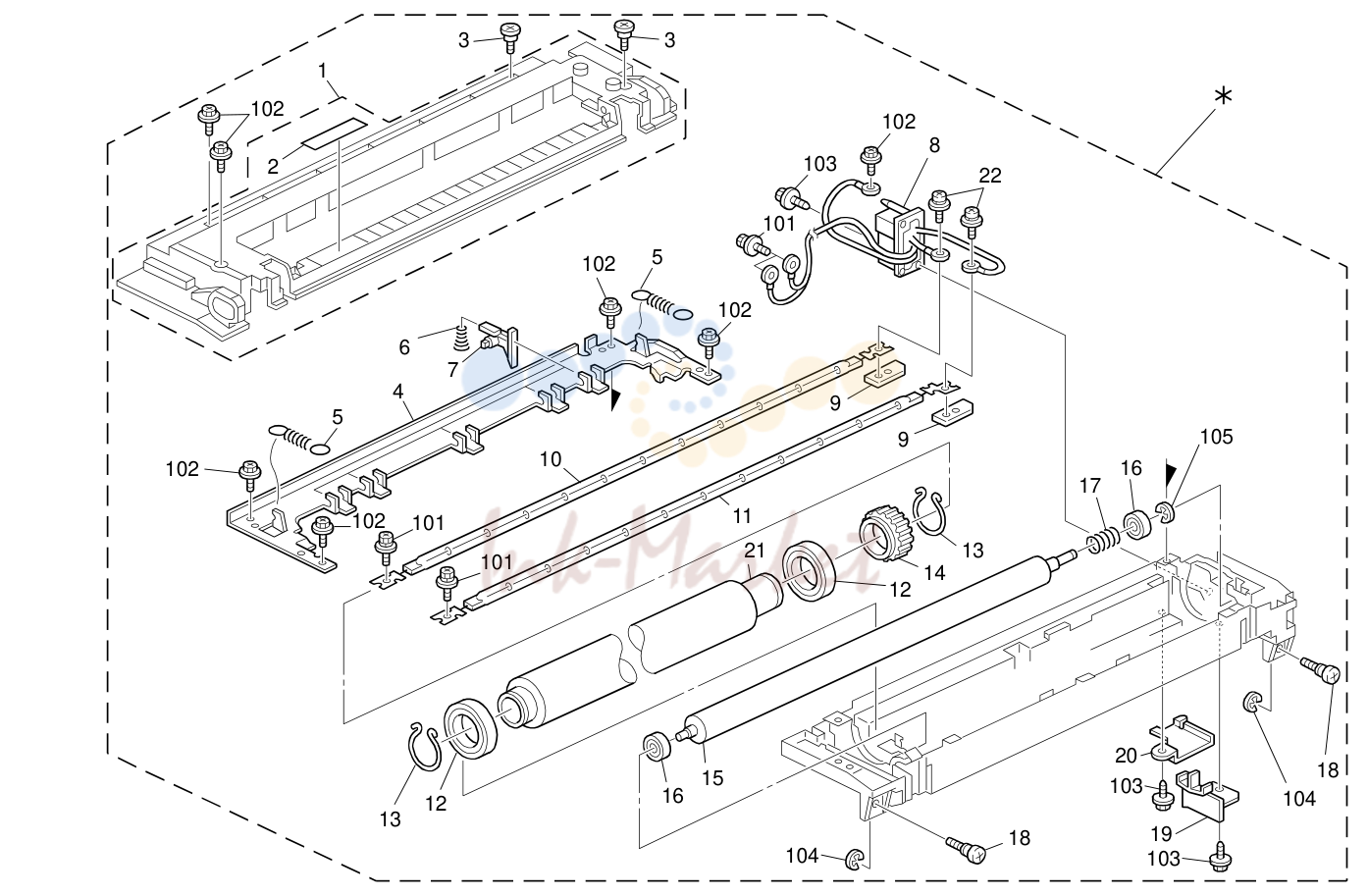

• 16. Fusing Unit 1 (D017/D018/D019/D020)

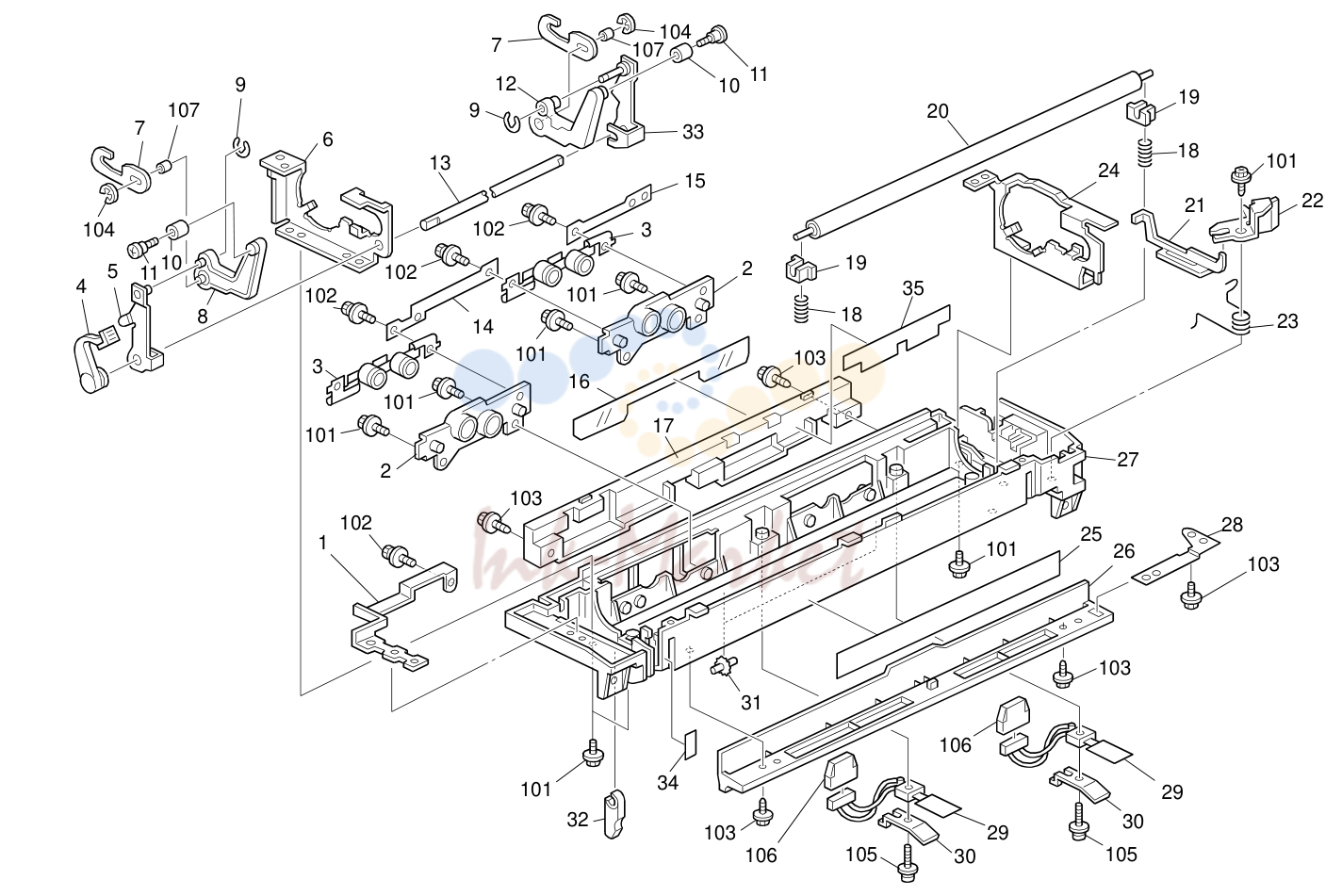

• 17. Fusing Unit 2 (D017/D018/D019/D020)
• 18. Paper Exit (D017/D018/D019/D020)
• 19. Drive Section 1 (D017/D018/D019/D020)
• 20. Drive Section 2 (D017/D018/D019/D020)
• 21. Drive Section 3 (D017/D018/D019/D020)
• 22. Electrical Section 1 (D017/D018/D019/D020)
• 23. Electrical Section 2 (D017/D018/D019/D020)
• 24. Electrical Section 3 (D017/D018/D019/D020)
• 25. Frame Section (D017/D018/D019/D020)
• 26. Decal And Document (D017/D018/D019/D020)
• 27. Special Tools (D017/D018/D019/D020)

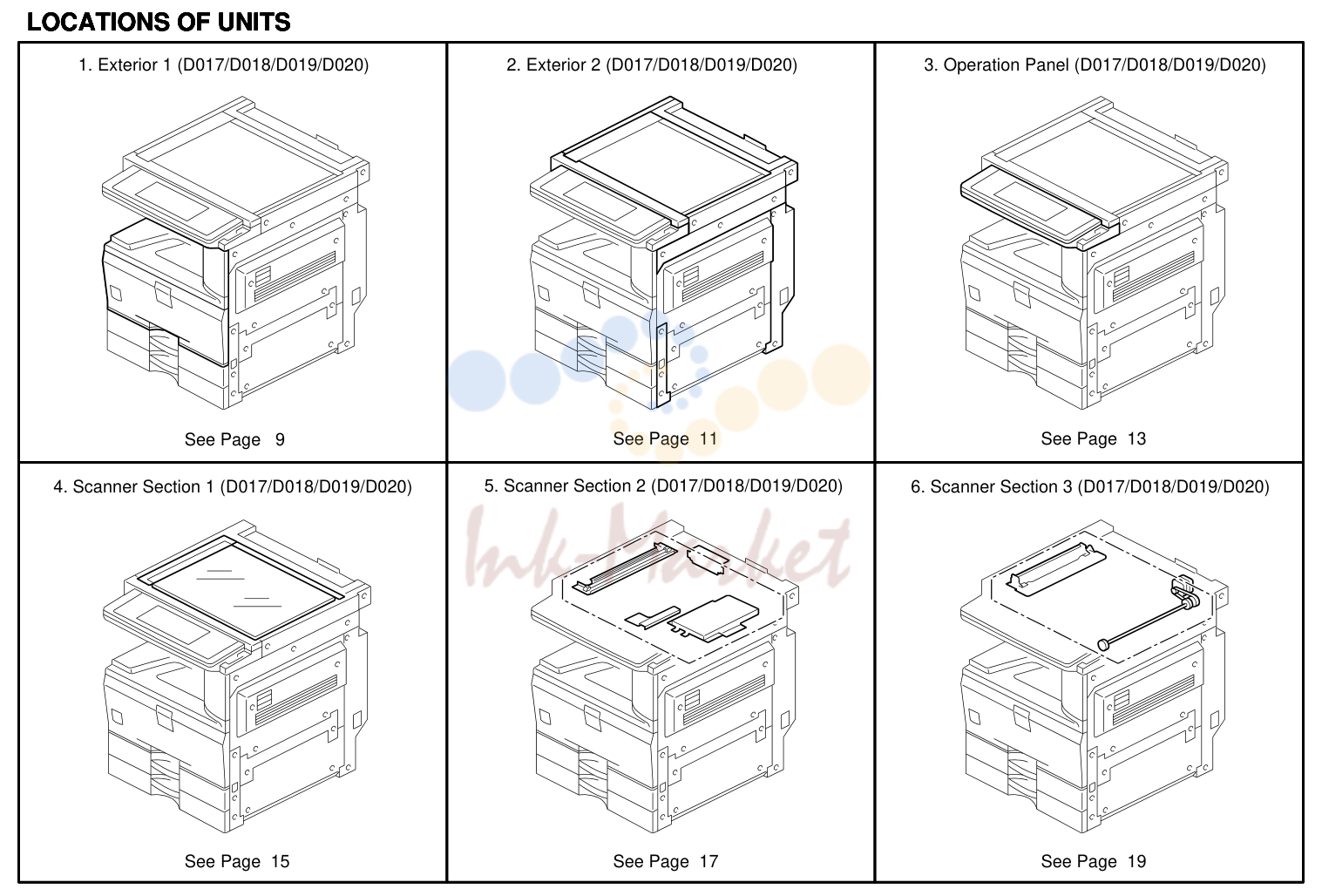

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
1	AA001477 запросить цену →		Decal:Energy-Star
11	B1321531 запросить цену →		Panel:Logo
2	G0201332 запросить цену →		Hinge - Front Cover
12	B1321573 запросить цену →		Decal - Power Source:Off
3	B0901264 запросить цену →		Magnet Catch:Door:Front
12	B1321572 запросить цену →		Decal:Power Source:Off:DOM
4	D0178600 запросить цену →		Model Name Plate:RIC:2550B
13	AG070504 ✓ в наличии		Magnet Catch:44.1N
14	D0191330 запросить цену →		Front Cover
4	D0178603 запросить цену →		Model Name Plate:LAN:2550B
15	D0191268 запросить цену →		Sheet:Operation Instructions
4	D0178604 запросить цену →		Model Name Plate:NSA:2550B
4	D0178605 запросить цену →		Model Name Plate:REX:2550B
16	B0901265 запросить цену →		Cover:Shield Glass:C
4	D0178606 запросить цену →		Model Name Plate:GES:2550B:EU
17	D0191308 запросить цену →		Upper Cover - Paper Exit NA
17	D0191328 запросить цену →		Upper Exit Cover - EU
4	D0178608 запросить цену →		Model Name Plate:INF:2550B
4	D0188600 запросить цену →		Model Name Plate:RIC:2550
18	A2671325 запросить цену →		Cap - LED
19	D0191326 запросить цену →		Front Cover - Right Upper NA
4	D0188603 запросить цену →		Model Name Plate:LAN:2550
19	D0191329 запросить цену →		Front Cover - Right Upper EU
4	D0188604 запросить цену →		Model Name Plate:NSA:2550
4	D0188605 запросить цену →		Model Name Plate:REX:2550
20	B2050151 запросить цену →		PCU Unit
21	D0191099 запросить цену →		Guide Plate:Scanner:Packing
4	D0188606 запросить цену →		Model Name Plate:GES:2550:EU
4	D0188608 запросить цену →		Model Name Plate:INF:2550
4	D0198600 запросить цену →		Model Name Plate:RIC:3350B
4	D0198603 запросить цену →		Model Name Plate:LAN:3350B
4	D0198604 запросить цену →		Model Name Plate:NSA:3350B
4	D0198605 запросить цену →		Model Name Plate:REX:3350B
4	D0198606 запросить цену →		Model Name Plate:GES:3350B:EU
4	D0198608 запросить цену →		Model Name Plate:INF:3350B
4	D0208600 запросить цену →		Model Name Plate:RIC:3350
4	D0208603 запросить цену →		Model Name Plate:LAN:3350
4	D0208604 запросить цену →		Model Name Plate:NSA:3350
4	D0208605 запросить цену →		Model Name Plate:REX:3350
4	D0208606 запросить цену →		Model Name Plate:GES:3350:EU
4	D0208608 запросить цену →		Model Name Plate:INF:3350
5	B0901302 запросить цену →		Cover:Main Switch
6	D0191261 запросить цену →		Front Door - NA
6	D0191266 запросить цену →		Front Door - EU
7	A2671342 запросить цену →		Shield Duct
8	D0191349 запросить цену →		End Fence - Paper
101	04503008N запросить цену →		Tapping Screw - M3x8
102	04513008N запросить цену →		Tapping Screw - M3x8
9	D0191348 запросить цену →		Support Tray - Paper Exit
10	D0191343 запросить цену →		Exit Cover
103	04503010N запросить цену →		Tapping Screw - M3x10
10	D0191361 запросить цену →		Exit Cover EU
104	04340082N запросить цену →		Tapping Screw - M4x8

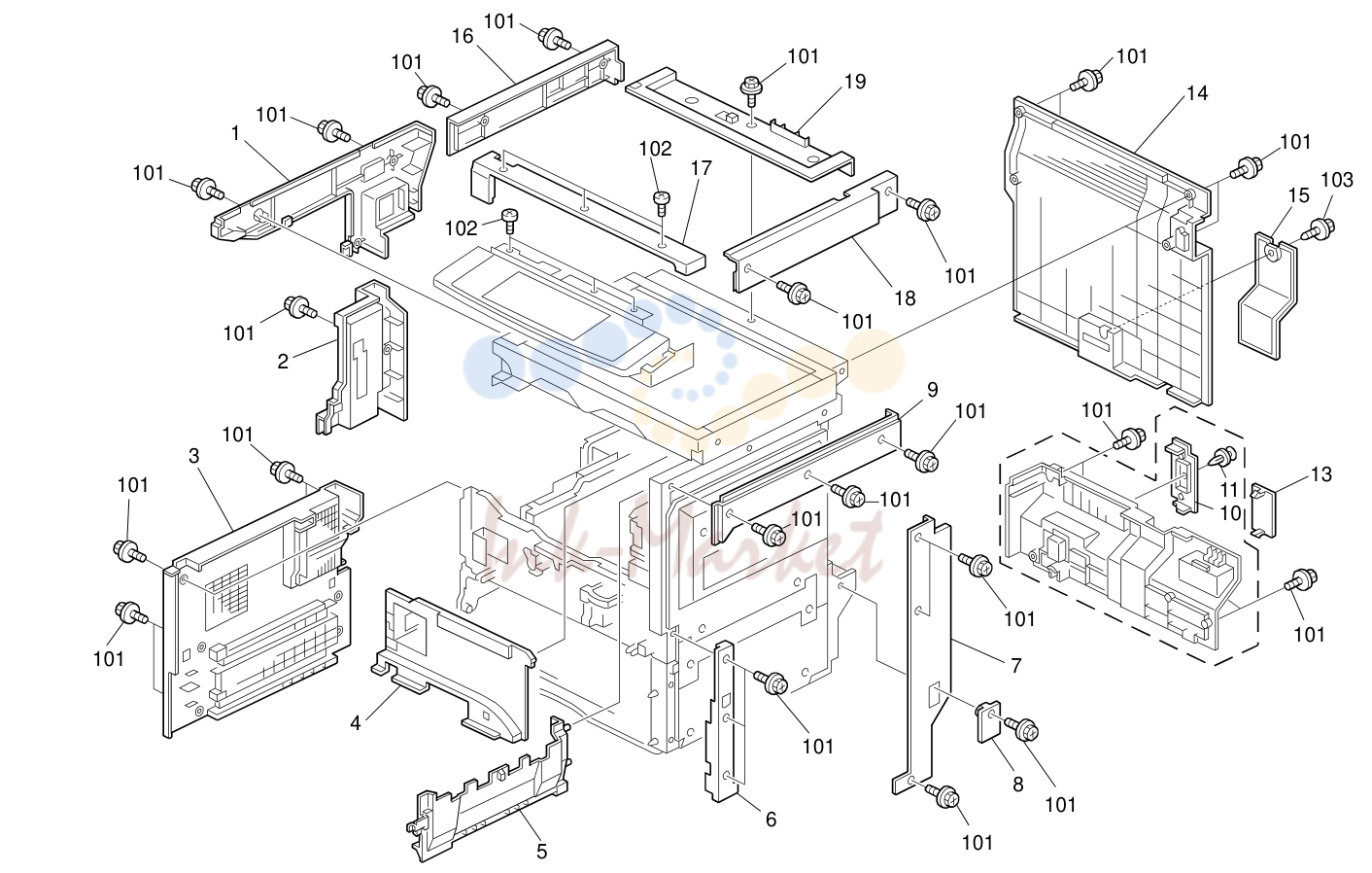

2. Exterior 2 (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
1	D0191283 запросить цену →		Left Upper Cover - NA
19	B2371367 запросить цену →		Scanner Cover - Rear EU
1	D0191357 запросить цену →		Left Upper Cover - EU
2	D0191285 запросить цену →		Left Rear - NA
2	D0191359 запросить цену →		Left Rear Cover - EU
2	D0191282 запросить цену →		Cover:Left Rear:MONO
3	D0191284 запросить цену →		Left Cover - NA
3	D0191358 запросить цену →		Left Cover - EU
4	D0191307 запросить цену →		Rear Cover - Paper Exit NA
4	D0191327 запросить цену →		Rear Exit Cover - EU
5	D0191346 запросить цену →		Lower Cover - Paper Exit
5	D0191347 запросить цену →		Lower Exit Cover - EU
6	D0191279 запросить цену →		Right Front Cover - NA
6	D0191356 запросить цену →		Right Front Cover - EU
7	D0191278 запросить цену →		Right Rear Cover - NA
7	D0191355 запросить цену →		Right Rear Cover - EU
8	D0191371 запросить цену →		Connector Cap - Vertical Transport
9	D0191277 запросить цену →		Right Cover - NA
9	D0191354 запросить цену →		Right Cover - EU
10	B0901375 запросить цену →		Cap:Heater:Dehumidifier
11	B0391367 запросить цену →		Rivet - M6
12	D0191296 запросить цену →		Right Rear Cover
12	D0191393 запросить цену →		Right Rear Cover - Lower EU
13	B0241365 запросить цену →		Cap - 38x77
14	D0191294 запросить цену →		Rear Cover
14	D0191390 запросить цену →		Rear Cover - EU
15	D0191376 запросить цену →		Cap - Paper Feed Table NA
15	D0191378 запросить цену →		Cap - Paper Feed Table EU
16	D0191254 запросить цену →		Left Scanner Cover - NA
16	D0191350 запросить цену →		Left Scanner Cover - EU
17	D0191257 запросить цену →		Cover:Scanner:Front Upper:NA
17	D0191353 запросить цену →		Front Scanner Cover - EU
18	D0191256 запросить цену →		Upper Scanner Cover - Front NA
101	04513008N запросить цену →		Tapping Screw - M3x8
18	D0191352 запросить цену →		Right Scanner Cover - EU
19	D0191255 запросить цену →		Upper Scanner Cover - Rear NA
102	03530050N запросить цену →		Screw-M3x5
103	04503010N запросить цену →		Tapping Screw - M3x10
19	D0191351 запросить цену →		Rear Scanner Cover - EU

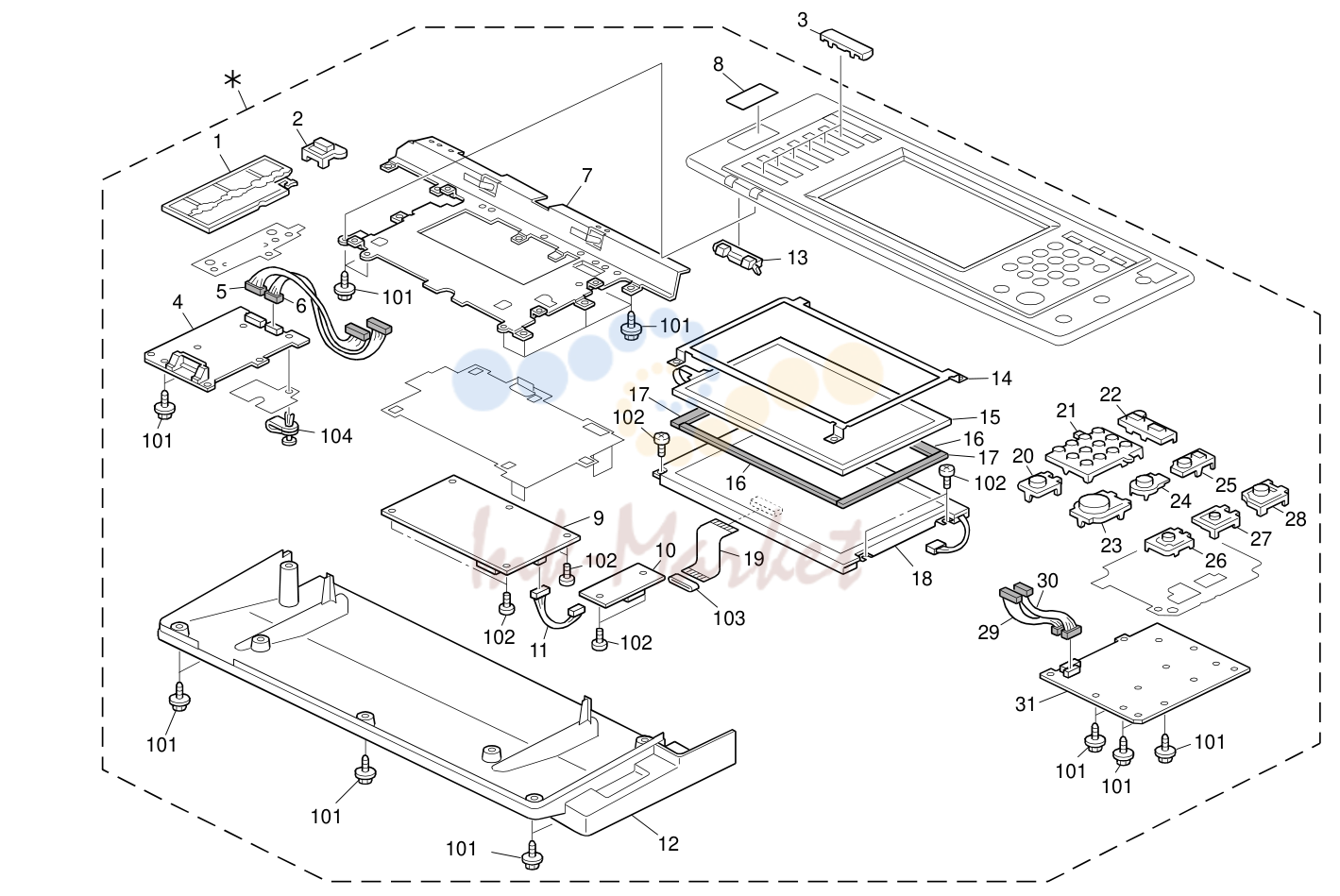

3. Operation Panel (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
1	B2381547 запросить цену →		Spacer - Keytop
2	B2381511 запросить цену →		Keytop - Counter
3	B2231518 запросить цену →		Keytop - Blank FB
4	B2231475 запросить цену →		PCB OP-L
5	D0091480 запросить цену →		Harness:OP-R:10
6	D0091481 запросить цену →		Harness:OP-R:13
7	D0191505 запросить цену →		Bracket- LCDC Board
8	B2381540 запросить цену →		Sheet:Data:Display:NA
9	D0191461 запросить цену →		LCDC Board - NA
9	D0191462 запросить цену →		LCDC Board - EU
9	D0191463 запросить цену →		LCDC Board - TWN/AA
10	D0091486 запросить цену →		Invertor:TFT
11	D0091484 запросить цену →		Harness:Invertor
12	D0191502 запросить цену →		Lower Cover - Operation Panel
13	B2381519 запросить цену →		Lens - Front
14	D0091504 запросить цену →		Shadeing Plate:Touch Panel
15	D0091488 запросить цену →		Touch Panel:W-VGA:MA
16	B2381534 ✓ в наличии		LCD Spacer A
17	B2381535 ✓ в наличии		LCD Spacer B
18	D0091498 запросить цену →		LCD:TFT:W-VGA:MV
19	D0091487 запросить цену →		Cable:FFC:TFT:LCD
20	B2231520 запросить цену →		Keytop - Clear/Stop
21	B2231540 запросить цену →		Keytop:10Key:NA
21	B2231521 запросить цену →		Keytop:10Key
21	B2231541 запросить цену →		Keytop - 10Key AA
22	B2381583 запросить цену →		Keytop - Clear Modes
23	B2381504 запросить цену →		Keytop - Start
24	B2381506 запросить цену →		Keytop - Try Print
101	04503010N запросить цену →		Tapping Screw - M3x10
25	B2381509 запросить цену →		Keytop - Interrupt
102	03530060N запросить цену →		Bind Screw - M3x6
26	B2381552 запросить цену →		Keytop - Kantan
103	16072053 запросить цену →		Ferrite Core:E04FG210810
27	B2381550 запросить цену →		Keytop - Login
28	B2381549 запросить цену →		Keytop - Power Source
104	11050032 запросить цену →		Clamp

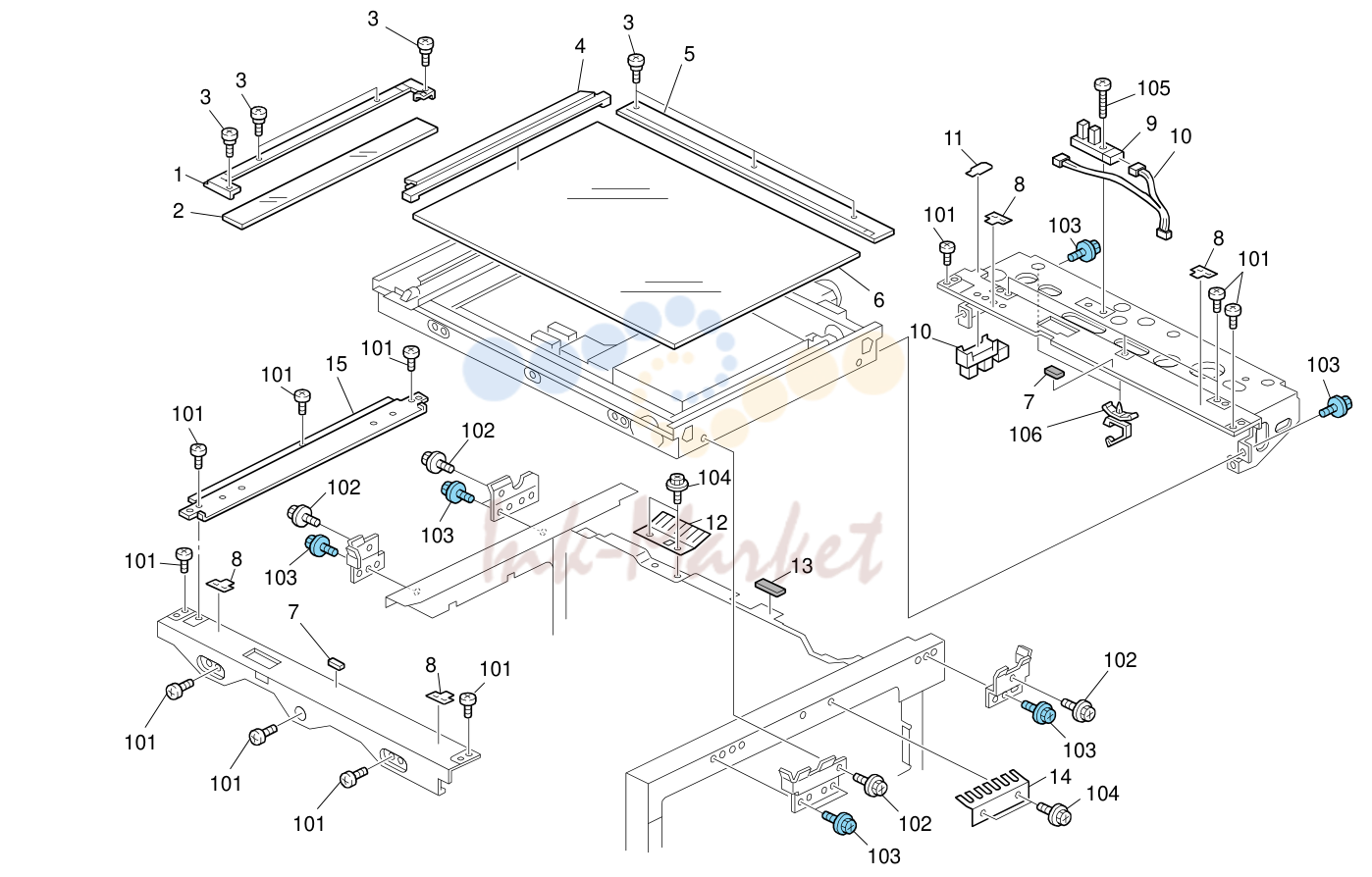

4. Scanner Section 1 (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
1	D0191801 запросить цену →		Scale:Left:A
101	04533006N запросить цену →		Tapping Screw - M3x6
102	04513008N запросить цену →		Tapping Screw - M3x8
1	B2381801 запросить цену →		Scale - Left (A)
103	04543006Q запросить цену →		Tapping Screw - M3x6
2	B2381795 запросить цену →		Exposure Glass
3	B3901759 запросить цену →		Shaft:Scale
104	04513006N запросить цену →		Tapping Screw - 3x6
4	D0191713 запросить цену →		Scale:Left:B:NA:Ass'y
105	03140120N запросить цену →		Screw - M4x12
106	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
4	D0191723 запросить цену →		Scale:Left:B:Ass'y
4	B2371713 запросить цену →		Scale - Left B NA
4	B2381713 запросить цену →		Scale - Left (B)
5	D0191751 запросить цену →		Rear Scale
5	B2291751 запросить цену →		Scale - Inner Back
6	A2501752 ✓ в наличии		Exposure Glass
7	54421924 запросить цену →		Exposure Glass Cushion
7	B0931862 запросить цену →		Cushion Glass
8	B2381845 запросить цену →		Seal:Exposure Glass
9	AW020146 запросить цену →		Photointerruptor:Flat:PICH2mm:M4
10	D0195250 запросить цену →		Harness - Home Position Sensor
10	D0205209 запросить цену →		Harness - BCU:HPS/AKS:5V
11	G5701225 запросить цену →		Sensor Shielding Plate
12	A2671089 запросить цену →		Grounding Plate - Upper Rear
13	D0195849 запросить цену →		Gasket
14	A2671090 запросить цену →		Grounding Plate - Lower Right
15	D0191803 запросить цену →		Bracket:Document Feeder
15	B2381803 запросить цену →		Document Feeder Bracket

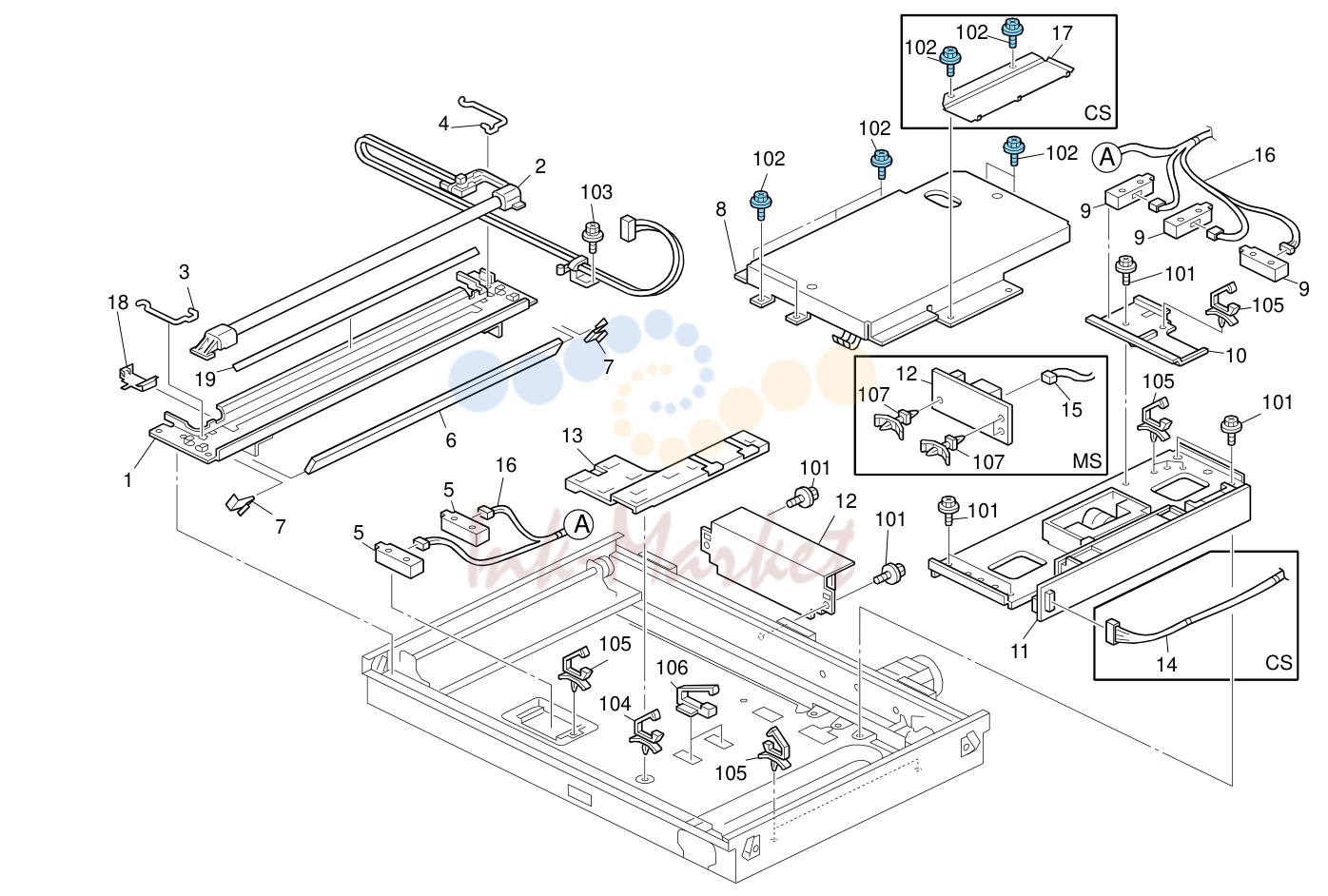

5. Scanner Section 2 (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
1	D0191817 запросить цену →		1st Scanner Ass'y
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04543006Q запросить цену →		Tapping Screw - M3x6
1	B1801817 запросить цену →		1st Scanner Ass'y
2	D0191830 запросить цену →		Xenon Lamp:Monochrome
103	08025299 запросить цену →		Tapping Screw - M3x8
2	B2381820 запросить цену →		Xenon Lamp - DIA10
104	11050516 запросить цену →		Clamp
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	A1931766 запросить цену →		Wire Clamp
106	11050622 запросить цену →		Clamp - JCC-1R
4	A1931769 запросить цену →		Clamp - Rear Wire
107	11050195 запросить цену →		PCB Stud
5	AW010133 запросить цену →		Original Sensor - 66mm
6	AC030142 запросить цену →		1st Mirror
7	A1931767 запросить цену →		1st Mirror Holder
8	D0191823 запросить цену →		Inner Cover - Scanner
8	B2381823 запросить цену →		Inner Cover - Scanner
9	AW010134 запросить цену →		Original Sensor - 48mm
10	D0191827 запросить цену →		Bracket:Original Sensor
10	B2381827 запросить цену →		Original Sensor Bracket
11	D0191698 запросить цену →		Lens Unit
11	D0201698 запросить цену →		Lens Unit
12	AZ500068 запросить цену →		Stabilizer:Xenon Lamp
12	B2381821 запросить цену →		Stabilizer
13	D0191753 запросить цену →		Harness Cover
13	B2381753 запросить цену →		Inner Cover - Sensor
14	D0195245 запросить цену →		Harness - SBU MS
14	B2385372 запросить цену →		Harness - LVDS
15	D0195252 запросить цену →		Harness - Exposure Lamp MS
15	B2385369 запросить цену →		Harness - Lamp
16	D0195230 запросить цену →		Harness - APS MS
16	B2385367 запросить цену →		Harness - APS
17	B2385344 запросить цену →		SBU Ground Plate

6. Scanner Section 3 (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
101	03530050N запросить цену →		Screw-M3x5
1	D0191689 запросить цену →		2nd Scanner Ass'y
1	B2381689 запросить цену →		2nd Scanner Ass'y
102	04513006N запросить цену →		Tapping Screw - 3x6
2	AC030162 запросить цену →		Mirror No.2
103	08025299 запросить цену →		Tapping Screw - M3x8
104	04513008N запросить цену →		Tapping Screw - M3x8
3	G4042810 запросить цену →		Spring Plate - 2nd Mirror
105	08050088 запросить цену →		Retaining Ring - M6
4	G5702833 запросить цену →		Pulley Holder
5	G5702834 запросить цену →		Pulley - High Voltage Supply Cord
106	11050516 запросить цену →		Clamp
6	G5702832 запросить цену →		Guide - High Voltage Supply Cord
107	11050487 запросить цену →		Harness Clamp
108	11050621 запросить цену →		Clamp - SB-2712
7	B2381806 запросить цену →		Idler Pulley
8	D0195249 запросить цену →		Harness - Scanner Motor
109	04543006Q запросить цену →		Tapping Screw - M3x6
8	B2385371 запросить цену →		Harness - STM
110	07200040E запросить цену →		Retaining Ring - M4
9	B2381715 запросить цену →		Stepper Motor DC3.9V
10	D0191788 запросить цену →		Bracket - Scanner Drive Motor
10	B2381788 запросить цену →		Stepper Motor Bracket
11	AA060979 запросить цену →		Tension Spring:Tension:14720mN
12	B2381762 запросить цену →		Ground Plate - Stepper Motor
13	B2381792 запросить цену →		Timing Belt - 157ST1.5-4.0
14	B2381787 запросить цену →		Drive Were
15	B1801704 запросить цену →		Bracket:Tension
15	D0191704 запросить цену →		Bracket:Tension
16	AA060980 запросить цену →		Tension Spring:Tension:11300mN
17	B2381786 запросить цену →		Scanner Drive Shaft
18	AA082144 запросить цену →		Bushing - 8x12x7
19	B2381814 запросить цену →		Pulley:Drive Were:Rear:SUB-Ass'y
20	G5701133 запросить цену →		Timing Pulley
21	B2381816 запросить цену →		Pulley:Drive Were:Front:SUB-Ass'y
22	B2291688 запросить цену →		Heater:Option:230V:9W
23	A1931816 запросить цену →		1st Slide Rail
24	B1801734 запросить цену →		Slide Rail:No.2
25	B2381793 запросить цену →		Bushing Spacer
26	B2381796 запросить цену →		Hall Plug
27	B2381807 запросить цену →		Pulley

7. Laser Unit (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
1	B2061977 запросить цену →		Shield Glass
102	04523008N запросить цену →		Tapping Screw - M3x8
2	G0291980 запросить цену →		Decal - LD
103	11050508 запросить цену →		Harness Clamp - LWS-0711
104	04523010N запросить цену →		Binding Self-Tapping Screw:3x10
3	B2061971 запросить цену →		Supporting Plate:Cover:Imaging Unit
4	B0901917 запросить цену →		Cover:Polygon Scanner:Ass'y
5	B0901938 запросить цену →		Cover:Optical Housing
6	B2091898 запросить цену →		Polygon Mirror Motor
7	D0195224 запросить цену →		Harness - Polygon Mirror Motor
8	A2321916 запросить цену →		Collar-polygon Motor
9	A2671944 запросить цену →		Plate - Sync.detector Board
10	D0195222 запросить цену →		Harness - Sync Detector
11	D0095320 запросить цену →		Sync Detector Board
12	G0291975 запросить цену →		Cylindrical Lens
13	G0201937 запросить цену →		Shield Glass - Polygon Morror Motor
14	D0191919 запросить цену →		Laser Diode Unit

8. Paper Tray (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
1	D0102867 запросить цену →		Font Slider - Upper
36	A2672857 запросить цену →		Spring Plate - Side Fence
37	D0102897 запросить цену →		Side Fence Seal
2	D0102873 запросить цену →		Front Slider - Base
3	D0102884 запросить цену →		Front Side Fence
38	D0102866 запросить цену →		Rearslider - Upper
39	D0102874 запросить цену →		Rear Slider - Base
4	D0102853 запросить цену →		End Fence
40	B0902864 запросить цену →		Roller:Bracket:Rise
5	D0102900 запросить цену →		End Fence Seal
41	A2672865 запросить цену →		Shaft - Roller
6	B0277352 запросить цену →		Decal - Side Fence
7	D0102885 запросить цену →		Rear Side Fence
8	D0102861 запросить цену →		Tray Bottom Plate
9	D0102550 запросить цену →		Spacer:Link
10	B0902856 запросить цену →		Bracket:Rise
11	A2672878 запросить цену →		Spring Plate - Grounding
12	A2672899 запросить цену →		Sponge - Paper Feed Tray
13	B0902987 запросить цену →		Roller:Paper Tray
14	B0902869 запросить цену →		Gear - 16Z
15	D0102854 запросить цену →		Shaft - Tray Bottom Plate
16	D0102850 запросить цену →		Paper Tray
17	D0102822 ✓ в наличии		Friction Pad
18	A2672834 запросить цену →		Pressure Spring - Friction Pad
19	B0912898 запросить цену →		Sheet:Holder:Paper Tray
20	D0102870 запросить цену →		Link - Paper Size Sensor
21	D0102956 запросить цену →		Tension Spring - Paper Tray
22	A2672917 запросить цену →		Base Pad
23	D0102864 запросить цену →		Releaselever - Paper Tray
24	D0102951 запросить цену →		Release Shaft - Paper Tray
25	D0102955 запросить цену →		Grip Holder - Paper Tray
26	D0102953 запросить цену →		Release Lever - Paper Tray
27	AA060900 запросить цену →		Spring
101	04504008N запросить цену →		Tapping Screw - M4x8
28	D0102954 запросить цену →		Paper Tray Grip
102	07200080E запросить цену →		Retaining Ring - M8
29	D0192892 запросить цену →		Decal:Paper Set Direction
103	07200060E запросить цену →		Retaining Ring - M6
30	D0102875 запросить цену →		Spring Plate - Slider
31	D0102958 запросить цену →		Paper Tray Cover
104	03540060N запросить цену →		Screw-M4x6
32	B0902858 запросить цену →		Lever:Stopper:Front
105	04503020N запросить цену →		Tapping Screw:M3x20
33	B0902859 запросить цену →		Stopper:Positioning
106	11050415 запросить цену →		Clamp:Card Spacer(F2)

9. 1st Paper Feed Section (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B0902805 запросить цену →		Bracket:Paper End Sensor
102	04543006Q запросить цену →		Tapping Screw - M3x6
2	AW020141 ✓ в наличии		Photointerruptor
103	08053480 запросить цену →		Bushing - 6mm
3	D0195215 запросить цену →		Interface Harness - Paper End
104	07200040E запросить цену →		Retaining Ring - M4
4	A2672803 запросить цену →		Feeler - Paper End Sensor
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
5	D0192807 запросить цену →		Stopper - Paper Feed Roller
6	B0902686 запросить цену →		Snap Ring
106	11050522 запросить цену →		Edge Saddle - LES0510
7	D0192804 запросить цену →		Guide Plate - Paper Feed Roller
107	04533006N запросить цену →		Tapping Screw - M3x6
8	A2672751 ✓ в наличии		Paper Feed Roller
9	A2672754 запросить цену →		Shaft - Paper Feed Roller
10	B0902663 запросить цену →		Bracket:Photointerruptor
11	AW020173 запросить цену →		Photointerruptor:Vertical Transport
12	B2062828 запросить цену →		Guide Plate:Friction Pad:Upper
13	AA080252 запросить цену →		Bushing - M4
14	D0192682 запросить цену →		Upper Drive Roller
15	B2092665 запросить цену →		Roller:Sponge
16	D0102640 запросить цену →		Spacer:Supporter:Right
17	B2232714 запросить цену →		Positioning Cap - Short
18	AA161143 запросить цену →		Cushion - Link

10. 2nd Paper Feed Section (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B0902805 запросить цену →		Bracket:Paper End Sensor
2	AW020141 ✓ в наличии		Photointerruptor
102	04543006Q запросить цену →		Tapping Screw - M3x6
103	08053480 запросить цену →		Bushing - 6mm
3	D0195215 запросить цену →		Interface Harness - Paper End
4	A2672803 запросить цену →		Feeler - Paper End Sensor
104	07200040E запросить цену →		Retaining Ring - M4
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
5	B0932935 запросить цену →		Stopper Paper Feed Roller
106	11050522 запросить цену →		Edge Saddle - LES0510
6	B0902686 запросить цену →		Snap Ring
7	B0932808 запросить цену →		Guide Plate Paper Feed Roller 2 Ass'y
8	A2672751 ✓ в наличии		Paper Feed Roller
9	A2672754 запросить цену →		Shaft - Paper Feed Roller
10	B2092814 запросить цену →		Cushion - Roller Guide
11	D0192660 запросить цену →		Bracket:Photointerruptor
12	AW020173 запросить цену →		Photointerruptor:Vertical Transport
13	D0192844 запросить цену →		Link - Damper
14	B0972668 запросить цену →		Roller:Drive
15	AA080252 запросить цену →		Bushing - M4
16	B2062842 запросить цену →		Guide Plate:Friction Pad
17	D0192587 запросить цену →		Bracket - Guide Plate No.2
18	AA161143 запросить цену →		Cushion - Link

11. Vertical Transport (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
1	D0192736 запросить цену →		Bushing - Vertical Transport
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04503008N запросить цену →		Tapping Screw - M3x8
2	D0192734 запросить цену →		Spring - Transport
3	B0902742 запросить цену →		Roller:Pull Out:Option Tray
4	D0192731 запросить цену →		Guide Plate - Vertical Transport
5	D0192737 запросить цену →		Driven Roller - Vertical Transport
6	D0192707 запросить цену →		Guide Plate:Exit:Vertical TransportT
7	D0192703 запросить цену →		Rear Lever - Transfer
8	D0192705 запросить цену →		Rear Lever - Fusing
9	D0192704 запросить цену →		Front Lever - Transfer
10	D0192706 запросить цену →		Front Lever - Transfer
11	D0192710 запросить цену →		Frame - Vertical Transportr
12	D0192722 запросить цену →		Release Pawl - Rear
13	A2673958 запросить цену →		Roller - Lever
14	D0192727 запросить цену →		Stepped Screw - M4
15	D0192725 запросить цену →		Cleaner - Registration
16	D0192723 запросить цену →		Rerease Grip
17	D0192728 запросить цену →		Release Pawl - Front
18	D0192716 запросить цену →		Bracket:Manual Feed
19	D0192761 запросить цену →		Link - Vertical Transport
20	54472681 запросить цену →		Snap Ring
21	D0192841 запросить цену →		Upper Cover - Vertical Transport
22	D0192842 запросить цену →		Middle Cover - Vertical Transport
23	D0192843 запросить цену →		Lower Cover - Vertical Transport
24	D0192764 запросить цену →		Screw:DIA5:Hinge
25	D0192724 запросить цену →		Tension Spring

12. Paper Registration (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
1	D0192755 запросить цену →		Cleaner-registration
101	04523010N запросить цену →		Binding Self-tapping Screw:3x10
2	B2093452 запросить цену →		Discharge Lamp
102	04513006N запросить цену →		Tapping Screw - 3x6
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	D0192720 ✓ в наличии		Registration Roller - Drive
104	07200060E запросить цену →		Retaining Ring - M6
4	D0192822 запросить цену →		Knob - Registration Roller
5	54472681 запросить цену →		Snap Ring
105	08053480 запросить цену →		Bushing - 6mm
6	D0192820 запросить цену →		Registration Roller - Driven
7	D0192757 запросить цену →		Cleaner Bracket - Registration
8	D0192826 запросить цену →		Front Bracket - Registration Guide
9	D0192827 запросить цену →		Rear Bracket - Registration Guide
10	D0192690 запросить цену →		Left Guide Plate - Registration
11	B0902698 запросить цену →		Bracket:Registration Sensor
12	AW010057 запросить цену →		Pegistration Sensor
13	D0195237 запросить цену →		Interface Harness - Regist Sensor
14	D0192699 запросить цену →		Left Guide Plate 2 - Registration
15	D0192692 запросить цену →		Left Guide Plate - Registration
16	D0192694 запросить цену →		Right Guide Plate - Registration
17	B2092665 запросить цену →		Roller:Sponge
18	B0902686 запросить цену →		Snap Ring
19	B0902621 запросить цену →		Snap Ring - M6
20	AA082070 запросить цену →		Bushing - 8x16x7
21	D0192829 запросить цену →		Spring - Driven Registration
22	D0192823 ✓ в наличии		Bushing - Driven Roller
23	D0191186 запросить цену →		Magnetic Clutch - 39Z
24	D0192920 запросить цену →		Decal:Operating:B1 Lever

13. Toner Hopper Unit (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
1	D0193501 запросить цену →		Toner Supply Unit
101	04523008N запросить цену →		Tapping Screw - M3x8
2	B0903605 запросить цену →		Cam:Handle
102	04503008N запросить цену →		Tapping Screw - M3x8
3	B0903572 ✓ в наличии		Shaft:Chuck
103	04513006N запросить цену →		Tapping Screw - 3x6
4	A1843422 запросить цену →		Toner Slider
5	B0443191 запросить цену →		Tapping Screw-M3x8
6	A2673556 запросить цену →		Chuck Spring - Tonner Bottle
7	B0903573 запросить цену →		Slider:Ass'y
8	B0903571 запросить цену →		Chuck:Bottle
9	B0903560 запросить цену →		Cover:Toner Bottle:Ass'y
10	B0273620 запросить цену →		Motor Spacer - Toner Bottle
11	B2093616 запросить цену →		Toner Bottle Motor
12	B0907440 запросить цену →		Bracket DC Motor Toner Bottle Z EXP
13	D0191054 запросить цену →		Guide Plate:Toner Supply Unit:Ass'y
14	G0205626 запросить цену →		Push Switch
15	D0195203 запросить цену →		Harness - New Parts Sensor

14. PCU Section (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
102	04523006N запросить цену →		Binding Self-tapping Screw:3x6
1	B0392335 ✓ в наличии		Pickoff Pawl
2	AD041114 ✓ в наличии		Blade:Cleaning
3	A2671059 запросить цену →		PCU Seal
3	AA143444 запросить цену →		Stepped Screw
4	AD027018 ✓ в наличии		Roller:Charge:A3
5	AD042058 ✓ в наличии		Charge Cleaner Brush Roller
6	B0392287 ✓ в наличии		Charge Roller Spring
7	B0392292 запросить цену →		Front Pressure Arm - Charge Roller
7	B0902686 запросить цену →		Snap Ring
8	B0392293 запросить цену →		Pin - Front Pressure Arm
9	B2093174 запросить цену →		Arm:Pressure:Charge:Rear
10	AA161143 запросить цену →		Cushion - Link
10	B2093175 запросить цену →		Electrode Plate:Roller:Charge:Ass'y
11	B0392350 запросить цену →		Clip - OPC DRUM
12	B2093440 запросить цену →		Joint:Development
13	B0399510 ✓ в наличии		OPC Drum
14	B2093320 запросить цену →		Development Roller Assembly
15	B0393062 ✓ в наличии		Idler Gear
16	B0393060 ✓ в наличии		Development Roller Gear
17	B2093370 запросить цену →		Development Case
18	B2093196 запросить цену →		Shield:Toner Supply:Entrance
19	B2093233 ✓ в наличии		Drum Stay:Rear
20	B2093360 запросить цену →		Development Roller Case
21	B2093215 запросить цену →		Drum Stay:Front
22	B1219640 запросить цену →		Guide Plate:Entrance:Upper:Ass'y

15. Transfer Unit (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
101	04503008N запросить цену →		Tapping Screw - M3x8
1	AA080256 запросить цену →		Front Bushing - Transfer Roller
2	B0913911 запросить цену →		Compression Spring:Pressure:Front
3	AA150708 запросить цену →		Front Discharge Sheet
4	A2672712 запросить цену →		Cleaner - Regist Driven Roller
5	A2673905 запросить цену →		Cover - ID Sensor
6	AA080250 запросить цену →		Rear Bushing - Transfer Roller
7	B0913912 запросить цену →		Compression Spring:Pressure:Rear
8	A2673861 запросить цену →		Terminal - Transfer Roller
9	A2673862 запросить цену →		Terminal - Separation
10	D0193855 запросить цену →		Cover:Transfer/Separation Unit:C5
11	54472681 запросить цену →		Snap Ring
12	D0193941 запросить цену →		Band - Vertical Transport Cover
13	D0193931 запросить цену →		Lever:Shutter
14	D0193859 запросить цену →		Compression Spring
15	D0193866 запросить цену →		Pressure Over - Transfer Unit
16	D0193867 запросить цену →		Roller - Transfer Unit
17	AG070514 запросить цену →		Magnet Catch
18	D0193901 запросить цену →		ID Sensor
19	D0195236 запросить цену →		Interface Harness - Density Sensor
20	D0193908 запросить цену →		Cover - Density Sensor Harness
21	D0192656 запросить цену →		Guide Plate - Upper
22	D0192775 запросить цену →		Guide Plate - Lower
23	B2092870 запросить цену →		Spring Plate:Paper Size Sensor:Ass'y
23	B2093831 запросить цену →		Separation Unit:Ass'y

16. Fusing Unit 1 (D017/D018/D019/D020)

№	Артикул	Альт. артикул	Описание
1	D0194032 запросить цену →		Upper Frame - Fusing Unit
103	04503010N запросить цену →		Tapping Screw - M3x10
2	AA000301 запросить цену →		Decal Warning (High Temperature)
104	07200030E запросить цену →		Retaining Ring - M3
3	AA143219 запросить цену →		Stepped Screw
105	07200060E запросить цену →		Retaining Ring - M6
4	D0194101 запросить цену →		Bracket - Stripper Pawls
5	D0194114 запросить цену →		Tension Spring - Pressure
6	A2674103 запросить цену →		Spring - Fusing Stripper
7	AE044025 ✓ в наличии		Hot Roller Stripper
8	D0195274 запросить цену →		Drawer:Fusing:120V
8	D0195275 запросить цену →		Drawer:Fusing:230V
8	D0195273 запросить цену →		Drawer:Fusing:100V
9	B0904092 запросить цену →		Terminal:Heater
10	AX440140 запросить цену →		Fusing Lamp - 120V
10	AX440142 запросить цену →		Fusing Lamp - 230V
11	AX440141 запросить цену →		Fusing Lamp - 120V
11	AX440143 запросить цену →		Fusing Lamp - 230V
12	G0524618 ✓ в наличии		Bearing 30x42x7
13	B0314056 запросить цену →		C Ring - Hot Roller
14	AB011400 запросить цену →		Gear - 48Z
15	AE020161 ✓ в наличии		Pressure Roller:MM27
16	AE030030 ✓ в наличии		Ball Bearing - 8x19x6
17	B0914066 запросить цену →		Spring:Flange:Pressure Roller
18	A2674161 запросить цену →		Knob Screw
19	B2094071 запросить цену →		Circlip Stopper
20	B2064077 запросить цену →		Guide:Harness:Plate
21	AE011103 ✓ в наличии		Hot Roller:MM40:T0.4
22	B0514050 запросить цену →		Philips Screw - M3x8

Каталог очень большой (1170 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
