Ricoh Aficio MP 2500 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. EXTERIOR 2 (D010/D043)
• 3. OPERATION PANEL (D010/D043)
• 4. OPTICS SECTION 1 (D010/D043)
• 5. OPTICS SECTION 2 (D010/D043)
• 6. OPTICS SECTION 3 (D010/D043)
• 7. LASER UNIT (D010/D043)
• 8. BY-PASS FEED SECTION (D010/D043)

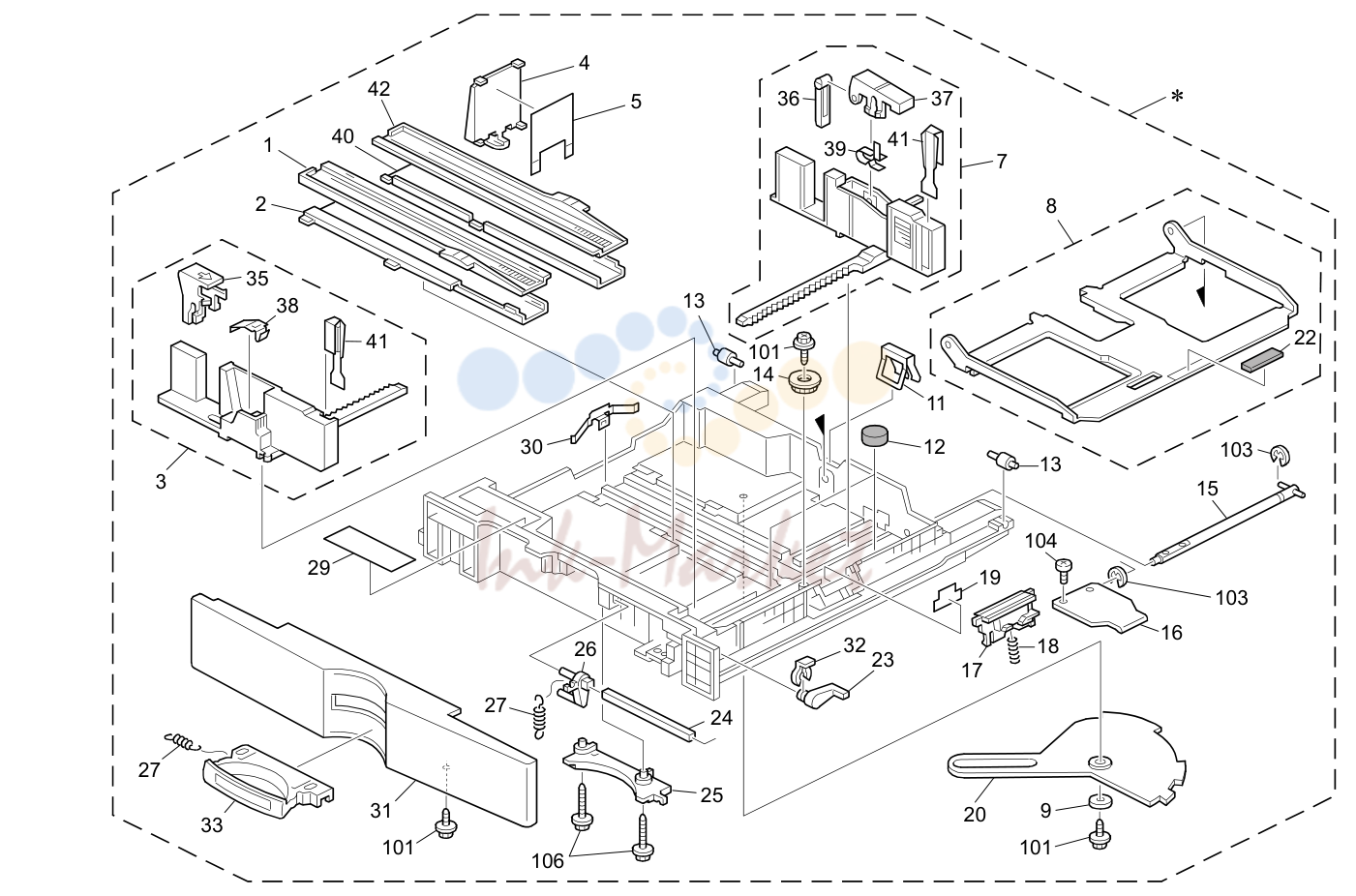

• 9. 1st PAPER TRAY (D010/D043)

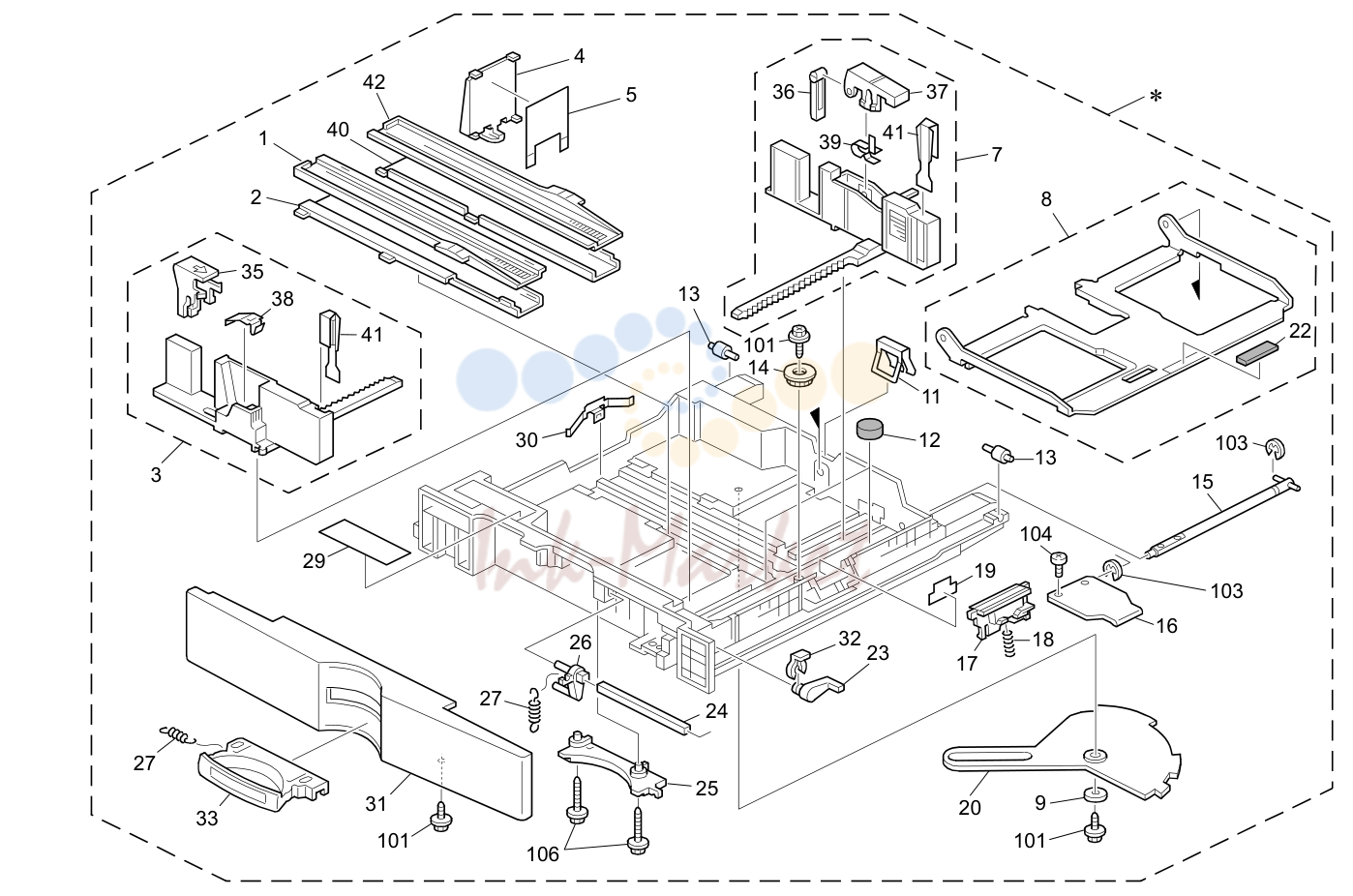

• 10. 2nd PAPER TRAY (D010/D043)

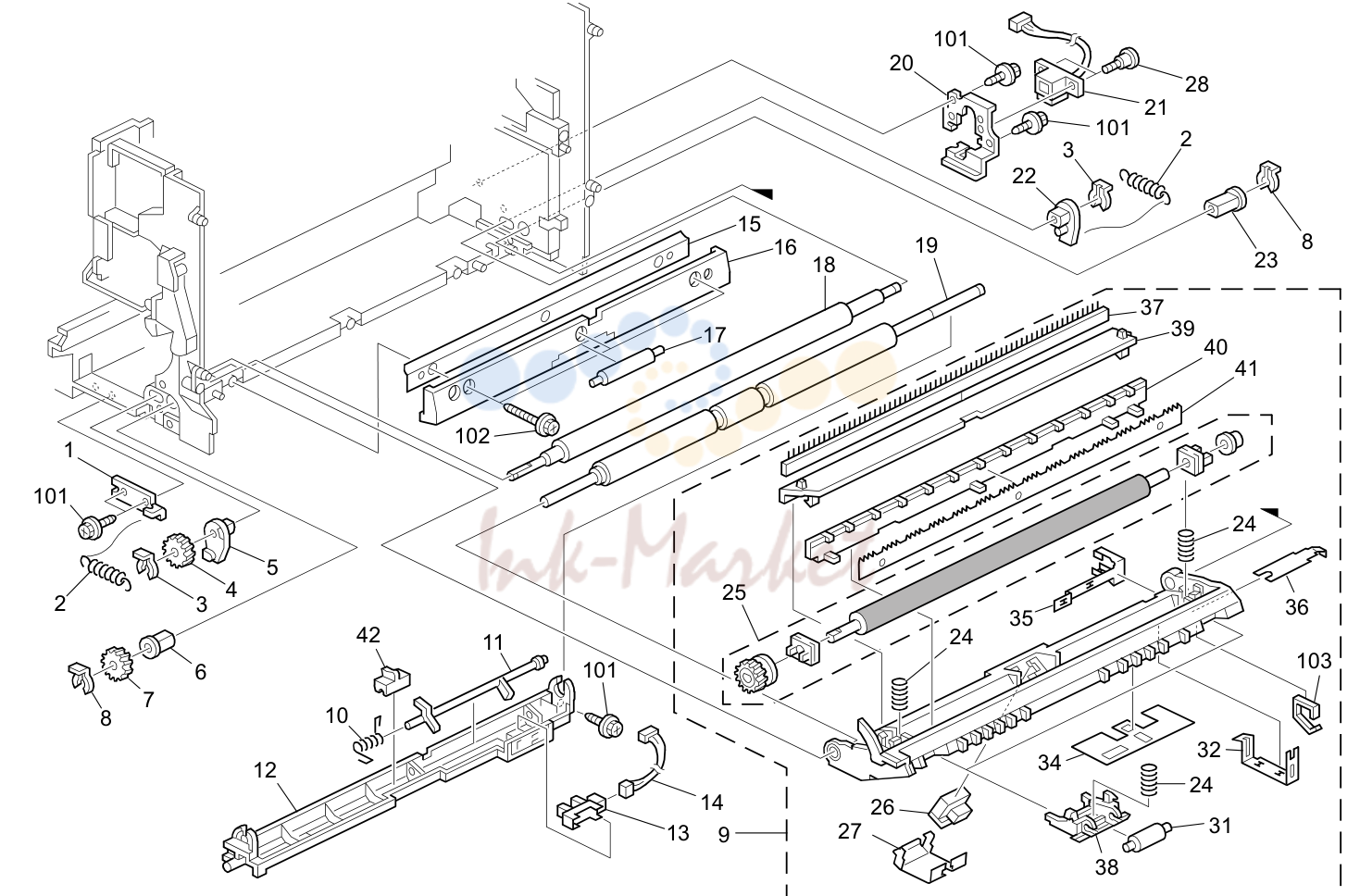

• 11. PAPER RESISTRATION (D010/D043)

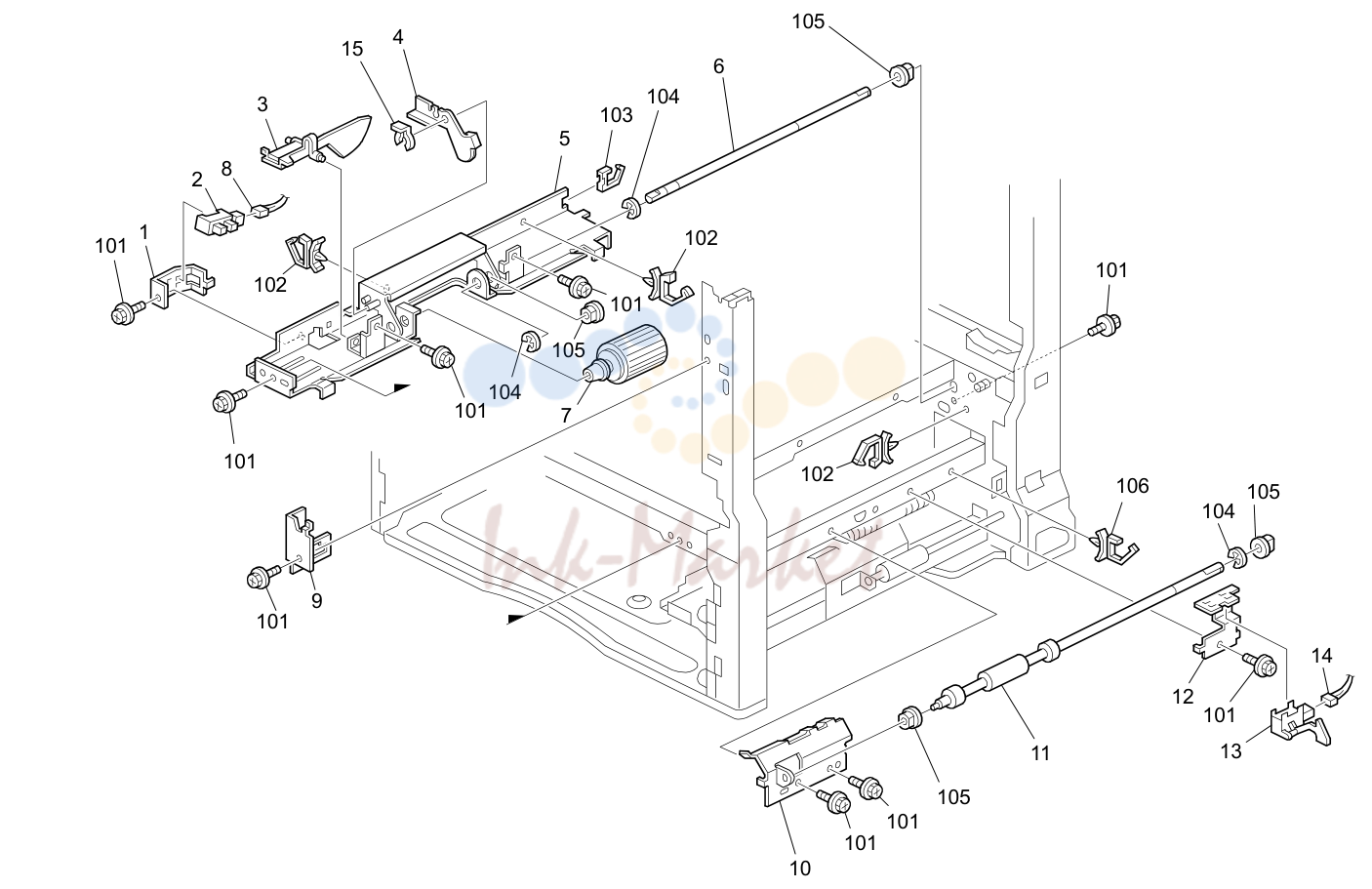

• 12. 1ST PAPER FEED SECTION (D010/D043)

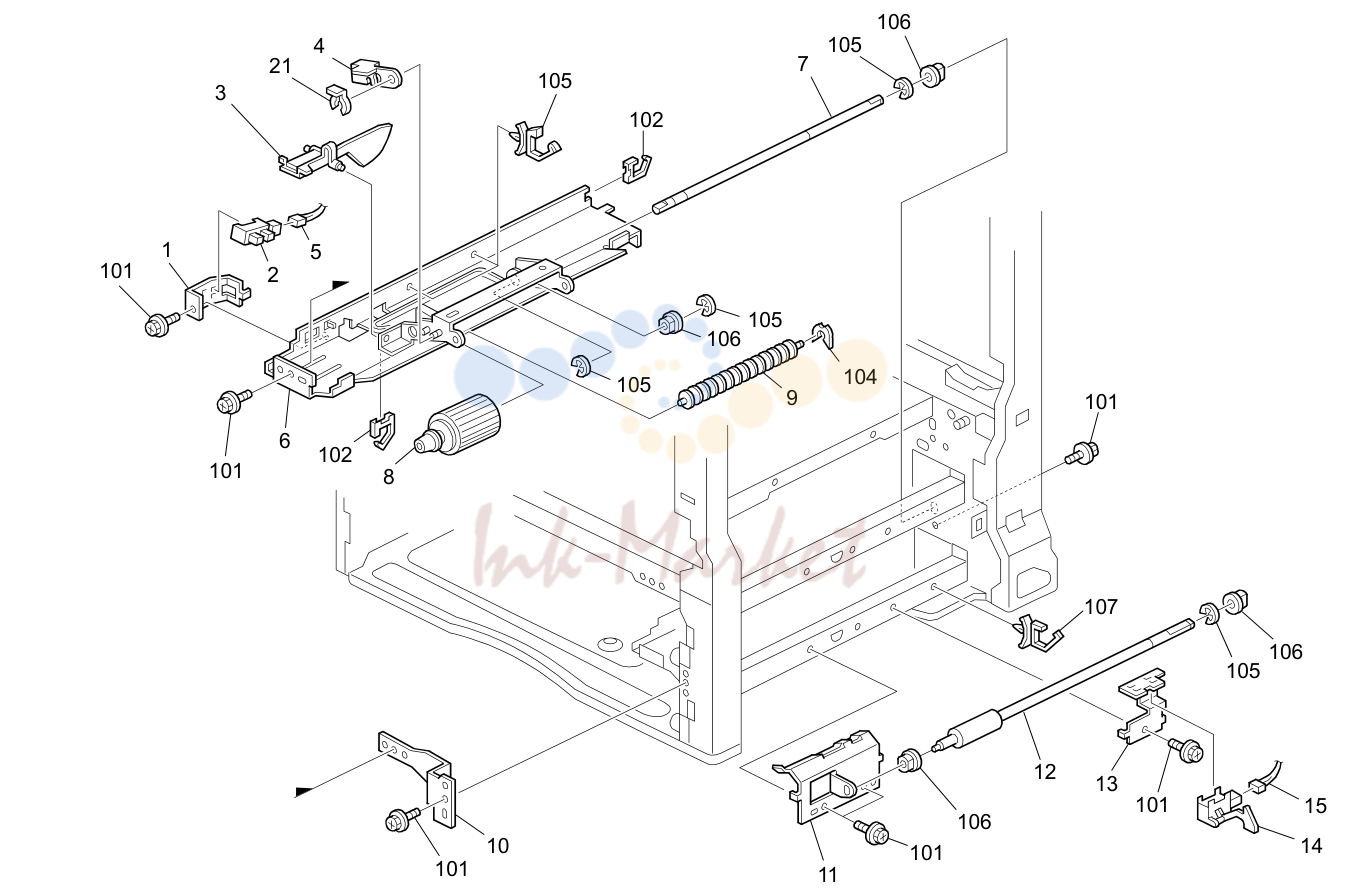

• 13. 2ND PAPER FEED SECTION 1 (D010/D043)

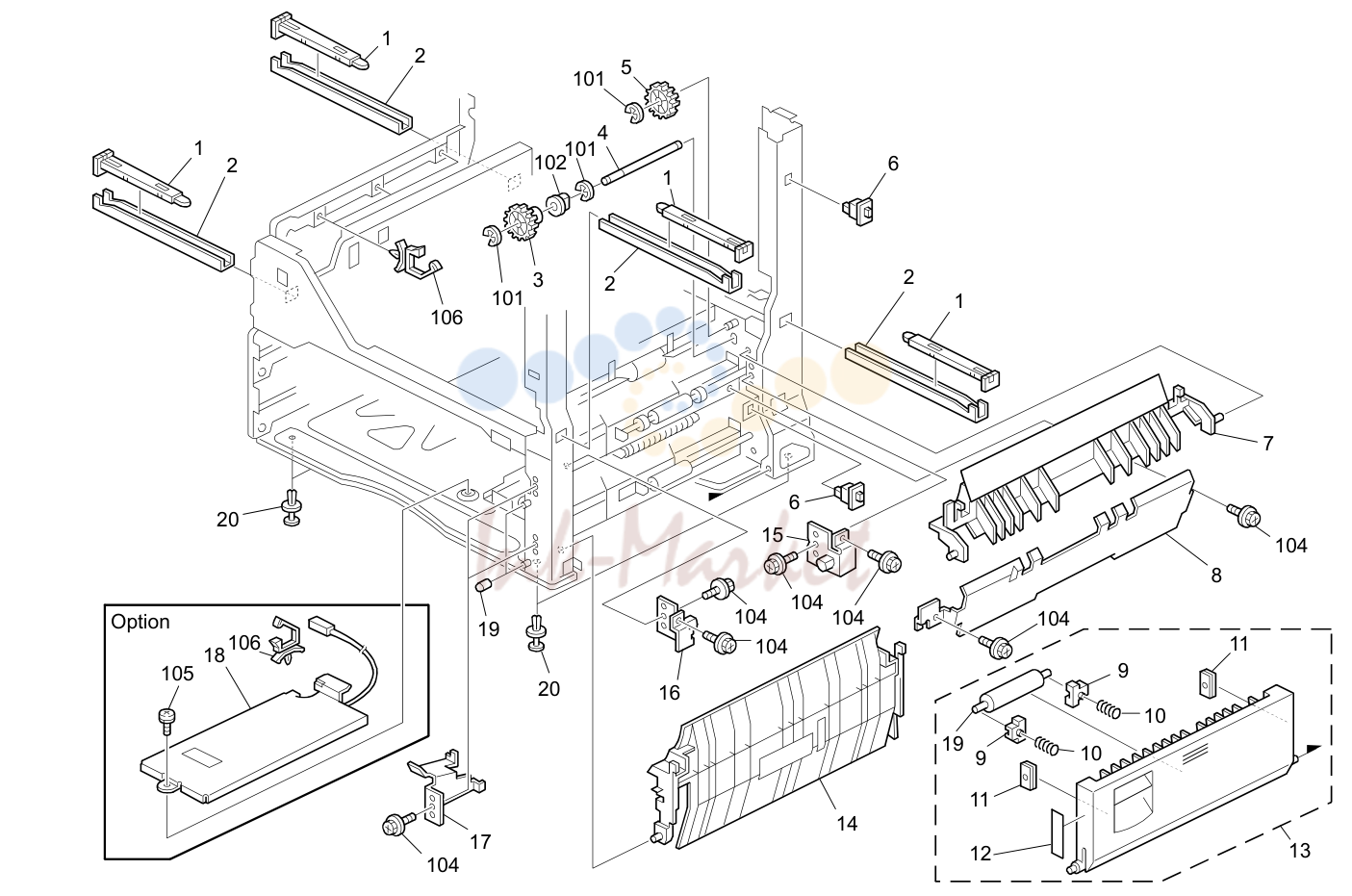

• 14. 2ND PAPER FEED SECTION 2 (D010/D043)

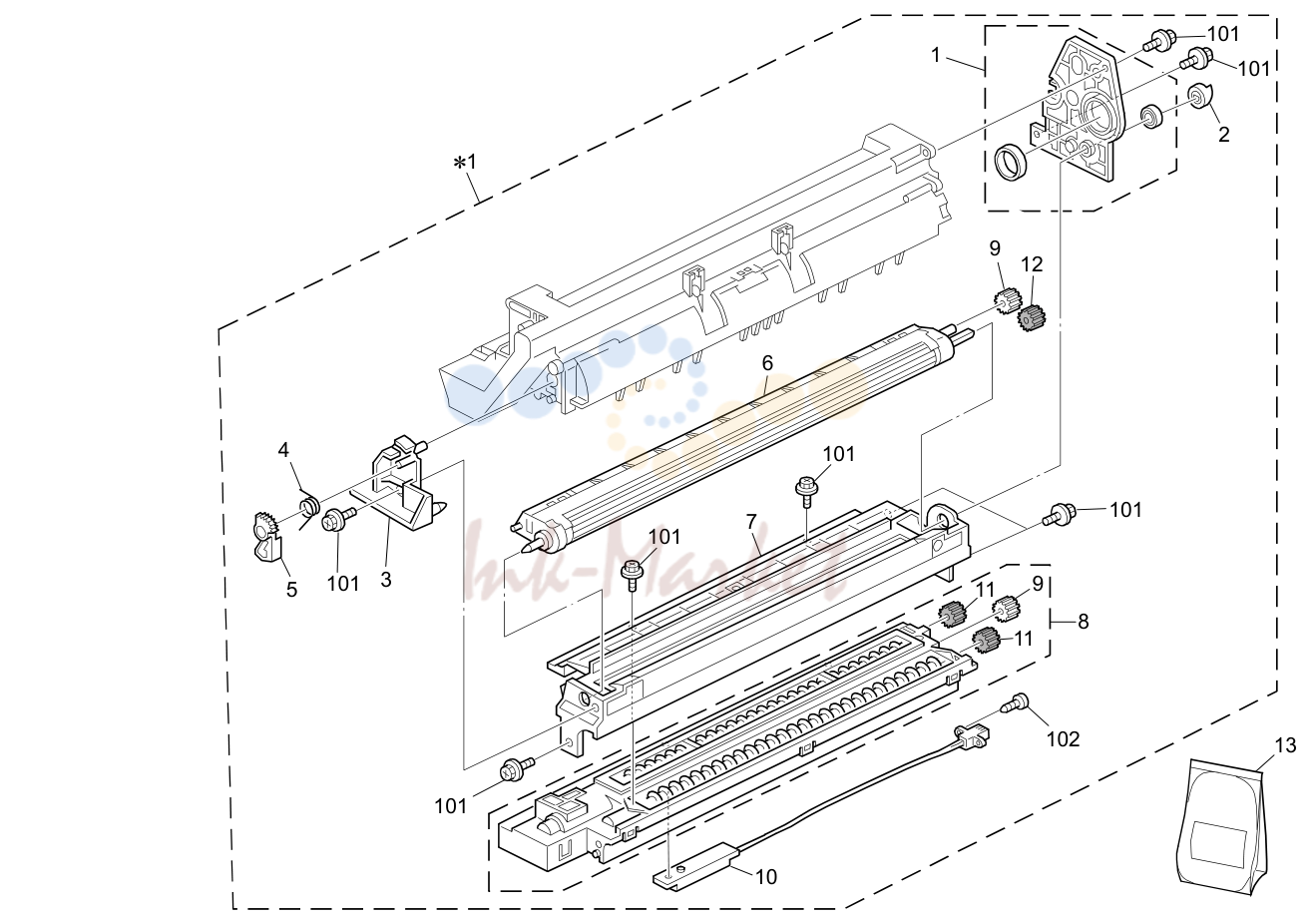

• 15. Index Q’ty Per Index Q’ty Per

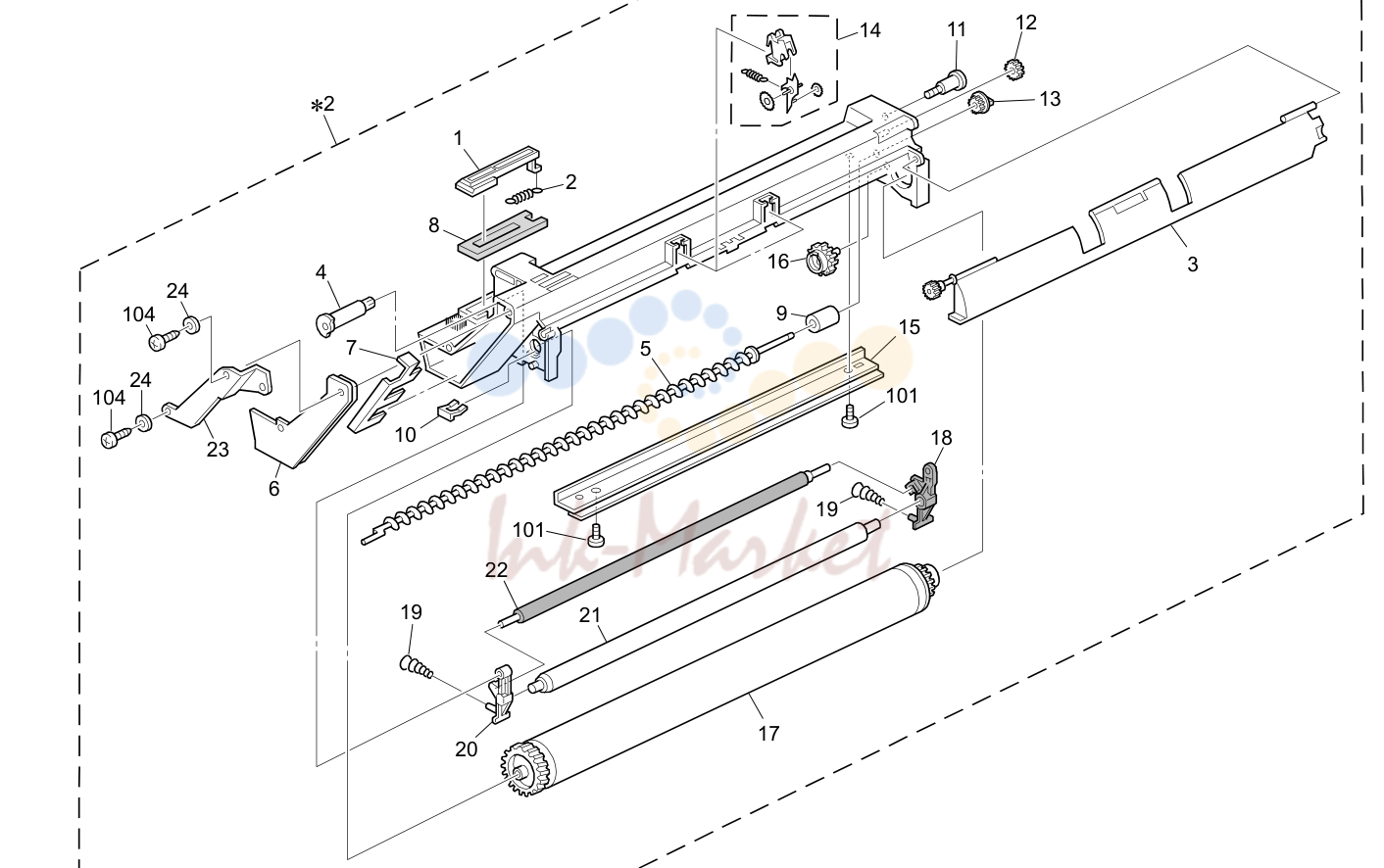

• 16. Index Q’ty Per Index Q’ty Per

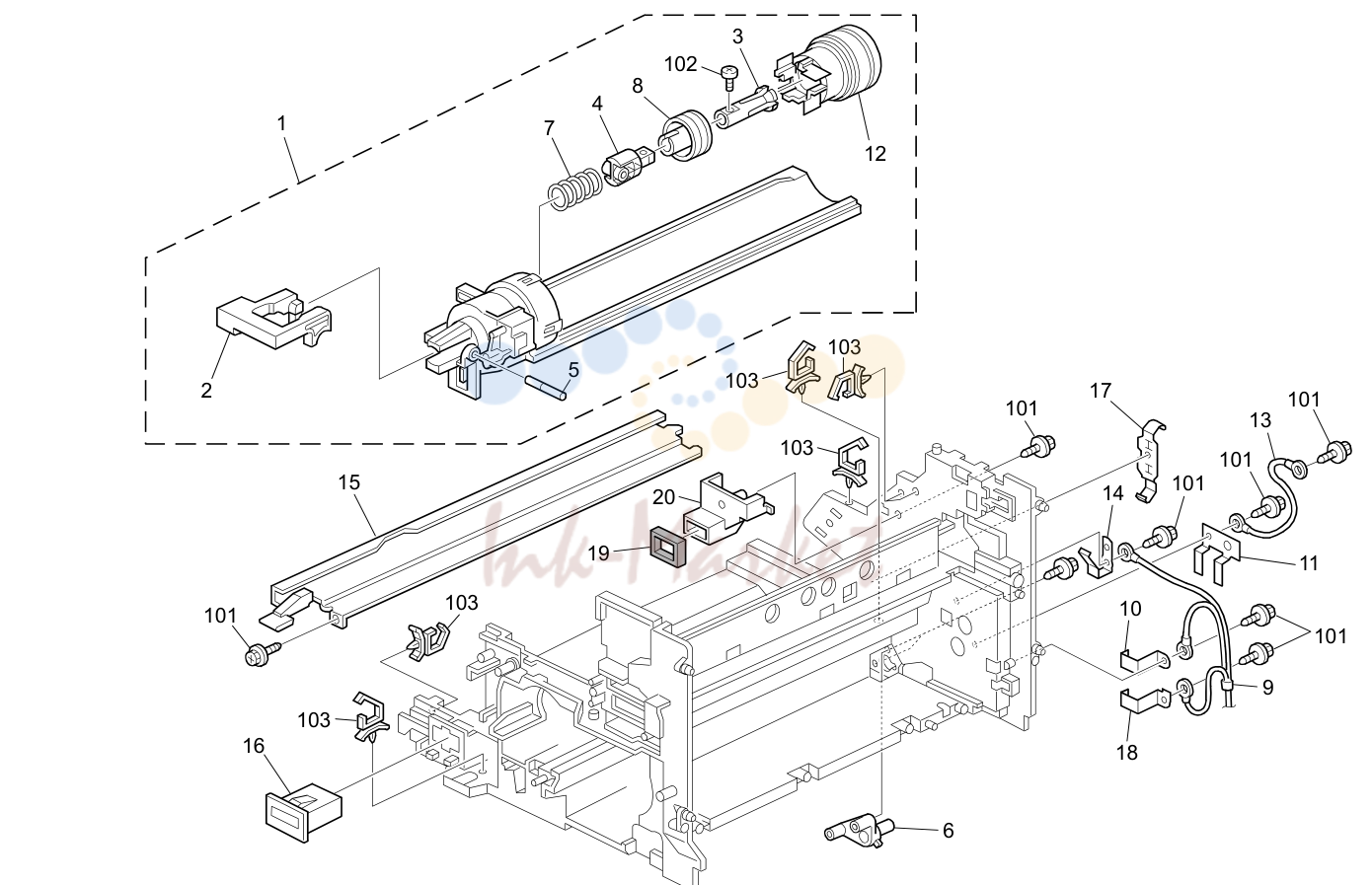

• 17. TONER SUPPLY UNIT (D010/D043)

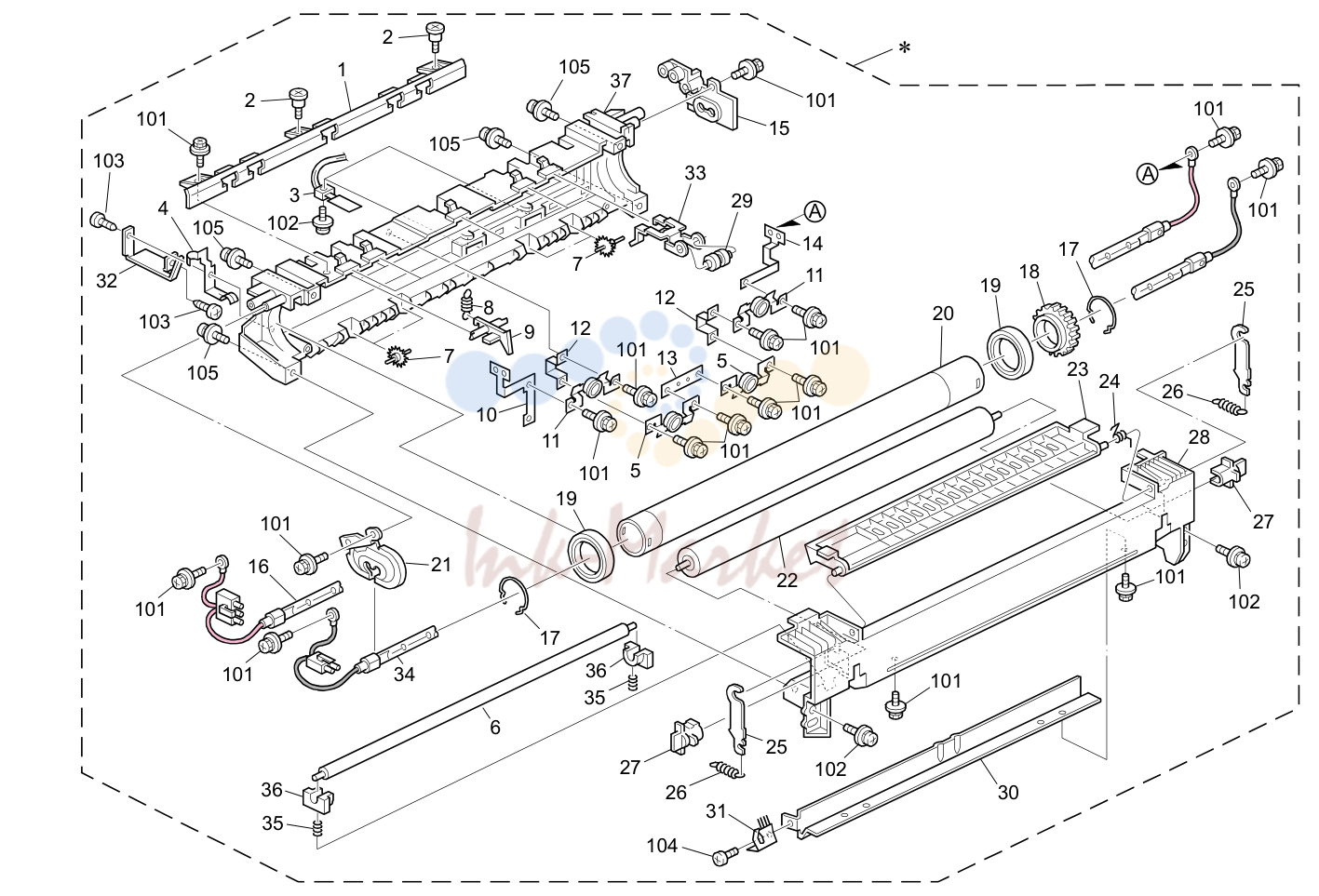

• 18. FUSING UNIT (D010/D043)

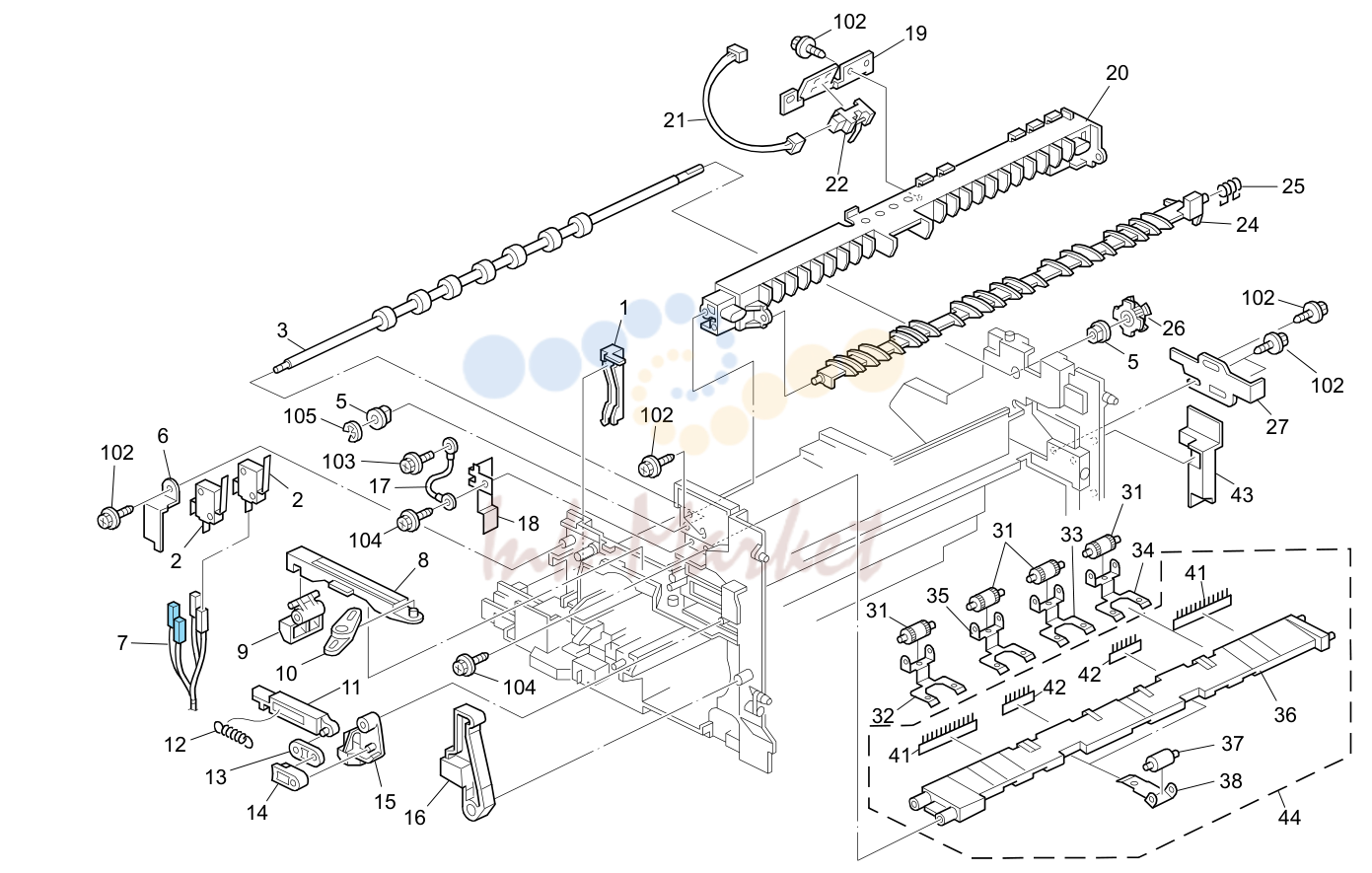

• 19. PAPER EXIT SECTION (D010/D043)
• 20. DUPLEX UNIT 1 (D010/D043)
• 21. DUPLEX UNIT 2 (D010/D043)
• 22. DUPLEX UNIT 3 (D010/D043)
• 23. DRIVE SECTION 1 (D010/D043)
• 24. DRIVE SECTION 2 (D010/D043)
• 25. DRIVE SECTION 3 (D010/D043)
• 26. ELECTRICAL SECTION 1 (D010/D043)
• 27. ELECTRICAL SECTION 2 (D010/D043)
• 28. GDI UNIT (D010/D043)
• 29. DECAL AND DOCUMENT (D010/D043)
• 30. SPECIAL TOOLS (D010/D043)

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
1	D0101284 запросить цену →		Tray:Exit
101	04513008N запросить цену →		Tapping Screw - M3x8
102	04503008N запросить цену →		Tapping Screw - M3x8
2	D0101354 запросить цену →		Exit Cover - Na
2	D0101353 запросить цену →		Exit Cover - Eu
3	D0101332 запросить цену →		Left Scanner Cover - NA
3	D0101302 запросить цену →		Left Scanner Cover - EU
4	B0391303 запросить цену →		Rear Scanner Cover (EU)
4	B2761333 запросить цену →		Cover:Scanner:Rear:NA
5	D0101335 запросить цену →		Right Scanner Cover NA
5	D0101304 запросить цену →		Right Scanner Cover - EU
6	D0101109 запросить цену →		Duct Seal - Exit
7	D0101112 запросить цену →		Duct Cover
8	D0101107 запросить цену →		Duct Seal - Guide
9	D0101370 запросить цену →		Rear Exit Cover - NA
9	D0101369 запросить цену →		Rear Exit Covfer - EU
10	D0101372 запросить цену →		Sorter Cover - NA
10	D0101371 запросить цену →		Soter Cover - EU
11	D0101301 запросить цену →		Fusing Exit Cover
12	A2328561 запросить цену →		Sheet:Accessory:Safety:EU:RAI
13	B1321531 запросить цену →		Panel:Logo
14	D0106507 запросить цену →		Operating Instructions - System NA
14	D0106500 запросить цену →		Operating Instructions - System EU
15	D0106607 запросить цену →		Operating Instructions - Copy NA
15	D0106600 запросить цену →		Operating Instructions - Copy EU
16	B0391367 запросить цену →		Rivet - M6

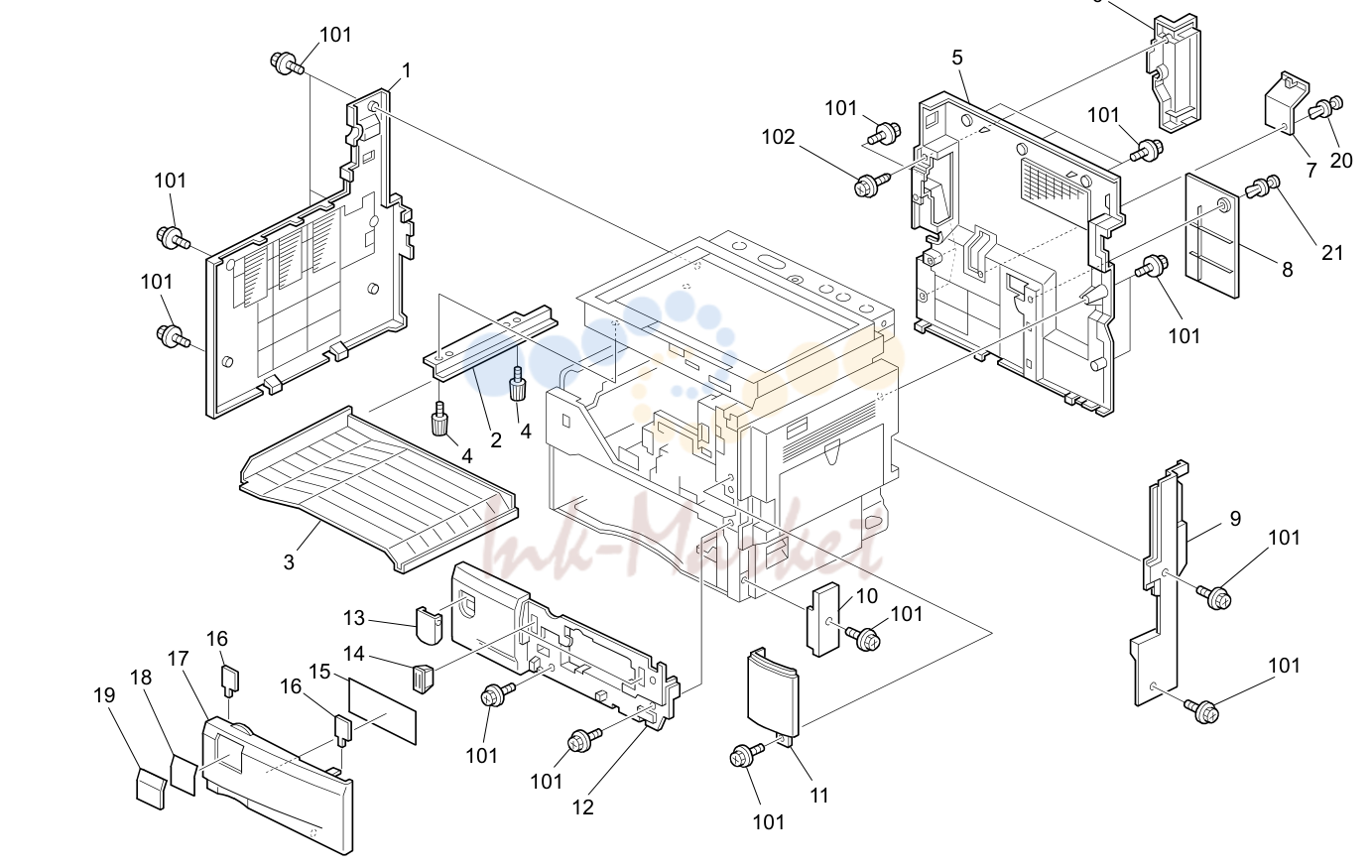

2. EXTERIOR 2 (D010/D043)

№	Артикул	Альт. артикул	Описание
21	B0391364 запросить цену →		Rivet - M7
1	D0101316 запросить цену →		Left Cover - NA
1	D0101315 запросить цену →		Left Cover - EU
2	B0434998 запросить цену →		Rail - Reverser Shelf
3	D0101356 запросить цену →		Exit Tray - NA
3	D0101357 запросить цену →		Exit Tray - EU
4	G1045141 запросить цену →		Knob Screw:M3
5	D0101246 запросить цену →		Rear Cover - NA
5	D0101249 запросить цену →		Rear Cover - EU
6	D0101314 запросить цену →		Cap - Application
7	D0101313 запросить цену →		Cap - IC Card
8	D0101349 запросить цену →		Cap - Paper Bank
9	D0101347 запросить цену →		Right Rear Cover - NA
9	D0101346 запросить цену →		Right Rear Cover - EU
10	D0102731 запросить цену →		Right Front Cover - 2nd Tray
11	D0101310 запросить цену →		Right Front Cover - Upper NA
11	D0101309 запросить цену →		Right Front Cover - Upper EU
12	D0101350 запросить цену →		Front Door - EU
12	D0101351 запросить цену →		Front Cover - NA
13	B0391362 запросить цену →		Main Switch Cover
14	B0391366 запросить цену →		Cover Magnet
15	B0391365 запросить цену →		Sheet:Operation Instructions
16	B0391361 запросить цену →		Magnet Catch
17	D0101338 запросить цену →		Front Door (NA)
17	D0101308 запросить цену →		Front Door - EU
18	D0107410 запросить цену →		Model Name Plate:D010:GES:AA
18	D0107424 запросить цену →		Model Name Plate:D010:LAN
18	D0107427 запросить цену →		Model Name Plate:D010:RIC
18	D0107411 запросить цену →		Model Name Plate:D010:SVN
18	D0107412 запросить цену →		Model Name Plate:D010:GES:NA
18	D0107420 запросить цену →		Model Name Plate:D010:GES
18	D0107421 запросить цену →		Model Name Plate:D010:NAS
18	D0107422 запросить цену →		Model Name Plate:D010:REX
18	D0107426 запросить цену →		Model Name Plate:D010:INF
19	B1321531 запросить цену →		Panel:Logo
101	04513008N запросить цену →		Tapping Screw - M3x8
102	04503008N запросить цену →		Tapping Screw - M3x8
20	B0391367 запросить цену →		Rivet - M6

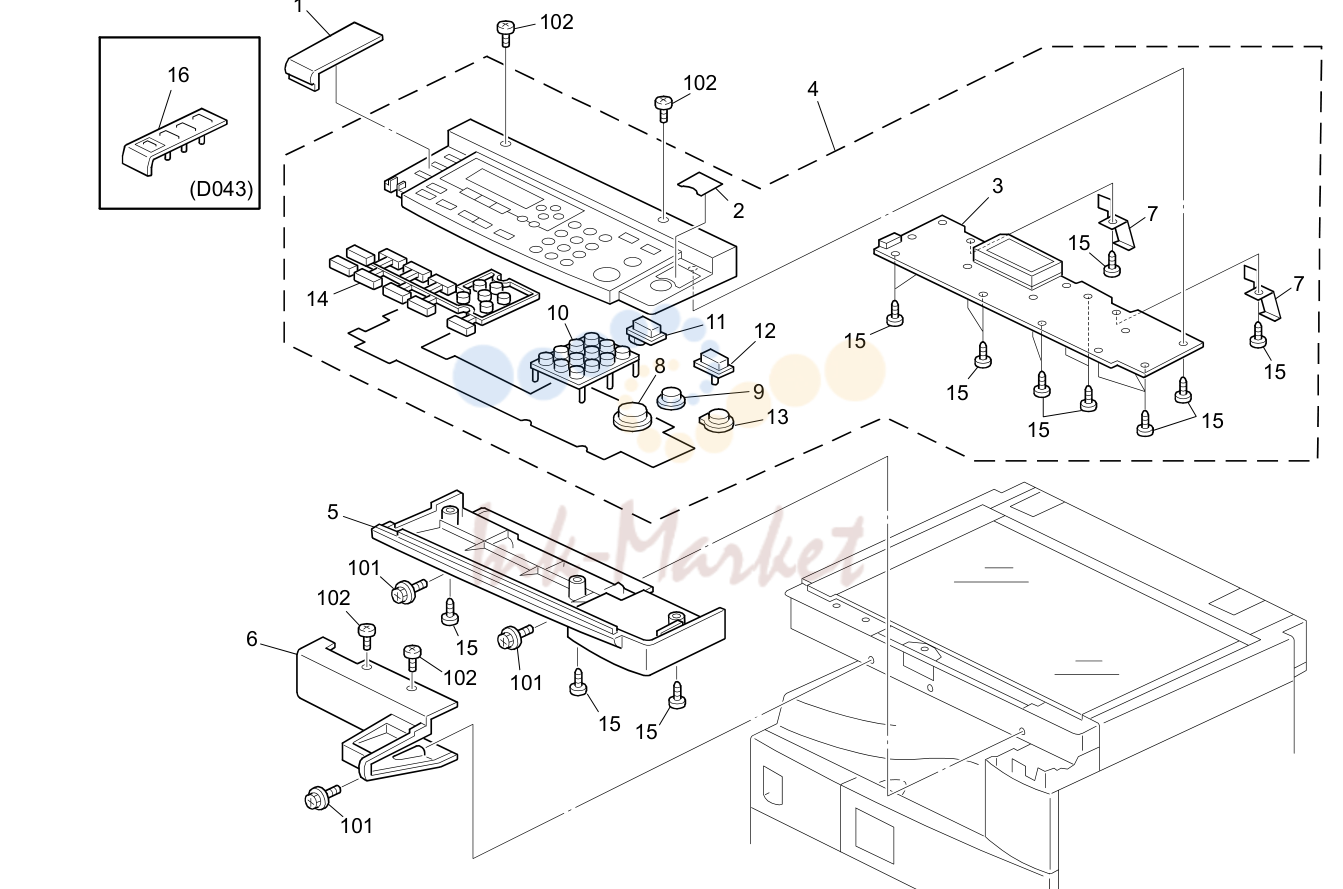

3. OPERATION PANEL (D010/D043)

№	Артикул	Альт. артикул	Описание
101	04513008N запросить цену →		Tapping Screw - M3x8
1	B2431461 запросить цену →		Cover:Printer:Basic
2	B2291521 запросить цену →		Sheet:Power Source:NA
102	03530050N запросить цену →		Screw-m3x5
2	D0101522 запросить цену →		Sheet:Power Source:EU
3	B2431487 запросить цену →		PCB Operation Panel
4	B2771411 запросить цену →		Operation Panel Unit NA
4	D0101412 запросить цену →		Operation Panel - EU
5	B2761452 запросить цену →		Cover:Operation Sub-unit:Lower
6	B2431425 запросить цену →		Cover - Operation Panel
7	B0391469 запросить цену →		Ground Plate
8	B2291453 запросить цену →		Keytop - Start
9	B2291454 запросить цену →		Keytop - Clear/Stop
10	B2291526 запросить цену →		Keytop - 10key NA
10	B2291475 запросить цену →		Keytop - 10key (EU)
11	B2291525 запросить цену →		Keytop-Initial
12	B2291537 запросить цену →		Keytop - Clear Modes
13	B2431458 запросить цену →		Keytop - Power Source
14	B2431459 запросить цену →		Keytop - Cursor
15	B2591499 запросить цену →		Tapping Screw - M3x8
16	B2431466 запросить цену →		Cover - CPS NA

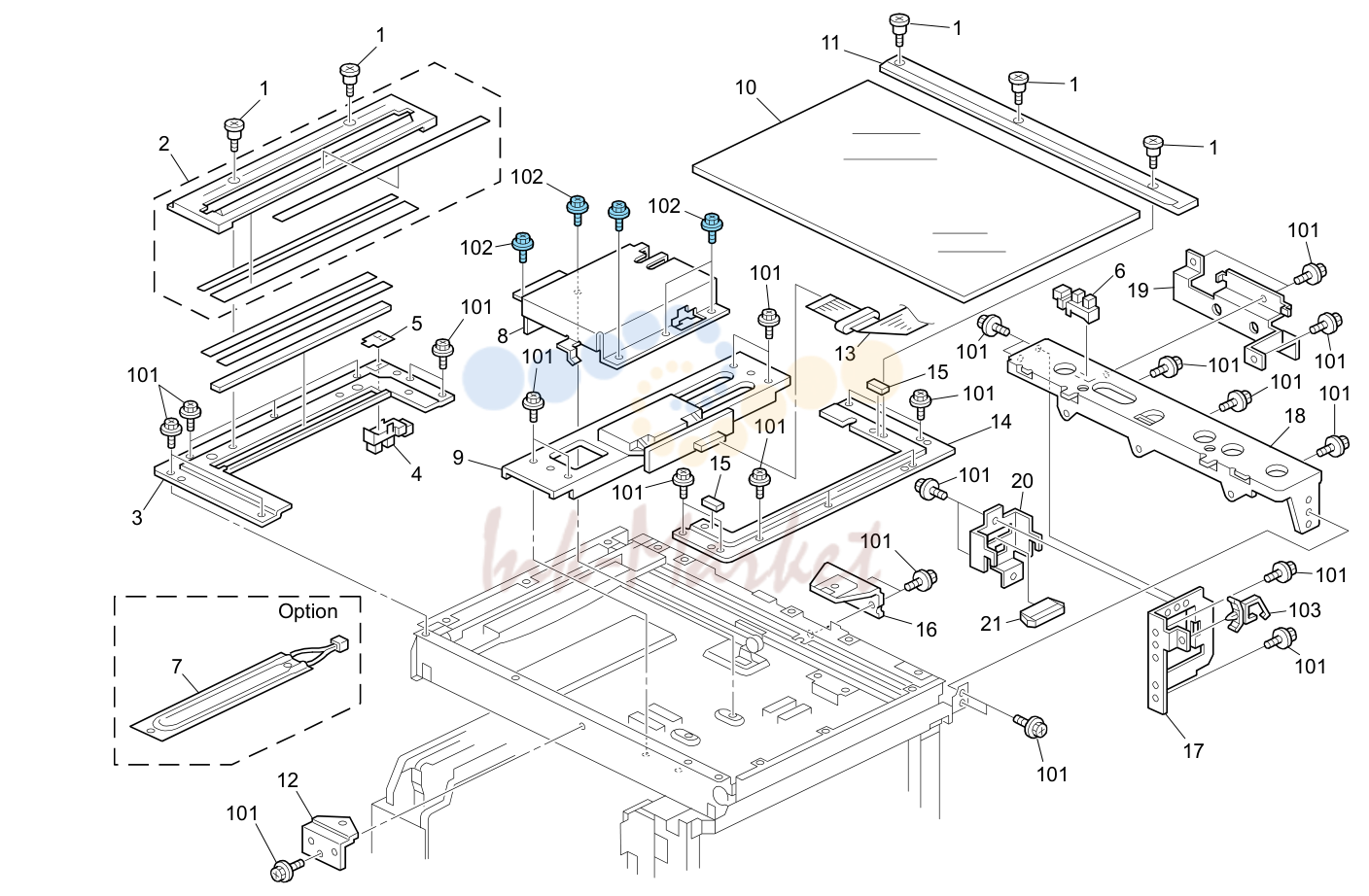

4. OPTICS SECTION 1 (D010/D043)

№	Артикул	Альт. артикул	Описание
1	B3901759 запросить цену →		Shaft:Scale
101	04513006N запросить цену →		Tapping Screw - M3x6
2	B2681749 запросить цену →		Scale - Left
102	04543006Q запросить цену →		Tapping Screw With Washer - M3x6
103	11050487 запросить цену →		Harness Clamp
3	B0391710 запросить цену →		Left Scanner Bracket
4	AW020156 запросить цену →		Photointerruptor:EE-SX4235A-P2
5	A1931793 запросить цену →		Scanner Home Sensor Stopper
6	GW020020 запросить цену →		Photointerruptor:LG248Nl1
7	D0107009 запросить цену →		Heater - 9W (120V)
7	D0107019 запросить цену →		Heater - 9W (230V)
8	D0101808 запросить цену →		Lens Unit Cover
9	D0101812 запросить цену →		Lens Unit
10	A2501752 ✓ в наличии		Exposure Glass
11	B2681751 запросить цену →		Scale - Inner Back
12	B0391666 запросить цену →		Bracket - Operation Panel
13	D0101804 запросить цену →		Harness - FFC
14	B0391712 запросить цену →		Right Scanner Bracket
15	54421924 запросить цену →		Exposure Glass Cushion
16	B0391658 запросить цену →		Rear Scale Bracket
17	D0101069 запросить цену →		Support Bracket
18	B0391068 запросить цену →		ADF Bracket
19	B1225821 запросить цену →		Box Holder
20	D0105861 запросить цену →		Bracket:Connector:Joint Unit
21	D0105207 запросить цену →		Joint Unit Harness

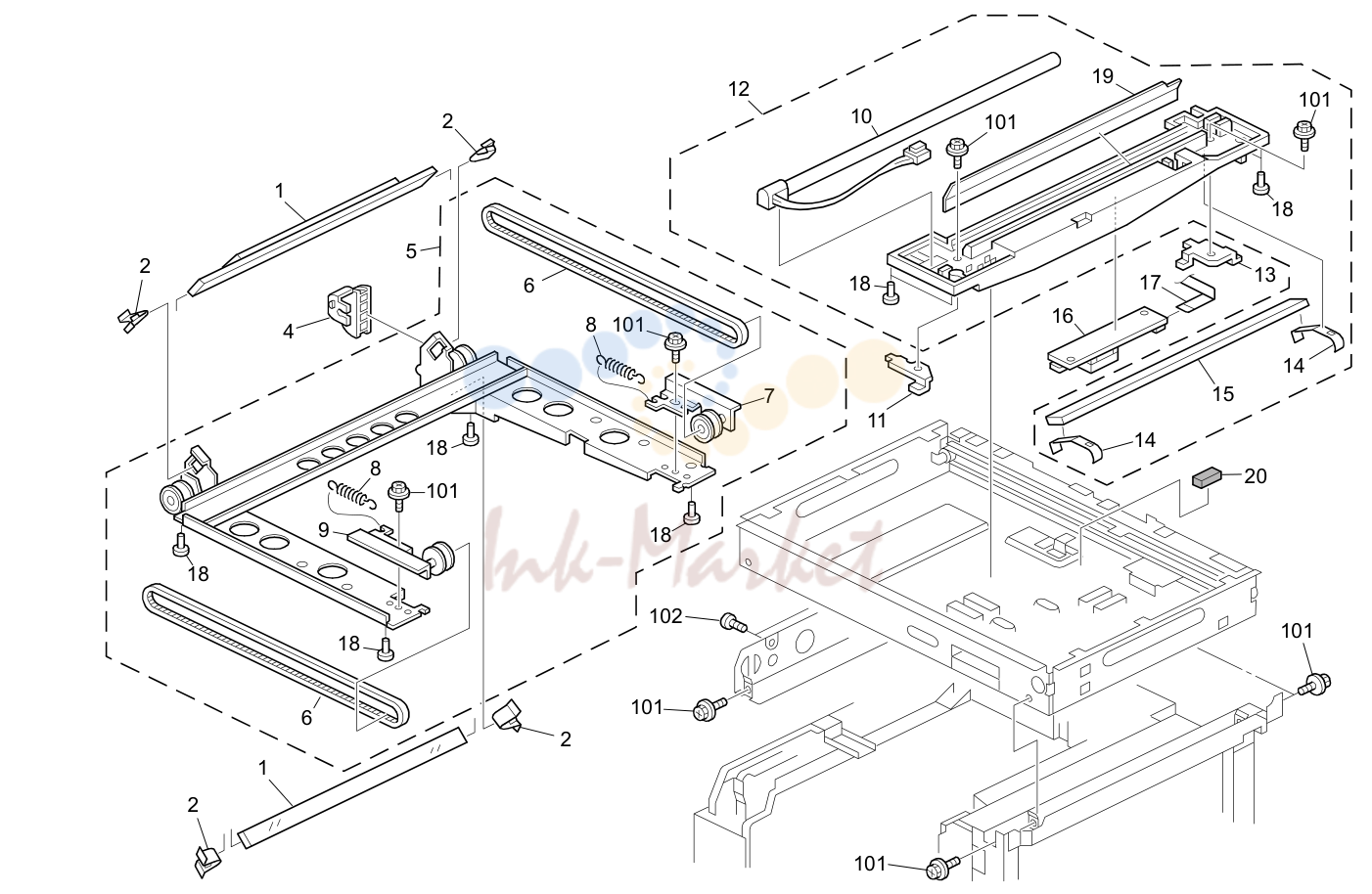

5. OPTICS SECTION 2 (D010/D043)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B0391787 запросить цену →		2nd Mirror
2	B0391781 запросить цену →		2nd Mirror Holder
102	04513006N запросить цену →		Tapping Screw:3X6
3	B0391785 запросить цену →		Scanner Drive Pulley
4	B1211782 запросить цену →		Flexible Board Guide
5	B2591768 запросить цену →		Carriage No.2 Ass'y
6	B0391784 запросить цену →		Scanner Drive Belt
7	B2591778 запросить цену →		Idler Belt Pulley Bracket - Rear
8	B0391790 запросить цену →		Tension Spring
9	B2591776 запросить цену →		Idler Belt Pulley Bracket - Front
10	D0101791 запросить цену →		Xenon Lamp:Ass'y
11	B0391758 запросить цену →		Timing Belt Holder - Front
12	D0101751 запросить цену →		1st Scanner Unit
13	B0391759 запросить цену →		Timing Belt Holder - Rear
14	B1211766 запросить цену →		No.1 Mirror Clamp
15	B1211762 запросить цену →		No.1 Mirror
16	D0101763 запросить цену →		Xenon Lamp Stabilizer
17	D0105223 запросить цену →		Harness - Lamp Stabilizer
18	G5702730 запросить цену →		Slider - Scanner
20	B1211816 запросить цену →		Guide:Harness:Scanner
21	B1215822 запросить цену →		Guide Mylar

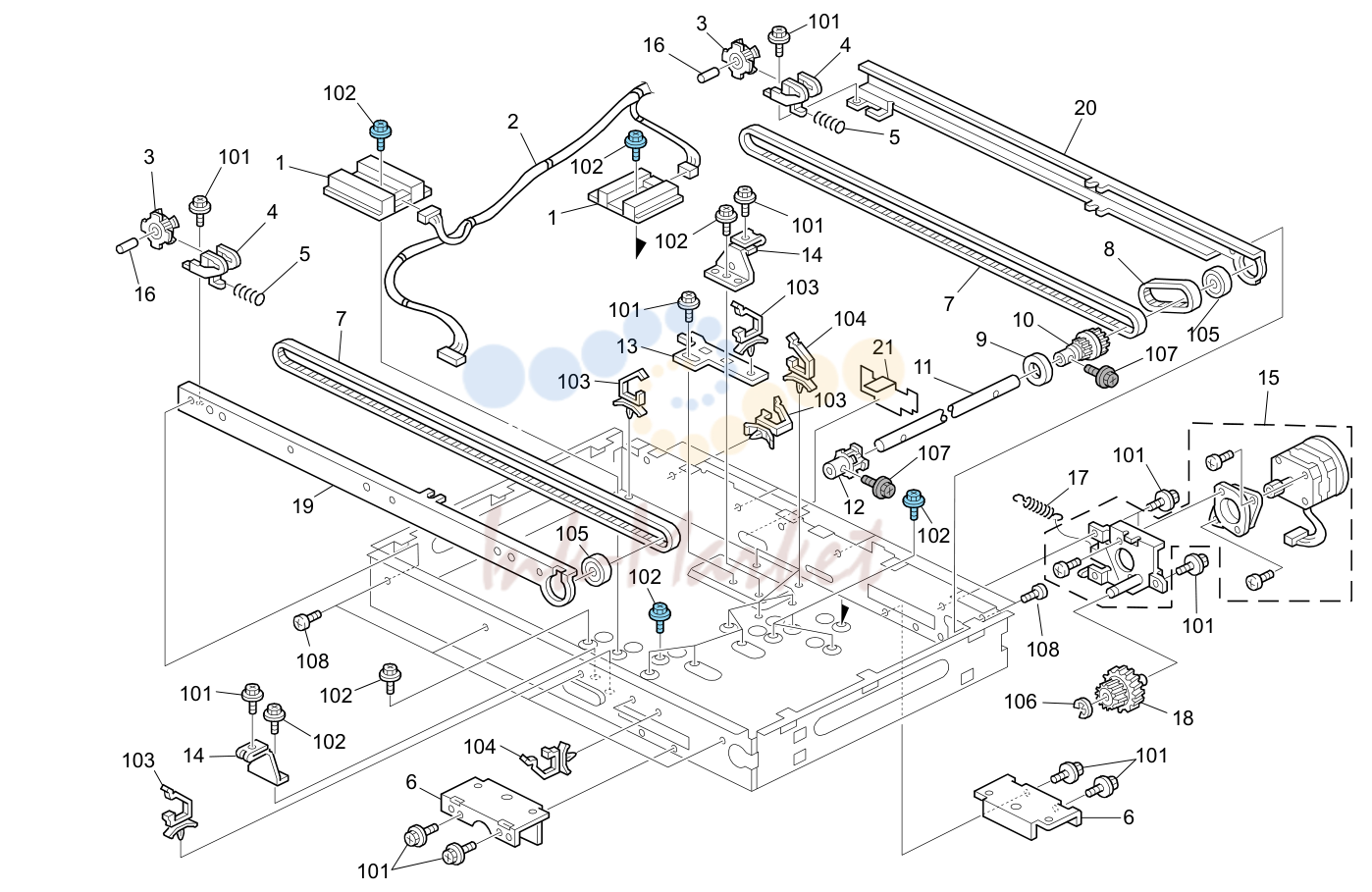

6. OPTICS SECTION 3 (D010/D043)

№	Артикул	Альт. артикул	Описание
1	AW010126 запросить цену →		Original Sensor:H=2-66
101	04513006N запросить цену →		Tapping Screw - 3x6
2	D0105222 запросить цену →		Scanner Harness
102	04543006Q запросить цену →		Tapping Screw With Washer - M3x6
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	B0391703 запросить цену →		Pulley - 37Z
4	B0391701 запросить цену →		Bracket - Idler
104	11050487 запросить цену →		Harness Clamp
5	B0391704 запросить цену →		Spring - Timing Pulley
105	08053530 запросить цену →		Bearing 8x22x7
6	B1211667 запросить цену →		Lens Stay Bracket
106	07200060E запросить цену →		Retaining Ring - M6
107	03603006N запросить цену →		Screw - M3X6
7	B0391697 запросить цену →		Timing Belt - 1058.25XL
108	04533006N запросить цену →		Tapping Screw - M3x6
8	B1211696 запросить цену →		Timing Belt L147
9	B0391695 запросить цену →		Flange - Pulley
10	B0391694 запросить цену →		Pulley - 37/41Z
11	B2591691 запросить цену →		Scanner Drive Shaft
12	B0391692 запросить цену →		Pulley - 37Z
13	B0391668 запросить цену →		Bracket - Stabilizer Harness
14	B1211664 запросить цену →		Bracket - Timing Belt
15	B0391670 запросить цену →		Scanner Drive Motor - DC3.6V 2.88W
16	B2591702 запросить цену →		Pulley Shaft
17	B0391683 запросить цену →		Tension Spring - Stepper Motor
18	B1211680 запросить цену →		Gear - 53Z/60Z
19	B0391662 запросить цену →		Front Scanner Frame
20	B0391663 запросить цену →		Rear Scanner Frame
21	D0105822 запросить цену →		Guide:FFC

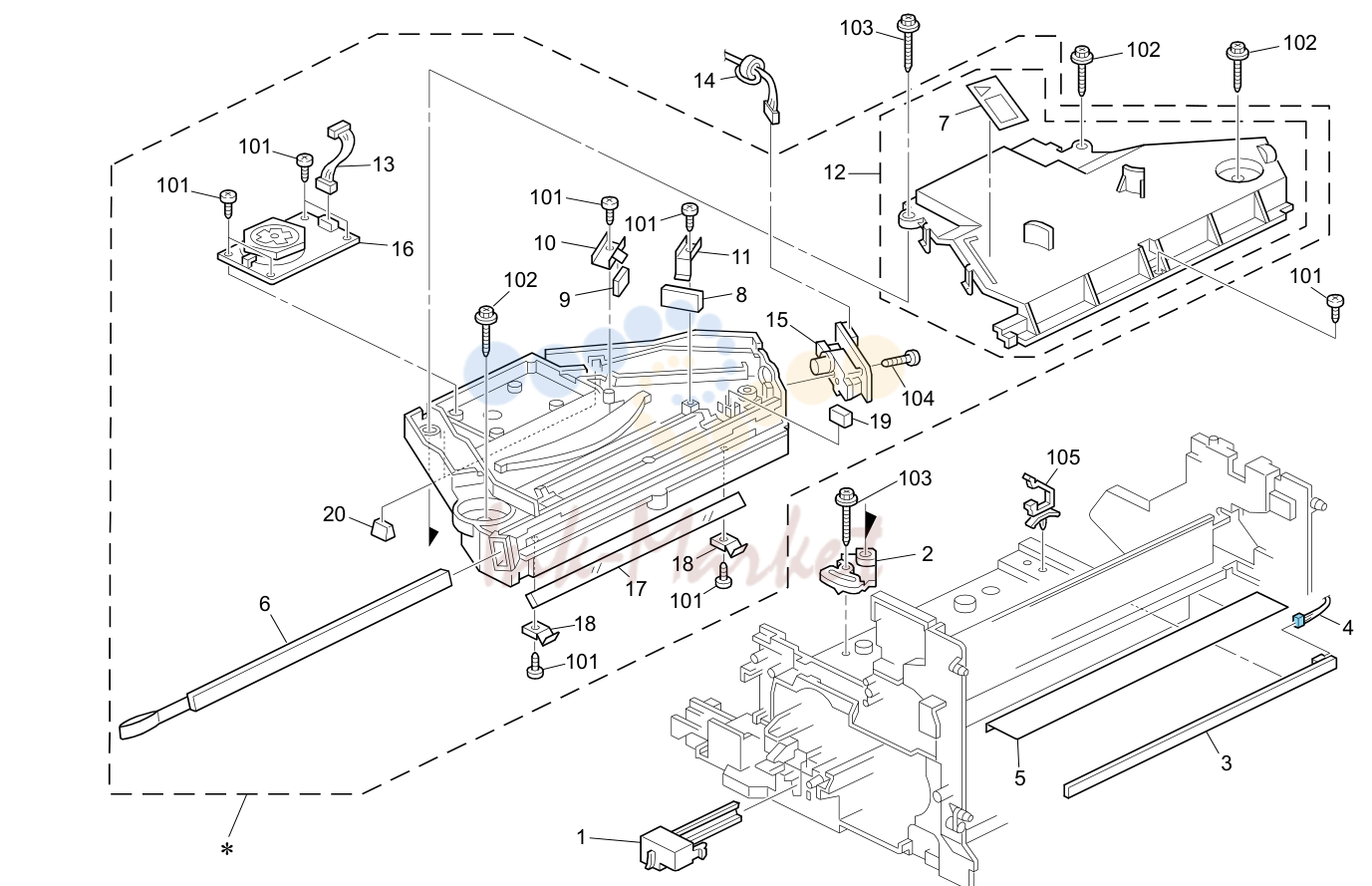

7. LASER UNIT (D010/D043)

№	Артикул	Альт. артикул	Описание
1	B2761251 запросить цену →		Cover:Shield Glass
102	04503012N запросить цену →		Tapping Screw -3x12
2	B0391905 запросить цену →		Adjusting Plate
103	04503020N запросить цену →		Tapping Screw:M3x20
3	D0101080 запросить цену →		Discharge Lamp
104	04523014N запросить цену →		Tapping Screw - M3x14
4	D0105204 запросить цену →		Discharge Lamp Harness
105	11050487 запросить цену →		Clamp:LWS-0511Z
5	B0391088 запросить цену →		Sheet - Duct
6	B0391961 запросить цену →		Shield Glass
7	G0291980 запросить цену →		Decal - LD
8	AC030139 запросить цену →		Sync Detector Mirror
9	AC024009 запросить цену →		Cylindrical Lens
10	B0391942 запросить цену →		Cylindrical Lens Holder
11	B0391954 запросить цену →		Holder - Sync Detector Mirror
12	B0391971 запросить цену →		Optical Housing Cover
13	D0105239 запросить цену →		Polygon Motor Harness
14	D0105250 запросить цену →		LDD Harness
15	D0101916 запросить цену →		Laser Diode Unit
16	D0101931 запросить цену →		Polygon Mirror Motor - DC 12w
17	GC025010 запросить цену →		Lens:L2
18	B0391953 запросить цену →		2nd Mirror Holder
19	AC020095 запросить цену →		Sync Detector Lenz
20	B1211975 запросить цену →		Rubber Bushing

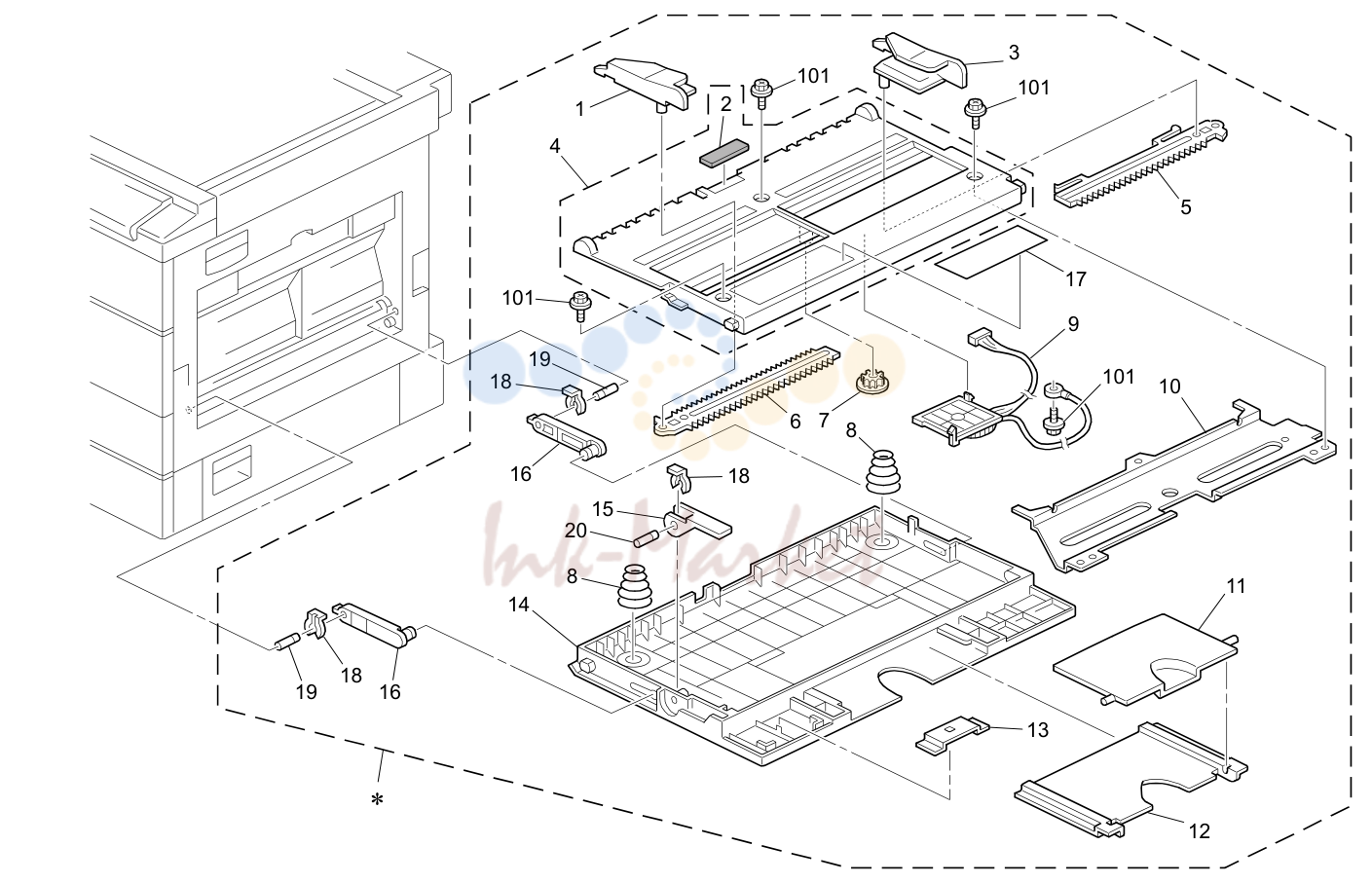

8. BY-PASS FEED SECTION (D010/D043)

№	Артикул	Альт. артикул	Описание
1	B0392631 ✓ в наличии		Front Side Fence
2	B0392628 ✓ в наличии		Bottom Plate Pad
3	B0392632 запросить цену →		Rear Side Fence
4	B0392630 запросить цену →		Tray Bottom Plate
5	B0392638 запросить цену →		Rack - Rear Side Fence
6	B0392637 запросить цену →		Rack - Front Side Fence
7	G0123050 запросить цену →		Side Fence Gear
8	AA063643 запросить цену →		Spring - By-pass Feed Table
9	AW500034 запросить цену →		Paper Size Sensor
10	B0392629 запросить цену →		Stay - Tray Bottom Plate
11	B0392620 запросить цену →		Paper Guide - Extension
12	B0392621 запросить цену →		Paper Guide
13	B1212617 запросить цену →		Magnet Catch - By-pass Feed
14	B0392619 запросить цену →		By-pass Feed Table
15	G0202784 запросить цену →		Lever - By-pass Feed Table
16	B0392643 запросить цену →		Link - By-pass Feed Table
17	B0392633 запросить цену →		Decal - By-pass Feed
18	54472681 запросить цену →		Snap Ring
19	B2592642 запросить цену →		Pin - Mm6
20	B2592786 запросить цену →		Lever Shaft

9. 1st PAPER TRAY (D010/D043)

№	Артикул	Альт. артикул	Описание
1	D0102867 запросить цену →		Font Slider - Upper
40	D0102874 запросить цену →		Rear Slider - Base
41	D0102897 запросить цену →		Side Fence Seal
2	D0102873 запросить цену →		Front Slider - Base
42	D0102866 запросить цену →		Rears Lider - Upper
3	D0102884 запросить цену →		Front Side Fence
4	D0102853 запросить цену →		End Fence
5	D0102900 запросить цену →		End Fence Seal
7	D0102885 запросить цену →		Rear Side Fence
8	D0102861 запросить цену →		Tray Bottom Plate
9	D0102550 запросить цену →		Spacer:Link
11	A2672878 запросить цену →		Spring Plate - Grounding
12	A2672899 запросить цену →		Sponge - Paper Feed Tray
13	B0902987 запросить цену →		Roller:Paper Tray
14	B0902869 запросить цену →		Gear - 16Z
15	D0102854 запросить цену →		Shaft - Tray Bottom Plate
16	D0102856 запросить цену →		Lift Bracket
17	B3902831 запросить цену →		Friction Pad
18	A2672834 запросить цену →		Pressure Spring - Friction Pad
19	B0912898 запросить цену →		Sheet:Holder:Paper Tray
20	D0102870 запросить цену →		Link - Paper Size Sensor
22	A2672917 запросить цену →		Base Pad
23	B2232864 запросить цену →		Lever - Release Outer
24	D0102951 запросить цену →		Release Shaft - Paper Tray
25	D0102955 запросить цену →		Grip Holder - Paper Tray
26	D0102953 запросить цену →		Release Lever - Paper Tray
27	AA060900 запросить цену →		Spring
29	D0102892 запросить цену →		Decal - Paper Set Direction
30	D0102875 запросить цену →		Spring Plate - Slider
31	D0102958 запросить цену →		Paper Tray Cover
32	A2222724 запросить цену →		External Circlip - Mm8
33	D0102954 запросить цену →		Paper Tray Grip
34	D0102850 запросить цену →		Paper Tray
35	B0902858 запросить цену →		Lever:Stopper:Front
101	04504008N запросить цену →		Tapping Screw - M4x8
36	B0902859 запросить цену →		Stopper:Positioning
102	03540060N запросить цену →		Screw-m4x6
37	B0902860 запросить цену →		Lever:Stopper:Positioning
103	07200060E запросить цену →		Retaining Ring - M6
38	G6972677 запросить цену →		Spring Plate - Side Fence

10. 2nd PAPER TRAY (D010/D043)

№	Артикул	Альт. артикул	Описание
1	D0102867 запросить цену →		Font Slider - Upper
40	D0102874 запросить цену →		Rear Slider - Base
2	D0102873 запросить цену →		Front Slider - Base
41	D0102897 запросить цену →		Side Fence Seal
3	D0102884 запросить цену →		Front Side Fence
42	D0102866 запросить цену →		Rears Lider - Upper
4	D0102853 запросить цену →		End Fence
5	D0102900 запросить цену →		End Fence Seal
7	D0102885 запросить цену →		Rear Side Fence
8	D0102861 запросить цену →		Tray Bottom Plate
9	D0102550 запросить цену →		Spacer:Link
11	A2672878 запросить цену →		Spring Plate - Grounding
12	A2672899 запросить цену →		Sponge - Paper Feed Tray
13	B0902987 запросить цену →		Roller:Paper Tray
14	B0902869 запросить цену →		Gear - 16Z
15	D0102854 запросить цену →		Shaft - Tray Bottom Plate
16	D0102856 запросить цену →		Lift Bracket
17	B3902831 запросить цену →		Friction Pad
18	A2672834 запросить цену →		Pressure Spring - Friction Pad
19	B0912898 запросить цену →		Sheet:Holder:Paper Tray
20	D0102870 запросить цену →		Link - Paper Size Sensor
22	A2672917 запросить цену →		Base Pad
23	B2232864 запросить цену →		Lever - Release Outer
24	D0102951 запросить цену →		Release Shaft - Paper Tray
25	D0102955 запросить цену →		Grip Holder - Paper Tray
26	D0102953 запросить цену →		Release Lever - Paper Tray
27	AA060900 запросить цену →		Spring
29	D0102892 запросить цену →		Decal - Paper Set Direction
30	D0102875 запросить цену →		Spring Plate - Slider
31	D0102958 запросить цену →		Paper Tray Cover
32	A2222724 запросить цену →		External Circlip - Mm8
33	D0102954 запросить цену →		Paper Tray Grip
34	D0102850 запросить цену →		Paper Tray
35	B0902858 запросить цену →		Lever:Stopper:Front
101	04504008N запросить цену →		Tapping Screw - M4x8
36	B0902859 запросить цену →		Stopper:Positioning
37	B0902860 запросить цену →		Lever:Stopper:Positioning
102	03540060N запросить цену →		Screw-m4x6
38	G6972677 запросить цену →		Spring Plate - Side Fence
103	07200060E запросить цену →		Retaining Ring - M6

11. PAPER RESISTRATION (D010/D043)

№	Артикул	Альт. артикул	Описание
1	B0392575 запросить цену →		Bracket - Registration Roller
37	B1203862 запросить цену →		Front Discharge Brush
38	B0393866 запросить цену →		Pressure Cover
2	AA062254 запросить цену →		Registration Roller Spring
3	B0393859 запросить цену →		Guide Plate:Transfer:Upper
4	AB012312 запросить цену →		Gear - 16Z
40	D0103860 запросить цену →		Holder:Separation
41	B0393861 запросить цену →		Electrode Plate:Separation
5	AA080342 ✓ в наличии		Fornt Bushing-registration Roller
42	B0432554 запросить цену →		Registration Guide Spacer
6	AA080267 запросить цену →		Bushing - 8x12x18
7	AB012311 запросить цену →		Gear - 18Z
8	AA100015 запросить цену →		Snap Ring - M6
9	D0103804 запросить цену →		Transfer Unit
10	AA066342 запросить цену →		Registration Sensor Spring
11	B0392570 запросить цену →		Registration Feeler
12	B0392567 запросить цену →		Guide - Right Registration Roller
13	GW020020 запросить цену →		Photointerruptor:LG248NL1
14	D0105202 запросить цену →		Interface Harness - Registration
15	B0392560 запросить цену →		Registration Cleaning Mylar
16	D0102572 запросить цену →		Guide Plate - Driven Roller
17	B0392558 ✓ в наличии		Driven Roller
18	B2592571 запросить цену →		Registration Roller Driven - Dia16
19	B2592562 запросить цену →		Registration Roller Drive
20	B0391130 запросить цену →		Development Sensor Bracket
21	B1215248 запросить цену →		Harness - Development Sensor
22	AA080343 запросить цену →		Rear Bushing-registration Roller
23	AA082110 запросить цену →		Bushing - 8x12x22
24	AA063607 запросить цену →		Pressure Spring
25	B0393820 ✓ в наличии		Transfer Roller
26	B2593890 ✓ в наличии		Density Sensor
27	B0393891 запросить цену →		ID Sensor Cover
28	B2591131 запросить цену →		Screw:PCU
29	B1215206 запросить цену →		Harness - Density Sensor
31	B0393867 ✓ в наличии		Roller - Transfer Unit
32	B0393863 запросить цену →		Quenching Terminal Plate
33	B0432554 запросить цену →		Registration Guide Spacer
34	B1213860 запросить цену →		Harness Cover
101	04503008N запросить цену →		Tapping Screw - M3x8
102	04503012N запросить цену →		Tapping Screw:3x12
35	B0393864 запросить цену →		Quenching Terminal Plate-front
36	B0393865 запросить цену →		Transfer Terminal Plate
103	11050522 запросить цену →		Edge Saddle - Les0510

12. 1ST PAPER FEED SECTION (D010/D043)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B0902805 запросить цену →		Bracket:Paper End Sensor
102	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
2	AW020141 ✓ в наличии		Photointerruptor
3	A2672803 запросить цену →		Feeler - Paper End Sensor
103	11050522 запросить цену →		Edge Saddle - Les0510
4	D0102807 запросить цену →		Shaft Holder
104	07200060E запросить цену →		Retaining Ring - M6
5	D0102800 запросить цену →		Guide Plate - Paper Feed Roller
6	D0102754 запросить цену →		Shaft - Paper Feed Roller
7	A2672751 ✓ в наличии		Paper Feed Roller
8	D0105216 запросить цену →		Relay Harness - PAPER END SENSOR
9	B1214201 запросить цену →		Front Heater Bracket
10	D0102828 запросить цену →		Guide Plate:Pressure Release
11	B0902668 запросить цену →		Drive Roller - Vertical Transport
12	D0102663 запросить цену →		Bracket - Photointerruptor
13	AW020173 запросить цену →		Photointerruptor:Vertical Transport
14	D0105216 запросить цену →		Relay Harness - PAPER END SENSOR
15	B0902686 запросить цену →		Snap Ring
16	AA080252 запросить цену →		Bushing - M4

13. 2ND PAPER FEED SECTION 1 (D010/D043)

№	Артикул	Альт. артикул	Описание
1	B0902805 запросить цену →		Bracket:Paper End Sensor
101	04513006N запросить цену →		Tapping Screw - 3x6
2	AW020141 ✓ в наличии		Photointerruptor
102	11050522 запросить цену →		Clamp:LES-1010
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	A2672803 запросить цену →		Feeler - Paper End Sensor
104	08050092 запросить цену →		Retaining Ring - 3m
4	B0932935 запросить цену →		Stopper Paper Feed Roller
5	D0105216 запросить цену →		Relay Harness - PAPER END SENSOR
105	07200040E запросить цену →		Retaining Ring - M4
106	08053480 запросить цену →		Bushing - 6mm
6	D0102808 запросить цену →		Guide Plate - Paper Feed Roller
7	A2672754 запросить цену →		Shaft - Paper Feed Roller
107	11050501 запросить цену →		Harness Clamp:RLMC-05TV0
8	A2672751 ✓ в наличии		Paper Feed Roller
9	D0102565 запросить цену →		Guide Roller
10	D0102587 запросить цену →		Bracket:Guide Plate:No.2
11	D0102828 запросить цену →		Guide Plate:Pressure Release
12	D0102682 запросить цену →		Drive Roller - Vertical Transport
13	D0102660 запросить цену →		Bracket - Photointerruptor
14	AW020173 запросить цену →		Photointerruptor:Vertical Transport
15	D0105216 запросить цену →		Relay Harness - PAPER END SENSOR
21	B0902686 запросить цену →		Snap Ring
22	AA080252 запросить цену →		Bushing - M4

14. 2ND PAPER FEED SECTION 2 (D010/D043)

№	Артикул	Альт. артикул	Описание
101	07200040E запросить цену →		Retaining Ring - M4
1	D0101089 запросить цену →		Grip Cover
2	B2761072 запросить цену →		Grip
102	08053480 запросить цену →		Bushing - 6mm
3	D0101192 запросить цену →		Gear - 23Z
104	04513006N запросить цену →		Tapping Screw - 3x6
4	D0101198 запросить цену →		Drive Shaft- Manual Feed
105	09503006N запросить цену →		Screw:Spring Washer:M3X6
5	D0101194 запросить цену →		Gear - 23Z
106	11050488 запросить цену →		Harness Clamp
6	G0205626 запросить цену →		Push Switch
7	D0102733 запросить цену →		Upper Guide Plate - Entarnce
8	D0102733 запросить цену →		Upper Guide Plate - Entarnce
9	AA080249 запросить цену →		Bushing - Vertical Transport
10	B0912739 запросить цену →		Compression Spring - 10n
11	AG070514 запросить цену →		Magnet Catch
12	B0242737 запросить цену →		Decal - Vertical Transport Cover
13	D0102728 запросить цену →		Cover - Vertical Transport
14	D0102746 запросить цену →		Lower Guide Plate - Entrance
15	D0101058 запросить цену →		Shaft:Door:Right Rear:Ass'y
16	B2591053 запросить цену →		Door Shaft - Right Front
17	D0102632 запросить цену →		Stopper:Right
18	D0107008 запросить цену →		Tray Heater Ass'y(120V)
18	D0107018 запросить цену →		Tray Heater Ass'y(230V)
19	B0902742 запросить цену →		Roller:Pull Out:Option Tray
20	AH010009 запросить цену →		Rubber Foot:H5

15. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
102	04523008N запросить цену →		Tapping Screw - M3x8
1	B2592371 запросить цену →		Rear Drum Stay
2	A2673440 запросить цену →		Development Joint
3	B0392361 запросить цену →		Front Side Plate - Drum
4	B0392367 запросить цену →		Drum Shutter Spring
5	B0392362 запросить цену →		Drum Shutter Gear
6	B2593051 ✓ в наличии		Development Roller Ass'y
7	B2593200 запросить цену →		Case:Development:Upper:Ass'y
8	B2593170 ✓ в наличии		Development Case Ass'y
9	B0393062 ✓ в наличии		Idler Gear - 16z
10	B2593390 запросить цену →		Density Sensor:K-C2.5:Ass'y
11	B0393245 ✓ в наличии		Gear - 15Z
12	B0393060 ✓ в наличии		Development Roller Gear
13	B1219640 запросить цену →		Developer Type 28 Black
13	B1219645 ✓ в наличии		Developer Type 28 Black - NA EU

16. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
1	B1212311 запросить цену →		PCU Toner Supply Shutter
102	04523008N запросить цену →		Tapping Screw - M3x8
103	07360610 запросить цену →		Bushing 6x10
2	B0392312 запросить цену →		Shutter Spring
104	04523012N запросить цену →		Binding Self-tapping Screw:M3x12
3	B0392343 запросить цену →		Drum Shutter
4	B0392293 запросить цену →		Pin - Front Pressure Arm
5	B0392272 запросить цену →		Recycled Toner Coil
6	B0392321 запросить цену →		Front PCU Cover
7	B0392274 запросить цену →		Recycled Toner Plate
8	B1212313 запросить цену →		Toner Supply Seal
9	B0392276 запросить цену →		Rear Bushing - Toner Coil
10	B0392350 запросить цену →		Drum Holder
11	AA143444 запросить цену →		Stepped Screw
12	AB011403 ✓ в наличии		Gear - 13Z
13	AB011402 ✓ в наличии		Gear - 14Z
14	B0392335 ✓ в наличии		Pickoff Pawl
15	AD042059 ✓ в наличии		Cleaning Blade Ass'y
16	B0392288 запросить цену →		Cam - Cleaning Blade
17	B0399510 ✓ в наличии		OPC Drum
18	B0392295 запросить цену →		Rear Pressure Arm - Charge Roller
19	B0392287 ✓ в наличии		Charge Roller Spring
20	B0392292 запросить цену →		Front Pressure Arm - Charge Roller
21	AD027018 ✓ в наличии		Roller:Charge:A3
22	AD042058 ✓ в наличии		Charge Cleaner Brush Roller
23	B2592325 запросить цену →		OPC Drum Shutter Plate
24	B0392329 запросить цену →		Spacer - M3

17. TONER SUPPLY UNIT (D010/D043)

№	Артикул	Альт. артикул	Описание
1	B2593031 ✓ в наличии		Toner Supply Unit
101	04503008N запросить цену →		Tapping Screw - M3x8
2	B0393360 запросить цену →		Cam - Handle
102	04523008N запросить цену →		Tapping Screw - M3x8
103	11050487 запросить цену →		Harness Clamp
3	A1843420 запросить цену →		Bottle Chuck
4	A1843421 ✓ в наличии		Chuck Shaft
5	B2593422 запросить цену →		Shaft:Slide
6	B0391141 запросить цену →		Shaft - Paper Feed Frame
7	A2673556 запросить цену →		Chuck Spring - Tonner Bottle
8	G0203334 ✓ в наличии		Slider Ass`y
9	D0105232 запросить цену →		High Voltage Cable
10	B0393870 запросить цену →		Terminal - Transfer
11	B0392578 запросить цену →		Grounding Plate
12	B0393381 запросить цену →		Cover:Toner Bottle:Ass'y
13	D0105219 запросить цену →		Ground Wire
14	B0392382 запросить цену →		Quenching Lamp Terminal
15	B0393392 запросить цену →		Guide Plate - Tonner Supply Unit
16	AX310046 запросить цену →		Total Counter:7fig:24v
17	B0393395 запросить цену →		Ground Plate - Toner Supply Unit
18	D0103871 запросить цену →		Terminal - Separation
19	D0101108 запросить цену →		Duct Seal - Sub
20	D0101113 запросить цену →		Sub Duct

18. FUSING UNIT (D010/D043)

№	Артикул	Альт. артикул	Описание
1	B0394102 запросить цену →		Fusing Exit Guide
34	D0104108 запросить цену →		Heater - 230v,650w
35	AA063570 запросить цену →		Tension Spring
2	AA143870 запросить цену →		Stepped Screw
36	D0104073 запросить цену →		Bushing - Fusing Cleaning Roller
3	AW100073 ✓ в наличии		Thermistor
4	B0394118 запросить цену →		Front Ground Plate
37	B1214103 запросить цену →		Frame:Fusing
5	B0394120 запросить цену →		Thermostat
6	B2594015 ✓ в наличии		Fusing Cleaning Roller
7	A2322374 ✓ в наличии		Spur
8	AA066637 ✓ в наличии		Stripper Pawl Spring
9	AE044062 ✓ в наличии		Stripper Pawls
10	B1214111 запросить цену →		Front Electrode Plate
11	B1214120 запросить цену →		Thermostat Ass'y
12	B1214113 запросить цену →		Short Electrode Plate
13	B1214112 запросить цену →		Long Electrode Plate
14	B1214114 запросить цену →		Rear Electrode Plate
15	B2594091 запросить цену →		Rear Heater Holder
16	D0104105 запросить цену →		Heater - 120v,600w
16	D0104107 запросить цену →		Heater - 230v, 600w
17	G0294140 запросить цену →		External Circlip
18	B0394171 ✓ в наличии		Gear - 41Z
19	G0524618 ✓ в наличии		Bearing 30x42x7
20	AE011113 ✓ в наличии		Hot Roller MM30
21	B1214090 запросить цену →		Front Heater Holder
22	D0104071 запросить цену →		Pressure Roller:Dia30
23	D0104072 запросить цену →		Fusing Exit Guide
24	AA066635 запросить цену →		Spring - Fusing Exit Guide
25	B0394135 запросить цену →		Pressure Roller Lever
26	D0104070 запросить цену →		Pressure Spring
27	G0294174 ✓ в наличии		Pressure Roller Bushing
28	D0104053 запросить цену →		Fusing Unit Frame
101	08046123 запросить цену →		Hexagonal Bolt:W/Washer:M3x8
102	09543010N запросить цену →		Screw:Polished Round/Spring:M3x10
29	B0394170 ✓ в наличии		Stripper Pawls Roller
103	04523008N запросить цену →		Tapping Screw - M3x8
30	B2594115 запросить цену →		Fusing Entrance Guide Plate
31	B0394117 запросить цену →		Discharge Brush
104	03130060N запросить цену →		Screw - M3X6
105	09543010N запросить цену →		Screw:Polished Round/Spring:M3x10
32	B0394114 запросить цену →		Rear Ground Plate

Каталог очень большой (1033 позиций). Показаны первые 18 узлов со схемами; полный список доступен по запросу.
