Ricoh Aficio MP 2352 MP 2852 MP 3352 MP 2852 SP MP 3352 SP — каталог запчастей со схемами

Содержание

• 1. LLLLOOOOCCCCAAAATTTTIIIIOOOONNNNSSSS OOOOFFFF UUUUNNNNIIIITTTTSSSS
• 2. Exterior 2 (D120/D121/D122/D139/D140/D141)
• 3. Exterior 3 (D120/D121/D122/D139/D140/D141)
• 4. Operation Panel (D120/D121/D122/D139/D140/D141)
• 5. Scanner Section1 (D120/D121/D122/D139/D140/D141)

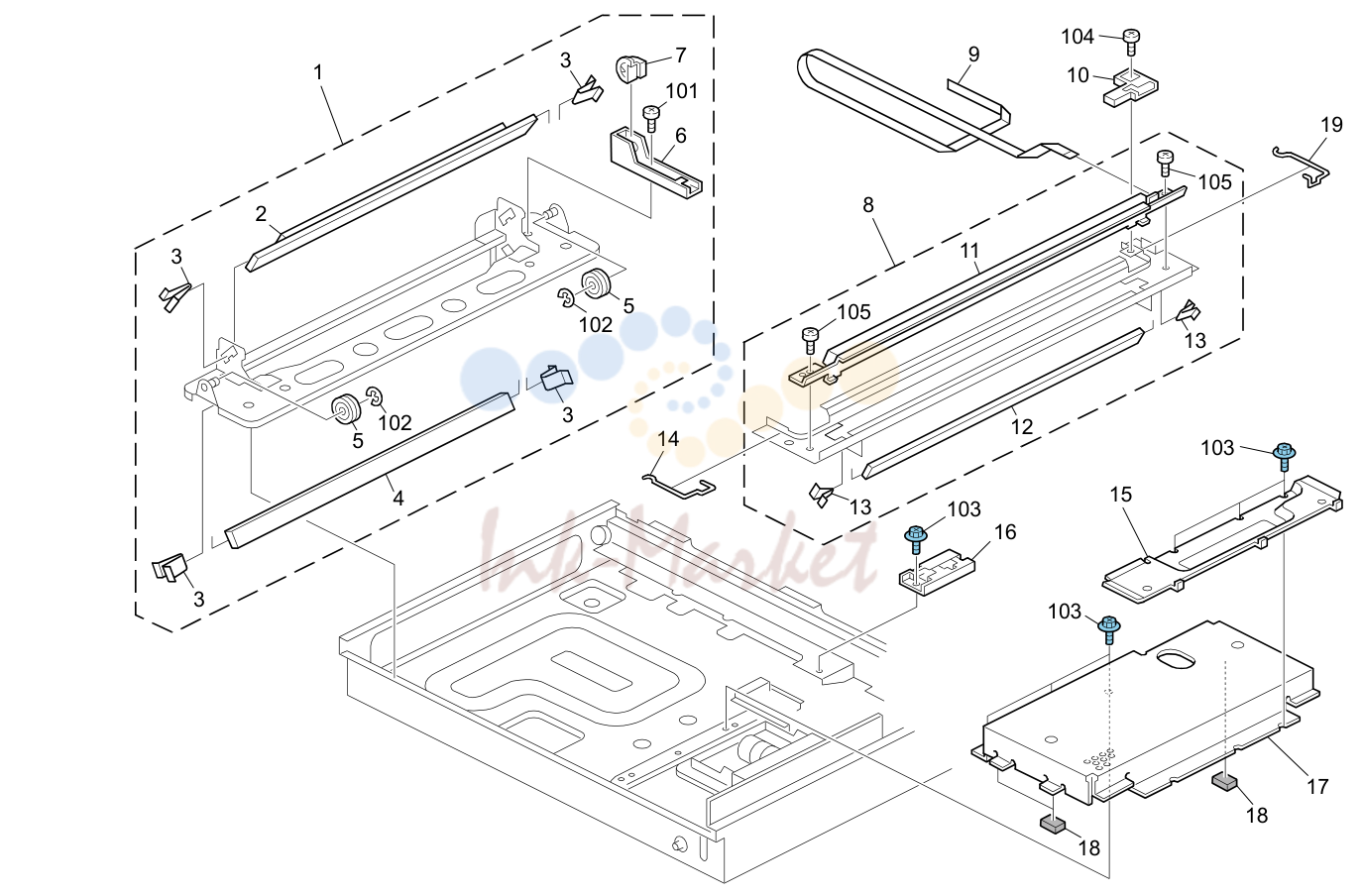

• 6. Scanner Section2 (D120/D121/D122/D139/D140/D141)

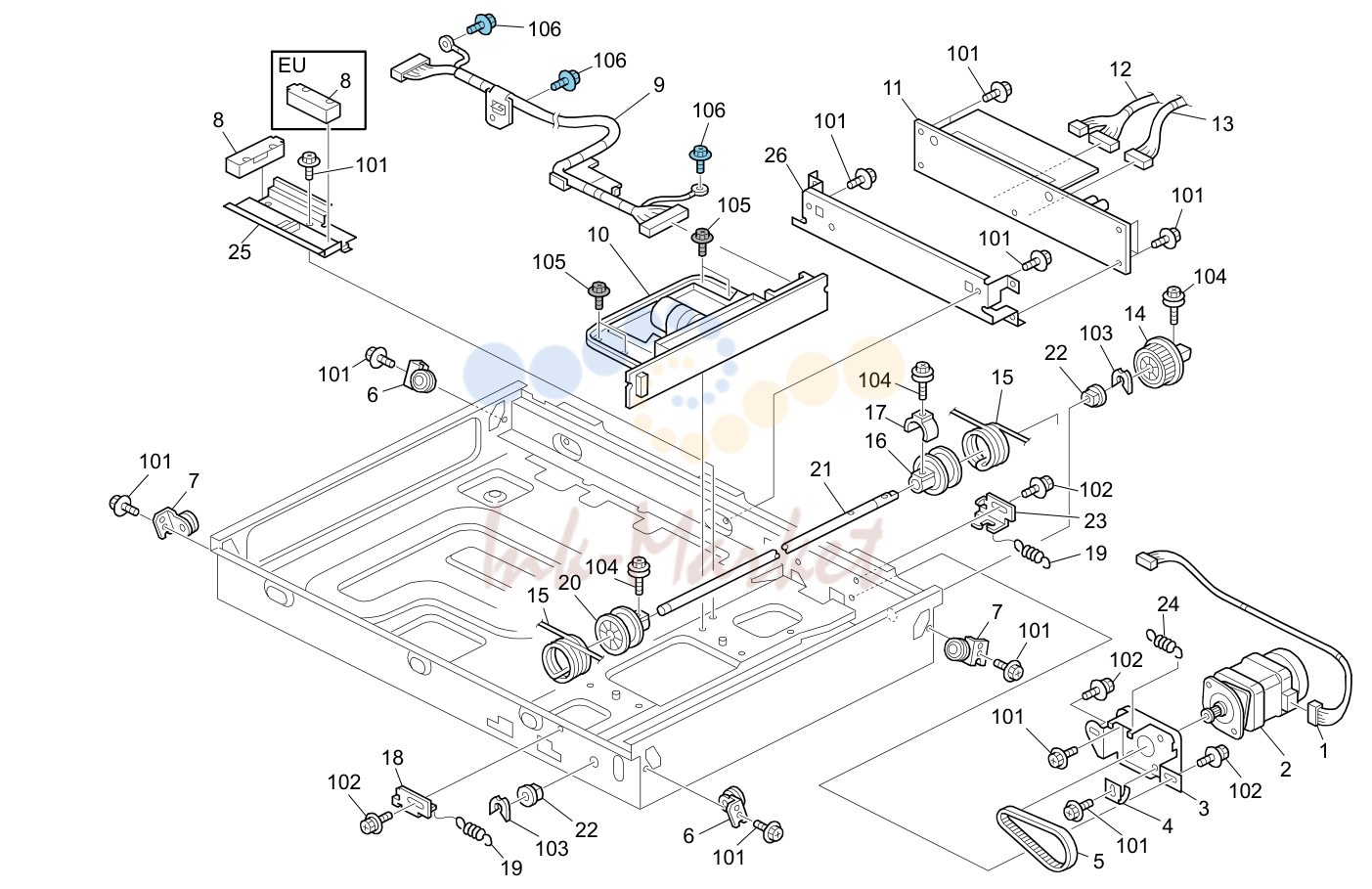

• 7. Scanner Section3 (D120/D121/D122/D139/D140/D141)

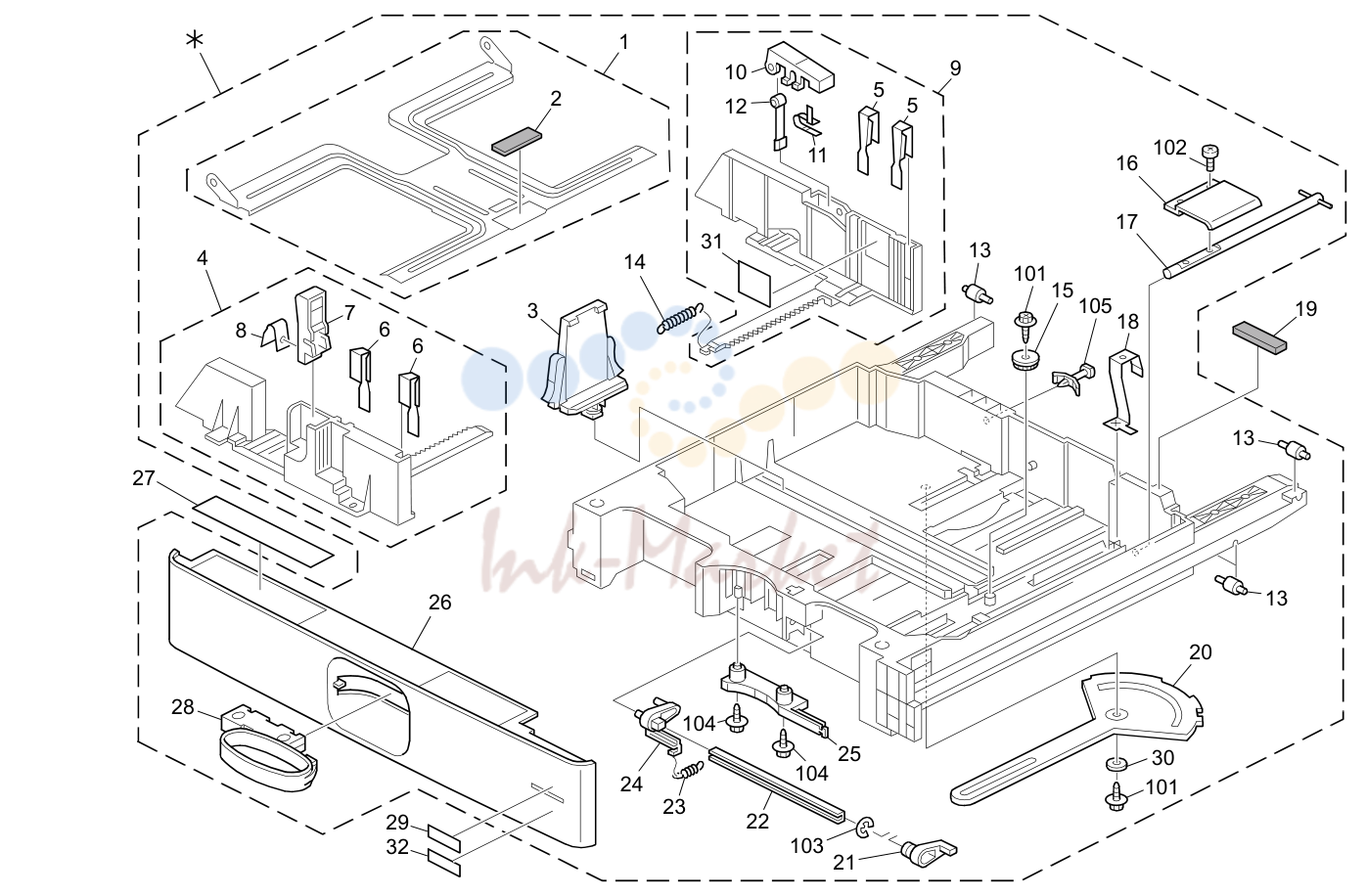

• 8. Paper Tray (D120/D121/D122/D139/D140/D141)

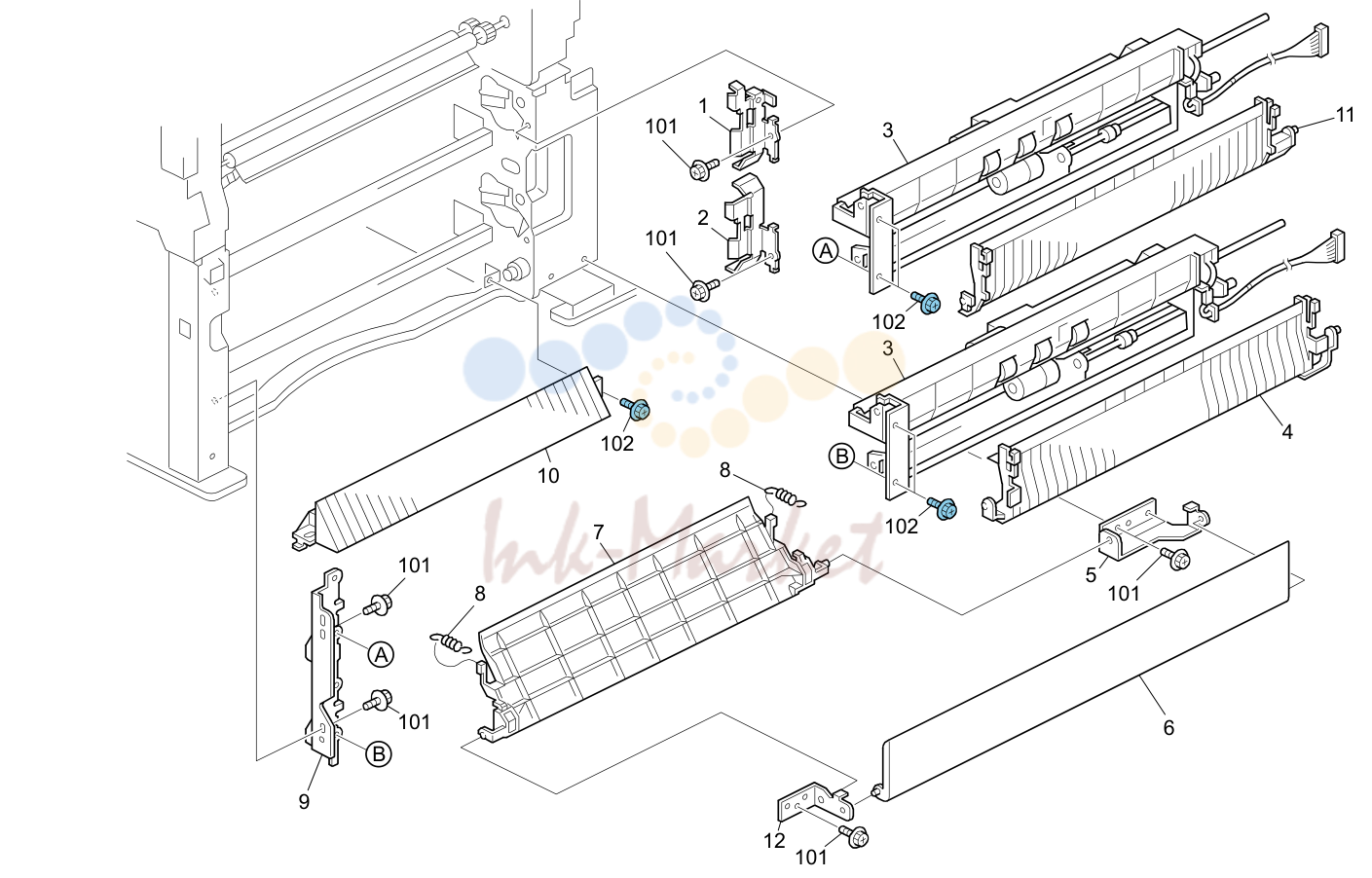

• 9. Paper Feed Section 1 (D120/D121/D122/D139/D140/D141)

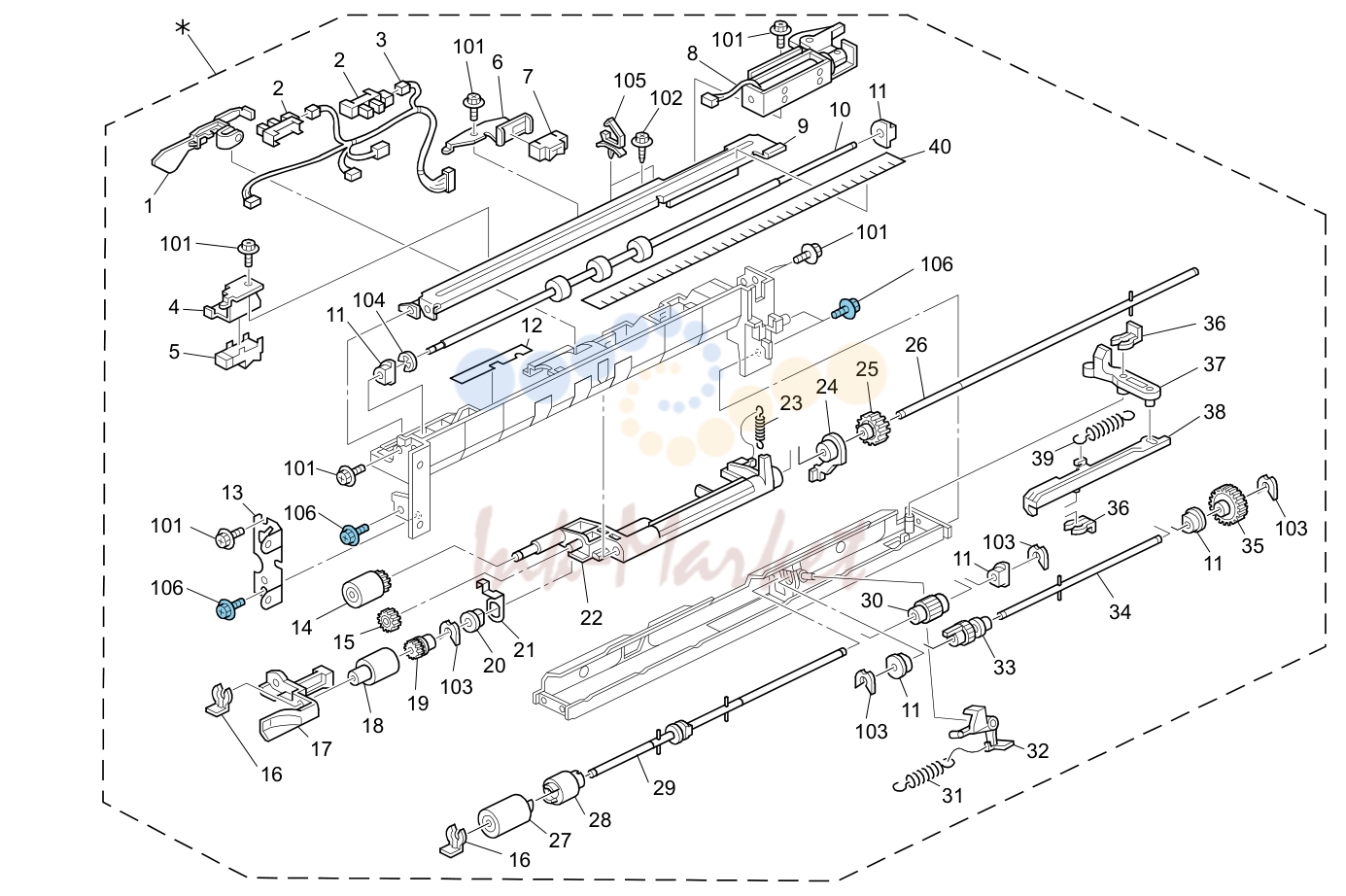

• 10. Paper Feed Section 2 (D120/D121/D122/D139/D140/D141)

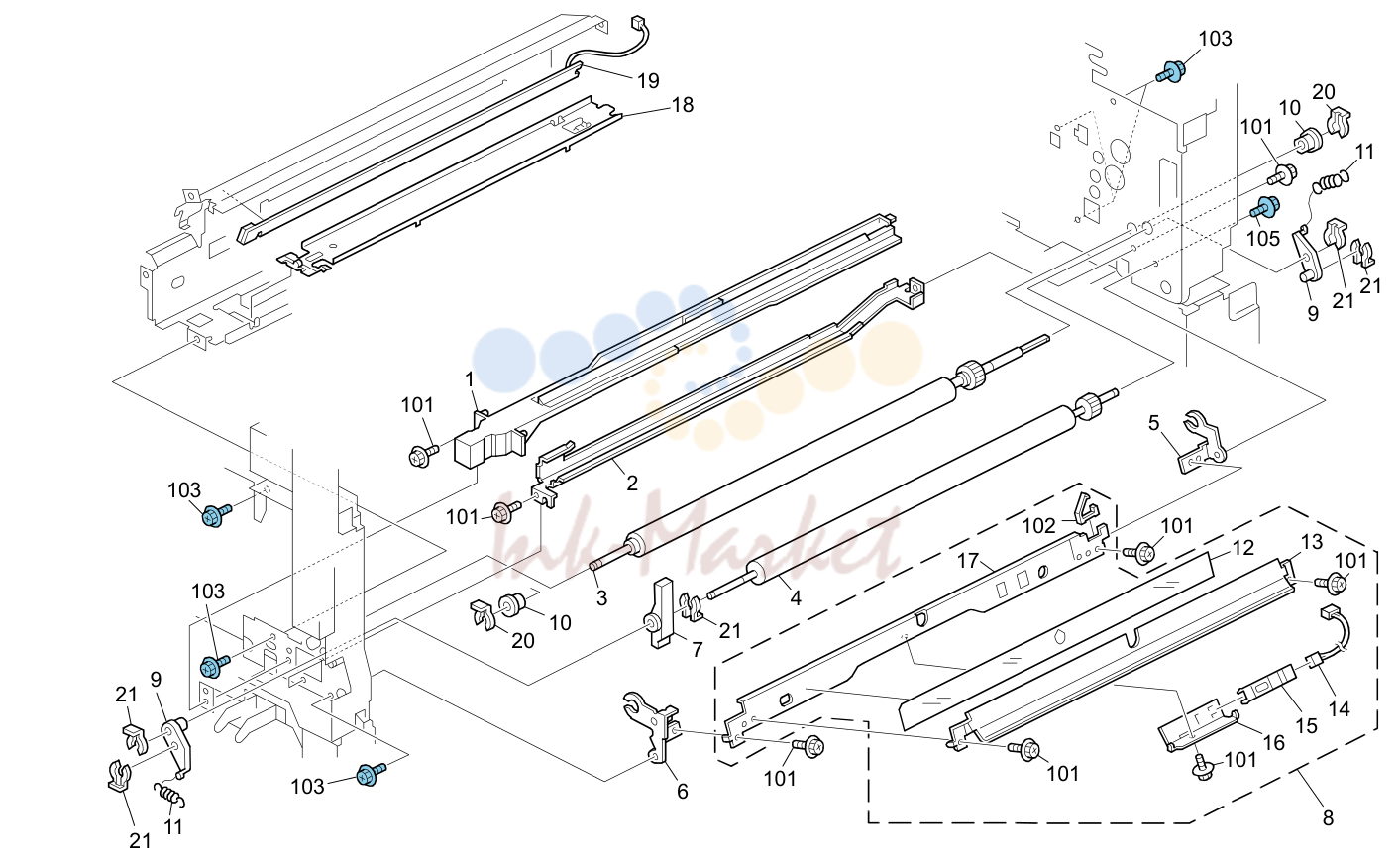

• 11. Paper Registration (D120/D121/D122/D139/D140/D141)

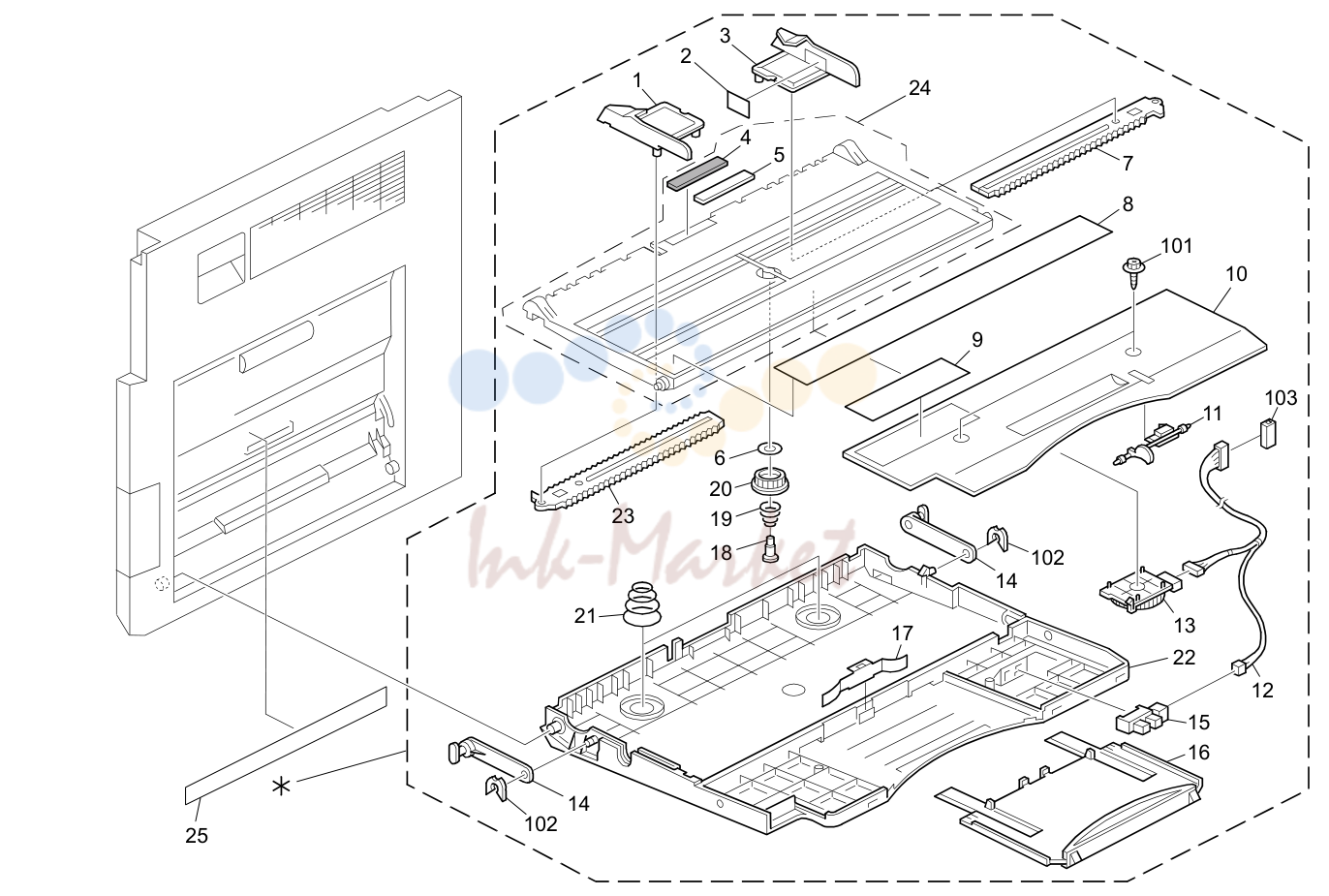

• 12. By-pass Feed Section (D120/D121/D122/D139/D140/D141)

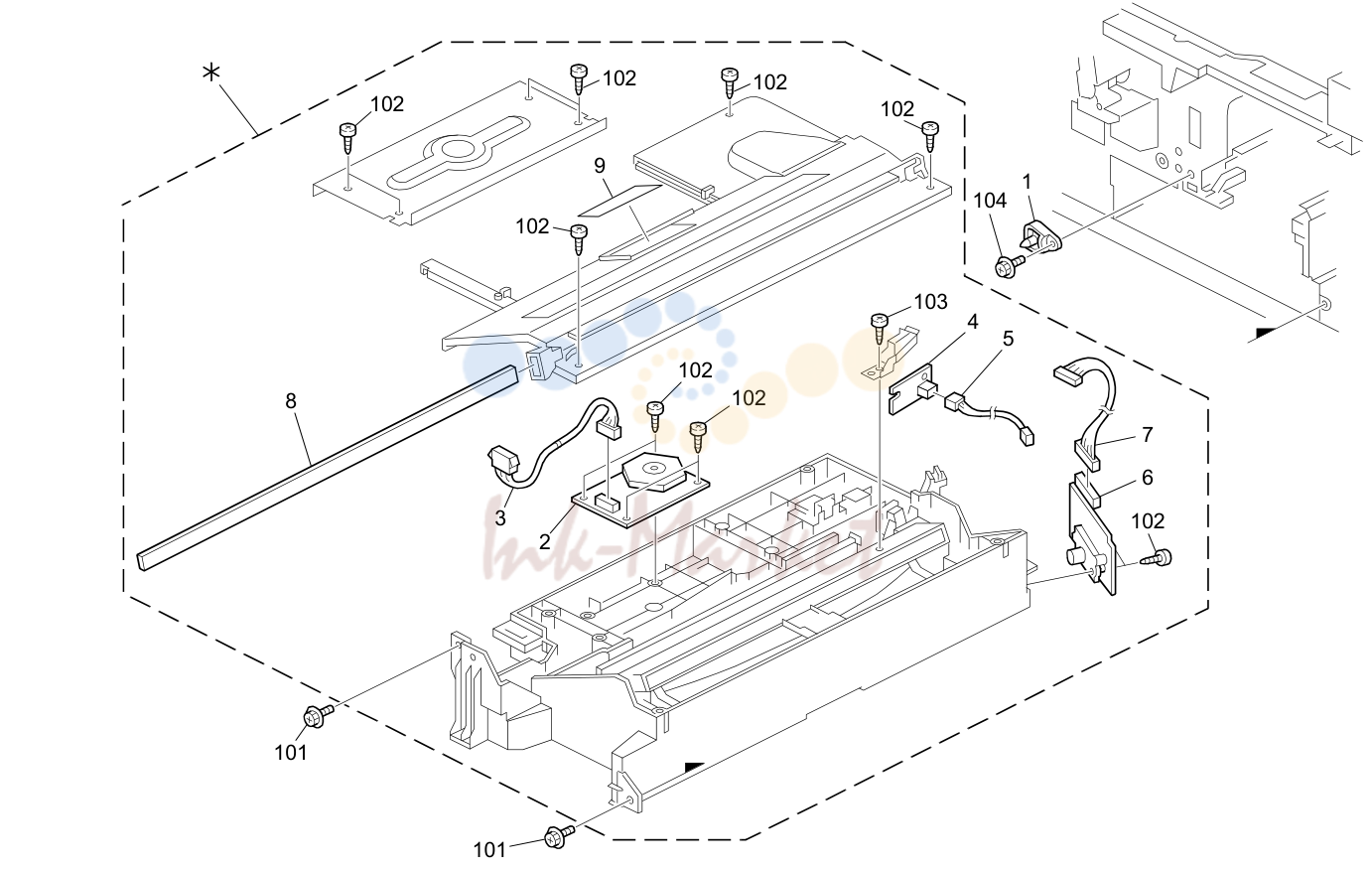

• 13. LD Unit (D120/D121/D122/D139/D140/D141)

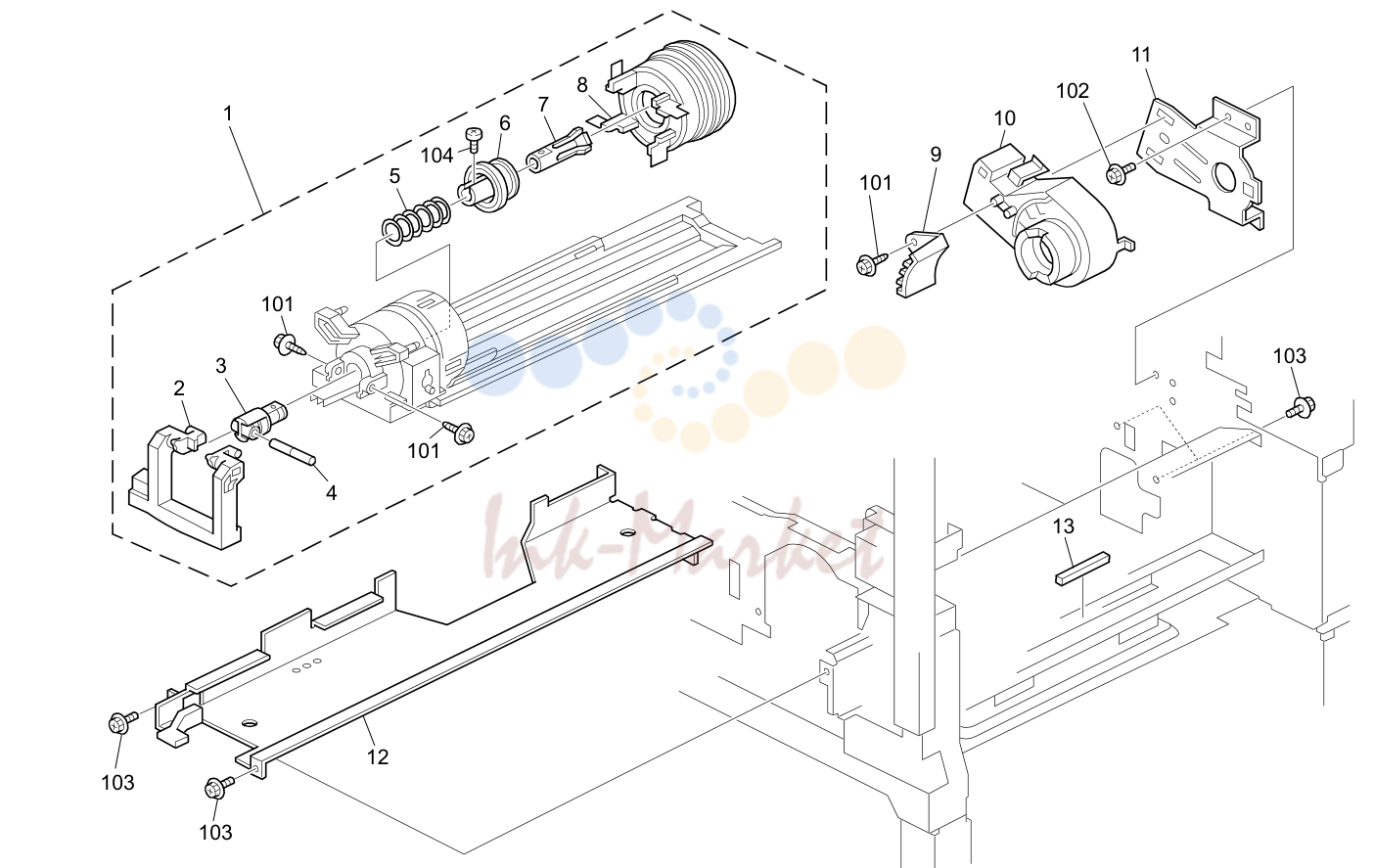

• 14. Toner Supply Unit (D120/D121/D122/D139/D140/D141)

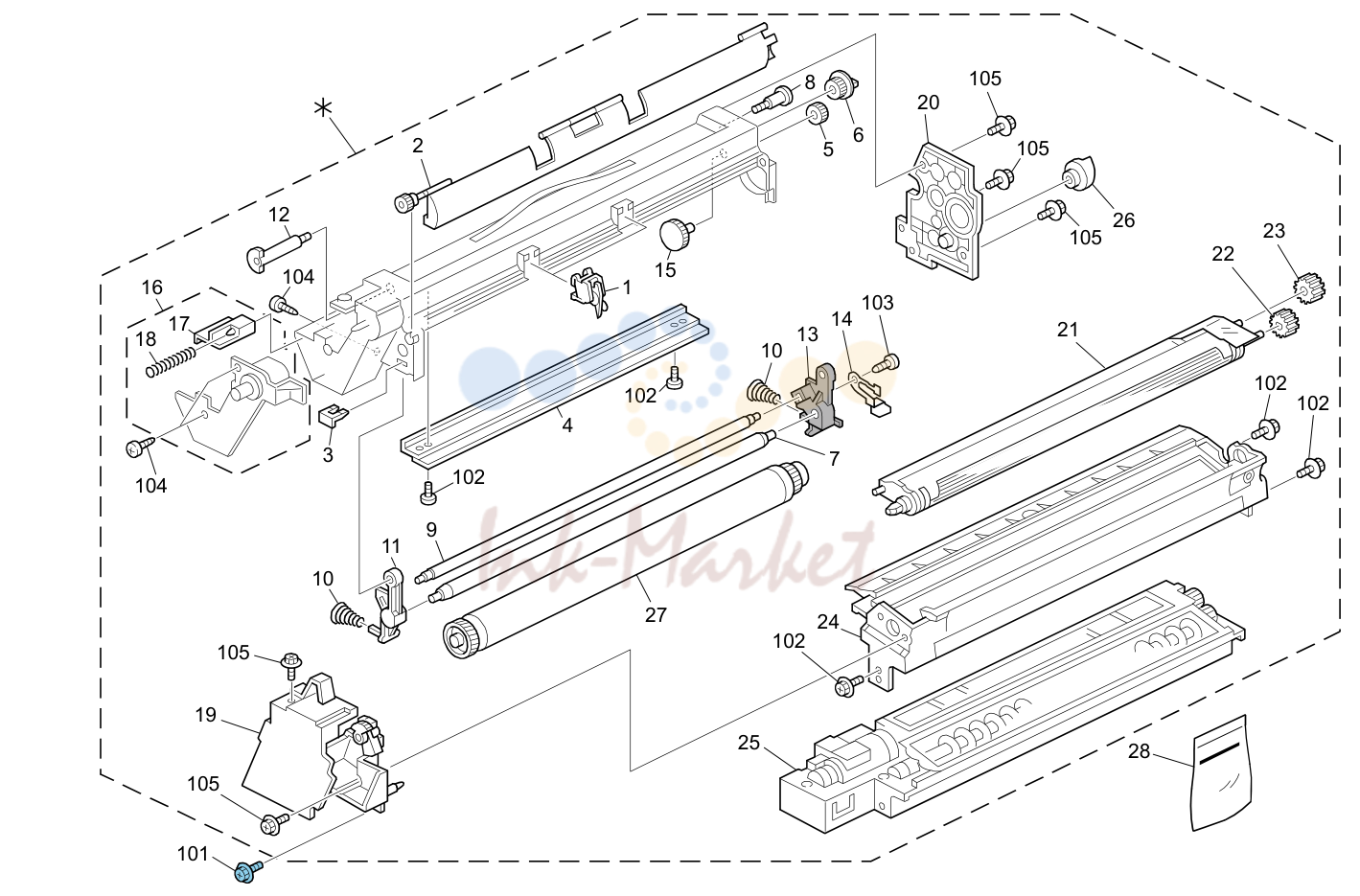

• 15. Index Q’ty Per Index Q’ty Per

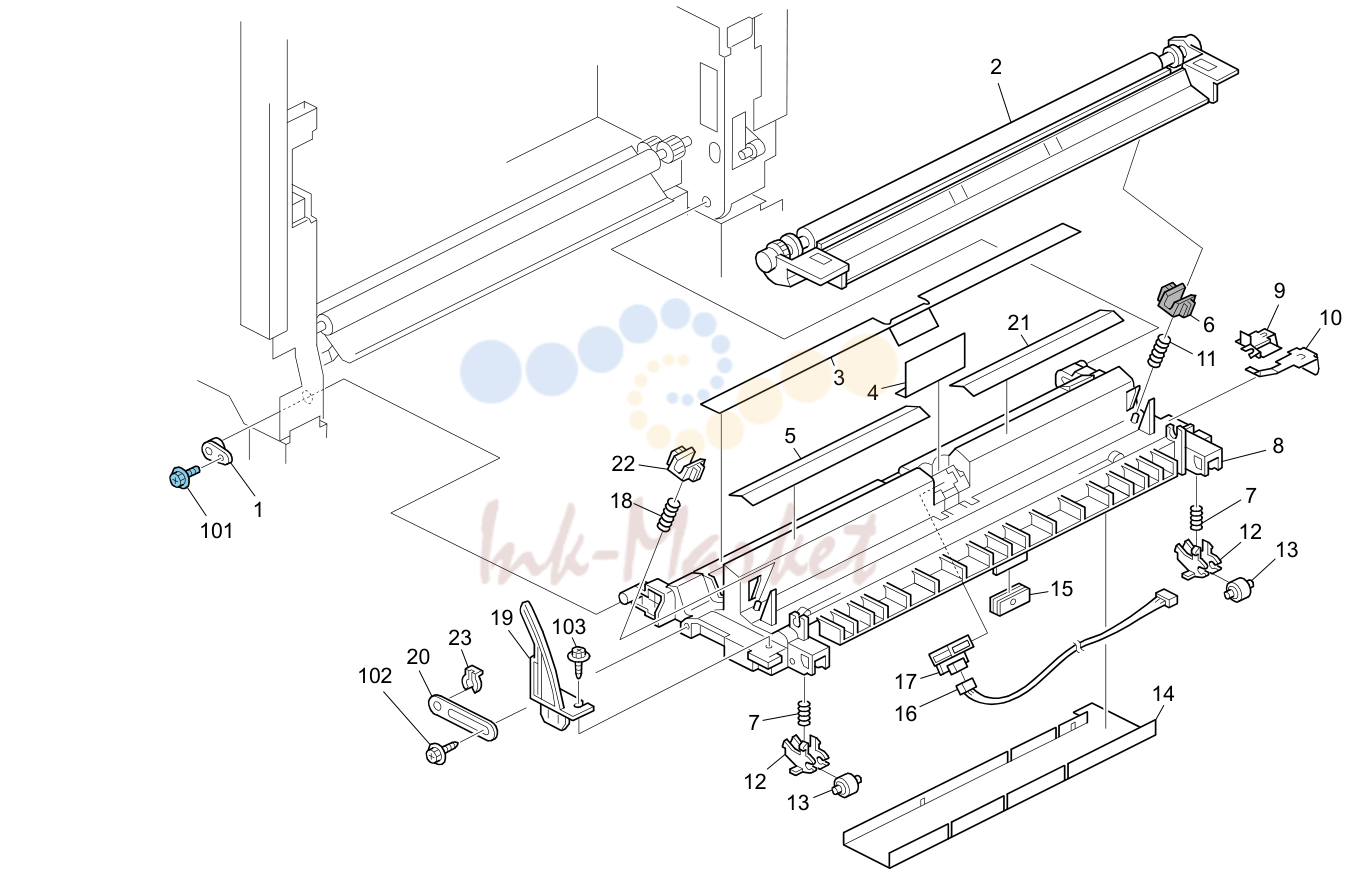

• 16. Transfer Unit (D120/D121/D122/D139/D140/D141)
• 17. Fusing Unit 1 (D120/D121/D122/D139/D140/D141)
• 18. Fusing Unit 2 (D120/D121/D122/D139/D140/D141)
• 19. Paper Exit Section (D120/D121/D122/D139/D140/D141)
• 20. Paper Invert Section (D120/D121/D122/D139/D140/D141)
• 21. Duplex Section 1 (D120/D121/D122/D139/D140/D141)
• 22. Duplex Section 2 (D120/D121/D122/D139/D140/D141)
• 23. Duplex Section 3 (D120/D121/D122/D139/D140/D141)
• 24. Duplex Section 4 (D120/D121/D122/D139/D140/D141)
• 25. Duplex Section 5 (D120/D121/D122/D139/D140/D141)
• 26. Drive Section 1 (D120/D121/D122/D139/D140/D141)
• 27. Drive Section 2 (D120/D121/D122/D139/D140/D141)
• 28. Drive Section 3 (D120/D121/D122/D139/D140/D141)
• 29. Electrical Section 1 (D120/D121/D122/D139/D140/D141)
• 30. Electrical Section 2 (D120/D121/D122/D139/D140/D141)
• 31. Electrical Section 3 (D120/D121/D122/D139/D140/D141)
• 32. Electrical Section 4 (D120/D121/D122/D139/D140/D141)
• 33. Controller Section (D120/D121/D122/D139/D140/D141)
• 34. Frame Section (D120/D121/D122/D139/D140/D141)
• 35. Decal and Documents (D120/D121/D122/D139/D140/D141)
• 36. Special Tools (D120/D121/D122/D139/D140/D141)

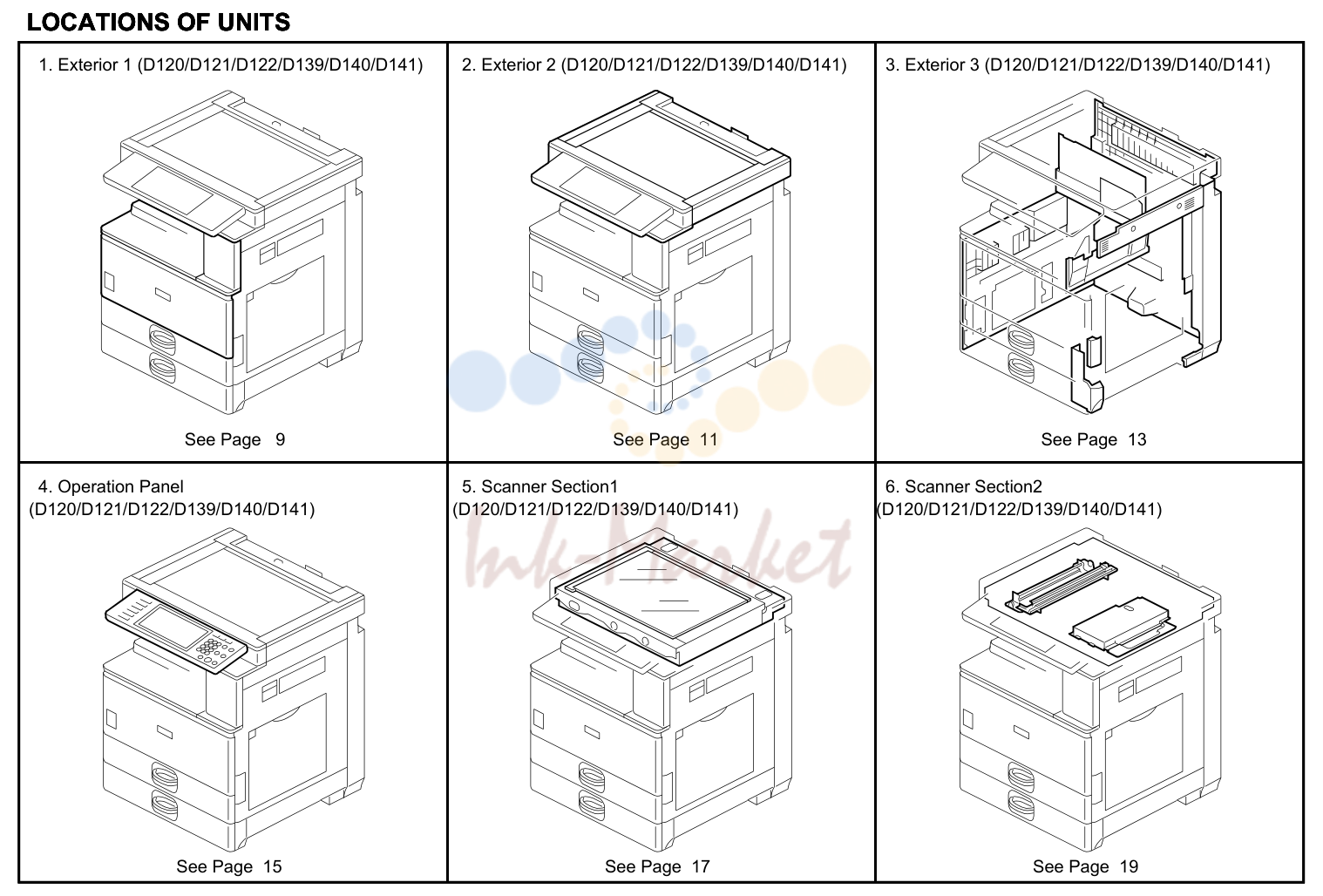

1. LLLLOOOOCCCCAAAATTTTIIIIOOOONNNNSSSS OOOOFFFF UUUUNNNNIIIITTTTSSSS

№	Артикул	Альт. артикул	Описание
101	08025318 запросить цену →		Binding Head Tapping Screw:Es:3x10
1	D1201307 запросить цену →		End Fence:Exit
2	D1201341 запросить цену →		Cover:Paper Exit Sub-unit:Lower:Upper
102	08025320 запросить цену →		Hexagon Head Tapping Screw:Es:3x10
3	D1201340 ✓ в наличии		Cover:Paper Exit Sub-unit:Lower
103	04513008N запросить цену →		Tapping Screw - M3x8
4	D1204818 запросить цену →		Tray:Reverse
104	08025319 запросить цену →		Hexagon Head Tapping Screw:Es:3x8
5	D1204821 запросить цену →		Frame:Reverse:Upper
6	D1204831 запросить цену →		Frame:Reverse:Lpser
7	D1201304 запросить цену →		Cover:Front:Right Upper
8	D1201306 запросить цену →		Cover:Front:Right Lower
9	AG070504 ✓ в наличии		Magnet Catch:44.1N
10	D1201330 запросить цену →		Cover:Front:Ass'y
11	D1201322 запросить цену →		Cover:Shield Glass
12	D1201321 запросить цену →		Cover:SD-Card
13	B0241264 запросить цену →		Magnet Catch
14	D1201262 запросить цену →		Door:Front
15	D0111252 запросить цену →		Decal:Main Switch:On-standby
15	D0111253 запросить цену →		Decal:Main Switch:On-standby:EU
16	D1201263 запросить цену →		Cover:Main Switch
17	AA001564 запросить цену →		Plate:Logotype:RIC
17	AA001565 запросить цену →		Plate:Logotype:LAN
17	AA001566 запросить цену →		Plate:Logotype:SVN
17	AA001567 запросить цену →		Plate:Logotype:GES
17	AA001568 запросить цену →		Plate:Logotype:NSA
17	AA001569 запросить цену →		Plate:Logotype:REX
17	AA001570 запросить цену →		Plate:Logotype:INF
18	G0201332 запросить цену →		Hinge - Front Cover
19	D1201343 запросить цену →		Cover:Paper Exit Sub-unit:Behind
20	D1206490 запросить цену →		Decal:Caution:Inkjet

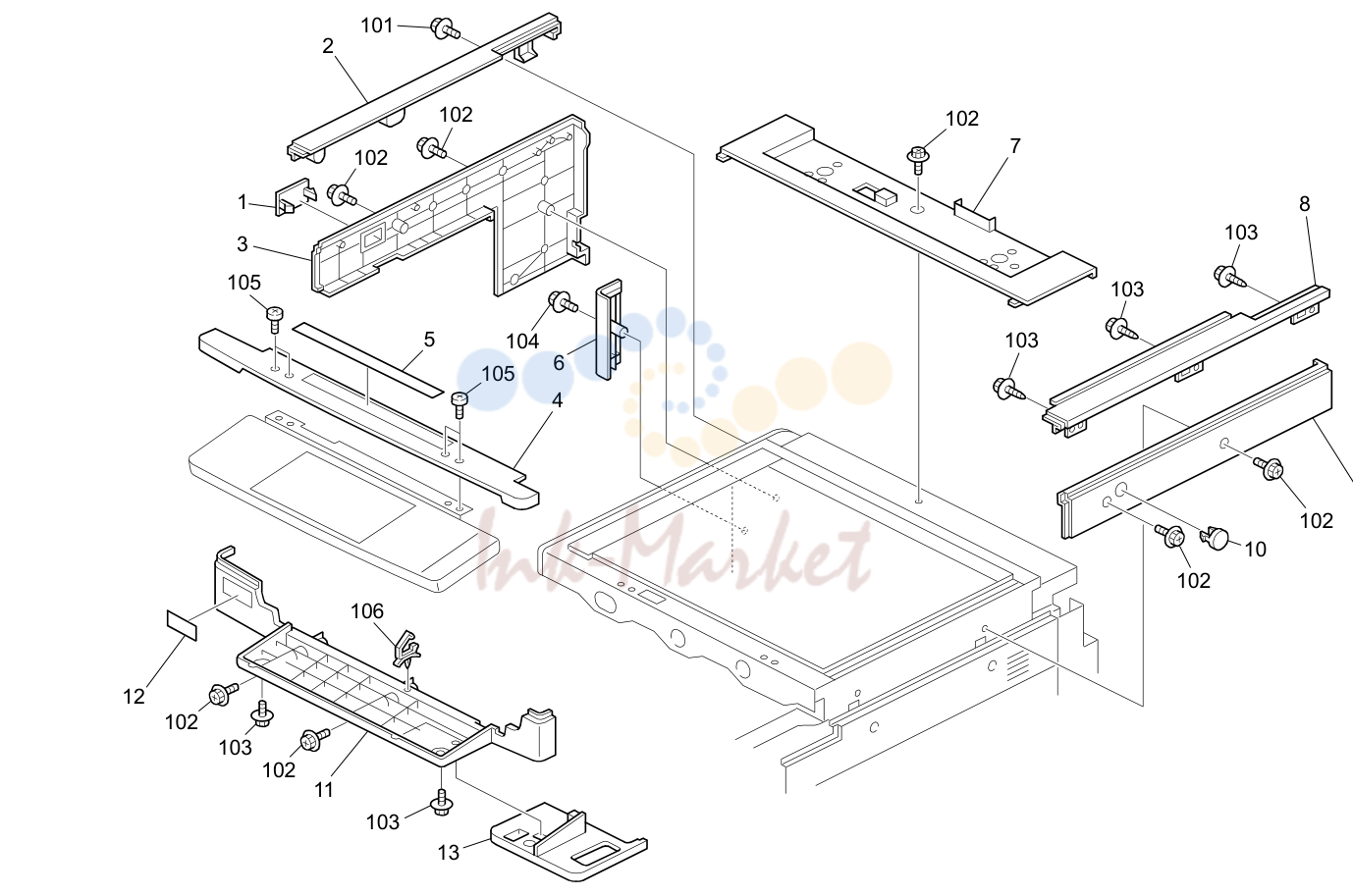

2. Exterior 2 (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
1	D1201337 запросить цену →		Cap:Cover
12	D1228620 запросить цену →		Decal:Model Name Plate:MP3352:EXP
2	D1201251 запросить цену →		Cover:Scanner:Left Upper
12	D1228621 запросить цену →		Decal:Model Name Plate:MP3352:SVN
3	D1201250 запросить цену →		Cover:Scanner:Left Lower
12	D1228622 запросить цену →		Decal:Model Name Plate:MP3352:LAN
12	D1228623 запросить цену →		Decal:Model Name Plate:MP3352:
4	D1201255 запросить цену →		Cover:Scanner:Front Upper
5	D1206441 запросить цену →		Decal:Caution:Original:English 1 GES:NA
12	D1228624 запросить цену →		Decal:Model Name Plate:MP3352:NRG
6	D1201301 запросить цену →		Cover:Paper Exit Sub-unit:Left
12	D1228625 запросить цену →		Decal:Model Name Plate:MP3352:INF
7	D1201252 запросить цену →		Cover:Scanner:Rear
8	D1201254 запросить цену →		Cover:Scanner:Right Upper
12	D1228626 запросить цену →		Decal:Model Name Plate:MP3352SP:EXP
12	D1228627 запросить цену →		Decal:Model Name Plate:MP3352SP:LAN
9	D1201253 запросить цену →		Cover:Scanner:Right Lower
10	D1201344 запросить цену →		Cap:Cover:Right
12	D1228628 запросить цену →		Decal:Model Name Plate:MP3352SP:
11	D1201265 запросить цену →		Cover:Scanner:Front Lower 1 GES:NA
12	D1228629 запросить цену →		Decal:Model Name Plate:MP3352SP:NRG
12	D1208620 запросить цену →		Decal:Model Name Plate:MP2352:EXP
12	D1228630 запросить цену →		Decal:Model Name Plate:MP3352SP:INF
12	D1208621 запросить цену →		Decal:Model Name Plate:MP2352:SVN
12	D1208622 запросить цену →		Decal:Model Name Plate:MP2352:LAN
13	D1201259 запросить цену →		Cover:Scanner:Front Right
12	D1208623 запросить цену →		Decal:Model Name Plate:MP2352:GES:NA
12	D1208624 запросить цену →		Decal:Model Name Plate:MP2352:NRG
12	D1208625 запросить цену →		Decal:Model Name Plate:MP2352:INF
12	D1208626 запросить цену →		Decal:Model Name Plate:MP2352SP:EXP
12	D1208627 запросить цену →		Decal:Model Name Plate:MP2352SP:LAN
12	D1208628 запросить цену →		Decal:Model Name Plate:MP2352SP:
12	D1208629 запросить цену →		Decal:Model Name Plate:MP2352SP:NRG
12	D1208630 запросить цену →		Decal:Model Name Plate:MP2352SP:INF
12	D1218620 запросить цену →		Decal:Model Name Plate:MP2852:EXP
12	D1218621 запросить цену →		Decal:Model Name Plate:MP2852:SVN
12	D1218622 запросить цену →		Decal:Model Name Plate:MP2852:LAN
12	D1218623 запросить цену →		Decal:Model Name Plate:MP2852:GES:NA
12	D1218624 запросить цену →		Decal:Model Name Plate:MP2852:NRG
12	D1218625 запросить цену →		Decal:Model Name Plate:MP2852:INF
12	D1218626 запросить цену →		Decal:Model Name Plate:MP2852SP:EXP
101	04543008Q ✓ в наличии		Tapping Screw:3x8
102	04513008N запросить цену →		Tapping Screw - M3x8
12	D1218627 запросить цену →		Decal:Model Name Plate:MP2852SP:LAN
12	D1218628 запросить цену →		Decal:Model Name Plate:MP2852SP:
103	08025320 запросить цену →		Hexagon Head Tapping Screw:ES:3x10
12	D1218629 запросить цену →		Decal:Model Name Plate:MP2852SP:NRG
105	03530050P запросить цену →		Screw:M3x5
106	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
12	D1218630 запросить цену →		Decal:Model Name Plate:MP2852SP:INF

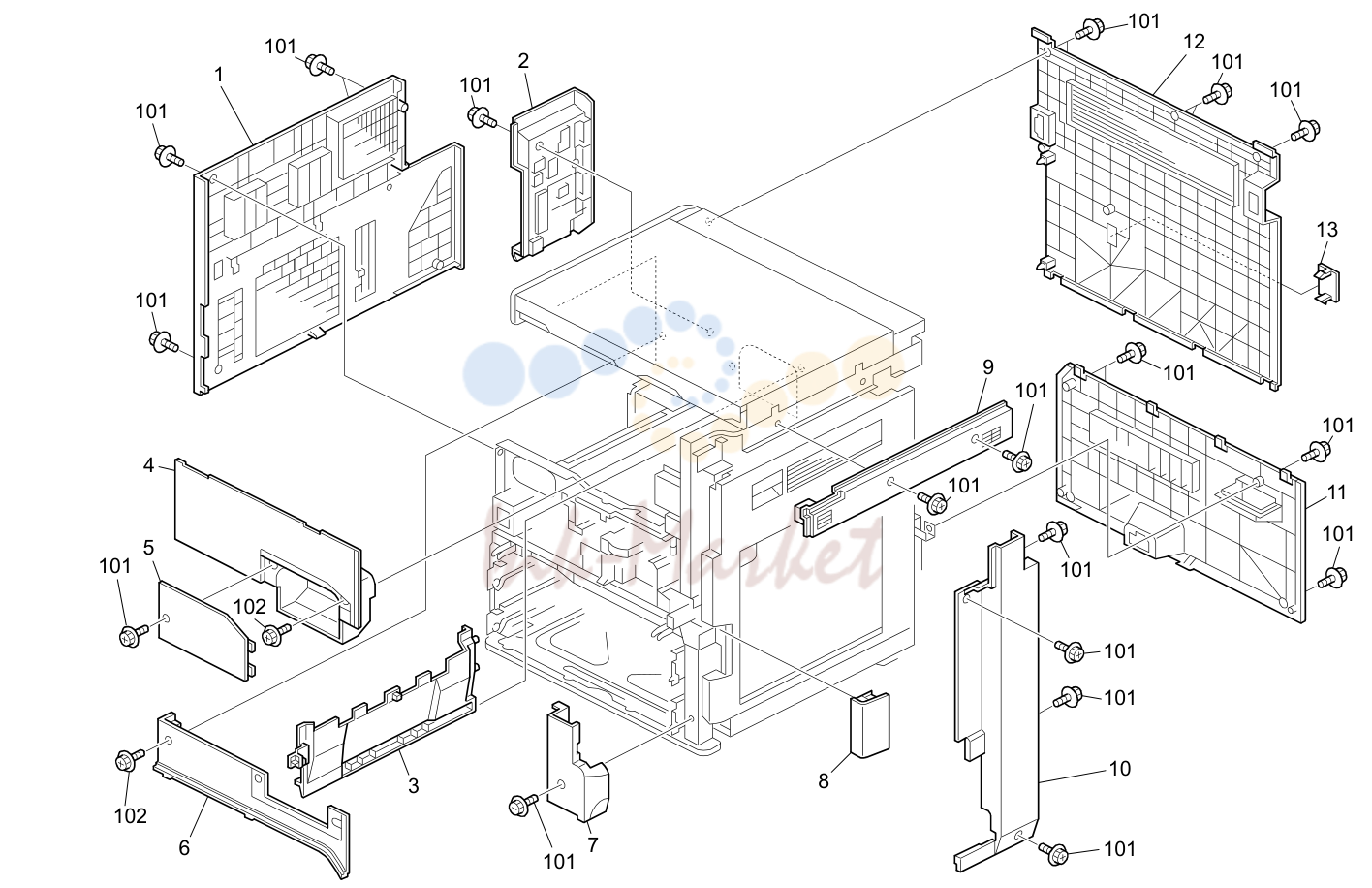

3. Exterior 3 (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
1	D1201280 запросить цену →		Cover:Left
101	04513008N запросить цену →		Tapping Screw - M3x8
2	D1201281 запросить цену →		Cover:Left Rear
102	04513008P запросить цену →		Tapping Screw - 3x8
3	D1201305 запросить цену →		Cover:Paper Exit Sub-unit:Right Lower
4	D1201300 запросить цену →		Cover:Paper Exit Sub-unit:Rear
5	D1201309 запросить цену →		Cover:Paper Exit Sub-unit:Inner Back
6	D1201342 запросить цену →		Cover:Paper Exit Sub-unit:Rear Lower
7	D1201272 запросить цену →		Cover:Right Front
8	D1204645 запросить цену →		Inner Cover:Grip:Duplex Unit
9	D1201270 запросить цену →		Cover:Right
10	D1201271 запросить цену →		Cover:Right Rear
11	D1201290 запросить цену →		Cover:Rear:Lower
12	D1201291 запросить цену →		Cover:Rear:Upper
13	D1201337 запросить цену →		Cap:Cover

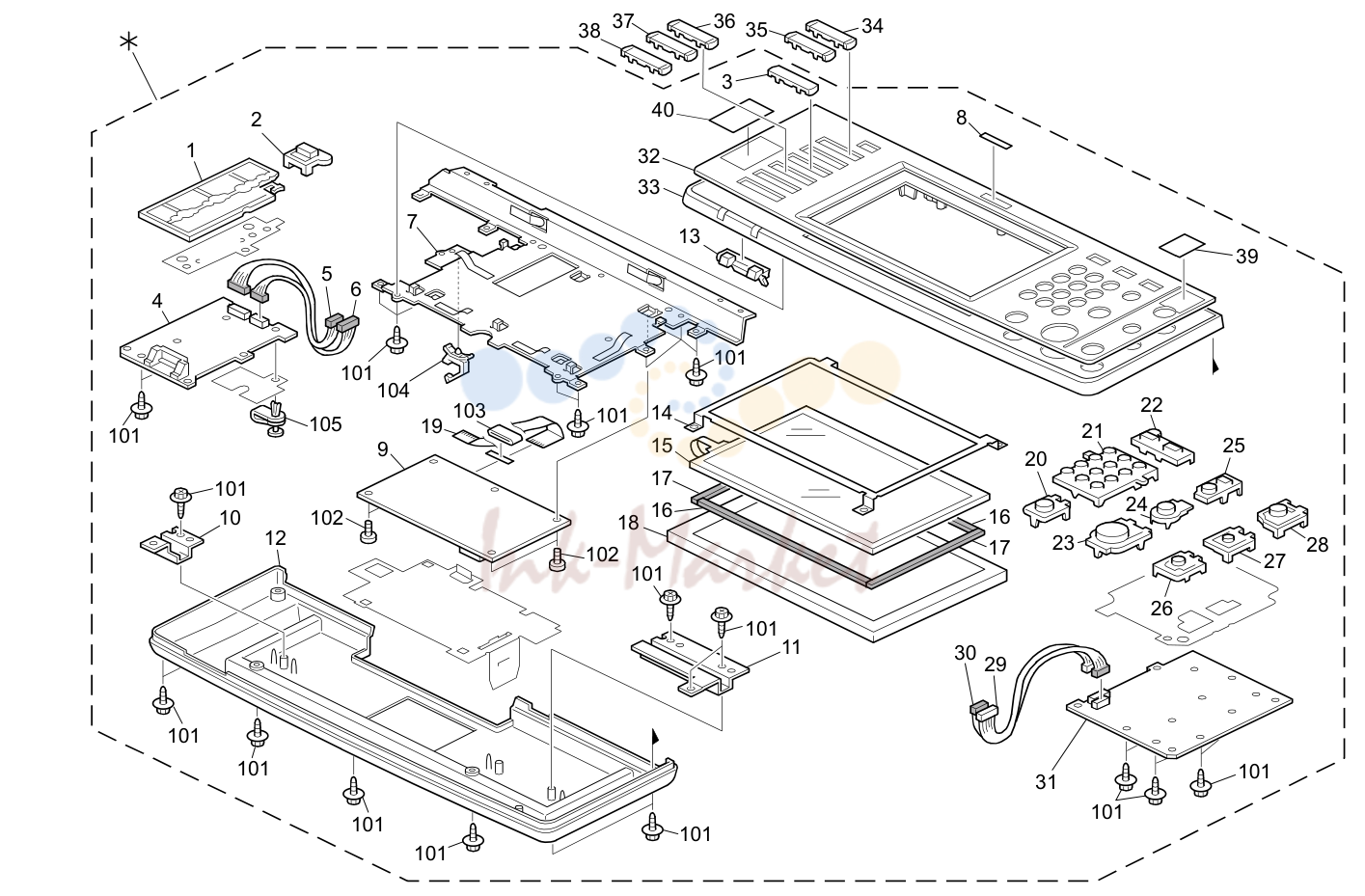

4. Operation Panel (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
1	B2381547 запросить цену →		Spacer - Keytop
27	D1201552 запросить цену →		Keytop:Login
2	D1201514 запросить цену →		Keytop:Counter
28	B2381549 запросить цену →		Keytop - Power Source
3	D1201521 запросить цену →		Keytop:Blank
29	D1201483 запросить цену →		Harness:OP-L:13
4	D1201497 запросить цену →		PCB OP-L
30	D1201482 запросить цену →		Harness:OP-L:12
5	D0091480 запросить цену →		Harness:OP-L:12
31	D1201466 запросить цену →		PCB:OP-R
32	D1201504 запросить цену →		Panel:NA
6	D0091481 запросить цену →		Harness:OP-R:13
7	D1201540 запросить цену →		Bracket:LCDC:Ass'y
32	D1201505 запросить цену →		Panel:EU
8	D1201551 запросить цену →		Sheet:Logo
33	D1201500 запросить цену →		Cover:Upper
8	D1201556 запросить цену →		Sheet:Logo:LAN
34	D1201528 запросить цену →		Keytop:Copy:NA
34	D1201534 запросить цену →		Keytop:Copy:EU
8	D1201557 запросить цену →		Sheet:Logo:GES
8	D1201558 запросить цену →		Sheet:Logo:REX
35	D1201529 запросить цену →		Keytop:DOC:NA
8	D1201559 запросить цену →		Sheet:Logo:NAS
35	D1201535 запросить цену →		Keytop:DOC:EU
8	D1201560 запросить цену →		Sheet:Logo:INF
36	D1201532 запросить цену →		Keytop:Scanner:NA
36	D1201538 запросить цену →		Keytop:Scanner:EU
8	D1201561 запросить цену →		Sheet:Logo:SAV
37	D1201531 запросить цену →		Keytop:Printer:NA
9	D1201474 запросить цену →		PCB:LCDC:NA:FT:Ass'y
9	D1201475 запросить цену →		PCB:LCDC:EU:FT:Ass'y
37	D1201537 запросить цену →		Keytop:Printer:EU
38	D1201533 запросить цену →		Keytop:Function:NA
9	D1201479 запросить цену →		PCB:LCDC:TWN/AA:FT:Ass'y
10	B2381527 запросить цену →		Operation Panel Bracket
38	D1201539 запросить цену →		Keytop:Function:EU
39	D1201546 запросить цену →		Sheet:Power Source:Display:NA(NA/AA)
11	B2381548 запросить цену →		Operation Panel Bracket - Right
12	D1201501 запросить цену →		Cover:Lower
39	D1201547 запросить цену →		Sheet:Power Source:Display:
13	B2381519 запросить цену →		Lens - Front 1 EU(EU/TWN/CHN)
40	D1201549 запросить цену →		Sheet:Data:Display:NA(NA/AA)
14	D1201543 запросить цену →		Shadeing Plate:Touch Panel
15	D1201489 ✓ в наличии		Touch Panel:W-VGA:P
16	B2381534 ✓ в наличии		LCD Spacer A
101	04503010N запросить цену →		Tapping Screw - M3x10
17	B2381535 ✓ в наличии		LCD Spacer B
18	D1201498 запросить цену →		LCD:TFT:W-VGA:MV:LED
102	03530060N запросить цену →		Bind Screw - M3x6
103	16072392 запросить цену →		Ferrite Core:
19	D1201487 запросить цену →		Cable:FFC:LCD
20	D1201507 запросить цену →		Keytop:Clear/Stop 1 K3 FF 25.00x10.00x3.00x0.80(M)
21	D1201513 запросить цену →		Keytop:10key:AA
104	11050032 запросить цену →		Clamp
21	D1201511 запросить цену →		Keytop:10key
105	11050582 запросить цену →		Clamp:RBWS-0510D-V0

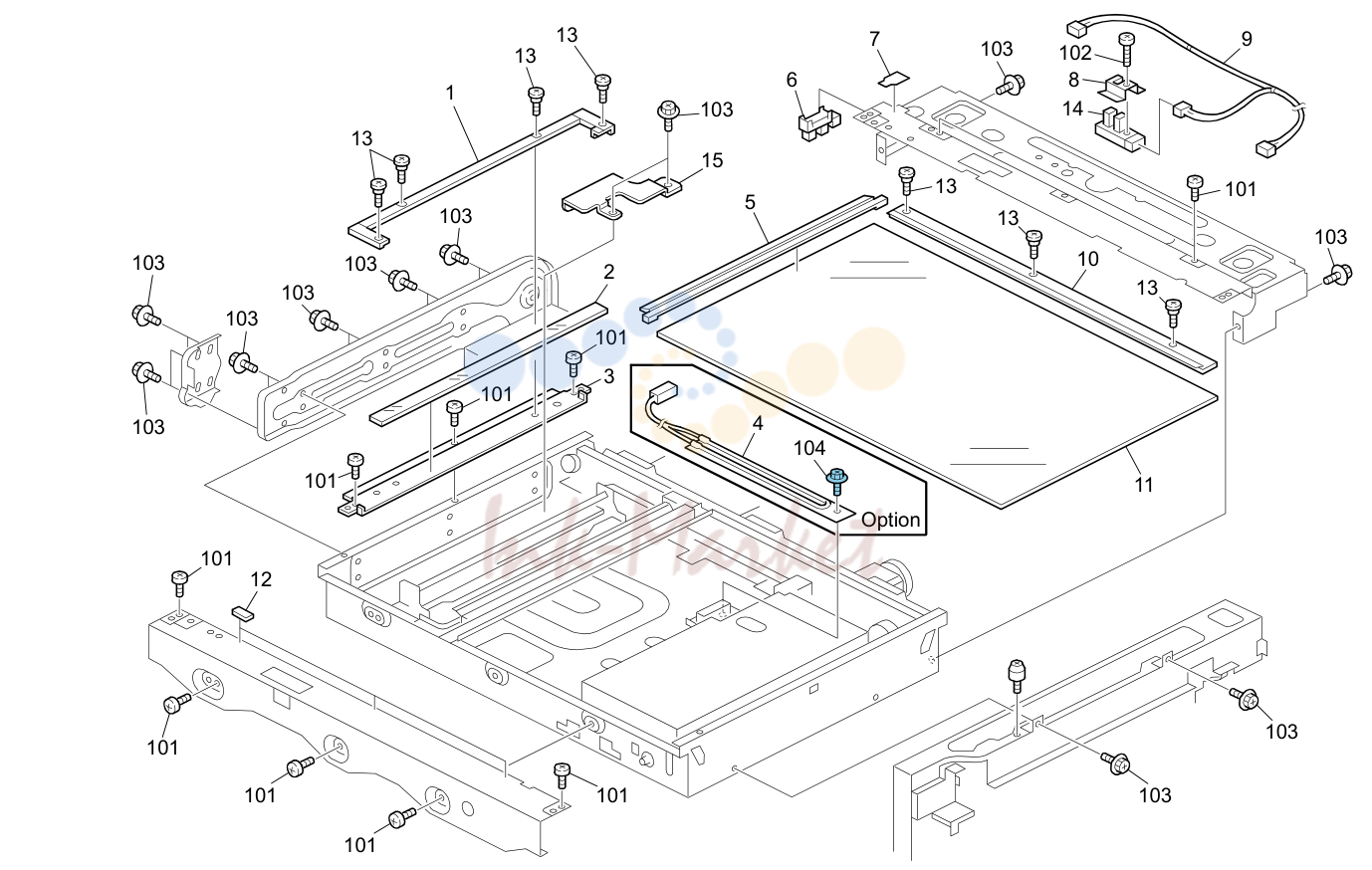

5. Scanner Section1 (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
1	D1201781 запросить цену →		Scale:Left:A
101	03530060N запросить цену →		Bind Screw - M3x6
102	03140120N запросить цену →		Screw - M4x12
2	D1051795 запросить цену →		Exposure Glass:Document Feeder
103	03603006N запросить цену →		Screw - M3x6
3	B2381803 запросить цену →		Document Feeder Bracket
104	04543005Q запросить цену →		Tapping Screw:3x5
4	B2291687 запросить цену →		Heater:Option:120V:9W
4	B2291688 запросить цену →		Heater:Option:230V:9W
5	D1201783 запросить цену →		Scale:Left:B:DOM/EU:Ass'y
5	D1201787 запросить цену →		Scale:Left:B:NA:Ass'y
6	AW020146 запросить цену →		Photointerruptor:Flat:Pich 2mm:M4
7	G5701225 запросить цену →		Sensor Shielding Plate
8	D0391770 запросить цену →		Ground Plate:Sensor:Aks
9	D1205216 запросить цену →		Harness:Scanner:Frame
10	D1201791 запросить цену →		Scale:Inner Back:Printing
11	A2501752 ✓ в наличии		Exposure Glass
12	D1201751 запросить цену →		Holder:Exposure Glass
13	D1201759 запросить цену →		Stepped Screw:M3:Scale
14	AW020204 запросить цену →		Photointerruptor:LGRC102
15	D0391823 запросить цену →		Cover:Heater:Scanner

6. Scanner Section2 (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
101	03530050N запросить цену →		Screw-m3x5
1	D1201740 запросить цену →		Carriage:No.2:Ass'y
2	D0251728 запросить цену →		Mirror:No.2:Convax:Ass'y
102	07200040E запросить цену →		Retaining Ring - M4
103	04543006Q запросить цену →		Tapping Screw - M3x6
3	G4042810 запросить цену →		Spring Plate - 2Nd Mirror
4	D0251727 запросить цену →		Mirror:No.2:Concave:Ass'y
104	03530060N запросить цену →		Bind Screw - M3x6
5	B2381807 запросить цену →		Pulley
105	03525050N запросить цену →		Bind Screw - M3x5
6	D1201711 запросить цену →		Guide:FFC:Carriage:No.2
7	M0261778 запросить цену →		Guide:FFC
8	D1201731 запросить цену →		Carriage:No.1:Ass'y
9	D1205203 запросить цену →		Harness:FFC:LED
10	D1201710 запросить цену →		Guide:FFC:Carriage:No.1
11	D1201732 запросить цену →		Illumination Unit:LED:Ass'y
12	AC030169 запросить цену →		Mirror:No.1
13	M0261815 запросить цену →		Clamp:MIRROR:NO.1
14	A1931766 запросить цену →		Wire Clamp
15	D0391705 запросить цену →		Ground Plate:Harness:SBU
16	D1201712 запросить цену →		Guide:FFC:Base
17	D0391700 запросить цену →		Inner Cover:Scanner:Peen
18	D1051703 запросить цену →		Gasket:9x5.5x17
19	A1931769 запросить цену →		Clamp - Rear Wire

7. Scanner Section3 (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
1	D1205218 запросить цену →		Harness:Scanner:STM
101	03603006N запросить цену →		Screw - M3x6
2	B2381715 запросить цену →		Stepper Motor DC3.9V
102	08046123 запросить цену →		Hexagonal Bolt:W/Washer:M3x8
3	D0391724 запросить цену →		Bracket:Stepper Motor:Drive
103	08050088 запросить цену →		Retaining Ring - M6
104	08025312 запросить цену →		Tapping Screw:Washer:3x10
4	B2381762 запросить цену →		Ground Plate - Stepper Motor
5	B2381792 запросить цену →		Timing Belt - 157ST1.5-4.0
105	03603006P запросить цену →		Screw - M3x6
6	D0391718 запросить цену →		Pulley:Idler:Left Front:PeenN
106	04543006Q запросить цену →		Tapping Screw - M3x6
7	D0391720 запросить цену →		Pulley:Idler:Left Rear:PeenN
8	AW010134 запросить цену →		Original Sensor - 48mm
9	D1205221 запросить цену →		Interface Cable:Scanner:LVDS:Hf:Ass'y
10	D1201821 запросить цену →		Lens:Holder:Ass'y
11	D1205180 запросить цену →		PCB:SIO
12	D1205215 запросить цену →		Harness:Scanner:Base
13	D1205217 запросить цену →		Harness:Scanner:BCU
14	G5701133 запросить цену →		Timing Pulley
15	D0391715 запросить цену →		Drive Were
16	D0291748 запросить цену →		Pulley:Drive Were:Rear:Ass'y
17	D0291749 запросить цену →		Pulley:Protection
18	D0391712 запросить цену →		Bracket:Tension:Front
19	AA060979 запросить цену →		Tension Spring:Tension:14720mn
20	D0291745 запросить цену →		Pulley:Drive Were:Front
21	D0391717 запросить цену →		Shaft:Scanner:Drive
22	AA082144 запросить цену →		Bushing - 8x12x7
23	D0391713 запросить цену →		Bracket:Tension:Rear
24	AA060980 запросить цену →		Tension Spring:Tension:11300mn
25	D0391764 запросить цену →		Bracket:Original Sensor:Sub Scanning
26	D1201761 запросить цену →		Bracket:SIO

8. Paper Tray (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
1	D0892940 запросить цену →		Tray Bottom Plate:Ass'y (2nd Tray)
32	D1202874 запросить цену →		Decal:Size Indication:Paper Tray
1	D1202940 запросить цену →		Tray Bottom Plate:No.1:Ass'y
2	AF033010 запросить цену →		PAD
3	D1202832 запросить цену →		End Fence:Ass'y
4	D1202920 запросить цену →		Side Fence:Front:Ass'y (1st Tray)
4	D1202926 запросить цену →		Side Fence:Front:Ass'y (2nd Tray)
5	B2232935 запросить цену →		Plate:Side Fence:Right
6	B2232934 запросить цену →		Plate:Side Fence
7	D1202924 запросить цену →		Lever:Stopper:Front
8	B0042923 запросить цену →		Spring Plate:Stopper:Front
9	D1202930 запросить цену →		Side Fence:Rear:Ass'y (1st Tray)
9	D1202933 запросить цену →		Side Fence:Rear:Ass'y (2nd Tray)
10	D1202864 запросить цену →		Lever:Stopper:Positioning
11	A2672857 запросить цену →		Spring Plate:Side Fence:Positioning
12	A2672859 запросить цену →		Stopper:Positioning
13	A2322987 запросить цену →		Roller - Paper Tray
14	AA061003 запросить цену →		Tension Spring:Side Fence:Rear
15	B2232936 запросить цену →		Gear - 16Z
16	B2232918 запросить цену →		Rise Lever
17	B2232865 запросить цену →		Rise No.1 Shaft
18	B2232919 запросить цену →		Ground Plate - Paper Tray No.2
19	B1802782 запросить цену →		Seal:Tray
20	B2232910 запросить цену →		Link - Paper Size Sensor
21	B2232868 запросить цену →		Lever:Release:Paper Tray:Outer
22	D0292863 запросить цену →		Shaft:Release:Paper Tray
23	AA061014 запросить цену →		Tension Spring:Grip
24	D1202862 запросить цену →		Lever:Release:Paper Tray:Inner
25	D1202861 запросить цену →		Holder:Grip:Paper Tray
26	D1202946 запросить цену →		Cover:Paper Tray
101	04504008N запросить цену →		Tapping Screw - M4x8
27	D1202870 запросить цену →		Decal:Paper Set Direction:Tray:Left
102	04533008N запросить цену →		Binding Self Tapping Screw:3x8
103	07200080E запросить цену →		Retaining Ring - M8
28	D1202860 запросить цену →		Grip:Paper Tray
104	08025322 запросить цену →		Hexagon Head Tapping Screw:ES:3x12
29	D1202872 запросить цену →		Decal:Paper Tray:No.1
29	D1202873 запросить цену →		Decal:Paper Tray:No.2
105	11050415 запросить цену →		Spacer - 12.7mm

9. Paper Feed Section 1 (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	D1202847 запросить цену →		Cover:Harness:Upper
102	04543008Q ✓ в наличии		Tapping Screw:3x8
2	D1202848 запросить цену →		Cover:Harness:Lower
3	D1202700 запросить цену →		Paper Feed Unit:Ass'y
4	D1202963 запросить цену →		Guide Plate:Swivel:No.2
5	D1205699 запросить цену →		Bracket:Cover:Rear
6	D1202967 запросить цену →		Cover:Duplex:Lower
7	D1202962 запросить цену →		Guide Plate:Vertical Transport:Right
8	B2232665 запросить цену →		Spring:Cover:Manual Feed
9	D1201119 запросить цену →		Bracket:Paper Feed Unit
10	D1202961 ✓ в наличии		Guide Plate:Vertical Transport:Left
11	D0092836 ✓ в наличии		Guide Plate
12	D1205698 запросить цену →		Bracket:Cover:Front

10. Paper Feed Section 2 (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
1	D0892767 запросить цену →		Feeler:Paper End
36	52062686 запросить цену →		Snap Ring
37	G0652776 запросить цену →		Release Lever
2	AW020204 запросить цену →		Photointerruptor:LGRC102
3	D1205353 запросить цену →		Harness:Paper Feed Unit
38	G0652775 запросить цену →		Link Lever
4	D0892778 запросить цену →		Bracket:Sensor:Feed
39	AA062259 запросить цену →		Spring - Release
5	AW010128 запросить цену →		Paper Feed Sensor
40	D1202618 запросить цену →		Discharge Brush:Paper Feed Unit:Upper
6	D0892781 запросить цену →		Bracket:Sensor
7	AW010122 запросить цену →		Paper Feed Sensor
8	B2232780 запросить цену →		DC Solenoid 24V
9	B2232776 запросить цену →		Stay
10	AF020764 запросить цену →		Transport Roller:Drive
11	AA082152 запросить цену →		Plain Shaft Bearing:DIA6
12	B2232772 запросить цену →		Harness Sheet
13	B2232786 запросить цену →		Ground Plate - Front
14	AF030090 ✓ в наличии		Paper Feed Roller:Pickup
15	AB011252 запросить цену →		Gear - 20Z
16	AA100014 запросить цену →		Retaining Ring C - Separate
17	D0892829 запросить цену →		Guide:Feed
18	AF031090 ✓ в наличии		Paper Feed Roller:Feed
19	AB011218 ✓ в наличии		Gear - Roller Clutch
20	AA082101 запросить цену →		Bushing - 6x10x6
21	B2232765 запросить цену →		Ground Plate - Feed
22	D0892761 запросить цену →		Arm:Pickup
23	AA060691 запросить цену →		Tension Spring
24	G0652767 запросить цену →		Lever - Feed
25	D0892764 запросить цену →		Gear:Feed
26	D1202762 запросить цену →		Shaft:Feed:Ass'y
27	AF032090 ✓ в наличии		Paper Feed Roller:Separate
28	B0042783 ✓ в наличии		Torque Limiter
29	D1202810 запросить цену →		Shaft:Separate:Driven:Ass'y
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04503008N запросить цену →		Tapping Screw - M3x8
30	AB010157 запросить цену →		Gear:Separate:Drive
103	08050089 запросить цену →		Retaining Ring - M4
31	AA060693 запросить цену →		Tension Spring
32	G0652774 запросить цену →		Pressure Lever
104	07200040E запросить цену →		Retaining Ring - M4
33	AB010156 запросить цену →		Gear:Separate:Drive
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
34	B2232815 запросить цену →		Separate Drive Shaft
106	04543008Q ✓ в наличии		Tapping Screw:3x8

11. Paper Registration (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
1	D1202755 запросить цену →		Cleaner:Registration:Ass'y
101	04513006N запросить цену →		Tapping Screw - 3x6
102	11050723 ✓ в наличии		Clamps:WES-0507
2	D1202757 запросить цену →		Bracket:Cleaner:Registration
103	04543006Q запросить цену →		Tapping Screw - M3x6
3	AF020763 ✓ в наличии		Registration Roller:Drive:DIA18.21:Ass'y
4	AF021087 ✓ в наличии		Registration Roller:Driven:Ass'y
5	D1202827 запросить цену →		Bracket:Registration Guide:Rear
6	D1202826 запросить цену →		Bracket:Registration Guide:Front
7	D1202819 запросить цену →		Knob:Registration Roller:Ass'y
8	D1202690 запросить цену →		Guide Plate:Registration:Left:Ass'y
9	D0192823 ✓ в наличии		Bushing - Driven Roller
10	AA082116 ✓ в наличии		Bushing - M8
11	D1202829 запросить цену →		Tension Spring:Registration:Driven
12	D1202699 запросить цену →		Guide Plate:Registration:Left:Auxiliary
13	D1202694 запросить цену →		Guide Plate:Registration:Right
14	D1205337 запросить цену →		Harness:Connecting:Registration Sensor
15	GW010007 ✓ в наличии		Photo Reflection Sensor:Exit
16	D1202697 запросить цену →		Bracket:Registration Sensor
17	D1202692 запросить цену →		Guide Plate:Registration:Left
18	D1205641 запросить цену →		Bracket:Heater:PCU
19	D1203452 запросить цену →		Discharge Lamp:C1:Ass'y
20	52152621 запросить цену →		Snap Ring - M6
21	54472681 запросить цену →		Snap Ring

12. By-pass Feed Section (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
1	D1202747 запросить цену →		Side Fence:Front
102	08050089 запросить цену →		Retaining Ring - M4
103	11024431 запросить цену →		CT Connector - 8P
2	D1202632 запросить цену →		Decal:Side Fence:Manual Feed
3	D1202750 запросить цену →		Side Fence:Rear
4	AF033008 ✓ в наличии		Friction Pad:10x50
5	B0392628 ✓ в наличии		Bottom Plate Pad
6	D0392752 запросить цену →		Disc:Side Fence
7	D0392751 запросить цену →		Rack:Side Fence:Rear
8	D1202651 запросить цену →		Decal:Scale:Manual Feed
9	D1202631 запросить цену →		Decal:Manual Feed:Inkjet:EXP
10	D1202638 запросить цену →		Cover:Paper:Trailing Edge
11	D0392737 запросить цену →		Feeler:Paper:Trailing Edge
12	D1205358 запросить цену →		Harness:Connecting:Manual Feed Unit:
13	AW500037 запросить цену →		Paper Size Sensor
14	D1202696 запросить цену →		Link:Manual Feed Table
15	AW020198 ✓ в наличии		Photointerruptor:Lg2a14nl1
16	D1202740 запросить цену →		Extension Tray:Manual Feed
17	D0392779 запросить цену →		Spring Plate:Extension Tray
18	D0392788 запросить цену →		Pin:Side Fence
19	D0392754 запросить цену →		Spring:Side Fence
20	D0392753 запросить цену →		Gear:Side Fence
21	D0392798 запросить цену →		Spring:Base:2.5N
22	D1202736 запросить цену →		Cover:Manual Feed Table
23	D0392750 запросить цену →		Rack:Side Fence:Front
24	D1202744 запросить цену →		Base:Manual Feed Table:Ass'y
25	D1204643 запросить цену →		Decal:Cover:Right

13. LD Unit (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
102	08025318 запросить цену →		Binding Head Tapping Screw:ES:3x10
1	D1201928 запросить цену →		Block:Positioning Pin:Optical Writing Unit
2	AX060403 запросить цену →		DC Polygon Mirror Motor:Brushless:19.2W
103	08025317 запросить цену →		Binding Head Tapping Screw:ES:3x8
3	D1205224 запросить цену →		Harness:Dc Polygon Mirror Motor
104	04513006N запросить цену →		Tapping Screw - 3x6
4	D0095325 запросить цену →		PCB:Sync Detector
5	D1205222 запросить цену →		Harness:Sync Detector
6	D1201891 запросить цену →		Laser Diode Unit:Ass'y
7	D1205223 запросить цену →		Harness:LD
8	AC015052 запросить цену →		Shield Glass
9	G0291980 запросить цену →		Decal - LD

14. Toner Supply Unit (D120/D121/D122/D139/D140/D141)

№	Артикул	Альт. артикул	Описание
101	08025319 запросить цену →		Hexagon Head Tapping Screw:Es:3x8
1	D1203503 запросить цену →		Toner Supply Unit:Ctype:Ass'y
102	04513006N запросить цену →		Tapping Screw - 3x6
2	D1203605 запросить цену →		Cam:Handle
3	D1203572 запросить цену →		Shaft:Chuck
103	04543006Q запросить цену →		Tapping Screw - M3x6
4	A1843422 запросить цену →		Toner Slider
104	08025317 запросить цену →		Binding Head Tapping Screw:ES:3x8
5	A2673556 запросить цену →		Chuck Spring - Tonner Bottle
6	D1203573 запросить цену →		Slider:Ass'y
7	D1203571 запросить цену →		Chuck:Bottle
8	D1203568 запросить цену →		Cover:Toner Bottle:Ctype:Sub-ass'y
9	D1203620 запросить цену →		Spacer:Dc Motor:Toner Bottle
10	D0853616 запросить цену →		DC Motor:Toner Bottle:Z:R-C5.5:Ass'y
11	D1207440 запросить цену →		Bracket:Dc Motor:Toner Bottle:Z:EXP
12	D1205608 запросить цену →		Guide Plate:Toner Supply Unit:Ass'y
13	D1202925 запросить цену →		Cushion:Remove Paper Dust:Upper

15. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
102	03530060N запросить цену →		Bind Screw - M3x6
1	B0392335 ✓ в наличии		Pickoff Pawl
103	04523006N запросить цену →		Binding Self-tapping Screw:3x6
2	B0392343 запросить цену →		Drum Shutter
104	08025319 запросить цену →		Hexagon Head Tapping Screw:ES:3x8
3	B0392350 запросить цену →		Clip - OPC Drum
105	03603006N запросить цену →		Screw - M3x6
4	AD041114 ✓ в наличии		Blade:Cleaning
5	AB011403 ✓ в наличии		Gear - 13Z
6	AB011402 ✓ в наличии		Gear - 14Z
7	AD027018 ✓ в наличии		Roller:Charge:A3
8	AA143444 запросить цену →		Stepped Screw
9	AD042058 ✓ в наличии		Charge Cleaner Brush Roller
10	B0392287 ✓ в наличии		Charge Roller Spring
11	B0392292 запросить цену →		Front Pressure Arm - Charge Roller
12	B0392293 запросить цену →		Pin - Front Pressure Arm
13	D1203174 запросить цену →		Arm:Pressure:Charge:Rear
14	D1203175 запросить цену →		Electrode Plate:Roller:Charge:Ass'y
15	D1203183 запросить цену →		Gear:Idler:Toner Recycling
16	D1203180 запросить цену →		Cover:PCU:Front:Ass'y
17	D1203193 запросить цену →		Shutter:PCU
18	A2673194 запросить цену →		Compression Spring:Shutter:PCU
19	D1203210 запросить цену →		Drum Stay:Front:Ass'y
20	D1203233 запросить цену →		Drum Stay:Rear:Sub-ass'y
21	D1203320 ✓ в наличии		Development Roller:Ass'y
22	B0393060 ✓ в наличии		Development Roller Gear
23	B0393062 ✓ в наличии		Idler Gear - 16Z
24	D1203360 запросить цену →		Case:Development Roller:Ass'y
25	D1203371 ✓ в наличии		Case:Development:Ass'y
26	D1203440 запросить цену →		Joint:Development
27	B0399510 ✓ в наличии		OPC Drum
28	B1219640 запросить цену →		Developer Type 28 Black

Каталог очень большой (1020 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
