Ricoh Aficio MP 1900 — каталог запчастей со схемами

Содержание

• 1. LLLLOOOOCCCCAAAATTTTIIIIOOOONNNNSSSS OOOOFFFF UUUUNNNNIIIITTTTSSSS
• 2. Operation Panel (D096)
• 3. Optics Section 1 (D096)
• 4. Optics Section 2 (D096)
• 5. Optics Section 3 (D096)
• 6. Laser Unit (D096)
• 7. By-pass Feed Section (D096)
• 8. Paper Cassette (D096)

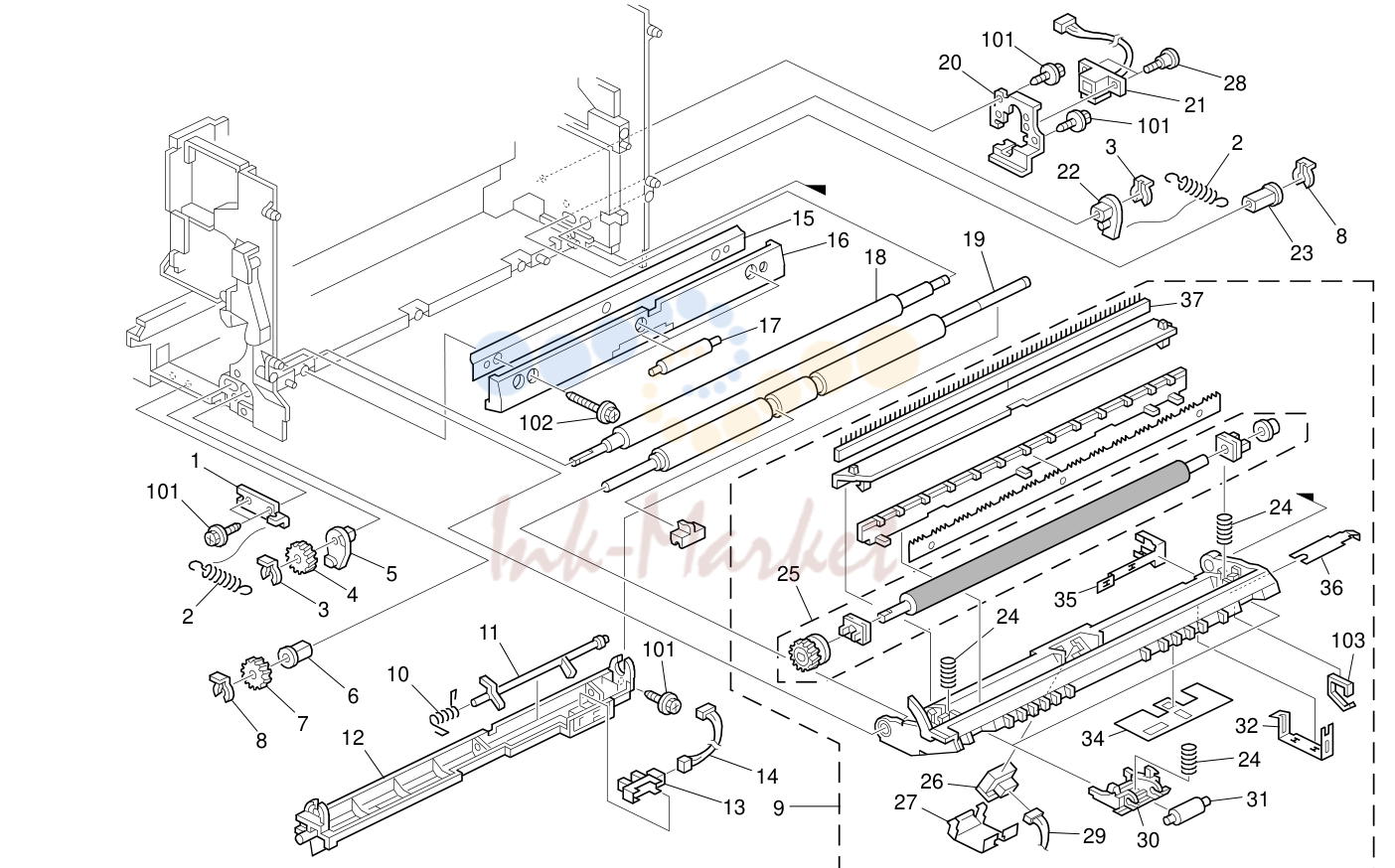

• 9. Paper Resistration (D096)

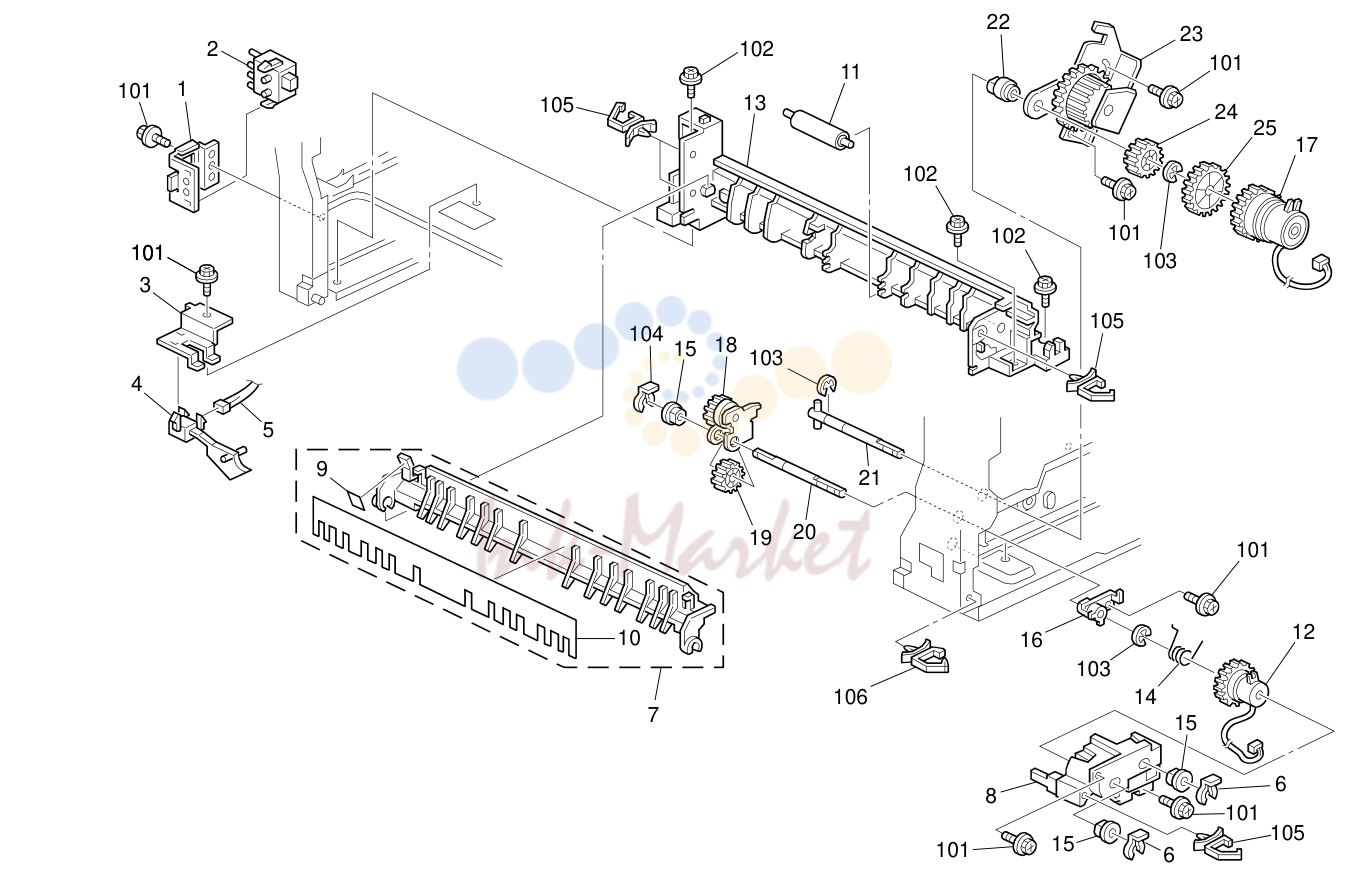

• 10. 1st Paper Feed Section (D096)

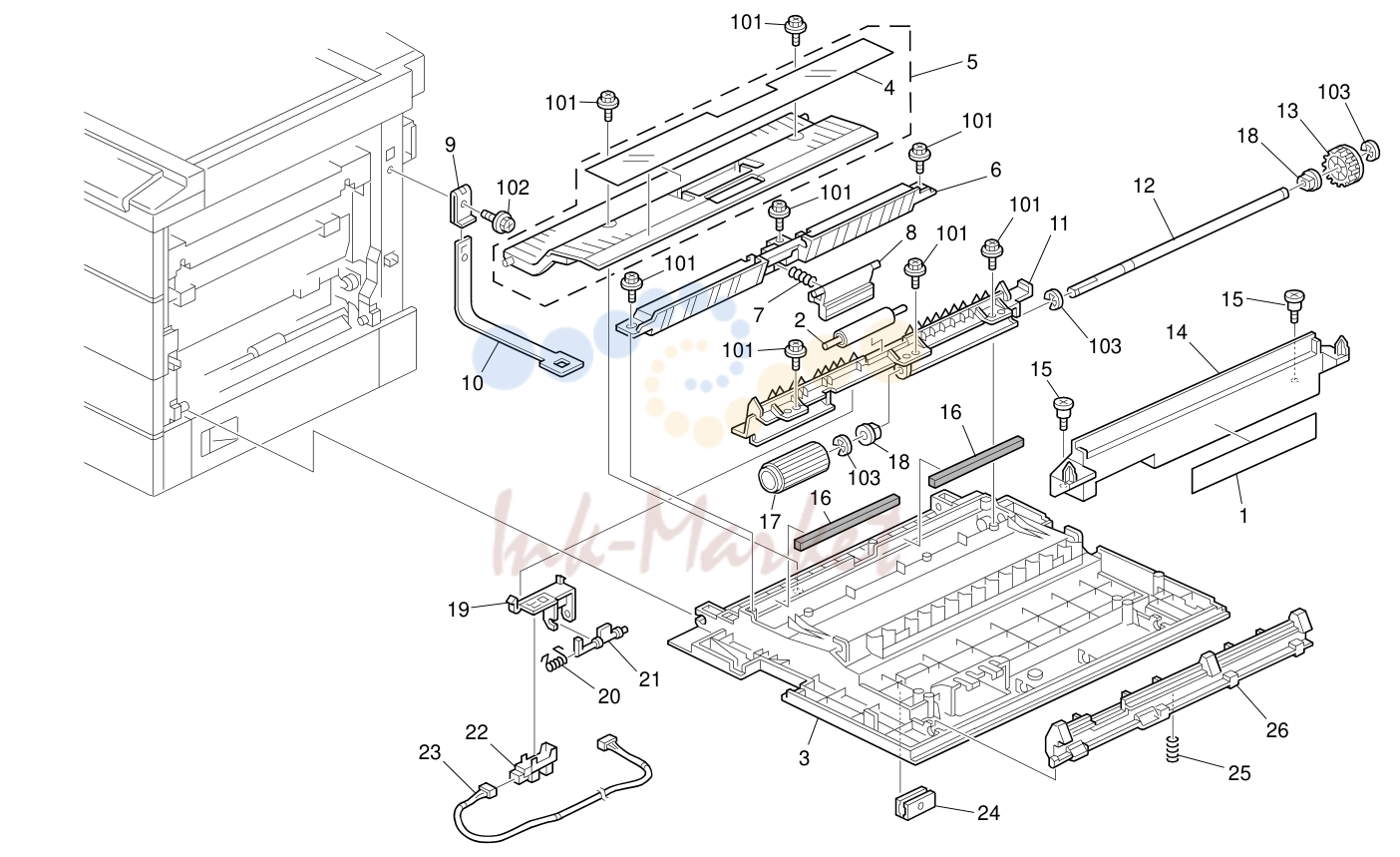

• 11. Vertical Transport (D096)

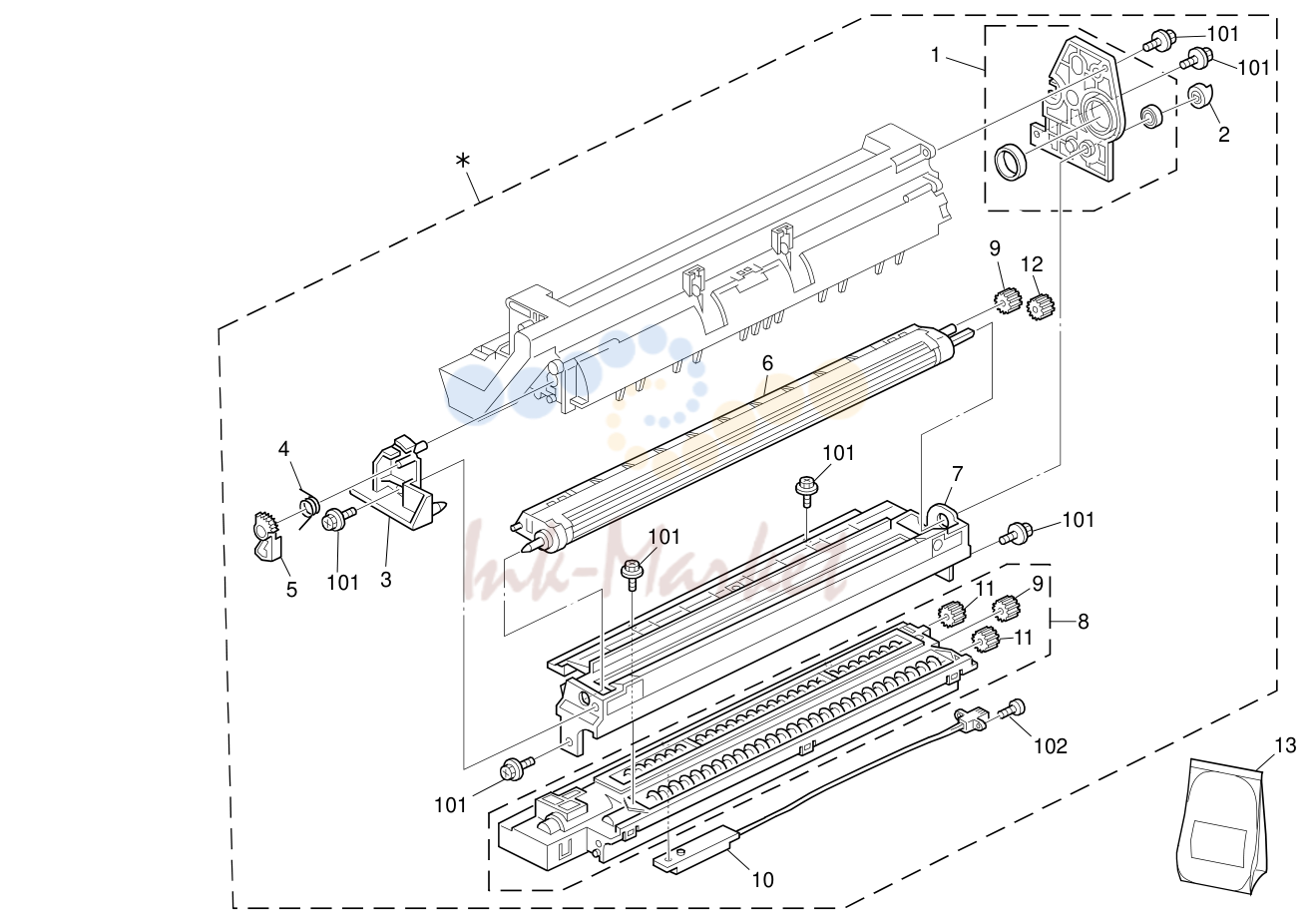

• 12. Index Q’ty Per Index Q’ty Per

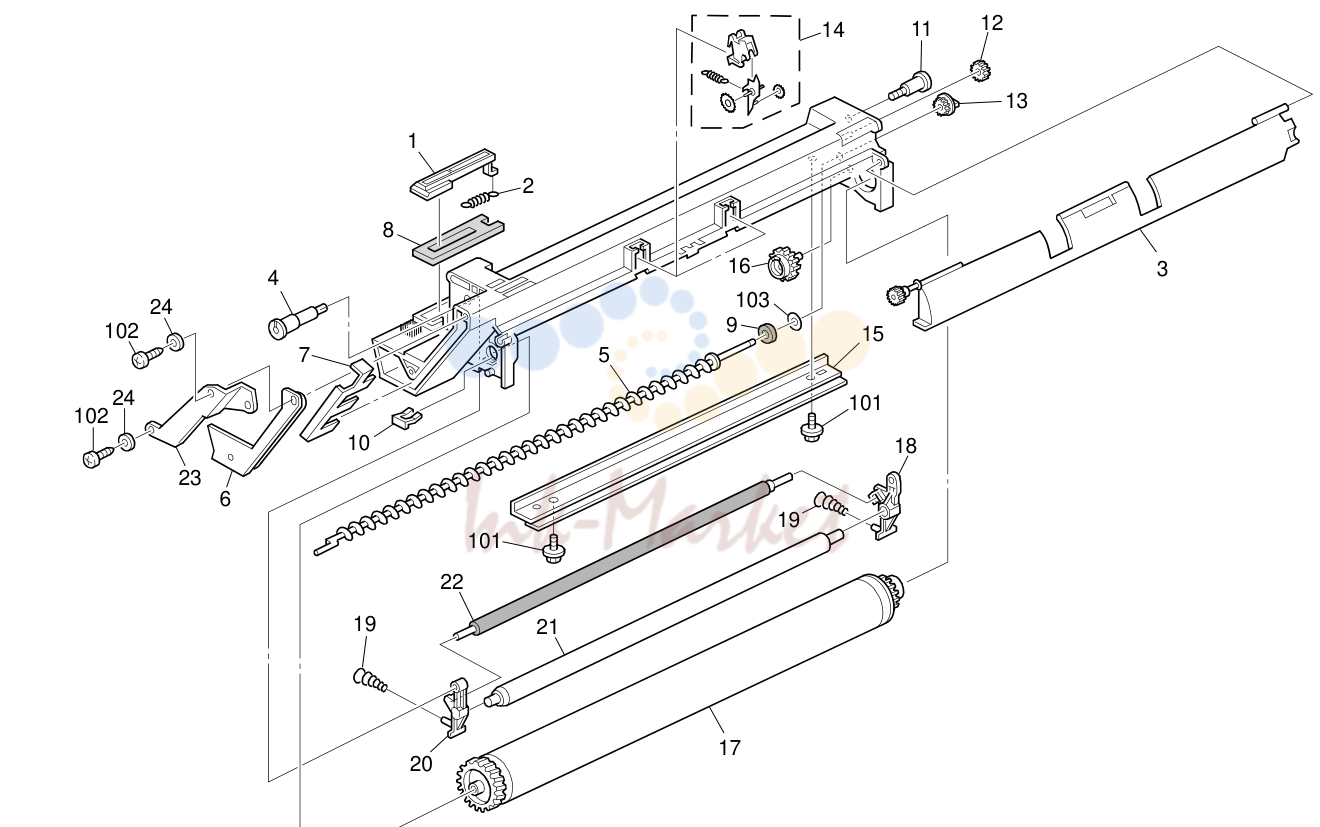

• 13. Index Q’ty Per Index Q’ty Per

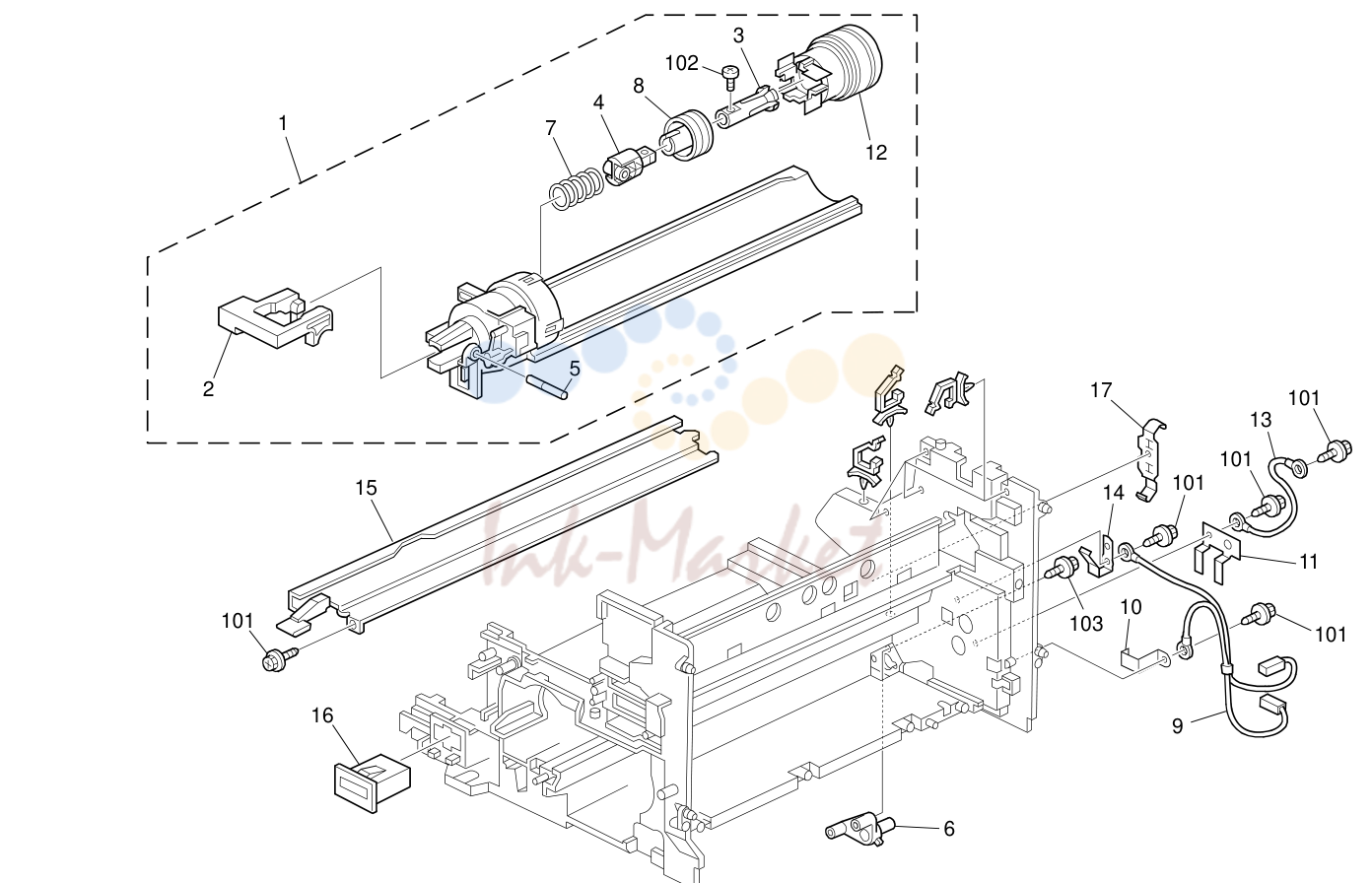

• 14. Toner Supply Unit (D096)

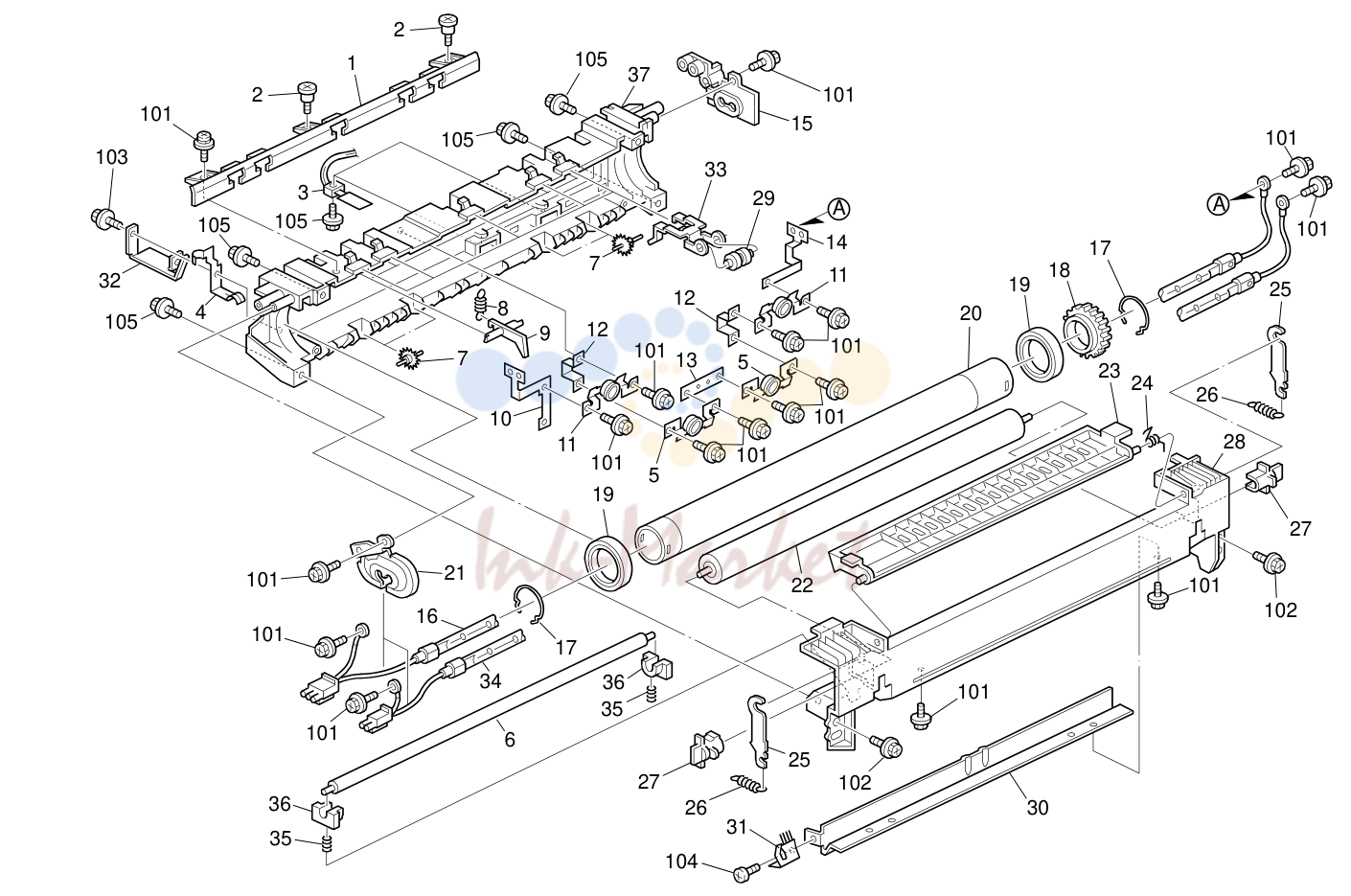

• 15. Fusing Unit (D096)

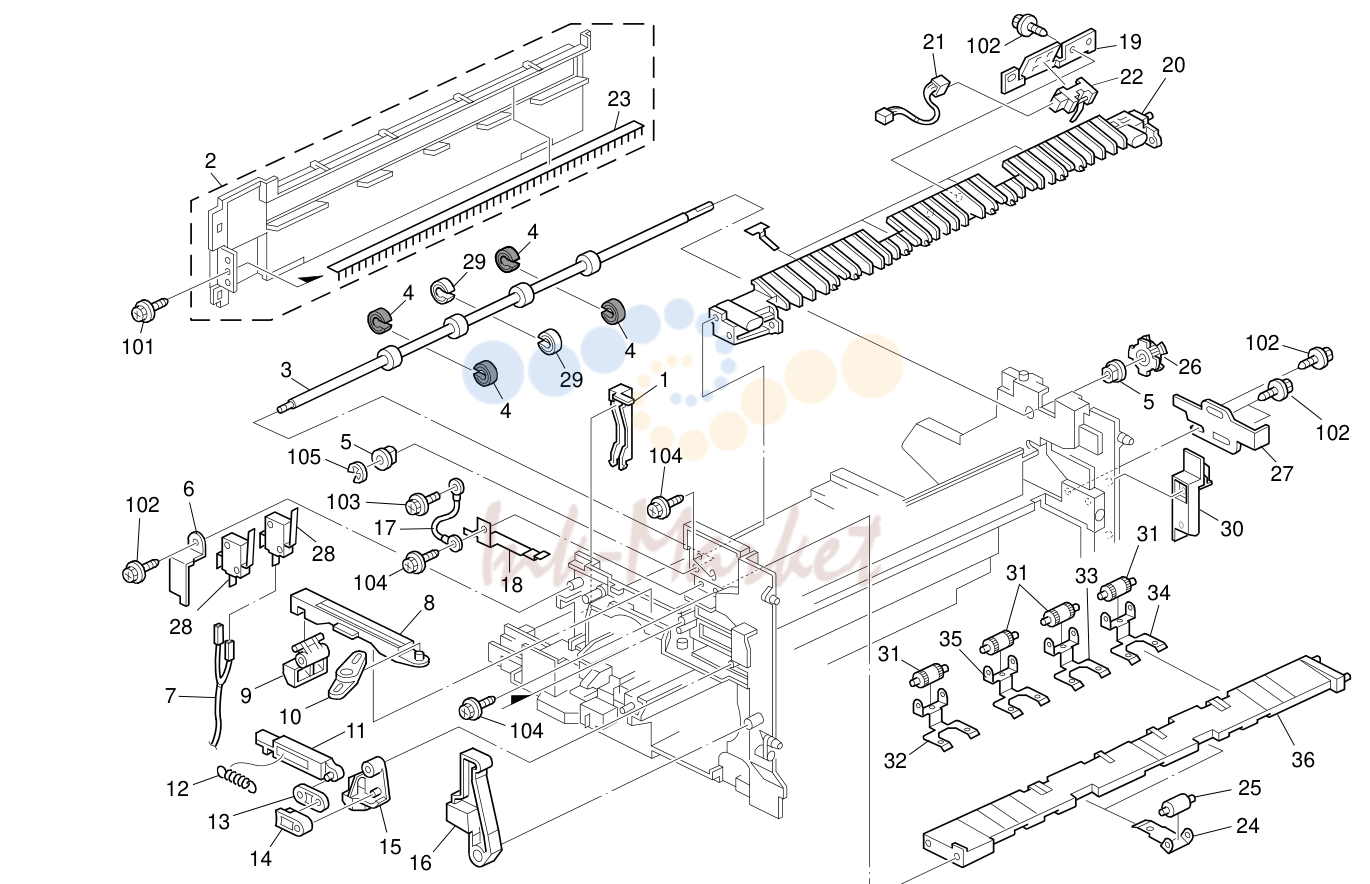

• 16. Paper Exit Section (D096)

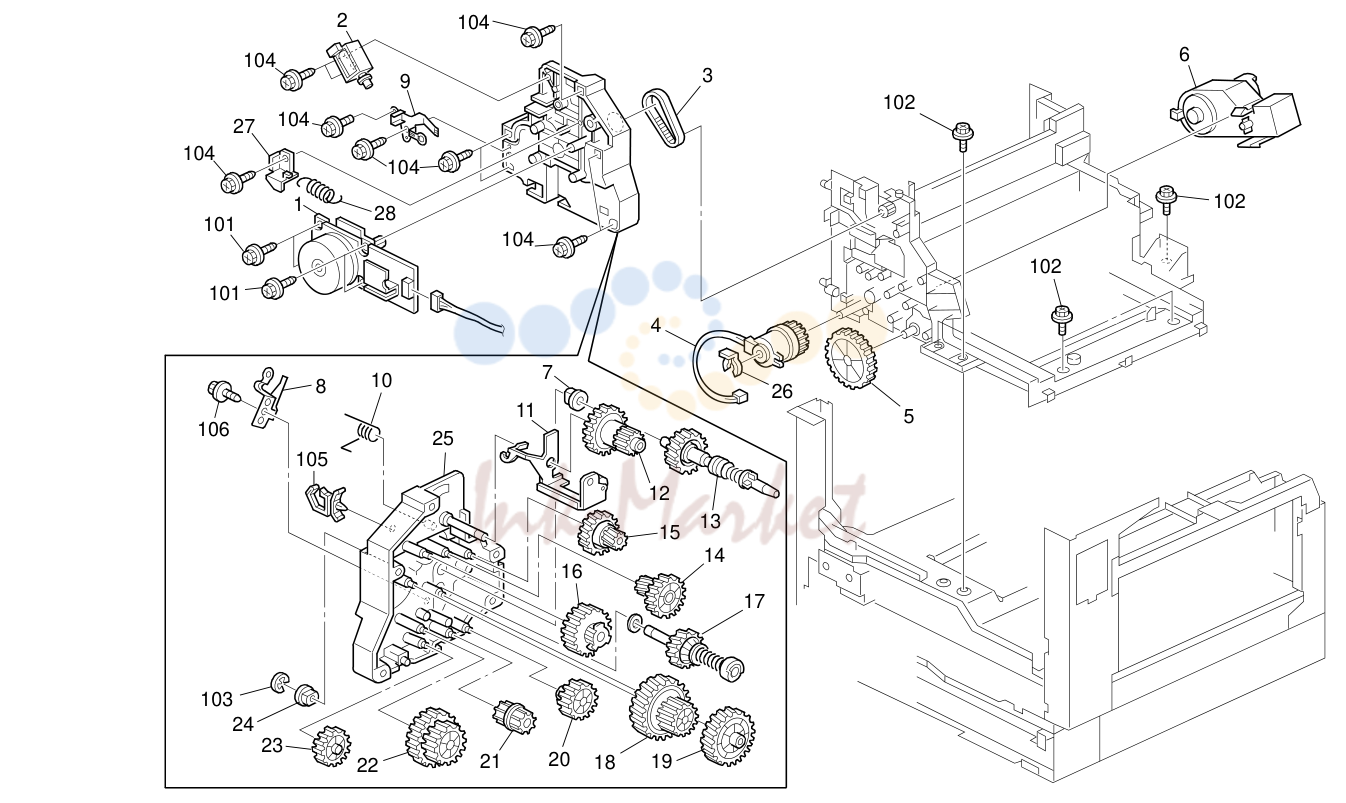

• 17. Drive Section (D096)

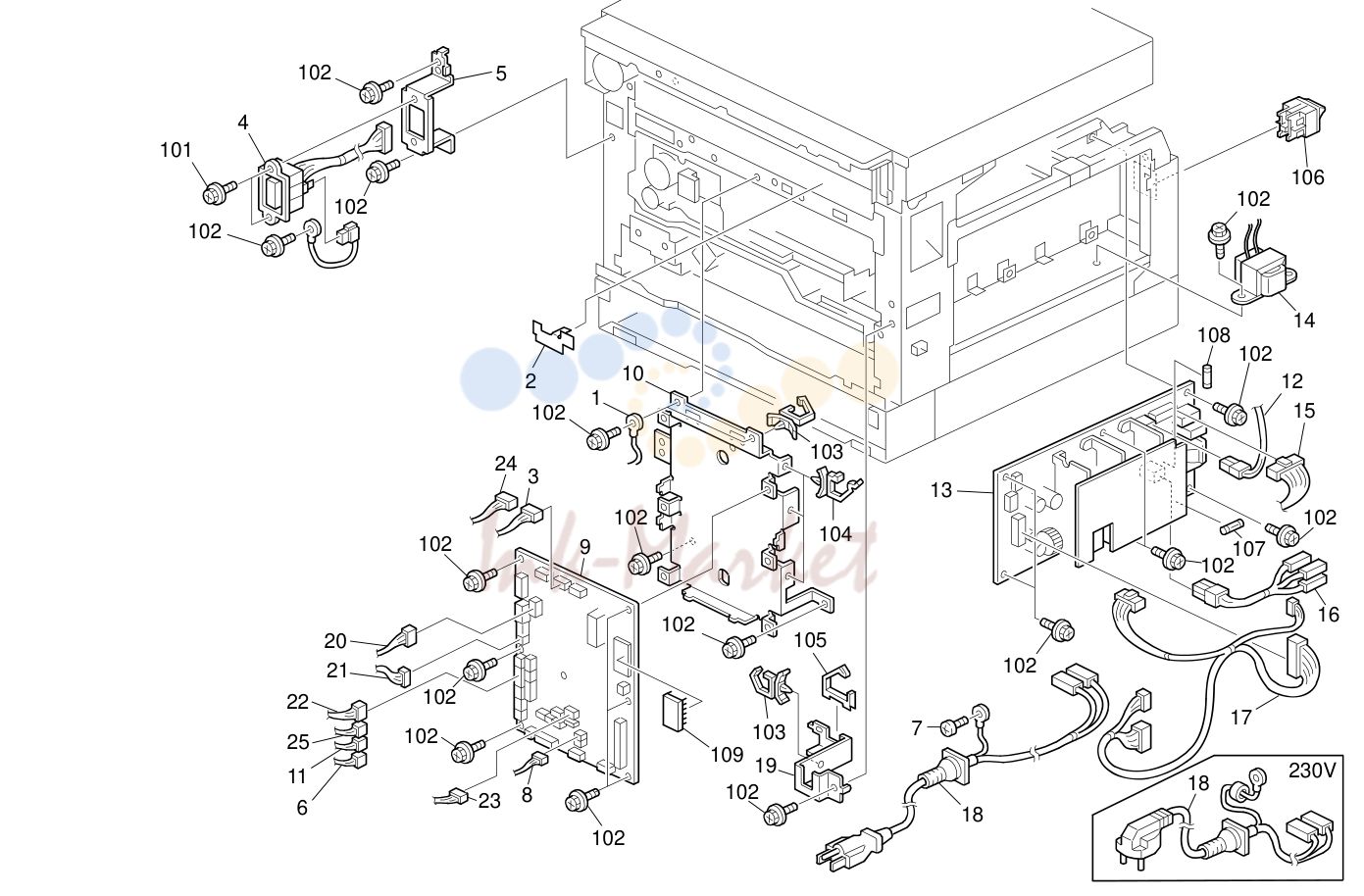

• 18. Electrical Section 1 (D096)

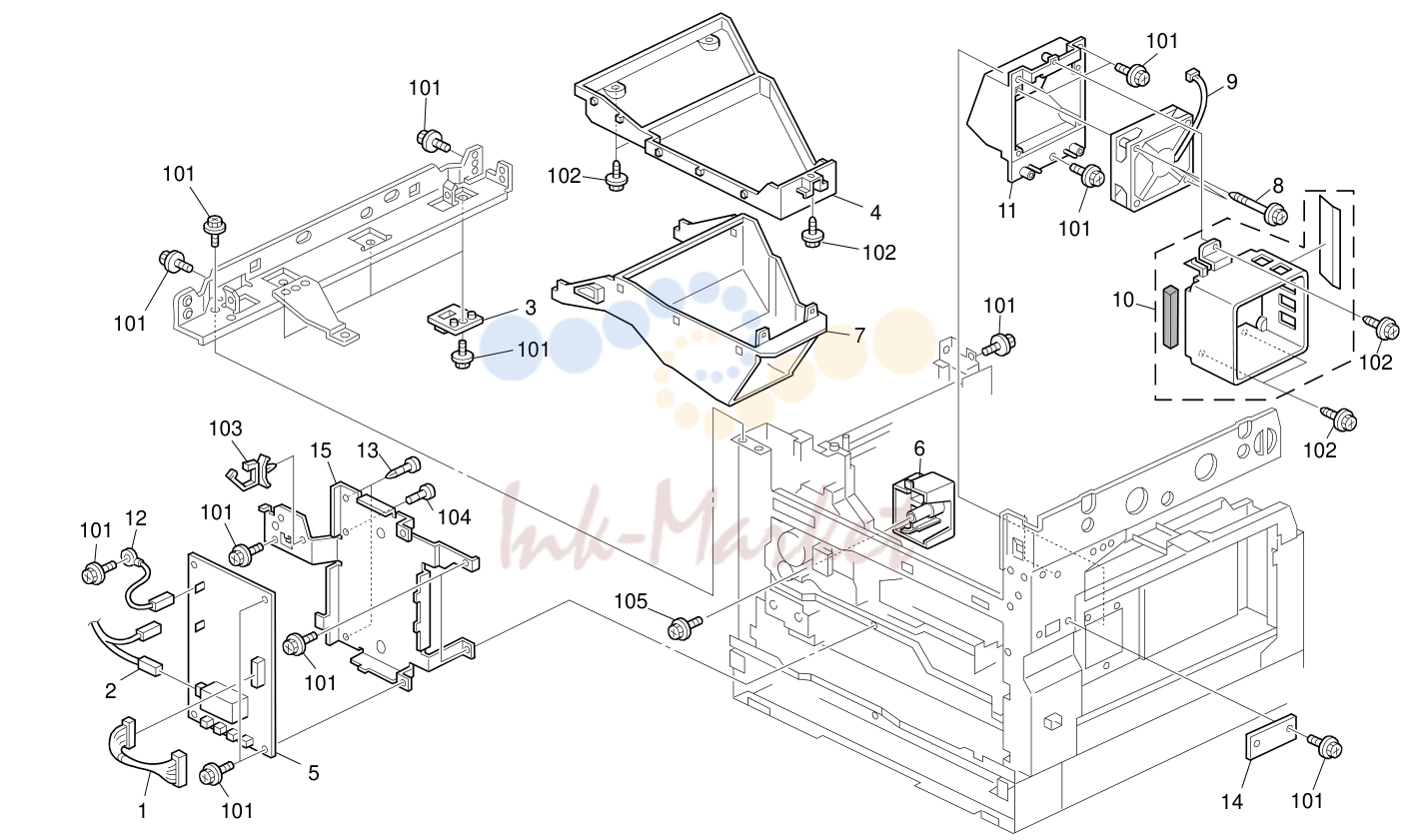

• 19. Electrical Section 2 (D096)
• 20. Frame Section (D096)
• 21. Decal And Document (D096)
• 22. Special Tools (D096)

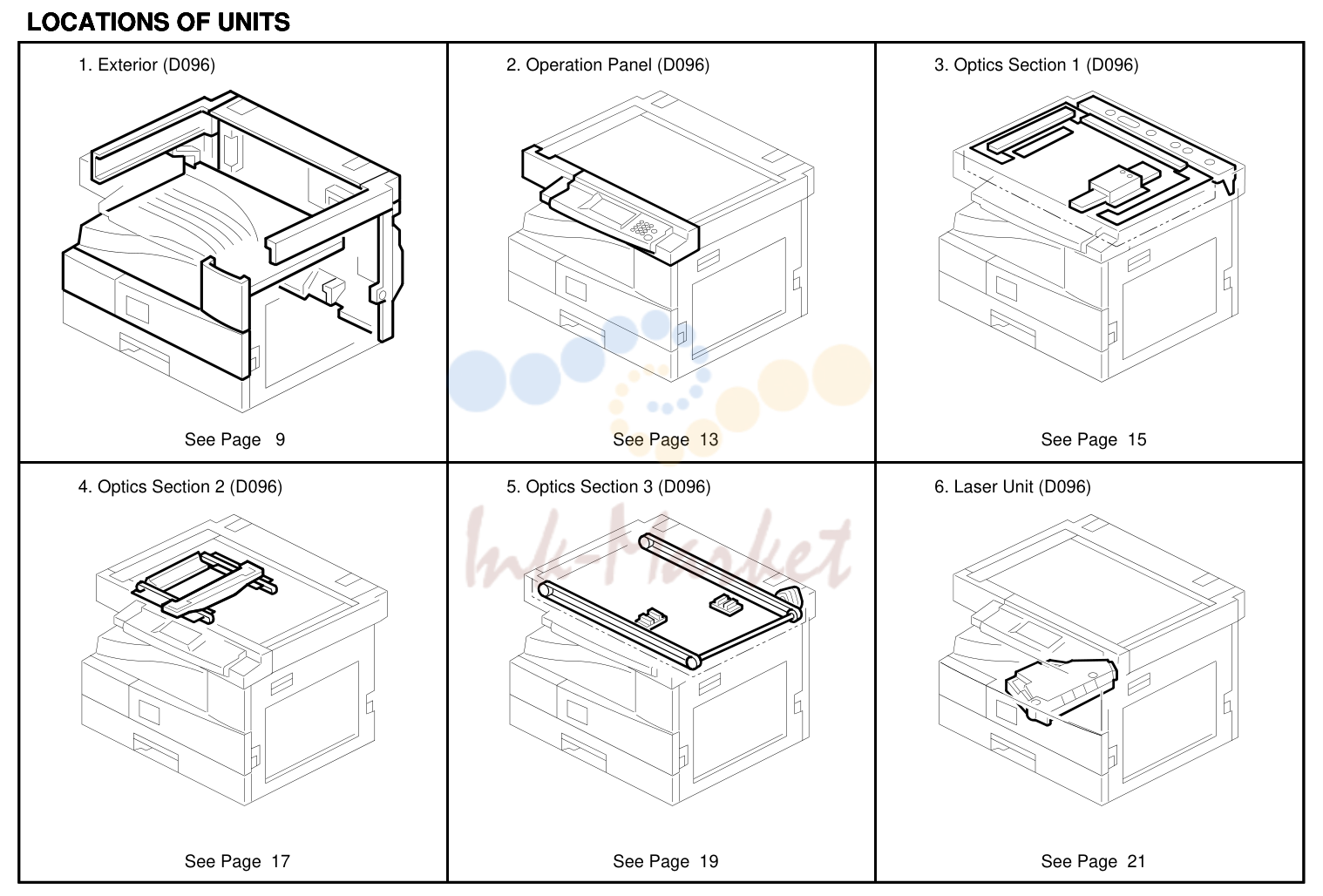

1. LLLLOOOOCCCCAAAATTTTIIIIOOOONNNNSSSS OOOOFFFF UUUUNNNNIIIITTTTSSSS

№	Артикул	Альт. артикул	Описание
21	B1211322 запросить цену →		Left Upper Cover B
1	B1211316 запросить цену →		Left Cover NA
22	B2761368 запросить цену →		Cover:Exit:Rear:B:NA
1	B1211315 запросить цену →		Left Cover (Except for NA)
2	B2761332 запросить цену →		Cover:Scanner:Left:NA
22	B1211367 запросить цену →		Rear Exit Cover B (Except for NA)
23	B0391362 запросить цену →		Main Switch Cover
2	B0391302 запросить цену →		Left Scanner Cover (Except for NA)
3	D1001355 запросить цену →		Cover:Exit:C3-DOM
4	B2761333 запросить цену →		Cover:Scanner:Rear:NA
4	B0391303 запросить цену →		Rear Scanner Cover (Except for NA)
5	B1211314 запросить цену →		Application Cap
6	B2761337 запросить цену →		Cover:Rear:NA
6	B1211336 запросить цену →		Rear Cover B (Except for NA)
7	B1211313 запросить цену →		IC Card Cap
8	B1211348 запросить цену →		Paper Bank Cap
9	B2761335 запросить цену →		Right Scanner Cover
9	B0391304 запросить цену →		Right Scanner Cover (Except for NA)
10	B2761347 запросить цену →		Right Rear Cover
10	B0391317 запросить цену →		Rear Cover (Except for NA)
11	B2761339 запросить цену →		Cover - Front Right Upper
11	B0391309 запросить цену →		Front Right Upper Cover
12	B2761351 запросить цену →		Cover:Front:NA
12	B2431350 запросить цену →		Cover - Front (Except for NA)
13	B2591367 запросить цену →		Cover Magnet
14	B0391361 запросить цену →		Magnet Catch
15	B2431254 запросить цену →		Door - Front NA
15	B2431253 запросить цену →		Door - Front (Except for NA)
16	D0967410 запросить цену →		Model Name Plate:GES (NA/ASIA)
16	D0967413 запросить цену →		Model Name Plate:LAN
16	D0967420 запросить цену →		Model Name Plate:GES (EU)
16	D0967421 запросить цену →		Model Name Plate:NSA (EU)
16	D0967422 запросить цену →		Model Name Plate:REX (EU)
16	D0967426 запросить цену →		Model Name Plate:INF (EU)
16	D0967427 запросить цену →		Model Name Plate:RIC
17	B1321531 запросить цену →		Panel:Logo
18	B0391365 запросить цену →		Sheet - Operation Instructions
19	B0391367 запросить цену →		Rivet - M6
101	04513008N запросить цену →		Tapping Screw - M3x8
20	B0391364 запросить цену →		Rivet - M7
102	04504008N запросить цену →		Tapping Screw - M4x8

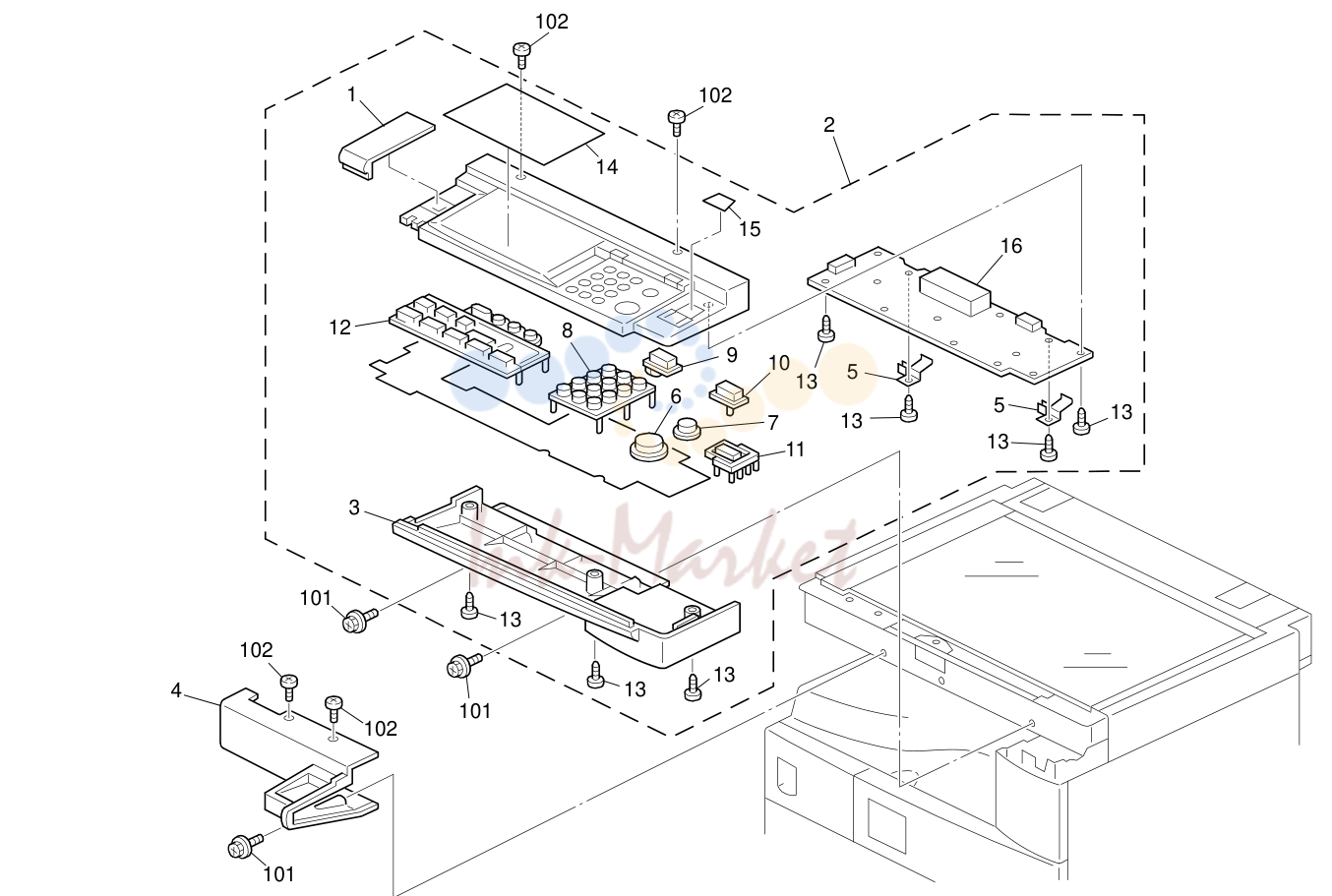

2. Operation Panel (D096)

№	Артикул	Альт. артикул	Описание
1	B2431461 запросить цену →		Cover:Printer:Basic
101	04513008N запросить цену →		Tapping Screw - M3x8
2	B2451421 запросить цену →		Operation Panel Unit (NA/ASIA)
102	03530050N запросить цену →		Screw-M3x5
2	B2451422 запросить цену →		Operation Panel Unit (TWN)
2	D0961422 запросить цену →		Operation Sub-unit:Base:A:EU:Ass'y
3	B2761452 запросить цену →		Cover:Operation Sub-unit:Lower
4	B2431425 запросить цену →		Cover - Operation Panel
5	B0391469 запросить цену →		Ground Plate
6	B2291453 запросить цену →		Keytop - Start
7	B2291454 запросить цену →		Keytop - Clear/stop
8	B2291475 запросить цену →		Keytop - 10key
9	B2291525 запросить цену →		Keytop - Initial
10	B2291537 запросить цену →		Keytop - Clear Modes
11	B2431458 запросить цену →		Keytop - Power Source
12	B2431459 запросить цену →		Keytop - Cursor
13	B2591499 запросить цену →		Tapping Screw - M3x8
14	B2451472 запросить цену →		Sheet:Operation Panel:A:NA/ASIA
14	B2451473 запросить цену →		Sheet:Operation Panel:A:EU/TWN
15	B2291521 запросить цену →		Sheet:Power Source:NA/ASIA
15	B2291522 запросить цену →		Sheet:Power Source:EU/TWN
16	B2451487 запросить цену →		PCB Operation Panel

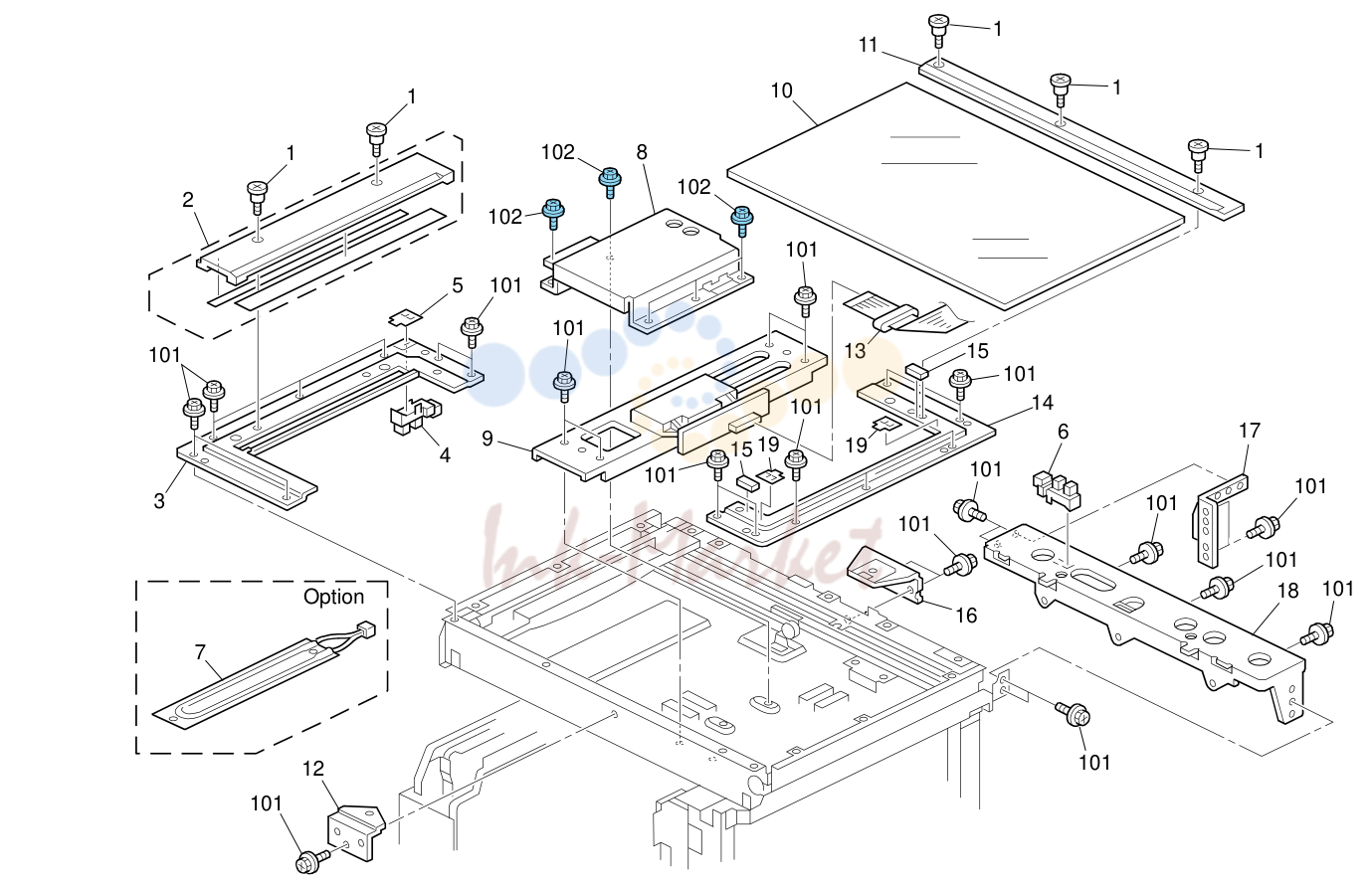

3. Optics Section 1 (D096)

№	Артикул	Альт. артикул	Описание
1	B3901759 запросить цену →		Shaft:Scale
101	04513006N запросить цену →		Tapping Screw - M3x6
2	B2681749 запросить цену →		Scale - Left
102	04543006Q запросить цену →		Tapping Screw With Washer - M3x6
3	B0391710 запросить цену →		Left Scanner Bracket
4	AW020156 запросить цену →		Photointerruptor:EE-SX4235A-P2
5	A1931705 запросить цену →		Sheet:Photointerruptor
6	GW020020 запросить цену →		Photointerruptor:LG248Nl1
7	A2501821 запросить цену →		Heater - 9W (120V)
7	A2501822 запросить цену →		Heater - 9W (220V)
8	B2761808 запросить цену →		Inner Cover:Lens
9	B2591812 запросить цену →		Lens Unit
10	A2501752 ✓ в наличии		Exposure Glass
11	B2681751 запросить цену →		Scale - Inner Back
12	B0391666 запросить цену →		Bracket - Operation Panel
13	B2431804 запросить цену →		Harness - FFC
14	B0391712 запросить цену →		Right Scanner Bracket
15	54421924 запросить цену →		Exposure Glass Cushion
16	B0391658 запросить цену →		Rear Scale Bracket
17	B1211069 запросить цену →		Support Bracket
18	B0391068 запросить цену →		ADF Bracket
19	B2381845 запросить цену →		Seal:Exposure Glass

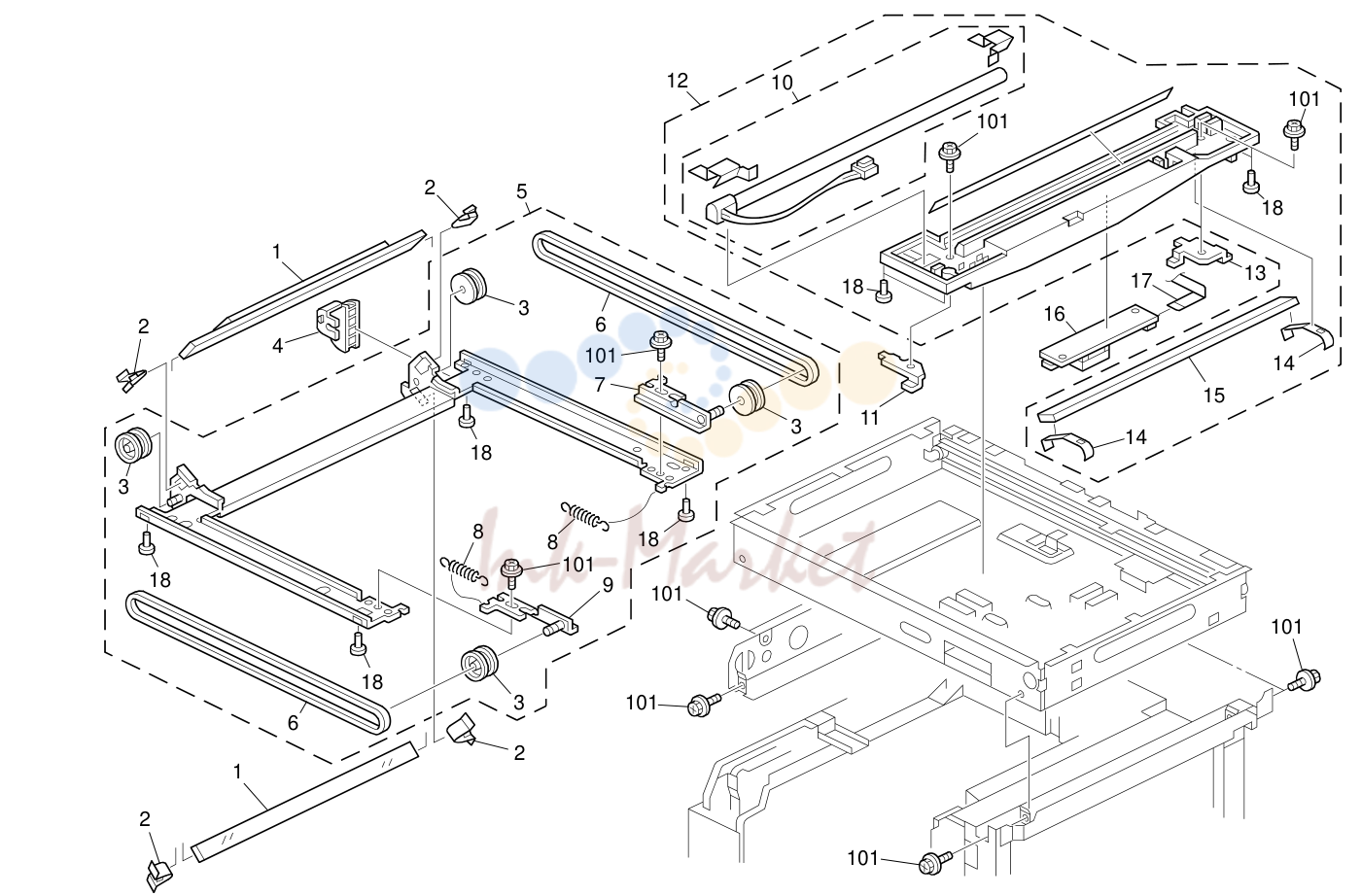

4. Optics Section 2 (D096)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B0391787 запросить цену →		2nd Mirror
2	B0391781 запросить цену →		2nd Mirror Holder
3	B0391785 запросить цену →		Scanner Drive Pulley
4	B1211782 запросить цену →		Flexible Board Guide
5	B2591768 запросить цену →		Carriage No.2 Ass'y
6	B0391784 запросить цену →		Scanner Drive Belt
7	B2591778 запросить цену →		Idler Belt Pulley Bracket - Rear
8	B0391790 запросить цену →		Tension Spring
9	B2591776 запросить цену →		Idler Belt Pulley Bracket - Front
10	B1211757 запросить цену →		Xenon Lamp MM8 26000/70
11	B0391758 запросить цену →		Timing Belt Holder - Front
12	B1211751 запросить цену →		No.1 Carriage Ass'y
13	B0391759 запросить цену →		Timing Belt Holder - Rear
14	B1211766 запросить цену →		No.1 Mirror Clamp
15	B1211762 запросить цену →		No.1 Mirror
16	B2591763 запросить цену →		Xenon Lamp Stabilizer
17	B2595223 запросить цену →		Harness - Stabilizer
18	G5702730 запросить цену →		Slider - Scanner

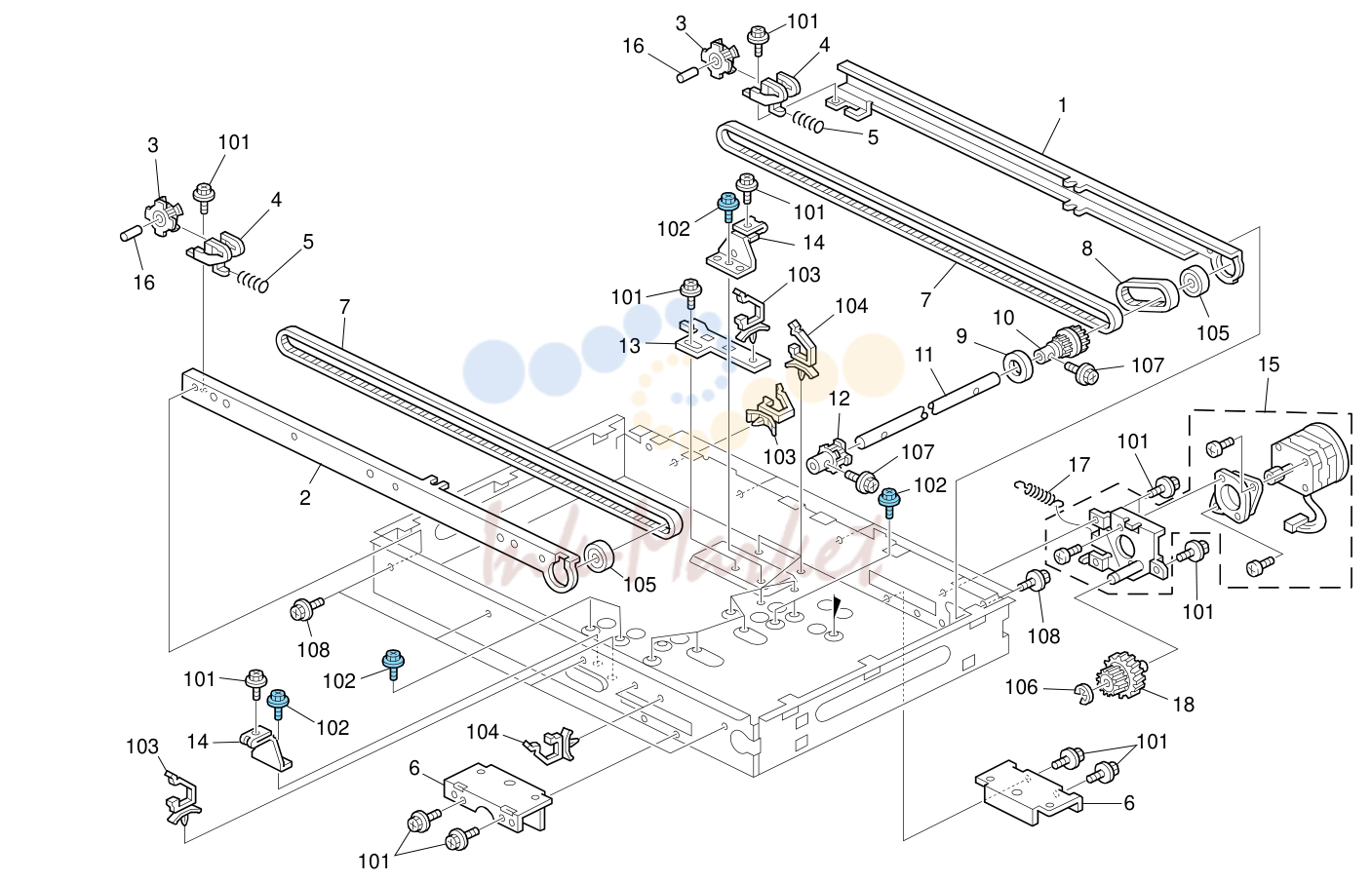

5. Optics Section 3 (D096)

№	Артикул	Альт. артикул	Описание
1	B0391663 запросить цену →		Rear Scanner Frame
101	04513006N запросить цену →		Tapping Screw - 3x6
2	B0391662 запросить цену →		Front Scanner Frame
102	04543006Q запросить цену →		Tapping Screw With Washer - M3x6
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	B0391703 запросить цену →		Pulley - 37Z
104	11050487 запросить цену →		Harness Clamp
4	B0391705 запросить цену →		Bracket:Idler
105	08053530 запросить цену →		Bearing 8x22x7
5	B0391704 запросить цену →		Spring - Timing Pulley
106	07200060E запросить цену →		Retaining Ring - M6
6	B1211667 запросить цену →		Lens Stay Bracket
107	03603006P запросить цену →		Screw - M3x6
7	B0391697 запросить цену →		Timing Belt - 1058.25XL
108	04533006N запросить цену →		Tapping Screw - M3x6
8	B1211696 запросить цену →		Timing Belt L147
9	B0391695 запросить цену →		Flange - Pulley
10	B0391694 запросить цену →		Pulley - 37/41Z
11	B2591691 запросить цену →		Scanner Drive Shaft
12	B0391692 запросить цену →		Pulley - 37Z
13	B0391668 запросить цену →		Bracket - Stabilizer Harness
14	B1211664 запросить цену →		Bracket - Timing Belt
15	B0391699 запросить цену →		Stepper Motor:MM42:2.9W
16	B2591702 запросить цену →		Pulley Shaft
17	B0391683 запросить цену →		Tension Spring - Stepper Motor
18	B1211680 запросить цену →		Gear - 53Z/60Z

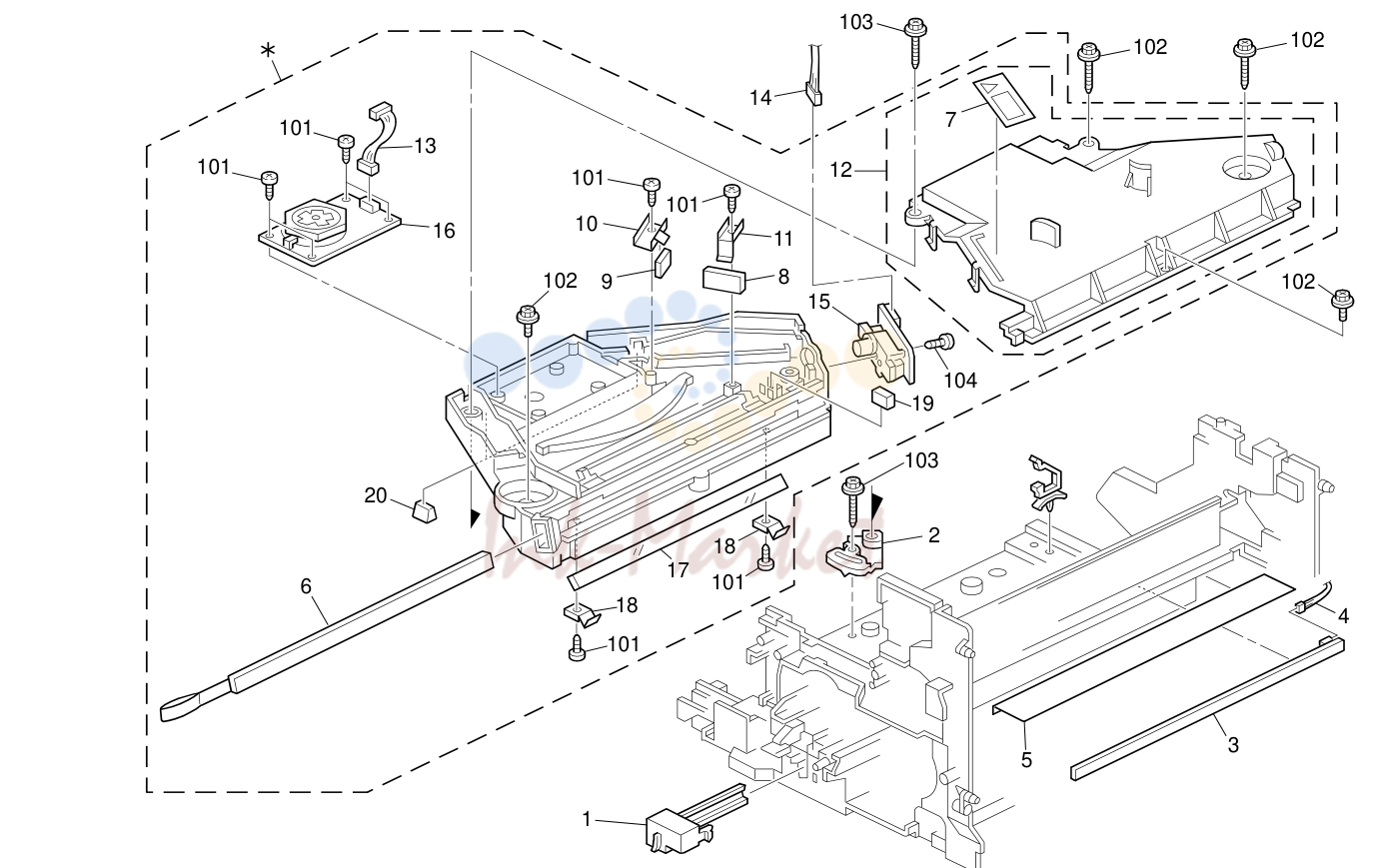

6. Laser Unit (D096)

№	Артикул	Альт. артикул	Описание
1	B2761251 запросить цену →		Cover:Shield Glass
102	04503012N запросить цену →		Tapping Screw -3x12
2	B0391905 запросить цену →		Adjusting Plate
103	04503020N запросить цену →		Tapping Screw:M3x20
104	04523014N запросить цену →		Tapping Screw - M3x14
3	B2592381 запросить цену →		Discharge Lamp - QL
4	B1215204 запросить цену →		Harness - Discharge Lamp
5	B0391088 запросить цену →		Sheet - Duct
6	B2831961 запросить цену →		Shield Glass:Ass'y
7	B2831981 запросить цену →		Decal:LD
8	AC030139 запросить цену →		Sync Detector Mirror
9	AC024009 запросить цену →		Cylindrical Lens
10	B0391942 запросить цену →		Cylindrical Lens Holder
11	B0391954 запросить цену →		Holder - Sync Detector Mirror
12	B2831971 запросить цену →		Cover:Ass'y
13	B1215439 запросить цену →		Harness - Polygon Mirror Motor
14	B1215250 запросить цену →		Harness - LDD
15	B2761917 запросить цену →		Laser Diode Unit:Ass'y
16	AX060323 запросить цену →		Polygon Motor - 23622RPM
17	AC030138 запросить цену →		2nd Mirror
18	B0391953 запросить цену →		2nd Mirror Holder
19	AC020095 запросить цену →		Sync Detector Lenz
20	B1211975 запросить цену →		Rubber Bushing

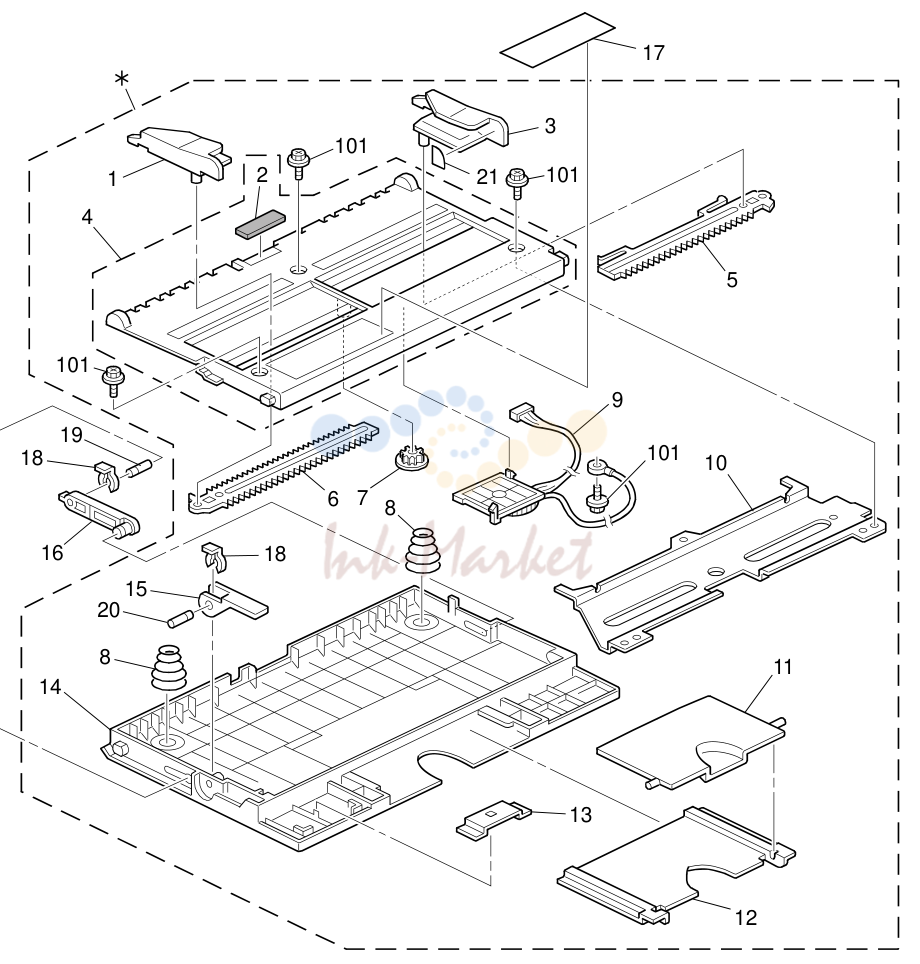

7. By-pass Feed Section (D096)

№	Артикул	Альт. артикул	Описание
1	B0392631 ✓ в наличии		Front Side Fence
2	B0392628 ✓ в наличии		Bottom Plate Pad
3	B0392632 запросить цену →		Rear Side Fence
4	B0392630 запросить цену →		Tray Bottom Plate
5	B0392638 запросить цену →		Rack - Rear Side Fence
6	B0392637 запросить цену →		Rack - Front Side Fence
7	G0123050 запросить цену →		Side Fence Gear
8	AA063643 запросить цену →		Spring - By-pass Feed Table
9	B0392645 запросить цену →		Rotary Switch
10	B0392629 запросить цену →		Stay - Tray Bottom Plate
11	B0392620 запросить цену →		Paper Guide - Extension
12	B0392621 запросить цену →		Paper Guide
13	B1212617 запросить цену →		Magnet Catch - By-pass Feed
14	B0392619 запросить цену →		By-pass Feed Table
15	G0202784 запросить цену →		Lever - By-pass Feed Table
16	B0392643 запросить цену →		Link - By-pass Feed Table
17	B0392633 запросить цену →		Decal - By-pass Feed
18	54472681 запросить цену →		Snap Ring
19	B2592642 запросить цену →		Pin - MM6
20	B2592786 запросить цену →		Lever Shaft
21	B2382753 запросить цену →		Decal - Side Fence

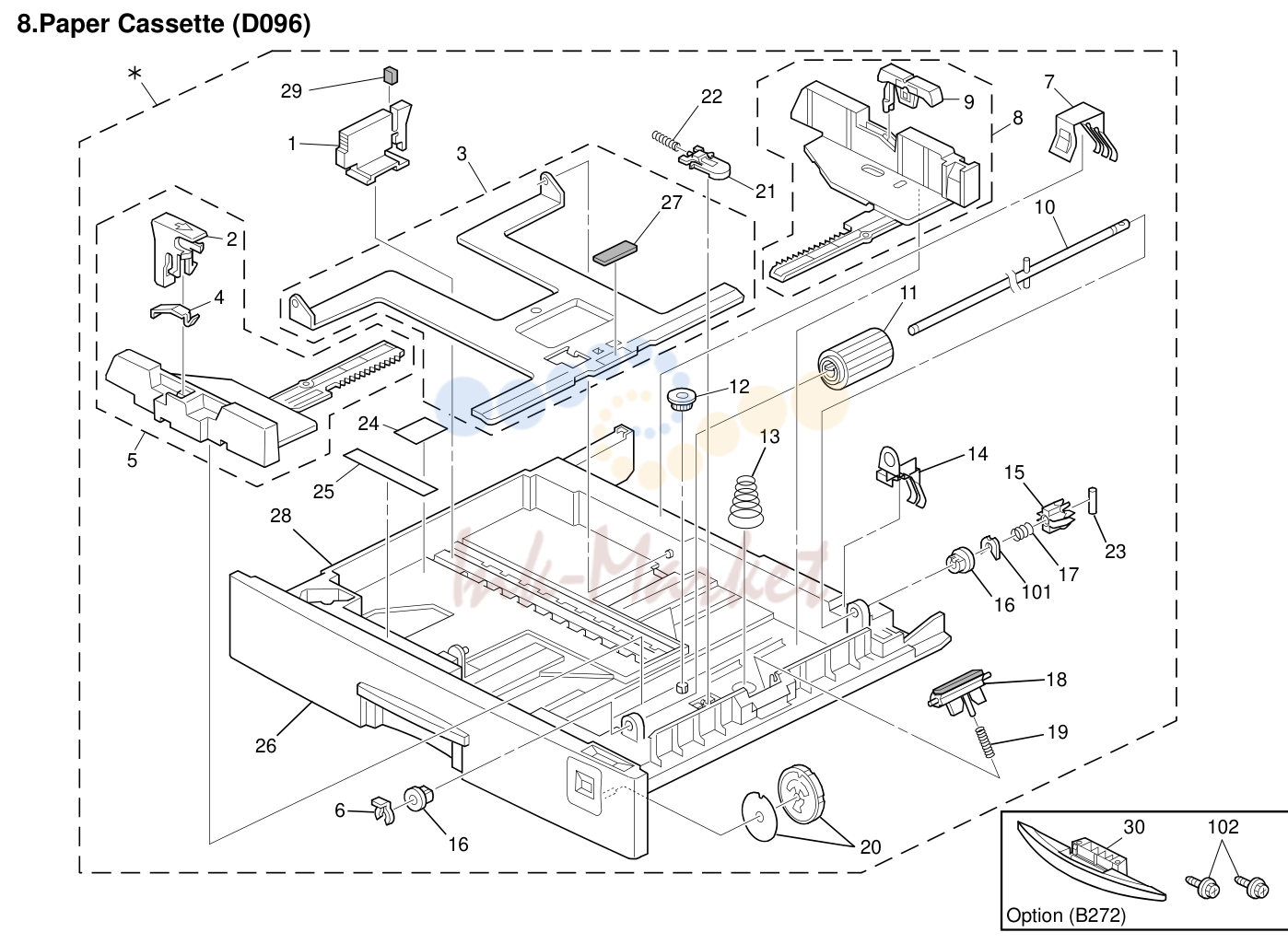

8. Paper Cassette (D096)

№	Артикул	Альт. артикул	Описание
1	B2762644 запросить цену →		End Fence:C3
2	B0392704 запросить цену →		Front Stopper Lever
3	B0392701 запросить цену →		Tray Bottom Plate
4	B0392707 запросить цену →		Spring Plate - Side Fence
5	B0392734 запросить цену →		Side Fence - Front
6	52152621 запросить цену →		Snap Ring - M6
7	B0392712 запросить цену →		Ground Plate - Tray Bottom Plate
8	B0392731 запросить цену →		Side Fence - Rear
9	B0392821 запросить цену →		Rear Stopper Lever
10	B2592737 запросить цену →		Paper Feed Roller Shaft Ass'y
11	B0392740 ✓ в наличии		Paper Feed Roller
12	A2672869 запросить цену →		Gear - 16Z
13	B2762719 запросить цену →		Spring:Base:5.8N
14	B0392742 запросить цену →		Ground Plate - Paper Feed Roller
15	B0392823 ✓ в наличии		Joint - Paper Feed Roller
16	B0392727 запросить цену →		Bushing - 8x12x10
17	B0392732 ✓ в наличии		Spring - Paper Feed Roller
18	B0392711 ✓ в наличии		Friction Pad
19	B0392713 запросить цену →		Spring - Friction Pad
20	B0392829 запросить цену →		Paper Size Detector - LT
20	B0392724 запросить цену →		Paper Size Detector - A4
21	A2502808 запросить цену →		Stopper Base
22	G0202599 запросить цену →		Spring - Release Lever
23	B0392739 запросить цену →		Shaft - Joint
24	B0392720 запросить цену →		Decal - Cassette Operation DLT
25	B0392721 запросить цену →		Decal - Cassette Operation
26	B2432702 ✓ в наличии		Cover - Paper Tray
27	52152713 запросить цену →		Bottom Plate Pad
28	B2432701 запросить цену →		Paper Tray
29	B2762646 запросить цену →		Rubber Bushing
30	B2722510 запросить цену →		Grip:Option:Paper Tray

9. Paper Resistration (D096)

№	Артикул	Альт. артикул	Описание
1	B0392575 запросить цену →		Bracket - Registration Roller
36	B0393865 запросить цену →		Transfer Terminal Plate
37	B1203862 запросить цену →		Front Discharge Brush
2	AA062254 запросить цену →		Registration Roller Spring
3	54472681 запросить цену →		Snap Ring
4	AB012312 запросить цену →		Gear - 16Z
5	AA080342 ✓ в наличии		Fornt Bushing-registration Roller
6	AA080267 запросить цену →		Bushing - 8x12x18
7	AB012311 запросить цену →		Gear - 18Z
8	AA100015 запросить цену →		Snap Ring - M6
9	B1213804 запросить цену →		Transfer Unit
10	AA066342 запросить цену →		Registration Sensor Spring
11	B0392570 запросить цену →		Registration Feeler
12	B0392567 запросить цену →		Guide - Right Registration Roller
13	GW020020 запросить цену →		Photointerruptor:LG248NL1
14	B1215202 запросить цену →		Harness - Registration Sensor
15	B0392560 запросить цену →		Registration Cleaning Mylar
16	B0392572 запросить цену →		Guide - Left Registration Roller
17	B0392558 ✓ в наличии		Driven Roller
18	B2592571 запросить цену →		Registration Roller Driven - Dia16
19	B2592562 запросить цену →		Registration Roller Drive
20	B0391130 запросить цену →		Development Sensor Bracket
21	B1215248 запросить цену →		Harness - Development Sensor
22	AA080343 запросить цену →		Rear Bushing-registration Roller
23	AA082110 запросить цену →		Bushing - 8x12x22
24	AA063607 запросить цену →		Pressure Spring
25	B0393820 ✓ в наличии		Transfer Roller
26	B2593890 ✓ в наличии		Density Sensor
27	B0393891 запросить цену →		ID Sensor Cover
28	B2591131 запросить цену →		Screw:PCU
29	B1215206 запросить цену →		Harness - Density Sensor
30	B0393866 запросить цену →		Pressure Cover
31	B0393867 ✓ в наличии		Roller - Transfer Unit
32	B0393863 запросить цену →		Quenching Terminal Plate
33	B0432554 запросить цену →		Registration Guide Spacer
101	04503008N запросить цену →		Tapping Screw - M3x8
34	B1213860 запросить цену →		Harness Cover
102	04503012N запросить цену →		Tapping Screw:3x12
35	B0393864 запросить цену →		Quenching Terminal Plate-front
103	11050522 запросить цену →		Edge Saddle - LES0510

10. 1st Paper Feed Section (D096)

№	Артикул	Альт. артикул	Описание
1	B0392754 запросить цену →		Bracket - Paper Size Sensor
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04543006Q запросить цену →		Tapping Screw With Washer - M3x6
2	G8003035 запросить цену →		Push Sw - Paper Size
3	B0392736 запросить цену →		Bracket - Paper End Sensor
103	07200040E запросить цену →		Retaining Ring - M4
4	B0392730 ✓ в наличии		Paper End Sensor
104	08050097 запросить цену →		Ring Separator
5	B1215215 запросить цену →		Harness - Paper End Sensor No.1
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	54472681 запросить цену →		Snap Ring
106	11050487 запросить цену →		Harness Clamp
7	B0392585 запросить цену →		Exit Guide Plate
8	B0391142 запросить цену →		Housing - Paper Feed
9	B0392834 запросить цену →		Decal - Exit Paper Feed
10	B0392587 запросить цену →		Mylar - Exit Guide Plate
11	B0392558 ✓ в наличии		Driven Roller
12	B2761152 запросить цену →		Magnetic Clutch:Manual Feed:Ass'y
13	B2702830 запросить цену →		Right Rail
14	B0391199 запросить цену →		Spring - By-pass Feed
15	AA082101 запросить цену →		Bushing - 6x10x6
16	B0391193 запросить цену →		Bushing - By-pass Feed
17	B2761150 ✓ в наличии		Magnetic Clutch:Paper Feed:Drive:Ass'y
18	B2591194 запросить цену →		Manual Feed Drivebracket
19	B0391191 запросить цену →		Gear - 19Z
20	B2591190 запросить цену →		Shaft - Drive Manual Feed
21	B2761183 запросить цену →		Shaft:Paper Feed:Drive:Ass'y
22	B1211188 запросить цену →		Bushing
23	B2591178 запросить цену →		Paper Feed Drive Bracket
24	B0391187 запросить цену →		Gear - 30Z
25	B0391186 запросить цену →		Gear - 46Z

11. Vertical Transport (D096)

№	Артикул	Альт. артикул	Описание
101	04503008N запросить цену →		Tapping Screw - M3x8
1	B0394488 запросить цену →		Jam Removal Decal
102	04513006N запросить цену →		Tapping Screw - 3x6
2	B0392558 ✓ в наличии		Driven Roller
103	07200040E запросить цену →		Retaining Ring - M4
3	B0392670 запросить цену →		Right Door
4	B0392655 запросить цену →		Vertical Transport Guide
5	B0392653 запросить цену →		Vertical Transport Guide
6	B0392592 запросить цену →		Lower Guide Plate - By-pass Feed
7	AA063398 запросить цену →		Spring - Friction Pad
8	B0392596 ✓ в наличии		Friction Pad
9	A2323962 запросить цену →		Spring Plate - Band Stopper
10	B0392660 запросить цену →		Band - Right Door
11	B0392594 запросить цену →		Upper Guide Plate - By-pass Feed
12	B2592594 запросить цену →		Shaft - Feed
13	AB012313 запросить цену →		Gear - 25Z
14	B1214470 запросить цену →		Right Lower Exit Guide Plate
15	B0394480 запросить цену →		Stepped Screw - M5
16	B0392658 запросить цену →		Sponge - By-pass Feed
17	AF031060 ✓ в наличии		By-pass Feed Roller
18	AA082101 запросить цену →		Bushing - 6x10x6
19	B0392610 запросить цену →		Bracket - Paper End Sensor
20	AA066343 запросить цену →		Spring - Paper End Sensor
21	B0392611 ✓ в наличии		Feeler - Paper End Sensor
22	GW020020 запросить цену →		Photointerruptor:LG248NL1
23	B1215259 запросить цену →		Harness - Paper End Sensor
24	AG070514 запросить цену →		Magnet Catch
25	B0392651 запросить цену →		Right Door Lever
26	A2501388 ✓ в наличии		Spring

12. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
102	04523008N запросить цену →		Tapping Screw - M3x8
1	B2592371 запросить цену →		Rear Drum Stay
2	A2673440 запросить цену →		Development Joint
3	B0392361 запросить цену →		Front Side Plate - Drum
4	B0392367 запросить цену →		Drum Shutter Spring
5	B0392362 запросить цену →		Drum Shutter Gear
6	B2593052 запросить цену →		Development Roller:Ass'y
7	B0393159 запросить цену →		Case:Development Roller:Ass'y
8	B2593170 ✓ в наличии		Development Case Ass'y
9	B0393062 ✓ в наличии		Idler Gear - 16Z
10	B2593390 запросить цену →		Density Sensor:K-C2.5:Ass'y
11	B0393245 ✓ в наличии		Gear - 15Z
12	B0393060 ✓ в наличии		Development Roller Gear
13	B1219640 запросить цену →		Developer Type 28 Black

13. Index Q’ty Per Index Q’ty Per

№	Артикул	Альт. артикул	Описание
101	03530060N запросить цену →		Bind Screw - M3x6
1	B1212311 запросить цену →		PCU Toner Supply Shutter
102	04523012N запросить цену →		Binding Self-tapping Screw:M3x12
2	B0392312 запросить цену →		Shutter Spring
103	07360610 запросить цену →		Bushing 6x10
3	B0392343 запросить цену →		Drum Shutter
4	B0392293 запросить цену →		Pin - Front Pressure Arm
5	B0392272 запросить цену →		Recycled Toner Coil
6	B0392321 запросить цену →		Front PCU Cover
7	B0392274 запросить цену →		Recycled Toner Plate
8	B1212313 запросить цену →		Toner Supply Seal
9	B0392276 запросить цену →		Rear Bushing - Toner Coil
10	B0392350 запросить цену →		Drum Holder
11	AA143444 запросить цену →		Stepped Screw
12	AB011403 ✓ в наличии		Gear - 13Z
13	AB011402 ✓ в наличии		Gear - 14Z
14	B0392335 ✓ в наличии		Pickoff Pawl
15	AD042059 ✓ в наличии		Cleaning Blade Ass'y
16	B0392288 запросить цену →		Cam - Cleaning Blade
17	B0399510 ✓ в наличии		OPC Drum
18	B0392295 запросить цену →		Rear Pressure Arm - Charge Roller
19	B0392287 ✓ в наличии		Charge Roller Spring
20	B0392292 запросить цену →		Front Pressure Arm - Charge Roller
21	AD027018 ✓ в наличии		Roller:Charge:A3
22	AD042058 ✓ в наличии		Charge Cleaner Brush Roller
23	B2592325 запросить цену →		OPC Drum Shutter Plate
24	B0392329 запросить цену →		Spacer - M3

14. Toner Supply Unit (D096)

№	Артикул	Альт. артикул	Описание
1	B2593031 ✓ в наличии		Toner Supply Unit
101	04503008N запросить цену →		Tapping Screw - M3x8
102	04523008N запросить цену →		Tapping Screw - M3x8
2	B0393360 запросить цену →		Cam - Handle
3	A1843420 запросить цену →		Bottle Chuck
103	04503010N запросить цену →		Tapping Screw - M3x10
4	A1843421 ✓ в наличии		Chuck Shaft
5	B2593422 запросить цену →		Shaft:Slide
6	B0391141 запросить цену →		Shaft - Paper Feed Frame
7	A2673556 запросить цену →		Chuck Spring - Tonner Bottle
8	G0203334 ✓ в наличии		Slider Ass'y
9	B2435233 запросить цену →		Harness - High Voltage Line C/T
10	B0393870 запросить цену →		Terminal - Transfer
11	B0392578 запросить цену →		Grounding Plate
12	B0393381 запросить цену →		Cover:Toner Bottle:Ass'y
13	B1215219 запросить цену →		Harness - Ground Wire
14	B0392382 запросить цену →		Quenching Lamp Terminal
15	B0393392 запросить цену →		Guide Plate - Tonner Supply Unit
16	AX310046 запросить цену →		Total Counter:7FIG:24V
17	B0393395 запросить цену →		Ground Plate - Toner Supply Unit

15. Fusing Unit (D096)

№	Артикул	Альт. артикул	Описание
1	B0394102 запросить цену →		Fusing Exit Guide
34	B2594215 запросить цену →		Heater - 120V/600W
34	B2594214 запросить цену →		Heater - 230V/600W
2	AA143870 запросить цену →		Stepped Screw
34	B2594216 запросить цену →		Heater - 110V/550W (TWN)
3	AW100073 ✓ в наличии		Thermistor
35	AA063570 запросить цену →		Tension Spring
4	B0394118 запросить цену →		Front Ground Plate
36	AA082073 ✓ в наличии		Roller Busing
5	B0394120 запросить цену →		Thermostat
6	B2594015 ✓ в наличии		Fusing Cleaning Roller
37	B2594103 ✓ в наличии		Frame:Fusing
7	A2322374 ✓ в наличии		Spur
8	AA066637 ✓ в наличии		Stripper Pawl Spring
9	AE044062 ✓ в наличии		Stripper Pawls
10	B1214111 запросить цену →		Front Electrode Plate
11	B1214120 запросить цену →		Thermostat Ass'y
12	B1214113 запросить цену →		Short Electrode Plate
13	B1214112 запросить цену →		Long Electrode Plate
14	B1214114 запросить цену →		Rear Electrode Plate
15	B2594091 запросить цену →		Rear Heater Holder
16	B2594210 запросить цену →		Heater - 120V/550W
16	B2594028 запросить цену →		Heater - 230V/550W
16	B2594212 запросить цену →		Heater - 110V/600W (TWN)
17	G0294140 запросить цену →		External Circlip
18	B0394171 ✓ в наличии		Gear - 41Z
19	G0524618 ✓ в наличии		Bearing 30x42x7
20	AE011113 ✓ в наличии		Hot Roller MM30
21	B1214090 запросить цену →		Front Heater Holder
22	AE020150 ✓ в наличии		Pressure Roller
23	B0394107 запросить цену →		Fusing Exit Door
24	AA066635 запросить цену →		Spring - Fusing Exit Guide
25	B0394135 запросить цену →		Pressure Roller Lever
26	AA062324 запросить цену →		Pressure Spring
101	08046123 запросить цену →		Hexagonal Bolt:W/Washer:M3x8
27	G0294174 ✓ в наличии		Pressure Roller Bushing
102	09544008N запросить цену →		Screw - M4x8
103	04523008N запросить цену →		Tapping Screw - M3x8
28	B2454054 запросить цену →		Frame:Pressure:Printing
104	03130060N запросить цену →		Screw - M3x6
29	B0394170 ✓ в наличии		Stripper Pawls Roller
105	09543010N запросить цену →		Screw:Polished Round/Spring:M3x10
30	B2594115 запросить цену →		Fusing Entrance Guide Plate

16. Paper Exit Section (D096)

№	Артикул	Альт. артикул	Описание
35	B1214467 запросить цену →		Long Front Middle Holder
1	B1211084 запросить цену →		Heater Wire Cover
36	B1214461 запросить цену →		Exit Lower Guide Plate
2	B2761234 запросить цену →		Fusing Cover:Paper Exit Sub-unit:
3	B2594471 запросить цену →		Exit Roller
4	B0394473 запросить цену →		Ring:Exit Roller
5	AA082063 запросить цену →		Bushing - 8x10x5
6	B0391082 запросить цену →		Door Switch Bracket
7	B1215205 запросить цену →		Harness - Front Door Switch
8	B0391096 запросить цену →		Door Switch Lever
9	B0391123 запросить цену →		Door Switch Lever
10	B0391095 запросить цену →		Door Switch Lever
11	B0391094 запросить цену →		Door Switch Lever
12	B0391098 запросить цену →		Door Switch Spring
13	B0391093 запросить цену →		Door Switch Lever
14	B0391092 запросить цену →		Door Switch Lever
15	B0391099 запросить цену →		Door Switch Lever
16	B0391090 запросить цену →		Door Switch Lever
17	B0394119 запросить цену →		Fusing Grounding Harness
18	B0394116 запросить цену →		Ground Plate - Fusing Unit
19	B1214503 запросить цену →		Exit Photointerruptor Bracket
20	B1214451 ✓ в наличии		Exit Middle Guide Plate
21	B1215238 запросить цену →		Harness - Paper Feed Sensor
22	G3615570 запросить цену →		Photointerruptor - Duplex
23	B1214490 запросить цену →		Antistatic Brush
24	B0394459 запросить цену →		Exit Roller Holder - Inner
25	G0294176 запросить цену →		Turn Roller - Exit Sub-unit
26	B0391163 запросить цену →		Pulley - 23Z
27	B1211132 запросить цену →		Fusing Drive Release Bracket
28	B2681085 запросить цену →		Switch:LF-105-11
29	B1214473 запросить цену →		Exit Roller Ring MM14
101	04504010N запросить цену →		Tapping Screw:M4x10
30	B1211126 запросить цену →		Harness Guide
102	04503008N запросить цену →		Tapping Screw - M3x8
31	G0524873 запросить цену →		Outer Exit Cover Roller
32	B1214465 запросить цену →		Short Front Outer Holder
103	04513006N запросить цену →		Tapping Screw - 3x6
33	B1214469 запросить цену →		Long Rear Middle Holder
104	04503012N запросить цену →		Tapping Screw:3x12
105	07200030E запросить цену →		Retaining Ring - M3
34	B1214477 запросить цену →		Short Rear Outer Holder

17. Drive Section (D096)

№	Артикул	Альт. артикул	Описание
101	04504010N запросить цену →		Tapping Screw:M4x10
1	B2761055 запросить цену →		Brushless Motor DC24V/20W
2	B2591135 запросить цену →		DC Solenoid Ass'y
102	04543008Q ✓ в наличии		Tapping Screw
3	B0391162 запросить цену →		Timing Belt - 226XL
103	07200060E запросить цену →		Retaining Ring - M6
4	B2761149 запросить цену →		Magnetic Clutch:0.5n M:Z39
104	04503008N запросить цену →		Tapping Screw - M3x8
105	11050488 запросить цену →		Harness Clamp
5	B0391170 запросить цену →		Gear - 63Z
6	B2763310 запросить цену →		DC Motor:Toner Bottle:Kir-C3:Ass'y
106	04513006N запросить цену →		Tapping Screw - M3x6
7	B0391144 запросить цену →		Bushing - 8x16x9
8	B2821135 запросить цену →		Electrode Plate:Development:Ass'y
9	B2821128 запросить цену →		Ground
10	B1211161 запросить цену →		Large Spring
11	B2591157 ✓ в наличии		Fusing Swivel Bracket
12	B0391156 запросить цену →		Coupled Gear - 20/49Z (12)
13	B0391148 запросить цену →		Drum Shaft (02)
14	B0391145 запросить цену →		Coupled Gear - 34/63Z (01)
15	B0391146 запросить цену →		Coupled Gear - 32/71Z (04)
16	B0391155 запросить цену →		Gear/pulley - 61/34Z (11)
17	B2591174 запросить цену →		Development Drive Shaft (03)
18	B0391154 запросить цену →		Coupled Gear - 37/97Z (05)
19	B0391173 ✓ в наличии		Gear - 78Z (06)
20	B0391168 ✓ в наличии		Gear - 32Z (10)
21	B0391167 запросить цену →		Gear - 22Z (09)
22	B0391165 запросить цену →		Coupled Gear - 49/59/38Z (08)
23	B0391166 запросить цену →		Gear - 37Z (07)
24	53041639 запросить цену →		Bushing - 8mm
25	B1211140 запросить цену →		Main Drive Housing
26	AA100015 запросить цену →		Snap Ring - M6
27	B1211145 запросить цену →		Harness Hook
28	B1211162 запросить цену →		Small Spring

18. Electrical Section 1 (D096)

№	Артикул	Альт. артикул	Описание
1	B1215208 запросить цену →		Harness - Ground Wire Scanner
101	04513008N запросить цену →		Tapping Screw - M3x8
2	B1215822 запросить цену →		Guide Mylar
102	04513006N запросить цену →		Tapping Screw - M3x6
103	11050488 запросить цену →		Harness Clamp
3	B2455222 запросить цену →		Harness - Scanner
104	11050487 запросить цену →		Harness Clamp
4	B1215240 запросить цену →		Harness - Document Feeder
105	11050518 запросить цену →		Edge Saddle - LES-1010
5	B0395831 запросить цену →		ADF Plug Bracket
6	B1215206 запросить цену →		Harness - Density Sensor
106	12042608 запросить цену →		Rocker Switch:Sddje33900
7	AA143592 запросить цену →		Screw - M4x6
107	11070391 запросить цену →		Fuse - 5A 125V
8	B1215215 запросить цену →		Harness - Paper End Sensor No.1
108	11070629 запросить цену →		Fuse:Ceramic Case:15A 125V
9	D0965101 запросить цену →		PCB:BICU (NA/EU)
109	14075299 запросить цену →		RAM:FM1608-120-P
9	D0965103 запросить цену →		PCB:BICU (ASIA/TWN)
10	B1215810 запросить цену →		BICU Bracket
11	B2435261 запросить цену →		Harness - Key Counter
11	B2435262 запросить цену →		Harness - Key Counter Lan
12	B2435218 запросить цену →		Harness - AC Fusing NA
12	B2435217 запросить цену →		Harness - AC Fusing EU
12	B2435214 запросить цену →		Harness - AC Fusing TWN
13	AZ230200 запросить цену →		Power Supply Unit (100V)
13	AZ230219 запросить цену →		Power Supply Unit - 230V
14	B2435018 запросить цену →		Choke Coil - B2435018 (230V)
15	B2435228 запросить цену →		Harness - AC Dehumidifier EXP
16	B2435226 запросить цену →		Harness - AC Switch
17	B2435230 запросить цену →		Harness - Power Supply Unit
18	B1215742 запросить цену →		Power Supply Cord Stopper NA Ass'y
18	B0395743 запросить цену →		Power Supply Cord - 230V
19	B1215825 запросить цену →		Power Supply Cord Bracket
20	B1215200 запросить цену →		Harness - Scanner Motor
21	B2435203 запросить цену →		Harness - Main Motor
22	B2435231 запросить цену →		Harness - High Voltage
23	B1215212 запросить цену →		Harness - Manual Feed
24	B1215220 запросить цену →		Harness - HPS
25	B1215204 запросить цену →		Harness - Discharge Lamp

Каталог очень большой (733 позиций). Показаны первые 18 узлов со схемами; полный список доступен по запросу.
