Ricoh Aficio MP 171 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. Operation Panel (D067/D068/D069/D072)
• 3. Operation Panel GW (D068/D069)
• 4. By-pass Feed Unit (D067/D068/D069/D072)
• 5. Paper Registration (D067/D068/D069/D072)
• 6. Transport Section (D067/D068/D069/D072)

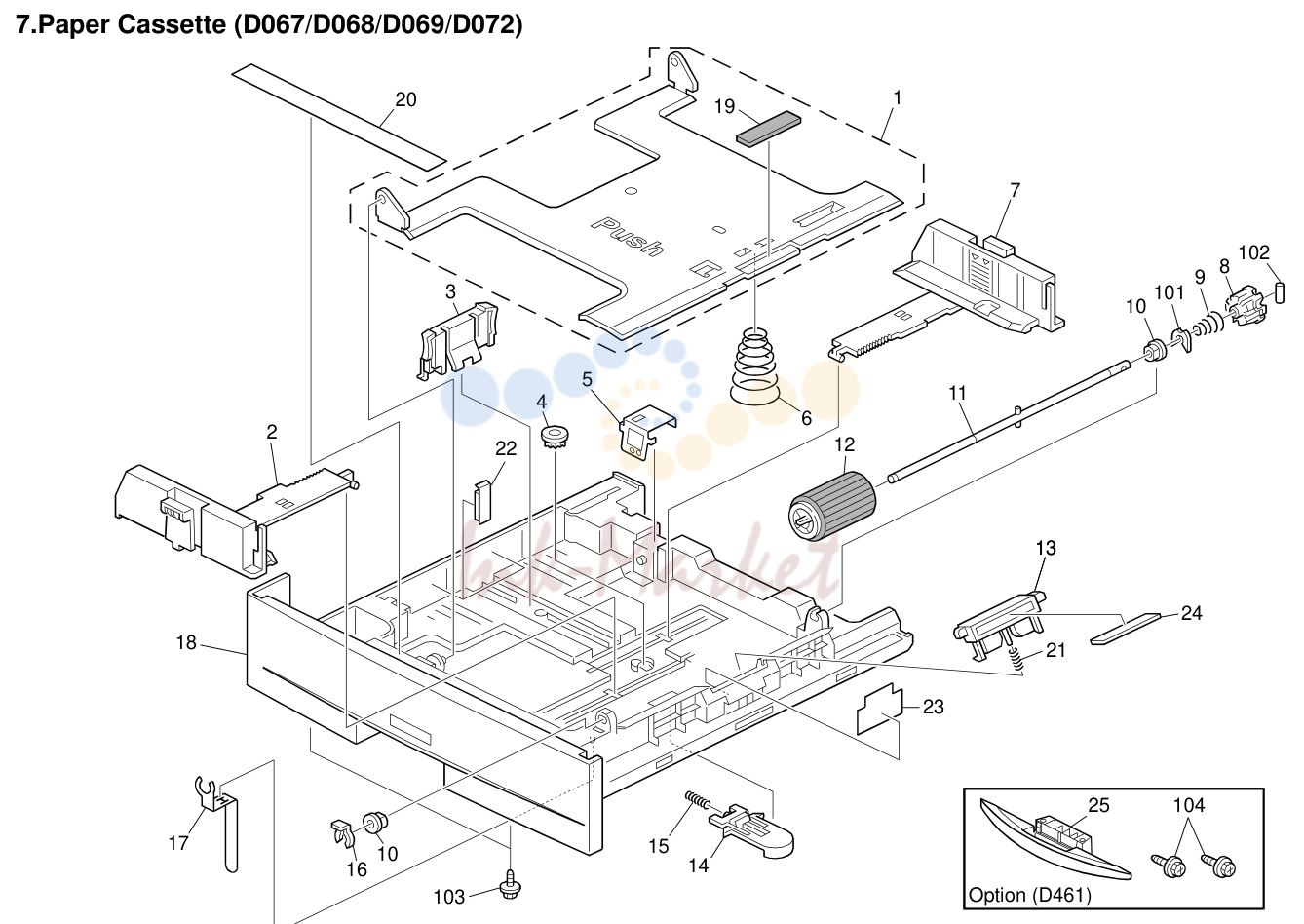

• 7. Paper Cassette (D067/D068/D069/D072)

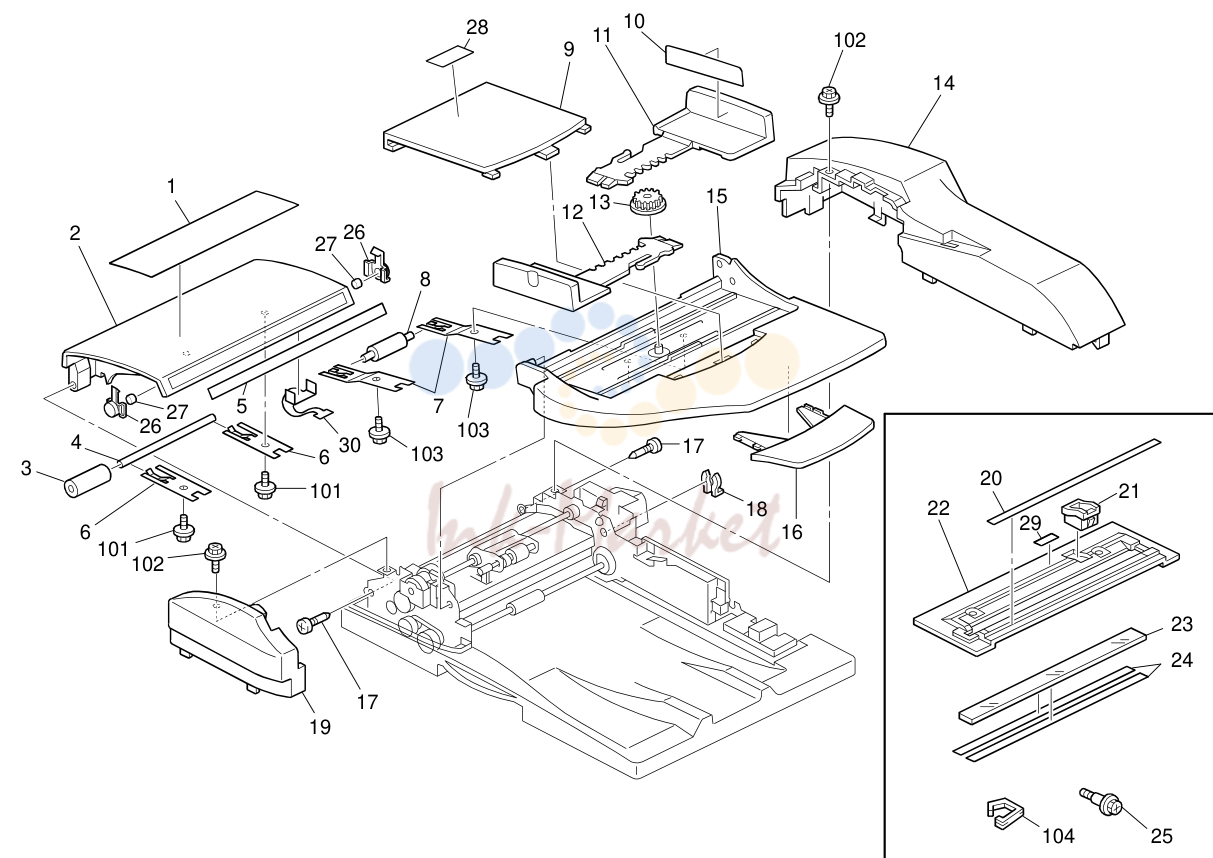

• 8. ARDF 1 (D068/D069/D072)

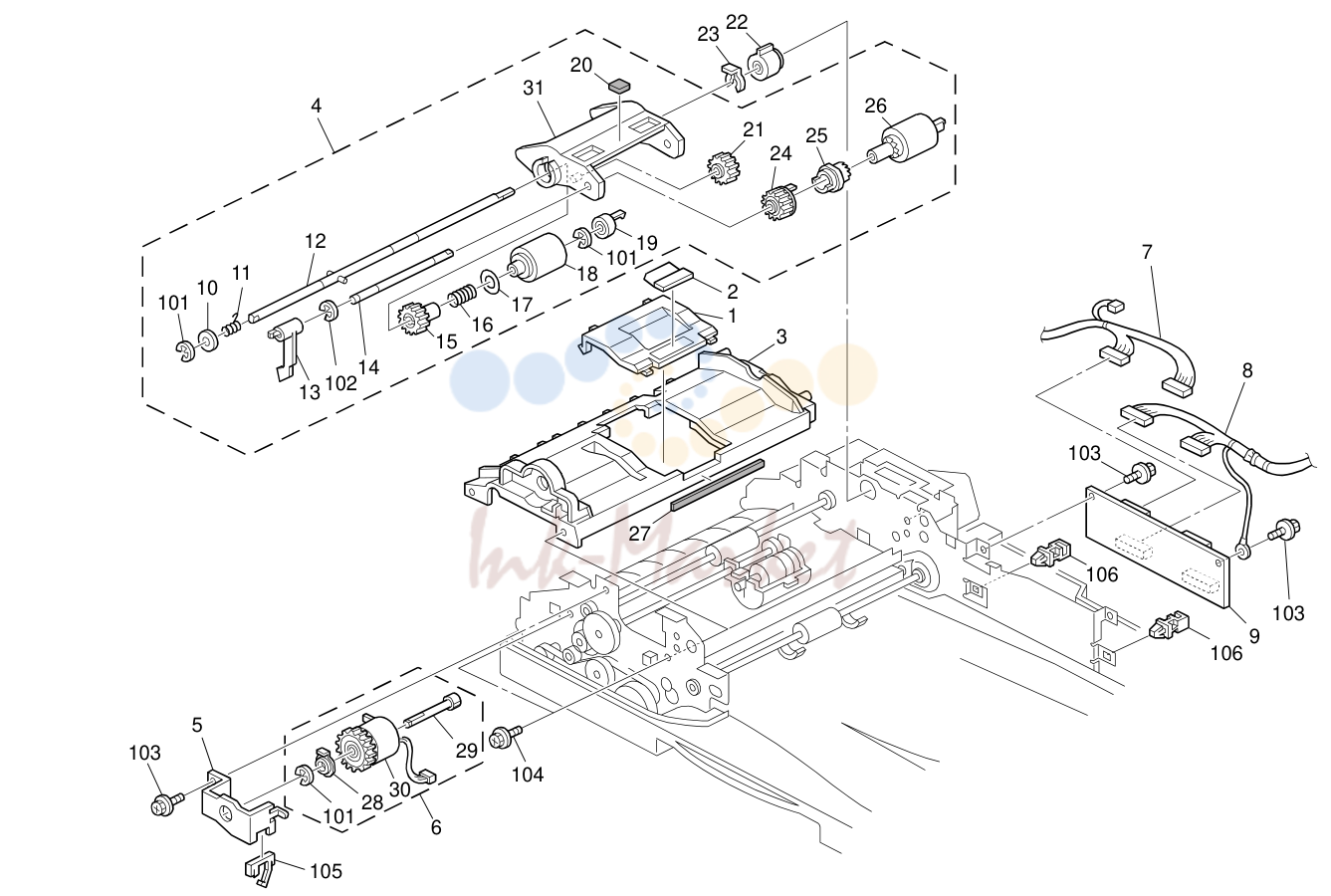

• 9. ARDF 2 (D068/D069/D072)

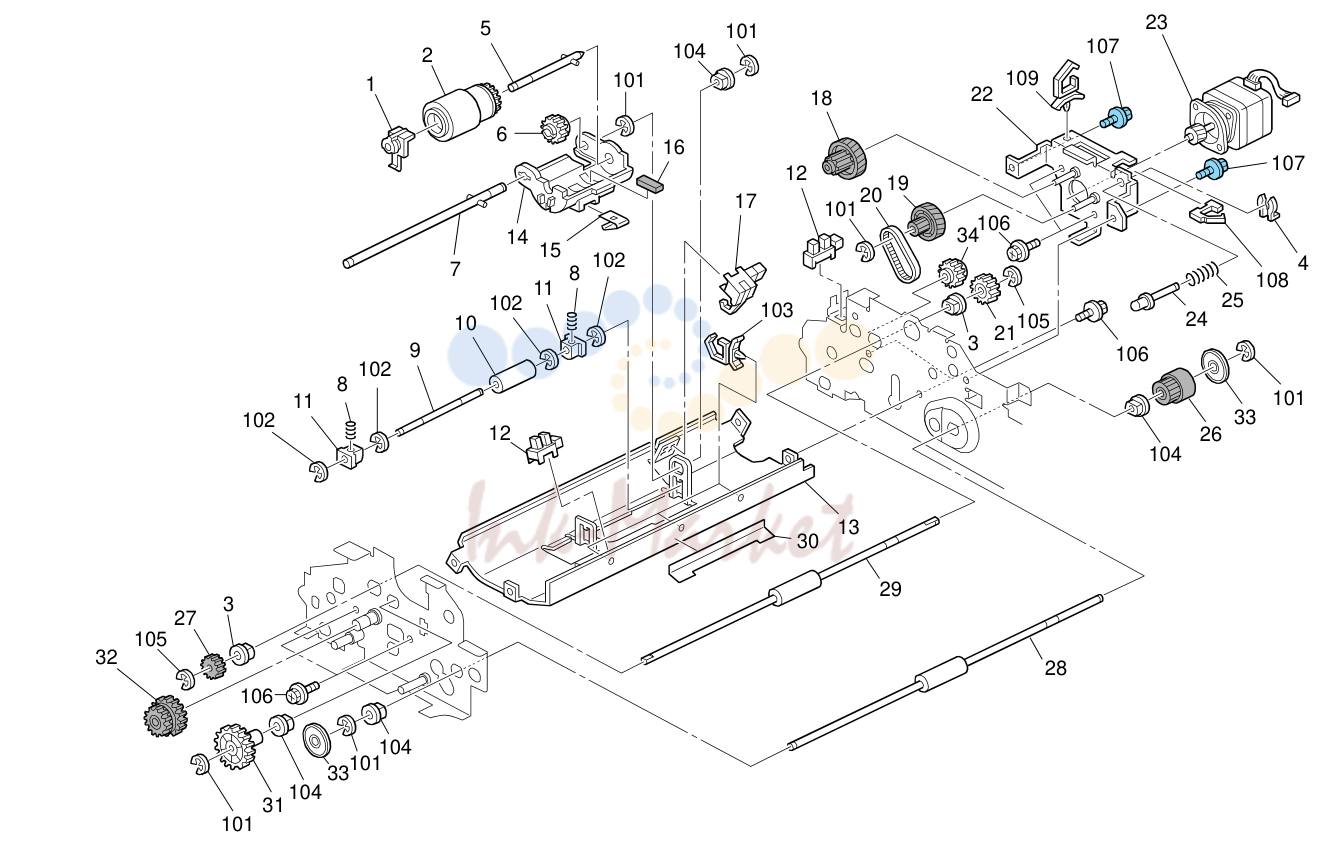

• 10. ARDF 3 (D068/D069/D072)

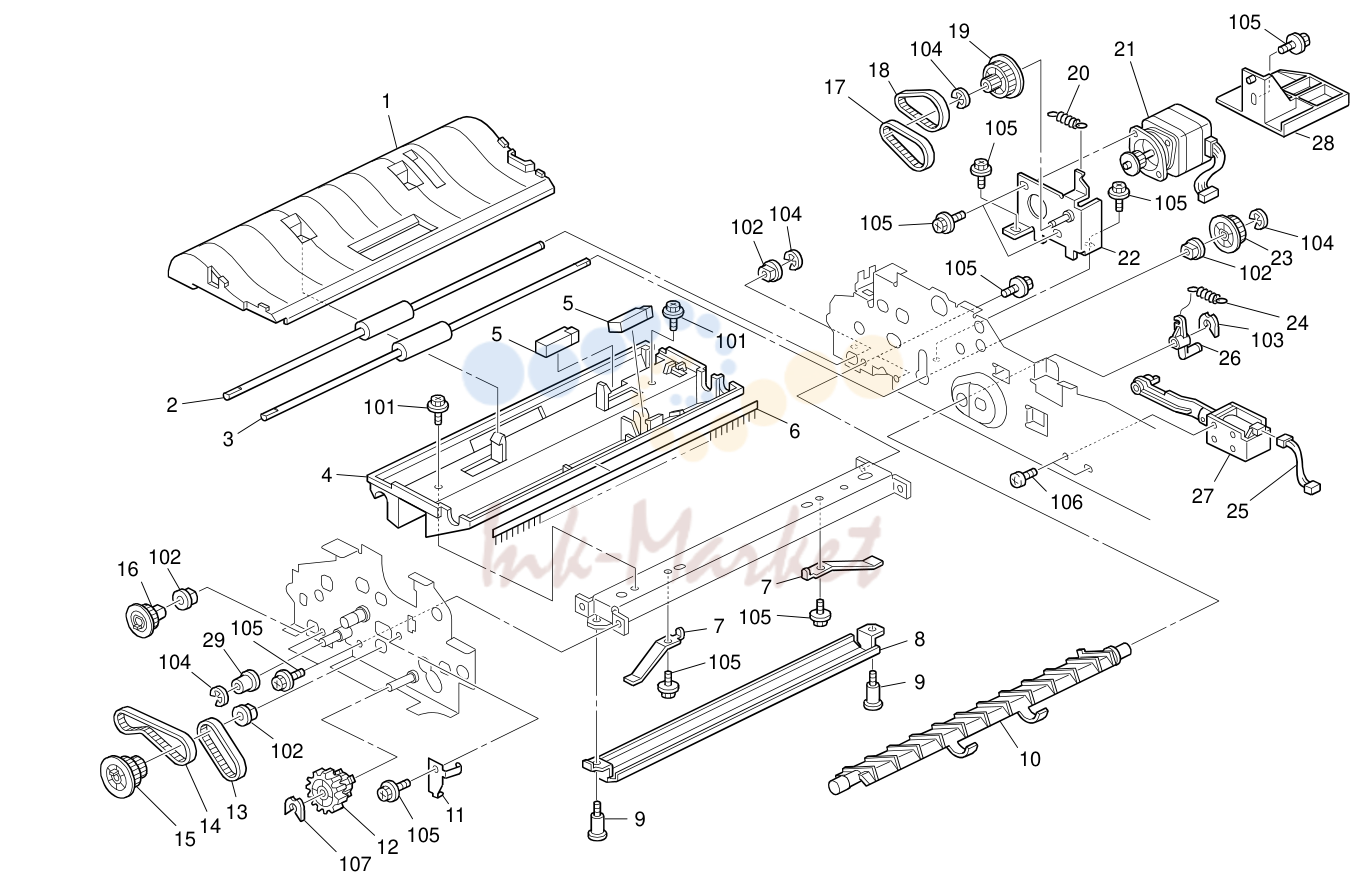

• 11. ARDF 4 (D068/D069/D072)

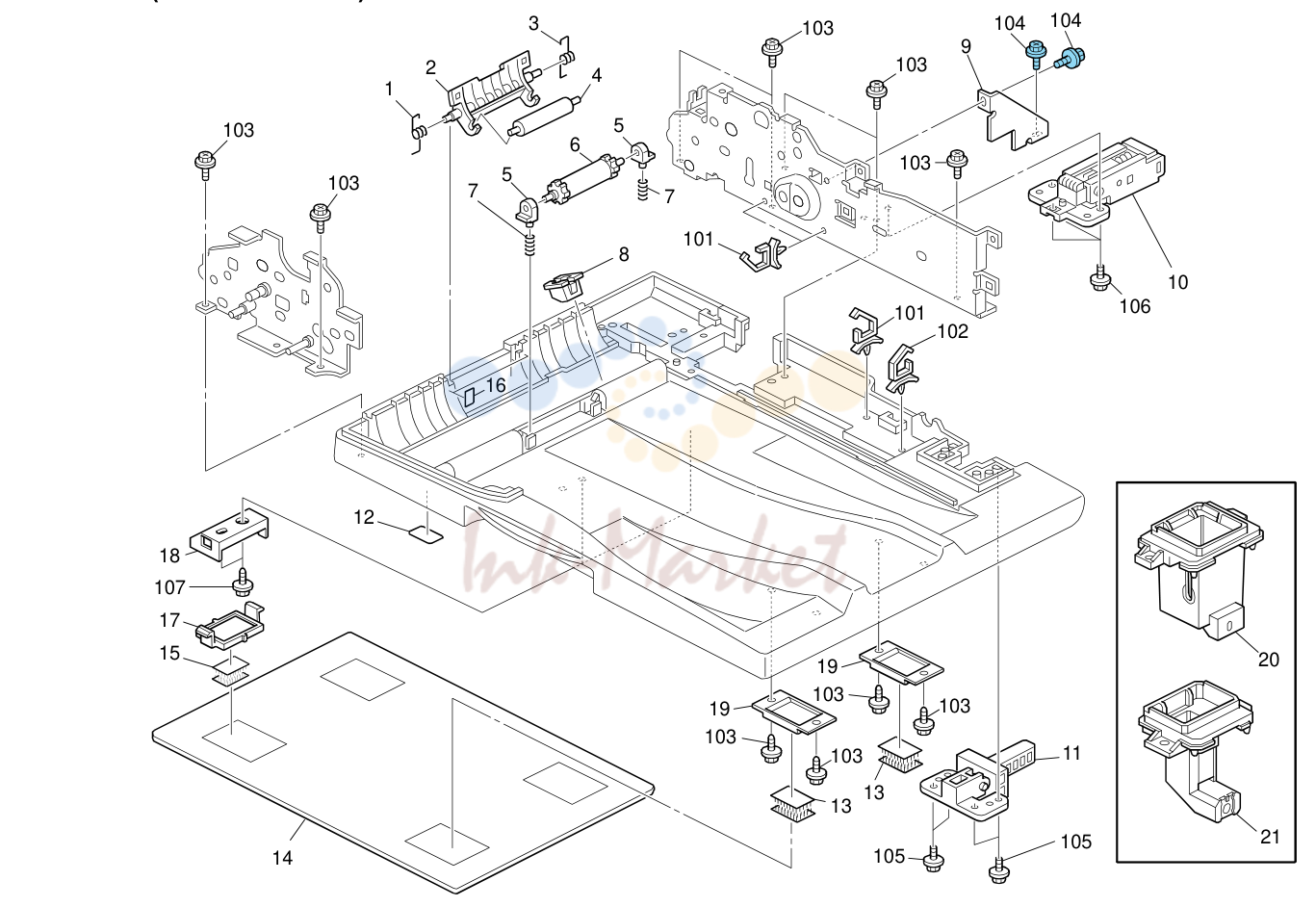

• 12. ARDF 5 (D068/D069/D072)

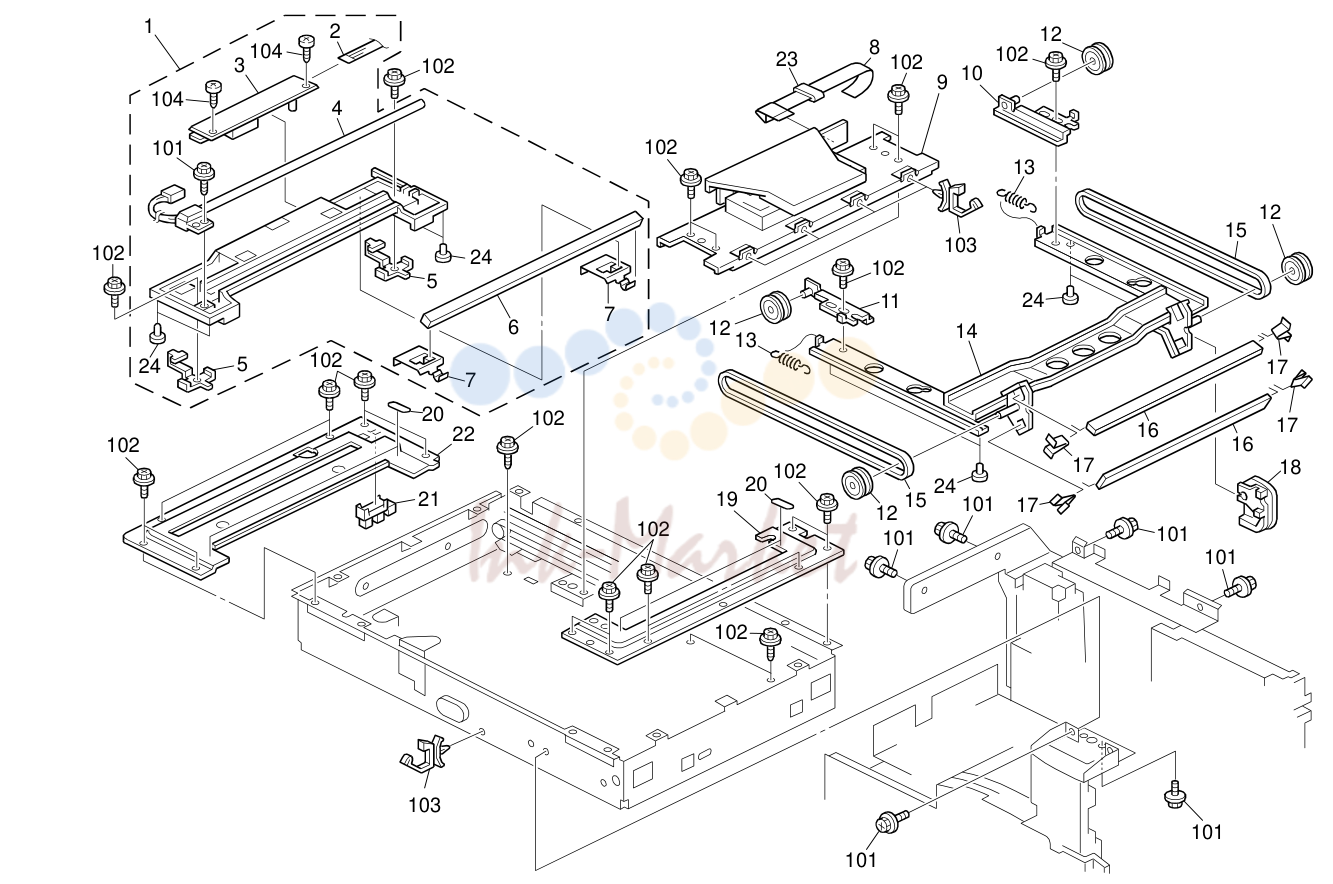

• 13. Optics Section 1 (D067/D068/D069/D072)

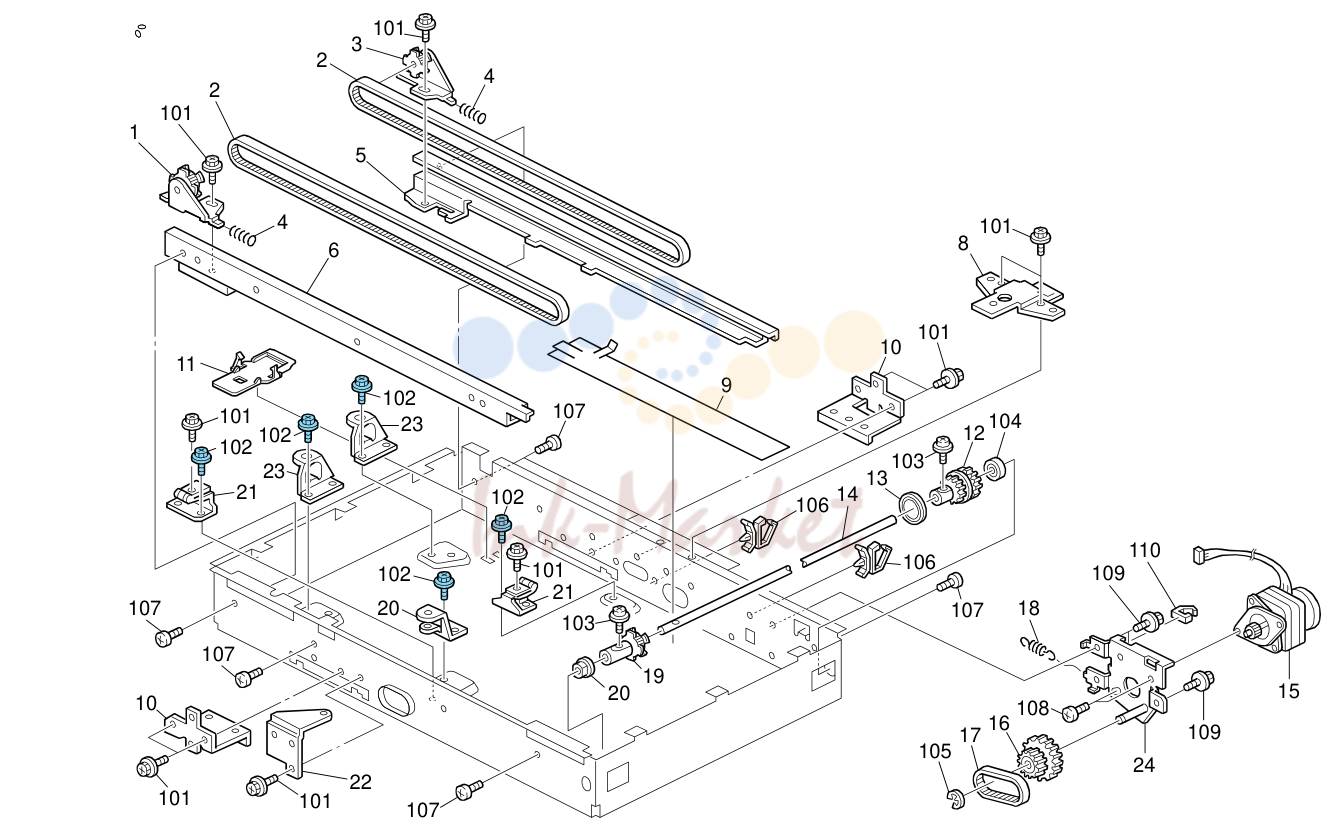

• 14. Optics Section 2 (D067/D068/D069/D072)

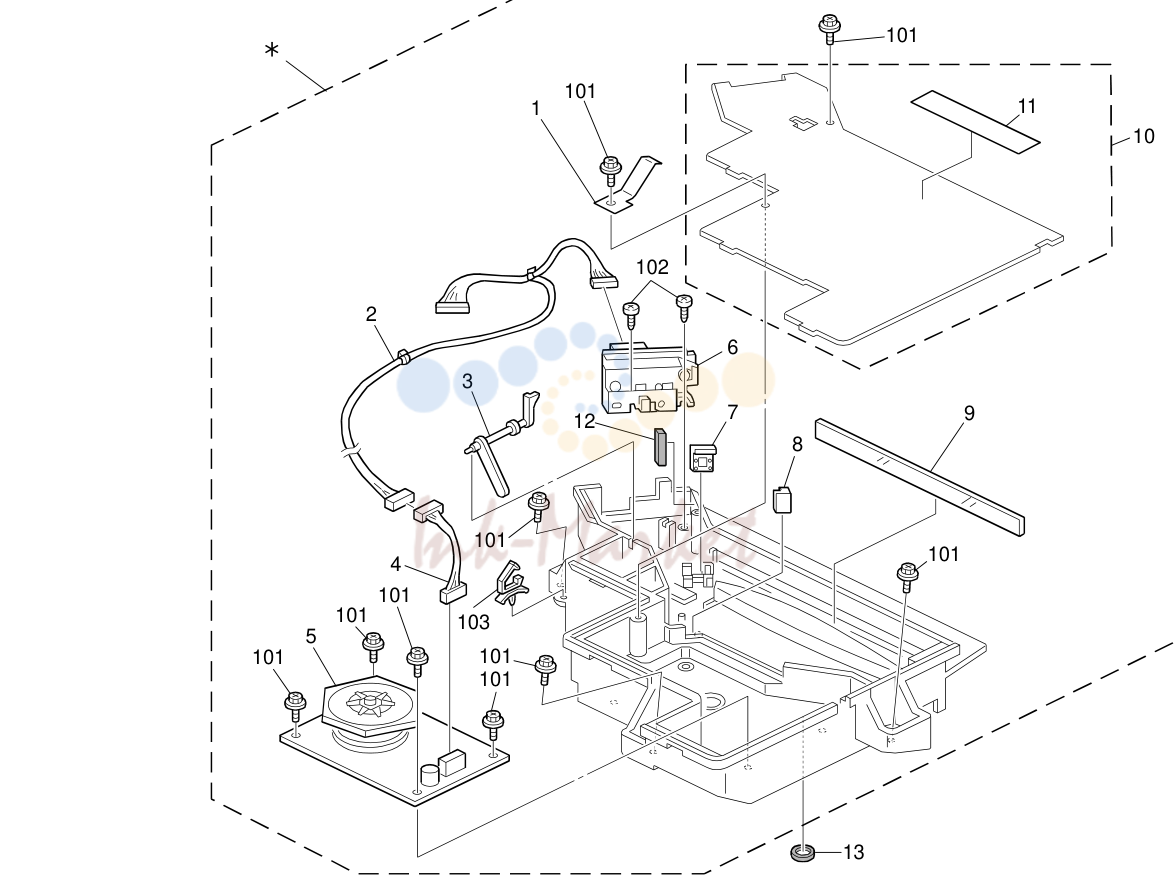

• 15. Laser Unit (D067/D068/D069/D072)

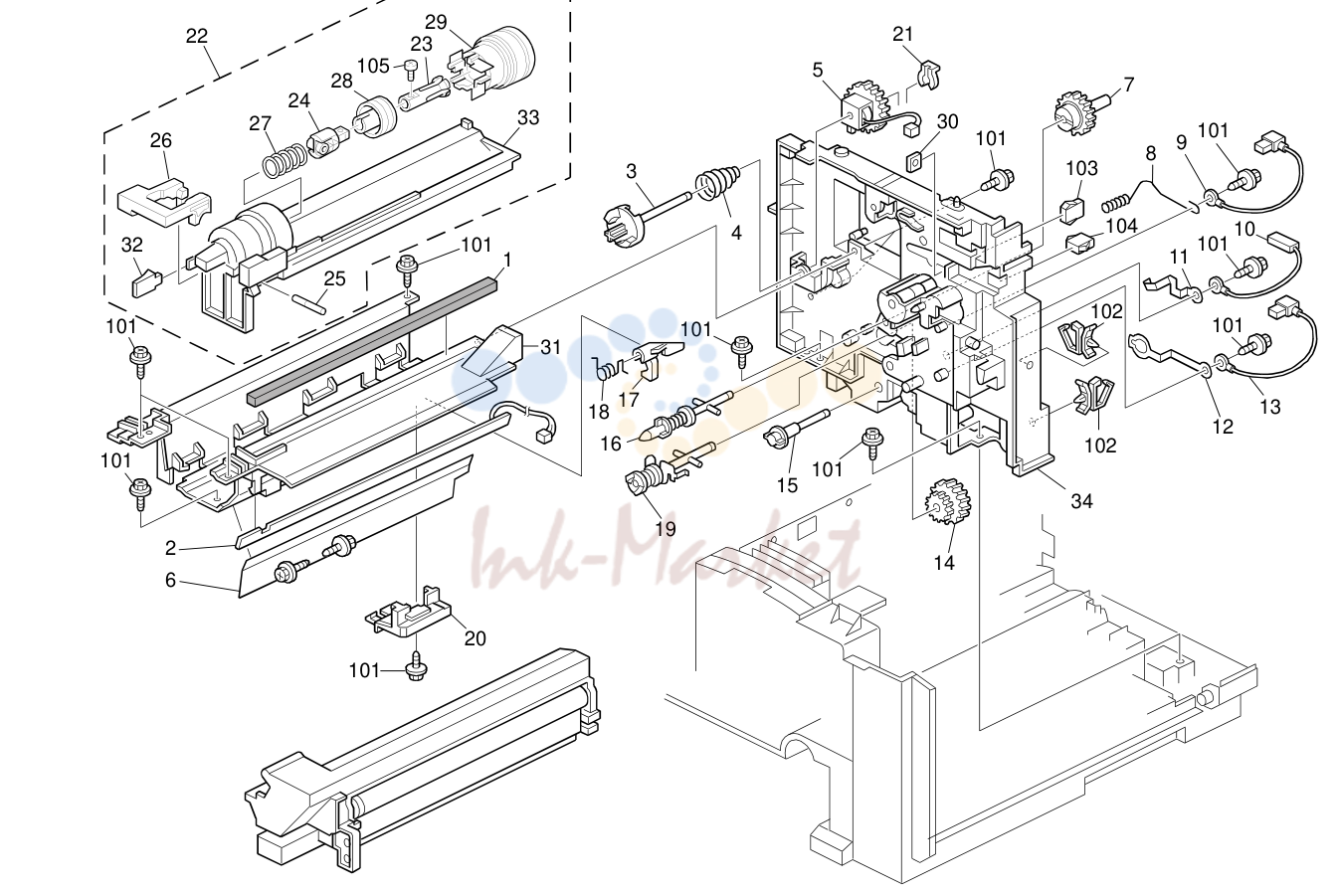

• 16. PCU Section (D067/D068/D069/D072)

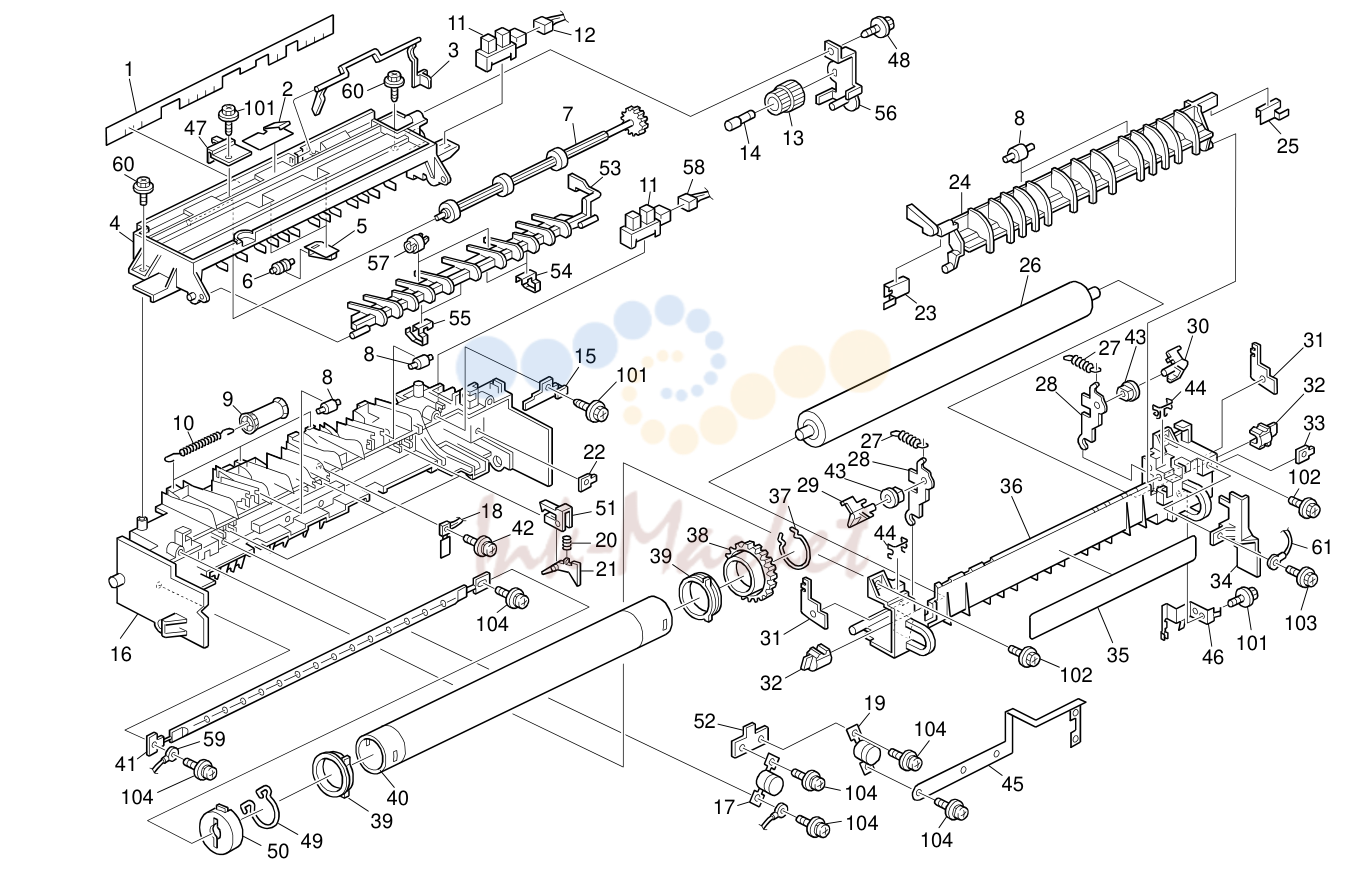

• 17. Fusing Unit (D067/D068/D069/D072)
• 18. Drive Section (D067/D068/D069/D072)
• 19. Electrical Section (D067/D068/D069/D072)
• 20. Frame Section (D067/D068/D069/D072)
• 21. Extension Box (D068/D069/D072)
• 22. Accessory (D067/D068/D069/D072)
• 23. Decals And Documents (D067/D068/D069/D072)
• 24. Special Tools (D067/D068/D069/D072)

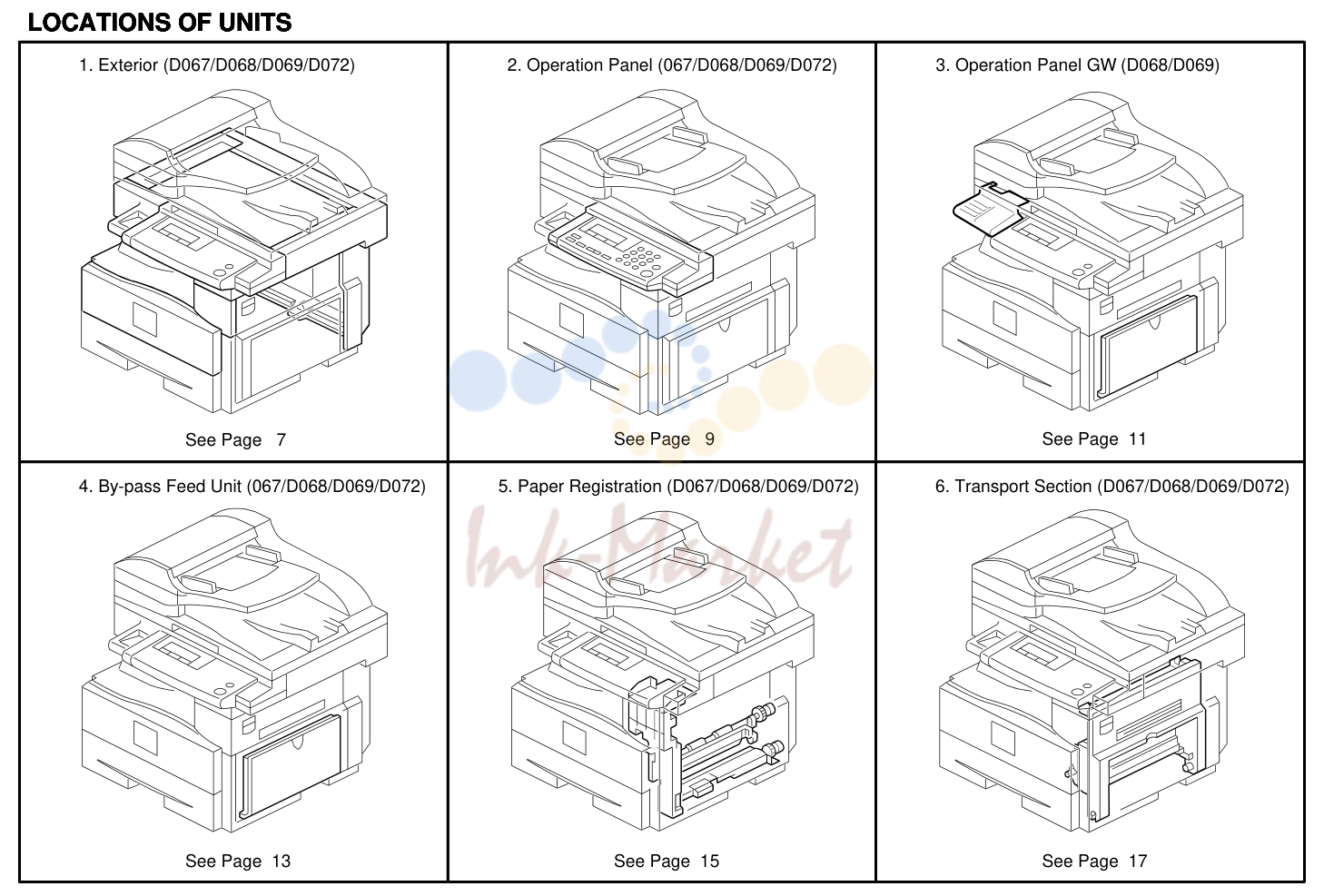

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
4	D0727507 запросить цену →		Model Name Plate:D072:LAN:NA
1	B2621848 запросить цену →		Scale:Inner Back:NA
1	B2621847 запросить цену →		Scale:Inner Back:EU
5	D0727508 запросить цену →		Model Name Plate:D072:SVN
5	D0671256 запросить цену →		Cover:IC Card
2	B0441847 запросить цену →		Shoulder Screw
5	D0671255 запросить цену →		Cover:IC Card:C3
3	D0671433 запросить цену →		Operation Panel:EU:D067
6	H5552790 запросить цену →		Decal - Paper Size
3	D0671436 запросить цену →		Operation Panel:NA:D068
7	B0441258 запросить цену →		Shielding Plate
3	D0671437 запросить цену →		Operation Panel:EU:D068
3	D0671438 запросить цену →		Operation Panel:AA:D068
8	D0671262 запросить цену →		Cover:Exit:NA
8	D0671252 запросить цену →		Cover:Exit:EU
3	D0671431 запросить цену →		Operation Panel:NA:D069
9	D0671284 запросить цену →		Extension Tray
3	D0671435 запросить цену →		Operation Panel:EU:D069
3	D0671434 запросить цену →		Operation Panel:AA:D069
10	D0671254 запросить цену →		End Fence:Paper Exit
11	AC012070 запросить цену →		Exposure Glass
3	D0671432 запросить цену →		Operation Panel:NA:D072
4	D0677501 запросить цену →		Model Name Plate:D067:REX
12	B2621802 запросить цену →		Scale:Left:EU (D067)
13	H3104120 запросить цену →		Plate:Logotype:RIC
4	D0677502 запросить цену →		Model Name Plate:D067:NSA
4	D0677503 запросить цену →		Model Name Plate:D067:GES:EU
13	H5554184 запросить цену →		Plate:Logotype:H555:INF
4	D0677509 запросить цену →		Model Name Plate:D067:INF
13	H5554185 запросить цену →		Plate:Logotype:H555:NSA
13	H5554186 запросить цену →		Plate:Logotype:H555:REX
4	D0687500 запросить цену →		Model Name Plate:D068:RIC
4	D0687501 запросить цену →		Model Name Plate:D068:REX
13	H5554187 запросить цену →		Plate:Logotype:H555:GES
14	B1291261 запросить цену →		Left Scanner Cover NA
4	D0687502 запросить цену →		Model Name Plate:D068:NSA
4	D0687503 запросить цену →		Model Name Plate:D068:GES:EU
14	B1291251 запросить цену →		Left Scanner Cover EU
15	D0671250 запросить цену →		Cover:Rear
4	D0687504 запросить цену →		Model Name Plate:D068:LAN:AA
4	D0687506 запросить цену →		Model Name Plate:D068:GES:NA/AA
16	B2621266 запросить цену →		Cover:Scanner:Right:NA
4	D0687507 запросить цену →		Model Name Plate:D068:LAN:NA
16	B2621256 запросить цену →		Cover:Scanner:Right:EU
4	D0687508 запросить цену →		Model Name Plate:D068:SVN
17	B0441278 запросить цену →		Right Upper Cover
18	B0441290 запросить цену →		Sheet - Operation Instructions
4	D0687509 запросить цену →		Model Name Plate:D068:INF
4	D0697500 запросить цену →		Model Name Plate:D069:RIC
19	D0671286 запросить цену →		Door:Front
4	D0697501 запросить цену →		Model Name Plate:D069:REX
20	H3104120 запросить цену →		Plate:Logotype:RIC
20	H5554182 запросить цену →		Plate:Logotype:SAV
4	D0697502 запросить цену →		Model Name Plate:D069:NSA
20	H5554183 запросить цену →		Plate:Logotype:H555:LAN
4	D0697503 запросить цену →		Model Name Plate:D069:GES:EU
20	H5554184 запросить цену →		Plate:Logotype:H555:INF
4	D0697504 запросить цену →		Model Name Plate:D069:LAN:AA
20	H5554185 запросить цену →		Plate:Logotype:H555:NSA
4	D0697506 запросить цену →		Model Name Plate:D069:GES:NA/AA
20	H5554186 запросить цену →		Plate:Logotype:H555:REX
4	D0697507 запросить цену →		Model Name Plate:D069:LAN:NA
20	H5554187 запросить цену →		Plate:Logotype:H555:GES
4	D0697508 запросить цену →		Model Name Plate:D069:SVN
4	D0697509 запросить цену →		Model Name Plate:D069:INF
21	B2621258 запросить цену →		Plate:Exposure Glass
4	D0727500 запросить цену →		Model Name Plate:D072:RIC
22	H5235350 запросить цену →		Telephone Cable
23	D0685821 запросить цену →		Bracket:Hand Set
4	D0727506 запросить цену →		Model Name Plate:D072:GES:NA
24	B3901759 запросить цену →		Shaft:Scale
25	B2621473 запросить цену →		Cover:Fax:Dummy (D067)
101	04513008N запросить цену →		Tapping Screw - M3x8
102	04513006N запросить цену →		Tapping Screw - 3x6
103	04503010N запросить цену →		Tapping Screw - M3x10
104	16071139 запросить цену →		Ferrite Core:RFC-8
105	16071715 запросить цену →		Ferrite Core - RFC-5

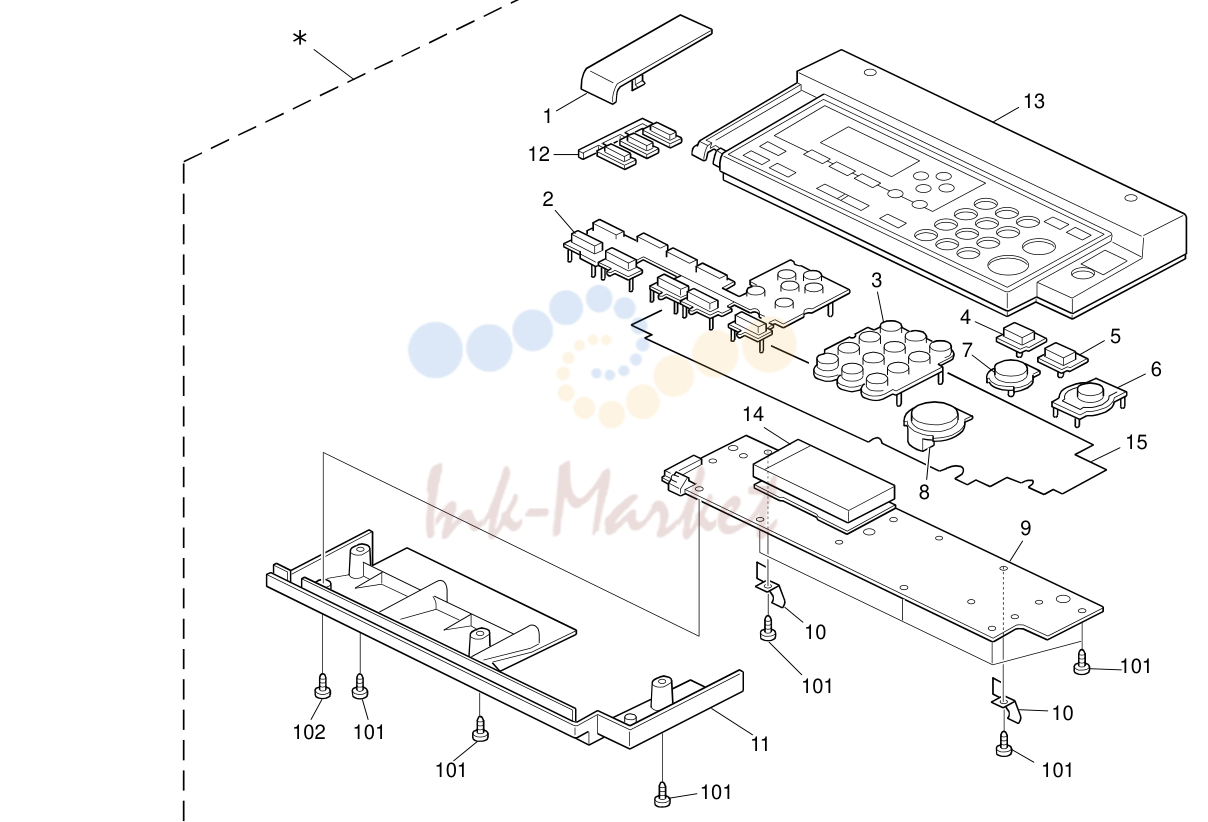

2. Operation Panel (D067/D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B2621471 запросить цену →		Cover:On-line:Dummy (D067)
1	B2621474 запросить цену →		Cover:On-line:C (D068)
1	B2621479 запросить цену →		Cover:On-line:CPS:NA (D069)
1	B2621481 запросить цену →		Cover:On-line:CPS:EU (D069)
2	B2431459 запросить цену →		Keytop - Cursor
3	B2291475 запросить цену →		Keytop - 10key
3	B2291526 запросить цену →		Keytop - 10key NA
3	B2291557 запросить цену →		Keytop - 10key AA
4	B2291525 запросить цену →		Keytop-Initial
5	B2291537 запросить цену →		Keytop - Clear Modes
6	B2431458 запросить цену →		Keytop - Power Source
7	B2291454 запросить цену →		Keytop - Clear/Stop
8	B2291453 запросить цену →		Keytop - Start
9	D0671551 запросить цену →		PCB:OPU
10	B1291474 запросить цену →		Spring Plate - Stl
11	B2621452 запросить цену →		Cover:Lower:Basic
12	B2431477 запросить цену →		Keytop:Copy:NA (D068)
13	B2621451 запросить цену →		Cover:Upper:Basic
14	D0671495 запросить цену →		LCD:168x64DOTS
15	B2621455 запросить цену →		Sheet:Base:Right

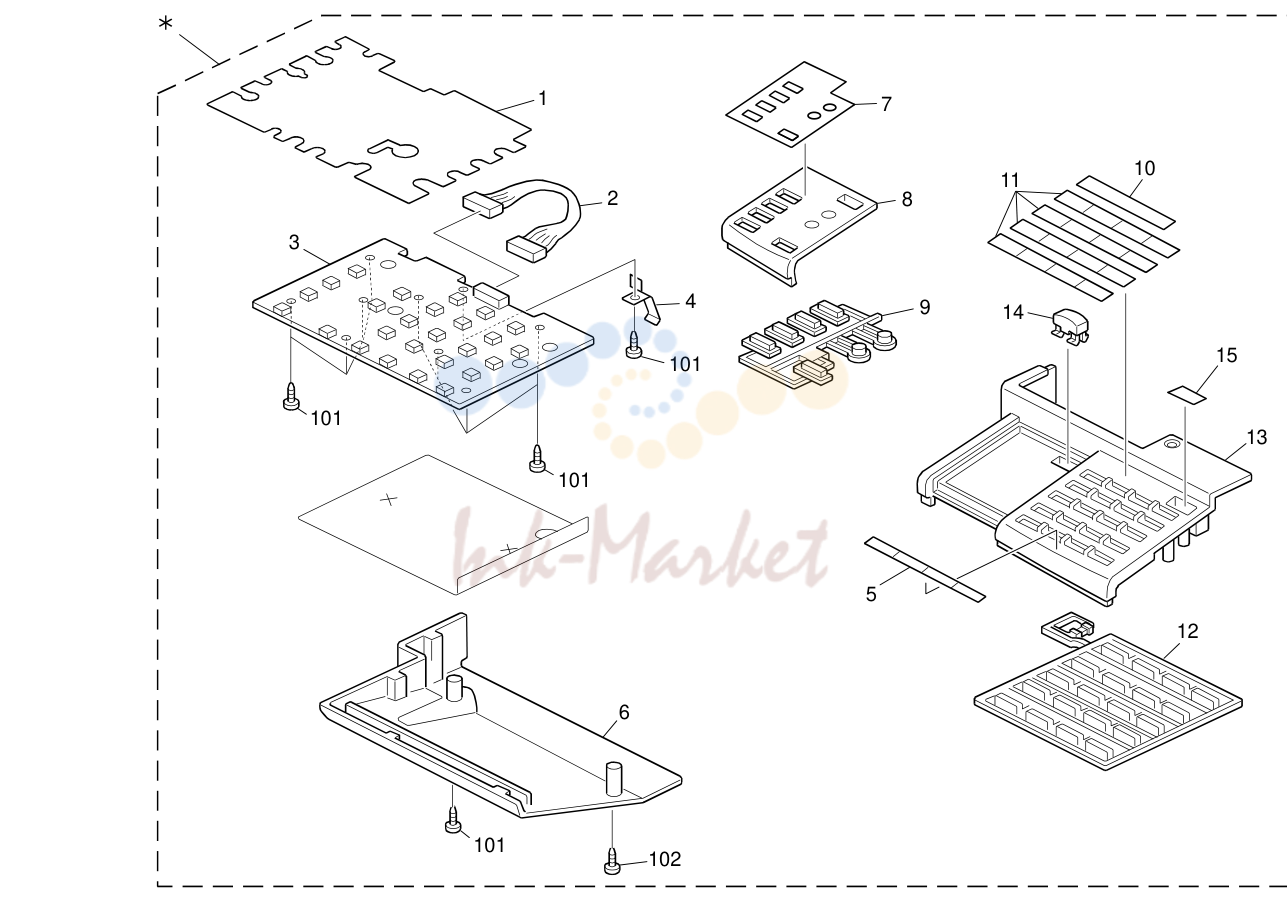

3. Operation Panel GW (D068/D069)

№	Артикул	Альт. артикул	Описание
1	B2621464 запросить цену →		Sheet:Base:Left
2	D0675290 запросить цену →		Harness:OPU:Expand
3	D0671565 запросить цену →		PCB:OPU:EXT
4	B1291474 запросить цену →		Spring Plate:STL
5	B2621469 запросить цену →		Sheet:Display:Expand:D:NA
6	B2621460 запросить цену →		Cover:Lower:Fax
7	B2621470 запросить цену →		Sheet:Display:Function:Fax:NA
8	B2621463 запросить цену →		Cover:Function:Fax
9	B2621462 запросить цену →		Keytop:Function:Fax
10	B2621466 запросить цену →		Sheet:Display:Expand:A:NA
11	B2621468 запросить цену →		Sheet:Display:Expand:C
12	B2621461 запросить цену →		Keytop:Dial:Fax
13	B2621459 запросить цену →		Cover:Upper:Fax
14	B8431478 запросить цену →		Keytop:Fax:NA
14	B8431479 запросить цену →		Keytop:Fax:EU
15	B2621485 запросить цену →		Sheet:Display:Expand:B:Blank

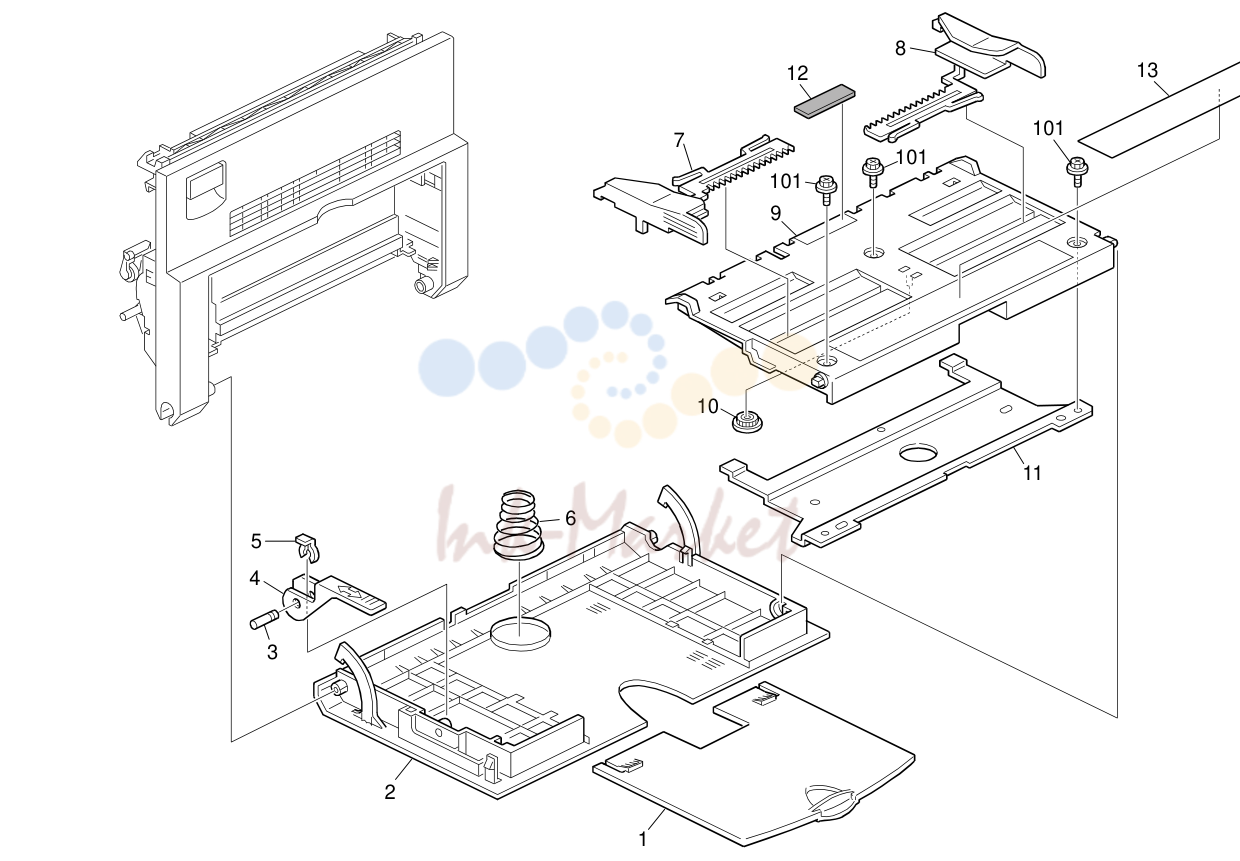

4. By-pass Feed Unit (D067/D068/D069/D072)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B0442808 запросить цену →		Paper Guide
2	B0442801 запросить цену →		By-pass Feed Table
3	B2592786 запросить цену →		Lever Shaft
4	B0442806 запросить цену →		Lever - Manual Feed Table
5	54472681 запросить цену →		Snap Ring
6	B0442809 запросить цену →		Spring - Manual Feed Table
7	B0442804 запросить цену →		Front Side Fence
8	B0442805 запросить цену →		Rear Side Fence
9	B0442803 запросить цену →		Tray Bottom Plate
10	G8003133 запросить цену →		Side Fence Gear
11	B0442807 запросить цену →		Stay - Tray Bottom Plate
12	52152713 запросить цену →		Bottom Plate Pad
13	AA003011 запросить цену →		Manual Feed Decal

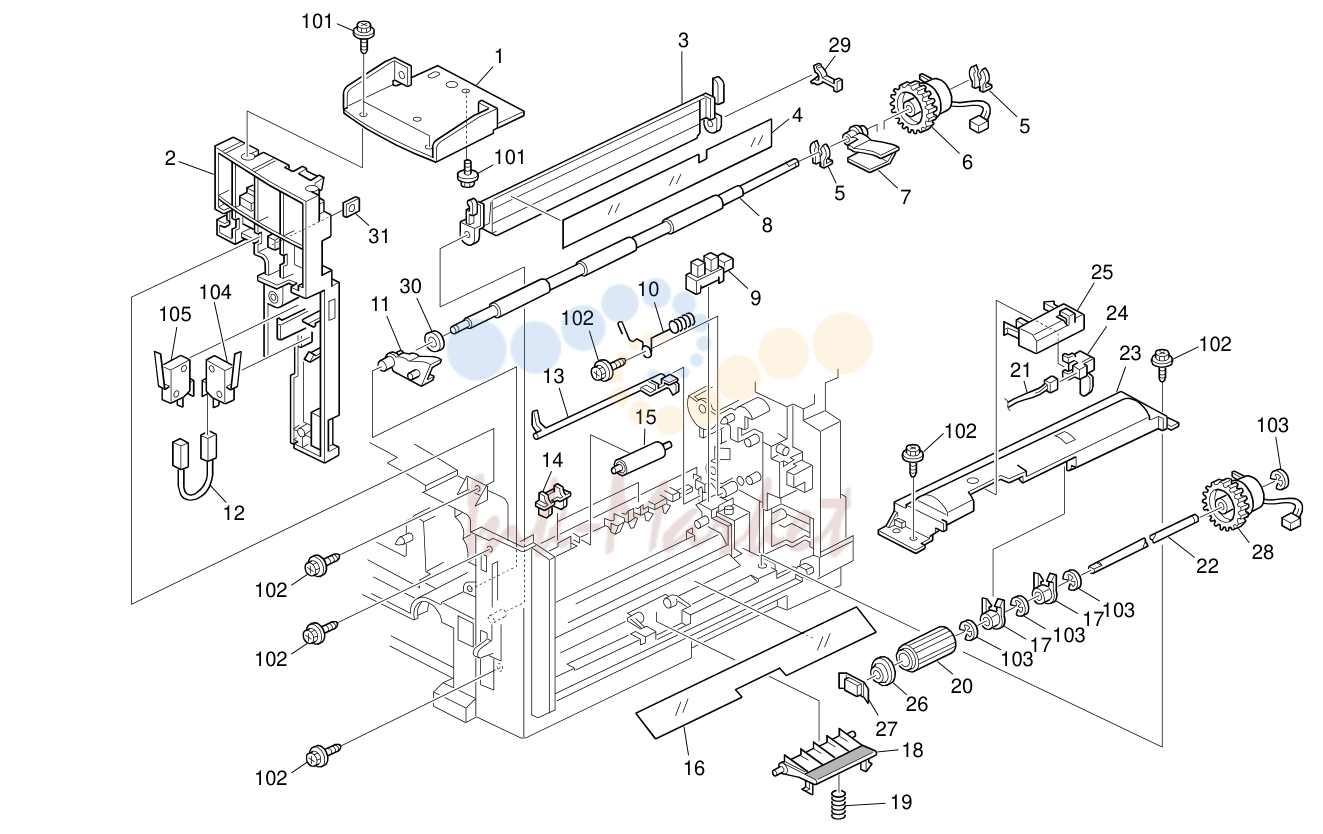

5. Paper Registration (D067/D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B2621064 запросить цену →		Scanner Bracket - Front Right
101	04513006N запросить цену →		Tapping Screw - 3x6
2	B0441063 запросить цену →		Scanner Stud
102	04503006N запросить цену →		Tapping Screw - M3x6
3	B0442653 запросить цену →		Guide Plate - Paper Feed
103	07200040E запросить цену →		Retaining Ring - M4
4	B0442654 запросить цену →		Paper Feedguide
104	12042521 запросить цену →		Micro Switch
5	H5213355 запросить цену →		C Ring - Paper Feed Roller
105	12042529 запросить цену →		Switch - V-5F912DN
6	AX200308 запросить цену →		Magnetic Clutch:0.25N.m:Z43
7	B0442605 запросить цену →		Rear Bushing
8	AF020686 запросить цену →		Registration Roller
9	GW020020 запросить цену →		Photointerruptor:LG248NL1
10	B0441102 запросить цену →		Registration Electrode Plate
11	B0442604 запросить цену →		Front Bushing
12	D0675211 запросить цену →		Harness:Switch:Front Right
13	B0442603 запросить цену →		Registration Feeler
14	B0442616 запросить цену →		Support Bushing
15	B0442602 запросить цену →		Turn Roller
16	B0442814 запросить цену →		Exit Guide
17	AA080322 запросить цену →		Bushing - 6mm
18	B0442815 запросить цену →		Friction Pad - Manual Feed
19	B0442817 запросить цену →		Friction Pad Spring
20	AF031086 ✓ в наличии		By-pass Feed Roller
21	D0675218 запросить цену →		Harness:Paper End Sensor
22	B0442829 запросить цену →		Manual Feed Shaft
23	B0442811 запросить цену →		Guide Plate - Manual Feed
24	G0202772 запросить цену →		By-pass Paper End Sensor
25	B0442812 запросить цену →		Manual Feed Bracket
26	B0442825 запросить цену →		Spacer-manual Feed Roller
27	B0442824 запросить цену →		Cushion-manual Feed Roller
28	AX200310 запросить цену →		Magnetic Clutch:0.25N.m:Z43
29	B0442656 запросить цену →		Guide Plate Stopper
30	B0442622 запросить цену →		Spacer - Registration
31	B0444200 ✓ в наличии		Fusing Plate Nut

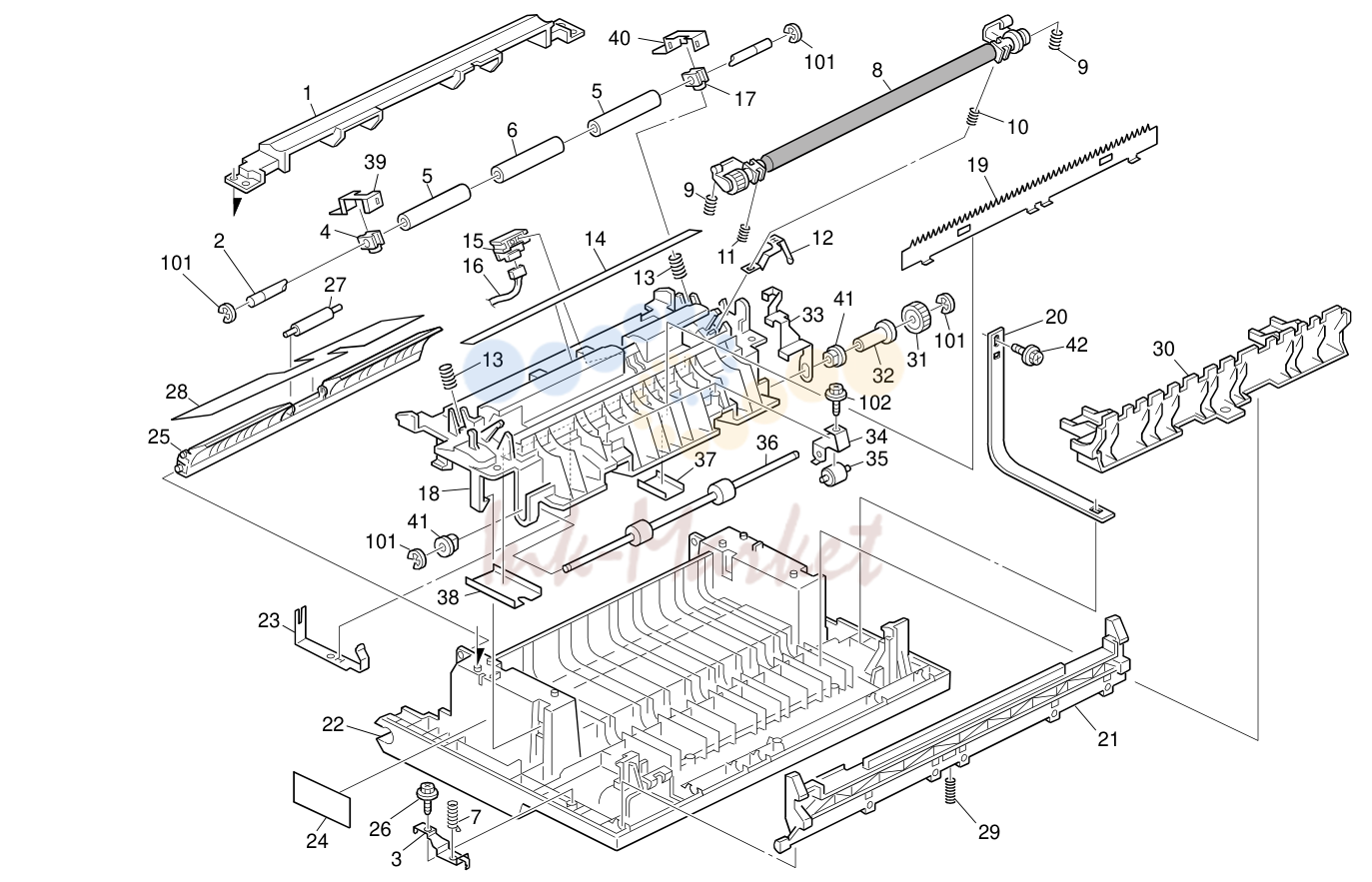

6. Transport Section (D067/D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B0442612 запросить цену →		Guide Plate
36	H5564190 запросить цену →		Transport Roller
2	B0442624 запросить цену →		Registration Roller Shaft
37	H5564188 запросить цену →		Sheet
38	H5564189 запросить цену →		Sheet
3	B0444618 запросить цену →		Spring Holder
4	B0442614 запросить цену →		Driven Roller Bushing
39	B0442860 запросить цену →		Front Stopper Plate
40	B0442861 запросить цену →		Rear Stopper Plate
5	AF022139 запросить цену →		Driven Roller - Front Rear
41	50530447 запросить цену →		Bushing - 6mm
6	AF022140 запросить цену →		Middle Driven Roller
42	B1294293 запросить цену →		Tapping Screr - M3x10
7	AA063409 запросить цену →		Right Door Spring
8	B2623802 запросить цену →		Transfer Roller
9	B0443990 запросить цену →		Positioning Spring - Transfer Roller
10	B0443866 запросить цену →		Transfer Roller Spring - Rear
11	B0443865 запросить цену →		Transfer Roller Spring - Front
12	B0443860 запросить цену →		Transfer Plate
13	B0442615 запросить цену →		Pressure Spring
14	B0443870 запросить цену →		Transfer Guide
15	B0443894 запросить цену →		Density Sensor:Longdist:Adhesion
16	D0675214 запросить цену →		Harness:Density Sensor
17	B0442621 запросить цену →		Bushing - Driven Roller
18	B0444663 запросить цену →		Reverse Guide Plate
19	B0443857 запросить цену →		Separation Plate
20	B0444624 ✓ в наличии		Right Door Belt
21	B0444616 ✓ в наличии		Right Cover Lever
22	B0444655 ✓ в наличии		Right Door
23	B0443859 запросить цену →		Discharge Plate
24	B0444617 запросить цену →		Fusing Unit Decal
25	H5562818 запросить цену →		Guide Plate
26	B0443191 запросить цену →		Tapping Screw-M3x8
27	AF022143 запросить цену →		Guide Roller
28	H5562820 запросить цену →		Mylar Reverse
29	AA063443 запросить цену →		Lever Spring
30	H5564192 запросить цену →		Right Guide Plate
31	AB012033 ✓ в наличии		Gear - 21Z
32	H5564186 запросить цену →		Positioning Roller
33	H5564181 запросить цену →		Spring Plate
34	H5564185 запросить цену →		Transport Roller Holder
101	07200040E запросить цену →		Retaining Ring - M4
35	AF022152 запросить цену →		Transport Driven Roller
102	04503008N запросить цену →		Tapping Screw - M3x8

7. Paper Cassette (D067/D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B0442704 запросить цену →		Tray Bottom Plate
103	04503008N запросить цену →		Tapping Screw - M3x8
104	04503010N запросить цену →		Tapping Screw - M3x10
2	B0442702 запросить цену →		Front Side Fence
3	B0442706 запросить цену →		End Fence
4	G8003133 запросить цену →		Side Fence Gear
5	B2622709 запросить цену →		Ground Plate:Tray Bottom Plate
6	B0442716 запросить цену →		Pressure Spring
7	B0442703 запросить цену →		Rear Side Fence
8	B0442751 запросить цену →		Joint - Paper Feed Roller
9	B0442756 запросить цену →		Spring - Paper Feed Roller
10	AA082101 запросить цену →		Bushing - 6x10x6
11	B0442758 запросить цену →		Shaft - Paper Feed Roller
12	AF031061 ✓ в наличии		Paper Feed Roller
13	D0672710 ✓ в наличии		Friction Pad:Adhesion
14	B0442713 запросить цену →		Stopper
15	G0202599 запросить цену →		Spring - Release Lever
16	H5213355 запросить цену →		C Ring - Paper Feed Roller
17	B2622711 запросить цену →		Ground Plater
18	B2622704 запросить цену →		Cover:Paper Tray:NA
18	B2622703 запросить цену →		Cover:Paper Tray:EU
19	52152713 запросить цену →		Bottom Plate Pad
20	B0442720 запросить цену →		Decal - Cassette Operation
21	B0442717 запросить цену →		Pressure Spring
22	B0442715 запросить цену →		Sponge - End Fence
23	B0442721 запросить цену →		Paper Tray Sheet
24	B0442714 ✓ в наличии		Rubber Plate - Friction Pad
25	D4612705 запросить цену →		Grip:Option:Paper Tray

8. ARDF 1 (D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B8726011 запросить цену →		Decal:Misfeed Removal
101	04523008N запросить цену →		Tapping Screw - M3x8
2	B8724711 запросить цену →		Cover:Open And Close
102	04513008N запросить цену →		Tapping Screw - M3x8
103	04503006N запросить цену →		Tapping Screw - M3x6
3	AF022144 запросить цену →		Pressure Roller
4	B8724721 запросить цену →		Shaft:Pressure:Dia4
104	11050518 запросить цену →		Edge Saddle - LES-1010
5	B8726031 запросить цену →		Decal:Size:Original
6	B8724722 запросить цену →		Spring Plate:R0
7	B8724624 запросить цену →		Spring Plate
8	B8724616 запросить цену →		Roller:Reverse:Pressure
9	B8724615 запросить цену →		Cover:Original Table
10	B8726021 запросить цену →		Decal:Side Fence
11	B8724613 запросить цену →		Guide:Original Table:Rear
12	B8724612 запросить цену →		Guide:Original Table:Front
13	BB013003 запросить цену →		Gear - 14Z
14	B8724731 запросить цену →		Cover:Rear
15	B8724611 запросить цену →		Original Table
16	B8724621 запросить цену →		Original Table:Auxiliary
17	AA143788 запросить цену →		Pin:Guide Plate:Paper Feed
18	52152621 запросить цену →		Snap Ring - M6
19	B8724741 запросить цену →		Cover:Front
20	B8726061 запросить цену →		Decal:Scale:Left:NA
20	B8726071 запросить цену →		Decal:Scale:Left:EU
21	B8727014 запросить цену →		Cap:Registration Sensor:Scale
22	B8727010 запросить цену →		Scale:Left:Adhesion (D068/D069/D072)
23	AC013005 запросить цену →		DF Exposure Glass
24	B0444929 запросить цену →		Sheet - Exposure Glass
25	AA143866 запросить цену →		Screw:DIA3.4:M3
26	B8724726 запросить цену →		Case:Magnetic
27	G8271023 запросить цену →		Magnetic:Hale:DIA10x7
28	A8592352 запросить цену →		Pressure Plate Pad
29	B8726081 запросить цену →		Decal:Caution Chart
30	B8724712 запросить цену →		Guide Mylar

9. ARDF 2 (D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B8722312 запросить цену →		Guide Plate:Paper Feed:Upper
101	07200040E запросить цену →		Retaining Ring - M4
2	H5211350 запросить цену →		Pad - Pick-up
102	07200030E запросить цену →		Retaining Ring - M3
103	04513006N запросить цену →		Tapping Screw - 3x6
3	B8722311 запросить цену →		Guide Plate:Paper Feed:Upper
104	04503008N запросить цену →		Tapping Screw - M3x8
4	B8722510 ✓ в наличии		Feeder Unit
105	11050612 запросить цену →		Clamp:EDS-0704L-V0
5	B8722412 запросить цену →		Bracket:Magnetic Clutch
6	B8722420 запросить цену →		Magnetic Clatch:Ass'y
106	11050436 запросить цену →		Locking Support - KGCP-08-0
7	B8725240 запросить цену →		Harness:Main
8	B8725210 ✓ в наличии		Harness:Interface
9	B8725100 ✓ в наличии		PCB:Main Control
10	B8722524 запросить цену →		Spacer:DIA9
11	B8722523 запросить цену →		Spring Clutch:Feed:DIA6
12	B8722521 запросить цену →		Shaft:Feed:C
13	B8722513 запросить цену →		Feeler:Original Sensor
14	B8722514 запросить цену →		Shaft:Pickup
15	B8722512 запросить цену →		Gear:Z18
16	B8722526 запросить цену →		Spring:Roller Clutch
17	H0722220 запросить цену →		Spacer - M6x10
18	AF031062 ✓ в наличии		Feed Roller
19	B8722527 запросить цену →		Roller Clutch:Bracket:Feed
20	B8722515 запросить цену →		Cushion:Bracket:Feed
21	B8722511 запросить цену →		Gear:Idler:Z16
22	B0444961 запросить цену →		Oneway Clutch
23	54472681 запросить цену →		Snap Ring
24	B8722528 запросить цену →		Gear:Z18
25	B8722529 запросить цену →		Collar:Pickup
26	AF030363 ✓ в наличии		Pickup Roller
27	B8722313 запросить цену →		Cushion-Guide Plate
28	B8722421 запросить цену →		Bushing:Feed
29	B8722422 запросить цену →		Shaft:Coupling:Feed
30	AX200303 запросить цену →		Magnetic Clutch:245mN.m
31	B8722525 запросить цену →		Bracket:Feed

10. ARDF 3 (D068/D069/D072)

№	Артикул	Альт. артикул	Описание
101	07200040E запросить цену →		Retaining Ring - M4
1	B8722222 запросить цену →		Holder:Reverse Roller
2	AF032030 ✓ в наличии		Reverse Roller
102	07200030E запросить цену →		Retaining Ring - M3
3	B8722614 запросить цену →		Bushing:R1
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
104	08053480 запросить цену →		Bushing - 6mm
4	54472681 запросить цену →		Snap Ring
5	B8722221 запросить цену →		Shaft:Reverse Roller
105	07200060E запросить цену →		Retaining Ring - M6
106	04513006N запросить цену →		Tapping Screw - 3x6
6	B8722223 запросить цену →		Gear:Z17
7	B8722213 запросить цену →		Shaft:Drive:Separation
107	04543006Q запросить цену →		Tapping Screw - M3x6
108	11050612 запросить цену →		Clamp:EDS-0704L-V0
8	B8722116 запросить цену →		Compression Spring:Reverse:Driven
109	11050516 запросить цену →		Clamp
9	B8722113 запросить цену →		Shaft:Reverse:Roller:Driven
10	B8722112 запросить цену →		Roller:Driven:Dia14
11	AA080034 запросить цену →		Bushing - 4x5x7
12	AW020141 ✓ в наличии		Photointerruptor
13	B8722110 запросить цену →		Guide Plate:Paper Feed:Lower
14	B8722211 запросить цену →		Bracket:Reverse
15	B8722251 запросить цену →		Spring Plate:Reverse:Pressure
16	B0444962 запросить цену →		Cushion
17	AW020155 запросить цену →		Photointerruptor:Paper Size Sensor
18	B8724116 запросить цену →		Gear:Z44/T14
19	B8724113 запросить цену →		Gear:Z44/T16
20	AA043603 запросить цену →		Timing Belt:B40S2M128
21	B8722613 запросить цену →		Gear:Z22
22	B8724141 запросить цену →		Bracket:Motor:Paper Feed:Ass'y
23	B8725810 запросить цену →		Stepper Motor DC24V 3.53W
24	B8721121 запросить цену →		Stopper:Original Table
25	B8721122 запросить цену →		Compression Spring:Stopper
26	B8723233 запросить цену →		Torque Limiter:T24:S2M
27	B8722612 запросить цену →		Gear:Z19
28	B8723261 запросить цену →		Roller:Reverse:Drive
29	B8722611 запросить цену →		Roller:R0
30	B8722118 запросить цену →		Guide:Reverse:0.1
31	B8722217 запросить цену →		Gear:Z28
32	AB017591 запросить цену →		Gear - 18/30Z
33	B7894257 запросить цену →		Pulley Flange
34	B8724121 запросить цену →		Gear:Idler:Z17

11. ARDF 4 (D068/D069/D072)

№	Артикул	Альт. артикул	Описание
101	04513008N запросить цену →		Tapping Screw - M3x8
1	B8723121 запросить цену →		Guide Plate:Scanning:Upper
102	08053480 запросить цену →		Bushing - 6mm
2	B8723211 запросить цену →		Roller:Scanning:Front:Drive
103	08050088 запросить цену →		Retaining Ring - M6
3	B8723221 запросить цену →		Roller:Exit:Drive
4	B8723111 запросить цену →		Guide Plate:Scanning:Lower
104	07200040E запросить цену →		Retaining Ring - M4
105	04513006N запросить цену →		Tapping Screw - 3x6
5	AW010109 запросить цену →		Photo Reflection Sensor:PS117ED1
106	03530040N запросить цену →		Screw - M3x4
6	B8723114 запросить цену →		Discharge Brush:Lower
107	08050089 запросить цену →		Retaining Ring - M4
7	B8721515 запросить цену →		Spring Plate:Guide:Exposure Glass
8	B8721522 запросить цену →		Guide:Exposure Glass
9	AA143544 запросить цену →		Screw - M3
10	B8723311 запросить цену →		Exchange Powl:Reverse
11	B8723113 запросить цену →		Spring Plate:Earth:Exit
12	B8723241 запросить цену →		Knob:Pick-up Paper Jam
13	AA043605 запросить цену →		Timing Belt:B40S3M114
14	B8301456 запросить цену →		Timing Belt - 40S2M190
15	B8723223 запросить цену →		Timing Pulley:T32
16	B8723212 запросить цену →		Pulley:T25
17	AA043604 запросить цену →		Timing Belt:B40S2M110
18	AA043603 запросить цену →		Timing Belt:B40S2M128
19	B8724214 запросить цену →		Pulley:T16/T44
20	B8724216 запросить цену →		Tension Spring:Motor:Transport
21	B8725820 запросить цену →		Stepper Motor:DC24V 3.35W
22	B8724210 запросить цену →		Bracket:Motor:Transport
23	B8723222 запросить цену →		Timing Pulley:T32
24	B8723313 запросить цену →		Tension Spring:Exchange Powl
25	B8725250 запросить цену →		Harness:Dc Solenoid
26	B8723312 запросить цену →		Lever:Exchange Powl
27	B8724310 запросить цену →		DC Solenoid:Exchange Powl
28	B8724131 запросить цену →		Inner Cover:Left Rear
29	A8594141 запросить цену →		Pulley Idler

12. ARDF 5 (D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B8721923 запросить цену →		Torsion Spring:Pressure:Front
101	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
2	B8721921 запросить цену →		Lever:Driven:Pressure
102	11050508 запросить цену →		Harness Clamp - LWS-0711
3	B8721924 запросить цену →		Torsion Spring:Pressure:Rear
103	04503008N запросить цену →		Tapping Screw - M3x8
4	B8721922 запросить цену →		Roller:Driven:Scanning:Front
104	04543006Q запросить цену →		Tapping Screw - M3x6
105	04503010N запросить цену →		Tapping Screw - M3x10
5	B8721934 запросить цену →		Bushing:Exit
6	B8721931 запросить цену →		Exit Roller:Driven
106	04513010N запросить цену →		Tapping Screw:3x10
107	04503006N запросить цену →		Tapping Screw - M3x6
7	B8721933 запросить цену →		Compression Spring:Exit:Driven
8	B8721912 запросить цену →		Cap:Paper Feed Sensor:Base
9	B8721114 запросить цену →		Bracket:Side Plate:Rear Right
10	B8721414 запросить цену →		Hinge:Left
11	B8721421 запросить цену →		Hinge:Right
12	B8726041 запросить цену →		Decal:Lever:Knob
13	B3514322 запросить цену →		Tape:Pressuer Plate
14	B8724512 запросить цену →		Pressure Plate
15	B8724513 запросить цену →		Tape:Pressure Plate:Left
16	B8721941 запросить цену →		Guide:Base:Driven
17	B8721916 запросить цену →		Bracket:Pressure Plate
18	B8721915 запросить цену →		Holder:Bracket:Pressure Plate
19	B8721914 запросить цену →		Spacer:Pressure Plate
20	B2621667 запросить цену →		Holder:Hinge:Left
21	B2621668 запросить цену →		Holder:Hinge:Right

13. Optics Section 1 (D067/D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B2621700 запросить цену →		Carriage:No.1 Unit
101	04503008N запросить цену →		Tapping Screw - M3x8
102	04513006N запросить цену →		Tapping Screw - 3x6
2	B2625237 запросить цену →		Flat Cable:Stabilizer
3	AZ500073 запросить цену →		Stabilizer-xenon Lamp
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
104	04523010N запросить цену →		Binding Self-Tapping Screw:3x10
4	AX500096 запросить цену →		Xenon Lamp:Dia8
5	B0441715 запросить цену →		Timing Belt Holder
6	AC030145 запросить цену →		1st Mirror
7	B0441721 запросить цену →		1st Mirror Holder
8	B2625236 запросить цену →		Flat Cable:SBU
9	B2621770 запросить цену →		Lens Unit
10	B2621745 запросить цену →		Bracket:Belt Pulley:Idler:Rear
11	B2621741 запросить цену →		Bracket:Belt Pulley:Idler:Front
12	B0391785 запросить цену →		Scanner Drive Pulley
13	B0391786 запросить цену →		Tension Spring
14	B0441734 запросить цену →		2nd Scanner
15	AA042053 запросить цену →		Belt:3mm
16	AC030146 запросить цену →		2nd Mirror
17	B0391781 запросить цену →		2nd Mirror Holder
18	B0441751 запросить цену →		Flat Cable Guide
19	B2621683 запросить цену →		Supporting Plate:Right Upper
20	A2501824 запросить цену →		Exposure Glass Sheet
21	GW020020 запросить цену →		Photointerruptor:LG248NL1
22	B2621681 запросить цену →		Bracket:Scale
23	H5555150 запросить цену →		Ferrite Core
24	B0441719 запросить цену →		Scanner Slider Pin

14. Optics Section 2 (D067/D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B0441827 запросить цену →		Front Idler Bracket
101	04513006N запросить цену →		Tapping Screw - 3x6
2	AA043997 запросить цену →		Timing Belt:ST55
102	04543006Q запросить цену →		Tapping Screw - M3x6
103	03603006P запросить цену →		Screw - M3x6
3	B0441828 запросить цену →		Rear Idler Bracket
104	07403906 запросить цену →		Ball Bearing - 6x15x5
4	B0391704 запросить цену →		Spring - Timing Pulley
105	07200060E запросить цену →		Retaining Ring - M6
5	B2621654 запросить цену →		Rail:Rear
6	B2621653 запросить цену →		Rail:Front
106	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
107	04533006N запросить цену →		Tapping Screw - M3x6
7	GW020020 запросить цену →		Photointerruptor:LG248NL1
8	B2621665 запросить цену →		Bracket:Scale:Inner Back
108	03530060N запросить цену →		Bind Screw - M3x6
9	B2621663 запросить цену →		Sheet:Flat Cable:Stabilizer
109	04513008N запросить цену →		Tapping Screw - M3x8
10	B0441663 запросить цену →		Lens Bracket
110	11050522 запросить цену →		Edge Saddle - LES0510
11	B2621677 запросить цену →		Holder:Ferrite Core:SBU
12	AB033095 запросить цену →		Drive Pully - 41T/37T
13	B0391695 запросить цену →		Flange - Pulley
14	B0441826 запросить цену →		Scanner Drive Shaft
15	B2841814 запросить цену →		Stepping Motor - DC 5.3W
16	B1211680 запросить цену →		Gear - 53Z/60Z
17	B1211696 запросить цену →		Timing Belt L147
18	B0391683 запросить цену →		Tension Spring - Stepper Motor
19	AB030711 запросить цену →		Drive Pully - 37T
20	B2621670 запросить цену →		Bracket:Stopper:Rear
21	B0441661 запросить цену →		Belt Clamp Bracket
22	B0441671 запросить цену →		Bracket
23	B0441669 запросить цену →		Stopper Bracket - 1st Scanner
24	D0671811 запросить цену →		Bracket:Stepper Motor:ST-C4:Ass'y
25	AA082101 запросить цену →		Bushing - 6x10x6

15. Laser Unit (D067/D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B0441943 запросить цену →		Ground Plate
102	04523010N запросить цену →		Binding Self-Tapping Screw:3x10
2	D0675204 запросить цену →		Harness:LDDR:Interface
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	B0441944 запросить цену →		Shutter Plate
4	D0675207 запросить цену →		Harness:DC Polygon Mirror Motor
5	AX060342 запросить цену →		Polygon Scannermotor-DC24V
6	B0441912 запросить цену →		Laser Diode Unit:Ass'y
7	G0252730 запросить цену →		Cylindrical Lens
8	G0252731 запросить цену →		Syinchronizing Detector Lens
9	B0441931 запросить цену →		Shield Glass
10	B0441941 запросить цену →		Laser Unit Cover
11	G0291982 запросить цену →		LD Decal
12	B0441906 запросить цену →		Seal - LDU
13	B0441999 запросить цену →		Spacer - 5mm

16. PCU Section (D067/D068/D069/D072)

№	Артикул	Альт. артикул	Описание
1	B0441069 запросить цену →		Duct Shield
101	04503008N запросить цену →		Tapping Screw - M3x8
2	AX500098 запросить цену →		Quenching Lamp
102	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	B1291176 запросить цену →		Toner Supply Shaft
103	11026259 запросить цену →		Connector - 2P
4	B1291175 запросить цену →		Toner Bottle Drive Spring
104	11024559 запросить цену →		Connector - 3P
105	04523008N запросить цену →		Tapping Screw - M3x8
5	AB040023 запросить цену →		Spring Clutch:0.7N.m:Z53
6	D0671068 запросить цену →		Sheet:Block Light:Discharge Lamp
7	AB010358 запросить цену →		Gear - 64Z
8	AA113034 запросить цену →		Electrode Plate - Charge
9	B2625220 запросить цену →		Harness:High Voltage Line:C
10	B2625222 запросить цену →		Harness:High Voltage Line:T
11	AA113035 запросить цену →		Electrode Plate - Transfer
12	AA113032 запросить цену →		Electrode Plate - Development
13	B2625221 запросить цену →		Harness:High Voltage Line:B
14	AB017582 запросить цену →		Coupled Gear 22/50Z
15	AA148651 запросить цену →		Shaft - Paper Feed Roller
16	AB000025 запросить цену →		Drum Shaft
17	B0441100 запросить цену →		Shutter
18	B0441101 запросить цену →		Shutter Spring
19	AB000027 запросить цену →		Development Shaft Ass'y
20	B0441103 запросить цену →		Shutter Cover
21	G0143291 запросить цену →		Snap Ring - Pick Up
22	B2623020 ✓ в наличии		Toner Supply Unit
23	A1843420 запросить цену →		Bottle Chuck
24	B0443426 запросить цену →		Chuck Shaft
25	B0443427 запросить цену →		Slide Shaft
26	B0443461 запросить цену →		Handlw Cam
27	A2673556 запросить цену →		Chuck Spring - Tonner Bottle
28	B0443485 ✓ в наличии		Slider Ass'y
29	B1293465 запросить цену →		Cover - Toner Supply Unit
30	B0444200 ✓ в наличии		Fusing Plate Nut
31	B0441067 запросить цену →		Toner Supply Rail
32	B0443475 запросить цену →		Un Lock Grip
33	B0443470 запросить цену →		Toner Supply Case Ass'y
34	B1291059 запросить цену →		Frame-Drive-C2

Каталог очень большой (1329 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
