Ricoh Aficio MP 161 MP161L MP161LN — каталог запчастей со схемами

Содержание

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
2. OPERATION PANEL (B262/B292/B280/B293)
3. BY-PASS FEED UNIT (B262/B292/B280/B293)
4. PAPER REGISTRATION (B262/B292/B280/B293)
5. TRANSPORT SECTION (B262/B292/B280/B293)
6. PAPER CASSETTE (B262/B292/B280/B293)
7. ARDF 1 (B292)

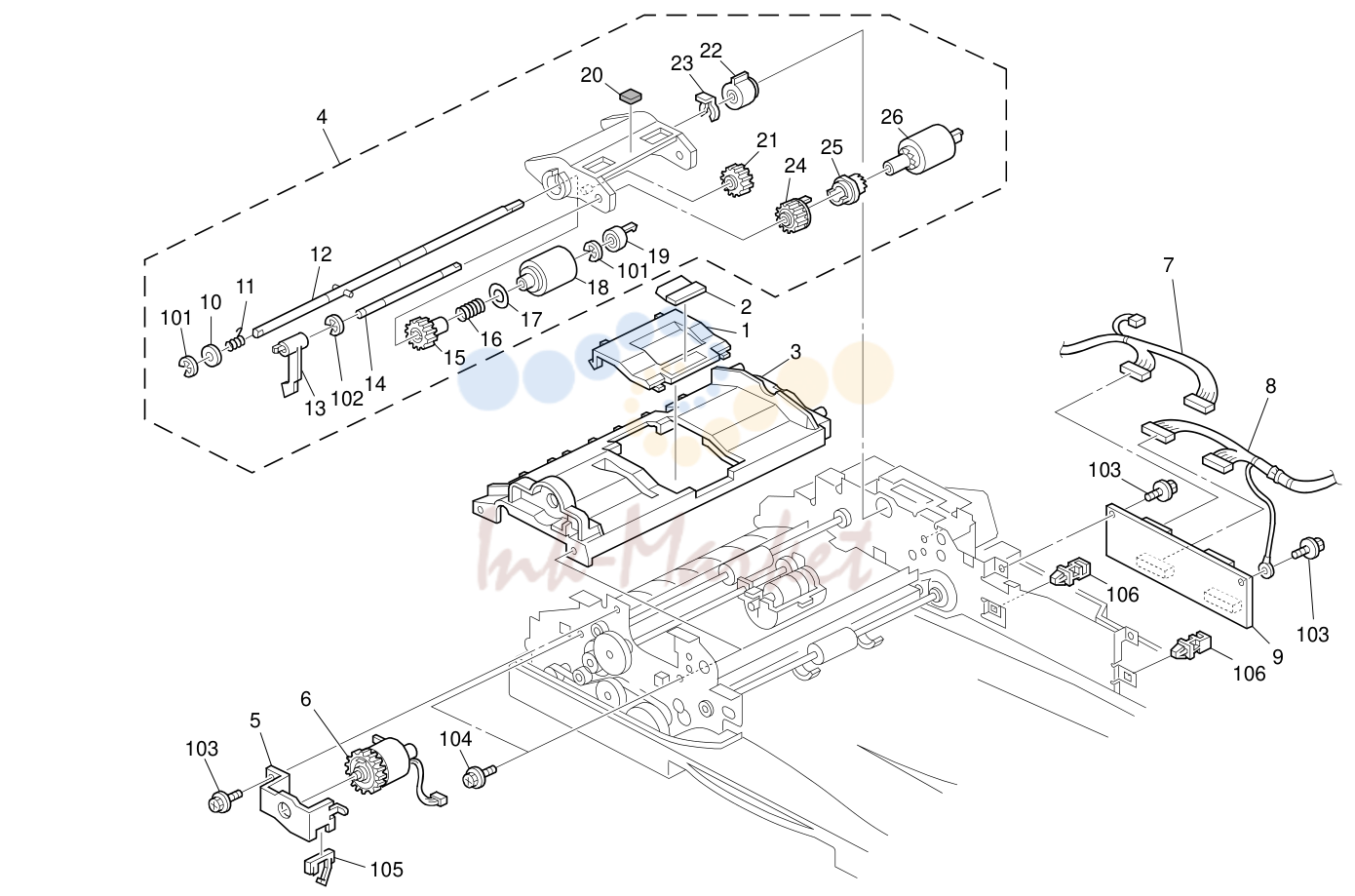

8. ARDF 2 (B292)

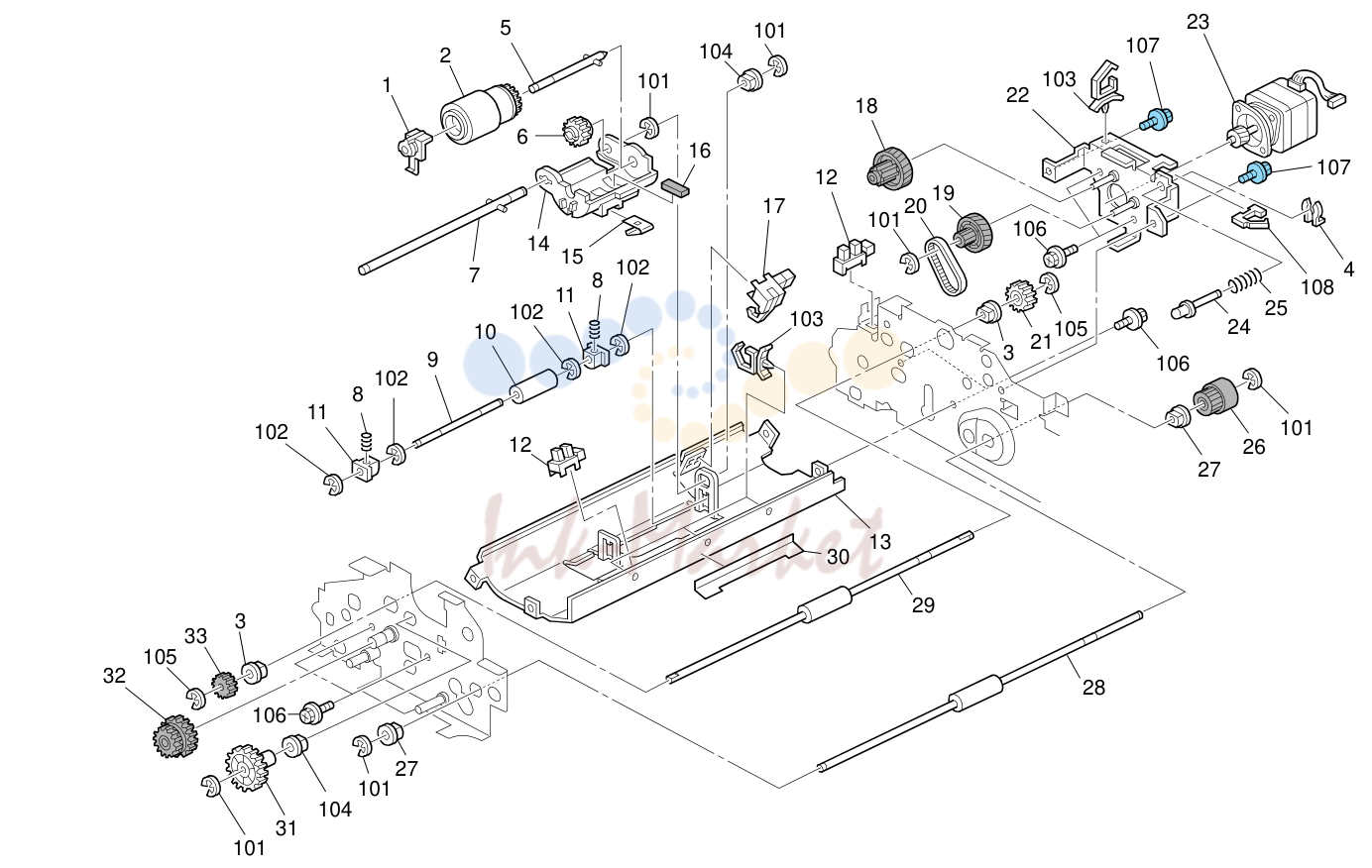

9. ARDF 3 (B292)

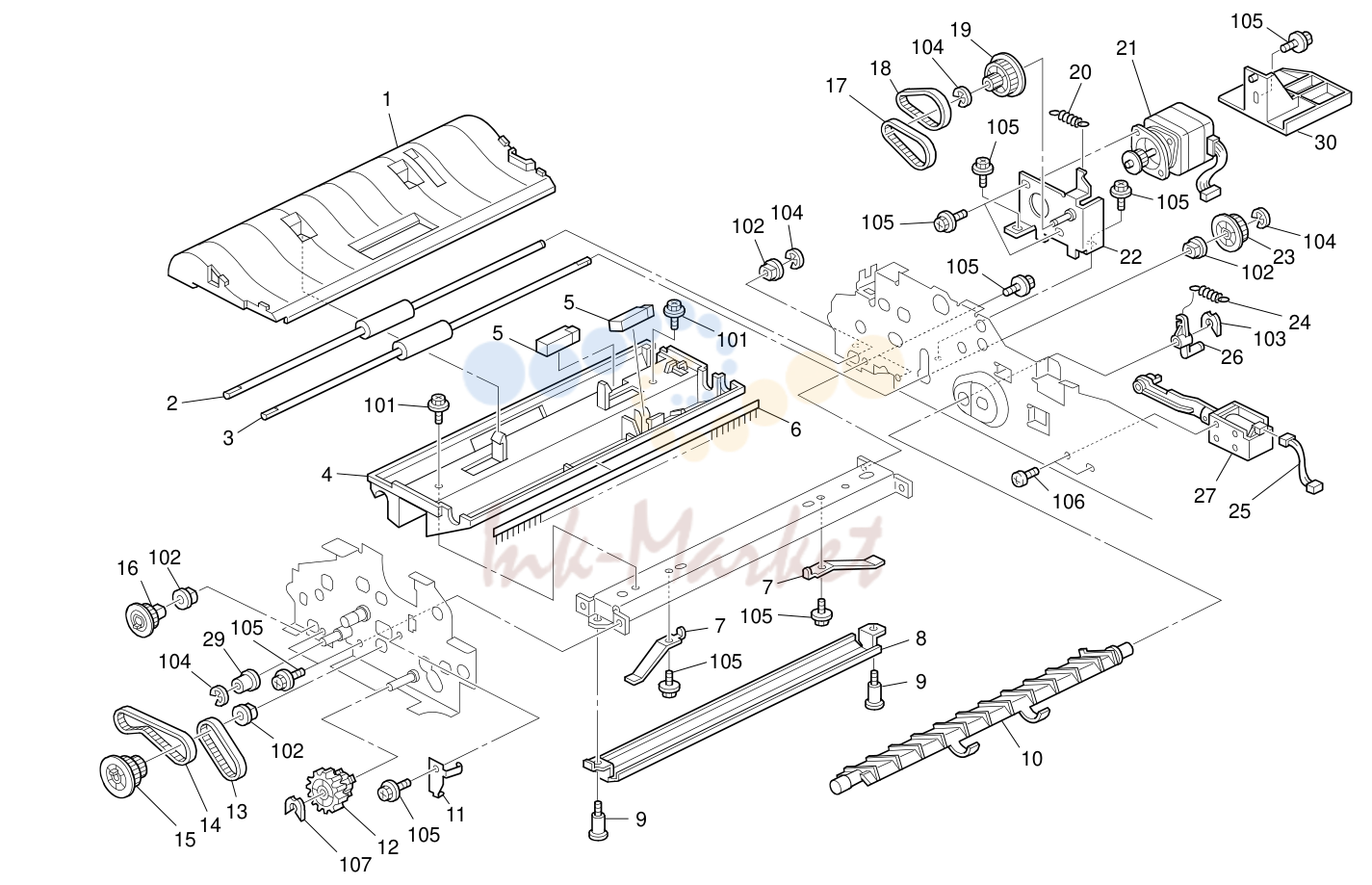

10. ARDF 4 (B292)

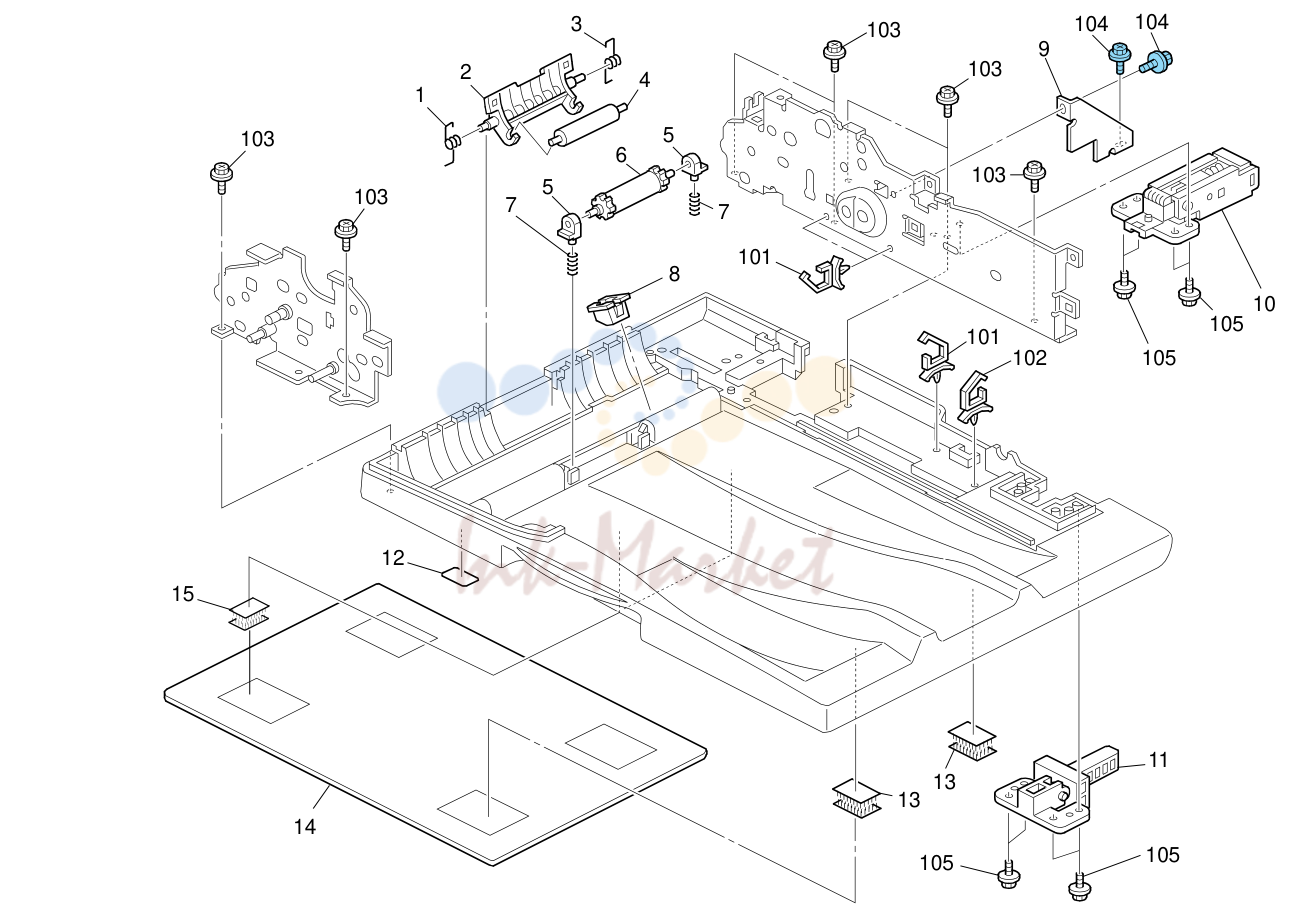

11. ARDF 5 (B292)

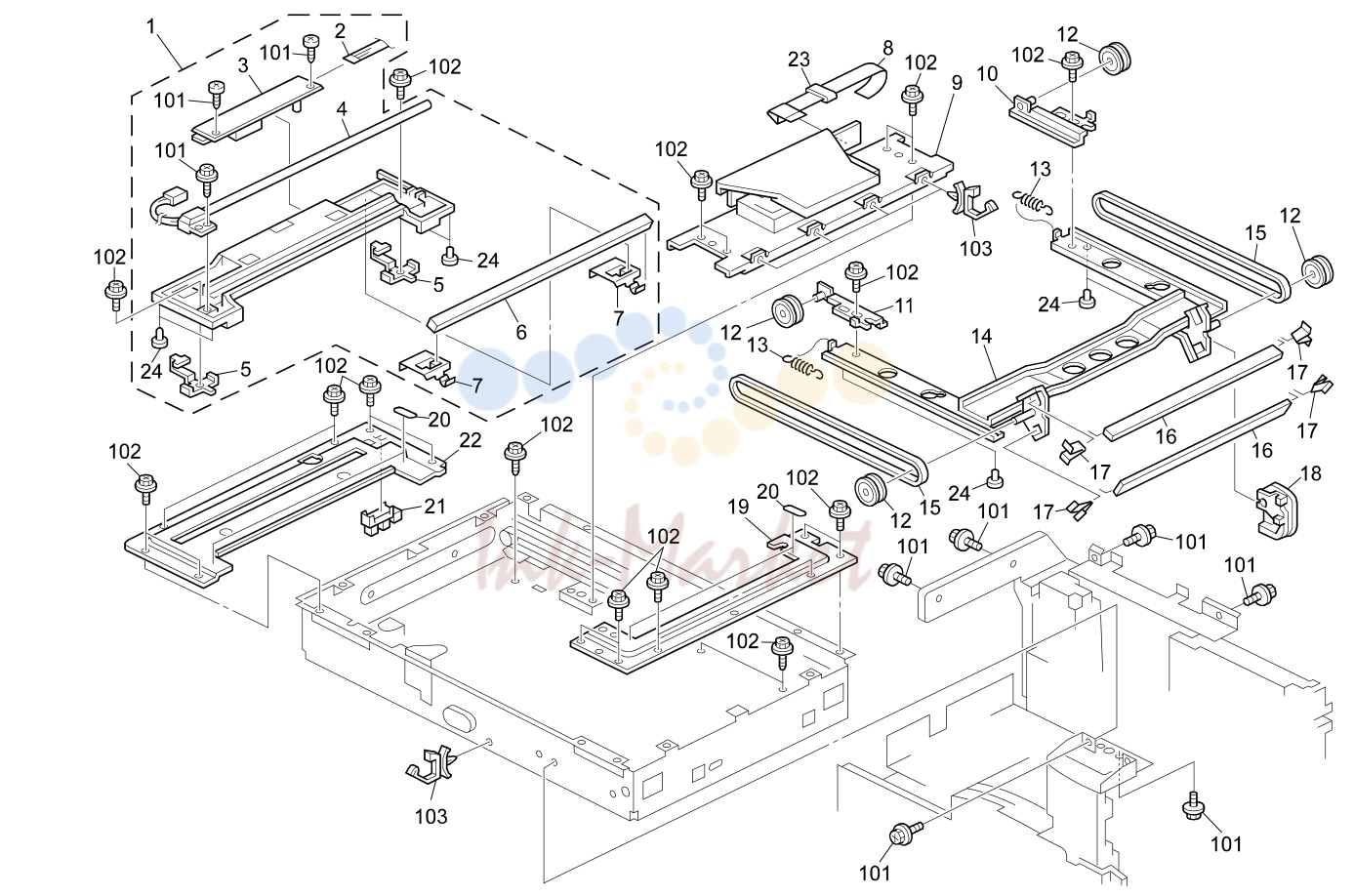

12. OPTICS SECTION 1 (B262/B292/B280/B293)

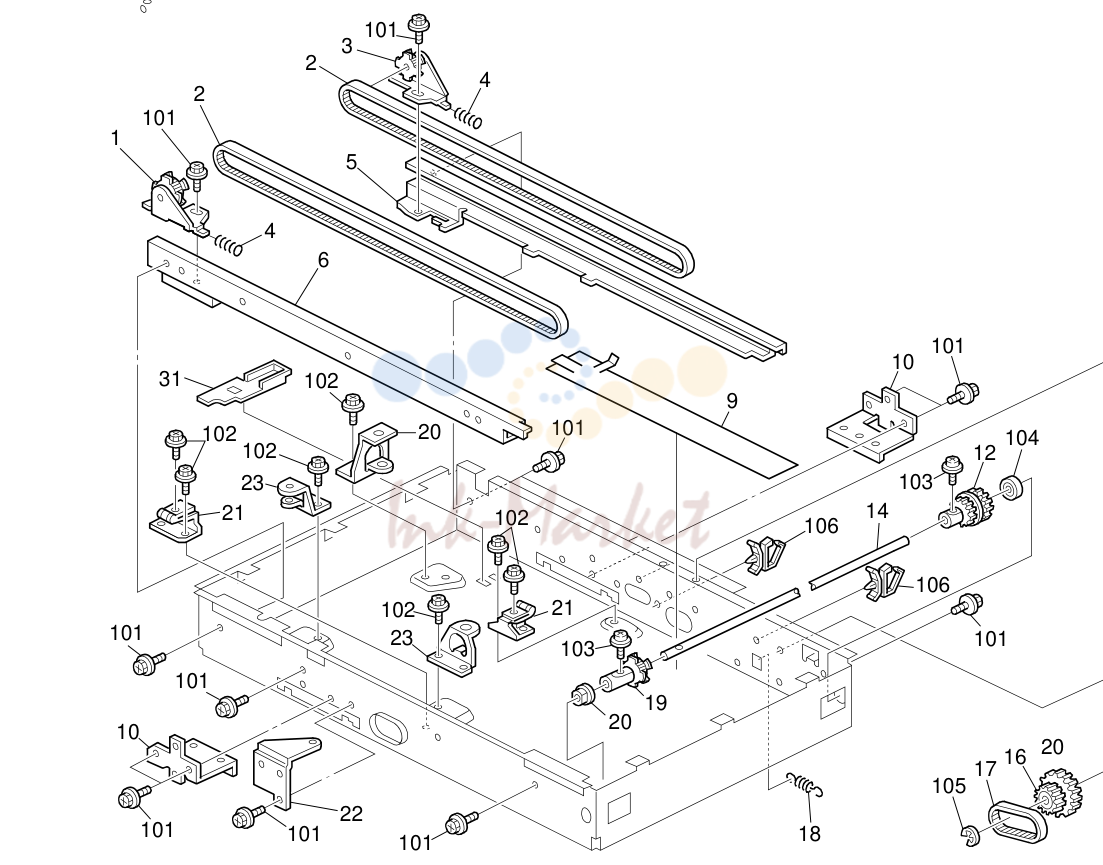

13. OPTICS SECTION 2 (B262/B292/B280/B293)

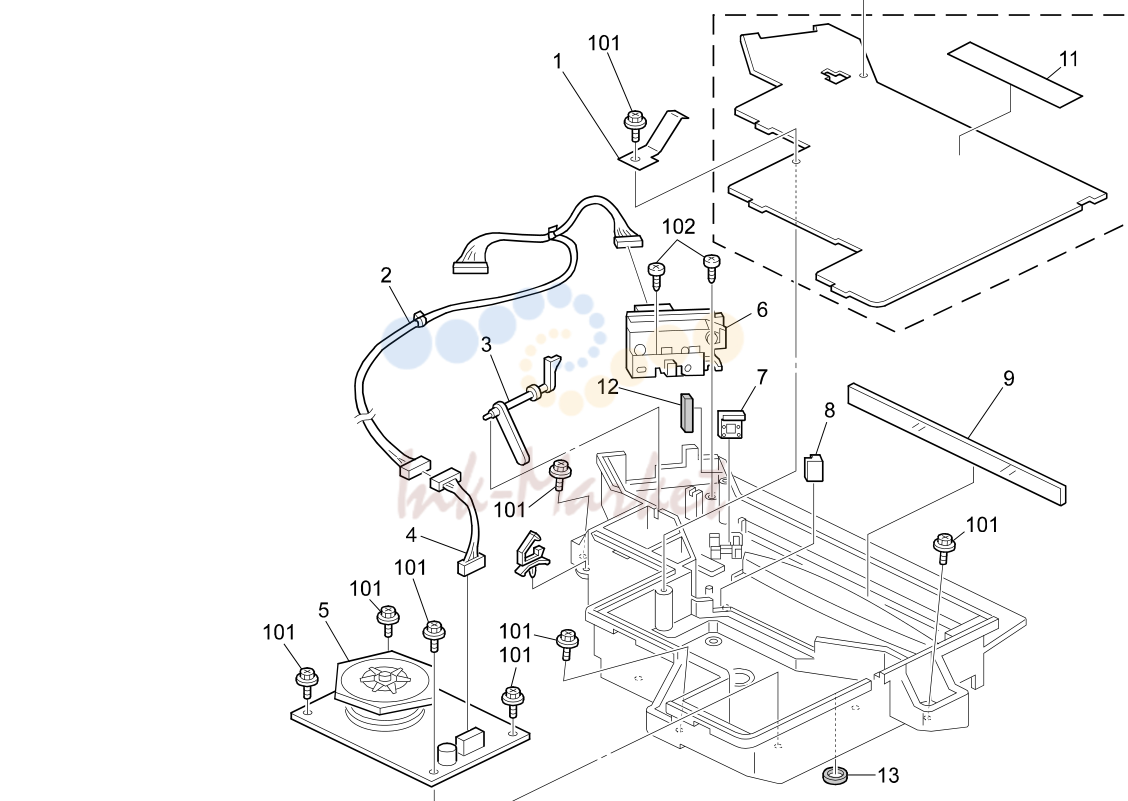

14. LASER UNIT (B262/B292/B280/B293)

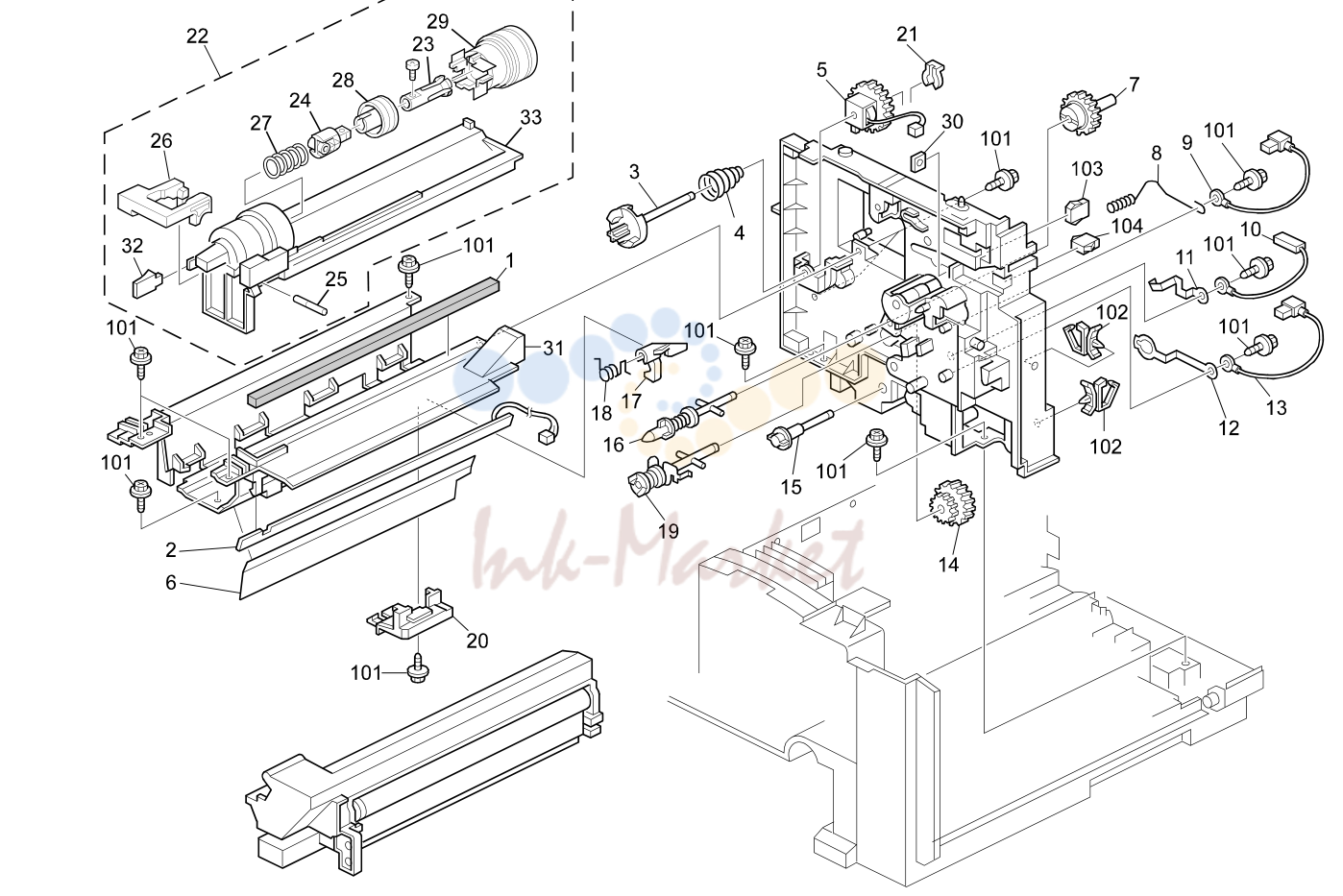

15. PCU SECTION (B262/B292/B280/B293)

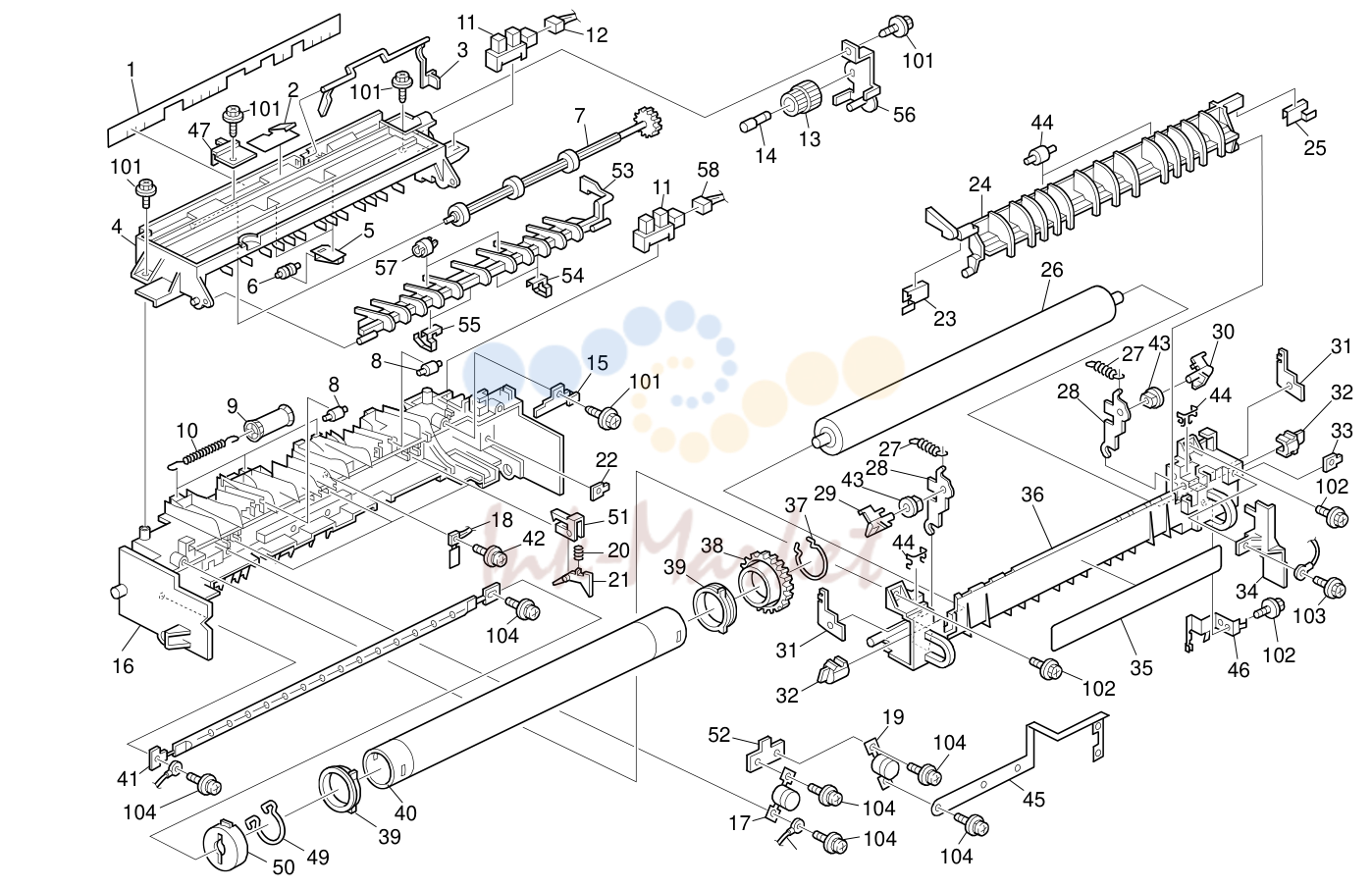

16. FUSING UNIT (B262/B292/B280/B293)
17. DRIVE SECTION (B262/B292/B280/B293)
18. ELECTRICAL SECTION (B262/B292/B280/B293)
19. FRAME SECTION (B262/B292/B280/B293)
20. EXTENTION BOX (B262/B292/B280/B293)
21. DECALS AND DOCUMENTS (B262/B292/B280/B293)
22. SPECIAL TOOLS (B262/B292/B280/B293)

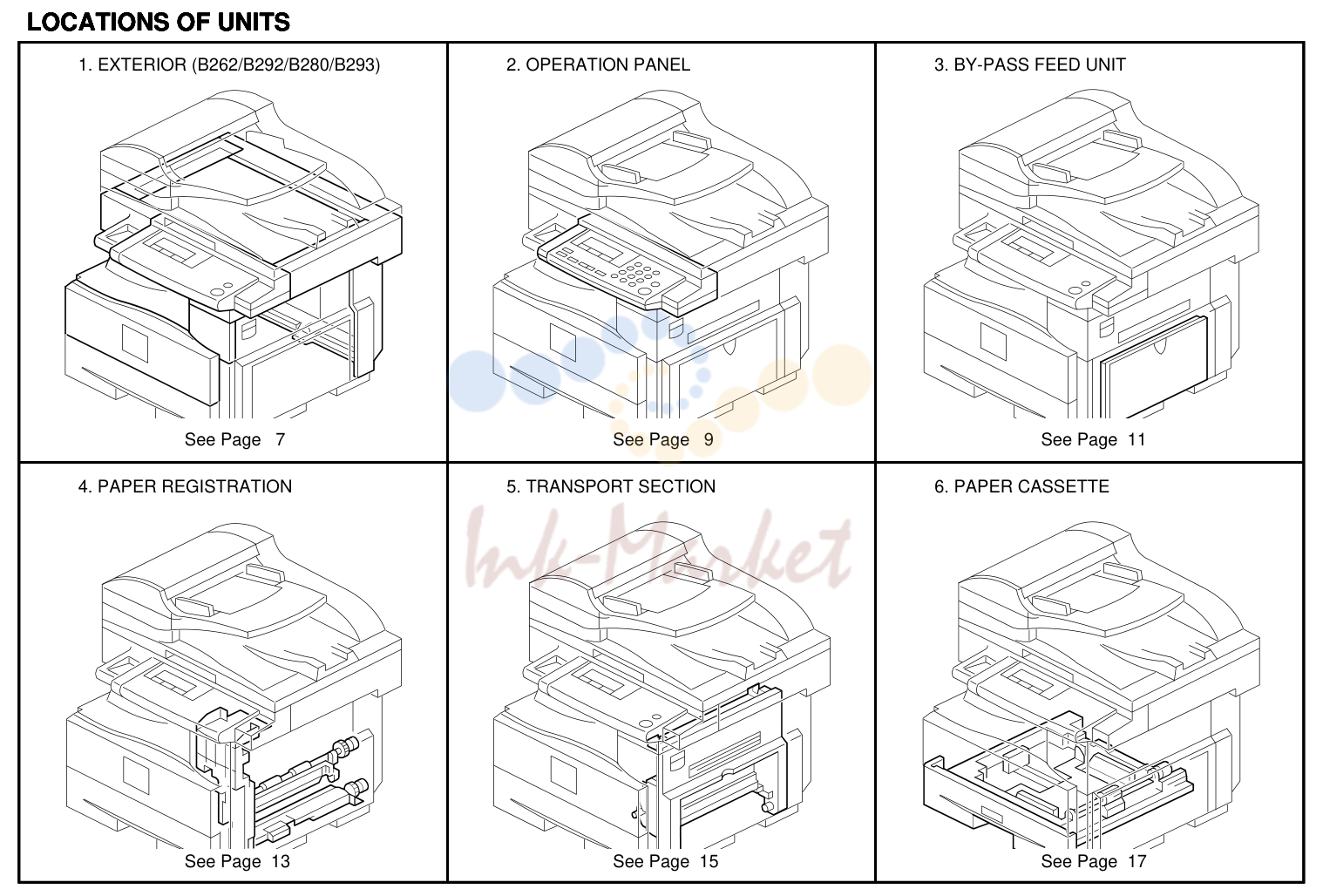

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Описание
1	B2621847 запросить цену →	Scale:Inner Back:EU
10	B0441254 запросить цену →	End Fence
11	AC012070 запросить цену →	Exposure Glass
1	B2621848 запросить цену →	Scale:Inner Back:NA
2	B0441847 запросить цену →	Shoulder Screw
12	B2621805 запросить цену →	Scale:Left:NA
12	B2621802 запросить цену →	Scale:Left:EU
3	B2621412 запросить цену →	Operation Panel:NA (B262/B292)
3	B2621413 запросить цену →	Operation Panel:EU (B262/B292)
13	H5554190 запросить цену →	Plate Holder
14	B1291261 запросить цену →	Left Scanner Cover NA
3	B2621414 запросить цену →	Operation Panel:Asia (B280)
14	B1291251 запросить цену →	Left Scanner Cover EU
3	B2621415 запросить цену →	Operation Panel:EU (B280/B293)
15	B2621250 запросить цену →	Cover:Rear:EU
4	B2627500 запросить цену →	Model Name Plate:RIC (B262/B292)
4	B2627501 запросить цену →	Model Name Plate:REX (B262)
16	B2621266 запросить цену →	Cover:Scanner:Right:NA
4	B2627502 запросить цену →	Model Name Plate:NSA (B262)
16	B2621256 запросить цену →	Cover:Scanner:Right:EU
4	B2627503 запросить цену →	Model Name Plate:GES:EU (B262)
17	B0441279 запросить цену →	Front Right Coveer
17	B0441278 запросить цену →	Right Upper Cover
4	B2627504 запросить цену →	Model Name Plate:LAN (B262)
18	B0441290 запросить цену →	Sheet - Operation Instructions
4	B2627506 запросить цену →	Model Name Plate:GES:NA (B262/B292)
19	B0441286 запросить цену →	Front Door
4	B2627507 запросить цену →	Model Name Plate:LAN (B262/B292)
20	H3104120 запросить цену →	Plate:Logotype:RIC
4	B2807500 запросить цену →	Model Name Plate:RIC (B280)
20	H5554182 запросить цену →	Plate:Logotype:SAV
4	B2807501 запросить цену →	Model Name Plate:REX (B280)
20	H5554183 запросить цену →	Plate:Logotype:H555:LAN
4	B2807502 запросить цену →	Model Name Plate:NSA (B280)
20	H5554184 запросить цену →	Plate:Logotype:H555:INF
4	B2807503 запросить цену →	Model Name Plate:GES (B280)
20	H5554185 запросить цену →	Plate:Logotype:H555:NSA
4	B2807504 запросить цену →	Model Name Plate:LAN (B280)
4	B2807505 запросить цену →	Model Name Plate:GES:AA (B280)
20	H5554186 запросить цену →	Plate:Logotype:H555:REX
20	H5554187 запросить цену →	Plate:Logotype:H555:GES
4	B2807509 запросить цену →	Model Name Plate:INF (B280)
21	B2621258 запросить цену →	Plate:Exposure Glass
4	B2927508 запросить цену →	Model Name Plate:SVN (B292)
4	B2937500 запросить цену →	Model Name Plate:RIC (B293)
4	B2937501 запросить цену →	Model Name Plate:REX (B292)
4	B2937502 запросить цену →	Model Name Plate:NSA (B292)
4	B2937503 запросить цену →	Model Name Plate:GES (B292)
4	B2937504 запросить цену →	Model Name Plate:LAN (B292)
4	B2937509 запросить цену →	Model Name Plate:INF (B292)
5	B2621253 запросить цену →	Cover:IC Card
6	H5552790 запросить цену →	Decal - Paper Size
7	B0441258 запросить цену →	Shielding Plate
101	04513008N запросить цену →	Tapping Screw - M3x8
8	B1291252 запросить цену →	Exit Cover EU
102	04513006N запросить цену →	Tapping Screw - 3x6
8	B1291262 запросить цену →	Exit Cover NA
103	04503010N запросить цену →	Tapping Screw - M3x10
9	B0441284 запросить цену →	Extension Tray - EU
9	B0441285 запросить цену →	Extension Tray - NA
104	16071461 запросить цену →	Ferrite Core

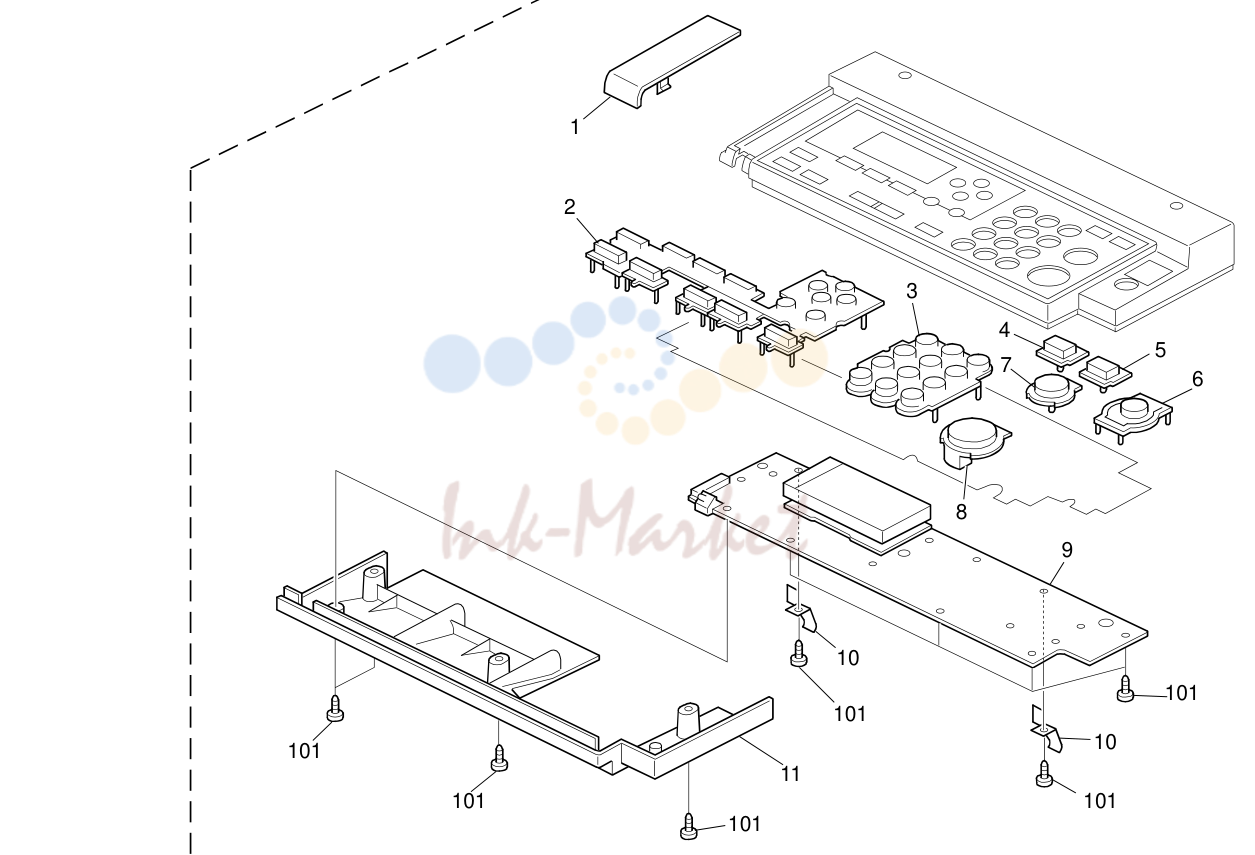

2. OPERATION PANEL (B262/B292/B280/B293)

№	Артикул	Описание
1	B2621471 запросить цену →	Cover:On-line:Dummy
1	B2621473 запросить цену →	Cover:Fax:Dummy
1	B2621479 запросить цену →	Cover:On-line:CPS:NA
1	B2621481 запросить цену →	Cover:On-line:CPS:EU
2	B2431459 запросить цену →	Keytop - Cursor
3	B2291475 запросить цену →	Keytop - 10key
3	B2291526 запросить цену →	Keytop - 10key NA
3	B2291557 запросить цену →	Keytop - 10key Asia
4	B2291525 запросить цену →	Keytop - Initial
5	B2291537 запросить цену →	Keytop - Clear Modes
6	B2431458 запросить цену →	Keytop - Power Source
7	B2291454 запросить цену →	Keytop - Clear/Stop
8	B2291453 запросить цену →	Keytop - Start
9	B2621550 запросить цену →	PCB:OPU
10	B1291474 запросить цену →	Spring Plate - STL
11	B2621495 запросить цену →	LCD

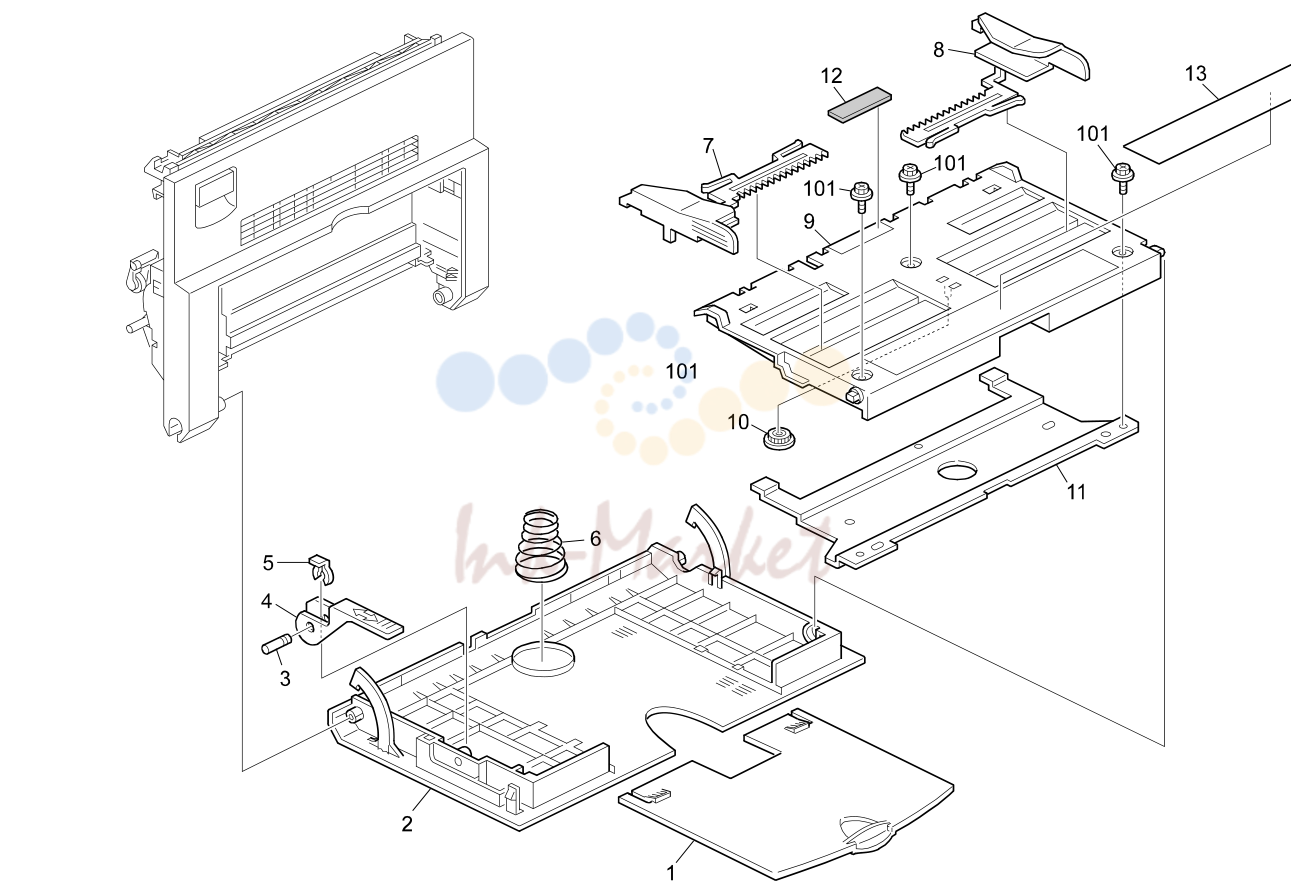

3. BY-PASS FEED UNIT (B262/B292/B280/B293)

№	Артикул	Описание
1	B0442808 запросить цену →	Paper Guide
101	04513006N запросить цену →	Tapping Screw - 3x6
2	B0442801 запросить цену →	By-pass Feed Table
3	B2592786 запросить цену →	Lever Shaft
4	B0442806 запросить цену →	Lever - Manual Feed Table
5	54472681 запросить цену →	Snap Ring
6	B0442809 запросить цену →	Spring - Manual Feed Table
7	B0442804 запросить цену →	Front Side Fence
8	B0442805 запросить цену →	Rear Side Fence
9	B0442803 запросить цену →	Tray Bottom Plate
10	G8003133 запросить цену →	Side Fence Gear
11	B0442807 запросить цену →	Stay - Tray Bottom Plate
12	52152713 запросить цену →	Bottom Plate Pad
13	AA003011 запросить цену →	Manual Feed Decal

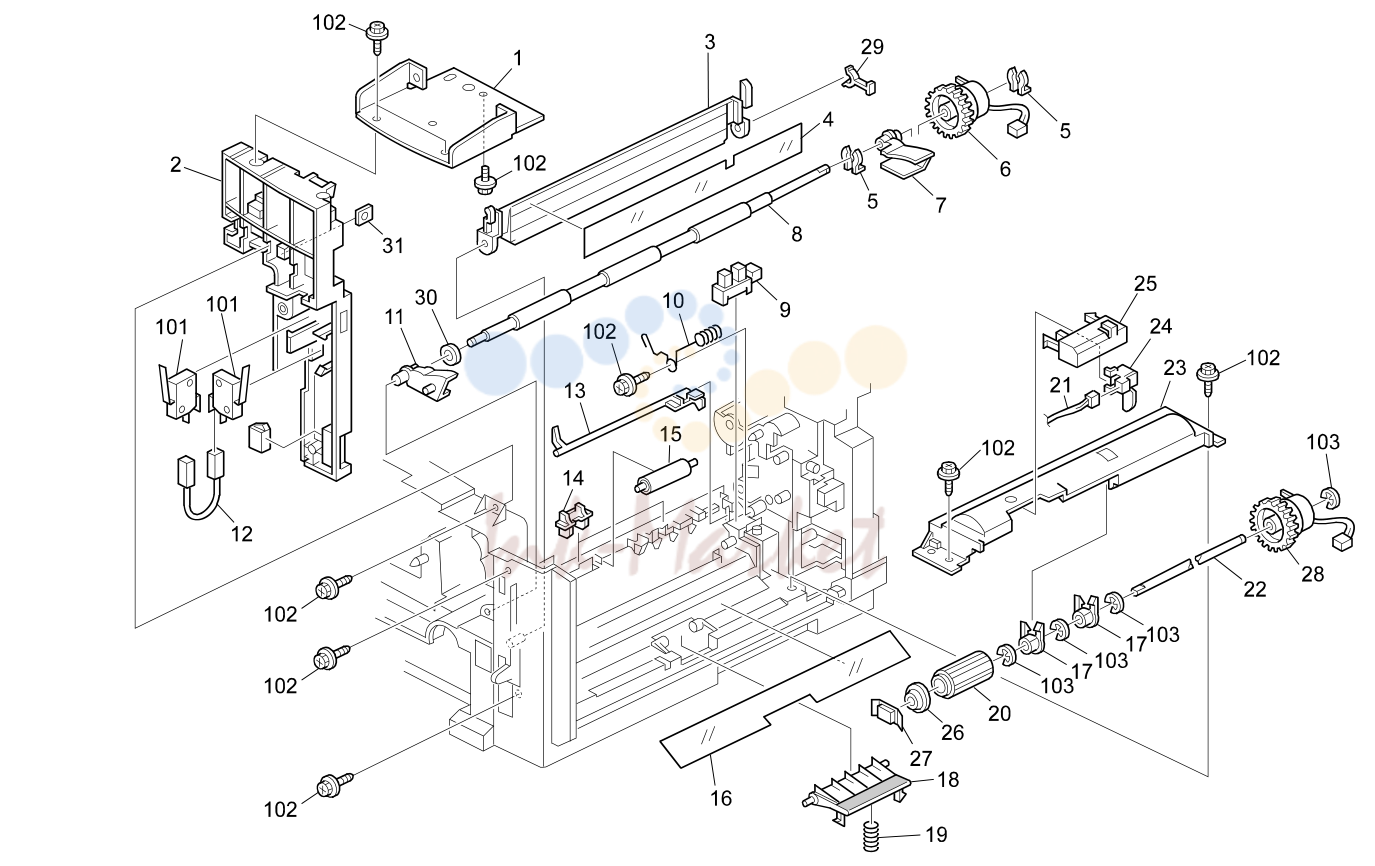

4. PAPER REGISTRATION (B262/B292/B280/B293)

№	Артикул	Описание
1	B2621064 запросить цену →	Scanner Bracket - Front Right
101	12042521 запросить цену →	Micro Switch
102	04503006N запросить цену →	Tapping Screw - M3x6
2	B0441063 запросить цену →	Scanner Stud
3	B0442653 запросить цену →	Guide Plate - Paper Feed
103	07200040E запросить цену →	Retaining Ring - M4
4	B0442654 запросить цену →	Paper Feedguide
104	11050197 запросить цену →	Wire Saddle
5	H5213355 запросить цену →	C Ring - Paper Feed Roller
6	AX200308 запросить цену →	Magnetic Clutch:0.25n.m:Z43
7	B0442605 запросить цену →	Rear Bushing
8	AF020686 запросить цену →	Registration Roller
9	GW020020 запросить цену →	Photointerruptor:Lg248nl1
10	B0441102 запросить цену →	Registration Electrode Plate
11	B0442604 запросить цену →	Front Bushing
12	B1295211 запросить цену →	Harness - Front Right Switch
13	B0442603 запросить цену →	Registration Feeler
14	B0442616 запросить цену →	Support Bushing
15	B0442602 запросить цену →	Turn Roller
16	B0442814 запросить цену →	Exit Guide
17	AA080322 запросить цену →	Bushing - 6mm
18	B0442815 запросить цену →	Friction Pad - Manual Feed
19	B0442817 запросить цену →	Fricion Pad Spring
20	AF031086 ✓ в наличии	By-pass Feed Roller
21	B2625218 запросить цену →	Harness:Paper End Sensor
22	B0442829 запросить цену →	Manual Feed Shaft
23	B0442811 запросить цену →	Guide Plate - Manual Feed
24	G0202772 запросить цену →	By-pass Paper End Sensor
25	B0442812 запросить цену →	Manual Feed Bracket
26	B0442825 запросить цену →	Spacer-manual Feed Roller
27	B0442824 запросить цену →	Cushion-manual Feed Roller
28	AX200310 запросить цену →	Magnetic Clutch:0.25n.m:Z43
29	B0442656 запросить цену →	Guide Plate Stopper
30	B0442622 запросить цену →	Spacer - Registration
31	B0444200 ✓ в наличии	Fusing Plate Nut

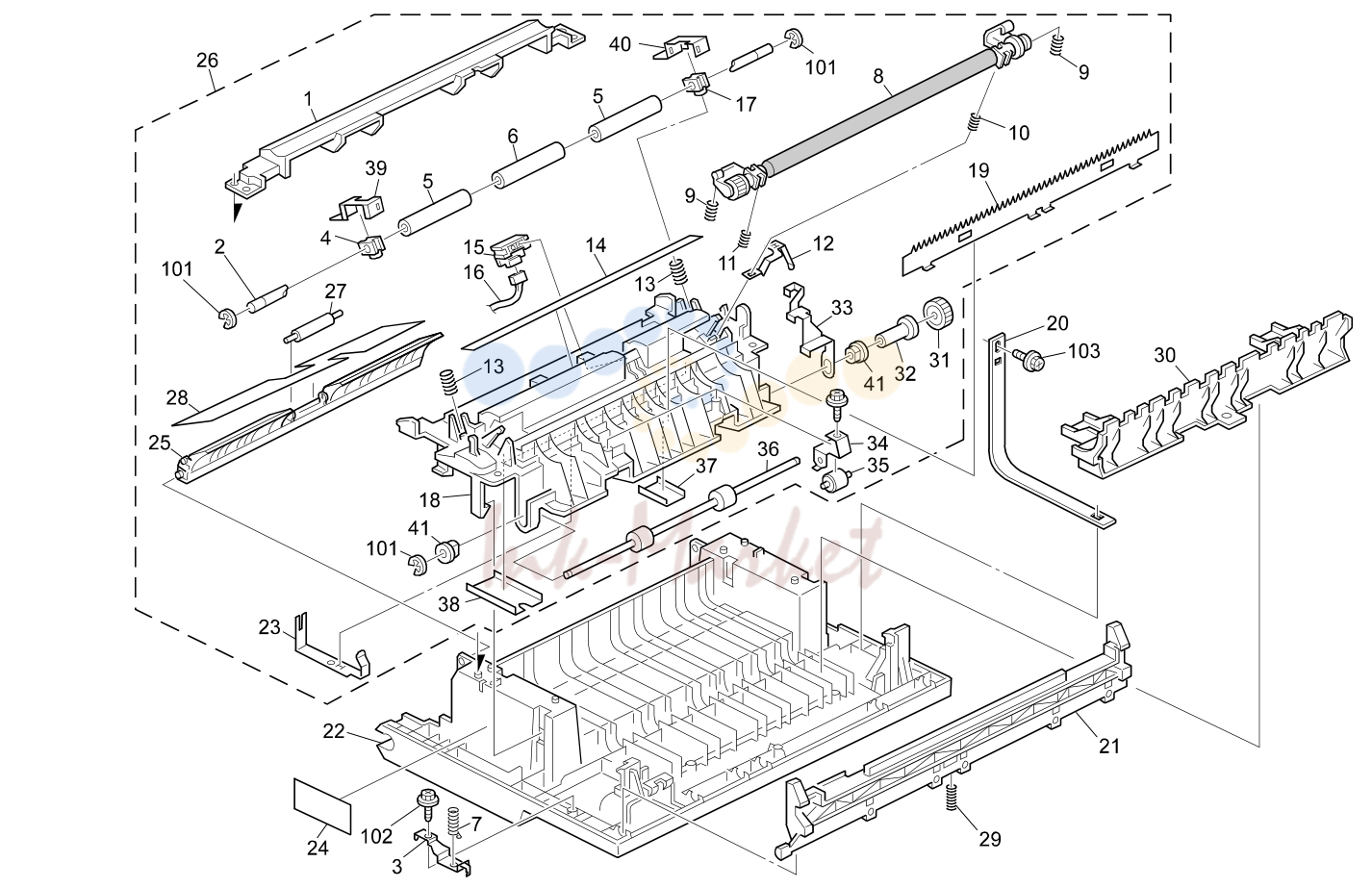

5. TRANSPORT SECTION (B262/B292/B280/B293)

№	Артикул	Описание
36	H5564190 запросить цену →	Transport Roller
1	B0442612 запросить цену →	Guide Plate
37	H5564188 запросить цену →	Sheet
2	B0442624 запросить цену →	Registration Roller Shaft
38	H5564189 запросить цену →	Sheet
3	B0444618 запросить цену →	Spring Holder
39	B0442860 запросить цену →	Front Stopper Plate
4	B0442614 запросить цену →	Driven Roller Bushing
5	AF022139 запросить цену →	Driven Roller - Front Rear
40	B0442861 запросить цену →	Rear Stopper Plate
41	50530447 запросить цену →	Bushing - 6mm
6	AF022140 запросить цену →	Middle Driven Roller
42	B0442621 запросить цену →	Bushing - Driven Roller
7	AA063409 запросить цену →	Right Door Spring
8	B2623802 запросить цену →	Transfer Roller
9	B0443990 запросить цену →	Positioning Spring - Transfer Roller
10	B0443866 запросить цену →	Transfer Roller Spring - Rear
11	B0443865 запросить цену →	Transfer Roller Spring - Front
12	B0443860 запросить цену →	Transfer Plate
13	B0442615 запросить цену →	Pressure Spring
14	B0443870 запросить цену →	Transfer Guide
15	B0443894 запросить цену →	Density Sensor:Longdist:Adhesion
16	B2625214 запросить цену →	Harness:Density Sensor
17	B0442621 запросить цену →	Bushing - Driven Roller
18	B0444663 запросить цену →	Reverse Guide Plate
19	B0443857 запросить цену →	Separation Plate
20	B0444624 ✓ в наличии	Right Door Belt
21	B0444616 ✓ в наличии	Right Cover Lever
22	B0444655 ✓ в наличии	Right Door
23	B0443859 запросить цену →	Discharge Plate
24	B0444617 запросить цену →	Fusing Unit Decal
25	H5562818 запросить цену →	Guide Plate
26	B2624154 запросить цену →	Duplex Guide Plate Assy
27	AF022143 запросить цену →	Guide Roller
28	H5562820 запросить цену →	Myler Reverse
29	AA063443 запросить цену →	Lever Spring
30	H5564192 запросить цену →	Right Guide Plate
31	AB012033 ✓ в наличии	Gear - 21Z
32	H5564186 запросить цену →	Positioning Roller
101	07200040E запросить цену →	Retaining Ring - M4
33	H5564181 запросить цену →	Spring Plate
34	H5564185 запросить цену →	Transport Roller Holder
102	04503006N запросить цену →	Tapping Screw - M3x6
103	04503008N запросить цену →	Tapping Screw - M3x8
35	AF022152 запросить цену →	Transport Driven Roller

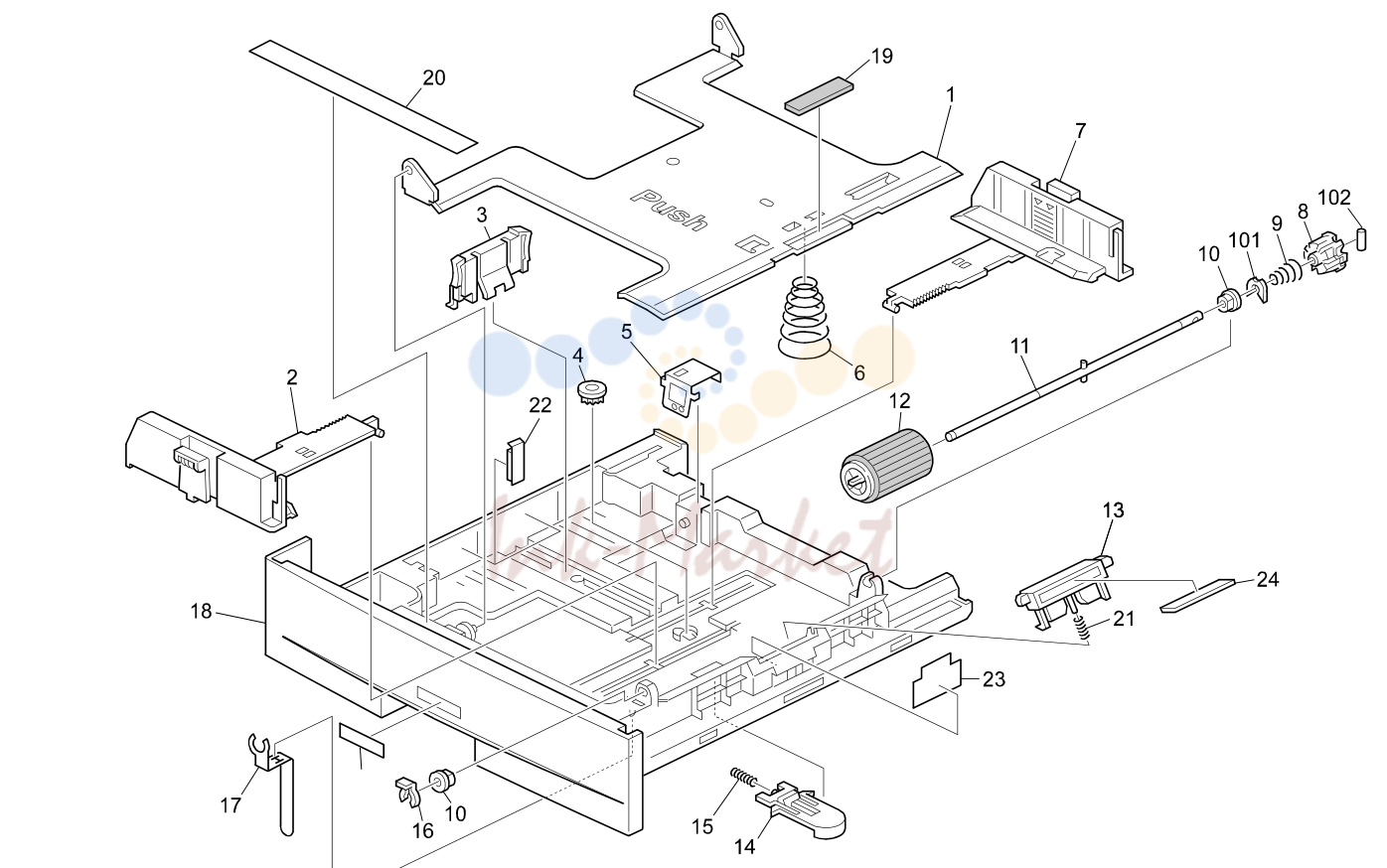

6. PAPER CASSETTE (B262/B292/B280/B293)

№	Артикул	Описание
1	B0442704 запросить цену →	Tray Bottom Plate
2	B0442702 запросить цену →	Front Side Fence
3	B0442706 запросить цену →	End Fence
4	G8003133 запросить цену →	Side Fence Gear
5	B2622709 запросить цену →	Ground Plate:Tray Bottom Plate
6	B0442716 запросить цену →	Pressure Spring
7	B0442703 запросить цену →	Rear Side Fence
8	B0442751 запросить цену →	Joint - Paper Feed Roller
9	B0442756 запросить цену →	Spring - Paper Feed Roller
10	AA082101 запросить цену →	Bushing - 6x10x6
11	B0442758 запросить цену →	Shaft - Paper Feed Roller
12	AF031061 ✓ в наличии	Paper Feed Roller
13	B0442710 запросить цену →	Friction Pad
14	B0442713 запросить цену →	Stopper
15	G0202599 запросить цену →	Spring - Release Lever
16	H5213355 запросить цену →	C Ring - Paper Feed Roller
17	B2622711 запросить цену →	Ground Plater
18	B2622704 запросить цену →	Cover:Paper Tray:NA
18	B2622703 запросить цену →	Cover:Paper Tray:Eu
19	52152713 запросить цену →	Bottom Plate Pad
20	B0442720 запросить цену →	Decal - Cassette Operation
21	B0442717 запросить цену →	Pressure Spring
22	B0442715 запросить цену →	Sponge - End Fence
23	B0442721 запросить цену →	Paper Tray Sheet
24	B0442714 ✓ в наличии	Rubber Plate - Friction Pad

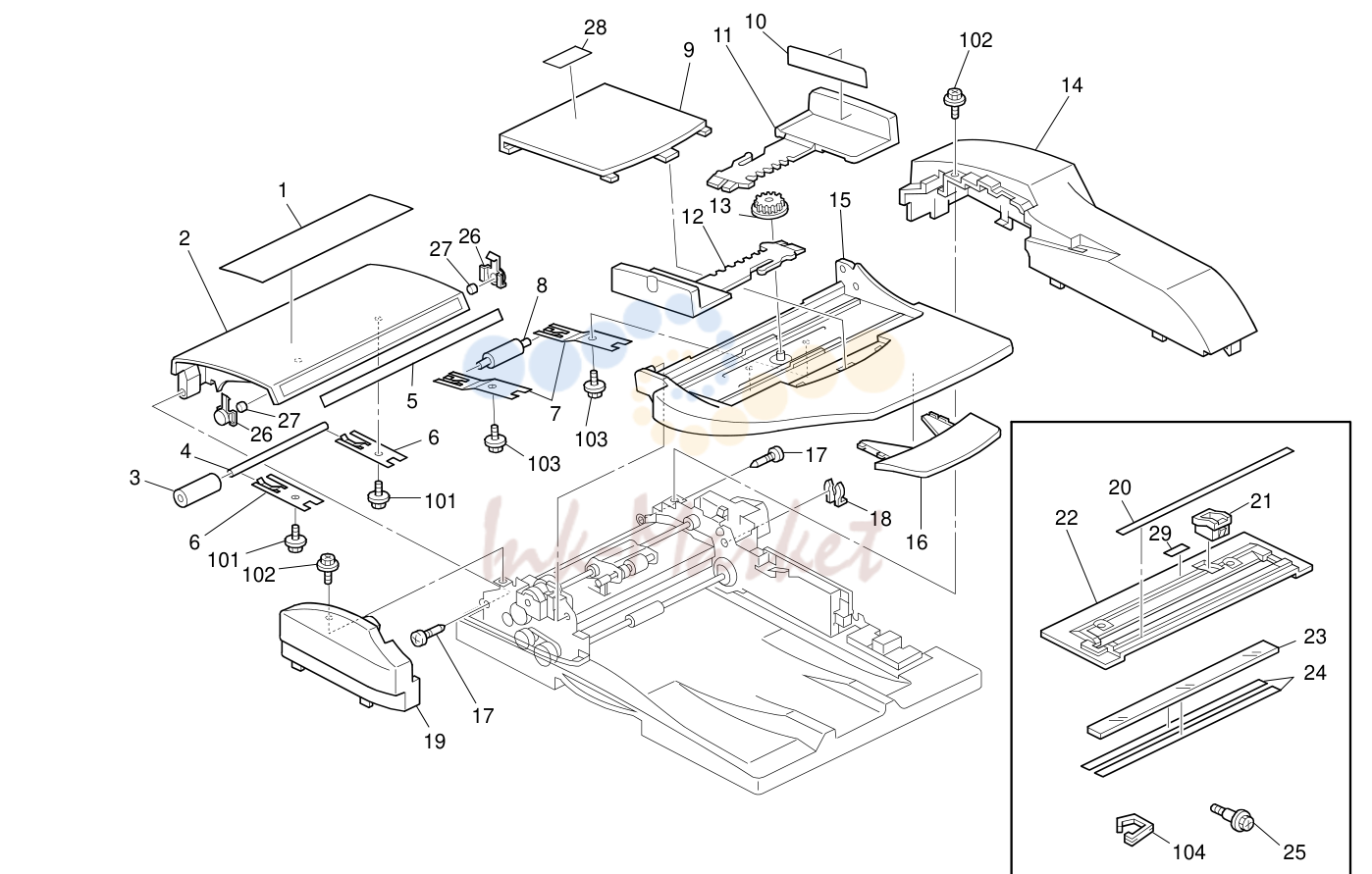

7. ARDF 1 (B292)

№	Артикул	Описание
101	04523008N запросить цену →	Tapping Screw - M3x8
1	B8726011 запросить цену →	Decal:Misfeed Removal
2	B8724711 запросить цену →	Cover:Open And Close
102	04513008N запросить цену →	Tapping Screw - M3x8
103	04503006N запросить цену →	Tapping Screw - M3x6
3	AF022144 запросить цену →	Pressure Roller
104	11050518 запросить цену →	Edge Saddle - Les-1010
4	B8724721 запросить цену →	Shaft:Pressure:Dia4
5	B8726031 запросить цену →	Decal:Size:Original
6	B8724722 запросить цену →	Spring Plate:R0
7	B8724624 запросить цену →	Spring Plate
8	B8724616 запросить цену →	Roller:Reverse:Pressure
9	B8724615 запросить цену →	Cover:Original Table
10	B8726021 запросить цену →	Decal:Side Fence
11	B8724613 запросить цену →	Guide:Original Table:Rear
12	B8724612 запросить цену →	Guide:Original Table:Front
13	BB013003 запросить цену →	Gear - 14Z
14	B8724731 запросить цену →	Cover:Rear
15	B8724611 запросить цену →	Original Table
16	B8724621 запросить цену →	Original Table:Auxiliary
17	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
18	52152621 запросить цену →	Snap Ring - M6
19	B8724741 запросить цену →	Cover:Front
20	B8726061 запросить цену →	Decal:Scale:Left:NA
20	B8726071 запросить цену →	Decal:Scale:Left:EU
21	B8727014 запросить цену →	Cap:Registration Sensor:Scale
22	B8727010 запросить цену →	Scale:Left:Adhesion
23	AC013005 запросить цену →	Df Exposure Glass
24	B0444929 запросить цену →	Sheet - Exposure Glass
25	AA143866 запросить цену →	Screw:Dia3.4:M3
26	B8724726 запросить цену →	Case:Magnetic
27	G8271023 запросить цену →	Magnetic:Hale:Dia10x7
28	B8592352 запросить цену →	Pressure Plate Pad
29	B8726081 запросить цену →	Decal: Caution Chart

8. ARDF 2 (B292)

№	Артикул	Описание
101	07200040E запросить цену →	Retaining Ring - M4
1	B8722312 запросить цену →	Guide Plate:Paper Feed:Upper
102	07200030E запросить цену →	Retaining Ring - M3
2	H5211350 запросить цену →	Pad - Pick-up
103	04513006N запросить цену →	Tapping Screw - 3x6
3	B8722311 запросить цену →	Guide Plate:Paper Feed:Upper
104	04503008N запросить цену →	Tapping Screw - M3x8
4	B8722510 ✓ в наличии	Feeder Unit
5	B8722412 запросить цену →	Bracket:Magnetic Clutch
105	11050612 запросить цену →	Clamp:EDS-0704L-V0
106	11050436 запросить цену →	Locking Support - Kgcp-08-0
6	B8722420 запросить цену →	Magnetic Clatch:Ass'y
7	B8725240 запросить цену →	Harness:Main
8	B8725210 ✓ в наличии	Harness:Interface
9	B8725100 ✓ в наличии	PCB:Main Control
10	B8722524 запросить цену →	Spacer:Dia9
11	B8722523 запросить цену →	Spring Clutch:Feed:Dia6
12	B8722521 запросить цену →	Shaft:Feed:C
13	B8722513 запросить цену →	Feeler:Original Sensor
14	B8722514 запросить цену →	Shaft:Pickup
15	B8722512 запросить цену →	Gear:Z18
16	B8722526 запросить цену →	Spring:Roller Clutch
17	B8722522 запросить цену →	Spacer:Pickup
18	AF031062 ✓ в наличии	Feed Roller
19	B8722527 запросить цену →	Roller Clutch:Bracket:Feed
20	B8722515 запросить цену →	Cushion:Bracket:Feed
21	B8722511 запросить цену →	Gear:Idler:Z16
22	B0444961 запросить цену →	Oneway Clutch
23	54472681 запросить цену →	Snap Ring
24	B8722528 запросить цену →	Gear:Z18
25	B8722529 запросить цену →	Collar:Pickup
26	AF030363 ✓ в наличии	Pickup Roller

9. ARDF 3 (B292)

№	Артикул	Описание
101	07200040E запросить цену →	Retaining Ring - M4
1	B8722222 запросить цену →	Holder:Reverse Roller
102	07200030E запросить цену →	Retaining Ring - M3
2	AF032030 ✓ в наличии	Reverse Roller
103	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
3	B8722614 запросить цену →	Bushing:R1
104	08053480 запросить цену →	Bushing - 6mm
4	54472681 запросить цену →	Snap Ring
5	B8722221 запросить цену →	Shaft:Reverse Roller
105	07200060E запросить цену →	Retaining Ring - M6
106	04513006N запросить цену →	Tapping Screw - 3x6
6	B8722223 запросить цену →	Gear:Z17
107	04543006Q запросить цену →	Tapping Screw - M3x6
7	B8722213 запросить цену →	Shaft:Drive:Separation
8	B8722116 запросить цену →	Compression Spring:Reverse:Driven
9	B8722113 запросить цену →	Shaft:Reverse:Roller:Driven
10	B8722112 запросить цену →	Roller:Driven:Dia14
11	AA080034 запросить цену →	Bushing - 4x5x7
12	AW020141 ✓ в наличии	Photointerruptor
13	B8722110 запросить цену →	Guide Plate:Paper Feed:Lower
14	B8722211 запросить цену →	Bracket:Reverse
15	B8722212 запросить цену →	Spring Plate:Reverse:Pressure
16	B0444962 запросить цену →	Cushion
17	AW020155 запросить цену →	Photointerruptor:Paper Size Sensor
18	B8724116 запросить цену →	Gear:Z44/T14
19	B8724113 запросить цену →	Gear:Z44/T16
20	AA043603 запросить цену →	Timing Belt:B40S2M128
21	B8722613 запросить цену →	Gear:Z22
22	B8724111 запросить цену →	Bracket:Motor:Paper Feed:Ass'y
23	B8725810 запросить цену →	Stepper Motor Dc24v 3.53w
24	B8721121 запросить цену →	Stopper:Original Table
25	B8721122 запросить цену →	Compression Spring:Stopper
26	B8723232 запросить цену →	Torque Limiter:T24:S2m
27	B8722614 запросить цену →	Bushing:R1
28	B8723231 запросить цену →	Roller:Reverse:Drive
29	B8722611 запросить цену →	Roller:R0
30	B8722118 запросить цену →	Guide:Reverse
31	B8722217 запросить цену →	Gear:Z28
32	AB017591 запросить цену →	Gear - 18/30Z
33	B8722612 запросить цену →	Gear:Z19

10. ARDF 4 (B292)

№	Артикул	Описание
101	04513008N запросить цену →	Tapping Screw - M3x8
1	B8723121 запросить цену →	Guide Plate:Scanning:Upper
2	B8723211 запросить цену →	Roller:Scanning:Front:Drive
102	08053480 запросить цену →	Bushing - 6mm
103	08050088 запросить цену →	Retaining Ring - M6
3	B8723221 запросить цену →	Roller:Exit:Drive
104	07200040E запросить цену →	Retaining Ring - M4
4	B8723111 запросить цену →	Guide Plate:Scanning:Lower
105	04513006N запросить цену →	Tapping Screw - 3x6
5	AW010109 запросить цену →	Photo Refiection Sensor:Ps117ed1
106	03530040N запросить цену →	Screw - M3X4
6	B8723114 запросить цену →	Discharge Brush:Lower
7	B8721515 запросить цену →	Spring Plate:Guide:Exposure Glass
107	08050088 запросить цену →	Retaining Ring - M6
8	B8721522 запросить цену →	Guide:Exposure Glass
9	AA143544 запросить цену →	Screw - M3
10	B8723311 запросить цену →	Exchange Powl:Reverse
11	B8723113 запросить цену →	Spring Plate:Earth:Exit
12	B8723241 запросить цену →	Knob:Pick-up Paper Jam
13	AA043605 запросить цену →	Timing Belt:B40S3M114
14	G4173669 запросить цену →	Timing Belt:B40S2M190
15	B8723223 запросить цену →	Timing Pulley:T32
16	B8723212 запросить цену →	Pulley:T25
17	AA043604 запросить цену →	Timing Belt:B40S2M110
18	AA043603 запросить цену →	Timing Belt:B40S2M128
19	B8724214 запросить цену →	Pulley:T16/T44
20	B8724216 запросить цену →	Tension Spring:Motor:Transport
21	B8725820 запросить цену →	Stepper Motor:Dc24v 3.35w
22	B8724210 запросить цену →	Bracket:Motor:Transport
23	B8723222 запросить цену →	Timing Pulley:T32
24	B8723313 запросить цену →	Tension Spring:Exchange Powl
26	B8723312 запросить цену →	Lever:Exchange Powl
27	B8724310 запросить цену →	DC Solenoid:Exchange Powl
28	B8725250 запросить цену →	Harness:Dc Solenoid
29	A8594141 запросить цену →	Pulley Idler
30	B8724131 запросить цену →	Inner Cover:Left Rear

11. ARDF 5 (B292)

№	Артикул	Описание
101	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
1	B8721923 запросить цену →	Torsion Spring:Pressure:Front
2	B8721921 запросить цену →	Lever:Driven:Pressure
102	11050508 запросить цену →	Harness Clamp - LWS-0711
3	B8721924 запросить цену →	Torsion Spring:Pressure:Rear
103	04503008N запросить цену →	Tapping Screw - M3x8
104	04543006Q запросить цену →	Tapping Screw - M3x6
4	B8721922 запросить цену →	Roller:Driven:Scanning:Front
105	04503010N запросить цену →	Tapping Screw - M3x10
5	B8721934 запросить цену →	Bushing:Exit
6	B8721931 запросить цену →	Exit Roller:Driven
7	B8721933 запросить цену →	Compression Spring:Exit:Driven
8	B8721912 запросить цену →	Cap:Paper Feed Sensor:Base
9	B8721114 запросить цену →	Bracket:Side Plate:Rear Right
10	B8721414 запросить цену →	Hinge:Left
11	B8721421 запросить цену →	Hinge:Right
12	B8726041 запросить цену →	Decal:Lever:Knob
13	B3514322 запросить цену →	Tape:Pressuer Plate
14	B8724510 запросить цену →	Pressure Plate
15	B8724513 запросить цену →	Tape:Pressure Plate:Left

12. OPTICS SECTION 1 (B262/B292/B280/B293)

№	Артикул	Описание
101	04503008N запросить цену →	Tapping Screw - M3x8
1	B2621700 запросить цену →	Carriage:No.1 Unit
102	04513006N запросить цену →	Tapping Screw - 3x6
2	B2625237 запросить цену →	Flat Cable:Stabilizer
103	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
3	AZ500073 запросить цену →	Stabilizer-xenon Lamp
4	AX500096 запросить цену →	Xenon Lamp:Dia8
5	B0441715 запросить цену →	Timing Belt Holder
6	AC030145 запросить цену →	1st Mirror
7	B0441721 запросить цену →	1st Mirror Holder
8	B2625236 запросить цену →	Flat Cable:Sbu
9	B2621770 запросить цену →	Lens Unit
10	B2621745 запросить цену →	Bracket:Belt Pulley:Idler:Rear
11	B2621741 запросить цену →	Bracket:Belt Pulley:Idler:Front
12	B0391785 запросить цену →	Scanner Drive Pulley
13	B0391786 запросить цену →	Tension Spring
14	B0441734 запросить цену →	2nd Scanner
15	AA042053 запросить цену →	Belt:3mm
16	AC030146 запросить цену →	2nd Mirror
17	B0391781 запросить цену →	2nd Mirror Holder
18	B0441751 запросить цену →	Flat Cable Guide
19	B2621683 запросить цену →	Supporting Plate:Right Upper
20	A2501824 запросить цену →	Exposure Glass Sheet
21	GW020020 запросить цену →	Photointerruptor:Lg248nl1
22	B2621681 запросить цену →	Bracket:Scale
23	H5555150 запросить цену →	Ferrite Core
24	B0441719 запросить цену →	Scanner Slider Pin

13. OPTICS SECTION 2 (B262/B292/B280/B293)

№	Артикул	Описание
1	B0441827 запросить цену →	Front Idler Bracket
101	04513006N запросить цену →	Tapping Screw - 3x6
102	04543006Q запросить цену →	Tapping Screw - M3x6
2	AA043997 запросить цену →	Timing Belt:ST55
3	B0441828 запросить цену →	Rear Idler Bracket
103	03603006P запросить цену →	Screw - M3X6
4	B0391704 запросить цену →	Spring - Timing Pulley
104	07403906 запросить цену →	Ball Bearing - 6x15x5
5	B2621654 запросить цену →	Rail:Rear
105	07200060E запросить цену →	Retaining Ring - M6
106	11050487 запросить цену →	Harness Clamp
6	B2621653 запросить цену →	Rail:Front
7	GW020020 запросить цену →	Photointerruptor:Lg248nl1
8	B2621665 запросить цену →	Bracket:Scale:Inner Back
9	B2621663 запросить цену →	Sheet:Flat Cable:Stabilizer
10	B0441663 запросить цену →	Lens Bracket
11	B2621811 запросить цену →	Bracket:Stepper Motor
12	AB033095 запросить цену →	Drive Pully - 41t/37t
13	B0391695 запросить цену →	Flange - Pulley
14	B0441826 запросить цену →	Scanner Drive Shaft
15	B2621814 запросить цену →	Stepper Motor:Dc24v 5.3w
16	B1211680 запросить цену →	Gear - 53Z/60Z
17	B1211696 запросить цену →	Timing Belt L147
18	B0391683 запросить цену →	Tension Spring - Stepper Motor
19	AB030711 запросить цену →	Drive Pully - 37t
20	B2621670 запросить цену →	Bracket:Stopper:Rear
21	B0441661 запросить цену →	Belt Clamp Bracket
22	B0441671 запросить цену →	Bracket
23	B0441669 запросить цену →	Stopper Bracket - 1st Scanner

14. LASER UNIT (B262/B292/B280/B293)

№	Артикул	Описание
1	B0441943 запросить цену →	Ground Plate
102	04523010N запросить цену →	Binding Self-tapping Screw:3x10
2	B2625204 запросить цену →	Harness:Lddr:Connecting
3	B0441944 запросить цену →	Shutter Plate
4	B2625207 запросить цену →	Harness:Polygon Scanner
5	AX060342 запросить цену →	Polygon Scannermotor-dc24v
6	B0441912 запросить цену →	Laser Diode Unit:Ass'y
7	G0252730 запросить цену →	Cylindrical Lens
8	G0252731 запросить цену →	Syinchronizing Detector Lens
9	B0441931 запросить цену →	Shield Glass
10	B0441941 запросить цену →	Laser Unit Cover
11	G0291982 запросить цену →	LD Decal
12	B0441906 запросить цену →	Seal - LDU
13	B0441999 запросить цену →	Spacer - 5mm

15. PCU SECTION (B262/B292/B280/B293)

№	Артикул	Описание
101	04503008N запросить цену →	Tapping Screw - M3x8
1	B0441069 запросить цену →	Duct Shield
102	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
2	AX500098 запросить цену →	Quenching Lamp
3	B1291176 запросить цену →	Toner Supply Shaft
103	11026259 запросить цену →	Connector - 2P
104	11024559 запросить цену →	Connector - 3P
4	B1291175 запросить цену →	Toner Bottle Drive Spring
5	AB040023 запросить цену →	Spring Clutch:0.7n.m:Z53
6	B0441068 запросить цену →	Toner Supply Rail
7	AB010358 запросить цену →	Gear - 64Z
8	AA113034 запросить цену →	Electrode Plate - Charge
9	B2625220 запросить цену →	Harness:High Voltage Line:C
10	B2625222 запросить цену →	Harness:High Voltage Line:T
11	AA113035 запросить цену →	Electrode Plate - Transfer
12	AA113032 запросить цену →	Electrode Plate - Development
13	B2625221 запросить цену →	Harness:High Voltage Line:B
14	AB017582 запросить цену →	Coupled Gear 22/50z
15	AA148651 запросить цену →	Shaft - Paper Feed Roller
16	AB000025 запросить цену →	Drum Shaft
17	B0441100 запросить цену →	Shutter
18	B0441101 запросить цену →	Shutter Spring
19	AB000027 запросить цену →	Development Shaft Assy
20	B0441103 запросить цену →	Shutter Cover
21	G0143291 запросить цену →	Snap Ring - Pick Up
22	B2623020 ✓ в наличии	Toner Supply Unit
23	A1843420 запросить цену →	Bottle Chuck
24	B0443426 запросить цену →	Chuck Shaft
25	B0443427 запросить цену →	Slide Shaft
26	B0443461 запросить цену →	Handlw Cam
27	A2673556 запросить цену →	Chuck Spring - Tonner Bottle
28	B0443485 ✓ в наличии	Slider Ass'y
29	B1293465 запросить цену →	Cover - Toner Supply Unit
30	B0444200 ✓ в наличии	Fusing Plate Nut
31	B0441067 запросить цену →	Toner Supply Rail
32	B0443475 запросить цену →	Un Lock Grip
33	B0443470 запросить цену →	Toner Supply Case Ass'y

Каталог очень большой (892 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
