Ricoh Aficio MP 161 / 161F / 161SPF — каталог запчастей со схемами

Содержание

• 1. внешние детали (B262/B292)
• 2. OPERATION PANEL (B262/B292)
• 3. BY-PASS FEED узел (B262/B292)
• 4. PAPER регистрация (B262/B292)
• 5. TRANSPORT SECTION (B262/B292)
• 6. PAPER CASSETTE (B262/B292)
• 7. автоподатчик (ARDF) 1 (B292)
• 8. автоподатчик (ARDF) 2 (B292)
• 9. автоподатчик (ARDF) 3 (B292)
• 10. автоподатчик (ARDF) 4 (B292)
• 11. автоподатчик (ARDF) 5 (B292)
• 12. оптика SECTION 1 (B262/B292)
• 13. оптика SECTION 2 (B262/B292)
• 14. лазер узел (B262/B292)
• 15. PCU SECTION (B262/B292)
• 16. печь (закрепление) узел (B262/B292)
• 17. DRIVE SECTION (B262/B292)

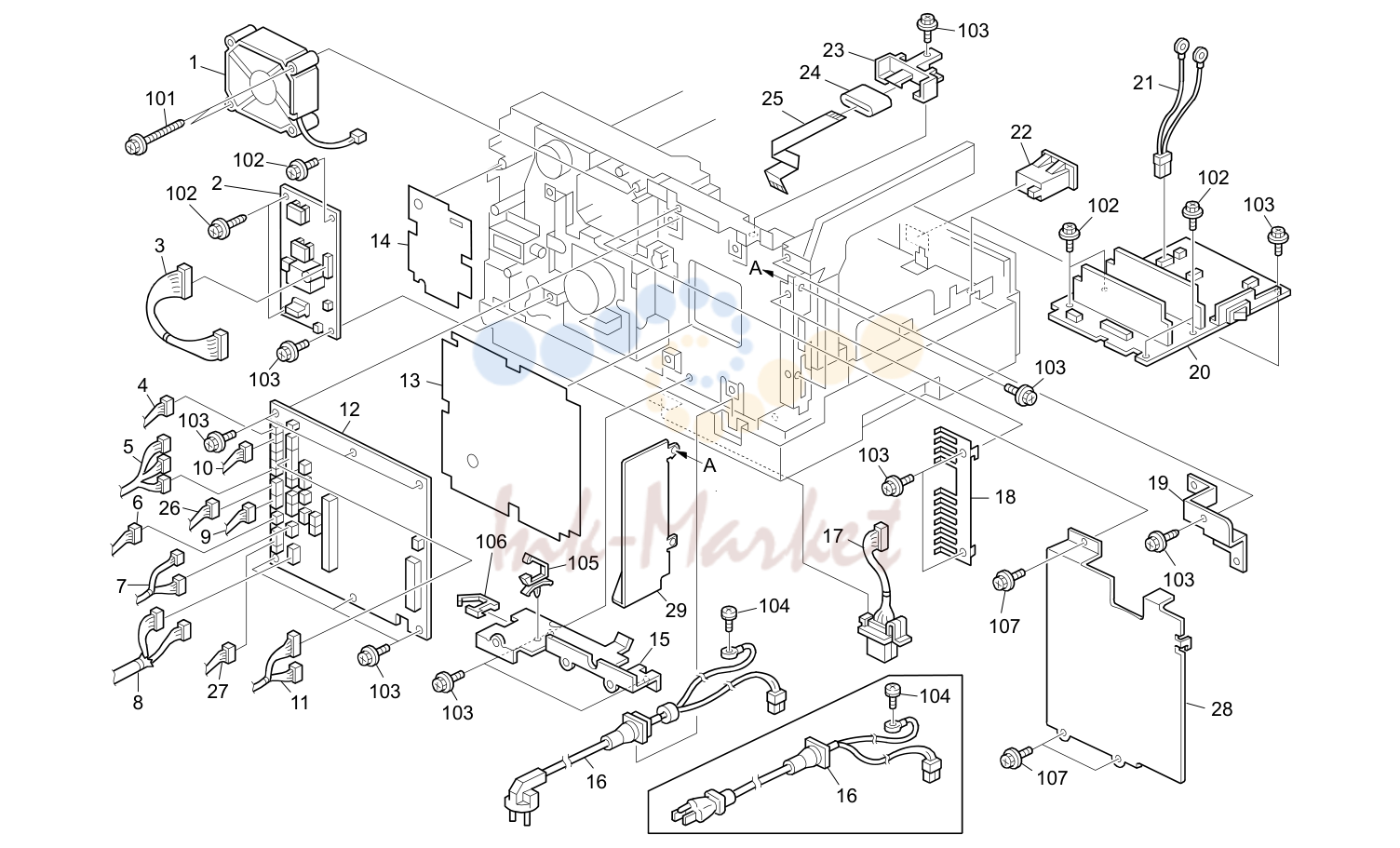

• 18. электрика SECTION (B262/B292)

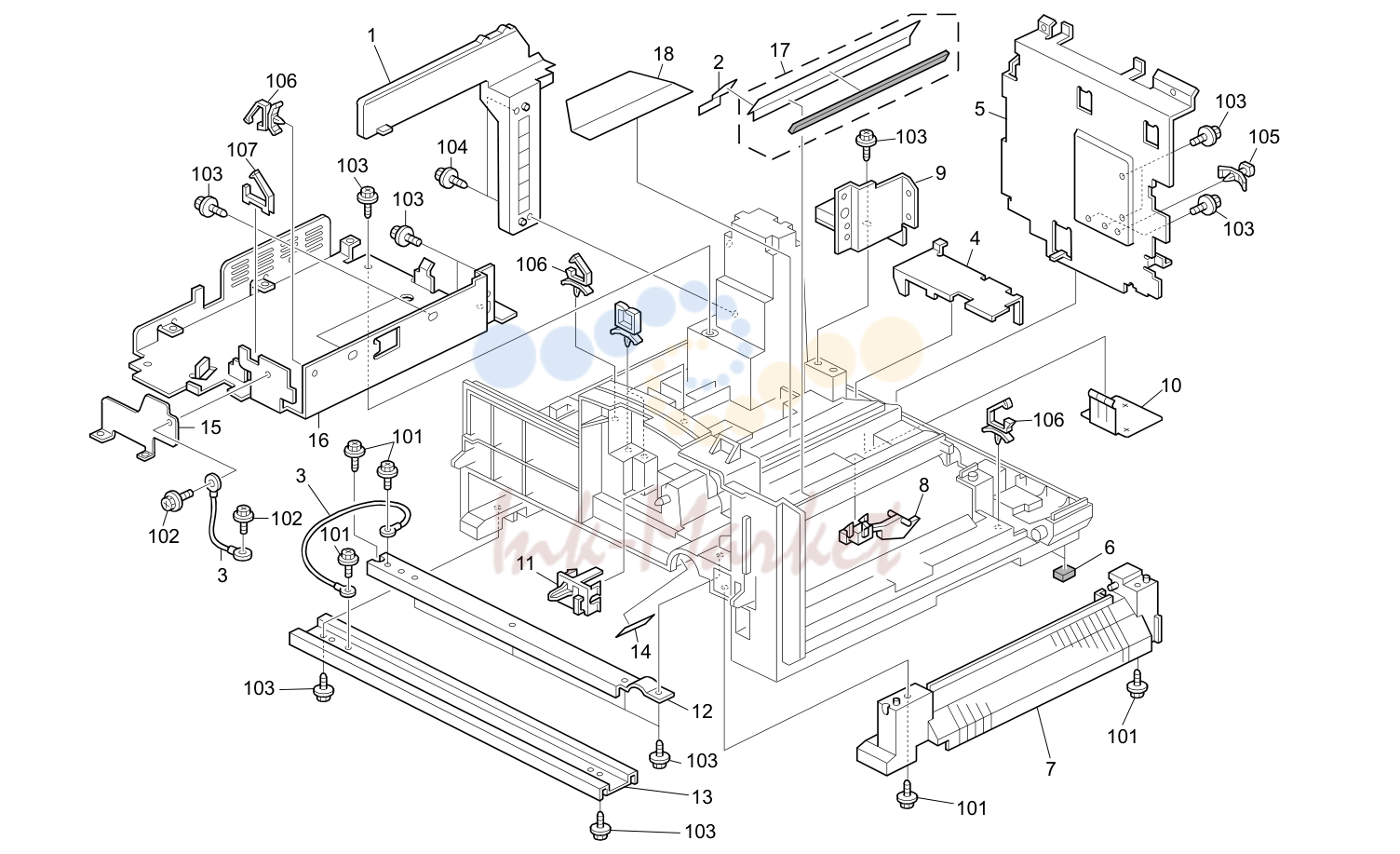

• 19. FRAME SECTION (B262/B292)

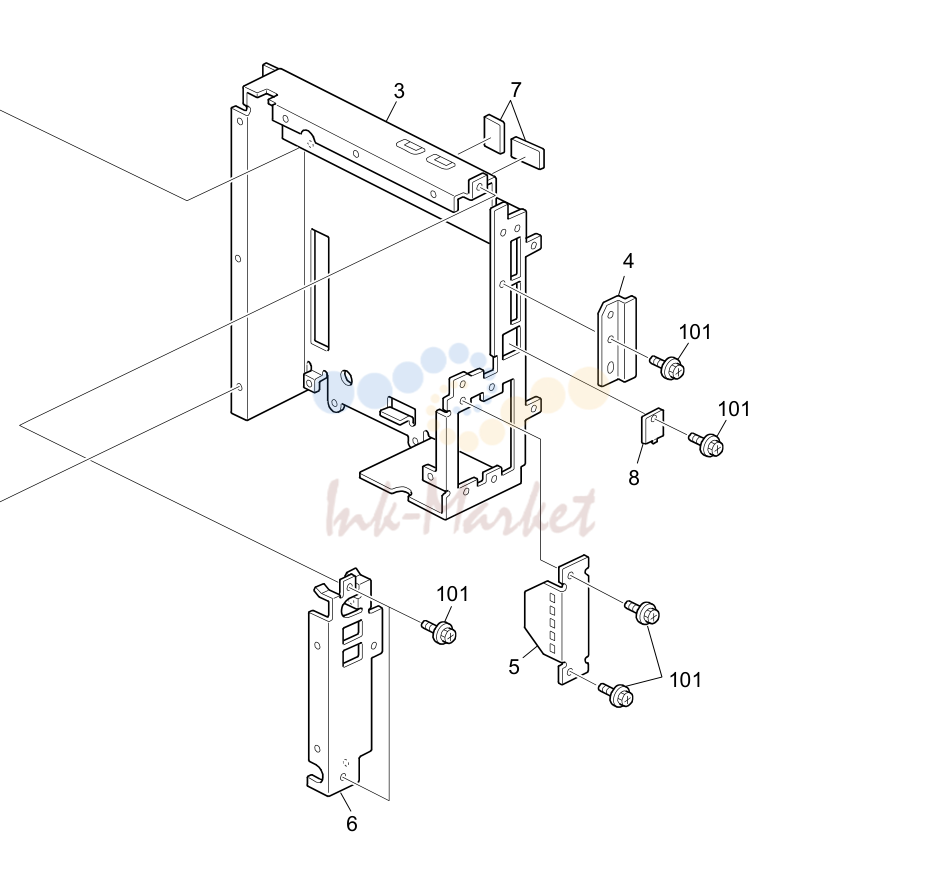

• 20. EXTENSION BOX (B262/B292)

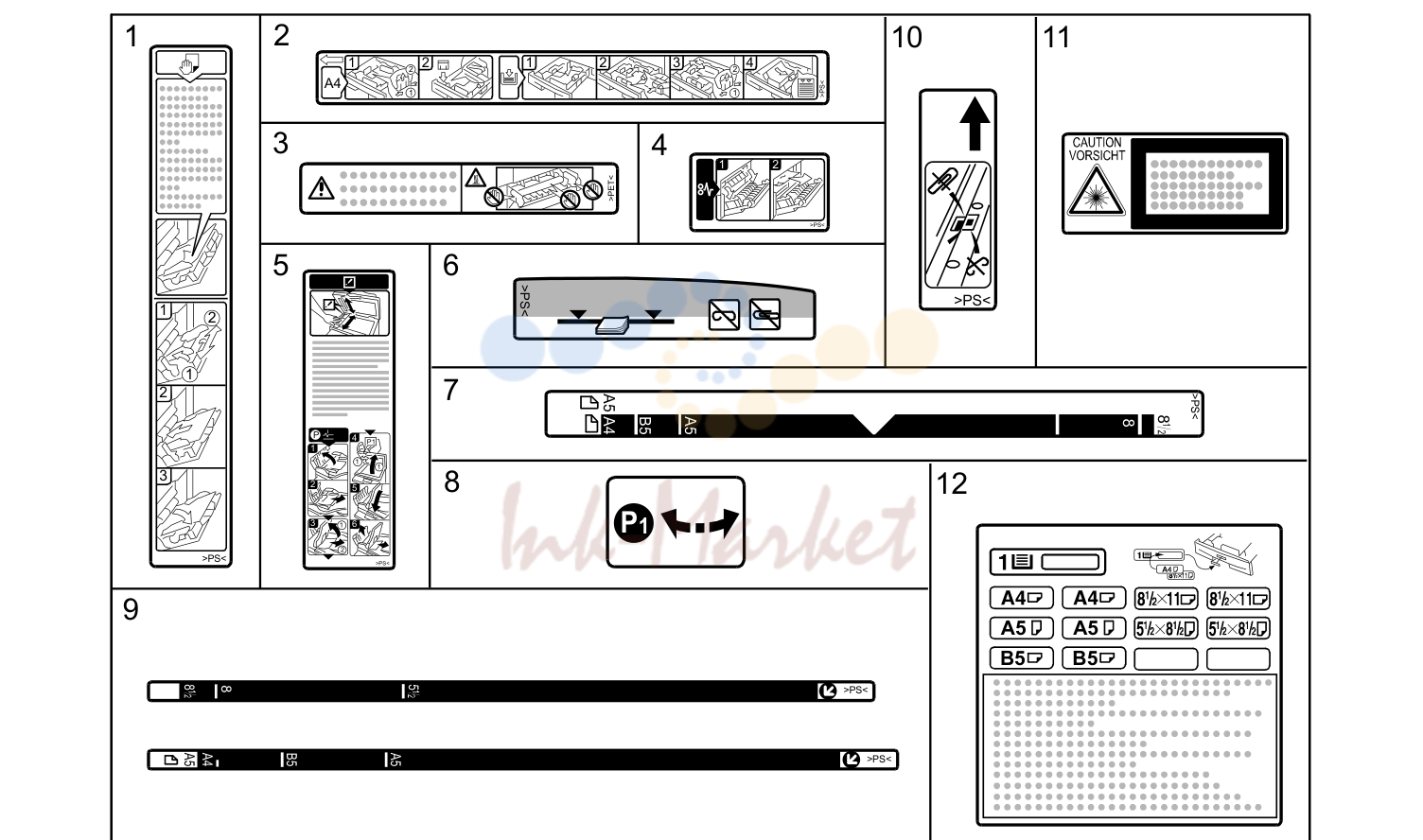

• 21. DECALS AND DOCUMENTS (B262/B292)
• 22. внешние детали (B284/B288)
• 23. Operation Panel (B284/B288)
• 24. By-pass Feed узел (B284/B288)
• 25. Paper регистрация (B284/B288)
• 26. Transport Section (B284/B288)
• 27. Paper Cassette (B284/B288)
• 28. автоподатчик (ARDF) 1 (B284/B288)
• 29. автоподатчик (ARDF) 2 (B284/B288)
• 30. автоподатчик (ARDF) 3 (B284/B288)
• 31. автоподатчик (ARDF) 4 (B284/B288)
• 32. автоподатчик (ARDF) 5 (B284/B288)
• 33. оптика Section 1 (B284/B288)
• 34. оптика Section 2 (B284/B288)
• 35. лазер узел (B284/B288)
• 36. PCU Section (B284/B288)
• 37. печь (закрепление) узел (B284/B288)
• 38. Drive Section (B284/B288)
• 39. электрика Section (B284/B288)
• 40. Frame Section (B284/B288)
• 41. Operation Panel GW (B284/B288)
• 42. Extension Box (B284/B288)
• 43. Decals And Documents (B284/B288)

1. внешние детали (B262/B292)

№	Артикул	Альт. артикул	Описание
1	B262 1847 запросить цену →		Scale:Inner Back:EU
1	B262 1848 запросить цену →		Scale:Inner Back:NA
2	B044 1847 запросить цену →		Shoulder винт
3	B262 1412 запросить цену →		Operation Panel:NA (B262/B292)
3	B262 1413 запросить цену →		Operation Panel:EU (B262/B292)
3	B262 1414 запросить цену →		Operation Panel:Asia (B280)
3	B262 1415 запросить цену →		Operation Panel:EU (B280/B293)
4	B262 7500 запросить цену →		Model Name пластина:RIC (B262/B292)
4	B262 7501 запросить цену →		Model Name пластина:REX (B262)
4	B262 7502 запросить цену →		Model Name пластина:NSA (B262)
4	B262 7503 запросить цену →		Model Name пластина:GES:EU (B262)
4	B262 7504 запросить цену →		Model Name пластина:LAN (B262)
4	B262 7506 запросить цену →		Model Name пластина:GES:NA (B262/B292)
4	B262 7507 запросить цену →		Model Name пластина:LAN (B262/B292)
4	B280 7500 запросить цену →		Model Name пластина:RIC (B280)
4	B280 7501 запросить цену →		Model Name пластина:REX (B280)
4	B280 7502 запросить цену →		Model Name пластина:NSA (B280)
4	B280 7503 запросить цену →		Model Name пластина:GES (B280)
4	B280 7504 запросить цену →		Model Name пластина:LAN (B280)
4	B280 7505 запросить цену →		Model Name пластина:GES:AA (B280)
4	B280 7509 запросить цену →		Model Name пластина:INF (B280)
4	B292 7508 запросить цену →		Model Name пластина:SVN (B292)
4	B293 7500 запросить цену →		Model Name пластина:RIC (B293)
4	B293 7501 запросить цену →		Model Name пластина:REX (B292)
4	B293 7502 запросить цену →		Model Name пластина:NSA (B292)
4	B293 7503 запросить цену →		Model Name пластина:GES (B292)
4	B293 7504 запросить цену →		Model Name пластина:LAN (B292)
4	B293 7509 запросить цену →		Model Name пластина:INF (B292)
5	B262 1255 запросить цену →		крышка:IC Card [TSB#002R]
7	B044 1258 запросить цену →		Shielding пластина
8	B129 1252 запросить цену →		Exit крышка EU
8	B129 1262 запросить цену →		Exit крышка NA
9	B044 1284 запросить цену →		Extension Tray - EU
9	B044 1285 запросить цену →		Extension Tray - NA
10	B044 1254 запросить цену →		End Fence
12	B262 1805 запросить цену →		Scale:Left:NA
12	B262 1802 запросить цену →		Scale:Left:EU
14	B129 1261 запросить цену →		Left сканер крышка NA
14	B129 1251 запросить цену →		Left сканер крышка EU
15	B262 1250 запросить цену →		крышка:Rear [TSB#010]
16	B262 1266 запросить цену →		крышка:сканер:Right:NA
16	B262 1256 запросить цену →		крышка:сканер:Right:EU
17	B044 1279 запросить цену →		Front Right крышка
17	B044 1278 запросить цену →		Right Upper крышка
18	B044 1290 запросить цену →		Sheet - Operation Instructions
19	B044 1286 запросить цену →		Front Door
21	B262 1258 запросить цену →		пластина:Exposure Glass

2. OPERATION PANEL (B262/B292)

№	Артикул	Альт. артикул	Описание
9	B262 1412 запросить цену →		Operation Panel:NA (B262/B292)
1	B262 1413 запросить цену →		Operation Panel:EU (B262/B292)
1	B262 1414 запросить цену →		Operation Panel:Asia (B280)
1	B262 1415 запросить цену →		Operation Panel:EU (B280/B293)
1	B262 1471 запросить цену →		крышка:On-line:Dummy
1	B262 1473 запросить цену →		крышка:Fax:Dummy
1	B262 1479 запросить цену →		крышка:On-line:CPS:NA
1	B262 1481 запросить цену →		крышка:On-line:CPS:EU
2	B243 1459 запросить цену →		Keytop - Cursor
3	B229 1475 запросить цену →		Keytop - 10key
3	B229 1526 запросить цену →		Keytop - 10key NA
3	B229 1557 запросить цену →		Keytop - 10key Asia
4	B229 1525 запросить цену →		Keytop - Initial
5	B229 1537 запросить цену →		Keytop - Clear Modes
6	B243 1458 запросить цену →		Keytop - Power Source
7	B229 1454 запросить цену →		Keytop - Clear/Stop
8	B229 1453 запросить цену →		Keytop - Start
9	B262 1550 запросить цену →		плата:OPU
10	B129 1474 запросить цену →		пружина пластина - STL
11	B262 1452 запросить цену →		Lower крышка [TSB#009]
13	B262 1495 запросить цену →		LCD [TSB#009]

3. BY-PASS FEED узел (B262/B292)

№	Артикул	Альт. артикул	Описание
1	B044 2808 запросить цену →		Paper направляющая
2	B044 2801 запросить цену →		By-pass Feed Table
3	B259 2786 запросить цену →		рычаг вал
4	B044 2806 запросить цену →		рычаг - Manual Feed Table
6	B044 2809 запросить цену →		пружина - Manual Feed Table
7	B044 2804 запросить цену →		Front Side Fence
8	B044 2805 запросить цену →		Rear Side Fence
9	B044 2803 запросить цену →		Tray Bottom пластина
11	B044 2807 запросить цену →		Stay - Tray Bottom пластина

4. PAPER регистрация (B262/B292)

№	Артикул	Альт. артикул	Описание
1	B262 1064 запросить цену →		сканер кронштейн - Front Right
2	B044 1063 запросить цену →		сканер Stud
3	B044 2653 запросить цену →		направляющая пластина - подача бумаги
4	B044 2654 запросить цену →		подача бумагинаправляющая
7	B044 2605 запросить цену →		Rear втулка
10	B044 1102 запросить цену →		регистрация Electrode пластина
11	B044 2604 запросить цену →		Front втулка
12	B129 5211 запросить цену →		жгут - Front Right Switch
13	B044 2603 запросить цену →		регистрация Feeler
14	B044 2616 запросить цену →		Support втулка
15	B044 2602 запросить цену →		Turn ролик
16	B044 2814 запросить цену →		Exit направляющая
18	B044 2815 запросить цену →		Friction Pad - Manual Feed
19	B044 2817 запросить цену →		Friction Pad пружина
21	B262 5218 запросить цену →		жгут:Paper End датчик
22	B044 2829 запросить цену →		Manual Feed вал
23	B044 2811 запросить цену →		направляющая пластина - Manual Feed
25	B044 2812 запросить цену →		Manual Feed кронштейн
26	B044 2825 запросить цену →		Spacer-manual Feed ролик
27	B044 2824 запросить цену →		Cushion-manual Feed ролик
29	B044 2656 запросить цену →		направляющая пластина стопор
30	B044 2622 запросить цену →		Spacer - регистрация
31	B044 4200 запросить цену →		печь (закрепление) пластина Nut

5. TRANSPORT SECTION (B262/B292)

№	Артикул	Альт. артикул	Описание
1	B044 2612 запросить цену →		направляющая пластина
2	B044 2624 запросить цену →		регистрация ролик вал
3	B044 4618 запросить цену →		пружина держатель
4	B044 2614 запросить цену →		Driven ролик втулка
8	B262 3802 запросить цену →		перенос ролик
9	B044 3990 запросить цену →		Positioning пружина - перенос ролик
10	B044 3866 запросить цену →		перенос ролик пружина - Rear
11	B044 3865 запросить цену →		перенос ролик пружина - Front
12	B044 3860 запросить цену →		перенос пластина
13	B044 2615 запросить цену →		Pressure пружина
14	B044 3870 запросить цену →		перенос направляющая
15	B044 3894 запросить цену →		Density датчик:Longdist:Adhesion
16	B262 5214 запросить цену →		жгут:Density датчик
17	B044 2621 запросить цену →		втулка - Driven ролик
18	B044 4663 запросить цену →		Reverse направляющая пластина
19	B044 3857 запросить цену →		Separation пластина
20	B044 4624 запросить цену →		Right Door ремень
21	B044 4616 запросить цену →		Right крышка рычаг
22	B044 4655 запросить цену →		Right Door
23	B044 3859 запросить цену →		Discharge пластина
24	B044 4617 запросить цену →		печь (закрепление) узел Decal
26	B262 4154 запросить цену →		дуплекс направляющая пластина в сборе
39	B044 2860 запросить цену →		Front стопор пластина
40	B044 2861 запросить цену →		Rear стопор пластина

6. PAPER CASSETTE (B262/B292)

№	Артикул	Альт. артикул	Описание
17	B262 2511 запросить цену →		лоток бумаги:NA
1	B262 2510 запросить цену →		лоток бумаги:EU
1	B044 2704 запросить цену →		Tray Bottom пластина
2	B044 2702 запросить цену →		Front Side Fence
3	B044 2706 запросить цену →		End Fence
5	B262 2709 запросить цену →		Ground пластина:Tray Bottom пластина
6	B044 2716 запросить цену →		Pressure пружина
7	B044 2703 запросить цену →		Rear Side Fence
8	B044 2751 запросить цену →		Joint - подача бумаги ролик
9	B044 2756 запросить цену →		пружина - подача бумаги ролик
11	B044 2758 запросить цену →		вал - подача бумаги ролик
13	B044 2710 запросить цену →		Friction Pad
14	B044 2713 запросить цену →		стопор
17	B262 2711 запросить цену →		Ground пластина
18	B262 2704 запросить цену →		крышка:лоток бумаги:NA
18	B262 2703 запросить цену →		крышка:лоток бумаги:Eu
20	B044 2720 запросить цену →		Decal - Cassette Operation
21	B044 2717 запросить цену →		Pressure пружина
22	B044 2715 запросить цену →		Sponge - End Fence
23	B044 2721 запросить цену →		лоток бумаги Sheet
24	B044 2714 запросить цену →		Rubber пластина - Friction Pad

7. автоподатчик (ARDF) 1 (B292)

№	Артикул	Альт. артикул	Описание
1	B872 6011 запросить цену →		Decal:Misfeed Removal
2	B872 4711 запросить цену →		крышка:Open And Close
4	B872 4721 запросить цену →		вал:Pressure:Dia4
5	B872 6031 запросить цену →		Decal:Size:Original
6	B872 4722 запросить цену →		пружина пластина:R0
7	B872 4624 запросить цену →		пружина пластина
8	B872 4616 запросить цену →		ролик:Reverse:Pressure
9	B872 4615 запросить цену →		крышка:Original Table
10	B872 6021 запросить цену →		Decal:Side Fence
11	B872 4613 запросить цену →		направляющая:Original Table:Rear
12	B872 4612 запросить цену →		направляющая:Original Table:Front
14	B872 4731 запросить цену →		крышка:Rear
15	B872 4611 запросить цену →		Original Table
16	B872 4621 запросить цену →		Original Table:Auxiliary
19	B872 4741 запросить цену →		крышка:Front
20	B872 6061 запросить цену →		Decal:Scale:Left:NA
20	B872 6071 запросить цену →		Decal:Scale:Left:EU
21	B872 7014 запросить цену →		Cap:регистрация датчик:Scale
22	B872 7010 запросить цену →		Scale:Left:Adhesion
24	B044 4929 запросить цену →		Sheet - Exposure Glass
26	B872 4726 запросить цену →		Case:Magnetic
28	B859 2352 запросить цену →		Pressure пластина Pad
29	B872 6081 запросить цену →		Decal: Caution Chart

8. автоподатчик (ARDF) 2 (B292)

№	Артикул	Альт. артикул	Описание
1	B872 2312 запросить цену →		направляющая пластина:подача бумаги:Upper
3	B872 2311 запросить цену →		направляющая пластина:подача бумаги:Upper
4	B872 2510 запросить цену →		Feeder узел
5	B872 2412 запросить цену →		кронштейн:Magnetic муфта
6	B872 2420 запросить цену →		Magnetic муфта:Ass'y
7	B872 5240 запросить цену →		жгут:Main
8	B872 5210 запросить цену →		жгут:Interface
9	B872 5100 запросить цену →		плата:Main Control
10	B872 2524 запросить цену →		Spacer:Dia9
11	B872 2523 запросить цену →		пружина муфта:Feed:Dia6
12	B872 2521 запросить цену →		вал:Feed:C
13	B872 2513 запросить цену →		Feeler:Original датчик
14	B872 2514 запросить цену →		вал:Pickup
15	B872 2512 запросить цену →		шестерня:Z18
16	B872 2526 запросить цену →		пружина:ролик муфта
17	B872 2522 запросить цену →		Spacer:Pickup
19	B872 2527 запросить цену →		ролик муфта:кронштейн:Feed
20	B872 2515 запросить цену →		Cushion:кронштейн:Feed
21	B872 2511 запросить цену →		шестерня:Idler:Z16
22	B044 4961 запросить цену →		Oneway муфта
24	B872 2528 запросить цену →		шестерня:Z18
25	B872 2529 запросить цену →		Collar:Pickup

9. автоподатчик (ARDF) 3 (B292)

№	Артикул	Альт. артикул	Описание
1	B872 2222 запросить цену →		держатель:Reverse ролик
3	B872 2614 запросить цену →		втулка:R1
5	B872 2221 запросить цену →		вал:Reverse ролик
6	B872 2223 запросить цену →		шестерня:Z17
7	B872 2213 запросить цену →		вал:Drive:Separation
8	B872 2116 запросить цену →		Compression пружина:Reverse:Driven
9	B872 2113 запросить цену →		вал:Reverse:ролик:Driven
10	B872 2112 запросить цену →		ролик:Driven:Dia14
13	B872 2110 запросить цену →		направляющая пластина:подача бумаги:Lower
14	B872 2211 запросить цену →		кронштейн:Reverse
15	B872 2212 запросить цену →		пружина пластина:Reverse:Pressure
16	B044 4962 запросить цену →		Cushion
18	B872 4116 запросить цену →		шестерня:Z44/T14
19	B872 4113 запросить цену →		шестерня:Z44/T16
21	B872 2613 запросить цену →		шестерня:Z22
22	B872 4141 запросить цену →		кронштейн:мотор:подача бумаги:Ass'y [TSB#004]
23	B872 5810 запросить цену →		Stepper мотор Dc24v 3.53w
24	B872 1121 запросить цену →		стопор:Original Table
25	B872 1122 запросить цену →		Compression пружина:стопор
26	B872 3232 запросить цену →		Torque Limiter:T24:S2m
28	B872 3261 запросить цену →		ролик:Reverse:Drive [TSB#004]
29	B872 2611 запросить цену →		ролик:R0
30	B872 2118 запросить цену →		направляющая:Reverse
31	B872 2217 запросить цену →		шестерня:Z28
33	B872 2612 запросить цену →		шестерня:Z19
34	B789 4257 запросить цену →		Flange: Pulley [TSB#004]

10. автоподатчик (ARDF) 4 (B292)

№	Артикул	Альт. артикул	Описание
1	B872 3121 запросить цену →		направляющая пластина:Scanning:Upper
2	B872 3211 запросить цену →		ролик:Scanning:Front:Drive
3	B872 3221 запросить цену →		ролик:Exit:Drive
4	B872 3111 запросить цену →		направляющая пластина:Scanning:Lower
6	B872 3114 запросить цену →		Discharge Brush:Lower
7	B872 1515 запросить цену →		пружина пластина:направляющая:Exposure Glass
8	B872 1522 запросить цену →		направляющая:Exposure Glass
10	B872 3311 запросить цену →		Exchange Pawl:Reverse
11	B872 3113 запросить цену →		пружина пластина:Earth:Exit
12	B872 3241 запросить цену →		Knob:Pick-up Paper Jam
15	B872 3223 запросить цену →		Timing Pulley:T32
16	B872 3212 запросить цену →		Pulley:T25
19	B872 4214 запросить цену →		Pulley:T16/T44
20	B872 4216 запросить цену →		Tension пружина:мотор:Transport
21	B872 5820 запросить цену →		Stepper мотор:Dc24v 3.35w
22	B872 4210 запросить цену →		кронштейн:мотор:Transport
23	B872 3222 запросить цену →		Timing Pulley:T32
24	B872 3313 запросить цену →		Tension пружина:Exchange Pawl
26	B872 3312 запросить цену →		рычаг:Exchange Pawl
27	B872 4310 запросить цену →		DC соленоид:Exchange Pawl
28	B872 5250 запросить цену →		жгут:Dc соленоид
29	A859 4141 запросить цену →		Pulley Idler
30	B872 4131 запросить цену →		Inner крышка:Left Rear

11. автоподатчик (ARDF) 5 (B292)

№	Артикул	Альт. артикул	Описание
1	B872 1923 запросить цену →		Torsion пружина:Pressure:Front
2	B872 1921 запросить цену →		рычаг:Driven:Pressure
3	B872 1924 запросить цену →		Torsion пружина:Pressure:Rear
4	B872 1922 запросить цену →		ролик:Driven:Scanning:Front
5	B872 1934 запросить цену →		втулка:Exit
6	B872 1931 запросить цену →		Exit ролик:Driven
7	B872 1933 запросить цену →		Compression пружина:Exit:Driven
8	B872 1912 запросить цену →		Cap:подача бумаги датчик:Base
9	B872 1114 запросить цену →		кронштейн:Side пластина:Rear Right
10	B872 1414 запросить цену →		Hinge:Left
11	B872 1421 запросить цену →		Hinge:Right
12	B872 6041 запросить цену →		Decal:рычаг:Knob
13	B351 4322 запросить цену →		Tape:Pressure пластина
14	B872 4510 запросить цену →		Pressure пластина
15	B872 4513 запросить цену →		Tape:Pressure пластина:Left
16	B872 1941 запросить цену →		направляющая: Base: Driven [TSB#014]
17	B262 1667 запросить цену →		держатель: Hinge: Left [TSB#013]
18	B262 1668 запросить цену →		держатель: Hinge: Right [TSB#013]

12. оптика SECTION 1 (B262/B292)

№	Артикул	Альт. артикул	Описание
1	B262 1700 запросить цену →		Carriage:No.1 узел
2	B262 5237 запросить цену →		Flat кабель:Stabilizer
5	B044 1715 запросить цену →		Timing ремень держатель
7	B044 1721 запросить цену →		1st Mirror держатель
8	B262 5236 запросить цену →		Flat кабель:Sbu
9	B262 1770 запросить цену →		Lens узел
10	B262 1745 запросить цену →		кронштейн:ремень Pulley:Idler:Rear
11	B262 1741 запросить цену →		кронштейн:ремень Pulley:Idler:Front
12	B039 1785 запросить цену →		сканер Drive Pulley
13	B039 1786 запросить цену →		Tension пружина
14	B044 1734 запросить цену →		2nd сканер
17	B039 1781 запросить цену →		2nd Mirror держатель
18	B044 1751 запросить цену →		Flat кабель направляющая
19	B262 1683 запросить цену →		Supporting пластина:Right Upper
20	A250 1824 запросить цену →		Exposure Glass Sheet
22	B262 1681 запросить цену →		кронштейн:Scale
24	B044 1719 запросить цену →		сканер Slider Pin

13. оптика SECTION 2 (B262/B292)

№	Артикул	Альт. артикул	Описание
1	B044 1827 запросить цену →		Front Idler кронштейн
3	B044 1828 запросить цену →		Rear Idler кронштейн
4	B039 1704 запросить цену →		пружина - Timing Pulley
5	B262 1654 запросить цену →		Rail:Rear
6	B262 1653 запросить цену →		Rail:Front
8	B262 1665 запросить цену →		кронштейн:Scale:Inner Back
9	B262 1663 запросить цену →		Sheet:Flat кабель:Stabilizer
10	B044 1663 запросить цену →		Lens кронштейн
11	B262 1811 запросить цену →		кронштейн:Stepper мотор
13	B039 1695 запросить цену →		Flange - Pulley
14	B044 1826 запросить цену →		сканер Drive вал
15	B262 1814 запросить цену →		Stepper мотор:Dc24v 5.3w
16	B121 1680 запросить цену →		шестерня - 53Z/60Z
17	B121 1696 запросить цену →		Timing ремень L147
18	B039 1683 запросить цену →		Tension пружина - Stepper мотор
20	B262 1670 запросить цену →		кронштейн:стопор:Rear
21	B044 1661 запросить цену →		ремень Clamp кронштейн
22	B044 1671 запросить цену →		кронштейн
23	B044 1669 запросить цену →		стопор кронштейн - 1st сканер

14. лазер узел (B262/B292)

№	Артикул	Альт. артикул	Описание
33	B262 1901 запросить цену →		лазер узел
1	B044 1943 запросить цену →		Ground пластина
2	B262 5204 запросить цену →		жгут:Lddr:Connecting
3	B044 1944 запросить цену →		Shutter пластина
4	B262 5207 запросить цену →		жгут:полигон (сканер) сканер
6	B044 1912 запросить цену →		лазер Diode узел:Ass'y
9	B044 1931 запросить цену →		Shield Glass
10	B044 1941 запросить цену →		лазер узел крышка
12	B044 1906 запросить цену →		Seal - LDU
13	B044 1999 запросить цену →		Spacer - 5mm

15. PCU SECTION (B262/B292)

№	Артикул	Альт. артикул	Описание
1	B044 1069 запросить цену →		Duct Shield
3	B129 1176 запросить цену →		Toner Supply вал
4	B129 1175 запросить цену →		Toner Bottle Drive пружина
6	B044 1068 запросить цену →		Toner Supply Rail
9	B262 5220 запросить цену →		жгут:High Voltage Line:C
10	B262 5222 запросить цену →		жгут:High Voltage Line:T
13	B262 5221 запросить цену →		жгут:High Voltage Line:B
17	B044 1100 запросить цену →		Shutter
18	B044 1101 запросить цену →		Shutter пружина
20	B044 1103 запросить цену →		Shutter крышка
22	B262 3020 запросить цену →		Toner Supply узел
23	A184 3420 запросить цену →		Bottle Chuck
24	B044 3426 запросить цену →		Chuck вал
25	B044 3427 запросить цену →		Slide вал
26	B044 3461 запросить цену →		Handlw Cam
27	A267 3556 запросить цену →		Chuck пружина - Toner Bottle
28	B044 3485 запросить цену →		Slider Ass'y
29	B129 3465 запросить цену →		крышка - Toner Supply узел
30	B044 4200 запросить цену →		печь (закрепление) пластина Nut
31	B044 1067 запросить цену →		Toner Supply Rail
32	B044 3475 запросить цену →		Un Lock Grip
33	B044 3470 запросить цену →		Toner Supply Case Ass'y

16. печь (закрепление) узел (B262/B292)

№	Артикул	Альт. артикул	Описание
37	B262 4018 запросить цену →		печь (закрепление) узел (120V)
1	B262 4028 запросить цену →		печь (закрепление) узел (230V)
1	B044 4165 запросить цену →		Discharge Brush
2	B044 4166 запросить цену →		пружина пластина
3	B044 4183 запросить цену →		Feeler
4	B044 4186 запросить цену →		направляющая пластина
5	B044 4138 запросить цену →		пружина
10	B044 4154 запросить цену →		Exit пружина
12	B129 5203 запросить цену →		жгут - подача бумаги датчик
15	B129 4143 запросить цену →		Electrode пластина крышка
16	B129 4102 запросить цену →		печь (закрепление) Frame
20	B044 4155 запросить цену →		пружина - Pickoff Pawl
22	B044 4135 запросить цену →		Lamp держатель
23	B044 4117 запросить цену →		Front пружина пластина
25	B044 4118 запросить цену →		Rear пружина пластина
27	B044 4152 запросить цену →		Pressure пружина
28	B044 4130 запросить цену →		Pressure рычаг
29	B044 4141 запросить цену →		Pressure Release рычаг - Front
30	B044 4146 запросить цену →		Pressure Release рычаг - Rear
31	B044 4132 запросить цену →		Side пластина
33	B044 4200 запросить цену →		печь (закрепление) пластина Nut
34	B044 4201 запросить цену →		печь (закрепление) жгут крышка
35	B044 4161 запросить цену →		Warning Decal
36	B044 4104 запросить цену →		Pressure Frame
37	B044 4150 запросить цену →		Hot ролик стопор
38	B044 4170 запросить цену →		печь (закрепление) шестерня
42	B129 4294 запросить цену →		винт-m3x13
43	B044 4131 запросить цену →		втулка-pressure Release
44	B044 4153 запросить цену →		Cushion
45	B129 4134 запросить цену →		Electrode пластина печь (закрепление)
46	B044 4136 запросить цену →		Ground пластина
47	B044 4401 запросить цену →		Paper держатель Stand
49	B044 4156 запросить цену →		Front Hot ролик стопор
50	B044 4112 запросить цену →		Hot ролик Cap
51	B044 4179 запросить цену →		держатель - Pickoff Pawl
52	B129 4195 запросить цену →		Thermostat пластина Nut

17. DRIVE SECTION (B262/B292)

№	Артикул	Альт. артикул	Описание
11	B129 1164 запросить цену →		печь (закрепление) кронштейн в сборе
13	B129 1110 запросить цену →		Rear Drive пластина 2
15	B129 1056 запросить цену →		вал Spacer
16	B129 1161 запросить цену →		рычаг DC соленоид Ass'y
18	B129 1129 запросить цену →		пластина Cushion
19	B044 1139 запросить цену →		Damping Insulation
22	B129 1157 запросить цену →		Side пластина - Manual Feed
23	B129 2820 запросить цену →		Ground пластина - Manual Feed
26	B129 4703 запросить цену →		Ground пластина - Lower дуплекс кронштейн
27	B262 4701 запросить цену →		пружина пластина:Discharge
30	B129 1163 запросить цену →		Rear Drive пластина 1 в сборе
42	B044 1158 запросить цену →		кронштейн

18. электрика SECTION (B262/B292)

№	Артикул	Альт. артикул	Описание
3	B262 5217 запросить цену →		жгут:HVP
4	B262 5201 запросить цену →		жгут:HPS
5	B262 5202 запросить цену →		жгут:подача бумаги датчик
6	B129 5213 запросить цену →		жгут - регистрация датчик
7	B262 5200 запросить цену →		жгут:Toner:Connecting
8	B262 5206 запросить цену →		жгут - Power Supply узел
9	B262 5216 запросить цену →		жгут:мотор:Main
10	B262 5205 запросить цену →		жгут:Operation Panel
11	B262 5210 запросить цену →		жгут:Door Switch
12	B262 5101 запросить цену →		плата:BICU
12	B262 5103 запросить цену →		плата:BICU:Asia
13	B129 1307 запросить цену →		BICU Insulating Sheet
15	B129 1301 запросить цену →		BICU Shading пластина
16	B129 5021 запросить цену →		Power Supply Cord Na
16	B262 5023 запросить цену →		Power Supply Cord:стопор:Eu:Ass'y
17	B129 5223 запросить цену →		жгут - подача бумаги Table
18	B129 1313 запросить цену →		пружина пластина - Gwctl
19	B129 1303 запросить цену →		Rear крышка кронштейн
21	B262 5209 запросить цену →		жгут:AC:печь (закрепление):NA
21	B262 5208 запросить цену →		жгут:AC:печь (закрепление):EU
23	B262 5805 запросить цену →		держатель:Ferrite Core
25	B262 5236 запросить цену →		Flat кабель:SBU
29	B262 1314 запросить цену →		кронштейн:Basic

19. FRAME SECTION (B262/B292)

№	Артикул	Альт. артикул	Описание
1	B044 1060 запросить цену →		сканер узел Stay
2	B262 2623 запросить цену →		направляющая -paper Dust Remover
3	B262 5235 запросить цену →		Ground Wire:Cassette
4	B129 1301 запросить цену →		BICU Shading пластина
5	B129 1300 запросить цену →		BICU кронштейн
7	B044 2651 запросить цену →		Right Rail
8	B044 5300 запросить цену →		Paper End датчик
9	B129 1060 запросить цену →		PSU Stay
10	B044 1066 запросить цену →		Ground пластина - Option Tray
11	B044 1105 запросить цену →		Positioning пластина - Toner Bottle
12	B044 1061 запросить цену →		Base кронштейн
13	B044 1062 запросить цену →		Base кронштейн - подача бумаги
14	B044 2202 запросить цену →		Mylar-quenching Lamp
15	B129 1315 запросить цену →		Separation кронштейн
16	B129 1302 запросить цену →		Power Supply узел кронштейн
17	B044 2617 запросить цену →		держатель Ass'y - Paper Dust Removal
18	B044 1998 запросить цену →		жгут держатель кронштейн

20. EXTENSION BOX (B262/B292)

№	Артикул	Альт. артикул	Описание
1	B880 5171 запросить цену →		плата:NC4-S:GDI-Nob
1	B880 5172 запросить цену →		плата:NC4-S:GDI-Basic
2	B129 1306 запросить цену →		GWCTL Shading пластина
3	B262 1300 запросить цену →		кронштейн:плата:GDI
4	B262 1254 запросить цену →		крышка:SD
5	B129 1309 запросить цену →		Interface крышка
6	B129 1308 запросить цену →		Fcu кронштейн
8	B262 1323 запросить цену →		кронштейн:Lan
55	B262 5091 запросить цену →		плата BICU EXP Ass'y
1	B262 5093 запросить цену →		плата BICU ASIA Ass'y
1	B040 5506 запросить цену →		IC:IMAC_K:RF5C789
2	B121 5501 запросить цену →		IC:SCRATCH:KS6M2U1651CBP
3	B121 5502 запросить цену →		LSI:TRIO:UPD65945GD-103-LML-A
4	B262 7100 запросить цену →		LSI CALDA RL5C667

21. DECALS AND DOCUMENTS (B262/B292)

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

№	Артикул	Альт. артикул	Описание
2	B044 2720 запросить цену →		Decal - Cassette Operation
3	B044 4161 запросить цену →		Warning Decal
4	B044 4617 запросить цену →		печь (закрепление) узел Decal
5	B872 6011 запросить цену →		Decal:Misfeed Removal
6	B872 6021 запросить цену →		Decal:Side Fence
7	B872 6031 запросить цену →		Decal:Size:Original
8	B872 6041 запросить цену →		Decal:рычаг:Knob
9	B872 6061 запросить цену →		Decal:Scale:Left:NA
9	B872 6071 запросить цену →		Decal:Scale:Left:EU
10	B872 6081 запросить цену →		Decal:Caution Chart
2	A184 9501 запросить цену →		оптика Adjustment Tool
3	A292 9500 запросить цену →		Test Chart - S5S (10 Pcs/Set)
5	A257 9300 запросить цену →		Grease - Barrierta S552R
2	B262 1064 запросить цену →		сканер кронштейн - Front Right
2	B262 1250 запросить цену →		крышка:Rear:EU
2	B262 1253 запросить цену →		крышка:IC Card
2	B262 1254 запросить цену →		крышка:SD
2	B262 1256 запросить цену →		крышка:сканер:Right:EU
2	B262 1258 запросить цену →		пластина:Exposure Glass
2	B262 1266 запросить цену →		крышка:сканер:Right:NA
2	B262 1300 запросить цену →		кронштейн:плата:GDI
2	B262 1314 запросить цену →		кронштейн:Basic
2	B262 1323 запросить цену →		кронштейн:Lan
2	B262 1412 запросить цену →		Operation Panel:NA (B262/B292)
2	B262 1413 запросить цену →		Operation Panel:EU (B262/B292)
2	B262 1414 запросить цену →		Operation Panel:Asia (B280)
2	B262 1415 запросить цену →		Operation Panel:EU (B280/B293)
2	B262 1471 запросить цену →		крышка:On-line:Dummy
2	B262 1473 запросить цену →		крышка:Fax:Dummy
2	B262 1479 запросить цену →		крышка:On-line:CPS:NA
2	B262 1481 запросить цену →		крышка:On-line:CPS:EU
2	B262 1495 запросить цену →		LCD
2	B262 1550 запросить цену →		плата:OPU
2	B262 1653 запросить цену →		Rail:Front
2	B262 1654 запросить цену →		Rail:Rear
2	B262 1663 запросить цену →		Sheet:Flat кабель:Stabilizer
2	B262 1665 запросить цену →		кронштейн:Scale:Inner Back
2	B262 1670 запросить цену →		кронштейн:стопор:Rear
2	B262 1681 запросить цену →		кронштейн:Scale
2	B262 1683 запросить цену →		Supporting пластина:Right Upper
2	B262 1700 запросить цену →		Carriage:No.1 узел
2	B262 1741 запросить цену →		кронштейн:ремень Pulley:Idler:Front
2	B262 1745 запросить цену →		кронштейн:ремень Pulley:Idler:Rear
2	B262 1770 запросить цену →		Lens узел
2	B262 1802 запросить цену →		Scale:Left:EU
2	B262 1805 запросить цену →		Scale:Left:NA
2	B262 1811 запросить цену →
