Ricoh Aficio JP8500 — каталог запчастей со схемами

Содержание

1. EXTERIOR 1 (C244)
2. EXTERIOR 2 (C244)
3. OPERATION PANEL (C244)
4. FRAME SECTION 1 (C244)
5. FRAME SECTION 2 (C244)
6. Drive Section 1 (C244)
7. Drive Section 2 (C244)

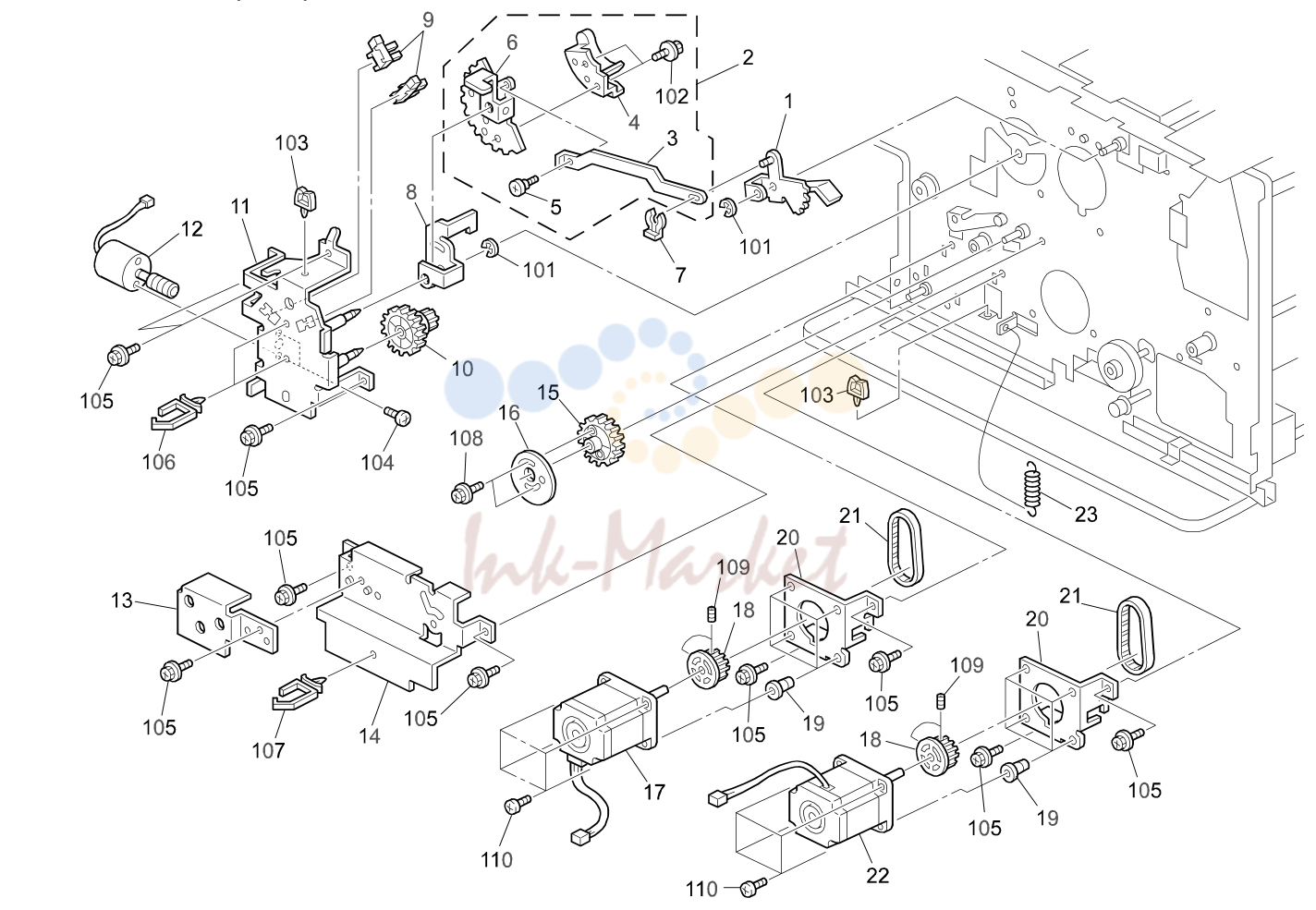

8. Drive Section 3 (C244)
9. Paper Feed Section 1 (C244)
10. Paper Feed Section 2 (C244)

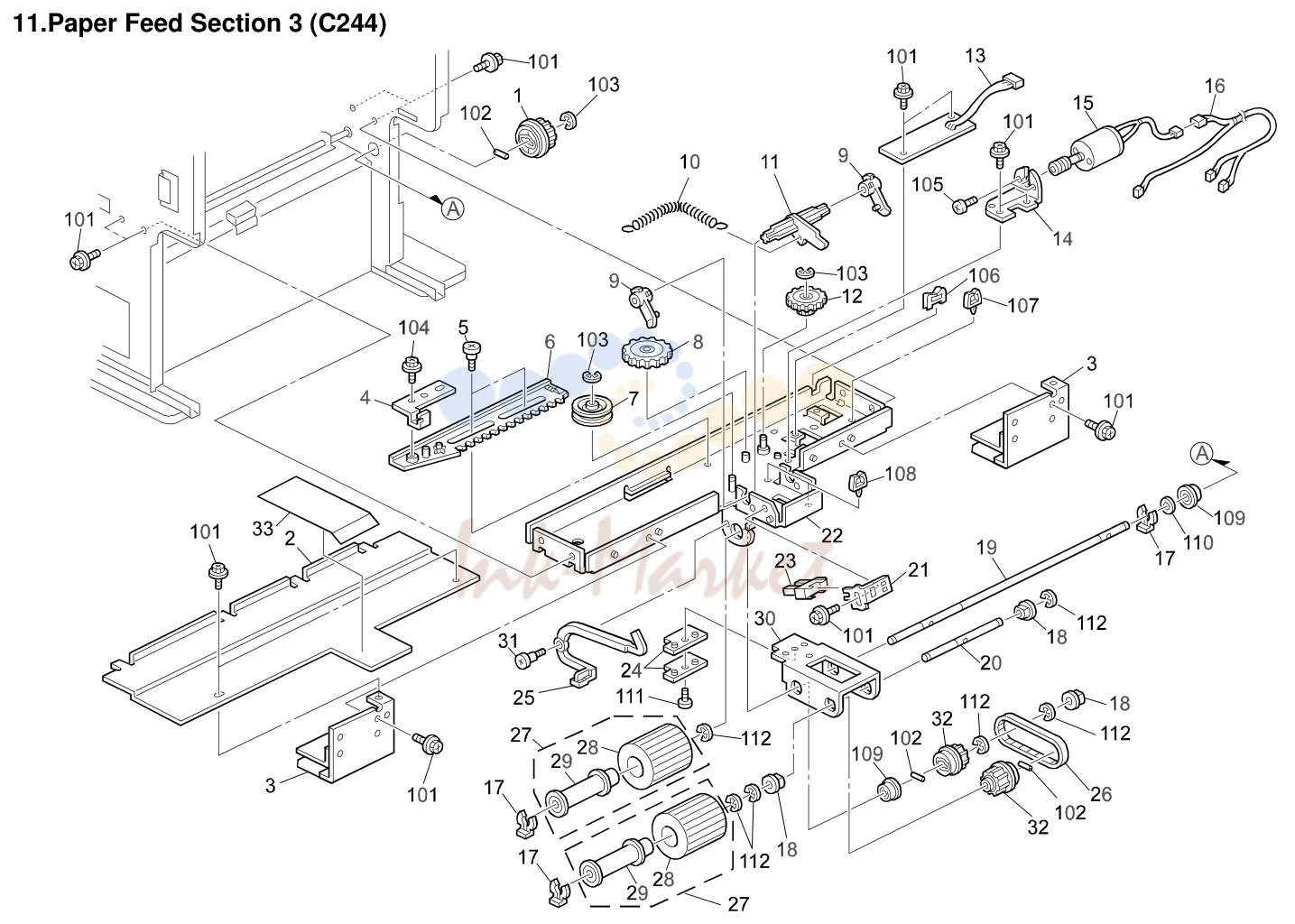

11. Paper Feed Section 3 (C244)

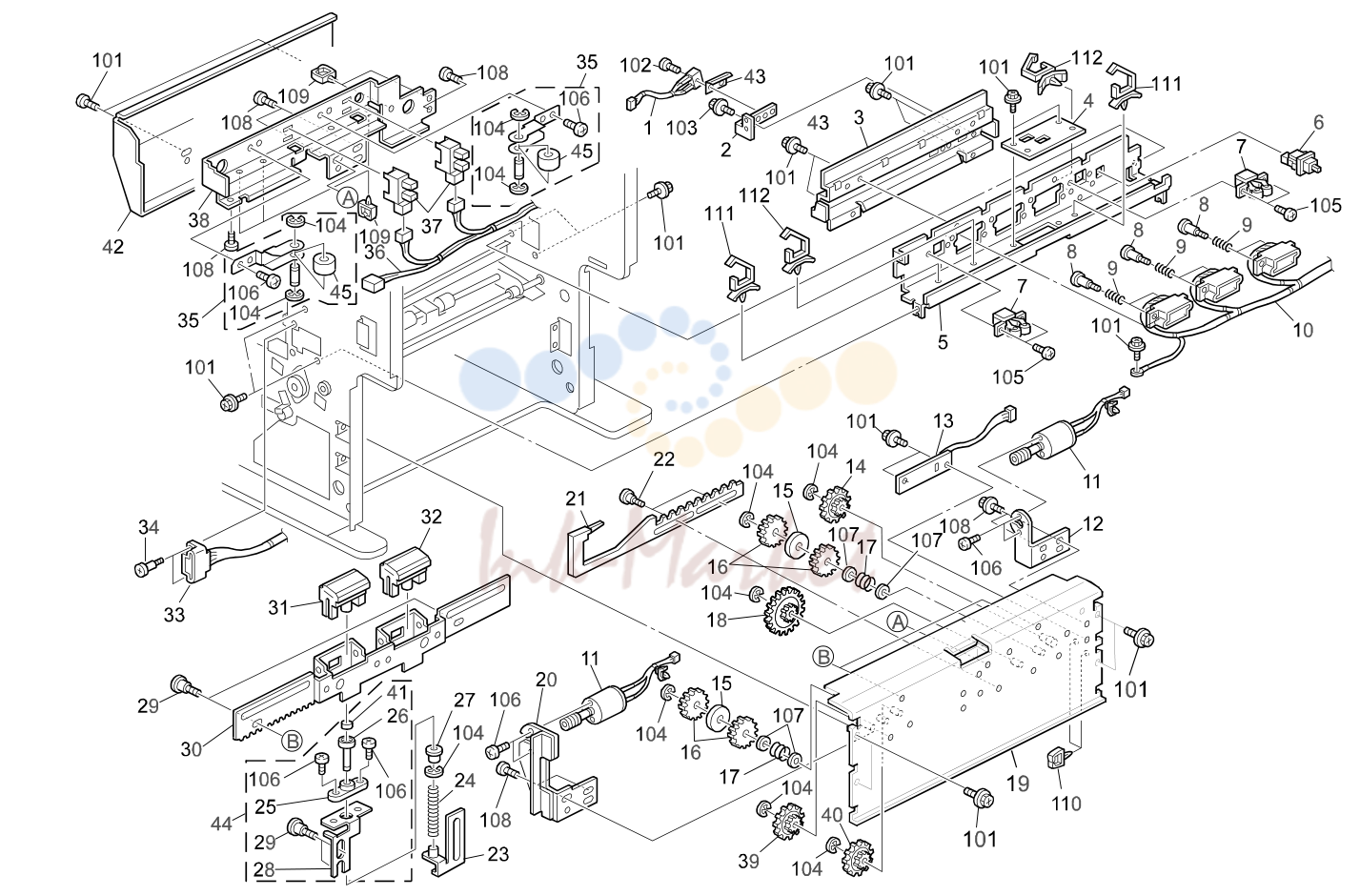

12. Paper Feed Section 4 (C244)
13. Paper Feed Section 5 (C244)

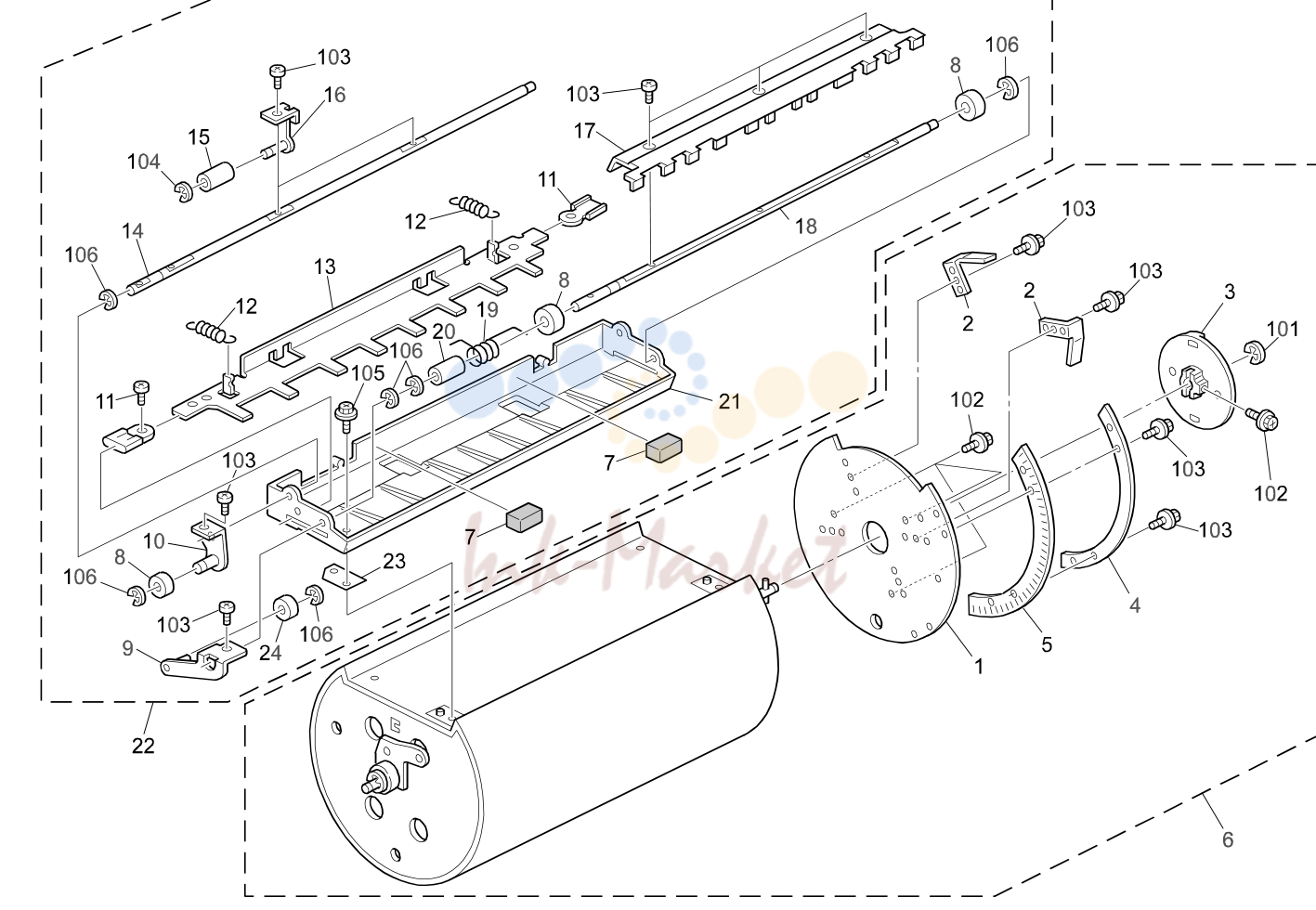

14. Pressure Cylinder 1 (C244)
15. Pressure Cylinder 2 (C244)
16. Pressure Cylinder 3 (C244)
17. Paper Exit Section 1 (C244)
18. Paper Exit Section 2 (C244)
19. Paper Exit Section 3 (C244)
20. Delvery Table 1 (C244)
21. Drum Unit 1 (C244)
22. Drum Unit 2 (C244)
23. Drum Unit 3 (C244)
24. Drum Unit 4 (C244)
25. Drum Unit 5 (C244)
26. Scanner Unit 1 (C244)
27. Scanner Unit 2 (C244)
28. Scanner Unit 3 (C244)
29. Plotter Unit 1 (C244)
30. Plotter Unit 2 (C244)
31. Plotter Unit 3 (C244)
32. Plotter Unit 4 (C244)
33. Master Eject 1 (C244)
34. Master Eject 2 (C244)
35. Master Eject 3 (C244)
36. ELECTRICAL SECTION 1 (C244)
37. ELECTRICAL SECTION 2 (C244)
38. MPU BOARD (C244)
39. I/O CONTROL BOARD (C244)
40. DECALS AND DOCUMENTS (C244)
41. SPECIAL TOOLS (C244)

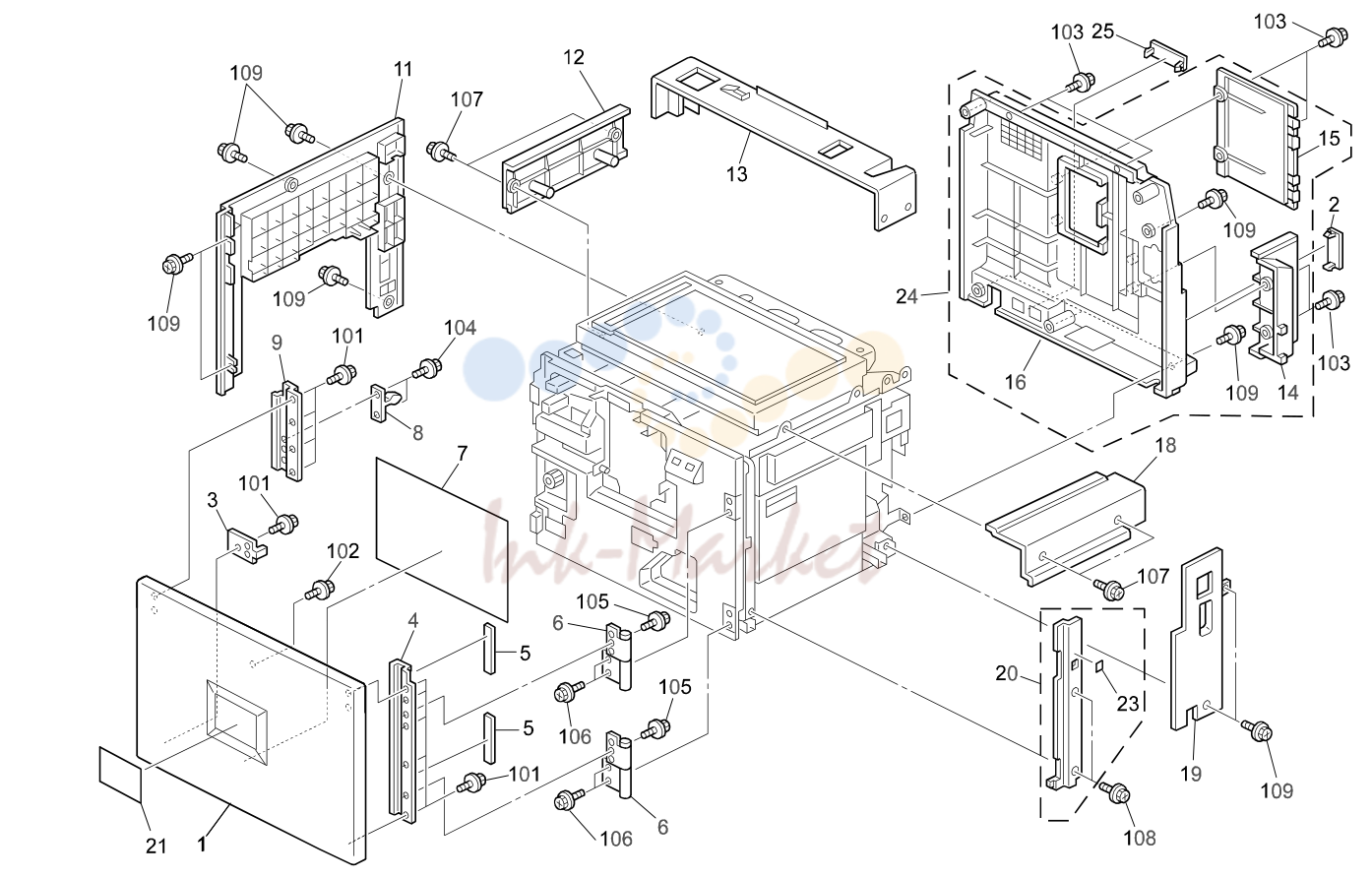

1. EXTERIOR 1 (C244)

№	Артикул	Описание
101	04504008B запросить цену →	Tapping Screw - 4x8
1	C2391253 запросить цену →	Door Cover
2	C2392454 запросить цену →	Cap - Paper Bank
102	04504010B запросить цену →	Tapping Screw - 4x10
3	C2291264 запросить цену →	Safety Switch Bracket
103	04503008H запросить цену →	Tapping Screw - M3x8
104	04533006B запросить цену →	Tapping Screw - M3x6
4	C2291258 запросить цену →	Door Support Plate
5	C2291254 запросить цену →	Cushion - Front Door
105	04514008B запросить цену →	Philips Tapping Screw - M4x8
6	C2291260 запросить цену →	Door Hinge Ass'y
106	04514010B запросить цену →	Tapping Screw - 4x10
7	C2291350 запросить цену →	Operation Sheet
107	04513008H запросить цену →	Tapping Screw - M3x8
108	04514006H запросить цену →	Tapping Screw - M4x6
8	A6591272 запросить цену →	Door Catch
109	04514008H запросить цену →	Tapping Screw - 4x8
9	C2291259 запросить цену →	Door Catch Bracket
11	C2391276 запросить цену →	Left Cover
12	C2391297 запросить цену →	Left Scanner Cover
13	C2391295 запросить цену →	Upper Rear Cover
14	C2391291 запросить цену →	Interface Control Board Cap
15	C2391290 запросить цену →	Control Board Guard Cap
16	C2391280 запросить цену →	Rear Cover
18	C2391296 запросить цену →	Right Scanner Cover
19	C2391270 запросить цену →	Rear Right Cover
20	C2391266 запросить цену →	Front Right Cover Ass'y
21	C2441340 запросить цену →	Decal - Emblem JP8500
21	C2441341 запросить цену →	Decal - Emblem 5490+
21	C2441342 запросить цену →	Decal - Emblem 1395+
21	C2441343 запросить цену →	Decal - Emblem CP490+
21	C2441345 запросить цену →	Decal - Emblem SD650
23	C2391354 запросить цену →	Decal Paper Feed
24	C2391274 запросить цену →	Rear Cover Ass'y
25	C2391293 запросить цену →	Paper Bank Connector Cap

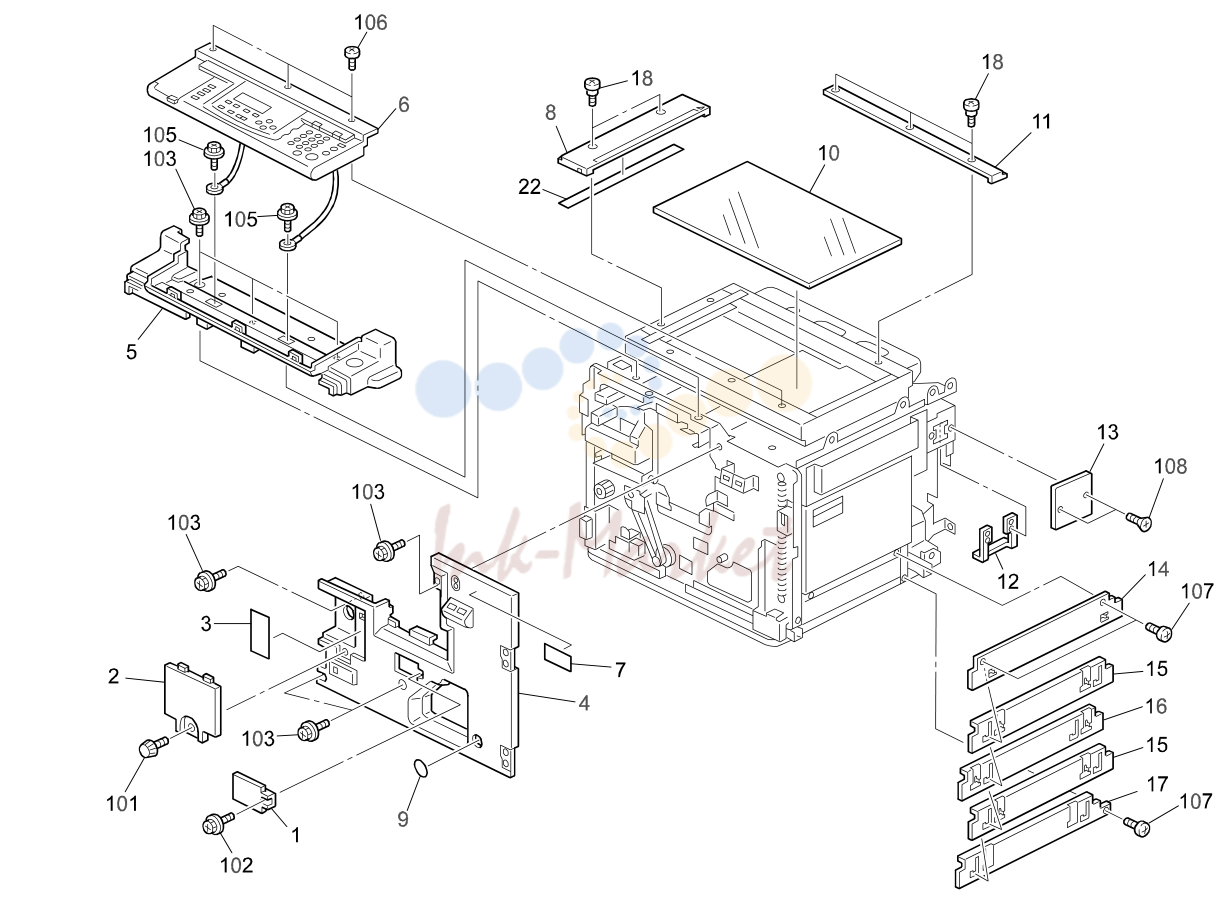

2. EXTERIOR 2 (C244)

№	Артикул	Описание
101	08046058 запросить цену →	Knob Screw
1	C2291289 запросить цену →	Small Cap
102	04503008W запросить цену →	Philips Tapping Screw - M3x8
2	C2291288 запросить цену →	Knob Cover - Cylinder Cleaning
103	04514008H запросить цену →	Tapping Screw - 4x8
3	C2391356 запросить цену →	Decal- Cylinder Operation
104	04514006B запросить цену →	Tapping Screw - 4x6
4	C2291299 запросить цену →	Inner Cover
5	C2391265 запросить цену →	Lower Panel Cover
105	04513006B запросить цену →	Tapping Screw - M3x6
106	03530040Z запросить цену →	Binding Head Screw M3x4 (100pcs)
6	C2441456 запросить цену →	Operation Panel Ass'y - NA
6	C2441457 запросить цену →	Operation Panel Ass'y - EU
107	04534006H запросить цену →	Tapping Screw - M4x6
108	03230100Z запросить цену →	Philips Sunken Head Screw - M3x10
7	C2331290 запросить цену →	Decal - Caption LED
8	B0241700 запросить цену →	Left Scale
9	C2291294 запросить цену →	Inner Cover Seal
10	A2501752 ✓ в наличии	Exposure Glass
11	B0241701 запросить цену →	Inner Back Scale
12	A0301339 запросить цену →	Plate Nut - Key Counter
13	C2392455 запросить цену →	Key Counter Cover
14	C2392766 запросить цену →	Upper Shield Plate
15	C2292764 запросить цену →	Lower Shield Plate A
16	C2292765 запросить цену →	Lower Shield Plate B
17	C2292763 запросить цену →	Lower Shield Plate
18	A1931759 запросить цену →	Stepped Screw
22	A1931752 запросить цену →	Left Scale Guide

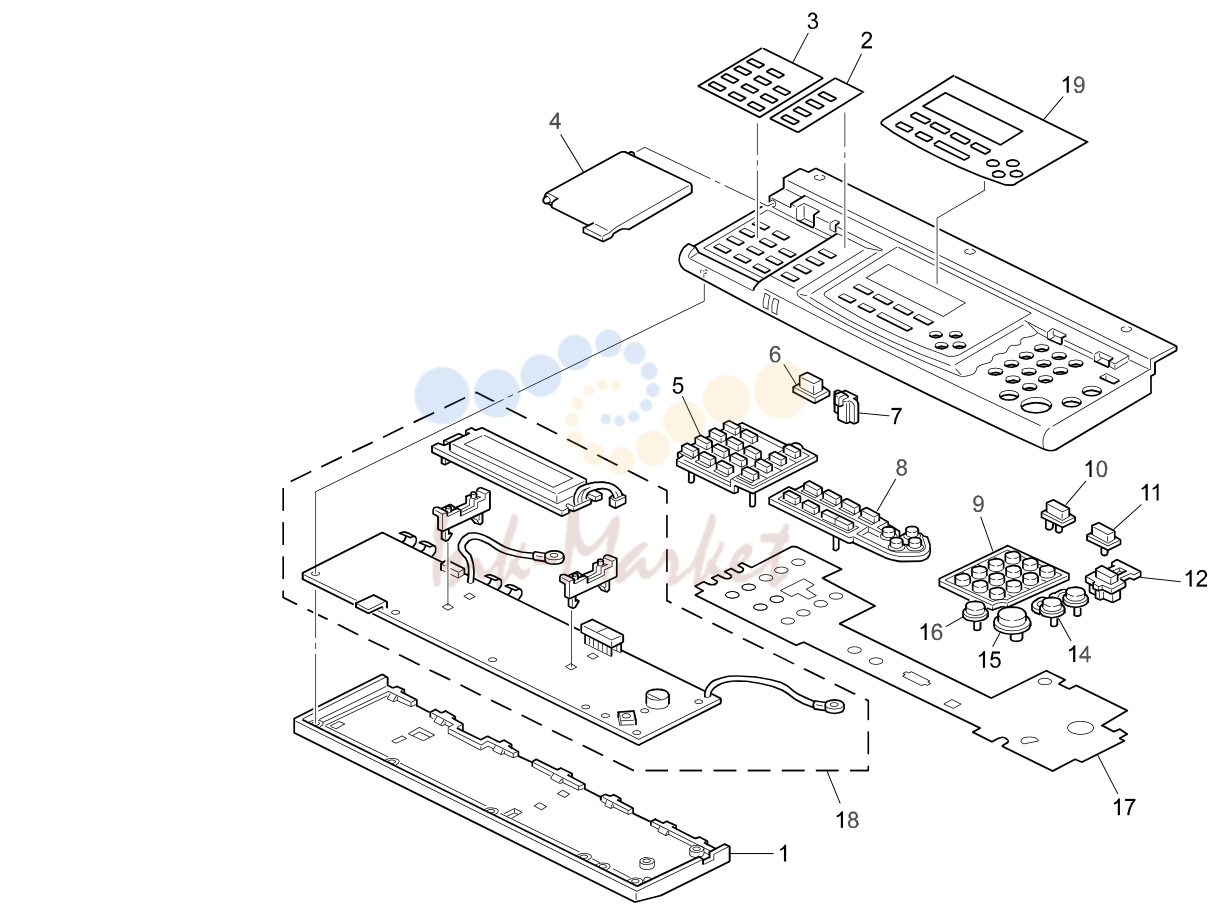

3. OPERATION PANEL (C244)

№	Артикул	Описание
1	C2391473 запросить цену →	Operation Panel Lower Case
2	C2441512 запросить цену →	Sheet - On Line - NA
2	C2441515 запросить цену →	Sheet - On Line - EU
3	C2441513 запросить цену →	Behind Sheet - NA
3	C2441516 запросить цену →	Behind Sheet - EU
4	C2391472 запросить цену →	Cover Behind
5	C2391490 запросить цену →	Key - Top Behind
6	C2391488 запросить цену →	Key - Top Initialize
7	C2291474 запросить цену →	LED Display
8	C2391489 запросить цену →	Key - Top Display Moniter
9	C2391484 запросить цену →	Key - Top 10 Key
10	C2391487 запросить цену →	Key - Top Block Diagram
11	C2391486 запросить цену →	Key - Top Clear Modes
12	C2391485 запросить цену →	Key - Top Contenuance
14	C2391482 запросить цену →	Key - Top Start
15	C2291480 запросить цену →	Key - Top Start
16	C2391481 запросить цену →	Key - Top Stop
17	C2291509 запросить цену →	Dust Protection Sheet
18	C2355160 запросить цену →	Operation Panel Board
19	C2441511 запросить цену →	Sheet - Display Board Monitor - NA
19	C2441514 запросить цену →	Sheet - Display Board Monitor - EU

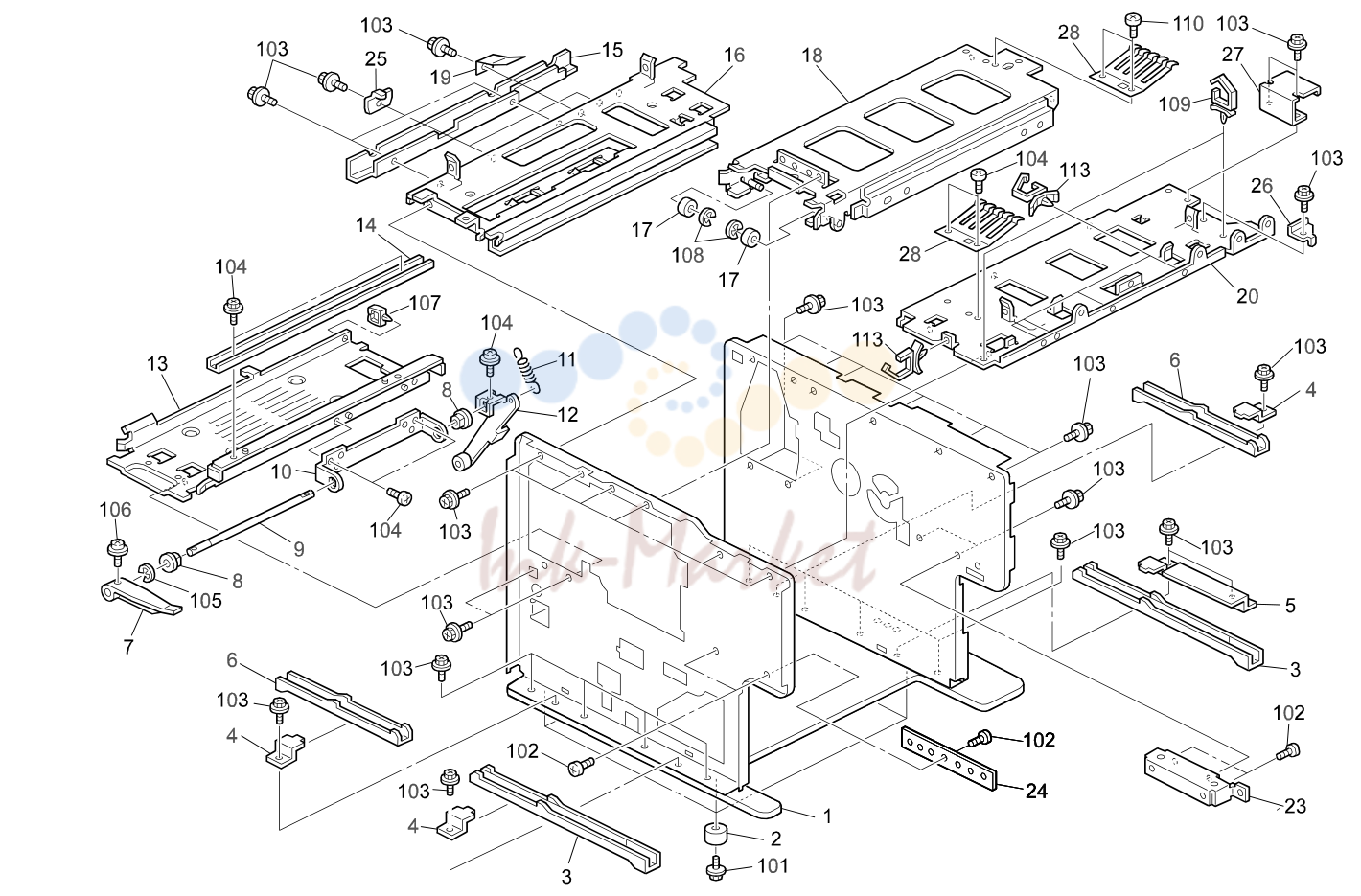

4. FRAME SECTION 1 (C244)

№	Артикул	Описание
101	04514010B запросить цену →	Tapping Screw - 4x10
1	C2291050 запросить цену →	Base
2	C2291096 запросить цену →	Stand M28
102	08011004 запросить цену →	Screw - M4X4
103	04514006B запросить цену →	Tapping Screw - 4x6
3	C2291070 запросить цену →	Grip Plate - Long
104	04513006B запросить цену →	Tapping Screw - M3x6
4	C2291072 запросить цену →	Grip Guide Bracket
5	C2291073 запросить цену →	Right Grip Cover - Inner Rear
105	07200060E запросить цену →	Retaining Ring - M6
106	09513006Z запросить цену →	Philips Screw With Flat Washer - M3
6	C2291071 запросить цену →	Grip Plate - Short
7	C2363978 запросить цену →	Exit Pawl
107	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
8	50530223 ✓ в наличии	Bushing - 8mm
108	07200040E запросить цену →	Retaining Ring - M4
9	C2293977 запросить цену →	Paper Exit Pawl Shaft
109	11050310 запросить цену →	Harness Clamp - LWS-1S
110	03530040Z запросить цену →	Binding Head Screw M3x4 (100pcs)
10	C2293973 запросить цену →	Paper Exit Pawl Bracket
11	C2293975 запросить цену →	Paper Exit Pawl Spring
12	C2293968 запросить цену →	Paper Exit Pawl Lever
13	C2293597 запросить цену →	Lower Stay
14	C2293596 запросить цену →	Lower Guide Stay - Transfer Roller
15	C2291078 запросить цену →	Harness Cover
16	C2363570 запросить цену →	Upper Stay
17	C2292615 запросить цену →	Slide Rail Roller
18	C2362611 запросить цену →	Rail
19	C2295638 запросить цену →	Grounding Plate
20	C2361079 запросить цену →	Scanner Right Stay Ass'y
23	C2392277 запросить цену →	Plotter Rear Slide Rail Bracket
24	C2392276 запросить цену →	Plotter Front Slide Rail Spacer
25	C2361861 запросить цену →	Left Guide Plate
26	C2361862 запросить цену →	Hinge Spacer
27	C2295636 запросить цену →	Flat Cable Bracket
28	A2671089 запросить цену →	Grounding Plate - Upper Rear

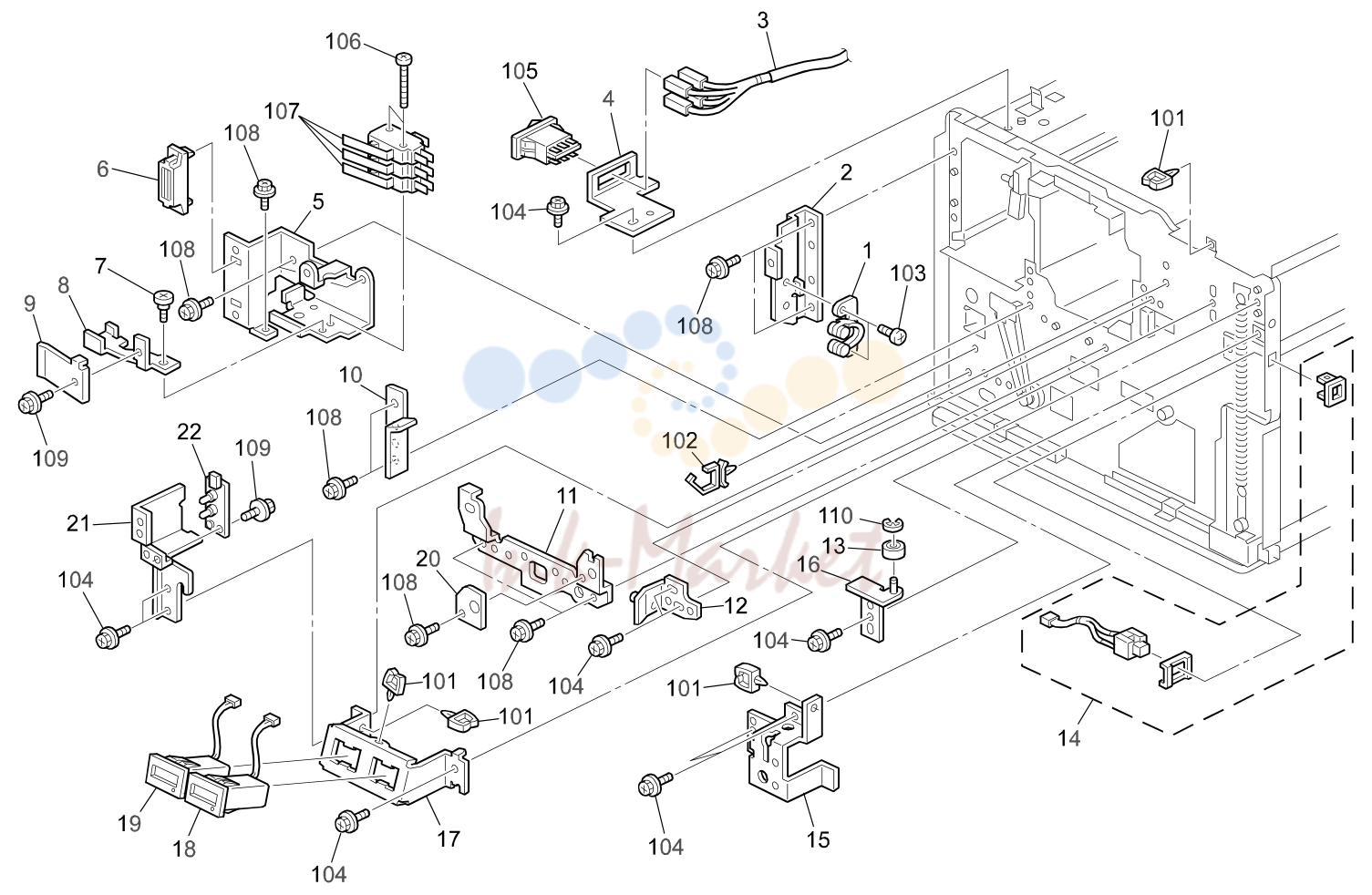

5. FRAME SECTION 2 (C244)

№	Артикул	Описание
1	AG071009 запросить цену →	Rotary Catch
101	11050199 запросить цену →	Clamp
2	C2291272 запросить цену →	Left Cover Bracket
102	11050310 запросить цену →	Harness Clamp - LWS-1S
103	03530050B запросить цену →	Philips Truss Head Screw - M3x5
3	C2365216 запросить цену →	Main Switch Harness
4	C2295631 запросить цену →	Main Switch Bracket
104	04514006B запросить цену →	Tapping Screw - 4x6
105	12042501 запросить цену →	Main Switch
5	C2295644 запросить цену →	Safety Switch Bracket
106	03130350B запросить цену →	Philips Pan Head Screw - M3x35
6	AG071010 запросить цену →	Magnet Catch
7	AA143005 запросить цену →	Stepped Screw - M4x2.5
107	12042356 запросить цену →	Microswitch - AM51612A531
108	04514008B запросить цену →	Philips Tapping Screw - M4x8
8	C2295645 запросить цену →	Safety Switch Lever
9	C2295646 запросить цену →	Safety Switch Spring
109	04513006B запросить цену →	Tapping Screw - M3x6
10	C2362620 запросить цену →	Drum Left Bracket
110	07200030E запросить цену →	Retaining Ring - M3
11	C2332625 запросить цену →	Drum Position Plate
111	04513006B запросить цену →	Tapping Screw - M3x6
12	C2332616 запросить цену →	Right Drum Lock Pin
13	C2292281 запросить цену →	Master Tension Roller
14	C2098288 запросить цену →	Table Down Switch
15	C2291290 запросить цену →	Upper Right Support Plate
16	C2292279 запросить цену →	Tension Bracket
17	C2295614 запросить цену →	Total Counter Bracket
18	C2295812 запросить цену →	Print Counter
19	AX310024 запросить цену →	Total Counter
20	C2292626 запросить цену →	Drum Position Plate - Small
21	C2325627 запросить цену →	Bracket Circuit Board LED
22	C2325802 запросить цену →	Circuit Board LED Ass'y

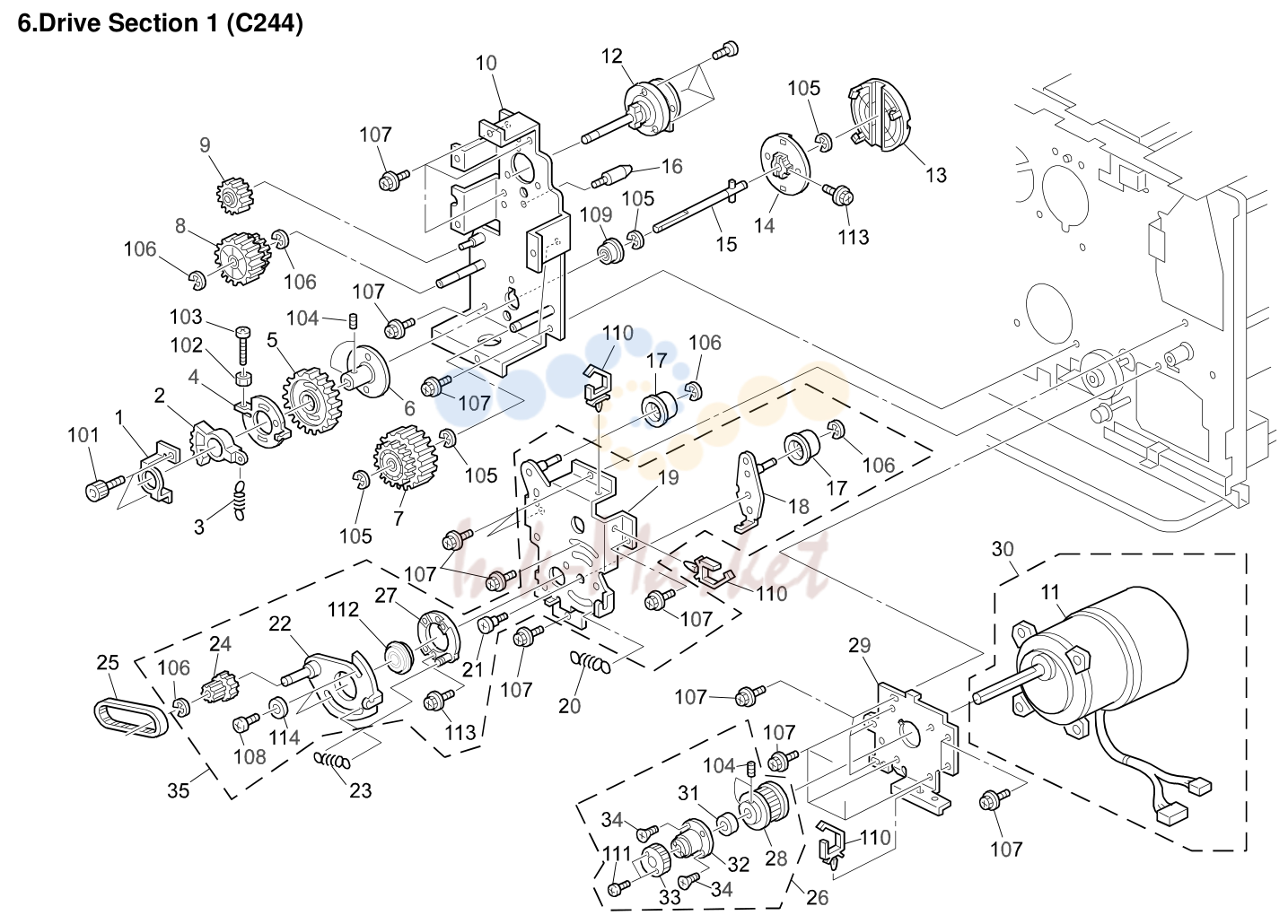

6. Drive Section 1 (C244)

№	Артикул	Описание
101	05950080E запросить цену →	Hexagon Bolt - M5x8
1	C2293185 запросить цену →	Gear Adjuster
102	07100040B запросить цену →	Hexagon Nut - M4
2	C2293183 запросить цену →	Pressure Cylinder Sub Gear
103	03140160B запросить цену →	Philips Pan Head Screw - M4x16
3	C2293186 запросить цену →	Pressure Spring
4	C2293184 запросить цену →	Stopper Flange
104	C2291063 запросить цену →	Hexagon Screw - M5x4
5	C2293182 запросить цену →	Pressure Cylinder Gear
105	07200080E запросить цену →	Retaining Ring - M8
6	C2293181 запросить цену →	Adjusting Cam
106	07200060E запросить цену →	Retaining Ring - M6
7	C2291198 запросить цену →	Lower Timing Pulley - Cylinder Drive
107	04514006B запросить цену →	Tapping Screw - 4x6
108	09514008B запросить цену →	Philips Screw With Washer - M4x8
8	C2291140 запросить цену →	Feed Roller Drive Gear
109	08053205 запросить цену →	Ball Bearing - 10x19x7mm
9	C2074672 запросить цену →	Gear - 36Z
110	11050413 запросить цену →	Harness Clamp
10	C2291101 запросить цену →	Drum Drive Support Plate
111	03130120B запросить цену →	Philips Pan Head Screw - M3x12
11	C2295840 запросить цену →	Main Motor Gear
12	C2331090 запросить цену →	Drum Drive Shaft Ass'y
112	08053444 запросить цену →	Ball Bearing - 25x37x7
13	C2333191 запросить цену →	Joint Core
113	04514008B запросить цену →	Philips Tapping Screw - M4x8
14	C2293196 запросить цену →	Joint Flange
114	08073033 запросить цену →	Washer - M4.5
15	C2291028 запросить цену →	Pressure Cylinder Drive Shaft
16	C2291192 запросить цену →	Drum Guide Pin
17	C2291145 запросить цену →	Belt Tension Roller
18	C2291048 запросить цену →	Tension Bracket
19	C2291067 запросить цену →	Tension Holder
20	C2291143 запросить цену →	Tension Spring
21	C2015125 запросить цену →	Stepped Screw - M6
22	C2291036 запросить цену →	Drive Bracket
23	C2291173 запросить цену →	Dial Spring
24	C2291151 запросить цену →	Gear Pulley
25	C2291154 запросить цену →	Timing Belt
26	C2331036 запросить цену →	Torque Limiter Ass'y
27	C2291040 запросить цену →	Bearing Holder
28	C2331074 запросить цену →	Torque Limiter 55kgf(cid:1)cm
29	C2291066 запросить цену →	Main Motor Base
30	C2295800 запросить цену →	Main Motor - DC24V 100W
31	C2291064 запросить цену →	Ball Bearing 68000ZZ
32	C2331079 запросить цену →	Shielded Sleeve - Torque Limiter
33	C2291039 запросить цену →	Motor Gear
34	C2331065 запросить цену →	Screw M3x4
35	C2331035 запросить цену →	Torque Limiter Drive Ass'y

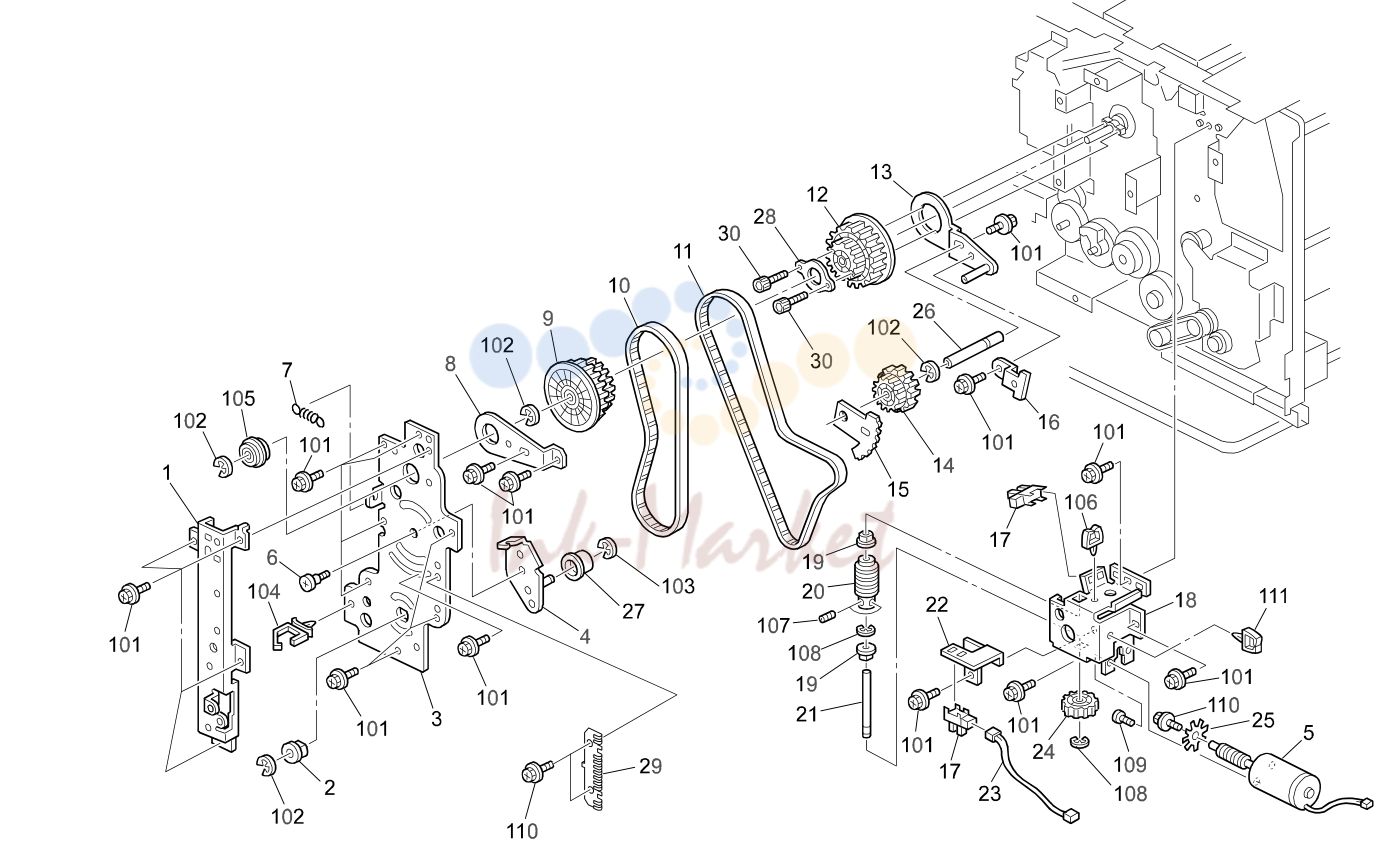

7. Drive Section 2 (C244)

№	Артикул	Описание
1	C2295628 запросить цену →	Board Holder Stay
101	04514006B запросить цену →	Tapping Screw - 4x6
102	07200080E запросить цену →	Retaining Ring - M8
2	50530419 запросить цену →	Bushing - 10mm
103	07200060E запросить цену →	Retaining Ring - M6
3	C2291128 запросить цену →	Drive Support Bracket
104	11050413 запросить цену →	Harness Clamp
4	C2291048 запросить цену →	Tension Bracket
105	08053134 запросить цену →	Ball Bearing - 10x26x8mm
5	C2295820 запросить цену →	DC Motor - 20W
6	C2015125 запросить цену →	Stepped Screw - M6
106	11050199 запросить цену →	Clamp
7	C2291143 запросить цену →	Tension Spring
107	05730040E запросить цену →	Hexagon Headless Set Screw - M3x4
8	C2291127 запросить цену →	Right Support Plate
108	07200040E запросить цену →	Retaining Ring - M4
109	03530040B запросить цену →	Screw - M3X4
9	C2291094 запросить цену →	Timing Pulley - Pressure Cylinder
110	04513006B запросить цену →	Tapping Screw - M3x6
10	C2291187 запросить цену →	Timing Belt - Pressure Cylinder Drive
111	11050229 запросить цену →	Clamp
11	C2291142 запросить цену →	Timing Belt - S5M780
12	C2331092 запросить цену →	Timing Pulley - Drum Drive
13	C2291123 запросить цену →	Left Image Shaft Support Plate
14	C2291130 запросить цену →	Relay Gear Ass'y
15	C2291124 запросить цену →	Sector Gear - Image Shift
16	C2291126 запросить цену →	Sensor Acutuator
17	AW020075 запросить цену →	Photointerruptor
18	C2291174 запросить цену →	Image Shift Motor Bracket
19	50530447 запросить цену →	Bushing - 6mm
20	C2291175 запросить цену →	Worm Wheel
21	C2291179 запросить цену →	Image Shift Drive Shaft
22	C2291178 запросить цену →	Sensor Bracket
23	C2365232 запросить цену →	Encoder Harness
24	C2291176 запросить цену →	Worm Gear
25	C2291177 запросить цену →	Shift Sensor Encoder
26	C2291121 запросить цену →	Relay Gear Shaft
27	C2291145 запросить цену →	Belt Tension Roller
28	C2291093 запросить цену →	Timing Pulley Bracket
29	C2365673 запросить цену →	HDD Ground Plate
30	C2331093 запросить цену →	Hexagonal Set Screw - M4x20

8. Drive Section 3 (C244)

№	Артикул	Описание
1	C2294001 запросить цену →	Eject Clamper Open Arm
101	07200060E запросить цену →	Retaining Ring - M6
102	04513006B запросить цену →	Tapping Screw - M3x6
2	C2294050 запросить цену →	Sector Guide Ass'y
103	11050199 запросить цену →	Clamp
3	C2294051 запросить цену →	Joint Link
4	C2294053 запросить цену →	Guide Pin
104	03530040B запросить цену →	Screw - M3X4
5	C2293522 запросить цену →	Stepped Screw
105	04514006B запросить цену →	Tapping Screw - 4x6
6	C2394052 запросить цену →	Sector Gear
106	11050291 запросить цену →	Harness Clamp - LWS-3S
107	11050413 запросить цену →	Harness Clamp
7	54472681 запросить цену →	Snap Ring
108	04504010B запросить цену →	Tapping Screw - 4x10
8	C2294054 запросить цену →	Sector Arm
109	05740040E запросить цену →	Hexagon Headless Set Screw - M4x4
9	AW020075 запросить цену →	Photointerruptor
110	03540140B запросить цену →	Screw - M4X14
10	C2294056 запросить цену →	Worm Gear
11	C2294057 запросить цену →	Clamper Motor Bracket
12	C2295803 запросить цену →	DC Motor - 50W
13	C2292931 запросить цену →	Pulley Cover
14	C2292930 запросить цену →	Guide Plate
15	C2292927 запросить цену →	Pressure Release Gear
16	C2392937 запросить цену →	Pressure Release Cam
17	C2295801 запросить цену →	Stepper Motor - DC 7W
18	C2292946 запросить цену →	Motor Pulley
19	C4031899 запросить цену →	Rubber Bushing - M4
20	C2365731 запросить цену →	Paper Feed Motor Bracket
21	C2292948 запросить цену →	Timing Belt - 80-XL-050
22	C2295828 запросить цену →	Stepper Motor - DC 55W
23	C2362998 запросить цену →	Tension Spring 18N

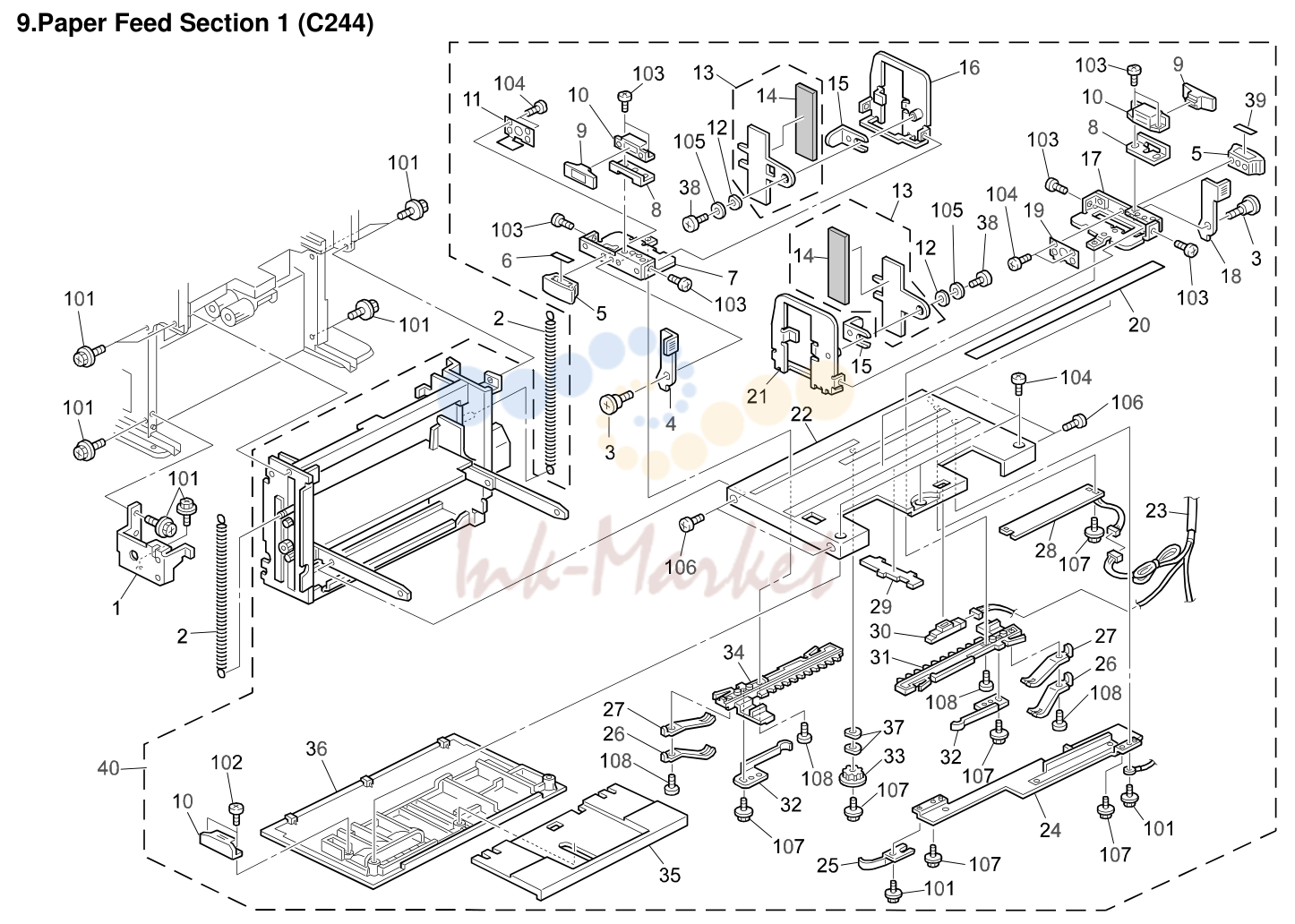

9. Paper Feed Section 1 (C244)

№	Артикул	Описание
1	C2291291 запросить цену →	Support Plate - Right Lower
36	C2442774 запросить цену →	Paper Feed Cover
2	C2292828 запросить цену →	Lift Up Spring - Paper Tray
37	54432713 запросить цену →	Wave Washer
38	55061536 запросить цену →	Screw - M4X6
3	A1094775 запросить цену →	Stepped Screw - M5
4	C2352819 запросить цену →	Lock Lever - Left Side Fence
39	C2352813 запросить цену →	Decal - Side Fence - Right
40	C2442744 запросить цену →	Paper Feed Unit Ass'y
5	C2352804 запросить цену →	Side Fence Grip
6	C2352814 запросить цену →	Decal - Side Fence - Left
7	C2352796 запросить цену →	Left Side Fence Slider Ass'y
8	C2292793 запросить цену →	Side Fence Stopper
9	C2352812 запросить цену →	Spacer - Magnet Catch
10	50540536 запросить цену →	Magnet Catch Ass'y
11	C2352820 запросить цену →	Left Lock Lever Spring Plate Ass'y
12	50700923 запросить цену →	Spring Washer - Rotating Table
13	C2352769 запросить цену →	Side Fence Pad Ass'y
14	C2352771 запросить цену →	Side Fence Pad
15	C2095092 запросить цену →	Rubber Plate Lever
16	C2352802 запросить цену →	Left Side Fence Ass'y
17	C2352786 запросить цену →	Right Side Fence Slider Ass'y
18	C2352815 запросить цену →	Lock Lever - Right Side Fence
19	C2352816 запросить цену →	Right Lock Lever Spring Plate Ass'y
20	C2392951 запросить цену →	Decal - Paper Size
21	C2352791 запросить цену →	Right Side Fence
22	C2442773 запросить цену →	Paper Tray
23	C2355236 запросить цену →	Paper Size Harness Ass'y
24	C2292955 запросить цену →	Ground Plate
25	C2292952 запросить цену →	Spring Plate - Paper Tray
26	C2292954 запросить цену →	Spring Plate
27	C2292784 запросить цену →	Grounding Plate
101	04514006B запросить цену →	Tapping Screw - 4x6
28	C2295155 запросить цену →	Paper Size Sensor Board
102	04523006B запросить цену →	Tapping Screw - M3x6
29	C2442779 запросить цену →	Harness Holder
103	04533006B запросить цену →	Tapping Screw - M3x6
30	C2295807 запросить цену →	Photosensor - Gp2a25
31	C2292780 запросить цену →	Side Fence Rack - Right
104	04523008Z запросить цену →	Bind Tapping Screw - M3x8
32	C2292794 запросить цену →	Tension Spring Plate
105	07010080Z запросить цену →	Flat Washer - M8
33	G0113305 запросить цену →	Gear - 16T
106	04534008Z запросить цену →	Tapping Screw - M4x8
107	04503006B запросить цену →	Tapping Screw - M3x6
34	C2292781 запросить цену →	Side Fence Rack
108	03530060B запросить цену →	Philips Pan Head Screw - M3x6
35	C2402775 запросить цену →	Paper Tray - Sub

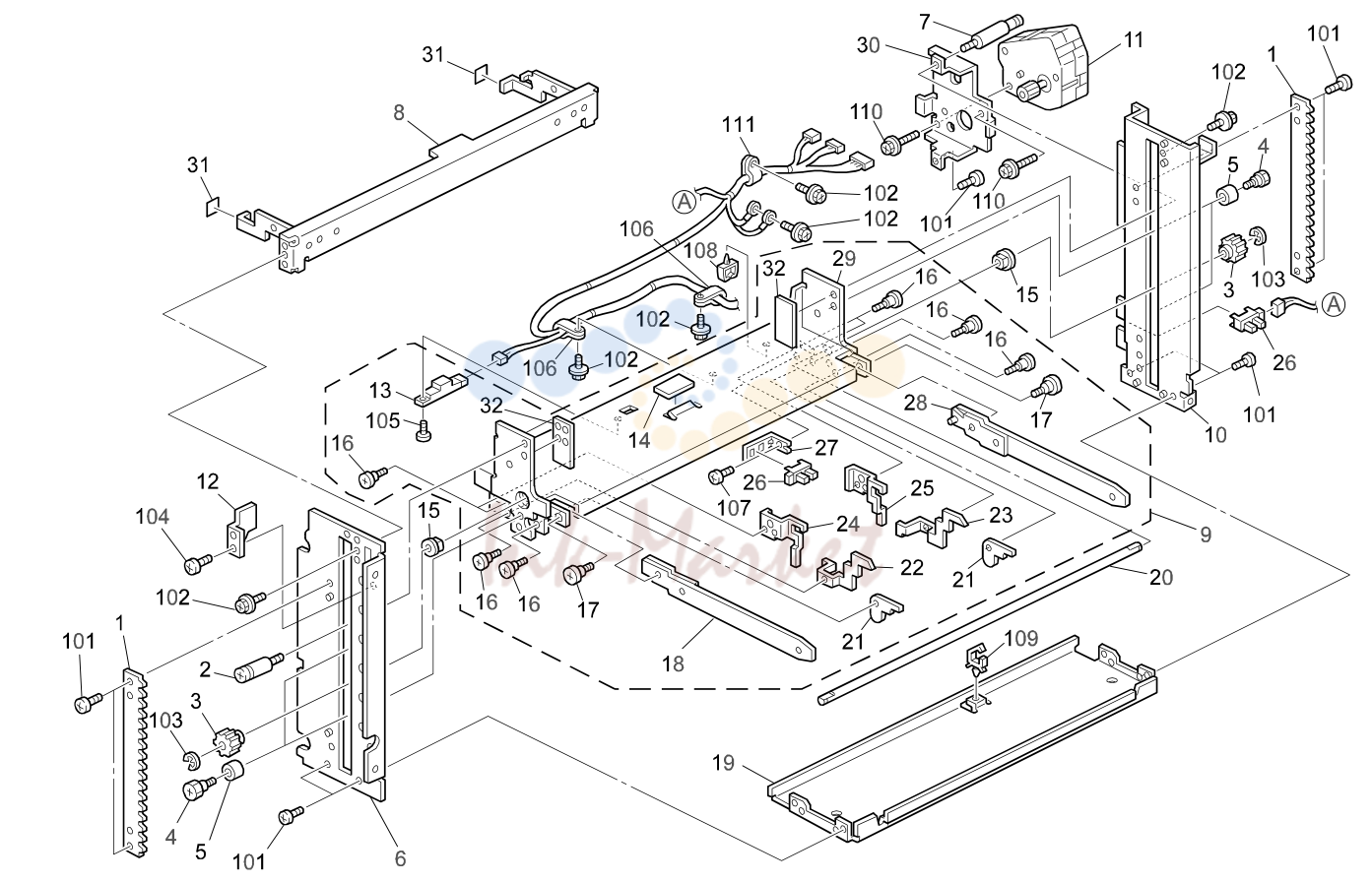

10. Paper Feed Section 2 (C244)

№	Артикул	Описание
102	04514006B запросить цену →	Tapping Screw - 4x6
1	C2292755 запросить цену →	Lift Up Rack - Paper Table
103	07200050Z запросить цену →	Retaining Ring - M5
2	C2292827 запросить цену →	Spring Anchor - Left
3	C2292824 запросить цену →	Gear - 20Z
104	03530040B запросить цену →	Screw - M3X4
105	04513006B запросить цену →	Tapping Screw - M3x6
4	C2292829 запросить цену →	Lift Up Shaft
5	56062310 запросить цену →	Roller
106	11050005 запросить цену →	Nylon Clamp - 3n
6	C2292754 запросить цену →	Left Side Plate
107	03530040B запросить цену →	Screw - M3X4
7	C2292826 запросить цену →	Spring Anchor - Right
108	11050229 запросить цену →	Clamp
8	C2392756 запросить цену →	Paper Feed Unit Upper Stay
109	11050310 запросить цену →	Harness Clamp - LWS-1S
110	04504025B запросить цену →	Tapping Screw With Washer - M4x25
9	C2292806 запросить цену →	Paper Tray
10	C2292751 запросить цену →	Right Side Plate
111	11050016 запросить цену →	Nylon Clamp - 4n
11	C2295814 запросить цену →	DC Motor - 24V
12	C2322841 запросить цену →	Magnetic Guide Plate
13	C2295807 запросить цену →	Photosensor - GP2A25
14	C2292840 запросить цену →	Pad
15	50530223 ✓ в наличии	Bushing - 8mm
16	51511009 запросить цену →	Shoulder Screw - M4
17	56073927 запросить цену →	Stepped Screw - M3x8
18	C2292776 запросить цену →	Left Stay - Paper Table
19	C2292757 запросить цену →	Paper Table Lower Stay
20	C2292823 запросить цену →	Table Lift Shaft
21	C2292820 запросить цену →	Pressure Release Plate
22	C2292817 запросить цену →	Pressure Release Arm - Left
23	C2292816 запросить цену →	Pressure Release Arm - Right
24	C2292815 запросить цену →	Left Adjusting Plate
25	C2292814 запросить цену →	Right Adjusting Plate
26	AW020075 запросить цену →	Photointerruptor
27	C2292810 запросить цену →	Paper Set Sensor Bracket
28	C2292775 запросить цену →	Right Stay - Paper Table
29	C2292807 запросить цену →	Paper Table - Fixed
30	C2295730 запросить цену →	Paper Table Motor Bracket
31	C2292761 запросить цену →	Cushion
32	C2392820 запросить цену →	Paper Feed Guide Plate Cover

11. Paper Feed Section 3 (C244)

№	Артикул	Описание
1	C2292947 запросить цену →	Drive Pulley - Paper Separation
101	04514006B запросить цену →	Tapping Screw - 4x6
2	C2365733 запросить цену →	Harness Cover
102	06330140G запросить цену →	Parallel Pin - 3x14
103	07200060E запросить цену →	Retaining Ring - M6
3	C2292845 запросить цену →	Paper Feed Guide Plate
104	04504006B запросить цену →	Tapping Screw - 4x6
4	C2292860 запросить цену →	Spring Bracket
5	54195714 запросить цену →	Stepped Screw - M4
105	03530040B запросить цену →	Screw - M3X4
6	C2292858 запросить цену →	Separation Control Rack
106	11050329 запросить цену →	Clamp - ES-0510
107	11050230 запросить цену →	Clamp
7	C2003712 запросить цену →	Pulley
8	C2292857 запросить цену →	Gear - 14Z/42Z
108	11050199 запросить цену →	Clamp
109	08053368 запросить цену →	Ball Bearing - 8x16x5mm
9	C2292863 запросить цену →	Bushing
10	C2292861 запросить цену →	Paper Pressure Spring
110	08075037 запросить цену →	Washer - 8.1mm
11	C2292862 запросить цену →	Paper Pressure Lever
111	03540080B запросить цену →	Screw - M4X8
112	07200050Z запросить цену →	Retaining Ring - M5
12	C2292856 запросить цену →	Worm Wheel Gear - 14Z/40Z
13	C2295157 запросить цену →	Paper Pressure Board
14	C2295732 запросить цену →	Feed Pressuer Motor Bracket
15	C2178447 запросить цену →	DC Motor - 24V/7.2W
16	C2365206 запросить цену →	Paper Feed Pressure Harness
17	C2093133 запросить цену →	Retaining Ring - M6
18	50530223 ✓ в наличии	Bushing - 8mm
19	C2292839 запросить цену →	Paper Feed Roller Shaft
20	C2292838 запросить цену →	Pick-up Roller Shaft
21	C2292866 запросить цену →	Height Sensor Bracket
22	C2292850 запросить цену →	Paper Feed Stay
23	AW020075 запросить цену →	Photointerruptor
24	C2292834 запросить цену →	Balancer Arm
25	C2292864 запросить цену →	Paper Sensor Feeler
26	C2292949 запросить цену →	Timing Belt - 75-MXL-64
27	C2292835 запросить цену →	Paper Feed Roller Ass'y
28	C2292836 запросить цену →	Paper Feed Roller
29	C2292837 запросить цену →	Paper Feed Roller - Center
30	C2292833 запросить цену →	Paper Feed Arm
31	52191957 запросить цену →	Stepped Screw - M4
32	C2292950 запросить цену →	Feed Roller Drive Pulley
33	C2395734 запросить цену →	Grip Cover Sheet

12. Paper Feed Section 4 (C244)

№	Артикул	Описание
1	C2395831 запросить цену →	Optics Sensor - EE-SF5-B
36	C2365238 запросить цену →	Separation Harness
37	AW020075 запросить цену →	Photointerruptor
2	C2362265 запросить цену →	Sensor Bracket
3	C2362262 запросить цену →	Sensor Stay
38	C2362879 запросить цену →	Sensor Bracket
39	C2362864 запросить цену →	Worm Wheel - Gear
4	C2292261 запросить цену →	Connector Plate
5	C2292260 запросить цену →	Plotter Connector Bracket
40	C2362862 запросить цену →	Gear - 32Z/14Z
6	AW500012 запросить цену →	Push Switch
41	C2362850 запросить цену →	Magnetic
42	C2352898 запросить цену →	Cover - Separation Sub-unit
7	C2392267 запросить цену →	Paper Tray Holder
8	AA143120 запросить цену →	Stepped Screw - M3x3
43	C2392266 запросить цену →	Optics Sensor Cover
9	AA063163 запросить цену →	Connector Spring
44	C2362845 запросить цену →	Upper Pressure Plate Ass'y
10	C2395210 запросить цену →	Plotter Relay Harness
45	C2014604 запросить цену →	Drum Rail Roller
11	C2178447 запросить цену →	DC Motor - 24V/7.2W
12	C2362875 запросить цену →	Motor Bracket
13	C2365157 запросить цену →	Paper Feed Control Board
14	C2362865 запросить цену →	Worm Wheel - Gear
15	C2362866 запросить цену →	Rubber Washer
16	C2362863 запросить цену →	Gear - 24Z
17	C2362867 запросить цену →	Compression Spring
18	C2292857 запросить цену →	Gear - 14Z/42Z
19	C2352832 запросить цену →	Drum Stay - Paper Feed Ass'y
20	C2362871 запросить цену →	Motor Bracket
21	C2362860 запросить цену →	Separation Rack Ass'y
22	54195714 запросить цену →	Stepped Screw - M4
23	C2362855 запросить цену →	Lower Pressure Plate
101	04514006B запросить цену →	Tapping Screw - 4x6
24	C2362858 запросить цену →	Compression Spring
25	C2362848 запросить цену →	Slider Bushing
102	03520080B запросить цену →	Screw M2.5x8
103	04513006B запросить цену →	Tapping Screw - M3x6
26	C2362851 запросить цену →	Upper Slider
104	07200060E запросить цену →	Retaining Ring - M6
27	C2362852 запросить цену →	Upper Guide Pin
28	C2362847 запросить цену →	Upper Pressure Plate
105	03130060B запросить цену →	Philips Pan Head Screw - M3x6
106	03530040B запросить цену →	Screw - M3X4
29	C2362844 запросить цену →	Stepped Screw
107	08075044 запросить цену →	Spacer - 8.1mm X 11.5mm X 0.2
30	C2362840 запросить цену →	Guide Rail Base
31	C2362886 запросить цену →	Separation Pad - A Ass'y
108	08011004 запросить цену →	Screw - M4X4
32	C2362895 запросить цену →	Separation Pad - B Ass'y
109	11050119 запросить цену →	Clamp - UAMS-05L-0(V0)
33	C2365208 запросить цену →	Ink Sensor Relay Harness
110	11050229 запросить цену →	Clamp
111	11050310 запросить цену →	Harness Clamp - LWS-1S
34	C2292633 запросить цену →	Stepped Screw
112	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
35	C2362880 запросить цену →	Separation Pad Holder Bracket

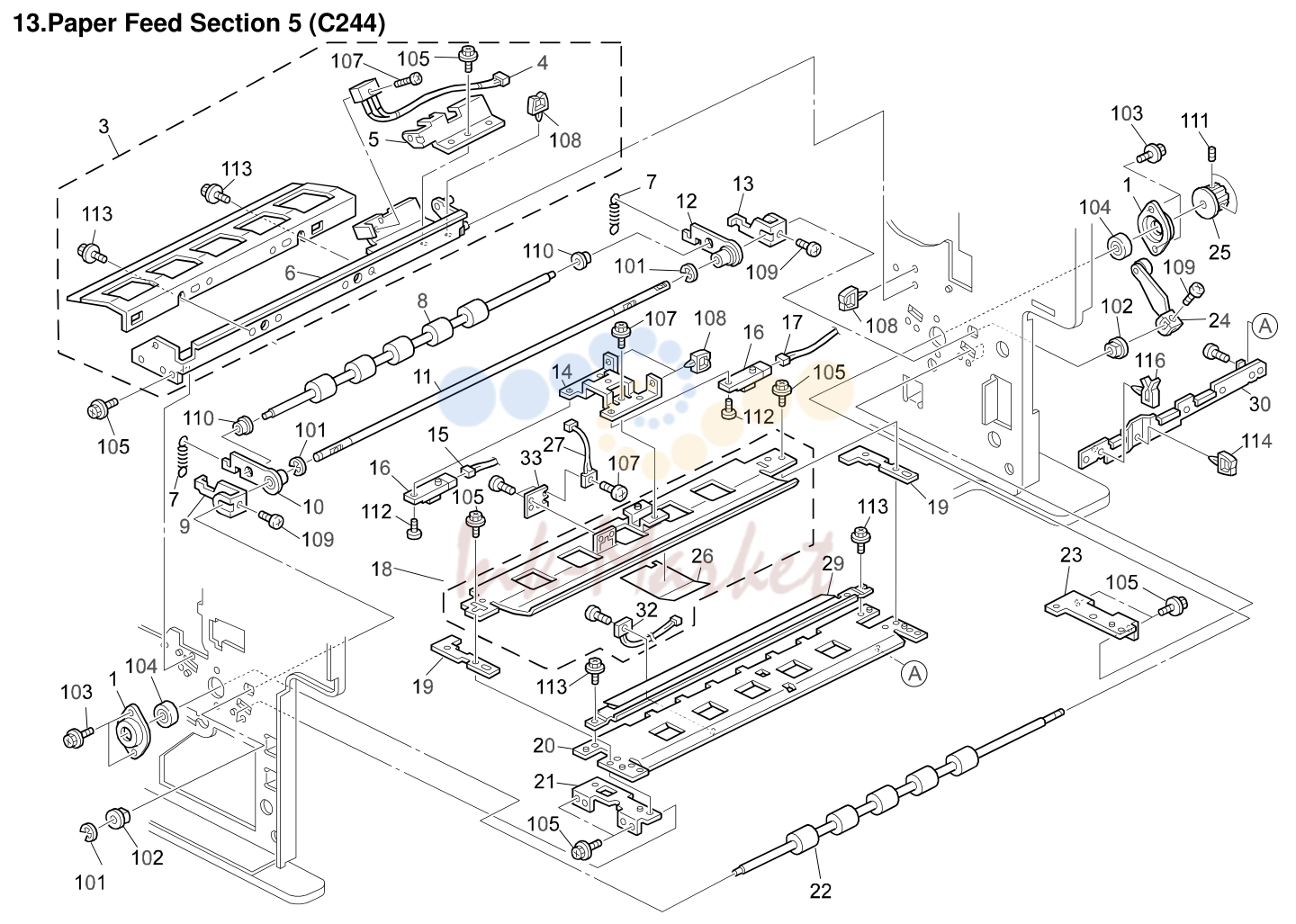

13. Paper Feed Section 5 (C244)

№	Артикул	Описание
1	C2002266 запросить цену →	Bearing Holder
101	07200060E запросить цену →	Retaining Ring - M6
3	C2392935 запросить цену →	Master Optics Sensor Bracket Ass'y
102	08053386 запросить цену →	Bushing - 8mm
103	04513006B запросить цену →	Tapping Screw - M3x6
4	C2365825 запросить цену →	Sensor
5	C2295739 запросить цену →	Master Sensor Cover
104	07403008 запросить цену →	Ball Bearing - 8x22x7
6	C2362941 запросить цену →	Bracket - Master Sensor
105	04514006B запросить цену →	Tapping Screw - 4x6
106	07200040E запросить цену →	Retaining Ring - M4
7	C2292901 запросить цену →	Pressure Roller Spring
107	03520080B запросить цену →	Screw M2.5x8
8	C2362905 запросить цену →	Feed Roller-upper
108	11050199 запросить цену →	Clamp
9	C2292899 запросить цену →	Pressure Release Lock Arm - Left
10	C2292894 запросить цену →	Left Pressure Arm
109	03540060B запросить цену →	Screw - M4X6
11	C2292900 запросить цену →	Pressure Release Shaft
110	07413706 запросить цену →	Ball Bearing - 6x10x3
111	05740040E запросить цену →	Hexagon Headless Set Screw - M4x4
12	C2292893 запросить цену →	Right Pressure Arm
13	C2292898 запросить цену →	Pressure Release Lock Arm - Right
112	04533006B запросить цену →	Tapping Screw - M3x6
113	04514008B запросить цену →	Philips Tapping Screw - M4x8
14	C2292921 запросить цену →	Registration Sensor Bracket
15	C2365240 запросить цену →	Feed Harness
114	11050234 запросить цену →	Clamp
16	C2295807 запросить цену →	Photosensor - Gp2a25
115	03530050B запросить цену →	Philips Truss Head Screw - M3x5
116	11050283 запросить цену →	Clamp
17	C2365232 запросить цену →	Encoder Harness
18	C2392922 запросить цену →	Upper Feed Roller Guide Plate Ass'y
19	C2292919 запросить цену →	Guide Plate Spacer
20	C2392927 запросить цену →	Lower Feed Roller Guide Plate
21	C2292923 запросить цену →	Left Bracket - Guide Plate
22	C2292906 запросить цену →	Lower Registration Roller
23	C2292922 запросить цену →	Right Bracket - Guide Plate
24	C2175126 запросить цену →	Cam Follower Plate
25	C2292907 запросить цену →	Registration Roller Pulley - 14z
26	C2392915 запросить цену →	Upper Feed Roller Guide Plate
27	C2098117 запросить цену →	Drum Master Detection Sensor
29	C2362927 запросить цену →	Paper Feed Guide Plate Ass'y
30	C2392929 запросить цену →	Cable Bracket
32	C2395825 запросить цену →	Photosensor
33	C2392925 запросить цену →	Double Feed Sensor Upper Bracket

Каталог очень большой (1685 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
