Ricoh Aficio JP5500 — каталог запчастей со схемами

Содержание

1. Exterior 1 (C239)
2. Exterior 2 (C239)
3. Operation Panel (C239)
4. Frame Section 1 (C239)
5. Frame Section 2 (C239)
6. Drive Section 1 (C239)

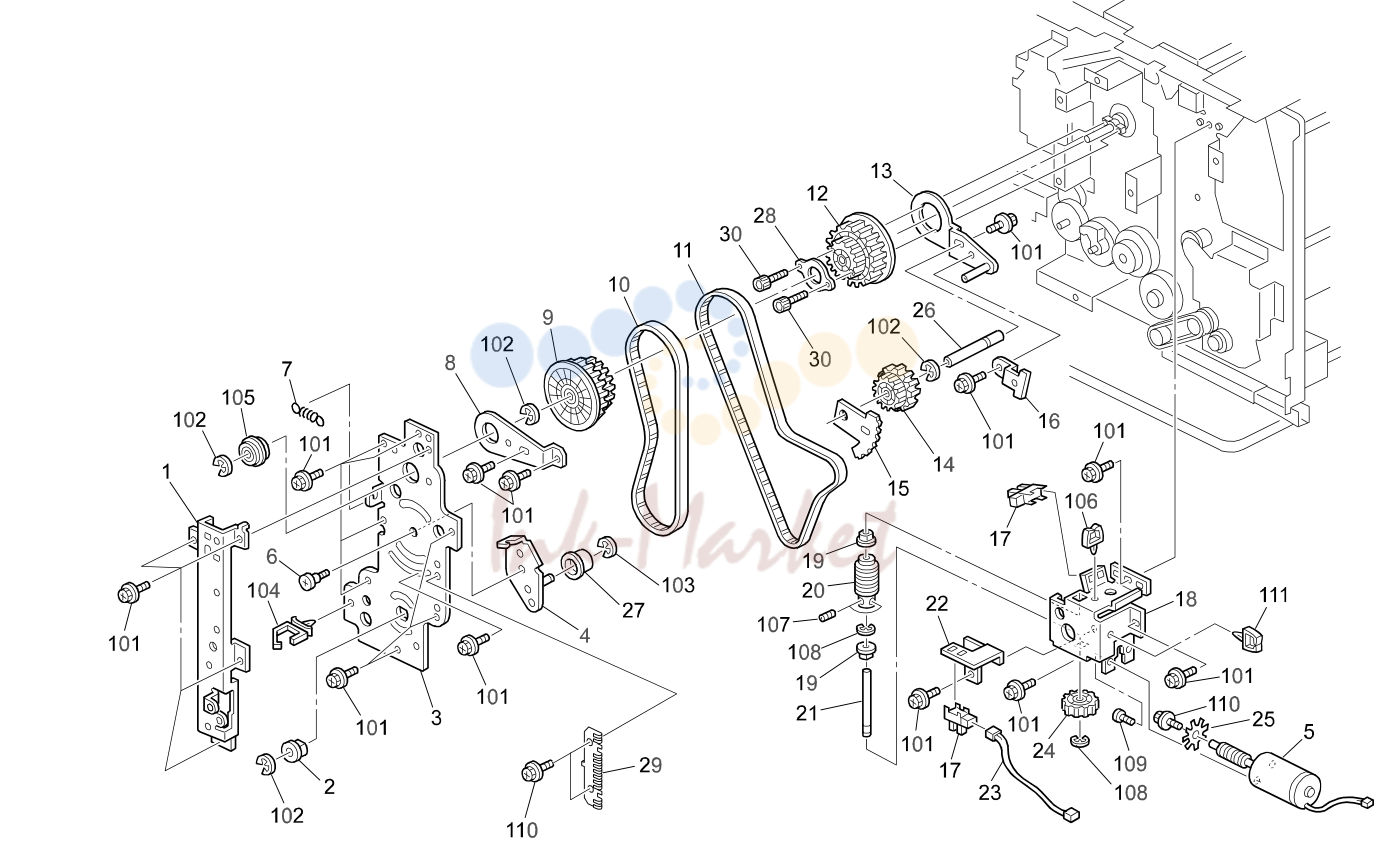

7. Drive Section 2 (C239)

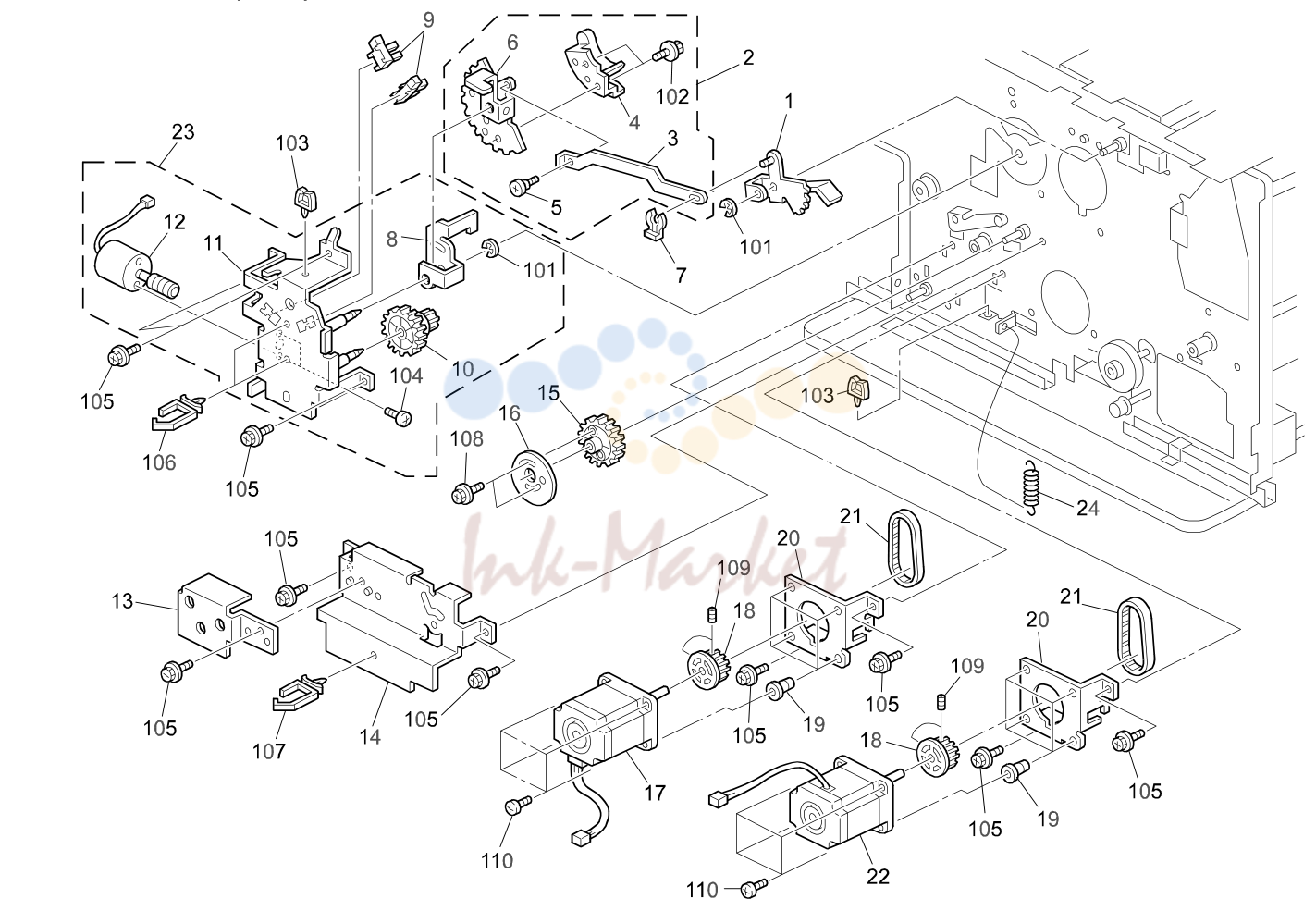

8. Drive Section 3 (C239)

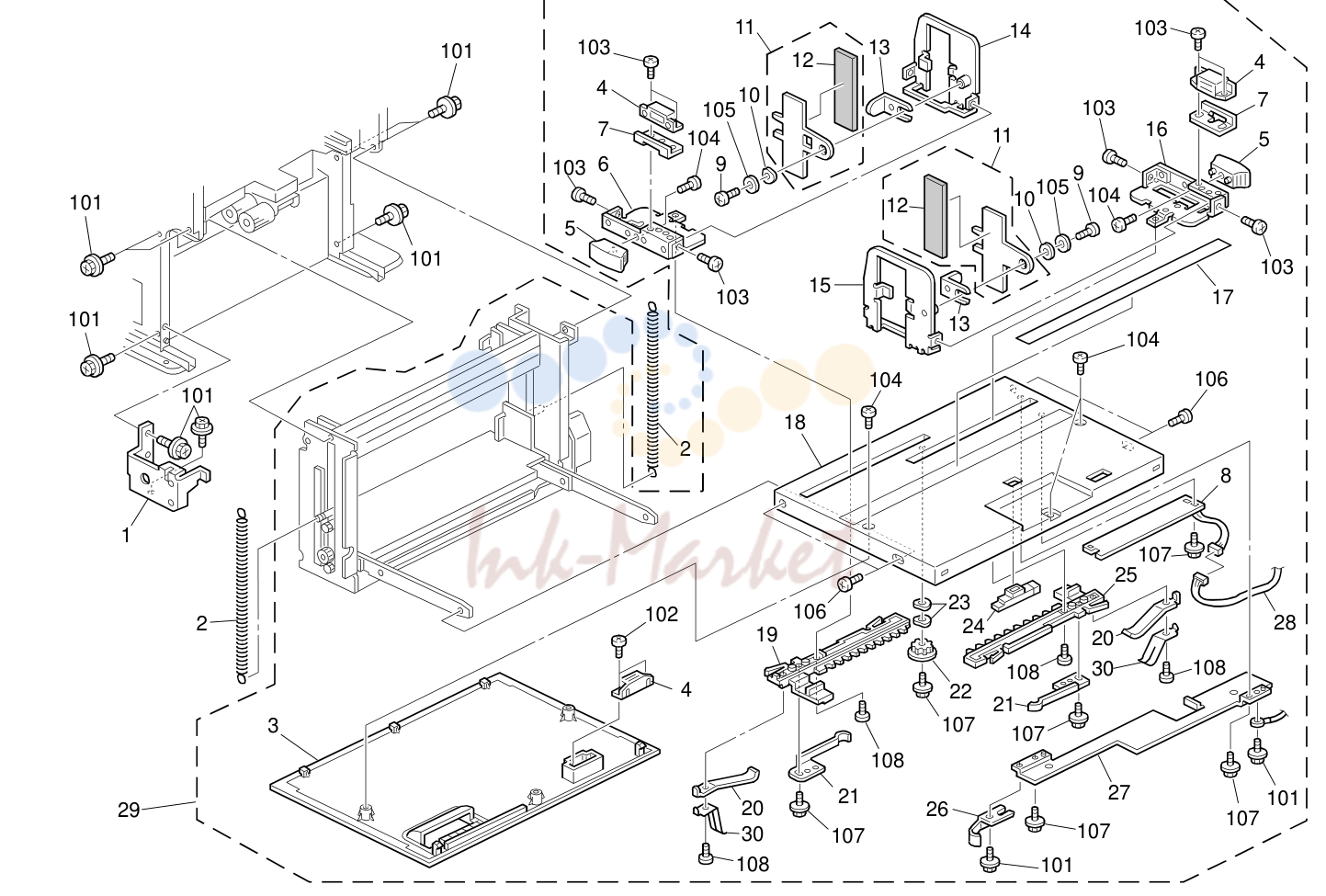

9. Paper Feed Section 1 (C239)

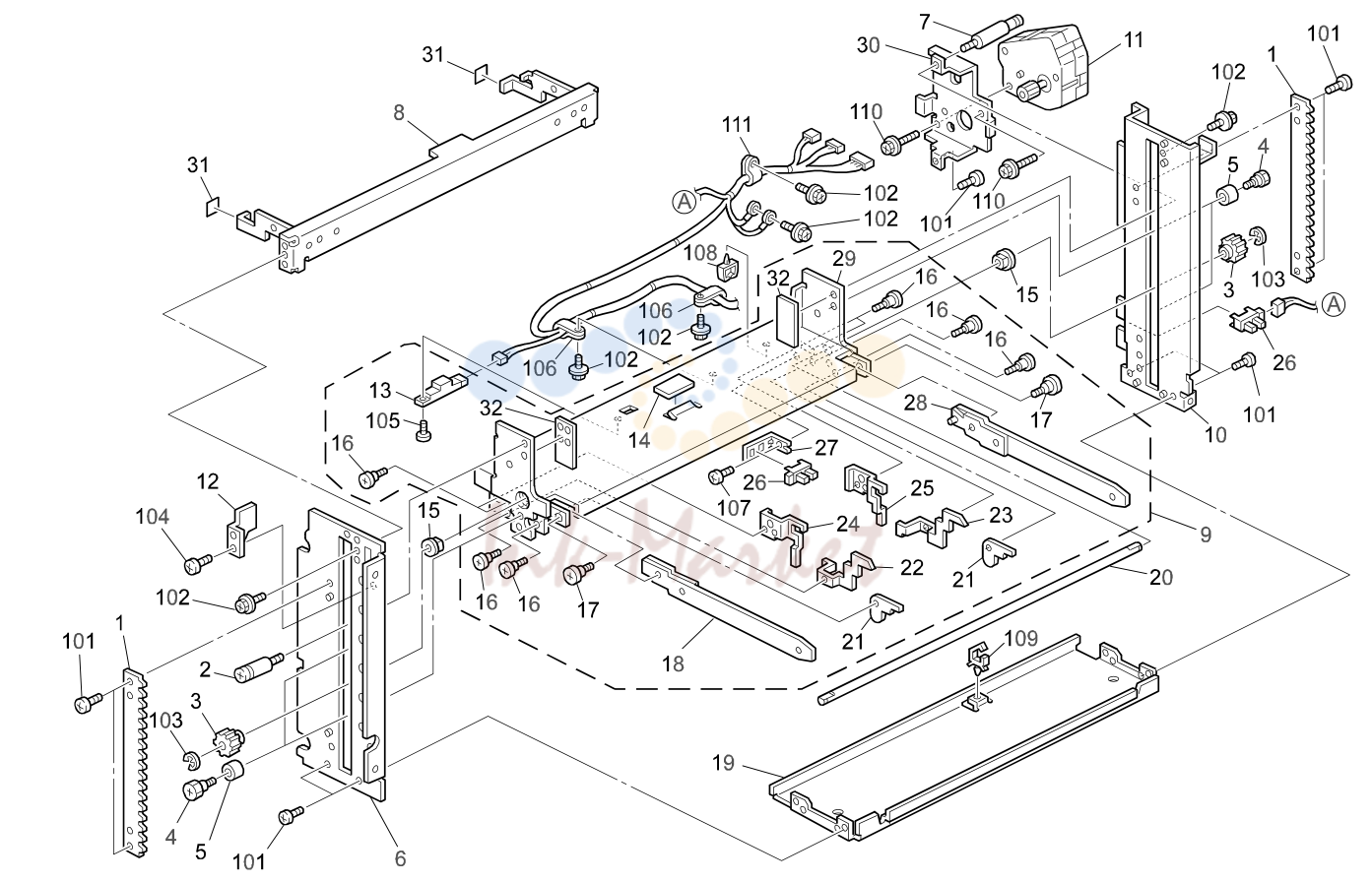

10. Paper Feed Section 2 (C239)

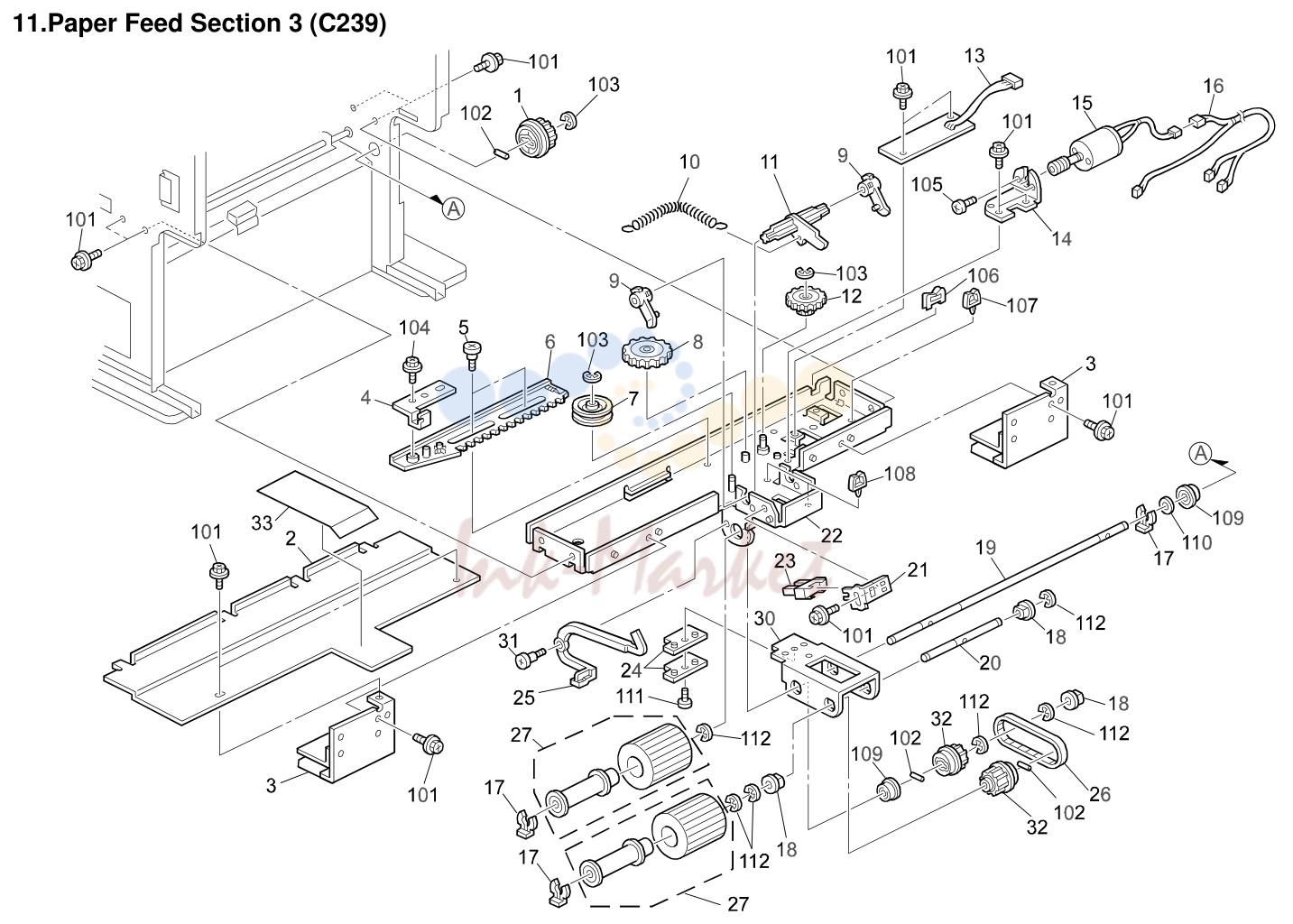

11. Paper Feed Section 3 (C239)

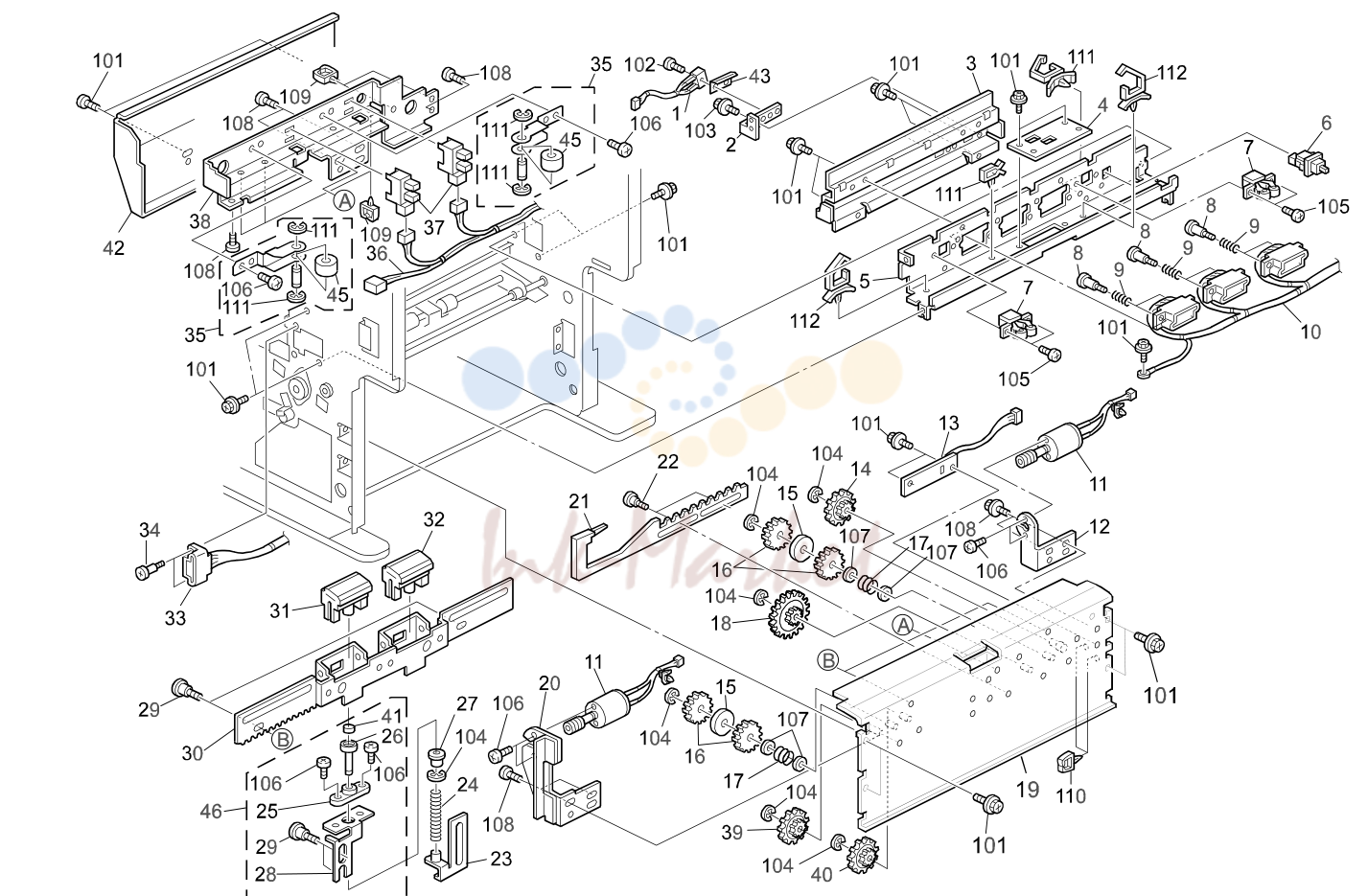

12. Paper Feed Section 4 (C239)

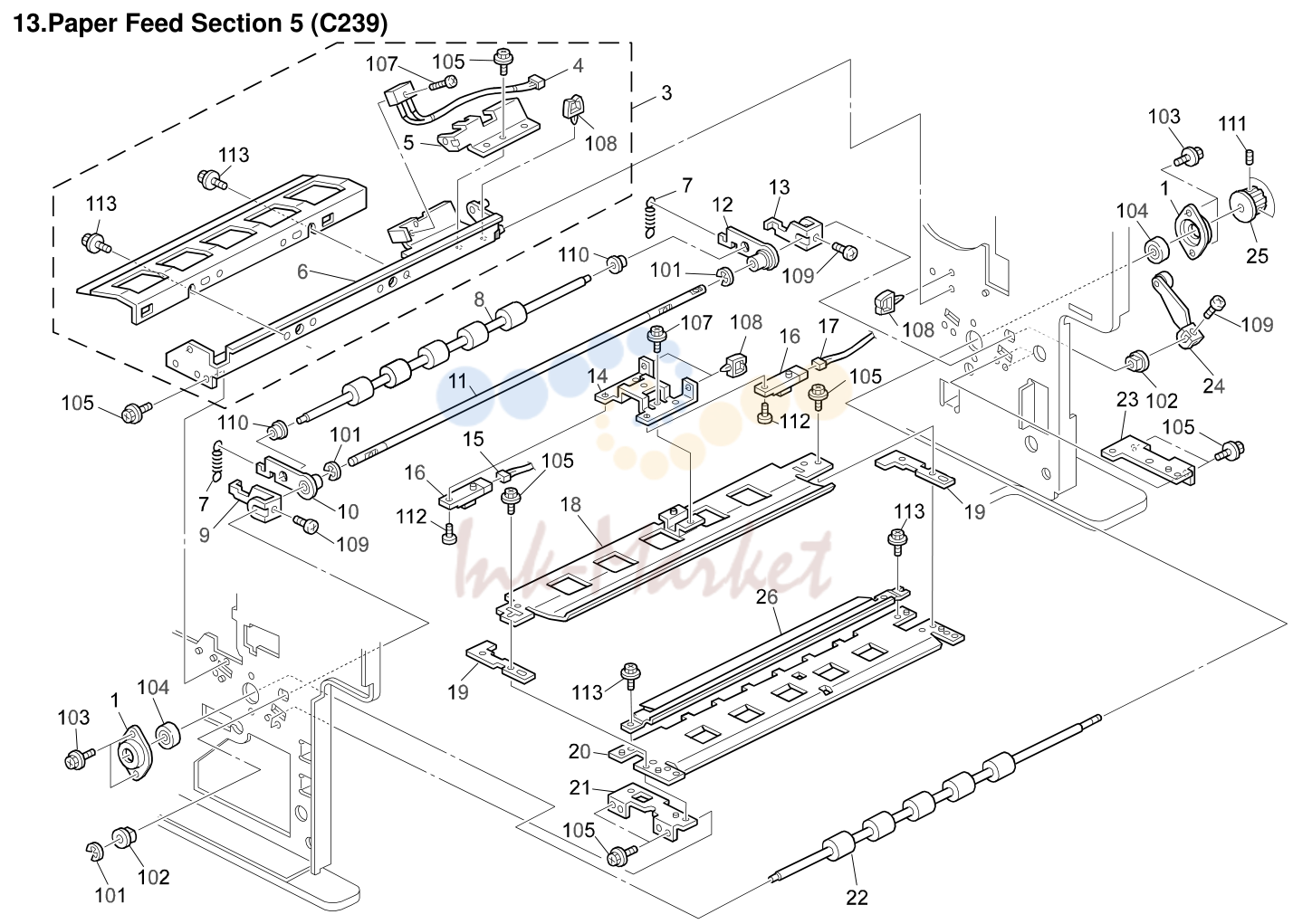

13. Paper Feed Section 5 (C239)

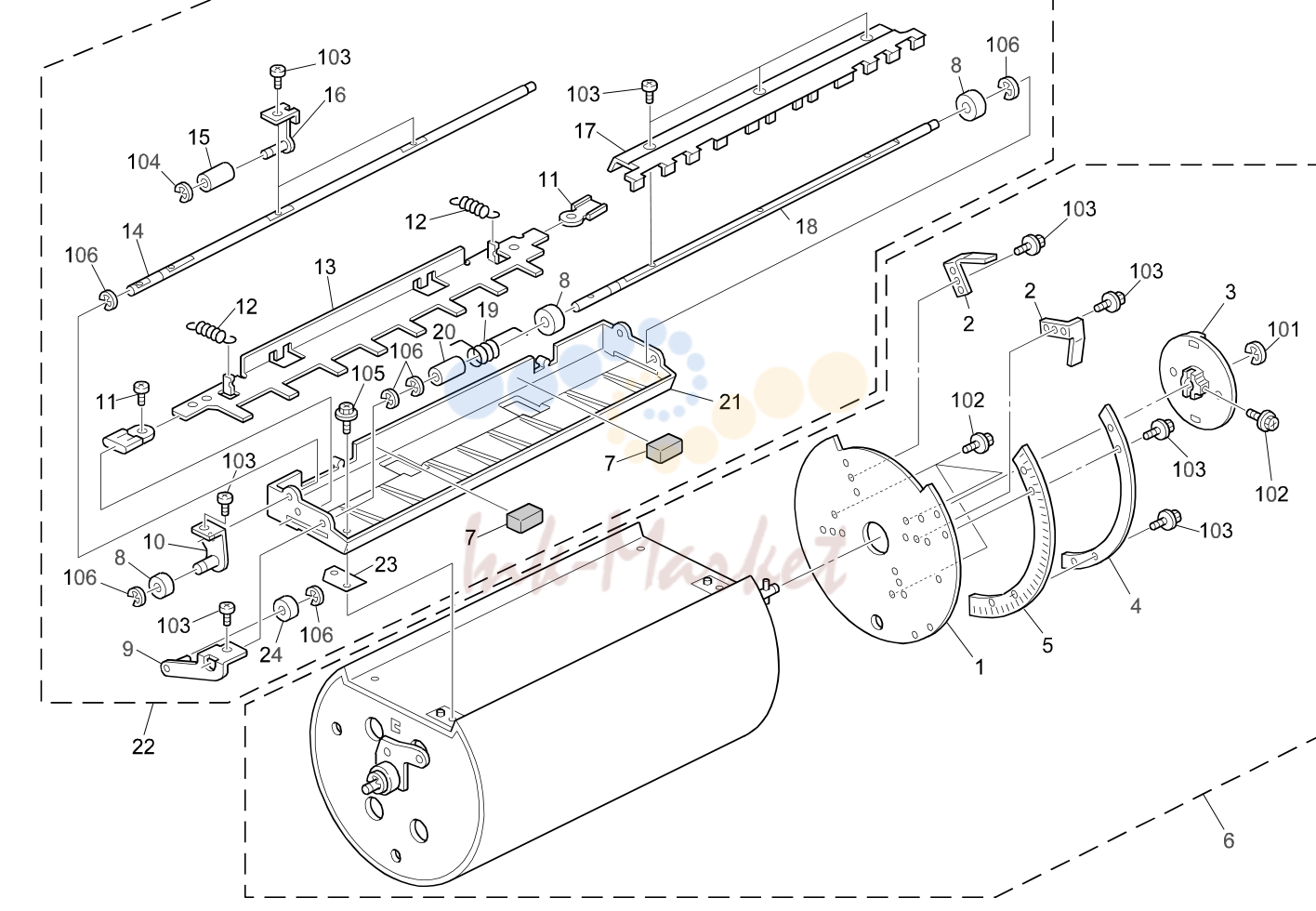

14. Pressure Cylinder 1 (C239)

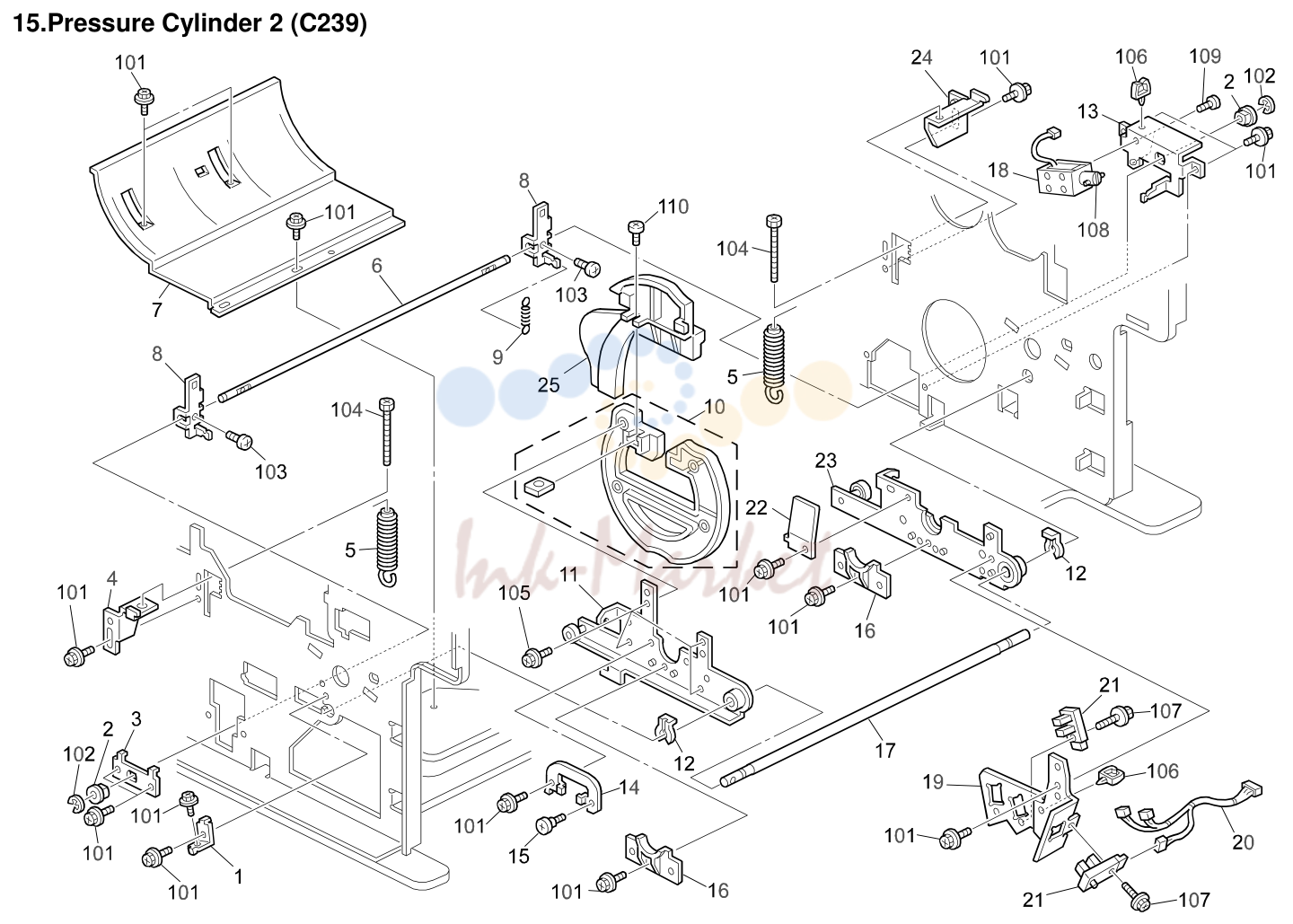

15. Pressure Cylinder 2 (C239)
16. Pressure Cylinder 3 (C239)
17. Paper Exit Section 1 (C239)
18. Paper Exit Section 2 (C239)
19. Paper Exit Section 3 (C239)
20. Paper Exit Section 4 (C239)
21. Drum Unit 1 (C239)
22. Drum Unit 2 (C239)
23. Drum Unit 3 (C239)
24. Drum Unit 4 (C239)
25. Drum Unit 5 (C239)
26. Scanner Unit 1 (C239)
27. Scanner Unit 2 (C239)
28. Scanner Unit 3 (C239)
29. Scanner Unit 4 (C239)
30. Plotter Unit 1 (C239)
31. Plotter Unit 2 (C239)
32. Plotter Unit 3 (C239)
33. Master Eject 1 (C239)
34. Master Eject 2 (C239)
35. Master Eject 3 (C239)
36. Electrical Section 1 (C239)
37. Electrical Section 2 (C239)
38. MPU Board (C239)
39. I/O Control Board (C239)
40. Decals & Documents (C239)
41. Special Tools (C239)

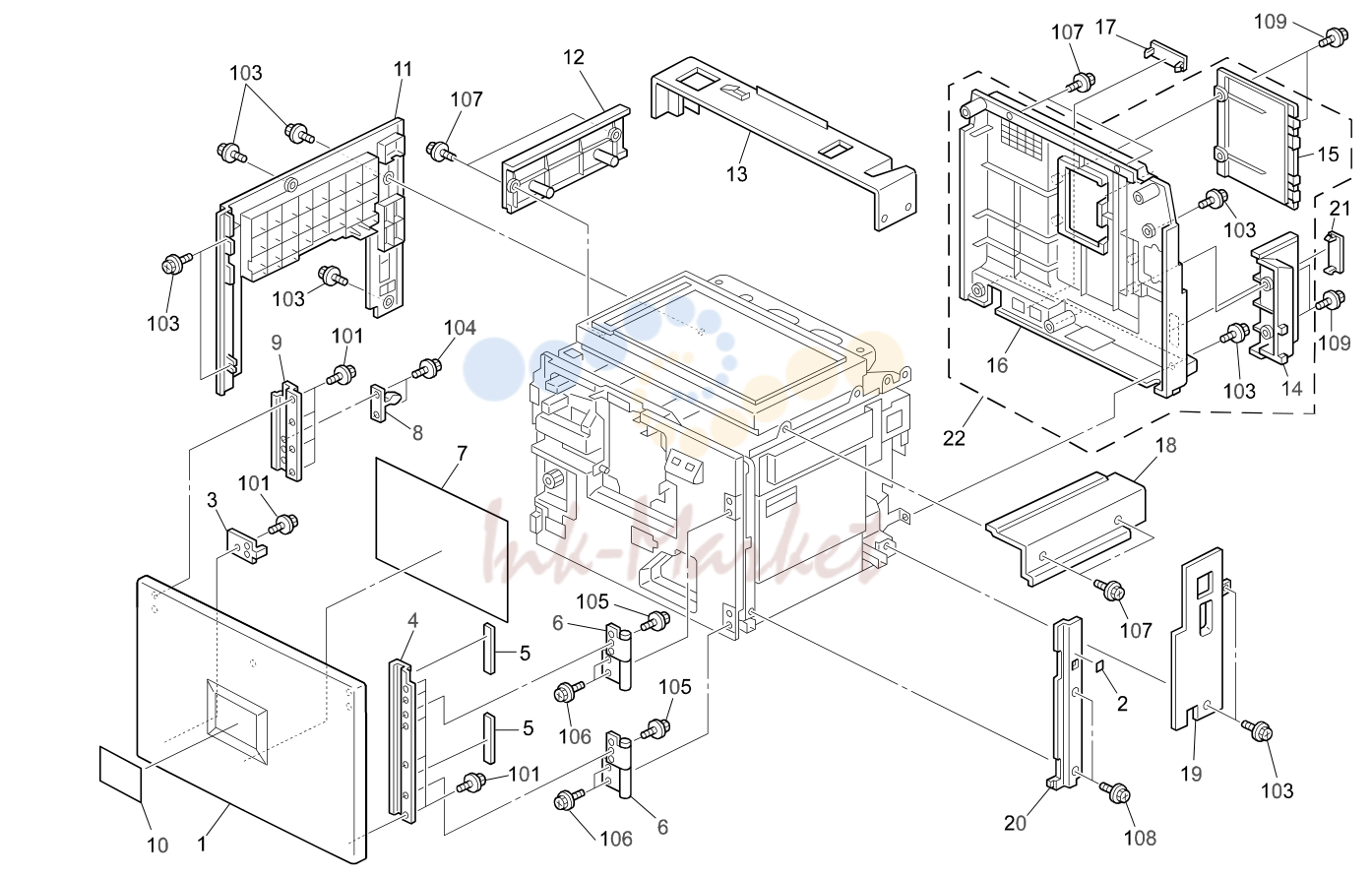

1. Exterior 1 (C239)

№	Артикул	Описание
101	04504008B запросить цену →	Tapping Screw - 4x8
1	C2391253 запросить цену →	Door Cover
102	04504010B запросить цену →	Tapping Screw - 4x10
2	C2391354 запросить цену →	Decal Paper Feed
3	C2291264 запросить цену →	Safety Switch Bracket
103	04514008H запросить цену →	Tapping Screw - 4x8
4	C2291258 запросить цену →	Door Support Plate
104	04533006B запросить цену →	Tapping Screw - M3x6
5	C2291254 запросить цену →	Cushion - Front Door
105	04514008B запросить цену →	Philips Tapping Screw - M4x8
6	C2291260 запросить цену →	Door Hinge Ass'y
106	04514010B запросить цену →	Tapping Screw - 4x10
7	C2291350 запросить цену →	Operation Sheet
107	04513008H запросить цену →	Tapping Screw - M3x8
108	04514006H запросить цену →	Tapping Screw - M4x6
8	A6591272 запросить цену →	Door Catch
109	04513010H запросить цену →	Tapping Screw - 3x10
9	C2291259 запросить цену →	Door Catch Bracket
10	C2391340 запросить цену →	Decal - Emblem JP5500 (RIC-EU)
10	C2391341 запросить цену →	Decal - Emblem 5450+ (GES)
10	C2391342 запросить цену →	Decal - Emblem 1560+ (REX)
10	C2391343 запросить цену →	Decal - Emblem CP450+ (NSA)
10	C2391345 запросить цену →	Decal - Emblem SD450 (STD)
11	C2391276 запросить цену →	Left Cover
12	C2391297 запросить цену →	Left Scanner Cover
13	C2391295 запросить цену →	Upper Rear Cover
14	C2391291 запросить цену →	Interface Control Board Cap
15	C2391290 запросить цену →	Control Board Guard Cap
16	C2391280 запросить цену →	Rear Cover
17	C2391293 запросить цену →	Paper Bank Connector Cap
18	C2391296 запросить цену →	Right Scanner Cover
19	C2391270 запросить цену →	Rear Right Cover
20	C2391266 запросить цену →	Front Right Cover Ass'y
21	C2392454 запросить цену →	Cap:Paper Bank
22	C2391274 запросить цену →	Rear Cover Ass'y

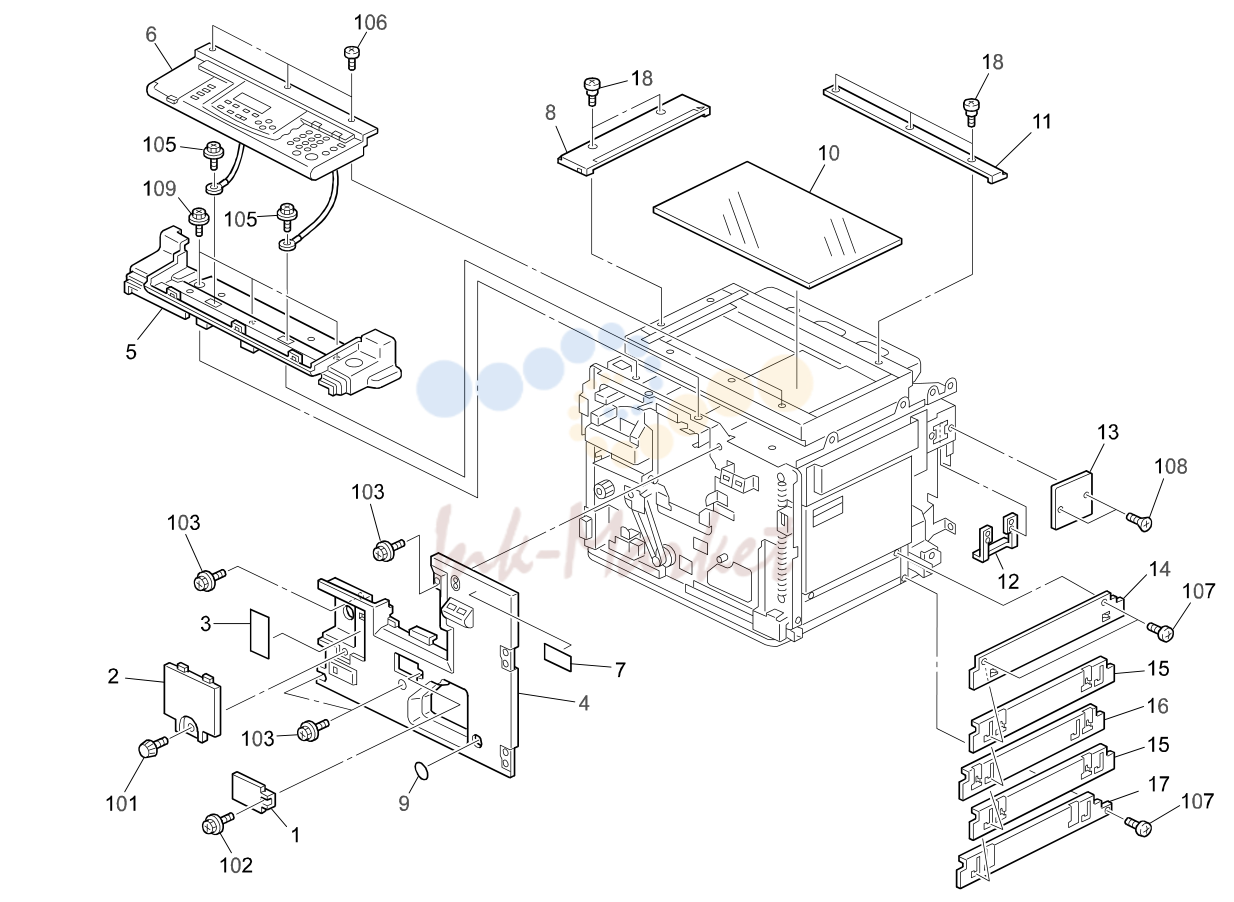

2. Exterior 2 (C239)

№	Артикул	Описание
1	C2291289 запросить цену →	Small Cap
101	08046058 запросить цену →	Knob Screw
102	04503008W запросить цену →	Philips Tapping Screw - M3x8
2	C2291288 запросить цену →	Knob Cover - Cylinder Cleaning
103	04514008H запросить цену →	Tapping Screw - 4x8
3	C2391356 запросить цену →	Decal- Cylinder Operation
4	C2291299 запросить цену →	Inner Cover
104	04514006B запросить цену →	Tapping Screw - 4x6
5	C2391265 запросить цену →	Lower Panel Cover
105	04513006B запросить цену →	Tapping Screw - M3x6
106	03530040Z запросить цену →	Binding Head Screw M3x4 (100pcs)
6	C2441456 запросить цену →	Operation Panel Ass'y - NA
6	C2441457 запросить цену →	Operation Panel Ass'y - EU
107	04534006H запросить цену →	Tapping Screw - M4x6
7	C2331290 запросить цену →	Decal - Caption LED
108	03230100Z запросить цену →	Philips Sunken Head Screw - M3x10
8	B0241680 запросить цену →	Left Scale
109	04514008B запросить цену →	Philips Tapping Screw - M4x8
9	C2291294 запросить цену →	Inner Cover Seal
10	A2501752 ✓ в наличии	Exposure Glass
11	B0241701 запросить цену →	Inner Back Scale
12	A0301339 запросить цену →	Plate Nut - Key Counter
13	C2392455 запросить цену →	Key Counter Cover
14	C2392766 запросить цену →	Upper Shield Plate
15	C2292764 запросить цену →	Lower Shield Plate A
16	C2292765 запросить цену →	Lower Shield Plate B
17	C2292763 запросить цену →	Lower Shield Plate
18	A1931759 запросить цену →	Stepped Screw

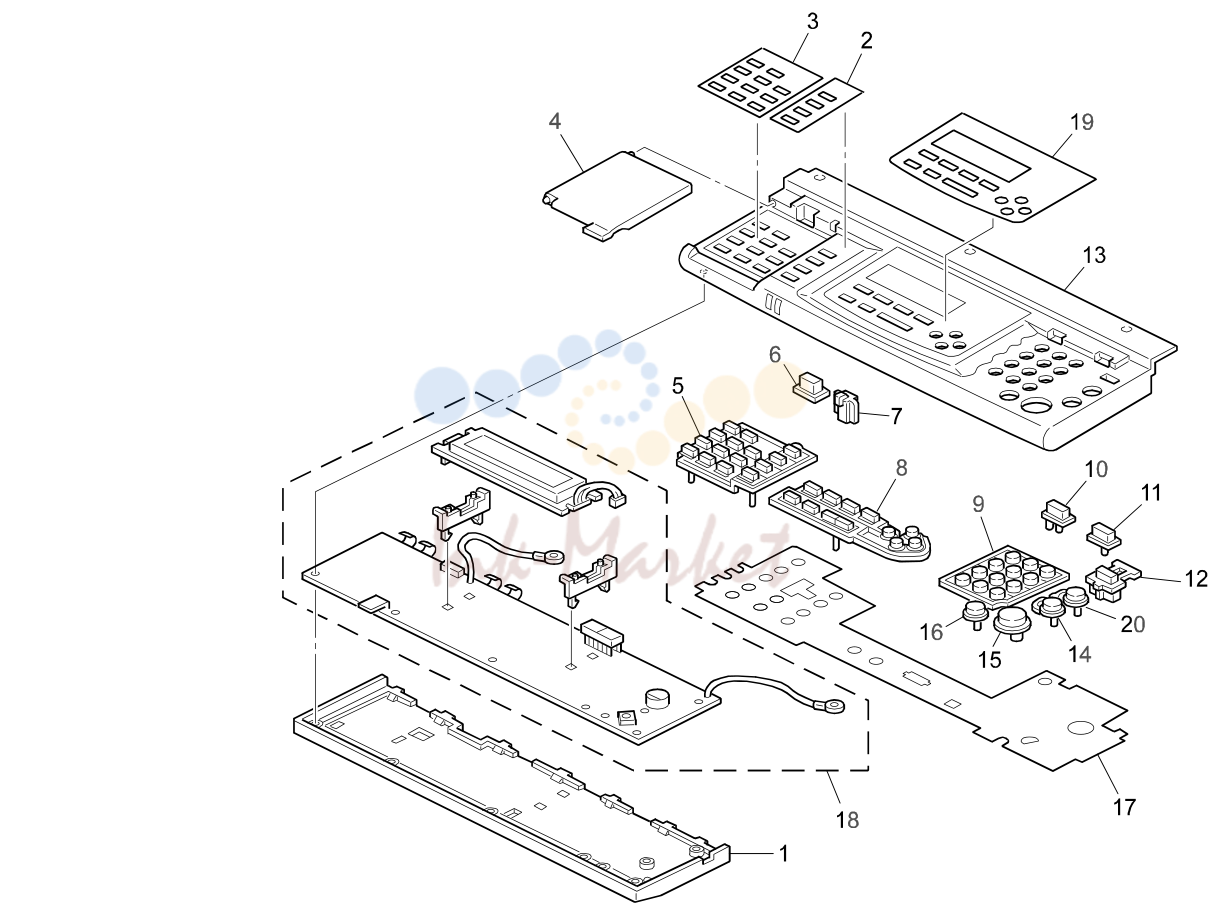

3. Operation Panel (C239)

№	Артикул	Описание
1	C2391473 запросить цену →	Operation Panel Lower Case
2	C2441512 запросить цену →	Sheet - On Line - NA
2	C2441515 запросить цену →	Sheet - On Line - EU
3	C2441513 запросить цену →	Behind Sheet - NA
3	C2441516 запросить цену →	Behind Sheet - EU
4	C2391472 запросить цену →	Cover Behind
5	C2391490 запросить цену →	Key - Top Behind
6	C2391488 запросить цену →	Key - Top Initialize
7	C2291474 запросить цену →	LED Display
8	C2391489 запросить цену →	Key - Top Display Moniter
9	C2391484 запросить цену →	Key - Top 10 Key
10	C2391487 запросить цену →	Key - Top Block Diagram
11	C2391486 запросить цену →	Key - Top Clear Modes
12	C2391485 запросить цену →	Key - Top Contenuance
13	C2441510 запросить цену →	Operation Panel Case (NA)
13	C2441517 запросить цену →	Operation Panel Case (EU)
14	C2391482 запросить цену →	Key - Top Start
15	C2291480 запросить цену →	Key - Top Start
16	C2391481 запросить цену →	Key - Top Stop
17	C2291509 запросить цену →	Dust Protection Sheet
18	C2355160 запросить цену →	Operation Panel Board
19	C2441511 запросить цену →	Sheet - Display Board Monitor - NA
19	C2441514 запросить цену →	Sheet - Display Board Monitor - EU
20	C2391483 запросить цену →	Key - Top Proof

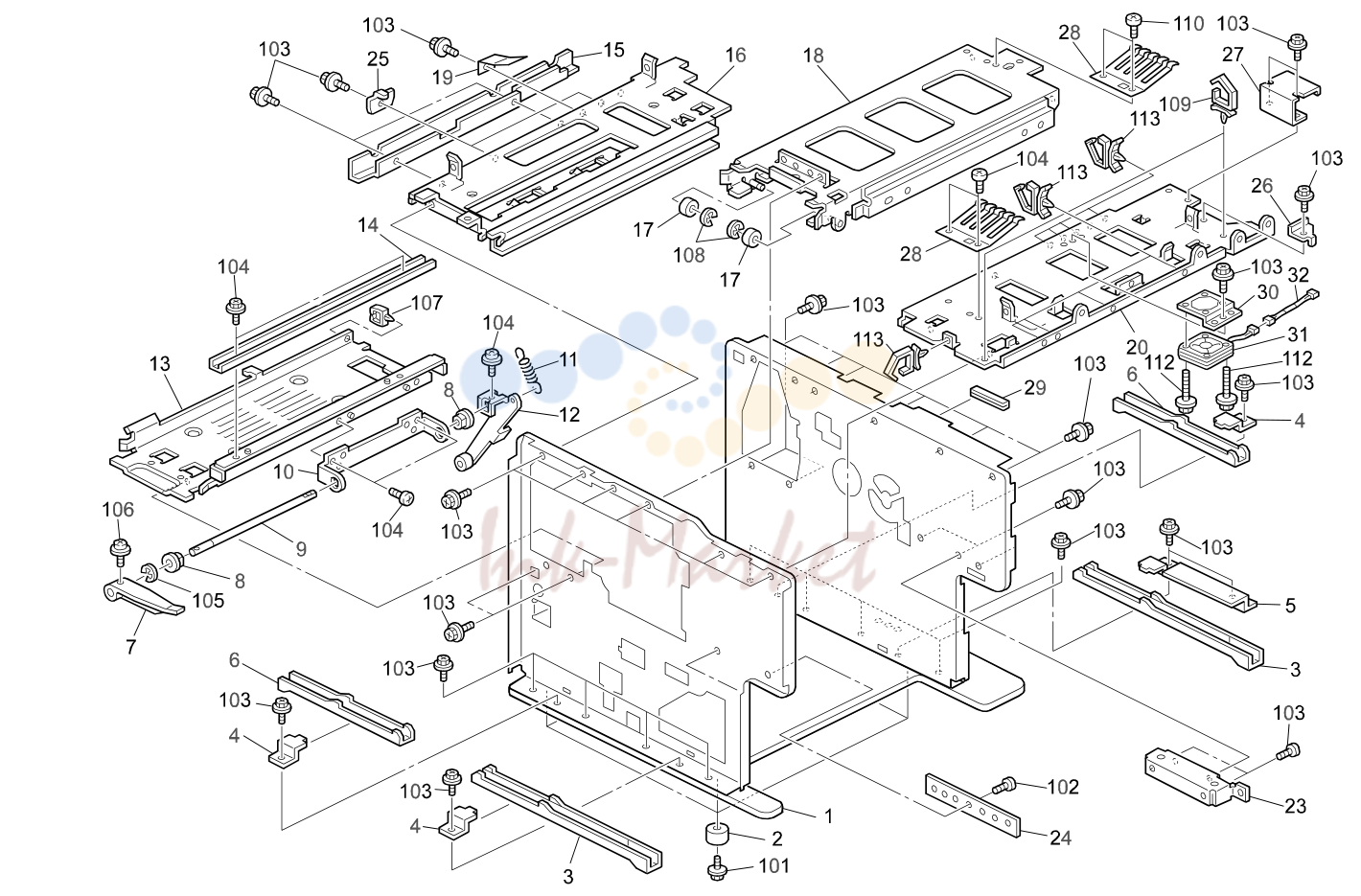

4. Frame Section 1 (C239)

№	Артикул	Описание
101	04514010B запросить цену →	Tapping Screw - 4x10
1	C2291050 запросить цену →	Base
2	C2291096 запросить цену →	Stand M28
102	04534006B запросить цену →	Tapping Screw - 4x6
103	04514006B запросить цену →	Tapping Screw - 4x6
3	C2291070 запросить цену →	Grip Plate - Long
104	04513006B запросить цену →	Tapping Screw - M3x6
4	C2291072 запросить цену →	Grip Guide Bracket
105	07200060E запросить цену →	Retaining Ring - M6
5	C2291073 запросить цену →	Right Grip Cover - Inner Rear
6	C2291071 запросить цену →	Grip Plate - Short
106	09513006Z запросить цену →	Philips Screw With Flat Washer - M3
7	C2363978 запросить цену →	Exit Pawl
107	11050199 запросить цену →	Clamp
108	07200040E запросить цену →	Retaining Ring - M4
8	50530223 ✓ в наличии	Bushing - 8mm
9	C2293977 запросить цену →	Paper Exit Pawl Shaft
109	11050310 запросить цену →	Harness Clamp - LWS-1S
10	C2293973 запросить цену →	Paper Exit Pawl Bracket
110	03530040Z запросить цену →	Binding Head Screw M3x4 (100pcs)
112	03530350B запросить цену →	Philips Pan Head Screw - M3x35
11	C2293975 запросить цену →	Paper Exit Pawl Spring
113	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
12	C2293968 запросить цену →	Paper Exit Pawl Lever
13	C2293597 запросить цену →	Lower Stay
14	C2293596 запросить цену →	Lower Guide Stay - Transfer Roller
15	C2291078 запросить цену →	Harness Cover
16	C2363570 запросить цену →	Upper Stay
17	C2292615 запросить цену →	Slide Rail Roller
18	C2362611 запросить цену →	Rail
19	C2295638 запросить цену →	Grounding Plate
20	C2361079 запросить цену →	Scanner Right Stay Ass'y
23	C2392277 запросить цену →	Plotter Rear Slide Rail Bracket
24	C2392276 запросить цену →	Plotter Front Slide Rail Spacer
25	C2361861 запросить цену →	Left Guide Plate
26	C2361862 запросить цену →	Hinge Spacer
27	C2295636 запросить цену →	Flat Cable Bracket
28	A2671089 запросить цену →	Grounding Plate - Upper Rear
29	C2391181 запросить цену →	Guard - CE-012S 80mm
30	C2391180 запросить цену →	Air Knife Fan Bracket
31	C2228208 запросить цену →	Air Knife Motor - DC 5.3W
32	C2395202 запросить цену →	Fan Harness Ass'y

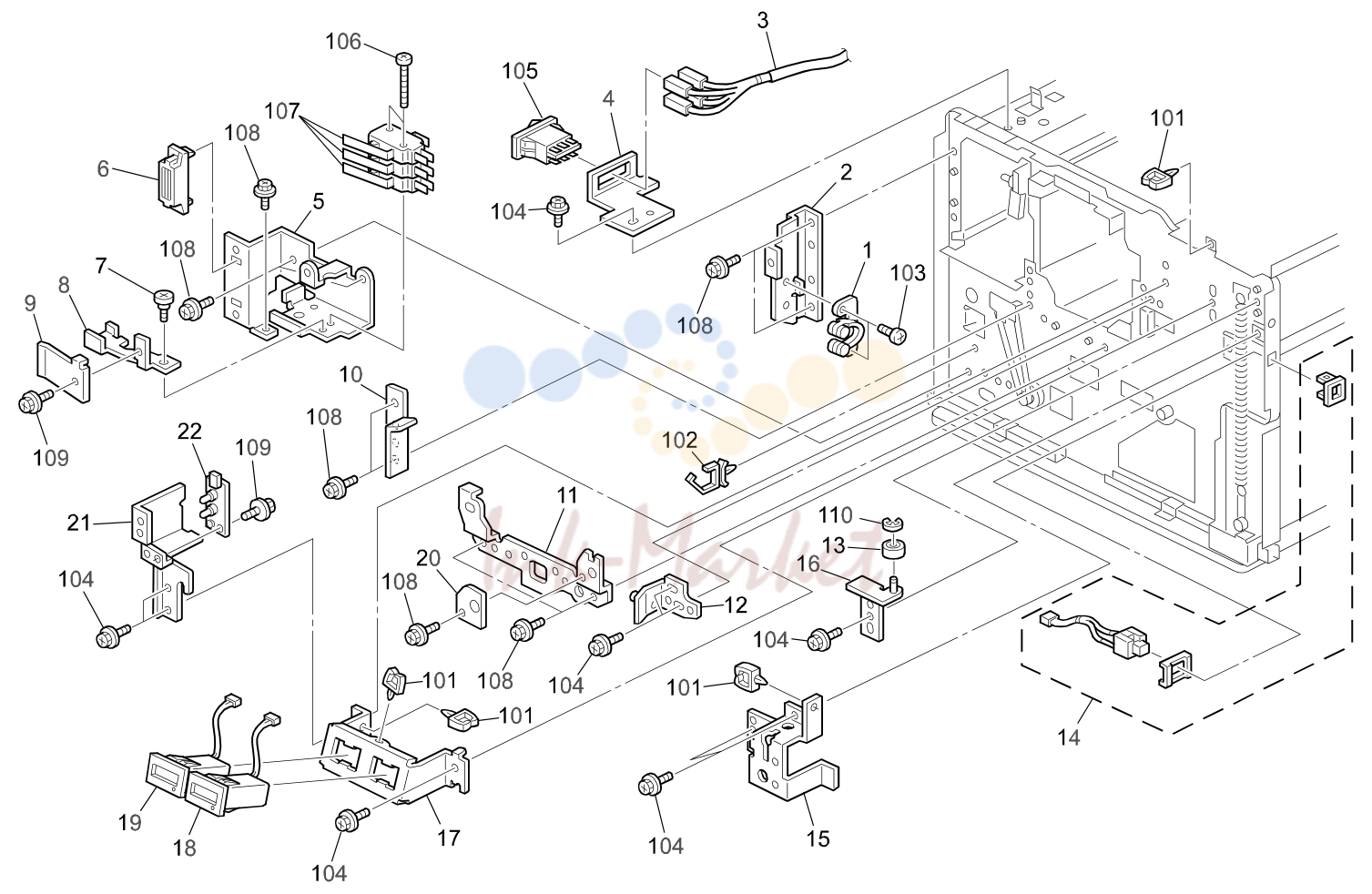

5. Frame Section 2 (C239)

№	Артикул	Описание
101	11050199 запросить цену →	Clamp
1	AG071009 запросить цену →	Rotary Catch
102	11050310 запросить цену →	Harness Clamp - LWS-1S
2	C2291272 запросить цену →	Left Cover Bracket
103	03530050B запросить цену →	Philips Truss Head Screw - M3x5
3	C2365216 запросить цену →	Main Switch Harness
4	C2295631 запросить цену →	Main Switch Bracket
104	04514006B запросить цену →	Tapping Screw - 4x6
5	C2295644 запросить цену →	Safety Switch Bracket
105	12042501 запросить цену →	Main Switch
6	AG071010 запросить цену →	Magnet Catch
106	03130350B запросить цену →	Philips Pan Head Screw - M3x35
107	12042356 запросить цену →	Microswitch - AM51612A531
7	AA143005 запросить цену →	Stepped Screw - M4x2.5
108	04514008B запросить цену →	Philips Tapping Screw - M4x8
8	C2295645 запросить цену →	Safety Switch Lever
109	04513006B запросить цену →	Tapping Screw - M3x6
9	C2295646 запросить цену →	Safety Switch Spring
10	C2292619 запросить цену →	Left Drum Lock Pin
110	07200030E запросить цену →	Retaining Ring - M3
111	04513006B запросить цену →	Tapping Screw - M3x6
11	C2332625 запросить цену →	Drum Position Plate
12	C2332616 запросить цену →	Right Drum Lock Pin
13	C2292281 запросить цену →	Master Tension Roller
14	C2098288 запросить цену →	Table Down Switch
15	C2291290 запросить цену →	Upper Right Support Plate
16	C2292279 запросить цену →	Tension Bracket
17	C2295614 запросить цену →	Total Counter Bracket
18	C2295812 запросить цену →	Print Counter
19	AX310024 запросить цену →	Total Counter
20	C2292626 запросить цену →	Drum Position Plate - Small
21	C2325627 запросить цену →	Bracket Circuit Board LED
22	C2325802 запросить цену →	Circuit Board LED Ass'y

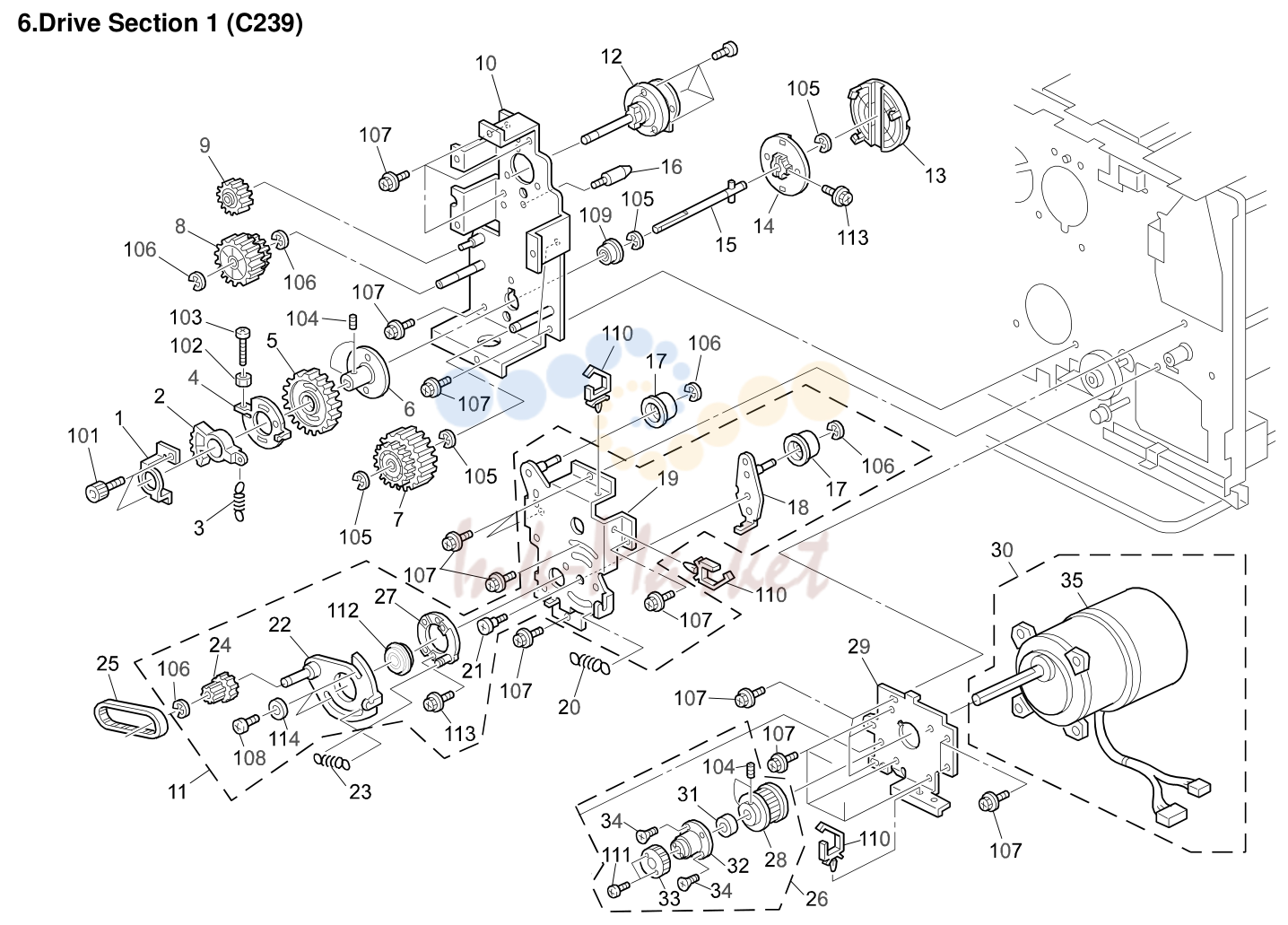

6. Drive Section 1 (C239)

№	Артикул	Описание
101	05950080E запросить цену →	Hexagon Bolt - M5x8
1	C2293185 запросить цену →	Gear Adjuster
2	C2293183 запросить цену →	Pressure Cylinder Sub Gear
102	07100040B запросить цену →	Hexagon Nut - M4
3	C2293186 запросить цену →	Pressure Spring
103	03140160B запросить цену →	Philips Pan Head Screw - M4x16
104	C2291063 запросить цену →	Hexagon Screw - M5x4
4	C2293184 запросить цену →	Stopper Flange
105	07200080E запросить цену →	Retaining Ring - M8
5	C2293182 запросить цену →	Pressure Cylinder Gear
106	07200060E запросить цену →	Retaining Ring - M6
6	C2293181 запросить цену →	Adjusting Cam
107	04514006B запросить цену →	Tapping Screw - 4x6
7	C2291198 запросить цену →	Lower Timing Pulley - Cylinder Drive
108	09514008B запросить цену →	Philips Screw With Washer - M4x8
8	C2291140 запросить цену →	Feed Roller Drive Gear
9	C2074672 запросить цену →	Gear - 36Z
109	08053205 запросить цену →	Ball Bearing - 10x19x7mm
10	C2291101 запросить цену →	Drum Drive Support Plate
110	11050413 запросить цену →	Harness Clamp
111	03130120B запросить цену →	Philips Pan Head Screw - M3x12
11	C2331035 запросить цену →	Torque Limiter Drive Ass'y
12	C2331090 запросить цену →	Drum Drive ShaftAss'y
112	08053444 запросить цену →	Ball Bearing - 25x37x7
113	04514008B запросить цену →	Philips Tapping Screw - M4x8
13	C2333191 запросить цену →	Joint Core
114	08073033 запросить цену →	Washer - M4.5
14	C2293196 запросить цену →	Joint Flange
15	C2291028 запросить цену →	Pressure Cylinder Drive Shaft
16	C2291192 запросить цену →	Drum Guide Pin
17	C2291145 запросить цену →	Belt Tension Roller
18	C2291048 запросить цену →	Tension Bracket
19	C2291067 запросить цену →	Tension Holder
20	C2291143 запросить цену →	Tension Spring
21	C2015125 запросить цену →	Stepped Screw - M6
22	C2291036 запросить цену →	Drive Bracket
23	C2291173 запросить цену →	Dial Spring
24	C2291151 запросить цену →	Gear Pulley
25	C2291154 запросить цену →	Timing Belt
26	C2331036 запросить цену →	Torque Limiter Ass'y
27	C2291040 запросить цену →	Bearing Holder
28	C2331074 запросить цену →	Torque Limiter 55kgf(cid:1)cm
29	C2291066 запросить цену →	Main Motor Base
30	C2295800 запросить цену →	Main Motor - DC24V 100W
31	C2291064 запросить цену →	Ball Bearing 68000zz
32	C2331079 запросить цену →	Shielded Sleeve - Torque Limiter
33	C2291039 запросить цену →	Motor Gear
34	C2331065 запросить цену →	Screw M3x4
35	C2295840 запросить цену →	Main Motor Gear

7. Drive Section 2 (C239)

№	Артикул	Описание
101	04514006B запросить цену →	Tapping Screw - 4x6
1	C2295628 запросить цену →	Board Holder Stay
102	07200080E запросить цену →	Retaining Ring - M8
2	50530419 запросить цену →	Bushing - 10mm
103	07200060E запросить цену →	Retaining Ring - M6
3	C2291128 запросить цену →	Drive Support Bracket
4	C2291048 запросить цену →	Tension Bracket
104	11050413 запросить цену →	Harness Clamp
5	C2295820 запросить цену →	DC Motor - 20W
105	08053134 запросить цену →	Ball Bearing - 10x26x8mm
6	C2292561 запросить цену →	Stepped Screw
106	11050199 запросить цену →	Clamp
7	C2291143 запросить цену →	Tension Spring
107	05730040E запросить цену →	Hexagon Headless Set Screw - M3x4
108	07200040E запросить цену →	Retaining Ring - M4
8	C2291127 запросить цену →	Right Support Plate
109	03530040B запросить цену →	Screw - M3x4
9	C2291094 запросить цену →	Timing Pulley - Pressure Cylinder
10	C2291187 запросить цену →	Timing Belt - Pressure Cylinder Drive
110	04513006B запросить цену →	Tapping Screw - M3x6
11	C2291142 запросить цену →	Timing Belt - S5M780
111	11050229 запросить цену →	Clamp
12	C2331092 запросить цену →	Timing Pulley - Drum Drive
13	C2291123 запросить цену →	Left Image Shaft Support Plate
14	C2291130 запросить цену →	Relay Gear Ass'y
15	C2291124 запросить цену →	Sector Gear - Image Shift
16	C2291126 запросить цену →	Sensor Acutuator
17	AW020075 запросить цену →	Photointerruptor
18	C2291174 запросить цену →	Image Shift Motor Bracket
19	50530447 запросить цену →	Bushing - 6mm
20	C2291175 запросить цену →	Worm Wheel
21	C2291179 запросить цену →	Image Shift Drive Shaft
22	C2291178 запросить цену →	Sensor Bracket
23	C2365232 запросить цену →	Encoder Harness
24	C2291176 запросить цену →	Worm Gear
25	C2291177 запросить цену →	Shift Sensor Encoder
26	C2291121 запросить цену →	Relay Gear Shaft
27	C2291145 запросить цену →	Belt Tension Roller
28	C2291093 запросить цену →	Timing Pulley Bracket
29	C2365673 запросить цену →	HDD Ground Plate
30	C2331093 запросить цену →	Hexagonal Set Screw - M4x20

8. Drive Section 3 (C239)

№	Артикул	Описание
1	C2294001 запросить цену →	Eject Clamper Open Arm
101	07200060E запросить цену →	Retaining Ring - M6
2	C2294050 запросить цену →	Sector Guide Ass'y
102	04513006B запросить цену →	Tapping Screw - M3x6
3	C2294051 запросить цену →	Joint Link
103	11050199 запросить цену →	Clamp
104	03530040B запросить цену →	Screw - M3x4
4	C2294053 запросить цену →	Guide Pin
5	C2293522 запросить цену →	Stepped Screw
105	04514006B запросить цену →	Tapping Screw - 4x6
6	C2394052 запросить цену →	Sector Gear
106	11050291 запросить цену →	Harness Clamp - LWS-3S
107	11050413 запросить цену →	Harness Clamp
7	54472681 запросить цену →	Snap Ring
8	C2294054 запросить цену →	Sector Arm
108	04504010B запросить цену →	Tapping Screw - 4x10
109	05740040E запросить цену →	Hexagon Headless Set Screw - M4x4
9	AW020075 запросить цену →	Photointerruptor
10	C2294056 запросить цену →	Worm Gear
110	03540140B запросить цену →	Screw - M4X14
11	C2294057 запросить цену →	Clamper Motor Bracket
12	C2295803 запросить цену →	DC Motor - 50W
13	C2292931 запросить цену →	Pulley Cover
14	C2292930 запросить цену →	Guide Plate
15	C2292927 запросить цену →	Pressure Release Gear
16	C2392937 запросить цену →	Pressure Release Cam
17	C2295801 запросить цену →	Stepper Motor - DC 7W
18	C2292946 запросить цену →	Motor Pulley
19	C4031899 запросить цену →	Rubber Bushing - M4
20	C2365731 запросить цену →	Paper Feed Motor Bracket
21	C2292948 запросить цену →	Timing Belt - 80-XL-050
22	C2295828 запросить цену →	Stepper Motor - DC 55W
23	C2294000 запросить цену →	Clamp Drive System Ass'y
24	C2362998 запросить цену →	Tension Spring - 18N

9. Paper Feed Section 1 (C239)

№	Артикул	Описание
101	04514006B запросить цену →	Tapping Screw - 4x6
1	C2291291 запросить цену →	Support Plate - Right Lower
102	04523006B запросить цену →	Tapping Screw - M3x6
2	C2292828 запросить цену →	Lift Up Spring - Paper Tray
3	C2392774 запросить цену →	Paper Feed Cover
103	04533006B запросить цену →	Tapping Screw - M3x6
4	50540536 запросить цену →	Magnet Catch Ass'y
104	04524008Z запросить цену →	Binding Self-Tapping Screw - M4x8
5	C2292804 запросить цену →	Side Fence Knob
105	07010080Z запросить цену →	Flat Washer - M8
106	04534008Z запросить цену →	Tapping Screw - M4x8
6	C2292796 запросить цену →	Left Slider
7	C2292793 запросить цену →	Side Fence Stopper
107	04503006B запросить цену →	Tapping Screw - M3x6
108	03530060B запросить цену →	Philips Pan Head Screw - M3x6
8	C2295155 запросить цену →	Paper Size Sensor Board
9	55061536 запросить цену →	Screw - M4X6
10	50700923 запросить цену →	Spring Washer - Rotating Table
11	C2292769 запросить цену →	Side Fence Pad Ass'y
12	C2292771 запросить цену →	Side Fence Pad
13	C2095092 запросить цену →	Rubber Plate Lever
14	C2292802 запросить цену →	Left Side Fence
15	C2292791 запросить цену →	Right Side Fence
16	C2292786 запросить цену →	Right Slider
17	C2392951 запросить цену →	Decal - Paper Size
18	C2392773 запросить цену →	Paper Tray
19	C2292781 запросить цену →	Side Fence Rack
20	C2292784 запросить цену →	Grounding Plate
21	C2292794 запросить цену →	Tension Spring Plate
22	G0113305 запросить цену →	Gear - 16T
23	54432713 запросить цену →	Wave Washer
24	C2295807 запросить цену →	Photosensor - GP2A25
25	C2292780 запросить цену →	Side Fence Rack - Right
26	C2292952 запросить цену →	Spring Plate - Paper Tray
27	C2292955 запросить цену →	Ground Plate
28	C2295236 запросить цену →	Harness - Original Size Sensor
29	C2392767 запросить цену →	Paper Tray Moveable Ass'y
30	C2292954 запросить цену →	Spring Plate

10. Paper Feed Section 2 (C239)

№	Артикул	Описание
102	04514006B запросить цену →	Tapping Screw - 4x6
1	C2292755 запросить цену →	Lift Up Rack - Paper Table
2	C2292827 запросить цену →	Spring Anchor - Left
103	07200050Z запросить цену →	Retaining Ring - M5
3	C2292824 запросить цену →	Gear - 20Z
104	03530040B запросить цену →	Screw - M3x4
105	04513006B запросить цену →	Tapping Screw - M3x6
4	C2292829 запросить цену →	Lift Up Shaft
5	56062310 запросить цену →	Roller
106	11050005 запросить цену →	Nylon Clamp - 3n
107	03530040B запросить цену →	Screw - M3x4
6	C2292754 запросить цену →	Left Side Plate
7	C2292826 запросить цену →	Spring Anchor - Right
108	11050229 запросить цену →	Clamp
8	C2392756 запросить цену →	Paper Feed Unit Upper Stay
109	11050310 запросить цену →	Harness Clamp - LWS-1S
110	04504025B запросить цену →	Tapping Screw With Washer - M4x25
9	C2292805 запросить цену →	Paper Table Ass'y
10	C2292751 запросить цену →	Right Side Plate
111	11050016 запросить цену →	Nylon Clamp - 4N
11	C2295814 запросить цену →	DC Motor - 24V
12	C2322841 запросить цену →	Magnetic Guide Plate
13	C2295807 запросить цену →	Photosensor - GP2A25
14	C2292840 запросить цену →	Pad
15	50530223 ✓ в наличии	Bushing - 8mm
16	51511009 запросить цену →	Shoulder Screw - M4
17	56073927 запросить цену →	Stepped Screw - M3x8
18	C2292776 запросить цену →	Left Stay - Paper Table
19	C2292757 запросить цену →	Paper Table Lower Stay
20	C2292823 запросить цену →	Table Lift Shaft
21	C2292820 запросить цену →	Pressure Release Plate
22	C2292817 запросить цену →	Pressure Release Arm - Left
23	C2292816 запросить цену →	Pressure Release Arm - Right
24	C2292815 запросить цену →	Left Adjusting Plate
25	C2292814 запросить цену →	Right Adjusting Plate
26	AW020075 запросить цену →	Photointerruptor
27	C2292810 запросить цену →	Paper Set Sensor Bracket
28	C2292775 запросить цену →	Right Stay - Paper Table
29	C2292807 запросить цену →	Paper Table - Fixed
30	C2295730 запросить цену →	Paper Table Motor Bracket
31	C2292761 запросить цену →	Cushion
32	C2392820 запросить цену →	Paper Feed Guide Plate Cover

11. Paper Feed Section 3 (C239)

№	Артикул	Описание
1	C2292947 запросить цену →	Drive Pulley - Paper Separation
101	04514006B запросить цену →	Tapping Screw - 4x6
2	C2365733 запросить цену →	Harness Cover
102	06330140G запросить цену →	Parallel Pin - 3x14
103	07200060E запросить цену →	Retaining Ring - M6
3	C2292845 запросить цену →	Paper Feed Guide Plate
104	04504006B запросить цену →	Tapping Screw - 4x6
4	C2292860 запросить цену →	Spring Bracket
5	54195714 запросить цену →	Stepped Screw - M4
105	03530040B запросить цену →	Screw - M3x4
106	11050329 запросить цену →	Clamp - ES-0510
6	C2292858 запросить цену →	Separation Control Rack
107	11050230 запросить цену →	Clamp
7	C2003712 запросить цену →	Pulley
8	C2292857 запросить цену →	Gear - 14Z/42Z
108	11050199 запросить цену →	Clamp
9	C2292863 запросить цену →	Bushing
109	08053368 запросить цену →	Ball Bearing - 8x16x5mm
110	08075037 запросить цену →	Washer - 8.1mm
10	C2292861 запросить цену →	Paper Pressure Spring
11	C2292862 запросить цену →	Paper Pressure Lever
111	03540080B запросить цену →	Screw - M4X8
12	C2292856 запросить цену →	Worm Wheel Gear - 14z/40z
112	07200050Z запросить цену →	Retaining Ring - M5
13	C2295157 запросить цену →	Paper Pressure Board
14	C2295732 запросить цену →	Feed Pressuer Motor Bracket
15	C2178447 запросить цену →	DC Motor - 24V/7.2W
16	C2365206 запросить цену →	Paper Feed Pressure Harness
17	C2093133 запросить цену →	Retaining Ring - M6
18	50530223 ✓ в наличии	Bushing - 8mm
19	C2292839 запросить цену →	Paper Feed Roller Shaft
20	C2292838 запросить цену →	Pick-up Roller Shaft
21	C2292866 запросить цену →	Height Sensor Bracket
22	C2292850 запросить цену →	Paper Feed Stay
23	AW020075 запросить цену →	Photointerruptor
24	C2292834 запросить цену →	Balancer Arm
25	C2292864 запросить цену →	Paper Sensor Feeler
26	C2292949 запросить цену →	Timing Belt - 75-MXL-64
27	C2292835 запросить цену →	Paper Feed Roller Ass'y
30	C2292833 запросить цену →	Paper Feed Arm
31	52191957 запросить цену →	Stepped Screw - M4
32	C2292950 запросить цену →	Feed Roller Drive Pulley
33	C2395734 запросить цену →	Grip Cover Sheet

12. Paper Feed Section 4 (C239)

№	Артикул	Описание
36	C2365238 запросить цену →	Separation Harness
1	C2395831 запросить цену →	Optics Sensor - EE-SF5-B
37	AW020075 запросить цену →	Photointerruptor
2	C2362265 запросить цену →	Sensor Bracket
3	C2362262 запросить цену →	Sensor Stay
38	C2362879 запросить цену →	Sensor Bracket
4	C2292261 запросить цену →	Connector Plate
39	C2362864 запросить цену →	Worm Wheel - Gear
40	C2362862 запросить цену →	Gear - 32Z/14Z
5	C2292260 запросить цену →	Plotter Connector Bracket
41	C2362850 запросить цену →	Magnetic
6	AW500012 запросить цену →	Push Switch
42	C2352898 запросить цену →	Cover - Separation Sub-unit
7	C2392267 запросить цену →	Paper Tray Holder
8	AA143120 запросить цену →	Stepped Screw - M3x3
43	C2392266 запросить цену →	Optics Sensor Cover
9	AA063163 запросить цену →	Connector Spring
45	C2014604 запросить цену →	Drum Rail Roller
46	C2362845 запросить цену →	Upper Pressure Plate Ass'y
10	C2395210 запросить цену →	Plotter Relay Harness
11	C2178447 запросить цену →	DC Motor - 24V/7.2W
12	C2362875 запросить цену →	Motor Bracket
13	C2365157 запросить цену →	Paper Feed Control Board
14	C2362865 запросить цену →	Worm Wheel - Gear
15	C2362866 запросить цену →	Rubber Washer
16	C2362863 запросить цену →	Gear - 24Z
17	C2362867 запросить цену →	Compression Spring
18	C2292857 запросить цену →	Gear - 14Z/42Z
19	C2352832 запросить цену →	Drum Stay - Paper Feed Ass'y
20	C2362871 запросить цену →	Motor Bracket
21	C2362860 запросить цену →	Separation Rack Ass'y
22	54195714 запросить цену →	Stepped Screw - M4
23	C2362855 запросить цену →	Lower Pressure Plate
24	C2362858 запросить цену →	Compression Spring
101	04514006B запросить цену →	Tapping Screw - 4x6
25	C2362848 запросить цену →	Slider Bushing
102	03520040B запросить цену →	Screw - M2X4
26	C2362851 запросить цену →	Upper Slider
103	04513006B запросить цену →	Tapping Screw - M3x6
27	C2362852 запросить цену →	Upper Guide Pin
104	07200060E запросить цену →	Retaining Ring - M6
105	03130060B запросить цену →	Philips Pan Head Screw - M3x6
28	C2362847 запросить цену →	Upper Pressure Plate
29	C2362844 запросить цену →	Stepped Screw
106	03530040B запросить цену →	Screw - M3x4
107	08075044 запросить цену →	Spacer - 8.1x11.5x0.2
30	C2362840 запросить цену →	Guide Rail Base
108	08011004 запросить цену →	Screw - M4X4
31	C2362886 запросить цену →	Separation Pad - A Ass'y
109	11050199 запросить цену →	Clamp
32	C2362895 запросить цену →	Separation Pad - B Ass'y
110	11050229 запросить цену →	Clamp
33	C2365208 запросить цену →	Ink Sensor Relay Harness
111	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
34	C2292633 запросить цену →	Stepped Screw
35	C2362880 запросить цену →	Separation Pad Holder Bracket
112	11050310 запросить цену →	Harness Clamp - LWS-1S

13. Paper Feed Section 5 (C239)

№	Артикул	Описание
101	07200060E запросить цену →	Retaining Ring - M6
1	C2002266 запросить цену →	Bearing Holder
102	08053386 запросить цену →	Bushing - 8mm
3	C2392935 запросить цену →	Master Optics Sensor Bracket Ass'y
103	04513006B запросить цену →	Tapping Screw - M3x6
4	C2365825 запросить цену →	Sensor
104	07403008 запросить цену →	Baol Bearing - 8X22X7
5	C2295739 запросить цену →	Master Sensor Cover
105	04514006B запросить цену →	Tapping Screw - 4x6
6	C2362941 запросить цену →	Bracket - Master Sensor
7	C2292901 запросить цену →	Pressure Roller Spring
106	07200040E запросить цену →	Retaining Ring - M4
107	03520080B запросить цену →	Screw M2.5x8
8	C2362905 запросить цену →	Feed Roller - Upper
9	C2292899 запросить цену →	Pressure Release Lock Arm - Left
108	11050199 запросить цену →	Clamp
10	C2292894 запросить цену →	Left Pressure Arm
109	03540060B запросить цену →	Screw - M4X6
110	07413706 запросить цену →	Ball Bearing - 6x10x3
11	C2292900 запросить цену →	Pressure Release Shaft
12	C2292893 запросить цену →	Right Pressure Arm
111	05740040E запросить цену →	Hexagon Headless Set Screw - M4x4
112	04533006B запросить цену →	Tapping Screw - M3x6
13	C2292898 запросить цену →	Pressure Release Lock Arm - Right
113	04514008B запросить цену →	Philips Tapping Screw - M4x8
14	C2292921 запросить цену →	Registration Sensor Bracket
15	C2365240 запросить цену →	Feed Harness
16	C2295807 запросить цену →	Photosensor - GP2A25
17	C2365232 запросить цену →	Encoder Harness
18	C2362923 запросить цену →	Upper Feed Roller Guide Palet Ass'y
19	C2292919 запросить цену →	Guide Plate Spacer
20	C2352919 запросить цену →	Lower Feed Roller Guide Plate
21	C2292923 запросить цену →	Left Bracket - Guide Plate
22	C2292906 запросить цену →	Lower Registration Roller
23	C2292922 запросить цену →	Right Bracket - Guide Plate
24	C2175126 запросить цену →	Cam Follower Plate
25	C2292907 запросить цену →	Registration Roller Pulley - 14z
26	C2362927 запросить цену →	Paper Feed Guide Plate Ass'y

14. Pressure Cylinder 1 (C239)

№	Артикул	Описание
1	C2293092 запросить цену →	Front Encoder Flange
101	07200080E запросить цену →	Retaining Ring - M8
2	C2293096 запросить цену →	Paper Feed Actuator
102	04514008B запросить цену →	Philips Tapping Screw - M4x8
3	C2293196 запросить цену →	Joint Flange
103	03530060B запросить цену →	Philips Pan Head Screw - M3x6
104	07200030Z запросить цену →	Retaining Ring - M3
4	C2293094 запросить цену →	Encoder Holder
105	04534010B запросить цену →	Tapping Screw - M4x10
5	C2293093 запросить цену →	Encoder
6	C2353004 запросить цену →	Press Drum Unit - A'ssy
106	07200040E запросить цену →	Retaining Ring - M4
7	C2363239 запросить цену →	Cushion - Clamp
8	C2363237 запросить цену →	Collar 6x11.2x1.5
9	C2363256 запросить цену →	Clamper Arm Ass'y
10	C2363261 запросить цену →	Arm Ass'y
11	C2363248 запросить цену →	Slider Exit Pawl
12	C2363249 запросить цену →	Tension Spring - 2n
13	C2363247 запросить цену →	Clamper Exit Pawl
14	C2363251 запросить цену →	Exit Pawl Shaft
15	AA132115 запросить цену →	Collar - Cam Follower
16	C2363252 запросить цену →	Exit Pawl Drive Guide
17	C2363234 запросить цену →	Clamp Sttoper Pawl
18	C2363245 запросить цену →	Clamper Shaft
19	C2363244 запросить цену →	Clamper Spring
20	C2363238 запросить цену →	Collar 6x8x12.5
21	C2363264 запросить цену →	Clamper Base
22	C2363005 запросить цену →	Drum Clamp Ass'y
23	C2363084 запросить цену →	Spacer0.3
24	C2363259 запросить цену →	Ball Bearing-5x11x4

Каталог очень большой (1657 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
