Ricoh Aficio Color 6010 6110 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. EXTERIOR 2 (A257/A269)
• 3. OPERATION PANEL (A257/A269)
• 4. BY-PASS FEED TABLE (A257/A269)
• 5. BY-PASS FEED 1 (A257/A269)
• 6. BY-PASS FEED 2 (A257/A269)

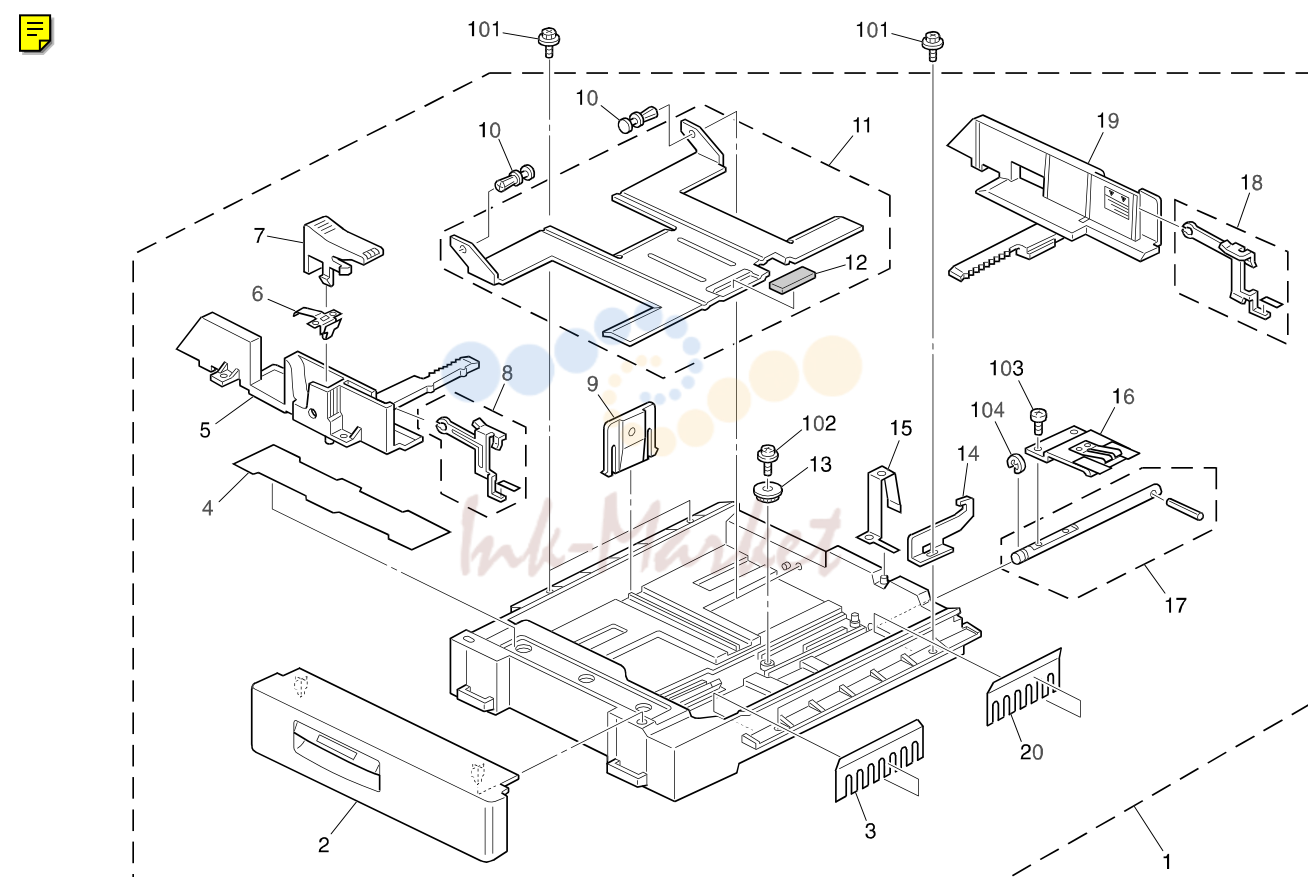

• 7. 1ST PAPER TRAY (A257/A269)

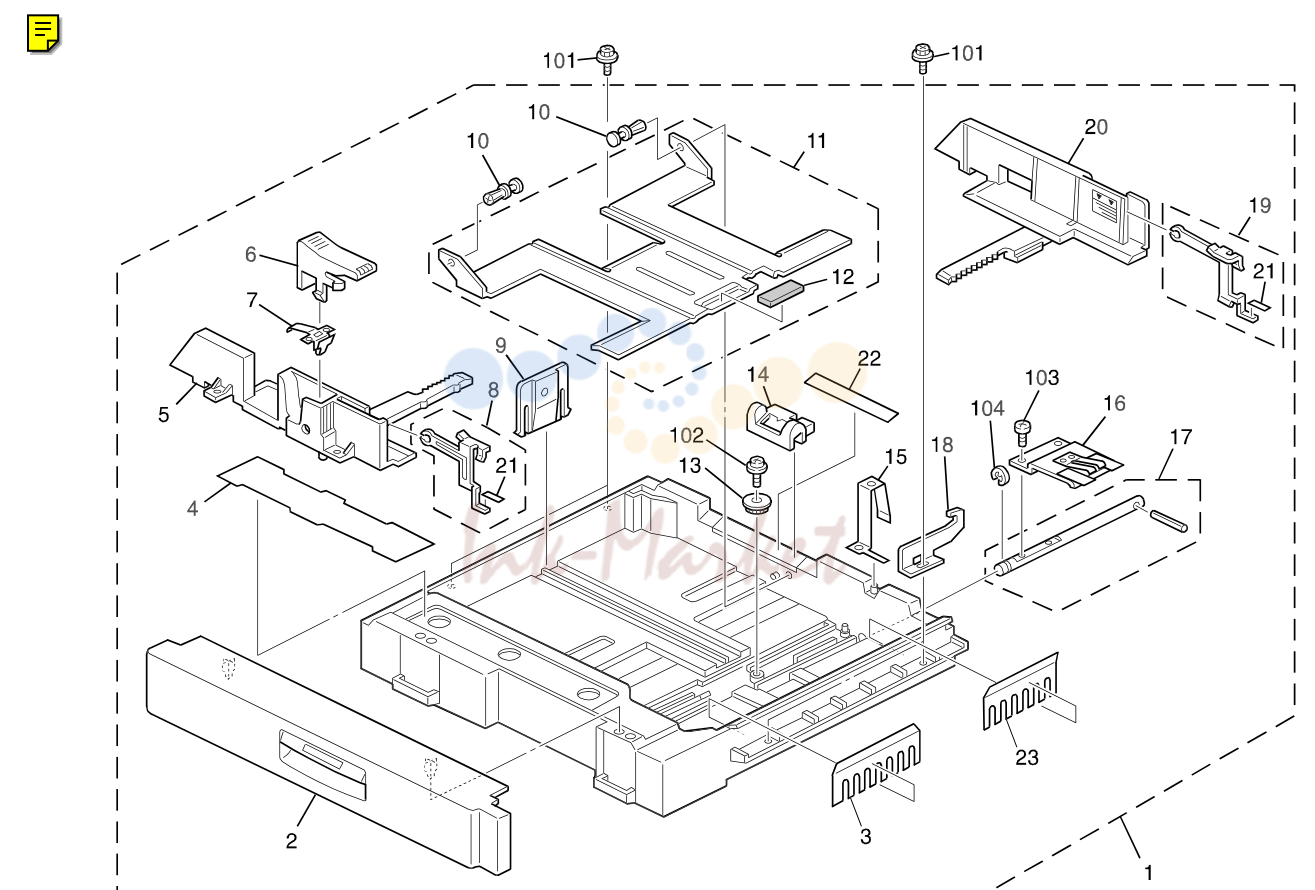

• 8. 2ND/3RD PAPER TRAY (A257/A269)

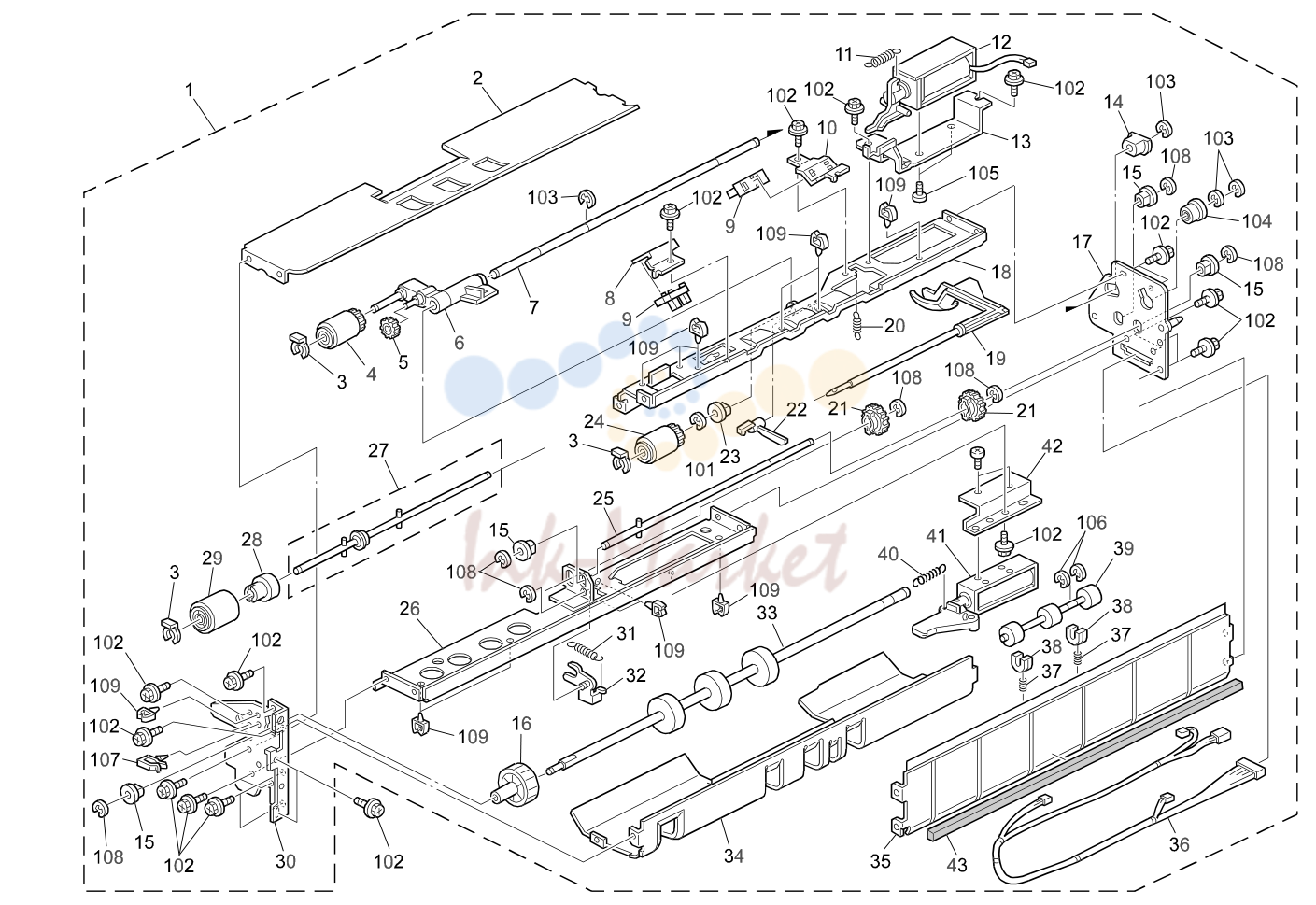

• 9. PAPER FEED SECTION (A257/A269)

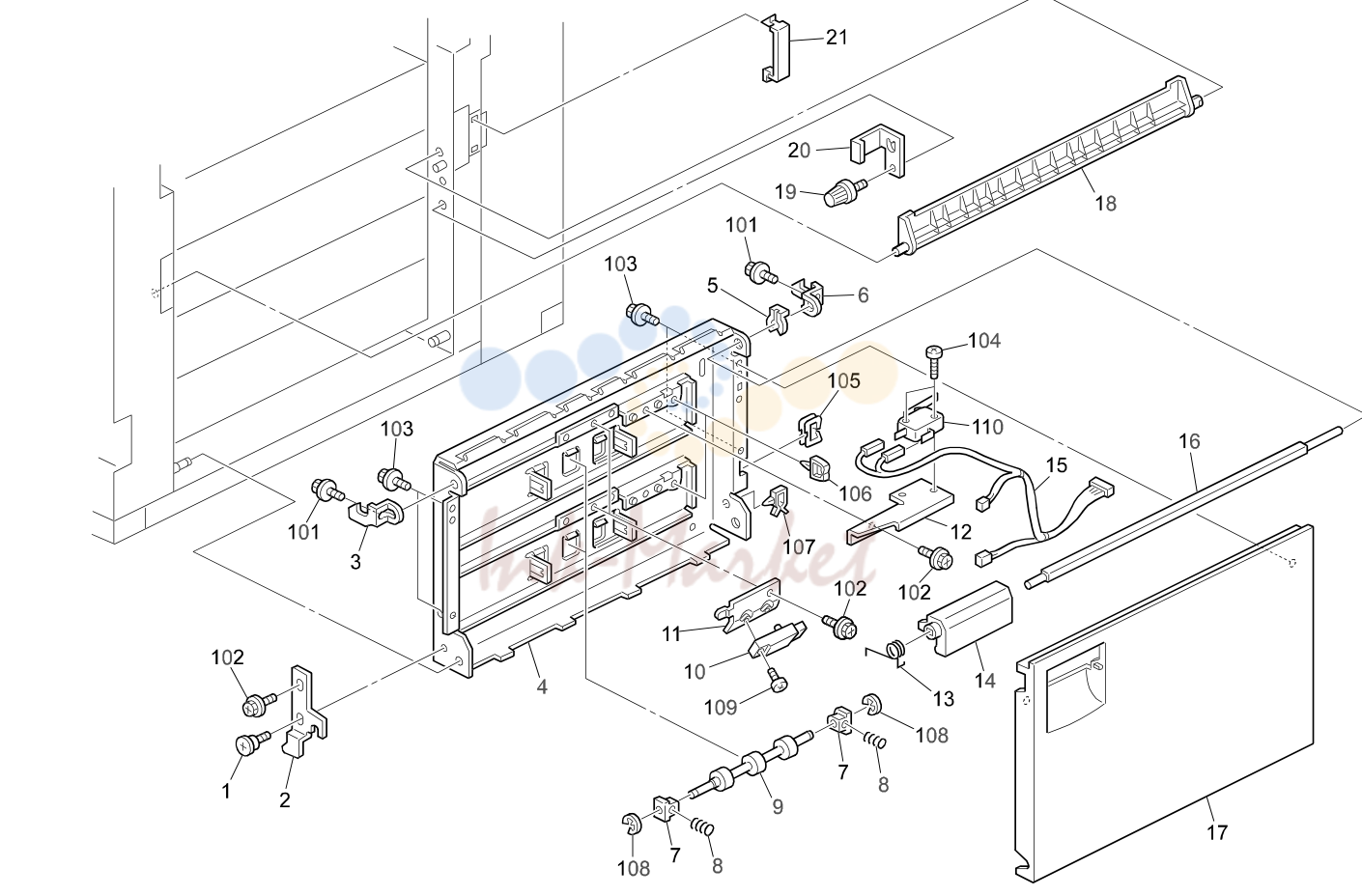

• 10. VERTICAL TRANSPORT 1 (A257/A269)

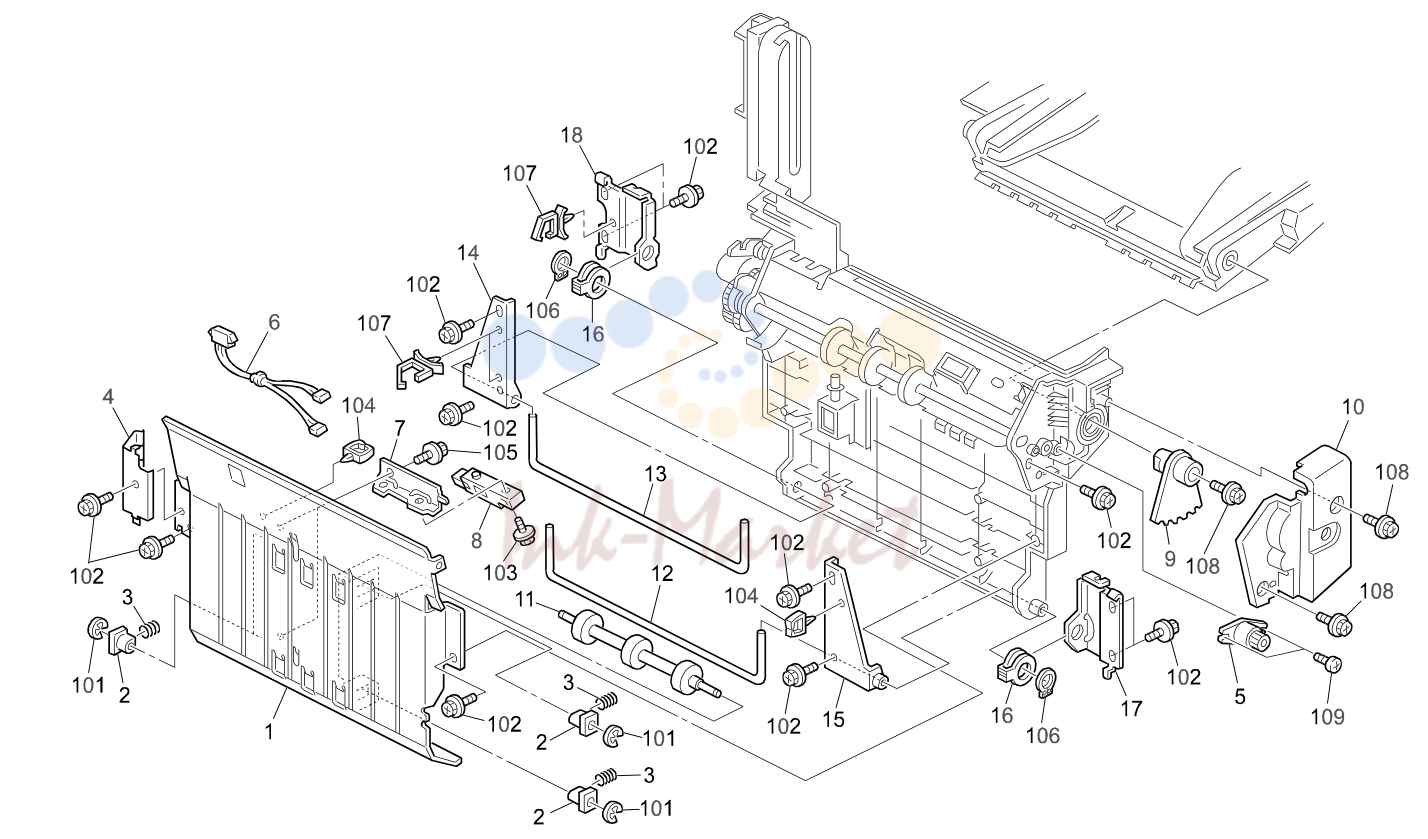

• 11. VERTICAL TRANSPORT 2 (A257/A269)

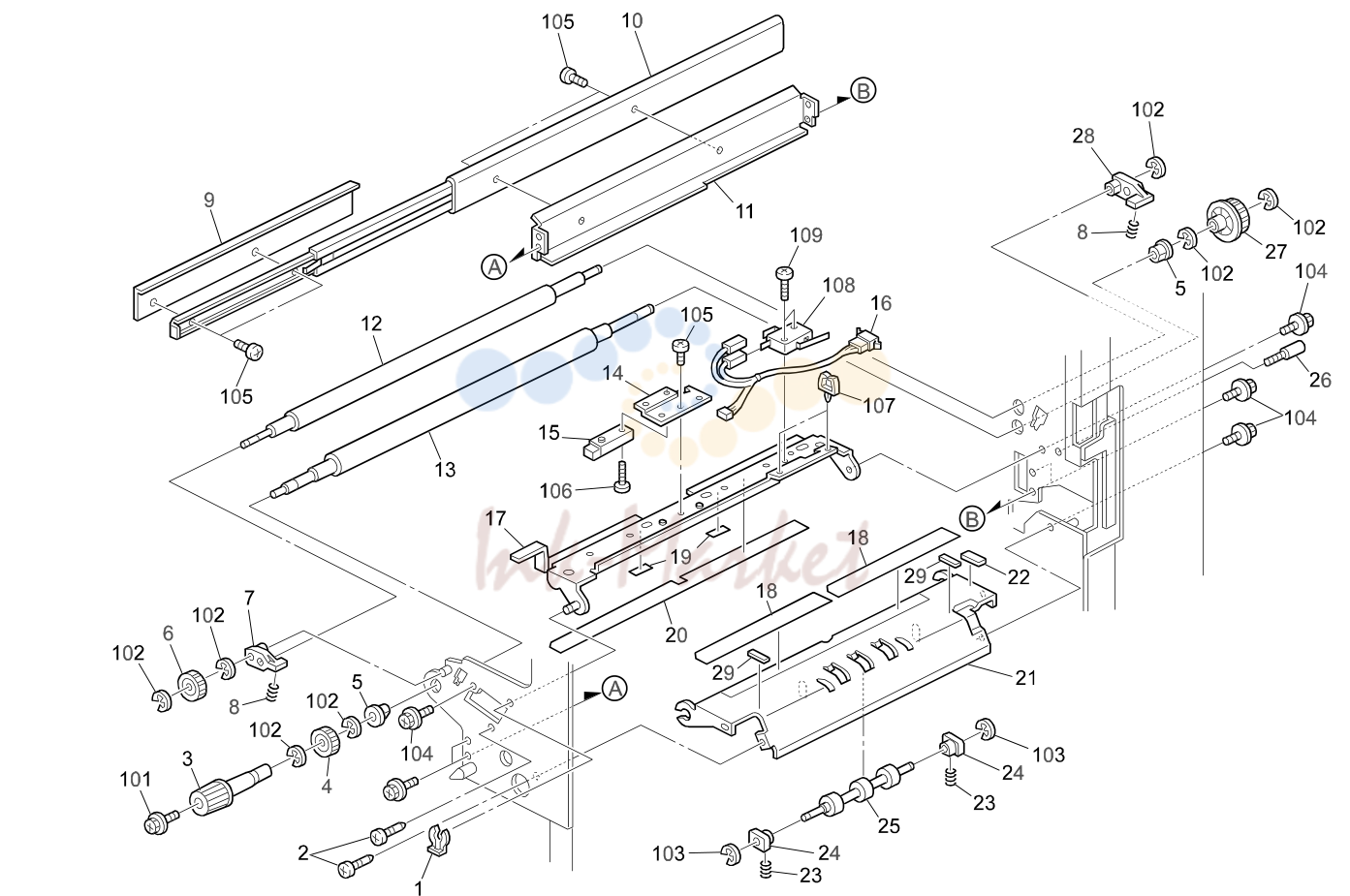

• 12. REGISTRATION SECTION (A257/A269)

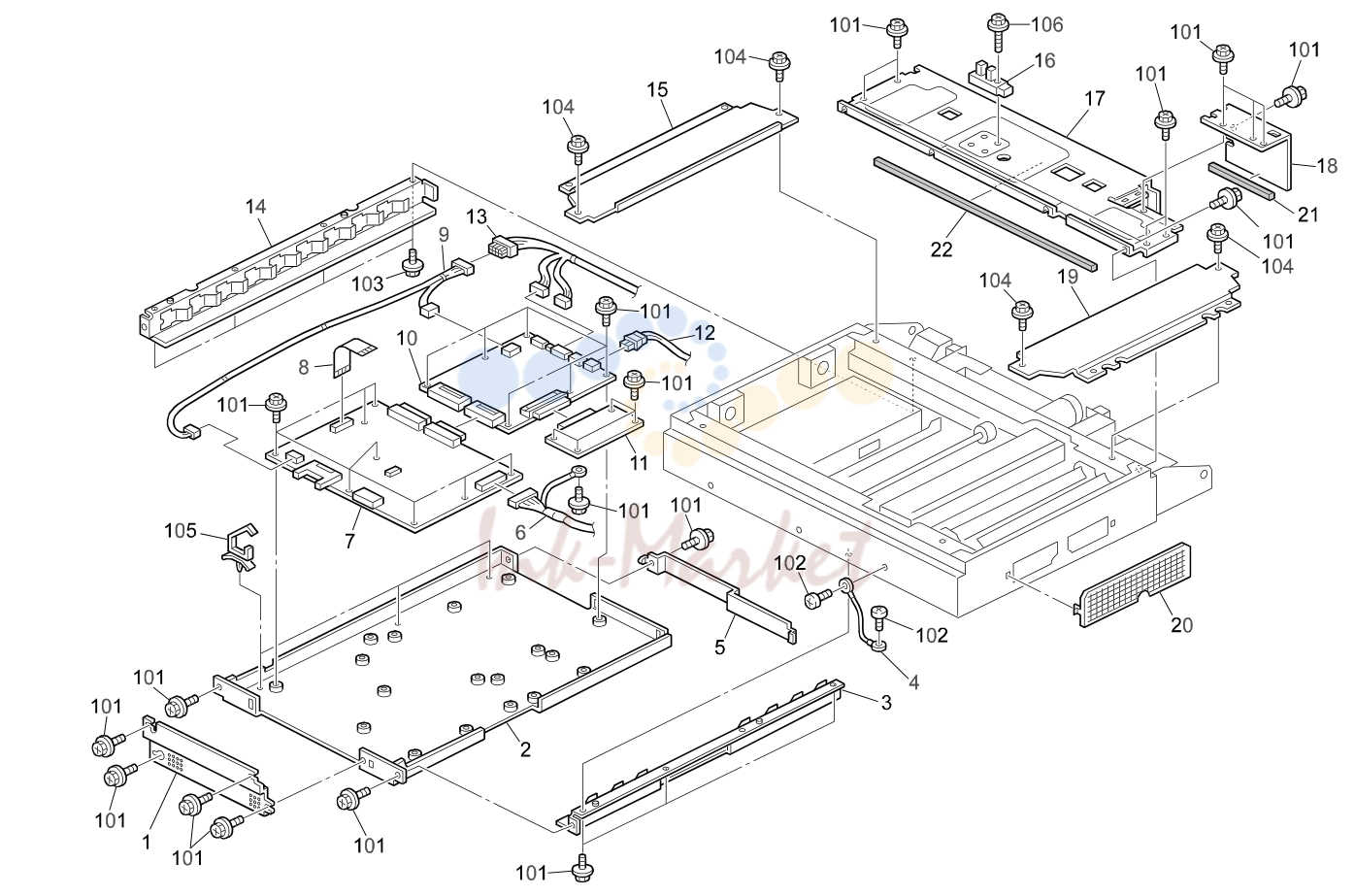

• 13. OPTICAL SECTION 1 (A257/A269)

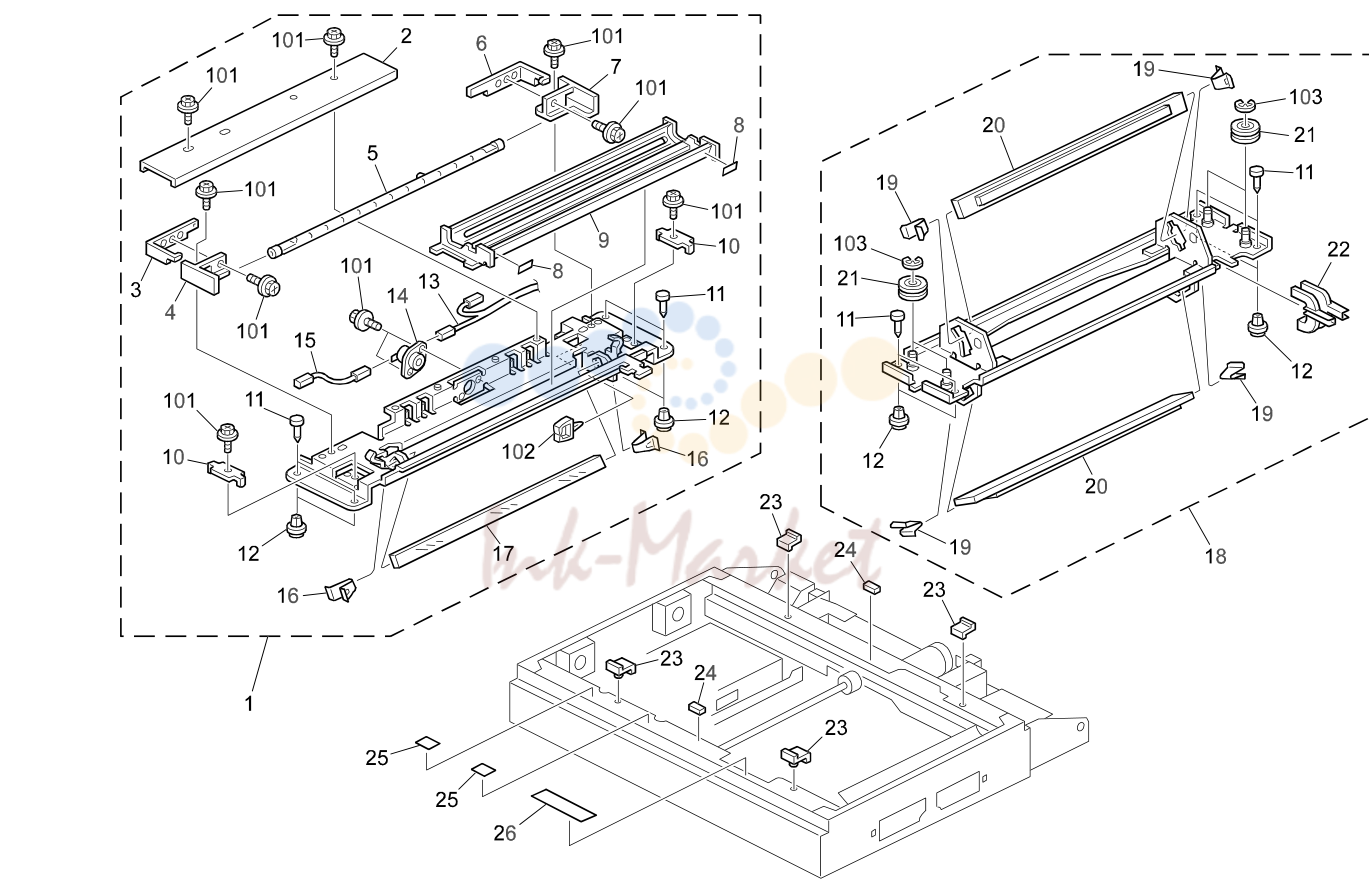

• 14. OPTICAL SECTION 2 (A257/A269)

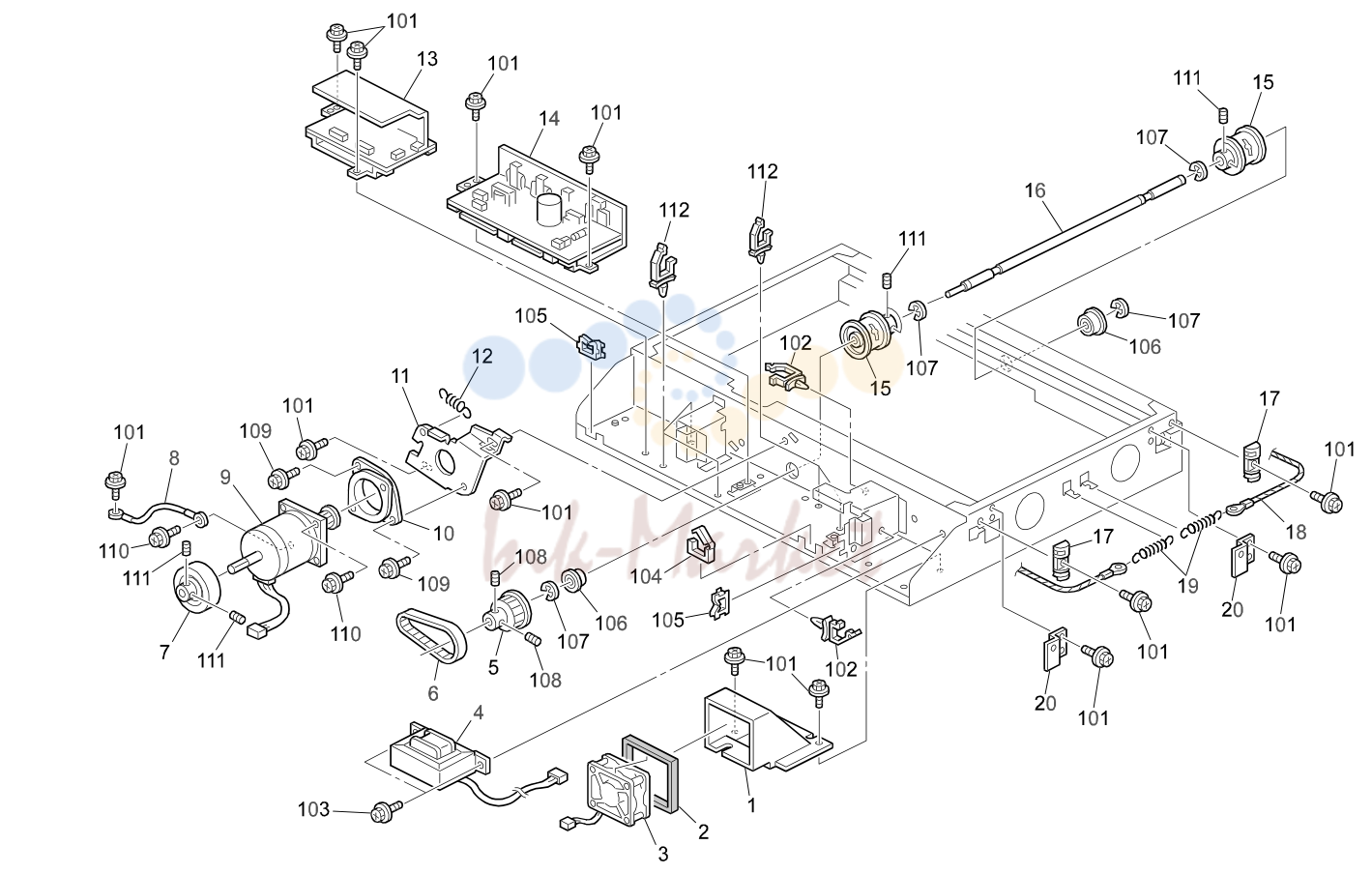

• 15. OPTICAL SECTION 3 (A257/A269)

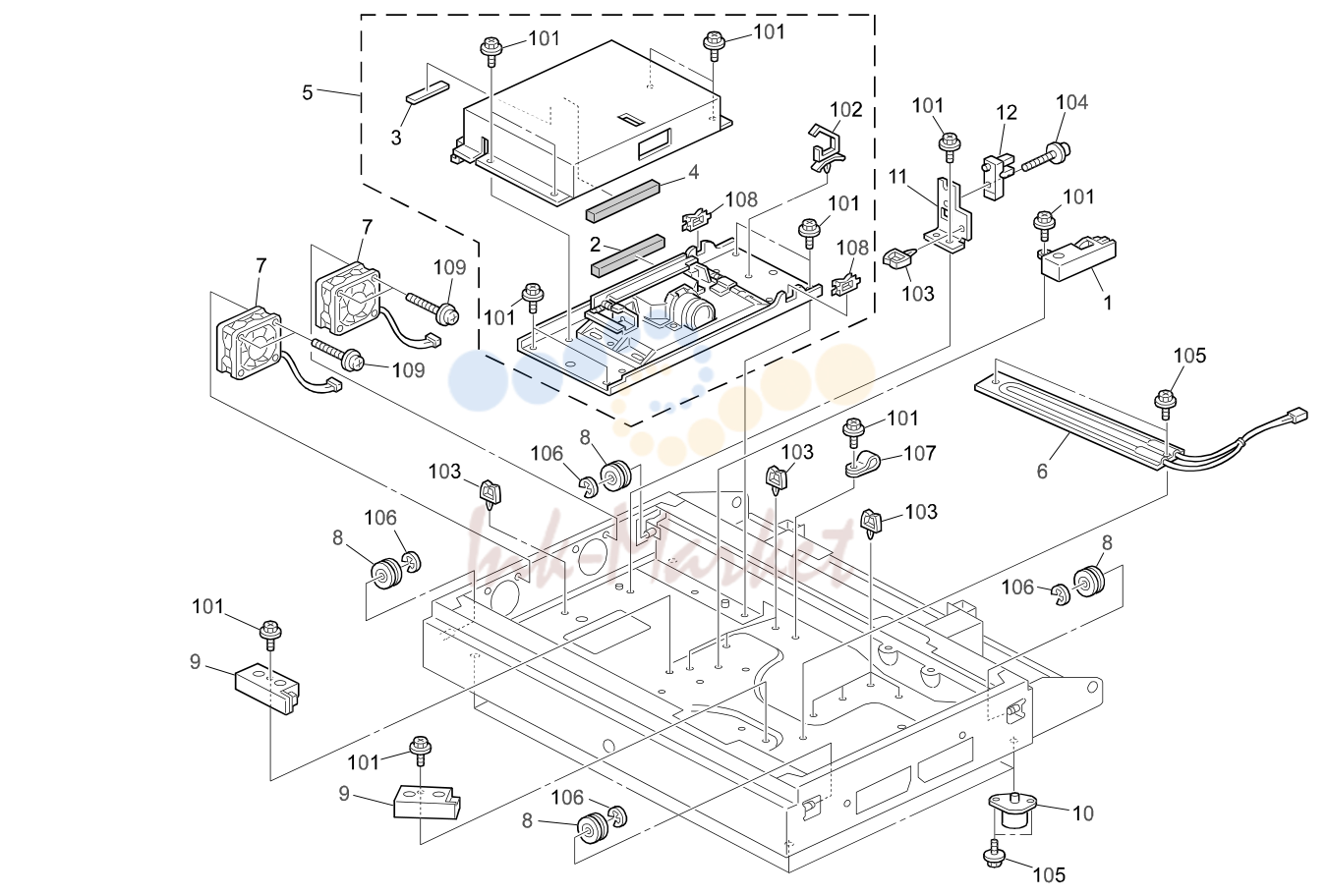

• 16. OPTICAL SECTION 4 (A257/A269)

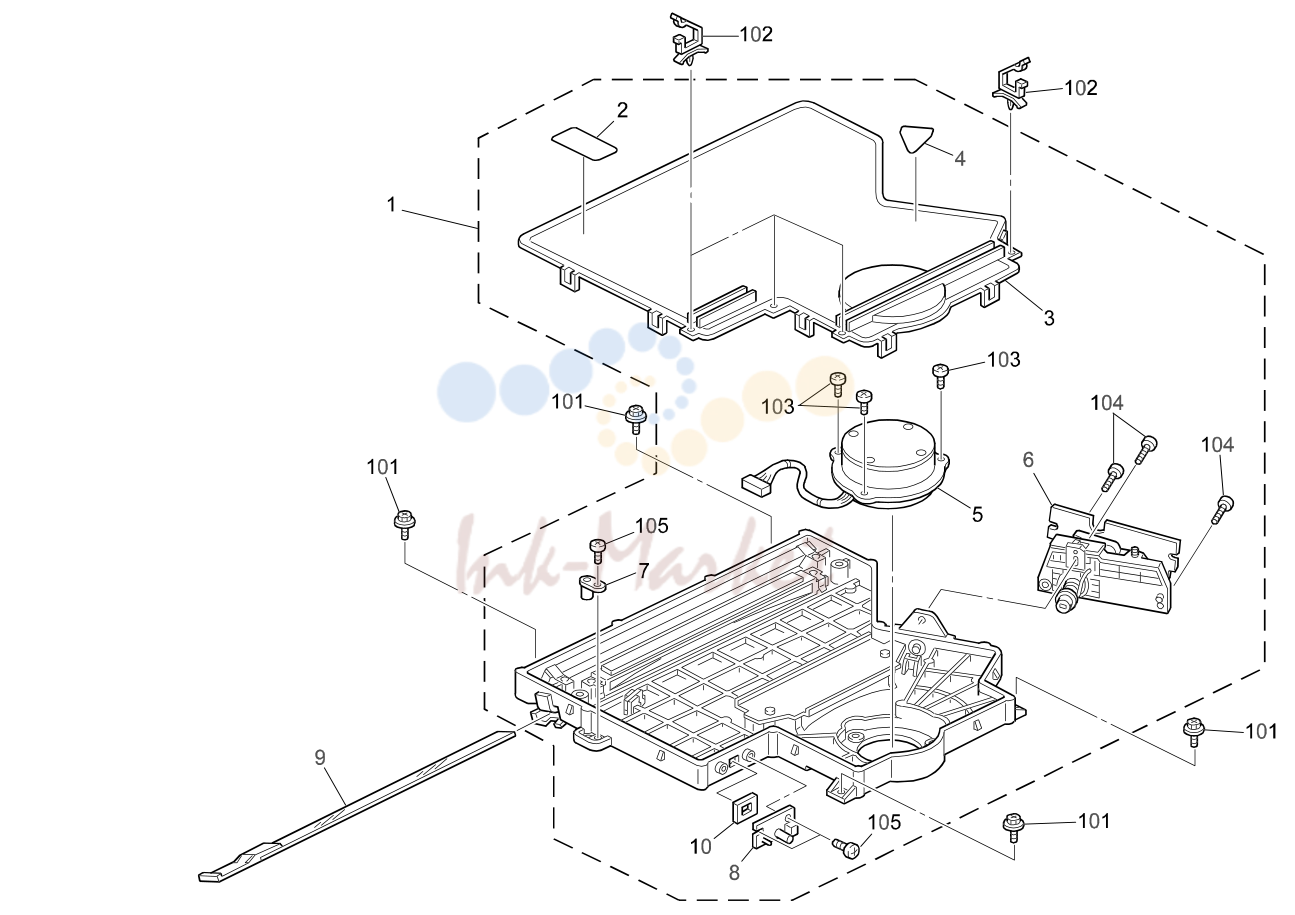

• 17. LD UNIT (A257/A269)
• 18. CHARGE CORONA UNIT (A257/A269)
• 19. TONER HOPPER (A257/A269)
• 20. DEVELOPMENT UNIT (A257/A269)
• 21. DRUM UNIT (A257/A269)
• 22. DRUM CLEANING UNIT (A257/A269)
• 23. DRAWER UNIT 1 (A257/A269)
• 24. DRAWER UNIT 2 (A257/A269)
• 25. DRAWER UNIT 3 (A257/A269)
• 26. DRAWER UNIT 4 (A257/A269)
• 27. TRANSFER BELT UNIT (A257/A269)
• 28. TRANSFER BELT CLEANING 1 (A257/A269)
• 29. TRANSFER BELT CLEANING 2 (A257/A269)
• 30. PAPER TRANSFER SECTION 1 (A257/A269)
• 31. PAPER TRANSFER SECTION 2 (A257/A269)
• 32. PAPER TRANSFER SECTION 3 (A257/A269)
• 33. PAPER TRANSFER SECTION 4 (A257/A269)
• 34. FUSING UNIT 1 (A257/A269)
• 35. FUSING UNIT 2 (A257/A269)
• 36. FUSING UNIT 3 (A257/A269)
• 37. FUSING UNIT 4 (A257/A269)
• 38. PAPER EXIT SECTION (A257/A269)
• 39. PAPER INVERTOR SECTION (A257/A269)
• 40. DUPLEX UNIT 1 (A257/A269)
• 41. DUPLEX UNIT 2 (A257/A269)
• 42. DUPLEX UNIT 3 (A257/A269)
• 43. DRIVE SECTION 1 (A257/A269)
• 44. DRIVE SECTION 2 (A257/A269)
• 45. DRIVE SECTION 3 (A257/A269)
• 46. DRIVE SECTION 4 (A257/A269)
• 47. DRIVE SECTION 5 (A257/A269)
• 48. ELECTRICAL SECTION 1 (A257/A269)
• 49. ELECTRICAL SECTION 2 (A257/A269)
• 50. ELECTRICAL SECTION 3 (A257/A269)
• 51. ELECTRICAL SECTION 4 (A257/A269)
• 52. ELECTRICAL SECTION 5 (A257/A269)
• 53. ELECTRICAL SECTION 6 (A257/A269)
• 54. ELECTRICAL SECTION 7 (A257/A269)
• 55. FRAME SECTION 1 (A257/A269)
• 56. FRAME SECTION 2 (A257/A269)
• 57. FRAME SECTION 3 (A257/A269)
• 58. IPU BOARD (A257/A269)
• 59. IPU-M BOARD (A257/A269)
• 60. VIDEO BOARD (A257/A269)
• 61. I/O BOARD (A257/A269)
• 62. MAIN CONTROL BOARD (A257/A269)
• 63. DECAL AND DOCUMENT (A257/A269)
• 64. SPECIAL TOOLS (A257/A269)

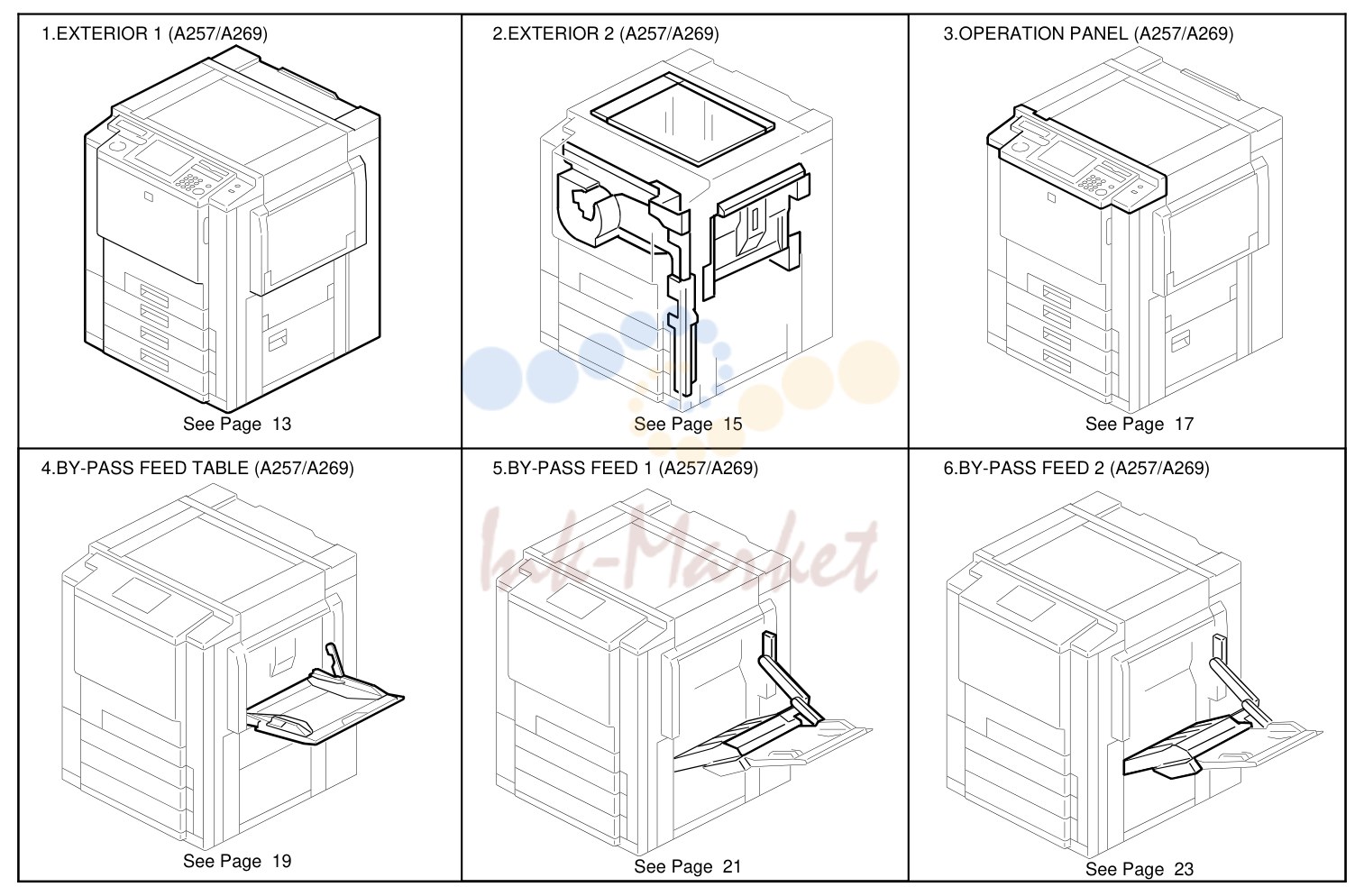

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
1	A2571261 запросить цену →		Front Lower Cover
29	A2691115 запросить цену →		Lower Drawer lock Bracket
2	A2571260 запросить цену →		Lower Cover - Front Left
3	A2571205 запросить цену →		Right Door Ass’y
4	A2571217 запросить цену →		Left Door (A257 RIC)
4	A2691208 запросить цену →		Left Door (A269 RIC)
4	A2571218 запросить цену →		Left Door (A257/A269 NRG)
4	A2691209 запросить цену →		Left Door (A257/A269 SVN)
4	A2571219 запросить цену →		Left Door (A257 INF)
4	A2691210 запросить цену →		Left Door (A269 INF)
4	A2691209 запросить цену →		Left Door (LANIER)
5	A2691560 запросить цену →		Decal - Duplex Operation
6	A2571265 запросить цену →		Left Door Hinge
7	A2571268 запросить цену →		Right Door Hinge
8	A2571267 запросить цену →		Door Hinge Pin
9	A2571262 запросить цену →		Front Left Cover
10	A2571211 запросить цену →		Left Cover Ass’y
11	A2571273 запросить цену →		ADF Cap
12	AF043102 запросить цену →		Copy Tray Base
13	AF043063 запросить цену →		Copy Tray Guide
14	AF043103 запросить цену →		Copy Tray Slider
15	A2571252 запросить цену →		Left Scanner Cover
16	A1661837 запросить цену →		Decal - Caution
17	A2571250 запросить цену →		Rear Scanner Cover
18	A2591524 запросить цену →		Decal - Main Switch 230V
19	A2571251 запросить цену →		Right Scanner Cover
20	A2571281 запросить цену →		Rear Cover
21	A2571263 запросить цену →		Rear Right Cover
22	A1721280 запросить цену →		Sorter Cap - Large
23	A2571274 запросить цену →		CSS Cap
24	A2571264 запросить цену →		Right Lower Cover
25	A2571255 запросить цену →		Front Right Cover
26	A2571193 запросить цену →		Ground Plate
27	A1721591 запросить цену →		Decal - Color (RIC)
101	04504010B запросить цену →		Tapping Screw - 4x10
28	A2591525 запросить цену →		Decal - Emblem Color (RIC)
102	04514008H запросить цену →		Tapping Screw - 4x8
103	03530040B запросить цену →		Screw - M3X4
28	A2177905 запросить цену →		Support Cover (INF)

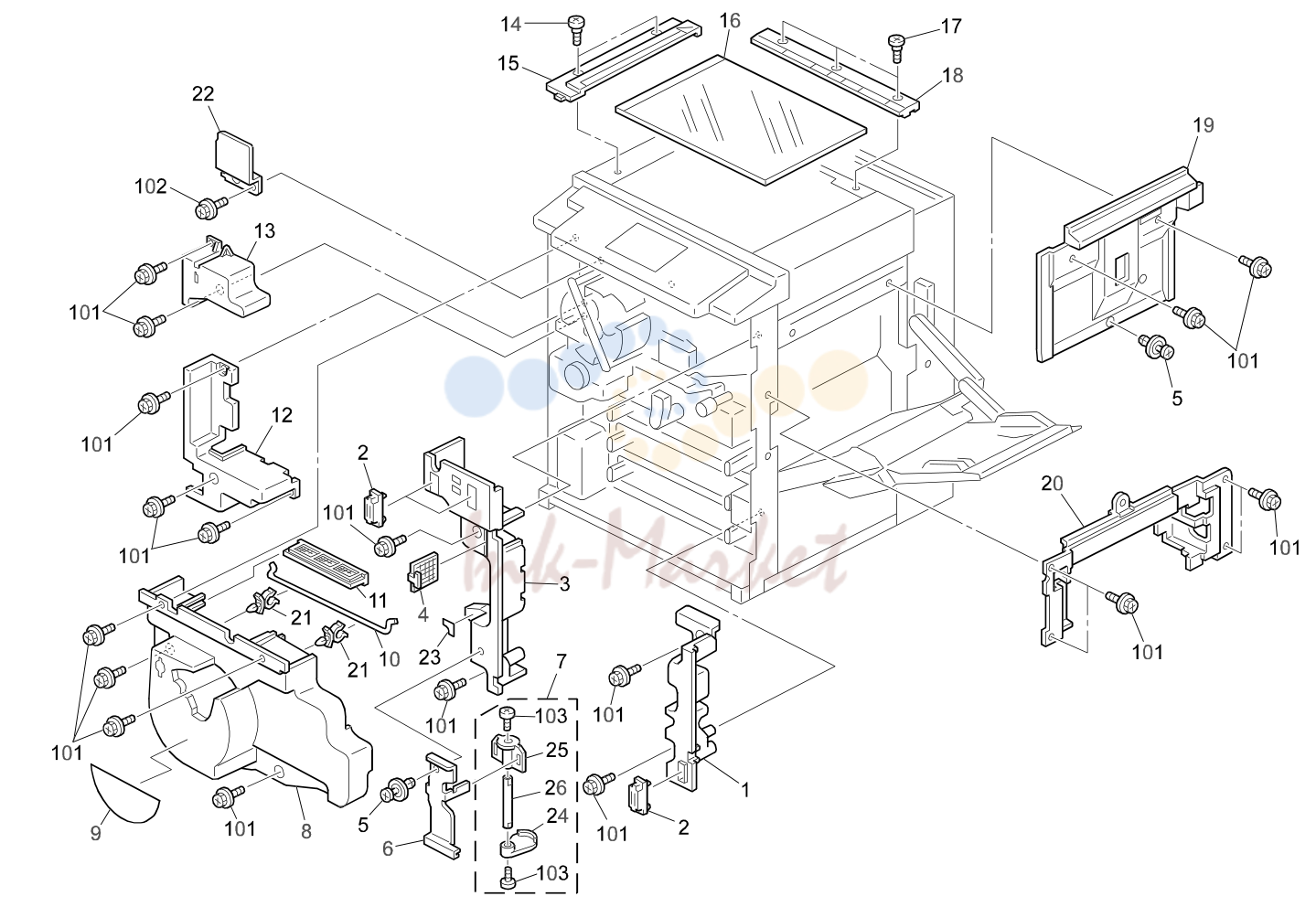

2. EXTERIOR 2 (A257/A269)

№	Артикул	Альт. артикул	Описание
101	04514008H запросить цену →		Tapping Screw - 4x8
1	A2571354 запросить цену →		Lower Inner Cover - Front Right
2	AG071010 запросить цену →		Magnet Catch
102	04514008B запросить цену →		Philips Tapping Screw - M4x8
3	A2571353 запросить цену →		Right Inner Cover
103	03130050B запросить цену →		Philips Pan Head Screw - M3x5
4	A2572478 запросить цену →		Charger Dust Filter
5	A2571278 запросить цену →		Rivet - 8x13
6	A2571279 запросить цену →		Door Switch Bracket
7	A2571174 запросить цену →		Revolber Lock Relase Bracket
8	A2571356 запросить цену →		Inner Cover
9	A2573355 запросить цену →		Decal - Toner Replenishment
10	A1665974 запросить цену →		Scanner Release Rod
11	AA012115 запросить цену →		Dust Filter - Tonner Crartridhe
12	A2571355 запросить цену →		Left Lower Inner Cover
13	A2571352 запросить цену →		Inner Cover - Left Upper
14	AA143454 запросить цену →		Stepped Screw - M3
15	A2591838 запросить цену →		Left Scale - LT
15	A2591837 запросить цену →		Left Scale - A4
16	A2591836 запросить цену →		Exposure Glass
17	AA143219 запросить цену →		Stepped Screw
18	A1337157 запросить цену →		Rear Scale (LT)
18	A1341922 запросить цену →		Rear Scale (A4)
19	A2571272 запросить цену →		Right Middle Cover
20	A2571275 запросить цену →		Lower Middle Cover
21	A1661910 запросить цену →		Rod Holder
22	A2571358 запросить цену →		Harness Gurd Plate
23	A2571357 запросить цену →		Decal - B1
24	A2571171 запросить цену →		Rear Stay
25	A2571172 запросить цену →		Front Stay
26	A2571173 запросить цену →		Protection Shaft

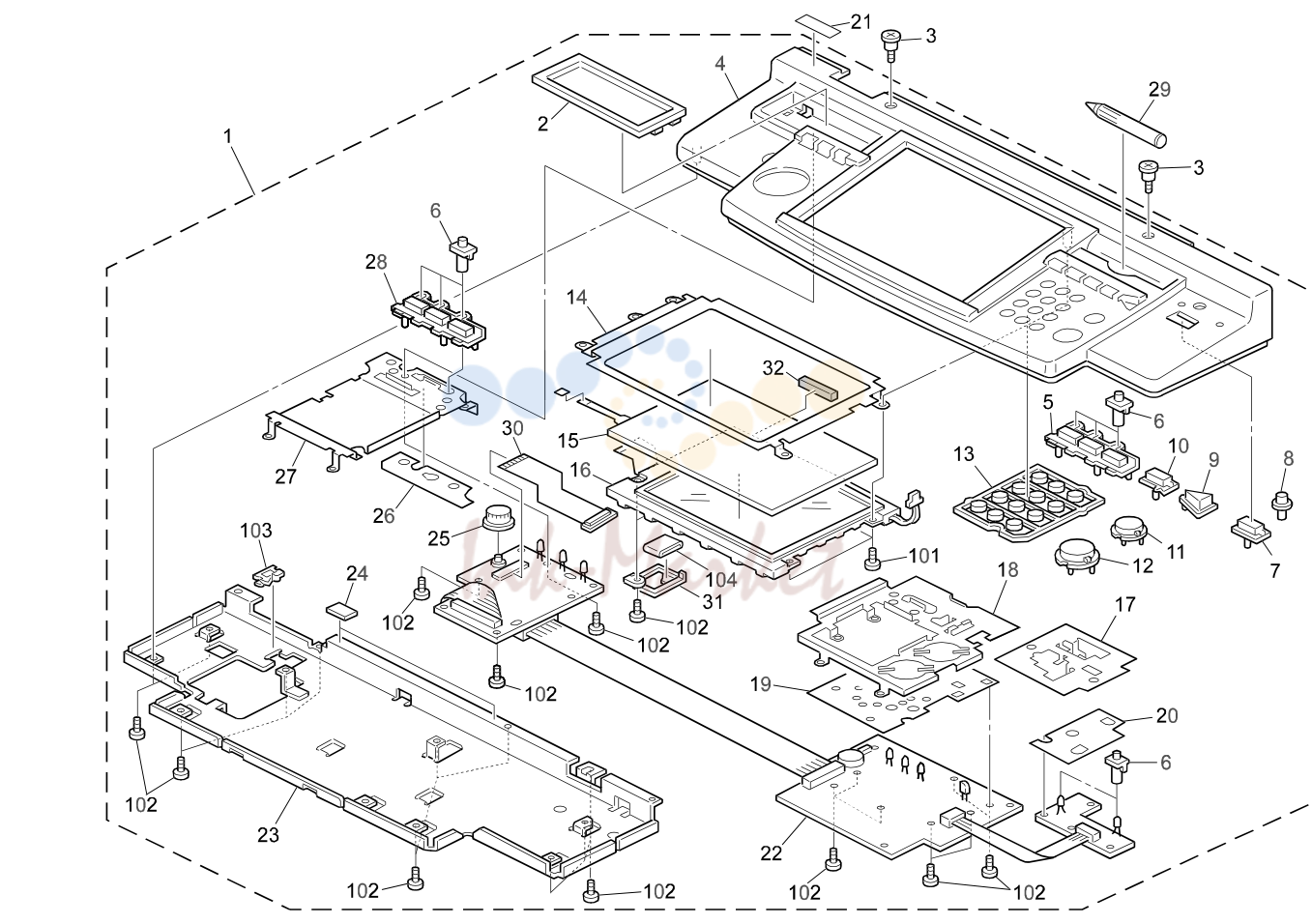

3. OPERATION PANEL (A257/A269)

№	Артикул	Альт. артикул	Описание
1	A2571451 запросить цену →		Operation Panel Ass’y - LT
32	A2571493 запросить цену →		Guscketto - UC-300279 30mm
1	A2571452 запросить цену →		Operation Panel Ass’y - A4
2	A2591510 запросить цену →		Cover - SP
3	AA143219 запросить цену →		Stepped Screw
4	A2571461 запросить цену →		Upper Cover
5	A2571462 запросить цену →		Keytop - Function 3U Right
6	A2571469 запросить цену →		LED Lens
7	A2571465 запросить цену →		Keytop - Power Source
8	A2571466 запросить цену →		Keytop - Counter
9	A1721486 запросить цену →		Key-top Interrupt
10	A2571497 запросить цену →		Keytop - Reset
11	A2571472 запросить цену →		Keytop - Clear/Stop
12	A2571471 запросить цену →		Keytop - Start
13	A1721485 запросить цену →		Key-top 10 Keys
14	A2571475 запросить цену →		Shadeing Plate - Touch Panel
15	A2591552 запросить цену →		Touch Panel
16	A2571489 запросить цену →		LCD Display
17	A2571488 запросить цену →		Shadeing Plate - OP3
18	A2571477 запросить цену →		Shadeing Plate - OP2
19	A2571483 запросить цену →		Sheet OP2
20	A2571484 запросить цену →		Sheet OP3
21	A1536409 запросить цену →		Decal - Keytop Cover
21	C2252866 запросить цену →		Decal - Keytop Cover
21	C2252867 запросить цену →		Decal - Keytop Cover
22	A2571520 запросить цену →		Operation Panel Board - 120V
22	A2571540 запросить цену →		Operation Panel Board - 230V
23	A2571474 запросить цену →		Operation Panel Bracket
24	A2571494 запросить цену →		Guscketto - UC-300275 20mm
25	A2571470 запросить цену →		Dial
26	A2571482 запросить цену →		Sheet OP1
27	A2571476 запросить цену →		Shadeing Plate - OP1
28	A2571463 запросить цену →		Keytop - Function 3U Left
101	08025272 запросить цену →		Tapping Screw - M3X8
102	08025273 запросить цену →		Philips Tapping Screw - M3X10
29	A1721580 запросить цену →		Editor Pen
30	A2571551 запросить цену →		FPC LCD Ass’y
103	11050113 запросить цену →		Edge - P108
104	16070901 запросить цену →		Ferrite Coer - FPC-16-12
31	A2571495 запросить цену →		Holder

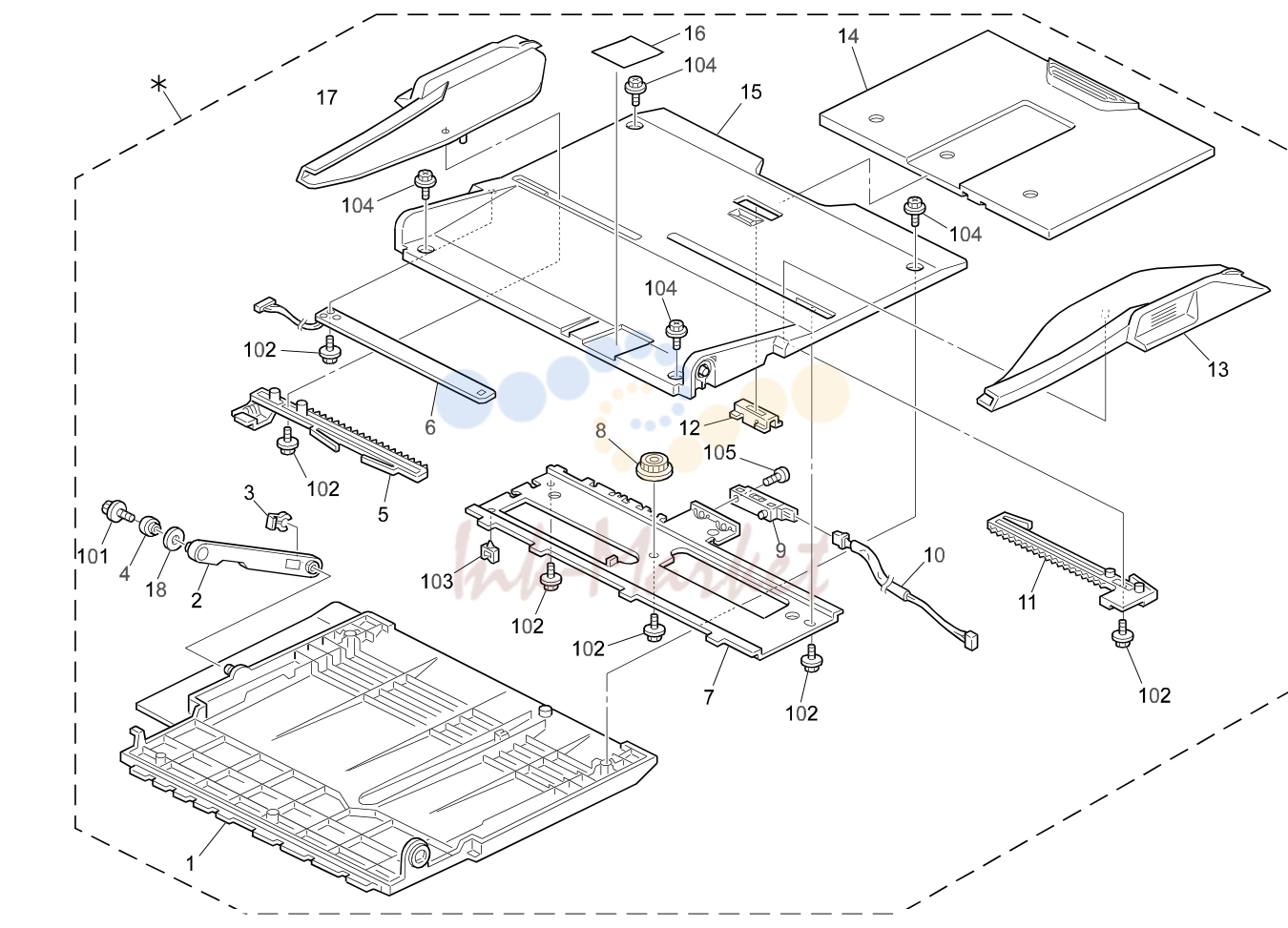

4. BY-PASS FEED TABLE (A257/A269)

№	Артикул	Альт. артикул	Описание
1	A2572885 запросить цену →		Manual Feed Cover
102	04503008B запросить цену →		Tapping Screw - M3x8
2	A2572940 запросить цену →		Manual Feed Table Link
103	11050199 запросить цену →		Clamp
3	52152621 запросить цену →		Snap Ring - M6
104	04504008Z запросить цену →		Tapping Screw - M4x8
4	AA134106 запросить цену →		Collar
105	03530100B запросить цену →		Screw - M3X10
5	A2572905 запросить цену →		Rack
6	A2572911 запросить цену →		Manual Feed Board
7	A2572910 запросить цену →		Rack Cover
8	G0113305 запросить цену →		Gear - 16T
9	AW010050 запросить цену →		Paper End Sensor Ass’y
10	A2575330 запросить цену →		By-pass Feed Sensor Harness
11	AB013866 запросить цену →		Front Side Fence Rack
12	A2572915 запросить цену →		Manual Feed Table Stay
13	A2572894 запросить цену →		Front Side Fence
14	A2572886 запросить цену →		Manual Feed Table
15	A2572890 запросить цену →		Manual Feed Housing
16	A2572891 запросить цену →		Decal - Paper Set
17	A2572901 запросить цену →		Rear Side Fence
18	AA132152 запросить цену →		Spacer - 8x20x1

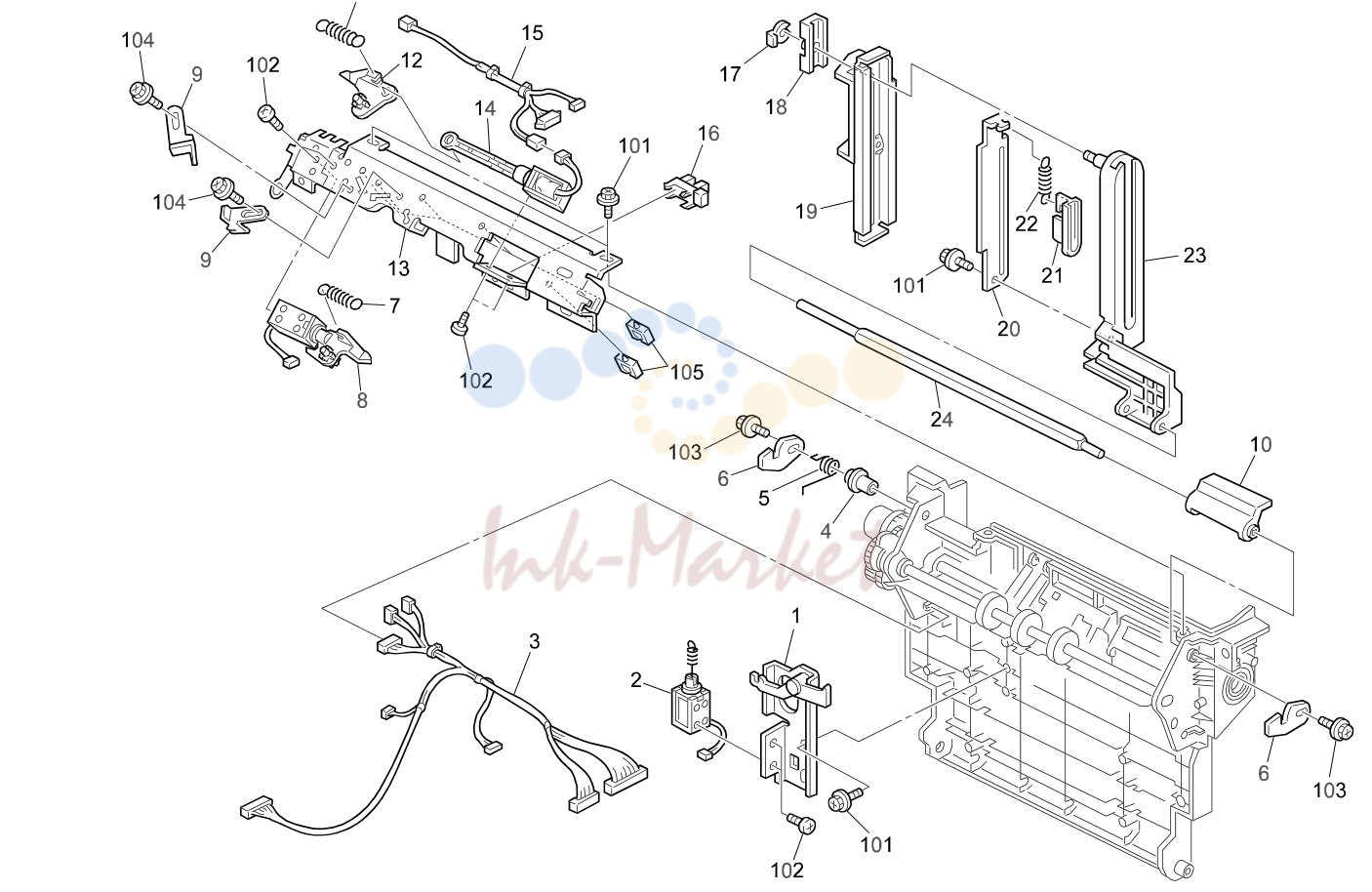

5. BY-PASS FEED 1 (A257/A269)

№	Артикул	Альт. артикул	Описание
1	A2572765 запросить цену →		Pressure Bracket
101	04504008B запросить цену →		Tapping Screw - 4x8
2	A2572759 запросить цену →		DC Solenoid
102	03530040B запросить цену →		Screw - M3X4
103	04513006B запросить цену →		Tapping Screw - M3x6
3	A2575317 запросить цену →		By-pass Feed Harness
4	AA080301 запросить цену →		Bushing
104	04514008B запросить цену →		Philips Tapping Screw - M4x8
5	AA066313 запросить цену →		Spring
105	11050199 запросить цену →		Clamp
6	A2572787 запросить цену →		Upper Lengthwise Pawl
7	AA060828 запросить цену →		Spring
8	A2572864 запросить цену →		DC Solenoid
9	A1662841 запросить цену →		Release Bracket
10	AG051140 запросить цену →		Upper Grip
11	AA060624 запросить цену →		Spring
12	A2572862 запросить цену →		Main Lever
13	A2572855 запросить цену →		Upper Cover
14	A2572858 запросить цену →		DC Solenoid
15	A2575319 запросить цену →		Pick-up Solenide Harness
16	AW020075 запросить цену →		Photointerruptor
17	52152621 запросить цену →		Snap Ring - M6
18	A2572968 запросить цену →		Rail Guide
19	A2572962 запросить цену →		Welding Rail
20	A2572792 запросить цену →		Plate Bracket
21	A2572793 запросить цену →		Link Slider
22	AA060788 запросить цену →		Spring
23	A2572790 запросить цену →		Manual Feed Link
24	AA140706 запросить цену →		Lengthwise Upper Shaft

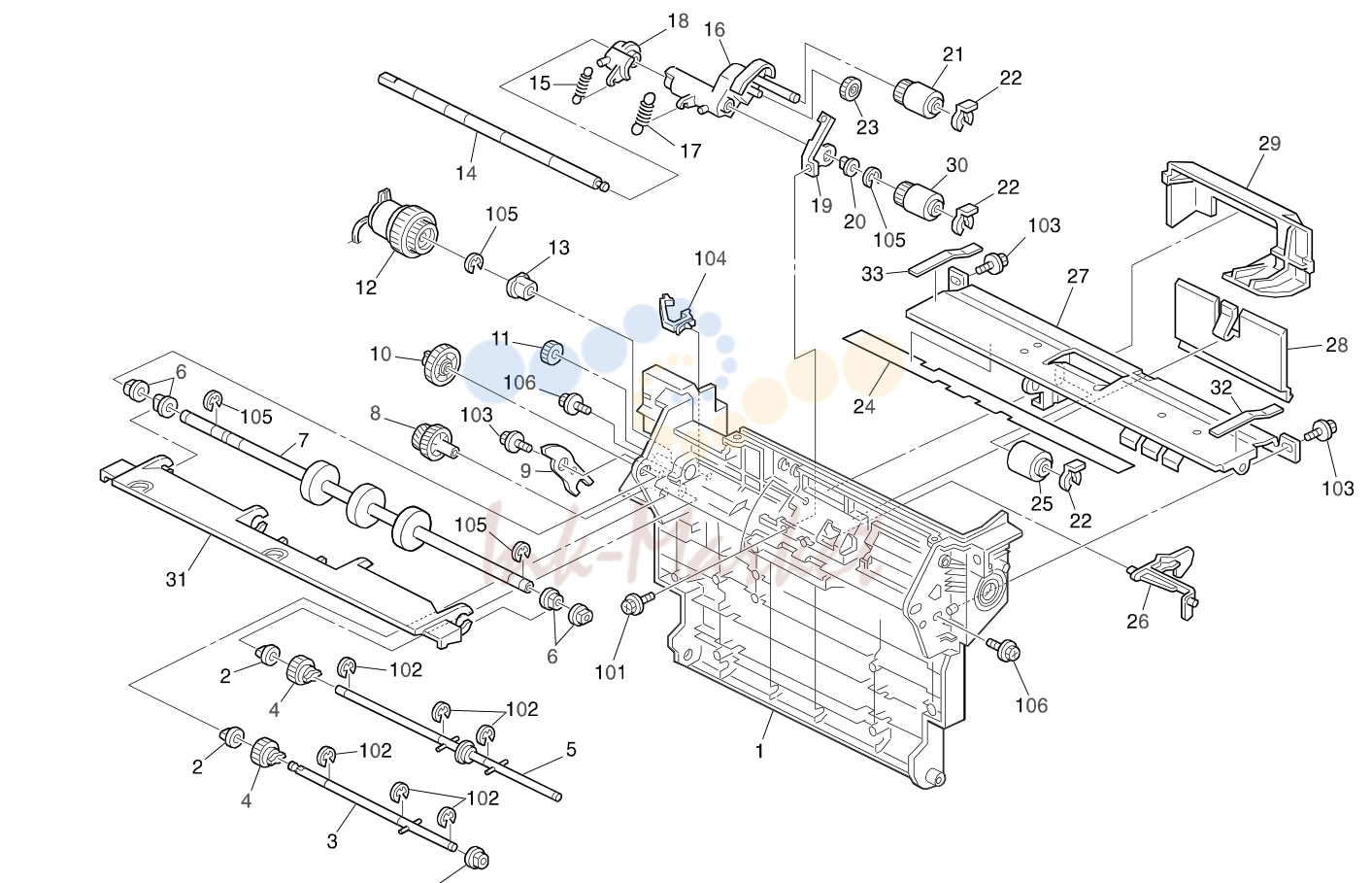

6. BY-PASS FEED 2 (A257/A269)

№	Артикул	Альт. артикул	Описание
1	A2572741 запросить цену →		Manual Feed Housing
102	07200040E запросить цену →		Retaining Ring - M4
103	04504008B запросить цену →		Tapping Screw - 4x8
2	AA082046 запросить цену →		Bushing - 6x12x6
3	A2572748 запросить цену →		Drive Shaft
104	11050504 запросить цену →		Harness Clamp - LWS-0511G
4	AB013420 запросить цену →		Gear - 18Z
105	07200060E запросить цену →		Retaining Ring - M6
106	04513008B запросить цену →		Tapping Screw - M3x8
5	A2572751 запросить цену →		Driven Shaft
6	AA082091 запросить цену →		Bushing - 8mm
7	AF020454 запросить цену →		Middle Transport Roller
8	AB017490 запросить цену →		Gear - 27Z/28Z
9	A2572807 запросить цену →		Upper Actuator
10	AB014119 запросить цену →		Gear - 35Z
11	AB014120 запросить цену →		Gear - 16Z
12	AX200163 запросить цену →		Magnetic Clutch
13	AA083013 запросить цену →		Bushing - 8x18x11
14	AA140705 запросить цену →		By-pass Feed Shaft
15	AA060776 запросить цену →		Sub Spring
16	A2572774 запросить цену →		Pressure Arm
17	AA060775 запросить цену →		Main Spring
18	A2572773 запросить цену →		Pick-up Arm
19	A2572771 запросить цену →		Feed Guide Plate
20	AA082047 запросить цену →		Bushing - 8x16x7
21	AF030031 запросить цену →		Pick-up Roller
22	54472681 запросить цену →		Snap Ring
23	54472706 запросить цену →		Gear - 15T
24	A2572744 запросить цену →		Entrance Guide
25	AF032031 запросить цену →		Separation Roller
26	A2572869 запросить цену →		Paper End Feeler
27	A2572743 запросить цену →		Separator Guide Plate
28	A2572955 запросить цену →		Separator Cover
29	A2572954 запросить цену →		Feed Cover
30	AF031031 запросить цену →		Feed Roller
31	A2572879 запросить цену →		Outer Guide Plate
32	A2692748 запросить цену →		Front Manual Feed Guide
33	A2692747 запросить цену →		Rear Manual Feed Guide

7. 1ST PAPER TRAY (A257/A269)

№	Артикул	Альт. артикул	Описание
101	03540060Z запросить цену →		Philips Truss Head Screw - M4x6
1	A2572970 запросить цену →		Paper Tray Ass’y - Short
2	A2571259 запросить цену →		Tray Cover - A4
102	04504008B запросить цену →		Tapping Screw - 4x8
3	A2692982 запросить цену →		Front Tray Guide
103	04140080B запросить цену →		Binding Self-tapping Screw - M4x8
4	A5492915 запросить цену →		Decal - Paper Tray
104	07200060E запросить цену →		Retaining Ring - M6
5	AF016164 запросить цену →		Front Side Fence
6	A1342978 запросить цену →		Spring Plate
7	A1342976 запросить цену →		Stopper Lever
8	A2572984 запросить цену →		Front Adhesion Plate
9	AF017022 запросить цену →		End Fence
10	A0482838 запросить цену →		Nylon Rivet
11	A1342986 запросить цену →		Bottom Plate
12	AF013014 запросить цену →		Bottom Plate Pad
13	AB013868 запросить цену →		Gear - 16Z
14	A1342960 запросить цену →		Paper Talon
15	A1342968 запросить цену →		Grounding Plate
16	A2572994 запросить цену →		Paper Lift Lever
17	A2572993 запросить цену →		Rise Shaft - Press Fit
18	A2572988 запросить цену →		Rear Adhesion Plate
19	AF016165 запросить цену →		Rear Side Fence
20	A2692983 запросить цену →		Rear Tray Guide

8. 2ND/3RD PAPER TRAY (A257/A269)

№	Артикул	Альт. артикул	Описание
1	A2572972 запросить цену →		Paper Tray Ass’y - Universal
101	03540060Z запросить цену →		Philips Truss Head Screw - M4x6
102	04504008B запросить цену →		Tapping Screw - 4x8
2	A2571258 запросить цену →		Tray Cover - A3
3	A2692982 запросить цену →		Front Tray Guide
103	04140080B запросить цену →		Binding Self-tapping Screw - M4x8
4	A1342997 запросить цену →		Decal - Paper Setting
104	07200060E запросить цену →		Retaining Ring - M6
4	A5492915 запросить цену →		Decal - Paper Tray
5	AF016164 запросить цену →		Front Side Fence
6	A1342976 запросить цену →		Stopper Lever
7	A1342978 запросить цену →		Spring Plate
8	A2572984 запросить цену →		Front Adhesion Plate
9	AF017022 запросить цену →		End Fence
10	A0482838 запросить цену →		Nylon Rivet
11	A1342986 запросить цену →		Bottom Plate
12	AF013014 запросить цену →		Bottom Plate Pad
13	AB013868 запросить цену →		Gear - 16Z
14	AF015027 запросить цену →		Paper Size Slider
15	A1342968 запросить цену →		Grounding Plate
16	A2572994 запросить цену →		Paper Lift Lever
17	A2572993 запросить цену →		Rise Shaft - Press Fit
18	A1342960 запросить цену →		Paper Talon
19	A2572988 запросить цену →		Rear Adhesion Plate
20	AF016165 запросить цену →		Rear Side Fence
21	A1532993 запросить цену →		Mylar - 20x11
22	AA002235 запросить цену →		Decal Paper Size - LT
22	AA002236 запросить цену →		Decal Paper Size - A4
23	A2692983 запросить цену →		Rear Tray Guide

9. PAPER FEED SECTION (A257/A269)

№	Артикул	Альт. артикул	Описание
1	A2572617 запросить цену →		Paper Feed Unit
36	A1345315 запросить цену →		Relay Harness - Lower Paper Feed
37	AA063487 запросить цену →		Spring - 10mm
2	A1342839 запросить цену →		Reverse Gide Plate
3	AA080156 запросить цену →		Bushing - M4
4	AF030025 запросить цену →		Pick-up Feed Roller
39	AF020329 запросить цену →		Relay Roller
5	AA060575 запросить цену →		Release Spring
41	A1342811 запросить цену →		DC Reverse Solenoid
6	A1342860 запросить цену →		Pick-up Arm
7	AA140700 запросить цену →		Paper Feed Shaft
42	A1342814 запросить цену →		Solenoid Bracket
8	A1342878 запросить цену →		Paper End Sensor Bracket
43	A2572651 запросить цену →		Shielding Seal (3rd Tray)
9	AW020075 запросить цену →		Photointerruptor
10	A1342873 запросить цену →		Positioning Sensor Bracket
11	AA060577 запросить цену →		Release Spring
12	A1342866 запросить цену →		Pick-up Solenoid
13	A1342868 запросить цену →		Solenoid Bracket
14	AA083009 запросить цену →		Clutch Roller - 8x18x11
15	AA082046 запросить цену →		Bushing - 6x12x6
16	AG050088 запросить цену →		Paper Feed Unit Knob
17	A1342826 запросить цену →		Rear Side Plate
18	A2572642 запросить цену →		Upper Stay
19	A2572639 запросить цену →		Paper End Feeler
20	AA060523 запросить цену →		Pick-up Pressure Sping
21	AB013420 запросить цену →		Gear - 18Z
22	A1342863 запросить цену →		Paper End Sensor Lever
23	AA082047 запросить цену →		Bushing - 8x16x7
24	AF031026 запросить цену →		Paper Feed Roller
25	A1342830 запросить цену →		Drive Shaft
26	A1342790 запросить цену →		Reverse Stay
27	A1342832 запросить цену →		Driven Shaft Ass’y
101	08050088 запросить цену →		Retaining Ring - M6
28	A1342885 запросить цену →		Torque Limitter
102	04514008B запросить цену →		Philips Tapping Screw - M4x8
29	AF032027 запросить цену →		Separation Roller
103	07200060E запросить цену →		Retaining Ring - M6
30	A2572621 запросить цену →		Side Plate - Paper Feed
104	07423808 запросить цену →		Ball Bearing - 8x16x5
105	03530040B запросить цену →		Screw - M3X4
31	AA060636 запросить цену →		Pressure Spring
32	A1342795 запросить цену →		Pressure Lever
106	07200030E запросить цену →		Retaining Ring - M3
107	11050290 запросить цену →		Harness Clamp - Horizontal
33	AF020456 запросить цену →		Transport Roller - Paper Feed
34	A2572632 запросить цену →		Upper Guide Plate
108	07200040E запросить цену →		Retaining Ring - M4
35	A1342834 запросить цену →		Vertical Transport Guide
109	11050199 запросить цену →		Clamp

10. VERTICAL TRANSPORT 1 (A257/A269)

№	Артикул	Альт. артикул	Описание
1	AA143074 запросить цену →		Stepped Screw - M4x5
101	04513006B запросить цену →		Tapping Screw - M3x6
2	A2572722 запросить цену →		Lock Bracket
102	04514008B запросить цену →		Philips Tapping Screw - M4x8
103	04504008B запросить цену →		Tapping Screw - 4x8
3	A2572719 запросить цену →		Front Lower Pawl
104	03530140B запросить цену →		Bind Screw - M3x14
4	A2572708 запросить цену →		Guide Plate
5	54472681 запросить цену →		Snap Ring
105	11050329 запросить цену →		Clamp - ES-0510
6	A2572720 запросить цену →		Rear Lower Pawl
106	11050199 запросить цену →		Clamp
107	11050267 запросить цену →		Harness Clamp - YMC-10-0
7	AA080034 запросить цену →		Bushing - 4x5x7
108	07200030E запросить цену →		Retaining Ring - M3
8	AA063538 запросить цену →		Spring - 10mm
9	AF020330 запросить цену →		Vertical Driven Roller
109	03530100B запросить цену →		Screw - M3X10
110	12042497 запросить цену →		Micro Switch
10	AW010066 запросить цену →		Photosensor - PS-R50D1-B
11	A2572850 запросить цену →		Sensor Bracket
12	A1342587 запросить цену →		Switch Bracket
13	AA066237 запросить цену →		Spring
14	AG051139 запросить цену →		Lower Grip
15	A2575318 запросить цену →		Vertical Transport Harness
16	AA140701 запросить цену →		Lower Shaft
17	A2572723 запросить цену →		Lower Cover
18	A2572726 запросить цену →		Connecting Guide Palte
19	A0284449 запросить цену →		Transfer Adjusting Knob
20	A2572725 запросить цену →		Lower Actuator
21	A2571161 запросить цену →		Harness Plate

11. VERTICAL TRANSPORT 2 (A257/A269)

№	Артикул	Альт. артикул	Описание
101	07200030E запросить цену →		Retaining Ring - M3
1	A2572845 запросить цену →		Vertical Guide Plate
102	04504008B запросить цену →		Tapping Screw - 4x8
2	AA080034 запросить цену →		Bushing - 4x5x7
103	03530100B запросить цену →		Screw - M3X10
3	AA063538 запросить цену →		Spring - 10mm
4	A2572851 запросить цену →		Upper Ground Plate
104	11050199 запросить цену →		Clamp
5	A2572943 запросить цену →		Oil Dumper
105	04514008B запросить цену →		Philips Tapping Screw - M4x8
6	A2575364 запросить цену →		By-pass Feed Sensor Harness
106	07250120E запросить цену →		Retaining Ring C - M12
107	11050504 запросить цену →		Harness Clamp - LWS-0511G
7	A2572850 запросить цену →		Sensor Bracket
108	04504010B запросить цену →		Tapping Screw - 4x10
8	AW010066 запросить цену →		Photosensor - PS-R50D1-B
109	04523008B запросить цену →		Tapping Screw - M3x8
9	A2572944 запросить цену →		Gear
10	A2572947 запросить цену →		Grip Cover
11	AF020330 запросить цену →		Vertical Driven Roller
12	A2572835 запросить цену →		Rear Torsion Bar Spring
13	A2572833 запросить цену →		Front Torsion Bar Spring
14	A2572837 запросить цену →		Rear Holder
15	A2572836 запросить цену →		Front Holder
16	AA080302 запросить цену →		Bushing
17	A2572830 запросить цену →		Front Guide Plate
18	A2572831 запросить цену →		Rear Guide Plate

12. REGISTRATION SECTION (A257/A269)

№	Артикул	Альт. артикул	Описание
1	54472681 запросить цену →		Snap Ring
101	04513006B запросить цену →		Tapping Screw - M3x6
2	54462824 запросить цену →		Screw - Duplex Guide Plate
102	07200040E запросить цену →		Retaining Ring - M4
3	AG050074 запросить цену →		Registration Knob
103	07200030E запросить цену →		Retaining Ring - M3
4	AB013485 запросить цену →		Gear - 20Z
104	04514008B запросить цену →		Philips Tapping Screw - M4x8
5	AA082021 запросить цену →		Bushing - 8x12x10mm
105	03130060B запросить цену →		Philips Pan Head Screw - M3x6
6	AB013798 ✓ в наличии		Gear - Z18
106	04514006B запросить цену →		Tapping Screw - 4x6
7	AA080171 запросить цену →		Bushing
107	11050199 запросить цену →		Clamp
108	12042497 запросить цену →		Micro Switch
8	AA063291 запросить цену →		Spring
9	A2571096 запросить цену →		Transport Bracket - Right
109	03530140B запросить цену →		Bind Screw - M3x14
10	A2571150 запросить цену →		Slide Rail - Fusing/Transport
11	A2571101 запросить цену →		Right Rail Stay
12	AF021062 запросить цену →		Upper Registration Roller
13	AF020455 запросить цену →		Lower Registration Roller
14	A2572581 запросить цену →		Sensor Bracket
15	AW010048 запросить цену →		Photo Sensor - GP2A28N1
16	A2575324 запросить цену →		Regist Sensor Harness
17	A2572577 запросить цену →		Upper Guide Plate
18	A2572579 запросить цену →		Upper Guide
19	AA161079 запросить цену →		Large Harness Sheet
20	A2572586 запросить цену →		Registration Guide
21	A2572558 запросить цену →		Lower Guide Plate
22	AA161089 запросить цену →		Mirror Cushion
23	AA063538 запросить цену →		Spring - 10mm
24	AA080034 запросить цену →		Bushing - 4x5x7
25	AF020330 запросить цену →		Vertical Driven Roller
26	AA143335 запросить цену →		Rear Shutter Pin
27	AB030614 запросить цену →		Pulley - 30Z
28	AA080172 запросить цену →		Bushing
29	A3511321 запросить цену →		Gate Cushion

13. OPTICAL SECTION 1 (A257/A269)

№	Артикул	Альт. артикул	Описание
1	A2571839 запросить цену →		Tray Cover Bracket - Front
101	04513006B запросить цену →		Tapping Screw - M3x6
102	08010149 запросить цену →		Philips Pan Head Screw - M4x6
2	A2571826 запросить цену →		Pull Ourt Tray - Image Process
103	04514008B запросить цену →		Philips Tapping Screw - M4x8
3	A2571838 запросить цену →		IPU Right Guide Rail
4	A2575385 запросить цену →		Ground Wire
104	03530060B запросить цену →		Philips Pan Head Screw - M3x6
5	A2571892 запросить цену →		Tray Cover Bracket - Rear
105	11050504 запросить цену →		Harness Clamp - LWS-0511G
6	A2575368 запросить цену →		IPU/Video Harness
106	04514012B запросить цену →		Tapping Screw - 4x12
7	A2575135 запросить цену →		Main Scanner IPU Board
8	A2575367 запросить цену →		SBU Harness
9	A2575366 запросить цену →		IPU Harness
10	A2575132 запросить цену →		Sub Scanner IPU Board
11	A2595140 запросить цену →		IDU Board
12	AW030073 запросить цену →		Filter Cable
13	A2575309 запросить цену →		Scanner Harness
14	A2571837 запросить цену →		IPU Left Guide Rail
15	A2571831 запросить цену →		Upper Left Cover
16	AW020022 запросить цену →		Photointerruptor
17	A2571894 запросить цену →		Cover Bracket - Rear Frame
18	A2571893 запросить цену →		Control Unit Cover
19	A2571832 запросить цену →		Upper Right Cover
20	A2571836 запросить цену →		Dust Filter
21	A2571877 запросить цену →		Gasket - 71TSP13-4F
22	A2571878 запросить цену →		Gasket - 71TSP13-4F

14. OPTICAL SECTION 2 (A257/A269)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2571631 запросить цену →		Carriage 1 Ass’y
102	11050199 запросить цену →		Clamp
2	A2571736 запросить цену →		Reflector Cover
103	07200060B запросить цену →		Retaining Ring - M6
3	A1091717 запросить цену →		Front Terminal - Exposure Lamp
4	A1091715 запросить цену →		Front Terminal Holder
5	AX520037 запросить цену →		Halogen Lamp - 61V 138W
6	A1091713 запросить цену →		Rear Terminal - Exposure Lamp
7	A1091711 запросить цену →		Rear Terminal Holder
8	AA150703 запросить цену →		Holder Seal
9	A2571731 запросить цену →		Reflector
10	A1341726 запросить цену →		Wire Stopper Plate
11	A0791824 запросить цену →		Pin - Scanner Shoe
12	A0691883 запросить цену →		Shoe - Scanner
13	A2571656 запросить цену →		Halogen Lamp Harness
14	AW110020 запросить цену →		Thermostat - 140°C DC75V 3A
15	A1095377 запросить цену →		Exposure Lamp Relay Harness
16	A0481721 запросить цену →		Spring Plate
17	A2571920 запросить цену →		1st Mirror
18	A2571636 запросить цену →		Carriage 2 Ass’y
19	A1341791 запросить цену →		Spring Plate - 2nd Mirror
20	A2571925 запросить цену →		2nd Mirror
21	AB032060 запросить цену →		Pulley - M22
22	A1531807 запросить цену →		Harness Guide
23	A0691882 запросить цену →		Exposure Glass Holder
24	52151924 запросить цену →		Cushion
25	A2571887 запросить цену →		Front Shield
26	A2571886 запросить цену →		Front Shield

15. OPTICAL SECTION 3 (A257/A269)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2571881 запросить цену →		IPU Duct
102	11050504 запросить цену →		Harness Clamp - LWS-0511G
2	A2571883 запросить цену →		Fan Shield - 2mm
103	04513008B запросить цену →		Tapping Screw - M3x8
3	AX640095 запросить цену →		Fam Motor - DC24V 2.64W
4	AZ020014 запросить цену →		Coil - 4.88MH 2.5A
104	11050322 запросить цену →		Cord Bushing
5	AB030453 запросить цену →		Timing Pulley - 48Z
105	11050491 запросить цену →		Edge Saddle - ES-1916
106	08053402 запросить цену →		Bushing - 10x19x5mm
6	AA043360 запросить цену →		Timing Belt
7	A2571930 запросить цену →		Fly Wheel - Scanner Motor
107	07200080B запросить цену →		Retaining Ring - M8
108	05740050E запросить цену →		Hexagon Headless Set Screw - M4x5
8	A0695352 запросить цену →		Ground Wire - Scanner
9	AX060168 запросить цену →		Stepper Motor - MM60 0.72ANG
109	04514008B запросить цену →		Philips Tapping Screw - M4x8
10	A1341724 запросить цену →		Cushion - Stepper Motor
110	04514012B запросить цену →		Tapping Screw - 4x12
111	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
11	A2571868 запросить цену →		Motor Bracket
112	11050505 запросить цену →		Harness Clamp - LWS-1211G
12	H0812118 запросить цену →		Pressure Spring
13	A2575209 запросить цену →		Scanner Drive Board
14	AZ230079 запросить цену →		Lamp Regulator (120V)
14	AZ230088 запросить цену →		Lamp Regulater (230V)
15	A2571875 запросить цену →		Scanner Motor Pulley
16	A2571873 запросить цену →		Pulley Shaft - Scanner Motor
17	A0601824 запросить цену →		Scanner Wire Pulley
18	A2571853 запросить цену →		Optics Drive Wire
19	AA060344 запросить цену →		Spring
20	A2571888 запросить цену →		Original Tray Bracket

Каталог очень большой (2440 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
