Ricoh Aficio Color 3006 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. EXTERIOR 2 (A258)
• 3. OPERATION PANEL (A258)
• 4. BY-PASS FEED SECTION 1 (A258)
• 5. BY-PASS FEED SECTION 2 (A258)
• 6. PAPER TRAY SECTION (A258)
• 7. PAPER FEED SECTION 1 (A258)

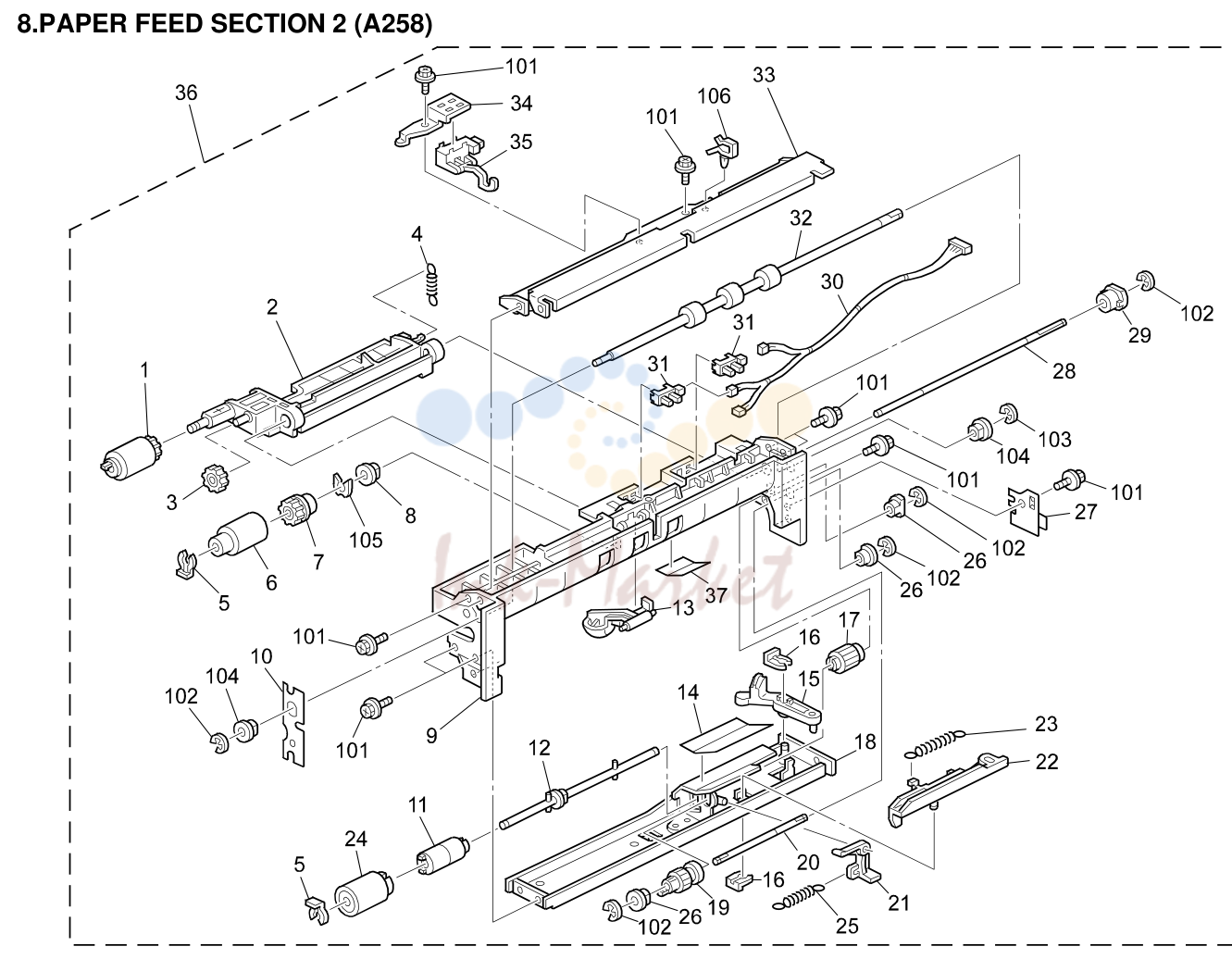

• 8. PAPER FEED SECTION 2 (A258)

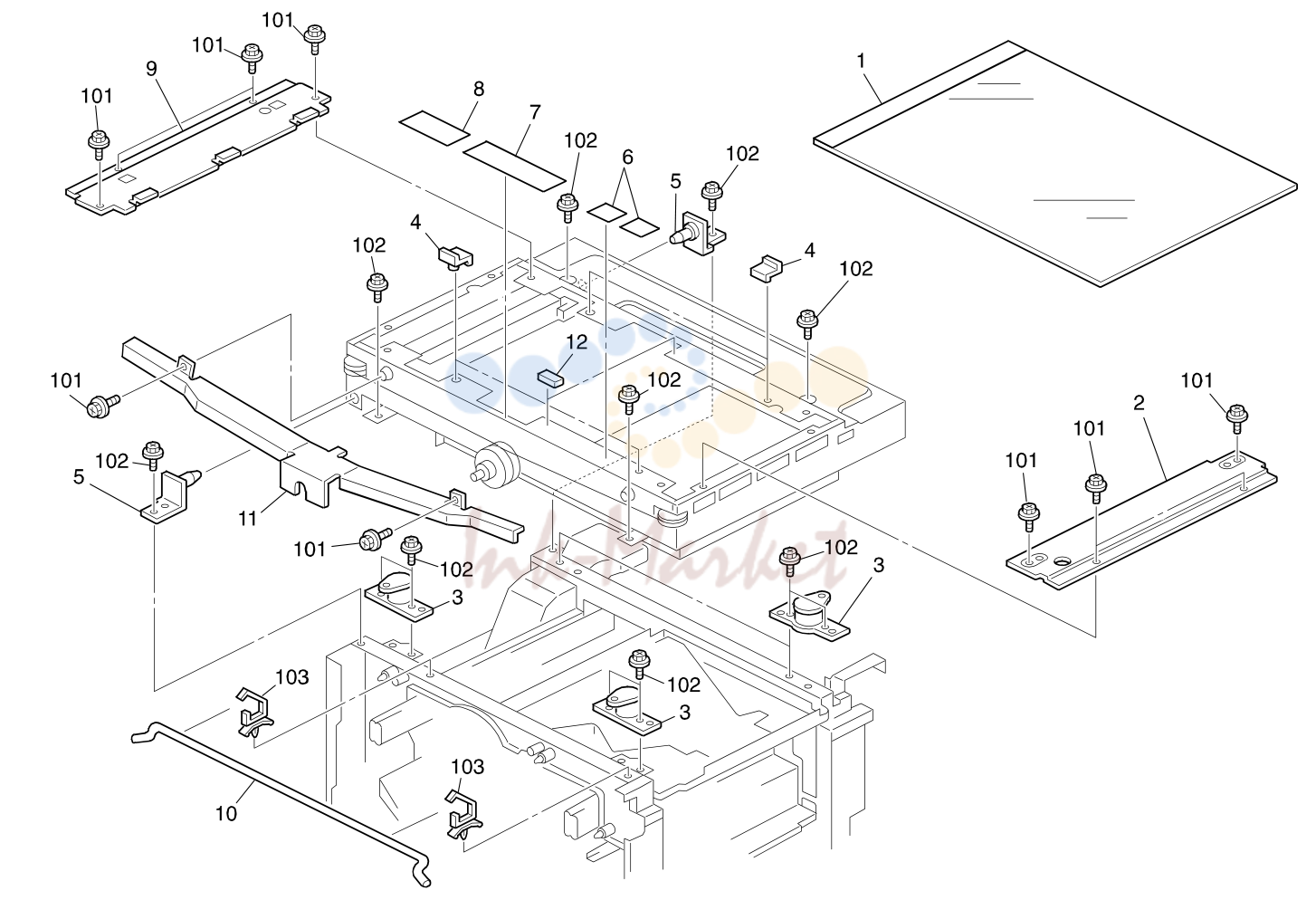

• 9. OPTICS SECTION 1 (A258)

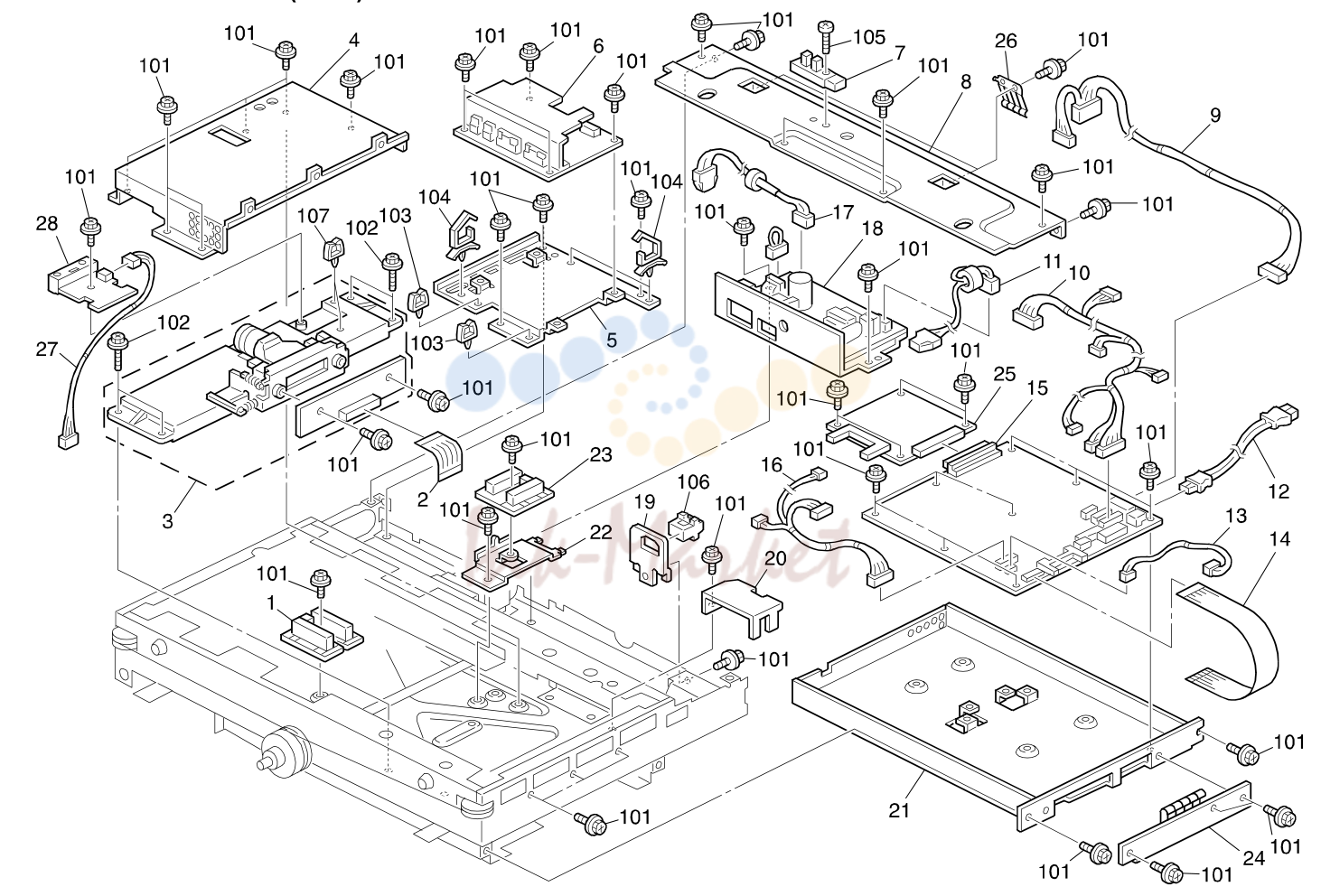

• 10. OPTICS SECTION 2 (A258)

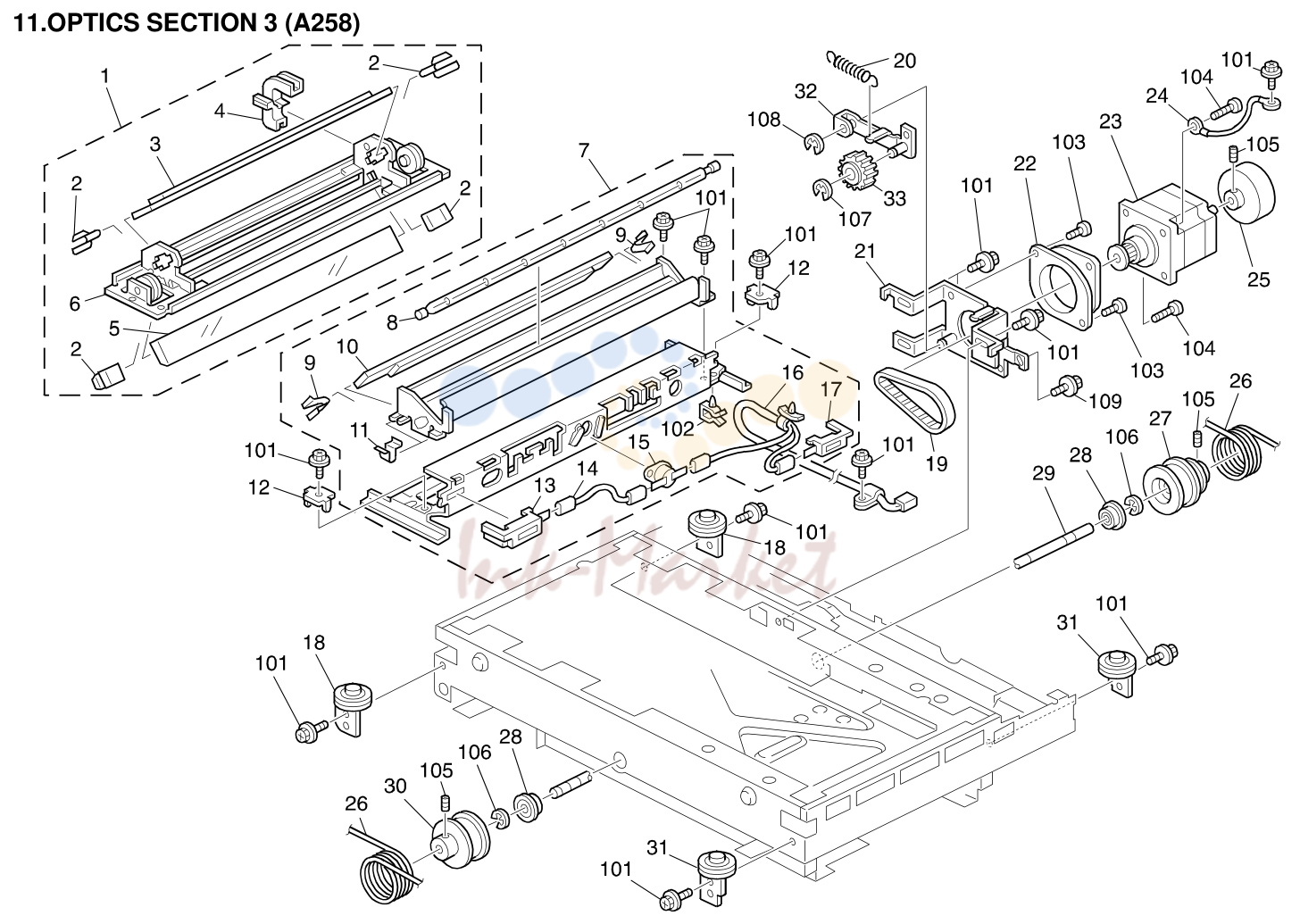

• 11. OPTICS SECTION 3 (A258)

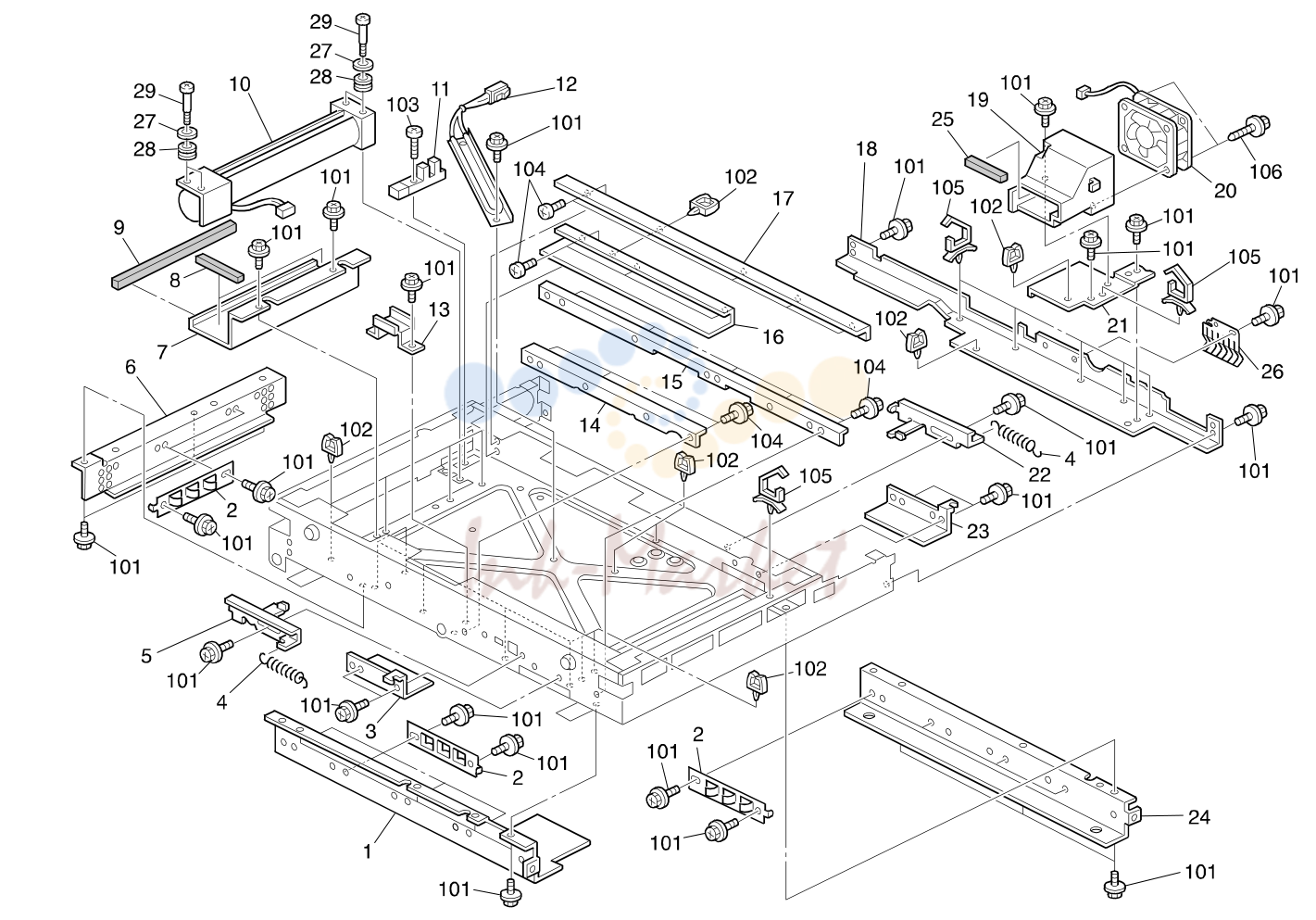

• 12. OPTICS SECTION 4 (A258)

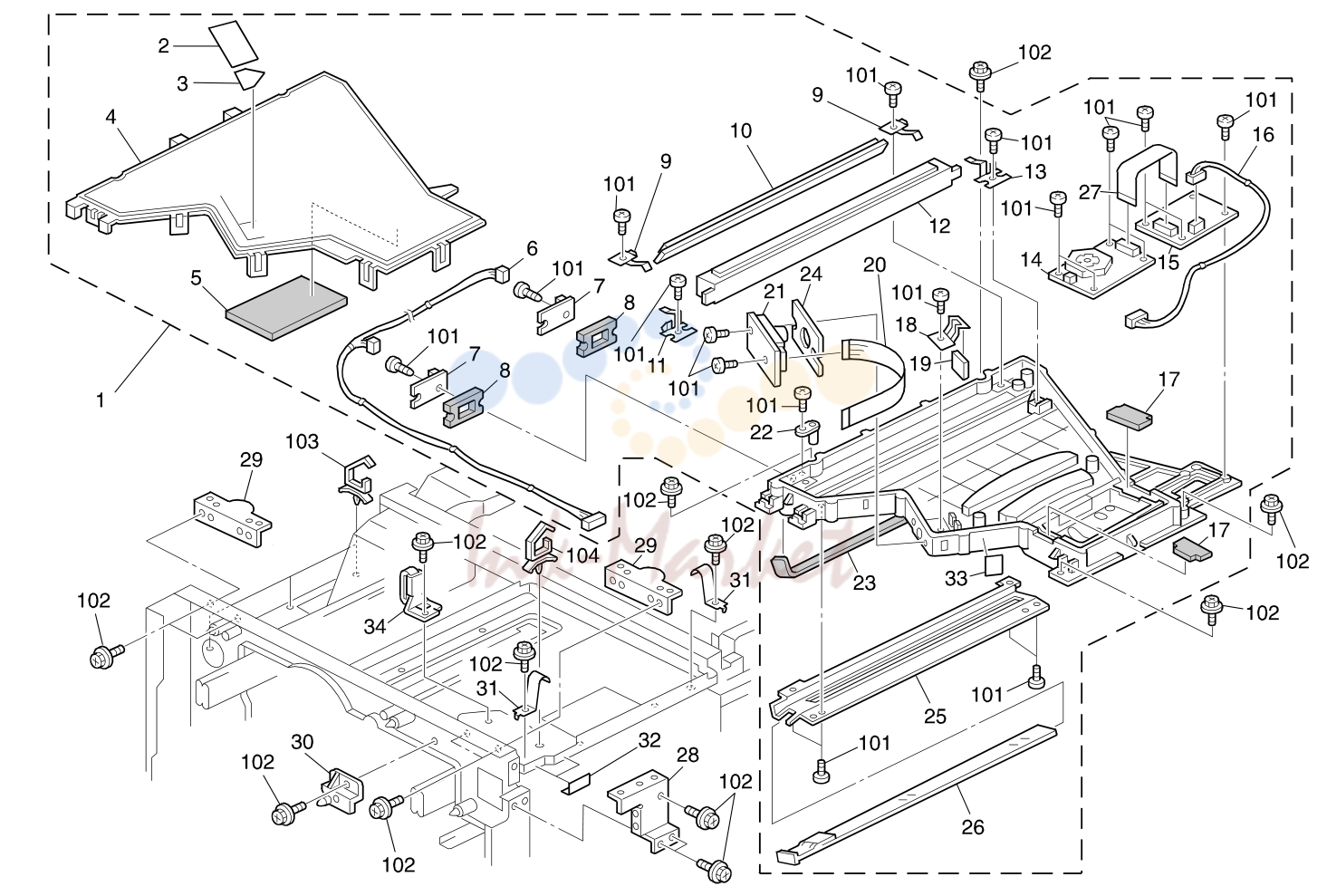

• 13. LD UNIT (A258)

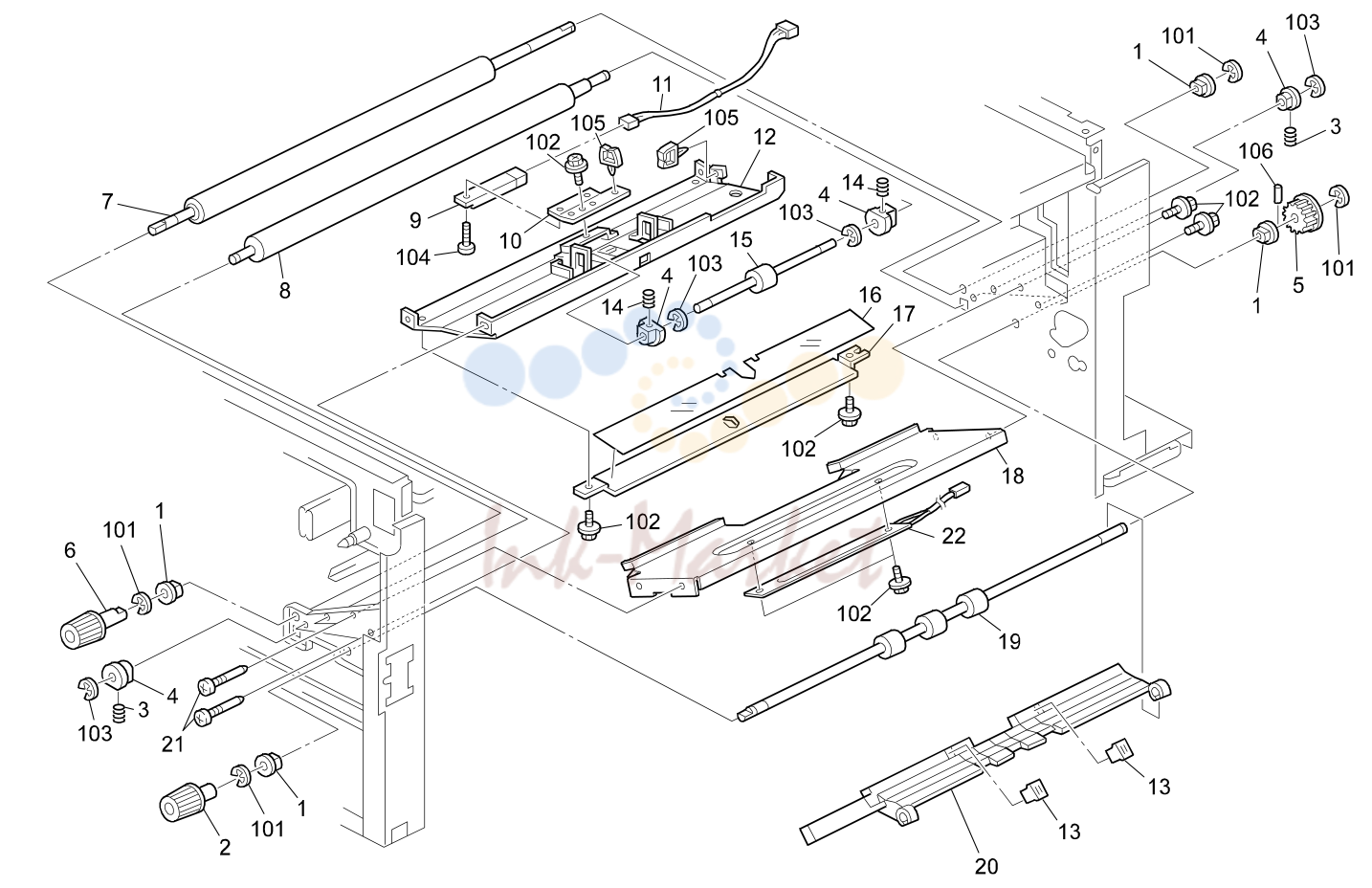

• 14. PAPER REGISTRATION (A258)

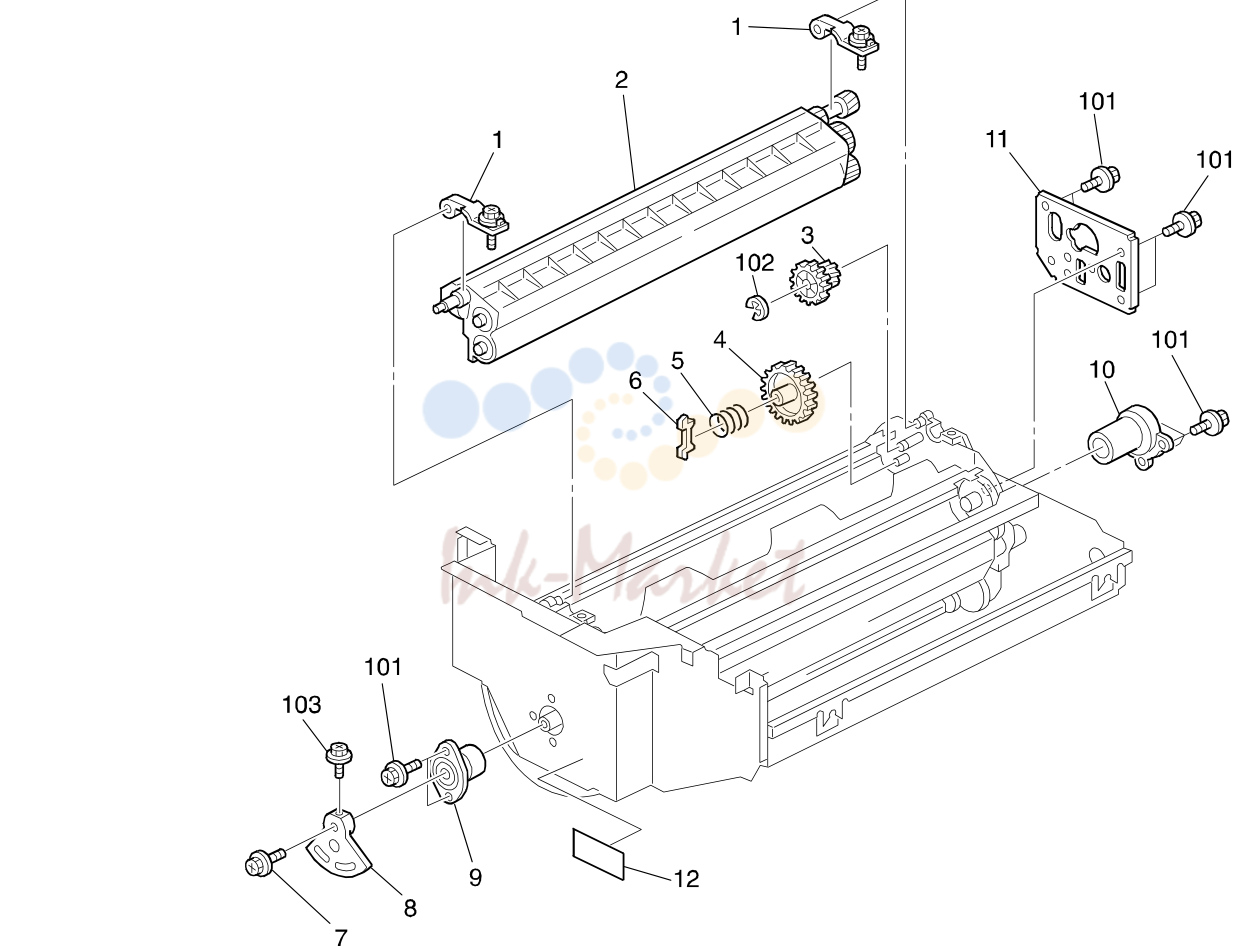

• 15. DEVELOPMENT UNIT 1 (A258)

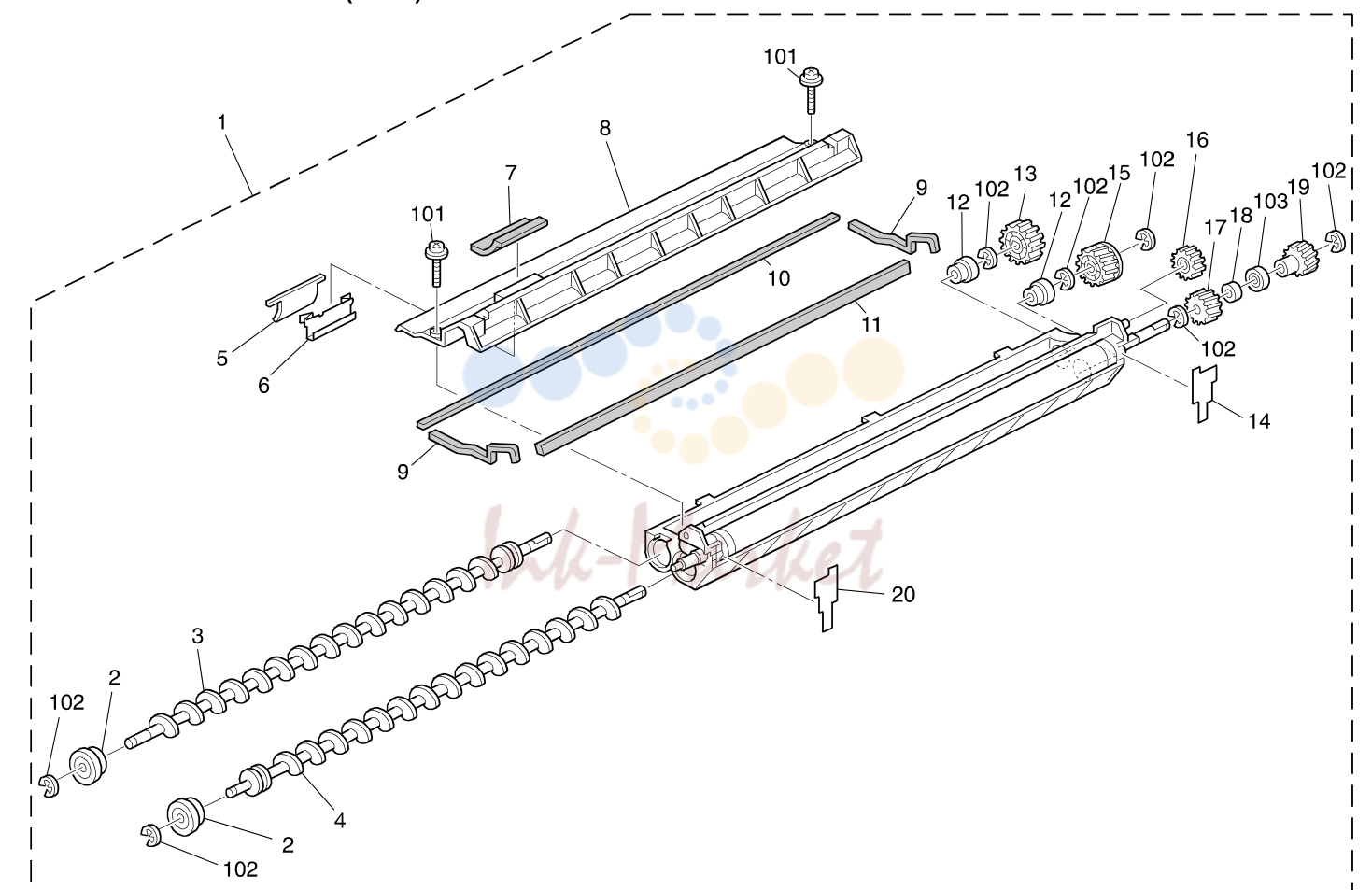

• 16. DEVELOPMENT UNIT 2 (A258)

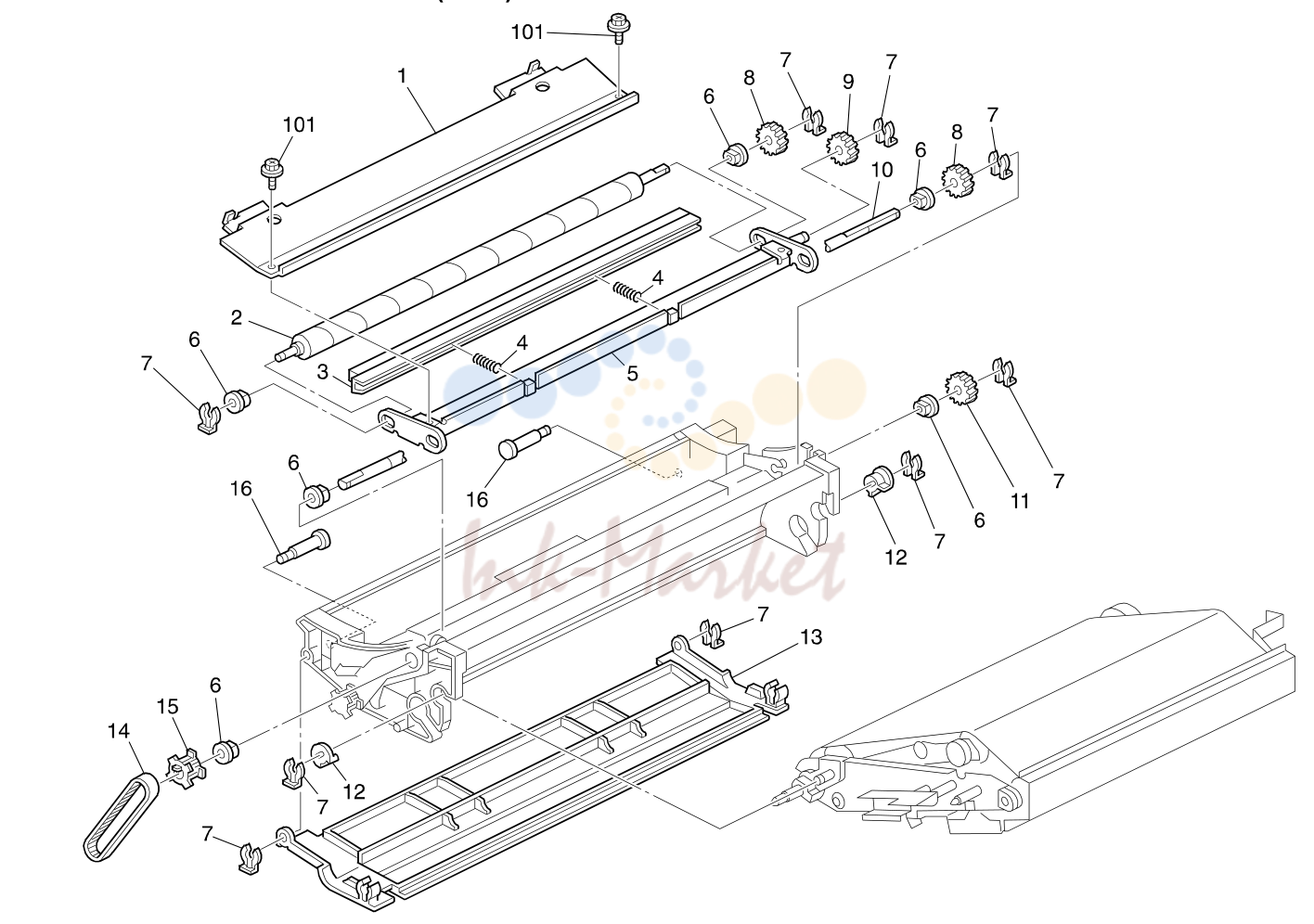

• 17. TRANSFER BELT CLEANING 1 (A258)

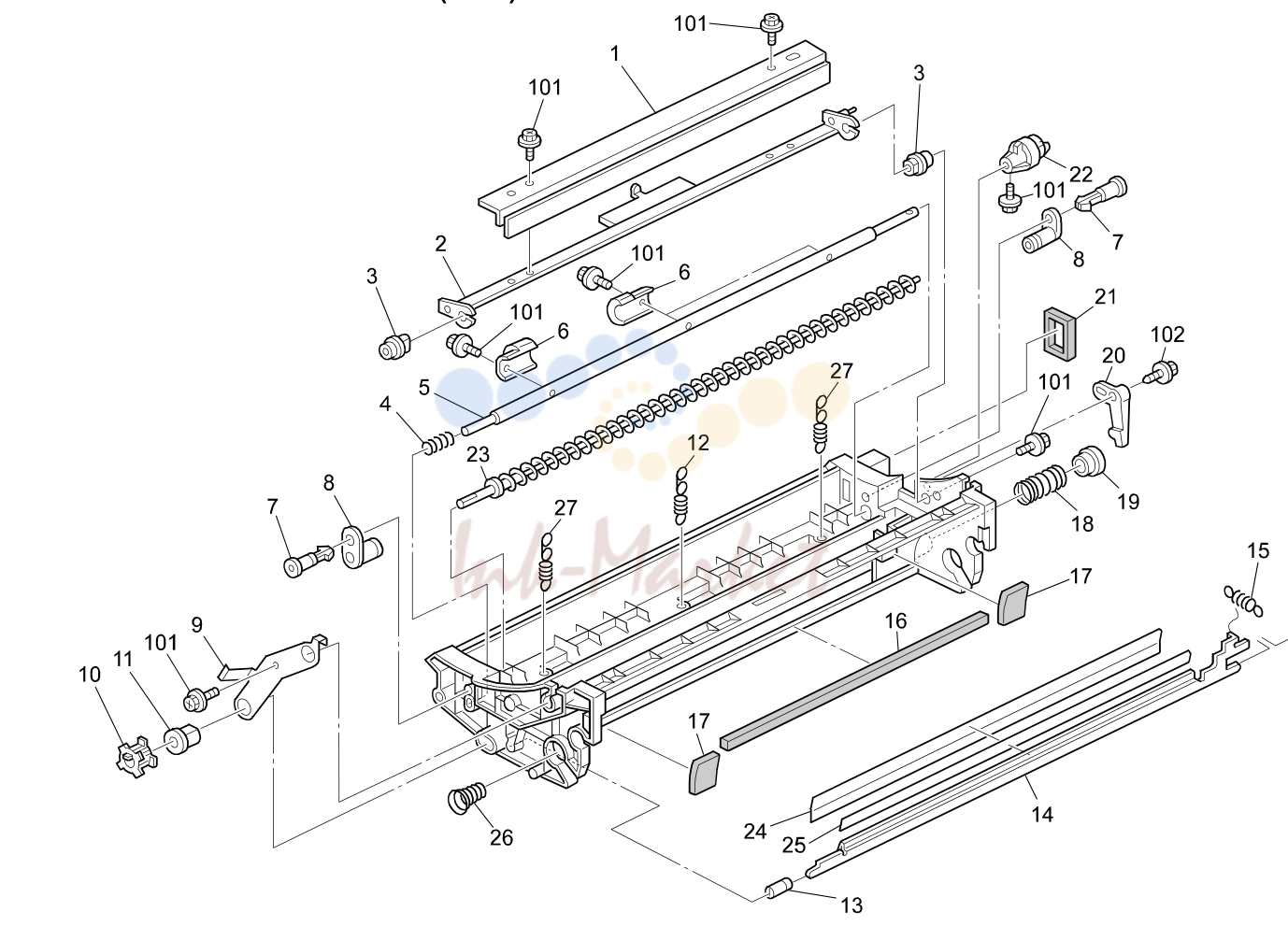

• 18. TRANSFER BELT CLEANING 2 (A258)
• 19. TRANSFER BELT UNIT (A258)
• 20. DRAWER UNIT 1 (A258)
• 21. DRAWER UNIT 2 (A258)
• 22. DRUM UNIT (A258)
• 23. DRUM CLEANING (A258)
• 24. PAPER TRANSFER UNIT (A258)
• 25. FUSING UNIT 1 (A258)
• 26. FUSING UNIT 2 (A258)
• 27. FUSING UNIT 3 (A258)
• 28. FUSING UNIT 4 (A258)
• 29. PAPER EXIT SECTION (A258)
• 30. DRIVE SECTION 1 (A258)
• 31. DRIVE SECTION 2 (A258)
• 32. DRIVE SECTION 3 (A258)
• 33. DRIVE SECTION 4 (A258)
• 34. ELECTRICAL SECTION 1 (A258)
• 35. ELECTRICAL SECTION 2 (A258)
• 36. ELECTRICAL SECTION 3 (A258)
• 37. ELECTRICAL SECTION 4 (A258)
• 38. FRAME SECTION 1 (A258)
• 39. FRAME SECTION 2 (A258)
• 40. TRANSPORT UNIT (A258)
• 41. MAIN CONTROL BOARD (A258)
• 42. I/O CONTROL BOARD (A258)
• 43. IPU BOARD (A258)
• 44. DECAL AND DOCUMENT (A258)
• 45. SPECIAL TOOLS (A258)

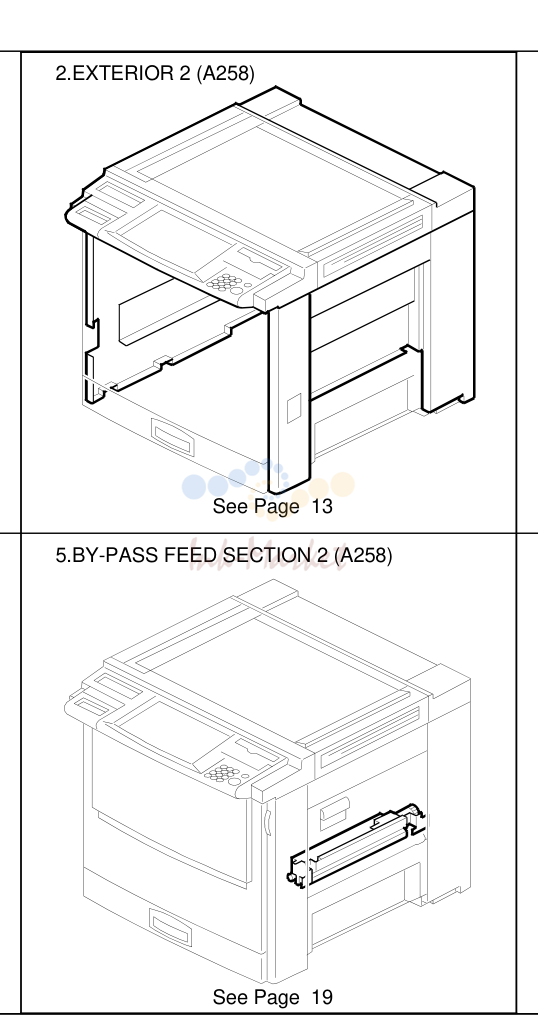

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
1	A2591345 запросить цену →		Drawer Inner Cover
101	04513006B запросить цену →		Tapping Screw - M3x6
102	04514006H запросить цену →		Tapping Screw - M4x6
2	A2591348 запросить цену →		Decal - Toner Supply
3	A2591526 запросить цену →		Decal - Paper Size Indication
103	04504008H запросить цену →		Tapping Screw - M4x8
4	A2593442 запросить цену →		Konb Screw
5	A2591347 запросить цену →		Duct Seal
6	A2591350 запросить цену →		Transfer Inner Cover
7	A2591340 запросить цену →		Transport Inner Cover
8	AG071010 запросить цену →		Magnet Catch
9	A2591330 запросить цену →		Right Inner Cover
10	A1661363 запросить цену →		Hinge Pin
11	A2591258 запросить цену →		Door Stopper
12	A1661351 запросить цену →		Magnet Catch Plate
13	A2591257 запросить цену →		Door Duct
14	A1531357 запросить цену →		Operating Instruction Holder
15	A2591520 запросить цену →		Decal - Front Operation
16	A2586800 запросить цену →		Front Cover Ass’y (RIC)
16	A2586803 запросить цену →		Front Cover Ass’y (SVN/LAN)
16	A2586804 запросить цену →		Front Cover Ass’y (INF)
16	A2586806 запросить цену →		Front Cover Ass’y (NRG)
17	A2591525 запросить цену →		Decal - Emblem Color (RIC)
17	A2177905 запросить цену →		Support Cover (INF)
18	A2586822 запросить цену →		Model Name Plate - NSA CS506
18	A2586823 запросить цену →		Model Name Plate - REX CS806
18	A2586821 запросить цену →		Model Name Plate - GES CS206
18	A2586824 запросить цену →		Model Name Plate - SVN SDC306
18	A2586825 запросить цену →		Model Name Plate - LAN
19	A2591349 запросить цену →		Decal - Toner Cartridge Position
20	A2591267 запросить цену →		Duct Seal
21	A2591268 запросить цену →		Pull Out Seal
22	A2591346 запросить цену →		Inner Cover Seal - Small
23	A1661376 запросить цену →		Color Decal (RIC)
24	A2591531 запросить цену →		Decal - Precaution

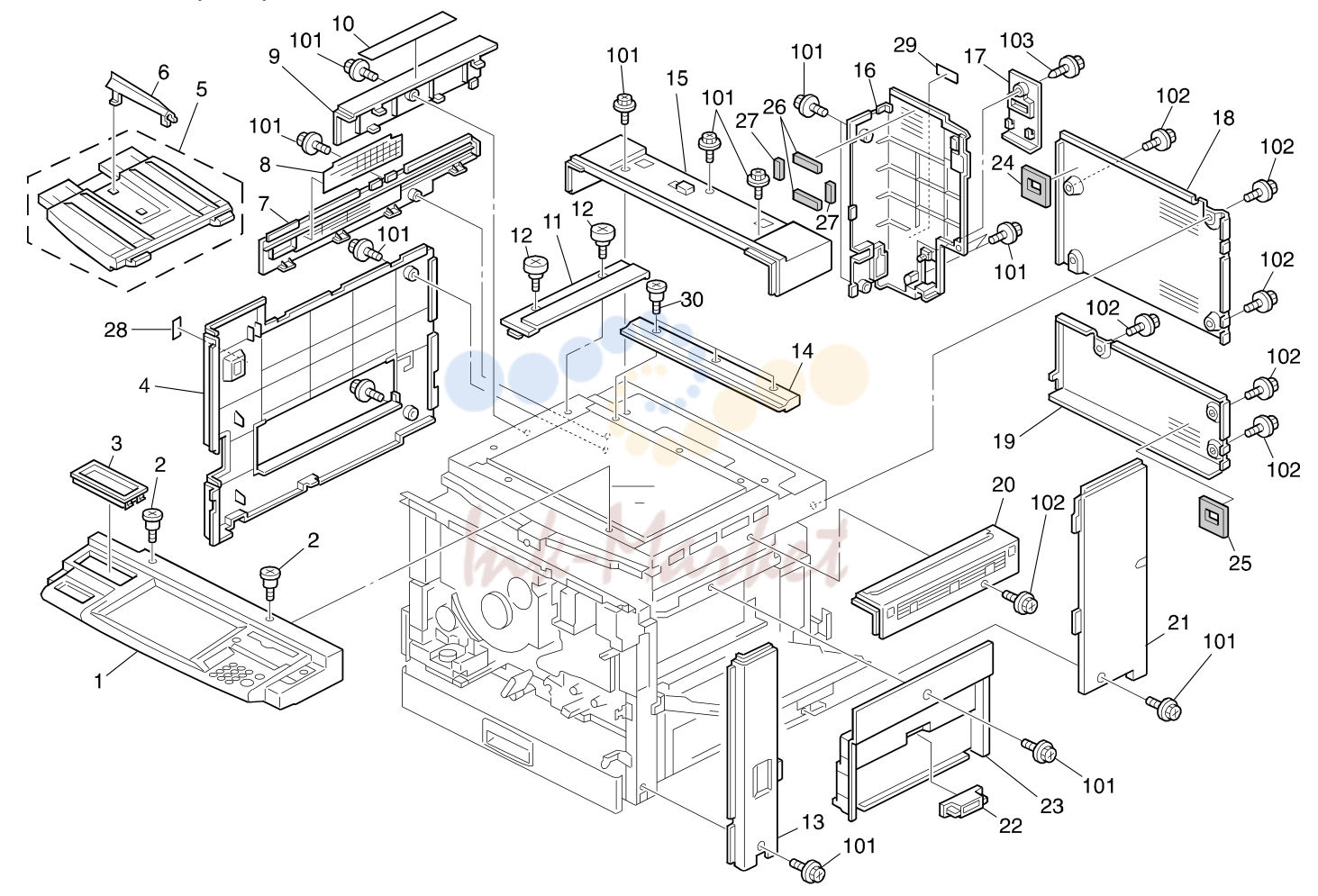

2. EXTERIOR 2 (A258)

№	Артикул	Альт. артикул	Описание
1	A2581451 запросить цену →		Operation Panel Ass’y - LT
101	04514006H запросить цену →		Tapping Screw - M4x6
1	A2581452 запросить цену →		Operation Panel Ass’y - A4
102	04513006B запросить цену →		Tapping Screw - M3x6
2	AA143219 запросить цену →		Stepped Screw
103	04504008H запросить цену →		Tapping Screw - M4x8
3	A2591510 запросить цену →		Cover - SP
4	A2591275 запросить цену →		Left Cover
5	A2591591 запросить цену →		Copy Tray Ass’y
6	AF043077 запросить цену →		Copy Tray Guide
7	A2591320 запросить цену →		Left Louver Cover
8	A2591680 запросить цену →		Scanner Filter
9	A2591270 запросить цену →		Left Upper Cover
10	A1661837 запросить цену →		Decal - Caution
11	A2591838 запросить цену →		Left Scale - LT
11	A2591837 запросить цену →		Left Scale - A4
12	AA143454 запросить цену →		Stepped Screw - M3
13	A2591283 запросить цену →		Front Right Cover
14	A1341922 запросить цену →		Rear Scale
15	A2591295 запросить цену →		Rear Upper Cover
16	A2591302 запросить цену →		Rear Left Cover
17	A2591303 запросить цену →		Rear Connector Cover
18	A2591310 запросить цену →		Rear Right Cover
19	A2591315 запросить цену →		Rear Lower Cover
20	A2591280 запросить цену →		Right Upper Cover
21	A2591290 запросить цену →		Right Rear Cover
22	AG071010 запросить цену →		Magnet Catch
23	A2591285 запросить цену →		Right Middle Cover
24	A2591312 запросить цену →		Duct Seal - Rear Right Cover
25	A2591317 запросить цену →		Duct Seal - Lower Cover
26	A2591305 запросить цену →		Duct Seal - Exhaust Length
27	A2591306 запросить цену →		Duct Seal - Exhaust Side
28	A2591524 запросить цену →		Decal - Main Switch 230V
29	AA000542 запросить цену →		Decal - Laser Class
30	AA143219 запросить цену →		Stepped Screw

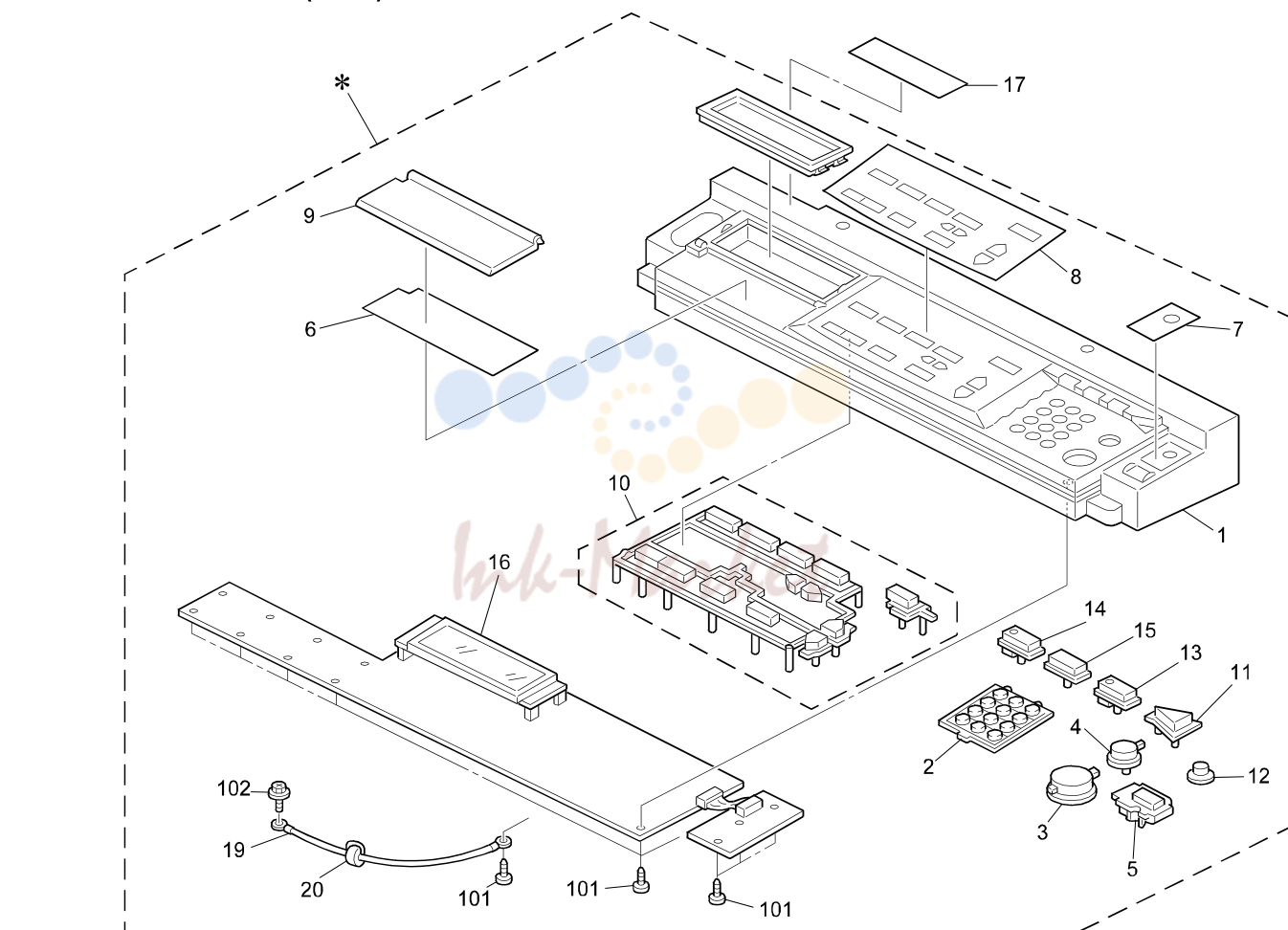

3. OPERATION PANEL (A258)

№	Артикул	Альт. артикул	Описание
1	A2581460 запросить цену →		Operation Panel Case - LT
1	A2581500 запросить цену →		Operation Panel Case - A4
2	A2321502 запросить цену →		Key Top - 10 Key
3	A2321503 запросить цену →		Key Top - Start
4	A2321504 запросить цену →		Key Top - Clear
5	A2321508 запросить цену →		Key Top - Switch
6	A2581467 запросить цену →		Sheet - Behind (LT)
6	A2581501 запросить цену →		Sheet - Behind (A4)
7	A2581468 запросить цену →		Sheet - Main Switch (LT)
7	A2581502 запросить цену →		Sheet - Main Switch (A4)
8	A2581469 запросить цену →		LCD Sheet (LT)
8	A2581503 запросить цену →		LCD Sheet (A4)
9	A2581471 запросить цену →		Cover Behind
10	A2581473 запросить цену →		Key Top - Center
11	A2581474 запросить цену →		Key Top - Interrupt
12	A2581475 запросить цену →		Key Top - Counter
13	A2581476 запросить цену →		Key Top - Standby
14	A2581477 запросить цену →		Key Top - Program
15	A2581478 запросить цену →		Key Top - Clear Mode
16	A2581480 запросить цену →		Operation Panel Board (LT)
16	A2581490 запросить цену →		Operation Panel Board (A4)
17	A1536409 запросить цену →		Decal - Keytop Cover (GES)
17	C2252866 запросить цену →		Decal - Keytop Cover (REX)
17	C2252867 запросить цену →		Decal - Keytop Cover (NSA)
18	A2591510 запросить цену →		Cover - SP
19	A2581481 запросить цену →		Grounding Wire
20	A2581482 запросить цену →		Ferrite Core

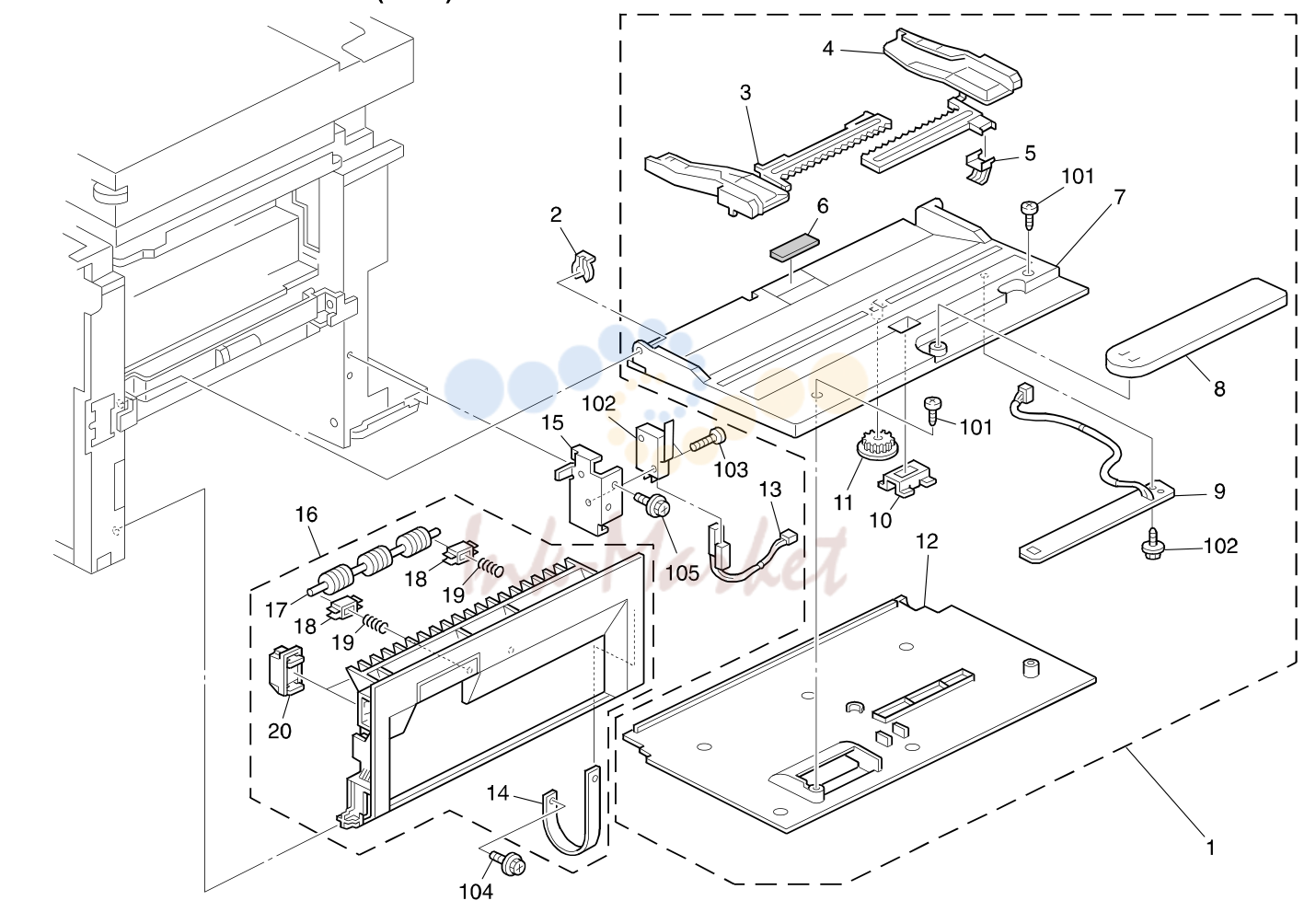

4. BY-PASS FEED SECTION 1 (A258)

№	Артикул	Альт. артикул	Описание
101	04524008B запросить цену →		Binding Self Tapping Screw - M4x8
1	A2592810 запросить цену →		By-pass Feed Table Ass’y
2	52152621 запросить цену →		Snap Ring - M6
102	12042497 запросить цену →		Micro Switch
3	A2592970 запросить цену →		Front Side Fence
103	04513012B запросить цену →		Tapping Screw With Washer - M3x12
104	04513006B запросить цену →		Tapping Screw - M3x6
4	A2592975 запросить цену →		Rear Side Fence
5	G0202707 запросить цену →		Conductor Plate
105	04534008B запросить цену →		Tapping Bind Screw - M4x8
6	A2592980 запросить цену →		Friction Pad
7	A2592950 запросить цену →		By-pass Feed Table
8	A2592955 запросить цену →		Paper Guide - By-pass Feed Table
9	A2595410 запросить цену →		Paper Size Detection Board
10	A1342705 запросить цену →		Magnet Catch Plate
11	G0113305 запросить цену →		Gear - 16T
12	A2592960 запросить цену →		By-pass Feed Table Cover
13	A2605492 запросить цену →		Sensor Harness - Vertical Guide
14	A2592628 запросить цену →		Band
15	A2592554 запросить цену →		Switch Bracket
16	A2592550 запросить цену →		Guide Plate - Vertical Transport
17	AF022107 запросить цену →		Transport Driven Roller
18	AA080228 запросить цену →		Bushing - M4
19	AA063322 запросить цену →		Compression Spring
20	AG071010 запросить цену →		Magnet Catch

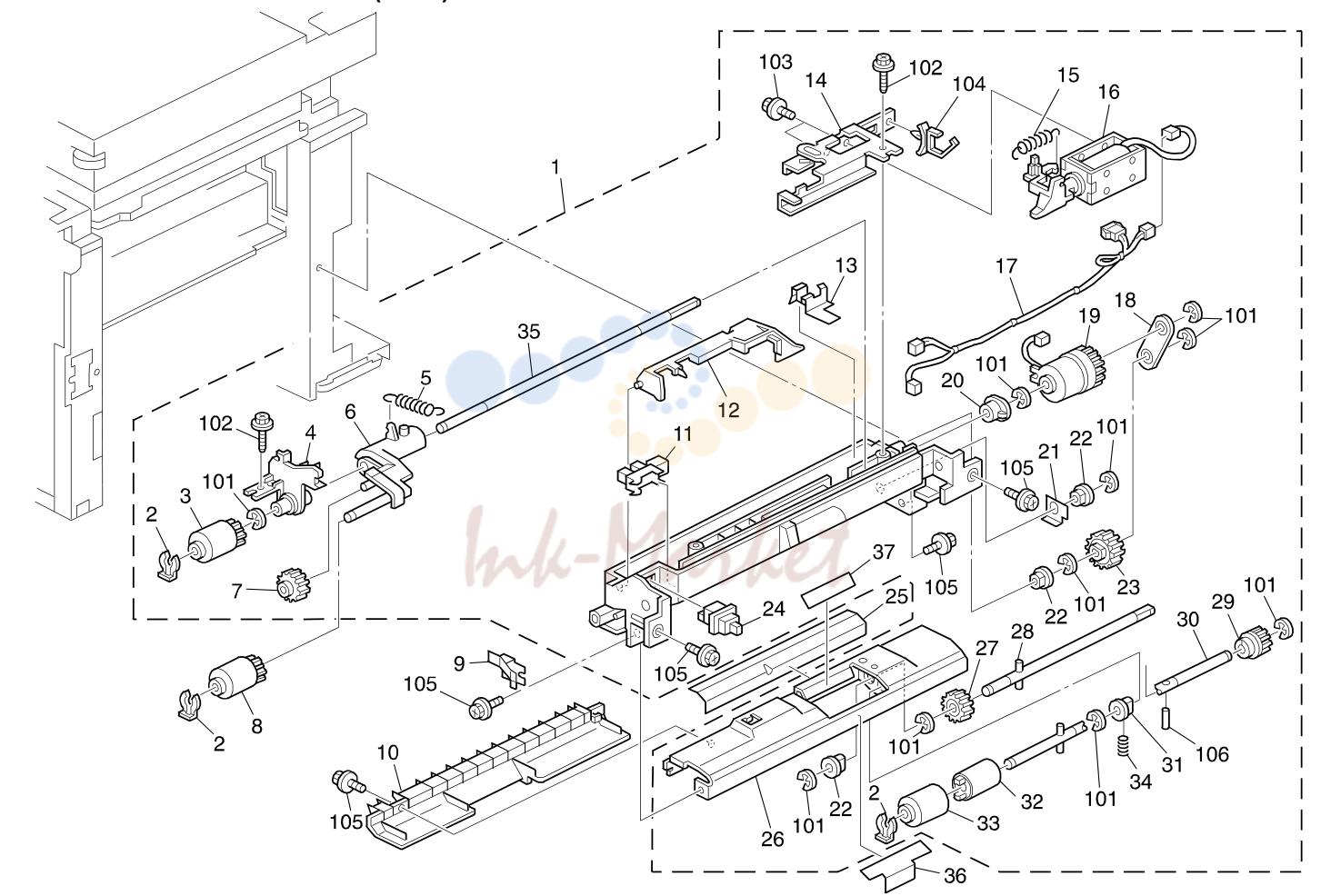

5. BY-PASS FEED SECTION 2 (A258)

№	Артикул	Альт. артикул	Описание
36	A2592875 запросить цену →		Reverse Roller Guide
1	A2592825 запросить цену →		By-pass Feed Unit
2	A2592877 запросить цену →		Reverse Roller guide - Exit
3	AF031025 запросить цену →		Feed Roller
4	A2592860 запросить цену →		Guide Plate - Paper Feed
5	AA060766 запросить цену →		Pick-up Spring
6	A2592865 запросить цену →		Pick-up Arm
7	AB011343 запросить цену →		Idle Gear - 23Z
8	AF030362 запросить цену →		Pick-up Roller
9	A1342662 запросить цену →		Grounding Plate
10	A2592880 запросить цену →		Middle Guide Plate
11	AW020075 запросить цену →		Photointerrupter
12	A2592885 запросить цену →		Paper End Feeler
13	A2592870 запросить цену →		Grounding Plate
14	A2592850 запросить цену →		Solenoid Guide Plate
15	AA060767 запросить цену →		By-pass Feed Spring
16	A2592854 запросить цену →		By-pass Feed Solenoid
17	A2592895 запросить цену →		By-pass Feed Harness
18	A1662849 запросить цену →		Drive Support Plate
19	AX200101 запросить цену →		Magnetic Clutch - 2.5kgf 35Z
20	AA083010 запросить цену →		Clutch Roller - 6x14x10
21	A2592872 запросить цену →		Grounding Plate
22	50530447 запросить цену →		Bushing - 6mm
23	AB011346 запросить цену →		Gear - 27Z
24	AW500012 запросить цену →		Push Switch
25	A2592626 запросить цену →		Connecting Guide
26	A1342663 запросить цену →		Separation Guide
27	AB011345 запросить цену →		Gear - 20Z
28	A1662783 запросить цену →		Separation Shaft
29	AB011344 запросить цену →		Gear - 16Z
30	A1342668 запросить цену →		Separation Driven Shaft
101	07200040E запросить цену →		Retaining Ring - M4
102	04504012B запросить цену →		Tapping Screw - M4x12
31	AA080037 запросить цену →		Bushing - 6mm
103	04513006B запросить цену →		Tapping Screw - M3x6
32	A1342674 запросить цену →		Torque Limitter - 400fg
33	AF032025 запросить цену →		Separation Roller
104	11050310 запросить цену →		Harness Clamp - LWS-1S
34	AA063499 запросить цену →		Pressure Spring
105	04514008B запросить цену →		Philips Tapping Screw - M4x8
35	AA140602 запросить цену →		Feed Shaft
106	06220100E запросить цену →		Spring Pin - 2x10mm

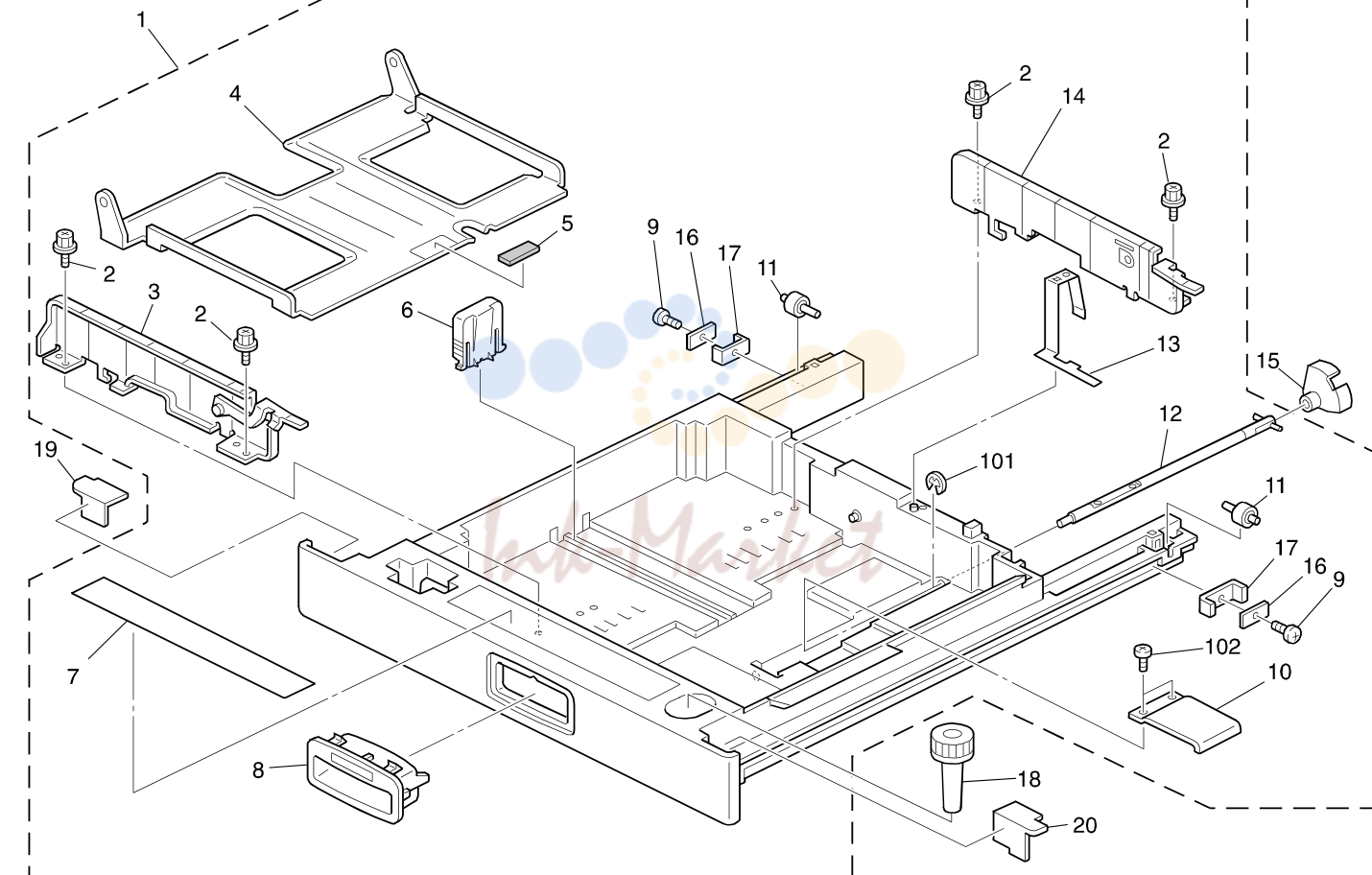

6. PAPER TRAY SECTION (A258)

№	Артикул	Альт. артикул	Описание
101	07200060E запросить цену →		Retaining Ring - M6
1	A2592520 запросить цену →		Paper Tray Ass’y
2	A2322986 запросить цену →		Screw - M4X8
102	03530060B запросить цену →		Philips Pan Head Screw - M3x6
3	A2322979 запросить цену →		Front Side Fence
4	A2322977 запросить цену →		Bottom Plate
5	AF013014 запросить цену →		Bottom Plate Pad
6	AF017020 ✓ в наличии		End Fence
7	AA003002 запросить цену →		Decal - Add Paper
8	A2322988 запросить цену →		Handle - Paper Tray
9	AA143762 запросить цену →		Tapping Screw - M3x10
10	A2322975 запросить цену →		Bottom Lift Plate
11	A2322987 запросить цену →		Roller - Paper Tray
12	A2322972 запросить цену →		Bottom Lift Shaft
13	A2322976 запросить цену →		Grounding Plate - Paper Tray
14	A2322983 запросить цену →		Rear Side Fence
15	A2352979 запросить цену →		Feeler - Paper Height Sensor
16	A2322999 запросить цену →		Right Spacer
17	A2322997 запросить цену →		Right Stopper - Paper Tray
18	A2593314 запросить цену →		Screw Driver
19	A2592632 запросить цену →		Tray Left Cover
20	A2592633 запросить цену →		Tray Right Cover

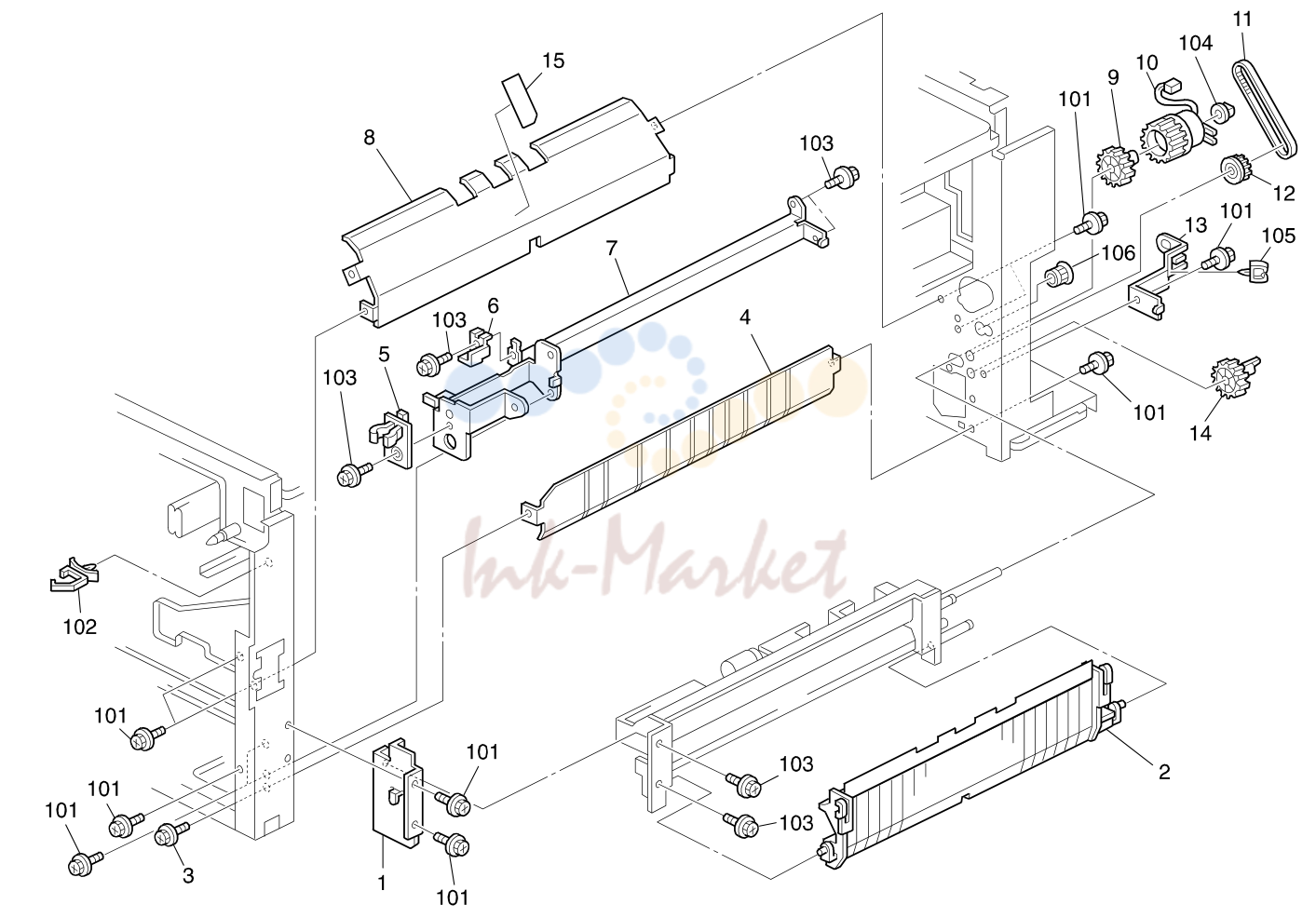

7. PAPER FEED SECTION 1 (A258)

№	Артикул	Альт. артикул	Описание
101	04514008B запросить цену →		Philips Tapping Screw - M4x8
1	A2592555 запросить цену →		Front Bracket - Paper Feed
2	A2322785 запросить цену →		Vertical Guide
102	11050292 запросить цену →		Wire Saddle
103	04513006B запросить цену →		Tapping Screw - M3x6
3	58874176 запросить цену →		Screw
4	A2592557 запросить цену →		Lower Guide Plate - Paper Feed
104	08053480 запросить цену →		Bushing - 6mm
5	A2322995 запросить цену →		Front Positioning Guide
105	11050199 запросить цену →		Clamp
106	11060458 запросить цену →		Bushing - 9.9mm
6	A2592604 запросить цену →		Rail Plate
7	A2592600 запросить цену →		Right Rail Ass’y
8	A2592570 запросить цену →		Registration Guide
9	AB014037 запросить цену →		Gear - 24Z
10	AX210062 запросить цену →		Magnetic Clutch - 0.44n
11	AA043276 запросить цену →		Timing Belt - S3M225
12	AB030565 запросить цену →		Timing Pulley - 20T
13	A2592630 запросить цену →		Drive Bracket - Paper Feed
14	AB014038 запросить цену →		Gear - 22Z
15	A2592584 запросить цену →		Transport Roller Guide

8. PAPER FEED SECTION 2 (A258)

№	Артикул	Альт. артикул	Описание
36	A2322750 запросить цену →		Paper Feed Unit Ass’y
1	AF030035 запросить цену →		Pick-up Roller
37	A2322766 запросить цену →		Feed Mylar
2	A2322763 запросить цену →		Pick-up Arm
3	AB011188 запросить цену →		Gear - 21Z
4	AA060691 запросить цену →		Tension Spring
5	54472681 запросить цену →		Snap Ring
6	AF031035 ✓ в наличии		Feed Roller
7	AB011189 запросить цену →		Gear - 18Z
8	AA082070 запросить цену →		Bushing - 8x16x7
9	A2322760 запросить цену →		Housing - Paper Feed Unit
10	A2322765 запросить цену →		Front Grounding Plate
11	A2322783 запросить цену →		Torque Limitter
12	A2322777 запросить цену →		Shaft - Paper Separation
13	A2322762 запросить цену →		Paper End Feeler
14	A2322782 запросить цену →		Rear Feed Mylar
15	A2322776 запросить цену →		Release Lever
16	52062686 запросить цену →		Snap Ring
17	AB010107 запросить цену →		Gear - 23Z
18	A2322770 запросить цену →		Stay - Paper Separation
19	AB010106 запросить цену →		Gear - 24Z
20	AA140656 запросить цену →		Shaft - Gear
21	A2322774 запросить цену →		Pressure Lever
22	A2322775 запросить цену →		Link Lever
23	AA060692 запросить цену →		Tension Spring
24	AF032035 ✓ в наличии		Separation Roller
25	AA060693 запросить цену →		Pressure Spring
26	AA082072 запросить цену →		Bushing - M6
27	A2322764 запросить цену →		Rear Grounding Plate
28	AA140655 запросить цену →		Shaft - Paper Feed
29	AA083014 запросить цену →		One-way Clutch
30	A2325428 запросить цену →		Harness - Paper Feed Unit
101	04513008B запросить цену →		Tapping Screw - M3x8
31	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
102	07200040E запросить цену →		Retaining Ring - M4
32	AF020404 запросить цену →		Transport Roller
103	07200060E запросить цену →		Retaining Ring - M6
104	08053480 запросить цену →		Bushing - 6mm
33	A2322780 запросить цену →		Stay - Paper Feed
34	A2322781 запросить цену →		Sensor Bracket
105	08050089 запросить цену →		Retaining Ring - M4
35	AW020096 запросить цену →		Photointerruptor
106	11050283 запросить цену →		Clamp

9. OPTICS SECTION 1 (A258)

№	Артикул	Альт. артикул	Описание
1	A2591836 запросить цену →		Exposure Glass
101	04513006B запросить цену →		Tapping Screw - M3x6
102	04514008B запросить цену →		Philips Tapping Screw - M4x8
2	A2591832 запросить цену →		Right Stay
103	11050310 запросить цену →		Harness Clamp - LWS-1S
3	A2591985 запросить цену →		Scanner Stand
4	A1341926 запросить цену →		Exposure Glass Stopper
5	A2591981 запросить цену →		Scanner Hinge Ass’y
6	A2591702 запросить цену →		Front Right Seal
7	A2591701 запросить цену →		Front Middle Seal
8	A2591700 запросить цену →		Front Left Seal
9	A2591834 запросить цену →		Left Scale Bracket
10	A1665974 запросить цену →		Scanner Release Rod
11	A2591697 запросить цену →		Wire Cover
12	52151924 запросить цену →		Cushion

10. OPTICS SECTION 2 (A258)

№	Артикул	Альт. артикул	Описание
1	AW010055 запросить цену →		Original Sensor H=71.4
101	04513006B запросить цену →		Tapping Screw - M3x6
102	04513010B запросить цену →		Tapping Screw - M3x10
2	A2595239 запросить цену →		SBU Harness
103	11050199 запросить цену →		Clamp
3	A2591805 запросить цену →		CCD Board
4	A2591854 запросить цену →		Inner Cover - CCD Drive Board
104	11050291 запросить цену →		Harness Clamp - LWS-3S
5	A2591738 запросить цену →		Scanner Left Stay
105	03140120B запросить цену →		Philips Pan Head Screw - M4x12
106	11026418 запросить цену →		Connector - PA1002
6	A2595320 запросить цену →		Scanner Drive Board
7	AW020022 запросить цену →		Photointerruptor
107	11050229 запросить цену →		Clamp
108	04533006 запросить цену →		Tapping Screw - M3x6
8	A2591718 запросить цену →		Platen Cover Bracket
9	A2595230 запросить цену →		Scanner DC Harness
10	A2595231 запросить цену →		Scanner Rear Harness
11	A2595237 запросить цену →		Exposuer Lamp Relay Harness
12	AW030030 запросить цену →		Fiber Cable
13	A2595235 запросить цену →		Scanner Control Harness
14	A2595273 запросить цену →		IPU Harness - Data
15	A2595137 запросить цену →		Scanner IPU-B Board
16	A2595234 запросить цену →		Scanner Front Harness
17	A2595236 запросить цену →		Scanner AC Harness
18	AZ230079 запросить цену →		Lamp Regulator (120V)
18	AZ230088 запросить цену →		Lamp Regulator (230V)
19	A2591739 запросить цену →		Connector Bracket
20	A2591733 запросить цену →		Scanner Middle Duct
21	A2591864 запросить цену →		IPU Board Bracket
22	A2591880 запросить цену →		Original Sensor Bracket
23	A2501761 запросить цену →		Original Sensor - H=2-66
24	A2591882 запросить цену →		Bracket Cover - IPU
25	A2595140 запросить цену →		IDU Board
26	A2591885 запросить цену →		Grounding Plate
27	A2595242 запросить цену →		Original Sensor Harness
28	AW010053 запросить цену →		Original Sensor - H=62

11. OPTICS SECTION 3 (A258)

№	Артикул	Альт. артикул	Описание
1	A2591790 запросить цену →		2nd Carriage Ass’y
101	04513006B запросить цену →		Tapping Screw - M3x6
102	11050283 запросить цену →		Clamp
2	A1341791 запросить цену →		Spring Plate - 2nd Mirror
3	A2591801 запросить цену →		2nd Mirror Ass’y
103	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
104	03140100B запросить цену →		Philips Pan Head Screw - M4x10
4	A2591800 запросить цену →		Harness Guide
5	A2591802 запросить цену →		3rd Mirror Ass’y
105	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
106	07200060B запросить цену →		Retaining Ring - M6
6	A2591791 запросить цену →		2nd Carriage
7	A2591771 запросить цену →		1st Carriage Ass’y
107	07200040E запросить цену →		Retaining Ring - M4
8	AX520036 запросить цену →		Exposuer Lamp - 65V 128W
108	07200060E запросить цену →		Retaining Ring - M6
9	A1661736 запросить цену →		Spring Plate
109	09513006B запросить цену →		Philips Screw With Flat Washer - M3X6
10	A2591787 запросить цену →		1st Mirror Ass’y
11	A2591784 запросить цену →		Spring Plate
12	A2591786 запросить цену →		Wire Clamp
13	A1341771 запросить цену →		Front Terminal
14	A1345370 запросить цену →		Relay Harness - Exposure Lamp
15	AW110020 запросить цену →		Thermostat - 140°C DC75V 3A
16	A2595238 запросить цену →		Exposure Lamp Harness
17	A1341773 запросить цену →		Rear Terminal
18	A2591726 запросить цену →		Left Pulley Ass’y
19	A2591765 запросить цену →		Timing Belt - S2M
20	A2591917 запросить цену →		Motor Spring - 6N
21	A2591910 запросить цену →		Scanner Motor Bracket
22	A1341724 запросить цену →		Cushion - Stepper Motor
23	A2591761 запросить цену →		Scanner Motor - DC24V 11.02W
24	A2595240 запросить цену →		Grounding Wire
25	A2591745 запросить цену →		Fly Wheel
26	A2591754 запросить цену →		Carriage Drive Wire
27	A2591753 запросить цену →		Rear Wire Pulley
28	A2323566 запросить цену →		Ball Bearing - 8x16x5
29	A2591751 запросить цену →		Drive Shaft
30	A2591752 запросить цену →		Front Wire Pulley
31	A2591730 запросить цену →		Right Pulley Ass’y
32	A2591913 запросить цену →		Scanner Motor Tightner
33	A2591916 запросить цену →		Belt Pulley

12. OPTICS SECTION 4 (A258)

№	Артикул	Альт. артикул	Описание
1	A2591866 запросить цену →		IPU Board Stay - Front
101	04513006B запросить цену →		Tapping Screw - M3x6
102	11050199 запросить цену →		Clamp
2	A2591871 запросить цену →		Front Spring Plate
3	A2591696 запросить цену →		Stay Holder Bracket
103	03140120B запросить цену →		Philips Pan Head Screw - M4x12
4	AA060221 запросить цену →		Gripper Solenoid Spring
104	03130050B запросить цену →		Philips Pan Head Screw - M3x5
105	11050291 запросить цену →		Harness Clamp - LWS-3S
5	A2591755 запросить цену →		Front Bracket - Tension Wire
106	04504035B запросить цену →		Philips Tapping Screw - M4x35
6	A2591870 запросить цену →		IPU Board Stay - Left
7	A2591676 запросить цену →		Fan Guide Bracket
8	A2591679 запросить цену →		Lower Flow Seal
9	A2591678 запросить цену →		Left Flow Seal
10	AX650028 запросить цену →		Fan Motor - DC5.8W
11	AW020022 запросить цену →		Photointerruptor
12	AX400122 запросить цену →		Anticondensation Heater - 120V 9W
12	AX400123 запросить цену →		Anticondensation Heater - 230V 10W
13	A2591677 запросить цену →		Harness Guide
14	A2591692 запросить цену →		Front Rail
15	A2591688 запросить цену →		Front Rail
16	A2591711 запросить цену →		Rear Rail
17	A2591708 запросить цену →		Rear Rail
18	A2591736 запросить цену →		Scanner Rear Stay
19	A2591851 запросить цену →		Rear Scanner Duct
20	AX640101 запросить цену →		Fan Motor - DC24V
21	A2591737 запросить цену →		Scanner Right Stay
22	A2591756 запросить цену →		Rear Bracket - Tension Wire
23	A2591714 запросить цену →		Rear Stay Bracket
24	A2591869 запросить цену →		IPU Board Stay - Rear
25	A2591852 запросить цену →		Duct Fan Seal
26	A2591886 запросить цену →		Grounding Plate
27	AA132184 запросить цену →		Motor Cushion
28	AA161067 запросить цену →		Cushion - Motor
29	A0793626 запросить цену →		Stepped Screw - Swing Cleaning

13. LD UNIT (A258)

№	Артикул	Альт. артикул	Описание
1	A2592050 запросить цену →		Optical Housing Unit
101	03530060B запросить цену →		Philips Pan Head Screw - M3x6
2	G0201918 запросить цену →		Decal - Laser Diode (230V)
102	04514008B запросить цену →		Philips Tapping Screw - M4x8
103	11050292 запросить цену →		Wire Saddle
3	G0201917 запросить цену →		Decal - LD
4	A2592128 запросить цену →		Imaging Unit Cover
104	11050310 запросить цену →		Harness Clamp - LWS-1S
5	AA152411 запросить цену →		Cover Seal
6	A2595271 запросить цену →		Sync Detector Harness
7	A2595259 запросить цену →		Sync Detector Board
8	AA152361 запросить цену →		Sync Detector Seal
9	A2592101 запросить цену →		Mirror Plate
10	A1662081 запросить цену →		Mirror Ass’y
11	A1662076 запросить цену →		Front Lens Holder
12	A1662078 запросить цену →		Lens - BLT
13	A1662077 запросить цену →		Rear Lens Holder
14	A2595280 запросить цену →		Polygon Motor
15	A2595282 запросить цену →		Polygon Motor Drive Board
16	A2595272 запросить цену →		Polygon Scanner Harness
17	AA152410 запросить цену →		Scanner Seal
18	A2592081 запросить цену →		Cylindrical Lens Holder
19	AC020074 запросить цену →		Cylindrical Lens
20	A2595270 запросить цену →		LD Control Harness
21	A2592115 запросить цену →		Laser Diode Unit
22	A2592066 запросить цену →		Positioning Pin
23	AA152409 запросить цену →		Glass Seal
24	AA152362 запросить цену →		Laser Unit Seal
25	A2592076 запросить цену →		Shield Glass Guide
26	A1662062 запросить цену →		Shielding Glass
27	A2595283 запросить цену →		Polygon Motor Harness
28	A2591058 запросить цену →		Front Side Support Plate
29	A2591059 запросить цену →		Scanner Holder
30	A2592321 запросить цену →		Frame Stopper
31	A2591045 запросить цену →		Grounding Plate
32	A2591046 запросить цену →		Insulating Sheet
33	A2592061 запросить цену →		Insulating Sheet
34	A2592131 запросить цену →		Ferrite Core Ass’y

14. PAPER REGISTRATION (A258)

№	Артикул	Альт. артикул	Описание
101	07200060E запросить цену →		Retaining Ring - M6
1	AA082021 запросить цену →		Bushing - 8x12x10mm
2	A2592621 запросить цену →		Registration Roller Knob
102	04513006B запросить цену →		Tapping Screw - M3x6
103	07200040E запросить цену →		Retaining Ring - M4
3	AA063324 запросить цену →		Compression Spring
104	03130060B запросить цену →		Philips Pan Head Screw - M3x6
4	AA080037 запросить цену →		Bushing - 6 Mm
5	AB030600 запросить цену →		Timing Pulley - 20Z S3M
105	11050199 запросить цену →		Clamp
106	06320120 запросить цену →		Parallel Pin - M2x12
6	G0202783 запросить цену →		Registration Roller Knob
7	A2592560 запросить цену →		Upper Registration Roller
8	A2592562 запросить цену →		Registration Driven Roller
9	AW010048 запросить цену →		Photo Sensor - GP2A28N1
10	A2592577 запросить цену →		Registration Sensor Holder
11	A2595570 запросить цену →		Registration Sensor Harness
12	A2592573 запросить цену →		Guide Plate - Upper Registration
13	G0121531 запросить цену →		Magnet
14	AA063323 запросить цену →		Middle Spring
15	AF020463 запросить цену →		Transport Driven Roller
16	A2592582 запросить цену →		Registration Guide
17	A2592581 запросить цену →		Registration Guide - Leading
18	A2596105 запросить цену →		Support Stay
19	AF020421 запросить цену →		Transport Drive Roller
20	A2592578 запросить цену →		Registration Guide - Release
21	58874176 запросить цену →		Screw
22	AX400126 запросить цену →		Heater - 100V 13W
22	AX400127 запросить цену →		Heater - 120V 13W
22	AX400128 запросить цену →		Heater - 230V 13W

15. DEVELOPMENT UNIT 1 (A258)

№	Артикул	Альт. артикул	Описание
1	A2593229 запросить цену →		Development Unit Holder
101	04514008B запросить цену →		Philips Tapping Screw - M4x8
2	A2593020 запросить цену →		Development Unit
102	07200030B запросить цену →		Retaining Ring - M3
3	A2593234 запросить цену →		Gear - 12Z/30Z
103	04513008B запросить цену →		Tapping Screw - M3x8
4	A2593232 запросить цену →		Gear - 54Z
5	A2593236 запросить цену →		Toner Cartridge Spring
6	A2593235 запросить цену →		Toner Cartridge Stopper
7	A2593433 запросить цену →		Screw - M4x8
8	A2593432 запросить цену →		Development Knob
9	A2593420 запросить цену →		Front Holder Ass’y
10	A2593426 запросить цену →		Rear Holder Ass’y
11	A2593434 запросить цену →		Coupling Support Plate
12	G0291980 запросить цену →		Decal - LD

16. DEVELOPMENT UNIT 2 (A258)

№	Артикул	Альт. артикул	Описание
1	A2593020 запросить цену →		Development Unit
101	04523008B запросить цену →		Tapping Screw - M3x8
102	07200060B запросить цену →		Retaining Ring - M6
2	A2593161 запросить цену →		Ball Bearing - 8x18.3
3	A2593130 запросить цену →		Left Screw
103	08053507 запросить цену →		Bushing - 6mm
4	A2593128 запросить цену →		Right Screw
5	A2593141 запросить цену →		Development Cover Shutter
6	A2593142 запросить цену →		Shutter Plate
7	A2593169 запросить цену →		Toner Supply Seal
8	A2593143 запросить цену →		Development Cover
9	A2593166 запросить цену →		Side Fence Seal
10	A2593165 запросить цену →		Rear Seal
11	A2593164 запросить цену →		Doctor Blade Seal
12	A2593147 запросить цену →		Bearing Holder
13	A2593158 запросить цену →		Gear - 27Z
14	A2593174 запросить цену →		Rear Side Fence
15	A2593156 запросить цену →		Gear - 27Z
16	A2593160 запросить цену →		Gear - 16Z
17	A2593154 запросить цену →		Gear - 18Z
18	A2593163 запросить цену →		Spacer - 4.5x6mm
19	A2593152 запросить цену →		Gear - 18Z
20	A2593172 запросить цену →		Front Side Fence

17. TRANSFER BELT CLEANING 1 (A258)

№	Артикул	Альт. артикул	Описание
1	A2596714 запросить цену →		Lubricant Bar Cover
2	A2596715 запросить цену →		Cleaning Brush Roller
3	A2596745 запросить цену →		Lubricant Bar
4	A2596759 запросить цену →		Lubricant Pressure Spring
5	A2596711 запросить цену →		Lubricant Bar Holder
6	A2596754 запросить цену →		Bushing - 6 6mm
7	G0111058 запросить цену →		Snap Ring
8	AB014130 запросить цену →		Gear - 17Z
9	AB014131 запросить цену →		Idler Gear - 17Z
10	A2596726 запросить цену →		Position Shaft
11	AB014129 запросить цену →		Gear - 20Z
12	A2596302 запросить цену →		Cleaning Belt Stopper
13	A2596318 запросить цену →		Toner Catch Pan
14	A2596765 запросить цену →		Timing Belt - S2M
15	AB030474 запросить цену →		Pulley - 24T
16	A2596748 запросить цену →		Stopper Shaft

Каталог очень большой (1550 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
