Ricoh Aficio C2232 C2238 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. Exterior 2 (B146/B147/B148/B149)
• 3. Exterior 3 (B146/B147/B148/B149)
• 4. Operation Panel (B146/B147/B148/B149)
• 5. Scanner Section 1 (B146/B147/B148/B149)

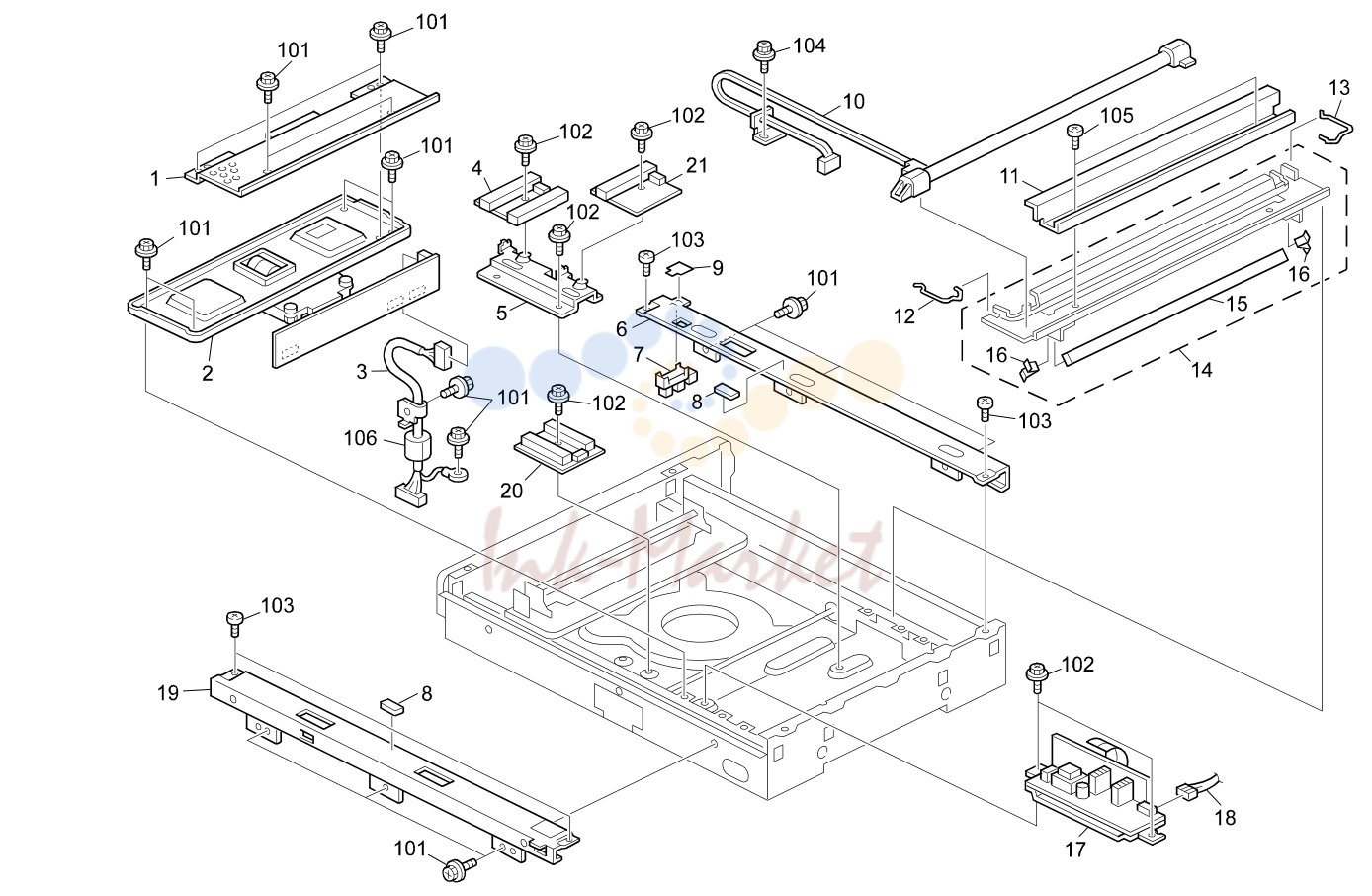

• 6. Scanner Section 2 (B146/B147/B148/B149)

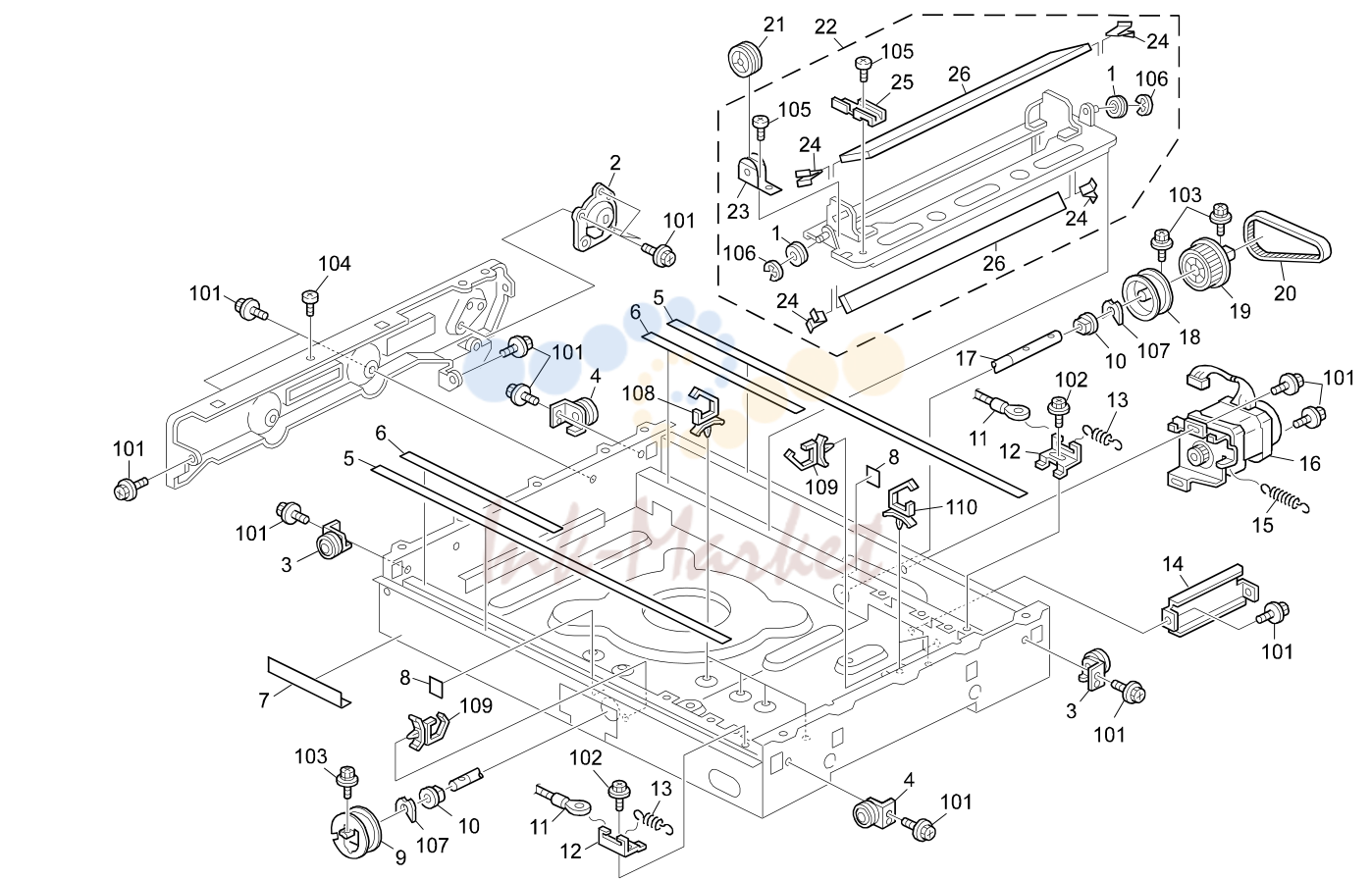

• 7. Scanner Section 3 (B146/B147/B148/B149)

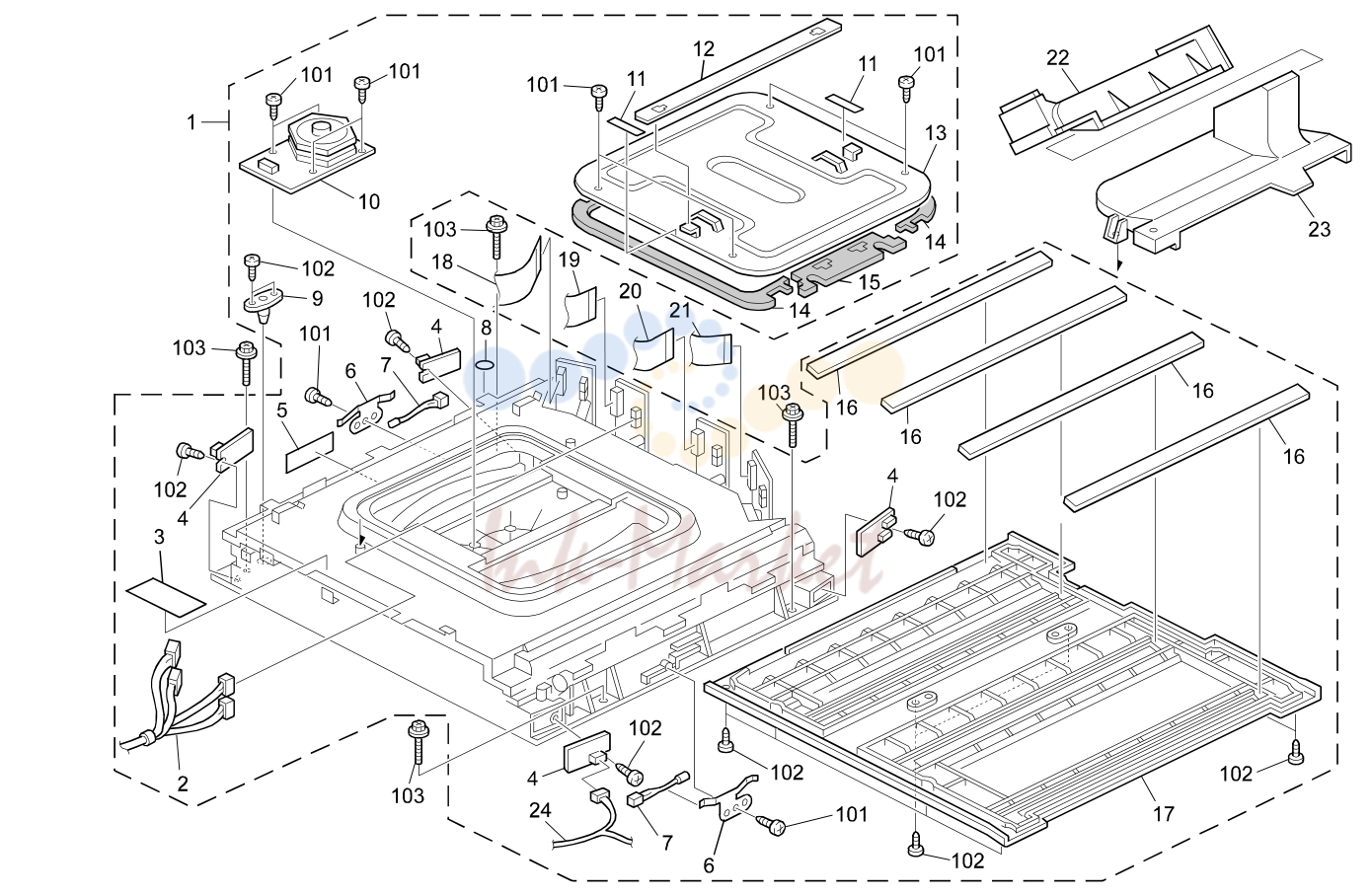

• 8. Laser Unit (B146/B147/B148/B149)

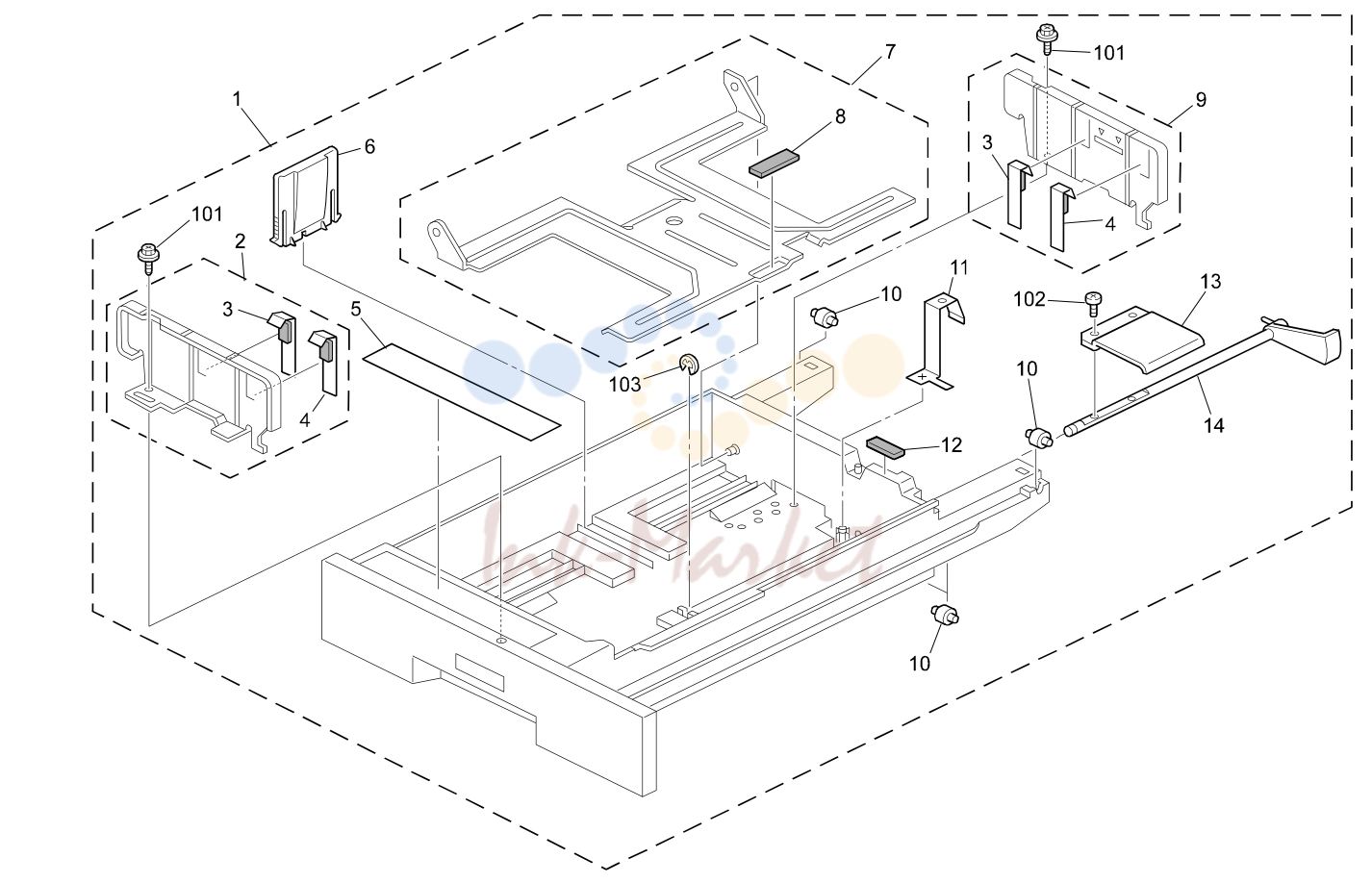

• 9. 1st Cassette (B146/B147/B148/B149)

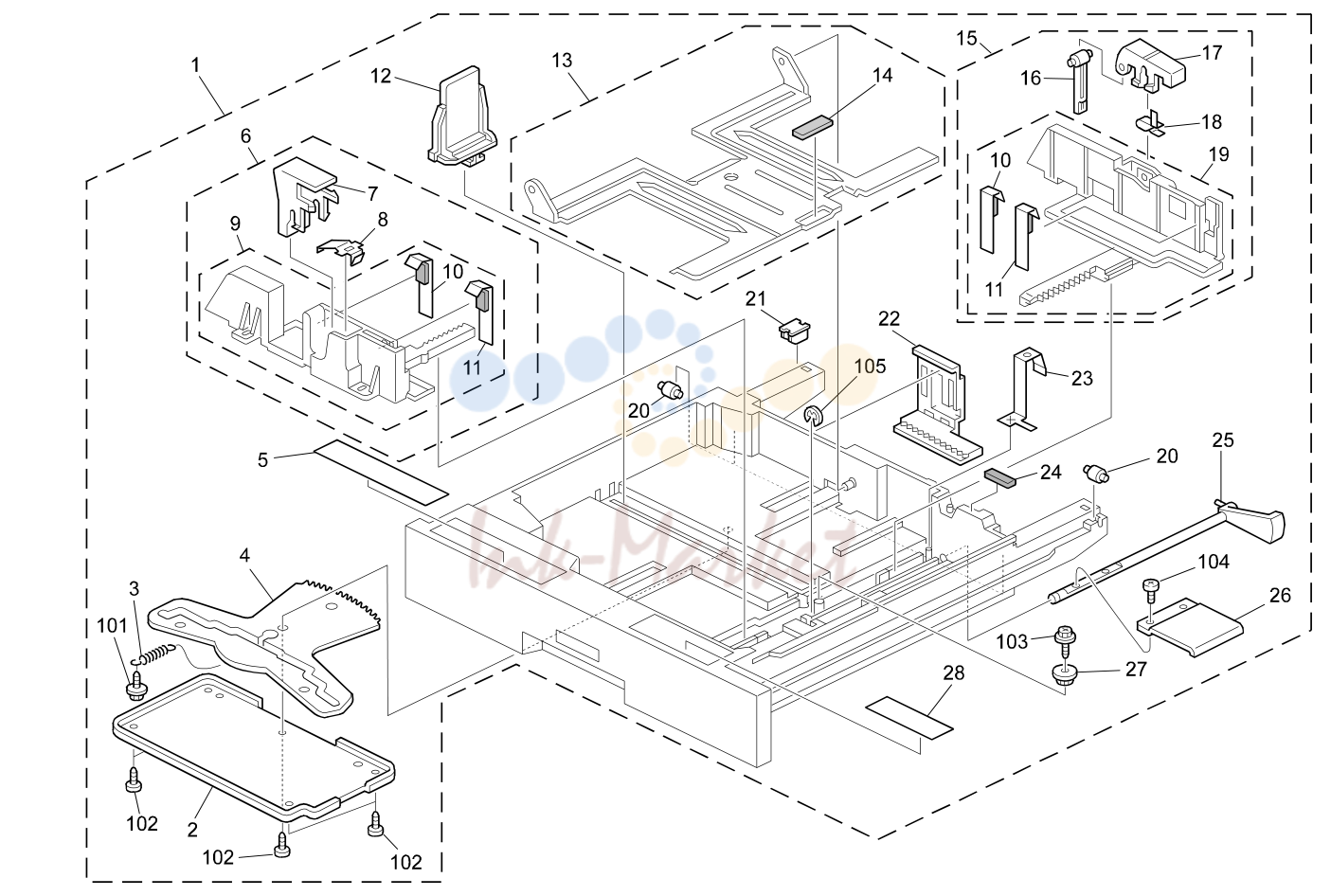

• 10. 2nd Cassette (B146/B147/B148/B149)

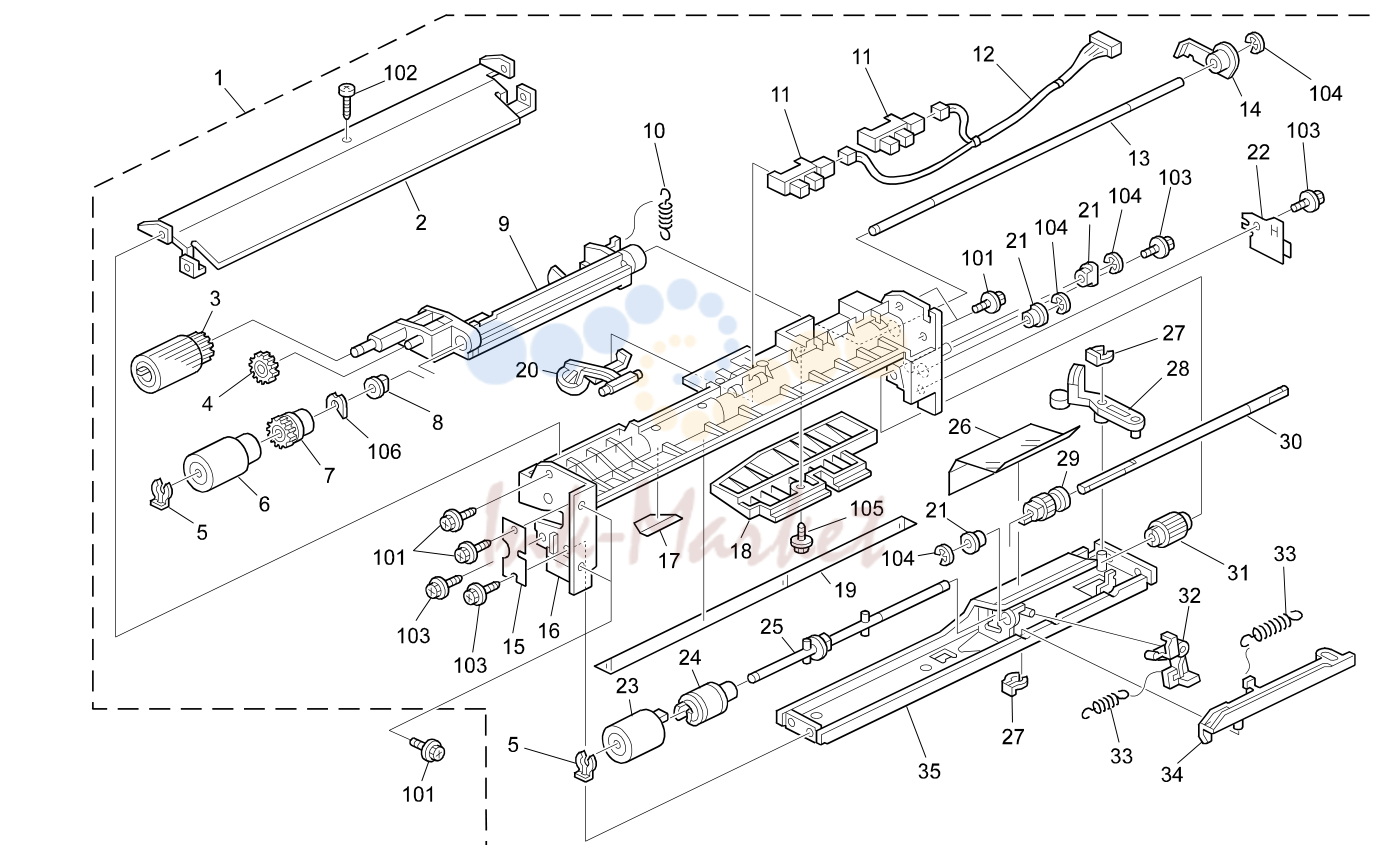

• 11. 1st Paper Feed (B146/B147/B148/B149)

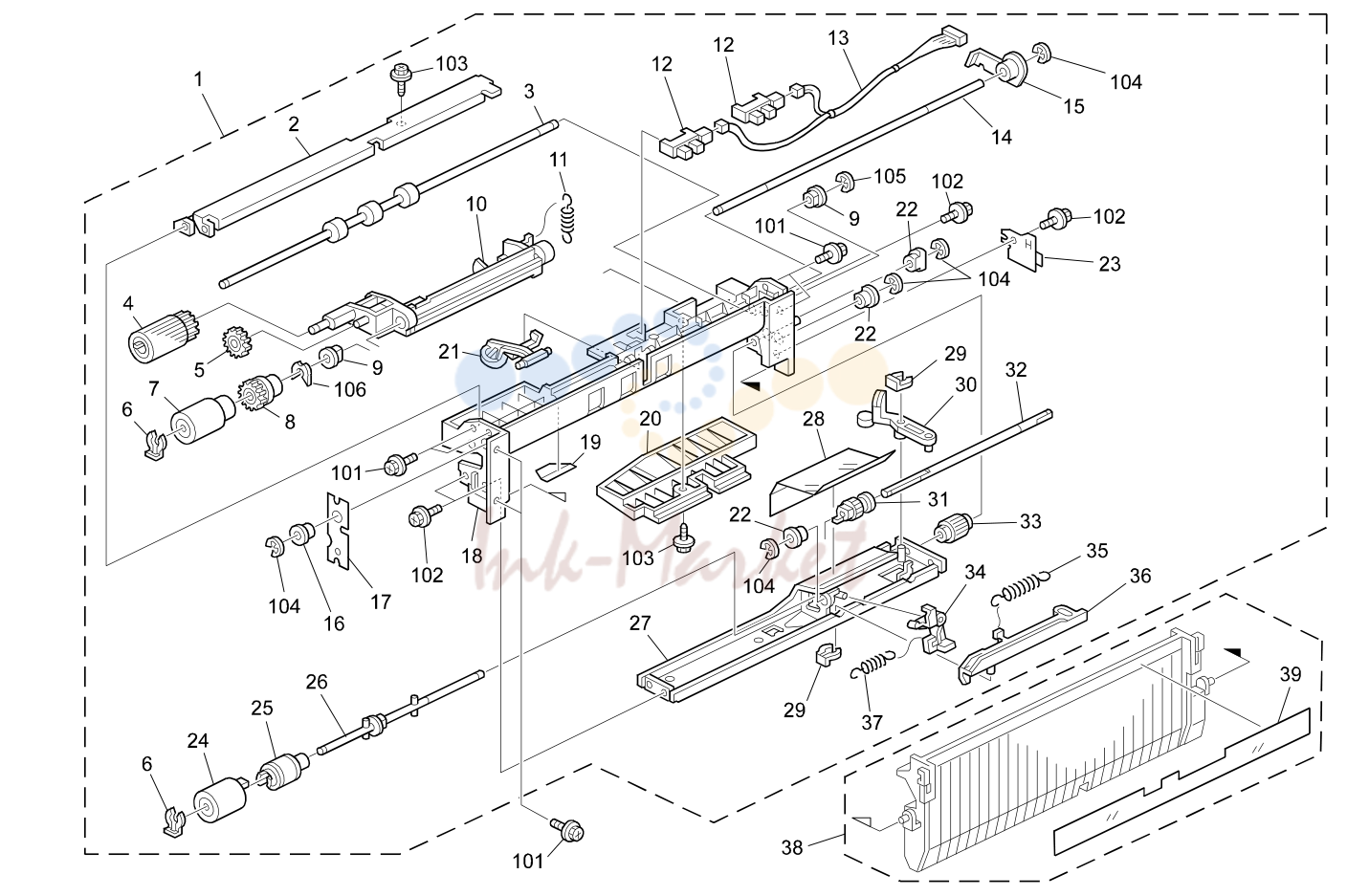

• 12. 2nd Paper Feed (B146/B147/B148/B149)

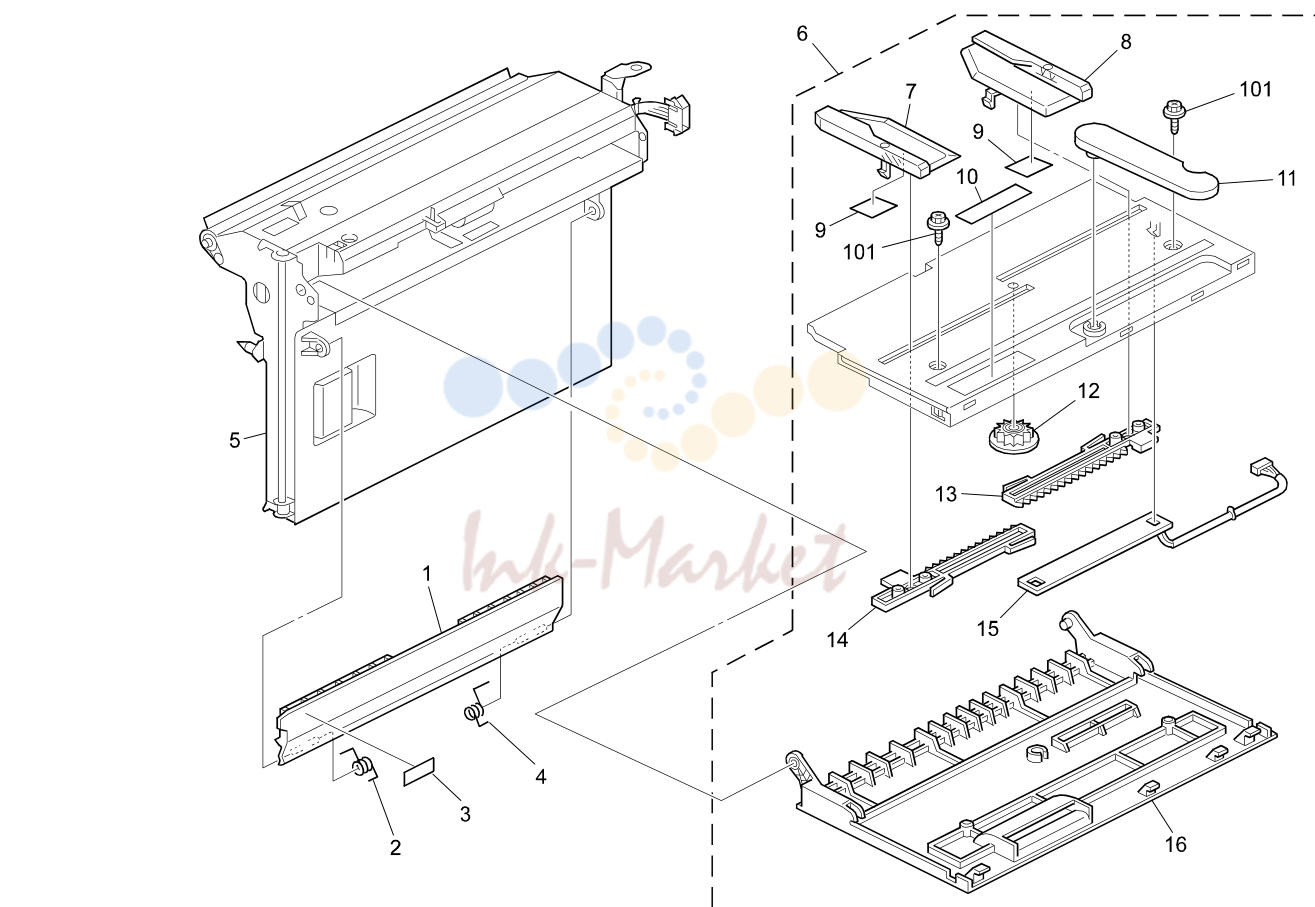

• 13. By-pass Feed Tray (B146/B147/B148/B149)

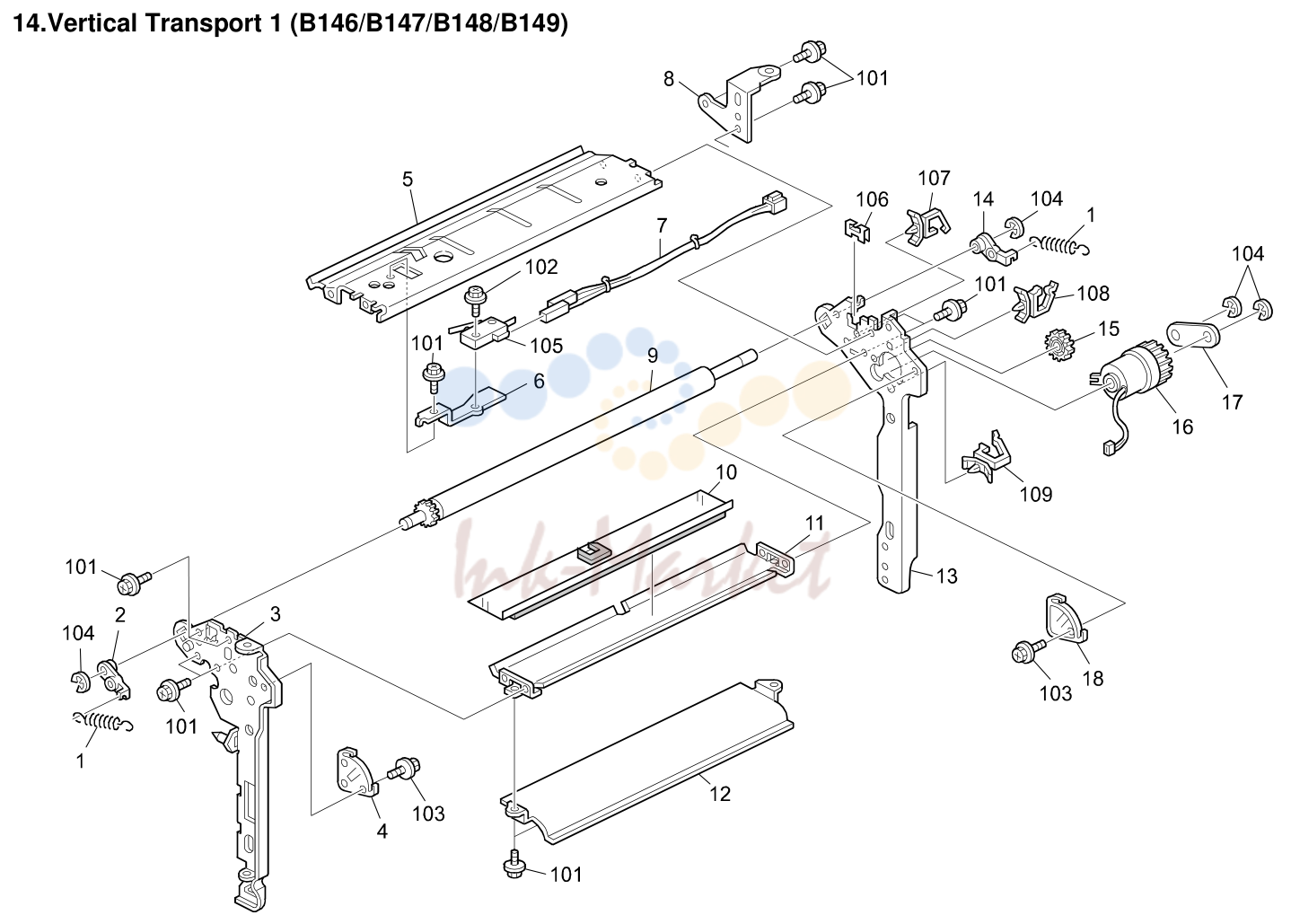

• 14. Vertical Transport 1 (B146/B147/B148/B149)

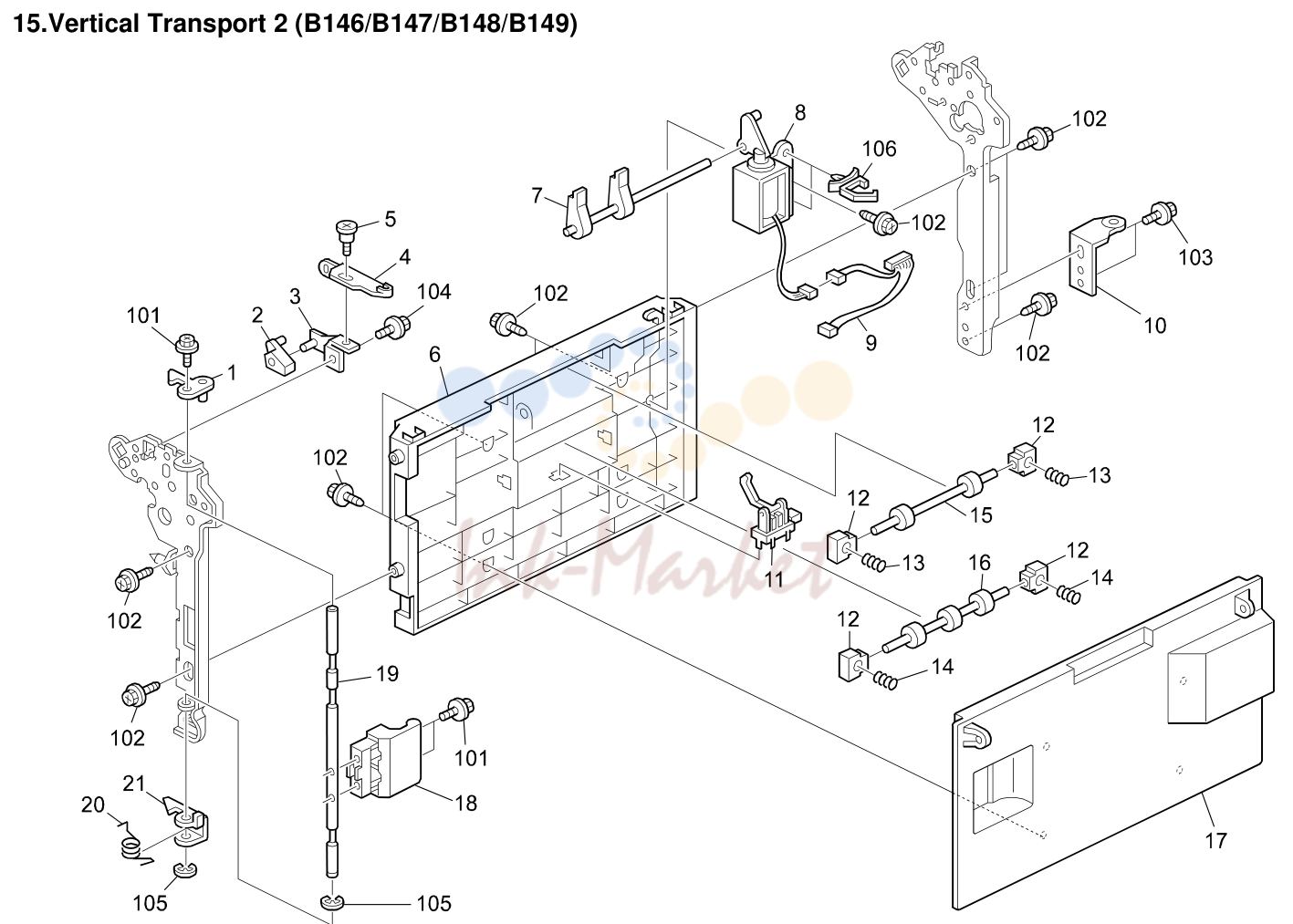

• 15. Vertical Transport 2 (B146/B147/B148/B149)

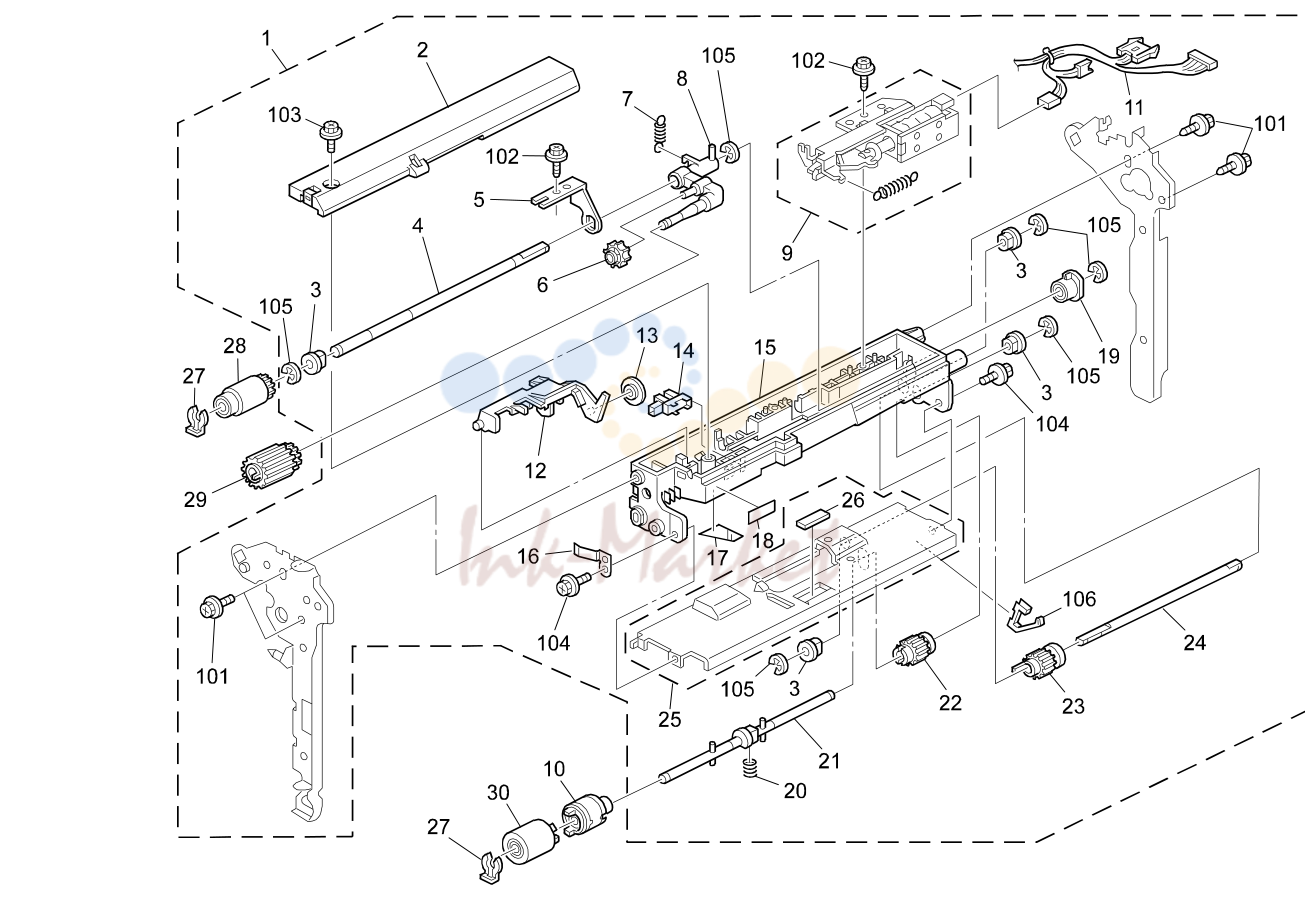

• 16. Vertical Transport 2 (B146/B147/B148/B149)
• 17. Paper Registration (B146/B147/B148/B149)
• 18. Black Toner Hopper (B146/B147/B148/B149)
• 19. Color Toner Hopper (B146/B147/B148/B149)
• 20. Toner Supply Section (B146/B147/B148/B149)
• 21. PCU/Development Unit (B146/B147/B148/B149)
• 22. Transfer Unit 1 (B146/B147/B148/B149)
• 23. Transfer Unit 2 (B146/B147/B148/B149)
• 24. Transfer Unit 3 (B146/B147/B148/B149)
• 25. Transfer Unit 4 (B146/B147/B148/B149)
• 26. Fusing Unit 1 (B146/B147/B148/B149)
• 27. Fusing Unit 2 (B146/B147/B148/B149)
• 28. Paper Exit Section 1 (B146/B147/B148/B149)
• 29. Paper Exit Section 2 (B146/B147/B148/B149)
• 30. Paper Exit Section 3 (B146/B147/B148/B149)
• 31. Paper Exit Section 4 (B146/B147/B148/B149)
• 32. Paper Exit Section 5 (B146/B147/B148/B149)
• 33. Duplex unit 1 (B146/B147/B148/B149)
• 34. Duplex unit 2 (B146/B147/B148/B149)
• 35. Duplex unit 3 (B146/B147/B148/B149)
• 36. Duplex unit 4 (B146/B147/B148/B149)
• 37. Duplex unit 5 (B146/B147/B148/B149)
• 38. Drive Section 1 (B146/B147/B148/B149)
• 39. Drive Section 2 (B146/B147/B148/B149)
• 40. Drive Section 3 (B146/B147/B148/B149)
• 41. Drive Section 4 (B146/B147/B148/B149)
• 42. Electrical Section 1 (B146/B147/B148/B149)
• 43. Electrical Section 2 (B146/B147/B148/B149)
• 44. Controller Box (B146/B147/B148/B149)
• 45. Frame Section 1 (B146/B147/B148/B149)
• 46. Frame Section 2 (B146/B147/B148/B149)
• 47. Frame Section 3 (B146/B147/B148/B149)
• 48. IPU Board (B146/B147/B148/B149)
• 49. BCU Board (B146/B147/B148/B149)
• 50. Printer Control Board (B146/B147/B148/B149)
• 51. Decals And Documents (B146/B147/B148/B149)
• 52. Special Tools (B146/B147/B148/B149)

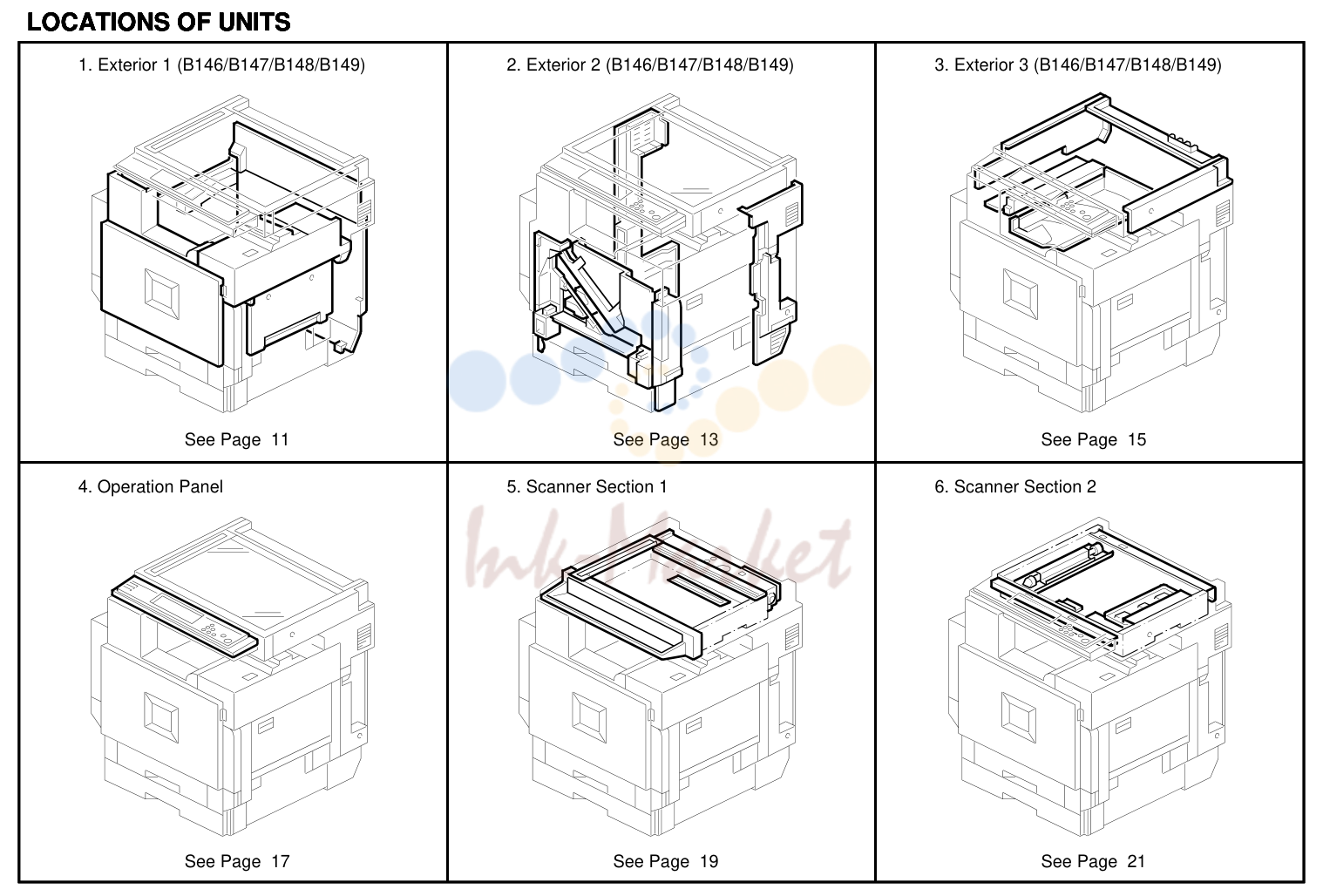

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
1	B1476192 запросить цену →		Decal:Emblem:J-C1Y:RIC:EXP
21	B0826403 запросить цену →		Decal:Power Source:Off:EXP
1	B1476193 запросить цену →		Decal:Emblem:J-C1Y:SAVIN
22	B1011265 запросить цену →		Right Upper Cover
23	B1011321 запросить цену →		Right Upper Cover Stopper Band
1	B1476194 запросить цену →		Decal:Emblem:J-C1Y:GES
24	B1011312 запросить цену →		Front Pawl Stopper
1	B1476195 запросить цену →		Decal:Emblem:J-C1Y:LAN
1	B1476492 запросить цену →		Decal:Emblem:J-C1Y:NRG:NSA
25	G0601318 запросить цену →		Grip - Right Upper Cover
26	B1011314 запросить цену →		Stopper Pawl Shaft
1	B1476493 запросить цену →		Decal:Emblem:J-C1Y:NRG:REX
27	G0601320 запросить цену →		Spring Plate - Grip
1	B1476494 запросить цену →		Decal:Emblem:J-C1Y:NRG:GES
1	B1476692 запросить цену →		Decal:Emblem:J-C1Y:INF
28	B1011313 запросить цену →		Rear Pawl Stopper
29	G0801224 запросить цену →		Inner Cover:Manual Feed:Ass'y
1	B1496192 запросить цену →		Decal:Emblem:J-C1Y:RIC:EXP
1	B1496193 запросить цену →		Decal:Emblem:J-C1Y:SAVIN
30	AH010009 запросить цену →		Rubber Pad - H5
1	B1496194 запросить цену →		Decal:Emblem:J-C1Y:GES
31	GA003014 запросить цену →		Decal - Paper Tray
1	B1496195 запросить цену →		Decal:Emblem:J-C1Y:LAN
32	B0651374 запросить цену →		Cloth - Df Exposure Glass
1	B1496492 запросить цену →		Decal:Emblem:J-C1Y:NRG:NSA
33	B0651371 запросить цену →		Cloth Holder
1	B1496493 запросить цену →		Decal:Emblem:J-C1Y:NRG:REX
34	B1487500 запросить цену →		Operating Instructions Setting - AA
34	B1487501 запросить цену →		Operating Instructions Copy - AA
1	B1496494 запросить цену →		Decal:Emblem:J-C1Y:NRG:GES
34	B1487616 запросить цену →		Operating Instructions Setting - TWN
1	B1496692 запросить цену →		Decal:Emblem:J-C1Y:INF
2	G0771262 запросить цену →		Cover:Front
34	B1487716 запросить цену →		Operating Instructions Copy - TWN
34	B1497505 запросить цену →		Operating Instructions Setting - NA
3	G0201332 запросить цену →		Hinge - Front Cover
34	B1497512 запросить цену →		Operating Instructions Printer - NA
4	GA003035 запросить цену →		Energy Decal
34	B1497509 запросить цену →		Operating Instructions Copy - NA
5	B0241264 запросить цену →		Magnet Catch
6	GA162002 запросить цену →		Sheet:Cover:Front
7	B1491292 запросить цену →		Operate Sheet
8	G0601995 запросить цену →		Cleaner - Dust Proof Glass
9	G0602989 запросить цену →		Screw Driver
10	B1011283 запросить цену →		Upper Front Cover
11	B1011220 запросить цену →		Left Lower Cover Ass'y
12	G0601291 запросить цену →		Cover Duct Mylar Film
13	G0604490 запросить цену →		Exit Tray
14	G0604492 запросить цену →		Sub Exit Tray
15	G0604491 запросить цену →		Exit Tray
16	B1486107 запросить цену →		Rear Cover
101	04513008H запросить цену →		Tapping Screw - M3x8
102	04503008B запросить цену →		Tapping Screw - M3x8
17	G0804444 запросить цену →		Cover:Exit:Lock:Duplex
18	B1011322 запросить цену →		Toner Supply Operate Sheet
103	11500364 запросить цену →		Power Supply Code- 250V 10A 2.5M
19	B1011319 запросить цену →		Right Upper Cover Ground Plate
103	11500366 запросить цену →		Power Supply Code:125V:15A:2.5M
104	11050488 запросить цену →		Harness Clamp
20	GA003038 запросить цену →		Decal - Inkjet Paper Caution

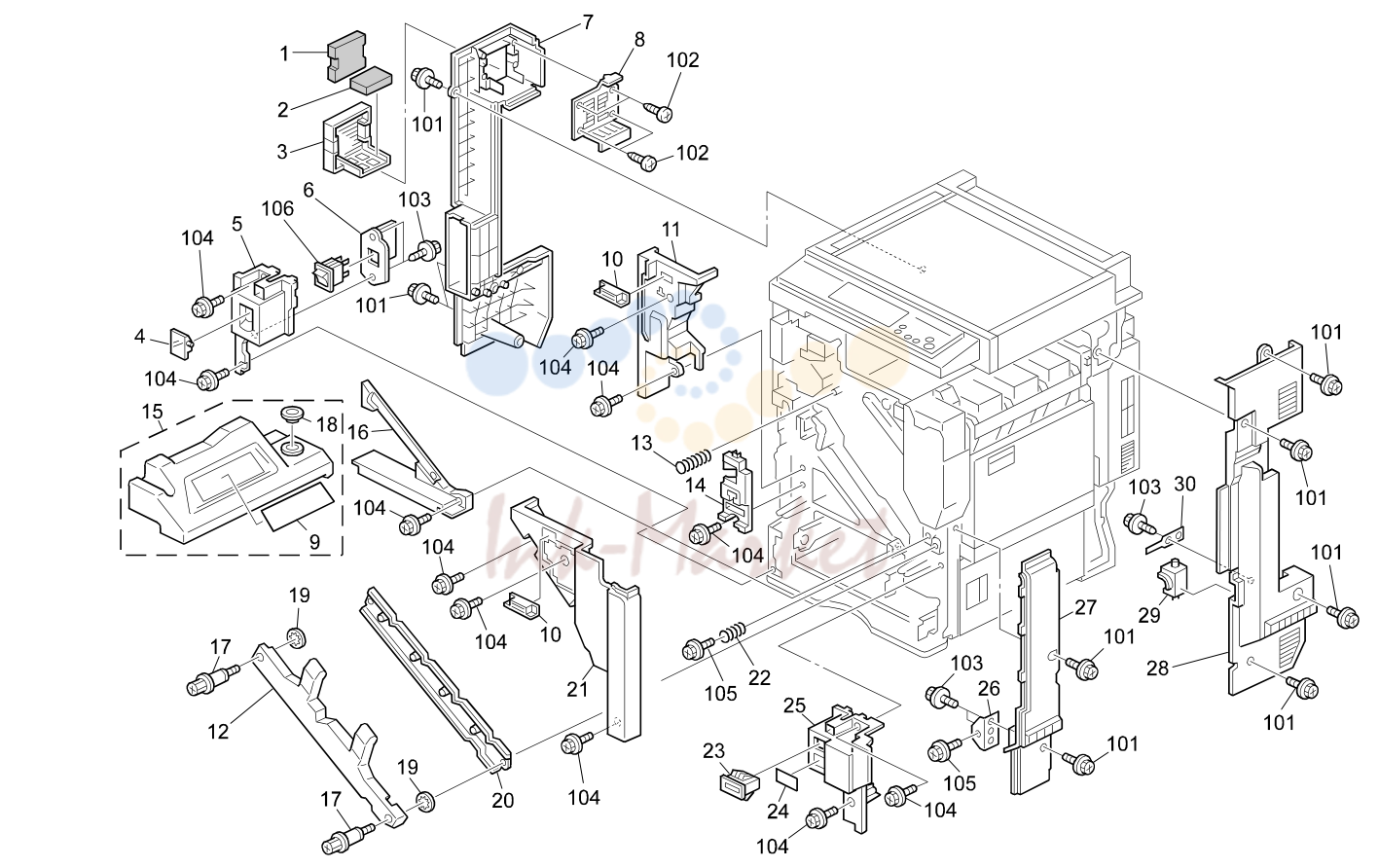

2. Exterior 2 (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
1	GA012000 запросить цену →		Upper Filter
101	04513008H запросить цену →		Tapping Screw - M3x8
102	04523008B запросить цену →		Tapping Screw - M3x8
2	GA012001 запросить цену →		Lower Filter
3	G0601300 запросить цену →		Filter Case
103	04503008B запросить цену →		Tapping Screw - M3x8
104	08025292 запросить цену →		Tapping Screw:Round Point:M3x8
4	G5701580 запросить цену →		Cover - Main Switch
105	04513006B запросить цену →		Tapping Screw - M3x6
5	G0601271 запросить цену →		Front Cover - Left Lower
106	12042533 запросить цену →		Switch - AJ76200PZ02
6	G0605813 запросить цену →		Bracket - Main Switch
7	G0601269 запросить цену →		Left Rear Cover
8	G0601281 запросить цену →		Louver - Left Rear Cover
9	G0603609 запросить цену →		Toner Collection Bottle Decal
10	AG071011 запросить цену →		Magnet Catch
11	B1011284 запросить цену →		Left Inner Cover
11	G0801284 запросить цену →		Inner Cover:Left
12	G0602455 запросить цену →		Cover - Drum Stay
13	G0602481 запросить цену →		Left Spring - Drum Stay
14	G0801295 запросить цену →		Inner Cover:Left:Small
15	G0603600 запросить цену →		Collection Bottle - Transfer Belt
16	G0601285 запросить цену →		Lower Inner Cover
17	G0772462 запросить цену →		Screw:M4x6:M-Pac
18	G0603602 запросить цену →		Cap:Bottle
19	G0602461 запросить цену →		Nut - M7
20	G0602451 запросить цену →		Drum Stay
21	G0801282 запросить цену →		Inner Cover:Right
22	G0602482 запросить цену →		Right Spring - Drum Stay
23	AX310043 запросить цену →		Total Counter
24	B1011389 запросить цену →		Decal - Total Counter
25	B1011266 запросить цену →		Right Lower Front Cover
25	B1006106 запросить цену →		Right Lower Front Cover
26	B1011302 запросить цену →		Supporting Plate:Ccover:Right Front
27	G0601287 запросить цену →		Front Right Cover
28	B1011267 запросить цену →		Right Rear Cover
29	G0602949 запросить цену →		Magnetic Clutch Cover
30	G0602950 запросить цену →		Spring Plate - Clutch Cover

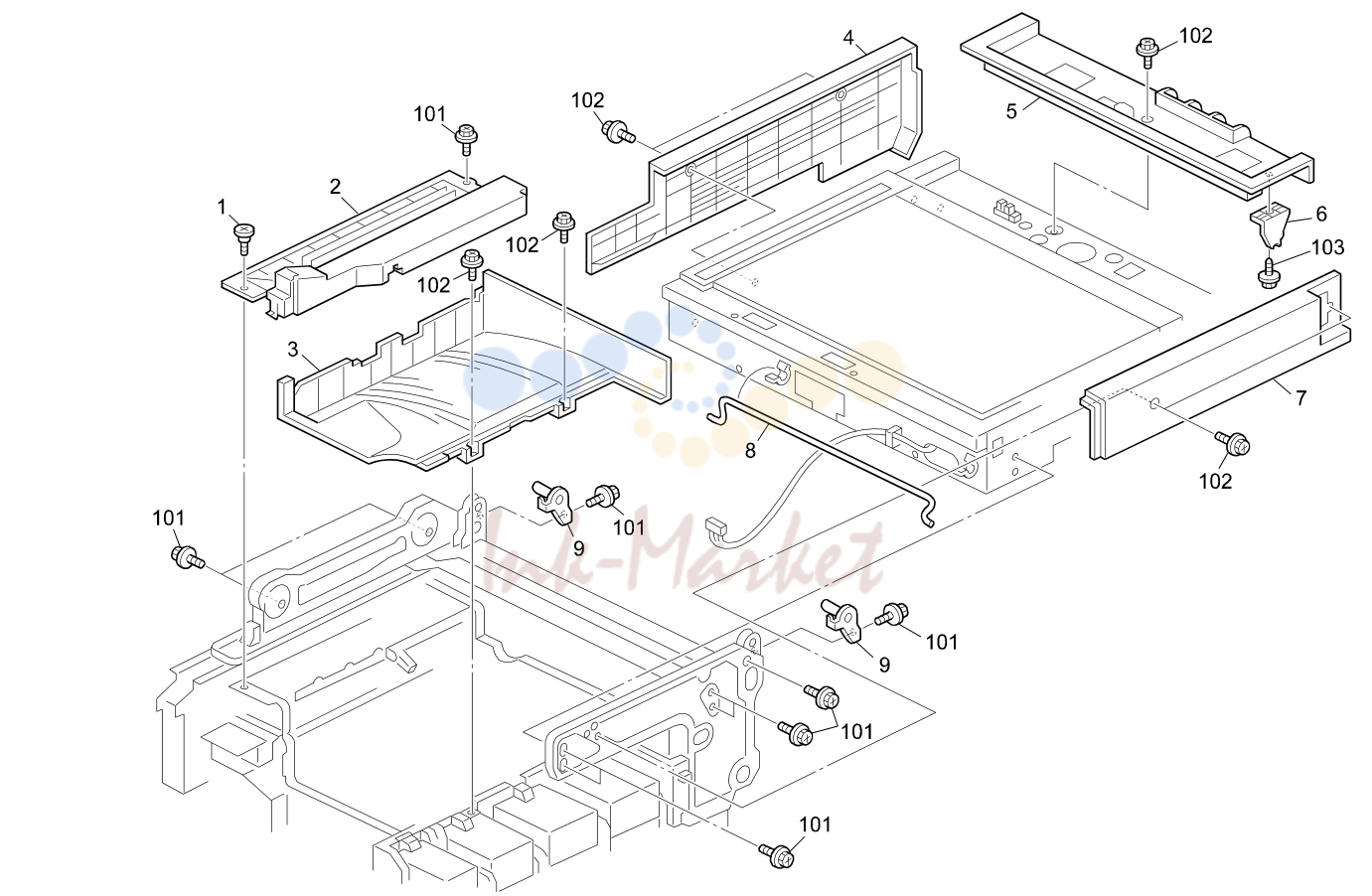

3. Exterior 3 (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
1	AA143219 запросить цену →		Stepped Screw
101	04513006B запросить цену →		Tapping Screw - M3x6
2	B1011330 запросить цену →		Exit Floppy Disk Upper Cover
102	04513008H запросить цену →		Tapping Screw - M3x8
3	B1011275 запросить цену →		Exit Tray Upper Cover
103	04503008B запросить цену →		Tapping Screw - M3x8
4	B1011360 запросить цену →		Left Scanner Cover
5	B1011355 запросить цену →		Rear Scanner Cover
6	B1011357 запросить цену →		Right Rear Scanner Shielding Plate
7	B1011350 запросить цену →		Right Scanner Cover
8	B0231995 запросить цену →		Open And Close Rod
9	B1011803 запросить цену →		Contact Point Bracket

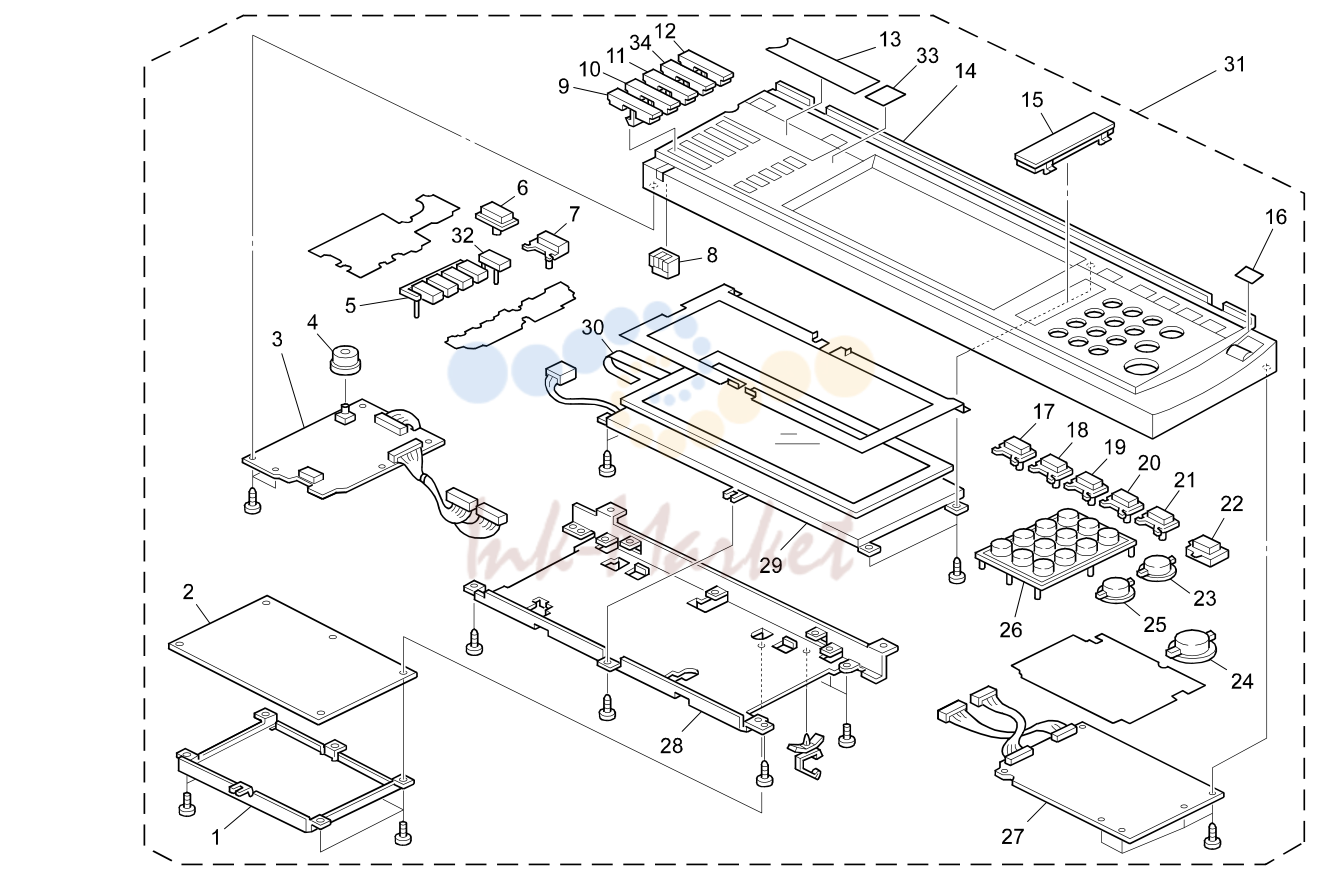

4. Operation Panel (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
29	B1015257 запросить цену →		LCD Hvga Sh Bl
1	B0041521 запросить цену →		LCDC Cover
30	A2295216 запросить цену →		Touch Panel
2	B1015231 запросить цену →		PCB LCDC NA Ass'y
31	B1006111 запросить цену →		Operation Sub-unit NA Ass'y
2	B1015232 запросить цену →		PCB LCDC EU Ass'y
31	B1006211 запросить цену →		Operation Sub-unit Ass'y
3	G5701990 запросить цену →		Operation Panel Board - Left
32	B0511482 запросить цену →		Keytop - ACS
4	G5701964 запросить цену →		Knob - Contrast
5	G5701953 запросить цену →		Keytop - Color Select
33	G5701966 запросить цену →		Sheet - Color C
6	G5701951 запросить цену →		Keytop - Counter
34	G5702064 запросить цену →		Keytop - Switch(120V)
34	G5702074 запросить цену →		Keytop - Switch
7	G5701948 запросить цену →		Keytop - Color Adjust
8	G5701972 запросить цену →		Lens - Data Input
9	G5702067 запросить цену →		Keytop Scanner - NA
9	G5702077 запросить цену →		Keytop Scanner - EU
10	G5702066 запросить цену →		Keytop Printer - NA
10	G5702076 запросить цену →		Keytop Printer - EU
11	G5701963 запросить цену →		Keytop Switch - Large
12	G5702063 запросить цену →		Keytop Copy - NA
12	G5702073 запросить цену →		Keytop Copy - EU
13	G5702080 запросить цену →		Sheet LED - English
14	B0511485 запросить цену →		Operation Panel Cover(120V)
14	G5702051 запросить цену →		Operation Panel Cover (230V)
15	G5701971 запросить цену →		Keytop Cover - Right
16	G5702068 запросить цену →		Sheet Power Source - NA
16	G5702078 запросить цену →		Sheet Power Source - EU
17	G5701947 запросить цену →		Keytop - Check Modes
18	G5701950 запросить цену →		Keytop - Program
19	G5702062 запросить цену →		Keytop Clear Modes - EXP
20	G5701946 запросить цену →		Keytop - Energy Saver
21	G5701945 запросить цену →		Keytop - Interrupt
22	G5701967 запросить цену →		Keytop - Power Source
23	G5701943 запросить цену →		Keytop - Sample Copy
24	G5701941 запросить цену →		Keytop - Start/Stop
25	G5701942 запросить цену →		Keytop - Clear/Stop
26	G5702061 запросить цену →		Keytop - 10key(120V)
26	G5701944 запросить цену →		Keytop - 10key(230V)
27	G5701991 запросить цену →		Operation Panel Board - Right
28	G5701980 запросить цену →		Bracket - Operation Panel LCD

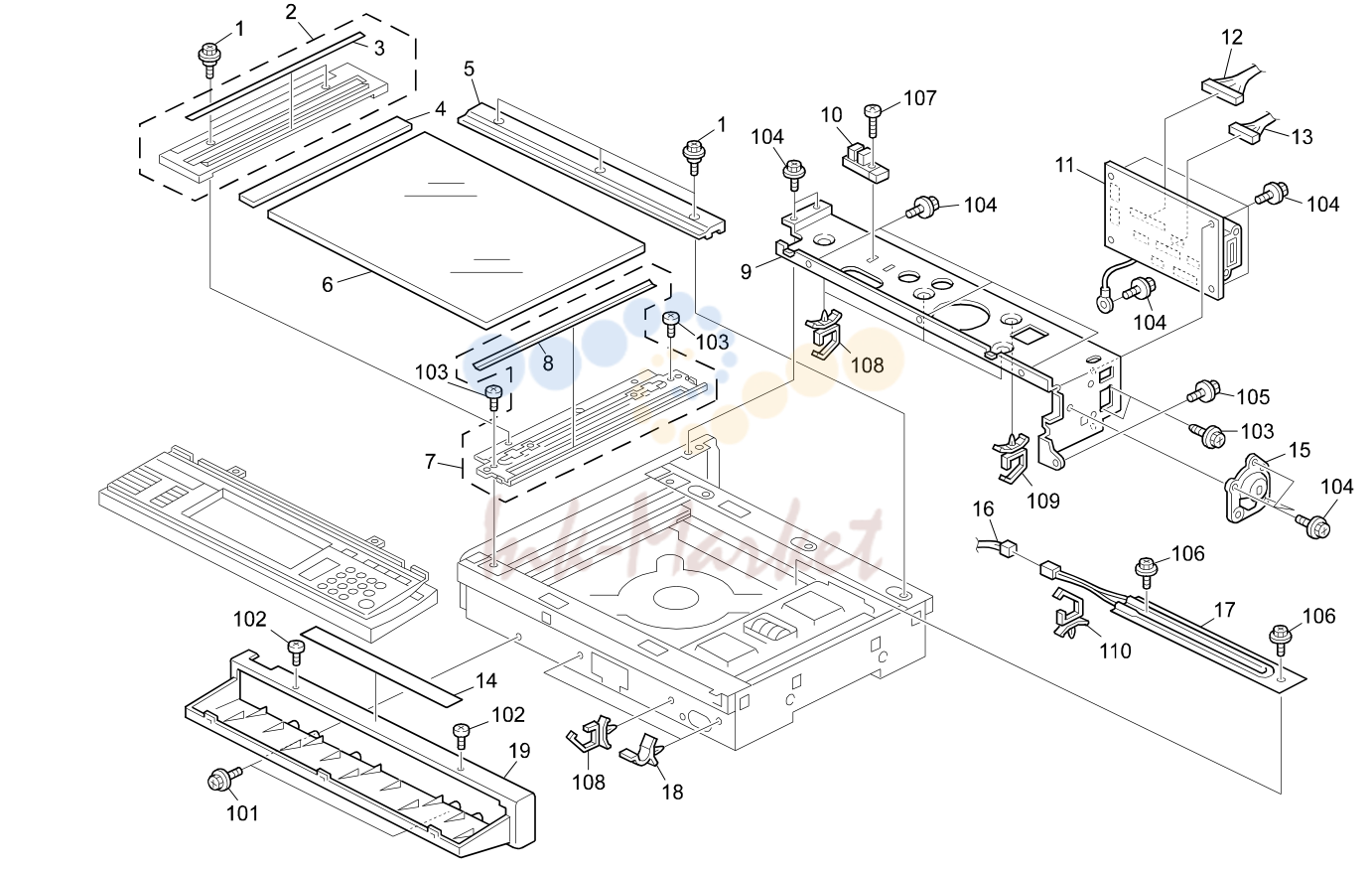

5. Scanner Section 1 (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
1	AA143520 запросить цену →		Shoulder Screw - M3
101	04513008H запросить цену →		Tapping Screw - M3x8
2	G5646521 запросить цену →		Left Scale - NA
102	03530050H запросить цену →		Screw - M3X5
2	G5646511 запросить цену →		Left Scale - EU
103	04533006B запросить цену →		Tapping Screw - M3x6
3	B3876054 запросить цену →		Original Scale Decal - LT
104	04513006B запросить цену →		Tapping Screw - M3x6
105	04513008B запросить цену →		Tapping Screw - M3x8
3	B3876053 запросить цену →		Original Scale Decal - A4
4	B3516522 запросить цену →		ADF Exposure Glass
106	08025276 запросить цену →		Tapping Screw With Washer - M3x6
5	G5701245 запросить цену →		Rear Scale
107	03140120B запросить цену →		Philips Pan Head Screw - M4x12
6	A2501752 ✓ в наличии		Exposure Glass
108	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
7	G5701255 запросить цену →		Left Scale Bracket
109	11050516 запросить цену →		Clamp
110	11050551 запросить цену →		Clamp:LES-0505
8	B3516523 запросить цену →		Seal - ADF Exposure Glass
9	B1011800 запросить цену →		Document Feeder Bracket
10	AW020100 запросить цену →		Photointerrupter - P1CH2MM
11	B1015216 запросить цену →		PCB Sio
12	B1015568 запросить цену →		Harness - Scanner DC
13	B1015448 запросить цену →		Harness - Ipu Sio
14	B0511347 запросить цену →		Caution Chart Decal - English
14	B0517057 запросить цену →		Decal:Caution Chart:Taiwan
14	B0517059 запросить цену →		Caution Chart Decal - Korea
15	B1011802 запросить цену →		Scanner Contact Point Bracket
16	B1015352 запросить цену →		Harness - Dehumidifier Scanner
17	A2501821 запросить цену →		Heater - 9W
17	A2501822 запросить цену →		Heater - 9W
18	A2591987 запросить цену →		Rod Holder
19	B1011455 запросить цену →		Lower Operation Cover

6. Scanner Section 2 (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
1	G5701221 запросить цену →		Inner Cover
101	04513006B запросить цену →		Tapping Screw - M3x6
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
2	B1011682 запросить цену →		Lens Holder Ass'y
3	B1015569 запросить цену →		Interface Cable - IPU
103	04533006B запросить цену →		Tapping Screw - M3x6
104	08025279 запросить цену →		Tapping Screw With Washer - M3x8
4	AW010056 запросить цену →		Original Sensor - H=2-66
105	03530050H запросить цену →		Screw - M3X5
5	B1011726 запросить цену →		Original Sensor Bracket
6	B1011728 запросить цену →		Rear Scanner Frame
106	16071092 запросить цену →		Ferrite Core:RFC-10
7	AW020120 запросить цену →		Photointerruptor - Flat
8	54421924 запросить цену →		Exposure Glass Cushion
9	A1931793 запросить цену →		Scanner Home Sensor Stopper
10	B0511820 запросить цену →		Xenon Lamp - 8.0mm
11	G5702733 запросить цену →		Shielding Plate
12	A1931766 запросить цену →		Wire Clamp
13	A1931769 запросить цену →		Clamp - Rear Wire
14	G5702720 запросить цену →		1st Mirror Carriage - Assembly
15	AC030142 запросить цену →		1st Mirror
16	A1931767 запросить цену →		1st Mirror Holder
17	B1015218 запросить цену →		Stabilizer:Ass'y
18	B1015445 запросить цену →		Harness - Invertor
19	B1011727 запросить цену →		Front Scanner Frame
20	AW010095 запросить цену →		Original Sensor - H=81.5
21	AW010059 запросить цену →		Original Sensor - H=1-66

7. Scanner Section 3 (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2671855 запросить цену →		Wire Pulley - M18
102	08025279 запросить цену →		Tapping Screw With Washer - M3x8
2	B1011802 запросить цену →		Scanner Contact Point Bracket
103	08046075 запросить цену →		Hexagonal Bolt - M3x8
3	A2671854 запросить цену →		Pulley - Rear Left
4	A2671853 запросить цену →		Pulley - Front Left
104	04533006B запросить цену →		Tapping Screw - M3x6
5	A1931816 запросить цену →		1st Slide Rail
105	03530050B запросить цену →		Philips Truss Head Screw - M3x5
6	G5701030 запросить цену →		2nd Slide Rail
106	07200040B запросить цену →		Retaining Ring - M4
7	B1011805 запросить цену →		Scanner Air Movement Block Plate
107	08050088 запросить цену →		Retaining Ring - M6
108	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
8	G5701160 запросить цену →		Spacer Bushing
9	G5701142 запросить цену →		Front Pulley Drive Wire
109	11050516 запросить цену →		Clamp
10	AA082104 запросить цену →		Bushing - 8x12x7
110	11050508 запросить цену →		Harness Clamp - LWS-0711
11	AA050110 запросить цену →		Drive Wire - Mm1.0
12	G5701136 запросить цену →		Tension Bracket
13	A1931783 запросить цену →		Tension Spring
14	B1011801 запросить цену →		Siob Bracket
15	A1931784 запросить цену →		Tension Spring
16	G5701150 запросить цену →		Stepper Motor
17	G5701132 запросить цену →		Scanner Drive Shaft
18	G5701147 запросить цену →		Rear Pulley - Drive Wire
19	G5701133 запросить цену →		Timing Pulley
20	AA043935 запросить цену →		Timing Belt - S1.5M236
21	G5702834 запросить цену →		Pulley - High Voltage Supply Cord
22	G5702820 запросить цену →		2nd Mirror Carriage - Assembly
23	G5702833 запросить цену →		Pulley Holder
24	G4042810 запросить цену →		Spring Plate - 2nd Mirror
25	G5702832 запросить цену →		Guide - High Voltage Supply Cord
26	G5702826 запросить цену →		2nd Mirror

8. Laser Unit (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
101	04523008B запросить цену →		Tapping Screw - M3x8
1	G0801854 запросить цену →		Imaging Unit
102	04523010B запросить цену →		Tapping Bind Screw - M3x10
2	G0805474 запросить цену →		Harness:Imaging Unit
103	04513010B запросить цену →		Tapping Screw - M3x10
3	AA000227 запросить цену →		Decal:Laser Diode:655
4	G0605322 запросить цену →		Sync Detector Board
5	AA000218 запросить цену →		Caution Decal
6	G0601908 запросить цену →		Thermistor Plate
7	AW100065 запросить цену →		Thermistor - 103AT-4
8	G0601972 запросить цену →		Shield:Cover:Upper
9	G0601901 запросить цену →		Positioning Pin
10	AX060212 запросить цену →		Polygon Mirror Motor - DC24W
11	G0771972 запросить цену →		Stopper:Grip
12	G0771971 запросить цену →		Grip:Imaging Unit
13	G0771904 запросить цену →		Cover:Polygon Scanner:Peen
14	G0771906 запросить цену →		Shield:Cover:Polygon Scanner:1
15	G0771907 запросить цену →		Shield:Cover:Polygon Scanner:2
16	AC015035 запросить цену →		Shield Glass
17	G0601975 запросить цену →		Lower Cover
18	B1015333 запросить цену →		Harness - FFC K
19	B1015332 запросить цену →		Harness - FFC Y
20	B1015331 запросить цену →		Harness - FFC C
21	B1015330 запросить цену →		Harness - FFC M
22	G0771042 запросить цену →		Duct:Imaging Unit
23	G0801183 запросить цену →		Duct:Tray:Exit:Ass'y
24	G0805494 запросить цену →		Harness:Imaging Unit:Sync Detector:CM

9. 1st Cassette (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
1	G0802768 запросить цену →		Paper Tray:No.1:Ass'y
101	04504008B запросить цену →		Tapping Screw - 4x8
102	03540060B запросить цену →		Screw - M4X6
2	G0802777 запросить цену →		Side Fence:Front:Fix:Adhesion
103	07200060E запросить цену →		Retaining Ring - M6
3	G0802793 запросить цену →		Plate:Side Fence
4	G0802794 запросить цену →		Plate:Side Fence:Right
5	GA003066 запросить цену →		Decal:Paper Tray:No.1
6	AF017023 запросить цену →		End Fence
7	G0602770 запросить цену →		Tray Bottom Plate:Ass'y
8	AF013006 запросить цену →		Bottom Plate Pad
9	G0802778 запросить цену →		Side Fence:Rear:Fix:Adhesion
10	A2322987 запросить цену →		Roller - Paper Tray
11	G0602775 запросить цену →		Spring Plate - Paper Tray
12	G3132782 запросить цену →		Shield
13	A2042972 запросить цену →		Bottom Lift Lever
14	G0602774 запросить цену →		Lift Shaft

10. 2nd Cassette (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	G0802772 запросить цену →		Paper Tray:No.2:Ass'y
2	G0772798 запросить цену →		Cover:Paper Size Sensor
102	04523008B запросить цену →		Tapping Screw - M3x8
3	G0602806 запросить цену →		Tension Spring - Paper Size Sensor Board
103	04504008B запросить цену →		Tapping Screw - 4x8
104	03540060B запросить цену →		Screw - M4X6
4	G0772796 запросить цену →		Link:Paper Size Sensor Board
5	GA003067 запросить цену →		Decal:Paper Tray:No.2:Left
105	07200060E запросить цену →		Retaining Ring - M6
6	G0802781 запросить цену →		Side Fence:Front:Universal:Ass'y
7	A1342976 запросить цену →		Stopper Lever
8	A1342978 запросить цену →		Spring Plate
9	G0802789 запросить цену →		Side Fence:Front:Universal:Adhesion
10	G0802795 запросить цену →		Plate:Side Fence:F2
11	G0802796 запросить цену →		Plate:Side Fence:Right:F2
12	AF017024 запросить цену →		End Fence - Universal
13	G0602770 запросить цену →		Tray Bottom Plate:Ass'y
14	AF013006 запросить цену →		Bottom Plate Pad
15	G0802782 запросить цену →		Side Fence:Rear:Universal:Ass'y
16	A2672859 запросить цену →		Side Fence Stopper
17	A2672860 запросить цену →		Rear Lever Stopper
18	A2672857 запросить цену →		Spring Plate - Side Fence
19	G0802790 запросить цену →		Side Fence:Rear:Universal:Adhesion
20	A2322987 запросить цену →		Roller - Paper Tray
21	G0802526 запросить цену →		Shoe:Paper Tray
22	G0602797 запросить цену →		Paper Size Sensor Board
23	G0602775 запросить цену →		Spring Plate - Paper Tray
24	G3132782 запросить цену →		Shield
25	G0602774 запросить цену →		Lift Shaft
26	A2042972 запросить цену →		Bottom Lift Lever
27	AB013868 запросить цену →		Gear - 16Z
28	GA003068 запросить цену →		Decal:Paper Tray:No.2:Right

11. 1st Paper Feed (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	G0802700 запросить цену →		Paper Feed Unit:No.1:Ass'y
102	04523008B запросить цену →		Tapping Screw - M3x8
2	G0602716 запросить цену →		Feed Stay
103	04513008B запросить цену →		Tapping Screw - M3x8
3	AF030085 ✓ в наличии		Pick-up Roller
104	07200040E запросить цену →		Retaining Ring - M4
4	AB011188 запросить цену →		Gear - 21Z
5	AA100014 запросить цену →		Retaining Ring C - Separate
105	04503008B запросить цену →		Tapping Screw - M3x8
106	08050089 запросить цену →		Retaining Ring - M4
6	AF031085 ✓ в наличии		Feed Roller
7	AB011218 ✓ в наличии		Gear - Roller Clutch
8	AA082101 запросить цену →		Bushing - 6x10x6
9	G0802761 запросить цену →		Arm:Pickup
10	AA060691 запросить цену →		Tension Spring
11	AW020120 запросить цену →		Photointerruptor - Flat
12	G0805483 запросить цену →		Harness:Paper Feed Unit
13	AA140655 запросить цену →		Shaft - Paper Feed
14	G0652767 запросить цену →		Lever - Feed
15	G0802763 запросить цену →		Ground Plate:Front:Paper Feed Unit
16	G0602723 запросить цену →		Housing:Paper Feed Unit
17	A2322766 запросить цену →		Feed Mylar
18	G0802762 запросить цену →		Guide Plate:Paper Feed Unit
19	G0602724 запросить цену →		Upper Guide - Paper Feed Unit
20	A2322762 запросить цену →		Paper End Feeler
21	AA082102 запросить цену →		Bushing - 6x10x6
22	A2322764 запросить цену →		Rear Grounding Plate
23	AF032085 ✓ в наличии		Separation Roller
24	G0602900 запросить цену →		Torque Limiter - 40mn m 18mm
25	G0602689 запросить цену →		Shaft - Separation Driven
26	G0602786 запросить цену →		Rear Feed Mylar
27	52062686 запросить цену →		Snap Ring
28	G0652776 запросить цену →		Release Lever
29	AB010106 запросить цену →		Gear - 24Z
30	AA140656 запросить цену →		Shaft - Gear
31	AB010107 запросить цену →		Gear - 23Z
32	G0652774 запросить цену →		Pressure Lever
33	AA060908 запросить цену →		Release Spring
34	G0652775 запросить цену →		Link Lever
35	G0602727 запросить цену →		Stay - Paper Separation

12. 2nd Paper Feed (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
36	G0652775 запросить цену →		Link Lever
1	G0802750 запросить цену →		Paper Feed Unit:No.2:Ass'y
2	A2322780 запросить цену →		Stay - Paper Feed
37	AA060693 запросить цену →		Tension Spring
38	G0602630 запросить цену →		Guide Plate:Swivel:Adhesion
3	AF020404 запросить цену →		Transport Roller
4	AF030085 ✓ в наличии		Pick-up Roller
39	G0602629 запросить цену →		Vertical Transport Guide
5	AB011188 запросить цену →		Gear - 21Z
6	AA100014 запросить цену →		Retaining Ring C - Separate
7	AF031085 ✓ в наличии		Feed Roller
8	AB011218 ✓ в наличии		Gear - Roller Clutch
9	AA082101 запросить цену →		Bushing - 6x10x6
10	G0802761 запросить цену →		Arm:Pickup
11	AA060691 запросить цену →		Tension Spring
12	AW020120 запросить цену →		Photointerruptor - Flat
13	G0805490 запросить цену →		Harness:Paper Feed Unit:2
14	AA140655 запросить цену →		Shaft - Paper Feed
15	G0652767 запросить цену →		Lever - Feed
16	AA082104 запросить цену →		Bushing - 8x12x7
17	A2322765 запросить цену →		Front Grounding Plate
18	G0602760 запросить цену →		Housing:Paper Feed Unit
19	A2322766 запросить цену →		Feed Mylar
20	G0802762 запросить цену →		Guide Plate:Paper Feed Unit
21	A2322762 запросить цену →		Paper End Feeler
22	AA082102 запросить цену →		Bushing - 6x10x6
23	A2322764 запросить цену →		Rear Grounding Plate
24	AF032085 ✓ в наличии		Separation Roller
25	G0602900 запросить цену →		Torque Limiter - 40mn m 18mm
26	G0602689 запросить цену →		Shaft - Separation Driven
27	G0602725 запросить цену →		Stay - Paper Separation
28	B0042782 запросить цену →		Rear Feed Mylar
29	52062686 запросить цену →		Snap Ring
101	04513006B запросить цену →		Tapping Screw - M3x6
30	G0652776 запросить цену →		Release Lever
102	04513008B запросить цену →		Tapping Screw - M3x8
31	AB010106 запросить цену →		Gear - 24Z
32	AA140656 запросить цену →		Shaft - Gear
103	04503008B запросить цену →		Tapping Screw - M3x8
104	07200040E запросить цену →		Retaining Ring - M4
33	AB010107 запросить цену →		Gear - 23Z
34	G0652774 запросить цену →		Pressure Lever
105	07200060E запросить цену →		Retaining Ring - M6
35	AA060908 запросить цену →		Release Spring
106	08050089 запросить цену →		Retaining Ring - M4

13. By-pass Feed Tray (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
1	G0602940 запросить цену →		Cover - Lower Manual Feed
101	04503008H запросить цену →		Tapping Screw - M3x8
2	G0802952 запросить цену →		Torsion Spring:Cover:Right
3	GA003044 запросить цену →		Decal - Vertical Transport
4	G0802953 запросить цену →		Torsion Spring:Cover:Left
5	G0802531 запросить цену →		Transport Sub-unit:Lengthwise:Ass'y
6	G0602856 запросить цену →		Manual Feed Table Ass'y
7	G0602866 запросить цену →		Front Side Fence
8	G0602867 запросить цену →		Rear Side Fence
9	G0602908 запросить цену →		Pad - Side Fence
10	GA003010 запросить цену →		Decal - Manual Feed
11	G0602905 запросить цену →		Paper Guide - Manual Feed Tabl
12	G0113305 запросить цену →		Gear - 16Z
13	A2326083 запросить цену →		Rear Rack
14	A2326082 запросить цену →		Front Rack
15	G0602869 запросить цену →		Paper Size Sensor
16	G0602865 запросить цену →		Cover - Manual Feed Table

14. Vertical Transport 1 (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	G0602602 запросить цену →		Spring - Registration
102	04513010B запросить цену →		Tapping Screw - M3x10
2	G0802650 запросить цену →		Bushing:Registration:Front:Driven
103	08025291 запросить цену →		Tapping Screw:Round Point:M3x6
3	G0802660 запросить цену →		Side Plate:Paper Feed:Front:Ass'y
104	07200040E запросить цену →		Retaining Ring - M4
4	G0602973 запросить цену →		Front Shaft - Manual Feed Table
105	12042521 запросить цену →		Micro Switch
5	G0602669 запросить цену →		Cover - Upper Registration
106	11050522 запросить цену →		Edge Saddle - LES0510
6	G0602680 запросить цену →		Bracket - Micro Switch
7	G0805501 запросить цену →		Harness:Vertical Transport:Safety Switch
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
108	11050516 запросить цену →		Clamp
8	G0602667 запросить цену →		Hinge:Vertical Transport
109	11050487 запросить цену →		Harness Clamp
9	G0602686 запросить цену →		Registration Driven Roller
10	G0772839 запросить цену →		Guide:Remove Paper Dust:Ass'y
11	G0802612 запросить цену →		Guide Plate:Registration:Upper
12	G0802614 запросить цену →		Guide Plate:Registration:Middle
13	G0602663 запросить цену →		Side Plate:Paper Feed:Rear:Ass'y
14	G0602651 запросить цену →		Rear Bushing - M6
15	AB011418 запросить цену →		Gear - 27Z
16	AX200134 запросить цену →		Magnetic Clutch - 245mn m
17	A1662849 запросить цену →		Drive Support Plate
18	G0602974 запросить цену →		Rear Shaft - Manual Feed Table

15. Vertical Transport 2 (B146/B147/B148/B149)

№	Артикул	Альт. артикул	Описание
1	G0802670 запросить цену →		Hook:Vertical Transport:Upper:Peen
101	03603006B запросить цену →		Screw - M3X6
2	G0802651 запросить цену →		Link:Pressure Release:Registration
102	04503008B запросить цену →		Tapping Screw - M3x8
103	04513006B запросить цену →		Tapping Screw - M3x6
3	G0802652 запросить цену →		Bracket:Link:Ass'y
104	08025291 запросить цену →		Tapping Screw:Round Point:M3x6
4	G0802649 запросить цену →		Slider:Registration:Release
5	AA143025 запросить цену →		Stepped Screw - M3
105	07200040E запросить цену →		Retaining Ring - M4
6	G0802643 запросить цену →		Guide Plate:Vertical Transport
106	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
7	G0802645 запросить цену →		Arm:Roller:Release
8	G0802644 запросить цену →		DC Solenoid:Ass'y
9	G0805506 запросить цену →		Harness:Vertical Transport
10	G0602683 запросить цену →		Lower Vertical Transport Hinge
11	AW020069 запросить цену →		Photointerruptor
12	G0602652 запросить цену →		Bushing - M4
13	G0802656 запросить цену →		Compression Spring:Driven:2n
14	AA063616 запросить цену →		Spring - 8n
15	AF023022 запросить цену →		Driven Roller - M2xmm17
16	AF023023 запросить цену →		Driven Roller - M3xmm17
17	G0802668 запросить цену →		Cover:Vertical Transport
18	G0602690 запросить цену →		Lever - Vertical Transport
19	G0802673 запросить цену →		Shaft:Grip
20	G0602674 запросить цену →		Torsion Spring - Vertical Transport
21	G0602672 запросить цену →		Hook - Lower Vertical Transport

Каталог очень большой (1981 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
