Ricoh Aficio AP 4500 — каталог запчастей со схемами

Содержание

1. LOCATION OF UNIT
2. EXTERIOR 2 (G035)
3. LASER UNIT (G035)
4. BY-PASS FEED UNIT 1 (G035)
5. BY-PASS FEED UNIT 2 (G035)
6. PAPER FEED SECTION (G035)

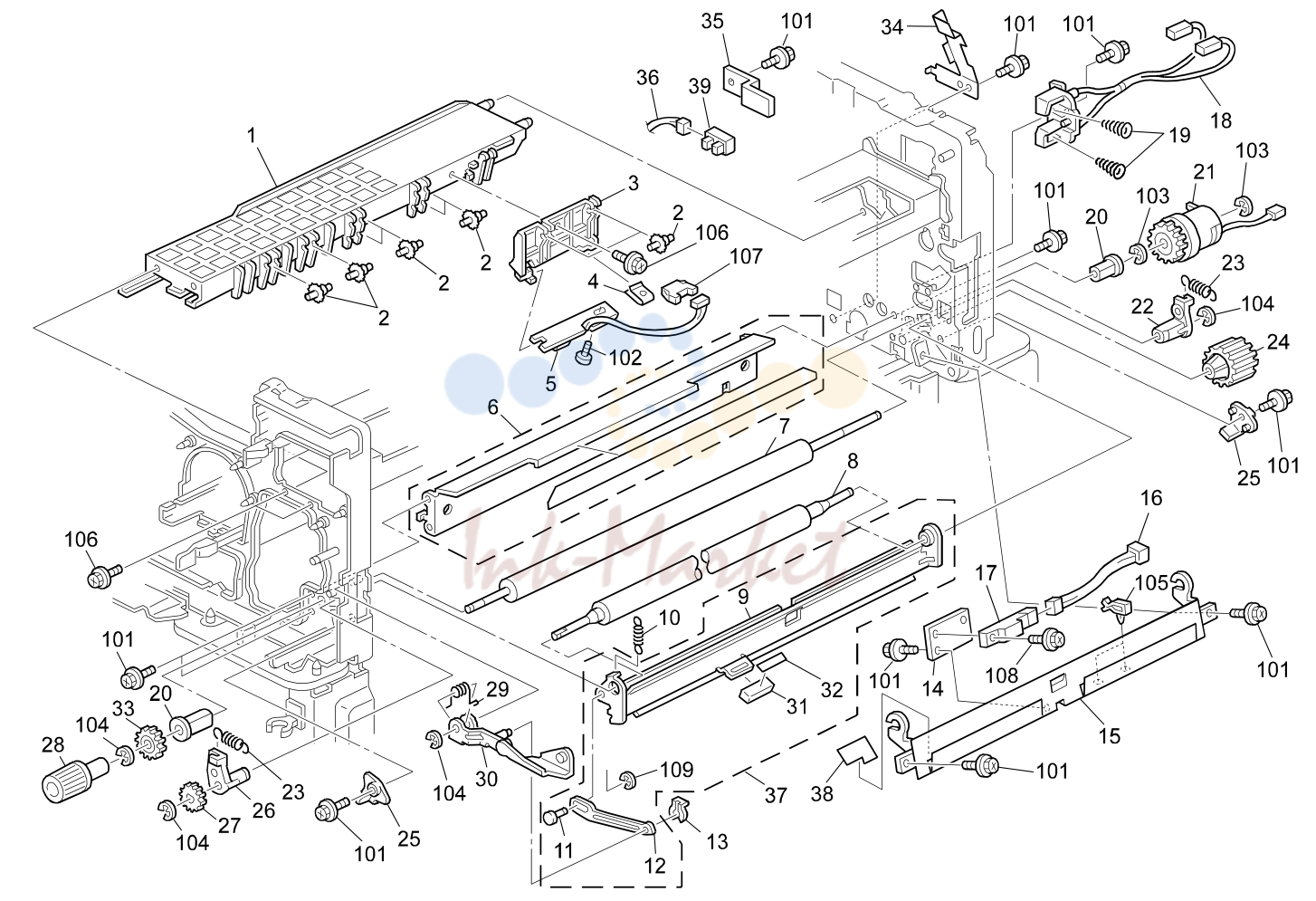

7. PAPER REGISTRATION (G035)

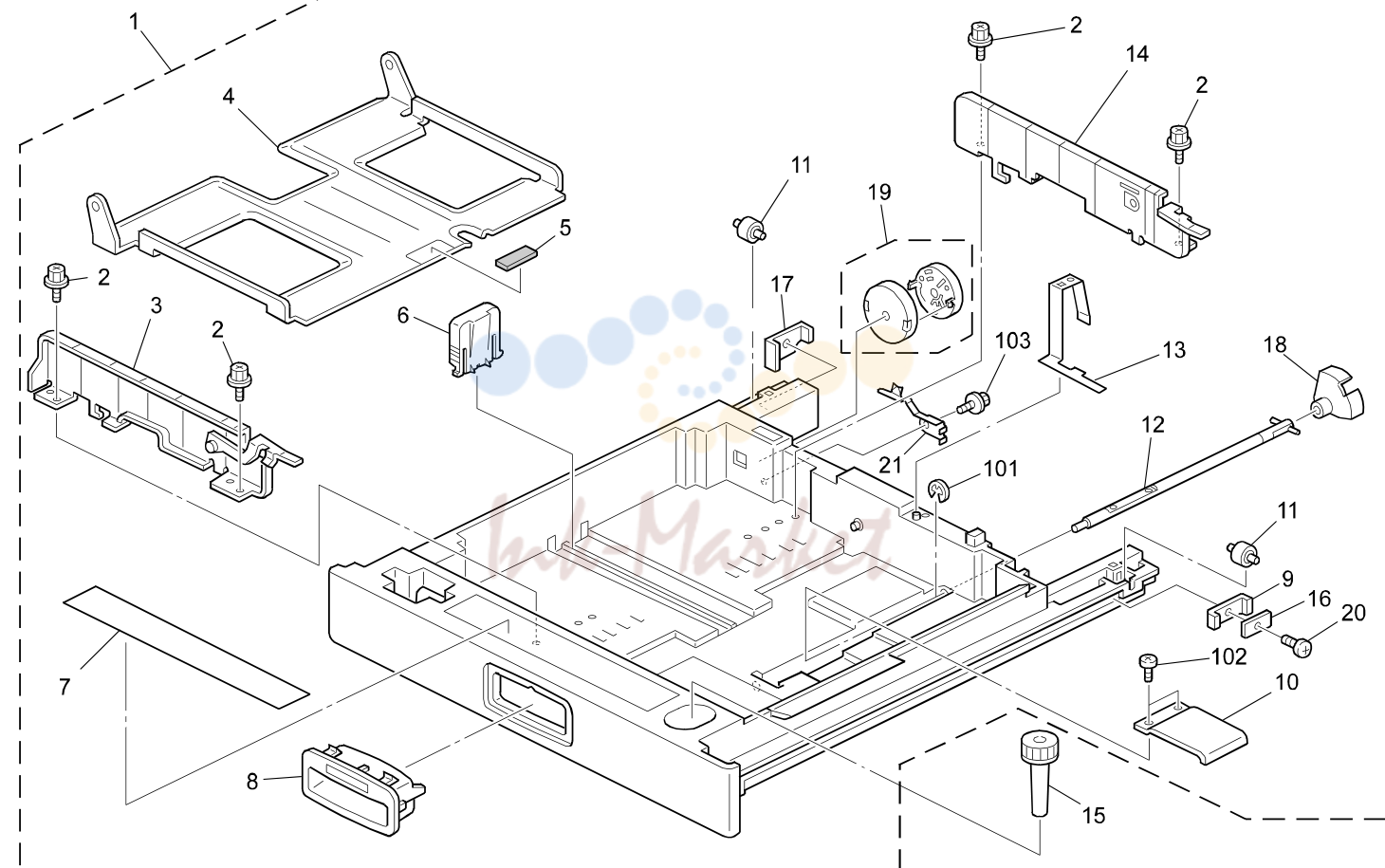

8. PAPER TRAY UNIT (G035)

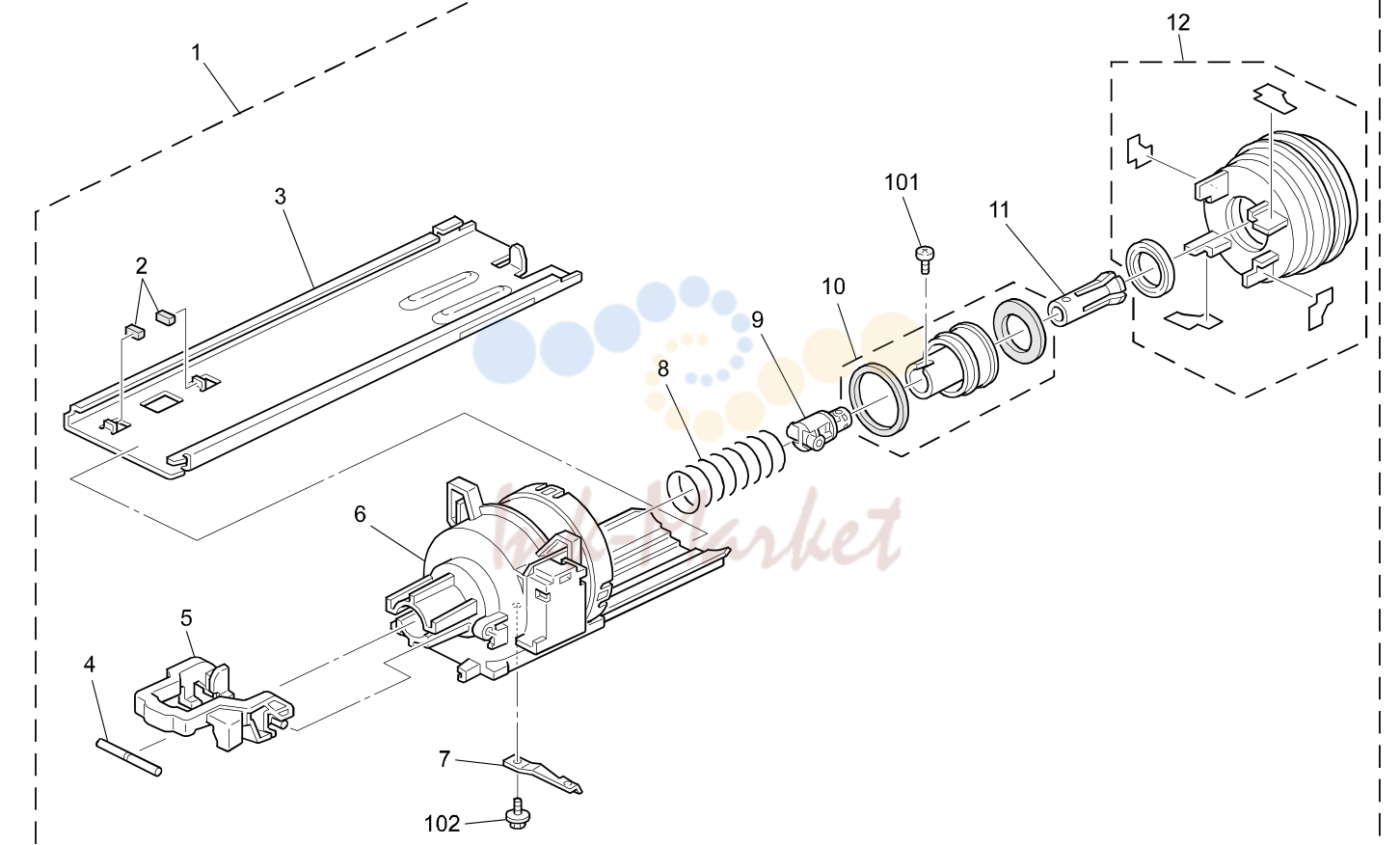

9. TONER HOPPER UNIT (G035)

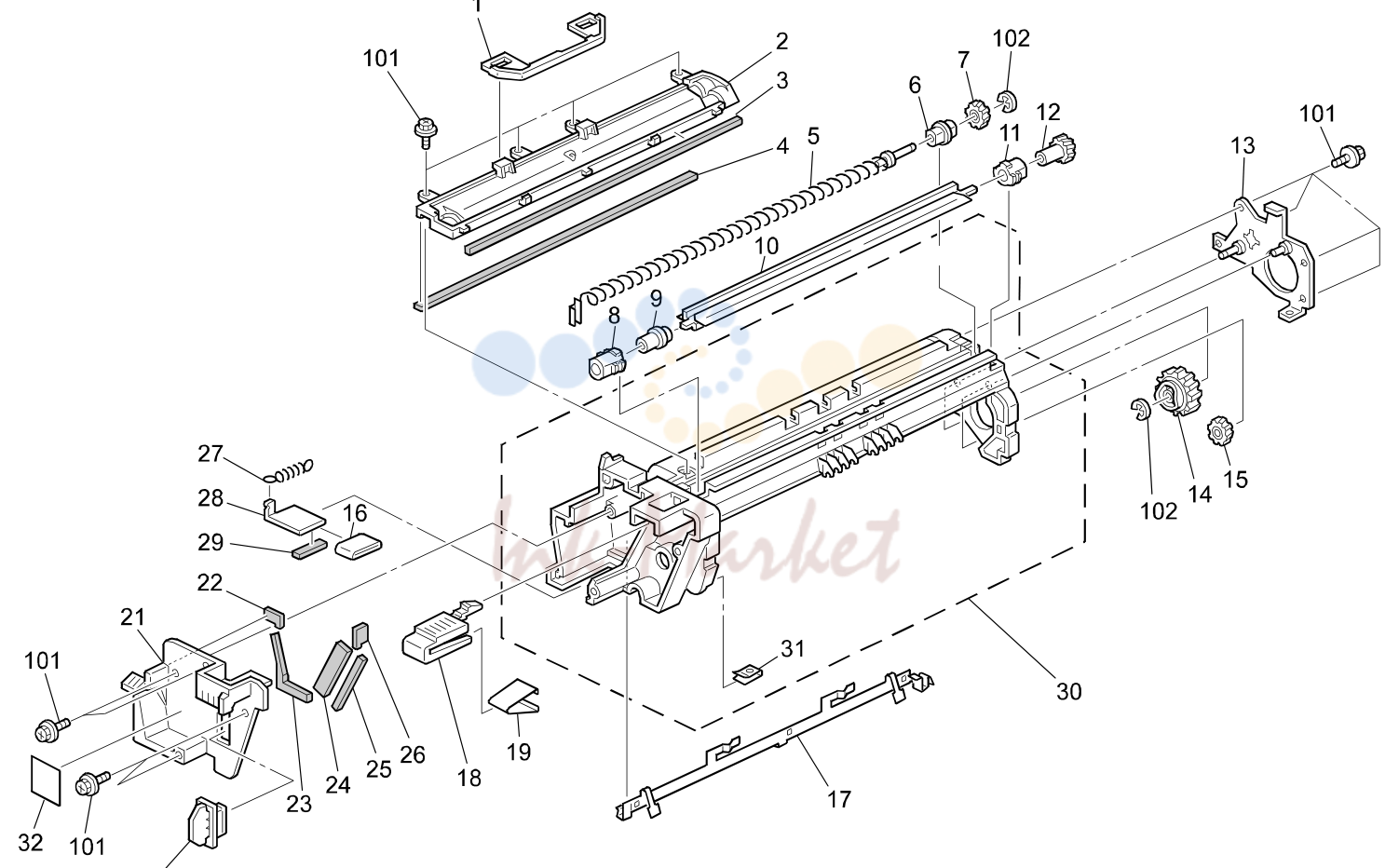

10. PCU UNIT 1 (G035)

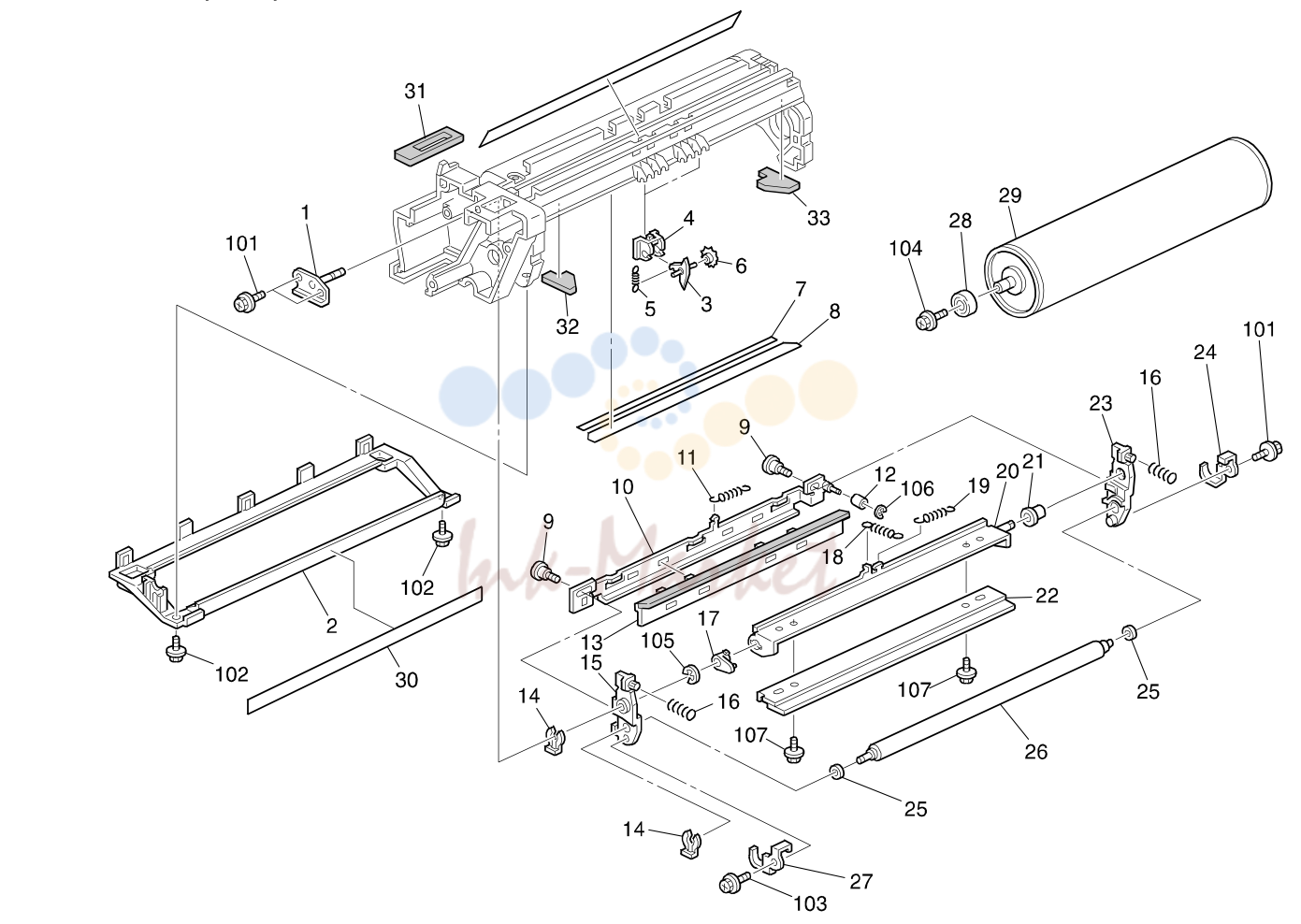

11. PCU UNIT 2 (G035)
12. TRANSFER UNIT 1 (G035)
13. TRANSFER UNIT 2 (G035)

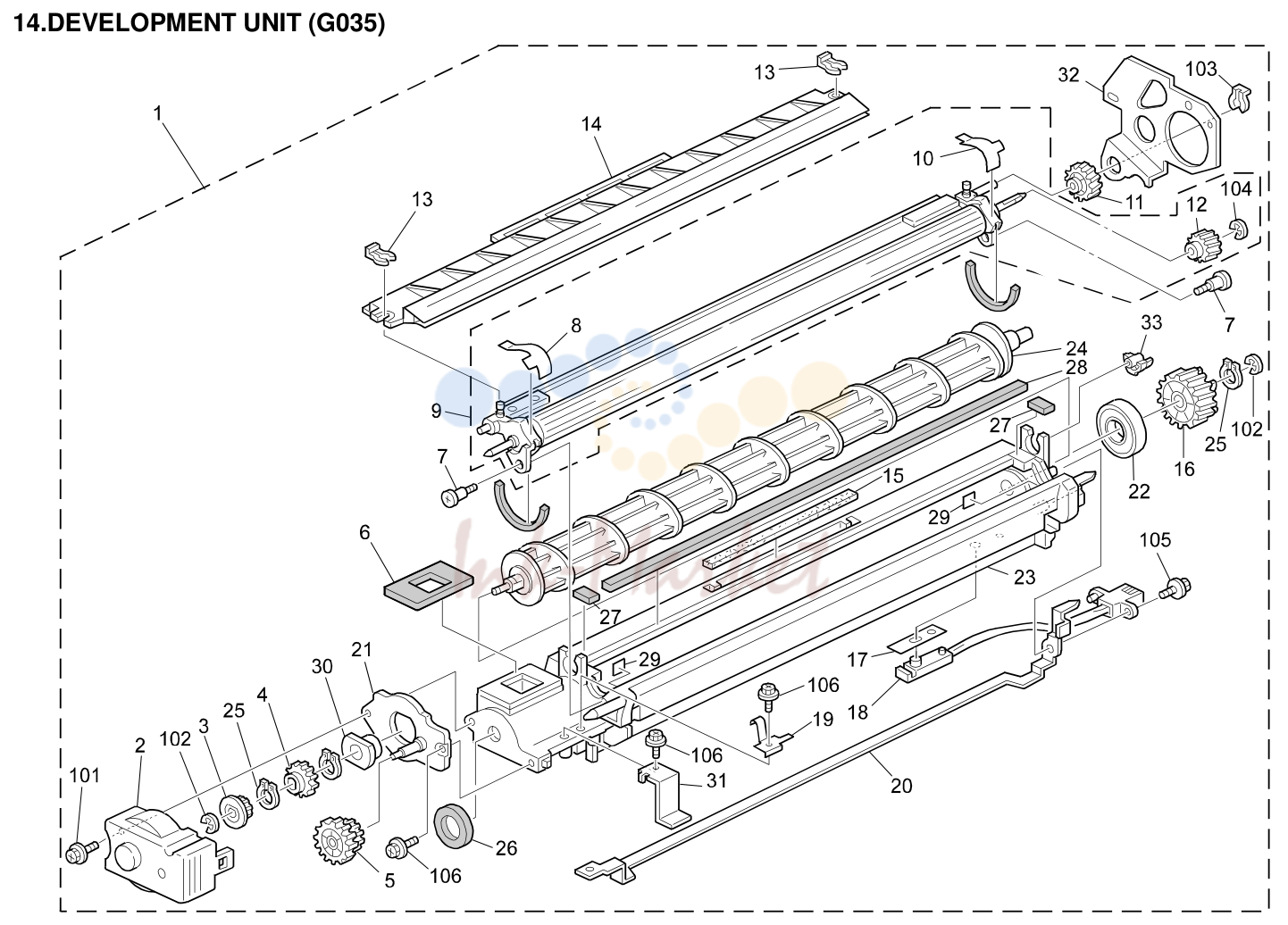

14. DEVELOPMENT UNIT (G035)

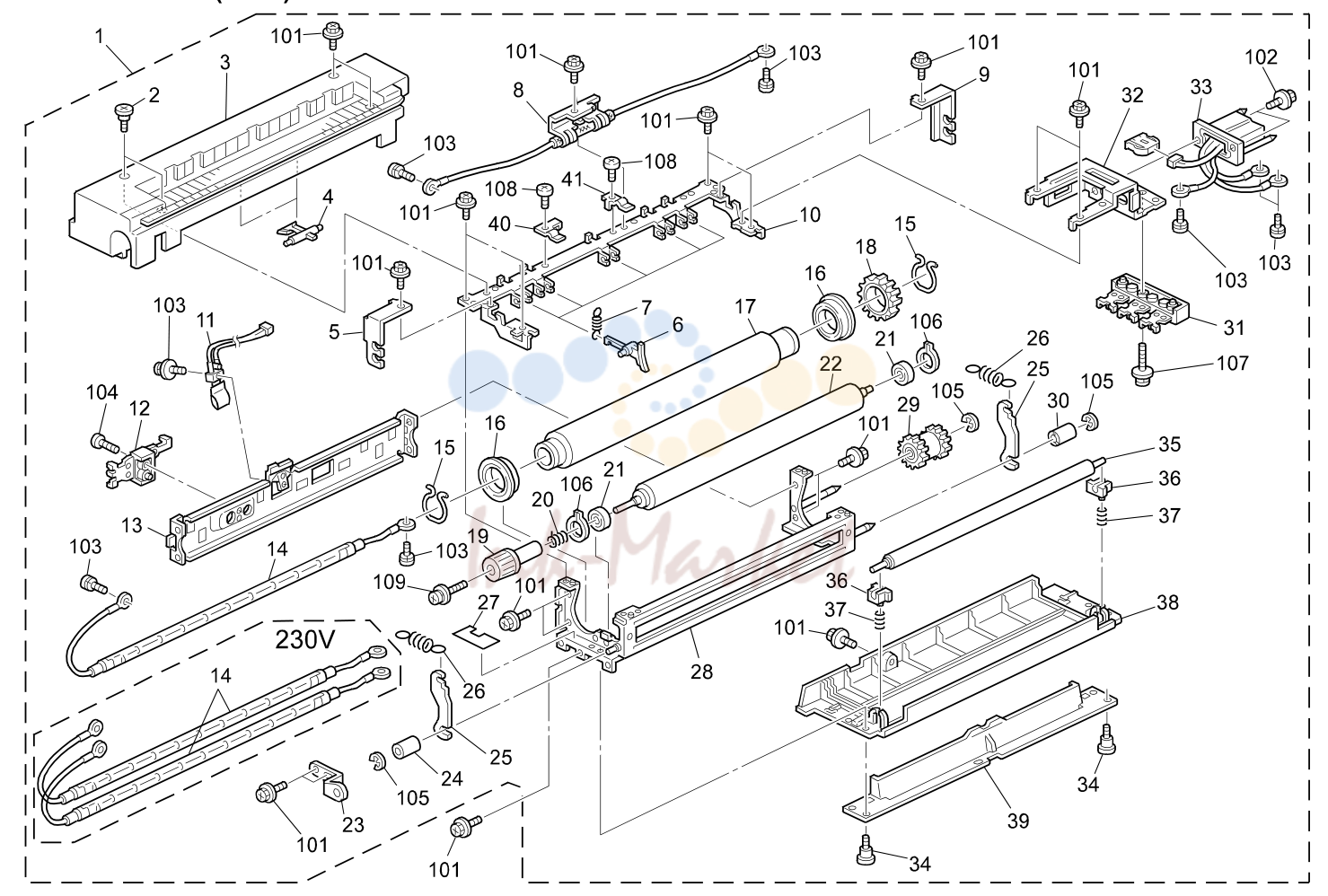

15. FUSING UNIT (G035)
16. PAPER SEPARATION UNIT (G035)
17. DUPLEX UNIT 1 (G035)
18. DUPLEX UNIT 2 (G035)
19. DUPLEX UNIT 3 (G035)
20. DRIVE SECTION 1 (G035)
21. DRIVE SECTION 2 (G035)
22. ELECTRICAL SECTION 1 (G035)
23. ELECTRICAL SECTION 2 (G035)
24. FRAME SECTION 1 (G035)
25. FRAME SECTION 2 (G035)
26. EXPANSION BOX (G035)
27. CONTROLLER UNIT (G035)
28. .IIOOBB BBOOAARRDD ((GG003355))
29. BICU BOARD (G035)
30. CONTROLLER BOARD (G035)
31. DECAL AND DOCUMENT (G035)
32. SPECIAL TOOLS (G035)

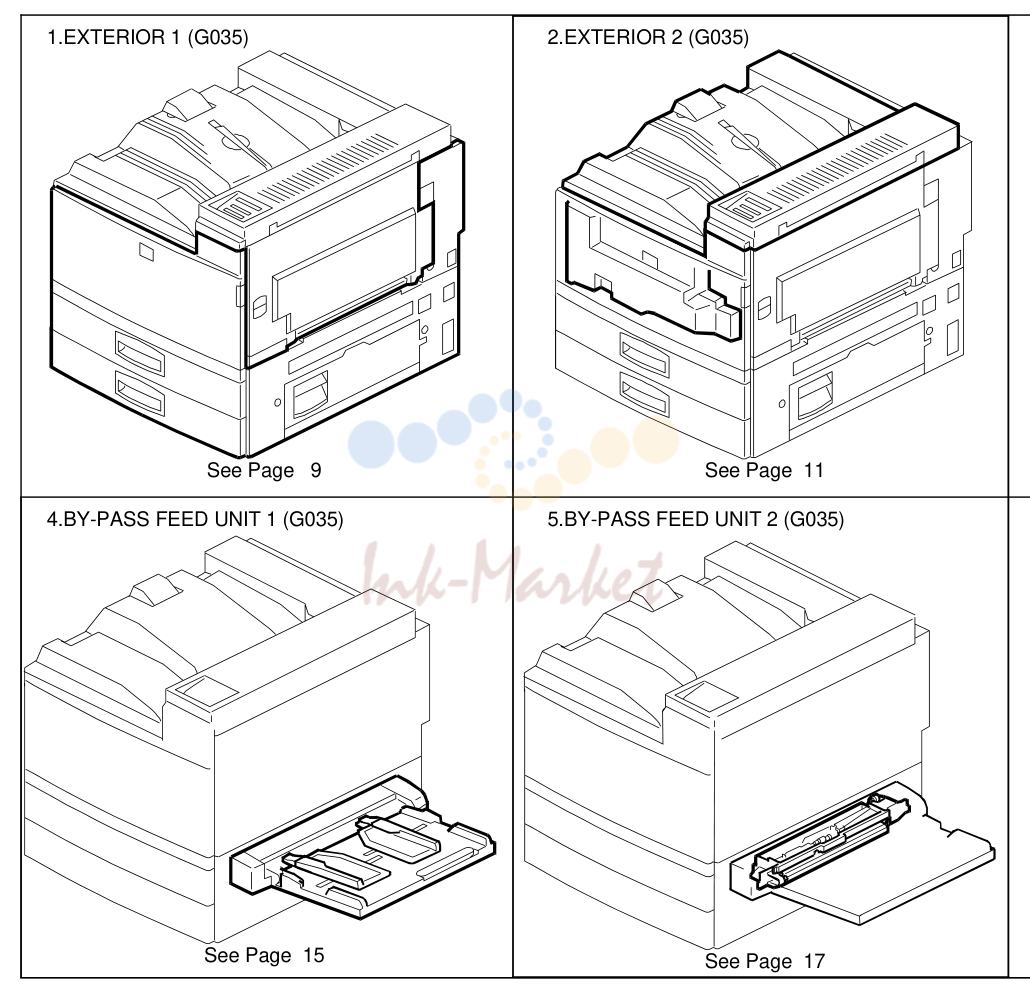

1. LOCATION OF UNIT

№	Артикул	Описание
1	A2851275 запросить цену →	Cover - Left
35	A2325838 запросить цену →	Spring Plate - BICU
36	A2321286 запросить цену →	Stopper - Plate
2	G0341383 запросить цену →	Decal - Left - Adonis-P
3	A2321282 запросить цену →	Cap - Switch
37	G0357072 запросить цену →	Model Name Plate - SVN
4	A2321284 запросить цену →	Spring Holder
37	G0357071 запросить цену →	Model Name Plate - GES
37	G0357571 запросить цену →	Model Name Plate - NST
5	A2321283 запросить цену →	Left Cover - Paper Feed Sub-unit
37	G0357572 запросить цену →	Model Name Plate - REX
6	A2301268 запросить цену →	Upper Cover - Paper Feed
7	G0201332 запросить цену →	Hinge - Front Cover
8	G0351260 запросить цену →	Front Cover (RIC)
8	G0357021 запросить цену →	Front Cover (OEM)
9	A1341383 запросить цену →	Decal - Emblem - RIC
10	G0341380 запросить цену →	Sheet - Operation Instructions
11	A2322876 запросить цену →	Lower Cover - Vertical Transport
12	52062686 запросить цену →	Snap Ring
13	A2322863 запросить цену →	Stopper Band
14	AA063564 запросить цену →	Tension Spring
15	AA080254 запросить цену →	Bushing - M4
16	A2322862 запросить цену →	Driven Roller
17	A2324810 запросить цену →	Harness Cover - Duplex Unit
18	A2322859 запросить цену →	Lower Support Plate
19	AA001392 запросить цену →	Decal - A1
20	AG070014 запросить цену →	Magnet Catch
21	A2322857 запросить цену →	Cover - Vertical Transport
22	A2322723 запросить цену →	Support Plate - Knob
23	AA063563 запросить цену →	Spring
24	A2322860 запросить цену →	Entrance Seal
25	A2322858 запросить цену →	Upper Support Plate
26	A2321272 запросить цену →	Right Rear Cover
27	AB030584 запросить цену →	Timing Pulley - 15T
28	AA000204 запросить цену →	Decal - Right Lower Cover
101	04513008H запросить цену →	Tapping Screw - 3x8
29	A2322724 запросить цену →	Knob Cover
102	04513006B запросить цену →	Tapping Screw - M3x6
30	A2322720 запросить цену →	Gear Bracket
103	07200060E запросить цену →	Retaining Ring - M6
31	AA043416 запросить цену →	Timing Belt - 40S3M192
32	A2322722 запросить цену →	Knob
104	07200030E запросить цену →	Retaining Ring - M3
33	AB030564 запросить цену →	Pulley - M17
105	04503008B запросить цену →	Tapping Screw - M3x8
106	04503012B запросить цену →	Tapping Screw -3x12
34	AA001389 запросить цену →	Large Decal - Energy Star

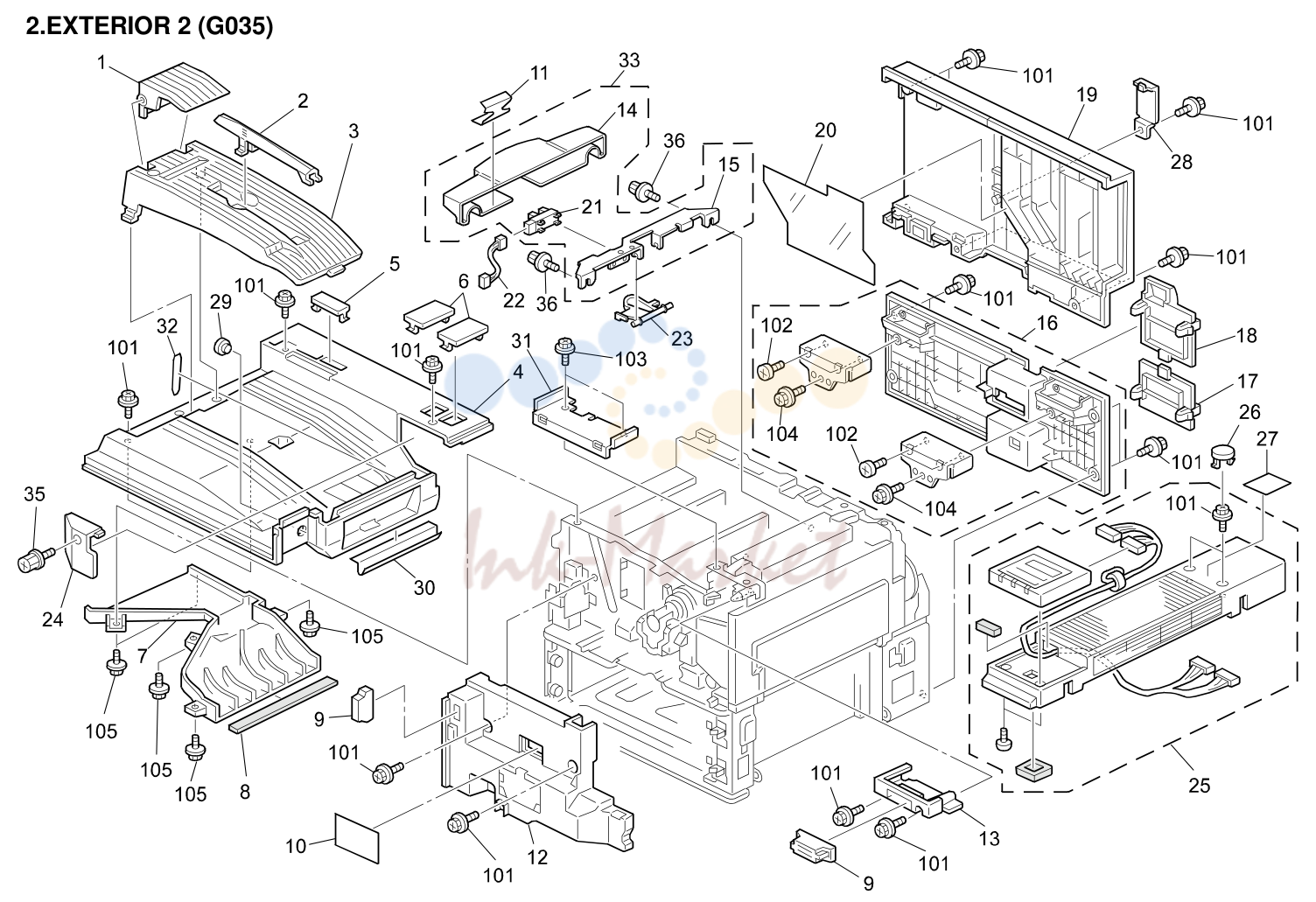

2. EXTERIOR 2 (G035)

№	Артикул	Описание
1	A2324497 запросить цену →	End Fence - Copy Tray
35	G0342993 запросить цену →	Flanged Hexagonal Head Bolt - M3x6
2	A2324498 запросить цену →	Copy Tray Guide
36	G0344231 запросить цену →	Flanged Hexagonal Head Bolt - M3x8
3	A2324496 запросить цену →	Sub Copy Tray
4	G0341250 запросить цену →	Cover - Upper
5	A2321258 запросить цену →	Cap - IC Card
6	A1761317 запросить цену →	Cap - 34x55
7	A2321252 запросить цену →	Duct - Upper Cover
8	AA153390 запросить цену →	Sponge - 202x3.5x4
9	AG071010 запросить цену →	Magnet Catch
10	A2321381 запросить цену →	Decal - Total Counter
11	G0344497 запросить цену →	Holder - Sensor Harness
12	A2321375 запросить цену →	Left Inner Cover
13	A2321371 запросить цену →	Inner Cover - Right Upper
14	A2354492 запросить цену →	Sensor Cover
15	A2354493 запросить цену →	Sensor Bracket
16	A2327219 запросить цену →	Lower Rear Cover
17	A2321298 запросить цену →	Lower Cap - Rear Cover
18	A2321297 запросить цену →	Upper Cap - Rear Cover
19	A2321291 запросить цену →	Rear Cover
20	A2321173 запросить цену →	Sheet - Duct
21	AW020056 запросить цену →	Photointerruptor - EE-SX4235A-P1
22	A2355410 запросить цену →	Relay Sensor Harness
23	A2354496 запросить цену →	Sensor Actuator
24	G0341253 запросить цену →	Cover - Small - Upper Right
25	G0357233 запросить цену →	Operation Panel Assy - NA
25	G0357633 запросить цену →	Operation Panel Assy - EU
26	A1761318 запросить цену →	Cap
27	G0341384 запросить цену →	Decal - Paper Jam
28	G0341292 запросить цену →	Rear Cover - CSS
29	A2321257 запросить цену →	Cap - Upper Cover
30	AA150685 запросить цену →	Seal - 215x10
101	04513008H запросить цену →	Tapping Screw - 3x8
31	G0341413 запросить цену →	Bracket - Operation Sub Unit
102	04523008Z запросить цену →	Bind Tapping Screw - M3x8
32	A2324499 запросить цену →	Copy Tray Mylar
103	04513006B запросить цену →	Tapping Screw - M3x6
104	04503008B запросить цену →	Tapping Screw - M3x8
33	A2354491 запросить цену →	Paper Sensor Ass’y
34	A2321299 запросить цену →	Bracket
105	04503006B запросить цену →	Tapping Screw - M3x6

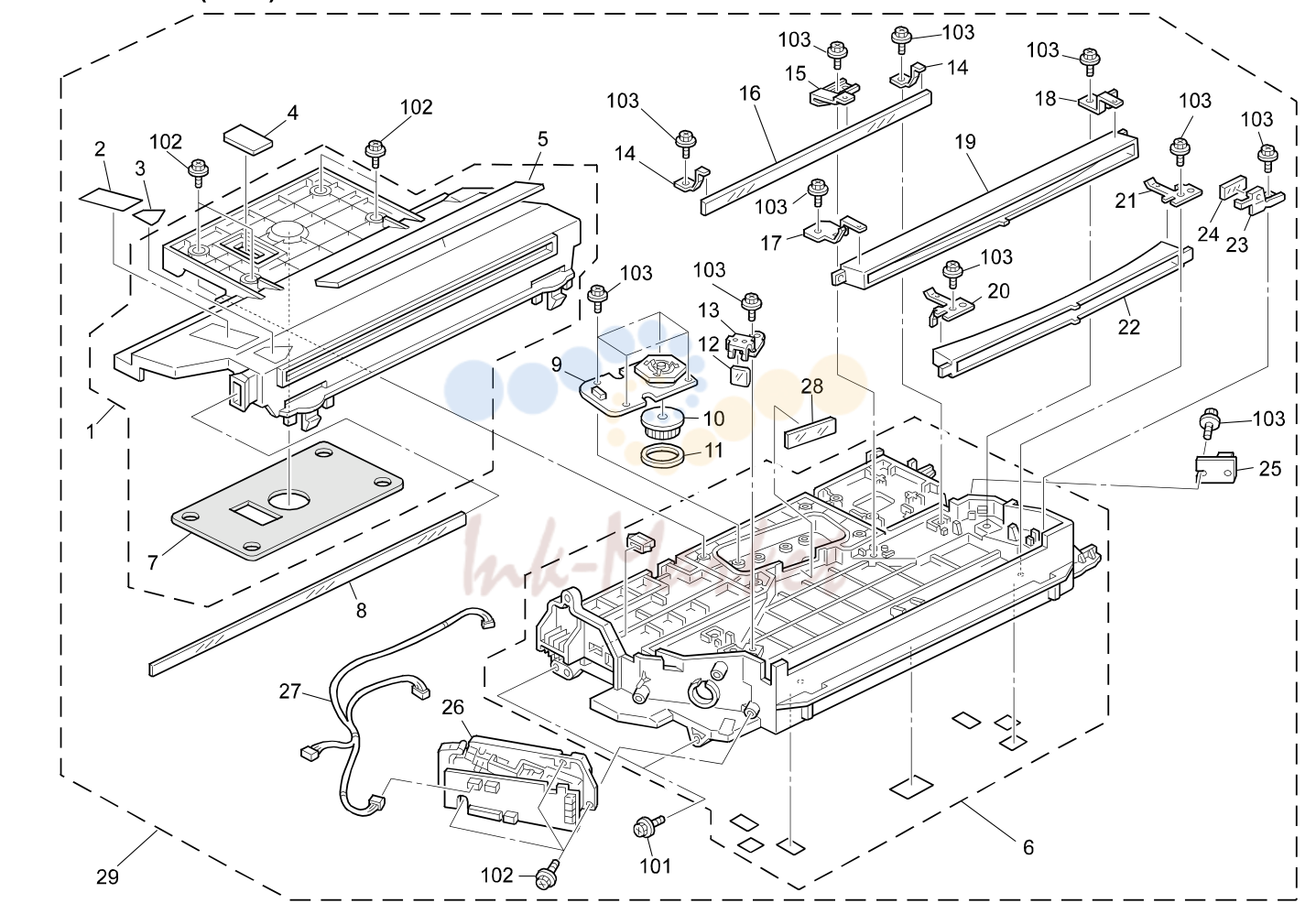

3. LASER UNIT (G035)

№	Артикул	Описание
101	09513008B запросить цену →	Philips Screw With Flat Washer-m3x8
1	A2841904 запросить цену →	Cover - Optical Housing
2	G0201920 запросить цену →	Decal - Laser Diode (115V)
102	04513010B запросить цену →	Tapping Screw - M3x10
2	G0201918 запросить цену →	Decal - Laser Diode (230V)
103	04503008B запросить цену →	Tapping Screw - M3x8
3	G0201917 запросить цену →	Decal - LD
104	04503010B запросить цену →	Tapping Screw - M3x10
4	A2321904 запросить цену →	Cap - Laser Unit Cover
5	A2321971 запросить цену →	Support Cover - Imaging Unit
6	A2321900 запросить цену →	Housing - Laser Unit
7	AA152403 запросить цену →	Sponge - Laser Unit Cover
8	AC015025 запросить цену →	Shield Glass
9	AX060180 запросить цену →	Polygon Scanner - 27300rpm
10	A2321918 запросить цену →	Heatsink - Polygon Motor
11	A2321920 запросить цену →	Decal - Heatsink
12	G0201966 запросить цену →	Cylindrical Lens
13	A2321927 запросить цену →	Cylindrical Lens Holder
14	A2321926 запросить цену →	Mirror Holder
15	A2321925 запросить цену →	Middle Mirror Holder
16	G0201964 запросить цену →	1st Mirror
17	A2321923 запросить цену →	Front Holder - BTL
18	A2321924 запросить цену →	Rear Holder - BTL
19	G0201969 запросить цену →	BTL Lens
20	A2321921 запросить цену →	Front Holder - F Theta Mirror
21	A2321922 запросить цену →	Rear Holder - F Theta Mirror
22	G0201968 запросить цену →	F Theta Mirror
23	A2321928 запросить цену →	Holder - Sync. Detector Mirror
24	GC030020 запросить цену →	Sync. Detector Mirror
25	A2325310 запросить цену →	Laser Sync. Detector
26	A2841891 запросить цену →	Laser Diode Unit
27	A2325444 запросить цену →	Harness - Laser Unit
28	AC015024 запросить цену →	Shield Glass - Polygon Motor
29	G0351870 запросить цену →	Imaging Unit - Adonis-P - NA
29	A2841870 запросить цену →	Imaging Unit (230V)

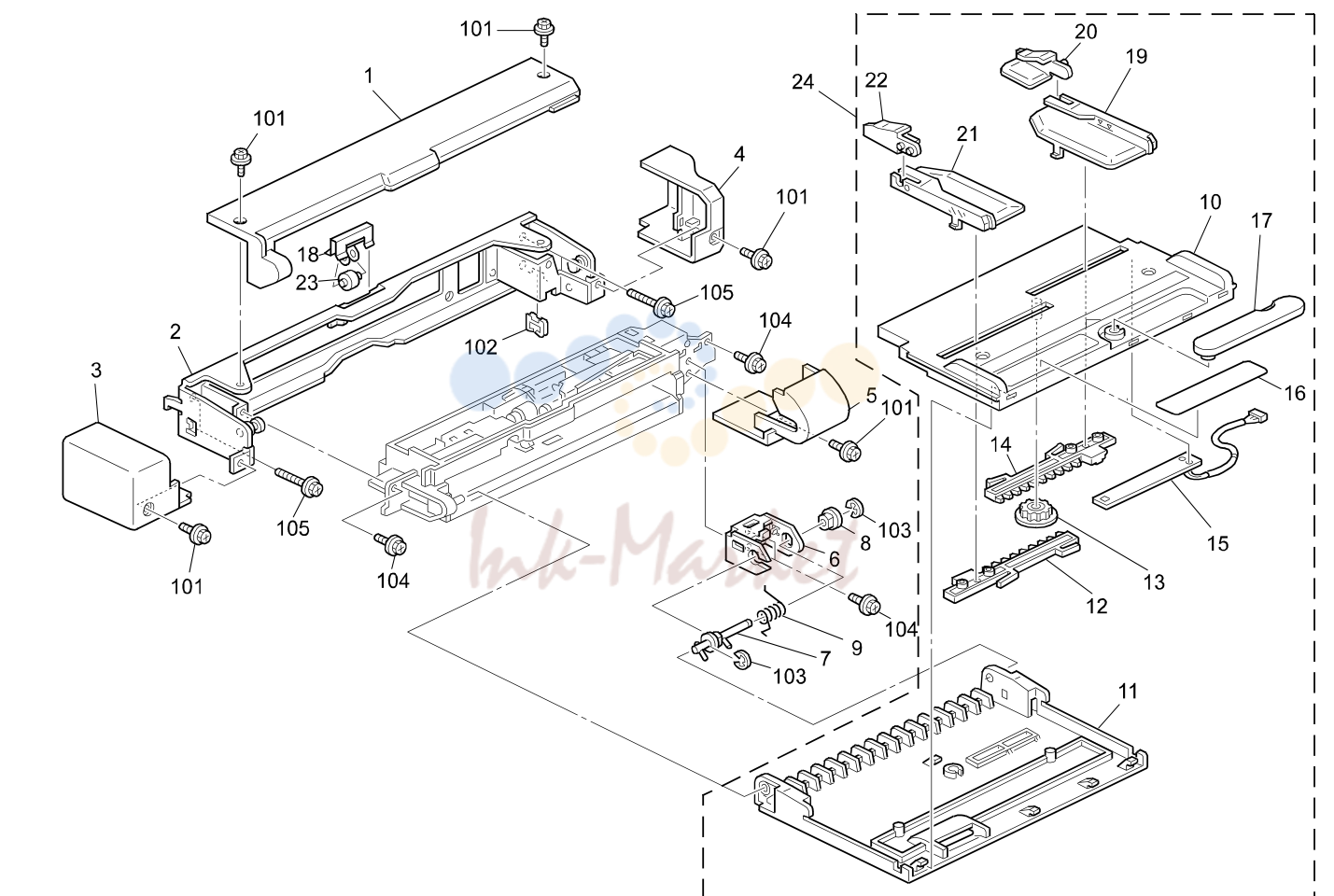

4. BY-PASS FEED UNIT 1 (G035)

№	Артикул	Описание
1	A2326106 запросить цену →	Middle Lower Cover
101	04513008H запросить цену →	Tapping Screw - 3x8
102	11050349 запросить цену →	Edge Saddle
2	A2326095 запросить цену →	Frame By-pass Unit Holder
103	07200060E запросить цену →	Retaining Ring - M6
3	A2326109 запросить цену →	Front Cover - By-pass Unit
4	A2326108 запросить цену →	Rear Cover - By-pass Unit
104	04513008B запросить цену →	Tapping Screw - M3x8
5	A2326107 запросить цену →	Middle Upper Cover
105	04514010B запросить цену →	Tapping Screw - 4x10
6	A2326090 запросить цену →	Bracket Positioning Pin
7	A2326091 запросить цену →	Positioning Pin
8	AA082070 запросить цену →	Bushing - 8x16x7
9	AA066574 запросить цену →	Torsion Spring
10	A2326067 запросить цену →	By-pass Feed Table
11	A2326068 запросить цену →	Cover By-pass Table
12	A2326082 запросить цену →	Front Rack
13	G0113305 запросить цену →	Gear - 16T
14	A2326083 запросить цену →	Rear Rack
15	A2326080 запросить цену →	Paper Size Detector
16	A2326073 запросить цену →	Decal - By-pass Feed
17	A2326085 запросить цену →	Guide By-pass Table
18	A2326092 запросить цену →	Roller - Holder
19	A2326070 запросить цену →	Rear Side Fence
20	A2326072 запросить цену →	Sub - Rear Fence
21	A2326069 запросить цену →	Front Side Fence
22	A2326071 запросить цену →	Sub - Front Fence
23	AF040559 запросить цену →	Driven Roller - M9
24	A2326009 запросить цену →	By-pass Feed Table Ass’y

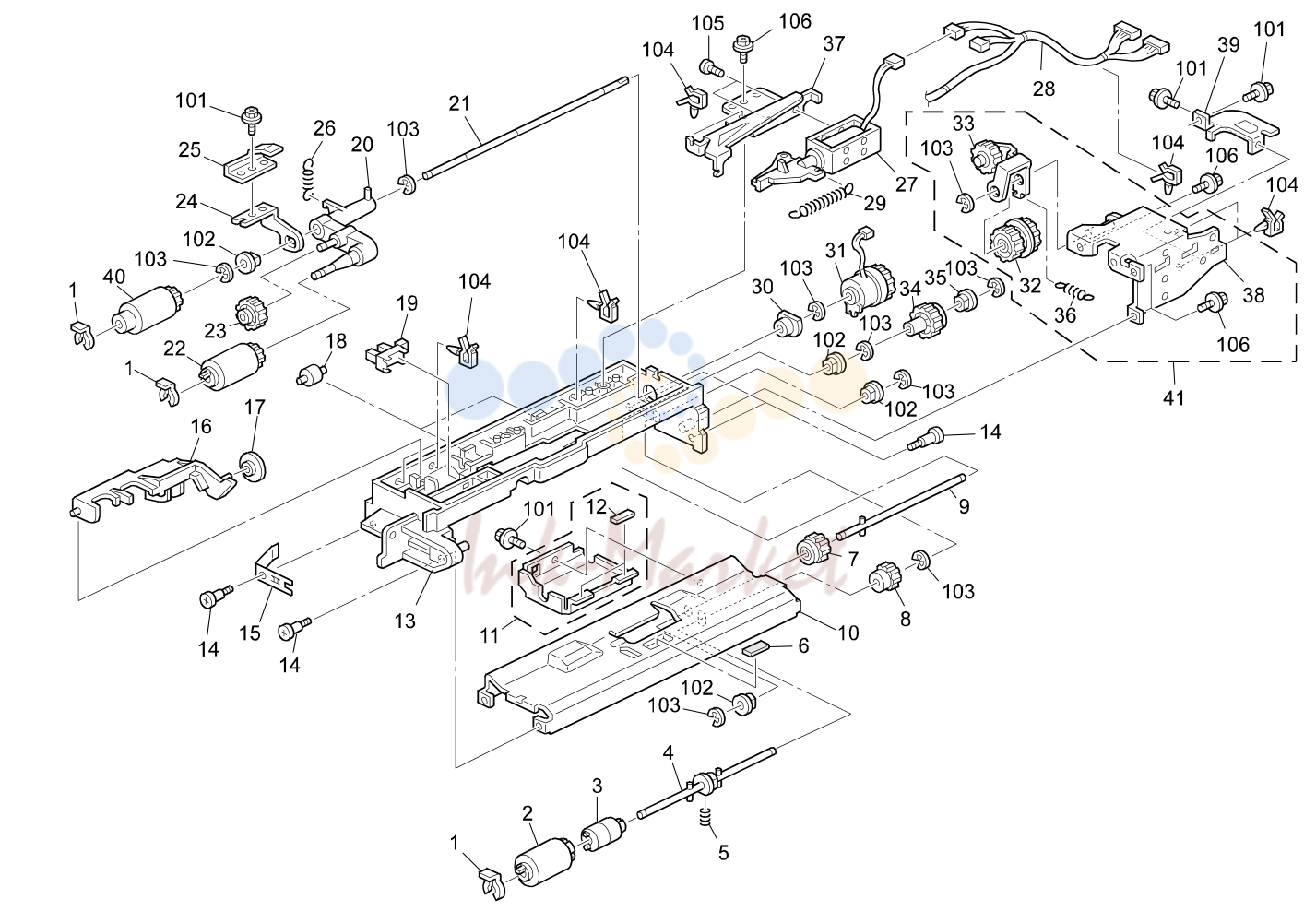

5. BY-PASS FEED UNIT 2 (G035)

№	Артикул	Описание
1	AA063569 запросить цену →	Spring
37	A2326049 запросить цену →	Solenoid Bracket
2	AF032036 запросить цену →	Separation Roller
38	A2326061 запросить цену →	Tightener Bracket
3	A2322783 запросить цену →	Torque Limitter
39	A2326065 запросить цену →	Rail - By-pass Feed
4	A2326033 запросить цену →	Shaft Driven Roller
5	AA063499 запросить цену →	Pressure Spring
40	AF031036 запросить цену →	Feed Roller
41	A2326057 запросить цену →	Bracket - By-pass Feed Drive
6	AF013016 запросить цену →	Bottom Plate Pad
7	AB011389 запросить цену →	Gear - 20Z
8	AB011388 запросить цену →	Gear - Z16
9	A2326035 запросить цену →	Shaft - Drive Roller
10	A2326028 запросить цену →	Guide Plate Paper Separator
11	A2326038 запросить цену →	Gear Cover
12	A1342843 запросить цену →	Spacer 6x30x1.5
13	A2326022 запросить цену →	Housing - By-pass Feed
14	52164198 запросить цену →	Stepped Screw - Guide Plate
15	A2326023 запросить цену →	Grounding Plate - Reverse
16	A2326055 запросить цену →	Paper End Feeler
17	A1342661 запросить цену →	Feeler Roller
18	AF040031 запросить цену →	Driven Roller
19	AW020056 запросить цену →	Photointerruptor - EE-SX4235A-P1
20	A2326043 запросить цену →	Arm - Paper Pick-up
21	AA140660 запросить цену →	Feed Shaft
22	AF030036 запросить цену →	Pick Up Roller
23	AB011387 запросить цену →	Gear - 23Z
24	A2326044 запросить цену →	Support Plate
25	A2326046 запросить цену →	Grounding Plate - Feed
26	AA063568 запросить цену →	Pressure Spring
27	A2326051 запросить цену →	Pickup Solenoid
28	A2325427 запросить цену →	Harness By-pass Feed
29	AA063567 запросить цену →	Tensior Spring
30	AA083010 запросить цену →	Clutch Roller - 6x14x10
101	04513008B запросить цену →	Tapping Screw - M3x8
31	AX200140 запросить цену →	Electrical Cluthc
102	08053480 запросить цену →	Bushing - 6mm
32	AB017454 запросить цену →	Gear - 24Z/30Z
103	07200040E запросить цену →	Retaining Ring - M4
104	11050267 запросить цену →	Harness Clamp - YMC-10-0
33	A2326059 запросить цену →	Arm Tightener
34	AB011390 запросить цену →	Gear - 27Z
105	03530040B запросить цену →	Screw - M3x4
106	04503008B запросить цену →	Tapping Screw - M3x8
35	GA080002 запросить цену →	Bushing - 6mm

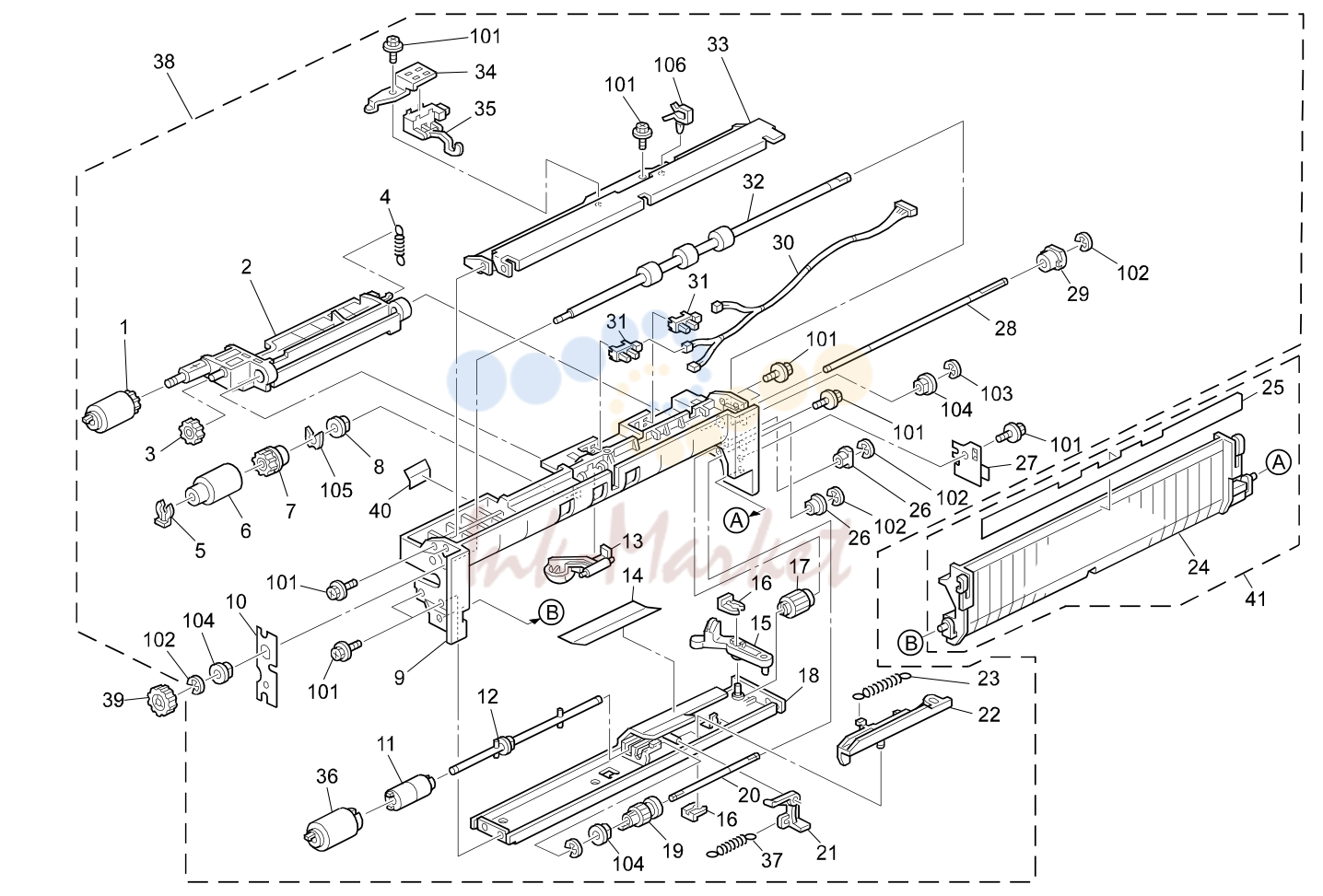

6. PAPER FEED SECTION (G035)

№	Артикул	Описание
1	AF030035 запросить цену →	Pick-up Roller
36	AF032035 ✓ в наличии	Separation Roller
2	A2322763 запросить цену →	Pick-up Arm
37	AA060693 запросить цену →	Tension Spring
3	AB011188 запросить цену →	Gear - 21Z
38	A2322750 запросить цену →	Paper Feed Unit Ass’y
4	AA060691 запросить цену →	Tension Spring
39	AB014090 запросить цену →	Gear - 18Z
5	A2322766 запросить цену →	Feed Mylar
41	A2322785 запросить цену →	Vertical Guide
6	AF031035 ✓ в наличии	Feed Roller
7	AB011189 запросить цену →	Gear - 18Z
8	AA082070 запросить цену →	Bushing - 8x16x7
9	A2322760 запросить цену →	Housing - Paper Feed Unit
10	A2322765 запросить цену →	Front Grounding Plate
11	A2322783 запросить цену →	Torque Limitter
12	A2322777 запросить цену →	Shaft - Paper Separation
13	A2322762 запросить цену →	Paper End Feeler
14	A2322782 запросить цену →	Rear Feed Mylar
15	A2322776 запросить цену →	Release Lever
16	52062686 запросить цену →	Snap Ring
17	AB010107 запросить цену →	Gear - 23Z
18	A2322770 запросить цену →	Stay - Paper Separation
19	AB010106 запросить цену →	Gear - 24Z
20	AA140656 запросить цену →	Shaft - Gear
21	A2322774 запросить цену →	Pressure Lever
22	A2322775 запросить цену →	Link Lever
23	AA060692 запросить цену →	Tension Spring
24	A2322786 запросить цену →	Guide Plate
25	A2322787 запросить цену →	Vertical Transport Guide
26	AA082072 запросить цену →	Bushing - M6
27	A2322764 запросить цену →	Rear Grounding Plate
28	AA140655 запросить цену →	Shaft - Paper Feed
29	AA083014 запросить цену →	One-way Clutch
30	A2325428 запросить цену →	Harness - Paper Feed Unit
101	04513008B запросить цену →	Tapping Screw - M3x8
31	AW020056 запросить цену →	Photointerruptor - EE-SX4235A-P1
102	07200040E запросить цену →	Retaining Ring - M4
32	AF020404 запросить цену →	Transport Roller
103	07200060E запросить цену →	Retaining Ring - M6
33	A2322780 запросить цену →	Stay - Paper Feed
104	08053480 запросить цену →	Bushing - 6mm
34	A2322781 запросить цену →	Sensor Bracket
105	08050089 запросить цену →	Retaining Ring - M4
106	11050283 запросить цену →	Clamp
35	AW020096 запросить цену →	Photointerruptor

7. PAPER REGISTRATION (G035)

№	Артикул	Описание
1	A2322365 запросить цену →	Guide Rail - PCU
36	G0355404 запросить цену →	Harness - Development - Detection
2	A2322374 ✓ в наличии	Spur
37	A2322572 запросить цену →	Guide Plate - Entrance - Upper
3	A2322366 запросить цену →	Holder - ID Sensor
38	A2323198 запросить цену →	Mylar - Regist Guide Plate
4	A2321284 запросить цену →	Spring Holder
39	AW020056 запросить цену →	Photointerruptor - EE-SX4235A-P1
5	A2322367 запросить цену →	ID Sensor
6	A2321072 запросить цену →	Lower Stay - PCU
7	AF020410 запросить цену →	Registration Roller
8	AF021059 запросить цену →	Driven Registration Roller
9	A2322574 запросить цену →	Upper Entrance Guide
10	AA062305 запросить цену →	Tension Spring
11	AA149291 запросить цену →	Pin - Link
12	A2322596 запросить цену →	Link Lever
13	52062686 запросить цену →	Snap Ring
14	A2322594 запросить цену →	Bracket - Registration Sensor
15	A2322583 запросить цену →	Lower Entrance Guide
16	A2325420 запросить цену →	Harness - Registration Sensor
17	AW010048 запросить цену →	Photo Sensor - GP2A28N1
18	AD021127 запросить цену →	Receptacle
19	AA063304 запросить цену →	Terminal Spring
20	AA082080 запросить цену →	Bushing - M8
21	AX200138 запросить цену →	Electrical Clutch
22	AA080230 запросить цену →	Rear Busing - M6
23	AA062304 запросить цену →	Pressure Spring
24	AB014047 запросить цену →	Gear - 29Z
25	A2322578 запросить цену →	Stopper - Guide Plate
26	AA080229 запросить цену →	Front Busing - M6
27	AB014051 запросить цену →	Gear - 16Z
101	04513006B запросить цену →	Tapping Screw - M3x6
102	03530060B запросить цену →	Philips Pan Head Screw - M3x6
28	AG050085 запросить цену →	Registration Roller Knob
103	07200060E запросить цену →	Retaining Ring - M6
29	AA066577 запросить цену →	Torsion Spring
30	A2323985 запросить цену →	Link - Cover
104	07200040E запросить цену →	Retaining Ring - M4
31	G0103039 запросить цену →	Knob - Entrance Guide
105	11050283 запросить цену →	Clamp
32	AA001393 запросить цену →	Decal - A2
106	04503008B запросить цену →	Tapping Screw - M3x8
107	11026246 запросить цену →	Relay Connector - 4P
33	AB013485 запросить цену →	Gear - 20Z
34	G0341061 запросить цену →	Feeler - New Unit Detection
108	03130060B запросить цену →	Philips Pan Head Screw - M3x6
109	07200020E запросить цену →	Retaining Ring - M2
35	G0343199 запросить цену →	Bracket - New Article Sensor

8. PAPER TRAY UNIT (G035)

№	Артикул	Описание
1	G0342951 запросить цену →	Paper Tray Assy - A3
101	07200060E запросить цену →	Retaining Ring - M6
2	G0342986 запросить цену →	Flanged Hexagonal Head Bolt - M4x8
102	03530060B запросить цену →	Philips Pan Head Screw - M3x6
3	A2322979 запросить цену →	Front Side Fence 1 103 0450 3008b Tapping Screw - M3x8
4	A2322977 запросить цену →	Bottom Plate
5	AF013014 запросить цену →	Bottom Plate Pad
6	AF017020 ✓ в наличии	End Fence
7	AA003003 запросить цену →	Decal - Paper Set
8	A2322988 запросить цену →	Handle - Paper Tray
9	A2322997 запросить цену →	Right Stopper - Paper Tray
10	A2322975 запросить цену →	Bottom Lift Plate
11	A2322987 запросить цену →	Roller - Paper Tray
12	A2322972 запросить цену →	Bottom Lift Shaft
13	A2322976 запросить цену →	Grounding Plate - Paper Tray
14	A2322983 запросить цену →	Rear Side Fence
15	G0342987 запросить цену →	Socket
16	A2322999 запросить цену →	Right Spacer
17	A2322978 запросить цену →	Left Shoe
18	A2352979 запросить цену →	Feeler - Paper Height Sensor
19	G0352985 запросить цену →	Paper Size Sensor Actuator - NA
19	G0352986 запросить цену →	Paper Size Sensor Actuator - EU
20	AA143762 запросить цену →	Tapping Screw - M3x10
21	G0342991 запросить цену →	Sprint Plate - Paper Size Sensor

9. TONER HOPPER UNIT (G035)

№	Артикул	Описание
101	04523010B запросить цену →	Tapping Bind Screw - M3x10
1	A2327666 запросить цену →	Toner supply Unit - 230V (RIC)
102	04503008B запросить цену →	Tapping Screw - M3x8
1	A2327466 запросить цену →	Toner supply Unit (OEM)
2	A2323266 запросить цену →	Seal - Slide Rail
3	A2323262 запросить цену →	Slide Rail - Toner Supply
4	AA145810 запросить цену →	Slide Shaft
5	A2323261 запросить цену →	Handle - Toner Supply
6	A2323230 запросить цену →	Case - Toner Supply Ass’y
7	A2323263 запросить цену →	Spring Plate - Toner Bottle
8	AA063566 запросить цену →	Pressure Spring
9	A2323251 запросить цену →	Chuck Shaft
10	A2323252 запросить цену →	Slider Ass’y
11	A1343180 запросить цену →	Bottle Chuck
12	G0343240 запросить цену →	Cover - Toner Bottle

10. PCU UNIT 1 (G035)

№	Артикул	Описание
101	04503008B запросить цену →	Tapping Screw - M3x8
1	A2322293 запросить цену →	Handle - PCU
102	07200040E запросить цену →	Retaining Ring - M4
2	A2322281 запросить цену →	Cover - Cleaning Unit
3	A2322420 запросить цену →	Right Seal - Cleaning Cover
4	A2322419 запросить цену →	Left Seal - Clening Cover
5	AD043050 запросить цену →	Toner Collection Coil
6	A2322292 запросить цену →	Bushing - Toner Collection Coil
7	AB011377 запросить цену →	Gear - 14Z
8	A2322289 запросить цену →	Front Bushing - Collection Mylar
9	A2322288 запросить цену →	Shaft - Toner Collection Mylar
10	AD044000 запросить цену →	Toner Collection Mylar
11	A2322290 запросить цену →	Bushing - Collection Mylar
12	AB011378 запросить цену →	Gear - 19Z
13	A2322294 запросить цену →	Idler Bracket
14	AB011380 запросить цену →	Cam - Cleaning Blade
15	AB011379 запросить цену →	Gear - 19Z
16	A2322322 запросить цену →	Shield - Shutter - Toner Supply
17	A2322403 запросить цену →	Receptacle - Charge Roller
18	G0342329 запросить цену →	Stopper - PCU
19	A2322408 запросить цену →	Spring Plate
20	A2322328 запросить цену →	Cap - Toner Supply
21	A2322323 запросить цену →	Front Cover - PCU
22	A2322417 запросить цену →	Seal - 1x7x12.5
23	A2322413 запросить цену →	Seal - Front Lower
24	A2322414 запросить цену →	Seal - 2x20x45
25	A2322416 запросить цену →	Seal - 1x3x80
26	A2322412 запросить цену →	Seal - 2x7x14.5
27	AA062303 запросить цену →	Tension Spring
28	A2322321 запросить цену →	Shutter - Toner Supply
29	A2322418 запросить цену →	Seal - Shutter
30	A2327365 запросить цену →	Upper Frame - PCU
31	A2321284 запросить цену →	Spring Holder
32	G0342454 запросить цену →	Decal - Caution - PCU

11. PCU UNIT 2 (G035)

№	Артикул	Описание
101	04503008B запросить цену →	Tapping Screw - M3x8
1	A2322316 запросить цену →	Stud - Cleaning Bracket
2	A2322406 запросить цену →	Lower Frame - OPC
102	04513008B запросить цену →	Tapping Screw - M3x8
103	04503006B запросить цену →	Tapping Screw - M3x6
3	AD025021 ✓ в наличии	Pick-off Pawl
104	04504010B запросить цену →	Tapping Screw - 4x10
4	A2322340 запросить цену →	Holder - Pick-off Pawl
5	AA062310 запросить цену →	Pressure Spring
105	07200040E запросить цену →	Retaining Ring - M4
6	A2322339 запросить цену →	Spur
106	07200015E запросить цену →	Retaining Ring - 1.5
107	04513006B запросить цену →	Tapping Screw - M3x6
7	A2322280 запросить цену →	Tape - Entrance Seal
8	AD047023 запросить цену →	Cleaning Entrance Seal
9	A2322356 запросить цену →	Stepped Screw - M6
10	A2322298 запросить цену →	Bracket - Charge Cleaning
11	AA062301 запросить цену →	Tension Spring
12	A2322300 запросить цену →	Roller - Cleaning
13	A2322430 запросить цену →	Cleaning Pad
14	54472681 запросить цену →	Snap Ring
15	A2322303 запросить цену →	Front Arm - Charge Unit
16	AA063561 запросить цену →	Pressure Spring
17	A2322315 запросить цену →	Front Bushing - Cleaning Bracket
18	AA062299 запросить цену →	Pressure Spring
19	AA062300 запросить цену →	Tension Spring
20	A2322310 запросить цену →	Bracket - Cleaning Blade
21	A2322318 запросить цену →	Collar - Cleaning
22	A2322353 ✓ в наличии	Cleaning Blade Ass’y
23	A2322305 запросить цену →	Rear Arm - Charge Unit
24	A2322308 запросить цену →	Rear Terminal - Charge Roller
25	A2322421 запросить цену →	Bushing - 6x10x3
26	AD027006 запросить цену →	Charge Roller
27	A2322354 запросить цену →	Front Terminal - Charge Roller
28	A2323553 запросить цену →	Ball Bearing - 8x16x5
29	A2309510 ✓ в наличии	OPC Drum
30	A2322422 запросить цену →	Guide PCU
31	A2322279 запросить цену →	Shield - Toner Supply - Entrance
32	A2322277 запросить цену →	Front Seal
33	A2322278 запросить цену →	Rear Seal

12. TRANSFER UNIT 1 (G035)

№	Артикул	Описание
36	A2323906 запросить цену →	Seal - Rear Transfer Exit
1	G0353900 запросить цену →	Case - Transfer Unit - Adonis
2	A2323925 запросить цену →	Front Bushing - Cleaning Holder
37	A2323904 запросить цену →	Entrance Mylar - Transfer Unit
38	A2323926 запросить цену →	Transfer Belt Roller
3	G0343935 запросить цену →	Shaft - Transfer Unit Stopper
39	A2323928 запросить цену →	Toner Guide Mylar
4	A2323916 запросить цену →	Pressure Lever - Transfer Belt
5	A2323911 запросить цену →	Rear Lever - Transfer Belt
6	A2323912 запросить цену →	Front Lever - Transfer Belt
7	A2323921 запросить цену →	Spring Anchor
8	AA063305 запросить цену →	Torsion Spring
9	AA150401 запросить цену →	Seal - 70x20
10	AA060711 запросить цену →	Pressure Spring
11	AW310006 запросить цену →	Toner Overflow Sensor
12	AB017429 запросить цену →	Gear - 27Z
13	A2323924 запросить цену →	Rear Bushing - Cleaning Holder
14	A2323917 запросить цену →	Release Lever - Transfer Belt
15	A2323908 запросить цену →	Seal - Rear Case
16	A2323913 запросить цену →	Bin - Release Lever
17	A2323927 запросить цену →	Shield - Transfer Belt - Exit
18	A2323905 запросить цену →	Seal - Shield Plate
19	A2323907 запросить цену →	Seal - Transfer Exit
20	A2323923 запросить цену →	Bracket - Cleaning Blade
21	A2323830 запросить цену →	Cleaning Blade - Transfer Belt
22	A2323909 запросить цену →	Seal - Front Case
23	A2323880 ✓ в наличии	Transfer Belt
24	A2323894 запросить цену →	Drive Roller - Transfer Belt
25	A2323893 запросить цену →	Arm - Transfer Belt
26	AA080246 запросить цену →	Bushing - Bias Rollr
27	AA060712 ✓ в наличии	Torsion Spring
28	A2323889 запросить цену →	Bias Roller
29	A2323885 запросить цену →	Driven Roller - Transfer Unit
30	A2323883 запросить цену →	Spring Plate - Transfer Unit
31	A2323887 запросить цену →	Rear Terminal - Transfer Belt
32	AA082054 запросить цену →	Bushing - M4
101	04513006B запросить цену →	Tapping Screw - M3x6
33	A2323891 запросить цену →	Bias Terminal
102	09513006B запросить цену →	Philips Screw With Flat Washer - M3x6
34	AB011190 запросить цену →	Gear - 25Z
35	A2323882 запросить цену →	Frange - Transfer Unit
103	04503008B запросить цену →	Tapping Screw - M3x8

13. TRANSFER UNIT 2 (G035)

№	Артикул	Описание
1	A2323941 запросить цену →	Fulcrum Pin - Right Cover
36	AA153391 запросить цену →	Frame Seal - Rear Right
37	G0343812 запросить цену →	Decal - Transfer Unit - Rear
2	A2323942 запросить цену →	Stopper - Right Cover
3	AA082079 запросить цену →	Bushing - 6x8x5.8
38	G0343811 запросить цену →	Decal - Transfer Unit - Front
39	A2323995 запросить цену →	Relay Harness-toner Overflow Sensor
4	A2323940 запросить цену →	Right Cover
5	A2323991 запросить цену →	Decal - Shield Cover
6	A2323977 запросить цену →	Shield Cover
7	A2323945 запросить цену →	Front Hook - Right Cover
8	AA066575 запросить цену →	Torsion Spring
9	AA140666 запросить цену →	Shaft - Hook
10	G0341373 запросить цену →	Inner Cover - Right
11	AA153392 запросить цену →	Sponge - 24x6x5
12	AA066576 запросить цену →	Torsion Spring
13	A2323948 запросить цену →	Rear Hook - Right Cover
14	A2323999 запросить цену →	Lower Entrance Guide
15	A2323998 запросить цену →	Upper Entrance Guide
16	AF040559 запросить цену →	Driven Roller - M9
17	A2324493 запросить цену →	Roller Holder
18	A2324491 запросить цену →	Guide Plate - Fusing Exit
19	AA063306 запросить цену →	Tension Spring
20	AA080232 запросить цену →	Bushing - M4
21	AF020408 запросить цену →	Driven Roller - M16
22	A2323963 запросить цену →	Band Stopper
23	A2323962 запросить цену →	Spring Plate - Band Stopper
24	A2321160 запросить цену →	Bracket - Switch Lever
25	AA051027 запросить цену →	Wire - Fusing Drive
26	AA060689 запросить цену →	Tension Spring
27	A2321161 запросить цену →	Lever - Interlock Switch
28	A2325421 запросить цену →	Harness - Toner Overflow Sensor
29	AA153393 запросить цену →	Frame Seal - Rear Vertical
30	A2323950 запросить цену →	Hook Lever
31	54472681 запросить цену →	Snap Ring
101	04513006B запросить цену →	Tapping Screw - M3x6
32	AG051137 запросить цену →	Handle Lever
102	04503008B запросить цену →	Tapping Screw - M3x8
33	AA143461 запросить цену →	Stepped Screw - M2.5
103	04513008H запросить цену →	Tapping Screw - 3x8
34	G0341071 запросить цену →	Bracket - Micro Switch
104	07200060E запросить цену →	Retaining Ring - M6
105	12042466 запросить цену →	Microswitch - V-16506-1C25
35	G0355521 запросить цену →	Harness - DC - Joint Unit

14. DEVELOPMENT UNIT (G035)

№	Артикул	Описание
101	04503010B запросить цену →	Tapping Screw - M3x10
1	G0353050 запросить цену →	Development Unit
102	07200030E запросить цену →	Retaining Ring - M3
2	A2323155 запросить цену →	Front Cover - Development Unit
103	07250110E запросить цену →	C Ring - M11
3	AB014061 запросить цену →	Gear - 13Z
4	AB014060 запросить цену →	Gear - 21Z
104	07200040E запросить цену →	Retaining Ring - M4
5	AB014062 запросить цену →	Gear - 17Z/25Z
105	04503008B запросить цену →	Tapping Screw - M3x8
106	04503010B запросить цену →	Tapping Screw - M3x10
6	AA153052 запросить цену →	Entrance Seal - Toner Supply
7	AA143219 запросить цену →	Stepped Screw
8	A2323132 запросить цену →	Rear Shield - Development Sleeve
9	G0343100 запросить цену →	Development Sleeve Ass’y
10	A2323131 запросить цену →	Front Shield - Development Sleeve
11	AB011384 запросить цену →	Gear - 29Z
12	AB011386 запросить цену →	Development Sleeve Gear
13	52062686 запросить цену →	Snap Ring
14	A2323150 запросить цену →	Entrance Seal Ass’y
15	AA012102 запросить цену →	Development Filter
16	AB011383 запросить цену →	Joint Gear - 45z
17	A2323067 запросить цену →	Tape - TD Sensor
18	A2323065 запросить цену →	TD Sensor
19	A2323068 запросить цену →	Front Bias Terminal - Dev.unit
20	A2323069 запросить цену →	Rear Bias Terminal - Dev.unit
21	A2323096 запросить цену →	Flange - Side Plate
22	A2323081 запросить цену →	Flange - Paddle
23	A2323056 запросить цену →	Lower Development Case
24	AD038078 запросить цену →	Paddle
25	AA152283 запросить цену →	Ring - M12
26	AA153062 запросить цену →	Sponge - M46
27	AA153054 запросить цену →	Sponge - 17x7x5
28	AA153053 запросить цену →	Sponge - 317x5x5
29	AA153059 запросить цену →	Sponge - 8x8x1
30	AA080234 запросить цену →	Bushing - 12x18x6
31	G0342451 запросить цену →	Bracket - Development Stay
32	G0342450 запросить цену →	Bracket - PCU And Development
33	G0342452 запросить цену →	Gear - New Unit Detection - 6Z

Каталог очень большой (1225 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
