Ricoh Aficio AP 3800C — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. Exterior 2 (G060)
• 3. Laser Unit (G060)
• 4. 1st Cassette (G060)
• 5. 2nd Cassette (G060)
• 6. 1st Paper Feed Section (G060)
• 7. 2nd Paper Feed Section (G060)
• 8. Vertical Transport Section (G060)

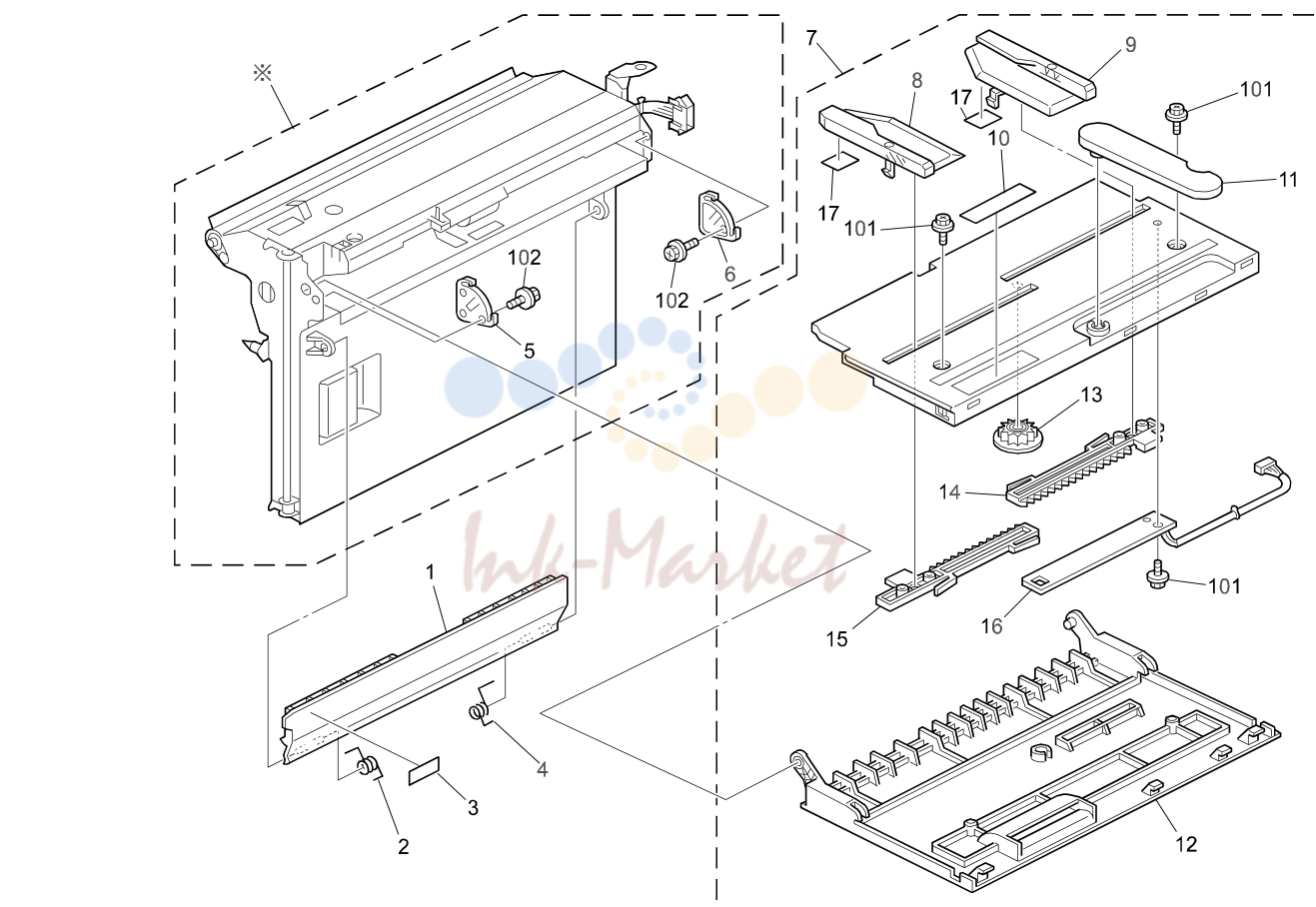

• 9. Manual Paper Feed 1 (G060)

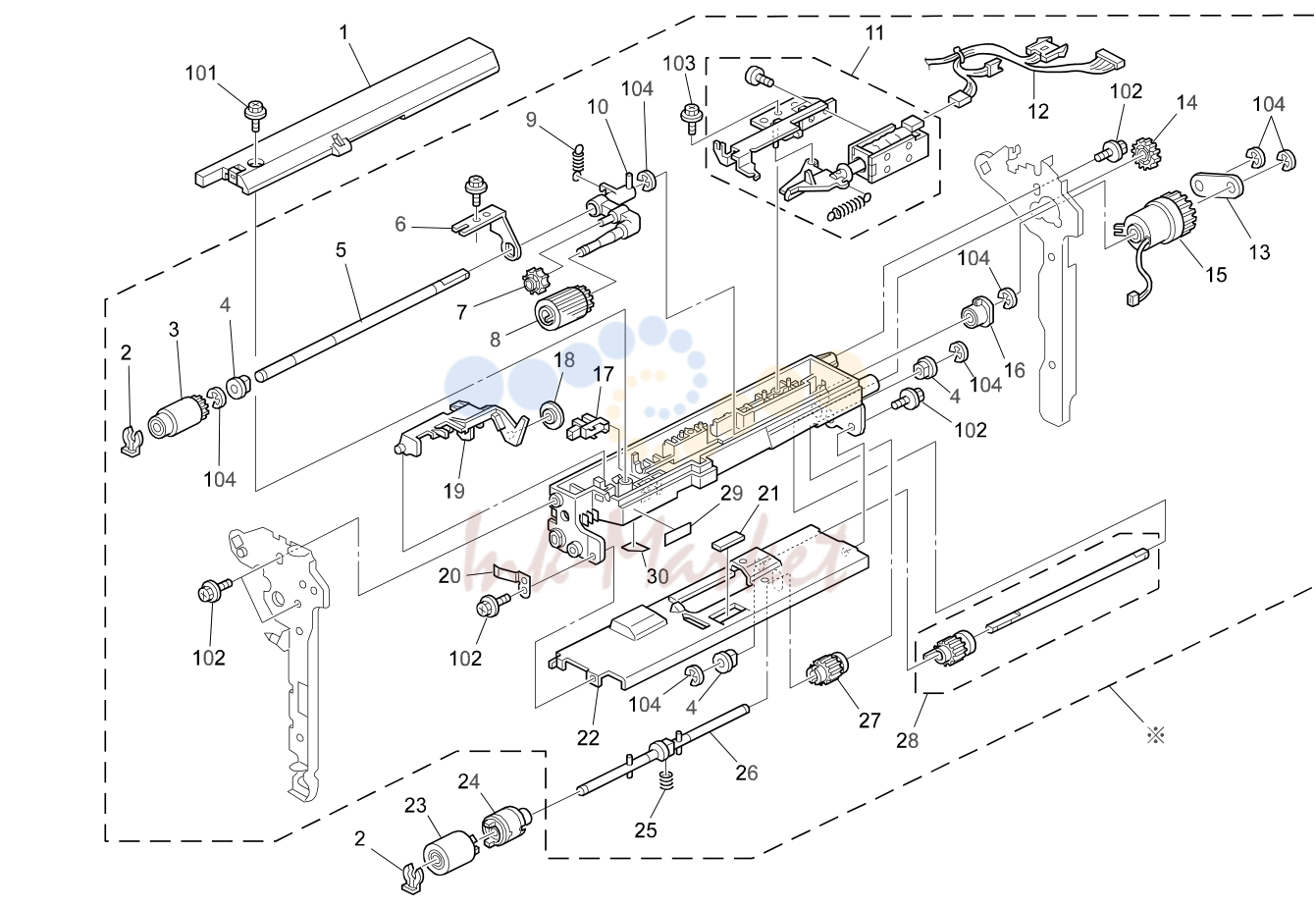

• 10. Manual Paper Feed 2 (G060)
• 11. Paper Resistration (G060)
• 12. Color Toner Hopper (G060)

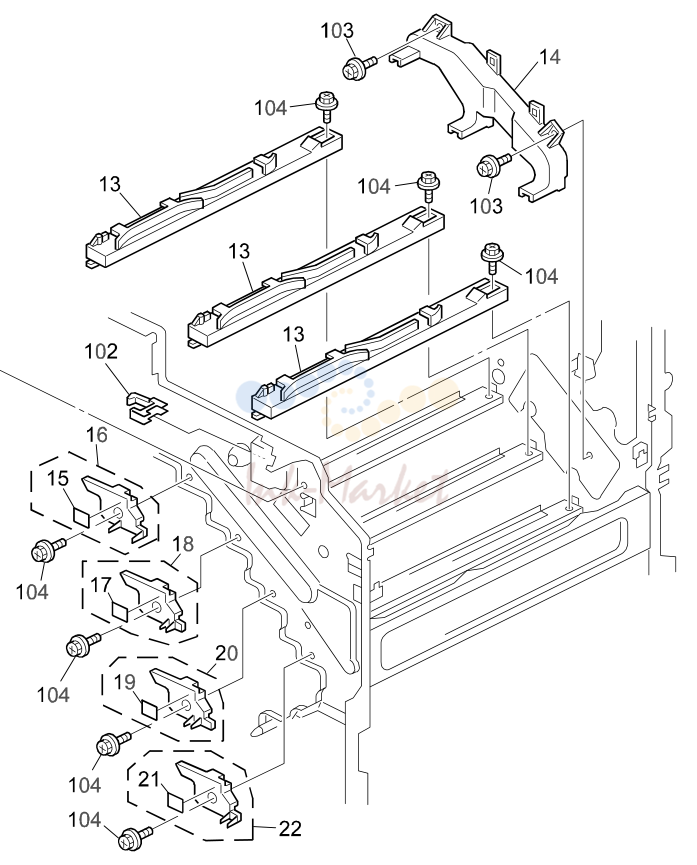

• 13. Black Toner Hopper (G060)
• 14. PCU/Development Unit (G060)

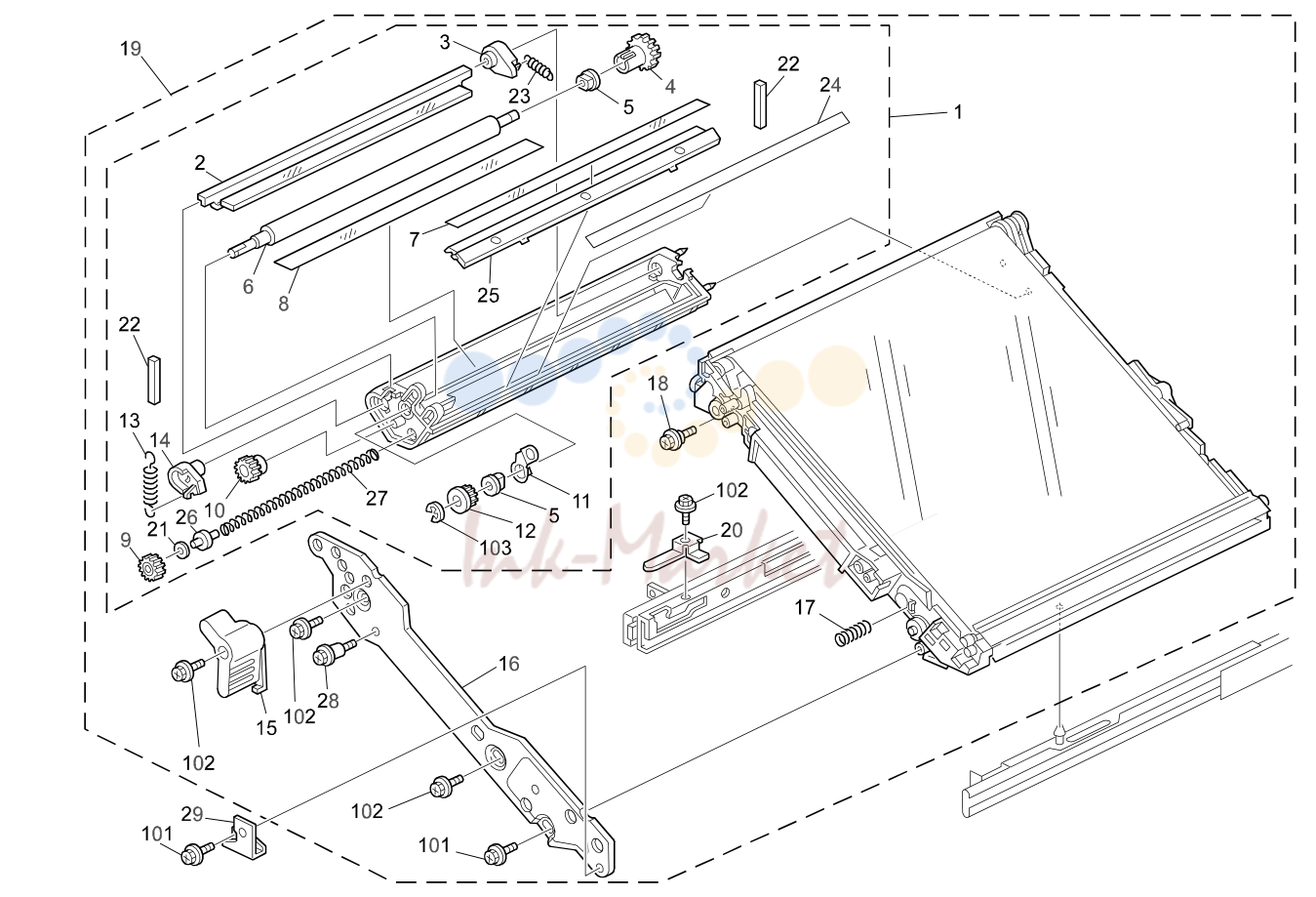

• 15. Transfer Unit 1 (G060)

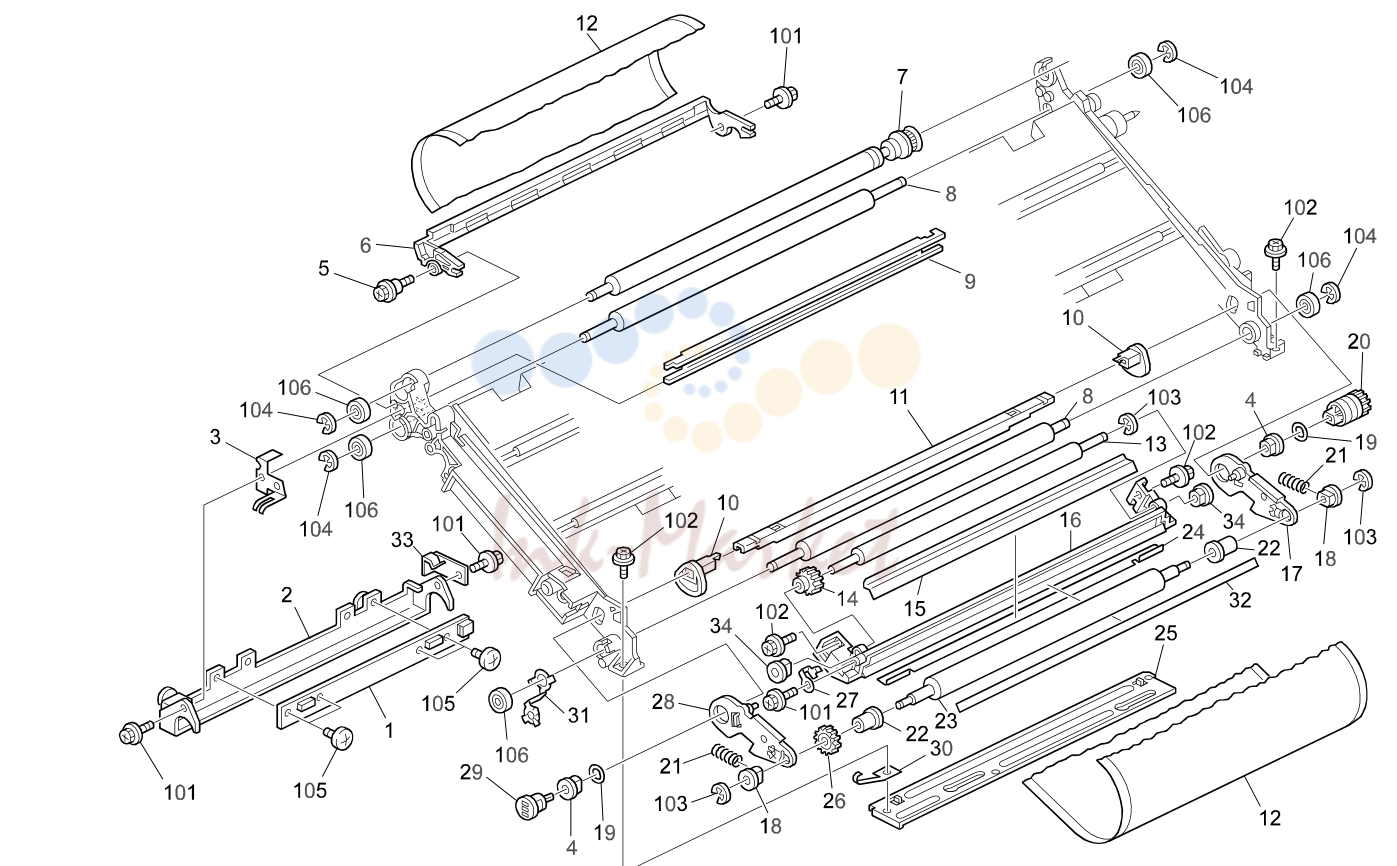

• 16. Transfer Unit 2 (G060)
• 17. Transfer Unit 3 (G060)

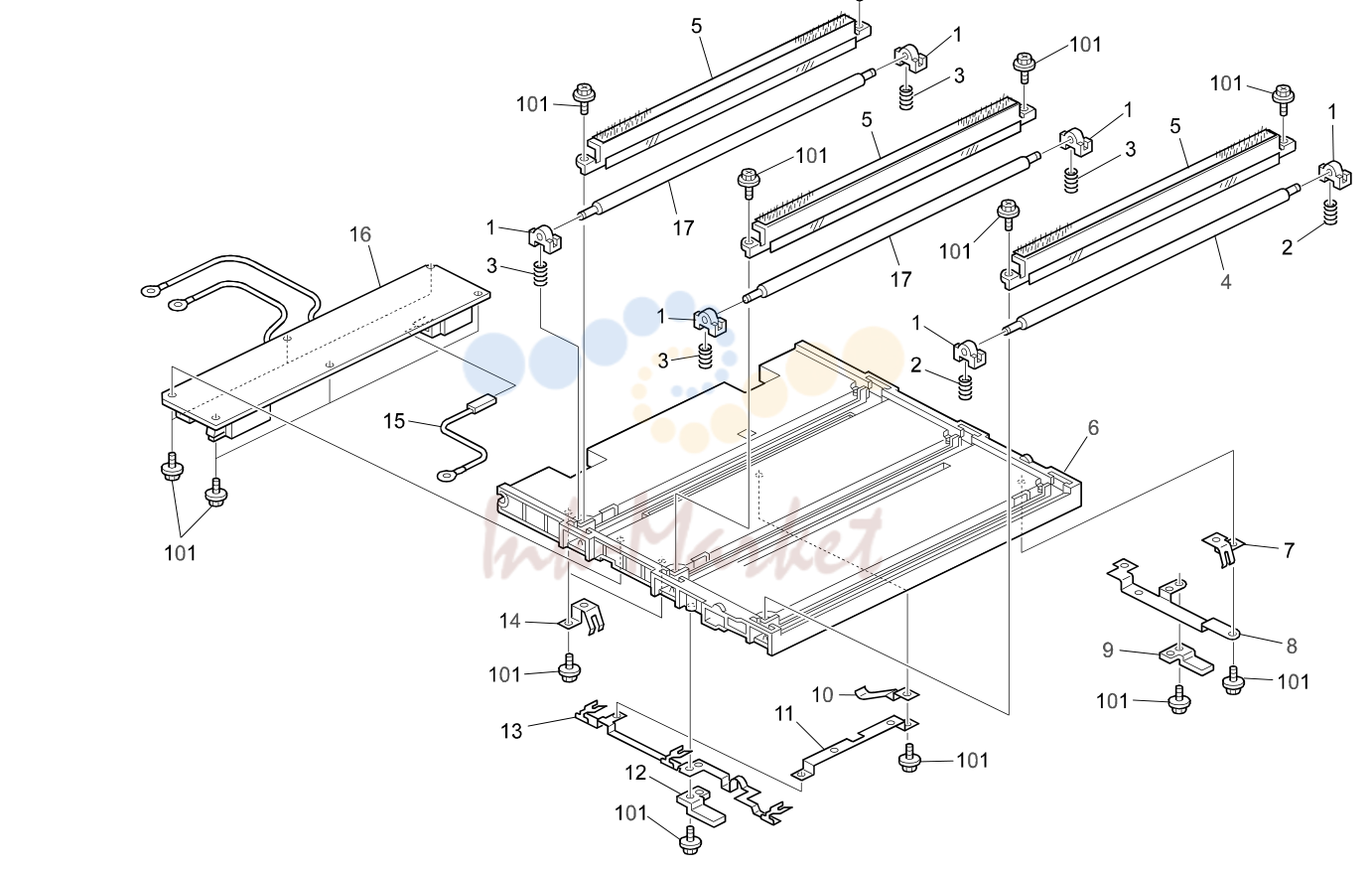

• 18. Transfer Unit 4 (G060)

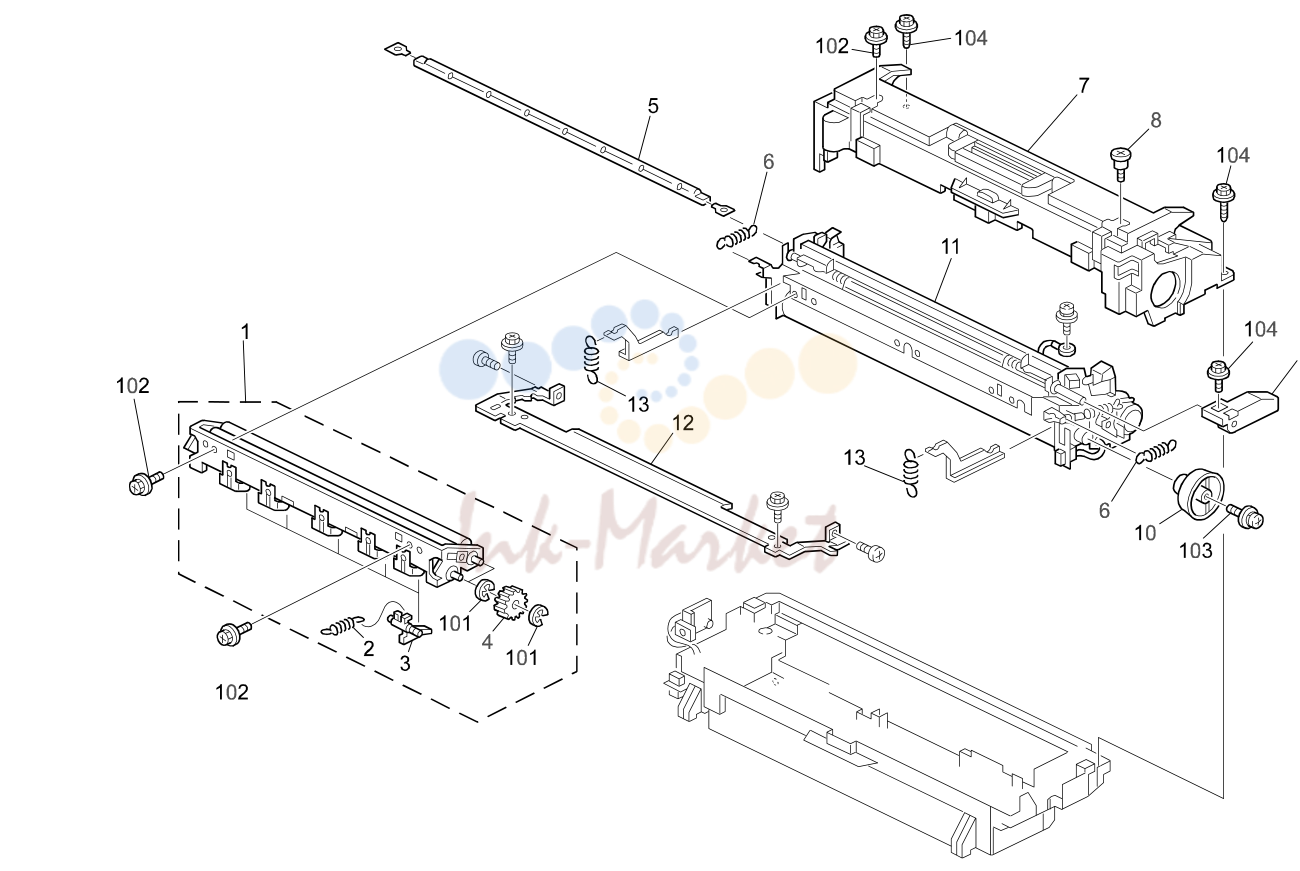

• 19. Fusing Unit 1 (G060)
• 20. Fusing Unit 2 (G060)
• 21. Paper Exit Section 1 (G060)
• 22. Paper Exit Section 2 (G060)
• 23. Paper Exit Section 3 (G060)
• 24. Waste Toner Transfer Section (G060)
• 25. Drive Section 1 (G060)
• 26. Drive Section 2 (G060)
• 27. Drive Section 3 (G060)
• 28. Drive Section 4 (G060)
• 29. Electrical Section 1 (G060)
• 30. Electrical Section 2 (G060)
• 31. Frame Section 1 (G060)
• 32. Frame Section 2 (G060)
• 33. Printer Control Board (G060)
• 34. BCU Board (G060)
• 35. Decals And Documents (G060)
• 36. Special Tools (G060)

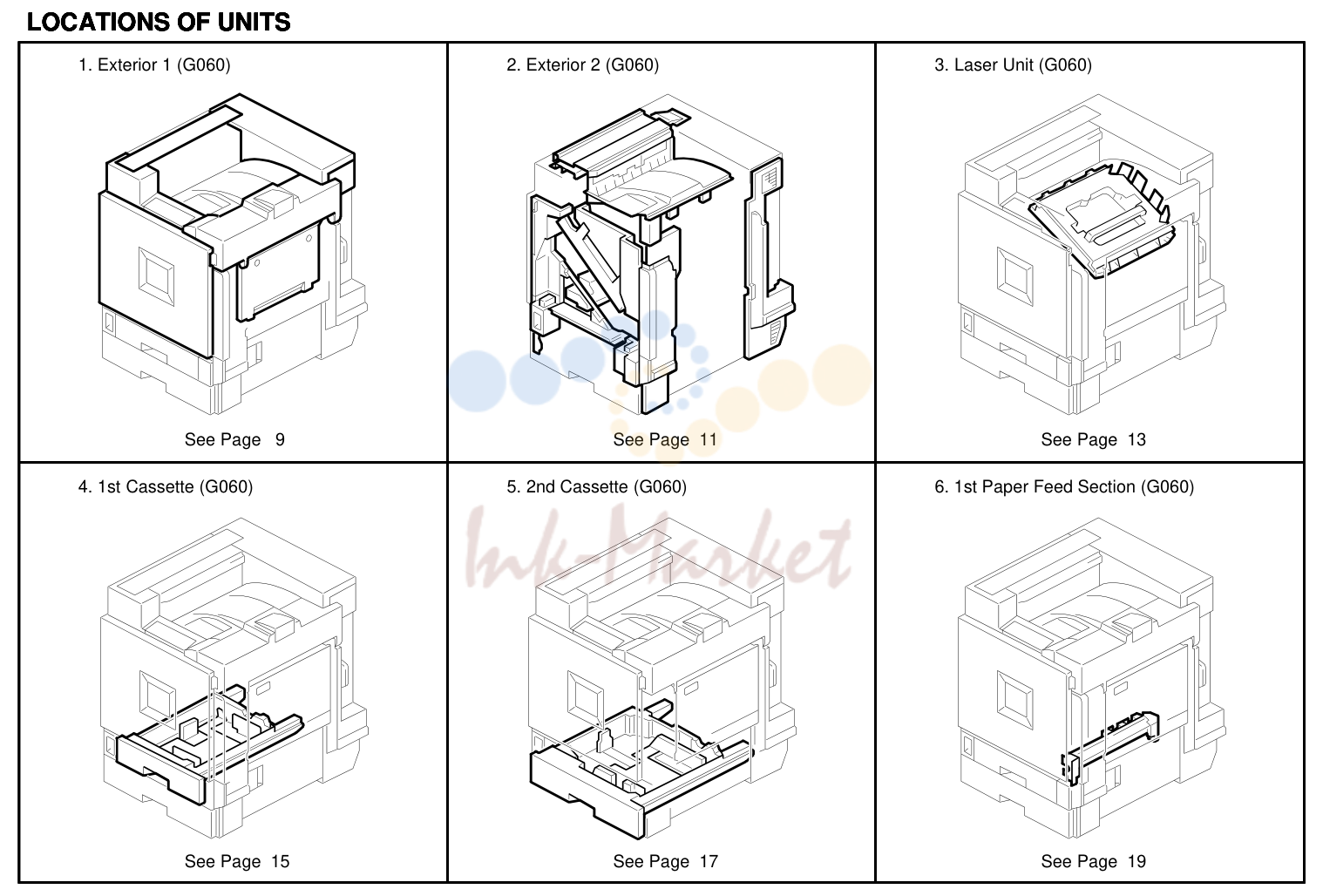

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
27	G0601312 запросить цену →		Front Stopper Pawl
1	G0602989 запросить цену →		Screw Driver
2	G0601995 запросить цену →		Cleaner - Dust Proof Glass
28	G0601318 запросить цену →		Grip - Right Upper Cover
29	G0601291 запросить цену →		Cover Duct Mylar Film
3	G0601292 запросить цену →		Sheet - Jam Removal
30	G0604490 запросить цену →		Exit Tray
4	G0201332 запросить цену →		Hinge - Front Cover
5	G0607005 запросить цену →		Decal - Emblem (RIC)
31	G0601490 запросить цену →		Seal - Operation Panel
32	AH010009 запросить цену →		Rubber Pad - H5
5	G0607405 запросить цену →		Decal - Emblem (RIC AP828)
5	G0607505 запросить цену →		Decal - Emblem (SVN)
33	GA003034 запросить цену →		Decal - Energystar
5	G0607506 запросить цену →		Decal - Emblem (GES NA)
5	G0607605 запросить цену →		Decal - Emblem (NSA)
5	G0607606 запросить цену →		Decal - Emblem (REX)
5	G0607607 запросить цену →		Decal - Emblem (GES EU)
5	G0607705 запросить цену →		Decal - Emblem (INF)
5	G0607805 запросить цену →		Decal - Emblem (LAN)
6	G0601262 запросить цену →		Front Cover
7	B0241264 запросить цену →		Magnet Catch
8	GA162001 запросить цену →		Sheet - Front Cover
9	G0601283 запросить цену →		Upper Inner Cover
10	G0601314 запросить цену →		Stopper Pawl Shaft
11	G0605484 запросить цену →		Harness - Operation Panel
12	G0607011 запросить цену →		Operation Panel - LT
12	G0607111 запросить цену →		Operation Panel - A4
13	G0601220 запросить цену →		Lower Left Cover
14	G0601289 запросить цену →		Small Cover - Option
15	G0245115 запросить цену →		Ground Harness - Operation Panel
16	AA082101 запросить цену →		Bushing - 6x10x6
17	G0601288 запросить цену →		Large Cover - Option
18	G0601272 запросить цену →		Upper Rear Cover
19	G0771268 запросить цену →		Rear Cover
20	GA003009 запросить цену →		Sheet - Toner Supply
21	G0601313 запросить цену →		Rear Stopper Pawl
22	G0601265 запросить цену →		Right Upper Cover
23	G0601293 запросить цену →		Exit End Fence
101	04503008B запросить цену →		Tapping Screw - M3x8
24	G0601224 запросить цену →		Inner Cover - Manual Feed
102	04513008H запросить цену →		Tapping Screw - M3x8
103	07200040E запросить цену →		Retaining Ring - M4
25	G0601319 запросить цену →		Grounding Plate
104	04513006B запросить цену →		Tapping Screw - M3x6
26	G0601320 запросить цену →		Spring Plate - Grip

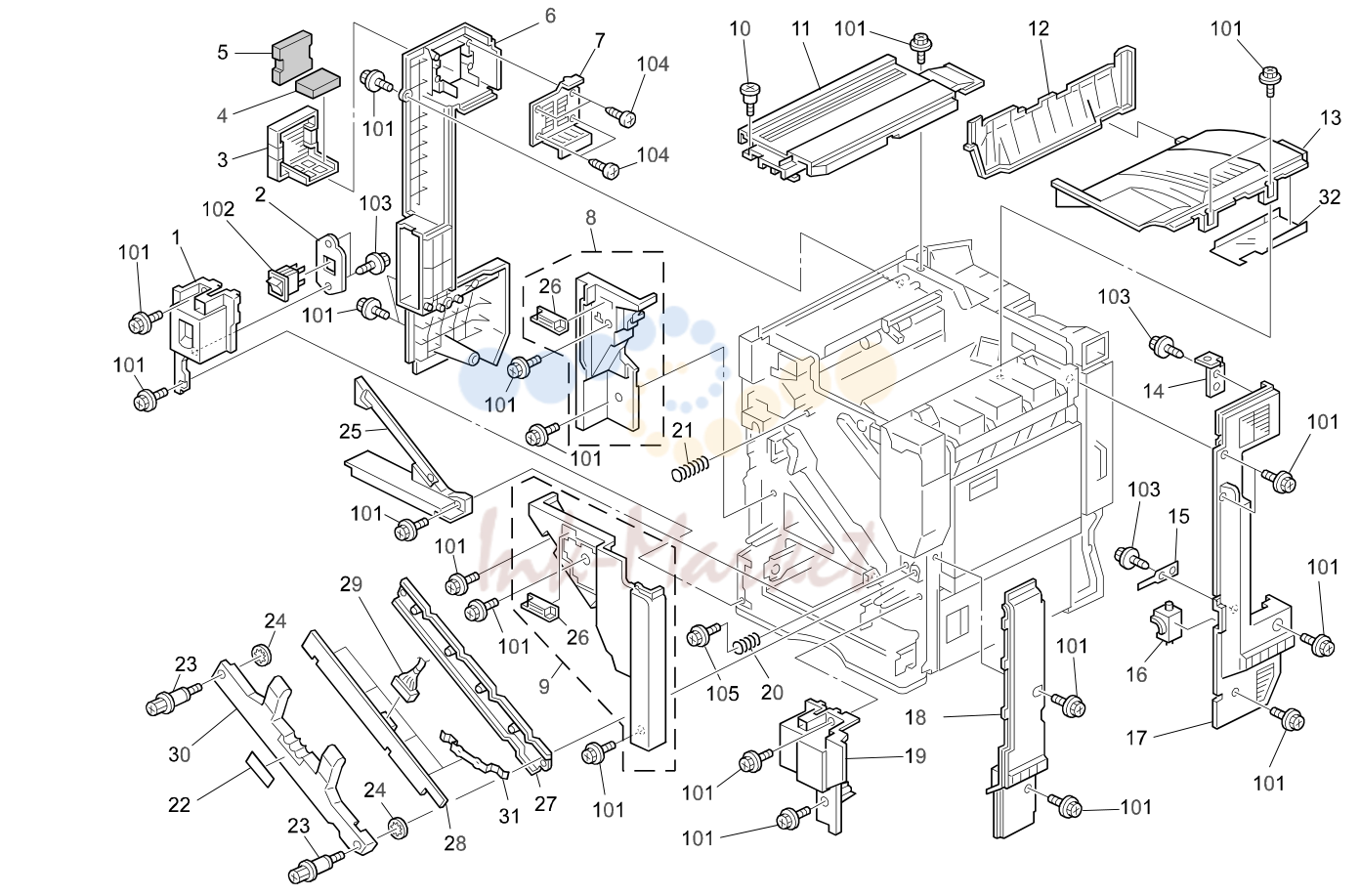

2. Exterior 2 (G060)

№	Артикул	Альт. артикул	Описание
101	04513008H запросить цену →		Tapping Screw - M3x8
1	G0601271 запросить цену →		Front Cover - Left Lower
2	G0605813 запросить цену →		Bracket - Main Switch
102	12042533 запросить цену →		Switch - AJ76200PZ02
103	04503008B запросить цену →		Tapping Screw - M3x8
3	G0601300 запросить цену →		Filter Case
4	GA012001 запросить цену →		Lower Filter
104	04523008B запросить цену →		Tapping Screw - M3x8
105	04513006B запросить цену →		Tapping Screw - M3x6
5	GA012000 запросить цену →		Upper Filter
6	G0601269 запросить цену →		Left Rear Cover
7	G0601281 запросить цену →		Louver - Left Rear Cover
8	G0601208 запросить цену →		Left Inner Cover
9	G0601205 запросить цену →		Right Inner Cover
10	AA143219 запросить цену →		Stepped Screw
11	G0601274 запросить цену →		Upper Exit Cover
12	G0601279 запросить цену →		Exit Cover
13	G0601275 запросить цену →		Upper Cover - Exit Tray
14	G0601280 запросить цену →		Supporting Plate - Right Rear Cover
15	G0602950 запросить цену →		Spring Plate - Clutch Cover
16	G0602949 запросить цену →		Magnetic Clutch Cover
17	G0601267 запросить цену →		Right Rear Cover
18	G0601287 запросить цену →		Front Right Cover
19	G0601266 запросить цену →		Front Cover - Right Lower
20	G0602482 запросить цену →		Right Spring - Drum Stay
21	G0602481 запросить цену →		Left Spring - Drum Stay
22	GA003025 запросить цену →		Decal - Drum Stay
23	G0602460 запросить цену →		Screw - M4X6
24	G0602461 запросить цену →		Nut - M7
25	G0601285 запросить цену →		Lower Inner Cover
26	AG071011 запросить цену →		Magnet Catch
27	G0602451 запросить цену →		Drum Stay
28	G0602457 запросить цену →		Unit Detection Switch
29	G0605489 запросить цену →		Harness - Unit Detection Switch
30	G0602455 запросить цену →		Cover - Drum Stay
31	G0602456 запросить цену →		Spring Plate- Unit Detection Switch
32	G0601278 запросить цену →		Film - Upper Cover

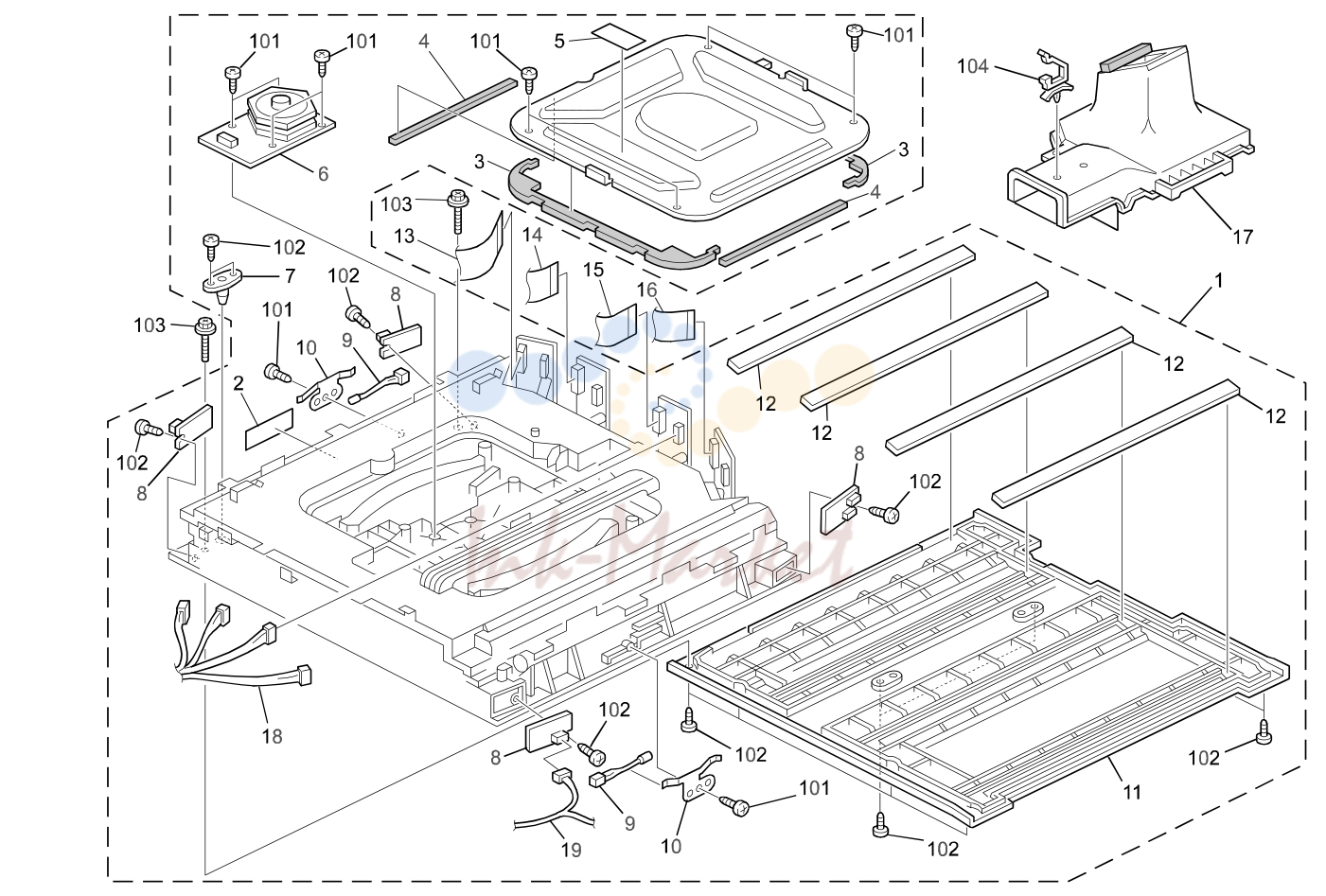

3. Laser Unit (G060)

№	Артикул	Альт. артикул	Описание
101	04523008B запросить цену →		Tapping Screw - M3x8
1	G0771855 запросить цену →		Imaging Unit
2	AA000218 запросить цену →		Caution Decal
102	04523010B запросить цену →		Tapping Bind Screw - M3x10
103	04513010B запросить цену →		Tapping Screw - M3x10
3	G0601907 запросить цену →		Cover Seal
4	G0601906 запросить цену →		Cover Seal
104	11050488 запросить цену →		Harness Clamp
5	AA000217 запросить цену →		Decal - LD
6	AX060212 запросить цену →		Polygon Mirror Motor - DC24W
7	G0601901 запросить цену →		Positioning Pin
8	G0605322 запросить цену →		Sync Detector Board
9	AW100065 запросить цену →		Thermistor - 103AT-4
10	G0601908 запросить цену →		Thermistor Plate
11	G0601975 запросить цену →		Lower Cover
12	AC015035 запросить цену →		Shield Glass
13	G0775522 запросить цену →		Harness - FFC Y
14	G0775523 запросить цену →		Harness - FFC K
15	G0775520 запросить цену →		Harness - FFC M
16	G0775521 запросить цену →		Harness - FFC C
17	G0601041 запросить цену →		Imaging Unit Duct
18	G0775473 запросить цену →		Harness - Imaging Unit
19	G0605494 запросить цену →		Syncronization Detector Harness

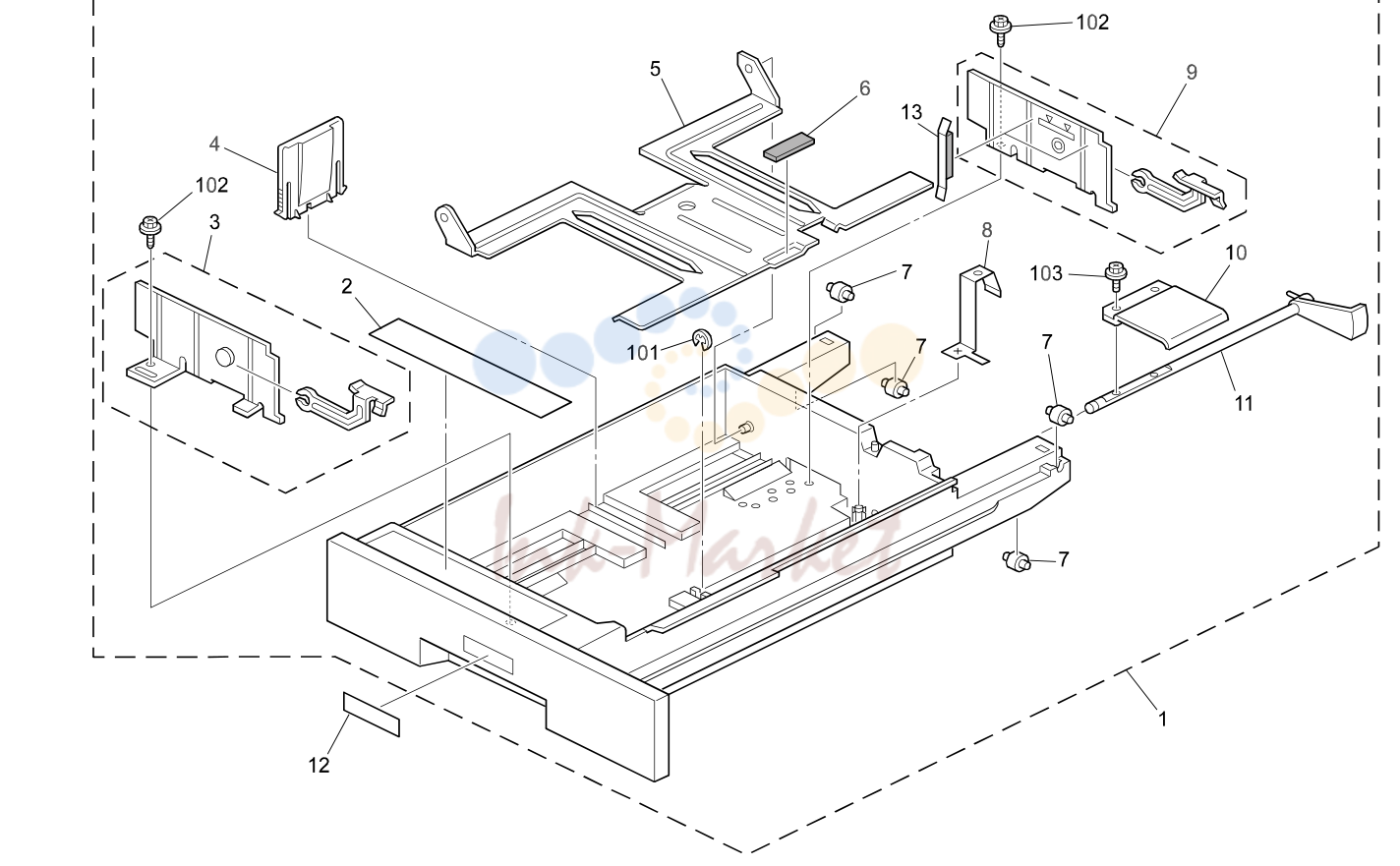

4. 1st Cassette (G060)

№	Артикул	Альт. артикул	Описание
101	07200060B запросить цену →		Retaining Ring - M6
1	G0602768 запросить цену →		Paper Tray
102	04504008B запросить цену →		Tapping Screw - 4x8
2	GA003011 запросить цену →		Decal - Paper Tray
3	G0602777 запросить цену →		Front Side Fence
103	03140060B запросить цену →		Philips Pan Head Screw - M4x6
4	AF017023 запросить цену →		End Fence
5	AF011049 запросить цену →		Tray Bottom Plate
6	AF013006 запросить цену →		Bottom Plate Pad
7	A2322987 запросить цену →		Roller - Paper Tray
8	G0602775 запросить цену →		Spring Plate - Paper Tray
9	G0602778 запросить цену →		Rear Side Fence
10	A2042972 запросить цену →		Bottom Lift Lever
11	G0602774 запросить цену →		Lift Shaft
12	GA003014 запросить цену →		Decal - Paper Tray
13	G0602793 запросить цену →		Side Fence Holder

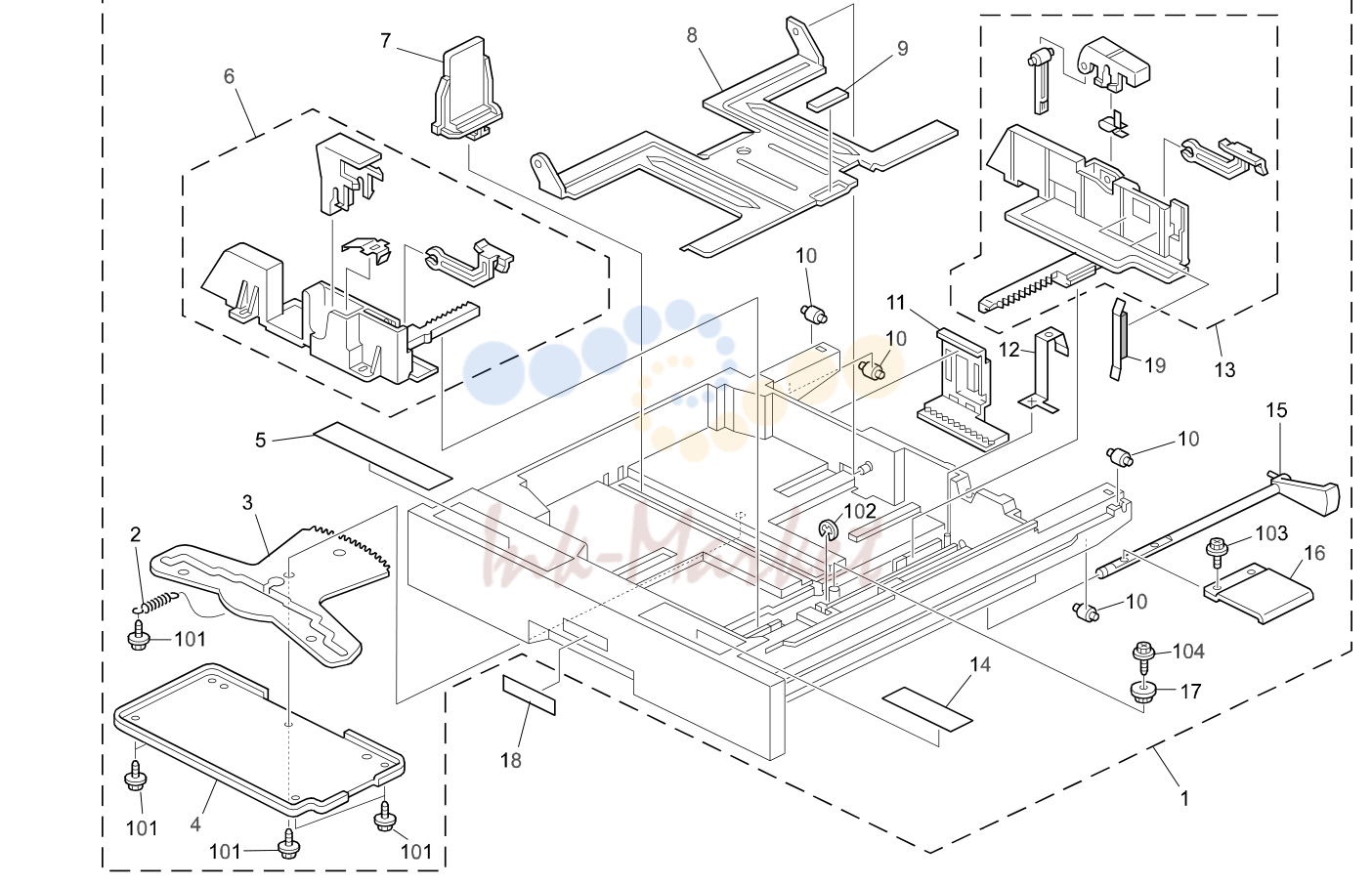

5. 2nd Cassette (G060)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	G0602772 запросить цену →		Paper Tray
102	07200060B запросить цену →		Retaining Ring - M6
2	G0602806 запросить цену →		Tension Spring - Paper Size Sensor Board
3	G0602796 запросить цену →		Link - Paper Size Sensor Board
103	04514006B запросить цену →		Tapping Screw - 4x6
4	G0602798 запросить цену →		Cover - Paper Size Sensor
104	04504008B запросить цену →		Tapping Screw - 4x8
5	GA003012 запросить цену →		Decal - Paper Tray 2 Left
6	G0602781 запросить цену →		Front Side Fence - Universal
7	AF017024 запросить цену →		End Fence - Universal
8	AF011049 запросить цену →		Tray Bottom Plate
9	AF013006 запросить цену →		Bottom Plate Pad
10	A2322987 запросить цену →		Roller - Paper Tray
11	G0602797 запросить цену →		Paper Size Sensor Board
12	G0602775 запросить цену →		Spring Plate - Paper Tray
13	G0602782 запросить цену →		Rear Side Fence - Universal
14	GA003013 запросить цену →		Decal - Paper Tray 2 Right
15	G0602774 запросить цену →		Lift Shaft
16	A2042972 запросить цену →		Bottom Lift Lever
17	AB013868 запросить цену →		Gear - 16Z
18	GA003014 запросить цену →		Decal - Paper Tray
19	G0602793 запросить цену →		Side Fence Holder

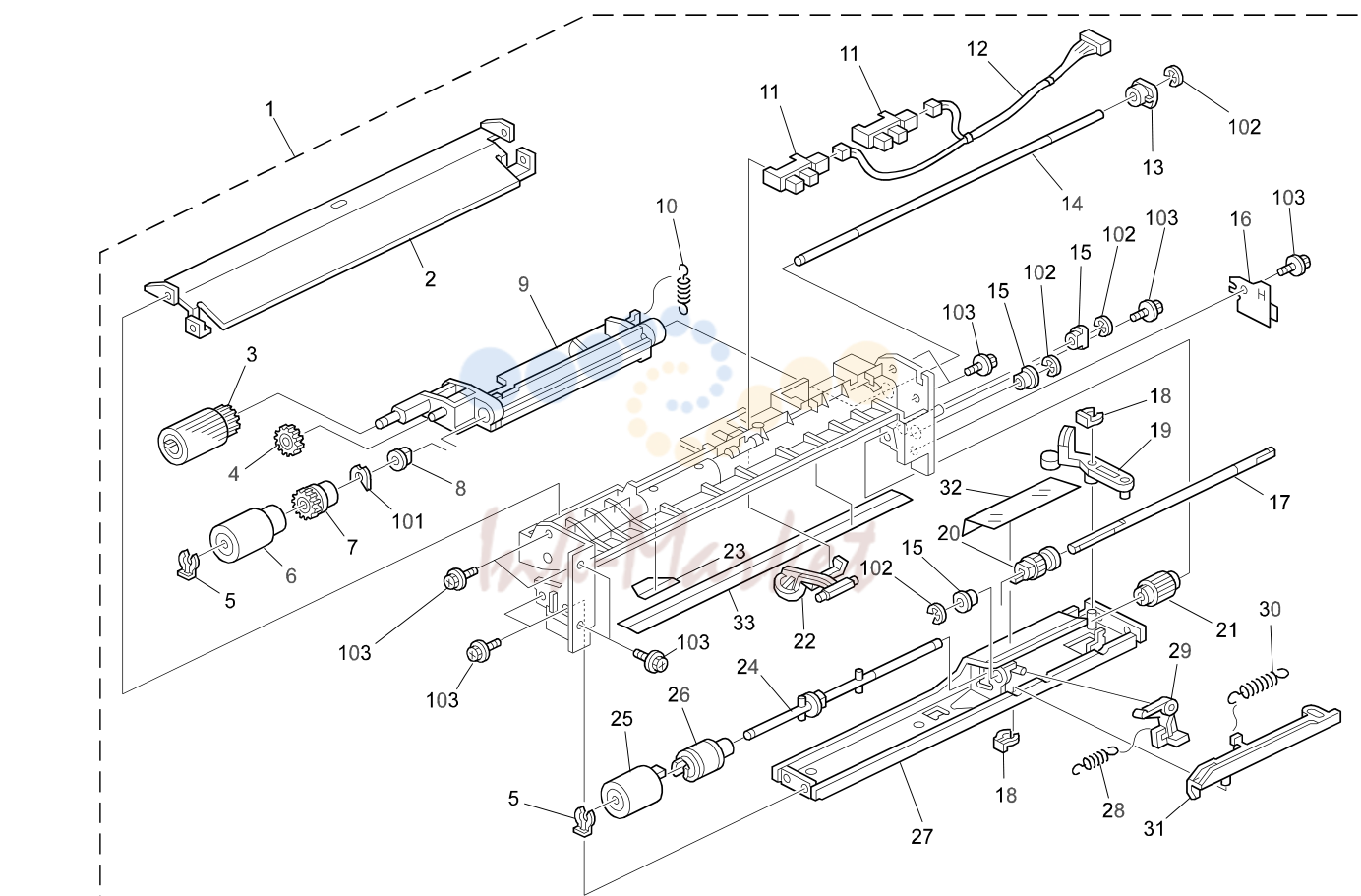

6. 1st Paper Feed Section (G060)

№	Артикул	Альт. артикул	Описание
1	G0602700 запросить цену →		Paper Feed Unit
101	08050089 запросить цену →		Retaining Ring - M4
2	G0602716 запросить цену →		Feed Stay
102	07200040B запросить цену →		Retaining Ring - M4
103	04513006B запросить цену →		Tapping Screw - M3x6
3	AF030049 ✓ в наличии		Pick-up Roller
4	AB011188 запросить цену →		Gear - 21Z
5	AA100014 запросить цену →		Retaining Ring C - Separate
6	AF031049 ✓ в наличии		Feed Roller
7	AB011218 ✓ в наличии		Gear - Roller Clutch
8	AA082101 запросить цену →		Bushing - 6x10x6
9	A2322763 запросить цену →		Pick-up Arm
10	AA060691 запросить цену →		Tension Spring
11	AW020120 запросить цену →		Photointerruptor - Flat
12	G0605483 запросить цену →		Harness - Paper Feed Unit
13	AA083014 запросить цену →		One-way Clutch
14	AA140655 запросить цену →		Shaft - Paper Feed
15	AA082102 запросить цену →		Bushing - 6x10x6
16	A2322764 запросить цену →		Rear Grounding Plate
17	AA140656 запросить цену →		Shaft - Gear
18	52062686 запросить цену →		Snap Ring
19	A2322776 запросить цену →		Release Lever
20	AB010106 запросить цену →		Gear - 24Z
21	AB010107 запросить цену →		Gear - 23Z
22	A2322762 запросить цену →		Paper End Feeler
23	A2322766 запросить цену →		Feed Mylar
24	G0602689 запросить цену →		Shaft - Separation Driven
25	AF032049 ✓ в наличии		Separation Roller
26	G0602900 запросить цену →		Torque Limiter - 40MN(cid:1)M 18MM
27	G0602727 запросить цену →		Stay - Paper Separation
28	AA060693 запросить цену →		Tension Spring
29	A2322774 запросить цену →		Pressure Lever
30	AA060692 запросить цену →		Tension Spring
31	A2322775 запросить цену →		Link Lever
32	G0602786 запросить цену →		Rear Feed Mylar
33	G0602724 запросить цену →		Upper Guide - Paper Feed Unit

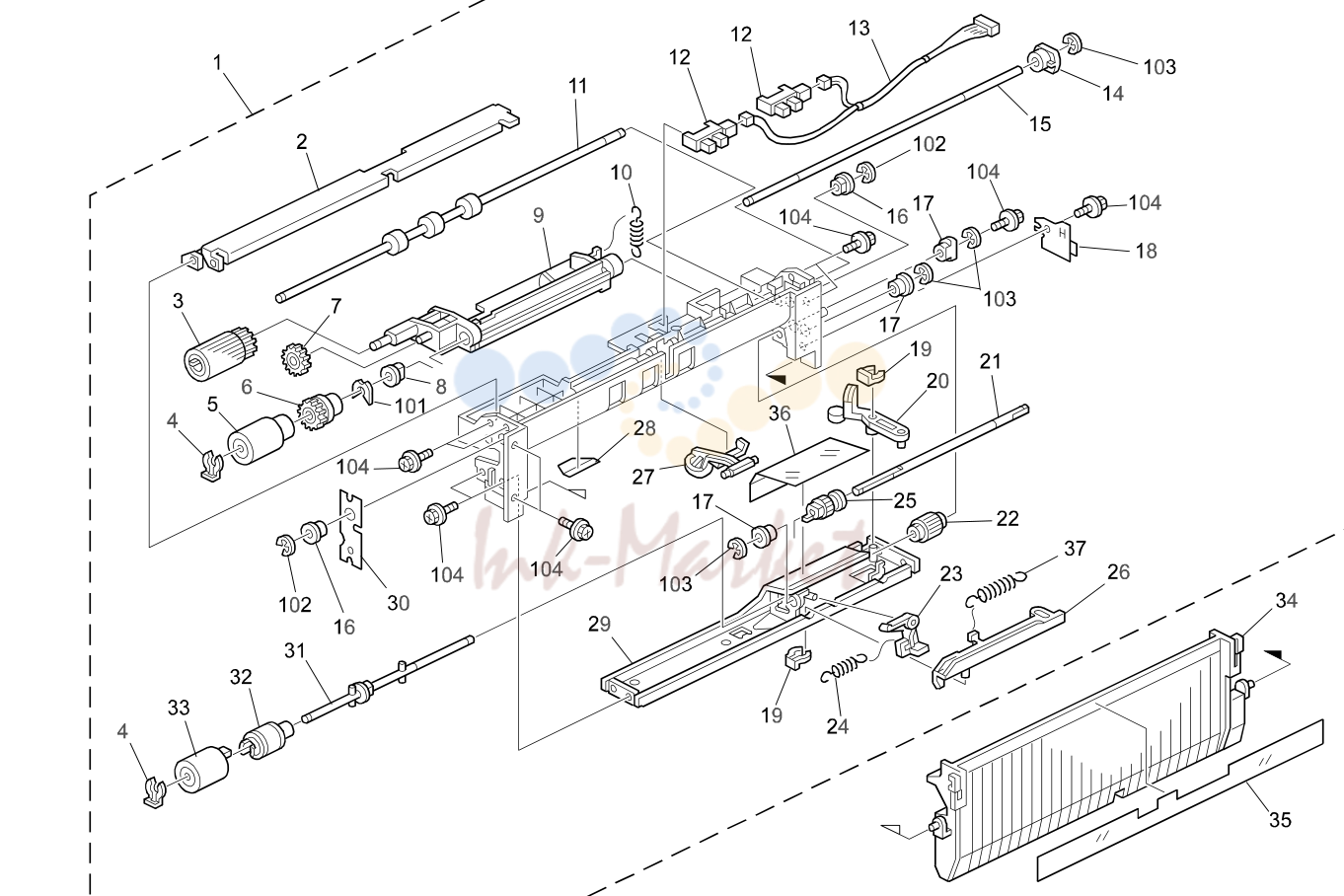

7. 2nd Paper Feed Section (G060)

№	Артикул	Альт. артикул	Описание
1	G0602750 запросить цену →		Paper Feed Unit
36	B0042782 запросить цену →		Rear Feed Mylar
37	AA060692 запросить цену →		Tension Spring
2	A2322780 запросить цену →		Stay - Paper Feed
3	AF030049 ✓ в наличии		Pick-up Roller
4	AA100014 запросить цену →		Retaining Ring C - Separate
5	AF031049 ✓ в наличии		Feed Roller
6	AB011218 ✓ в наличии		Gear - Roller Clutch
7	AB011188 запросить цену →		Gear - 21Z
8	AA082101 запросить цену →		Bushing - 6x10x6
9	A2322763 запросить цену →		Pick-up Arm
10	AA060691 запросить цену →		Tension Spring
11	AF020404 запросить цену →		Transport Roller
12	AW020120 запросить цену →		Photointerruptor - Flat
13	G0605483 запросить цену →		Harness - Paper Feed Unit
14	AA083014 запросить цену →		One-way Clutch
15	AA140655 запросить цену →		Shaft - Paper Feed
16	AA082104 запросить цену →		Bushing - 8x12x7
17	AA082102 запросить цену →		Bushing - 6x10x6
18	A2322764 запросить цену →		Rear Grounding Plate
19	52062686 запросить цену →		Snap Ring
20	A2322776 запросить цену →		Release Lever
21	AA140656 запросить цену →		Shaft - Gear
22	AB010107 запросить цену →		Gear - 23Z
23	A2322774 запросить цену →		Pressure Lever
24	AA060693 запросить цену →		Tension Spring
25	AB010106 запросить цену →		Gear - 24Z
26	A2322775 запросить цену →		Link Lever
27	A2322762 запросить цену →		Paper End Feeler
28	A2322766 запросить цену →		Feed Mylar
29	G0602725 запросить цену →		Stay - Paper Separation
30	A2322765 запросить цену →		Front Grounding Plate
31	G0602689 запросить цену →		Shaft - Separation Driven
32	G0602900 запросить цену →		Torque Limiter - 40MN MM8
101	08050089 запросить цену →		Retaining Ring - M4
33	AF032049 ✓ в наличии		Separation Roller
102	07200060B запросить цену →		Retaining Ring - M6
103	07200040B запросить цену →		Retaining Ring - M4
34	G0602629 запросить цену →		Vertical Transport Guide
104	04513006B запросить цену →		Tapping Screw - M3x6
35	G0602730 запросить цену →		Guide Plate

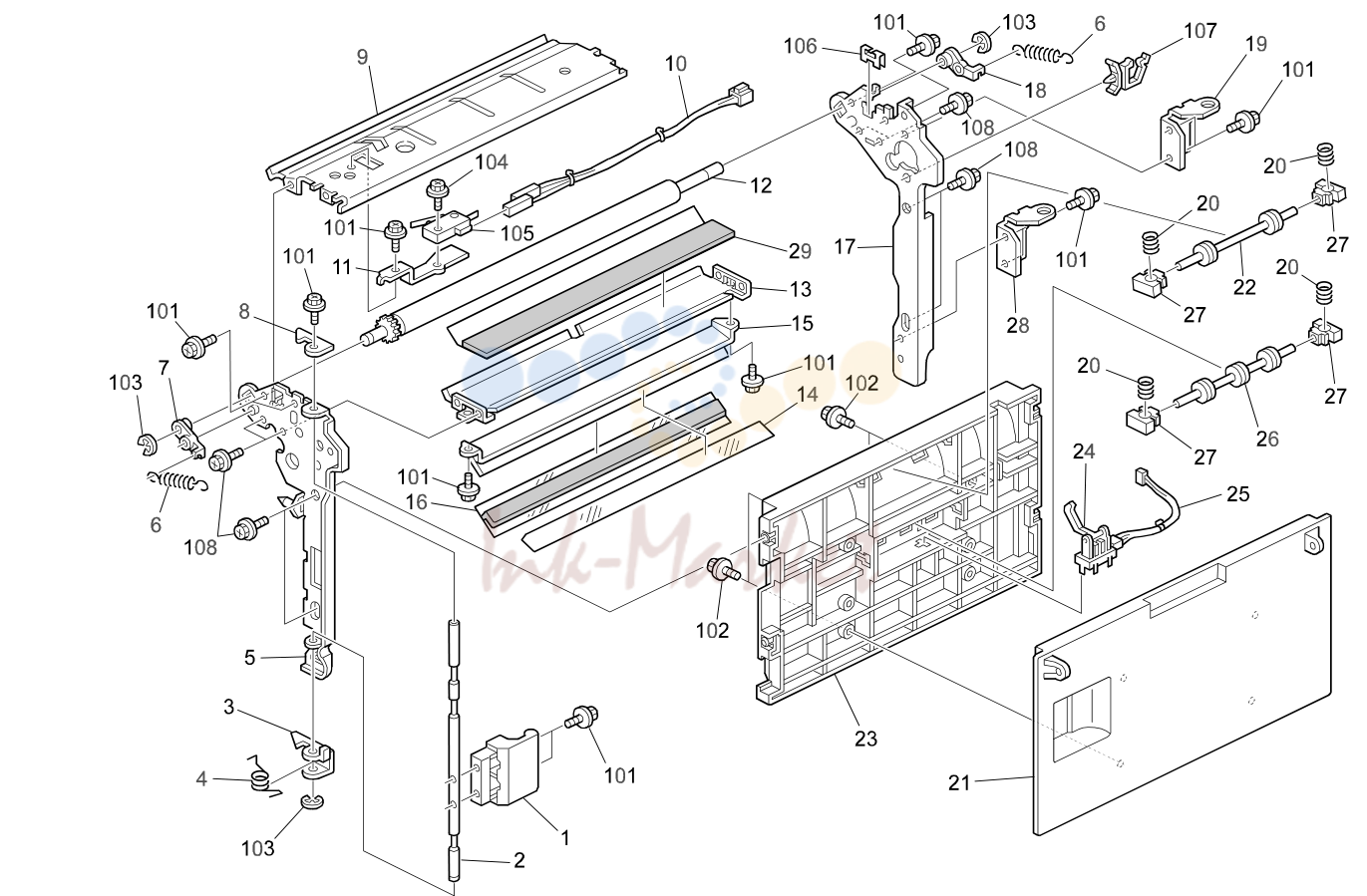

8. Vertical Transport Section (G060)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	G0602670 запросить цену →		Lever - Vertical Transport
2	G0602673 запросить цену →		Grip Shaft
102	04503008B запросить цену →		Tapping Screw - M3x8
103	07200040B запросить цену →		Retaining Ring - M4
3	G0602672 запросить цену →		Hook - Lower Vertical Transport
104	04513014B запросить цену →		Tapping Screw - M3-14
4	G0602674 запросить цену →		Torsion Spring - Vertical Transport
105	12042521 запросить цену →		Micro Switch
5	G0602659 запросить цену →		Front Side Plate - Paper Feed
6	G0602602 запросить цену →		Spring - Registration
106	11050328 запросить цену →		Harness Clamp - ES-0505
7	G0602650 запросить цену →		Front Bushing - M6
107	11050487 запросить цену →		Harness Clamp
8	G0602671 запросить цену →		Hook - Upper Vertical Transport
108	04523008B запросить цену →		Tapping Screw - M3x8
9	G0602669 запросить цену →		Cover - Upper Registration
10	G0605501 запросить цену →		Harness - Transport/Safety Switch
11	G0602680 запросить цену →		Bracket - Micro Switch
12	G0602686 запросить цену →		Registration Driven Roller
13	G0602612 запросить цену →		Guide Plate - Upper Registration
14	G0602632 запросить цену →		Sheet - Lower Registration
15	G0602614 запросить цену →		Guide Plate - Middle Registration
16	G0602615 запросить цену →		Guide - Lower Registration
17	G0602664 запросить цену →		Rear Side Plate - Paper Feed
18	G0602651 запросить цену →		Rear Bushing - M6
19	G0602667 запросить цену →		Vertical Transport Hinge
20	AA063616 запросить цену →		Spring - 8n
21	G0602668 запросить цену →		Cover - Lower Vertical Transport
22	AF023022 запросить цену →		Driven Roller - M2xMM17
23	G0602643 запросить цену →		Guide Plate - Vertical Transport
24	AW020069 запросить цену →		Photointerruptor
25	G0605506 запросить цену →		Sensor Harness - Paper Feed Unit
26	AF023023 запросить цену →		Driven Roller - M3xMM17
27	G0602652 запросить цену →		Bushing - M4
28	G0602683 запросить цену →		Lower Vertical Transport Hinge
29	G0602840 запросить цену →		Guide - Paper Dust Remover

9. Manual Paper Feed 1 (G060)

№	Артикул	Альт. артикул	Описание
102	04513006B запросить цену →		Tapping Screw - M3x6
1	G0602940 запросить цену →		Cover - Lower Manual Feed
2	G0602953 запросить цену →		Torsion Spring - Left
3	GA003029 запросить цену →		Decal - Vertical Transport
4	G0602952 запросить цену →		Torsion Spring - Right
5	G0602973 запросить цену →		Front Shaft - Manual Feed Table
6	G0602974 запросить цену →		Rear Shaft - Manual Feed Table
7	G0602856 запросить цену →		Manual Feed Table Ass'y
8	G0602866 запросить цену →		Front Side Fence
9	G0602867 запросить цену →		Rear Side Fence
10	GA003010 запросить цену →		Decal - Manual Feed
11	G0602905 запросить цену →		Paper Guide - Manual Feed Tabl
12	G0602865 запросить цену →		Cover - Manual Feed Table
13	G0113305 запросить цену →		Gear - 16T
14	A2326083 запросить цену →		Rear Rack
15	A2326082 запросить цену →		Front Rack
16	G0602869 запросить цену →		Paper Size Sensor
17	G0602908 запросить цену →		Pad - Side Fence

10. Manual Paper Feed 2 (G060)

№	Артикул	Альт. артикул	Описание
1	G0602930 запросить цену →		Housing Cover
102	04513006B запросить цену →		Tapping Screw - M3x6
103	04503008B запросить цену →		Tapping Screw - M3x8
2	AA100014 запросить цену →		Retaining Ring C - Separate
104	07200040B запросить цену →		Retaining Ring - M4
3	AF031046 ✓ в наличии		Feed Roller - Manual Feed
4	AA082101 запросить цену →		Bushing - 6x10x6
5	AA140730 запросить цену →		Feed Shaft
6	G0602914 запросить цену →		Stopper Plate
7	AB011387 запросить цену →		Gear - 23Z
8	AF030049 ✓ в наличии		Pick-up Roller
9	AA063568 запросить цену →		Pressure Spring
10	G0602932 запросить цену →		Pick-up Arm - Manual Feed
11	G0602937 запросить цену →		DC Solenoid - Pick-up
12	G0605481 запросить цену →		Harness - Manual Feed Unit
13	A1662849 запросить цену →		Drive Support Plate
14	AB011418 запросить цену →		Gear - 27Z
15	AX200134 запросить цену →		Magnetic Clutch - 245MN.M
16	AA083018 запросить цену →		Roller Clutch - 6x14x10
17	AW020120 запросить цену →		Photointerruptor - Flat
18	A1342661 запросить цену →		Feeler Roller
19	G0602931 запросить цену →		Feeler - Paper End
20	G0602948 запросить цену →		Grounding Plate - Reverse
21	AF013016 запросить цену →		Bottom Plate Pad
22	G0602874 запросить цену →		Guide Plate - Separator
23	AF032046 ✓ в наличии		Separation Roller - Manual Feed
24	G0602900 запросить цену →		Torque Limiter - 40MN M MM18
25	AA063499 запросить цену →		Pressure Spring
26	G0602871 запросить цену →		Separation Driven Shaft
27	AB011417 запросить цену →		Gear - Separation Driven
28	G0772876 запросить цену →		Shaft - Separator Drive
29	GA003029 запросить цену →		Decal - Vertical Transport
30	G0602982 запросить цену →		Feed Guide

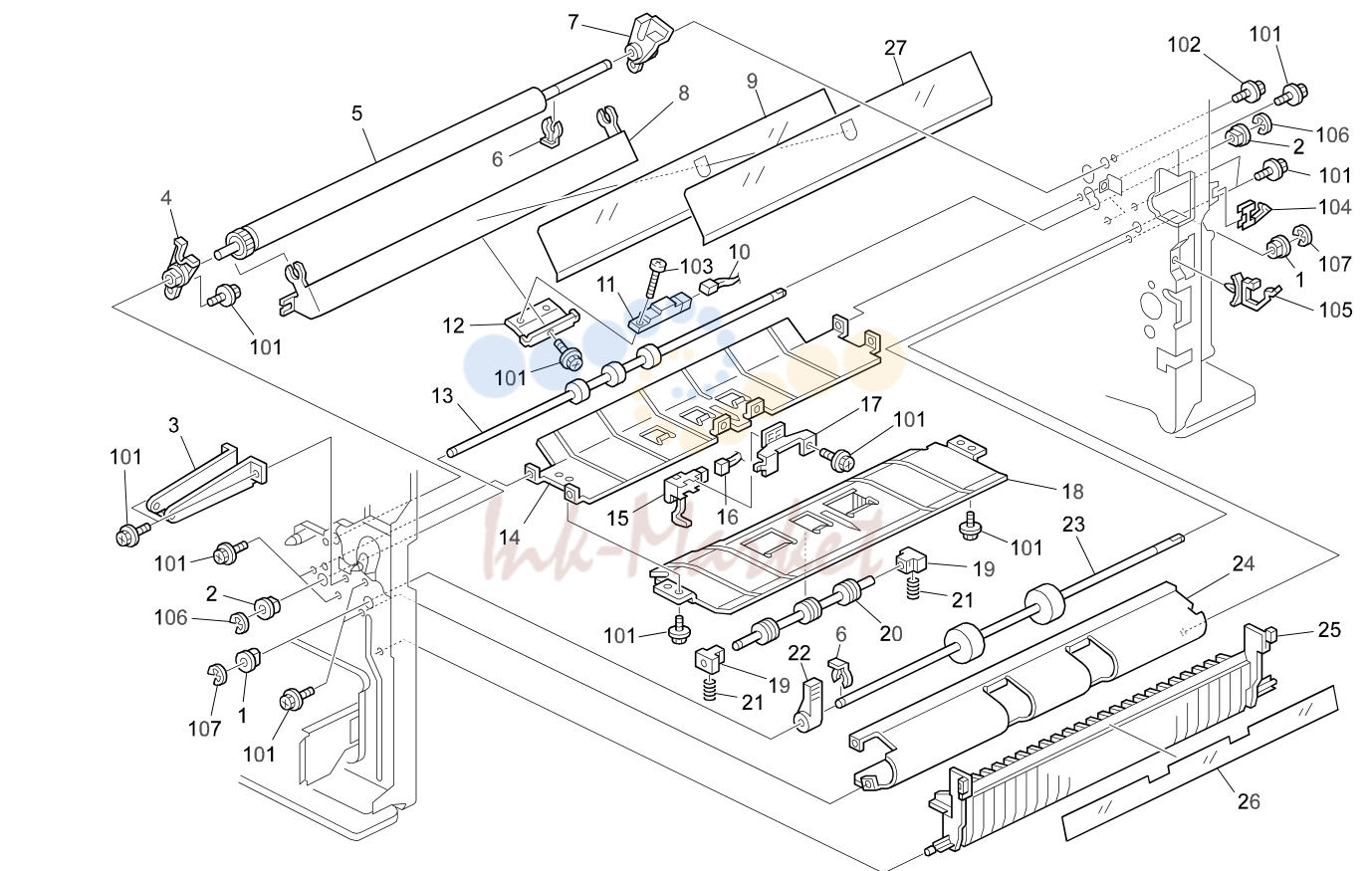

11. Paper Resistration (G060)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	AA082104 запросить цену →		Bushing - 8x12x7
2	AA082101 запросить цену →		Bushing - 6x10x6
102	04503006B запросить цену →		Tapping Screw - M3x6
3	G0601277 запросить цену →		Bracket - Front Cover Hinge
103	03130060B запросить цену →		Philips Pan Head Screw - M3x6
4	G0602678 запросить цену →		Front Registration Bushing - M8
104	11050522 запросить цену →		Edge Saddle - LES0510
105	11050487 запросить цену →		Harness Clamp
5	G0602685 запросить цену →		Registration Drive Roller
106	07200040B запросить цену →		Retaining Ring - M4
6	52152621 запросить цену →		Snap Ring - M6
107	07200060B запросить цену →		Retaining Ring - M6
7	G0602679 запросить цену →		Rear Registration Bushing - M8
8	G0602606 запросить цену →		Guide Plate - Lower Registration
9	G0602607 запросить цену →		Registration Guide
10	G0605480 запросить цену →		Harness - Registration Sensor
11	AW010048 запросить цену →		Photosensor - GP2A28N1
12	G0602609 запросить цену →		Bracket - Registration Sensor
13	G0602627 запросить цену →		Transport Drive Roller
14	G0602625 запросить цену →		Duplex Guide Plate - Upper Exit
15	AW020096 запросить цену →		Photointerrupter
16	G0605482 запросить цену →		Harness - Paper Feed Unit Sensor
17	G0602634 запросить цену →		Bracket - Paper Feed Sensor
18	G0602622 запросить цену →		Duplex Guide Plate - Lower Exit
19	G0602652 запросить цену →		Bushing - M4
20	AF022135 запросить цену →		Driven Roller - M3x16
21	AA063408 запросить цену →		Spring - 8n
22	G0602681 запросить цену →		Knob - Vertical Transport
23	G0602626 запросить цену →		Transport Drive Roller - Middle
24	G0602617 запросить цену →		Middle Guide Plate
25	G0602619 запросить цену →		Lower Middle Guide Plate
26	G0602620 запросить цену →		Entrance Middle Guide
27	G0602604 запросить цену →		Sheet - Registration Guide

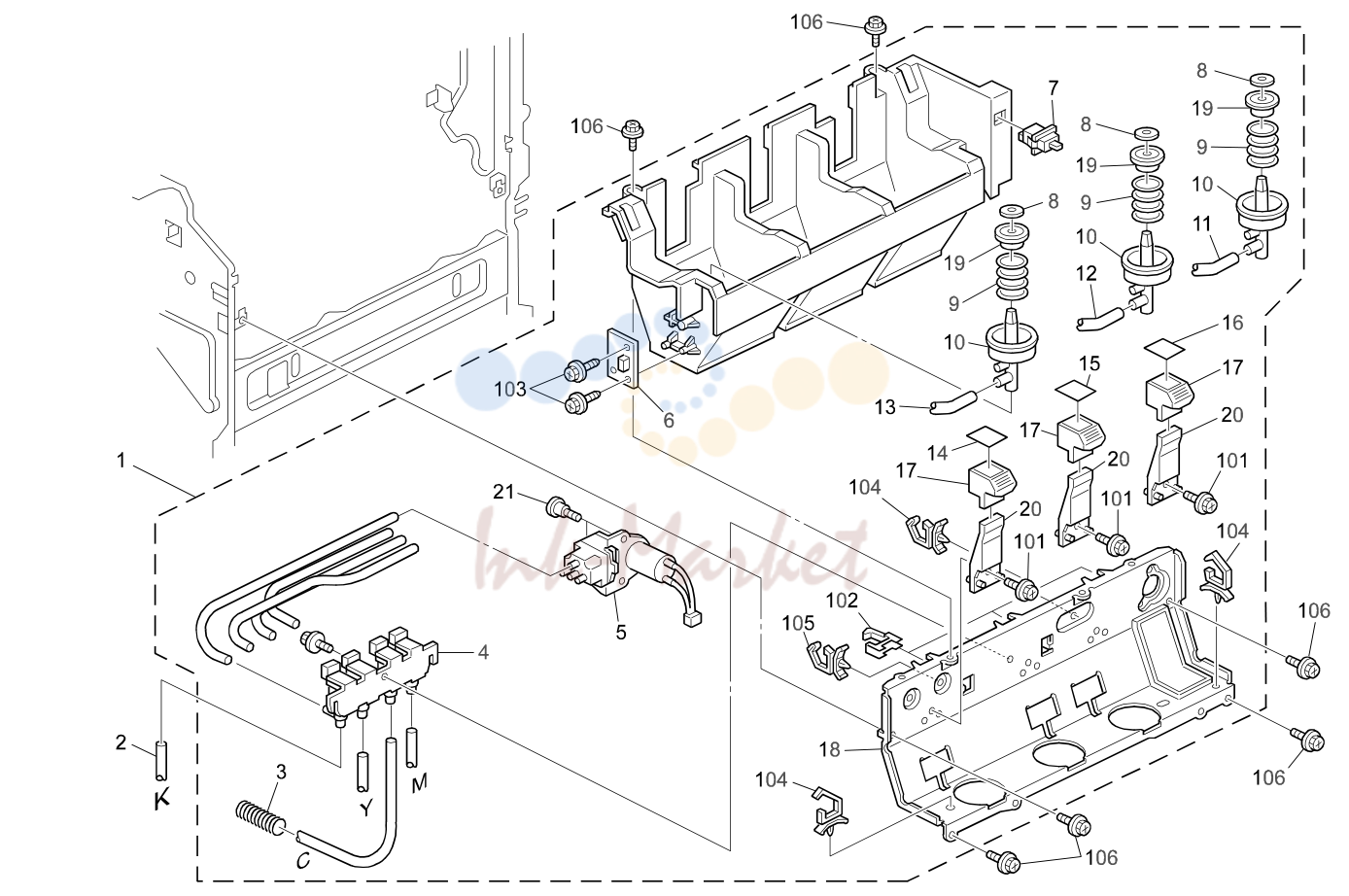

12. Color Toner Hopper (G060)

№	Артикул	Альт. артикул	Описание
1	G0603201 запросить цену →		Toner Cartridge Holder - Color
101	04513006B запросить цену →		Tapping Screw - M3x6
2	G0603211 запросить цену →		Tube - Valve K
102	11050522 запросить цену →		Edge Saddle - Les0510
103	04503008B запросить цену →		Tapping Screw - M3x8
3	AA063627 запросить цену →		Coil - Tube Guard
4	G0603240 запросить цену →		Valve
104	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
5	G0603301 запросить цену →		Air Pump - Toner Supply
105	11050487 запросить цену →		Harness Clamp
6	AW140009 запросить цену →		Humidity Sensor - RHU-232
106	04513008B запросить цену →		Tapping Screw - M3x8
7	AW500023 запросить цену →		Push Switch
8	AA153461 запросить цену →		Holder Seal
9	AA063626 запросить цену →		Compression Spring - 4.9N
10	G0603216 запросить цену →		Toner Nozzle
11	G0603239 запросить цену →		Tube - M Toner Supply
12	G0603238 запросить цену →		Tube - C Toner Supply
13	G0603237 запросить цену →		Tube - Y Toner Supply
14	GA003016 запросить цену →		Decal - Y Toner Supply
15	GA003018 запросить цену →		Decal - C Toner Supply
16	GA003017 запросить цену →		Decal - M Toner Supply
17	G0605599 запросить цену →		Toner Cartridge Stopper
18	G0601094 запросить цену →		Holder - Toner Supply Unit
19	G0603219 запросить цену →		Toner Cartridge Holder
20	G0603232 запросить цену →		Base - Toner Cartridge Stopper
21	G0124617 запросить цену →		Stepped Screw - M3

13. Black Toner Hopper (G060)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	G0603202 запросить цену →		Toner Cartridge Holder - BK
2	G0603211 запросить цену →		Tube - Valve K
102	11050522 запросить цену →		Edge Saddle - LES0510
3	G0603236 запросить цену →		Tube - K Toner Supply
103	04513008B запросить цену →		Tapping Screw - M3x8
104	04513006B запросить цену →		Tapping Screw - M3x6
4	G0605599 запросить цену →		Toner Cartridge Stopper
5	GA003019 запросить цену →		Decal - K Toner Supply
6	AA063627 запросить цену →		Coil - Tube Guard
7	AA153461 запросить цену →		Holder Seal
8	AA063626 запросить цену →		Compression Spring - 4.9N
9	G0603216 запросить цену →		Toner Nozzle
10	G0605492 запросить цену →		Harness - ID
11	G0603219 запросить цену →		Toner Cartridge Holder
12	G0603232 запросить цену →		Base - Toner Cartridge Stopper
13	G0601196 запросить цену →		Upper Guide Rail
14	G0601198 запросить цену →		PCU Duct
15	GA003033 запросить цену →		Decal - Shielding Plate K
16	G0603318 запросить цену →		Shielding Plate - K Development
17	GA003030 запросить цену →		Decal - Shielding Plate Y
18	G0603321 запросить цену →		Shielding Plate - Y Development
19	GA003032 запросить цену →		Decal - Shielding Plate C
20	G0603319 запросить цену →		Shielding Plate - C Development
21	GA003031 запросить цену →		Decal - Shielding Plate M
22	G0603320 запросить цену →		Shielding Plate - M Development
23	G0603334 запросить цену →		Toner Cartridge Holder
24	G0603233 запросить цену →		Toner Cartridge Holder Filter

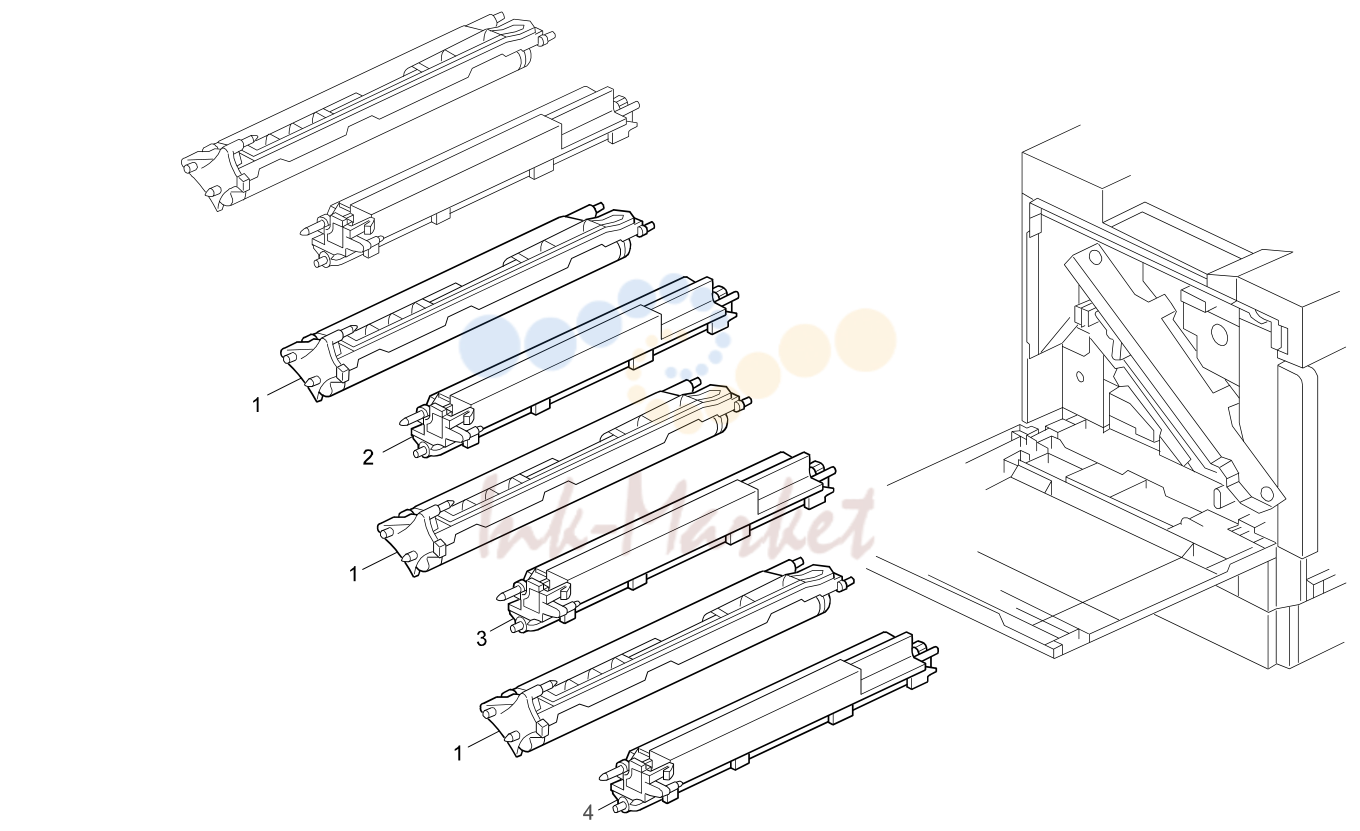

14. PCU/Development Unit (G060)

№	Артикул	Альт. артикул	Описание
1	G0602219 запросить цену →		PCU - CMY
2	G0603013 запросить цену →		Development Unit - Y
3	G0603011 запросить цену →		Development Unit - C
4	G0603012 запросить цену →		Development Unit - M

15. Transfer Unit 1 (G060)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	G0603815 запросить цену →		Transfer Cleaning Unit
102	04513006B запросить цену →		Tapping Screw - M3x6
2	G0603965 запросить цену →		Transfer Cleaning Blade
103	07200040E запросить цену →		Retaining Ring - M4
3	G0603675 запросить цену →		Rear Cleaning Blade Bushing
4	G0603974 запросить цену →		Rear Gear - Cleaning Roller
5	AA082101 запросить цену →		Bushing - 6x10x6
6	G0603971 запросить цену →		Transfer Cleaning Roller
7	G0603976 запросить цену →		Seal - Transport Screw
8	G0603961 запросить цену →		Lower Blade Seal - 340x11
9	G0603977 запросить цену →		Gear - Transport Screw
10	G0603978 запросить цену →		Idle Gear
11	G0603972 запросить цену →		Spring Plate - Cleaning Bias
12	G0603973 запросить цену →		Front Gear - Cleaning Roller
13	G0603970 запросить цену →		Pressure Spring - Cleaning Blade
14	G0603968 запросить цену →		Front Bushing - Cleaning Blade
15	G0603923 запросить цену →		Release Lever
16	G0603695 запросить цену →		Drum Stay
17	G0603909 запросить цену →		Compression Spring - Front
18	A2504280 запросить цену →		Fusing Unit Screw
19	G0603802 запросить цену →		Transfer Unit
20	G0603674 запросить цену →		Release Lever Stopper
21	G0603976 запросить цену →		Seal - Transport Screw
22	G0603962 запросить цену →		Blade Side Seal - 3.5x22.5x3
23	G0603676 запросить цену →		Cleaning Blade Pressure Spring
24	G0603999 запросить цену →		Upper Cleaning Seal - 16x348
25	G0603951 запросить цену →		Toner Collection Coil
26	G0603954 запросить цену →		Toner Collection Coil - Cleaning
27	G0603951 запросить цену →		Toner Collection Coil
28	A6974150 запросить цену →		Stepped Screw - M5
29	G0603687 запросить цену →		Stay - Transfer Unit

16. Transfer Unit 2 (G060)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	G0605420 запросить цену →		ID Sensor
2	G0603915 запросить цену →		Left Bracket
102	04513006B запросить цену →		Tapping Screw - M3x6
103	07200040E запросить цену →		Retaining Ring - M4
3	G0603875 запросить цену →		Spring Plate - Left
4	G0603895 запросить цену →		Spacer - Joint
104	07200060E запросить цену →		Retaining Ring - M6
105	03530040B запросить цену →		Screw - M3X4
5	A2504280 запросить цену →		Fusing Unit Screw
6	G0603696 запросить цену →		Exit Guide Plate - Transfer
106	08053492 запросить цену →		Bushing - 8x16x5
7	G0603866 запросить цену →		Drive Roller
8	G0603883 запросить цену →		Roller
9	G0603885 запросить цену →		Left Stay
10	G0603894 запросить цену →		Cam - Front
11	G0603893 запросить цену →		Stay - ON-OFF
12	G0603850 запросить цену →		Transfer Belt
13	G0603910 запросить цену →		Bias Roller
14	AB010114 запросить цену →		Gear - Bias Roller
15	G0603914 запросить цену →		Cover - Bias Roller
16	G0603907 запросить цену →		Registration Guide Plate
17	G0603897 запросить цену →		Bracket - Rear Driven
18	AA082103 запросить цену →		Bushing - Transfer Driven
19	G0603919 запросить цену →		Spacer - Gear
20	G0603899 запросить цену →		Gear - ON-OFF
21	G0603903 запросить цену →		Compression Spring - Driven
22	G0603699 запросить цену →		Collar - Driven
23	G0603681 запросить цену →		Driven Roller
24	G0603908 запросить цену →		Upper Registration Guide
25	G0603906 запросить цену →		Right Bracket
26	AB010119 запросить цену →		Gear - Driven Roller
27	G0603912 запросить цену →		Spring Plate - Bias Roller
28	G0603890 запросить цену →		Bracket - Front Driven
29	G0603896 запросить цену →		Joint - Front
30	G0603958 запросить цену →		Spring Plate - Right Bracket
31	G0603876 запросить цену →		Spring Plate - Right
32	G0603677 запросить цену →		Lower Transfer Entrance Guide
33	G0603949 запросить цену →		Spring Plate - Left Stay
34	AA082115 запросить цену →		Bushing 5x10x5

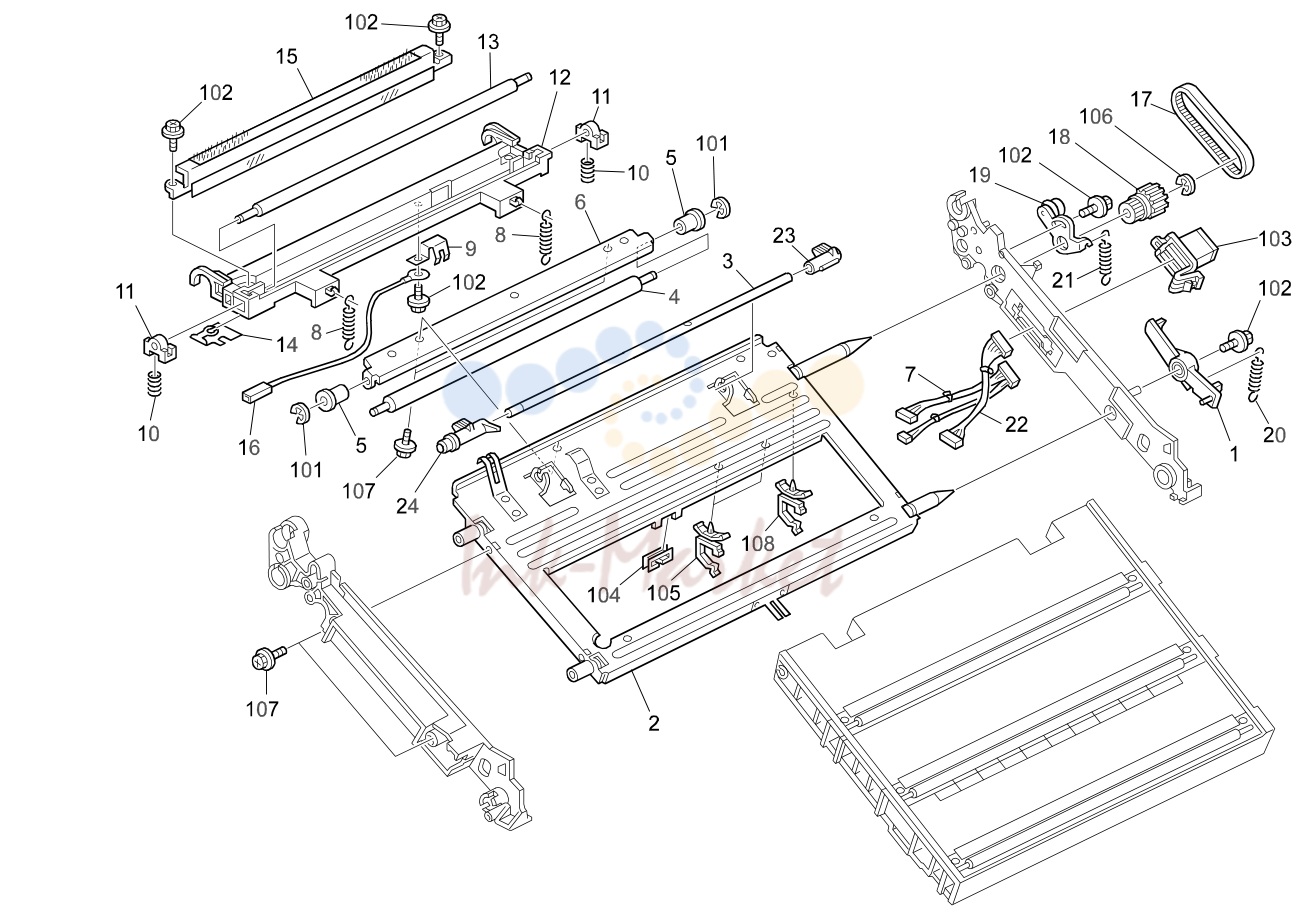

17. Transfer Unit 3 (G060)

№	Артикул	Альт. артикул	Описание
1	G0603950 запросить цену →		Feeler - On-Off
101	07200030E запросить цену →		Retaining Ring - M3
102	04503008B запросить цену →		Tapping Screw - M3x8
2	G0603692 запросить цену →		Stay
3	G0603694 запросить цену →		Shaft - Release
103	11028969 запросить цену →		Connector - QR/P17-18S-B1
104	11050522 запросить цену →		Edge Saddle - LES0510
4	G0603981 запросить цену →		Cleaning Roller
5	G0603988 запросить цену →		Bushing - Cleaning
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
106	07200060E запросить цену →		Retaining Ring - M6
6	G0603984 запросить цену →		Bracket - Cleaning
7	G0605488 запросить цену →		Harness - Transfer Unit
107	04513006B запросить цену →		Tapping Screw - M3x6
8	G0603853 запросить цену →		Tension Spring - Left Frame
108	11050516 запросить цену →		Clamp
9	G0603860 запросить цену →		Electrode Plate - Transfer Brush K
10	G0603924 запросить цену →		Compression Spring - Back Up 3N
11	G0603852 запросить цену →		Bushing - Back-up
12	G0603690 запросить цену →		Left Frame
13	G0603680 запросить цену →		Back Up Roller - Transfer
14	G0603693 запросить цену →		Ground Plate - Transfer K
15	G0603930 запросить цену →		Transfer Brush
16	G0605511 запросить цену →		Harness - High Voltage Line T-K
17	G0603945 запросить цену →		Timing Belt - Transfer Belt Drive
18	G0603702 запросить цену →		Gear - Transfer Belt Drive
19	G0603940 запросить цену →		Bracket - Tightener
20	G0603997 запросить цену →		Tension Spring - On-off
21	G0603942 запросить цену →		Tension Spring - Tightener
22	G0605472 запросить цену →		Harness - Transfer Unit
23	AA066344 запросить цену →		Rear Torsion Spring
24	AA066345 запросить цену →		Front Torsion Spring

Каталог очень большой (1269 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
