Ricoh Aficio AP 3200 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. EXTERIOR 2 (G062)
• 3. LASER UNIT (G062)
• 4. TRANSFER UNIT (G062)
• 5. PAPER FEED SECTION 1 (G062)
• 6. PAPER FEED SECTION 2 (G062)
• 7. PAPER FEED SECTION 3 (G062)
• 8. TONER HOPPER UNIT (G062)
• 9. PAPER REGISTRATION (G062)
• 10. PAPER TRAY 1 (G062)
• 11. PAPER TRAY 2 (G062)

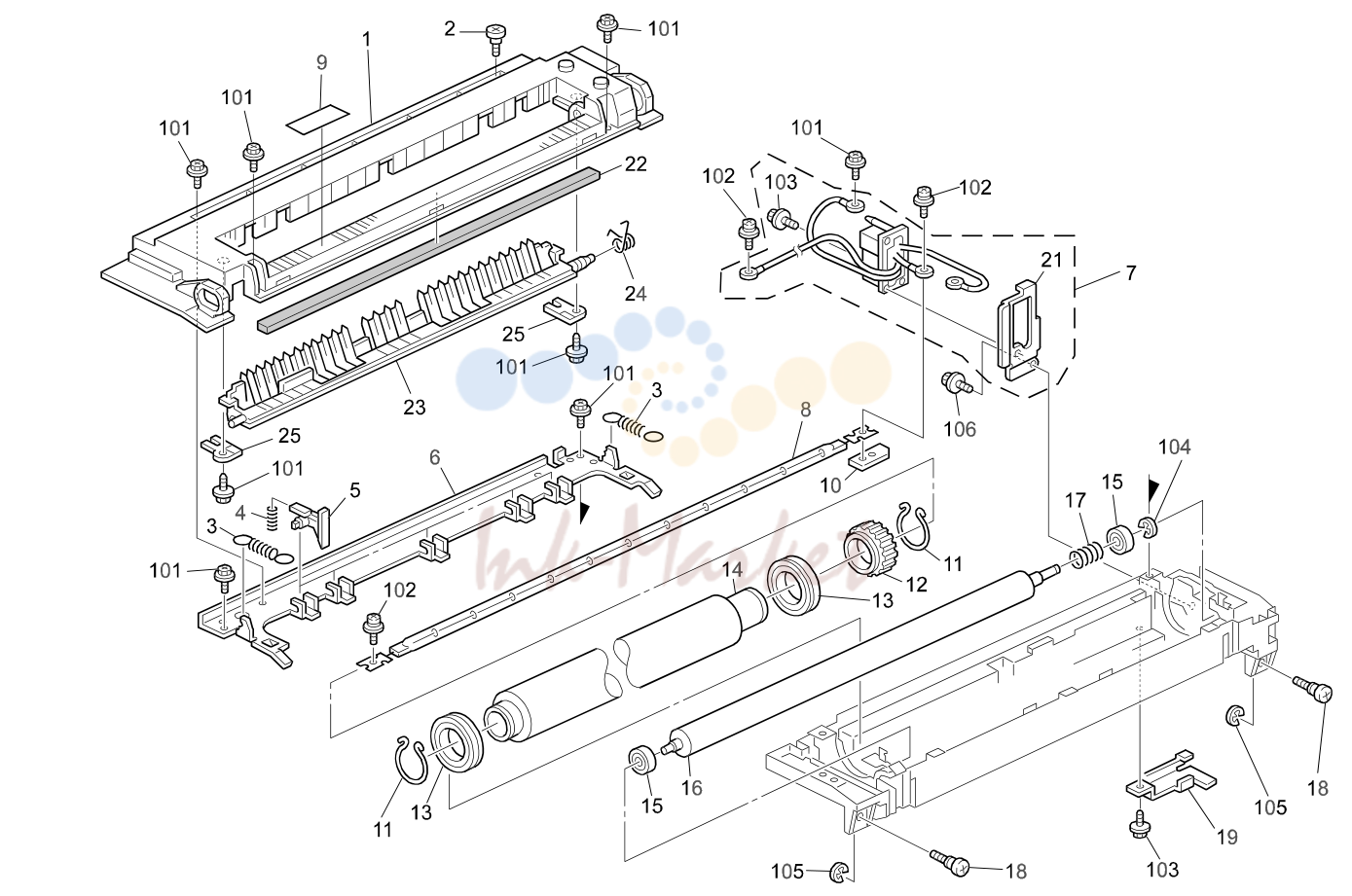

• 12. FUSING UNIT 1 (G062)
• 13. FUSING UNIT 2 (G062)
• 14. PAPER EXIT (G062)
• 15. DRIVE SECTION 1 (G062)
• 16. DRIVE SECTION 2 (G062)
• 17. DRIVE SECTION 3 (G062)

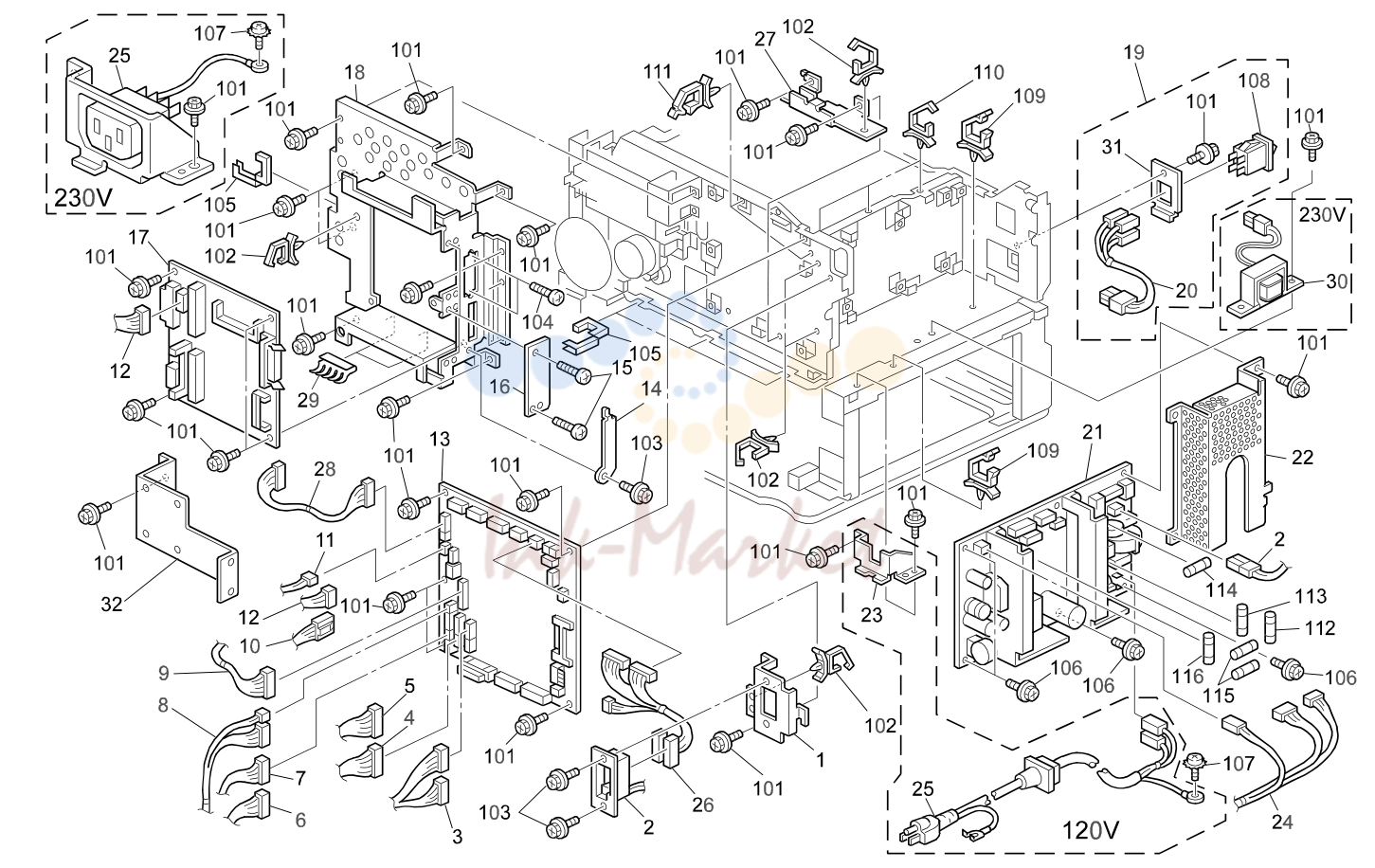

• 18. ELECTRICAL SECTION 1 (G062)
• 19. ELECTRICAL SECTION 2 (G062)
• 20. FRAME SECTION (G062)
• 21. PRINTER CONTROL BOARD (G062)
• 22. ENGINE BOARD (G062)
• 23. DECAL AND DOCUMENT (G062)
• 24. SPECIAL TOOLS (G062)

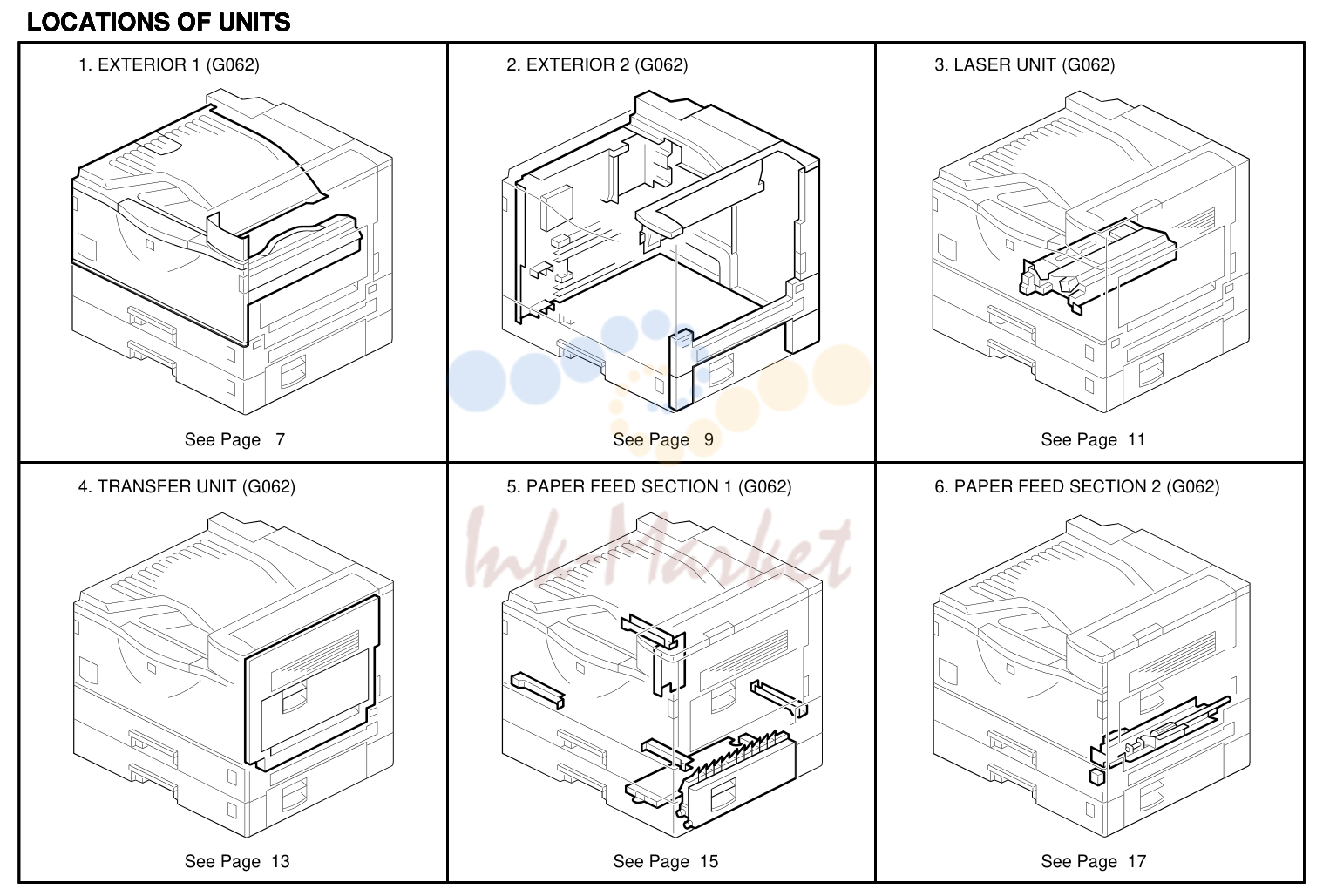

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
101	04513008H запросить цену →		Tapping Screw - 3x8
1	A2671321 запросить цену →		Inner Cover
2	G0381320 запросить цену →		Upper Right Front Cover
102	04503008B запросить цену →		Tapping Screw - M3x8
103	04513008B запросить цену →		Tapping Screw - M3x8
3	G0201391 запросить цену →		Screw - M3x4.5
4	AG071011 запросить цену →		Magnet Catch
5	G0201332 запросить цену →		Hinge - Front Cover
6	A1341383 запросить цену →		Emblem (RIC)
6	A2177905 запросить цену →		Support Cover (INF)
7	G0627051 запросить цену →		Front Door Ass'y - P2 - RIC
7	G0387295 запросить цену →		Front Door Ass'y - NRG
7	G0387296 запросить цену →		Front Door Ass'y - SVN/GES
7	G0627111 запросить цену →		Front Door Ass'y - P2 - INF
8	A2671264 запросить цену →		Magnet Catch - Front Cover
9	G0381268 запросить цену →		Operation Instruction Sheet
10	G0387152 запросить цену →		Operation Panel Ass'y (NA)
10	G0387172 запросить цену →		Operation Panel Ass'y (EUR)
11	A2671340 запросить цену →		Upper Rear Cover - Scanner Unit
12	A2671348 запросить цену →		Paper Support Cover
13	A2671343 запросить цену →		Sub Paper Tray
14	G0381235 запросить цену →		Front Cover Ass'y
15	AA001389 запросить цену →		Large Decal - Energy Star
16	G0621323 запросить цену →		Sheet - Screw - Plate
17	G0625320 запросить цену →		Harness - Operation Panel - RP2

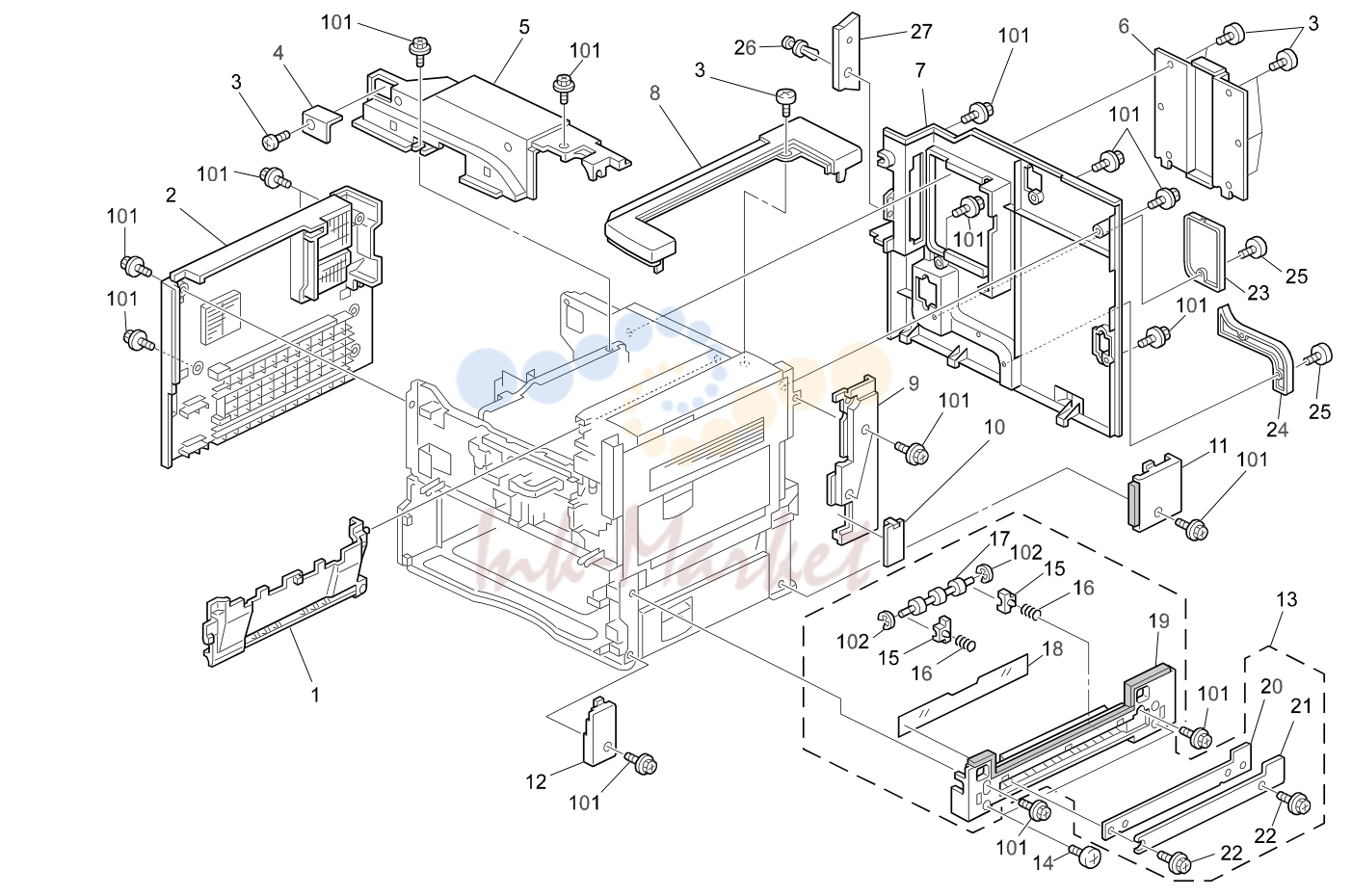

2. EXTERIOR 2 (G062)

№	Артикул	Альт. артикул	Описание
101	04513008H запросить цену →		Tapping Screw - 3x8
1	A2671345 запросить цену →		Paper Exit Cover
2	G0621281 запросить цену →		Left Cover
102	07200040E запросить цену →		Retaining Ring - M4
3	G0201391 запросить цену →		Screw - M3x4.5
4	G0381378 запросить цену →		Joint Cap
5	G0621304 запросить цену →		Rear Paper Exit Cover
6	G0381294 запросить цену →		Rear Cover
7	G0621290 запросить цену →		Cover - Rear
8	G0381303 запросить цену →		Upper Paper Exit Cover
9	G0381270 запросить цену →		Right Rear Cover
10	A2671370 запросить цену →		Cap - Duplex
11	A2672717 запросить цену →		Right Rear Lower Cover
12	A2672716 запросить цену →		Right Front Lower Cover
13	A2672727 запросить цену →		Middle Right Cover
14	A5486121 запросить цену →		Screw - M4
15	AA080249 запросить цену →		Bushing - Vertical Transport
16	AA063334 запросить цену →		Spring - Vertical Transport
17	A2672715 запросить цену →		Driven Roller - Vertical Transport
18	A2672709 запросить цену →		Guide Mylar
19	A2672705 запросить цену →		Middle Right Cover
20	A2672710 запросить цену →		Stay - Cap
21	A2672708 запросить цену →		Cap - Bypass Feed
22	A2672713 запросить цену →		Hexagonal Set Screw - M3X8
23	G0381296 запросить цену →		Rear Cap Cover - Large
24	G0381297 запросить цену →		Rear Cap Cover - Small
25	G0381299 запросить цену →		Rivet
26	A2501374 запросить цену →		Rivet - M14
27	G0621292 запросить цену →		Cover - IC Card
28	AA000542 запросить цену →		Decal - Laser Class

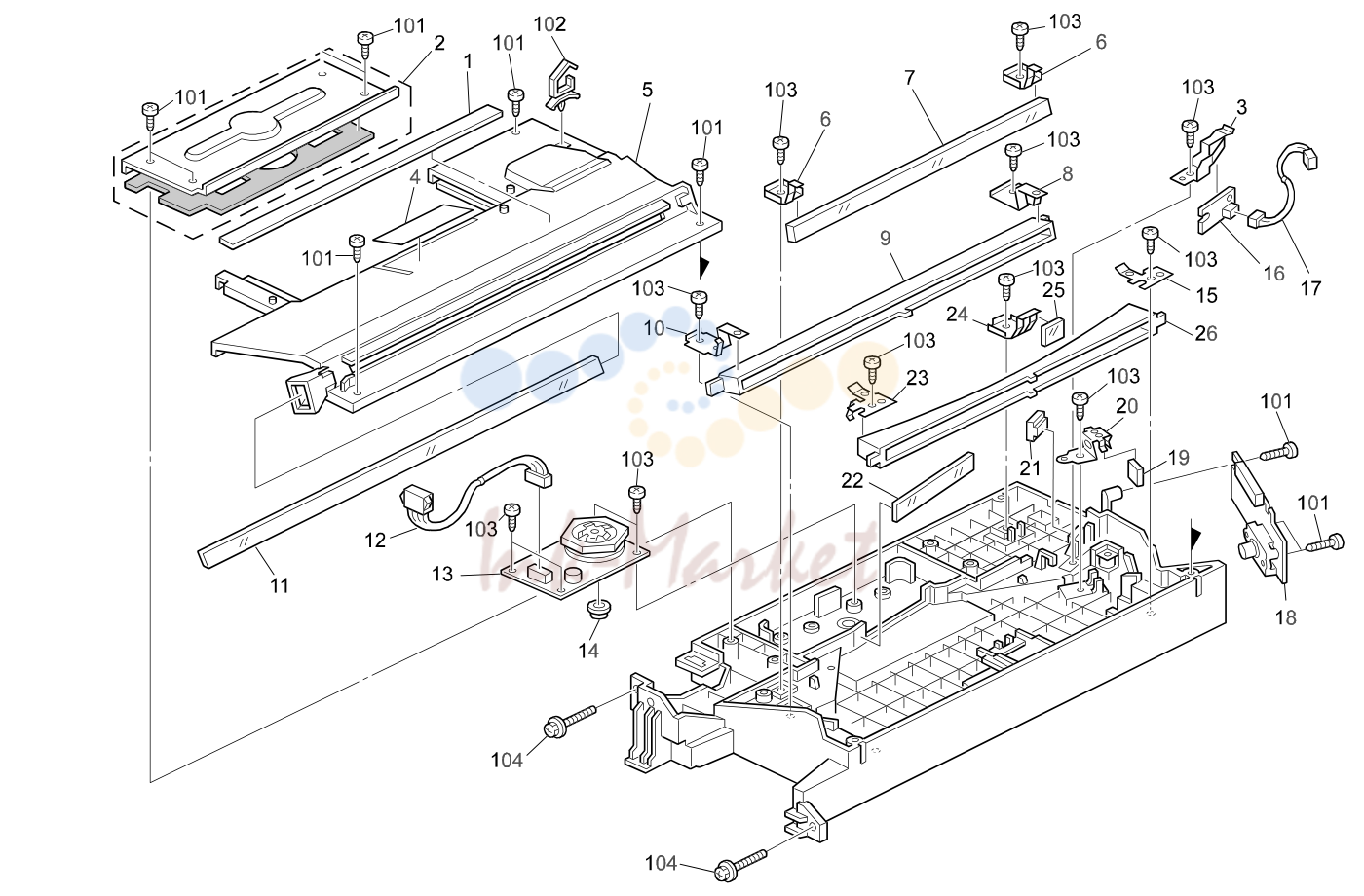

3. LASER UNIT (G062)

№	Артикул	Альт. артикул	Описание
1	A2321971 запросить цену →		Support Cover - Imaging Unit
102	11050487 запросить цену →		Harness Clamp
103	04523008B запросить цену →		Tapping Screw - M3x8
2	A2671917 запросить цену →		Cover - Polygon Motor
3	A2671944 запросить цену →		Plate - Sync.Detector Board
104	04513008B запросить цену →		Tapping Screw - M3x8
4	G0291980 запросить цену →		Decal - LD
5	A2671938 запросить цену →		Cover - Laser Unit
6	A2671942 запросить цену →		Mirror Holder
7	AC010005 запросить цену →		Mirror
8	A2671941 запросить цену →		Rear Holder - BTL
9	G0201969 запросить цену →		BTL Lens
10	A2671940 запросить цену →		Front Holder - BTL
11	AC030077 запросить цену →		Shield Glass
12	A2675224 запросить цену →		Harness - Polygon Mirror Motor
13	AX060198 запросить цену →		Polygon Scanner - MAT
14	A2321916 запросить цену →		Collar - Polygon Motor
15	A2321922 запросить цену →		Rear Holder - F Theta Mirror
16	A2325310 запросить цену →		Laser Sync. Detector
17	A2675222 запросить цену →		Harness - Sync.Detector
18	G0621915 запросить цену →		Laser Diode Unit Ass'y
19	G0201966 запросить цену →		Cylindrical Lens
20	A2321927 запросить цену →		Cylindrical Lens Holder
21	G0291975 запросить цену →		Cylindrical Lens
22	G0201937 запросить цену →		Shield Glass - Polygon Morror Motor
23	A2321921 запросить цену →		Front Holder - F Theta Mirror
24	A2671933 запросить цену →		Mirror Holder - Sync.Detector
25	G0201911 запросить цену →		Sync Detector Mirror
26	G0201968 запросить цену →		F Theta Mirror

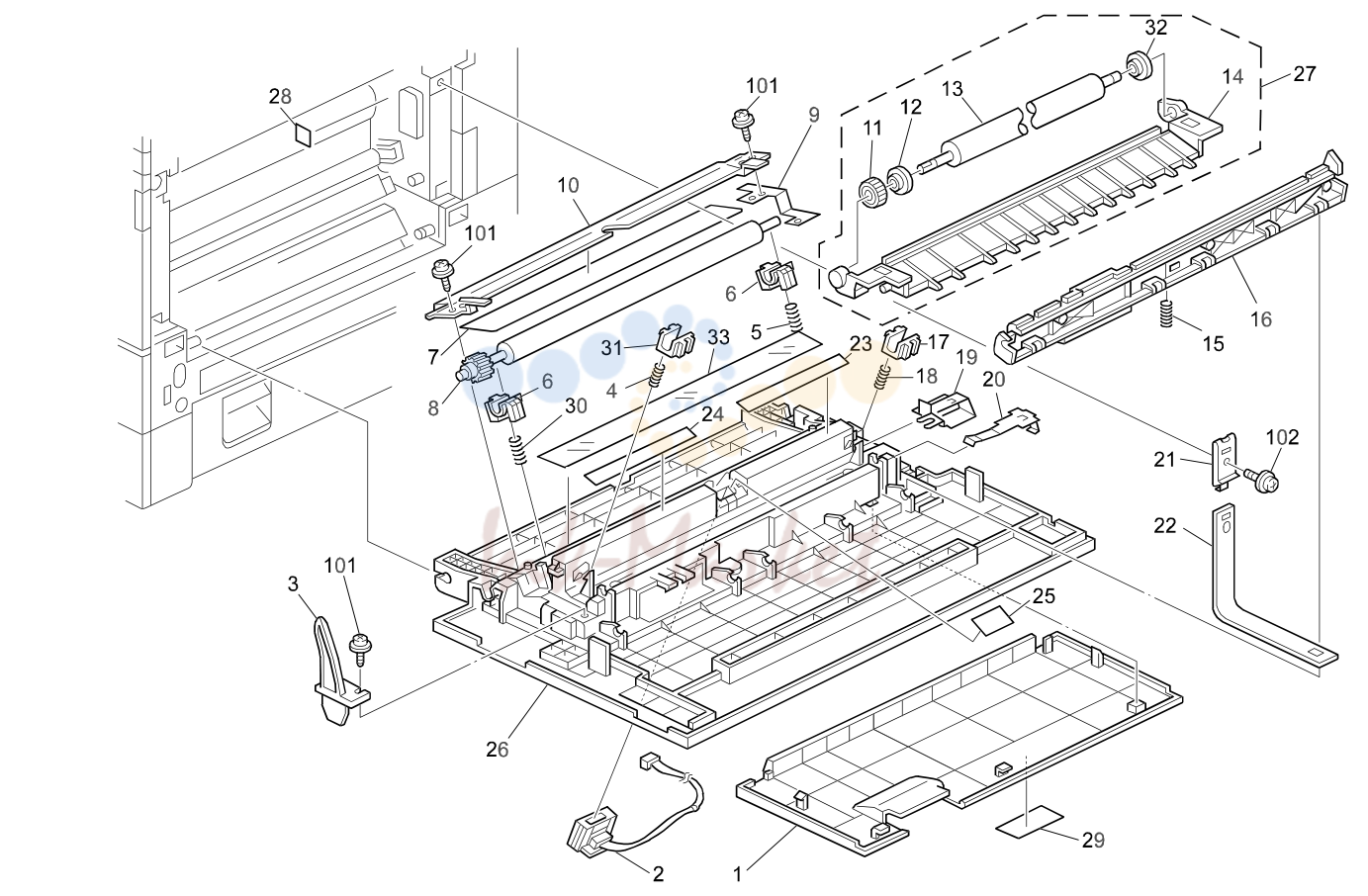

4. TRANSFER UNIT (G062)

№	Артикул	Альт. артикул	Описание
1	A2673857 запросить цену →		Right Cover
101	04503008B запросить цену →		Tapping Screw - M3x8
2	A2679007 запросить цену →		ID Sensor
102	04513006B запросить цену →		Tapping Screw - M3x6
3	A2673931 запросить цену →		Shutter Lever
4	AA063599 запросить цену →		Pressure Spring
5	AA063395 запросить цену →		Pressure Spring Rear
6	A2672685 запросить цену →		Bushing - Driven Roller
7	A2672712 запросить цену →		Cleaner - Regist Driven Roller
8	AF021066 запросить цену →		Registration Driven Roller - RP2
9	A2673921 запросить цену →		Grounding Terminal
10	A2672711 запросить цену →		Right Guide Plate - Regist Roller
11	AB010351 запросить цену →		Drive Gear - Transfer Roller
12	A2673885 запросить цену →		Front Positioning Roller
13	A2673883 запросить цену →		Transfer Roller
14	G0383890 запросить цену →		Separation Unit
15	AA063598 запросить цену →		Pressure Spring
16	A2673871 запросить цену →		Lever - Transfer/Separation Unit
17	AA080250 запросить цену →		Rear Bushing - Transfer Roller
18	AA063607 запросить цену →		Pressure Spring
19	A2673861 запросить цену →		Terminal - Transfer Roller
20	A2673862 запросить цену →		Terminal - Separation
21	A2323962 запросить цену →		Spring Plate - Band Stopper
22	A2673941 запросить цену →		Band - Vertical Transport Cover
23	AA150708 запросить цену →		Front Discharge Sheet
24	AA150709 запросить цену →		Rear Discharge Sheet
25	A2673905 запросить цену →		Cover - ID Sensor
26	A2673855 запросить цену →		Cover - Transfer Unit
27	G0383831 запросить цену →		Transfer/Separation Unit
28	52144975 запросить цену →		Decal - High Voltage
29	A2673858 запросить цену →		Decal - Right Cover
30	AA063394 запросить цену →		Pressure Spring
31	AA080256 запросить цену →		Front Bushing - Transfer Roller
32	A2673886 запросить цену →		Rear Positioning Roller
33	A2672744 запросить цену →		Guide Mylar

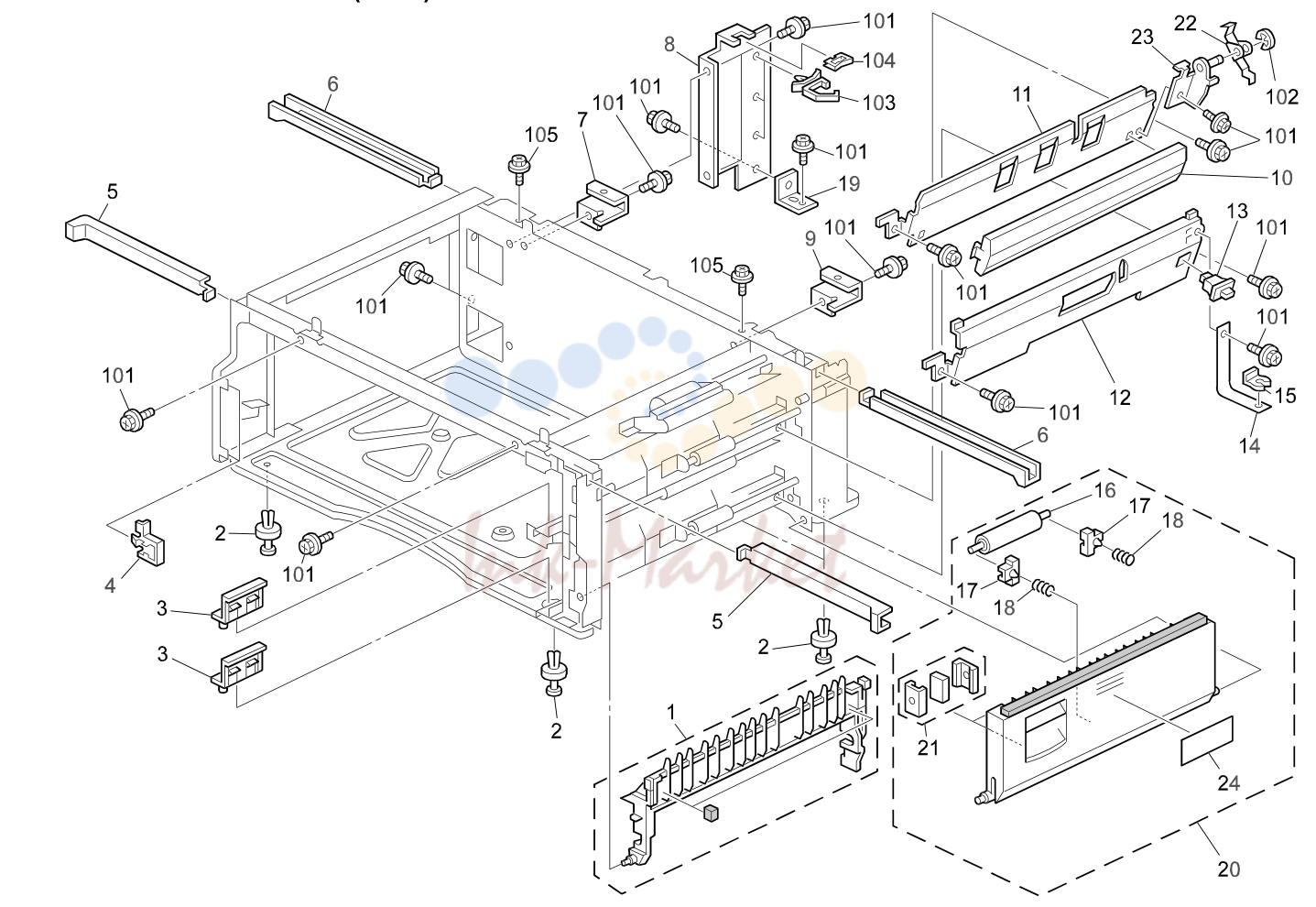

5. PAPER FEED SECTION 1 (G062)

№	Артикул	Альт. артикул	Описание
1	A2672724 запросить цену →		Lower Paper Guide Plate
101	04513006B запросить цену →		Tapping Screw - M3x6
102	07200030E запросить цену →		Retaining Ring - M3
2	AH010009 запросить цену →		Rubber Pad - H5
103	11050460 запросить цену →		Clamp
3	A2672588 запросить цену →		Shoe - Right Rail
4	A2672589 запросить цену →		Shoe - Supporter
104	11050329 запросить цену →		Clamp - ES-0510
5	A2672564 запросить цену →		Front Grip Plate
105	04514008B запросить цену →		Philips Tapping Screw - M4x8
6	A2672567 запросить цену →		Rear Grip Plate
7	A2672576 запросить цену →		Left Bracket - Grip Plate
8	G0382595 запросить цену →		Separation Plate - Heater
9	A2672573 запросить цену →		Right Bracket - Grip Plate
10	A2672736 запросить цену →		Vertical Transport Guide
11	A2672733 запросить цену →		Upper Guide - Vertical Transport
12	A2672732 запросить цену →		Lower Guide - Vertical Transport
13	G0205626 запросить цену →		Push Switch
14	A2672740 запросить цену →		Stopper Band
15	52062686 запросить цену →		Snap Ring
16	AF022118 запросить цену →		Pull Out Roller - Option Tray
17	AA080249 запросить цену →		Bushing - Vertical Transport
18	AA063334 запросить цену →		Spring - Vertical Transport
19	G0382580 запросить цену →		Protect Base Bracket
20	A2672728 запросить цену →		Cover - Vertical Transport
21	AG070014 запросить цену →		Magnet Catch
22	A2672680 запросить цену →		Spring Plate - Roller Clutch
23	A2672677 запросить цену →		Roller Clutch Bracket
24	A2672737 запросить цену →		Decal - Right Cover

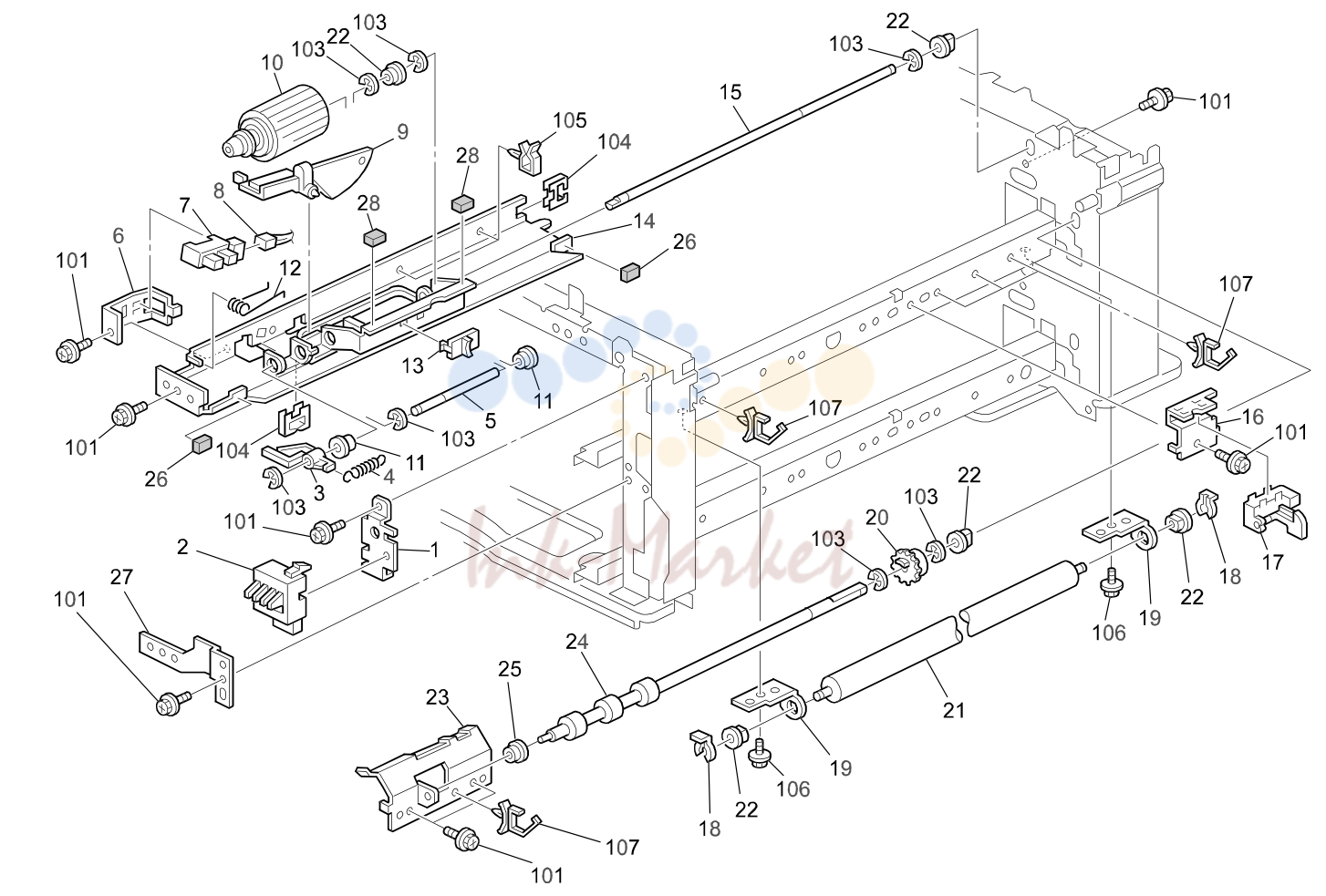

6. PAPER FEED SECTION 2 (G062)

№	Артикул	Альт. артикул	Описание
1	A2672873 запросить цену →		Bracket - Paper Size Sensor
101	04513006B запросить цену →		Tapping Screw - M3x6
2	G0202620 запросить цену →		Push Switch - Paper Size
102	04513030B запросить цену →		Tapping Screw - 3x30
3	A2672786 запросить цену →		Lock Lever - Feed Roller
103	07200040E запросить цену →		Retaining Ring - M4
4	A2672787 запросить цену →		Tension Spring - Lock Lever
104	11050329 запросить цену →		Clamp - ES-0510
105	11050283 запросить цену →		Clamp
5	A2672785 запросить цену →		Lock Lever Shaft - Feed Roller
6	A2672805 запросить цену →		Bracker - Paper End Sensor
106	09513004B запросить цену →		Philps Screw With Flat Washer - M3x4
7	AW020075 запросить цену →		Photointerruptor
107	11050501 запросить цену →		Harness Clamp - RLMC-05TV0
8	A2675215 запросить цену →		Relay Harness - Paper End Sensor
9	A2672803 запросить цену →		Feeler - Paper End Sensor
10	A2672751 ✓ в наличии		Paper Feed Roller
11	A2672847 запросить цену →		Bushing - Motor Shaft
12	A2672788 запросить цену →		Torsion Spring - Lock Lever
13	A2672666 запросить цену →		Bushing - Roller Guide
14	A2672800 запросить цену →		Guide Plate - Paper Feed Roller
15	A2672754 запросить цену →		Shaft - Paper Feed Roller
16	A2672663 запросить цену →		Bracket - Photointerruptor
17	AW020111 запросить цену →		Photointerruptor
18	H5213355 запросить цену →		C Ring - Paper Feed Roller
19	A2672577 запросить цену →		Roller Guide Bracket
20	A2672681 запросить цену →		Roller Clutch - Vertical Transport
21	A2672665 запросить цену →		Upper Roller Guide
22	H5213356 запросить цену →		Bushing - Paper Feed Roller
23	A2672828 запросить цену →		Guide Plate - Pressure Release
24	AF020523 запросить цену →		Driven Roller - RP2
25	AA080252 запросить цену →		Bushing - M4
26	AA161143 запросить цену →		Cushion - Link
27	A2672587 запросить цену →		Guide Plate
28	A2672813 запросить цену →		Cushion - Guide Plate

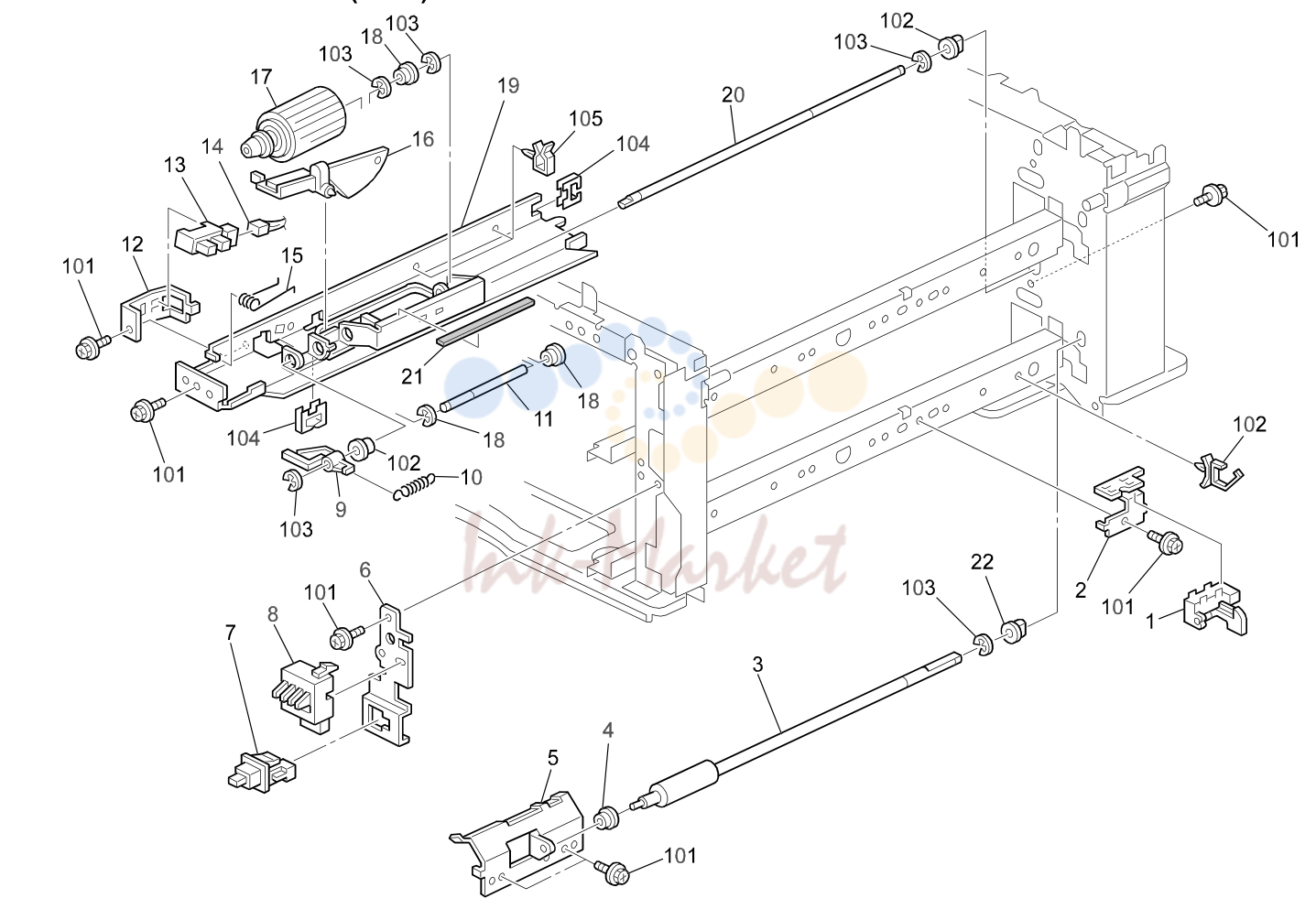

7. PAPER FEED SECTION 3 (G062)

№	Артикул	Альт. артикул	Описание
1	AW020111 запросить цену →		Photointerruptor
101	04513006B запросить цену →		Tapping Screw - M3x6
102	11050501 запросить цену →		Harness Clamp - RLMC-05TV0
2	A2672660 запросить цену →		Bracket - Photointerruptor
3	AF020522 запросить цену →		Roller-vertical Transport - RP2
103	07200040E запросить цену →		Retaining Ring - M4
4	AA080252 запросить цену →		Bushing - M4
104	11050329 запросить цену →		Clamp - ES-0510
105	11050283 запросить цену →		Clamp
5	A2672842 запросить цену →		Guide Plate - Pressure Release
6	A2672882 запросить цену →		Sensor Bracket - Special Paper
7	AW500022 запросить цену →		Push Switch
8	G0202620 запросить цену →		Push Switch - Paper Size
9	A2672786 запросить цену →		Lock Lever - Feed Roller
10	A2672787 запросить цену →		Tension Spring - Lock Lever
11	A2672785 запросить цену →		Lock Lever Shaft - Feed Roller
12	A2672805 запросить цену →		Bracker - Paper End Sensor
13	AW020075 запросить цену →		Photointerruptor
14	A2675215 запросить цену →		Relay Harness - Paper End Sensor
15	A2672788 запросить цену →		Torsion Spring - Lock Lever
16	A2672803 запросить цену →		Feeler - Paper End Sensor
17	A2672751 ✓ в наличии		Paper Feed Roller
18	A2672847 запросить цену →		Bushing - Motor Shaft
19	A2672808 запросить цену →		Lower Guide Plate - Paper Feedroller
20	A2672754 запросить цену →		Shaft - Paper Feed Roller
21	A2672814 запросить цену →		Cushion - Guide Plate
22	H5213356 запросить цену →		Bushing - Paper Feed Roller

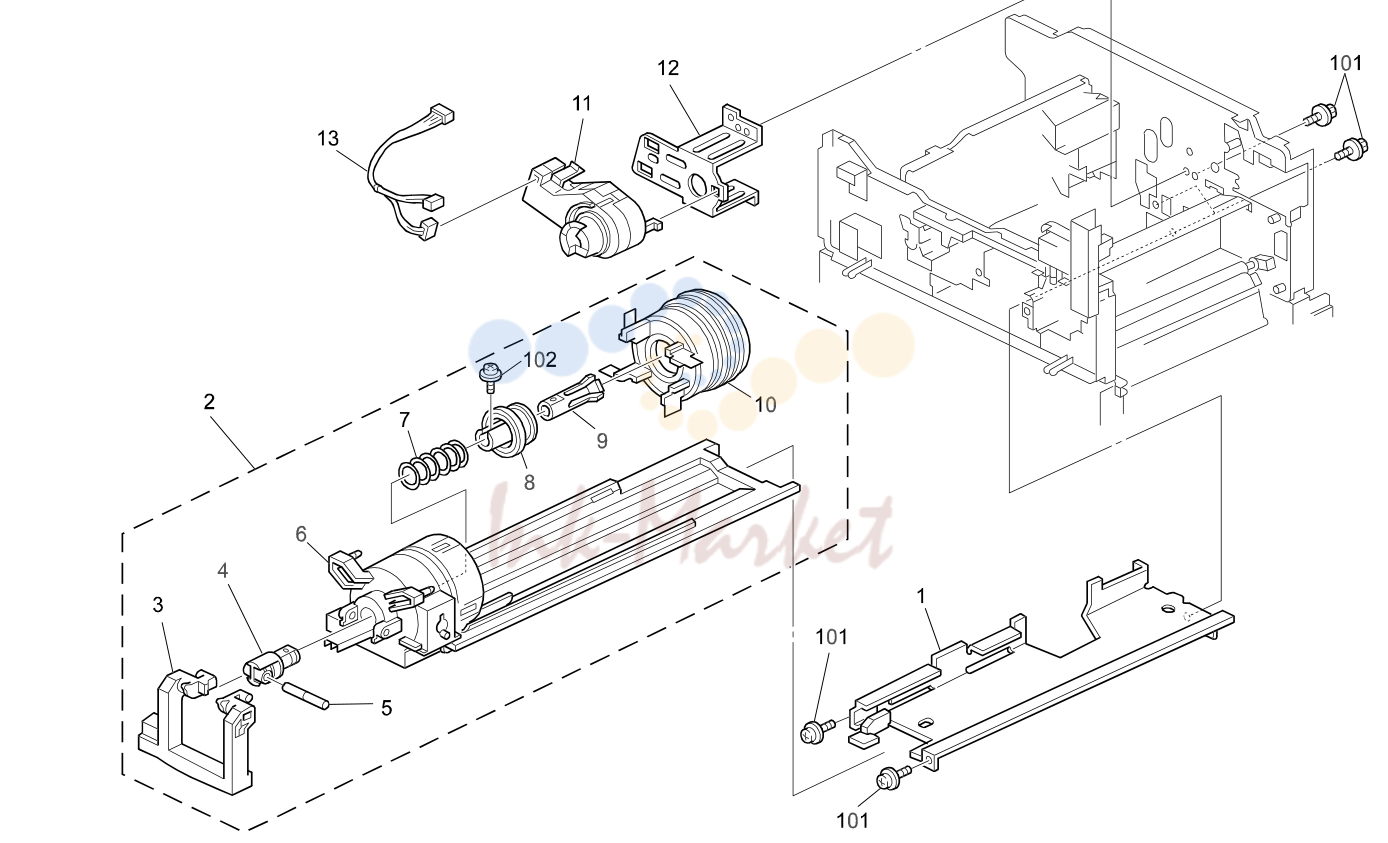

8. TONER HOPPER UNIT (G062)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2671054 запросить цену →		Guide Plate - Toner Supply Unit
102	04523008B запросить цену →		Tapping Screw - M3x8
2	A2673500 запросить цену →		Toner Supply Unit Ass'y (RIC 120V)
2	G0383500 запросить цену →		Toner Supply Unit (SVN/NRG/INF)
3	A2673605 запросить цену →		Cam - Handle
4	A1843421 ✓ в наличии		Chuck Shaft
5	A1843422 запросить цену →		Toner Slider
6	A2673550 запросить цену →		Case - Toner Supply Ass'y
7	A1843411 запросить цену →		Chuck Spring
8	G0203334 ✓ в наличии		Slider Ass`y
9	A1843420 запросить цену →		Bottle Chuck
10	A2673560 запросить цену →		Cover - Toner Supply Unit (RIC)
10	G0383560 запросить цену →		Cover - Toner Supply Unit (SVN/NRG/INF)
11	AX050140 запросить цену →		Toner Bottle Motor - DC 2.6W
12	A2677440 запросить цену →		Bracket - Toner Supply Motor (RIC/BRZ)
12	A2673611 запросить цену →		Bracket - Toner Supply Motor (OEM)
13	G0385205 запросить цену →		Toner Bottle Harness

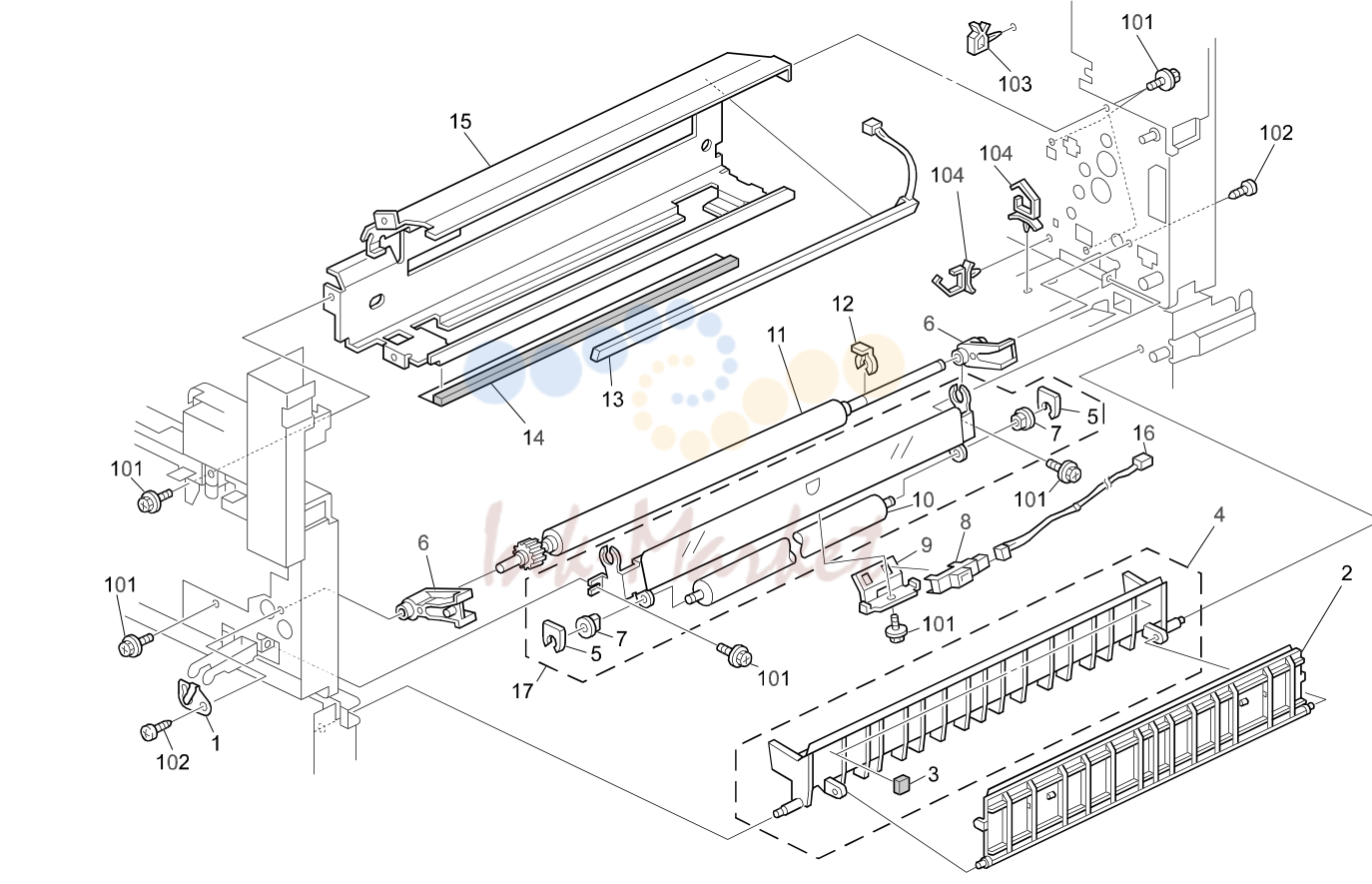

9. PAPER REGISTRATION (G062)

№	Артикул	Альт. артикул	Описание
1	A2672695 запросить цену →		Grounding Plate - Regist Roller
101	04513006B запросить цену →		Tapping Screw - M3x6
2	A2672722 запросить цену →		Sub Guide Plate - Upper Entrance
102	04523008B запросить цену →		Tapping Screw - M3x8
3	AA161143 запросить цену →		Cushion - Link
103	11050283 запросить цену →		Clamp
104	11050460 запросить цену →		Clamp
4	A2672721 запросить цену →		Upper Entrance Guide Plate
5	G0243344 запросить цену →		Snap Ring M4
6	A2672674 запросить цену →		Bushing - Registration Roller
7	G0243344 запросить цену →		Snap Ring M4
8	AW010057 запросить цену →		Registration Sensor
9	A2672698 запросить цену →		Bracket - Registration Sensor
10	A2672665 запросить цену →		Upper Roller Guide
11	AF020520 запросить цену →		Registration Rollerass'y - RP
12	52152621 запросить цену →		Snap Ring - M6
13	G0623452 запросить цену →		Quenching Lamp - RP2
14	A2672700 запросить цену →		Registration Roller Cleaner
15	A2671051 запросить цену →		PCU Guide Plate
16	A2675237 запросить цену →		Relay Harness - Registration Sensor
17	A2672691 запросить цену →		Left Guide Plate - Regist Roller

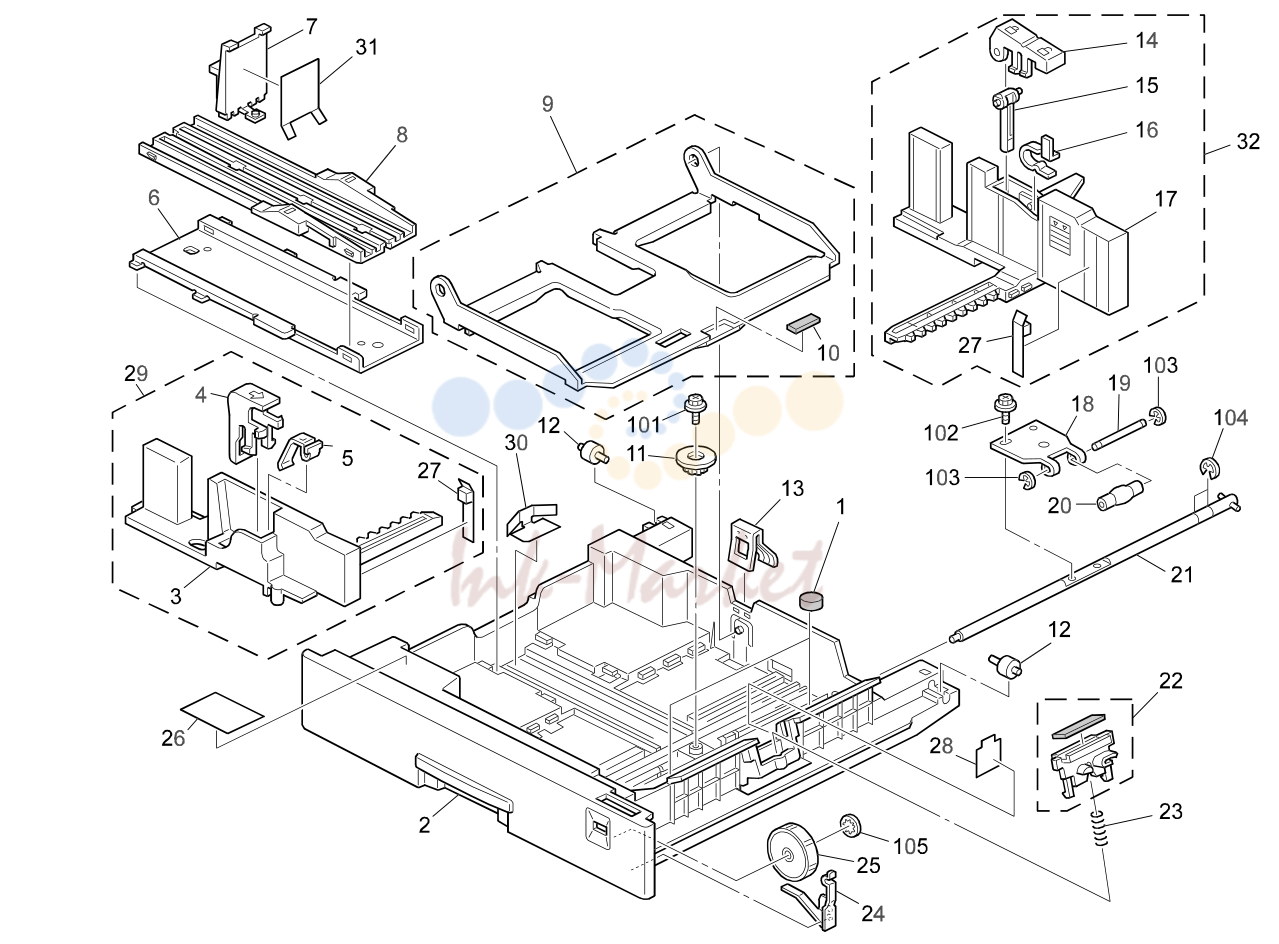

10. PAPER TRAY 1 (G062)

№	Артикул	Альт. артикул	Описание
102	04534006B запросить цену →		Tapping Screw - 4x6
1	A2672899 запросить цену →		Sponge - Paper Feed Tray
103	07200030E запросить цену →		Retaining Ring - M3
2	A2672850 запросить цену →		Paper Tray
104	07200060E запросить цену →		Retaining Ring - M6
3	A2672851 запросить цену →		Front Side Fence
4	A2672858 запросить цену →		Front Stopper Lever
105	08050083 запросить цену →		Retaining Ring - M4
5	G6972677 запросить цену →		Spring Plate - Side Fence
6	A2672874 запросить цену →		Base Slider
7	A2672853 запросить цену →		End Fence
8	A2672866 запросить цену →		Upper Slider
9	A2672861 запросить цену →		Bottom Plate
10	A2672917 запросить цену →		Base Pad
11	A2672869 запросить цену →		Gear - 16Z
12	A2322987 запросить цену →		Roller - Paper Tray
13	A2672878 запросить цену →		Spring Plate - Grounding
14	A2672860 запросить цену →		Rear Lever Stopper
15	A2672859 запросить цену →		Side Fence Stopper
16	A2672857 запросить цену →		Spring Plate - Side Fence
17	A2672852 запросить цену →		Rear Side Fence
18	A2672856 запросить цену →		Bracket - Rising
19	A2672865 запросить цену →		Shaft - Roller
20	A2672864 запросить цену →		Roller Bracket
21	A2672854 запросить цену →		Shaft - Tray Raising
22	A2672831 ✓ в наличии		Friction Pad
23	A2672834 запросить цену →		Pressure Spring - Friction Pad
24	A2672868 запросить цену →		Spring Plate
25	A2677343 запросить цену →		Paper Size Detector
26	A2672892 запросить цену →		Decal - Paper Set Direction
27	A2672897 запросить цену →		Shield - Side Fence
28	A2672898 запросить цену →		Sheet - Paper Tray Holder
29	A2672884 запросить цену →		Front Side Fence
30	A2672875 запросить цену →		Spring Plate - Slider
31	A2672900 запросить цену →		Seal - End Fence
32	A2672885 запросить цену →		Rear Side Fence

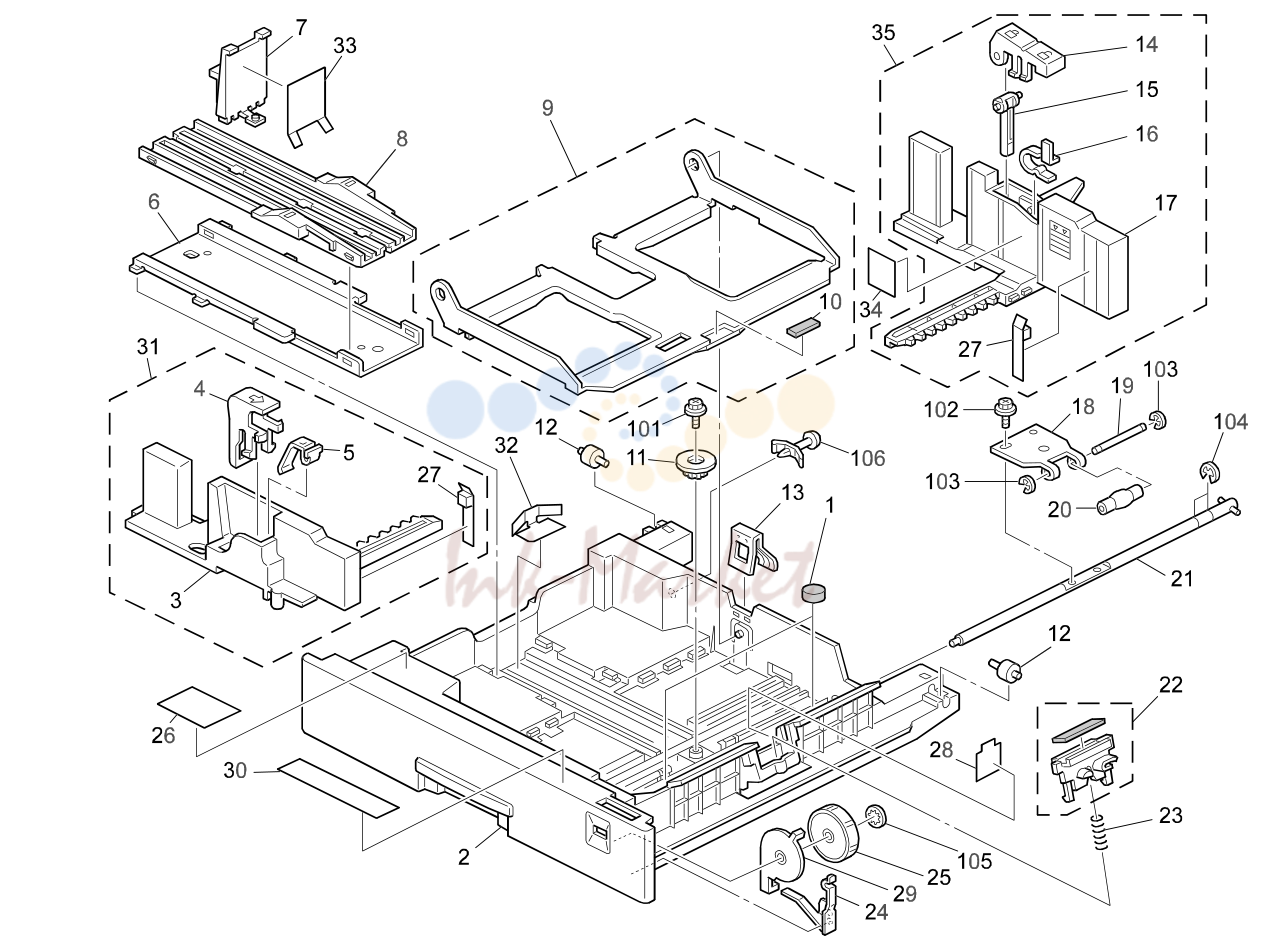

11. PAPER TRAY 2 (G062)

№	Артикул	Альт. артикул	Описание
1	A2672899 запросить цену →		Sponge - Paper Feed Tray
2	A2672850 запросить цену →		Paper Tray
3	A2672851 запросить цену →		Front Side Fence
4	A2672858 запросить цену →		Front Stopper Lever
5	G6972677 запросить цену →		Spring Plate - Side Fence
6	A2672874 запросить цену →		Base Slider
7	A2672853 запросить цену →		End Fence
8	A2672866 запросить цену →		Upper Slider
9	A2672861 запросить цену →		Bottom Plate
10	A2672917 запросить цену →		Base Pad
11	A2672869 запросить цену →		Gear - 16Z
12	A2322987 запросить цену →		Roller - Paper Tray
13	A2672878 запросить цену →		Spring Plate - Grounding
14	A2672860 запросить цену →		Rear Lever Stopper
15	A2672859 запросить цену →		Side Fence Stopper
16	A2672857 запросить цену →		Spring Plate - Side Fence
17	A2672852 запросить цену →		Rear Side Fence
18	A2672856 запросить цену →		Bracket - Rising
19	A2672865 запросить цену →		Shaft - Roller
20	A2672864 запросить цену →		Roller Bracket
21	A2672854 запросить цену →		Shaft - Tray Raising
22	A2672831 ✓ в наличии		Friction Pad
23	A2672834 запросить цену →		Pressure Spring - Friction Pad
24	A2672868 запросить цену →		Spring Plate
25	A2677344 запросить цену →		Paper Size Detector
26	A2672892 запросить цену →		Decal - Paper Set Direction
27	A2672897 запросить цену →		Shield - Side Fence
28	A2672898 запросить цену →		Sheet - Paper Tray Holder
29	A2672881 запросить цену →		Dial - Special Paper
101	04504008B запросить цену →		Tapping Screw - 4x8
30	A2677351 запросить цену →		Decal - Special Paper
102	04514006B запросить цену →		Tapping Screw - 4x6
103	07200030E запросить цену →		Retaining Ring - M3
31	A2672884 запросить цену →		Front Side Fence
104	07200060E запросить цену →		Retaining Ring - M6
32	A2672875 запросить цену →		Spring Plate - Slider
105	08050083 запросить цену →		Retaining Ring - M4
33	A2672900 запросить цену →		Seal - End Fence
106	11050415 запросить цену →		Spacer - 12.7mm
34	A2677352 запросить цену →		Decal - Side Fence

12. FUSING UNIT 1 (G062)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2674151 запросить цену →		Upper Frame - Fusing Unit
2	AA143219 запросить цену →		Stepped Screw
102	09543006B запросить цену →		Screw - M3X6
3	A2674114 запросить цену →		Tension Spring - Pressure Roller
103	04503010B запросить цену →		Tapping Screw - M3x10
104	07200060E запросить цену →		Retaining Ring - M6
4	A2674103 запросить цену →		Spring - Fusing Stripper
5	AE044025 ✓ в наличии		Hot Roller Stripper
105	07200030E запросить цену →		Retaining Ring - M3
6	A2674101 запросить цену →		Bracket - Fushing Stripper
106	04513008B запросить цену →		Tapping Screw - M3x8
7	G0387273 запросить цену →		Fusing Drawer Ass'y (120V)
7	G0387523 запросить цену →		Fusing Drawer Ass'y (230V)
8	AX440118 запросить цену →		Fusing Lamp - 120V 770W
8	AX440119 запросить цену →		Fusing Lamp - 230V 770W
9	AA000301 запросить цену →		Decal - Warning (High Temperatre)
10	A2674092 запросить цену →		Terminal Plate - Fusing Lamp
11	A2674056 запросить цену →		C Ring - Hot Roller
12	AB011400 запросить цену →		Gear - 48Z
13	AE030029 запросить цену →		Ball Bearing - 30x42x7
14	AE011048 запросить цену →		Hot Roller
15	AE030030 ✓ в наличии		Ball Bearing - 8x19x6
16	AE020086 запросить цену →		Pressure Roller
17	A2674066 запросить цену →		Spring - Hot Roller
18	A2674161 запросить цену →		Knob Screw
19	A2674075 запросить цену →		Shielding Plate - Harness
20	AA000303 запросить цену →		Decal - Warning (high Temperature)
21	G0384141 запросить цену →		Bracket - Fusing Connector
22	A2674159 запросить цену →		Upper Guide Shield
23	A2674155 запросить цену →		Upper Guide Plate
24	A2674158 запросить цену →		Upper Guide Release Spring
25	A2674157 запросить цену →		Upper Guide Stopper

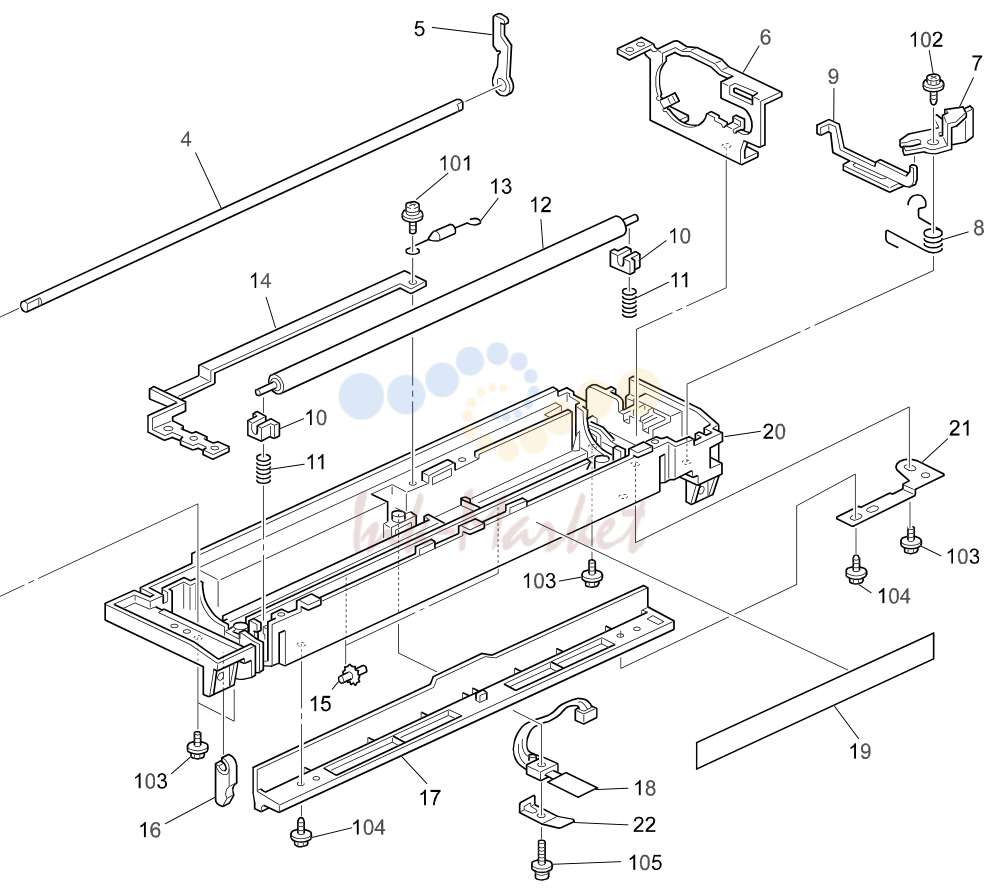

13. FUSING UNIT 2 (G062)

№	Артикул	Альт. артикул	Описание
1	A2674112 запросить цену →		Grip - Fusing Pressure
101	09543006B запросить цену →		Screw - M3X6
2	A2674113 запросить цену →		Front Lever - Pressure Roller
102	04503008B запросить цену →		Tapping Screw - M3x8
103	04513006B запросить цену →		Tapping Screw - M3x6
3	A2674121 запросить цену →		Front Side Plate - Fusing Unit
4	A2674111 запросить цену →		Shaft - Fusing Pressure
104	04503010B запросить цену →		Tapping Screw - M3x10
5	A2674115 запросить цену →		Rear Lever - Pressure Roller
105	09543010B запросить цену →		Philips Screw - M3x10
6	A2674125 запросить цену →		Rear Side Plate - Fusing Unit
7	A2674083 запросить цену →		Sub Pressure Lever
8	A2674081 запросить цену →		Tension Spring - Pressure Lever
9	A2674082 запросить цену →		Pressure Lever
10	AA082073 ✓ в наличии		Roller Busing
11	AA063570 запросить цену →		Tension Spring
12	AE042029 ✓ в наличии		Fusing Cleaning Roller
13	G0384134 запросить цену →		Thermofuse
14	A2674091 запросить цену →		Terminal Plate - Thermofuse
15	A2322374 ✓ в наличии		Spur
16	A2674076 запросить цену →		Spacer - Safety Switch
17	A2674085 запросить цену →		Fusing Entrance Guide
18	AW100050 ✓ в наличии		Thermistor
19	G0294153 запросить цену →		Decal - High Temperature
20	A2674072 запросить цену →		Lower Frame - Fusing Unit
21	A2674086 запросить цену →		Ground Plate - Fusing Entrance Guide
22	A2674099 запросить цену →		Thermistor Holder

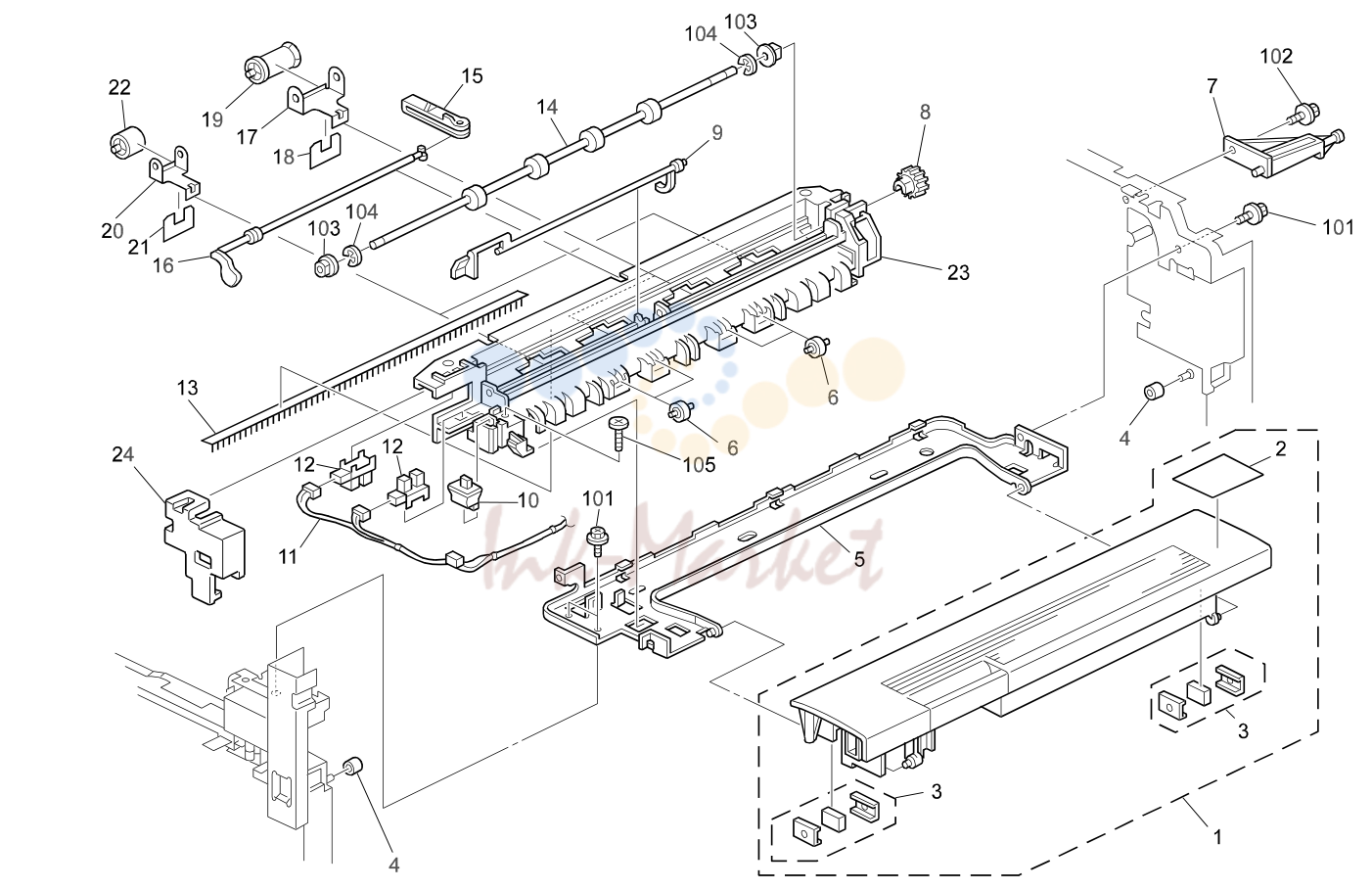

14. PAPER EXIT (G062)

№	Артикул	Альт. артикул	Описание
101	08025276 запросить цену →		Tapping Screw With Waser - M3x6
1	G0381345 запросить цену →		Paper Exit Guide Cover
2	G0381348 запросить цену →		Decal - Paper Exit
102	04513006B запросить цену →		Tapping Screw - M3x6
3	AG070014 запросить цену →		Magnet Catch
103	08053480 запросить цену →		Bushing - 6mm
104	07200040E запросить цену →		Retaining Ring - M4
4	A2673958 запросить цену →		Roller - Lever
105	08025283 запросить цену →		Tapping Screw - M4x8
5	A2674452 запросить цену →		Stay - Paper Exit
6	AF022112 запросить цену →		Driven Roller
7	G0385825 запросить цену →		Stand
8	AB011404 запросить цену →		Gear - 19Z
9	A2674476 запросить цену →		Feeler - Paper Feed Sensor
10	G0205626 запросить цену →		Push Switch
11	A2675207 запросить цену →		Relay Harness - Paper Exit Section
12	AW020086 запросить цену →		Photointerruptor
13	AA120094 запросить цену →		Antistatic Brush
14	AF020475 запросить цену →		Exit Roller
15	A2674478 запросить цену →		Feeler - Paper Overflow
16	A2674479 запросить цену →		Shaft - Paper Overflow
17	A2674474 запросить цену →		Spring Plate - Tension Roller
18	A2674486 запросить цену →		Stopper
19	AF040566 запросить цену →		Tension Roller
20	A2674483 запросить цену →		Spring Plate - Tension Roller
21	A2674487 запросить цену →		Outer Stopper
22	AF040567 запросить цену →		Tension Roller
23	A2674454 запросить цену →		Guide Plate - Paper Exit
24	A2674489 запросить цену →		Sensor Cover - Paper Feed

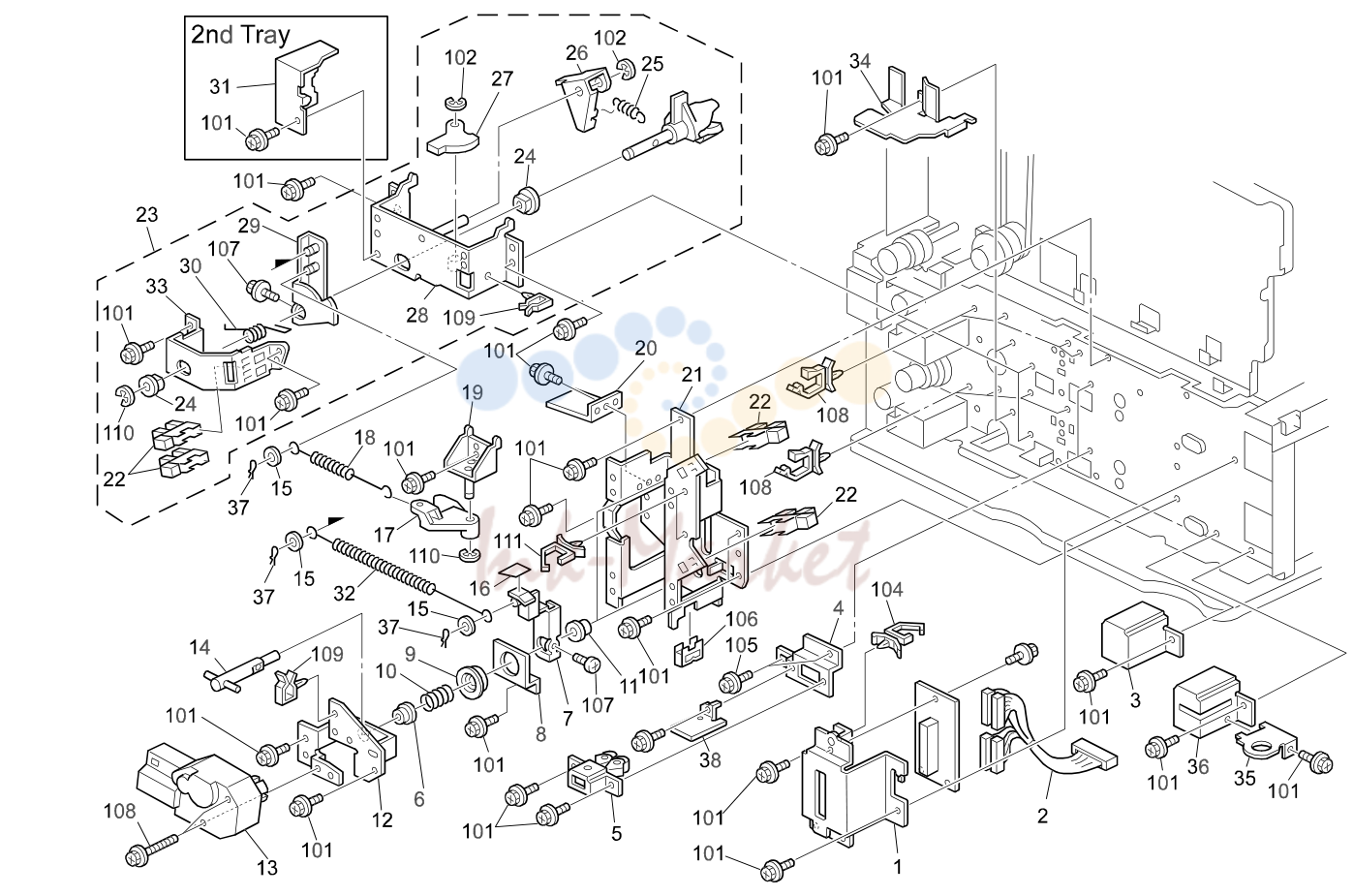

15. DRIVE SECTION 1 (G062)

№	Артикул	Альт. артикул	Описание
1	G0387551 запросить цену →		PCB Bank Bracket
36	G0382586 запросить цену →		Positioning Pin Cover - Left
37	A2672836 запросить цену →		Pin - M6
2	G0387560 запросить цену →		PCB Bank
3	A2672593 запросить цену →		Left Cover Pin
38	A2672916 запросить цену →		Bracket - Heater Harness
4	A2672908 запросить цену →		Bracket - Paper Tray Holder
39	G0385237 запросить цену →		Bank Connectiong Harness
5	G6971082 запросить цену →		Tray Holder
6	A2672847 запросить цену →		Bushing - Motor Shaft
7	A2672776 запросить цену →		Lever - DC Motor
8	A2672848 запросить цену →		Holder - Pressure Spring
9	A2672846 запросить цену →		Holder - Spring
10	A2672844 запросить цену →		Compression Spring - Return
11	A2672845 запросить цену →		Bushing - DC Motor Shaft
12	A2672838 запросить цену →		Lower Bracket - Paper Lift Motor
13	AX040119 запросить цену →		DC Motor - 1.92W
14	A2672840 запросить цену →		Shaft - DC Motor
15	AA132208 запросить цену →		Spacer - M6
16	A2672849 запросить цену →		Shutter - Photointerruptor
17	A2672794 запросить цену →		Sub Pressure Lever
18	A2672772 запросить цену →		Tension Spring - Sub
19	A2672781 запросить цену →		Bracket - Pressure Lever
20	A2672839 запросить цену →		Harness Cover - Paper Feed
21	A2672837 запросить цену →		Upper Bracket - Paper Lift Motor
22	AW020075 запросить цену →		Photointerruptor
23	A2672780 запросить цену →		Tray Lift Assembly
24	AA082070 запросить цену →		Bushing - 8x16x7
25	A2672766 запросить цену →		Tension Spring - Stopper
101	04513006B запросить цену →		Tapping Screw - M3x6
26	A2672765 запросить цену →		Stopper - Pressure Lever
102	07200040E запросить цену →		Retaining Ring - M4
27	A2672770 запросить цену →		Vibrating Plate
103	04513008H запросить цену →		Tapping Screw - 3x8
28	A2672815 запросить цену →		Bracket - Uppe Paper Lift
104	11050487 запросить цену →		Harness Clamp
105	04513008B запросить цену →		Tapping Screw - M3x8
29	A2672777 запросить цену →		Actuator - Paper Height Sensor
106	11050329 запросить цену →		Clamp - ES-0510
30	A2672767 запросить цену →		Torsion Spring - Joint
107	08010150 запросить цену →		Philips Screw - M4x8
31	A2672592 запросить цену →		Right Cover Pin
32	A2672771 ✓ в наличии		Tension Spring - Main
108	04513030B запросить цену →		Tapping Screw - 3x30
33	A2672773 запросить цену →		Bracket - Rising
109	11050283 запросить цену →		Clamp
110	07200060E запросить цену →		Retaining Ring - M6
34	A2672595 запросить цену →		Spring Guard - Paper Feed
111	11050460 запросить цену →		Clamp
35	G0382587 запросить цену →		Left Holder - Positioning Pin

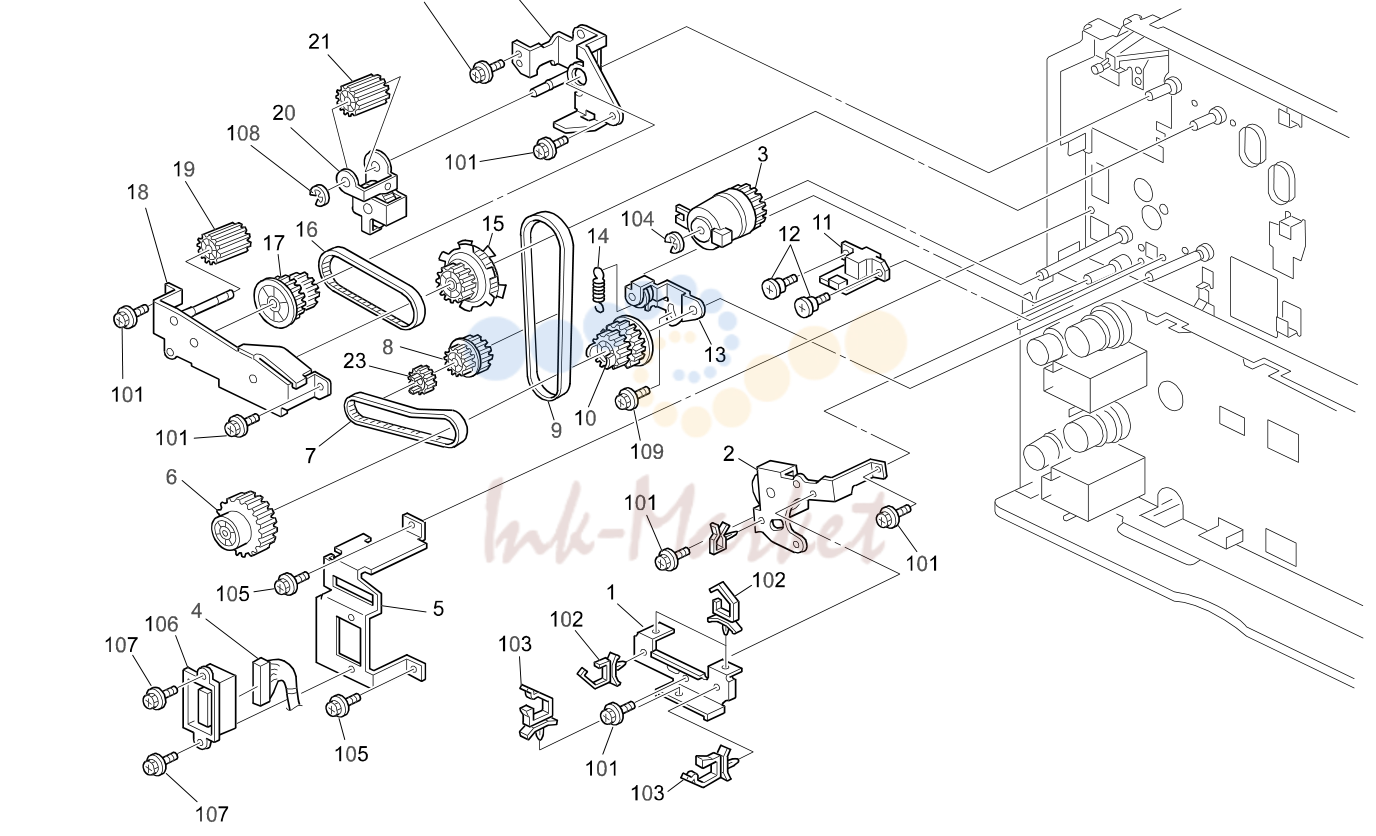

16. DRIVE SECTION 2 (G062)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2675824 запросить цену →		Bracket - Harness
2	G0621183 запросить цену →		Bracket Paper Feed Drive - RP2
102	11050460 запросить цену →		Clamp
3	AX200165 запросить цену →		Magnetic Clutch
103	11050488 запросить цену →		Harness Clamp
104	07200060E запросить цену →		Retaining Ring - M6
4	G0385236 запросить цену →		Manual Feed Unit Harness
5	A2675826 запросить цену →		Connector Bracket - Bypass Feed
105	08025276 запросить цену →		Tapping Screw With Waser - M3x6
106	11027672 запросить цену →		Connector - 54111-1615
6	AB014050 запросить цену →		Gear - 44Z
107	04513008H запросить цену →		Tapping Screw - 3x8
7	AA043516 запросить цену →		Timing Belt - S3M
108	07200040E запросить цену →		Retaining Ring - M4
8	AB017523 запросить цену →		Gear - 24Z
109	08025279 запросить цену →		Tapping Screw With Washer - M3x8
9	AA043514 запросить цену →		Timing Belt - S3M
10	AB033091 запросить цену →		Timing Pulley - 31T/36T
11	A2675156 запросить цену →		PCU Detector Board
12	G0205829 запросить цену →		Shoulder Screw - M3x2.5
13	A2671115 запросить цену →		Tension Bracket
14	AA060792 запросить цену →		Tension Spring
15	AB033092 запросить цену →		Timing Pulley - 27T/48T
16	AA043515 запросить цену →		Timing Belt - S3M
17	AB017503 запросить цену →		Gear - 35Z/28Z
18	A2671162 запросить цену →		Cover - Fusing Drive
19	AB011204 запросить цену →		Gear - 27Z
20	A2671170 запросить цену →		Drive Gear - 36Z
21	AB011203 запросить цену →		Gear - 30Z
22	A2671159 запросить цену →		Bracket - Fusing Drive
23	AB017522 запросить цену →		Gear - Joint Paper Feed

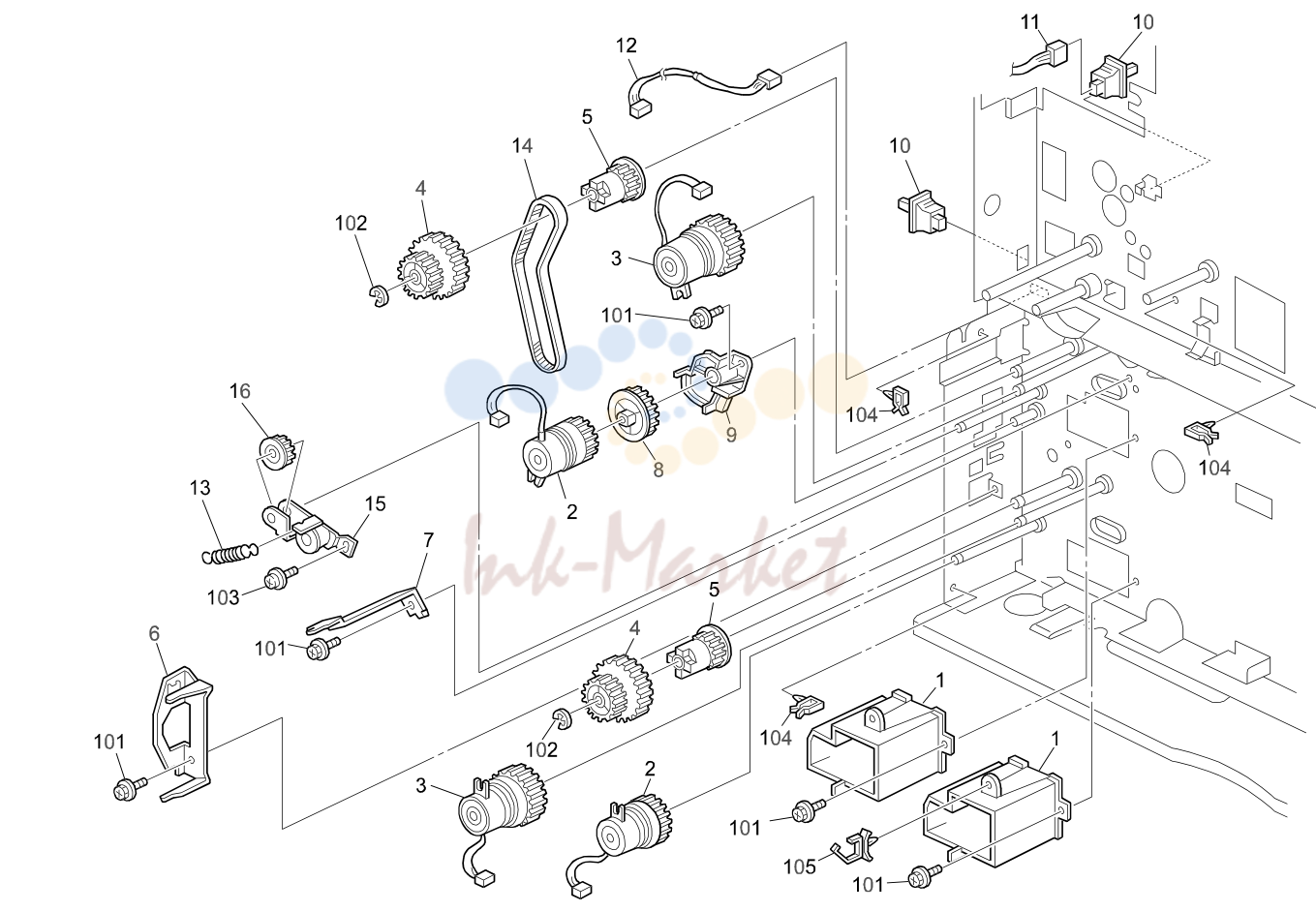

17. DRIVE SECTION 3 (G062)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2672596 запросить цену →		Right Drive Guard
102	07200060E запросить цену →		Retaining Ring - M6
2	AX200167 запросить цену →		Magnetic Clutch
3	AX200166 запросить цену →		Magnetic Clutch
103	08025279 запросить цену →		Tapping Screw With Washer - M3x8
4	AB011199 запросить цену →		Gear - 31Z/54Z
104	11050283 запросить цену →		Clamp
5	AB030626 запросить цену →		Timing Pulley - 20T
105	11050460 запросить цену →		Clamp
6	A2672605 запросить цену →		Support Bracket - Transport Clutch
7	A2672604 запросить цену →		Stopper - Feed Clutch
8	AB011200 запросить цену →		Gear - 38Z
9	A2672601 запросить цену →		Positioning Guide - Bypass Feed
10	G0205626 запросить цену →		Push Switch
11	G0385203 запросить цену →		Sensor Harness - New Article
12	A2675236 запросить цену →		Relay Harness - ID Sensor
13	AA060792 запросить цену →		Tension Spring
14	AA043517 запросить цену →		Timing Belt - S3M
15	A2672602 запросить цену →		Tensioner
16	AB030627 запросить цену →		Timing Pulley - 18T

Каталог очень большой (800 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
