Содержание
- 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
- 2. EXTERIOR 2 (A292/A293/B098)
- 3. OPERATION PANEL (A292/A293/B098)

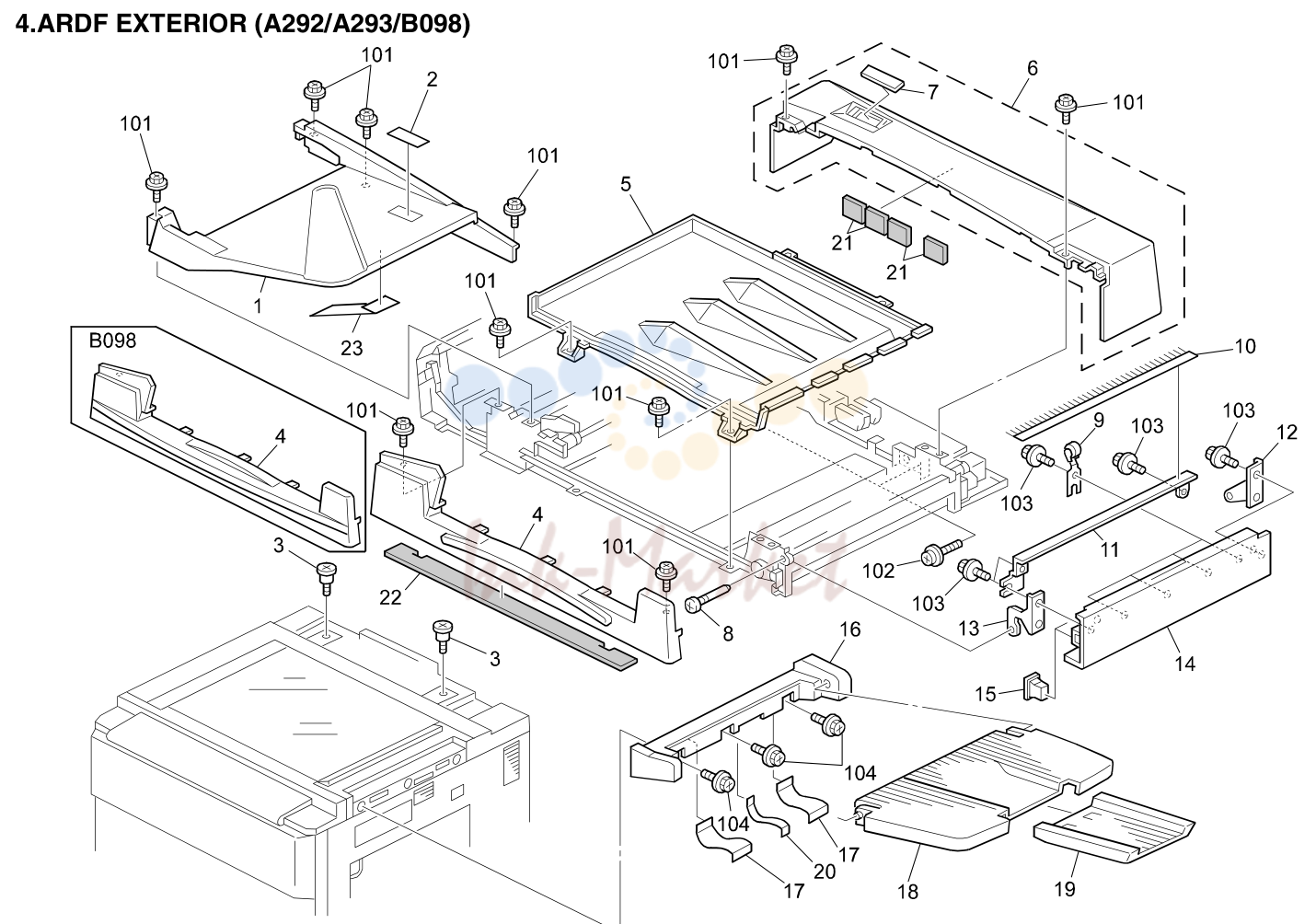

- 4. ARDF EXTERIOR (A292/A293/B098)

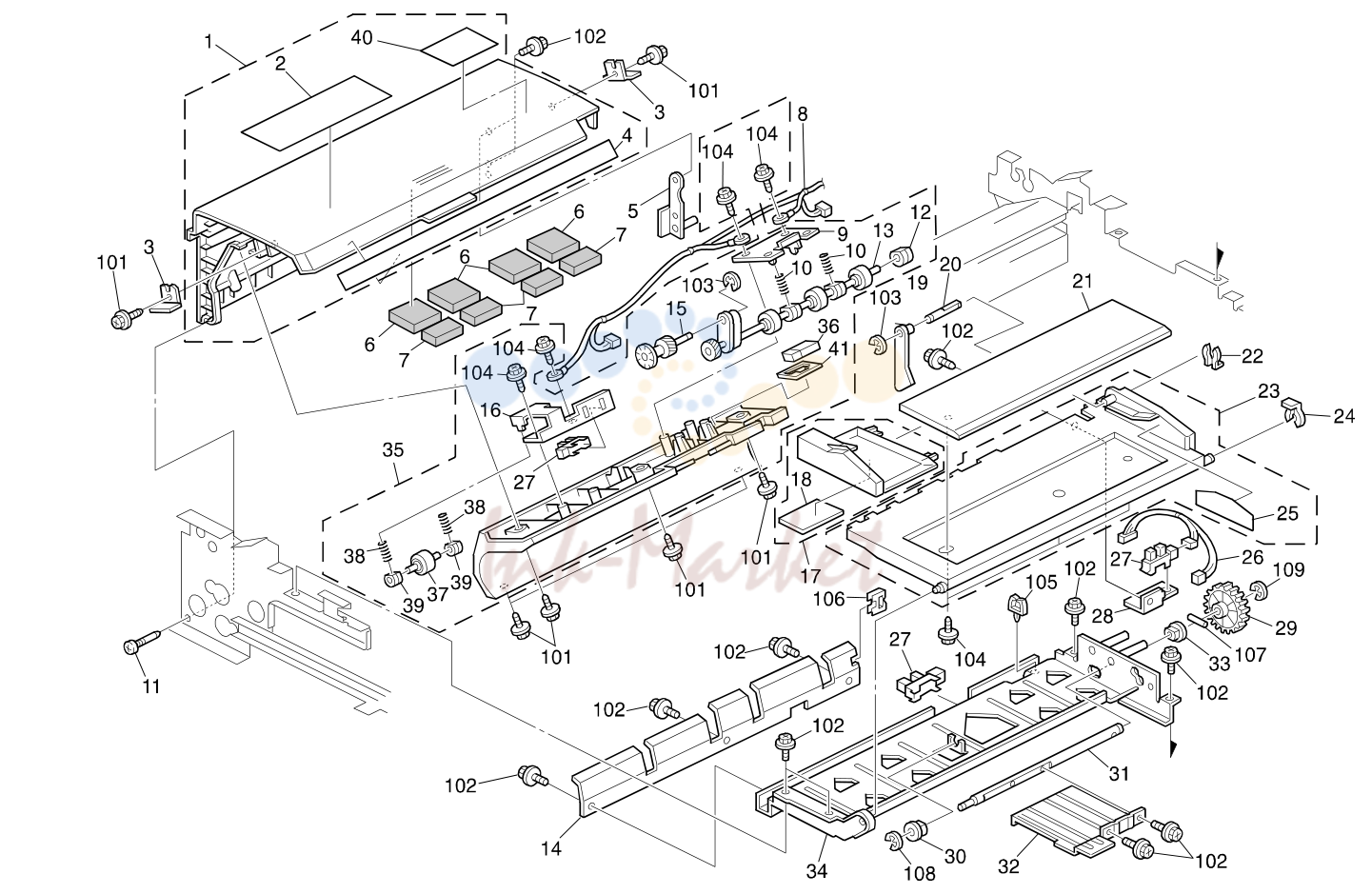

- 5. ORIGINAL FEED SECTION 1 (A292/A293/B098)

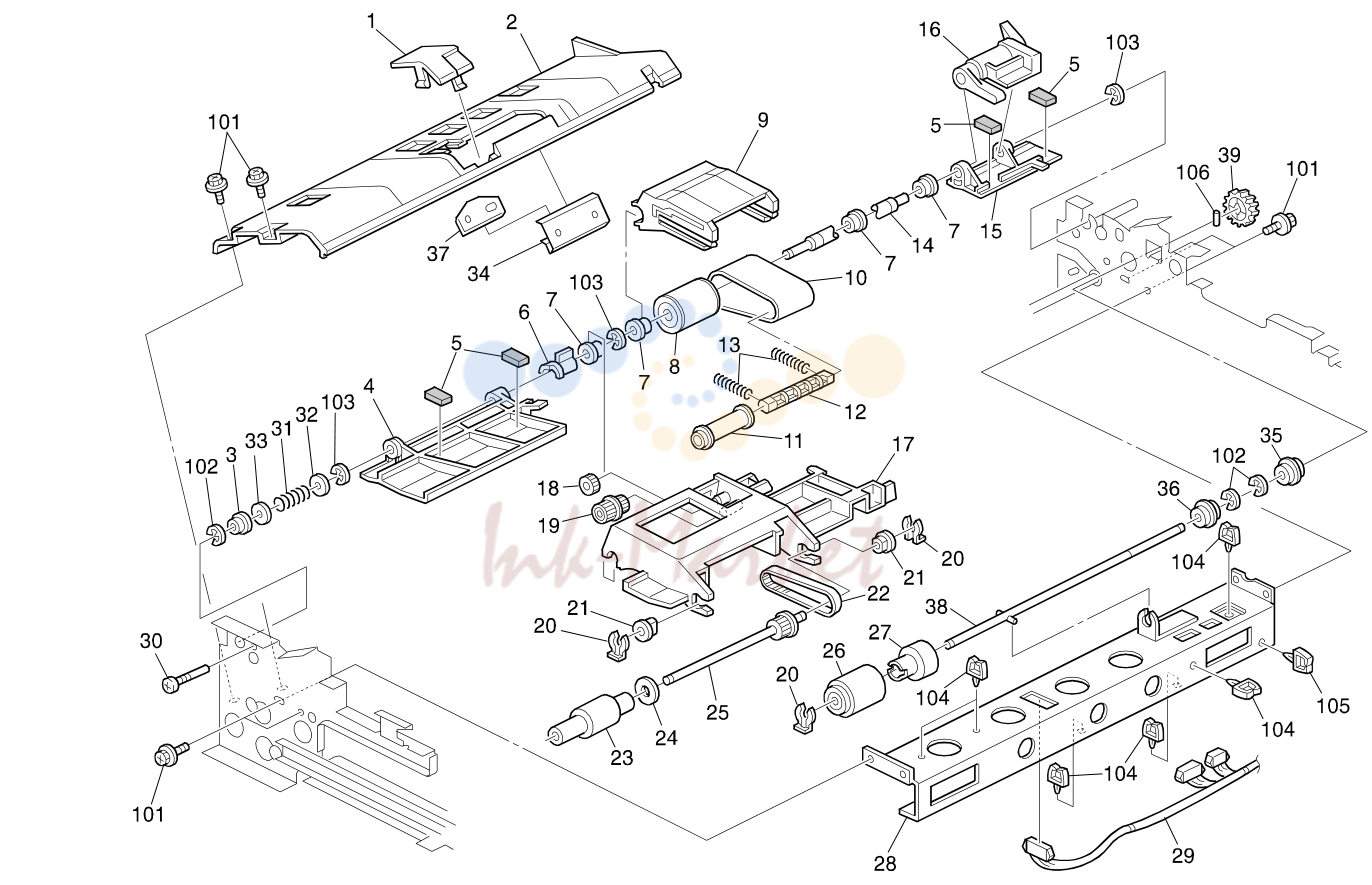

- 6. ORIGINAL FEED SECTION 2 (A292/A293/B098)

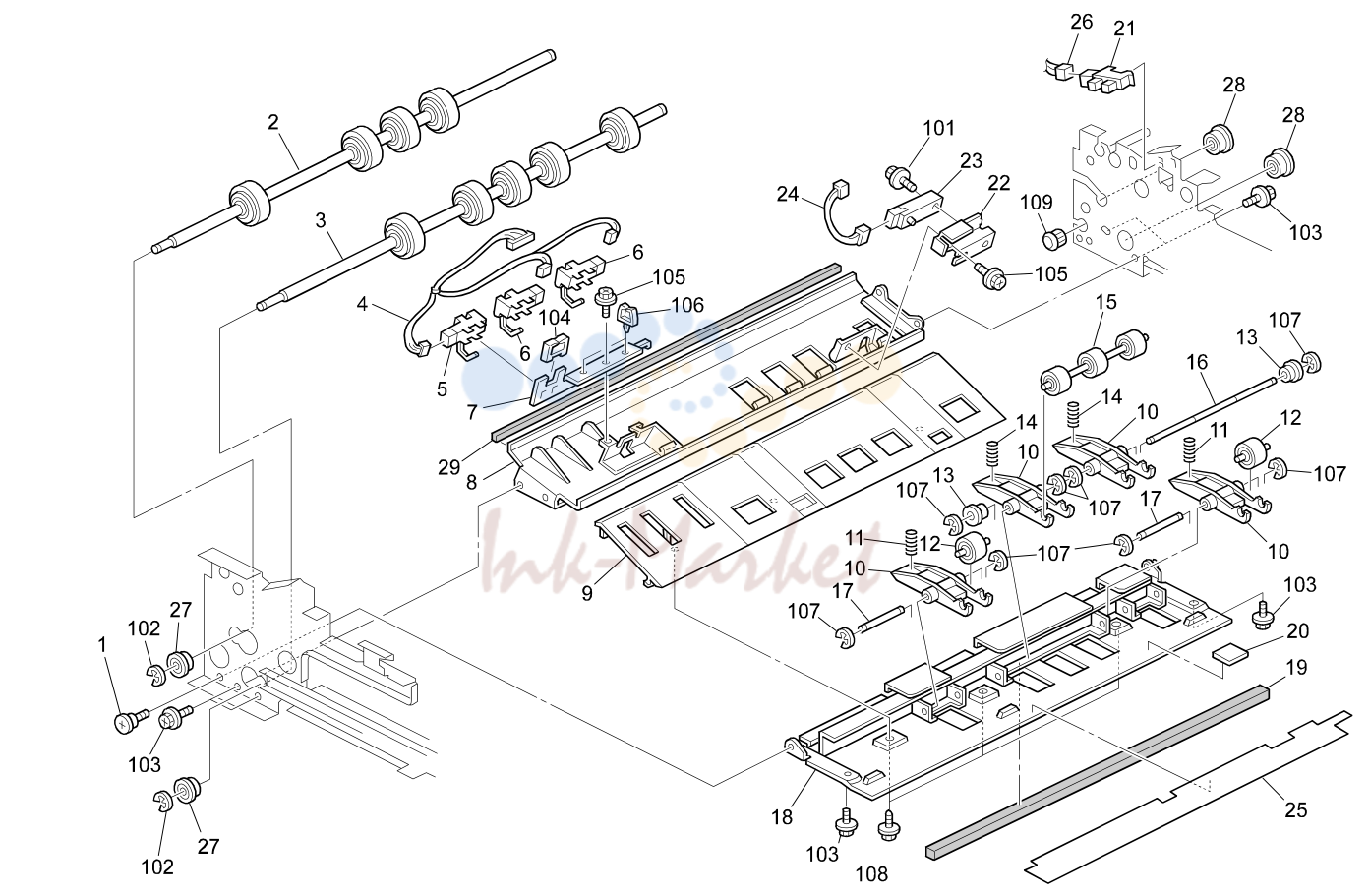

- 7. ORIGINAL FEED SECTION 3 (A292/A293/B098)

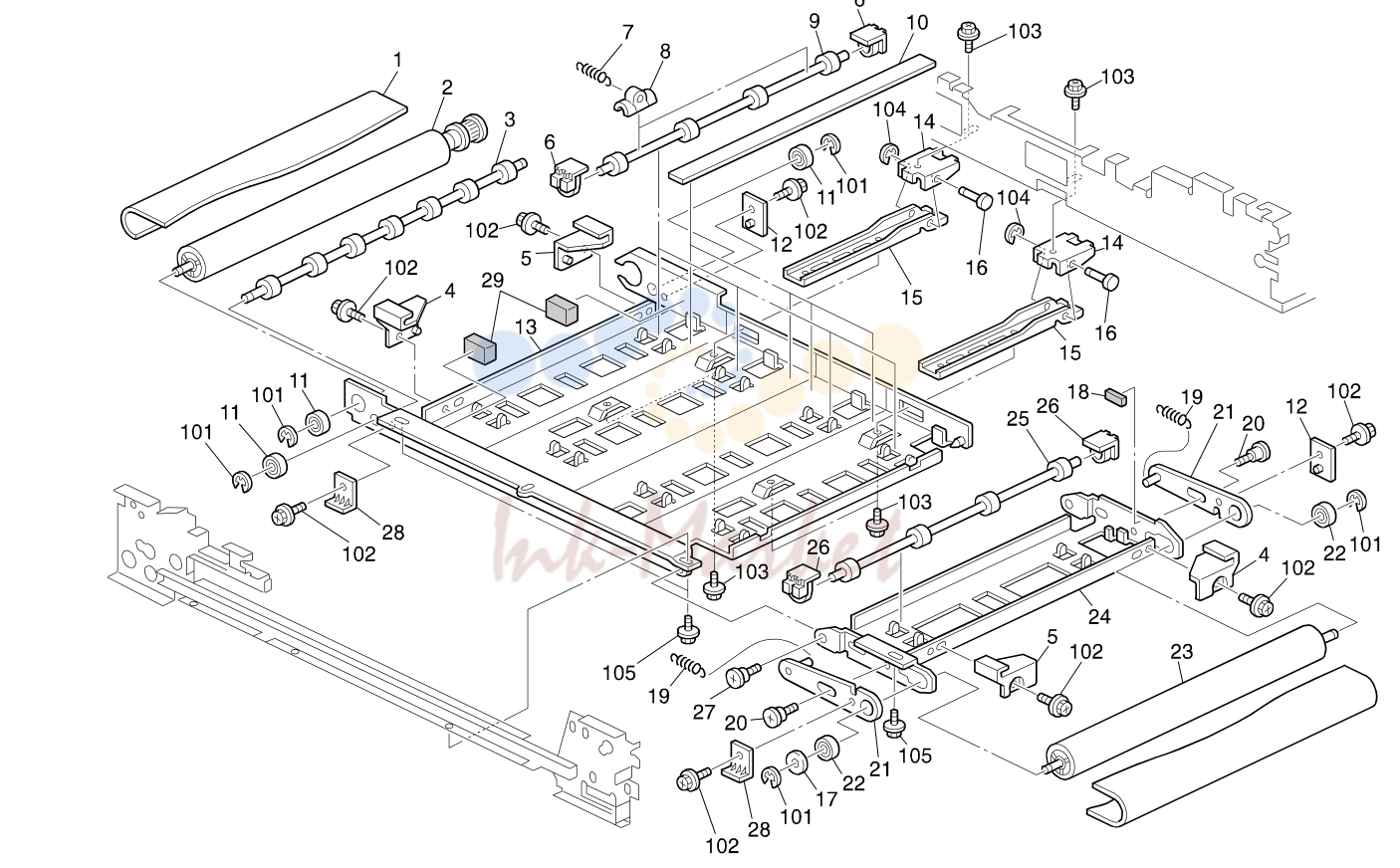

- 8. ORIGINAL TRANSFER SECTION (A292/A293/B098)

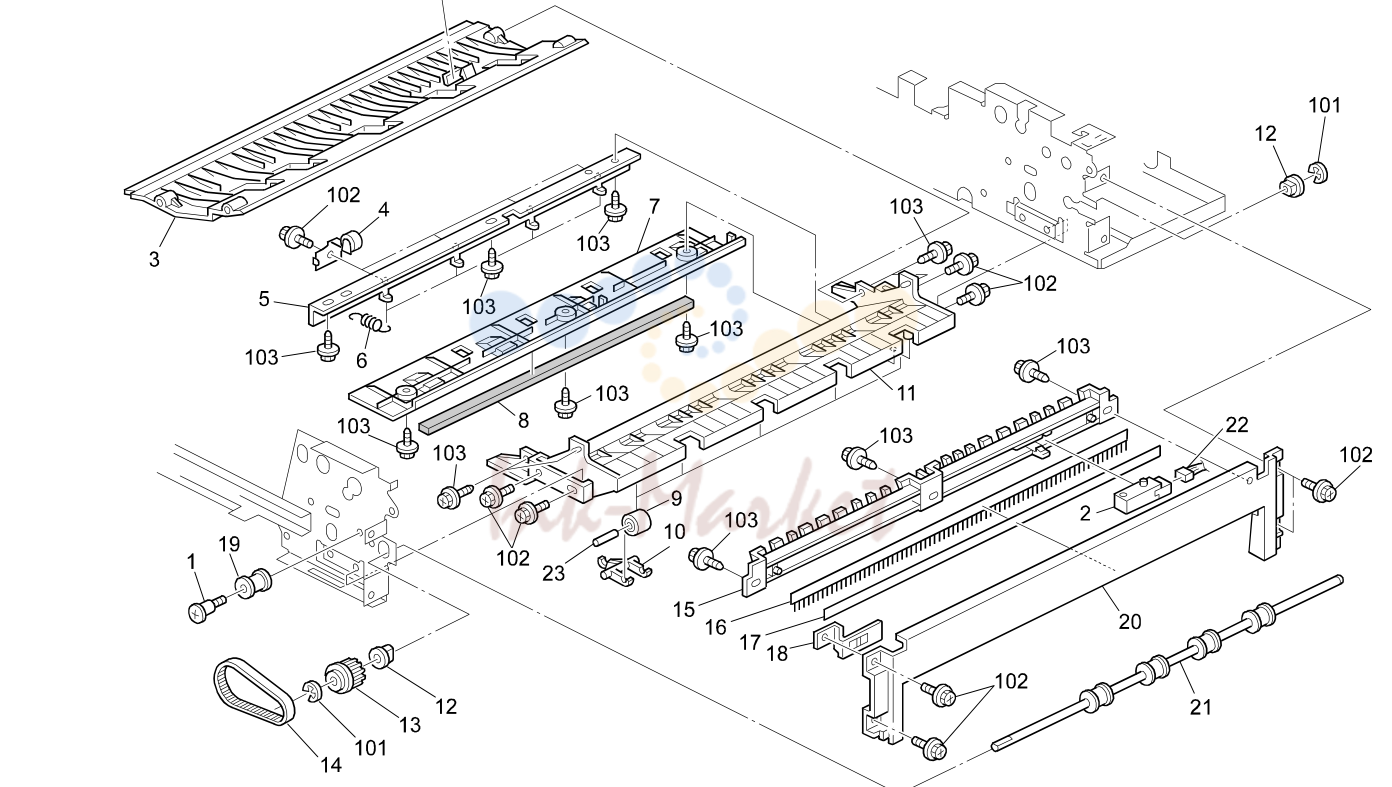

- 9. ORIGINAL EXIT SECTION 1 (A292/A293/B098)

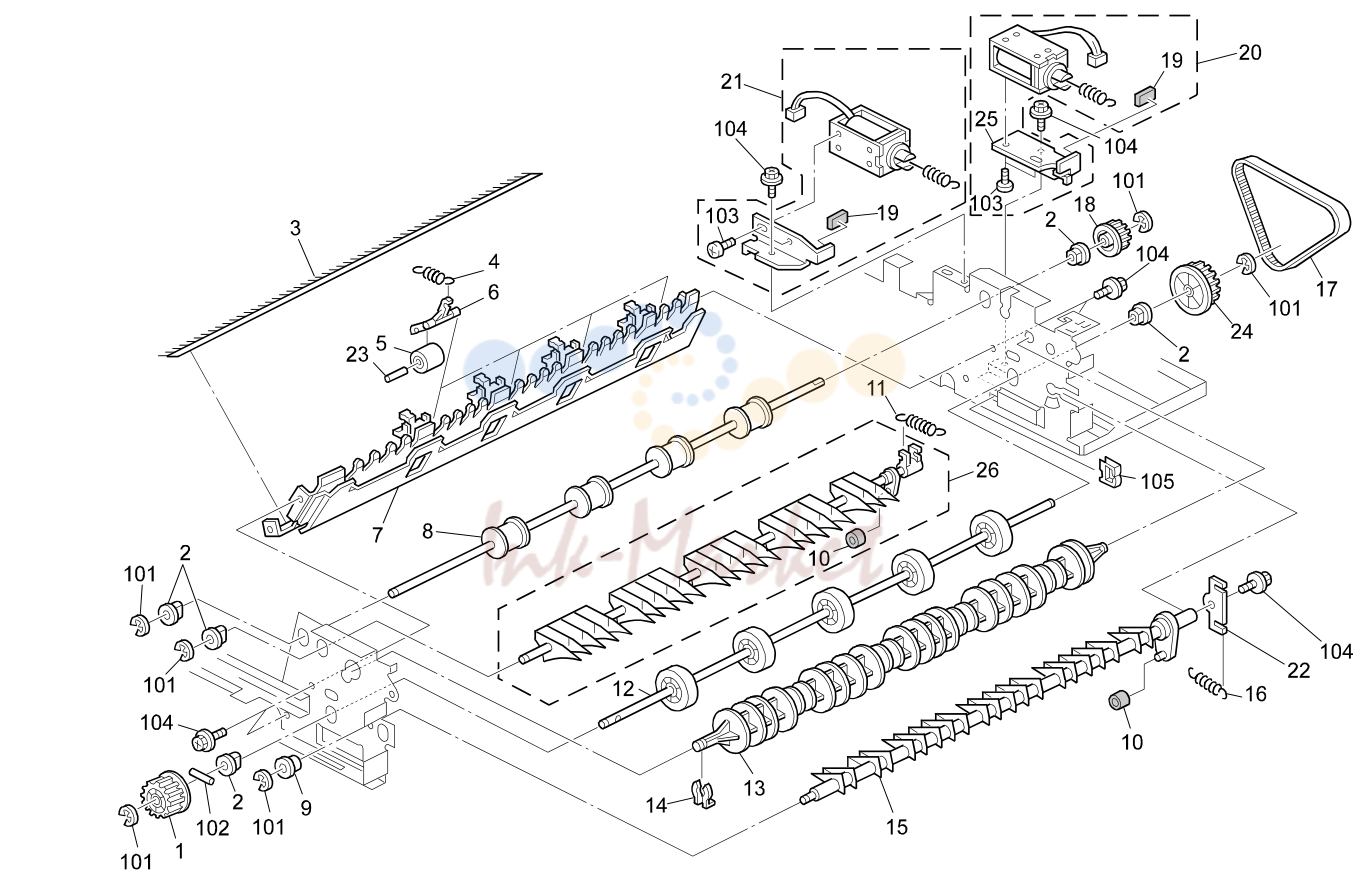

- 10. ORIGINAL EXIT SECTION 2 (A292/A293/B098)

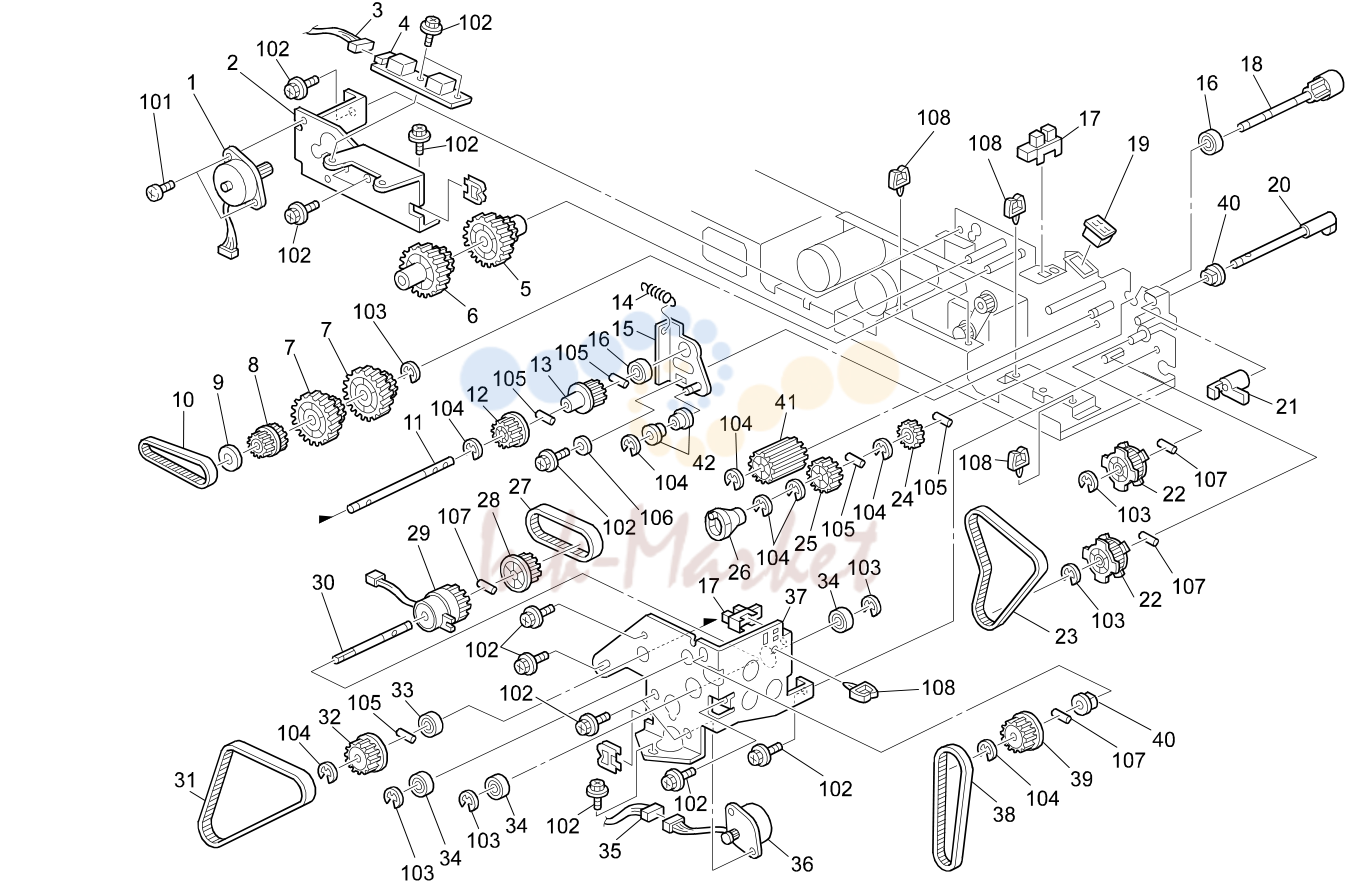

- 11. ARDF DRIVE & ELECTRICAL 1 (A292/A293/B098)

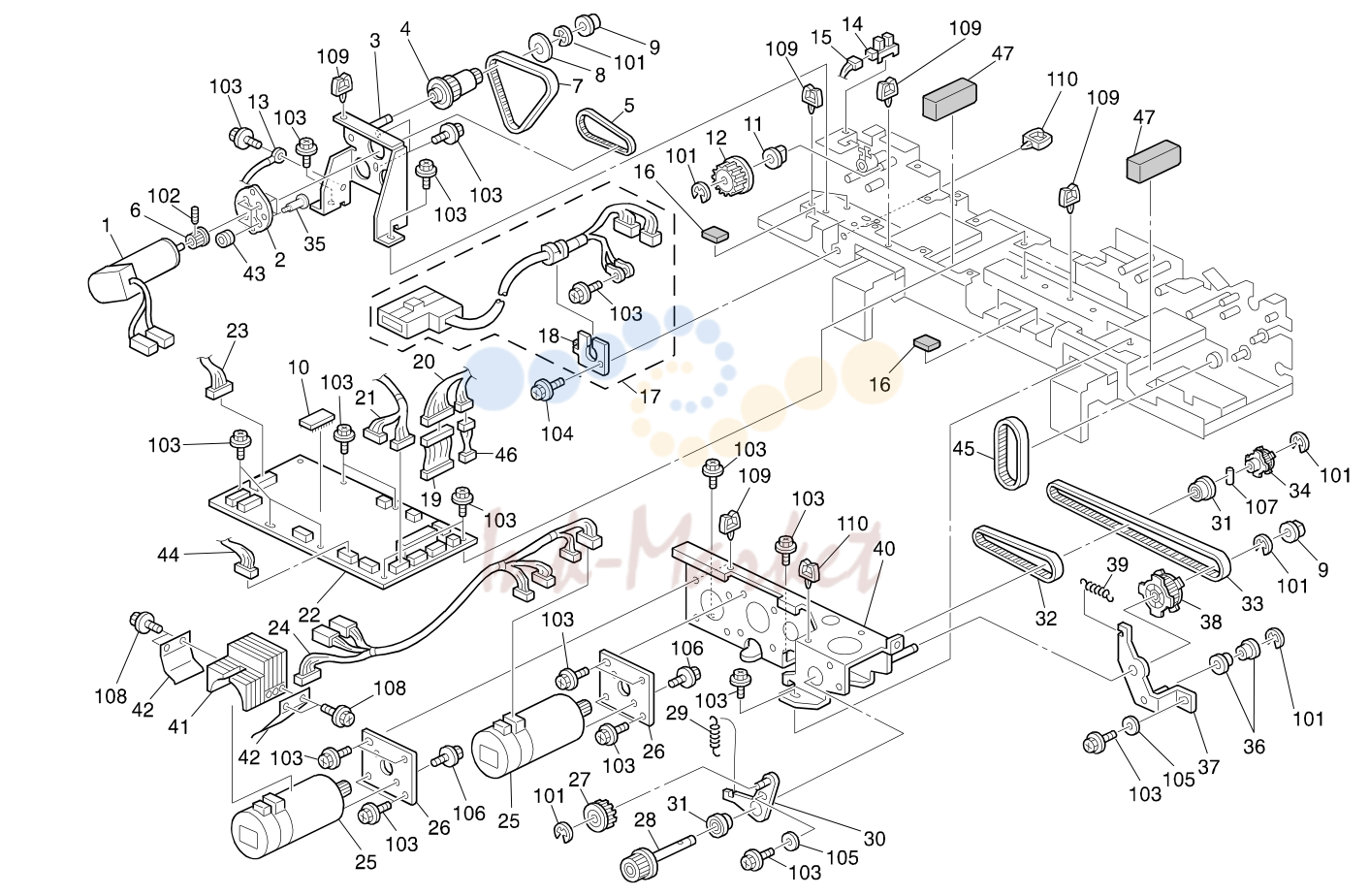

- 12. ARDF DRIVE & ELECTRICAL 2 (A292/A293/B098)
- 13. ARDF FRAME SECTION (A292/A293/B098)
- 14. OPTICS SECTION 1 (A292/A293/B098)
- 15. OPTICS SECTION 2 (A292/A293/B098)
- 16. OPTICS SECTION 3 (A292/A293/B098)
- 17. OPTICS SECTION 4 (A292/A293/B098)
- 18. LASER UNIT (A292/A293/B098)
- 19. BY-PASS FEED SECTION (A292/A293/B098)
- 20. TANDEM LCT 1 (A292/A293/B098)
- 21. TANDEM LCT 2 (A292/A293/B098)
- 22. TANDEM LCT 3 (A292/A293/B098)
- 23. UNIVERSAL TRAY (A292/A293/B098)
- 24. PAPER TRAY (A292/A293/B098)
- 25. PAPER FEED SECTION 1 (A292/A293/B098)
- 26. PAPER FEED SECTION 2 (A292/A293/B098)
- 27. PAPER FEED SECTION 3 (A292/A293/B098)
- 28. VERTICAL TRANSPORT SECTION (A292/A293/B098)
- 29. PAPER RESISTRATION 1 (A292/A293/B098)
- 30. PAPER RESISTRATION 2 (A292/A293/B098)
- 31. PAPER RESISTRATION 3 (A292/A293/B098)
- 32. TONER BOTTLE HOLDER (A292/A293/B098)
- 33. TONER HOPPER UNIT (A292/A293/B098)
- 34. DEVELOPMENT UNIT 1 (A292/A293/B098)
- 35. DEVELOPMENT UNIT 2 (A292/A293/B098)
- 36. Index Q’ty Per Index Q’ty Per
- 37. Index Q’ty Per Index Q’ty Per
- 38. Index Q’ty Per Index Q’ty Per
- 39. Index Q’ty Per Index Q’ty Per
- 40. TRANSFER SECTION 1 (A292/A293/B098)
- 41. TRANSFER SECTION 2 (A292/A293/B098)
- 42. FUSING UNIT 1 (A292/A293/B098)
- 43. FUSING UNIT 2 (A292/A293/B098)
- 44. FUSING UNIT 3 (A292/A293/B098)
- 45. INVERTOR & DUPLEX UNIT 1 (A292/A293/B098)
- 46. INVERTOR & DUPLEX UNIT 2 (A292/A293/B098)
- 47. INVERTOR & DUPLEX UNIT 3 (A292/A293/B098)
- 48. INVERTOR & DUPLEX UNIT 4 (A292/A293/B098)
- 49. INVERTOR & DUPLEX UNIT 5 (A292/A293/B098)
- 50. PAPER EXIT 1 (A292/A293/B098)
- 51. PAPER EXIT 2 (A292/A293/B098)
- 52. PAPER EXIT 3 (A292/A293/B098)
- 53. DRIVE SECTION 1 (A292/A293/B098)
- 54. DRIVE SECTION 2 (A292/A293/B098)
- 55. DRIVE SECTION 3 (A292/A293/B098)
- 56. DRIVE SECTION 4 (A292/A293/B098)
- 57. DRIVE SECTION 5 (A292/A293/B098)
- 58. ELECTRICAL SECTION 1 (A292/A293/B098)
- 59. ELECTRICAL SECTION 2 (A292/A293/B098)
- 60. ELECTRICAL SECTION 3 (A292/A293/B098)
- 61. ELECTRICAL SECTION 4 (A292/A293/B098)
- 62. FRAME SECTION 1 (A292/A293/B098)
- 63. FRAME SECTION 2 (A292/A293/B098)
- 64. FRAME SECTION 3 (A292/A293/B098)
- 65. I/O CONTROL BOARD (A292/A293)
- 66. I/O CONTROL BOARD (B098)
- 67. MCU BOARD (A292/A293)
- 68. MCU BOARD (B098)
- 69. BICU BOARD (A292/A293)
- 70. BICU BOARD (B098)
- 71. DECAL AND DOCUMENT (A292/A293)
- 72. SPECIAL TOOLS (A292/A293)

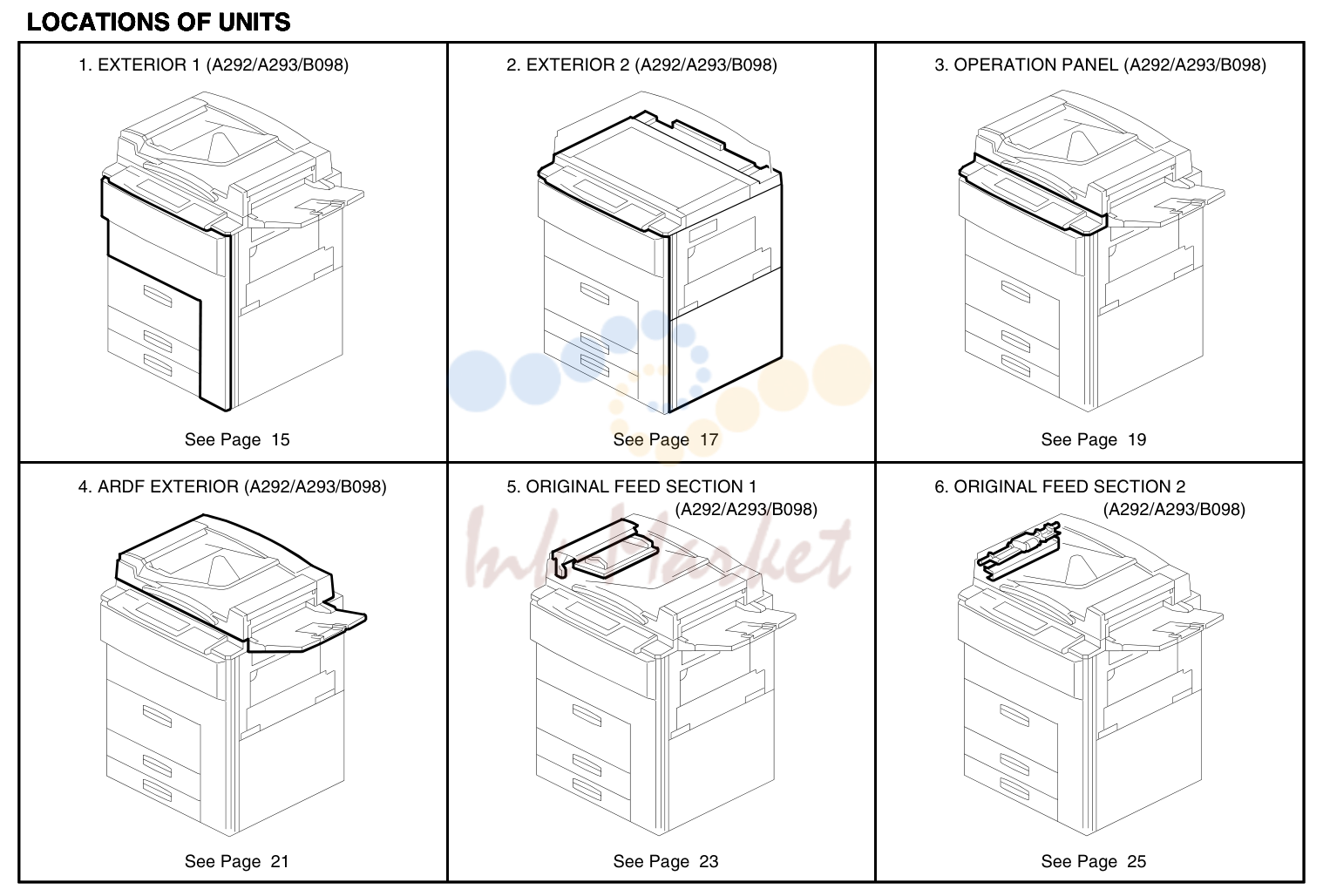

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19 | A2293291 запросить цену → | Right Inner Cover | |
| 1 | A2931349 запросить цену → | Decal - Toner Supply (A292/A293) | |
| 1 | B0981349 запросить цену → | Decal:Toner Supply (B098) | |
| 20 | AA153127 запросить цену → | Seal - 485mm | |
| 21 | A2931171 запросить цену → | Seal - 224mm | |
| 2 | A2931350 запросить цену → | Decal - Misfeed Removal (A292/A293) | |
| 2 | B0981350 запросить цену → | Decal:Misfeed Removal:Main (B098) | |
| 22 | A2931172 запросить цену → | Seal - 153mm | |
| 23 | A2297015 запросить цену → | Model Name Plate -170x60 | |
| 3 | A2291275 запросить цену → | Guide Plate Lever | |
| 4 | A2291321 запросить цену → | Safty Switch Inner Cover (A292/A293) 1 (A292/A293 NRG) | |
| 23 | A2927010 запросить цену → | Model Name Plate - SVN 2055DP (A292) | |
| 4 | B0981324 запросить цену → | Inner Cover:Main Switch (B098) | |
| 23 | A2927012 запросить цену → | Model Name Plate - GES 3355 (A292) | |
| 5 | A2291342 запросить цену → | Upper Hinge (A292/A293) | |
| 5 | B0981342 запросить цену → | Hinge:Upper (B098) | |
| 23 | A2927014 запросить цену → | Model Name Plate - NSA D555 (A292) | |
| 6 | AG070004 запросить цену → | Magnetic Catch | |
| 23 | A2927016 запросить цену → | Model Name Plate - REX 2955 (A292) | |
| 23 | A2927018 запросить цену → | Model Name Plate - LAN 5455 (A292) | |
| 7 | A2291257 запросить цену → | Door Grip Ass'y (A292/A293) | |
| 7 | B0981257 запросить цену → | Grip:Door:Ass'y (B098) | |
| 23 | A2937010 запросить цену → | Model Name Plate - SVN 2070DP (A293) | |
| 23 | A2937012 запросить цену → | Model Name Plate - GES 3370 (A293) | |
| 8 | A2921273 запросить цену → | Front Door (A292 RIC) | |
| 8 | A2921278 запросить цену → | Front Door (A292 INF) | |
| 23 | A2937014 запросить цену → | Model Name Plate - NSA D555 (A293) | |
| 23 | A2937016 запросить цену → | Model Name Plate - REX 2955 (A293) | |
| 8 | A2931273 запросить цену → | Front Door (A293 RIC) | |
| 8 | A2931276 запросить цену → | Front Door (A292/A293 NRG) | |
| 23 | A2937018 запросить цену → | Model Name Plate - LAN 5470 (A293) | |
| 24 | B0987010 запросить цену → | Model Name Plate:RIC:EXP (B098) | |
| 8 | A2931278 запросить цену → | Front Door (A293 INF) | |
| 8 | A2931312 запросить цену → | Front Door (A292/A293 SVN/LAN) | |
| 24 | B0987011 запросить цену → | Model Name Plate:NAS (B098) | |
| 24 | B0987012 запросить цену → | Model Name Plate:REX (B098) | |
| 8 | B0981273 запросить цену → | Door:Exp:Sub-ass'y (B098) | |
| 24 | B0987013 запросить цену → | Model Name Plate:GES (B098) | |
| 9 | A2291355 запросить цену → | Micro Switch Lever | |
| 24 | B0987014 запросить цену → | Model Name Plate:INF (B098) | |
| 10 | A2291259 запросить цену → | Lower Hinge (A292/A293) | |
| 10 | B0981259 запросить цену → | Hinge:Right Lower:Ass'y (B098) | |
| 24 | B0987015 запросить цену → | Model Name Plate:LAN (B098) | |
| 11 | A1341383 запросить цену → | Emblem (RIC)(A292/A293) | |
| 11 | A2297016 запросить цену → | Support Cover (INF)(A292/A293) | |
| 12 | A0966184 запросить цену → | Bank Inner Cover | |
| 13 | AG050067 запросить цену → | Knob - Transport Roller (A292/A293) | |
| 13 | AG050093 запросить цену → | Knob:Misfeed Removal (B098) | |
| 14 | AA000540 запросить цену → | Decal - Misfeed Removal (A292/A293) | |
| 14 | AA003204 запросить цену → | Decal:Misfeed Removal (B098) | |
| 101 | 04504008B запросить цену → | Tapping Screw - 4x8 | |
| 15 | A2321381 запросить цену → | Decal - Total Counter (A292/A293) | |
| 15 | A2941378 запросить цену → | Decal - Total Counter (B098) | |
| 102 | 08025124 запросить цену → | Tapping Screw - M3x8 | |
| 16 | A2291320 запросить цену → | Right Lower Inner Cover (A292/A293) | |
| 103 | 04340082W запросить цену → | Tapping Screw - M4x8 | |
| 104 | 09514006B запросить цену → | Philips Screw With Washer - M4x6 | |
| 16 | B0981323 запросить цену → | Inner Cover:Right Lower (B098) | |
| 17 | AA100006 запросить цену → | Nut - M3.6 | |
| 105 | 04514008B запросить цену → | Philips Tapping Screw - M4x8 | |
| 18 | A0602512 запросить цену → | Registration Roller Knob | |
| 106 | 04503008B запросить цену → | Tapping Screw - M3x8 |

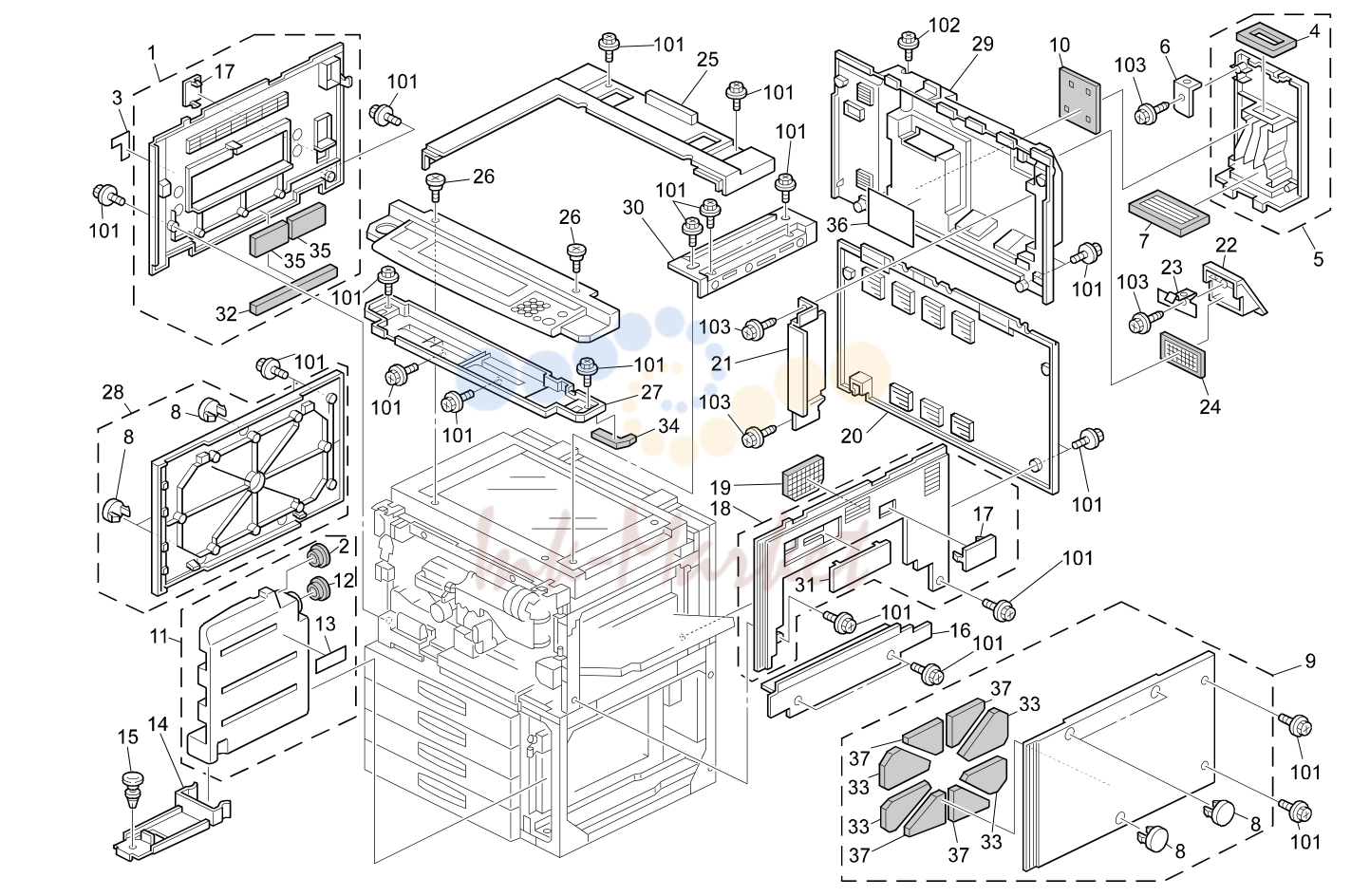

2. EXTERIOR 2 (A292/A293/B098)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22 | A2931335 запросить цену → | Louver (A292/A293) | |
| 1 | A2931265 запросить цену → | Upper Left Cover (A292/A293) | |
| 1 | B0981265 запросить цену → | Cover:Left Upper:Ass'y (B098) | |
| 22 | B0981335 запросить цену → | Louver:Filter (B098) | |
| 23 | A2931336 запросить цену → | Spring Plate - Louver | |
| 2 | AA152315 запросить цену → | Tank Seal | |
| 24 | A2931098 запросить цену → | Vacuum Filter | |
| 3 | A2291360 запросить цену → | Decal - Main Switch (120V A292/A293) | |
| 25 | A2931310 запросить цену → | Upper Cover (A292/A293) | |
| 3 | A2291361 запросить цену → | Decal - Main Switch (230V A292/A293) | |
| 3 | B0981360 запросить цену → | Decal:Main Switch:NA (120V B098) | |
| 25 | B0981310 запросить цену → | Cover:Upper (B098) | |
| 3 | B0981362 запросить цену → | Decal:Main Switch:EU (230V B098) | |
| 26 | AA143416 запросить цену → | Stepped Screw - M4x3 | |
| 27 | A2931327 запросить цену → | Operation Panel Upper Cover (A292/A293) | |
| 4 | AA152696 запросить цену → | Duct Seal | |
| 5 | A2931285 запросить цену → | Duct (A292/A293) | |
| 27 | B0981327 запросить цену → | Inner Cover:Operation Sub-unit (B098) | |
| 5 | B0981285 запросить цену → | Duct:Cover:Exhaust:Adhesion (B098) | |
| 28 | A2931270 запросить цену → | Lower Left Cover (A292/A293) | |
| 28 | B0981270 запросить цену → | Cover:Left Lower:Ass'y (B098) | |
| 6 | A2931332 запросить цену → | Duct Holder | |
| 7 | AA010108 запросить цену → | Ozone Filter (A292/A293) | |
| 29 | A2931306 запросить цену → | Rear Cover (A292/A293) | |
| 29 | B0981306 запросить цену → | Cover:Rear Upper (B098) | |
| 7 | AA010116 запросить цену → | Ozone Filter:Rear (B098) | |
| 8 | A2471318 запросить цену → | Cap - 17 (A292/A293) | |
| 30 | A2291311 запросить цену → | Upper Right Cover (A292/A293) | |
| 8 | B0981318 запросить цену → | Cap:ÏÙ17 (B098) | |
| 30 | B0981311 запросить цену → | Cover:Upper:Right (B098) | |
| 31 | A2291331 запросить цену → | Key Counter Cap (A292/A293) | |
| 9 | A2931269 запросить цену → | Lower Right Cover (A292/A293) | |
| 31 | B0701331 запросить цену → | Cap:Key Counter:C2 (B098) | |
| 9 | B0981269 запросить цену → | Cover:Right Lower:Ass'y (B098) | |
| 32 | AA153121 запросить цену → | Sponge 1 - Upper Left Cover | |
| 10 | AA152697 запросить цену → | Shield - Duct Cover | |
| 11 | AA032041 запросить цену → | Tonner Collection Bottle | |
| 33 | AA153120 запросить цену → | Sponge 2 - Lower Right Cover | |
| 12 | A0073751 запросить цену → | Large Cap - Toner Collection Tank | |
| 34 | AA153128 запросить цену → | Upper Cover Seal | |
| 35 | AA153124 запросить цену → | Sponge 4 - Upper Left Cover | |
| 13 | AA000059 запросить цену → | Caution Decal - English | |
| 36 | A2931334 запросить цену → | Insulating Mayler (A292/A293) | |
| 14 | A0963711 запросить цену → | Collection Tank Holder | |
| 36 | B0981334 запросить цену → | Insulating Sheet:Harness:IOB (B098) | |
| 15 | A0963712 запросить цену → | Ratch | |
| 37 | AA153119 запросить цену → | Sponge 1 - Lower Right Cover | |
| 16 | A2291304 запросить цену → | Large Capacity Tray Cover (A292/A293) | |
| 16 | B0981304 запросить цену → | Cover:Large Capacity Tray (B098) | |
| 17 | A2291332 запросить цену → | Coupling Cap (A292/A293) | |
| 17 | B0651342 запросить цену → | Coupling Cap (B098) | |
| 18 | A2291260 запросить цену → | Upper Right Cover (A292/A293) | |
| 18 | B0981260 запросить цену → | Cover:Right Upper:Ass'y (B098) | |
| 19 | A2291262 запросить цену → | Optics Dust Filter (A292/A293) | |
| 19 | B0981262 запросить цену → | Filter:Ass'y (B098) | |
| 20 | A2291309 запросить цену → | Rear Lower Cover (A292/A293) | |
| 101 | 04514008H запросить цену → | Tapping Screw - 4x8 | |
| 20 | B0981309 запросить цену → | Cover:Rear Lower (B098) | |
| 102 | 04513012H запросить цену → | Tapping Screw - 3x12 | |
| 21 | A2931359 запросить цену → | Printer Controller Cover (A292/A293) | |
| 21 | B0981359 запросить цену → | Shadeing Plate:Control Unit (B098) | |
| 103 | 04503008B запросить цену → | Tapping Screw - M3x8 |

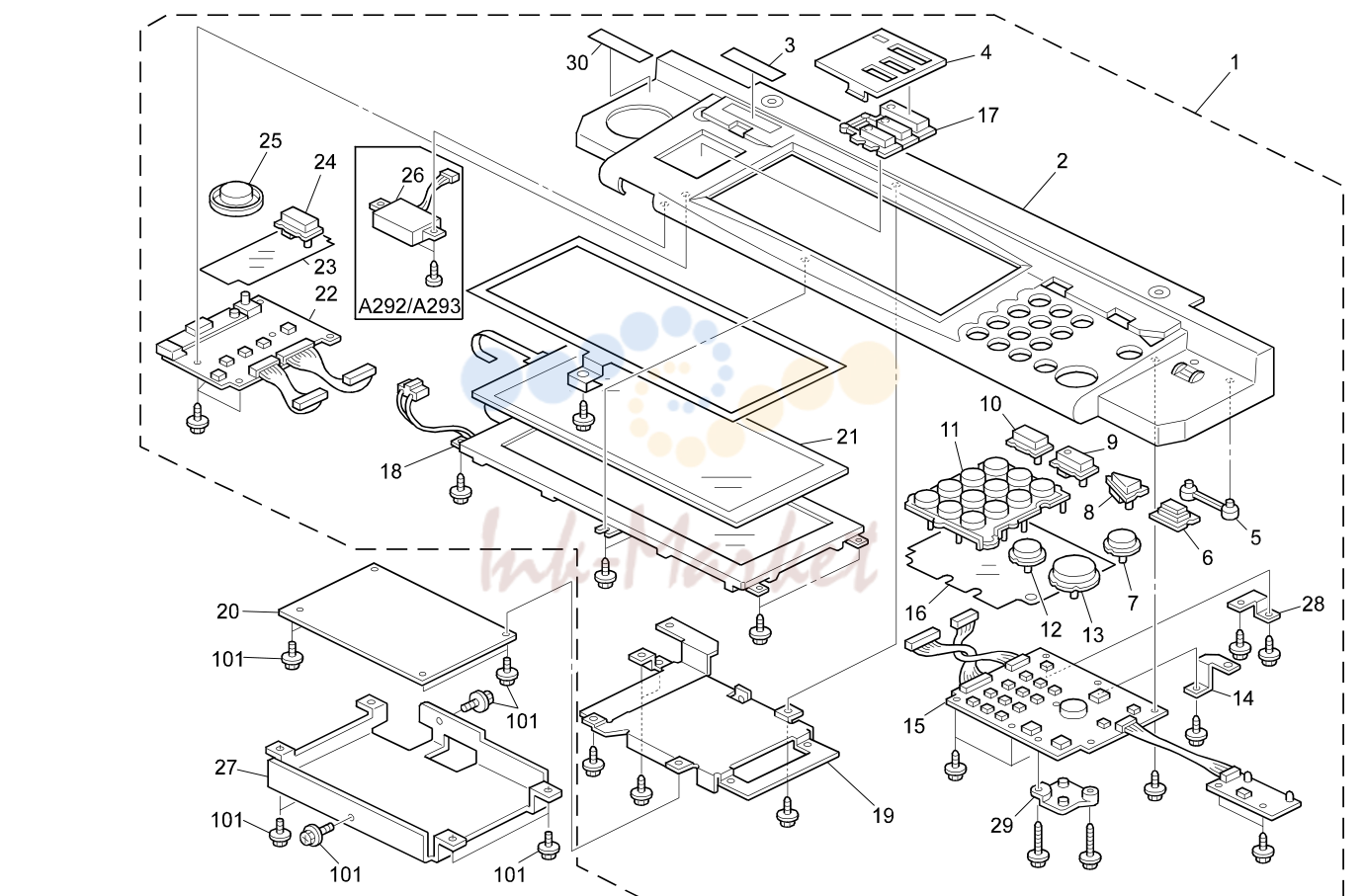

3. OPERATION PANEL (A292/A293/B098)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A2931412 запросить цену → | Operation Panel Ass'y - LT (A292/A293) | |
| 18 | A2935215 запросить цену → | LCD HVGA U95 | |
| 1 | A2931414 запросить цену → | Operation Panel Ass'y - A4 (A292/A293) | |
| 19 | A2931431 запросить цену → | Bracket - LCDC | |
| 1 | B0981412 запросить цену → | Operation Panel:C2:NA:Ass'y (B098) | |
| 20 | A2935200 запросить цену → | LCDC Board (A292/A293) | |
| 1 | B0981414 запросить цену → | Operation Panel:C2:EU:Ass'y (B098) | |
| 20 | B0985200 запросить цену → | PCB:LCDC (B098) | |
| 2 | A2931441 запросить цену → | Operation Panel Case - LT (A292/A293) | |
| 21 | A2291425 запросить цену → | Touch Panel Ass'y | |
| 2 | A2931442 запросить цену → | Operation Panel Case - A4 (A292/A293) | |
| 22 | A2931463 запросить цену → | Application Board | |
| 2 | B0981441 запросить цену → | Case:Operation Panel:NA (B098) | |
| 23 | A2291467 запросить цену → | Application Sheet | |
| 2 | B0981442 запросить цену → | Case:Operation Panel:EU (B098) | |
| 24 | A2291458 запросить цену → | Keytop - Tool (A292/A293) | |
| 3 | A2291466 запросить цену → | Guidance Sheet (A292/A293) | |
| 24 | B0981458 запросить цену → | Keytop:Tool (B098) | |
| 3 | B0981466 запросить цену → | Sheet:Guidance (B098) | |
| 25 | A2291460 запросить цену → | Dial - Contrast | |
| 4 | A2931461 запросить цену → | Application Cap (A292/A293) | |
| 26 | AW010079 запросить цену → | Optics Sensor (A292/A293) | |
| 4 | B0981461 запросить цену → | Cap:Application:Moj (B098) | |
| 27 | A2291433 запросить цену → | LCDC Cover | |
| 28 | A2931468 запросить цену → | LCD Ground Plate | |
| 5 | A2291465 запросить цену → | LED Guide | |
| 6 | A2291459 запросить цену → | Keytop - Power Source | |
| 29 | A2291472 запросить цену → | Support Plate - Operation Panel | |
| 7 | A2291457 запросить цену → | Keytop - Check (A292/A293) | |
| 30 | A1536409 запросить цену → | Decal - Keytop Cover (GES)(A292/A293) | |
| 30 | C2252866 запросить цену → | Decal - Keytop Cover (REX)(A292/A293) | |
| 7 | B0981457 запросить цену → | Keytop:Check (B098) | |
| 30 | C2252867 запросить цену → | Decal - Keytop Cover (NSA)(A292/A293) | |
| 8 | A2291456 запросить цену → | Keytop - Interrupt (A292/A293) | |
| 8 | B0981456 запросить цену → | Keytop:Interrupt (B098) | |
| 9 | A2291475 запросить цену → | Key-top - Standby (A292/A293) | |
| 9 | B0981475 запросить цену → | Keytop:Preheat:Exp (B098) | |
| 10 | A2291455 запросить цену → | Keytop - Program (A292/A293) | |
| 10 | B0981455 запросить цену → | Keytop:Block Diagram (B098) | |
| 11 | A2291451 запросить цену → | Keytop - 10key (A292/A293) | |
| 11 | B0981451 запросить цену → | Keytop:10key (B098) | |
| 12 | A2291453 запросить цену → | Keytop - Clear/Stop (A292/A293) | |
| 12 | B0981453 запросить цену → | Keytop:Clear/Stop (B098) | |
| 13 | A2291452 запросить цену → | Keytop - Start (A292/A293) | |
| 13 | B0981452 запросить цену → | Keytop:Start (B098) | |
| 14 | A2291464 запросить цену → | Ground Plate - 10key | |
| 15 | A2931462 запросить цену → | 10key Board | |
| 16 | A2291468 запросить цену → | 10key Sheet | |
| 17 | A2931477 запросить цену → | Keytop - Copy - LT (A292/A293) | |
| 17 | A2931478 запросить цену → | Keytop - Copy - A4 (A292/A293) | |
| 17 | B0981477 запросить цену → | Keytop:Copy:Moj:NA (B098) | |
| 101 | 04513006B запросить цену → | Tapping Screw - M3x6 | |
| 17 | B0981478 запросить цену → | Keytop:Copy:Moj:EU (B098) |
4. ARDF EXTERIOR (A292/A293/B098)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | 04504012B запросить цену → | Tapping Screw - M4x12 | |
| 1 | A8061821 запросить цену → | Original Table (A292/A293) | |
| 104 | 04514008H запросить цену → | Tapping Screw - 4x8 | |
| 1 | B3011826 запросить цену → | Original Table:Printing (B098) | |
| 2 | A6106051 запросить цену → | Decal - Document Set (A292/A293) | |
| 2 | B4774431 запросить цену → | Decal - Original Table (B098) | |
| 3 | A8597211 запросить цену → | Stepped Screw | |
| 4 | A8061712 запросить цену → | Front Cover (A292/A293) | |
| 4 | B3011716 запросить цену → | Cover:Front (B098) | |
| 5 | A8061792 запросить цену → | Original Table Cover (A292/A293) | |
| 5 | B3011796 запросить цену → | Cover:Original Table:Lower (B098) | |
| 6 | B3011721 запросить цену → | Rear Cover (A292/A293) | |
| 6 | B3011726 запросить цену → | Cover:Rear:Ass'y (B098) | |
| 7 | A8064341 запросить цену → | Display Panel | |
| 8 | 54462824 запросить цену → | Screw - Duplex Guide Plate | |
| 9 | A5481241 запросить цену → | Driven Roller Ass'y | |
| 10 | AA120032 запросить цену → | Antistatic Brush | |
| 11 | A8063266 запросить цену → | Discharge Brush Bracket | |
| 12 | A8063261 запросить цену → | Inner Back Cover Bracket | |
| 13 | A8063251 запросить цену → | Exit Cover Bracket | |
| 14 | A8061781 запросить цену → | Exit Cover (A292/A293) | |
| 14 | B3011786 запросить цену → | Cover:Exit (B098) | |
| 15 | G0121531 запросить цену → | Magnet | |
| 16 | A2291393 запросить цену → | Exit Tray Holder (A292/A293) | |
| 16 | B0981393 запросить цену → | Tray:Exit:Machine Or Copier (B098) | |
| 17 | A2291395 запросить цену → | Mylar - Large | |
| 18 | A2291394 запросить цену → | Exit Tray (A292/A293) | |
| 18 | B0981394 запросить цену → | Tray:Exit (B098) | |
| 19 | A6662421 запросить цену → | Sub - Shift Tray (A292/A293) | |
| 19 | B0982421 запросить цену → | Tray:Slide (B098) | |
| 20 | A2291396 запросить цену → | Mylar - Small | |
| 21 | B3014425 запросить цену → | Noise Reduction Pad | |
| 22 | B3014411 запросить цену → | Noise Reduction Pad | |
| 23 | B3011835 запросить цену → | Original Holder |
5. ORIGINAL FEED SECTION 1 (A292/A293/B098)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 29 | A8062281 запросить цену → | Gear - Z47 | |
| 1 | B3011751 запросить цену → | Paper Feed Cover (A292/A293) | |
| 30 | 50530447 запросить цену → | Bushing - 6mm | |
| 1 | B3011756 запросить цену → | Cover:Paper Feed:Ass'y (B09817) | |
| 31 | A8061346 запросить цену → | Base Shaft | |
| 2 | A8064311 запросить цену → | Decal - Misfeed Removal (A292/A293) | |
| 2 | B3014316 запросить цену → | Decal:Misfeed Removal (B09817) | |
| 32 | A8061342 запросить цену → | Base Lever | |
| 3 | A8061371 запросить цену → | Magnet Catch - Paper Feed Cover | |
| 33 | 50530223 ✓ в наличии | Bushing - 8mm | |
| 4 | A8064331 запросить цену → | Decal - Original Size (A292/A293) | |
| 34 | A8061331 запросить цену → | Original Table Stay | |
| 4 | B3014336 запросить цену → | Decal:Size:Original (B098) | |
| 35 | B3011170 запросить цену → | Turn Guide Plate | |
| 5 | A8061361 запросить цену → | Cover Bracket | |
| 36 | AW010093 запросить цену → | Photo Reflection Sensor - PS-17ND1 | |
| 6 | B3014421 запросить цену → | Noise Reduction Pad - Right | |
| 37 | B3011198 запросить цену → | Pull-out Driven Roller - Front | |
| 7 | B3014422 запросить цену → | Noise Reduction Pad - Left | |
| 38 | B3014222 запросить цену → | Spring | |
| 39 | B3011192 запросить цену → | Bushing - 4x6x6 | |
| 8 | B3015405 запросить цену → | DC Relay Harness | |
| 40 | B3014351 запросить цену → | Caution Decal | |
| 9 | A8061181 запросить цену → | Pressure Roller Bracket - Pull Out | |
| 41 | A8064251 запросить цену → | Grounding Plate | |
| 10 | B3014211 запросить цену → | Spring | |
| 11 | 54462824 запросить цену → | Screw - Duplex Guide Plate | |
| 12 | A6801661 запросить цену → | Bushing - 4mm | |
| 13 | B3011191 запросить цену → | Pull-out Driven Roller | |
| 14 | A8061335 запросить цену → | Original Table Guide Plate | |
| 15 | B3011195 запросить цену → | Gear - 19Z | |
| 16 | B3011188 запросить цену → | Sensor Bracket | |
| 17 | A8061871 запросить цену → | Side Fence (A292/A293) | |
| 17 | B3011876 запросить цену → | Side Fence:Table:Ass'y (B098) | |
| 18 | A3764599 запросить цену → | Side Fence Pad | |
| 19 | B3011351 запросить цену → | Original Feeler | |
| 20 | A8061353 запросить цену → | Feeler Stud | |
| 21 | A6804151 запросить цену → | Side Fence Guide (A292/A293) | |
| 21 | G5644151 запросить цену → | Rail - Side Fence (B098) | |
| 101 | 04504008B запросить цену → | Tapping Screw - 4x8 | |
| 22 | 52062686 запросить цену → | Snap Ring | |
| 23 | A8061852 запросить цену → | Original Table Base (A292/A293) | |
| 102 | 04514008B запросить цену → | Philips Tapping Screw - M4x8 | |
| 103 | 07200030B запросить цену → | Retaining Ring - M3 | |
| 23 | B3011856 запросить цену → | Base:Original Table:Ass'y (B098) | |
| 24 | 52152621 запросить цену → | Snap Ring - M6 | |
| 104 | 04524008B запросить цену → | Binding Self Tapping Screw - M4x8 | |
| 25 | A8064321 запросить цену → | Decal - Original Stack Hight (A292/A293) | |
| 105 | 11050230 запросить цену → | Clamp | |
| 25 | B4774311 запросить цену → | Decal - Original Base (B098) | |
| 106 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 107 | 06320140G запросить цену → | Parallel Pin | |
| 26 | A8065790 запросить цену → | Original Sensor Harness | |
| 27 | AW020075 запросить цену → | Photointerruptor | |
| 108 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 28 | A8061356 запросить цену → | Original Sensor Bracket | |
| 109 | 07200060B запросить цену → | Retaining Ring - M6 |
6. ORIGINAL FEED SECTION 2 (A292/A293/B098)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A8061152 запросить цену → | Upper Guide Plate | |
| 36 | A2323565 запросить цену → | Ball Bearing - 6x10x3mm | |
| 37 | B3011155 запросить цену → | Separation Support Pad | |
| 2 | A8061153 запросить цену → | Upper Guide Plate | |
| 3 | B3011286 запросить цену → | Bushing - 6x10x6 | |
| 38 | B3012511 запросить цену → | Reverse Roller Shaft | |
| 4 | A8061161 запросить цену → | Entrance Guide Plate - Front | |
| 39 | B3012221 запросить цену → | Gear - 31Z | |
| 5 | A8061163 запросить цену → | Guide Plate Cushion | |
| 6 | A6801621 запросить цену → | Feed-in Unit Stopper | |
| 7 | A6281225 ✓ в наличии | Bushing - 8mm | |
| 8 | A8061293 запросить цену → | Feed Belt Drive Roller | |
| 9 | A8061292 ✓ в наличии | Feed Belt Bracket | |
| 10 | A8061295 ✓ в наличии | Feed Belt | |
| 11 | A8061294 запросить цену → | Feed Belt Driven Roller | |
| 12 | A8061298 запросить цену → | Transport Belt Roller Shaft | |
| 13 | A8064261 запросить цену → | Spring Belt Guide Roller | |
| 14 | A8061282 запросить цену → | Separation Drive Shaft | |
| 15 | A8061162 запросить цену → | Entrance Guide Plate - Inner | |
| 16 | A8061328 запросить цену → | Release Lever | |
| 17 | B3011314 запросить цену → | Pick-up Roller Bracket | |
| 18 | A8062271 запросить цену → | Gear - Z18 | |
| 19 | A8062151 запросить цену → | Timing Pulley - T19/Z23 S2M/M0.6 | |
| 20 | 54472681 запросить цену → | Snap Ring | |
| 21 | 50530447 запросить цену → | Bushing - 6mm | |
| 22 | A8064118 запросить цену → | Timing Belt - B40S2M148 | |
| 23 | A8061321 ✓ в наличии | Pickup Roller | |
| 24 | AA132171 запросить цену → | Spacer - 6x20x1 | |
| 25 | A8062153 запросить цену → | Timing Pulley - T27 S2M | |
| 26 | A8592241 ✓ в наличии | Reverse Roller | |
| 27 | A2472900 запросить цену → | Torque Limiter - 53mnxm | |
| 28 | A8061141 запросить цену → | Reverse Roller Stay | |
| 29 | A8065745 запросить цену → | Paper Siz Sensor Harness | |
| 30 | 54154145 запросить цену → | Stud | |
| 101 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 102 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 31 | AA063315 запросить цену → | Spring - Belt Drive Shaft | |
| 103 | 07200060B запросить цену → | Retaining Ring - M6 | |
| 32 | AA132013 запросить цену → | Spacer | |
| 33 | A4181158 ✓ в наличии | Spacer - M6.5x1 | |
| 104 | 11050230 запросить цену → | Clamp | |
| 105 | 11050199 запросить цену → | Clamp | |
| 34 | B3011156 запросить цену → | Separation Pad Holder | |
| 35 | A2323562 запросить цену → | Ball Bearing - 6x12x4mm | |
| 106 | 06320120G запросить цену → | Parallel Pin - 2x12 |
7. ORIGINAL FEED SECTION 3 (A292/A293/B098)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA143074 запросить цену → | Stepped Screw - M4x5 | |
| 101 | 04513012B запросить цену → | Tapping Screw With Washer - M3x12 | |
| 102 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 2 | A8061271 запросить цену → | Pull Out Drive Roller | |
| 103 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 3 | A8061276 запросить цену → | Transport Drive Roller | |
| 4 | A8065745 запросить цену → | Paper Siz Sensor Harness | |
| 104 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 105 | 04513006B запросить цену → | Tapping Screw - M3x6 | |
| 5 | AW020104 ✓ в наличии | Photointerruptor | |
| 6 | AW020095 запросить цену → | Photointerruptor | |
| 106 | 11050199 запросить цену → | Clamp | |
| 7 | A8061226 запросить цену → | Paper Size Sensor Bracket | |
| 107 | 07200030B запросить цену → | Retaining Ring - M3 | |
| 108 | 04503008B запросить цену → | Tapping Screw - M3x8 | |
| 8 | A8061211 запросить цену → | Middle Guide Plate | |
| 9 | A8061241 запросить цену → | Lower Guide Plate | |
| 109 | 11060193 запросить цену → | Bushing - 7.9mm | |
| 10 | A8061251 запросить цену → | Transport Roller Arm | |
| 11 | B3014226 запросить цену → | Spring | |
| 12 | A8061266 запросить цену → | Driven Roller | |
| 13 | 53241658 запросить цену → | Bushing- 4x8x4.5mm | |
| 14 | A8064221 запросить цену → | Compression Spring | |
| 15 | A8061261 запросить цену → | Middle Driven Roller | |
| 16 | A8061256 запросить цену → | Middle Shaft - Roller Arm | |
| 17 | A8061257 запросить цену → | Roller Arm Shaft | |
| 18 | A8061231 запросить цену → | Paper Feed Base | |
| 19 | B3014413 запросить цену → | Noise Absorbing Pad | |
| 20 | A4221063 запросить цену → | Seal - 0.7x13x20 | |
| 21 | AW020075 запросить цену → | Photointerruptor | |
| 22 | A8061221 запросить цену → | Registration Sensor Bracket | |
| 23 | AW010093 запросить цену → | Photo Reflection Sensor - PS-17ND1 | |
| 24 | A8065740 запросить цену → | Registration Sensor Harness | |
| 25 | B3011247 запросить цену → | Entrance Guide | |
| 26 | B3015310 запросить цену → | DC Relay Harness | |
| 27 | A2323562 запросить цену → | Ball Bearing - 6x12x4mm | |
| 28 | A2323566 запросить цену → | Ball Bearing - 8x16x5 | |
| 29 | G0203897 запросить цену → | Discharge Brush - Transport |
8. ORIGINAL TRANSFER SECTION (A292/A293/B098)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 1 | B3011441 запросить цену → | Transport Belt | |
| 102 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 2 | B3011432 запросить цену → | Belt Drive Roller | |
| 3 | B3011451 запросить цену → | Belt Pressure Roller | |
| 103 | 04514006B запросить цену → | Tapping Screw - 4x6 | |
| 104 | 07200030B запросить цену → | Retaining Ring - M3 | |
| 4 | B3011443 запросить цену → | Transport Belt Stopper - Front | |
| 5 | B3011444 запросить цену → | Transport Belt Stopper - Rear | |
| 105 | 04513006B запросить цену → | Tapping Screw - M3x6 | |
| 6 | A6102136 запросить цену → | Bushing | |
| 7 | A6102133 запросить цену → | Tension Spring | |
| 8 | A6102132 запросить цену → | Pressure Bushing | |
| 9 | B3011481 запросить цену → | Belt Pressure Roller | |
| 10 | B3014431 запросить цену → | Vibration Absorbing Pad | |
| 11 | A2323565 запросить цену → | Ball Bearing - 6x10x3mm | |
| 12 | B3011445 запросить цену → | Rear Spacer | |
| 13 | B3011412 запросить цену → | Transport Belt Plate | |
| 14 | A6801446 запросить цену → | Transport Unit Arm | |
| 15 | A5481442 запросить цену → | Transport Arm | |
| 16 | A6801443 запросить цену → | Arm Shaft | |
| 17 | A0287878 запросить цену → | Arm Spacer | |
| 18 | AA161138 запросить цену → | Cushion - 1.1 | |
| 19 | B3011427 запросить цену → | Spring | |
| 20 | B3011447 запросить цену → | Stepped Screw | |
| 21 | B3011491 запросить цену → | Tension Bracket | |
| 22 | A2323562 запросить цену → | Ball Bearing - 6x12x4mm | |
| 23 | B3011436 запросить цену → | Transport Belt Roller | |
| 24 | B3011422 запросить цену → | Transport Stay | |
| 25 | A6102161 запросить цену → | Belt Pressure Roller | |
| 26 | A6102137 запросить цену → | Pressure Roller Bushing | |
| 27 | A4983118 запросить цену → | Stepped Screw - M4 | |
| 28 | B3011449 запросить цену → | Front Spacer | |
| 29 | B3011141 запросить цену → | Rubber Cushion |
9. ORIGINAL EXIT SECTION 1 (A292/A293/B098)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA143020 запросить цену → | Stepped Screw - M4 | |
| 101 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 102 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 2 | AW010093 запросить цену → | Photo Reflection Sensor - PS-17ND1 | |
| 3 | B3013161 запросить цену → | Left Exit Guide | |
| 103 | 04503008B запросить цену → | Tapping Screw - M3x8 | |
| 4 | A8063151 запросить цену → | Driven Exit Roller | |
| 5 | A8063142 запросить цену → | Guide Plate Bracket | |
| 6 | B3013135 запросить цену → | Spring | |
| 7 | A8063171 запросить цену → | Lower Exit Cover | |
| 8 | B3014413 запросить цену → | Noise Absorbing Pad | |
| 9 | B3013184 запросить цену → | Reverse Driven Roller | |
| 10 | A5481234 запросить цену → | Driven Roller Arm | |
| 11 | B3013132 запросить цену → | Lower Guide Plate | |
| 12 | 50530447 запросить цену → | Bushing - 6mm | |
| 13 | A8063281 запросить цену → | Timing Pulley - T14 S3M | |
| 14 | AA043548 запросить цену → | Timing Belt - B40S3M150 | |
| 15 | A8063211 запросить цену → | Right Exit Guide Plate | |
| 16 | AA120032 запросить цену → | Antistatic Brush | |
| 17 | A8063222 запросить цену → | Seal | |
| 18 | A8063221 запросить цену → | Exit Ground Plate | |
| 19 | A3513459 запросить цену → | Idler | |
| 20 | A8061921 запросить цену → | Right Cover (A292/A293) | |
| 20 | B3011926 запросить цену → | Cover:Right (B098) | |
| 21 | A8063111 запросить цену → | Drive Exit Roller | |
| 22 | B3015455 запросить цену → | DC Relay Harness | |
| 23 | B3013185 запросить цену → | Driven Roller Shaft |
10. ORIGINAL EXIT SECTION 2 (A292/A293/B098)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A6802321 запросить цену → | Pulley - 30T | |
| 101 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 2 | 50530447 запросить цену → | Bushing - 6mm | |
| 102 | 06320120G запросить цену → | Parallel Pin - 2x12 | |
| 103 | 03530030B запросить цену → | Philips Truss Head Screw - M3x3 | |
| 3 | A5481217 запросить цену → | Antistatic Brush - Paper Exit | |
| 104 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 4 | B3013186 запросить цену → | Spring | |
| 5 | B3013184 запросить цену → | Reverse Driven Roller | |
| 105 | 11050230 запросить цену → | Clamp | |
| 6 | A5481234 запросить цену → | Driven Roller Arm | |
| 7 | B3013181 запросить цену → | Invertor Guide Plate | |
| 8 | A5481261 запросить цену → | Exit Roller | |
| 9 | 53241658 запросить цену → | Bushing- 4x8x4.5mm | |
| 10 | A5481317 запросить цену → | Lever Cushion | |
| 11 | A8064232 запросить цену → | Tension Spring | |
| 12 | B3013271 запросить цену → | Reverse Drive Roller | |
| 13 | A5481231 запросить цену → | Guide Roller | |
| 14 | 52152621 запросить цену → | Snap Ring - M6 | |
| 15 | B3013191 запросить цену → | Exit Junction Gate | |
| 16 | A8064231 запросить цену → | Spring | |
| 17 | AA043547 запросить цену → | Timing Belt - B40S3M213 | |
| 18 | A5482137 запросить цену → | Timing Pulley - 18Z | |
| 19 | A4693113 запросить цену → | Rubber Seal - 1x6x10mm | |
| 20 | A8063311 запросить цену → | Invertor Solenoid Assembly | |
| 21 | A6801384 запросить цену → | Solenoid - Lower Inverter Gate | |
| 22 | B3013192 запросить цену → | Lever - Exit Junction Gate | |
| 23 | B3013185 запросить цену → | Driven Roller Shaft | |
| 24 | B3013286 запросить цену → | Pulley - 30Z | |
| 25 | A8063312 запросить цену → | Solenoid Bracket | |
| 26 | A5481320 запросить цену → | Inverter Gate Plate |
11. ARDF DRIVE & ELECTRICAL 1 (A292/A293/B098)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 36 | AX040096 запросить цену → | Stepping Motor - DC 18W | |
| 1 | A8062911 запросить цену → | Stepper Motor Ass'y | |
| 37 | B3012336 запросить цену → | Side Plate | |
| 2 | B3012367 запросить цену → | Motor Bracket | |
| 38 | AA043537 запросить цену → | Timing Belt - B40S2M206 | |
| 3 | A8065705 запросить цену → | Display Harness | |
| 4 | B3012141 запросить цену → | Pulley - 39Z | |
| 5 | A8062285 запросить цену → | Gear - Z20/Z47 | |
| 40 | 50530447 запросить цену → | Bushing - 6mm | |
| 6 | A8062287 запросить цену → | Gear - Z20/Z47 | |
| 41 | B3012222 запросить цену → | Gear - 20Z | |
| 42 | A2323565 запросить цену → | Ball Bearing - 6x10x3mm | |
| 7 | A8062283 запросить цену → | Gear - Z20/Z47 | |
| 8 | A8062161 запросить цену → | Timing Pulley - T30/Z20 S2M/M0.8 | |
| 9 | AA132152 запросить цену → | Spacer - 8x20x1 | |
| 10 | A8064117 запросить цену → | Timing Belt - B40S2M158 | |
| 11 | B3012122 запросить цену → | Shaft | |
| 12 | B3012213 запросить цену → | Pulley - 20Z | |
| 13 | B3012211 запросить цену → | Pulley - 20/19Z | |
| 14 | AA060590 запросить цену → | Pressure Spring | |
| 15 | B3012281 запросить цену → | Tension Bracket | |
| 16 | A2323562 запросить цену → | Ball Bearing - 6x12x4mm | |
| 17 | AW020075 запросить цену → | Photointerruptor | |
| 18 | B3012242 запросить цену → | Shaft | |
| 19 | A6801181 запросить цену → | Magnetic Catch | |
| 20 | B3012422 запросить цену → | Cam - Pick-up Roller | |
| 21 | A6802262 запросить цену → | Feeler - Pick-up Roller Cam | |
| 22 | B3012261 запросить цену → | Pulley - 36Z | |
| 23 | AA043536 запросить цену → | Timing Belt - B60S3M279 | |
| 24 | B3012244 запросить цену → | Gear - 23Z | |
| 25 | B3012243 запросить цену → | Gear - 29Z | |
| 26 | A8062244 запросить цену → | Separation Shaft Stopper | |
| 27 | AA043535 запросить цену → | Timing Belt - B60S3M195 | |
| 101 | 03530050B запросить цену → | Philips Truss Head Screw - M3x5 | |
| 28 | B3012273 запросить цену → | Pulley - 32Z | |
| 29 | AX200173 запросить цену → | Magnetic Clutch | |
| 102 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 103 | 07200060B запросить цену → | Retaining Ring - M6 | |
| 30 | B3012271 запросить цену → | Shaft | |
| 31 | AA043534 запросить цену → | Timing Belt - B60S3M216 | |
| 104 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 105 | 06320120G запросить цену → | Parallel Pin - 2x12 | |
| 32 | B3012123 запросить цену → | Pulley - 24Z | |
| 33 | A8592230 запросить цену → | Ball Bearing - 6x13x5 | |
| 106 | 07010030B запросить цену → | Flat Washer - M3 | |
| 107 | 06320160G запросить цену → | Parallel Pin-m2x16 | |
| 34 | A2323566 запросить цену → | Ball Bearing - 8x16x5 | |
| 108 | 11050199 запросить цену → | Clamp | |
| 35 | A8065715 запросить цену → | Pick Up Motor Harness |
Каталог очень большой (3195 позиций). Показаны первые 11 узлов со схемами; полный список доступен по запросу.
