Ricoh Aficio 550 650 — каталог запчастей со схемами

Содержание

• 1. Location of Unit
• 2. Exterior 2 (A229)
• 3. Operation Panel (A229)
• 4. DF Exterior (A229)
• 5. Original Feed 1 (A229)
• 6. Original Feed 2 (A229)

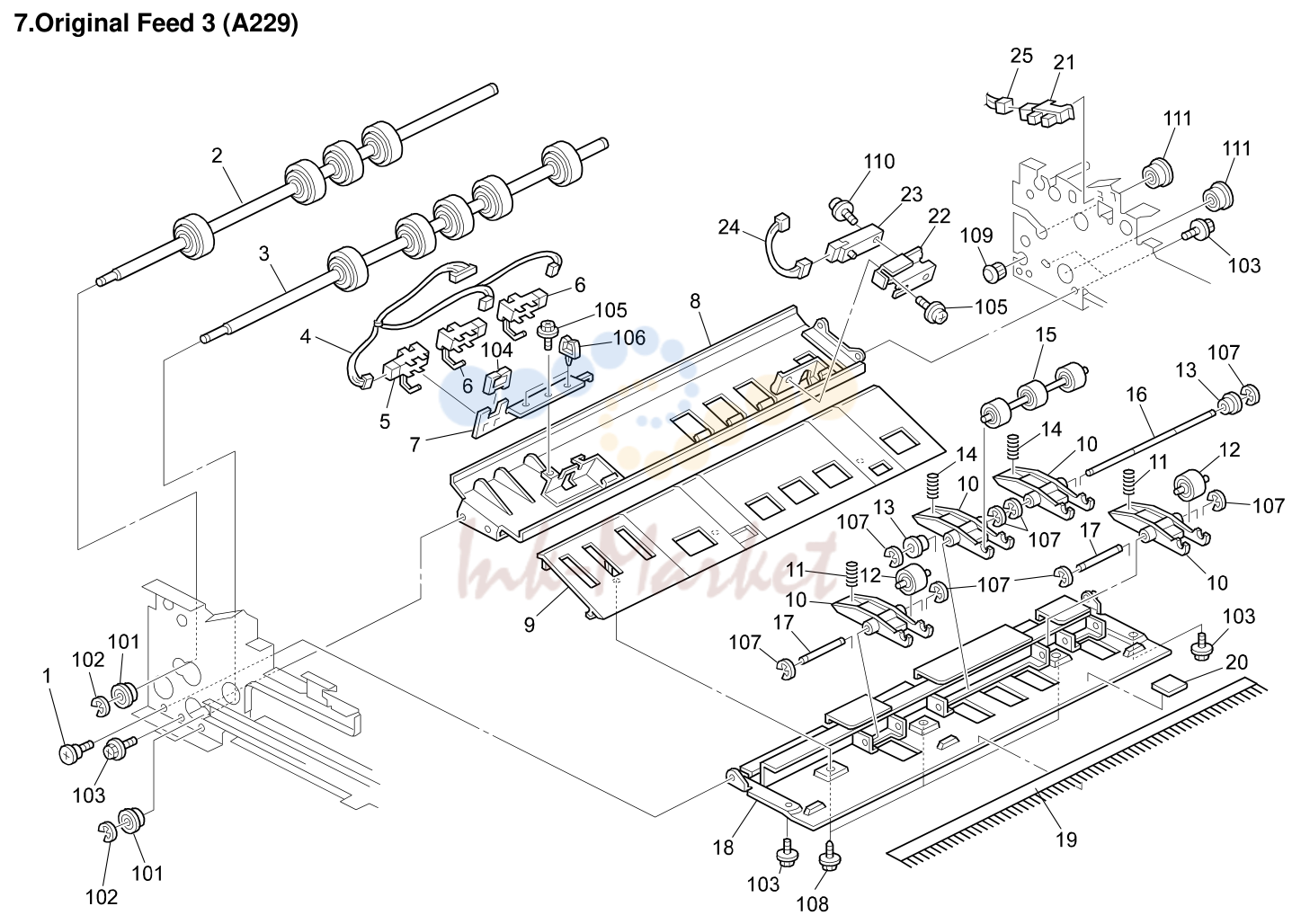

• 7. Original Feed 3 (A229)

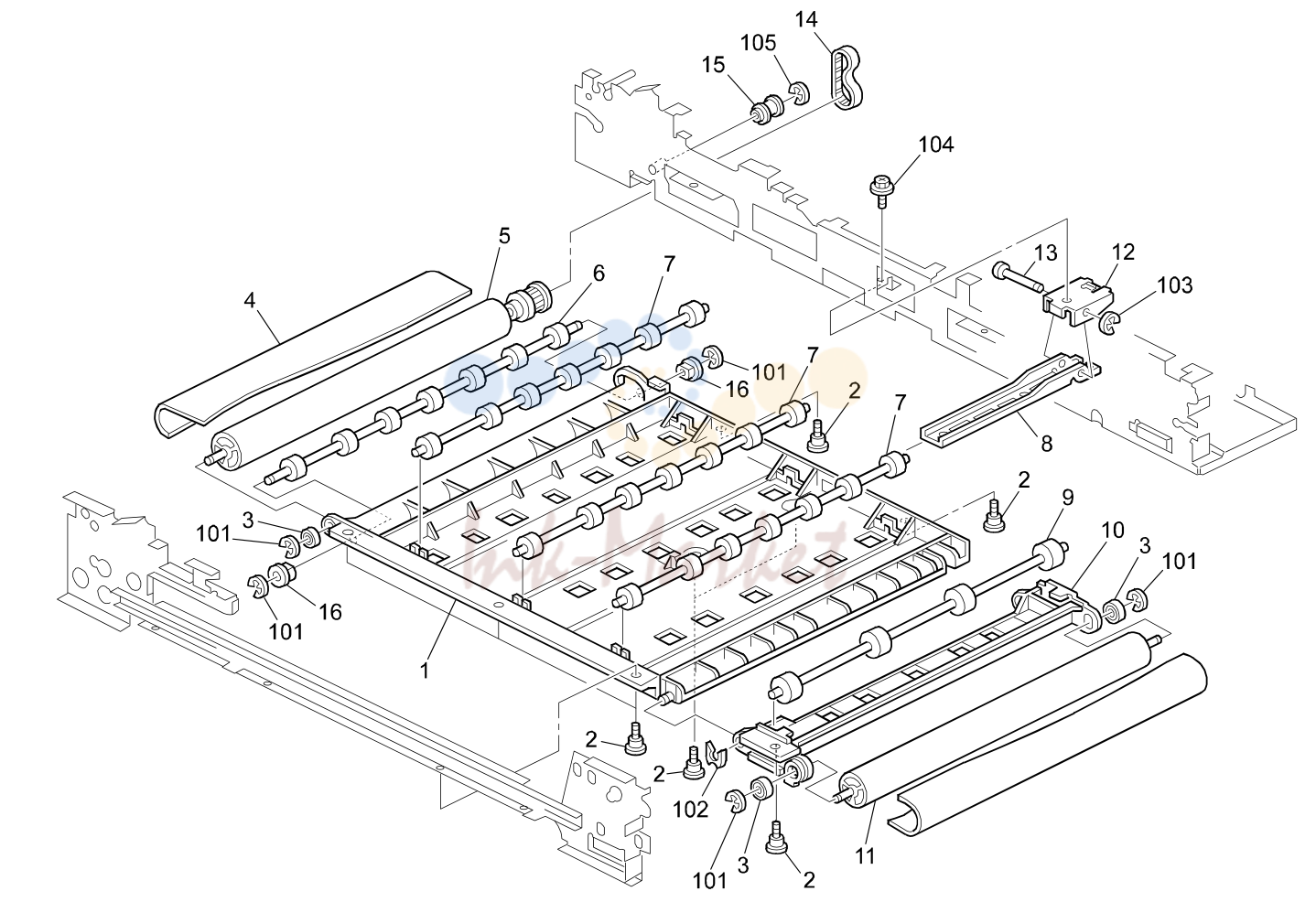

• 8. Original Transport (A229)

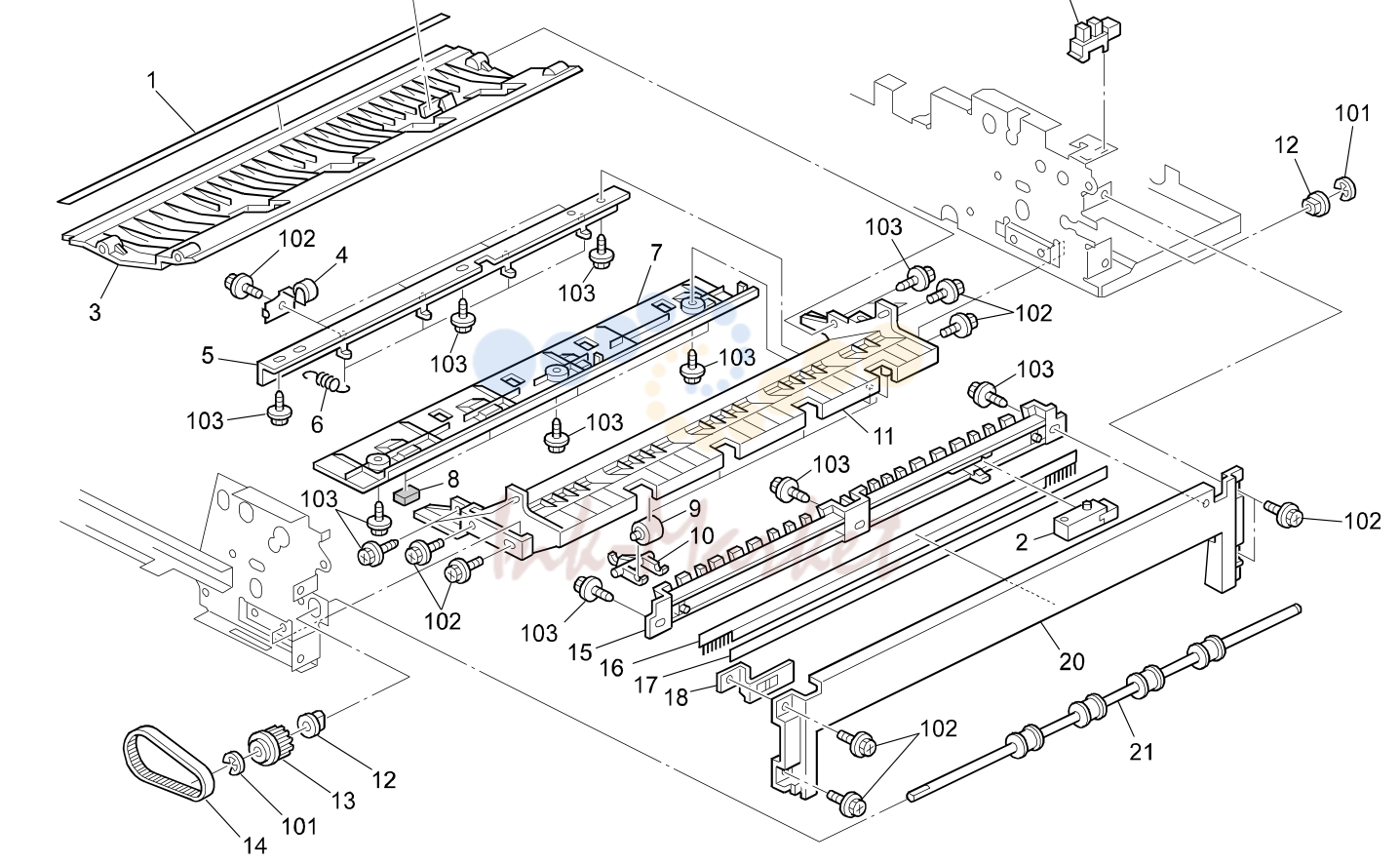

• 9. Original Exit 1 (A229)

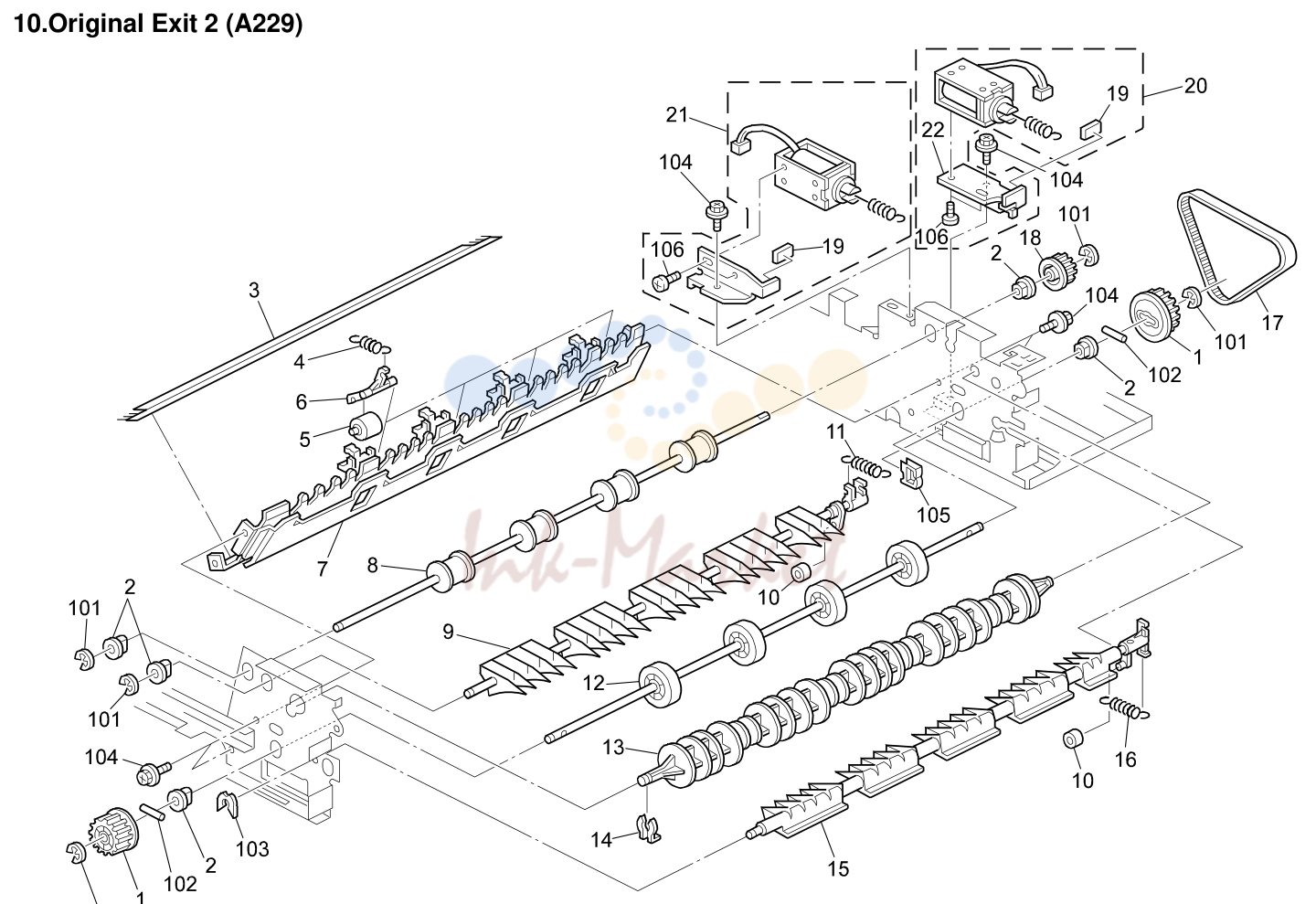

• 10. Original Exit 2 (A229)

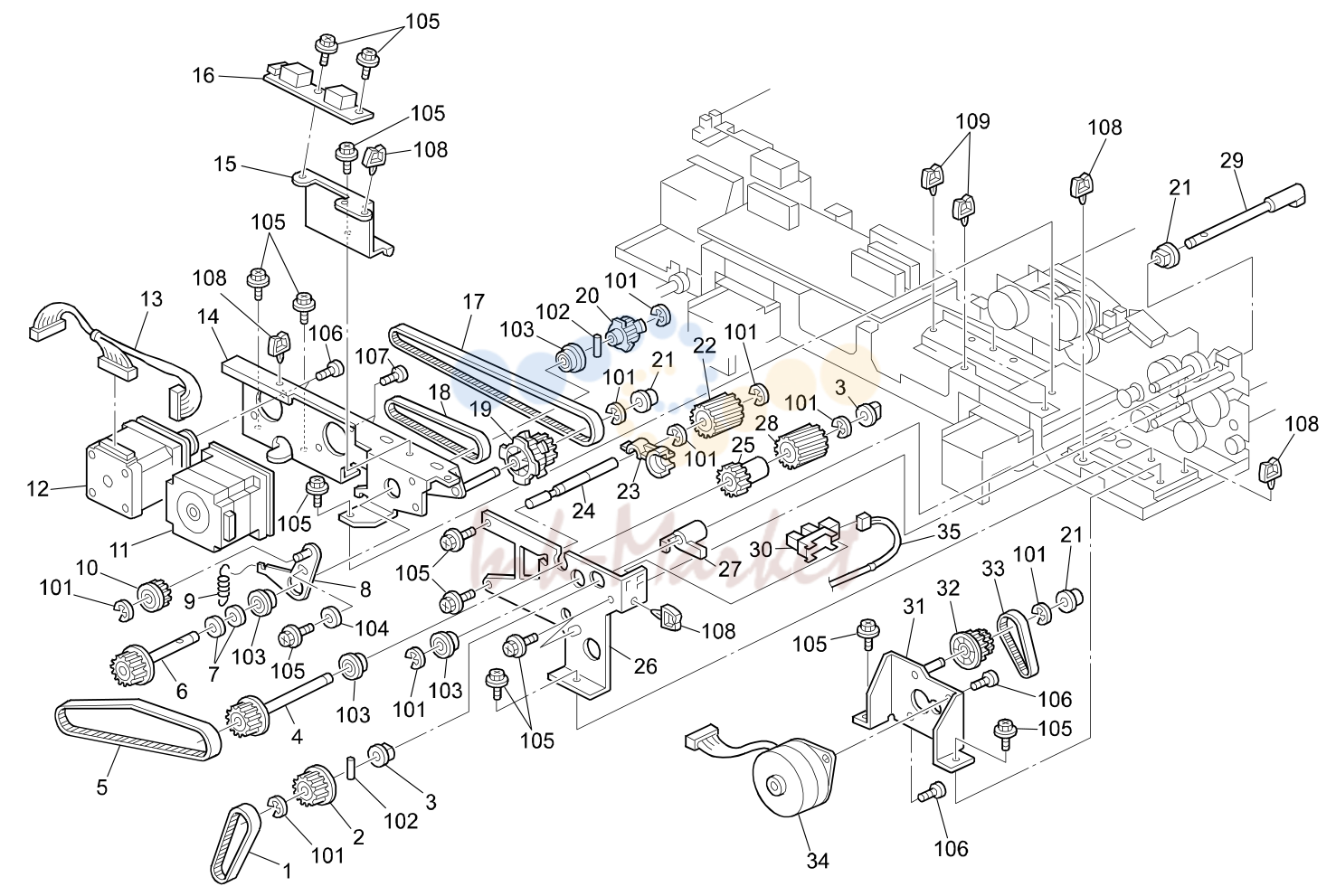

• 11. DF Drive Section 1 (A229)

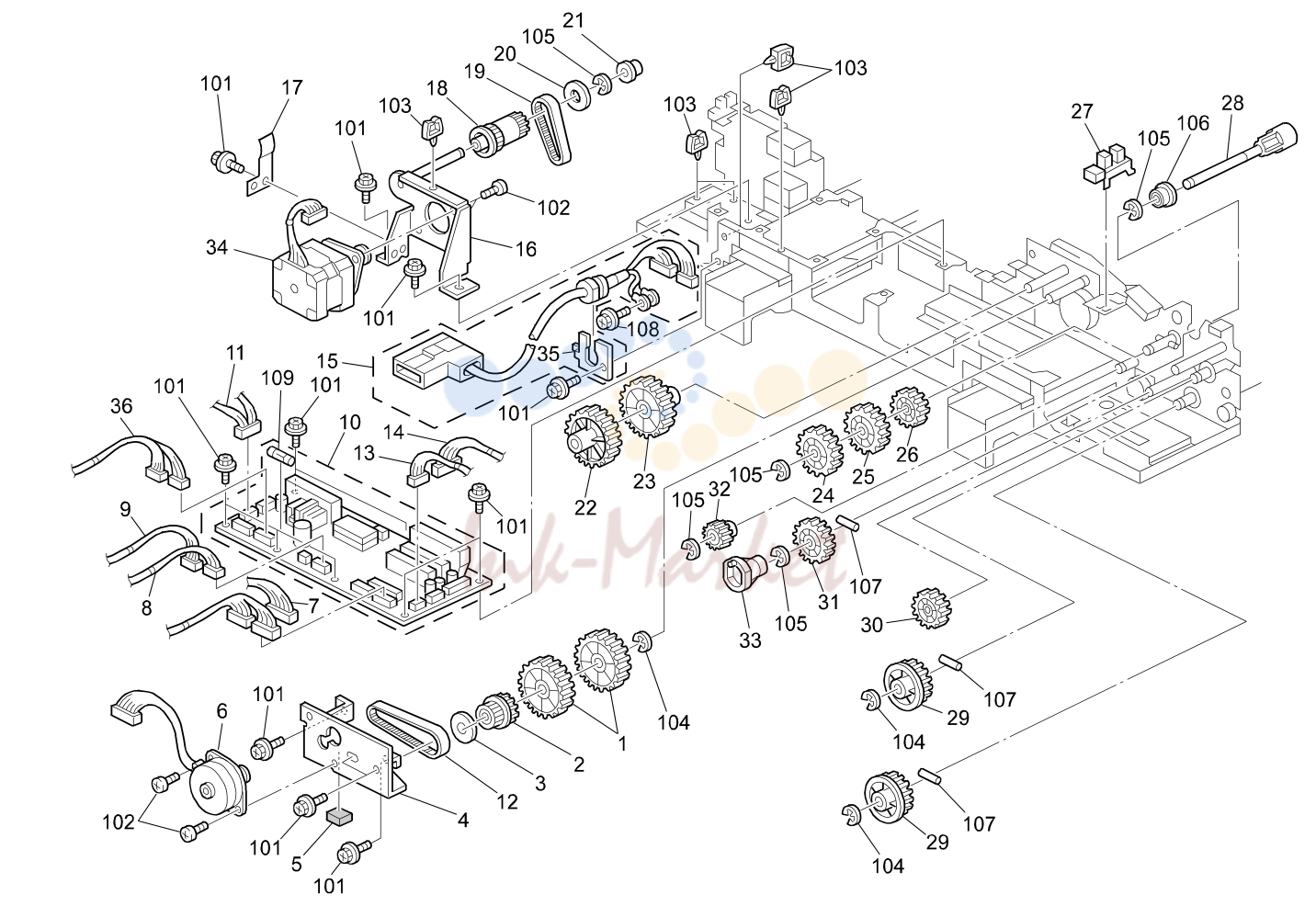

• 12. DF Drive Section 2 (A229)

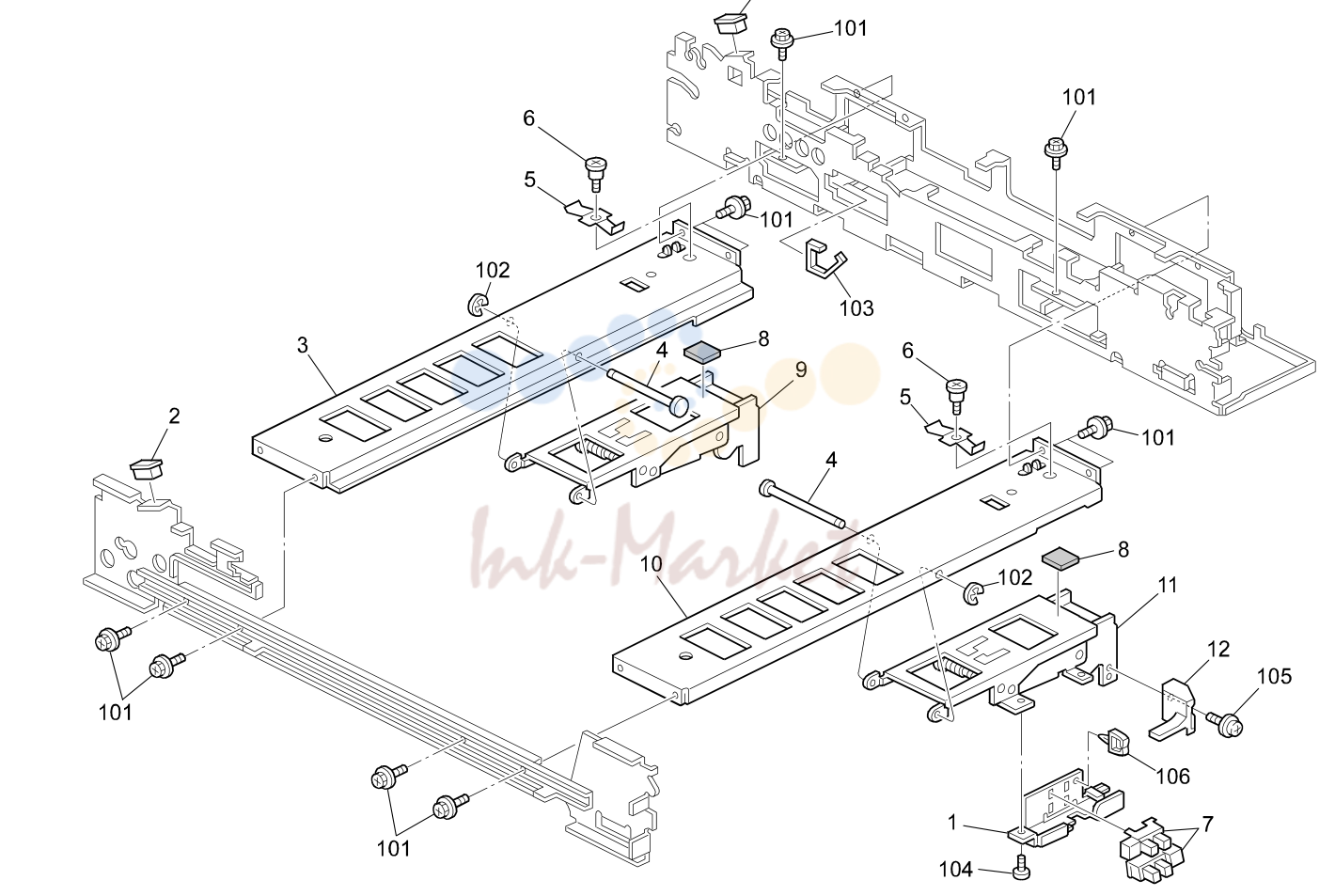

• 13. DF Frame Section (A229)

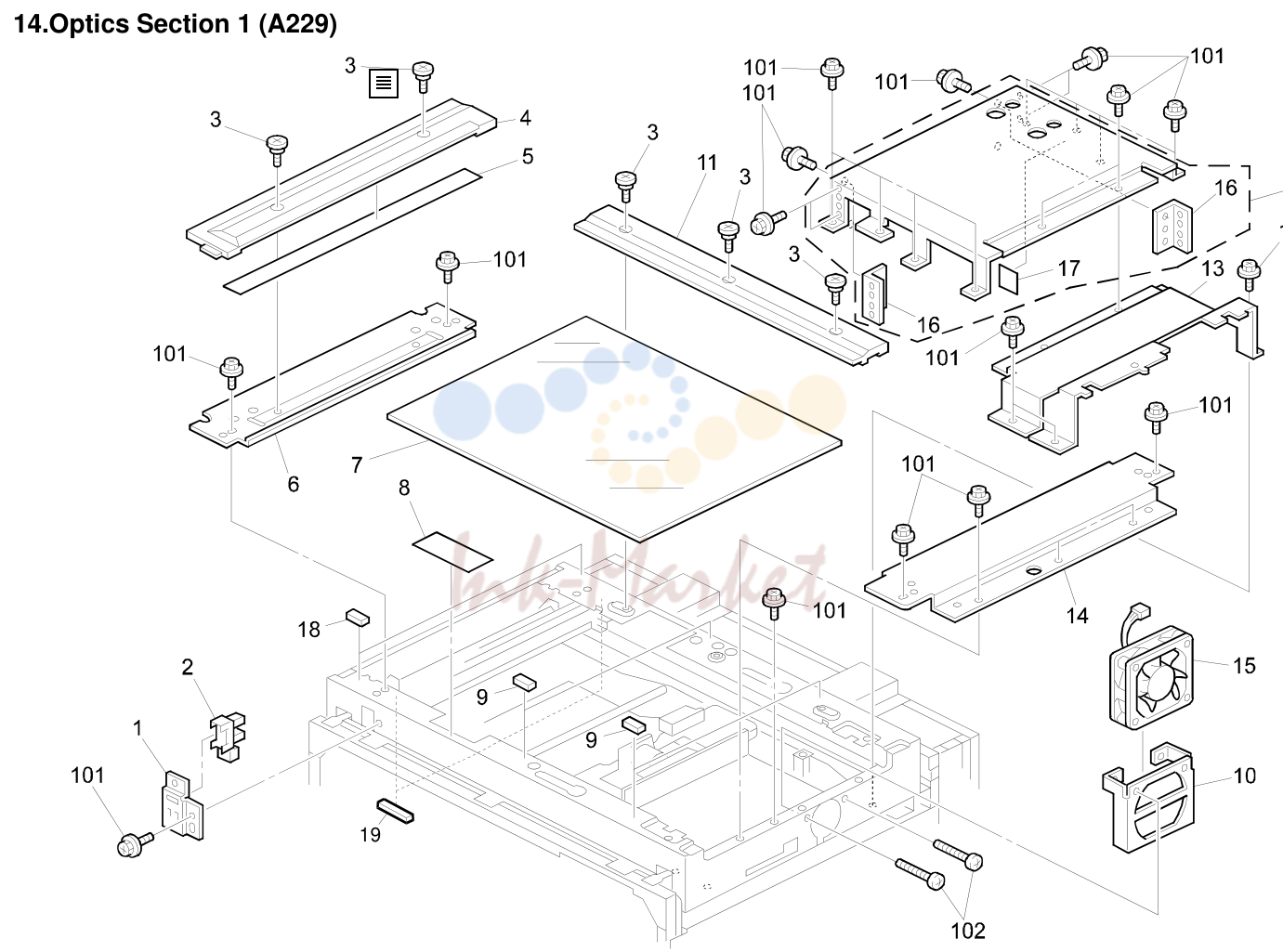

• 14. Optics Section 1 (A229)

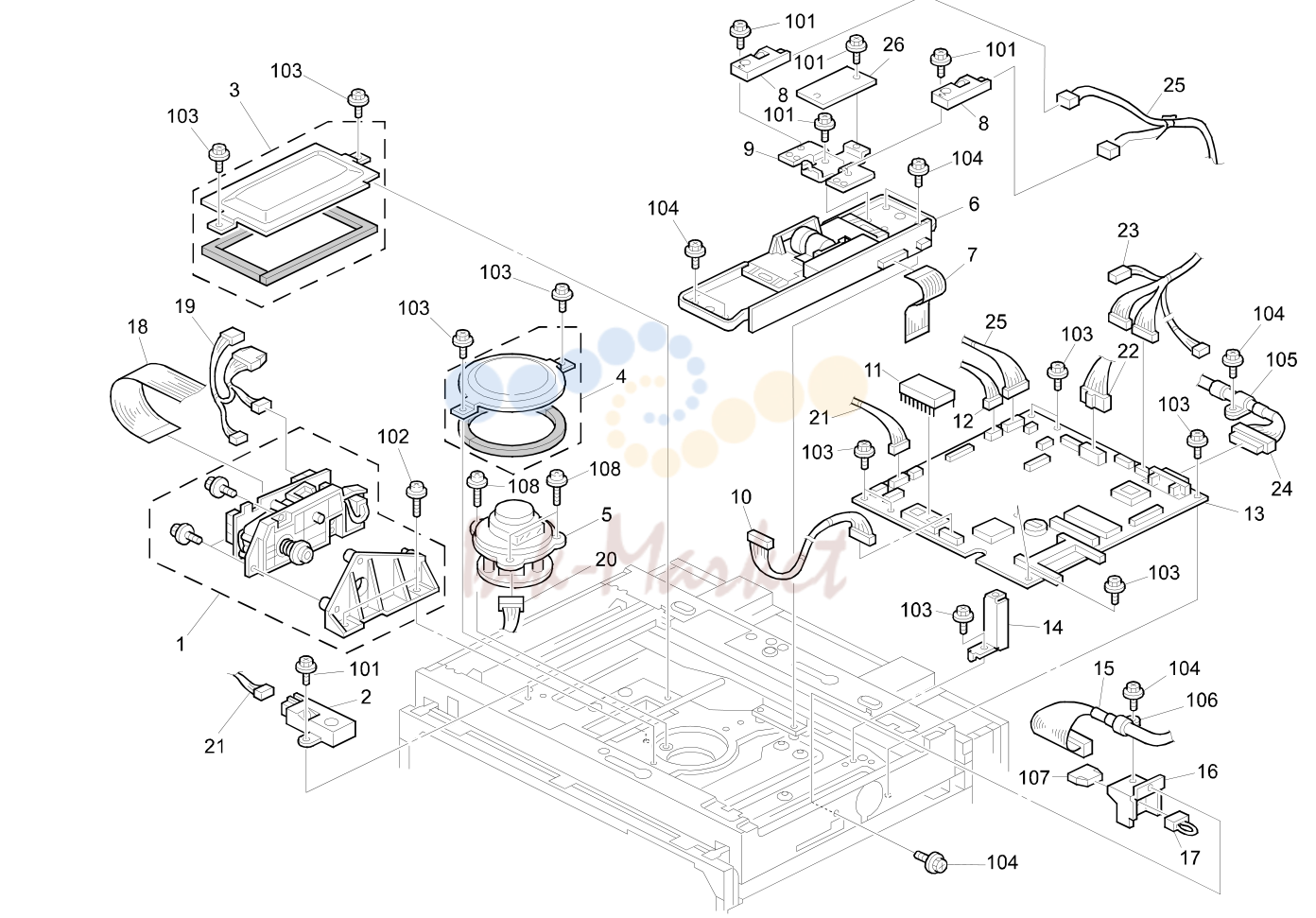

• 15. Optics Section 2 (A229)

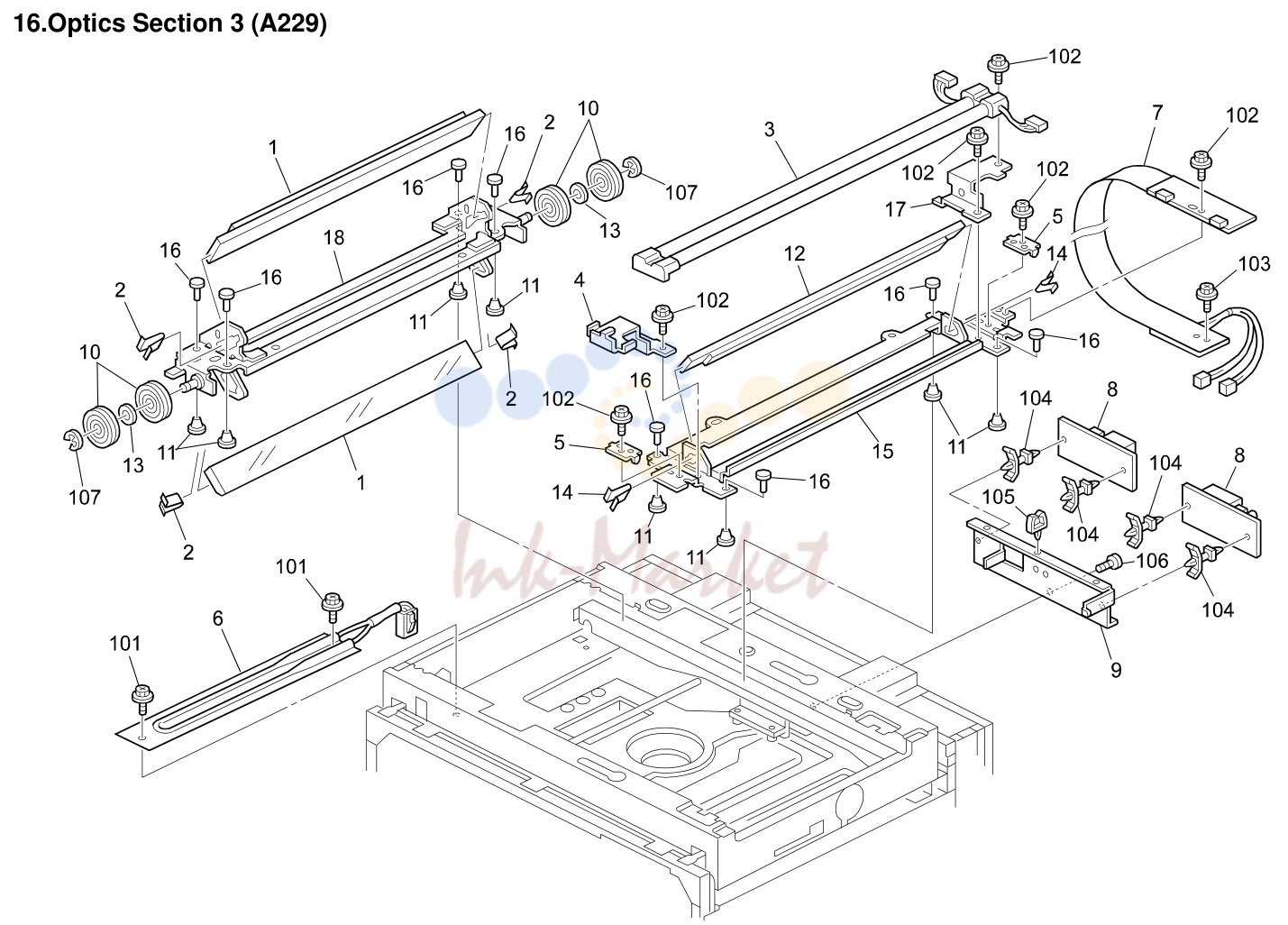

• 16. Optics Section 3 (A229)

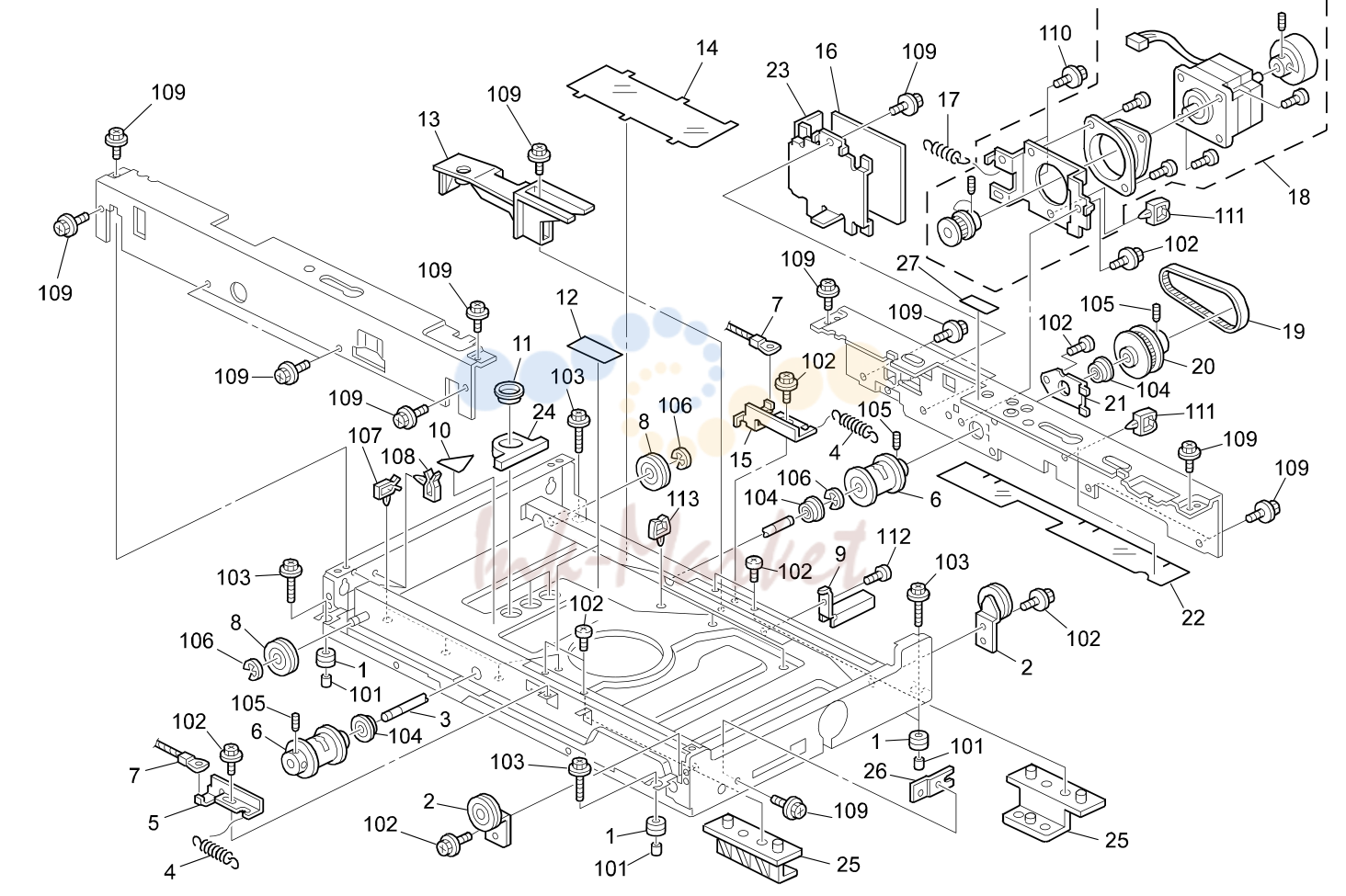

• 17. Optics Section 4 (A229)
• 18. Laser Unit (A229)
• 19. By-pass Feed Unit (A229)
• 20. Tandem Tray 1 (A229)
• 21. Tandem Tray 2 (A229)
• 22. Universal Tray (A229)
• 23. LCT Tray 1 (A229)
• 24. LCT Tray 2 (A229)
• 25. Paper Feed Unit 1 (A229)
• 26. Paper Feed Unit 2 (A229)
• 27. Paper Feed Unit 3 (A229)
• 28. Vertical Transport (A229)
• 29. Paper Registration 1 (A229)
• 30. Paper Registration 2 (A229)
• 31. Paper Registration 3 (A229)
• 32. Toner Bottle Holder (A229)
• 33. Toner Hopper Section (A229)
• 34. Development Unit 1 (A229)
• 35. Development Unit 2 (A229)
• 36. Index Q’ty Per Index Q’ty Per
• 37. Index Q’ty Per Index Q’ty Per
• 38. Index Q’ty Per Index Q’ty Per
• 39. Index Q’ty Per Index Q’ty Per
• 40. Transfer Belt Unit 1 (A229)
• 41. Transfer Belt Unit 2 (A229)
• 42. Fusing Unit 1 (A229)
• 43. Fusing Unit 2 (A229)
• 44. Fusing Unit 3 (A229)
• 45. Paper Exit Unit 1 (A229)
• 46. Paper Exit Unit 2 (A229)
• 47. Paper Exit Unit 3 (A229)
• 48. Inverter/Duplex Unit 1 (A229)
• 49. Inverter/Duplex Unit 2 (A229)
• 50. Inverter/Duplex Unit 3 (A229)
• 51. Inverter/Duplex Unit 4 (A229)
• 52. Inverter/Duplex Unit 5 (A229)
• 53. Drive Section 1 (A229)
• 54. Drive Section 2 (A229)
• 55. Drive Section 3 (A229)
• 56. Drive Section 4 (A229)
• 57. Drive Section 5 (A229)
• 58. Electrical Section 1 (A229)
• 59. Electrical Section 2 (A229)
• 60. Electrical Section 3 (A229)
• 61. Frame Section 1 (A229)
• 62. Frame Section 2 (A229)
• 63. Frame Section 3 (A229)
• 64. Option Exit Tray (A814)
• 65. Key Counter unit (A674)
• 66. I/O Board (A229)
• 67. SBICU Board (A229)
• 68. Decal And Document (A229)
• 69. Special Tools (A229)

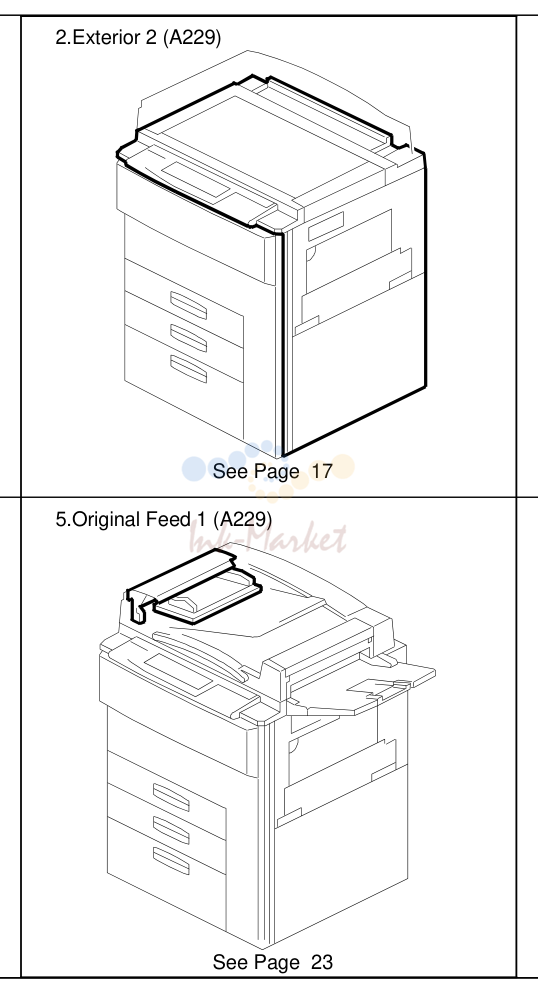

1. Location of Unit

№	Артикул	Альт. артикул	Описание
101	04504008B запросить цену →		Tapping Screw - 4x8
1	A2291349 запросить цену →		Decal - Toner Supply
2	A2291350 запросить цену →		Decal - Misfeed Removal
102	08025124 запросить цену →		Tapping Screw - M3x8
103	04340082W запросить цену →		Tapping Screw - M4x8
3	A2291275 запросить цену →		Guide Plate Lever
4	A2291347 запросить цену →		Fusing Unit Lever Feeler
104	09514006B запросить цену →		Philips Screw With Washer - M4x6
5	A2291342 запросить цену →		Upper Hinge
105	04514008B запросить цену →		Philips Tapping Screw - M4x8
6	AG070004 запросить цену →		Magnetic Catch
106	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
7	A2291257 запросить цену →		Door Grip Ass’y
107	04503008B запросить цену →		Tapping Screw - M3x8
8	A2291253 запросить цену →		Front Door (RIC)
8	A2291302 запросить цену →		Front Door (SVN/NRG)
8	A2291241 запросить цену →		Front Door (INF)
9	A2291355 запросить цену →		Micro Switch Lever
10	A2291259 запросить цену →		Lower Hinge
11	A1341383 запросить цену →		Emblem (RIC)
11	A2297016 запросить цену →		Support Cover (INF)
12	A0966184 запросить цену →		Bank Inner Cover
13	AG050067 запросить цену →		Knob - Transport Roller
14	AA000540 запросить цену →		Decal - Misfeed Removal
15	A2293298 запросить цену →		Pawl Cover Sheet
16	A2291320 запросить цену →		Right Lower Inner Cover
17	A2297010 запросить цену →		Model Name Plate - GES
17	A2297011 запросить цену →		Model Name Plate - NSA D465
17	A2297012 запросить цену →		Model Name Plate - REX
17	A2297013 запросить цену →		Model Name Plate - SVN 9965DP
17	A2297015 запросить цену →		Model Name Plate - 170X60 NRG
18	A0602512 запросить цену →		Registration Roller Knob
19	A2293290 запросить цену →		Right Inner Cover
20	A2291321 запросить цену →		Safty Switch Inner Cover

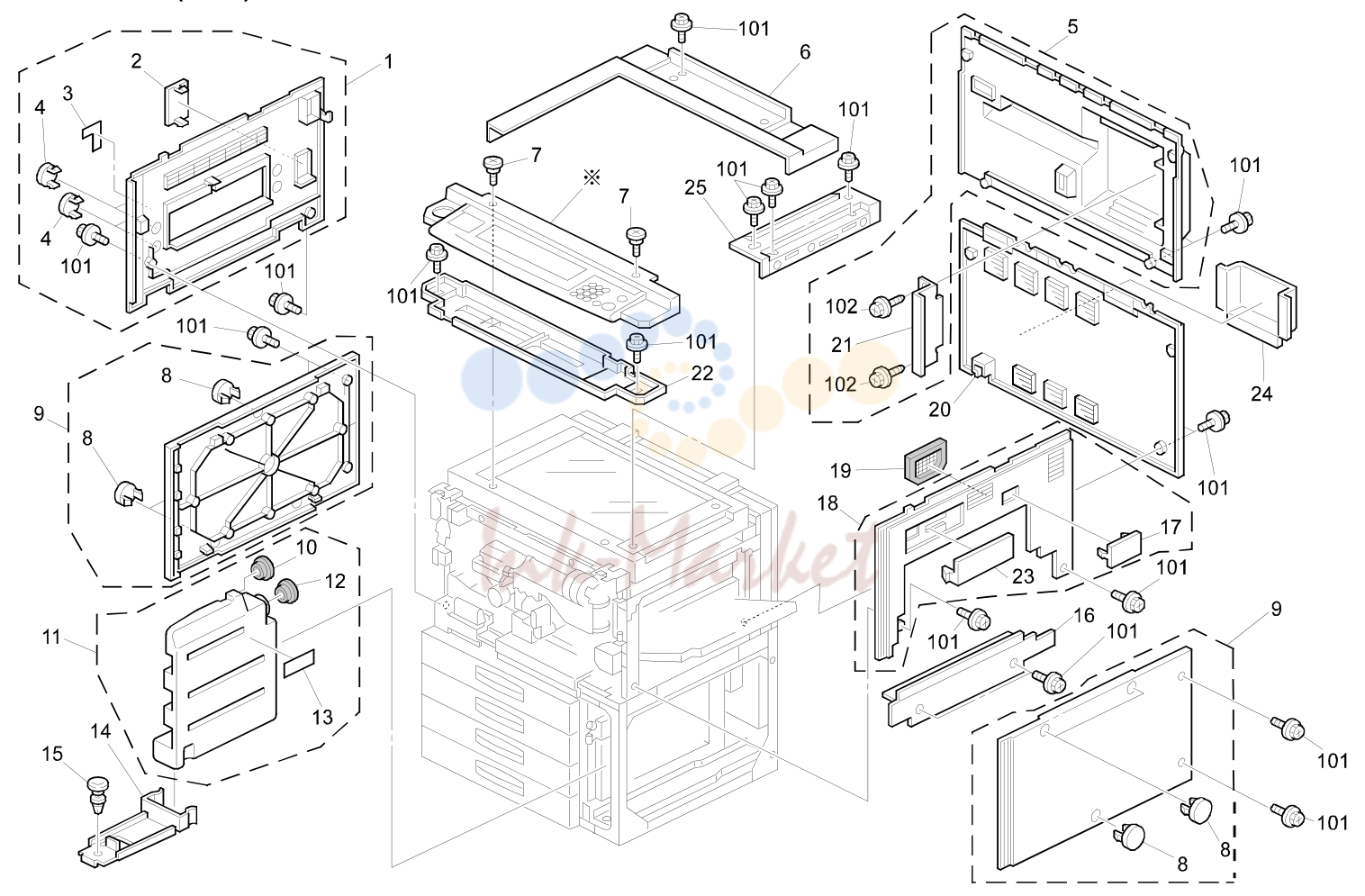

2. Exterior 2 (A229)

№	Артикул	Альт. артикул	Описание
101	04514008H запросить цену →		Tapping Screw - 4x8
1	A2291272 запросить цену →		Left Upper Cover (230V)
102	04503008B запросить цену →		Tapping Screw - M3x8
1	A2291271 запросить цену →		Left Upper Cover (120V)
2	A2291333 запросить цену →		Connector Cap
3	A2291361 запросить цену →		Decal - Main Switch (230V)
3	A2291360 запросить цену →		Decal - Main Switch (120V)
4	A2471299 запросить цену →		Cap
5	A2291273 запросить цену →		Rear Upper Cover
6	A2291310 запросить цену →		Upper Cover
7	AA143416 запросить цену →		Stepped Screw - M4x3
8	A2471318 запросить цену →		Cap
9	A2291270 запросить цену →		Lower Cover
10	AA152315 запросить цену →		Tank Seal
11	AA032041 запросить цену →		Tonner Collection Bottle
12	A0073751 запросить цену →		Cap Large - Toner Collection Tank
13	AA000059 запросить цену →		Caution Decal - English
14	A0963711 запросить цену →		Collection Tank Holder
15	A0963712 запросить цену →		Ratch
16	A2291304 запросить цену →		Large Capacity Tray Cover
17	A2291332 запросить цену →		Coupling Cap
18	A2291260 запросить цену →		Upper Right Cover
19	A2291262 запросить цену →		Optics Dust Filter
20	A2291309 запросить цену →		Rear Lower Cover
21	A2291359 запросить цену →		Shading Plate
22	A2291327 запросить цену →		Operation Panel Upper Cover
23	A2291331 запросить цену →		Key Counter Cap
24	A2298521 запросить цену →		Operating Instructions Holder - A5
25	A2291311 запросить цену →		Upper Right Cover

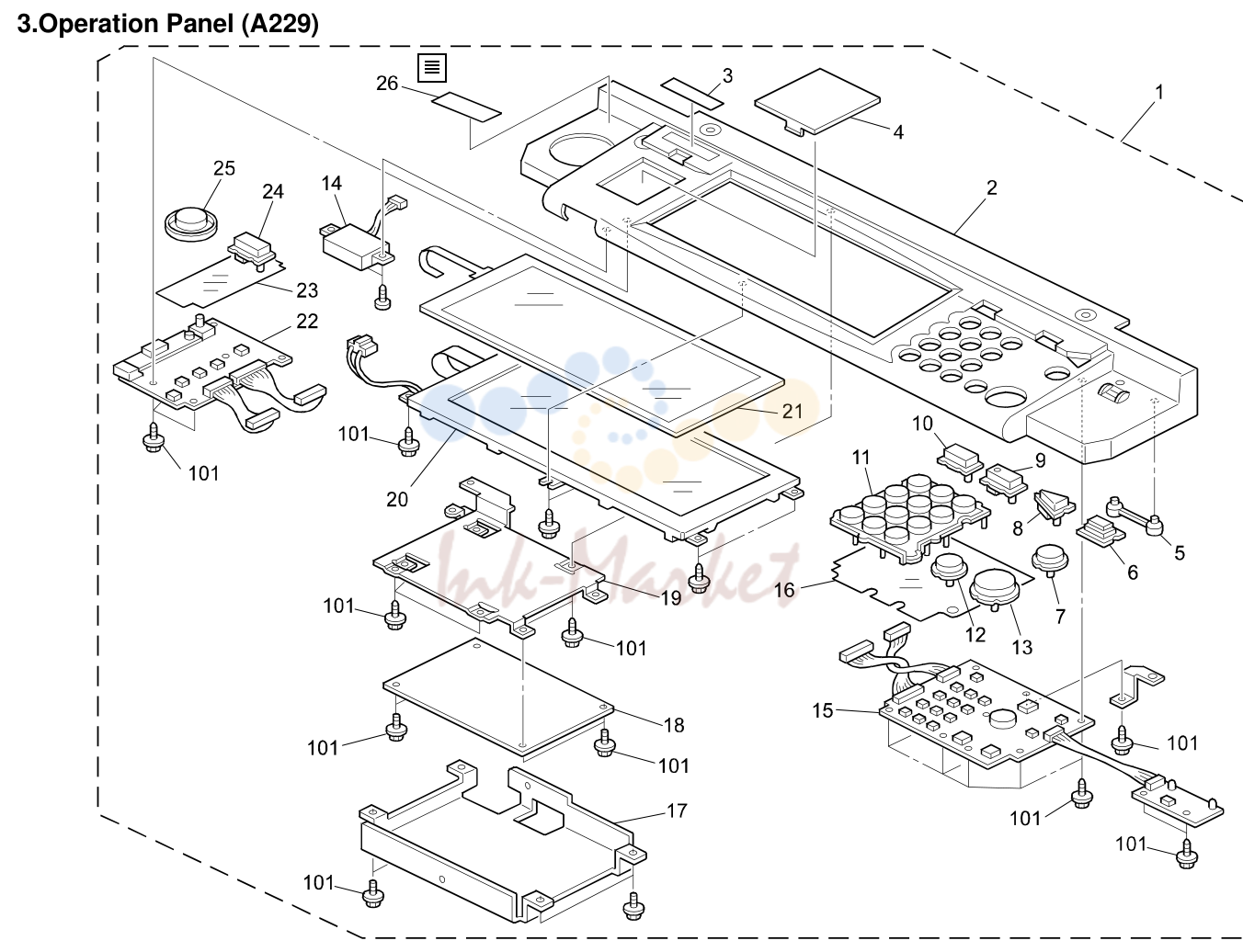

3. Operation Panel (A229)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2291412 запросить цену →		Operation Panel Ass’y (LT)
1	A2291414 запросить цену →		Operation Panel Ass’y (A4)
2	A2291442 запросить цену →		Operation Panel Case (A4)
2	A2291441 запросить цену →		Operation Panel Case (LT)
3	A2291466 запросить цену →		Guidance Sheet
4	A2291461 запросить цену →		Application Cap
5	A2291465 запросить цену →		LED Guide
6	A2291459 запросить цену →		Keytop - Power Source
7	A2291457 запросить цену →		Keytop - Check
8	A2291456 запросить цену →		Keytop - Interrupt
9	A2291475 запросить цену →		Key-top - Standby
10	A2291455 запросить цену →		Keytop - Program
11	A2291451 запросить цену →		Keytop - 10key
12	A2291453 запросить цену →		Keytop - Clear/Stop
13	A2291452 запросить цену →		Keytop - Start
14	AW010079 запросить цену →		Optics Sensor
15	A2291462 запросить цену →		10key Board
16	A2291468 запросить цену →		10key Sheet
17	A2291433 запросить цену →		LCDC Cover
18	A2295200 запросить цену →		LCDC Board
19	A2291432 запросить цену →		LCDC Bracket
20	A2295215 запросить цену →		HVGA LCD
21	A2291425 запросить цену →		Touch Panel Ass’y
22	A2291463 запросить цену →		Application Board
23	A2291467 запросить цену →		Application Sheet
24	A2291458 запросить цену →		Keytop - Tool
25	A2291460 запросить цену →		Dial - Contrast
26	A1536409 запросить цену →		Decal - Keytop Cover (GES/NRG)
26	C2252866 запросить цену →		Decal - Keytop Cover (REX)
26	C2252867 запросить цену →		Decal - Keytop Cover (NASHUA)

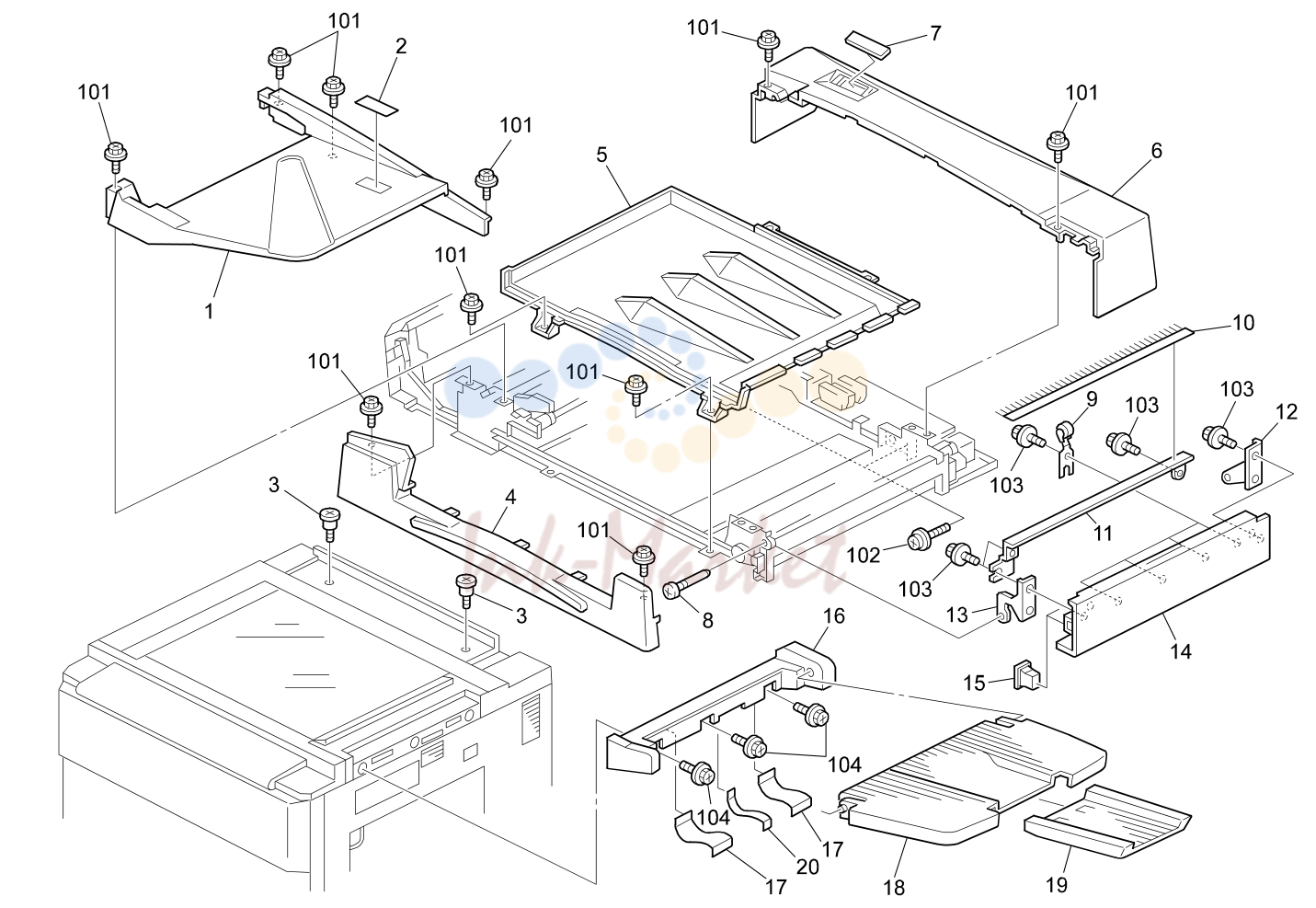

4. DF Exterior (A229)

№	Артикул	Альт. артикул	Описание
1	A8061821 запросить цену →		Original Table
101	04513008B запросить цену →		Tapping Screw - M3x8
102	09515010B запросить цену →		Philips Screw With Washer - M5x10
2	A6106051 запросить цену →		Decal - Document Set
3	A3764911 запросить цену →		Stepped Screw - Left Hinge
103	04504012B запросить цену →		Tapping Screw - M4x12
104	04514008H запросить цену →		Tapping Screw - 4x8
4	A8061711 запросить цену →		Front Cover
5	A8061791 запросить цену →		Original Table Cover
6	A8061731 запросить цену →		Rear Cover
7	A8064341 запросить цену →		Display Panel
8	54462824 запросить цену →		Screw - Duplex Guide Plate
9	A5481241 запросить цену →		Driven Roller Ass’y
10	AA120032 запросить цену →		Antistatic Brush
11	A8063266 запросить цену →		Discharge Brush Bracket
12	A8063261 запросить цену →		Inner Back Cover Bracket
13	A8063251 запросить цену →		Exit Cover Bracket
14	A8061781 запросить цену →		Exit Cover
15	G0121531 запросить цену →		Magnet
16	A2291393 запросить цену →		Exit Tray Holder
17	A2291395 запросить цену →		Mylar - Large
18	A2291394 запросить цену →		Exit Tray
19	A6662421 запросить цену →		Sub - Shift Tray
20	A2291396 запросить цену →		Mylar - Small

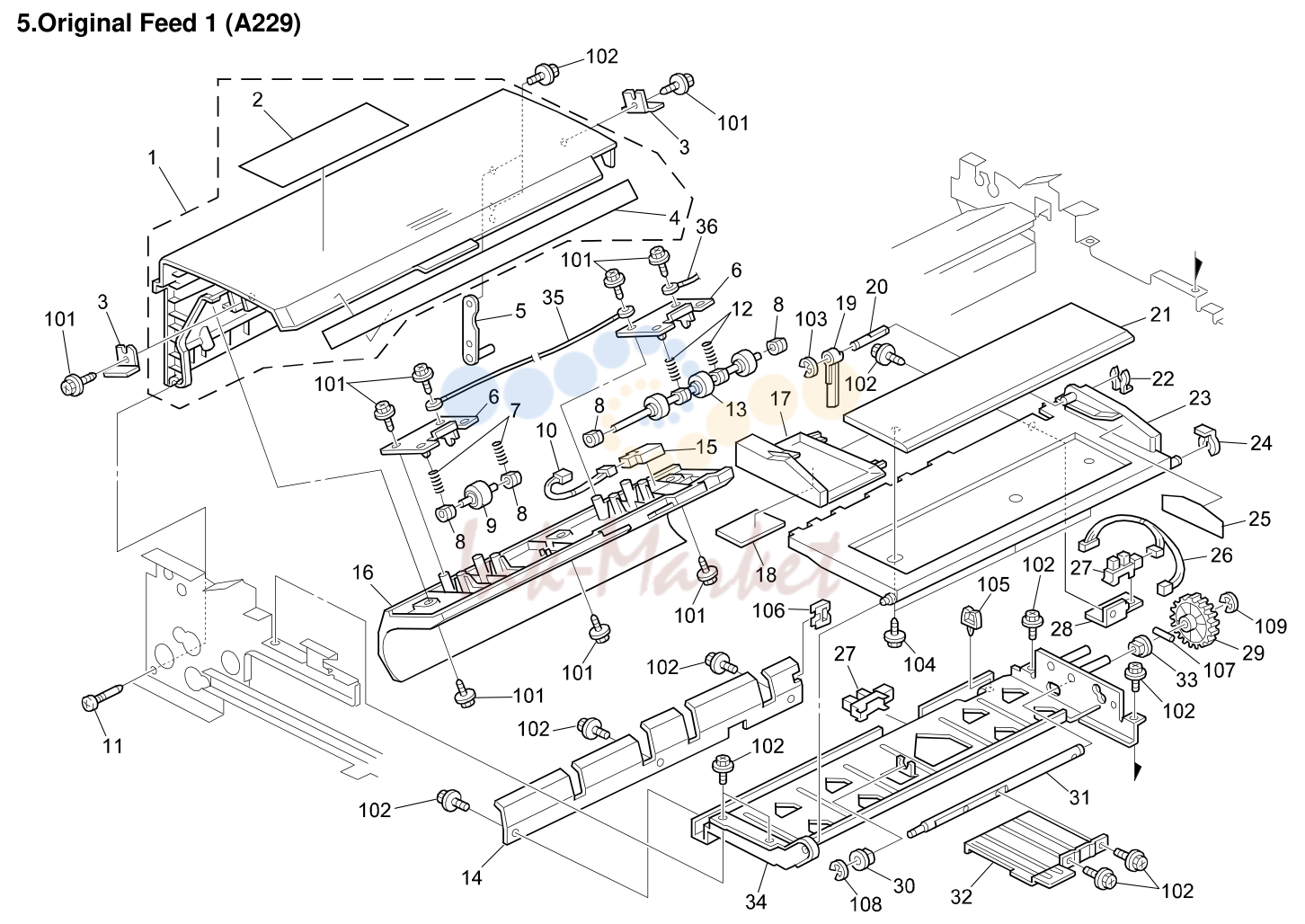

5. Original Feed 1 (A229)

№	Артикул	Альт. артикул	Описание
1	A8061751 запросить цену →		Feed Cover
36	A8065780 запросить цену →		Grounding Harness
2	A8064311 запросить цену →		Decal - Misfeed Removal
3	A8061371 запросить цену →		Magnet Catch - Paper Feed Cover
4	A8064331 запросить цену →		Decal - Original Size
5	A8061361 запросить цену →		Cover Bracket
6	A8061181 запросить цену →		Pressure Roller Bracket - Pull Out
7	A8064222 запросить цену →		Compression Spring
8	A6801661 запросить цену →		Bushing - 4mm
9	A8061196 запросить цену →		Driven Roller
10	A8065710 запросить цену →		Pull Out Sensor Harness
11	54462824 запросить цену →		Screw - Duplex Guide Plate
12	A8064211 запросить цену →		Compression Spring
13	A8061191 запросить цену →		Pull Out Driven Roller
14	A8061335 запросить цену →		Original Table Guide Plate
15	AW010076 запросить цену →		Photosensor - PS-117D1
16	A8061171 запросить цену →		Turn Guide Plate
17	A8061881 запросить цену →		Side Fence
18	A3764599 запросить цену →		Side Fence Pad
19	A8061351 запросить цену →		Original Sensor Feeler
20	A8061353 запросить цену →		Feeler Stud
21	A6804151 запросить цену →		Side Fence Guide
22	52062686 запросить цену →		Snap Ring
23	A8061861 запросить цену →		Original Table Base
24	52152621 запросить цену →		Snap Ring - M6
25	A8064321 запросить цену →		Decal - Original Stack Hight
26	A8065730 запросить цену →		Original Sensor Harness
101	04504008B запросить цену →		Tapping Screw - 4x8
27	AW020075 запросить цену →		Photointerrupter
28	A8061356 запросить цену →		Original Sensor Bracket
102	04513008B запросить цену →		Tapping Screw - M3x8
103	07200030B запросить цену →		Retaining Ring - M3
29	A8062281 запросить цену →		Gear - Z47
30	50530447 запросить цену →		Bushing - 6mm
104	04503008B запросить цену →		Tapping Screw - M3x8
31	A8061346 запросить цену →		Base Shaft
105	11050199 запросить цену →		Clamp
106	11050328 запросить цену →		Harness Clamp - ES-0505
32	A8061342 запросить цену →		Base Lever
33	50530223 ✓ в наличии		Bushing - 8mm
107	06320140G запросить цену →		Parallel Pin
108	07200040B запросить цену →		Retaining Ring - M4
34	A8061331 запросить цену →		Original Table Stay
35	A8065785 запросить цену →		Grounding Harness
109	07200060B запросить цену →		Retaining Ring - M6

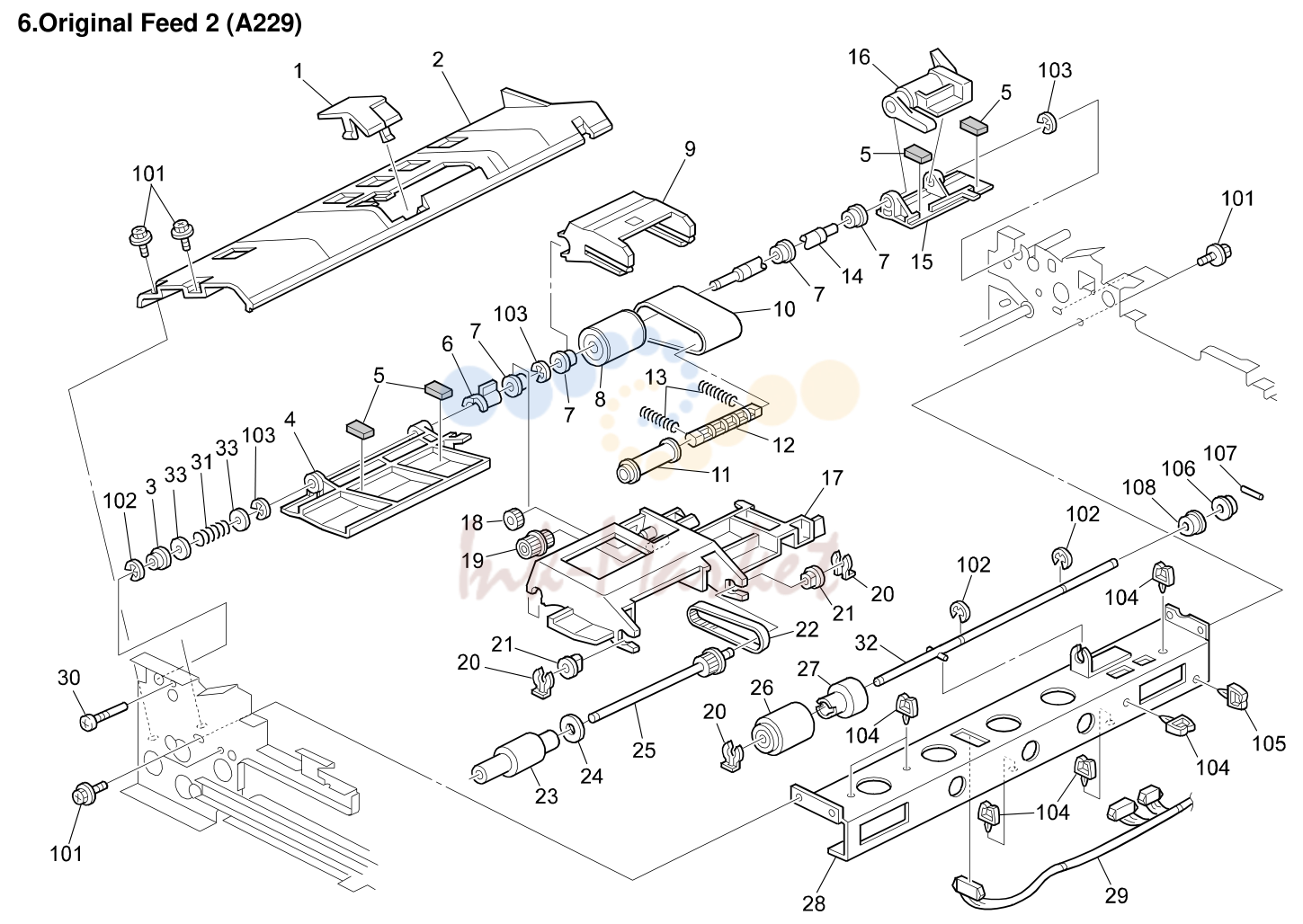

6. Original Feed 2 (A229)

№	Артикул	Альт. артикул	Описание
1	A8061152 запросить цену →		Upper Guide Plate
101	04513008B запросить цену →		Tapping Screw - M3x8
102	07200040B запросить цену →		Retaining Ring - M4
2	A8061151 запросить цену →		Upper Guide Plate
3	A8061286 запросить цену →		Bushing
103	07200060B запросить цену →		Retaining Ring - M6
104	11050199 запросить цену →		Clamp
4	A8061161 запросить цену →		Entrance Guide Plate - Front
5	A8061163 запросить цену →		Guide Plate Cushion
105	11050231 запросить цену →		Clamp
106	07413506 ✓ в наличии		Ball Bearing - 6x12x4 mm
6	A6801621 запросить цену →		Feed-in Unit Stopper
107	06220120E запросить цену →		Spring Pin - 2x12mm
7	A6281225 ✓ в наличии		Bushing - 8mm
108	07413706 запросить цену →		Ball Bearing - 6x10x3
8	A8061296 запросить цену →		Transport Belt Roller
9	A8061291 запросить цену →		Transport Belt Bracket
10	A6801241 запросить цену →		Feed Belt
11	A8061297 запросить цену →		Transport Belt Roller
12	A8061298 запросить цену →		Transport Belt Roller Shaft
13	AA063318 запросить цену →		Spring - Belt Guide Roller
14	A8061282 запросить цену →		Separation Drive Shaft
15	A8061162 запросить цену →		Entrance Guide Plate - Inner
16	A8061327 запросить цену →		Release Lever
17	A8061312 запросить цену →		Pickup Roller Bracket
18	A8062271 запросить цену →		Gear - Z18
19	A8062151 запросить цену →		Timing Pulley - T19/Z23 S2M/M0.6
20	54472681 запросить цену →		Snap Ring
21	50530447 запросить цену →		Bushing - 6mm
22	A8064118 запросить цену →		Timing Belt - B40S2M148
23	A8061321 ✓ в наличии		Pickup Roller
24	AA132171 запросить цену →		Spacer - 6x20x1
25	A8062153 запросить цену →		Timing Pulley - T27 S2M
26	A6801671 запросить цену →		Separation Roller
27	A2472900 запросить цену →		Torque Limiter - 53mnxm
28	A8061141 запросить цену →		Reverse Roller Stay
29	A8065725 запросить цену →		Sensor Harness
30	54154145 запросить цену →		Stud
31	AA063315 запросить цену →		Spring - Belt Drive Shaft
32	A8062512 запросить цену →		Reverse Roller Shaft
33	A4181158 ✓ в наличии		Spacer - M6.5x1

7. Original Feed 3 (A229)

№	Артикул	Альт. артикул	Описание
101	07413506 ✓ в наличии		Ball Bearing - 6x12x4 mm
1	AA143074 запросить цену →		Stepped Screw - M4x5
2	A8061271 запросить цену →		Pull Out Drive Roller
102	07200040B запросить цену →		Retaining Ring - M4
3	A8061276 запросить цену →		Transport Drive Roller
103	04513008B запросить цену →		Tapping Screw - M3x8
4	A8065745 запросить цену →		Paper Siz Sensor Harness
104	11050328 запросить цену →		Harness Clamp - ES-0505
5	AW020104 ✓ в наличии		Photointerruptor
105	04513006B запросить цену →		Tapping Screw - M3x6
106	11050199 запросить цену →		Clamp
6	AW020095 запросить цену →		Photointerruptor
7	A8061226 запросить цену →		Paper Size Sensor Bracket
107	07200030B запросить цену →		Retaining Ring - M3
8	A8061211 запросить цену →		Middle Guide Plate
108	04503008B запросить цену →		Tapping Screw - M3x8
9	A8061241 запросить цену →		Lower Guide Plate
109	11060193 запросить цену →		Bushing - 7.9mm
10	A8061251 запросить цену →		Transport Roller Arm
110	04513012B запросить цену →		Tapping Screw With Washer - M3x12
11	A8064222 запросить цену →		Compression Spring
111	07413808 запросить цену →		Ball Bearing - 8x16x5mm
12	A8061266 запросить цену →		Driven Roller
13	53241658 запросить цену →		Bushing- 4x8x4.5mm
14	A8064221 запросить цену →		Compression Spring
15	A8061261 запросить цену →		Middle Driven Roller
16	A8061256 запросить цену →		Middle Shaft - Roller Arm
17	A8061257 запросить цену →		Roller Arm Shaft
18	A8061231 запросить цену →		Paper Feed Base
19	A3763242 запросить цену →		Antistatic Brush
20	A4221063 запросить цену →		Seal - 0.7x13x20
21	AW020075 запросить цену →		Photointerrupter
22	A8061221 запросить цену →		Registration Sensor Bracket
23	AW010076 запросить цену →		Photosensor - PS-117D1
24	A8065740 запросить цену →		Registration Sensor Harness
25	A8065735 запросить цену →		Pick Up Sensor Harness

8. Original Transport (A229)

№	Артикул	Альт. артикул	Описание
101	07200040E запросить цену →		Retaining Ring - M4
1	A6631412 запросить цену →		Transport Base Plate
102	08050089 запросить цену →		Retaining Ring - M4
2	54195714 запросить цену →		Stepped Screw - M4
3	A2323563 запросить цену →		Ball Bearing - 6x12x4
103	07200030E запросить цену →		Retaining Ring - M3
4	A6801481 запросить цену →		Transport Belt
104	04513006B запросить цену →		Tapping Screw - M3x6
105	07200040B запросить цену →		Retaining Ring - M4
5	A6801431 запросить цену →		Belt Drive Roller
6	A6801451 запросить цену →		Belt Pressure Roller
7	A5481461 запросить цену →		Belt Pressure Roller
8	A5481442 запросить цену →		Transport Arm
9	A6102161 запросить цену →		Belt Pressure Roller
10	A6631422 запросить цену →		Transport Stay
11	A3762132 запросить цену →		Belt Driven Roller
12	A6801446 запросить цену →		Transport Unit Arm
13	A6801443 запросить цену →		Arm Shaft
14	A8064114 запросить цену →		Timing Belt - B40S3M174
15	A5482139 запросить цену →		Pulley
16	50530447 запросить цену →		Bushing - 6mm

9. Original Exit 1 (A229)

№	Артикул	Альт. артикул	Описание
101	07200040B запросить цену →		Retaining Ring - M4
1	A8063162 запросить цену →		Reverse Exit Guide
2	AW010076 запросить цену →		Photosensor - PS-117D1
102	04513008B запросить цену →		Tapping Screw - M3x8
103	04503008B запросить цену →		Tapping Screw - M3x8
3	A8063161 запросить цену →		Left Guide Plate
4	A8063151 запросить цену →		Driven Exit Roller
5	A8063142 запросить цену →		Guide Plate Bracket
6	A8064233 запросить цену →		Tension Spring
7	A8063171 запросить цену →		Lower Exit Cover
8	A8063291 запросить цену →		Original Stopper Cushion
9	A5481233 запросить цену →		Driven Roller
10	A5481234 запросить цену →		Driven Roller Arm
11	A8063131 запросить цену →		Lower Exit Guide Plate
12	50530447 запросить цену →		Bushing - 6mm
13	A8063281 запросить цену →		Timing Pulley - T14 S3M
14	A8064122 запросить цену →		Timing Belt - B40S3M150
15	A8063211 запросить цену →		Right Exit Guide Plate
16	AA120032 запросить цену →		Antistatic Brush
17	A8063222 запросить цену →		Seal
18	A8063221 запросить цену →		Exit Ground Plate
19	AW020075 запросить цену →		Photointerrupter
20	A8061921 запросить цену →		Right Cover
21	A8063111 запросить цену →		Drive Exit Roller

10. Original Exit 2 (A229)

№	Артикул	Альт. артикул	Описание
101	07200040B запросить цену →		Retaining Ring - M4
1	A6802321 запросить цену →		Pulley - 30T
2	50530447 запросить цену →		Bushing - 6mm
102	06320120G запросить цену →		Parallel Pin - 2x12
3	A5481217 запросить цену →		Antistatic Brush - Paper Exit
103	08050089 запросить цену →		Retaining Ring - M4
4	AA060588 запросить цену →		Pressure Spring
104	04513008B запросить цену →		Tapping Screw - M3x8
105	11050328 запросить цену →		Harness Clamp - ES-0505
5	A5481233 запросить цену →		Driven Roller
6	A5481234 запросить цену →		Driven Roller Arm
106	03530030B запросить цену →		Philips Truss Head Screw - M3x3
7	A8063181 запросить цену →		Reverse Guide Plate
8	A5481261 запросить цену →		Exit Roller
9	A5481320 запросить цену →		Inverter Gate Plate
10	A5481317 запросить цену →		Lever Cushion
11	A8064232 запросить цену →		Tension Spring
12	A8063271 запросить цену →		Reverse Drive Roller
13	A5481231 запросить цену →		Guide Roller
14	52152621 запросить цену →		Snap Ring - M6
15	A8063191 запросить цену →		Exit Junction Gate
16	A8064231 запросить цену →		Tension Spring
17	A8064121 запросить цену →		Timing Belt - B40S3M213
18	A5482137 запросить цену →		Timing Pulley - 18Z
19	A4693113 запросить цену →		Rubber Seal - 1x6x10mm
20	A8063311 запросить цену →		Invertor Solenoid
21	A6801384 запросить цену →		Solenoid - Lower Inverter Gate
22	A8063312 запросить цену →		Solenoid Bracket

11. DF Drive Section 1 (A229)

№	Артикул	Альт. артикул	Описание
1	A8064116 запросить цену →		Timing Belt - B40S3M177
101	07200040B запросить цену →		Retaining Ring - M4
102	06320120G запросить цену →		Parallel Pin - 2x12
2	A8062141 запросить цену →		Timing Pulley - T22 S3M
103	07413506 ✓ в наличии		Ball Bearing - 6x12x4 mm
3	50530447 запросить цену →		Bushing - 6mm
104	07010030B запросить цену →		Flat Washer - M3
4	A8062122 запросить цену →		Timing Pulley - T24
105	04513008B запросить цену →		Tapping Screw - M3x8
5	A8064113 запросить цену →		Timing Belt - B40S3M276
106	03530050B запросить цену →		Philips Truss Head Screw - M3x5
6	A8062113 запросить цену →		Timing Pulley - T23 S3M
107	03540060B запросить цену →		Screw - M4X6
7	59374158 запросить цену →		Spring Washer - BD10
8	A8062322 запросить цену →		Paper Feed Stay
108	11050199 запросить цену →		Clamp
109	11050231 запросить цену →		Clamp
9	A8064234 запросить цену →		Tension Spring
10	AB030354 запросить цену →		Pulley - 20T
11	A8062921 запросить цену →		Stepper Motor Ass’y - DC30.4W
12	A6802611 запросить цену →		Stepping Motor - DC 6.7W
13	A8065720 запросить цену →		Paper Feed Motor Harness
14	A8062311 запросить цену →		Motor Bracket
15	A8062711 запросить цену →		Display Bracket
16	59365231 запросить цену →		Indicator Board
17	A8064112 запросить цену →		Timing Belt - B40S2M408
18	A8064111 запросить цену →		Timing Belt - B60S2M200
19	A6802231 запросить цену →		Pulley - 44T/20T
20	A8062111 запросить цену →		Timing Pulley - T28 S2M
21	59362321 запросить цену →		Rubber Bushing - Vibration Damper
22	A8062232 запросить цену →		Gear - 18Z
23	A8062611 запросить цену →		Gear Stopper
24	A8062233 запросить цену →		Gear Shaft - 18Z
25	A8062213 запросить цену →		Gear - 22Z
26	A8062331 запросить цену →		Paper Feed Bracket
27	A6802262 запросить цену →		Feeler - Pick-up Roller Cam
28	A8062211 запросить цену →		Gear - 22Z
29	A8062422 запросить цену →		Pick-up Roller Cam
30	AW020075 запросить цену →		Photointerrupter
31	A8062351 запросить цену →		Pickup Roller Motor Bracket
32	A8062131 запросить цену →		Timing Pulley - T37/T18 S2M/S3M
33	A8064115 запросить цену →		Timing Belt - B40S2M116
34	AX040096 запросить цену →		Stepping Motor - DC 18W
35	A8065750 запросить цену →		Sensor Harness

12. DF Drive Section 2 (A229)

№	Артикул	Альт. артикул	Описание
1	A8062283 запросить цену →		Gear - Z20/Z47
36	A8065773 запросить цену →		Sadf Harness
2	A8062161 запросить цену →		Timing Pulley - T30/Z20 S2M/M0.8
3	AA132152 запросить цену →		Spacer - 8x20x1
4	A8062362 запросить цену →		Base Bracket
5	A8063291 запросить цену →		Original Stopper Cushion
6	A8062911 запросить цену →		Stepper Motor Ass’y
7	A8065750 запросить цену →		Sensor Harness
8	A8065755 запросить цену →		On Off Detector Harness
9	A8065765 запросить цену →		Exit Sensor Harness
10	A8065510 запросить цену →		ADF Main Control Board
11	A8065760 запросить цену →		Reverse Sensor Harness
12	A8064117 запросить цену →		Timing Belt - B40S2M158
13	A8065705 запросить цену →		Display Harness
14	A8065715 запросить цену →		Pick Up Motor Harness
15	A8065770 запросить цену →		DF Harness
16	A8063241 запросить цену →		Exit Motor Bracket
17	A8064252 запросить цену →		Grounding Plate
18	A6802311 запросить цену →		Pulley - 18T/32T
19	AA043380 запросить цену →		Timing Belt - B40S2M116
20	A3003812 запросить цену →		Spacer - 6x22x1.5
21	59362321 запросить цену →		Rubber Bushing - Vibration Damper
22	A8062287 запросить цену →		Gear - Z20/Z47
23	A8062285 запросить цену →		Gear - Z20/Z47
24	A8062225 запросить цену →		Gear - 36Z
25	A8062223 запросить цену →		Gear - 36Z
26	A8062221 запросить цену →		Gear - 27Z
27	AW020075 запросить цену →		Photointerrupter
101	04513008B запросить цену →		Tapping Screw - M3x8
102	03530050B запросить цену →		Philips Truss Head Screw - M3x5
28	A8062243 запросить цену →		Separation Drive Shaft
103	11050199 запросить цену →		Clamp
29	A8062261 запросить цену →		Gear - Z30
30	A8062253 запросить цену →		Gear - Z31
104	07200060B запросить цену →		Retaining Ring - M6
105	07200040B запросить цену →		Retaining Ring - M4
31	A8062242 запросить цену →		Gear - 27Z
106	07413506 ✓ в наличии		Ball Bearing - 6x12x4 mm
32	A8062251 запросить цену →		Gear - Z19
33	A8062244 запросить цену →		Separation Shaft Stopper
107	06320160G запросить цену →		Parallel Pin-m2x16
34	A6632621 запросить цену →		Exit Motor - 3.7V 14.8W
108	04514008B запросить цену →		Philips Tapping Screw - M4x8
35	A6801171 запросить цену →		Harness Holder
109	11070750 запросить цену →		Fuse - 3.15A 250V

13. DF Frame Section (A229)

№	Артикул	Альт. артикул	Описание
101	04513008B запросить цену →		Tapping Screw - M3x8
1	A5481541 запросить цену →		Safety Switch Bracket
102	07200030B запросить цену →		Retaining Ring - M3
2	A6801181 запросить цену →		Magnetic Catch
3	A8061131 запросить цену →		Left Frame Stay
103	11050334 запросить цену →		Edge
4	A8061135 запросить цену →		Contact Point Shaft
104	03140060B запросить цену →		Philips Pan Head Screw - M4x6
105	09514006B запросить цену →		Philips Screw With Washer - M4x6
5	A5481135 запросить цену →		Spring Plate
6	AA143039 запросить цену →		Spring Holder
106	11050199 запросить цену →		Clamp
7	AW020075 запросить цену →		Photointerrupter
8	A3514281 запросить цену →		Anti-vibration Cushion
9	A8061511 запросить цену →		Left Hinge
10	A8061133 запросить цену →		Right Frame Stay
11	A8061521 запросить цену →		Right Hinge
12	A5481531 запросить цену →		Safety Switch Feeler

14. Optics Section 1 (A229)

№	Артикул	Альт. артикул	Описание
1	A2291825 запросить цену →		Home Position Sensor Bracket
101	04513006B запросить цену →		Tapping Screw - M3x6
102	03140300B запросить цену →		Philips Pan Head Screw - M4x30
2	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
3	52062684 запросить цену →		Shoulder Screw - M3
4	A2291778 запросить цену →		Left Scale
5	A1931752 запросить цену →		Left Scale Guide
6	A2291775 запросить цену →		Scale Left Bracket
7	AC012065 запросить цену →		Exposure Glass - A3 T-3.2
8	AA150636 запросить цену →		Seal - 90x29.5x0.2
9	AA161138 запросить цену →		Cushion - 1.1
10	A2291831 запросить цену →		Fan Bracket
11	A2291781 запросить цену →		Rear Scale
12	A2291819 запросить цену →		BICU Inner Cover
13	A2291822 запросить цену →		Right Inner Cover
14	A2291785 запросить цену →		Right Stay
15	AX640083 запросить цену →		Cooling Fan
16	A2291824 запросить цену →		Inner Cover Angle
17	AA150332 запросить цену →		Seal - 0.19x18x22
18	AA161137 запросить цену →		Cushion - 0.5
19	AA161139 запросить цену →		Cushion - Xenon Lamp

15. Optics Section 2 (A229)

№	Артикул	Альт. артикул	Описание
101	03530080B запросить цену →		Screw - M3X8
1	A2299061 запросить цену →		LD Unit
102	04513012B запросить цену →		Tapping Screw With Washer - M3x12
2	AW010034 запросить цену →		Original Width Sensor
103	03530060B запросить цену →		Philips Pan Head Screw - M3x6
3	A2291695 запросить цену →		Laser Diode Unit Cover
4	A2291691 запросить цену →		Polygon Mirror Motor Cover
104	03540060B запросить цену →		Screw - M4X6
105	11050291 запросить цену →		Metal Cable Clamp
5	AX060149 запросить цену →		Polygon Mirror Motor Ass’y
106	11050306 запросить цену →		Metal Clamp - Al-4
6	A2291796 запросить цену →		Lens Unit
7	A2295466 запросить цену →		Scanner Harness
107	11026247 запросить цену →		Connector - 4P
8	AW010078 запросить цену →		Photosensor H=50
108	04514010B запросить цену →		Tapping Screw - 4x10
9	A2291763 запросить цену →		Original Sensor Bracket
10	A2295405 запросить цену →		LCDC Harness
11	A2299099 запросить цену →		NVRAM - Minus Counter
12	A2297603 запросить цену →		APS23 Scanner Harness
13	A2297530 запросить цену →		SBICU Board - 120V
13	A2297550 запросить цену →		SBICU Board - 230V
14	A2291823 запросить цену →		Inner Cover Bracket
15	A2295472 запросить цену →		MSU Harness
16	A2291816 запросить цену →		Key Counter Bracket
17	A0965464 запросить цену →		Key Counter Connector
18	A2295426 запросить цену →		Laser Diode Control Harness
19	A2295430 запросить цену →		Inner Harness
20	A2295429 запросить цену →		Power Harness
21	A2295468 запросить цену →		APS1 Hp Harness
22	A2295507 запросить цену →		Main Contro Harness
23	A2295467 запросить цену →		Motor Driver Harness
24	A2295400 запросить цену →		SBICU Harness
25	A2295427 запросить цену →		Stepper Motor Harness
26	A2295150 запросить цену →		12VA Board

16. Optics Section 3 (A229)

№	Артикул	Альт. артикул	Описание
1	AC030074 запросить цену →		2nd Mirror
101	03530080B запросить цену →		Screw - M3X8
2	A1341791 запросить цену →		Spring Plate - 2nd Mirror
102	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
103	04503006B запросить цену →		Tapping Screw - M3x6
3	AX500063 запросить цену →		Xenon Lamp
4	A2291736 запросить цену →		Front Bracket
104	11050194 запросить цену →		PCB Stud
105	11050229 запросить цену →		Clamp
5	A1341726 запросить цену →		Wire Stopper Plate
106	03530060B запросить цену →		Philips Pan Head Screw - M3x6
6	AX400063 запросить цену →		Anticondensation Heater - 120V 9W
107	07200060E запросить цену →		Retaining Ring - M6
6	AX400064 запросить цену →		Anti Condensation Heater - 230V 9W
7	A2295463 запросить цену →		Xenon Lamp Flexible Board
8	AZ500052 запросить цену →		Lamp Stabilizer
9	A2291811 запросить цену →		Invertor Bracket
10	AB032717 запросить цену →		Pulley - 26Z
11	A0691883 запросить цену →		Shoe - Scanner
12	A2291740 запросить цену →		1st Mirror Ass’y
13	AA132174 запросить цену →		Spacer - M8
14	A1341776 запросить цену →		Spring Plate - 1st Mirror
15	A2291732 запросить цену →		Carriage Frame
16	A0961873 запросить цену →		Scanner Shoe Pin
17	A2291738 запросить цену →		Rear Bracket
18	A1341782 запросить цену →		2nd Scanner Ass’y

Каталог очень большой (2376 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
