Ricoh Aficio 480W — каталог запчастей со схемами

Содержание

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
2. Exterior 2 (B188)
3. Operation Panel (B188)
4. Optical Section 1 (B188)
5. Optical Section 2 (B188)
6. Optical Section 3 (B188)

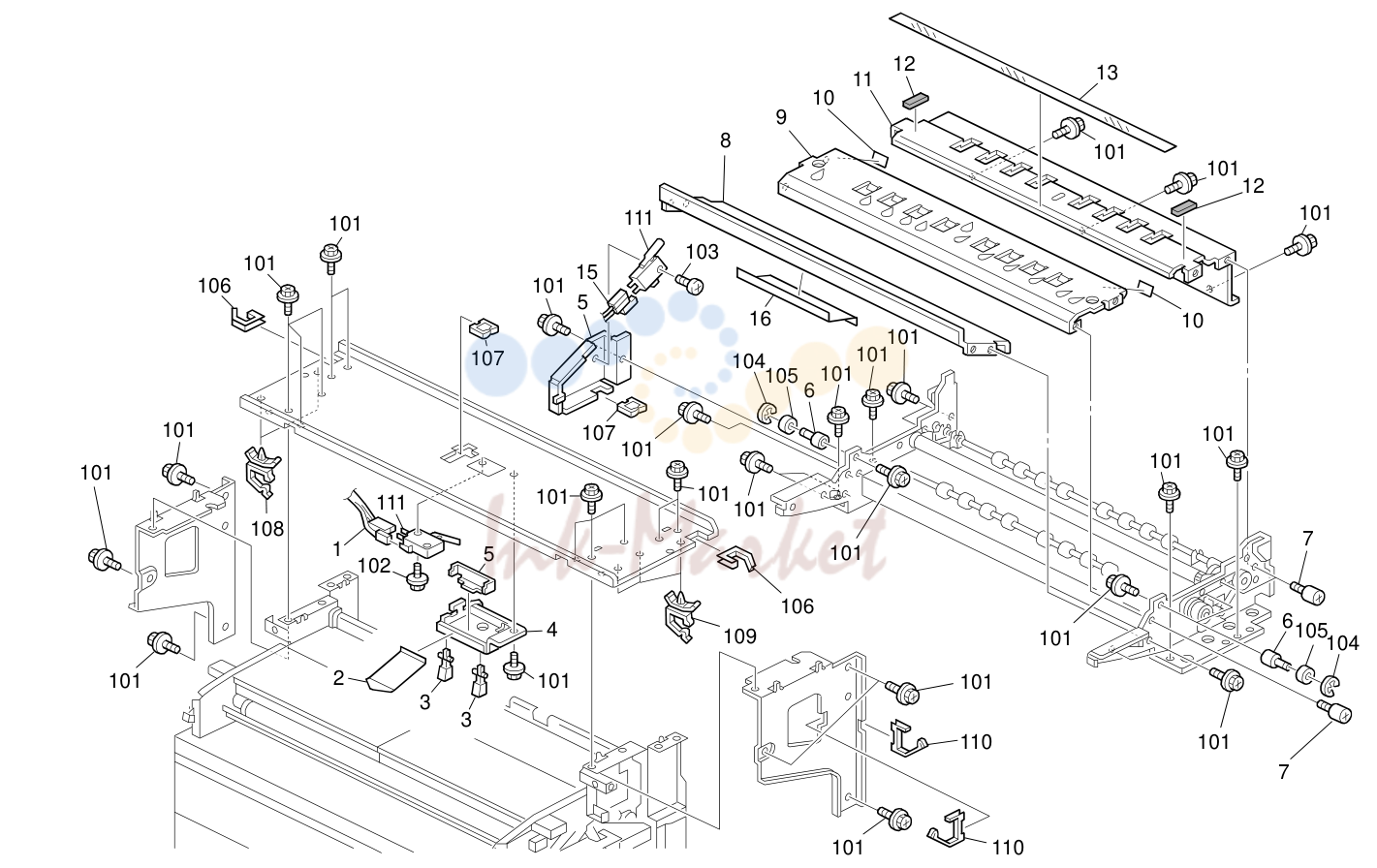

7. Optical Section 4 (B188)

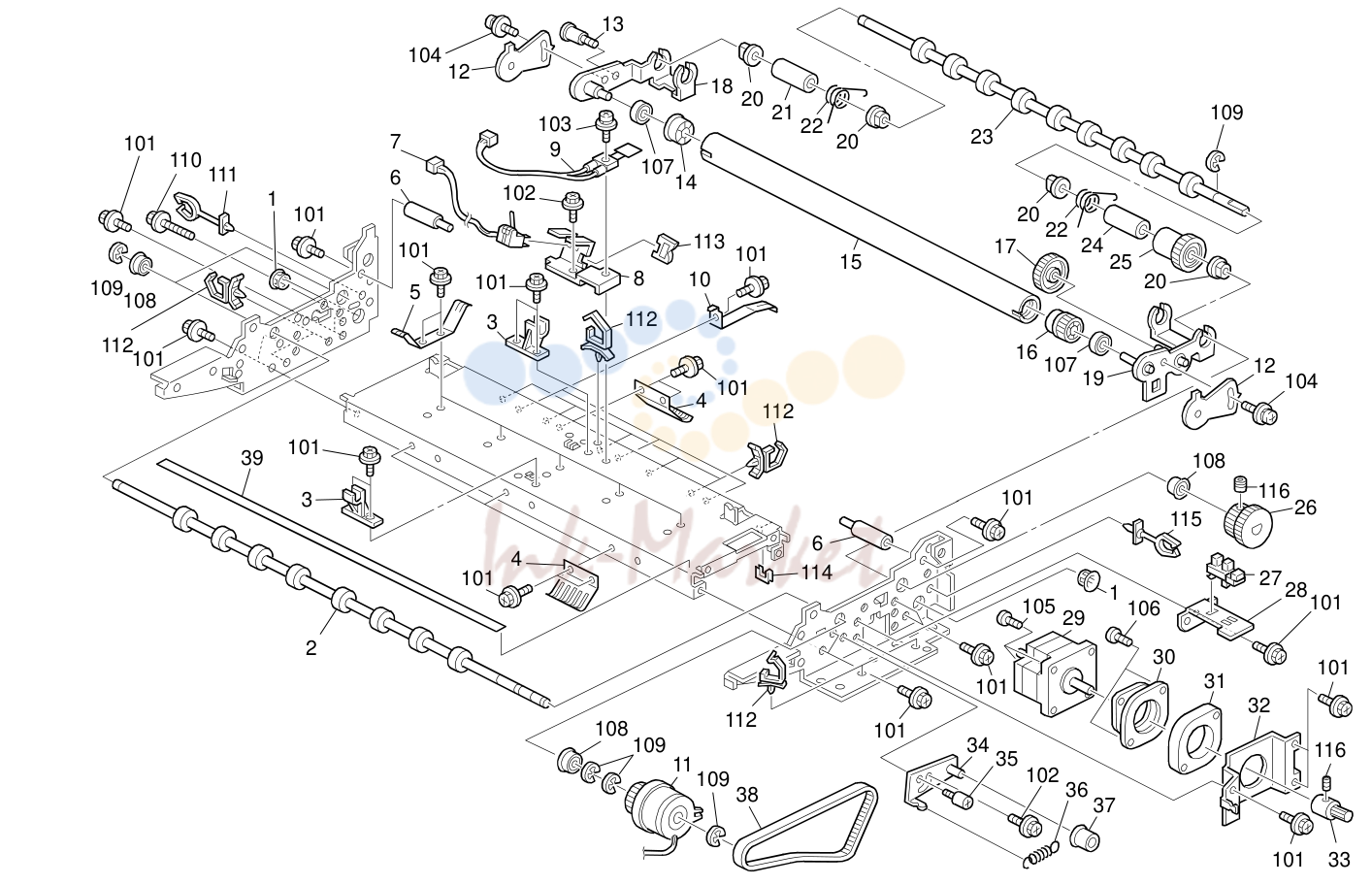

8. Optical Section 5 (B188)

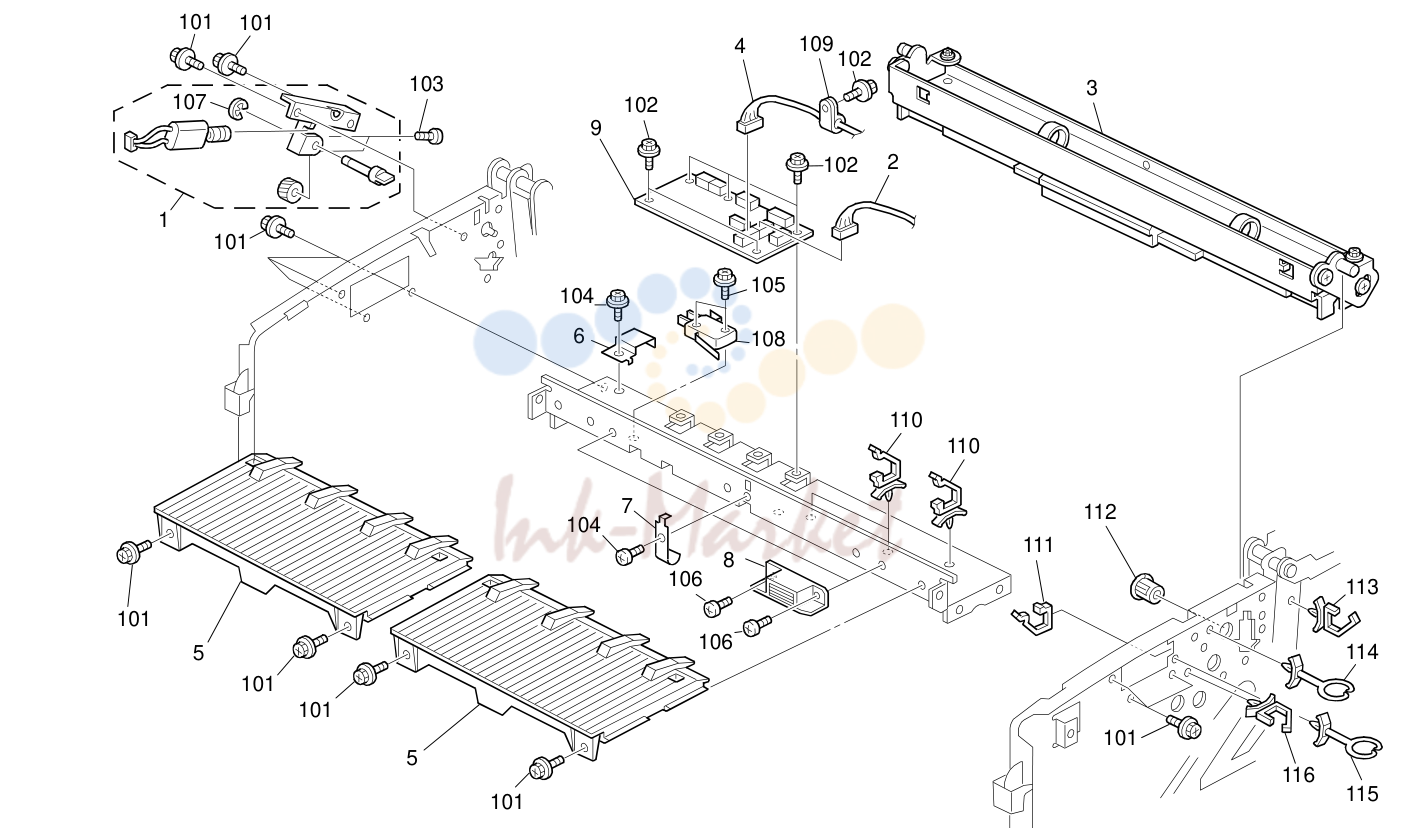

9. Plotter Section (B188)

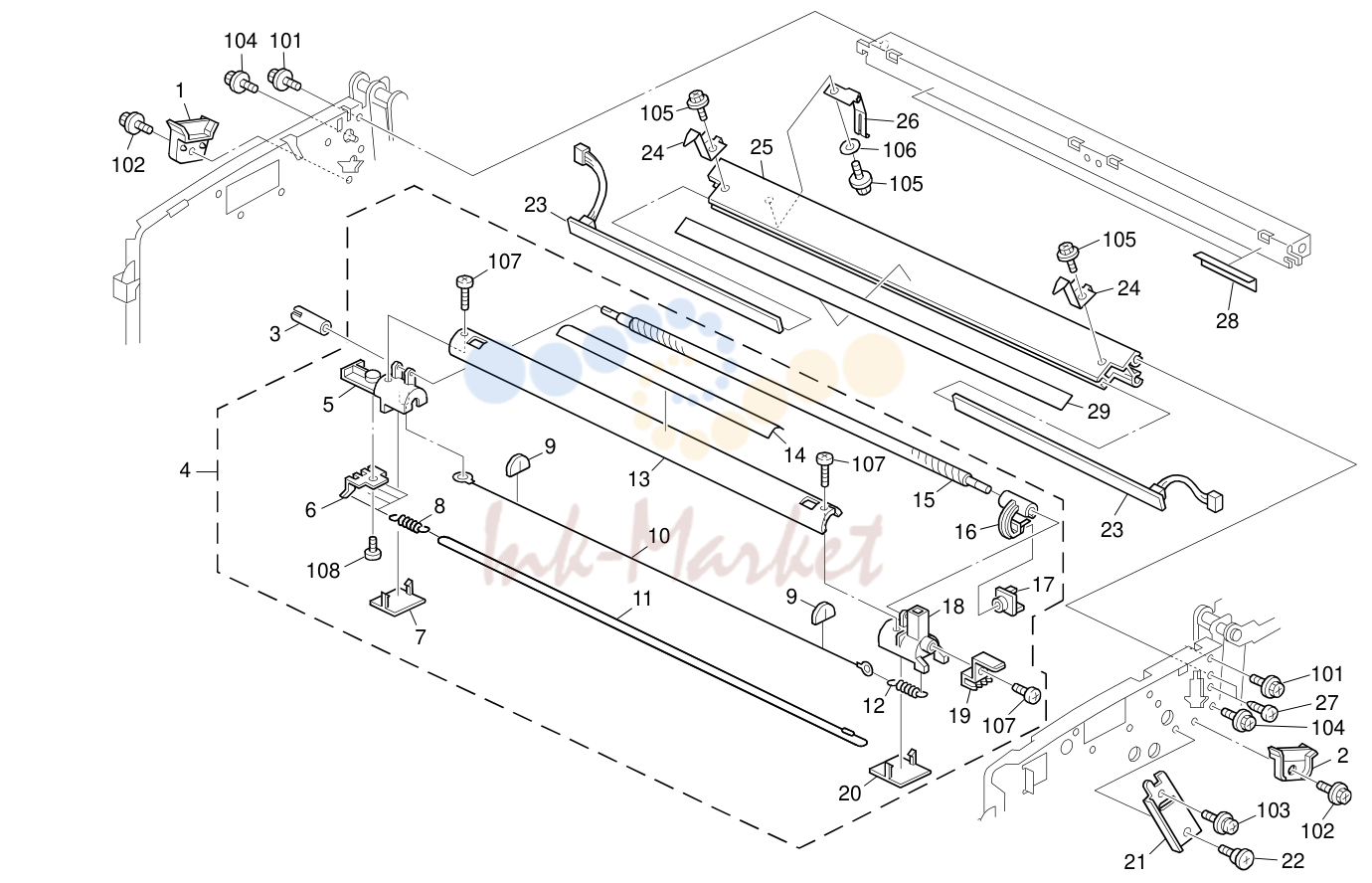

10. Charge Corona Section (B188)

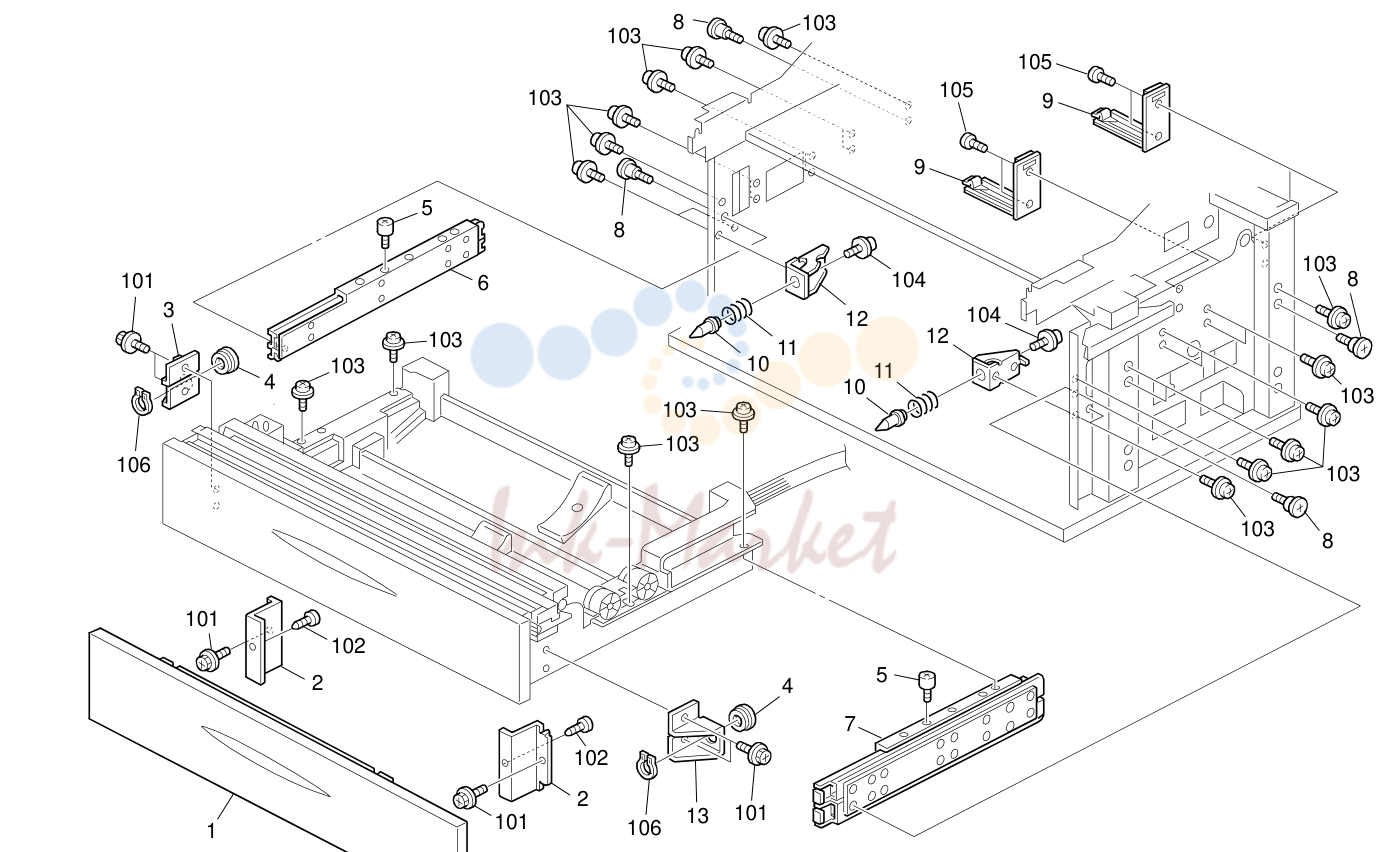

11. Paper Tray Unit 1 (B188)

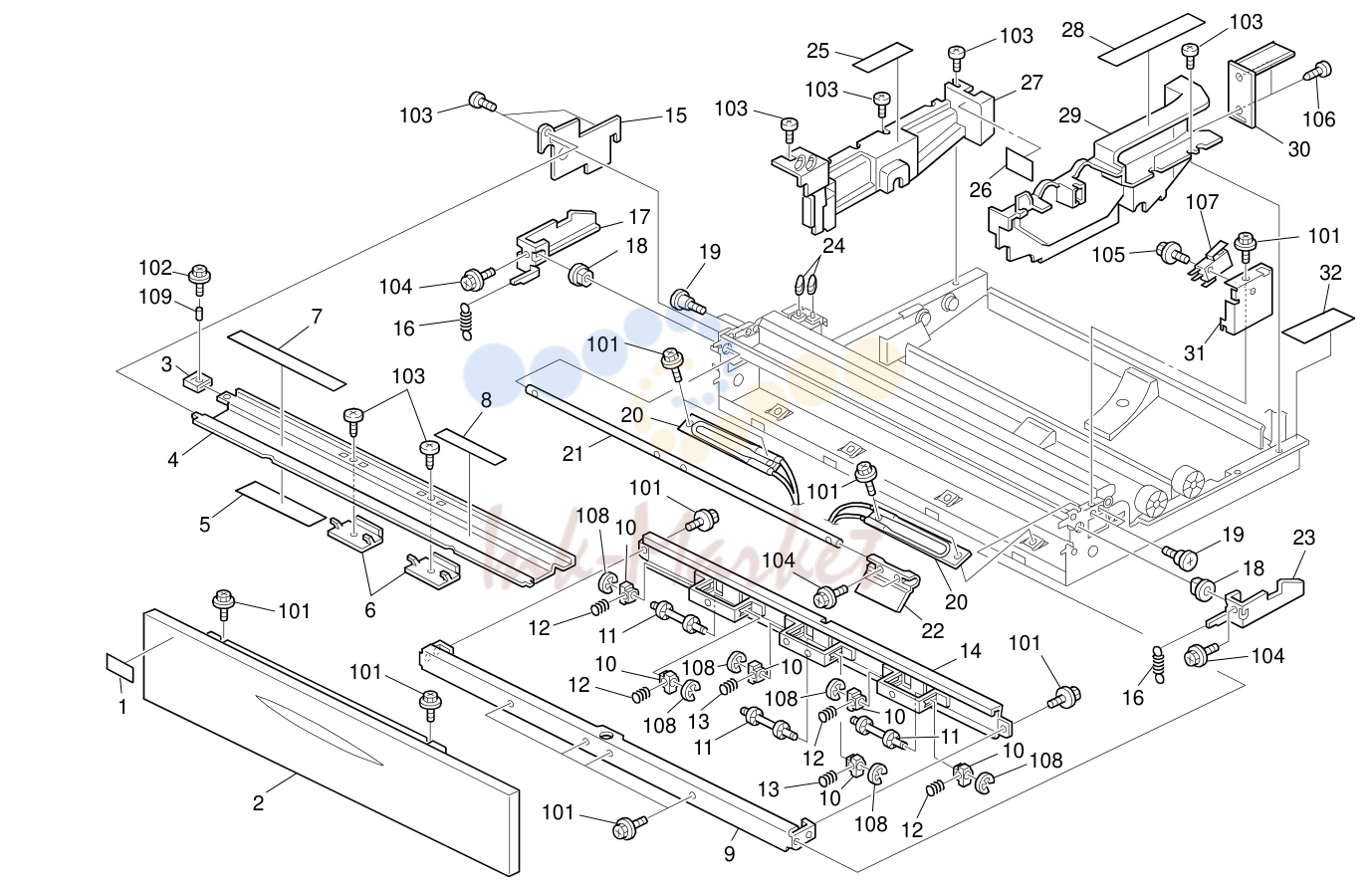

12. Paper Tray Unit 2 (B188)

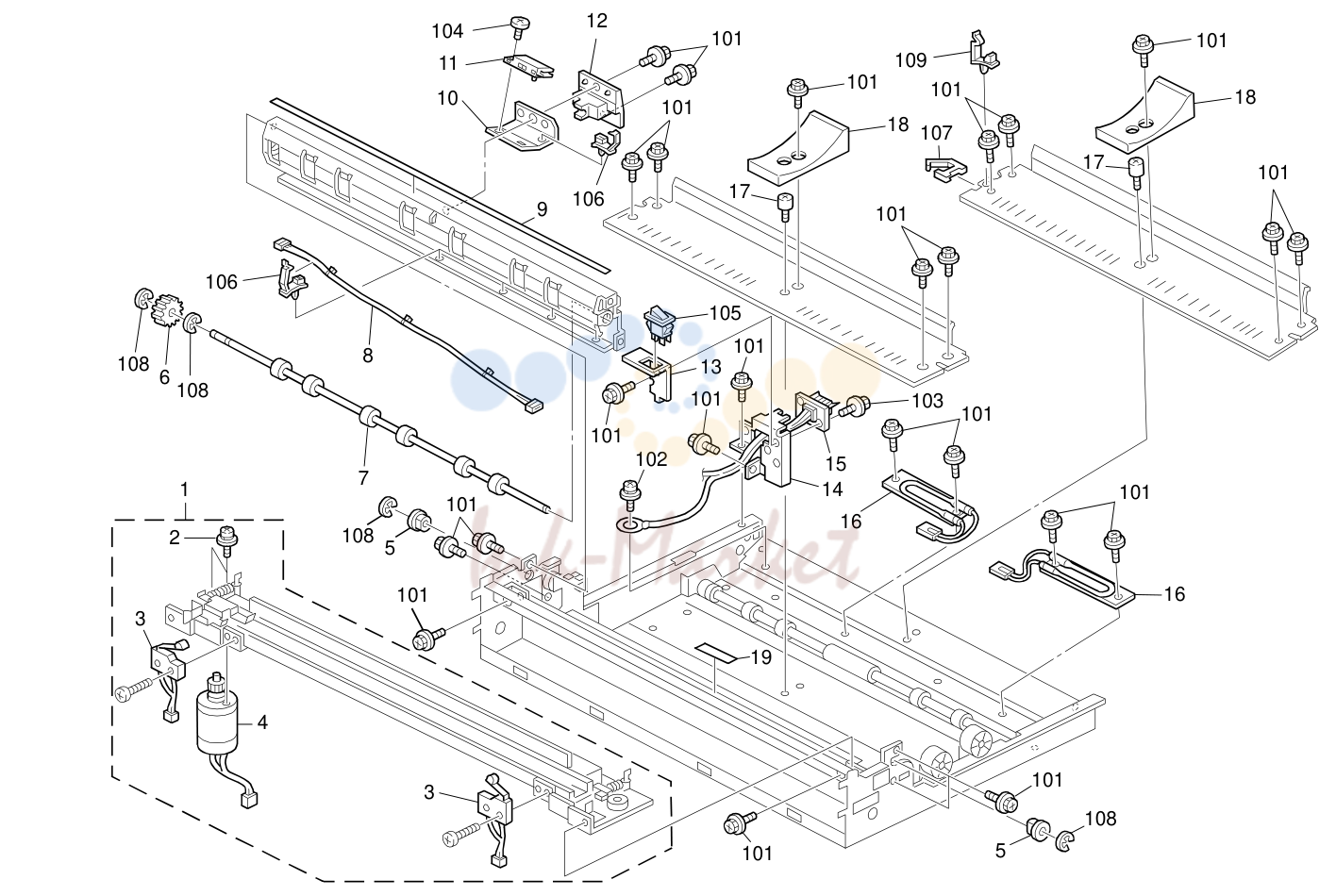

13. Paper Tray Unit 3 (B188)
14. Paper Tray Unit 4 (B188)
15. Paper Tray Unit 5 (B188)
16. Paper Tray Unit 6 (B188)
17. Paper Tray Unit 7 (B188)
18. Paper Registration 1 (B188)
19. Paper Registration 2 (B188)
20. Index Q’ty Per Index Q’ty Per
21. Development Unit 1 (B188)
22. Development Unit 2 (B188)
23. Development Unit 3 (B188)
24. Fusing Unit 1 (B188)
25. Fusing Unit 2 (B188)
26. Fusing Unit 3 (B188)
27. Paper Exit Section 1 (B188)
28. Paper Exit Section 2 (B188)
29. Drive Section (B188)
30. Electrical Section 1 (B188)
31. Electrical Section 2 (B188)
32. Frame Section 1 (B188)
33. Frame Section 2 (B188)
34. Decals and Documents (B188)
35. Accsessorys (B188)
36. Special Tools (B188)

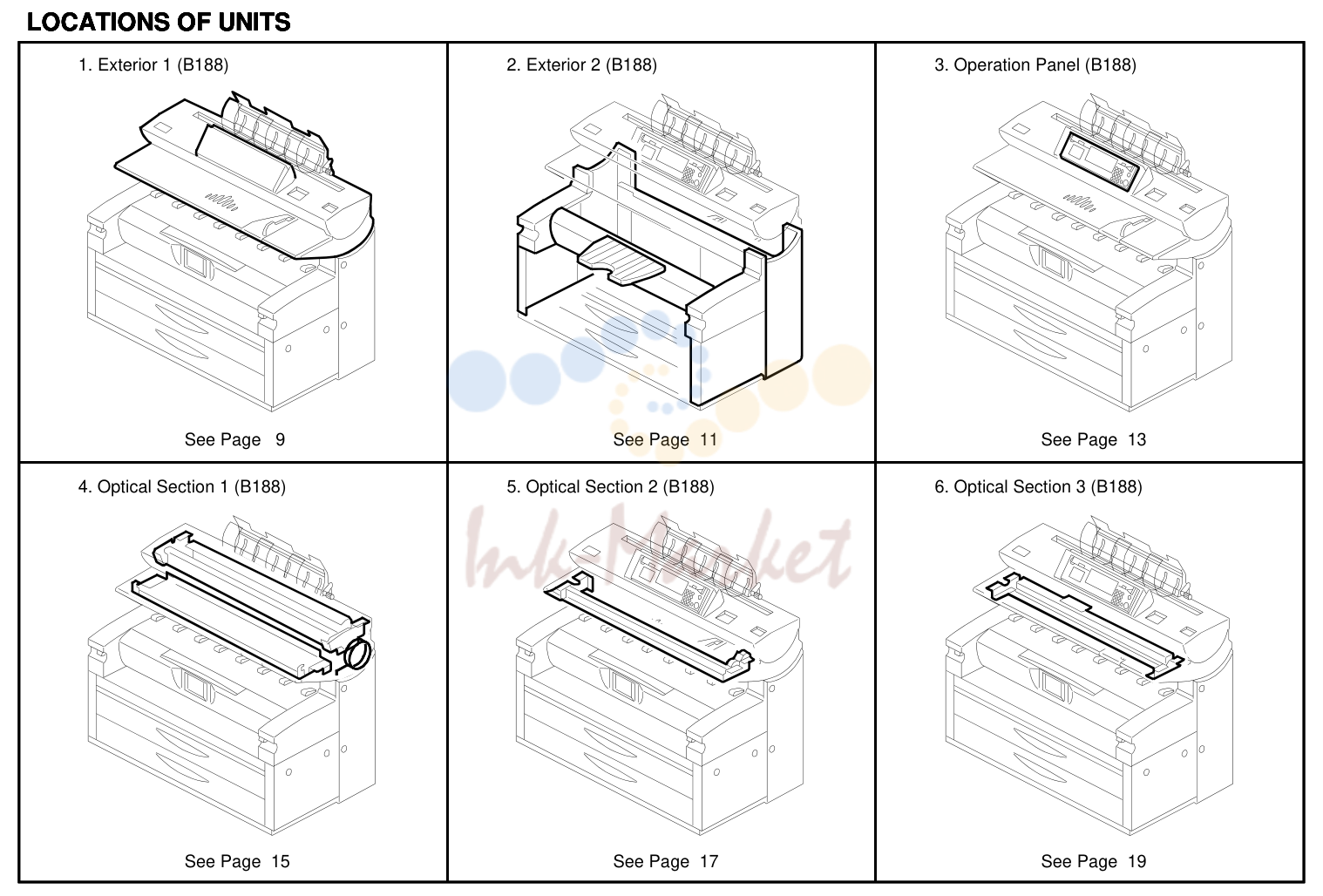

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Описание
1	B1881304 запросить цену →	Cover:Original:Upper
101	04514008N запросить цену →	Tapping Screw:4x8
2	B0101305 запросить цену →	Keytop Cover - Original Interrupt
102	04504008N запросить цену →	Tapping Screw - M4x8
3	B1881361 запросить цену →	Decal:Rear Upper Tray Guide
103	04524008N запросить цену →	Tapping Screw:M4x8
104	04504010N запросить цену →	Tapping Screw:M4x10
4	B0101332 запросить цену →	Decal - Main Power
4	B0101333 запросить цену →	Decal-main Power
105	04503006N запросить цену →	Tapping Screw - M3x6
5	B0101334 запросить цену →	Decal-scanner Stop
106	04504025N запросить цену →	Tapping Screw:4x25
107	04504014N запросить цену →	Tapping Screw:4x14
6	A2291465 запросить цену →	LED Guide
7	B0101459 запросить цену →	Keytop - Power Source
8	B1885290 запросить цену →	PCB:Operation Sub-unit:Power Source
9	AA114121 запросить цену →	Keytop - Entrance
10	B1885515 запросить цену →	PCB:Scanner Stop
11	B0101303 запросить цену →	Original Cover - Upper Front
12	B0101301 запросить цену →	Original Left Cover
13	B0101302 запросить цену →	Original Right Cover
14	B0101321 запросить цену →	Original Left Plate
15	B0101322 запросить цену →	Original Right Plate
16	B0106491 запросить цену →	Decal-original Misfed
17	B1886063 запросить цену →	Original Table:Printing
17	B1886453 запросить цену →	Original Table:Printing:NA
18	B1886073 запросить цену →	Side Fence:Original:Left:Unit
19	B1886066 запросить цену →	Side Fence:Original:Right:Unit
20	B0106072 запросить цену →	Spring Plate - Side Fence Guide
21	B1886064 запросить цену →	Channel:Original Table
22	B1881463 запросить цену →	Rivet:MM5
23	B1881397 запросить цену →	Film:Cover:Original Table:Behind

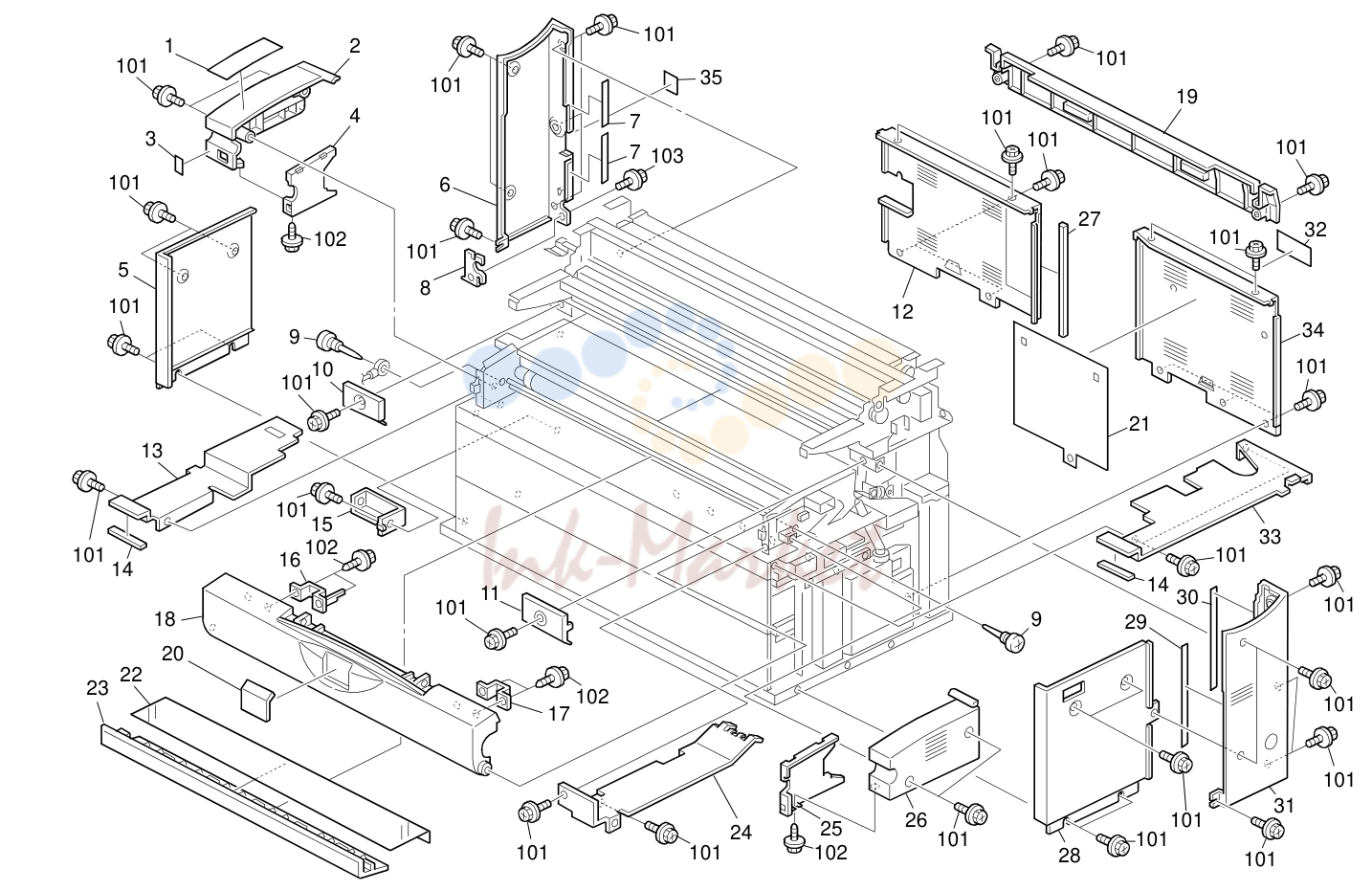

2. Exterior 2 (B188)

№	Артикул	Описание
1	B0101281 запросить цену →	Decal - Toner Operation
35	AA003043 запросить цену →	Decal:Caption:Interface:EXP
2	B0101257 запросить цену →	Left Upper Cover
3	B0101330 запросить цену →	Decal - Main Power
3	B0101331 запросить цену →	Decal-main Switch
4	B0101258 запросить цену →	Left Inner Cover
5	B0101356 запросить цену →	Cover:Left Lower
6	B1881264 запросить цену →	Cover:Left Rear
7	B1881349 запросить цену →	Gasket:Left Rear
8	B1881265 запросить цену →	Cover:CSS
9	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
10	B1881280 запросить цену →	Cover:Left Rear:Small
11	B1881279 запросить цену →	Cover:Right Rear:Small
12	B1881297 запросить цену →	Cover:Rear Lower:Left
13	B1881271 запросить цену →	Inner Cover:Left
14	B1881291 запросить цену →	Gasket:Right Front:Left Front
15	B1881278 запросить цену →	Bracket:Cover:51.8
16	B1881353 запросить цену →	Bracket:Switch:Development
17	B1881354 запросить цену →	Bracket:Magnet Catch
18	B1881352 запросить цену →	Cover:Development
19	B0101355 запросить цену →	Lower Exit Cover
20	B1321531 запросить цену →	Panel:Logo
21	B0101268 запросить цену →	Inulating Sheet - Power Supply Unit
22	B1881356 запросить цену →	Sheet:Cover:Toner Cartridge
23	B0101351 запросить цену →	Entrance Cover - Manual Feed
24	B1881284 запросить цену →	Inner Cover:Right Upper
25	B0101251 запросить цену →	Right Inner Cover
26	B0101250 запросить цену →	Upper Right Cover
27	B1881288 запросить цену →	Gasket:Rear Middle
28	B1881254 запросить цену →	Cover:Right Lower
29	B1881290 запросить цену →	Gasket:Right:Front Rear
30	B1881287 запросить цену →	Gasket:Right Rear:Left Rear
31	B1881256 запросить цену →	Cover:Right Rear
32	B0101282 запросить цену →	Decal - Operation Instructions
101	04514008N запросить цену →	Tapping Screw:4x8
102	04504008N запросить цену →	Tapping Screw - M4x8
33	B1881270 запросить цену →	Inner Cover:Right
103	08025282 запросить цену →	Tapping Screw - M4x8
34	B1881266 запросить цену →	Cover:Rear Lower:Right

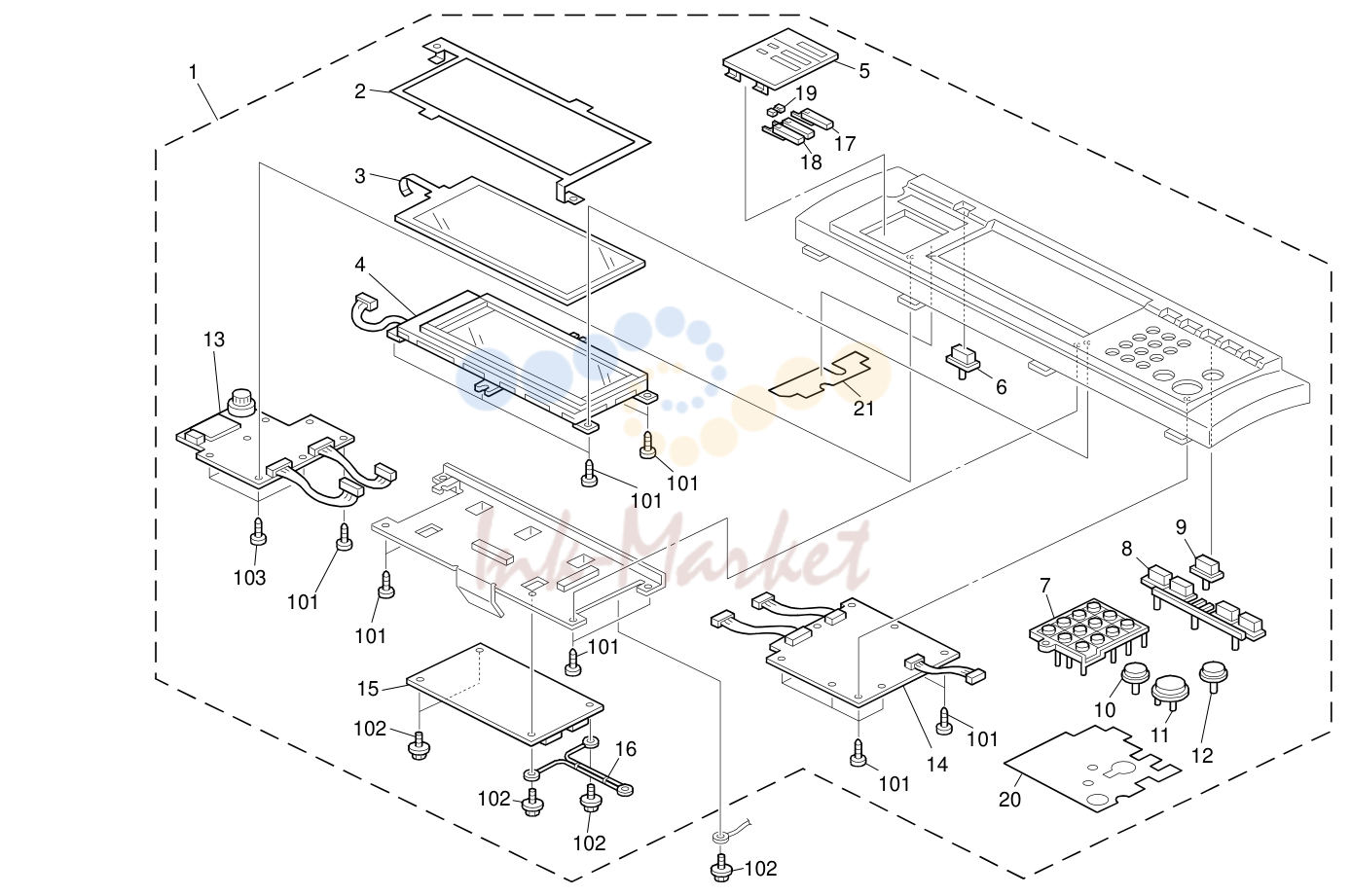

3. Operation Panel (B188)

№	Артикул	Описание
101	04524008N запросить цену →	Tapping Screw:M4x8
1	B1881414 запросить цену →	Operation Sub-unit:NA
1	B1881415 запросить цену →	Operation Sub-unit:EU
102	04513006N запросить цену →	Tapping Screw - 3x6
103	04533006N запросить цену →	Tapping Screw - M3x6
2	B0651457 запросить цену →	Sheet - Touch Panel
3	B1805258 запросить цену →	Touch Panel:Hvga
4	B1881429 запросить цену →	LCD:Sub-unit
5	B0651448 запросить цену →	Cap - Application
6	B0651447 запросить цену →	Keytop - Counter
7	B0651440 запросить цену →	Keytop - 10key
8	B0651446 запросить цену →	Keytop - Function
9	B0651439 запросить цену →	Keytop - Reset Switch
10	B0651442 запросить цену →	Keytop - Clear/stop
11	B0651441 запросить цену →	Keytop - Start
12	B0651443 запросить цену →	Keytop - Sample Print
13	B1881423 запросить цену →	PCB:Operation Sub-unit:Left
14	B1881422 запросить цену →	PCB:Operation Sub-unit:Right
15	B1885085 запросить цену →	PCB:LCDC:NA
15	B1885086 запросить цену →	PCB:LCDC:EU
16	B1885851 запросить цену →	Ground Wire:Scanner
17	B0651461 запросить цену →	Keytop Display - LT
17	B0651463 запросить цену →	Keytop Display - A4
18	B0651460 запросить цену →	Keytop Aprication - LT
18	B0651462 запросить цену →	Keytop Application - A4
19	B0651451 запросить цену →	Lens - Application
20	B0651454 запросить цену →	Sheet - Right Operation
21	B0651456 запросить цену →	Sheet - Left Operation

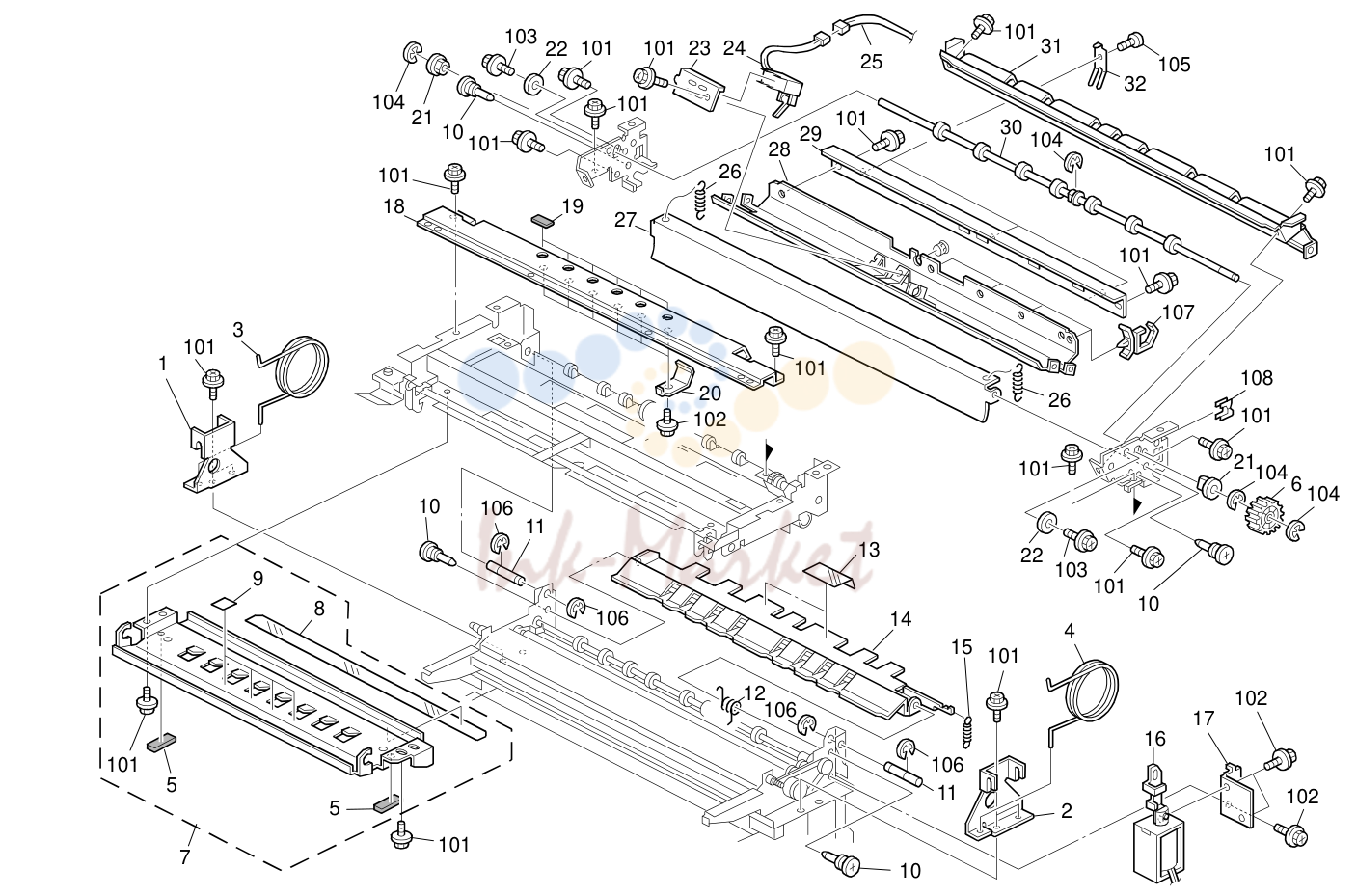

4. Optical Section 1 (B188)

№	Артикул	Описание
101	04514008N запросить цену →	Tapping Screw:4x8
1	B1886146 запросить цену →	Bracket:Spring:Lower Left
102	04513006N запросить цену →	Tapping Screw - 3x6
2	B1886147 запросить цену →	Bracket:Spring:Lower Right
3	AA066365 запросить цену →	Spring:Scanner:Open And Close:Left
103	04514014N запросить цену →	Tapping Screw:M4x14
104	07200040E запросить цену →	Retaining Ring - M4
4	AA066364 запросить цену →	Spring:Scanner:Open And Close:Right
105	03140060N запросить цену →	Screw - M4X6
5	B1886198 запросить цену →	Gasket:Guide Plate:Upper Front:Lower
106	07200080E запросить цену →	Retaining Ring - M8
6	AB011376 запросить цену →	Gear - 22Z
107	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
7	B1886480 запросить цену →	Guide Plate:Upper Front:NA
108	11050490 запросить цену →	Harness Clamp - IWS-2218
7	B1886191 запросить цену →	Guide Plate:Upper Front
8	B0106193 запросить цену →	Upper Front Sheet - Guide Plate
9	B0106195 запросить цену →	Roller Sheet - Upper Front 100m
10	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
11	AA145820 запросить цену →	Hinge Shaft
12	AA066362 запросить цену →	Spring:Gate Plate:1.6n
13	B0106133 запросить цену →	Gate Plate Sheet
14	B1886130 запросить цену →	Guide Plate:Exit:Gate Plate
15	AA066359 запросить цену →	Spring:Gate Plate
16	B1886132 запросить цену →	DC Solenoid:Gate Pawl:Link:Unit
17	B1886134 запросить цену →	Bracket:Dc Solenoid:Gate Plate
18	B1886155 запросить цену →	Stay:Upper
19	B1886166 запросить цену →	Gasket:Stay:Upper
20	B0106165 запросить цену →	Grouding Plate - Upper Stay
21	H0531600 запросить цену →	Bushing - 6mm
22	A4541172 запросить цену →	Collar - M6
23	B1886323 запросить цену →	Bracket:Paper Feed Sensor:Upper
24	AW020167 запросить цену →	Paper Feed Sensor
25	B1885846 запросить цену →	Harness:DC:Scanner:Paper Feed Sensor
26	AA066358 запросить цену →	Spring:Pressure
27	B1886257 запросить цену →	Guide Plate:Exit:Transport
28	B1886314 запросить цену →	Guide Plate:Exit:Outer:Unit
29	B1886281 запросить цену →	Supporting Plate:Exit:Outer
30	AF020612 запросить цену →	Exit Roller
31	B1886265 запросить цену →	Guide Plate:Exit:Inner
32	B0106282 запросить цену →	Grounding Plate - Exit Guide Plate

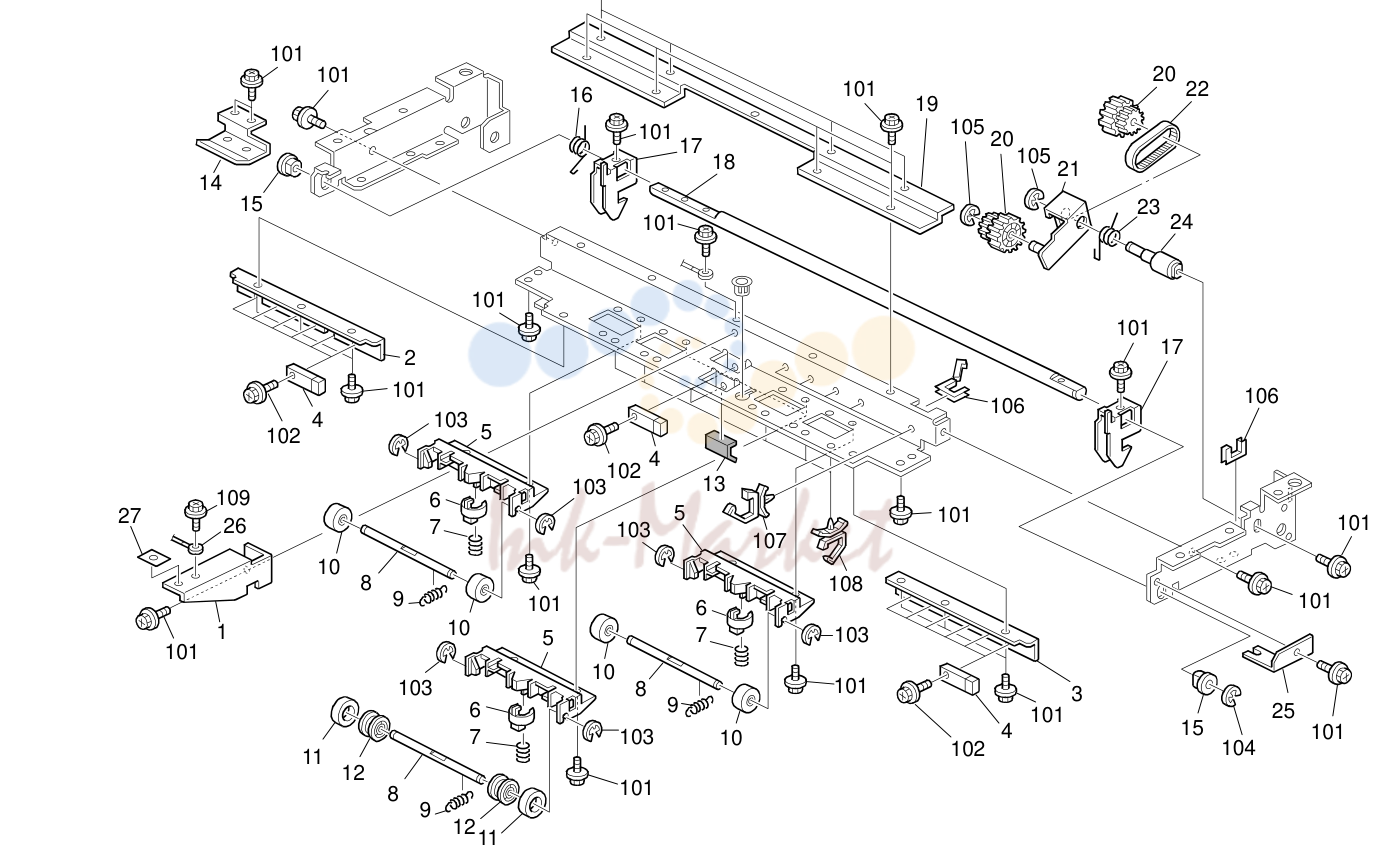

5. Optical Section 2 (B188)

№	Артикул	Описание
1	B1881464 запросить цену →	Ground Plate:Operation Sub-unit
101	04514008N запросить цену →	Tapping Screw:4x8
102	04513014N запросить цену →	Tapping Screw:3x14
2	B1886059 запросить цену →	Bracket:Paper Size Sensor:Left
103	07200030E запросить цену →	Retaining Ring - M3
2	B1886472 запросить цену →	Bracket:Positioning Sensor:Left:NA
104	07200080E запросить цену →	Retaining Ring - M8
3	B1886171 запросить цену →	Bracket:Paper Size Sensor:Right
3	B1886471 запросить цену →	Bracket:Positioning Sensor:Right:NA
105	07200040E запросить цену →	Retaining Ring - M4
106	11050334 запросить цену →	Edge
4	AW010109 запросить цену →	Photo Refiection Sensor:Ps117ed1
5	A1744741 запросить цену →	Driven Roller Holder
107	11050487 запросить цену →	Harness Clamp
6	A1744687 запросить цену →	Spring Holder
108	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
109	09543006N запросить цену →	Screw - M3X6
7	AA063639 запросить цену →	Compression Spring - Driven Roller
8	AA140727 запросить цену →	Lower Shaft - Driven Roller
9	AA060506 запросить цену →	Pressure Spring
10	AF022089 запросить цену →	Driven Roller
11	B0106190 запросить цену →	Original Driven Roller
12	B0106189 запросить цену →	Driven Roller Sleeve
13	B1886196 запросить цену →	Gasket:Guide Plate:Upper Front
14	B1886163 запросить цену →	Lever:Un Lock
15	50530419 запросить цену →	Bushing - 10mm
16	AA066360 запросить цену →	Spring:Lock
17	B1886172 запросить цену →	Hook:Lever
18	AA140738 запросить цену →	Lock Shaft
19	B1886158 запросить цену →	Shadeing Plate:Stay:Upper Front
20	AB017383 запросить цену →	Coupled Gear - 30/30z
21	B1886254 запросить цену →	Bracket:Coupling
22	AA043913 запросить цену →	Timing Belt - 207P3M6
23	AA066349 запросить цену →	Coupling Spring
24	AA143764 запросить цену →	Coupling Shaft
25	B1886174 запросить цену →	Bracket:Stopper:Hook
26	B1885843 запросить цену →	Harness:DC:Operation:Ground Wire
27	B1881465 запросить цену →	Sheet:Ground Plate:Operation Sub-unit

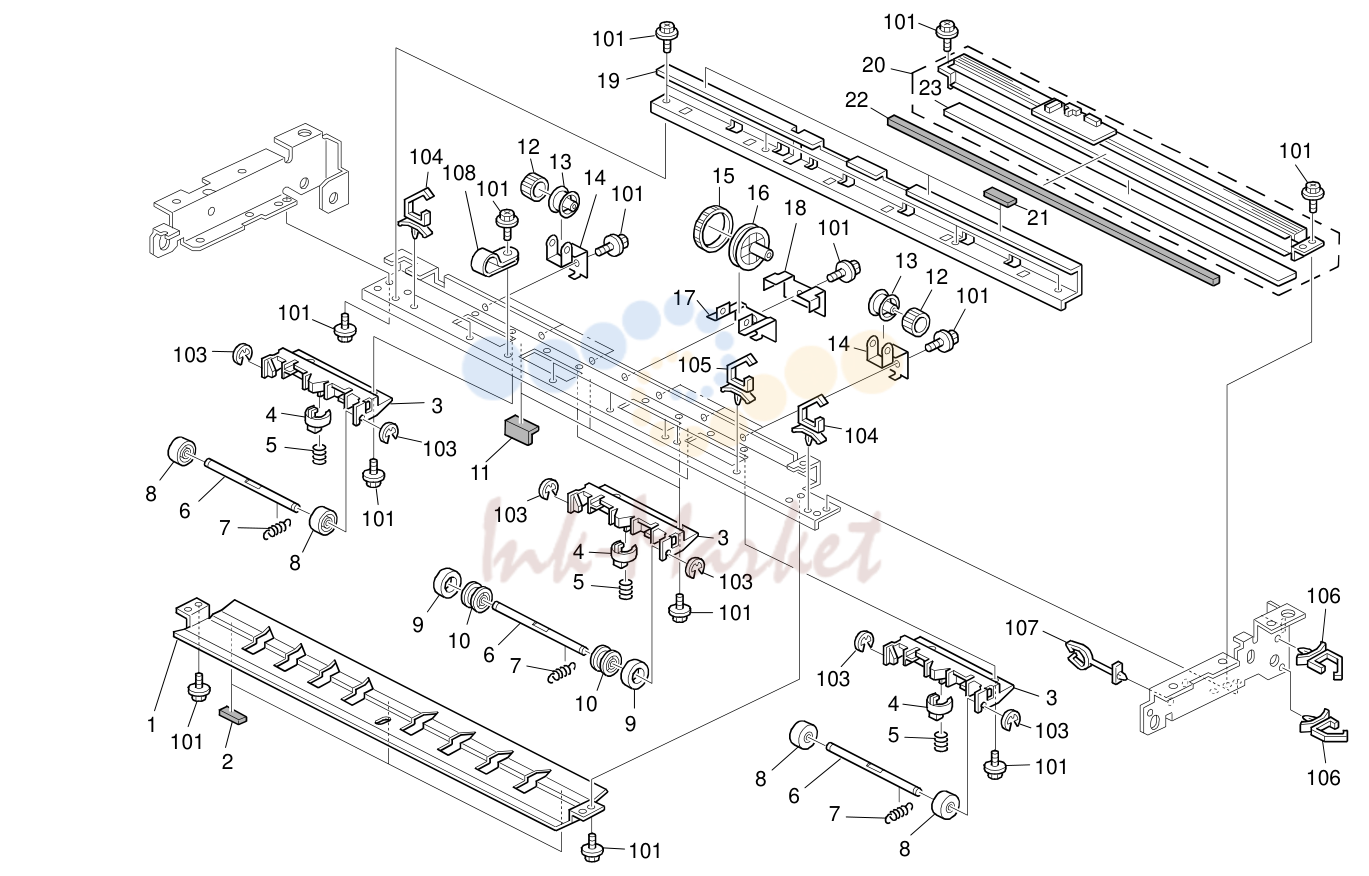

6. Optical Section 3 (B188)

№	Артикул	Описание
1	B1886197 запросить цену →	Guide Plate:Rear Upper
101	04514008N запросить цену →	Tapping Screw:4x8
2	AA161033 запросить цену →	Cushion - 5x20x1mm
102	04514006N запросить цену →	Tapping Screw - 4x6
103	07200030E запросить цену →	Retaining Ring - M3
3	A1744741 запросить цену →	Driven Roller Holder
104	11050488 запросить цену →	Harness Clamp
4	A1744687 запросить цену →	Spring Holder
5	AA063639 запросить цену →	Compression Spring - Driven Roller
105	11050516 запросить цену →	Clamp
106	11050489 запросить цену →	Harness Clamp - LWS
6	AA140727 запросить цену →	Lower Shaft - Driven Roller
7	AA060506 запросить цену →	Pressure Spring
107	11050462 запросить цену →	Harness Clamp
108	11050528 запросить цену →	Nylon Clamp - Emt-2n
8	AF022089 запросить цену →	Driven Roller
9	B0106190 запросить цену →	Original Driven Roller
10	B0106189 запросить цену →	Driven Roller Sleeve
11	B1886200 запросить цену →	Gasket:Guide Plate:Rear Upper:Rear
12	A2966363 запросить цену →	Exit Roller Pad
13	A2966366 запросить цену →	Driven Exit Roller
14	A2966364 запросить цену →	Exit Roller Spring Plate
15	A2966373 запросить цену →	Exit Roller Pad
16	A2966372 запросить цену →	Exit Roller
17	A2966365 запросить цену →	Spring Plate - Exit Roller
18	B1886201 запросить цену →	Supporting Plate:Driven Roller
19	B1886159 запросить цену →	Shadeing Plate:Stay:Rear Upper
20	B1881650 запросить цену →	Contact Image Sensor:A0
21	B1886253 запросить цену →	Gasket:Side Plate:Exit
22	B1886167 запросить цену →	Gasket:Cis:Rear Lower
23	B0101651 запросить цену →	Exposure Glass:CIS

7. Optical Section 4 (B188)

№	Артикул	Описание
101	04514008N запросить цену →	Tapping Screw:4x8
1	B1885837 запросить цену →	Harness:DC:Paper Exit Unit:Set Sensor
102	04514014N запросить цену →	Tapping Screw:M4x14
2	B1884467 запросить цену →	Guide:Plate:Front
103	03130140N запросить цену →	Pan Head Screw:M3x14
3	B1884463 запросить цену →	Guide:Exhaust:Plate
104	07200060E запросить цену →	Retaining Ring - M6
4	B1884462 запросить цену →	Cover:Micro Switch:Exit
105	07078060N запросить цену →	Bushing:Dia8x6
5	B1886115 запросить цену →	Bracket:Micro Switch
6	AA143765 запросить цену →	Lower Shaft - Lock Side Plate
106	11050544 запросить цену →	Edge Saddle:LES-2017
107	11050328 запросить цену →	Harness Clamp - ES-0505
7	54101291 запросить цену →	Pin
108	11050487 запросить цену →	Harness Clamp
8	B1886351 запросить цену →	Cover:Scanner:Lower Front
109	11050517 запросить цену →	Harness Clamp - LWS-2111Z
9	B1886456 запросить цену →	Guide Plate:Lower Front:NA
9	B1886056 запросить цену →	Guide Plate:Lower Front (EU)
110	11050522 запросить цену →	Edge Saddle - LES0510
10	B0106137 запросить цену →	Lower Front Sheet - Guide Plate
111	12042466 запросить цену →	Micro Switch - V-16506-1C25
11	B1886096 запросить цену →	Guide Plate:Lower Rear
12	B1886199 запросить цену →	Gasket:Guide Plate:Rear Lower
13	A2966112 запросить цену →	Exposure Sheet
14	B1884464 запросить цену →	Plate:Guide:Exhaust
15	B1885844 запросить цену →	Harness:DC:Scanner:Safety Switch:Connecting
16	B1881396 запросить цену →	Film:Cover:Original Table:Lower

8. Optical Section 5 (B188)

№	Артикул	Описание
1	G0241473 запросить цену →	Bushing
36	AA066363 запросить цену →	Spring:Tightener
2	AF020611 запросить цену →	Transport Roller:Original
37	AB030098 запросить цену →	Belt Tightener
38	AA043557 запросить цену →	Timing Belt - B100S2M434
3	A1636081 запросить цену →	Arm Bushing
4	A2941134 запросить цену →	Ground Plate - Fusing
39	B1253220 запросить цену →	Seal:Toner Cartridge:Front
5	B0106054 запросить цену →	Grounding Plate - Lower Guide Plate
6	AA143770 запросить цену →	Guide Plate Stud
7	AW020167 запросить цену →	Paper Feed Sensor
8	B1886287 запросить цену →	Bracket:Paper Feed Sensor
9	AW100101 запросить цену →	Thermistor:Charge
10	B0106055 запросить цену →	Grounding Plate - Lower Rear
11	AX260007 запросить цену →	Magnetic Clutch:48t
12	B1884604 запросить цену →	Control Plate:Roller:Exposure
13	AA143139 запросить цену →	Shoulder Screw - Pressure Arm
14	B1886110 запросить цену →	Holder:Roller:Exposure:Left
15	AF021056 запросить цену →	Platen Roller
16	B1886111 запросить цену →	Gear:28z
17	AB013992 запросить цену →	Gear - 28Z
18	B1884600 запросить цену →	Arm:Roller:Exposure:Left
19	B1884602 запросить цену →	Arm:Roller:Exposure:Right
20	53041639 запросить цену →	Bushing - 8mm
101	04514008N запросить цену →	Tapping Screw:4x8
21	AA132063 запросить цену →	Spacer - Spring
102	04513008N запросить цену →	Tapping Screw - M3x8
103	03130140N запросить цену →	Pan Head Screw:M3x14
22	AA066361 запросить цену →	Spring:Roller:Exposure
104	09514006N запросить цену →	Screw:Polished Round:M4x6
23	AF020534 запросить цену →	Original Transport Roller - Rear
24	AA132210 запросить цену →	Exposure Arm Sleeve
105	04340120N запросить цену →	Pan Self-tapping Screw:4x12
25	A1744598 запросить цену →	Gear - 28Z
106	03140250N запросить цену →	Pan Head Screw:M4x25
26	AB017526 запросить цену →	Gear Pulley - 38Z/48T
107	07403008 запросить цену →	Ball Bearing - 8x22x7
27	GW020020 запросить цену →	Photointerruptor:Lg248nl1
108	08053368 запросить цену →	Ball Bearing - 8x16x5mm
28	B1886108 запросить цену →	Bracket:Set Sensor
109	07200060E запросить цену →	Retaining Ring - M6
110	04514020N запросить цену →	Tapping Screw - M4x20
29	B1886125 запросить цену →	Stepper Motor:DC24V 14.4W
111	11050348 запросить цену →	Clamp
30	A1341724 запросить цену →	Cushion - Stepper Motor
31	B1886122 запросить цену →	Spacer:Stepper Motor
112	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
32	B1886123 запросить цену →	Bracket:Stepper Motor
113	11050328 запросить цену →	Harness Clamp - ES-0505
114	11050522 запросить цену →	Edge Saddle - LES0510
33	AB030675 запросить цену →	Timing Pulley
115	11050462 запросить цену →	Harness Clamp
34	B1886126 запросить цену →	Tightener
35	59183120 запросить цену →	Stud - M4
116	05750050E запросить цену →	Hexagon Headless Set Screw - M5x5

9. Plotter Section (B188)

№	Артикул	Описание
101	04514008N запросить цену →	Tapping Screw:4x8
1	B1882058 запросить цену →	DC Motor:DC5V 0.46W:Unit
102	04513006N запросить цену →	Tapping Screw - 3x6
2	B1885835 запросить цену →	Harness:DC:Machine Or Copier:Right
3	B1881862 запросить цену →	LED Head:Unit
103	02520020N запросить цену →	Pan Head Screw:M2x2
4	B1885834 запросить цену →	Harness:DC:IPU-VDB
104	08025282 запросить цену →	Tapping Screw - M4x8
5	B0101269 запросить цену →	Front Exit Tray
105	04514014N запросить цену →	Tapping Screw:M4x14
6	B0101962 запросить цену →	Spring Plate - LED Head
106	04340080N запросить цену →	Pan Self-tapping Screw:M4x8
107	07200025E запросить цену →	Retaining Ring - M2.5
7	B0101103 запросить цену →	Ground Plate
8	AG070504 ✓ в наличии	Magnet Catch:44.1n
108	12042466 запросить цену →	Micro Switch - V-16506-1C25
9	B1885260 запросить цену →	PCB:VDB
109	11050528 запросить цену →	Nylon Clamp - EMT-2n
110	11050488 запросить цену →	Harness Clamp
111	11050544 запросить цену →	Edge Saddle:LES-2017
112	11060411 запросить цену →	Bushing - 11.5mm
113	11050517 запросить цену →	Harness Clamp - LWS-2111Z
114	11050462 запросить цену →	Harness Clamp
115	11050348 запросить цену →	Clamp
116	11050487 запросить цену →	Harness Clamp

10. Charge Corona Section (B188)

№	Артикул	Описание
1	B0102062 запросить цену →	Left Holder - Charge Corona
101	04514008N запросить цену →	Tapping Screw:4x8
102	04514006N запросить цену →	Tapping Screw - 4x6
2	B0102061 запросить цену →	Right Holder - Charge Corona
3	B0102065 запросить цену →	Screw Shaft Joint
103	09514008N запросить цену →	Screw:Polished Round:M4x8
104	04514010N запросить цену →	Tapping Screw:4x10
4	B1882074 запросить цену →	Charge Corona Unit
5	AD022374 запросить цену →	End Block:Charge Corona:Left
105	04513008N запросить цену →	Tapping Screw - M3x8
6	A1632052 запросить цену →	Left Grid Terminal
106	08072089 запросить цену →	Washer - 10mm
107	03130050N запросить цену →	Philips Pan Head Screw - M3x5
7	AD022317 запросить цену →	Left End Block Cover - Charge
108	09713005A запросить цену →	Philips Polycarbonate Screw - M3x5
8	AA060749 запросить цену →	Spring
9	A1742065 запросить цену →	Rubber Damper
10	AD020089 ✓ в наличии	Charge Corona Wire - G
11	AD020090 ✓ в наличии	Grid Wire
12	AA060965 запросить цену →	Spring:Corona Wire:Charge
13	B0102069 запросить цену →	Cahage Corona Casing
14	B0102057 запросить цену →	Charge Corona Shield
15	B0102053 запросить цену →	Screw Shaft
16	A1742052 ✓ в наличии	Charge Corona Slider
17	A1742053 запросить цену →	Cleaner:Charge Corona:Unit
18	AD022376 запросить цену →	End Block:Charge Corona:Right
19	B0102052 запросить цену →	Right Grid Terminal
20	AD022369 запросить цену →	End Block Cover - Charge Corona
21	B1881961 запросить цену →	Adjus Plate:Front Rear:LED Head
22	AA143802 запросить цену →	Screw:6x1.7
23	B1882016 запросить цену →	LED Array:QL:Ass'y
24	B0102055 запросить цену →	Spring Plate - Charge Corona
25	B0102011 запросить цену →	Discharge Lamp Casing
26	B0102056 запросить цену →	Earth Spring Plate
27	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
28	B0101294 запросить цену →	Shielding Plate
29	B0102015 запросить цену →	Shielding Plate - Charge Corona

11. Paper Tray Unit 1 (B188)

№	Артикул	Описание
101	04514008N запросить цену →	Tapping Screw:4x8
1	B1882930 запросить цену →	Cover:Front
2	B1882929 запросить цену →	Bracket:Cover:Lower
102	04524008N запросить цену →	Tapping Screw:M4x8
103	09514006N запросить цену →	Screw:Polished Round:M4x6
3	B1882759 запросить цену →	Stopper:Left:Upper Paper Feed
4	AA080049 запросить цену →	Bushing - 10x18
104	09545010N запросить цену →	Screw:Polished Round/Spring:M5x10
5	59183120 запросить цену →	Stud - M4
105	04533006N запросить цену →	Tapping Screw - M3x6
6	B1882936 запросить цену →	Slide Rail:Left:Unit
106	07250140E запросить цену →	Retaining Ring (C Type) - M14
7	B1882938 запросить цену →	Slide Rail:Right:Unit
8	AA143718 запросить цену →	Stepped Screw - M4
9	B0102947 запросить цену →	Harness Clamp - FCW-52
10	B0102916 запросить цену →	Positioning Pin
11	AA063612 запросить цену →	Compression Spring - Tray Release
12	B1882979 запросить цену →	Bracket:Pin
13	B1882760 запросить цену →	Stopper:Right:Upper Paper Feed

12. Paper Tray Unit 2 (B188)

№	Артикул	Описание
101	04514008N запросить цену →	Tapping Screw:4x8
1	B0102845 запросить цену →	Decal - Paper Tray Display
2	B1882930 запросить цену →	Cover:Front
102	04543008Q ✓ в наличии	Tapping Screw:3x8
3	A3532243 запросить цену →	Lever Knob
103	04534008N запросить цену →	Binding Self Tapping Screw:4x8
104	04514010N запросить цену →	Tapping Screw:4x10
4	B1882704 запросить цену →	Holder:Roll Paper
5	B1882823 запросить цену →	Decal:Roll Paper:Caution Chart:NA
105	04513014N запросить цену →	Tapping Screw:3x14
106	04523010N запросить цену →	Binding Self-tapping Screw:3x10
6	B0102717 запросить цену →	Exit Guide Roller
107	12042466 запросить цену →	Micro Switch - V-16506-1C25
7	B1882835 запросить цену →	Decal:Operate:Roll Paper:1
108	07200040E запросить цену →	Retaining Ring - M4
8	B1882841 запросить цену →	Decal:Operate:Roll Paper:2
9	B1882716 запросить цену →	Stay:Guide Plate:Exit
109	07074020N запросить цену →	Bushing:Dia4x2
10	AA080203 запросить цену →	Bushing - 6mm
11	AF022034 запросить цену →	Exit Roller
12	AA063122 запросить цену →	Exit Roller Spring
13	AA060974 запросить цену →	Spring:Pressure:Brush Roller
14	B1882710 запросить цену →	Guide Plate:Exit:Outer:Peen
15	B1882773 запросить цену →	Cover:Cutter Unit:Left
16	54031030 запросить цену →	Tension Spring
17	B1882896 запросить цену →	Lever:Lock:Left
18	50530223 ✓ в наличии	Bushing - 8mm
19	AA143718 запросить цену →	Stepped Screw - M4
20	AX400188 запросить цену →	Heater:120V:13W
20	AX400189 запросить цену →	Heater:230V:13W
21	B0102902 запросить цену →	Lever Shaft
22	B0102900 запросить цену →	Grip Lever
23	B1882898 запросить цену →	Lever:Lock:Right
24	B0102978 запросить цену →	Keytop
25	B1882824 запросить цену →	Decal:Operate:Holder:EXP
26	B1882846 запросить цену →	Decal:Dehumidifier:Switch
27	B0102930 запросить цену →	Left Inner Cover
28	B0102842 запросить цену →	Decal - Paper Hodler Operate
29	B0102932 запросить цену →	Right Inner Cover
30	B0102947 запросить цену →	Harness Clamp - FCW-52
31	B1882705 запросить цену →	Bracket:Micro Switch
32	B0102827 запросить цену →	Right Sheet - Side Plate

13. Paper Tray Unit 3 (B188)

№	Артикул	Описание
1	B1882923 запросить цену →	Cutter Unit
101	04514008N запросить цену →	Tapping Screw:4x8
2	A5717700 запросить цену →	Screw:Spring Washer:M2.6x5
102	09504006N запросить цену →	Screw:Spring Washer:M4x6
103	04514010N запросить цену →	Tapping Screw:4x10
3	B1882844 запросить цену →	Micro Switch:Dolphin:Ass'y
4	B1882854 запросить цену →	DC Motor:DC24V 7.18W
104	03530120N запросить цену →	Screw M3x12
105	12042499 запросить цену →	Switch:AC250V/10A
5	50530223 ✓ в наличии	Bushing - 8mm
106	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
6	AB011413 ✓ в наличии	Drive Gear - 27z
107	11050522 запросить цену →	Edge Saddle - LES0510
7	AF020525 запросить цену →	Exhaust Drive Roller
8	B1885832 запросить цену →	Harness:DC:Upper Paper Feed
108	07200060E запросить цену →	Retaining Ring - M6
109	11050516 запросить цену →	Clamp
9	B0102826 запросить цену →	Decal - Paper Size
9	B0102846 запросить цену →	Decal - Paper Size Indication
10	B1882724 запросить цену →	Guide Plate:Photo Refiection Sensor
11	AW010111 запросить цену →	Paper Feed Sensor
12	B0102726 запросить цену →	Roller Guide Plate
13	B1882820 запросить цену →	Bracket:Rocker Switch
14	B1882950 запросить цену →	Bracket:Connector:Tray
15	B1885767 запросить цену →	Harness:Upper Paper Feed
16	AX400188 запросить цену →	Heater:120V:13W
16	AX400189 запросить цену →	Heater:230V:13W
17	59183120 запросить цену →	Stud - M4
18	B6412794 запросить цену →	Holder:Paper Holder:Middle
19	AA000646 запросить цену →	Decal:Cutter:Caution Chart:EXP

14. Paper Tray Unit 4 (B188)

№	Артикул	Описание
101	04514008N запросить цену →	Tapping Screw:4x8
1	AW020168 запросить цену →	Paper Feed Sensor
102	04514010N запросить цену →	Tapping Screw:4x10
2	B1882816 запросить цену →	Cover:Motor
103	04534008N запросить цену →	Binding Self Tapping Screw:4x8
3	50530223 ✓ в наличии	Bushing - 8mm
4	AB011412 запросить цену →	Gear - 36Z
104	09513006N запросить цену →	Screw - M3X6
5	AB017527 запросить цену →	Gear Pulley - 37Z/40T
105	07200060E запросить цену →	Retaining Ring - M6
6	B0102856 запросить цену →	Timing Belt
106	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
7	B0102979 запросить цену →	Switch Plate
107	11050516 запросить цену →	Clamp
8	AW500012 запросить цену →	Push Switch
108	11060493 запросить цену →	Edging
9	B1882878 запросить цену →	Stay:Upper
109	11050487 запросить цену →	Harness Clamp
10	AX210091 запросить цену →	Registration Clutch
11	B1882733 запросить цену →	Feed Roller:Unit
12	52152621 запросить цену →	Snap Ring - M6
13	AB030677 запросить цену →	Pulley - 23MM
14	B1882880 запросить цену →	Stay:Inner Back
15	AB030678 запросить цену →	Timing Pulley - 25T
16	B1882868 запросить цену →	Tightener
17	AA060854 запросить цену →	Tightener Spring
18	B1882876 запросить цену →	Bracket:Motor
19	B1882579 запросить цену →	Motor Cushion
20	AX060295 запросить цену →	Stepper Motor:MM56:DC24V 14.8W
21	B1882968 запросить цену →	Bracket:Knob
22	B0102966 запросить цену →	Timing Belt - S2M
23	B0102964 запросить цену →	Timing Belt - S2M
24	B1885818 запросить цену →	Harness:DC:Motor:Paper Feed:Upper
25	B1885839 запросить цену →	Harness:DC:Upper Paper Feed
26	B1885787 запросить цену →	Harness:Siro-sikan-kenti
27	B1885450 запросить цену →	PCB:RFDB
28	B1882943 запросить цену →	Guide Plate:Base:Tray
29	AB030679 запросить цену →	Timing Pulley - 32T

15. Paper Tray Unit 5 (B188)

№	Артикул	Описание
1	AA143788 запросить цену →	Pin:Guide Plate:Paper Feed
101	04514008N запросить цену →	Tapping Screw:4x8
102	04534010N запросить цену →	Binding Self Tapping Screw:4x10
2	59183120 запросить цену →	Stud - M4
103	03530140N запросить цену →	Screw:M3x14
3	B1882768 запросить цену →	Guide Plate:Connecting:Upper
4	AA080037 запросить цену →	Bushing - 6mm
104	03530120N запросить цену →	Screw M3x12
5	AA060975 запросить цену →	Spring:Middle:Pressure
105	07200040E запросить цену →	Retaining Ring - M4
6	AF020108 ✓ в наличии	Paper Feed Roller - Middle
106	11050516 запросить цену →	Clamp
7	B1882798 запросить цену →	Bracket:Paper Feed Sensor
107	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
8	AW010110 запросить цену →	Paper Feed Sensor
108	11050329 запросить цену →	Clamp - ES-0510
9	B1885786 запросить цену →	Harness:Paper End Sensor
109	11060411 запросить цену →	Bushing - 11.5mm
110	11050487 запросить цену →	Harness Clamp
10	B0102756 запросить цену →	Front Base
11	B1882865 запросить цену →	Guide:Feed Roller:Exit
12	AF020109 запросить цену →	Paper Feed Roller - Side
13	AA066368 запросить цену →	Spring - Exit
14	B1886196 запросить цену →	Gasket:Guide Plate:Upper Front
15	B1882786 запросить цену →	Cover:Drive:Front Left

Каталог очень большой (1603 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
