Ricoh Aficio 400 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. PLATENCOVER (A133)
• 3. PAPER TRAY (A133)
• 4. TRAY PAPER FEED (A133)
• 5. BY-PASS FEED UNIT 1 (A133)
• 6. BY-PASS FEED UNIT 2 (A133)
• 7. BY-PASS FEED UNIT 3 (A133)

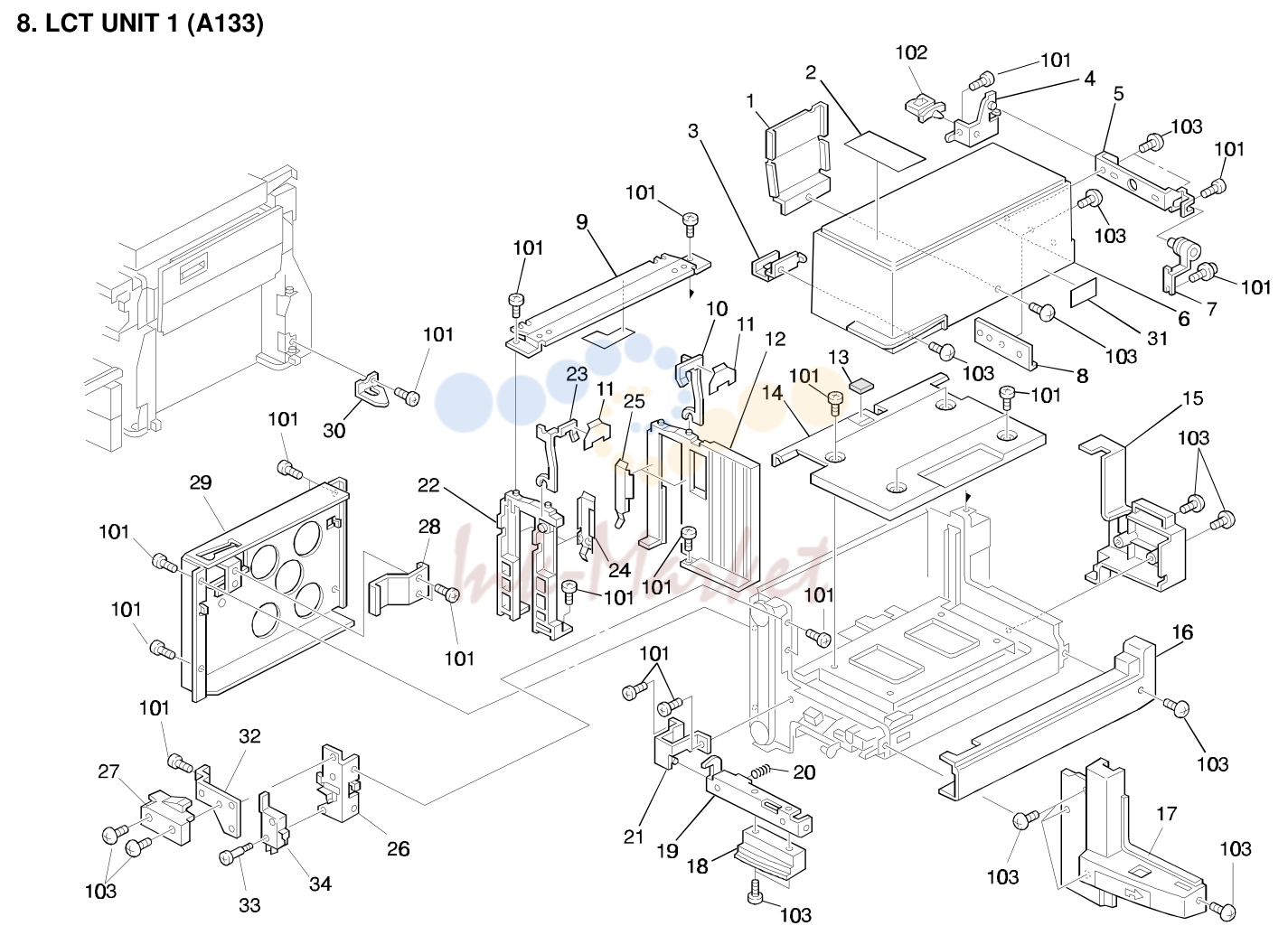

• 8. LCT UNIT 1 (A133)

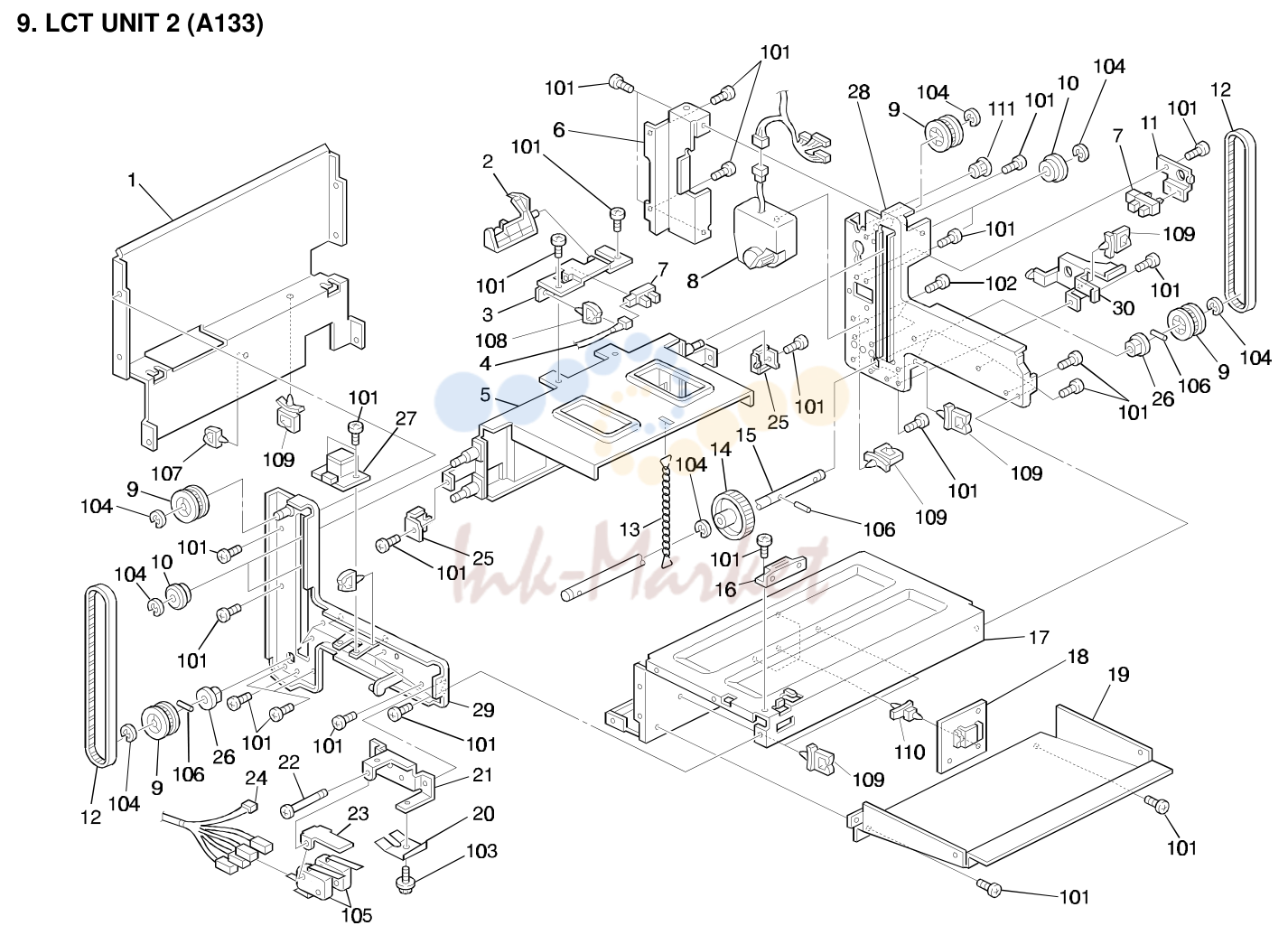

• 9. LCT UNIT 2 (A133)

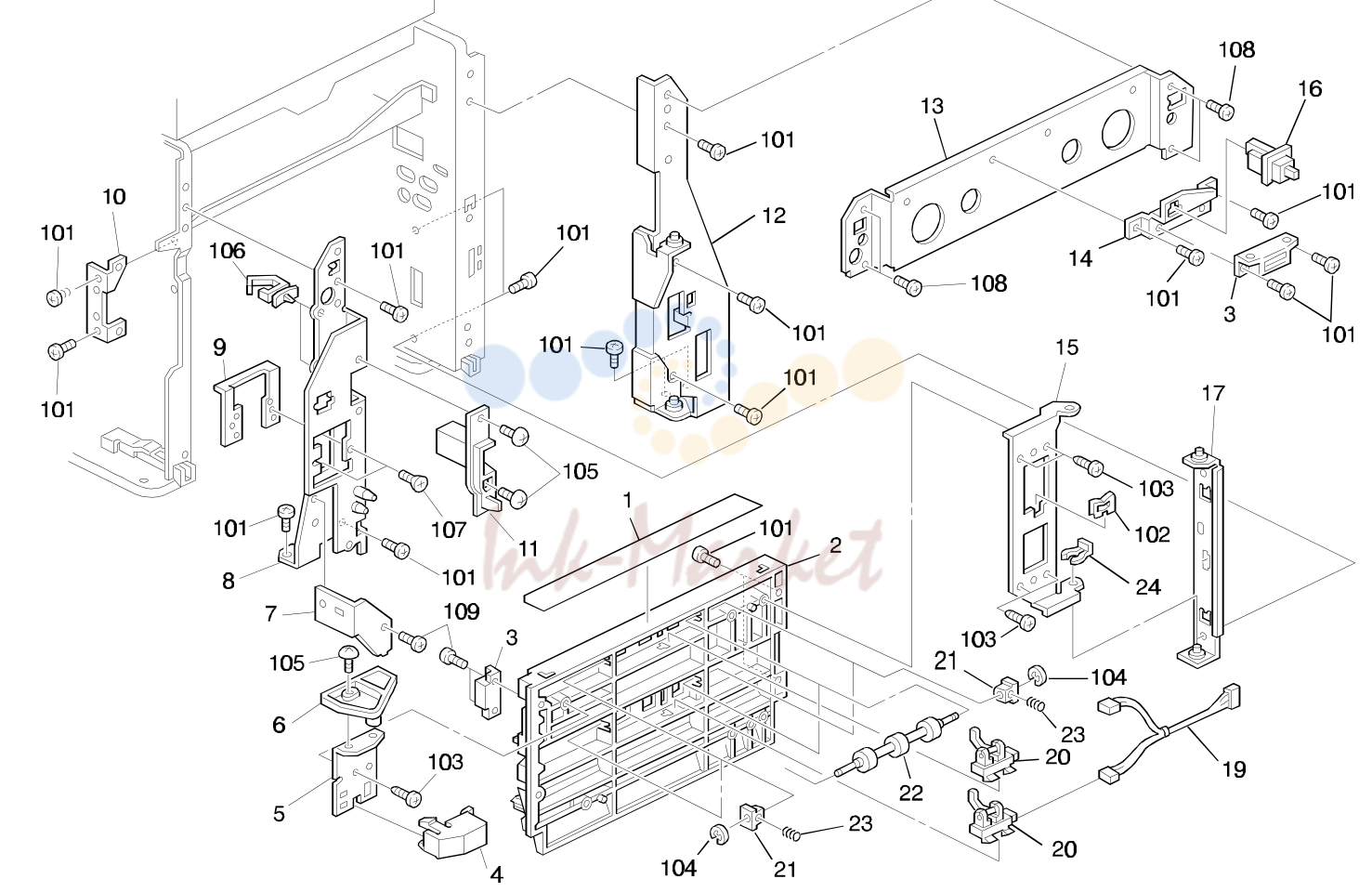

• 10. VERTICAL TRANSPORT SECTION (A133)

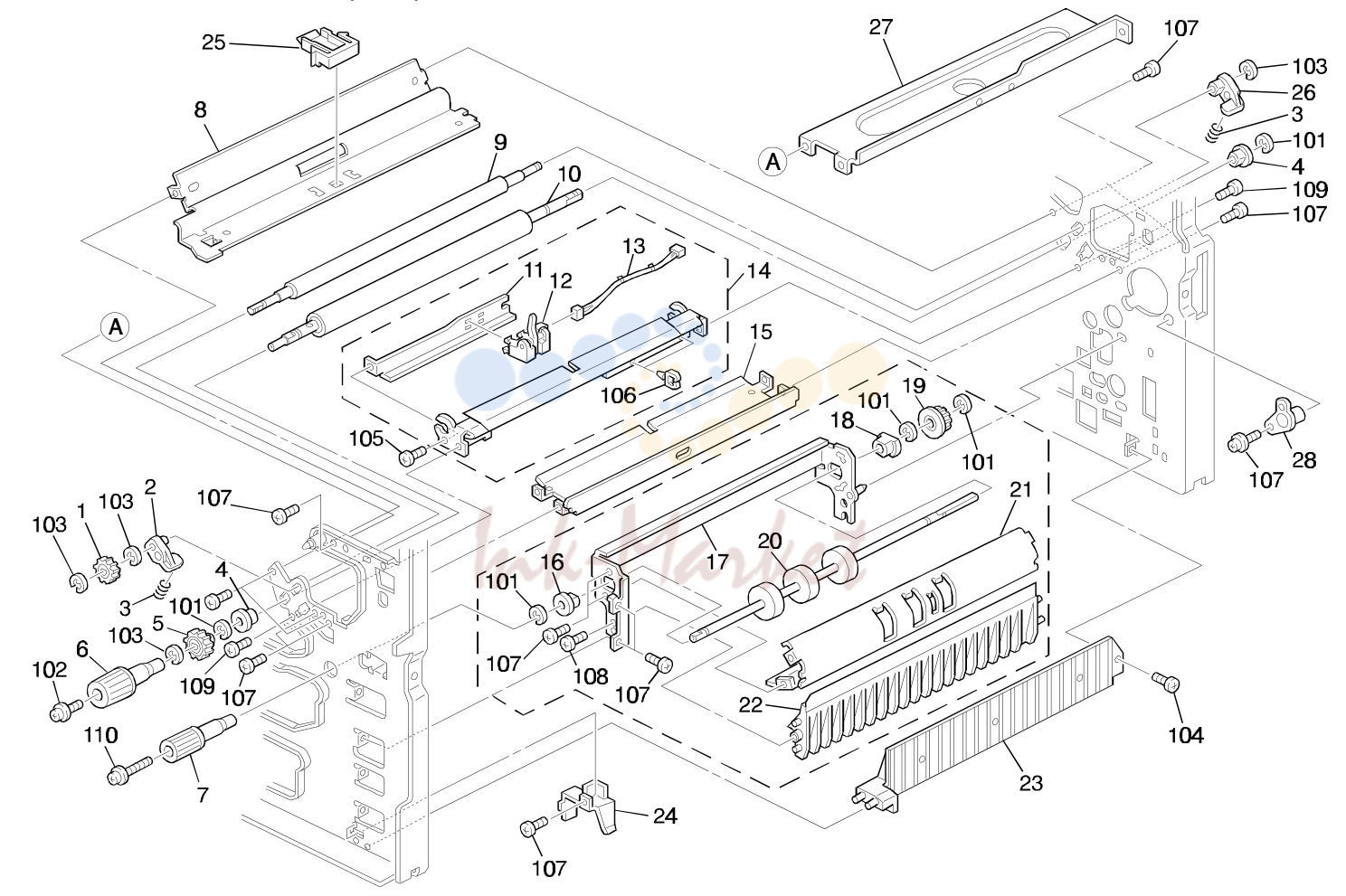

• 11. PAPER REGISTRATION (A133)

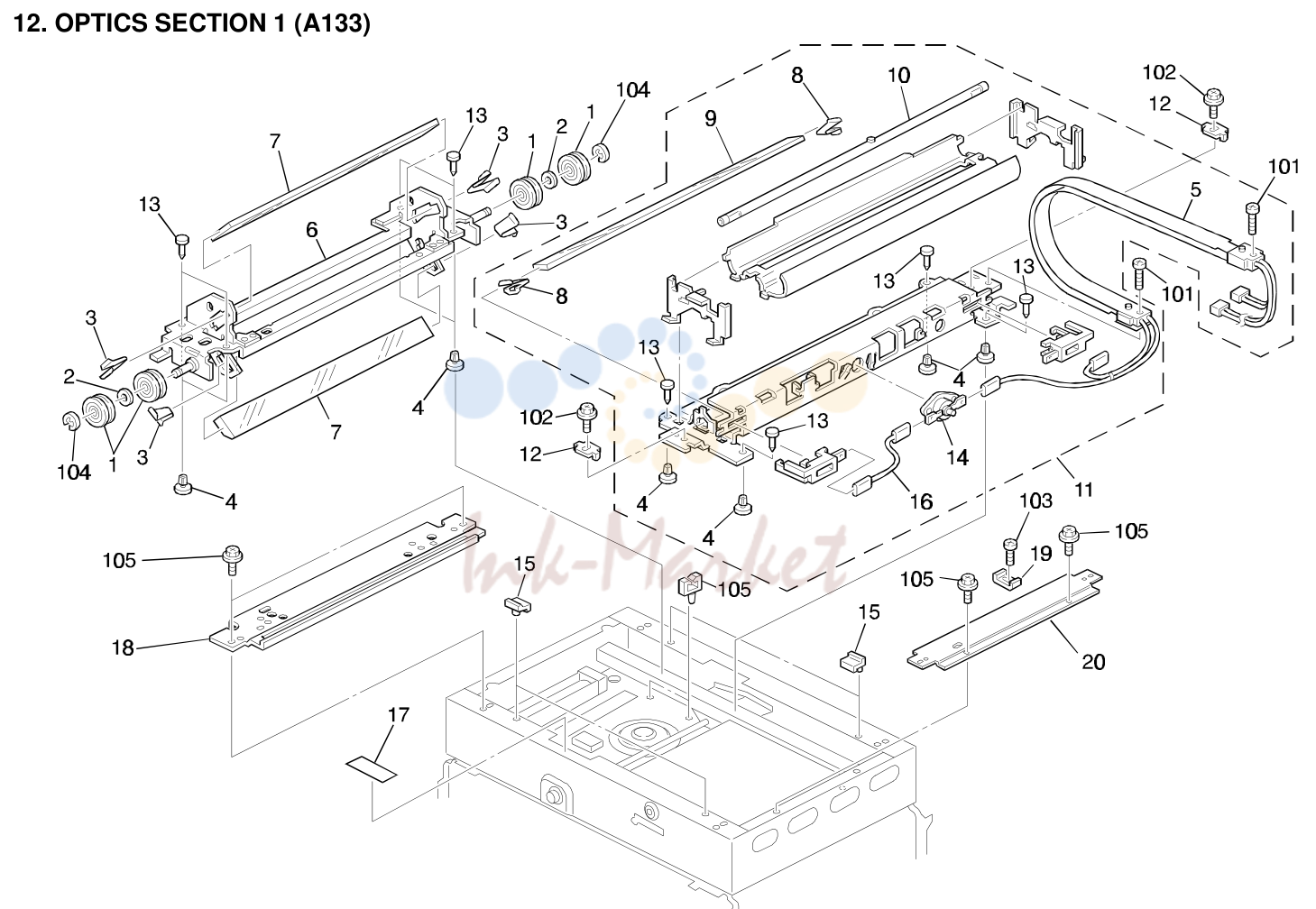

• 12. OPTICS SECTION 1 (A133)

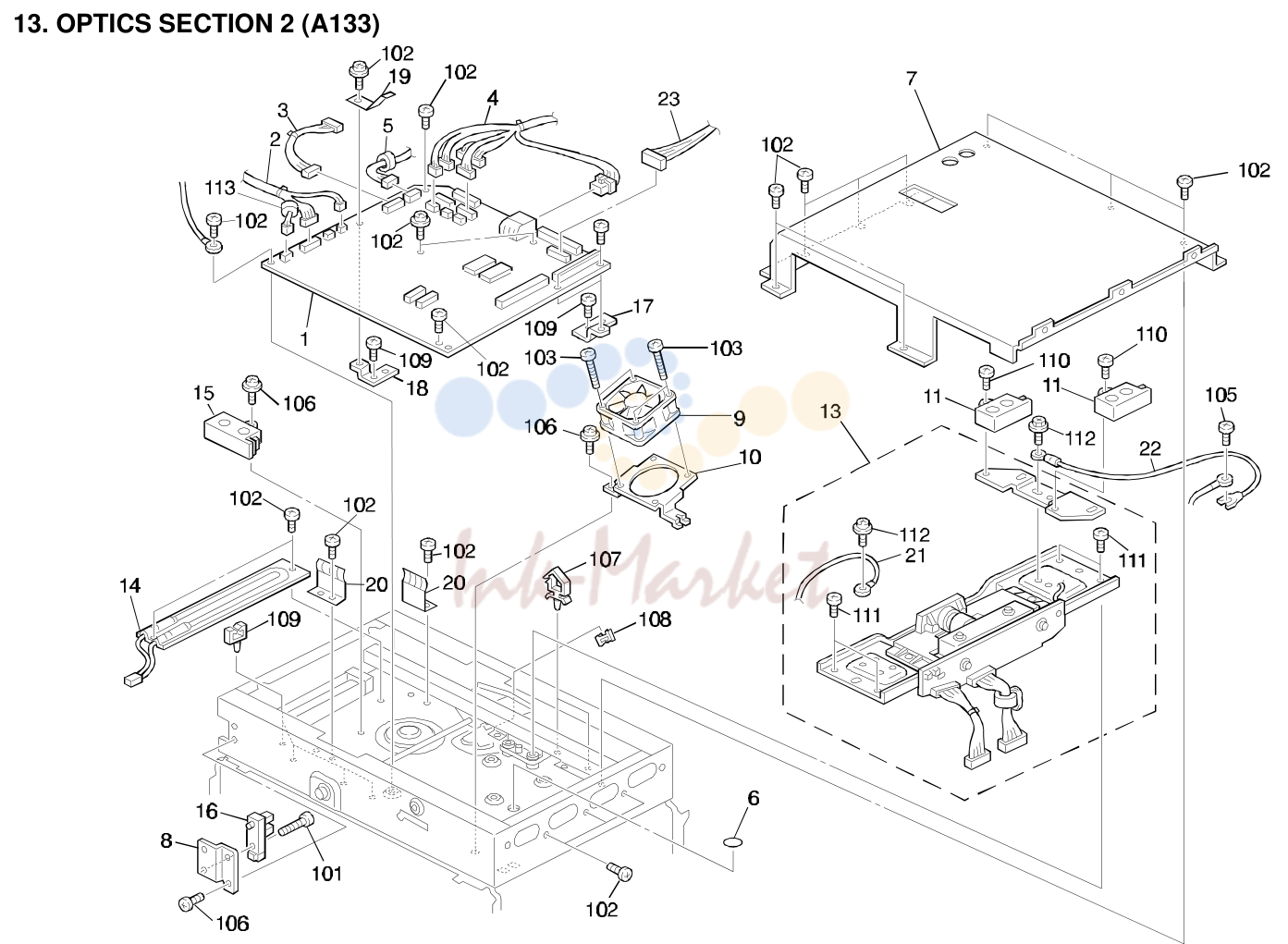

• 13. OPTICS SECTION 2 (A133)

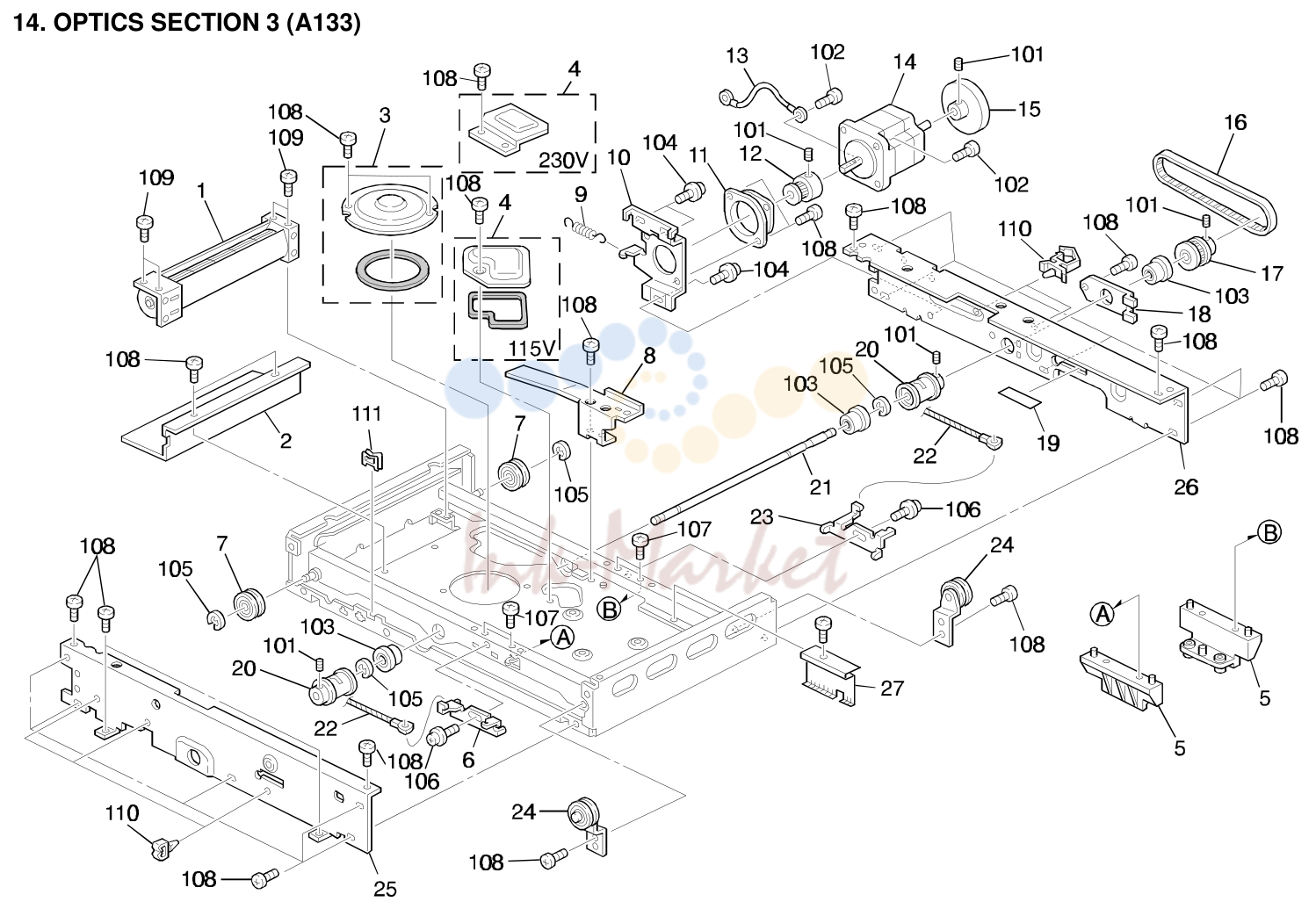

• 14. OPTICS SECTION 3 (A133)

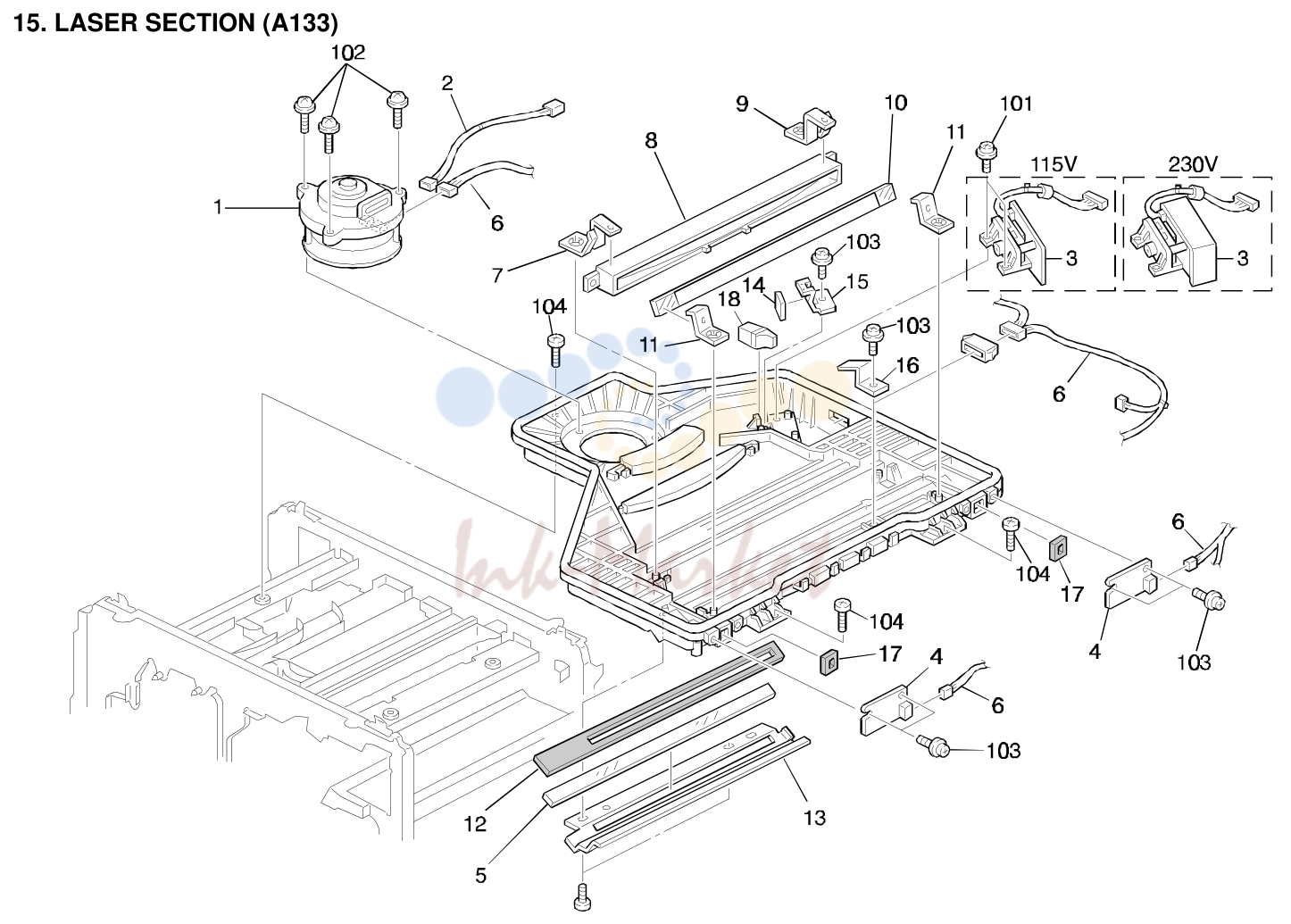

• 15. LASER SECTION (A133)

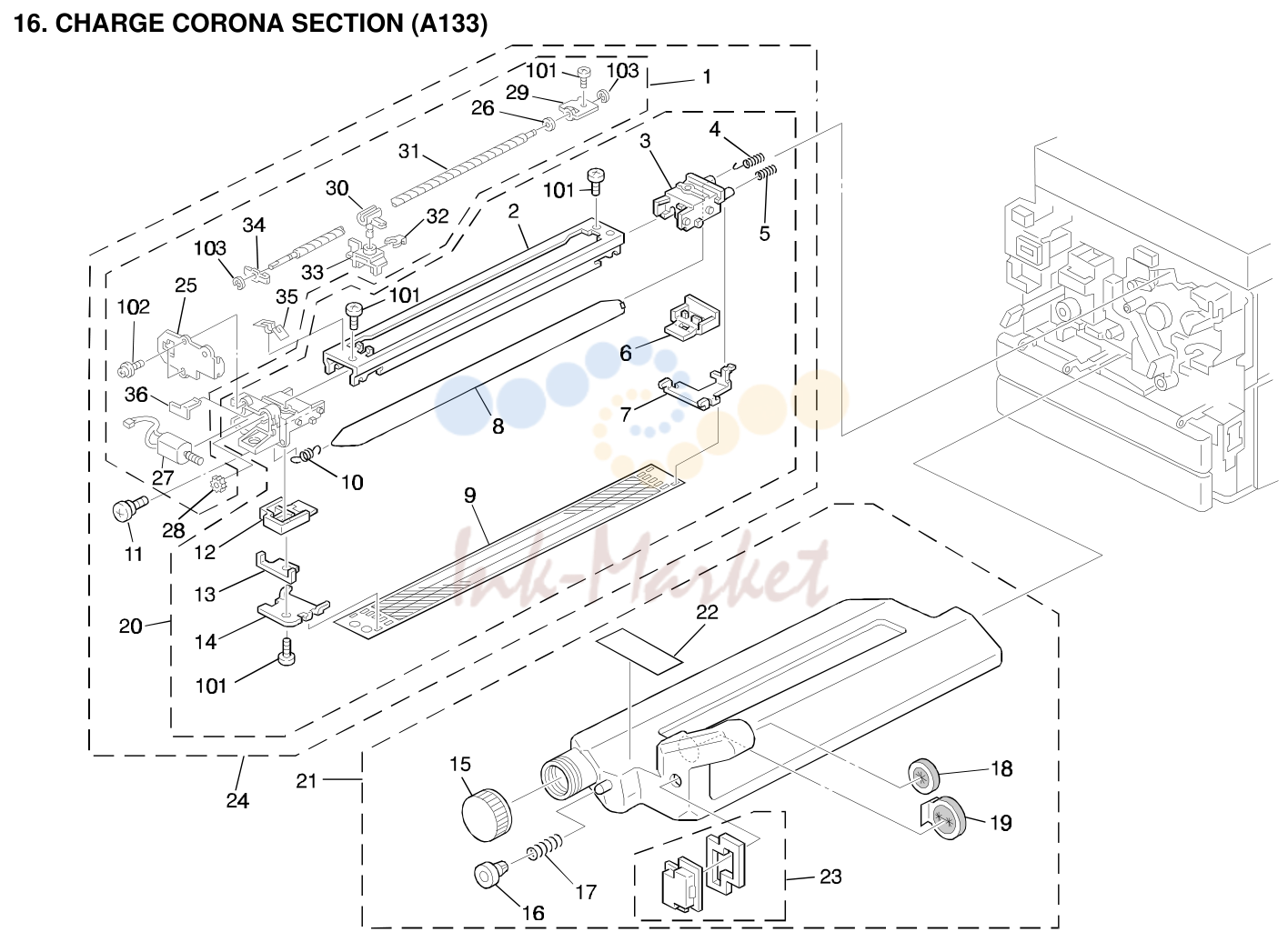

• 16. CHARGE CORONA SECTION (A133)

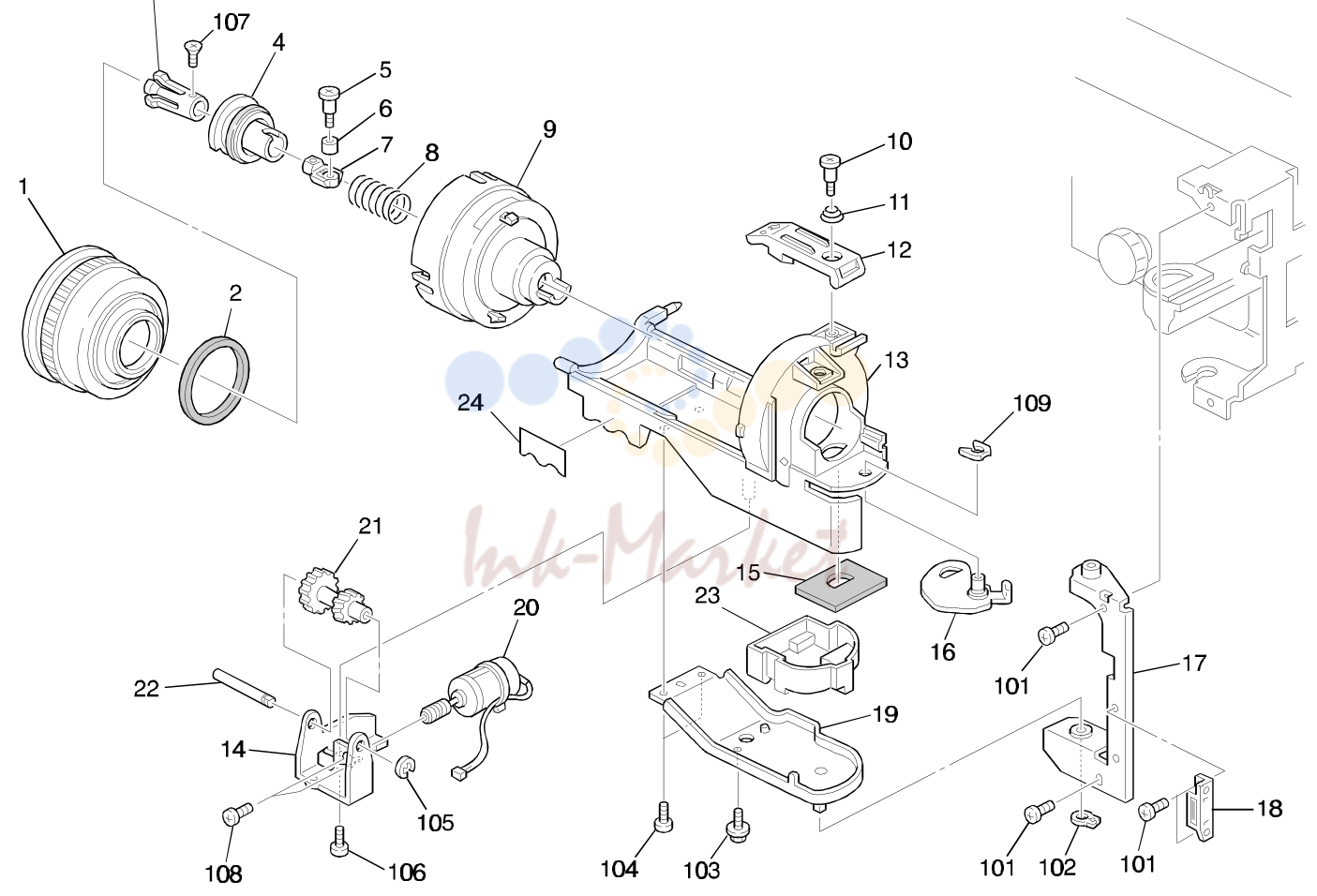

• 17. TONNER BOTTLE SECTION (A133)
• 18. DEVELOPMENT UNIT 1 (A133)
• 19. DEVELOPMENT UNIT 2 (A133)
• 20. DRUM UNIT (A133)
• 21. CLEANING UNIT (A133)
• 22. TRANSFER BELT UNIT (A133)
• 23. FUSING UNIT 1 (A133)
• 24. FUSING UNIT 2 (A133)
• 25. PAPER EXIT SECTION (A133)
• 26. DUPLEX UNIT 1 (A133)
• 27. DUPLEX UNIT 2 (A133)
• 28. DUPLEX UNIT 3 (A133)
• 29. DRIVE SECTION 1 (A133)
• 30. DRIVE SECTION 2 (A133)
• 31. DRIVE SECTION 3 (A133)
• 32. ELECTRICAL SECTION 1 (A133)
• 33. ELECTRICAL SECTION 2 (A133)
• 34. ELECTRICAL SECTION 3 (A133)
• 35. ELECTRICAL SECTION 4 (A133)
• 36. FRAME SECTION 1 (A133)
• 37. FRAME SECTION 2 (A133)
• 38. 500 COPY TRAY (A615)
• 39. SCU BOARD (A133)
• 40. BCU BOARD (A133)
• 41. IPU BOARD (A133)
• 42. DECAL AND DOCUMENT (A133)
• 43. SPECIAL TOOLS (A133)

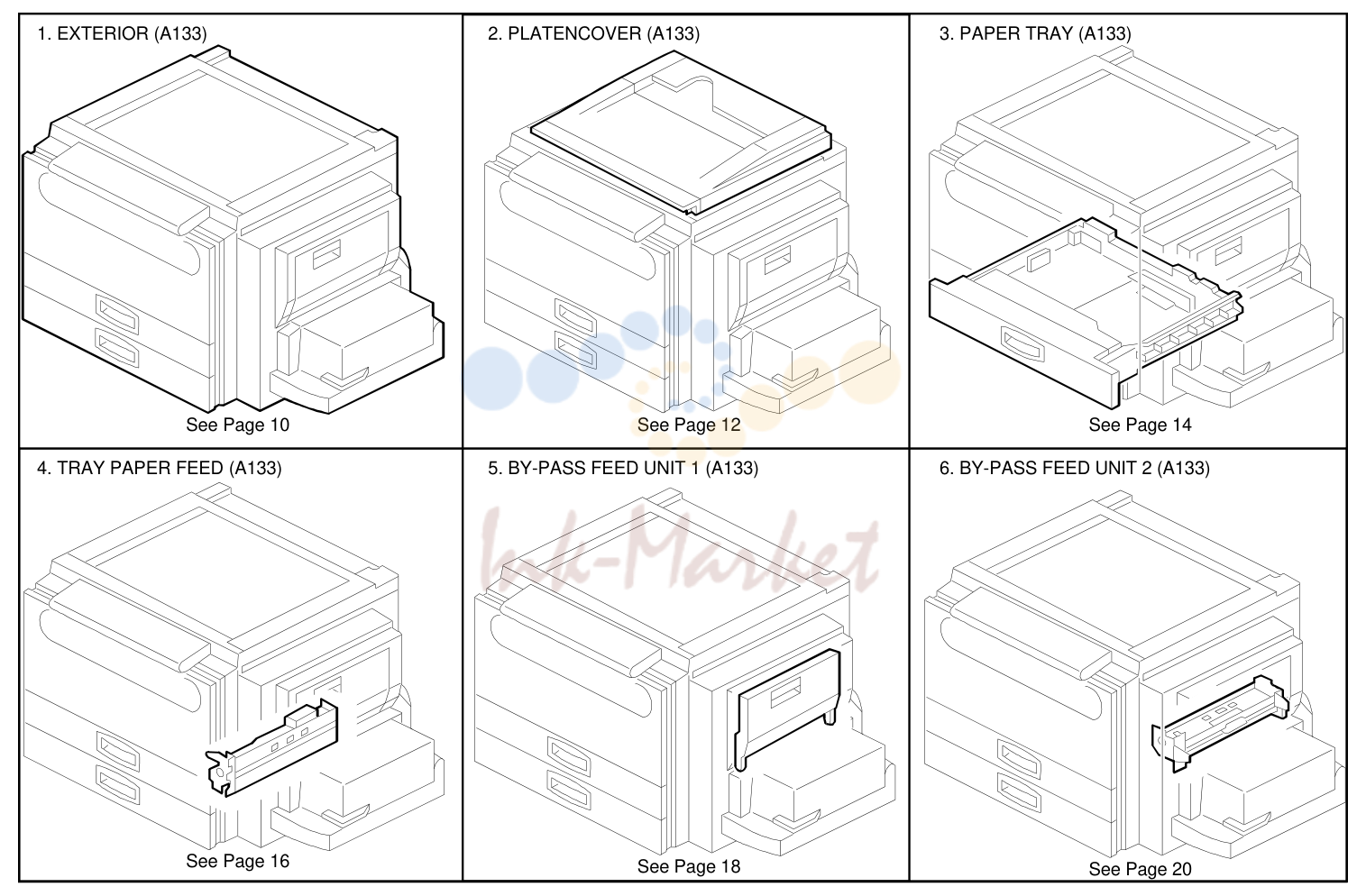

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
27	A1341377 запросить цену →		Cap - Front Upper Cover
1	A1536409 запросить цену →		Decal - Keytop Cover (NRG-EU)
28	A1341385 запросить цену →		Misfed Removal Sheet
2	C2252867 запросить цену →		Decal - Cover - Panel - Nashua
3	A1337102 запросить цену →		Left Cover
29	A1301359 запросить цену →		Small Inner Cover
30	AA001383 запросить цену →		Decal - Energy Star
4	AA012079 запросить цену →		Dust Filter
31	AA143718 запросить цену →		Stepped Screw - M4
5	A1341302 запросить цену →		Upper Cover
32	A1341369 запросить цену →		Seal - Front Upper Cover
6	AA148447 запросить цену →		Guide Pin - Platen Cover
7	A1337157 запросить цену →		Rear Scale (LT)
7	A1341922 запросить цену →		Rear Scale (A4)
8	AA143219 запросить цену →		Stepped Screw
9	A1341923 запросить цену →		Left Scale (A4)
9	A1337155 запросить цену →		Left Scale (LT)
10	AA143454 запросить цену →		Stepped Screw - M3
11	A1341924 запросить цену →		Exposure Glass
12	A1341282 запросить цену →		Rear Cover
13	A1341362 запросить цену →		Right Upper Cover
14	A1337094 запросить цену →		Right Cover
15	A1556241 запросить цену →		LCT Harness Cover
16	AA152358 запросить цену →		Sponge - 57x24x20
17	A1337073 запросить цену →		Front Upper Cover
18	A1341352 запросить цену →		Right Inner Cover
19	A1341354 запросить цену →		Middle Inner Cover
20	A1337084 запросить цену →		Front Cover (RIC)
20	A1337106 запросить цену →		Front Cover (NRG)
20	A1337109 запросить цену →		Front Cover (SVN)
20	A1337111 запросить цену →		Front Cover (INF)
21	A1341317 запросить цену →		Hinge - Front Cover
22	A1341357 запросить цену →		Left Inner Cover
23	AG070004 запросить цену →		Magnetic Catch
101	08025085 запросить цену →		Tapping Screw - M4x8
24	A1337112 запросить цену →		Emblem (SVN)
24	A1341383 запросить цену →		Emblem (RIC)
102	03240080B запросить цену →		Philips Sunken Head Screw - M4x8
24	A1536423 запросить цену →		Support Cover (INF)
103	04340060B запросить цену →		Philips Tapping Screw - M4x6
25	AW010065 запросить цену →		Auto Response Sensor
104	08010150 запросить цену →		Philips Tapping Screw W/W - M4x8
26	A1337118 запросить цену →		Operation Panel Ass’y (RIC/NRG LT)
105	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
26	A1337119 запросить цену →		Operation Panel Ass’y (A4)
106	08025232 запросить цену →		Tapping Screw - M3x8
107	16070663 запросить цену →		Ferrite Core - TFC-20-10-10 (230V)
26	A1337120 запросить цену →		Operation Panel Ass’y (SVN)

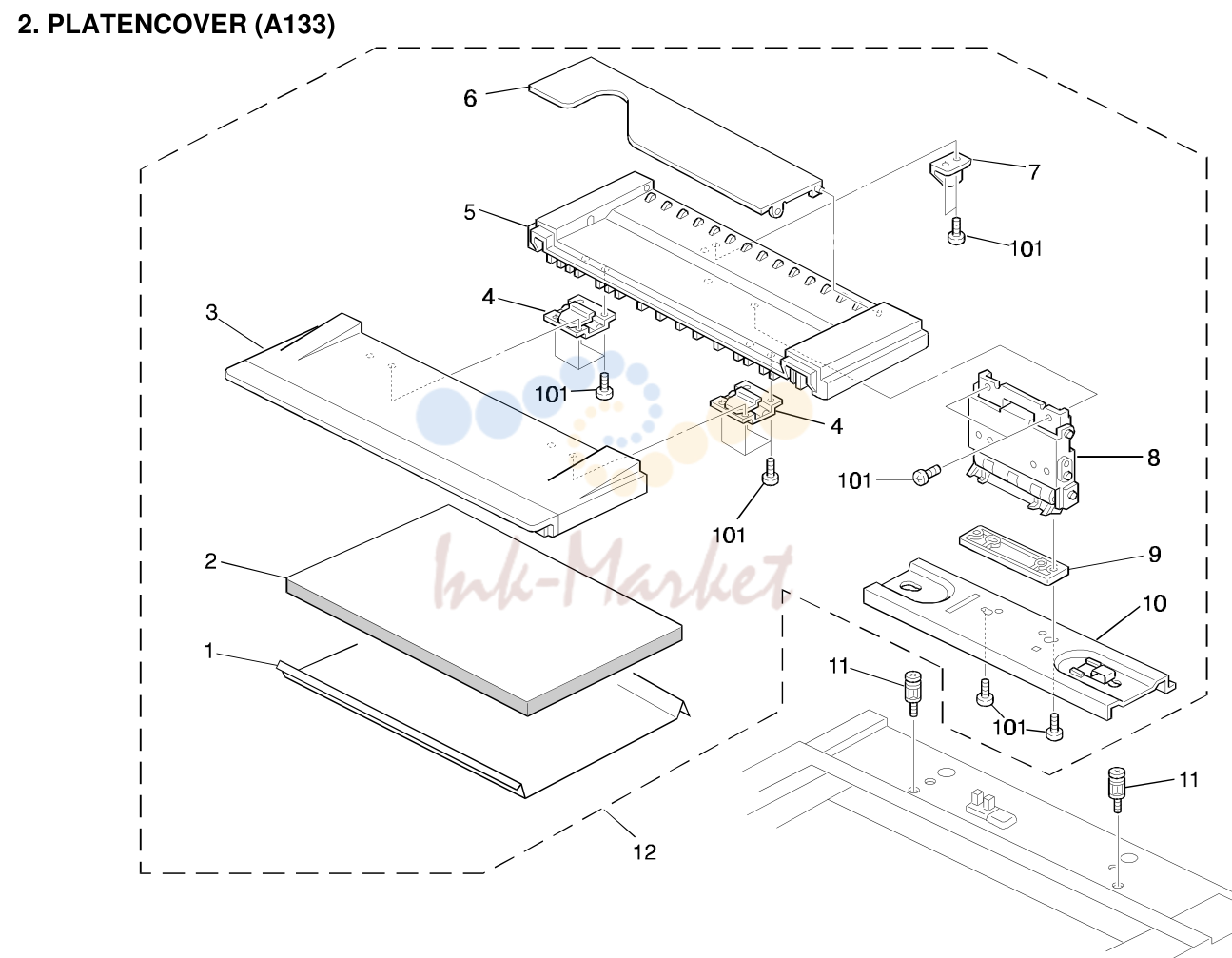

2. PLATENCOVER (A133)

№	Артикул	Альт. артикул	Описание
101	04140142W запросить цену →		Tapping Screw - M4x14
1	A4069505 запросить цену →		Platen Cover Sheet - 10 Sheet/1 Set
2	AA162053 запросить цену →		Platen Cover Pad
3	A1341394 запросить цену →		Front Platen Cover
4	A0531957 запросить цену →		Flex Hinge - Platen Cover
5	A1341395 запросить цену →		Rear Platen Cover
6	A1341396 запросить цену →		Original Holder
7	A1001324 запросить цену →		Positioning Sensor Shutter
8	A1001310 запросить цену →		Platen Cover Hinge Ass’y
9	A1001325 запросить цену →		Hinge Spacer
10	A1531380 запросить цену →		Platen Cover Bracket
11	AA148447 запросить цену →		Guide Pin - Platen Cover
12	A1341392 запросить цену →		Platen Cover Ass’y

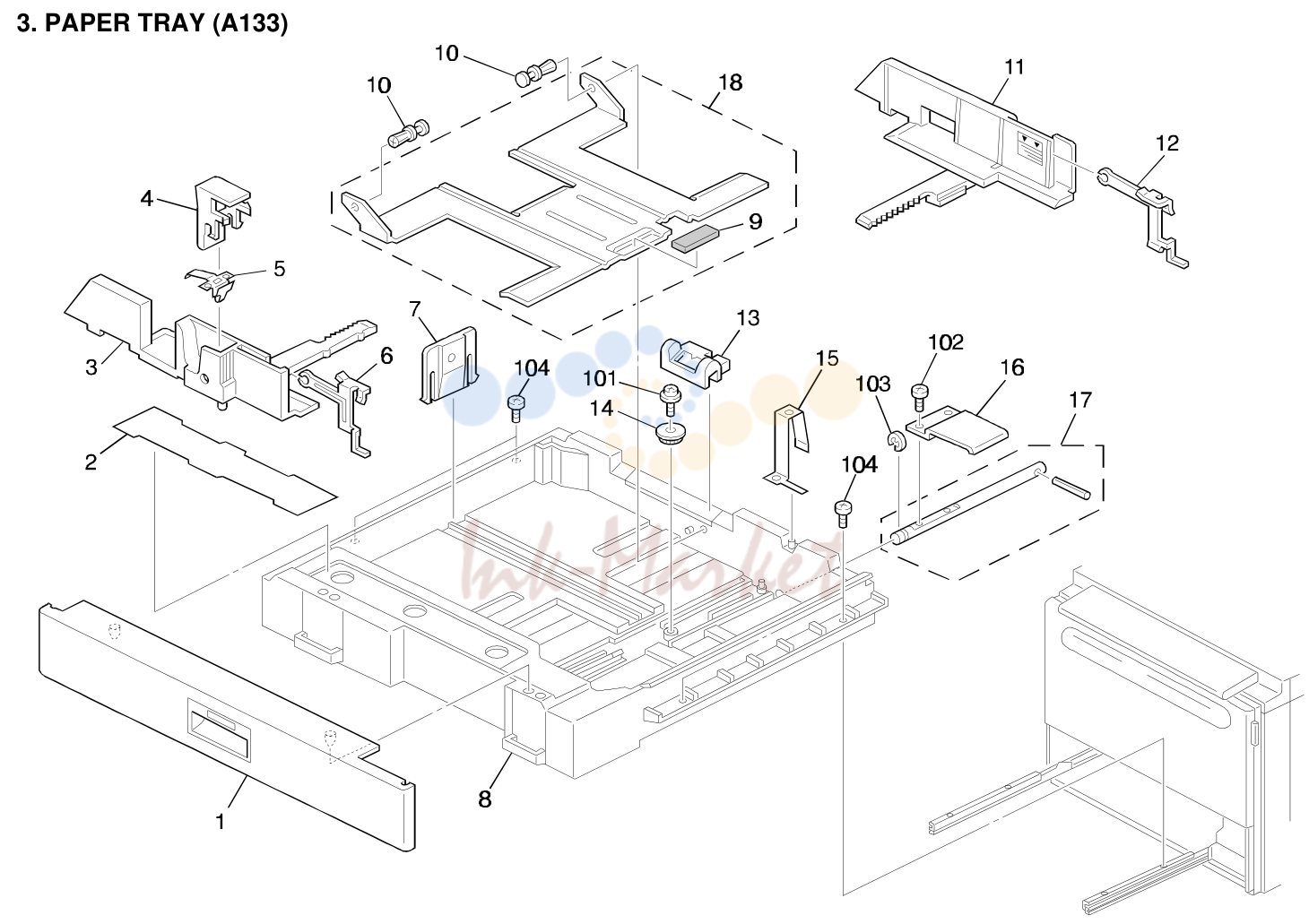

3. PAPER TRAY (A133)

№	Артикул	Альт. артикул	Описание
1	A1342956 запросить цену →		Paper Feed Front Cover
101	09654008B запросить цену →		Tapping Screw - M4
102	04340082B запросить цену →		Tapping Screw - M4x8
2	A1342997 запросить цену →		Decal - Paper Setting
3	AF016080 запросить цену →		Front Side Fence
103	07200060E запросить цену →		Retaining Ring - M6
4	A1342976 запросить цену →		Stopper Lever
104	03440060F запросить цену →		Philips Truss Head Screw - M4x6
5	A1342978 запросить цену →		Spring Plate
6	A1532991 запросить цену →		Front Side Fence Guide
7	AF017012 запросить цену →		End Fence
8	AF010066 запросить цену →		Paper Tray
9	AF013014 запросить цену →		Bottom Plate Pad
10	A0482838 запросить цену →		Nylon Rivet
11	AF016081 запросить цену →		Rear Side Fence
12	A1532992 запросить цену →		Rear Side Fence Guide
13	AF015027 запросить цену →		Paper Size Slider
14	AB013868 запросить цену →		Gear - 16Z
15	A1342968 запросить цену →		Grounding Plate
16	A1342967 запросить цену →		Bottom Lift Lever
17	A1342966 запросить цену →		Bottom Lift Shaft
18	A1342986 запросить цену →		Bottom Plate

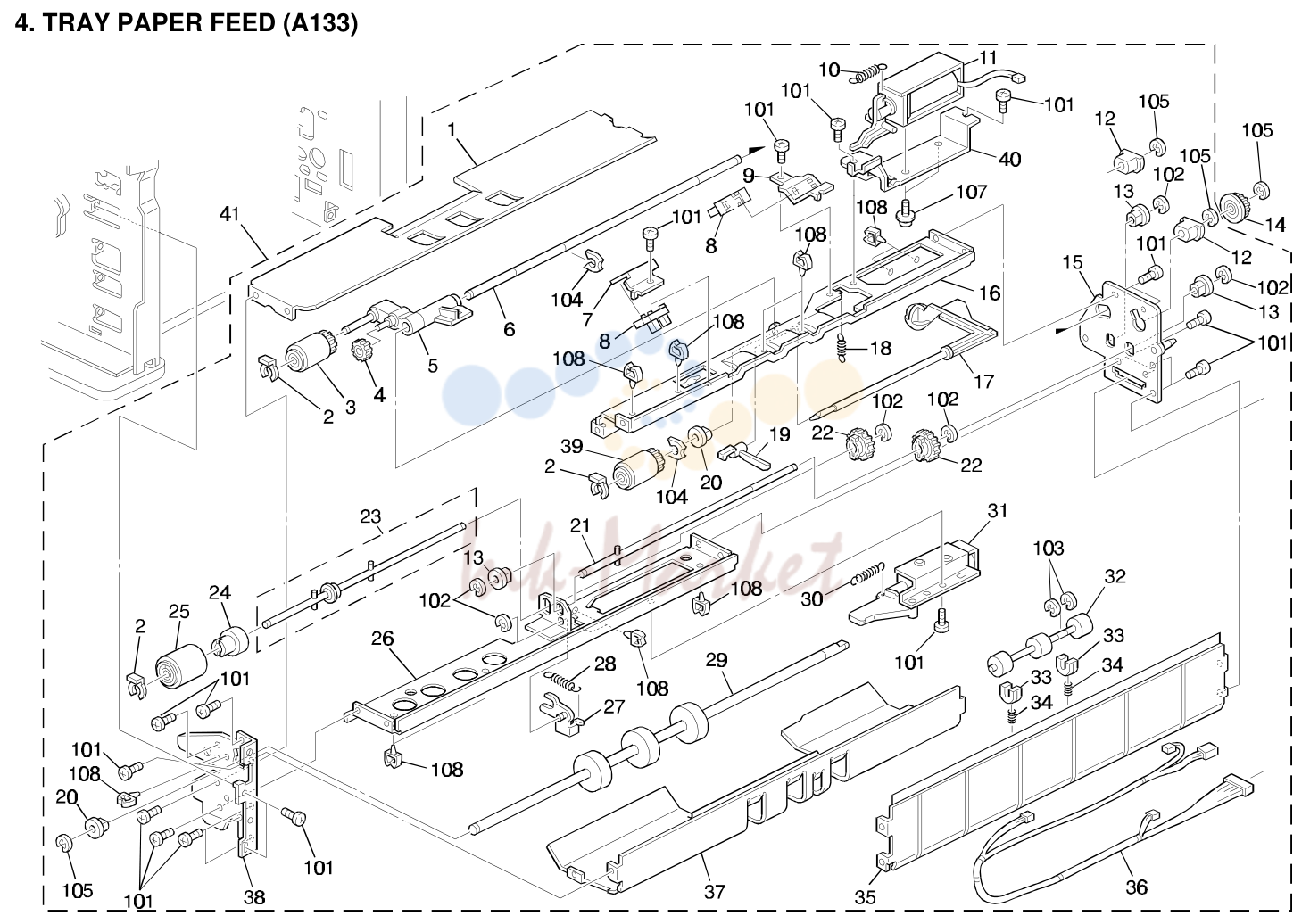

4. TRAY PAPER FEED (A133)

№	Артикул	Альт. артикул	Описание
1	A1342839 запросить цену →		Reverse Gide Plate
36	A1345315 запросить цену →		Relay Harness - Lower Paper Feed
2	A1342846 запросить цену →		Lower Guide Plate
3	AF030025 запросить цену →		Pick-up Feed Roller
38	A1342821 запросить цену →		Front Side Plate
4	AF031026 запросить цену →		Paper Feed Roller
5	A1342860 запросить цену →		Pick-up Arm
40	A1342868 запросить цену →		Solenoid Bracket
6	AA140542 запросить цену →		Feed Roller Shaft
7	A1342878 запросить цену →		Paper End Sensor Bracket
8	AW020075 запросить цену →		Photointerrupter
9	A1342873 запросить цену →		Positioning Sensor Bracket
10	AA060577 запросить цену →		Release Spring
11	A1342866 запросить цену →		Pick-up Solenoid
12	AA083009 запросить цену →		Clutch Roller - 8x18x11
13	AA082046 запросить цену →		Bushing - 6x12x6
14	AB030466 запросить цену →		Timing Pulley - 20Z
15	A1342826 запросить цену →		Rear Side Plate
16	A1342855 запросить цену →		Lower Feed Stay
17	A1342862 запросить цену →		Paper End Sensor Feeler
18	AA060523 запросить цену →		Pick-up Pressure Sping
19	A1342863 запросить цену →		Paper End Sensor Lever
20	AA082047 запросить цену →		Bushing - 8x16x7
21	A1342830 запросить цену →		Drive Shaft
22	AB013420 запросить цену →		Gear - 18Z
23	A1342832 запросить цену →		Driven Shaft Ass’y
24	A1342885 запросить цену →		Torque Limitter
25	AF032027 запросить цену →		Separation Roller
26	A1342790 запросить цену →		Reverse Stay
27	A1342795 запросить цену →		Pressure Lever
28	AA060636 запросить цену →		Pressure Spring
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
29	AF020322 запросить цену →		Lower Drive Roller - Transport
102	07200040E запросить цену →		Retaining Ring - M4
103	07200030E запросить цену →		Retaining Ring - M3
30	AA060575 запросить цену →		Release Spring
104	08050088 запросить цену →		Retaining Ring - M6
31	A1342810 запросить цену →		Release Solenoid
32	AF020329 запросить цену →		Relay Roller
105	07200060E запросить цену →		Retaining Ring - M6
106	07423808 запросить цену →		Ball Bearing - 8x16x5
33	AA080156 запросить цену →		Bushing - M4
34	AA063487 запросить цену →		Spring - 10mm
107	09603004B запросить цену →		Screw - M3x4
35	A1342834 запросить цену →		Vertical Transport Guide
108	11050199 запросить цену →		Clamp

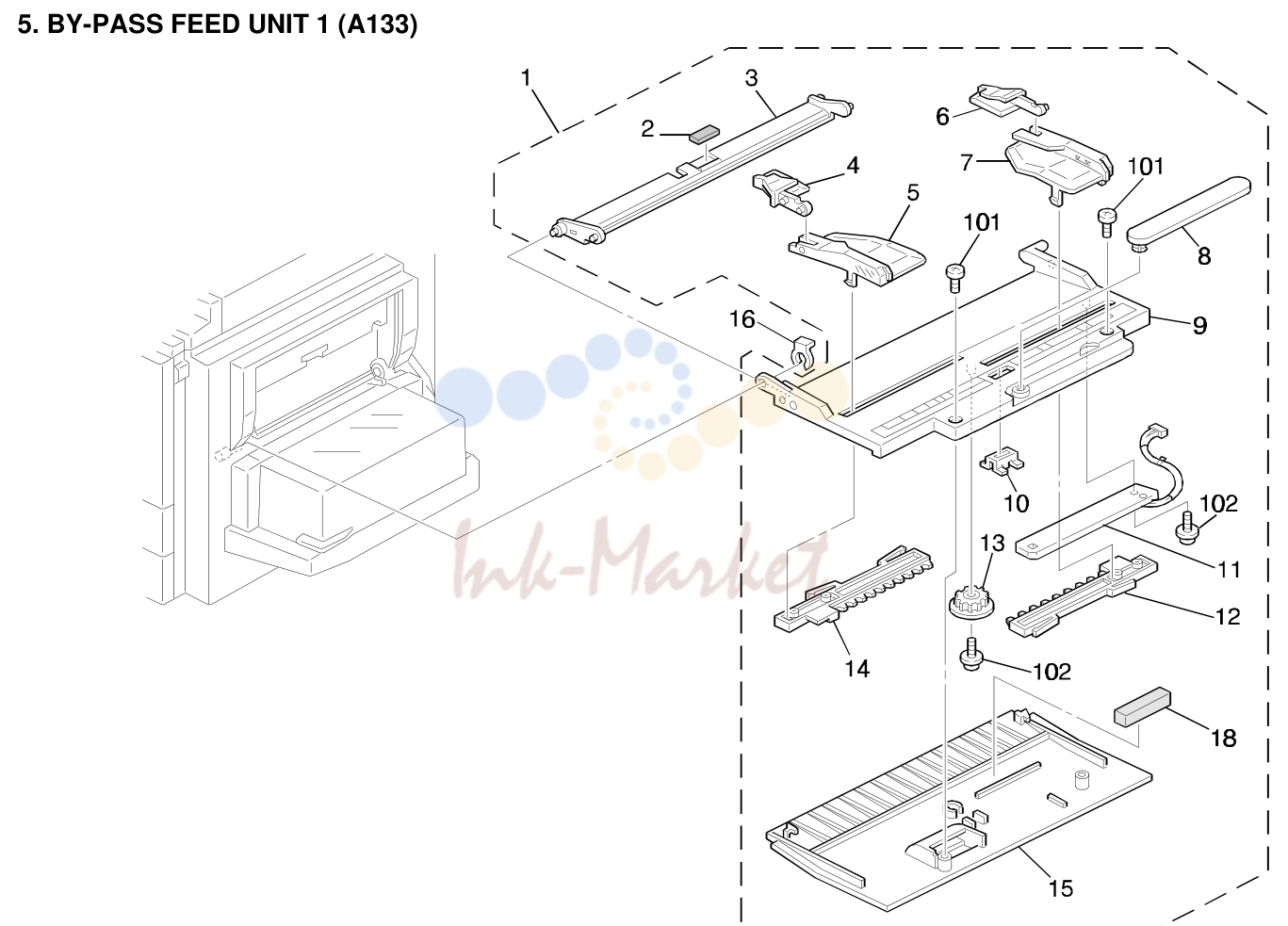

5. BY-PASS FEED UNIT 1 (A133)

№	Артикул	Альт. артикул	Описание
1	A1337309 запросить цену →		By-pass Feed Table Ass’y
101	09653006B запросить цену →		Tapping Screw With Flat Washer M3x6
2	54472927 запросить цену →		Friction Pad - B
102	04340060B запросить цену →		Philips Tapping Screw - M4x6
3	A1342741 запросить цену →		By-pass Feed Entrance Guide
4	A1342721 запросить цену →		Front Paper Guide
5	A1342711 запросить цену →		Front Side Fence
6	A1342726 запросить цену →		Rear Paper Guide
7	A1342716 запросить цену →		Rear Side Fence
8	A1342701 запросить цену →		By-pass Feed Guide
9	A1337347 запросить цену →		By-pass Feed Table
10	A1342705 запросить цену →		Magnet Catch Plate
11	A1345282 запросить цену →		Paper Size Sensor Board
12	A1342706 запросить цену →		Rear Fence Rack
13	G0113305 запросить цену →		Gear - 16T
14	A1342707 запросить цену →		Front Fence Rack
15	A1342746 запросить цену →		By-pass Feed Cover
16	52152621 запросить цену →		Snap Ring - M6
17	AA151998 запросить цену →		Cushion - 10x30x5

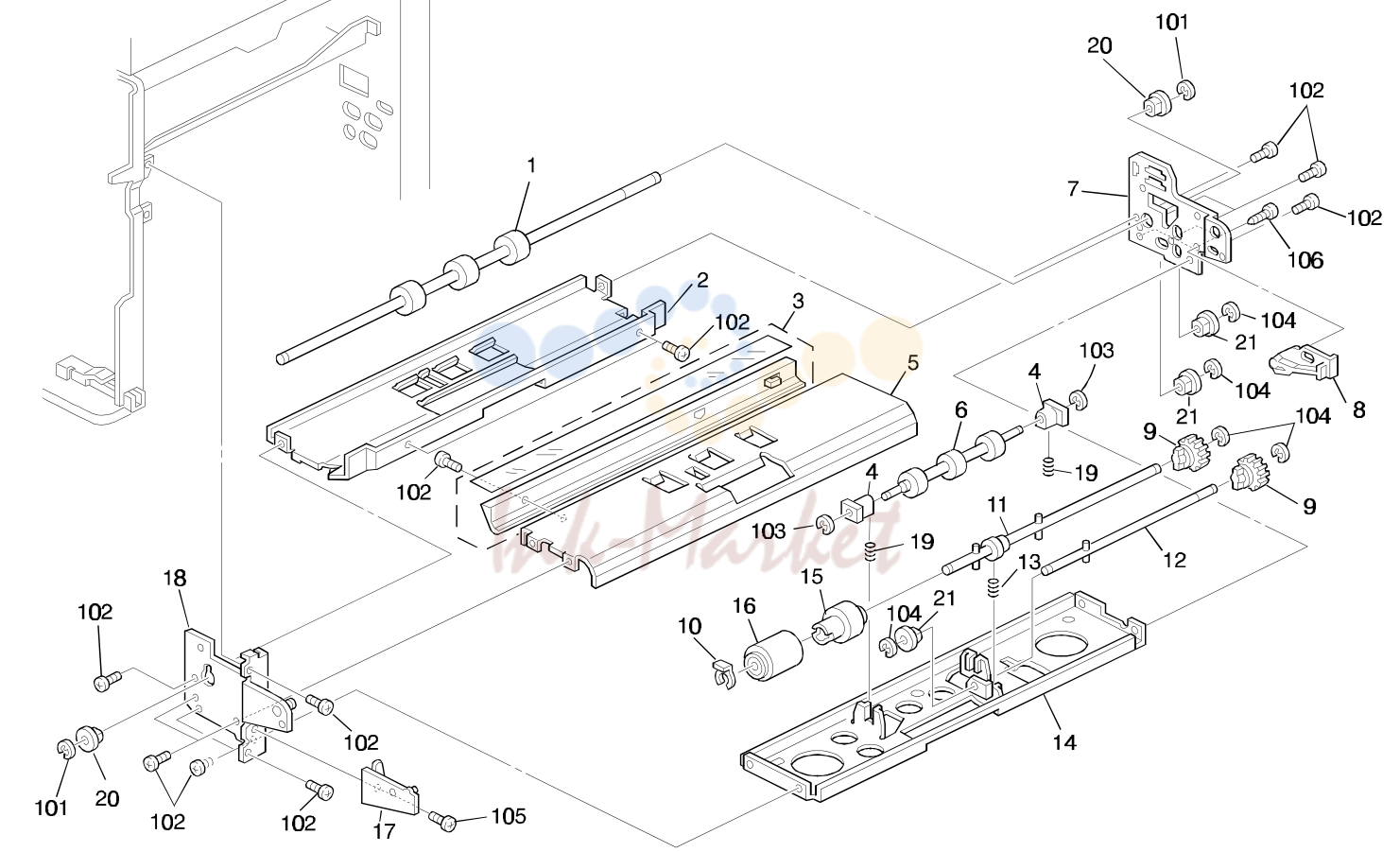

6. BY-PASS FEED UNIT 2 (A133)

№	Артикул	Альт. артикул	Описание
101	07200060E запросить цену →		Retaining Ring - M6
1	AF020365 запросить цену →		Transport Roller
102	04340060B запросить цену →		Philips Tapping Screw - M4x6
2	A1337329 запросить цену →		Guide Plate - Paper Feed
103	07200030E запросить цену →		Retaining Ring - M3
3	A1342671 запросить цену →		Left Guide Plate - By-pass Feed
104	07200040E запросить цену →		Retaining Ring - M4
4	AA080034 запросить цену →		Bushing - 4x5x7
5	A1337318 запросить цену →		Guide Plate - Separator
105	04140080B запросить цену →		Binding Self-tapping Screw - M4x8
106	08025236 запросить цену →		Tapping Screw - M4x8
6	AF020364 запросить цену →		Driven Roller
7	A1337312 запросить цену →		Rear Plate - By-pass Feed
8	A1337343 запросить цену →		Rear Side Fence - By-pass
9	AB013420 запросить цену →		Gear - 18Z
10	54472681 запросить цену →		Snap Ring
11	A1337320 запросить цену →		Drive Shaft - Feed Roller
12	A1337321 запросить цену →		Shaft - Separation
13	AA063246 запросить цену →		Pressure Spring
14	A1337314 запросить цену →		Stay - By-pass Feed
15	A0976000 запросить цену →		Separation Torque Limitter
16	AF032031 запросить цену →		Separation Roller
17	A1337341 запросить цену →		Front Side Fence - By-pass
18	A1337310 запросить цену →		Front Plate - By-pass Feed
19	AA063487 запросить цену →		Spring - 10mm
20	AA082047 запросить цену →		Bushing - 8x16x7
21	AA082046 запросить цену →		Bushing - 6x12x6

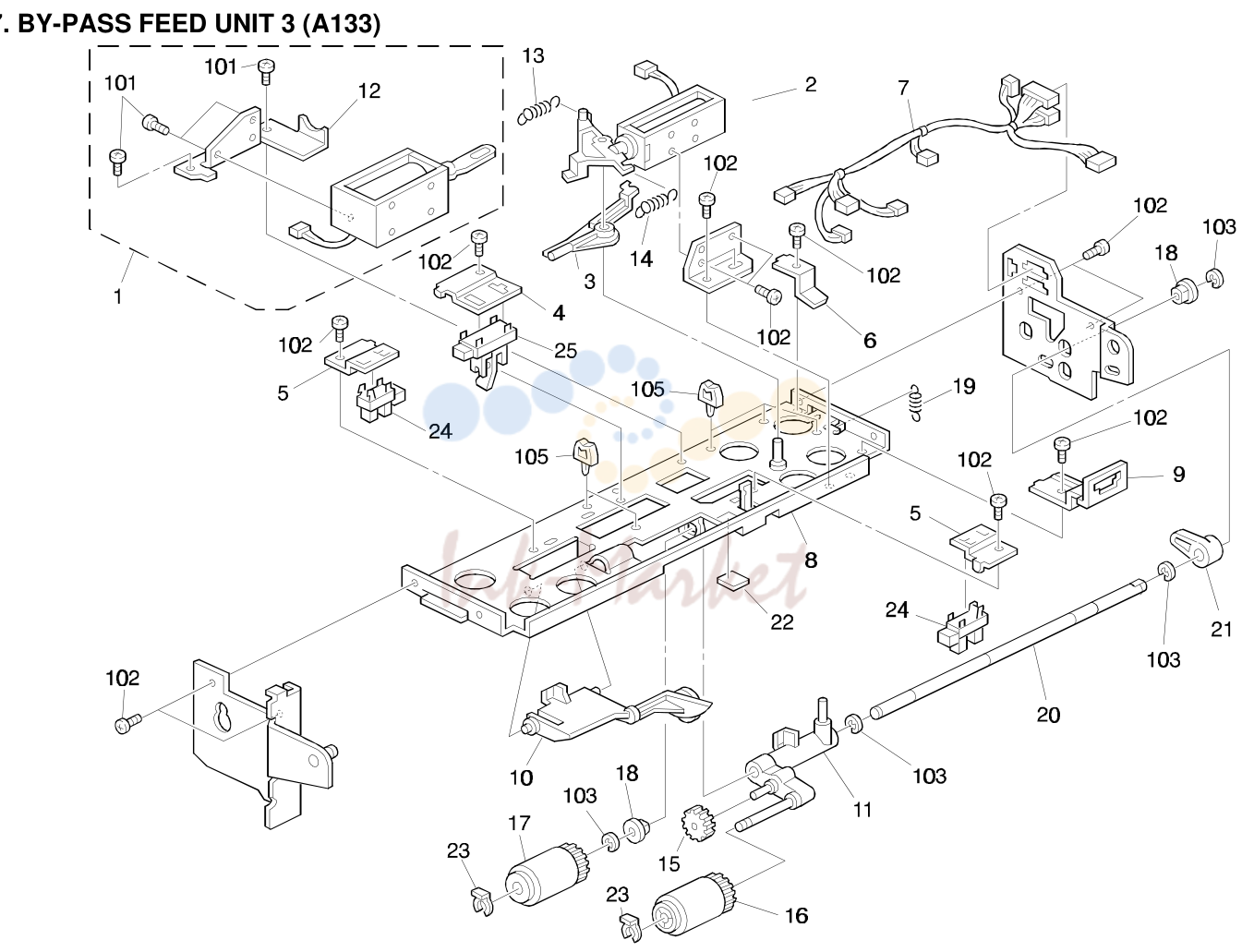

7. BY-PASS FEED UNIT 3 (A133)

№	Артикул	Альт. артикул	Описание
1	A1337336 запросить цену →		By-pass Feed Solenoid
101	03130040B запросить цену →		Philips Pan Head Screw - M3x4
102	04340060B запросить цену →		Philips Tapping Screw - M4x6
2	A1337333 запросить цену →		Paper Feed Solenoid - LCT
3	A1337332 запросить цену →		Pressure Lever - Pick-up
103	07200060E запросить цену →		Retaining Ring - M6
104	11050229 запросить цену →		Clamp
4	A1337344 запросить цену →		Bracket - Relay Sensor
105	11050199 запросить цену →		Clamp
5	A1337345 запросить цену →		Sensor Bracket
6	A1337339 запросить цену →		Stopper
7	A1337738 запросить цену →		Harness - By-pass Feed
8	A1337325 запросить цену →		Paper Feed Stay
9	A1337331 запросить цену →		Harness Bracket
10	A1337328 запросить цену →		Paper End Actuator
11	A1337323 запросить цену →		Arm - Pick-up
12	A1337337 запросить цену →		Solenoid Bracket
13	AA060638 запросить цену →		Pressure Spring
14	AA060639 запросить цену →		Pressure Spring
15	54472706 запросить цену →		Gear - 15T
16	AF030031 запросить цену →		Pick-up Roller
17	AF031031 запросить цену →		Feed Roller
18	AA082047 запросить цену →		Bushing - 8x16x7
19	59213104 запросить цену →		Spring - Toner End Lever
20	AA140597 запросить цену →		Shaft - Paper Feed
21	A0966353 запросить цену →		Feed Roller Lever
22	A4692123 запросить цену →		Rubber Cushion - 1x10x10mm
23	54472681 запросить цену →		Snap Ring
24	AW020075 запросить цену →		Photointerrupter
25	AW020085 запросить цену →		Photointerrupter

8. LCT UNIT 1 (A133)

№	Артикул	Альт. артикул	Описание
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
1	A1337377 запросить цену →		End Fence
2	A1556113 запросить цену →		Decal - Paper Set
102	11050197 запросить цену →		Wire Saddle
103	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
3	A1556207 запросить цену →		Cover Bracket
4	A3353251 запросить цену →		Top Cover Hinge
5	A1556302 запросить цену →		Hinge Angle
6	A1556101 запросить цену →		LCT Upper Cover
7	A3353251 запросить цену →		Top Cover Hinge
8	A1337392 запросить цену →		Hinge Bracket
9	A1337376 запросить цену →		Upper Stay
10	A1556312 запросить цену →		Rear Paper Holder
11	A1556313 запросить цену →		Support Guide
12	A1556307 запросить цену →		Rear Side Fence
13	A4212543 запросить цену →		Friction Pad
14	A1556142 запросить цену →		LCT Paper Tray
15	A1556221 запросить цену →		LCT Rear Cover
16	A1556231 запросить цену →		LCT Right Cover
17	A1337371 запросить цену →		LCT Front Cover
18	A1556181 запросить цену →		Knob
19	A1556171 запросить цену →		Grip Bracket
20	AA063239 запросить цену →		Spring - Handle
21	A1556170 запросить цену →		Hinge Bracket
22	A1556306 запросить цену →		Front Side Fence
23	A1556311 запросить цену →		Front Paper Holder
24	A1556321 запросить цену →		Front Spring Plate
25	A1556322 запросить цену →		Rear Sprig Plate
26	A1337361 запросить цену →		Bracket - Positioning Plate
27	A1337364 запросить цену →		Rail - LCT
28	A1337358 запросить цену →		Pressure Spring Plate
29	A1337355 запросить цену →		LCT Motor Cover
30	A1556169 запросить цену →		Hinge Holder
31	A1556114 запросить цену →		Daution Decal - LCT
32	A1337360 запросить цену →		Positioning Plate - LCT
33	AA143461 запросить цену →		Stepped Screw - M2.5
34	A1337369 запросить цену →		Micro Switch

9. LCT UNIT 2 (A133)

№	Артикул	Альт. артикул	Описание
1	A1556143 запросить цену →		Left Bracket
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
2	A1556148 запросить цену →		Paper End Sensor Feeler
102	08025236 запросить цену →		Tapping Screw - M4x8
103	04430060B запросить цену →		Hexagon Tapping Screw - M3x6
3	A1556147 запросить цену →		Paper End Sensor Bracket
4	A1555348 запросить цену →		Paper End Sensor Harness
104	07200060E запросить цену →		Retaining Ring - M6
105	12042355 запросить цену →		Micro Switch - AM51632A531
5	A1556203 запросить цену →		Paper Tray Stay
106	06230160E запросить цену →		Spring Pin - 3x16mm
6	A1556153 запросить цену →		Upper Hinge
7	AW020075 запросить цену →		Photointerrupter
107	11050196 запросить цену →		Harness Clamp
108	11050199 запросить цену →		Clamp
8	AX050090 запросить цену →		Motor - DC 24V 36W
109	11050197 запросить цену →		Wire Saddle
9	AB030281 запросить цену →		Timing Pulley - 28Z
10	A3354351 запросить цену →		Guide Roller
110	11050192 запросить цену →		Locking Support
11	A1556136 запросить цену →		Lift Sensor Bracket
111	11060193 запросить цену →		Bushing - 7.9mm
12	AA043456 запросить цену →		Timing Belt - S3M167
13	59252258 запросить цену →		Stopper Chain
14	AB011133 запросить цену →		Gear - 49Z
15	AA140576 запросить цену →		LCT Drive Shaft
16	AG070004 запросить цену →		Magnetic Catch
17	A1556141 запросить цену →		Tray Bottom Plate
18	A1555165 запросить цену →		LCT Main Board
19	A1556145 запросить цену →		Tray Cover
20	A1556118 запросить цену →		Spring Plate
21	A1556116 запросить цену →		Safety Switch Bracket
22	A3003155 запросить цену →		Stepped Screw - M25x32
23	A1556117 запросить цену →		Safety Switch Lever
24	A1337743 запросить цену →		LCT Harness
25	A3354352 запросить цену →		Timing Belt Clamp
26	50530223 ✓ в наличии		Bushing - 8mm
27	A1555170 запросить цену →		Push Switch
28	A1556125 запросить цену →		Rear Side Bracket
29	A1556110 запросить цену →		Front Side Plate - LCT
30	A1556215 запросить цену →		Harness Guide

10. VERTICAL TRANSPORT SECTION (A133)

№	Артикул	Альт. артикул	Описание
1	A1342588 запросить цену →		Paper Guide
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
2	A1342585 запросить цену →		Vertical Transfer Guide Plate
102	11050329 запросить цену →		Clamp - ES-0510
103	08025237 запросить цену →		Binding Self-tapping Screw - M4x10
3	AG070004 запросить цену →		Magnetic Catch
4	A1337386 запросить цену →		Pressure Guide - Vertical Transport
104	07200030E запросить цену →		Retaining Ring - M3
105	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
5	A1337385 запросить цену →		Bracket - Vertical Transport
6	A1337375 запросить цену →		Joint - Vertical Transport
106	11050310 запросить цену →		Wire Clamp
7	A1337066 запросить цену →		Bracket - Right Inner Cover
107	03230080B запросить цену →		Philips Sunk Screw - M3x8
108	04140080B запросить цену →		Binding Self-tapping Screw - M4x8
8	A1337037 запросить цену →		Front LCT Frame
9	54461239 запросить цену →		Plate Nut - Key Counter
10	A1337007 запросить цену →		By-pass Feed Bracket
11	A1337040 запросить цену →		Rail - LCT
12	A1337046 запросить цену →		Rear LCT Frame
13	A1337060 запросить цену →		Upper LCT Frame
14	A1337064 запросить цену →		Magnet Clutch Bracket
15	A1337388 запросить цену →		Fulcrum Bracket - Vertical Trans.
16	AW500012 запросить цену →		Push Switch
17	A1337383 запросить цену →		Hinge - Vertical Transport
19	A1337739 запросить цену →		Vertical harness
20	AW020069 запросить цену →		Photointerruptor
21	AA080034 запросить цену →		Bushing - 4x5x7
22	AF020330 запросить цену →		Vertical Driven Roller
23	AA063487 запросить цену →		Spring - 10mm
24	54472681 запросить цену →		Snap Ring

11. PAPER REGISTRATION (A133)

№	Артикул	Альт. артикул	Описание
1	AB013486 запросить цену →		Gear - 14Z
101	07200060E запросить цену →		Retaining Ring - M6
2	AA080171 запросить цену →		Bushing
102	09513006B запросить цену →		Philips Screw With Flat Washer-M3x6
3	AA063242 запросить цену →		Registration Pressure Spring - Rear
103	07200040E запросить цену →		Retaining Ring - M4
4	54742152 запросить цену →		Bushing - 8x12x12mm
104	04140080B запросить цену →		Binding Self-tapping Screw - M4x8
105	03130040B запросить цену →		Philips Pan Head Screw - M3x4
5	AB013485 запросить цену →		Gear - 20Z
106	11050199 запросить цену →		Clamp
6	AG050074 запросить цену →		Registration Knob
107	04340060B запросить цену →		Philips Tapping Screw - M4x6
7	AG050075 запросить цену →		Middle Knob
108	08025237 запросить цену →		Binding Self-tapping Screw - M4x10
8	A1337023 запросить цену →		Fusing Entrance Stay
9	AF021052 запросить цену →		Upper Registration Roller
10	AF020316 запросить цену →		Lower Registration Roller
11	A1342557 запросить цену →		Regist Sensor Bracket
12	AW020068 запросить цену →		Photointerruptor
13	A1345472 запросить цену →		Relay Harness - Regist.Sensor
14	A1342558 запросить цену →		Upper Guide Plate - Registration
15	A1342553 запросить цену →		Lower Registration Guide
16	AA082047 запросить цену →		Bushing - 8x16x7
17	A1342900 запросить цену →		Duplex Stay
18	AA083009 запросить цену →		Clutch Roller - 8x18x11
19	AB030466 запросить цену →		Timing Pulley - 20Z
20	AF020321 запросить цену →		Paper Feed Drive Roller
21	A1342903 запросить цену →		Upper Guide Plate - Duplex Feed
22	A1342904 запросить цену →		Lower Guide Plate - Duplex Feed
23	A1342895 запросить цену →		Vertical Relay Guide
24	A1342582 запросить цену →		Sensor Bracket - Vertical Transfer
25	A1337027 запросить цену →		Registration Rolller Cleaner
26	AA080172 запросить цену →		Bushing
27	A1337226 запросить цену →		Lower Development Stay
28	A1337031 запросить цену →		Idler Bracket

12. OPTICS SECTION 1 (A133)

№	Артикул	Альт. артикул	Описание
1	AB032717 запросить цену →		Pulley - 26Z
101	03130140B запросить цену →		Philips Pan Head Screw - M3x14
102	04430060B запросить цену →		Hexagon Tapping Screw - M3x6
2	AA132174 запросить цену →		Spacer - M8
3	A1341791 запросить цену →		Spring Plate - 2nd Mirror
103	03530040B запросить цену →		Screw - M3X4
104	07200060E запросить цену →		Retaining Ring - M6
4	A0691883 запросить цену →		Shoe - Scanner
105	08025246 запросить цену →		Screw - M3x5
5	A1345360 запросить цену →		Harness - Scanner Lamp
6	A1341782 запросить цену →		2nd Scanner Ass’y
7	AC030074 запросить цену →		2nd Mirror
8	A1341776 запросить цену →		Spring Plate - 1st Mirror
9	AC030073 запросить цену →		1st Mirror
10	AX520021 запросить цену →		Scanner Lamp - 75V 200W
11	A1337144 запросить цену →		1st Scanner Ass’y
12	A1341726 запросить цену →		Wire Stopper Plate
13	A0961873 запросить цену →		Scanner Shoe Pin
14	AW110017 запросить цену →		Thermostat - 140C - AC120V 15A
15	A1341926 запросить цену →		Exposure Glass Stopper
16	A1345370 запросить цену →		Relay Harness - Scanner Lamp
17	AA150636 запросить цену →		Seal - 90x29.5x0.2
18	A1341929 запросить цену →		Bracket - Left Scale
19	A1341933 запросить цену →		Right Stopper - Exposure Glass
20	A1341932 запросить цену →		Stay - Scanner Upper Right

13. OPTICS SECTION 2 (A133)

№	Артикул	Альт. артикул	Описание
1	A1337890 запросить цену →		EX-IPU Board
101	03140120B запросить цену →		Philips Pan Head Screw - M4x12
102	04140060B запросить цену →		Tapping Screw - M4x6
2	A1345478 запросить цену →		Scanner Harness - Front
3	A1345396 запросить цену →		Harness - LD Unit (115V)
103	03140250B запросить цену →		Philips Pan Head Screw - M4x25
4	A1345476 запросить цену →		Scanner Harness - Rear Left
105	04340060B запросить цену →		Philips Tapping Screw - M4x6
106	09514006B запросить цену →		Philips Screw With Washer - M4x6
5	A1345396 запросить цену →		Harness LD Unit (115V)
107	11050310 запросить цену →		Wire Clamp
5	A1337774 запросить цену →		Harness LD Unit (230V)
108	11050291 запросить цену →		Wire Saddle
6	AA150234 запросить цену →		Mylar Seal - Base
7	A1341955 запросить цену →		Inner Cover - Scanner
109	11050329 запросить цену →		Clamp - ES-0510
110	03530080B запросить цену →		Screw - M3x8
8	A1341962 запросить цену →		Bracket Home Sensor
9	AX640060 запросить цену →		Fan Motor - DC 0.96W
111	03540080B запросить цену →		Screw - M4x8
10	A1341971 запросить цену →		Bracket - Fan Motor
112	08025246 запросить цену →		Screw - M3x5
11	AW010072 запросить цену →		Original Sensor
113	16070663 запросить цену →		Ferrite Core - TFC-20-10-10 (230V)
13	A1301815 запросить цену →		Lens Block Ass’y
14	AX400057 запросить цену →		Heater - 115V 9W
14	AX400058 запросить цену →		Heater - 230V 9W
15	AW010040 запросить цену →		Original Sensor
16	AW020072 запросить цену →		Photointerruptor
17	A1337152 запросить цену →		Right Bracket - IPU
18	A1337151 запросить цену →		Left Bracket - IPU
19	A1337148 запросить цену →		Spring Plate - Lens Block
20	A1337145 запросить цену →		Spring Plate - Scanner Rail
21	A1337913 запросить цену →		Grounding Wire - Lens Block
22	A1337912 запросить цену →		Grounding Wire - Lens Block
23	A1337920 запросить цену →		Harness HDD (230V)

14. OPTICS SECTION 3 (A133)

№	Артикул	Альт. артикул	Описание
1	AX650015 запросить цену →		Fan Motor - DC 5.8W
101	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
2	A1341959 запросить цену →		Bracket - Exhaust Fan
102	03140100B запросить цену →		Philips Pan Head Screw - M4x10
3	A1341662 запросить цену →		Polygon Motor Cover
103	08053368 запросить цену →		Ball Bearing - 8 X 16 X 5mm
104	09514005B запросить цену →		Philips Screw With Flat Wash.- M4x5
4	A1341664 запросить цену →		LD Unit Cover (115V)
4	A1337159 запросить цену →		LD Unit Cover (230V)
105	07200060E запросить цену →		Retaining Ring - M6
5	A1337149 запросить цену →		Lens Block Supporter
106	09514006B запросить цену →		Philips Screw With Washer - M4x6
6	A1341677 запросить цену →		Front Tension Bracket
107	03140080B запросить цену →		Philips Pan Head Screw - M4x8
108	04340060B запросить цену →		Philips Tapping Screw - M4x6
7	AB032717 запросить цену →		Pulley - 26Z
8	A1341964 запросить цену →		Bracket - Flexible Harness
109	03530080B запросить цену →		Screw - M3X8
110	11050310 запросить цену →		Wire Clamp
9	AA060221 запросить цену →		Gripper Solenoid Spring
111	11050329 запросить цену →		Clamp - ES-0510
10	A1341720 запросить цену →		Bracket - Scanner Motor
11	A1341724 запросить цену →		Cushion - Stepper Motor
12	AB030459 запросить цену →		Timing Pulley -22Z
13	A0695352 запросить цену →		Ground Wire - Scanner
14	AX060107 запросить цену →		Motor - DC 24W
15	A1341728 запросить цену →		Fly Wheel
16	AA043372 запросить цену →		Timing Belt - S2M400
17	AB030460 запросить цену →		Timing Pulley - 44Z
18	A1341722 запросить цену →		Bracket - Drive Shaft
19	A1341680 запросить цену →		Guide - Flexible Harness
20	AB032718 запросить цену →		Drive Pulley
21	AA140547 запросить цену →		Drive Shaft
22	AA050085 запросить цену →		Scanner Wire
23	A1341678 запросить цену →		Rear Tension Bracket
24	A1341698 запросить цену →		Idle Pulley
25	A1341675 запросить цену →		Front Scanner Frame
26	A1341679 запросить цену →		Rear Scanner Frame
27	A1337146 запросить цену →		Spring Plate - Rear Scanner Rail

15. LASER SECTION (A133)

№	Артикул	Альт. артикул	Описание
101	09514010B запросить цену →		Philips Screw With Washer - M4x10
1	AX060100 запросить цену →		Polygon Mirror Motor
2	A1345491 запросить цену →		Relay Harness - Polygon Motor
102	08025238 запросить цену →		Tapping Screw - M4x12
103	08025232 запросить цену →		Tapping Screw - M3x8
3	A1342085 запросить цену →		LD Unit (115V)
3	A1337173 запросить цену →		LD Unit (230V)
4	A1345190 запросить цену →		LSD Board
5	AC015020 запросить цену →		Toner Shield Glass
6	A1345391 запросить цену →		Harness - LSD
7	A1342073 запросить цену →		Right Btl Bracket
8	A1342079 запросить цену →		Btl Lens
9	A1342074 запросить цену →		Left Btl Bracket
10	AC030080 запросить цену →		1st Mirror
11	A1342071 запросить цену →		Bracket - 1st Mirror
12	AA151900 запросить цену →		Seal - Toner Shield Glass
13	A1342083 запросить цену →		Guide Plate - Toner Shield Glass
14	AC020090 запросить цену →		Cylindrical Lens
15	A1002056 запросить цену →		Plate - Cylindrical Lens
16	A1342129 запросить цену →		Bracket - Mirror
17	AA152302 запросить цену →		Seal
18	A1337165 запросить цену →		Guide Harness LD (230V)

16. CHARGE CORONA SECTION (A133)

№	Артикул	Альт. артикул	Описание
35	A0962054 запросить цену →		Grounding Plate
1	AD022283 запросить цену →		Front End Block
2	AD023106 запросить цену →		Charge Corona Casing
36	A0962055 запросить цену →		Motor Grounding Plate
3	AD022285 запросить цену →		Rear End Block
4	AA063248 запросить цену →		Charge Terminal Spring
5	AA063249 запросить цену →		Grid Terminal Spring
6	AD022307 запросить цену →		Cover - Rear End Block
7	A0962051 запросить цену →		Rear Grid Anchor
8	AD020053 ✓ в наличии		Charge Corona Wire
9	A0962057 запросить цену →		Charge Corona Grid
10	AA062284 запросить цену →		Pressure Spring
11	AA143424 запросить цену →		Knob Screw - M4x8
12	AD022306 запросить цену →		Cover - Front End Block
13	A1342363 запросить цену →		Terminal Plate
14	A0962052 запросить цену →		Front Grid Anchor
15	A1342380 запросить цену →		Toner Collection Bottle Cap
16	A1342387 запросить цену →		Cap - Spring
17	AA063270 запросить цену →		Pressure Spring
18	A1342382 запросить цену →		Upper Sponge - Collection Bottle
19	A1342383 запросить цену →		Lower Sponge - Collection Bottle
20	AD004075 запросить цену →		Charge Corona Unit
21	A1337238 запросить цену →		Decal - Toner Collection Bottle
22	AA000180 запросить цену →		Decal - Toner Collection (LT)
22	AA000181 запросить цену →		Caution Decal - Toner Collect. Tank (A4)
23	A1342384 запросить цену →		Toner Overflow Sensor Ass’y
24	A1349011 запросить цену →		Charge Corona Unit
25	A0962053 запросить цену →		Cleaner Motor Cover
26	AA161105 запросить цену →		Cleaner Cushion
27	AX040061 запросить цену →		Cleaner Motor - DC 0.5W
28	AB010087 запросить цену →		Gear - 20Z
29	AA080148 запросить цену →		Rear Bushing
30	A0962062 запросить цену →		Wire Cleaner Slider
31	A0962061 запросить цену →		Screw Shaft
101	09714006A запросить цену →		Philips Polycarbonate Screw - M4x6
32	A0962065 запросить цену →		Slider Ring
102	09653008B запросить цену →		Tapping Screw With Washer - M3x8
33	A0962063 ✓ в наличии		Corona Wire Cleaner
103	07200025E запросить цену →		Retaining Ring - M2.5
34	AA080147 запросить цену →		Front Bushing

Каталог очень большой (1560 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
