Ricoh Aficio 340 350 450 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. EXTERIOR 2 (A230/A231/A232)
• 3. EXTERIOR 3 (A230/A231/A232)
• 4. PLATEN COVER (A381)
• 5. OPERATION PANEL ASS’Y (A230/A231/A232)
• 6. OPTICS UNIT 1 (A230/A231/A232)

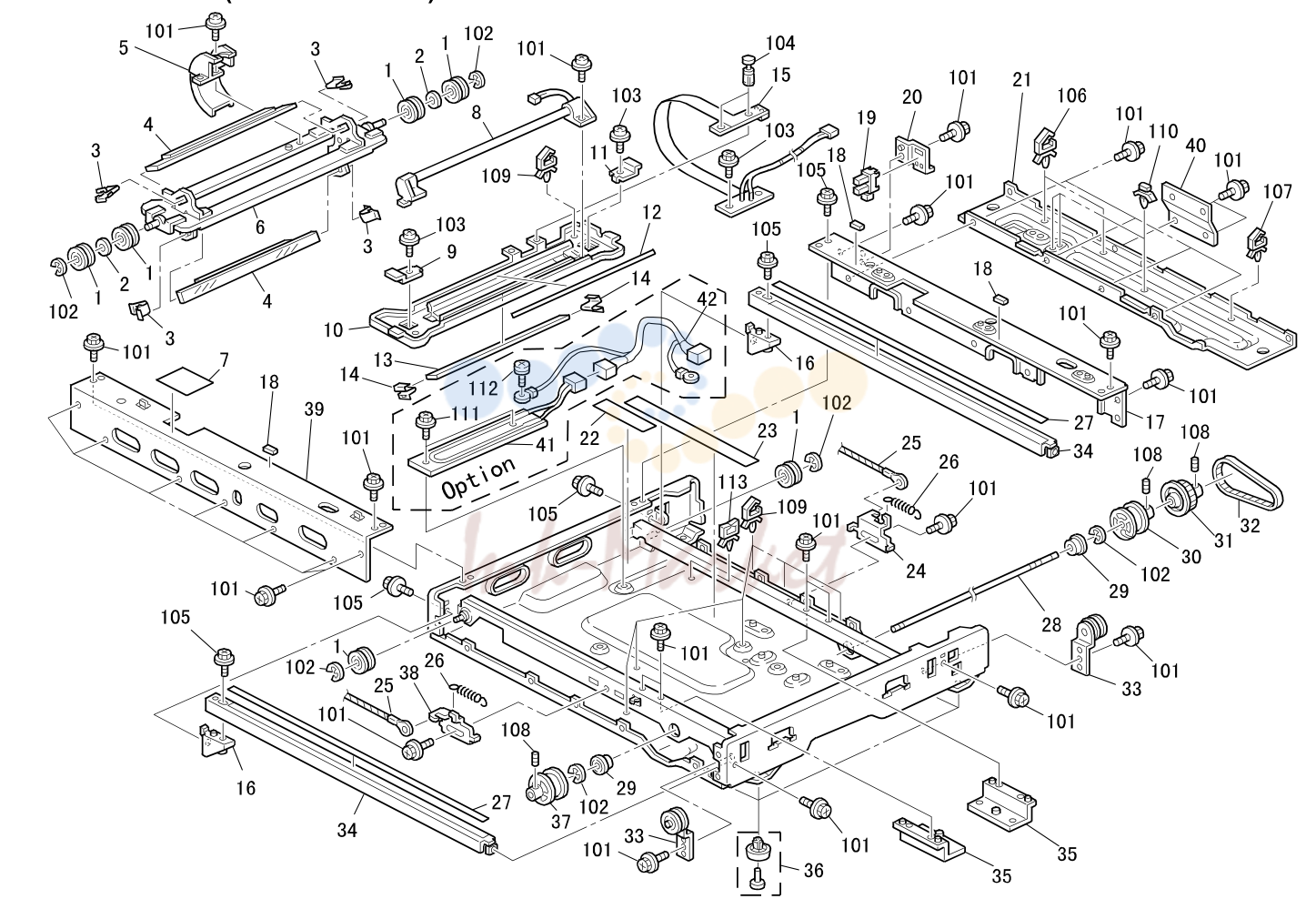

• 7. OPTICS UNIT 2 (A230/A231/A232)

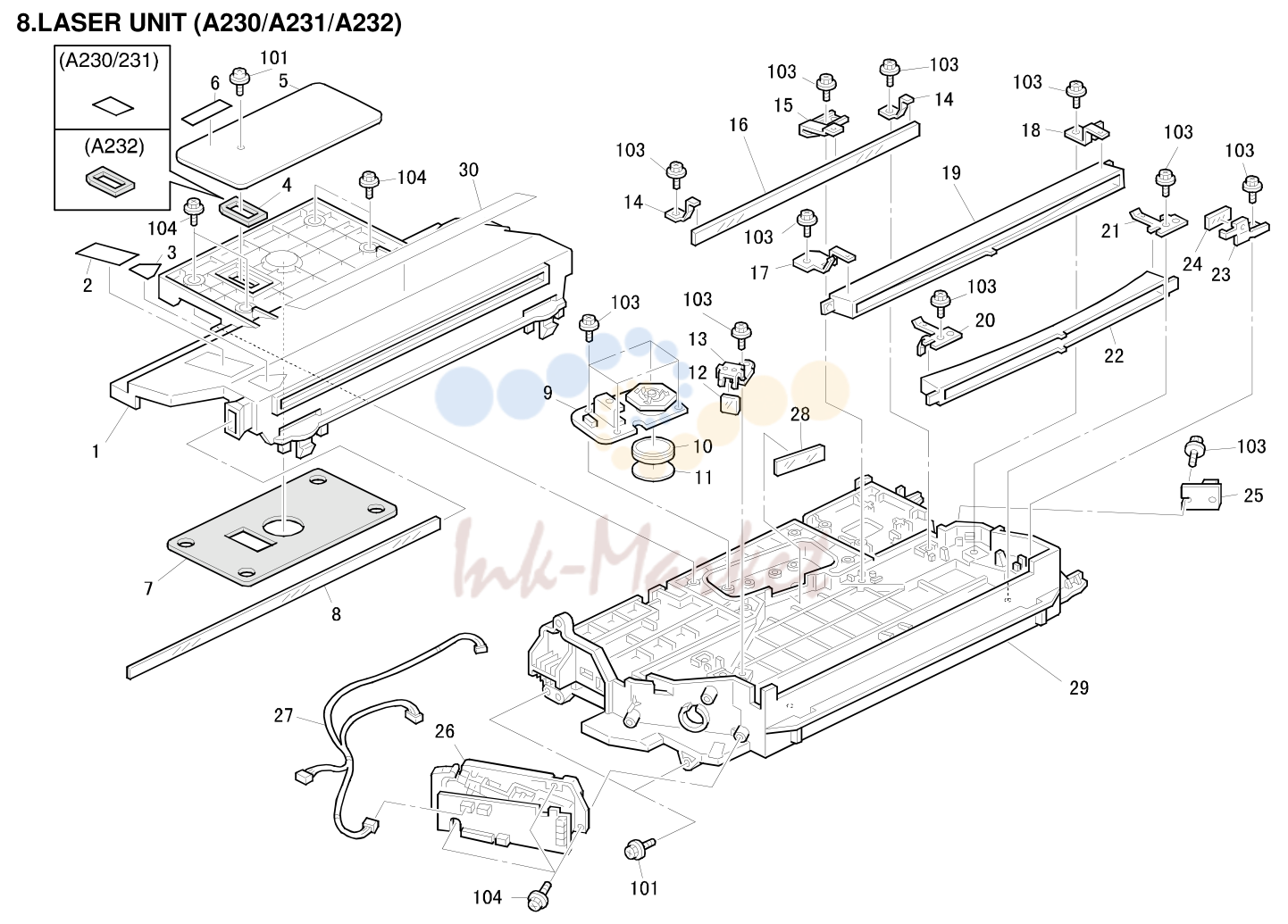

• 8. LASER UNIT (A230/A231/A232)

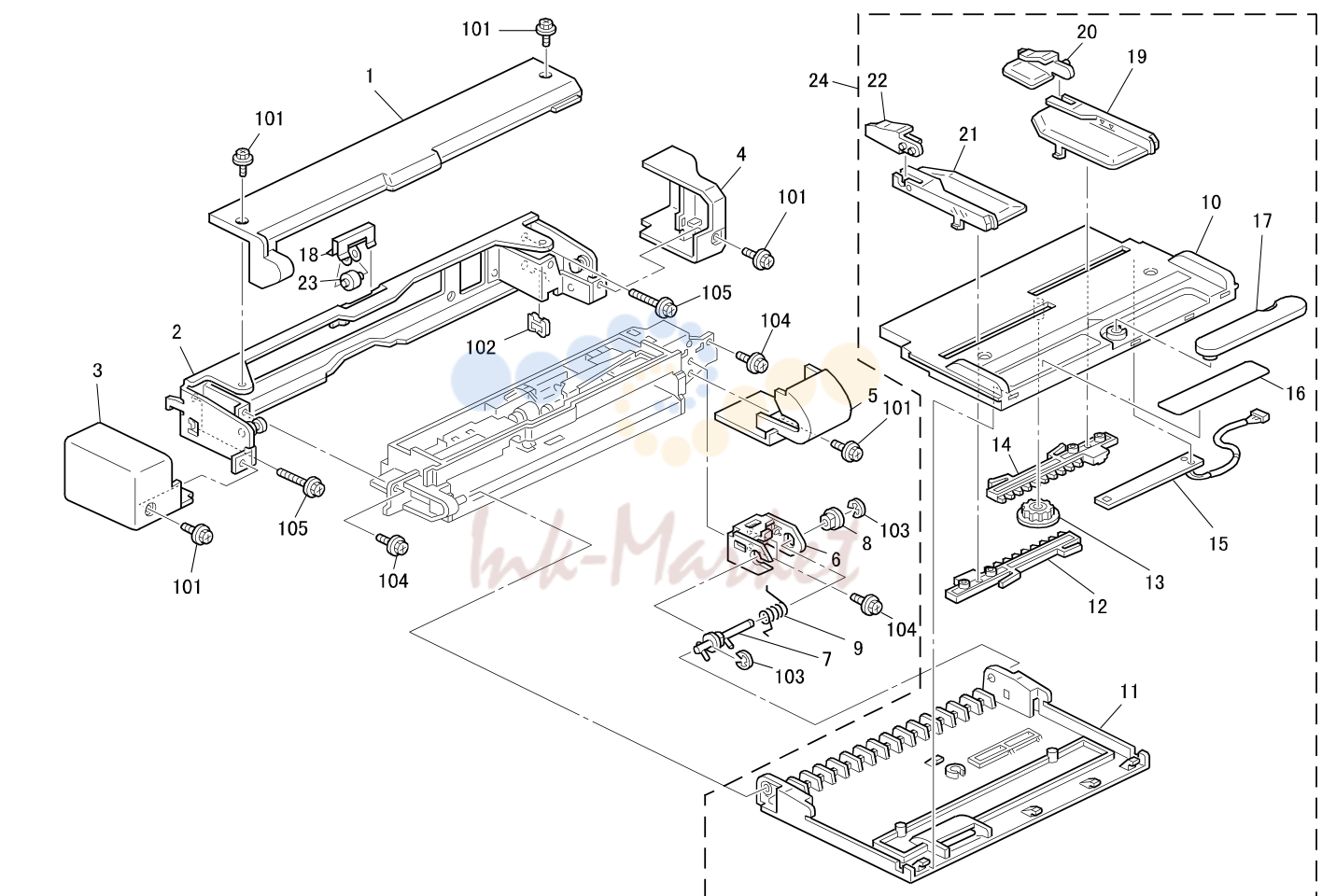

• 9. BY-PASS FEED UNIT 1 (A689)

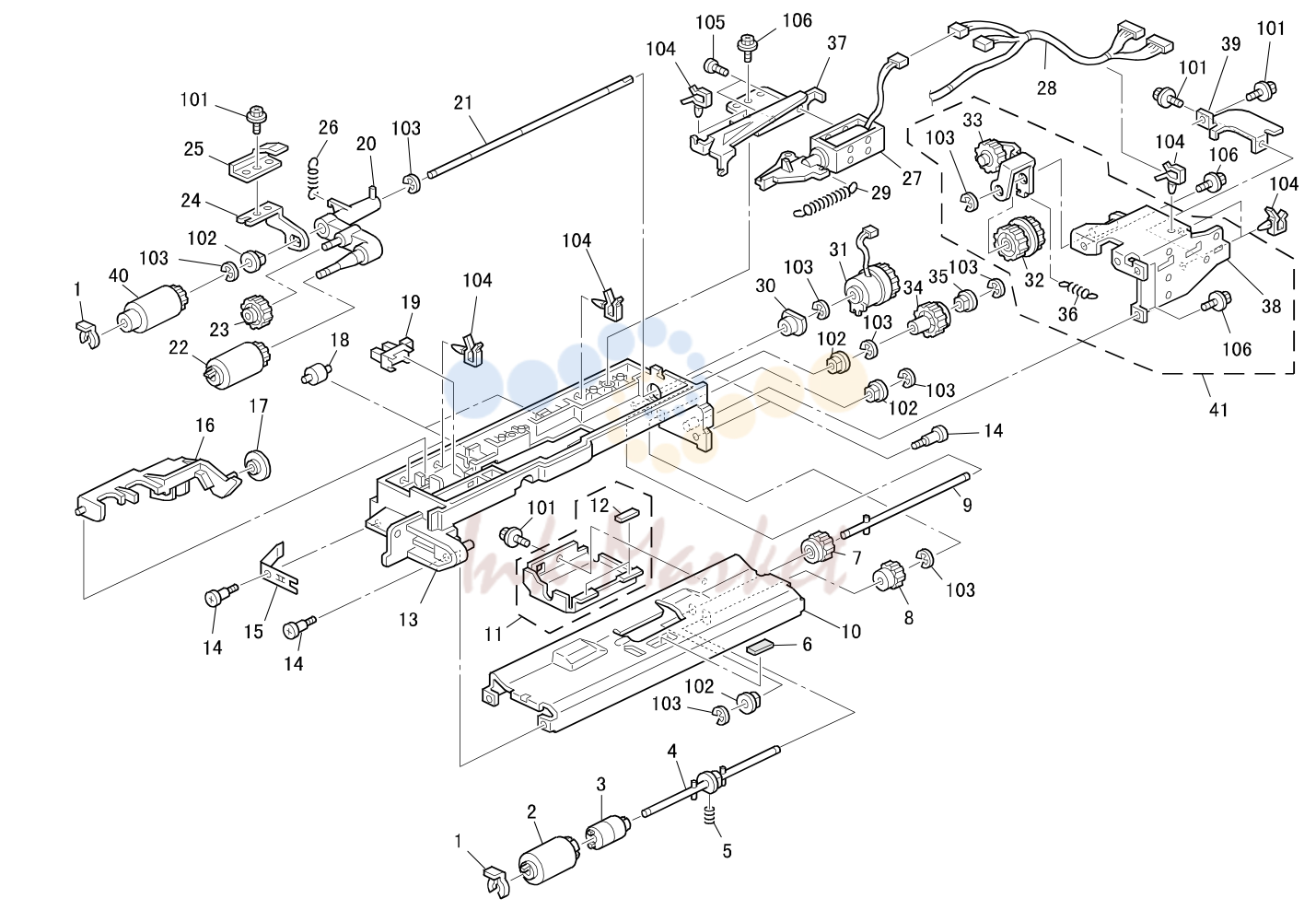

• 10. BY-PASS FEED UNIT 2 (A689)

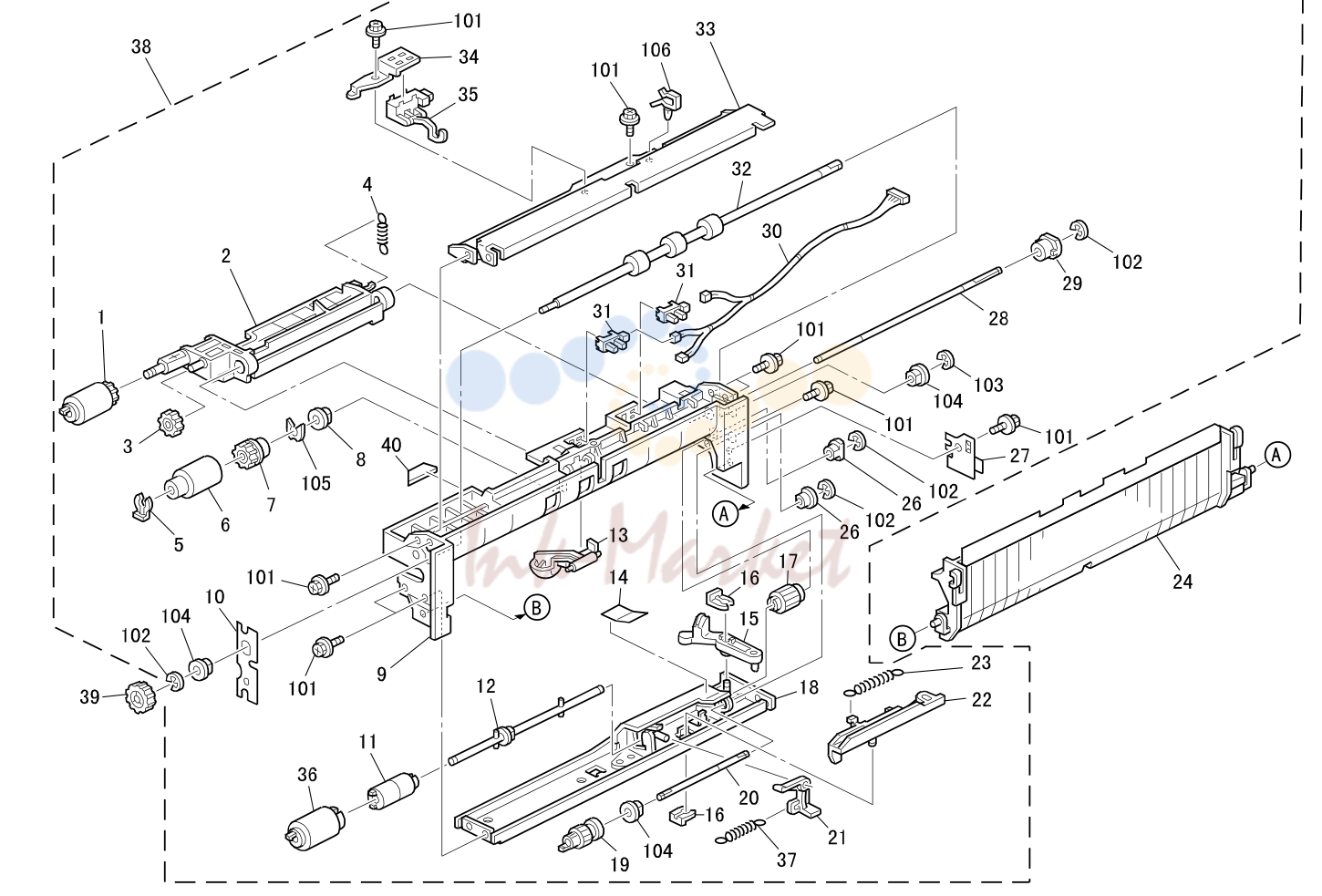

• 11. PAPER FEED SECTION (A230/A231/A232)

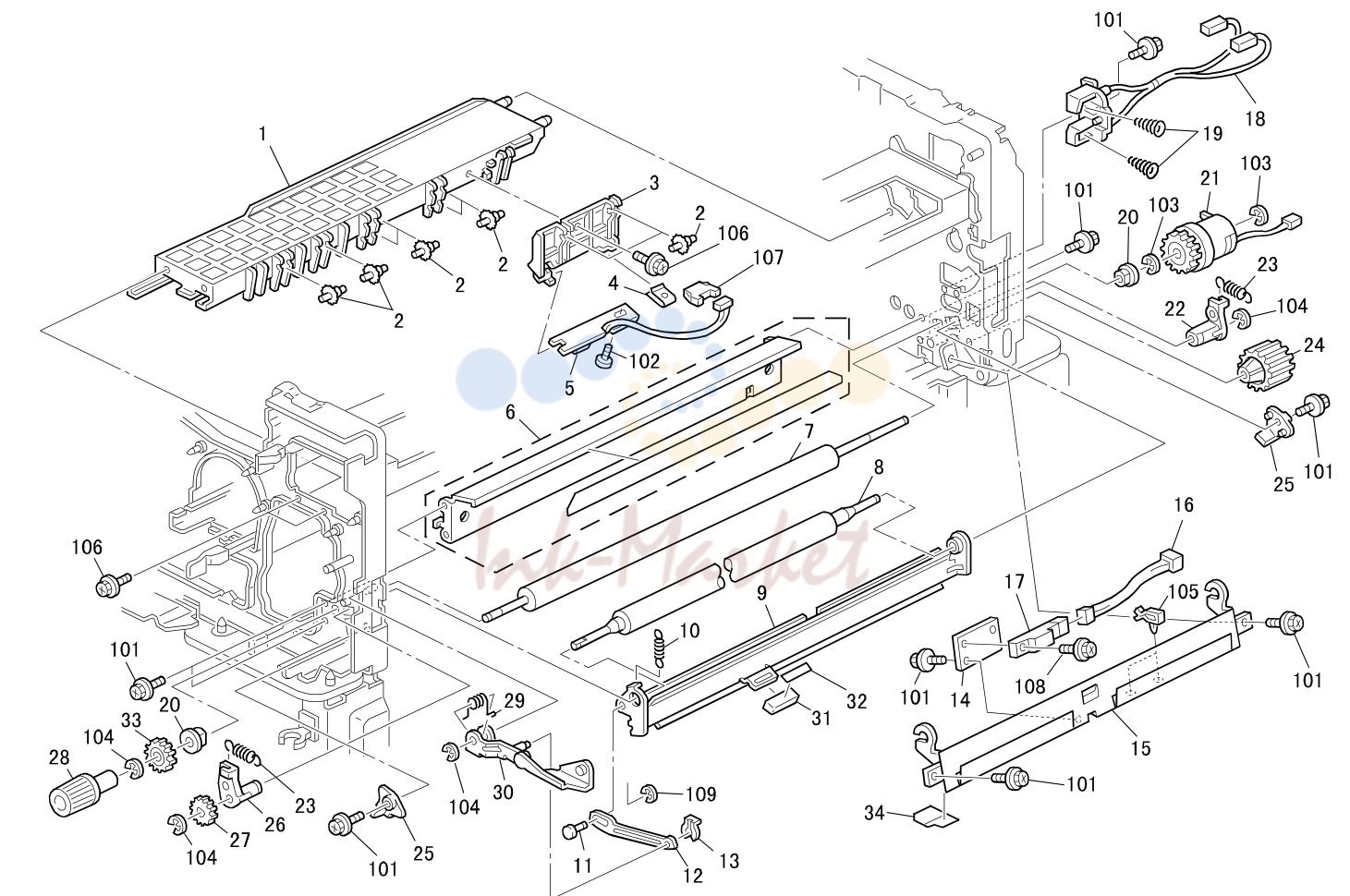

• 12. PAPER REGISTRATION (A230/A231/A232)

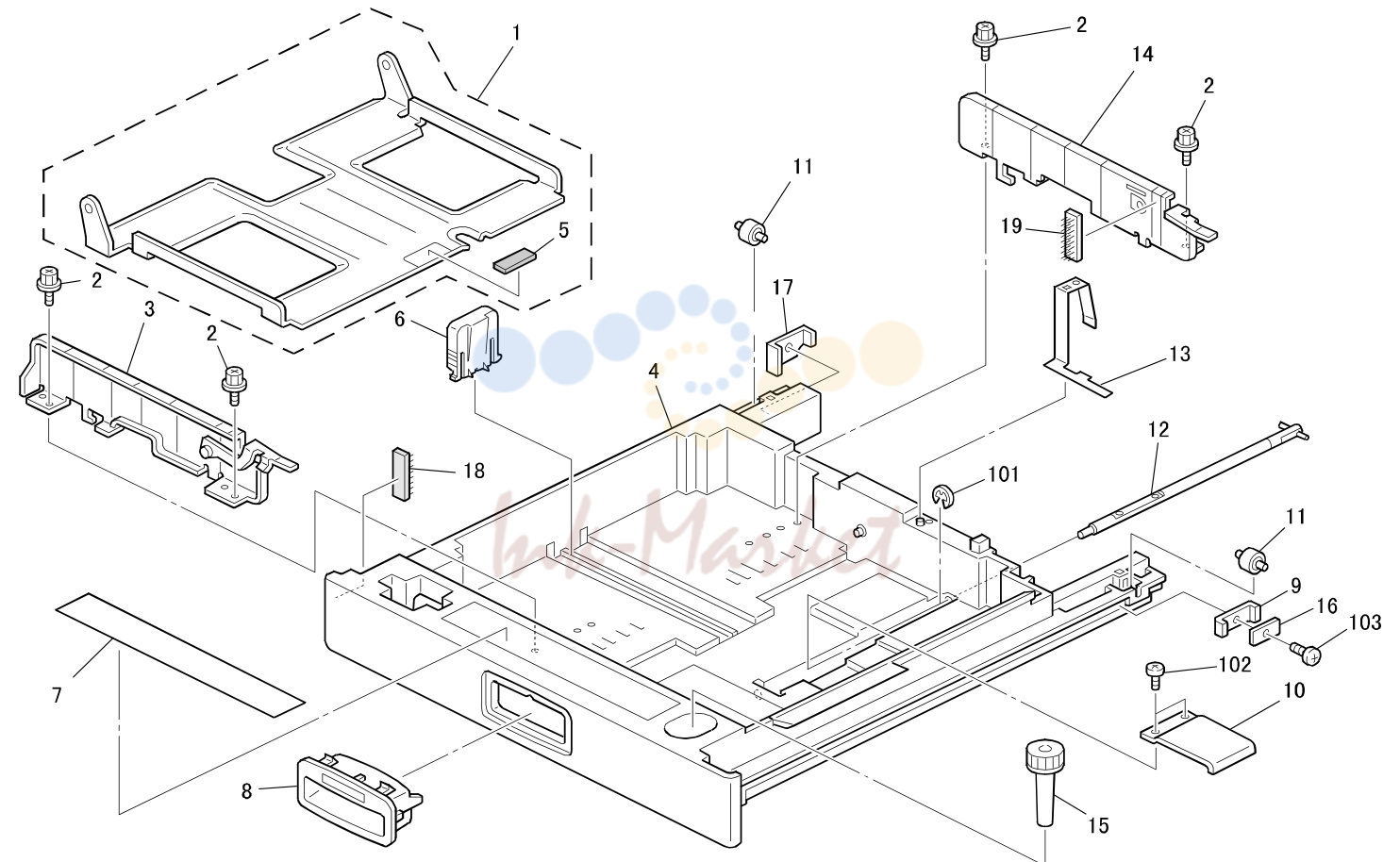

• 13. PAPER TRAY UNIT (A230/A231/A232)

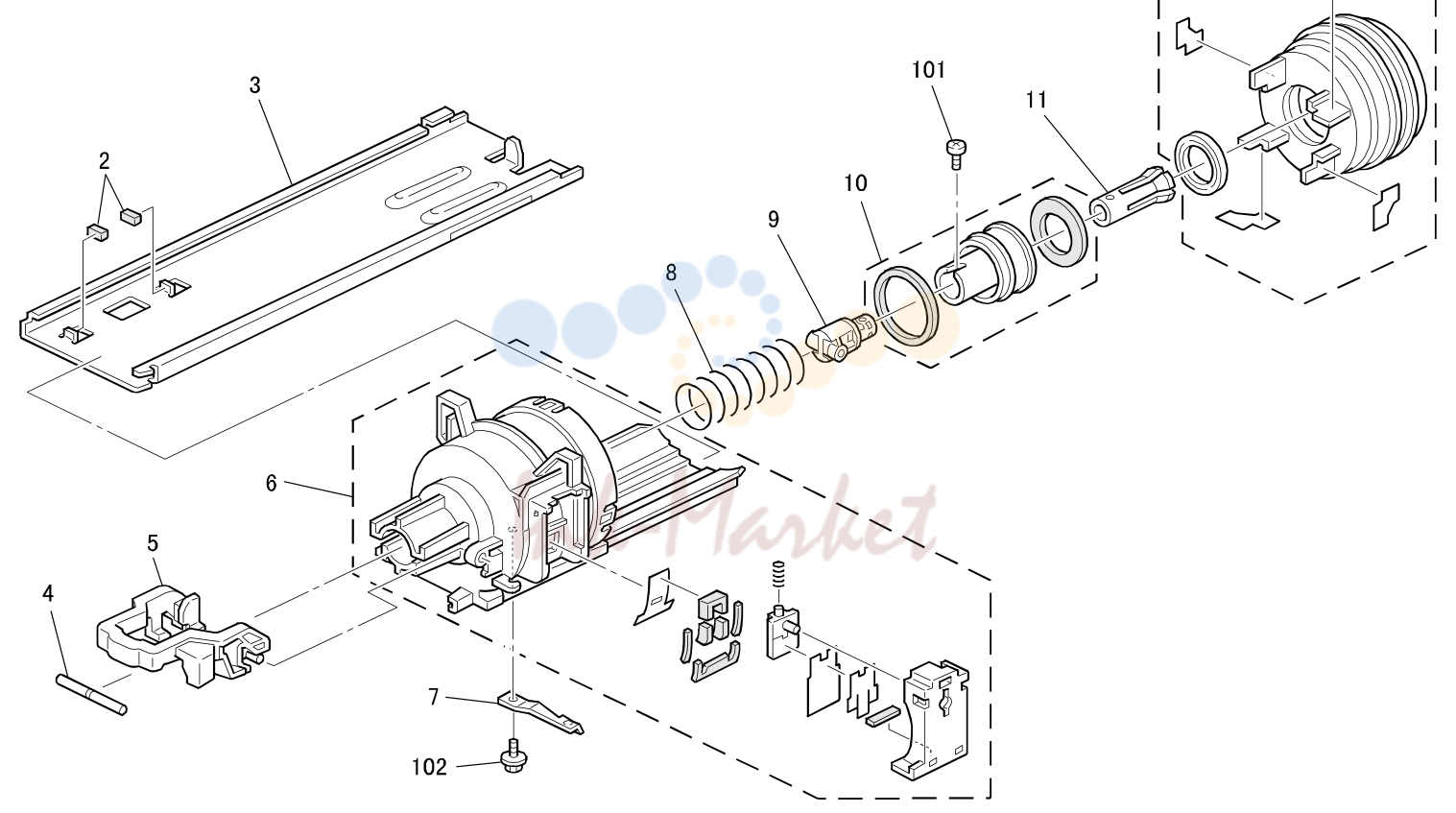

• 14. TONER HOPPER UNIT (A230/A231/A232)
• 15. PCU UNIT 1 (A230/A231/A232)

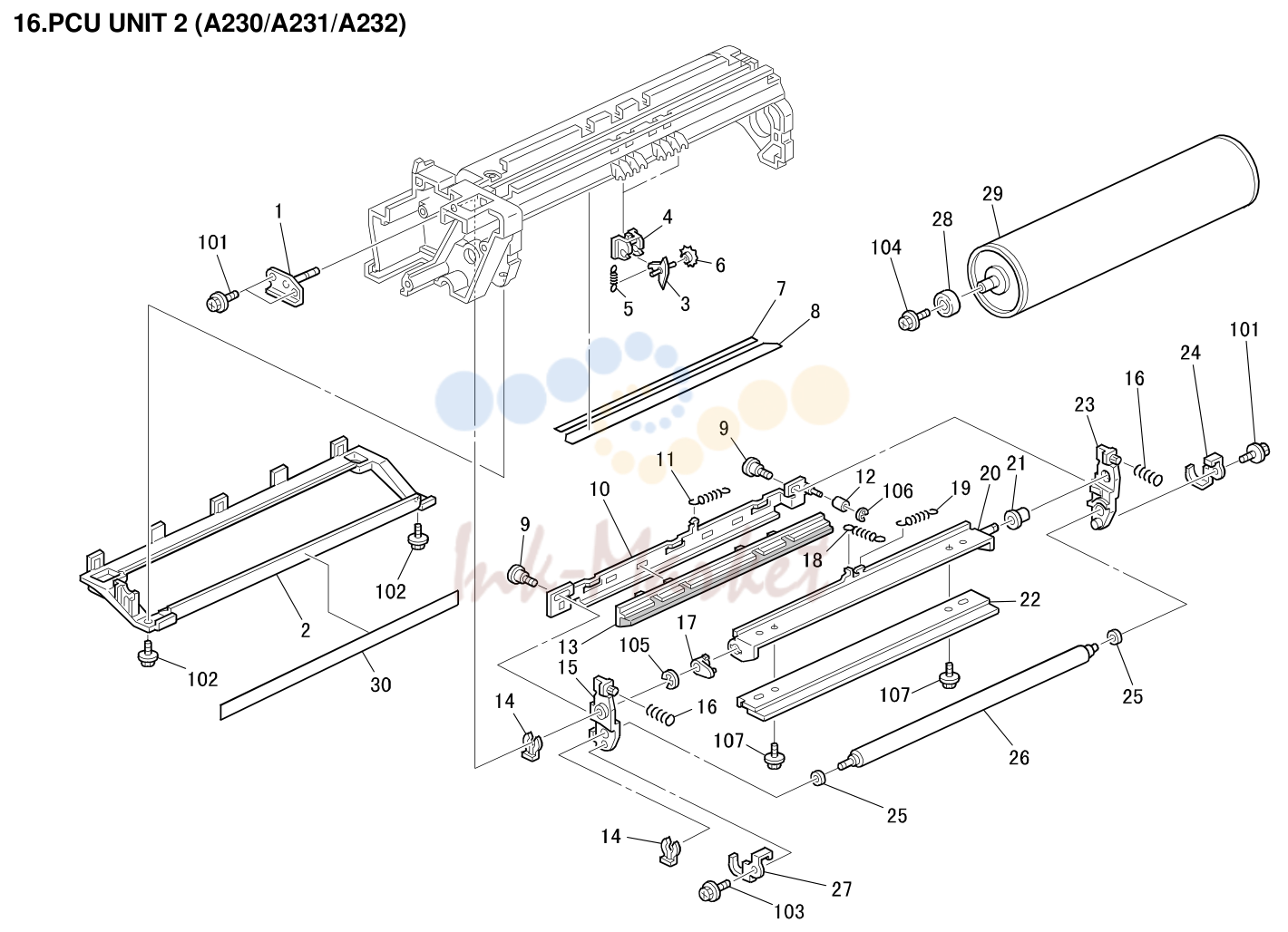

• 16. PCU UNIT 2 (A230/A231/A232)
• 17. TRANSFER UNIT 1 (A230/A231/A232)
• 18. TRANSFER UNIT 2 (A230/A231/A232)
• 19. DEVELOPMENT UNIT (A230/A231/A232)
• 20. FUSING UNIT (A230/A231/A232)
• 21. PAPER SEPARATION UNIT (A230/A231/A232)
• 22. DUPLEX UNIT 1 (A687)
• 23. DUPLEX UNIT 2 (A687)
• 24. DUPLEX UNIT 3 (A687)
• 25. DRIVE SECTION 1 (A230/A231/A232)
• 26. DRIVE SECTION 2 (A230/A231/A232)
• 27. ELECTRICAL SECTION 1 (A230/A231/A232)
• 28. ELECTRICAL SECTION 2 (A230/A231/A232)
• 29. FRAME SECTION 1 (A230/A231/A232)
• 30. FRAME SECTION 2 (A230/A231/A232)
• 31. OPTION HDD UNIT (A691)
• 32. OPTION EXIT TRAY (A825)
• 33. KEY COUNTER UNIT (A674)
• 34. EXPANSION BOX (A692)
• 35. .IIOOBB BBOOAARRDD((AA223300//AA223311//AA223322))
• 36. BICU BOARD(A230/A231/A232)
• 37. DECAL AND DOCUMENT (A230/A231/A232)
• 38. SPECIAL TOOLS (A230/A231/A232)

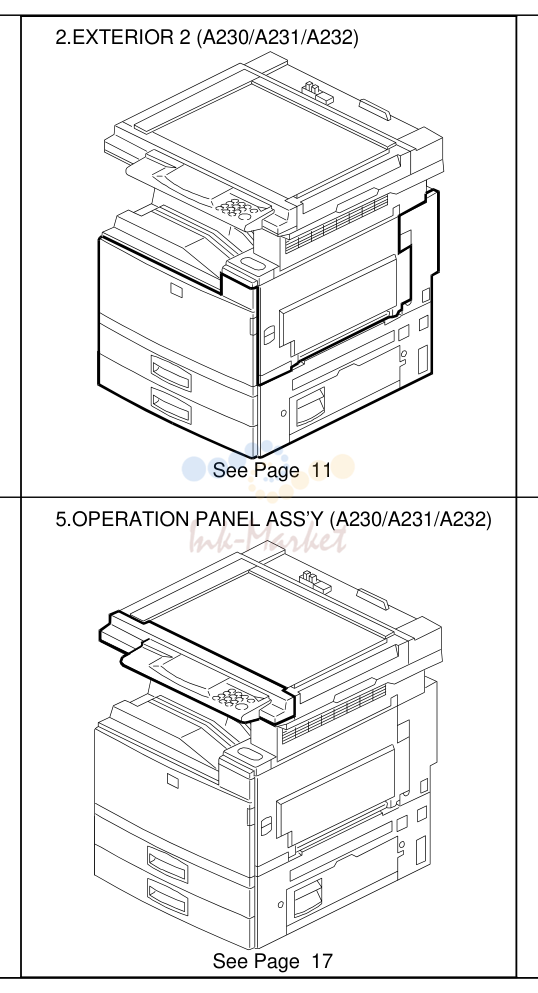

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
101	04513008H запросить цену →		Tapping Screw - M3x8
1	A2321672 запросить цену →		Left Scale
102	08025265 запросить цену →		Tapping Screw - M3x6
2	52062684 запросить цену →		Shoulder Screw - M3
3	A2321357 запросить цену →		Left Cover - Scanner
103	04513006B запросить цену →		Tapping Screw - M3x6
4	AC012064 запросить цену →		Exposure Glass
5	A2321677 запросить цену →		Rear Scale
6	A2321350 запросить цену →		Upper Rear Cover - Scanner
7	A2321356 запросить цену →		Right Cover - Scanner
8	A2321383 запросить цену →		Decal - Right Scanner Cover
9	A2171340 запросить цену →		Knob Screw - M4x10
10	A2321090 запросить цену →		Scanner Unit Plate
11	A2321663 запросить цену →		Cusion - Scanner Unit Plate
12	AA143500 запросить цену →		Stepped Screw - M6
13	A2321846 запросить цену →		Spacer - Scanner Unit Plate
14	A2321358 запросить цену →		Lower Cover - Op Panel
15	A2327232 запросить цену →		Operation Panel Ass’y (LT)
15	A2327632 запросить цену →		Operation Panel Ass’y (A4)(TWN)
15	A2327932 запросить цену →		Operation Panel Ass’y (Asia)
16	AA100006 запросить цену →		Nut - M3.6
17	A2325835 запросить цену →		Spring - Scanner Unit Plate
18	A2321359 запросить цену →		Seal - Lower Operation Cover
19	A1536409 запросить цену →		Decal - Key top Cover (NRG)
19	C2252866 запросить цену →		Decal - Key top Cover (REX)
19	C2252867 запросить цену →		Decal - Cover - Panel - Nashua

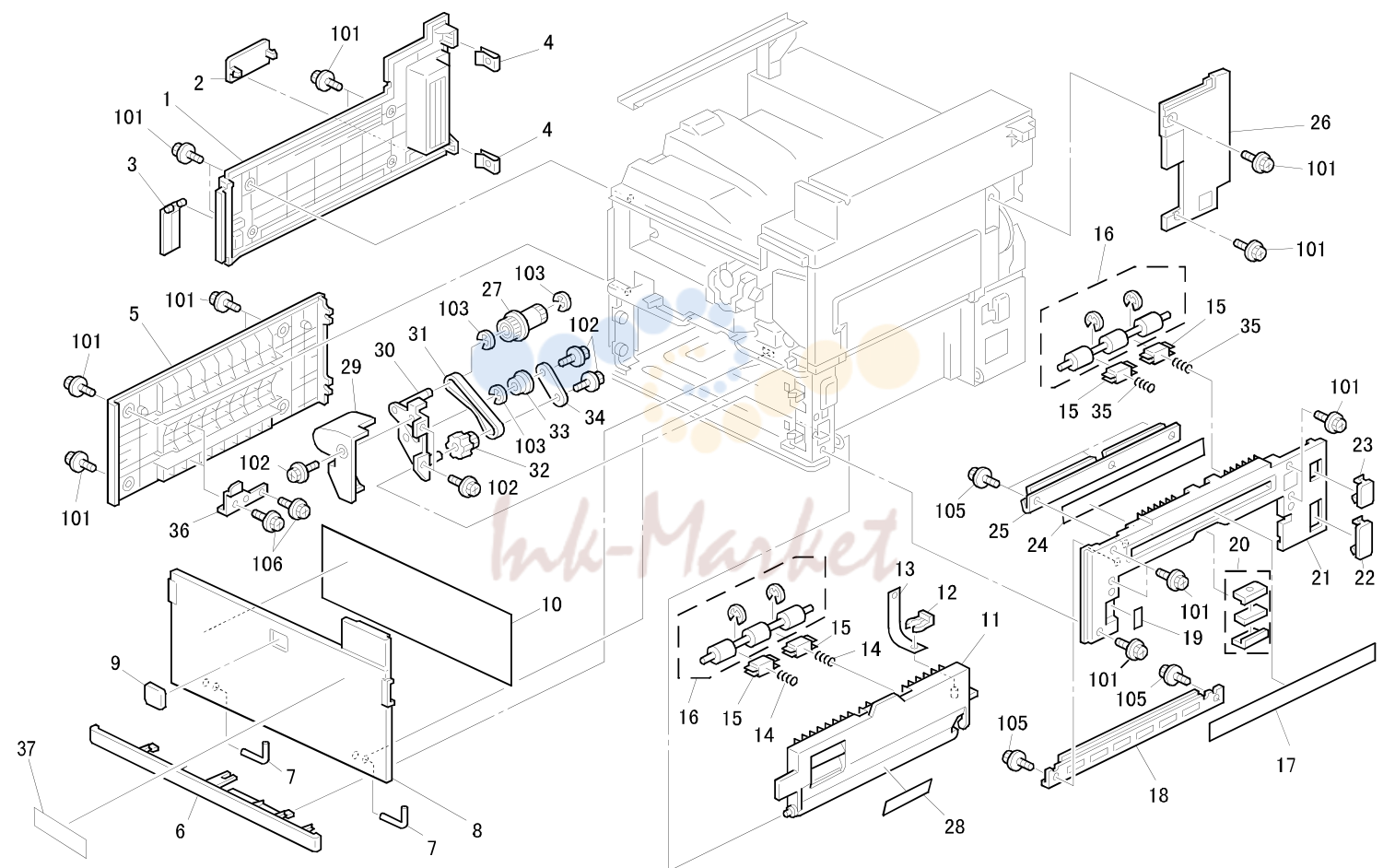

2. EXTERIOR 2 (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
31	AA043416 запросить цену →		Timing Belt - 40S3M192
1	A2327222 запросить цену →		Left Cover (LT)
32	A2322722 запросить цену →		Knob
1	A2327622 запросить цену →		Left Cover (A4)
2	A1761365 запросить цену →		Cap - 38x77
33	AB030564 запросить цену →		Pulley - M17
34	A2322723 запросить цену →		Support Plate - Knob
3	A2321282 запросить цену →		Cap - Switch
4	A2321284 запросить цену →		Spring Holder
35	AA063563 запросить цену →		Spring
5	A2321283 запросить цену →		Left Cover - Paper Feed Sub-unit
36	A2321286 запросить цену →		Stopper - Plate
37	A2327571 запросить цену →		Model Name Plate (NST)
6	A2321268 запросить цену →		Upper Cover - Paper Feed
37	A2327572 запросить цену →		Model Name Plate (REX)
7	G0201332 запросить цену →		Hinge - Front Cover
8	A2321261 запросить цену →		Front Cover (RIC/INF/LAN)
37	A2327072 запросить цену →		Model Name Plate (SVN)
37	A2327071 запросить цену →		Model Name Plate (GES)
8	A2327021 запросить цену →		Front Cover (GES/SVN)
9	A1341383 запросить цену →		Emblem (RIC/LAN)
9	A2327831 запросить цену →		Support Cover (INF)
10	A2321380 запросить цену →		Jam Removal Sheet
11	A2322876 запросить цену →		Lower Cover - Vertical Transport
12	52062686 запросить цену →		Snap Ring
13	A2322863 запросить цену →		Stopper Band
14	AA063564 запросить цену →		Tension Spring
15	AA080228 запросить цену →		Bushing - M4
16	A2322862 запросить цену →		Driven Roller
17	A2322864 запросить цену →		Seal - By-pass Feed
18	A2322859 запросить цену →		Lower Support Plate
19	AA001392 запросить цену →		Decal - A1
20	AG070014 запросить цену →		Magnet Catch
21	A2302857 запросить цену →		Cover - Vertical Transport (A230)
21	A2322857 запросить цену →		Cover - Vertical Transport (A231/A232)
22	A2322867 запросить цену →		Cap - 68x28
23	A2322866 запросить цену →		Cap - 44x26
24	A2322860 запросить цену →		Entrance Seal
25	A2322858 запросить цену →		Upper Support Plate
101	04513008H запросить цену →		Tapping Screw - M3x8
26	A2301272 запросить цену →		Right Rear Cover (A230)
102	04513006B запросить цену →		Tapping Screw - M3x6
26	A2321272 запросить цену →		Right Rear Cover (A231/A232)
103	07200060E запросить цену →		Retaining Ring - M6
27	AB030584 запросить цену →		Timing Pulley - 15T
104	07200030E запросить цену →		Retaining Ring - M3
28	AA000204 запросить цену →		Decal - Right Lower Cover
105	04503008B запросить цену →		Tapping Screw - M3x8
29	A2322724 запросить цену →		Knob Cover
106	04503012B запросить цену →		Tapping Screw -3X12
30	A2322720 запросить цену →		Gear Bracket

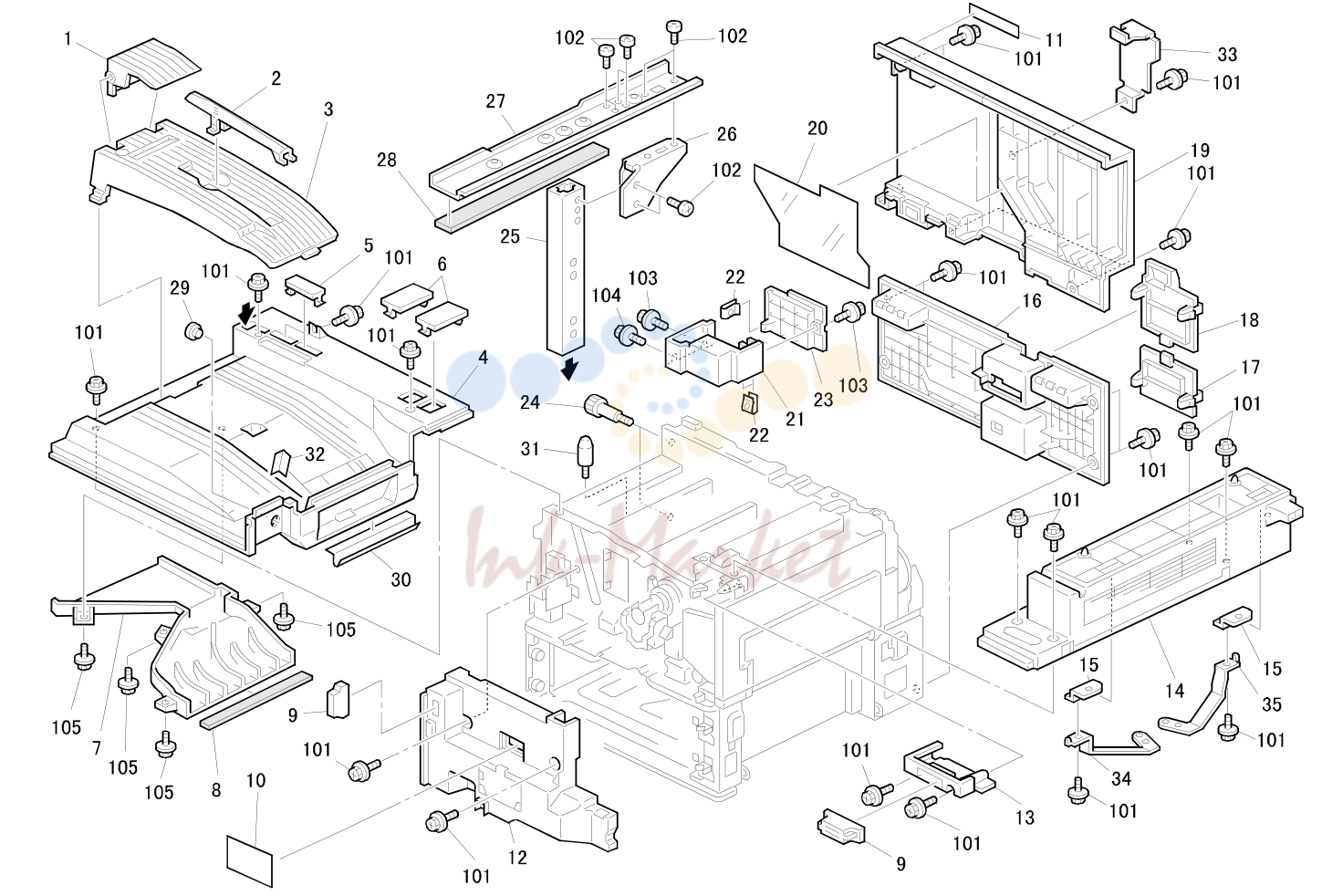

3. EXTERIOR 3 (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
34	A2325836 запросить цену →		Front Grounding Plate
1	A2324497 запросить цену →		End Fence - Copy Tray
35	A2325837 запросить цену →		Rear Grounding Plate
2	A2324498 запросить цену →		Copy Tray Guide
3	A2324496 запросить цену →		Sub Copy Tray
4	A2327624 запросить цену →		Upper Cover
5	A2321258 запросить цену →		Cap - IC Card
6	A1761317 запросить цену →		Cap - 34x55
7	A2321252 запросить цену →		Duct - Upper Cover
8	AA153390 запросить цену →		Sponge - 202x3.5x4
9	AG071010 запросить цену →		Magnet Catch
10	A2321381 запросить цену →		Decal - Total Counter
11	A2337345 запросить цену →		Decal - TEL/Line
12	A2321375 запросить цену →		Left Inner Cover
13	A2321371 запросить цену →		Inner Cover - Right Upper
14	A2321092 запросить цену →		Spacer - Scanner Unit (Basic Model)
14	A2321093 запросить цену →		Spacer (Duplex Model)
15	A2321094 запросить цену →		Nut
16	A2327219 запросить цену →		Lower Rear Cover
17	A2321298 запросить цену →		Lower Cap - Rear Cover
18	A2321297 запросить цену →		Upper Cap - Rear Cover
19	A2321291 запросить цену →		Rear Cover
19	A6931292 запросить цену →		Rear Cover - CSS
20	A2321173 запросить цену →		Sheet - Duct
21	A2321342 запросить цену →		Front Cover - Scanner Harness
22	A2321284 запросить цену →		Spring Holder
23	A2321341 запросить цену →		Rear Cover - Scanner Harness
24	AA143501 запросить цену →		Stepped Screw - M8
25	A2321096 запросить цену →		Scanner Arm Unit
26	A2321098 запросить цену →		Support Plate - Scanner Arm
27	A2321097 запросить цену →		Guide Plate - Scanner Unit
28	AA153070 запросить цену →		Dehumidifier Sheet
101	04513008H запросить цену →		Tapping Screw - M3x8
29	A2321257 запросить цену →		Cap - Upper Cover
102	03540080B запросить цену →		Screw - M4X8
30	AA150685 запросить цену →		Seal - 215x10
103	04513010H запросить цену →		Tapping Screw - 3x10
31	AA143485 запросить цену →		Pin - 5mm
32	A2324499 запросить цену →		Copy Tray Mylar
104	04513014H запросить цену →		Tapping Screw - 3x14
33	A6931292 запросить цену →		CSS Rear Cover
105	04503006B запросить цену →		Tapping Screw - M3x6

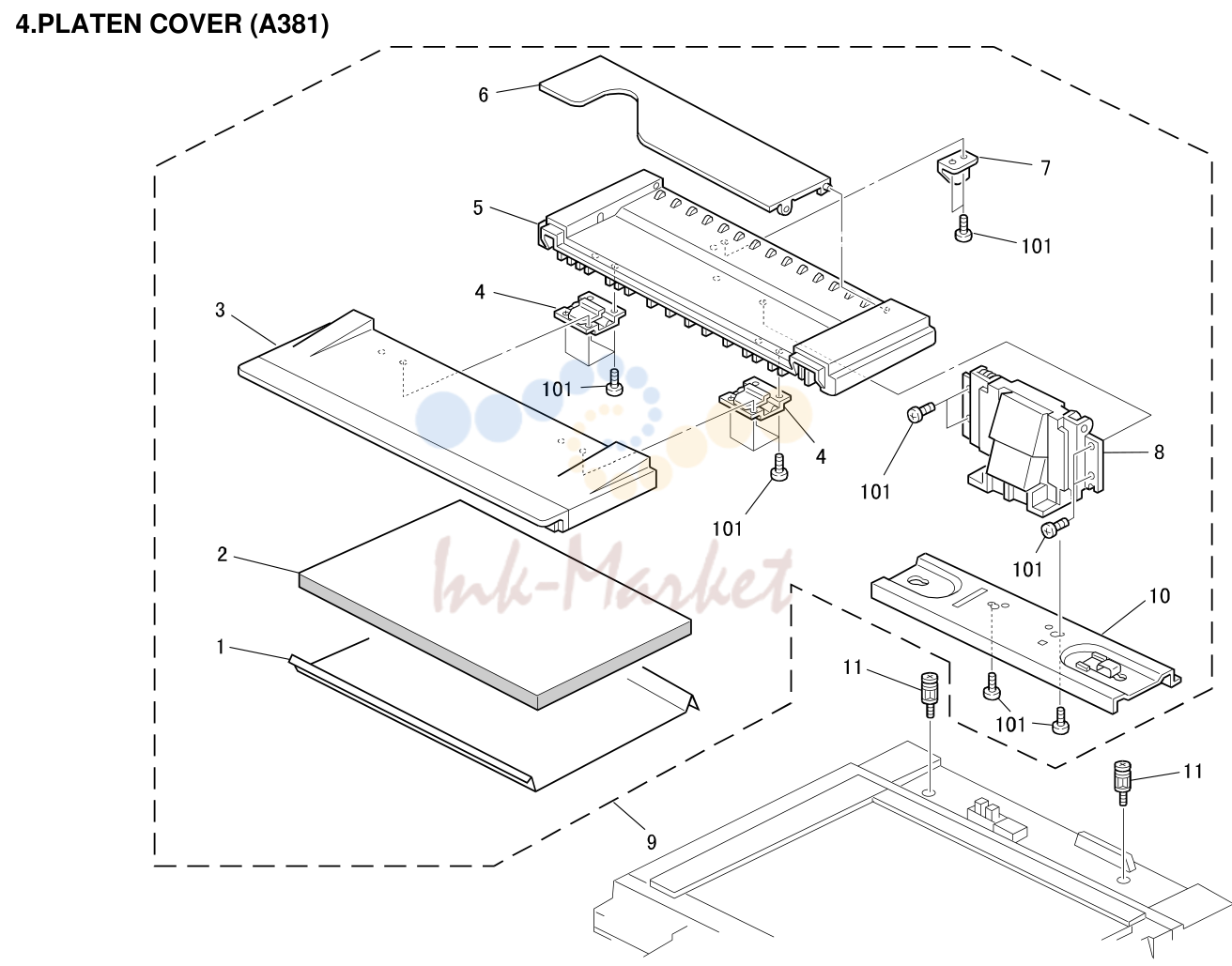

4. PLATEN COVER (A381)

№	Артикул	Альт. артикул	Описание
101	04140142B запросить цену →		Binding Self Tapping Screw - M4x4
1	54482804 запросить цену →		Platen Cover Sheet
2	AA162067 запросить цену →		Platen Cover Pad
3	A1341394 запросить цену →		Front Platen Cover
4	A0531957 запросить цену →		Flex Hinge - Platen Cover
5	A1341395 запросить цену →		Rear Platen Cover
6	A1341396 запросить цену →		Original Holder
7	A1531383 запросить цену →		Platen Cover Feeler
8	A1531370 запросить цену →		Platen Cover Hinge
9	AC001060 запросить цену →		Platen Cover Ass’y
10	A1531380 запросить цену →		Platen Cover Bracket
11	AA148447 запросить цену →		Guide Pin - Platen Cover

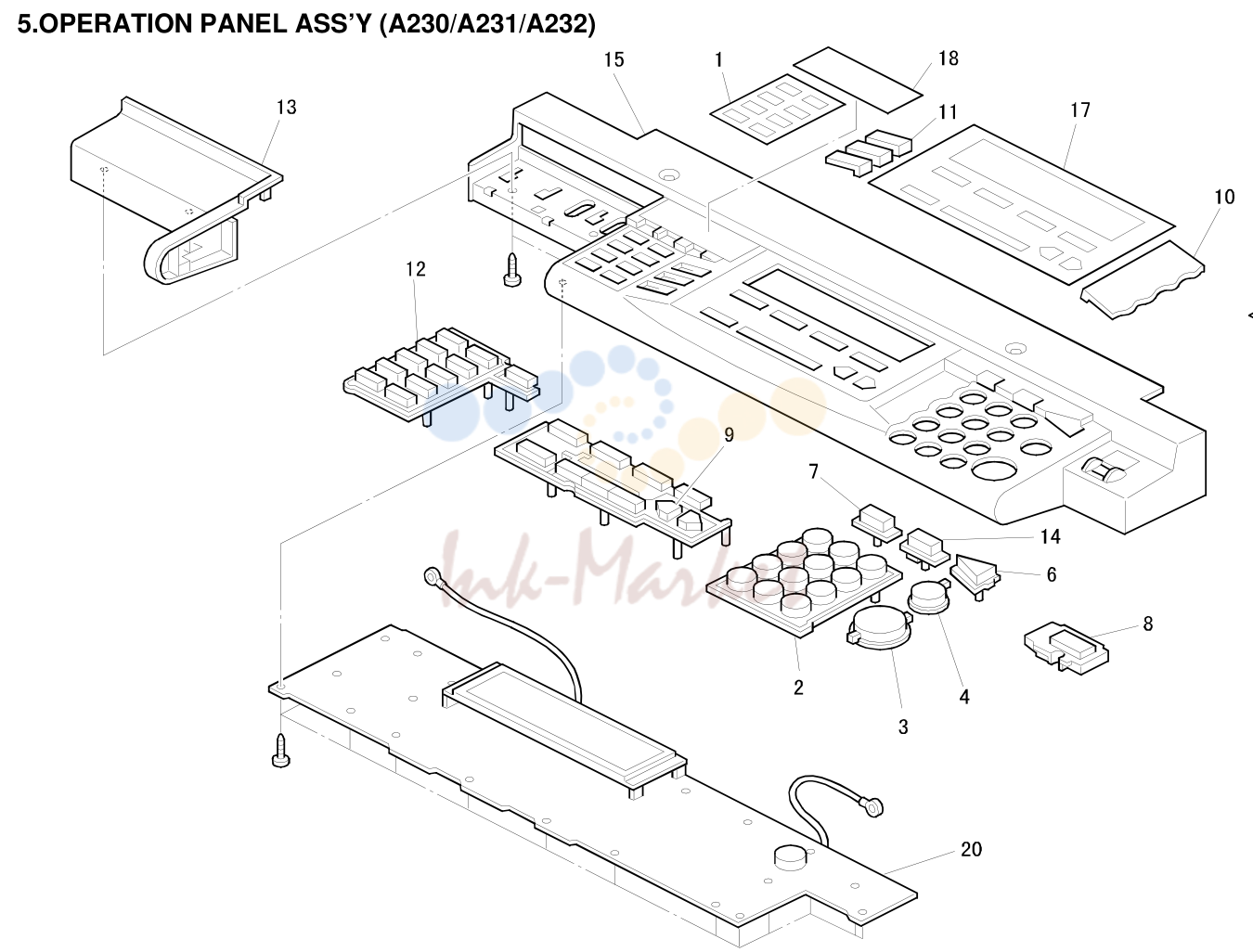

5. OPERATION PANEL ASS’Y (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
1	A2327237 запросить цену →		Sheet - Image Edit (LT)(Asia)
1	A2327637 запросить цену →		Sheet - Image Edit (A4)(TWN)
2	A2327239 запросить цену →		Key Top - 10 Key (115V)
2	A2321502 запросить цену →		Key Top - 10 Key (230V)(TWN)
2	A2327933 запросить цену →		Key Top - 10 Key (Asia)
3	A2321503 запросить цену →		Key Top - Start
4	A2321504 запросить цену →		Key Top - Clear
6	A2321505 запросить цену →		Key Top - Inerrupt
7	A2321507 запросить цену →		Key Top - Program
8	A2321508 запросить цену →		Key Top - Switch
9	A2321510 запросить цену →		Key Top - Arrow
10	A2321515 запросить цену →		Cover - Basic
11	A2321520 запросить цену →		Cover - Copy/Fax
12	A2321522 запросить цену →		Key Top - Image Edit
13	A2321532 запросить цену →		Panel Case - Basic
14	A2327238 запросить цену →		Key Top - Clear Modes
15	A2327233 запросить цену →		Operation Panel Case (LT)(Asia)
15	A2327633 запросить цену →		Operation Panel Case (A4)(TWN)
16	A2327234 запросить цену →		Sheet - Switch (LT)(Asia)
16	A2327634 запросить цену →		Sheet - Switch (A4)(TWN)
17	A2327235 запросить цену →		Sheet - LCD (LT)(Asia)
17	A2327635 запросить цену →		Sheet - LCD (A4)(TWN)
18	A2327236 запросить цену →		Sheet - Option (LT)(Asia)
18	A2327636 запросить цену →		Sheet - Option (A4)(TWN)
19	52062684 запросить цену →		Shoulder Screw - M3
20	A2327639 запросить цену →		Operatin Panel Board

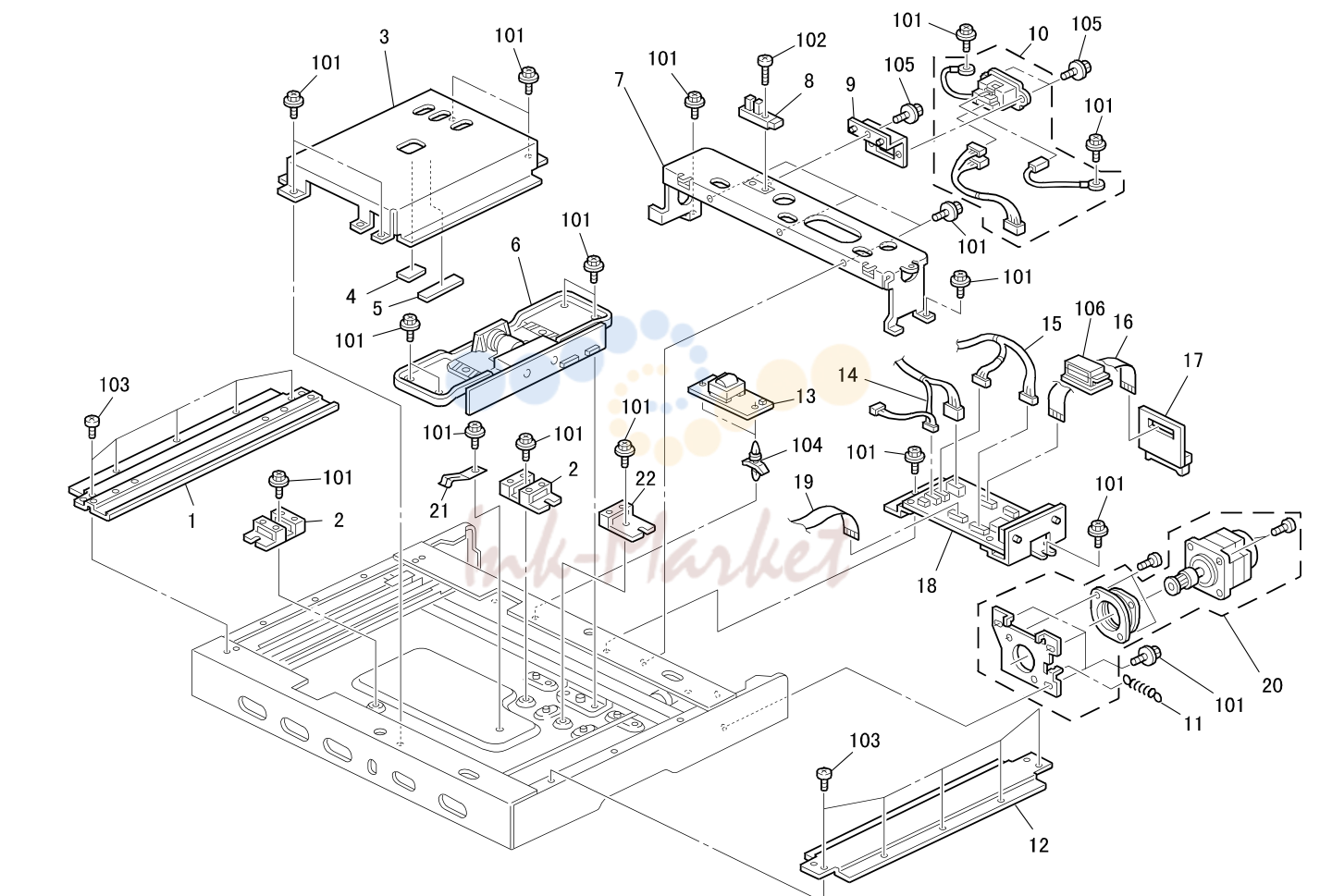

6. OPTICS UNIT 1 (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2321675 запросить цену →		Bracket - Left Scale
102	03140120B запросить цену →		Philips Pan Head Screw - M4x12
2	AW010052 запросить цену →		Original Sensor - H=2-62
3	A2327252 запросить цену →		Cover - Lens Block
103	03530060B запросить цену →		Philips Pan Head Screw - M3x6
4	A2321681 запросить цену →		Cushion - Lens Block
104	11050162 запросить цену →		Locking Support
105	04513008B запросить цену →		Tapping Screw - M3x8
5	A2321683 запросить цену →		Spacer - Inner Cover
106	16070644 запросить цену →		Ferrite Core - BCN-26
6	A2331812 запросить цену →		Lens Block Ass’y (A230/A231)
6	A2321811 запросить цену →		Lens Block Ass’y (A232)
7	A2321738 запросить цену →		Hinge Bracket
8	AW020100 запросить цену →		Photointerruptor - P1CH2MM
9	A2321836 запросить цену →		Brancket - ADF I/F Harness
10	A2325485 запросить цену →		Harness - Scanner/ADF
11	AA060702 запросить цену →		Tension Spring
12	A2321682 запросить цену →		Right Stay - Scanner Unit
13	AZ500052 запросить цену →		Lamp Stabilizer
14	A2325482 запросить цену →		Scanner Rear Harness
15	A2327355 запросить цену →		Scanner Front Harness
16	A2325492 запросить цену →		Scanner Relay Harness
17	A2325190 запросить цену →		Scanner I/F Board
18	A2331843 запросить цену →		Scanner Control Board (A230/A231)
18	A2321831 запросить цену →		Scanner Control Board (A232)
19	A2325491 запросить цену →		SBU Harness
20	A2321751 запросить цену →		Scanner Motor - DC 7W
21	A2321726 запросить цену →		Spring Plate - Scanner Base
22	AW010053 запросить цену →		Original Sensor - H=62

7. OPTICS UNIT 2 (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
36	AH010009 запросить цену →		Rubber Pad - H5
1	AB032060 запросить цену →		Pulley - M22
37	AB032061 запросить цену →		Front Scanner Pulley
2	AA132174 запросить цену →		Spacer - M8
38	A2321712 запросить цену →		Front Tension Plate - Scanner Wire
3	G4042810 запросить цену →		Spring Plate - Mirror - Second
4	A2321799 запросить цену →		2nd Mirror
39	A2321735 запросить цену →		Front Scanner Frame
5	A2321808 запросить цену →		Harness Guide
40	A2321739 запросить цену →		Shiled Plate - Sib
41	AX400117 запросить цену →		Heater - 120V 15W
6	A2321798 запросить цену →		2nd Scanner Ass’y
41	AX400118 запросить цену →		Heater - 240V 15W
7	AA150667 запросить цену →		Seal - 50.5x60
8	AX500061 запросить цену →		Exposure Lamp
42	A2325715 запросить цену →		AC Connector Harness (Option)
9	A2321791 запросить цену →		Front Wire Holder
10	A2321782 запросить цену →		1st Scanner Ass’y
11	A2321792 запросить цену →		Rear Wire Holder
12	A2321788 запросить цену →		Reflector
13	AC030110 запросить цену →		Scanner Mirror
14	A2321789 запросить цену →		1st Mirror Holder
15	A2325495 запросить цену →		Exposure Lamp Harness
16	A2321728 запросить цену →		Rail Supporter
17	A2321736 запросить цену →		Rear Scanner Frame
18	AA161133 запросить цену →		Cushion - 4x15x1
19	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
20	A2321839 запросить цену →		Bracket - Sensor
21	A2321737 запросить цену →		Rear Scanner Base
22	AA150668 запросить цену →		Sheet - 100x21
23	AA150669 запросить цену →		Sheet - 250x21
101	04513006B запросить цену →		Tapping Screw - M3x6
24	A2321722 запросить цену →		Rear Tension Plate - Scanner Wire
102	07200060E запросить цену →		Retaining Ring - M6
25	AA050103 запросить цену →		Scanner Drive Wire
103	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
26	AA060703 запросить цену →		Tension Spring
104	10050728 запросить цену →		Rivet - NRP335
105	04503008B запросить цену →		Tapping Screw - M3x8
27	A2321731 запросить цену →		Scanner Rail
106	11050292 запросить цену →		Wire Saddle
28	A2321771 запросить цену →		Scaner Drive Shaft
29	A2323566 запросить цену →		Ball Bearing - 8x16x5
107	11050310 запросить цену →		Harness Clamp - LWS-1S
30	AB032062 запросить цену →		Rear Scanner Pulley
108	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
109	11050460 запросить цену →		Clamp
31	AB030572 запросить цену →		Timing Pulley - Z61
32	AA043439 запросить цену →		Timing Belt - S2M-224
110	11050409 запросить цену →		Spacer
111	03140060B запросить цену →		Philips Pan Head Screw - M4x6
33	A2321710 запросить цену →		Idler Pulley
112	09573006Z запросить цену →		Screw - M3x6
34	A2321732 запросить цену →		Rail Bracket
113	11050460 запросить цену →		Clamp
35	A2321713 запросить цену →		Lens Block Supporter

8. LASER UNIT (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
101	09513008B запросить цену →		Philips Screw With Flat Washer - M3x8
1	A2321903 запросить цену →		Laser Unit Cover
2	G0201920 запросить цену →		Decal - Laser Diode (LT)
102	04513010B запросить цену →		Tapping Screw - M3x10
103	04503008B запросить цену →		Tapping Screw - M3x8
2	G0201918 запросить цену →		Decal - Laser Diode (A4)
3	G0201917 запросить цену →		Decal - LD
104	04503010B запросить цену →		Tapping Screw - M3x10
4	A2321904 запросить цену →		Cap - Laser Unit Cover (A230/A231)
4	AA152405 запросить цену →		Decal - Heatsink (A232)
5	A2321917 запросить цену →		Heatsink Laser Unit
6	A1937425 запросить цену →		Decal - High Temperature
7	AA152403 запросить цену →		Sponge - Laser Unit Cover
8	AC015025 запросить цену →		Shield Glass
9	AX060141 запросить цену →		Polygon Mirror Motor (A230/A231)
9	AX060143 запросить цену →		Polygon Mirror Motor (A232)
10	A2321918 запросить цену →		Heatsink - Polygon Motor
11	A2321920 запросить цену →		Decal - Heatsink
12	G0201966 запросить цену →		Cylindrical Lens
13	A2321927 запросить цену →		Cylindrical Lens Holder
14	A2321926 запросить цену →		Mirror Holder
15	A2321925 запросить цену →		Middle Mirror Holder
16	AC030115 запросить цену →		Mirror
17	A2321923 запросить цену →		Front Holder - BTL
18	A2321924 запросить цену →		Rear Holder - BTL
19	G0201969 запросить цену →		BTL Lens
20	A2321921 запросить цену →		Front Holder - F Theta Mirror
21	A2321922 запросить цену →		Rear Holder - F Thera Mirror
22	G0201968 запросить цену →		F Theta Mirror
23	A2321928 запросить цену →		Holder - Sync. Detector Mirror
24	GC030020 запросить цену →		Sync. Detector Mirror
25	A2325310 запросить цену →		Laser Sync. Detector
26	A2301891 запросить цену →		LD Unit (A230/A231)
26	A2321891 запросить цену →		LD Unit (A232)
27	A2325445 запросить цену →		Harness - Laser Unit (A230/A231)
27	A2325444 запросить цену →		Harness - Laser Unit (A232)
28	AC015024 запросить цену →		Shield Glass - Polygon Motor
29	A2321900 запросить цену →		Housing - Laser Unit
30	A2321971 запросить цену →		Support Cover - Imaging Unit

9. BY-PASS FEED UNIT 1 (A689)

№	Артикул	Альт. артикул	Описание
101	04513008H запросить цену →		Tapping Screw - M3x8
1	A2326106 запросить цену →		Middle Lower Cover
102	11050349 запросить цену →		Edge Saddle
2	A2326095 запросить цену →		Frame By-pass Unit Holder
3	A2326109 запросить цену →		Front Cover - By-pass Unit
103	07200060E запросить цену →		Retaining Ring - M6
4	A2326108 запросить цену →		Rear Cover - By-pass Unit
104	04513008B запросить цену →		Tapping Screw - M3x8
105	04514010B запросить цену →		Tapping Screw - 4x10
5	A2326107 запросить цену →		Middle Upper Cover
6	A2326090 запросить цену →		Bracket Positioning Pin
7	A2326091 запросить цену →		Positioning Pin
8	AA082070 запросить цену →		Bushing - 8x16x7
9	AA066574 запросить цену →		Torsion Spring
10	A2326067 запросить цену →		By - Pass Feed Table
11	A2326068 запросить цену →		Cover By-pass Table
12	A2326082 запросить цену →		Front Rack
13	G0113305 запросить цену →		Gear - 16T
14	A2326083 запросить цену →		Rear Rack
15	A2326080 запросить цену →		Paper Size Detector
16	A2326073 запросить цену →		Decal - By-pass Feed
17	A2326085 запросить цену →		Guide By - Pass Table
18	A2326092 запросить цену →		Roller - Holder
19	A2326070 запросить цену →		Rear Side Fence
20	A2326072 запросить цену →		Sub - Rear Fence
21	A2326069 запросить цену →		Front Side Fence
22	A2326071 запросить цену →		Sub - Front Fence
23	AF040559 запросить цену →		Driven Roller - M9
24	A2326009 запросить цену →		By-pass Feed Table Ass’y

10. BY-PASS FEED UNIT 2 (A689)

№	Артикул	Альт. артикул	Описание
1	AA063569 запросить цену →		Spring
2	AF032036 запросить цену →		Separation Roller
37	A2326049 запросить цену →		Solenoid Bracket
3	A2322783 запросить цену →		Terque Limiter
38	A2326061 запросить цену →		Tightener Bracket
39	A2326065 запросить цену →		Rail - By-pass Feed
4	A2326033 запросить цену →		Shaft Driven Roller
5	AA063499 запросить цену →		Pressure Spring
40	AF031036 запросить цену →		Feed Roller
6	AF013016 запросить цену →		Bottom Plate Pad
41	A2326057 запросить цену →		Bracket-by-pass Feed Drive
7	AB011389 запросить цену →		Gear - 20Z
8	AB011388 запросить цену →		Gear - Z16
9	A2326035 запросить цену →		Shaft - Drive Roller
10	A2326028 запросить цену →		Guide Plate Paper Separator
11	A2326038 запросить цену →		Gear Cover
12	A1342843 запросить цену →		Spacer - 6x30x1.5
13	A2326022 запросить цену →		Housing - By-pass Feed
14	52164198 запросить цену →		Stepped Screw - Guide Plate
15	A2326023 запросить цену →		Grounding Plate - Reverse
16	A2326055 запросить цену →		Paper End Feeler
17	A1342661 запросить цену →		Feeler Roller
18	AF040031 запросить цену →		Driven Roller
19	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
20	A2326043 запросить цену →		Arm Paper Pick Up
21	AA140660 запросить цену →		Feed Shaft
22	AF030036 запросить цену →		Pick Up Roller
23	AB011387 запросить цену →		Gear - 23Z
24	A2326044 запросить цену →		Support Plate
25	A2326046 запросить цену →		Grounding Plate - Feed
26	AA063568 запросить цену →		Pressure Spring
27	A2326051 запросить цену →		Pickup Solenoid
28	A2325427 запросить цену →		Harness By-pass Feed
29	AA063567 запросить цену →		Tensior Spring
30	AA083010 запросить цену →		Clutch Roller - 6x14x10
101	04513008B запросить цену →		Tapping Screw - M3x8
102	08053480 запросить цену →		Bushing - 6mm
31	AX200140 запросить цену →		Electrical Cluthc
32	AB017454 запросить цену →		Gear - 24Z/30Z
103	07200040E запросить цену →		Retaining Ring - M4
104	11050267 запросить цену →		Harness Clamp - YMC-10-0
33	A2326059 запросить цену →		Arm Tightener
34	AB011390 запросить цену →		Gear - 27Z
105	03530040B запросить цену →		Screw - M3X4
35	GA080002 запросить цену →		Bushing - 6mm
106	04503008B запросить цену →		Tapping Screw - M3x8

11. PAPER FEED SECTION (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
37	AA060693 запросить цену →		Tension Spring
1	AF030035 запросить цену →		Pick-up Roller
38	A2322750 запросить цену →		Paper Feed Unit Ass’y
2	A2322763 запросить цену →		Pick-up Arm
39	AB014090 запросить цену →		Gear - 18Z
3	AB011188 запросить цену →		Gear - 21Z
40	A2322766 запросить цену →		Feed Mylar
4	AA060691 запросить цену →		Tension Spring
5	54472681 запросить цену →		Snap Ring
6	AF031035 ✓ в наличии		Feed Roller
7	AB011189 запросить цену →		Gear - 18Z
8	AA082070 запросить цену →		Bushing - 8x16x7
9	A2322760 запросить цену →		Housing - Paper Feed Unit
10	A2322765 запросить цену →		Front Grounding Plate
11	A2322783 запросить цену →		Torque Limiter
12	A2322777 запросить цену →		Shaft - Paper Separation
13	A2322762 запросить цену →		Paper End Peeler
14	A2322782 запросить цену →		Rear Feed Mylar
15	A2322776 запросить цену →		Release Lever
16	52062686 запросить цену →		Snap Ring
17	AB010107 запросить цену →		Gear - 23Z
18	A2322770 запросить цену →		Stay - Paper Separation
19	AB010106 запросить цену →		Gear - 24Z
20	AA140656 запросить цену →		Shaft - Gear
21	A2322774 запросить цену →		Pressure Lever
22	A2322775 запросить цену →		Link Lever
23	AA060692 запросить цену →		Tension Spring
24	A2322785 запросить цену →		Vertical Guide
26	AA082072 запросить цену →		Bushing - M6
27	A2322764 запросить цену →		Rear Grounding Plate
28	AA140655 запросить цену →		Shaft - Paper Feed
29	AA083014 запросить цену →		One-way Clutch
30	A2325428 запросить цену →		Harness - Paper Feed Unit
31	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
101	04513008B запросить цену →		Tapping Screw - M3x8
102	07200040E запросить цену →		Retaining Ring - M4
32	AF020404 запросить цену →		Transport Roller
33	A2322780 запросить цену →		Stay - Paper Feed
103	07200060E запросить цену →		Retaining Ring - M6
104	08053480 запросить цену →		Bushing - 6mm
34	A2322781 запросить цену →		Sensor Bracket
105	08050089 запросить цену →		Retaining Ring - M4
35	AW020096 запросить цену →		Photointerruptor
36	AF032035 ✓ в наличии		Separation Roller
106	11050283 запросить цену →		Clamp

12. PAPER REGISTRATION (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
1	A2322365 запросить цену →		Guide Rail - PCU
101	04513006B запросить цену →		Tapping Screw - M3x6
2	A2322374 ✓ в наличии		Spur
102	03530060B запросить цену →		Philips Pan Head Screw - M3x6
3	A2322366 запросить цену →		Holder - ID Sensor
103	07200060E запросить цену →		Retaining Ring - M6
104	07200040E запросить цену →		Retaining Ring - M4
4	A2321284 запросить цену →		Spring Holder
105	11050283 запросить цену →		Clamp
5	A2322367 запросить цену →		ID Sensor
106	04503008B запросить цену →		Tapping Screw - M3x8
6	A2321072 запросить цену →		Lower Stay - PCU
107	11026246 запросить цену →		Relay Connector - 4P
7	AF020410 запросить цену →		Registration Roller
8	AF021059 запросить цену →		Driven Registration Roller
108	03130060B запросить цену →		Philips Pan Head Screw - M3x6
109	07200020E запросить цену →		Retaining Ring - M2
9	A2322574 запросить цену →		Upper Entrance Guide
10	AA062305 запросить цену →		Tension Spring
11	AA149291 запросить цену →		Pin - Link
12	A2322596 запросить цену →		Link Lever
13	52062686 запросить цену →		Snap Ring
14	A2322594 запросить цену →		Bracket - Registration Sensor
15	A2322583 запросить цену →		Lower Entrance Guide
16	A2325420 запросить цену →		Harness - Registration Sensor
17	AW010048 запросить цену →		Photo Sensor - Gp2a28n1
18	AD021127 запросить цену →		Receptacle
19	AA063304 запросить цену →		Terminal Spring
20	AA082080 запросить цену →		Bushing - M8
21	AX200138 запросить цену →		Electrical Clutch
22	AA080230 запросить цену →		Rear Busing - M6
23	AA062304 запросить цену →		Pressure Spring
24	AB014047 запросить цену →		Gear - 29Z
25	A2322578 запросить цену →		Stopper - Guide Plate
26	AA080229 запросить цену →		Front Busing - M6
27	AB014051 запросить цену →		Gear - 16Z
28	AG050085 запросить цену →		Registration Roller Knob
29	AA066577 запросить цену →		Torsion Spring
30	A2323985 запросить цену →		Link - Cover
31	G0103039 запросить цену →		Knob - Entrance Guide
32	AA001393 запросить цену →		Decal - A2
33	AB013485 запросить цену →		Gear - 20Z
34	A2323198 запросить цену →		Mylar - Regist Guide Plate

13. PAPER TRAY UNIT (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
101	07200060E запросить цену →		Retaining Ring - M6
1	A2322977 запросить цену →		Bottom Plate
2	A2322986 запросить цену →		Screw - M4X8
102	03530060B запросить цену →		Philips Pan Head Screw - M3x6
3	A2322979 запросить цену →		Front Side Fence
103	04523010B запросить цену →		Tapping Bind Screw - M3x10
4	AF002005 запросить цену →		Paper Tray
5	AF013014 запросить цену →		Bottom Plate Pad
6	AF017020 ✓ в наличии		End Fence
7	AA003002 запросить цену →		Decal - Add Paper
8	A2322988 запросить цену →		Handle - Paper Tray
9	A2322997 запросить цену →		Right Stopper - Paper Tray
10	A2322975 запросить цену →		Bottom Lift Plate
11	A2322987 запросить цену →		Roller - Paper Tray
12	A2322972 запросить цену →		Bottom Lift Shaft
13	A2322976 запросить цену →		Grounding Plate - Paper Tray
14	A2322983 запросить цену →		Rear Side Fence
15	A2322989 запросить цену →		Screw Holder
16	A2322999 запросить цену →		Right Spacer
17	A2322978 запросить цену →		Left Shoe
18	A2322969 запросить цену →		Tray Cushion
19	A0966554 запросить цену →		Side Fence Pad

14. TONER HOPPER UNIT (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
101	04523010B запросить цену →		Tapping Bind Screw - M3x10
1	A2327663 запросить цену →		Cover - Toner Supply Unit (RIC EU)
1	A2327263 запросить цену →		Cover - Toner Supply Unit (RIC NA)
102	04503008B запросить цену →		Tapping Screw - M3x8
1	A2327463 запросить цену →		Cover - Toner Supply Unit (OEM)
2	A2323266 запросить цену →		Seal - Slide Rail
3	A2323262 запросить цену →		Slide Rail - Toner Supply
4	AA145810 запросить цену →		Slide Shaft
5	A2323261 запросить цену →		Handle - Toner Supply
6	A2323230 запросить цену →		Case - Toner Supply Ass’y
7	A2323263 запросить цену →		Spring Plate - Toner Bottle
8	AA063566 запросить цену →		Pressure Spring
9	A2323251 запросить цену →		Chuck Shaft
10	A2323252 запросить цену →		Slider Ass’y
11	A1343180 запросить цену →		Bottle Chuck

15. PCU UNIT 1 (A230/A231/A232)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	A2322293 запросить цену →		Handle - PCU
102	07200040E запросить цену →		Retaining Ring - M4
2	A2322281 запросить цену →		Cover - Cleaning Unit
3	A2322420 запросить цену →		Right Seal - Cleaning Cover
4	A2322419 запросить цену →		Left Seal - Cleaning Cover
5	AD043050 запросить цену →		Toner Collection Coil
6	A2322292 запросить цену →		Bushing - Toner Collection Coil
7	AB011377 запросить цену →		Gear - 14Z
8	A2322289 запросить цену →		Front Bushing - Collection Mylar
9	A2322288 запросить цену →		Shaft - Toner Collection Mylar
10	AD044000 запросить цену →		Toner Collection Mylar
11	A2322290 запросить цену →		Bushing - Collection Mylar
12	AB011378 запросить цену →		Gear - 19Z
13	A2322294 запросить цену →		Idler Bracket
14	AB011380 запросить цену →		Cam - Cleaning Blade
15	AB011379 запросить цену →		Gear - 19Z
16	A2322322 запросить цену →		Shield - Shutter - Toner Supply
17	A2322403 запросить цену →		Receptacle - Charge Roller
18	A2322329 запросить цену →		Stopper - PCU
19	A2322408 запросить цену →		Spring Plate
20	A2322328 запросить цену →		Cap - Toner Supply
21	A2322323 запросить цену →		Front Cover - PCU
22	A2322417 запросить цену →		Seal - 1x7x12.5
23	A2322413 запросить цену →		Seal - Front Lower
24	A2322414 запросить цену →		Seal - 2x20x45
25	A2322416 запросить цену →		Seal - 1x3x80
26	A2322412 запросить цену →		Seal - 2x7x14.5
27	AA062303 запросить цену →		Tension Spring
28	A2322321 запросить цену →		Shutter - Toner Supply
29	A2322418 запросить цену →		Seal - Shutter
30	A2327365 запросить цену →		Upper Frame - PCU
31	A2321284 запросить цену →		Spring Holder

Каталог очень большой (1321 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
