Ricoh Aficio 3035 3045 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. EXTERIOR 2 (B195/B198/B264/B265)
• 3. EXTERIOR 3 (B195/B198/B264/B265)
• 4. OPERATION PANEL ASS'Y (B195/B198/B264/B265)
• 5. OPTICS UNIT 1 (B195/B198/B264/B265)

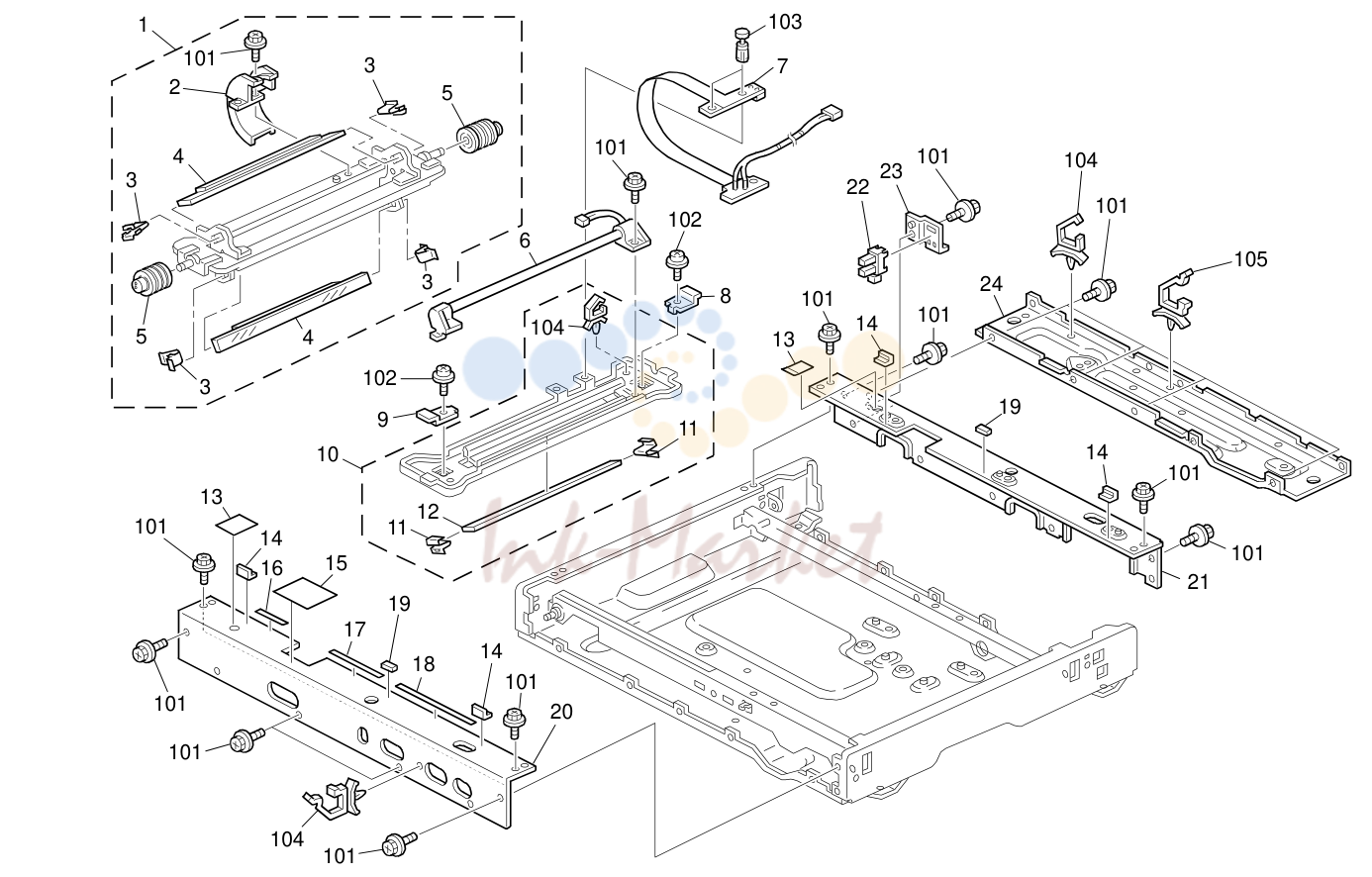

• 6. OPTICS UNIT 2 (B195/B198/B264/B265)

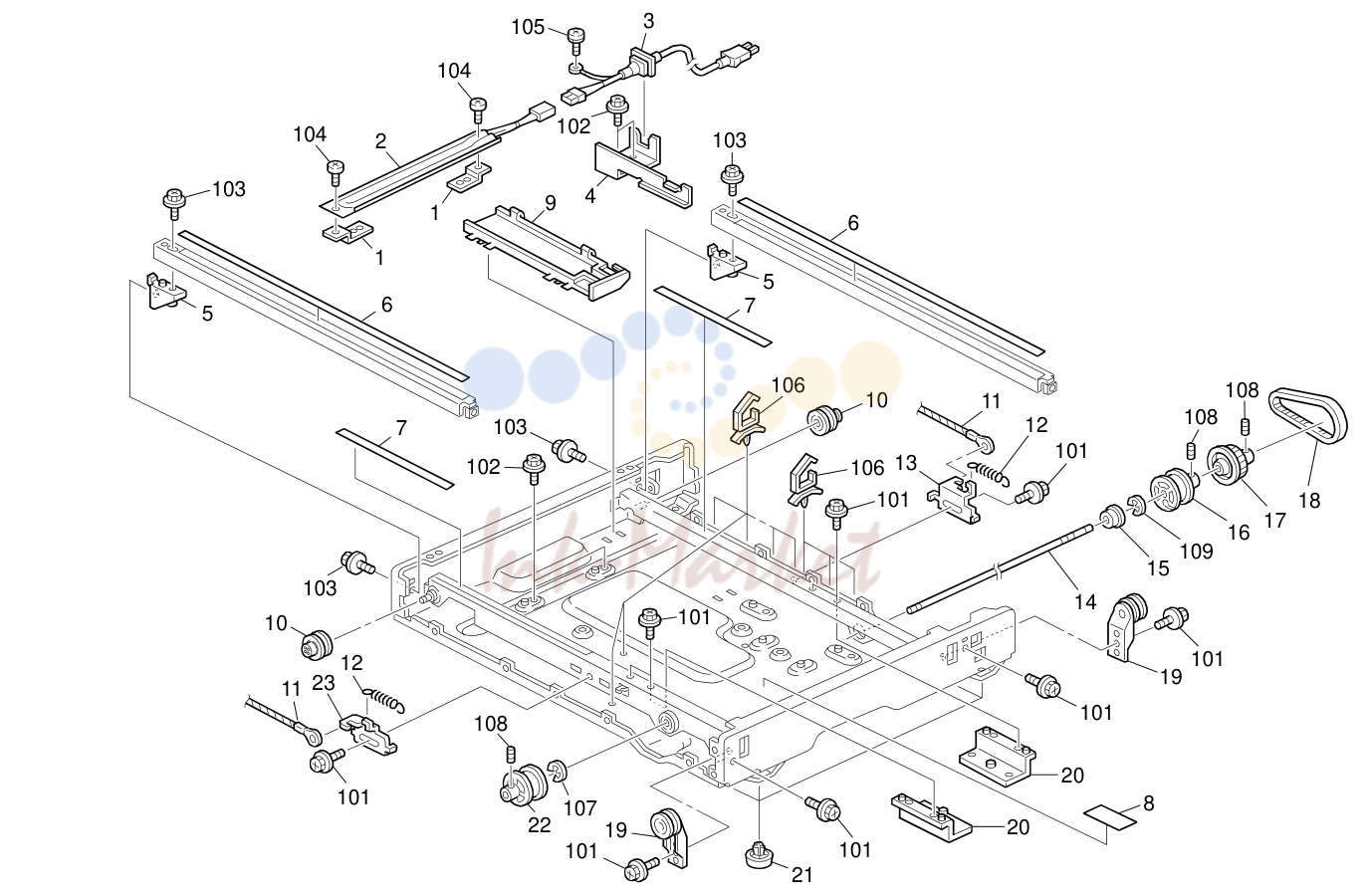

• 7. OPTICS UNIT 3 (B195/B198/B264/B265)

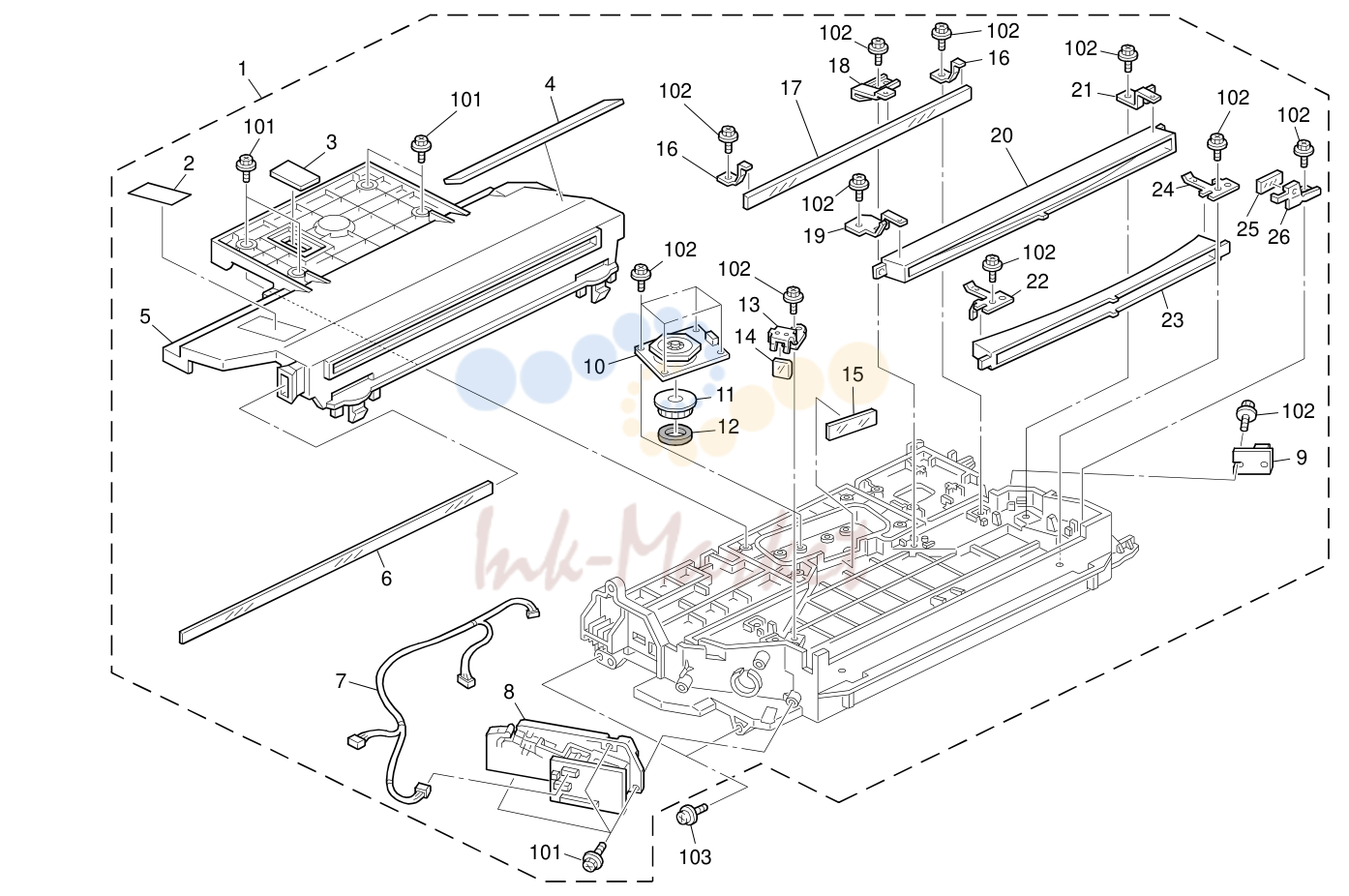

• 8. LASER UNIT (B195/B198/B264/B265)

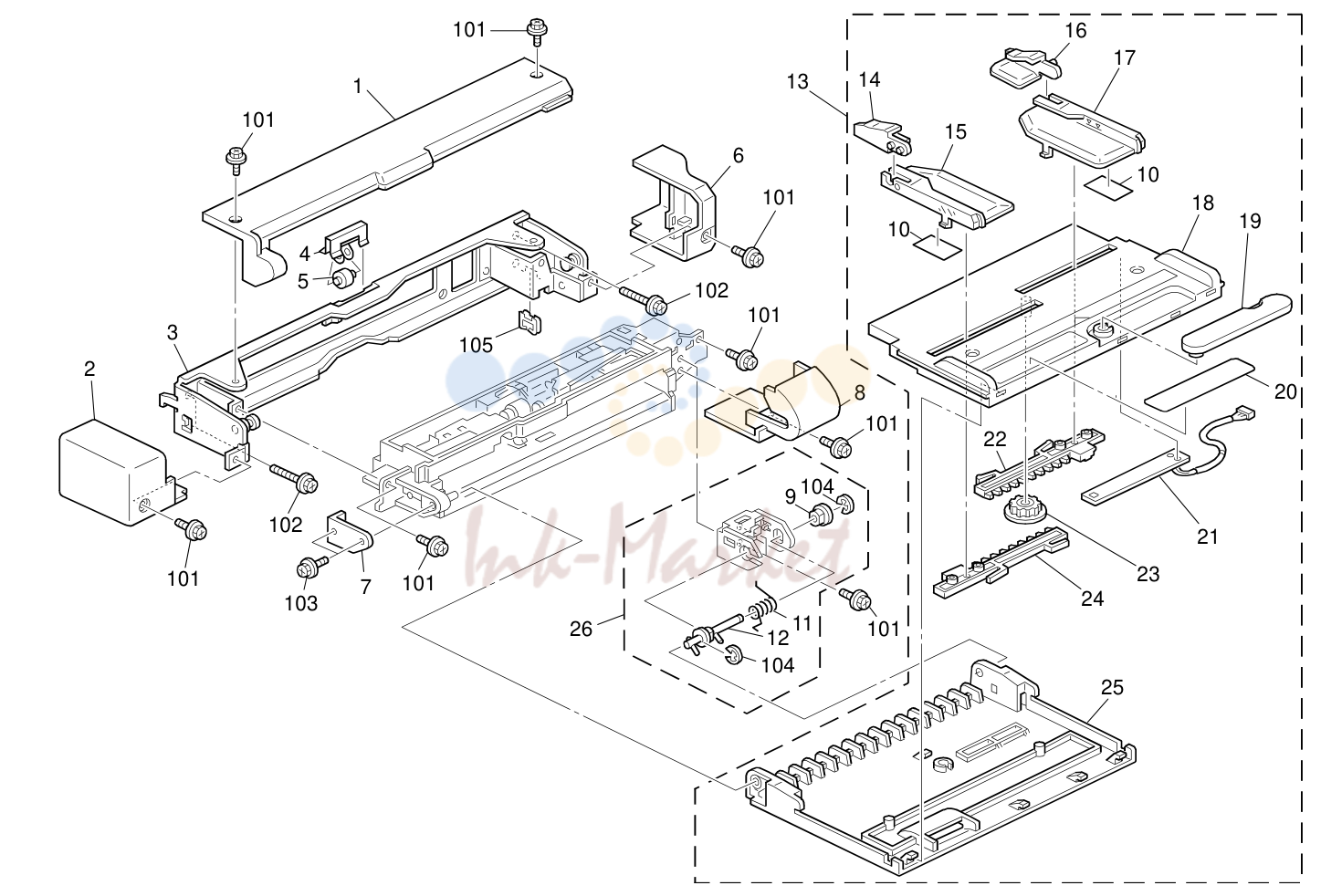

• 9. BY-PASS FEED UNIT 1 (B195/B198/B264/B265)

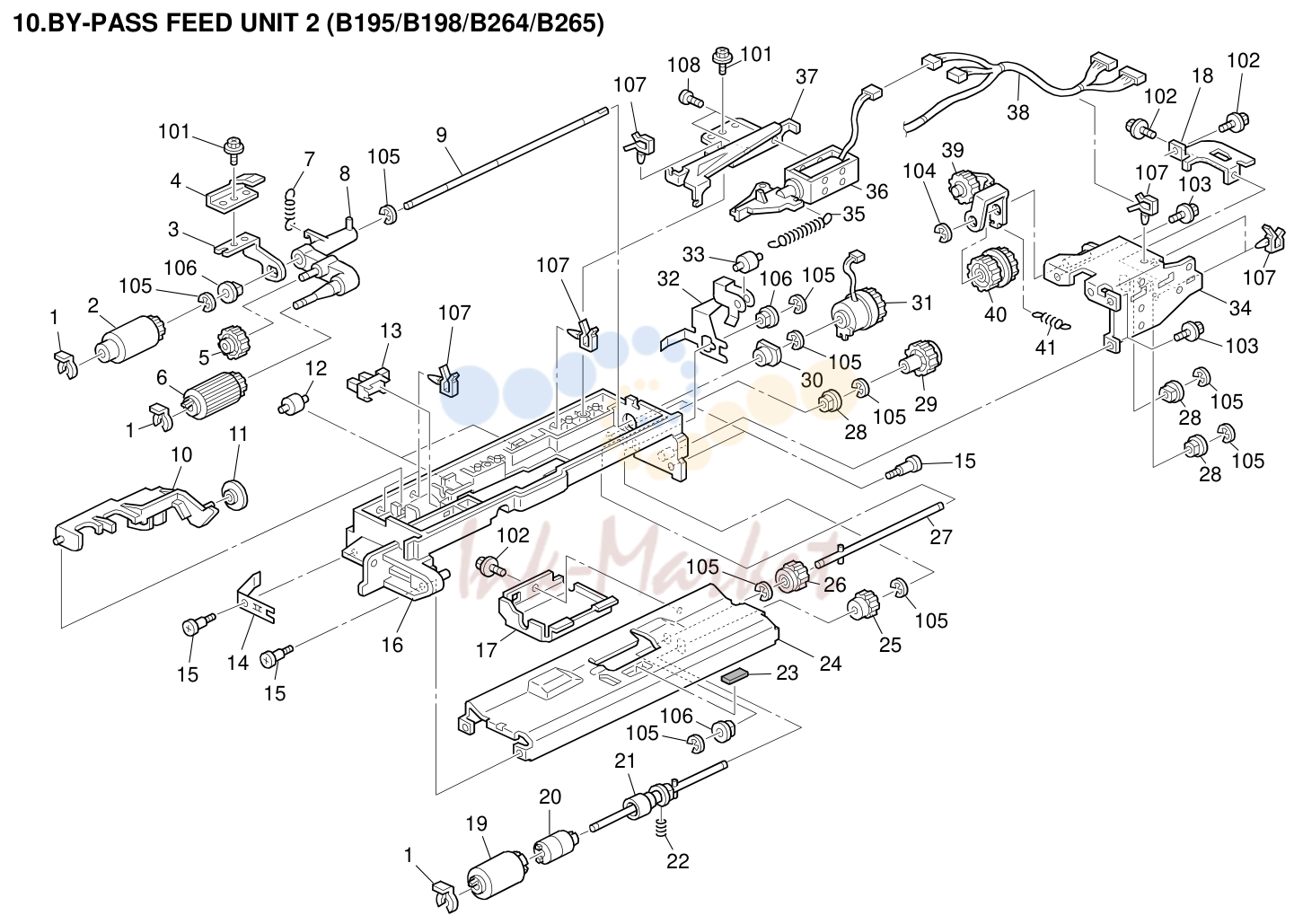

• 10. BY-PASS FEED UNIT 2 (B195/B198/B264/B265)

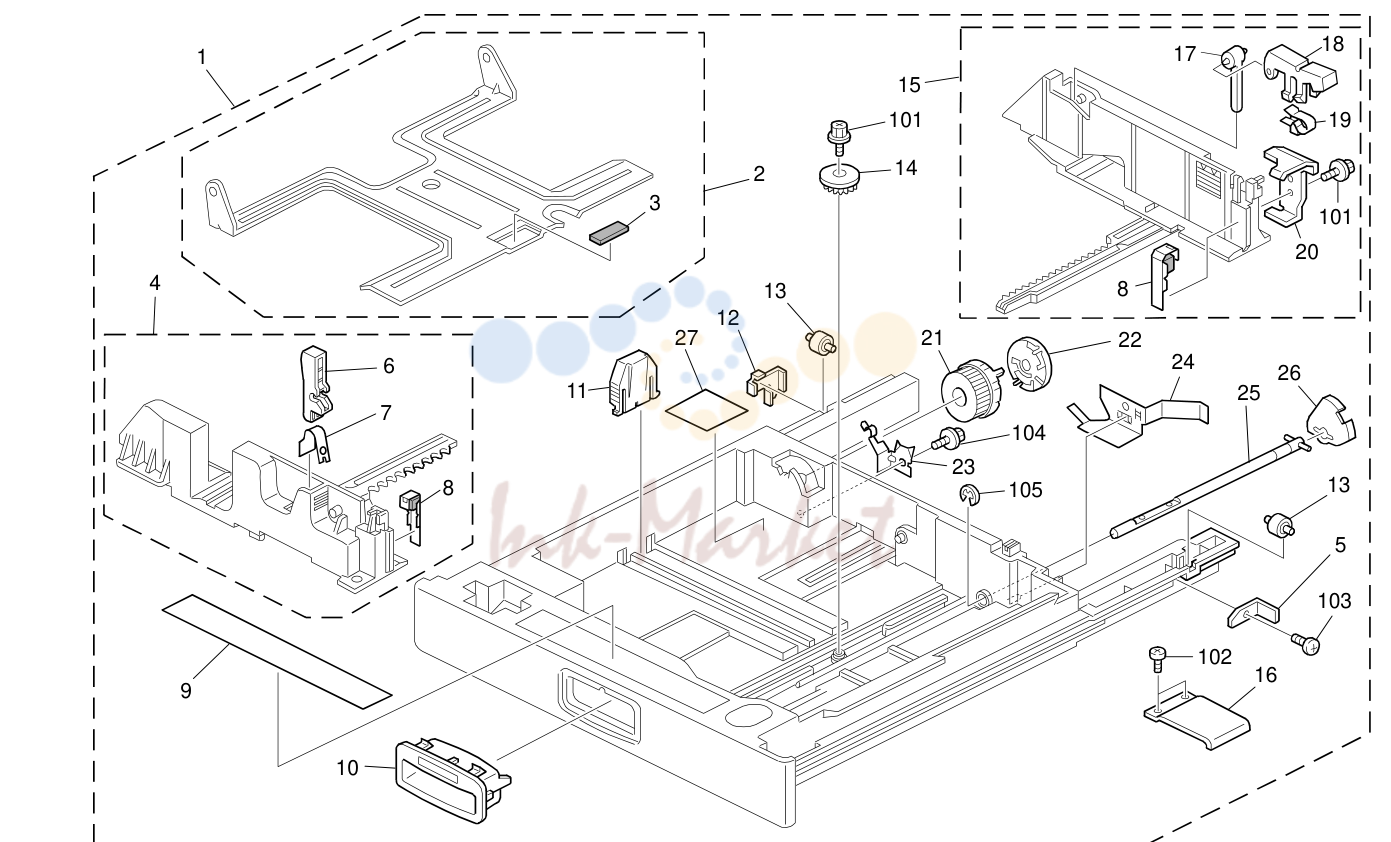

• 11. PAPER TRAY UNIT (B195/B198/B264/B265)

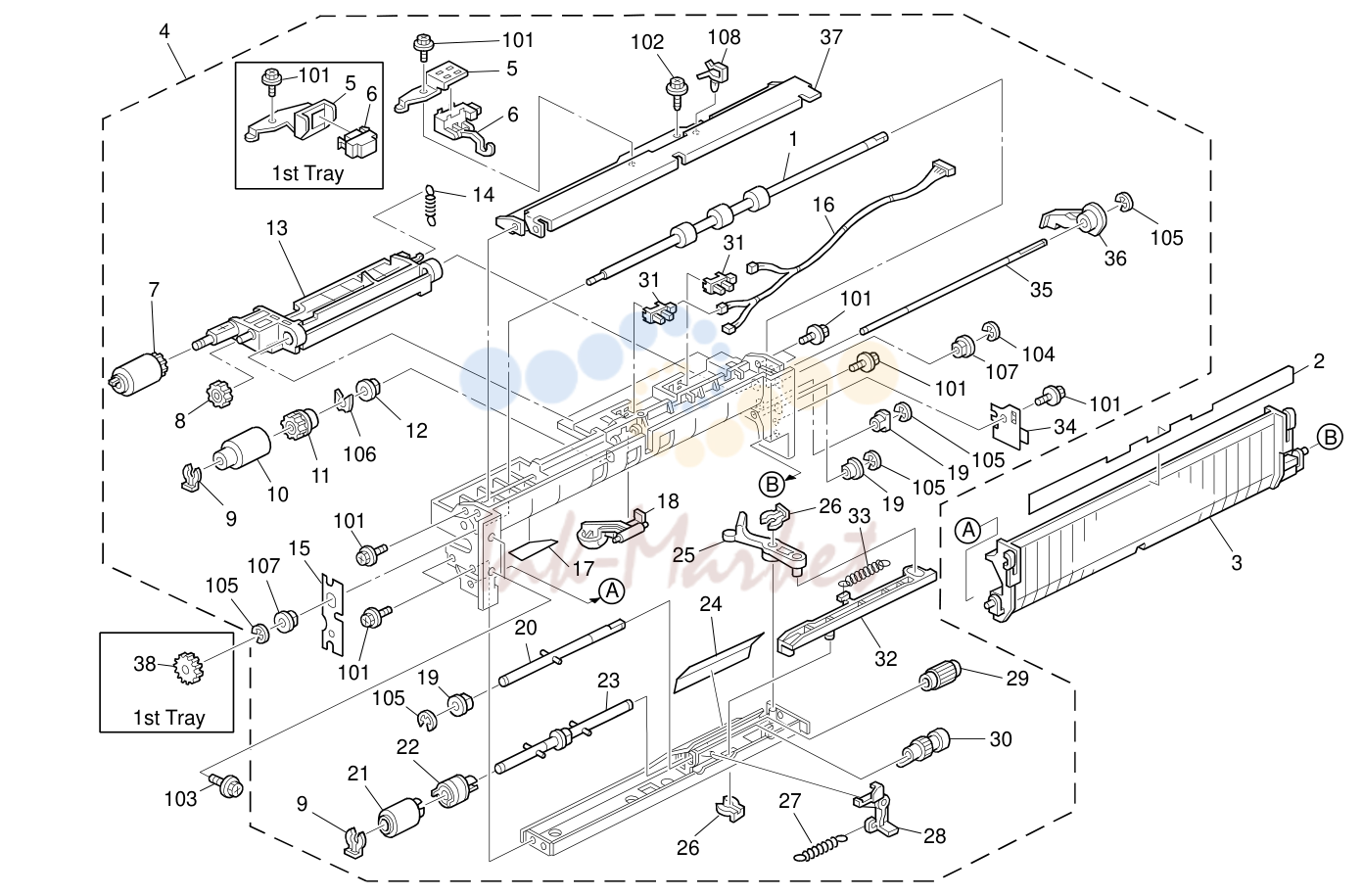

• 12. PAPER FEED SECTION (B195/B198/B264/B265)

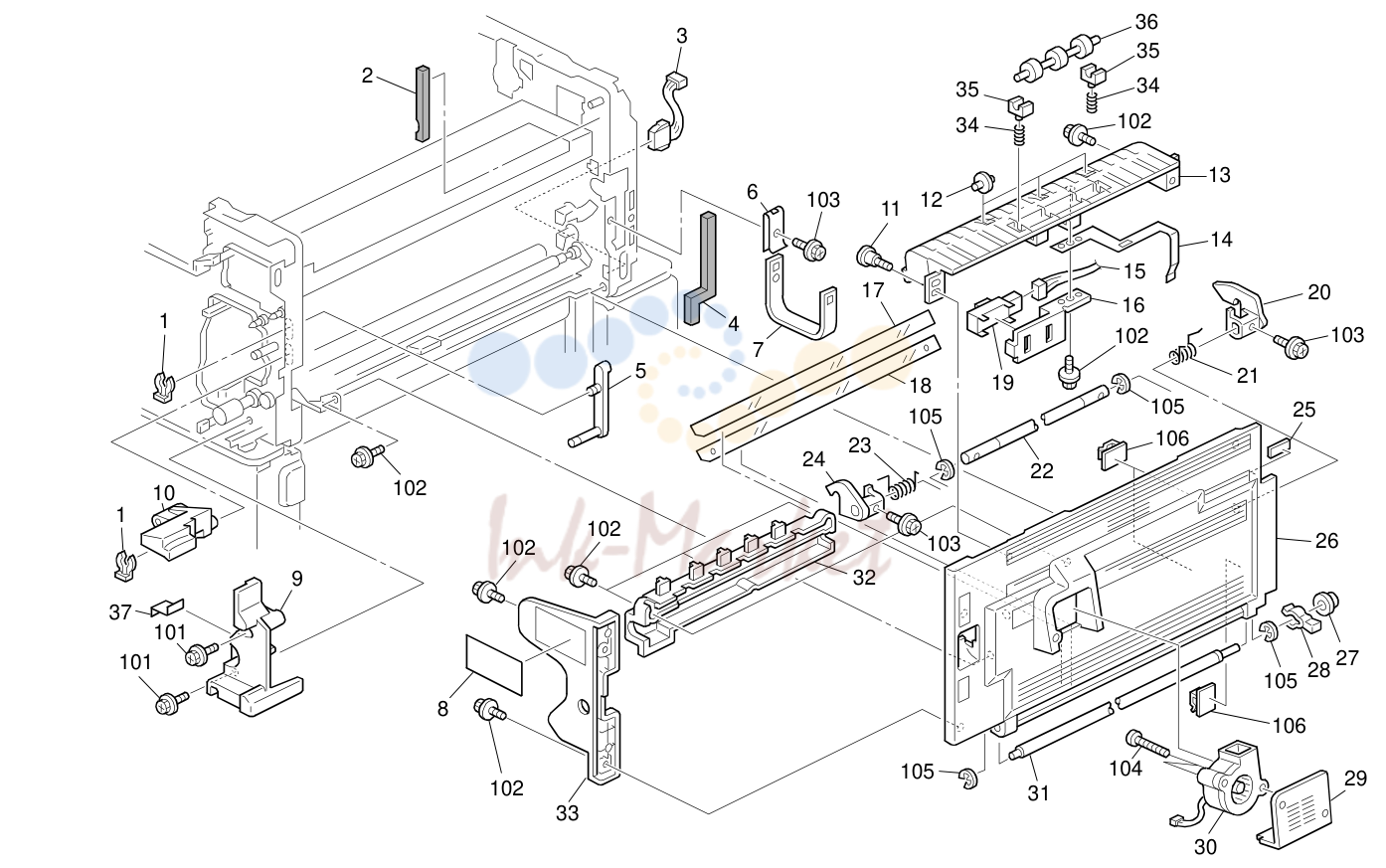

• 13. VERTICAL TRANSORT (B195/B198/B264/B265)

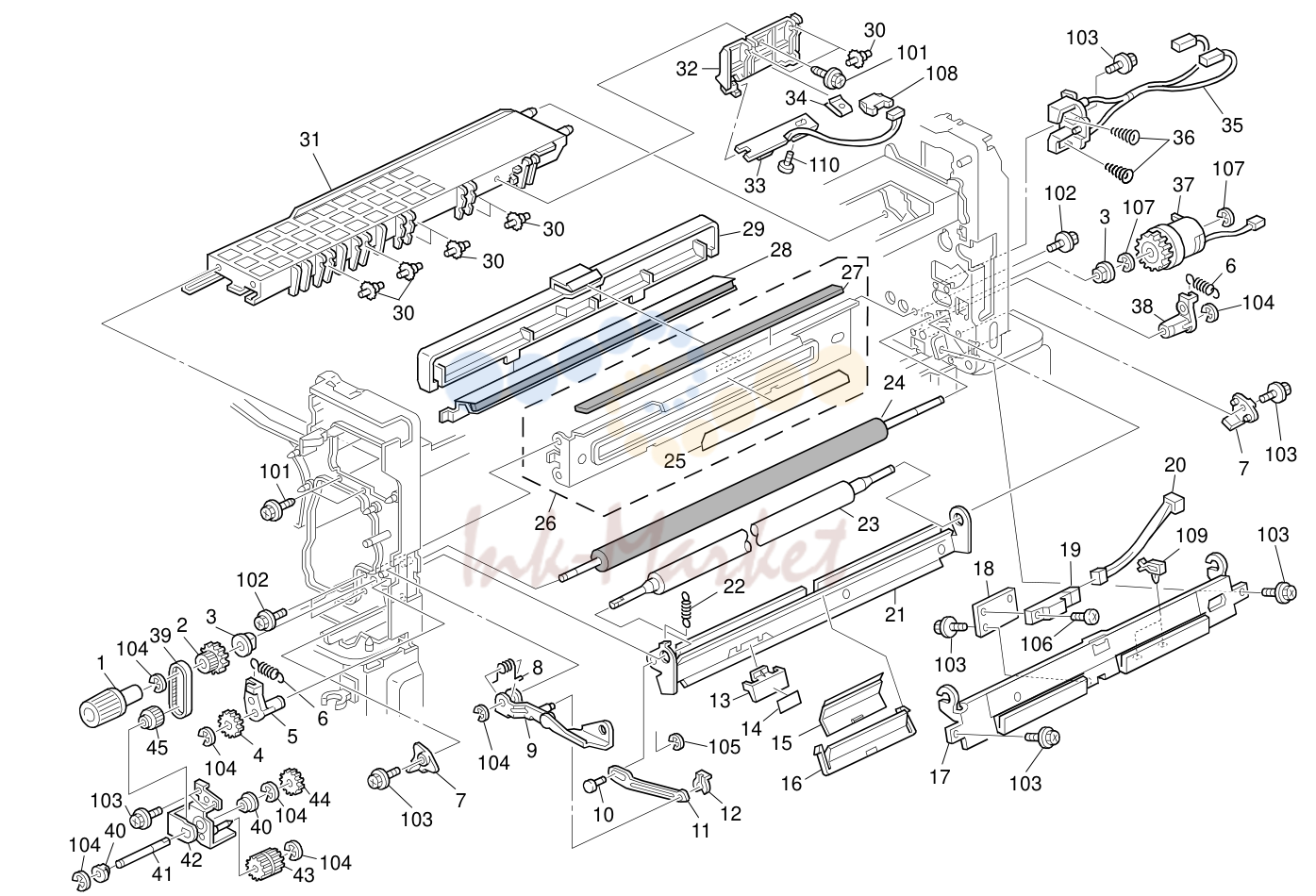

• 14. PAPER REGISTRATION (B195/B198/B264/B265)
• 15. TONER HOPPER UNIT (B195/B198/B264/B265)
• 16. DEVELOPMENT UNIT (B195/B198/B264/B265)
• 17. OPC UNIT 1 (B195/B198/B264/B265)
• 18. OPC UNIT 2 (B195/B198/B264/B265)
• 19. TRANSFER UNIT (B195/B198/B264/B265)
• 20. FUSING UNIT 1 (B195/B198/B264/B265)
• 21. FUSING UNIT 2 (B195/B198/B264/B265)
• 22. PAPER SEPARATION UNIT 1 (B195/B198/B264/B265)
• 23. PAPER SEPARATION UNIT 2 (B195/B198/B264/B265)
• 24. DUPLEX UNIT 1 (B195/B198/B264/B265)
• 25. DUPLEX UNIT 2 (B195/B198/B264/B265)
• 26. DUPLEX UNIT 3 (B195/B198/B264/B265)
• 27. DRIVE SECTION 1 (B195/B198/B264/B265)
• 28. DRIVE SECTION 2 (B195/B198/B264/B265)
• 29. DRIVE SECTION 3 (B195/B198/B264/B265)
• 30. ELECTRICAL SECTION 1 (B195/B198/B264/B265)
• 31. ELECTRICAL SECTION 2 (B195/B198/B264/B265)
• 32. ELECTRICAL SECTION 3 (B195/B198/B264/B265)
• 33. FRAME SECTION 1 (B195/B198/B264/B265)
• 34. FRAME SECTION 2 (B195/B198/B264/B265)
• 35. DECAL AND DOCUMENT (B195/B198/B264/B265)
• 36. SPECIAL TOOLS (B195/B198/B264/B265)

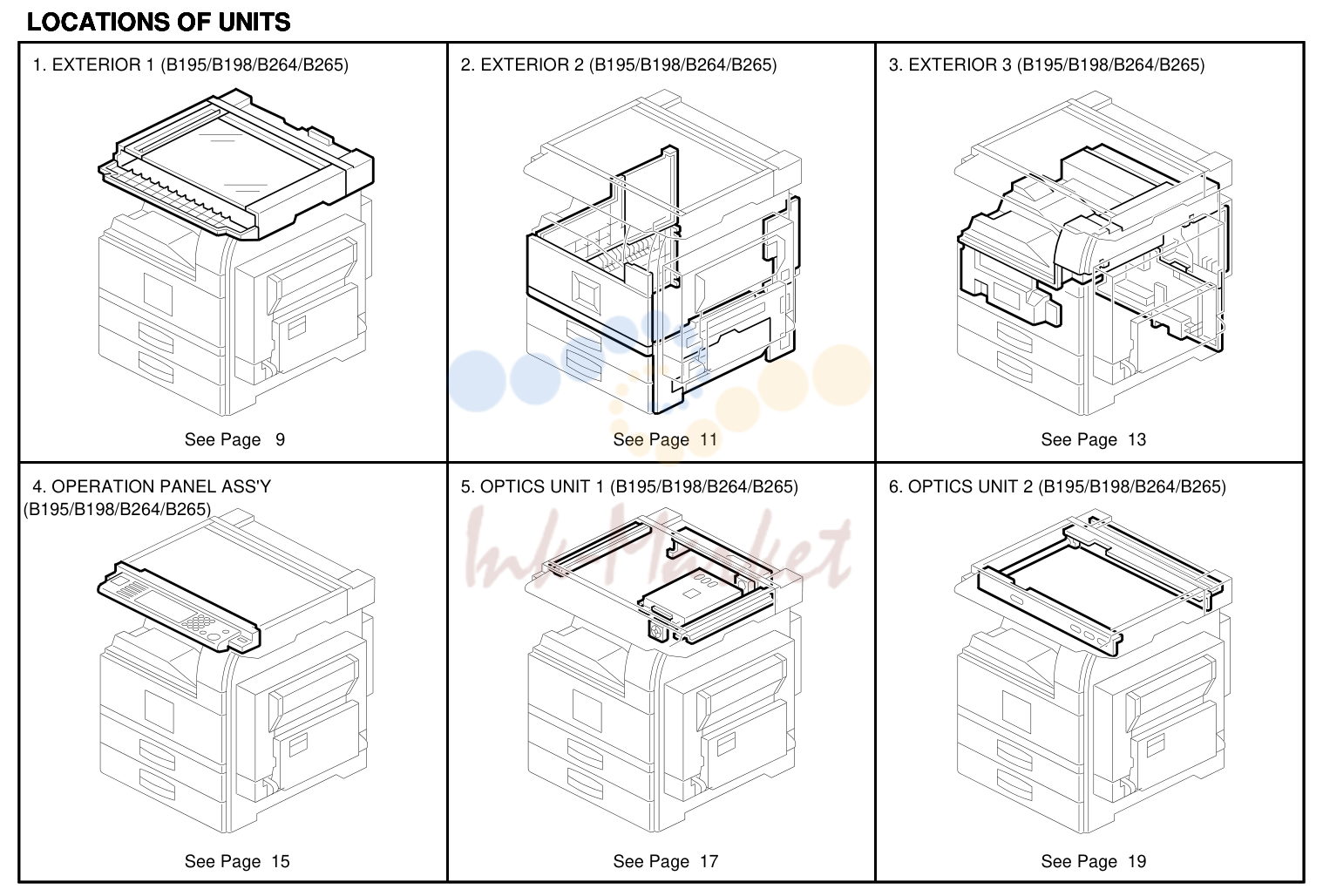

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
1	B0771338 запросить цену →		Cover:Lower:Operation Sub-unit
101	04513008N запросить цену →		Tapping Screw - M3x8
1	B0776338 запросить цену →		Cover:Lower:Operation Sub-unit:EU
102	04513012N запросить цену →		Tapping Screw:3x12
2	AA143520 запросить цену →		Shoulder Screw - M3
103	04513010N запросить цену →		Tapping Screw:3x10
3	B0771337 запросить цену →		Cover:Left:Scanner
104	08046075 запросить цену →		Hexagonal Bolt - M3x8
105	16071073 запросить цену →		Sleeve Core-nf-80
3	B0776337 запросить цену →		Cover:Left:Scanner:EU
4	G5646521 запросить цену →		Left Scale - NA
4	G5646511 запросить цену →		Left Scale - EU
5	AC012067 запросить цену →		Exposure Glass
6	B0771330 запросить цену →		Cover:Upper Rear:Scanner
6	B0776335 запросить цену →		Cover:Upper Rear:Scanner:EU
7	G5701245 запросить цену →		Rear Scale
8	B0771336 запросить цену →		Cover:Right:Scanner
8	B0776336 запросить цену →		Cover:Right:Scanner:EU
9	B0771276 запросить цену →		Cover:Arm:Right
10	B0771275 запросить цену →		Cover:Arm:Scanner Unit
11	AA143523 запросить цену →		Shoulder Screw - M3
12	B0826400 запросить цену →		Decal:Size Indication
13	B1386507 запросить цену →		Operating Instructions - Main NA
13	B1986507 запросить цену →		Operating Instructions - Main
13	B1386607 запросить цену →		Operating Instructions - Copy NA
13	B1986607 запросить цену →		Operating Instructions - Copy
14	B2131326 запросить цену →		Spacer:Document Feeder
15	B0651371 запросить цену →		Cloth Holder
16	B0651374 запросить цену →		Cloth - Df Exposure Glass
17	B0826403 запросить цену →		Decal:Power Source:Off:EXP
18	B1981341 запросить цену →		Guide Plate:Scanner
19	B1385801 запросить цену →		Gasket:Inner Cover

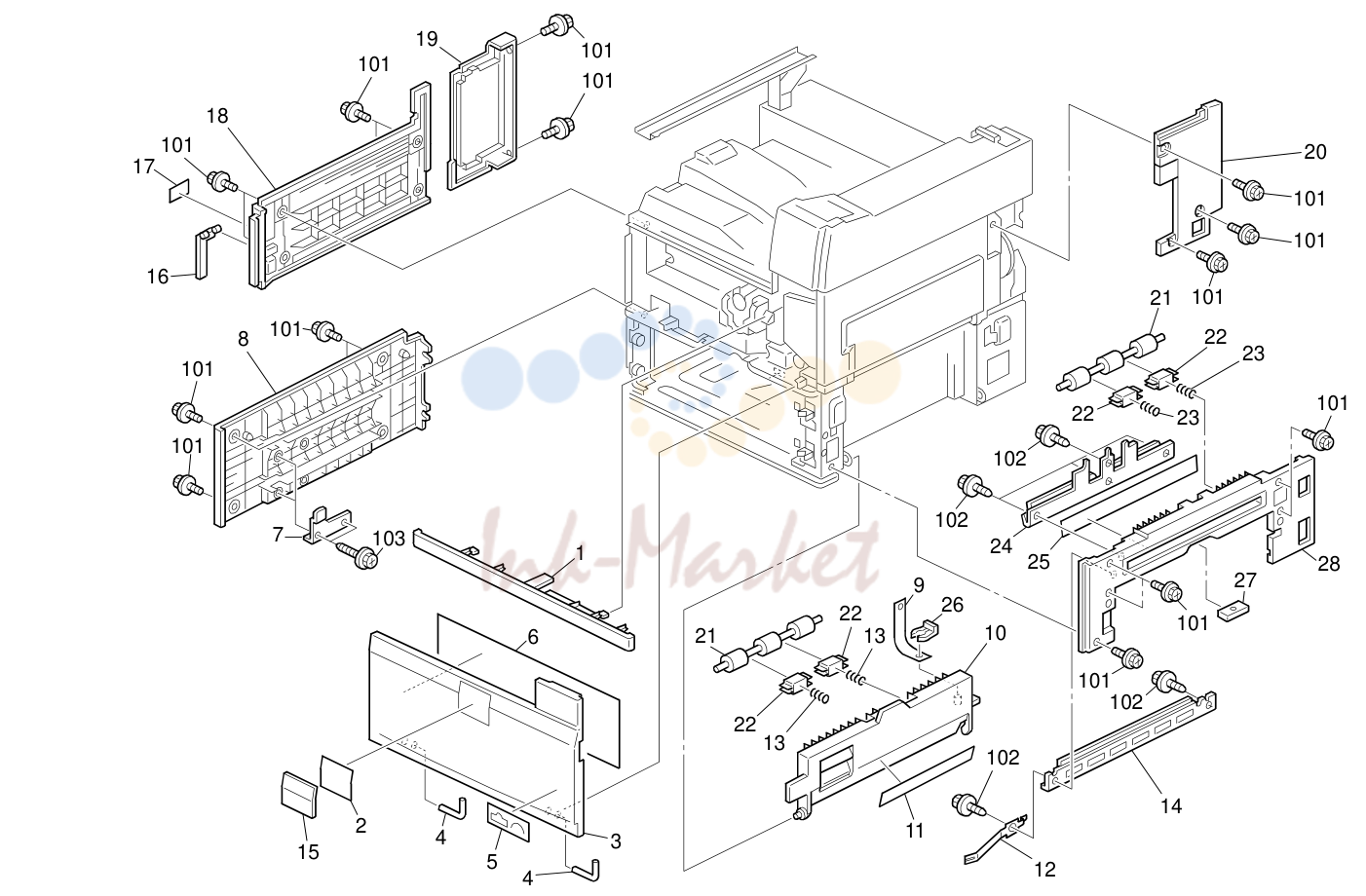

2. EXTERIOR 2 (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
1	B0771264 запросить цену →		Cover:Front Upper:Paper Feed Sub-unit
19	B0771283 запросить цену →		Cover:Left Rear
19	B0776325 запросить цену →		Cover:Left Rear:EU
2	B1956431 запросить цену →		Decal:Emblem:RIC
20	B0821272 запросить цену →		Cover:Right Rear:Duplex
2	B1956432 запросить цену →		Decal:Emblem:SVN
20	B0826319 запросить цену →		Cover:Right Rear:Duplex:EU
2	B1956433 запросить цену →		Decal:Emblem:GES:NA
21	B1542862 запросить цену →		Roller:Driven:Ass'y
2	B1956434 запросить цену →		Sheet:Emblem:GES:EU:DSM735
22	AA080275 запросить цену →		Bushing:Pressure:Mm4
2	B1956435 запросить цену →		Sheet:Emblem:NSA:DSM735
23	AA063662 запросить цену →		Compression Spring
2	B1956436 запросить цену →		Sheet:Emblem:REX:DSM735
24	B0772858 запросить цену →		Supporting Plate:Upper
2	B1956437 запросить цену →		Sheet:Emblem:INF:IS2235
2	B1956438 запросить цену →		Decal:Emblem:LAN
25	A2322860 запросить цену →		Entrance Seal
2	B1986431 запросить цену →		Decal:Emblem:RIC
26	52062686 запросить цену →		Snap Ring
27	AG070514 запросить цену →		Magnet Catch
2	B1986432 запросить цену →		Decal:Emblem:SVN
2	B1986433 запросить цену →		Decal:Emblem:GES:NA
28	B0772857 запросить цену →		Cover:Vertical Transport
28	B0772861 запросить цену →		Cover:Vertical Transport:Duplex:EU
2	B1986434 запросить цену →		Sheet:Emblem:GES:EU:DSM745
2	B1986435 запросить цену →		Sheet:Emblem:NSA:DSM745
2	B1986436 запросить цену →		Sheet:Emblem:REX:DSM745
2	B1986438 запросить цену →		Decal:Emblem:LAN
3	B2131261 запросить цену →		Cover:Front
3	B1986316 запросить цену →		Cover:Front:EU
4	G0201332 запросить цену →		Hinge - Front Cover
5	GA003035 запросить цену →		Energy Decal
6	B1986405 запросить цену →		Sheet:Operation Instructions
7	B0771286 запросить цену →		Stopper:Left
8	B0771285 запросить цену →		Cover:Left:Paper Feed Sub-unit
8	B0776324 запросить цену →		Cover:Left:EU
9	A2322863 запросить цену →		Stopper Band
10	B0772876 запросить цену →		Cover:Vertical Transport:Lower
11	AA000204 запросить цену →		Decal - Right Lower Cover
12	A2325838 запросить цену →		Spring Plate - BICU
13	AA063564 запросить цену →		Tension Spring
14	B0772859 запросить цену →		Supporting Plate:Lower
15	B1321531 запросить цену →		Panel:Logo
16	A2321282 запросить цену →		Cap - Switch
101	04513008N запросить цену →		Tapping Screw - M3x8
17	B0826403 запросить цену →		Decal:Power Source:Off:EXP
18	B0776302 запросить цену →		Cover:Left Front:NA
102	04503008N запросить цену →		Tapping Screw - M3x8
18	B0776305 запросить цену →		Cover:Left Front:EU
103	04503012N запросить цену →		Tapping Screw:3x12

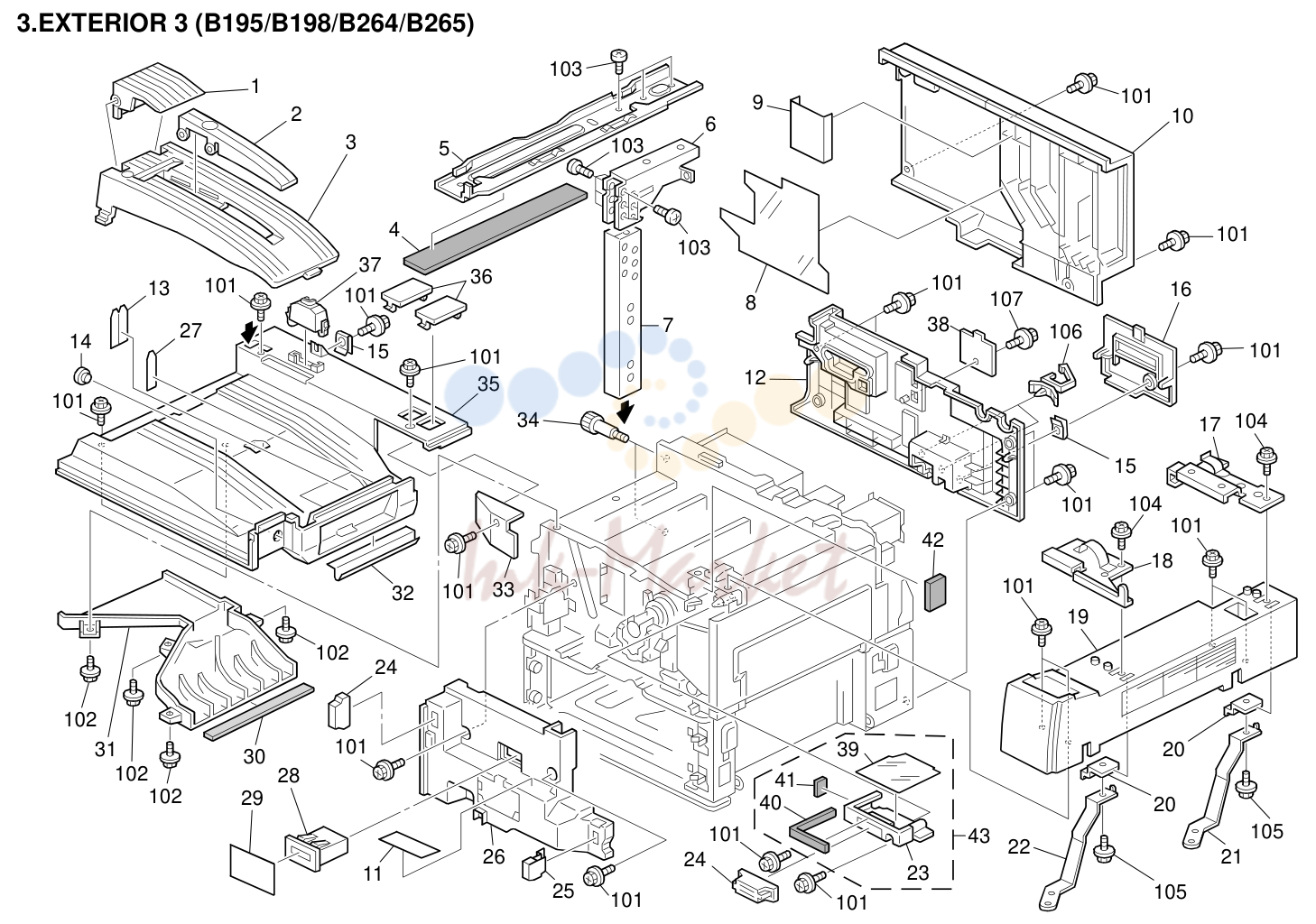

3. EXTERIOR 3 (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
32	AA150685 запросить цену →		Seal - 215x10
1	B0774497 запросить цену →		End Fence:Copy Tray:C3
33	B0771252 запросить цену →		Cover:Upper Right:Small
2	B0774436 запросить цену →		Guide:Copy Tray:Auxiliary
3	B0774435 запросить цену →		Guide:Copy Tray
33	B0776312 запросить цену →		Cover:Upper Right:Small:EU
4	AA153070 запросить цену →		Dehumidifier Sheet
34	AA143501 запросить цену →		Stepped Screw - M8
5	B0771382 запросить цену →		Guide Plate:Scanner Unit:Peen
35	B0771250 запросить цену →		Cover:Upper
35	B0776314 запросить цену →		Cover:Upper:EU
6	B0771384 запросить цену →		Supporting Plate:Arm:Scanner Unit
7	B0771385 запросить цену →		Arm:Scanner Unit
36	B0771253 запросить цену →		Cap:34x55
37	B0771251 запросить цену →		Cover:Connector:Scanner
8	G0651173 запросить цену →		Sheet - Duct
9	G0651174 запросить цену →		Sheet - Duct - Upper
38	B0776308 запросить цену →		Cover:CSS:EXP
39	B0821373 запросить цену →		Seal:Inner Cover:Middle
10	B0771291 запросить цену →		Cover:Rear
40	B0821374 запросить цену →		Seal:Inner Cover:Upper
10	B0776328 запросить цену →		Cover:Rear:EU
11	B0823265 запросить цену →		Decal:Caution Chart
41	B0821375 запросить цену →		Seal:Inner Cover:Left
42	B0821379 запросить цену →		Seal:Side Plate:Front:Switch
12	B0821296 запросить цену →		Cover:Rear:Paper Feed Sub-unit
43	B0821371 запросить цену →		Inner Cover:Upper:Sub-ass'y
12	B0826332 запросить цену →		Cover:Rear:EU
13	B0044440 запросить цену →		Middle Guide - Paper Exit
14	A2321257 запросить цену →		Cap - Upper Cover
15	A2321284 запросить цену →		Spring Holder
16	B0771297 запросить цену →		Cover:Rear:Paper Feed Sub-unit
16	B0776330 запросить цену →		Cover:Rear:Paper Feed Sub-unit:EU
17	B0771373 запросить цену →		Bracket:Scanner Unit:Rear:Peen
18	B0771371 запросить цену →		Bracket:Scanner Unit:Front:Peen
19	B0821362 запросить цену →		Spacer:Scanner Unit:Duplex
19	B0826342 запросить цену →		Spacer:Scanner Unit:Duplex:EU
20	B0771363 запросить цену →		Plate Nut:Spacer:Scanner Unit
21	B0771364 запросить цену →		Ground Plate:Spacer:Rear
22	B0771365 запросить цену →		Ground Plate:Spacer:Front
23	B0821372 запросить цену →		InnerR Cover:Upper
24	AG071010 запросить цену →		Magnet Catch
25	B0041325 запросить цену →		Cover - Shield Glass
101	04513008N запросить цену →		Tapping Screw - M3x8
102	04503006N запросить цену →		Tapping Screw - M3x6
26	A2841376 запросить цену →		Inner Cover-left
27	A2324499 запросить цену →		Copy Tray Mylar
103	03540080N запросить цену →		Screw:M4x8
28	AX310046 запросить цену →		Total Counter:7FIG:24V
104	04514010N запросить цену →		Tapping Screw:4x10
105	04513006N запросить цену →		Tapping Screw - 3x6
29	A2321381 запросить цену →		Decal - Total Counter
106	11050487 запросить цену →		Harness Clamp
30	AA153390 запросить цену →		Sponge - 202x3.5x4
107	04503008N запросить цену →		Tapping Screw - M3x8
31	A2321252 запросить цену →		Duct - Upper Cover

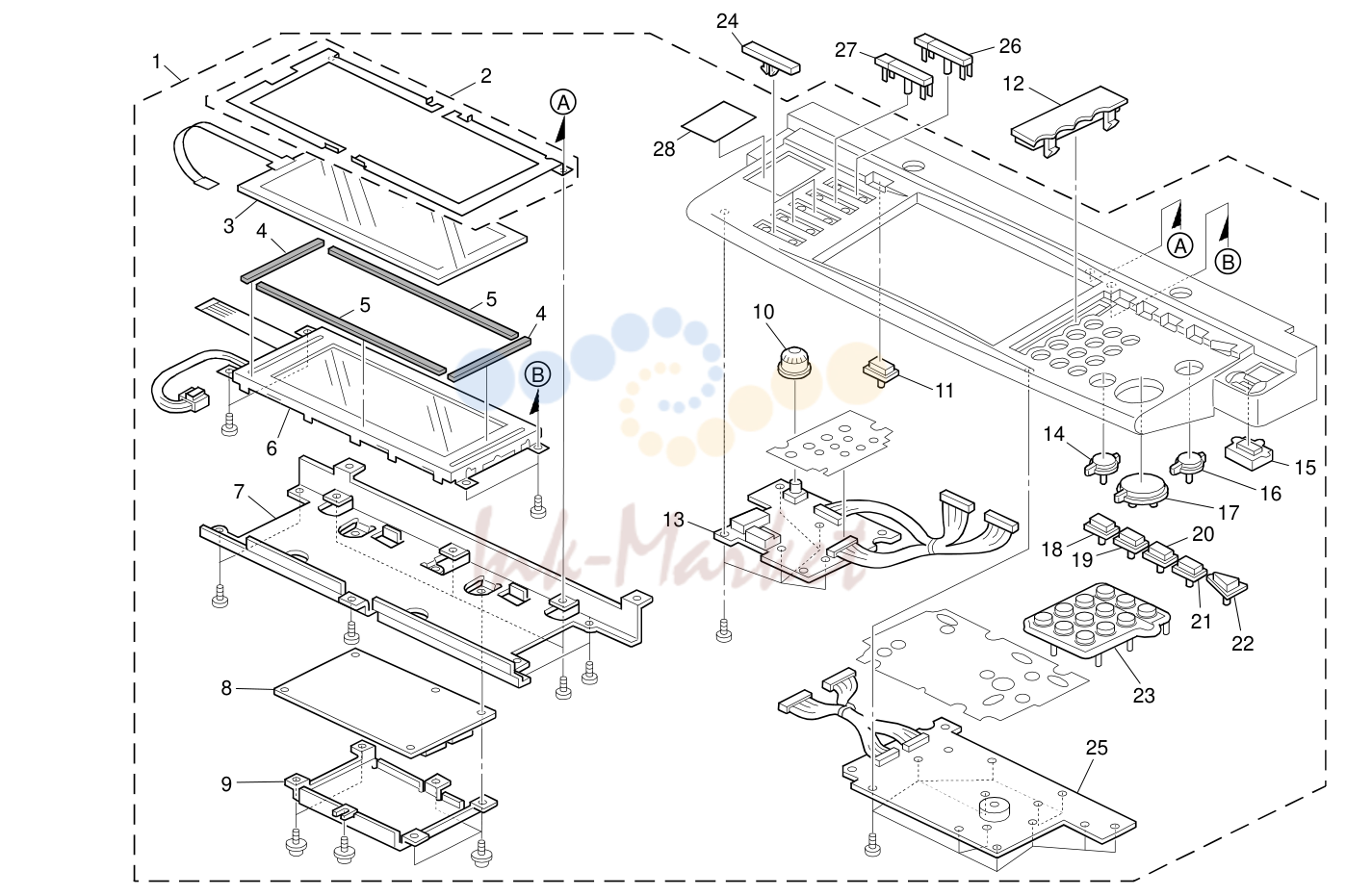

4. OPERATION PANEL ASS'Y (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
28	B0776354 запросить цену →		Sheet:Caption:NA
1	B1986350 запросить цену →		Operation Panel:NA
1	B1986360 запросить цену →		Operation Panel:EU
1	B1986385 запросить цену →		Operation Panel:ASIA
2	B0041517 запросить цену →		Earth Sheet - Touch Panel
3	B2135222 запросить цену →		Touch Panel:Hvga
4	B0041525 запросить цену →		Cushion:Touch Panel:Short
5	B0041526 запросить цену →		Cushion:Touch Panel:Long
6	B1805259 запросить цену →		LCD:HVGA:SH:BL
7	B0771520 запросить цену →		Bracket:LCDC
8	B1985203 запросить цену →		PCB:LCDC:NA
8	B1985204 запросить цену →		PCB:LCDC:EU
8	B1985205 запросить цену →		PCB:LCDC:TWN
9	B0771521 запросить цену →		Cover:LCDC
10	B0771513 запросить цену →		Dial:Contrast
11	B0771511 запросить цену →		Keytop:Counter
12	B0771535 запросить цену →		Cover:Basic
13	B2131519 запросить цену →		PCB:Operation Panel:Left
14	B0041503 запросить цену →		Keytop - Clear/Stop
15	B0771506 запросить цену →		Keytop:Power Source
16	B0771504 запросить цену →		Keytop:Try Print
17	B0041505 запросить цену →		Keytop - Start
18	B0771510 запросить цену →		Keytop:Confirm
19	B0771509 запросить цену →		Keytop:Block Diagram
20	B0776358 запросить цену →		Keytop:Clear Modes
21	B0771508 запросить цену →		Keytop:Preheat
22	B0771512 запросить цену →		Keytop:Interrupt
23	B0771502 запросить цену →		Keytop:10key
23	B0776355 запросить цену →		Keytop:10key:NA
23	B0776387 запросить цену →		Keytop:10key:AA
24	B0771534 запросить цену →		Cover:Application
25	B2131518 запросить цену →		PCB:Operation Panel:Right
26	B0776356 запросить цену →		Keytop:Copy:1:NA
26	B0776366 запросить цену →		Keytop:Copy:1:EU
27	B0776357 запросить цену →		Keytop:Copy:2:NA
27	B0776367 запросить цену →		Keytop:Copy:2:EU

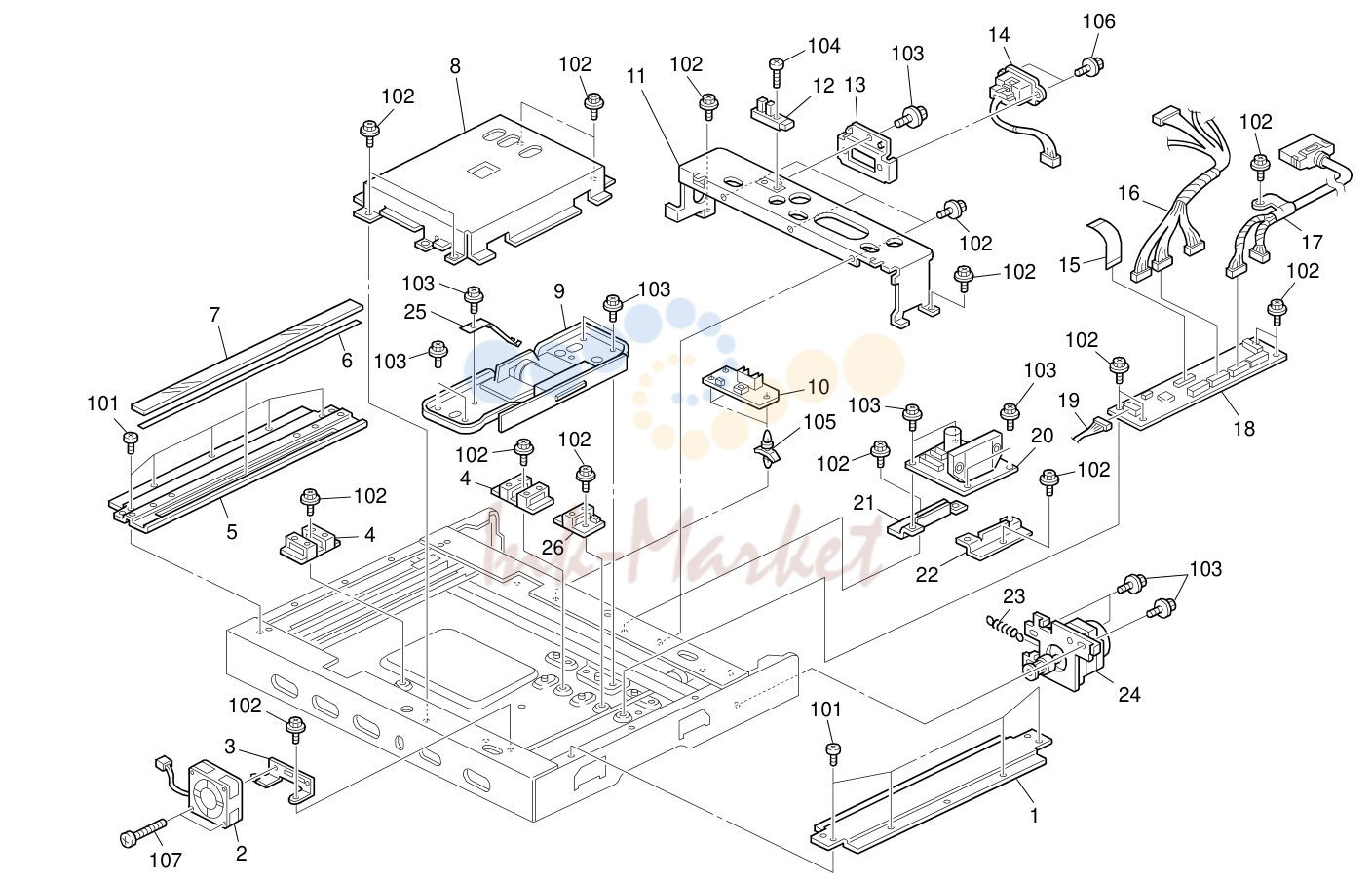

5. OPTICS UNIT 1 (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
1	B0771678 запросить цену →		Stay:Right
101	03530060N запросить цену →		Philips Pan Head Bind Screw - M3x6
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
2	AX640164 запросить цену →		Fan Motor:15mm:24V
3	B0771742 запросить цену →		Bracket:Fan
103	04513006N запросить цену →		Tapping Screw - 3x6
4	AW010114 запросить цену →		Original Sensor:H=2-66
104	03140120B запросить цену →		Philips Pan Head Screw - M4x12
105	11050162 запросить цену →		Locking Support
5	B0821676 запросить цену →		Bracket:Scale:Left
106	04513008N запросить цену →		Tapping Screw - M3x8
6	B3516523 запросить цену →		Seal - ADF Exposure Glass
107	03140180N запросить цену →		Pan Head Screw:M4x18
7	BC012002 запросить цену →		Exposure Glass:Sheet Through:344x20
8	B2131681 запросить цену →		Inner Cover
9	B2131831 запросить цену →		Lens Unit
10	AZ500067 запросить цену →		Stabilizer:Xenon Lamp
11	B0771739 запросить цену →		Bracket:Hinge
12	AW020146 запросить цену →		Photointerruptor:Flat:PICH2mm:M4
13	B0771849 запросить цену →		Bracket:Connector:ARDF
14	B2135541 запросить цену →		Harness:Scanner:ADF
15	B2135542 запросить цену →		Harness:FFC:Sbu:50WICK:80mm
16	B2135543 запросить цену →		Harness:SIB:EXP
17	B2131841 запросить цену →		Interface Cable:Scanner
18	B2135340 запросить цену →		PCB:SIB
19	B2135538 запросить цену →		Harness:OPU
20	B2135397 запросить цену →		PCB:MDB
21	B0771846 запросить цену →		Bracket:Mdb:Left
22	B0771847 запросить цену →		Bracket:Mdb:Right
23	AA060702 запросить цену →		Tension Spring
24	B2131751 запросить цену →		Stepper Motor:Scanner
25	B2131826 запросить цену →		Ground Plate:Lensblock SMD
26	AW010116 запросить цену →		Original Sensor:H=1-66

6. OPTICS UNIT 2 (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
1	B0771801 запросить цену →		Carriage:No.2:Ass'y
101	04513006N запросить цену →		Tapping Screw - 3x6
2	A2321808 запросить цену →		Harness Guide
102	09513006N запросить цену →		Screw - M3X6
103	10050728 запросить цену →		Rivet - Nrp335
3	G4042810 запросить цену →		Spring Plate - 2nd Mirror
4	B0041820 запросить цену →		2nd Mirror Ass'y
104	11050516 запросить цену →		Clamp
5	B0041809 запросить цену →		Carriage Pulley - 22mm
105	11050508 запросить цену →		Harness Clamp - LWS-0711
6	AX500083 запросить цену →		Xenon Lamp:Mm8.5
7	B2131846 запросить цену →		Flexible Board:Ass'y (RIC/INF)
7	B2131842 запросить цену →		Flexible Board
8	B0771792 запросить цену →		Clamp:Wire:Rear
9	B0771791 запросить цену →		Clamp:Wire:Front
10	B0771781 запросить цену →		Carriage:No.1:Ass'y
11	A2321789 запросить цену →		1st Mirror Holder
12	AC030110 запросить цену →		Scanner Mirror
13	AA150721 запросить цену →		Shield:Side Plate:Left
14	A2841674 запросить цену →		Exposure Glass Holder
15	AA150722 запросить цену →		Shield:Side Plate:Front Rear:Left Middle
16	AA150723 запросить цену →		Sheet:Left
17	AA150724 запросить цену →		Sheet:Left Middle
18	AA150725 запросить цену →		Sheet:Right
19	AA161133 запросить цену →		Cushion - 4x15x1
20	B0821736 запросить цену →		Side Plate:Front
21	B0821738 запросить цену →		Side Plate:Rear
22	AW020145 запросить цену →		Photointerruptor:Flat
23	B2131844 запросить цену →		Bracket:Home Position Sensor
24	B0771728 запросить цену →		Base:Scanner:Rear

7. OPTICS UNIT 3 (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
1	B0041728 запросить цену →		Bracket - Heater
101	04513006N запросить цену →		Tapping Screw - 3x6
2	AX400140 запросить цену →		Heater - 120V 15W
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
2	AX400142 запросить цену →		Heater - 240V 15W
103	04503008N запросить цену →		Tapping Screw - M3x8
3	B0041741 запросить цену →		Bracket:Power Supply Cord:Heater:EXP:Ass'y
104	03140060N запросить цену →		Screw - M4X6
4	B0041742 запросить цену →		Bracket:Power Supply Cord
105	08010149 запросить цену →		Philips Pan Head Screw - M4x6
5	A2321728 запросить цену →		Rail Supporter
106	11050487 запросить цену →		Harness Clamp
107	07200060E запросить цену →		Retaining Ring - M6
6	A2321731 запросить цену →		Scanner Rail
7	A2321707 запросить цену →		Second Slide Rail
108	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
8	AA150711 запросить цену →		Shield -Base
9	B0041726 запросить цену →		Rail - Flexible Board
10	B0041713 запросить цену →		Pulley 2 - 22MM
11	AA050106 запросить цену →		Carriage Drive Wire
12	AA060703 запросить цену →		Tension Spring
13	B0771722 запросить цену →		Bracket:Tension:Wire:Rear
14	A2321771 запросить цену →		Drive Shaft
15	A2323566 запросить цену →		Ball Bearing - 8x16x5
16	AB032062 запросить цену →		Rear Scanner Pulley
17	AB030572 запросить цену →		Timing Pulley - Z61
18	AA043439 запросить цену →		Timing Belt - S2M-224
19	B0041714 запросить цену →		Idler Bracket
20	A2321713 запросить цену →		Lens Block Supporter
21	B1011097 запросить цену →		Rubber Foot:H5
22	AB032061 запросить цену →		Front Scanner Pulley
23	B0771712 запросить цену →		Bracket:Tension:Wire:Front

8. LASER UNIT (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
1	B2131870 запросить цену →		Imaging Unit
101	04503010N запросить цену →		Tapping Screw - M3x10
102	04503008N запросить цену →		Tapping Screw - M3x8
2	G0291980 запросить цену →		Decal - LD
3	B0771904 запросить цену →		Cap:Cover:Optical Housing
103	09513008N запросить цену →		Screw:Polished Roud:M3x8
4	B0771907 запросить цену →		Supporting Plate:Cover:Imaging Unit
5	A2841904 запросить цену →		Cover - Optical Housing
6	AC015025 запросить цену →		Shield Glass
7	B2135455 запросить цену →		Harness:Imaging Unit
8	B2131891 запросить цену →		LD Unit
9	B2135320 запросить цену →		PCB:Sync Detector:SHARP
10	AX060303 ✓ в наличии		Polygon Scanner Motor
11	B0021898 запросить цену →		Heat Sinker:Polygon Scanner:M:Ass'y
12	A2321920 запросить цену →		Seal - Heatsink
13	A2321927 запросить цену →		Cylindrical Lens Holder
14	G0201966 запросить цену →		Cylindrical Lens
15	AC015024 запросить цену →		Shield Glass - Polygon Motor
16	A2321926 запросить цену →		Mirror Holder
17	AC030115 запросить цену →		Mirror
18	A2321925 запросить цену →		Middle Mirror Holder
19	A2321923 запросить цену →		Front Holder - BTL
20	G0201969 запросить цену →		BTL Lens
21	A2321924 запросить цену →		Rear Holder - BTL
22	A2321921 запросить цену →		Front Holder - F Theta Mirror
23	G0201968 запросить цену →		F Theta Mirror
24	A2321922 запросить цену →		Rear Holder - F Theta Mirror
25	GC030020 запросить цену →		Sync. Detector Mirror
26	A2321928 запросить цену →		Holder - Sync. Detector Mirror

9. BY-PASS FEED UNIT 1 (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
1	B0776106 запросить цену →		Cover:Holder:Middle
101	04513008N запросить цену →		Tapping Screw - M3x8
2	B0776109 запросить цену →		Cover:Manual Feed:Front
102	04514010N запросить цену →		Tapping Screw:4x10
3	B0826095 запросить цену →		Frame:Holder:Ass'y
103	04503010N запросить цену →		Tapping Screw - M3x10
104	07200040E запросить цену →		Retaining Ring - M4
4	A2326092 запросить цену →		Roller - Holder
5	AF040559 запросить цену →		Driven Roller - M9
105	11050349 запросить цену →		Edge Saddle
6	B0776108 запросить цену →		Cover:Manual Feed:Inner Back
7	B0046024 запросить цену →		Supporting Plate:Contact Point
8	B0776107 запросить цену →		Cover:Contact Point
9	AA082070 запросить цену →		Bushing - 8x16x7
10	G0602908 запросить цену →		Pad - Side Fence
11	AA066574 запросить цену →		Torsion Spring
12	A2326091 запросить цену →		Positioning Pin
13	B1986009 запросить цену →		Manual Feed Table:SUB-Ass'y
14	B0776071 запросить цену →		Side Fence:Auxiliary:Front
15	B0776069 запросить цену →		Side Fence:Front
16	B0776072 запросить цену →		Side Fence:Auxiliary:Rear
17	B0776070 запросить цену →		Side Fence:Inner Back
18	B0776067 запросить цену →		Manual Feed Table
19	G0602905 запросить цену →		Paper Guide - Manual Feed Tabl
20	B0826073 запросить цену →		Decal:Manual Feed Direction
21	B1986080 запросить цену →		Paper Size Sensor
22	A2326083 запросить цену →		Rear Rack
23	G0113305 запросить цену →		Gear - 16Z
24	A2326082 запросить цену →		Front Rack
25	B0776068 запросить цену →		Cover:Manual Feed Table
26	B0826010 запросить цену →		Support Stay:Sub-Ass'y

10. BY-PASS FEED UNIT 2 (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
1	B2136051 запросить цену →		DC Solenoid:Pickup:Sub-ass'y
37	B2136049 запросить цену →		Bracket:Dc Solenoid
2	AF031046 ✓ в наличии		Feed Roller - Manual Feed
3	B0776044 запросить цену →		Guide Plate:Feed
38	B0825427 запросить цену →		Harness:Manual Feed Unit
4	A2326046 запросить цену →		Grounding Plate - Feed
39	B2136059 запросить цену →		Arm:Tightener:Ass'y
40	AB017454 запросить цену →		Gear - 24Z/30Z
5	AB011387 запросить цену →		Gear - 23Z
41	AA063569 запросить цену →		Spring
6	AF030049 ✓ в наличии		Pick-up Roller
7	AA063568 запросить цену →		Pressure Spring
8	A2326043 запросить цену →		Arm Paper Pick Up
9	AA140753 запросить цену →		Feed Shaft
10	A2326055 запросить цену →		Paper End Feeler
11	A1342661 запросить цену →		Feeler Roller
12	AF040031 запросить цену →		Driven Roller
13	AW020145 запросить цену →		Photointerruptor:Flat
14	A2326023 запросить цену →		Grounding Plate - Reverse
15	52164198 запросить цену →		Stepped Screw - Guide Plate
16	B0776022 запросить цену →		Housing:Manual Feed
17	B0826038 запросить цену →		Cover:Gear:Adhesion
18	B0776065 запросить цену →		Rail:Holder
19	AF032046 ✓ в наличии		Separation Roller - Manual Feed
20	B0042783 ✓ в наличии		Torque Limiter
21	B2136033 запросить цену →		Shaft:Separator:Driven
22	AA063499 запросить цену →		Pressure Spring
23	AF013016 запросить цену →		Bottom Plate Pad
24	B0826028 запросить цену →		Guide Plate:Separator:Ass'y
25	AB011388 запросить цену →		Gear - Z16
26	AB011389 запросить цену →		Gear - 20Z
27	A2326035 запросить цену →		Shaft - Drive Roller
28	GA080002 запросить цену →		Bushing - 6mm
101	04503010N запросить цену →		Tapping Screw - M3x10
29	AB011390 запросить цену →		Gear - 27Z
102	04513008N запросить цену →		Tapping Screw - M3x8
30	AA083018 запросить цену →		Roller Clutch - 6x14x10
103	04503008N запросить цену →		Tapping Screw - M3x8
104	07200060E запросить цену →		Retaining Ring - M6
31	AX200292 запросить цену →		Magnetic Clutch:245mn.m
105	07200040E запросить цену →		Retaining Ring - M4
32	B0046062 запросить цену →		Pressure Plate - By-pass Feed
106	08053480 запросить цену →		Bushing - 6mm
33	AF040575 запросить цену →		Driven Roller
107	11050267 запросить цену →		Harness Clamp - YMC-10-0
34	B0826061 запросить цену →		Bracket:Drive:Ass'y
108	03530040N запросить цену →		Screw - M3X4
35	AA063567 запросить цену →		Tension Spring

11. PAPER TRAY UNIT (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
101	04504008N запросить цену →		Tapping Screw - M4x8
1	B2132903 запросить цену →		Paper Tray:Universal
2	B0772940 запросить цену →		Tray Bottom Plate:Ass'y
102	03530060N запросить цену →		Philips Pan Head Bind Screw - M3x6
103	04523008N запросить цену →		Tapping Screw - M3x8
3	AF013006 запросить цену →		Bottom Plate Pad
104	04503008N запросить цену →		Tapping Screw - M3x8
4	B0822920 запросить цену →		Side Fence:Front:Ass'y
105	07200060E запросить цену →		Retaining Ring - M6
5	B0772951 запросить цену →		Stopper:Right:Paper Tray
6	B0042922 запросить цену →		Release Lever - Side Fence
7	B0042923 запросить цену →		Spring Plate - Release Lever
8	B0822925 запросить цену →		Shield:Side Fence:Ass'y
9	B0822965 запросить цену →		Decal:Paper Set Direction
10	B0772988 запросить цену →		Cover:Grip:C3
11	AF017026 запросить цену →		End Fence
12	B0772952 запросить цену →		Shoe:Left
13	A2322987 запросить цену →		Roller - Paper Tray
14	B0042936 запросить цену →		Gear - 16Z
15	B0822930 запросить цену →		Side Fence:Rear:Ass'y
16	B0772975 запросить цену →		Lever:Rise
17	B0042933 запросить цену →		Rear Stopper
18	B0042932 запросить цену →		Rear Stopper Lever
19	B0042934 запросить цену →		Spring Plate - Lock Lever
20	B0822937 запросить цену →		Paper Stopper:Side Fence
21	B0822955 запросить цену →		Dial:Paper Size Sensor:Printing
22	B0042948 запросить цену →		Paper Size Sensor
23	B0042947 запросить цену →		Spring Plate-paper Size Sensor
24	B0042943 запросить цену →		Grounding Plate - Paper Tray
25	B2132915 запросить цену →		Shaft:Rise
26	A2352979 запросить цену →		Feeler - Paper Height Sensor
27	B2132967 запросить цену →		Decal:Paper Select:Dial:EXP

12. PAPER FEED SECTION (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
1	AF020648 запросить цену →		Transport Roller:Drive
32	G0652775 запросить цену →		Link Lever
2	A2322787 запросить цену →		Vertical Transport Guide
33	AA060908 запросить цену →		Release Spring
3	B0822785 запросить цену →		Guide Plate:Swivel:Adhesion
34	A2322764 запросить цену →		Rear Grounding Plate
35	AA140655 запросить цену →		Shaft - Paper Feed
4	B2132740 запросить цену →		Paper Feed Unit:No.1
36	G0652767 запросить цену →		Lever - Feed
4	B2132750 запросить цену →		Paper Feed Unit
5	B0772781 запросить цену →		Bracket:Sensor
37	B0772780 запросить цену →		Stay:Feed
5	B0822781 запросить цену →		Bracket:Sensor
38	AB014275 запросить цену →		Gear - 17Z
6	AW010122 запросить цену →		Paper Feed Sensor
6	AW020157 запросить цену →		Paper Feed Sensor
7	AF030090 ✓ в наличии		Paper Feed Roller:Pickup
8	AB011188 запросить цену →		Gear - 21Z
9	54472681 запросить цену →		Snap Ring
10	AF031090 ✓ в наличии		Paper Feed Roller:Feed
11	AB011189 запросить цену →		Gear - 18Z
12	AA082070 запросить цену →		Bushing - 8x16x7
13	A2322763 запросить цену →		Pick-up Arm
14	AA060691 запросить цену →		Tension Spring
15	A2322765 запросить цену →		Front Grounding Plate
16	B0825428 запросить цену →		Harness:Paper Feed Unit
16	B0825430 запросить цену →		Harness:Paper Feed Unit:No.1
17	A2322766 запросить цену →		Feed Mylar
18	A2322762 запросить цену →		Paper End Feeler
19	AA082072 запросить цену →		Bushing - M6
20	B2132784 запросить цену →		Shaft:Separate:Drive
21	AF032090 ✓ в наличии		Paper Feed Roller:Separate
22	B0042783 ✓ в наличии		Torque Limiter
23	B2132777 запросить цену →		Shaft:Separate:Driven
101	04513008N запросить цену →		Tapping Screw - M3x8
24	B0042782 запросить цену →		Rear Feed Mylar
25	G0652776 запросить цену →		Release Lever
102	04503008N запросить цену →		Tapping Screw - M3x8
26	52062686 запросить цену →		Snap Ring
103	04513006N запросить цену →		Tapping Screw - 3x6
104	07200060E запросить цену →		Retaining Ring - M6
27	AA060693 запросить цену →		Tension Spring
105	07200040E запросить цену →		Retaining Ring - M4
28	G0652774 запросить цену →		Pressure Lever
106	08050089 запросить цену →		Retaining Ring - M4
29	AB010157 запросить цену →		Gear:Separate:Driven
107	08053480 запросить цену →		Bushing - 6mm
30	AB010156 запросить цену →		Gear:Separate:Drive
108	11050283 запросить цену →		Clamp
31	AW020145 запросить цену →		Photointerruptor:Flat

13. VERTICAL TRANSORT (B195/B198/B264/B265)

№	Артикул	Альт. артикул	Описание
1	B0044327 запросить цену →		Bushing - 4mm
36	B2134328 запросить цену →		Roller:Driven
2	AA153393 запросить цену →		Frame Seal - Rear Vertical
37	B2131306 запросить цену →		Sheet:Inner Cover:Right
3	B2135470 запросить цену →		Harness:Connecting:Right Rear
4	AA153391 запросить цену →		Frame Seal - Rear Right
5	A2323950 запросить цену →		Hook Lever
6	A2323962 запросить цену →		Spring Plate - Band Stopper
7	A2323963 запросить цену →		Band Stopper
8	B0823992 запросить цену →		Decal:Drum:Belt
9	B0771305 запросить цену →		Inner Cover:Right
9	B0776322 запросить цену →		Inner Cover:Right:EU
10	B0773999 запросить цену →		Lever:Handle:C3
11	B2134330 запросить цену →		Screw - MM4.5
12	AF040571 запросить цену →		Guide Roller
13	B0824322 запросить цену →		Guide Plate:Exit:Entrance
14	B0044329 запросить цену →		Grounding Plate - Exit Sensor
15	B2135466 запросить цену →		Harness:Used Toner Sensor
16	B0774323 запросить цену →		Bracket:Paper Feed Sensor
17	A2323998 запросить цену →		Upper Entrance Guide
18	A2323999 запросить цену →		Lower Entrance Guide
19	AW010118 запросить цену →		Paper Feed Sensor
20	A2323948 запросить цену →		Rear Hook - Right Cover
21	AA066576 запросить цену →		Torsion Spring
22	B2133821 запросить цену →		Shaft:Hook
23	AA066575 запросить цену →		Torsion Spring
24	A2323945 запросить цену →		Front Hook - Right Cover
25	AA153392 запросить цену →		Sponge - 24x6x5
26	B0823943 запросить цену →		Cover:Right
27	AA082079 запросить цену →		Bushing - 6x8x5.8
28	A2323942 запросить цену →		Stopper - Right Cover
101	08025276 запросить цену →		Tapping Screw With Washer - M3x6
29	B2133956 запросить цену →		Cover:Fan
30	AX640162 запросить цену →		Fan Motor Sirocco:DC24V:3350rpm
102	04503008N запросить цену →		Tapping Screw - M3x8
103	04513006N запросить цену →		Tapping Screw - 3x6
31	B2133945 запросить цену →		Shaft:Contact Point:Cover:Right
104	04533025N запросить цену →		Tapping Screw - M3x25
32	B0823951 запросить цену →		Duct:Cooling:Fusing:Right
105	07200060E запросить цену →		Retaining Ring - M6
33	B0824199 запросить цену →		Shielding Plate:Cover:Right
106	11050165 запросить цену →		Flat Cable Clamp
34	AA063855 запросить цену →		Spring - 3.5n

Каталог очень большой (1710 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.
