Ricoh Aficio 3025 3030 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. EXTERIOR 2 (B205/B209)
• 3. OPERATION PANEL (B205/B209)
• 4. PLATEN COVER (OPTION B406)
• 5. OPTICS SECTION 1 (B205/B209)
• 6. OPTICS SECTION 2 (B205/B209)
• 7. OPTICS SECTION 3 (B205/B209)
• 8. LASER UNIT (B205/B209)

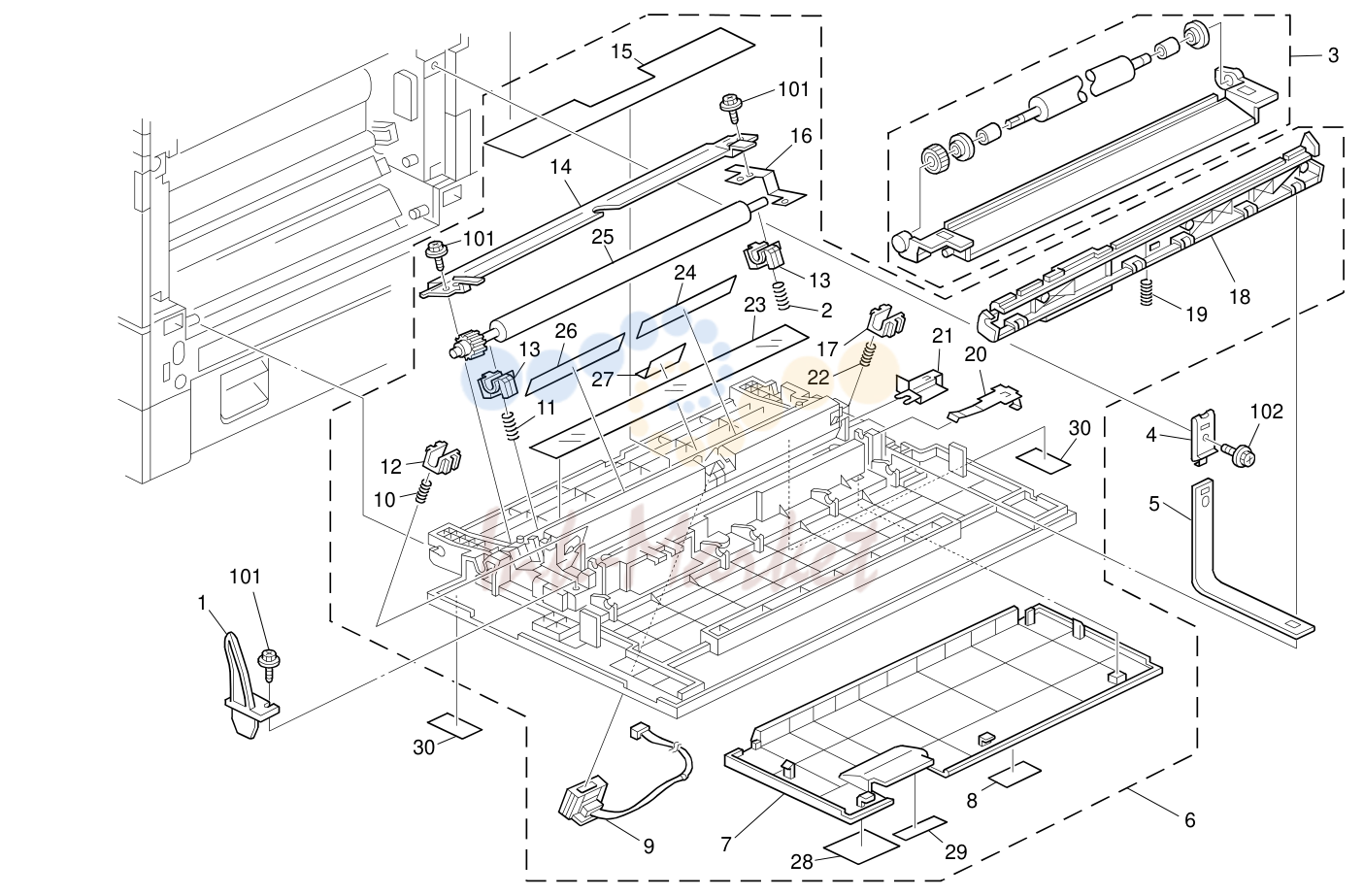

• 9. TRANSFER UNIT (B205/B209)
• 10. PAPER FEED SECTION 1 (B205/B209)
• 11. PAPER FEED SECTION 2 (B205/B209)
• 12. PAPER FEED SECTION 3 (B205/B209)
• 13. TONER HOPPER UNIT (B205/B209)
• 14. PAPER REGISTRATION (B205/B209)
• 15. PAPER TRAY (B205/B209)
• 16. PCU SECTION (B205/B209)
• 17. FUSING UNIT 1 (B205/B209)
• 18. FUSING UNIT 2 (B205/B209)
• 19. PAPER EXIT (B205/B209)
• 20. DRIVE SECTION 1 (B205/B209)
• 21. DRIVE SECTION 2 (B205/B209)
• 22. DRIVE SECTION 3 (B205/B209)
• 23. DRIVE SECTION 4 (B205/B209)
• 24. ELECTRICAL SECTION 1 (B205/B209)
• 25. ELECTRICAL SECTION 2 (B205/B209)
• 26. FRAME SECTION (B205/B209)
• 27. DECAL AND DOCUMENT (B205/B209)
• 28. SPECIAL TOOLS (B205/B209)

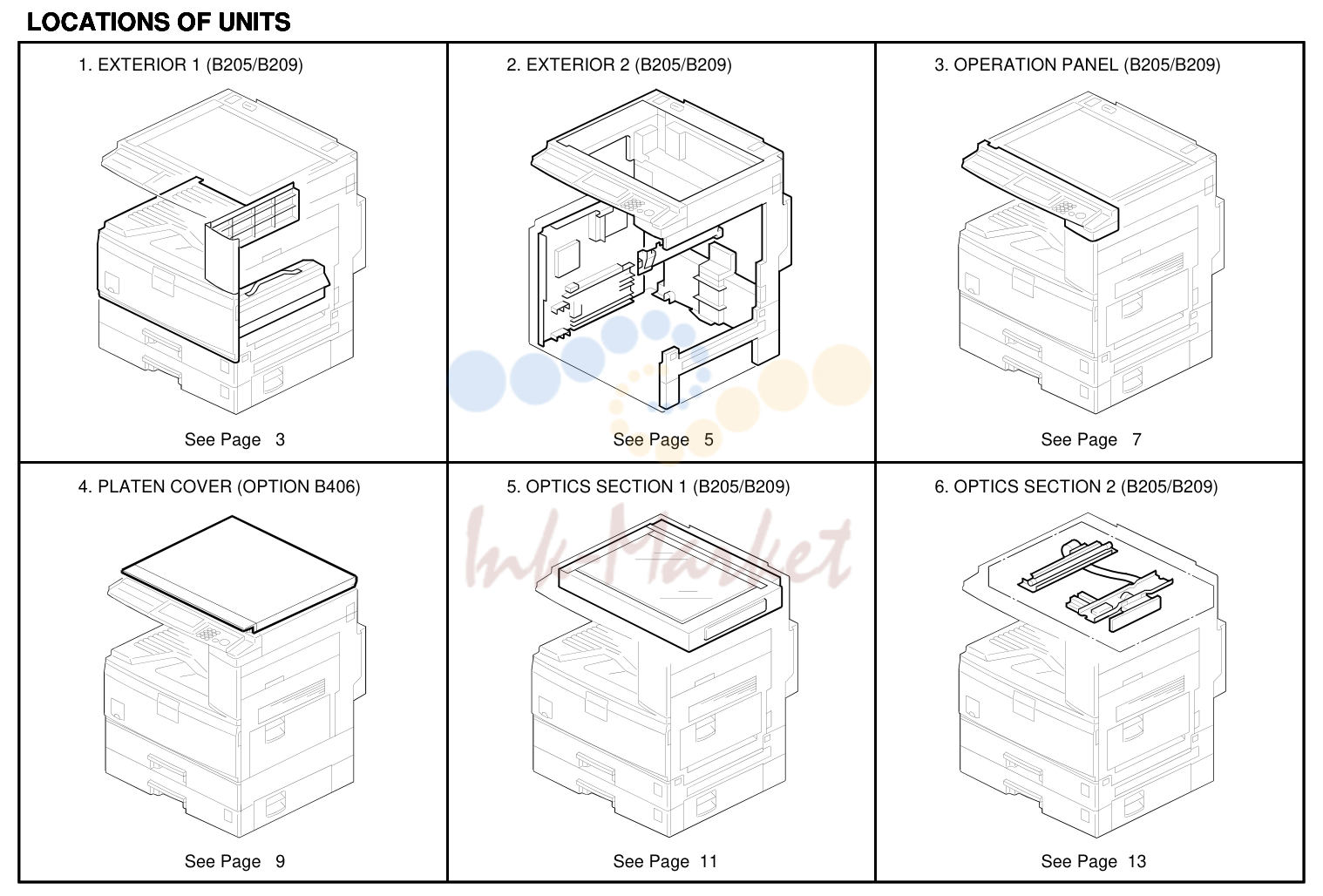

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
1	GA003035 запросить цену →		Energy Decal
12	B0917023 запросить цену →		Cover:Front:Right Upper:EU
13	B2091324 запросить цену →		Cover:Front
2	G0201332 запросить цену →		Hinge - Front Cover
3	B0901264 запросить цену →		Magnet Catch:Door:Front
13	B2097024 запросить цену →		Cover:Front:EU
4	B0897060 запросить цену →		Panel:Emblem:EXP:2022
14	AG070504 ✓ в наличии		Magnet Catch:44.1n
15	B0271268 запросить цену →		Operation Instructions Sheet
4	B0897062 запросить цену →		Panel:Emblem:SVN:4022
16	A2671342 запросить цену →		Shield Duct
4	B0897063 запросить цену →		Panel:Emblem:GES:622:NA
4	B0897064 запросить цену →		Panel:Emblem:LAN:LD122
17	B0917022 запросить цену →		Cover:Paper Exit:Upper Left:EU
4	B0897065 запросить цену →		Panel:Emblem:GES:622
17	B2061306 запросить цену →		Cover:Paper Exit Sub-unit:Upper Left
4	B0897066 запросить цену →		Panel:Emblem:NSA:622
18	A2671325 запросить цену →		Cap - LED
4	B0897067 запросить цену →		Panel:Emblem:REX:622
19	B0901099 запросить цену →		Guide Plate:Scanner:Packing
20	B2093001 запросить цену →		PCU Unit
4	B0937060 запросить цену →		Panel:Emblem:EXP:2027
22	B0901265 запросить цену →		Cover:Shield Glass:C
4	B0937062 запросить цену →		Panel:Emblem:SVN:4027
23	B0826403 запросить цену →		Decal:Power Source:Off:EXP
4	B0937063 запросить цену →		Panel:Emblem:GES:627:NA
4	B0937064 запросить цену →		Panel:Emblem:LAN:LD127
4	B0937065 запросить цену →		Panel:Emblem:GES:627
4	B0937066 запросить цену →		Panel:Emblem:NSA:627
4	B0937067 запросить цену →		Panel:Emblem:REX:627
4	B2057060 запросить цену →		Sheet Emblem - EXP
4	B2057063 запросить цену →		Sheet Emblem - GES
4	B2057064 запросить цену →		Sheet Emblem - LAN
4	B2097060 запросить цену →		Sheet Emblem - EXP
4	B2097063 запросить цену →		Sheet Emblem - GES
4	B2097064 запросить цену →		Sheet Emblem - LAN
4	B2057068 запросить цену →		Sheet Emblem - INF
5	B0901302 запросить цену →		Cover:Main Switch
6	B2097051 запросить цену →		Door:Front:NA:Ass'y
6	B2097071 запросить цену →		Door:Front:EU:Ass'y
7	B2091341 запросить цену →		Cover:Paper Exit Sub-unit:Left
7	B2097026 запросить цену →		Cover:Paper Exit Sub-unit:Left:EU
8	B0901343 запросить цену →		End Fenc
9	B0241348 запросить цену →		Paper Exit Tray
10	B2097025 запросить цену →		Paper Exit Cover EU Ass'y
101	04503008N запросить цену →		Tapping Screw - M3x8
10	B2091340 запросить цену →		Paper Exit Cover NA Ass'y
11	B1321531 запросить цену →		Panel:Logo
102	04513006N запросить цену →		Tapping Screw - 3x6
12	B0911320 запросить цену →		Cover:Front:Right Upper
103	04513008N запросить цену →		Tapping Screw - M3x8

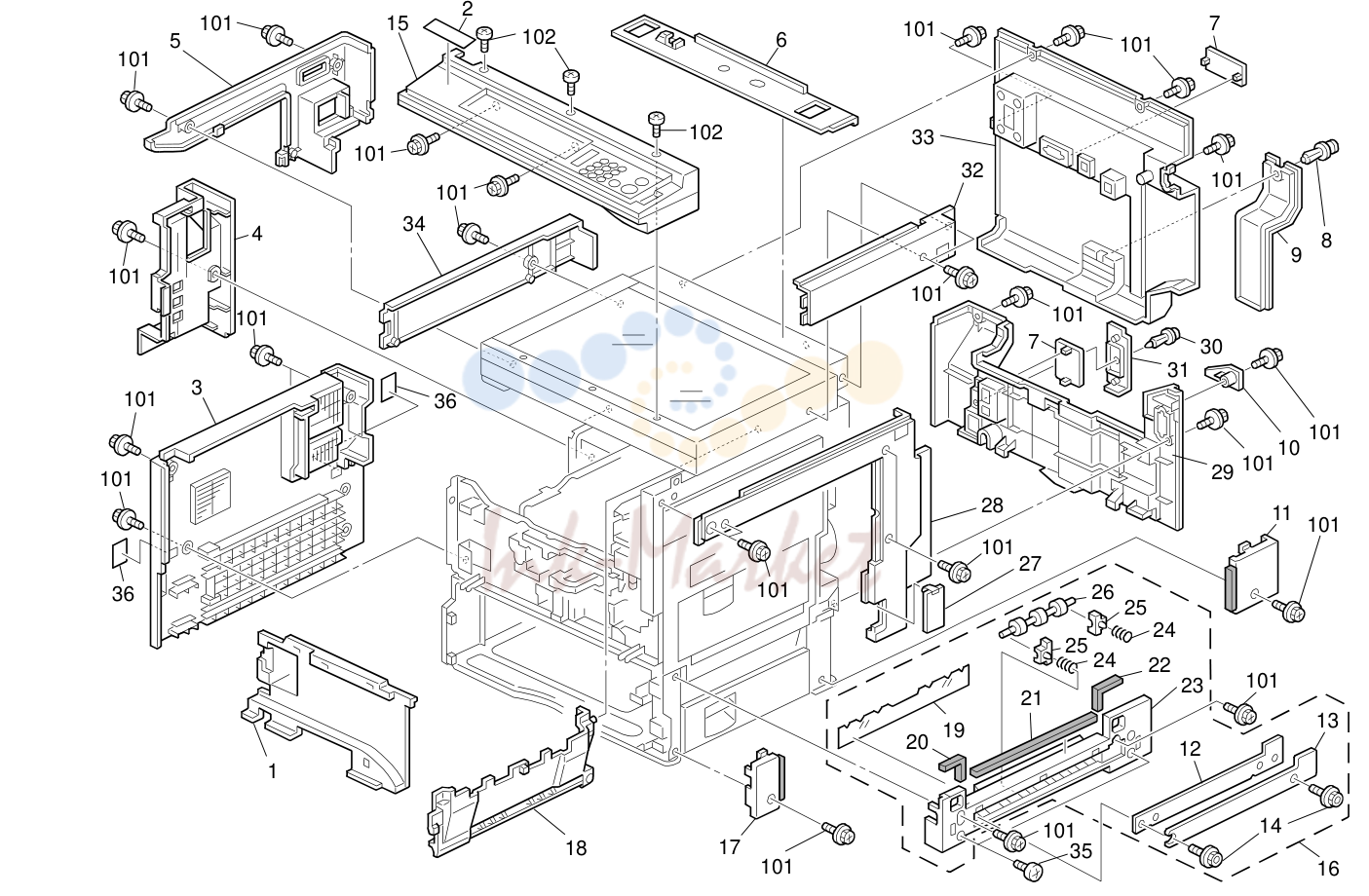

2. EXTERIOR 2 (B205/B209)

№	Артикул	Альт. артикул	Описание
1	B2061304 запросить цену →		Cover:Paper Exit Sub-unit:Rear Left
23	B0902705 запросить цену →		Cover:Paper Feed Unit:Right:Middle
1	B0937021 запросить цену →		Rear Left Cover - Paper Feed
23	B0907041 запросить цену →		Cover:Paper Feed Unit:Right:Middle
2	A1536409 запросить цену →		Decal - Keytop Cover (GES)
24	B0912739 запросить цену →		Compression Spring - 10n
25	AA080249 запросить цену →		Bushing - Vertical Transport
2	C2252866 запросить цену →		Decal - Keytop Cover (REX)
26	B0902715 запросить цену →		Roller:Driven
2	C2252867 запросить цену →		Decal - Keytop Cover (NSA)
27	B0901370 запросить цену →		Cap:Duplex
3	B0911281 запросить цену →		Cover:Left
3	B0917017 запросить цену →		Cover:Left:EU
28	B2061270 запросить цену →		Cover:Right
4	B2091282 запросить цену →		Cover:Left Rear
28	B0917015 запросить цену →		Cover:Right:EU
4	B2097018 запросить цену →		Cover:Left Rear:EU
29	B0911291 запросить цену →		Cover:Paper Feed Sub-unit:Rear
5	B0911280 запросить цену →		Cover:Left Upper
29	B0917020 запросить цену →		Cover:Paper Feed Sub-unit:Rear:EU
5	B0917016 запросить цену →		Cover:Left Upper:EU
30	B0391363 запросить цену →		Rivet
31	B0901375 запросить цену →		Cap:Heater:Dehumidifier
6	B0911251 запросить цену →		Cover:Scanner:Rear Upper
32	B2061252 запросить цену →		Cover:Scanner:Right
6	B0917011 запросить цену →		Cover:Scanner:Rear Upper:EU
32	B0917012 запросить цену →		Cover:Scanner:Right:EU
7	B0241365 запросить цену →		Cap - 38x77
33	B2091290 запросить цену →		Cover:Rear
8	B0391364 запросить цену →		Rivet - M7
33	B2097019 запросить цену →		Cover:Rear:EU
9	B0901374 запросить цену →		Cap:Paper Feed Table
9	B0907028 запросить цену →		Cap:Paper Feed Table:EU
34	B2061250 запросить цену →		Cover:Scanner:Left
34	B0917010 запросить цену →		Cover:Scanner:Left:EU
10	B0901371 запросить цену →		Cap:Duplex:Connector
11	B2092717 запросить цену →		Cover - Right Rear
35	B2062945 запросить цену →		Screw - M4x5
11	B2097036 запросить цену →		Cover:Paper Feed Sub-unit:Right Rear:Ass'y
36	B1541325 запросить цену →		Protection Sheet - Handle
12	B0902710 запросить цену →		Stay:Cap
13	B0902708 запросить цену →		Cap:Manual Feed Unit (NA)
13	B0907043 запросить цену →		Cap:Manual Feed Unit (EU)
14	A2672713 запросить цену →		Hexagonal Set Screw - M3x8
15	B2097152 запросить цену →		Operation Panel:NA
15	B2097172 запросить цену →		Operation Panel:EU
16	B0912727 запросить цену →		Paper Feed Cover:Right:Middle
16	B1447007 запросить цену →		Paper Feed Cover:Right:Middle
17	B2092716 запросить цену →		Cover - Right Front
18	B0911345 запросить цену →		Cover:Paper Exit Sub-unit:Lower
18	B0917027 запросить цену →		Cover:Paper Exit:Lower:EU
19	A2672709 запросить цену →		Guide Mylar
20	B2092642 запросить цену →		Shield - 3x5x85
21	B2092647 запросить цену →		Shield - 3x10x363
101	04513008N запросить цену →		Tapping Screw - M3x8
102	03530050N запросить цену →		Screw-m3x5
22	B2092643 запросить цену →		Shield - 3x5x70

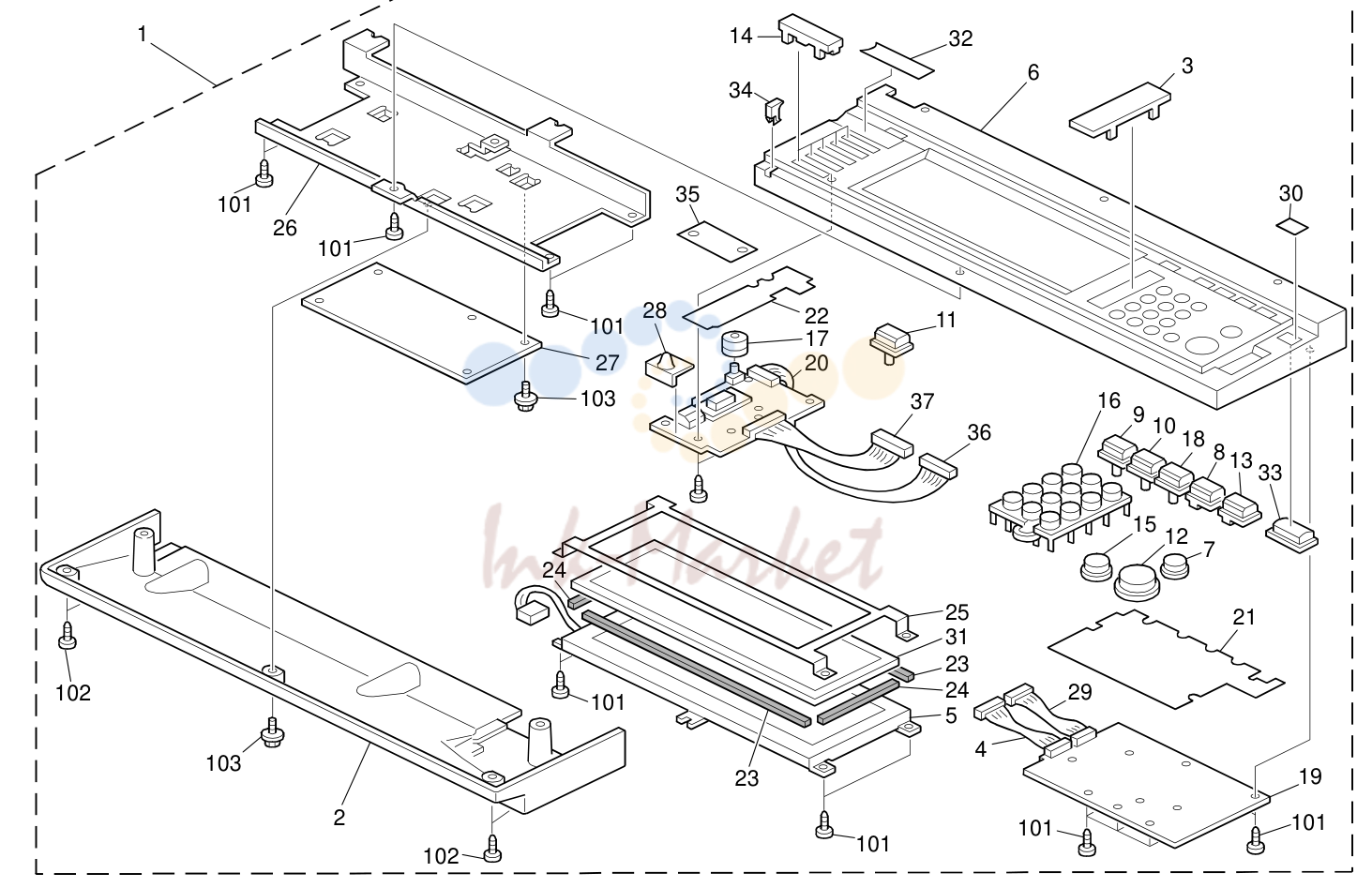

3. OPERATION PANEL (B205/B209)

№	Артикул	Альт. артикул	Описание
28	B0271493 запросить цену →		Cap - LED Data/In
1	B2097152 запросить цену →		Operation Panel:NA
29	B2091454 запросить цену →		Harness:OP-R10
1	B2097172 запросить цену →		Operation Panel:EU
30	B0277164 запросить цену →		Sheet - Power Source Display
1	B2097212 запросить цену →		Operation Panel ASIA
30	B0937184 запросить цену →		Sheet:Power Source:Display:EU
2	B2061432 запросить цену →		Cover:Lower
2	B0907032 запросить цену →		Cover:Lower:EU
31	B2135222 запросить цену →		Touch Panel:HVGA (NA)
31	B1805258 запросить цену →		Touch Panel:HVGA (EU/Asia)
3	B0901448 запросить цену →		Cover:Blank:Fax:Coupling
32	B0277163 запросить цену →		LED Display Sheet
4	B2091453 запросить цену →		Harness:OP-R13
33	B0901436 запросить цену →		Keytop:Main Switch
5	B1805259 запросить цену →		LCD HVGA SH BL
6	B2067160 запросить цену →		Cover:Upper:NA
34	B0271445 запросить цену →		Front Left Lens
35	B0271495 запросить цену →		Upper Left Sheet
6	B0907031 запросить цену →		Cover:Upper:EU
36	B2091463 запросить цену →		Harness:OP-L14
7	B0901435 запросить цену →		Keytop:Try Print
8	B0271439 запросить цену →		Keytop - Preheat
37	B2091464 запросить цену →		Harness:OP-L15
9	B0271440 запросить цену →		Keytop - Confirm
10	B0901441 запросить цену →		Keytop:Block Diagram
11	B0901442 запросить цену →		Keytop:Counter
12	B0271433 запросить цену →		Keytop - Start
13	B0271438 запросить цену →		Keytop - Interrupt
14	B0901449 запросить цену →		Keytop:Blank:Left
15	B0901434 запросить цену →		Keytop:Clear/Stop
16	B0907161 запросить цену →		Keytop:10key:NA
16	B0901437 запросить цену →		Keytop:10key (EU)
16	B0277214 запросить цену →		Keytop - 10key (TWN)
17	B0901444 запросить цену →		Dial
18	B0907162 запросить цену →		Keytop:Reset Switch:EXP
19	B2091450 запросить цену →		PCB:OP-R
20	B2091460 запросить цену →		PCB:OP-L
21	B0271482 запросить цену →		Right Sheet - Operation Panel
22	B0271483 запросить цену →		Left Sheet - Operation Panel
23	B0271484 запросить цену →		Long Spacer - Touch Panel
24	B0271485 запросить цену →		Short Spacer - Touch Panel
25	B0271487 запросить цену →		Shadeing Plate
26	B0901496 запросить цену →		Bracket:LCDC:EXP:Ass'y
27	B2095041 запросить цену →		PCB:LCDC:NA
101	04523010N запросить цену →		Binding Self-tapping Screw:3x10
102	04523014N запросить цену →		Binding Self-tapping Screw:M3x14
27	B2095042 запросить цену →		PCB:LCDC:EU
27	B2095043 запросить цену →		PCB LCDC TWN
103	03603006N запросить цену →		Screw - M3X6

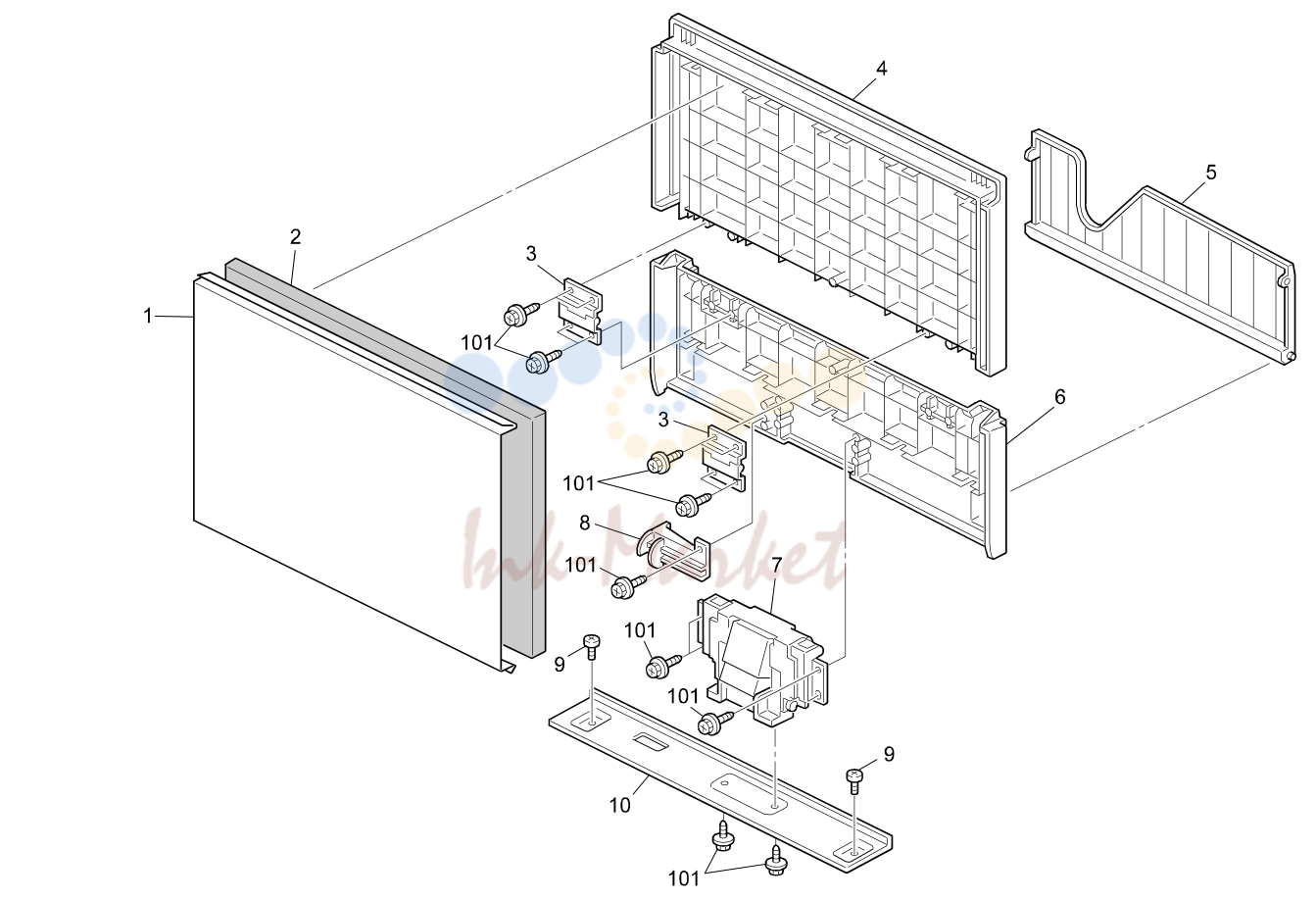

4. PLATEN COVER (OPTION B406)

№	Артикул	Альт. артикул	Описание
101	04504012N запросить цену →		Tapping Scrwe:4x12
1	54482804 запросить цену →		Platen Cover Sheet
2	B4061393 запросить цену →		Platen Cover Pad
3	G3291350 запросить цену →		Flex Hinge - Platen Cover
4	B4061387 запросить цену →		Front Platen Cover
5	B4061397 запросить цену →		Original Holder
6	B4061392 запросить цену →		Rear Platen Cover
7	G3291355 запросить цену →		Hinge:Pressure Plate:Ass'y
8	B4061384 запросить цену →		Feeler - Platen Cover
9	A5486121 запросить цену →		Screw - M4
10	B4841383 запросить цену →		Bracket - Platen Cover

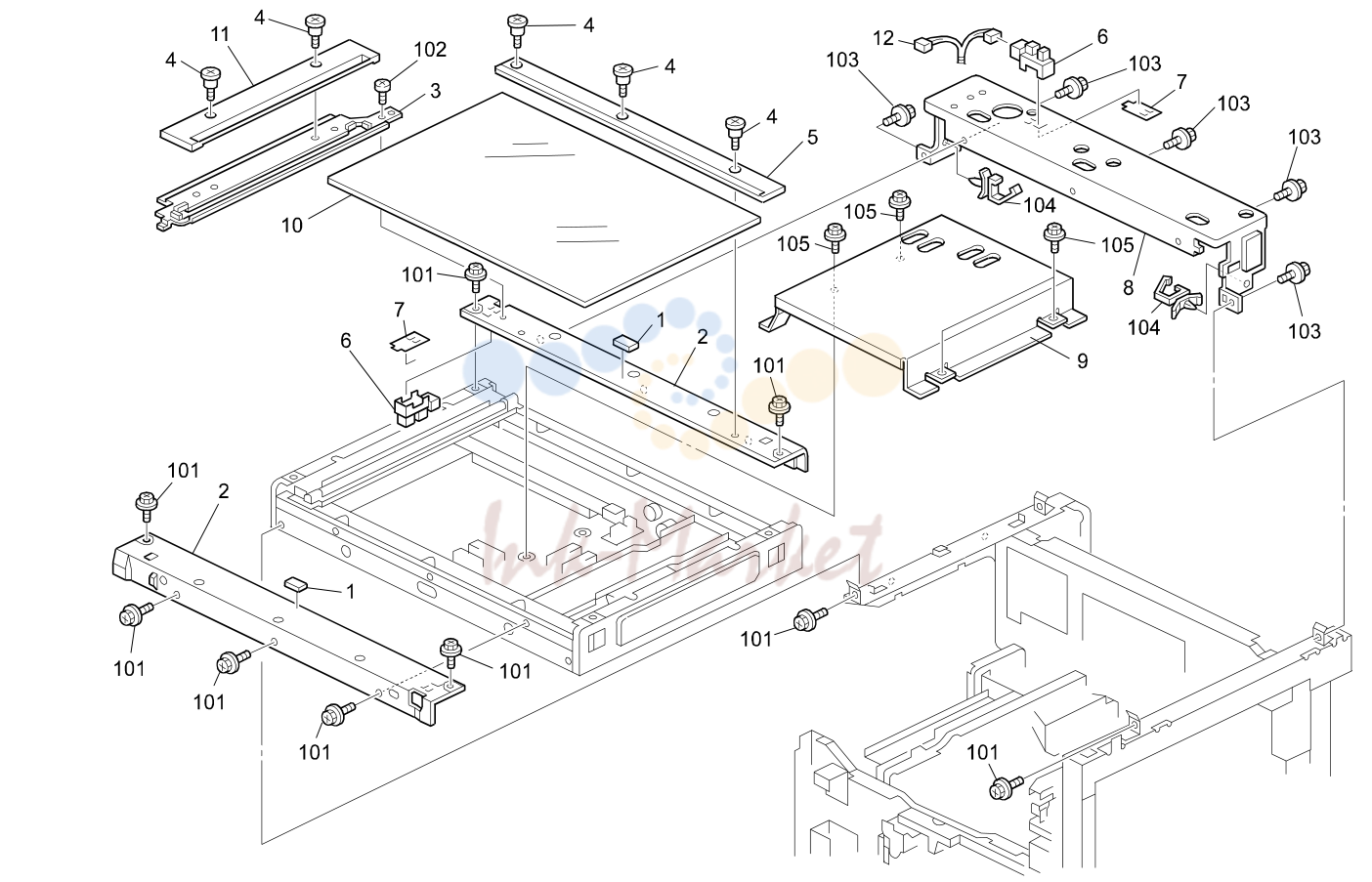

5. OPTICS SECTION 1 (B205/B209)

№	Артикул	Альт. артикул	Описание
1	B0931862 запросить цену →		Cushion Glass
101	04513006N запросить цену →		Tapping Screw - 3x6
102	03530050N запросить цену →		Screw-M3x5
2	B0931813 запросить цену →		Frame:Front Rear:Rif:Tog
3	B0901742 запросить цену →		Bracket:Scale:Ass'y
103	04513008N запросить цену →		Tapping Screw - M3x8
4	A1931759 запросить цену →		Stepped Screw
104	11050516 запросить цену →		Clamp
5	B0901701 запросить цену →		Scale:Inner Back
105	08025276 запросить цену →		Tapping Screw With Washer - M3x6
6	AW020141 ✓ в наличии		Photointerruptor
7	A2671820 ✓ в наличии		Sheet - Photointerrupter
8	B0931814 запросить цену →		Hinge Bracket - Platen Cover
9	B0911815 запросить цену →		Inner Cover
10	A2501752 ✓ в наличии		Exposure Glass
11	B0901680 запросить цену →		Scale:Left:Ass'y
12	B0275208 запросить цену →		Harness - Home Position Sensor

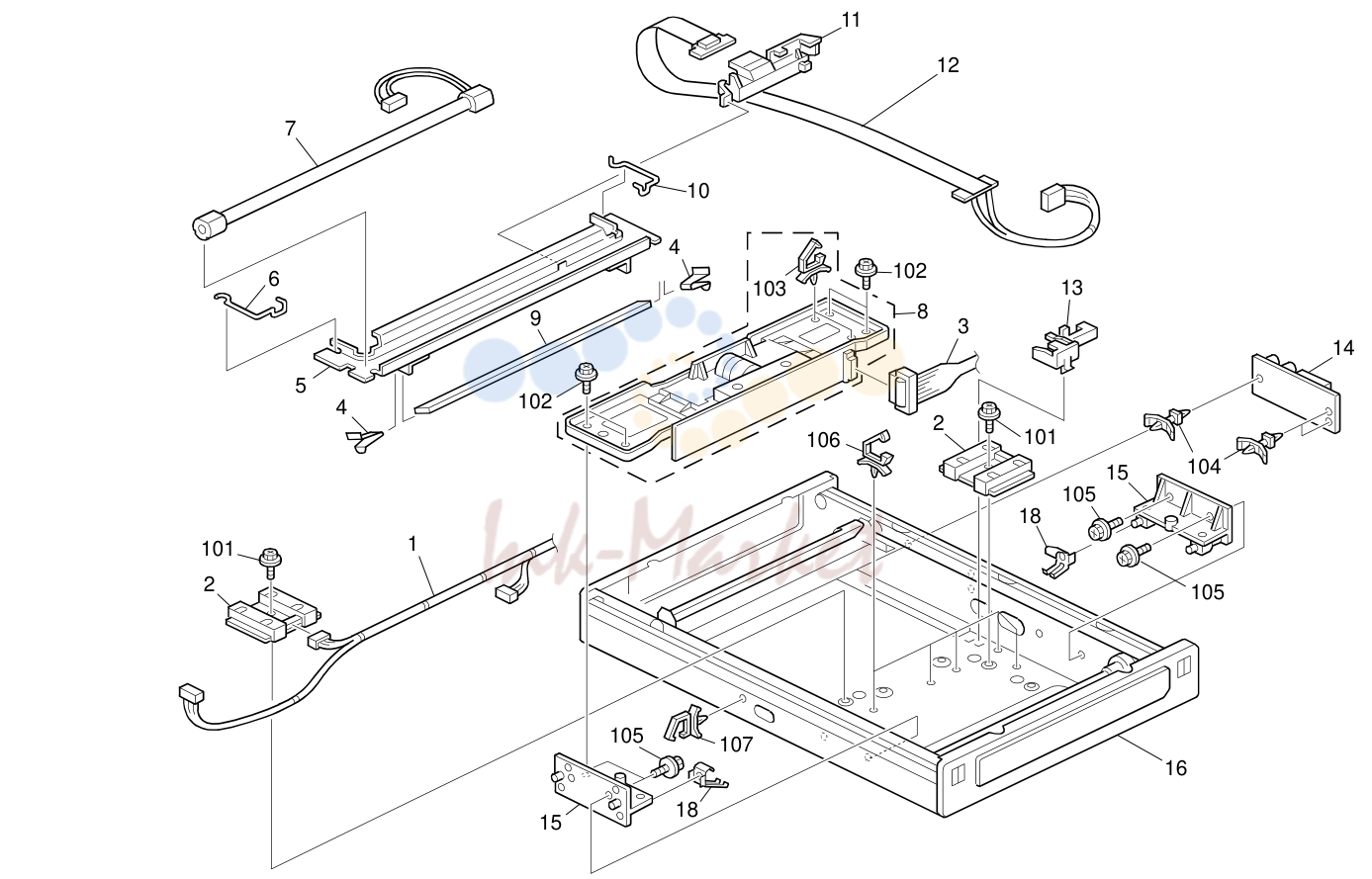

6. OPTICS SECTION 2 (B205/B209)

№	Артикул	Альт. артикул	Описание
101	08025276 запросить цену →		Tapping Screw With Washer - M3x6
1	B2095230 запросить цену →		Harness:Scanner
2	AW010126 запросить цену →		Original Sensor:H=2-66
102	04503010N запросить цену →		Tapping Screw - M3x10
103	11050487 запросить цену →		Harness Clamp
3	B2095245 запросить цену →		Harness:SBU
4	A1931767 запросить цену →		1st Mirror Holder
104	11050195 запросить цену →		PCB Stud
5	B0901670 запросить цену →		Carriage:No.1:Ass'y
105	04513008N запросить цену →		Tapping Screw - M3x8
106	11050460 запросить цену →		Clamp
6	A1931766 запросить цену →		Wire Clamp
7	AX500077 запросить цену →		Xenon Lamp - 8.5mm
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
8	B2091673 запросить цену →		Lens Unit
9	A2501784 запросить цену →		1st Mirror
10	A1931769 запросить цену →		Clamp - REAR WIRE
11	A2671758 запросить цену →		Harness Guide - Exposure Lamp
12	B2095227 запросить цену →		Flexible Board
13	B0271808 запросить цену →		Flexible Board Bracket
14	AZ500068 запросить цену →		Stabilizer:Xenon Lamp
15	B0271811 запросить цену →		Lens Block Holder
16	B2091801 запросить цену →		Base:Scanner:Ass'y
17	AW010125 запросить цену →		Original Sensor:H=1-66
18	B0271809 запросить цену →		Ground Plate:Block:Lens

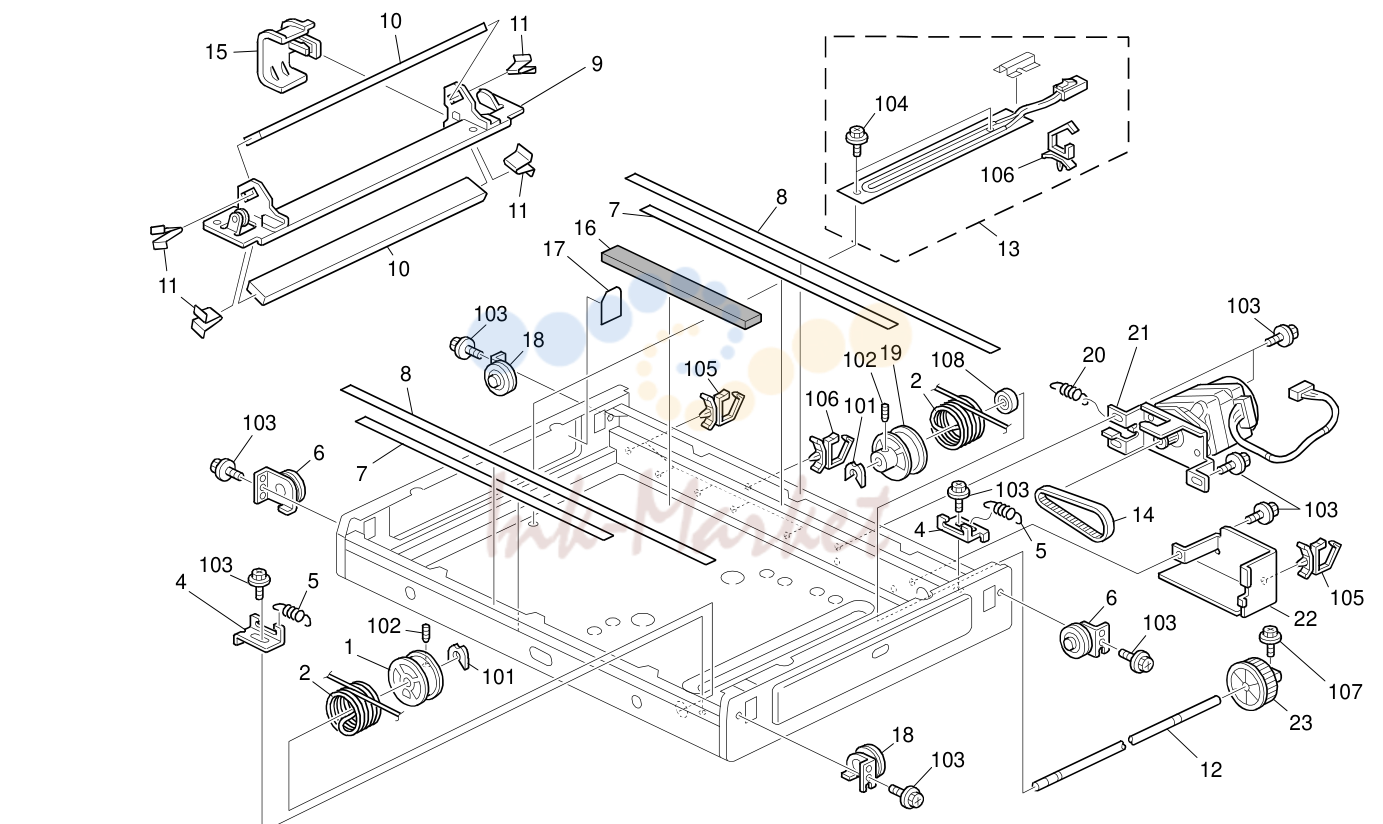

7. OPTICS SECTION 3 (B205/B209)

№	Артикул	Альт. артикул	Описание
101	08050088 запросить цену →		Retaining Ring - M6
1	AB032066 запросить цену →		Front Pulley - Wire Drive
2	AA050115 запросить цену →		Wire:Scanner:Drive
102	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
4	B0901837 запросить цену →		Bracket:Tension:Fix
103	04513006B запросить цену →		Tapping Screw - M3x6
5	B0911783 запросить цену →		Tension Spring:Tension
104	08025276 запросить цену →		Tapping Screw With Washer - M3x6
105	11050488 запросить цену →		Harness Clamp
6	B0241841 запросить цену →		Front Left Bracket - Idler
7	A2671817 запросить цену →		Slide Rail
106	11050460 запросить цену →		Clamp
8	A1931816 запросить цену →		1st Slide Rail
107	03603008B запросить цену →		Screw - M3x8
108	07403808 запросить цену →		Ball Bearing - 8x16x5mm
9	B0901767 запросить цену →		Scanner:No.2:Ass'y
10	B2061794 запросить цену →		Mirror:No.3
11	A2671777 запросить цену →		Mirror Holder
12	B0271825 запросить цену →		Scanner Drive Shaft
13	A2678465 запросить цену →		Anticondensation Heater - 120V
13	A2678466 запросить цену →		Anticondensation Heater - 230V
14	AA043572 запросить цену →		Timing Belt - ST1.5 249MM
15	A2671776 запросить цену →		Guide - FPC
16	A2671816 запросить цену →		Guide - Flexible Board
17	A2671819 запросить цену →		Insulating Sheet - Side Plate
18	B0241845 запросить цену →		Rear Left Bracket - Idler
19	AB032067 запросить цену →		Rear Pulley - Wire Drive
20	B0911784 запросить цену →		Tension Spring:7.5n
21	B2091690 запросить цену →		Stepper Motor:Ass'y
22	B0901812 запросить цену →		Guard:Drive Sub-unit
23	AB030709 запросить цену →		Timing Pulley

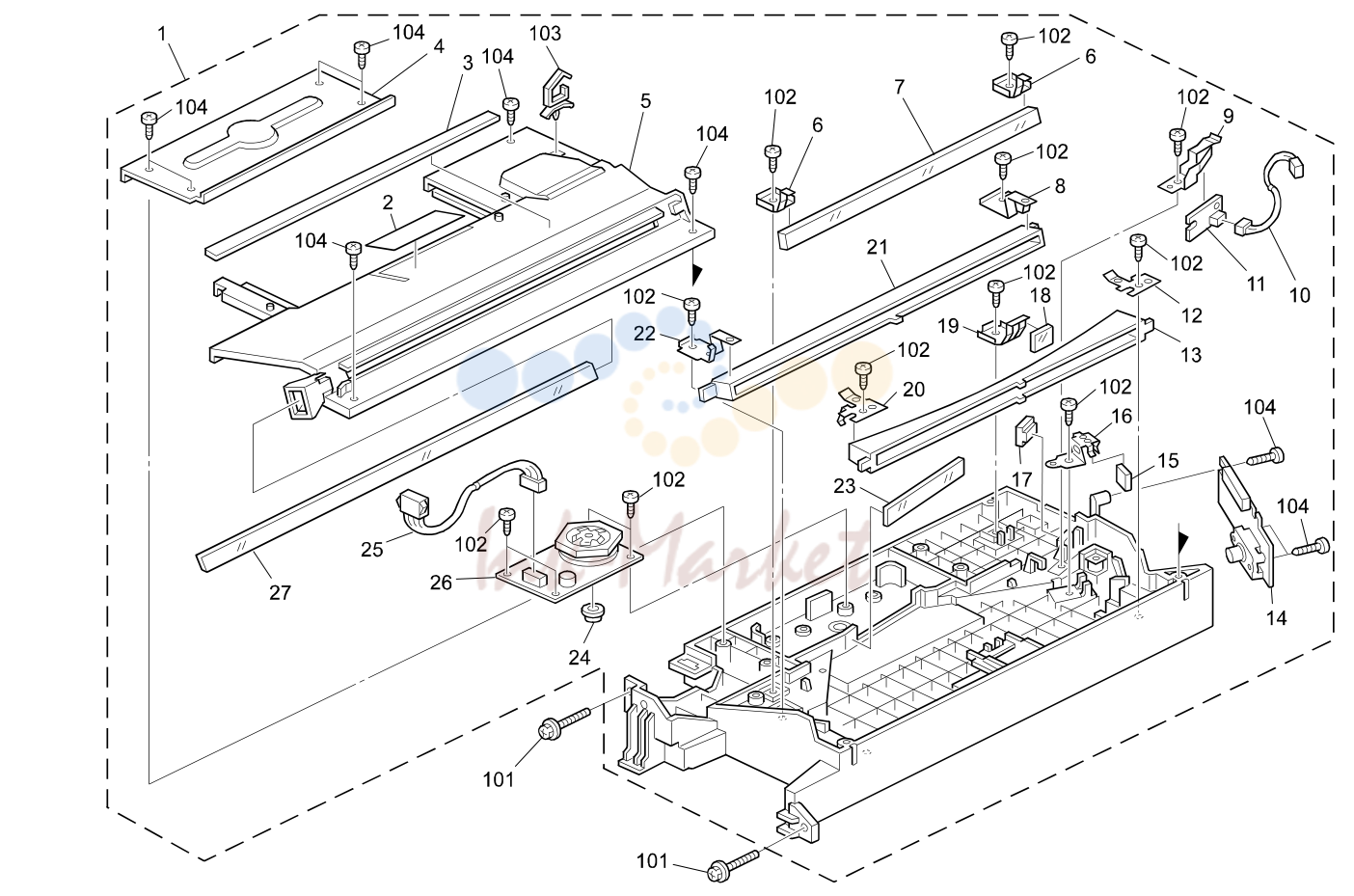

8. LASER UNIT (B205/B209)

№	Артикул	Альт. артикул	Описание
1	B2091900 запросить цену →		Imaging Unit
101	04513008N запросить цену →		Tapping Screw - M3x8
2	G0291980 запросить цену →		Decal - LD
102	04523008N запросить цену →		Tapping Screw - M3x8
3	B2061971 запросить цену →		Supporting Plate:Cover:Imaging Unit
103	11050508 запросить цену →		Harness Clamp - LWS-0711
4	B0901917 запросить цену →		Cover:Polygon Scanner:Ass'y
104	04523010N запросить цену →		Binding Self-tapping Screw:3x10
5	B0901938 запросить цену →		Cover:Optical Housing
6	A2671942 запросить цену →		Mirror Holder
7	AC010005 запросить цену →		Mirror
8	A2671941 запросить цену →		Rear Holder - BTL
9	A2671944 запросить цену →		Plate - Sync.detector Board
10	B2095222 запросить цену →		Harness:Sync Detector
11	B2135320 запросить цену →		PCB:Sync Detector:Sharp
12	A2321922 запросить цену →		Rear Holder - F Theta Mirror
13	G0201968 запросить цену →		F Theta Mirror
14	B2091915 запросить цену →		Laser Diode Unit
15	G0201966 запросить цену →		Cylindrical Lens
16	A2321927 запросить цену →		Cylindrical Lens Holder
17	G0291975 запросить цену →		Cylindrical Lens
18	G0201911 запросить цену →		Sync Detector Mirror
19	A2671933 запросить цену →		Mirror Holder - Sync.detector
20	A2321921 запросить цену →		Front Holder - F Theta Mirror
21	G0201969 запросить цену →		BTL Lens
22	A2671940 запросить цену →		Front Holder - BTL
23	G0201937 запросить цену →		Shield Glass - Polygon Morror Motor
24	A2321916 запросить цену →		Collar-polygon Motor
25	B2095224 запросить цену →		Harness:Polygon Mirror Motor
26	B2091898 запросить цену →		Polygon Mirror Motor
27	B2061977 запросить цену →		Shield Glass

9. TRANSFER UNIT (B205/B209)

№	Артикул	Альт. артикул	Описание
101	04503008N запросить цену →		Tapping Screw - M3x8
1	B0243931 запросить цену →		Shutter Lever
102	04513006N запросить цену →		Tapping Screw - 3x6
2	B0912673 запросить цену →		Compression Spring - 24n:Rear
3	B2093831 запросить цену →		Separation Unit:Ass'y
4	A2323962 запросить цену →		Spring Plate - Band Stopper
5	A2673941 запросить цену →		Band - Vertical Transport Cover
6	B2093821 запросить цену →		Cover:Transfer/separation Unit (NA)
6	B2093822 запросить цену →		Cover:Transfer/separation Unit (EU)
7	B0903857 запросить цену →		Cover:Right (NA/TWN)
7	B0907055 запросить цену →		Cover:Right:EU
8	B0243858 запросить цену →		Decal - Right Cover
9	A2679007 запросить цену →		ID Sensor
10	B0913911 запросить цену →		Compression Spring:Pressure:Front
11	B0912672 запросить цену →		Compression Spring - 24n:Front
12	AA080256 запросить цену →		Front Bushing - Transfer Roller
13	A2672685 запросить цену →		Bushing - Driven Roller
14	B0922711 запросить цену →		Guide Plate:Registration:Right:C2
15	A2672712 запросить цену →		Cleaner - Regist Driven Roller
16	A2673921 запросить цену →		Grounding Terminal
17	AA080250 запросить цену →		Rear Bushing - Transfer Roller
18	B0243871 запросить цену →		Transfer/Separation Lever
19	B0913872 запросить цену →		Compression Spring:Lever
20	A2673862 запросить цену →		Terminal - Separation
21	A2673861 запросить цену →		Terminal - Transfer Roller
22	B0913912 запросить цену →		Compression Spring:Pressure:Rear
23	A2672744 запросить цену →		Guide Mylar
24	AA150709 запросить цену →		Rear Discharge Sheet
25	AF021066 запросить цену →		Registration Driven Roller -rp2
26	AA150708 запросить цену →		Front Discharge Sheet
27	A2673905 запросить цену →		Cover - ID Sensor
28	B0904460 запросить цену →		Decal-Jam Removal-Right Cover
29	B0904461 запросить цену →		Decal - B
30	B1541325 запросить цену →		Protection Sheet - Handle

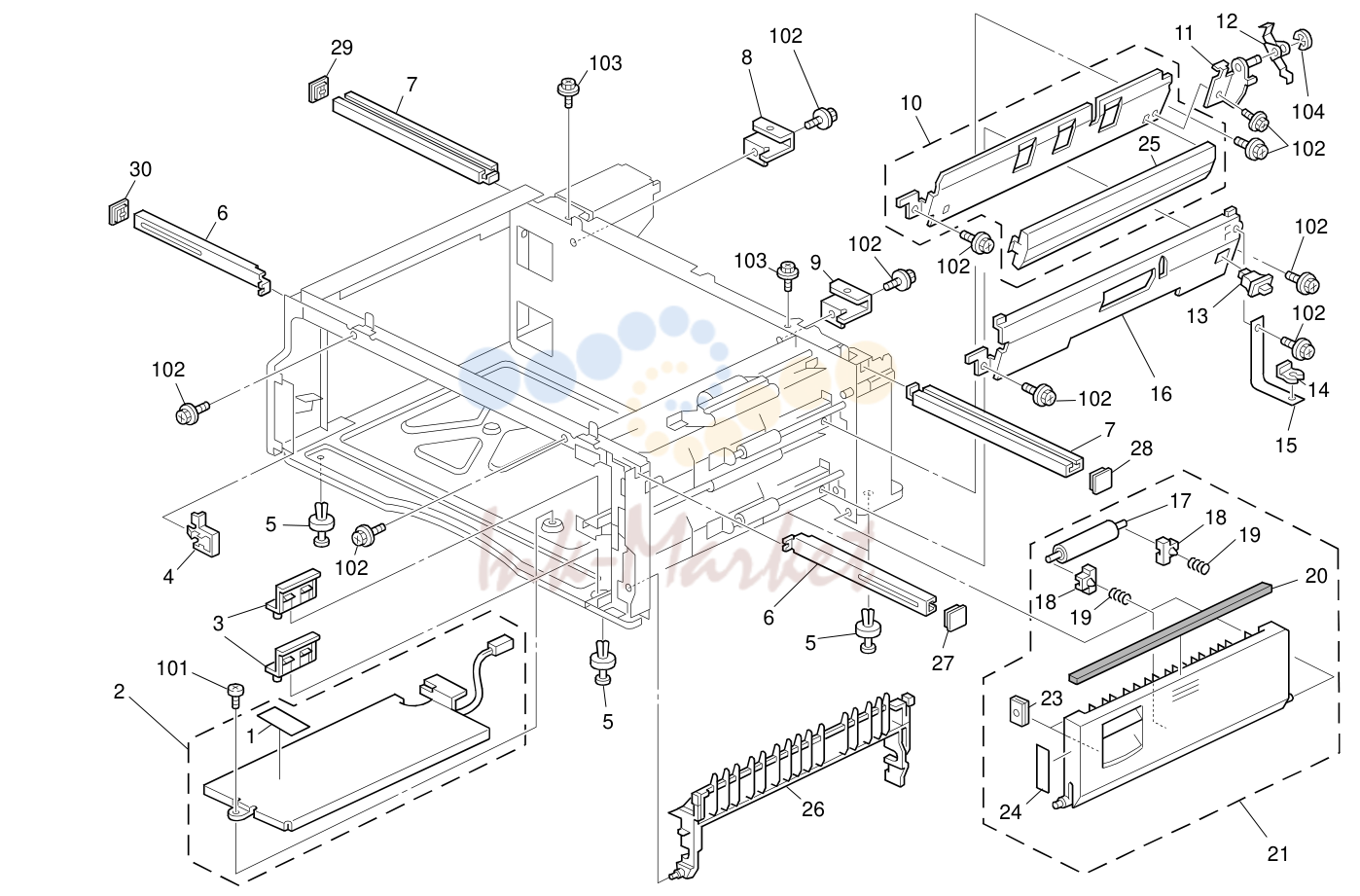

10. PAPER FEED SECTION 1 (B205/B209)

№	Артикул	Альт. артикул	Описание
1	AA000401 запросить цену →		Decal - High Temperature
101	09503006N запросить цену →		Screw:Spring Washer:M3x6
2	A2677350 запросить цену →		Tray Heater Ass'y(120V)
102	04513006N запросить цену →		Tapping Screw - 3x6
103	04514008N запросить цену →		Tapping Screw:4x8
2	A2677363 запросить цену →		Tray Heater Ass'y(230V)
104	07200030E запросить цену →		Retaining Ring - M3
3	B0902588 запросить цену →		Shoe:Supporter:Right
4	B0902589 запросить цену →		Shoe:Supporter:Left
5	AH010009 запросить цену →		Rubber Pad - H5
6	B2092564 запросить цену →		Grip:Front
7	B2092567 запросить цену →		Grip:Inner Back
8	B0902576 запросить цену →		Bracket:Grip:Rear Left
9	B0902573 запросить цену →		Bracket:Grip:Rear Right
10	B0902653 запросить цену →		Guide Plate:Vertical Transport:Upper
11	B0902677 запросить цену →		Bracket:Roller Clutch
12	A2672680 запросить цену →		Spring Plate-roller Clutch
13	G0205626 запросить цену →		Push Switch
14	B0902686 запросить цену →		Snap Ring
15	A2672740 запросить цену →		Stopper Band
16	B0902732 запросить цену →		Guide Plate:Lower
17	B0902742 запросить цену →		Roller:Pull Out:Option Tray
18	AA080249 запросить цену →		Bushing - Vertical Transport
19	B0912739 запросить цену →		Compression Spring - 10n
20	B2092644 запросить цену →		Shield - 2.5x7x363
21	B2092728 запросить цену →		Cover:Vertical Transport:Ass'y
23	AG070514 запросить цену →		Magnet Catch
24	B0242737 запросить цену →		Decal - Vertical Transport Cover
25	B0902736 запросить цену →		Guide:Spacer:Vertical Transport
26	B2092724 запросить цену →		Guide Plate Lower Ass'y
27	B2092560 запросить цену →		Cover:Grip:Right:Front
28	B2092562 запросить цену →		Cover:Grip:Right:Rear
29	B2092563 запросить цену →		Cover:Grip:Left:Rear
30	B2092561 запросить цену →		Cover:Grip:Left:Front

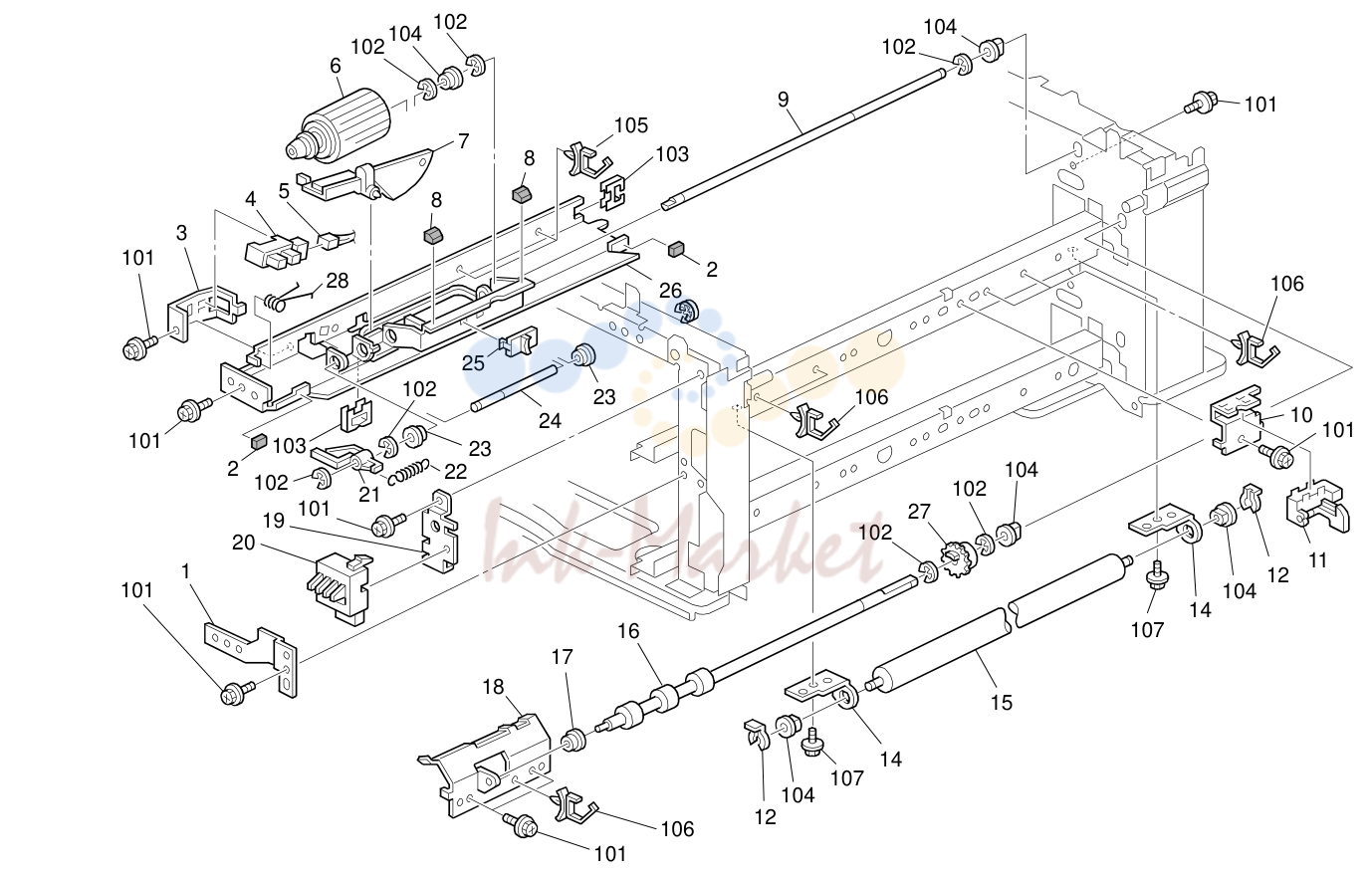

11. PAPER FEED SECTION 2 (B205/B209)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B0902587 запросить цену →		Bracket:Guide Plate:No.2
102	07200040E запросить цену →		Retaining Ring - M4
2	AA161143 запросить цену →		Cushion - Link
103	11050522 запросить цену →		Edge Saddle - LES0510
3	B0902805 запросить цену →		Bracket:Paper End Sensor
104	08053480 запросить цену →		Bushing - 6mm
4	AW020141 ✓ в наличии		Photointerruptor
5	B2095215 запросить цену →		Harness:Paper End Sensor:Connecting
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
106	11050501 запросить цену →		Harness Clamp - RLMC-05TV0
6	A2672751 ✓ в наличии		Paper Feed Roller
107	09513004N запросить цену →		Screw:Polished Round:M3x4
7	A2672803 запросить цену →		Feeler - Paper End Sensor
8	B0912788 запросить цену →		Torsion Spring:Grip:Shaft:Lock
9	A2672754 запросить цену →		Shaft - Paper Feed Roller
10	B0902663 запросить цену →		Bracket:Photointerruptor
11	AW020173 запросить цену →		Photointerruptor:Vertical Transport
12	B0902686 запросить цену →		Snap Ring
14	B2062577 запросить цену →		Bracket:Roller:Guide:No.2
15	B2092665 запросить цену →		Roller:Sponge
16	B0972682 запросить цену →		Roller:Drive:Upper:Rp2
17	AA080252 запросить цену →		Bushing - M4
18	B2062828 запросить цену →		Guide Plate:Friction Pad:Upper
19	B0902873 запросить цену →		Bracket:Paper Size Sensor
20	G0202620 запросить цену →		Push Switch - Paper Size
21	B0902792 запросить цену →		Lever:Lock:Paper Feed Roller
22	B0912787 запросить цену →		Tension Spring:Shaft:Lock
23	A2672847 запросить цену →		Bushing - Motor Shaft
24	A2672785 запросить цену →		Lock Lever Shaft - Feed Roller
25	B0272681 запросить цену →		Roller Clutch-vertical Trans Port
26	B0902800 запросить цену →		Guide Plate:Paper Feed Roller:1

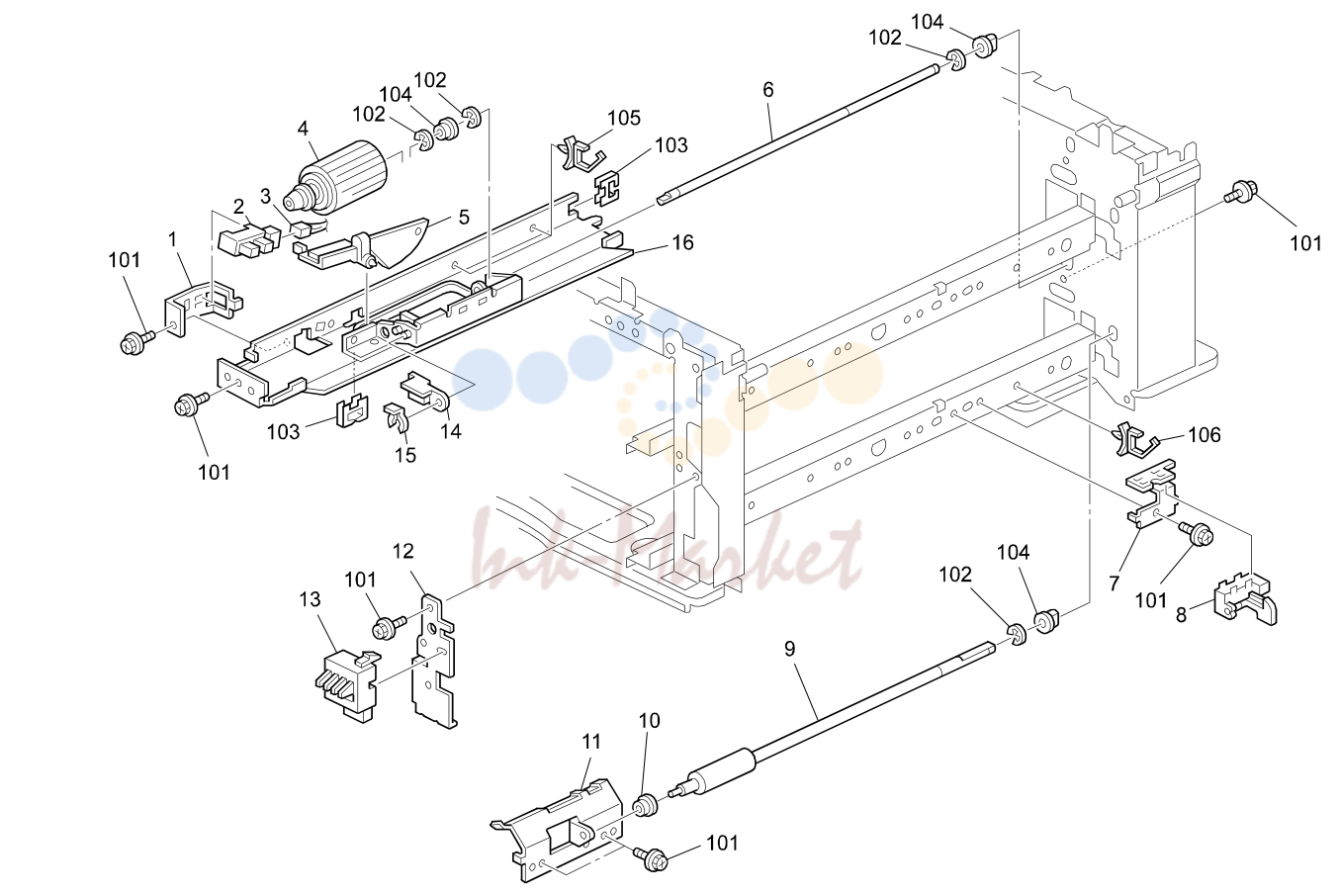

12. PAPER FEED SECTION 3 (B205/B209)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B0902805 запросить цену →		Bracket:Paper End Sensor
102	07200040E запросить цену →		Retaining Ring - M4
2	AW020141 ✓ в наличии		Photointerruptor
3	B2095215 запросить цену →		Harness:Paper End Sensor:Connecting
103	11050522 запросить цену →		Edge Saddle - LES0510
4	A2672751 ✓ в наличии		Paper Feed Roller
104	08053480 запросить цену →		Bushing - 6mm
5	A2672803 запросить цену →		Feeler - Paper End Sensor
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	A2672754 запросить цену →		Shaft - Paper Feed Roller
106	11050501 запросить цену →		Harness Clamp - RLMC-05TV0
7	B2062660 запросить цену →		Bracket:Photointerruptor
8	AW020173 запросить цену →		Photointerruptor:Vertical Transport
9	B0972668 запросить цену →		Roller:Drive
10	AA080252 запросить цену →		Bushing - M4
11	B2062842 запросить цену →		Guide Plate:Friction Pad
12	B0902882 запросить цену →		Bracket:Paper Size Sensor:No.2
13	G0202620 запросить цену →		Push Switch - Paper Size
14	B0932935 запросить цену →		Stopper Paper Feed Roller
15	B0902686 запросить цену →		Snap Ring
16	B0932808 запросить цену →		Guide Plate Paper Feed Roller 2 Ass'y

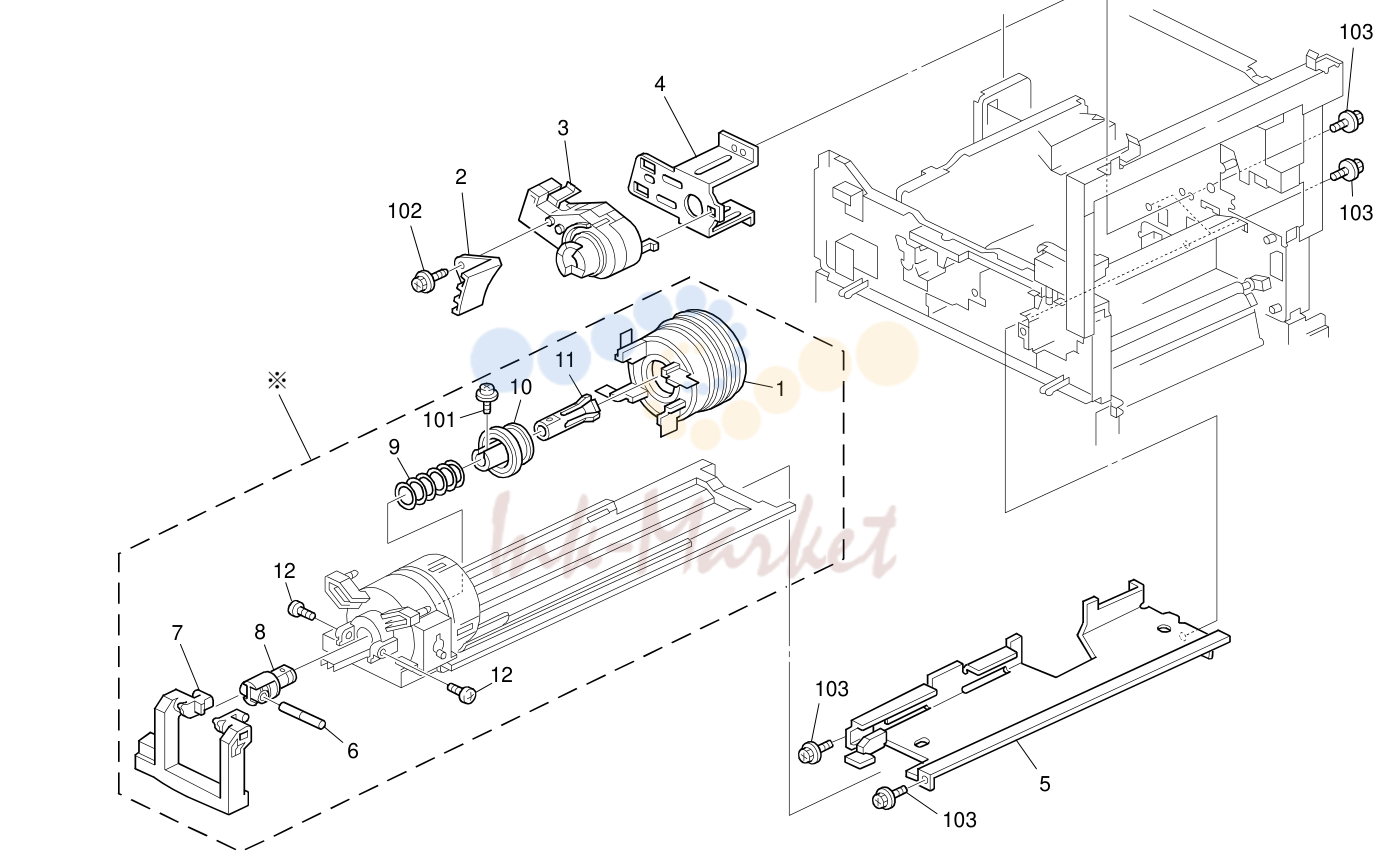

13. TONER HOPPER UNIT (B205/B209)

№	Артикул	Альт. артикул	Описание
1	B0903560 запросить цену →		Cover:Toner Bottle:Ass'y
102	04503008N запросить цену →		Tapping Screw - M3x8
103	04513006N запросить цену →		Tapping Screw - 3x6
2	B0273620 запросить цену →		Motor Spacer - Toner Bottle
3	B2093616 запросить цену →		Toner Bottle Motor
4	B0907440 запросить цену →		Bracket DC Motor Toner Bottle Z EXP
5	B0901054 запросить цену →		Guide Plate:Toner Supply Unit
6	B2593422 запросить цену →		Shaft:Slide
7	B0903605 запросить цену →		Cam:Handle
8	B0903572 ✓ в наличии		Shaft:Chuck
9	A2673556 запросить цену →		Chuck Spring - Tonner Bottle
10	B0903573 запросить цену →		Slider:Ass'y
11	B0903571 запросить цену →		Chuck:Bottle
12	B0443191 запросить цену →		Tapping Screw-M3x8

14. PAPER REGISTRATION (B205/B209)

№	Артикул	Альт. артикул	Описание
1	A2672695 запросить цену →		Grounding Plate - Regist Roller
101	04523010N запросить цену →		Binding Self-tapping Screw:3x10
102	04513006N запросить цену →		Tapping Screw - 3x6
2	B2091051 запросить цену →		Guide Plate:PCU
103	11050283 запросить цену →		Clamp
3	A2671059 запросить цену →		PCU Seal
104	11050460 запросить цену →		Clamp
4	B2093452 запросить цену →		Discharge Lamp
5	A2672674 запросить цену →		Bushing - Registration Roller
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
106	08053480 запросить цену →		Bushing - 6mm
7	B0902686 запросить цену →		Snap Ring
8	B2095237 запросить цену →		Harness:Registration Sensor
9	B0902745 запросить цену →		Guide Plate:Entrance:Upper
10	AA161143 запросить цену →		Cushion - Link
11	B0902747 запросить цену →		Guide Plate:Entrance:Upper Right
12	B2092690 запросить цену →		Guide Plate:Registration:Left:Ass'y
13	B2092748 запросить цену →		Cushion:Upper
14	B2062720 запросить цену →		Registration Roller:Drive
15	B0902621 запросить цену →		Snap Ring - M6
16	B2092665 запросить цену →		Roller:Sponge
17	AW010057 запросить цену →		Pegistration Sensor
18	B0902698 запросить цену →		Bracket:Registration Sensor
19	B2092711 запросить цену →		Cleaner:Registration:No.2:Ass'y
20	A2672743 запросить цену →		Guide Plate:Entrance:Upper
21	A2672723 запросить цену →		Guide Plate:Registration:Lower

15. PAPER TRAY (B205/B209)

№	Артикул	Альт. артикул	Описание
1	B0272892 запросить цену →		Paper Set Decal
2	B0902884 запросить цену →		Side Fence:Front:Ass'y
3	B0247347 запросить цену →		Decal:Paper Size Sensor Board:EXP
4	B0902858 запросить цену →		Lever:Stopper:Front
5	B0902874 запросить цену →		Slider:Base
6	B0902853 запросить цену →		End Fence
7	A2672900 запросить цену →		Seal - End Fence
8	B0902866 запросить цену →		Slider:Upper
9	B0902861 запросить цену →		Tray Bottom Plate:Ass'y
10	B0902856 запросить цену →		Bracket:Rise
11	B0277352 запросить цену →		Decal - Side Fence
12	B0902860 запросить цену →		Lever:Stopper:Positioning
13	B0902859 запросить цену →		Stopper:Positioning
14	A2672857 запросить цену →		Spring Plate - Side Fence
15	B0902961 запросить цену →		Decal - Paper Size Select
16	B0902885 запросить цену →		Side Fence:Inner Back:Ass'y
17	A2672854 запросить цену →		Shaft - Tray Raising
18	B2092831 запросить цену →		Friction Pad
19	A2672831 ✓ в наличии		Friction Pad
20	A2672834 запросить цену →		Pressure Spring - Friction Pad
21	B0907345 запросить цену →		Paper Size Sensor:1:EXP
22	A2672865 запросить цену →		Shaft - Roller
23	B2092870 запросить цену →		Spring Plate:Paper Size Sensor:Ass'y
24	B0902864 запросить цену →		Roller:Bracket:Rise
25	B0912898 запросить цену →		Sheet:Holder:Paper Tray
26	B2092913 запросить цену →		Damping Insulation Paper Tray
27	B0902850 запросить цену →		Paper Tray
28	A2672897 запросить цену →		Shield - Side Fence
101	04504008N запросить цену →		Tapping Screw - M4x8
29	G6972677 запросить цену →		Spring Plate - Side Fence
102	11050415 запросить цену →		Spacer - 12.7mm
30	A2672875 запросить цену →		Spring Plate - Slider
103	03540060N запросить цену →		Screw-m4x6
104	07200030E запросить цену →		Retaining Ring - M3
31	B0902987 запросить цену →		Roller:Paper Tray
105	07200060E запросить цену →		Retaining Ring - M6
32	B0902869 запросить цену →		Gear - 16Z
33	A2672878 запросить цену →		Spring Plate - Grounding
106	08050083 запросить цену →		Retaining Ring - M4

16. PCU SECTION (B205/B209)

№	Артикул	Альт. артикул	Описание
1	B0392335 ✓ в наличии		Pickoff Pawl
102	04523006N запросить цену →		Binding Self-tapping Screw:3x6
2	AD041114 ✓ в наличии		Blade:Cleaning
3	AA143444 запросить цену →		Stepped Screw
4	AD027018 ✓ в наличии		Roller:Charge:A3
5	AD042058 ✓ в наличии		Charge Cleaner Brush Roller
6	B0392287 ✓ в наличии		Charge Roller Spring
7	B0392292 запросить цену →		Front Pressure Arm - Charge Roller
8	B0392293 запросить цену →		Pin - Front Pressure Arm
9	B2093174 запросить цену →		Arm:Pressure:Charge:Rear
10	B2093175 запросить цену →		Electrode Plate:Roller:Charge:Ass'y
11	B2093300 запросить цену →		Development Unit
12	A2673440 запросить цену →		Development Joint
12	B2093440 запросить цену →		Joint:Development
13	B0399510 ✓ в наличии		OPC Drum
14	B2093320 запросить цену →		Development Roller Assembly
15	B0393062 ✓ в наличии		Idler Gear
16	B0393060 ✓ в наличии		Development Roller Gear
17	B2093370 запросить цену →		Development Case

Каталог очень большой (1263 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
