Ricoh Aficio 220 270 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. EXTERIOR 2 (A265/A267)
• 3. OPERATION PANEL (A265/A267)
• 4. PLATEN COVER (OPTION A893)
• 5. OPTICS SECTION 1 (A265/A267)
• 6. OPTICS SECTION 2 (A265/A267)
• 7. OPTICS SECTION 3 (A265/A267)

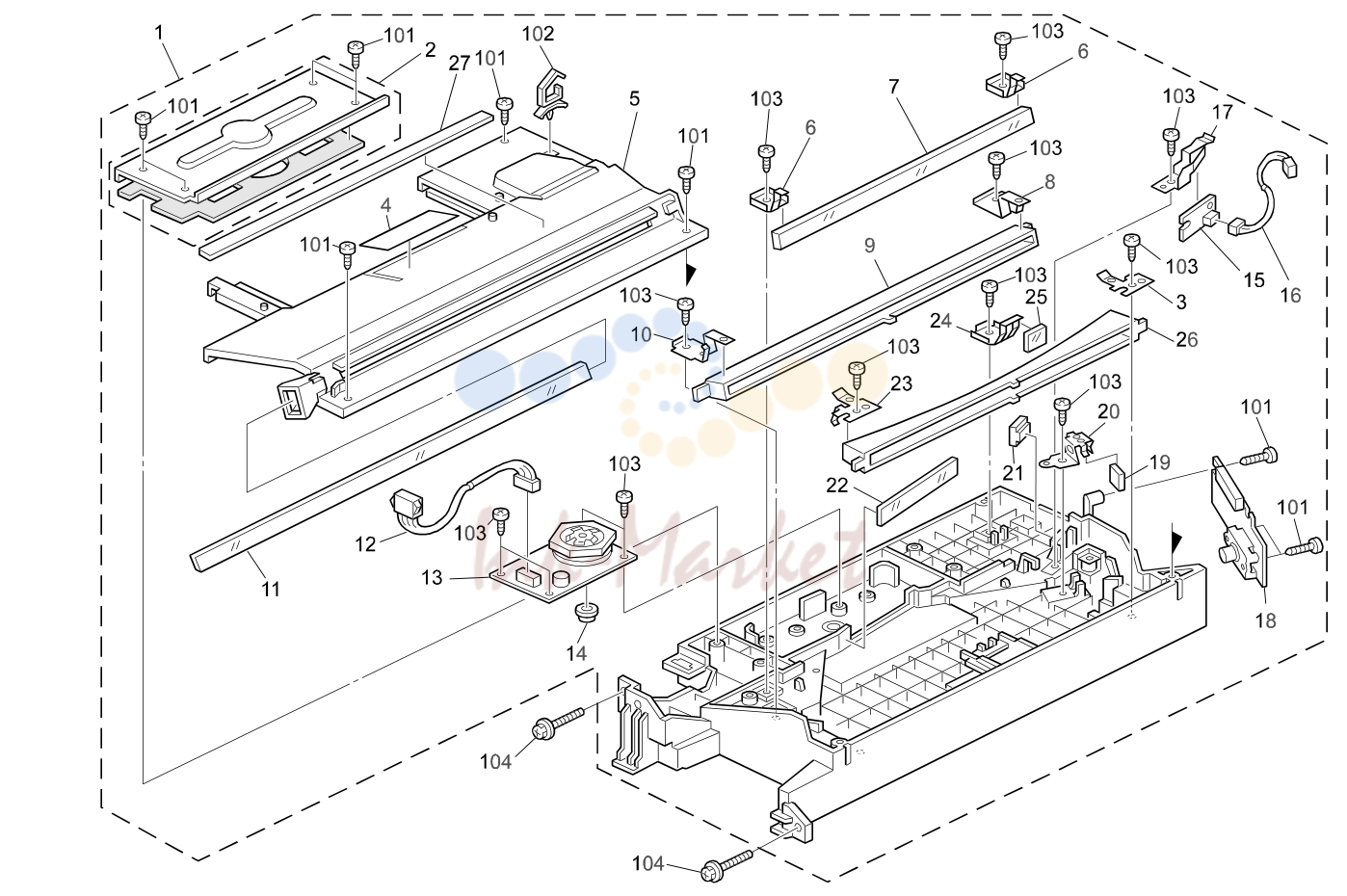

• 8. LASER UNIT (A265/A267)
• 9. TRANSFER UNIT (A265/A267)

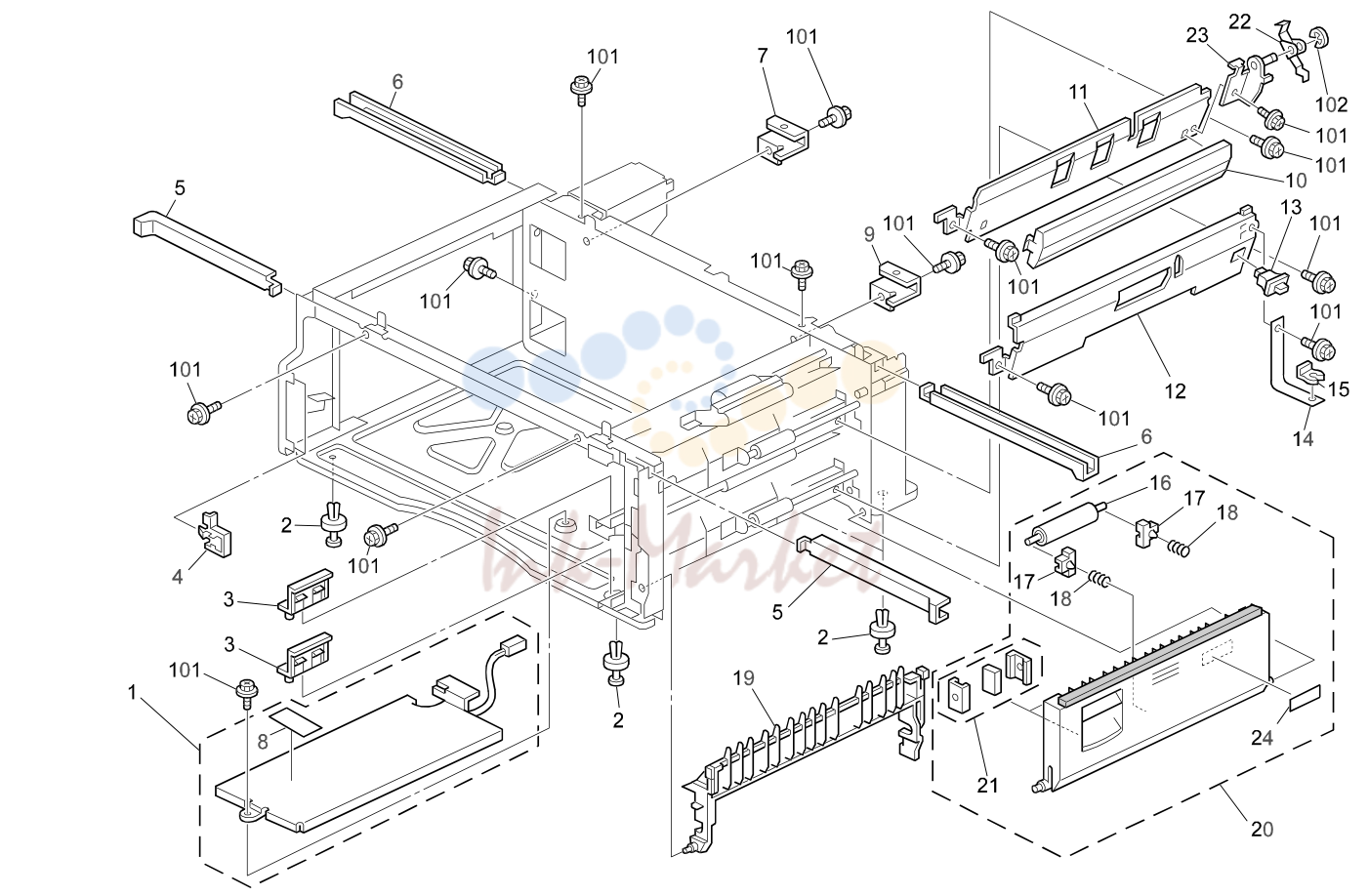

• 10. PAPER FEED SECTION 1 (A265/A267)

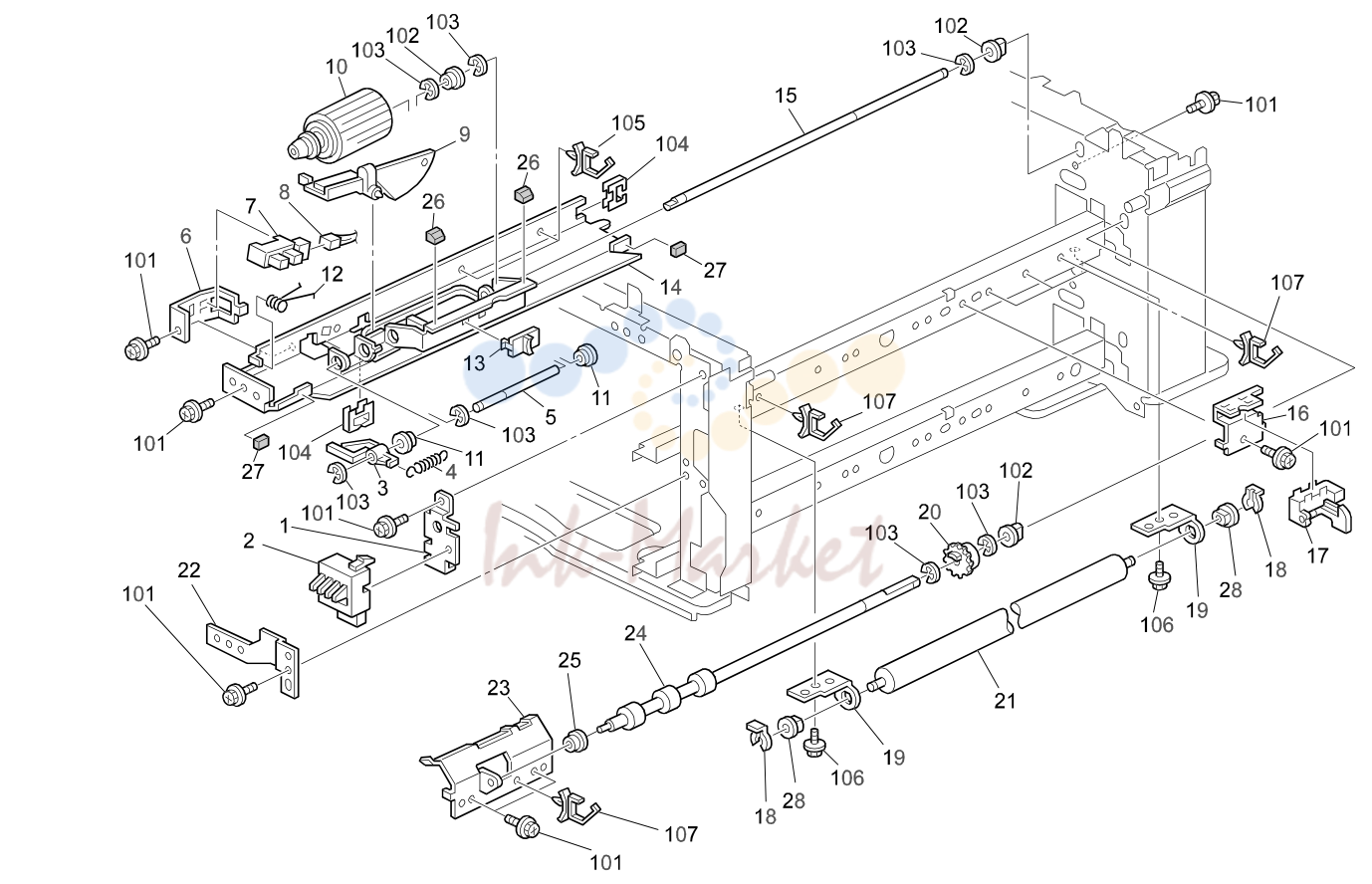

• 11. PAPER FEED SECTION 2 (A265/A267)

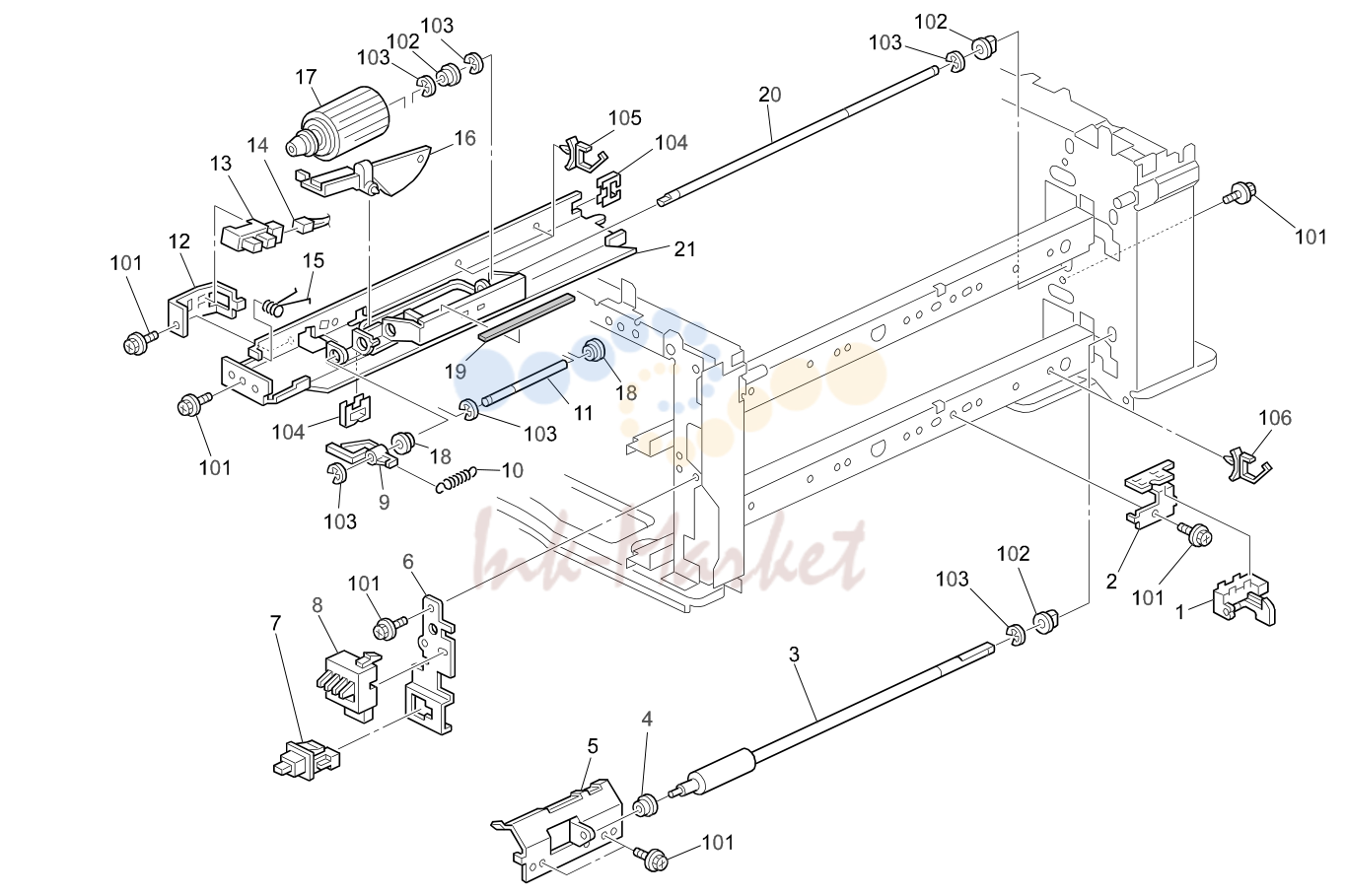

• 12. PAPER FEED SECTION 3 (A265/A267)

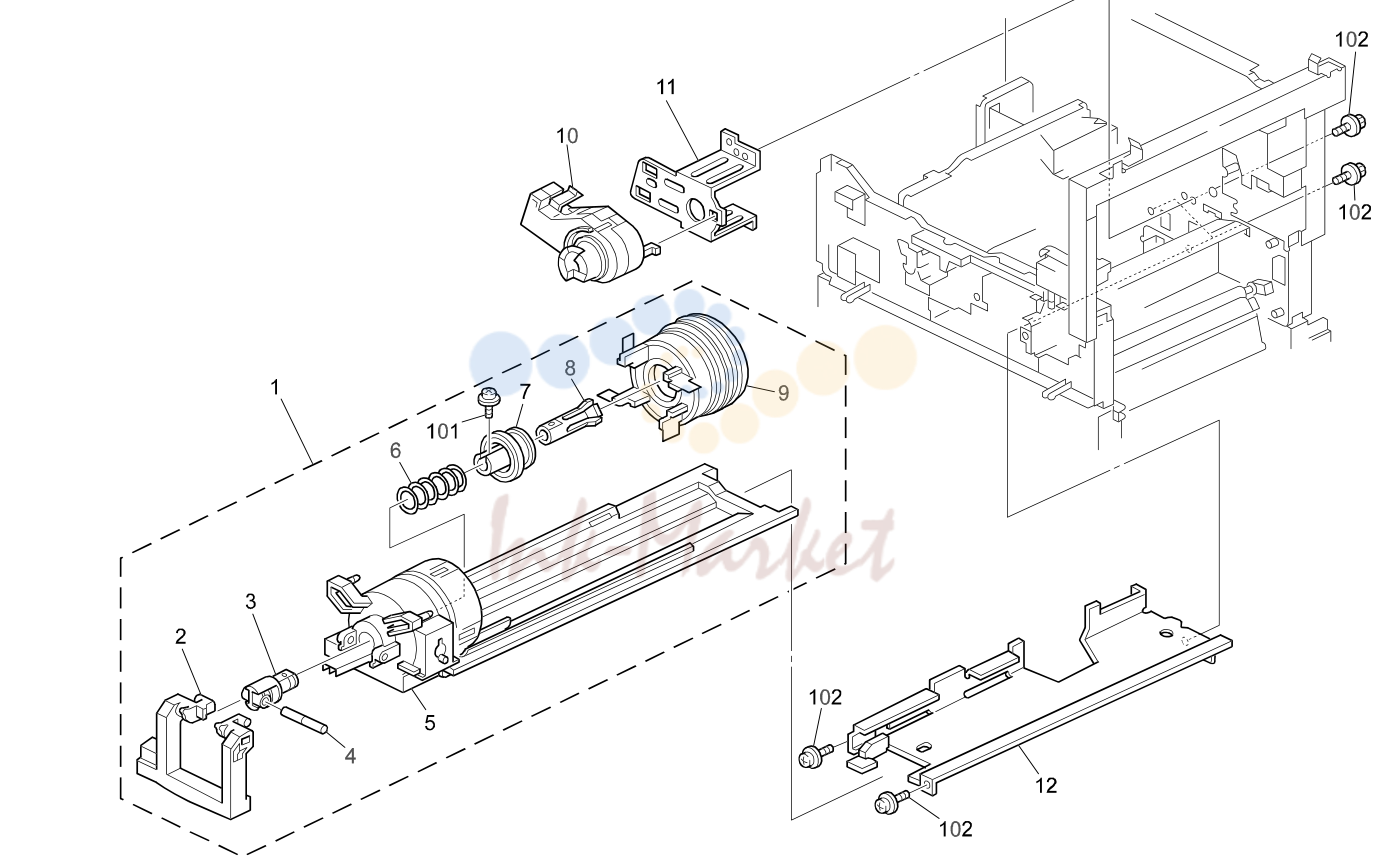

• 13. TONER HOPPER UNIT (A265/A267)

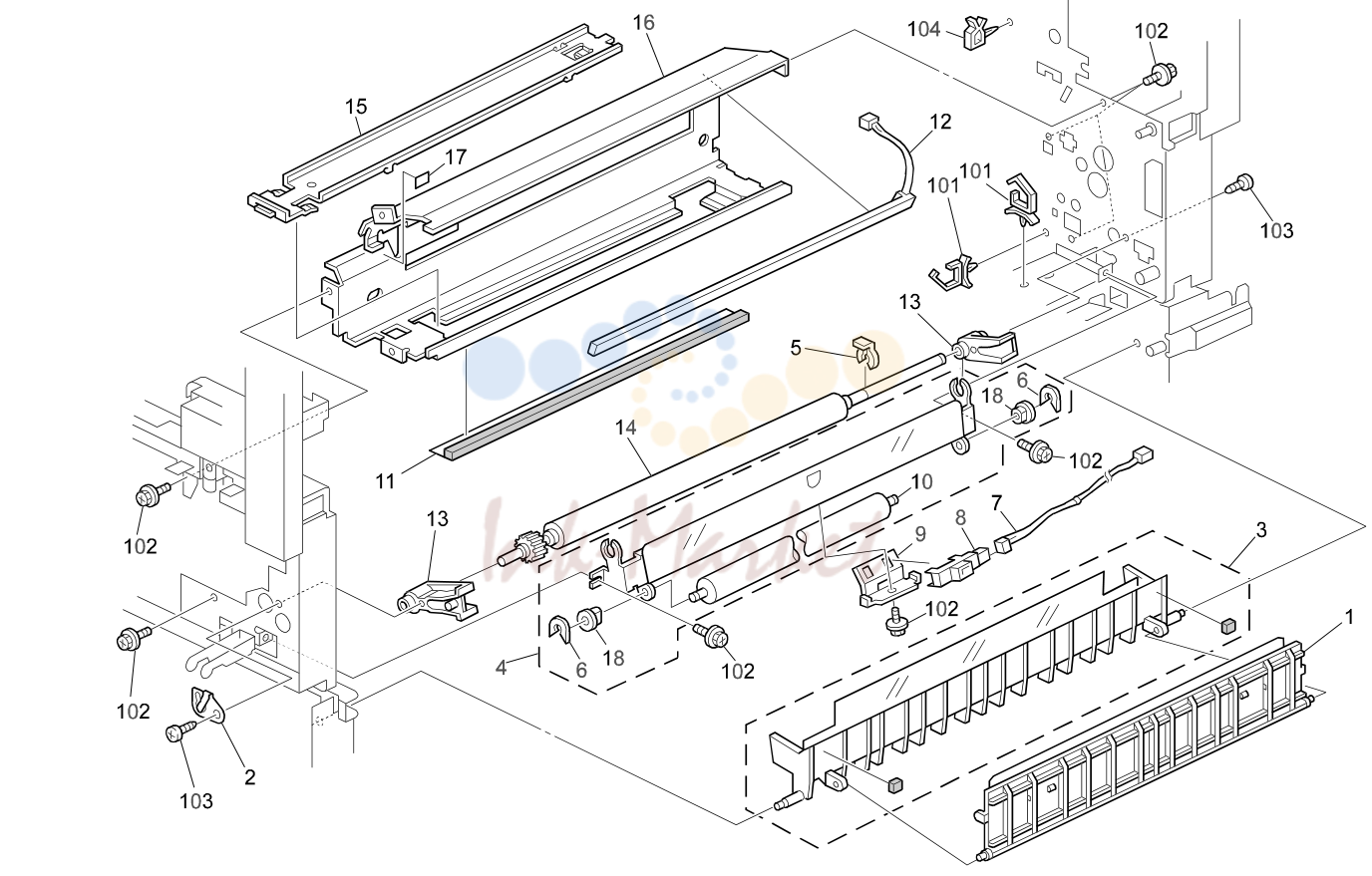

• 14. PAPER REGISTRATION (A265/A267)

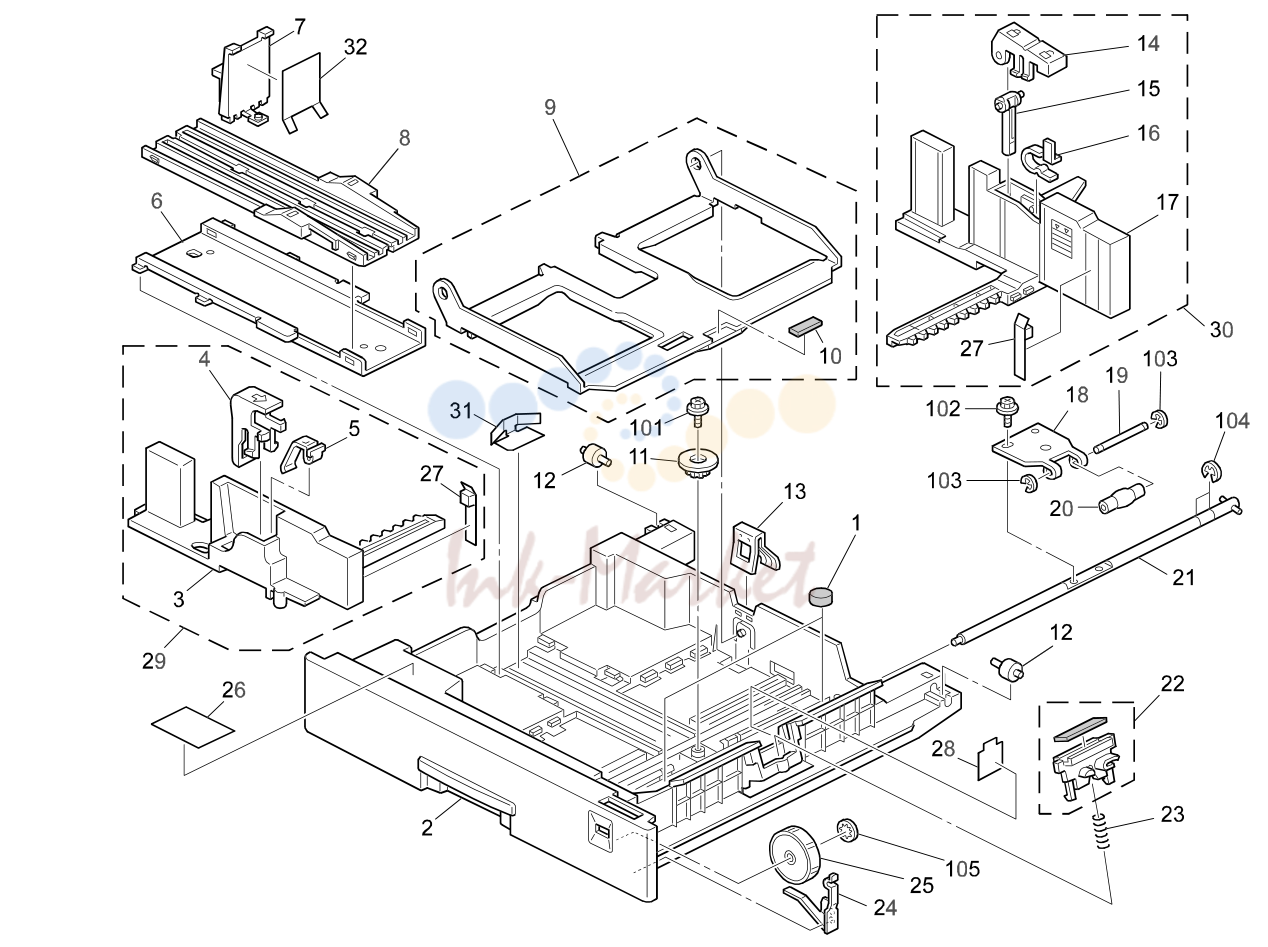

• 15. PAPER TRAY 1 (A265/A267)
• 16. PAPER TRAY 2 (A265/A267)
• 17. FUSING UNIT 1 (A265/A267)

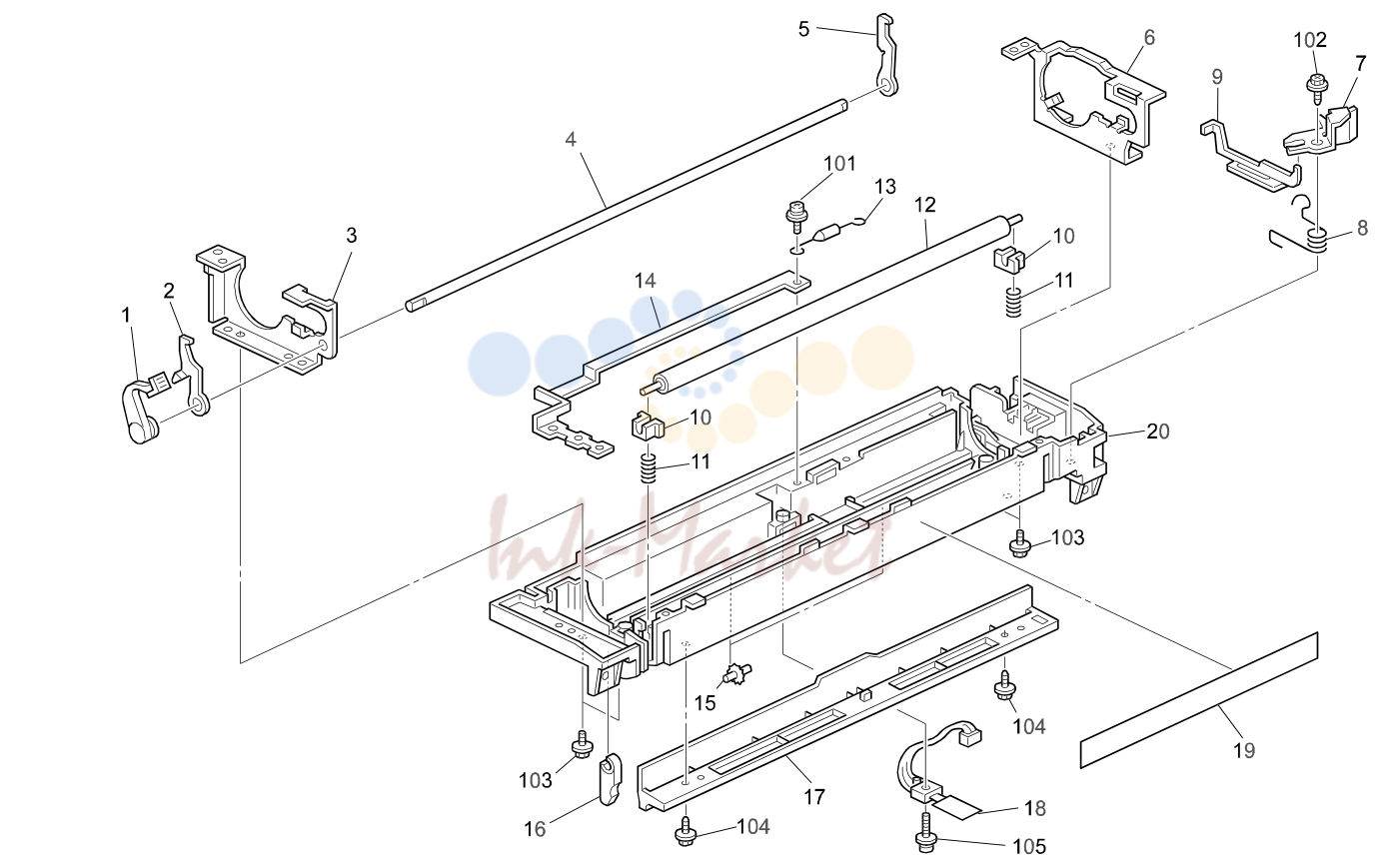

• 18. FUSING UNIT 2 (A265/A267)

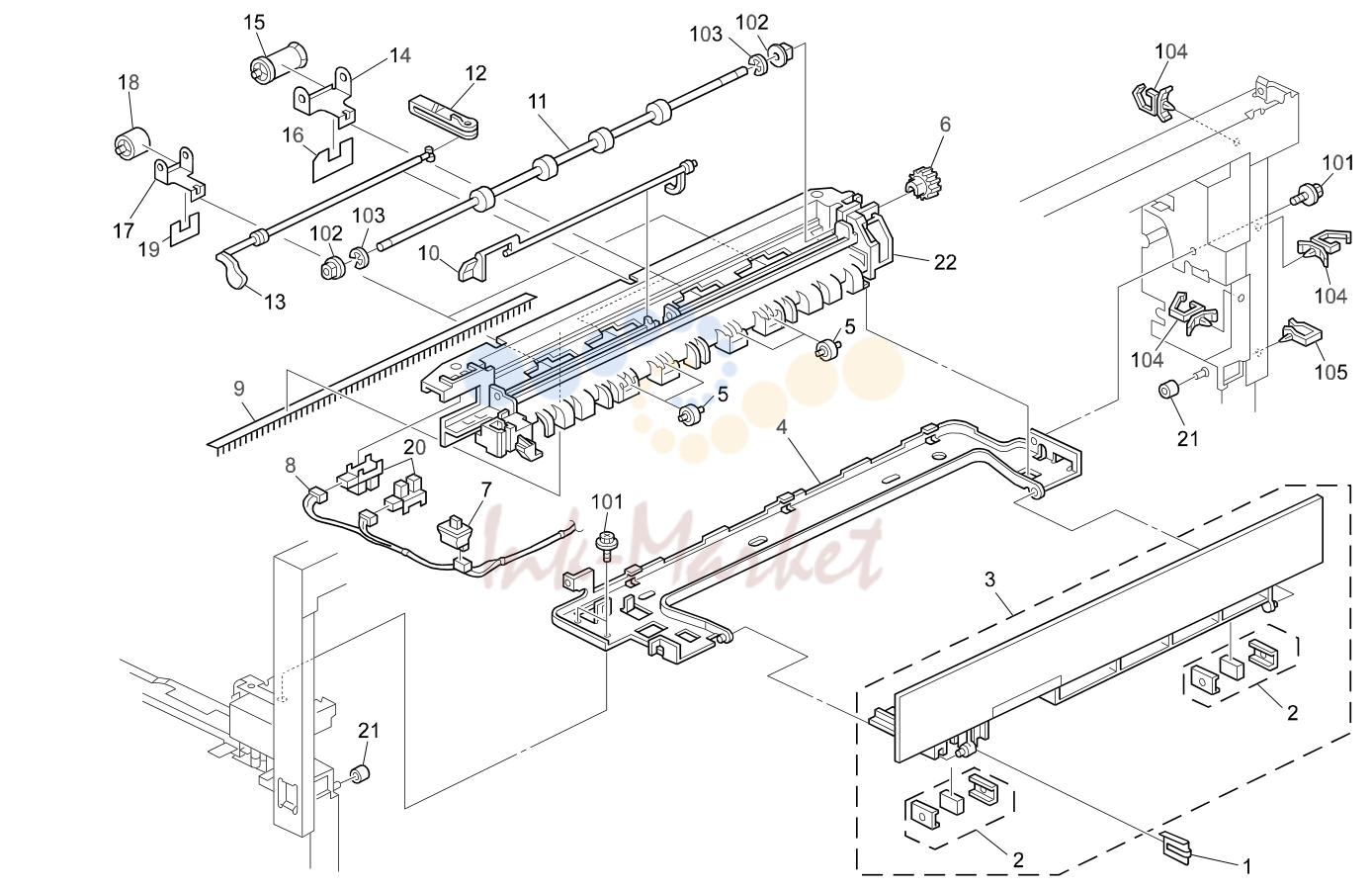

• 19. PAPER EXIT (A265/A267)
• 20. DRIVE SECTION 1 (A265/A267)
• 21. DRIVE SECTION 2 (A265/A267)
• 22. DRIVE SECTION 3 (A265/A267)
• 23. ELECTRICAL SECTION 1 (A265/A267)
• 24. ELECTRICAL SECTION 2 (A265/A267)
• 25. FRAME SECTION (A265/A267)
• 26. I/O BOARD (A265/A267)
• 27. BICU BOARD (A265/A267)
• 28. .DDEECCAALL AANNDD DDOOCCUUMMEENNTT ((AA226655//AA226677))
• 29. SPECIAL TOOLS (A265/A267)

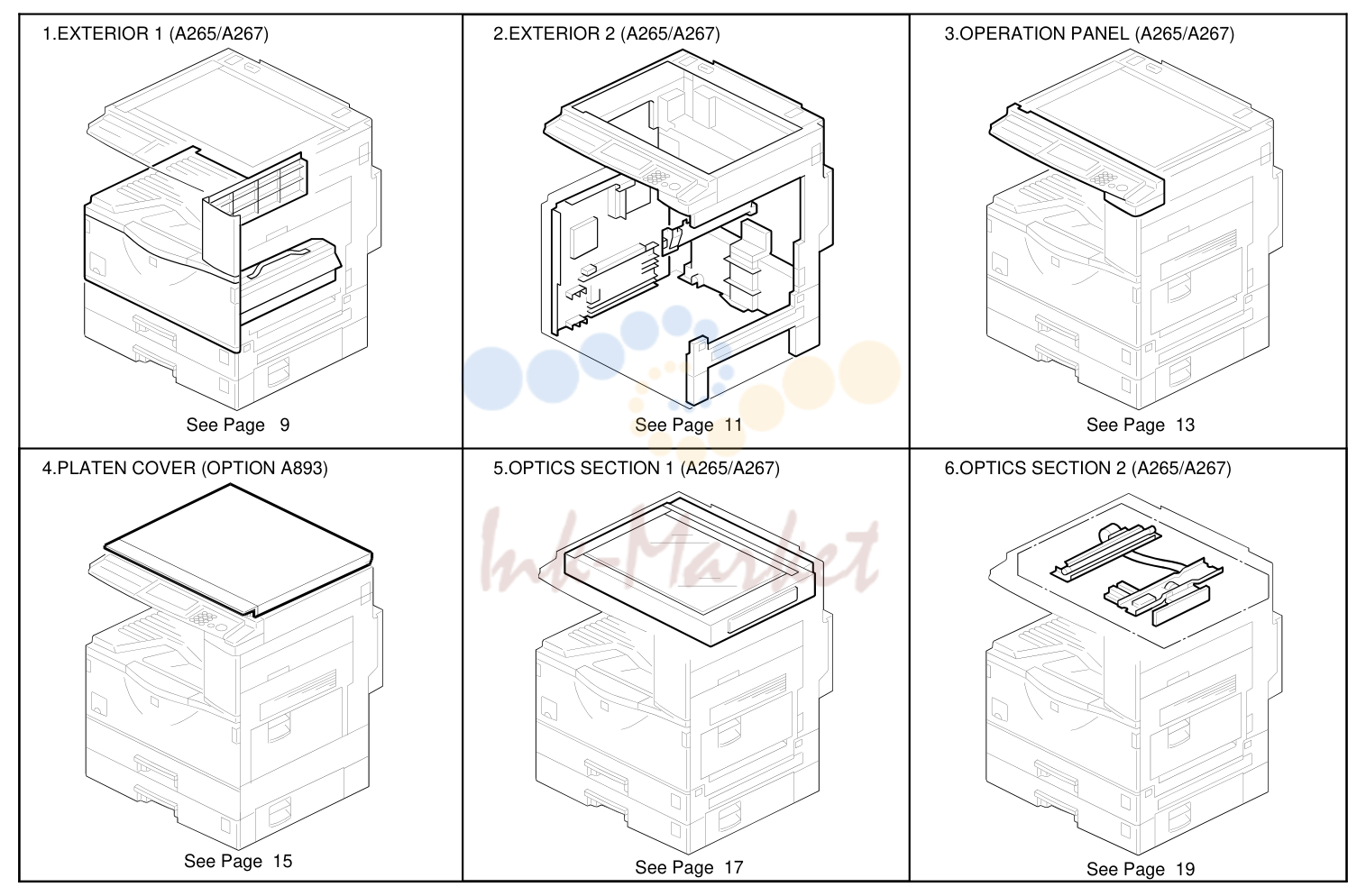

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	A2657051 запросить цену →		Front Cover (A265 RIC NA)
1	A2657071 запросить цену →		Front Cover (A265 RIC EU)
102	04513008H запросить цену →		Tapping Screw - M3x8
103	04513006B запросить цену →		Tapping Screw - M3x6
1	A2657111 запросить цену →		Front Cover (A265 INF)
1	A2677051 запросить цену →		Front Cover (A267 RIC NA)
1	A2677071 запросить цену →		Front Cover (A267 RIC EU)
1	A2677111 запросить цену →		Fornt Cover (A267 INF)
1	A2677096 запросить цену →		Front Cover Ass’y (SVN/LAN/NRG NA)
1	A2677296 запросить цену →		Front Cover Ass’y (LAN/NRG EU)
2	G0201332 запросить цену →		Hinge - Front Cover
3	A1341383 запросить цену →		Emblem (RIC)
3	A2177905 запросить цену →		Support Cover (INF)
4	A2911302 запросить цену →		Cover - Main Switch
5	A2671264 запросить цену →		Magnet Catch - Front Cover
6	A2671268 запросить цену →		Jam Removal Sheet
7	AA001389 запросить цену →		Large Decal - Energy Star
8	A2671340 запросить цену →		Copy Tray
9	A2671343 запросить цену →		Sub Copy Tray
10	AG071011 запросить цену →		Magnet Catch
11	A2671388 запросить цену →		Small Front Cover
12	A2671305 запросить цену →		Upper Paper Exit Cover
13	A2671325 запросить цену →		Cap - LED
14	A2671320 запросить цену →		Front Right Upper Cover
15	A2671321 запросить цену →		Inner Cover (120V)
15	A2677075 запросить цену →		Inner Cover (230V)
16	A2671348 запросить цену →		Paper Support Cover

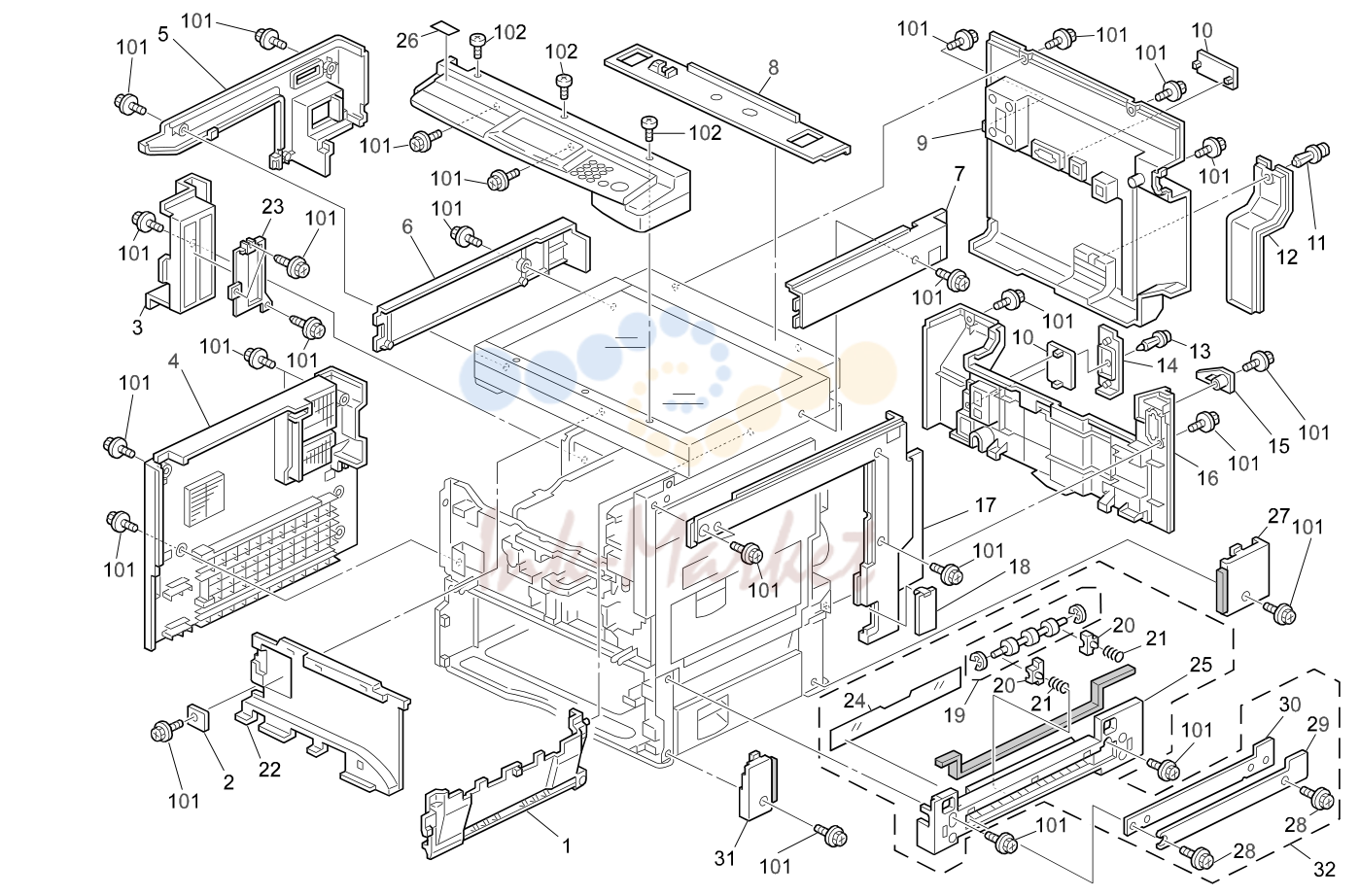

2. EXTERIOR 2 (A265/A267)

№	Артикул	Альт. артикул	Описание
1	A2671345 запросить цену →		Paper Exit Cover
32	A2672727 запросить цену →		Middle Right Cover
2	A2671378 запросить цену →		Cap - Bridge Unit
3	A2671282 запросить цену →		Left Rear Cover
4	A2671281 запросить цену →		Left Cover
5	A2671280 запросить цену →		Left Upper Cover
6	A2671250 запросить цену →		Left Scanner Cover
6	A2676210 запросить цену →		Left Scanner Cover (A265 RIF)
7	A2671252 запросить цену →		Right Scanner Cover
7	A2676211 запросить цену →		Right Scanner Cover (A265 RIF)
8	A2671251 запросить цену →		Rear Upper Cover
9	A2671290 запросить цену →		Rear Cover
10	A1761365 запросить цену →		Cap - 38x77
11	A1931345 запросить цену →		Rivet - M20
12	A2671374 запросить цену →		Cap - Paper Tray Unit
13	A2501374 запросить цену →		Rivet - M14
14	A2671375 запросить цену →		Cap - Heater
15	A2671371 запросить цену →		Cap - Duplex Connector
16	A2671291 запросить цену →		Lower Rear Cover
17	A2671270 запросить цену →		Right Cover
18	A2671370 запросить цену →		Cap - Duplex
19	A2672715 запросить цену →		Driven Roller - Vertical Transport
20	AA080249 запросить цену →		Bushing - Vertical Transport
21	AA063334 запросить цену →		Spring - Vertical Transport
22	A2671304 запросить цену →		Rear Cover - Paper Tray
23	A2671285 запросить цену →		Left Application Cover
24	A2672709 запросить цену →		Guide Mylar
25	A2672705 запросить цену →		Middle Right Cover
26	A1536409 запросить цену →		Decal - Keytop Cover (GES)
26	C2252866 запросить цену →		Decal - Keytop Cover (REX)
26	C2252867 запросить цену →		Decal - Keytop Cover (NSA)
27	A2672717 запросить цену →		Right Rear Lower Cover
28	A2672713 запросить цену →		Hexagonal Set Screw - M3X8
29	A2672708 запросить цену →		Cap - Bypass Feed
101	04513008H запросить цену →		Tapping Screw - 3x8
102	03530050Z запросить цену →		Philips Truss Head Screw - M3x5
30	A2672710 запросить цену →		Stay - Cap
31	A2672716 запросить цену →		Right Front Lower Cover
103	07200030E запросить цену →		Retaining Ring - M3

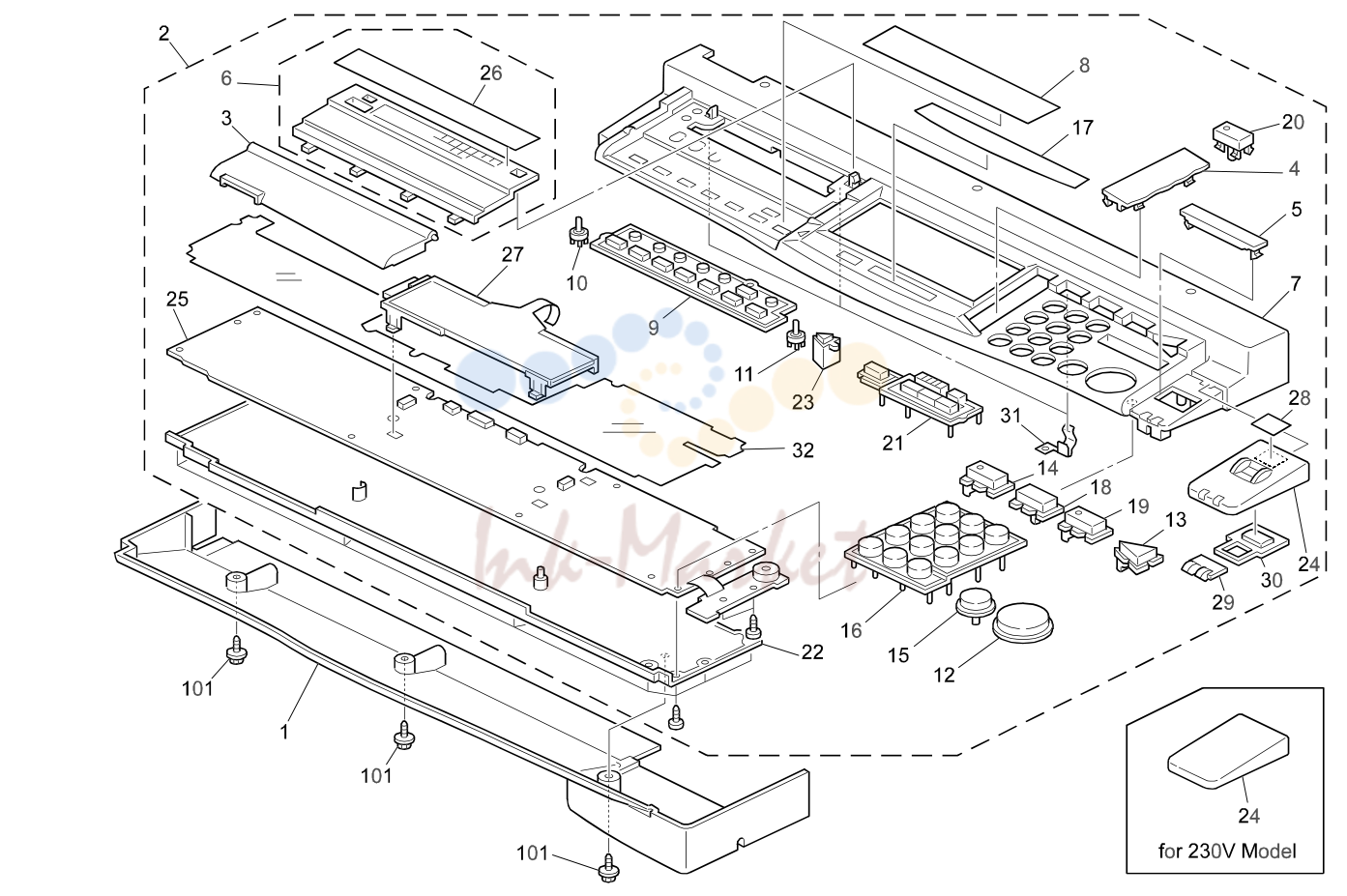

3. OPERATION PANEL (A265/A267)

№	Артикул	Альт. артикул	Описание
1	A2671255 запросить цену →		Lower Cover - Operation Panel
26	A2677183 запросить цену →		Decal Operation (230V)
27	A2677169 запросить цену →		LCD (120V/ASIA)
2	A2677160 запросить цену →		Operation Panel Ass’y (120V)
27	A2677189 запросить цену →		LCD (230V)
2	A2677180 запросить цену →		Operation Panel Ass’y (230V)
2	A2677200 запросить цену →		Operation Panel Ass’y (ASIA)
28	A2677168 запросить цену →		Decal - Operation Switch (120V)
3	A2671474 запросить цену →		Cover - Behind
29	A2671480 запросить цену →		Lens - Data In (120V)
4	A2671487 запросить цену →		Right LCD Cover
30	A2671466 запросить цену →		Key Top - Operation Switch (120V)
5	A2671488 запросить цену →		Cover - Application
31	A2671496 запросить цену →		Ground Plate - Sub Operation Unit
6	A2677157 запросить цену →		Upper Cover - Operation Panel (120V)
32	A2671497 запросить цену →		Shield Sheet
6	A2677177 запросить цену →		Upper Cover - OperatIon Panel (230V)
7	A2677162 запросить цену →		Operation Panel Case (120V)
7	A2677182 запросить цену →		Opertion Panel Cover
8	A2677164 запросить цену →		Decal - Behind (120V/ASIA)
8	A2677184 запросить цену →		Decal - Behind (230V)
9	A2671465 запросить цену →		Keytop - Behind
10	A2671495 запросить цену →		Left Pin - Behind
11	A2671494 запросить цену →		Right Pin - Behind
12	A1931477 запросить цену →		Key Top - Start
13	A1931479 запросить цену →		Key Top - Interrupt
14	A1931480 запросить цену →		Key Top - Program Mode
15	A1931481 запросить цену →		Key Top - Clear
16	A2677166 запросить цену →		Keytop - 10 Key (120V)
16	A2671460 запросить цену →		Keytop - 10 Key (230V)
16	A2677206 запросить цену →		Keytop - 10 Key (ASIA)
17	A2677167 запросить цену →		Decal - Image Density (120V/ASIA)
17	A2677185 запросить цену →		Decal - Image Density (230V)
18	A2677165 запросить цену →		Keytop - Clear Modes
19	A2671461 запросить цену →		Keytop - Energy Saver
20	A2671463 запросить цену →		Keytop - Check Mode
21	A2671464 запросить цену →		Keytop - Image Adjust
22	A2671472 запросить цену →		Lower Case - Operation Panel
23	A2671479 запросить цену →		Lens - LED
24	A2671492 запросить цену →		Cover - Operation Switch (120V)
24	A2677186 запросить цену →		Cover - Operation Switch (230V)
25	A2671489 запросить цену →		Operation Panel Board
26	A2677163 запросить цену →		Decal Operation (120V/ASIA)
101	04503008B запросить цену →		Tapping Screw - M3x8

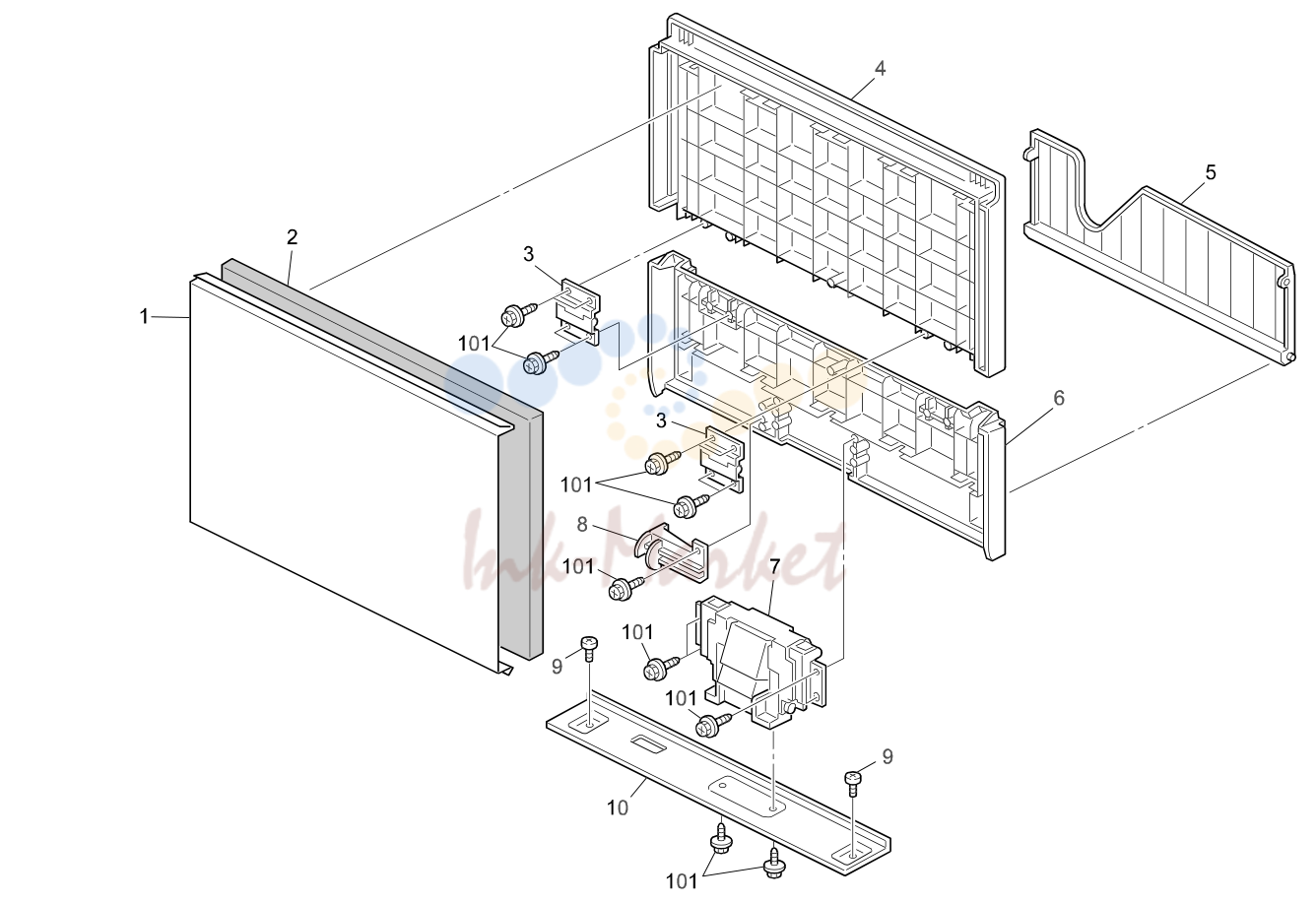

4. PLATEN COVER (OPTION A893)

№	Артикул	Альт. артикул	Описание
1	54482804 запросить цену →		Platen Cover Sheet
101	04504012B запросить цену →		Tapping Scrwe - M4x12
2	AA162067 запросить цену →		Platen Cover Pad
3	A0531957 запросить цену →		Flex Hinge - Platen Cover
4	A1931386 запросить цену →		Front Platen Cover
5	A1931396 запросить цену →		Original Holder
6	A1931391 запросить цену →		Rear Platen Cover
7	A1931246 запросить цену →		Platen Cover Hinge Ass’y
8	A2501384 запросить цену →		Feeler Platen Cover
9	A5486121 запросить цену →		Screw - M4
10	A2501383 запросить цену →		Bracket - Platen Cover

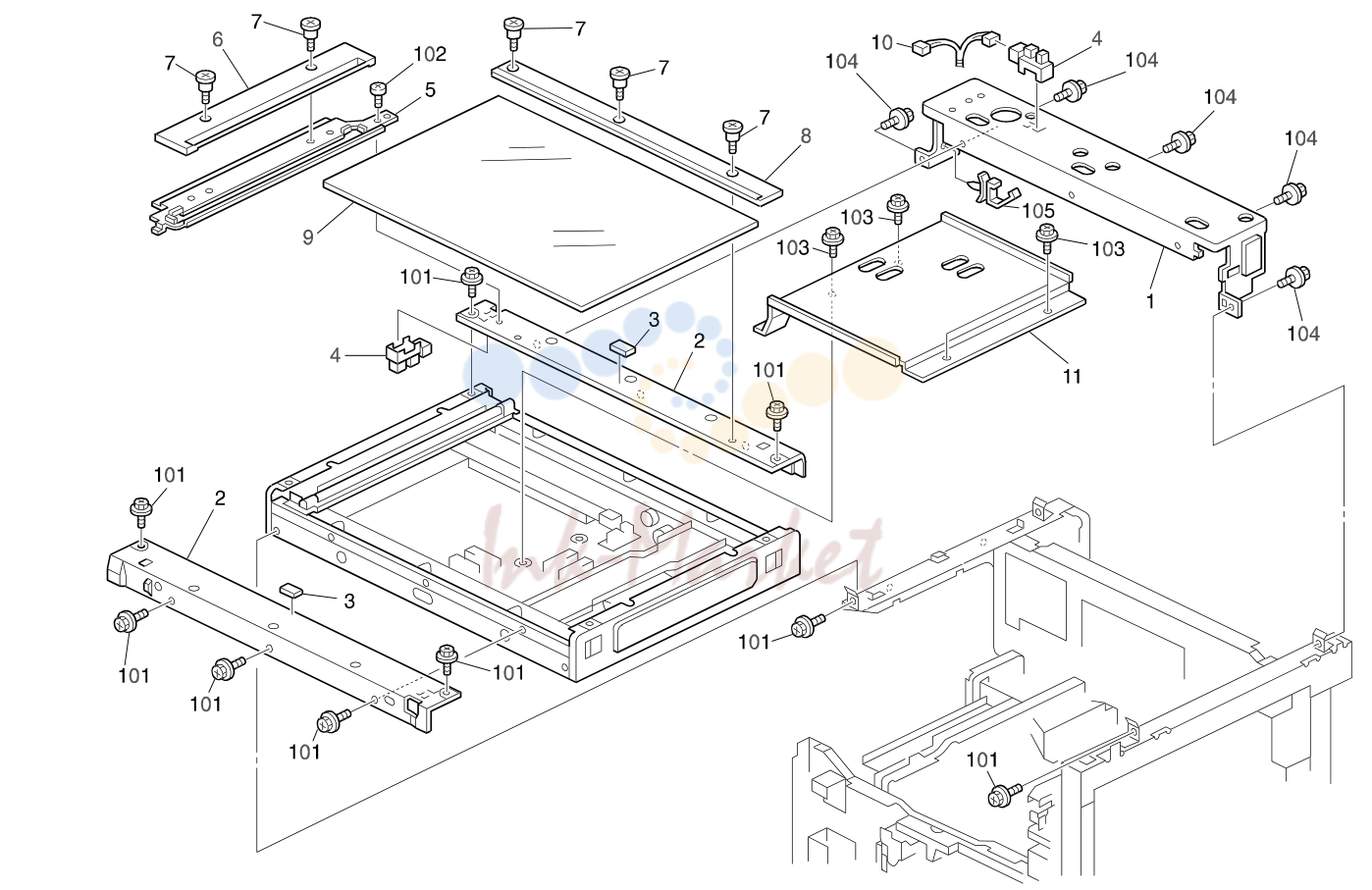

5. OPTICS SECTION 1 (A265/A267)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2671814 запросить цену →		Hinge Bracket - Platen Cover
102	03530050Z запросить цену →		Philips Truss Head Screw - M3x5
1	A2676207 запросить цену →		Hinge Bracket - Platen Cover (A265 RIF)
103	08025276 запросить цену →		Tapping Screw With Waser - M3x6
2	A2671813 запросить цену →		Scanner Frame
2	A2676206 запросить цену →		Scanner Frame (A265 RIF)
104	04513008B запросить цену →		Tapping Screw - M3x8
3	54421924 запросить цену →		Exposure Glass Cushion
105	11050460 запросить цену →		Clamp
4	AW020086 запросить цену →		Photointerruptor
5	A2671743 запросить цену →		Bracket - Scale
6	A2501670 запросить цену →		Left Scale
7	A1931759 запросить цену →		Stepped Screw
8	A2501701 запросить цену →		Rear Scale
9	A2501752 ✓ в наличии		Exposure Glass
10	A2675208 запросить цену →		Harness - Home Position Sensor
11	A2671815 запросить цену →		Right Inner Cover

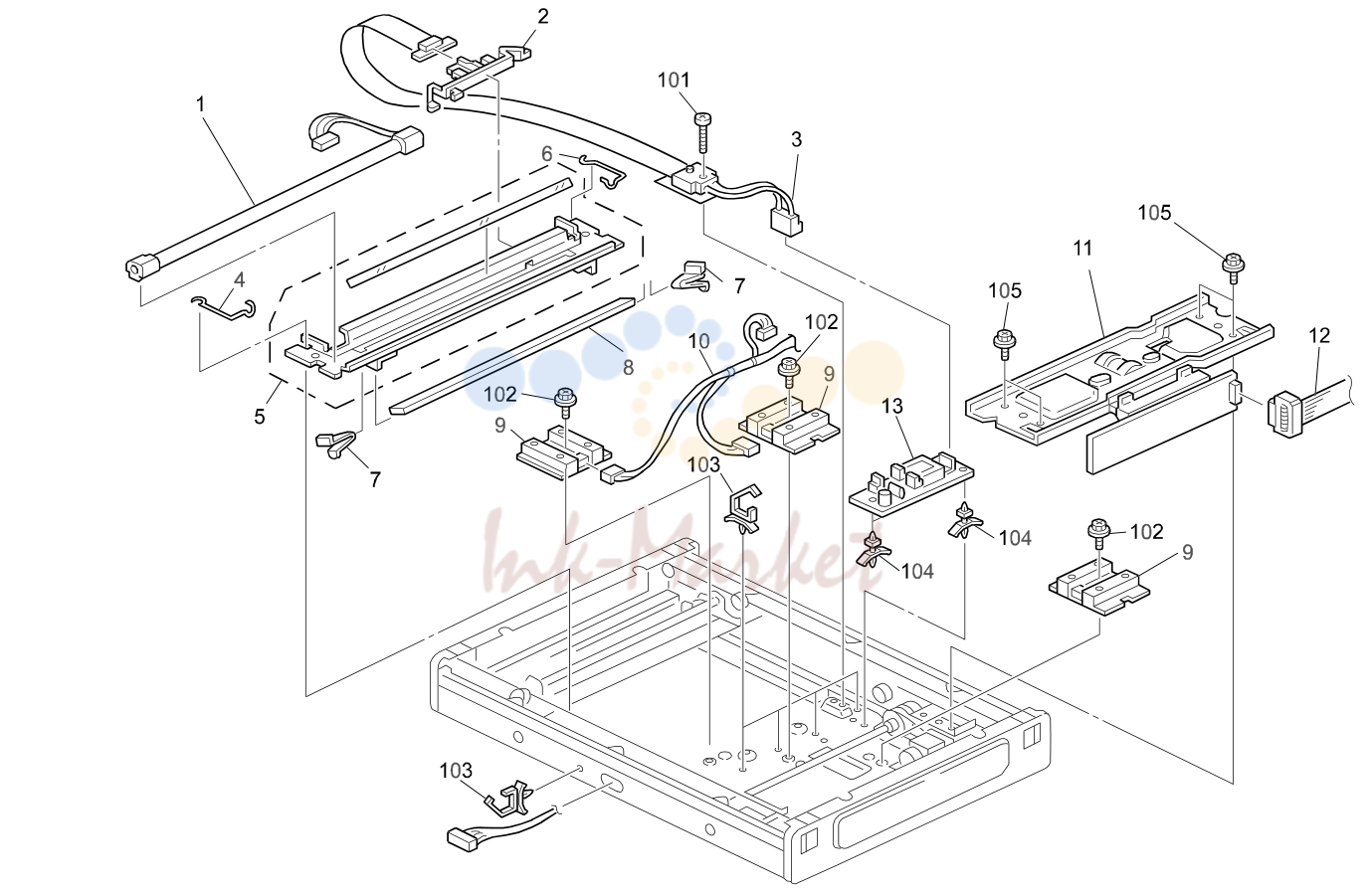

6. OPTICS SECTION 2 (A265/A267)

№	Артикул	Альт. артикул	Описание
101	04533014B запросить цену →		Taping Screw - M3x14
1	AX500069 запросить цену →		Exposure Lamp
2	A2671758 запросить цену →		Harness Guide - Exposure Lamp
102	08025276 запросить цену →		Tapping Screw With Waser - M3x6
103	11050460 запросить цену →		Clamp
3	A2675703 запросить цену →		Flexble Cable
4	A1931766 запросить цену →		Wire Clamp
104	11050195 запросить цену →		PCB Stud
105	04513006B запросить цену →		Tapping Screw - M3x6
5	A2671752 запросить цену →		1st Scanner Housing
6	A1931769 запросить цену →		Clamp - REAR WIRE
7	A1931767 запросить цену →		1st Mirror Holder
8	A2501784 запросить цену →		1st Mirror
9	A2501761 запросить цену →		Original Sensor - H=2-66 (120V)
9	A2501761 запросить цену →		Original Sensor - H=2-66 (230V)
10	A2675226 запросить цену →		Harness - APS Sensor (120V)
10	A2677615 запросить цену →		Harness - APS Sensor (230V)
11	A2671673 запросить цену →		Lens Holder
12	A2675225 запросить цену →		Harness - SBU
13	A2505736 запросить цену →		Lamp Stabilizer

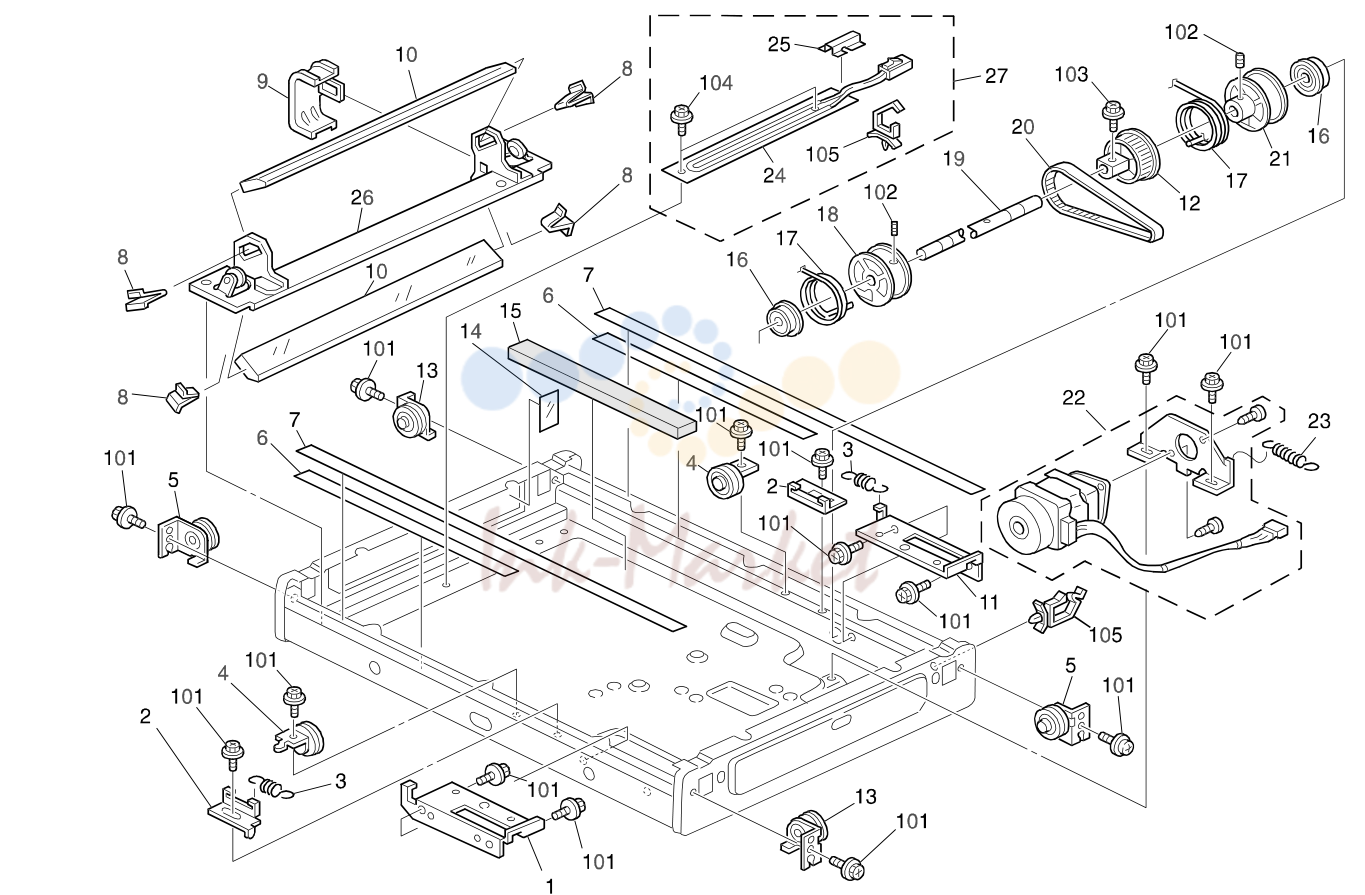

7. OPTICS SECTION 3 (A265/A267)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2671809 запросить цену →		Front Stay Bracket
102	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
2	A2671849 запросить цену →		Tension Bracket
3	A1931783 запросить цену →		Tension Spring
103	04513008B запросить цену →		Tapping Screw - M3x8
104	08025276 запросить цену →		Tapping Screw With Waser - M3x6
4	A2671846 запросить цену →		Idler Bracket
105	11050460 запросить цену →		Clamp
5	A2671853 запросить цену →		Pulley - Front Left
6	A2671817 запросить цену →		Slide Rail
7	A1931816 запросить цену →		Slide Rail
8	A2671777 запросить цену →		Mirror Holder
9	A2671776 запросить цену →		Guide - FPC
10	AC030123 запросить цену →		3rd Mirror
11	A2671810 запросить цену →		Rear Stay Bracket
12	AB030630 запросить цену →		Timing Pulley - 60T
13	A2671854 запросить цену →		Pulley - Rear Left
14	A2671819 запросить цену →		Insulating Sheet - Side Plate
15	A2671816 запросить цену →		Guide - Flexible Board
16	A1931829 запросить цену →		Ball Bearing - M8
17	AA050107 запросить цену →		Scanner Wire
18	AB032066 запросить цену →		Front Pulley - Wire Drive
19	A2671825 запросить цену →		Scanner Drive Shaft
20	AA043523 запросить цену →		Timing Belt - S2M
21	AB032067 запросить цену →		Rear Pulley - Wire Drive
22	A2671690 запросить цену →		Scanner Motor - DC 3.78W
23	A1931784 запросить цену →		Tension Spring
24	A2501821 запросить цену →		Heater - 9W (120V)
24	A2501822 запросить цену →		Heater - 9W (230V)
25	A2671830 запросить цену →		Heater Harness Cover
26	A2671770 запросить цену →		2nd Scanner Housing
27	A2678465 запросить цену →		Heater Ass’y (120V)
27	A2678466 запросить цену →		Heater Ass’y (230V)

8. LASER UNIT (A265/A267)

№	Артикул	Альт. артикул	Описание
1	A2671900 запросить цену →		Laser Exposure Unit Ass’y
101	04523010B запросить цену →		Tapping Bind Screw - M3x10
102	11050487 запросить цену →		Harness Clamp
2	A2671917 запросить цену →		Cover - Polygon Motor
3	A2321922 запросить цену →		Rear Holder - F Theta Mirror
103	04523008B запросить цену →		Tapping Screw - M3x8
4	G0291980 запросить цену →		Decal - LD
104	04513008B запросить цену →		Tapping Screw - M3x8
5	A2671938 запросить цену →		Cover - Laser Unit
6	A2671942 запросить цену →		Mirror Holder
7	AC010005 запросить цену →		Mirror
8	A2671941 запросить цену →		Rear Holder - BTL
9	G0201969 запросить цену →		BTL Lens
10	A2671940 запросить цену →		Front Holder - BTL
11	AC030077 запросить цену →		Shield Glass
12	A2675224 запросить цену →		Harness - Polygon Mirror Motor
13	AX060181 запросить цену →		Polygon Mirror Motor
14	A2321916 запросить цену →		Collar - Polygon Motor
15	A2325310 запросить цену →		Laser Sync. Detector
16	A2675222 запросить цену →		Harness - Sync.Detector
17	A2671944 запросить цену →		Plate - Sync.Detector Board
18	A2671915 запросить цену →		LD Unit
19	G0201966 запросить цену →		Cylindrical Lens
20	A2321927 запросить цену →		Cylindrical Lens Holder
21	G0291975 запросить цену →		Cylindrical Lens
22	G0201937 запросить цену →		Shield Glass - Polygon Morror Motor
23	A2321921 запросить цену →		Front Holder - F Theta Mirror
24	A2671933 запросить цену →		Mirror Holder - Sync.Detector
25	G0201911 запросить цену →		Sync Detector Mirror
26	G0201968 запросить цену →		F Theta Mirror
27	A2321971 запросить цену →		Support Cover - Imaging Unit

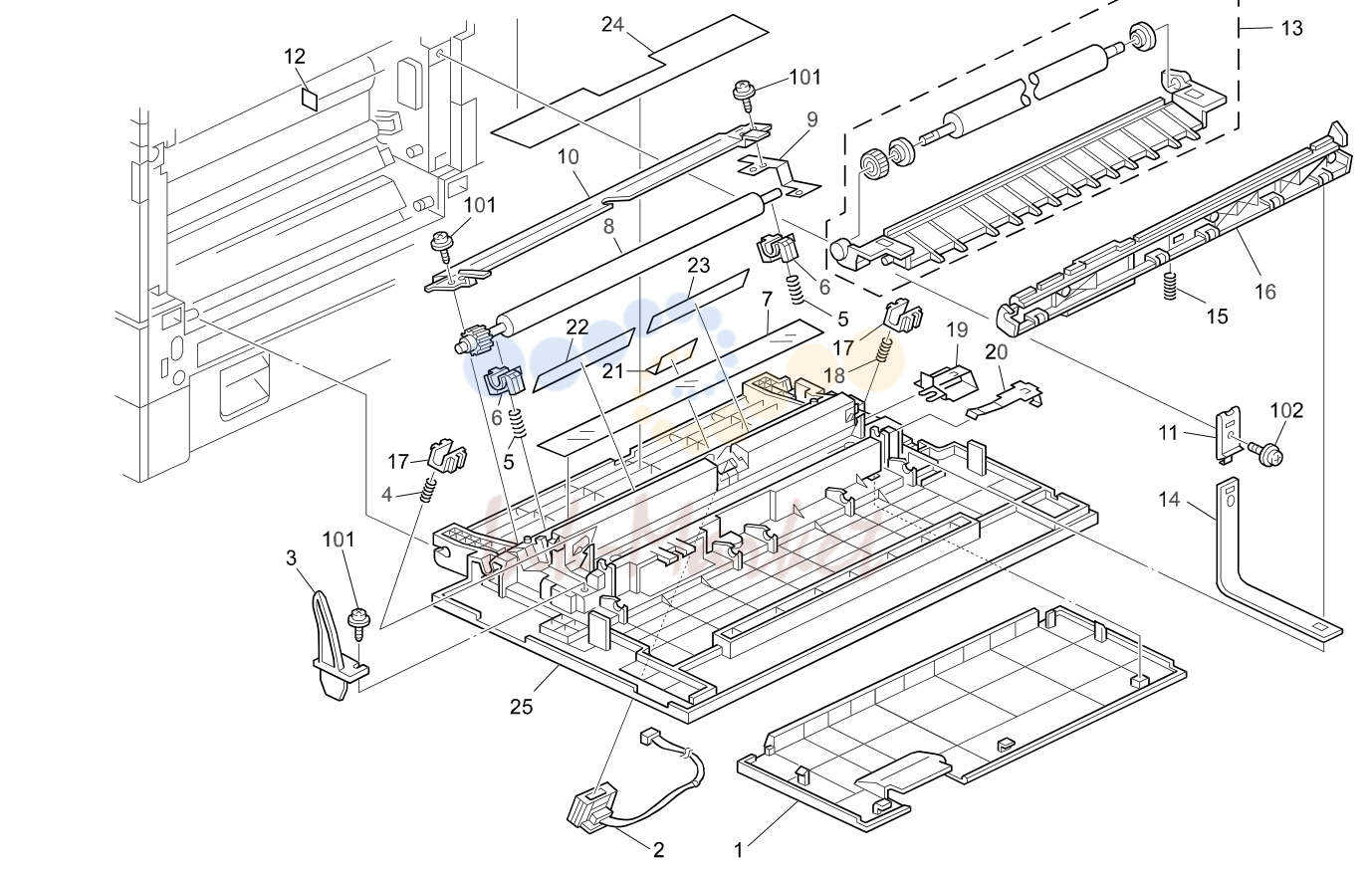

9. TRANSFER UNIT (A265/A267)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	A2673857 запросить цену →		Right Cover
2	A2673901 запросить цену →		ID Sensor
102	04513006B запросить цену →		Tapping Screw - M3x6
3	A2673931 запросить цену →		Shutter Lever
4	AA063599 запросить цену →		Pressure Spring
5	AA063335 запросить цену →		Pressure Spring
6	A2672685 запросить цену →		Bushing - Driven Roller
7	A2672744 запросить цену →		Guide Mylar
8	AF021064 запросить цену →		Registration Driven Roller
9	A2673921 запросить цену →		Grounding Terminal
10	A2672711 запросить цену →		Right Guide Plate - Regist Roller
11	A2323962 запросить цену →		Spring Plate - Band Stopper
12	52144975 запросить цену →		Decal - High Voltage
13	A2673830 запросить цену →		Transfer/Separation Unit
14	A2673941 запросить цену →		Band - Vertical Transport Cover
15	AA063598 запросить цену →		Pressure Spring
16	A2673871 запросить цену →		Lever - Transfer/Separation Unit
17	AA080255 запросить цену →		Bushing - Transfer Roller
18	AA063607 запросить цену →		Pressure Spring
19	A2673861 запросить цену →		Terminal - Transfer Roller
20	A2673862 запросить цену →		Terminal - Separation
21	A2673905 запросить цену →		Cover - ID Sensor
22	AA150708 запросить цену →		Front Discharge Sheet
23	AA150709 запросить цену →		Rear Discharge Sheet
24	A2672712 запросить цену →		Cleaner - Regist Driven Roller
25	A2673855 запросить цену →		Cover - Transfer Unit

10. PAPER FEED SECTION 1 (A265/A267)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2677350 запросить цену →		Heater Ass’y (120V)
1	A2677363 запросить цену →		Heater Ass’y (230V)
102	07200030E запросить цену →		Retaining Ring - M3
2	AH010009 запросить цену →		Rubber Pad - H5
3	A2672588 запросить цену →		Shoe - Right Rail
4	A2672589 запросить цену →		Shoe - Supporter
5	A2672564 запросить цену →		Front Grip Plate
6	A2672567 запросить цену →		Rear Grip Plate
7	A2672576 запросить цену →		Left Bracket - Grip Plate
8	AA000401 запросить цену →		Decal - High Temperature
9	A2672573 запросить цену →		Right Bracket - Grip Plate
10	A2672736 запросить цену →		Vertical Transport Guide
11	A2672733 запросить цену →		Upper Guide - Vertical Transport
12	A2672732 запросить цену →		Lower Guide - Vertical Transport
13	G0205626 запросить цену →		Push Switch
14	A2672740 запросить цену →		Stopper Band
15	52062686 запросить цену →		Snap Ring
16	AF022118 запросить цену →		Pull Out Roller - Option Tray
17	AA080249 запросить цену →		Bushing - Vertical Transport
18	AA063334 запросить цену →		Spring - Vertical Transport
19	A2672724 запросить цену →		Lower Paper Guide Plate
20	A2672728 запросить цену →		Cover - Vertical Transport
21	AG070014 запросить цену →		Magnet Catch
22	A2672680 запросить цену →		Spring Plate - Roller Clutch
23	A2672677 запросить цену →		Roller Clutch Bracket
24	A2672737 запросить цену →		Decal - Right Cover

11. PAPER FEED SECTION 2 (A265/A267)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2672873 запросить цену →		Bracket - Paper Size Sensor
102	08053480 запросить цену →		Bushing - 6mm
2	G0202620 запросить цену →		Push Switch - Paper Size
103	07200040E запросить цену →		Retaining Ring - M4
3	A2672792 запросить цену →		Lock Lever - Feed Roller
4	A2672787 запросить цену →		Tension Spring - Lock Lever
104	11050329 запросить цену →		Clamp - ES-0510
5	A2672785 запросить цену →		Lock Lever Shaft - Feed Roller
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
106	09513004B запросить цену →		Philips Screw With Flate Washer - M3X4
6	A2672805 запросить цену →		Bracker - Paper End Sensor
107	11050501 запросить цену →		Harness Clamp - RLMC-05TV0
7	AW020075 запросить цену →		Photointerruptor
8	A2675215 запросить цену →		Relay Harness - Paper End Sensor
9	A2672803 запросить цену →		Feeler - Paper End Sensor
10	A2672751 ✓ в наличии		Paper Feed Roller
11	A2672847 запросить цену →		Bushing - Motor Shaft
12	A2672788 запросить цену →		Torsion Spring - Lock Lever
13	A2672666 запросить цену →		Bushing - Roller Guide
14	A2672800 запросить цену →		Upper Guide Plate - Paper Feed Roller
15	A2672754 запросить цену →		Shaft - Paper Feed Roller
16	A2672663 запросить цену →		Bracket - Photointerruptor
17	AW020111 запросить цену →		Photointerruptor
18	H5213355 запросить цену →		C Ring - Paper Feed Roller
19	A2672577 запросить цену →		Roller Guide Bracket
20	A2672681 запросить цену →		Roller Clutch - Vertical Transport
21	A2672665 запросить цену →		Upper Roller Guide
22	A2672587 запросить цену →		Guide Plate
23	A2672828 запросить цену →		Guide Plate - Pressure Release
24	AF020500 запросить цену →		Driven Roller
25	AA080252 запросить цену →		Bushing - M4
26	A2672813 запросить цену →		Cushion - Guide Plate
27	AA161143 запросить цену →		Cushion - Link
28	H5213356 запросить цену →		Bushing - Paper Feed Roller

12. PAPER FEED SECTION 3 (A265/A267)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	AW020111 запросить цену →		Photointerruptor
102	08053480 запросить цену →		Bushing - 6mm
2	A2672660 запросить цену →		Bracket - Photointerruptor
3	AF020472 запросить цену →		Transport Roller
103	07200040E запросить цену →		Retaining Ring - M4
4	AA080252 запросить цену →		Bushing - M4
104	11050329 запросить цену →		Clamp - ES-0510
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
5	A2672842 запросить цену →		Guide Plate - Pressure Release
6	A2672882 запросить цену →		Sensor Bracket - Special Paper
106	11050501 запросить цену →		Harness Clamp - RLMC-05TV0
7	AW500022 запросить цену →		Push Switch
8	G0202620 запросить цену →		Push Switch - Paper Size
9	A2672792 запросить цену →		Lock Lever - Feed Roller
10	A2672787 запросить цену →		Tension Spring - Lock Lever
11	A2672785 запросить цену →		Lock Lever Shaft - Feed Roller
12	A2672805 запросить цену →		Bracker - Paper End Sensor
13	AW020075 запросить цену →		Photointerruptor
14	A2675215 запросить цену →		Relay Harness - Paper End Sensor
15	A2672788 запросить цену →		Torsionspring - Lock Lever
16	A2672803 запросить цену →		Feeler - Paper End Sensor
17	A2672751 ✓ в наличии		Paper Feed Roller
18	A2672847 запросить цену →		Bushing - Motor Shaft
19	A2672814 запросить цену →		Cushion - Guide Plate
20	A2672754 запросить цену →		Shaft - Paper Feed Roller
21	A2672808 запросить цену →		Lower Guide Plate - Paper Feed Roller

13. TONER HOPPER UNIT (A265/A267)

№	Артикул	Альт. артикул	Описание
1	A2673500 запросить цену →		Toner Supply Unit Ass’y (RIC 120V)
101	04523008B запросить цену →		Tapping Screw - M3x8
102	04513006B запросить цену →		Tapping Screw - M3x6
1	A2677470 запросить цену →		Toner Supply Unit (OEM)
1	G0383500 запросить цену →		Toner Supply Unit (RIC 230V)
2	A2673605 запросить цену →		Cam - Handle
3	A1843421 ✓ в наличии		Chuck Shaft
4	A1843422 запросить цену →		Toner Slider
5	A2673550 запросить цену →		Case - Toner Supply Ass’y
6	A1843411 запросить цену →		Chuck Spring
7	G0203334 ✓ в наличии		Slider Ass‘y
8	A1843420 запросить цену →		Bottle Chuck
9	A2673560 запросить цену →		Cover - Toner Supply Unit (RIC 120V)
9	A2677480 запросить цену →		Cover - Toner Supply Unit
9	G0383560 запросить цену →		Cover - Toner Supply Unit (RIC 230V)
10	AX050140 запросить цену →		Toner Bottle Motor - DC 2.6W
11	A2677440 запросить цену →		Bracket - Toner Supply Motor
12	A2671054 запросить цену →		Guide Plate - Toner Supply Unit

14. PAPER REGISTRATION (A265/A267)

№	Артикул	Альт. артикул	Описание
101	11050460 запросить цену →		Clamp
1	A2672722 запросить цену →		Sub Guide Plate - Upper Entrance
102	04513006B запросить цену →		Tapping Screw - M3x6
2	A2672695 запросить цену →		Grounding Plate - Regist Roller
3	A2672721 запросить цену →		Upper Entrance Guide Plate
103	04523008B запросить цену →		Tapping Screw - M3x8
104	11050283 запросить цену →		Clamp
4	A2672691 запросить цену →		Left Guide Plate - Regist Roller
5	52152621 запросить цену →		Snap Ring - M6
6	G0243344 запросить цену →		Snap Ring - M4
7	A2675237 запросить цену →		Relay Harness - Registratio Sensor
8	AW010057 запросить цену →		Pegistration Sensor
9	A2672698 запросить цену →		Bracket - Registration Sensor
10	A2672665 запросить цену →		Upper Roller Guide
11	A2672700 запросить цену →		Registration Roller Cleaner
12	A2673452 запросить цену →		Quenching Lamp
13	A2672674 запросить цену →		Bushing - Registration Roller
14	AF020473 запросить цену →		Registration Roller
15	A2671096 запросить цену →		Heater Bracket
16	A2671051 запросить цену →		PCU Guide Plate
17	A2671059 запросить цену →		PCU Seal
18	H5213356 запросить цену →		Bushing - Paper Feed Roller

15. PAPER TRAY 1 (A265/A267)

№	Артикул	Альт. артикул	Описание
101	04504008B запросить цену →		Tapping Screw - 4x8
1	A2672899 запросить цену →		Sponge - Paper Feed Tray
2	A2672850 запросить цену →		Paper Tray
102	04514006B запросить цену →		Tapping Screw - 4x6
3	A2672851 запросить цену →		Front Side Fence
103	07200030E запросить цену →		Retaining Ring - M3
4	A2672858 запросить цену →		Front Stopper Lever
104	07200060E запросить цену →		Retaining Ring - M6
5	G6972677 запросить цену →		Spring Plate - Side Fence
105	08050083 запросить цену →		Retaining Ring - M4
6	A2672874 запросить цену →		Base Slider
7	A2672853 запросить цену →		End Fence
8	A2672866 запросить цену →		Upper Slider
9	A2672861 запросить цену →		Bottom Plate
10	A2672917 запросить цену →		Base Pad
11	A2672869 запросить цену →		Gear - 16Z
12	A2322987 запросить цену →		Roller - Paper Tray
13	A2672878 запросить цену →		Spring Plate - Grounding
14	A2672860 запросить цену →		Rear Lever Stopper
15	A2672859 запросить цену →		Side Fence Stopper
16	A2672857 запросить цену →		Spring Plate - Side Fence
17	A2672852 запросить цену →		Rear Side Fence
18	A2672856 запросить цену →		Bracket - Rising
19	A2672865 запросить цену →		Shaft - Roller
20	A2672864 запросить цену →		Roller Bracket
21	A2672854 запросить цену →		Shaft - Tray Raising
22	A2672831 ✓ в наличии		Friction Pad
23	A2672834 запросить цену →		Pressure Spring - Friction Pad
24	A2672868 запросить цену →		Spring Plate
25	A2677343 запросить цену →		Paper Size Detector
26	A2672892 запросить цену →		Decal - Paper Set Direction
27	A2672897 запросить цену →		Shield - Side Fence
28	A2672898 запросить цену →		Sheet - Paper Tray Holder
29	A2672884 запросить цену →		Front Side Fence
30	A2672885 запросить цену →		Rear Side Fence
31	A2672875 запросить цену →		Spring Plate - Slider
32	A2672900 запросить цену →		Seal - End Fence

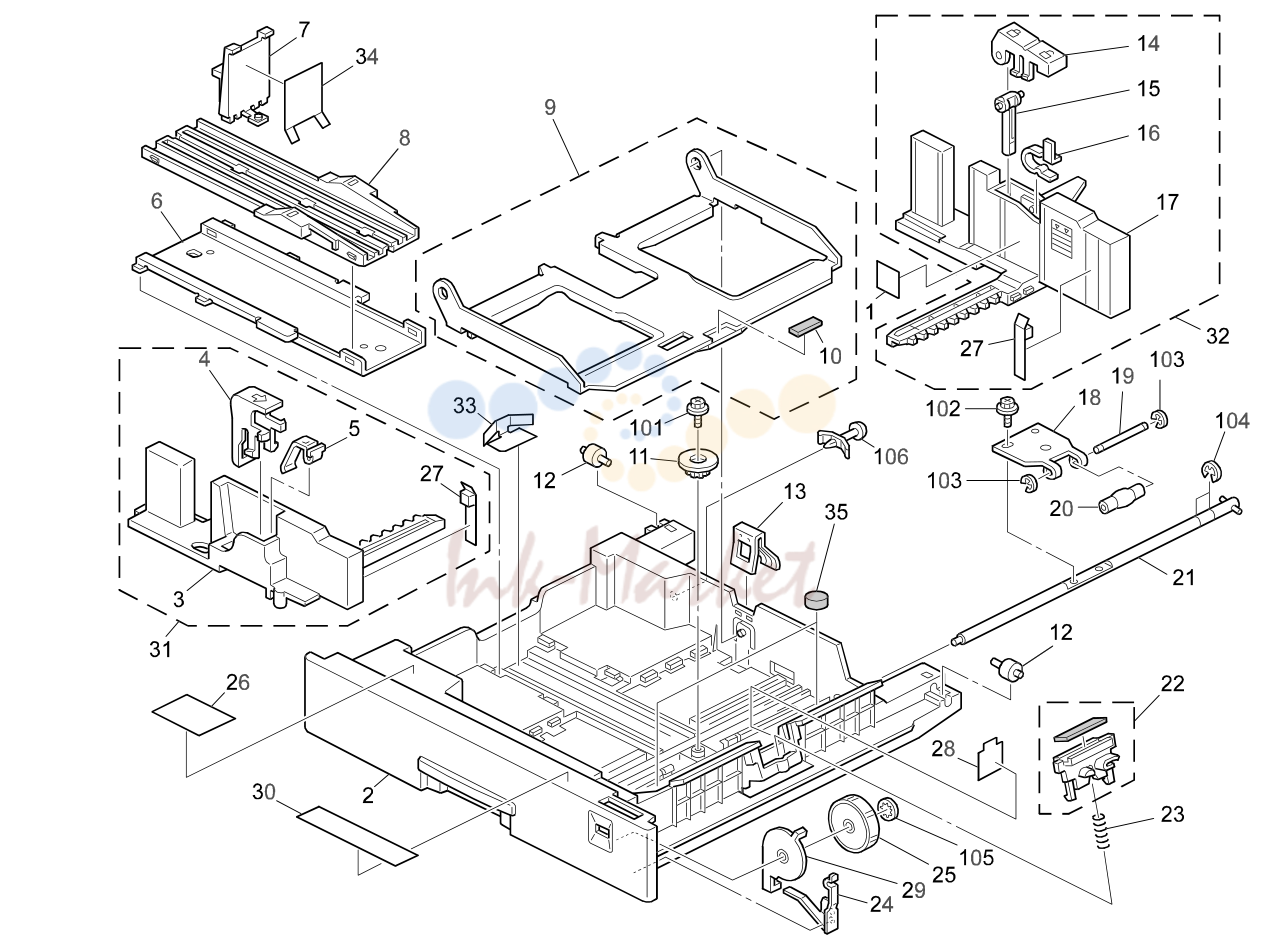

16. PAPER TRAY 2 (A265/A267)

№	Артикул	Альт. артикул	Описание
1	A2677352 запросить цену →		Decal - Rear Fence
101	04504008B запросить цену →		Tapping Screw - 4x8
2	A2672850 запросить цену →		Paper Tray
102	04514006B запросить цену →		Tapping Screw - 4x6
103	07200030E запросить цену →		Retaining Ring - M3
3	A2672851 запросить цену →		Front Side Fence
4	A2672858 запросить цену →		Front Stopper Lever
104	07200060E запросить цену →		Retaining Ring - M6
105	08050083 запросить цену →		Retaining Ring - M4
5	G6972677 запросить цену →		Spring Plate - Side Fence
106	11050415 запросить цену →		Spacer - 12.7mm
6	A2672874 запросить цену →		Base Slider
7	A2672853 запросить цену →		End Fence
8	A2672866 запросить цену →		Upper Slider
9	A2672861 запросить цену →		Bottom Plate
10	A2672917 запросить цену →		Base Pad
11	A2672869 запросить цену →		Gear - 16Z
12	A2322987 запросить цену →		Roller - Paper Tray
13	A2672878 запросить цену →		Spring Plate - Grounding
14	A2672860 запросить цену →		Rear Lever Stopper
15	A2672859 запросить цену →		Side Fence Stopper
16	A2672857 запросить цену →		Spring Plate - Side Fence
17	A2672852 запросить цену →		Rear Side Fence
18	A2672856 запросить цену →		Bracket - Rising
19	A2672865 запросить цену →		Shaft - Roller
20	A2672864 запросить цену →		Roller Bracket
21	A2672854 запросить цену →		Shaft - Tray Raising
22	A2672831 ✓ в наличии		Friction Pad
23	A2672834 запросить цену →		Pressure Spring - Friction Pad
24	A2672868 запросить цену →		Spring Plate
25	A2677344 запросить цену →		Paper Size Detector
26	A2672892 запросить цену →		Decal - Paper Set Direction
27	A2672897 запросить цену →		Shield - Side Fence
28	A2672898 запросить цену →		Sheet - Paper Tray Holder
29	A2672881 запросить цену →		Dial - Special Paper
30	A2677351 запросить цену →		Decal - Special Paper
31	A2672884 запросить цену →		Front Side Fence
32	A2672885 запросить цену →		Rear Side Fence
33	A2672875 запросить цену →		Spring Plate - Slider
34	A2672900 запросить цену →		Seal - End Fence
35	A2672899 запросить цену →		Sponge - Paper Feed Tray

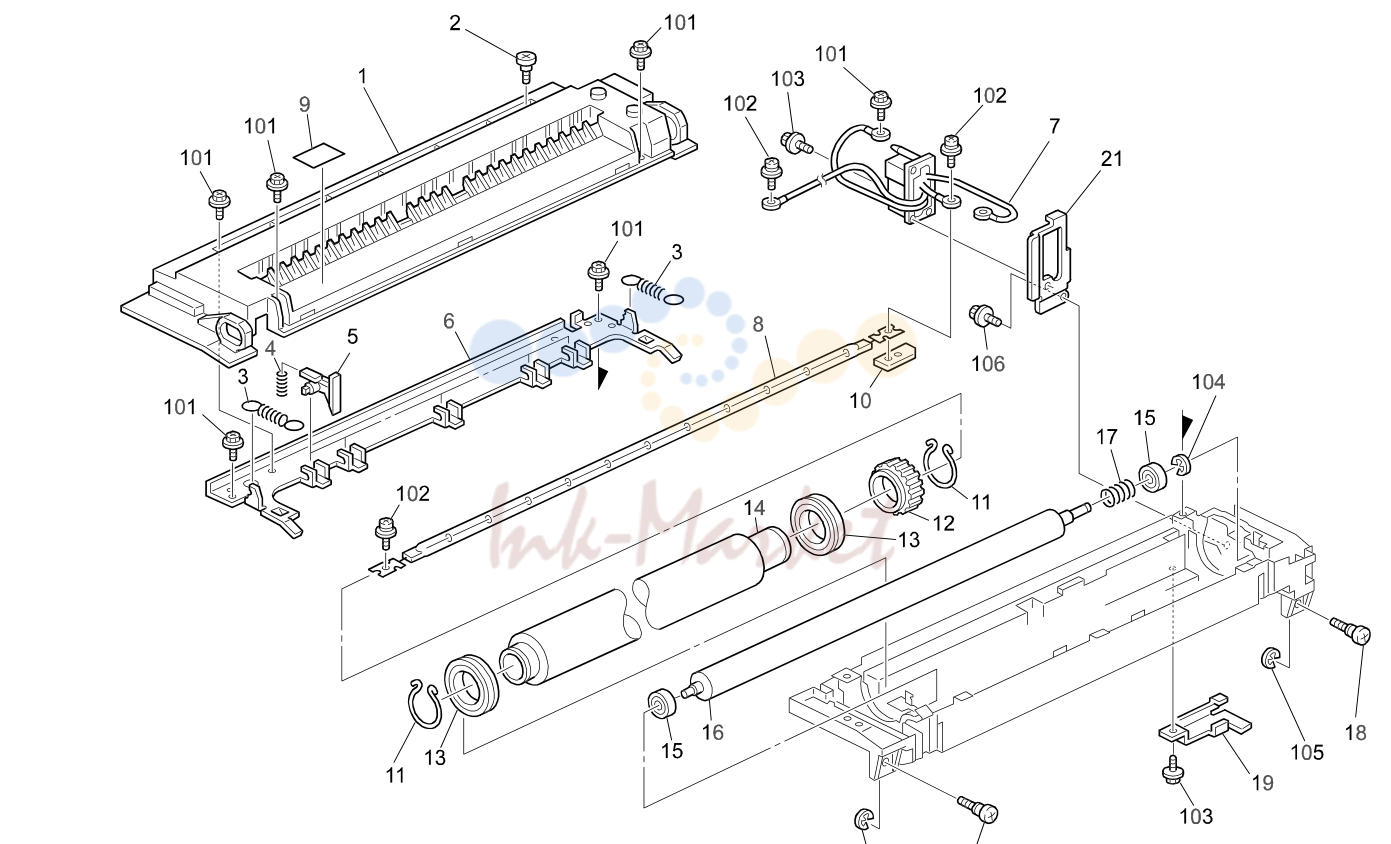

17. FUSING UNIT 1 (A265/A267)

№	Артикул	Альт. артикул	Описание
1	A2674151 запросить цену →		Upper Frame - Fusing Unit
103	04503010B запросить цену →		Tapping Screw - M3x10
2	AA143219 запросить цену →		Stepped Screw
104	07200060E запросить цену →		Retaining Ring - M6
3	A2674114 запросить цену →		Tension Spring - Pressure Roller
105	07200030E запросить цену →		Retaining Ring - M3
4	A2674103 запросить цену →		Spring - Fusing Stripper
106	04513008B запросить цену →		Tapping Screw - M3x8
5	AE044025 ✓ в наличии		Hot Roller Stripper
6	A2674101 запросить цену →		Bracket - Fushing Stripper
7	A2677274 запросить цену →		Fusing Connector - 120V
7	A2677524 запросить цену →		Fusing Connector - 230V
8	AX440118 запросить цену →		Fusing Lamp - 120V 770W
8	AX440119 запросить цену →		Fusing Lamp - 230V 770W
9	AA000301 запросить цену →		Decal - Warning (High Temperatre)
10	A2674092 запросить цену →		Terminal Plate - Fusing Lamp
11	A2674056 запросить цену →		C Ring - Hot Roller
12	AB011400 запросить цену →		Gear - 48Z
13	AE030029 запросить цену →		Ball Bearing - 30x42x7
14	AE011048 запросить цену →		Hot Roller
15	AE030030 ✓ в наличии		Ball Bearing - 8x19x6
16	AE020086 запросить цену →		Pressure Roller
17	A2674066 запросить цену →		Spring - Hot Roller
18	A2674161 запросить цену →		Knob Screw
19	A2674075 запросить цену →		Shielding Plate - Harness
20	AA000300 запросить цену →		Decal - High Temperature
21	G0384141 запросить цену →		Bracket - Fusing Connector

18. FUSING UNIT 2 (A265/A267)

№	Артикул	Альт. артикул	Описание
101	09543006B запросить цену →		Screw - M3X6
1	A2674112 запросить цену →		Grip - Fusing Pressure
102	04503008B запросить цену →		Tapping Screw - M3x8
2	A2674113 запросить цену →		Front Lever - Pressure Roller
103	04513006B запросить цену →		Tapping Screw - M3x6
3	A2674121 запросить цену →		Front Side Plate - Fusing Unit
104	04503010B запросить цену →		Tapping Screw - M3x10
4	A2674111 запросить цену →		Shaft - Fusing Pressure
105	09543010B запросить цену →		Philips Screw - M3x10
5	A2674115 запросить цену →		Rear Lever - Pressure Roller
6	A2674125 запросить цену →		Rear Side Plate - Fusing Unit
7	A2674083 запросить цену →		Sub Pressure Lever
8	A2674081 запросить цену →		Tension Spring - Pressure Lever
9	A2674082 запросить цену →		Pressure Lever
10	AA082073 ✓ в наличии		Roller Busing
11	AA063570 запросить цену →		Tension Spring
12	AE042029 ✓ в наличии		Fusing Cleaning Roller
13	A2674133 запросить цену →		Termofuse
14	A2674091 запросить цену →		Terminal Plate - Thermofuse
15	A2322374 ✓ в наличии		Spur
16	A2674076 запросить цену →		Spacer - Safety Switch
17	A2674085 запросить цену →		Fusing Entrance Guide
18	AW100050 ✓ в наличии		Thermistor
19	G0294153 запросить цену →		Decal - High Temperature
20	A2674072 запросить цену →		Lower Frame - Fusing Unit

Каталог очень большой (924 позиций). Показаны первые 18 узлов со схемами; полный список доступен по запросу.
