Ricoh Aficio 2035 2045 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. EXTERIOR 2 (B079/B082)
• 3. EXTERIOR 3 (B079/B082)
• 4. PLATEN COVER (B079/B082)
• 5. OPERATION PANEL ASS'Y (B079/B082)

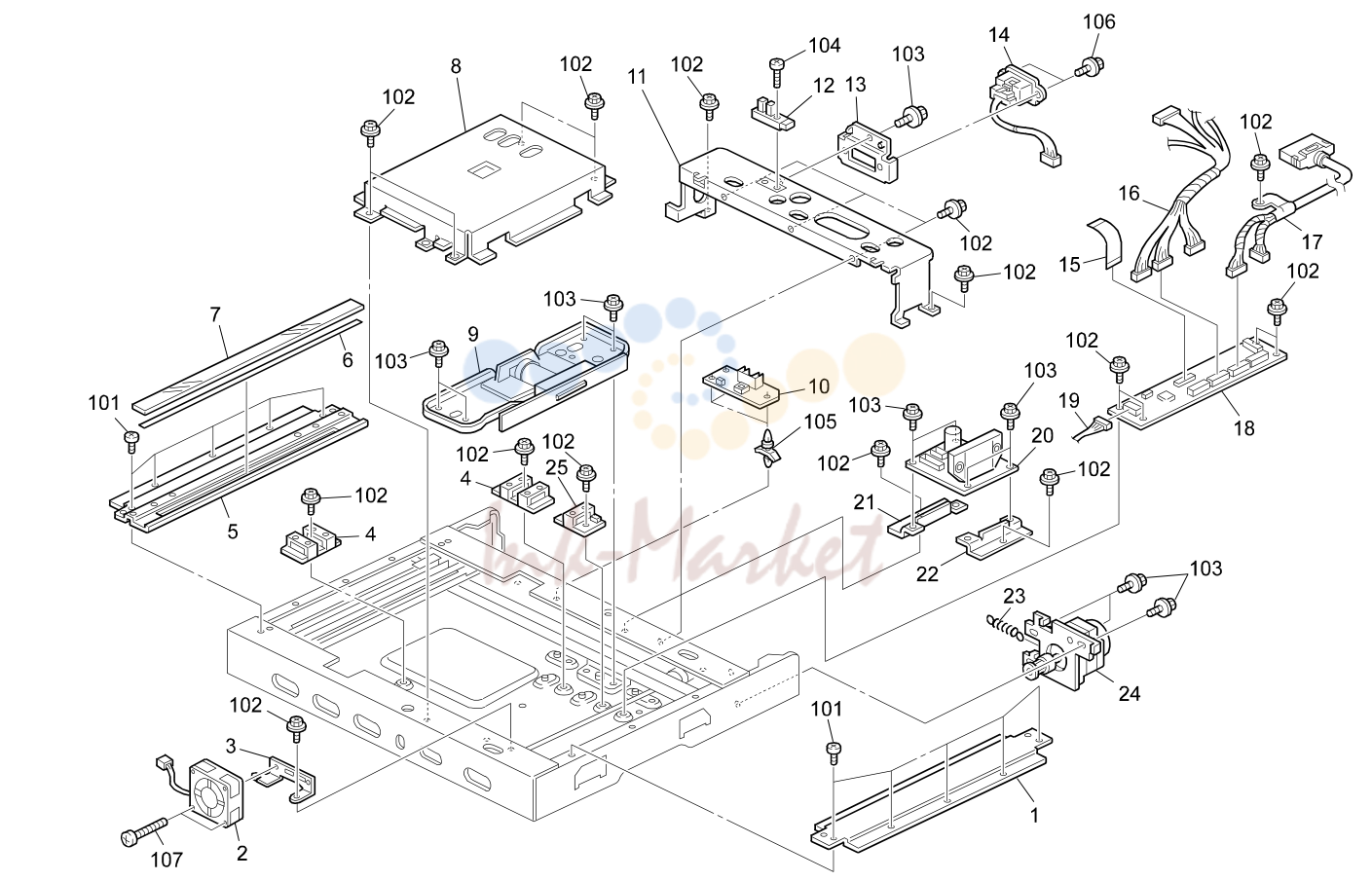

• 6. OPTICS UNIT 1 (B079/B082)

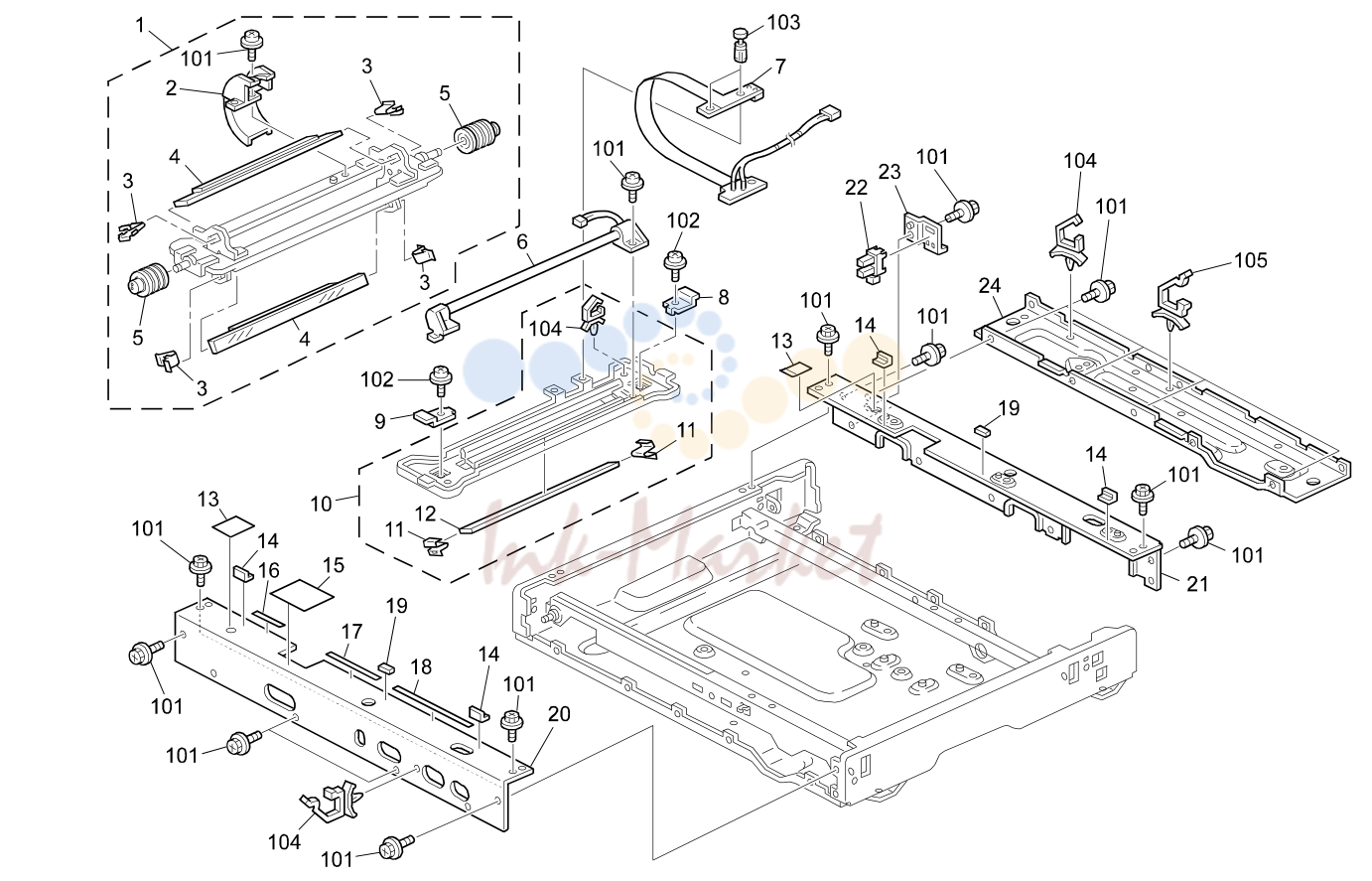

• 7. OPTICS UNIT 2 (B079/B082)

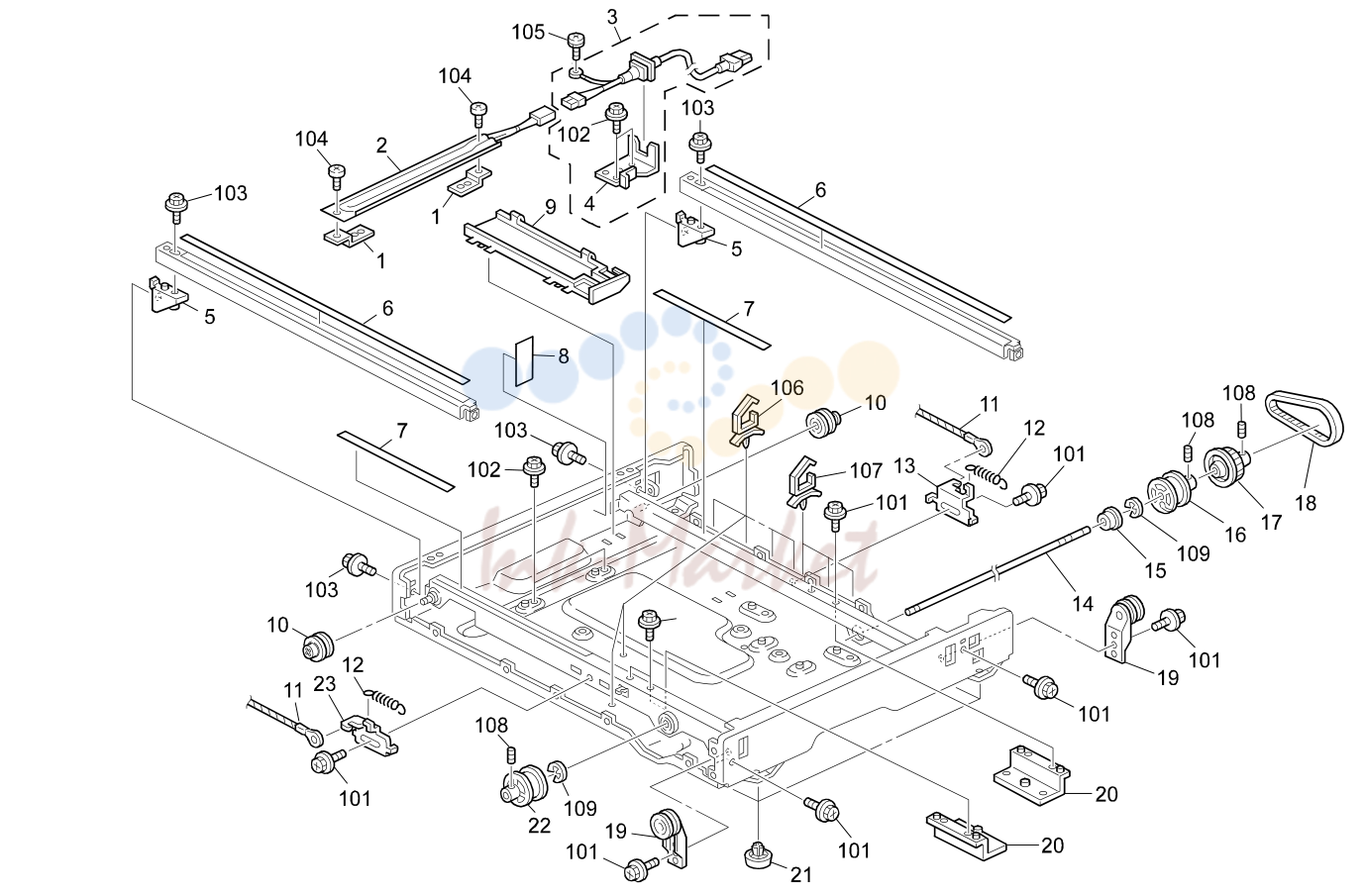

• 8. OPTICS UNIT 3 (B079/B082)

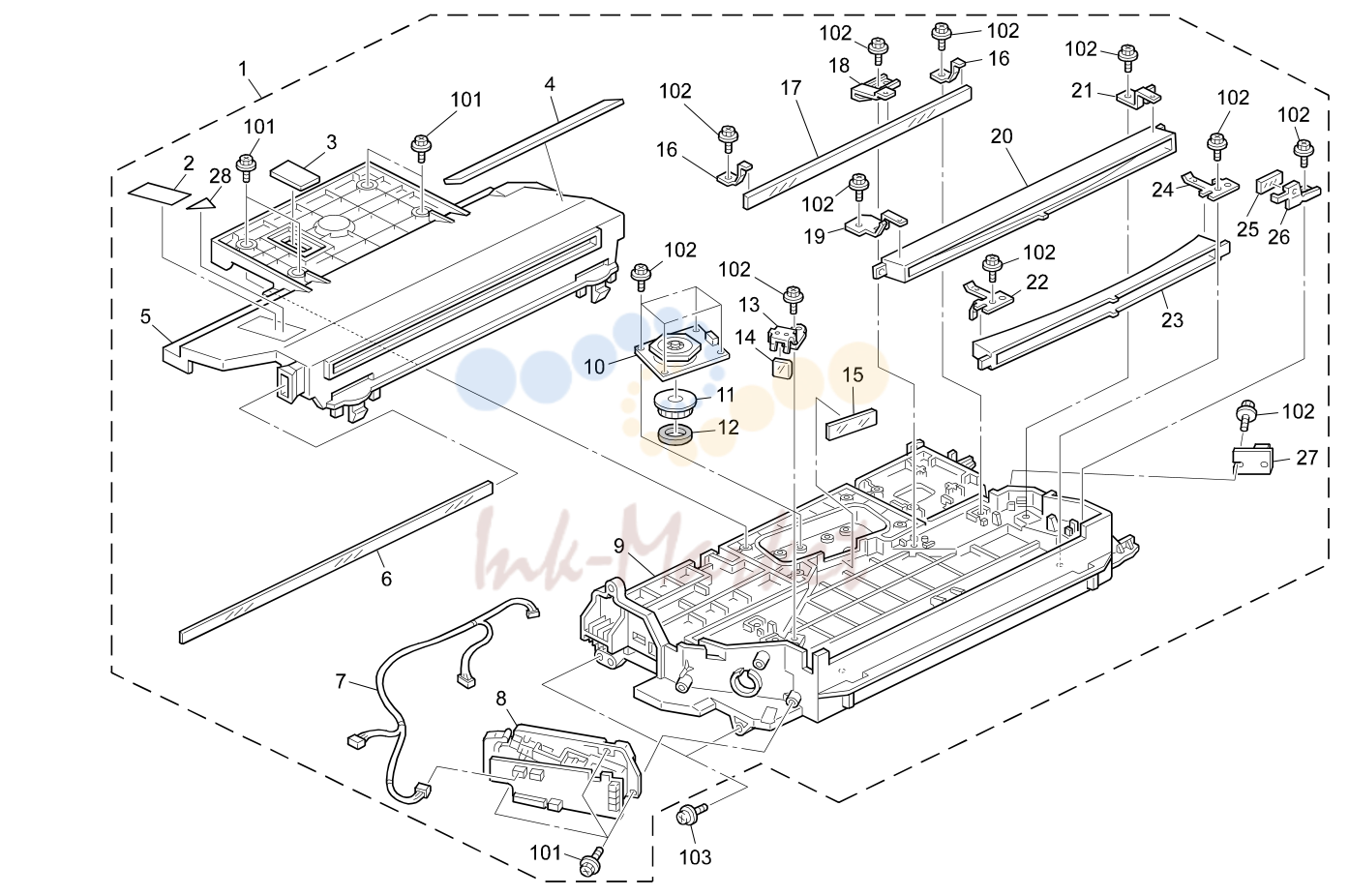

• 9. LASER UNIT (B079/B082)

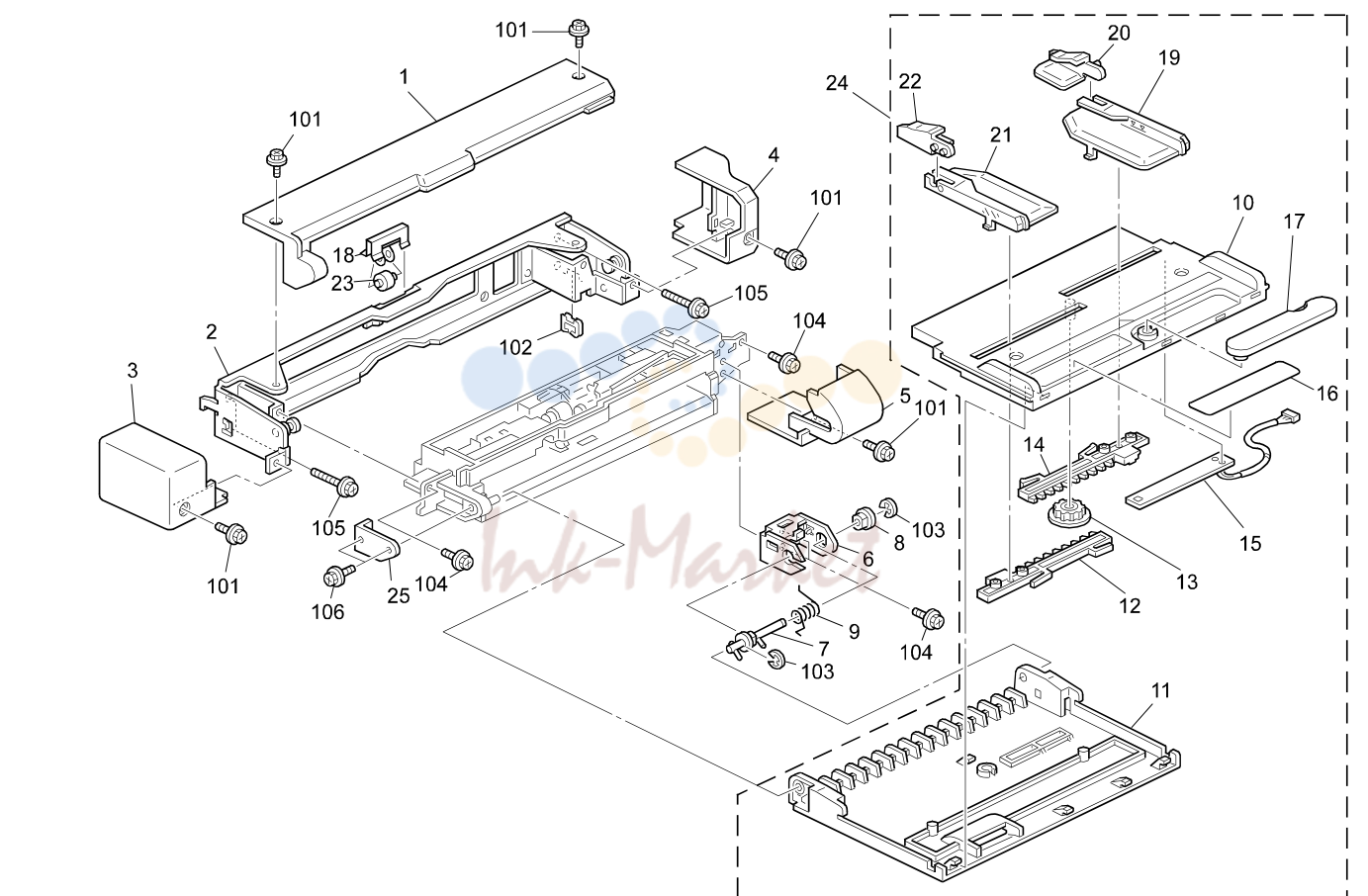

• 10. BY-PASS FEED UNIT 1 (B079/B082)

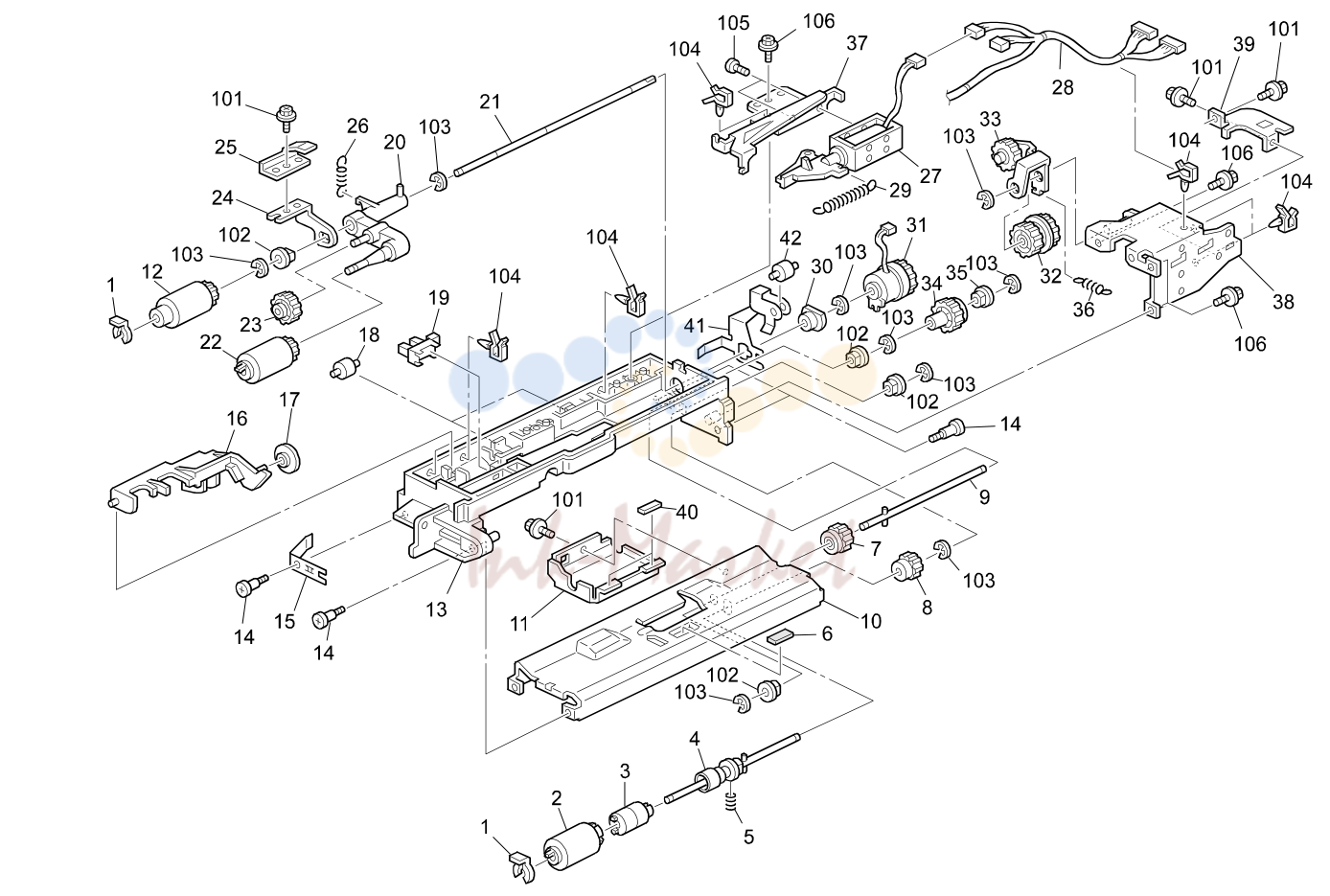

• 11. BY-PASS FEED UNIT 2 (B079/B082)

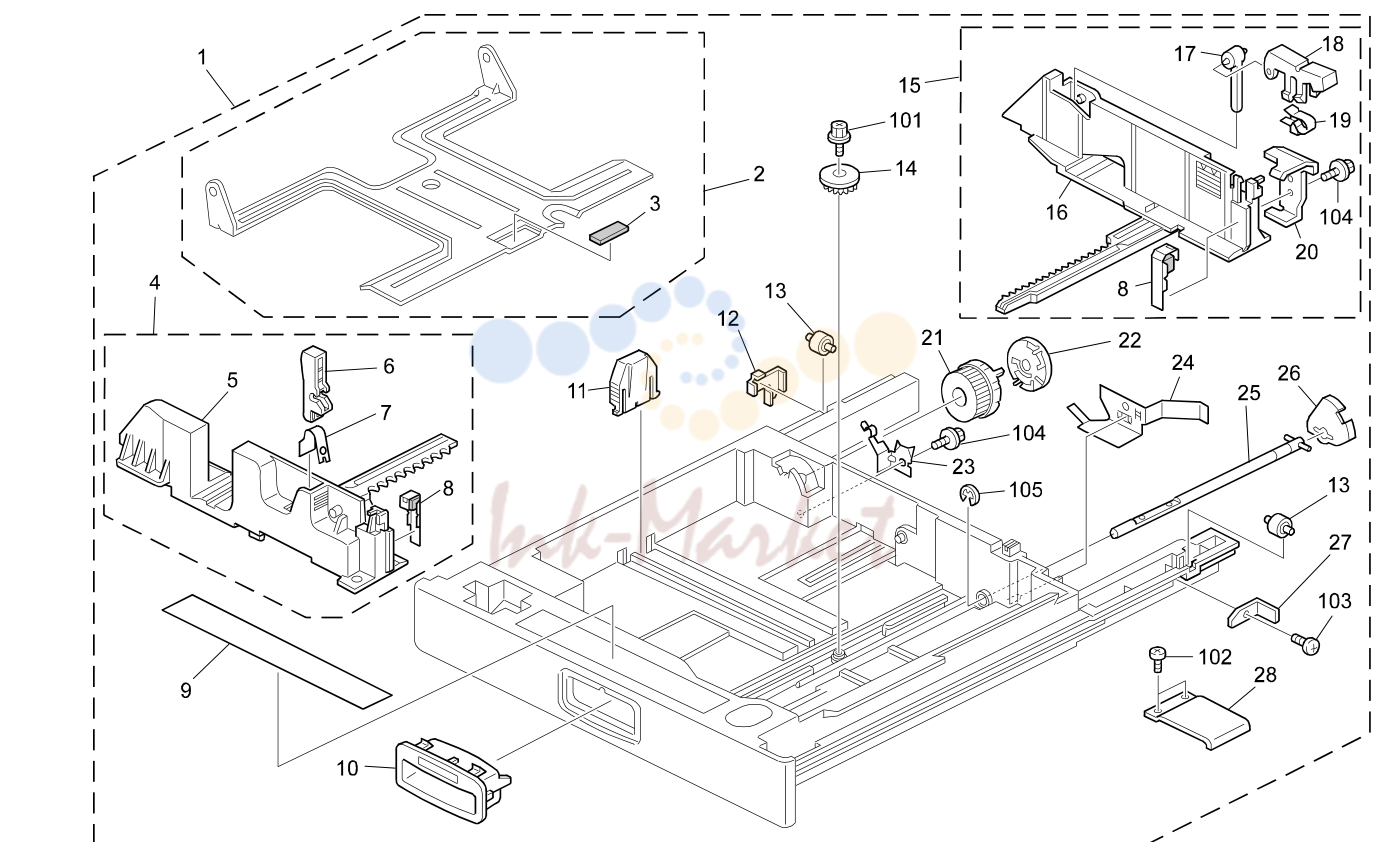

• 12. PAPER TRAY UNIT (B079/B082)

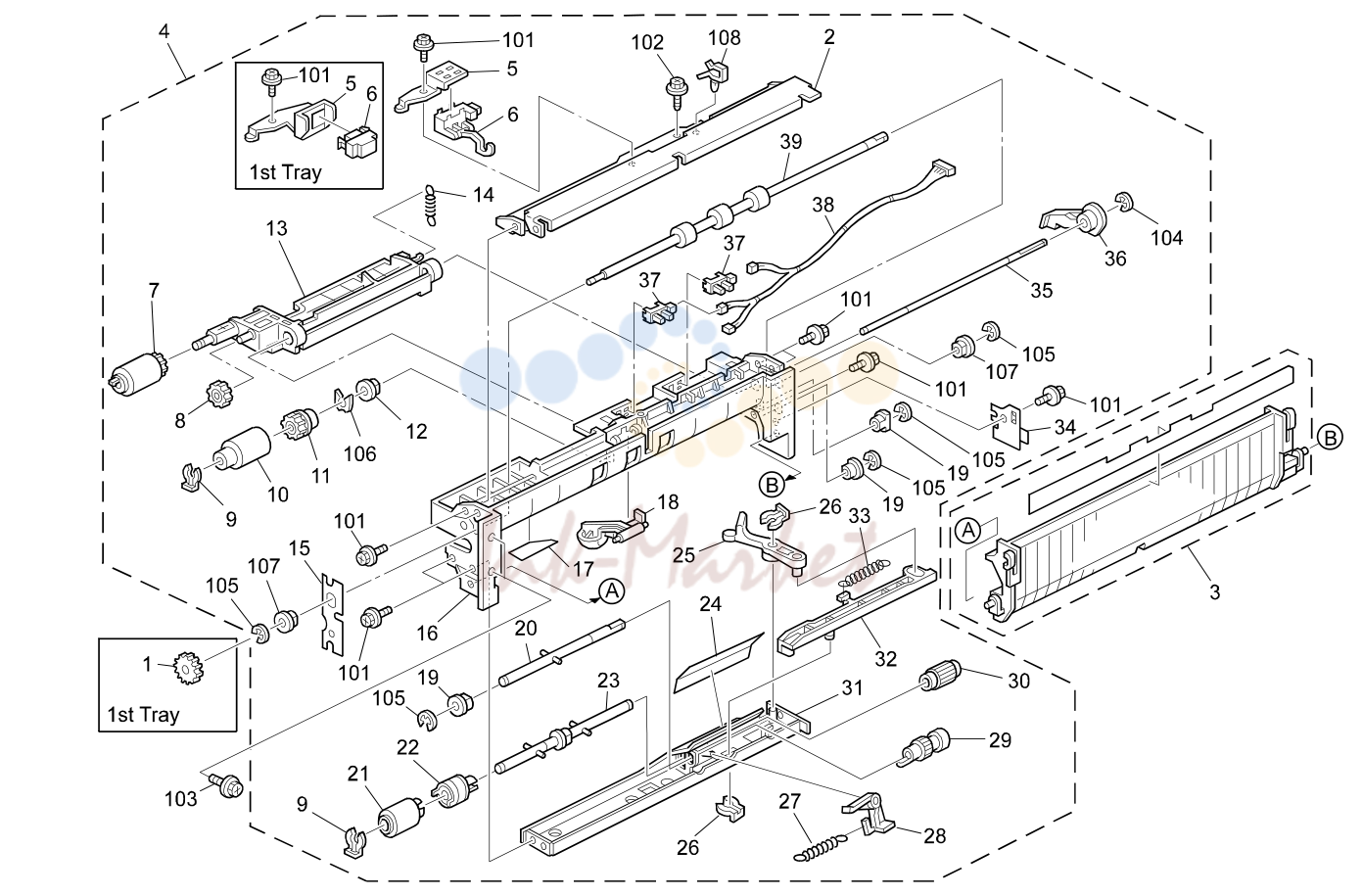

• 13. PAPER FEED SECTION (B079/B082)

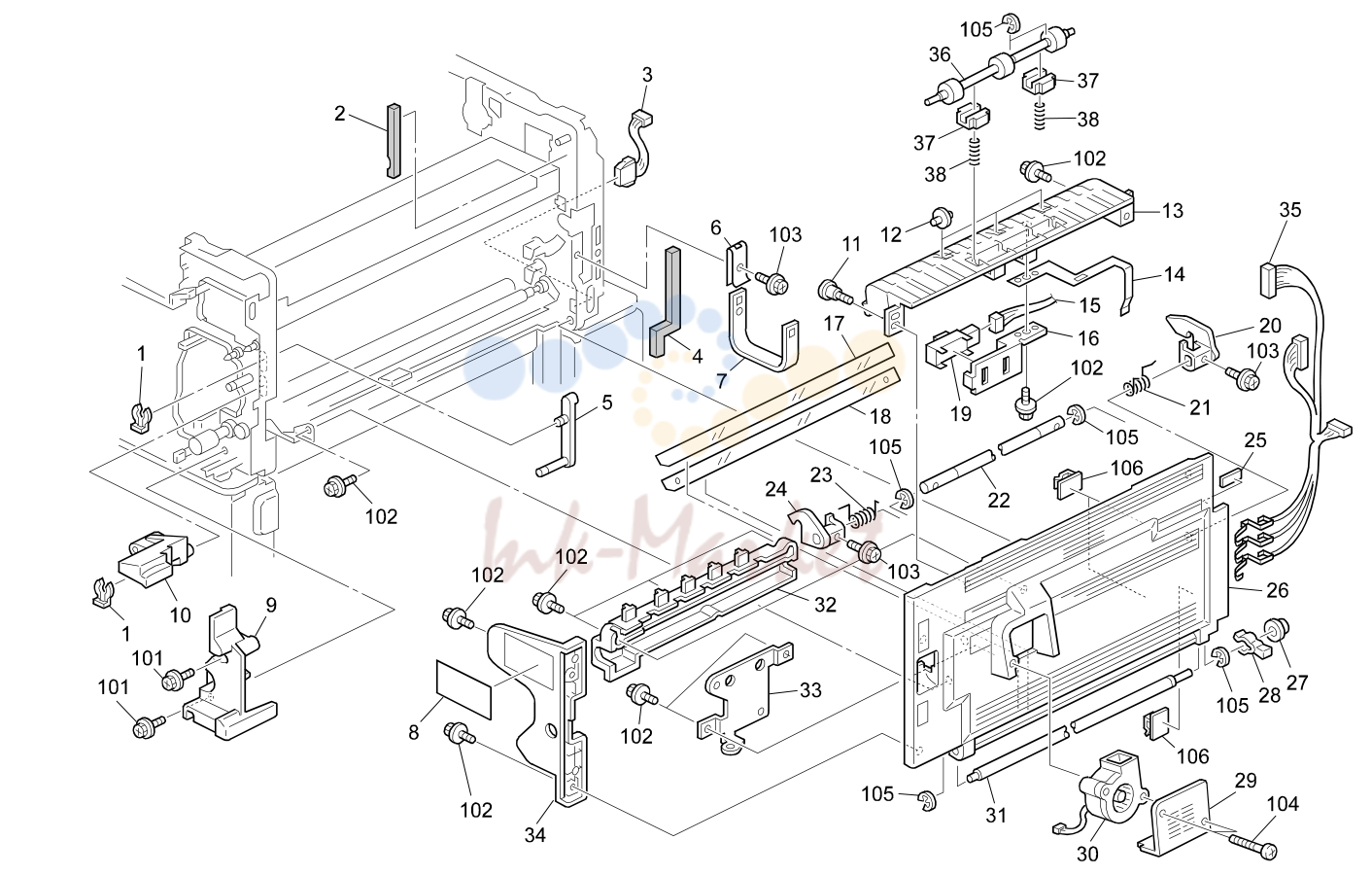

• 14. VERTICAL TRANSORT (B079/B082)
• 15. PAPER REGISTRATION (B079/B082)
• 16. TONER HOPPER UNIT (B079/B082)
• 17. DEVELOPMENT UNIT 1 (B079/B082)
• 18. DEVELOPMENT UNIT 2 (B079/B082)
• 19. OPC UNIT (B079/B082)
• 20. TRANSFER UNIT (B079/B082)
• 21. FUSING UNIT 1 (B079/B082)
• 22. FUSING UNIT 2 (B079/B082)
• 23. PAPER SEPARATION UNIT 1 (B079/B082)
• 24. PAPER SEPARATION UNIT 2 (B079/B082)
• 25. DUPLEX UNIT 1 (B079/B082)
• 26. DUPLEX UNIT 2 (B079/B082)
• 27. DUPLEX UNIT 3 (B079/B082)
• 28. DRIVE SECTION 1 (B079/B082)
• 29. DRIVE SECTION 2 (B079/B082)
• 30. DRIVE SECTION 3 (B079/B082)
• 31. ELECTRICAL SECTION 1 (B079/B082)
• 32. ELECTRICAL SECTION 2 (B079/B082)
• 33. FRAME SECTION 1 (B079/B082)
• 34. FRAME SECTION 2 (B079/B082)
• 35. EXPANSION BOX (B079/B082)
• 36. IOB BOARD (B079/B082)
• 37. BICU BOARD (B079/B082)
• 38. CONTROLLER BOARD (B079/B082)
• 39. DECAL AND DOCUMENT (B079/B082)
• 40. SPECIAL TOOLS (B079/B082)

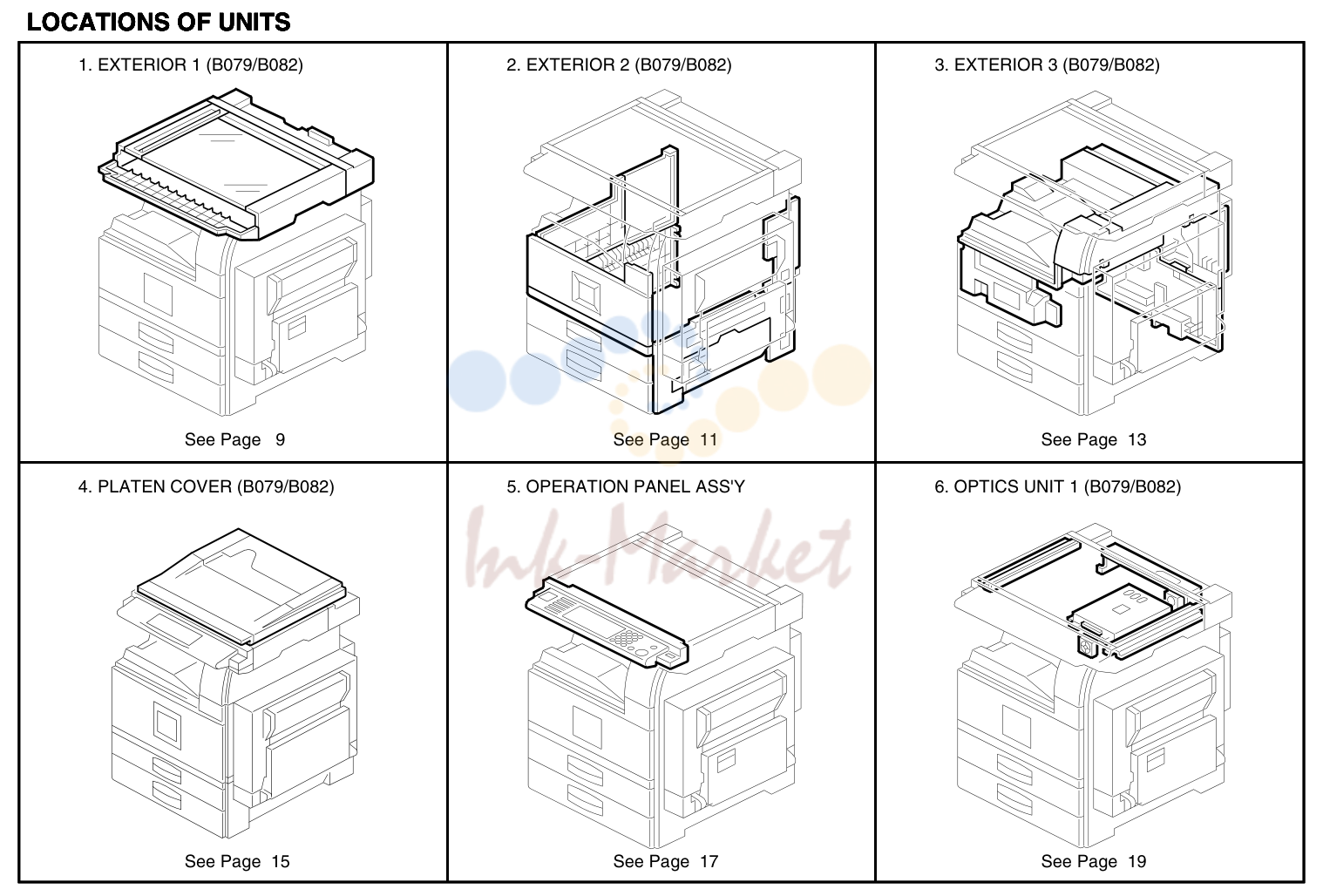

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
17	B3876053 запросить цену →		Original Scale Decal - A4
1	B0771338 запросить цену →		Cover:Lower:Operation Sub-unit (NA)
17	B3876054 запросить цену →		Original Scale Decal - LT
1	B0776338 запросить цену →		Cover:Lower:Operation Sub-unit:EU
2	AA143520 запросить цену →		Shoulder Screw - M3
3	B0771337 запросить цену →		Cover:Left:Scanner (NA)
3	B0776337 запросить цену →		Cover:Left:Scanner:EU
4	G5646521 запросить цену →		Left Scale - NA
4	G5646511 запросить цену →		Left Scale - EU
5	AC012067 запросить цену →		Exposure Glass
6	B0771330 запросить цену →		Cover:Upper Rear:Scanner (NA)
6	B0776335 запросить цену →		Cover:Upper Rear:Scanner:EU
7	G5701245 запросить цену →		Rear Scale
8	B0771336 запросить цену →		Cover:Right:Scanner (NA)
8	B0776336 запросить цену →		Cover:Right:Scanner:EU
9	B0771276 запросить цену →		Cover:Arm:Right
10	B0771275 запросить цену →		Cover:Arm:Scanner Unit
11	AA143523 запросить цену →		Shoulder Screw - M3
12	B0826400 запросить цену →		Decal:Size Indication
13	B0826506 запросить цену →		Operating Instructions:Main:RIC:CHN:
13	B0826508 запросить цену →		Operating Instructions:Main: RIC:AA:English
13	B0826509 запросить цену →		Operating Instructions:Main:RIC:TWN:
13	B0826510 запросить цену →		Operating Instructions:Main:RIC:GSA:
13	B0826606 запросить цену →		Operating Instructions:Copy:RIC:CHN:
13	B0826608 запросить цену →		Operating Instructions:Copy:RIC:AA:English
13	B0826609 запросить цену →		Operating Instructions:Copy:RIC:TWN:
13	B0826610 запросить цену →		Operating Instructions:Copy:RIC:GSA:
101	04513008H запросить цену →		Tapping Screw - M3x8
14	C2252866 запросить цену →		Decal - Keytop Cover (REX)
102	04513012H запросить цену →		Tapping Screw - 3x12
14	C2252867 запросить цену →		Decal - Keytop Cover (NSA)
103	04513010H запросить цену →		Tapping Screw - 3x10
15	B0651371 запросить цену →		Cloth Holder
104	08046075 запросить цену →		Hexagonal Bolt - M3x8
16	B0651374 запросить цену →		Cloth - DF Exposure Glass

2. EXTERIOR 2 (B079/B082)

№	Артикул	Альт. артикул	Описание
1	B0771264 запросить цену →		Cover:Front Upper:Paper Feed Sub-UN
19	B0776325 запросить цену →		Cover:Left Rear:EU
20	B0821272 запросить цену →		Cover:Right Rear:Duplex (NA)
2	B0796431 запросить цену →		Decal EMBLEM (RIC)(B079)
20	B0826319 запросить цену →		Cover:Right Rear:Duplex:EU
2	B0796433 запросить цену →		Decal EMBLEM (GES NA)(B079)
2	B0796434 запросить цену →		Decal EMBLEM (GES EU)(B079)
21	A2322862 запросить цену →		Driven Roller
2	B0796435 запросить цену →		Decal EMBLEM (NSA)(B079)
22	AA080275 запросить цену →		Bushing:Pressure:Mm4
2	B0796436 запросить цену →		Decal EMBLEM (REX)(B079)
23	AA063662 запросить цену →		Compression Spring
24	B0772858 запросить цену →		Supporting Plate:Upper
2	B0796437 запросить цену →		Decal EMBLEM (INF)(B079)
2	B0796438 запросить цену →		Decal EMBLEM (LAN)(B079)
25	A2322860 запросить цену →		Entrance Seal
2	B0826431 запросить цену →		Decal EMBLEM (RIC)(B082)
26	AA001392 запросить цену →		Decal - A1
2	B0826433 запросить цену →		Decal EMBLEM (GES NA)(B082)
27	AG070019 запросить цену →		Magnet Catch:Ass'y
2	B0826434 запросить цену →		Decal EMBLEM (GES EU)(B082)
28	B0772857 запросить цену →		Cover:Vertical Transport
28	B0772861 запросить цену →		Cover:Vertical Transport:Duplex:EU
2	B0826435 запросить цену →		Decal EMBLEM (NSA)(B082)
2	B0826436 запросить цену →		Decal EMBLEM (REX)(B082)
29	A2325838 запросить цену →		Spring Plate - BICU
30	B0772859 запросить цену →		Supporting Plate:Lower
2	B0826437 запросить цену →		Decal EMBLEM (INF)(B082)
2	B0826438 запросить цену →		Decal EMBLEM (LAN)(B082)
31	AA063564 запросить цену →		Tension Spring
3	B0771261 запросить цену →		Cover:Front:Ass'y
32	A2322863 запросить цену →		Stopper Band
33	52062686 запросить цену →		Snap Ring
3	B0776316 запросить цену →		Cover:Front:EU:Ass'y
34	B0772876 запросить цену →		Cover:Vertical Transport:Lower
4	G0201332 запросить цену →		Hinge - Front Cover
5	GA003035 запросить цену →		Energy Decal
35	AA000204 запросить цену →		Decal - Right Lower Cover
6	B0826405 запросить цену →		Sheet:Operation Instructions:RIC
7	B0771286 запросить цену →		Stopper:Left
8	B0771285 запросить цену →		Cover:Left:Paper Feed Sub-unit (NA)
8	B0776324 запросить цену →		Cover:Left:Eu
9	B0772724 запросить цену →		Cover:Knob
10	B0772720 запросить цену →		Bracket:Knob:Ass'y
11	AA043416 запросить цену →		Timing Belt - 40S3M192
12	AB030584 запросить цену →		Timing Pulley - 15T
13	A2322722 запросить цену →		Knob
14	AB030564 запросить цену →		Pulley - M17
15	B0772723 запросить цену →		Supporting Plate:Knob
16	A2321282 запросить цену →		Cap - Switch
101	04513008H запросить цену →		Tapping Screw - M3x8
102	04503008B запросить цену →		Tapping Screw - M3x8
17	B0826403 запросить цену →		Decal:Power Source:Off:Exp
103	04503012B запросить цену →		Tapping Screw - 3x12
18	B0776302 запросить цену →		Cover:Left Front:NA
104	04513006B запросить цену →		Tapping Screw - M3x6
18	B0776305 запросить цену →		Cover:Left Front:EU
19	B0771283 запросить цену →		Cover:Left Rear (NA)
105	07200060E запросить цену →		Retaining Ring - M6

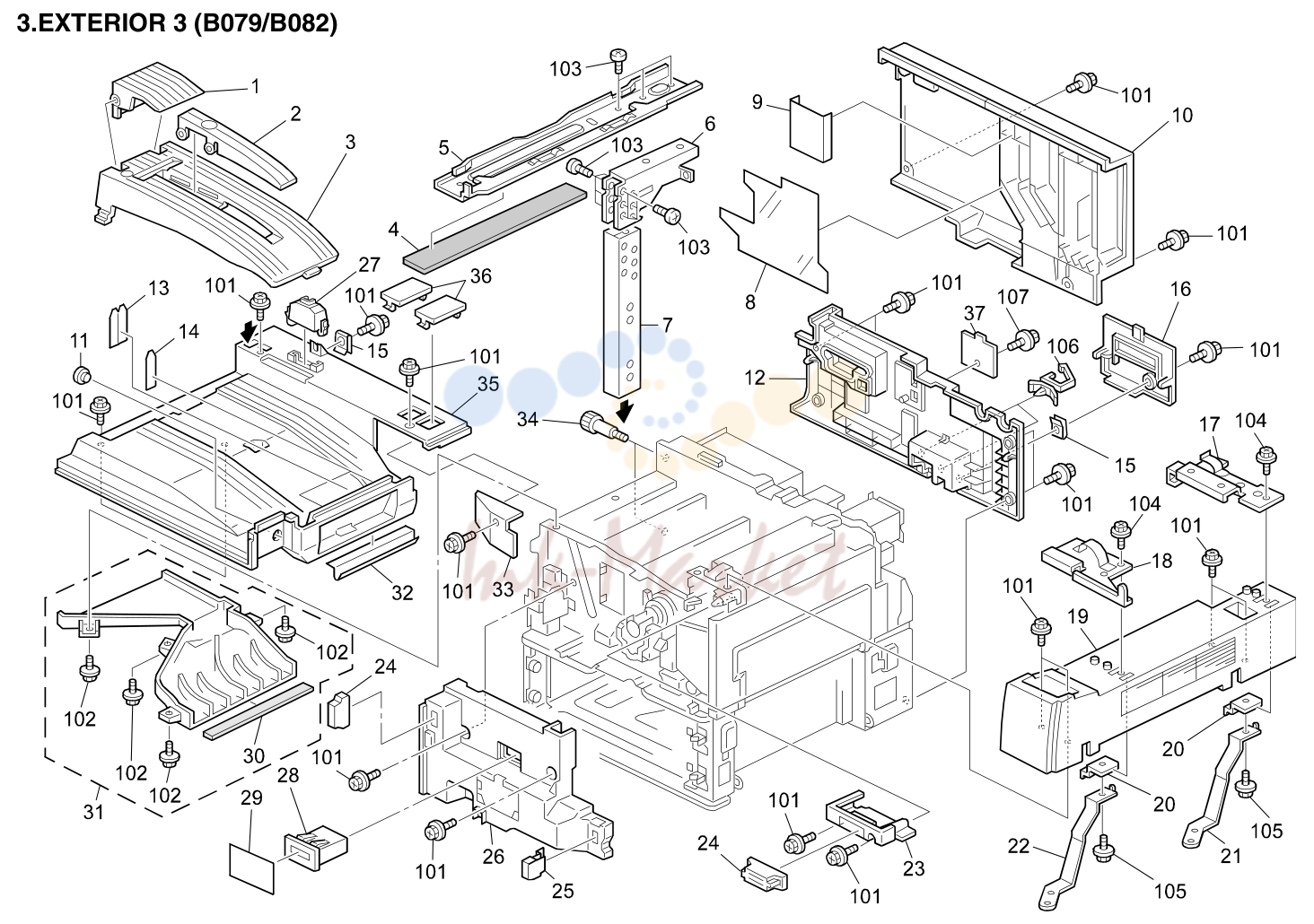

3. EXTERIOR 3 (B079/B082)

№	Артикул	Альт. артикул	Описание
32	AA150685 запросить цену →		Seal - 215x10
1	B0774497 запросить цену →		End Fence:Copy Tray:C3
33	B0771252 запросить цену →		Cover:Upper Right:Small (NA)
2	B0774436 запросить цену →		Guide:Copy Tray:Auxiliary
3	B0774435 запросить цену →		Guide:Copy Tray
33	B0776312 запросить цену →		Cover:Upper Right:Small:EU
34	AA143501 запросить цену →		Stepped Screw - M8
4	AA153070 запросить цену →		Dehumidifier Sheet
35	B0771250 запросить цену →		Cover:Upper (NA)
5	B0771382 запросить цену →		Guide Plate:Scanner Unit:Peen
6	B0771384 запросить цену →		Supporting Plate:Arm:Scanner Unit
35	B0776314 запросить цену →		Cover:Upper:EU
36	B0771253 запросить цену →		Cap:34x55
7	B0771385 запросить цену →		Arm:Scanner Unit
8	G0651173 запросить цену →		Sheet - Duct
37	B0776308 запросить цену →		Cover:Css:Exp
9	G0651174 запросить цену →		Sheet - Duct - Upper
10	B0771291 запросить цену →		Cover:Rear (NA)
10	B0776328 запросить цену →		Cover:Rear:EU
11	A2321257 запросить цену →		Cap - Upper Cover
12	B0821296 запросить цену →		Cover:Rear:Paper Feed Sub-unit (NA)
12	B0826332 запросить цену →		Cover:Rear:EU
13	B0044440 запросить цену →		Middle Guide - Paper Exit
14	A2324499 запросить цену →		Copy Tray Mylar
15	A2321284 запросить цену →		Spring Holder
16	B0771297 запросить цену →		Cover:Rear:Paper Feed Sub-unit
16	B0776330 запросить цену →		Cover:Rear:Paper Feed Sub-unit:EU
17	B0771373 запросить цену →		Bracket:Scanner Unit:Rear:Peen
18	B0771371 запросить цену →		Bracket:Scanner Unit:Front:Peen
19	B0821362 запросить цену →		Spacer:Scanner Unit:Duplex (NA)
19	B0826342 запросить цену →		Spacer:Scanner Unit:Duplex:EU
20	B0771363 запросить цену →		Plate Nut:Spacer:Scanner Unit
21	B0771364 запросить цену →		Ground Plate:Spacer:Rear
22	B0771365 запросить цену →		Ground Plate:Spacer:Front
23	B0821372 запросить цену →		Inner Cover:Upper
24	AG071010 запросить цену →		Magnet Catch
25	B0041325 запросить цену →		Cover - Shield Glass
101	04513008H запросить цену →		Tapping Screw - M3x8
102	04503006B запросить цену →		Tapping Screw - M3x6
26	A2841376 запросить цену →		Inner Cover-left
103	03540080B запросить цену →		Screw - M4X8
27	B0771251 запросить цену →		Cover:Connector:Scanner
104	04514010B запросить цену →		Tapping Screw - 4x10
28	AX310039 запросить цену →		Total Counter
29	A2321381 запросить цену →		Decal - Total Counter
105	04513006B запросить цену →		Tapping Screw - M3x6
30	AA153390 запросить цену →		Sponge - 202x3.5x4
106	11050487 запросить цену →		Harness Clamp
107	04503008H запросить цену →		Tapping Screw - M3x8
31	A2321251 запросить цену →		Duct Cover - Lower Exhaust Ass'y

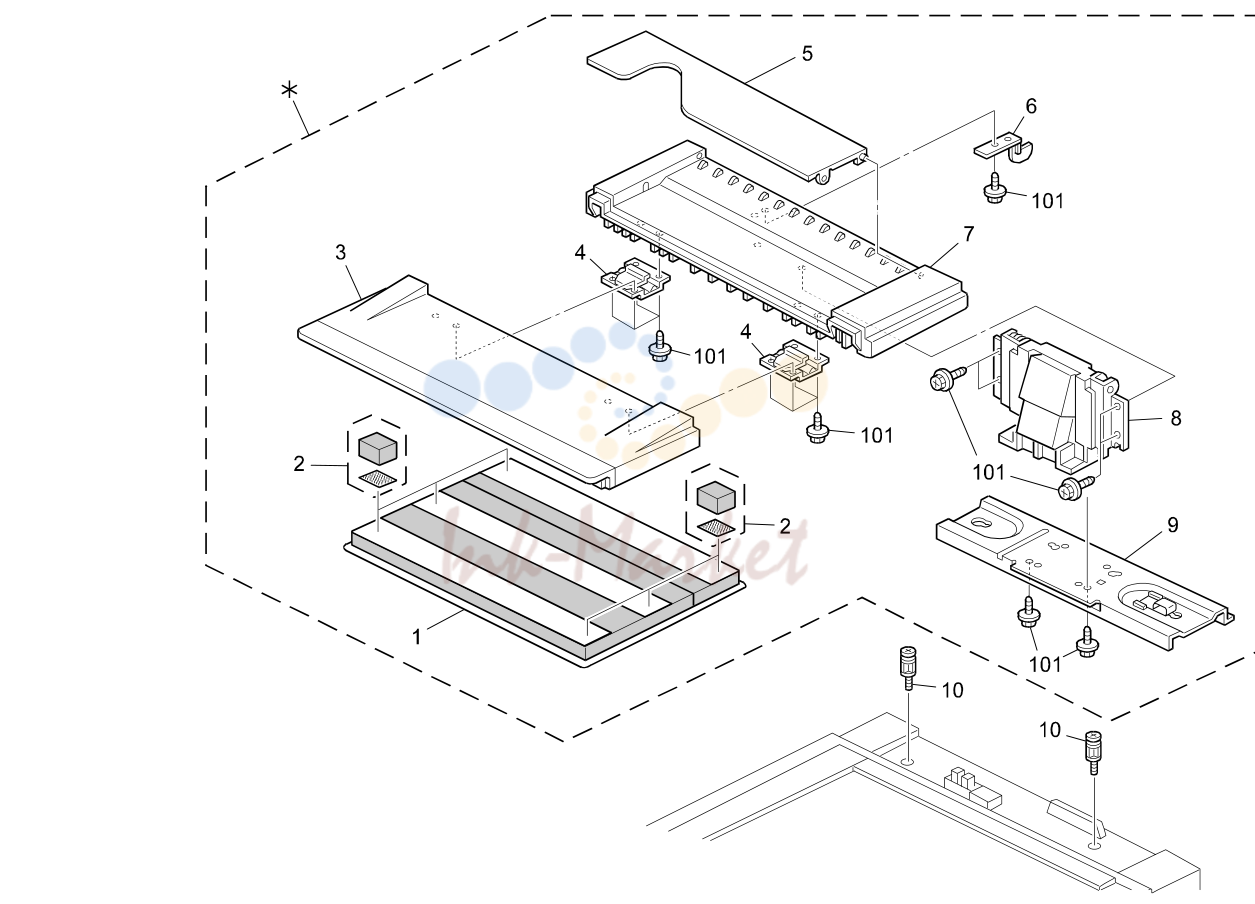

4. PLATEN COVER (B079/B082)

№	Артикул	Альт. артикул	Описание
1	G3291320 запросить цену →		Platen Cover Sheet
2	G3291330 запросить цену →		Cushion - Platen Cover
3	B4061387 запросить цену →		Front Platen Cover
4	A0531957 запросить цену →		Flex Hinge - Platen Cover
5	B4061397 запросить цену →		Original Holder
6	G3291383 запросить цену →		Feeler - Platen Cover Sensor
7	B4061392 запросить цену →		Rear Platen Cover
8	A1931248 запросить цену →		Platen Cover Hinge Assembly
9	G3291384 запросить цену →		Bracket - Platen Cover
10	52151667 запросить цену →		Platen Cover Stud

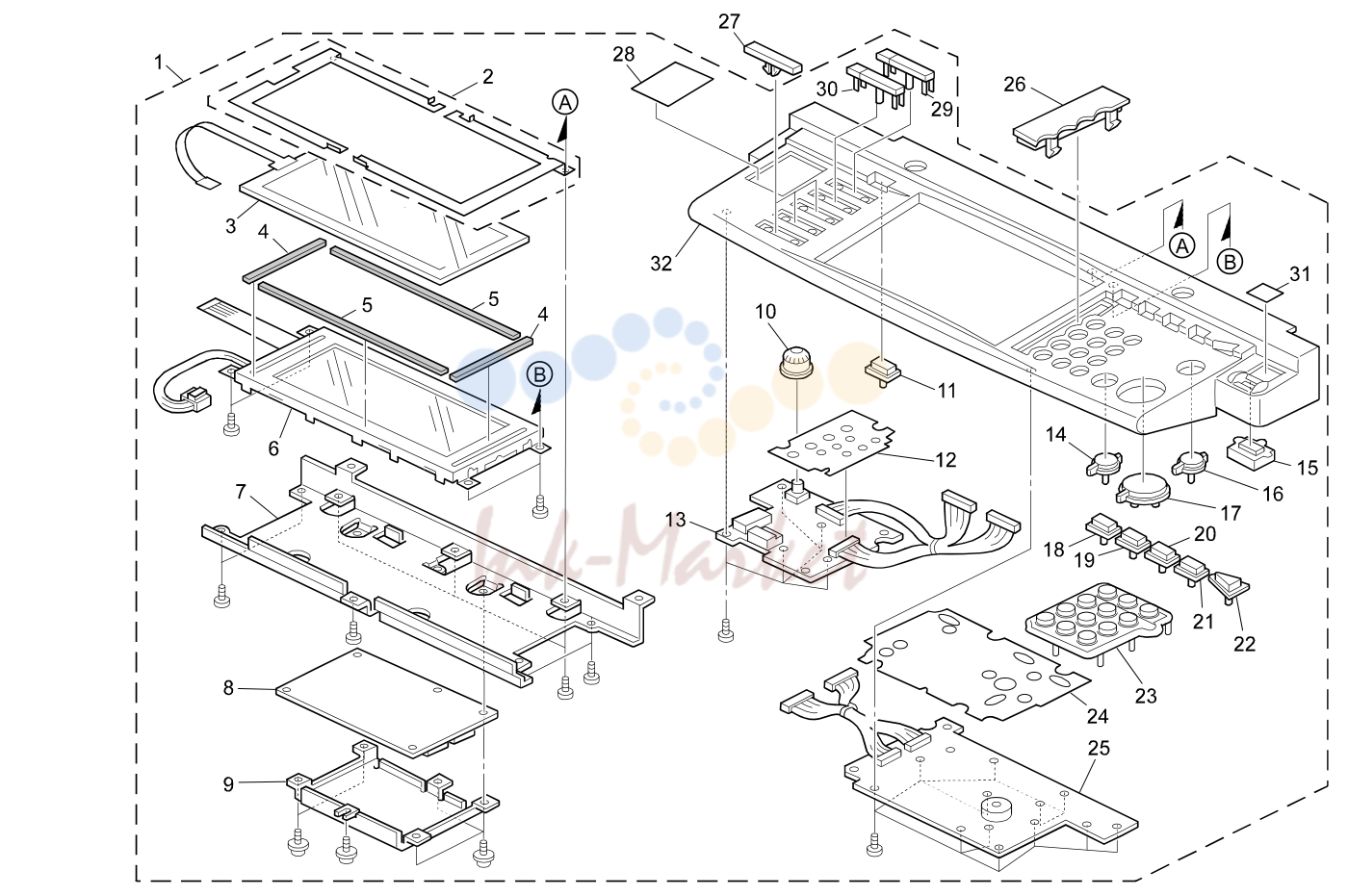

5. OPERATION PANEL ASS'Y (B079/B082)

№	Артикул	Альт. артикул	Описание
25	B0041518 запросить цену →		Operation Panel Board - Right
1	B0826350 запросить цену →		Operation Sub-unit:NA:Ass'y
26	B0771535 запросить цену →		Cover:Basic
1	B0826360 запросить цену →		Operation Sub-unit:EU:Ass'y
1	B0826370 запросить цену →		Operation Sub-unit:TW:Ass'y
27	B0771534 запросить цену →		Cover:Application
28	B0776354 запросить цену →		Sheet:Caption:NA
1	B0826375 запросить цену →		Operation Sub-unit:CHN:Ass'y
28	B0776372 запросить цену →		Sheet:Caption:TWN
1	B0826380 запросить цену →		Operation Sub-unit:KOR:Ass'y
28	B0776377 запросить цену →		Sheet:Caption:CHN
1	B0826385 запросить цену →		Operation Sub-unit:AA:Ass'y
2	B0041517 запросить цену →		Earth Sheet - Touch Panel
29	B0776356 запросить цену →		Keytop:Copy:1:NA
3	B0825219 запросить цену →		Touch Panel:HVGA
29	B0776366 запросить цену →		Keytop:Copy:1:EU
30	B0776357 запросить цену →		Keytop:Copy:2:NA
4	B0041525 запросить цену →		Cushion:Touch Panel:Short
30	B0776367 запросить цену →		Keytop:Copy:2:EU
5	B0041526 запросить цену →		Cushion:Touch Panel:Long
6	B0825218 запросить цену →		LCD:H-VGA:HLM7701:Bl
31	B0776352 запросить цену →		Sheet:Power Source:NA
7	B0771520 запросить цену →		Bracket:LCDC
31	B0776362 запросить цену →		Sheet:Power Source:EU
8	B0825203 запросить цену →		PCB:LCDC:NA:Ass'y
32	B0776353 запросить цену →		Case:Operation Sub-unit:NA
32	B0776363 запросить цену →		Case:Operation Sub-unit:EU
8	B0825204 запросить цену →		PCB:LCDC:EU:Ass'y
8	B0825205 запросить цену →		PCB:LCDC:TWN:Ass'y
8	B0825206 запросить цену →		PCB:LCDC:CHN:Ass'y
8	B0825207 запросить цену →		PCB:LCDC:KOR:Ass'y
9	B0771521 запросить цену →		Cover:LCDC
10	B0771513 запросить цену →		Dial:Contrast
11	B0771511 запросить цену →		Keytop:Counter
12	B0041516 запросить цену →		Sheet-preventfence Sheet-Left
13	B0041519 запросить цену →		Operation Panel Board - Left
14	B0041503 запросить цену →		Keytop - Clear/Stop
15	B0771506 запросить цену →		Keytop:Power Source
16	B0771504 запросить цену →		Keytop:Try Print
17	B0041505 запросить цену →		Keytop - Start
18	B0771510 запросить цену →		Keytop:Confirm
19	B0771509 запросить цену →		Keytop:Block Diagram
20	B0776358 запросить цену →		Keytop:Clear Modes
21	B0771508 запросить цену →		Keytop:Preheat
22	B0771512 запросить цену →		Keytop:Interrupt
23	B0776355 запросить цену →		Keytop:10key:NA
23	B0771502 запросить цену →		Keytop:10key (EU/TWN)
23	B0776387 запросить цену →		Keytop:10key:AA
24	B0041515 запросить цену →		Sheet - Prevent Fence Sheet - Right

6. OPTICS UNIT 1 (B079/B082)

№	Артикул	Альт. артикул	Описание
101	03530060B запросить цену →		Philips Pan Head Screw - M3x6
1	B0771678 запросить цену →		Stay:Right
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
2	AX640128 запросить цену →		Fan Motor - DC 24V 1.44W
103	04513006B запросить цену →		Tapping Screw - M3x6
3	B0771742 запросить цену →		Bracket:Fan
104	03140120B запросить цену →		Philips Pan Head Screw - M4x12
4	AW010056 запросить цену →		Original Sensor - H=2-66
5	B0821676 запросить цену →		Bracket:Scale:Left
105	11050162 запросить цену →		Locking Support
6	B3516523 запросить цену →		Seal - ADF Exposure Glass
106	04513008H запросить цену →		Tapping Screw - M3x8
107	03140180B запросить цену →		Philips Pan Head Screw - M4x18
7	B3516522 запросить цену →		ADF Exposure Glass
8	B0771681 запросить цену →		Inner Cover:Ass'y
9	B0821831 запросить цену →		Holder:Lens:Adonis-C3:Ass'y
10	AZ500062 запросить цену →		Stabilizer:Xenon Lamp
11	B0771739 запросить цену →		Bracket:Hinge
12	AW020100 запросить цену →		Photointerrupter - P1CH2MM
13	B0771849 запросить цену →		Bracket:Connector:ARDF
14	B0825541 запросить цену →		Harness:Scanner:ADF
15	B0045542 запросить цену →		Harness - Sbu-50wick 80mm
16	B0825543 запросить цену →		Harness:SIB
17	B0041841 запросить цену →		Scanner Interface Cable
18	B0825387 запросить цену →		PCB:SIB
19	B0825538 запросить цену →		Harness:OPU
20	B0045397 запросить цену →		Motor Drive Board
21	B0771846 запросить цену →		Bracket:MDB:Left
22	B0771847 запросить цену →		Bracket:MDB:Right
23	AA060702 запросить цену →		Tension Spring
24	B0771751 запросить цену →		Stepper Motor:Scanner:Ass'y
25	AW010059 запросить цену →		Original Sensor - H=1-66

7. OPTICS UNIT 2 (B079/B082)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	B0771801 запросить цену →		Carriage:No.2:Ass'y
2	A2321808 запросить цену →		Harness Guide
102	09513006B запросить цену →		Philips Screw With Flat Washer-M3x6
3	G4042810 запросить цену →		Spring Plate - 2nd Mirror
103	10050728 запросить цену →		Rivet - NRP335
4	B0041820 запросить цену →		2nd Mirror Ass'y
104	11050516 запросить цену →		Clamp
5	B0041809 запросить цену →		Carriage Pulley - 22mm
105	11050508 запросить цену →		Harness Clamp - LWS-0711
6	AX500083 запросить цену →		Xenon Lamp:Mm8.5
7	B0821842 запросить цену →		Flexible Board:Ass'y
8	B0771792 запросить цену →		Clamp:Wire:Rear
9	B0771791 запросить цену →		Clamp:Wire:Front
10	B0771781 запросить цену →		Carriage:No.1:Ass'y
11	A2321789 запросить цену →		1st Mirror Holder
12	AC030110 запросить цену →		Scanner Mirror
13	AA150721 запросить цену →		Shield:Side Plate:Left
14	A2841674 запросить цену →		Exposure Glass Holder
15	AA150722 запросить цену →		Shield:Side Plate:Front Rear:Left Middle
16	AA150723 запросить цену →		Sheet:Left
17	AA150724 запросить цену →		Sheet:Left Middle
18	AA150725 запросить цену →		Sheet:Right
19	AA161133 запросить цену →		Cushion - 4x15x1
20	B0821736 запросить цену →		Side Plate:Front
21	B0821738 запросить цену →		Side Plate:Rear
22	AW020120 запросить цену →		Photointerruptor - Flat
23	B0771844 запросить цену →		Bracket:Home Position Sensor
24	B0771728 запросить цену →		Base:Scanner:Rear

8. OPTICS UNIT 3 (B079/B082)

№	Артикул	Альт. артикул	Описание
1	B0041728 запросить цену →		Bracket - Heater
101	04513006B запросить цену →		Tapping Screw - M3x6
2	AX400140 запросить цену →		Heater - 120V 15W
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
103	04503008B запросить цену →		Tapping Screw - M3x8
2	AX400142 запросить цену →		Heater - 240V 15W
3	B0041741 запросить цену →		Bracket:Power Supply Cord:Heater:Exp:Ass'y
104	03140060B запросить цену →		Philips Pan Head Screw - M4x6
4	B0041742 запросить цену →		Bracket:Power Supply Cord
105	08010149 запросить цену →		Philips Pan Head Screw - M4x6
106	11050487 запросить цену →		Harness Clamp
5	A2321728 запросить цену →		Rail Supporter
107	11050292 запросить цену →		Wire Saddle
6	A2321731 запросить цену →		Scanner Rail
7	A2321707 запросить цену →		Second Slide Rail
108	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
8	AA150711 запросить цену →		Shield -base
109	07200060E запросить цену →		Retaining Ring - M6
9	B0041726 запросить цену →		Rail - Flexible Board
10	B0041713 запросить цену →		Pulley 2 - 22MM
11	AA050106 запросить цену →		Carriage Drive Wire
12	AA060703 запросить цену →		Tension Spring
13	B0771722 запросить цену →		Bracket:Tension:Wire:Rear
14	A2321771 запросить цену →		Drive Shaft
15	A2323566 запросить цену →		Ball Bearing - 8x16x5
16	AB032062 запросить цену →		Rear Scanner Pulley
17	AB030572 запросить цену →		Timing Pulley - Z61
18	AA043439 запросить цену →		Timing Belt - S2M-224
19	B0041714 запросить цену →		Idler Bracket
20	A2321713 запросить цену →		Lens Block Supporter
21	AH010009 запросить цену →		Rubber Pad - H5
22	AB032061 запросить цену →		Front Scanner Pulley
23	B0771712 запросить цену →		Bracket:Tension:Wire:Front

9. LASER UNIT (B079/B082)

№	Артикул	Альт. артикул	Описание
101	04503010B запросить цену →		Tapping Screw - M3x10
1	B0821871 запросить цену →		Imaging Unit:Na:Ass'y
1	B0821870 запросить цену →		Imaging Unit:Adonis-C3:Ass'y (EU)
102	04503008B запросить цену →		Tapping Screw - M3x8
2	G0291980 запросить цену →		Decal - LD
103	09513008B запросить цену →		Philips Screw With Flat Washer-M3x8
3	B0771904 запросить цену →		Cap:Cover:Optical Housing
4	B0771907 запросить цену →		Supporting Plate:Cover:Imaging Unit
5	A2841904 запросить цену →		Cover - Optical Housing
6	AC015025 запросить цену →		Shield Glass
7	B0825445 запросить цену →		Harness:Imaging Unit
8	B0821891 запросить цену →		Laser Diode Unit:Adonis-C3:Ass'y
9	A2321900 запросить цену →		Housing - Laser Unit
10	AX060245 запросить цену →		Polygon Scanner:27300rpm:M
11	B0021898 запросить цену →		Heat Sinker:Polygon Scanner:M:Ass'y
12	A2321920 запросить цену →		Seal - Heat Sink
13	A2321927 запросить цену →		Cylindrical Lens Holder
14	G0201966 запросить цену →		Cylindrical Lens
15	AC015024 запросить цену →		Shield Glass - Polygon Motor
16	A2321926 запросить цену →		Mirror Holder
17	AC030115 запросить цену →		Mirror
18	A2321925 запросить цену →		Middle Mirror Holder
19	A2321923 запросить цену →		Front Holder - BTL
20	G0201969 запросить цену →		BTL Lens
21	A2321924 запросить цену →		Rear Holder - BTL
22	A2321921 запросить цену →		Front Holder - F Theta Mirror
23	G0201968 запросить цену →		F Theta Mirror
24	A2321922 запросить цену →		Rear Holder - F Theta Mirror
25	GC030020 запросить цену →		Sync. Detector Mirror
26	A2321928 запросить цену →		Holder - Sync. Detector Mirror
27	A2935310 запросить цену →		Sync Detector Board
28	G0201917 запросить цену →		Decal - LD

10. BY-PASS FEED UNIT 1 (B079/B082)

№	Артикул	Альт. артикул	Описание
1	B0776106 запросить цену →		Cover:Holder:Middle
101	04513008H запросить цену →		Tapping Screw - M3x8
2	B0826095 запросить цену →		Frame:Holder:Ass'y
102	11050349 запросить цену →		Edge Saddle
103	07200060E запросить цену →		Retaining Ring - M6
3	B0776109 запросить цену →		Cover:Manual Feed:Front
104	04513008B запросить цену →		Tapping Screw - M3x8
4	B0776108 запросить цену →		Cover:Manual Feed:Inner Back
105	04514010B запросить цену →		Tapping Screw - 4x10
5	B0776107 запросить цену →		Cover:Contact Point
6	B0776090 запросить цену →		Bracket:Support Stay
106	04503010B запросить цену →		Tapping Screw - M3x10
7	A2326091 запросить цену →		Positioning Pin
8	AA082070 запросить цену →		Bushing - 8x16x7
9	AA066574 запросить цену →		Torsion Spring
10	B0776067 запросить цену →		Manual Feed Table
11	B0776068 запросить цену →		Cover:Manual Feed Table
12	A2326082 запросить цену →		Front Rack
13	G0113305 запросить цену →		Gear - 16T
14	A2326083 запросить цену →		Rear Rack
15	A2326080 запросить цену →		Paper Size Detector
16	B0826073 запросить цену →		Decal:Manual Feed Direction
17	G0602905 запросить цену →		Paper Guide - Manual Feed Tabl
18	A2326092 запросить цену →		Roller - Holder
19	B0776070 запросить цену →		Side Fence:Inner Back
20	B0776072 запросить цену →		Side Fence:Auxiliary:Rear
21	B0776069 запросить цену →		Side Fence:Front
22	B0776071 запросить цену →		Side Fence:Auxiliary:Front
23	AF040559 запросить цену →		Driven Roller - M9
24	B0826009 запросить цену →		By-pass Feed Table Ass'y
25	B0046024 запросить цену →		Supporting Plate:Contact Point

11. BY-PASS FEED UNIT 2 (B079/B082)

№	Артикул	Альт. артикул	Описание
1	AA063569 запросить цену →		Spring
37	A2326049 запросить цену →		Solenoid Bracket
2	AF032046 ✓ в наличии		Separation Roller - Manual Feed
3	B0042783 ✓ в наличии		Torque Limiter
38	B0826061 запросить цену →		Bracket:Drive:Ass'y
39	B0776065 запросить цену →		Rail:Holder
4	B0826033 запросить цену →		Shaft:Separator:Driven:Ass'y
40	A1342843 запросить цену →		Spacer 6x30x1.5
5	AA063499 запросить цену →		Pressure Spring
6	AF013016 запросить цену →		Bottom Plate Pad
41	B0046062 запросить цену →		Pressure Plate - By-pass Feed
42	AF040575 запросить цену →		Driven Roller
7	AB011389 запросить цену →		Gear - 20Z
8	AB011388 запросить цену →		Gear - Z16
9	A2326035 запросить цену →		Shaft - Drive Roller
10	B0826028 запросить цену →		Guide Plate:Separator:Ass'y
11	B0776039 запросить цену →		Cover:Gear
12	AF031046 ✓ в наличии		Feed Roller - Manual Feed
13	B0776022 запросить цену →		Housing:Manual Feed
14	52164198 запросить цену →		Stepped Screw - Guide Plate
15	A2326023 запросить цену →		Grounding Plate - Reverse
16	A2326055 запросить цену →		Paper End Feeler
17	A1342661 запросить цену →		Feeler Roller
18	AF040031 запросить цену →		Driven Roller
19	AW020120 запросить цену →		Photointerruptor - Flat
20	A2326043 запросить цену →		Arm Paper Pick Up
21	AA140753 запросить цену →		Feed Shaft
22	AF030049 ✓ в наличии		Pick-up Roller
23	AB011387 запросить цену →		Gear - 23Z
24	B0776044 запросить цену →		Guide Plate:Feed
25	A2326046 запросить цену →		Grounding Plate - Feed
26	AA063568 запросить цену →		Pressure Spring
27	A2326051 запросить цену →		Pickup Solenoid
28	B0825427 запросить цену →		Harness:Manual Feed Unit
29	AA063567 запросить цену →		Tension Spring
30	AA083018 запросить цену →		Roller Clutch - 6x14x10
101	04513008B запросить цену →		Tapping Screw - M3x8
102	08053480 запросить цену →		Bushing - 6mm
31	AX200140 запросить цену →		Electrical Clutch
103	07200040E запросить цену →		Retaining Ring - M4
32	AB017454 запросить цену →		Gear - 24Z/30Z
33	B0826059 запросить цену →		Arm:Tightener:Ass'y
104	11050267 запросить цену →		Harness Clamp - YMC-10-0
34	AB011390 запросить цену →		Gear - 27Z
105	03530040B запросить цену →		Screw - M3X4
35	GA080002 запросить цену →		Bushing - 6mm
106	04503008B запросить цену →		Tapping Screw - M3x8

12. PAPER TRAY UNIT (B079/B082)

№	Артикул	Альт. артикул	Описание
101	04514008B запросить цену →		Philips Tapping Screw - M4x8
1	B0822903 запросить цену →		Paper Tray:Universal:Ass'y
2	B0772940 запросить цену →		Tray Bottom Plate:Ass'y
102	03530060B запросить цену →		Philips Pan Head Screw - M3x6
103	04523008B запросить цену →		Tapping Screw - M3x8
3	AF013006 запросить цену →		Bottom Plate Pad
104	04503008B запросить цену →		Tapping Screw - M3x8
4	B0822920 запросить цену →		Side Fence:Front:Ass'y
5	B0772921 запросить цену →		Side Fence:Front
105	07200060E запросить цену →		Retaining Ring - M6
6	B0042922 запросить цену →		Release Lever - Side Fence
7	B0042923 запросить цену →		Spring Plate - Release Lever
8	B0822925 запросить цену →		Shield:Side Fence:Ass'y
9	B0822965 запросить цену →		Decal:Paper Set Direction
10	B0772988 запросить цену →		Cover:Grip:C3
11	AF017026 запросить цену →		End Fence
12	B0772952 запросить цену →		Shoe:Left
13	A2322987 запросить цену →		Roller - Paper Tray
14	B0042936 запросить цену →		Gear - 16Z
15	B0822930 запросить цену →		Side Fence:Rear:Ass'y
16	B0772931 запросить цену →		Side Fence:Rear
17	B0042933 запросить цену →		Rear Stopper
18	B0042932 запросить цену →		Rear Stopper Lever
19	B0042934 запросить цену →		Spring Plate - Lock Lever
20	B0822937 запросить цену →		Paper Stopper:Side Fence
21	B0822955 запросить цену →		Dial:Paper Size Sensor:Printing
22	B0042948 запросить цену →		Paper Size Sensor
23	B0042947 запросить цену →		Spring Plate-paper Size Sensor
24	B0042943 запросить цену →		Grounding Plate - Paper Tray
25	B0042915 запросить цену →		Bottom Lift Shaft
26	A2352979 запросить цену →		Feeler - Paper Height Sensor
27	B0772951 запросить цену →		Stopper:Right:Paper Tray
28	B0772975 запросить цену →		Lever:Rise

13. PAPER FEED SECTION (B079/B082)

№	Артикул	Альт. артикул	Описание
1	AB014090 запросить цену →		Gear - 18Z
33	AA060908 запросить цену →		Release Spring
2	B0772780 запросить цену →		Stay:Feed
34	A2322764 запросить цену →		Rear Grounding Plate
35	AA140655 запросить цену →		Shaft - Paper Feed
3	A2322785 запросить цену →		Vertical Guide
4	B0822750 запросить цену →		Paper Feed Unit:Ass'y
36	G0652767 запросить цену →		Lever - Feed
37	AW020120 запросить цену →		Photointerruptor - Flat
5	B0772781 запросить цену →		Bracket:Sensor
5	B0822781 запросить цену →		Bracket:Sensor (1st Tray)
38	B0825428 запросить цену →		Harness:Paper Feed Unit
6	AW010084 запросить цену →		Photo Refiection Sensor:Paper Feed
38	B0825430 запросить цену →		Harness:Paper Feed Unit:No.1
6	AW020096 запросить цену →		Photointerruptor
7	AF030049 ✓ в наличии		Pick-up Roller
8	AB011188 запросить цену →		Gear - 21Z
9	54472681 запросить цену →		Snap Ring
10	AF031049 ✓ в наличии		Feed Roller
11	AB011189 запросить цену →		Gear - 18Z
12	AA082070 запросить цену →		Bushing - 8x16x7
13	A2322763 запросить цену →		Pick-up Arm
14	AA060691 запросить цену →		Tension Spring
15	A2322765 запросить цену →		Front Grounding Plate
16	B0822760 запросить цену →		Housing:Paper Feed Unit
17	A2322766 запросить цену →		Feed Mylar
18	A2322762 запросить цену →		Paper End Feeler
19	AA082072 запросить цену →		Bushing - M6
20	B0822784 запросить цену →		Shaft:Separate:Drive:Ass'y
21	AF032049 ✓ в наличии		Separation Roller
22	B0042783 ✓ в наличии		Torque Limiter
23	B0042777 запросить цену →		Shaft - Paper Separation
24	B0042782 запросить цену →		Rear Feed Mylar
101	04513008B запросить цену →		Tapping Screw - M3x8
25	G0652776 запросить цену →		Release Lever
26	52062686 запросить цену →		Snap Ring
102	04503008B запросить цену →		Tapping Screw - M3x8
27	AA060693 запросить цену →		Tension Spring
103	04513006B запросить цену →		Tapping Screw - M3x6
104	07200060E запросить цену →		Retaining Ring - M6
28	G0652774 запросить цену →		Pressure Lever
29	AB010157 запросить цену →		Gear:Separate:Driven
105	07200040E запросить цену →		Retaining Ring - M4
30	AB010156 запросить цену →		Gear:Separate:Drive
106	08050089 запросить цену →		Retaining Ring - M4
107	08053480 запросить цену →		Bushing - 6mm
31	B0772770 запросить цену →		Stay:Separate:Ass'y
32	G0652775 запросить цену →		Link Lever
108	11050283 запросить цену →		Clamp

Каталог очень большой (1575 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.
